Kyocera FS-1128MFP — каталог запчастей со схемами

Содержание

• 1. Covers 2JN
• 2. Frames 2JN
• 3. Paper Cassette 2JN
• 4. Paper Feed Section 1 2JN
• 5. Paper Feed Section 2 2JN
• 6. Scanner Section 2JN
• 7. Image Formation Section 2JN
• 8. Drive Section 2JN

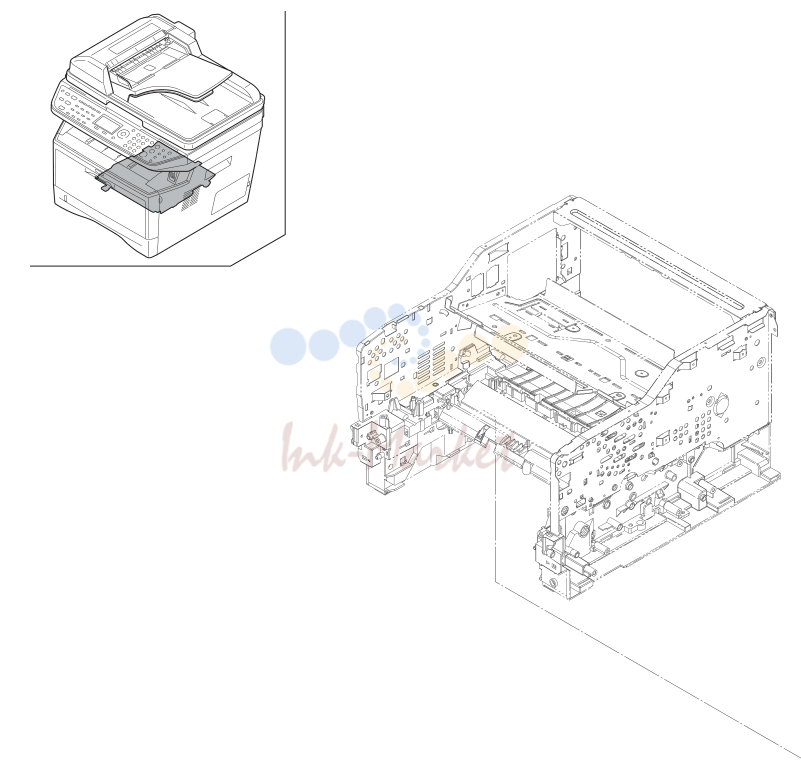

• 9. Paper Conveying Section 2JN

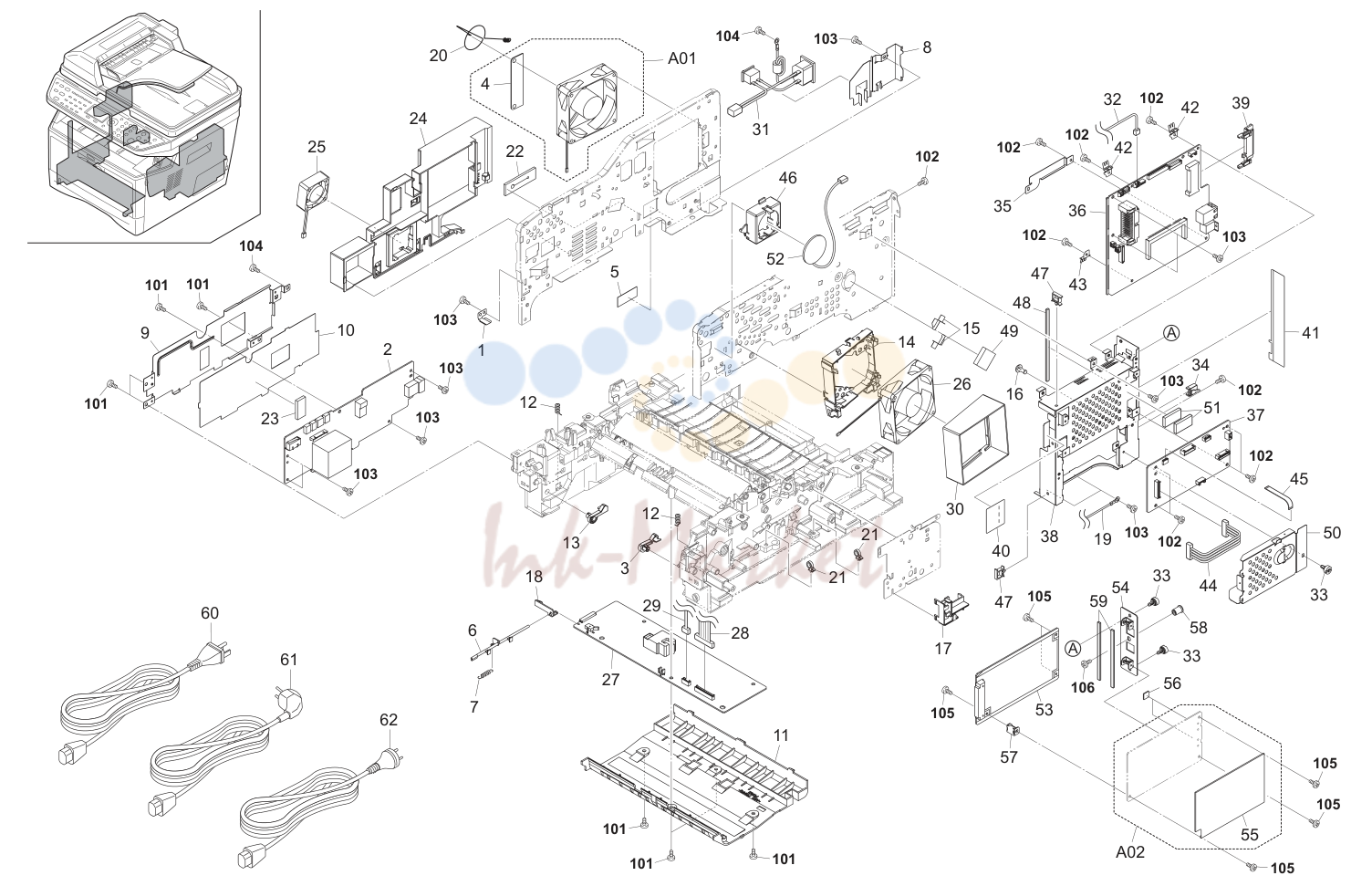

• 10. Electrical Components 2JN-1

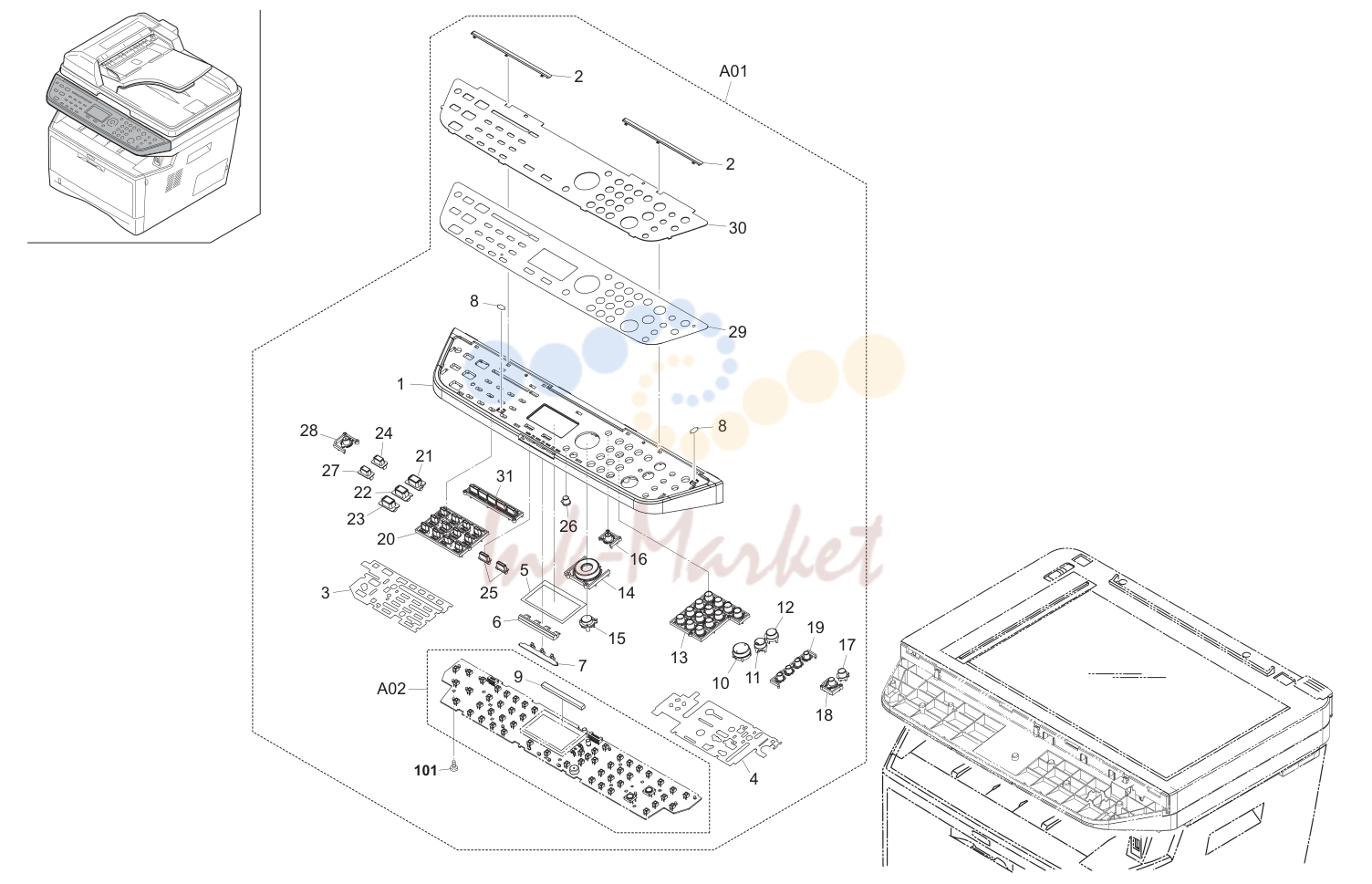

• 11. Operation Section 2JN-1

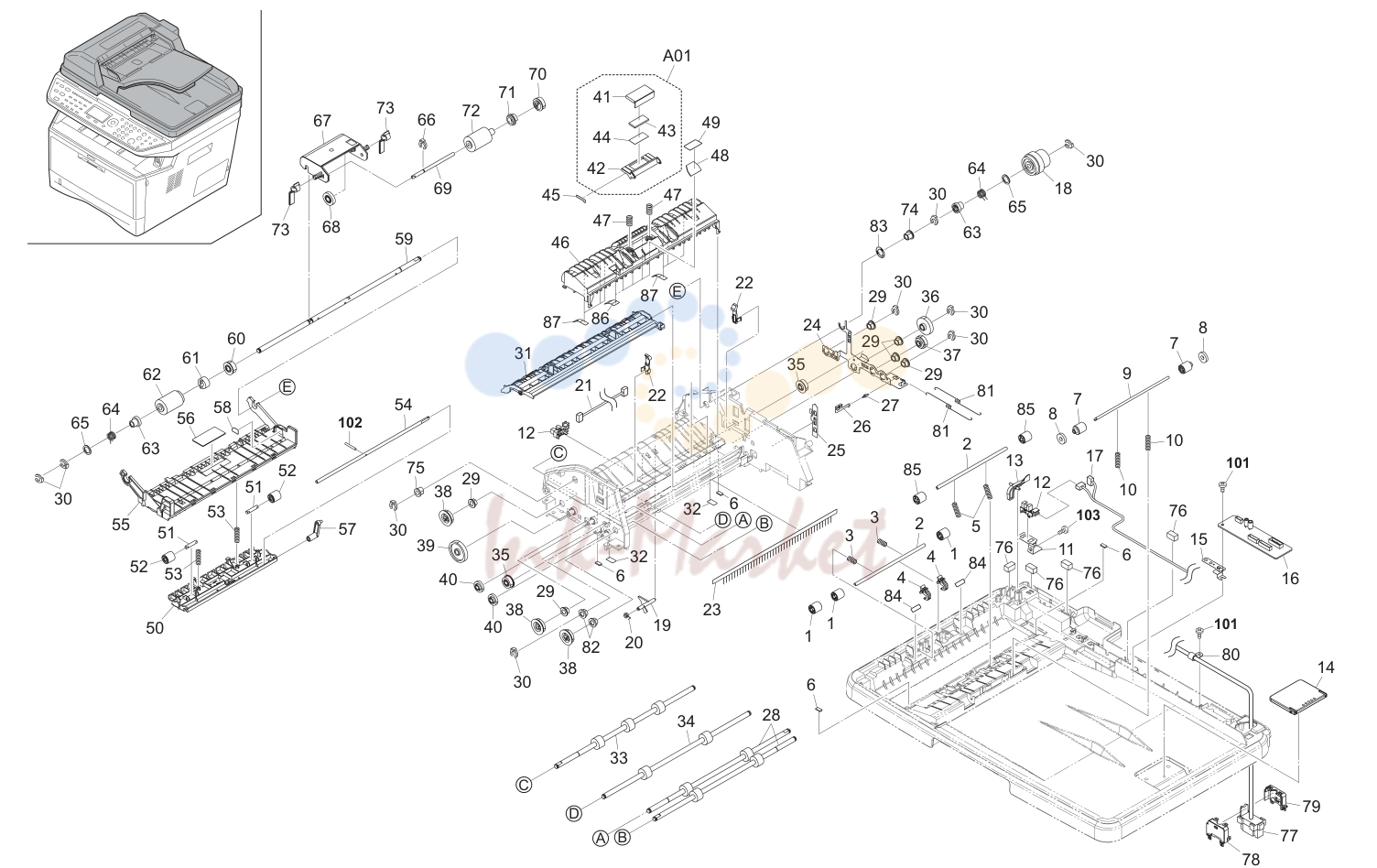

• 12. Document Processor 1 2JN-1

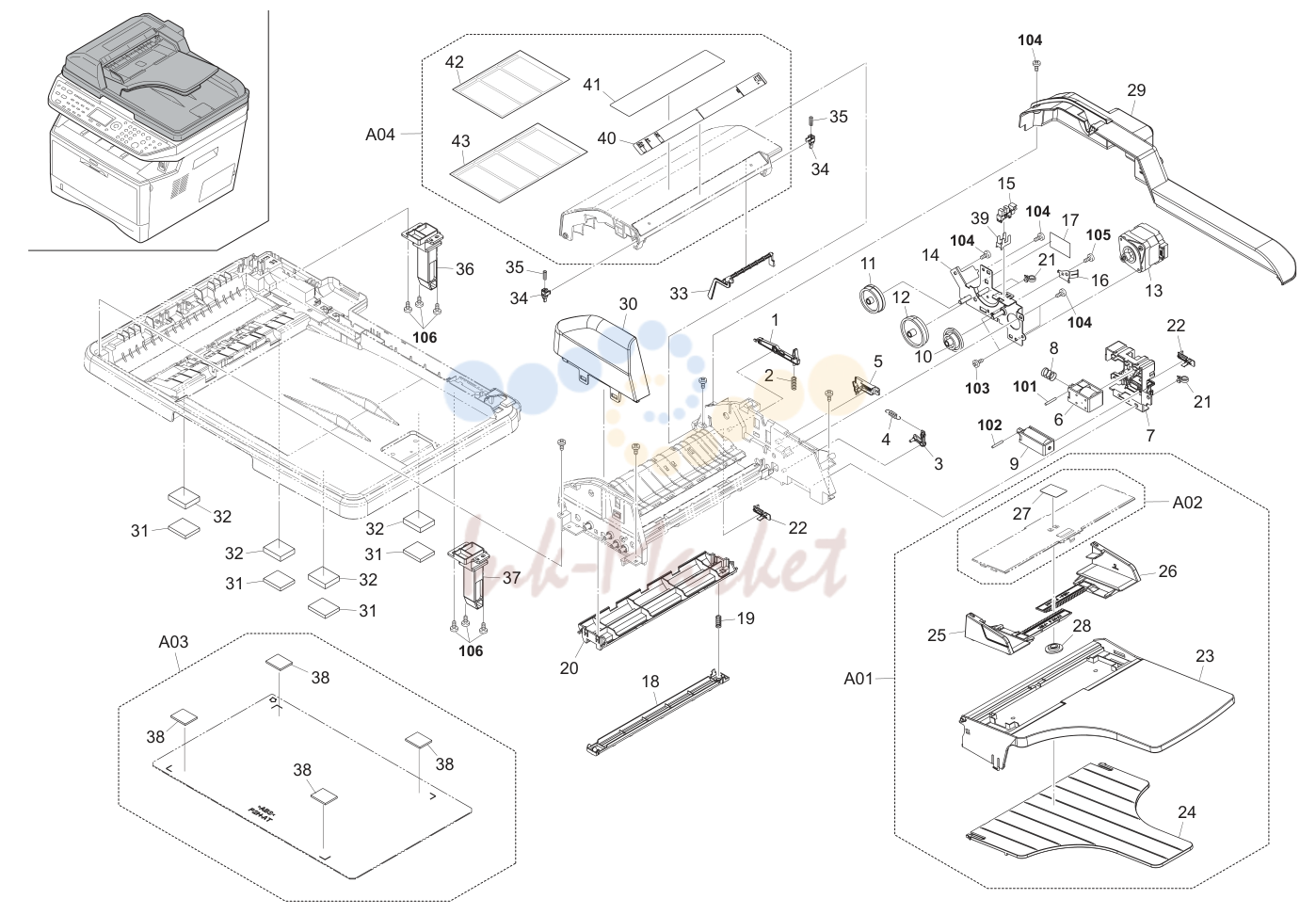

• 13. Document Processor 2 2JN-1

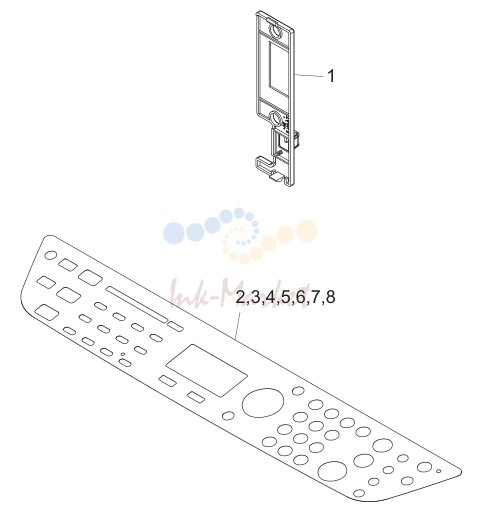

• 14. Accesories 2JN-1

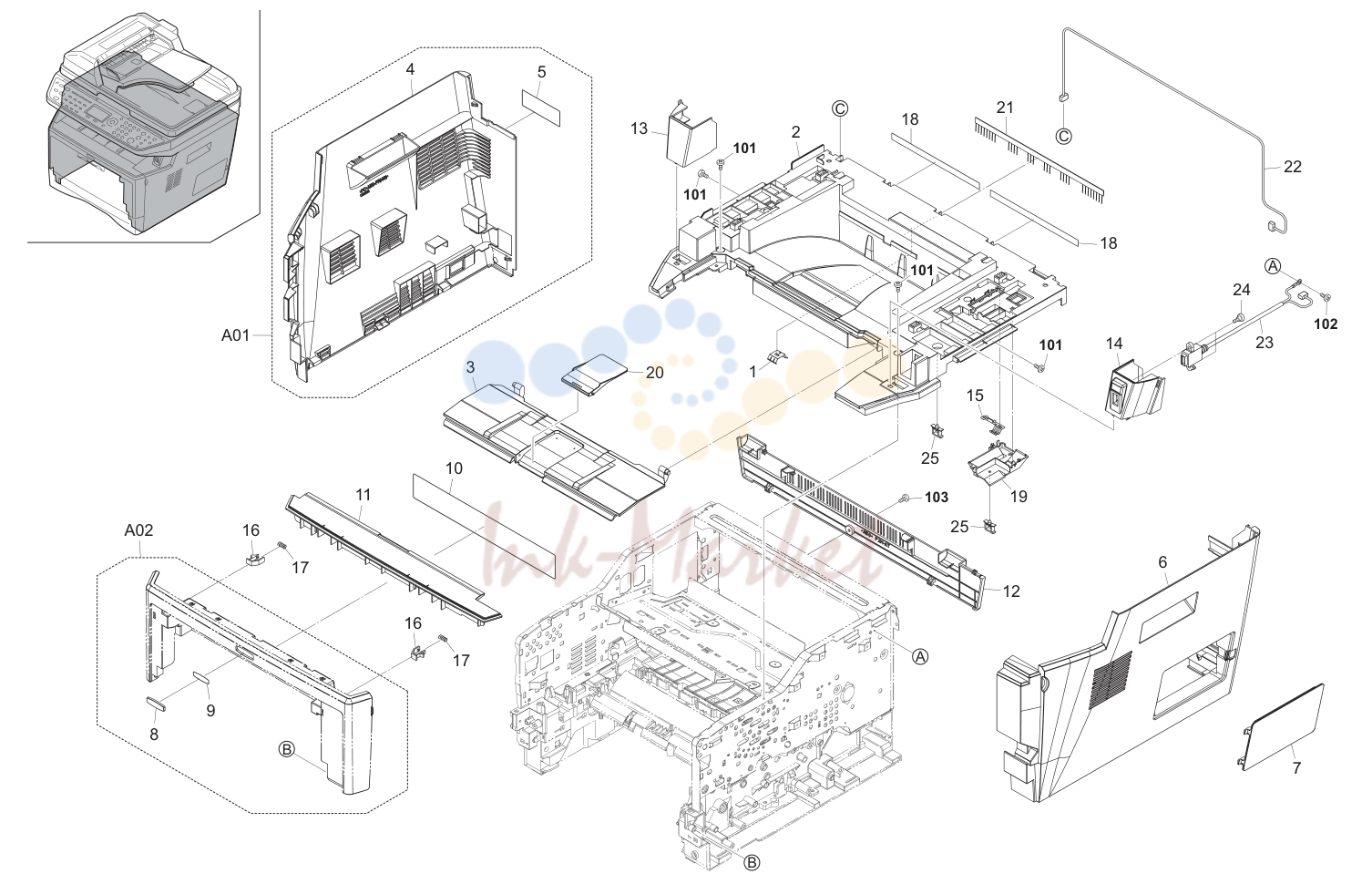

1. Covers 2JN

№	Артикул	Альт. артикул	Описание
1	302H902270 запросить цену →	2H902270	PLATE EARTH 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
5			•302H934030 2H934030 LABEL CAUTION HG
8			•302H904150 2H904150 EMBLEM
9			•302H904170 2H904170 TAPE EMBLEM
10			•302H934010 2H934010 LABEL JAM TK OPERATION
15	302H904180 запросить цену →	2H904180	PLATE EARTH REAR
16	302H904200 запросить цену →	2H904200	HOOK COVER
17	302H904210 запросить цену →	2H904210	SPRING COVER HOOK
18	302H904230 запросить цену →	2H904230	SHEET HARNESS
19	302H904260 запросить цену →	2H904260	GUIDE HARNESS
21	302H904280 запросить цену →	2H904280	DISCHARGER FD
22	302H946050 запросить цену →	2H946050	CONN.CORD ASSY LVU-SCN
23	302H946070 запросить цену →	2H946070	CONN.CORD ASSY USB-MAIN
24	302JD19150 запросить цену →	2JD19150	PIN LSU
25			7YZM610008++H01 YZ037940 ACCESS.SADDLE

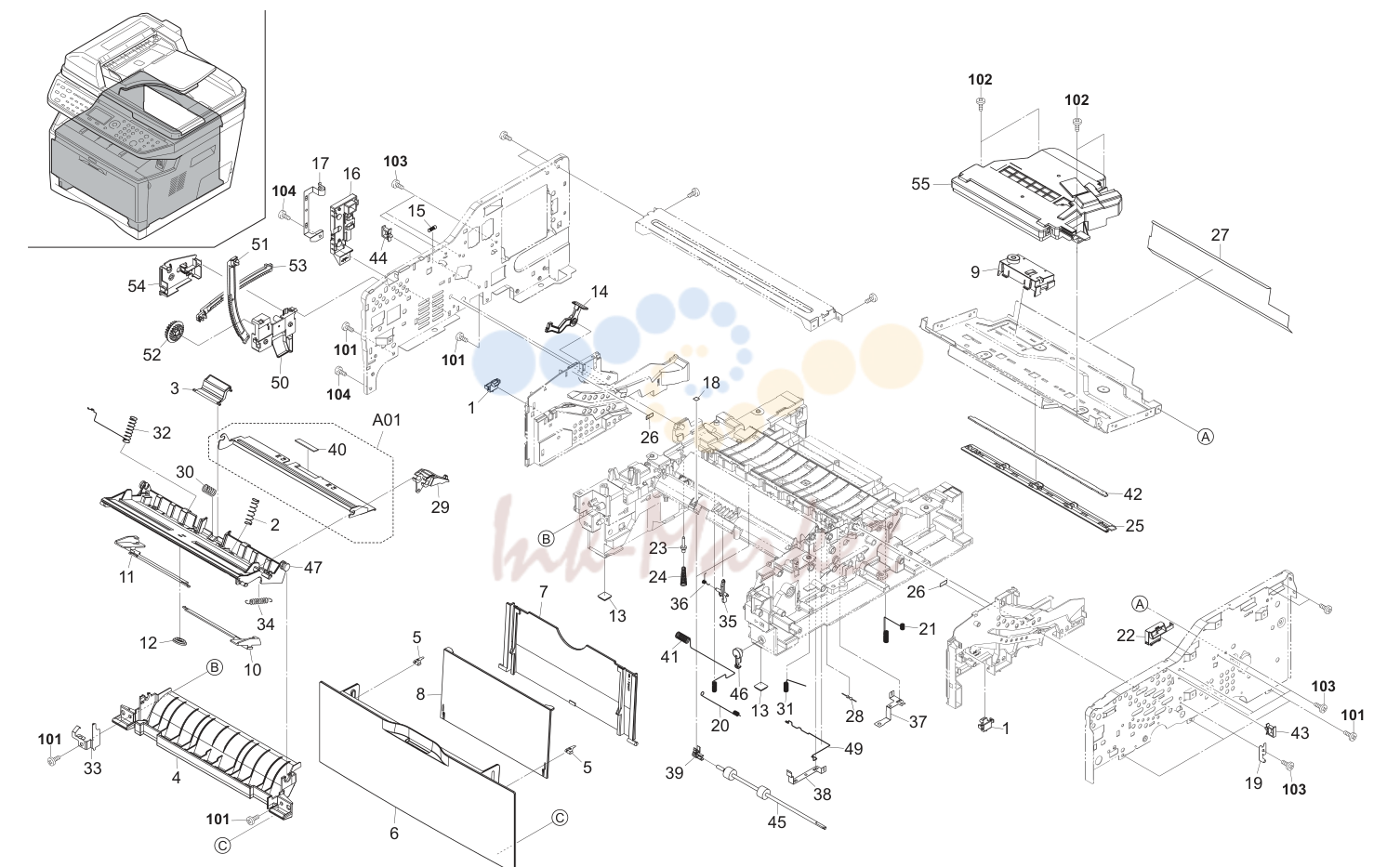

2. Frames 2JN

№	Артикул	Альт. артикул	Описание
1	302F902420 запросить цену →	2F902420	LOCK COVER TOP R 2 2 2 50 302H902110 2H902110 HOLDER GEAR A
2	302F908270 запросить цену →	2F908270	SP BOTTOM MPF L 1 1 1 51 302H902030 2H902030 RACK LID L
4	302H908040 запросить цену →	2H908040	GUIDE TURN MPF 1 1 1 53 302H902050 2H902050 RACK FRONT L
5	302H908020 запросить цену →	2H908020	PLATE COVER MPF 2 2 2 54 302H902120 2H902120 HOLDER GEAR B
7	302HS08060 ✓ в наличии	2HS08060	TRAY MPF MID
8	302HS08220 ✓ в наличии	2HS08220	TRAY MPF TOP
10	302HS08241 запросить цену →	2HS08241	GUIDE MPF R
11	302HS08251 запросить цену →	2HS08251	GUIDE MPF L
12	5MVG137DN032 запросить цену →	2A806720	GEAR MPF /A-49 MPF A4 1 1 1 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
15	302HS02100 запросить цену →	2HS02100	SPRING STOPPER DLP 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
16	302HS02131 запросить цену →	2HS02131	HOLDER MC
17	302HS02140 запросить цену →	2HS02140	PLATE CONTACT MC
19	302HS02291 запросить цену →	2HS02291	PLATE EARTH DRUM
20	302H402060 запросить цену →	2H402060	SPRING EARTH DU FEED
21	302HS02330 запросить цену →	2HS02330	SPRING EARTH DU PLATE
22	302HS02350 запросить цену →	2HS02350	COVER CABLE B
23	302HS02460 запросить цену →	2HS02460	PIN CONTACT BIAS
24	302HS02470 запросить цену →	2HS02470	SPRING PIN BIAS
25	302H402020 запросить цену →	2H402020	HOLDER ERASER
26	302FV14500 запросить цену →	2FV14500	LABEL GUIDE DLP
27	302HS02590 запросить цену →	2HS02590	SHEET DUCT FD
28			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W
29	302HS08100 запросить цену →	2HS08100	BRACKET BOTTOM
30	302HS08170 запросить цену →	2HS08170	SPRING SEPARATOR
31	302HS24300 запросить цену →	2HS24300	SPRING CONTACT TC
32	302HS08210 запросить цену →	2HS08210	SPRING EARTH MPF
33	302HS08230 запросить цену →	2HS08230	PLATE EARTH BOTTOM
34	302HS08270 ✓ в наличии	2HS08270	SPRING BRACKET
35	302HS24060 запросить цену →	2HS24060	ACTUATOR REGIST
36	302HS24070 ✓ в наличии	2HS24070	SPRING ACTUATOR REG
37	302HS24080 запросить цену →	2HS24080	PLATE EARTH HV
38	302HS24110 запросить цену →	2HS24110	PLATE ERATH PAPER CHUTE
39	302HS24130 ✓ в наличии	2HS24130	BUSH 4 DU ROLL
40			•302F908310 2F908310 PAD FRICTION MPF
41	302HS02160 запросить цену →	2HS02160	SPRING MC
43			7YZM610008++H01 YZ037940 ACCESS.SADDLE
44			7YZM610007++H01 YZ023340 ACCESS.SADDLE
47	302HS08050 ✓ в наличии	2HS08050	BASE MPF
48	302G634070 запросить цену →	2G634070	LABEL ENERGY STAR
49	302H402040 запросить цену →	2H402040	SPRING REG GND

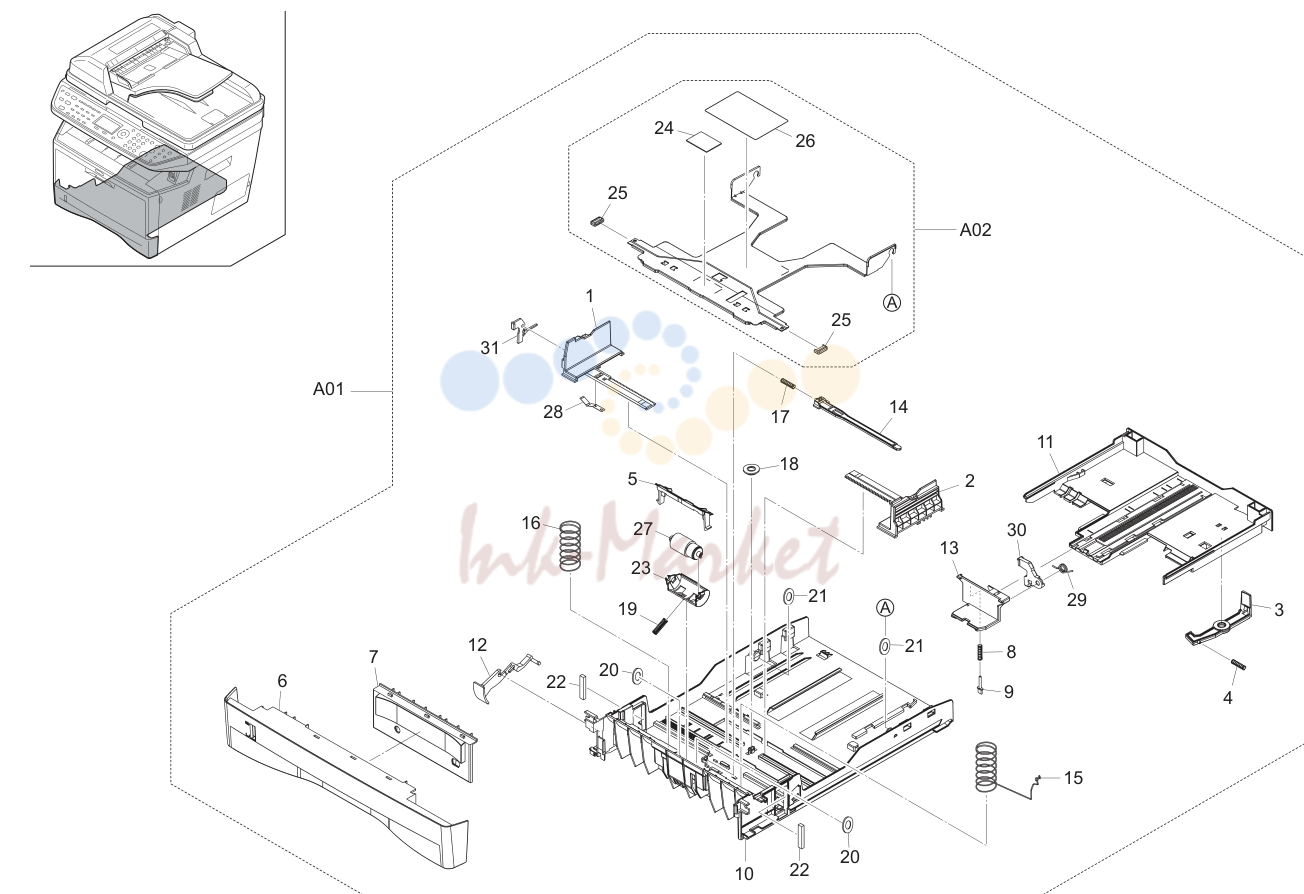

3. Paper Cassette 2JN

№	Артикул	Альт. артикул	Описание
1			•2FM06010 5MVX765SH004 GUIDE SIDE L /B-11 CASSETTE A2
2			•2FM06020 5MVX765SH005 GUIDE SIDE R /B-11 CASSETTE A2
3			•302F909031 2F909031 LEVER BASE CAS REAR
4			•302F909040 2F909040 SPRING BASE CAS REAR
5			•302GJ09111 2GJ09111 GUIDE RETARD
8			•302HN09190 2HN09190 SPRING FIX
9			•302HN09240 2HN09240 SIZE FIX
10			•302HS09010 2HS09010 BASE CASSETTE
11			•302HS09040 2HS09040 BASE CASSETTE REAR
12			•302HS09070 2HS09070 PAPER INDICATOR
13			•302HS09081 2HS09081 CURSOR END
14			•302HS09100 2HS09100 LOCK BOTTOM
15			•302HS09120 2HS09120 SPRING BOTTOM L
16			•302HS09130 2HS09130 SPRING BOTTOM R
17			•302HS09140 2HS09140 SPRING LOCK BOTTOM
18			•302HS09160 2HS09160 GEAR CASSETTE
19			•302HS09180 2HS09180 SPRING RETARD
20			•302HS09210 2HS09210 SEAL RETARD WASHER
21			•302HS09220 2HS09220 CUT POLYSLIDER 11_8
22			•302HS09231 2HS09231 SPONGE CASSETTE
23			•302HS09260 2HS09260 HOLDER RETARD
24			••302F909210 2F909210 PAD BOTTOM
25			••302HS09170 2HS09170 CAP BOTTOM
26			••302HS34030 2HS34030 LABEL OPERATION
28			•5MMP141LD002 2A807510 PLATE SIDE GUIDE /A49 CASSETTE A4
29			•5MMW171LD006 2A807530 SPRING STOPPER /A49 CASSETTE A4
30			•5MVX541DG002 2A807191 LEVER REAR /A-49 CASSETTE A3
31			•5MVX541DG003 2A807161 LEVER SIDE /A-49 CASSETTE A3

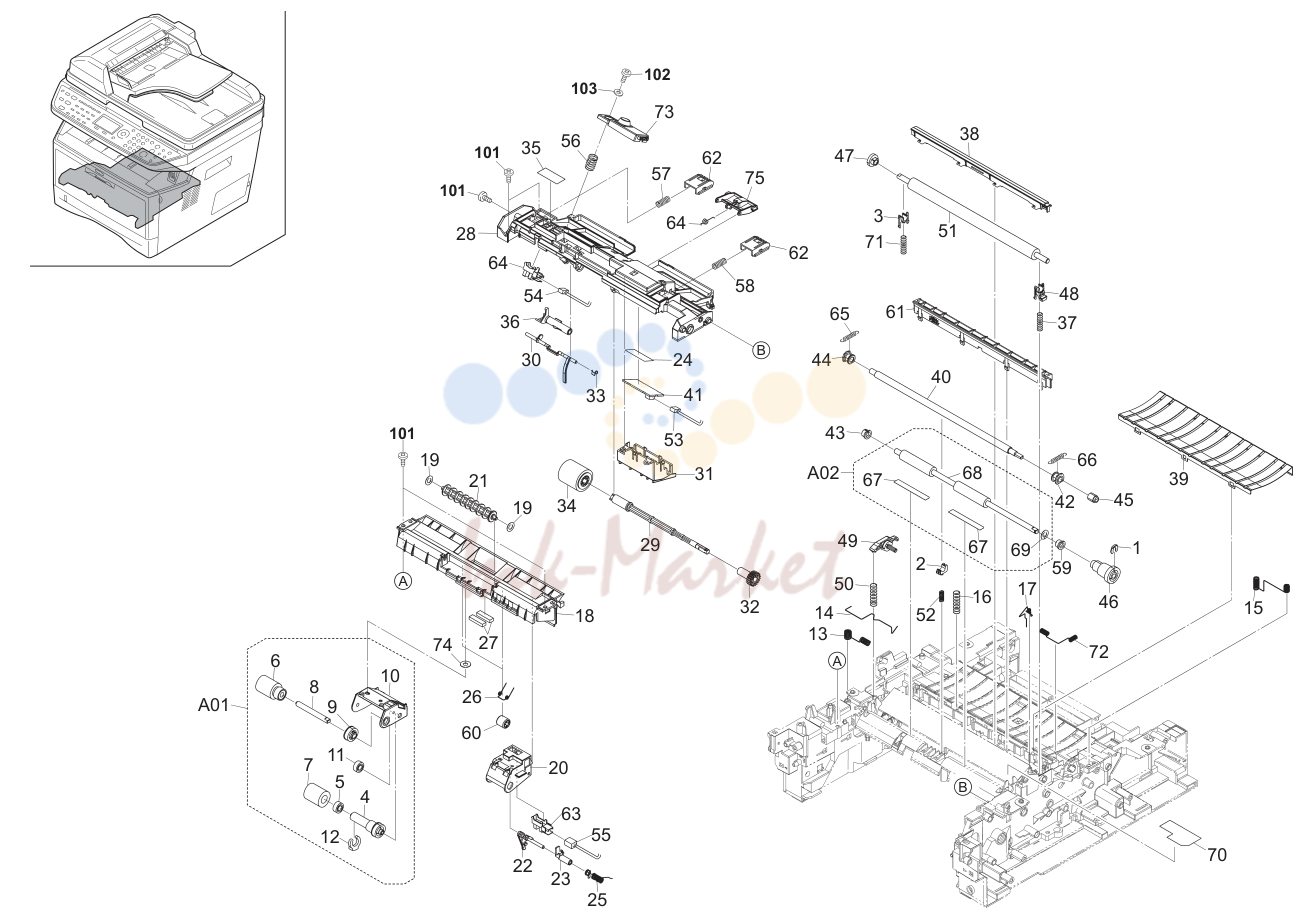

4. Paper Feed Section 1 2JN

№	Артикул	Альт. артикул	Описание
1	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4 1 1 1 50 302HS24280 2HS24280 SPRING RELEASE TC L
2	2FM02180 запросить цену →	5MVX221DN020	BUSH REGIST C /B-11 FRAME A3 1 1 1 (cid:27) 51 302HS24340 2HS24340 ROLLER TRANSFER U
3	302A816031 ✓ в наличии	2A816031	BUSH TC R /A-49 FEED A4 1 1 1 (cid:27) 51 302HS24170 2HS24170 ROLLER TRANSFER E
4			•302F906170 2F906170 JOINT PICKUP A 1 1 1 53 302HS46050 2HS46050 CONN.CORD ASSY CONTROL-RFID S03244
5			•302F906180 2F906180 JOINT PICKUP B 1 1 1 54 302HS46150 2HS46150 CONN.CORD ASSY CONTROL-MPFSENSOR S03
6			•302F906230 2F906230 PULLEY FEED ASSY 1 1 1 55 302HS46160 2HS46160 CONN.CORD ASSY CONTROL-P.SENS0R S0330
7			•302F906240 2F906240 PULLEY PICKUP ASSY 1 1 1 56 5MMW261LD036 2A814570 SPRING TE SENSOR /A-49 DLP A4
8			•302F906272 2F906272 SHAFT FEED L 1 1 1 57 5MMW261LD067 2FV02270 SPRING LEVER LOCK L
9			•302F906280 2F906280 GEAR FEED Z30H 1 1 1 58 5MMW261LD068 2FV02280 SPRING LEVER LOCK R
10			•302HS06020 2HS06020 HOLDER FEED 1 1 1 59 302HS24460 2HS24460 BUSH REGIST R
12			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4 1 1 1 (cid:27) 61 302H494080 2H494080 HOLDER DC BRUSH ASSY
13	302HS02250 запросить цену →	2HS02250	SPRING EARTH REG UP 1 1 1 (cid:27) 62 5MVX431DN005 2FV02100 LEVER LOCK DLP
14	302HS02260 запросить цену →	2HS02260	SPRING EARTH REG LOW 1 1 1 63 7NXSG2481+++H01 NX052600 SENSOR OPT.
15	302HS02340 запросить цену →	2HS02340	SPRING EARTH RIGHT 1 1 1 64 302HS08351 2HS08351 SPRING COVER REG
16	302HS02410 запросить цену →	2HS02410	SPRING EARTH DU MID 1 1 1 (cid:27) 65 302HS24350 2HS24350 SPRING REGIST L
17	302HS02440 запросить цену →	2HS02440	SPRING EARTH DLP PLATE 1 1 1 (cid:27) 66 302HS24240 2HS24240 SPRING REGIST R
18	302HS06010 запросить цену →	2HS06010	FRAME FEED 1 1 1 (cid:27) A02 302HS94081 2HS94081 REGIST LOW KIT
19	302HS06150 запросить цену →	2HS06150	SEAL FEED PULLEY 2 2 2 67 •302HS24181 2HS24181 SHEET REGIST
20	302HS06040 запросить цену →	2HS06040	GUIDE FEED R 1 1 1 68 •302HS24410 2HS24410 ROLLER REGIST LOW
21	302HS06050 ✓ в наличии	2HS06050	PULLEY FEED 1 1 1 69 •7BC460529080H01 BC059590 CUT WASHER 5.2X9.0X0.8T(BLACK)
24	302HS19220 запросить цену →	2HS19220	TAPE FFC 1 1 1 72 302HS24310 2HS24310 SPRING EARTH BRUSH
25	302HS06120 ✓ в наличии	2HS06120	SPRING ACTUATOR 1 1 1 (cid:27) 73 302HS94150 2HS94150 EMPTY SENSOR KIT SP
26	302HS06130 запросить цену →	2HS06130	SPRING PULLEY 2 2 2 74 302H906010 2H906010 SPACER FEED
27	302HS06140 запросить цену →	2HS06140	SEAL FRAME FEED 2 2 2 75 302HS08340 2HS08340 COVER REG SW
28	302HS08011 запросить цену →	2HS08011	FRAME MPF
29	302HS08080 запросить цену →	2HS08080	SHAFT FEED MPF
31	302HS08140 запросить цену →	2HS08140	BASE IC PWB
33	302HS08190 ✓ в наличии	2HS08190	SPRING ACTUATOR 1 1 1 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
35	302HS08290 запросить цену →	2HS08290	FILM SENSOR 1 1 1 103 7BC00030A080H01 BC046150 WASHER M3X10X0.8T
36	302HS08300 запросить цену →	2HS08300	HOLDER FEED M/P
37	302HS24400 запросить цену →	2HS24400	SPRING TC R
38	302HS24010 запросить цену →	2HS24010	GUIDE PAPER CHUTE
39	302HS24020 запросить цену →	2HS24020	GUIDE EARTH
42	302HS24120 ✓ в наличии	2HS24120	BUSH REGIST
43	302HS24140 запросить цену →	2HS24140	BUSH 6 EW
44	302H402050 запросить цену →	2H402050	BUSH REGIST
49	302HS24260 запросить цену →	2HS24260	LEVER RELEASE TC L

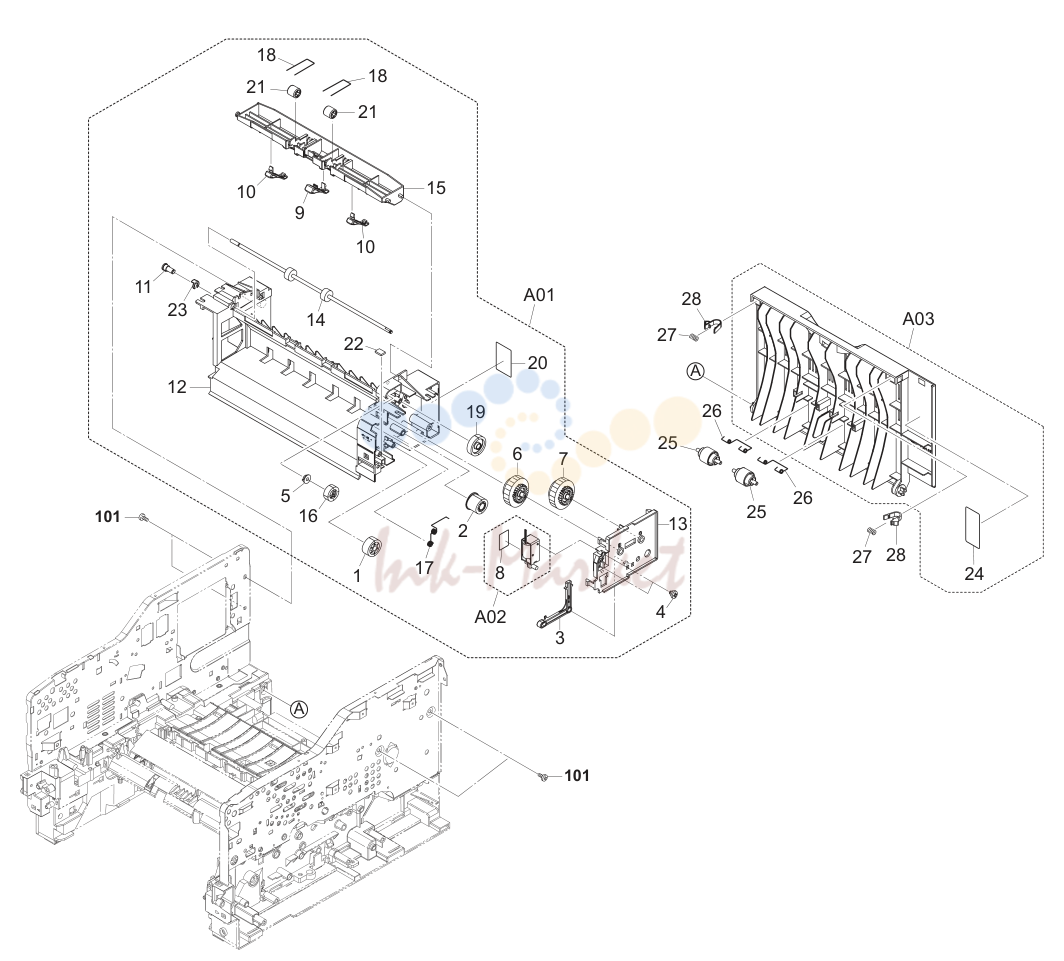

5. Paper Feed Section 2 2JN

№	Артикул	Альт. артикул	Описание
3			•2FM20050 5MVX651DN001 LEVER SOLENOID /B-11 FD A3
4			•302F325010 2F325010 STUD SCREW M3
5			•302F929140 2F929140 BUSH DU
8			••302H428010 2H428010 FILM SOLENOID
9			•302H928010 2H928010 GUIDE FD CENTER
10			•302H928020 2H928020 GUIDE FD SIDE
11			•302HN29050 2HN29050 BUSH DU
12			•302HS28012 2HS28012 FRAME FD
13			•302HS28021 2HS28021 COVER FRAME FD
15			•302HS28041 2HS28041 COVER FD
17			•302HS28110 2HS28110 SPRING EARTH
18			•302HS28141 2HS28141 SPRING PULLEY
20			•302JA34280 2JA34280 LABEL FUSER CAUTION
21			•5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
22			•5MVS217SN002 2A806280 PAD SOLENOID /FS-1000 A4
23			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
24			•302HS34020 2HS34020 LABEL FUSER JAM
25	302HS28070 запросить цену →	2HS28070	PULLEY EXIT
26	302HS28120 ✓ в наличии	2HS28120	SPRING EXIT
27	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF
28	302F908200 запросить цену →	2F908200	LOCK COVER

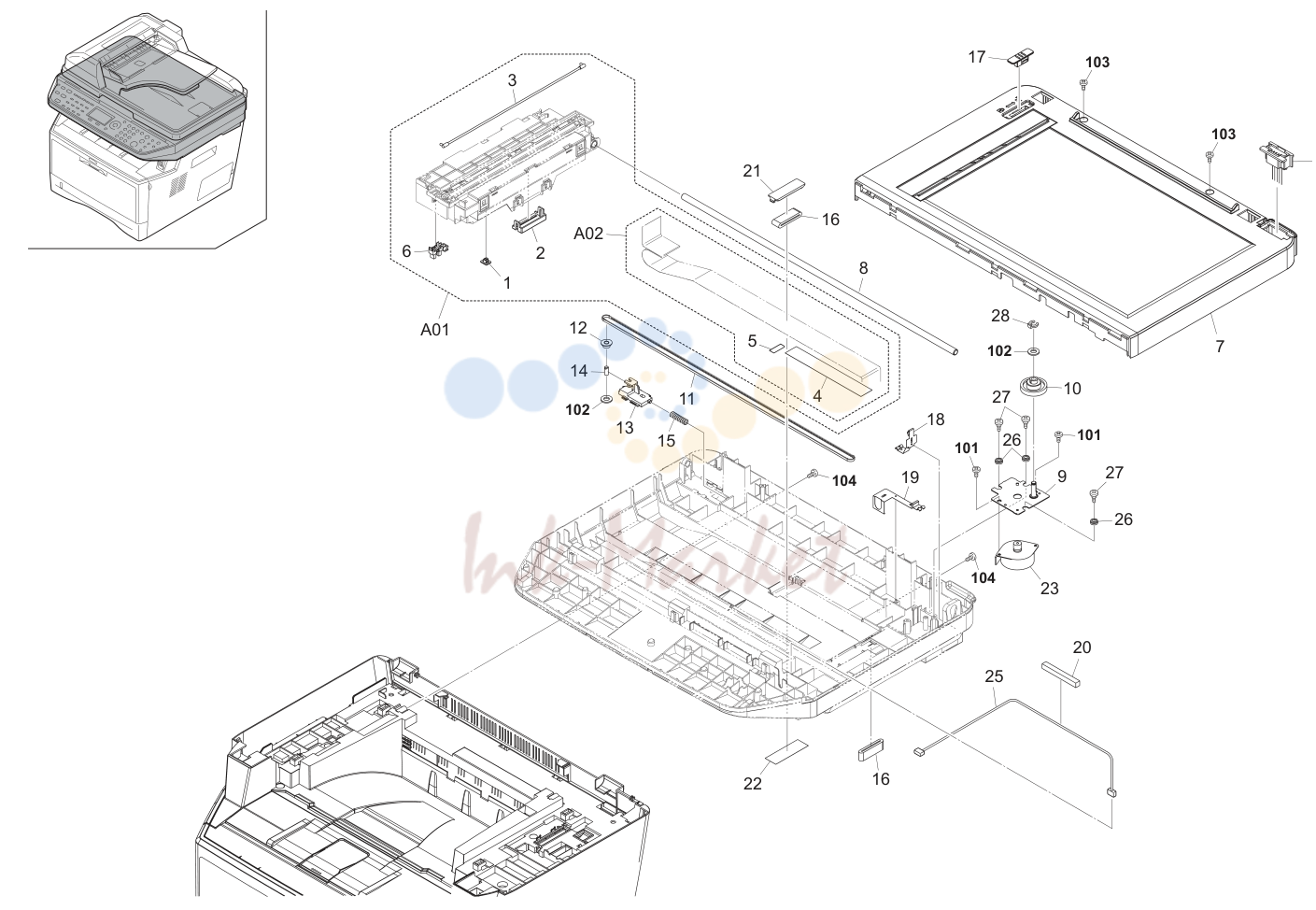

6. Scanner Section 2JN

№	Артикул	Альт. артикул	Описание
1			•302H917450 2H917450 SLIDER ISU 1 1 1 102 C2893960 C2893960 SHIM 6.2-13-0.13T
2			•302H917510 2H917510 HOLDER FFC 1 1 1 103 7BB200308H BB105660 +BIND T.T P SCREW 3X8
4			••302H917380 2H917380 TAPE FFC A
5			••302H917530 2H917530 TAPE FFC D
6			•7NXSG2481+++H01 NX052600 SENSOR OPT.
8	302H917051 запросить цену →	2H917051	SHAFT ISU
9	302H917210 запросить цену →	2H917210	MOUNT MOTOR ISU
13	302H917251 запросить цену →	2H917251	MOUNT TENSION PULLEY
14	302H917260 запросить цену →	2H917260	PIN TENSION PULLEY
15	302H917270 запросить цену →	2H917270	SPRING TENSION
16	7YBFZZ65C002H01 запросить цену →	YB114070	FERRITE CORE
17	302H917330 запросить цену →	2H917330	STOPPER ISU
18	302H917410 запросить цену →	2H917410	PLATE EARTH ISU A
19	302H917420 запросить цену →	2H917420	PLATE EARTH ISU B
20	302H917500 запросить цену →	2H917500	SPONGE HARNESS
21	302H917520 запросить цену →	2H917520	STOPPER FFC CENTER
22	302H917540 запросить цену →	2H917540	SHEET FRAME BOTTOM
24	302H946040 запросить цену →	2H946040	CONN.CORD ASSY INTERFACE
25	302H946060 запросить цену →	2H946060	CONN.CORD ASSY MAIN-PANEL
26	302JD19140 запросить цену →	2JD19140	BUSHING FAN
27	302JD19150 запросить цену →	2JD19150	PIN LSU
28	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4

7. Image Formation Section 2JN

№	Артикул	Альт. артикул	Описание
1			•2FM02190 5MVX532DN004 GUIDE CHANGE /B-11 FRAME A3 2 2 2 103 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
4			•302F925340 2F925340 SPRING EXIT
5			•302F925901 2F925901 CAP SPRING EXIT
8			•302H425050 2H425050 FRAME FUSER UP
9			•302H425061 2H425061 FRAME FUSER LOW
10			•302H425070 2H425070 GUIDE FUSER
12			•302H425100 2H425100 PLATE EARTH ROLLER
13			•302H425110 2H425110 HOLDER SPRING PRESS
17			•302H425170 2H425170 HOLDER PULLEY
18			•302H425180 2H425180 FILM GEAR PROTECT
19			•302H425190 2H425190 PULLEY GUIDE FUSER
20			•302H446060 2H446060 CONN.CORD ASSY PWS-HEATER(U) S03509
20			•302H446050 2H446050 CONN.CORD ASSY PWS-HEATER(E) S03508
21			•302HN25450 2HN25450 BUSH EXIT
22			•302HS25030 2HS25030 GUIDE EXIT LOW
23			•302HS25040 2HS25040 SPRING PRESSURE
27			•302HS25080 2HS25080 PLATE CODE
28			•302HS25110 2HS25110 ACTUATOR FUSER
29			•302HS25120 2HS25120 SPRING ACTUATOR
30			•302HS25130 2HS25130 SPRING EXIT L
31			•302HS25140 2HS25140 PLATE EARTH EXIT
32			•302HS25150 2HS25150 SHAFT EXIT
33			•302HS25160 2HS25160 PLATE EARTH L
35			•302HS25220 2HS25220 BUSH FUSER
36			•302HS25400 2HS25400 SHEET FUSER
38			•302HS34120 2HS34120 LABEL FUSER OPERATION
39			•302HS46140 2HS46140 CONN.CORD ASSY CONTROL-EXITSENSOR S03
40			•5MMS111SL002 2BY20050 NUT FUSER A /FS-1800/3800 A4
41			•5MMW261LD055 2A820350 SPRING SEPARATOR /FS-1000 A4
44			•7NXSG2481+++H01 NX052600 SENSOR OPT.
45	302HS25200 запросить цену →	2HS25200	LEVER FUSER R
46	302HS25210 запросить цену →	2HS25210	LEVER FUSER L

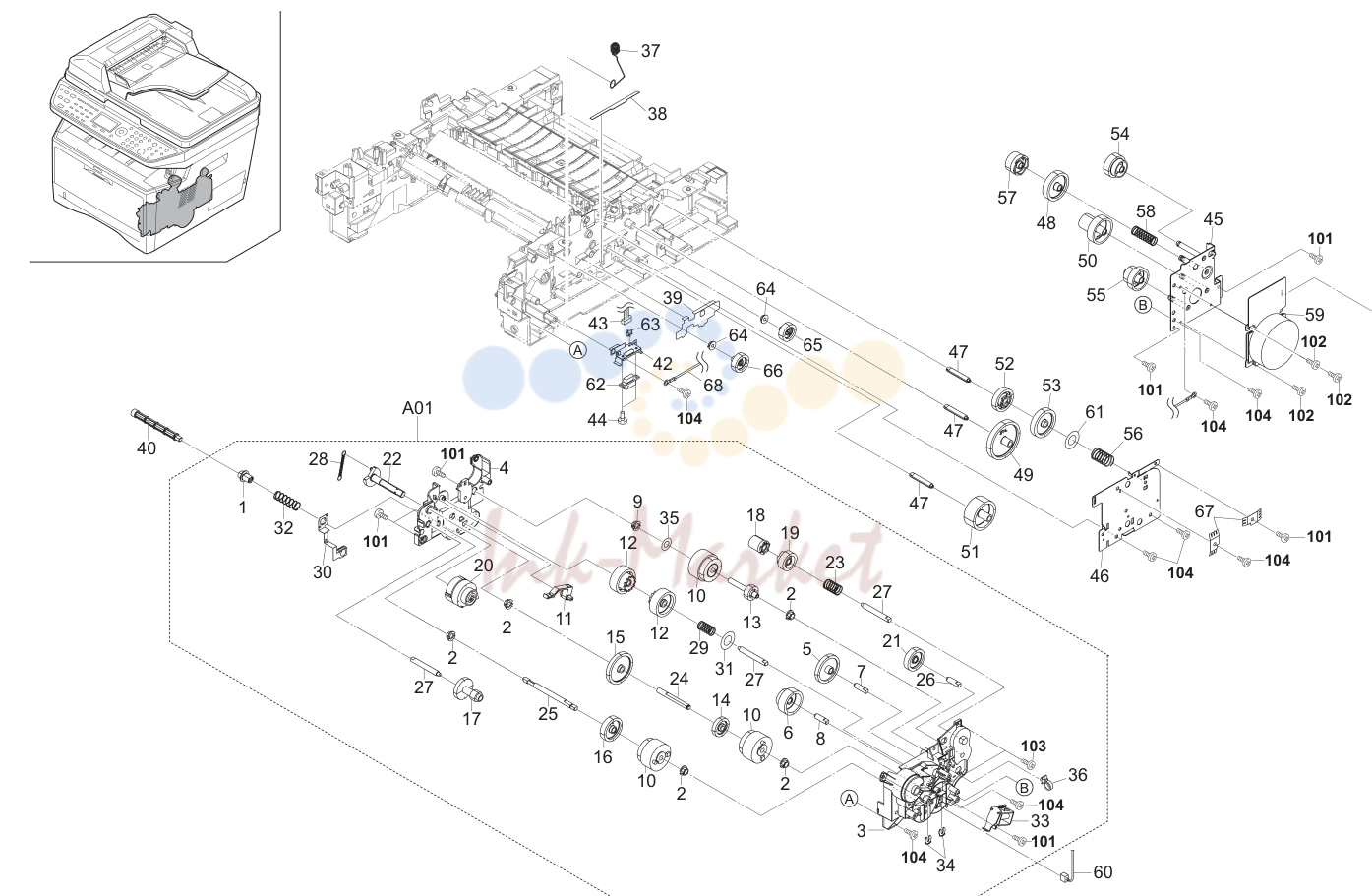

8. Drive Section 2JN

№	Артикул	Альт. артикул	Описание
1			•302F931350 2F931350 JOINT SHAFT CASSETTE 1 1 1 (cid:27) 51 302HS31180 2HS31180 GEAR Z44R
2			•302F931490 2F931490 BUSH FEED DRIVE 5 5 5 (cid:27) 52 302HS31210 2HS31210 GEAR Z35S FREE
3			•302H431010 2H431010 HOLDER DRIVE 1 1 1 (cid:27) 53 302HS31220 2HS31220 GEAR Z42R FREE
4			•302H431020 2H431020 COVER HOLDER DRIVE 1 1 1 (cid:27) 54 302HS31240 2HS31240 GEAR Z32L DRUM
7			•302H431050 2H431050 PIN HOLDER A 1 1 1 (cid:27) 57 302HS31390 2HS31390 GEAR Z27R FREE
8			•302H431060 2H431060 PIN HOLDER B 1 1 1 58 302HS31400 2HS31400 SPRING FREE DRUM
9			•302H431070 2H431070 BUSH DRIVE 6 1 1 1 (cid:27) 59 302HS44010 2HS44010 MOTOR MAIN
11			•302HS31050 2HS31050 LEVER LIFT BOTTOM 1 1 1 61 302HS31430 2HS31430 POLYSLIDER 9.5
22			•302HS31281 2HS31281 LIFT BOTTOM
23			•302HS31320 2HS31320 SPRING FREE MAG
24			•302HS31330 2HS31330 PIN CLUTCH 1 1 1 101 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
25			•302HS31340 2HS31340 SHAFT CASSETTE 1 1 1 102 BAB53060 BAB53060 +TP TAP-TITE S SCREW M3X06
26			•302HS31360 2HS31360 PIN HOLDER A 1 1 1 103 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
27			•302HS31370 2HS31370 PIN HOLDER B 3 3 3 104 7BB200410H BB105700 +BIND T.T P SCREW 4X10
28			•302HS31380 2HS31380 SPRING LIFT BOTTOM
29			•302HS31410 2HS31410 SPRING FREE Z37L
30			•302HS31420 2HS31420 EARTH PLATE DRIVE
31			•302HS31430 2HS31430 POLYSLIDER 9.5
32			•302HS31440 2HS31440 SPRING FEED
34			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
35			•7BC06062C020H01 BC045240 POLY SLIDER WASHER M6.2X12X0.2T
36			•M2107250 M2107250 BAND,RSG-100(KITAGAWA)
37	302HS02370 запросить цену →	2HS02370	SPRING EARTH CASSETTE
38	302HS02520 запросить цену →	2HS02520	COVER CABLE E
39	302HS02530 запросить цену →	2HS02530	COVER CABLE F
40	302HS06110 запросить цену →	2HS06110	SHAFT FEED
41	302HS46040 запросить цену →	2HS46040	CONN.CORD ASSY CONTROL-MAIN MOTOR S0
42	302HS02381 запросить цену →	2HS02381	PLATE PF CONNECTOR
43	302HS46030 запросить цену →	2HS46030	CONN.CORD ASSY CONTROL-PF S03247
44	302HS02540 запросить цену →	2HS02540	PIN DRAWER
46	302HS31041 запросить цену →	2HS31041	PLATE GEAR DRIVE
47	302HS31060 запросить цену →	2HS31060	PIN GEAR DRIVE

9. Paper Conveying Section 2JN

№	Артикул	Альт. артикул	Описание
1	2FM02140 запросить цену →	5MVM786XB001	BUSH DU /B-11 FRAME A3
3	2FM02500 запросить цену →	5MMW176SD002	SPRING DU R /B-11 FRAME A4
4	2FM02510 запросить цену →	5MMW166SD002	SPRING HOLDER L /B-11 FRAME A4
5	2FM02520 запросить цену →	5MMW166SD003	SPRING HOLDER R /B-11 FRAME A4
6	2FM02690 запросить цену →	5MVX221DG002	LEVER DU /B-11 DU A3
7	2FM21010 запросить цену →	5MVX861XB001	HOLDER DU /B-11 DU A1
8	2FM21020 запросить цену →	5MML821SD009	STAY DU /B-11 DU A3
9	2FM21030 запросить цену →	5MVM276DN017	STOPPER BUSH /B-11 DU A4
10	2FM21050 запросить цену →	5MVX173DN001	COLLER DU /B-11 DU A3
11	302HS29020 запросить цену →	2HS29020	PLATE COVER DU B
12	302FM02421 запросить цену →	2FM02421	SHAFT PULLEY /B-11 FRAME A4
13	302HS29010 запросить цену →	2HS29010	PLATE COVER DU
14	5MBCK9560XSC запросить цену →	D4103700	C STOP RING /X9.5 X 0.6T S-CR
15	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4

10. Electrical Components 2JN-1

№	Артикул	Альт. артикул	Описание
1	302H902210 запросить цену →	2H902210	PLATE EARTH MPF 1 1 1 48 7ZGSTGR55120H01 ZG114640 SHIELD GASKET
4			•302H902300 2H902300 SHEET FAN L 1 1 1 (cid:27) 53 302JN94110 2JN94110 PARTS MAIN FAX ASSY U SP
5	302H902260 запросить цену →	2H902260	SHEET PWB 1 1 1 (cid:27) 53 302JN94120 2JN94120 PARTS MAIN FAX ASSY E SP
7	302HS02190 запросить цену →	2HS02190	SPRING PIN CASSETTE 1 1 1 (cid:27) A02 303JG68020 3JG68020 SUB FAX ASS`Y(EXP) SP
8	302H902220 запросить цену →	2H902220	MOUNT INLET 1 1 1 (cid:27) A02 303JG68030 3JG68030 SUB FAX ASS`Y(EXP2) SP
9	302H902100 запросить цену →	2H902100	PLATE POWER SUPPLY 1 1 1 (cid:27) A02 302JN94090 2JN94090 PARTS SUB FAX ASSY(EXP3) SP
10	302H902191 запросить цену →	2H902191	SHEET REGULATOR PWB 1 1 1 55 •303JG26030 3JG26030 SHEET SUB PCB2
11	302HS02280 запросить цену →	2HS02280	COVER BASE LOW 1 1 1 56 303JG26040 3JG26040 SPONGE CONNECT
12	302HS02360 запросить цену →	2HS02360	SPRING LOCK CASSETTE 2 2 2 57 3JG26020 3JG26020 MOUNT MAIN PWB
14	302HS02420 запросить цену →	2HS02420	BKT FAN R 1 1 1 59 7ZGSTG24C090H01 ZG115020 SHIELD GASKET
15	302H902290 запросить цену →	2H902290	HOLDER THERMAL SHEET 2 2 2 60 7AAACCUS+10H001 AA068380 AC CORD ASSY US
16			7ZS25253001+H01 ZS113220 THERMAL SHEET 1 1 1 61 302FV45020 2FV45020 AC CORD ASSY
17	302HS02510 запросить цену →	2HS02510	COVER CABLE D 1 1 1 62 302FV45040 2FV45040 AC CORD ASSY
18	302HS02561 запросить цену →	2HS02561	HOLDER PIN CASSETTE
19	302H946120 запросить цену →	2H946120	CONN.CORD ASSY LVU-MAIN
20	302HS02620 запросить цену →	2HS02620	SPRING EARTH FAN
21	M2107250 запросить цену →	M2107250	BAND,RSG-100(KITAGAWA)
22	302H902310 запросить цену →	2H902310	SEAL FRAME L
23			7ZS29154001+H01 ZS114200 THERMAL SHEET 1 1 1 101 7BB200410H BB105700 +BIND T.T P SCREW 4X10
24	302H902160 запросить цену →	2H902160	DUCT FRAME L 1 1 1 102 7BB600306H BB105730 +BIND M SCREW 3X6 R
28	302JA46020 запросить цену →	2JA46020	CONN.CORD ASSY CONTROL-H.V.UNIT S03391 1 1 1 106 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
29	302HS46070 запросить цену →	2HS46070	CONN.CORD ASSY CONTROL-H.V.UNIT S03303
30	302H902170 запросить цену →	2H902170	DUCT FRAME R
31	302H946100 запросить цену →	2H946100	CONN.CORD ASSY PWS-INLET
32	302HS46130 запросить цену →	2HS46130	CONN.CORD ASSY CONTROL-ERASER S03252
33	302F939081 запросить цену →	2F939081	SCREW BOX
34	302F939090 запросить цену →	2F939090	CAP NETWORK
35	302H439020 запросить цену →	2H439020	PLATE EARTH BOX
38	302H939011 запросить цену →	2H939011	BOX CONTROLLER
39	302H939030 запросить цену →	2H939030	GUIDE CF
40	302H939070 запросить цену →	2H939070	SHEET PWB
41	302H939080 запросить цену →	2H939080	SHEET BOX
42	302H939100 запросить цену →	2H939100	PLATE EARTH CONTBOX A
43	302H939110 запросить цену →	2H939110	PLATE EARTH CONTBOX B
44	302H946010 запросить цену →	2H946010	CONN.CORD ASSY MAIN-SCN
45	302H946110 запросить цену →	2H946110	FFC SCN-MAIN
46	302JN02010 запросить цену →	2JN02010	MOUNT SPEAKER
47			7YZM610008++H01 YZ037940 ACCESS.SADDLE

11. Operation Section 2JN-1

№	Артикул	Альт. артикул	Описание
1			•302H905010 2H905010 COVER OPERATION
2			•302H905240 2H905240 LID OPE SHEET
3			•302H905300 2H905300 SHIELD DUST LEFT
4			•302H905330 2H905330 SHIELD DUST RIGHT
5			•302H905390 2H905390 SHEET STATIC LCD
6			•302H905410 2H905410 LENS INFORMATION
7			•302H905420 2H905420 HOLDER LENS
8			•302H905430 2H905430 FILM DIFFUSION
9			••7ZGSTGR55060H01 ZG112780 SHIELD GASKET
10			•302H994060 2H994060 PARTS KEY START SP
11			•302H994070 2H994070 PARTS KEY STOP SP
12			•302H994080 2H994080 PARTS KEY RESET SP
13			•302H994090 2H994090 PARTS KEY OPERATION 10 SP
14			•302H994100 2H994100 PARTS KEY CONTROL SP
15			•302H994110 2H994110 PARTS KEY OK SP
16			•302H994120 2H994120 PARTS KEY MENU SP
17			•302H994130 2H994130 PARTS KEY POWER SP
18			•302H994140 2H994140 PARTS KEY LOGOUT SP
19			•302H994150 2H994150 PARTS KEY PROGRAM SP
20			•302H994160 2H994160 PARTS KEY ONE TOUCH SP
21			•302H994180 2H994180 PARTS KEY COPY SP
22			•302H994190 2H994190 PARTS KEY SEND SP
23			•302H994200 2H994200 PARTS KEY FAX SP
24			•302H994210 2H994210 PARTS KEY STATUS SP
25			•302H994220 2H994220 PARTS KEY LCD SP
26			•302H994230 2H994230 PARTS KEY BACK SP
27			•302H994240 2H994240 PARTS KEY BOX SP
28			•302H994250 2H994250 PARTS KEY SYSTEM SP
29			•302JN05050 2JN05050 LABEL OPE E
30			•302JN05060 2JN05060 PANEL OPE
31			•302JN94040 2JN94040 PARTS KEY ADDRESS SP

12. Document Processor 1 2JN-1

№	Артикул	Альт. артикул	Описание
2	303LJ24110 запросить цену →	3LJ24110	SHAFT CONVEYING 2 2 2 51 3H608150 3H608150 SHAFT C PULLEY
3	303LJ24230 запросить цену →	3LJ24230	SPRING REGIST 2 2 2 (cid:27) 52 3HL10140 3HL10140 PULLEY LOOP
4	303LJ02150 запросить цену →	3LJ02150	LEVER RELEASE 2 2 2 53 303LJ29040 3LJ29040 SPRING LOOP PRESSURE
5	303LJ24121 запросить цену →	3LJ24121	SPRING CONVEYING 2 2 2 54 303LJ29030 3LJ29030 SHAFT LOOP
6	303LJ02260 запросить цену →	3LJ02260	CUSHION GUIDE 4 4 4 55 303LJ29010 3LJ29010 GUIDE LOOP
9	303LJ28020 запросить цену →	3LJ28020	SHAFT EXIT 1 1 1 58 303LJ34060 3LJ34060 LABEL A
10	303LJ24150 запросить цену →	3LJ24150	SPRING EXIT 2 2 2 59 303LJ07010 3LJ07010 SHAFT PF
11	303LJ02200 запросить цену →	3LJ02200	PLATE EARTH PI 1 1 1 (cid:27) 60 3HK07070 3HK07070 GR PF PULLEY
12			7NXSG2481+++H01 NX052600 SENSOR OPT. 2 2 2 (cid:27) 61 3BC07130 3BC07130 ONE-WAY CLUTCH
13	303K502200 запросить цену →	3K502200	ACTUATOR BASE 1 1 1 (cid:27) 62 3BR07040 3BR07040 PULLEY,PAPER FEED
15	303LJ02220 запросить цену →	3LJ02220	PLATE EARTH PWB SUB 1 1 1 (cid:27) 64 3HK07140 3HK07140 SPRING LF
17	303LJ46040 запросить цену →	3LJ46040	CONN. CORD ASSY SOL CL 1 1 1 66 5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
19	303LJ24080 запросить цену →	3LJ24080	ACTUATOR TIMING 1 1 1 (cid:27) 68 35322020 35322020 GEAR 20,PAPER FEED DRIVE
20	303LJ24090 запросить цену →	3LJ24090	SPRING TIMING 1 1 1 69 303HK07051 3HK07051 SHAFT LF
21	303LJ46030 запросить цену →	3LJ46030	CONN.CORD ASSY TIM SW 1 1 1 (cid:27) 70 3HK07200 3HK07200 GR 18 LF
22	303LJ24190 запросить цену →	3LJ24190	HOOK PF COVER 2 2 2 (cid:27) 71 36211500 36211500 GEAR,LEADING FEED JOINT
24	303LJ24060 запросить цену →	3LJ24060	PLATE EARTH CONVEYING 1 1 1 (cid:27) 73 3HK07130 3HK07130 STOPPER PF
25	303LJ02110 запросить цену →	3LJ02110	PLATE EARTH SOL 1 1 1 74 2BC06520 2BC06520 BUSHING 6,REGISTRATION
26	303LJ28030 запросить цену →	3LJ28030	PLATE EARTH EXIT 1 1 1 (cid:27) 75 29806560 29806560 BUSHING
27	303LJ02250 запросить цену →	3LJ02250	SPRING GND B 1 1 1 76 303K502070 3K502070 SEAL WIRE
29	3CY07080 запросить цену →	3CY07080	BUSHING 6 6 6 6 78 303LJ02170 3LJ02170 PLUG COVER A
30	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4 9 9 9 79 303LJ02180 3LJ02180 PLUG COVER B
31	303LJ24101 запросить цену →	3LJ24101	GUIDE SEPARATION 1 1 1 80 M2105010 M2105010 NYLON CLAMP 3N,NK-3N
32	303LJ24210 запросить цену →	3LJ24210	FILM CONVEYING 4 4 4 81 303LJ02240 3LJ02240 SPRING GND A
41			•303K507060 3K507060 PAD SEPARATION
42			•303LJ07030 3LJ07030 MOUNT PAD
43			•3HK07290 3HK07290 WEIGHT PAD 1 1 1 101 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
44			•3HK07300 3HK07300 TAPE WEIGHT 1 1 1 102 E0020160 E0020160 SPRING PIN 2X16
45	303LJ07080 запросить цену →	3LJ07080	CUSHION SEPARATION 1 1 1 103 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
46	303LJ24071 запросить цену →	3LJ24071	UPPER GUIDE
47	303LJ24140 запросить цену →	3LJ24140	SPRING PAD
49	303LJ07090 ✓ в наличии	3LJ07090	FILM FRONT SEP

13. Document Processor 2 2JN-1

№	Артикул	Альт. артикул	Описание
1	303LJ02080 запросить цену →	3LJ02080	ACTUATOR PUSH 1 1 1 101 E0130280 E0130280 SPRING PIN 3X28(SUS)
2	303LJ02060 запросить цену →	3LJ02060	SPRING RELEASE 1 1 1 102 5MBP2020WWLD E1120200 SPRING PIN / M2 X 20 SUS-DP XX
3	303LJ24041 запросить цену →	3LJ24041	LEVER SEPARATE 1 1 1 103 7BB000306H BB106880 +BIND M SCREW 3X6
4	3HL10090 запросить цену →	3HL10090	SPRING,LF SHIFT GUIDE 1 1 1 104 7BB200308H BB105660 +BIND T.T P SCREW 3X8
5	303LJ24050 запросить цену →	3LJ24050	LEVER LOOP 1 1 1 105 7BB700308H BB105600 +BIND T.T S SCREW 3X8 SR
7	303LJ02050 запросить цену →	3LJ02050	MOUNT SOLENOID
14	303LJ31010 запросить цену →	3LJ31010	MOUNT DRIVE
15			7NXSG2481+++H01 NX052600 SENSOR OPT.
16	303LJ02100 запросить цену →	3LJ02100	PLATE EARTH MOTOR
17	303LJ24260 запросить цену →	3LJ24260	FILM WIRE
18	303LJ02020 запросить цену →	3LJ02020	GUIDE READING
19	303LJ02070 запросить цену →	3LJ02070	SPRING READING
20	303LJ24130 запросить цену →	3LJ24130	BOTTOM CONVEYING
21			7YZM410002++H01 YZ042720 ACCESS.BAND
22	303LJ24170 запросить цену →	3LJ24170	COVER WIRE
27			••303LJ34020 3LJ34020 LABEL FACE UP
28			•5MVG127DN071 2A807050 GEAR CASSETTE /A-49 CASSETTE A4
30	303LJ04010 запросить цену →	3LJ04010	COVER FRONT
31	303MX02031 запросить цену →	3MX02031	CUSHION ORIGINAL MAT B
32	303MX02060 запросить цену →	3MX02060	SPONGE ORIGINAL MAT
33	303LJ07050 запросить цену →	3LJ07050	ACTUATOR ORIGINAL
34	303LJ07060 запросить цену →	3LJ07060	LEVER PUSH DU
35	303LJ07070 запросить цену →	3LJ07070	SPRING PUSH DU
36	303LJ02030 ✓ в наличии	3LJ02030	HINGE L
37	303LJ02040 ✓ в наличии	3LJ02040	HINGE R
38			•303MX02021 3MX02021 CUSHION ORIGINAL MAT A
39	3HP07420 запросить цену →	3HP07420	EARTH PLATE D
40			•303LJ34031 3LJ34031 LABEL SIZE DIRECTION
41			•303LJ34041 3LJ34041 LABEL CAUTION
42			•303LJ34121 3LJ34121 LABEL CAUTION SET (A)
43			•303LJ34131 3LJ34131 LABEL CAUTION SET (E)

14. Accesories 2JN-1

№	Артикул	Альт. артикул	Описание
2	302JN05091 запросить цену →	2JN05091	LABEL OPE GER
3	302JN05100 запросить цену →	2JN05100	LABEL OPE FRA
4	302JN05110 запросить цену →	2JN05110	LABEL OPE ITA
5	302JN05120 запросить цену →	2JN05120	LABEL OPE SPA
6	302JN05130 запросить цену →	2JN05130	LABEL OPE POR
7	302JN05140 запросить цену →	2JN05140	LABEL OPE DUT
8	302JN05150 запросить цену →	2JN05150	LABEL OPE RUS
9	302H904290 запросить цену →	2H904290	HOLDER GUIDEBOOK
10	302H904300 запросить цену →	2H904300	TAPE GUIDEBOOK
11	302H934080 запросить цену →	2H934080	LABEL GUIDEBOOK
12	303HZ45010 запросить цену →	3HZ45010	MODULAR CORD
12	3063527482 запросить цену →	63527482	MODULAR CORD AUSTRALIA
13	7YBEG6G6U001H01 запросить цену →	YB045290	FERRITE CORE
