Kyocera FS-1118MFP KM-1820 — каталог запчастей со схемами

Содержание

• 1. Exterior Covers 2GM
• 2. Frames & Paper Feed Section I 2GM
• 3. Paper Feed Section II & LSU 2GM
• 4. Driving Section 2GM
• 5. Process Unit 2GM
• 6. Cassette 2GM-3
• 7. Optical Section 2GM-2.0
• 8. Operation Unit & Original Holder 2GM
• 9. Electrical Components 2GM
• 10. Tools & Supplied Parts 2GM-2.0

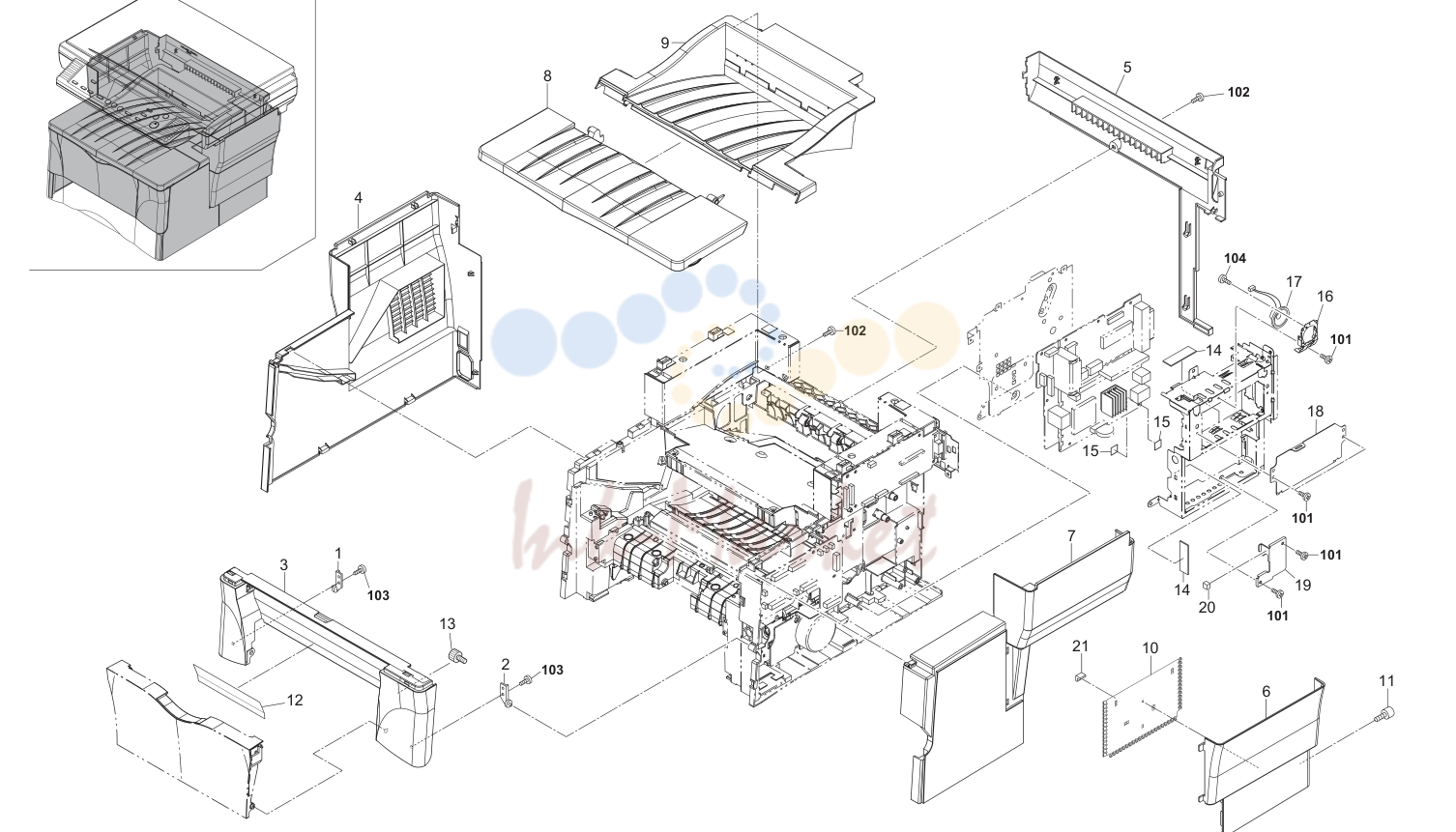

1. Exterior Covers 2GM

№	Артикул	Альт. артикул	Описание
1	5MVX422DN005 запросить цену →	2A804080	HINGE FRONT L 1 1 1 101 B1B74100 +BIND T.T SCREW(+) / M4 X 10 CRFREE B-T
2	5MVX422DN006 запросить цену →	2A804090	HINGE FRONT R 1 1 1 102 5MBTPB3006TW++R B1A53060 +BIND TAP-TITE S SCREW M3X06
5	2DC04030 запросить цену →		COVER REAR
10	2DC04090 запросить цену →		PLATE SHIELD
11			5MMT263SN012++R 2D903100 SCREW OP
12	2DC05070 запросить цену →		LABEL FRONT COVER
13	302GM17010 запросить цену →	2GM17010	RETAINING PIN MIRROR FRAME
14	2DD27160 запросить цену →		SHEET EMI
15	2DD26100 запросить цену →		SHEET MAIN PCB
16	2DD26040 запросить цену →		HOLDER SPEAKER
17	3DB27160 запросить цену →		SPEAKER(PBF)
18	2DD26020 запросить цену →		LID CONTROLLER L
19	2DD26080 запросить цену →		MOUNT SARCON MAIN
20	2DD28120 запросить цену →		SHEET RADIATOR C
21	7ZGSTGL10015H01 запросить цену →	ZG019360	SHIELD GASKET

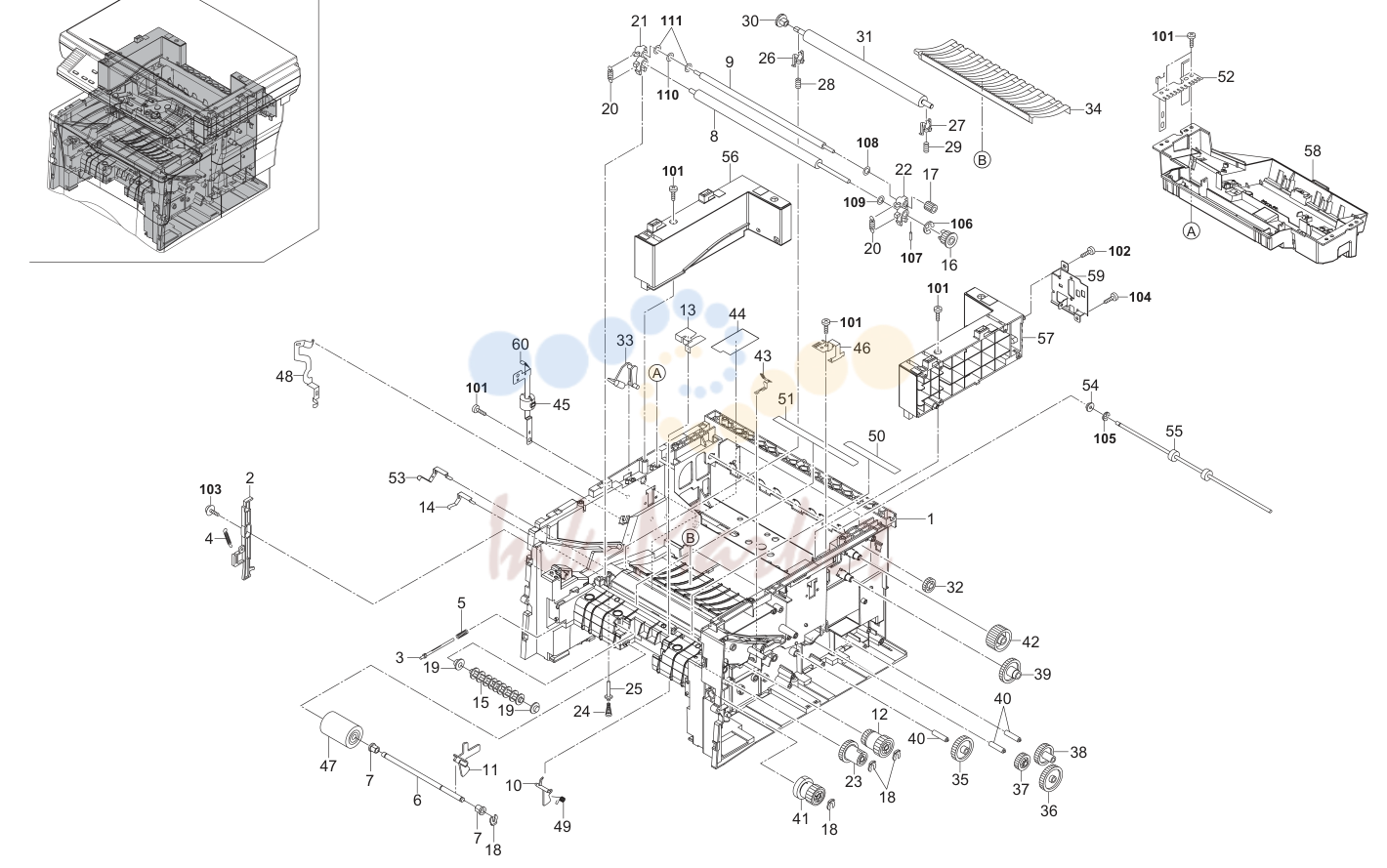

2. Frames & Paper Feed Section I 2GM

№	Артикул	Альт. артикул	Описание
1	2DC02010 запросить цену →		FRAME BASE (1/8) 1 1 1 50 5MVS622KF011 2BY06050 SHEET REGIST R
2	5MVX721DN001 запросить цену →	2A802040	LEVER INTERLOCK 1 1 1 51 5MVS622KF012 2BY06060 SHEET REGIST L
3	5MVT653DW001 запросить цену →	2A802050	PIN CASSETTE 1 1 1 52 2DD02020 PLATE EARTH SW
4	5MMW351LD006 запросить цену →	2A802060	SPRING INTERLOCK 1 1 1 53 2DC26100 CONTACT TRANSFER
5	5MMW341LD005 запросить цену →	2A802070	SPRING PIN CASSETTE 1 1 1 54 5MVM176DW001 2A821010 BUSH EXIT
6	5MMT766SN007 запросить цену →	2A806020	SHAFT FEED 1 1 1 (cid:27) 55 5MMT874SN007 2A820090 ROLLER EXIT UP
7	5MVM176DN026 запросить цену →	2A806030	BUSH FEED 2 2 2 56 2DC02020 STAY SCANNER LEFT
13	5MVS441KF008 запросить цену →	2A806170	SHEET REGIST SW
14	5MMX532LD005 запросить цену →	2A806210	CONTACT EARTH REG
19	5MVM161DW001 запросить цену →	2A806260	BUSH PULLEY FEED 2 2 2 103 B4B74100 +TP T.T SCREW(+) / M4 X 10 CRFREE B-T
20	5MMW261LD023 запросить цену →	2A806410	SPRING REGIST R 2 2 2 104 BAB53060 +TP TAP-TITE S SCREW M3X06
21	5MVX221DB019 ✓ в наличии	2A806420	BUSH REGIST LEFT 1 1 1 105 7BD103060++H01 BD018610 E STOP RING E-3
22	5MVX221DW006 ✓ в наличии	2A806430	BUSH REGIST RIGHT 1 1 1 106 7BD105060++H01 BD018620 E STOP RING E-5
24	5MMW361LD015 запросить цену →	2A815010	SPRING PIN BIAS 1 1 1 108 C2894650 POLY SLIDER /M4.1X6.5X0.25T POLY
25	5MMT365SN003 запросить цену →	2A815020	PIN CONTACT BIAS 1 1 1 109 C2892950 POLY SLIDER /M6.2X9.5X0.5T PLASTC
28	5MMW251LD043 запросить цену →	2A816040	SPRING TC L
29	2DC16040 запросить цену →		SPRING TC R
33	5MVX322SB020 запросить цену →	2A820300	ACTUATOR FUSER B
43	2DC16030 запросить цену →		PLATE EARTH BRUSH A
44	2DC02100 запросить цену →		FILM PS LOW
45	2A627940 запросить цену →		CORE 10-20X10
46	2DD02010 запросить цену →		PLATE EARTH CONTROLLER
48	2BY02010 запросить цену →	5MMX632LD008	CONTACT MAIN MR
49	2BY06040 запросить цену →	5MMW261LD057	SPRING ACTUATOR REG

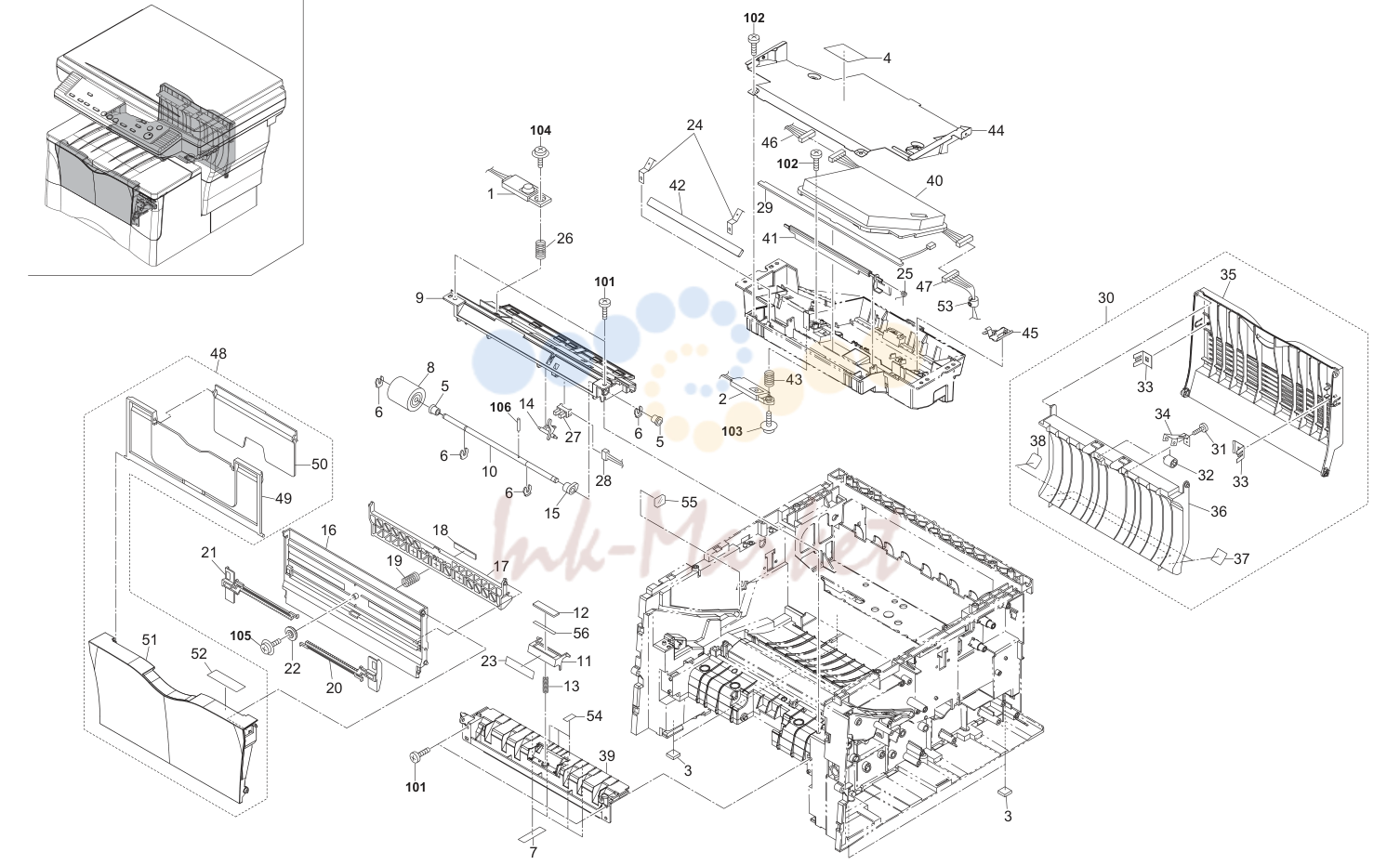

3. Paper Feed Section II & LSU 2GM

№	Артикул	Альт. артикул	Описание
3	5MVS228RB019 запросить цену →	2A802500	FOOT 4 4 4 53 2A627940 CORE 10-20X10
4	5MVVL661WN34 запросить цену →	2A805010	LABEL LASER CAUTION 1 1 1 54 2DC06080 SHEET MPF PAD
5	5MVM176DN026 запросить цену →	2A806030	BUSH FEED 2 2 2 55 2DC16050 SPACER TRANSFER
7	5MVS312KF011 запросить цену →	2A806480	SHEET GUIDE
9	5MVX854SH002 запросить цену →	2A806520	HOLDER MP FEED
10	5MMT766SN008 запросить цену →	2A806530	SHAFT MPF
11	5MVX522DB004 запросить цену →	2A806550	SEPARATOR MPF
12	5MVS416XN001 запросить цену →	2A806560	PAD SEPARATOR MPF 1 1 1 101 B1B74100 +BIND T.T SCREW(+) / M4 X 10 CRFREE B-T
13	5MMW261LD038 запросить цену →	2A806570	SPRING SEPA MPF 1 1 1 102 B1B73100 +BIND TAP-TITE B SCREW M3X10
14	5MVX432DB010 запросить цену →	2A806600	ACTUATOR MPF 1 1 1 103 7BB302308H BB018120 +TP TAP-TITE B SCREW 3X08
15	5MVX221DN014 запросить цену →	2A806620	CAM MPF R 1 1 1 104 B4B74100 +TP T.T SCREW(+) / M4 X 10 CRFREE B-T
16	5MVB872SH019 запросить цену →	2A806661	BASE MPF 1 1 1 105 7BB302305H BB018540 +TP TAP-TITE B SCREW 3X05
17	5MVX852CB003 запросить цену →	2A806670	BOTTOM PLATE MPF 1 1 1 106 E0020080 SPRING PIN 2X8
18	5MVS616XN002 запросить цену →	2A806680	PAD BOTTOM MPF
19	2FM06030 запросить цену →	5MMW261LD065	SPRING BOTTOM MPF
20	5MVX752SH002 запросить цену →	2A806700	GUIDE MPF R
21	5MVX752SH003 запросить цену →	2A806710	GUIDE MPF L
22	5MVG137DN032 запросить цену →	2A806720	GEAR MPF
23	5MVS431TX001 запросить цену →	2A806760	TAPE SEPARATOR
24	5MMX221LD024 запросить цену →	2A813030	SPRING MIRROR
25	5MMW341LD006 запросить цену →	2A813050	SPRING SHUTTER LSU
26	5MMW261LD036 запросить цену →	2A814570	SPRING TE SENSOR
28	5AACCNRM0GEA запросить цену →	2A827580	CONN. CORD ASSY
31			•7BB300306H BB018140 +BIND TAP-TITE B SCREW 3X6
33			•5MMX322LD022 2A820340 PLATE TRAY
34			•5MMX332LD021 2A820850 BKT PULLEY FD
36			•5MVB874SH019 2A820961 TRAY EXIT FU
37			•5MVS222KN006 2A820970 SHEET REAR
38			•5MVS222KW001 2A820980 SHEET REAR B
39	2DC06020 запросить цену →		GUIDE TURN A
41	2DC13020 запросить цену →		SHUTTER LSU
42	2DC13030 запросить цену →		MIRROR LSU
43	2DC13040 запросить цену →		SPRING FULL SENSOR
44	2DC26070 запросить цену →		SHIELD LSU
45	2DC26110 запросить цену →		PLATE EARTH LSU
46	2DC27070 запросить цену →		WIRE MAIN-LSU
47	2DC27140 запросить цену →		WIRE ENGINE-LSU
49			•5MVX861SH004 2A806730 TRAY MPF A
50			•5MVX751SH001 2A806740 TRAY MPF B

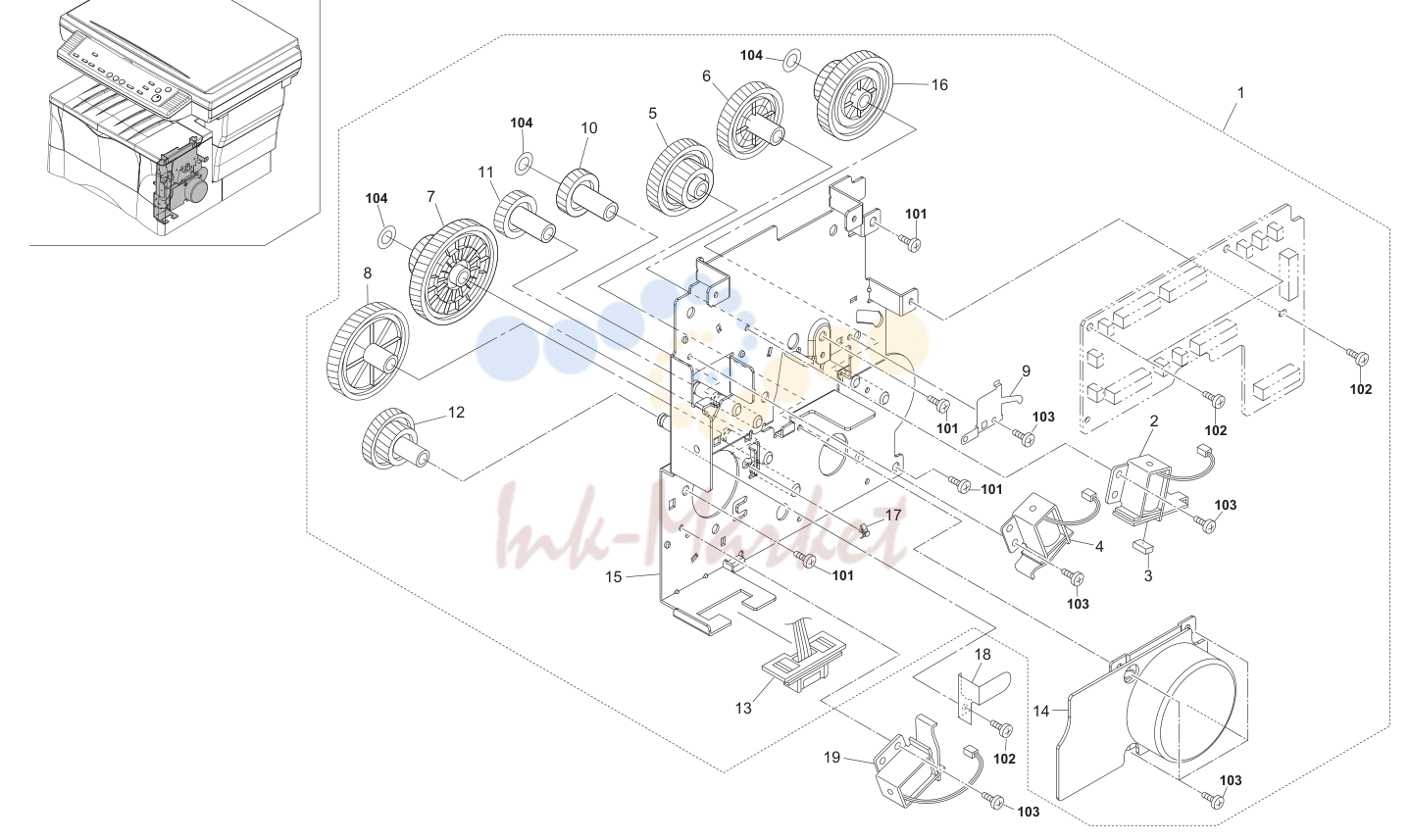

4. Driving Section 2GM

№	Артикул	Альт. артикул	Описание
3			•5MVS217SN002 2A806280 PAD SOLENOID 1 1 1 103 7BB100305H BB018180 +BIND TAP-TITE S SCREW 3X05
9			•5MMX521LD005 2A822150 PLATE EARTH DRUM
13			•5AACCNRM1GEA 2A827590 CONN. CORD ASSY
15			•2DC22020 MOUNT MACHINE DRIVE
17			•M2108800 SPACER,KGPS-3.5S(KITAGAWA)
18	5MMX332LD013 запросить цену →	2A806750	PLATE EARTH MPF

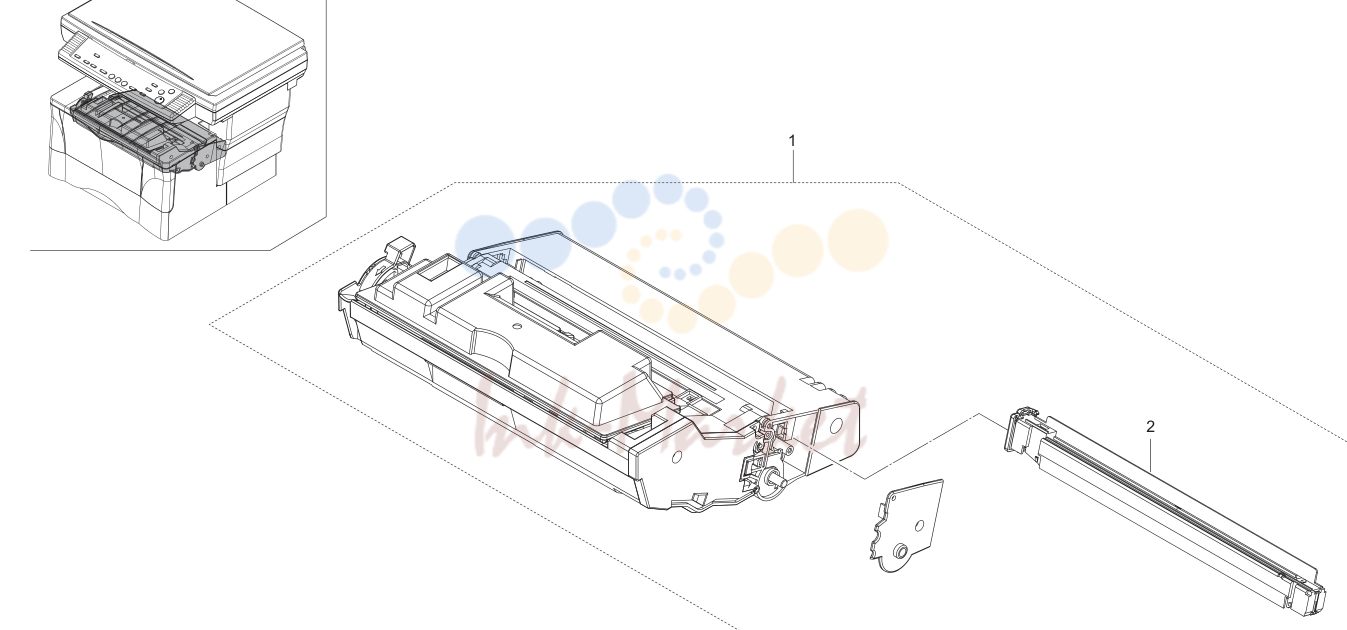

5. Process Unit 2GM

№	Артикул	Альт. артикул	Описание
1			•5MVVL731WN14 2A805020 LABEL FUSER CAUTION 1 1 1 103 5MBSP43006NW++R B4A03060 +TP-A SCREW M3X06(TRIVALENT CHROMATING)
2			•5MVB863KB003 2A820023 FRAME FUSER UP 1 1 1 104 7BB300308H BB018160 +BIND TAP-TITE B SCREW 3X8
5			•5MVX211DB016 2A820110 BUSH EXIT 1 1 1 107 7BD103060++H01 BD018610 E STOP RING E-3
6			•5MVM188XN015 2A820120 BUSH HEAT R
7			•5MVM188XN016 2A820131 BUSH HEAT L
12			•5MVX731CB002 2A820200 ACTUATOR FUSER A
13			•5MML211RD002 2A820220 HOLDER LAMP B
14			•5MMW601LD011 2A820260 SPRING PULLEY
15			•5MMX665LD004 2A820280 PLATE EARTH FUSER
16			•5MMW261LD055 2A820350 SPRING SEPARATOR
17			•5AAVSEPRT015 2A820360 SEPARATOR ASSY
18			•5MMW261LD017 2A820520 SPRING ACTUATOR
21			•5MMS111SL002 2BY20050 NUT FUSER A
22			•2BY20060 5MML531CG001 HOLDER LAMP A
23			•2BY20070 5MVX221XN004 BUSH PRESS
24			•2BY27560 5AACCNSH3GEA CONN. CORD ASSY
24			•2BY27570 5AACCNSH4GEA CONN. CORD ASSY
25			•2DC20010 SPRING PRESS ROLLER
27			•2DC20040 FRAME FUSER LOW (1/2)
29			•2DC20060 ROLLER PRESS

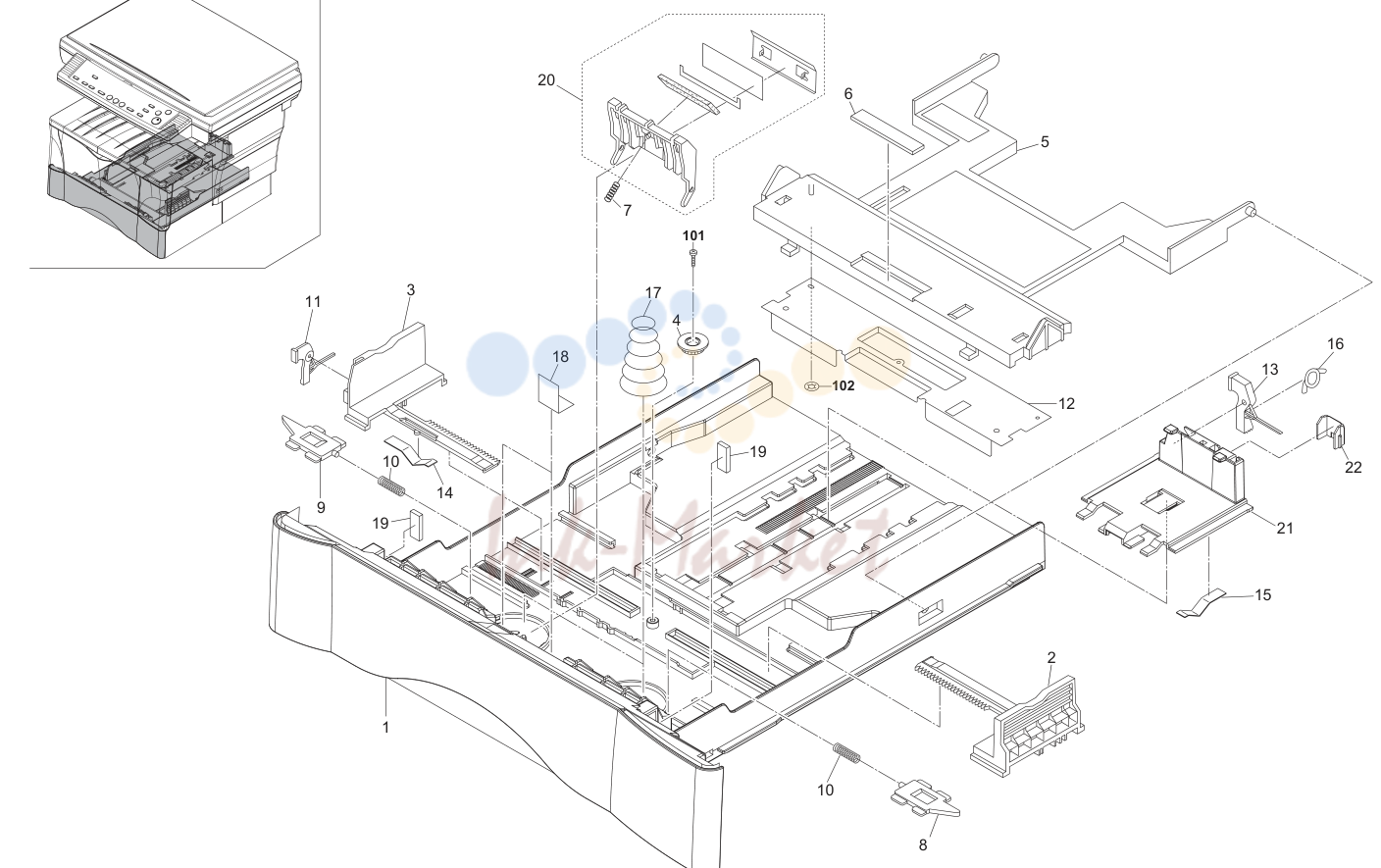

6. Cassette 2GM-3

№	Артикул	Альт. артикул	Описание
1			•5MVB886SH063 2A807010 BASE CASSETTE
2			•2FM06020 5MVX765SH005 GUIDE SIDE R
3			•2FM06010 5MVX765SH004 GUIDE SIDE L
5			•5MVX882SH002 2A807060 BOTTOM CASSETTE
6			•5MVS616XN001 2A807080 PAD BOTTOM
7			•5MMW251LD047 2A807110 SPRING SEPARATOR C
8			•5MVX431DW001 2A807121 LOCK CASSETTE R
9			•5MVX431DW002 2A807131 LOCK CASSETTE L
10			•5MMW251LD045 2A807140 SPRING LOCK
11			•5MVX541DG003 2A807161 LEVER SIDE
12			•302A807171 2A807171 PLATE BOTTOM
13			•5MVX541DG002 2A807191 LEVER REAR
14			•5MMP141LD002 2A807510 PLATE SIDE GUIDE
15			•5MMP141LD003 2A807520 PLATE STOPPER
17			•5MMW552LD002 2A807540 SPRING CASSETTE
18			•5MVL311KF003 2A807550 SHEET CASSETTE
19			•5MVS315CN001 2A807910 SPACER CASSETTE

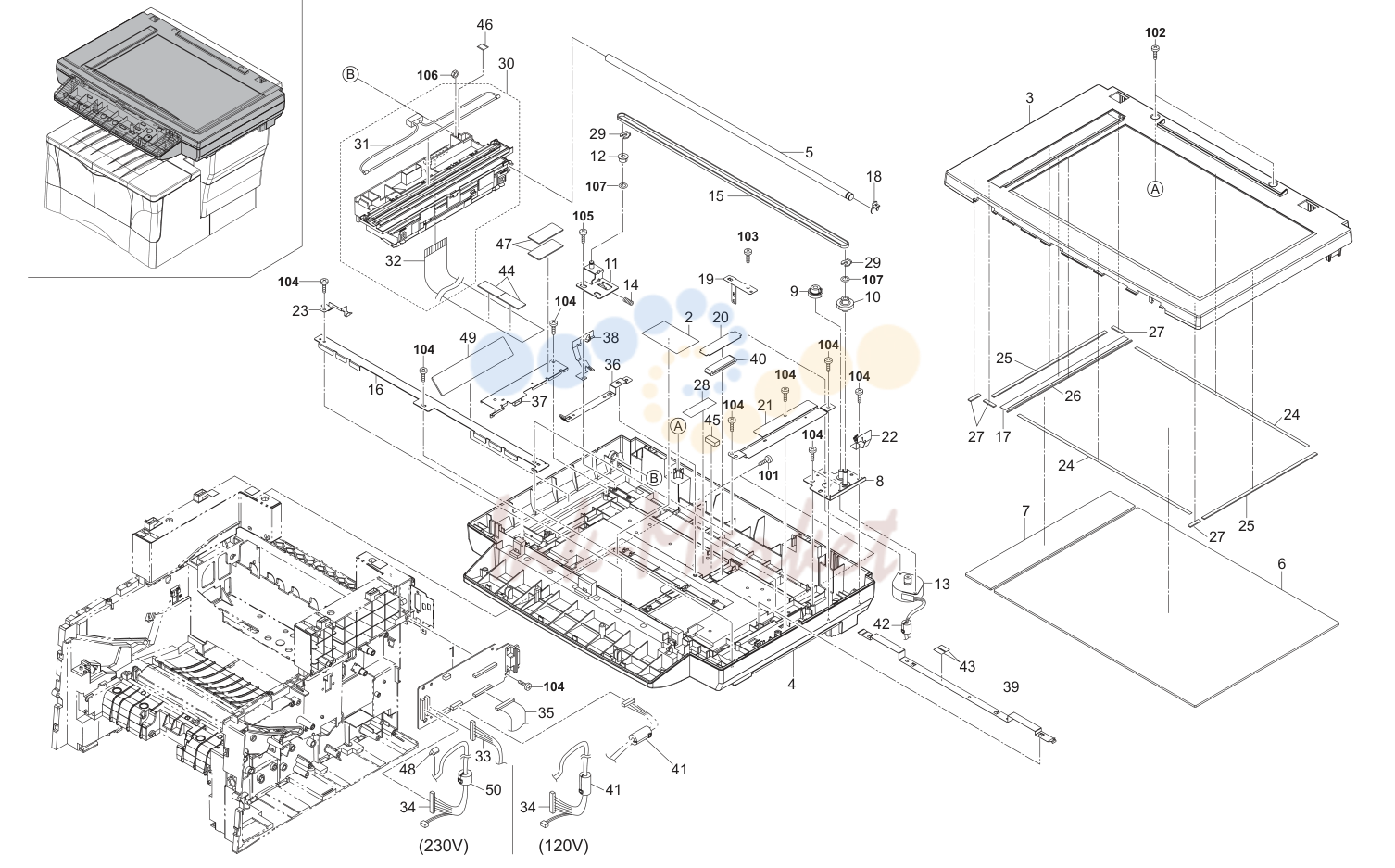

7. Optical Section 2GM-2.0

№	Артикул	Альт. артикул	Описание
2	2DC05010 запросить цену →		LABEL CONTACT GLASS 1 1 1 102 B1B73100 +BIND TAP-TITE B SCREW M3X10
3	2DC12010 запросить цену →		UPPER FRAME SCANNER(1/2) 1 1 1 103 5MBSP43006NW++R B4A03060 +TP-A SCREW M3X06(TRIVALENT CHROMATING)
4	2DC12020 запросить цену →		LOWER FRAME SCANNER(1/4) 1 1 1 104 7BB300308H BB018160 +BIND TAP-TITE B SCREW 3X8
5	2DC12040 запросить цену →		SHAFT SCANNER 1 1 1 105 7BB302308H BB018120 +TP TAP-TITE B SCREW 3X08
8	2DC12110 запросить цену →		MOUNT SCANNER MOTOR
11	2DC12140 запросить цену →		MOUNT TENSION PULLEY
14	2DC12170 запросить цену →		SPRING TENSION
16	2DC12190 запросить цену →		RAIL SCANNER
17	2DC12210 запросить цену →		STANDARD PLATE SHADING
19	2DC12300 запросить цену →		GROUND PLATE SCANNER
20	2DC12310 запросить цену →		HOLDER FFC
21	2DC12330 запросить цену →		PLATE EARTH SCANNER A
22	2DC12340 запросить цену →		PLATE EARTH SCANNER B
23	2DC12350 запросить цену →		PLATE EARTH SCANNER C
24	2DC12360 запросить цену →		TAPE CONTACT GLASS A
25	2DC12370 запросить цену →		TAPE CONTACT GLASS B
26	2DC12380 запросить цену →		TAPE CONTACT GLASS C
27	2DC12390 запросить цену →		TAPE CONTACT GLASS D
28	2DC12400 запросить цену →		TAPE FFC
32			•2DD27091 CONN.CORD ASSY SCN-CCD
33	2DD27040 запросить цену →		CONN.CORD ASSY SCN-MAIN1
34	2DD27050 запросить цену →		CONN.CORD ASSY SCN-PANEL
35	2DC27080 запросить цену →		CONN.CORD ASSY SCANNER-MAIN2
36	2DC12420 запросить цену →		PLATE EARTH SCANNER D
37	2DC12430 запросить цену →		PLATE EARTH SCANNER E
38	2DC12440 запросить цену →		PLATE EARTH SCANNER F
39	2DC12450 запросить цену →		PLATE EARTH SCANNER G
40	2DC27150 запросить цену →		CORE FFC1
41	2BL27650 запросить цену →		CORE 6-18X34
42	33927590 запросить цену →		CORE 7-15X18
43	2DC12460 запросить цену →		SEAL EARTH PLATE
44	2DD27160 запросить цену →		SHEET EMI
45	2DD27110 запросить цену →		GASKET SHIELD 3X4X10
46	2DC12480 запросить цену →		LID ISU
47	7ZGSTG335050H01 запросить цену →	ZG020550	SHIELD GASKET
48	7ZGSTGL10015H01 запросить цену →	ZG019360	SHIELD GASKET
49	7ZGSTG221135H01 запросить цену →	ZG020870	SHIELD GASKET
50	2A627940 запросить цену →		CORE 10-20X10

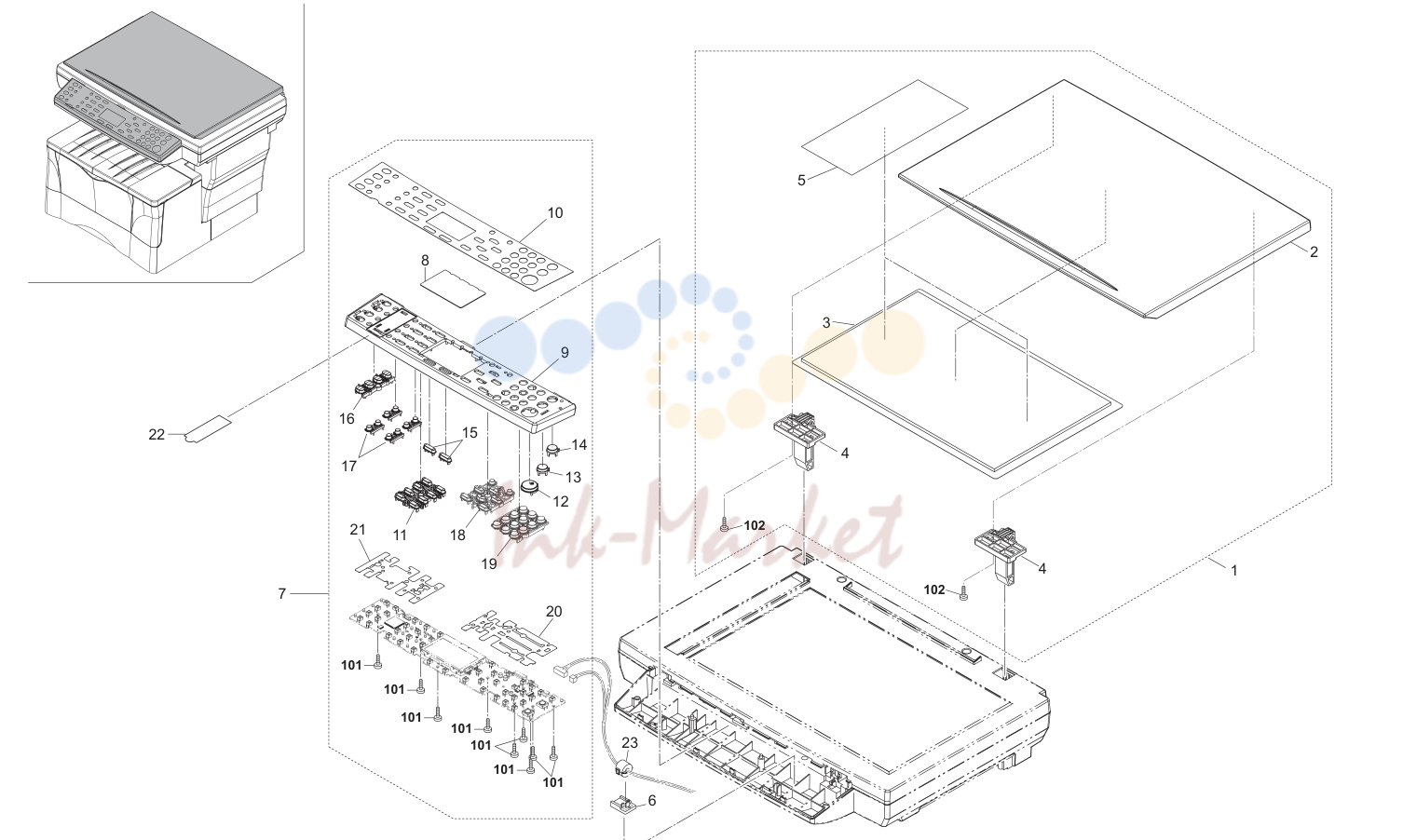

8. Operation Unit & Original Holder 2GM

№	Артикул	Альт. артикул	Описание
5			•2DC11050 TAPE ORIGINAL HOLDER
6	2DD27100 запросить цену →		BINDING CORE
8			•2DD25150 BARRIER LCD
11			•2DD25040 KEY FUNCTION
15			•2DD25050 KEY DECISION
16			•2DD25060 KEY STATUS
17			•2DD25070 KEY ONE TOUCH
18			•2DD25080 KEY CONTROL
19			•302GM05030 2GM05030 KEY OPERATION
20			•302DD25131 2DD25131 RIGHT DUST SHIELD
21			•2DD25140 LEFT DUST SHIELD
22	2DD25190 запросить цену →		SHEET ONE TOUCH
23	3HK27050 запросить цену →		CORE 8-16X10

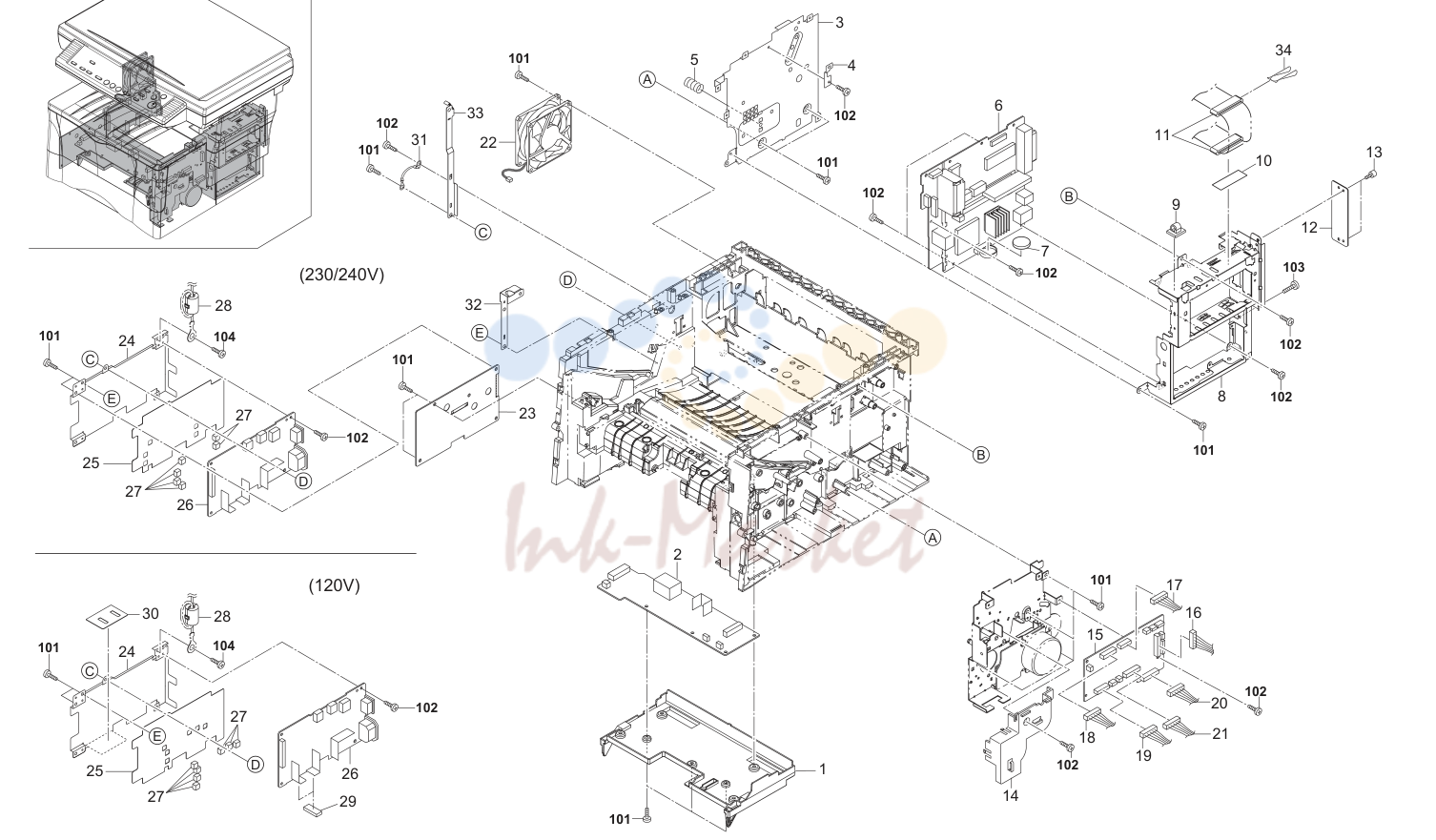

9. Electrical Components 2GM

№	Артикул	Альт. артикул	Описание
1	5MVB874CH002 запросить цену →	2A802030	COVER PWB 1 1 1 101 B1B74100 +BIND T.T SCREW(+) / M4 X 10 CRFREE B-T
3	5MMS775SL001 запросить цену →	2A827010	PLATE CONTROLLER 1 1 1 103 5MBSPP3006NW++R B0B03060 PAN HEAD SCREW(+) / M3 X 6 CRFREE
4	2DD02030 запросить цену →		PLATE EARTH SHIELD 1 1 1 104 5MBTPB4006TW++R B1A54060 +BIND TAP-TITE S SCREW M4X06
7			5FZBL003040++02 Y87H5010 BATTERY CR2032
8	2DD26010 запросить цену →		SHIELD CONTROLLER (1/3)
9	M2105970 запросить цену →		CLAMP,CKN-10(KITAGAWA)
10	2DC26120 запросить цену →		TAPE FFC M/S
11	2DC27160 запросить цену →		CORE FFC2
12	2DD26070 запросить цену →		PLATE OPTION
13			5MMT263SN012++R 2D903100 SCREW OP
14	5MVB663SB048 запросить цену →	2A822200	COVER CORD
16	2DC27010 запросить цену →		CONN.CORD ASSY ENGINE-MAIN
17	2DC27020 запросить цену →		CONN.CORD ASSY ENGINE-SCANNER1
18	2DC27030 запросить цену →		CONN.CORD ASSY ENGINE-SCANNER2
19	2DC27110 запросить цену →		CONN.CORD ASSY ENGINE-MMOT
20	2DD27020 запросить цену →		CONN.CORD ASSY ENG-BIASH
21	2DD27030 запросить цену →		CONN.CORD ASSY ENG-BIASY
24	5MMX773SL001 запросить цену →	2A827030	PLATE SW REG
24	2DD26090 запросить цену →		PLATE SW REG
25	2DD28140 запросить цену →		SHEET SW REG E
25	2DD28150 запросить цену →		SHEET SW REG J
27	2DD28120 запросить цену →		SHEET RADIATOR C
28	2BL27650 запросить цену →		CORE 6-18X34
29	2DD28100 запросить цену →		SHEET RADIATOR A
30	2DD28160 запросить цену →		SHEET SW REG J SUB
31	2DD27170 запросить цену →		CONN.CORD ASSY EARTH FAX
32	2DC26080 запросить цену →		GROUND PLATE SR
33	2DC02090 запросить цену →		PLATE EARTH STAY L2
34			7YZM390008++H01 YZ019370 ACCESS.CLAMP

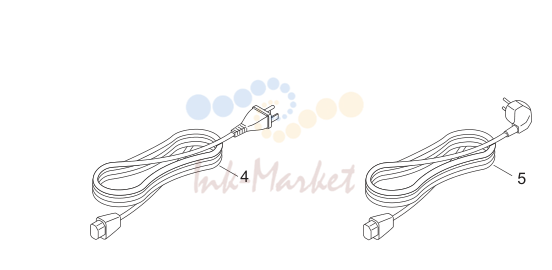

10. Tools & Supplied Parts 2GM-2.0

№	Артикул	Альт. артикул	Описание
3			5AAMDK5P++01 4AK85040 CLEANING KIT C
4	2DC27410 запросить цену →		AC CORD 120 ASSY
5	302DD27180 запросить цену →	2DD27180	AC CORD 230 ASSY
6	2DD25190 запросить цену →		SHEET ONE TOUCH
