Kyocera FS-1110 — каталог запчастей со схемами
Содержание

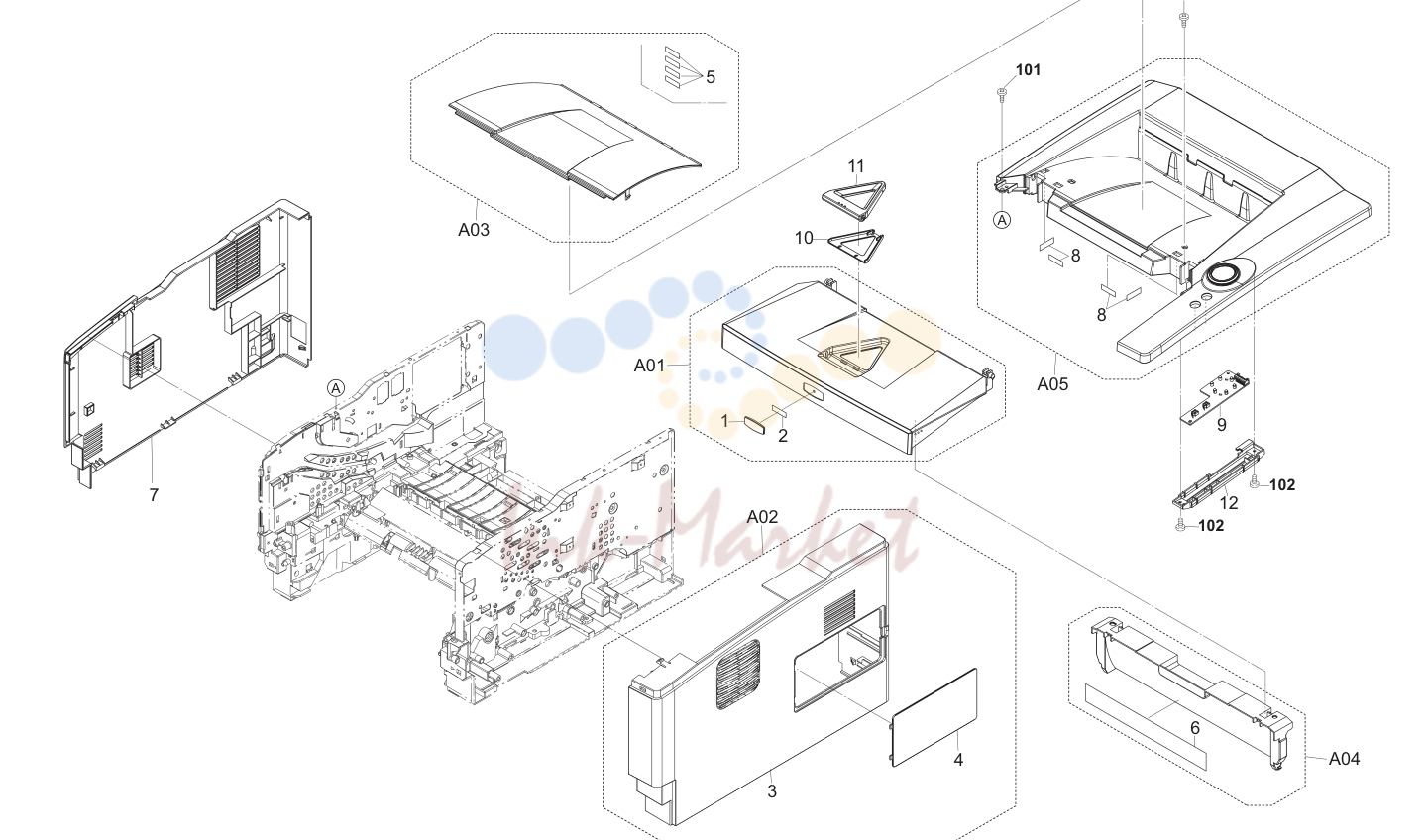

1. Covers 2M1
| № | Артикул | Альт. артикул | Описание |
|---|
| 1 | | | •302F904120 2F904120 EMBLEM KYOCERA |
| 2 | | | •302F904130 2F904130 TAPE EMBLEM |
| 3 | | | •302M104070 2M104070 COVER RIGHT |
| 4 | | | •302LZ04030 2LZ04030 COVER DIMM |
| 5 | | | •302HS04170 2HS04170 SHEET TOP COVER |
| 6 | | | •302H534070 2H534070 LABEL JAM OPERATION |
| 7 | 302LZ04010 запросить цену → | 2LZ04010 | COVER LEFT |
| 8 | | | •302HS04170 2HS04170 SHEET TOP COVER |
| 9 | 302HS01030 ✓ в наличии | 2HS01030 | P.W.B BOARD ASSY PANEL |
| 10 | 302M104060 запросить цену → | 2M104060 | COVER RACK B |
| 11 | 302M104030 запросить цену → | 2M104030 | COVER RACK |
| 12 | 302M104040 запросить цену → | 2M104040 | COVER PANEL |
| 101 | 7BB200410H запросить цену → | BB105700 | +BIND T.T P SCREW 4X10 |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |

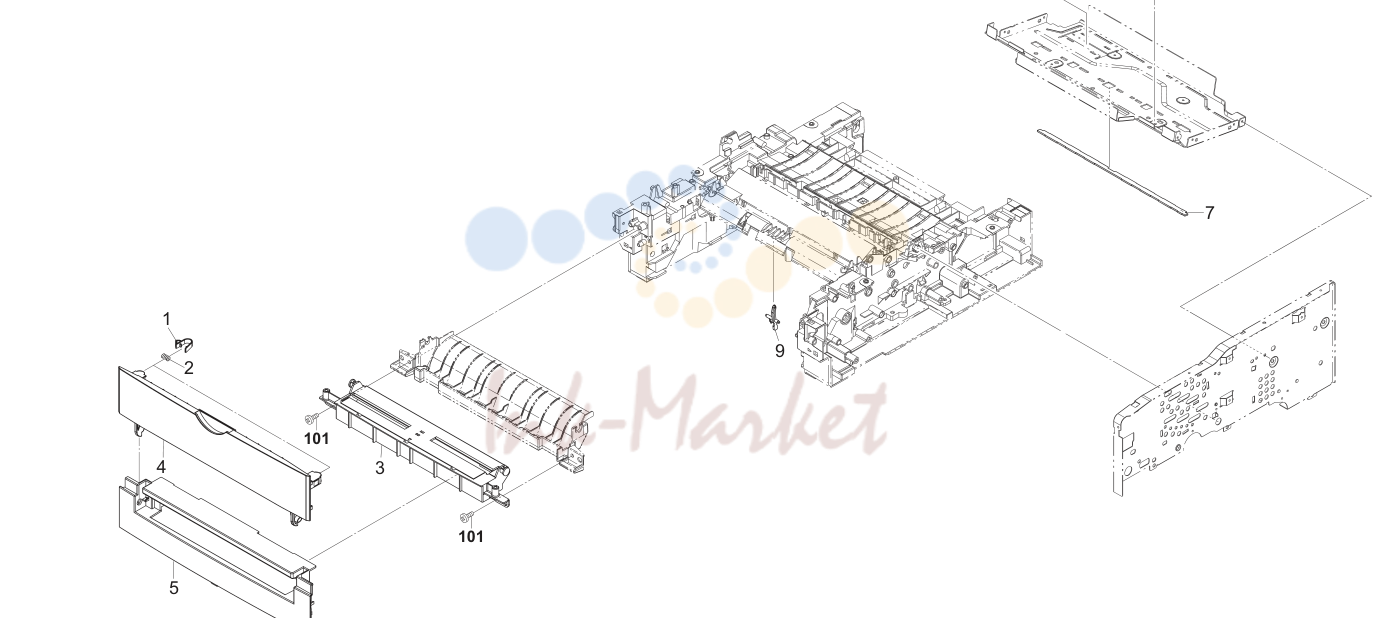

2. Frames 2M1

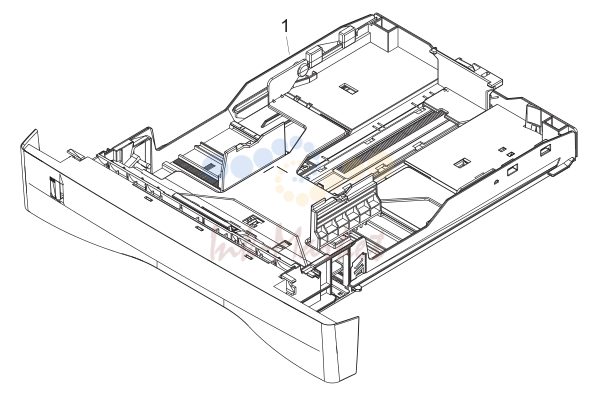

3. Paper Cassette 2M1
| № | Артикул | Альт. артикул | Описание |
|---|
| 1 | | | •302F906280 2F906280 GEAR FEED Z30H |
| 2 | | | •302HS06090 2HS06090 GEAR Z22S FEED |
| 3 | 302HS06061 запросить цену → | 2HS06061 | ACTUATOR EMPTY A |
| 4 | 302HS06071 ✓ в наличии | 2HS06071 | ACTUATOR EMPTY B |
| 5 | 302LZ94050 ✓ в наличии | 2LZ94050 | PARTS ROLLER REGIST UP SP |
| 6 | 302L994100 ✓ в наличии | 2L994100 | PARTS PWB RFID ASSY SP |
| 7 | 302HS24190 ✓ в наличии | 2HS24190 | GEAR Z14R REG UP |
| 8 | 302HS24200 запросить цену → | 2HS24200 | GEAR Z21L-Z23L REG LOW |
| 9 | 302LZ24010 запросить цену → | 2LZ24010 | GEAR Z17L TC |
| 10 | 302LZ94070 ✓ в наличии | 2LZ94070 | PARTS ROLLER TRANSFER A SP |
| 10 | 302LZ94060 ✓ в наличии | 2LZ94060 | PARTS ROLLER TRANSFER E SP |
| 11 | 5MVM273DB005 запросить цену → | 2A820100 | PULLEY EXIT /A-49 FUSER A3 |
| 12 | | | 7NXSG2481+++H01 NX052600 SENSOR OPT. |
| 13 | | | •302HS24410 2HS24410 ROLLER REGIST LOW |
| 14 | 302HS94150 запросить цену → | 2HS94150 | EMPTY SENSOR KIT SP |
| 101 | 7BB200410H запросить цену → | BB105700 | +BIND T.T P SCREW 4X10 |
| 102 | 7BC00030A080H01 запросить цену → | BC046150 | WASHER M3X10X0.8T |

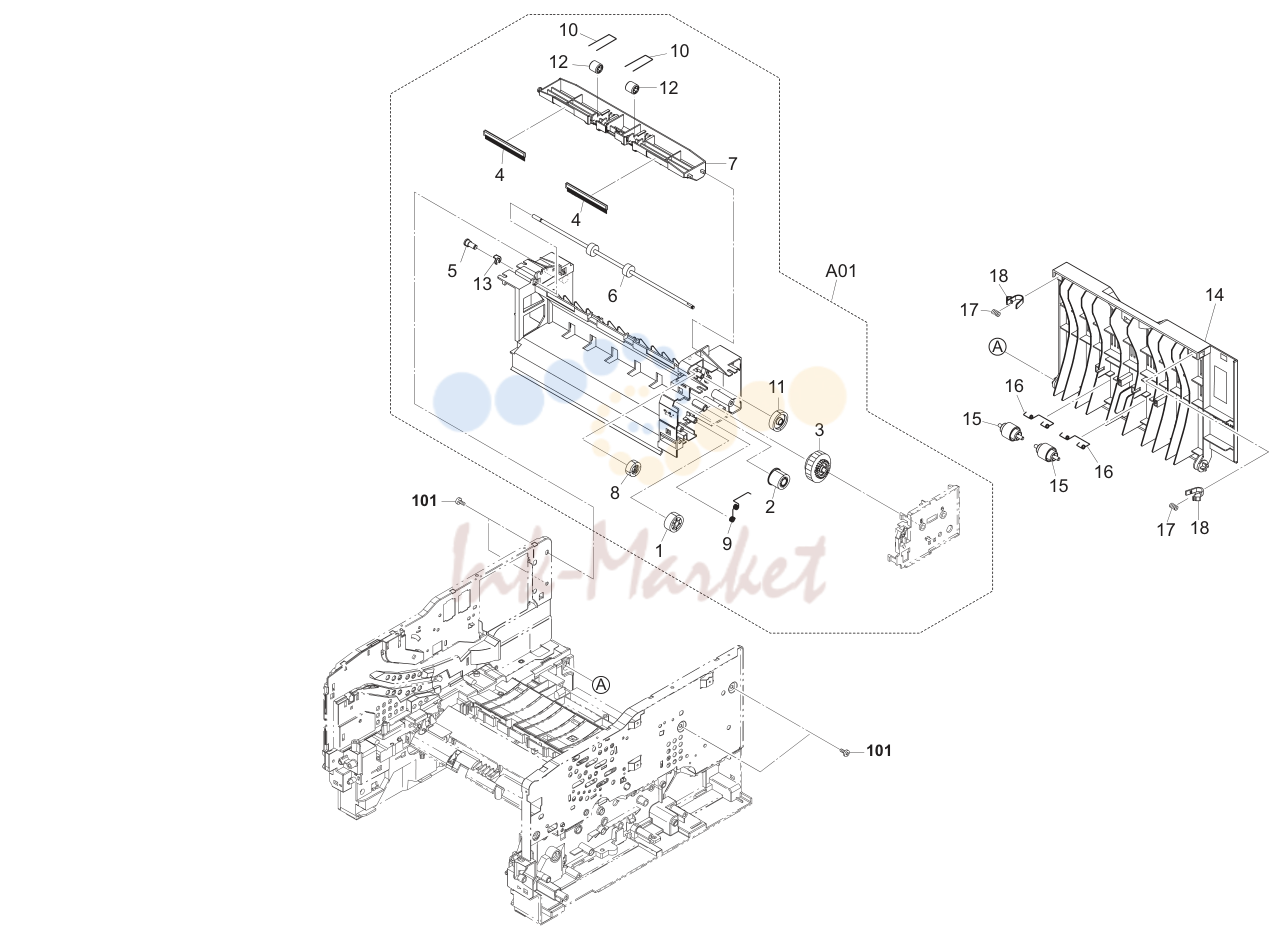

4. Paper Feed Section 2 2M1
| № | Артикул | Альт. артикул | Описание |
|---|
| 1 | | | •2BL06380 2BL06380 GEAR Z25 JOINT |
| 2 | | | •2FM02350 5MVG133DN022 GEAR Z22 /B-11 FRAME A4 |
| 3 | | | •302FM94020 2FM94020 GEAR CLUTCH ASSY A SP |
| 4 | | | •302H428020 2H428020 DISCHARGER FD |
| 5 | | | •302HN29050 2HN29050 BUSH DU |
| 6 | | | •302HS28030 2HS28030 ROLLER FD UP |
| 7 | | | •302HS28041 2HS28041 COVER FD |
| 8 | | | •302HS28060 2HS28060 GEAR Z21S |
| 9 | | | •302HS28110 2HS28110 SPRING EARTH |
| 10 | | | •302HS28141 2HS28141 SPRING PULLEY |
| 11 | | | •302HS28170 2HS28170 GEAR FD Z29S |
| 12 | | | •5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3 |
| 13 | | | •5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4 |
| 14 | 302HS94160 запросить цену → | 2HS94160 | COVER REAR ASSY SP |
| 15 | 302HS28070 запросить цену → | 2HS28070 | PULLEY EXIT |
| 16 | 302HS28120 ✓ в наличии | 2HS28120 | SPRING EXIT |
| 17 | 302HS08320 запросить цену → | 2HS08320 | SPRING COVER MPF |
| 18 | 302F908200 запросить цену → | 2F908200 | LOCK COVER |
| 101 | 7BB200410H запросить цену → | BB105700 | +BIND T.T P SCREW 4X10 |
5. Image Formation Section 2M1

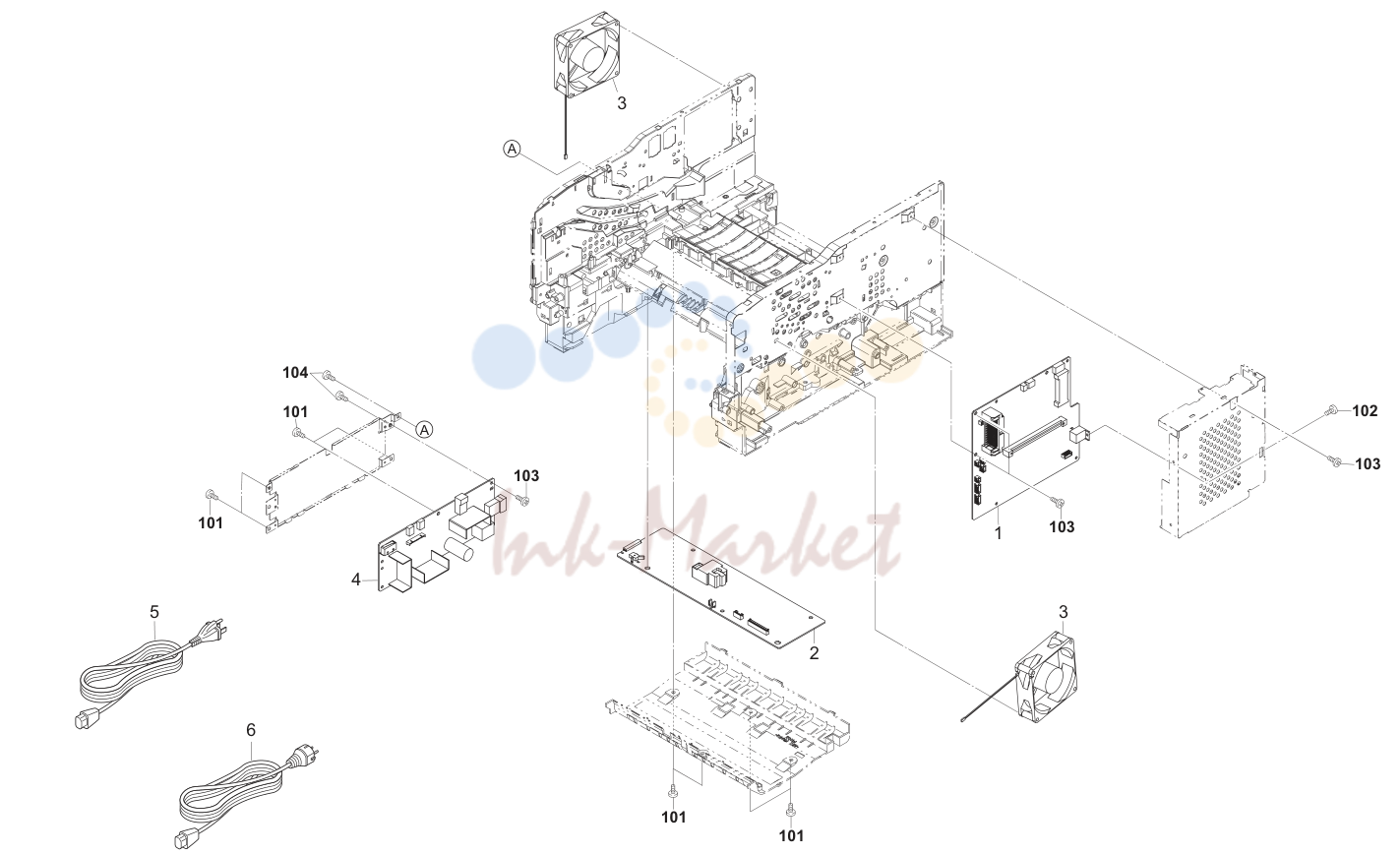

6. Electrical Components 2M1
| № | Артикул | Альт. артикул | Описание |
|---|
| 1 | 302M194020 запросить цену → | 2M194020 | PARTS PWB CONTROL ASSY SP |
| 2 | 302H445040 запросить цену → | 2H445040 | HIGH VOLTAGE UNIT |
| 3 | 302LZ94030 ✓ в наличии | 2LZ94030 | PARTS MOTOR FAN 80 SP |
| 4 | 302HS45021 запросить цену → | 2HS45021 | SWITCHING REGULATOR 120V |
| 4 | 302HS45013 ✓ в наличии | 2HS45013 | SWITCHING REGULATOR 230V |
| 5 | | | 7AAACCUS+10H001 AA068380 AC CORD ASSY US |
| 6 | 302FV45020 запросить цену → | 2FV45020 | AC CORD ASSY |
| 101 | 7BB200410H запросить цену → | BB105700 | +BIND T.T P SCREW 4X10 |
| 102 | | | 5MBSPB3006NW++R B1B03060 BIND HEAD SCREW(+) / M3 X 6 CRFREE |
| 103 | 7BB100306H1 запросить цену → | BB105820 | +BIND T.T S SCREW 3X6 |
| 104 | | | 5MBTPB4006TW++R B1A54060 BIND T.T SCREW(+) / M4 X 6 CRFREE S-T |
