Kyocera FS-1100 1300D — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames (Simplex model)
• 3. Frames (Duplex model)
• 4. Paper Cassette
• 5. Paper Feed Section 1
• 6. Paper Feed Section 2 (Simplex model)
• 7. Paper Feed Section 2 (Duplex model)
• 8. Image Formation Section

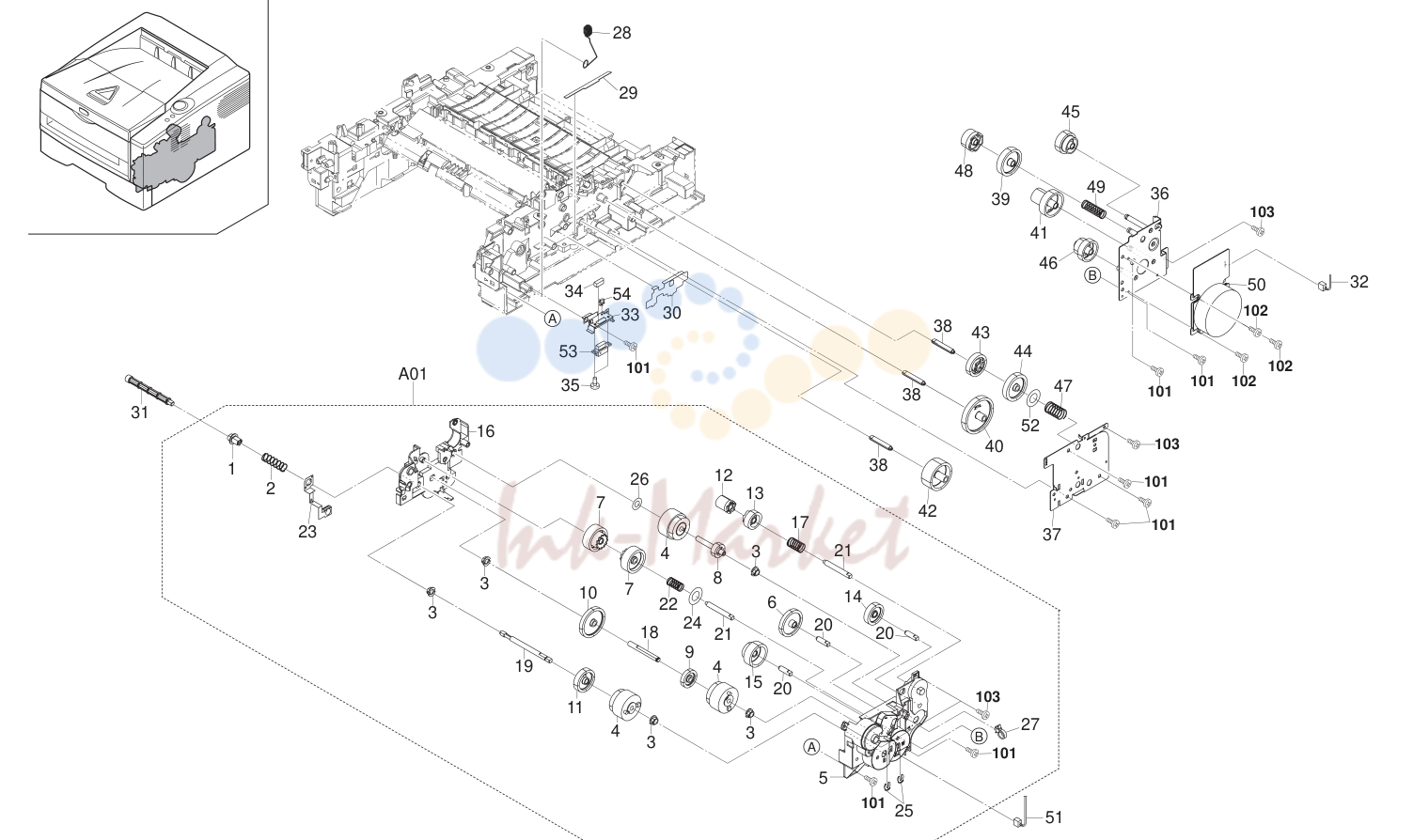

• 9. Drive Section (Simplex model)

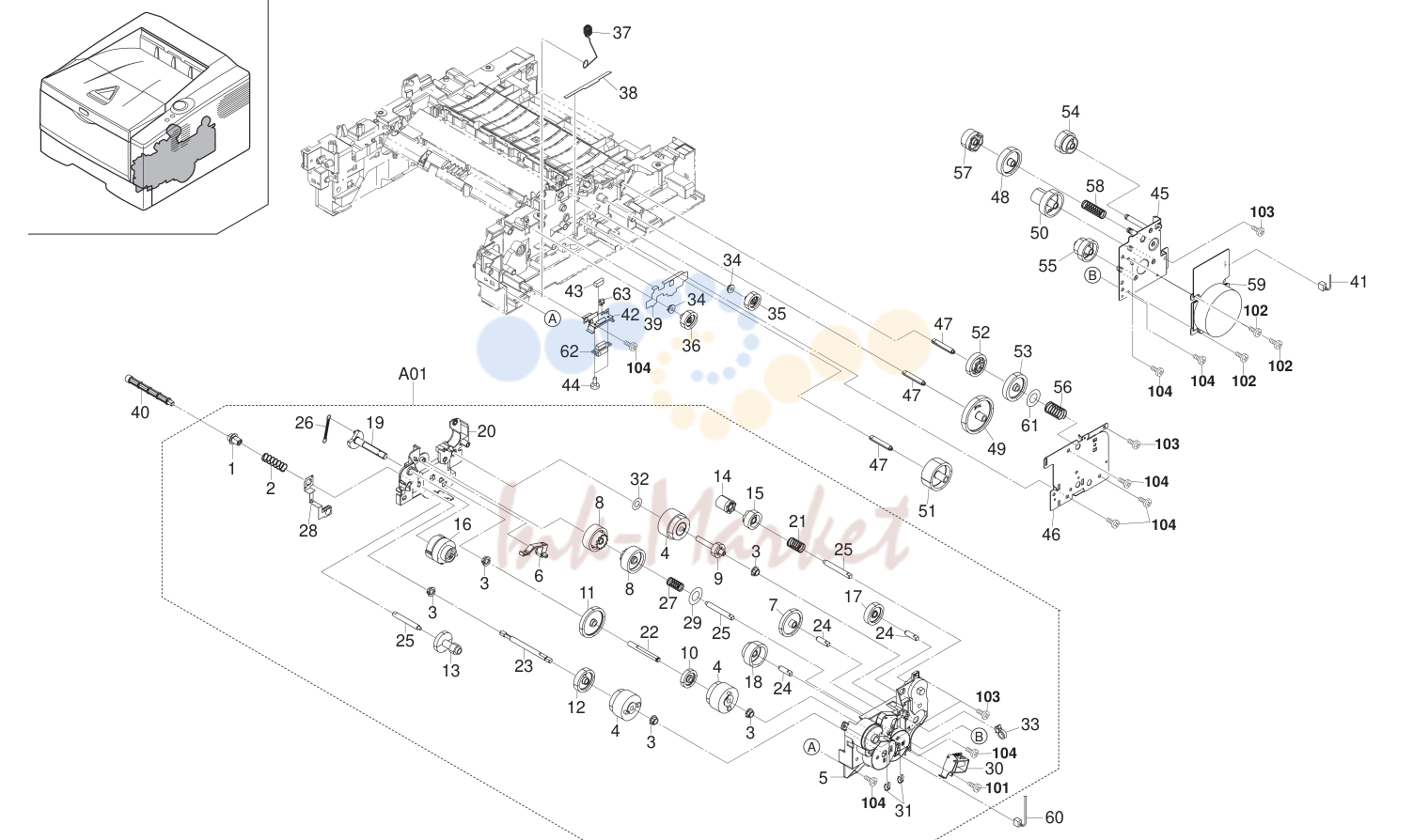

• 10. Drive Section (Duplex model)
• 11. Duplex Section (Duplex model)

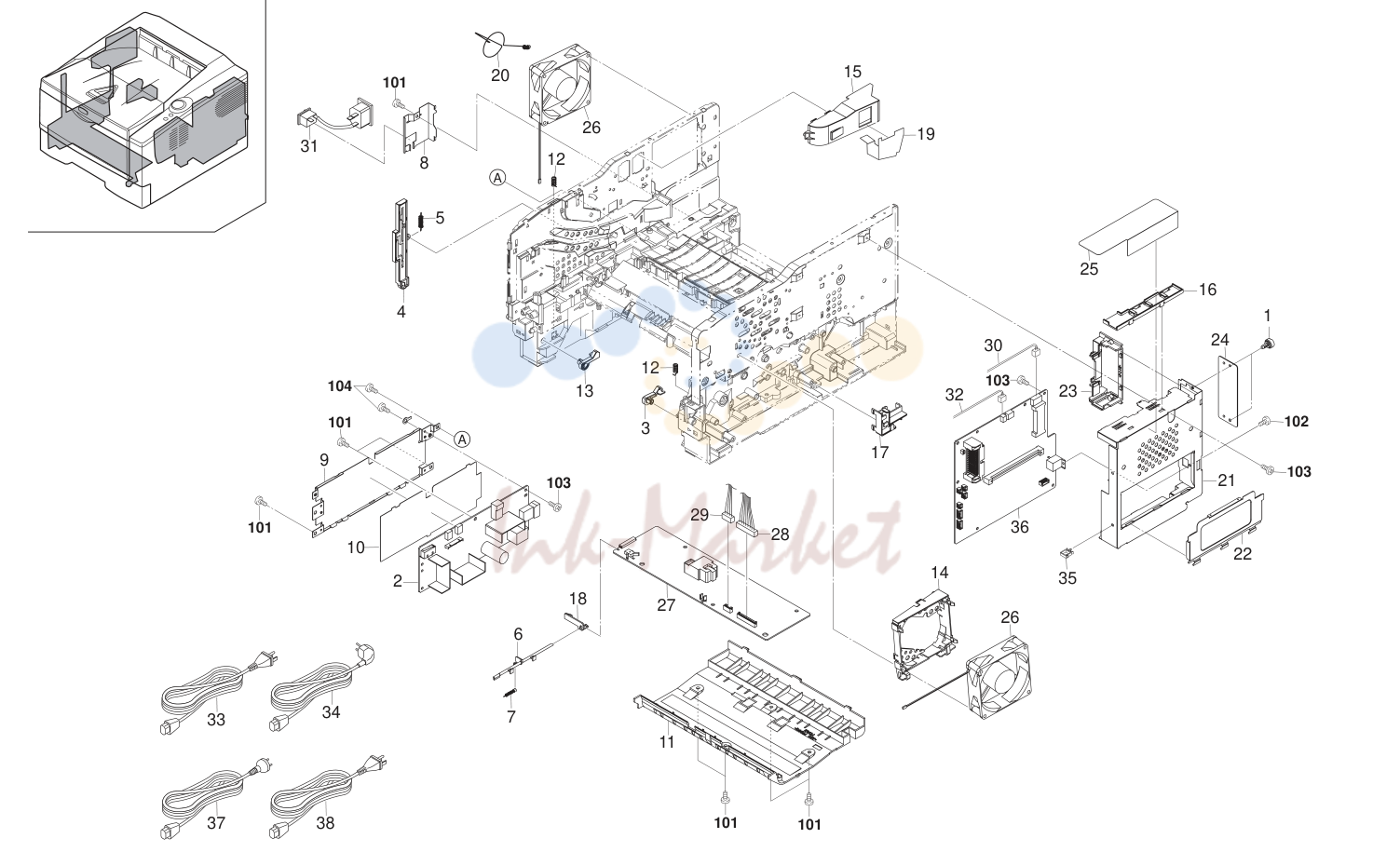

• 12. Electrical Components

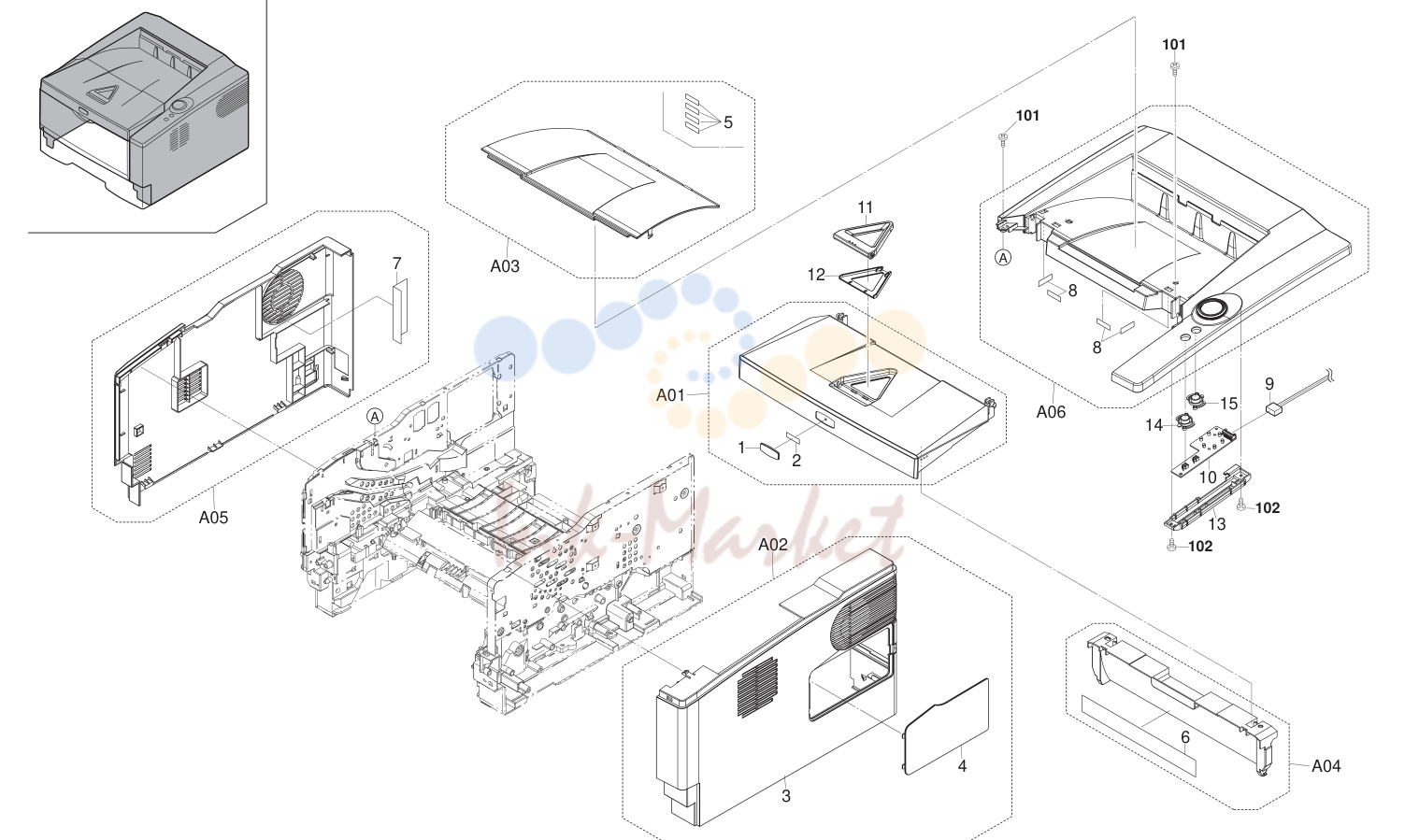

1. Covers

№	Артикул	Альт. артикул	Описание
1			•302F904120 2F904120 EMBLEM KYOCERA 1 1 1 1 102 5MBTPB3008PW++R B1A63080 BND T.T SCREW(+) / M3 X 8 CRFREE P-T
2			•302F904130 2F904130 TAPE EMBLEM
3			•302HS04040 2HS04040 COVER RIGHT (Duplex model)
3			•302H504010 2H504010 COVER RIGHT (Simplex model)
4			•302HS04060 2HS04060 COVER DMM
5			•302HS04170 2HS04170 SHEET TOP COVER
6			•302H534070 2H534070 LABEL JAM OPERATION (Simplex model)
6			•302HS34080 2HS34080 LABEL JAM TK OPERATION (Duplex model)
7			•302HS02660 2HS02660 SHEET FAN L
8			•302HS04170 2HS04170 SHEET TOP COVER
9	302HS46230 запросить цену →	2HS46230	CONN.CORD ASSY PANEL-RELAY S03353
13	302HS04080 запросить цену →	2HS04080	COVER PANEL
14	302HS04100 запросить цену →	2HS04100	BUTTON ENTER
15	302HS04110 запросить цену →	2HS04110	BUTTON CANCEL

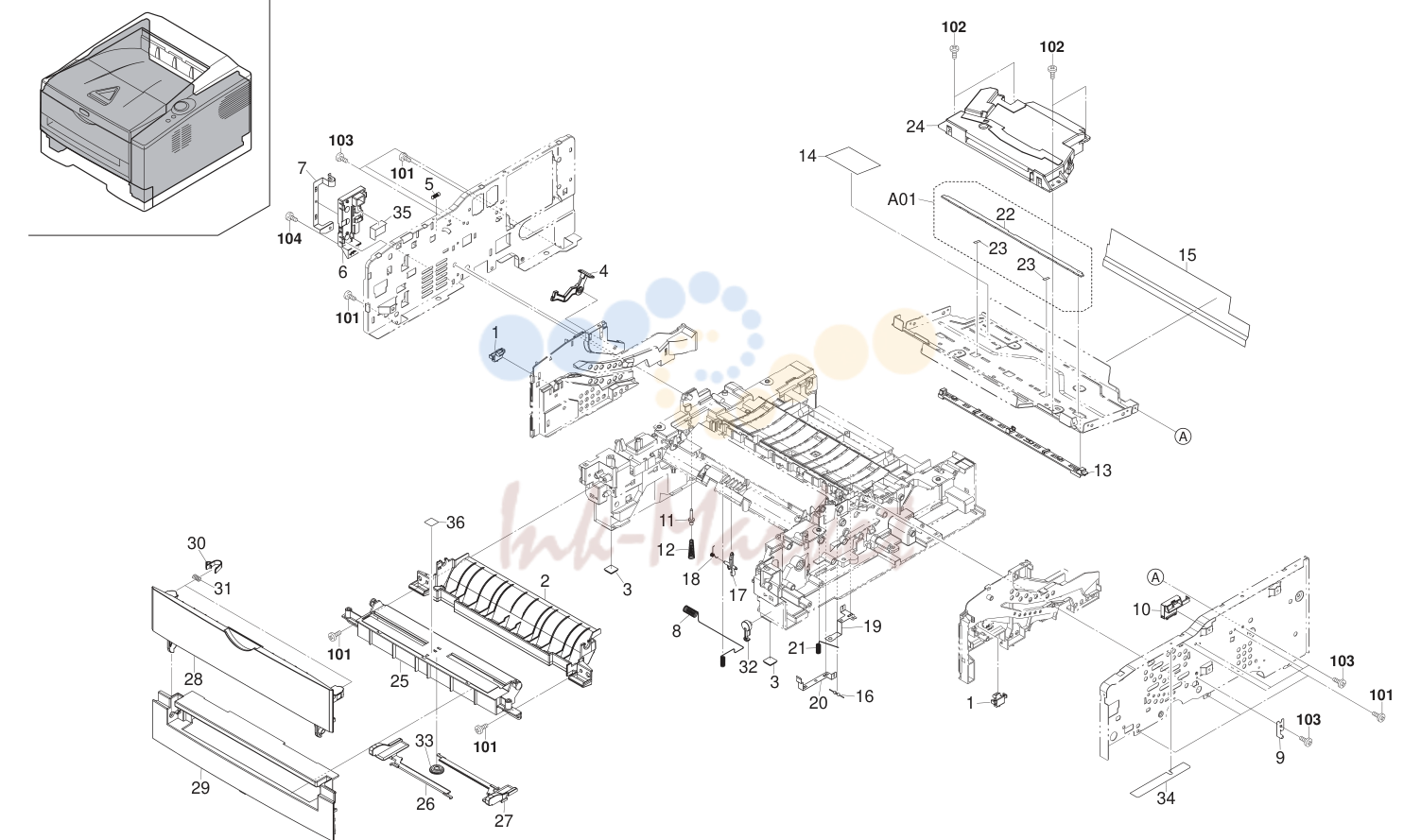

2. Frames (Simplex model)

№	Артикул	Альт. артикул	Описание
1	302F902420 запросить цену →	2F902420	LOCK COVER TOP R 2 2 2 2 101 5MBTPB4010PW++R B1A64100 BND T.T SCREW(+) / M4 X 10 CRFREE P-T
2	302HS08040 запросить цену →	2HS08040	GUDE TURN MPF 1 1 1 1 102 7BB600308H BB055190 +BIND SCREW M3X8 CRFREE SR
5	302HS02100 запросить цену →	2HS02100	SPRING STOPPER DLP
6	302HS02130 запросить цену →	2HS02130	HOLDER MC
7	302HS02140 запросить цену →	2HS02140	PLATE CONTACT MC
8	302HS02160 запросить цену →	2HS02160	SPRING MC
9	302HS02291 запросить цену →	2HS02291	PLATE EARTH DRUM
10	302HS02350 запросить цену →	2HS02350	COVER CABLE B
11	302HS02460 запросить цену →	2HS02460	PIN CONTACT BIAS
12	302HS02470 запросить цену →	2HS02470	SPRING PIN BIAS
13	302HS02500 запросить цену →	2HS02500	HOLDER ERASER
14	302HS02580 запросить цену →	2HS02580	SHEET DUCT LSU
15	302HS02590 запросить цену →	2HS02590	SHEET DUCT FD
16			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W
17	302HS24060 запросить цену →	2HS24060	ACTUATOR REGIST
18	302HS24070 ✓ в наличии	2HS24070	SPRING ACTUATOR REG
19	302HS24080 запросить цену →	2HS24080	PLATE EARTH HV
20	302HS24110 запросить цену →	2HS24110	PLATE ERATH PAPER CHUTE
21	302HS24300 запросить цену →	2HS24300	SPRING CONTACT TC
23			•302HS02630 2HS02630 TAPE ERASER
25	302H508011 запросить цену →	2H508011	BASE BYPASS
26	302H508020 запросить цену →	2H508020	GUDE BYPASS L
27	302H508030 запросить цену →	2H508030	GUDE BYPASS R
30	302F908200 запросить цену →	2F908200	LOCK COVER
31	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF
33	5MVG137DN032 запросить цену →	2A806720	GEAR MPF /A-49 MPF A4
34	302HS02670 запросить цену →	2HS02670	SHEET FAN R
35	302HS02680 запросить цену →	2HS02680	SHEET MC CABLE
36	302H534100 запросить цену →	2H534100	LABEL MANUAL FEED

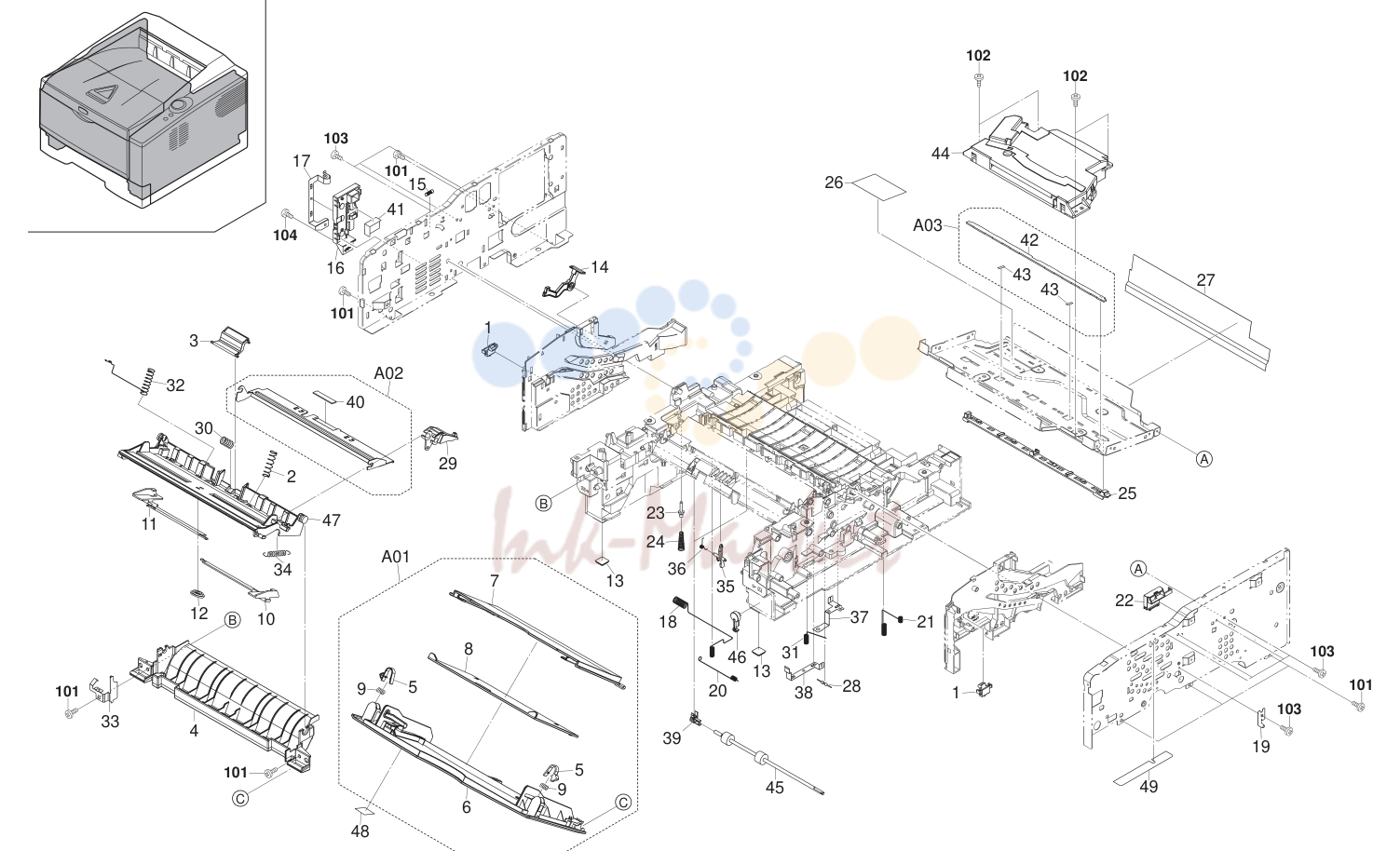

3. Frames (Duplex model)

№	Артикул	Альт. артикул	Описание
1	302F902420 запросить цену →	2F902420	LOCK COVER TOP R 2 2 2 2 (cid:27) 48 302G634070 2G634070 LABEL ENERGY STAR
2	302F908270 запросить цену →	2F908270	SP BOTTOM MPF L 1 1 1 1 49 302HS02670 2HS02670 SHEET FAN R
4	302HS08040 запросить цену →	2HS08040	GUDE TURN MPF
5			•302F908200 2F908200 LOCK COVER
6			•302HS08020 2HS08020 COVER MPF KM
7			•302HS08060 2HS08060 TRAY MPF MID 1 1 1 1 101 5MBTPB4010PW++R B1A64100 BND T.T SCREW(+) / M4 X 10 CRFREE P-T
8			•302HS08220 2HS08220 TRAY MPF TOP 1 1 1 1 102 7BB600308H BB055190 +BIND SCREW M3X8 CRFREE SR
9			•302HS08320 2HS08320 SPRING COVER MPF 2 2 2 2 103 5MBTPB3006TW++R B1A53060 BND T.T SCREW(+) / M3 X 6 CRFREE S-T
10	302HS08241 запросить цену →	2HS08241	GUDE MPF R 1 1 1 1 104 5MBTPB3008PW++R B1A63080 BND T.T SCREW(+) / M3 X 8 CRFREE P-T
11	302HS08251 запросить цену →	2HS08251	GUDE MPF L
12	5MVG137DN032 запросить цену →	2A806720	GEAR MPF /A-49 MPF A4
15	302HS02100 запросить цену →	2HS02100	SPRING STOPPER DLP
16	302HS02130 запросить цену →	2HS02130	HOLDER MC
17	302HS02140 запросить цену →	2HS02140	PLATE CONTACT MC
18	302HS02160 запросить цену →	2HS02160	SPRING MC
19	302HS02291 запросить цену →	2HS02291	PLATE EARTH DRUM
20	302HS02310 запросить цену →	2HS02310	SPRING EARTH DU FEED
21	302HS02330 запросить цену →	2HS02330	SPRING EARTH DU PLATE
22	302HS02350 запросить цену →	2HS02350	COVER CABLE B
23	302HS02460 запросить цену →	2HS02460	PIN CONTACT BIAS
24	302HS02470 запросить цену →	2HS02470	SPRING PIN BIAS
25	302HS02500 запросить цену →	2HS02500	HOLDER ERASER
26	302HS02580 запросить цену →	2HS02580	SHEET DUCT LSU
27	302HS02590 запросить цену →	2HS02590	SHEET DUCT FD
28			7RHA2H10701+H01 RH043740 M.GLAZE R. 100MJ 1/2W
29	302HS08100 запросить цену →	2HS08100	BRACKET BOTTOM
30	302HS08170 запросить цену →	2HS08170	SPRING SEPARATOR
31	302HS24300 запросить цену →	2HS24300	SPRING CONTACT TC
32	302HS08210 запросить цену →	2HS08210	SPRING EARTH MPF
33	302HS08230 запросить цену →	2HS08230	PLATE EARTH BOTTOM
34	302HS08270 ✓ в наличии	2HS08270	SPRING BRACKET
35	302HS24060 запросить цену →	2HS24060	ACTUATOR REGIST
36	302HS24070 ✓ в наличии	2HS24070	SPRING ACTUATOR REG
37	302HS24080 запросить цену →	2HS24080	PLATE EARTH HV
38	302HS24110 запросить цену →	2HS24110	PLATE ERATH PAPER CHUTE
39	302HS24130 ✓ в наличии	2HS24130	BUSH 4 DU ROLL
40			•302F908310 2F908310 PAD FRICTION MPF
41	302HS02680 запросить цену →	2HS02680	SHEET MC CABLE
43			•302HS02630 2HS02630 TAPE ERASER
47	302HS08050 ✓ в наличии	2HS08050	BASE MPF

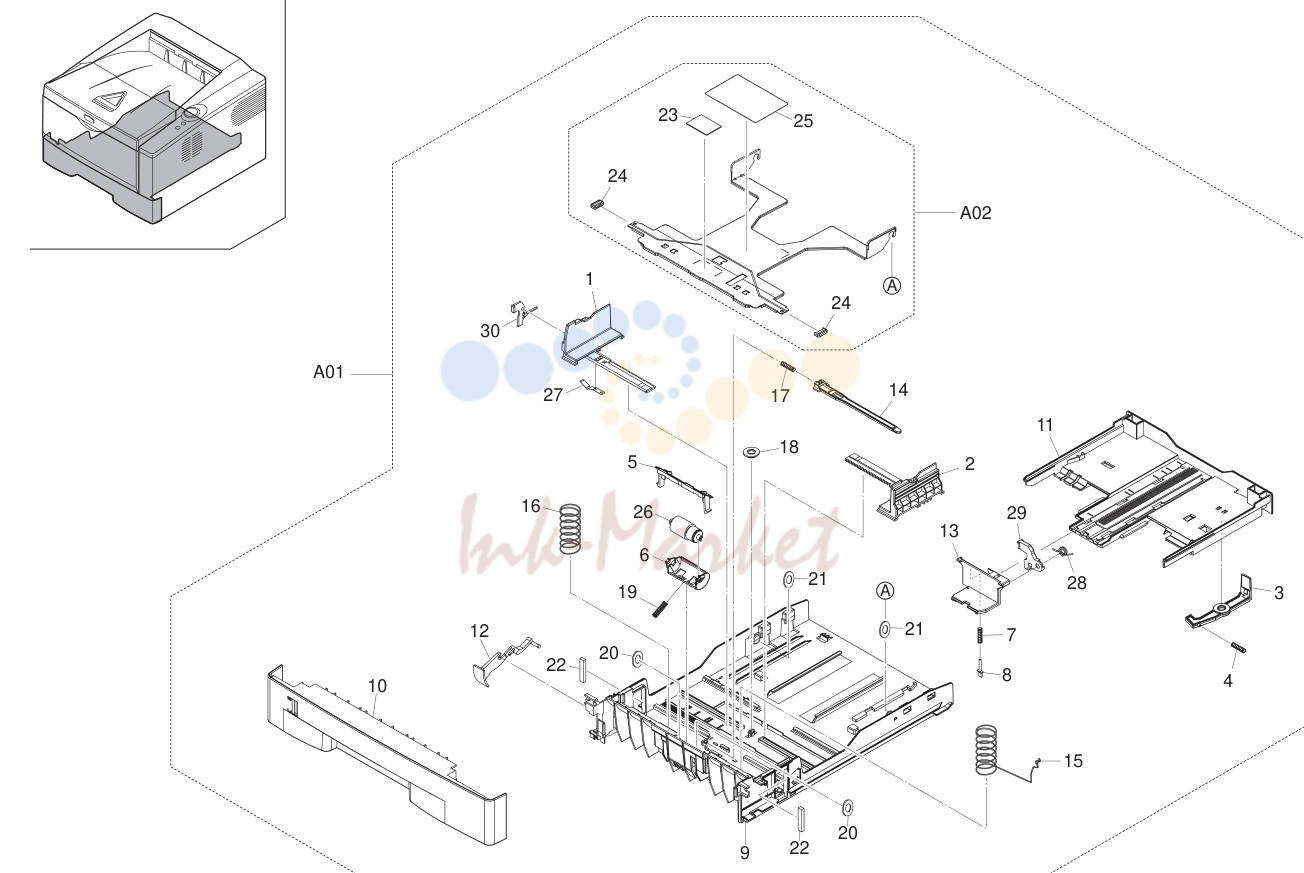

4. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•2FM06010 5MVX765SH004 GUDE SIDE L /B-11 CASSETTE A2
2			•2FM06020 5MVX765SH005 GUDE SIDE R /B-11 CASSETTE A2
3			•302F909031 2F909031 LEVER BASE CAS REAR
4			•302F909040 2F909040 SPRING BASE CAS REAR
5			•302GJ09111 2GJ09111 GUDE RETARD
6			•302GJ09120 2GJ09120 HOLDER RETARD
7			•302HN09190 2HN09190 SPRING FIX
8			•302HN09240 2HN09240 SIZE FIX
9			•302HS09011 2HS09011 BASE CASSETTE
11			•302HS09040 2HS09040 BASE CASSETTE REAR
12			•302HS09070 2HS09070 PAPER NDICATOR
13			•302HS09081 2HS09081 CURSOR END
14			•302HS09100 2HS09100 LOCK BOTTOM
15			•302HS09120 2HS09120 SPRING BOTTOM L
16			•302HS09130 2HS09130 SPRING BOTTOM R
17			•302HS09140 2HS09140 SPRING LOCK BOTTOM
18			•302HS09160 2HS09160 GEAR CASSETTE
19			•302HS09180 2HS09180 SPRING RETARD
20			•302HS09210 2HS09210 SEAL RETARD WASHER
21			•302HS09220 2HS09220 CUT POLYSLIDER 11_8
22			•302HS09231 2HS09231 SPONGE CASSETTE
23			••302F909210 2F909210 PAD BOTTOM
24			••302HS09170 2HS09170 CAP BOTTOM
25			••302HS34030 2HS34030 LABEL OPERATION
27			•5MMP141LD002 2A807510 PLATE SDE GUIDE /A49 CASSETTE A4
28			•5MMW171LD006 2A807530 SPRING STOPPER /A49 CASSETTE A4
29			•5MVX541DG002 2A807191 LEVER REAR /A-49 CASSETTE A3
30			•5MVX541DG003 2A807161 LEVER SDE /A-49 CASSETTE A3

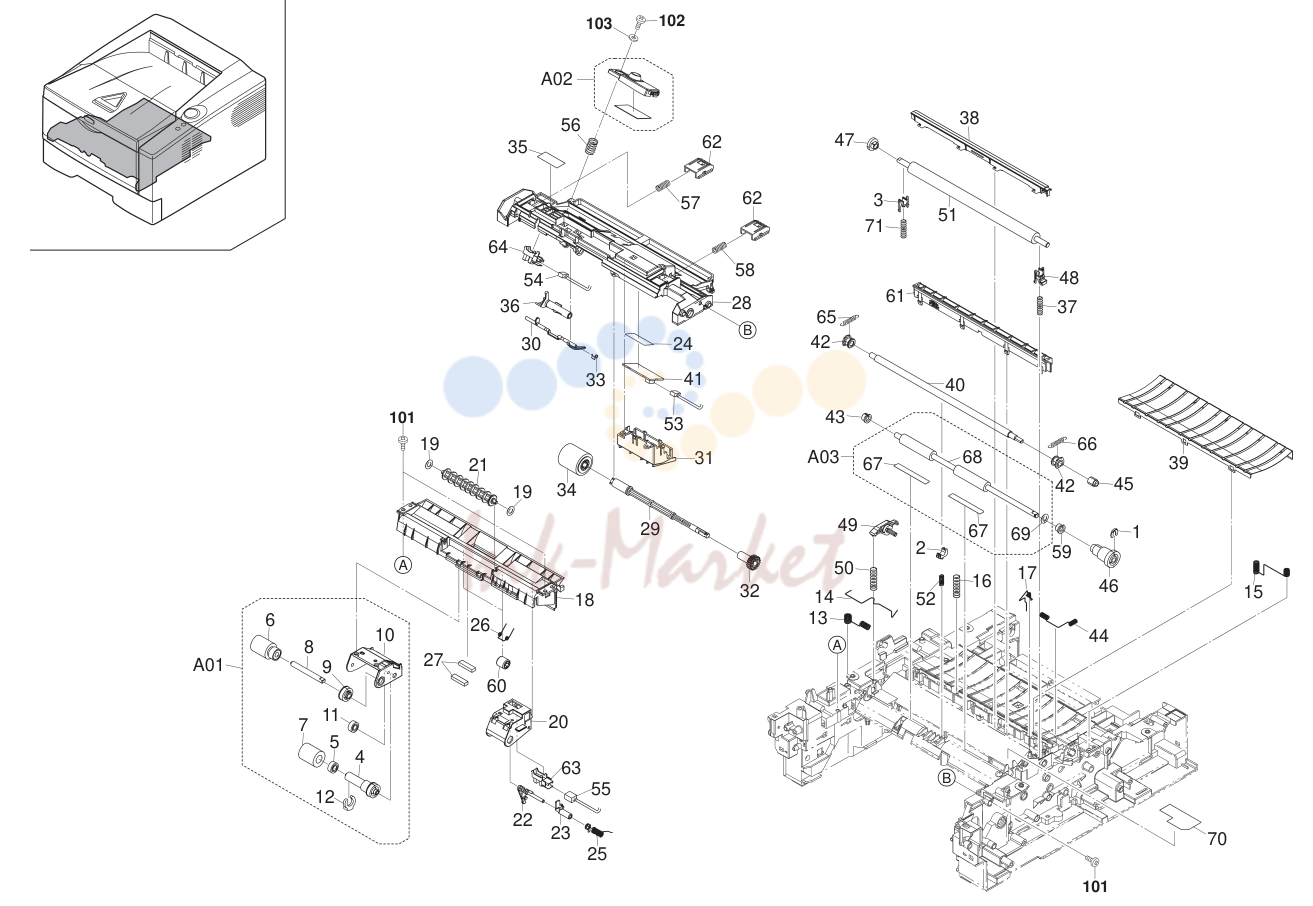

5. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	5MVX111DN003 ✓ в наличии	2A806250	RNG STOPPER /A-49 FEED A4 1 1 1 1 49 302HS24260 2HS24260 LEVER RELEASE TC L
2	2FM02180 запросить цену →	5MVX221DN020	BUSH REGIST C /B-11 FRAME A3 1 1 1 1 50 302HS24280 2HS24280 SPRING RELEASE TC L
4			•302F906170 2F906170 JOINT PICKUP A 1 1 1 1 52 302HS24360 2HS24360 SPRING REGIST C
5			•302F906180 2F906180 JOINT PICKUP B 1 1 1 1 53 302HS46050 2HS46050 CONN.CORD ASSY CONTROL-RFD S03244
6			•302F906230 2F906230 PULLEY FEED ASSY 1 1 1 1 54 302HS46150 2HS46150 CONN.CORD ASSY CONTROL-MPFSEN
7			•302F906240 2F906240 PULLEY PICKUP ASSY 1 1 1 1 SOR S03251 (Duplex model)
8			•302F906270 2F906270 SHAFT FEED L 1 1 1 1 55 302HS46160 2HS46160 CONN.CORD ASSY CONTROL-P.SENS0R
9			•302F906280 2F906280 GEAR FEED Z30H 1 1 1 1 56 5MMW261LD036 2A814570 SPRING TE SENSOR /A-49 DLP A4
10			•302HS06020 2HS06020 HOLDER FEED 1 1 1 1 57 5MMW261LD067 2FV02270 SPRING LEVER LOCK L
13	302HS02250 запросить цену →	2HS02250	SPRING EARTH REG UP 1 1 1 1 60 5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
14	302HS02260 запросить цену →	2HS02260	SPRING EARTH REG LOW 1 1 1 1 (Duplex model)
15	302HS02340 запросить цену →	2HS02340	SPRING EARTH RIGHT 1 1 1 1 (cid:27) 61 302HS94060 2HS94060 HOLDER DC BRUSH ASSY
16	302HS02410 запросить цену →	2HS02410	SPRING EARTH DU MID (Duplex model) 1 1 1 1 (cid:27) 62 5MVX431DN005 2FV02100 LEVER LOCK DLP
17	302HS02440 запросить цену →	2HS02440	SPRING EARTH DLP PLATE 1 1 1 1 63 7NXSG2481+++H01 NX052600 SENSOR OPT.
18	302HS06010 запросить цену →	2HS06010	FRAME FEED 1 1 1 1 64 7NXSG2481+++H01 NX052600 SENSOR OPT. (Duplex model)
19	302HS06150 запросить цену →	2HS06150	SEAL FEED PULLEY 2 2 2 2 (cid:27) 65 302HS24350 2HS24350 SPRING REGIST L
20	302HS06040 запросить цену →	2HS06040	GUDE FEED R 1 1 1 1 (cid:27) 66 302HS24240 2HS24240 SPRING REGIST R
21	302HS06050 ✓ в наличии	2HS06050	PULLEY FEED 1 1 1 1 (cid:27) A03 302HS94080 2HS94080 REGIST LOW KIT
24	302HS19220 запросить цену →	2HS19220	TAPE FFC 1 1 1 1 69 •7BC460529080H01 BC059590 CUT WASHER 52X90X08T(BLACK)
25	302HS06120 ✓ в наличии	2HS06120	SPRING ACTUATOR 1 1 1 1 70 302HS24420 2HS24420 FILM REGIST GUIDE
26	302HS06130 запросить цену →	2HS06130	SPRING PULLEY (Duplex model) 2 2 2 2 71 302HS24390 2HS24390 SPRING TC L
27	302HS06140 запросить цену →	2HS06140	SEAL FRAME FEED
28	302HS08010 запросить цену →	2HS08010	FRAME MPF
29	302HS08080 запросить цену →	2HS08080	SHAFT FEED MPF (Duplex model)
31	302HS08140 запросить цену →	2HS08140	BASE IC PWB
33	302HS08190 ✓ в наличии	2HS08190	SPRING ACTUATOR (Duplex model) 1 1 1 1 101 5MBTPB4010PW++R B1A64100 BND T.T SCREW(+) / M4 X 10 CRFREE P-T
35	302HS08290 запросить цену →	2HS08290	FILM SENSOR (Duplex model) 1 1 1 1 103 7BC00030A080H01 BC046150 WASHER M3X10X0.8T
36	302HS08300 запросить цену →	2HS08300	HOLDER FEED M/P (Duplex model)
37	302HS24400 запросить цену →	2HS24400	SPRING TC R
38	302HS24010 запросить цену →	2HS24010	GUDE PAPER CHUTE
39	302HS24020 запросить цену →	2HS24020	GUDE EARTH
41	302HS01130 ✓ в наличии	2HS01130	P.W.B RFID WITH SOFTWARE
42	302HS24120 ✓ в наличии	2HS24120	BUSH REGIST
43	302HS24140 запросить цену →	2HS24140	BUSH 6 EW
44	302HS24310 запросить цену →	2HS24310	SPRING EARTH BRUSH

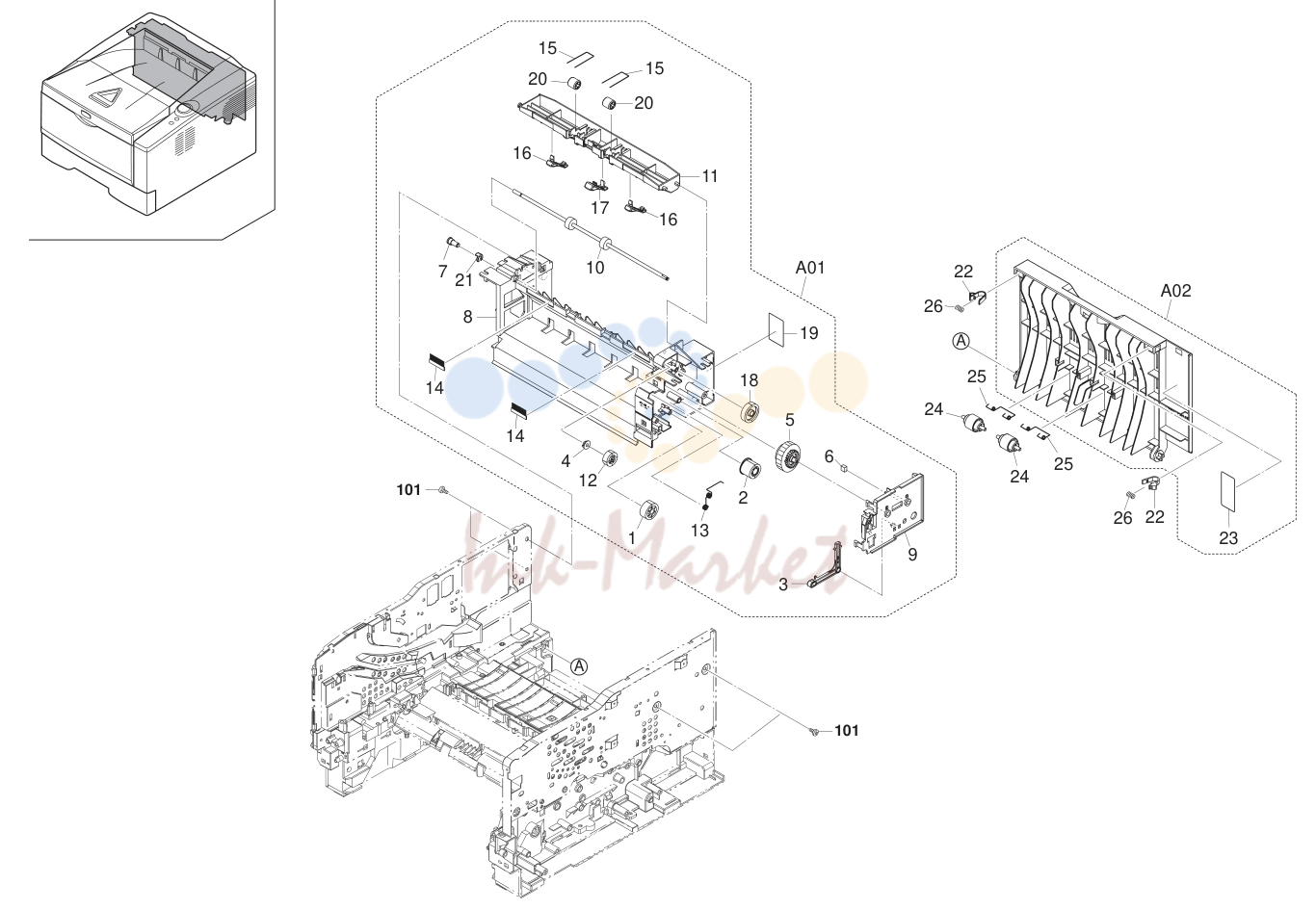

6. Paper Feed Section 2 (Simplex model)

№	Артикул	Альт. артикул	Описание
3			•2FM20050 5MVX651DN001 LEVER SOLENOD /B-11 FD A3
4			•302F929140 2F929140 BUSH DU
6			•302H528010 2H528010 LEVER STOPPER
7			•302HN29050 2HN29050 BUSH DU
8			•302HS28012 2HS28012 FRAME FD
9			•302HS28021 2HS28021 COVER FRAME FD
11			•302HS28040 2HS28040 COVER FD
13			•302HS28110 2HS28110 SPRING EARTH
15			•302HS28140 2HS28140 SPRING PULLEY
16			•302HS28150 2HS28150 GUDE FD SIDE
17			•302HS28160 2HS28160 GUDE FD CENTER
19			•302HS34010 2HS34010 LABEL FUSER CAUTION
20			•5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
21			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
22	302F908200 запросить цену →	2F908200	LOCK COVER
23			•302HS34020 2HS34020 LABEL FUSER JAM
24	302HS28070 запросить цену →	2HS28070	PULLEY EXIT
25	302HS28120 ✓ в наличии	2HS28120	SPRING EXIT
26	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF

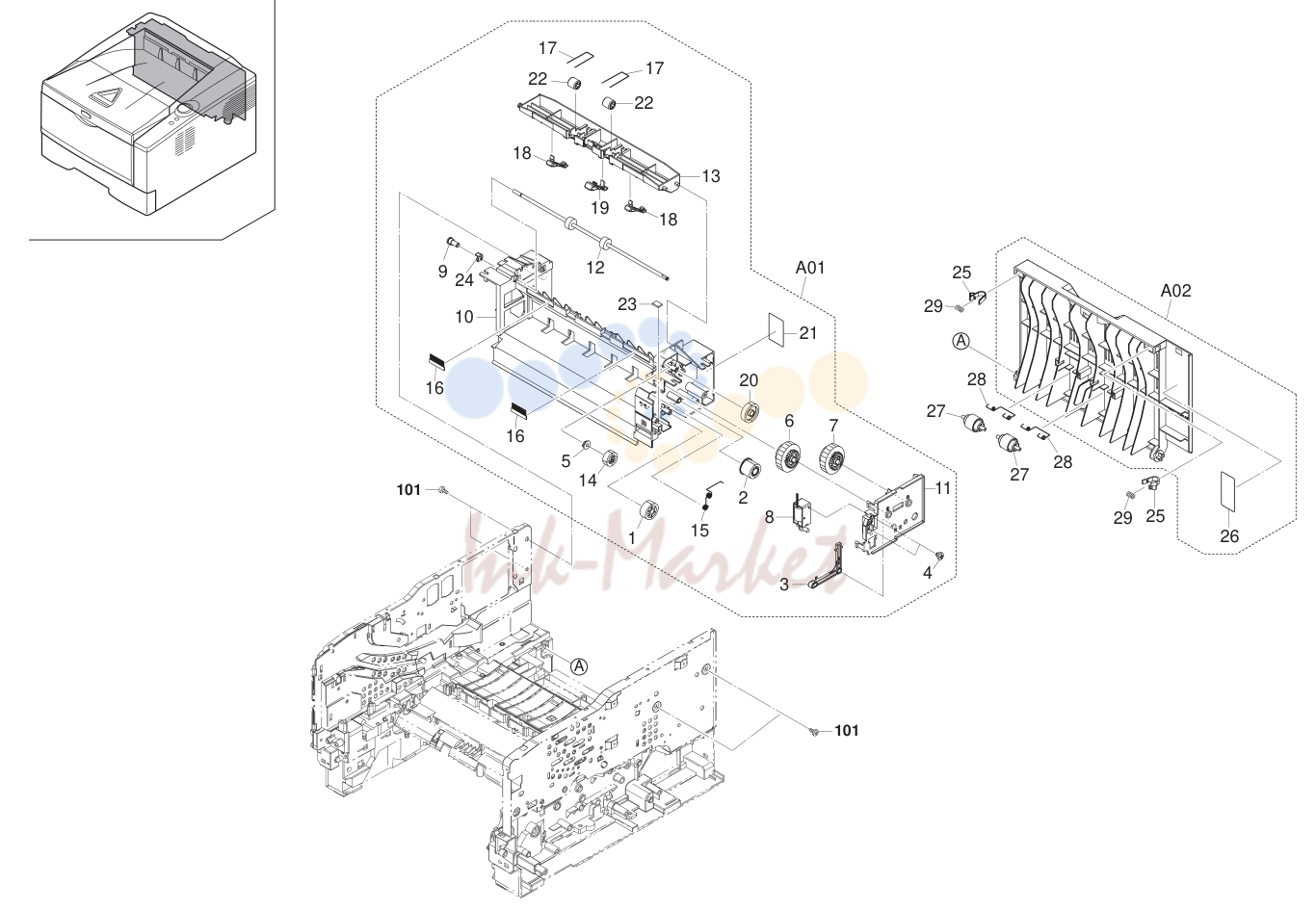

7. Paper Feed Section 2 (Duplex model)

№	Артикул	Альт. артикул	Описание
3			•2FM20050 5MVX651DN001 LEVER SOLENOD /B-11 FD A3
4			•302F325010 2F325010 STUD SCREW M3
5			•302F929140 2F929140 BUSH DU
9			•302HN29050 2HN29050 BUSH DU
10			•302HS28012 2HS28012 FRAME FD
11			•302HS28021 2HS28021 COVER FRAME FD
13			•302HS28040 2HS28040 COVER FD
15			•302HS28110 2HS28110 SPRING EARTH
17			•302HS28140 2HS28140 SPRING PULLEY
18			•302HS28150 2HS28150 GUDE FD SIDE
19			•302HS28160 2HS28160 GUDE FD CENTER
21			•302HS34010 2HS34010 LABEL FUSER CAUTION
22			•5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
23			•5MVS217SN002 2A806280 PAD SOLENOD /FS-1000 A4
24			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
25	302F908200 запросить цену →	2F908200	LOCK COVER
26			•302HS34020 2HS34020 LABEL FUSER JAM
27	302HS28070 запросить цену →	2HS28070	PULLEY EXIT
28	302HS28120 ✓ в наличии	2HS28120	SPRING EXIT
29	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF

8. Image Formation Section

№	Артикул	Альт. артикул	Описание
2			•2FM02190 5MVX532DN004 GUDE CHANGE /B-11 FRAME A3
5			•302F925340 2F925340 SPRING EXIT 1 1 1 1 101 5MBSP43006NW++R B4A03060 TP HEAD SCREW(+) / M3 X 6 DRFREE
6			•302F925901 2F925901 CAP SPRING EXIT 1 1 1 1 102 5MBTPB3012PW++R B1A63120 BND T.T SCREW(+) / M3 X 12 CRFREE P-T
8			•302HN25450 2HN25450 BUSH EXIT
9			•302HS25010 2HS25010 FRAME FUSER LOW
10			•302HS25021 2HS25021 FRAME FUSER UP
11			•302HS25030 2HS25030 GUDE EXIT LOW
12			•302HS25040 2HS25040 SPRING PRESSURE
16			•302HS25080 2HS25080 PLATE CODE
17			•302HS25100 2HS25100 HOLDER SPRING PRESS
18			•302HS25110 2HS25110 ACTUATOR FUSER
19			•302HS25120 2HS25120 SPRING ACTUATOR
20			•302HS25130 2HS25130 SPRING EXIT L
21			•302HS25140 2HS25140 PLATE EARTH EXIT
22			•302HS25150 2HS25150 SHAFT EXIT
23			•302HS25160 2HS25160 PLATE EARTH L
24			•302HS25170 2HS25170 PLATE EARTH ROLLER
26			•302HS25220 2HS25220 BUSH FUSER
32			•302HS25400 2HS25400 SHEET FUSER
33			•302HS25410 2HS25410 TUBE PLATE CODE
34			•302HS25440 2HS25440 FILM FUSER LOW
35			•302HS25450 2HS25450 FILM GATE COVER
36			•302HS34120 2HS34120 LABEL FUSER OPERATION
37			•302HS46100 2HS46100 CONN.CORD ASSY PWS-HEATER(E) S033
37			•302HS46110 2HS46110 CONN.CORD ASSY PWS-HEATER(U) S033
38			•302HS46140 2HS46140 CONN.CORD ASSY CONTROL-EXITSENSOR
40			•5MMS111SL002 2BY20050 NUT FUSER A /FS-1800/3800 A4
41			•5MMW261LD055 2A820350 SPRING SEPARATOR /FS-1000 A4
43			•7BC04060A050H01 BC057930 FLAT A WASHER M6X10X0.5T SUS
44			•7NXSG2481+++H01 NX052600 SENSOR OPT.

9. Drive Section (Simplex model)

№	Артикул	Альт. артикул	Описание
1			•302F931350 2F931350 JOINT SHAFT CASSETTE 1 1 1 1 51 302HS46210 2HS46210 CONN.CORD ASSY CONTROL-F/RCLUTCH
2			•302F931450 2F931450 SPRING FEED 1 1 1 1 52 302HS31430 2HS31430 POLYSLIDER
3			•302F931490 2F931490 BUSH FEED DRIVE 5 5 5 5 53 7YCC08B1112+H01 YC058670 CONNECTOR
5			•302HS31030 2HS31030 DRIVE HOLDER
16			•302HS31290 2HS31290 DRIVE HOLDER COVER
17			•302HS31320 2HS31320 SPRING FREE MAG
18			•302HS31330 2HS31330 PIN CLUTCH
19			•302HS31340 2HS31340 SHAFT CASSETTE
20			•302HS31360 2HS31360 PIN HOLDER A
21			•302HS31370 2HS31370 PIN HOLDER B
22			•302HS31410 2HS31410 SPRING FREE Z37L
23			•302HS31420 2HS31420 EARTH PLATE DRIVE
24			•302HS31430 2HS31430 POLYSLIDER 9.5
26			•7BC06062C020H01 BC045240 POLY SLIDER WASHER M6.2X12X02T
27			•M2107250 M2107250 BAND,RSG-100(KITAGAWA)
28	302HS02370 запросить цену →	2HS02370	SPRING EARTH CASSETTE
29	302HS02520 запросить цену →	2HS02520	COVER CABLE E
30	302HS02530 запросить цену →	2HS02530	COVER CABLE F
31	302HS06110 запросить цену →	2HS06110	SHAFT FEED
32	302HS46040 запросить цену →	2HS46040	CONN.CORD ASSY CONTROL-MAIN MOT
33	302HS02380 запросить цену →	2HS02380	PLATE PF CONNECTOR
34	302HS46030 запросить цену →	2HS46030	CONN.CORD ASSY CONTROL-PF S03247
35	302HS02540 запросить цену →	2HS02540	PIN DRAWER
37	302HS31040 запросить цену →	2HS31040	PLATE GEAR DRIVE
38	302HS31060 запросить цену →	2HS31060	PIN GEAR DRIVE
47	302HS31310 запросить цену →	2HS31310	SPRING FREE FUSER
49	302HS31400 запросить цену →	2HS31400	SPRING FREE DRUM

10. Drive Section (Duplex model)

№	Артикул	Альт. артикул	Описание
1			•302F931350 2F931350 JOINT SHAFT CASSETTE 1 1 1 1 (cid:27) 51 302HS31180 2HS31180 GEAR Z44R
2			•302F931450 2F931450 SPRING FEED 1 1 1 1 (cid:27) 52 302HS31210 2HS31210 GEAR Z35S FREE
3			•302F931490 2F931490 BUSH FEED DRIVE 5 5 5 5 (cid:27) 53 302HS31220 2HS31220 GEAR Z42R FREE
5			•302HS31030 2HS31030 DRIVE HOLDER 1 1 1 1 (cid:27) 55 302HS31250 2HS31250 GEAR Z54R-Z24R
6			•302HS31050 2HS31050 LEVER LIFT BOTTOM 1 1 1 1 56 302HS31310 2HS31310 SPRING FREE FUSER
19			•302HS31281 2HS31281 LFT BOTTOM 1 1 1 1 101 5MBTPB3008PW++R B1A63080 BND T.T SCREW(+) / M3 X 8 CRFREE P-T
20			•302HS31290 2HS31290 DRIVE HOLDER COVER 1 1 1 1 102 BAB53060 BAB53060 +TP TAP-TITE S SCREW M3X06
21			•302HS31320 2HS31320 SPRING FREE MAG 1 1 1 1 103 5MBTPB3006TW++R B1A53060 BND T.T SCREW(+) / M3 X 6 CRFREE S-T
22			•302HS31330 2HS31330 PIN CLUTCH 1 1 1 1 104 5MBTPB4010PW++R B1A64100 BND T.T SCREW(+) / M4 X 10 CRFREE P-T
23			•302HS31340 2HS31340 SHAFT CASSETTE
24			•302HS31360 2HS31360 PIN HOLDER A
25			•302HS31370 2HS31370 PIN HOLDER B
26			•302HS31380 2HS31380 SPRING LFT BOTTOM
27			•302HS31410 2HS31410 SPRING FREE Z37L
28			•302HS31420 2HS31420 EARTH PLATE DRIVE
29			•302HS31430 2HS31430 POLYSLIDER 9.5
32			•7BC06062C020H01 BC045240 POLY SLIDER WASHER M6.2X12X02T
33			•M2107250 M2107250 BAND,RSG-100(KITAGAWA)
34	302F929140 ✓ в наличии	2F929140	BUSH DU
37	302HS02370 запросить цену →	2HS02370	SPRING EARTH CASSETTE
38	302HS02520 запросить цену →	2HS02520	COVER CABLE E
39	302HS02530 запросить цену →	2HS02530	COVER CABLE F
40	302HS06110 запросить цену →	2HS06110	SHAFT FEED
41	302HS46040 запросить цену →	2HS46040	CONN.CORD ASSY CONTROL-MAIN MOT
42	302HS02380 запросить цену →	2HS02380	PLATE PF CONNECTOR
43	302HS46030 запросить цену →	2HS46030	CONN.CORD ASSY CONTROL-PF S03247
44	302HS02540 запросить цену →	2HS02540	PIN DRAWER
46	302HS31040 запросить цену →	2HS31040	PLATE GEAR DRIVE
47	302HS31060 запросить цену →	2HS31060	PIN GEAR DRIVE

11. Duplex Section (Duplex model)

№	Артикул	Альт. артикул	Описание
1	2FM02140 запросить цену →	5MVM786XB001	BUSH DU /B-11 FRAME A3
3	2FM02500 запросить цену →	5MMW176SD002	SPRING DU R /B-11 FRAME A4
4	2FM02510 запросить цену →	5MMW166SD002	SPRING HOLDER L /B-11 FRAME A4
5	2FM02520 запросить цену →	5MMW166SD003	SPRING HOLDER R /B-11 FRAME A4
6	2FM02690 запросить цену →	5MVX221DG002	LEVER DU /B-11 DU A3
7	2FM21010 запросить цену →	5MVX861XB001	HOLDER DU /B-11 DU A1
8	2FM21020 запросить цену →	5MML821SD009	STAY DU /B-11 DU A3
9	2FM21030 запросить цену →	5MVM276DN017	STOPPER BUSH /B-11 DU A4
10	2FM21050 запросить цену →	5MVX173DN001	COLLER DU /B-11 DU A3
11	302HS29020 запросить цену →	2HS29020	PLATE COVER DU B
12	302FM02421 запросить цену →	2FM02421	SHAFT PULLEY /B-11 FRAME A4
13	302HS29010 запросить цену →	2HS29010	PLATE COVER DU
14	5MBCK9560XSC запросить цену →	D4103700	C STOP RNG /X9.5 X 0.6T S-CR

12. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302F939081 запросить цену →	2F939081	SCREW BOX 2 2 2 2 101 5MBTPB4010PW++R B1A64100 BND T.T SCREW(+) / M4 X 10 CRFREE P-T
5	302HS02120 запросить цену →	2HS02120	SPRING INTERLOCK SW
7	302HS02190 запросить цену →	2HS02190	SPRING PIN CASSETTE
8	302HS02200 запросить цену →	2HS02200	PLATE MAIN SW
10	302HS02240 запросить цену →	2HS02240	FILM POWER SUPPLY
11	302HS02280 запросить цену →	2HS02280	COVER BASE LOW
12	302HS02360 запросить цену →	2HS02360	SPRING LOCK CASSETTE
14	302HS02420 запросить цену →	2HS02420	BKT FAN R
15	302HS02450 запросить цену →	2HS02450	BKT FAN L
16	302HS02490 запросить цену →	2HS02490	COVER CABLE C
17	302HS02510 запросить цену →	2HS02510	COVER CABLE D
18	302HS02560 запросить цену →	2HS02560	HOLDER PIN CASSETTE
19	302HS02610 запросить цену →	2HS02610	SHEET DUCT BKT FAN
20	302HS02620 запросить цену →	2HS02620	SPRING EARTH FAN
21	302HS39011 запросить цену →	2HS39011	BOX CONTROLLER
22	302HS39021 запросить цену →	2HS39021	COVER BOX
23	302HS39030 запросить цену →	2HS39030	GUDE OPTION SLOT
24	302HS39040 запросить цену →	2HS39040	PLATE OPTION
25	302HS39050 запросить цену →	2HS39050	FILM COVER CABLE
28	302HS46060 запросить цену →	2HS46060	CONN.CORD ASSY CONTROL-H.V.UNIT S0
29	302HS46070 запросить цену →	2HS46070	CONN.CORD ASSY CONTROL-H.V.UNIT S0
30	302HS46090 запросить цену →	2HS46090	CONN.CORD ASSY CONTROL-RELAY S03
31	302HS46120 ✓ в наличии	2HS46120	CONN.CORD ASSY PWS-NLET S03238
31	302HS46120 ✓ в наличии	2HS46120	CONN.CORD ASSY PWS-NLET S03238
32	302HS46130 запросить цену →	2HS46130	CONN.CORD ASSY CONTROL-ERASER S0
33	2DC27410 запросить цену →	2DC27410	AC CORD 120 ASSY
34	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
35			7YZM610008++H01 YZ037940 ACCESS.SADDLE
37	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
38	3065027601 запросить цену →	65027601	POWER CORD
