Kyocera FS-1030D — каталог запчастей со схемами

Содержание

• 1. Covers 2G6
• 2. Upper Frame Unit I 2G6
• 3. Upper Frame Unit II 2G6-1
• 4. Process Unit 2G6
• 5. Paper Feed Unit / LSU 2G6
• 6. Fuser Unit 2G6
• 7. Paper Cassette 2G6
• 8. Duplex Unit 2G6

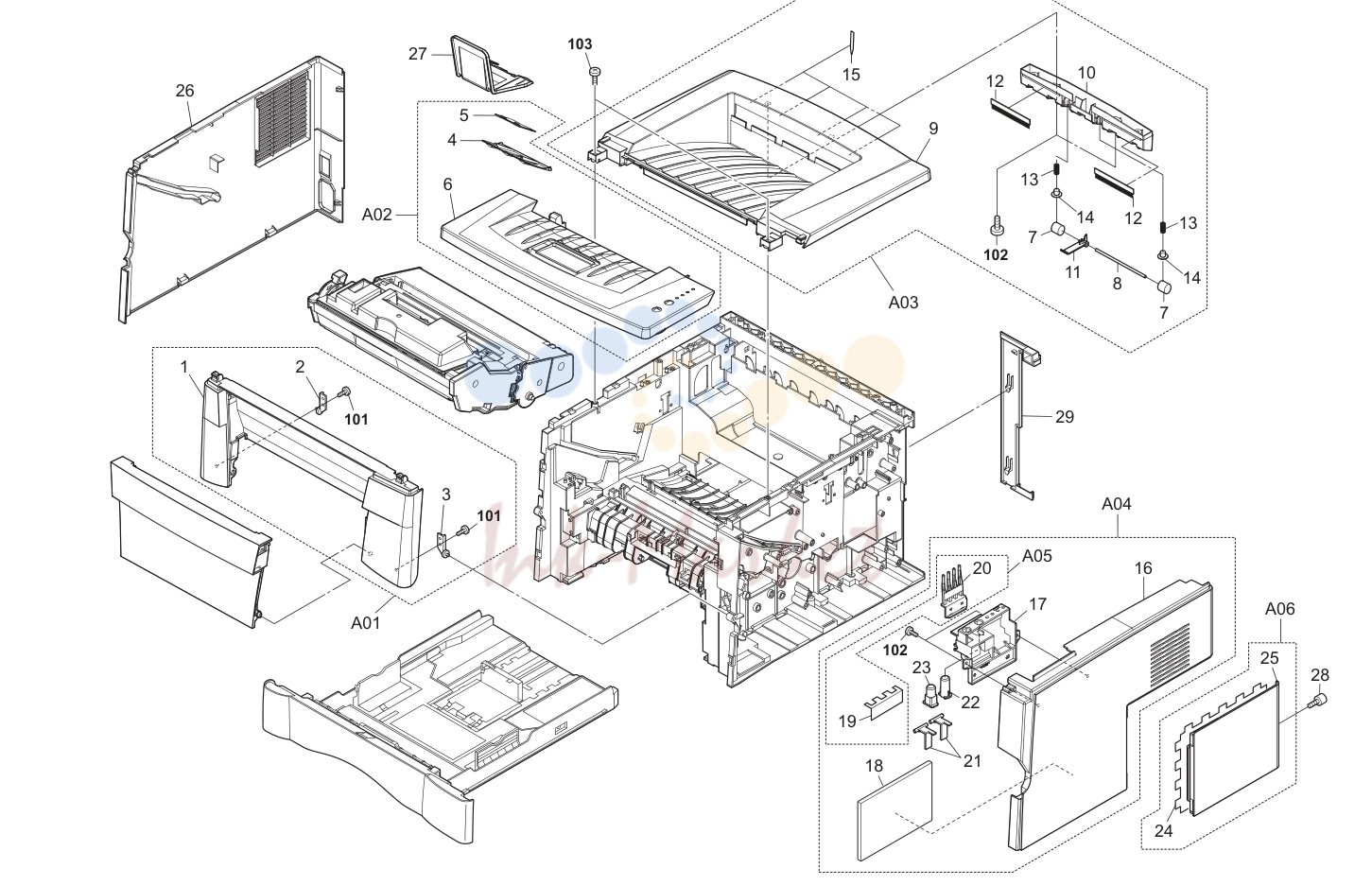

1. Covers 2G6

№	Артикул	Альт. артикул	Описание
1			•302G604010 2G604010 COVER FRONT 1 1 102 7BB300308H BB018160 +BIND TAP-TITE B SCREW 3X8
2			•5MVX422DN005 2A804080 HINGE FRONT L 1 1 103 B1B74100 +BIND T.T SCREW(+) / M4 X 10 CRFREE B-T
3			•5MVX422DN006 2A804090 HINGE FRONT R
6			•302G604020 2G604020 LID TOP
6			•302G604040 2G604040 LID TOP
8			•2FM02420 5MMT630SN003 SHAFT PULLEY
9			•2FM04031 5MVB886CH014 COVER TOP
10			•2FM04050 5MVB832SH001 COVER FD
13			•2FM04100 5MMW166LD012 SPRING PULLEY A
14			•2FM04150 5MVM163DN005 CAP SPRING
16			•2FM04010 COVER RIGHT
17			•302FM04121 2FM04121 HOLDER PANEL
18			•302G602060 2G602060 SEAL COVER B
19			••5MVL421CB001 2A824020 SHEET LED
20			••5MVX643AC001 2A824060 GUIDE LED
24			•5MMX761LD002 2A804510 PLATE SHIELD

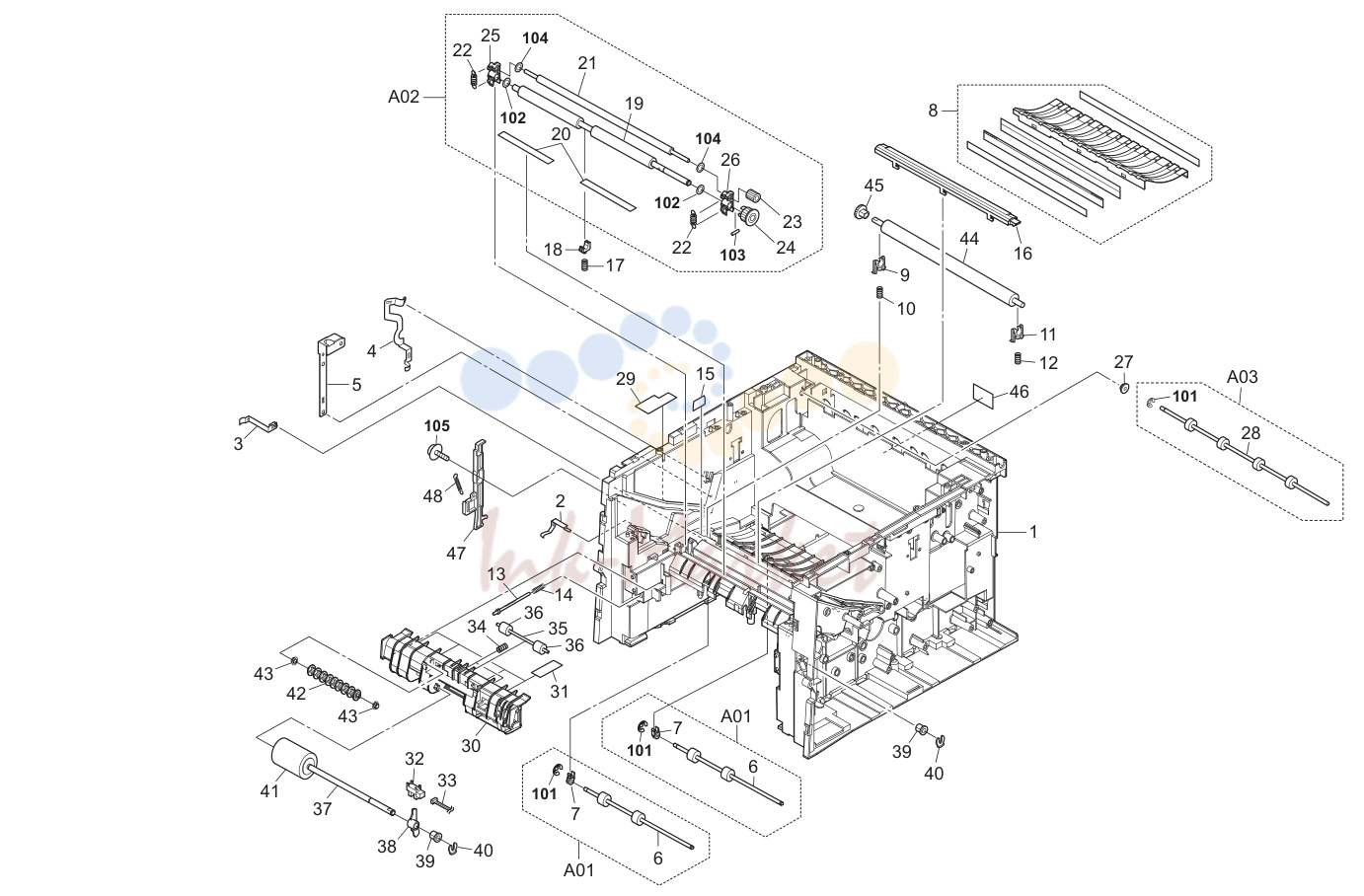

2. Upper Frame Unit I 2G6

№	Артикул	Альт. артикул	Описание
1	2FM02030 запросить цену →	5MVB883XB001	FRAME BASE 1 1 47 5MVX721DN001 2A802040 LEVER INTERLOCK
2	5MMX532LD005 запросить цену →	2A806210	CONTACT EARTH REG 1 1 48 5MMW351LD006 2A802060 SPRING INTERLOCK
3	2DC26100 запросить цену →		CONTACT TRANSFER
4	2BY02010 запросить цену →	5MMX632LD008	CONTACT MAIN MR
5	2DC26080 запросить цену →		GROUND PLATE SR
8	302G624010 запросить цену →	2G624010	PLATE EARTH GUIDE ASSY 1 1 102 5MBWK62955NN C2892950 POLY SLIDER / M6.2X9.5X0.5T PLASTC
13	5MVT653DW001 запросить цену →	2A802050	PIN CASSETTE
14	5MMW341LD005 запросить цену →	2A802070	SPRING PIN CASSETTE
15	2FM02730 запросить цену →	5MVS225KF003	SPACER TRANSFER
16	2FM02040 запросить цену →	5MVX821XB001	PAPER SHUTE LOW
21			•5MMT865SN010 2A806050 ROLLER REGIST UP
28			•2FM02450 5MMT774SN004 ROLLER EXIT UP
29	2DC02100 запросить цену →		FILM PS LOW
30	2FM02050 запросить цену →	5MVB854CH001	FRAME FEED
33	302G646070 запросить цену →	2G646070	CONN.CORD ASSY ENGINE-PAPER EMPTY S03163
34	2FM02530 запросить цену →	5MMW166LD014	SPRING PULLEY C
35	2FM02420 запросить цену →	5MMT630SN003	SHAFT PULLEY
37	5MMT766SN007 запросить цену →	2A806020	SHAFT FEED
46	2FM20080 запросить цену →	5MVVL731WN21	LABEL FUSER CAUTION

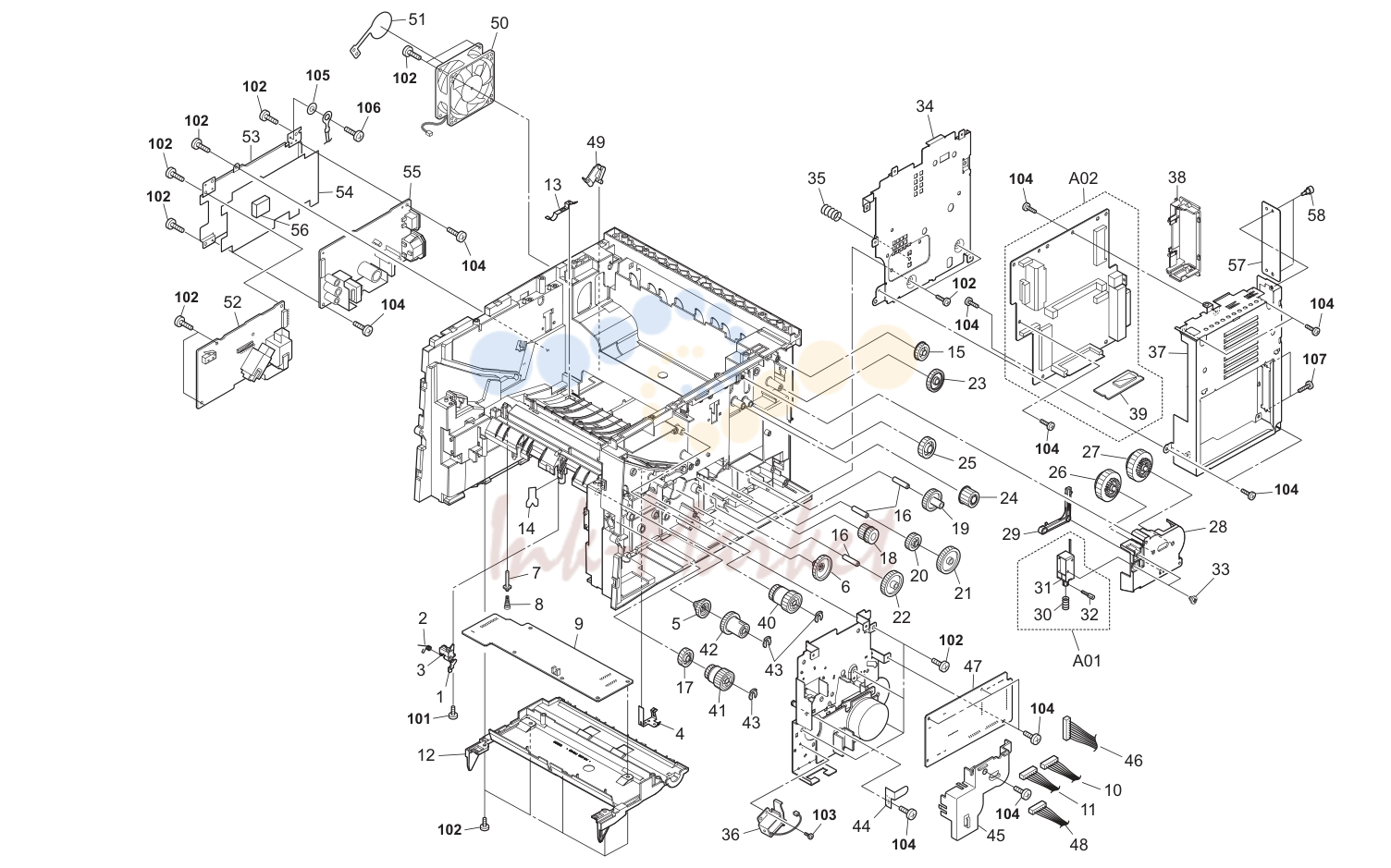

3. Upper Frame Unit II 2G6-1

№	Артикул	Альт. артикул	Описание
2	2FM02460 запросить цену →	5MMW231LD003	SPRING ACTUATOR 1 1 (cid:27) 50 302G644050 2G644050 FAN COOLING
3	2FM02160 запросить цену →	5MVB223DN001	HOLDER ACTUATOR 1 1 (cid:27) 51 2FM02660 5MMS662AX001 SEAL FAN
4	2FM02400 запросить цену →	5MMX333SD003	PLATE EARTH BRUSH 1 1 (cid:27) 52 302G645030 2G645030 TRANS ASSY
7	5MMT365SN003 запросить цену →	2A815020	PIN CONTACT BIAS 1 1 (cid:27) 55 302G645010 2G645010 SWITCHING REGULATOR(E)
8	5MMW361LD015 запросить цену →	2A815010	SPRING PIN BIAS 1 1 (cid:27) 55 302G645020 2G645020 SWITCHING REGULATOR(U)
10	302G646020 запросить цену →	2G646020	CONN.CORD ASSY ENGINE-BIAS S03158 1 1 57 5MMS664SX001 2BY28020 PLATE OPTION
11	302G646030 запросить цену →	2G646030	CONN.CORD ASSY ENGINE-BIAS2 S03159 1 1 (cid:27) 58 5MMT263SN012++R 2D903100 SCREW OP
12	2FM02080 запросить цену →	5MVX875CH001	COVER PWB
13	2FM02410 запросить цену →	5MMX872LD001	PLATE EARTH DU
14	2FM02760 запросить цену →	5MVS421KF024	SHEET FRAME
27	2FM68260 запросить цену →		GEAR CLUTCH ASSY B
28	2FM02090 запросить цену →	5MVB666CN001	HOLDER GEAR CLUTCH
29	2FM20050 запросить цену →	5MVX651DN001	LEVER SOLENOID
30			•2FM02480 5MMW265SD001 SP LEVER SOLENOID
32			•2FM02640 PIN ASSY
31			•302G644040 2G644040 SOLENOID DU
33	302F325010 запросить цену →	2F325010	STUD SCREW M3
34	2FM02360 запросить цену →	5MMX776SD006	PLATE CONTROLLER
35	5MMW271LD010 запросить цену →	2A822140	SPRING FREE
37	2BY28010 запросить цену →		BOX CONTROLLER
38	5MVX654SL001 запросить цену →	2BY28030	GUIDE OPTION SLOT
44	5MMX332LD013 запросить цену →	2A806750	PLATE EARTH MPF
45	5MVB663SB048 запросить цену →	2A822200	COVER CORD
46	302G646060 запросить цену →	2G646060	CONN.CORD ASSY ENGINE-MAIN S03162
48	302G646050 запросить цену →	2G646050	CONN.CORD ASSY ENGINE-M.MOT S03161

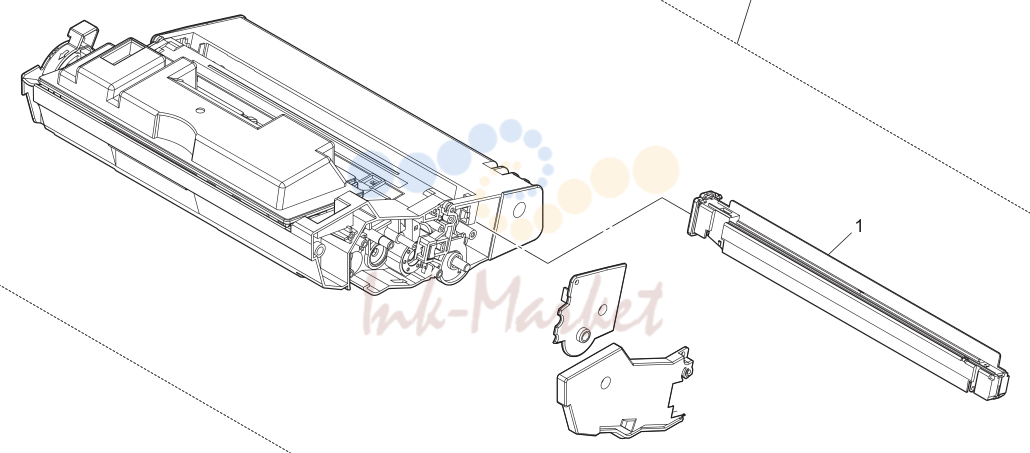

4. Process Unit 2G6

№	Артикул	Альт. артикул	Описание
1			•2DC22020 MOUNT MACHINE DRIVE 1 1 102 5MBWL5280+NN C2891080 POLY CUT WASHER / M5.2X8.0X0.25T
4			••302G644020 2G644020 SOLENOID REGIST
5			••5MVS217SN002 2A806280 PAD SOLENOID
8			•302G646140 2G646140 CONN.CORD ASSY M.MOT-PF S03170
9			•5MMX521LD005 2A822150 PLATE EARTH DRUM
16			•M2108800 SPACER,KGPS-3.5S(KITAGAWA)

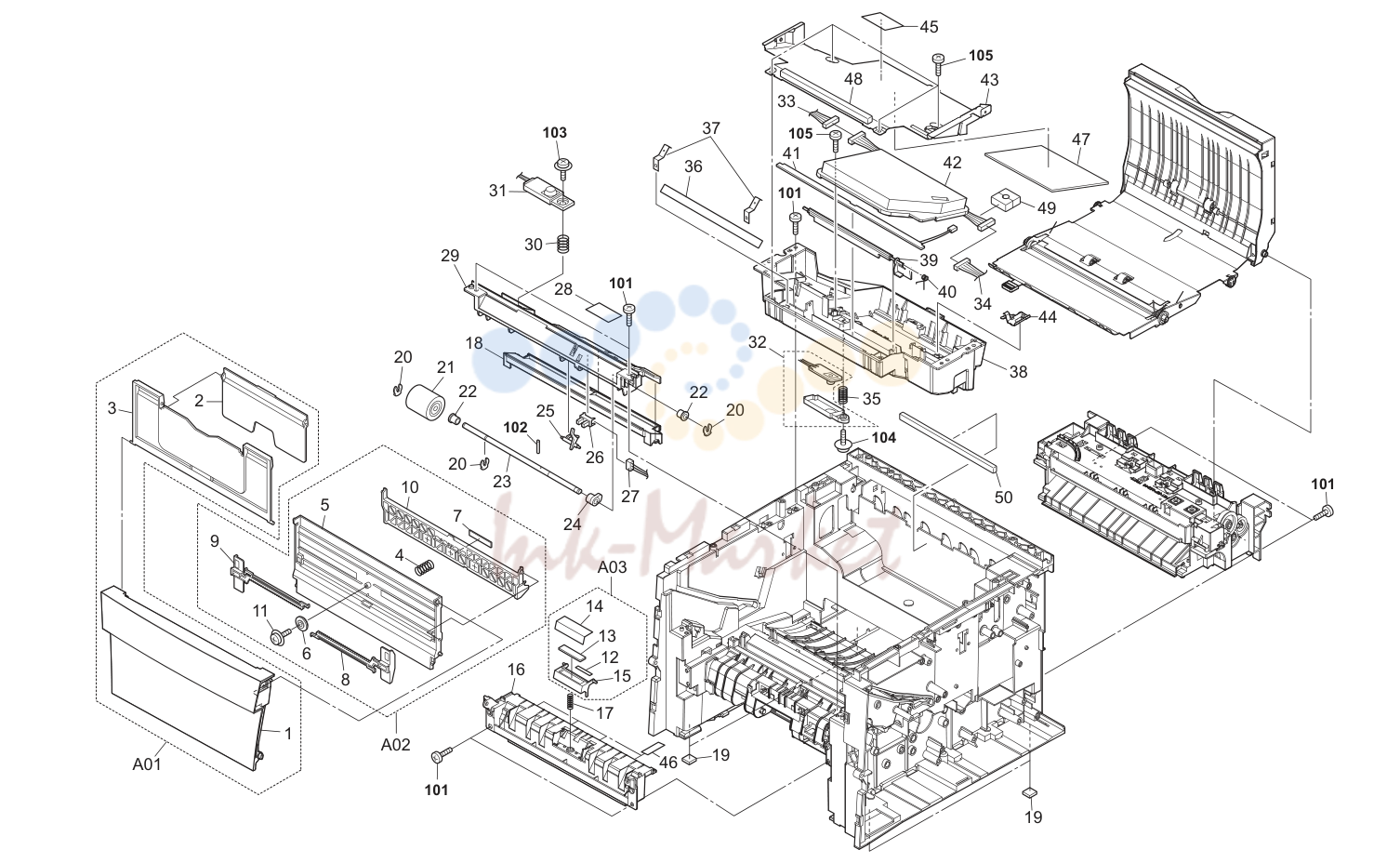

5. Paper Feed Unit / LSU 2G6

№	Артикул	Альт. артикул	Описание
1			•5MVB872SH028 2BP06040 COVER MPF 1 1 49 302G602040 2G602040 SEAL SCANNER C
2			•5MVX751SH001 2A806740 TRAY MPF B 1 1 50 302G602050 2G602050 SEAL COVER A
3			•5MVX861SH004 2A806730 TRAY MPF A
4			•2FM06030 5MMW261LD065 SPRING BOTTOM MPF
5			•5MVB872SH019 2A806661 BASE MPF
6			•5MVG137DN032 2A806720 GEAR MPF
7			•5MVS616XN002 2A806680 PAD BOTTOM MPF 1 1 101 B1B74100 +BIND T.T SCREW(+) / M4 X 10 CRFREE B-T
8			•5MVX752SH002 2A806700 GUIDE MPF R 1 1 102 5MBP2008WWLD E1120080 SPRING PIN / M2 X 8 SUS-DP
9			•5MVX752SH003 2A806710 GUIDE MPF L 1 1 103 B1B74100 +BIND T.T SCREW(+) / M4 X 10 CRFREE B-T
10			•5MVX852CB003 2A806670 BOTTOM PLATE MPF 1 1 104 7BB302308H BB018120 +TP TAP-TITE B SCREW 3X08
11			•7BB302305H BB018540 +TP TAP-TITE B SCREWM3X5(CRFREE) 1 1 105 B1B73100 +BIND TAP-TITE B SCREW M3X10
12			•2FM02710 5MVS422KF010 SPACER PAD
13			•5MVS416XN001 2A806560 PAD SEPARATOR MPF
14			•5MVS431TX001 2A806760 TAPE SEPARATOR
15			•5MVX522DB004 2A806550 SEPARATOR MPF
16	2FM02060 запросить цену →	5MVB866CH036	GUIDE TURN B
17	5MMW261LD038 запросить цену →	2A806570	SPRING SEPA MPF
18	2FM02100 запросить цену →	5MVX843SC002	PAPER CHUTE UP
23	5MMT766SN008 запросить цену →	2A806530	SHAFT MPF
24	5MVX221DN014 запросить цену →	2A806620	CAM MPF R
27	302G646110 запросить цену →	2G646110	CONN.CORD ASSY ENGINE-MMOT
28	2FM02670 запросить цену →	5MVS222KF021	SEAL MP FEED
29	2FM02070 запросить цену →	5MVB854CH002	HOLDER MP FEED
30	5MMW261LD036 запросить цену →	2A814570	SPRING TE SENSOR
33	302G646040 запросить цену →	2G646040	CONN.CORD ASSY ENGINE-LSU S03160
34	302G646010 запросить цену →	2G646010	CONN.CORD ASSY MAIN-LSU S03157
35	2DC13040 запросить цену →		SPRING FULL SENSOR
36	2DC13030 запросить цену →		MIRROR LSU
37	5MMX221LD024 запросить цену →	2A813030	SPRING MIRROR
38	2DC02040 запросить цену →		FRAME MIDDLE
39	2DC13020 запросить цену →		SHUTTER LSU
40	5MMW341LD006 запросить цену →	2A813050	SPRING SHUTTER LSU
43	302DC26071 запросить цену →	2DC26071	SHIELD LSU
44	2DC26110 запросить цену →		PLATE EARTH LSU
45	302FV12080 запросить цену →	2FV12080	LABEL LASER CAUTION
47	302G602020 запросить цену →	2G602020	SEAL SCANNER A

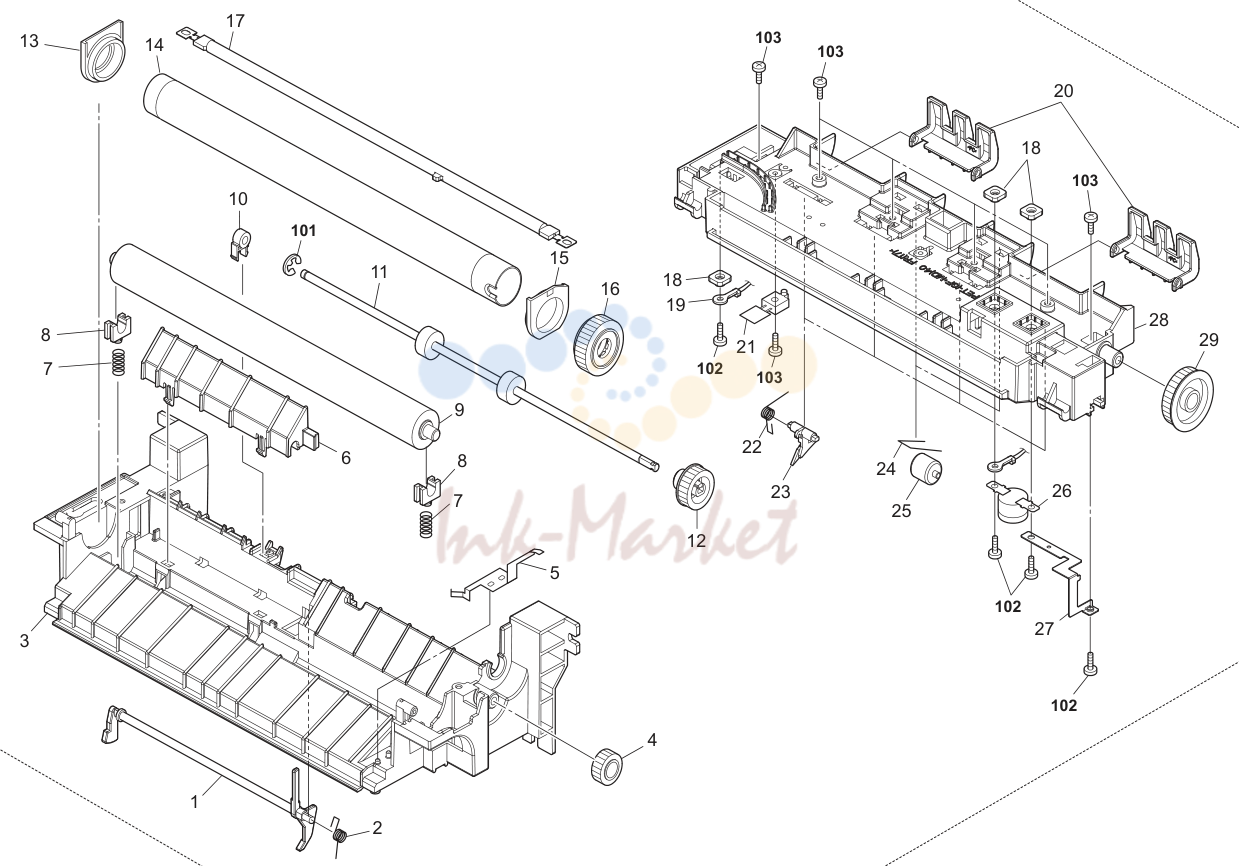

6. Fuser Unit 2G6

№	Артикул	Альт. артикул	Описание
2			•5MMW261LD017 2A820520 SPRING ACTUATOR
3			•2FM20011 5MVB876KB001 FRAME FUSER LOW
5			•5MMX665LD004 2A820280 PLATE EARTH FUSER
6			•2FM20031 5MVX632KB001 GUIDE FUSER LOW
18			•5MMS111SL002 2BY20050 NUT FUSER A
19			•302G646120 2G646120 CONN.CORD ASSY PWS-HEAT(E) S03168
19			•302G646130 2G646130 CONN.CORD ASSY PWS-HEAT(U) S03169
20			•2FM02190 5MVX532DN004 GUIDE CHANGE
24			•5MMW601LD011 2A820260 SPRING PULLEY
27			•2FM20060 5MMX632LD009 HOLDER LAMP
28			•2FM20020 5MVB863KB005 FRAME FUSER UP

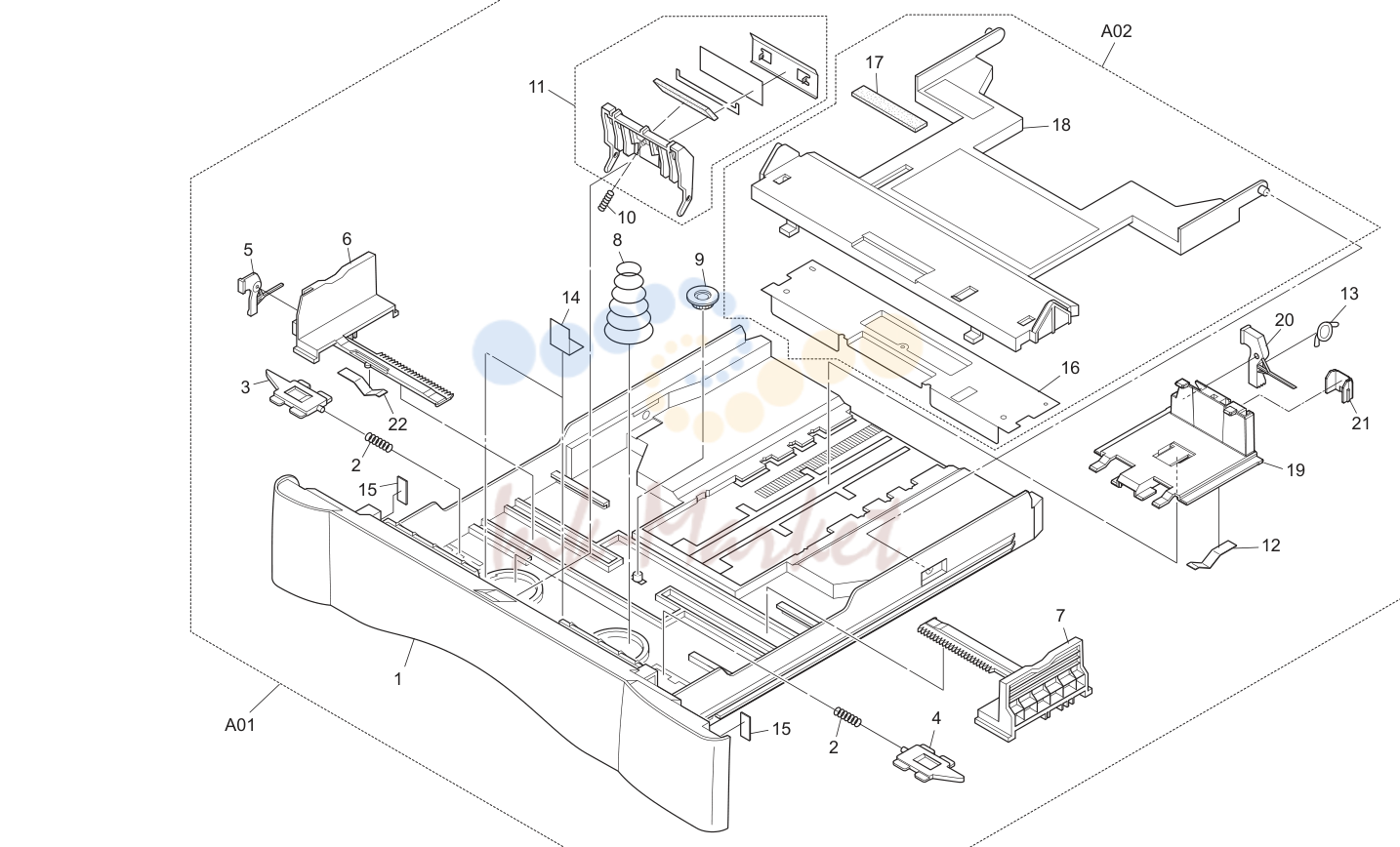

7. Paper Cassette 2G6

№	Артикул	Альт. артикул	Описание
1			•5MVB886SH063 2A807010 BASE CASSETTE
2			•5MMW251LD045 2A807140 SPRING LOCK
3			•5MVX431DW002 2A807131 LOCK CASSETTE L
4			•5MVX431DW001 2A807121 LOCK CASSETTE R
5			•5MVX541DG003 2A807161 LEVER SIDE
6			•2FM06010 5MVX765SH004 GUIDE SIDE L
7			•2FM06020 5MVX765SH005 GUIDE SIDE R
9			•5MVG127DN071 2A807050 GEAR CASSETTE
11			•302G680070 2G680070 SEPARATOR PAPER ASSY
12			•5MMP141LD003 2A807520 PLATE STOPPER
13			•5MMW171LD006 2A807530 SPRING STOPPER
14			•5MVL311KF003 2A807550 SHEET CASSETTE
15			•5MVS315CN001 2A807910 SPACER CASSETTE
16			••5MMS856SL001 2A807170 PLATE BOTTOM
17			••5MVS616XN001 2A807080 PAD BOTTOM
18			••5MVX882SH002 2A807060 BOTTOM CASSETTE
19			•2DC07010 STOPPER PAPER
20			•5MVX541DG002 2A807191 LEVER REAR
21			•2DC07020 POSITIONING FOLIO PAPER
22			•5MMP141LD002 2A807510 PLATE SIDE GUIDE

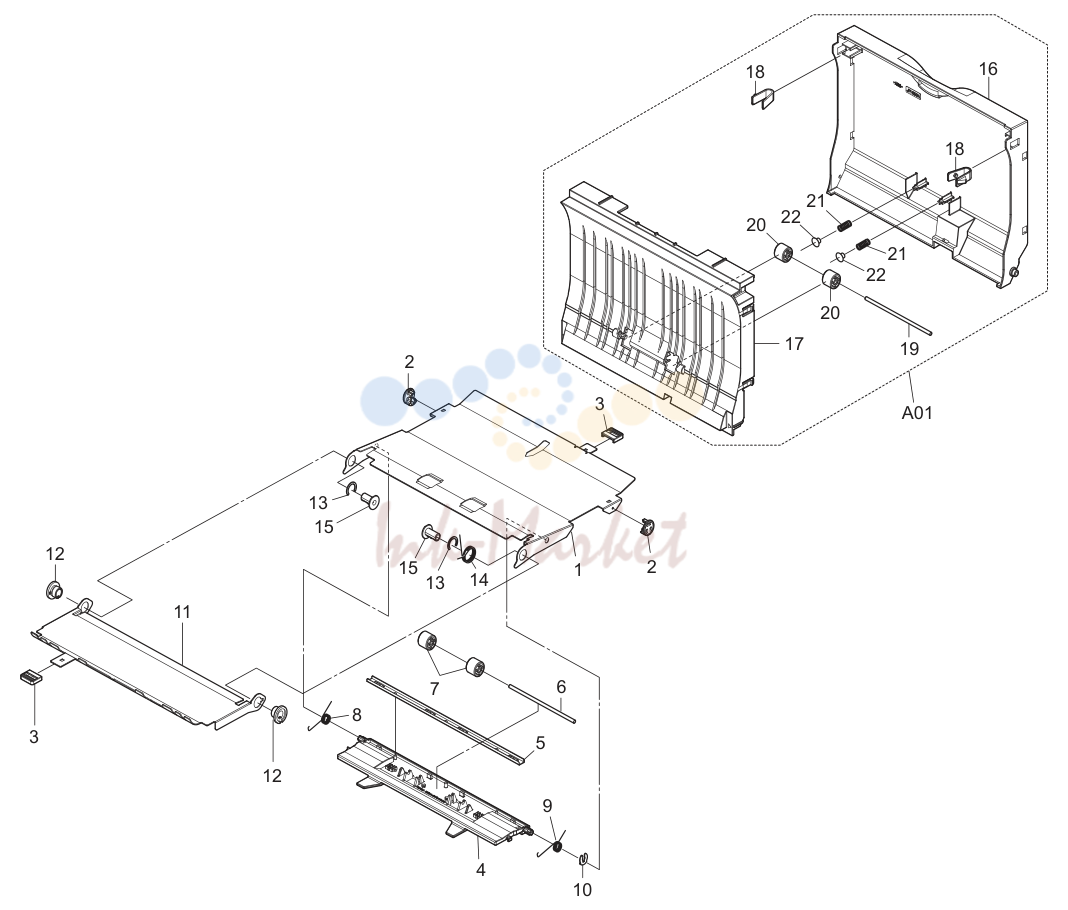

8. Duplex Unit 2G6

№	Артикул	Альт. артикул	Описание
1	2FM02390 запросить цену →	5MMX876SD005	COVER DU B
2	2FM21050 запросить цену →	5MVX173DN001	COLLER DU
3	2FM02690 запросить цену →	5MVX221DG002	LEVER DU
4	2FM21010 запросить цену →	5MVX861XB001	HOLDER DU
5	2FM21020 запросить цену →	5MML821SD009	STAY DU
6	2FM02420 запросить цену →	5MMT630SN003	SHAFT PULLEY
8	2FM02510 запросить цену →	5MMW166SD002	SPRING HOLDER L
9	2FM02520 запросить цену →	5MMW166SD003	SPRING HOLDER R
11	2FM02380 запросить цену →	5MMX876SD004	COVER DU A
12	2FM02140 запросить цену →	5MVM786XB001	BUSH DU
13	5MBCK9560XSC запросить цену →	D4103700	C STOP RING
14	2FM02500 запросить цену →	5MMW176SD002	SPRING DU R
15	2FM21030 запросить цену →	5MVM276DN017	STOPPER BUSH
16			•2FM02110 5MVB874SH021 COVER REAR
17			•2FM02120 5MVB874SH022 GUIDE FD
18			•2FM02200 5MVX321DN025 LOCK FD
19			•2FM02420 5MMT630SN003 SHAFT PULLEY
21			•2FM04100 5MMW166LD012 SPRING PULLEY A
22			•2FM04150 5MVM163DN005 CAP SPRING
