Kyocera FS-1024 1124MFP — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Frames
• 3. Paper Cassette
• 4. Paper Feed Section 2
• 5. Scanner Section
• 6. Image Formation Section
• 7. Electrical Components
• 8. Operation Section
• 9. Document Processor 1
• 10. Document Processor 2
• 11. Accessories

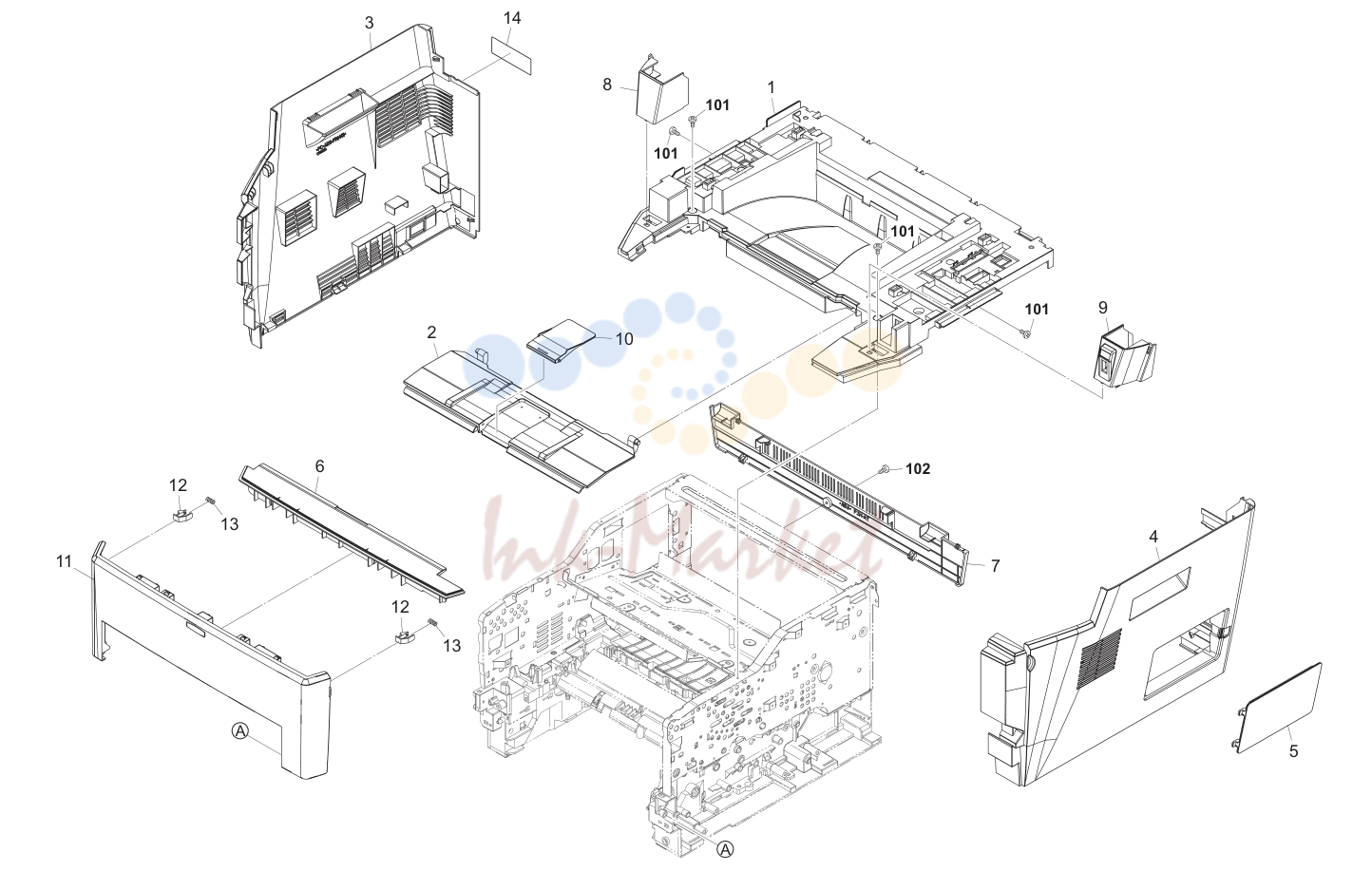

1. Covers

№	Артикул	Альт. артикул	Описание
1	302L904030 запросить цену →	2L904030	COVER TOP
2	302L904040 запросить цену →	2L904040	LID TOP
3	302H904031 запросить цену →	2H904031	COVER LEFT
4	302H904041 запросить цену →	2H904041	COVER RIGHT
5	302H904051 запросить цену →	2H904051	COVER DIMM
6	302L904050 запросить цену →	2L904050	COVER FRONT B
7	302H904090 запросить цену →	2H904090	COVER REAR
8	302L904060 запросить цену →	2L904060	COVER INNER L
9	302L904070 запросить цену →	2L904070	COVER INNER R
10	302L904080 запросить цену →	2L904080	STOPPER PAPER D
11	302L994020 запросить цену →	2L994020	PARTS COVER FRONT ASSY SP
12	302H904200 запросить цену →	2H904200	HOOK COVER
13	302H904210 запросить цену →	2H904210	SPRING COVER HOOK
14	302H934030 запросить цену →	2H934030	LABEL CAUTION HG
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R

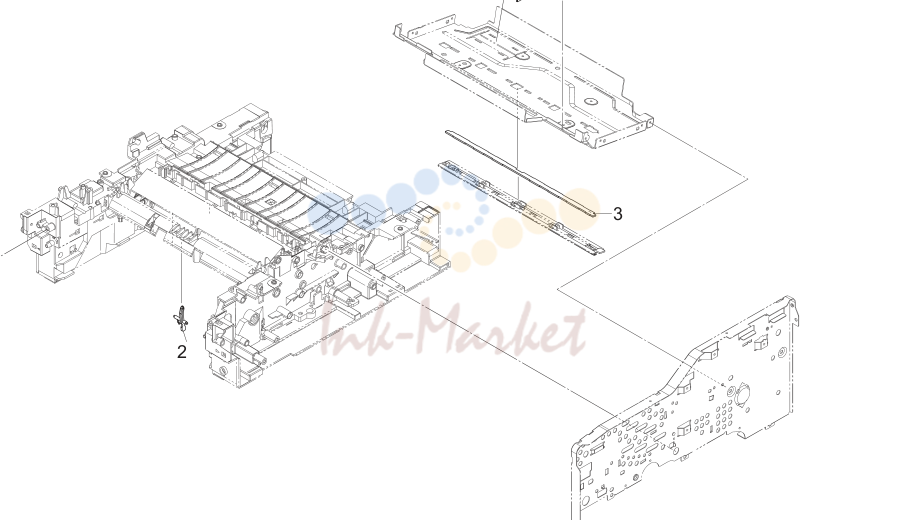

2. Frames

№	Артикул	Альт. артикул	Описание
1	302H994360 ✓ в наличии	2H994360	PARTS FULL SENSOR ASSY SP
2	302LZ24030 ✓ в наличии	2LZ24030	ACTUATOR REGIST
3	302H494020 запросить цену →	2H494020	ERASER KIT (N) SP
5	302L908010 запросить цену →	2L908010	COVER BYPASS LOW
6	302L934080 запросить цену →	2L934080	LABEL MANUAL FEED
7	302M108010 запросить цену →	2M108010	BASE BYPASS
101	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10
102	7BB200414H1 запросить цену →	BB106970	+BIND T.T P SCREW 4X14

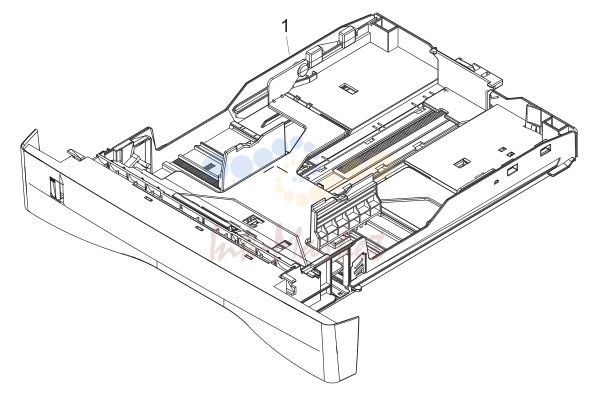

3. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302F906280 2F906280 GEAR FEED Z30H
2			•302HS06090 2HS06090 GEAR Z22S FEED
3	302HS06061 запросить цену →	2HS06061	ACTUATOR EMPTY A
4	302HS06071 ✓ в наличии	2HS06071	ACTUATOR EMPTY B
5	302LZ94050 ✓ в наличии	2LZ94050	PARTS ROLLER REGIST UP SP
6	302L994100 ✓ в наличии	2L994100	PARTS PWB RFID ASSY SP
7	302HS24190 ✓ в наличии	2HS24190	GEAR Z14R REG UP
8	302HS24200 запросить цену →	2HS24200	GEAR Z21L-Z23L REG LOW
9	302LZ24010 запросить цену →	2LZ24010	GEAR Z17L TC
10	302LZ94070 ✓ в наличии	2LZ94070	PARTS ROLLER TRANSFER A SP
10	302LZ94060 ✓ в наличии	2LZ94060	PARTS ROLLER TRANSFER E SP
11	5MVM273DB005 запросить цену →	2A820100	PULLEY EXIT /A-49 FUSER A3
12			7NXSG2481+++H01 NX052600 SENSOR OPT.
13			•302HS24410 2HS24410 ROLLER REGIST LOW
14	302HS94150 запросить цену →	2HS94150	EMPTY SENSOR KIT SP
101	7BC00030A080H01 запросить цену →	BC046150	WASHER M3X10X0.8T
102	7BB202308H запросить цену →	BB105690	+TP-FLAT T.T P SCREW 3X8

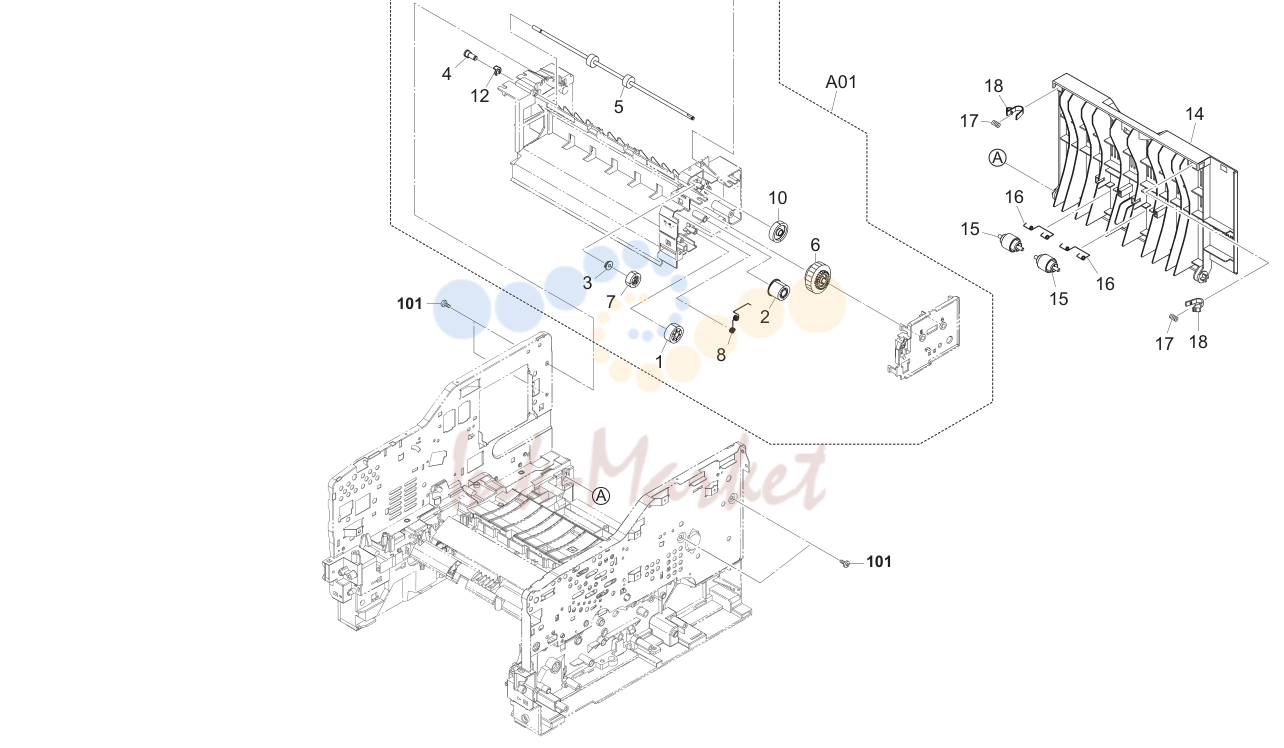

4. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1			•2BL06380 2BL06380 GEAR Z25 JOINT
2			•2FM02350 5MVG133DN022 GEAR Z22 /B-11 FRAME A4
3			•302F929140 2F929140 BUSH DU
4			•302HN29050 2HN29050 BUSH DU
5			•302HS28030 2HS28030 ROLLER FD UP
6			•302FM94020 2FM94020 GEAR CLUTCH ASSY A SP
7			•302HS28060 2HS28060 GEAR Z21S
8			•302HS28110 2HS28110 SPRING EARTH
9			•302HS28141 2HS28141 SPRING PULLEY
10			•302HS28170 2HS28170 GEAR FD Z29S
11			•5MVM273DB005 2A820100 PULLEY EXIT /A-49 FUSER A3
12			•5MVX111DN007 2BT11070 STOPPER 3 /2BT1107 A4
13			•302HS28041 2HS28041 COVER FD
14	302HS94160 запросить цену →	2HS94160	COVER REAR ASSY SP
15	302HS28070 запросить цену →	2HS28070	PULLEY EXIT
16	302HS28120 ✓ в наличии	2HS28120	SPRING EXIT
17	302HS08320 запросить цену →	2HS08320	SPRING COVER MPF
18	302F908200 запросить цену →	2F908200	LOCK COVER
101	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10

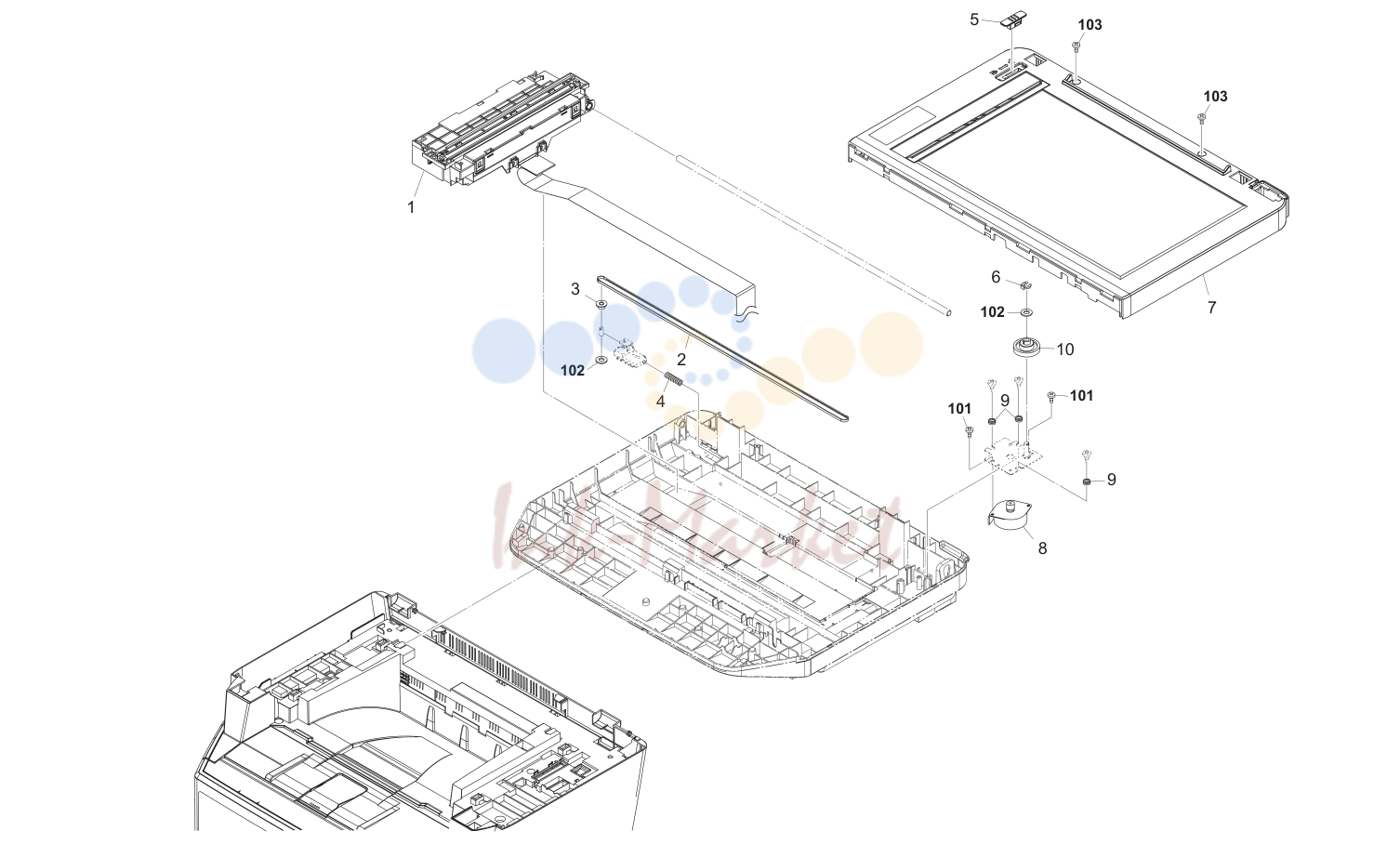

5. Scanner Section

№	Артикул	Альт. артикул	Описание
1	302L993090 запросить цену →	2L993090	PARTS ISU ASSY
2	302H917230 ✓ в наличии	2H917230	BELT ISU
3	302H917240 запросить цену →	2H917240	PULLEY TENSION
4	302H917270 запросить цену →	2H917270	SPRING TENSION
5	302H917330 запросить цену →	2H917330	STOPPER ISU
6	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
7	302L917020 запросить цену →	2L917020	FRAME ISU TOP
8	302L994030 запросить цену →	2L994030	PARTS MOTOR ISU ASSY SP
9	302JD19140 запросить цену →	2JD19140	BUSHING FAN
10	302H917220 запросить цену →	2H917220	GEAR ISU 63/32
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	C2893960 запросить цену →	C2893960	SHIM 6.2-13-0.13T
103	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

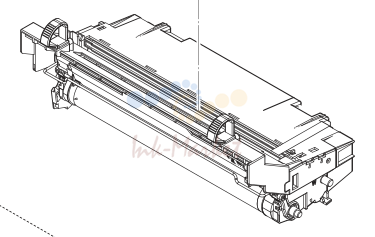

6. Image Formation Section

№	Артикул	Альт. артикул	Описание
2	302LZ94020 запросить цену →	2LZ94020	PARTS MOTOR ASSY SP
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10
103	7BB100306H1 запросить цену →	BB105820	+BIND T.T S SCREW 3X6

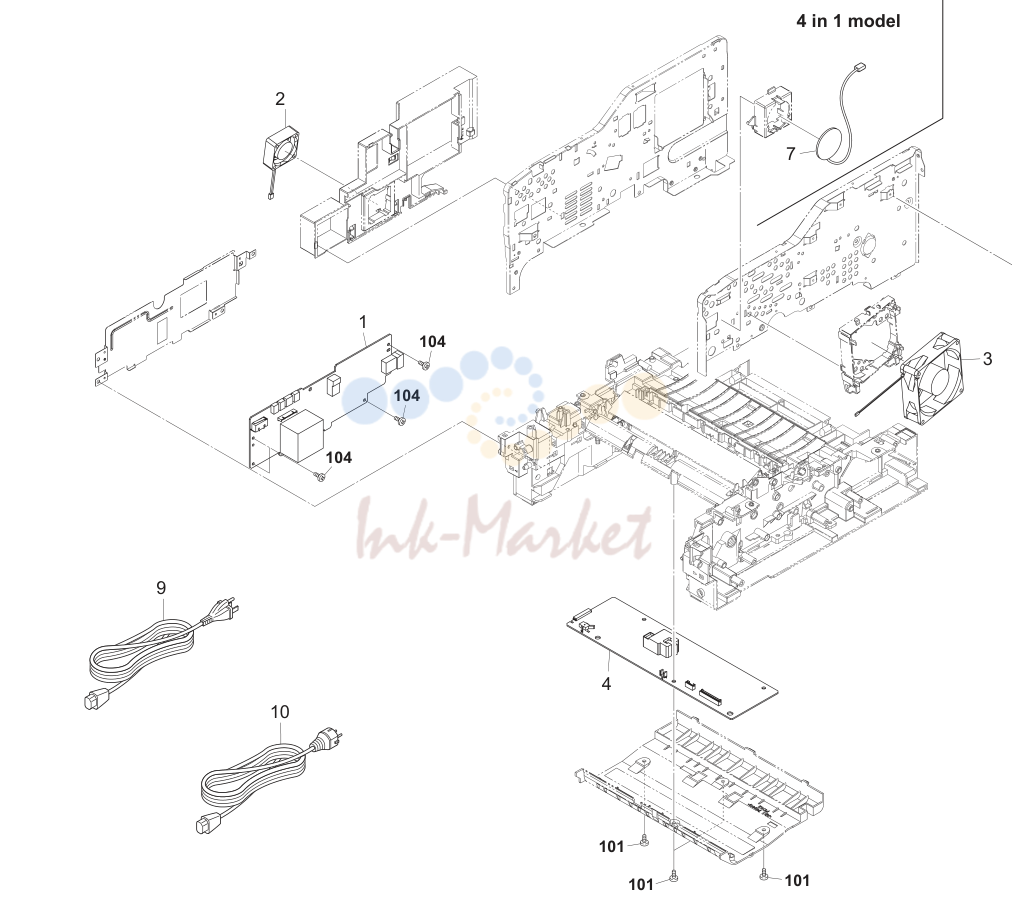

7. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302H994291 запросить цену →	2H994291	PARTS SWITCHING REGULATOR 120V SP
1	302H994300 запросить цену →	2H994300	PARTS SWITCHING REGULATOR 230V SP
2	302H994280 запросить цену →	2H994280	PARTS MOTOR FAN 40 SP
3	302LZ94030 ✓ в наличии	2LZ94030	PARTS MOTOR FAN 80 SP
4	302H445040 запросить цену →	2H445040	HIGH VOLTAGE UNIT
5	302L994070 запросить цену →	2L994070	PARTS PWB CONTROL ASSY SP(3 in 1 model)
5	302M094050 запросить цену →	2M094050	PARTS PWB CONTROL ASSY SP(4 in 1 model)
5	302L994080 запросить цену →	2L994080	PARTS PWB CONTROL ASSY EU SP(3 in 1 model)
5	302M094060 запросить цену →	2M094060	PARTS PWB CONTROL ASSY EU SP(4 in 1 model)
6	302H994030 запросить цену →	2H994030	PARTS SCANNER PWB ASSY SP
7	7YGAK4008BB6H01 запросить цену →	YG114190	SPEAKER(4 in 1 model)
8	302JN94110 запросить цену →	2JN94110	PARTS MAIN FAX ASSY U SP(4 in 1 model)
8	302JN94120 запросить цену →	2JN94120	PARTS MAIN FAX ASSY E SP(4 in 1 model)
9			7AAACCUS+10H001 AA068380 AC CORD ASSY US
10	302FV45020 запросить цену →	2FV45020	AC CORD ASSY
101	7BB200410H запросить цену →	BB105700	+BIND T.T P SCREW 4X10
102	7BB600306H запросить цену →	BB105730	+BIND M SCREW 3X6 R
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
104	7BB700306H запросить цену →	BB105590	+BIND T.T S SCREW 3X6 SR

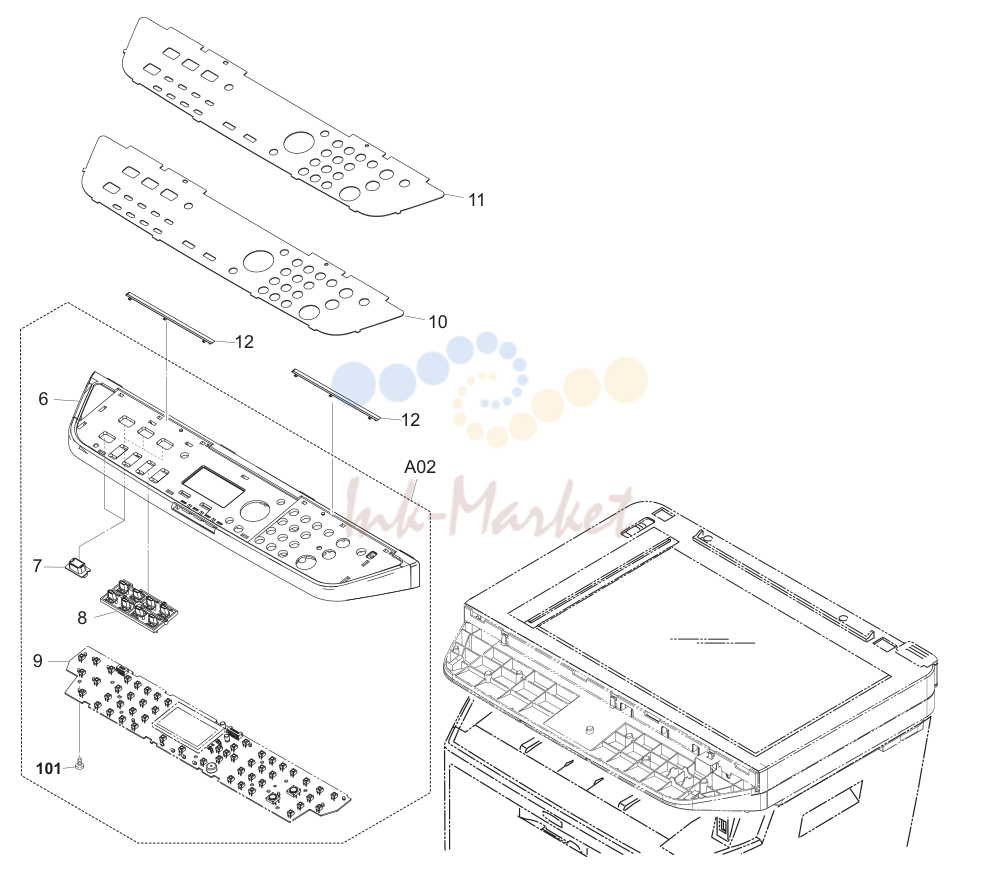

8. Operation Section

№	Артикул	Альт. артикул	Описание
1			•302L905010 2L905010 COVER OPERATION
2			•302L905020 2L905020 KEY FUNCTION
3			•302L994090 2L994090 PARTS PWB PANEL ASSY SP
4	302L905060 запросить цену →	2L905060	LABEL OPE E(3 in 1 model)
5	302L905030 запросить цену →	2L905030	PANEL OPE(3 in 1 model)
6			•302L905010 2L905010 COVER OPERATION
7			•302L905020 2L905020 KEY FUNCTION
8			•302M005010 2M005010 KEY ONE TOUCH
9			•302M094070 2M094070 PARTS PWB PANEL ASSY SP
10	302M005030 запросить цену →	2M005030	LABEL OPE E(4 in 1 model)
11	302M005020 запросить цену →	2M005020	PANEL OPE(4 in 1 model)
12	302L905080 запросить цену →	2L905080	LID OPE SHEET
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

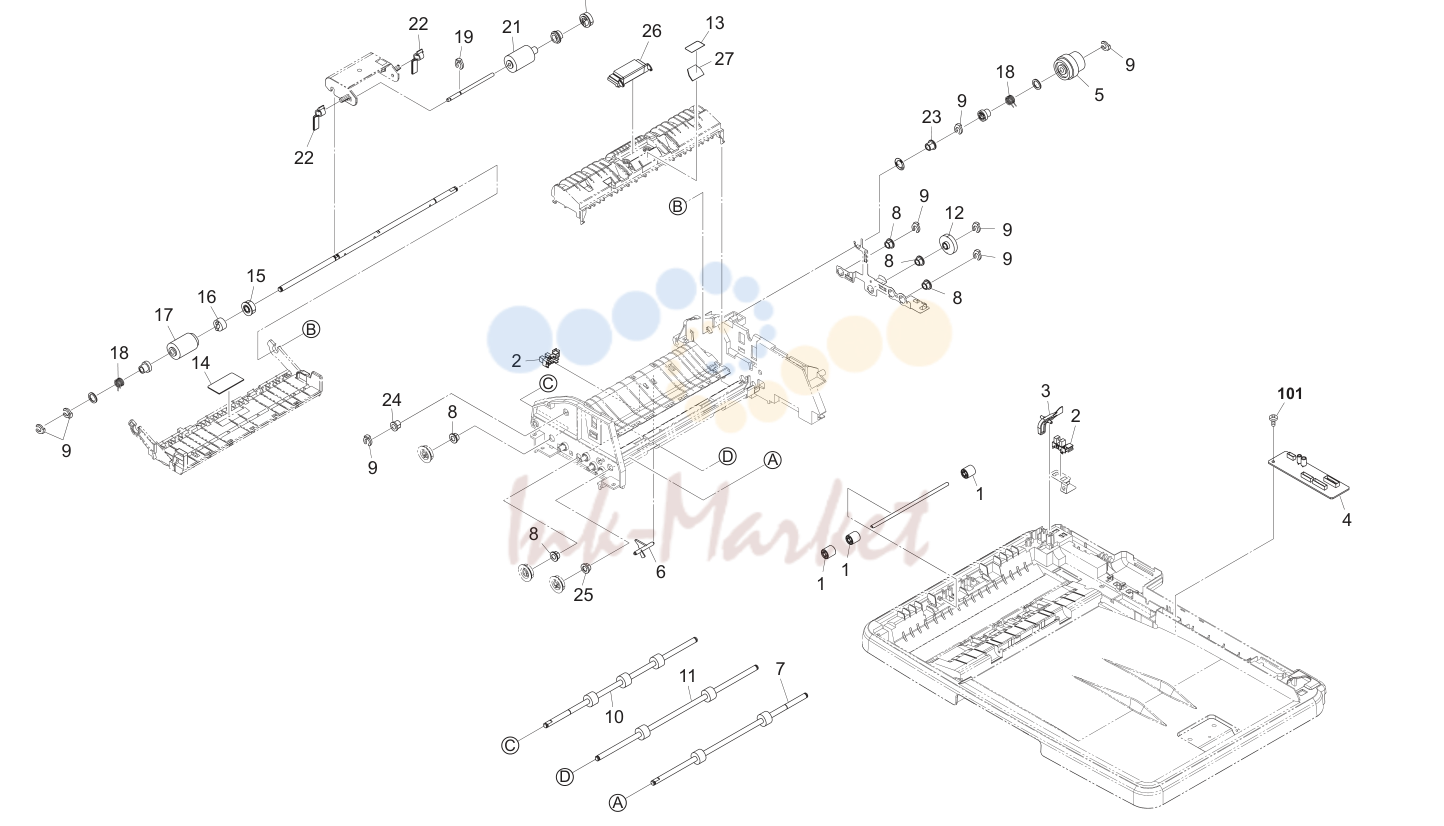

9. Document Processor 1

№	Артикул	Альт. артикул	Описание
1	303JX29160 запросить цену →	3JX29160	PULLEY CONVEYING
2			7NXSG2481+++H01 NX052600 SENSOR OPT.
3	303K502200 запросить цену →	3K502200	ACTUATOR BASE
4	303LJ94010 ✓ в наличии	3LJ94010	PARTS DRIVER PWB ASSY SP
5	303LJ44040 запросить цену →	3LJ44040	CLUTCH PAPER FEED
6	303LJ24080 запросить цену →	3LJ24080	ACTUATOR TIMING
7	303LJ94040 запросить цену →	3LJ94040	PARTS ROLLER EXIT SP
8	3CY07080 запросить цену →	3CY07080	BUSHING
9	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
10	303LJ94020 запросить цену →	3LJ94020	PARTS ROLLER A CONVEYING SP
11	303LJ94030 запросить цену →	3LJ94030	PARTS ROLLER B CONVEYING SP
12	303LJ94050 запросить цену →	3LJ94050	PARTS GEAR Z46S ONEWAY SP
13	303LJ07090 ✓ в наличии	3LJ07090	FILM FRONT SEP
14	3HK07240 ✓ в наличии	3HK07240	FRICTION PLATE LF
15	3HK07070 запросить цену →	3HK07070	GR PF PULLEY
16	3BC07130 запросить цену →	3BC07130	ONE-WAY CLUTCH
17	3BR07040 ✓ в наличии	3BR07040	PULLEY,PAPER FEED
18	3HK07140 запросить цену →	3HK07140	SPRING LF
19	5MVX111DN007 запросить цену →	2BT11070	STOPPER 3 /2BT1107 A4
21	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
22	3HK07130 запросить цену →	3HK07130	STOPPER PF
23	2BC06520 запросить цену →	2BC06520	BUSHING 6,REGISTRATION
24	29806560 запросить цену →	29806560	BUSHING
25	302H702590 ✓ в наличии	2H702590	BUSH SCREW
26	303M694030 ✓ в наличии	3M694030	PARTS SEPARATION PAD ASSY SP
27	303K507102 ✓ в наличии	3K507102	PAD FRONT SEP
101	7BB202308H запросить цену →	BB105690	+TP-FLAT T.T P SCREW 3X8

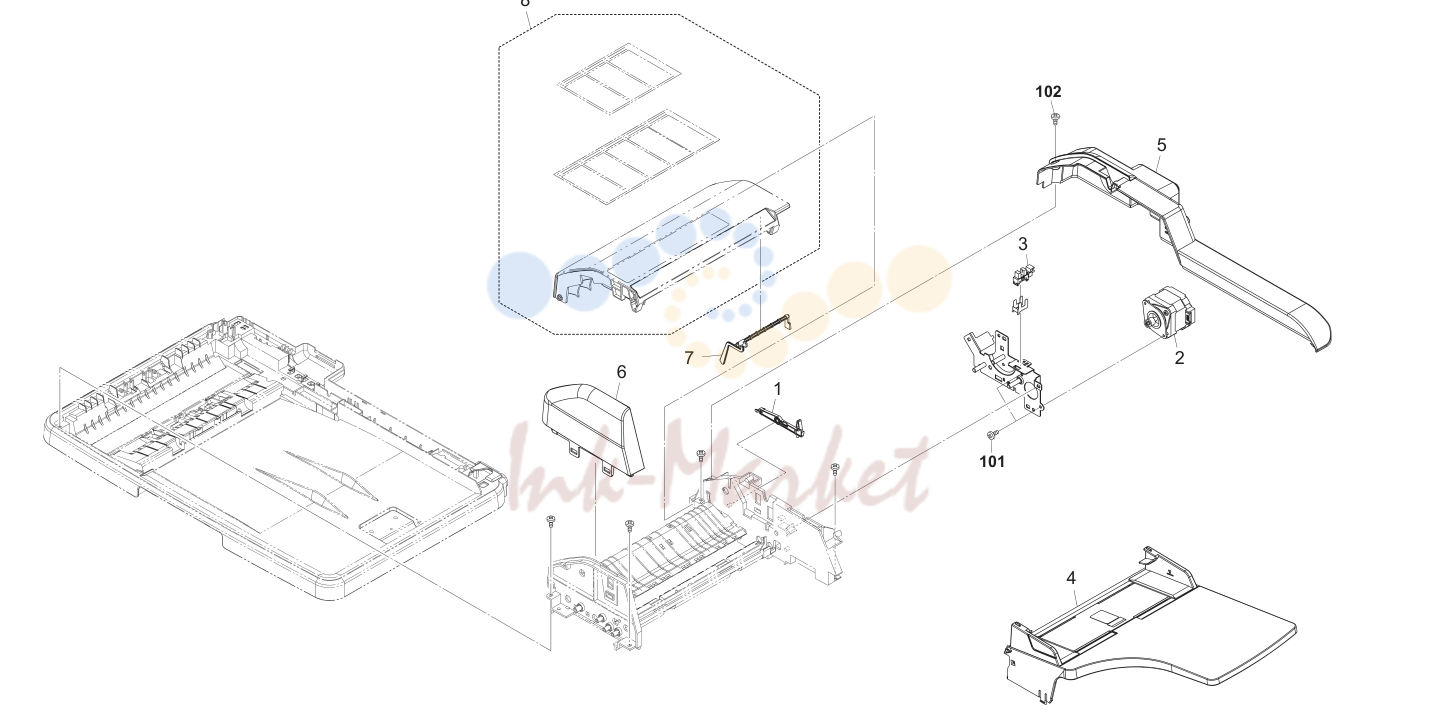

10. Document Processor 2

№	Артикул	Альт. артикул	Описание
1	303LJ02080 запросить цену →	3LJ02080	ACTUATOR PUSH
2	303LJ94061 запросить цену →	3LJ94061	PARTS MOTOR DP SP
3			7NXSG2481+++H01 NX052600 SENSOR OPT.
4	302M094020 запросить цену →	2M094020	PARTS TABLE ASSY SP
5	303LJ04021 запросить цену →	3LJ04021	COVER REAR
6	303LJ04010 запросить цену →	3LJ04010	COVER FRONT
7	303LJ07050 запросить цену →	3LJ07050	ACTUATOR ORIGINAL
8	303LJ94080 запросить цену →	3LJ94080	PARTS COVER PF ASSY SP
101	7BB000306H запросить цену →	BB106880	+BIND M SCREW 3X6
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

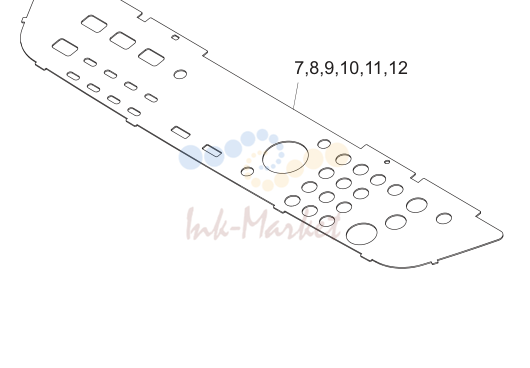

11. Accessories

№	Артикул	Альт. артикул	Описание
1	302L905090 запросить цену →	2L905090	LABEL OPE SPA(3 in 1 model)
2	302L905110 запросить цену →	2L905110	LABEL OPE FRA(3 in 1 model)
3	302L905100 запросить цену →	2L905100	LABEL OPE ARA(3 in 1 model)
4	302L905130 запросить цену →	2L905130	LABEL OPE POR POR(3 in 1 model)
5	302L905140 запросить цену →	2L905140	LABEL OPE RUS(3 in 1 model)
6	302L905120 запросить цену →	2L905120	LABEL OPE POR BRA(3 in 1 model)
7	302M005050 запросить цену →	2M005050	LABEL OPE SPA(4 in 1 model)
8	302M005080 запросить цену →	2M005080	LABEL OPE FRA(4 in 1 model)
9	302M005060 запросить цену →	2M005060	LABEL OPE POR POR(4 in 1 model)
10	302M005070 запросить цену →	2M005070	LABEL OPE RUS(4 in 1 model)
11	302M005090 запросить цену →	2M005090	LABEL OPE ARA(4 in 1 model)
12	302M005100 запросить цену →	2M005100	LABEL OPE POR BRA(4 in 1 model)
13	303HZ45010 запросить цену →	3HZ45010	MODULAR CORD(4 in 1 model)
