Kyocera F-3130 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR COVERS 3AW
• 2. FRAMES 3AW
• 3. BIN SECTION 3AW
• 4. PAPER CONVEYING SECTION 1 3AW
• 5. PAPER CONVEYING SECTION 2 3AW
• 6. MIDDLE TRAY 1 3AW
• 7. MIDDLE TRAY 2 3AW
• 8. DRIVING SECTION 1 3AW
• 9. DRIVING SECTION 2 3AW
• 10. ELECTRICAL COMPONENTS 1 3AW
• 11. ELECTRICAL COMPONENTS 2 3AW

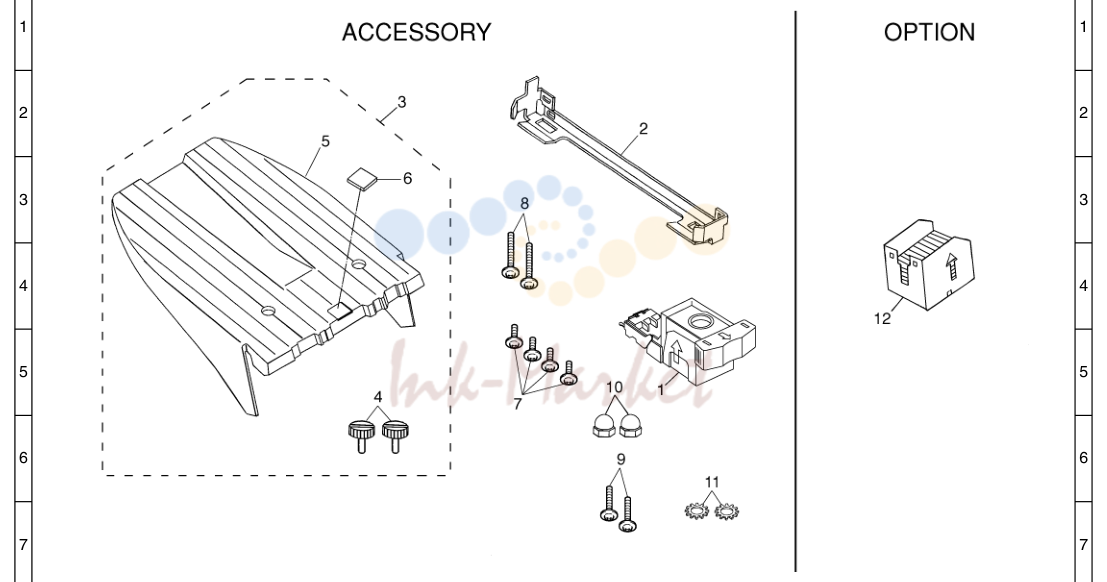

• 12. ACCESSORY & OPTION 3AW

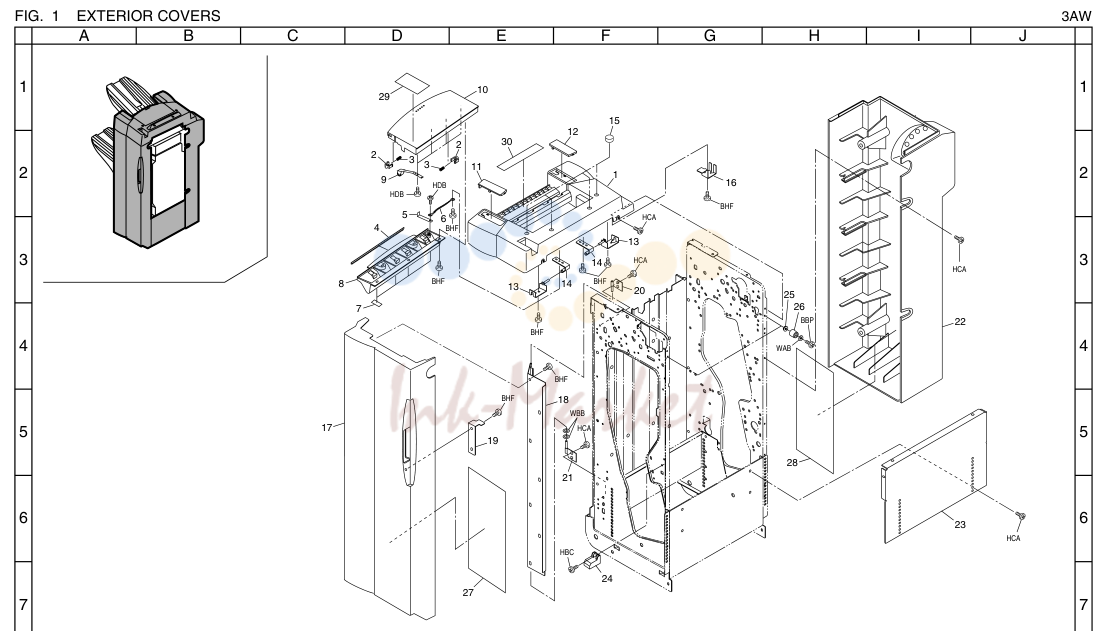

1. EXTERIOR COVERS 3AW

№	Артикул	Альт. артикул	Описание
2			2 9 3 3 HDB
5			6 HCA
4			BHF
3			14 HCA
8			BHF 13 14 BHF
4			WAB
5			17 HCA
2	33906880 запросить цену →		STOPPER,BYPASS TABLE
3	65926530 запросить цену →		SPRING,SAFETY SWITCH
6	63527200 запросить цену →		GROUND WIRE,STATIC ELIMINATOR
7	3AK16261 запросить цену →		SHEET,EJECT
8	3AK16220 запросить цену →		GUIDE,EJECT
13	3AK04130 запросить цену →		FULCRUM PLATE,TOP COVER
14	3AK04140 запросить цену →		HINGE,TOP COVER
18	3AK04100 запросить цену →		FRONT HINGE,COVER
19	3AK04150 запросить цену →		FRONT BASE,MAGNET
20	3AK04110 запросить цену →		UPPER FULCRUM PLATE,FRONT COVER
21	3AK04120 запросить цену →		UNDER FULCRUM PLATE,FRONT COVER
24	3AK04160 запросить цену →		GUIDE,FRONT COVER
25	76508160 запросить цену →		COLLAR ORIGINAL CONVEYING SECTION FRAME
26	75402210 запросить цену →		CUSHION STAY
30	3AW04010 запросить цену →		TOP SHEET,COVER

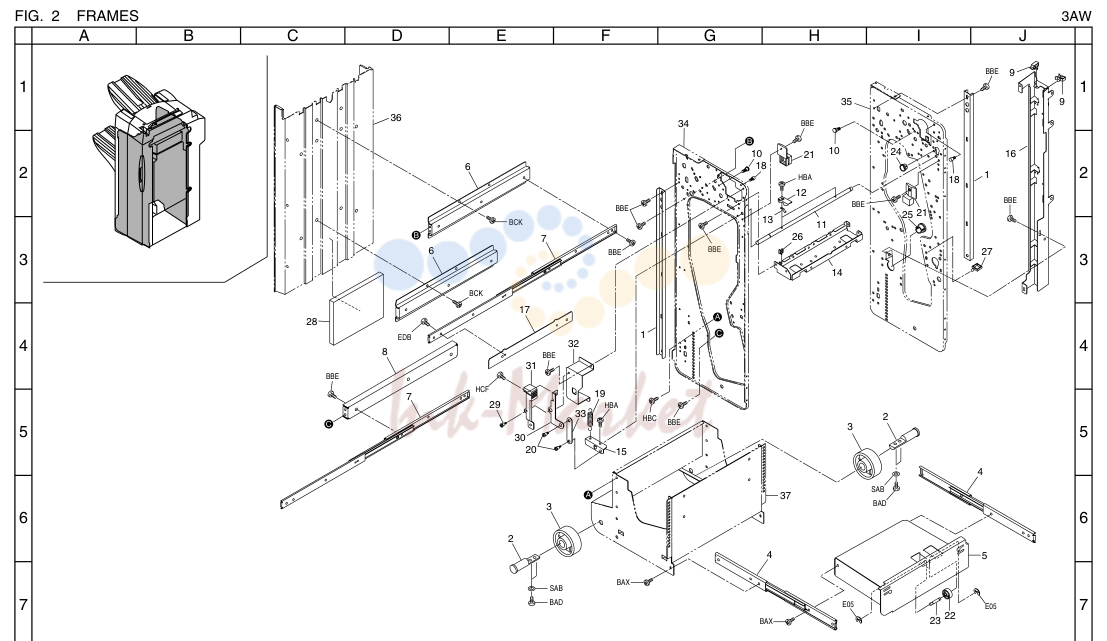

2. FRAMES 3AW

№	Артикул	Альт. артикул	Описание
36			34 BBE
2			6 18 HBA
3			6 BBE BBE
4			EDB
8			BBE
7			HCF
29			HBA
5			33 HBC BBE
37			SAB
3			BAD
7			BAD E05 E05
1	3AK20010 запросить цену →		RAIL,MAIN TRAY
4	3AK02200 запросить цену →		SLIDER,FINISHER
5	3AK02050 запросить цену →		MOUNT,SLIDER
6	3AK02060 запросить цену →		STAY,PARTITION
7	3AK07350 запросить цену →		SLIDER,MIDDLE
8	3AK02070 запросить цену →		STAY,MIDDLE TRAY
10	29820420 запросить цену →		PIN,BEARING
11	3AK02150 запросить цену →		SHAFT,HOOK RELEASE
12	3AK02160 запросить цену →		HOOK,FINISHER RELEASE
14	3AK16040 запросить цену →		STAY,FEED IN
15	3AK02170 запросить цену →		WORK PLATE,HOOK RELEASE
16	3AK02100 запросить цену →		REINFORCEMENT,REAR COVER
17	3AK07300 запросить цену →		RETAINER,MIDDLE TRAY
18	48128807 запросить цену →		PIN,FRAME
20	48128609 запросить цену →		PIN,UPPER FRONT COVER
21	3AK02140 запросить цену →		GUIDE,FINISHER RELEASE
28	3AK02230 запросить цену →		SPONGE,BASE
29	48127502 запросить цену →		PIN,SEPARATION PULLEY
30	36802270 запросить цену →		REINFORCEMENT,RELEASE LEVER
31	36804130 запросить цену →		LEVER,RELEASE
32	3AK02130 запросить цену →		MOUNT,RELEASE LEVER
33	3AK02180 запросить цену →		JUNCTION PLATE,RELEASE LEVER
34	3AK02010 запросить цену →		FRONT FRAME
35	3AK02020 запросить цену →		REAR FRAME
36	3AK02030 запросить цену →		PARTITION,FINISHER
37	3AK02040 запросить цену →		BASE,FINISHER

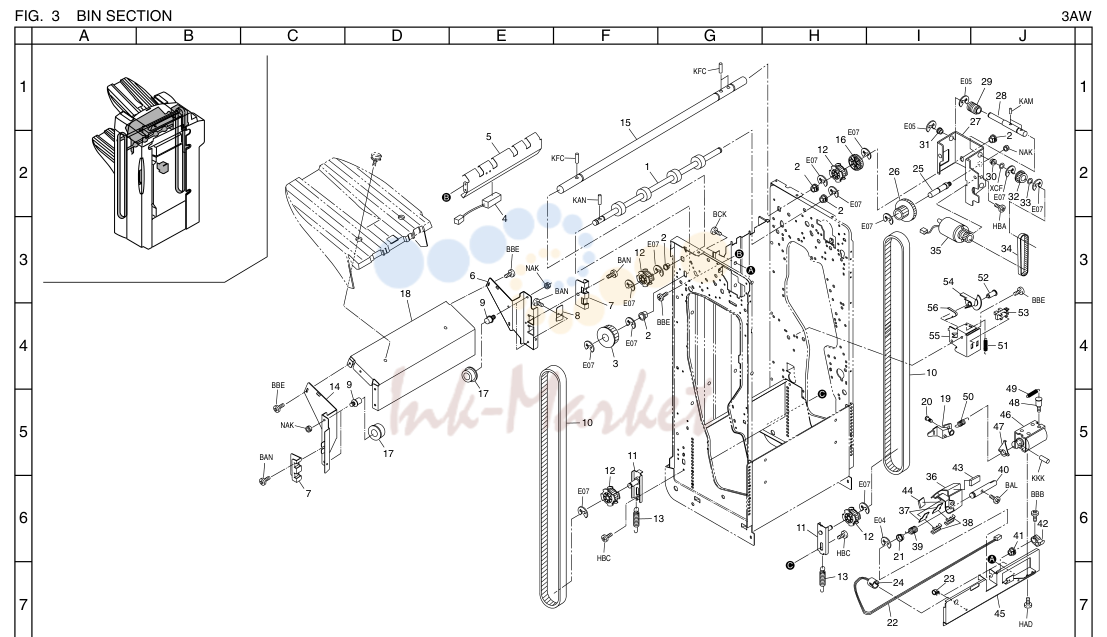

3. BIN SECTION 3AW

№	Артикул	Альт. артикул	Описание
5			15 12 16 E07 E05 31 27 2 NAK
2			KFC 1 2 E07
4			KAN BCK 2 E07 E073233 E07
3			BBE BAN 12 E07
18			BAN
9			8 7 E07 56 53 BBE
5			NAK
36			KKK
7			E07 E07 44 BAL BBB
22			HAD
5	3AK06030 запросить цену →		LOWER GUIDE,MAIN EJECT 1 1 45 3AK02090 STAY,MAIN EJECT
6	3AK20030 запросить цену →		REAR FRAME,MAIN TRAY 1 1 ∋ 46 68727090 SOLENOID,REFEED
7	3AK20050 запросить цену →		HOLDER,TIMING BELT 2 2 ∋ 47 3AK06150 STOPPER,SOLENOID
9	3AK20180 запросить цену →		PIN,MAIN TRAY 4 4 ∋ 49 33420250 SPRING,FIXING CLAW
11	3AK20060 запросить цену →		TENSION PLATE,MAIN TRAY 2 2 ∋ 51 3AK20250 SPRING,MAIN TRAY SENSOR MIDDLE
14	3AK20020 запросить цену →		FRONT FRAME,MAIN TRAY 1 1 ∋ 54 3AK20150 DETECTION PLATE,MAIN TRAY SENSOR MIDDLE
15	3AK20070 запросить цену →		SHAFT,MAIN TRAY DRIVE 1 1 55 3AK20160 MOUNT,MAIN TRAY SENSOR MIDDLE
18	3AK20040 запросить цену →		SUPPORT PLATE,MAIN TRAY
19	3AK06060 запросить цену →		LEVER A,HOLDER MAIN EJECT
20	48127502 запросить цену →		PIN,SEPARATION PULLEY
22	3AK27550 запросить цену →		JUNCTION WIRING,MAIN EJECT
25	3AK20120 запросить цену →		SHAFT 18/50
27	3AK20100 запросить цену →		MOUNT,MAIN TRAY DRIVE
28	3AK20110 запросить цену →		SHAFT,WORM
33	78918290 запросить цену →		FLANGE PULLEY
36	3AK06050 запросить цену →		HOLDER,MAIN EJECT
38	63213300 запросить цену →		RETAINER,EJECT ORIGINAL HOLDER

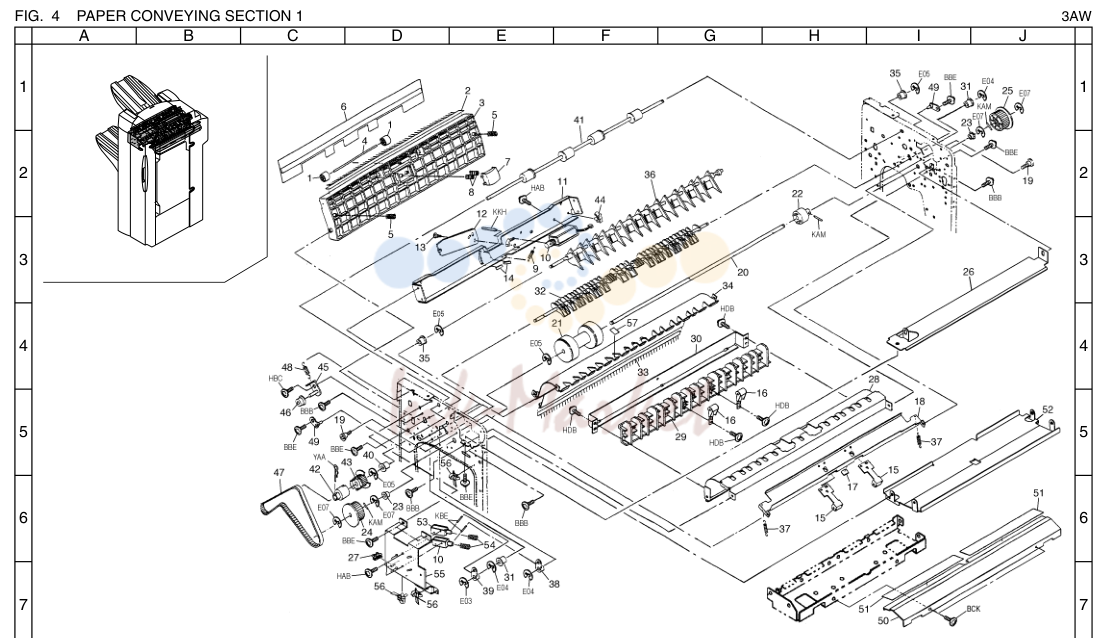

4. PAPER CONVEYING SECTION 1 3AW

№	Артикул	Альт. артикул	Описание
3	3AK06020 запросить цену →		UPPER GUIDE,MAIN EJECT 1 1 ∋ 43 3AK08230 PULLEY 20,COUPLING
6	3AK06131 запросить цену →		FILM,MAIN EJECT(METRIC) 1 1 ∋ 46 48928800 PULLEY,TIMING BELT
7	3AK06180 запросить цену →		HOLDER,MAIN EJECT PRESSURE 1 1 47 3AW22010 BELT,EJECT DRIVE
11	3AK06160 запросить цену →		MOUNT,MAIN EJECT PRESSURE 1 1 51 3AK16190 LEFT SHEET,FEED IN
12	3AK06170 запросить цену →		TURN PLATE,MAIN EJECT PRESSURE 1 1 52 3AW16011 UPPER GUIDE,FEED IN
13	48127502 запросить цену →		PIN,SEPARATION PULLEY 1 1 ∋ 53 18327130 SOLENOID,STOPPER
14	63213320 запросить цену →		CUSHION,ORIGINAL COLLECTION 2 2 ∋ 54 73226040 SPRING,REVERSE SOLENOID
17	78710370 запросить цену →		CUSHION UPPER LOOP 1 1 57 3AK05080 LABEL,TRAILING EDGE STANDARD
18	3AK16070 запросить цену →		UPPER GUIDE,CONVEYING
19	29820420 запросить цену →		PIN,BEARING
26	3AW16020 запросить цену →		GUIDE,CONVEYING
28	3AK16080 запросить цену →		LOWER GUIDE,CONVEYING
29	3AK16100 запросить цену →		GUIDE,CONVEYING
30	3AK16250 запросить цену →		REINFORCEMENT,CONVEYING GUIDE
34	3AK16090 запросить цену →		LEFT GUIDE,CONVEYING
38	3AK16130 запросить цену →		UPPER LEVER,CONVEYING
39	3AK16140 запросить цену →		LOWER LEVER,CONVEYING

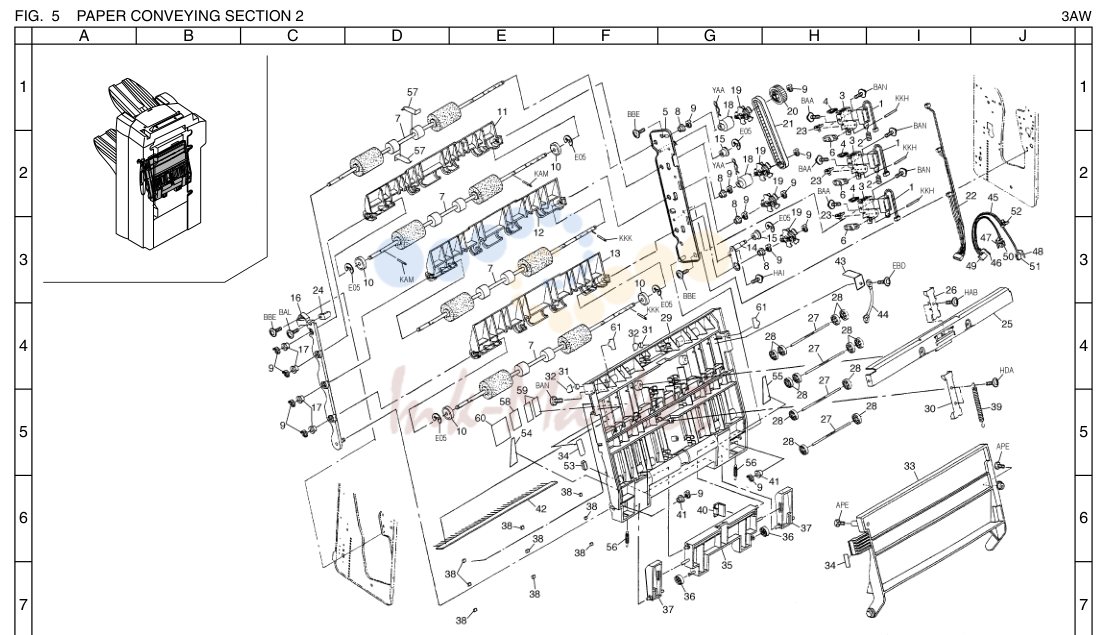

5. PAPER CONVEYING SECTION 2 3AW

№	Артикул	Альт. артикул	Описание
3	3AK08200 запросить цену →		MOUNT,FEED SHIFT SOLENOID 3 3 ∋ 43 3AK08450 PLATE SPRING,GROUND WIRE FEED SHIFT
5	3AK08020 запросить цену →		REAR FRAME,FEED SHIFT(METRIC) 1 1 45 3AW27530 JUNCTION WIRING,PAPER REGISTRATION SOLENOID
6	3AK08190 запросить цену →		LEVER,FEED SHIFT SOLENOID 3 3 46 •J0452900 PIN,DF3-EP2428PC(HIROSE)
11	3AK08032 запросить цену →		GUIDE A3,FEED SHIFT 1 1 51 •J0241030 PLUG SM 3P,SMP-03V-BC
12	3AK08042 запросить цену →		GUIDE B4,FEED SHIFT 1 1 ∋ 52 •M2607010 BINDING BAND,PLT1M
13	3AK08052 запросить цену →		GUIDE A4R,FEED SHIFT 1 1 ∋ 53 61715570 SPONGE,SOLENOID
14	3AK08210 запросить цену →		TENSION PLATE,FEED SHIFT 1 1 54 3AK08490 FRONT FILM,PAPER EDGE GUIDE
16	3AK08011 запросить цену →		FRONT FRAME,FEED SHIFT(METRIC) 1 1 ∋ 56 75914020 RELEASE SPRING MAIN DEVELOPING UNIT
22	3AK27540 запросить цену →		JUNCTION WIRING,PADDLE SOLENOID
24	3AK08390 запросить цену →		BASE,MAGNET FEED SHIFT
25	3AK08170 запросить цену →		REINFORCEMENT,FEED SHIFT GUIDE
29	3AK08062 запросить цену →		UPPER GUIDE,FEED SHIFT(METRIC)
31	3AK08371 запросить цену →		MAGNET,FEED SHIFT
32	3AK08420 запросить цену →		SEAL,MAGNET FEED SHIFT
33	3AK08180 запросить цену →		GUIDE,FEED SHIFT SUB
34	3AK05050 запросить цену →		LABEL,FEED SHIFT GUIDE
35	3AK08240 запросить цену →		TURN PLATE,STACK AUXILIARY
37	3AK08401 запросить цену →		TURN PLATE,PAPER EDGE HOLDER
40	3AK08430 запросить цену →		SPACER,TURN

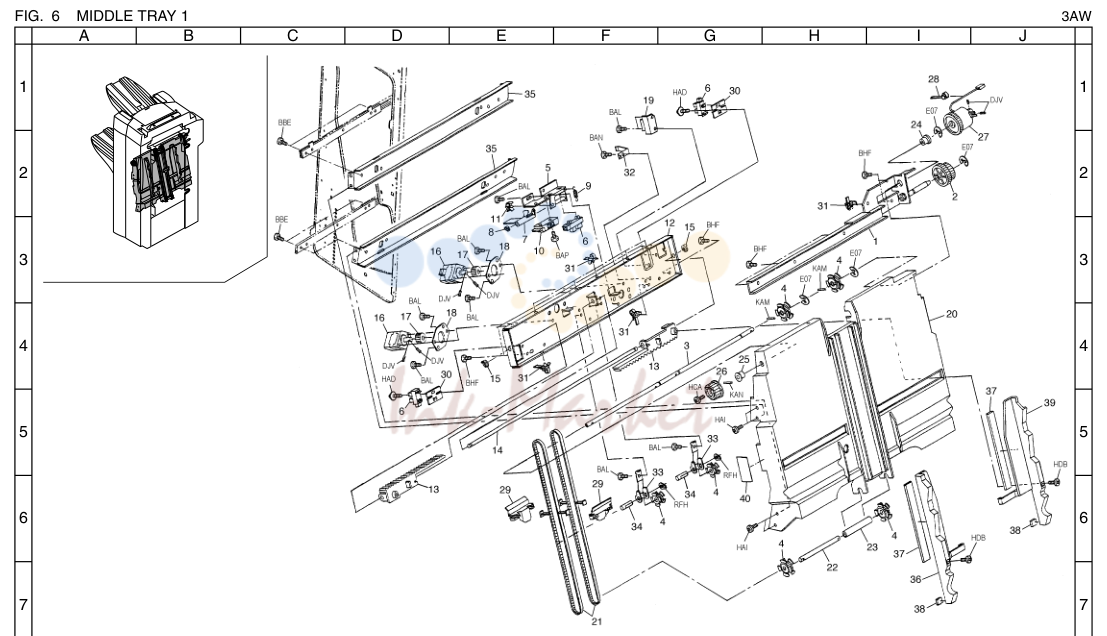

6. MIDDLE TRAY 1 3AW

№	Артикул	Альт. артикул	Описание
1	3AK07180 запросить цену →		MOUNT,MIDDLE DRIVE
3	3AK07190 запросить цену →		SHAFT,MIDDLE DRIVE
7	3AK07250 запросить цену →		LEVER,MIDDLE BELT SW
12	3AK07060 запросить цену →		MOUNT,CURSOR
18	3AK07310 запросить цену →		RETAINER,CURSOR MOTOR
19	60804120 запросить цену →		MAGNET CATCH
22	3AK07200 запросить цену →		SHAFT,MIDDLE IDLE
26	33406500 запросить цену →		HANDLE,REGISTRATION
29	3AK07160 запросить цену →		MOVING PLATE,MIDDLE CONVEYING
30	3AK07090 запросить цену →		MOUNT,MIDDLE PI
33	3AK07210 запросить цену →		TENSION PLATE,MIDDLE CONVEYING
34	3AK07220 запросить цену →		SHAFT,MIDDLE TENSION
35	3AK07020 запросить цену →		MOUNT,MIDDLE SLIDER
36	3AK07030 запросить цену →		FRONT CURSOR,MIDDLE
38	78710370 запросить цену →		CUSHION UPPER LOOP
39	3AK07040 запросить цену →		REAR CURSOR,MIDDLE
40	3AK05040 запросить цену →		LABEL,MIDDLE TRAY

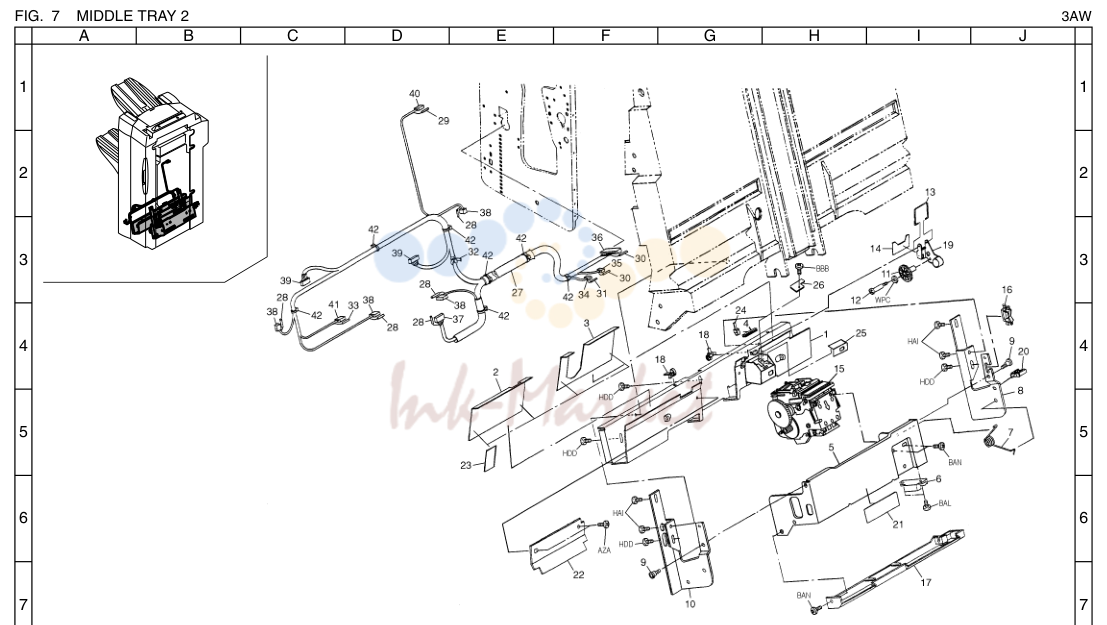

7. MIDDLE TRAY 2 3AW

№	Артикул	Альт. артикул	Описание
1	3AW07020 запросить цену →		BASE,MIDDLE TRAY 1 1 41 •J0080030 RECEPTACLE EI 3P,171822-3
5	3AW07010 запросить цену →		MOUNT,STAPLER
6	60804120 запросить цену →		MAGNET CATCH
8	3AK07120 запросить цену →		REAR RETAINER,STAPLER
9	29820110 запросить цену →		FRONT PIN,FULCRUM
10	3AK07110 запросить цену →		FRONT RETAINER,STAPLER
12	29802230 запросить цену →		PIN,CONNECTOR
17	3AK07130 запросить цену →		GUIDE,STAPLER WIRE
19	3AK07260 запросить цену →		MOUNT,PULSE DISC
21	3AK05040 запросить цену →		LABEL,MIDDLE TRAY
22	3AK07380 запросить цену →		REINFORCEMENT,MIDDLE TRAY
25	3AK07400 запросить цену →		FILM,MIDDLE SENSOR DUST SHIELD
27	3AW27510 запросить цену →		WIRE,MIDDLE TRAY
28			•J0150900 CONTACTOR,175161-1(AMP)
29			•J0250900 SOCKET,BHF-001T-0.8SS
30			•J5080900 SOCKET,BPHD-002T-P0.5(JST)
31			•J0421900 CONTACTOR,DF1B-2428SC(HIROSE)
33			•J0080900 SOCKET,170205-1(AMP)
34			•J0421080 SOCKET 8P,DF1B-8DS-2.5RC
35			•J5080120 RECEPTACLE,PHDR-12VS(JST)
36			•J5080320 RECEPTACLE,PHDR-32VS(JST)
37			•J0150130 RECEPTACLE,1-175778-3(AMP)
38			•J0150030 RECEPTACLE,175778-3(AMP)
39			•J0200060 PLUG,PHR-6(JST)
40			•J0241020 PLUG SM 2P,SMP-02V-BC

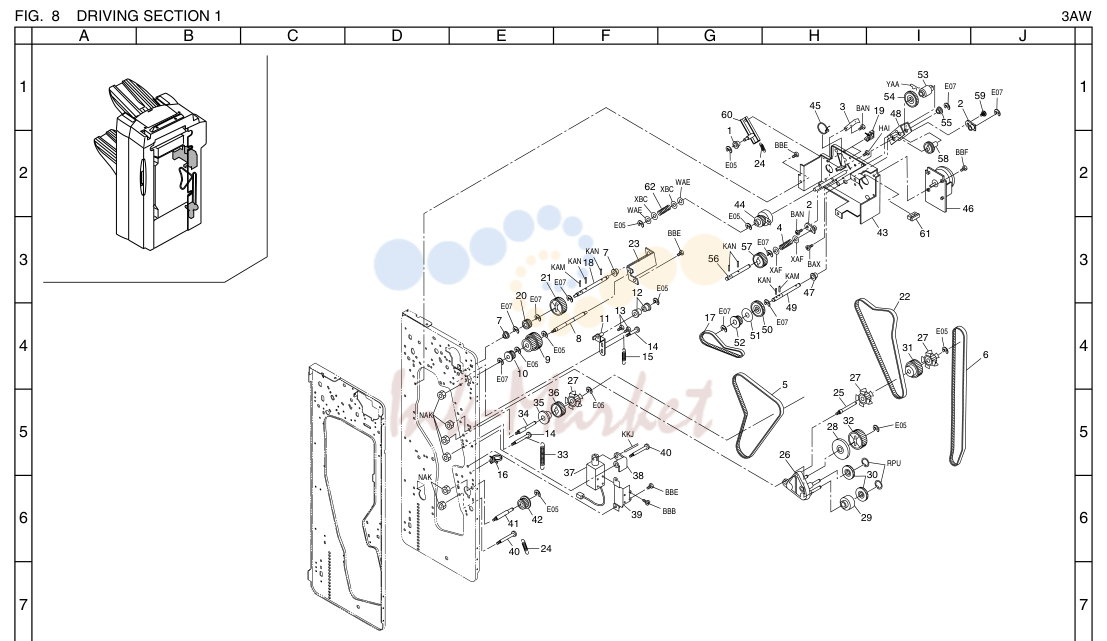

8. DRIVING SECTION 1 3AW

№	Артикул	Альт. артикул	Описание
1			YAA E07
60			45 3 BAN1948
1			HAI
3			21 K E A 0 M 7 KAN1 K 8 AN7
5			14 KKJ 28 E05
6			41 42 E05 39 BBB
8	3AK22270 запросить цену →		SHAFT,MAIN DRIVE 1 1 48 3AK22190 SUPPORT PLATE,IDLE JOINT
11	3AK22380 запросить цену →		TENSION PLATE,DRIVE SHIFT 1 1 ∋ 51 36723590 FLANGE 30,BELT
13	73918080 запросить цену →		PIN,CLEANING BLADE 2 2 ∋ 53 3AK22080 TORQUE LIMITER,MIDDLE DRIVE
14	29802230 запросить цену →		PIN,CONNECTOR 2 2 ∋ 54 3AK22140 GEAR 40,MIDDLE DRIVE
23	3AK22250 запросить цену →		RETAINER,MAIN DRIVE
25	3AK22200 запросить цену →		PIN,DRIVE SHIFT
26	3AK22320 запросить цену →		TURN PLATE,DRIVE SHIFT
28	3AK22390 запросить цену →		COLLAR 27,DRIVE SHIFT
29	3AK22410 запросить цену →		COLLAR 13,DRIVE SHIFT
34	3AK22300 запросить цену →		PIN,IDLE FEED SHIFT
38	3AK22330 запросить цену →		LEVER,DRIVE SHIFT
39	3AK22340 запросить цену →		MOUNT,SOLENOID SHIFT
40	71821221 запросить цену →		PIN,LOOP GUIDE

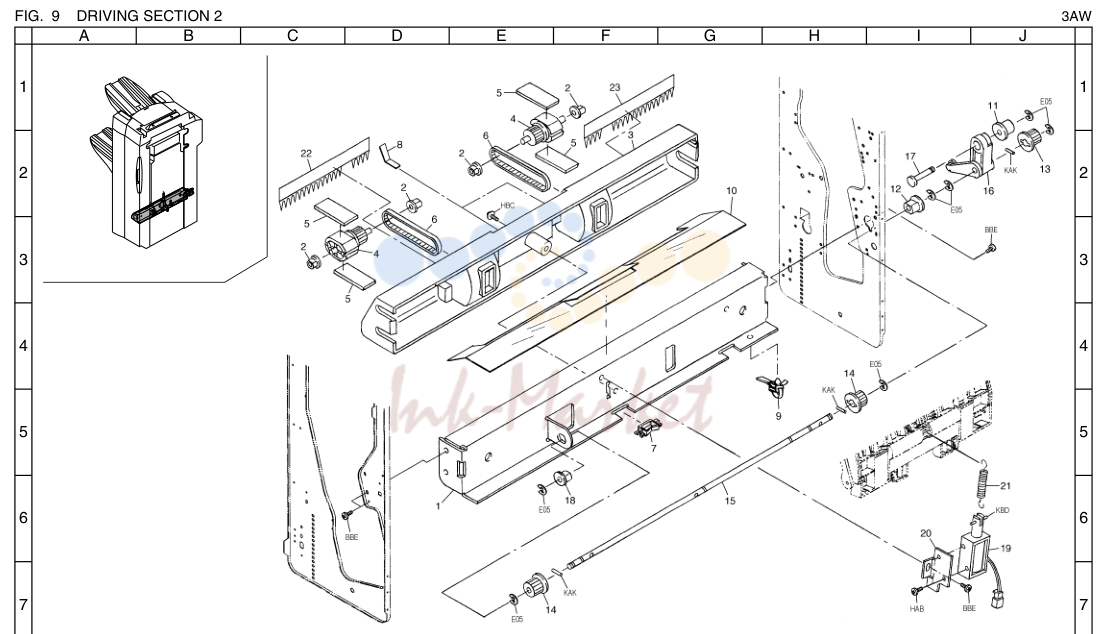

9. DRIVING SECTION 2 3AW

№	Артикул	Альт. артикул	Описание
1	3AK08260 запросить цену →		STAY,LEADING FEED
3	3AK08271 запросить цену →		HOLDER,LEADING FEED ROLLER
5	3AK08310 запросить цену →		SHEET,LEADING FEED ROLLER
8	3AK08510 запросить цену →		FILM,LEADING FEED
10	3AK08440 запросить цену →		FILM,STATIC ELIMINATOR HOLDER
16	3AK22310 запросить цену →		TENSION PLATE,LEADING FEED
17	3AK22350 запросить цену →		PIN,TENSION PLATE LEADING FEED(M)
20	3AK08251 запросить цену →		MOUNT,SOLENOID TURN
22	3AK08470 запросить цену →		LEFT SHEET,STATIC ELIMINATOR
23	3AK08460 запросить цену →		RIGHT SHEET,STATIC ELIMINATOR

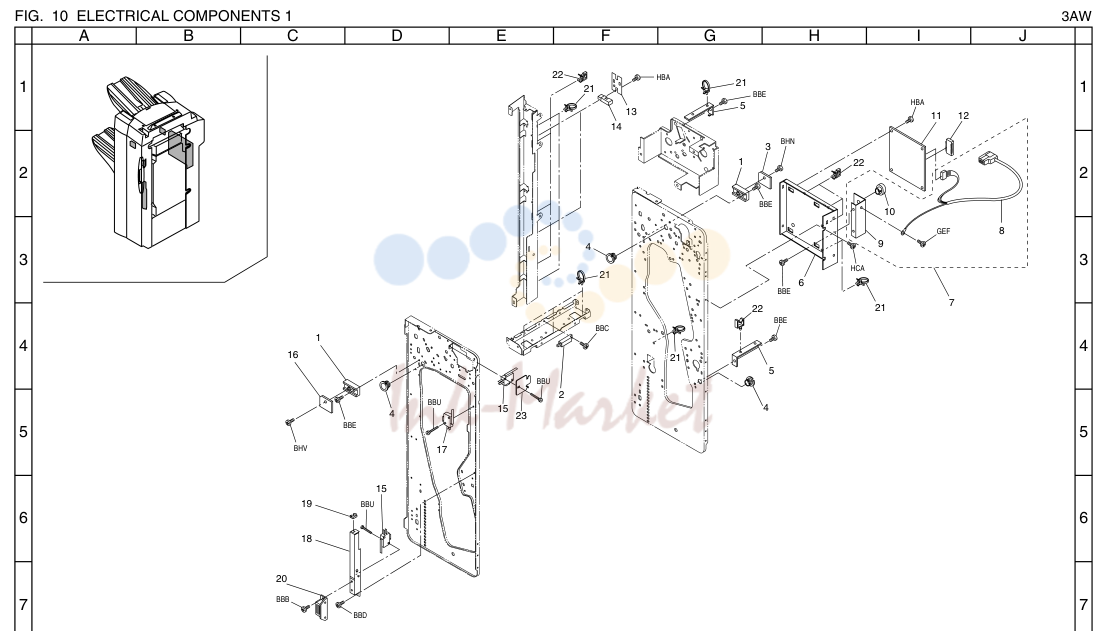

10. ELECTRICAL COMPONENTS 1 3AW

№	Артикул	Альт. артикул	Описание
1			22 21 HBA
13			5 HBA
3			BHN
21			HCA
4			BBU
5			BBE
19			BBU
7			BBB
1	3AK20190 запросить цену →		MOUNT BASE,TRAY DETECTION SENSOR
5	3AK26030 запросить цену →		MOUNT,WIRE
6	3AK26010 запросить цену →		MOUNT,MAIN PCB
7	3AK01020 запросить цену →		INTERFACE WIRE ASS'Y
8			•3AK27520 WIRE,INTERFACE
9			•3AK26020 MOUNT,SIGNAL WIRE
13	3AK07090 запросить цену →		MOUNT,MIDDLE PI
18	3AK02190 запросить цену →		FRONT MOUNT,SAFETY SWITCH
20	60804120 запросить цену →		MAGNET CATCH
23	3AW16030 запросить цену →		COVER,SAFETY SWITCH

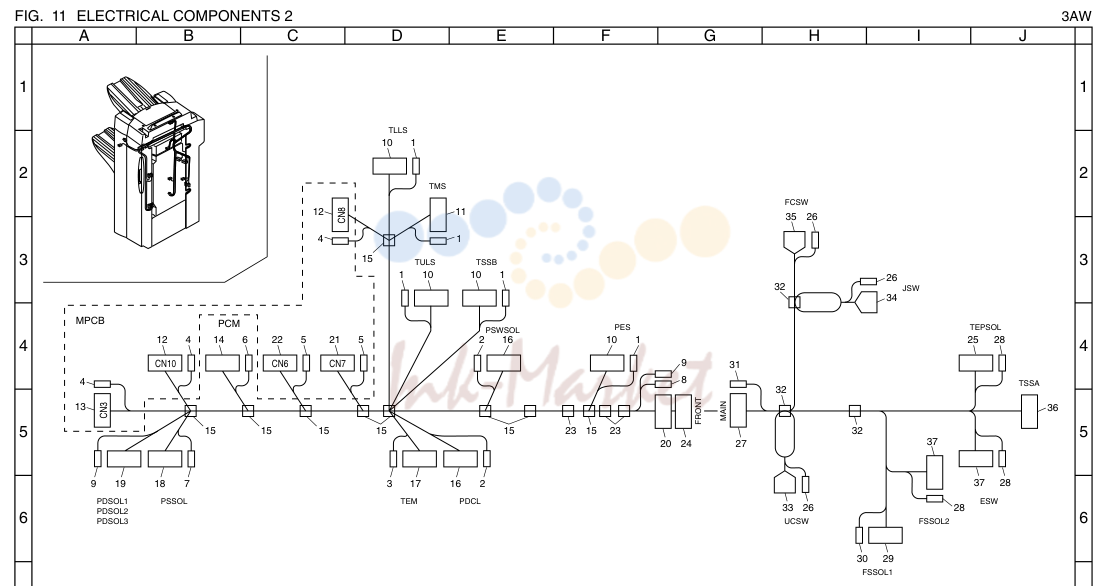

11. ELECTRICAL COMPONENTS 2 3AW

№	Артикул	Альт. артикул	Описание
3			15 TULS TSSB
32			JSW
6			P P D D S S O O L L 1 2 PSSOL TEM
1			•J0150900 CONTACTOR,175161-1(AMP)
2			•J0250900 SOCKET,BHF-001T-0.8SS
3			•J0222900 PIN EL,LLM-01T-1.3E
4			•J0272900 CONTACTOR,BVH-21T-P1.1(JST)
5			•J5080900 SOCKET,BPHD-002T-P0.5(JST)
6			•J0311900 SOCKET,5479PBTL
7			•J0450900 SOCKET,DF3-2428SC(HIROSE)
8			•J0441910 CONTACTOR,DF11-22SC(HIROSE)
9			•J0441900 CONTACTOR,DF11-2428SC
10			•J0150030 RECEPTACLE,175778-3(AMP)
11			•J0151030 RECEPTACLE,2-175778-3(AMP)
12			•J0272020 RECEPTACLE,VH,2P,VHR-2N
13			•J0272030 VH RECEPTACLE 3P,VHR-3N
14			•J0380060 RECEPTACLE 6P,51024-0600
16			•J0241030 PLUG SM 3P,SMP-03V-BC
17			•J0223020 RECEPTACLE EL 2P,ELR-02V
18			•J0450070 PLUG,DF3-7S-2C(HIROSE)
19			•J0440100 PLUG,DF11-10DS-2C(HIROSE)
20			•J0440200 PLUG,DF11-20DS-2C(HIROSE)
21			•J5080300 RECEPTACLE,PHDR-30VS(JST)
22			•J5080340 RECEPTACLE,PHDR-34VS(JST)
25			•J0241020 PLUG SM 2P,SMP-02V-BC
26			•J0070900 POSITIVE CONTACTOR,#187,170330-1
27			•J0440200 PLUG,DF11-20DS-2C(HIROSE)
28			•J0250900 SOCKET,BHF-001T-0.8SS
29			•J0450030 PLUG,DF3-3S-2C(HIROSE)
30			•J0450900 SOCKET,DF3-2428SC(HIROSE)
31			•J0441900 CONTACTOR,DF11-2428SC
33			•J0070030 POSITIVE CONNECTOR HOUSING 3P,#187,172075-1
34			•J0071030 POSITIVE,RECEPTACLE,172075-4(AMP)
35			•J0073030 POSITIVE,RECEPTACLE,172075-6(AMP)
36			•J0153020 RECEPTACLE,179228-2(AMP)
37			•J0241030 PLUG SM 3P,SMP-03V-BC

12. ACCESSORY & OPTION 3AW

№	Артикул	Альт. артикул	Описание
2	3AW02010 запросить цену →		RETAINER,FINISHER
3	3AW00050 запросить цену →		TRAY SET ASS'Y
4			•33920500 RETAINING PIN,FIXING GUIDE
6			•3AK20240 VIBRATION INSULATOR,MAIN TRAY
7	B4104060 запросить цену →		TRIPLE SCREW M4X6(CHROMIUM)
8	B4104140 запросить цену →		TRIPLE SCREW M4X14(CHROMIUM)
9	B4304100 запросить цену →		TRIPLE SCREW M4X10 (BLACK)
10	C1054070 запросить цену →		DOMED CAP NUT M4(CLASS 2)
11	C4204000 запросить цену →		CROWN WASHER TWM4
12	5AX82010 ✓ в наличии		SET,STAPLER
