Kyocera F-2205 — каталог запчастей со схемами

Содержание

1. PAPER CONVEYING UNIT 3BN
2. MIDDLE TRAY 3BN
3. PAPER EJECT UNIT 3BN

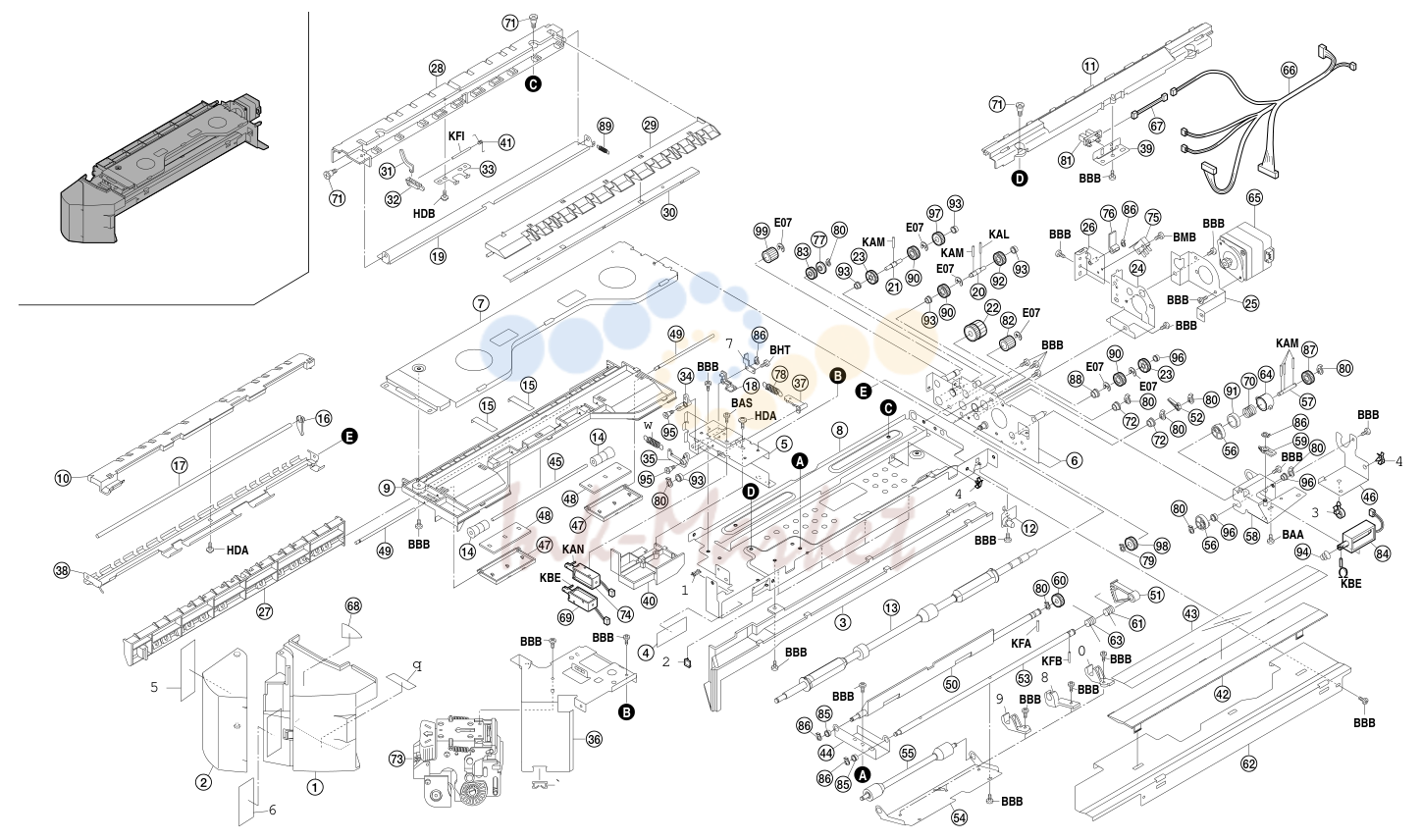

1. PAPER CONVEYING UNIT 3BN

№	Артикул	Описание
7		… ¤ E07 BBB fi
7		BHT BBB … µ KAM ∆
5		BBB Ú 9 Ç BBB 8 BBB Í
4	3BN05020 запросить цену →	LABEL,HIGH TEMPERATURE CAUTION 1 1 1 44 3BN08430 SUPPORT PLATE,FEED SHIFT
5	3BN08010 запросить цену →	FRONT FRAME,FEED SHIFT 1 1 1 45 3BN08440 SHAFT,FEED SHIFT PULLEY
6	3BN08020 запросить цену →	REAR FRAME,FEED SHIFT 1 1 1 46 3BN08450 REINFORCEMENT,CLUTCH
7	3BN08030 запросить цену →	UPPER STAY,FEED SHIFT 1 1 1 47 3BN08460 GUIDE,PAPER HOLDER
8	3BN08040 запросить цену →	LOWER STAY,FEED SHIFT 1 1 1 48 3BN08470 WEIGHT,PAPER HOLDER
9	3BN08050 запросить цену →	UPPER GUIDE,FEED SHIFT 1 1 1 49 3BN08480 SHAFT,GUIDE EJECT
10	3BN08060 запросить цену →	GUIDE,FEED SHIFT MIDDLE 1 1 1 50 3BN08520 SHAFT,STOPPER
11	3BN08070 запросить цену →	LOWER GUIDE,FEED SHIFT 1 1 1 51 3BN08530 GEAR,STOPPER
12	3BN08080 запросить цену →	MOUNT,FULCRUM PIN 1 1 1 52 3BN08540 LEVER,PRESSURE
13	3BN08090 запросить цену →	ROLLER,FEED SHIFT 1 1 1 53 3BN08550 SHAFT,ROLLER PRESSURE
14	3BN08100 запросить цену →	PULLEY,BRANCH 2 2 2 54 3BN08560 LIFT PLATE,ROLLER PRESSURE
15	3BN08110 запросить цену →	PLATE SPRING,FEED SHIFT PULLEY 2 2 2 ' 55 3BN08570 ROLLER,PRESSURE
16	3BN08120 запросить цену →	CLAW,FEED SHIFT 12 12 12 56 3BN08580 CAM,CLUTCH
17	3BN08130 запросить цену →	SHAFT,FEED SHIFT 1 1 1 57 3BN08590 SHAFT,CLUTCH
18	3BN08140 запросить цену →	LEVER,FEED SHIFT 1 1 1 58 3BN08600 MOUNT,CLUTCH
19	3BN08150 запросить цену →	GUIDE,FEED SHIFT 1 1 1 59 3BN08610 LEVER,CLUTCH
20	3BN08170 запросить цену →	SHAFT A,FEED SHIFT DRIVE 1 1 1 60 3BN08620 GEAR 26,STOPPER
21	3BN08180 запросить цену →	SHAFT B,FEED SHIFT DRIVE 1 1 1 61 3BN08630 SPRING,STOPPER
22	3BN08190 запросить цену →	GEAR 18/38,FEED SHIFT 1 1 1 62 3BN08640 GUIDE,EJECT
23	3BN08200 запросить цену →	GEAR 21,FEED SHIFT 2 2 2 63 3BN08650 SPRING,PRESSURE ROLLER
24	3BN08210 запросить цену →	MOUNT,FEED SHIFT DRIVE 1 1 1 64 3BN08660 COLLAR,STOPPER CLUTCH
25	3BN08220 запросить цену →	MOUNT,MOTOR 1 1 1 ' 65 3BN27011 MOTOR,FEED SHIFT
26	3BN08230 запросить цену →	MOUNT,SAFETY SWITCH 1 1 1 66 3BN27511 WIRE,CONVEYING UNIT
27	3BN08240 запросить цену →	UPPER GUIDE,CONVEYING 1 1 1 67 3BN27520 JUNCTION WIRING,CONVEYING SENSOR
28	3BN08250 запросить цену →	LOWER GUIDE,CONVEYING 1 1 1 68 3BN05030 LABEL,JAM REMOVEMENT
29	3BN08260 запросить цену →	CLAW,CONVEYING 1 1 1 69 3BN27050 SOLENOID,FEED SHIFT
30	3BN08270 запросить цену →	REINFORCEMENT,CLAW 1 1 1 70 48528800 SPRING,PF CRUTCH
31	3BN08280 запросить цену →	ACTUATOR,CONVEYING 1 1 1 71 29820420 PIN,BEARING
32	3BN08290 запросить цену →	ACTUATOR,FEED SHIFT 1 1 1 72 29822140 BUSHING,DRUM SHAFT
33	3BN08310 запросить цену →	MOUNT,ACTUATOR 1 1 1 ' 73 3AW27010 STAPLER
34	3BN08320 запросить цену →	UPPER LEVER,CONVEYING 1 1 1 ' 74 3AZ21890 SOLENOID,FEED SHIFT
35	3BN08330 запросить цену →	LOWER LEVER,CONVEYING 1 1 1 ' 75 3A601010 RELEASE SWITCH ASS’Y
36	3BN08340 запросить цену →	MOUNT,STAPLER 1 1 1 76 3A616060 LEVER,SAFETY SWITCH
37	3BN08350 запросить цену →	JUNCTION PLATE,FEED SHIFT 1 1 1 77 3A616090 COLLAR,JOINT DUPLEX
38	3BN08360 запросить цену →	GUIDE,FEED SHIFT MIDDLE 1 1 1 78 3A821130 SPRING,FEED SHIFT LEVER
39	3BN08370 запросить цену →	MOUNT,PI FEED SHIFT 1 1 1 79 34806140 STOPPER
40	3BN08380 запросить цену →	GUIDE,STAPLER 1 1 1 80 34806150 STOPPER
7		… ¤ E07 BBB fi
7		BHT BBB … µ KAM ∆
5		BBB Ú 9 Ç BBB 8 BBB Í
82	36716360 запросить цену →	GEAR 15,CLEANING DRIVE
83	36915350 запросить цену →	GEAR 25,DEVELOPING
85	63213330 запросить цену →	BUSHING,EJECT ORIGINAL HOLDER
86	65016080 запросить цену →	STOP RING E3
87	66006630 запросить цену →	GEAR,BYPASS LIFT CLUTCH
88	67322230 запросить цену →	BUSHING
89	71907120 запросить цену →	SPRING,DUPLEX STOPPER
90	72622060 запросить цену →	GEAR,CENTRAL LEAD ROLLER
91	73208180 запросить цену →	BOSS,REGISTRATION CL
92	73210370 запросить цену →	GEAR 18,LOOP
93	73210450 запросить цену →	BUSH,
94	73226040 запросить цену →	SPRING,REVERSE SOLENOID
95	73912281 запросить цену →	PIN,ORIGINAL HOLDER
96	76202270 запросить цену →	LEFT BUSHING FULCRUM SHAFT
97	77521010 запросить цену →	GEAR 18,ONE WAY SWITCHBACK
98	78022060 запросить цену →	GEAR
99	78307310 запросить цену →	IDLE GEAR 18 BYPASS
100	M2104210 запросить цену →	EDGING,EDS-2
101	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA)
102	M2105730 запросить цену →	MINIATURE CLAMP,UAMS-07-0
103	M2107120 запросить цену →	BINDING BAND SG-130
104	M2109260 запросить цену →	WIRE SADDLE,YMC-05-H-0(KITAGAWA)
105	3BN05040 запросить цену →	LABEL,CARTRIDGE DETACHING
106	3BN05050 запросить цену →	LABEL,CARTRIDGE JAM
107	3BN08490 запросить цену →	MOUNT,FEED SHIFT LEVER
108	3BN08670 запросить цену →	INNER BUSHING,PRESSURE ROLLER
109	3BN08680 запросить цену →	FRONT HOLDER,PRESSURE ROLLER
110	3BN08690 запросить цену →	REAR HOLDER,PRESSURE ROLLER
111	73210440 запросить цену →	MAGNET,LOOP SECTION
112	29822280 запросить цену →	SPRING,PF COUPLER

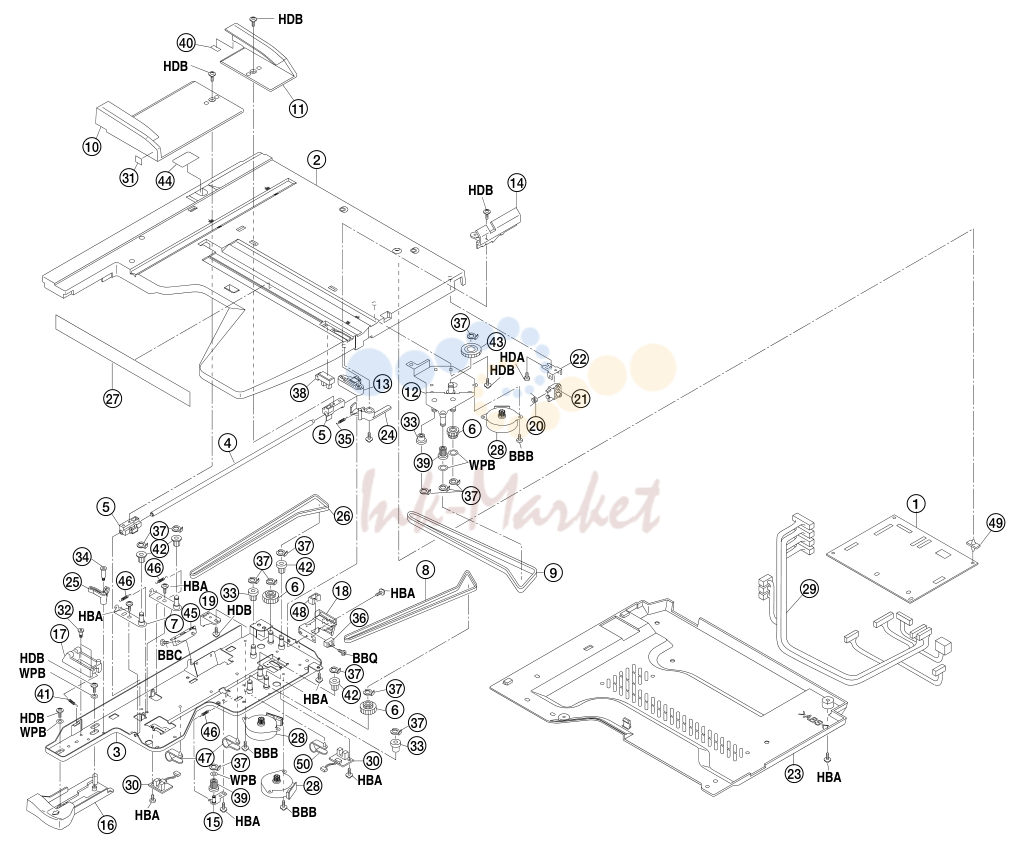

2. MIDDLE TRAY 3BN

№	Артикул	Описание
2	3BN07010 запросить цену →	TRAY,MIDDLE 1 1 1 42 76514050 PULLEY 20 DRIVE
3	3BN07020 запросить цену →	MOUNT,CURSOR DRIVE 1 1 1 43 78122020 GEAR 45 ORIGINAL FEED
4	3BN07030 запросить цену →	SHAFT,SLIDER 1 1 1 44 78706241 FILTER CF SENSOR
5	3BN07040 запросить цену →	SLIDER,CURSOR SIDE REGISTRATION 2 2 2 ' 45 78727110 JAM DETECTION SWITCH
6	3BN07050 запросить цену →	GEAR Z47/B20,SIDE REGISTRATION 3 3 3 46 78768050 PRESSING SPRING B,LIMITTER
7	3BN07060 запросить цену →	TENSION PLATE,SIDE REGISTRATION 2 2 2 47 M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
8	3BN07070 запросить цену →	BELT,SIDE REGISTRATION 1 1 1 48 M2104350 EDGING,EDS-0607M(KITAGAWA)
9	3BN07080 запросить цену →	BELT,LEADING REGISTRATION 1 1 1 49 M2108890 SPACER,WLS-03-0(KITAGAWA)
12	3BN07110 запросить цену →	MOUNT,DRIVE LEADING REGISTRATION
13	3BN07120 запросить цену →	SLIDER,LEADING REGISTRATION
15	3BN07140 запросить цену →	TENSION PLATE,LEADING REGISTRATION
16	3BN07150 запросить цену →	LEVER,RELEASE
17	3BN07160 запросить цену →	RIGHT HOOK,JAM RELEASE
18	3BN07200 запросить цену →	MOUNT,CONNECTOR
19	3BN07210 запросить цену →	BASE,FULCRUM PIN
20	3BN07220 запросить цену →	SPRING,FULCRUM PIN
21	3BN07230 запросить цену →	FULCRUM PLATE,JAM RELEASE
22	3BN07240 запросить цену →	MOUNT,FULCRUM
24	3BN07260 запросить цену →	LIGHT SHIELD,PI LEADING REGISTRATION
26	3BN07290 запросить цену →	REAR BELT,SIDE REGISTRATION
27	3BN07310 запросить цену →	FILM,LEADING REGISTRATION
29	3BN27501 запросить цену →	WIRE,MAIN
32	2AC08170 запросить цену →	PIN,IMAGE FORMATION UNIT
33	48928800 запросить цену →	PULLEY,TIMING BELT
34	29802230 запросить цену →	PIN,CONNECTOR
35	29812231 запросить цену →	SPRING,SCANNER WIRE PULLEY
37	34806150 запросить цену →	STOPPER
39	35911520 ✓ в наличии	PULLEY 16,ADF
40	63773280 запросить цену →	RIGHT FELT,SLIDER SHUTTER

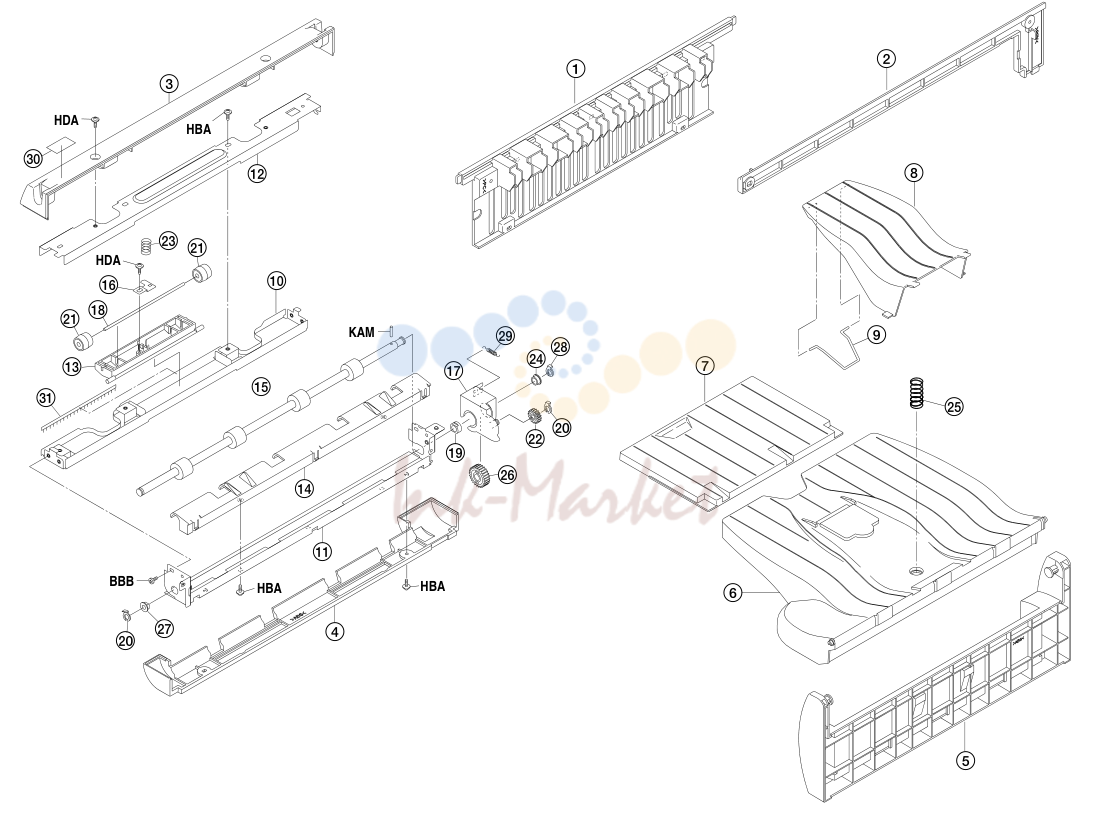

3. PAPER EJECT UNIT 3BN

№	Артикул	Описание
8	3BN04110 запросить цену →	WORK PLATE,EJECT TRAY
9	3BN04120 запросить цену →	SHAFT,EJECT TRAY
10	3BN06010 запросить цену →	UPPER STAY,EJECT
11	3BN06020 запросить цену →	LOWER STAY,EJECT
12	3BN06030 запросить цену →	REINFORCEMENT,EJECT
13	3BN06040 запросить цену →	UPPER GUIDE,EJECT
14	3BN06050 запросить цену →	LOWER GUIDE,EJECT
16	3BN06070 запросить цену →	RETAINER,EJECT PULLEY
17	3BN06080 запросить цену →	TENSION PLATE,EJECT
19	49029400 запросить цену →	BUSHING,PF CLUTCH
20	34806150 запросить цену →	STOPPER
21	63210170 запросить цену →	PULLEY,LOOP FEED
22	66006810 запросить цену →	GEAR,16 BYPASS PULLEY
23	3BN06100 запросить цену →	SPRING,EJECT PULLEY
24	67322230 запросить цену →	BUSHING
25	68721460 запросить цену →	SPRING,LEADING REGISTRATION SOLENOID
26	72622050 запросить цену →	GEAR 25,FEED LOOP
27	73210450 запросить цену →	BUSH,
28	75706040 запросить цену →	STOPRING PAPER FEED PULLEY
29	75915180 запросить цену →	SPRING SUB DEV.UNIT LOCK LEVER
30	3BN05060 запросить цену →	LABEL,EJECT TRAY
31	63207440 запросить цену →	STATIC ELIMINATOR,ORIGINAL FEED
