Kyocera F-2110 — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS 5AX-1
2. FRAMES 5AX-1
3. PAPER CONVEYING SECTION I 5AX-1
4. PAPER CONVEYING SECTION II 5AX-1
5. ELEVATE SECTION 5AX-1
6. ELECTRICAL COMPONENTS 5AX-1

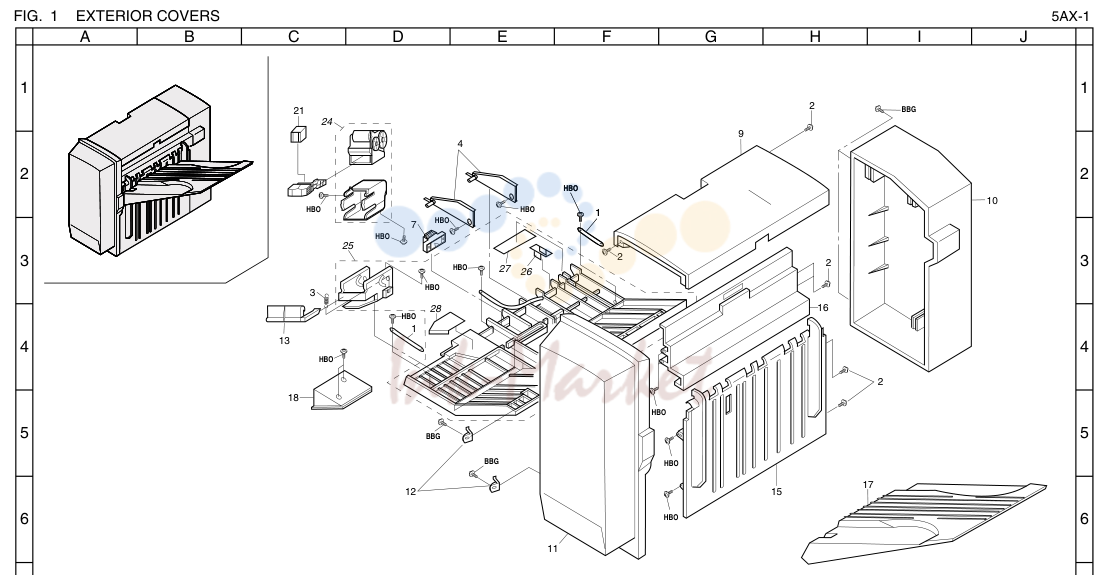

1. EXTERIOR COVERS 5AX-1

№	Артикул	Описание
21		2 BBG
7		HBO
3		HBO
3		HBO
6		HBO
1	5AX07590 запросить цену →	STRAP
2	5AX07850 запросить цену →	STEP SCREW A
3	5AX07910 запросить цену →	SPRING E
4	5AX08060 запросить цену →	STOPPER
7	5AX08150 запросить цену →	MAGNET CATCH
9	5AX04030 запросить цену →	TOP COVER(STD)
10	5AX04020 запросить цену →	REAR COVER(STD)
11	5AX04010 запросить цену →	FRONT COVER(STD)
12	5AX04120 запросить цену →	COVER,LID(STD)
13	5AX08480 запросить цену →	LEVER B
15	5AX04050 запросить цену →	LOWER RIGHT COVER(STD)
16	5AX04040 запросить цену →	UPPER RIGHT COVER(STD)
17	5AX04110 запросить цену →	LOWER TRAY(STD)
18	5AX04080 запросить цену →	FRONT COVER,RELEASE(STD)
21	5AX82010 ✓ в наличии	SET,STAPLER
24	5AX08880 запросить цену →	STAPLER ASS'Y
25	5AX08870 запросить цену →	COVER STAPLE ASS'Y
26		•5AX08760 STAPLE FILM
27		•56805021 LABEL,CAUTION B
28		•5AX08520 FILM, STAPLE

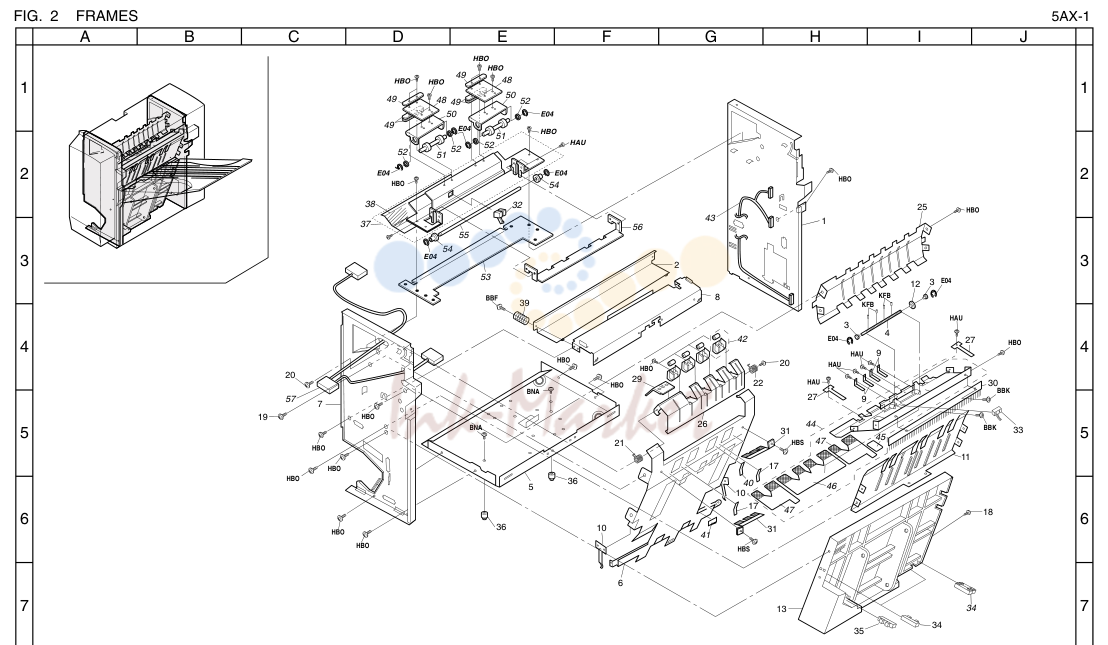

2. FRAMES 5AX-1

№	Артикул	Описание
1		HBO HBO
49		E04 51 HBO
52		51 52 52 HAU
38		32 25 HBO
4		42 E04 27 HBO
5		2 7 0 7 BNA HBO HBO 29 HBO 22 20 H 2 A 7 U HAU 9 30 BBK
19		HBO
5		BNA 26 31 44 BBK
1	5AX07300 запросить цену →	REAR FRAME 1 41 5AX09060 GUIDE JOGGING
2	5AX07080 запросить цену →	PLATE COVER 1 42 5AX08800 ROLLER HOLDER ASS'Y
3	5AX07140 запросить цену →	BUSHING(EJECT) 2 43 5AX09050 HARNESS
4	5AX07190 запросить цену →	SHAFT D 1 44 5AX08840 GUIDE PLATE D ASS'Y
5	5AX07280 запросить цену →	BASE FRAME 1 45 •5AX08810 GUIDE FILM
6	5AX07290 запросить цену →	GUIDE FRAME A 1 46 •5AX08850 GUIDE FILM
7	5AX07070 запросить цену →	FRONT FRAME ASS’Y 1 47 •5AX08860 GUIDE FILM
8	5AX07320 запросить цену →	BRACKET F 1 48 5AX08940 SPRING PLATE E
9	5AX07340 запросить цену →	SPRING PLATE A 4 49 5AX08970 HOLD PLATE
10	5AX07350 запросить цену →	SPRING PLATE B 2 50 5AX08930 PRESSURIZE PLATE
11	5AX07360 запросить цену →	GUIDE FRAME B 1 51 5AX09080 SHAFT,PRESSURIZE PLATE
12	5AX07650 запросить цену →	ROLLER D 4 52 5AX08900 BALL BEARRING
13	5AX07690 запросить цену →	GUIDE STACK 1 53 5AX08960 PRESSURIZE PLATE
54	5AX07100 запросить цену →	BUSHING 6,STEPPED
55	5AX08910 запросить цену →	ROLLER
56	5AX08950 запросить цену →	PRESSURIZE PLATE
17	5AX07830 запросить цену →	PAPER HOLDER 4 57 5AX08630 HARNESS
18	5AX07850 запросить цену →	STEP SCREW A
19	5AX07870 запросить цену →	SCREW C
20	5AX07880 запросить цену →	STEP SCREW
21	5AX07920 запросить цену →	SPRING R
22	5AX07930 запросить цену →	SPRING F
25	5AX07980 запросить цену →	GUIDE FRAME C
26	5AX07990 запросить цену →	GUIDE FRAME D
27	5AX08000 запросить цену →	SPRING PLATE E
29	5AX08070 запросить цену →	JAM HANDLE
30	5AX08160 запросить цену →	NEUTRALIZING BRUSH A
31	5AX08170 запросить цену →	NEUTRALIZING BRUSH B
32	5AX08220 запросить цену →	PHOTO SENSOR
33	5AX08230 запросить цену →	PHOTO SENSOR
34	5AX08240 запросить цену →	PHOTO SENSOR
35	5AX08250 запросить цену →	PHOTO SENSOR
36	5AX08410 запросить цену →	PIN BASE
37	5AX08920 запросить цену →	GUIDE PLATE
38		•5AX09070 GUIDE FILM DECURLER
39	5AX02020 запросить цену →	SPRING,GROUND
40	5AX08780 запросить цену →	HOLD PAPER

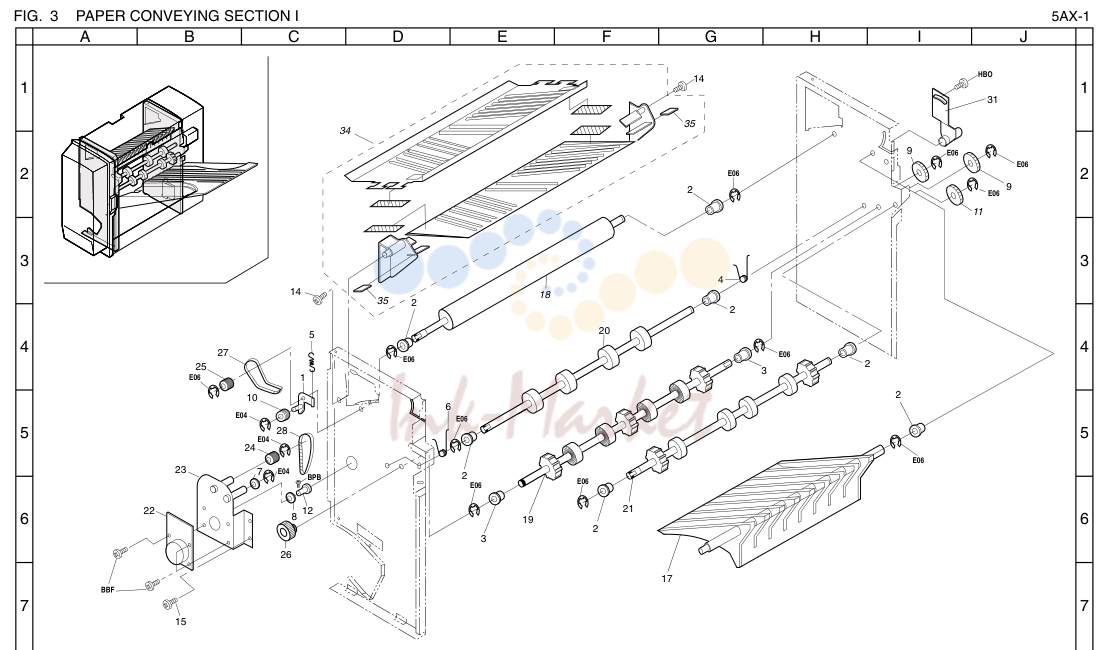

3. PAPER CONVEYING SECTION I 5AX-1

№	Артикул	Описание
1	5AX07020 запросить цену →	BRACKET D, ASS’Y
2	5AX07110 запросить цену →	BUSHING
3	5AX07120 запросить цену →	BUSHING 8,STEPPED
4	5AX07230 запросить цену →	SPRING A
5	5AX07250 запросить цену →	SPRING D
6	5AX07270 запросить цену →	SPRING F
7	5AX07490 запросить цену →	GEAR Z32
8	5AX07500 запросить цену →	PULLEY MOTOR
9	5AX07510 запросить цену →	GEAR Z20
10	5AX07560 запросить цену →	ROLLER A
11	5AX07580 запросить цену →	GEAR, Z19
12	5AX07700 запросить цену →	KNOB
14	5AX07850 запросить цену →	STEP SCREW A
15	5AX07870 запросить цену →	SCREW C
17	5AX08030 запросить цену →	GATE
18	5AX09090 запросить цену →	ROLLER
19	5AX08120 запросить цену →	ROLLER H
20	5AX08130 запросить цену →	ROLLER I
21	5AX08140 запросить цену →	ROLLER J
22	5AX08180 запросить цену →	BRUSHLESS MOTOR
23	5AX08370 запросить цену →	BRACKET MOTOR ASS’Y
24	5AX08450 запросить цену →	GEAR PULLEY (Z26, T55, T16)
25	5AX08460 запросить цену →	ONE-WAY PULLEY, T56
26	5AX08470 запросить цену →	GEAR PULLEY, Z36, T22
27	5AX08490 запросить цену →	TIMING BELT, 60S2M218
28	5AX08500 запросить цену →	TIMING BELT, 60S2M164
31	5AX08590 запросить цену →	ARM GATE (SETT)
34	5AX08980 запросить цену →	GUIDE A ASS'Y
35		•5AX08830 GUIDE HOLDER CUSHION

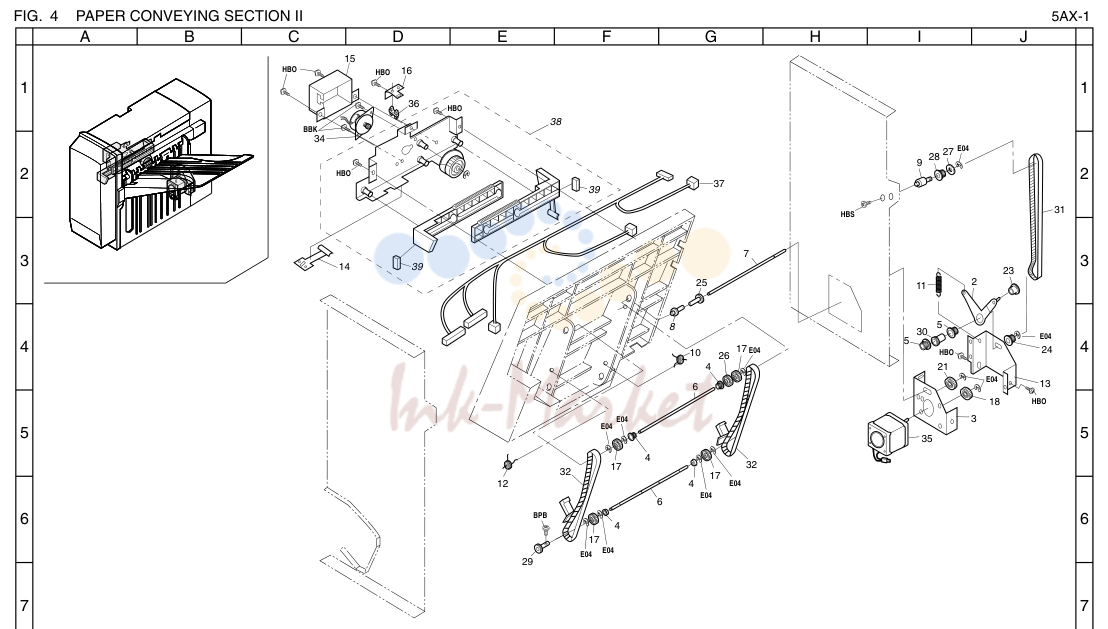

4. PAPER CONVEYING SECTION II 5AX-1

№	Артикул	Описание
36		HBO
2		HBO
4		8 10 26 17E04 5 30 5 HBO E
18		HBO
6		BPB
2	5AX07030 запросить цену →	BRACKET H, ASS’Y
3	5AX07040 запросить цену →	BRACKET K, ASS’Y
4	5AX07100 запросить цену →	BUSHING 6, STEPPED
5	5AX07130 запросить цену →	BUSHING
6	5AX07150 запросить цену →	SHAFT B
7	5AX07160 запросить цену →	SHAFT C
8	5AX08770 запросить цену →	PIN H
9	5AX07180 запросить цену →	PIN N
10	5AX07230 запросить цену →	SPRING A
11	5AX07260 запросить цену →	SPRING E
12	5AX07270 запросить цену →	SPRING F
13	5AX07310 запросить цену →	BRACKET E
14	5AX07350 запросить цену →	SPRING PLATE B
15	5AX07430 запросить цену →	COVER, MOTOR
16	5AX07440 запросить цену →	BRACKET O
17	5AX07450 запросить цену →	PULLEY, T20
18	5AX07460 запросить цену →	GEAR, Z18
21	5AX07490 запросить цену →	GEAR Z32
23	5AX07560 запросить цену →	ROLLER A
24	5AX07610 запросить цену →	PULLEY, T31
25	5AX07630 запросить цену →	GEAR, Z16 (C)
26	5AX07640 запросить цену →	GEAR, Z16 (B)
27	5AX07670 запросить цену →	FRANGE
28	5AX07680 запросить цену →	GEAR PULLEY, Z19, T20
29	5AX07700 запросить цену →	KNOB
30	5AX07730 запросить цену →	GEAR, Z18 (C)
31	5AX07750 запросить цену →	TIMING BELT, 60S3M408
32	5AX07760 запросить цену →	TIMING BELT HOOK, 60S3M273
34	5AX08190 запросить цену →	STEPPING MOTOR, JOGGING
35	5AX08200 запросить цену →	STEPPING MOTOR, K
36	5AX08250 запросить цену →	PHOTO SENSOR
37	5AX09040 запросить цену →	HARNESS
38	5AX09000 запросить цену →	JOG ASS'Y
39		•5AX07780 CUSHION JOGGING

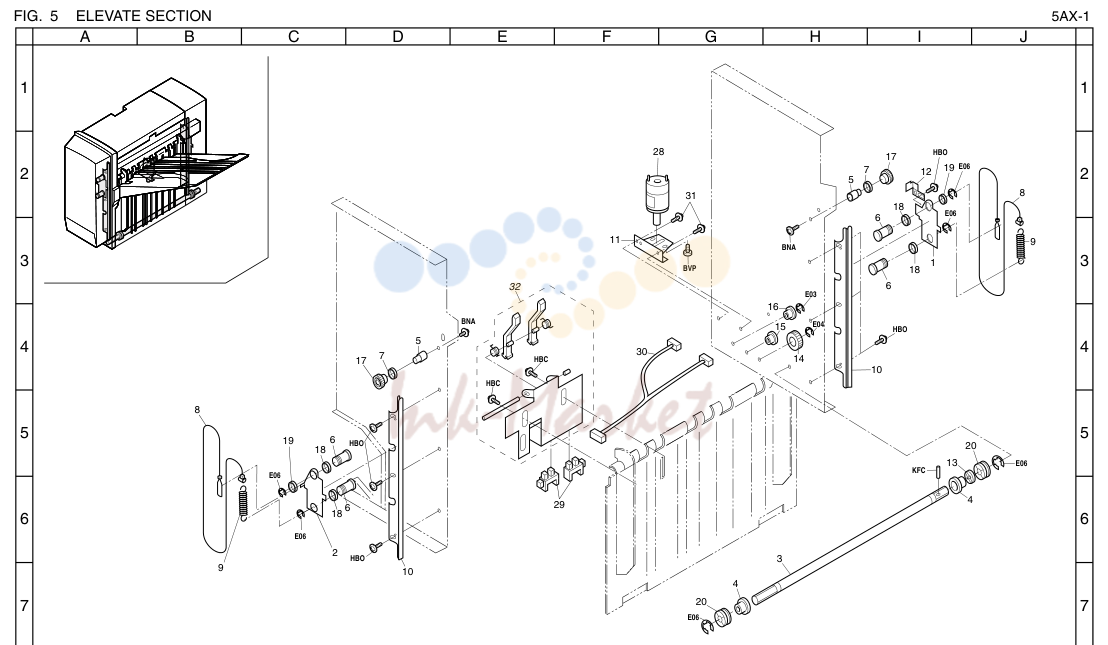

5. ELEVATE SECTION 5AX-1

№	Артикул	Описание
28		17 HBO
17		7 HBC
19		18 6 HBO
1	5AX07060 запросить цену →	HOOK (R) ASS’Y
2	5AX07050 запросить цену →	HOOK(F), ASS’Y
3	5AX07090 запросить цену →	SHAFT B
4	5AX07110 запросить цену →	BUSHING
5	5AX07170 запросить цену →	PIN H
6	5AX07200 запросить цену →	PIN O
7	5AX07210 запросить цену →	WASHER, 4.3X20
8	5AX07220 запросить цену →	WIRE
9	5AX07240 запросить цену →	SPRING C
10	5AX07330 запросить цену →	BRACKET G
11	5AX07400 запросить цену →	BRACKET M
12	5AX07420 запросить цену →	SHUTTER
13	5AX07520 запросить цену →	GEAR, Z30
14	5AX07530 запросить цену →	GEAR, Z40
15	5AX07540 запросить цену →	GEAR,Z70,Z14
16	5AX07570 запросить цену →	GEAR,Z25,Z20
17	5AX07600 запросить цену →	PULLEY, WIRE A
18	5AX07620 запросить цену →	ROLLER C
19	5AX07720 запросить цену →	PULLEY, WIRE B
20	5AX07740 запросить цену →	DRUM WIRE
28	5AX08210 запросить цену →	DC MOTOR
29	5AX08250 запросить цену →	PHOTO SENSOR
30	5AX08650 запросить цену →	HARNESS
31	5AX07870 запросить цену →	SCREW C
32	5AX08990 запросить цену →	LEVER ASS'Y

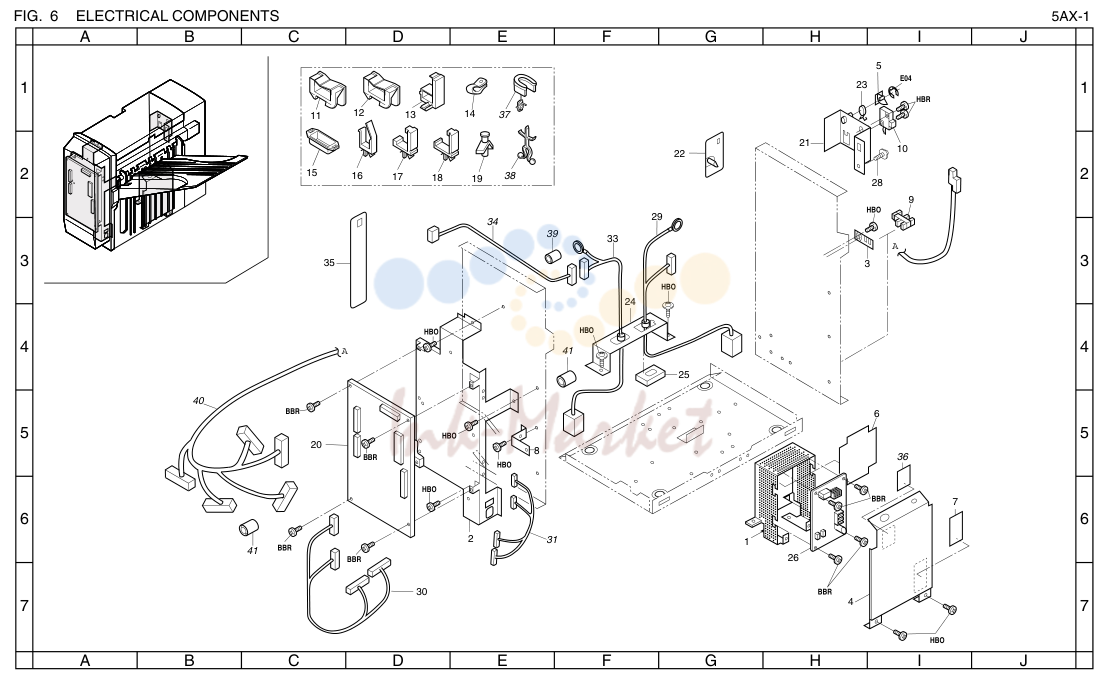

6. ELECTRICAL COMPONENTS 5AX-1

№	Артикул	Описание
34		29 HBO
41		BBR
30		BBR
1	5AX07370 запросить цену →	BRACKET I 1 41 5AX09130 CORE
2	5AX07380 запросить цену →	BRACKET J
3	5AX07390 запросить цену →	BRACKET L
4	5AX07410 запросить цену →	POWER PLATE
5	5AX07660 запросить цену →	LEVER A
6	5AX07770 запросить цену →	INSULTING MATERIAL (I)
7	5AX07820 запросить цену →	INSULTING MATERIAL (POWER PLATE)
8	5AX07950 запросить цену →	BRIGE
9	5AX08250 запросить цену →	PHOTO SENSOR
10	5AX08260 запросить цену →	MICRO SWICH
13	M2509000 запросить цену →	WIRE SADDLE,WS-1N
14	M2105020 запросить цену →	NYLON CLAMP 4N,NK-4N
16	M2109180 запросить цену →	WIRE SADDLE,LWS-1S
19	5AX08350 запросить цену →	WIRING SADDLE PCB S TYPE
20	5AX08360 запросить цену →	PWB-A
21	5AX08380 запросить цену →	BRACKET I/L SWITCH ASS’Y
22	5AX08390 запросить цену →	BRACKET I/L PIN ASS’Y
23	5AX08420 запросить цену →	SPRING, LEVER A
24	5AX08430 запросить цену →	BRACKET, CABLE
25	5AX08440 запросить цену →	BRACKET, I/F
26	5AX08540 запросить цену →	PWB-B
28	5AX07870 запросить цену →	SCREW C
29	5AX08750 запросить цену →	AC POWER CORD
30	5AX08700 запросить цену →	DC POWER CORD
31	5AX09020 запросить цену →	HARNESS
33	5AX08730 запросить цену →	HARNESS
34	5AX08740 запросить цену →	HARNESS
35	5AX02010 запросить цену →	MOUNT,GROUND
36	5AX08820 запросить цену →	CUSHION
37	5AX09100 запросить цену →	WIRING SADDLE
38	5AX09110 запросить цену →	WIRING SADDLE
39	5AX09120 запросить цену →	CORE
40	5AX09030 запросить цену →	HARNESS

Источник: Инк-Маркет.ру.
