Kyocera ECOSYS P6230 6235 P7240cdn Rev2 — каталог запчастей со схемами

Содержание

1. Covers
2. Paper Cassette
3. Paper Feed Section 1
4. Paper Feed Section 2
5. Conveying Section 1
6. Conveying Section 2
7. Laser Scanner Section
8. Developer Section
9. Image Formation Section
10. Fuser Section
11. Drive Section
12. Electrical Components 1

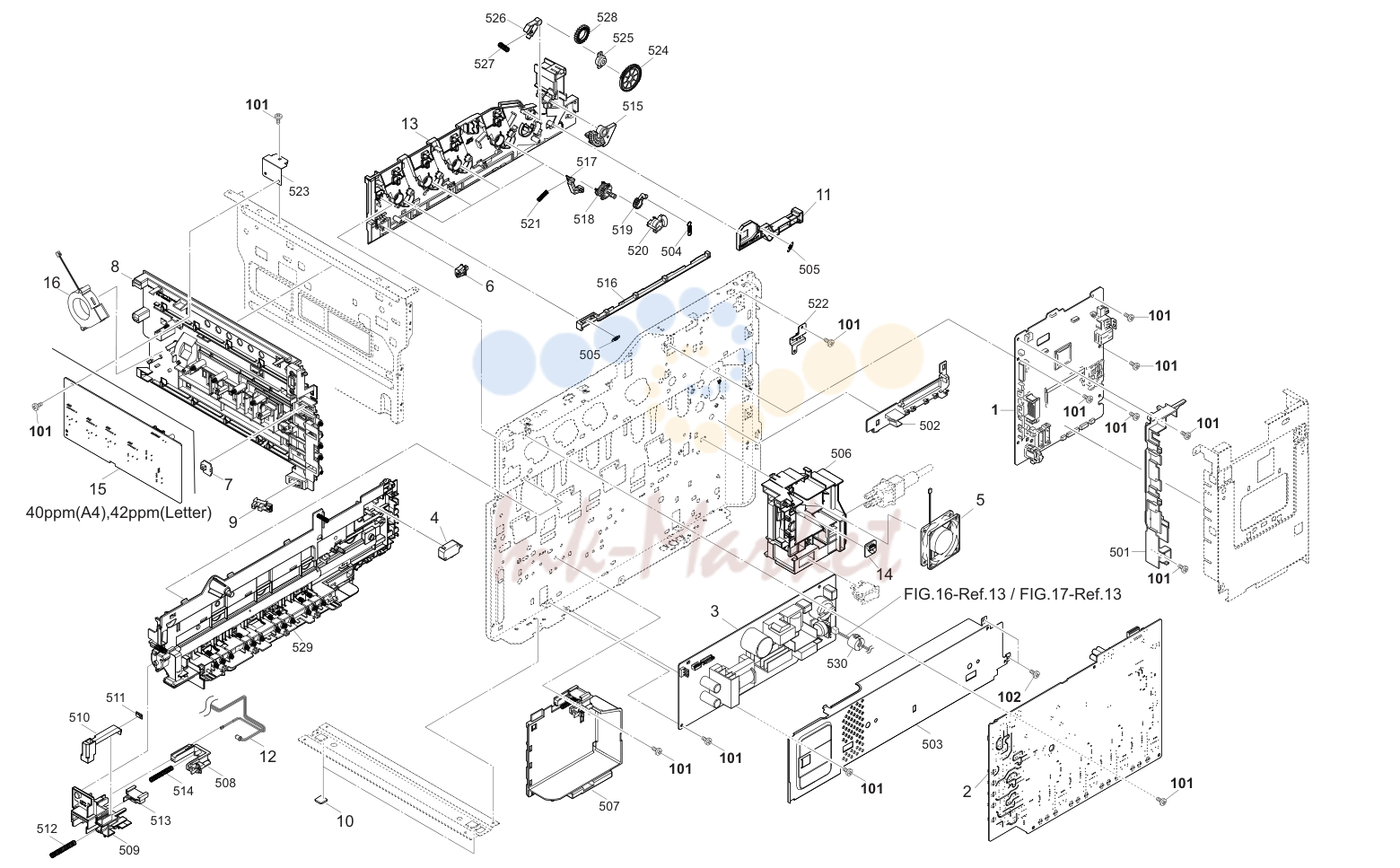

13. Electrical Components 2

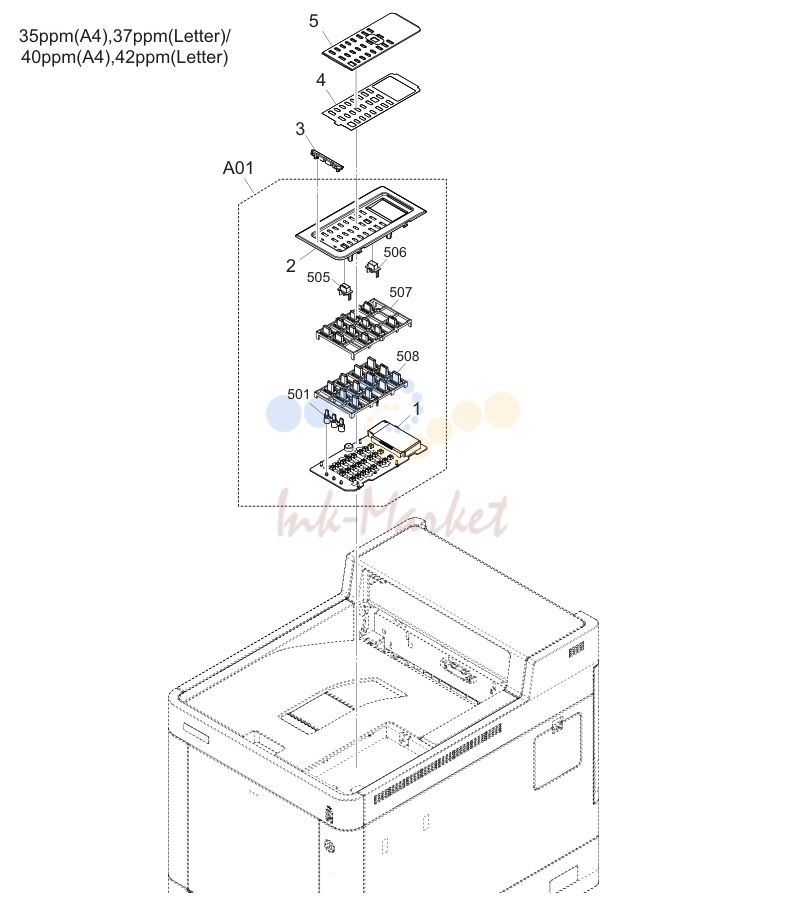

14. Operation Section
15. Wire Section 1 (30ppm(A4),32ppm(Letter))

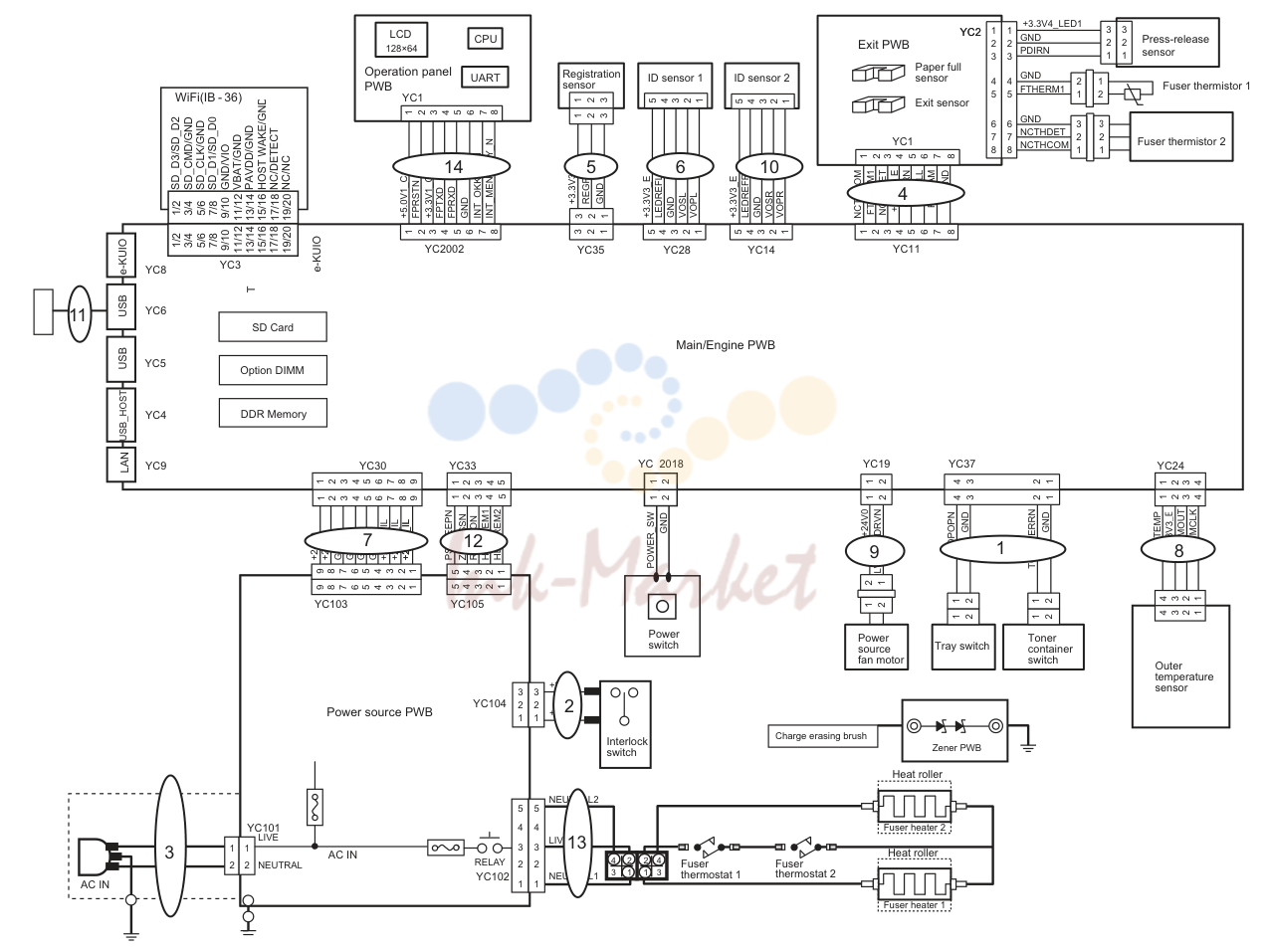

16. Wire Section 2 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
17. Wire Section 3 (30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter))

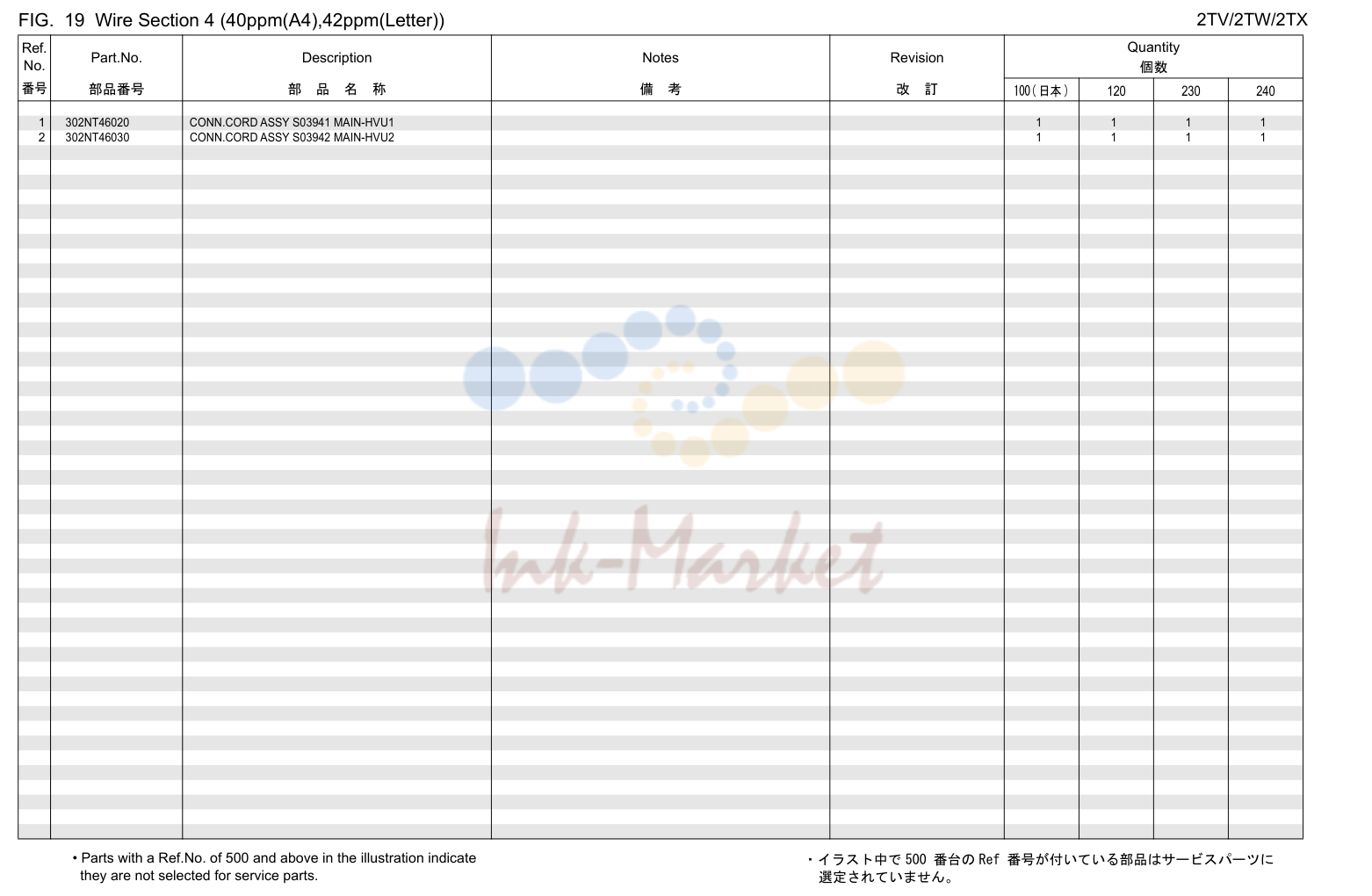

18. Wire Section 4 (40ppm(A4),42ppm(Letter))
19. Wire Section 6 (40ppm(A4),42ppm(Letter))
20. Wire Section 7 (30ppm(A4),32ppm(Letter))
21. Wire Section 8 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
22. Accessories
23. Paper Feed Section 3PK
24. Paper Cassette 3PK
25. Wire Section 3PK

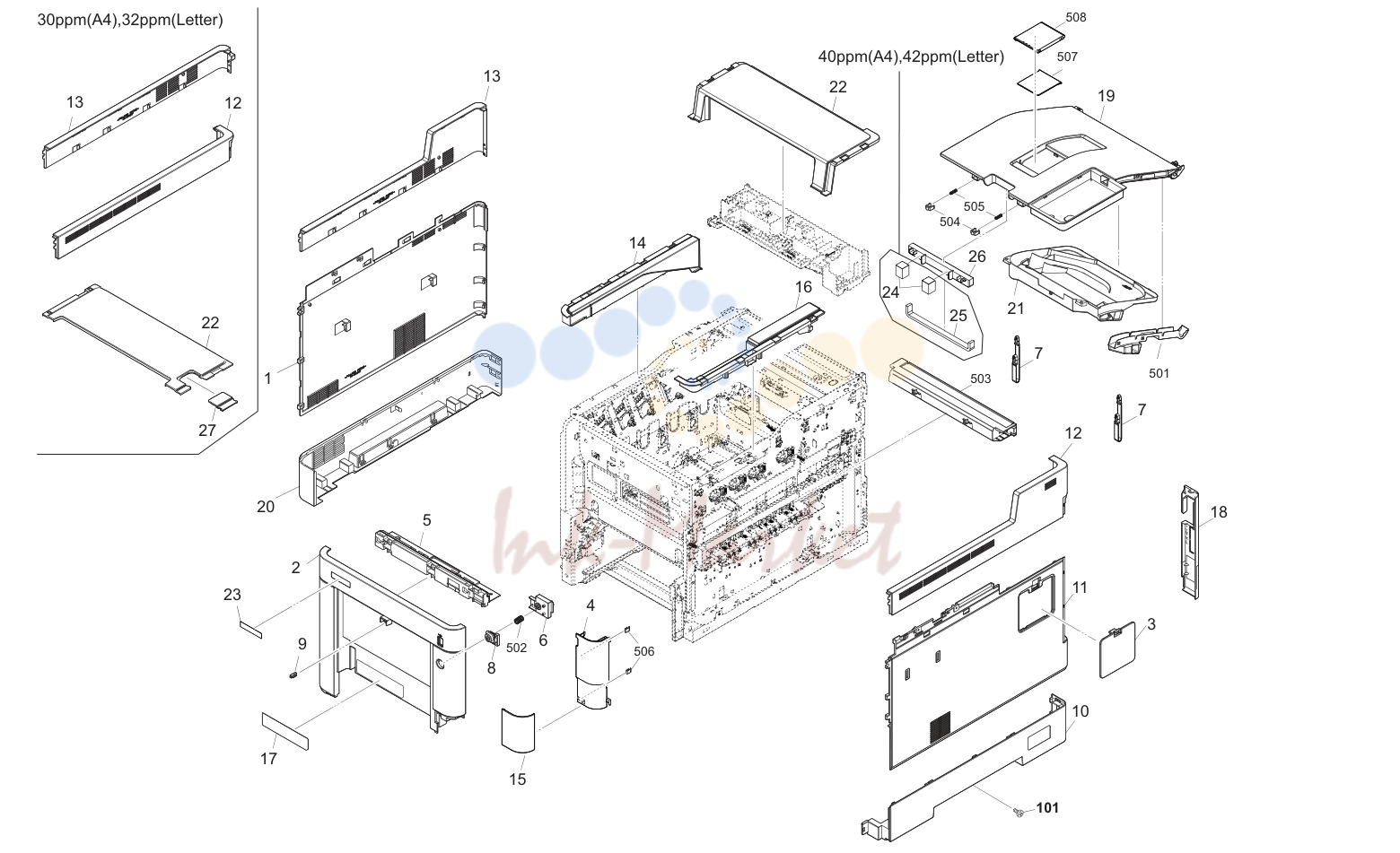

1. Covers

№	Артикул	Описание
1	302NR04030 запросить цену →	COVER LEFT
2	302NR04051 ✓ в наличии	COVER FRONT
3	302NR04190 ✓ в наличии	COVER MEMORY
4	302NR04090 запросить цену →	COVER WASTE
5	302NR04080 запросить цену →	COVER FRONT UPPER
6	302NR04250 запросить цену →	HOLDER MAIN SWITCH
7	302KV04130 запросить цену →	STRAP COVER REAR
8	3V2LV04180 запросить цену →	KEY SW
9	302HN08140 запросить цену →	LUTCH
10	302NS04180 запросить цену →	COVER RIGHT BOTTOM
11	302NR04040 запросить цену →	COVER RIGHT
12	302NR04070 запросить цену →	COVER RIGHT UPPER 30ppm(A4),32ppm(Letter)
12	302NS04070 запросить цену →	COVER RIGHT UPPER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
13	302NR04060 запросить цену →	COVER LEFT UPPER 30ppm(A4),32ppm(Letter)
13	302NS04060 запросить цену →	COVER LEFT UPPER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
14	302NR04140 запросить цену →	COVER INNER LEFT
15	302NS04100 запросить цену →	COVER WASTE LOW
16	302NR04150 запросить цену →	COVER INNER RIGHT
17	302NR34020 запросить цену →	LABEL JAM
18	302TV04100 запросить цену →	COVER CONNECTOR
19	302NR04020 запросить цену →	LID TOP PRINTER
20	302TV04040 запросить цену →	COVER LEFT BOTTOM
21	302NR04210 запросить цену →	DUCT LID TOP
22	302TV04010 запросить цену →	COVER TOP 30ppm(A4),32ppm(Letter)
22	302NS04011 запросить цену →	COVER TOP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
23	302NR34010 запросить цену →	SHEET EMBLEM
24	302NT04010 запросить цену →	SEAL LID TOP A 40ppm(A4),42ppm(Letter)
25	302NT04020 запросить цену →	SEAL LID TOP B 40ppm(A4),42ppm(Letter)
26	302NR04220 запросить цену →	STAY LID TOP
27	302TV04020 запросить цену →	COVER TOP B 30ppm(A4),32ppm(Letter)
101	7BB780308H запросить цену →	+BIND T.T S SCREW 3X8 SR(BLACK)

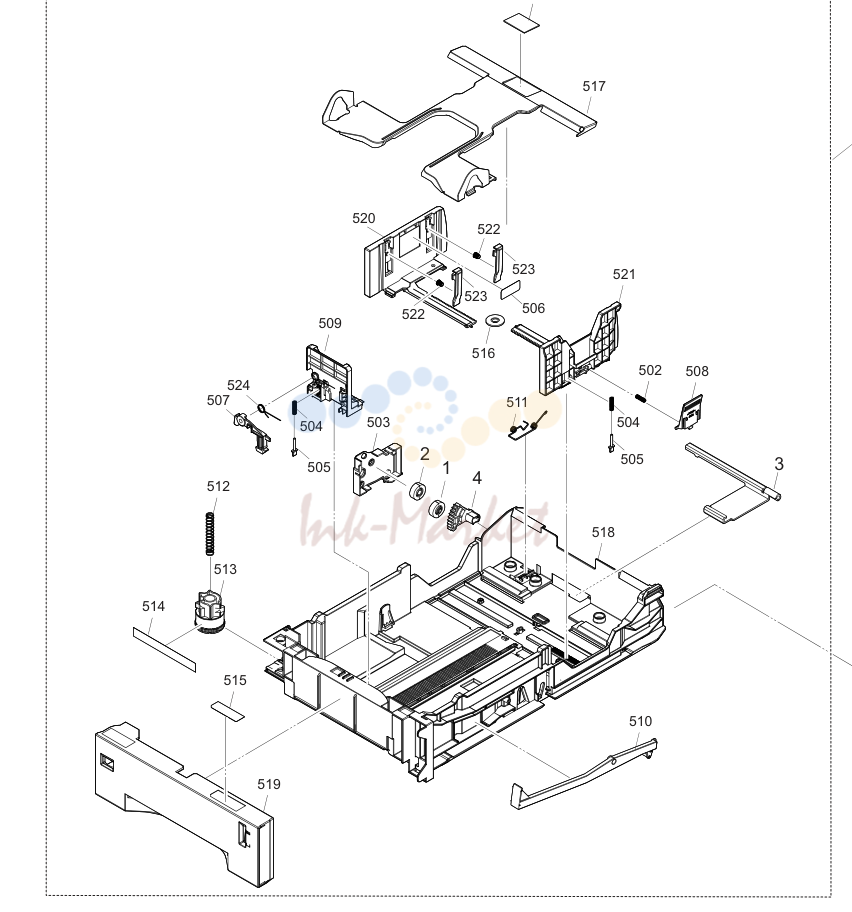

2. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302HN09170 GEAR Z13S JOINT
2			•302KV09250 GEAR Z13
3			•302NR09070 WORKPLATE LIFT
4			•302NT09100 GEAR Z48S LIFT

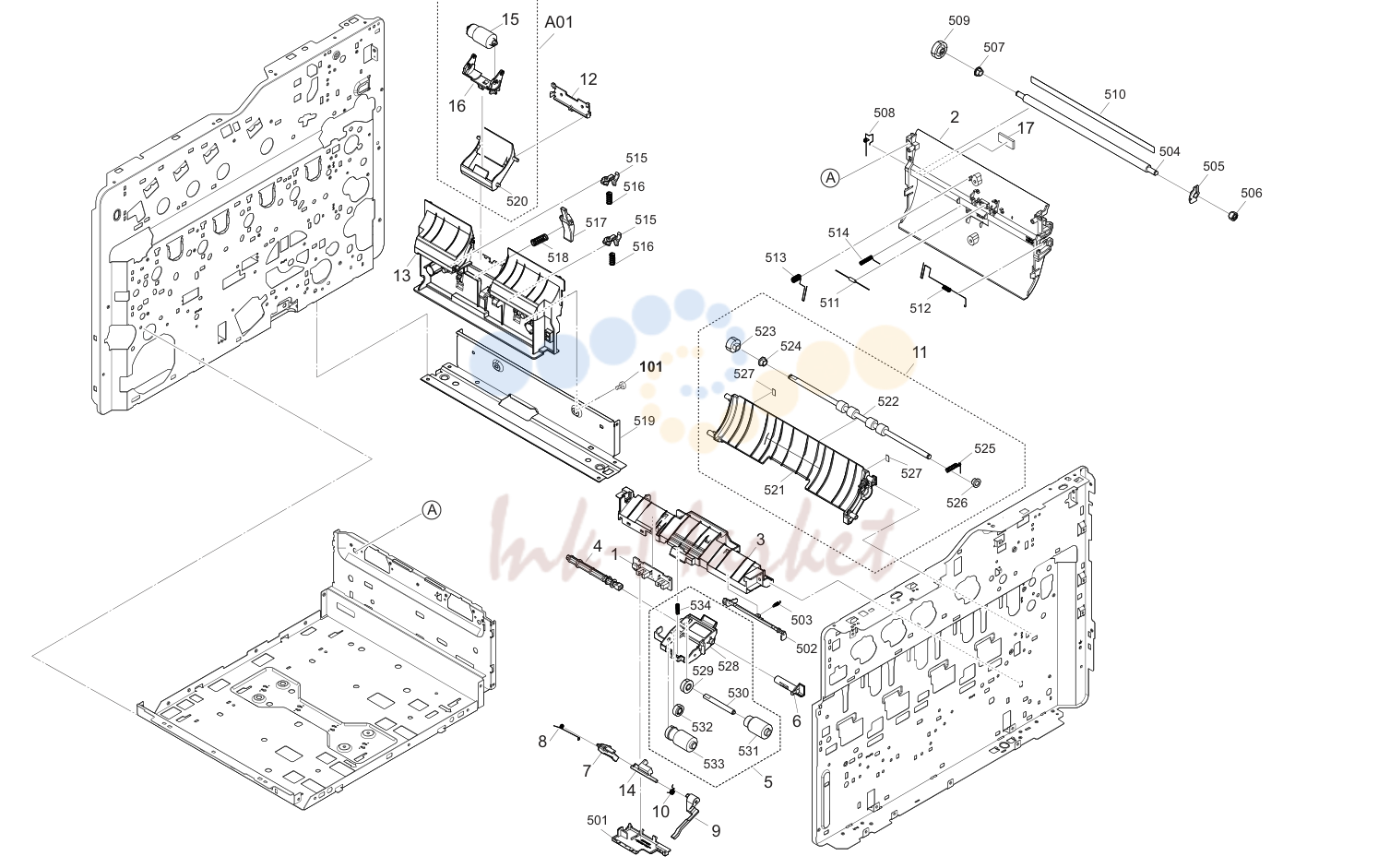

3. Paper Feed Section 1

№	Артикул	Описание
1	302KV94340 ✓ в наличии	PARTS PWB ASSY CASSETTE SP
2	302NR06511 запросить цену →	FRAME FEED
3	302NR06210 запросить цену →	GUIDE PICK HOLDER
4	302KV06151 запросить цену →	SHAFT FEED
5	302KV94191 запросить цену →	PARTS HOLDER FEED ASSY SP
6	302KV06370 ✓ в наличии	PIN FEED
7	302KV06180 ✓ в наличии	RELEASE ACTUATOR PE
8	302NR06620 ✓ в наличии	SPRING ACTUATOR
9	302KV06341 ✓ в наличии	ACTUATOR B
10	302KV06201 запросить цену →	SPRING ACT
11	302NR94250 запросить цену →	PARTS MIDDLE ROLLER ASSY SP
12	302NR06040 запросить цену →	COVER RETARD
13	302NT06010 запросить цену →	GUIDE CASSETTE
14	302KV06170 запросить цену →	ACTUATOR PE
15		•302F909171 RETARD ROLLER ASSY
16		•302NT06040 HOLDER RETARD A
17	302NR06590 запросить цену →	PAD REGIST FEED
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

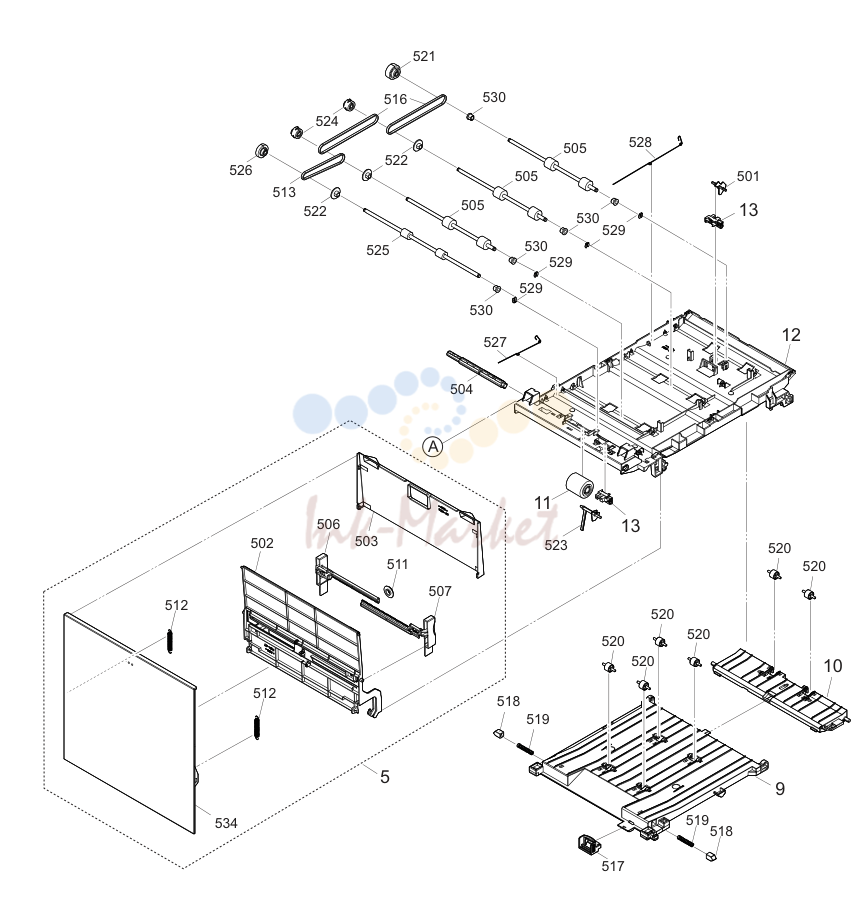

4. Paper Feed Section 2

№	Артикул	Описание
1	302NR08220 запросить цену →	SPRING PULLEY MPF
2	2FM04150 запросить цену →	CAP SPRING/B-11 ENCLOSURE A4
3	302NR28090 запросить цену →	SHAFT EXIT
4	302F929050 ✓ в наличии	PULLEY FEED DU
5	302NR94210 запросить цену →	PARTS COVER MPF ASSY SP
6	302NR08040 ✓ в наличии	FRAME MPF
7	302NR94220 запросить цену →	PARTS PLATE BOTTOM MPF ASSY SP
8	302TV94010 запросить цену →	PARTS SEPARATOR MPF ASSY SP
9	302NR08130 ✓ в наличии	GUIDE MPF FEED LOW B
10	302NR08111 ✓ в наличии	GUIDE MPF FEED LOW A
11	302HS08260 ✓ в наличии	ROLLER M/P ASSY
12	302NR08101 запросить цену →	GUIDE MPF FEED UP
13	302P794010 ✓ в наличии	PARTS SENSOR OPT. SP
14	302HN01240 запросить цену →	P.W.BOARD ASSY FUSER ZENER 30ppm(A4),32ppm(Letter):120V/230V/240V /
14	302J901030 запросить цену →	P.W.BOARD ASSY FUSER ZENER 30ppm(A4),32ppm(Letter):100V /

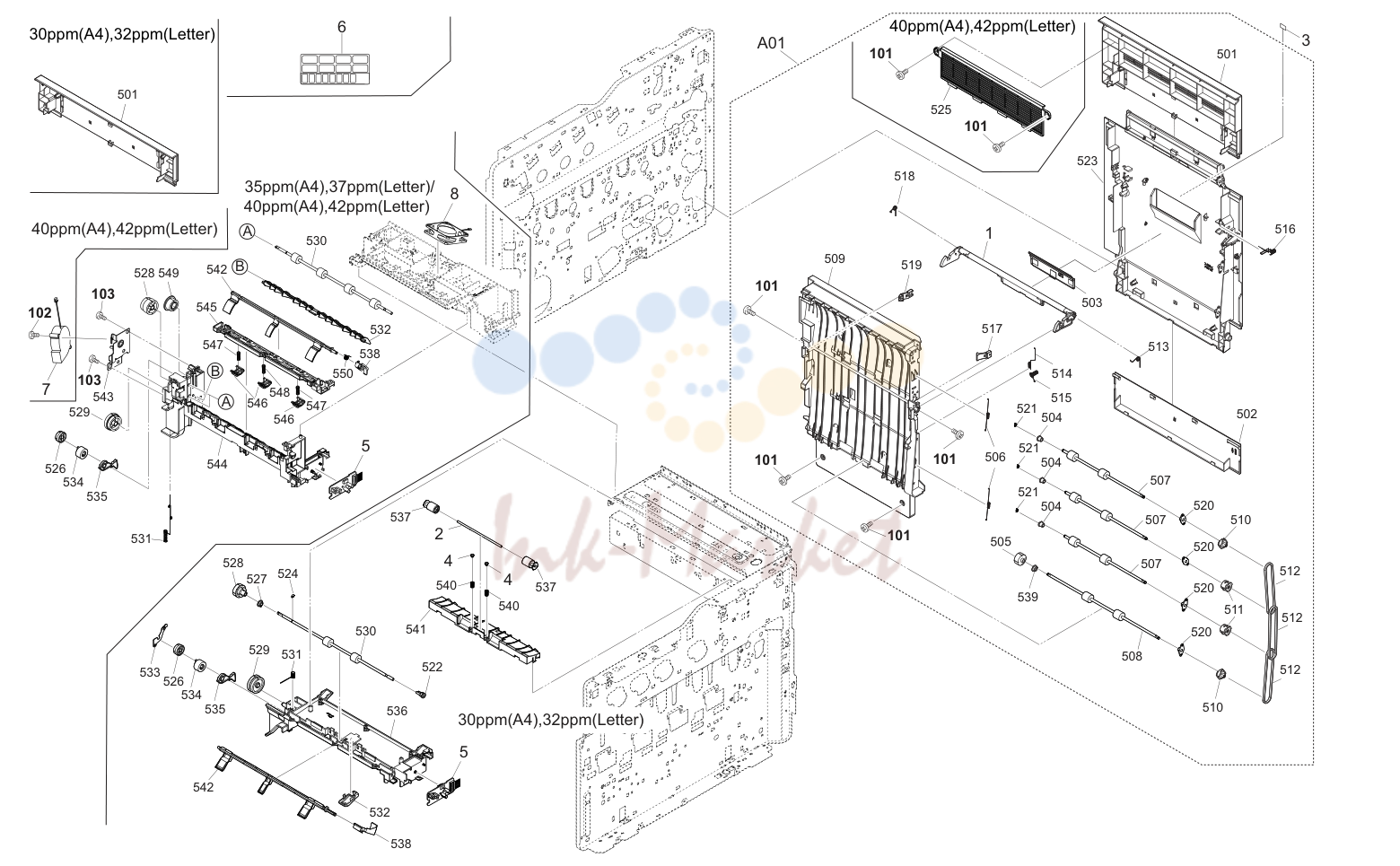

5. Conveying Section 1

№	Артикул	Описание
1		•302NR29020 HOOK DU RELEASE
2	302NR28090 запросить цену →	SHAFT EXIT
3	302MC34040 запросить цену →	LABEL PUSH
4	2FM04150 запросить цену →	CAP SPRING/B-11 ENCLOSURE A4
5	302NR94130 запросить цену →	PARTS PWB ASSY EXIT SP 30ppm(A4),32ppm(Letter)
5	302NS94050 запросить цену →	PARTS PWB ASSY EXIT SP 35ppm(A4),37ppm(Letter)
5	302TX94040 запросить цену →	PARTS PWB ASSY EXIT SP 40ppm(A4),42ppm(Letter)
6	302NR34090 запросить цену →	LABEL PUSH SET
7	302HN44210 ✓ в наличии	FAN MOTOR 40ppm(A4),42ppm(Letter)
8	302FZ94420 ✓ в наличии	PARTS,FAN COOLING CONVEYING SP
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8
102	7BB700320H запросить цену →	+BIND T.T S SCREW 3X20 SR
103	7BB202308H запросить цену →	+TP-FLAT T.T P SCREW 3X8

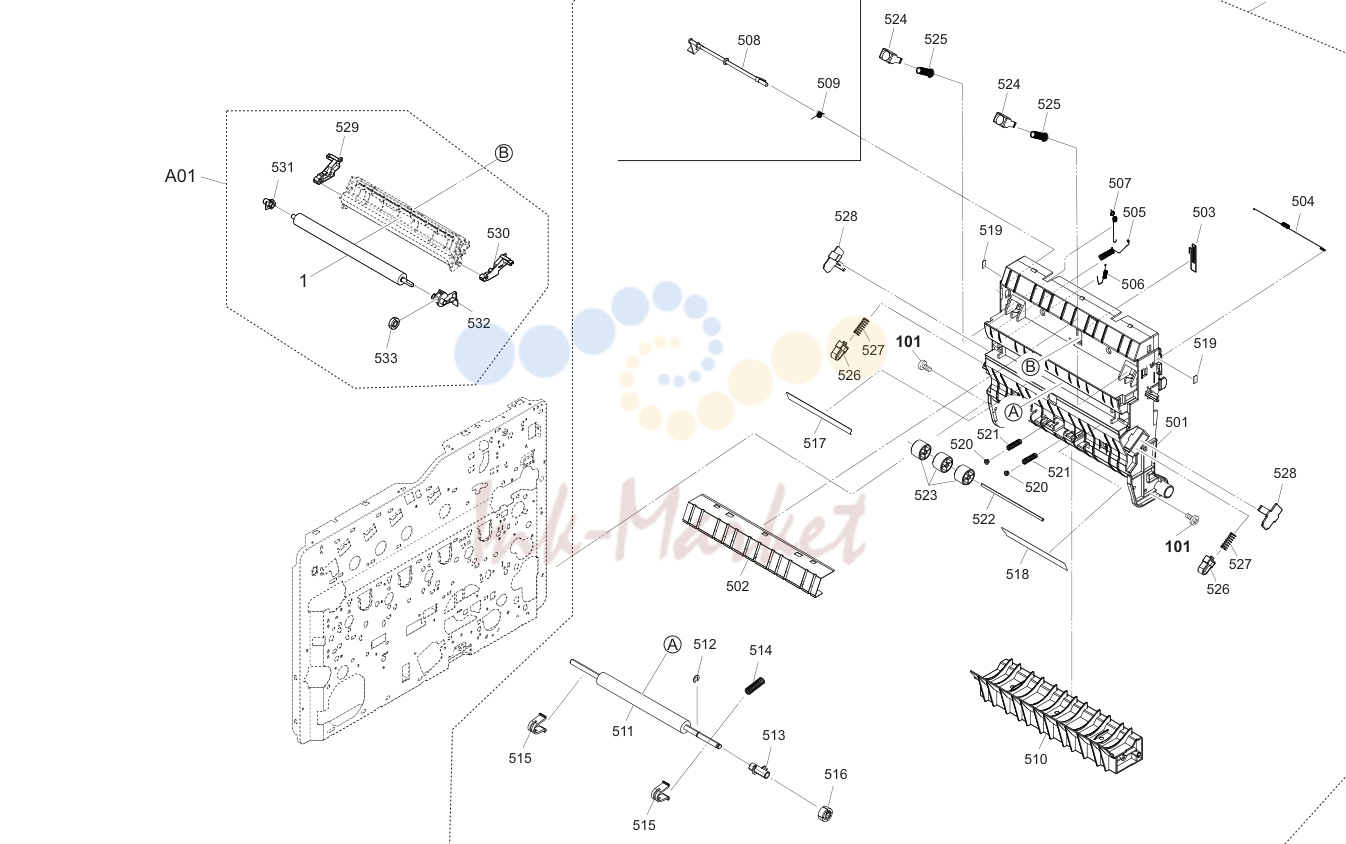

6. Conveying Section 2

№	Артикул	Описание
1		•302NR94061 PARTS ROLLER TRANSFER SP
2	302NR94190 ✓ в наличии	PARTS CONVEYING 250 ASSY SP 30ppm(A4),32ppm(Letter)
2	302NS94101 запросить цену →	PARTS CONVEYING 500 ASSY SP 35ppm(A4),37ppm(Letter)
2	302NT94131 запросить цену →	PARTS CONVEYING 500 SI ASSY SP 40ppm(A4),42ppm(Letter)
101	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

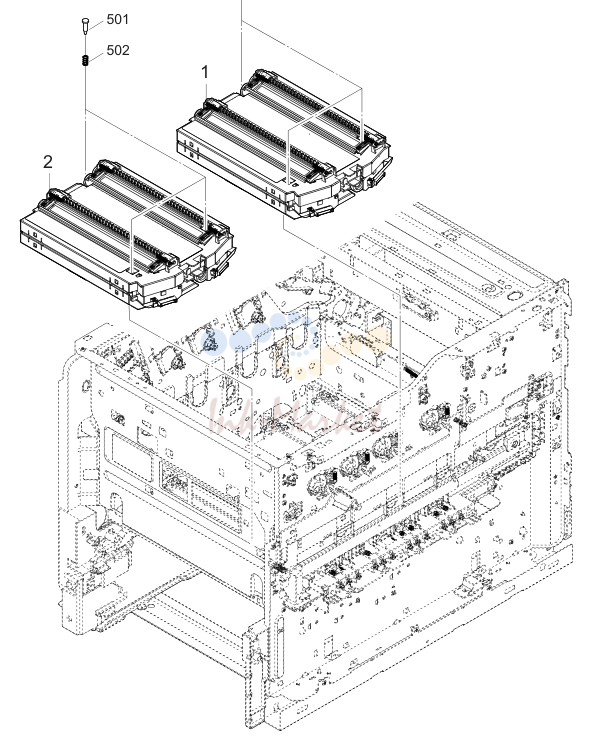

7. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302TV93010 запросить цену →	LK-5270A	30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
1	302TX93010 запросить цену →	LK-5290A	40ppm(A4),42ppm(Letter)
2	302TV93020 ✓ в наличии	LK-5270B	30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
2	302TX93020 запросить цену →	LK-5290B	40ppm(A4),42ppm(Letter)

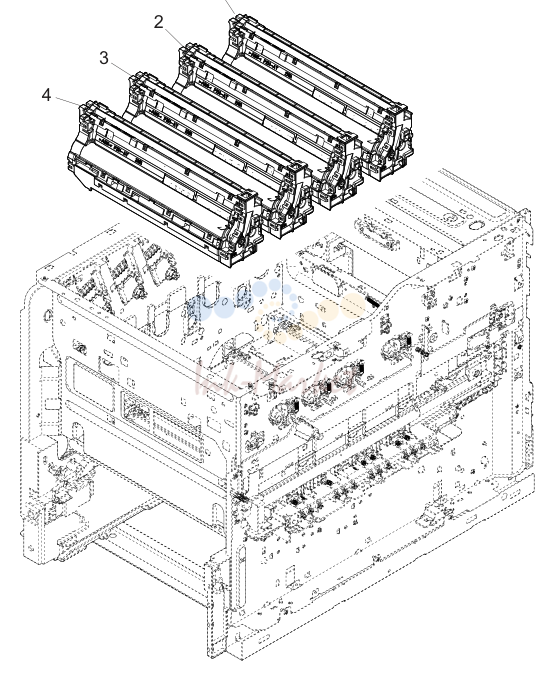

8. Developer Section

№	Артикул	Описание
1	302NR9J021 запросить цену →	DV-5140(K)(J) 30ppm(A4),32ppm(Letter)
1	302NR93021 ✓ в наличии	DV-5140(K) 30ppm(A4),32ppm(Letter)
1	302NS93012 запросить цену →	DV-5150(K) 35ppm(A4),37ppm(Letter)
1	302TX9J060 запросить цену →	DV-5290(K) (J) 40ppm(A4),42ppm(Letter)
1	302TX93060 запросить цену →	DV-5290(K) 40ppm(A4),42ppm(Letter)
2	302NR9J041 запросить цену →	DV-5140(M)(J) 30ppm(A4),32ppm(Letter)
2	302NR93041 ✓ в наличии	DV-5140(M) 30ppm(A4),32ppm(Letter)
2	302NS93032 запросить цену →	DV-5150(M) 35ppm(A4),37ppm(Letter)
2	302TX9J080 запросить цену →	DV-5290(M) (J) 40ppm(A4),42ppm(Letter)
2	302TX93080 запросить цену →	DV-5290(M) 40ppm(A4),42ppm(Letter)
3	302NR9J051 запросить цену →	DV-5140(C)(J) 30ppm(A4),32ppm(Letter)
3	302NR93051 ✓ в наличии	DV-5140(C) 30ppm(A4),32ppm(Letter)
3	302NS93042 запросить цену →	DV-5150(C) 35ppm(A4),37ppm(Letter)
3	302TX9J090 запросить цену →	DV-5290(C) (J) 40ppm(A4),42ppm(Letter)
3	302TX93090 запросить цену →	DV-5290(C) 40ppm(A4),42ppm(Letter)
4	302NR9J031 запросить цену →	DV-5140(Y)(J) 30ppm(A4),32ppm(Letter)
4	302NR93031 ✓ в наличии	DV-5140(Y) 30ppm(A4),32ppm(Letter)
4	302NS93022 запросить цену →	DV-5150(Y) 35ppm(A4),37ppm(Letter)
4	302TX9J070 запросить цену →	DV-5290(Y) (J) 40ppm(A4),42ppm(Letter)
4	302TX93070 ✓ в наличии	DV-5290(Y) 40ppm(A4),42ppm(Letter)

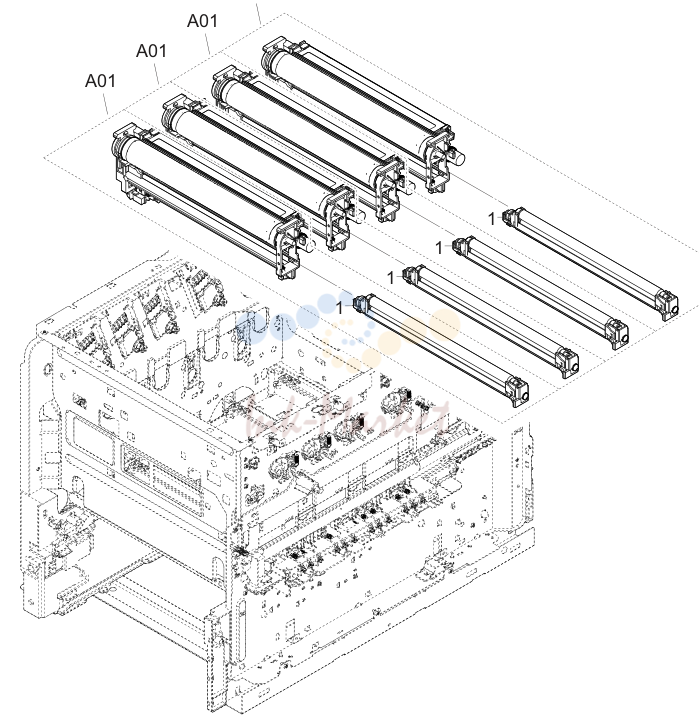

9. Image Formation Section

№	Артикул	Альт. артикул	Описание
1	302NR93061 запросить цену →	TR-5140	30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
1	302NT93061 запросить цену →	TR-5160	40ppm(A4),42ppm(Letter)
101	7BB607312H запросить цену →		+TP-CUP M SCREW 3X12 R

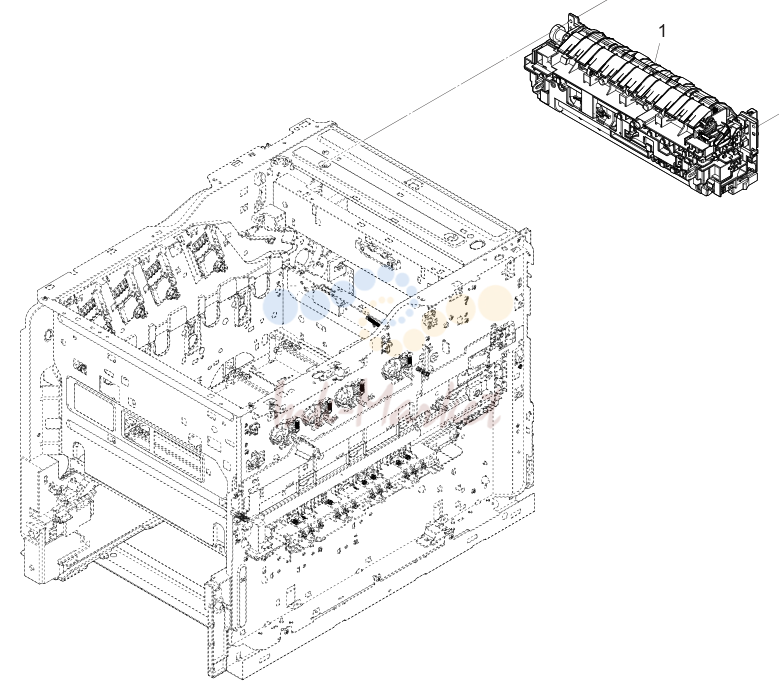

10. Fuser Section

№	Артикул	Альт. артикул	Описание
1	302NR93091 запросить цену →	FK-5140	30ppm(A4),32ppm(Letter)
1	302NR93111 запросить цену →	FK-5142	30ppm(A4),32ppm(Letter)
1	302NR93101 запросить цену →	FK-5141	30ppm(A4),32ppm(Letter)
1	302NT93092 запросить цену →	FK-5160	35ppm(A4),37ppm(Letter)
1	302NT93112 запросить цену →	FK-5162	35ppm(A4),37ppm(Letter)
1	302TX93030 ✓ в наличии	FK-5290	40ppm(A4),42ppm(Letter)
1	302TX93040 запросить цену →	FK-5292	40ppm(A4),42ppm(Letter)
1	302TX93050 запросить цену →	FK-5291	40ppm(A4),42ppm(Letter)
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

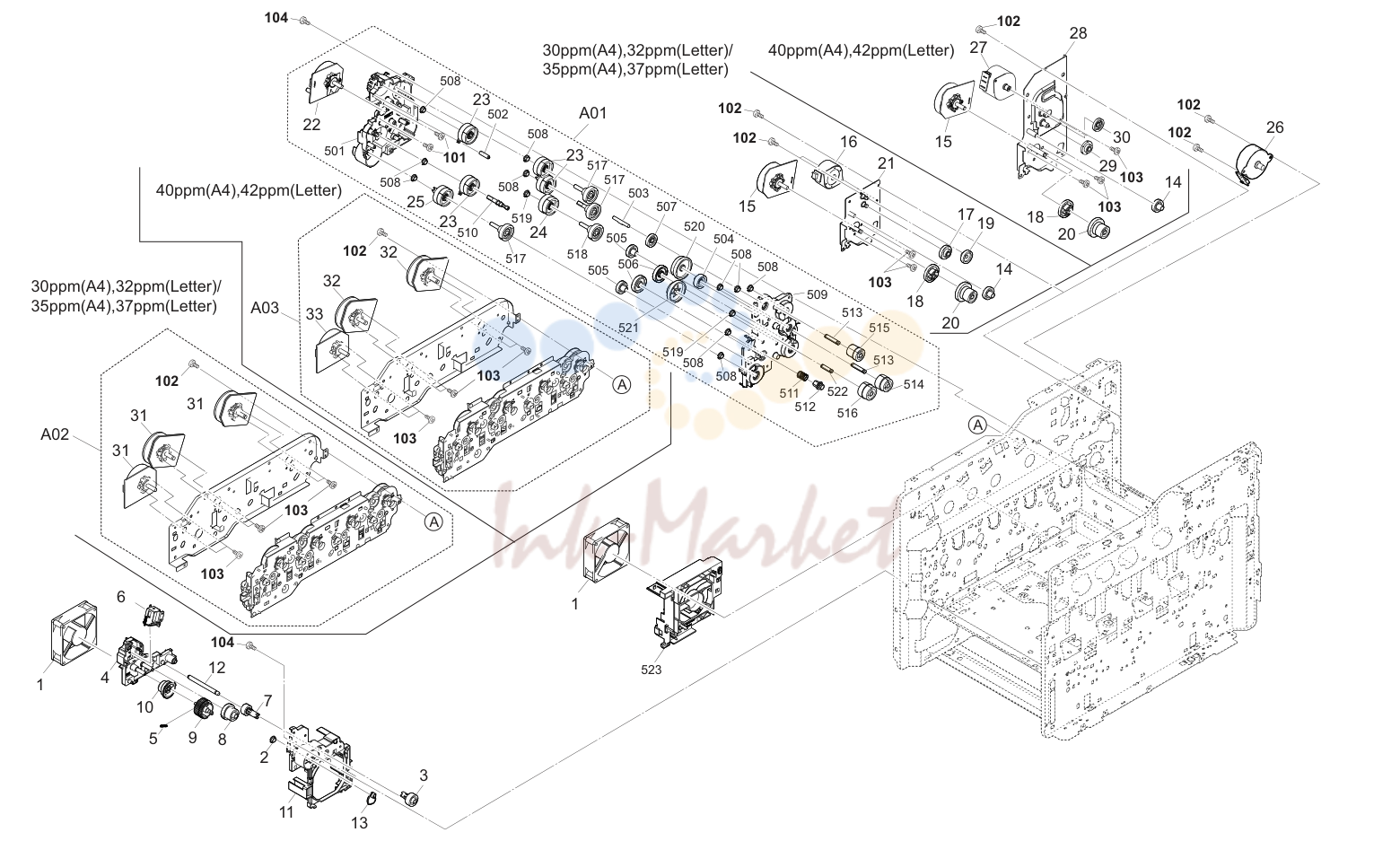

11. Drive Section

№	Артикул	Описание
1	302NG94220 ✓ в наличии	PARTS FAN MOTOR SP
2	302KV31410 ✓ в наличии	BUSH DRIVE
3	302KV31440 ✓ в наличии	GEAR Z23L
4	302NR31150 запросить цену →	HOUSING MPF DRIVE A
5	302HN31650 ✓ в наличии	SPRING INPUT MPF
6	302GR44150 ✓ в наличии	SOLENOID TONER
7	302NR31810 ✓ в наличии	GEAR Z14L MPF
8	302NR31180 ✓ в наличии	GEAR Z31R-Z24S
9	302NR31190 ✓ в наличии	GEAR INPUT A Z36S
10	302NR31200 ✓ в наличии	GEAR INPUT B Z36S
11	302NR31161 запросить цену →	HOUSING MPF DRIVE B
12	302NR31210 запросить цену →	PIN DRIVE MPF A
13	302NR31630 ✓ в наличии	CAM MPF
14	302NR31060 запросить цену →	GEAR Z24L
15	302K994323 запросить цену →	PARTS MOTOR-BL W20 SP
16	303NB94040 ✓ в наличии	PARTS MOTOR-PM MOVING SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
17	302NR31250 запросить цену →	GEAR Z44R-Z16S 35ppm(A4),37ppm(Letter)
17	302TV31010 ✓ в наличии	GEAR Z42R-Z16S 30ppm(A4),32ppm(Letter)
18	302NR31230 запросить цену →	GEAR Z35R
19	302NR31260 запросить цену →	GEAR Z26S 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
20	302NR31240 запросить цену →	GEAR Z63R-Z24R
21	302NR31220 запросить цену →	PLATE MIDDLE DRIVE 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
22		•302LC94292 PARTS MOTOR-BL W10 SP
23		•302NR94010 PARTS CLUTCH 35 Z35R SP
24		•302NR94010 PARTS CLUTCH 35 Z35R SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
25		•302KV44041 CLUTCH 50 Z35R
26	302P794060 ✓ в наличии	PARTS MOTOR EJECT SP
27	302NT94140 запросить цену →	PARTS MOTOR-PM FUSER SP 40ppm(A4),42ppm(Letter)
28	302NT31090 запросить цену →	PLATE MIDDLE DRIVE A 40ppm(A4),42ppm(Letter)
29	302NT31100 запросить цену →	GEAR Z43R-Z16S 40ppm(A4),42ppm(Letter)
30	302NT31110 запросить цену →	GEAR Z26S 40ppm(A4),42ppm(Letter)
31		•302K994323 PARTS MOTOR-BL W20 SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
32		•302NT94150 PARTS DC MOTOR ASSY SP 40ppm(A4),42ppm(Letter)
33		•302K994323 PARTS MOTOR-BL W20 SP 40ppm(A4),42ppm(Letter)
101	7BB060305H1 запросить цену →	+BIND M SCREW 3X5(BLUE)
102	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
103	7BB000304H запросить цену →	+BIND M SCREW 3X4
104	7BB100312H запросить цену →	+BIND T.T S SCREW 3X12

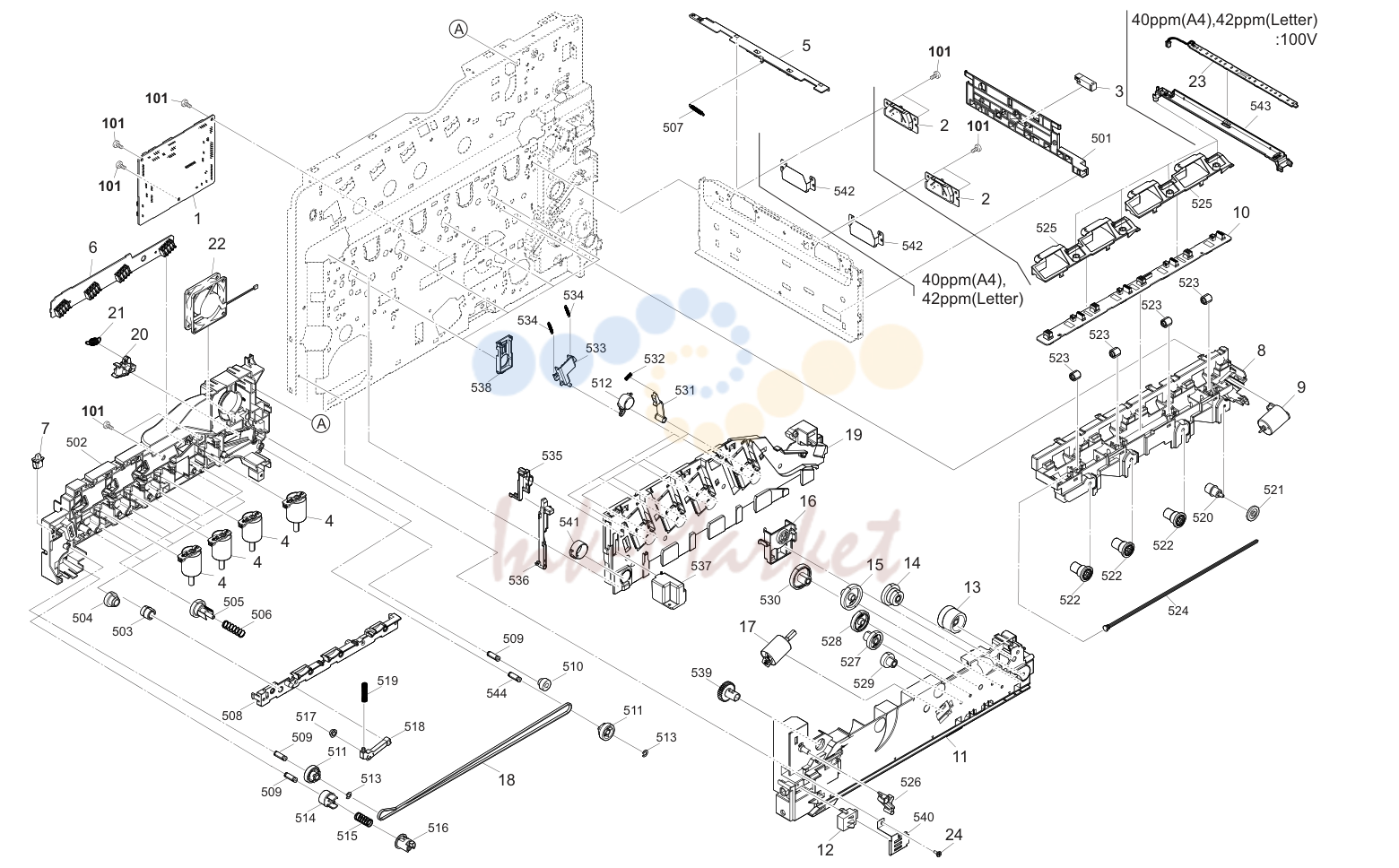

12. Electrical Components 1

№	Артикул	Описание
1	302TV94050 запросить цену →	PARTS PWB ASSY ENGINE CONNECT SP 30ppm(A4),32ppm(Letter)
1	302TW94040 запросить цену →	PARTS PWB ASSY ENGINE CONNECT SP 35ppm(A4),37ppm(Letter)
1	302TX94030 запросить цену →	PARTS PWB ASSY ENGINE CONNECT SP 40ppm(A4),42ppm(Letter)
2	302NR94020 запросить цену →	PARTS ID SENSOR SP
3	303NW94040 ✓ в наличии	PARTS SENSOR OPT. SP
4	302NR94080 запросить цену →	PARTS DC MOTOR ASSY SP
5	302NR94200 запросить цену →	PARTS CLEANER ID ASSY SP
6	302TV94060 ✓ в наличии	PARTS PWB ASSY CONTAINER CONN SP
7		7SP01000004+H01 SW.PUSH
8	302NR33020 запросить цену →	DUCT LEFT INNER
9	302NG94050 ✓ в наличии	PARTS DC MOTOR ASSY SP
10	302NR94120 запросить цену →	PARTS PWB ASSY DRUM CONNECT SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
10	302NT94020 запросить цену →	PARTS PWB ASSY DRUM CONNECT SP 40ppm(A4),42ppm(Letter)
11	302NS02192 запросить цену →	GUIDE CASSETTE LEFT
12	302HN44180 ✓ в наличии	SWITCH SIZE
13	302NR31080 запросить цену →	GEAR Z33R-Z32R
14	302KV02B80 запросить цену →	GEAR Z28S-Z13S
15	302NR02930 ✓ в наличии	GEAR Z41S
16	302NS02230 запросить цену →	HOLDER GEAR
17	302NR94090 запросить цену →	PARTS DC MOTOR ASSY SP
18	302NR31570 ✓ в наличии	BELT S2M Z350
19	302NR02170 запросить цену →	GUIDE TOP LEFT
20	302NR02330 запросить цену →	SLIDER CLEANER ID
21	302NR02340 запросить цену →	SPRING SLIDER CLEANER
22	302FZ94420 ✓ в наличии	PARTS,FAN COOLING CONVEYING SP
23	302NT94090 запросить цену →	PARTS PWB ASSY DRUM HEATER SP 40ppm(A4),42ppm(Letter)
24	303MH04040 запросить цену →	PIN COVER
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR

13. Electrical Components 2

№	Артикул	Описание
1	302TV94030 запросить цену →	PARTS PWB ASSY MAIN SP 30ppm(A4),32ppm(Letter)
1	302TV94040 запросить цену →	PARTS PWB ASSY MAIN EU SP 30ppm(A4),32ppm(Letter)
1	302TW94020 запросить цену →	PARTS PWB ASSY MAIN SP 35ppm(A4),37ppm(Letter)
1	302TW94030 запросить цену →	PARTS PWB ASSY MAIN EU SP 35ppm(A4),37ppm(Letter)
1	302TX94010 запросить цену →	PARTS PWB ASSY MAIN SP 40ppm(A4),42ppm(Letter)
1	302TX94020 запросить цену →	PARTS PWB ASSY MAIN EU SP 40ppm(A4),42ppm(Letter)
2	302NR94030 ✓ в наличии	PARTS HIGH VOLTAGE UNIT SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
2	302NT94010 запросить цену →	PARTS HIGH VOLTAGE UNIT SP 40ppm(A4),42ppm(Letter)
3	302NR94050 ✓ в наличии	PARTS SWITCHING REGULATOR 230V SP 30ppm(A4),32ppm(Letter)
3	302NS94020 ✓ в наличии	PARTS SWITCHING REGULATOR 230V SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
3	302NR94040 запросить цену →	PARTS SWITCHING REGULATOR 100V SP 30ppm(A4),32ppm(Letter)
3	302NS94010 запросить цену →	PARTS SWITCHING REGULATOR 100V SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
4		7SM010104+++H01 SW.MICRO
5	302FZ94420 ✓ в наличии	PARTS,FAN COOLING CONVEYING SP
6		7SP01000004+H01 SW.PUSH
7	302NR94160 запросить цену →	PARTS PWB ASSY SWITCH SP
8	302NR39011 запросить цену →	BRACKET FRONT HV
9	302P794010 ✓ в наличии	PARTS SENSOR OPT. SP
10	302HN02611 запросить цену →	FOOT
11	302NR02140 запросить цену →	LEVER INTERLOCK
12	302NR94070 запросить цену →	PARTS TONER FULL DETECT ASSY SP
13	302NR02180 запросить цену →	GUIDE TOP RIGHT
14	302M294130 ✓ в наличии	PARTS PWB ASSY THERMISTOR SP
15	302K094271 ✓ в наличии	PARTS HVU2 SP 40ppm(A4),42ppm(Letter)
16	302HN44210 ✓ в наличии	FAN MOTOR
101	7BB700308H запросить цену →	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	+BIND T.T P SCREW 3X8

14. Operation Section

№	Артикул	Описание
1		•302TV94070 PARTS PWB ASSY LCDCONT SP 30ppm(A4),32ppm(Letter)
1		•302TW94050 PARTS PWB ASSY LCDCONT SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
2		•302NR05010 COVER OPERATION 30ppm(A4),32ppm(Letter)
2		•302NS05010 COVER OPERATION 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
3	302NR05080 запросить цену →	STOPPER PANEL
4	302TV05020 запросить цену →	SHEET OPE JP 30ppm(A4),32ppm(Letter)
4	302TV05030 запросить цену →	SHEET OPE ENG 30ppm(A4),32ppm(Letter)
4	302TW05020 запросить цену →	SHEET OPE JP 40ppm(A4),42ppm(Letter)
4	302TW05030 запросить цену →	SHEET OPE ENG 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
5	302TV05010 запросить цену →	COVER PANEL 30ppm(A4),32ppm(Letter)
5	302TW05010 запросить цену →	COVER PANEL 35ppm(A4),37ppm(Letter)
5	302TX05010 запросить цену →	COVER PANEL 40ppm(A4),42ppm(Letter)

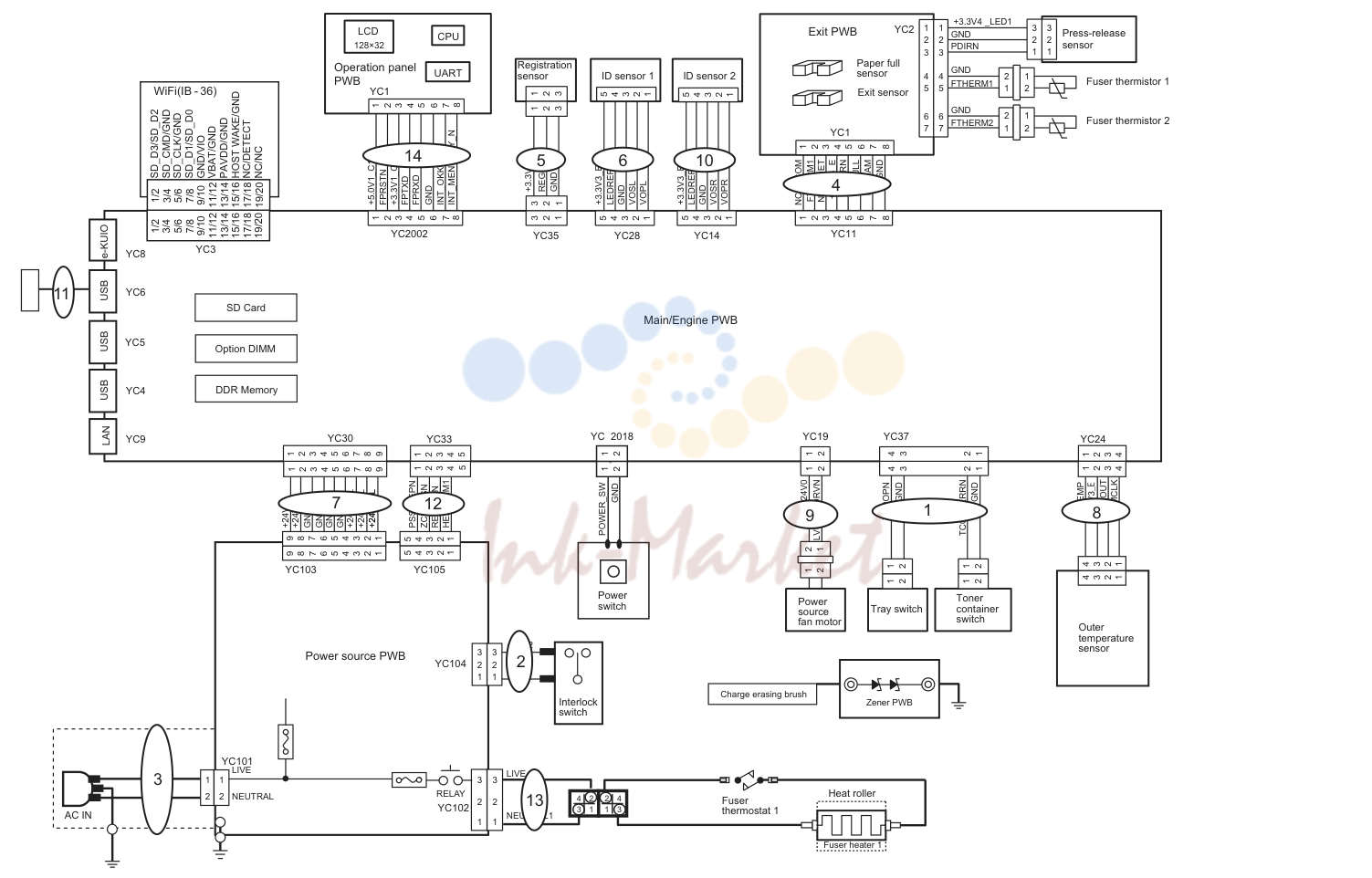

15. Wire Section 1 (30ppm(A4),32ppm(Letter))

№	Артикул	Описание
2		2 NEUTRAL
3		3 LIVE
8		N_YEKUNEM_TNI
1	302NR46090 запросить цену →	CONN.CORD ASSY S03929 MAIN-CONTAINER SW
2	302NR46360 запросить цену →	CONN.CORD ASSY S03966 LVU-INTERLOCK
3	302NR46410 запросить цену →	CONN.CORD ASSY S03975 INLET
4	302NV46060 запросить цену →	CONN.CORD ASSY S04078 MAIN-EXIT
5	302TV46040 запросить цену →	CONN.CORD ASSY S04148 MAIN-REGIST
6	302TV46050 запросить цену →	CONN.CORD ASSY S04149 MAIN-ID SENSOR(L)
7	302TV46060 запросить цену →	CONN.CORD ASSY S04150 MAIN-LVU
8	302TV46100 запросить цену →	CONN.CORD ASSY S04154 MAIN-THERMISTOR
9	302TV46110 запросить цену →	CONN.CORD ASSY S04155 MAIN-LVU FAN
10	302TV46120 запросить цену →	CONN.CORD ASSY S04161 MAIN-ID SENSOR(R)
11	302TV46150 запросить цену →	CONN.CORD ASSY S04173 USB HOST
12	302TV46070 запросить цену →	CONN.CORD ASSY S04151 MAIN-LVU
13	302NR46370 запросить цену →	CONN.CORD ASSY S03967 LVU-HEATER CONNECT
14	302TV46030 запросить цену →	CONN.CORD ASSY S04147 MAIN-LCD 1:Add

16. Wire Section 2 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))

№	Артикул	Описание
3		TEDHTCN
5		NRIDP
6		LLUFDP
7		MAJSUF
8		DNG
6		6 GND 3 (cid:22) 7 77 NCTHDET 2 2 8 8 NCTHCOM
2		2 NEUTRAL
2		NTSRPF
4		DXTPF
5		DXRPF
6		DNG
7		N_YEKKO_TNI
8		N_YEKUNEM_TNI
1	302NR46090 запросить цену →	CONN.CORD ASSY S03929 MAIN-CONTAINER SW
2	302NR46360 запросить цену →	CONN.CORD ASSY S03966 LVU-INTERLOCK
3	302NR46410 запросить цену →	CONN.CORD ASSY S03975 INLET
4	302NV46060 запросить цену →	CONN.CORD ASSY S04078 MAIN-EXIT
5	302TV46040 запросить цену →	CONN.CORD ASSY S04148 MAIN-REGIST
6	302TV46050 запросить цену →	CONN.CORD ASSY S04149 MAIN-ID SENSOR(L)
7	302TV46060 запросить цену →	CONN.CORD ASSY S04150 MAIN-LVU
8	302TV46100 запросить цену →	CONN.CORD ASSY S04154 MAIN-THERMISTOR
9	302TV46110 запросить цену →	CONN.CORD ASSY S04155 MAIN-LVU FAN
10	302TV46120 запросить цену →	CONN.CORD ASSY S04161 MAIN-ID SENSOR(R)
11	302TV46150 запросить цену →	CONN.CORD ASSY S04173 USB HOST
12	302TW46020 запросить цену →	CONN.CORD ASSY S04157 MAIN-LVU
13	302NT46070 запросить цену →	CONN.CORD ASSY S03968 LVU-HEATER CONNECT
14	302TW46010 запросить цену →	CONN.CORD ASSY S04156 MAIN-LCD 1:Add

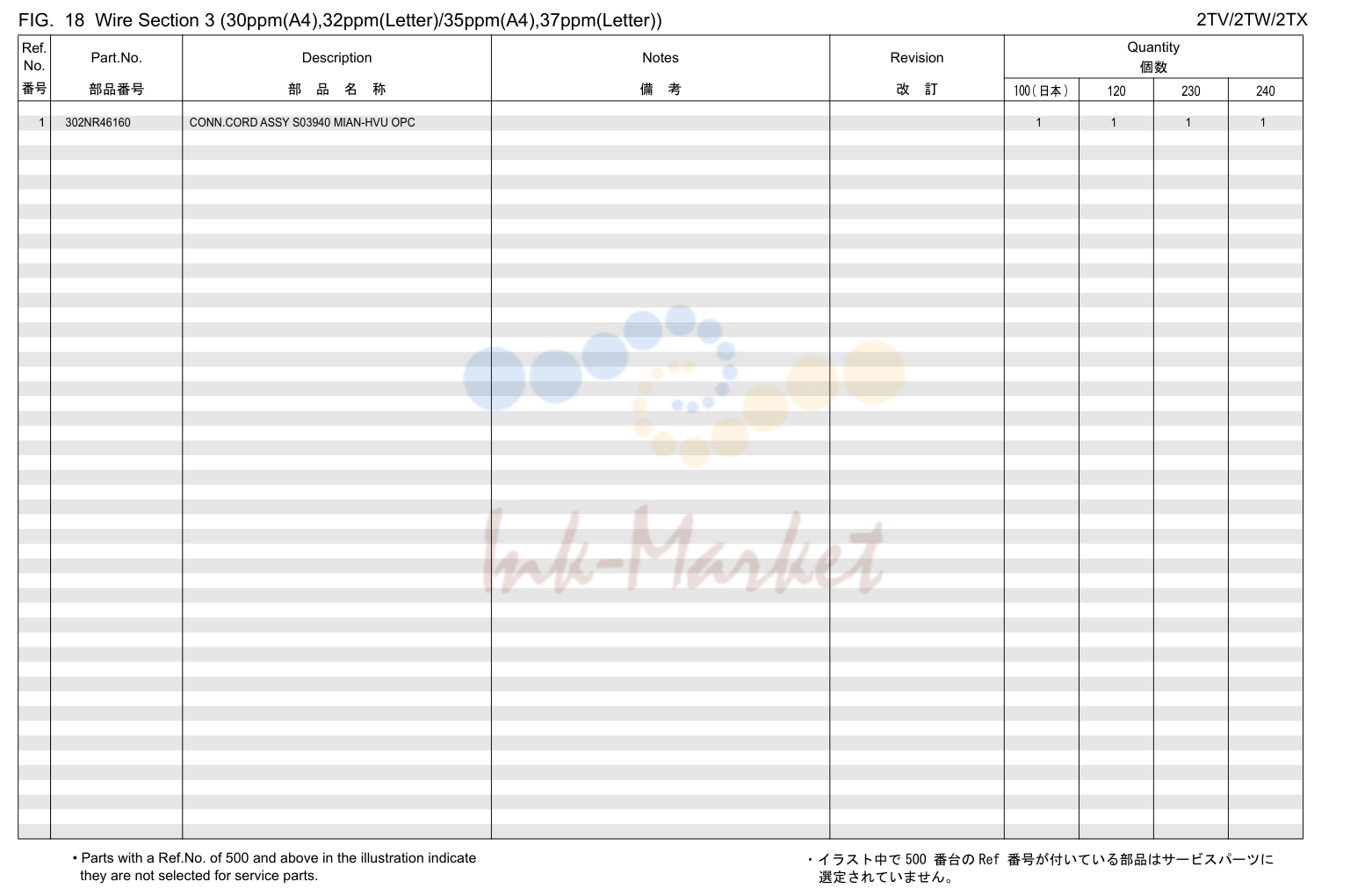

17. Wire Section 3 (30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter))

№	Артикул	Альт. артикул	Описание
1			rotsimrehT PD PWB Y PD PWB C PD PWB M PD PWB K
7			TNCMIT
1			DNG

18. Wire Section 4 (40ppm(A4),42ppm(Letter))

№	Артикул	Описание
1		1 8 7 G O N P D SDI 1 17 8 PT G S N C D L 1 2 1 2 G PT N S D C L Drum PWB K Drum unit K
16		OPRDYN 16 ERASEKDR 3 3 ERASEKDR
2		GND 2 DA1 8 8 DA1
1		EGASSDI 1 YC4
2		1 (cid:22) 2 1 (cid:22) + + + 2 2 2 4 4 4 V V V 3 3 3 _ _ _ I I I L L L 7 8 (cid:25) 7 8 (cid:25) +3. D D 3 N V A A .C 3 0 1 5 6 7 8 5 6 7 8 N + D D 3 . A A C . 0 1 3 V3 EEPROM 1 2 1 2 G ER N A D SEYDR 1 2 C la l m ea p n Y ing
2		2 +3.3V3 Developer
3		3 TNSENK PWB K
2		2 +3.3V3 Developer
3		3 TNSENM PWB M
4		5 6 7 4 5 6 7 P P D D T T L A S S P 0 C D TH L A 1 2 3 TN + S 3 G E .3 N N V M D 2 1 2 3 Toner sensor M
2		2 +3.3V3 Developer
3		3 TNSENC PWB C
5		6 7 4 5 6 7 4 P P D D T T L A S S P 0 C D TH L A 1 2 3 TN + S 3 G E .3 N N V D C 2 1 2 3 Toner sensor C
2		2 +3.3V3 Developer
3		3 TNSENY PWB Y
4		5 6 7 4 5 6 7 P P D D T T L A S S P 0 C D TH L A 1 2 3 TN + S 3 G . E 3 N N V D Y 2 1 2 3 Toner sensor Y
1	302TV46080 запросить цену →	CONN.CORD ASSY S04152 MAIN-ENGINE
2	302TV46090 запросить цену →	CONN.CORD ASSY S04153 MAIN-ENGINE
3	302TV46130 запросить цену →	CONN.CORD ASSY S04162 MAIN-DRUM CONNECT

19. Wire Section 6 (40ppm(A4),42ppm(Letter))

№	Артикул	Описание
1		1 8 7 G O N P D SDI 1 1 8 7 PT G S N C D L 1 2 1 2 G PT N S D C L Drum PWB K Drum unit K
16		OPRDYN 16 ERASEKDR 3 3 ERASEKDR
2		GND 2 DA1 8 8 DA1
1		EGASSDI 1 YC4
2		1 (cid:22) 2 1 (cid:22) + + + 2 2 2 4 4 4 V V V 3 3 3 _ _ _ I I I L L L 7 8 (cid:25) 7 8 (cid:25) +3. D D 3 N V A A .C 3 0 1 5 6 7 8 5 6 7 8 N + D D 3 . A A C . 0 1 3 V3 EEPROM 1 2 1 2 G ER N A D SEYDR 1 2 C la l m ea p n Y ing
3		3 TNSENK PWB K
7		8 7 8 D D A A 0 1 3 4 DLPTHERM 3 4 Toner sensor K
2		2 +3.3V3 Developer
3		3 TNSENM PWB M
1	302TV46080 запросить цену →	CONN.CORD ASSY S04152 MAIN-ENGINE
2	302TV46090 запросить цену →	CONN.CORD ASSY S04153 MAIN-ENGINE
3	302TV46130 запросить цену →	CONN.CORD ASSY S04162 MAIN-DRUM CONNECT

20. Wire Section 7 (30ppm(A4),32ppm(Letter))

№	Артикул	Описание
1	302NR46080 запросить цену →	CONN.CORD ASSY S03928 ENGINE-MPF
2	302NR46110 запросить цену →	CONN.CORD ASSY S03931 ENGINE-WASTE COVER
3	302NR46150 запросить цену →	CONN.CORD ASSY S03939 ENGINE-FUSER MOT
4	302NR46200 запросить цену →	CONN.CORD ASSY S03946 ENGINE-CASSETTE
5	302NR46210 запросить цену →	CONN.CORD ASSY S03947 ENGINE-LIFT
6	302NR46230 запросить цену →	CONN.CORD ASSY S03951 ENGINE-IMAGE MOT
7	302NR46240 запросить цену →	CONN.CORD ASSY S03952 ENGINE-DLP MOT
8	302NR46270 запросить цену →	CONN.CORD ASSY S03957 ENGINE-CASSETTE SW
9	302NR46290 запросить цену →	CONN.CORD ASSY S03959 ENGINE-LSU CL
10	302NR46300 запросить цену →	CONN.CORD ASSY S03960 ENGINE-TONER MOT
11	302NR46310 запросить цену →	CONN.CORD ASSY S03961 ENGINE-SOLENOID
12	302NR46330 запросить цену →	CONN.CORD ASSY S03963 ENGINE-CONTAIN FAN
13	302NR46490 запросить цену →	CONN.CORD ASSY S04090 ENGINE-DRUM MOT
14	302NR46320 запросить цену →	CONN.CORD ASSY S03962 ENGINE-IMAGE FAN
15	302NR46390 запросить цену →	CONN.CORD ASSY S03971 ENGINE-FEED MOT

21. Wire Section 8 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))

№	Артикул	Описание
1	302NR46080 запросить цену →	CONN.CORD ASSY S03928 ENGINE-MPF
2	302NR46110 запросить цену →	CONN.CORD ASSY S03931 ENGINE-WASTE COVER
3	302NR46150 запросить цену →	CONN.CORD ASSY S03939 ENGINE-FUSER MOT 35ppm(A4),37ppm(Letter)
3	302NT46120 запросить цену →	CONN.CORD ASSY S04130 ENGINE-FUSER MOT 40ppm(A4),42ppm(Letter)
4	302NR46200 запросить цену →	CONN.CORD ASSY S03946 ENGINE-CASSETTE
5	302NR46210 запросить цену →	CONN.CORD ASSY S03947 ENGINE-LIFT
6	302NR46230 запросить цену →	CONN.CORD ASSY S03951 ENGINE-IMAGE MOT
7	302NR46240 запросить цену →	CONN.CORD ASSY S03952 ENGINE-DLP MOT
8	302NR46270 запросить цену →	CONN.CORD ASSY S03957 ENGINE-CASSETTE SW
9	302NR46290 запросить цену →	CONN.CORD ASSY S03959 ENGINE-LSU CL
10	302NR46300 запросить цену →	CONN.CORD ASSY S03960 ENGINE-TONER MOT
11	302NR46310 запросить цену →	CONN.CORD ASSY S03961 ENGINE-SOLENOID
12	302NR46330 запросить цену →	CONN.CORD ASSY S03963 ENGINE-CONTAIN FAN
13	302NR46490 запросить цену →	CONN.CORD ASSY S04090 ENGINE-DRUM MOT
14	302NR46320 запросить цену →	CONN.CORD ASSY S03962 ENGINE-IMAGE FAN
15		1:Del
15	302NT46050 запросить цену →	CONN.CORD ASSY S03950 ENGINE-FEED MOT 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) 1:Others

22. Accessories

№	Артикул	Описание
2	302RH39200 запросить цену →	HOLDER WIFI 30ppm(A4),32ppm(Letter)
3	302TV04030 запросить цену →	COVER WIFI 30ppm(A4),32ppm(Letter)
4		7AAACCJP+15H007 AC CORD ASSY JP 30ppm(A4),32ppm(Letter)/40ppm(A4),42ppm(Letter)
5	3019527401 запросить цену →	POWER CORD(120)
6	302FV94010 ✓ в наличии	PARTS AC CORD EU SP
7	302FV45040 запросить цену →	AC CORD ASSY
8	302TV05040 запросить цену →	SHEET OPE GER 30ppm(A4),32ppm(Letter)
9	302TV05050 запросить цену →	SHEET OPE FRA 30ppm(A4),32ppm(Letter)
10	302TV05060 запросить цену →	SHEET OPE ITA 30ppm(A4),32ppm(Letter)
11	302TV05070 запросить цену →	SHEET OPE SPA 30ppm(A4),32ppm(Letter)
12	302TV05100 запросить цену →	SHEET OPE PTB 30ppm(A4),32ppm(Letter)
13	302TV05080 запросить цену →	SHEET OPE DUT 30ppm(A4),32ppm(Letter)
14	302TV05090 запросить цену →	SHEET OPE RUS 30ppm(A4),32ppm(Letter)
15	302TW05040 запросить цену →	SHEET OPE GER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
16	302TW05050 запросить цену →	SHEET OPE FRA 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
17	302TW05060 запросить цену →	SHEET OPE ITA 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
18	302TW05070 запросить цену →	SHEET OPE SPA 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
19	302TW05100 запросить цену →	SHEET OPE PTB 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
20	302TW05080 запросить цену →	SHEET OPE DUT 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
21	302TW05090 запросить цену →	SHEET OPE RUS 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)

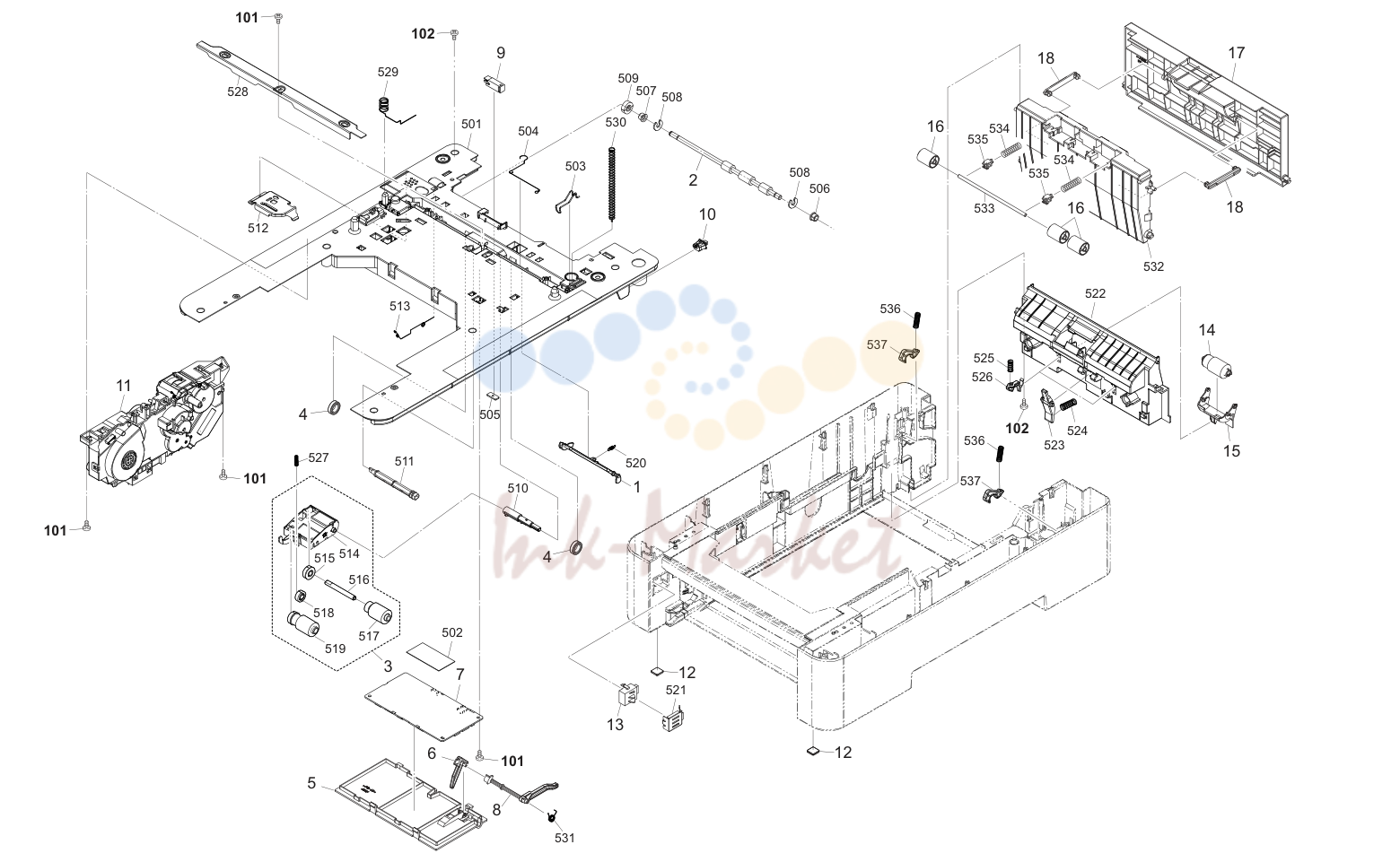

23. Paper Feed Section 3PK

№	Артикул	Описание
1	302NR06230 запросить цену →	LEVER PAPER
2	303K806080 запросить цену →	ROLLER MIDDLE ASSY
3	303K894020 запросить цену →	HOLDER FEED ASSY SP
4	303M906060 запросить цену →	PULLEY FEED SIDE
5	303NA02050 запросить цену →	COVER TOP
6	303NA06040 запросить цену →	ACTUATOR PE
7	303PK94010 запросить цену →	PARTS PWB ASSY PF MAIN SP
8	303PK06030 запросить цену →	ACTUATOR PE RELEASE
9	303NW94060 ✓ в наличии	PARTS SENSOR OPT. SP
10		7SP01000004+H01 SW.PUSH
11	303PK94020 запросить цену →	PARTS DRIVE UNIT SP
12	302HN02611 запросить цену →	FOOT
13	302HN44180 ✓ в наличии	SWITCH SIZE
14	302NG94110 запросить цену →	PARTS ROLLER RETARD ASSY SP
15	302NR06030 запросить цену →	HOLDER RETARD
16	303K809130 запросить цену →	PULLEY MID IDLE
17	303NA04010 запросить цену →	COVER REAR
18	3A504020 ✓ в наличии	COUPLER,RELEASE
101	7BB202308H запросить цену →	+TP-FLAT T.T P SCREW 3X8
102	7BB200410H запросить цену →	+BIND T.T P SCREW 4X10

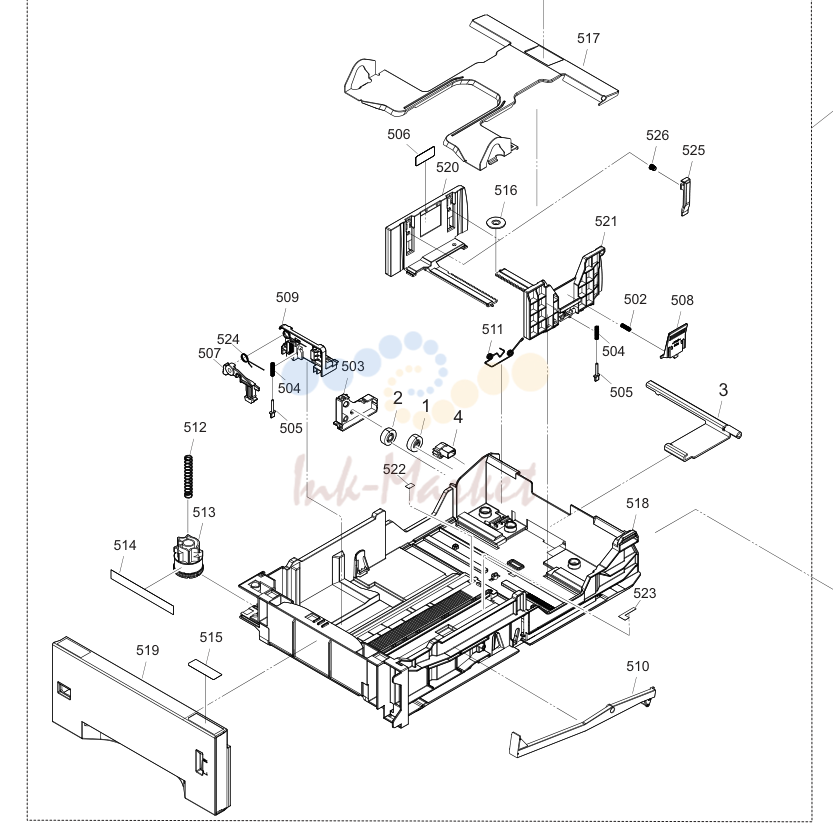

24. Paper Cassette 3PK

№	Артикул	Альт. артикул	Описание
1			•302HN09170 GEAR Z13S JOINT
2			•302KV09250 GEAR Z13
3			•302NR09070 WORKPLATE LIFT

25. Wire Section 3PK

№	Артикул	Описание
1	303PK46010 запросить цену →	CONN.CORD ASSY S04070 SENSOR
2	303PK46020 запросить цену →	CONN.CORD ASSY S04071 CASSETTE SIZE
3	303PK46030 запросить цену →	CONN.CORD ASSY S04072 PF DRAWER1
4	303PK46040 запросить цену →	CONN.CORD ASSY S04073 PF DRAWER2
5	303PK46050 запросить цену →	CONN.CORD ASSY S04074 TRANS MOT
6	303PK46060 запросить цену →	CONN.CORD ASSY S04075 LIFT MOT
7	303PK46070 запросить цену →	CONN.CORD ASSY S04076 CLUTCH
8	303PK46080 запросить цену →	CONN.CORD ASSY S04077 COVER SW

Источник: Инк-Маркет.ру.

← Все статьи
