Kyocera ECOSYS P6035-P6130-P7040cdn — каталог запчастей со схемами

Содержание

1. Covers
2. Paper Cassette
3. Paper Feed Section 1
4. Paper Feed Section 2
5. Conveying Section 1
6. Conveying Section 2
7. Developer Section
8. Image Formation Section
9. Fuser Section
10. Drive Section
11. Electrical Components 1

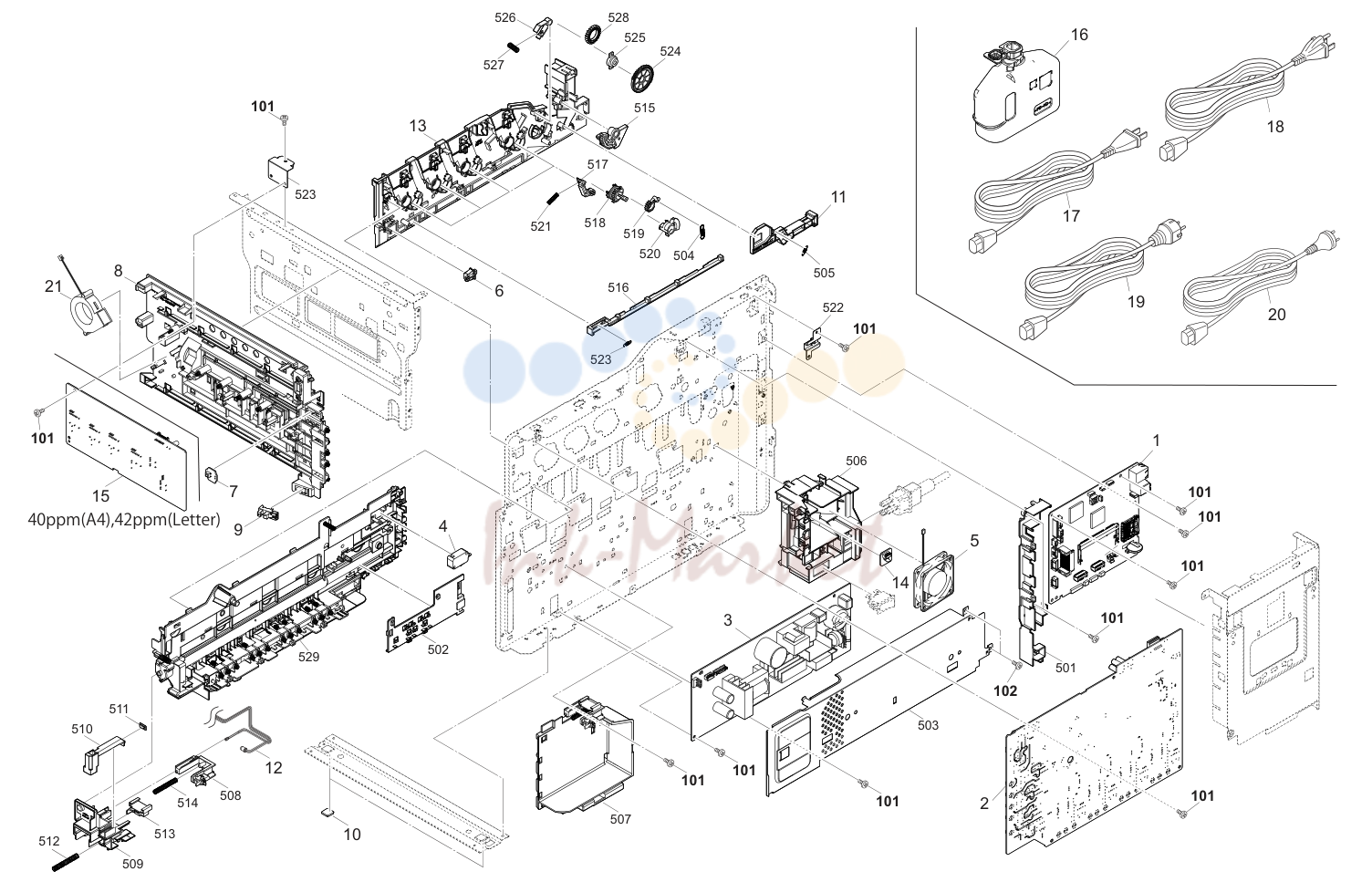

12. Electrical Components 2

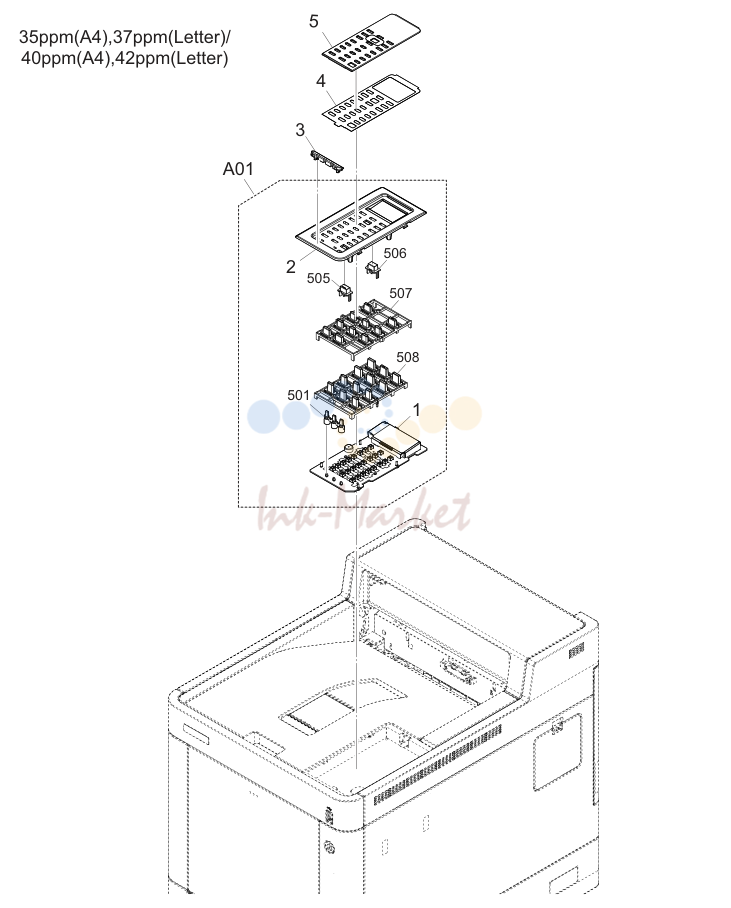

13. Operation Section
14. Wire Section 1 (30ppm(A4),32ppm(Letter))

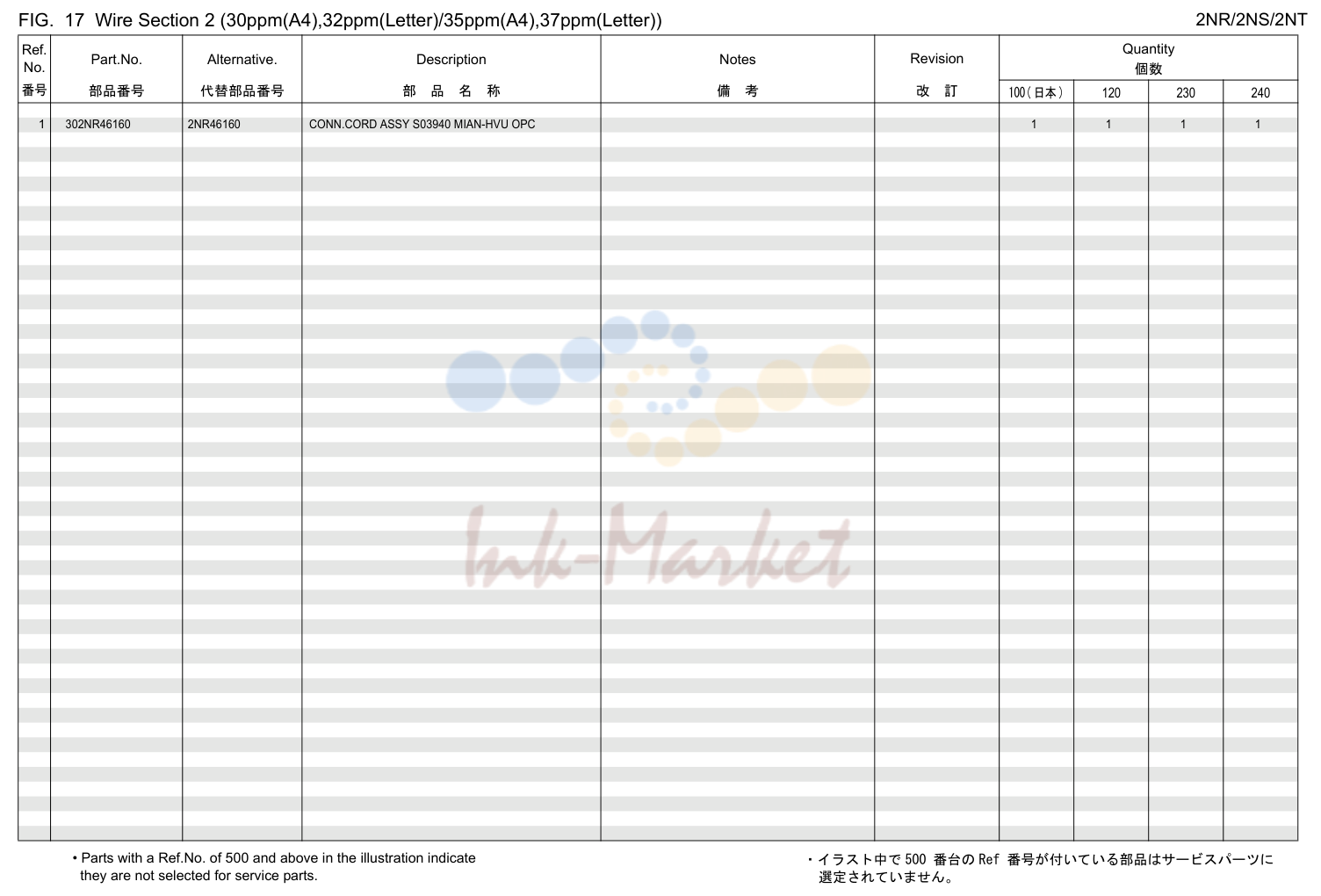

15. Wire Section 2 (30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter))

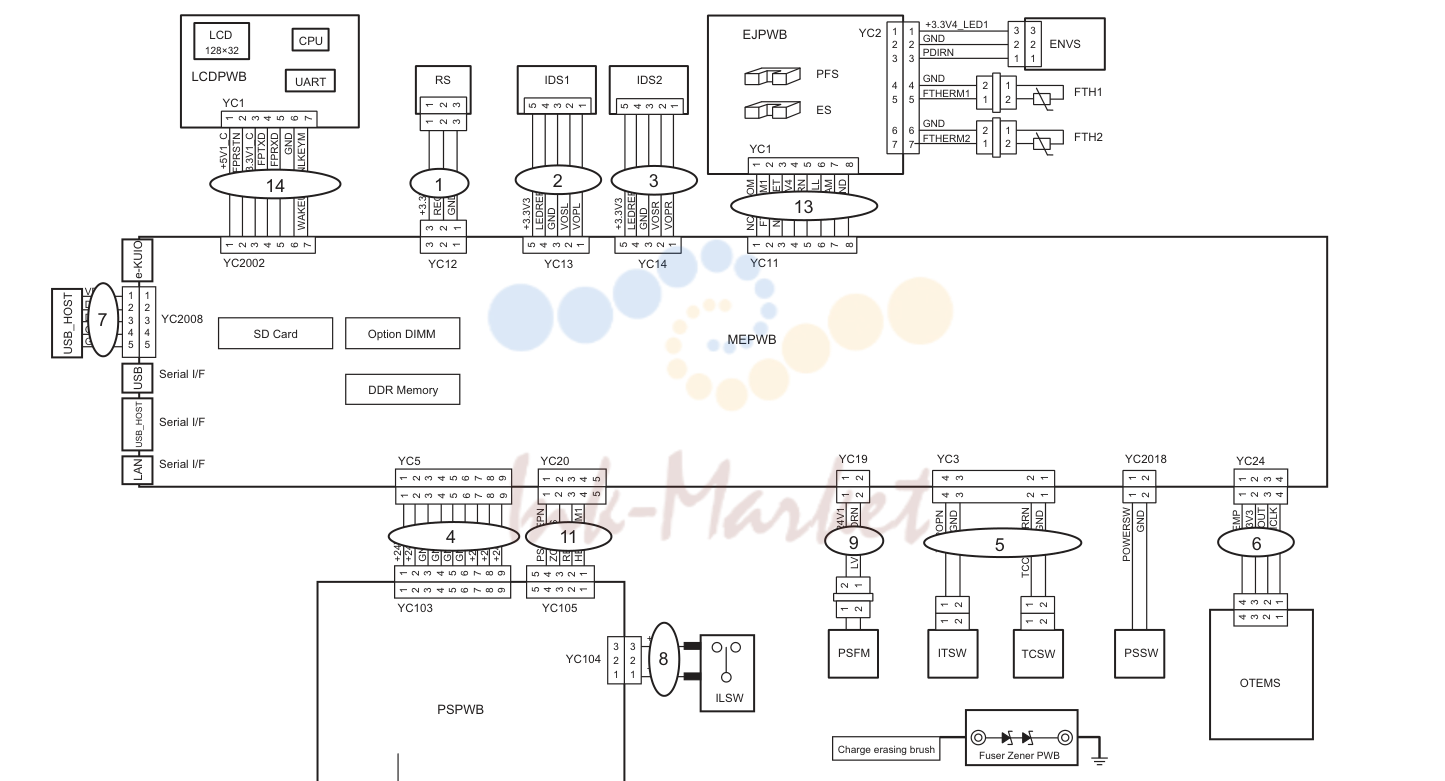

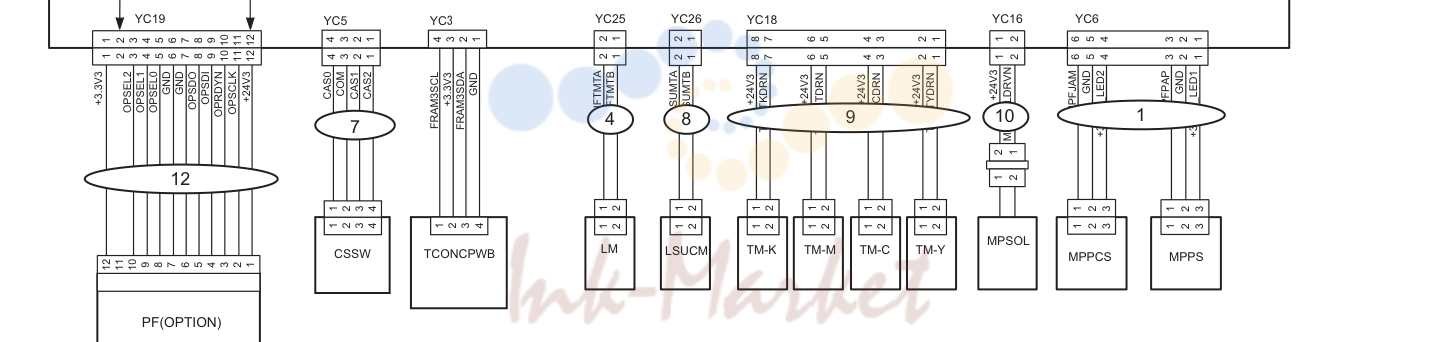

16. Wire Section 4 (30ppm(A4),32ppm(Letter))

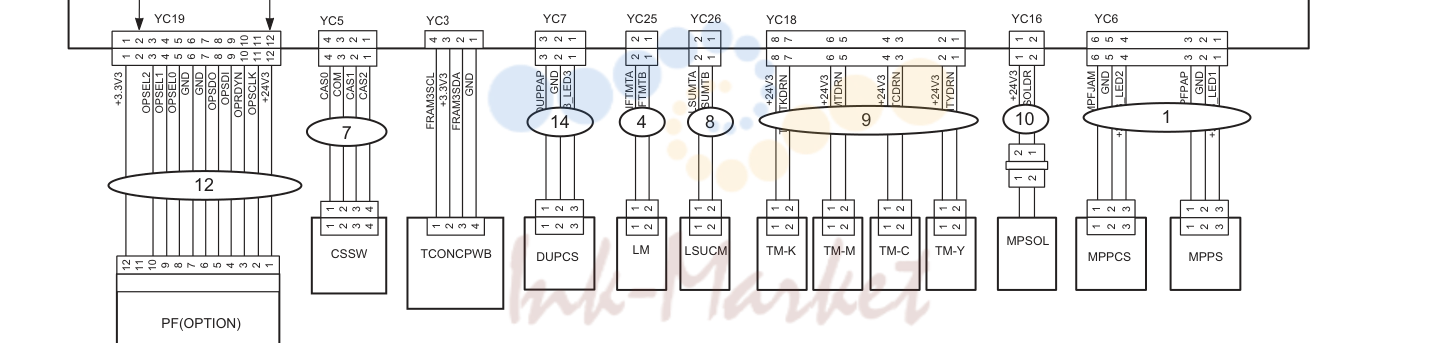

17. Wire Section 4 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))
18. Accessories

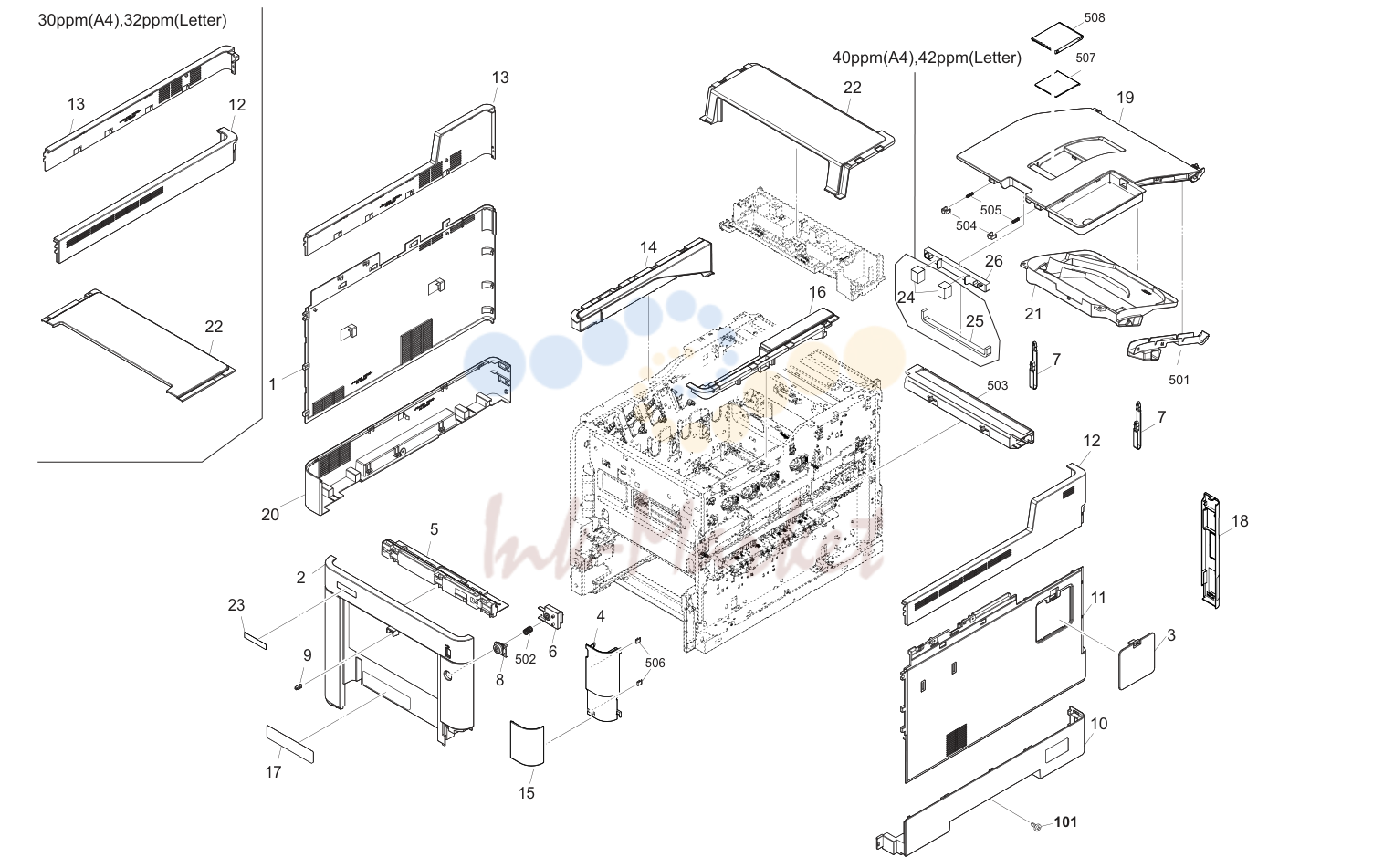

1. Covers

№	Артикул	Альт. артикул	Описание
1	302NR04030 запросить цену →	2NR04030	COVER LEFT
2	302NR04050 запросить цену →	2NR04050	COVER FRONT
3	302NR04190 ✓ в наличии	2NR04190	COVER MEMORY
4	302NR04090 запросить цену →	2NR04090	COVER WASTE
5	302NR04080 запросить цену →	2NR04080	COVER FRONT UPPER
6	302NR04250 запросить цену →	2NR04250	HOLDER MAIN SWITCH
7	302KV04130 запросить цену →	2KV04130	STRAP COVER REAR
8	3V2LV04180 запросить цену →	2LV04180	KEY SW
9	302HN08140 запросить цену →	2HN08140	LUTCH
10	302NS04180 запросить цену →	2NS04180	COVER RIGHT BOTTOM
11	302NR04040 запросить цену →	2NR04040	COVER RIGHT
12	302NR04070 запросить цену →	2NR04070	COVER RIGHT UPPER 30ppm(A4),32ppm(Letter)
12	302NS04070 запросить цену →	2NS04070	COVER RIGHT UPPER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
13	302NR04060 запросить цену →	2NR04060	COVER LEFT UPPER 30ppm(A4),32ppm(Letter)
13	302NS04060 запросить цену →	2NS04060	COVER LEFT UPPER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
14	302NR04140 запросить цену →	2NR04140	COVER INNER LEFT
15	302NS04100 запросить цену →	2NS04100	COVER WASTE LOW
16	302NR04150 запросить цену →	2NR04150	COVER INNER RIGHT
17	302NR34020 запросить цену →	2NR34020	LABEL JAM
18	302NR04110 запросить цену →	2NR04110	COVER CONNECTOR
19	302NR04020 запросить цену →	2NR04020	LID TOP PRINTER
20	302NS04170 запросить цену →	2NS04170	COVER LEFT BOTTOM
21	302NR04210 запросить цену →	2NR04210	DUCT LID TOP
22	302NR04010 запросить цену →	2NR04010	COVER TOP 30ppm(A4),32ppm(Letter)
22	302NS04011 запросить цену →	2NS04011	COVER TOP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) 1:Design-chg.
23	302NR34010 запросить цену →	2NR34010	SHEET EMBLEM
24	302NT04010 запросить цену →	2NT04010	SEAL LID TOP A 40ppm(A4),42ppm(Letter) 1:Add
25	302NT04020 запросить цену →	2NT04020	SEAL LID TOP B 40ppm(A4),42ppm(Letter) 1:Add
26	302NR04220 запросить цену →	2NR04220	STAY LID TOP 1:Add
101	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)

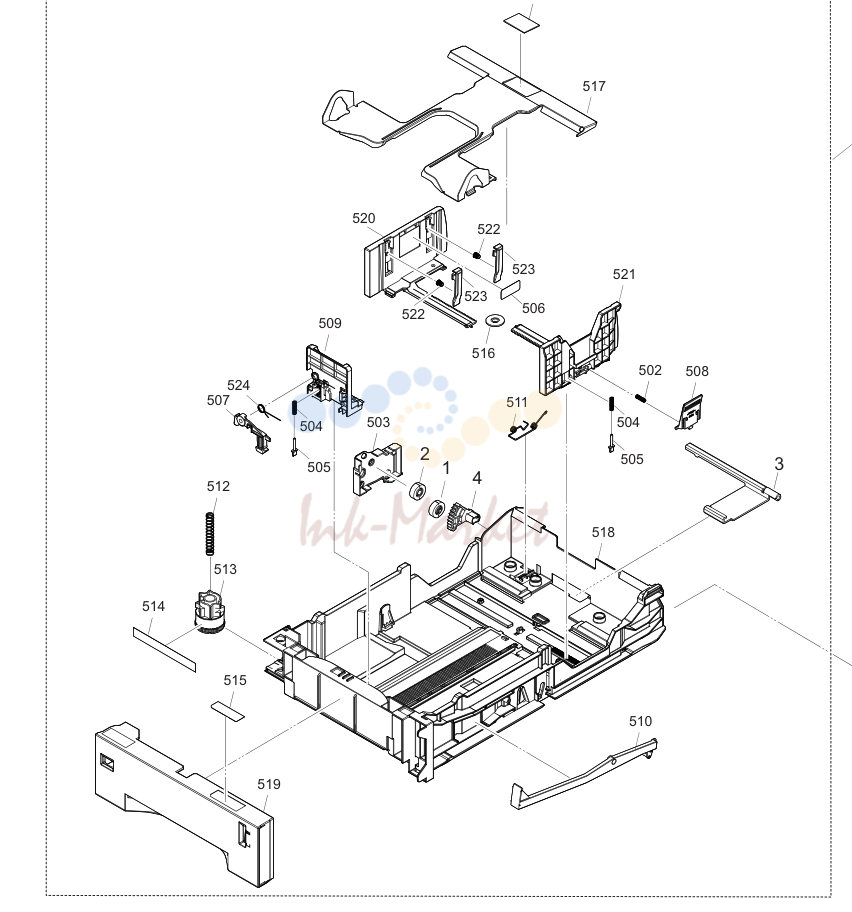

2. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302HN09170 2HN09170 GEAR Z13S JOINT
2			•302KV09250 2KV09250 GEAR Z13
3			•302NR09070 2NR09070 WORKPLATE LIFT
4			•302NT09100 2NT09100 GEAR Z48S LIFT

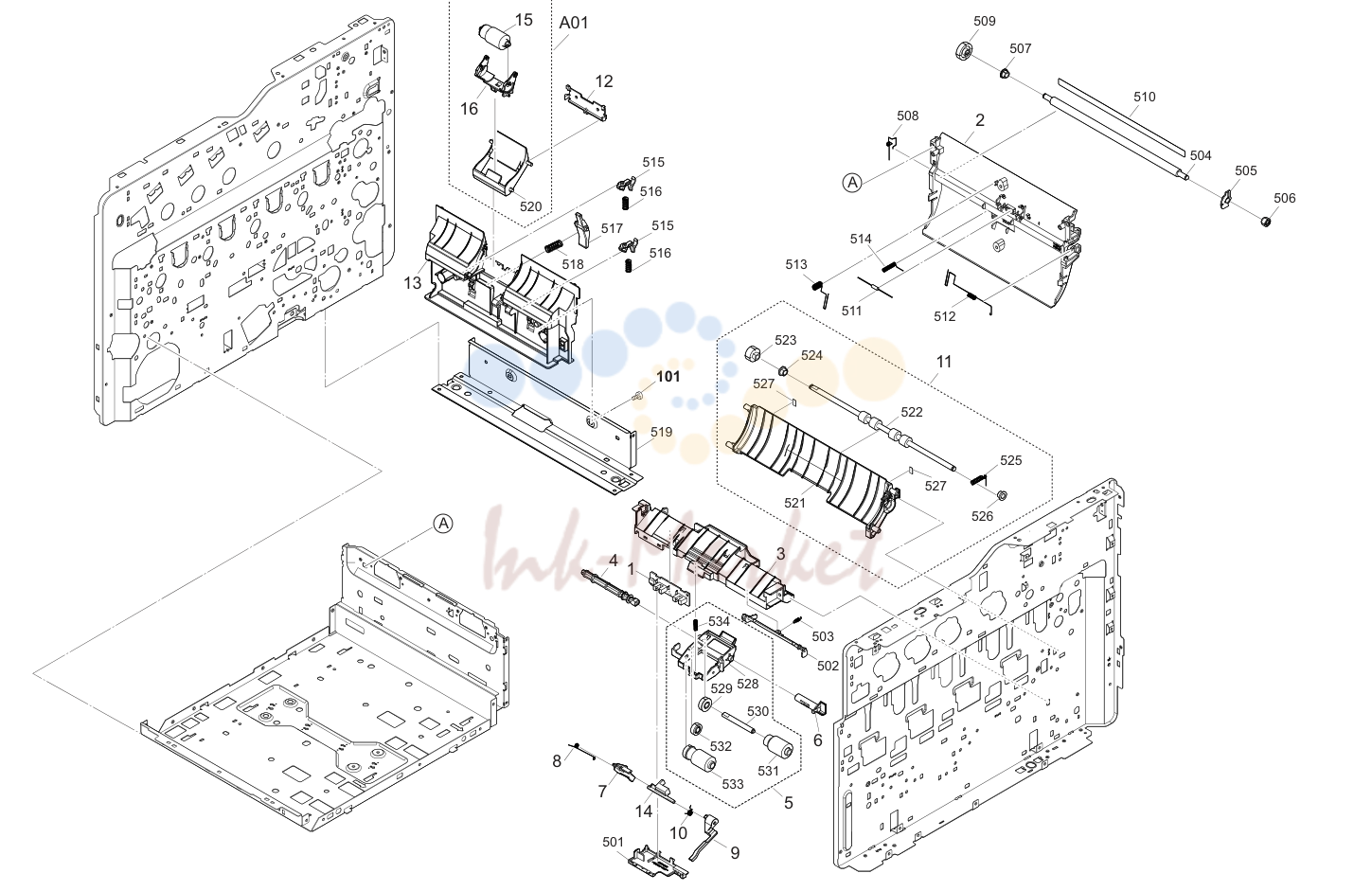

3. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302KV94340	2KV94340	PARTS PWB ASSY CASSETTE SP
2	302NR06511 запросить цену →	2NR06511	FRAME FEED 1:Design-chg.
3	302NR06210 запросить цену →	2NR06210	GUIDE PICK HOLDER
4	302KV06151 запросить цену →	2KV06151	SHAFT FEED
5	302KV94191 запросить цену →	2KV94191	PARTS HOLDER FEED ASSY SP
6	302KV06370 ✓ в наличии	2KV06370	PIN FEED
7	302KV06180 ✓ в наличии	2KV06180	RELEASE ACTUATOR PE
8	302KV06350 запросить цену →	2KV06350	SPRING ACTUATOR A
9	302KV06341	2KV06341	ACTUATOR B
10	302KV06201 запросить цену →	2KV06201	SPRING ACT
11	302NR94250 запросить цену →	2NR94250	PARTS MIDDLE ROLLER ASSY SP
12	302NR06040 запросить цену →	2NR06040	COVER RETARD
13	302NT06010 запросить цену →	2NT06010	GUIDE CASSETTE
14	302KV06170 запросить цену →	2KV06170	ACTUATOR PE
15			•302NG94110 2NG94110 PARTS ROLLER RETARD ASSY SP
16			•302NT06040 2NT06040 HOLDER RETARD A
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

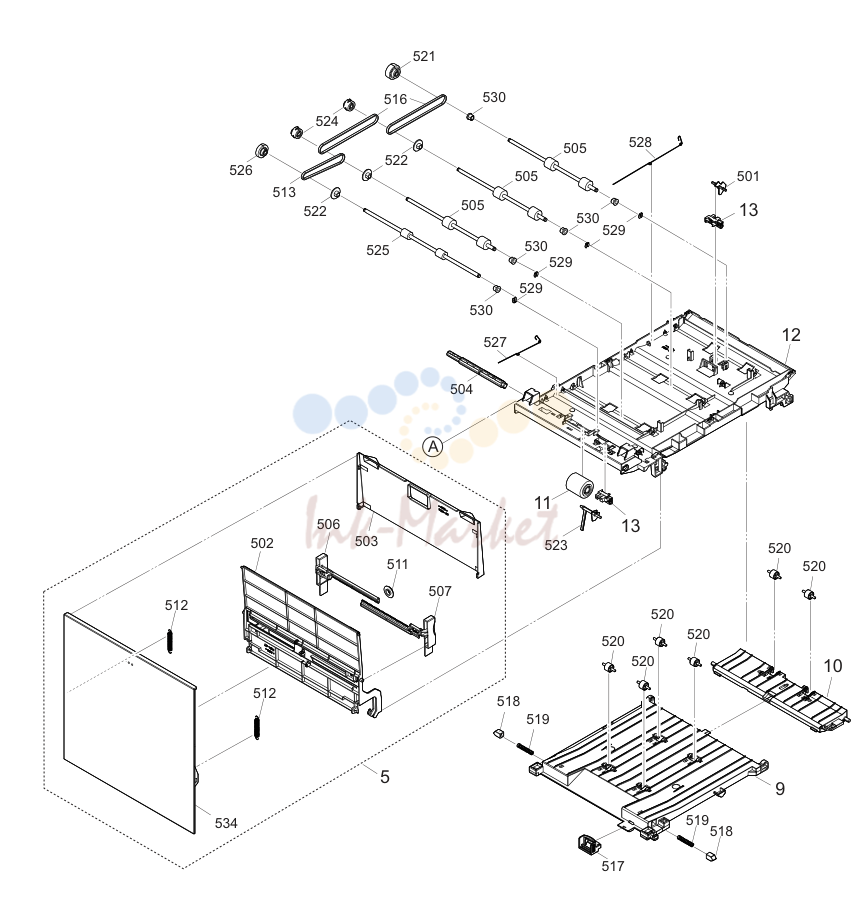

4. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302NR08220 запросить цену →	2NR08220	SPRING PULLEY MPF
2	2FM04150 запросить цену →	2FM04150	CAP SPRING/B-11 ENCLOSURE A4
3	302NR28090 запросить цену →	2NR28090	SHAFT EXIT
4	302F929050 запросить цену →	2F929050	PULLEY FEED DU
5	302NR94210 запросить цену →	2NR94210	PARTS COVER MPF ASSY SP
6	302NR08040 ✓ в наличии	2NR08040	FRAME MPF
7	302NR94220 запросить цену →	2NR94220	PARTS PLATE BOTTOM MPF ASSY SP
8	302NR94270 запросить цену →	2NR94270	PARTS SEPARATOR MPF ASSY SP
9	302NR08130 ✓ в наличии	2NR08130	GUIDE MPF FEED LOW B
10	302NR08110 запросить цену →	2NR08110	GUIDE MPF FEED LOW A
11	302HS08260 ✓ в наличии	2HS08260	ROLLER M/P ASSY
12	302NR08101 запросить цену →	2NR08101	GUIDE MPF FEED UP 1:Design-chg.
13	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
14	302HN01240 запросить цену →	2HN01240	P.W.BOARD ASSY FUSER ZENER 30ppm(A4),32ppm(Letter):120V/230V/240V 1:Part No-chg
14	302J901030 запросить цену →	2J901030	P.W.BOARD ASSY FUSER ZENER 30ppm(A4),32ppm(Letter):100V 1:Part No-chg

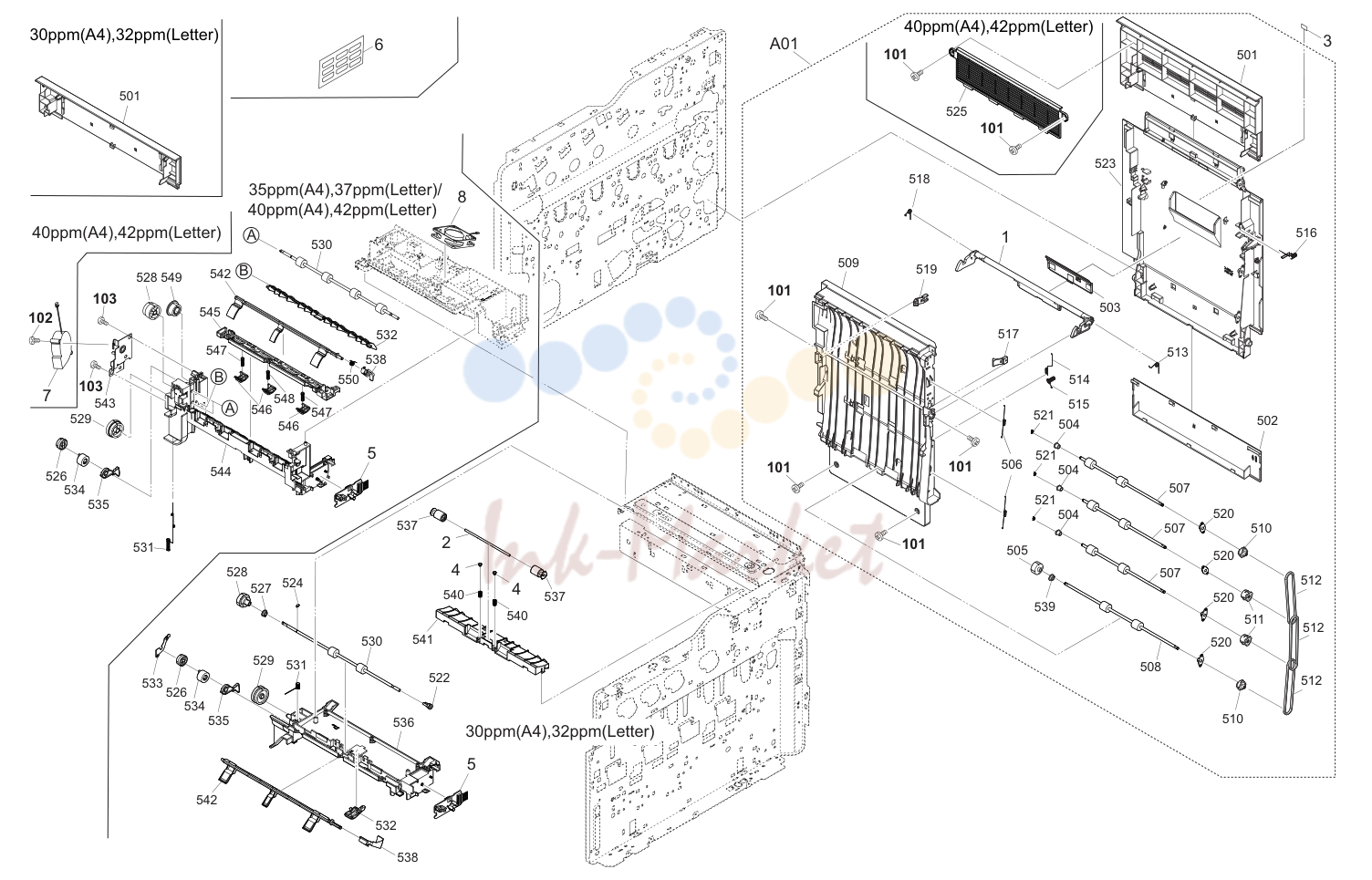

5. Conveying Section 1

№	Артикул	Альт. артикул	Описание
1			•302NR29020 2NR29020 HOOK DU RELEASE
2	302NR28090 запросить цену →	2NR28090	SHAFT EXIT
3	302MC34040 запросить цену →	2MC34040	LABEL PUSH
4	2FM04150 запросить цену →	2FM04150	CAP SPRING/B-11 ENCLOSURE A4
5	302NR94130 запросить цену →	2NR94130	PARTS PWB ASSY EXIT SP 30ppm(A4),32ppm(Letter)
5	302NS94050 запросить цену →	2NS94050	PARTS PWB ASSY EXIT SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
6	302NR34090 запросить цену →	2NR34090	LABEL PUSH SET
7	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR 40ppm(A4),42ppm(Letter) 1:Add
8	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter) 1:Add
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700320H запросить цену →	BB105620	+BIND T.T S SCREW 3X20 SR 1:Add
103	7BB202308H запросить цену →	BB105690	+TP-FLAT T.T P SCREW 3X8 1:Add

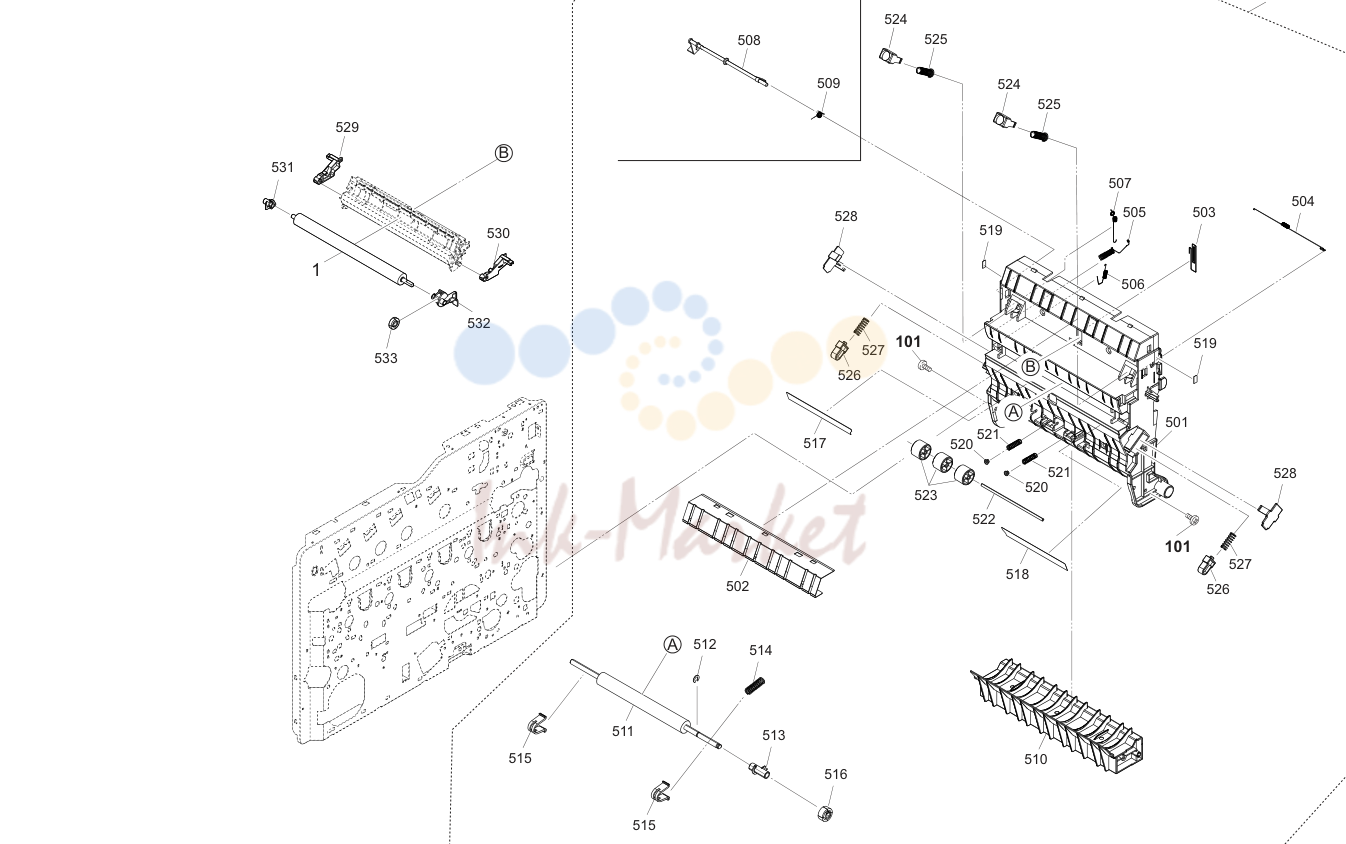

6. Conveying Section 2

№	Артикул	Альт. артикул	Описание
1	302NR93070 запросить цену →	2NR93070	LK-5140A 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
1	302NT93070 запросить цену →	2NT93070	LK-5160A 40ppm(A4),42ppm(Letter)
2	302NR93080	2NR93080	LK-5140B 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
2	302NT93080 запросить цену →	2NT93080	LK-5160B 40ppm(A4),42ppm(Letter)

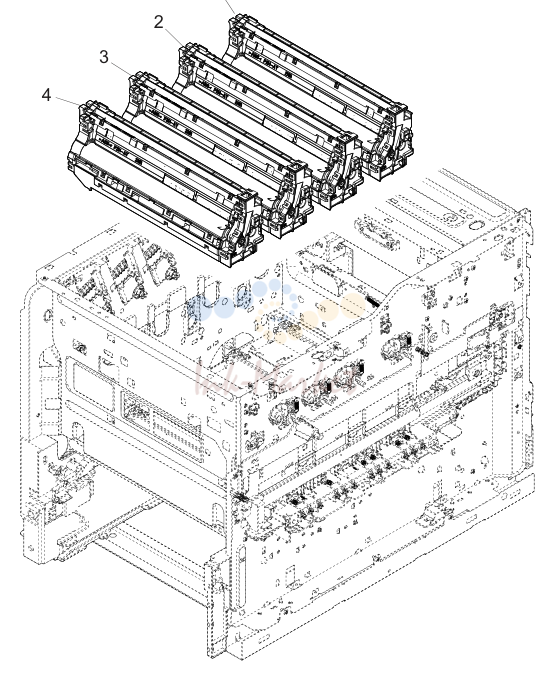

7. Developer Section

№	Артикул	Альт. артикул	Описание
1	302NR93020 запросить цену →	2NR93020	DV-5140(K) 30ppm(A4),32ppm(Letter)
1	302NS93010 запросить цену →	2NS93010	DV-5150(K) 35ppm(A4),37ppm(Letter)
1	302NT93020 запросить цену →	2NT93020	DV-5160(K) 40ppm(A4),42ppm(Letter)
2	302NR93040 запросить цену →	2NR93040	DV-5140(M) 30ppm(A4),32ppm(Letter)
2	302NS93030 запросить цену →	2NS93030	DV-5150(M) 35ppm(A4),37ppm(Letter)
2	302NT93040	2NT93040	DV-5160(M) 40ppm(A4),42ppm(Letter)
3	302NR93050 запросить цену →	2NR93050	DV-5140(C) 30ppm(A4),32ppm(Letter)
3	302NS93040 запросить цену →	2NS93040	DV-5150(C) 35ppm(A4),37ppm(Letter)
3	302NT93050 запросить цену →	2NT93050	DV-5160(C) 40ppm(A4),42ppm(Letter)
4	302NR93030 запросить цену →	2NR93030	DV-5140(Y) 30ppm(A4),32ppm(Letter)
4	302NS93020 запросить цену →	2NS93020	DV-5150(Y) 35ppm(A4),37ppm(Letter)
4	302NT93030 запросить цену →	2NT93030	DV-5160(Y) 40ppm(A4),42ppm(Letter)

8. Image Formation Section

№	Артикул	Альт. артикул	Описание
1	302NR93060 запросить цену →	2NR93060	TR-5140 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
1	302NT93060 запросить цену →	2NT93060	TR-5160 40ppm(A4),42ppm(Letter)
101	7BB607312H запросить цену →	BB107140	+TP-CUP M SCREW 3X12 R

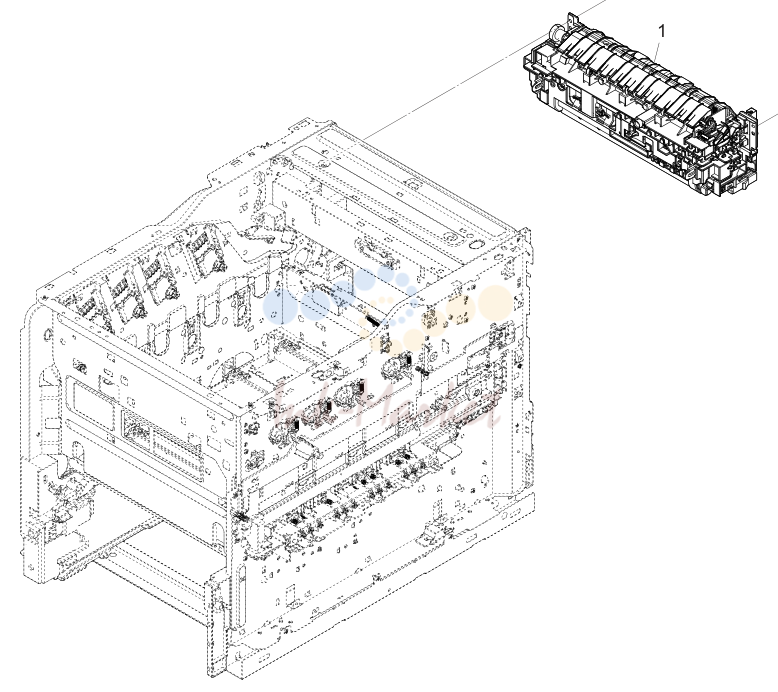

9. Fuser Section

№	Артикул	Альт. артикул	Описание
1	302NR93090 запросить цену →	2NR93090	FK-5140 30ppm(A4),32ppm(Letter)
1	302NR93110 запросить цену →	2NR93110	FK-5142 30ppm(A4),32ppm(Letter)
1	302NR93100 запросить цену →	2NR93100	FK-5141 30ppm(A4),32ppm(Letter)
1	302NT93090	2NT93090	FK-5160 35ppm(A4),37ppm(Letter) 1:Part No-chg
1	302NT93110 запросить цену →	2NT93110	FK-5162 35ppm(A4),37ppm(Letter) 1:Part No-chg
1	302NT93160 запросить цену →	2NT93160	FK-5170 40ppm(A4),42ppm(Letter) 1:Part No-chg
1	302NT93170 запросить цену →	2NT93170	FK-5171 40ppm(A4),42ppm(Letter) 1:Part No-chg
1	302NT93180 запросить цену →	2NT93180	FK-5172 40ppm(A4),42ppm(Letter) 1:Part No-chg
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

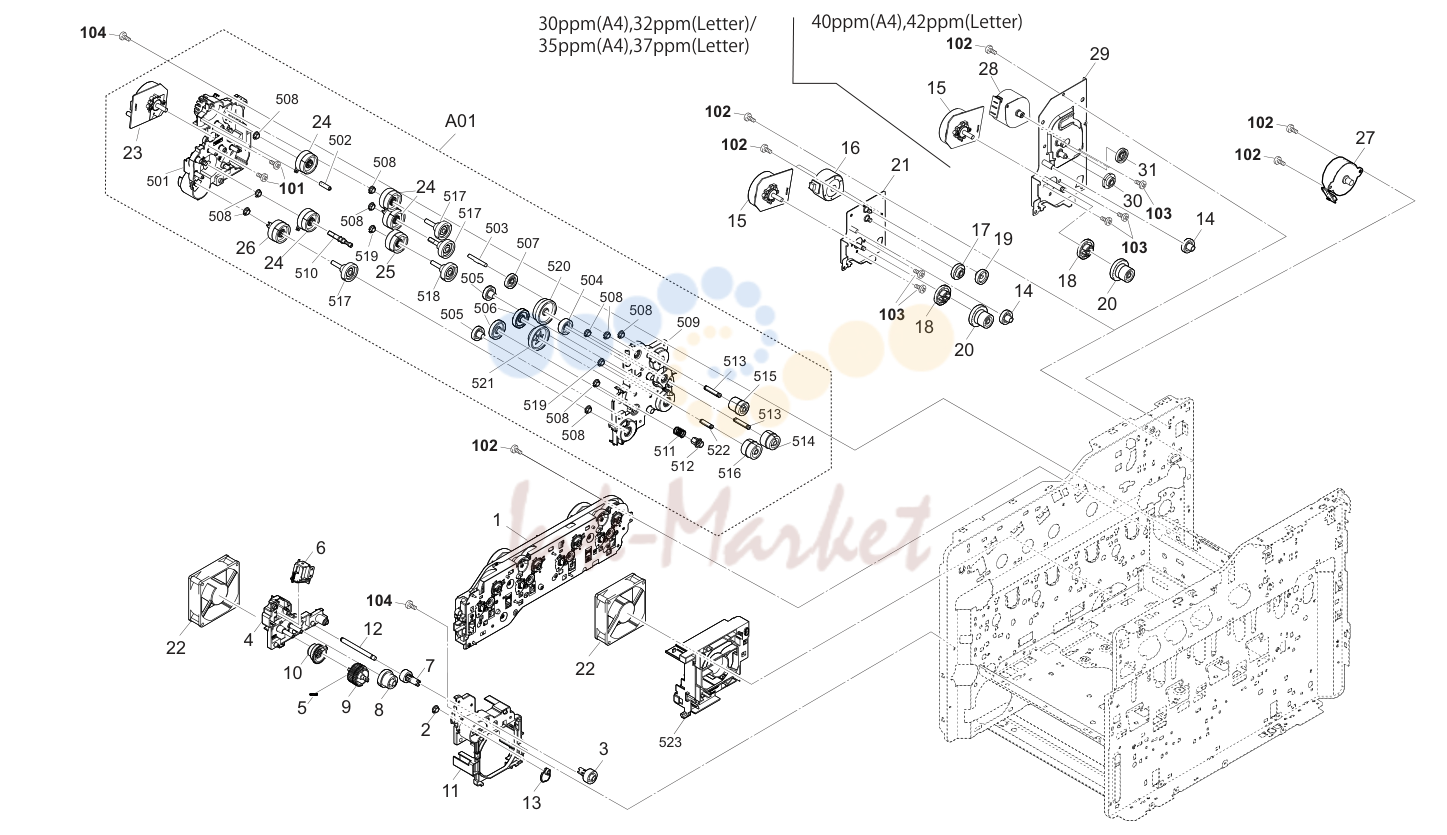

10. Drive Section

№	Артикул	Альт. артикул	Описание
1	302NR93130 запросить цену →	2NR93130	DR-5140 30ppm(A4),32ppm(Letter)
1	302NT93120 запросить цену →	2NT93120	DR-5150 35ppm(A4),37ppm(Letter) 1:Part No-chg
1	302NT93210 запросить цену →	2NT93210	DR-5160 40ppm(A4),42ppm(Letter) 1:Part No-chg
2	302KV31410 ✓ в наличии	2KV31410	BUSH DRIVE
3	302KV31440 ✓ в наличии	2KV31440	GEAR Z23L
4	302NR31150 запросить цену →	2NR31150	HOUSING MPF DRIVE A
5	302HN31650	2HN31650	SPRING INPUT MPF
6	302GR44150 ✓ в наличии	2GR44150	SOLENOID TONER
7	302NR31810 ✓ в наличии	2NR31810	GEAR Z14L MPF
8	302NR31180 ✓ в наличии	2NR31180	GEAR Z31R-Z24S
9	302NR31190 ✓ в наличии	2NR31190	GEAR INPUT A Z36S
10	302NR31200 ✓ в наличии	2NR31200	GEAR INPUT B Z36S
11	302NR31160 запросить цену →	2NR31160	HOUSING MPF DRIVE B
12	302NR31210 запросить цену →	2NR31210	PIN DRIVE MPF A
13	302NR31630 ✓ в наличии	2NR31630	CAM MPF
14	302NR31060 запросить цену →	2NR31060	GEAR Z24L
15	302K994323 запросить цену →	2K994323	PARTS MOTOR-BL W20 SP 1:Design-chg.
16	303NB94040 ✓ в наличии	3NB94040	PARTS MOTOR-PM MOVING SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) 1:Part No-chg.
17	302NR31250 запросить цену →	2NR31250	GEAR Z44R-Z16S 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) 1:Part No-chg.
18	302NR31230 запросить цену →	2NR31230	GEAR Z35R
19	302NR31260 запросить цену →	2NR31260	GEAR Z26S 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) 1:Part No-chg.
20	302NR31240 запросить цену →	2NR31240	GEAR Z63R-Z24R
21	302NR31220 запросить цену →	2NR31220	PLATE MIDDLE DRIVE 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter) 1:Part No-chg.
22	302NG94220 ✓ в наличии	2NG94220	PARTS FAN MOTOR SP
23			•302LC94291 2LC94291 PARTS MOTOR-BL W10 SP
24			•302NR94010 2NR94010 PARTS CLUTCH 35 Z35R SP
25			•302NR94010 2NR94010 PARTS CLUTCH 35 Z35R SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
26			•302KV44041 2KV44041 CLUTCH 50 Z35R
27	302P794060 ✓ в наличии	2P794060	PARTS MOTOR EJECT SP
28	302NT94140 запросить цену →	2NT94140	PARTS MOTOR-PM FUSER SP 40ppm(A4),42ppm(Letter) 1:Part No-chg.
29	302NT31090 запросить цену →	2NT31090	PLATE MIDDLE DRIVE A 40ppm(A4),42ppm(Letter) 1:Part No-chg.
30	302NT31100 запросить цену →	2NT31100	GEAR Z43R-Z16S 40ppm(A4),42ppm(Letter) 1:Part No-chg.
31	302NT31110 запросить цену →	2NT31110	GEAR Z26S 40ppm(A4),42ppm(Letter) 1:Part No-chg.
101	7BB060305H1 запросить цену →	BB107010	+BIND M SCREW 3X5(BLUE)
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
104	7BB100312H запросить цену →	BB046020	+BIND T.T S SCREW 3X12

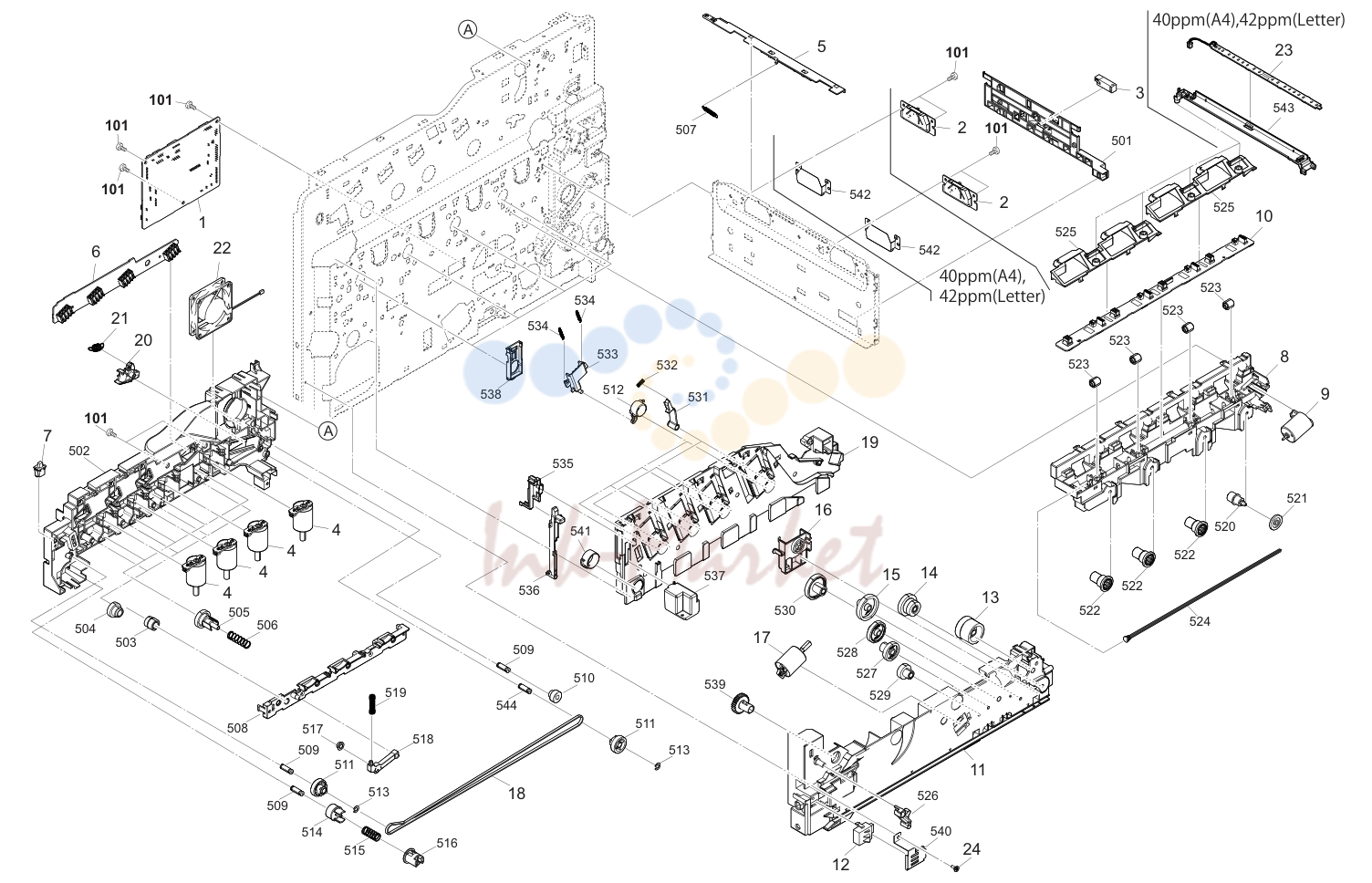

11. Electrical Components 1

№	Артикул	Альт. артикул	Описание
1	302NR94110 запросить цену →	2NR94110	PARTS PWB ASSY ENGINE CONNECT SP 30ppm(A4),32ppm(Letter)
1	302NS94040 запросить цену →	2NS94040	PARTS PWB ASSY ENGINE CONNECT SP 35ppm(A4),37ppm(Letter)
1	302NT94030 запросить цену →	2NT94030	PARTS PWB ASSY ENGINE CONNECT SP 40ppm(A4),42ppm(Letter)
2	302NR94020 запросить цену →	2NR94020	PARTS ID SENSOR SP
3	303NW94040 ✓ в наличии	3NW94040	PARTS SENSOR OPT. SP
4	302NR94080 запросить цену →	2NR94080	PARTS DC MOTOR ASSY SP
5	302NR94200 запросить цену →	2NR94200	PARTS CLEANER ID ASSY SP
6	302NR94100 ✓ в наличии	2NR94100	PARTS PWB ASSY CONTAINER CONN SP
7			7SP01000004+H01 SP136500 SW.PUSH
8	302NR33020 запросить цену →	2NR33020	DUCT LEFT INNER
9	302NG94050 ✓ в наличии	2NG94050	PARTS DC MOTOR ASSY SP
10	302NR94120 запросить цену →	2NR94120	PARTS PWB ASSY DRUM CONNECT SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
10	302NT94020 запросить цену →	2NT94020	PARTS PWB ASSY DRUM CONNECT SP 40ppm(A4),42ppm(Letter)
11	302NS02192 запросить цену →	2NS02192	GUIDE CASSETTE LEFT 1:Design-chg.
12	302HN44180 ✓ в наличии	2HN44180	SWITCH SIZE
13	302NR31080 запросить цену →	2NR31080	GEAR Z33R-Z32R
14	302KV02B80 запросить цену →	2KV02B80	GEAR Z28S-Z13S
15	302NR02930 ✓ в наличии	2NR02930	GEAR Z41S
16	302NS02230 запросить цену →	2NS02230	HOLDER GEAR
17	302NR94090 запросить цену →	2NR94090	PARTS DC MOTOR ASSY SP
18	302NR31570 ✓ в наличии	2NR31570	BELT S2M Z350
19	302NR02170 запросить цену →	2NR02170	GUIDE TOP LEFT
20	302NR02330 запросить цену →	2NR02330	SLIDER CLEANER ID
21	302NR02340 запросить цену →	2NR02340	SPRING SLIDER CLEANER
22	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP
23	302NT94090 запросить цену →	2NT94090	PARTS PWB ASSY DRUM HEATER SP 40ppm(A4),42ppm(Letter) 1:Others
24	303MH04040 запросить цену →	3MH04040	PIN COVER 1:Add
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

12. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302NR94170 запросить цену →	2NR94170	PARTS PWB ASSY MAIN SP 30ppm(A4),32ppm(Letter)
1	302NR94180 запросить цену →	2NR94180	PARTS PWB ASSY MAIN EU SP 30ppm(A4),32ppm(Letter)
1	302NR94280 запросить цену →	2NR94280	PARTS PWB ASSY MAIN JP SP 30ppm(A4),32ppm(Letter)
1	302NS94060 запросить цену →	2NS94060	PARTS PWB ASSY MAIN SP 35ppm(A4),37ppm(Letter)
1	302NS94070 запросить цену →	2NS94070	PARTS PWB ASSY MAIN EU SP 35ppm(A4),37ppm(Letter)
1	302NT94040 запросить цену →	2NT94040	PARTS PWB ASSY MAIN SP 40ppm(A4),42ppm(Letter)
1	302NT94050 запросить цену →	2NT94050	PARTS PWB ASSY MAIN EU SP 40ppm(A4),42ppm(Letter)
1	302NT94100 запросить цену →	2NT94100	PARTS PWB ASSY MAIN JP SP 40ppm(A4),42ppm(Letter)
2	302NR94030 ✓ в наличии	2NR94030	PARTS HIGH VOLTAGE UNIT SP 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
2	302NT94010 запросить цену →	2NT94010	PARTS HIGH VOLTAGE UNIT SP 40ppm(A4),42ppm(Letter)
3	302NR94050 ✓ в наличии	2NR94050	PARTS SWITCHING REGULATOR 230V SP 30ppm(A4),32ppm(Letter)
3	302NS94020 ✓ в наличии	2NS94020	PARTS SWITCHING REGULATOR 230V SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
3	302NR94040 запросить цену →	2NR94040	PARTS SWITCHING REGULATOR 100V SP 30ppm(A4),32ppm(Letter)
3	302NS94010 запросить цену →	2NS94010	PARTS SWITCHING REGULATOR 100V SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
4			7SM010104+++H01 SM055200 SW.MICRO
5	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP
6			7SP01000004+H01 SP136500 SW.PUSH
7	302NR94160 запросить цену →	2NR94160	PARTS PWB ASSY SWITCH SP
8	302NR39011 запросить цену →	2NR39011	BRACKET FRONT HV 1:Design-chg.
9	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
10	302HN02611 запросить цену →	2HN02611	FOOT
11	302NR02140 запросить цену →	2NR02140	LEVER INTERLOCK
12	302NR94070 запросить цену →	2NR94070	PARTS TONER FULL DETECT ASSY SP
13	302NR02180	2NR02180	GUIDE TOP RIGHT
14	302M294130 ✓ в наличии	2M294130	PARTS PWB ASSY THERMISTOR SP
15	302K094271 ✓ в наличии	2K094271	PARTS HVU2 SP 40ppm(A4),42ppm(Letter) 1:Design-chg.
17			7AAACCJP+15H007 AA150200 AC CORD ASSY JP 30ppm(A4),32ppm(Letter)/40ppm(A4),42ppm(Letter) 1:Part No-chg.
18	3019527401 запросить цену →	19527401	POWER CORD(120)
19	302FV94010 ✓ в наличии	2FV94010	PARTS AC CORD EU SP
20	302FV45040 запросить цену →	2FV45040	AC CORD ASSY
21	302HN44210 ✓ в наличии	2HN44210	FAN MOTOR 1:Add
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

13. Operation Section

№	Артикул	Альт. артикул	Описание
1			•302NR94140 2NR94140 PARTS PWB ASSY LCDCONT SP 30ppm(A4),32ppm(Letter)
1			•302NS94030 2NS94030 PARTS PWB ASSY LCDCONT SP 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
2			•302NR05010 2NR05010 COVER OPERATION 30ppm(A4),32ppm(Letter)
2			•302NS05010 2NS05010 COVER OPERATION 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
3	302NR05080 запросить цену →	2NR05080	STOPPER PANEL
4	302NR05200 запросить цену →	2NR05200	SHEET OPE 30ppm(A4),32ppm(Letter)
4	302NR05210 запросить цену →	2NR05210	SHEET OPE ENG 30ppm(A4),32ppm(Letter)
4	302NS05200 запросить цену →	2NS05200	SHEET OPE 40ppm(A4),42ppm(Letter)
4	302NS05210 запросить цену →	2NS05210	SHEET OPE ENG 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
5	302NR05070 запросить цену →	2NR05070	COVER PANEL 30ppm(A4),32ppm(Letter)
5	302NS05040 запросить цену →	2NS05040	COVER PANEL 35ppm(A4),37ppm(Letter)
5	302NT05010 запросить цену →	2NT05010	COVER PANEL 40ppm(A4),42ppm(Letter)

14. Wire Section 1 (30ppm(A4),32ppm(Letter))

№	Артикул	Альт. артикул	Описание
2			2 NEUTRAL
7			7 FTHERM2 1 2 FTH2
10			Heat roller
12			FTS1
1	302NR46020 запросить цену →	2NR46020	CONN.CORD ASSY S03920 MAIN-REGIST
2	302NR46030 запросить цену →	2NR46030	CONN.CORD ASSY S03921 MAIN-ID SENSOR(L)
3	302NR46040 запросить цену →	2NR46040	CONN.CORD ASSY S03922 MAIN-ID SENSOR(R)
4	302NR46060 запросить цену →	2NR46060	CONN.CORD ASSY S03925 MAIN-LVU
5	302NR46090 запросить цену →	2NR46090	CONN.CORD ASSY S03929 MAIN-CONTAINER SW
6	302NR46260 запросить цену →	2NR46260	CONN.CORD ASSY S03956 MAIN-THERMISTOR
7	302NR46350 запросить цену →	2NR46350	CONN.CORD ASSY S03965 USB HOST
8	302NR46360 запросить цену →	2NR46360	CONN.CORD ASSY S03966 LVU-INTERLOCK
9	302NR46380 запросить цену →	2NR46380	CONN.CORD ASSY S03969 MIAN-LVU FAN
10	302NR46410 запросить цену →	2NR46410	CONN.CORD ASSY S03975 INLET
11	302NR46070 запросить цену →	2NR46070	CONN.CORD ASSY S03926 MAIN-LVU
12	302NR46370 запросить цену →	2NR46370	CONN.CORD ASSY S03967 LVU-HEATER CONNECT
13	302NV46060 запросить цену →	2NV46060	CONN.CORD ASSY S04078 MAIN-EXIT
14	302NR46010 запросить цену →	2NR46010	CONN.CORD ASSY S03919 MAIN-LCD
2			2 NEUTRAL
3			3 3 3 LIVE
6			6 GND 1 (cid:22)
7			7 NCTHDET 2 2 8 8 NCTHCOM
1	302NR46020 запросить цену →	2NR46020	CONN.CORD ASSY S03920 MAIN-REGIST
2	302NR46030 запросить цену →	2NR46030	CONN.CORD ASSY S03921 MAIN-ID SENSOR(L)
3	302NR46040 запросить цену →	2NR46040	CONN.CORD ASSY S03922 MAIN-ID SENSOR(R)
4	302NR46060 запросить цену →	2NR46060	CONN.CORD ASSY S03925 MAIN-LVU
5	302NR46090 запросить цену →	2NR46090	CONN.CORD ASSY S03929 MAIN-CONTAINER SW
6	302NR46260 запросить цену →	2NR46260	CONN.CORD ASSY S03956 MAIN-THERMISTOR
7	302NR46350 запросить цену →	2NR46350	CONN.CORD ASSY S03965 USB HOST
8	302NR46360 запросить цену →	2NR46360	CONN.CORD ASSY S03966 LVU-INTERLOCK
9	302NR46380 запросить цену →	2NR46380	CONN.CORD ASSY S03969 MIAN-LVU FAN
10	302NR46410 запросить цену →	2NR46410	CONN.CORD ASSY S03975 INLET
11	302NT46010 запросить цену →	2NT46010	CONN.CORD ASSY S03927 MAIN-LVU
12	302NT46070 запросить цену →	2NT46070	CONN.CORD ASSY S03968 LVU-HEATER CONNECT
13	302NV46060 запросить цену →	2NV46060	CONN.CORD ASSY S04078 MAIN-EXIT
14	302NS46030 запросить цену →	2NS46030	CONN.CORD ASSY S04084 MAIN-LCD
15	302NS46020 запросить цену →	2NS46020	CONN.CORD ASSY S04083 LCDCONNECT-GND

15. Wire Section 2 (30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter))

№	Артикул	Альт. артикул	Описание
1			ADEL
2			KDEL
3			ERTP
4			CRTP
2			1 2 1 REGCL + D 2 R 4 V V N 3 1 2 1 2 1 1 9 8 7 6 5 1 0 E T T T D D T N N N N R L R P S S S S A M T E E E E S H H N N N N E E E K Y M C D A R R T M DR 1 1 9 8 7 6 5 1 0 ER E A E E + S D 3 E E G . D D C A C 3 N N T A A L V D . D C K A 0 1 3 R 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 G E E E N + D D 3 R E E . A A N C . D C A 0 1 3 D V S A L K 3 E T A C DR 1 2 1 2 G ER N A D SECDR
8			7 6 5 8 7 6 5 + G G G 2 N N N 4 D D D V1 4 3 2 1 + P P G 3 T T N . S S 3 D D C V3 A L 4 3 2 1 ERA E S E E G C Y N L D D K R 1 2 3 1 2 3 G E ER E N C A D S L K E YDR
4			4 GND EEDATA 4 4 EEDATA
3			2 1 3 2 1 + + + 2 2 2 4 4 4 V V V 3 3 3 +3. D D 3 N A A V .C 0 1 3 5 6 7 8 5 6 7 8 N + D D 3 . A A C . 0 1 3 V3 1 2 1 2 G ER N A D SEYDR
1			1 GND
3			3 TNSENK
4			5 6 7 8 4 5 6 7 8 P P D D D T T L A A S S P 0 1 C D TH L A 1 2 3 4 DLP T T N + H S 3 G E . E 3 R N N V M D K 2 1 2 3 4 Th T er S m - i K stor
1			1 2 2 +3.3V3 3 3 TNSENM
4			4 PTSCL +3.3V2 5 5 DLPTH TNSENM 1 6 7 6 7 P D T A S 0 DA GND 2 3 TS-M 8 8 DA1
1			1 GND 2 2 +3.3V3
3			3 TNSENC
3			3 TNSENY
2			NRDNAFTNOCT
2			NRDNAFGMI
2			NRDNAFYCUSL
2			NRDNAFMKUSL
2			NRDNAFTIXE
2			NRDNAFPFU
2			HEATDRM 1 1 DHTM 1 GND
2			HEATDRC
11			1DEL_1V3.3+
22			DNG
33			NPOTSW
2			DRPWB-M Drum unit M CL-M EEPROM
1			1 2 3 2 3 DRPWB-Y Drum unit Y
6			6 CL-Y 7 7 8 8 EEPROM
1			DLPPWB-C Devloping unit C
1	302NR46110 запросить цену →	2NR46110	CONN.CORD ASSY S03931 ENGINE-WASTE COVER
2	302NR46170 запросить цену →	2NR46170	CONN.CORD ASSY S03943 MAIN-ENGINE
3	302NR46180 запросить цену →	2NR46180	CONN.CORD ASSY S03944 MAIN-ENGINE
4	302NR46190 запросить цену →	2NR46190	CONN.CORD ASSY S03945 MAIN-DRUM CONNECT
5	302NR46330 запросить цену →	2NR46330	CONN.CORD ASSY S03963 ENGINE-CONTAIN FAN
6	302NT46090 запросить цену →	2NT46090	CONN.CORD ASSY S03964 ENGINE-EXIT FAN 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
7	302NR46320 запросить цену →	2NR46320	CONN.CORD ASSY S03962 ENGINE-IMAGE FAN
8	302NT46110 запросить цену →	2NT46110	CONN.CORD ASSY S04124 ENGINE-U 40ppm(A4),42ppm(Letter) 1:Add

16. Wire Section 4 (30ppm(A4),32ppm(Letter))

№	Артикул	Альт. артикул	Описание
1	302NR46080 запросить цену →	2NR46080	CONN.CORD ASSY S03928 ENGINE-MPF
2	302NR46150 запросить цену →	2NR46150	CONN.CORD ASSY S03939 ENGINE-FUSER MOT
3	302NR46200 запросить цену →	2NR46200	CONN.CORD ASSY S03946 ENGINE-CASSETTE
4	302NR46210 запросить цену →	2NR46210	CONN.CORD ASSY S03947 ENGINE-LIFT
5	302NR46230 запросить цену →	2NR46230	CONN.CORD ASSY S03951 ENGINE-IMAGE MOT
6	302NR46240 запросить цену →	2NR46240	CONN.CORD ASSY S03952 ENGINE-DLP MOT
7	302NR46270 запросить цену →	2NR46270	CONN.CORD ASSY S03957 ENGINE-CASSETTE SW
8	302NR46290 запросить цену →	2NR46290	CONN.CORD ASSY S03959 ENGINE-LSU CL
9	302NR46300 запросить цену →	2NR46300	CONN.CORD ASSY S03960 ENGINE-TONER MOT
10	302NR46310 запросить цену →	2NR46310	CONN.CORD ASSY S03961 ENGINE-SOLENOID
11	302NR46390 запросить цену →	2NR46390	CONN.CORD ASSY S03971 ENGINE-FEED MOT
12	302NR46250 запросить цену →	2NR46250	CONN.CORD ASSY S03955 ENGINE-PF
13	302NR46490 запросить цену →	2NR46490	CONN.CORD ASSY S04090 ENGINE-DRUM MOT

17. Wire Section 4 (35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter))

№	Артикул	Альт. артикул	Описание
1	302NR46080 запросить цену →	2NR46080	CONN.CORD ASSY S03928 ENGINE-MPF
2	302NR46150 запросить цену →	2NR46150	CONN.CORD ASSY S03939 ENGINE-FUSER MOT 35ppm(A4),37ppm(Letter) 1:Part No-chg.
2	302NT46120 запросить цену →	2NT46120	CONN.CORD ASSY S04130 ENGINE-FUSER MOT 40ppm(A4),42ppm(Letter) 1:Part No-chg.
3	302NR46200 запросить цену →	2NR46200	CONN.CORD ASSY S03946 ENGINE-CASSETTE
4	302NR46210 запросить цену →	2NR46210	CONN.CORD ASSY S03947 ENGINE-LIFT
5	302NR46230 запросить цену →	2NR46230	CONN.CORD ASSY S03951 ENGINE-IMAGE MOT
6	302NR46240 запросить цену →	2NR46240	CONN.CORD ASSY S03952 ENGINE-DLP MOT
7	302NR46270 запросить цену →	2NR46270	CONN.CORD ASSY S03957 ENGINE-CASSETTE SW
8	302NR46290 запросить цену →	2NR46290	CONN.CORD ASSY S03959 ENGINE-LSU CL
9	302NR46300 запросить цену →	2NR46300	CONN.CORD ASSY S03960 ENGINE-TONER MOT
10	302NR46310 запросить цену →	2NR46310	CONN.CORD ASSY S03961 ENGINE-SOLENOID
11	302NT46050 запросить цену →	2NT46050	CONN.CORD ASSY S03950 ENGINE-FEED MOT
12	302NR46250 запросить цену →	2NR46250	CONN.CORD ASSY S03955 ENGINE-PF
13	302NR46490 запросить цену →	2NR46490	CONN.CORD ASSY S04090 ENGINE-DRUM MOT
14	302NT46040 запросить цену →	2NT46040	CONN.CORD ASSY S03948 MAIN-DU SENSOR

18. Accessories

№	Артикул	Альт. артикул	Описание
1	302NR05220 запросить цену →	2NR05220	SHEET OPE GER 30ppm(A4),32ppm(Letter)
2	302NR05230 запросить цену →	2NR05230	SHEET OPE FRA 30ppm(A4),32ppm(Letter)
3	302NR05240 запросить цену →	2NR05240	SHEET OPE ITA 30ppm(A4),32ppm(Letter)
4	302NR05250 запросить цену →	2NR05250	SHEET OPE SPA 30ppm(A4),32ppm(Letter)
5	302NR05260 запросить цену →	2NR05260	SHEET OPE POR 30ppm(A4),32ppm(Letter)
6	302NR05270 запросить цену →	2NR05270	SHEET OPE DUT 30ppm(A4),32ppm(Letter)
7	302NR05280 запросить цену →	2NR05280	SHEET OPE RUS 30ppm(A4),32ppm(Letter)
8	302NS05220 запросить цену →	2NS05220	SHEET OPE GER 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
9	302NS05230 запросить цену →	2NS05230	SHEET OPE FRA 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
10	302NS05240 запросить цену →	2NS05240	SHEET OPE ITA 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
11	302NS05250 запросить цену →	2NS05250	SHEET OPE SPA 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
12	302NS05260 запросить цену →	2NS05260	SHEET OPE POR 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
13	302NS05270 запросить цену →	2NS05270	SHEET OPE DUT 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)
14	302NS05280 запросить цену →	2NS05280	SHEET OPE RUS 35ppm(A4),37ppm(Letter)/40ppm(A4),42ppm(Letter)

Источник: Инк.Маркет

← Все статьи
