Kyocera ECOSYS P4040dn-PL — каталог запчастей со схемами

Содержание

• 1. Covers 2P7-1
• 2. Frames 2P7-1
• 3. Paper Cassette 2P7
• 4. Paper Feed Section 2P7-1
• 5. Image Formation Section 2P7
• 6. Drive Section 2P7-1
• 7. PT-4100 2P7
• 8. Wire Section 2 2P7-1

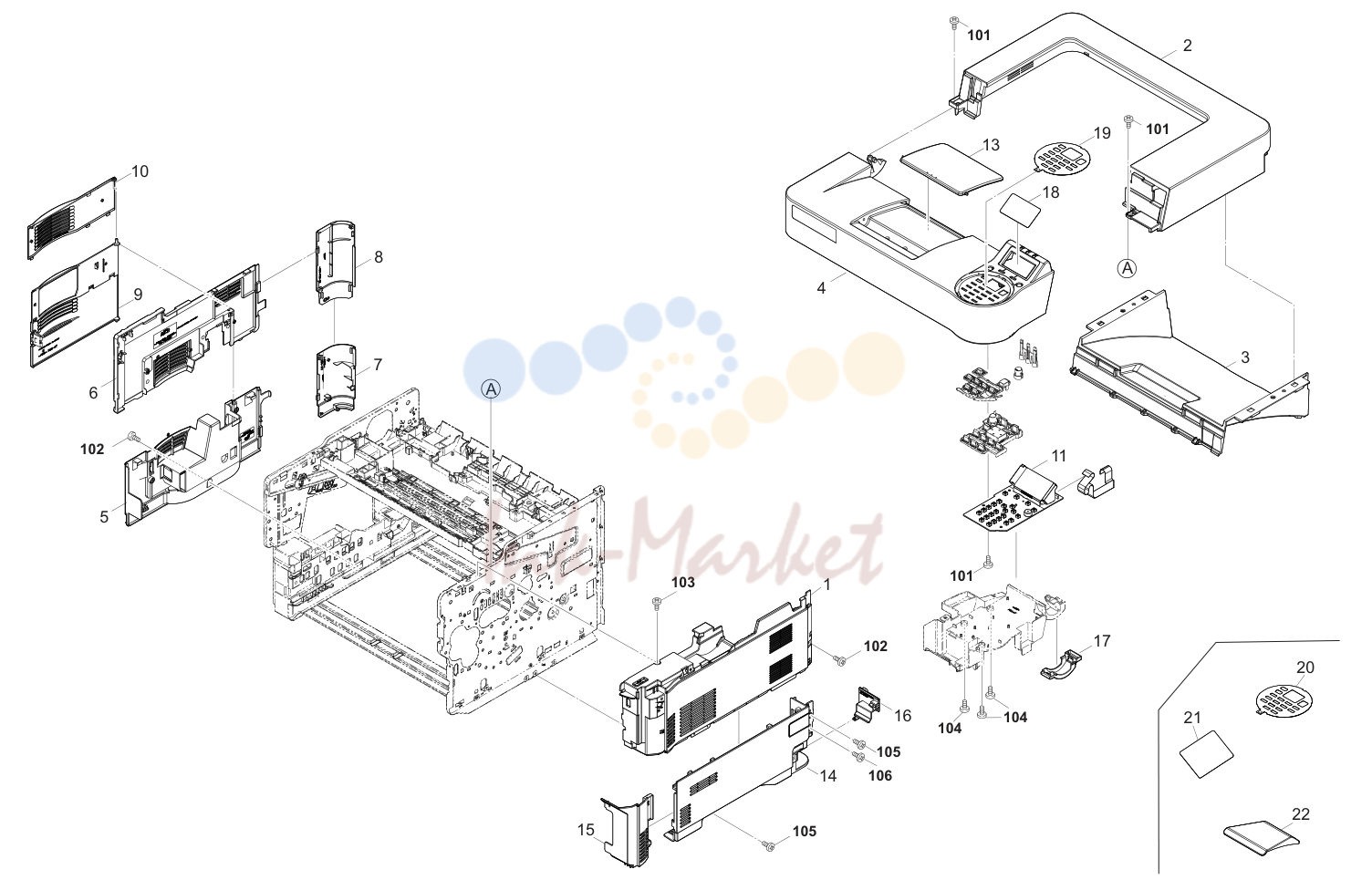

1. Covers 2P7-1

№	Артикул	Альт. артикул	Описание
1	302LV94290 запросить цену →	2LV94290	PARTS COVER RIGHT UP ASSY SP
2	302P794170 запросить цену →	2P794170	PARTS COVER TOP ASSY SP
3	302P794210 запросить цену →	2P794210	PARTS TRAY TOP ASSY SP
4	302P794180 запросить цену →	2P794180	PARTS LID TOP ASSY SP
5	302LV04050 запросить цену →	2LV04050	COVER LEFT LOW
6	302LV04040 запросить цену →	2LV04040	COVER LEFT UP
7	302LV04260 запросить цену →	2LV04260	COVER LEFT LOW REAR
8	302LV04250 запросить цену →	2LV04250	COVER LEFT UP REAR
9	302LV04190 запросить цену →	2LV04190	COVER SIDE LOW
10	302LV04170 запросить цену →	2LV04170	COVER SIDE UP
11	302P794130 запросить цену →	2P794130	PARTS PWB ASSY PANEL SP
12	302P746480 запросить цену →	2P746480	FFC PANEL
13	3V2P704050 запросить цену →	2P704050	PAPER STOPPER
14	302LV94500 запросить цену →	2LV94500	PARTS COVER RIGHT LOW ASSY SP 1:Part No-chg.
15	302LV04080 запросить цену →	2LV04080	COVER RIGHT FRONT
16	302LV04270 запросить цену →	2LV04270	COVER RIGHT REAR
17	3V2P704260 запросить цену →	2P704260	COVER CABLE
18	302LV04290 запросить цену →	2LV04290	PANEL LCD
18	302LV04320 запросить цену →	2LV04320	PANEL LCD J
19	302LV05140 запросить цену →	2LV05140	SHEET OPE E
19	302LV05240 запросить цену →	2LV05240	SHEET OPE J
20	302LV05150 запросить цену →	2LV05150	SHEET OPE GER 1:Add
20	302LV05160 запросить цену →	2LV05160	SHEET OPE FRA 1:Add
20	302LV05170 запросить цену →	2LV05170	SHEET OPE ITA 1:Add
20	302LV05180 запросить цену →	2LV05180	SHEET OPE SPA 1:Add
20	302LV05190 запросить цену →	2LV05190	SHEET OPE POR 1:Add
20	302LV05200 запросить цену →	2LV05200	SHEET OPE DUT 1:Add
20	302LV05210 запросить цену →	2LV05210	SHEET OPE RUS 1:Add
21	3V2LV34120 запросить цену →	2LV34120	LABEL LANGUAGE SHEET E 1:Add
22	3V2P704290 запросить цену →	2P704290	TRAY OPTION 1:Add
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
104	7BB200312H запросить цену →	BB105680	+BIND T.T P SCREW 3X12
105	7BB780308H запросить цену →	BB111200	+BIND T.T S SCREW 3X8 SR(BLACK)
106	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)

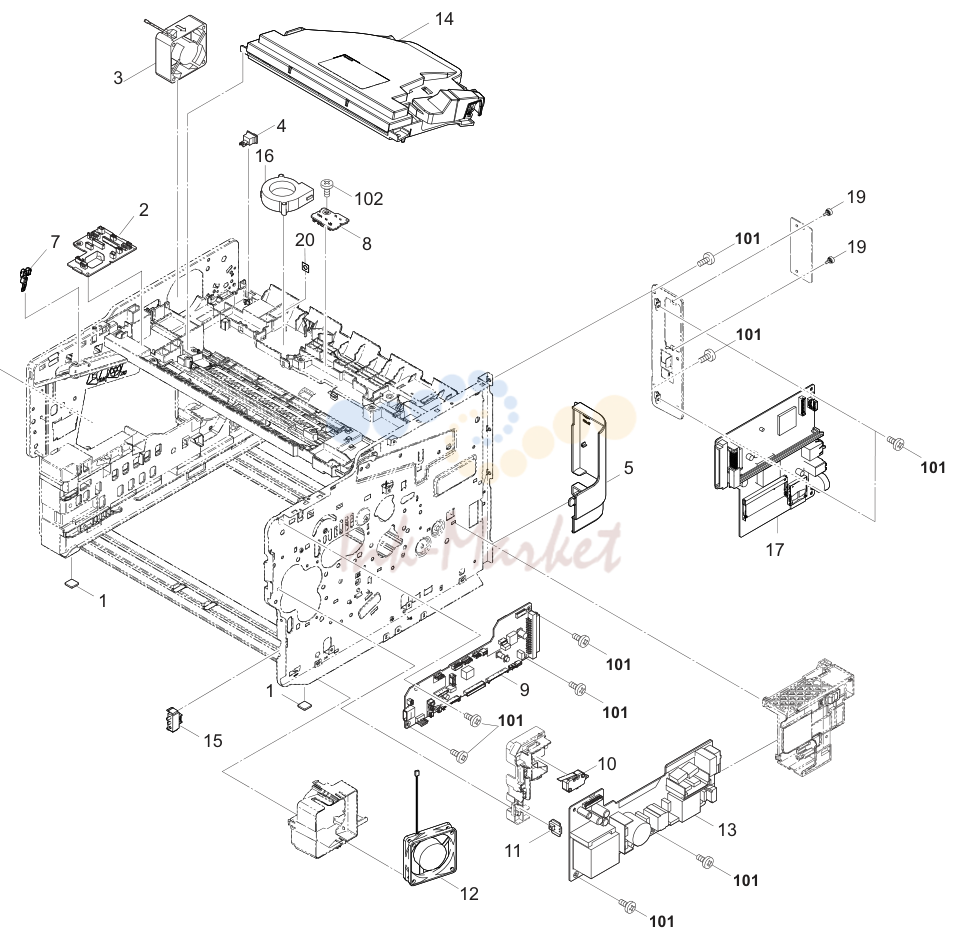

2. Frames 2P7-1

№	Артикул	Альт. артикул	Описание
1	302HN02611 запросить цену →	2HN02611	FOOT
2	302P794080 запросить цену →	2P794080	PARTS PWB ASSY CONNECT-L SP
3	302GR44080 ✓ в наличии	2GR44080	FAN LSU 60-25
4			7SP01000006+H01 SP121020 SW.PUSH
5	302LV04150 запросить цену →	2LV04150	COVER CONT LOW
6	302LV94430 ✓ в наличии	2LV94430	PARTS FAN MOTOR ASSY SP
7	302LV02200 ✓ в наличии	2LV02200	STOPPER PROCESS L
8	302LV94220 ✓ в наличии	2LV94220	PARTS PWB ASSY TH CONNECT SP
9	302P794121 запросить цену →	2P794121	PARTS PWB ASSY ENGINE SP 1:Design-chg.
10	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
11	302LV94210 ✓ в наличии	2LV94210	PARTS PWB ASSY SWITCH SP
12	302FZ94420 ✓ в наличии	2FZ94420	PARTS,FAN COOLING CONVEYING SP
13	302LV94080 запросить цену →	2LV94080	PARTS SWITCHING REGULATOR 120V SP
13	302LV94071 запросить цену →	2LV94071	PARTS SWITCHING REGULATOR 230V SP 1:Design-chg.
15			7SP03072001+H01 SP121030 SW.PUSH
16	302LV94350 запросить цену →	2LV94350	PARTS FAN MOTOR SP
17	302P794100 запросить цену →	2P794100	PARTS PWB ASSY MAIN J SP
17	302P794110 запросить цену →	2P794110	PARTS PWB ASSY MAIN E SP
17	302P794230 запросить цену →	2P794230	PARTS PWB ASSY MAIN SP 1:Add
18	302LV02610 запросить цену →	2LV02610	SHEET FAN L
19	302F939082 запросить цену →	2F939082	SCREW BOX
20	302LV25510 запросить цену →	2LV25510	SPACER FUSER R
21	302FV94010 ✓ в наличии	2FV94010	PARTS AC CORD EU SP
22			7AAACCJP+12H006 AA119230 AC CORD ASSY JP
23	302FV45040 запросить цену →	2FV45040	AC CORD ASSY 1:Add
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12

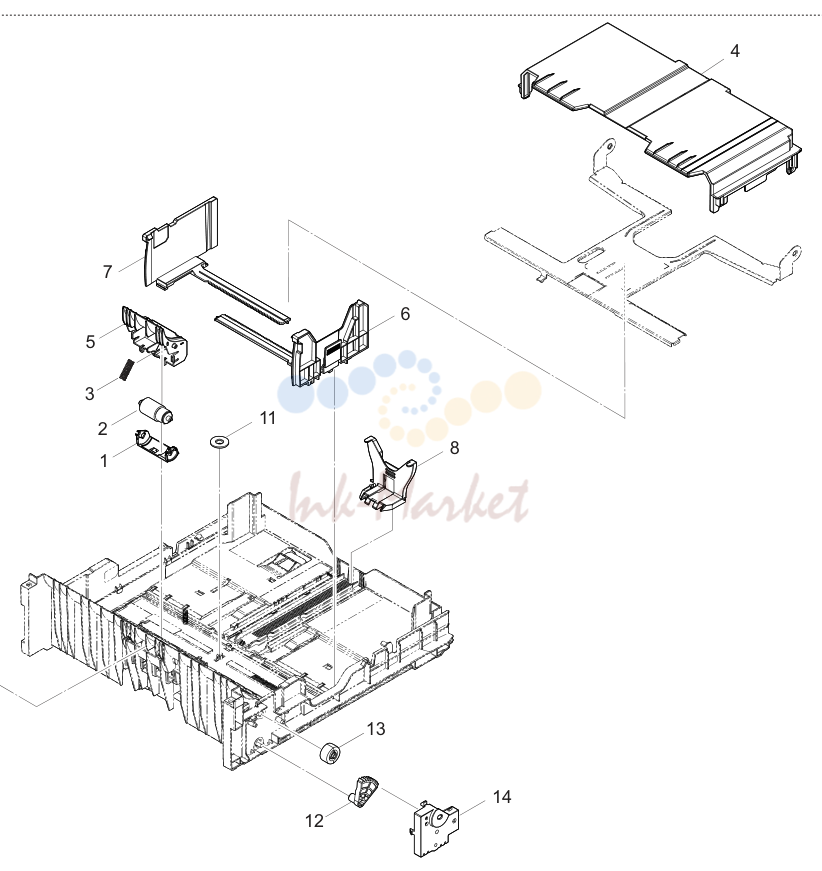

3. Paper Cassette 2P7

№	Артикул	Альт. артикул	Описание
1			•3V2LV09310 2LV09310 HOLDER RETARD B
2			•302F909171 2F909171 RETARD ROLLER ASSY
3			•302LV09330 2LV09330 SPRING RETARD B
4			•3V2P709090 2P709090 LID CASSETTE
5			•3V2LV09320 2LV09320 GUIDE RETARD B
6			•3V2P709060 2P709060 CURSOR RIGHT
7			•3V2P709070 2P709070 CURSOR LEFT
8			•3V2P709150 2P709150 CURSOR END
9			•3V2P709030 2P709030 BASE CASSETTE FRONT
10			•3V2LV09030 2LV09030 COVER CASSETTE RIGHT
11			•5MVG127DN071 2A807050 GEAR CASSETTE /A-49 CASSETTE A4
12			•3V2P709130 2P709130 GEAR Z48S LIFT
13			•302LV09220 2LV09220 GEAR Z15S JOINT
14			•302LV09201 2LV09201 COVER LIFT GEAR

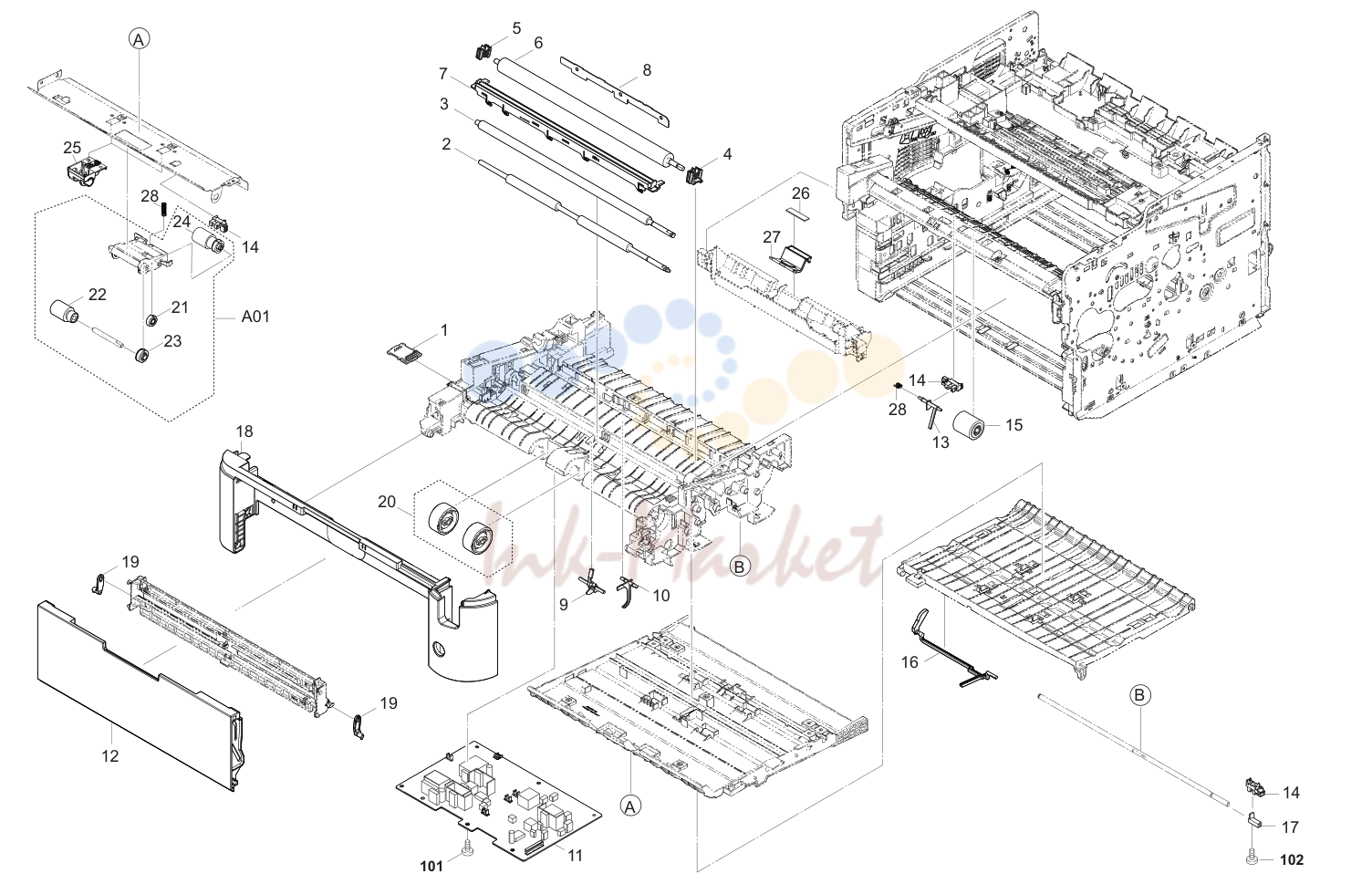

4. Paper Feed Section 2P7-1

№	Артикул	Альт. артикул	Описание
1	302LV94200 ✓ в наличии	2LV94200	PARTS PWB ASSY DRUM CONNECT SP
2	302P794020 запросить цену →	2P794020	PARTS ROLLER REGIST LOW SP
3	302P794040 запросить цену →	2P794040	PARTS ROLLER REGIST UP SP
4	302F924190 ✓ в наличии	2F924190	BUSH TRANSFER R
5	302LV24360 ✓ в наличии	2LV24360	BUSH TRANSFER L
6	302P794030 ✓ в наличии	2P794030	PARTS ROLLER TRANSFER SP
7	302P794140 запросить цену →	2P794140	PARTS GUIDE PAPER CHUTE SP
8	302P794070 запросить цену →	2P794070	PARTS PWB ASSY HEATER SP
9	302L224030 ✓ в наличии	2L224030	ACTUATOR REGIST
10	302LV24110 ✓ в наличии	2LV24110	ACTUATOR DU
11	302P794050 запросить цену →	2P794050	PARTS HIGH VOLTAGE UNIT SP
12	302P794220 запросить цену →	2P794220	PARTS MPF UNIT SP
13	302LV08180 ✓ в наличии	2LV08180	ACTUATOR MPF
14	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
15	302HS08260 ✓ в наличии	2HS08260	ROLLER M/P ASSY
16	3V2P729040 запросить цену →	2P729040	ACTUATOR PE
17	302LV24450 запросить цену →	2LV24450	ACTUATOR ENVELOPE
18	3V2P704041 запросить цену →	2P704041	COVER FRONT 1:Design-chg.
19	3V2LV08100 ✓ в наличии	2LV08100	LEVER LINK
20	302P794090 ✓ в наличии	2P794090	PARTS ROLLER MIDDLE SET SP
21			•302F906030 2F906030 GEAR FEED Z26H
22			•302F906230 2F906230 PULLEY FEED ASSY
23			•302F906280 2F906280 GEAR FEED Z30H
24			•302HN06080 2HN06080 PULLEY PICKUP ASSY 1:Add
25	3V2LV06030 ✓ в наличии	2LV06030	GUIDE FEED SIDE 1:Add
26	302F908250 ✓ в наличии	2F908250	PAD SEPARATOR MPF 1:Add
27	3V2LV08070 ✓ в наличии	2LV08070	HOLDER SEPARATION MPF 1:Add
28	3V2P708170 запросить цену →	2P708170	SPRING ACTUATOR MPF 1:Add
101	7BB200412H запросить цену →	BB105710	+BIND T.T P SCREW 4X12
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4

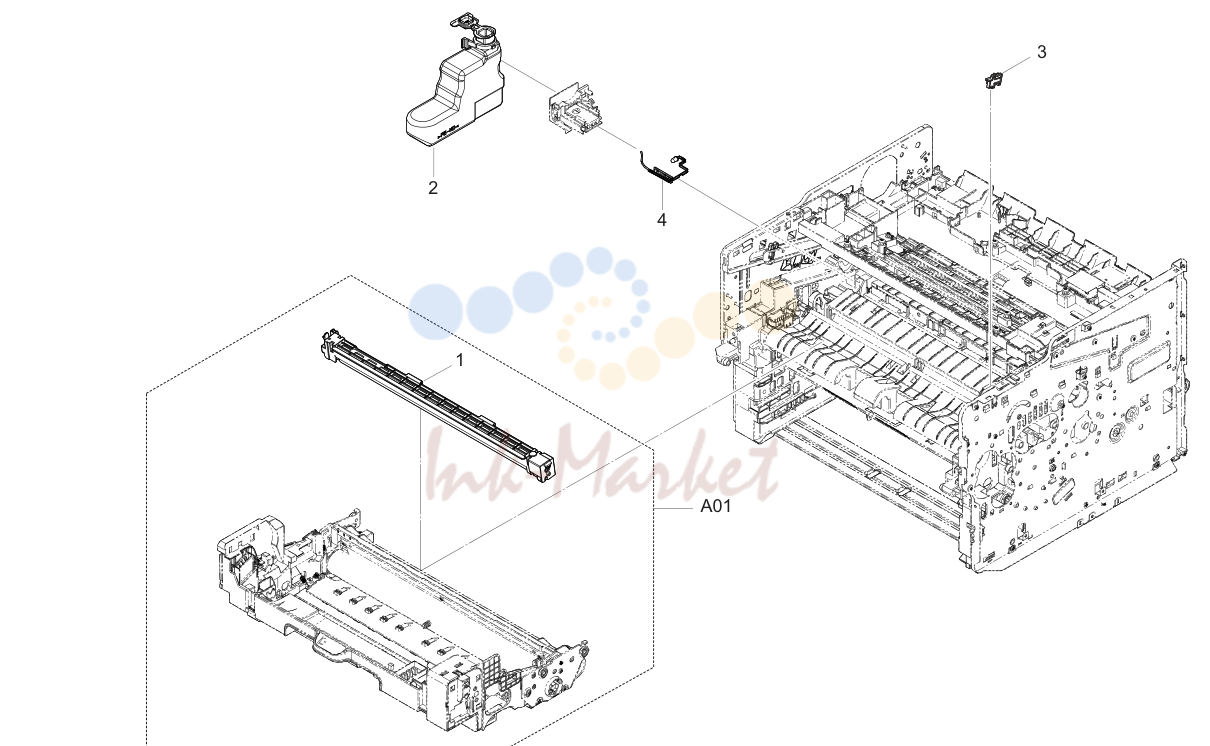

5. Image Formation Section 2P7

№	Артикул	Альт. артикул	Описание
1	302P794060 ✓ в наличии	2P794060	PARTS MOTOR EJECT SP
2	302P794010 ✓ в наличии	2P794010	PARTS SENSOR OPT. SP
3	3V2P728140 запросить цену →	2P728140	ACTUATOR OVERFLOW L
4	3V2P728040 запросить цену →	2P728040	ACTUATOR OVERFLOW
5	302LV28050 ✓ в наличии	2LV28050	GEAR Z22S
6	3V2P728030 запросить цену →	2P728030	GEAR Z75R-Z27S
7	302LV28040 ✓ в наличии	2LV28040	GEAR Z17S
8			•302MC34040 2MC34040 LABEL PUSH
9			•3V2P704090 2P704090 COVER REAR LOW
10			•302FZ94660 2FZ94660 PARTS,FAN IMAGE SP
11			•3V2P704080 2P704080 COVER REAR UP
12			•3V2P704250 2P704250 GEAR Z21S
13			•302LV28100 2LV28100 GEAR Z22S A
14			•302LV28191 2LV28191 GEAR Z22S B
15			•3V2LV28070 2LV28070 ACTUATOR DU 1:Add
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

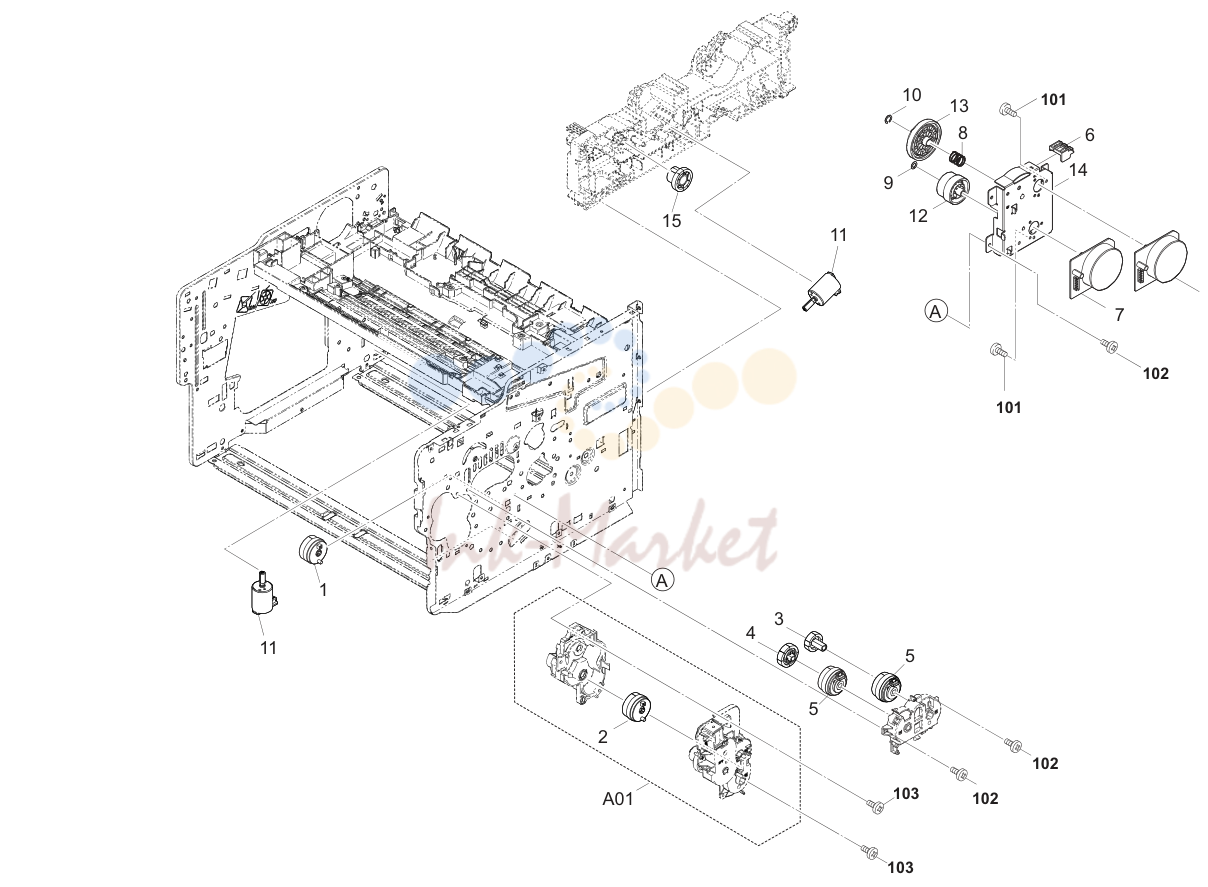

6. Drive Section 2P7-1

№	Артикул	Альт. артикул	Описание
1	302LV94161 ✓ в наличии	2LV94161	PARTS CLUTCH 20-2W Z35R
2			•302LV94161 2LV94161 PARTS CLUTCH 20-2W Z35R
3	302LV31180 ✓ в наличии	2LV31180	GEAR Z26L DLP CLUTCH
4	302LV31440 ✓ в наличии	2LV31440	GEAR Z32L REG CL
5	302KV44041 запросить цену →	2KV44041	CLUTCH 50 Z35R
6	302LV39040 ✓ в наличии	2LV39040	RAIL PWB MAIN B
7	302K394201 запросить цену →	2K394201	PARTS MOTOR-BL W30 SP
8	302LV31290 запросить цену →	2LV31290	SPRING COUPLING DRUM
9	2C904550 запросить цену →	2C904550	CUT WASHER
10	302K914570 запросить цену →	2K914570	CUT WASHER
11	302LV94230 ✓ в наличии	2LV94230	PARTS DC MOTOR ASSY SP
12	302L231050 ✓ в наличии	2L231050	GEAR Z86R-Z36L
13	302L231040 ✓ в наличии	2L231040	GEAR Z128R
14	3V2P731010 запросить цену →	2P731010	PLATE DRIVE
15	3V2LV31460 запросить цену →	2LV31460	GEAR Z35S-Z13S 1:Add
101	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR

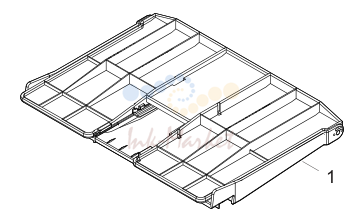

7. PT-4100 2P7

№	Артикул	Альт. артикул	Описание
7			7 ERASERN
5			9 GND
6			8 GND
7			7 GND
8			6 GND
9			5 PSLEEPN
10			4 RELAY 10 4 11 3 ZCROSSN
12			2 HEAT1REM
13			1 HEAT2REM
11			2 1 LIVE
10			5 6 4 7 FUH2
1	3V2P746020 запросить цену →	2P746020	WIRE CONNECT L
2	302P746010 запросить цену →	2P746010	FFC CONNECT L
3	3V2P746150 запросить цену →	2P746150	WIRE FD MOTOR
4	3V2P746180 запросить цену →	2P746180	WIRE CLUTCH
5	3V2P746210 запросить цену →	2P746210	WIRE CASSETTE SIZE
6	3V2P746220 запросить цену →	2P746220	WIRE INTERLOCK
7	3V2P746240 запросить цену →	2P746240	WIRE MAIN MOTOR
8	3V2P746280 запросить цену →	2P746280	WIRE DRUM
9	3V2P746290 запросить цену →	2P746290	WIRE REAR COVER SW
10	3V2P746360 запросить цену →	2P746360	WIRE PAPER FULL SW
11	3V2P746420 запросить цену →	2P746420	WIRE LVU FAN
12	3V2P746440 запросить цену →	2P746440	WIRE LVU

8. Wire Section 2 2P7-1

№	Артикул	Альт. артикул	Описание
1	302P746100 запросить цену →	2P746100	FFC TH CONNECT
2	302P746060 запросить цену →	2P746060	FFC APC
3	3V2P746050 запросить цену →	2P746050	WIRE HVU
4	3V2P746380 запросить цену →	2P746380	WIRE ENVELOP SW
5	3V2P746110 запросить цену →	2P746110	WIRE LIFT SW
6	3V2P746320 запросить цену →	2P746320	WIRE EXIT SW
7	3V2P746170 запросить цену →	2P746170	WIRE DLP FAN
