Kyocera ECOSYS M6635cidn M6230cidn M6630cidn M6235cidn — каталог запчастей со схемами

Содержание

• 1. Covers
• 2. Paper Cassette
• 3. Paper Feed Section 1
• 4. Paper Feed Section 2
• 5. Conveying Section 1
• 6. Conveying Section 2
• 7. Laser Scanner Section
• 8. Image Formation Section
• 9. Drive Section
• 10. Electrical Components 1
• 11. Electrical Components 2

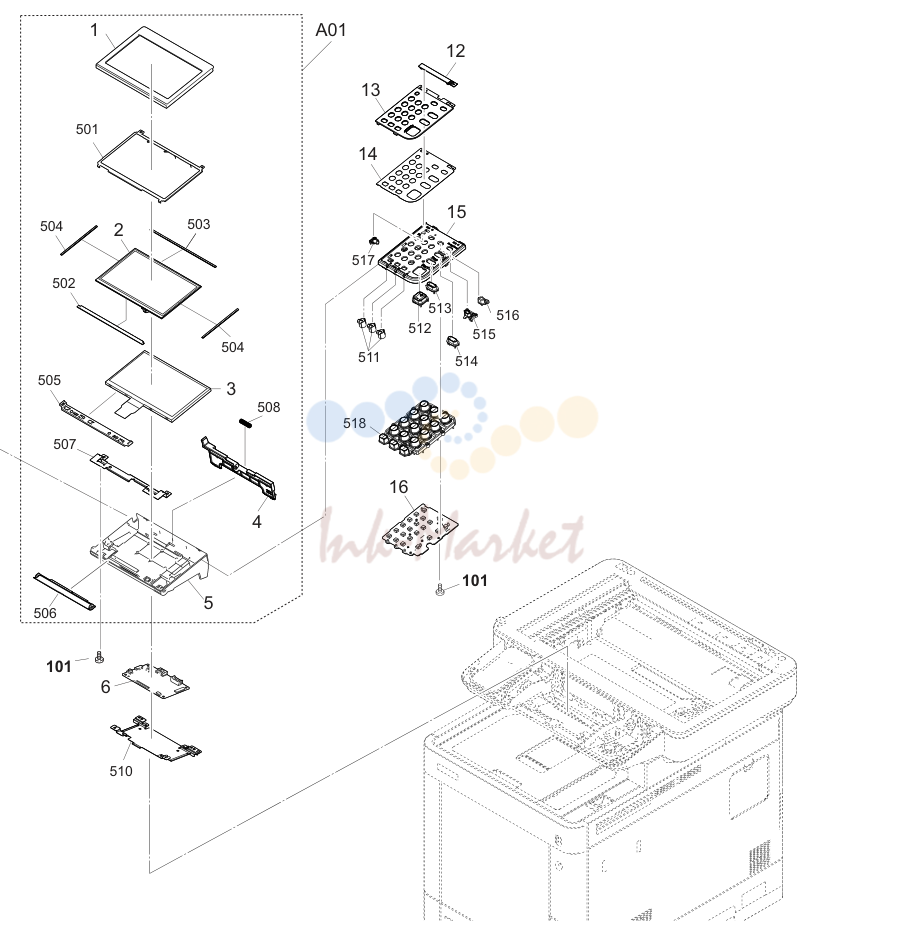

• 12. Operation Section

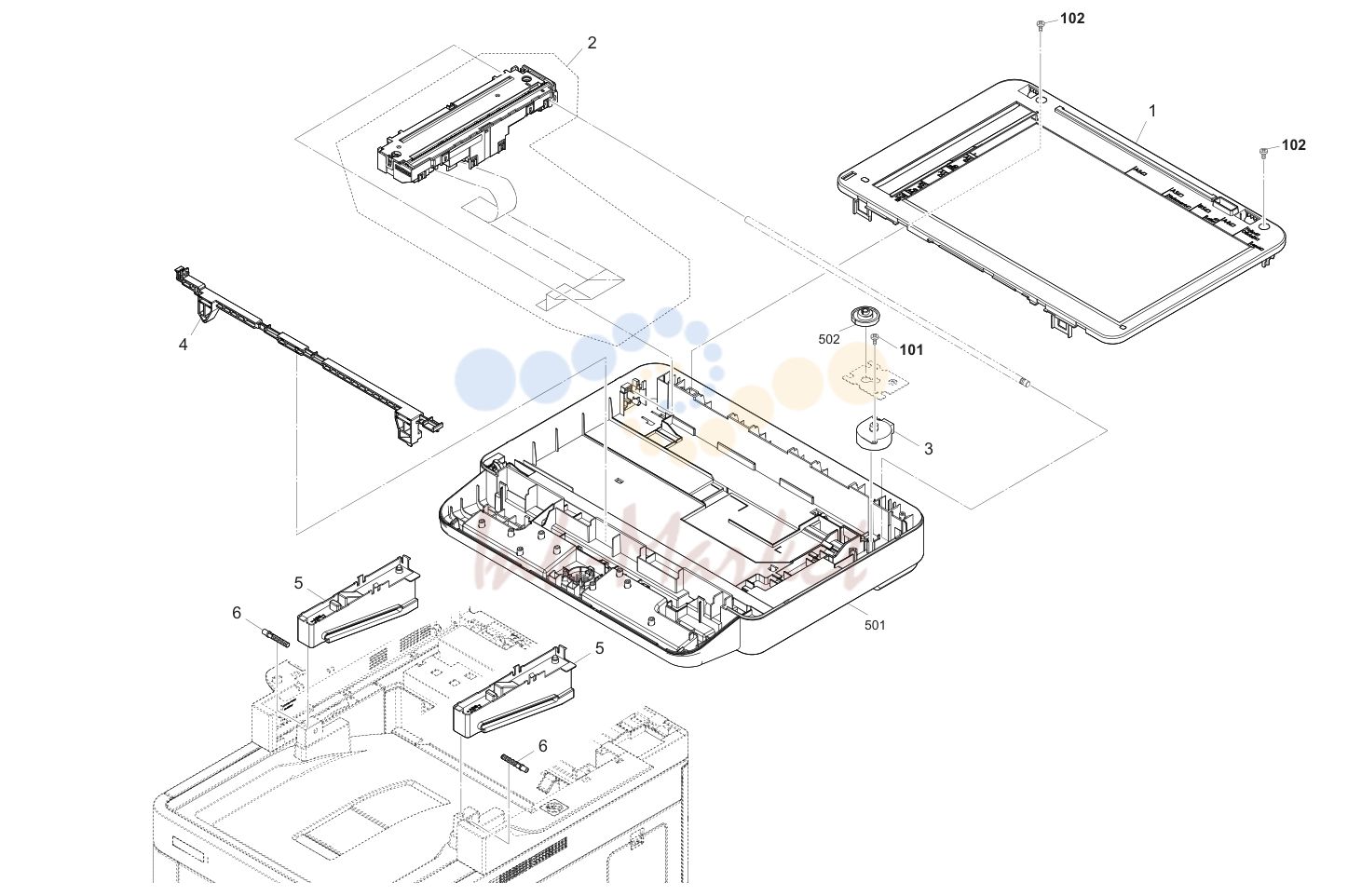

• 13. Scanner Section

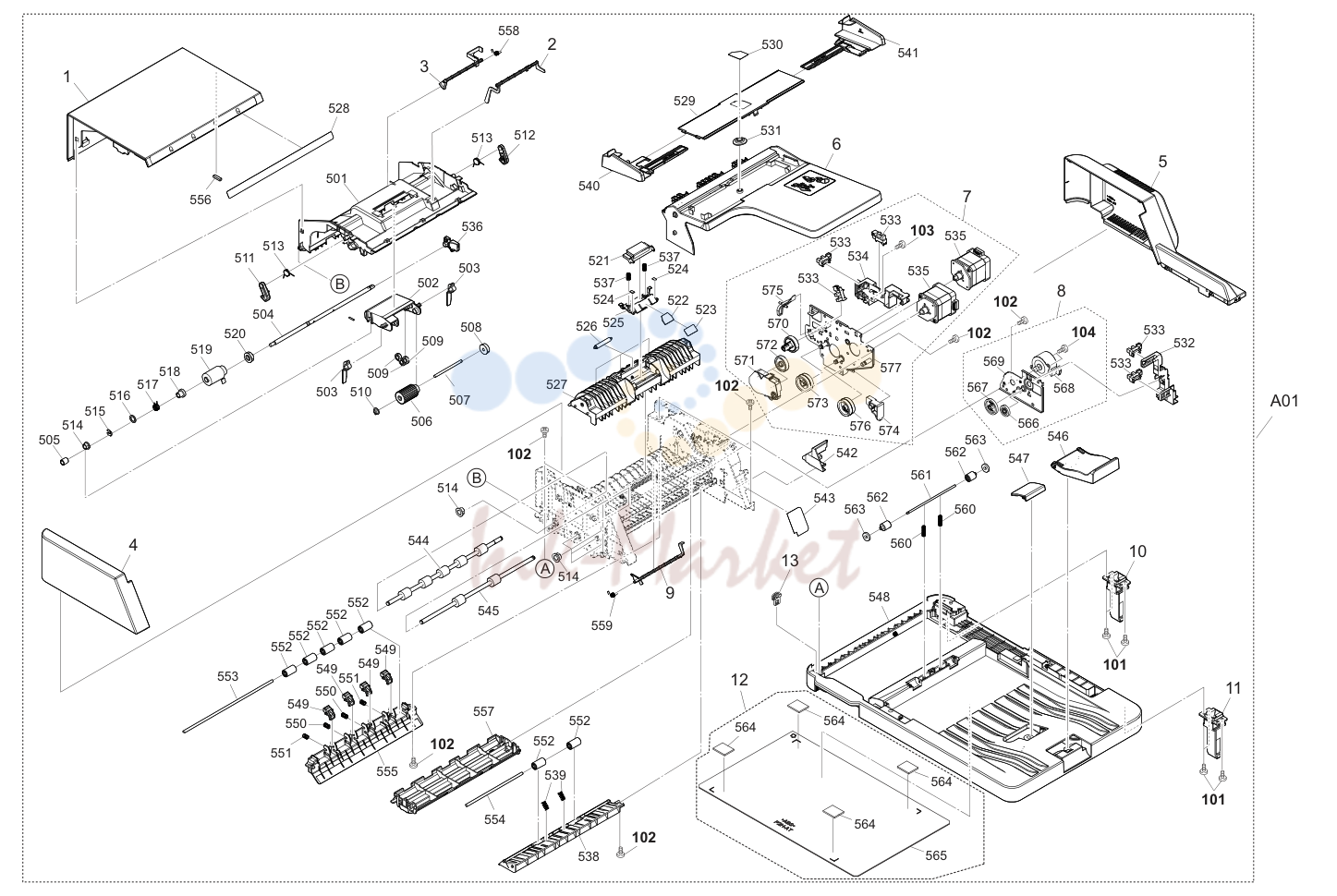

• 14. DP Section (30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F))

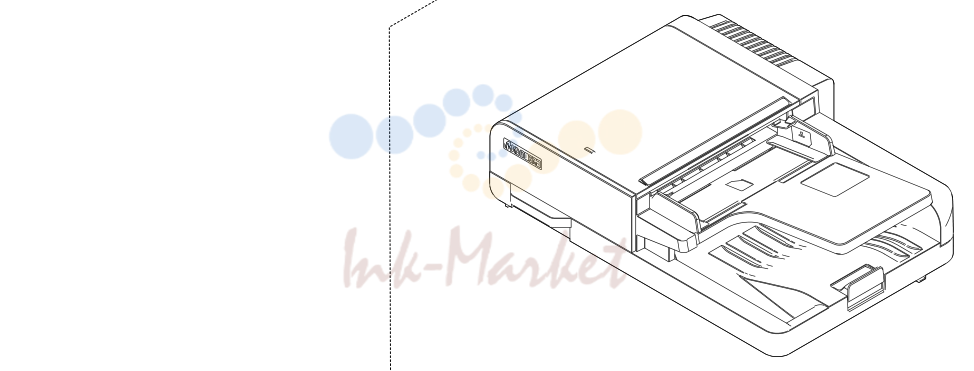

• 15. DP ASSY SP (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

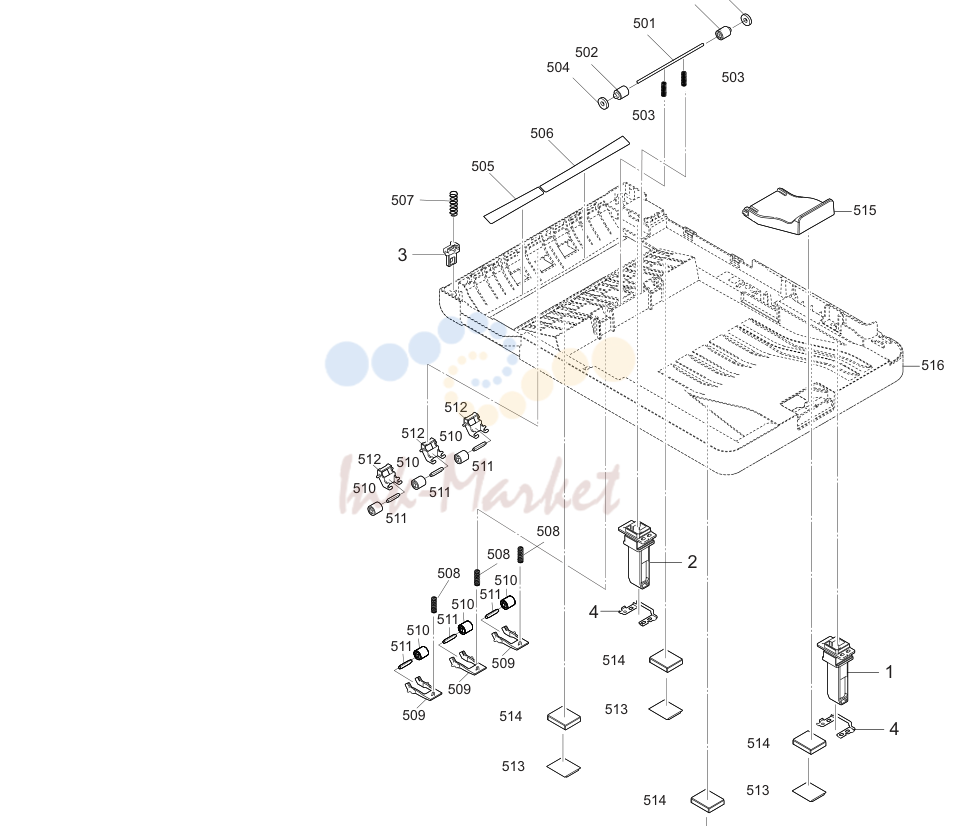

• 16. DP Frames (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

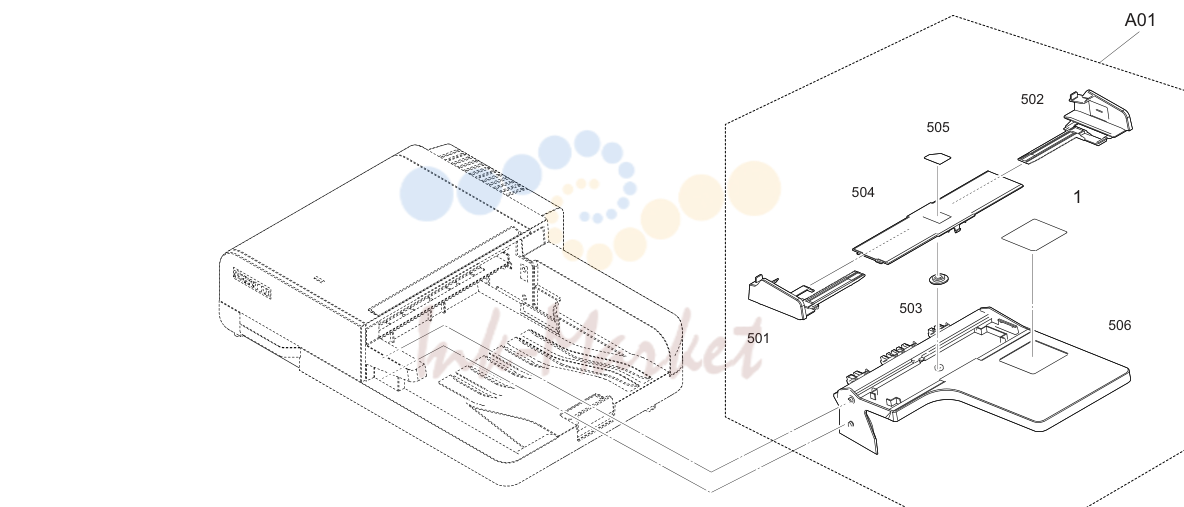

• 17. DP Table Assy (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

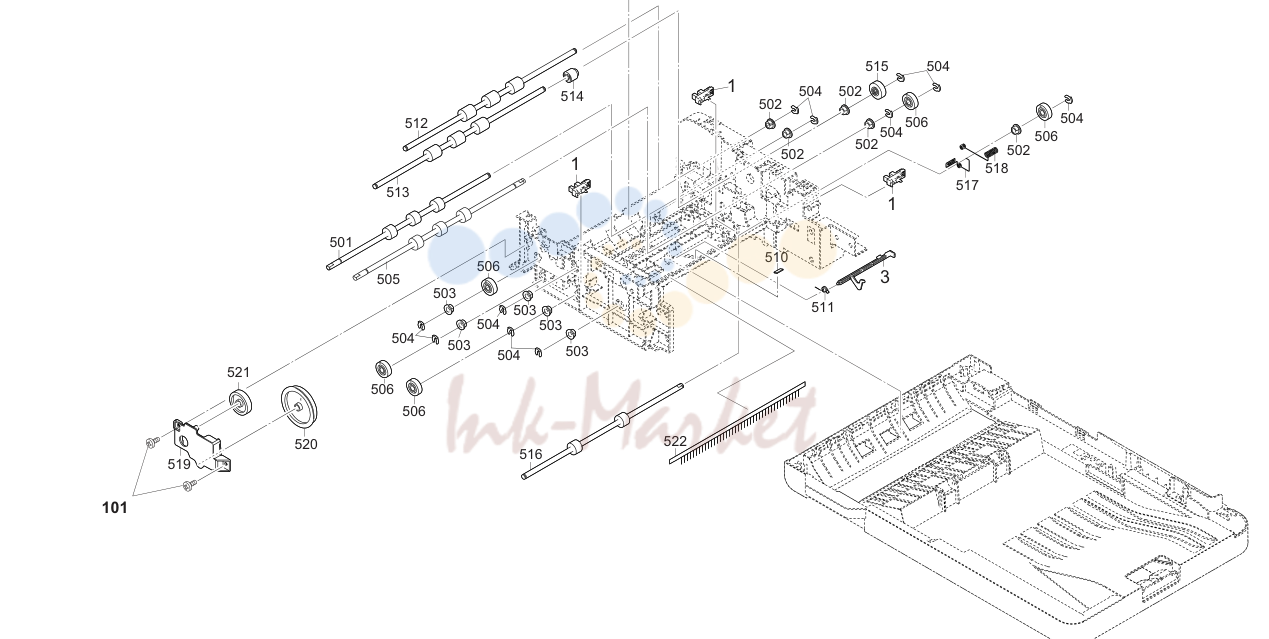

• 18. DP Paper Conveying Section 1 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

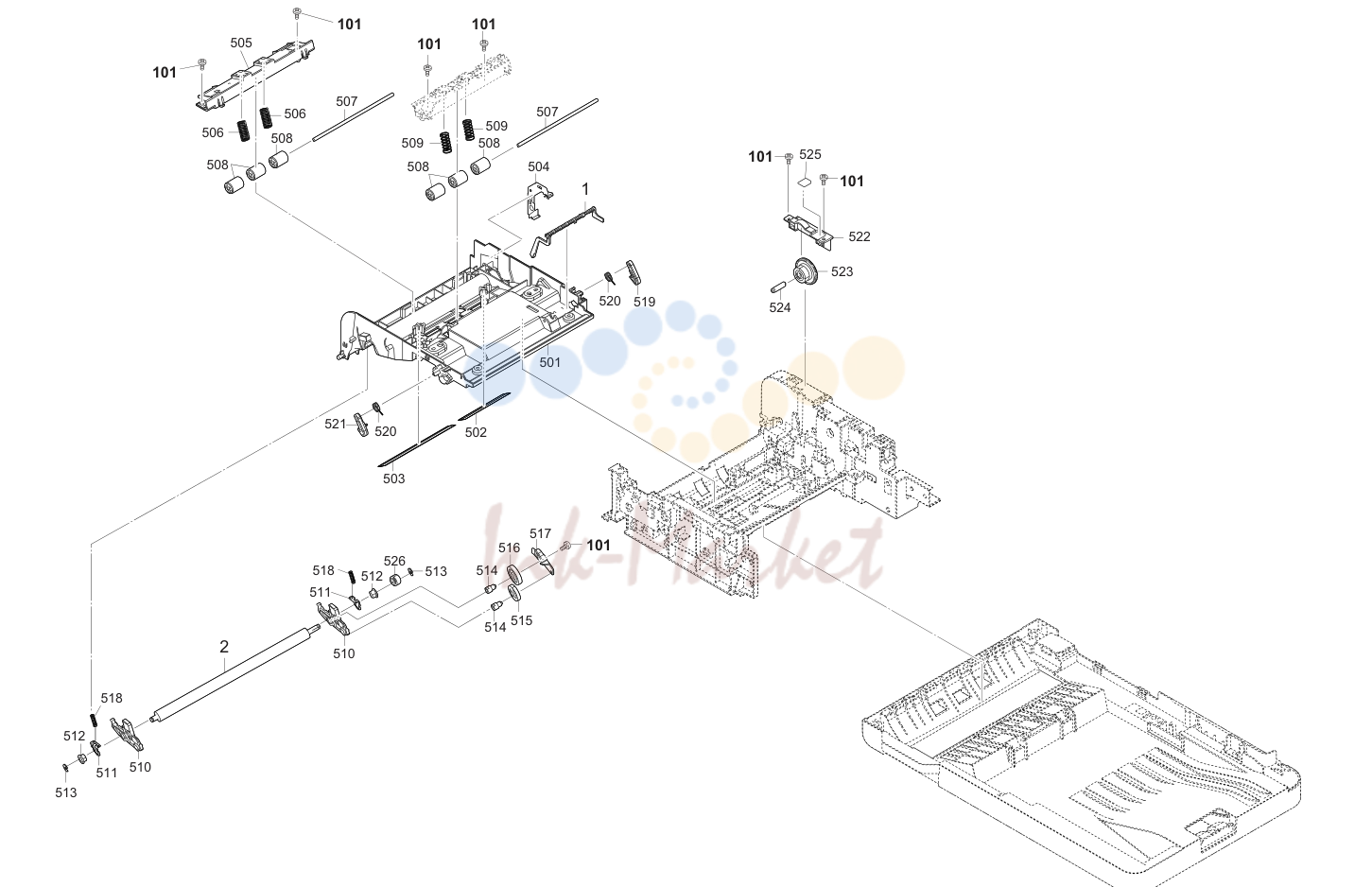

• 19. DP Paper Conveying Section 2 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

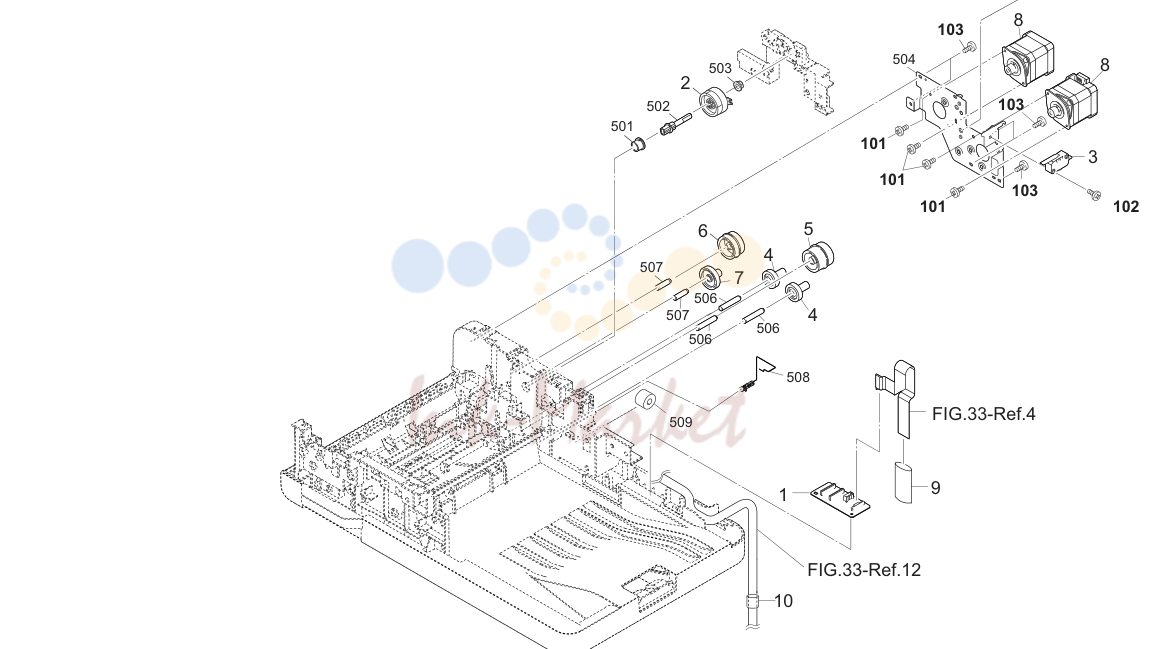

• 20. DP Drive Section (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

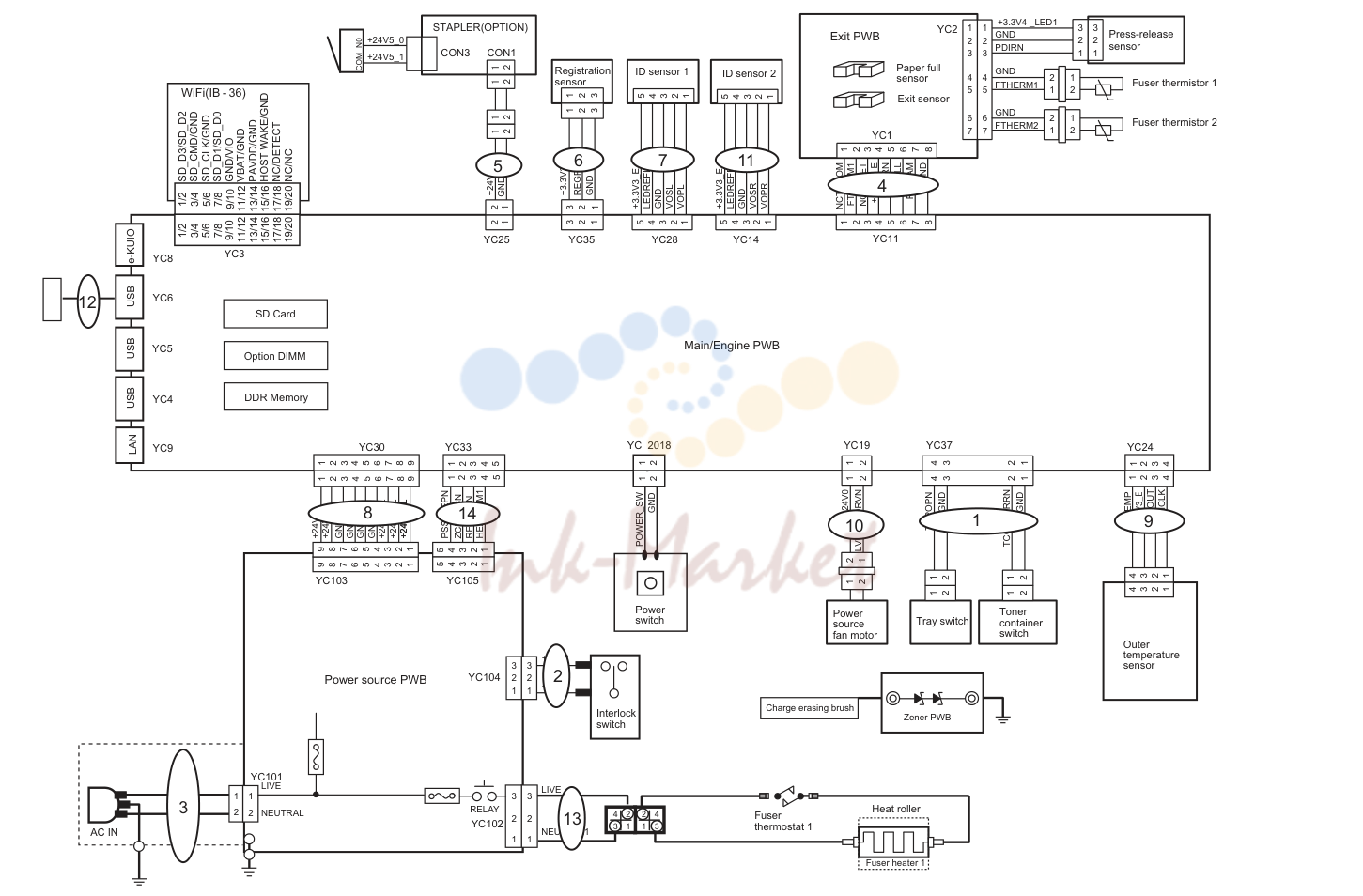

• 21. Wire Section 1 (30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F))

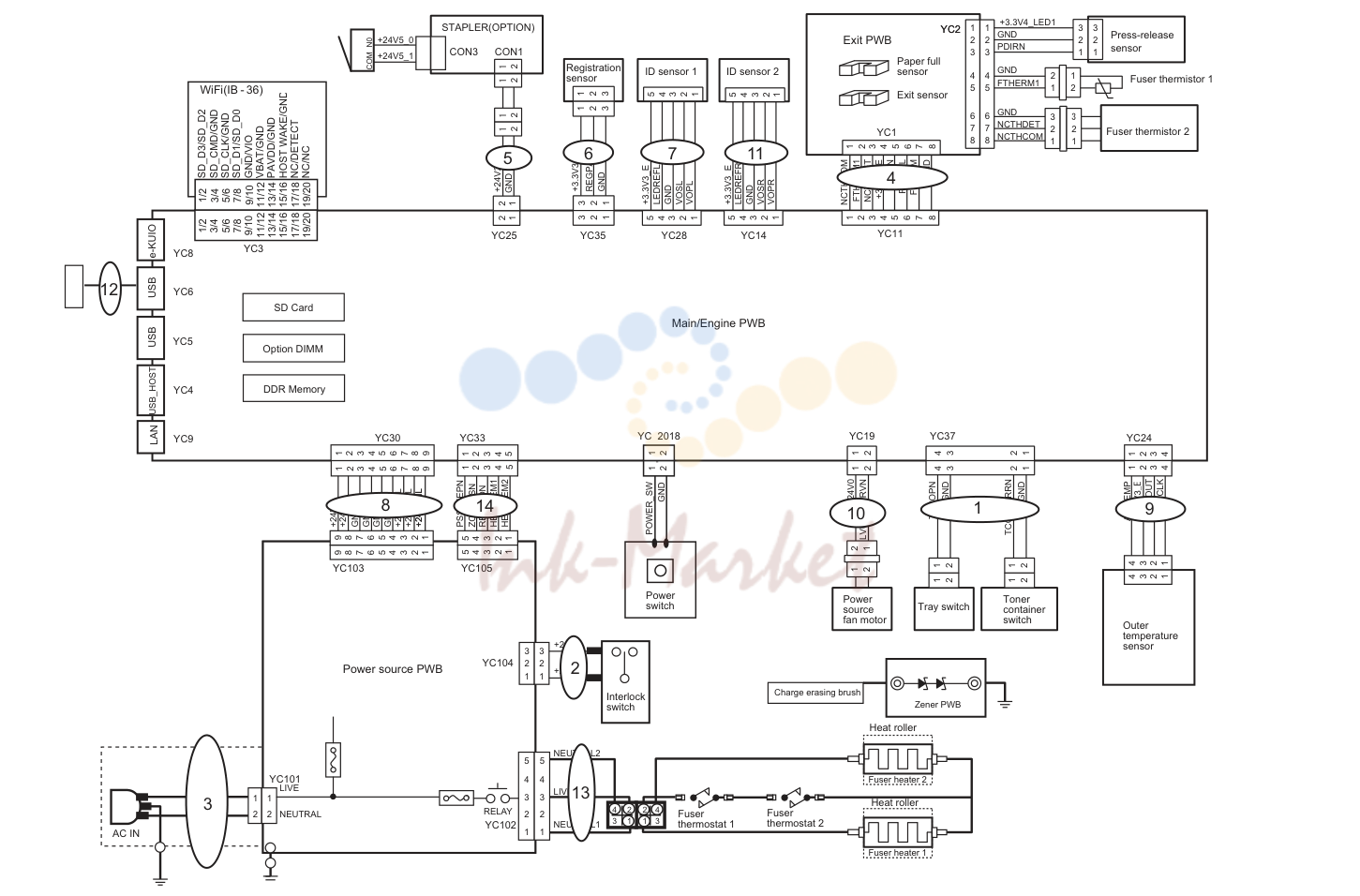

• 22. Wire Section 2 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

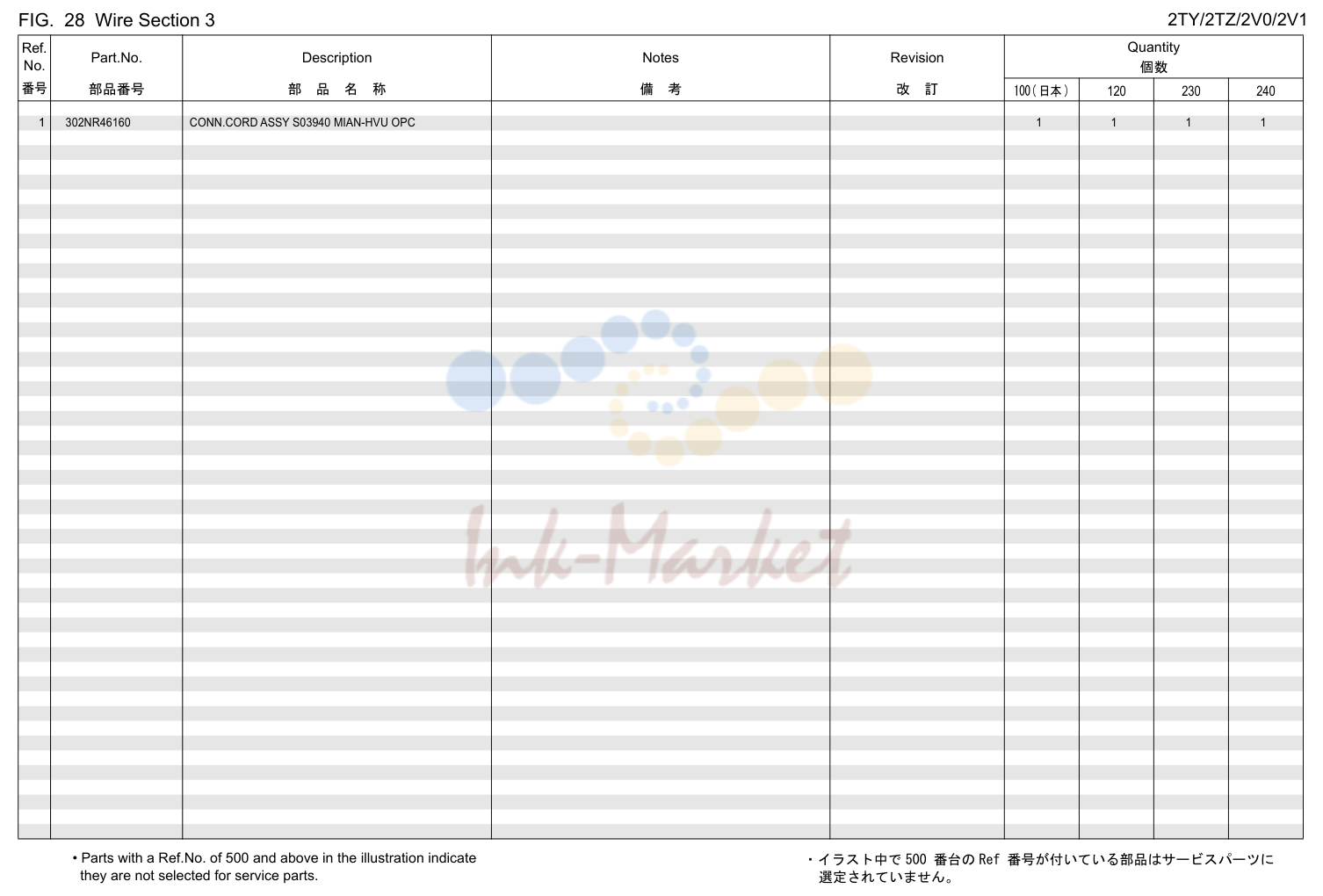

• 23. Wire Section 3

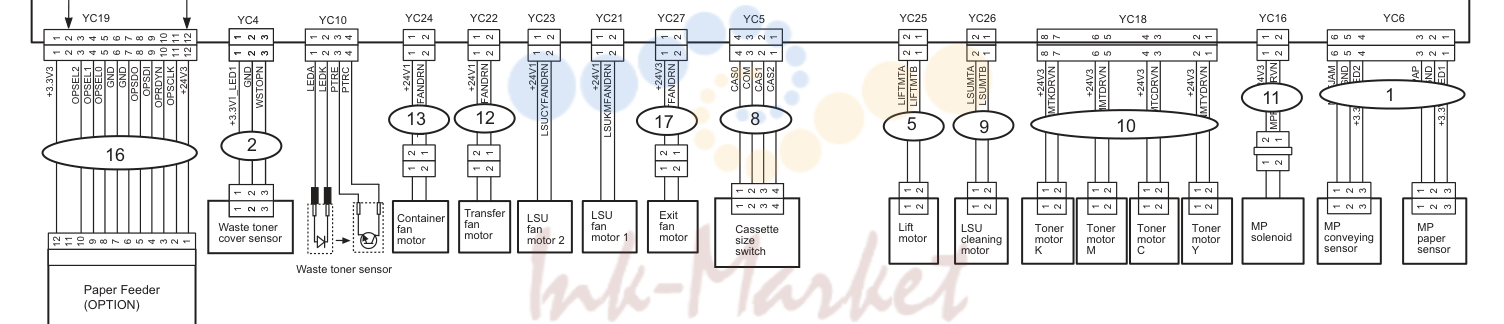

• 24. Wire Section 5

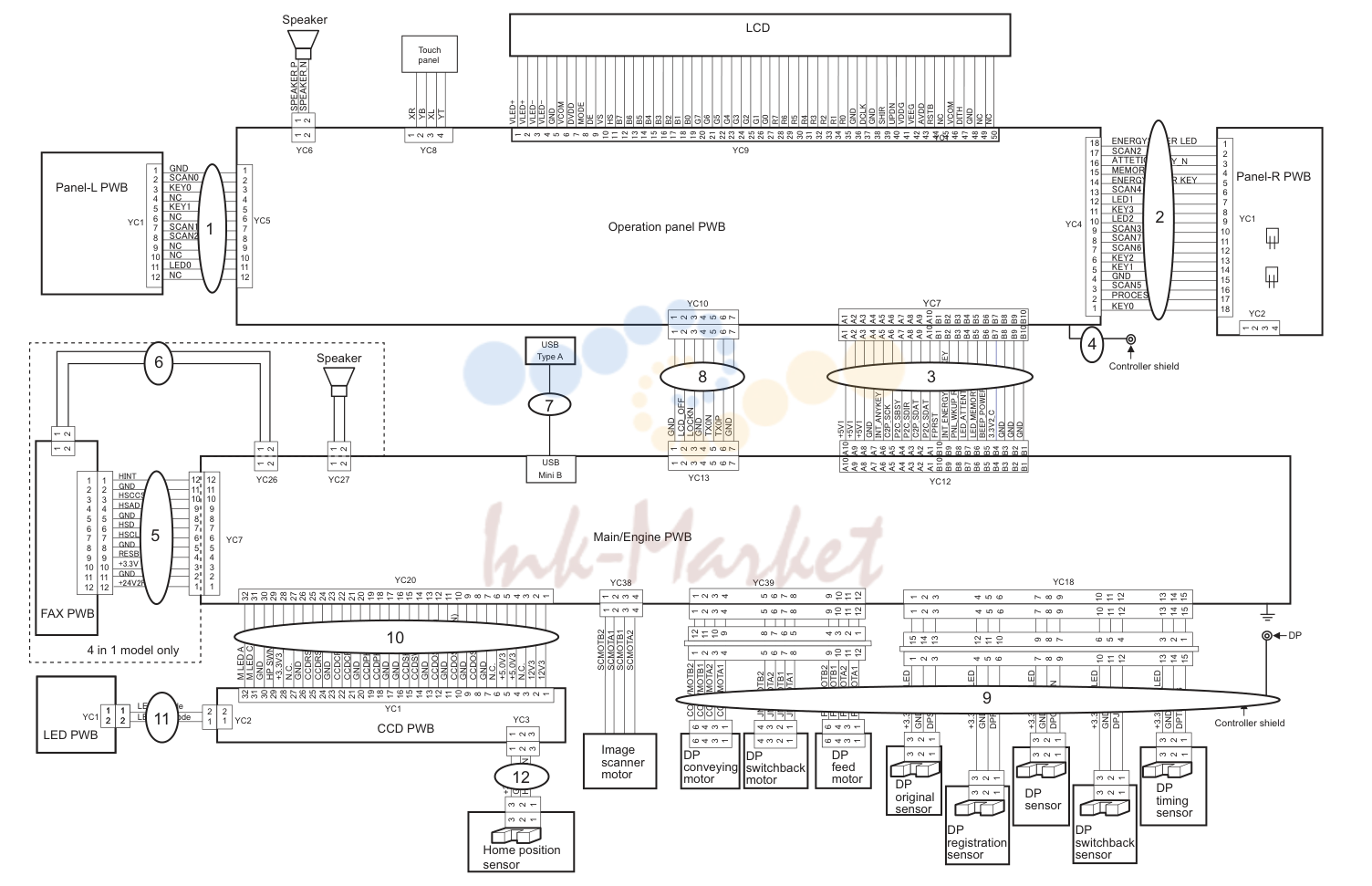

• 25. Wire Section 6 (30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F))

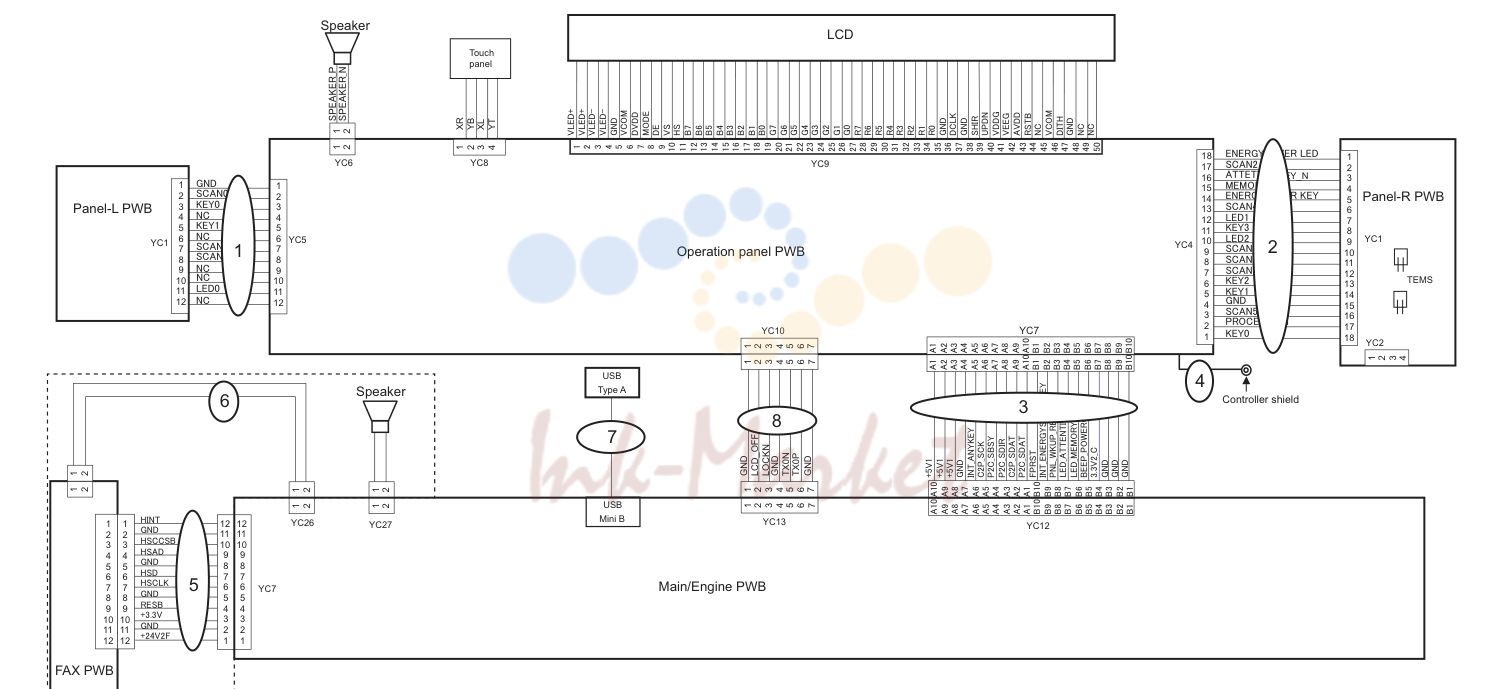

• 26. Wire Section 7 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

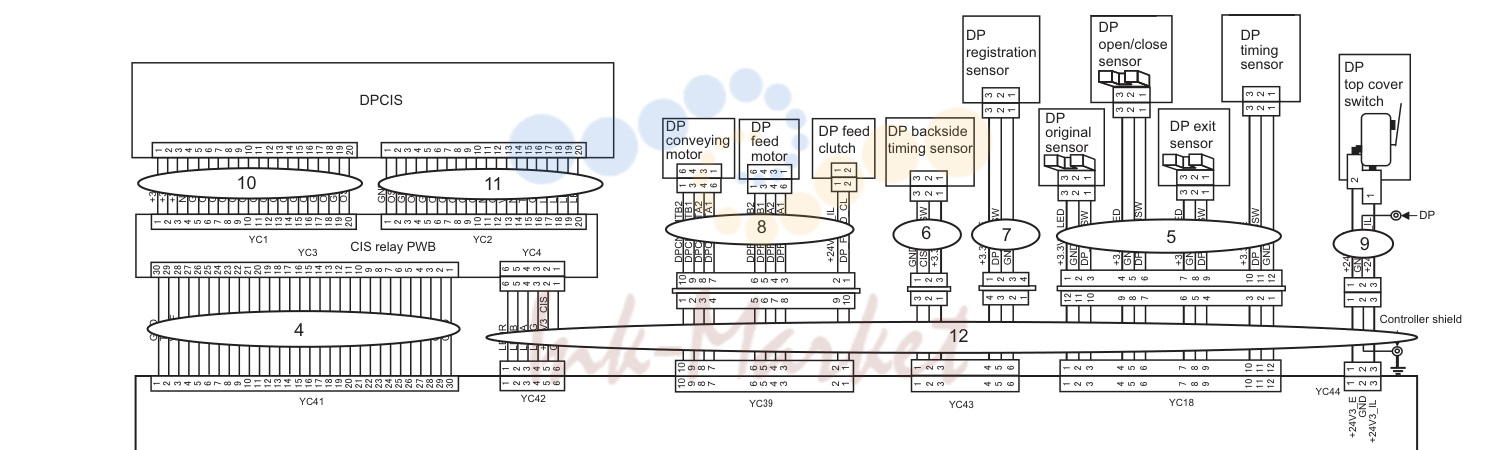

• 27. Wire Section 8 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

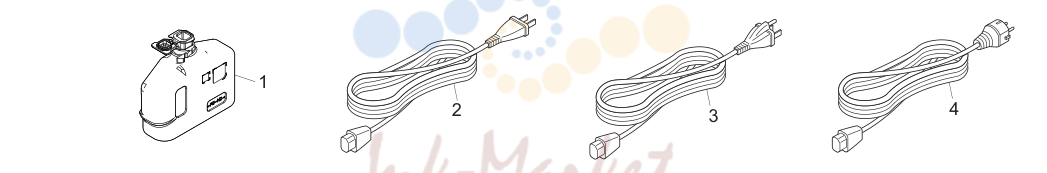

• 28. Accessories

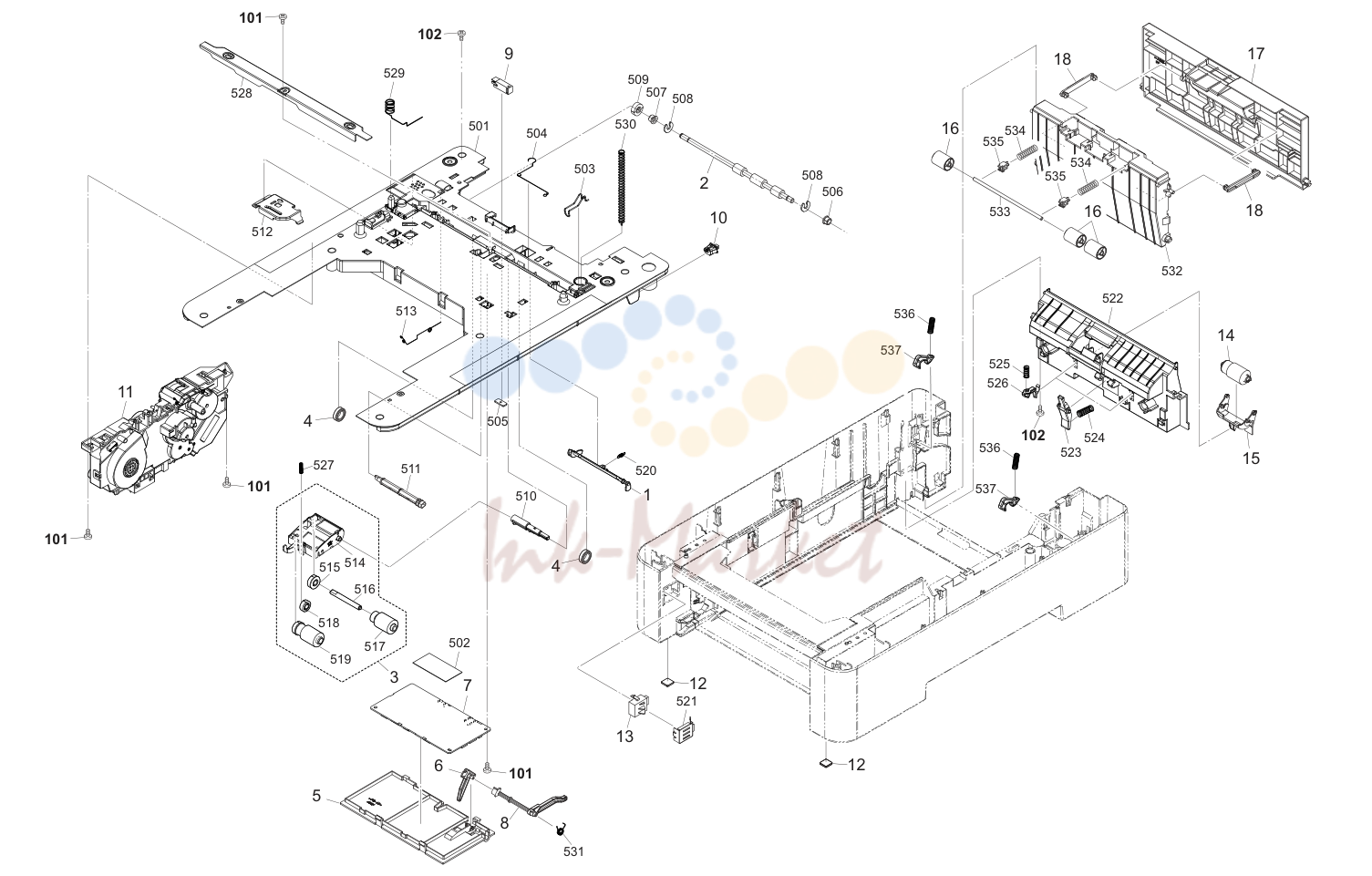

• 29. Paper Feed Section 3PK

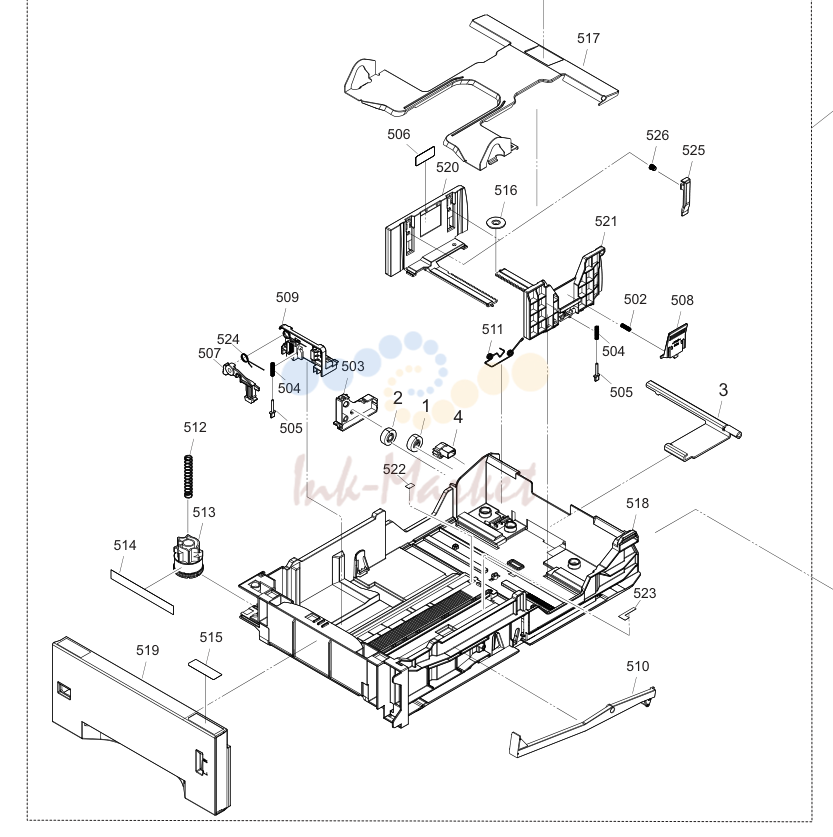

• 30. Paper Cassette 3PK
• 31. Wire Section 3PK

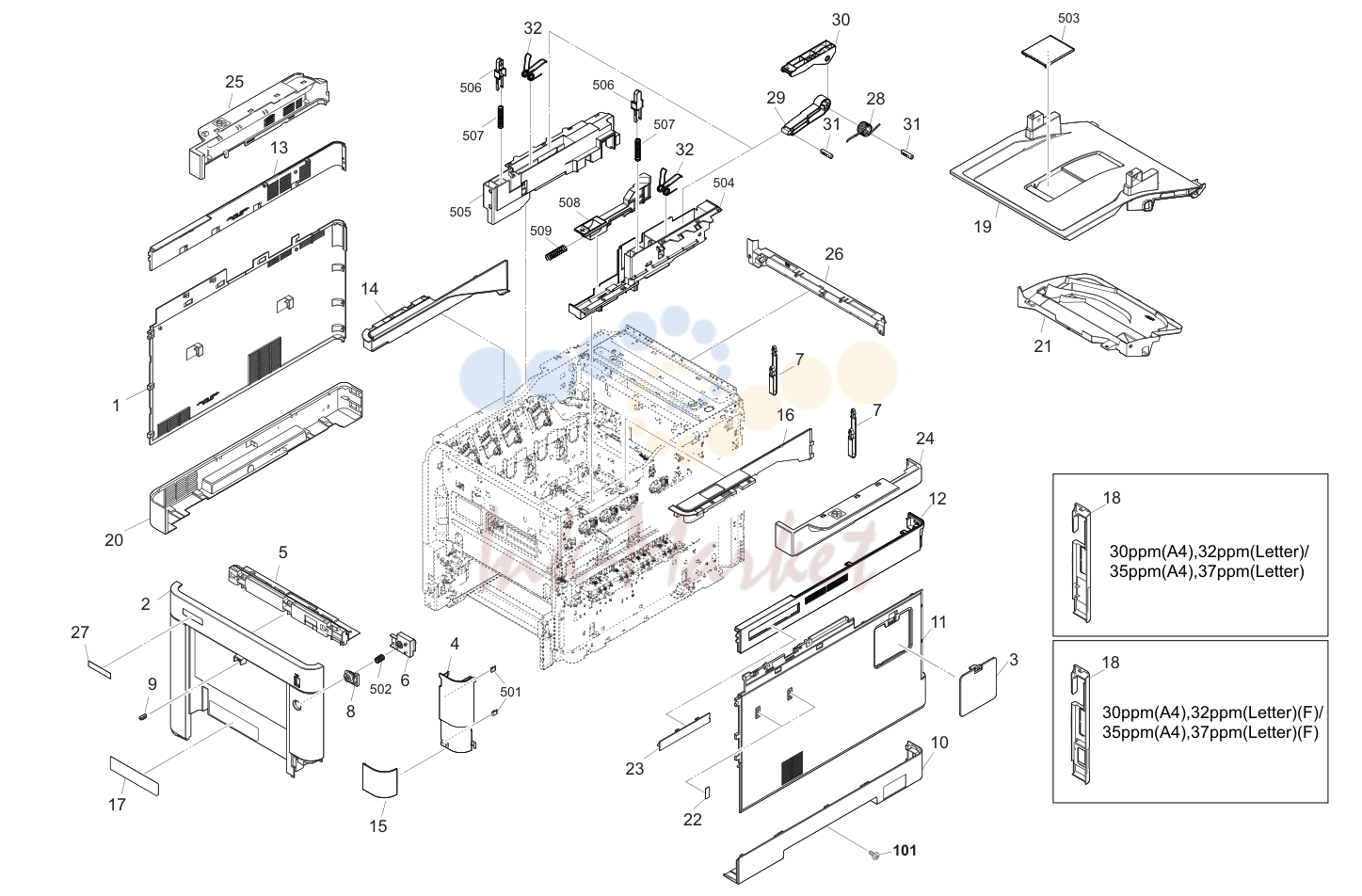

1. Covers

№	Артикул	Альт. артикул	Описание
1	302NR04030 запросить цену →		COVER LEFT
2	302NR04051 ✓ в наличии		COVER FRONT
3	302NR04190 ✓ в наличии		COVER MEMORY
4	302NR04090 запросить цену →		COVER WASTE
5	302NR04080 запросить цену →		COVER FRONT UPPER
6	302NR04250 запросить цену →		HOLDER MAIN SWITCH
7	302KV04130 запросить цену →		STRAP COVER REAR
8	3V2LV04180 запросить цену →		KEY SW
9	302HN08140 запросить цену →		LUTCH
10	302NR04180 ✓ в наличии		COVER RIGHT BOTTOM
11	302NV04040 запросить цену →		COVER RIGHT
12	302NV04070 запросить цену →		COVER RIGHT UPPER
13	302NV04060 запросить цену →		COVER LEFT UPPER
14	302NV04140 запросить цену →		COVER INNER LEFT
15	302NR04100 запросить цену →		COVER WASTE LOW
16	302NV04150 запросить цену →		COVER INNER RIGHT
17	302NR34020 запросить цену →		LABEL JAM
18	302TV04100 запросить цену →		COVER CONNECTOR 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
18	302TY04100 запросить цену →		COVER CONNECTOR 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
19	302NV04020 ✓ в наличии		LID TOP MFP
20	302TY04010 ✓ в наличии		COVER LEFT BOTTOM
21	302NV04210 запросить цену →		DUCT LID TOP MFP
22	302NV04120 запросить цену →		SHEET RIGHT COVER
23	302NV04080 запросить цену →		COVER RIGHT UPPER B
24	302NV04321 ✓ в наличии		COVER ISU RIGHT
25	302NV04311 ✓ в наличии		COVER ISU LEFT
26	302NV04160 запросить цену →		COVER REAR UPPER
27	302TY34010 запросить цену →		LABEL PRODUCT NAME 30ppm(A4),32ppm(Letter)
27	302TZ34010 запросить цену →		LABEL PRODUCT NAME 30ppm(A4),32ppm(Letter)(F)
27	302V034010 запросить цену →		LABEL PRODUCT NAME 35ppm(A4),37ppm(Letter)
27	302V134010 запросить цену →		LABEL PRODUCT NAME 35ppm(A4),37ppm(Letter)(F)
28	302PB02020 запросить цену →		SPRING-TORSION ISU A
29	302NV02030 запросить цену →		ARM ISU LOWER
30	302NV02040 запросить цену →		ARM ISU UPPER
31	302NV02050 запросить цену →		PIN ARM ISU
32	302NV02130 запросить цену →		SPRING-TORSION ISU B
101	7BB780308H запросить цену →		+BIND T.T S SCREW 3X8 SR(BLACK)

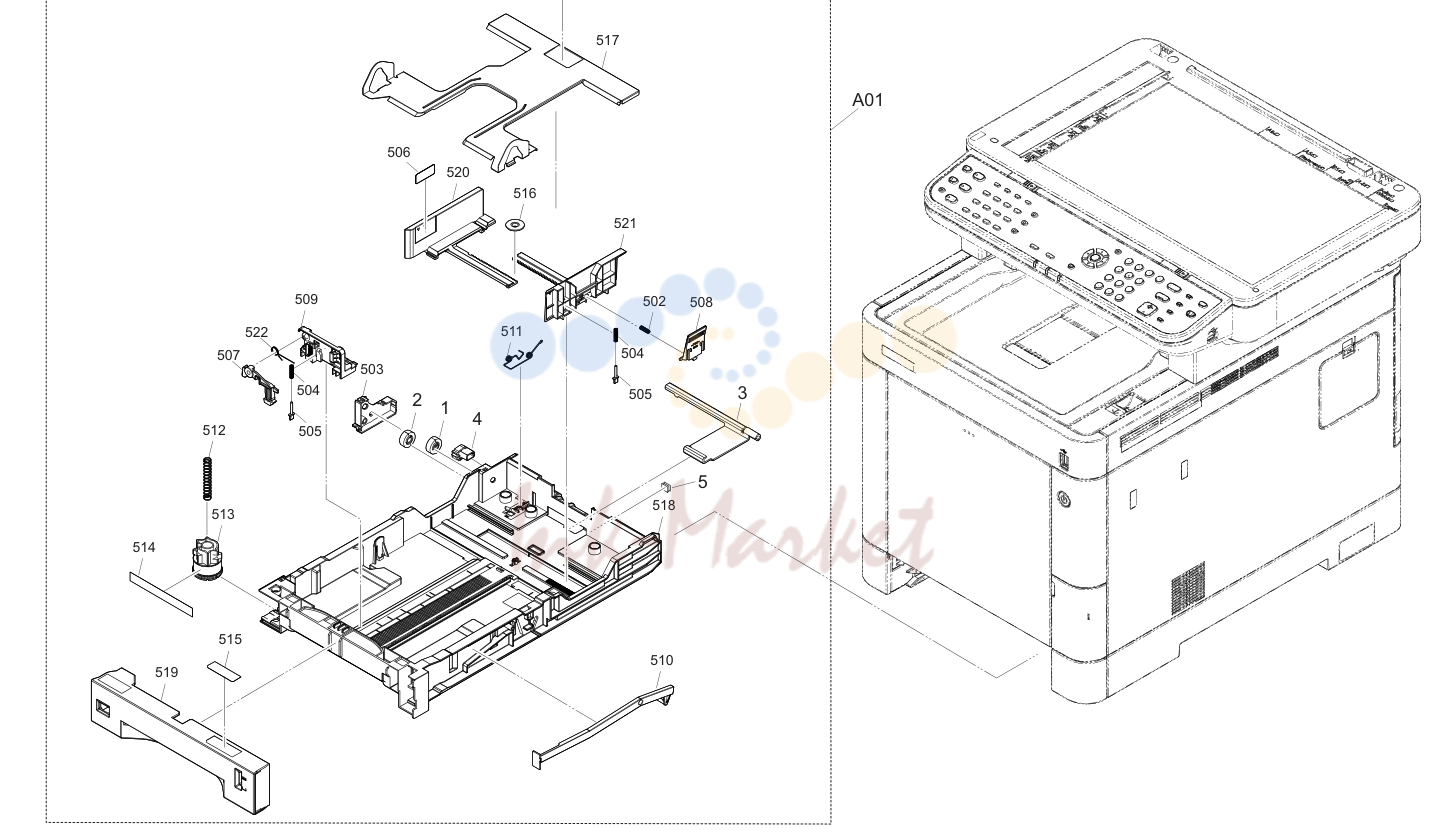

2. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302HN09170 GEAR Z13S JOINT
2			•302KV09250 GEAR Z13
3			•302NR09070 WORKPLATE LIFT
4			•302NR09040 GEAR Z20S WORKPLATE
5			•302NR09110 SHEET CASSETTE RETARD

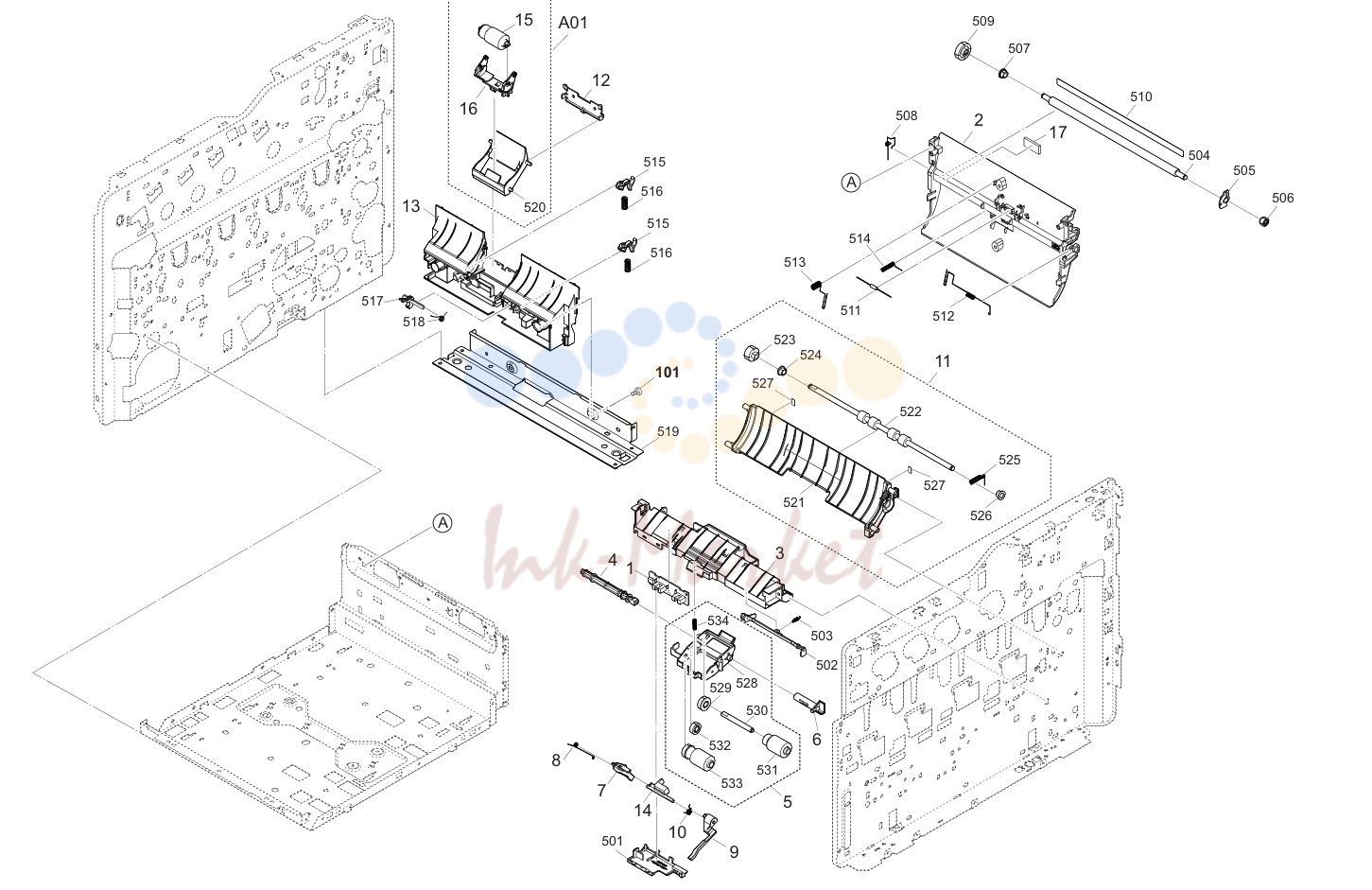

3. Paper Feed Section 1

№	Артикул	Альт. артикул	Описание
1	302KT94070 запросить цену →		PARTS PWB ASSY CASSETTE SP
2	302NR06511 запросить цену →		FRAME FEED
3	302NR06210 запросить цену →		GUIDE PICK HOLDER
4	302KV06151 запросить цену →		SHAFT FEED
5	302KV94191 запросить цену →		PARTS HOLDER FEED ASSY SP
6	302KV06370 ✓ в наличии		PIN FEED
7	302KV06180 ✓ в наличии		RELEASE ACTUATOR PE
8	302NR06620 ✓ в наличии		SPRING ACTUATOR
9	302KV06341 ✓ в наличии		ACTUATOR B
10	302KV06201 запросить цену →		SPRING ACT
11	302NR94250 запросить цену →		PARTS MIDDLE ROLLER ASSY SP
12	302NR06040 запросить цену →		COVER RETARD
13	302NR06010 запросить цену →		GUIDE CASSETTE
14	302KT06050 ✓ в наличии		ACTUATOR PE
15			•302F909171 RETARD ROLLER ASSY
16			•302NT06040 HOLDER RETARD A
17	302NR06590 запросить цену →		PAD REGIST FEED
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

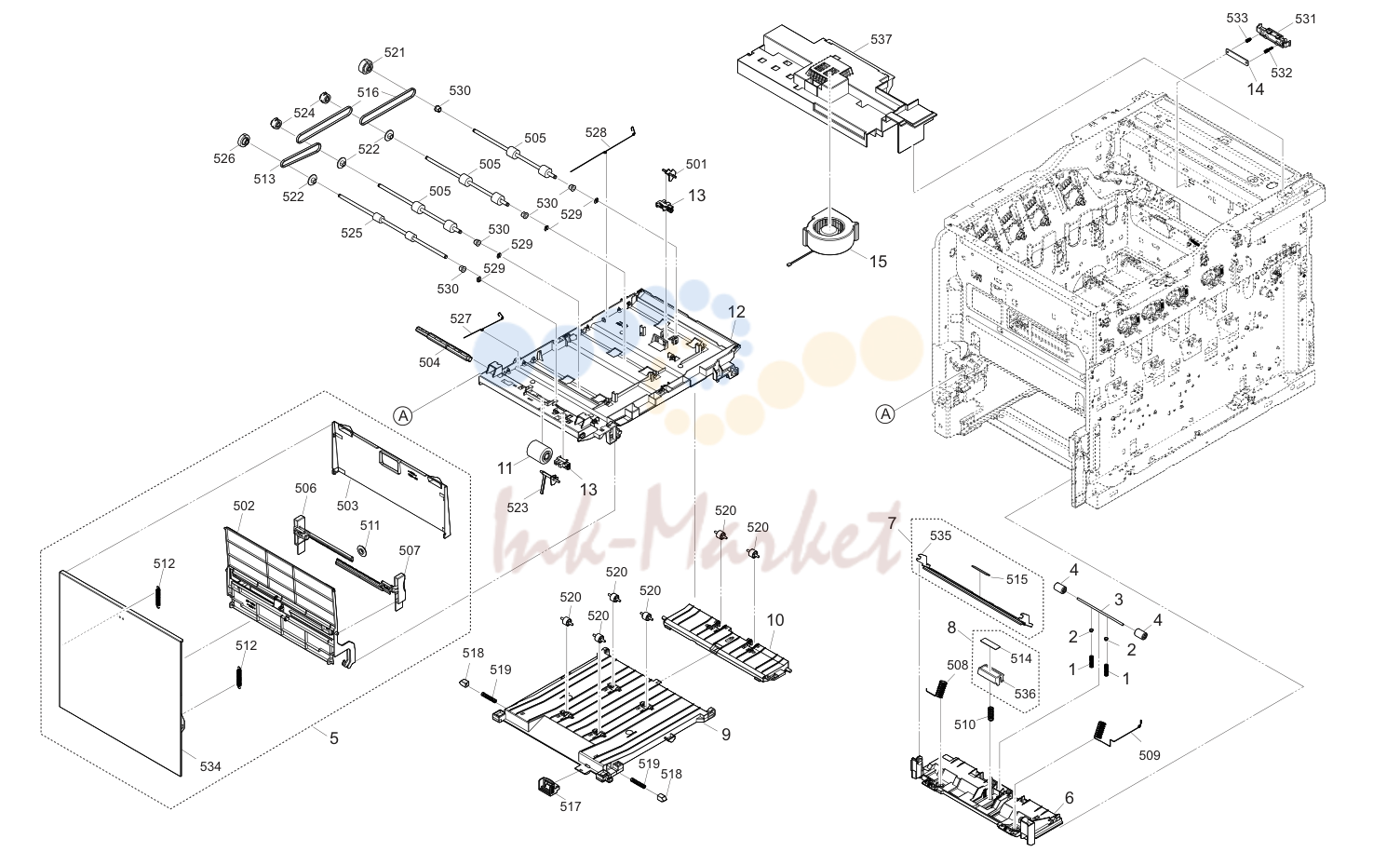

4. Paper Feed Section 2

№	Артикул	Альт. артикул	Описание
1	302NR08220 запросить цену →		SPRING PULLEY MPF
2	2FM04150 запросить цену →		CAP SPRING/B-11 ENCLOSURE A4
3	302NR28090 запросить цену →		SHAFT EXIT
4	302F929050 ✓ в наличии		PULLEY FEED DU
5	302NR94210 запросить цену →		PARTS COVER MPF ASSY SP
6	302NR08040 ✓ в наличии		FRAME MPF
7	302NR94220 запросить цену →		PARTS PLATE BOTTOM MPF ASSY SP
8	302TV94010 запросить цену →		PARTS SEPARATOR MPF ASSY SP
9	302NR08130 ✓ в наличии		GUIDE MPF FEED LOW B
10	302NR08111 ✓ в наличии		GUIDE MPF FEED LOW A
11	302HS08260 ✓ в наличии		ROLLER M/P ASSY
12	302NR08101 запросить цену →		GUIDE MPF FEED UP
13	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
14	302HN01240 запросить цену →		P.W.BOARD ASSY FUSER ZENER 120V/230V/240V
14	302J901030 запросить цену →		P.W.BOARD ASSY FUSER ZENER 35ppm(A4),37ppm(Letter)(F):100V
15	302FZ94380 ✓ в наличии		PARTS,FAN COOLING DLP 70 SP

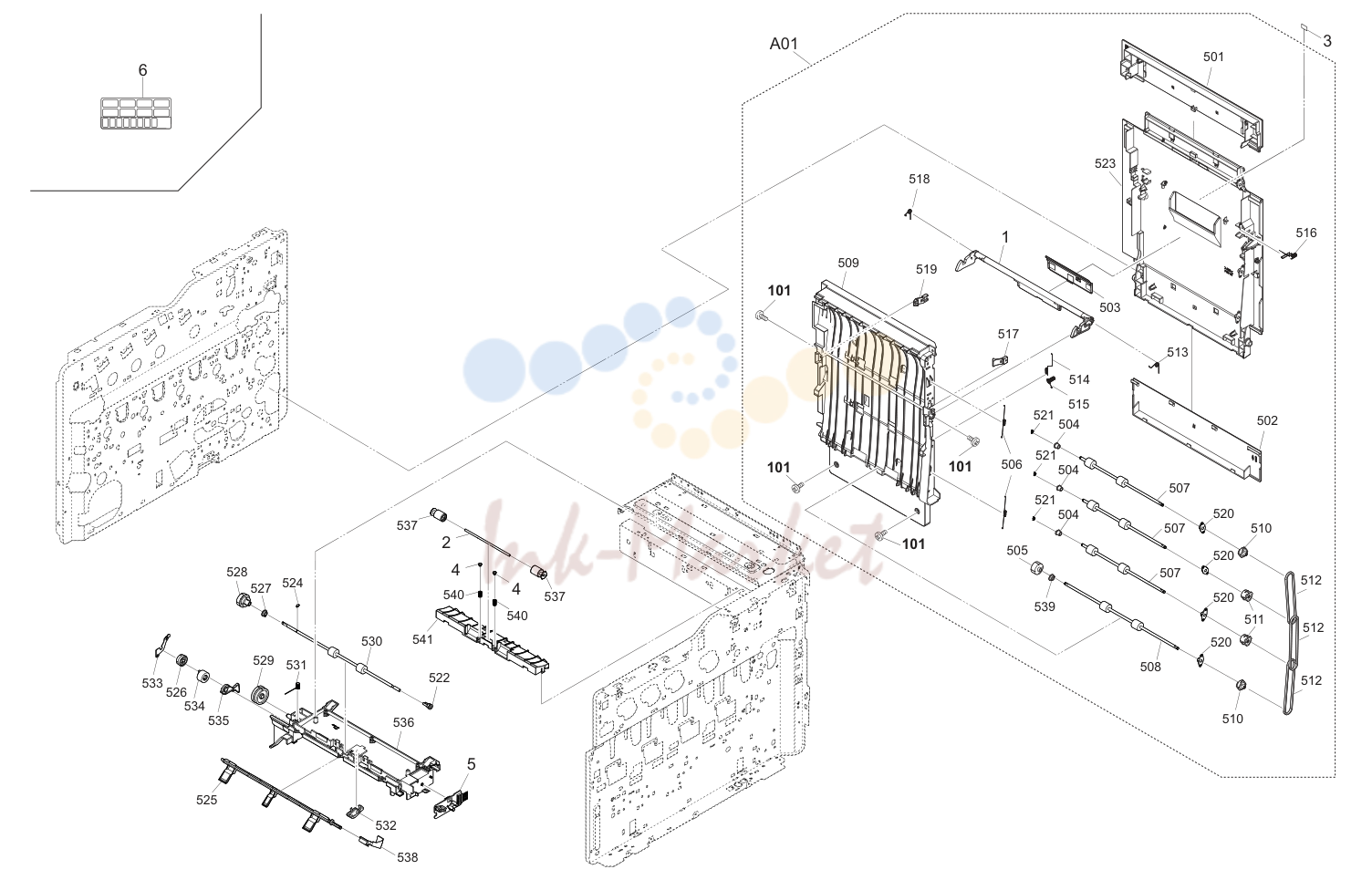

5. Conveying Section 1

№	Артикул	Альт. артикул	Описание
1			•302NR29020 HOOK DU RELEASE
2	302NR28090 запросить цену →		SHAFT EXIT
3	302MC34040 запросить цену →		LABEL PUSH
4	2FM04150 запросить цену →		CAP SPRING/B-11 ENCLOSURE A4
5	302NR94130 запросить цену →		PARTS PWB ASSY EXIT SP 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
5	302NS94050 запросить цену →		PARTS PWB ASSY EXIT SP 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
6	302NR34090 запросить цену →		LABEL PUSH SET
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

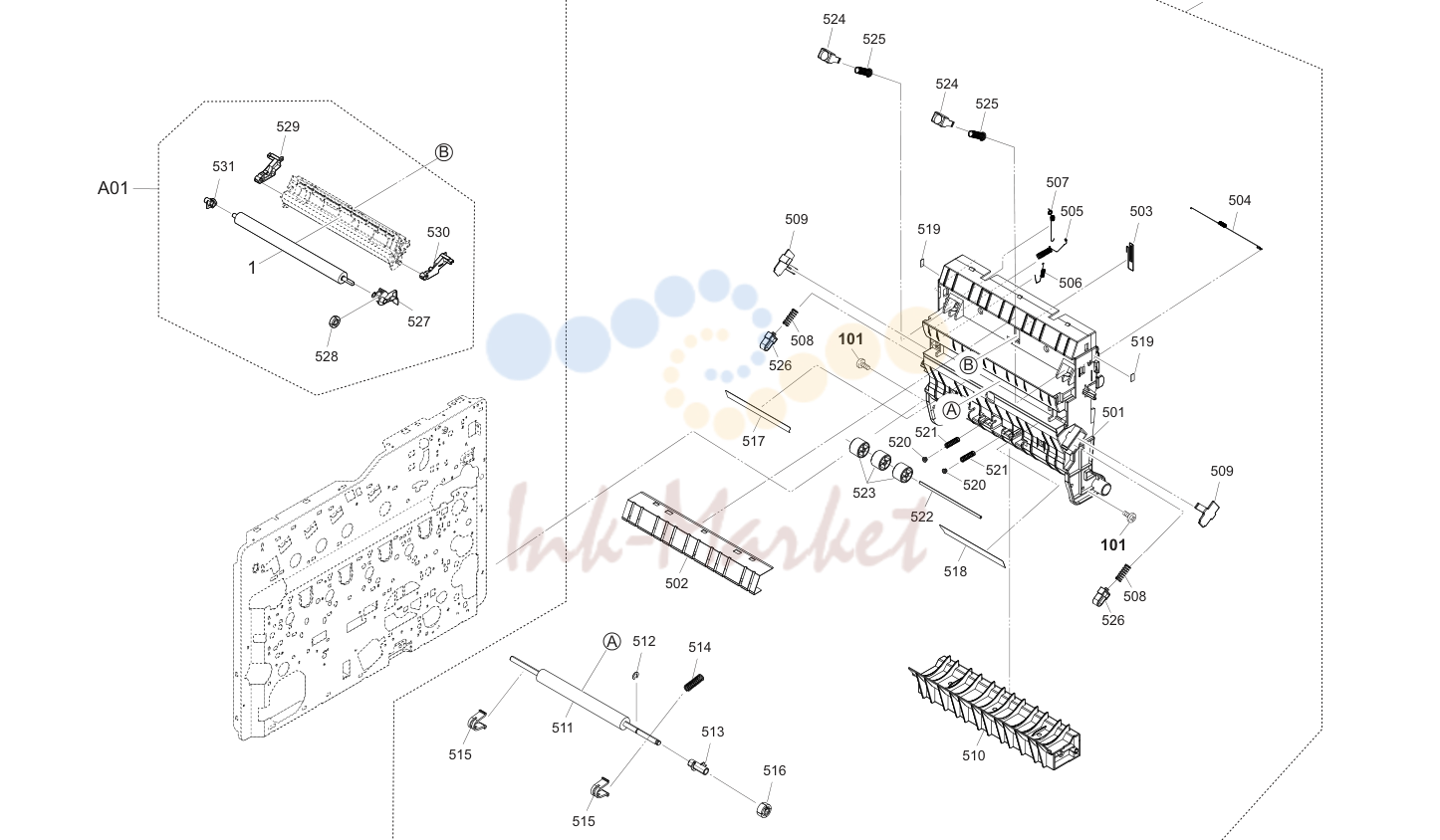

6. Conveying Section 2

№	Артикул	Альт. артикул	Описание
1			•302NR94061 PARTS ROLLER TRANSFER SP
2	302NR94190 ✓ в наличии		PARTS CONVEYING 250 ASSY SP
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

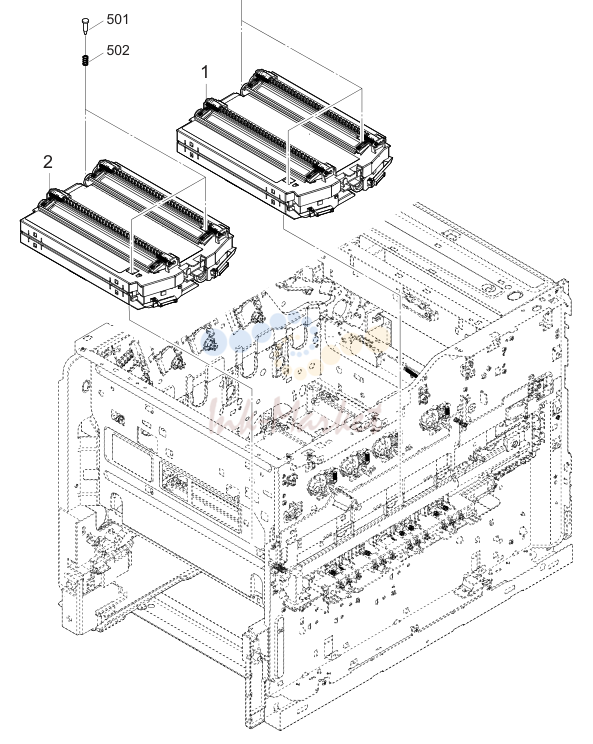

7. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1	302NR93021 ✓ в наличии		DV-5140(K) 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
1	302NS9J012 запросить цену →		DV-5150(K)(J) 35ppm(A4),37ppm(Letter)(F)
1	302NS93012 запросить цену →		DV-5150(K) 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
2	302NR93041 ✓ в наличии		DV-5140(M) 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
2	302NS9J032 запросить цену →		DV-5150(M)(J) 35ppm(A4),37ppm(Letter)(F)
2	302NS93032 запросить цену →		DV-5150(M) 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
3	302NR93051 ✓ в наличии		DV-5140(C) 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
3	302NS9J042 запросить цену →		DV-5150(C)(J) 35ppm(A4),37ppm(Letter)(F)
3	302NS93042 запросить цену →		DV-5150(C) 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
4	302NR93031 ✓ в наличии		DV-5140(Y) 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
4	302NS9J022 запросить цену →		DV-5150(Y)(J) 35ppm(A4),37ppm(Letter)(F)
4	302NS93022 запросить цену →		DV-5150(Y) 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)

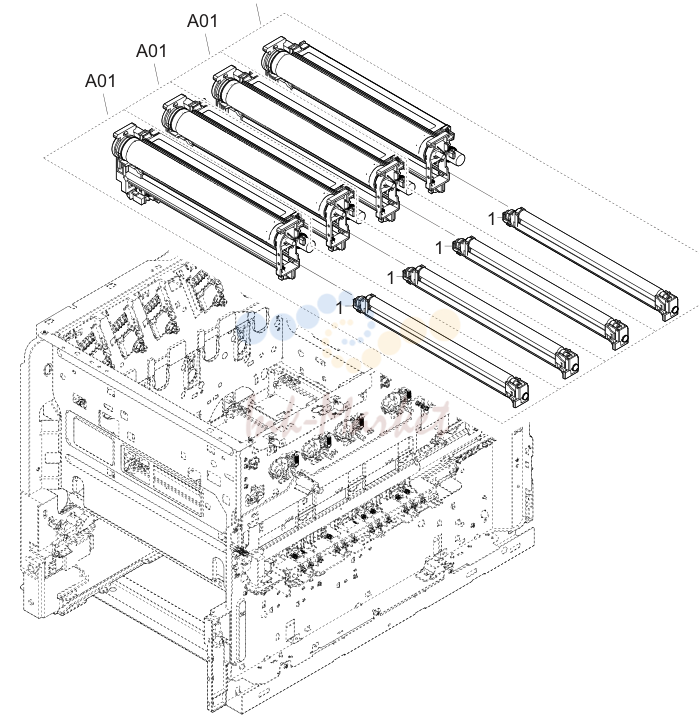

8. Image Formation Section

№	Артикул	Альт. артикул	Описание
1	302NR93091 запросить цену →	FK-5140	30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
1	302NR93111 запросить цену →	FK-5142	30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
1	302PB93012 запросить цену →	FK-5150	35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
1	302PB93032 запросить цену →	FK-5152	35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
1	302PB93023 запросить цену →	FK-5151	35ppm(A4),37ppm(Letter)(F)
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

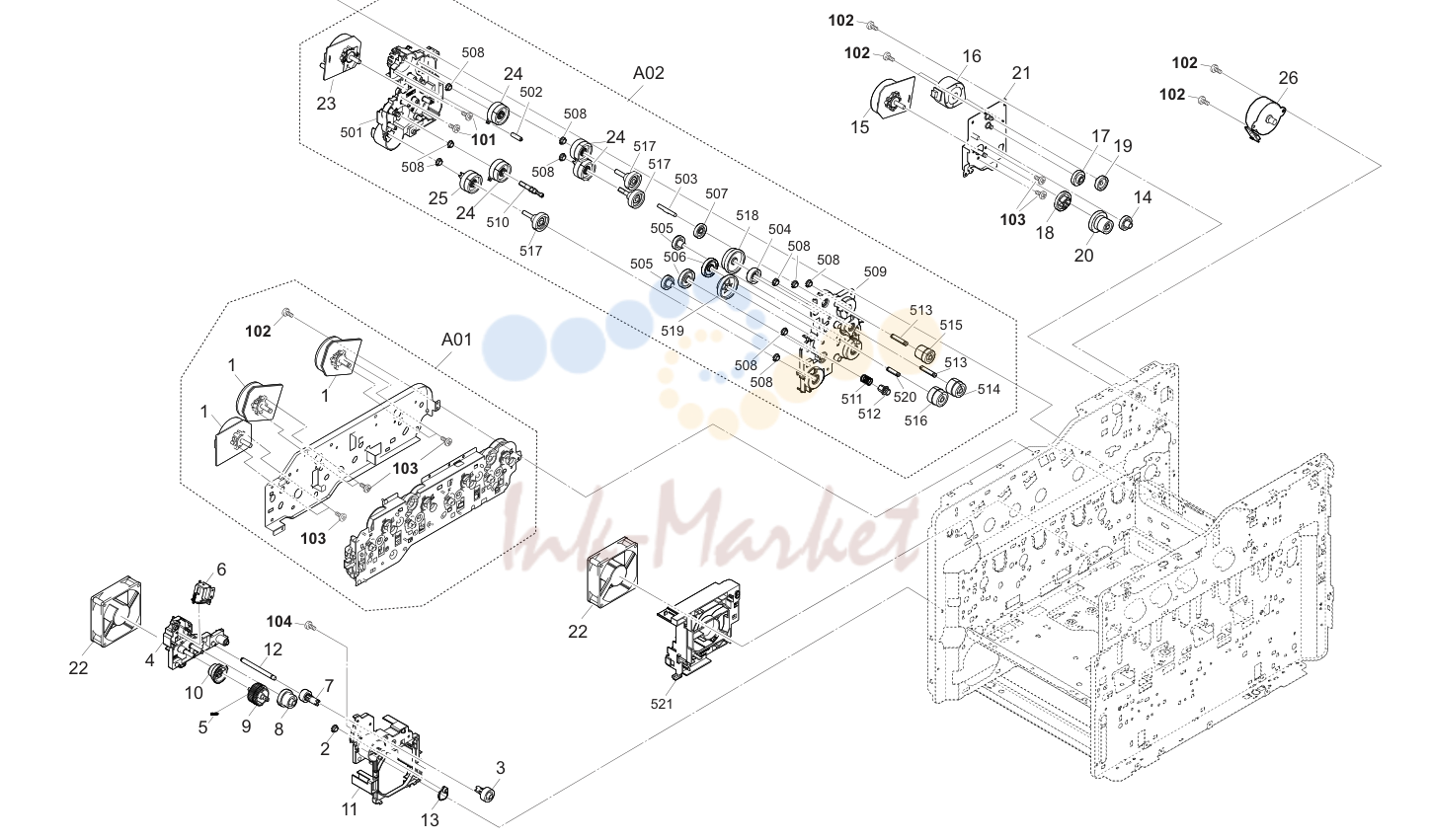

9. Drive Section

№	Артикул	Альт. артикул	Описание
1			•302K994323 PARTS MOTOR-BL W20 SP
2	302KV31410 ✓ в наличии		BUSH DRIVE
3	302KV31440 ✓ в наличии		GEAR Z23L
4	302NR31150 запросить цену →		HOUSING MPF DRIVE A
5	302HN31650 ✓ в наличии		SPRING INPUT MPF
6	302GR44150 ✓ в наличии		SOLENOID TONER
7	302NR31810 ✓ в наличии		GEAR Z14L MPF
8	302NR31180 ✓ в наличии		GEAR Z31R-Z24S
9	302NR31190 ✓ в наличии		GEAR INPUT A Z36S
10	302NR31200 ✓ в наличии		GEAR INPUT B Z36S
11	302NR31161 запросить цену →		HOUSING MPF DRIVE B
12	302NR31210 запросить цену →		PIN DRIVE MPF A
13	302NR31630 ✓ в наличии		CAM MPF
14	302NR31060 запросить цену →		GEAR Z24L
15	302K994323 запросить цену →		PARTS MOTOR-BL W20 SP
16	303NB94040 ✓ в наличии		PARTS MOTOR-PM MOVING SP
17	302TV31010 ✓ в наличии		GEAR Z42R-Z16S 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
17	302NR31250 запросить цену →		GEAR Z44R-Z16S 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
18	302NR31230 запросить цену →		GEAR Z35R
19	302NR31260 запросить цену →		GEAR Z26S
20	302NR31240 запросить цену →		GEAR Z63R-Z24R
21	302NR31220 запросить цену →		PLATE MIDDLE DRIVE
22	302NG94220 ✓ в наличии		PARTS FAN MOTOR SP
23			•302LC94292 PARTS MOTOR-BL W10 SP
24			•302NR94010 PARTS CLUTCH 35 Z35R SP
25			•302KV44041 CLUTCH 50 Z35R
26	302P794060 ✓ в наличии		PARTS MOTOR EJECT SP
101	7BB060305H1 запросить цену →		+BIND M SCREW 3X5(BLUE)
102	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
103	7BB000304H запросить цену →		+BIND M SCREW 3X4
104	7BB100312H запросить цену →		+BIND T.T S SCREW 3X12

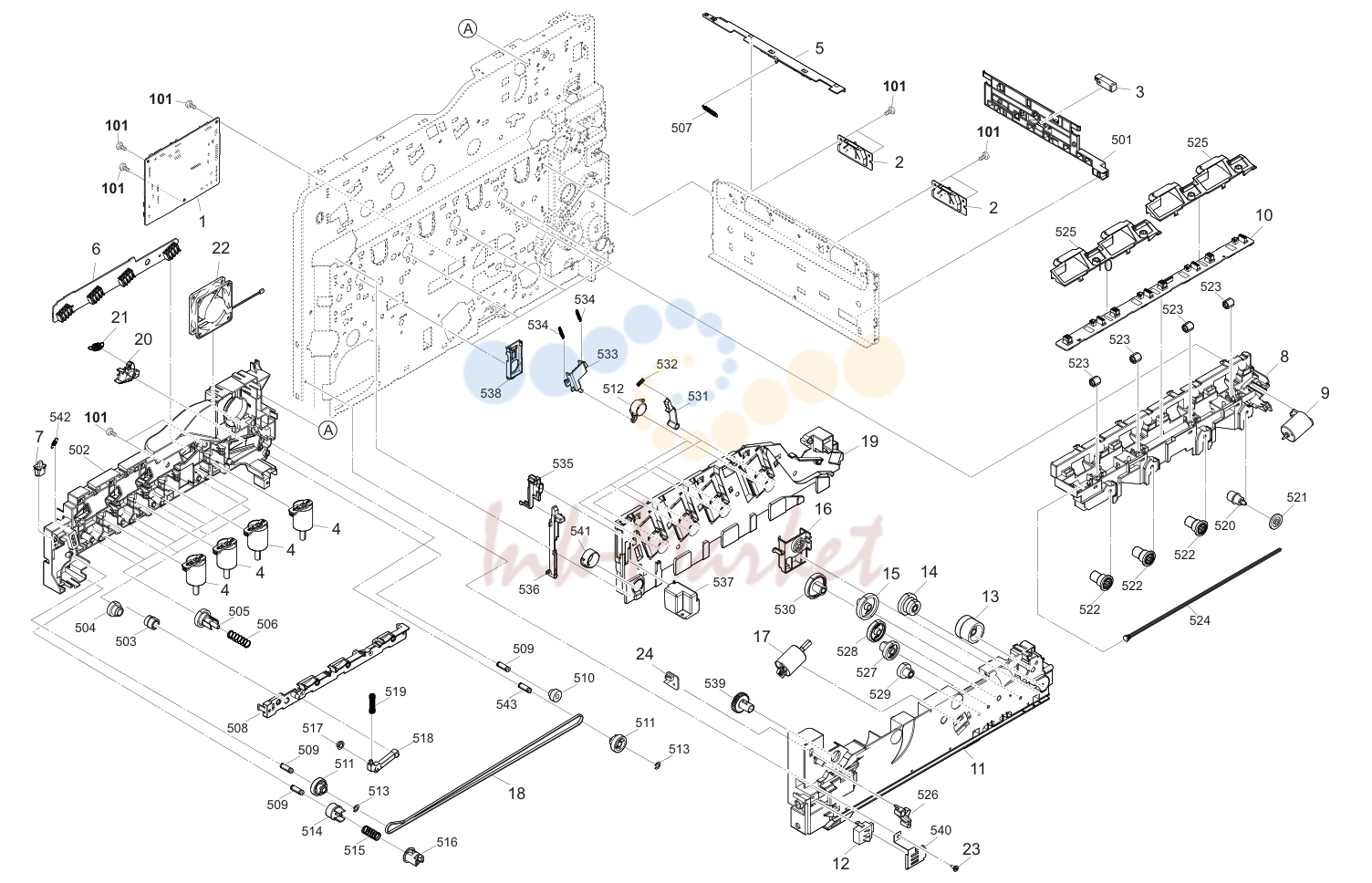

10. Electrical Components 1

№	Артикул	Альт. артикул	Описание
1	302TV94050 запросить цену →		PARTS PWB ASSY ENGINE CONNECT SP
2	302NR94020 запросить цену →		PARTS ID SENSOR SP
3	303NW94040 ✓ в наличии		PARTS SENSOR OPT. SP
4	302NR94080 запросить цену →		PARTS DC MOTOR ASSY SP
5	302NR94200 запросить цену →		PARTS CLEANER ID ASSY SP
6	302TV94060 ✓ в наличии		PARTS PWB ASSY CONTAINER CONN SP
7			7SP01000004+H01 SW.PUSH
8	302NR33020 запросить цену →		DUCT LEFT INNER
9	302NG94050 ✓ в наличии		PARTS DC MOTOR ASSY SP
10	302NR94120 запросить цену →		PARTS PWB ASSY DRUM CONNECT SP
11	302NR02191 запросить цену →		GUIDE CASSETTE LEFT
12	302HN44180 ✓ в наличии		SWITCH SIZE
13	302NR31080 запросить цену →		GEAR Z33R-Z32R
14	302KT02150 ✓ в наличии		GEAR Z33S-Z13S
15	302NR02930 ✓ в наличии		GEAR Z41S
16	302NR02230 запросить цену →		HOLDER GEAR
17	302NV94010 ✓ в наличии		PARTS DC MOTOR ASSY SP
18	302NR31570 ✓ в наличии		BELT S2M Z350
19	302NR02170 запросить цену →		GUIDE TOP LEFT
20	302NR02330 запросить цену →		SLIDER CLEANER ID
21	302NR02340 запросить цену →		SPRING SLIDER CLEANER
22	302FZ94420 ✓ в наличии		PARTS,FAN COOLING CONVEYING SP
23	303MH04040 запросить цену →		PIN COVER
24	302M294130 ✓ в наличии		PARTS PWB ASSY THERMISTOR SP
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR

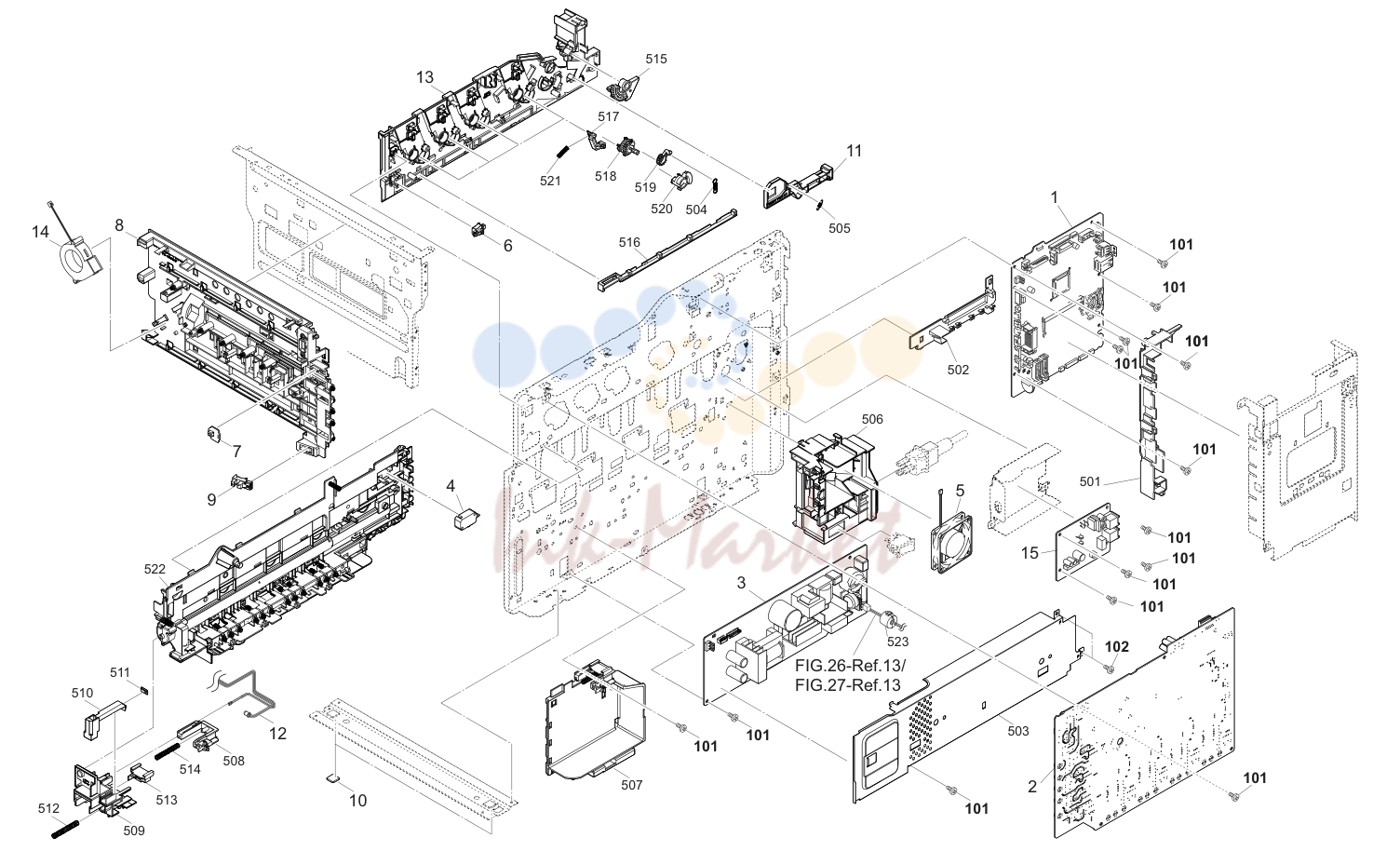

11. Electrical Components 2

№	Артикул	Альт. артикул	Описание
1	302TY94020 запросить цену →		PARTS PWB ASSY MAIN EU SP 30ppm(A4),32ppm(Letter)
1	302TY94010 запросить цену →		PARTS PWB ASSY MAIN SP 30ppm(A4),32ppm(Letter)
1	302TZ94020 ✓ в наличии		PARTS PWB ASSY MAIN EU SP 30ppm(A4),32ppm(Letter)(F)
1	302TZ94010 запросить цену →		PARTS PWB ASSY MAIN SP 30ppm(A4),32ppm(Letter)(F)
1	302V094030 запросить цену →		PARTS PWB ASSY MAIN EU SP 35ppm(A4),37ppm(Letter)
1	302V094020 запросить цену →		PARTS PWB ASSY MAIN SP 35ppm(A4),37ppm(Letter)
1	302V194060 ✓ в наличии		PARTS PWB ASSY MAIN EU SP 35ppm(A4),37ppm(Letter)(F)
1	302V194050 запросить цену →		PARTS PWB ASSY MAIN SP 35ppm(A4),37ppm(Letter)(F)
2	302NR94030 ✓ в наличии		PARTS HIGH VOLTAGE UNIT SP
3	302TY94050 ✓ в наличии		PARTS SWITCHING REGULATOR 230V SP 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
3	302NS94020 ✓ в наличии		PARTS SWITCHING REGULATOR 230V SP 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
3	302NR94040 запросить цену →		PARTS SWITCHING REGULATOR 100V SP 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)
3	302NS94010 запросить цену →		PARTS SWITCHING REGULATOR 100V SP 35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F)
4			7SM010104+++H01 SW.MICRO
5	302FZ94420 ✓ в наличии		PARTS,FAN COOLING CONVEYING SP
6			7SP01000004+H01 SW.PUSH
7	302NR94160 запросить цену →		PARTS PWB ASSY SWITCH SP
8	302NR39011 запросить цену →		BRACKET FRONT HV
9	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
10	302HN02611 запросить цену →		FOOT
11	302NR02140 запросить цену →		LEVER INTERLOCK
12	302NR94070 запросить цену →		PARTS TONER FULL DETECT ASSY SP
13	302NR02180 запросить цену →		GUIDE TOP RIGHT
14	302HN44210 ✓ в наличии		FAN MOTOR
15	302R794330 запросить цену →		PARTS FAX UNIT J SP 35ppm(A4),37ppm(Letter)(F)
15	302R794340 запросить цену →		PARTS FAX UNIT U SP 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
15	303PA94011 ✓ в наличии		PARTS FAX UNIT E SP 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

12. Operation Section

№	Артикул	Альт. артикул	Описание
1			•302TY05010 COVER LCD UPPER
2			•302NM94121 PARTS TABLET OPERATION SP
3			•302V194080 PARTS LCD OPERATION SP
4			•3V2NM05220 LEVER LCD
5			•302TY05020 COVER LCD LOWER
6	302TY94030 ✓ в наличии		PARTS PWB ASSY PANEL MAIN SP
7	3V2NM05160 ✓ в наличии		LID OPERATION LEFT
8	3V2NM05020 запросить цену →		COVER OPERATION LEFT
9	302NM94100 запросить цену →		PARTS PWB ASSY H PANEL KEY-L SP
10	3V2NY05030 запросить цену →		COVER PANEL LEFT 3IN1 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
10	3V2NM05060 запросить цену →		COVER PANEL LEFT 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
11	302NY05020 запросить цену →		LABEL OPERATION LEFT 3IN1 E 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
11	3V2NM05280 запросить цену →		LABEL OPERATION LEFT 35ppm(A4),37ppm(Letter)(F)
11	3V2NM05590 запросить цену →		LABEL OPERATION LEFT E 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
12	3V2NM05170 запросить цену →		LID OPERATION RIGHT
13	3V2NM05050 запросить цену →		COVER PANEL RIGHT
14	3V2NY05140 запросить цену →		LABEL OPERATION RIGHT 3IN1 E 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
14	3V2NM05270 запросить цену →		LABEL OPERATION RIGHT 35ppm(A4),37ppm(Letter)(F)
14	3V2NM05520 запросить цену →		LABEL OPERATION RIGHT E 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
15	3V2NM05010 запросить цену →		COVER OPERATION RIGHT
16	302TY94040 ✓ в наличии		PARTS PWB ASSY H PANEL KEY-R SP
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

13. Scanner Section

№	Артикул	Альт. артикул	Описание
1	302NV94061 запросить цену →		PARTS FRAME ISU TOP ASSY SP
2	302V093020 ✓ в наличии		PARTS ISU ASSY SP
3	302LW94060 ✓ в наличии		PARTS MOTOR ISU SP
4	302NV17030 запросить цену →		HOOK ISU
5	302NV17090 запросить цену →		RAIL LID TOP
6	302KW04090 запросить цену →		PIN LID TOP
101	7BB600306H запросить цену →		+BIND M SCREW 3X6 R
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

14. DP Section (30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1			•3V2NM18430 COVER PF
2			•3V2NM18750 ACTUATOR ORIGINAL
3			•3V2NM18790 ACTUATOR PF
4			•3V2NV18030 COVER FRONT
5			•3V2NM18420 COVER REAR
6			•302NM94150 PARTS TABLE MAIN ASSY SP
7			•302NM94231 PARTS DRIVE ASSY A SP
8			•302NM94240 PARTS DRIVE ASSY B SP
9			•3V2NM18260 ACTUATOR TIMING
10			•302NM18021 HINGE LEFT
11			•302NM18031 HINGE RIGHT
12			•303LJ94070 PARTS PLATE ORIGINAL SP
13			•302NV18010 LOCK ISU C
101	7BB202310H запросить цену →		+TP-FLAT T.T P SCREW 3X10
102	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8
103	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
104	7BB700306H запросить цену →		+BIND T.T S SCREW 3X6 SR

15. DP ASSY SP (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	302V018410 запросить цену →		COVER FRONT A
2	302V018430 запросить цену →		COVER REAR A
3	302V018710 запросить цену →		COVER PF
4	302V018020 запросить цену →		COVER BASE DP
5	302V018420 запросить цену →		COVER FRONT B
6	302V018440 запросить цену →		COVER REAR B
7	302S018491 запросить цену →		EMBLEM
8	303LJ94070 запросить цену →		PARTS PLATE ORIGINAL SP

16. DP Frames (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	303R302031 запросить цену →		HINGE RIGHT
2	303R402032 запросить цену →		HINGE LEFT
3	302V018040 запросить цену →		LOCK ISU C
4	303R302050 запросить цену →		PLATE HINGE

17. DP Table Assy (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	302R494420 ✓ в наличии		PARTS PULLEY PICKUP ASSY SP
2	303R424220 запросить цену →		GUIDE READING
3	303NW94040 ✓ в наличии		PARTS SENSOR OPT. SP
4	303R494050 ✓ в наличии		PARTS CIS SP
5	302K994580 ✓ в наличии		PARTS SENSOR OPT. SP
6	302LW07100 ✓ в наличии		PAD SEPARATION
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

18. DP Paper Conveying Section 1 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
2	302K994580 ✓ в наличии		PARTS SENSOR OPT. SP
3	303R424150 запросить цену →		ACTUATOR EXIT
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

19. DP Paper Conveying Section 2 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	303R407100 запросить цену →		ACTUATOR ORIGINAL
2	303R494060 ✓ в наличии		PARTS ROLLER CIS SP
101	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

20. DP Drive Section (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	302V194070 запросить цену →		PARTS PWB ASSY CIS CONNECT SP
2	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
3	2FB27160 ✓ в наличии		INTER LOCK SWITCH
4	303LM31040 запросить цену →		GEAR 25R
5	303R431200 запросить цену →		GEAR CONVEYING Z54R Z32L
6	303R431050 запросить цену →		GEAR FEED Z53R Z33R
7	303R431250 запросить цену →		GEAR Z32L
8	303R494040 ✓ в наличии		PARTS MOTOR PAPER FEED SP
9	302V046030 запросить цену →		CONN.CORD ASSY S04145 SHRINKAGE TUBE
10	302V018070 ✓ в наличии		TAPE DP CABLE
101	7BB700308H запросить цену →		+BIND T.T S SCREW 3X8 SR
102	7BB700316H запросить цену →		+BIND T.T S SCREW 3X16 SR
103	7BB200308H запросить цену →		+BIND T.T P SCREW 3X8

21. Wire Section 1 (30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
2			2 NEUTRAL
2			(cid:20) 2 (cid:20)
2			(cid:20) 2 (cid:20)
1	302NR46090 запросить цену →		CONN.CORD ASSY S03929 MAIN-CONTAINER SW
2	302NR46360 запросить цену →		CONN.CORD ASSY S03966 LVU-INTERLOCK
3	302NR46410 запросить цену →		CONN.CORD ASSY S03975 INLET
4	302NV46060 запросить цену →		CONN.CORD ASSY S04078 MAIN-EXIT
5	302PB46050 запросить цену →		CONN.CORD ASSY S04085 MAIN-STAP CONNECT
6	302TV46040 запросить цену →		CONN.CORD ASSY S04148 MAIN-REGIST
7	302TV46050 запросить цену →		CONN.CORD ASSY S04149 MAIN-ID SENSOR(L)
8	302TV46060 запросить цену →		CONN.CORD ASSY S04150 MAIN-LVU
9	302TV46100 запросить цену →		CONN.CORD ASSY S04154 MAIN-THERMISTOR
10	302TV46110 запросить цену →		CONN.CORD ASSY S04155 MAIN-LVU FAN
11	302TV46120 запросить цену →		CONN.CORD ASSY S04161 MAIN-ID SENSOR(R)
12	302TV46150 запросить цену →		CONN.CORD ASSY S04173 USB HOST
13	302NR46370 запросить цену →		CONN.CORD ASSY S03967 LVU-HEATER CONNECT
14	302TV46070 запросить цену →		CONN.CORD ASSY S04151 MAIN-LVU

22. Wire Section 2 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
3			TEDHTCN
5			NRIDP
6			LLUFDP
7			MAJSUF
8			DNG
2			2 GND 2 2 3 3 PDIRN
6			6 GND 3 (cid:22) 7 77 NCTHDET 2 2 8 8 NCTHCOM
2			2 NEUTRAL
4			4 Fuser heater
2			2 2 2 Fuser Fuser
2			(cid:20) 2 (cid:20)
2			(cid:20) 2 (cid:20) E_2V D 4 N 2 G +
1	302NR46090 запросить цену →		CONN.CORD ASSY S03929 MAIN-CONTAINER SW
2	302NR46360 запросить цену →		CONN.CORD ASSY S03966 LVU-INTERLOCK
3	302NR46410 запросить цену →		CONN.CORD ASSY S03975 INLET
4	302NV46060 запросить цену →		CONN.CORD ASSY S04078 MAIN-EXIT
5	302PB46050 запросить цену →		CONN.CORD ASSY S04085 MAIN-STAP CONNECT
6	302TV46040 запросить цену →		CONN.CORD ASSY S04148 MAIN-REGIST
7	302TV46050 запросить цену →		CONN.CORD ASSY S04149 MAIN-ID SENSOR(L)
8	302TV46060 запросить цену →		CONN.CORD ASSY S04150 MAIN-LVU
9	302TV46100 запросить цену →		CONN.CORD ASSY S04154 MAIN-THERMISTOR
10	302TV46110 запросить цену →		CONN.CORD ASSY S04155 MAIN-LVU FAN
11	302TV46120 запросить цену →		CONN.CORD ASSY S04161 MAIN-ID SENSOR(R)
12	302TV46150 запросить цену →		CONN.CORD ASSY S04173 USB HOST
13	302NT46070 запросить цену →		CONN.CORD ASSY S03968 LVU-HEATER CONNECT
14	302TW46020 запросить цену →		CONN.CORD ASSY S04157 MAIN-LVU

23. Wire Section 3

№	Артикул	Альт. артикул	Описание
1			1 8 7 G O N P D SDI 1 1 8 7 PT G S N C D L 2 1 2 1 P G T N S D C L Drum PWB K Drum unit K
16			OPRDYN 16 ERASEKDR 3 3 ERASEKDR
2			GND 2 DA1 8 8 DA1
1			EGASSDI 1 YC4
2			1 (cid:22) 2 1 (cid:22) + + + 2 2 2 4 4 4 V V V 3 3 3 _ _ _ I I I L L L 7 8 (cid:25) 7 8 (cid:25) +3. D D 3 N A A V .C 0 1 3 5 6 7 8 5 6 7 8 N + D D 3 A A .C . 0 1 3 V3 EEPROM 1 2 1 2 G ER N A D SEYDR 1 2 C la l m ea p n Y ing
2			2 +3.3V3 Developer Devloping unit K
3			3 TNSENK PWB K
2			2 +3.3V3 Developer Devloping unit M
3			3 TNSENM PWB M
4			5 6 7 4 5 6 7 P P D D T T L A S S P 0 C D TH L A 1 2 3 TN + S 3 G E .3 N N V M D 2 1 2 3 Toner sensor M
2			2 +3.3V3 Developer Devloping unit C
3			3 TNSENC PWB C
4			5 6 7 4 5 6 7 P P D D T T L A S S P 0 C D TH L A 1 2 3 TN + S 3 G E .3 N N V D C 2 1 2 3 Toner sensor C
3			3 TNSENY PWB Y
4			5 6 7 4 5 6 7 P P D D T T L A S S P 0 C D TH L A 1 2 3 TN + S 3 G . E 3 N N V D Y 2 1 2 3 Toner sensor Y
1	302TV46090 запросить цену →		CONN.CORD ASSY S04153 MAIN-ENGINE
2	302TV46080 запросить цену →		CONN.CORD ASSY S04152 MAIN-ENGINE
3	302TV46130 запросить цену →		CONN.CORD ASSY S04162 MAIN-DRUM CONNECT

24. Wire Section 5

№	Артикул	Альт. артикул	Описание
1	302NR46080 запросить цену →		CONN.CORD ASSY S03928 ENGINE-MPF
2	302NR46110 запросить цену →		CONN.CORD ASSY S03931 ENGINE-WASTE COVER
3	302NR46150 запросить цену →		CONN.CORD ASSY S03939 ENGINE-FUSER MOT
4	302NR46200 запросить цену →		CONN.CORD ASSY S03946 ENGINE-CASSETTE
5	302NR46210 запросить цену →		CONN.CORD ASSY S03947 ENGINE-LIFT
6	302NR46230 запросить цену →		CONN.CORD ASSY S03951 ENGINE-IMAGE MOT
7	302NR46240 запросить цену →		CONN.CORD ASSY S03952 ENGINE-DLP MOT
8	302NR46270 запросить цену →		CONN.CORD ASSY S03957 ENGINE-CASSETTE SW
9	302NR46290 запросить цену →		CONN.CORD ASSY S03959 ENGINE-LSU CL
10	302NR46300 запросить цену →		CONN.CORD ASSY S03960 ENGINE-TONER MOT
11	302NR46310 запросить цену →		CONN.CORD ASSY S03961 ENGINE-SOLENOID
12	302NR46320 запросить цену →		CONN.CORD ASSY S03962 ENGINE-IMAGE FAN
13	302NR46330 запросить цену →		CONN.CORD ASSY S03963 ENGINE-CONTAIN FAN
14	302NR46390 запросить цену →		CONN.CORD ASSY S03971 ENGINE-FEED MOT
15	302NR46490 запросить цену →		CONN.CORD ASSY S04090 ENGINE-DRUM MOT
16	302NV46020 запросить цену →		CONN.CORD ASSY S04064 ENGINE-PF
17	302NV46070 запросить цену →		CONN.CORD ASSY S04079 ENGINE-EXIT FAN

25. Wire Section 6 (30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
1	302NM46240 ✓ в наличии		CONN.CORD ASSY S03835 KEY L FFC
2	302NM46250 запросить цену →		CONN.CORD ASSY S03836 KEY R FFC
3	302TY46010 запросить цену →		CONN.CORD ASSY S04141 MAIN-H PANEL1
4	302PB46060 запросить цену →		CONN.CORD ASSY S04088 H PANEL FG
5	302TZ46010 запросить цену →		CONN.CORD ASSY S04146 MAIN-FAX 30ppm(A4),32ppm(Letter)(F)
6	302TZ46020 запросить цену →		CONN.CORD ASSY S04159 FAX SPEAKER 30ppm(A4),32ppm(Letter)(F)
7	302TY46040 запросить цену →		CONN.CORD ASSY S04174 MAIN-CARD READER
8	302TY46050 запросить цену →		CONN.CORD ASSY S04175 MAIN-H PANEL2
9	3V2NV46100 запросить цену →		CONN.CORD ASSY S04068 MAIN-DP UNIT
10	302NV46031 запросить цену →		CONN.CORD ASSY S04065 MAIN-CCD
11	3V2NM46130 запросить цену →		CONN.CORD ASSY S03840 CCD-LED
12	3V2NM46140 запросить цену →		CONN.CORD ASSY S03841 CCD-HP

26. Wire Section 7 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
16			1 15 2 14 3 13 4 12 5 11 6 10 7 9 8 8 9 7 10 6 TEMS
1			2 3 4 (cid:16113)(cid:16122)(cid:16113)(cid:16126)(cid:16115)(cid:16133)(cid:16127)(cid:16109)(cid:16130)(cid:16113)(cid:16126)(cid:16076)(cid:16120)(cid:16113)(cid:16112)(cid:16076)
4			in 1 model only
1	302NM46240 ✓ в наличии		CONN.CORD ASSY S03835 KEY L FFC
2	302NM46250 запросить цену →		CONN.CORD ASSY S03836 KEY R FFC
3	302TY46010 запросить цену →		CONN.CORD ASSY S04141 MAIN-H PANEL1
4	302PB46060 запросить цену →		CONN.CORD ASSY S04088 H PANEL FG
5	302TZ46010 запросить цену →		CONN.CORD ASSY S04146 MAIN-FAX 35ppm(A4),37ppm(Letter)(F)
6	302TZ46020 запросить цену →		CONN.CORD ASSY S04159 FAX SPEAKER 35ppm(A4),37ppm(Letter)(F)
7	302V046050 запросить цену →		CONN.CORD ASSY S04176 MAIN-CARD READER
8	302V046060 запросить цену →		CONN.CORD ASSY S04181 MAIN-H PANEL2

27. Wire Section 8 (35ppm(A4),37ppm(Letter)/35ppm(A4),37ppm(Letter)(F))

№	Артикул	Альт. артикул	Описание
3			(cid:16076)(cid:16099)
2			(cid:16076)(cid:16100)
1			(cid:16076)(cid:16101)
3			3 (cid:16076)(cid:16093)
2			1 2 1 (cid:16076) (cid:16076) (cid:16094) (cid:16095)
10			11 DP (cid:3) 8 YC1 YC2 6 7 5 9 YC3
1	302NV46031 запросить цену →		CONN.CORD ASSY S04065 MAIN-CCD
2	3V2NM46130 запросить цену →		CONN.CORD ASSY S03840 CCD-LED
3	3V2NM46140 запросить цену →		CONN.CORD ASSY S03841 CCD-HP
4	302V046010 запросить цену →		CONN.CORD ASSY S04143 CIS CONNECT-MAIN
5	302V146010 запросить цену →		CONN.CORD ASSY S04163 DP SENSOR
6	302V146020 запросить цену →		CONN.CORD ASSY S04164 CIS SENSOR
7	302V146030 запросить цену →		CONN.CORD ASSY S04165 FEED SENSOR
8	302V146040 запросить цену →		CONN.CORD ASSY S04166 MOTOR
9	302V146050 запросить цену →		CONN.CORD ASSY S04167 INTERLOCK
10	302V146060 запросить цену →		CONN.CORD ASSY S04168 CIS DATA1
11	302V146070 запросить цену →		CONN.CORD ASSY S04169 CIS DATA2
12	3V2V046020 запросить цену →		CONN.CORD ASSY S04144 MAIN-DP UNIT

28. Accessories

№	Артикул	Альт. артикул	Описание
2			7AAACCJP+15H007 AC CORD ASSY JP 35ppm(A4),37ppm(Letter)(F)
3	3019527401 запросить цену →		POWER CORD(120) 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)/
4	302FV94010 ✓ в наличии		PARTS AC CORD EU SP 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)/
5	302FV45040 запросить цену →		AC CORD ASSY 30ppm(A4),32ppm(Letter)/30ppm(A4),32ppm(Letter)(F)/
6	3V2NY05040 запросить цену →		LABEL OPERATION LEFT 3IN1 GER 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
7	3V2NY05050 запросить цену →		LABEL OPERATION LEFT 3IN1 FRA 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
8	3V2NY05060 запросить цену →		LABEL OPERATION LEFT 3IN1 ITA 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
9	302V005010 запросить цену →		LABEL OPERATION LEFT 3IN1 SPA 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
10	3V2NY05080 запросить цену →		LABEL OPERATION LEFT 3IN1 POR 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
11	3V2NY05090 запросить цену →		LABEL OPERATION LEFT 3IN1 DUT 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
12	3V2NY05100 запросить цену →		LABEL OPERATION LEFT 3IN1 RUS 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
13	3V2NM05380 запросить цену →		LABEL OPERATION LEFT GER 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
14	3V2NM05390 запросить цену →		LABEL OPERATION LEFT FRA 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
15	3V2NM05400 запросить цену →		LABEL OPERATION LEFT ITA 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
16	302V105010 запросить цену →		LABEL OPERATION LEFT SPA 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
17	3V2NM05420 запросить цену →		LABEL OPERATION LEFT POR 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
18	3V2NM05430 запросить цену →		LABEL OPERATION LEFT DUT 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
19	3V2NM05440 запросить цену →		LABEL OPERATION LEFT RUS 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
20	3V2NY05150 запросить цену →		LABEL OPERATION RIGHT 3IN1 GER 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
21	3V2NY05160 запросить цену →		LABEL OPERATION RIGHT 3IN1 FRA 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
22	3V2NY05170 запросить цену →		LABEL OPERATION RIGHT 3IN1 ITA 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
23	3V2NY05180 запросить цену →		LABEL OPERATION RIGHT 3IN1 SPA 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
24	3V2NY05190 запросить цену →		LABEL OPERATION RIGHT 3IN1 POR 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
25	3V2NY05200 запросить цену →		LABEL OPERATION RIGHT 3IN1 DUT 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
26	3V2NY05210 запросить цену →		LABEL OPERATION RIGHT 3IN1 RUS 30ppm(A4),32ppm(Letter)/35ppm(A4),37ppm(Letter)
27	3V2NM05450 запросить цену →		LABEL OPERATION RIGHT GER 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
28	3V2NM05460 запросить цену →		LABEL OPERATION RIGHT FRA 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
29	3V2NM05470 запросить цену →		LABEL OPERATION RIGHT ITA 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
30	3V2NM05480 запросить цену →		LABEL OPERATION RIGHT SPA 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
31	3V2NM05490 запросить цену →		LABEL OPERATION RIGHT POR 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
32	3V2NM05500 запросить цену →		LABEL OPERATION RIGHT DUT 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)
33	3V2NM05510 запросить цену →		LABEL OPERATION RIGHT RUS 30ppm(A4),32ppm(Letter)(F)/35ppm(A4),37ppm(Letter)(F)

29. Paper Feed Section 3PK

№	Артикул	Альт. артикул	Описание
1	302NR06230 запросить цену →		LEVER PAPER
2	303K806080 запросить цену →		ROLLER MIDDLE ASSY
3	303K894020 запросить цену →		HOLDER FEED ASSY SP
4	303M906060 запросить цену →		PULLEY FEED SIDE
5	303NA02050 запросить цену →		COVER TOP
6	303NA06040 запросить цену →		ACTUATOR PE
7	303PK94010 запросить цену →		PARTS PWB ASSY PF MAIN SP
8	303PK06030 запросить цену →		ACTUATOR PE RELEASE
9	303NW94060 ✓ в наличии		PARTS SENSOR OPT. SP
10			7SP01000004+H01 SW.PUSH
11	303PK94020 запросить цену →		PARTS DRIVE UNIT SP
12	302HN02611 запросить цену →		FOOT
13	302HN44180 ✓ в наличии		SWITCH SIZE
14	302NG94110 запросить цену →		PARTS ROLLER RETARD ASSY SP
15	302NR06030 запросить цену →		HOLDER RETARD
16	303K809130 запросить цену →		PULLEY MID IDLE
17	303NA04010 запросить цену →		COVER REAR
18	3A504020 ✓ в наличии		COUPLER,RELEASE
101	7BB202308H запросить цену →		+TP-FLAT T.T P SCREW 3X8
102	7BB200410H запросить цену →		+BIND T.T P SCREW 4X10

30. Paper Cassette 3PK

№	Артикул	Альт. артикул	Описание
1			•302HN09170 GEAR Z13S JOINT
2			•302KV09250 GEAR Z13
3			•302NR09070 WORKPLATE LIFT

31. Wire Section 3PK

№	Артикул	Альт. артикул	Описание
1	303PK46010 запросить цену →		CONN.CORD ASSY S04070 SENSOR
2	303PK46020 запросить цену →		CONN.CORD ASSY S04071 CASSETTE SIZE
3	303PK46030 запросить цену →		CONN.CORD ASSY S04072 PF DRAWER1
4	303PK46040 запросить цену →		CONN.CORD ASSY S04073 PF DRAWER2
5	303PK46050 запросить цену →		CONN.CORD ASSY S04074 TRANS MOT
6	303PK46060 запросить цену →		CONN.CORD ASSY S04075 LIFT MOT
7	303PK46070 запросить цену →		CONN.CORD ASSY S04076 CLUTCH
8	303PK46080 запросить цену →		CONN.CORD ASSY S04077 COVER SW
