Kyocera DF-730 — каталог запчастей со схемами

Содержание

• 1. Paper Feed-in I 5H1
• 2. Paper Feed-in II 5H1
• 3. Covers & Frames 5H1
• 4. Driving 5H1
• 5. Tray 5H1
• 6. Exit 5H1-3
• 7. Accessory 5H1
• 8. Option I(AK-700) 5H1-3
• 9. Option II(AK-705) 5H1-3

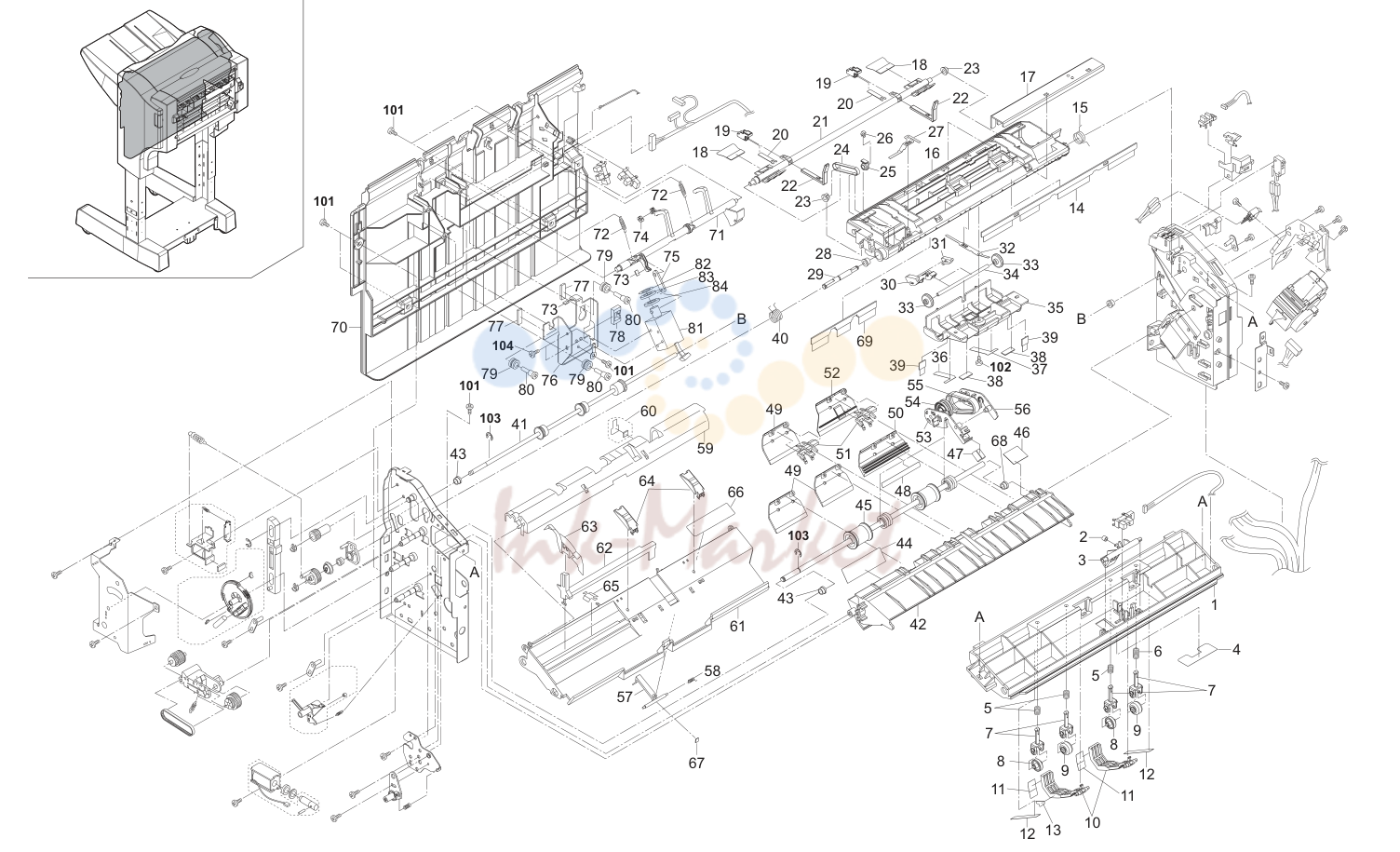

1. Paper Feed-in I 5H1

№	Артикул	Альт. артикул	Описание
1	5HL09620 запросить цену →		GID-FT 1 51 5HL09920 HLDR-C-WT-R
2	5HL09670 запросить цену →		CUSION-FT-WT 1 52 5HL12260 LVR-C-WT
3	5HL09130 запросить цену →		LEV-FT-IN-SEN 1 53 5HL09630 HLD-C-F
4	5HL09500 запросить цену →		MAILLER-IN 1 54 5HL09220 ROL-P-C
5	5HL09340 запросить цену →		SPG-C-NIP 3 (cid:27) 55 5HL09360 CAT-C
6	5HL09850 запросить цену →		SPG-C-NIP-R 1 56 5HL09210 HLD-C-R
7	5HL08970 запросить цену →		HLD-FT-ROL-P 4 57 5HL08940 LEV-F-OUT
8	5HL09250 запросить цену →	ROL-P2-FT	2 58 5HL09490 SPG-F-OUT
9	5HL09150 запросить цену →		ROL-P-FT 2 59 5HL10450 GID-F-FRAP-M
10	5HL09890 запросить цену →		LVR-FT-WT 2 60 5HL09560 CUSION-F-TRAY
11	5HL09570 запросить цену →		MLR-FT-WT 2 61 5HL09690 GID-FS-TRAY
12	5HL09830 запросить цену →		MLR-TOP-SIDE 2 62 5HL08920 GER-F-RACK
13	5HL09800 запросить цену →		MLR-FT-SIDE 1 63 5HL08930 GUIDE-F-SET
15	5HL09330 запросить цену →		SPG-H-R 1 65 5HL08750 PLT-F-RACK
16	5HL09040 запросить цену →		GUIDE-TH-BASE 1 66 5HL12230 MLR-F-TRY-M
17	5HL08800 запросить цену →		PLT-TH-WT-G 1 67 5HL09610 CUSION-F-OUT
18	5HL09460 запросить цену →		MAILLER-TH-PDL 2 (cid:27) 68 5HL09020 BUSH
19	5HL12250 запросить цену →		HLD-PDL-MIR 2 (cid:27) 69 5HL09470 BRUSH-TH-OUT
20	5HL12240 запросить цену →		MLR-PDL 2 70 5HL11720 PARTITION,EJECT
21	5HL09100 запросить цену →		SFT-TH-PDL 1 71 5HL11710 LVR-YO
25	5HL09120 запросить цену →	MLT-5-TH	1 75 5HL09270 ARM-TM-SOL
26	5HL08460 запросить цену →	CLIP-4	1 76 5HL11520 BKT-SOL-TM
27	5HL08770 запросить цену →		PLT-TH-EARTH-F 1 77 5HL09600 CUSION-KEEP-SOL-S
28	5HL09110 запросить цену →	PLY-S2M-14	1 78 5HL07510 EDS-1
29	5HL08850 запросить цену →		SFT-TH-KU 1 79 5HL09540 GM-KEEP-TM
30	5HL09900 запросить цену →		LVR-TH-WT 2 80 305HL08911 5HL08911 M4X12B-T-D
31	5HL09780 запросить цену →		RUB-TH-WT 2 (cid:27) 81 305H180050 5H180050 SOL-TDS-KN10SL-40A
32	5HL08780 запросить цену →		PLT-TH-EARTH-R 1 82 5HL09870 MLR-PR-U
33	5HL09050 запросить цену →		ROL-P-TH 2 83 5HL09860 CUSH-PR-U-1
34	5HL08840 запросить цену →		SFT-TH-OUT 1 84 5HL09550 CUSION-PR-D
35	5HL09350 запросить цену →		GID-TH-LOW
36	5HL09820 запросить цену →		MLR-LOW-B
37	5HL09810 запросить цену →		MLR-LOW-A
38	5HL09790 запросить цену →		RUB-TH-LOW
39	5HL09480 запросить цену →		BRUSH-TH-MID
40	5HL09320 запросить цену →		SPG-H-F 1 101 5HL08480 SCR-M4X7BPSR-3C
42	5HL08960 запросить цену →		GUIDE-C-CAT 1 103 37622540 STOP RING E-5
44	5HL09530 запросить цену →		MILLER-C2
46	5HL09510 запросить цену →		MLR-C
47	5HL08890 запросить цену →		WT-CAT
48	5HL09840 запросить цену →		MLR-WT-C-2

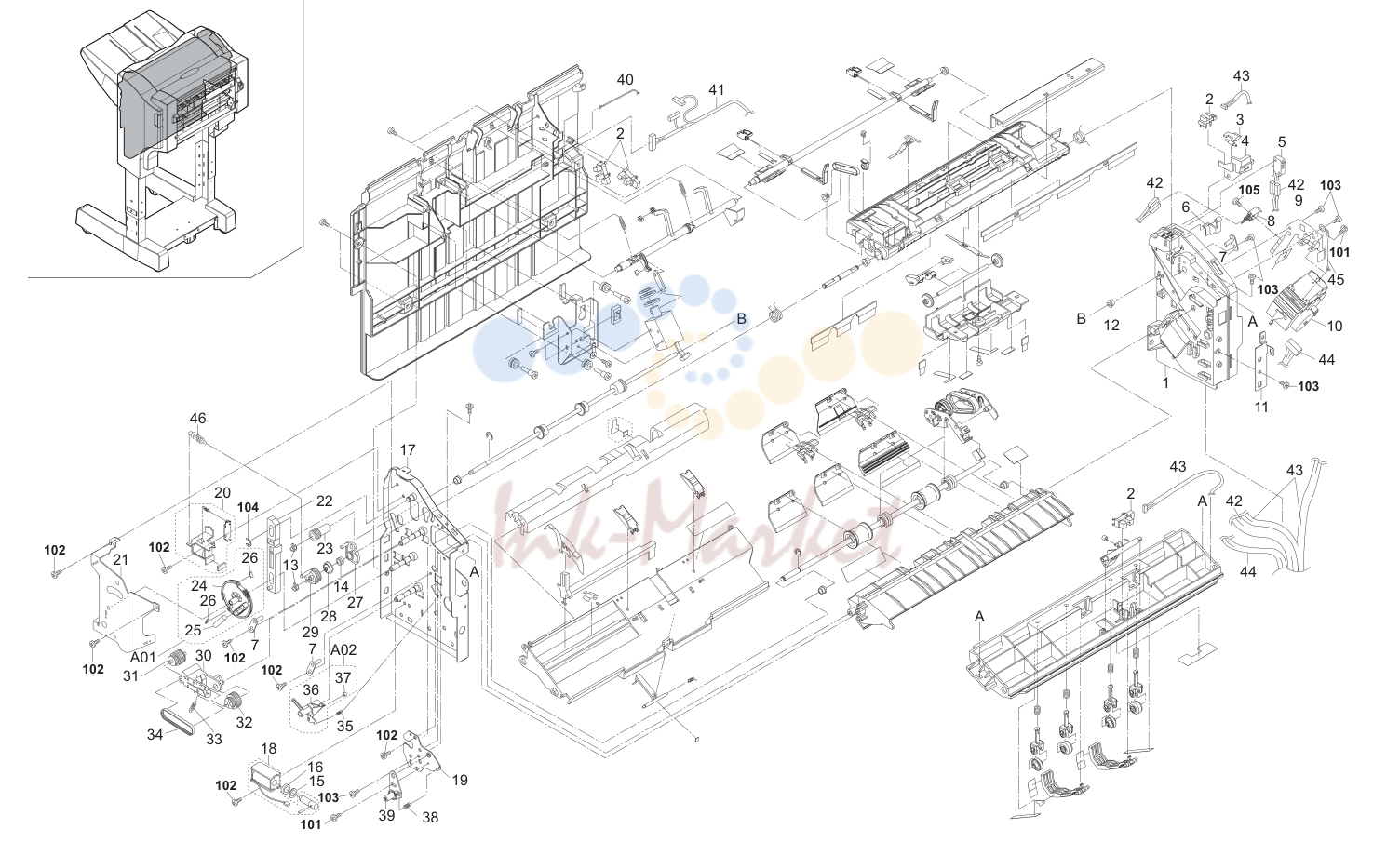

2. Paper Feed-in II 5H1

№	Артикул	Альт. артикул	Описание
1	5HL09010 запросить цену →		HLD-R-FRAME 1 101 5HL07040 SCREW WITH SW W M3X6
3	5HL09280 запросить цену →		LEV-R-OP-TOP 1 103 5AA08410 SCR4X12,WAVE
4	5HL09300 запросить цену →		HLD-OP 1 104 37622540 STOP RING E-5
6	5HL09180 запросить цену →		LEV-R-TH-SW
7	5HL09060 запросить цену →		BUSH-F-8
9	5HL08810 запросить цену →		BKT-ST-G
11	5HL11290 запросить цену →		RETAINER,SWITCH BACK UNIT
13	5HL08460 запросить цену →		CLIP-4
15	5HL09870 запросить цену →		MLR-PR-U
16	5HL09860 запросить цену →		CUSH-PR-U-1
17	5HL08720 запросить цену →		FRONT FRAME,LATCH ASSY-G
19	5HL08790 запросить цену →		PLT-C-ROL-G
21	5HL08820 запросить цену →		BKT-KU-G
22	5HL10460 запросить цену →		LNK-KU-UD
25			•5HL08880 WT-KU-DAIGER
26			•5HL09260 CUSION-KU-GER
27	5HL09170 запросить цену →		BUSH-TH
28	5HL09380 запросить цену →		HLDR-KU-PDL-GER
30	5HL09070 запросить цену →		HLD-KU-GEA-OUT
33	5HL09400 запросить цену →		SPG-KU-GER-OUT
35	5HL09880 запросить цену →		SPG-KU-SOL-SA
36			•5HL09310 LVR-KU-SOL
37			•5HL09670 CUSION-FT-WT
38	5HL09390 запросить цену →		SPG-C-BLT-TEN
39	5HL09240 запросить цену →		HLD-C-BLT-TEN
40	305H180120 запросить цену →	5H180120	ASM-EARTH-SV-HF
41	305H180130 запросить цену →	5H180130	ASM-SV-UNIT-HF
42	305H180140 запросить цену →	5H180140	ASM-F-SW-HF
43	305H180150 запросить цену →	5H180150	ASM-SEN-TOP-HF
44	305H180160 запросить цену →	5H180160	ASM-STP-HF
45	305H180170 запросить цену →	5H180170	ASM-EARTH-ST-HF
46	5HL09450 запросить цену →		SPG-KU-PDL

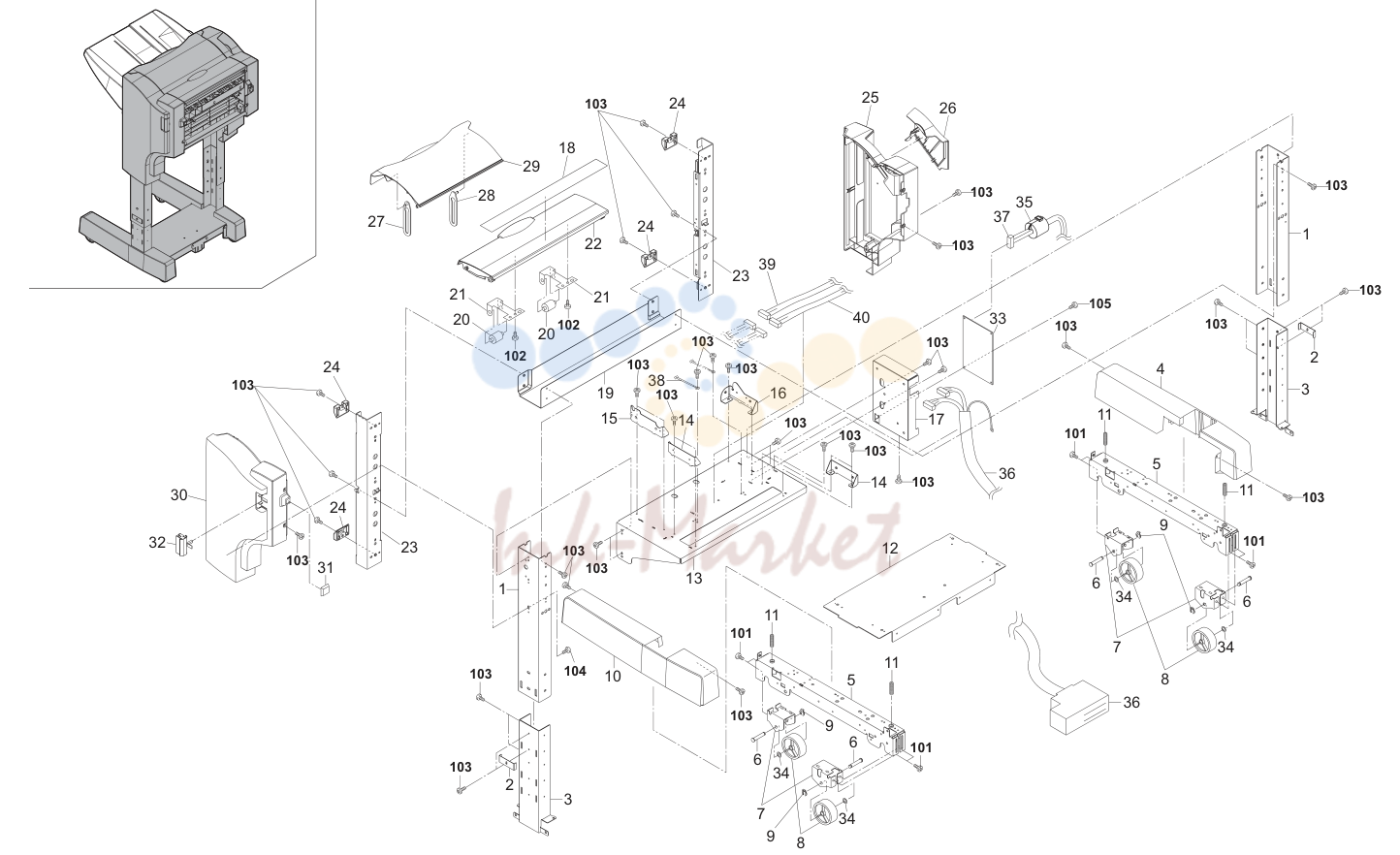

3. Covers & Frames 5H1

№	Артикул	Альт. артикул	Описание
1	5HL11390 запросить цену →		UPPER SUPPORT PLATE,FOOT 2 101 5HL07090 SCREW WITH SW W M4X8
2	5HL11380 запросить цену →		ADJUSTING PLATE,FOOT 2 102 5HL07100 SCR-040-100NBB
3	305H180030 запросить цену →	5H180030	BKT-FOOT-LOW-N 2 103 5HL08480 SCR-M4X7BPSR-3C
5	5HL11340 запросить цену →		MOUNT,FOOT 2 105 5HL07040 SCREW WITH SW W M3X6
6	5HL10190 запросить цену →		SD-STD-ROLL
7	5HL10180 запросить цену →		SD-BKT-ADJ825
8	5HL10200 запросить цену →		SD-ROLL
9	5HL08360 запросить цену →		KL-CLIP
11	5HL12270 запросить цену →		SHC-M8X33
12	5HL11410 запросить цену →		BASE,FOOT
13	5HL11430 запросить цену →		BASE
14	5HL11370 запросить цену →		MOUNT BASE,SWITCH BACK UNIT
15	5HL11350 запросить цену →		FRONT MOUNT BASE,CONVEYING UNIT
16	5HL11360 запросить цену →		REAR MOUNT BASE,CONVEYING UNIT
17	5HL11510 запросить цену →		MOUNT,MAIN PCB
19	5HL11420 запросить цену →		REINFORCEMENT,FOOT
20	5HL08440 запросить цену →		ROLLER-P(READ16W)
21	5HL11260 запросить цену →		MOUNT,SWITCH BACK EJECT PULLEY
23	5HL11500 запросить цену →		BKT-RACK
24	5HL11810 запросить цену →		STOP-S-TRY
27	5HL09140 запросить цену →		LINK-CV-TOP-F
28	5HL09230 запросить цену →		LINK-CV-TOP-R
34	5HL08330 запросить цену →		RIVET WASHER
35	5HL12350 запросить цену →		TFC-16816
36	305H180180 запросить цену →	5H180180	ASM-I/F-HF
37	305H180190 запросить цену →	5H180190	ASM-R-SEN-HF
38	305H180200 запросить цену →	5H180200	ASM-EARTH-ALM-HF
39	305H180210 запросить цену →	5H180210	ASM-PSOL-HF
40	305H180220 запросить цену →	5H180220	ASM-LSOL-HF

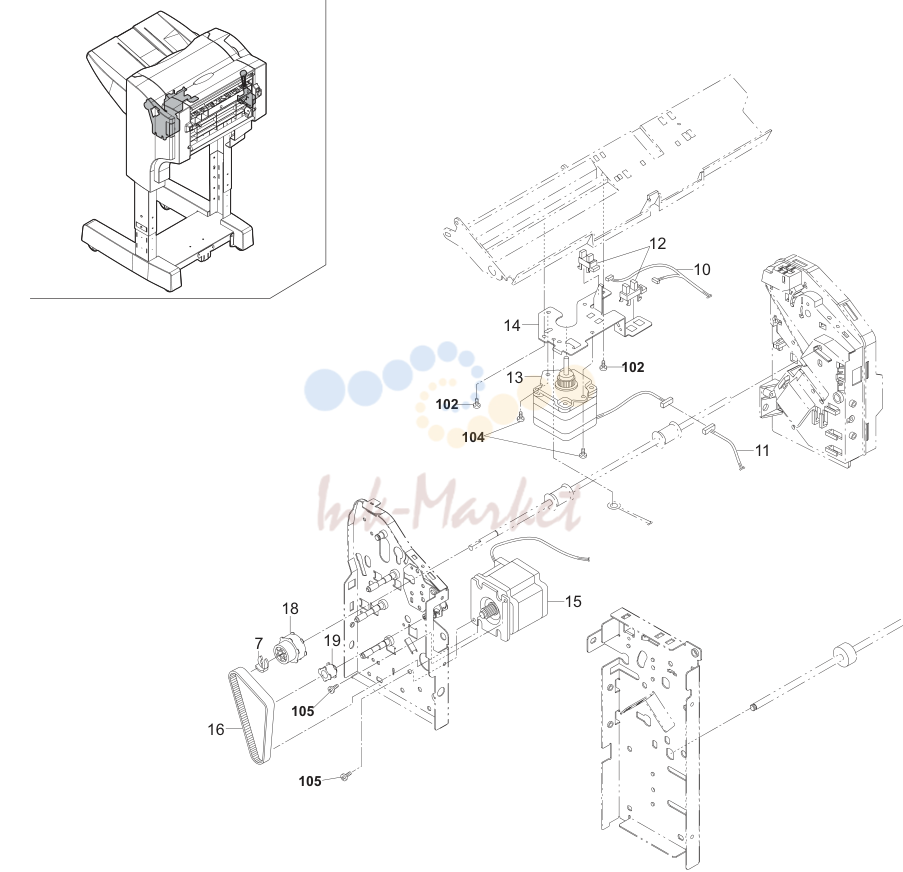

4. Driving 5H1

№	Артикул	Альт. артикул	Описание
1	5HL11230 запросить цену →		MOUNT,SWITCH BACK MOTOR 1 101 5AA09070 PIN DOWEL 2*12
10	305H180240 запросить цену →	5H180240	ASM-SEN-AHP-HF
11	305H180250 запросить цену →	5H180250	ASM-ALM-HF
14	5HL12200 запросить цену →		BKT-F-MOT-G
17	305H180260 запросить цену →	5H180260	ASM-R-MOT-HF
20	5HL11930 запросить цену →		SP-RV-MOT

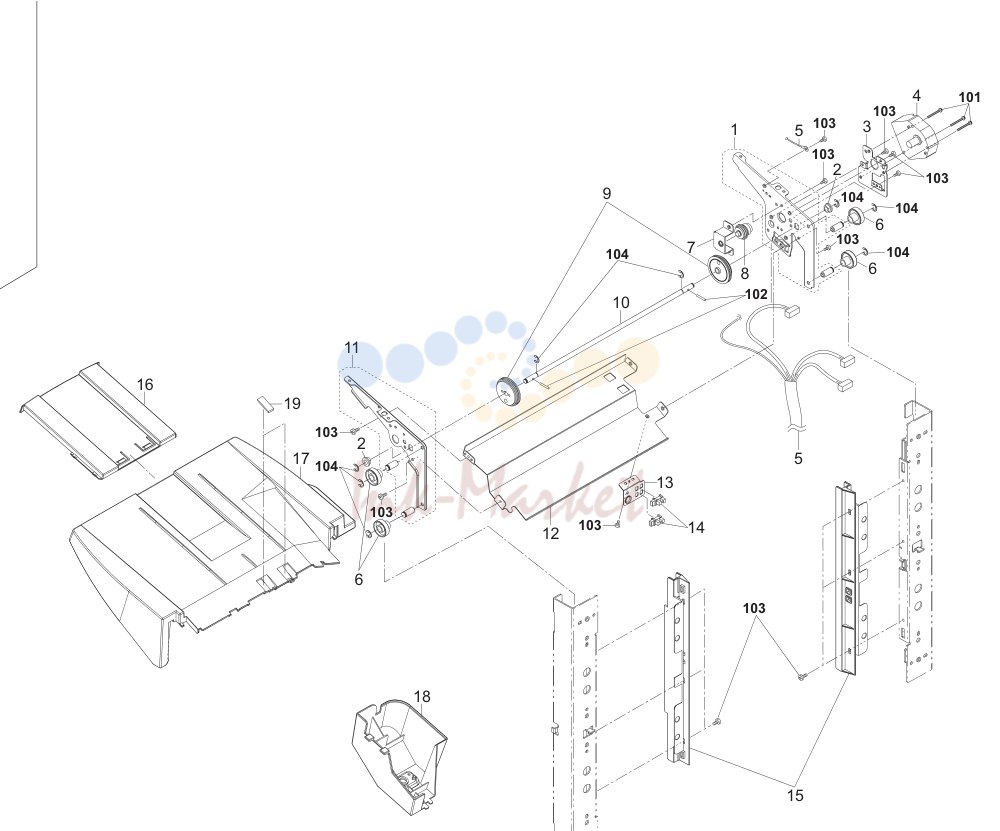

5. Tray 5H1

№	Артикул	Альт. артикул	Описание
1	5HL10830 запросить цену →		K-TRY-FRM-R 1 101 5HL07050 SCREW WITH SW W M3X30
3	5HL11450 запросить цену →		BKT-MOT-TRY 1 103 5HL08480 SCR-M4X7BPSR-3C
5	305H180230 запросить цену →	5H180230	ASM-TR-HF
6	5HL11730 запросить цену →		ROL-GID-TRY
7	5HL11440 запросить цену →		BKT-GER-MOT-TRY
10	5HL11910 запросить цену →		SFT-GER-TRY
11	5HL10810 запросить цену →		K-TRY-FRM-F
12	5HL11490 запросить цену →		FRM-C-TRY
13	5HL11460 запросить цену →		BKT-SEN-TRY
15	5HL11750 запросить цену →		RACK-S-TRY
19	5HL09420 запросить цену →		CUSION-S-TRAY

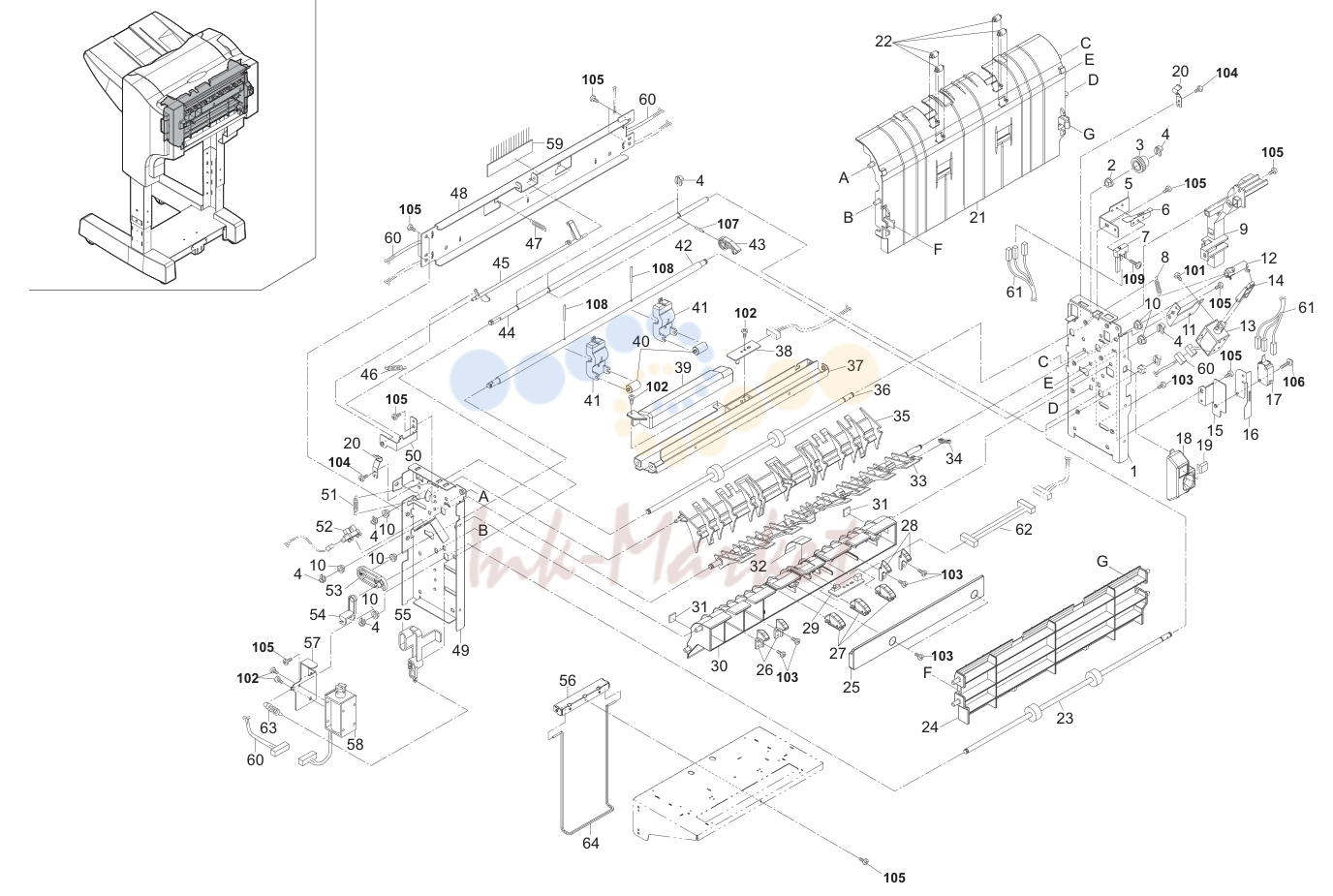

6. Exit 5H1-3

№	Артикул	Альт. артикул	Описание
1	5HL11200 запросить цену →		FRM-R-RV 1 51 5HL10070 SP-RV-FLP-F
5	5HL11320 запросить цену →		MOUNT,SWITCH BACK COVER SWITCH 1 55 5HL11660 LEVER,HOOK SOLENOID
6	5HL11310 запросить цену →		LEVER,SWITCH BACK COVER SWITCH 1 56 305H180320 5H180320 BKT_WIRE
8	5HL11950 запросить цену →		SP-RV-FLP-SOL 1 (cid:27) 58 305H180110 5H180110 SOL-TDS-12E-82A
9	305HL11861 запросить цену →	5HL11861	GUIDE,WIRE 1 (cid:27) 59 5HL12320 BRSH-RV
11	5HL11210 запросить цену →		MOUNT,FEED SHIFT SOLENOID 1 61 305H180280 5H180280 ASM-R-SW-HF
12	5HL11580 запросить цену →		LEVER B,FEED SHIFT SOLENOID 1 62 305H180290 5H180290 ASM-R-IN-HF
14	5HL11570 запросить цену →		LEVER A,FEED SHIFT SOLENOID 1 64 305H180310 5H180310 WIRE_DPX_PASS
15	5HL11330 запросить цену →		MOUNT,SAFETY SWITCH
16	5HL11300 запросить цену →		LEVER,SAFETY SWITCH
20	57905390 запросить цену →		LEAF SPRING,LOCK 2 101 5HL07030 SCREW WITH SW W M3X5
21	5HL11560 запросить цену →		LEFT GUIDE,SWITCH BACK 1 102 305H180600 5H180600 SCR-030-060NSW
22	5HL08420 запросить цену →		ROL-REJI-KORO 4 103 5HL07100 SCR-040-100NBB
24	5HL11540 запросить цену →		RIGHT GUIDE,SWITCH BACK 1 105 5HL08480 SCR-M4X7BPSR-3C
25	5HL11840 запросить цену →		COVER,SWITCH BACK SWITCH 1 106 5HL12210 SCREW WITH SW M3X16
26	5HL10050 запросить цену →		GID-RV-IN-RIV-F 2 107 5AA09070 PIN DOWEL 2*12
27	5HL10040 запросить цену →		GID-RV-IN-RIV 3 108 5HL12150 SPRING PIN 2X20
28	5HL10060 запросить цену →		GID-RV-IN-RIV-R 2 109 5HL07010 SCREW WITH SW W M2.3X12
30	5HL11550 запросить цену →		GUIDE,SWITCH BACK
31	5HL08400 запросить цену →		STOPPER CUSHION
32	5HL10090 запросить цену →		MLR-RV-SEN
33	5HL10010 запросить цену →		FLP-RV-IN-C66
34	5HL10080 запросить цену →		RUB-RV-FLP-IN
35	5HL11690 запросить цену →		LEFT GUIDE,FEED SHIFT
37	5HL11250 запросить цену →		STAY,SWITCH BACK
39	5HL11700 запросить цену →		RIGHT COVER,SWITCH BACK SENSOR
40	5HL08510 запросить цену →		LOOP PULLEY
41	5HL10020 запросить цену →		HLDR-RV-KORO
42	305HL10001 запросить цену →	5HL10001	SFT-RV-KORO
43	5HL11650 запросить цену →		LEVER,HOOK
44	5HL11890 запросить цену →		SFT-LOCK-RV
45	5HL11630 запросить цену →		ACTUATOR,SWITCH BACK EJECT SWITCH
46	5HL11940 запросить цену →		SP-RV-LVR-SEN
47	5HL11960 запросить цену →		SP-RV-KORO
48	5HL11240 запросить цену →		LEFT STAY,SWITCH BACK
49	5HL11190 запросить цену →		FRONT FRAME,SWITCH BACK
50	5HL11270 запросить цену →		MOUNT,ACTUATOR

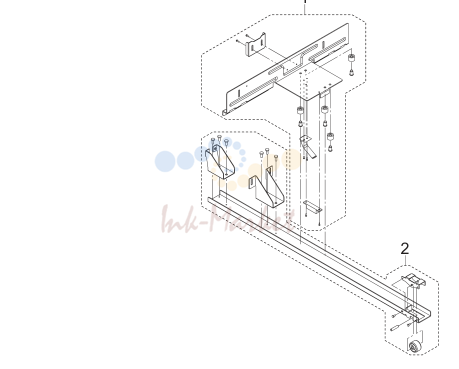

7. Accessory 5H1

№	Артикул	Альт. артикул	Описание
1	5HL10250 запросить цену →	ASSY-KM-TK-GU-31	1 101 5AA09010 BIND,M4*6
2	5HL10300 запросить цену →	ASY-RAIL-31	1 102 5HL12220 SCR-040-100NBI
3	5HL10910 запросить цену →		RETAINER,FINISHER
5	5HL12330 запросить цену →		EMT-5N

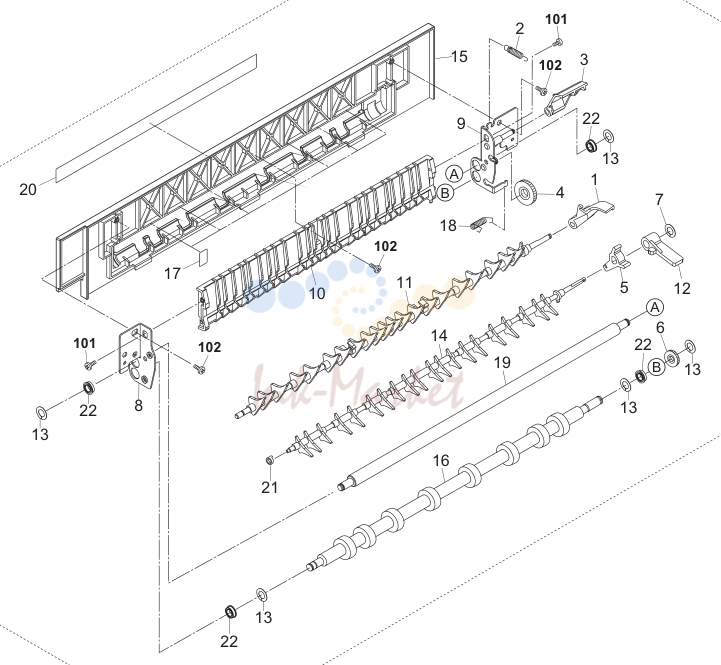

8. Option I(AK-700) 5H1-3

№	Артикул	Альт. артикул	Описание
1			•2BJ21021 LEVER GUIDE CHANGE U 1 102 BAA63080 +TP TAP-TITE P SCREW M3X08
3			•2BJ21040 LEVER CHANGE UP B
5			•2BL60081 LEVER CHANGE DU B
7			•2BL60150 CUT WASHER
8			•302BJ60022 2BJ60022 FRONT FRAME DECURL C
9			•302BJ60032 2BJ60032 REAR FRAME DECURL C
10			•302BJ60041 2BJ60041 GUIDE FINISHER EJECT
11			•302BL60062 2BL60062 GUIDE DU FEED SHIFT
12			•302BL60071 2BL60071 LEVER CHANGE DU
13			•302FB09830 2FB09830 CUT WASHER
14			•302FG21011 2FG21011 GUIDE CHANGE UP
19			•302GR27550 2GR27550 ROLLER FINISHER UP

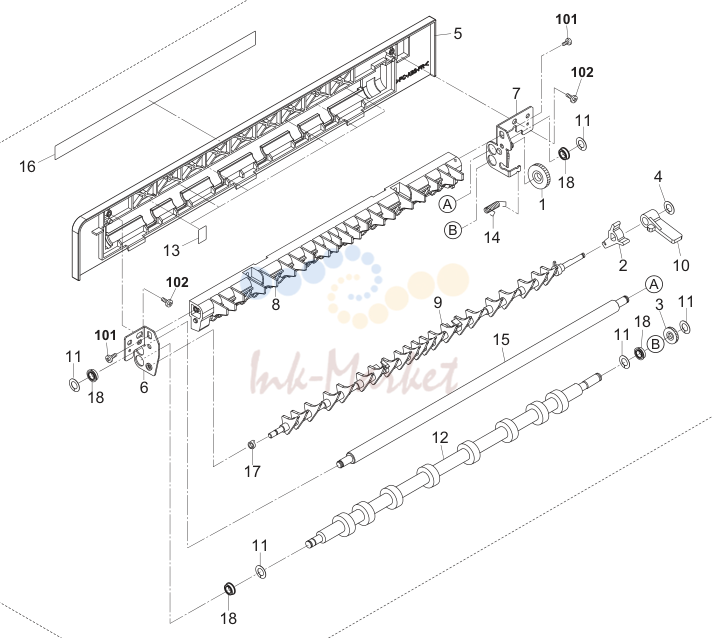

9. Option II(AK-705) 5H1-3

№	Артикул	Альт. артикул	Описание
2			•2BL60081 LEVER CHANGE DU B
4			•2BL60150 CUT WASHER
6			•302BL60022 2BL60022 FRONT FRAME DECURL P
7			•302BL60031 2BL60031 REAR FRAME DECURL P
8			•302BL60052 2BL60052 GUIDE FINISHER EXIT
9			•302BL60062 2BL60062 GUIDE DU FEED SHIFT
10			•302BL60071 2BL60071 LEVER CHANGE DU
11			•302FB09830 2FB09830 CUT WASHER
15			•302GR27550 2GR27550 ROLLER FINISHER UP
