Kyocera Ci-1100 — каталог запчастей со схемами

Содержание

1. COVERS I 5CA
2. COVERS II 5CA
3. PAPER FEEDER I 5CA
4. PAPER FEEDER II 5CA
5. POWER SUPPLY UNIT 5CA
6. PAPER EJECT UNIT I 5CA
7. PAPER EJECT UNIT II 5CA
8. PAPER EJECT UNIT III 5CA
9. UPPER,REAR AND LEFT SIDE PARTS 5CA
10. ENGINE CONTROL BOARD CONNECTOR 5CA
11. PRINTER MAIN CONTROL BOARD 5CA
12. TONER CARTRIDGE DRIVE UNIT 5CA

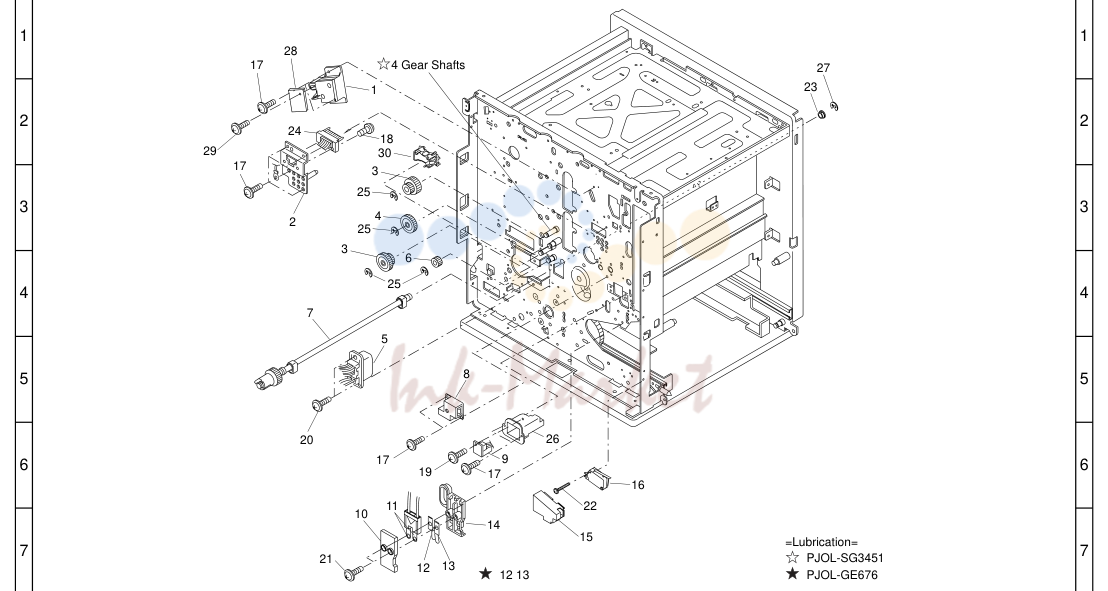

13. MECHANICAL BASE I 5CA
14. MECHANICAL BASE II 5CA

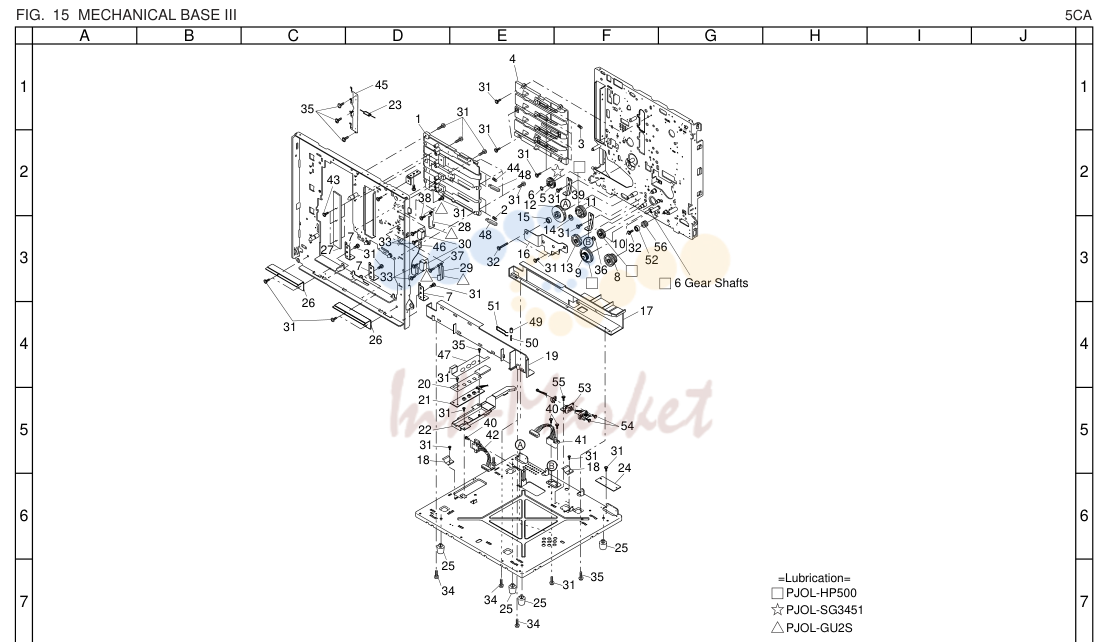

15. MECHANICAL BASE III 5CA
16. MEDIA TRAY 5CA
17. FUSER UNIT 5CA

1. COVERS I 5CA

№	Артикул	Описание
3	5CA07880 запросить цену →	PAPER GUIDE
4	5CA07890 запросить цену →	TOP COVER RETAINER
8	5CA07760 запросить цену →	STRAP
9	5CA07230 запросить цену →	PAPER CHUTE ASSEMBLY
13	5CA07680 запросить цену →	TRAY COVER SPRING
14	5CA07770 запросить цену →	LEFT SIDE DOOR HOOK
15	5CA07780 запросить цену →	LEFT SIDE DOOR SHAFT
16	5CA11170 запросить цену →	E-RING
17	5CA09620 запросить цену →	T/H SENSOR CASE
18	5CA10010 запросить цену →	T/H SENSOR BOARD
19	5CA07900 запросить цену →	RIVET
20	5CA11150 запросить цену →	SCREW 3X8
21	5CA11230 запросить цену →	SCREW 3X6
22	5CA11160 запросить цену →	SCREW 3X12
23	5CA07740 запросить цену →	SPRING B
28	5CA07750 запросить цену →	PAPER GUIDE SPRING
29	5CA07700 запросить цену →	RACK
30	5CA07710 запросить цену →	PINION GEAR
33	5CA11180 запросить цену →	SCREW 3X8
34	5CA10690 запросить цену →	DUCT TUBE
35	5CA09010 запросить цену →	CABLE

2. COVERS II 5CA

№	Артикул	Описание
3	5CA07910 запросить цену →	MAGNET RETAINER
4	5CA07920 запросить цену →	FC HINGE SUPPORTER
5	5CA07930 запросить цену →	FC HINGE
6	5CA07940 запросить цену →	HINGE SHAFT
7	5CA07470 запросить цену →	LOWER PANEL COVER
8	5CA10640 запросить цену →	CASSETTE SPRING
9	5CA10550 запросить цену →	CASSETTE COVER
10	5CA11290 запросить цену →	SCREW 3X5
11	5CA07960 запросить цену →	DOOR REINFORCEMENT
12	5CA11240 запросить цену →	E-RING
13	5CA07950 запросить цену →	BUSHING
14	5CA11150 запросить цену →	SCREW 3X8
19	5CA11230 запросить цену →	SCREW 3X6
20	5CA11280 запросить цену →	SCREW 3X8
21	5CA11270 запросить цену →	E-RING
22	5CA11260 запросить цену →	SCREW 3X10
23	5CA11530 запросить цену →	SCREW 3X10

3. PAPER FEEDER I 5CA

№	Артикул	Описание
1	5CA10980 запросить цену →	PAPER CHUTE ASSEMBLY
2	5CA10990 запросить цену →	PC OPENING ADJUSTER
3	5CA07970 запросить цену →	BUSHING
6	5CA07990 запросить цену →	RETARD PAD PLATFORM
7	5CA10410 запросить цену →	PT SELECT LEVER
8	5CA10310 запросить цену →	MPT CHUTE ASSEMBLY
11	5CA08010 запросить цену →	PINCH ROLLER
13	5CA08030 запросить цену →	MPT/R SENSOR COVER
14	5CA08040 запросить цену →	MPTP OUT SENSOR ARM
15	5CA08050 запросить цену →	REGIST SENSOR ARM
17	5CA10300 запросить цену →	PF UNIT COVER
19	5CA08060 запросить цену →	CONNECTOR BRACKET
20	5CA08070 запросить цену →	PFUC CONNECTOR
21	5CA08080 запросить цену →	BUSHING
22	5CA08090 запросить цену →	RESISTRATION SPRING
23	5CA08100 запросить цену →	RESIST ROLLER GEAR
24	5CA08110 запросить цену →	PIN
27	5CA10290 запросить цену →	CR HOLDER ASSEMBLY
30	5CA11300 запросить цену →	SCREW 3X14
31	5CA11540 запросить цену →	SCREW 3X6
32	5CA11260 запросить цену →	SCREW 3X10
33	5CA11190 запросить цену →	SCREW 3X8
34	5CA08150 запросить цену →	SPACER
35	5CA08600 запросить цену →	PLASTIC WASHER
36	5CA08160 запросить цену →	PINCH ROLLER SHAFT
37	5CA08170 запросить цену →	RESIST SENSOR CABLE
38	5CA11320 запросить цену →	E-RING
39	5CA10650 запросить цену →	SENSOR ARM SPRING

4. PAPER FEEDER II 5CA

№	Артикул	Описание
2	5CA08190 запросить цену →	CAM 2 42 5CA11240 E-RING
5	5CA08210 запросить цену →	PIN 4 45 5CA11290 SCREW 3X5
6	5CA08220 запросить цену →	BUSHING 3 46 5CA11310 SCREW 3X6
8	5CA07420 запросить цену →	STR SENSOR ARM 1 ’ 48 5CA08440 BEARING
9	5CA08240 запросить цену →	MPT ROLLER SHAFT 1 ’ 49 5CA08450 BEARING
13	5CA07240 запросить цену →	STR H ASSEMBLY LEFT
14	5CA08260 запросить цену →	STR HOLDER SHAFT
15	5CA07250 запросить цену →	STR H ASSEMBLY RIGHT
18	5CA08290 запросить цену →	SPRING
19	5CA08300 запросить цену →	STR CAM
20	5CA08310 запросить цену →	STR CAM SHAFT
22	5CA10420 запросить цену →	MPT HOLDER GUIDE
27	5CA08360 запросить цену →	MOTOR BRACKET PFU
30	5CA08370 запросить цену →	BUSHING
32	5CA07380 запросить цену →	PICKUP ROLLER
36	5CA08410 запросить цену →	PAPER FEED ROLLER
38	5CA08420 запросить цену →	GEAR GUIDE ROLLER
39	5CA07440 запросить цену →	PAPER OUT SENSOR ARM
40	5CA07450 запросить цену →	PAPER E SENSOR ARM

5. POWER SUPPLY UNIT 5CA

№	Артикул	Описание
2	5CA10050 запросить цену →	POWER SUPPLY FRAME
3	5CA10430 запросить цену →	SHIELD COVER
4	5CA07050 запросить цену →	FAN MOTOR BRACKET
6	5CA11310 запросить цену →	SCREW 3X6
7	5CA11340 запросить цену →	SCREW 3X25
10	5CA11550 запросить цену →	SCREW 3X6

6. PAPER EJECT UNIT I 5CA

№	Артикул	Описание
1	5CA10240 запросить цену →	UNIT INNER COVER
2	5CA07870 запросить цену →	SOLENOID SIDE COVER
3	5CA07860 запросить цену →	MOTOR,SIDE COVER
5	5CA07830 запросить цену →	SPACER
9	5CA10250 запросить цену →	FACE DOWN COVER
10	5CA07850 запросить цену →	FULL SENSOR ARM
11	5CA10440 запросить цену →	UNIT COVER
12	5CA11190 запросить цену →	SCREW 3X8
13	5CA11180 запросить цену →	SCREW 3X8
14	5CA11010 запросить цену →	PLASTIC WASHER

7. PAPER EJECT UNIT II 5CA

№	Артикул	Описание
1	5CA09520 запросить цену →	TONER SELECTOR SHAFT 4 41 5CA11190 SCREW 3X8
2	5CA08460 запросить цену →	PIN 9 42 5CA08660 NUT
3	5CA08470 запросить цену →	PIN 4 43 5CA11370 SCREW 26X5
4	5CA08480 запросить цену →	TONER SELECTOR CAM 4 44 5CA10450 DEVELOPER CAM
7	5CA09630 запросить цену →	UP EJECTION GUIDE
8	5CA09640 запросить цену →	FD SWITCH GATE
12	5CA08530 запросить цену →	JOINT GEAR SHAFT
13	5CA08540 запросить цену →	JOINT GEAR BRACKET
14	5CA09680 запросить цену →	RELAY CABLE BRACKET
15	5CA09790 запросить цену →	CABLE
16	5CA09590 запросить цену →	CAM MOTOR BRACKET
18	5CA08550 запросить цену →	CAM SHAFT
20	5CA10130 запросить цену →	CM BOARD WITH MOTOR
21	5CA10140 запросить цену →	TCM SENSOR BOARD
22	5CA09540 запросить цену →	CAM GEAR
26	5CA09610 запросить цену →	SWITCH BACK ARM
27	5CA08590 запросить цену →	SWITCH BACK SHAFT
29	5CA08600 запросить цену →	PLASTIC WASHER
32	5CA08640 запросить цену →	SWITCH BACK ARM
33	5CA07460 запросить цену →	RELEASE LEVER
35	5CA11320 запросить цену →	E-RING
36	5CA11170 запросить цену →	E-RING
37	5CA11240 запросить цену →	E-RING
38	5CA11350 запросить цену →	E-RING
39	5CA11310 запросить цену →	SCREW 3X6
40	5CA11360 запросить цену →	SCREW 3X8

8. PAPER EJECT UNIT III 5CA

№	Артикул	Описание
7	5CA08690 запросить цену →	PIN
8	5CA08700 запросить цену →	PIN
10	5CA08710 запросить цену →	STOPPER SHAFT
11	5CA08720 запросить цену →	SUPPORTER SHAFT
12	5CA09650 запросить цену →	PAPER EJECTION GUIDE
14	5CA09720 запросить цену →	CABLE
15	5CA09730 запросить цену →	CABLE
16	5CA09660 запросить цену →	A/D GATE ARM
18	5CA11520 запросить цену →	SCREW 3X10
19	5CA09910 запросить цену →	PLASTIC WASHER
24	5CA08730 запросить цену →	HOOK SHAFT
25	5CA11240 запросить цену →	E-RING
26	5CA11320 запросить цену →	E-RING
27	5CA11310 запросить цену →	SCREW 3X6
28	5CA11170 запросить цену →	E-RING
31	5CA10680 запросить цену →	SCREW
32	5CA10800 запросить цену →	EARTH BRUSH
33	5CA10630 запросить цену →	PINCH ROLLER
34	5CA10600 запросить цену →	EXIT PINCH ROLLER

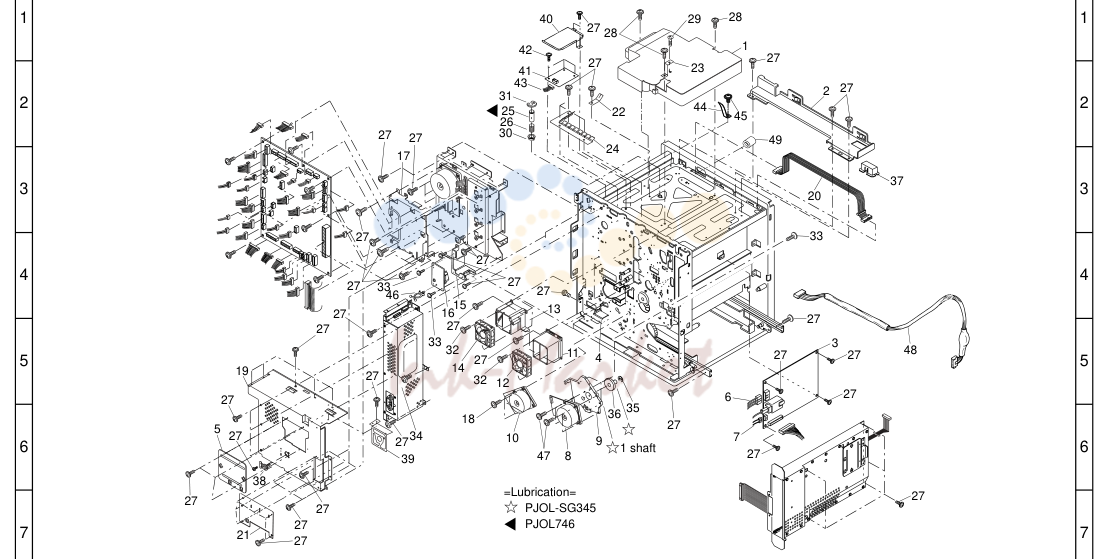

9. UPPER,REAR AND LEFT SIDE PARTS 5CA

№	Артикул	Описание
6		27 2 3 7 9 34 10 47 8 9 1 shaft
27		=Lubrication=
7		21 27 PJOL746
2	5CA10270 запросить цену →	FP CABLE COVER 1 42 5CA11510 SCREW 3X6
4	5CA08740 запросить цену →	SWITCH COVER PLATE 1 44 5CA10870 SPRING PLATE
5	5CA08750 запросить цену →	ROM ACCESS PANEL 1 45 5CA11140 SCWER 3X4
6	5CA10100 запросить цену →	HUU CABLE 1 46 5CA10520 FASTNER
7	5CA08760 запросить цену →	HVU CABLE 1 47 5CA11490 SCREW 3X10
9	5CA10370 запросить цену →	MAIN MOTOR BRACKET 1 49 5CA10740 CORE
11	5CA10360 запросить цену →	OZONE FAN M BRACKET
13	5CA08770 запросить цену →	F/T CFM BRACKET
15	5CA08780 запросить цену →	C BOARD BRACKET
17	5CA08790 запросить цену →	DRIVE UNIT COVER
18	5CA11380 запросить цену →	SCREW 3X10
19	5CA10040 запросить цену →	ECB SHIELD COVER
20	5CA10480 запросить цену →	CONN.CORD ASS’Y
21	5CA09870 запросить цену →	FC SHIELD PLATE
22	5CA08800 запросить цену →	EARTH PLATE
23	5CA08810 запросить цену →	EARTH PLATE
24	5CA08820 запросить цену →	EARTH PLATE
25	5CA08830 запросить цену →	PM HEAT SINK SHAFT
26	5CA08840 запросить цену →	PM HEAT SINK SPRING
27	5CA11310 запросить цену →	SCREW 3X6
28	5CA11390 запросить цену →	SCREW 4X14
29	5CA11400 запросить цену →	SCREW 3X6
30	5CA08850 запросить цену →	BUSHING
31	5CA11410 запросить цену →	E-RING
32	5CA11420 запросить цену →	SCREW 3X35
33	5CA11430 запросить цену →	SCREW 3X8
34	5CA11190 запросить цену →	SCREW 3X8
35	5CA11320 запросить цену →	E-RING
36	5CA07480 запросить цену →	MAIN GEAR
37	5CA10730 запросить цену →	EDGE GUARD
39	5CA10820 запросить цену →	OZONE FAN SHIELD
40	5CA10810 запросить цену →	DRIVE BOARD COVER

10. ENGINE CONTROL BOARD CONNECTOR 5CA

№	Артикул	Описание
1	5CA09780 запросить цену →	FLAT CABLE
2	5CA08860 запросить цену →	CABLE
3	5CA08870 запросить цену →	CABLE
4	5CA09740 запросить цену →	CABLE
5	5CA10780 запросить цену →	DUPLEX CO CONNECTOR
6	5CA10760 запросить цену →	CABLE (TO CHARGE)
7	5CA09770 запросить цену →	CABLE
8	5CA08900 запросить цену →	CABLE
9	5CA08910 запросить цену →	CABLE
10	5CA11020 запросить цену →	CABLE (TO TON.DRV.MTR)
11	5CA08920 запросить цену →	CABLE
12	5CA08930 запросить цену →	CABLE
13	5CA09750 запросить цену →	CABLE
14	5CA10770 запросить цену →	CABLE (TO POLY DRV)
15	5CA10110 запросить цену →	CABLE
16	5CA08940 запросить цену →	CABLE
17	5CA08950 запросить цену →	CABLE
18	5CA08960 запросить цену →	CABLE
19	5CA08970 запросить цену →	CABLE
21	5CA08980 запросить цену →	CABLE
22	5CA08990 запросить цену →	CABLE
23	5CA09000 запросить цену →	CABLE
24	5CA09010 запросить цену →	CABLE
26	5CA11430 запросить цену →	SCREW 3X8

11. PRINTER MAIN CONTROL BOARD 5CA

№	Артикул	Описание
2	5CA10530 запросить цену →	BOARD BRACKET
3	5CA10880 запросить цену →	RIP CHASSIS ASS’Y
4	5CA10860 запросить цену →	RIP COVER
5	5CA08750 запросить цену →	ROM ACCESS PANEL
6	5CA10540 запросить цену →	EMT PLATE
7	5CA11310 запросить цену →	SCREW 3X6
8	5CA10090 запросить цену →	VIDEO I/F CABLE ASS’Y
9	5CA11140 запросить цену →	SCREW 3X4
10	5CA11670 запросить цену →	CONTROLLER UNIT
11		•5CA11610 CONN.CORD SO23456
12		•5CA11620 PWB ASS'Y(PIF)
13		•5CA11660 PLATE REAR ASS'Y
14		•5CA11630 PWB ASS'Y(RIP)
15		••5CA11640 PWB ASS'Y(DIMM BOOT)
16		••5CA11650 PWB ASS'Y(DIMM SYSTEM)

12. TONER CARTRIDGE DRIVE UNIT 5CA

№	Артикул	Описание
1	5CA09020 запросить цену →	TONER SENSOR BRACKET
2	5CA07210 запросить цену →	TONER SENSOR BOARD
3	5CA11050 запросить цену →	DRIVE UNIT CASE ASS’Y
5	5CA09030 запросить цену →	BUSHING
10	5CA09040 запросить цену →	PIN
11	5CA09050 запросить цену →	BIAS PLATE
12	5CA11560 запросить цену →	WASHER
14	5CA09900 запросить цену →	WASHER
18	5CA11380 запросить цену →	SCREW 3X10
19	5CA10320 запросить цену →	DRIVE UNIT BRACKET
20	5CA09060 запросить цену →	CLUTCH BRACKET
22	5CA09070 запросить цену →	BIAS PLATE
23	5CA11310 запросить цену →	SCREW 3X6
24	5CA11150 запросить цену →	SCREW 3X8
25	5CA11440 запросить цену →	SCREW 3X10
26	5CA11260 запросить цену →	SCREW 3X10
27	5CA11430 запросить цену →	SCREW 3X8
28	5CA11320 запросить цену →	E-RING
29	5CA11170 запросить цену →	E-RING

13. MECHANICAL BASE I 5CA

№	Артикул	Описание
17		4 Gear Shafts
15		=Lubrication=
12		13 PJOL-GE676
1	5CA10070 запросить цену →	HV TERMINAL UNIT
2	5CA10340 запросить цену →	DRAWER HOLDER
5	5CA07640 запросить цену →	FU C CONNECTOR
7	5CA07260 запросить цену →	C CLUTCH/SHAFT ASS’Y
8	5CA07270 запросить цену →	FTR BIAS TERMINAL UT
10	5CA11060 запросить цену →	TERMINAL COVER
11	5CA09100 запросить цену →	TERMINAL
12	5CA09110 запросить цену →	TERMINAL
13	5CA09120 запросить цену →	TERMINAL
14	5CA09130 запросить цену →	TERMINAL COVER
15	5CA09140 запросить цену →	SWITCH COVER
17	5CA11310 запросить цену →	SCREW 3X6
18	5CA11190 запросить цену →	SCREW 3X8
19	5CA11250 запросить цену →	SCREW 3X6
20	5CA11450 запросить цену →	SCREW 4X10
21	5CA11460 запросить цену →	SCREW 3X16
22	5CA11470 запросить цену →	SCREW 3X16
23	5CA09550 запросить цену →	BUSHING
24	5CA09760 запросить цену →	CABLE
25	5CA11320 запросить цену →	E-RING
26	5CA09150 запросить цену →	HOME SENSOR CASE
27	5CA11500 запросить цену →	E-RING
29	5CA11260 запросить цену →	SCREW 3X10
30	5CA10750 запросить цену →	F/D RELAY CONNECTOR

14. MECHANICAL BASE II 5CA

№	Артикул	Описание
1	5CA09160 запросить цену →	OZONE FILTER HOLDER
3	5CA09170 запросить цену →	ERASER BOARD COVER
4	5CA10030 запросить цену →	PROCESS UNIT G RAIL
5	5CA10850 запросить цену →	COVER PLATE
6	5CA09800 запросить цену →	POWER SWITCH CABLE
8	5CA09230 запросить цену →	SIDE RAIL PLATE
9	5CA09220 запросить цену →	RAIL SUPPORT
10	5CA11270 запросить цену →	E-RING
11	5CA10020 запросить цену →	FRAME
12	5CA11150 запросить цену →	SCREW 3X8
13	5CA09180 запросить цену →	KNOB
14	5CA09190 запросить цену →	STOPPER LEVER
15	5CA09200 запросить цену →	STOPPER LEVER SHAFT
16	5CA09210 запросить цену →	SPRING
17	5CA11310 запросить цену →	SCREW 3X6
18	5CA11480 запросить цену →	SCREW 4X8

15. MECHANICAL BASE III 5CA

№	Артикул	Описание
6		Gear Shafts
35		=Lubrication=
7		34 25 25 PJOL-SG3451
1	5CA09670 запросить цену →	TC GUIDE RAIL 1 41 5CA08880 CABLE
4	5CA10330 запросить цену →	TC GUIDE RAIL ASS’Y 1 ’ 44 5CA11070 SPRING
6	5CA09270 запросить цену →	WASHER 1 46 5CA10790 SW CABLE
7	5CA09280 запросить цену →	CORNER BRACKET 3 47 5CA10830 SHIELD PLATE
14	5CA09350 запросить цену →	WASHER 1 54 5CA11600 SCREW 3X8
15	5CA09360 запросить цену →	SPACER 1 55 5CA11190 SCREW 3X8
16	5CA09880 запросить цену →	GEAR BRACKET 1 ’ 56 5CA10570 GEAR
17	5CA09840 запросить цену →	CASSETTE GUIDE
18	5CA09370 запросить цену →	CASSETTE LOCK SPRING
19	5CA09830 запросить цену →	CASSETTE GUIDE
20	5CA09690 запросить цену →	CDS BOARD COVER
22	5CA09380 запросить цену →	CDS BOARD CASE
23	5CA09390 запросить цену →	RESISTER
24	5CA09400 запросить цену →	PLATE
25	5CA09410 запросить цену →	RUBBER FOOT
26	5CA09420 запросить цену →	PLATE
28	5CA07650 запросить цену →	INTERLOCK SW ARM A
29	5CA07660 запросить цену →	INTERLOCK SW ARM B
31	5CA11310 запросить цену →	SCREW 3X6
32	5CA11490 запросить цену →	SCREW 3X10
33	5CA11570 запросить цену →	SCREW 3X8
34	5CA11160 запросить цену →	SCREW 3X12
35	5CA11150 запросить цену →	SCREW 3X8
36	5CA11320 запросить цену →	E-RING
37	5CA11200 запросить цену →	SCREW
38	5CA11210 запросить цену →	SCREW
39	5CA09890 запросить цену →	CORNER BRACKET
40	5CA11220 запросить цену →	SCREW

16. MEDIA TRAY 5CA

№	Артикул	Описание
2	5CA07520 запросить цену →	PAPER GUIDE(R)
3	5CA07530 запросить цену →	PAPER GUIDE(L)
5	5CA07840 запросить цену →	PAPER END PLATE
6	5CA11080 запросить цену →	P.CASS BASE (LTR)
9	5CA09480 запросить цену →	BASE PLATE HOLDER AR
11	5CA11250 запросить цену →	SCREW 3X6
12	5CA11230 запросить цену →	SCREW 3X6
13	5CA11180 запросить цену →	SCREW 3X8

17. FUSER UNIT 5CA

№	Артикул	Альт. артикул	Описание
225			Sand Road, P.O. Box 40008 14101 Alton Parkway,
149			West 51st street, Southeastern Region:
225			Sand Road, P.O. Box 40008 Southwestern Region:
225			Spring Lake Drive, Dallas Parts Distribution Center
