Kyocera BF-1 — каталог запчастей со схемами

Содержание

1. FRAMES 3CA
2. PAPER FEED-IN SECTION 3CA
3. EJECT SECTION 3CA
4. DRIVING & ELECTRICAL COMPONENTS 3CA
5. ACCESSOREIS 3CA

1. FRAMES 3CA

№	Артикул	Описание
1	3CA02010 запросить цену →	FRONT FRAME
2	3CA02020 запросить цену →	REAR FRAME
3	3CA02030 запросить цену →	RIGHT BASE
4	3CA02040 запросить цену →	LEFT BASE
5	3CA02050 запросить цену →	UPPER STAY,MOTOR
6	3CA02060 запросить цену →	LOWER STAY,EJECT
7	3CA02070 запросить цену →	SHAFT,HOOK
8	3CA02080 запросить цену →	HOOK,UNIT RELEASE
9	3CA02110 запросить цену →	FRONT MOUNT,SLIDER
10	3CA02120 запросить цену →	REAR MOUNT,SLIDER
11	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA)
12	3CA02130 запросить цену →	FRONT RETAINER,SLIDER
13	3CA02140 запросить цену →	REAR RETAINER,SLIDER
14	3CA02152 запросить цену →	STOPPER,SLIDE
15	3CA02160 запросить цену →	HOLDER,SLIDE STOPPER
16	3CA02170 запросить цену →	LOWER RIGHT STAY,FRAME
17	3CA16110 запросить цену →	PAD,CONVEYING GUIDE
18	3CA26050 запросить цену →	MOUNT,TRAY SWITCH
20	48527301 запросить цену →	SPRING,RELEASE LEVER
22	M2104200 запросить цену →	EDGING EDS-1
24	3CA27060 запросить цену →	JUNCTION WIRING,STOCK
25	3CA04060 запросить цену →	LOWER COVER,EJECT ROLLER
26	3CA06140 запросить цену →	PAD,CONVEYING PULLEY GUIDE
27	3CA26060 запросить цену →	MOUNT,MOTOR PI

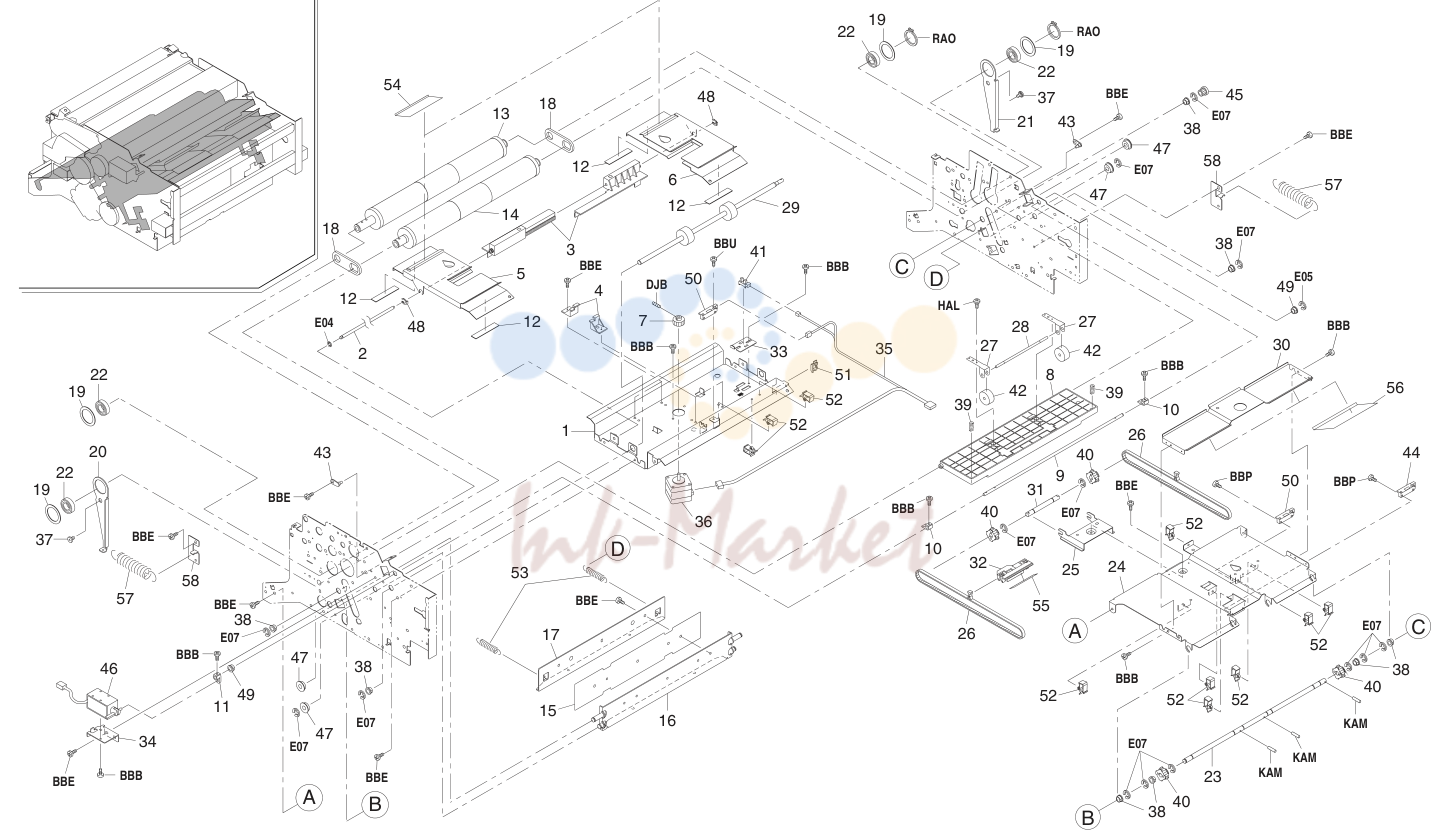

2. PAPER FEED-IN SECTION 3CA

№	Артикул	Описание
22		RAO
18		48 37 BBE
3		BBU
5		BBE 50 BBB C D E05
4		DJB
2		BBB
19		22 31 9 BBE BBP 50 BBP
37		BBE D 10 E07
57		BBE BBE
1	3CA06010 запросить цену →	STAY,SIDE REGISTRATION 1 1 1 ' 41 35327400 SWITCH,FEED
2	3CA06020 запросить цену →	SHAFT,SIDE REGISTRATION 1 1 1 ' 42 62221110 PULLEY,FEEDBACK
3	3CA06030 запросить цену →	RACK,SIDE REGISTRATION 2 2 2 43 63202120 SUPPORT PLATE,COVER
4	3CA06040 запросить цену →	SUPPORT PLATE,RACK 4 4 4 ' 44 66006360 PAPER SWITCH
5	3CA06050 запросить цену →	FRONT GUIDE,SIDE REGISTRATION 1 1 1 ' 45 65722030 PULLEY 22,FEED
6	3CA06060 запросить цену →	REAR GUIDE,SIDE REGISTRATION 1 1 1 ' 46 66827020 SOLENOID,FEED
8	3CA06080 запросить цену →	GUIDE,CONVEYING PULLEY 1 1 1 ' 48 75706040 STOPRING PAPER FEED PULLEY
9	3CA06090 запросить цену →	SHAFT,LIFT CAM 1 1 1 ' 49 76514080 BUSHING 6 DRIVE
10	3CA06100 запросить цену →	CAM,LIFT 2 2 2 ' 50 78727110 JAM DETECTION SWITCH
11	3CA06110 запросить цену →	LEVER,LIFT 1 1 1 51 M2104200 EDGING EDS-1
12	3CA06160 запросить цену →	BOTTOM SHEET,SIDE REGISTRATION GUIDE 4 4 4 52 M2109340 WIRE SADDLE,YMC-05-0(KITAGAWA)
16	3CA08040 запросить цену →	SUPPORT PLATE,BLADE 1 1 1 56 3CA16280 UPPER SHEET,CONVEYING GUIDE
17	3CA08050 запросить цену →	HOLDER,BLADE 1 1 1 57 3CA08120 SPRING,PRESSURE
18	3CA08060 запросить цену →	JUNCTION PLATE,PRESSURE ROLLER 2 2 2 58 3CA08210 TENSION PLATE,ROLLER PRESSURE
19	3CA08070 запросить цену →	SPACER,PRESSURE ROLLER
20	3CA08080 запросить цену →	FRONT LEVER,PRESSURE
21	3CA08090 запросить цену →	REAR LEVER,PRESSURE
23	3CA16010 запросить цену →	SHAFT,CONVEYING DRIVE
24	3CA16021 запросить цену →	LOWER GUIDE,CONVEYING
25	3CA16030 запросить цену →	LOWER TENSION PLATE,CONVEYING
27	3CA16050 запросить цену →	PLATE SPRING,CONVEYING PULLEY
28	3CA16060 запросить цену →	SHAFT,CONVEYING PULLEY
30	3CA16101 запросить цену →	UPPER GUIDE,CONVEYING
31	3CA16120 запросить цену →	SHAFT,CONVEYING IDLE
32	3CA16250 запросить цену →	MOVING PLATE,POSITIONING
33	3CA26020 запросить цену →	MOUNT,SIDE REGISTRATION PI
34	3CA26040 запросить цену →	MOUNT,LIFT SOLENOID
39	3AK06120 запросить цену →	SPRING,MAIN EJECT

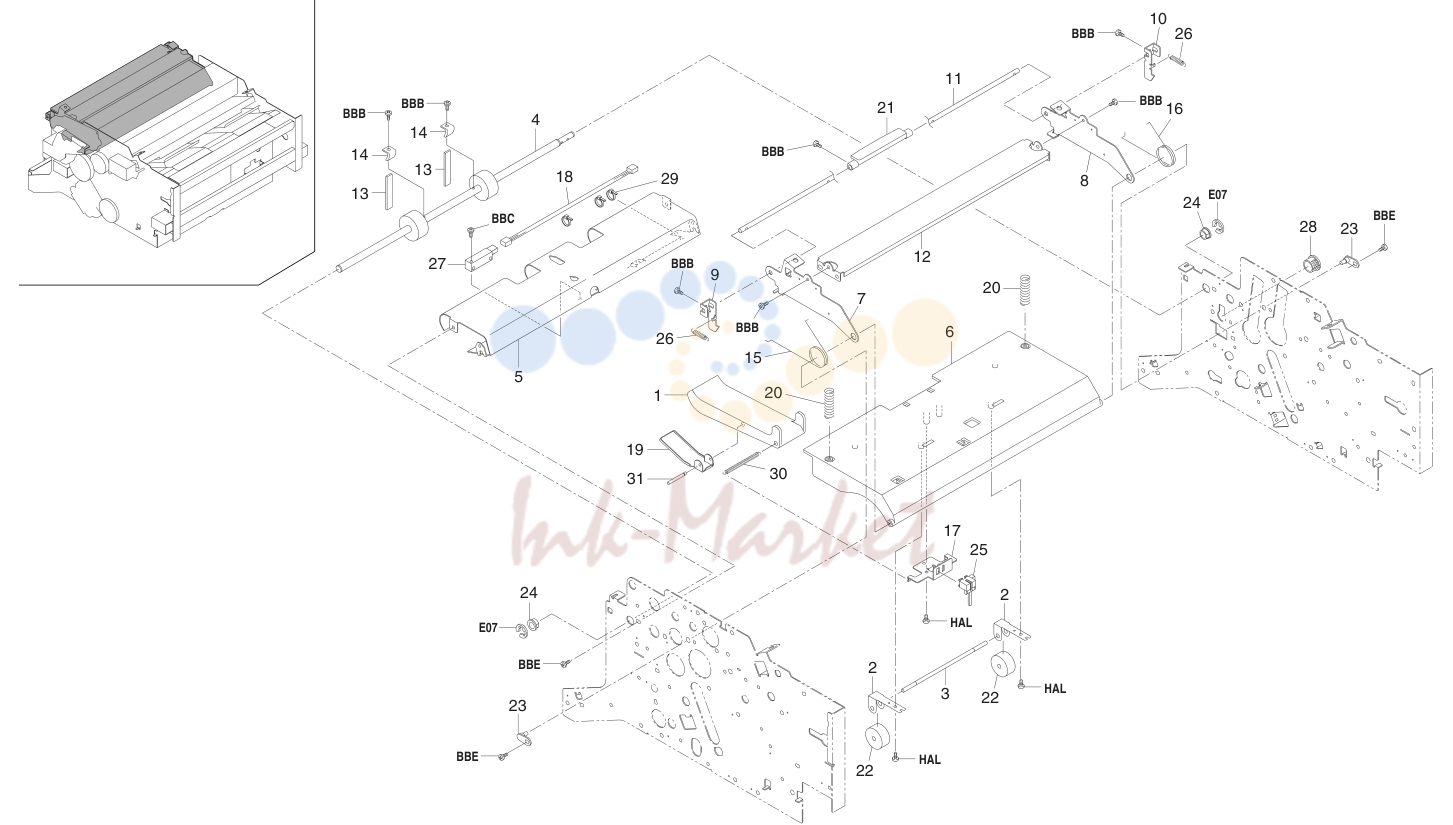

3. EJECT SECTION 3CA

№	Артикул	Описание
14		BBB
27		BBB
3		22 HAL
2	3CA16050 запросить цену →	PLATE SPRING,CONVEYING PULLEY
3	3CA16060 запросить цену →	SHAFT,CONVEYING PULLEY
5	3CA16130 запросить цену →	LOWER GUIDE,EJECT
7	3CA16150 запросить цену →	FRONT SUPPORT PLATE,EJECT GUIDE
8	3CA16160 запросить цену →	REAR SUPPORT PLATE,EJECT GUIDE
9	3CA16170 запросить цену →	FRONT HOOK,EJECT RELEASE
10	3CA16180 запросить цену →	REAR HOOK,EJECT RELEASE
11	3CA16190 запросить цену →	SHAFT,EJECT RELEASE
12	3CA16200 запросить цену →	STAY,EJECT RELEASE
14	3CA16220 запросить цену →	HOLDER,PAPER EJECT REGISTRATION BRUSH
15	3CA16230 запросить цену →	FRONT SPRING,EJECT RELEASE
16	3CA16240 запросить цену →	REAR SPRING,EJECT RELEASE
17	3CA26030 запросить цену →	MOUNT,EJECT SWITCH
18	3CA27040 запросить цену →	JUNCTION WIRING,SENSOR
19	3CA04070 запросить цену →	AUXILIARY PLATE,PAPER EJECT ARM
20	3AK06120 запросить цену →	SPRING,MAIN EJECT
23	63202120 запросить цену →	SUPPORT PLATE,COVER
26	75018250 запросить цену →	SPRING CLEANING SOLENOID
28	M1203240 запросить цену →	OPEN BUSHING,OCB-500
29	M2607010 запросить цену →	BINDING BAND,PLT1M
30	3CA16260 запросить цену →	SPRING,ARM FULCRUM
31	3CA04080 запросить цену →	SHAFT,PAPER EJECT ARM

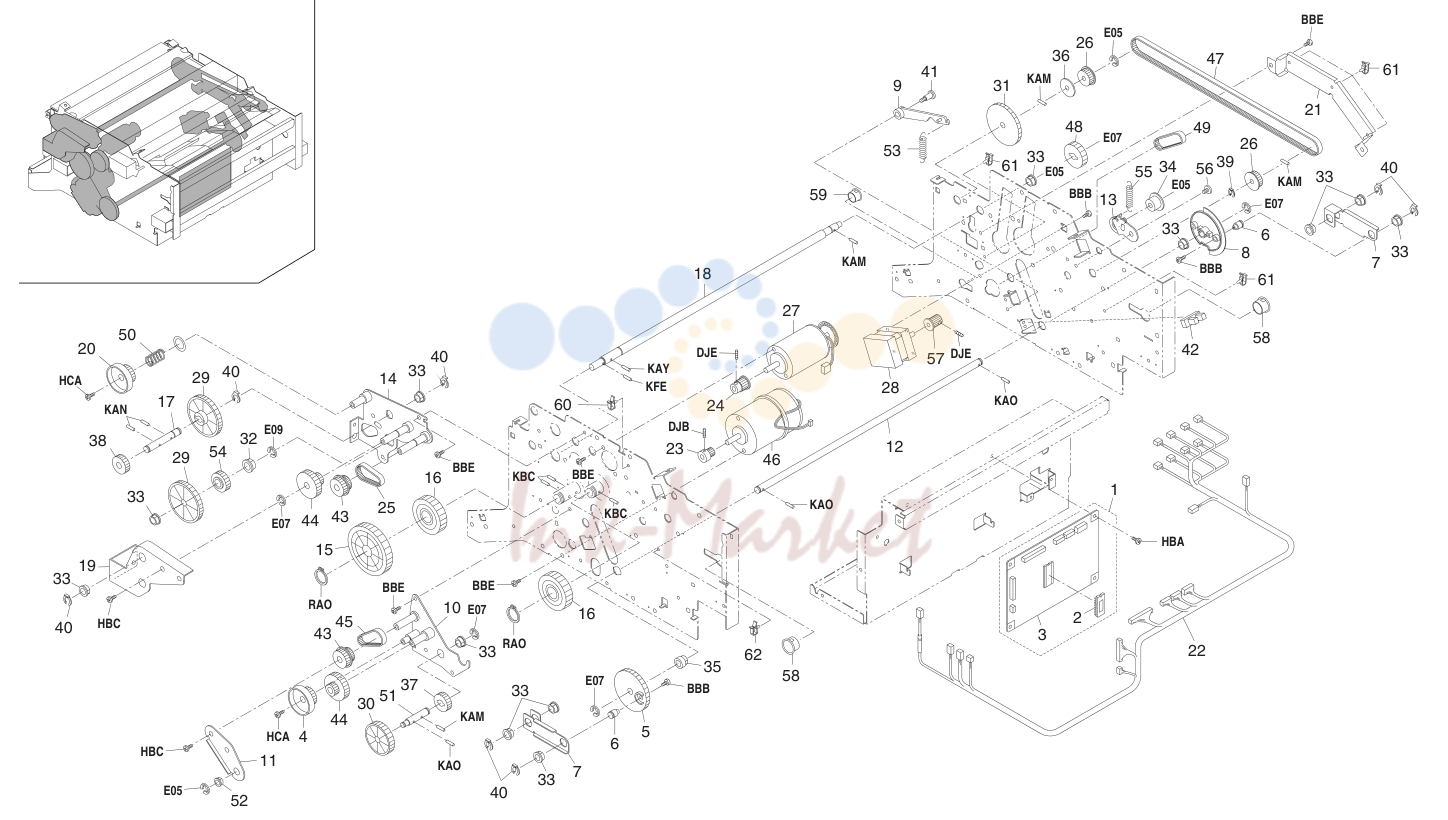

4. DRIVING & ELECTRICAL COMPONENTS 3CA

№	Артикул	Описание
9		31 KAM
59		BBB 13 E07
18		BBB
20		40 DJE 57DJE
16		KBC BBE
25		KAO
40		HBC R 4 A 3 O 45 10 E07
51		33 BBB
44		KAM
4	3CA22080 запросить цену →	GEAR PC,ROLLER MANUAL 1 1 1 ' 44 36922090 GEAR 33/15,IDLE
6	3CA08140 запросить цену →	PIN,BLADE DRIVE(M3) 2 2 2 ' 46 63227121 MOTOR,FEED
7	3CA08150 запросить цену →	ARM,BLADE PRESSURE 2 2 2 ' 47 63420450 BELT A,BIN UNIT
10	3CA08180 запросить цену →	SUPPORT PLATE,BLADE DRIVE SHAFT 1 1 1 50 72107210 SPRING,BYPASS SOLENOID
11	3CA08191 запросить цену →	HOLDER,BLADE DRIVE SHAFT 1 1 1 51 3CA08111 SHAFT S,BLADE DRIVE
12	3CA08100 запросить цену →	SHAFT L,BLADE DRIVE 1 1 1 ' 52 73210450 BUSH,
13	3CA16070 запросить цену →	TENSION PLATE,DRIVE BELT 1 1 1 53 74608110 SPRING,SEPARATION CLAW
14	3CA22011 запросить цену →	SUPPORT PLATE,ROLLER DRIVE SHAFT 1 1 1 ' 54 74714100 GEAR 19 DEVELOPING ROLLER
17	3CA22040 запросить цену →	SHAFT S,ROLLER DRIVE 1 1 1 ' 57 78722151 PULLEY
18	3CA22050 запросить цену →	SHAFT L,ROLLER DRIVE 1 1 1 58 M1203220 OPEN BUSHING,OCB-625
19	3CA22060 запросить цену →	HOLDER,ROLLER DRIVE SHAFT 1 1 1 59 M1203240 OPEN BUSHING,OCB-500
21	3CA26010 запросить цену →	SUPPORT PLATE,WIRE 1 1 1 61 M2109180 WIRE SADDLE,LWS-1S
34	48928105 запросить цену →	IDLE PULLEY
36	3CA22100 запросить цену →	FLANGE 21/6,BELT

5. ACCESSOREIS 3CA

№	Артикул	Описание
1	3CA02090 запросить цену →	CAM,UNIT RELEASE
2	3CA02100 запросить цену →	SHAFT,UNIT RELEASE
7	33420440 запросить цену →	HANDLE,FIXING RELEASE
8	36508210 запросить цену →	SLIDER,IMAGE FORMATION UNIT
9	3CA02190 запросить цену →	STOPPER,UNIT RELEASE
10	3CA02200 запросить цену →	SHAFT,UNIT RELEASE STOPPER
11	3CA02180 запросить цену →	LEVER,UNIT RELEASE
12	3CA02210 запросить цену →	HOLDER,RELEASE SHAFT
14	3CA02240 запросить цену →	LIGHT SHIELD,DETECTION PI
15	48129000 запросить цену →	PIN,ORIGINAL HOLDER
17	74608110 запросить цену →	SPRING,SEPARATION CLAW
18	3CA02220 запросить цену →	WORK PLATE,UNIT RELEASE LEVER
19	3CA02230 запросить цену →	STOPPER,UNIT RETAINER
21	3CA05030 запросить цену →	LABEL,JAM REMOVEMENT
23	3CA02250 запросить цену →	HANDLE,UNIT MOVING
24	3CA02260 запросить цену →	HOOK,UNIT LOCK
25	3CA02270 запросить цену →	SHAFT,UNIT LOCK
26	3CA02280 запросить цену →	STOPPER,TRAY
27	3CA05040 запросить цену →	LABEL,LOCK RELEASE
30	3CA05070 запросить цену →	LABEL 1,OPERATION
31	3CA05080 запросить цену →	LABEL 2,OPERATION
32	3CA05090 запросить цену →	LABEL 3,OPERATION
33	3CA06120 запросить цену →	PAD,SIDE REGISTRATION GUIDE
