Konica Minolta PP1300 Series PartsManual — каталог запчастей со схемами

Содержание

1. PagePro™
2. FUSING/PAPER EXIT UNIT PagePro 1300W/1350W
3. TRANSPORT/PAPER TAKE-UP SECTION PagePro 1300W/1350W
4. DRIVE SECTION PagePro 1300W/1350W
5. ELECTRICAL COMPONENTS PagePro 1300W/1350W

1. PagePro™

№	Артикул	Описание
01	4136-1012-03 запросить цену →	COVER
02	4136-1025-02 запросить цену →	PANEL SHEET
03	4136-6004-01 запросить цену →	PWB ASSY (PWB-OP) RP
04	4136-2306-01 запросить цену →	NS EARTH GROUND
05	4136-1023-01 запросить цену →	LENS
06	4136-1018-02 запросить цену →	BUTTON
07	4136-1024-03 запросить цену →	CONTROL PANEL
08	4136-1001-03 запросить цену →	TOP COVER
09	4136-1007-03 запросить цену →	TRAY
10	4136-1022-02 запросить цену →	COVER
11	4136-1030-03 запросить цену →	COVER
12	4136-1034-01 запросить цену →	COVER
13	4136-1033-01 запросить цену →	COVER
14	4136-1021-01 запросить цену →	LEVER
15	4136-7500-01 запросить цену →	LABEL
16	4136-1020-03 запросить цену →	COVER
17	4136-1028-05 запросить цену →	TRAY
18	4136-7341-01 запросить цену →	NS LABEL
18	4136-7342-01 запросить цену →	NS LABEL
18	4136-7343-01 запросить цену →	NS LABEL
18	4136-7344-01 запросить цену →	NS LABEL
19	4136-7361-01 запросить цену →	LABEL 1 011, 211,
19	4136-7362-01 запросить цену →	LABEL

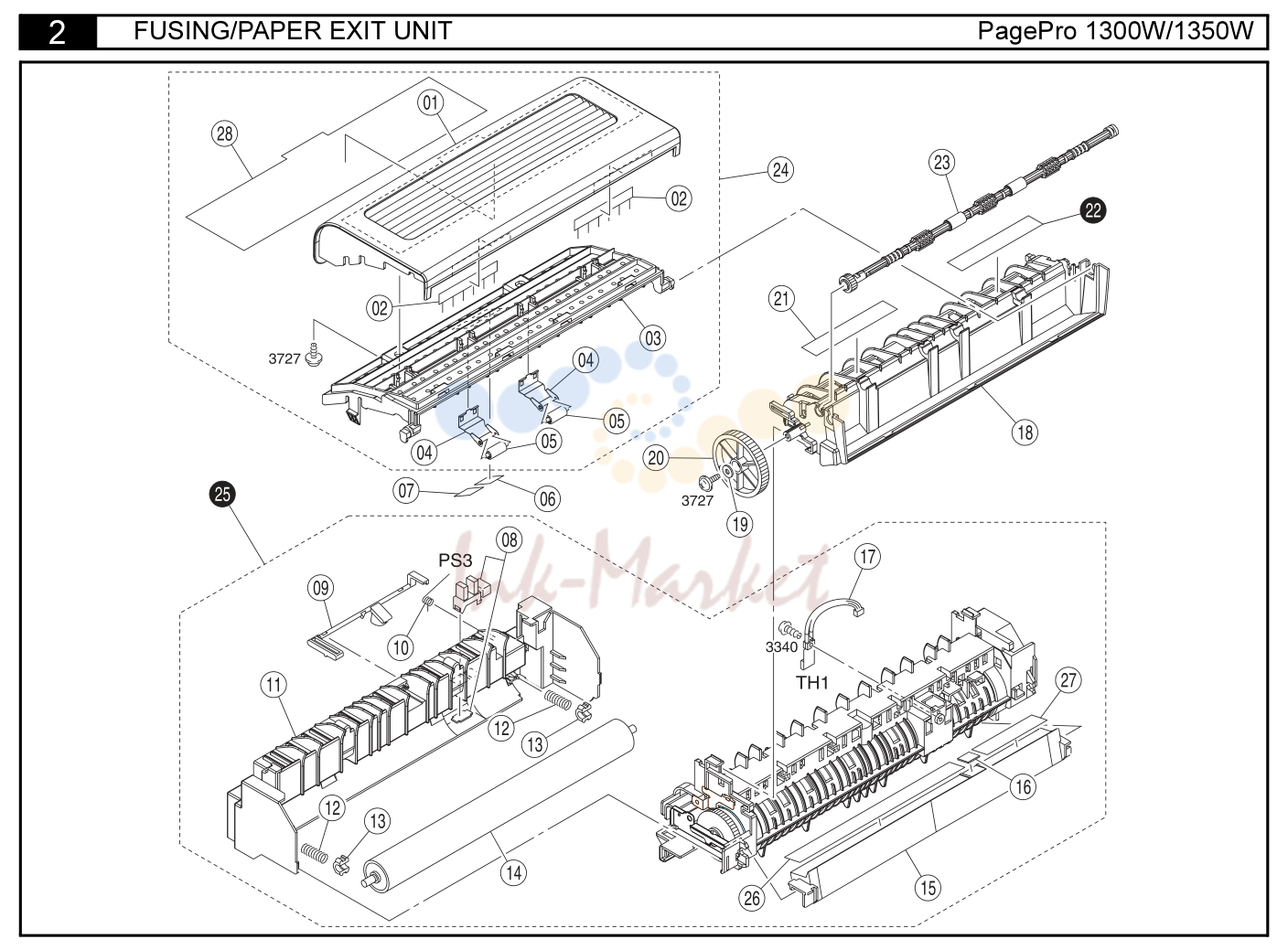

2. FUSING/PAPER EXIT UNIT PagePro 1300W/1350W

№	Артикул	Описание
01	4136-1036-02 запросить цену →	NS COVER 1 19 4111-2531-01 WASHER
02	4136-3717-01 запросить цену →	NS NEUTRALIZING BRUSH 2 20 4136-3714-01 GEAR
03	4136-1004-05 запросить цену →	NS GUIDE 1 21 4136-7321-01 NS LABEL
04	4136-3709-02 запросить цену →	NS SPRING 2 23 4136-3731-04 ROLLER
05	4127-3707-01 запросить цену →	ROLL 2 24 4136-0774-00 TOP COVER ASSY
06	4136-7326-02 запросить цену →	NS LABEL 1 26 4136-5598-01 NS SEAL
07	4136-7325-02 запросить цену →	NS LABEL 1 27 4136-5599-01 NS SEAL
08	4136-0901-01 запросить цену →	PHOTO INTERRUPTER PAPER EXIT (PS3) 1 28 4136-1037-01 NS FILTER
09	4136-5518-02 запросить цену →	ACTUATOR
10	4136-3716-01 запросить цену →	TORSION SPRING
11	4136-5505-05 запросить цену →	NS HOUSING
12	4136-5517-02 запросить цену →	NS PRESSURE SPRING
13	4127-5571-01 запросить цену →	BUSHING
14	4136-5502-01 запросить цену →	ROLLER
15	4136-5503-03 запросить цену →	NS GUIDE
16	4136-5531-01 запросить цену →	NS BRUSH
17	4136-6702-01 запросить цену →	THERMISTOR FUSING (TH1)
18	4136-1005-03 запросить цену →	GUIDE
22	4136-7322-01 запросить цену →	NS LABEL 1 011,
22	4136-7323-01 запросить цену →	NS LABEL
22	4136-7324-01 запросить цену →	NS LABEL
25	4136-0768-00 запросить цену →	FUSING UNIT 100V RP
25	4136-0769-00 запросить цену →	FUSING UNIT 120V RP
25	4136-0770-00 запросить цену →	FUSING UNIT 230V RP 1 211,

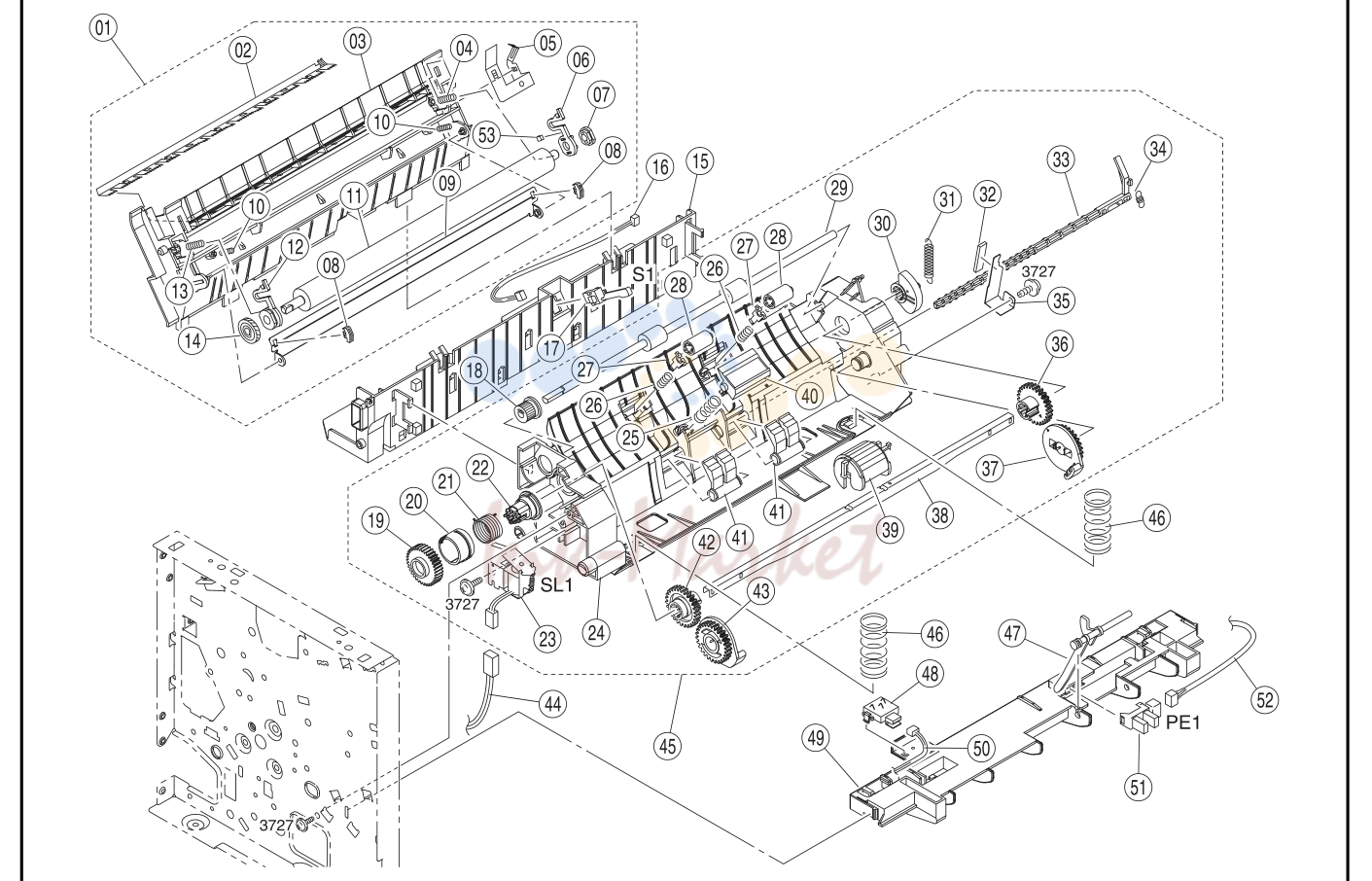

3. TRANSPORT/PAPER TAKE-UP SECTION PagePro 1300W/1350W

№	Артикул	Описание
01	4136-0760-00 запросить цену →	TRANSFER UNIT RP 1 28 4136-3006-01 NS ROLL
02	4136-4113-02 запросить цену →	NS NEUTRALIZING NEEDLE 1 29 4136-3002-01 ROLLER
03	4136-4102-04 запросить цену →	NS HOLDER 1 30 4136-3026-01 CAM
04	4127-4108-01 запросить цену →	PRESSURE SPRING 1 31 4136-3045-01 TENSION SPRING
05	4136-4114-02 запросить цену →	NS CONTACT 1 32 4136-3049-01 FRICTION SHEET
06	4136-4105-01 запросить цену →	BUSHING 1 33 4136-3025-01 LEVER
07	4127-4106-01 запросить цену →	CONDUCTIVE MEMBER 1 34 4136-3027-01 TENSION SPRING
08	4136-4133-01 запросить цену →	NS SPACER 2 35 4136-3046-01 PLATE SPRING
09	4136-4132-01 запросить цену →	NS GUIDE PLATE 1 36 4136-3047-01 GEAR
10	4127-4135-01 запросить цену →	PRESSURE SPRING 2 37 4136-3043-01 CAM
11	4136-4103-01 запросить цену →	TRANSFER ROLLER RP 1 38 4136-3039-01 NS SHAFT
12	4136-4104-01 запросить цену →	BUSHING 1 39 4136-3001-01 ROLLER RP
13	4127-4107-01 запросить цену →	PRESSURE SPRING 1 40 4136-0151-02 FRICTION SHEET ASSY RP
14	4127-4111-01 запросить цену →	GEAR 1 41 4136-3022-01 NS STOPPER
15	4136-4109-06 запросить цену →	GUIDE 1 42 4136-3048-01 GEAR
16	4136-6808-02 запросить цену →	WIRE HARNESS ASSY 1 43 4136-3044-01 CAM
17	4136-6301-02 запросить цену →	MICRO-SWITCH TAKE-UP (S1) RP 1 44 4136-6803-01 WIRE HARNESS ASSY
18	4136-3014-02 запросить цену →	GEAR 1 45 4136-0781-00 PAPER TAKE UP ASSY RP
19	4136-3035-01 запросить цену →	GEAR 1 46 4136-3016-02 NS PRESSURE SPRING
20	4136-3038-01 запросить цену →	RATCHET 1 47 4136-3021-01 ACTUATOR
21	4136-3037-01 запросить цену →	TORSION SPRING RP 1 48 4136-6751-01 CONNECTOR PIN
22	4136-3036-01 запросить цену →	DRUM 1 49 4136-3020-02 NS HOLDER
23	9321-2300-11 запросить цену →	SOLENOID TAKE-UP (SL1) RP 1 50 4136-6818-01 WIRE HARNESS ASSY
24	4136-3501-04 запросить цену →	GUIDE 1 51 9335-1910-41 SOLID STATE SWITCH PAPER EMPTY(PE1)
25	4127-3041-02 запросить цену →	PRESSURE SPRING 1 52 4136-6809-01 WIRE HARNESS ASSY B
26	4136-3018-01 запросить цену →	NS PRESSURE SPRING 2 53 4127-4109-01 CUSHION
27	4136-3009-02 запросить цену →	NS HOLDER

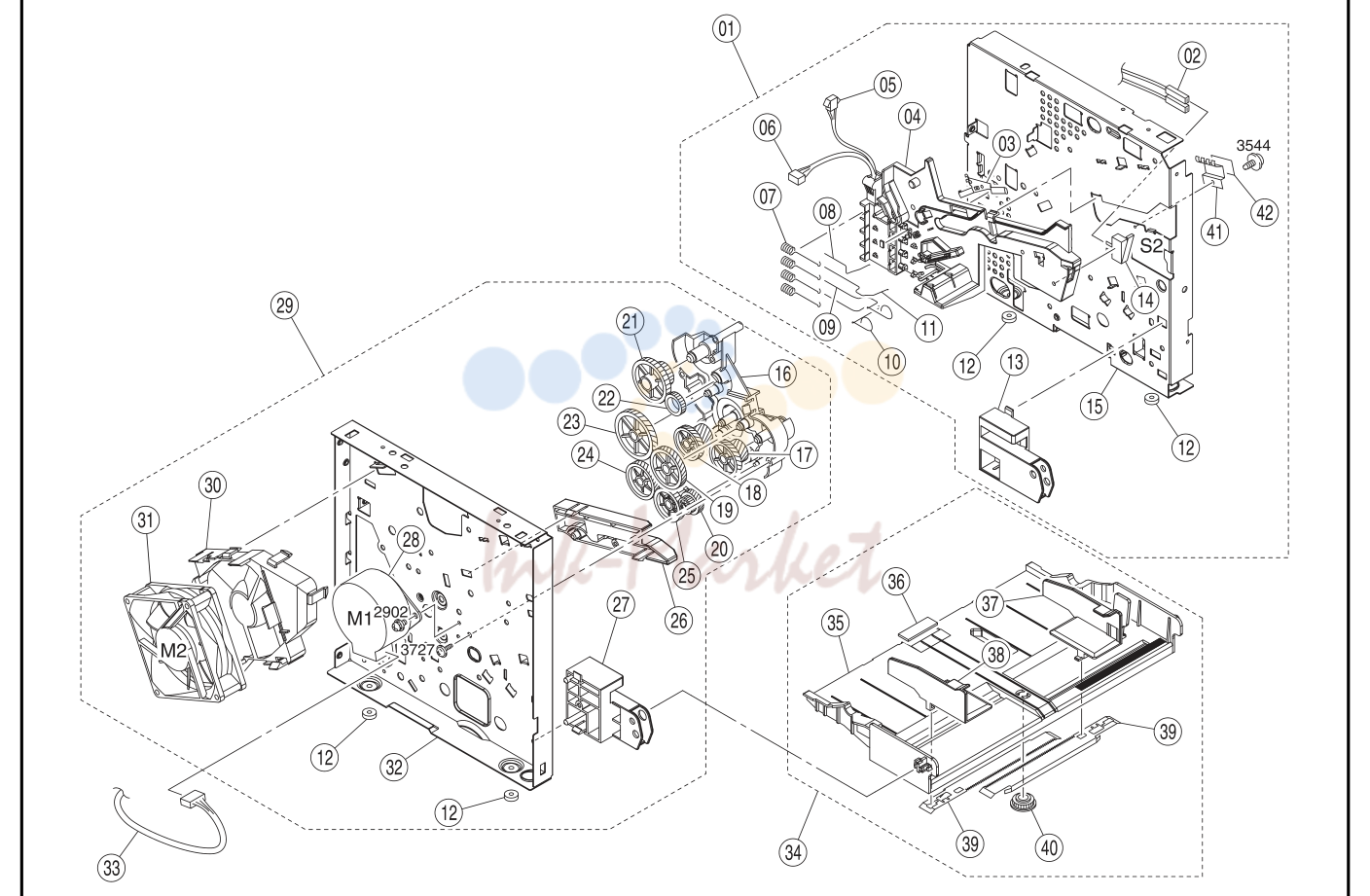

4. DRIVE SECTION PagePro 1300W/1350W

№	Артикул	Описание
01	4136-0758-00 запросить цену →	RIGHT FRAME ASSY 1 22 4136-2508-01 NS GEAR
02	4136-6807-01 запросить цену →	NS WIRE HARNESS ASSY 1 23 4136-2507-01 NS GEAR
03	4136-2012-02 запросить цену →	NS EARTH GROUND 1 24 4136-2501-01 NS GEAR
04	4136-2011-04 запросить цену →	NS GUIDE 1 25 4136-2506-01 NS GEAR
05	4136-6805-02 запросить цену →	NS WIRE HARNESS ASSY 1 26 4136-2524-02 NS GUIDE
06	4136-6802-01 запросить цену →	NS WIRE HARNESS ASSY 1 27 4136-2019-03 NS HOLDER
07	4136-2008-03 запросить цену →	NS CONTACT 4 28 9314-1201-31 MOTOR MAIN (M1)
08	4136-2006-02 запросить цену →	NS CONTACT 1 29 4136-0754-00 LEFT FRAME ASSY
09	4136-2010-02 запросить цену →	NS CONTACT 1 30 4136-2310-02 NS DUCT
10	4136-2009-02 запросить цену →	NS CONTACT 1 31 9313-1300-12 FAN MOTOR COOLING (M2)
11	4136-2007-01 запросить цену →	NS CONTACT 1 32 4136-2005-04 NS FRAME
12	4136-2015-01 запросить цену →	RUBBER FOOT 4 33 4136-6810-03 WIRE HARNESS ASSY
13	4136-2018-02 запросить цену →	NS HOLDER 1 34 4136-0764-00 REGULATING PLATE ASSY
14	9331-2200-31 запросить цену →	MICRO-SWITCH FRONT DOOR (S2) 1 35 4136-3005-04 NS LIFTING PLATE
15	4136-2024-04 запросить цену →	NS FRAME N 1 36 4136-3013-01 FRICTION SHEET
16	4136-2526-03 запросить цену →	NS HOLDER 1 37 4136-3602-04 NS REGULATING PLATE
17	4136-2504-01 запросить цену →	NS GEAR 1 38 4136-3603-02 NS REGULATING PLATE
18	4136-2502-01 запросить цену →	NS GEAR 1 39 4136-3101-01 NS RACK
19	4136-2503-01 запросить цену →	NS GEAR 1 40 4127-3104-01 GEAR
20	4136-2505-01 запросить цену →	NS GEAR 1 41 4136-2312-01 NS EARTH GROUND
21	4136-2509-01 запросить цену →	NS GEAR 1 42 4136-2313-01 NS SEAL

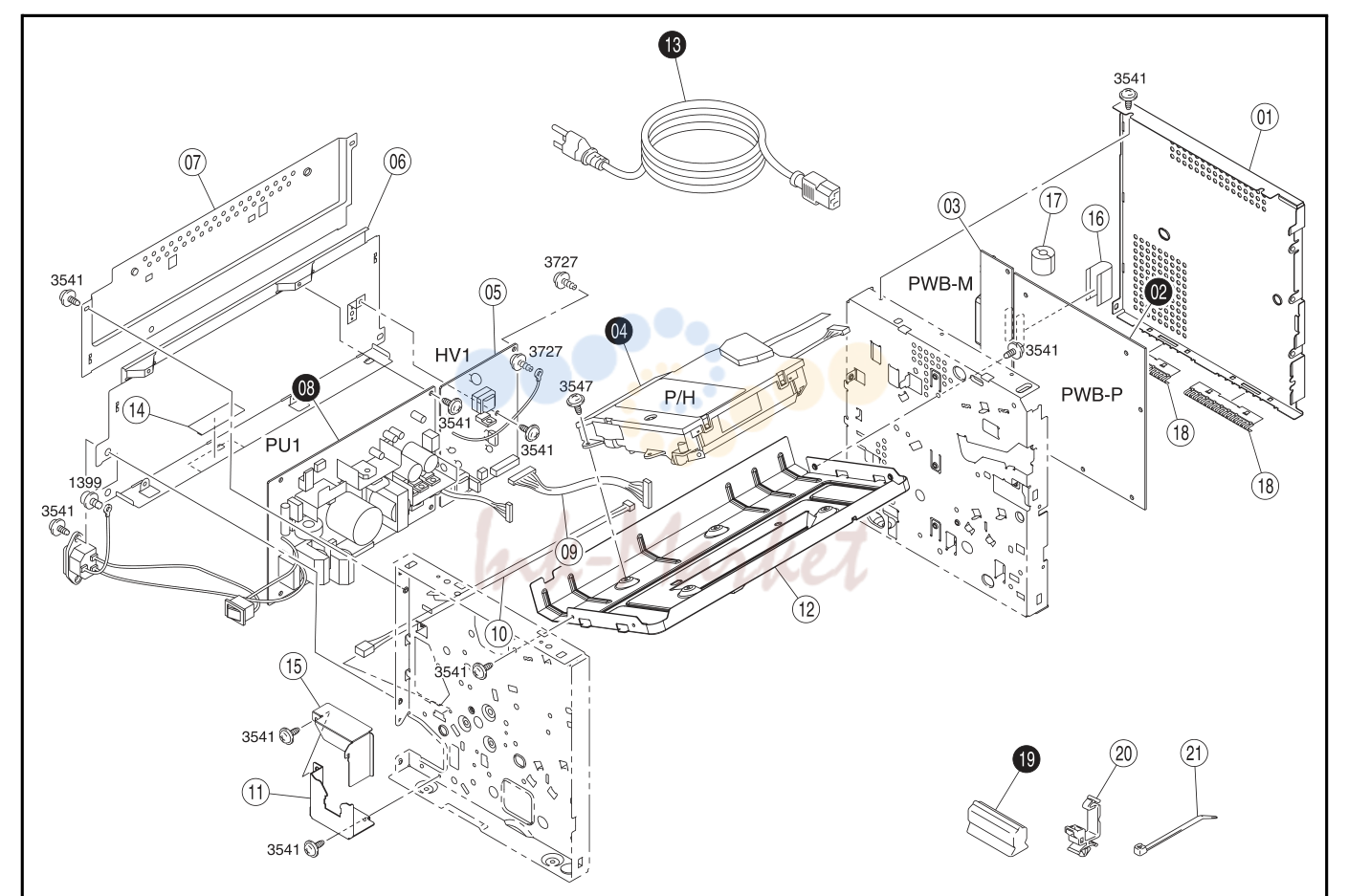

5. ELECTRICAL COMPONENTS PagePro 1300W/1350W

№	Артикул	Описание
01	4136-2305-02 запросить цену →	NS SHIELD
03	4136-6012-01 запросить цену →	PWB ASSY I/F (PWB-M) RP
05	4136-6205-03 запросить цену →	HV TRANSFORMER (HV1) RP
06	4136-2304-03 запросить цену →	NS FRAME
07	4136-2055-04 запросить цену →	NS FRAME
09	4136-6804-01 запросить цену →	WIRE HARNESS ASSY
10	4136-6812-02 запросить цену →	WIRE HARNESS ASSY
11	4136-2032-04 запросить цену →	NS BRACKET
12	4136-2001-02 запросить цену →	NS BASE FRAME
14	4136-2308-01 запросить цену →	NS INSULATING MEMBER
15	4136-2033-02 запросить цену →	NS COVER
16	4127-6815-01 запросить цену →	WIRE HARNESS ASSY
17	9326-1810-51 запросить цену →	FERRITE CORE
18	4136-2311-01 запросить цену →	NS EARTH GROUND
20	9384-1100-91 запросить цену →	WIRING SADDLE
21	9384-1311-11 запросить цену →	CABLE TIE 104L
02	4136-6003-02 запросить цену →	PWB ASSY CONTROL (PWB-P) RP
02	4136-7803-01 запросить цену →	PWB ASSY CONTROL (PWB-P)
02	4136-7804-01 запросить цену →	PWB ASSY CONTROL (PWB-P)
02	4136-7805-01 запросить цену →	PWB ASSY CONTROL (PWB-P)
04	4136-0782-00 запросить цену →	PRINT HEAD ASSY (P/H) RP 1 011, 211,
04	4136-0783-00 запросить цену →	PRINT HEAD ASSY (P/H) RP
08	4136-6203-02 запросить цену →	POWER SUPPLY (PU1) RP 1 011,
08	4136-6208-01 запросить цену →	POWER SUPPLY (PU1) RP 1 211,
13	9381-4101-01 запросить цену →	POWER CORD
13	9381-4200-31 запросить цену →	POWER CORD
13	9381-4200-41 запросить цену →	POWER CORD
13	9381-4910-22 запросить цену →	POWER CORD
19	9384-2300-11 запросить цену →	NS EDGE COVER FUSE COVER 1 211,
19	9384-2300-21 запросить цену →	NS EDGE COVER FUSE COVER 1 011,
