Konica Minolta Parts Manual Di1611 — каталог запчастей со схемами

Содержание

• Original крышка
• Панель управления
• Housing
• Рамаs (a)
• Рамаs (b)
• Ir рама
• Slider секция
• Paper take-up секция (a)
• Paper take-up секция (b)

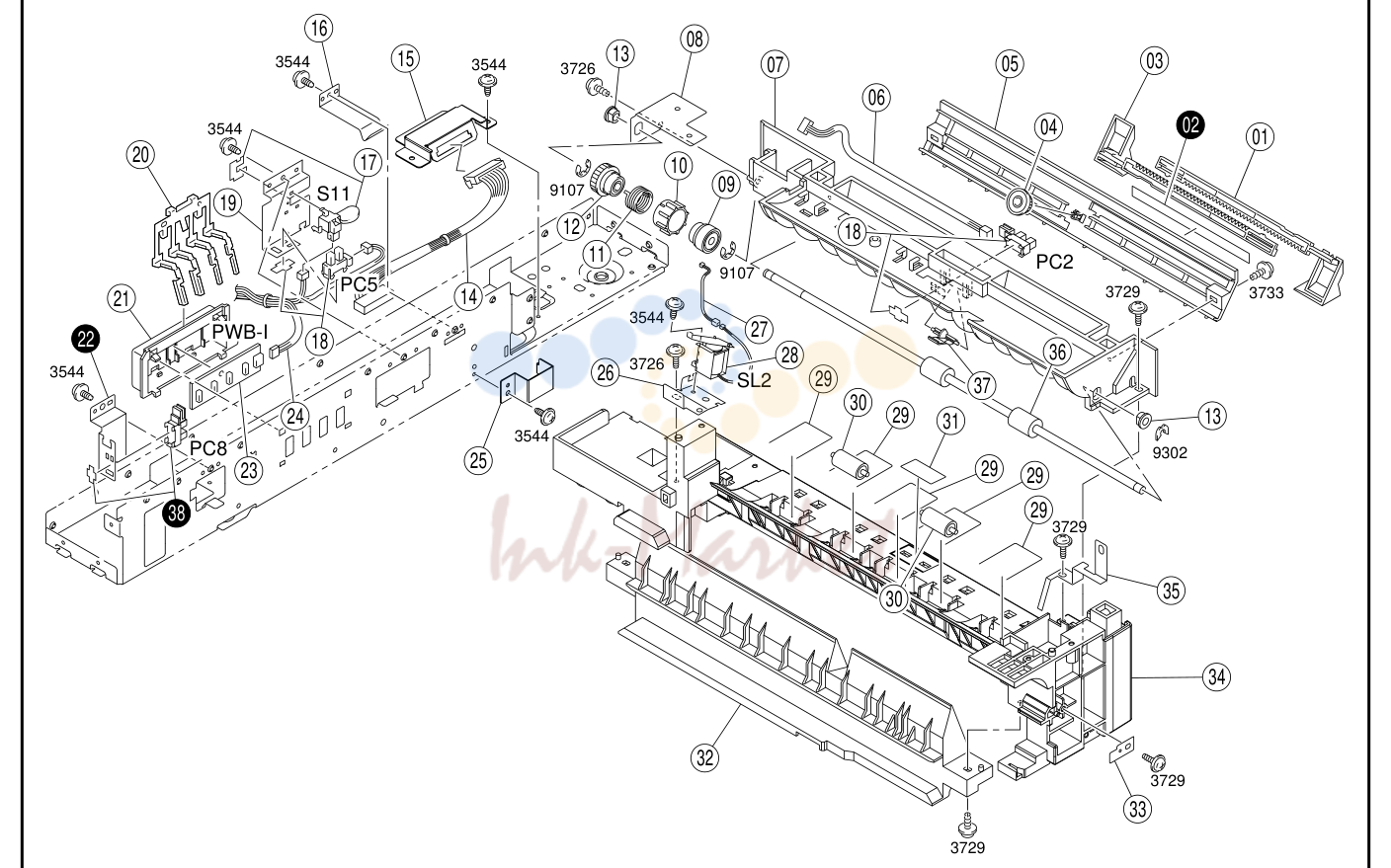

• Manual feed секция

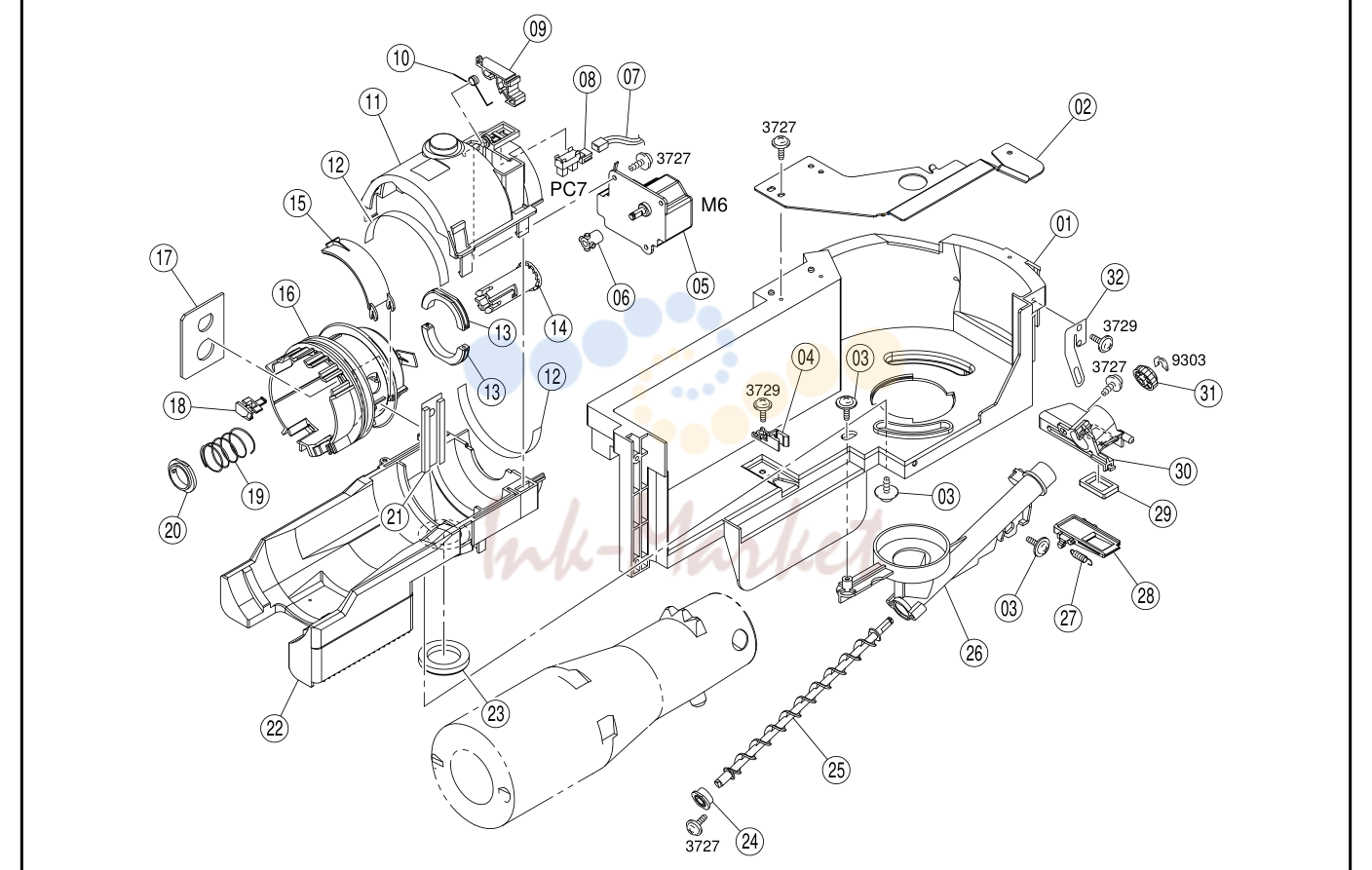

• Бункер секция

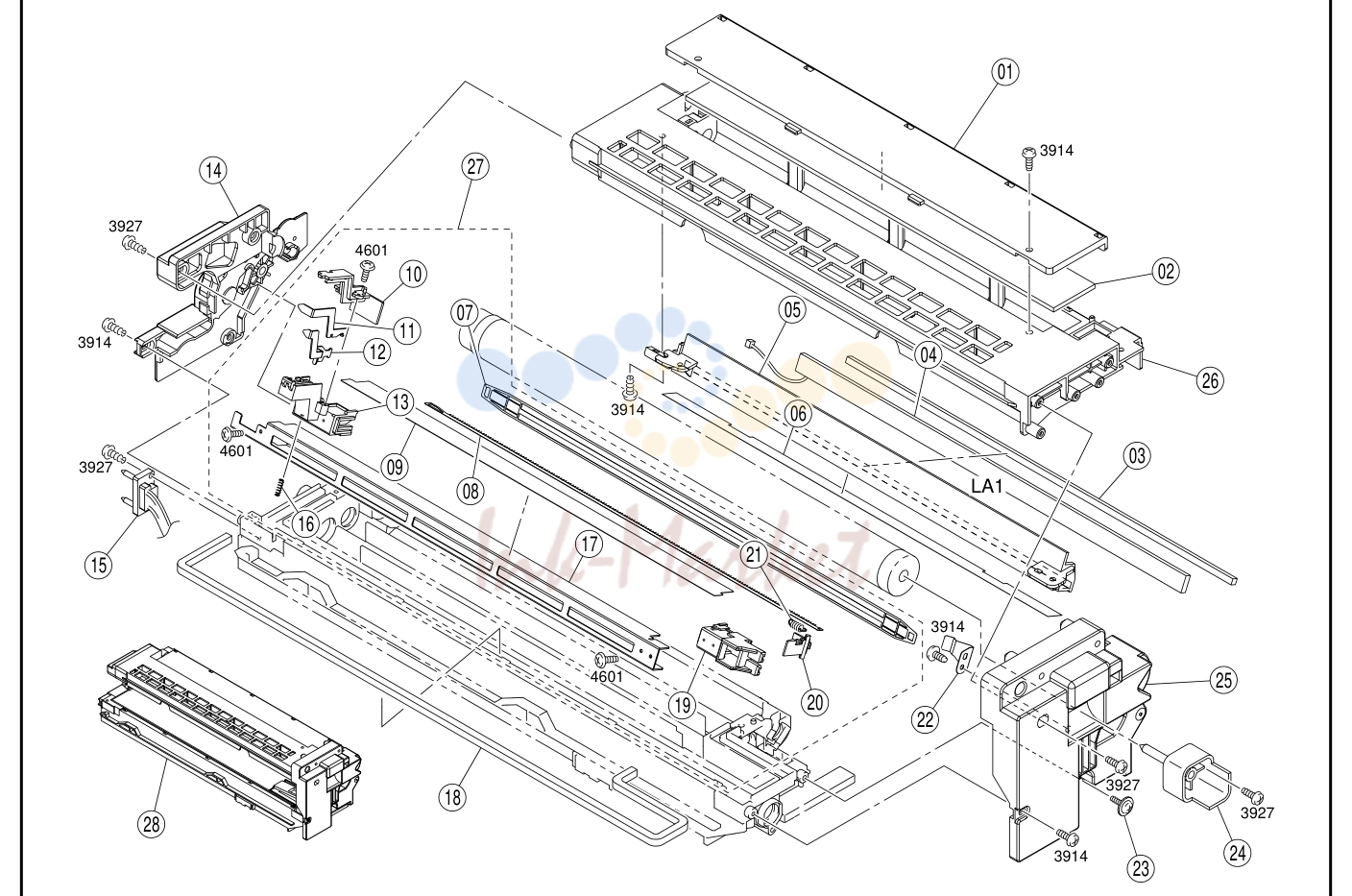

• Charge секция

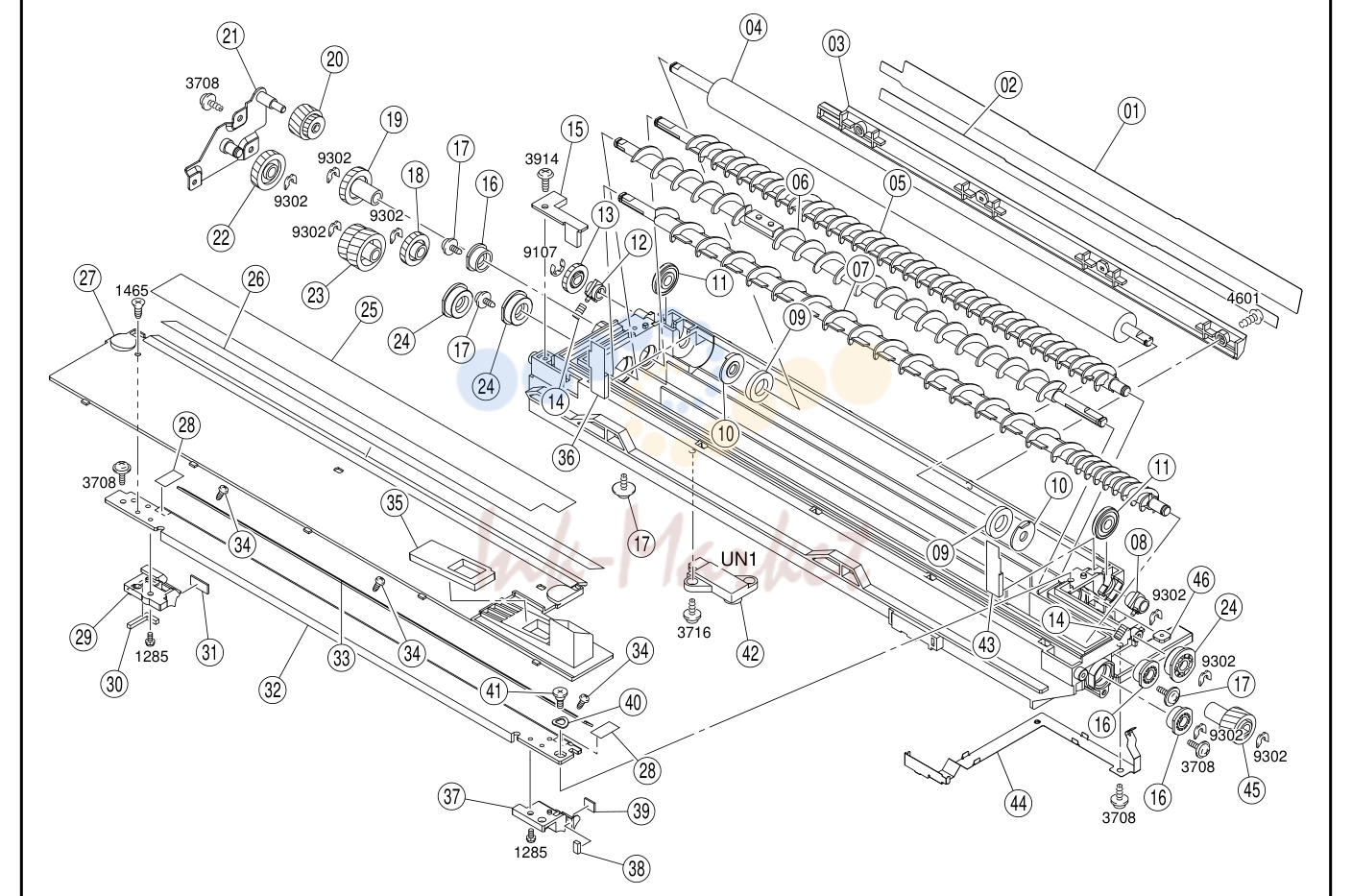

• Проявка секция

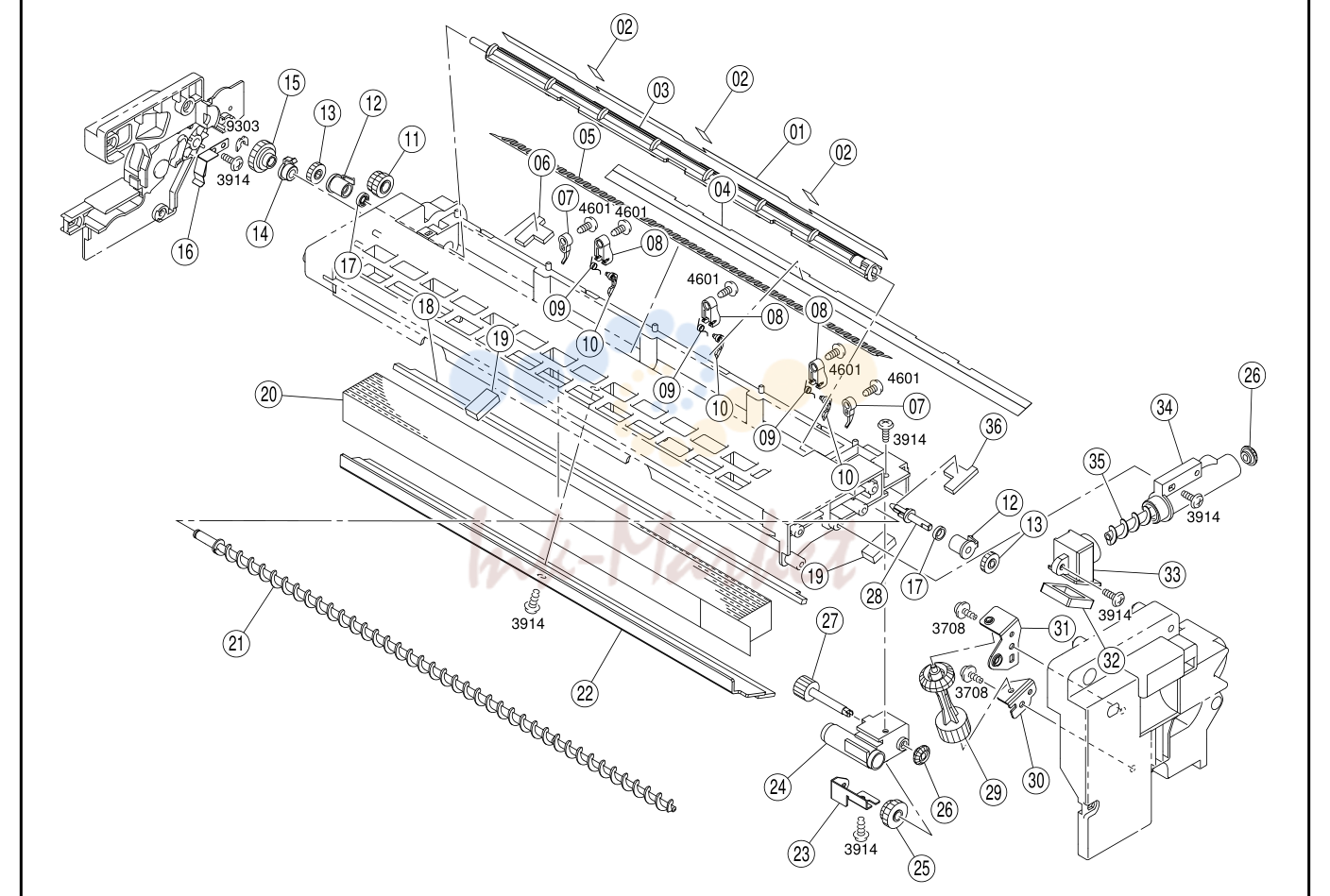

• Cleaner секция

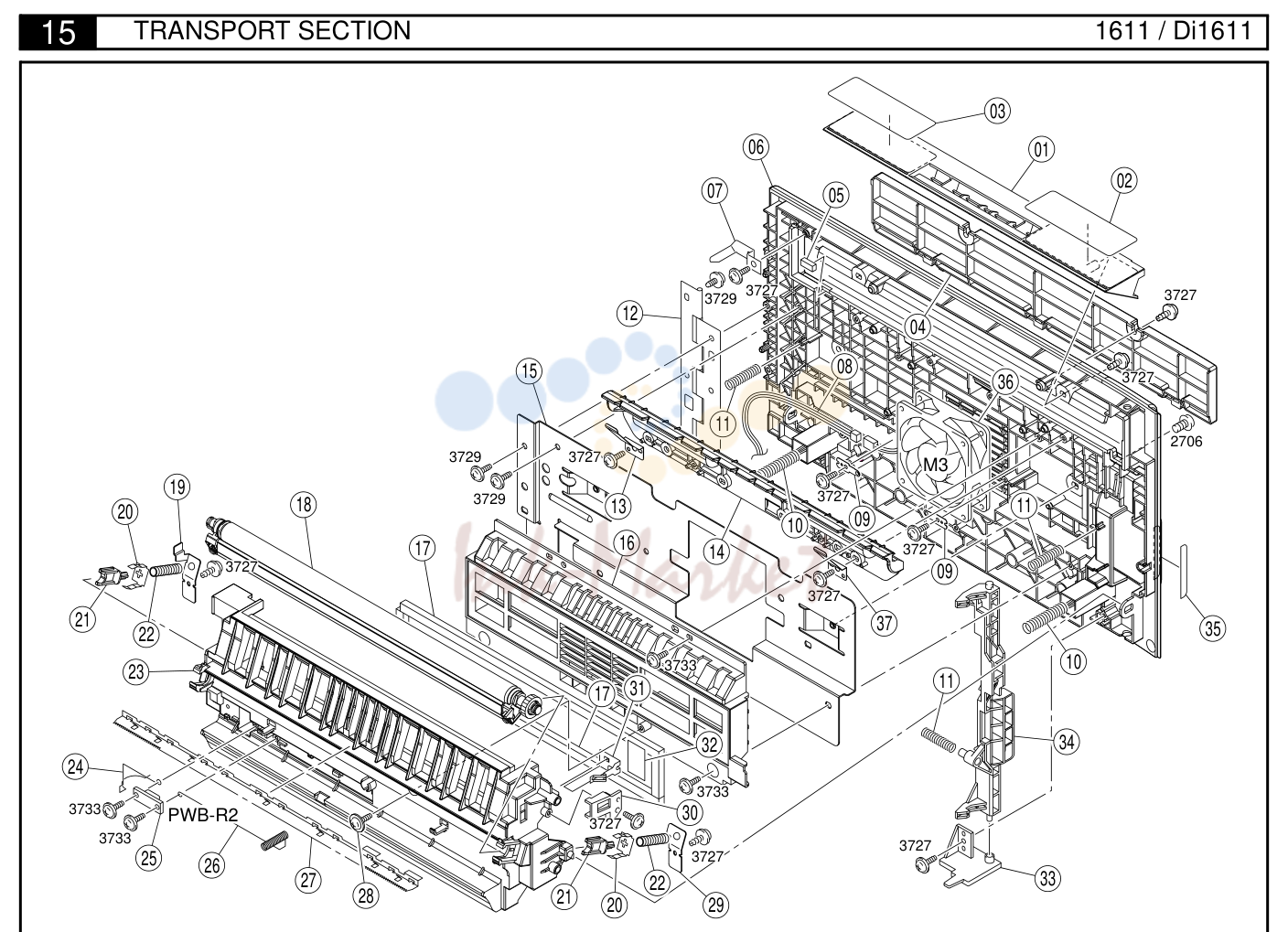

• Transport секция

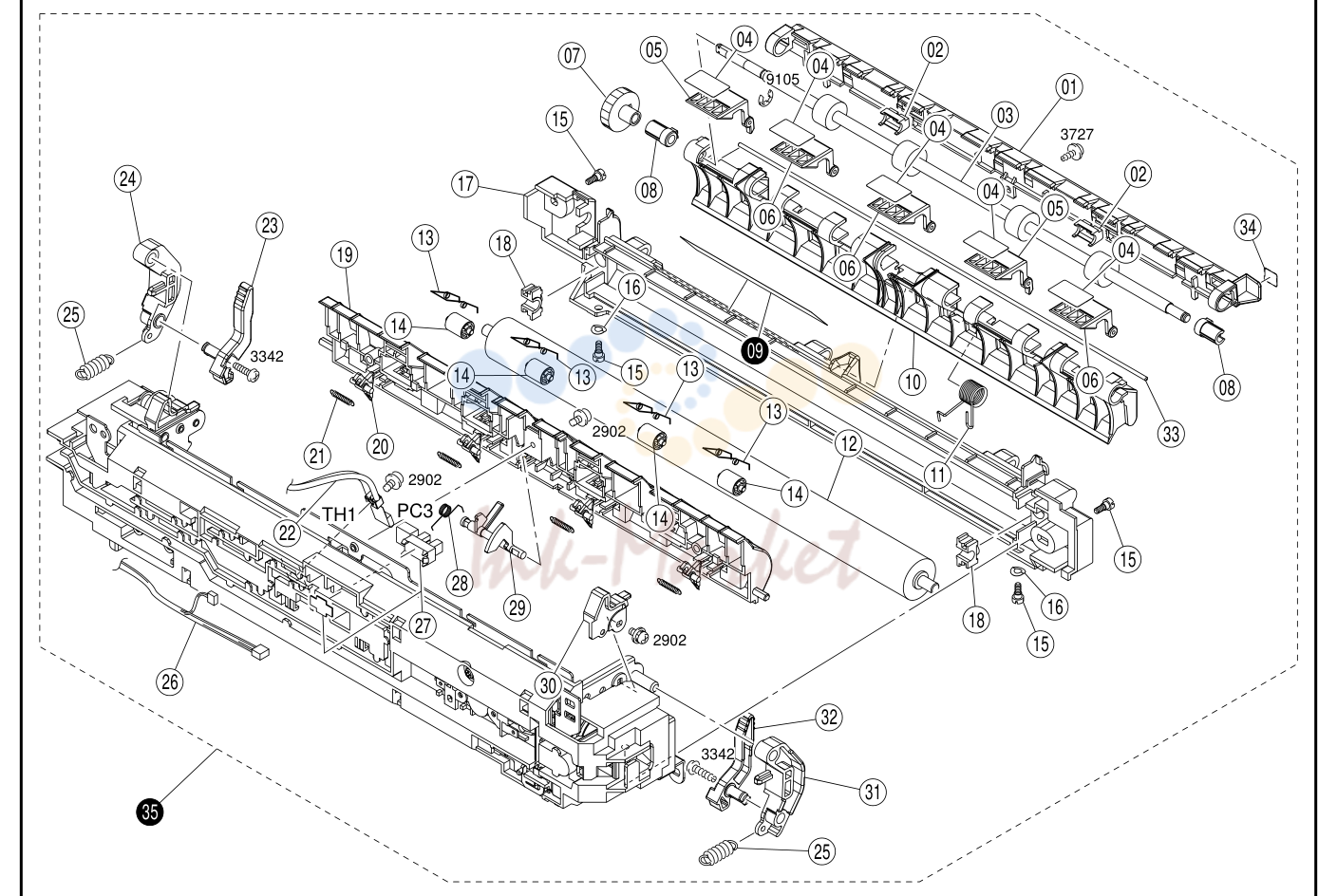

• Печь (закрепление) секция

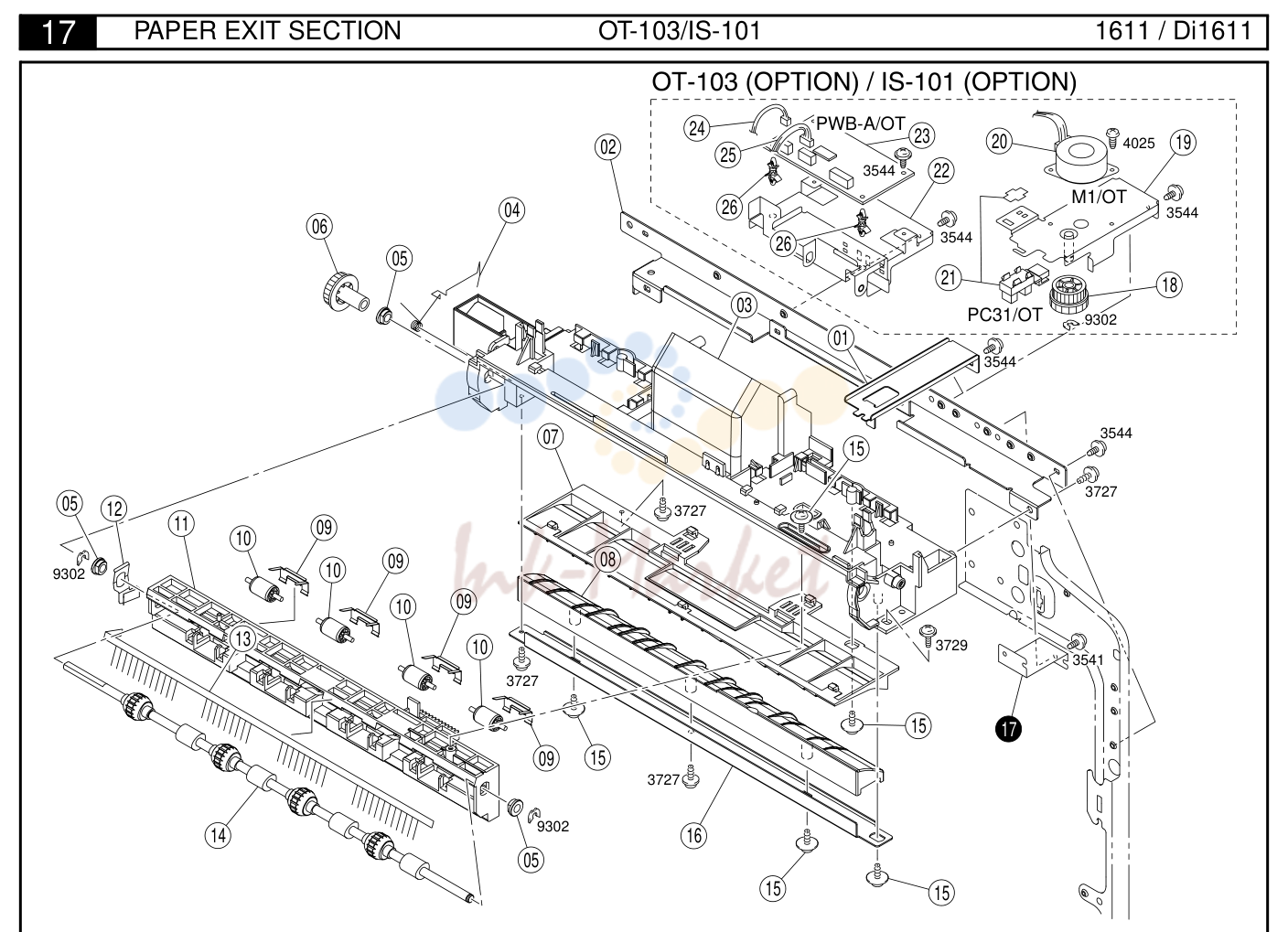

• Выход бумаги секция

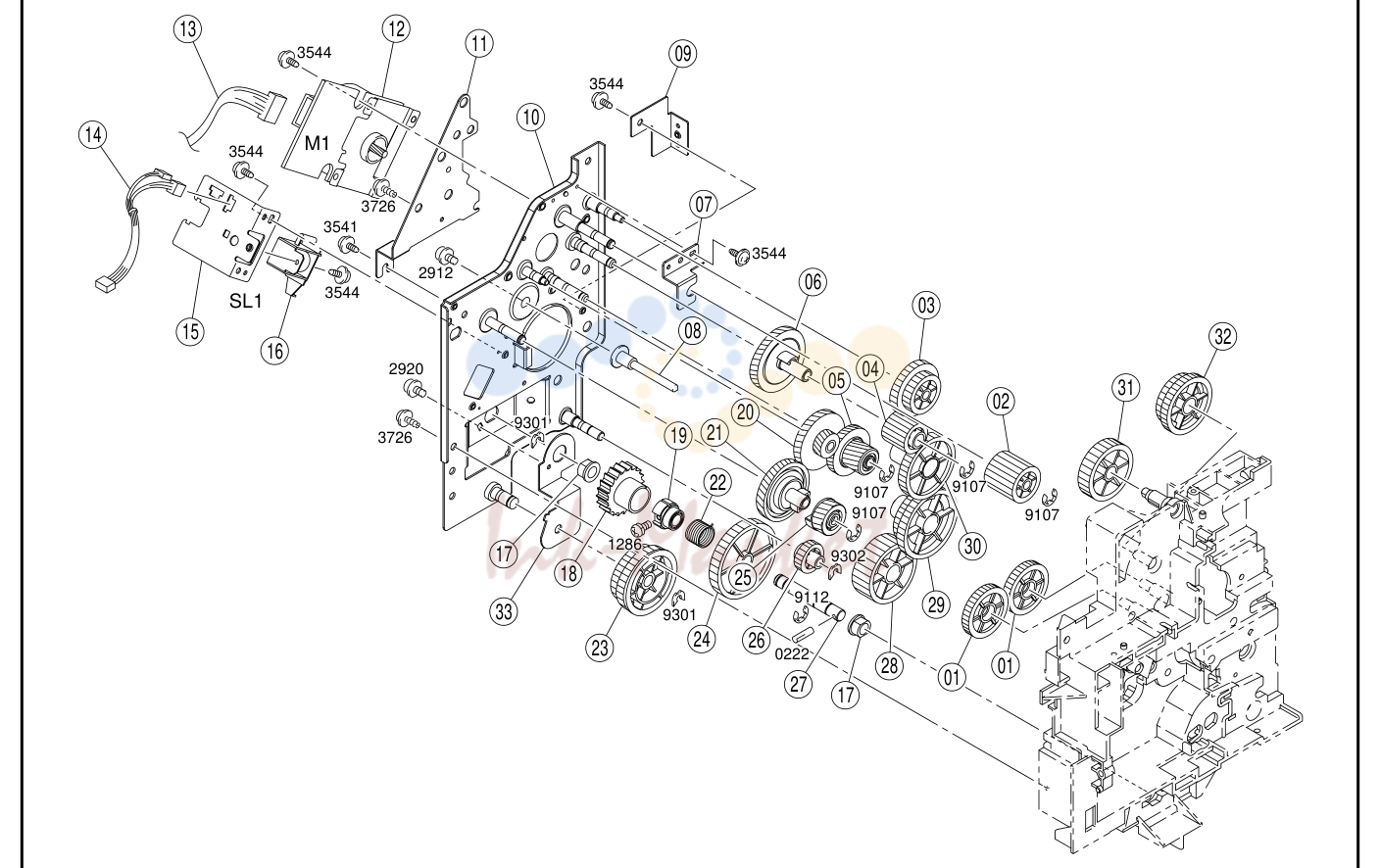

• Drive секция
• Electrical components
• Cassette секция (a)
• Cassette секция (b)
• Wiring accessories and jigs
• Index

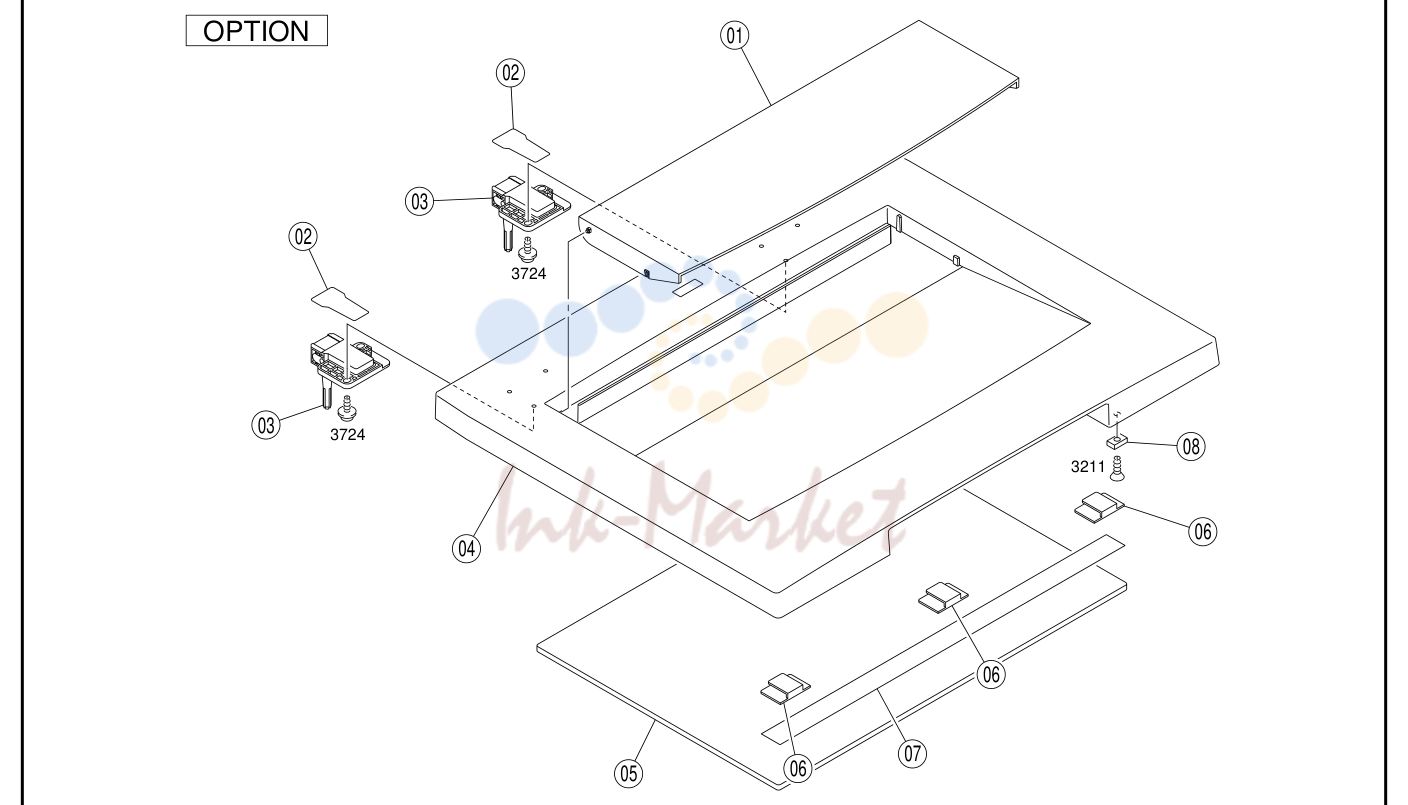

Original крышка

№	Артикул	Альт. артикул	Описание
01	1171-1126-01 запросить цену →		Original держатель option
02	4034-1571-01 запросить цену →		Крышка option
03	1139-1705-01 запросить цену →		Hinge option
04	4034-1101-01 запросить цену →		Крышка option
05	1139-1704-14 запросить цену →		Pad option
06	1139-1703-02 запросить цену →		Slider option
07	1139-1706-01 запросить цену →		Уплотнитель option
08	9326-2820-11 запросить цену →		Magnet option

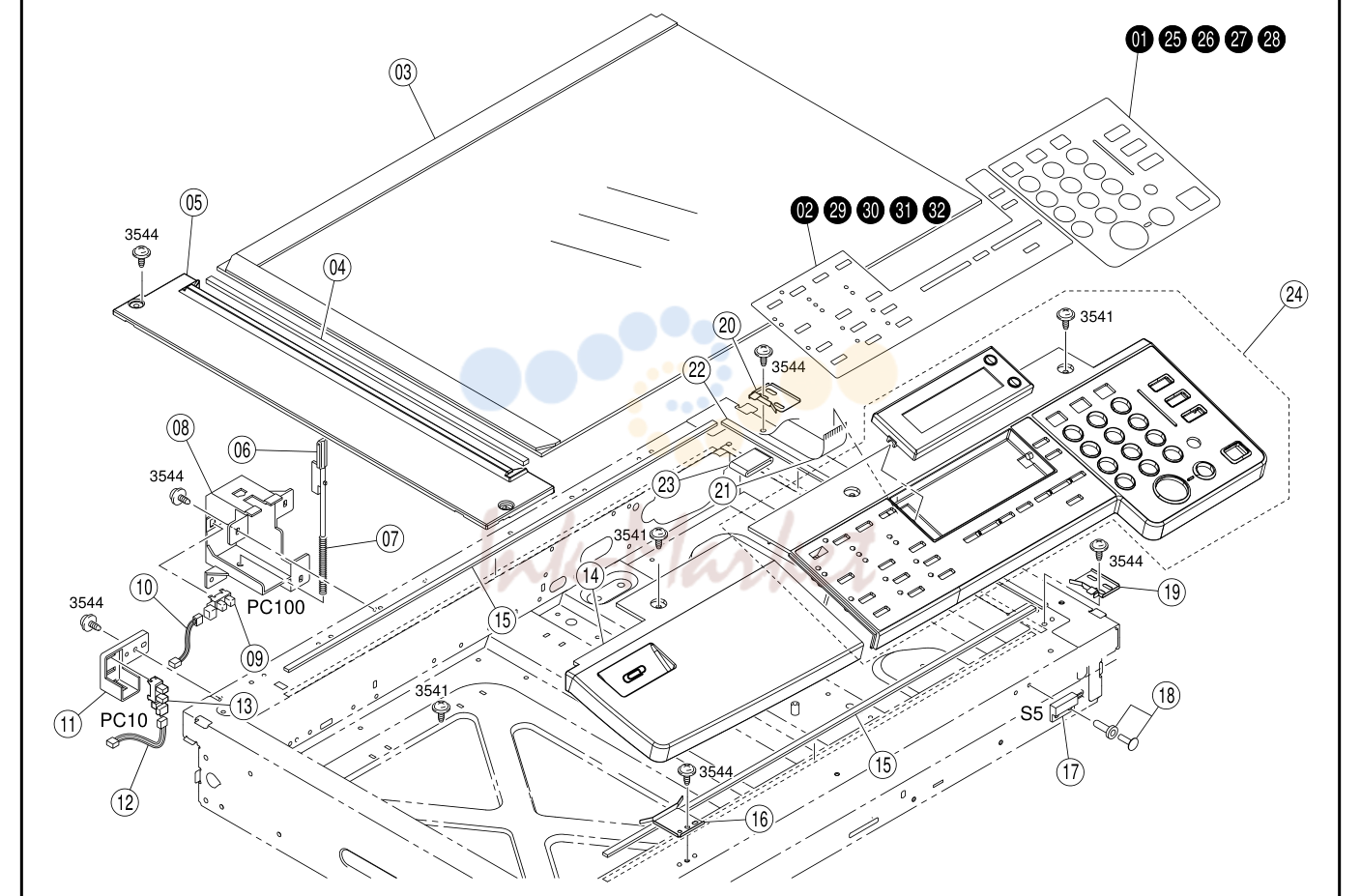

Панель управления

№	Артикул	Альт. артикул	Описание
03	4508-1006-01 запросить цену →		Стекло оригинала
14	4508-1069-01 запросить цену →		Крышка
04	4508-1032-01 запросить цену →		Ns уплотнитель
15	4508-1005-01 запросить цену →		Уплотнитель
05	4508-1002-01 запросить цену →		Крышка
16	4506-1005-01 запросить цену →		Set пластина
06	4034-1381-01 запросить цену →		Ns рычаг
17	4647-1039-01 запросить цену →		Magnetic sw size reset (s5)
07	4034-1383-01 запросить цену →		Ns pressure пружина
18	4506-1002-01 запросить цену →		Pin
08	4034-1382-01 запросить цену →		Ns держатель
19	4508-1004-01 запросить цену →		Ns пластина пружина
09	9335-1910-41 запросить цену →		Solid state выключатель крышка (pc100)
20	4508-1003-01 запросить цену →		Пластина пружина
10	4034-6860-01 запросить цену →		Ns wire жгут в сборе
21	4508-1037-01 запросить цену →		Ns wire жгут в сборе
11	4508-1033-01 запросить цену →		Ns крышка
22	4506-1004-01 запросить цену →		Cushion
12	4508-1025-01 запросить цену →		Ns wire жгут в сборе
23	9326-1100-11 запросить цену →		Ferrite core
13	4508-1024-01 запросить цену →		Solid state выключатель scaner (pc10)
01	4034-1201-01 запросить цену →		Панель sheet english
01	4034-1205-01 запросить цену →		Панель sheet traditional
01	4034-1207-01 запросить цену →		Панель sheet simplified
01	4034-1209-01 запросить цену →		Панель sheet american englis
01	4034-1220-01 запросить цену →		Панель sheet taiwan word
01	4034-1222-01 запросить цену →		Панель sheet chinese
01	4035-1203-02 запросить цену →		Панель sheet japanese
02	4034-1202-01 запросить цену →		Панель sheet english
02	4034-1206-01 запросить цену →		Панель sheet traditional
02	4034-1208-01 запросить цену →		Панель sheet simplified
02	4034-1210-01 запросить цену →		Панель sheet english
02	4034-1211-01 запросить цену →		Панель sheet american englis
02	4034-1221-01 запросить цену →		Панель sheet taiwan word
02	4034-1223-01 запросить цену →		Панель sheet chinese
02	4035-1204-02 запросить цену →		Панель sheet japanese
24	4034-6052-01 запросить цену →		Панель управления в сборе rp
24	4035-6062-01 запросить цену →		Панель управления в сборе rp
25	4034-1212-01 запросить цену →		Панель sheet french
26	4034-1214-01 запросить цену →		Панель sheet german
27	4034-1216-01 запросить цену →		Панель sheet italian
28	4034-1218-01 запросить цену →		Панель sheet spanish
29	4034-1213-01 запросить цену →		Панель sheet french
30	4034-1215-01 запросить цену →		Панель sheet german
31	4034-1217-01 запросить цену →		Панель sheet italian
32	4034-1219-01 запросить цену →		Панель sheet spanish

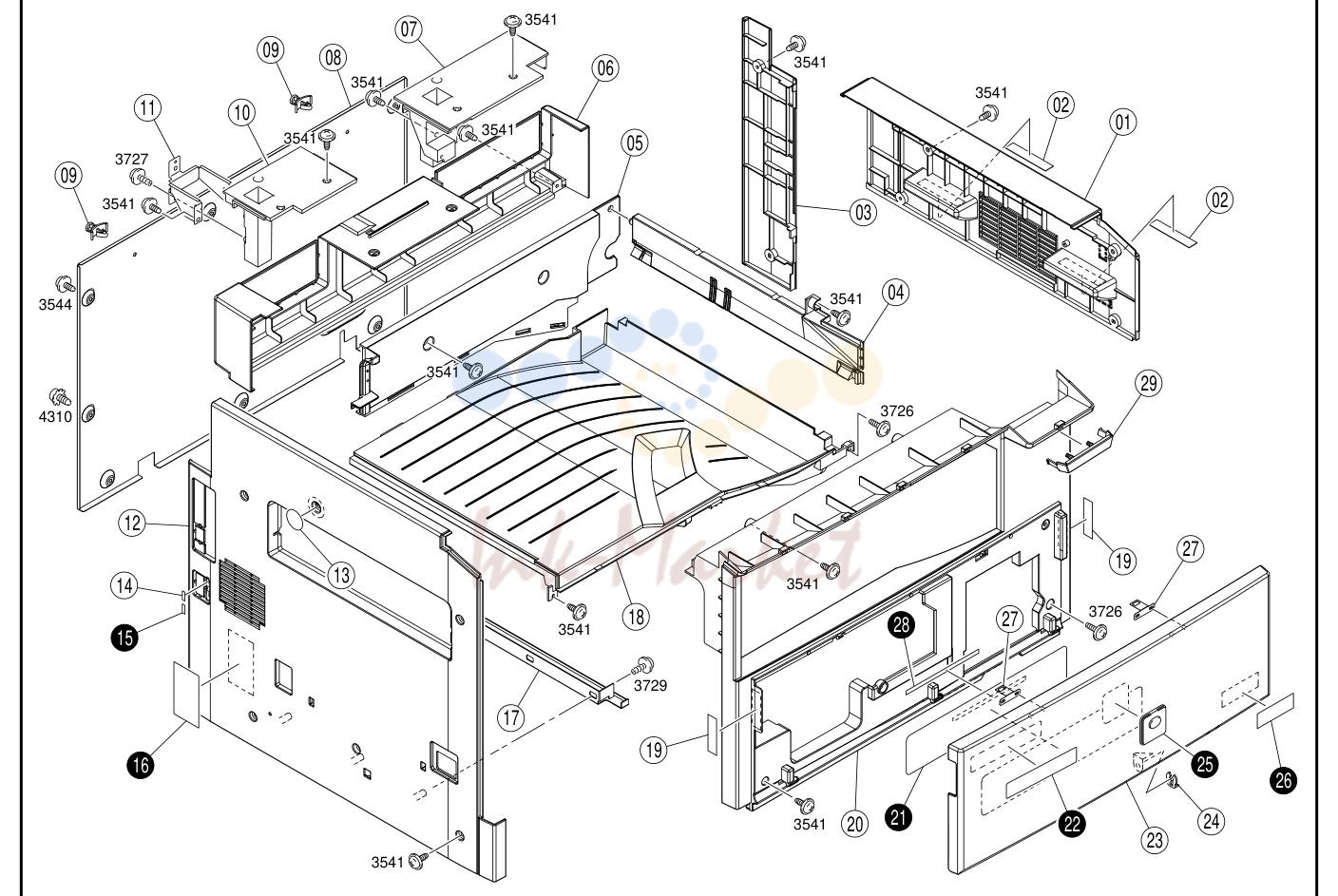

Housing

№	Артикул	Альт. артикул	Описание
01	4034-1003-01 запросить цену →		Крышка
23	4021-1001-15 запросить цену →		Крышка
02	1164-1031-01 запросить цену →		Уплотнитель
24	1033-4402-01 запросить цену →		Stopper ring
03	4034-1010-02 запросить цену →		Крышка
27	4021-1009-01 запросить цену →		Reinforce пластина
04	4021-1017-02 запросить цену →		Крышка
29	4034-1018-01 запросить цену →		Крышка
05	4034-1015-02 запросить цену →		Крышка
06	4034-1005-01 запросить цену →		Задняя крышка
07	4034-1342-01 запросить цену →		Держатель
08	4034-1006-01 запросить цену →		Крышка
09	9384-1621-21 запросить цену →		Плата support 6.4h
10	4034-1341-01 запросить цену →		Держатель
11	4034-1343-01 запросить цену →		Ns reinforce пластина
12	4034-1004-02 запросить цену →		Левая крышка
13	4021-7603-01 запросить цену →		Уплотнитель
14	4034-7312-01 запросить цену →		Ns label
17	4034-1007-01 запросить цену →		Ns направляющая
18	4034-1014-01 запросить цену →		Tray
19	4034-7309-01 запросить цену →		Label
20	4034-1002-01 запросить цену →		Крышка
15	4034-7311-01 запросить цену →		Ns label
16	4034-7406-01 запросить цену →		Ns label
21	4021-7301-03 запросить цену →		Label
21	4021-7368-02 запросить цену →		Label
22	4035-7304-01 запросить цену →		Ns label
25	4028-7400-01 запросить цену →		Label
25	4030-7500-01 запросить цену →		Label
26	4035-7301-01 запросить цену →		Ns label
26	4035-7303-01 запросить цену →		Ns label
28	4021-7314-01 запросить цену →		Label
28	4021-7322-01 запросить цену →		Label
28	4022-7305-01 запросить цену →		Label
28	4034-7316-01 запросить цену →		Label

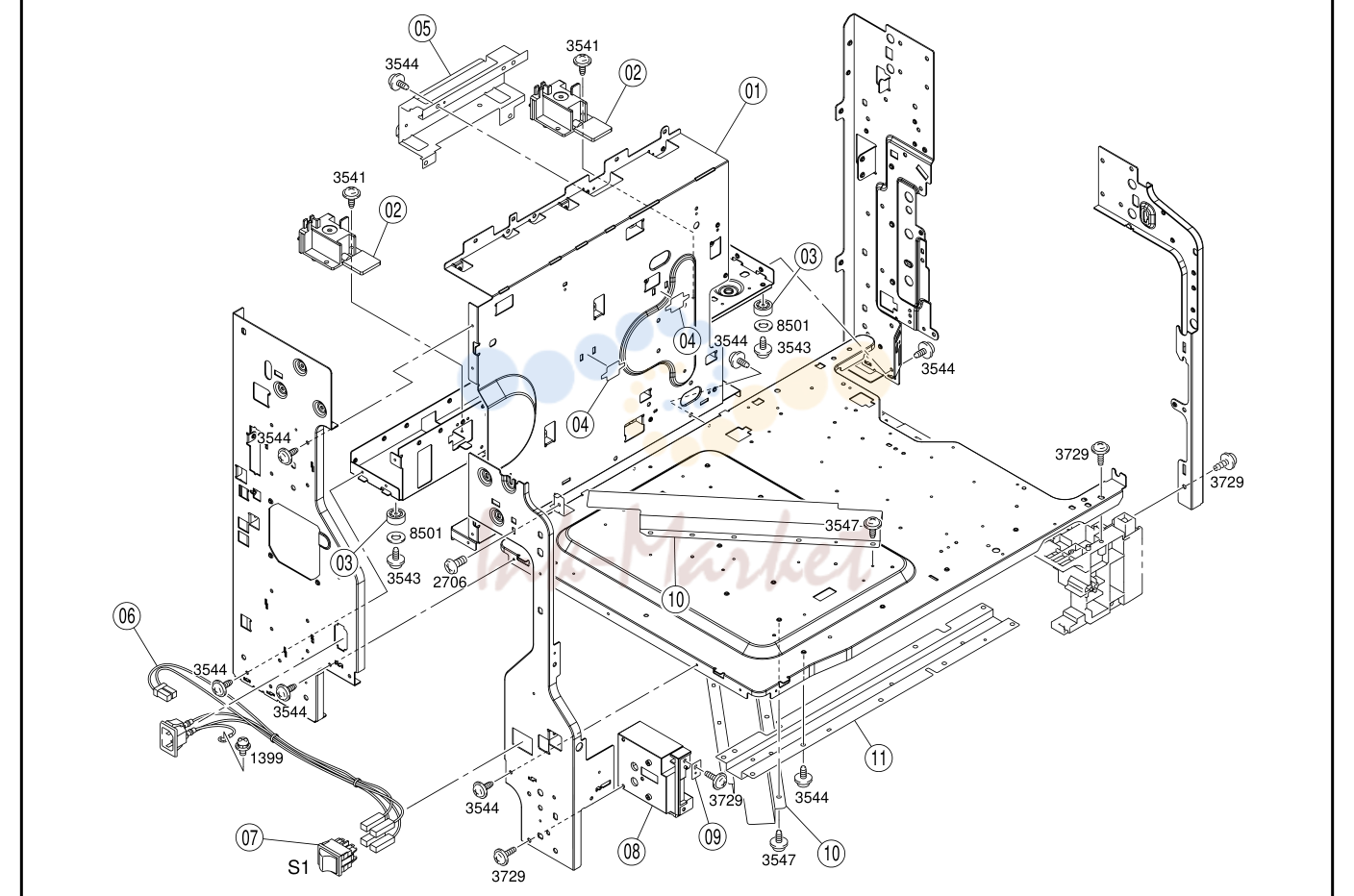

Рамаs (a)

№	Артикул	Альт. артикул	Описание
01	4034-2007-01 запросить цену →		Ns кронштейн
02	4034-2015-01 запросить цену →		Ns stop пластина
03	4030-2080-01 запросить цену →		Rubber foot
04	4034-2205-01 запросить цену →		Ns supporter
05	4034-2204-03 запросить цену →		Ns кронштейн
06	4034-6801-01 запросить цену →		Ns wire жгут в сборе
07	9332-5810-11 запросить цену →		Выключатель main (s1)
08	4034-2008-01 запросить цену →		Ns рама
09	4021-3041-01 запросить цену →		Stopper
10	4034-2024-02 запросить цену →		Ns reinforce пластина
11	4034-2030-02 запросить цену →		Ns reinforce пластина

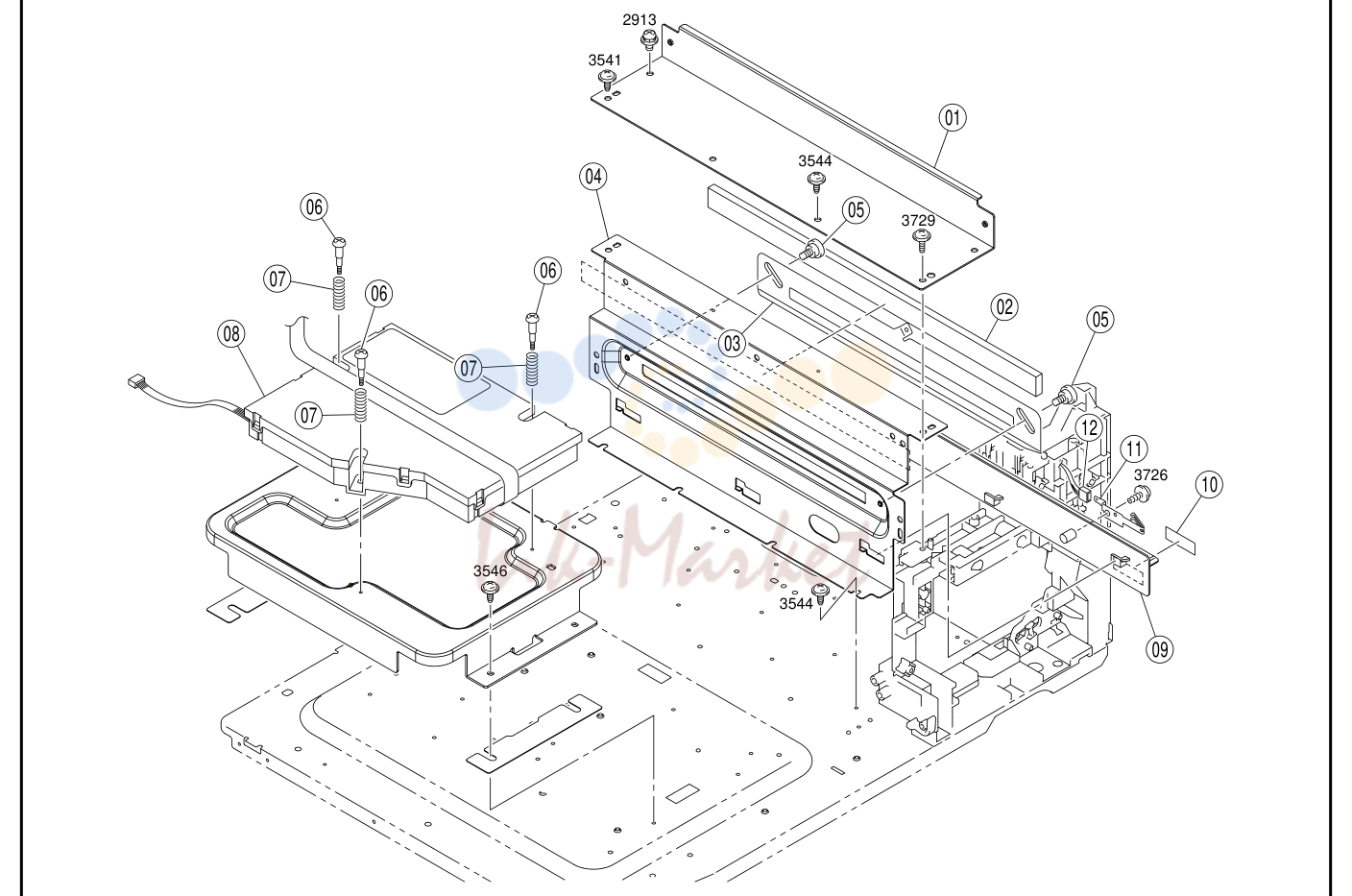

Рамаs (b)

№	Артикул	Альт. артикул	Описание
01	4034-2031-02 запросить цену →		Ns кронштейн
02	4034-2022-01 запросить цену →		Ns уплотнитель
03	4021-2014-12 запросить цену →		Ns shutter
04	4034-2011-01 запросить цену →		Ns кронштейн
05	4034-2013-01 запросить цену →		Shoulder screw
06	4128-1979-01 запросить цену →		Shoulder screw
07	4128-1978-01 запросить цену →		Pressure пружина
08	4034-0758-00 запросить цену →		P/h в сборе
09	4034-2101-01 запросить цену →		Ns держатель
10	1129-7303-01 запросить цену →		Label
11	4021-2110-01 запросить цену →		Contact
12	4034-6837-01 запросить цену →		Wire жгут в сборе

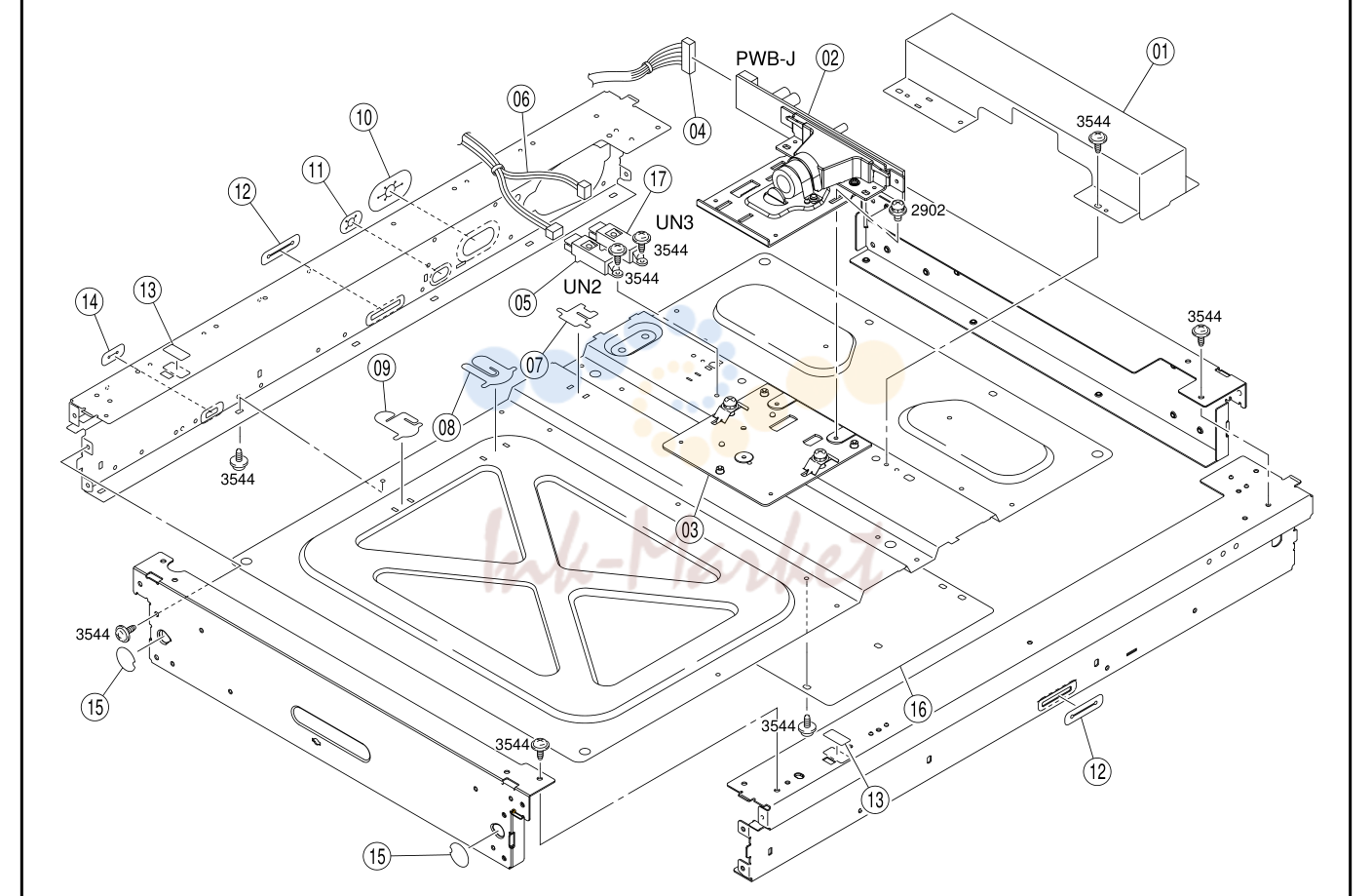

Ir рама

№	Артикул	Альт. артикул	Описание
01	4508-1009-01 запросить цену →		Крышка
02	4508-1014-01 запросить цену →		Lens в сборе (плата-j)
03	4508-1041-01 запросить цену →		Пластина
04	4508-1023-01 запросить цену →		Ns wire жгут в сборе
05	4508-1019-01 запросить цену →		Solid state выключатель size (un2)
06	4508-1021-01 запросить цену →		Ns wire жгут в сборе
07	4508-1020-01 запросить цену →		Ns уплотнитель
08	4508-1018-01 запросить цену →		Ns уплотнитель
09	4508-1017-01 запросить цену →		Ns уплотнитель
10	4508-1029-01 запросить цену →		Ns уплотнитель
11	4508-1028-01 запросить цену →		Ns уплотнитель
12	4508-1027-01 запросить цену →		Ns уплотнитель
13	4508-1001-01 запросить цену →		Уплотнитель
14	4508-1026-01 запросить цену →		Ns уплотнитель
15	4508-1035-01 запросить цену →		Ns уплотнитель
16	4508-1038-01 запросить цену →		Ns set пластина
17	4508-1019-01 запросить цену →		Solid state выключатель option (un3)

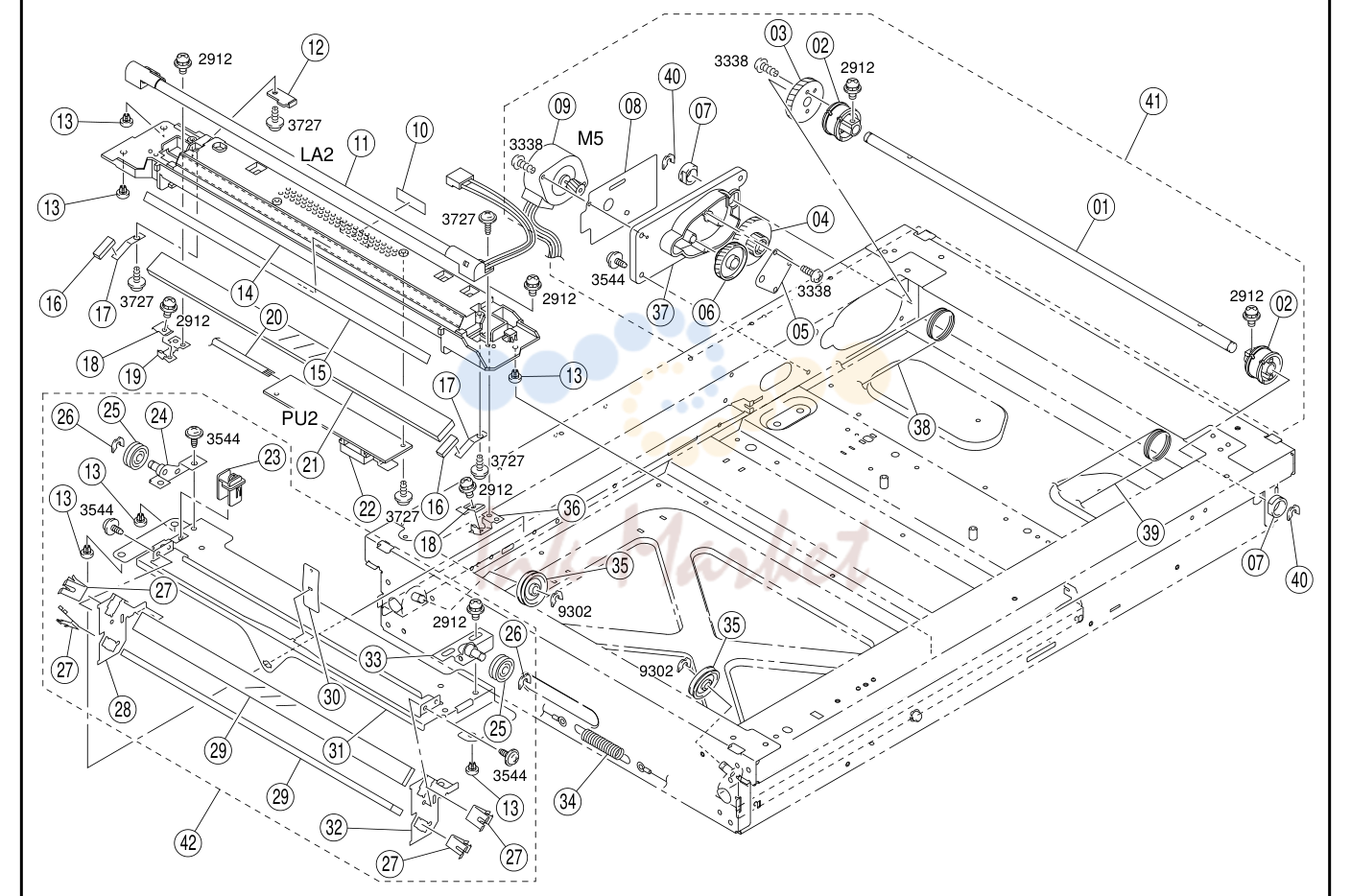

Slider секция

№	Артикул	Альт. артикул	Описание
01	4508-1049-01 запросить цену →		Ns вал
22	4506-1035-01 запросить цену →		Inverter inverter (pu2)
02	4508-1050-01 запросить цену →		Pulley
23	4508-1061-01 запросить цену →		Ns направляющая
03	4508-1048-01 запросить цену →		Шестерня
24	4508-1064-01 запросить цену →		Ns кронштейн
04	4508-1045-01 запросить цену →		Шестерня
25	4508-1065-01 запросить цену →		Pulley
05	4508-1047-01 запросить цену →		Washer
26	4508-1016-01 запросить цену →		Washer
06	4508-1046-01 запросить цену →		Шестерня
27	4508-1063-01 запросить цену →		Ns пластина пружина
07	4506-1021-01 запросить цену →		Втулка
28	4508-1062-01 запросить цену →		Ns кронштейн
08	4508-1043-01 запросить цену →		Ns кронштейн
29	4506-1029-01 запросить цену →		Mirror
09	4508-1042-01 запросить цену →		Мотор сканер (m5)
30	4508-1060-01 запросить цену →		Ns пластина пружина
10	4506-4008-01 запросить цену →		Ns label
31	4508-1059-01 запросить цену →		Ns рама
11	4506-1034-01 запросить цену →		Lamp (la2)
32	4508-1066-01 запросить цену →		Ns кронштейн
12	4508-1053-01 запросить цену →		Ns stopper
33	4508-1067-01 запросить цену →		Ns кронштейн
13	4508-1068-01 запросить цену →		Slider
34	4508-1010-01 запросить цену →		Ns tension пружина
14	4508-1052-01 запросить цену →		Ns рама
35	4508-1015-01 запросить цену →		Pulley
15	4508-1051-01 запросить цену →		Reflector
36	4508-1057-01 запросить цену →		Ns кронштейн
16	4508-1054-01 запросить цену →		Ns уплотнитель
37	4508-1044-01 запросить цену →		Ns держатель
17	4508-1055-01 запросить цену →		Ns держатель
38	4508-1011-01 запросить цену →		Ns wire
18	4508-1056-01 запросить цену →		Ns set пластина
39	4508-1012-01 запросить цену →		Ns wire
19	4508-1058-01 запросить цену →		Ns кронштейн
40	4508-1031-01 запросить цену →		Washer
20	4508-1013-01 запросить цену →		Ns wire жгут в сборе
41	4508-1030-01 запросить цену →		Driving в сборе
21	4506-1036-01 запросить цену →		Mirror
42	4508-1008-01 запросить цену →		2nd slide в сборе

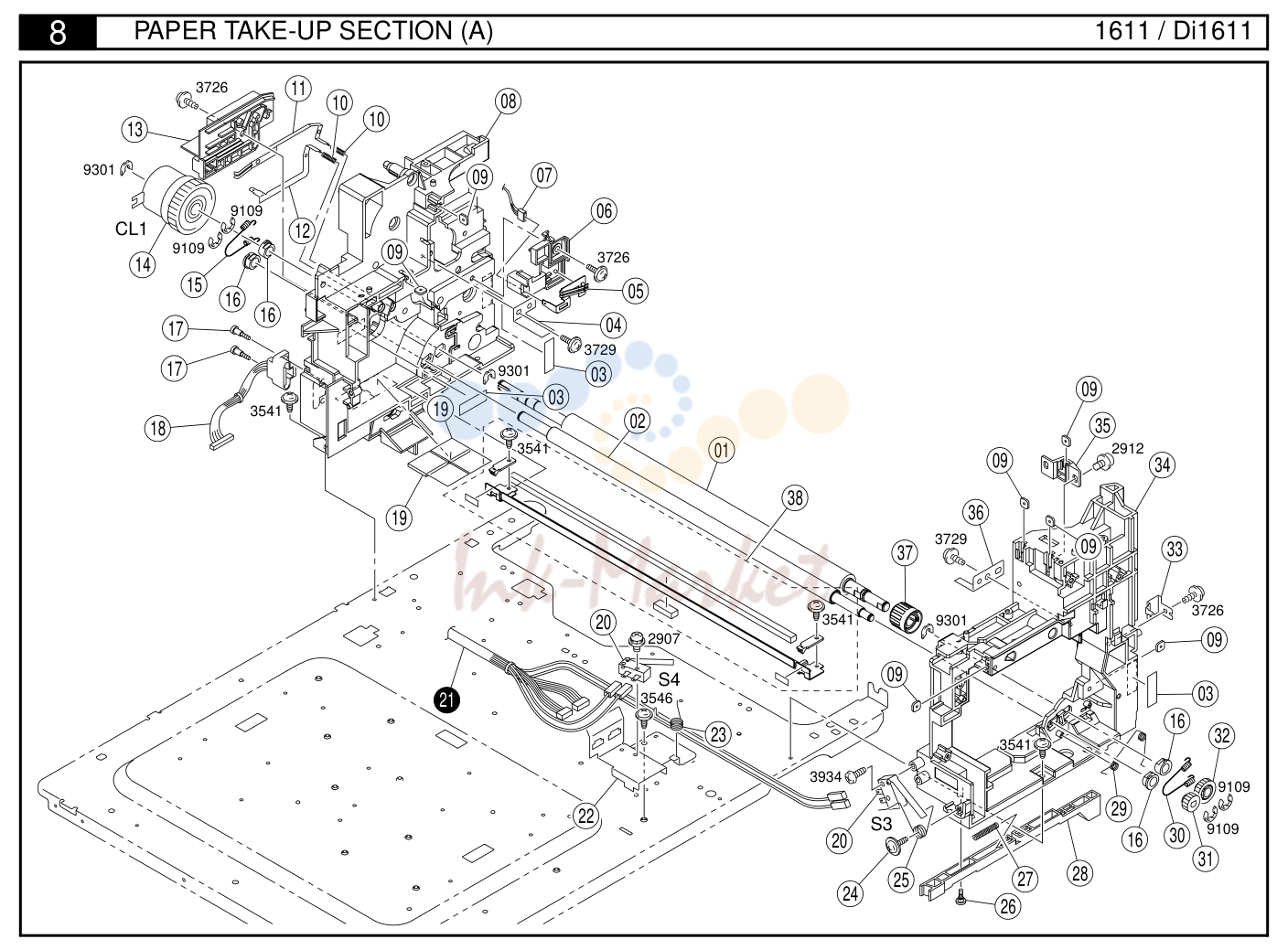

Paper take-up секция (a)

№	Артикул	Альт. артикул	Описание
01	4034-3531-02 запросить цену →		Ролик
20	9331-2300-11 запросить цену →		Micro-выключатель door (s3.4)
02	4034-3532-02 запросить цену →		Ролик
22	4034-2014-01 запросить цену →		Ns кронштейн
03	1129-7303-01 запросить цену →		Label
23	4034-2303-01 запросить цену →		Ns torsion пружина
04	4034-2029-01 запросить цену →		Ns positioning пластина
24	4163-5293-01 запросить цену →		Screw
05	4021-2106-01 запросить цену →		Contact
25	4034-2304-01 запросить цену →		Ns torsion пружина
06	4021-2103-02 запросить цену →		Держатель
26	4021-2316-01 запросить цену →		Shoulder screw
07	4034-6835-01 запросить цену →		Ns wire жгут в сборе
27	4034-2305-01 запросить цену →		Ns pressure пружина
08	4034-2535-02 запросить цену →		Ns рама
28	4034-2302-01 запросить цену →		Ns рычаг
09	1100-3130-08 запросить цену →		Пластина nut
29	4034-3509-02 запросить цену →		Ns contact
10	4021-2101-01 запросить цену →		Pressure пружина
30	4021-3512-12 запросить цену →		Tension пружина
11	4034-2107-01 запросить цену →		Ns contact
31	1164-3515-01 запросить цену →		Шестерня rp
12	4034-2108-01 запросить цену →		Ns contact
32	1164-3508-01 запросить цену →		Шестерня rp
13	4034-2111-01 запросить цену →		Ns крышка
33	4034-2112-01 запросить цену →		Ns contact
14	9322-1300-11 запросить цену →		Муфта (cl1)
34	4034-2010-03 запросить цену →		Ns rail
15	4021-3513-12 запросить цену →		Tension пружина
35	4034-2021-01 запросить цену →		Ns кронштейн
16	1164-3509-01 запросить цену →		Втулка
36	4034-2028-01 запросить цену →		Ns кронштейн
17	4021-2018-01 запросить цену →		Shoulder screw
37	4021-3505-01 запросить цену →		Knob
18	4034-6868-01 запросить цену →		Ns wire жгут в сборе
38	4034-0756-00 запросить цену →		Cleaning pad rp
19	4021-2031-01 запросить цену →		Cushion
21	4034-6815-01 запросить цену →		Ns wire жгут в сборе
21	4034-6880-01 запросить цену →		Ns wire жгут в сборе

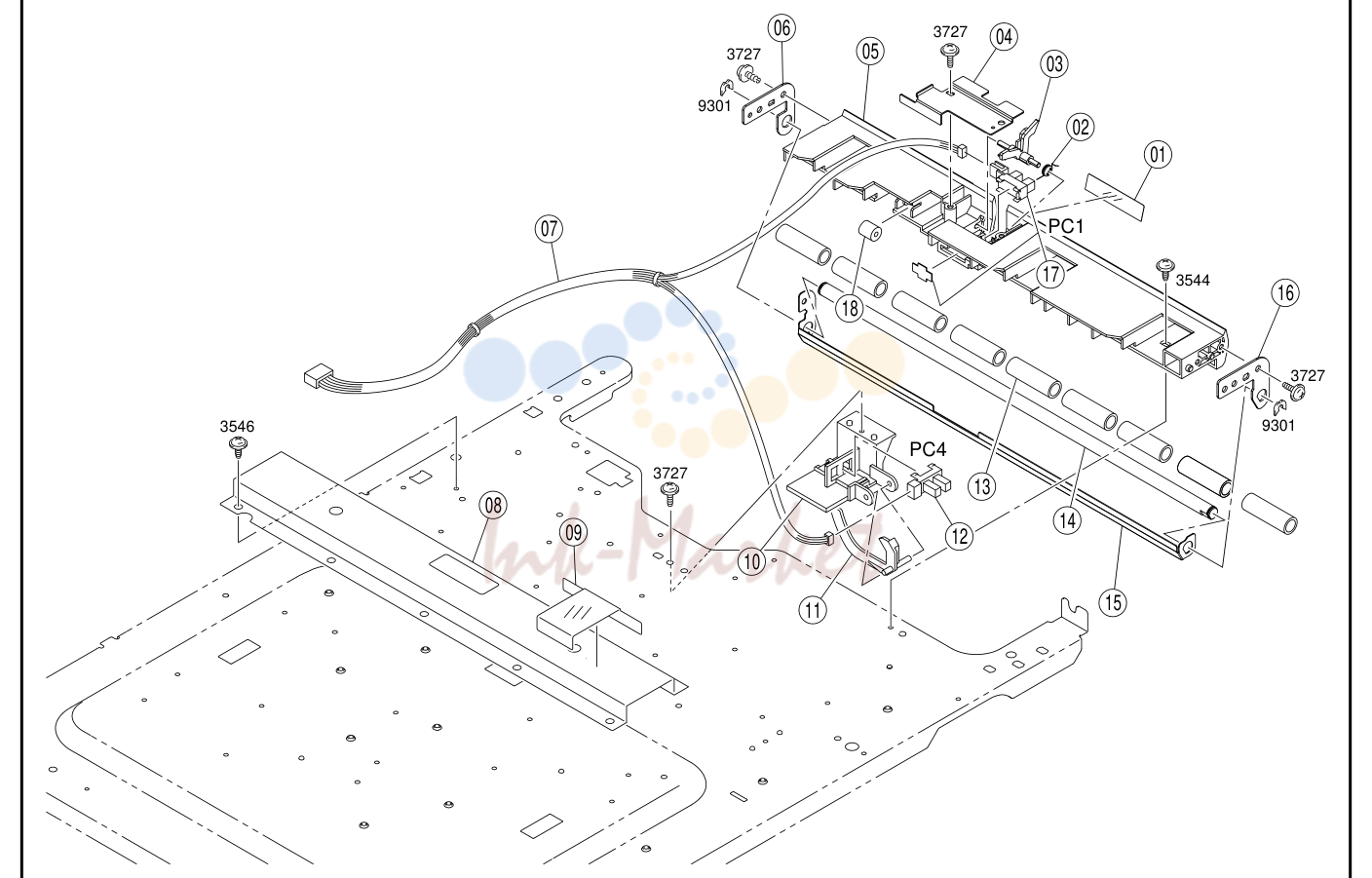

Paper take-up секция (b)

№	Артикул	Альт. артикул	Описание
01	4034-3528-01 запросить цену →		Ns направляющая
02	4034-3534-01 запросить цену →		Torsion пружина
03	4021-3504-01 запросить цену →		Actuator
04	4034-3527-01 запросить цену →		Ns крышка
05	4034-3504-01 запросить цену →		Ns держатель
06	4034-3522-01 запросить цену →		Ns кронштейн
07	4034-6822-01 запросить цену →		Ns wire жгут в сборе
08	4034-2023-01 запросить цену →		Ns reinforce пластина
09	4034-2206-02 запросить цену →		Ns insulating member
10	4034-3006-01 запросить цену →		Ns держатель
11	1164-3027-01 запросить цену →		Actuator
12	9335-1910-41 запросить цену →		Solid state выключатель empty (pc4)
13	4034-3525-01 запросить цену →		Ролик
14	4034-3524-01 запросить цену →		Ns вал
15	4034-3523-01 запросить цену →		Ns направляющая пластина
16	4034-3521-01 запросить цену →		Ns кронштейн
17	4131-0902-01 запросить цену →		Photo interrupter timing (pc1)
18	4498-3388-01 запросить цену →		Collar

Manual feed секция

№	Артикул	Альт. артикул	Описание
01	4021-3111-01 запросить цену →		Regulating пластина
20	1164-3020-03 запросить цену →		Рычаг
03	4021-3112-01 запросить цену →		Regulating пластина
21	4011-3012-01 запросить цену →		Держатель
04	4603-3205-01 запросить цену →		Шестерня
23	4011-0111-01 запросить цену →		Плата в сборе size (плата-i)
05	4021-3110-03 запросить цену →		Ns направляющая
24	4034-6830-01 запросить цену →		Ns wire жгут в сборе
06	4021-6818-01 запросить цену →		Ns wire жгут в сборе
25	4034-2017-01 запросить цену →		Ns направляющая
07	4021-3101-02 запросить цену →		Крышка
26	4021-3107-01 запросить цену →		Ns кронштейн
08	4021-3104-01 запросить цену →		Ns кронштейн
27	4021-6831-01 запросить цену →		Wire жгут в сборе
09	4021-3105-01 запросить цену →		Collar
28	9321-2300-21 запросить цену →		Соленоид (sl2)
10	4021-3106-01 запросить цену →		Ratchet
29	4603-3218-01 запросить цену →		Пружина
11	4021-3108-01 запросить цену →		Пружина
30	4687-3262-01 запросить цену →		Roll
12	4021-3103-01 запросить цену →		Шестерня
31	4687-7303-01 запросить цену →		Label
13	1274-2611-01 запросить цену →		Втулка
32	4021-2025-01 запросить цену →		Rail
14	4034-6816-01 запросить цену →		Ns wire жгут в сборе
33	4686-3304-01 запросить цену →		Stopper
15	4034-2018-01 запросить цену →		Ns кронштейн
34	4034-2009-02 запросить цену →		Ns направляющая
16	1164-3054-01 запросить цену →		Пластина пружина
35	4034-2019-01 запросить цену →		Ns пластина пружина
17	4686-0902-01 запросить цену →		Pushbutton выключатель (s11)
36	4034-3102-01 запросить цену →		Ролик rp
18	4131-0902-01 запросить цену →		Photo interrupter set (pc2.pc5)
37	4011-3205-01 запросить цену →		Actuator
19	4034-3001-01 запросить цену →		Ns кронштейн
02	4034-7307-01 запросить цену →		Label
02	4034-7308-01 запросить цену →		Label
22	4034-3004-01 запросить цену →		Ns кронштейн
38	4131-0902-01 запросить цену →		Photo interrupter i/m (pc8)

Бункер секция

№	Артикул	Альт. артикул	Описание
01	4021-5313-04 запросить цену →		Ns держатель
19	1151-5033-02 запросить цену →		Pressure пружина
02	4021-5304-01 запросить цену →		Ns кронштейн
20	1151-5032-01 запросить цену →		Collar
03	4163-5293-01 запросить цену →		Screw
21	4021-5309-01 запросить цену →		Уплотнитель
04	1139-5015-01 запросить цену →		Lock рычаг
22	4021-5302-01 запросить цену →		Держатель
05	9312-1100-11 запросить цену →		Мотор тонер (m6)
23	4021-5316-02 запросить цену →		Уплотнитель
06	4021-5315-01 запросить цену →		Pin
24	4163-5102-01 запросить цену →		Втулка
07	4021-6844-01 запросить цену →		Ns wire жгут в сборе
25	4021-0162-01 запросить цену →		Screw в сборе
08	9335-1410-31 запросить цену →		Photo interrupter home (pc7)
26	4021-5305-02 запросить цену →		Ns transport pipe
09	4021-5314-01 запросить цену →		Рычаг
27	4021-5312-01 запросить цену →		Ns пружина
10	1139-5022-01 запросить цену →		Torsion пружина
28	4021-5311-01 запросить цену →		Ns shutter
11	4021-5301-02 запросить цену →		Ns держатель
29	4021-5307-02 запросить цену →		Ns уплотнитель
12	1139-5026-01 запросить цену →		Polyester film
30	4021-5306-02 запросить цену →		Ns воздуховод
13	1151-5023-01 запросить цену →		Support
31	1139-5730-01 запросить цену →		Шестерня 18t
14	1165-5326-02 запросить цену →		Вал
32	4034-5301-01 запросить цену →		Ns пружина
15	4021-5303-01 запросить цену →		Shutter
16	4021-5310-01 запросить цену →		Coupling
17	1174-5010-01 запросить цену →		Sheel
18	1139-5018-04 запросить цену →		Detecting пластина

Charge секция

№	Артикул	Альт. артикул	Описание
01	4021-5604-02 запросить цену →		Ns lid
19	4021-4101-02 запросить цену →		Держатель
02	4163-5612-02 запросить цену →		Уплотнитель
20	4021-4107-01 запросить цену →		Рычаг
03	1165-4307-01 запросить цену →		Уплотнитель
21	4163-4116-01 запросить цену →		Tension пружина
04	4021-6505-01 запросить цену →		Led pilot lamp (la1)
22	4021-4367-01 запросить цену →		Ns пластина пружина
05	4021-4302-02 запросить цену →		Ns держатель
23	4163-5293-01 запросить цену →		Screw
06	1165-4310-01 запросить цену →		Уплотнитель
24	4021-4362-01 запросить цену →		Pin
07	4163-4104-02 запросить цену →		Grid
25	4021-4351-06 запросить цену →		Ns кронштейн
08	4163-4103-01 запросить цену →		Electrode needle
26	4021-5601-06 запросить цену →		Ns housing
09	4021-4109-01 запросить цену →		Shield пластина
27	4021-0306-02 запросить цену →		Барабан charge узел rp
10	4021-4103-02 запросить цену →		Крышка
28	4034-0759-00 запросить цену →		Iu в сборе
11	4021-4105-01 запросить цену →		Ns terminal
12	4021-4106-01 запросить цену →		Ns terminal
13	4021-4102-02 запросить цену →		Держатель
14	4021-4352-06 запросить цену →		Ns кронштейн
15	4021-6820-01 запросить цену →		Ns wire жгут в сборе
16	4021-4108-01 запросить цену →		Ns пружина
17	4021-4104-02 запросить цену →		Ns пластина
18	4021-5207-01 запросить цену →		Уплотнитель

Проявка секция

№	Артикул	Альт. артикул	Описание
01	4034-5243-01 запросить цену →		Ns направляющая
24	4163-5101-01 запросить цену →		Ns втулка
02	4034-5242-01 запросить цену →		Ns направляющая
25	4163-5252-04 запросить цену →		Уплотнитель
03	4034-5241-01 запросить цену →		Ns направляющая
26	4030-5204-01 запросить цену →		Уплотнитель
04	4163-5296-02 запросить цену →		Проявка ролик
27	4034-5202-01 запросить цену →		Ns lid
05	4021-0163-03 запросить цену →		Screw в сборе
28	4163-5260-01 запросить цену →		Ns уплотнитель
06	4021-0752-01 запросить цену →		Screw в сборе
29	4021-5221-01 запросить цену →		Направляющая
07	4021-0165-01 запросить цену →		Screw в сборе
30	4163-5229-02 запросить цену →		Уплотнитель
08	4163-5230-03 запросить цену →		Втулка
31	4163-5245-01 запросить цену →		Magnet
09	4021-5225-01 запросить цену →		Уплотнитель
32	4021-5235-03 запросить цену →		Кронштейн
10	4163-5226-01 запросить цену →		Держатель
33	4163-5217-01 запросить цену →		Regulating пластина
11	4163-5298-01 запросить цену →		Roll
34	4163-5271-01 запросить цену →		Screw
12	4021-5231-01 запросить цену →		Втулка
35	4021-5203-03 запросить цену →		Уплотнитель
13	4021-5232-01 запросить цену →		Шестерня
36	4163-5237-01 запросить цену →		Уплотнитель
14	4163-5231-02 запросить цену →		Pressure пружина
37	4163-5272-01 запросить цену →		Направляющая
15	4021-5226-01 запросить цену →		Крышка
38	4163-5241-03 запросить цену →		Уплотнитель
16	4163-5102-01 запросить цену →		Втулка
39	4163-5244-01 запросить цену →		Magnet
17	4163-5293-01 запросить цену →		Screw
40	1139-5250-01 запросить цену →		Пластина пружина
18	4021-5213-01 запросить цену →		Шестерня
41	1139-5249-01 запросить цену →		Shoulder screw
19	4021-5212-02 запросить цену →		Шестерня
42	4163-6051-01 запросить цену →		Atdc датчик atdc (un1)
20	4021-5211-01 запросить цену →		Шестерня
43	4163-5221-01 запросить цену →		Уплотнитель
21	4021-0202-03 запросить цену →		Кронштейн в сборе
44	4021-5224-02 запросить цену →		Ns contact
22	4021-5227-01 запросить цену →		Шестерня
45	4021-5219-01 запросить цену →		Шестерня
23	4021-5214-01 запросить цену →		Шестерня
46	1100-3130-08 запросить цену →		Пластина nut

Cleaner секция

№	Артикул	Альт. артикул	Описание
01	4163-5620-01 запросить цену →		Уплотнитель
19	4163-5603-02 запросить цену →		Ns уплотнитель
02	4021-5623-01 запросить цену →		Уплотнитель
20	1156-4118-02 запросить цену →		Ozone filter rp
03	4163-5607-02 запросить цену →		Screw
21	4021-5606-01 запросить цену →		Screw
04	4163-5606-04 запросить цену →		Уплотнитель
22	4034-5622-01 запросить цену →		Cleaning blade rp
05	4163-5617-01 запросить цену →		Уплотнитель
23	4021-5617-01 запросить цену →		Ns кронштейн
06	4163-5604-03 запросить цену →		Ns уплотнитель
24	4021-5614-02 запросить цену →		Ns держатель
07	4162-4074-01 запросить цену →		Направляющая
25	4021-5615-01 запросить цену →		Шестерня
08	4163-4361-04 запросить цену →		Держатель
26	4163-5639-01 запросить цену →		Шестерня
09	4163-4072-01 запросить цену →		Torsion пружина
27	4021-5616-01 запросить цену →		Шестерня
10	4163-4370-01 запросить цену →		Separator
28	4021-0166-01 запросить цену →		Вал
11	4021-5618-01 запросить цену →		Шестерня
29	4021-5205-01 запросить цену →		Шестерня
12	0910-5507-12 запросить цену →		Уплотнитель
30	4021-5206-01 запросить цену →		Ns кронштейн
13	4163-5609-01 запросить цену →		Шестерня
31	4021-5220-01 запросить цену →		Ns кронштейн
14	4163-5625-01 запросить цену →		Втулка
32	4021-5611-01 запросить цену →		Уплотнитель
15	4021-5619-01 запросить цену →		Шестерня
33	4021-5609-01 запросить цену →		Ns воздуховод
16	4021-4368-02 запросить цену →		Ns пластина пружина
34	4021-5607-02 запросить цену →		Воздуховод
17	4163-5611-02 запросить цену →		Втулка
35	4021-5608-01 запросить цену →		Screw
18	4163-5614-01 запросить цену →		Уплотнитель
36	4163-5605-03 запросить цену →		Ns уплотнитель

Transport секция

№	Артикул	Альт. артикул	Описание
01	4034-3510-01 запросить цену →		Ns направляющая
20	1164-4222-01 запросить цену →		Пластина пружина
02	4034-7306-01 запросить цену →		Label
21	1164-4206-02 запросить цену →		Втулка
03	4034-7305-01 запросить цену →		Label
22	1164-4207-01 запросить цену →		Pressure пружина
04	4034-3520-01 запросить цену →		Ns крышка
23	4034-3503-02 запросить цену →		Ns держатель
05	4034-3550-01 запросить цену →		Ns cushion
24	4034-3517-01 запросить цену →		Ns contact
06	4034-3502-02 запросить цену →		Крышка
25	4011-0112-01 запросить цену →		Плата в сборе (плата-r2)
07	4034-3530-02 запросить цену →		Ns рычаг
26	4034-3518-01 запросить цену →		Ns contact
08	4034-6840-01 запросить цену →		Ns wire жгут в сборе
27	1164-4202-04 запросить цену →		Ns neutralizing needle
09	4192-1464-01 запросить цену →		Ns пластина пружина
28	4163-5293-01 запросить цену →		Screw
10	4011-3515-01 запросить цену →		Pressure пружина
29	4021-4209-02 запросить цену →		Ns contact
11	4034-3508-01 запросить цену →		Ns pressure пружина
30	4034-3512-02 запросить цену →		Ns держатель
12	4021-2019-02 запросить цену →		Hinge
31	4034-3513-02 запросить цену →		Ns contact
13	4034-3535-01 запросить цену →		Ns пластина пружина
32	4011-5858-01 запросить цену →		Уплотнитель
14	4034-3511-02 запросить цену →		Ns направляющая
33	4021-2307-01 запросить цену →		Рычаг
15	4034-3514-02 запросить цену →		Ns reinforce пластина
34	4034-2301-01 запросить цену →		Ns рычаг
16	4034-3501-01 запросить цену →		Ns воздуховод
35	4034-7310-01 запросить цену →		Label
17	4034-3515-01 запросить цену →		Ns уплотнитель
36	9313-1300-31 запросить цену →		Вентилятор мотор печь (закрепление) (m3)
18	4034-0755-00 запросить цену →		Перенос ролик в сборе rp
37	4034-3519-02 запросить цену →		Ns пластина пружина
19	4021-4219-01 запросить цену →		Ns contact

Печь (закрепление) секция

№	Артикул	Альт. артикул	Описание
01	4034-5782-01 запросить цену →		Ns крышка
20	4021-5720-02 запросить цену →		Separator
02	4034-5763-01 запросить цену →		Ns collar
21	4034-5787-01 запросить цену →		Ns tension пружина
03	4034-5751-01 запросить цену →		Ns ролик
22	9372-2710-12 запросить цену →		Thermistor печь (закрепление) (th1)
04	4011-5858-01 запросить цену →		Уплотнитель
23	4021-5726-03 запросить цену →		Рычаг
05	4034-5785-01 запросить цену →		Ns направляющая
24	4021-5733-01 запросить цену →		Рычаг
06	4034-5784-01 запросить цену →		Ns направляющая
25	4021-5727-01 запросить цену →		Tension пружина
07	4034-5756-01 запросить цену →		Ns шестерня
26	4034-6827-01 запросить цену →		Ns wire жгут в сборе
08	4034-5753-01 запросить цену →		Ns втулка
27	4131-0902-01 запросить цену →		Photo interrupter exit (pc3)
10	4034-5714-02 запросить цену →		Ns направляющая
28	4034-5723-01 запросить цену →		Ns torsion пружина
11	4034-5715-01 запросить цену →		Ns torsion пружина
29	4034-5722-01 запросить цену →		Ns actuator
12	4034-5702-01 запросить цену →		Печь (закрепление) ролик
30	4034-5761-01 запросить цену →		Ns positioning пластина
13	4034-5755-01 запросить цену →		Ns torsion пружина
31	4021-5724-01 запросить цену →		Рычаг
14	4034-5752-01 запросить цену →		Ns roll
32	4021-5725-03 запросить цену →		Рычаг
15	4021-5742-01 запросить цену →		Shoulder screw
33	4034-5786-01 запросить цену →		Ns вал
16	1164-5765-01 запросить цену →		Spacer
34	4034-5741-01 запросить цену →		Ns label
17	4034-5708-03 запросить цену →		Ns крышка
18	4034-5711-01 запросить цену →		Втулка
19	4034-5716-01 запросить цену →		Ns направляющая
09	4034-7401-01 запросить цену →		Ns label
09	4034-7402-01 запросить цену →		Ns label
09	4034-7403-01 запросить цену →		Ns label
09	4034-7404-01 запросить цену →		Ns label
35	4035-0751-00 запросить цену →		Печь (закрепление) узел rp
35	4035-0752-00 запросить цену →		Печь (закрепление) узел rp
35	4035-0754-00 запросить цену →		Печь (закрепление) узел rp
35	4035-0755-00 запросить цену →		Печь (закрепление) узел rp

Каталог очень большой (661 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
