Konica Minolta PAGEPRO 1380MF 1390MF — каталог запчастей со схемами

Содержание

• Ir секция (P1)
• Ir секция (P2)
• Ir секция (P3)
• Housing (P4)
• Paper take-up секция (P5)
• Transport секция (P6)
• Печь (закрепление)/выход бумаги узел (P7)
• Drive секция (P8)
• Electrical components (P9)
• Wiring
• Wiring accessories and jigs
• Accessory детали (P12)

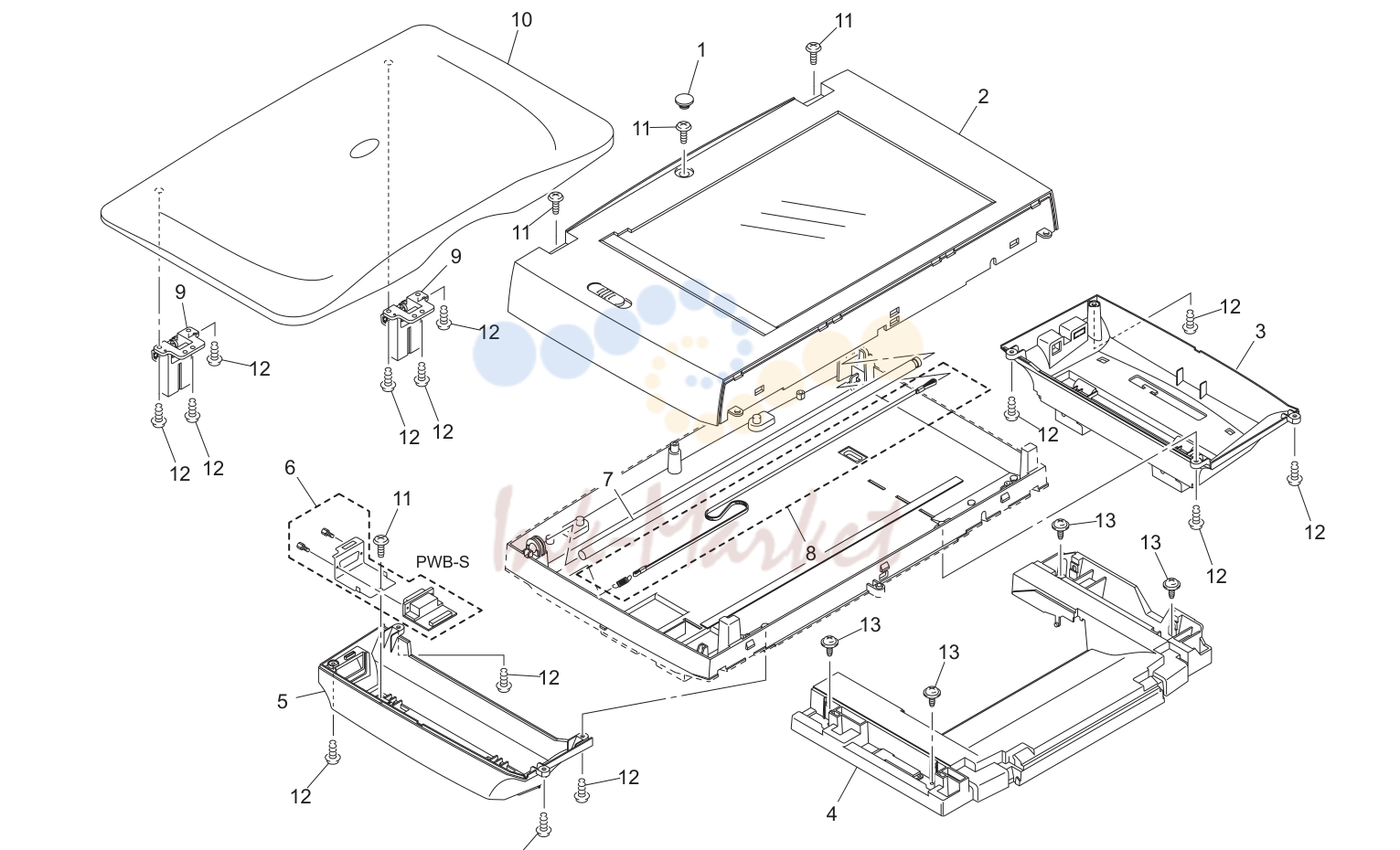

Ir секция (P1)

№	Артикул	Альт. артикул	Описание
1	4558 1027 01 запросить цену →		Cap
2	4558 1016 01 запросить цену →		Верхняя крышка в сборе
3	4558 1003 01 запросить цену →		Right верхняя крышка
4	4558 1023 01 запросить цену →		Крышка
5	4558 1004 01 запросить цену →		Left верхняя крышка
6	4558 1001 01 запросить цену →		Плата-s
7	4558 1026 01 запросить цену →		Вал
8	4558 1011 01 запросить цену →		Ремень
9	4558 1041 01 запросить цену →		Hinge
10	4558 1040 01 запросить цену →		Original крышка в сборе
11	4558 1022 01 запросить цену →		Tapping screw
12	4558 1032 01 запросить цену →		Screw
13	4558 1031 01 запросить цену →		Tapping screw

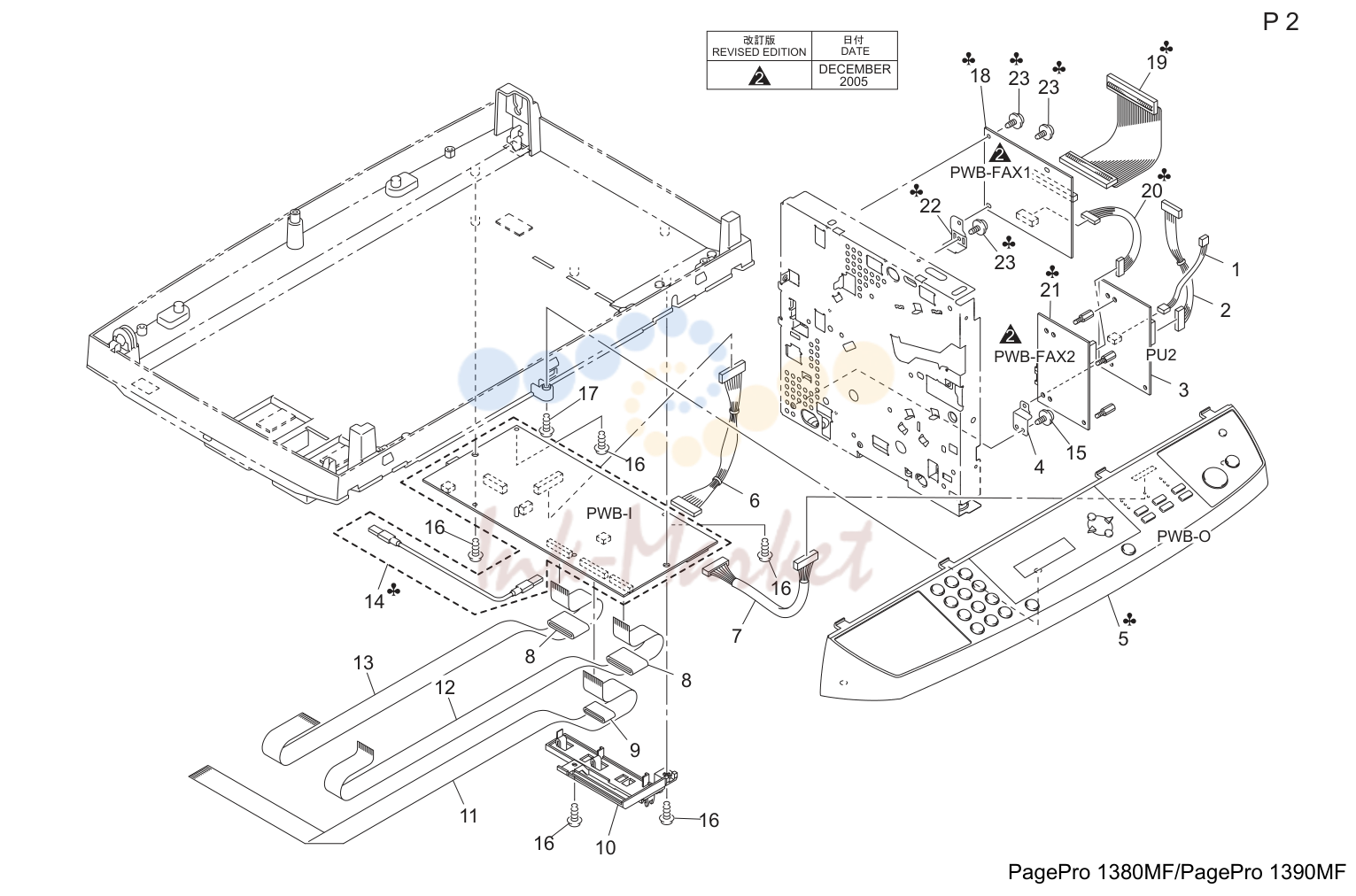

Ir секция (P2)

№	Артикул	Альт. артикул	Описание
1	4558 1033 01 запросить цену →		Wire жгут в сборе
2	4558 1005 01 запросить цену →		Wire жгут в сборе
3	4558 1018 01 запросить цену →		Pu2
4	4558 1025 01 запросить цену →		Кронштейн
5	4558 1017 01 запросить цену →		Панель управления в сборе
6	4558 1007 01 запросить цену →		Wire жгут в сборе
7	4558 1006 01 запросить цену →		Wire жгут в сборе
8	4558 1035 01 запросить цену →		Ferrite core
9	4558 1034 01 запросить цену →		Ferrite core
10	4558 1024 01 запросить цену →		Держатель
11	4558 1009 01 запросить цену →		Ffc
12	4558 1008 01 запросить цену →		Ffc
13	4558 1010 01 запросить цену →		Ffc
14	4558 1002 01 запросить цену →		Плата-i
15	4558 1031 01 запросить цену →		Tapping screw
16	4558 1022 01 запросить цену →		Tapping screw
17	4558 1032 01 запросить цену →		Screw
18	4558 1039 01 запросить цену →		Плата-fax1
19	4558 1029 01 запросить цену →		Wire жгут в сборе
20	4558 1043 01 запросить цену →		Wire жгут в сборе
21	4558 1037 01 запросить цену →		Плата-fax2
22	4558 1038 01 запросить цену →		Кронштейн
23	4558 1031 01 запросить цену →		Tapping screw

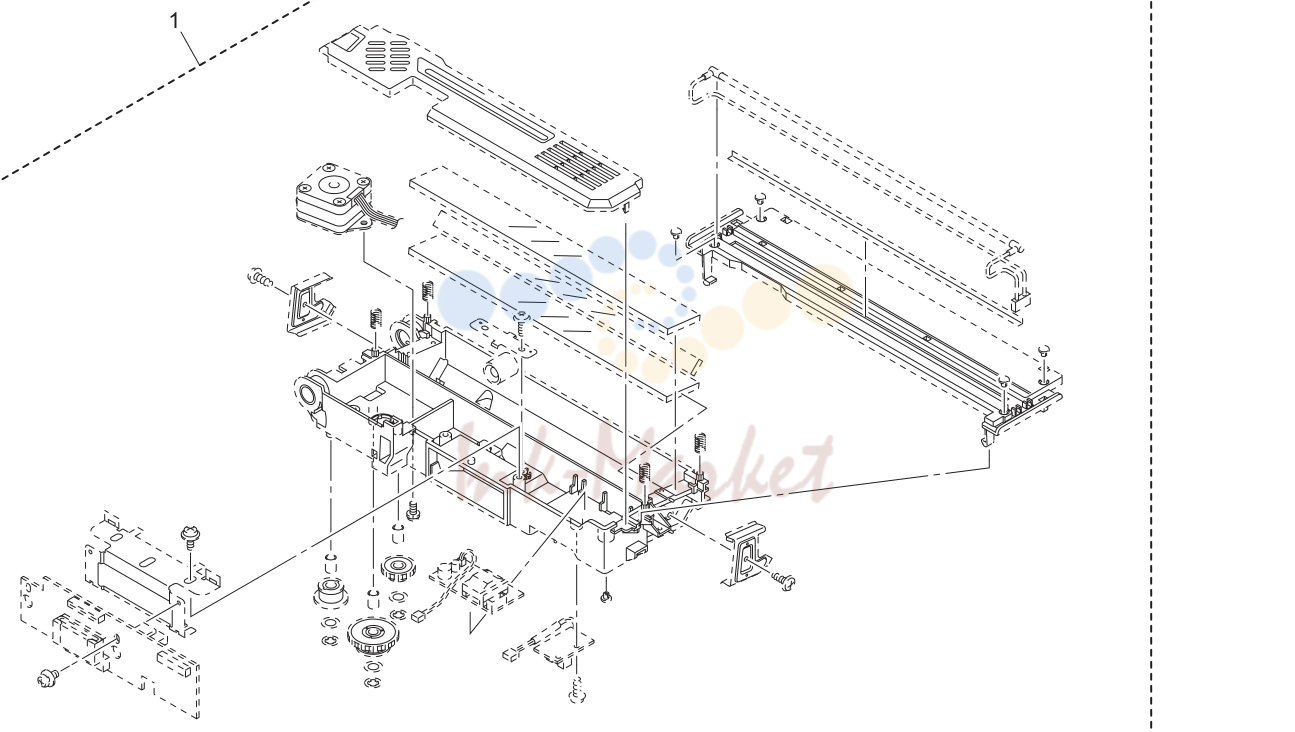

Ir секция (P3)

№	Артикул	Альт. артикул	Описание
1	4558 1012 01 запросить цену →		Optical узел

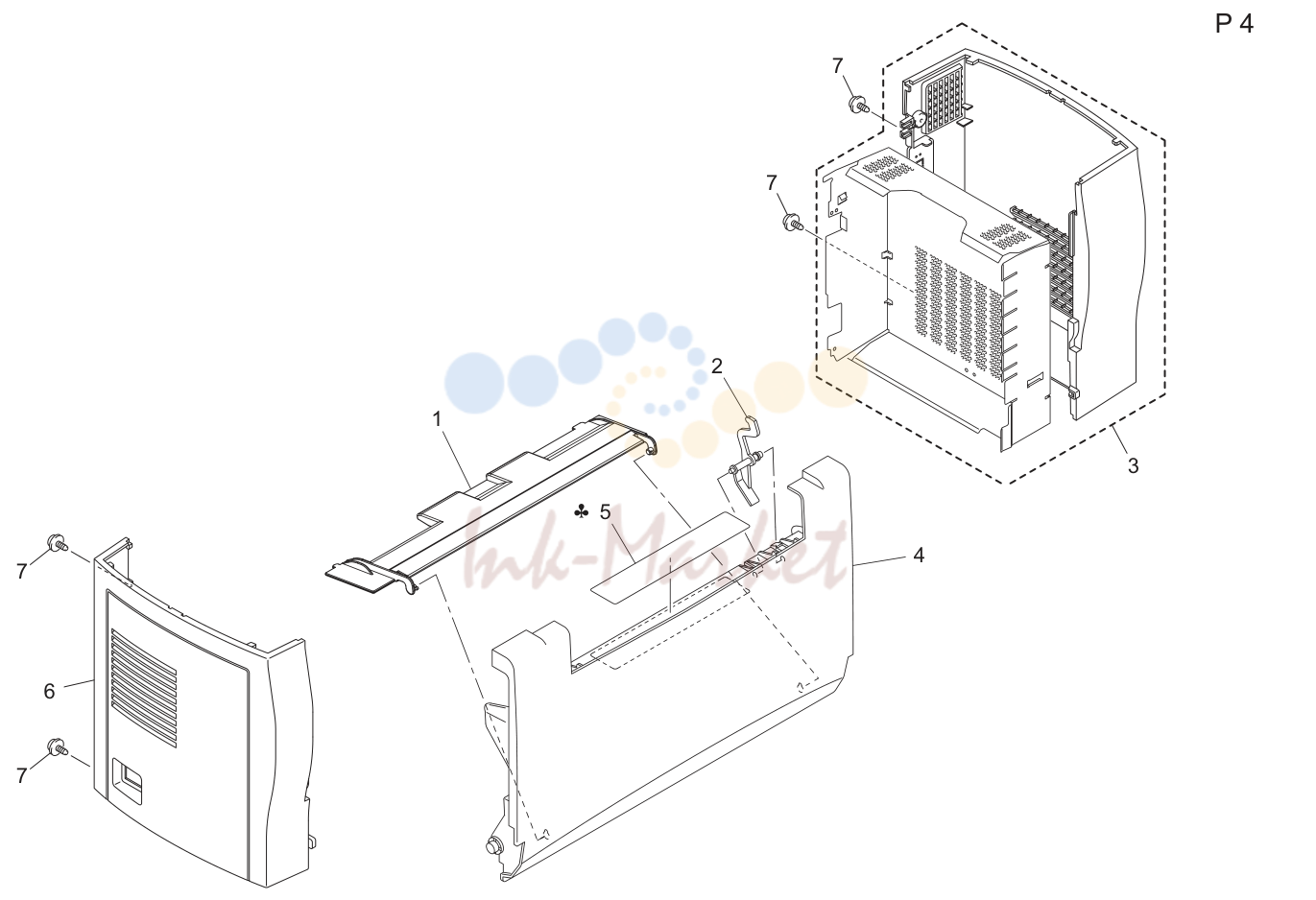

Housing (P4)

№	Артикул	Альт. артикул	Описание
1	4136 1020 03 запросить цену →		Крышка lower
2	4136 1021 02 запросить цену →		Рычаг
3	4558 1020 01 запросить цену →		Right нижняя крышка
4	4137 1034 01 запросить цену →		Передняя крышка
5	4136 7344 03 запросить цену →		Label
5	4136 7343 03 запросить цену →		Label
5	4136 7342 03 запросить цену →		Label
6	4558 1019 01 запросить цену →		Left нижняя крышка
7	4558 1031 01 запросить цену →		Tapping screw

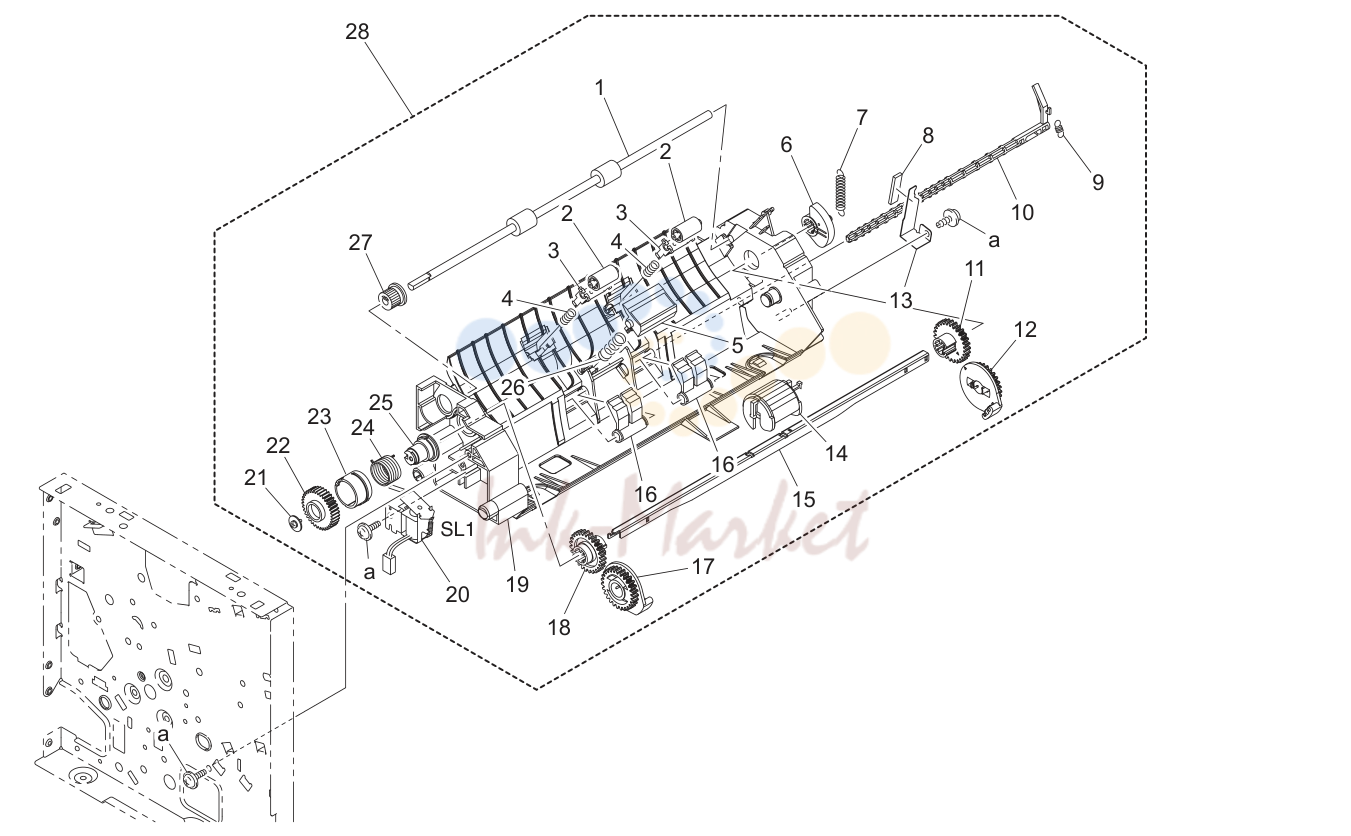

Paper take-up секция (P5)

№	Артикул	Альт. артикул	Описание
1	4136 3002 02 запросить цену →		Ролик
2	4136 3006 01 запросить цену →		Roll
3	4136 3009 02 запросить цену →		Держатель
4	4136 3018 01 запросить цену →		Pressure пружина
5	4136 0151 02 запросить цену →		Friction sheet в сборе
6	4136 3026 01 запросить цену →		Cam
7	4136 3045 01 запросить цену →		Tension пружина
8	4136 3049 01 запросить цену →		Friction sheet
9	4136 3027 01 запросить цену →		Tension пружина
10	4136 3025 01 запросить цену →		Рычаг
11	4136 3047 01 запросить цену →		Шестерня 27t
12	4136 3043 01 запросить цену →		Cam
13	4136 3046 01 запросить цену →		Пластина пружина
14	4136 3001 01 запросить цену →		Ролик
15	4136 3039 12 запросить цену →		Вал
16	4136 3022 01 запросить цену →		Stopper
17	4136 3044 01 запросить цену →		Cam
18	4136 3048 01 запросить цену →		Шестерня 27t
19	4136 3501 04 запросить цену →		Направляющая
20	9321 2300 12 запросить цену →		Соленоид
21	4109 2003 01 запросить цену →		Shoulder screw
22	4136 3035 01 запросить цену →		Шестерня 35t
23	4136 3038 01 запросить цену →		Ratchet
24	4136 3037 01 запросить цену →		Torsion пружина
25	4139 3018 03 запросить цену →		Барабан
26	4127 3041 02 запросить цену →		Pressure пружина
27	4136 3014 02 запросить цену →		Шестерня 14t

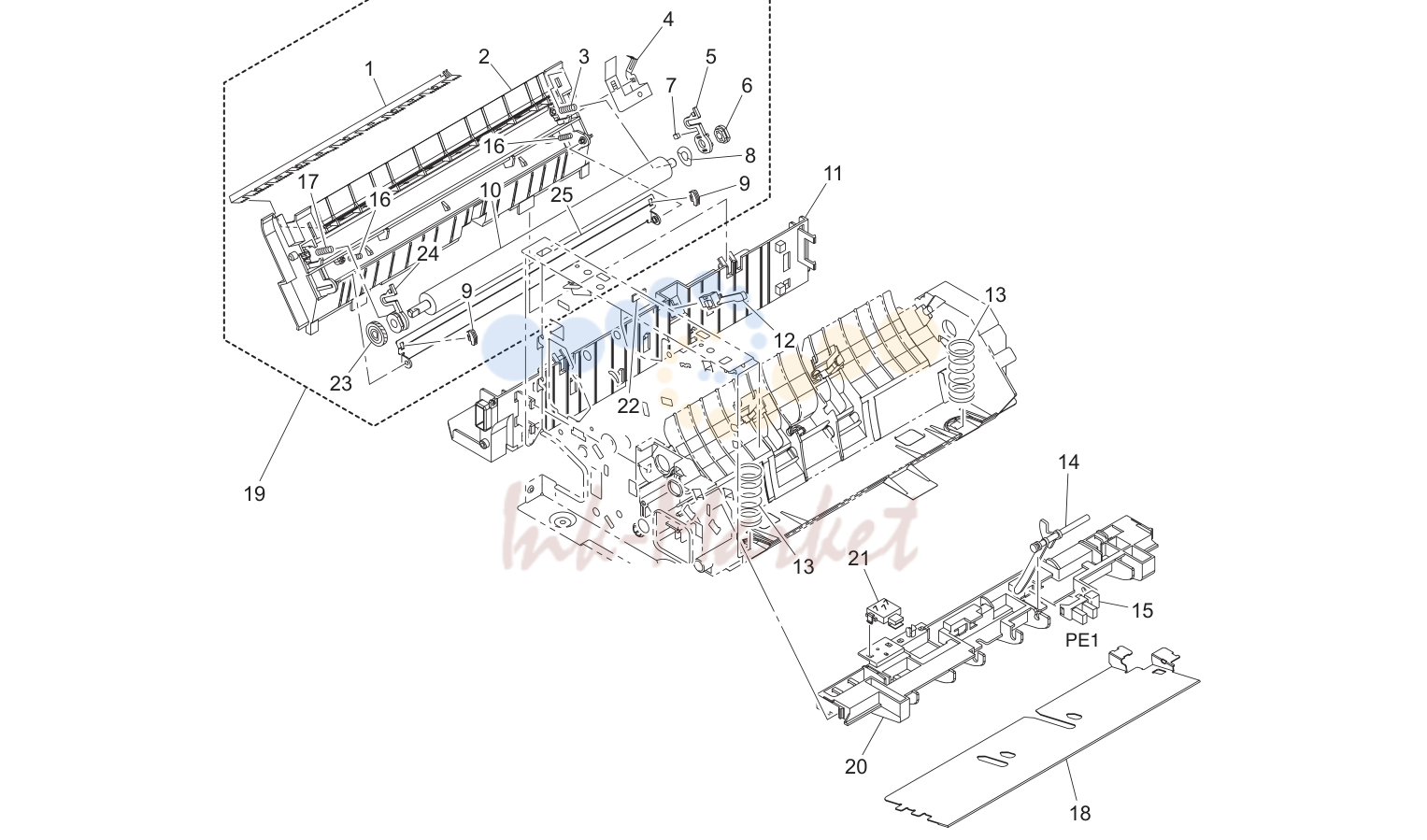

Transport секция (P6)

№	Артикул	Альт. артикул	Описание
1	4136 4113 02 запросить цену →		Neutralizing needle
2	4136 4102 04 запросить цену →		Держатель
3	4127 4108 01 запросить цену →		Pressure пружина
4	4136 4114 02 запросить цену →		Contact
5	4136 4105 01 запросить цену →		Втулка
6	4127 4106 01 запросить цену →		Conвоздуховодive member
7	4127 4109 01 запросить цену →		Cushion
8	4136 4106 01 запросить цену →		Spacer
9	4136 4133 01 запросить цену →		Spacer
10	4136 4103 02 запросить цену →		Перенос ролик
11	4136 4109 06 запросить цену →		Направляющая
12	4136 6301 02 запросить цену →		Micro-выключатель
13	4136 3016 02 запросить цену →		Pressure пружина
14	4136 3021 01 запросить цену →		Actuator
15	9335 1300 61 запросить цену →		Photo interrupter
16	4127 4135 01 запросить цену →		Pressure пружина
17	4127 4107 01 запросить цену →		Pressure пружина
18	4136 3201 01 запросить цену →		Tray
20	4137 3020 02 запросить цену →		Держатель
21	4136 6751 01 запросить цену →		Connector pin
22	4136 4111 01 запросить цену →		Spacer
23	4127 4111 01 запросить цену →		Шестерня 21t
24	4136 4104 01 запросить цену →		Втулка
25	4136 4132 01 запросить цену →		Направляющая пластина

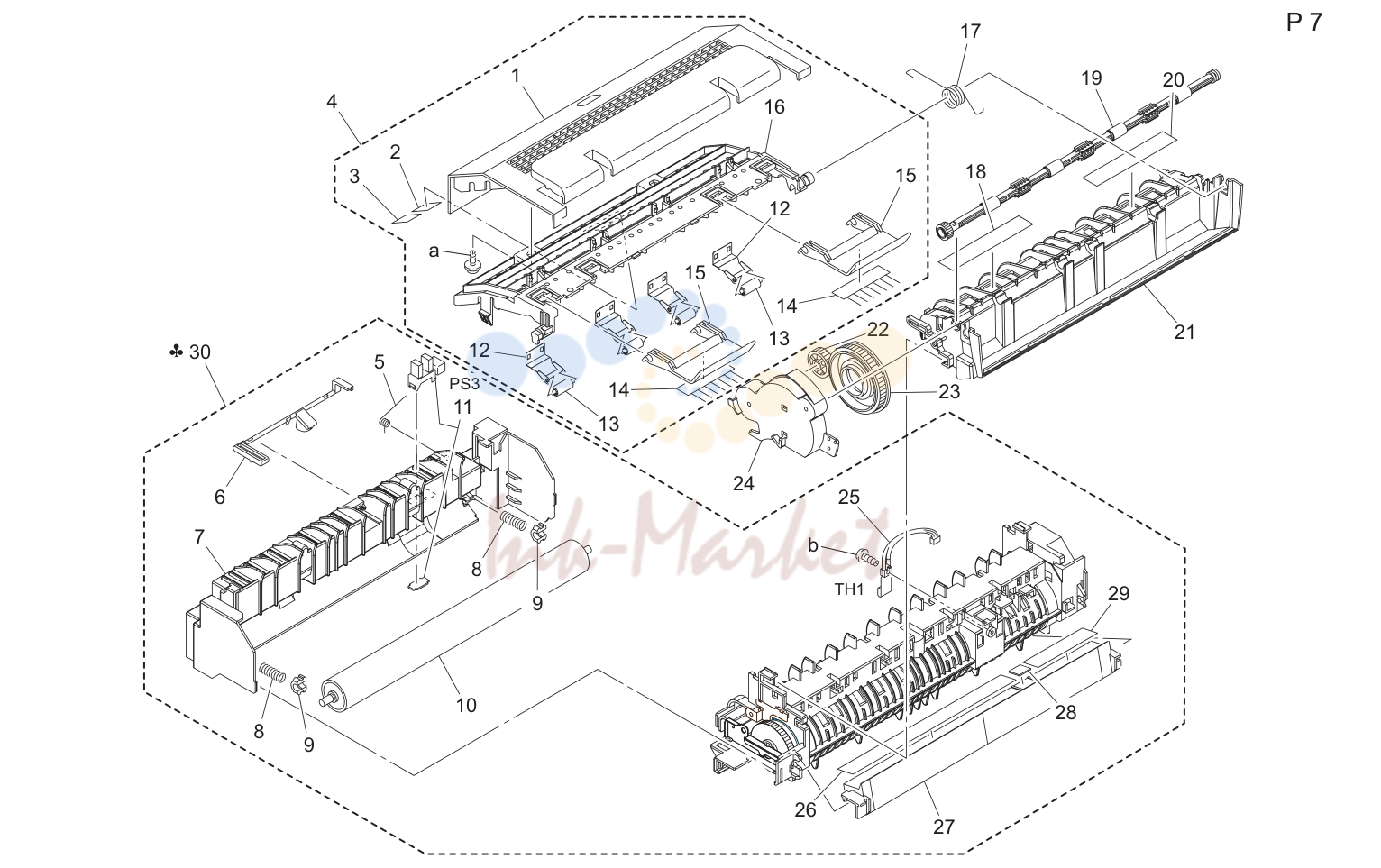

Печь (закрепление)/выход бумаги узел (P7)

№	Артикул	Альт. артикул	Описание
1	4137 1037 01 запросить цену →		Крышка
2	4136 7326 02 запросить цену →		Label caution
3	4136 7325 02 запросить цену →		Label hot
4	4137 0780 00 запросить цену →		Направляющая в сборе
5	4136 3716 01 запросить цену →		Torsion пружина
6	4136 5518 02 запросить цену →		Actuator
7	4136 5505 05 запросить цену →		Housing
8	4136 5517 02 запросить цену →		Pressure пружина
9	4127 5571 01 запросить цену →		Втулка
10	4136 5510 02 запросить цену →		Ролик
12	4136 3709 02 запросить цену →		Пружина
13	4127 3707 01 запросить цену →		Roll
14	4136 3717 01 запросить цену →		Neutralizing brush
15	4137 3793 01 запросить цену →		Рычаг
16	4137 1004 06 запросить цену →		Направляющая
17	4137 1025 01 запросить цену →		Torsion пружина
18	4136 7321 01 запросить цену →		Label caution
19	4136 3730 03 запросить цену →		Ролик
20	4136 7322 01 запросить цену →		Label caution
21	4136 1002 02 запросить цену →		Направляющая
22	4136 3713 01 запросить цену →		Шестерня 26t
23	4136 3715 01 запросить цену →		Шестерня 64t
24	4136 3712 04 запросить цену →		Держатель
25	4136 6702 01 запросить цену →		Thermistor
26	4136 5598 01 запросить цену →		Уплотнитель
27	4136 5503 03 запросить цену →		Направляющая
28	4136 5531 01 запросить цену →		Brush
29	4136 5599 01 запросить цену →		Уплотнитель

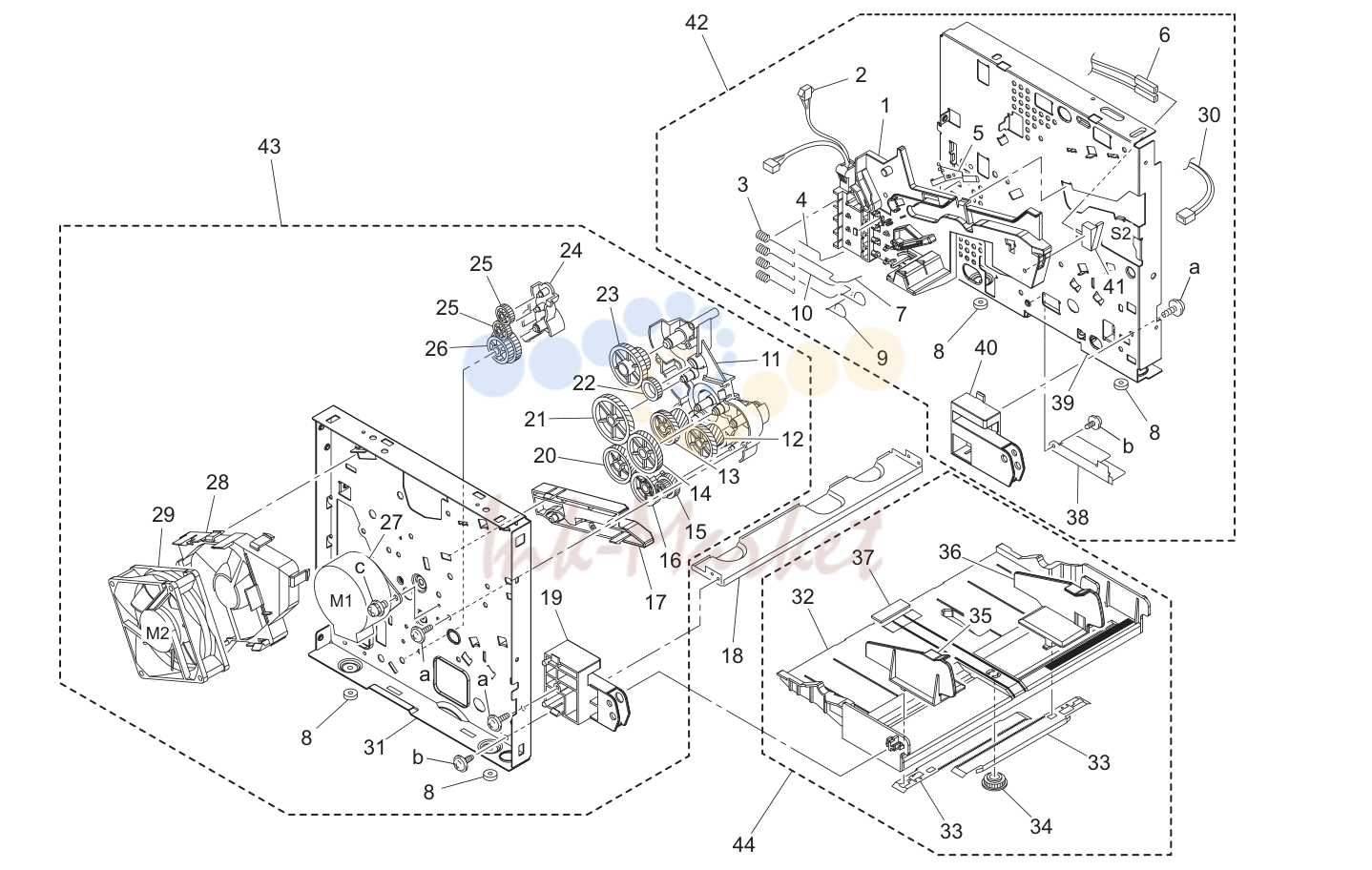

Drive секция (P8)

№	Артикул	Альт. артикул	Описание
1	4136 2011 04 запросить цену →		Направляющая
2	4136 6805 03 запросить цену →		Wire жгут в сборе
3	4136 2008 04 запросить цену →		Contact
4	4136 2006 03 запросить цену →		Contact
5	4136 2012 02 запросить цену →		Earth ground
6	4136 6807 01 запросить цену →		Wire жгут в сборе
7	4136 2007 02 запросить цену →		Contact
8	4136 2015 01 запросить цену →		Rubber foot
9	4136 2009 03 запросить цену →		Contact
10	4136 2010 03 запросить цену →		Contact
11	4136 2526 03 запросить цену →		Держатель
12	4136 2504 01 запросить цену →		Шестерня 21/51t
13	4136 2502 01 запросить цену →		Шестерня 19/48t
14	4136 2503 01 запросить цену →		Шестерня 24/59t
15	4136 2505 01 запросить цену →		Шестерня 32/18t
16	4136 2506 01 запросить цену →		Шестерня 21/25/35t
17	4136 2524 02 запросить цену →		Направляющая
18	4136 2013 01 запросить цену →		Reinforce пластина
19	4137 2019 01 запросить цену →		Держатель
20	4136 2501 01 запросить цену →		Шестерня 21/53t
21	4136 2507 01 запросить цену →		Шестерня 28/70t
22	4136 2508 01 запросить цену →		Шестерня 24t
23	4136 2509 01 запросить цену →		Шестерня 23/48t
24	4136 2527 01 запросить цену →		Держатель
25	4136 2510 01 запросить цену →		Шестерня 20t
26	4136 2511 01 запросить цену →		Шестерня 25/27t
27	9314 1201 32 запросить цену →		Мотор
28	4136 2310 02 запросить цену →		Воздуховод
29	9313 1300 12 запросить цену →		Вентилятор мотор
30	4136 6802 01 запросить цену →		Wire жгут в сборе
31	4137 2065 13 запросить цену →		Рама
32	4137 3005 01 запросить цену →		Lifting пластина
33	4136 3101 01 запросить цену →		Rack
34	4127 3104 01 запросить цену →		Шестерня 14t
35	4137 3105 01 запросить цену →		Regulating пластина
36	4137 3104 01 запросить цену →		Regulating пластина
37	4136 3013 01 запросить цену →		Friction sheet
38	4136 2102 01 запросить цену →		Кронштейн
39	4137 2064 14 запросить цену →		Рама
40	4137 2018 01 запросить цену →		Держатель
41	9331 2200 31 запросить цену →		Micro-выключатель
42	4137 0781 00 запросить цену →		Right рама в сборе
43	4137 0782 00 запросить цену →		Left рама в сборе
44	4137 0783 00 запросить цену →		Regurating пластина в сборе

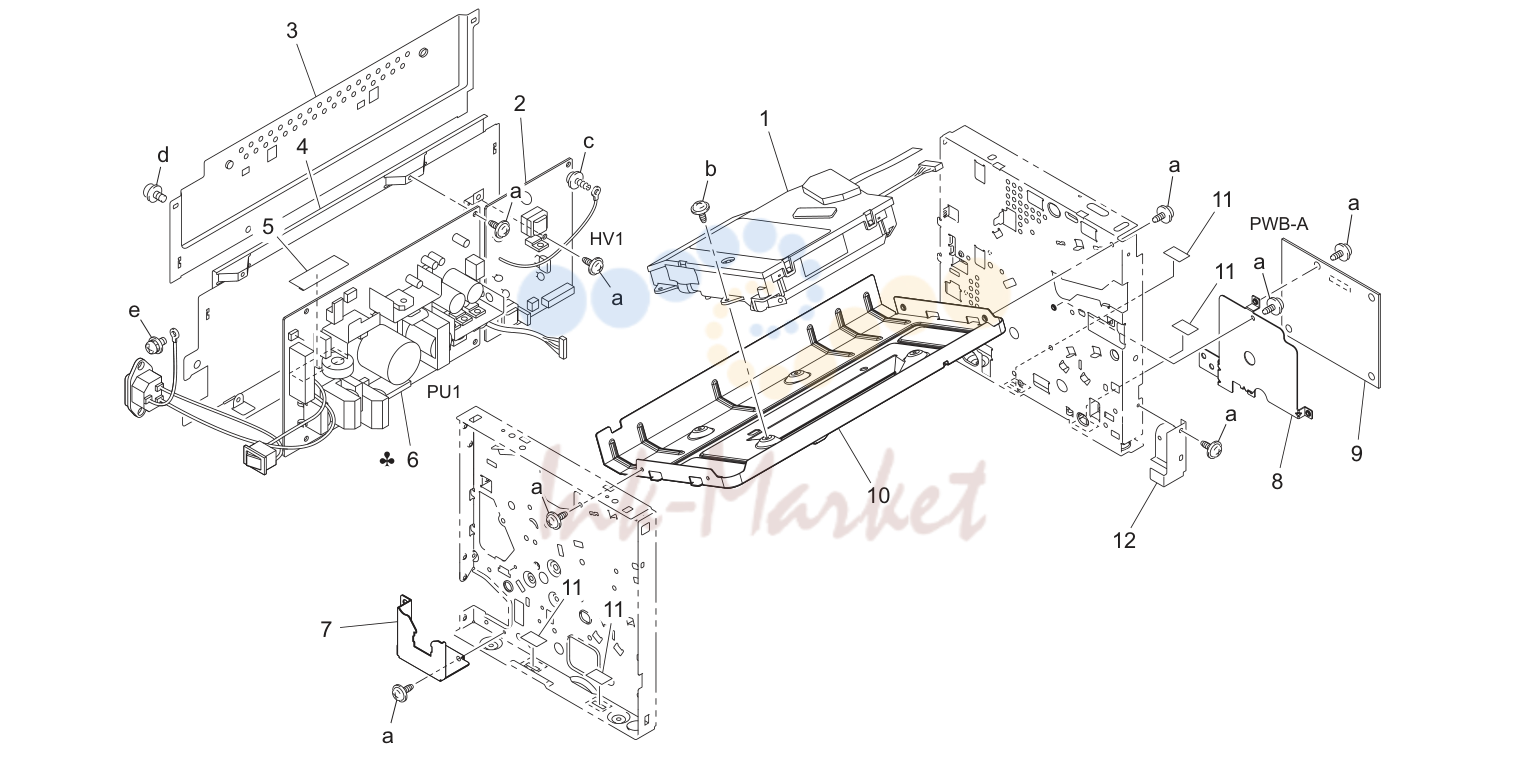

Electrical components (P9)

№	Артикул	Альт. артикул	Описание
1	4137 0765 00 запросить цену →		Print head в сборе
2	4136 6205 03 запросить цену →		Hv1
3	4136 2055 04 запросить цену →		Рама
4	4136 2302 03 запросить цену →		Рама
5	4136 2308 01 запросить цену →		Insulating member
6	4136 6201 05 запросить цену →		Power supply
6	4136 6202 05 запросить цену →		Power supply
7	4136 2032 04 запросить цену →		Кронштейн
8	4137 2351 02 запросить цену →		Кронштейн
9	4137 0104 04 запросить цену →		Плата в сборе
10	4136 2001 02 запросить цену →		Base рама
11	4137 2012 01 запросить цену →		Shield
12	4137 2007 01 запросить цену →		Reinforce пластина

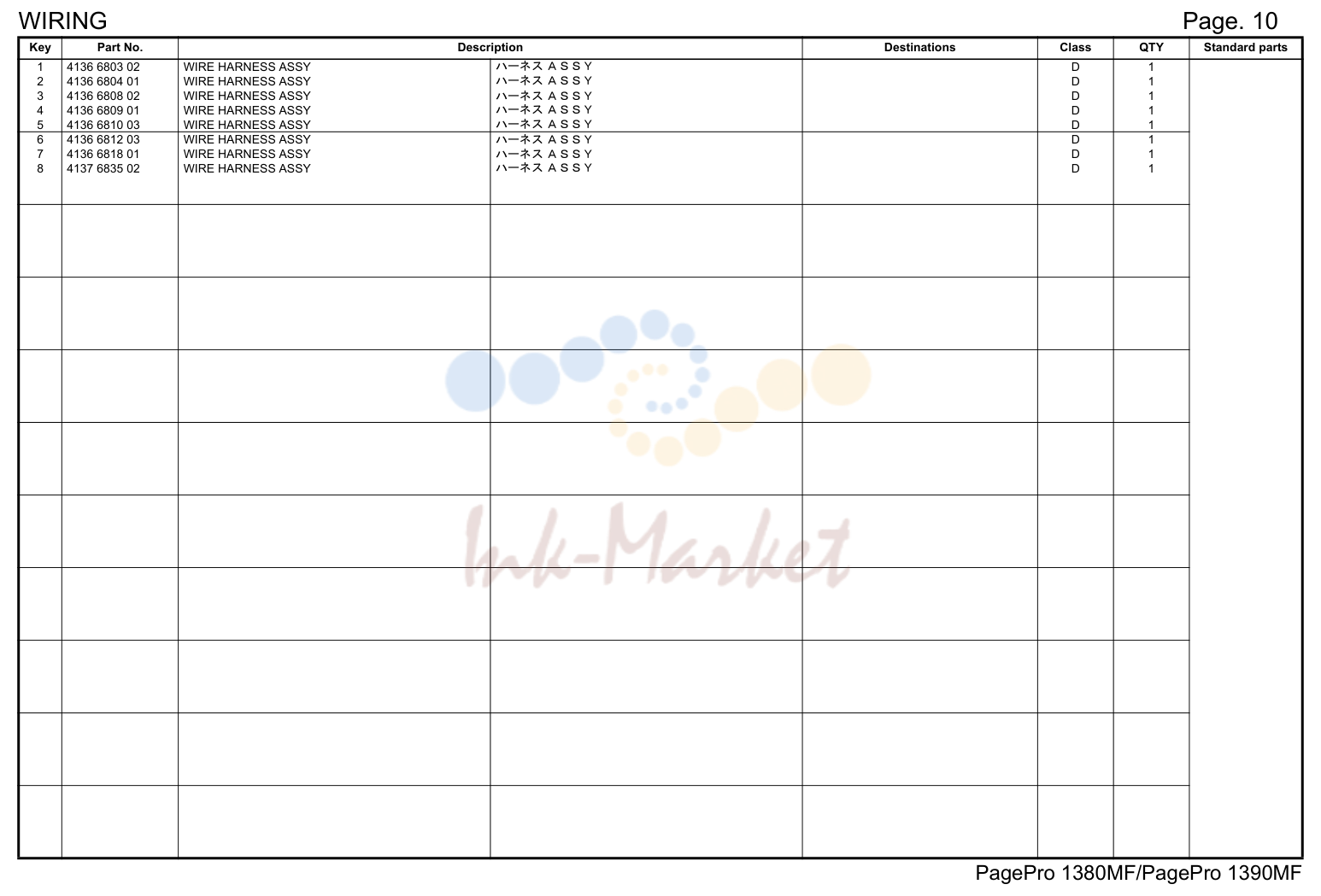

Wiring

№	Артикул	Альт. артикул	Описание
1	4136 6803 02 запросить цену →		Wire жгут в сборе
2	4136 6804 01 запросить цену →		Wire жгут в сборе
3	4136 6808 02 запросить цену →		Wire жгут в сборе
4	4136 6809 01 запросить цену →		Wire жгут в сборе
5	4136 6810 03 запросить цену →		Wire жгут в сборе
6	4136 6812 03 запросить цену →		Wire жгут в сборе
7	4136 6818 01 запросить цену →		Wire жгут в сборе
8	4137 6835 02 запросить цену →		Wire жгут в сборе

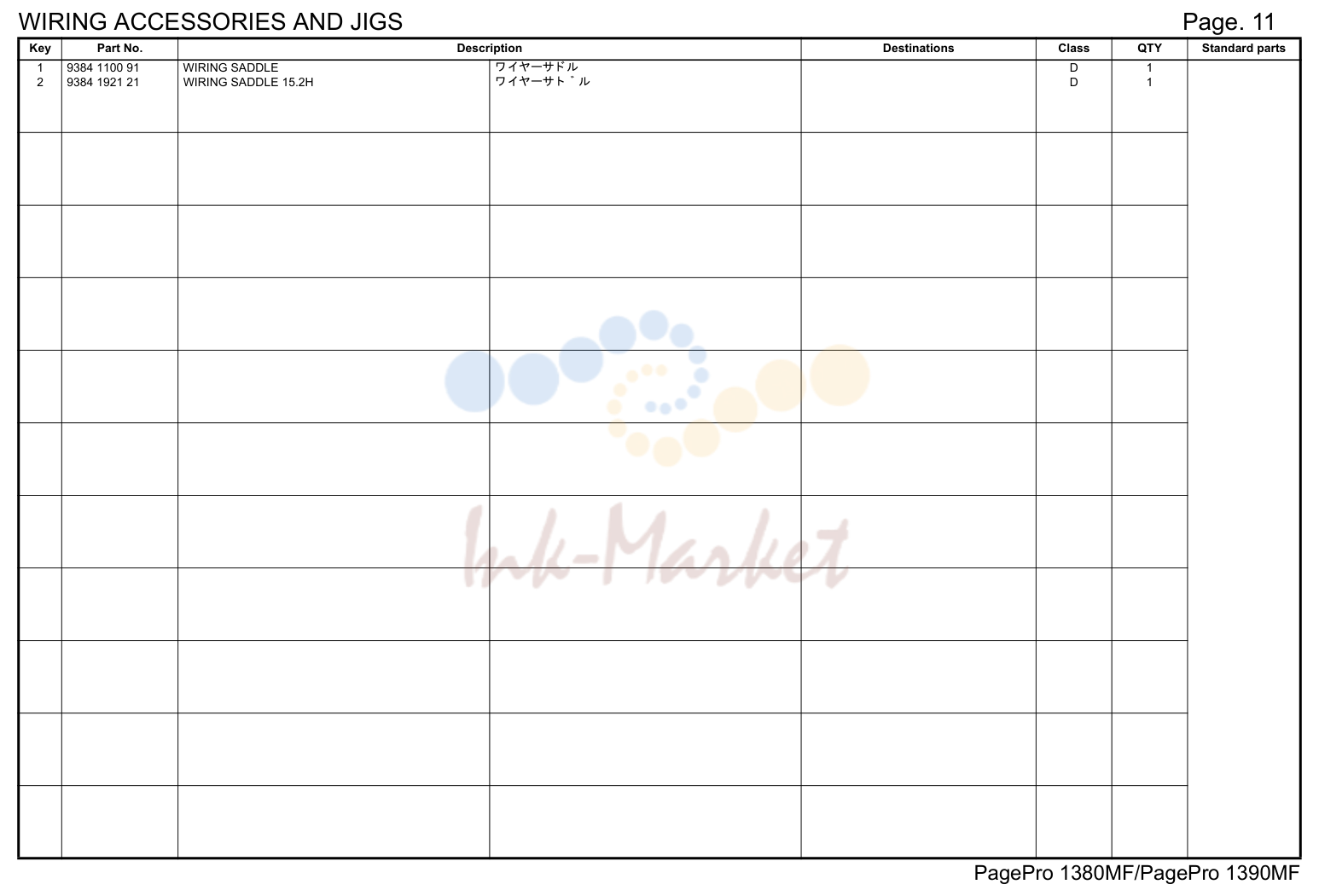

Wiring accessories and jigs

№	Артикул	Альт. артикул	Описание
1	9384 1100 91 запросить цену →		Wiring saddle
2	9384 1921 21 запросить цену →		Wiring saddle 15.2h

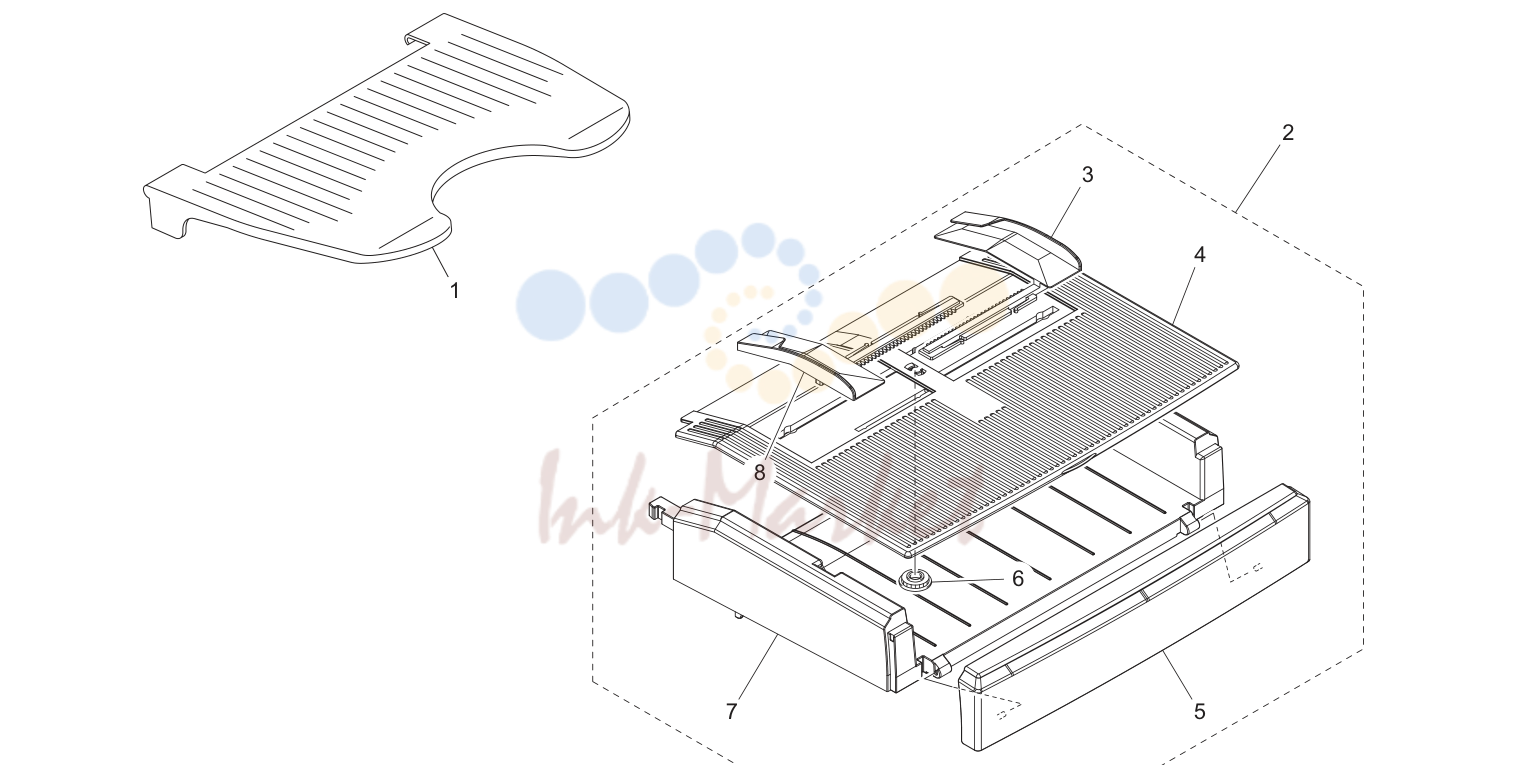

Accessory детали (P12)

№	Артикул	Альт. артикул	Описание
1	4558 1021 01 запросить цену →		Output tray
2	4137 0779 00 запросить цену →		Tray в сборе
3	4137 3212 01 запросить цену →		Regulating пластина
4	4137 1029 01 запросить цену →		Крышка
5	4137 1026 01 запросить цену →		Передняя крышка
6	4127 3104 01 запросить цену →		Шестерня 14t
7	4137 1028 01 запросить цену →		Tray
8	4137 3212 01 запросить цену →		Regulating пластина
