Konica Minolta Minolta di450 — каталог запчастей со схемами

Содержание

• Housing (a)
• Housing (b)
• Optical рамаs
• Рама (a)
• Рама (b)
• Детали manual
• Drive секция
• Paper take-up секция (a)
• Paper take-up секция (b)

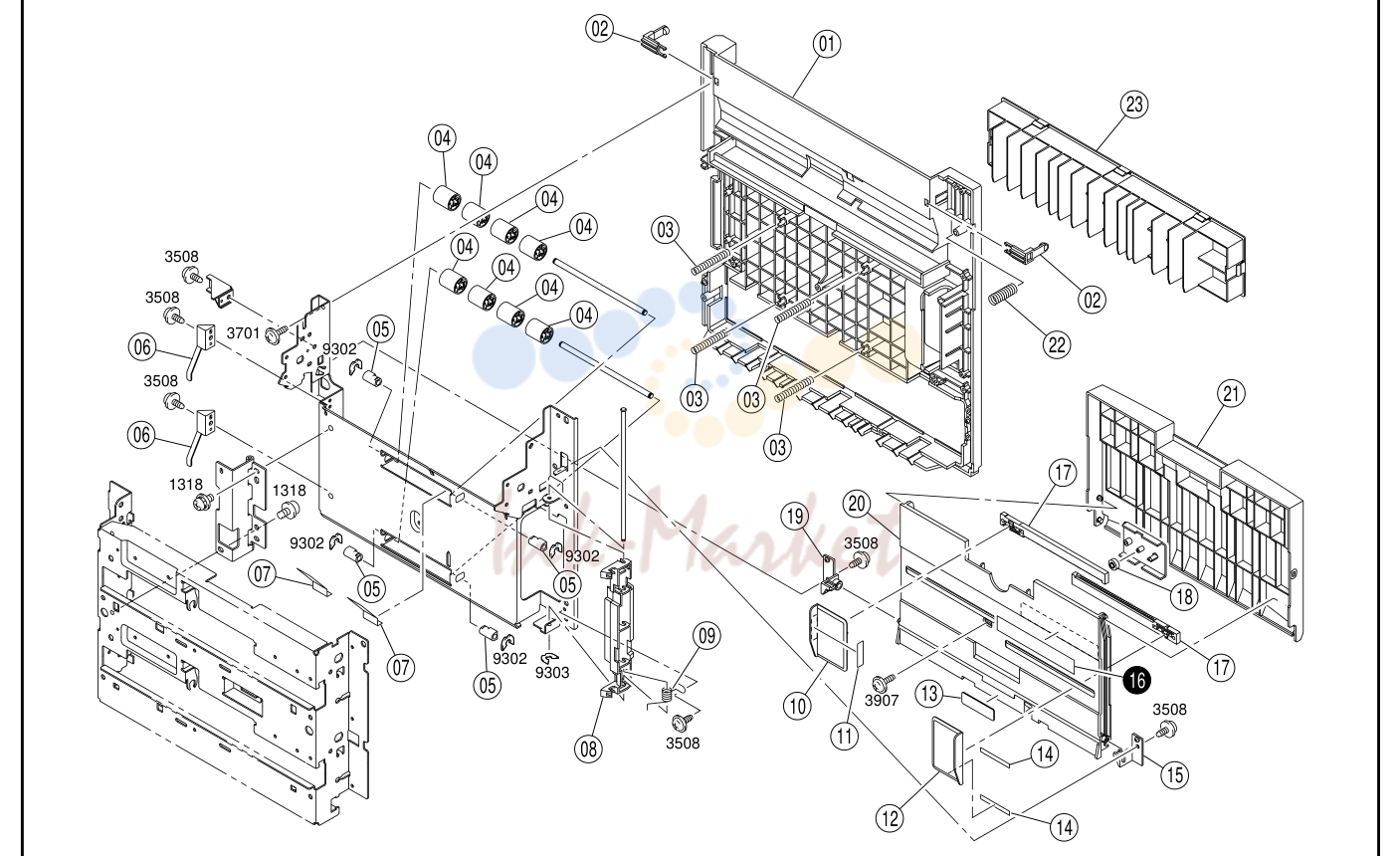

• Manual feed секция (a)

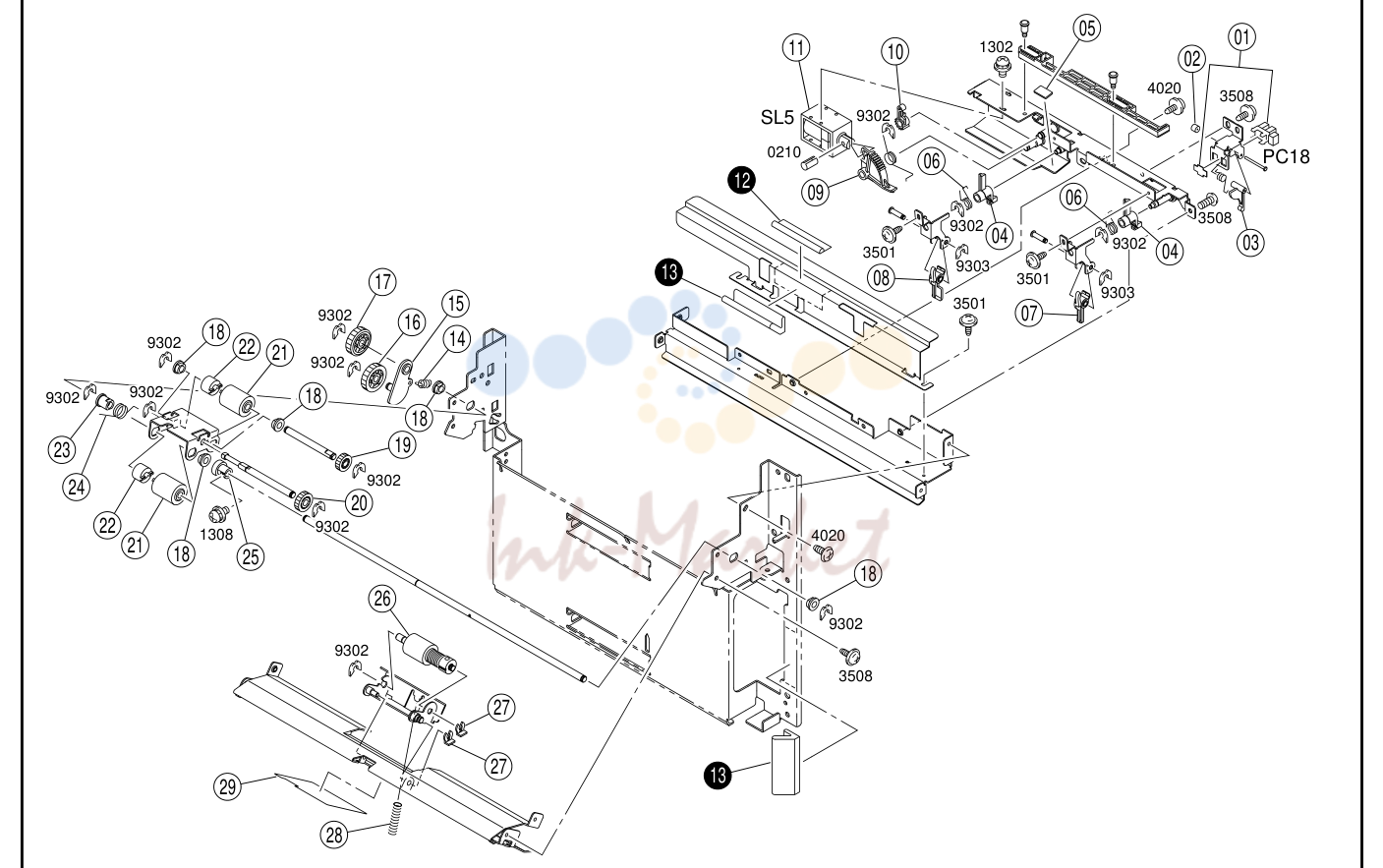

• Manual feed секция (b)

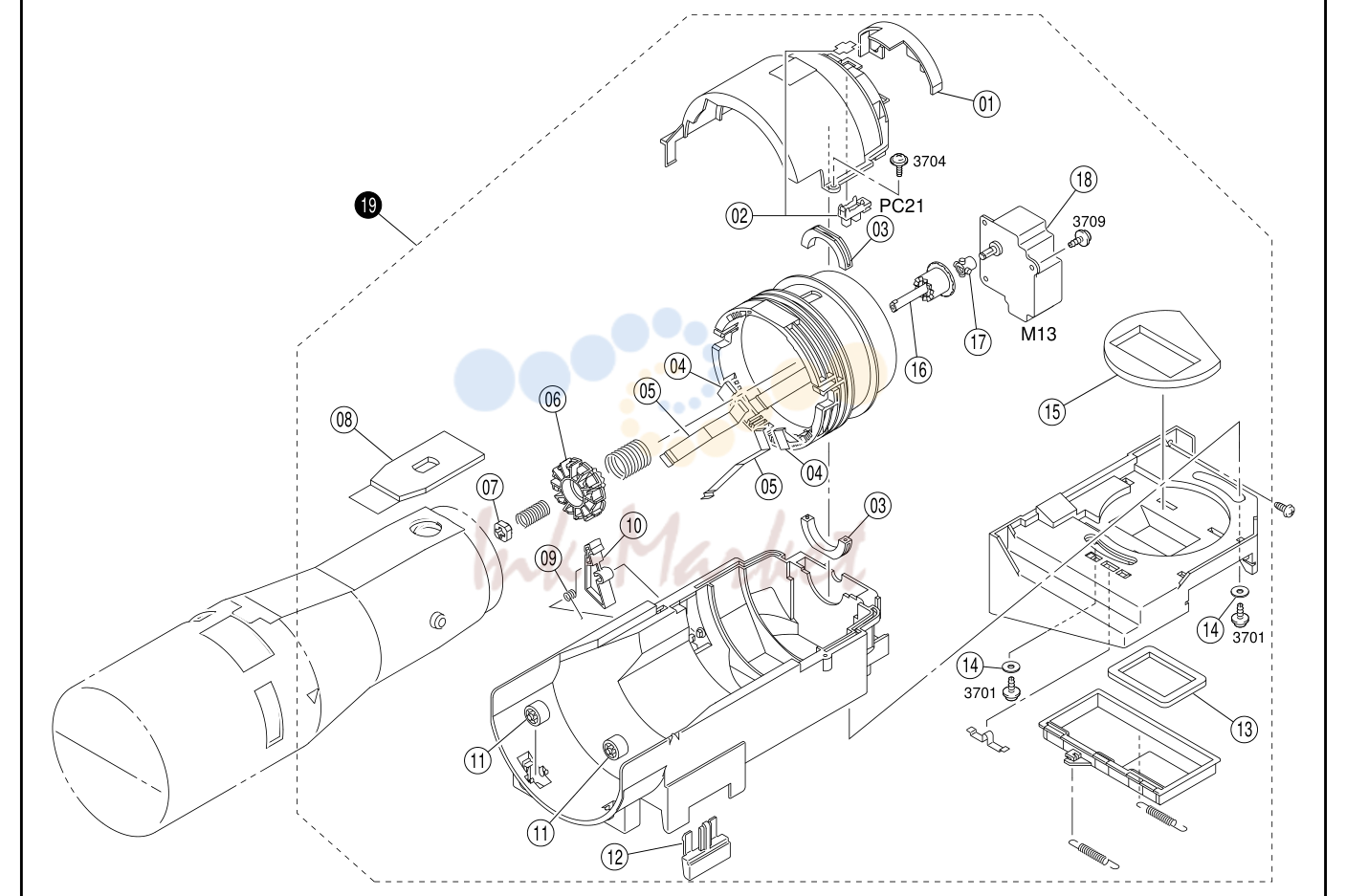

• Бункер секция

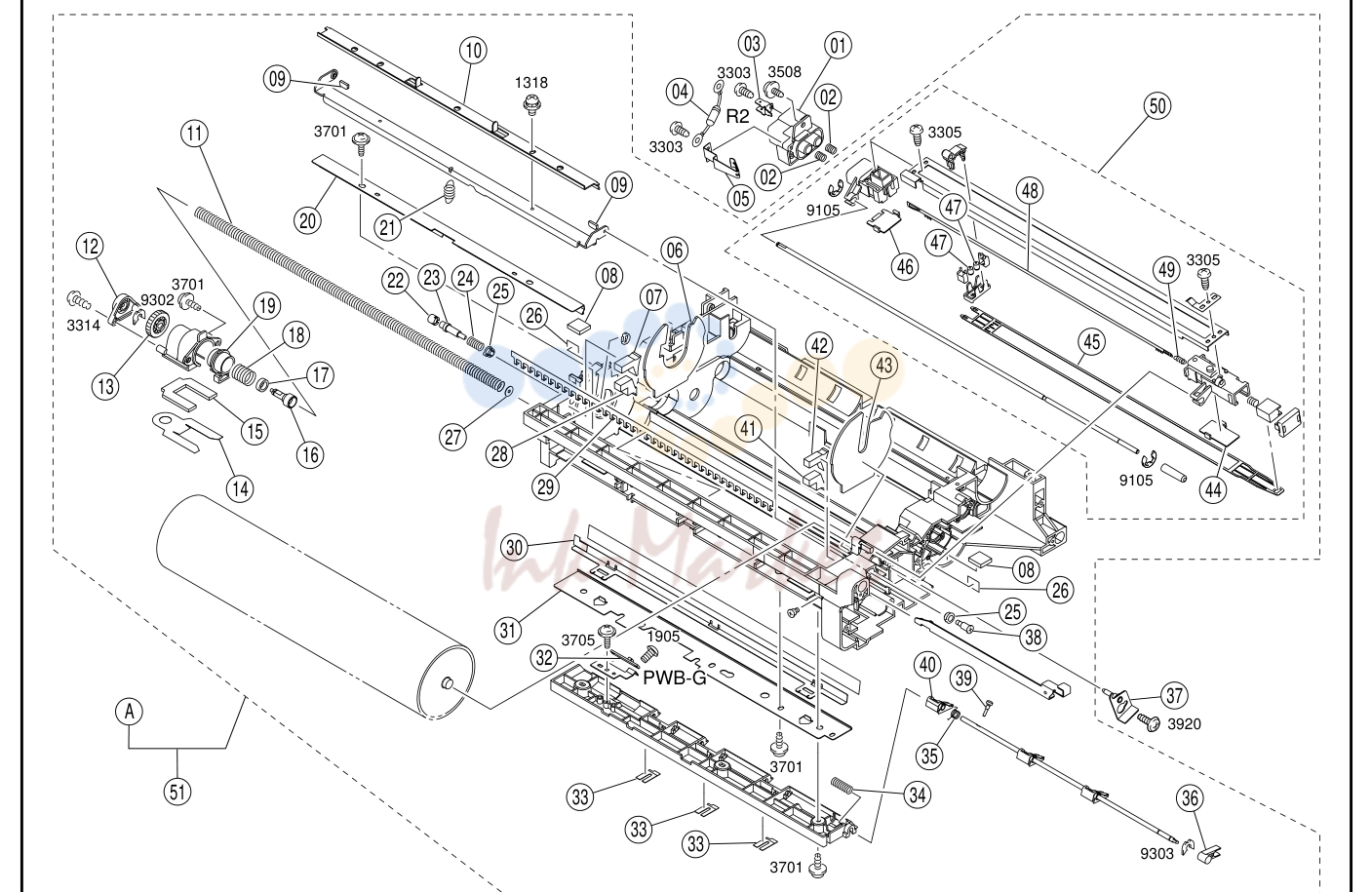

• Проявка узел (a)

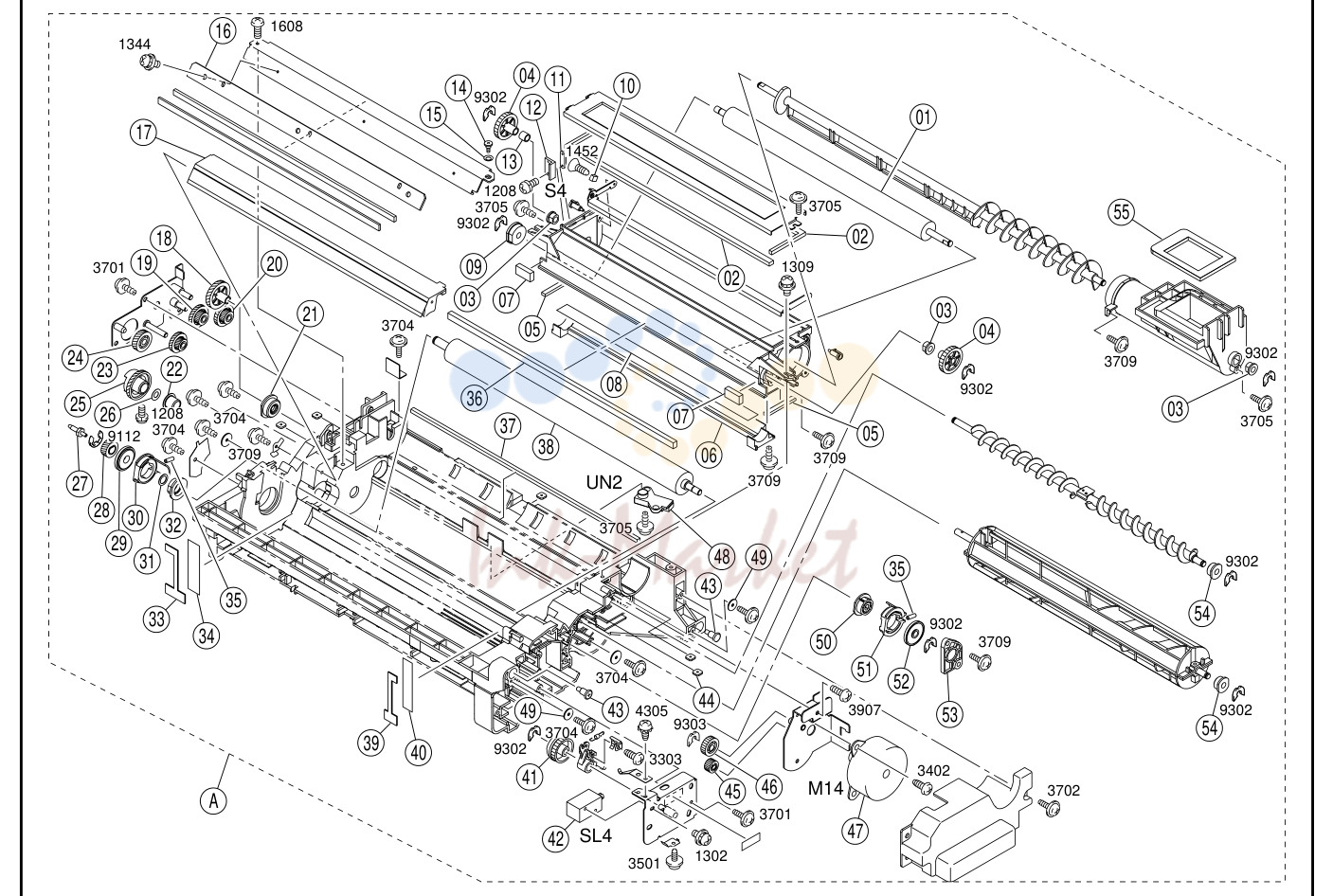

• Проявка узел (b)

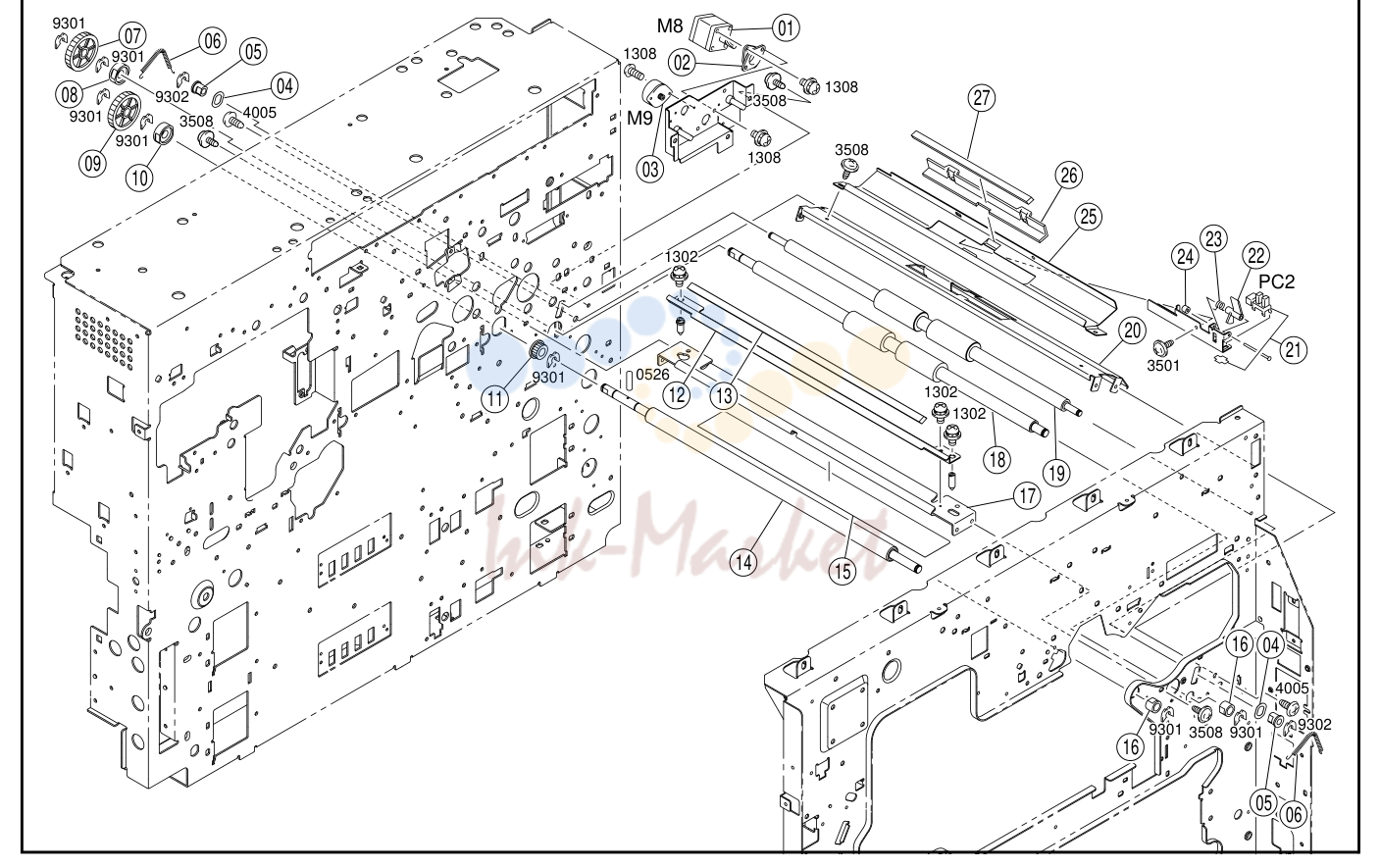

• Transport секция

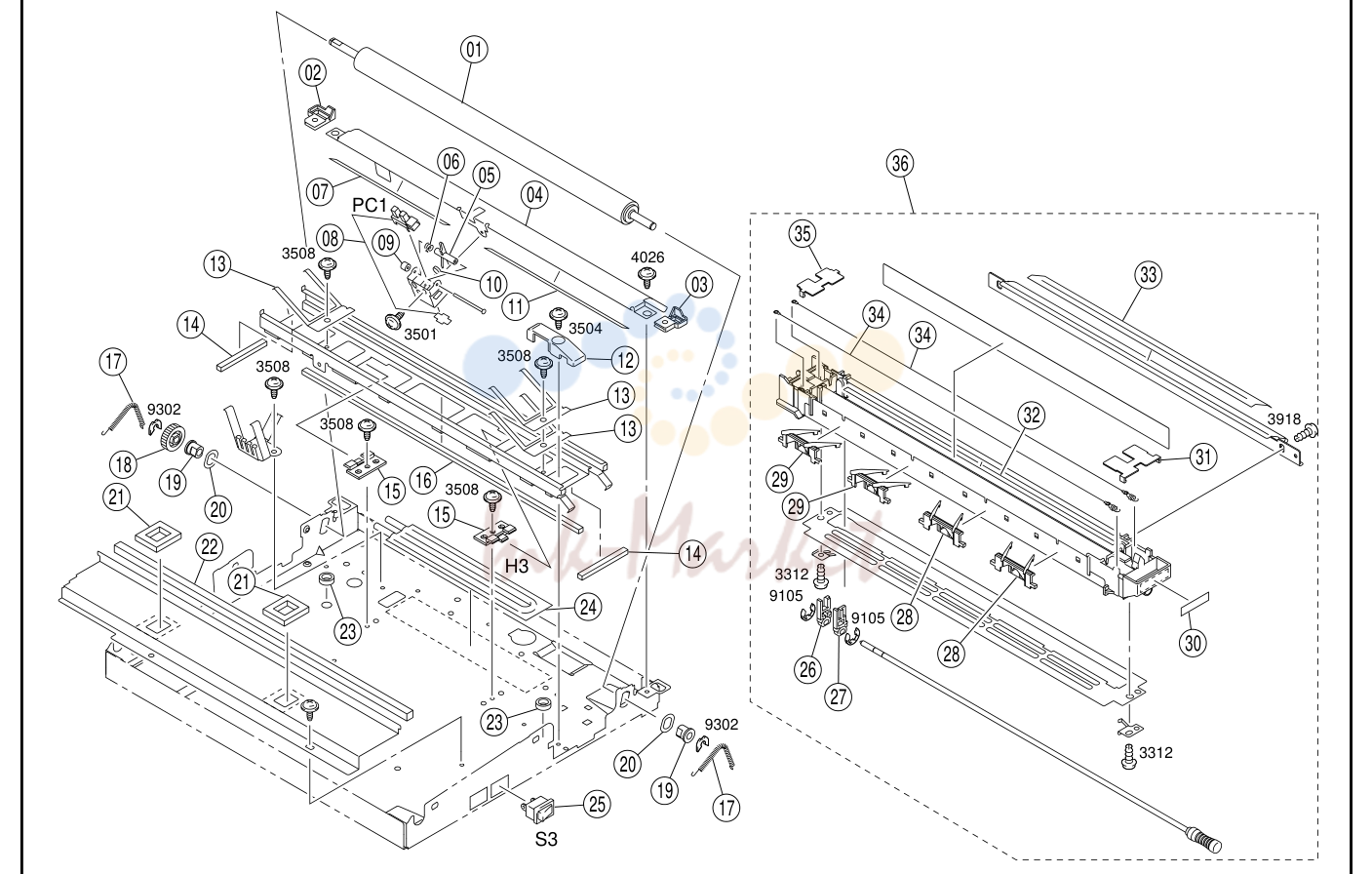

• Corona секция

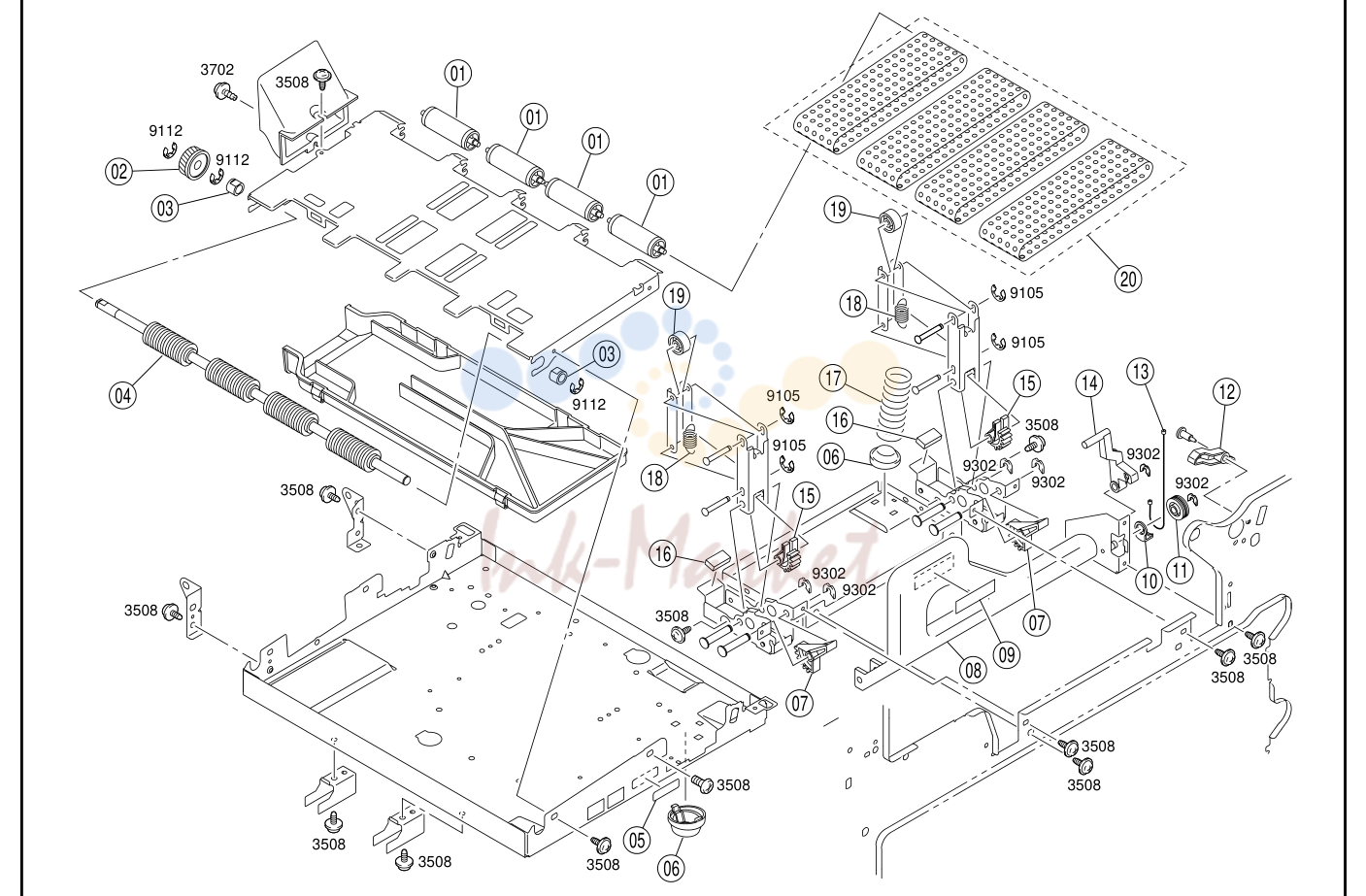

• Vacuum секция

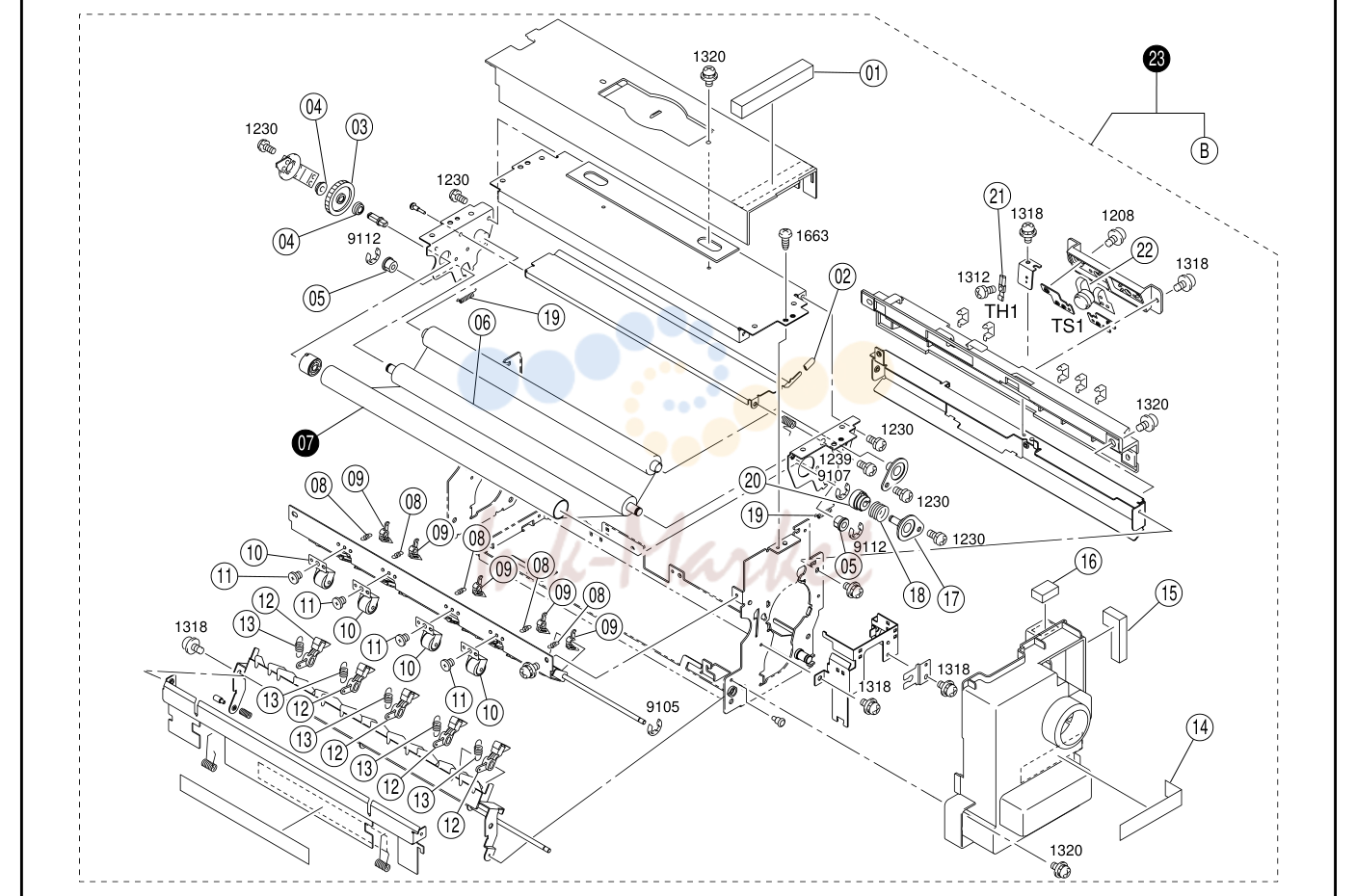

• Печь (закрепление) узел (a)

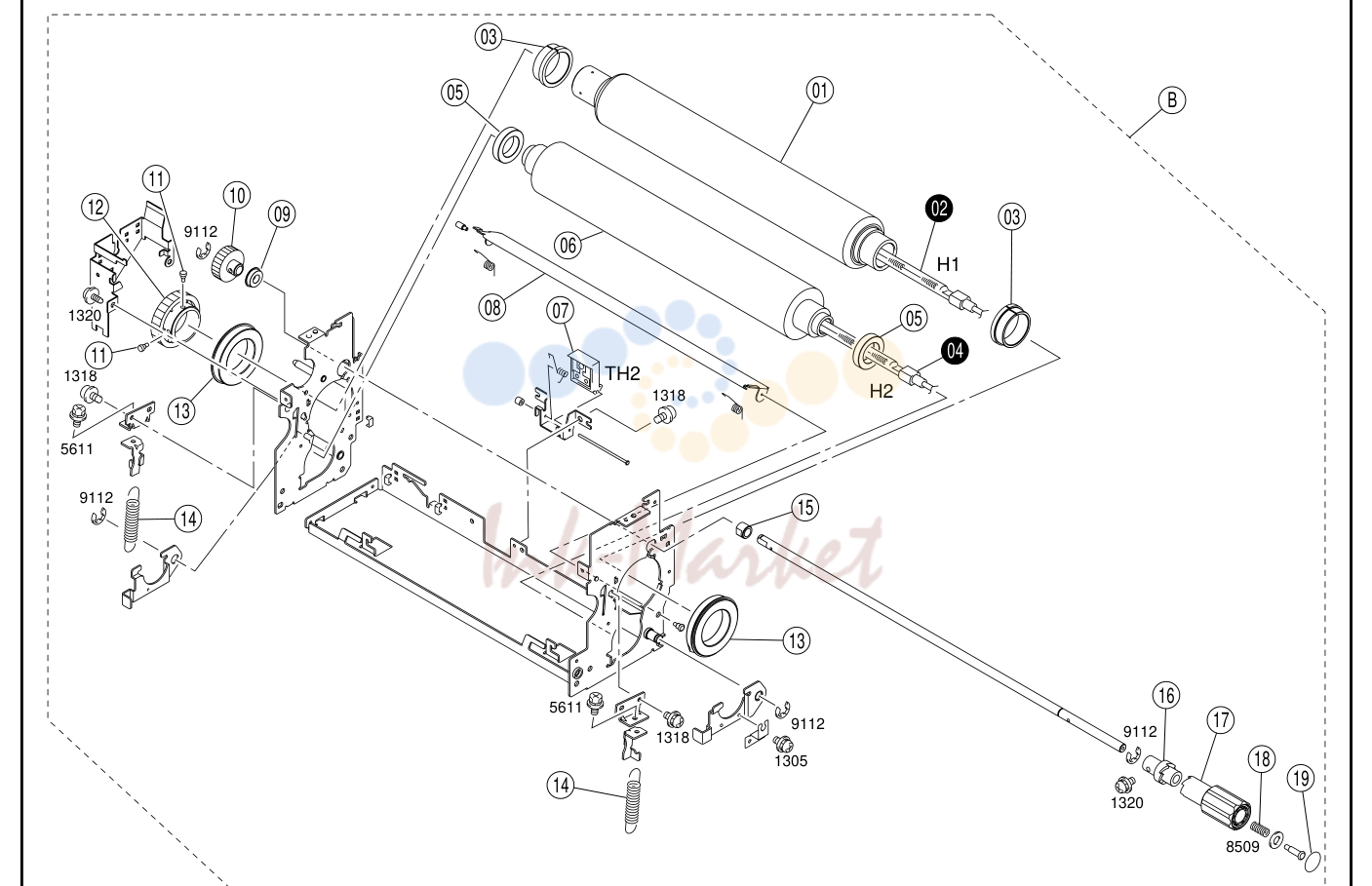

• Печь (закрепление) узел (b)
• Turnover секция
• Выход бумаги секция
• Electrical components (a)
• Electrical components (b)
• Paper tray узел
• Wiring accessories and jigs
• Index

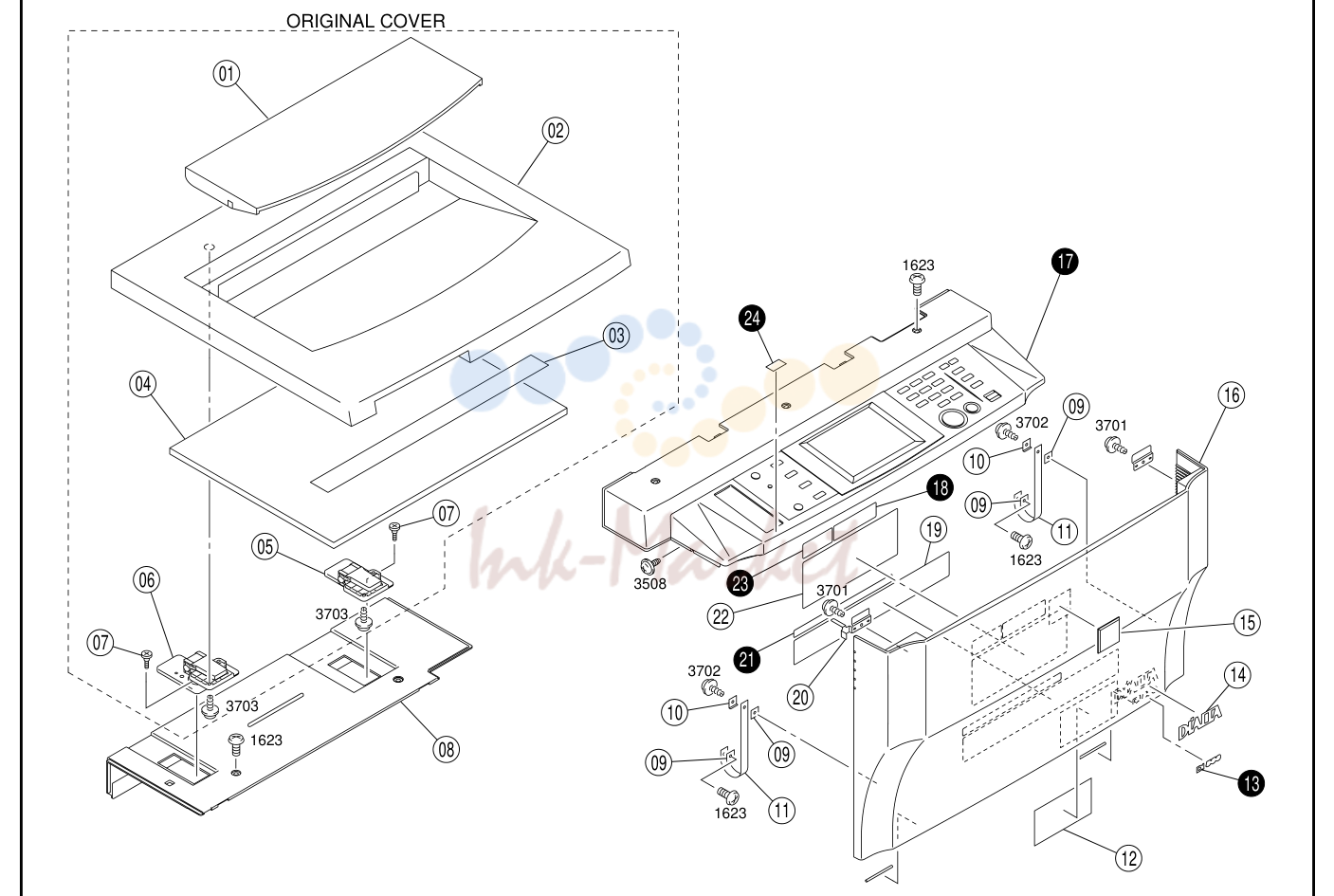

Housing (a)

№	Артикул	Альт. артикул	Описание
01	4002-1603-01 запросить цену →		Держатель
02	1171-1125-02 запросить цену →		Крышка
03	4002-1605-01 запросить цену →		Уплотнитель
04	4002-1604-01 запросить цену →		Original крышка mat
05	4002-1602-01 запросить цену →		Hinge
06	4002-1601-01 запросить цену →		Hinge
07	4002-1606-01 запросить цену →		Shoulder screw
08	4002-1003-01 запросить цену →		Крышка
09	1053-3103-01 запросить цену →		Пластина
10	4002-1012-01 запросить цену →		Set пластина
11	1054-5101-02 запросить цену →		Band
12	1155-7320-12 запросить цену →		Label adjust
14	4002-7316-01 запросить цену →		Label
15	4002-7305-01 запросить цену →		Label
16	4002-1001-01 запросить цену →		Передняя крышка
19	4002-7304-02 запросить цену →		Label
20	1136-1046-01 запросить цену →		Пластина
22	4002-7303-02 запросить цену →		Label
13	4003-7301-01 запросить цену →		Label
17	4002-0113-02 запросить цену →		Панель управления в сборе rp
17	4002-0114-02 запросить цену →		Панель управления в сборе rp
17	4002-0115-02 запросить цену →		Панель управления в сборе rp
18	1139-7328-01 запросить цену →		Label avoid
21	4002-7321-01 запросить цену →		Label
21	4002-7322-01 запросить цену →		Label
21	4002-7323-01 запросить цену →		Label
23	1136-7320-02 запросить цену →		Label
24	4003-7325-01 запросить цену →		Label

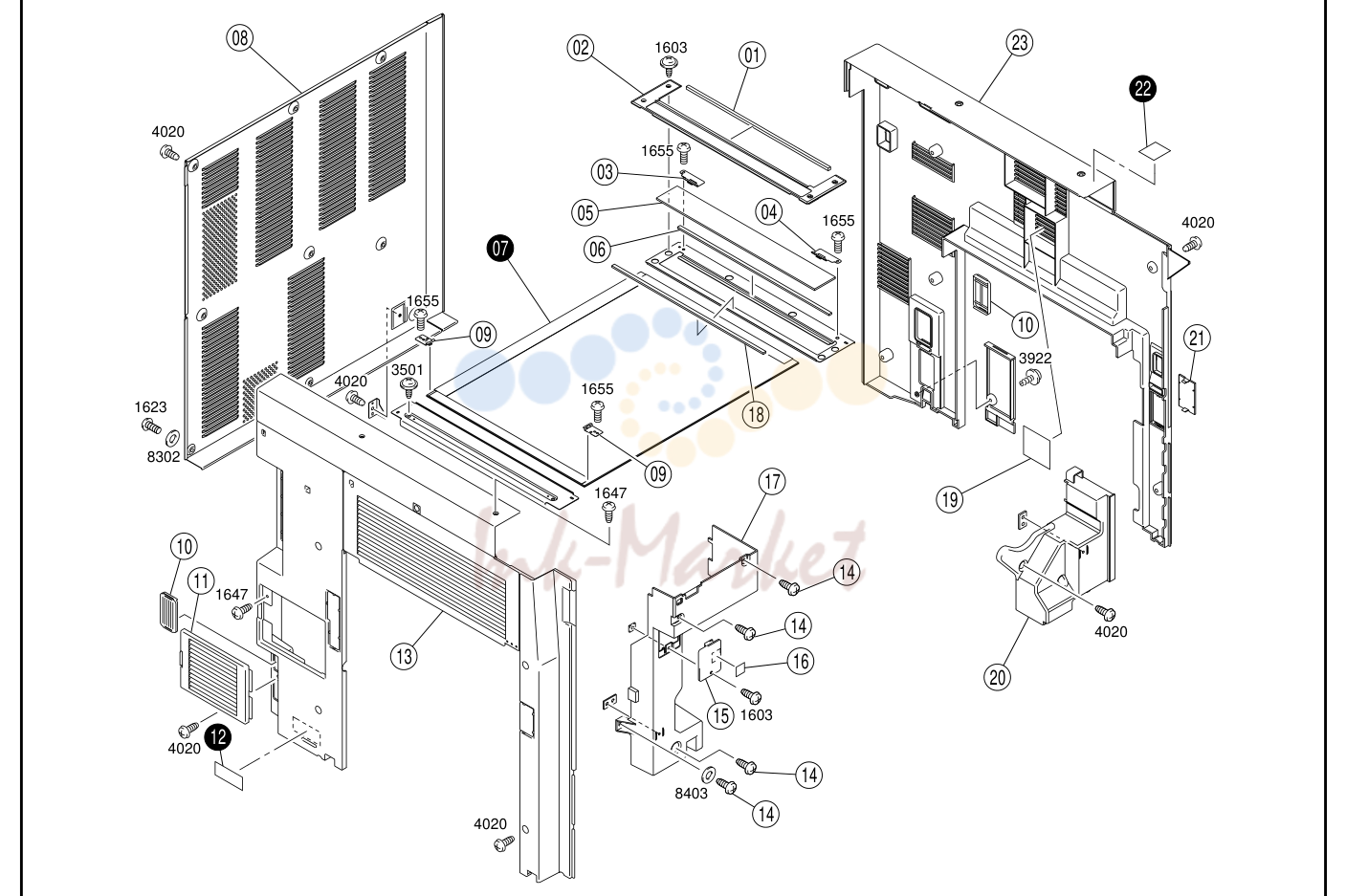

Housing (b)

№	Артикул	Альт. артикул	Описание
01	1155-1618-01 запросить цену →		Cushion
21	1174-1015-01 запросить цену →		Крышка
02	4002-1310-02 запросить цену →		Направляющая
23	4002-1004-03 запросить цену →		Крышка
03	1155-1610-01 запросить цену →		Support пластина
04	1155-1609-01 запросить цену →		Support пластина
05	1155-1602-03 запросить цену →		Стекло оригинала
06	1155-1630-01 запросить цену →		Sponge
08	4002-1002-01 запросить цену →		Крышка
09	4002-1317-01 запросить цену →		Set пластина
10	9384-2310-41 запросить цену →		Крышка
11	4002-1006-01 запросить цену →		Крышка
13	4002-1005-02 запросить цену →		Крышка
14	4002-2581-01 запросить цену →		Screw
15	1156-1027-01 запросить цену →		Крышка
16	1075-7345-01 запросить цену →		Уплотнитель
17	4002-1020-01 запросить цену →		Крышка
18	1155-1631-01 запросить цену →		Polyester film
19	4002-1043-01 запросить цену →		Filter
20	4002-1041-01 запросить цену →		Крышка
07	1155-0155-03 запросить цену →		Стекло оригинала
07	1155-0156-03 запросить цену →		Стекло оригинала
07	1155-0157-03 запросить цену →		Стекло оригинала
12	0818-7319-01 запросить цену →		Label caution
22	4002-7315-02 запросить цену →		Label

Optical рамаs

№	Артикул	Альт. артикул	Описание
01	4002-1315-01 запросить цену →		Protection
02	4002-1433-01 запросить цену →		Protection
03	4002-1434-02 запросить цену →		Member
04	1155-1619-01 запросить цену →		Cushion
05	4002-1368-01 запросить цену →		Filter
06	4002-1369-01 запросить цену →		Filter
07	1139-1724-01 запросить цену →		Torsion пружина
08	4002-0902-01 запросить цену →		Photo interrupter orig крышка(pc52)
10	4002-1329-01 запросить цену →		Уплотнитель
11	4002-1319-01 запросить цену →		Cushion
13	9335-1910-81 запросить цену →		Solid state выключатель size (pc56)
14	4002-0105-03 запросить цену →		Плата в сборе scp (плата-ic) rp
16	9335-1310-11 запросить цену →		Photo interrupter size (pc54)
18	4002-1320-01 запросить цену →		Cushion
20	9335-1310-41 запросить цену →		Photo interrupter сканер (pc51)
21	9334-2610-11 запросить цену →		Reed выключатель size reset (s51)
22	9313-1911-41 запросить цену →		Вентилятор мотор colling (m52)
09	4002-6209-01 запросить цену →		Magnetic member
12	9335-1910-81 запросить цену →		Solid state выключатель option (pc57)
12	9335-1910-81 запросить цену →		Solid state выключатель size (pc57)
15	9335-1910-71 запросить цену →		Solid state выключатель option (pc53)
15	9335-1910-71 запросить цену →		Solid state выключатель size (pc53)
17	9335-1310-11 запросить цену →		Photo interrupter option (pc55)
17	9335-1310-11 запросить цену →		Photo interrupter size (pc55)
19	4002-6210-01 запросить цену →		Magnetic member
23	9384-2910-11 запросить цену →		Cn крышка
24	9326-1910-21 запросить цену →		Ferrite core

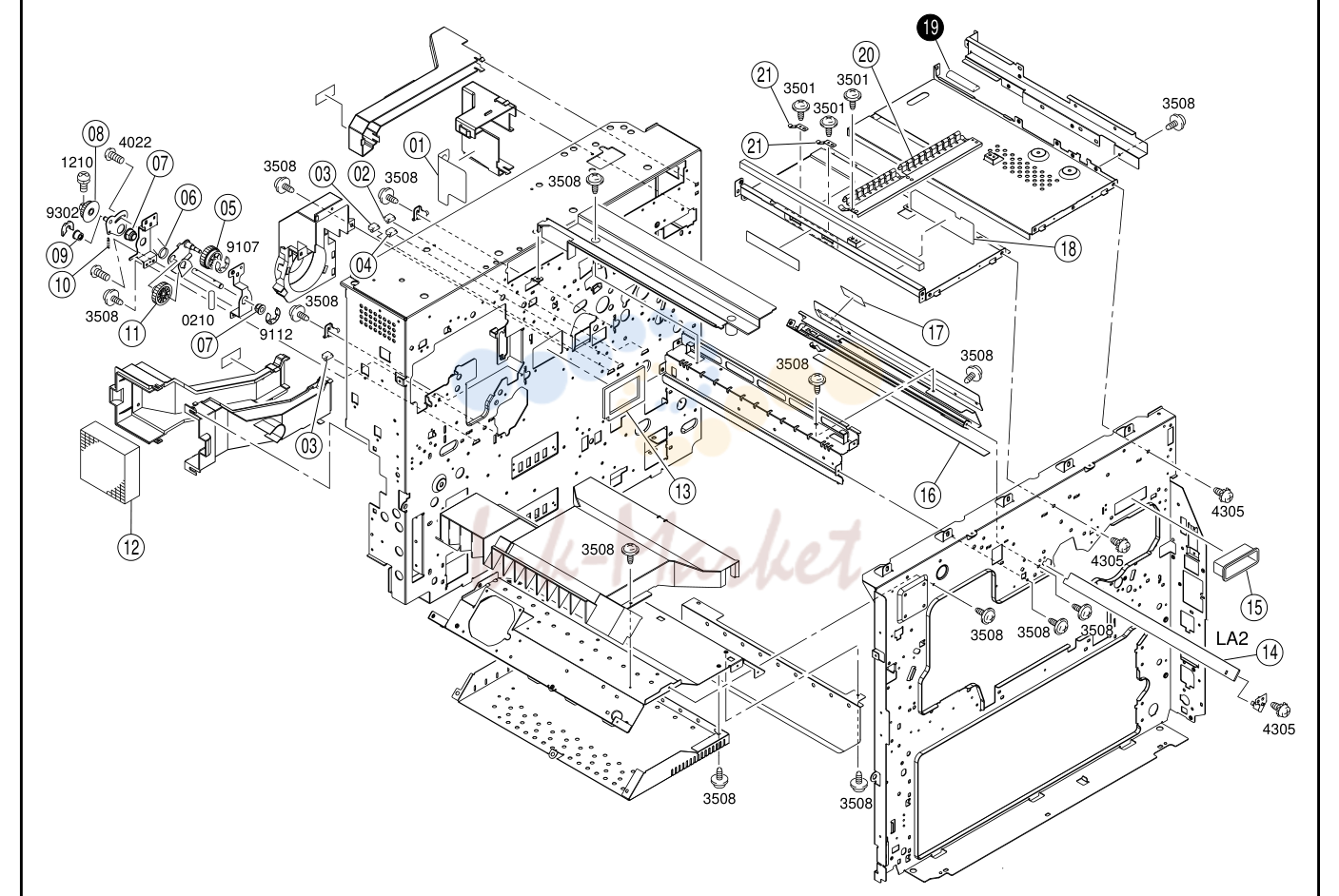

Рама (a)

№	Артикул	Альт. артикул	Описание
01	4002-2037-01 запросить цену →		Воздуховод
20	4002-2417-01 запросить цену →		Пластина пружина
02	9383-2910-11 запросить цену →		Plug housing
21	4002-2404-01 запросить цену →		Earth ground
03	9383-2310-31 запросить цену →		Connector 4p
04	9383-2210-41 запросить цену →		Connector 3p
05	4002-2521-01 запросить цену →		Шестерня
06	4002-2537-01 запросить цену →		Torsion пружина
07	4002-2542-01 запросить цену →		Втулка
08	4002-2517-01 запросить цену →		Шестерня
09	1274-2605-01 запросить цену →		Pulley 14t
10	4002-2538-01 запросить цену →		Tension пружина
11	4002-2522-01 запросить цену →		Шестерня
12	1136-4018-01 запросить цену →		Ozone filter rp
13	1156-4013-01 запросить цену →		Уплотнитель
14	9351-1410-11 запросить цену →		Tube lamp main erase (la2) rp
15	4002-5253-01 запросить цену →		Крышка
16	1136-4513-01 запросить цену →		Filter
17	1136-3406-01 запросить цену →		Polyester film
18	4002-2035-01 запросить цену →		Уплотнитель
19	4002-6210-01 запросить цену →		Magnetic member

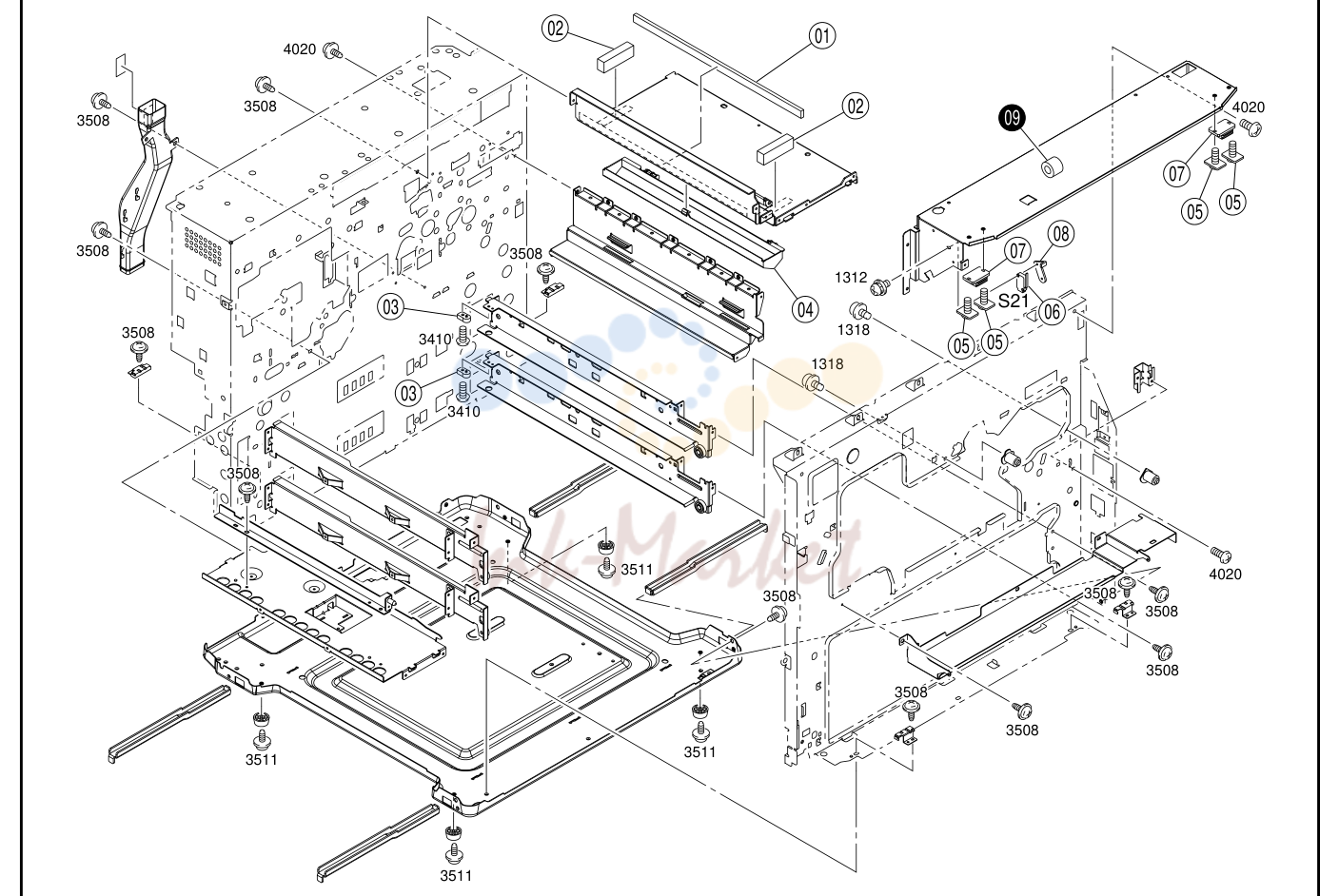

Рама (b)

№	Артикул	Альт. артикул	Описание
01	4002-2039-01 запросить цену →		Уплотнитель
02	4002-2038-01 запросить цену →		Уплотнитель
03	4002-3125-01 запросить цену →		Держатель
04	4002-2014-01 запросить цену →		Крышка
05	1053-1324-01 запросить цену →		Tapping screw
06	9331-2710-11 запросить цену →		Micro выключатель front door (s21)
07	1500-2640-04 запросить цену →		Magnet catch
08	1076-1203-02 запросить цену →		Пластина nut
09	9326-1610-21 запросить цену →		Ferrite core

Детали manual

№	Артикул	Альт. артикул	Описание
01	4002-1456-01 запросить цену →		Втулка
19	4002-0151-01 запросить цену →		Exposure узел
02	4002-1452-01 запросить цену →		Pulley
03	4002-1451-01 запросить цену →		Wire
04	4002-1423-01 запросить цену →		Держатель
05	4002-1424-01 запросить цену →		Pulley в сборе
06	4002-1468-01 запросить цену →		Tension пружина
07	4002-1480-01 запросить цену →		Втулка
08	4002-1481-01 запросить цену →		Втулка
09	4002-1422-02 запросить цену →		Mirror
10	4002-0306-02 запросить цену →		Ccd узел
11	4002-6206-01 запросить цену →		Magnetic member
12	4002-1453-01 запросить цену →		Pulley
13	4002-1454-01 запросить цену →		Timing ремень
14	4002-1458-01 запросить цену →		Tension пружина
15	4002-1471-01 запросить цену →		Cushion
16	9314-1910-81 запросить цену →		Мотор сканер (m51)
17	4002-7802-01 запросить цену →		Плата в сборе inverter (inv)
18	4002-7801-01 запросить цену →		Lamp exposure (fl51) rp

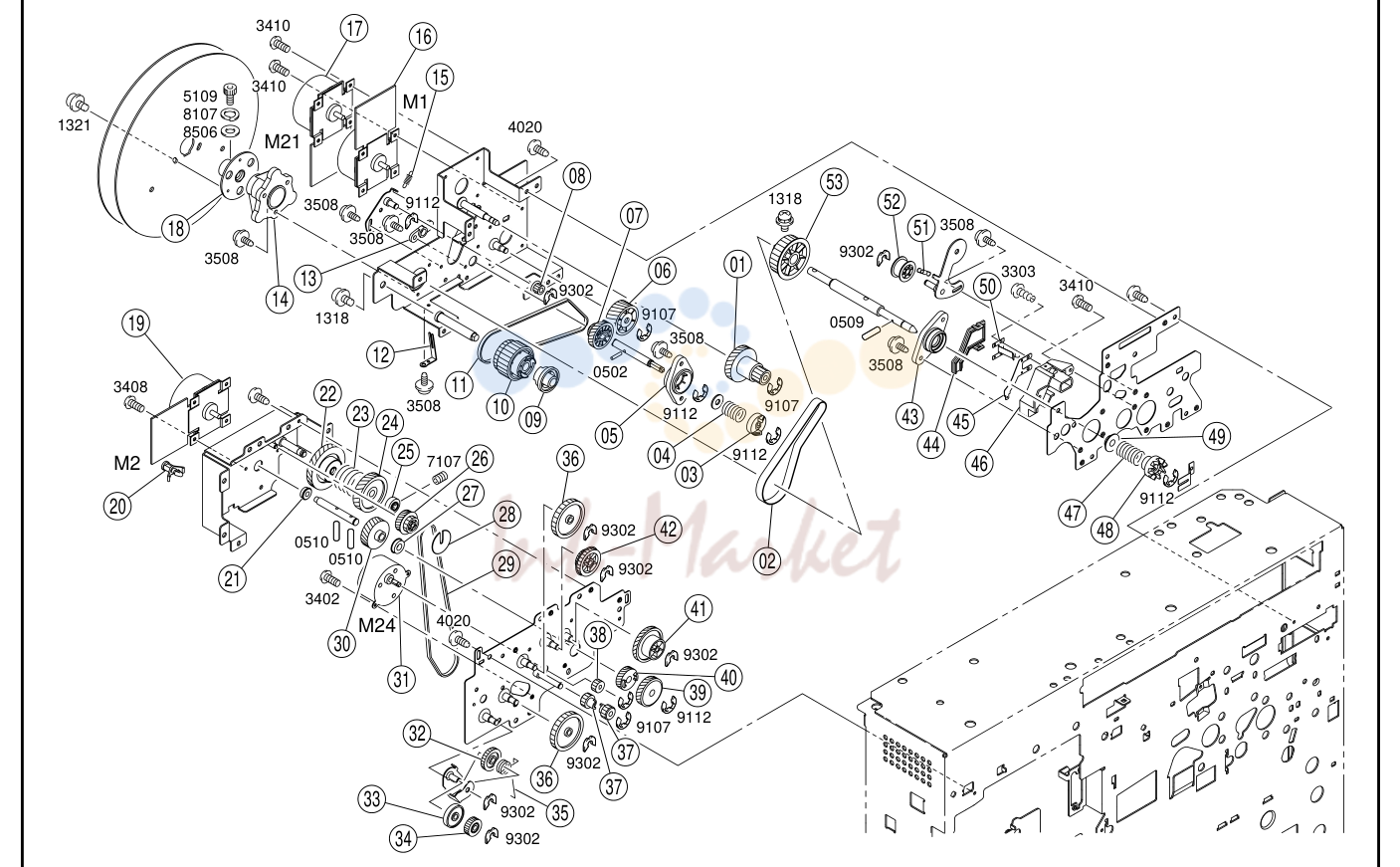

Drive секция

№	Артикул	Альт. артикул	Описание
01	4002-2557-01 запросить цену →		Шестерня
28	4002-2580-01 запросить цену →		Flange
02	4002-2566-01 запросить цену →		Timing ремень
29	4002-2528-01 запросить цену →		Ремень
03	1136-2528-01 запросить цену →		Pawl
30	4002-2540-01 запросить цену →		Шестерня
04	1400-1185-10 запросить цену →		Pressure пружина
31	9311-3910-11 запросить цену →		Мотор cleaning we(m24)
05	4002-2578-01 запросить цену →		Втулка
32	4002-2544-01 запросить цену →		Шестерня
06	4002-2565-01 запросить цену →		Шестерня
33	4002-2531-01 запросить цену →		Spacer
07	4002-2564-01 запросить цену →		Шестерня
	4002-2501-01 запросить цену →		Шестерня
08	1067-2566-01 запросить цену →		Pulley 18t
35	4002-2536-02 запросить цену →		Torsion пружина
09	1136-5507-01 запросить цену →		Cam
36	4002-2543-02 запросить цену →		Шестерня
10	4002-2563-01 запросить цену →		Шестерня
37	4002-2525-01 запросить цену →		Шестерня
11	4002-2567-01 запросить цену →		Timing ремень
38	4002-2541-01 запросить цену →		Шестерня
12	4002-2575-01 запросить цену →		Пластина пружина
39	4002-2506-01 запросить цену →		Шестерня
13	1065-2753-01 запросить цену →		Втулка
40	4002-2545-02 запросить цену →		Шестерня
14	4002-2568-01 запросить цену →		Держатель
	4002-2507-02 запросить цену →		Шестерня
15	4002-2577-01 запросить цену →		Tension пружина
42	4002-2509-02 запросить цену →		Шестерня
16	9314-2910-81 запросить цену →		Мотор проявка u(m1)
43	4002-2571-01 запросить цену →		Держатель
17	9314-2910-71 запросить цену →		Мотор pc барабан (m21)
44	4002-5033-01 запросить цену →		Lid
18	1155-2503-01 запросить цену →		Держатель
45	4002-5032-01 запросить цену →		Terminal
19	9314-2910-91 запросить цену →		Мотор печь (закрепление) (m2)
46	4002-5030-01 запросить цену →		Держатель
20	9384-1621-21 запросить цену →		Плата support 6.4h
47	4002-2552-01 запросить цену →		Пружина
21	1300-4342-07 запросить цену →		Ball bearing
48	4002-2551-01 запросить цену →		Pawl
22	4002-2502-01 запросить цену →		Шестерня
49	4002-2555-01 запросить цену →		Держатель
23	4002-2582-01 запросить цену →		Torsion пружина
50	4002-5031-01 запросить цену →		Terminal
24	4002-2503-02 запросить цену →		Шестерня
51	4002-2574-02 запросить цену →		Tension пружина
25	1200-3434-03 запросить цену →		Collar
52	1136-2530-02 запросить цену →		Pulley
26	4002-2523-01 запросить цену →		Шестерня
53	4002-2556-01 запросить цену →		Pulley
27	4002-2546-01 запросить цену →		Ball bearing

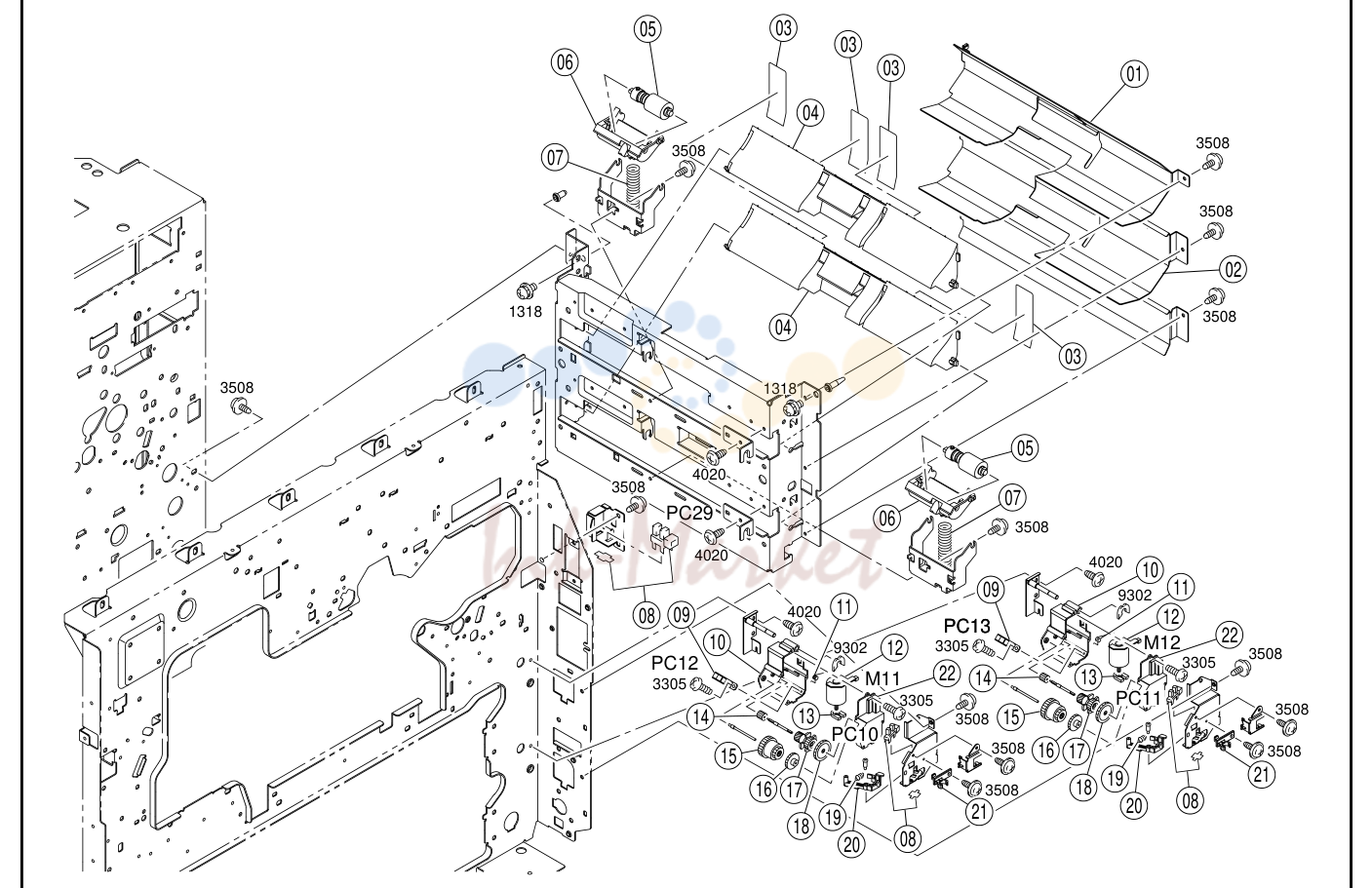

Paper take-up секция (a)

№	Артикул	Альт. артикул	Описание
01	4002-3303-02 запросить цену →		Направляющая пластина
19	4425-3242-02 запросить цену →		Tension пружина
02	4002-3302-02 запросить цену →		Направляющая пластина
20	4425-3241-03 запросить цену →		Рычаг
03	4002-3344-01 запросить цену →		Направляющая
21	4002-3123-01 запросить цену →		Держатель
04	4002-3304-01 запросить цену →		Направляющая
22	4425-3224-13 запросить цену →		Крышка
05	4425-0152-02 запросить цену →		Ролик rp
06	4425-3021-02 запросить цену →		Держатель
07	4425-3024-01 запросить цену →		Pressure пружина
08	4002-0902-01 запросить цену →		Photo interrupter (pc10.11.29)
09	9335-1310-41 запросить цену →		Photo interrupter drwr pu (pc12.13)
10	4425-3204-13 запросить цену →		Держатель
11	4425-3225-02 запросить цену →		Torsion пружина
12	4002-0751-01 запросить цену →		Мотор в сборе lift-up (m11.m12)
13	4425-3227-02 запросить цену →		Support
14	4425-3208-01 запросить цену →		Шестерня 12t
15	4425-3212-01 запросить цену →		Шестерня 16/40t
16	4425-3206-01 запросить цену →		Шестерня 18/48t
17	4425-3205-01 запросить цену →		Шестерня 28/30t
18	4425-3207-01 запросить цену →		Шестерня 60t

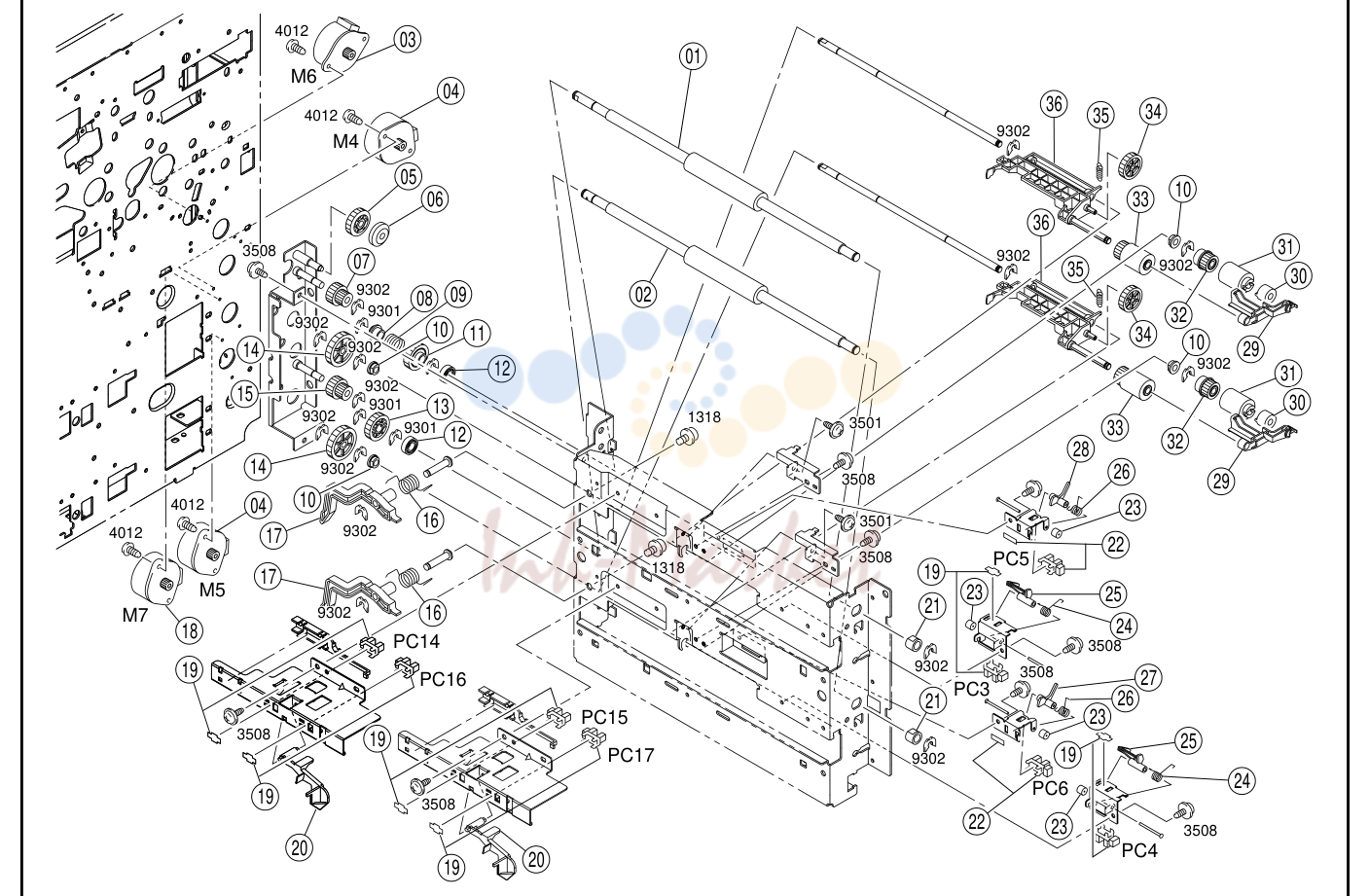

Paper take-up секция (b)

№	Артикул	Альт. артикул	Описание
01	4002-3306-01 запросить цену →		Ролик
19	4002-0902-01 запросить цену →		Photo interrupter (pc5.6.14-17)
02	4002-3305-01 запросить цену →		Ролик
20	4002-3208-02 запросить цену →		Рычаг
03	9314-1000-41 запросить цену →		Мотор vert trans (m6)
21	1200-3134-16 запросить цену →		Втулка
04	9314-1911-43 запросить цену →		Мотор take-up (m4.5)
22	4122-0901-01 запросить цену →		Photo interrupter take-up (pc3.4)
05	4002-3343-01 запросить цену →		Шестерня
23	1200-2105-05 запросить цену →		Collar
06	4002-3325-01 запросить цену →		Collar
24	4002-3330-01 запросить цену →		Torsion пружина
07	4002-3340-01 запросить цену →		Шестерня
25	4002-3321-01 запросить цену →		Actuator
08	4002-3326-01 запросить цену →		Collar
26	4425-3032-01 запросить цену →		Torsion пружина
09	4425-3130-01 запросить цену →		Муфта пружина
27	4425-3626-01 запросить цену →		Actuator
10	1159-1938-01 запросить цену →		Втулка
28	4002-3322-01 запросить цену →		Actuator
11	4002-3339-01 запросить цену →		Шестерня
29	4002-3214-05 запросить цену →		Направляющая
12	1273-3516-01 запросить цену →		Ball bearing
30	4002-3217-01 запросить цену →		Муфта
13	4002-3338-01 запросить цену →		Шестерня
31	4002-3216-01 запросить цену →		Ролик rp
14	4002-3341-01 запросить цену →		Шестерня
32	4002-3203-01 запросить цену →		Шестерня
15	4002-3342-01 запросить цену →		Шестерня
33	4002-3201-01 запросить цену →		Ролик rp
16	4002-3212-01 запросить цену →		Torsion пружина
34	4002-3209-01 запросить цену →		Шестерня
17	4002-3211-02 запросить цену →		Рычаг
35	4002-3205-01 запросить цену →		Tension пружина
18	9314-1000-51 запросить цену →		Мотор vert trans (m7)
36	4002-3206-03 запросить цену →		Держатель

Manual feed секция (a)

№	Артикул	Альт. артикул	Описание
01	4002-3307-03 запросить цену →		Door
20	4002-3407-01 запросить цену →		Table
02	4002-3337-02 запросить цену →		Рычаг
21	4002-3408-02 запросить цену →		Крышка
03	4002-3320-02 запросить цену →		Pressure пружина
22	1149-3454-01 запросить цену →		Pressure пружина
04	4425-3103-12 запросить цену →		Roll
23	4002-3327-01 запросить цену →		Направляющая
05	4002-3331-02 запросить цену →		Втулка
06	4002-3318-01 запросить цену →		Stopper
07	4002-3345-01 запросить цену →		Направляющая
08	4002-3335-01 запросить цену →		Рычаг
09	4002-3336-01 запросить цену →		Torsion пружина
10	4002-3413-01 запросить цену →		Направляющая
11	4002-7312-01 запросить цену →		Label
12	4002-3414-01 запросить цену →		Направляющая
13	1052-5409-01 запросить цену →		Cork
14	1065-3169-01 запросить цену →		Slider
15	1136-3435-04 запросить цену →		Support
17	1021-4429-02 запросить цену →		Rack шестерня
18	4550-3457-01 запросить цену →		Шестерня 10t
19	1136-3437-03 запросить цену →		Support
16	4002-7310-01 запросить цену →		Label
16	4002-7311-01 запросить цену →		Label

Manual feed секция (b)

№	Артикул	Альт. артикул	Описание
01	4002-0902-01 запросить цену →		Photo interrupter paper empt(pc18)
21	4002-3216-01 запросить цену →		Ролик
02	1200-2105-05 запросить цену →		Collar
22	4002-3217-01 запросить цену →		Муфта
03	1075-3356-02 запросить цену →		Actuator
23	1200-3225-11 запросить цену →		Втулка
04	1154-3322-01 запросить цену →		Pawl
24	4002-3418-01 запросить цену →		Torsion пружина
05	1139-3349-01 запросить цену →		Rubber strip
25	1139-3354-01 запросить цену →		Шестерня 17t
06	1139-3369-01 запросить цену →		Torsion пружина
26	1136-0162-01 запросить цену →		Ролик rp
07	1075-3389-01 запросить цену →		Stopper
27	1033-4402-01 запросить цену →		Stopper ring
08	1075-3390-01 запросить цену →		Рычаг
28	1136-3409-01 запросить цену →		Pressure пружина
09	1139-3348-02 запросить цену →		Segment шестерня
29	4002-3409-01 запросить цену →		Уплотнитель
10	1139-3370-01 запросить цену →		Шестерня 14t
11	9321-2810-31 запросить цену →		Соленоид man pick-up (sl5)
14	4002-3315-01 запросить цену →		Tension пружина
15	4002-3314-01 запросить цену →		Рычаг
16	4002-3415-01 запросить цену →		Шестерня
17	4002-3416-01 запросить цену →		Шестерня
18	1159-1938-01 запросить цену →		Втулка
19	1139-3367-01 запросить цену →		Шестерня 19t
20	1139-3318-01 запросить цену →		Шестерня 22t
12	4002-6208-01 запросить цену →		Magnetic member
13	4002-6203-01 запросить цену →		Magnetic member

Бункер секция

№	Артикул	Альт. артикул	Описание
01	4002-5258-01 запросить цену →		Крышка
02	4002-0902-01 запросить цену →		Photo interrupter bottle hom(pc21)
03	1139-5023-01 запросить цену →		Support
04	1136-5240-01 запросить цену →		Polyester film
05	1136-5234-01 запросить цену →		Пластина пружина
06	4002-5203-01 запросить цену →		Joint
07	1156-5106-01 запросить цену →		Collar
08	4101-5206-01 запросить цену →		Уплотнитель
09	1139-5022-01 запросить цену →		Torsion пружина
10	1136-5235-01 запросить цену →		Lock рычаг
11	1038-4701-01 запросить цену →		Roll
12	1139-5020-02 запросить цену →		Рычаг
13	4002-5254-01 запросить цену →		Уплотнитель
14	1200-1431-01 запросить цену →		Washer
15	1136-5212-01 запросить цену →		Sponge
16	4114-5202-02 запросить цену →		Joint
17	4002-5259-01 запросить цену →		Pin
18	9312-1910-21 запросить цену →		Мотор main replew(m13)
19	4002-0316-02 запросить цену →		Бункер узел
19	4002-0317-02 запросить цену →		Бункер узел

Проявка узел (a)

№	Артикул	Альт. артикул	Описание
01	1136-4112-03 запросить цену →		Держатель
27	1036-5514-01 запросить цену →		Washer
02	1400-1122-10 запросить цену →		Pressure пружина
28	1136-4204-02 запросить цену →		Sponge
03	1136-4113-01 запросить цену →		Terminal
29	1134-5537-01 запросить цену →		Polyester film
04	1156-0368-01 запросить цену →		Resister барабан charge (r2)
30	1013-5524-01 запросить цену →		Antispill пластина rp
05	1134-4119-01 запросить цену →		Ground пластина
31	1136-5520-01 запросить цену →		Пластина
06	1136-4202-02 запросить цену →		Sponge
32	1149-0107-01 запросить цену →		Pw плата-g (aidc) aidc (плата-g) rp
07	1138-5516-02 запросить цену →		Sponge
	1136-5535-01 запросить цену →		Polyester film
08	1162-5583-01 запросить цену →		Уплотнитель rp
34	1136-5521-01 запросить цену →		Pressure пружина
09	1136-5537-01 запросить цену →		Sponge
35	1136-5512-01 запросить цену →		Torsion пружина
10	1136-0901-01 запросить цену →		Cleaning blade rp
36	1136-5516-03 запросить цену →		Рычаг
11	1136-5503-01 запросить цену →		Transport coil
37	4002-0231-01 запросить цену →		Кронштейн в сборе
12	1136-5515-01 запросить цену →		Втулка
38	1100-1333-10 запросить цену →		Shoulder screw
13	1136-5506-01 запросить цену →		Шестерня 24t
39	1100-1901-01 запросить цену →		Shoulder screw
14	1136-5523-03 запросить цену →		Polyester film
	1134-0154-01 запросить цену →		Separator rp
15	1136-5533-01 запросить цену →		Sponge
41	1136-4205-02 запросить цену →		Sponge
16	1136-5528-01 запросить цену →		Вал
42	1136-4209-01 запросить цену →		Sponge
17	1136-5517-01 запросить цену →		Sponge
43	1136-4203-02 запросить цену →		Sponge
18	1136-5532-01 запросить цену →		Pressure пружина
44	1139-4264-01 запросить цену →		Крышка
19	1136-5509-01 запросить цену →		Shutter
45	1177-4261-01 запросить цену →		Grid rp
20	1136-5522-01 запросить цену →		Кронштейн
46	1156-4002-01 запросить цену →		Lid
21	1136-5505-01 запросить цену →		Tension пружина
47	1139-4257-01 запросить цену →		Roll
22	1036-4524-02 запросить цену →		Slider
48	4002-4001-01 запросить цену →		Electrode needle rp
23	4002-5502-01 запросить цену →		Shoulder screw
49	1139-4263-01 запросить цену →		Tension пружина
24	1400-1154-06 запросить цену →		Pressure пружина
50	4002-0311-01 запросить цену →		Барабан charge corona
25	1038-4512-01 запросить цену →		Втулка
51	4002-0313-02 запросить цену →		Developping узел
26	4002-5009-01 запросить цену →		Уплотнитель

Проявка узел (b)

№	Артикул	Альт. артикул	Описание
01	1155-5151-01 запросить цену →		Ролик
29	1134-5105-01 запросить цену →		Roll
02	1134-5148-01 запросить цену →		Уплотнитель
30	1134-5106-13 запросить цену →		Втулка
03	1200-3223-12 запросить цену →		Втулка
31	1200-1462-02 запросить цену →		Washer
04	1134-5115-01 запросить цену →		Шестерня 35t
32	1134-5107-01 запросить цену →		Втулка
05	1134-5158-01 запросить цену →		Sponge
33	1134-5502-01 запросить цену →		Уплотнитель
06	1134-5146-12 запросить цену →		Regulation пластина
34	1134-5125-14 запросить цену →		Polyester film
07	1134-5164-01 запросить цену →		Sponge
	1400-1226-03 запросить цену →		Pressure пружина
08	1134-5132-01 запросить цену →		Polyester film
36	1134-5131-01 запросить цену →		Sponge
09	1134-5147-01 запросить цену →		Втулка
37	1134-5155-01 запросить цену →		Sponge
10	9326-2900-06 запросить цену →		Magnet
38	4002-5001-02 запросить цену →		Проявка ролик
11	1100-3132-04 запросить цену →		Пластина nut
39	1134-5501-01 запросить цену →		Уплотнитель
12	9334-2610-11 запросить цену →		Reed выключатель sub тонер em (s4)
40	1134-5128-14 запросить цену →		Polyester film
13	1134-5127-01 запросить цену →		Collar
41	1136-5526-01 запросить цену →		Ratchet
14	1139-5249-01 запросить цену →		Shoulder screw
	9321-2910-71 запросить цену →		Соленоид sep finger (sl4)
15	1139-5250-01 запросить цену →		Пластина пружина
43	1100-1342-08 запросить цену →		Shoulder screw
16	1134-5118-01 запросить цену →		Regulating пластина
44	1100-3130-08 запросить цену →		Пластина nut
17	4002-5003-02 запросить цену →		Regulating пластина rp
45	1134-5112-01 запросить цену →		Шестерня 15t
18	4002-5012-01 запросить цену →		Шестерня
46	1300-3131-03 запросить цену →		Шестерня 24t
19	4002-5015-01 запросить цену →		Шестерня
47	9312-1910-11 запросить цену →		Мотор sub replew (m14)
20	1134-5114-01 запросить цену →		Шестерня 16/29t
48	1136-6052-12 запросить цену →		Atdc узел atdc (un2) rp
21	4002-5007-01 запросить цену →		Втулка
49	1200-1411-01 запросить цену →		Washer
22	1032-1606-02 запросить цену →		Втулка
50	4002-5006-01 запросить цену →		Втулка
23	4002-5014-01 запросить цену →		Шестерня
51	1134-5103-23 запросить цену →		Держатель
24	4002-5013-02 запросить цену →		Шестерня
52	1134-5104-01 запросить цену →		Roll
25	4002-5011-01 запросить цену →		Шестерня
53	4002-5005-01 запросить цену →		Set пластина
26	1200-1442-04 запросить цену →		Washer
54	1065-5106-01 запросить цену →		Втулка
27	4002-5034-01 запросить цену →		Terminal
55	4002-5022-01 запросить цену →		Уплотнитель
28	4002-5010-01 запросить цену →		Шестерня

Transport секция

№	Артикул	Альт. артикул	Описание
01	9314-1000-61 запросить цену →		Мотор transporat (m8)
19	4002-3504-01 запросить цену →		Ролик
02	1156-1371-01 запросить цену →		Retaining ring
20	4002-3501-02 запросить цену →		Направляющая пластина
03	9314-1000-72 запросить цену →		Мотор synchronizi (m9)
21	4002-0902-01 запросить цену →		Photo interrupter transporat (pc2)
04	1274-3605-01 запросить цену →		Polyester film
22	4002-3518-01 запросить цену →		Actuator
05	1070-3076-01 запросить цену →		Втулка
23	4002-3519-01 запросить цену →		Torsion пружина
06	4002-3523-01 запросить цену →		Tension пружина
24	1200-2105-06 запросить цену →		Retaining ring
07	4002-3530-01 запросить цену →		Шестерня
25	4002-3502-02 запросить цену →		Направляющая пластина
08	1052-4461-01 запросить цену →		Втулка
26	4002-3507-02 запросить цену →		Кронштейн
09	4002-3529-01 запросить цену →		Шестерня
27	1156-3543-01 запросить цену →		Cleaning pad
10	1052-4461-01 запросить цену →		Втулка
11	1136-3525-01 запросить цену →		Шестерня 15t
12	4002-3508-01 запросить цену →		Кронштейн
13	1074-3316-01 запросить цену →		Sponge rp
14	4002-3524-01 запросить цену →		Ролик
15	1136-3578-02 запросить цену →		Направляющая
16	1200-3134-16 запросить цену →		Втулка
17	4002-3506-02 запросить цену →		Направляющая пластина
18	4002-3503-01 запросить цену →		Ролик

Corona секция

№	Артикул	Альт. артикул	Описание
01	1136-3524-01 запросить цену →		Ролик
19	1070-3076-01 запросить цену →		Втулка
02	1136-3540-01 запросить цену →		Spacer
20	1274-3605-01 запросить цену →		Polyester film
03	1136-3539-01 запросить цену →		Spacer
21	1136-4019-01 запросить цену →		Sponge
04	4002-3505-01 запросить цену →		Направляющая пластина
22	1136-4020-01 запросить цену →		Sponge
05	1139-3127-01 запросить цену →		Actuator
23	1136-4031-01 запросить цену →		Sponge
06	1139-3131-01 запросить цену →		Torsion пружина
24	9352-6310-31 запросить цену →		Heater option (h3)
07	4002-3525-01 запросить цену →		Направляющая
25	9332-5910-41 запросить цену →		Seesaw-выключатель
08	4002-0902-01 запросить цену →		Photo interrupter synchroniz (pc1)
26	1139-4058-02 запросить цену →		Cleaning pad
09	1200-2105-06 запросить цену →		Retaining ring
27	1139-4059-01 запросить цену →		Cleaning pad
10	1139-3147-01 запросить цену →		Sponge
28	4002-4103-01 запросить цену →		Направляющая
11	4002-3526-01 запросить цену →		Направляющая
29	4002-4102-01 запросить цену →		Направляющая
12	1136-4027-01 запросить цену →		Направляющая
30	1129-7303-01 запросить цену →		Label
13	1136-4009-01 запросить цену →		Пластина пружина
31	1036-4503-01 запросить цену →		Крышка
14	1136-4034-01 запросить цену →		Sponge
32	1052-5501-02 запросить цену →		Polyester film
15	1136-4010-01 запросить цену →		Spacer
33	4002-4105-02 запросить цену →		Уплотнитель
16	1136-4012-02 запросить цену →		Sponge
34	1075-0765-01 запросить цену →		Corona wire rp
17	1136-3527-01 запросить цену →		Tension пружина
35	1036-4504-01 запросить цену →		Крышка
18	1136-3526-01 запросить цену →		Шестерня 20t
36	4002-0319-02 запросить цену →		Trans corona узел

Vacuum секция

№	Артикул	Альт. артикул	Описание
01	1136-3604-01 запросить цену →		Roll
19	1200-2626-03 запросить цену →		Collar
02	4002-3607-01 запросить цену →		Шестерня
20	4002-0901-01 запросить цену →		Vacuum ремень rp
03	1079-5530-01 запросить цену →		Втулка
04	4002-3602-01 запросить цену →		Ролик
05	1500-2340-88 запросить цену →		Label dehumidifier
06	1136-3516-01 запросить цену →		Держатель
07	1136-3510-01 запросить цену →		Segment шестерня
08	1136-3509-02 запросить цену →		Lock release рычаг
09	4002-7314-01 запросить цену →		Label
10	4425-3770-01 запросить цену →		Support
11	4425-3715-01 запросить цену →		Wire pulley
12	4002-3515-01 запросить цену →		Рычаг
13	4002-3521-01 запросить цену →		Wire
14	4002-3514-01 запросить цену →		Рычаг
15	1136-3508-01 запросить цену →		Segment шестерня
16	1136-3514-01 запросить цену →		Sponge
17	1136-3515-01 запросить цену →		Pressure пружина
18	1136-3506-01 запросить цену →		Tension пружина

Каталог очень большой (777 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
