Konica Minolta Minolta AFR19 — каталог запчастей со схемами

Содержание

• Housing
• Paper take-up секция (a)
• Paper take-up секция (b)
• Paper take-up секция (c)
• Paper transport секция (a)
• Paper transport секция (b)
• Drive секция
• Index

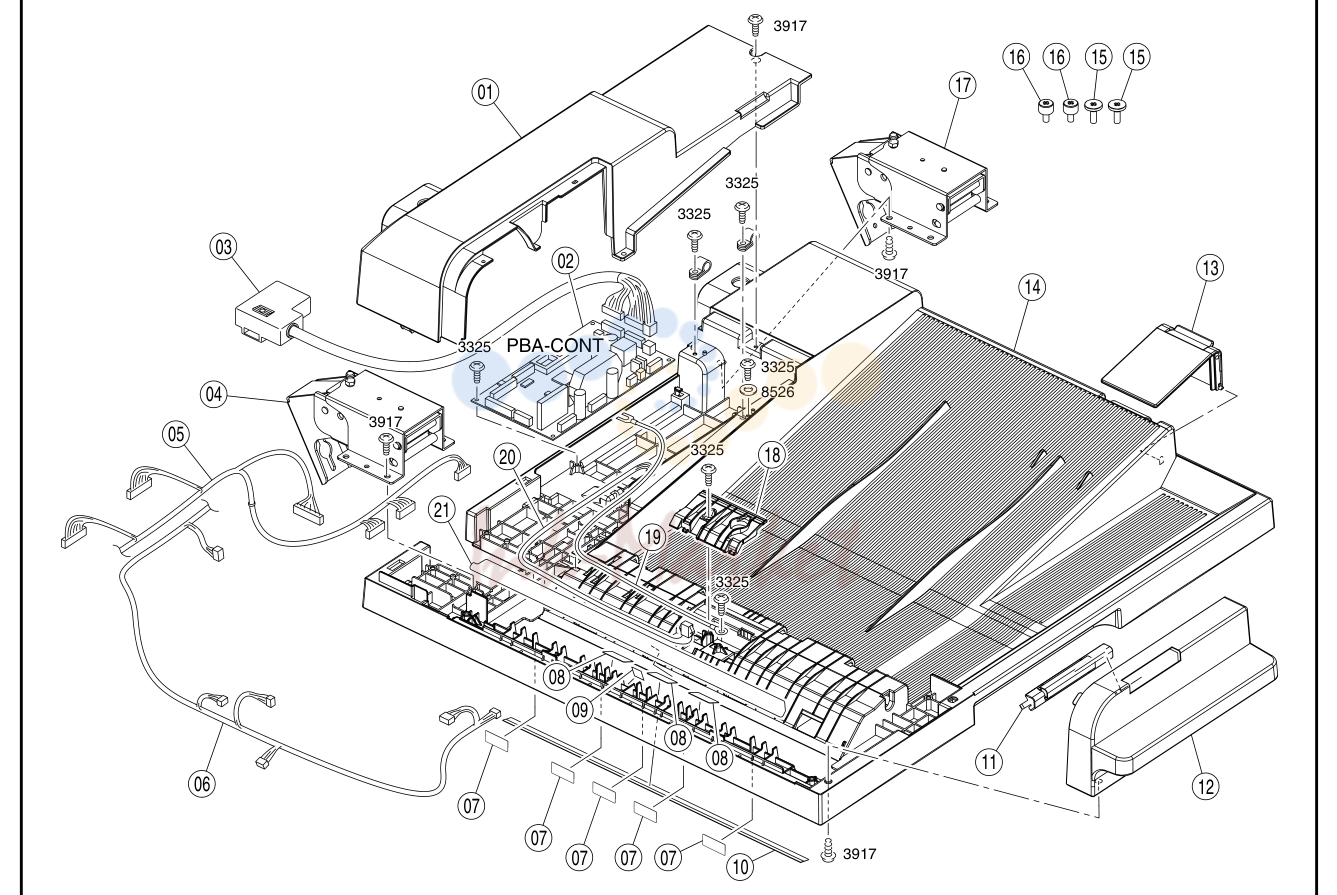

Housing

№	Артикул	Альт. артикул	Описание
01	4344-5016-01 запросить цену →		Крышка
19	4344-5162-01 запросить цену →		Жгут в сборе
02	4344-5004-01 запросить цену →		Плата в сборе main (pba-cont) rp
20	4344-5153-01 запросить цену →		Жгут в сборе
03	4344-5154-01 запросить цену →		Жгут в сборе
21	4344-5139-01 запросить цену →		Film
04	4344-5128-01 запросить цену →		Hinge в сборе
05	4344-5151-01 запросить цену →		Жгут в сборе
06	4344-5152-01 запросить цену →		Жгут в сборе
07	4344-5143-01 запросить цену →		Film
08	4344-5140-01 запросить цену →		Film
09	4344-5077-01 запросить цену →		Уплотнитель
10	4344-5144-01 запросить цену →		Film
11	4344-5019-01 запросить цену →		Крышка
12	4344-5008-01 запросить цену →		Крышка
13	4344-5133-01 запросить цену →		Stopper
14	4344-5131-01 запросить цену →		Base рама
15	4582-2410-01 запросить цену →		Shoulder screw
16	4582-2411-01 запросить цену →		Screw
17	4344-5127-01 запросить цену →		Hinge в сборе
18	4344-5132-01 запросить цену →		Крышка

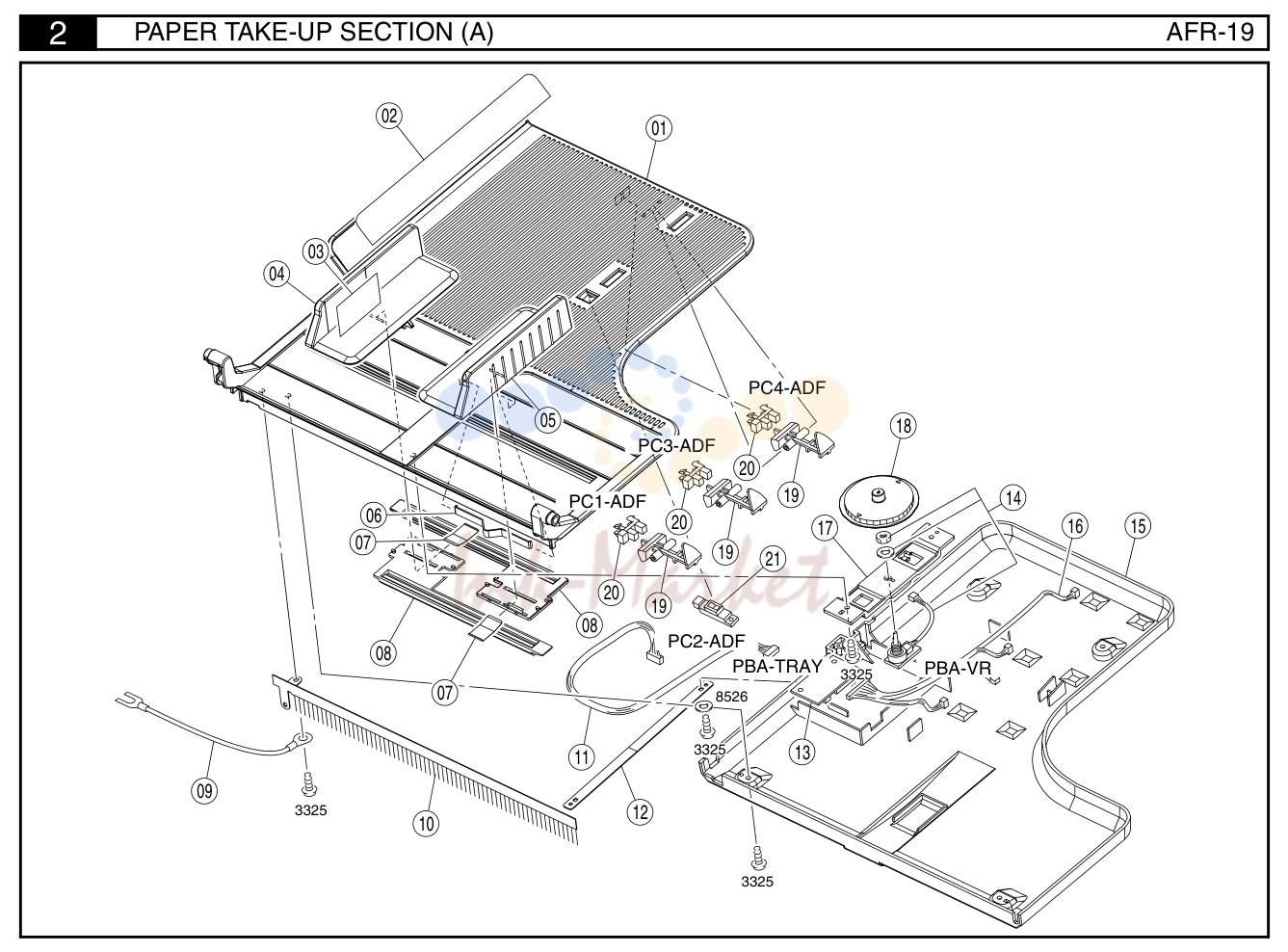

Paper take-up секция (a)

№	Артикул	Альт. артикул	Описание
01	4344-5060-01 запросить цену →		Tray
19	4344-5067-01 запросить цену →		Рычаг
02	4344-5119-01 запросить цену →		Label
20	4583-4136-01 запросить цену →		Solid state выключатель (pc1.3.4-adf)
03	4344-5118-01 запросить цену →		Label
21	4344-5166-01 запросить цену →		Solid state выключатель paper si(pc2-adf)
04	4344-5063-01 запросить цену →		Regulating пластина
05	4344-5062-01 запросить цену →		Regulating пластина
06	4344-5068-01 запросить цену →		Пластина пружина
07	4688-2017-01 запросить цену →		Пластина пружина
08	4344-5066-01 запросить цену →		Rack
09	4344-5155-01 запросить цену →		Жгут в сборе
10	4344-5069-01 запросить цену →		Neuralizing brush
11	4344-5147-01 запросить цену →		Жгут в сборе
12	4344-5070-01 запросить цену →		Band
13	4344-5158-01 запросить цену →		Плата в сборе i/f (pba-tray)
14	4344-5156-01 запросить цену →		Плата в сборе size (pba-vr)
15	4344-5061-01 запросить цену →		Крышка
16	4344-5148-01 запросить цену →		Жгут в сборе
17	4344-5065-01 запросить цену →		Держатель
18	4344-5064-01 запросить цену →		Шестерня

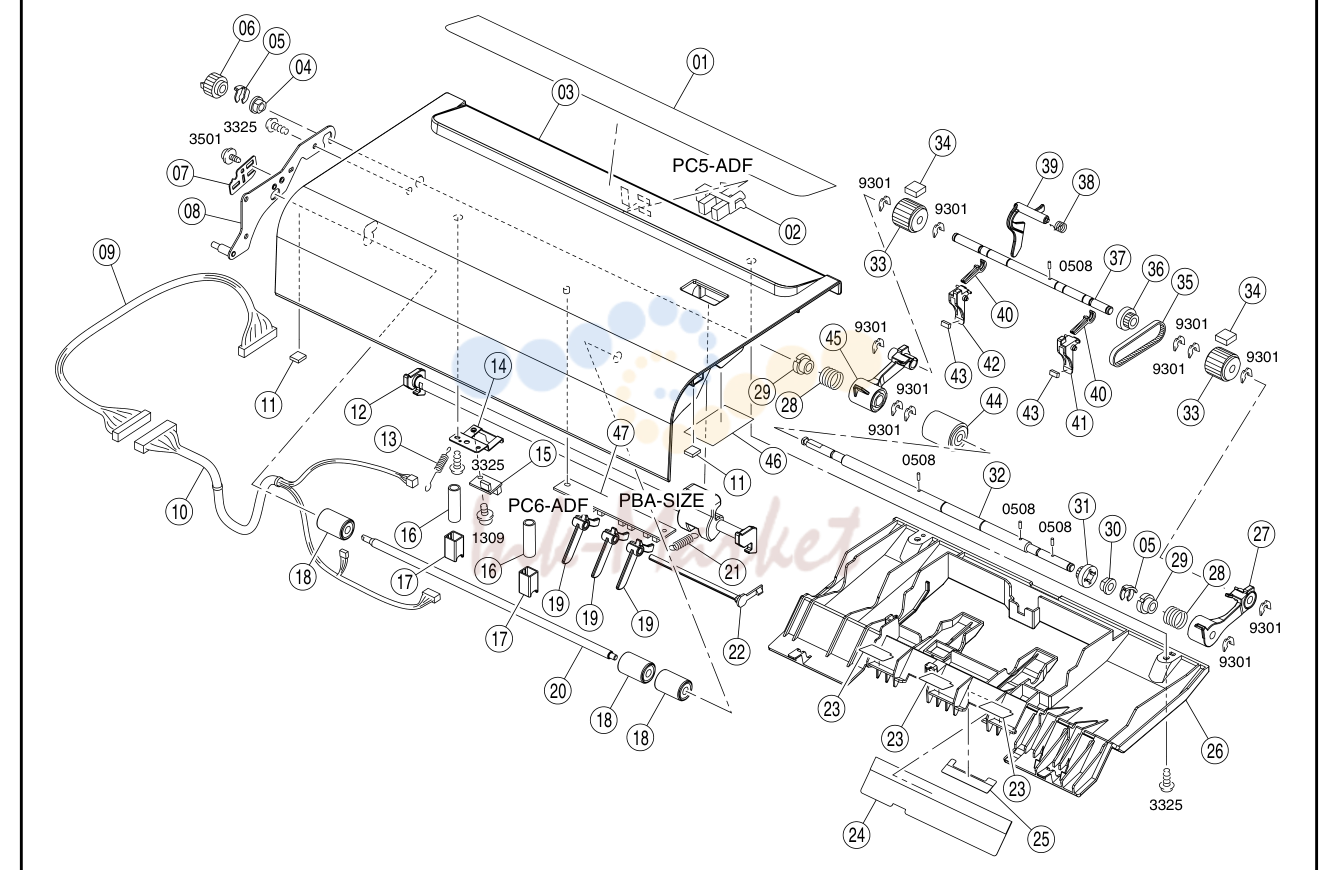

Paper take-up секция (b)

№	Артикул	Альт. артикул	Описание
01	4344-5120-01 запросить цену →		Label
25	4344-5105-01 запросить цену →		Film
02	4583-4136-01 запросить цену →		Solid state выключатель empty (pc5-adf)
26	4344-5085-01 запросить цену →		Крышка
03	4344-5086-01 запросить цену →		Крышка
27	4688-3051-01 запросить цену →		Рычаг
04	4496-2538-01 запросить цену →		Втулка
28	4688-3038-01 запросить цену →		Пружина rp
05	4496-3003-01 запросить цену →		Stopper ring
29	4344-5110-01 запросить цену →		Барабан
06	4344-5111-01 запросить цену →		Шестерня
30	4583-4059-01 запросить цену →		Втулка
07	4344-5113-01 запросить цену →		Кронштейн
31	4344-5092-01 запросить цену →		Pulley
08	4344-5083-01 запросить цену →		Кронштейн в сборе
32	4344-5095-01 запросить цену →		Вал
09	4344-5149-01 запросить цену →		Жгут в сборе
33	4344-5003-01 запросить цену →		Ролик rp
10	4344-5150-01 запросить цену →		Жгут в сборе
34	4344-5115-01 запросить цену →		Sponge
11	4344-5114-01 запросить цену →		Sponge
35	4344-5182-01 запросить цену →		Timing ремень
12	4344-5087-01 запросить цену →		Knob
36	4688-3054-01 запросить цену →		Pulley
13	4344-5101-01 запросить цену →		Tension пружина
37	4344-5096-01 запросить цену →		Вал
14	4344-5094-01 запросить цену →		Кронштейн
38	4344-5098-01 запросить цену →		Torsion пружина
15	4344-5167-01 запросить цену →		Solid state выключатель regist (pc6-adf)
39	4344-5088-01 запросить цену →		Рычаг
16	4344-5100-01 запросить цену →		Pressure пружина
40	4688-3052-01 запросить цену →		Stopper
17	4344-5091-01 запросить цену →		Держатель
41	4688-3049-01 запросить цену →		Stopper
18	4344-5093-01 запросить цену →		Ролик
42	4688-3048-01 запросить цену →		Stopper
19	4344-5089-01 запросить цену →		Рычаг
43	4344-5104-01 запросить цену →		Sponge
20	4344-5097-01 запросить цену →		Вал
44	4582-3014-01 запросить цену →		Ролик rp
21	4344-5103-01 запросить цену →		Tension пружина
45	4688-3050-01 запросить цену →		Рычаг
22	4344-5090-01 запросить цену →		Actuator
46	4344-5117-01 запросить цену →		Label
23	4344-5102-01 запросить цену →		Film
47	4344-5157-01 запросить цену →		Плата в сборе size (pba-size)
24	4344-5099-01 запросить цену →		Film

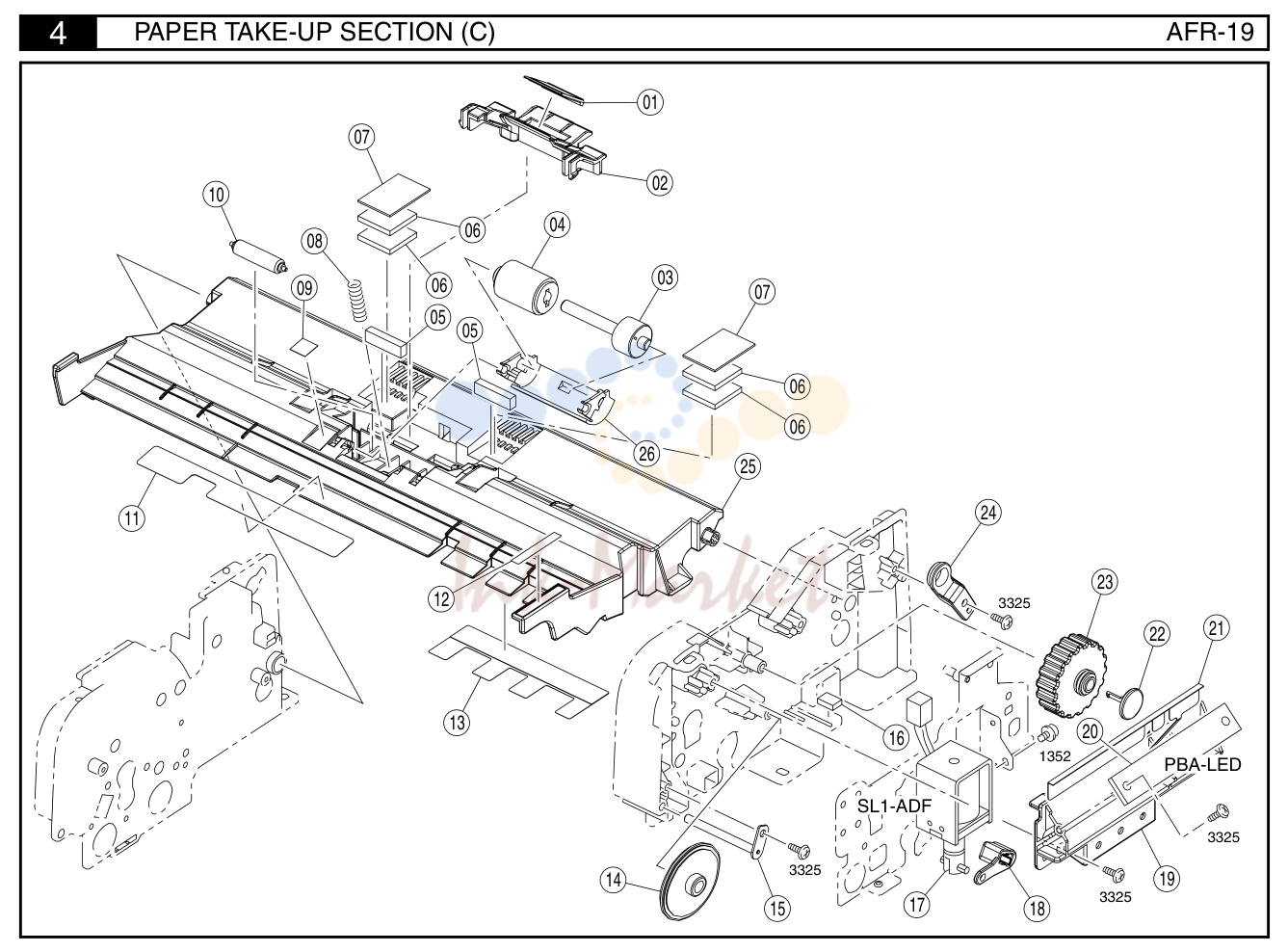

Paper take-up секция (c)

№	Артикул	Альт. артикул	Описание
01	4344-5081-01 запросить цену →		Rubber
19	4344-5011-01 запросить цену →		Держатель
02	4344-5072-01 запросить цену →		Держатель
20	4344-5159-01 запросить цену →		Плата в сборе (pba-led)
03	4344-5079-01 запросить цену →		Joint в сборе
21	4344-5024-01 запросить цену →		Пластина
04	4582-3047-01 запросить цену →		Ролик rp
22	4344-5050-01 запросить цену →		Pin
05	4344-5082-01 запросить цену →		Sponge
23	4344-5018-01 запросить цену →		Шестерня
06	4344-5074-01 запросить цену →		Sponge
24	4344-5049-01 запросить цену →		Держатель
07	4344-5075-01 запросить цену →		Уплотнитель
25	4344-5071-01 запросить цену →		Направляющая
08	4344-5078-01 запросить цену →		Pressure пружина
26	4344-5073-01 запросить цену →		Держатель
09	4344-5077-01 запросить цену →		Уплотнитель
10	4688-3007-01 запросить цену →		Roll
11	4344-5076-01 запросить цену →		Film
12	4344-5116-01 запросить цену →		Label
13	4344-5080-01 запросить цену →		Film
14	4344-5043-01 запросить цену →		Шестерня
15	4344-5084-01 запросить цену →		Кронштейн в сборе
16	4344-5054-01 запросить цену →		Sponge
17	4344-5165-01 запросить цену →		Соленоид в сборе exit (sl1-adf)
18	4344-5039-01 запросить цену →		Рычаг

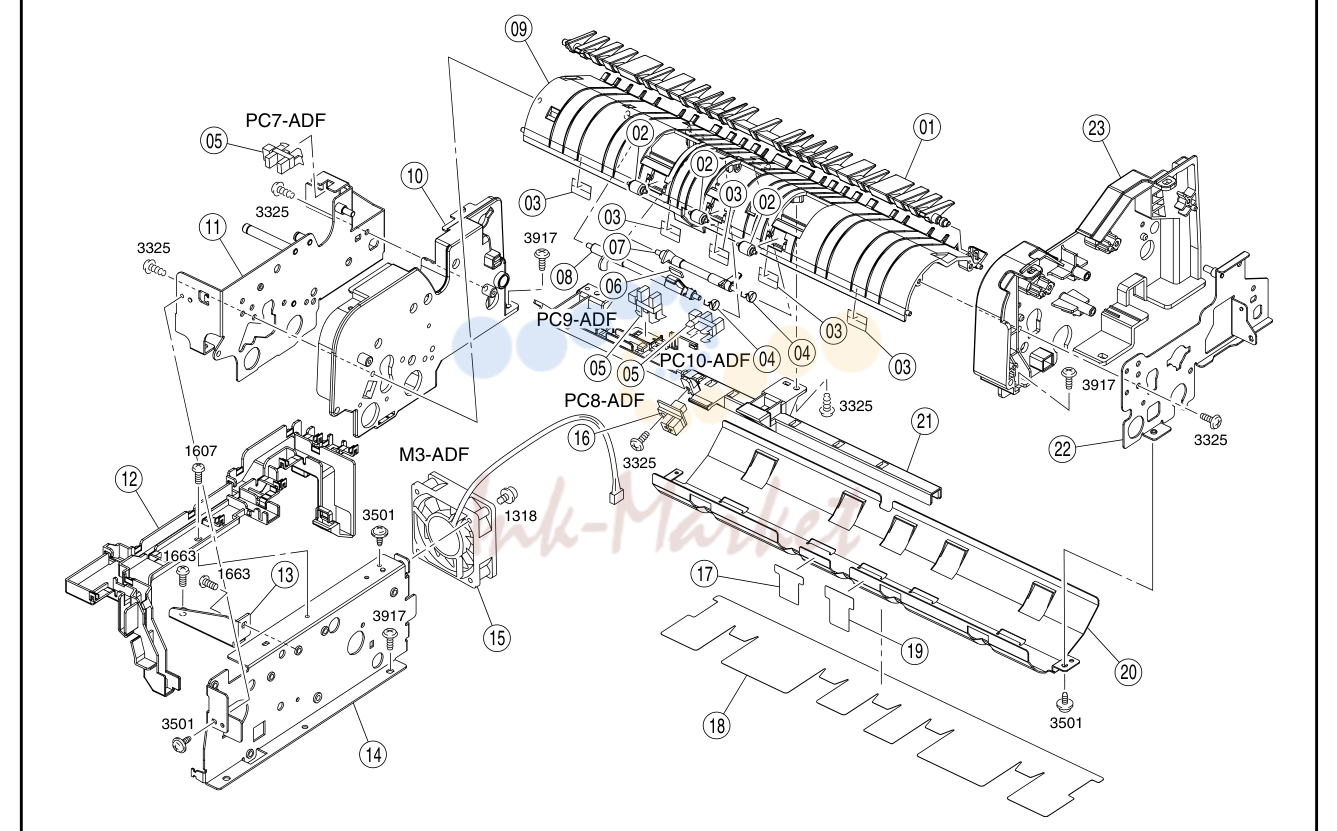

Paper transport секция (a)

№	Артикул	Альт. артикул	Описание
01	4344-5013-01 запросить цену →		Pawl
19	4344-5035-01 запросить цену →		Film
02	4688-3058-01 запросить цену →		Roll
20	4344-5020-01 запросить цену →		Направляющая пластина
03	4344-5032-01 запросить цену →		Film
21	4344-5015-01 запросить цену →		Держатель
04	4344-5053-01 запросить цену →		Torsion пружина
22	4344-5006-01 запросить цену →		Рама в сборе
05	4583-4136-01 запросить цену →		Solid state выключатель (pc7.9.10-adf)
23	4344-5012-01 запросить цену →		Держатель
06	4344-5054-01 запросить цену →		Sponge
07	4344-5010-01 запросить цену →		Рычаг
08	4344-5040-01 запросить цену →		Рычаг
09	4344-5009-01 запросить цену →		Направляющая
10	4344-5014-01 запросить цену →		Держатель
11	4344-5005-01 запросить цену →		Рама в сборе
12	4344-5017-01 запросить цену →		Держатель
13	4344-5023-01 запросить цену →		Кронштейн
14	4344-5022-01 запросить цену →		Кронштейн
15	4344-5164-01 запросить цену →		Вентилятор мотор cooling (m3-adf)
16	4344-5167-01 запросить цену →		Solid state выключатель origina (pc8-adf)
17	4344-5034-01 запросить цену →		Film
18	4344-5025-01 запросить цену →		Film rp

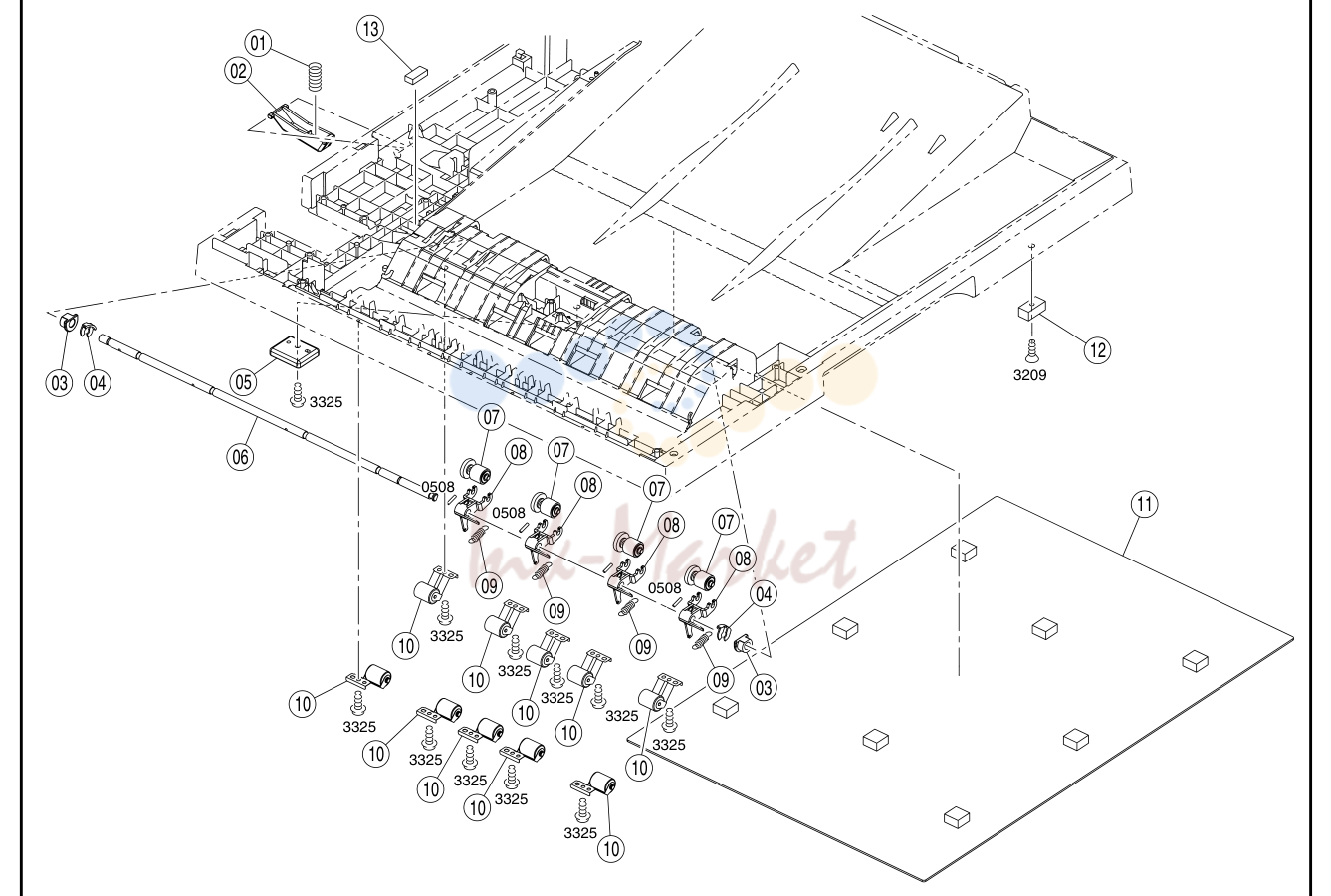

Paper transport секция (b)

№	Артикул	Альт. артикул	Описание
01	4344-5138-01 запросить цену →		Pressure пружина
02	4344-5134-01 запросить цену →		Рычаг
03	4344-5142-01 запросить цену →		Втулка
04	4496-3003-01 запросить цену →		Stopper ring
05	4344-5135-01 запросить цену →		Spacer
06	4344-5136-01 запросить цену →		Вал
07	4344-5130-01 запросить цену →		Roll в сборе
08	4344-5141-01 запросить цену →		Держатель
09	4344-5137-01 запросить цену →		Tension пружина
10	4344-5129-01 запросить цену →		Roll в сборе
11	4344-5125-01 запросить цену →		Original крышка mat
12	4344-5146-01 запросить цену →		Magnet
13	4344-5054-01 запросить цену →		Sponge

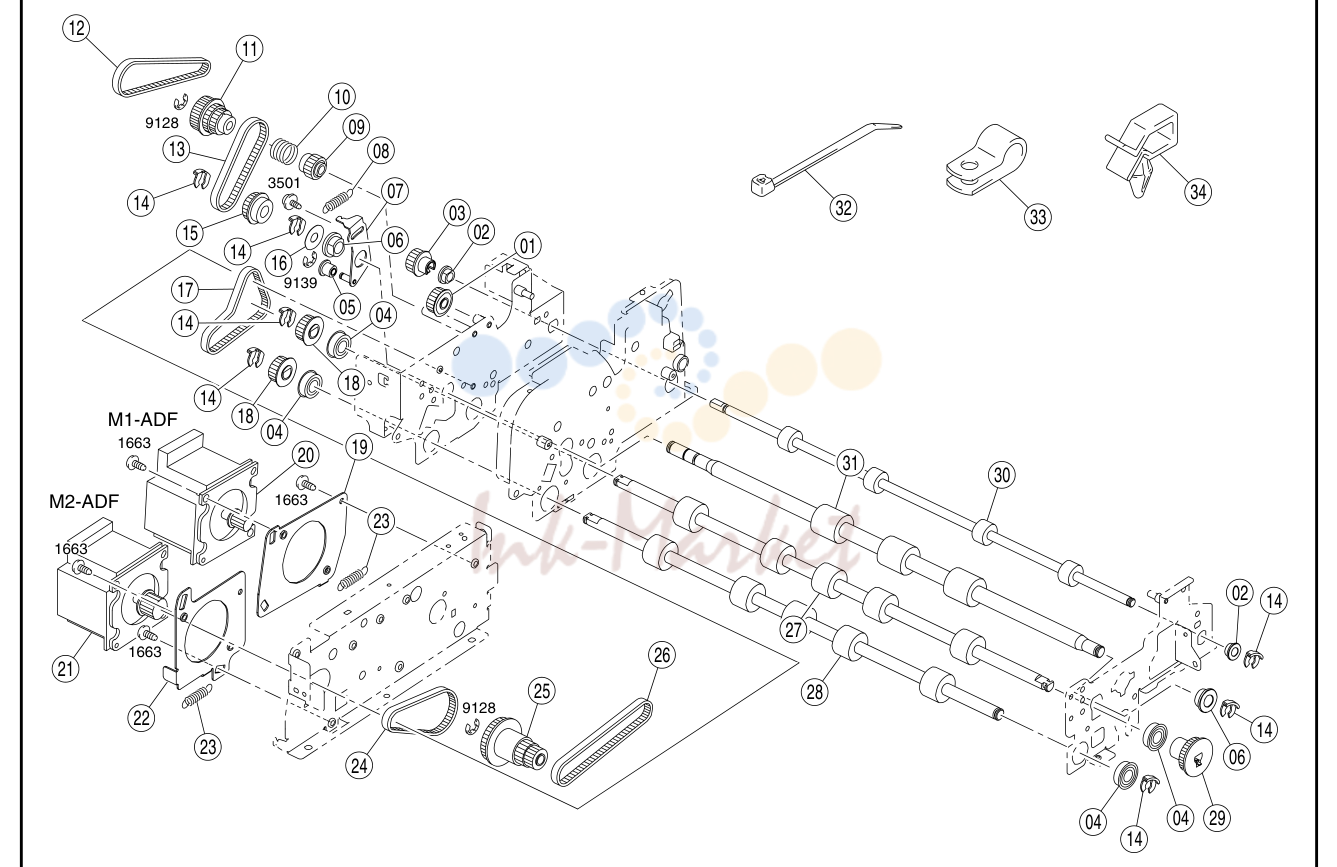

Drive секция

№	Артикул	Альт. артикул	Описание
01	4344-5048-01 запросить цену →		Шестерня
19	4344-5051-01 запросить цену →		Кронштейн
02	4496-2538-01 запросить цену →		Втулка
20	4344-5161-01 запросить цену →		Мотор take-up (m1-adf)
03	4344-5045-01 запросить цену →		Pulley
21	4344-5160-01 запросить цену →		Мотор transpo (m2-adf)
04	4583-4110-01 запросить цену →		Ball bearing
22	4344-5021-01 запросить цену →		Кронштейн
05	4344-5041-01 запросить цену →		Roll
23	4344-5030-01 запросить цену →		Tension пружина
06	4583-4547-01 запросить цену →		Втулка
24	4496-2116-01 запросить цену →		Timing ремень
07	4344-5007-01 запросить цену →		Кронштейн в сборе
25	4344-5180-01 запросить цену →		Pulley
08	4344-5031-01 запросить цену →		Tension пружина
26	4344-5177-01 запросить цену →		Timing ремень
09	4344-5047-01 запросить цену →		Шестерня
27	4344-5028-01 запросить цену →		Ролик
10	4344-5059-01 запросить цену →		Torsion пружина
28	4344-5027-01 запросить цену →		Ролик
11	4344-5046-01 запросить цену →		Pulley
29	4344-5042-01 запросить цену →		Шестерня
12	4344-5175-01 запросить цену →		Timing ремень
30	4344-5026-01 запросить цену →		Ролик
13	4344-5174-01 запросить цену →		Timing ремень
31	4344-5029-01 запросить цену →		Ролик
14	4496-3003-01 запросить цену →		Stopper ring
32	4688-6751-01 запросить цену →		Кабель tie
15	4344-5052-01 запросить цену →		Pulley
33	4344-5169-01 запросить цену →		P-clip
16	4344-5033-01 запросить цену →		Film
34	4344-5170-01 запросить цену →		Wiring saddle
17	4344-5176-01 запросить цену →		Timing ремень
18	4344-5044-01 запросить цену →		Pulley

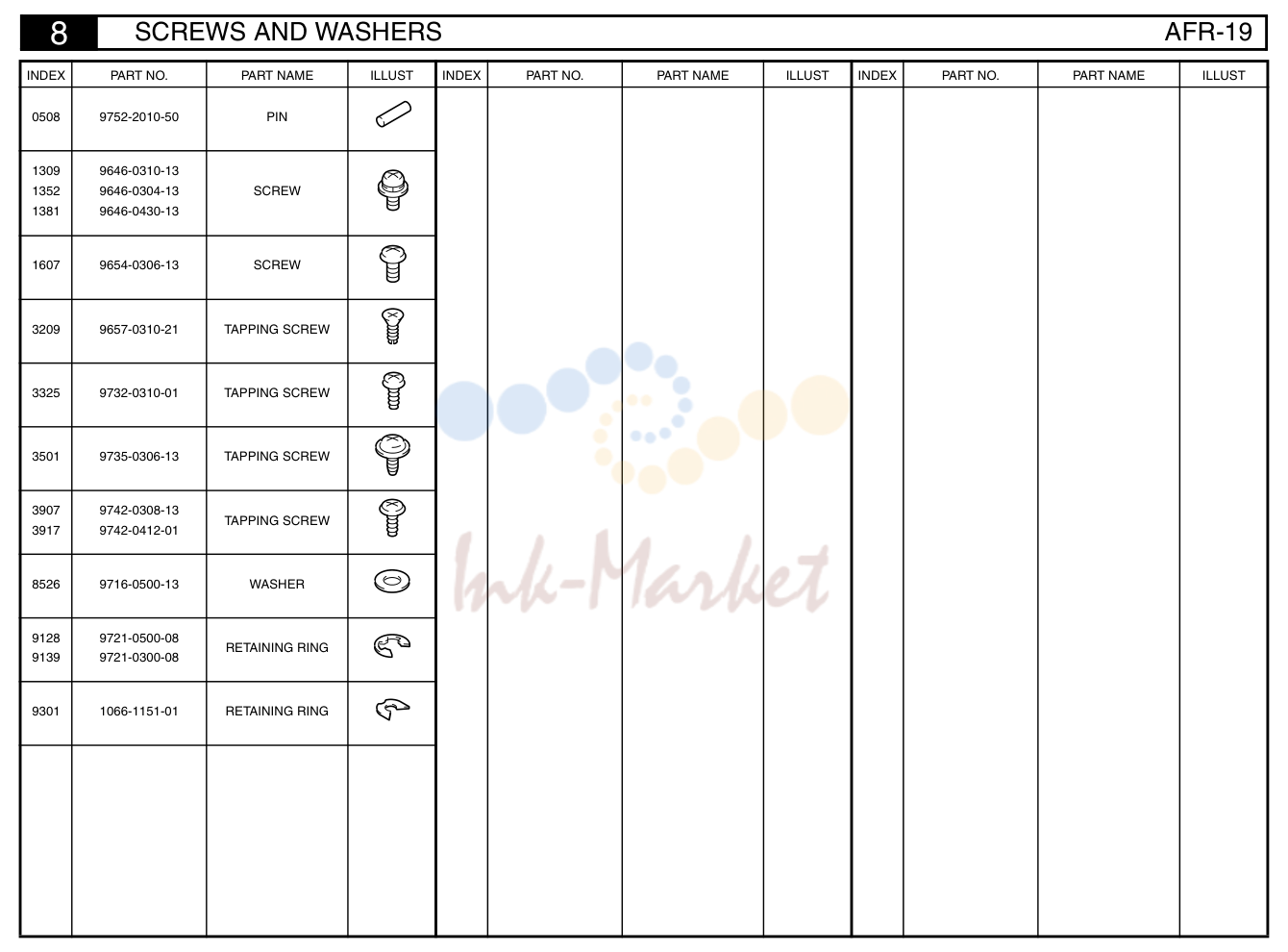

Index

№	Артикул	Альт. артикул	Описание
	9752-2010-50 запросить цену →		Pin
	9646-0304-13 запросить цену →		Screw
	9654-0306-13 запросить цену →		Screw
	9657-0310-21 запросить цену →		Tapping screw
	9732-0310-01 запросить цену →		Tapping screw
	9735-0306-13 запросить цену →		Tapping screw
	9716-0500-13 запросить цену →		Washer
	1066-1151-01 запросить цену →		Retaining ring
