Konica Minolta MC 4695MF — каталог запчастей со схемами

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL
2. DIAGRAM OF MAIN PARTS SECTION
3. EXTERNAL PARTS
4. IR SECTION
5. IR SECTION
6. IR SECTION
7. MAIN FRAME SECTION
8. T/C RAIL SECTION
9. I/U CONTACT SECTION
10. I/U RAIL SECTION
11. WASTE TONER TRANSPORT SECTION
12. TRANSFER BELT UNIT
13. PRINT HEAD SECTION
14. CASSETTE SECTION

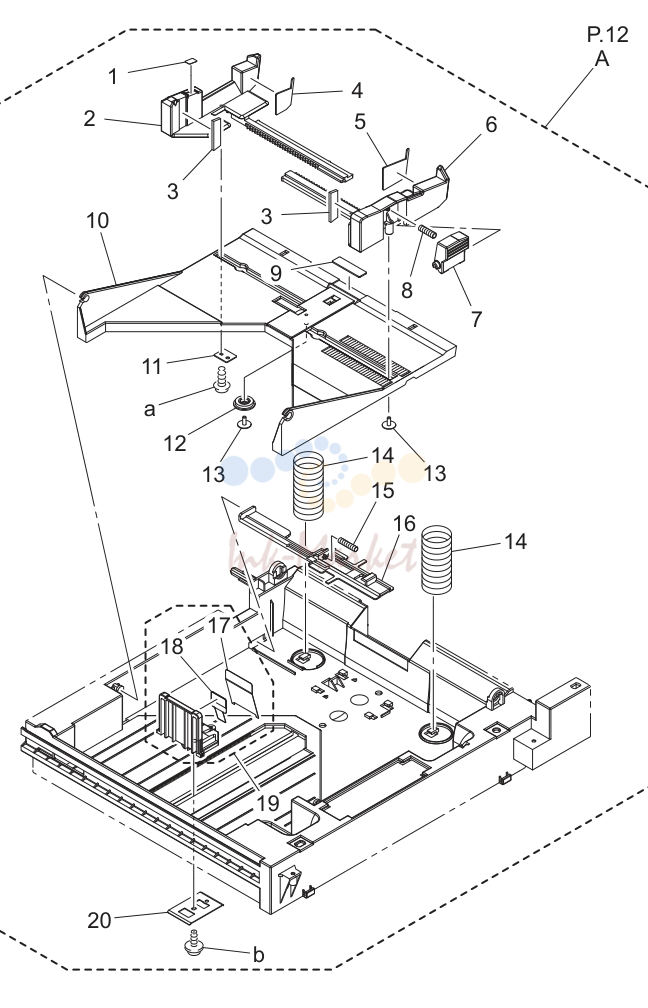

15. CASSETTE SECTION

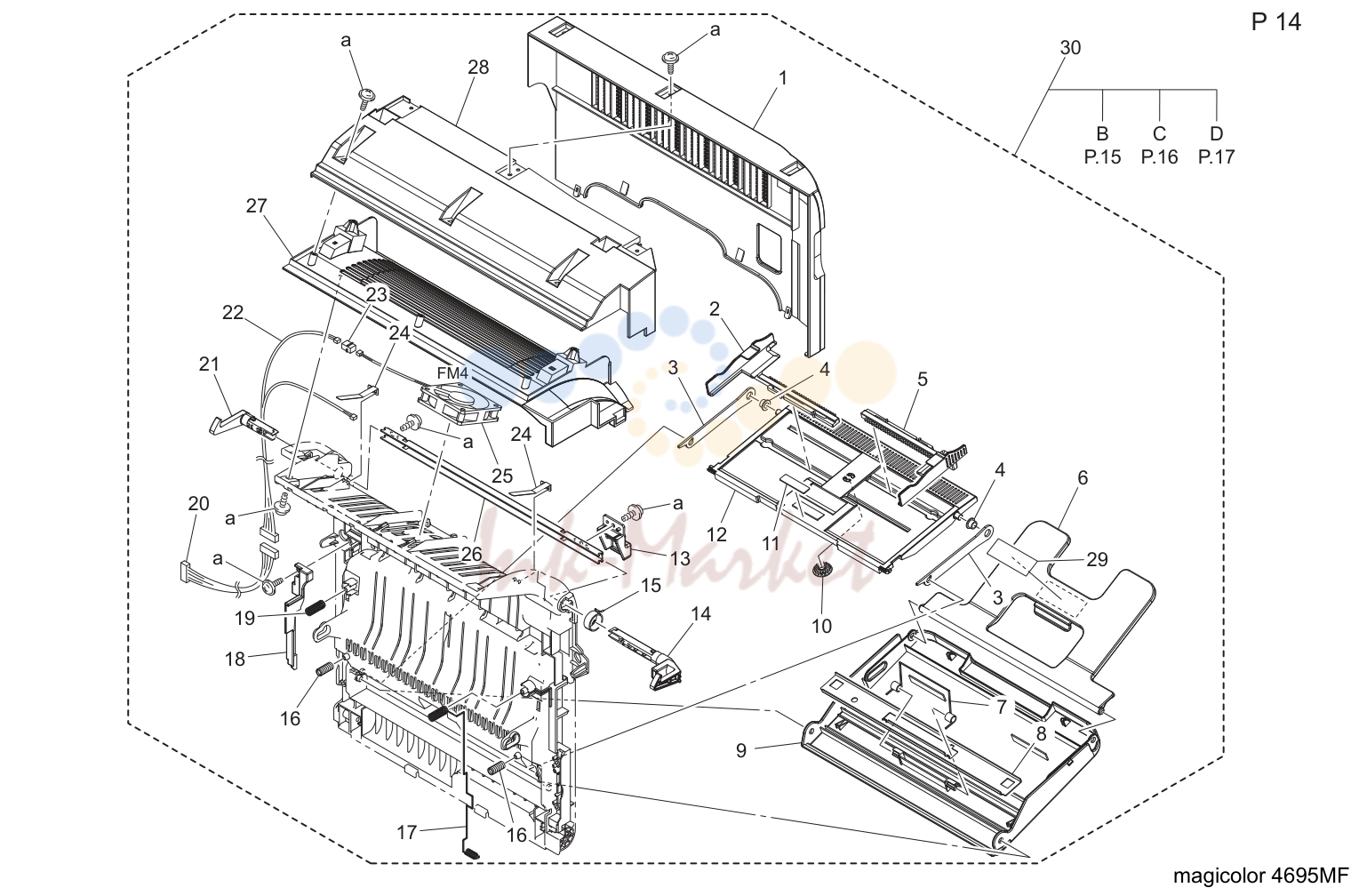

16. VERTICAL CONVEYANCE SECTION
17. VERTICAL CONVEYANCE SECTION
18. VERTICAL CONVEYANCE SECTION
19. VERTICAL CONVEYANCE SECTION

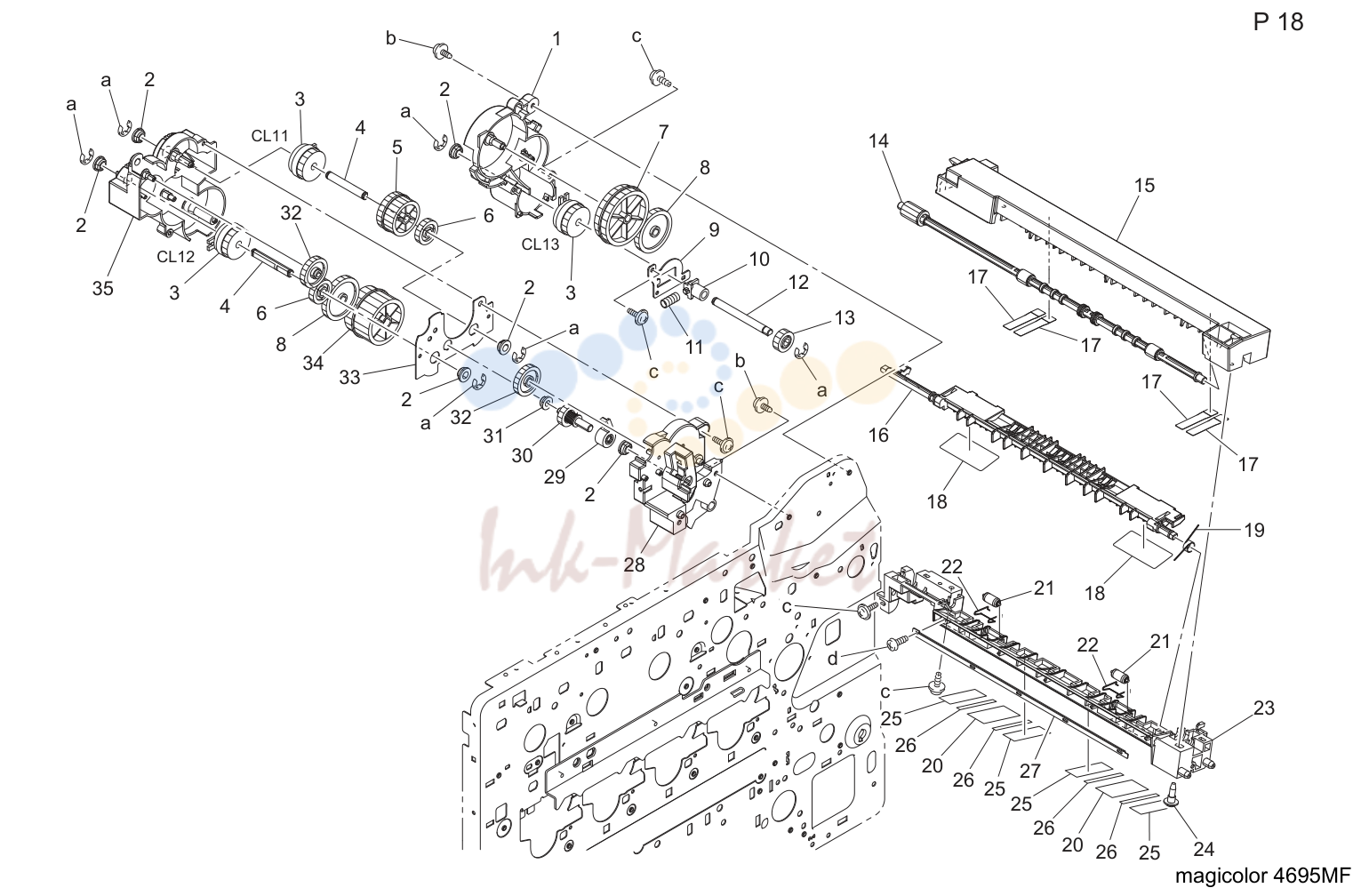

20. SWITCH BACK SECTION
21. HORIZONTAL TRANSPORT UNIT
22. HORIZONTAL TRANSPORT UNIT

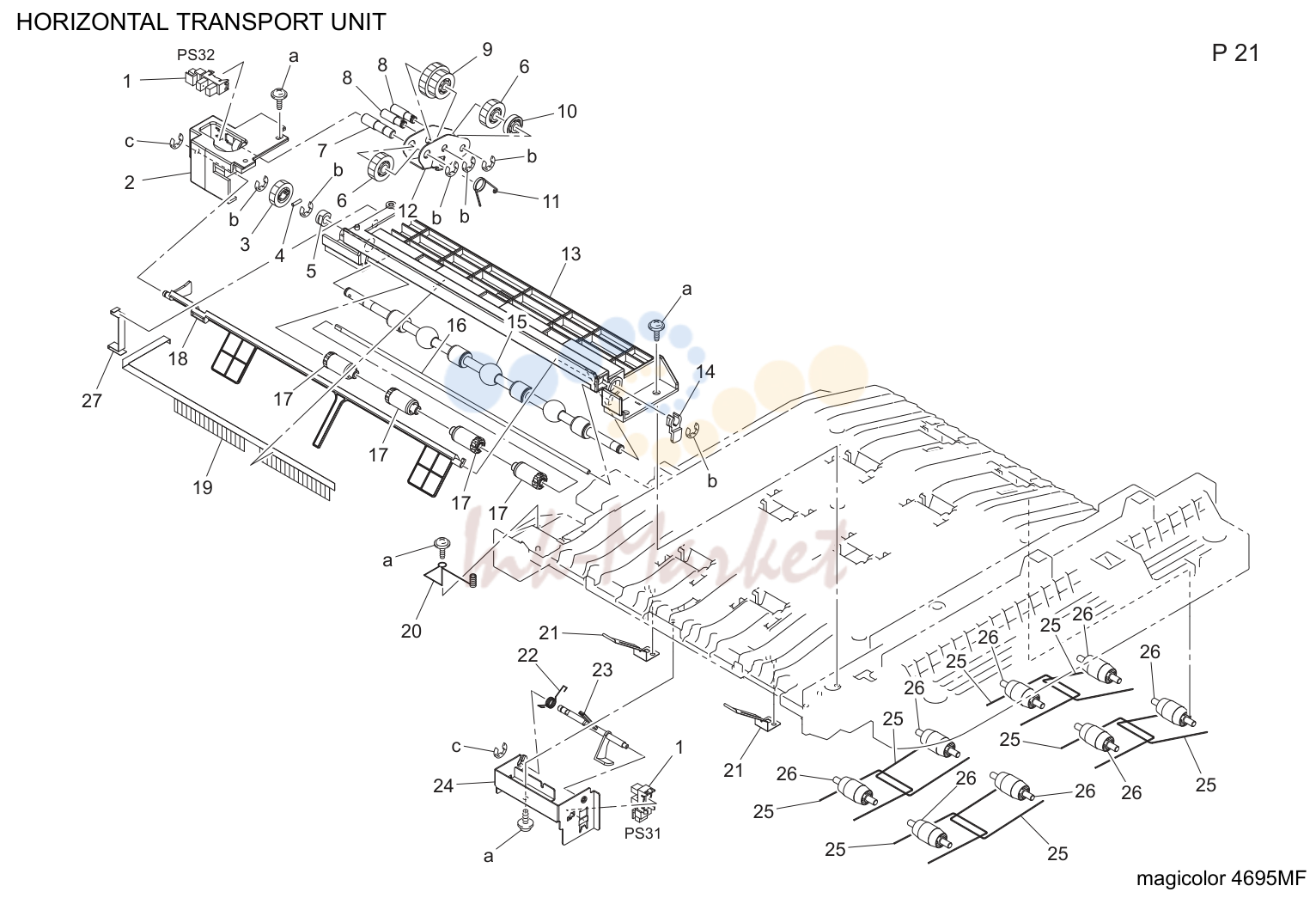

23. HORIZONTAL TRANSPORT UNIT

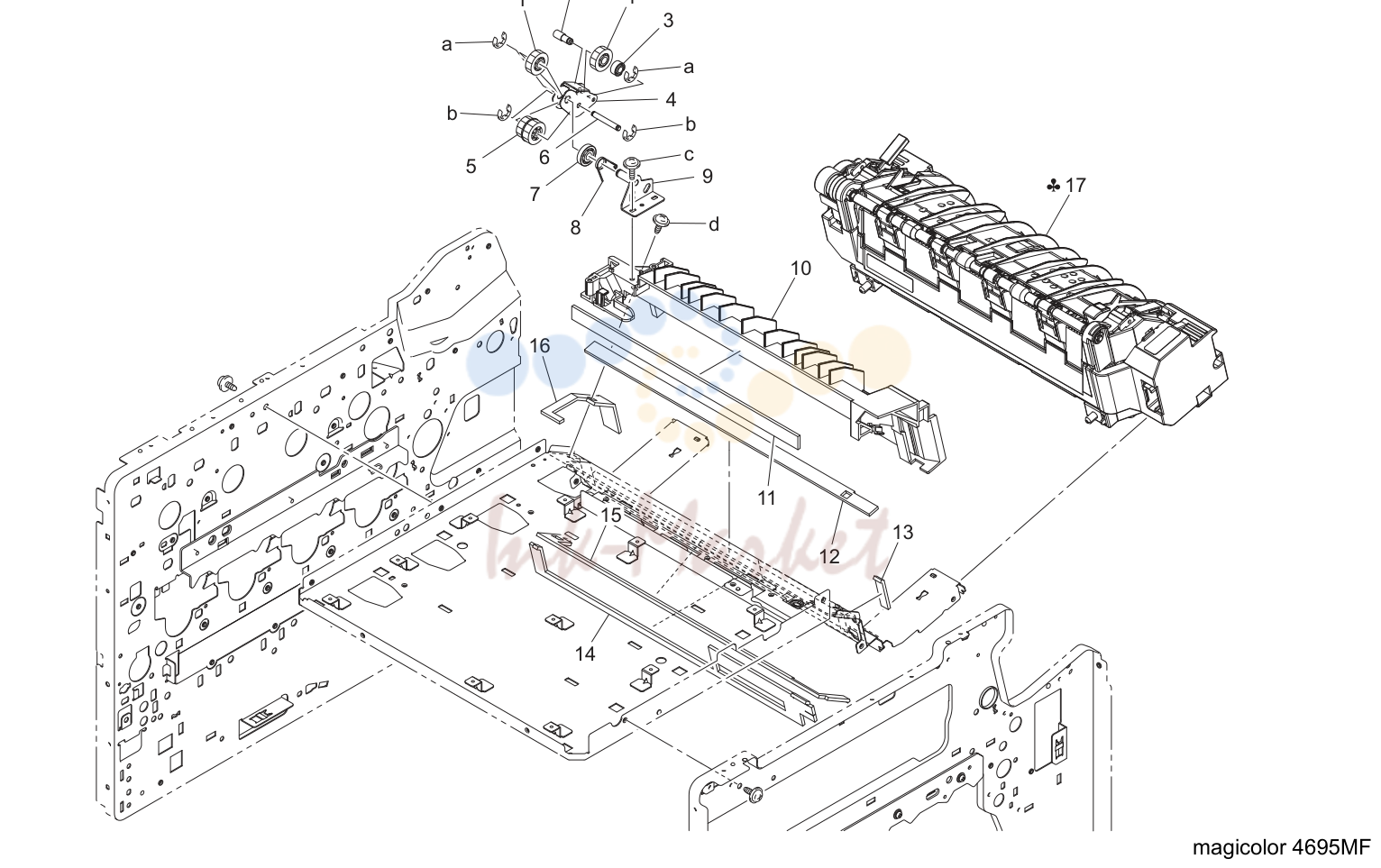

24. FUSING SECTION

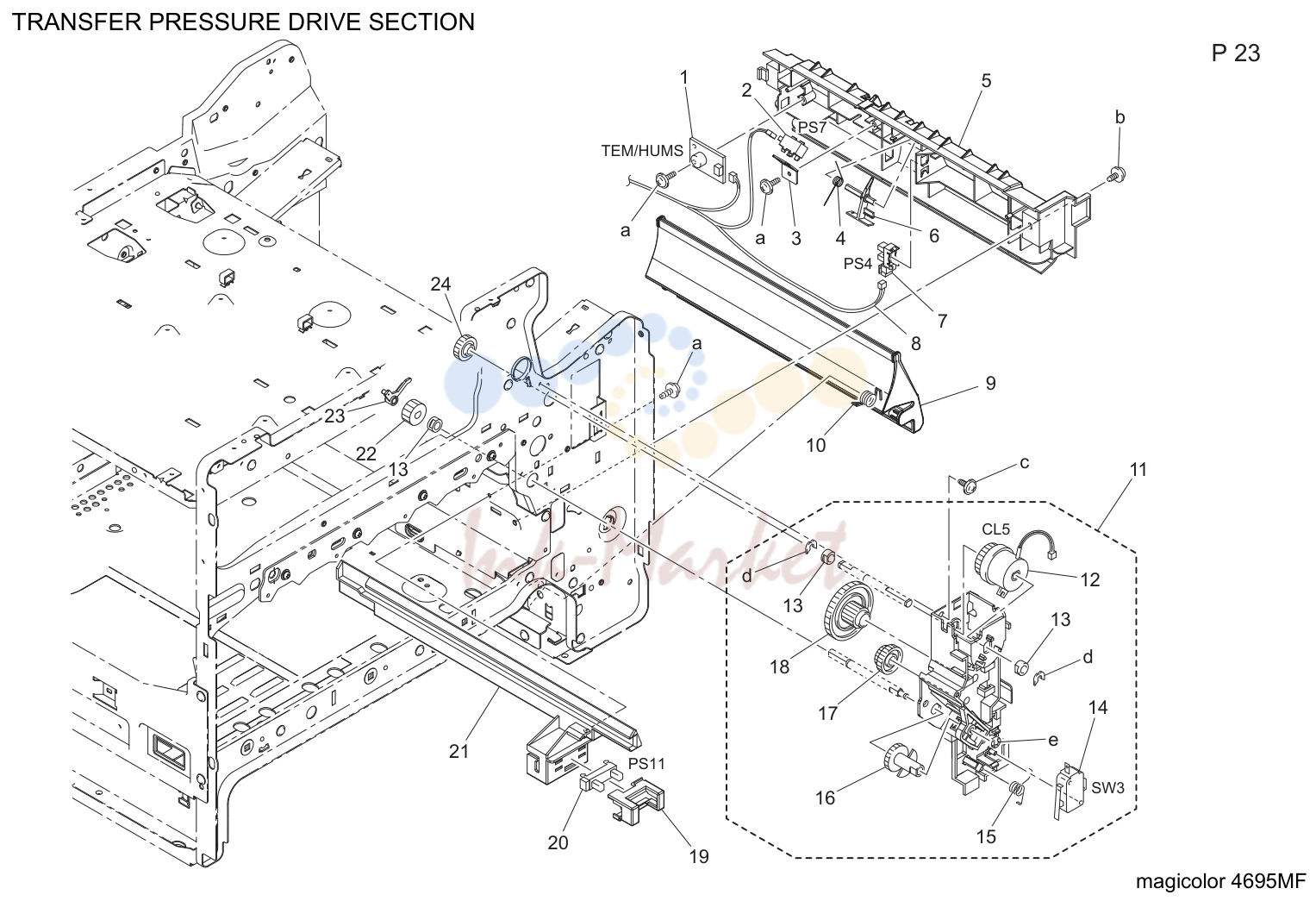

25. TRANSFER PRESSURE DRIVE SECTION
26. HOPPER DRIVE SECTION
27. MAIN DRIVE SECTION
28. ELECTRICAL COMPONENTS
29. ELECTRICAL COMPONENTS
30. ADF UNIT
31. ADF TRANSPORT SECTION
32. ADF TRANSPORT SECTION
33. ADF TRANSPORT SECTION
34. ADF TRANSPORT SECTION
35. ADF TRANSPORT SECTION
36. ADF TRANSPORT SECTION
37. ADF TRANSPORT SECTION
38. ADF TRAY SECTION
39. ADF FRAME SECTION
40. WIRING ACCESSORIES AND JIGS
41. ACCESSORY PARTS
42. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL

№	Артикул	Альт. артикул	Описание
1			When you order, please check the proper figures beforehand that are on Our Parts Guide Manual, and order with the appropriate figures.
2			For screws, Nuts, Washers, retaining rings and Pins which are used in this model, one letter is shown on the Standard parts column of Parts list and
3			In order to maintain safety of the product, some specific parts composed of this product are set up as "essential safety parts".
4			The assigned parts number for the "essential safety parts" is indicated as "SP00-****".
5			means that there are exclusive parts for each destination.
6			Revision Mark
7			All rights reserved. (any reprints or quotations are prohibited.)
1			PRINTER COLOR magicolor 4695MF
2			PAPER FEEDER SPCU
3			OTHER OPTION Hard Disk Kit
4			OTHER OPTION CF Adaptor

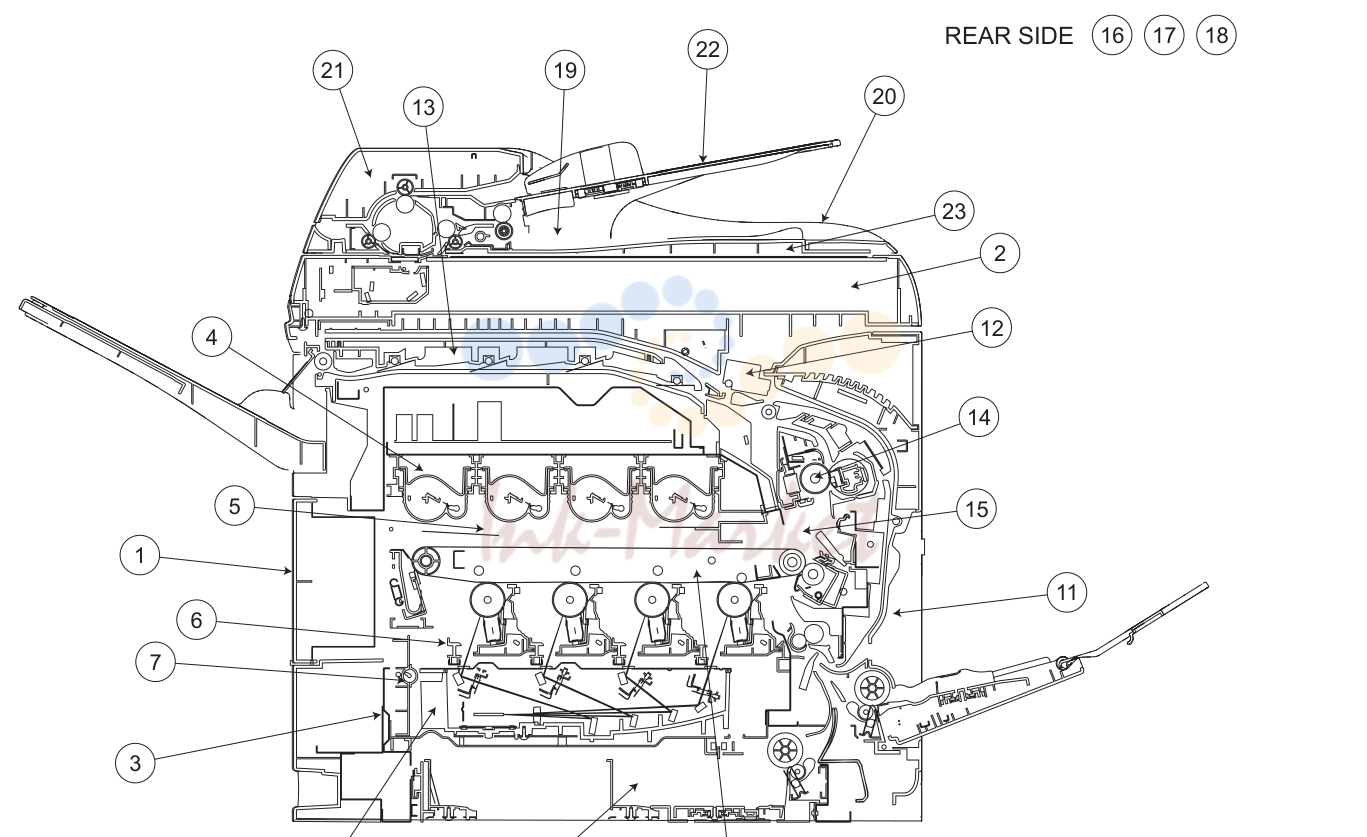

2. DIAGRAM OF MAIN PARTS SECTION

№	Артикул	Альт. артикул	Описание
1			EXTERNAL PARTS P1
2			IR SECTION P2 P3 P4
3			MAIN FRAME SECTION P5
4			T/C RAIL SECTION P6
5			I/U CONTACT SECTION P7
6			I/U RAIL SECTION P8
7			WASTE TONER TRANSPORT SECTION P9
8			TRANSFER BELT UNIT P10
9			PRINT HEAD SECTION P11
10			CASSETTE SECTION P12 P13
11			VERTICAL CONVEYANCE SECTION P14 P15 P16 P17
12			SWITCH BACK SECTION P18
13			HORIZONTAL TRANSPORT UNIT P19 P20 P21
14			FUSING SECTION P22
15			TRANSFER PRESSURE DRIVE SECTION P23
16			HOPPER DRIVE SECTION P24
17			MAIN DRIVE SECTION P25
18			ELECTRICAL COMPONENTS P26 P27
19			ADF UNIT P28
20			ADF TRANSPORT SECTION P29 P30 P31 P32 P33 P34 P35
21			ADF TRAY SECTION P36
22			ADF FRAME SECTION P37
23			WIRING P38 P39 P40
24			WIRING ACCESSORIES AND JIGS P41
25			ACCESSORY PARTS P42

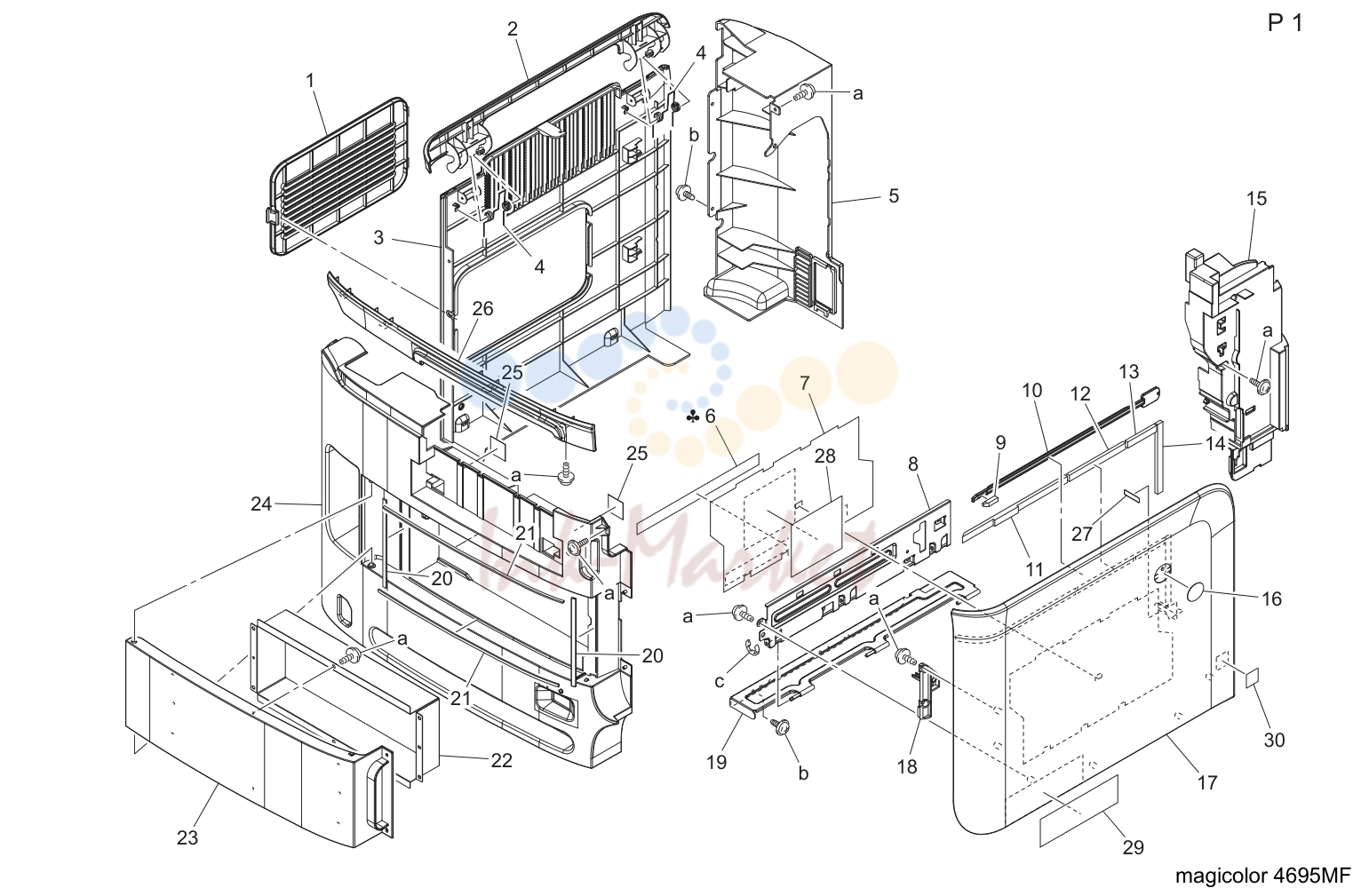

3. EXTERNAL PARTS

№	Артикул	Описание
1	A0FD153000 запросить цену →	Door
2	A0FD165301 запросить цену →	Cover
3	A0FD161102 запросить цену →	Rear Cover
4	A0FD165400 запросить цену →	Torsion spring
5	A0FD160301 запросить цену →	Cover
6	A00F942200 запросить цену →	Label Consumables Reorder
6	A00F942300 запросить цену →	Label Consumables Reorder
6	A00F942400 запросить цену →	Label Consumables Reorder
6	A00F942500 запросить цену →	Label Consumables Reorder
7	A00F940100 запросить цену →	Label I/U Set
8	A00F163002 запросить цену →	Reinforce plate
9	4138201802 запросить цену →	CLEANING PAD S
10	A011190100 запросить цену →	CLANING MATERIAL
11	A0FD165900 запросить цену →	Seal
12	A0FD166000 запросить цену →	Seal
13	A0FD166200 запросить цену →	Seal
14	A0FD166100 запросить цену →	Seal
15	A0FD160602 запросить цену →	Cover
16	A00J945500 запросить цену →	Logo Mark
17	A0FD160402 запросить цену →	Front Cover
18	4138103402 запросить цену →	LEVER
19	A00F161803 запросить цену →	Hinge
20	A0FD165700 запросить цену →	Seal
21	A0FD165800 запросить цену →	Seal
22	A0FD165500 запросить цену →	Bracket
23	A0FD165101 запросить цену →	Cover
24	A0FD160201 запросить цену →	Left Cover
25	A0FD165600 запросить цену →	Seal
26	A0FD165201 запросить цену →	Cover
27	A011163500 запросить цену →	SEAL
28	A0FD945100 запросить цену →	Label Adjustment
29	A0FD940200 запросить цену →	Label magicolor4695MF
30	A011946200 запросить цену →	Label Emperon

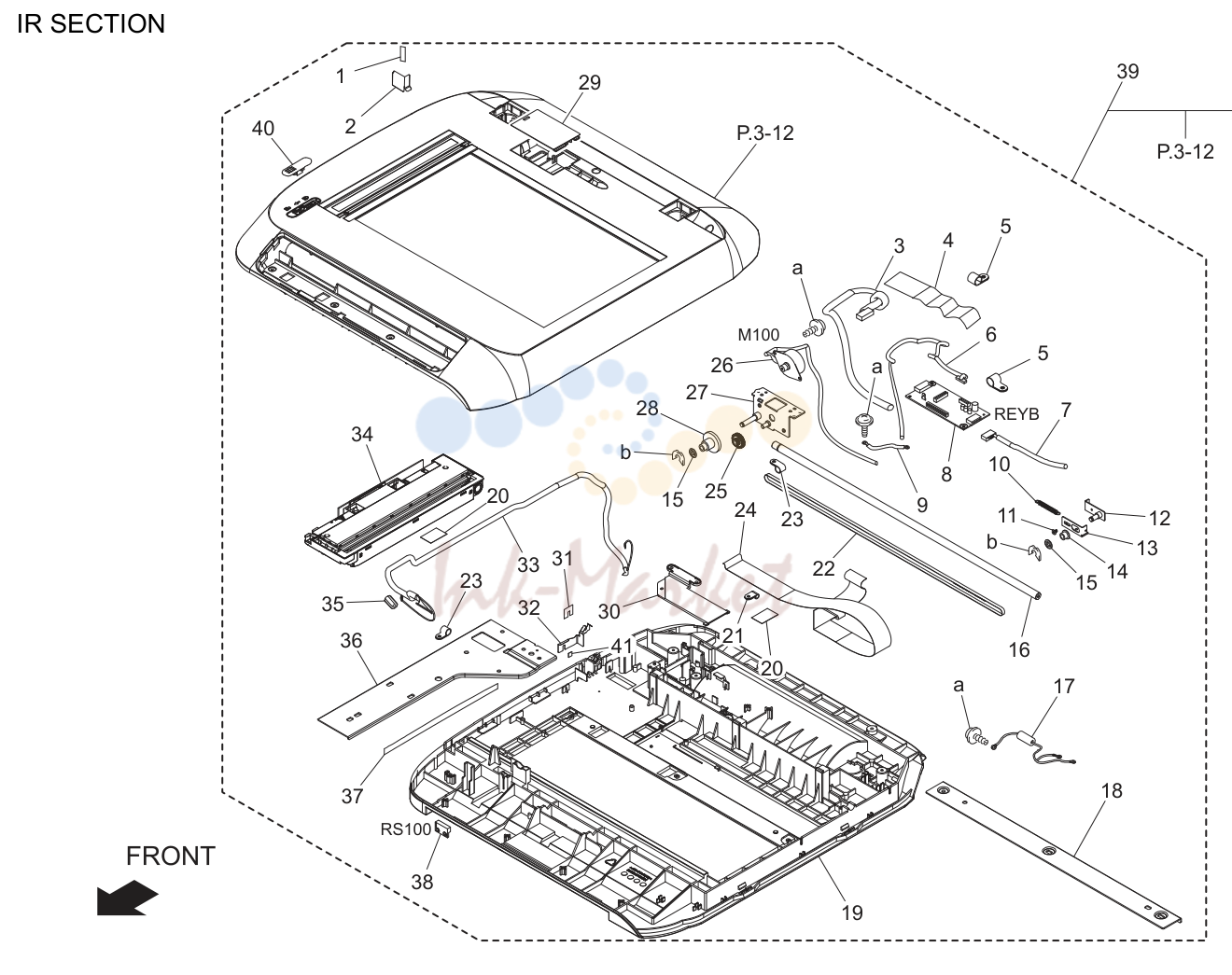

4. IR SECTION

№	Артикул	Описание
1		A0FD PP82 00 Tape C 1 a-V153
2		A0FD PP81 00 Plate Spring C 1 b-V217
3		A0FD PP6U 01 Wiring D
4		A0FD PP1D 00 Tape D
5		A0FD PP6G 00 Code clamp D
6		A0FD PP1N 01 Wiring D
7		A0FD PP1M 01 Wiring D
8		A0FD PP2R 00 PWB ASSY C
9		A0FD PP50 00 Ground D
10		A0FD PP29 00 Tension Spring C
11	1492104501 запросить цену →	SCREW
12		A0FD PP6C 00 Bracket D
13		A0FD PP1T 00 Bracket D
14		A0FD PP5W 00 Roll C
15		A0FD PP6J 00 Collar D
16		A0FD PP6F 00 Shaft D
17		A0FD PP3M 01 Ground D
18		A0FD PP6P 01 Bracket D
19		A0FD PP06 00 Frame D
20		A0FD PP83 00 Tape C
21		A0FD PP1Q 00 Code clamp D
22		A0FD PP6T 00 Timing Belt C
23		A0FD PP0D 00 Code clamp D
24		A0FD PP0F 01 Flatcable D
25		A0FD PP4T 00 Gear 19/40T C
26		A0FD PP6S 00 Motor C
27		A0FD PP6R 00 Bracket D
28		A0FD PP0K 00 Gear 16/51T C
29		A0FD PP0R 00 Cover/ADF C
30		A0FD PP6B 00 Cover D
31		A0FD PP80 00 Tape C
32		A0FD PP79 00 Plate Spring C
33		A0FD PP1E 01 Wiring D
34		A0FD PP5N 00 Exposure unit I
35		A0FD PP84 00 Ferritr Core D
36		A0FD PP3N 00 Bracket D
37		A0FD PP78 00 Tape C
38		A0FD PP08 00 Reed Switch C
39		A0FD R702 00 OPTICAL UNIT S
40		A0FD PP6V 00 Lever C
41		A0FD PP86 00 SEAL C

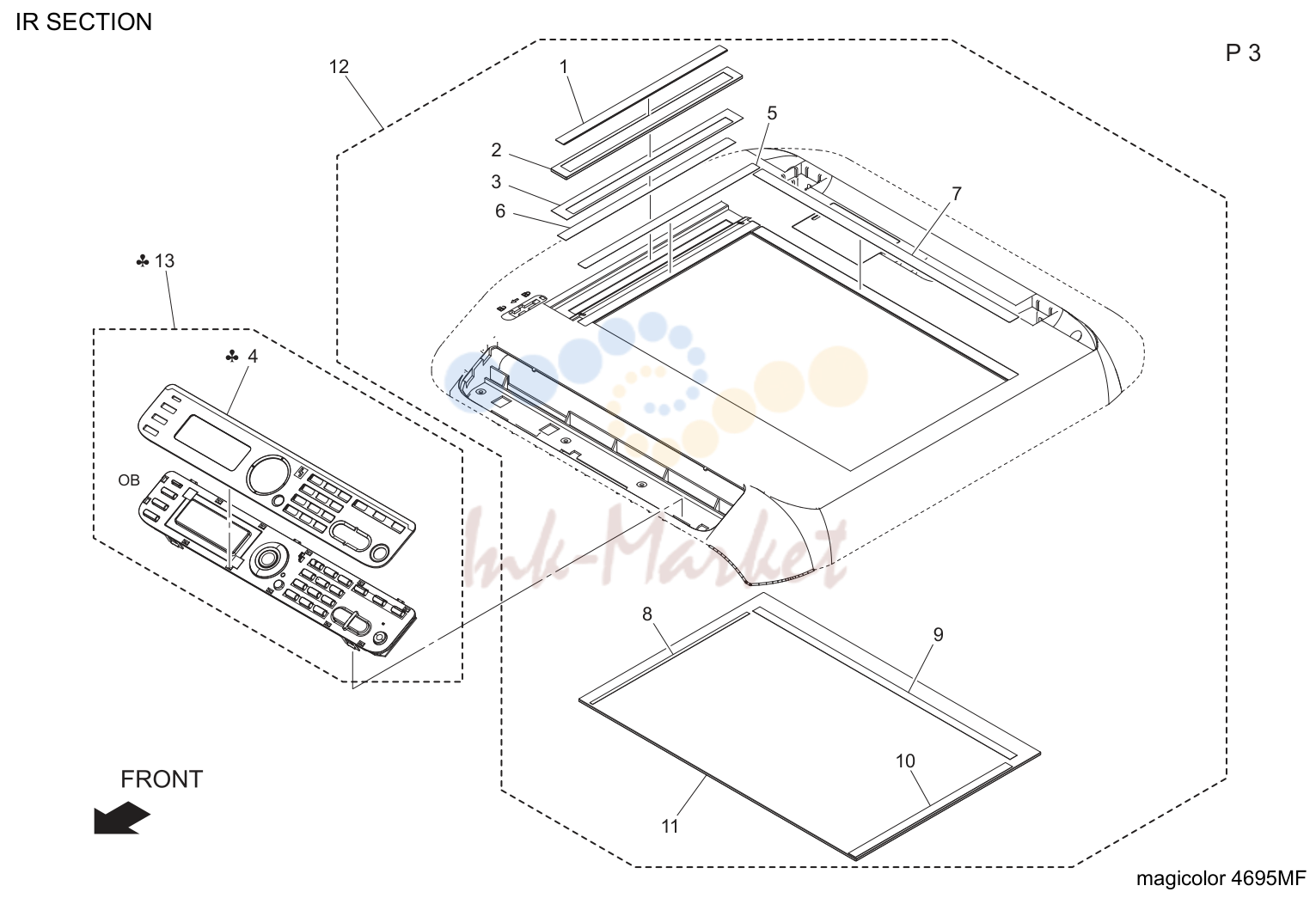

5. IR SECTION

№	Артикул	Альт. артикул	Описание
1			A0FD PP85 00 Plate C
2			A0FD PP05 00 Original Glass/ADF C
3			A0FD PP6Q 00 Tape C
4			A0FD PP73 00 Panel Sheet(EN) B,C,D1,D3,H,K C
4			A0FD PP75 00 Panel Sheet(CN) J C
5			A0FD PP5X 01 Scale/CD C
6			A0FD PP51 00 Sheet C
7			A0FD PP07 01 Scale/FD C
8			A0FD PP00 00 Tape C
9			A0FD PP0P 00 Tape C
10			A0FD PP0S 00 Tape C
11			A0FD PP04 00 Original Glass C
12			A0FD PP5P 00 Cover/IR C
13			A0FD M706 02 Panel assembly B,C,D1,D3,H,K I
13			A0FD M707 02 Panel assembly J I

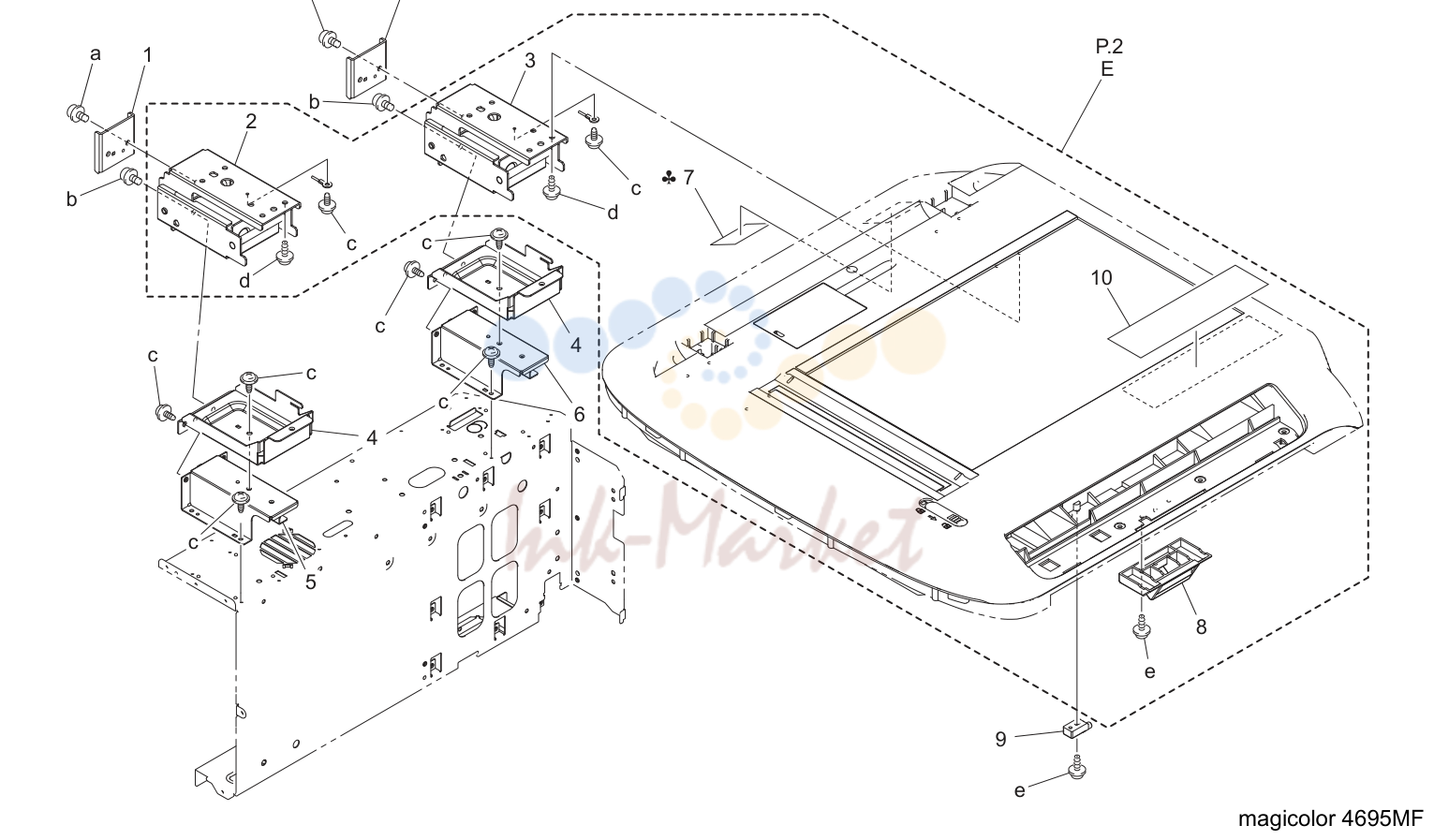

6. IR SECTION

№	Артикул	Описание
1	A0FD126200 запросить цену →	Stopper
2	A0FD126001 запросить цену →	Hinge
3	A0FD126101 запросить цену →	Hinge
4	A0FD125200 запросить цену →	Bracket
5	A0FD125700 запросить цену →	Bracket
6	A0FD125600 запросить цену →	Bracket
7	4556943900 запросить цену →	Label
8	A0FD128100 запросить цену →	Holder
9	A0FD894600 запросить цену →	Holder
10	A00J940100 запросить цену →	Label Legal Restiriction

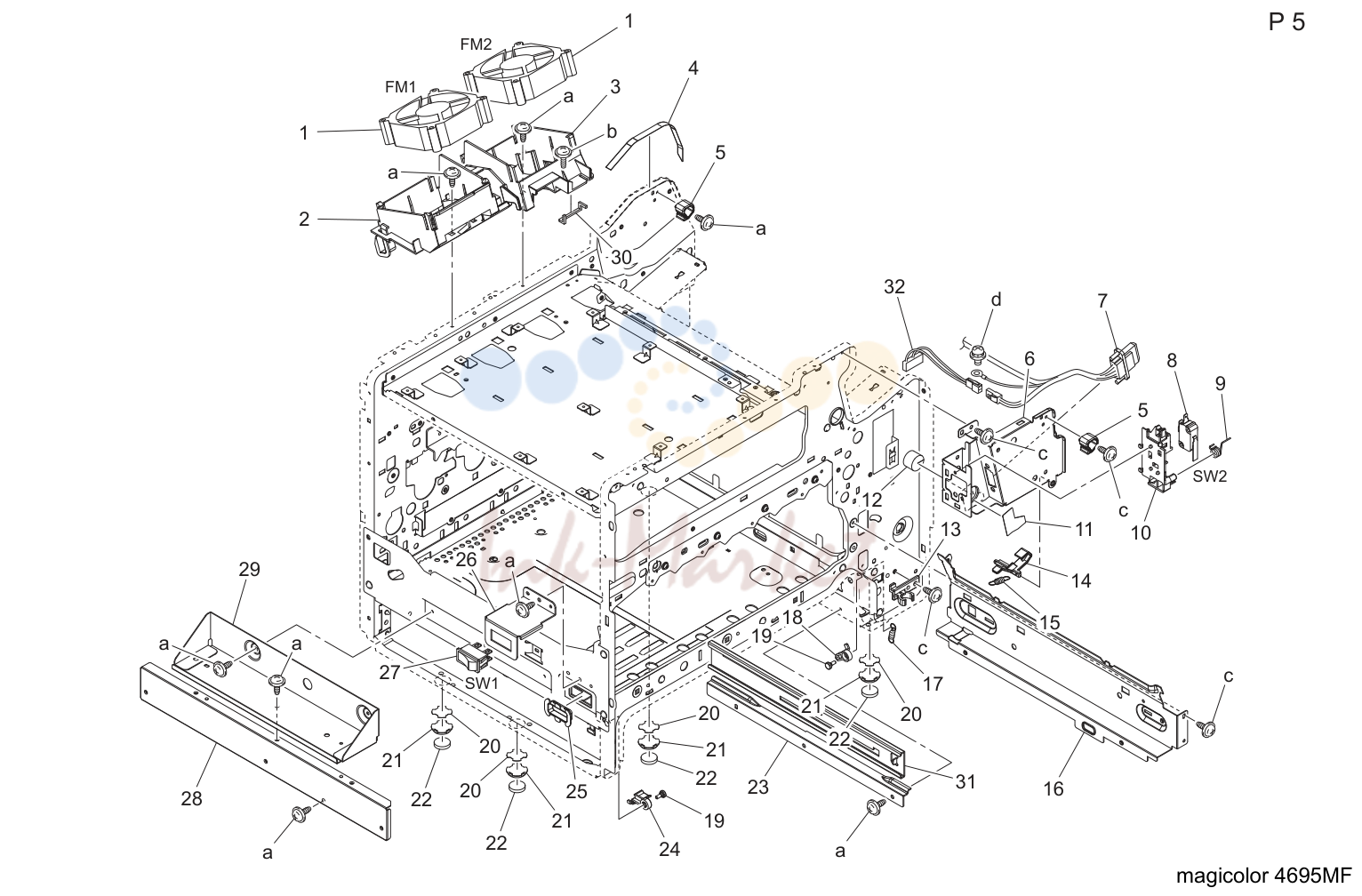

7. MAIN FRAME SECTION

№	Артикул	Описание
1		A011 M104 00 FAN MOTOR C 2 a-V137
2	A00F130800 запросить цену →	Duct
3	A0FD120400 запросить цену →	Duct
4	A00F162400 запросить цену →	Seal
5	A00F108400 запросить цену →	Holder
6	A00F100801 запросить цену →	Reinforce plate
7		A0FD N102 00 Fixing Wiring /3 D
8		9J06 M601 00 MICRO SWITCH C
9	4138224801 запросить цену →	TORSION SPRING
10	4138224702 запросить цену →	BRACKET
11	A00F111701 запросить цену →	Seal
12	A00F111800 запросить цену →	Seal
13	4002312303 запросить цену →	HOLDER
14	A00F101100 запросить цену →	Lever
15	A00F101200 запросить цену →	Tension spring
16	4138203402 запросить цену →	RAIL
17	A00F102300 запросить цену →	Tension spring
18	A00F102100 запросить цену →	Claw
19	4036576501 запросить цену →	SHOULDER SCREW
20	A0FD123100 запросить цену →	Tape
21	A0FD123000 запросить цену →	Spacer
22	4128201901 запросить цену →	RUBBER FOOT
23	A00F102200 запросить цену →	Rail
24	A00F102000 запросить цену →	Claw
25	A0FD156000 запросить цену →	Edge cover
26	A0FD152600 запросить цену →	Bracket
27	0993630301 запросить цену →	SWITCH
28	A0FD122700 запросить цену →	Bracket
29	A0FD122000 запросить цену →	Reinforce plate
30	A00F114500 запросить цену →	Seal
31	A00F620501 запросить цену →	Rail
32		A0FD N103 00 Fixing Wiring /4 D

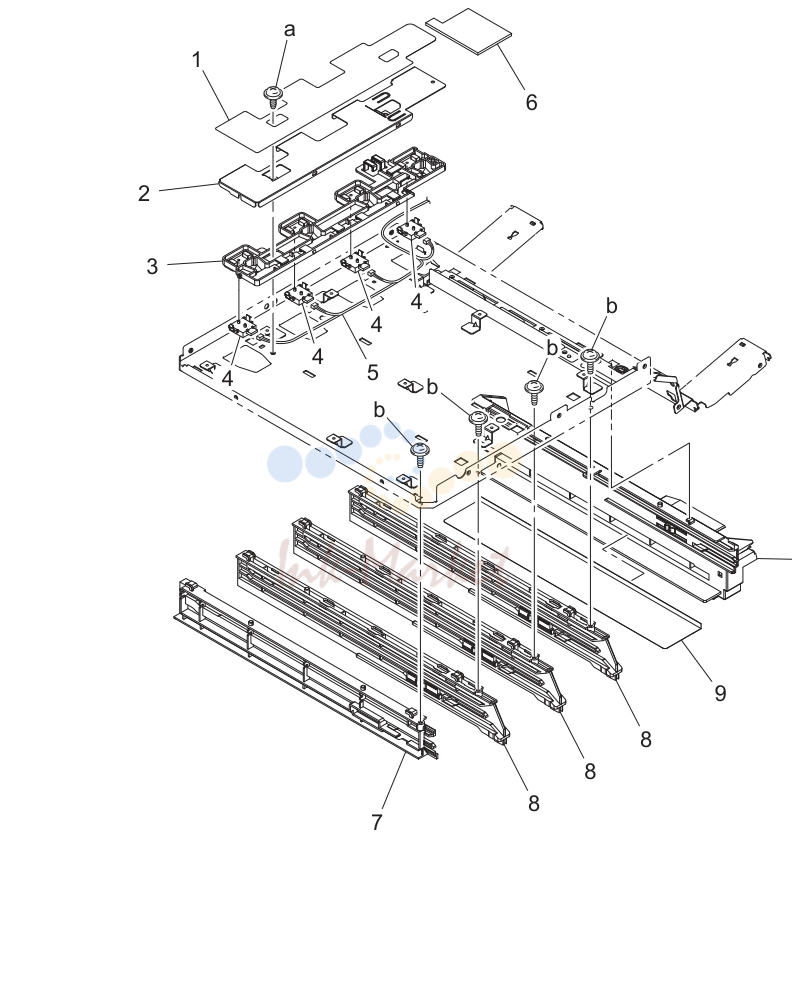

8. T/C RAIL SECTION

№	Артикул	Описание
1	A0FD150801 запросить цену →	Seal
2	A0FD150900 запросить цену →	Cover
3	A011130401 запросить цену →	BRACKET
4	4136675101 запросить цену →	CONNECTOR PIN
5		A011 N110 00 WIRE HARNESS ASSY D
6	A00F113400 запросить цену →	Seal
7	A011110101 запросить цену →	RAIL
8	A011110201 запросить цену →	RAIL
9	A011111602 запросить цену →	Protection
10	A00F110301 запросить цену →	Rail
11		A011 N10G 00 WIRE HARNESS ASSY D
12	4138010402 запросить цену →	PWB ASSY
13	4138224601 запросить цену →	EARTH GROUND
14	9335130061 ✓ в наличии	PHOTO INTERRUPTER
15	A00F940200 запросить цену →	Label I/U Position
16	4138208802 запросить цену →	COVER
17	A00F101300 запросить цену →	Lever
18	A00F130200 запросить цену →	Cover
19	A0FD120200 запросить цену →	Duct
20	A0FD128000 запросить цену →	Shaft
21	A0FD127701 запросить цену →	Torsion Spring
22	A0FD127900 запросить цену →	Tension spring
23	A0FD127600 запросить цену →	Lever
24	A0FD127800 запросить цену →	Bracket
25	A00F940301 запросить цену →	Label T/C Position

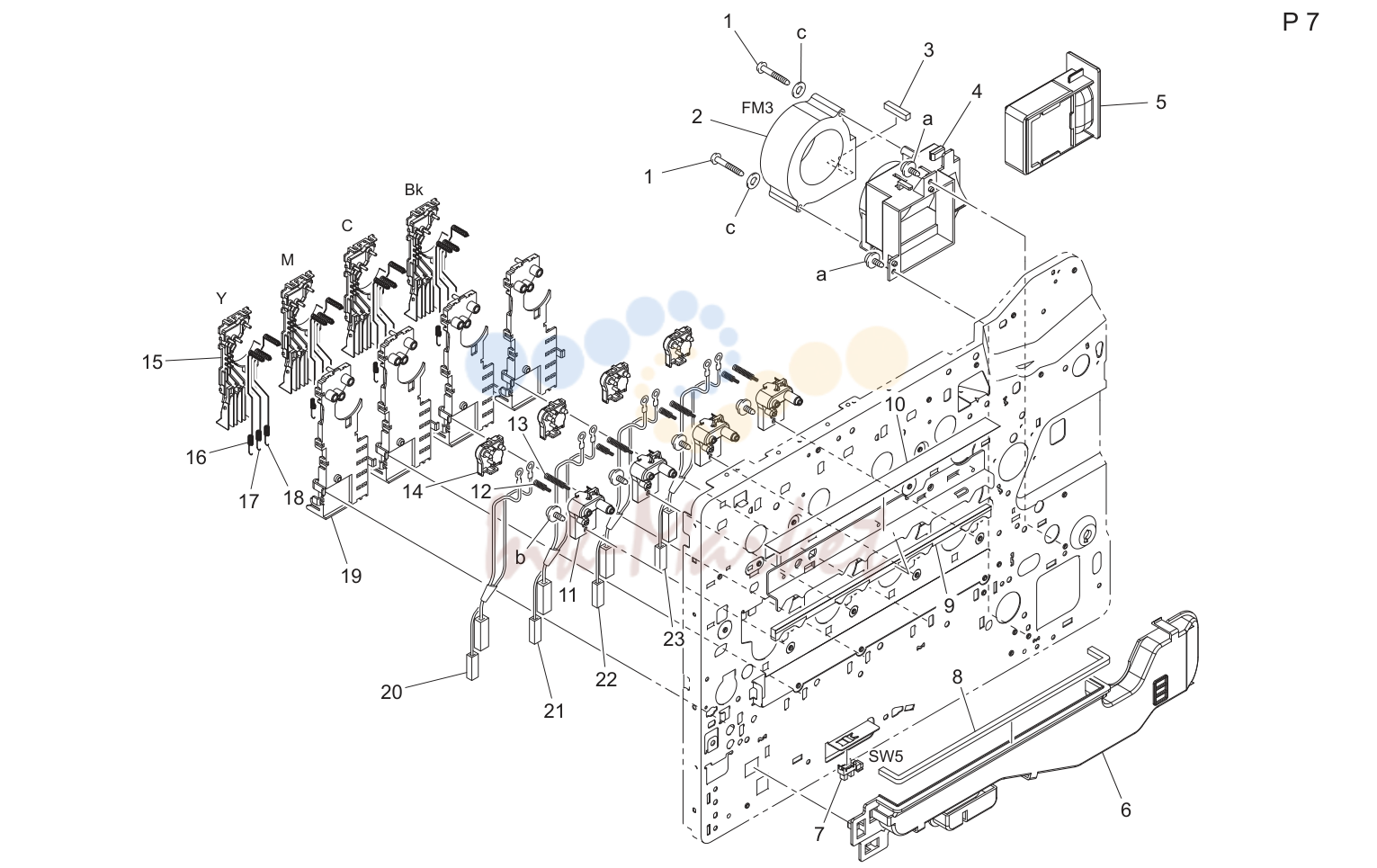

9. I/U CONTACT SECTION

№	Артикул	Описание
1	4120461401 запросить цену →	SCREW
2	9313130051 запросить цену →	FAN MOTOR
3	4138211701 запросить цену →	SEAL
4	A00F112101 запросить цену →	Holder
5		A00F R706 00 Filter C
6	A00F112000 запросить цену →	Duct
7	9335130061 ✓ в наличии	PHOTO INTERRUPTER
8	4138205601 запросить цену →	SEAL
9	4138210601 запросить цену →	SEAL
10	4138210501 запросить цену →	SEAL
11	A011460001 запросить цену →	HOLDER
12	4138223602 запросить цену →	PRESSURE SPRING
13	A011460400 запросить цену →	PRESSURE SPRING
14	A011460100 запросить цену →	HOLDER
15	A011460300 запросить цену →	COVER
16	4138222501 запросить цену →	CONTACT
17	4138222401 запросить цену →	CONTACT
18	4138222601 запросить цену →	CONTACT
19	A011460200 запросить цену →	HOLDER
20		A011 N10P 00 WIRE HARNESS ASSY D
21		A011 N10W 00 WIRE HARNESS ASSY D
22		A011 N10X 00 WIRE HARNESS ASSY D
23		A011 N10Y 00 WIRE HARNESS ASSY D

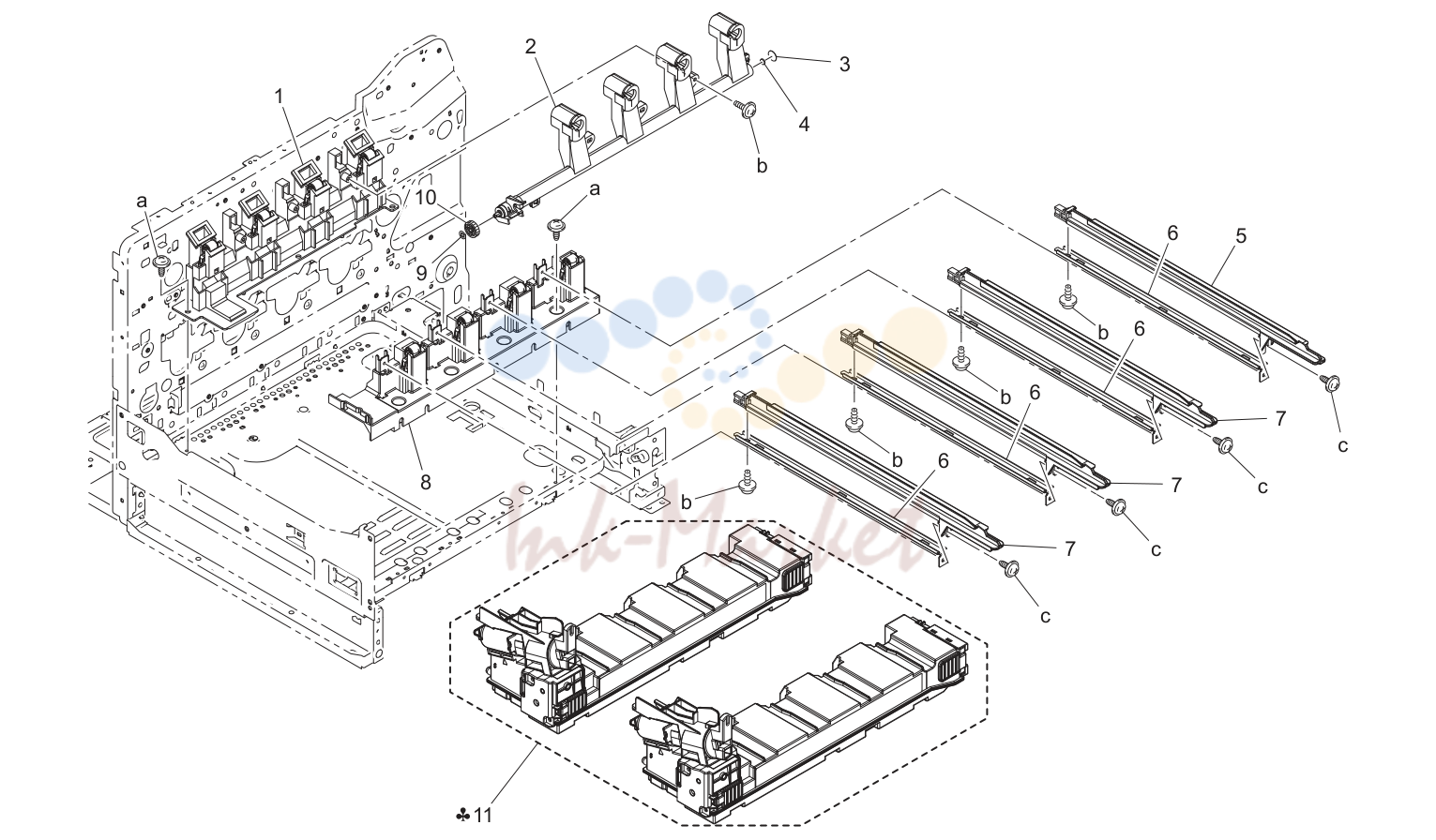

10. I/U RAIL SECTION

№	Артикул	Описание
1		A011 A120 00 HOLDER ASSY C 1 a-V144
2		A011 A360 01 HOLDER ASSY D 1 b-V153
3	A011361600 запросить цену →	SEAL
4	A011364600 запросить цену →	SEAL
5	A011110700 запросить цену →	RAIL
6	A011110900 запросить цену →	REINFORCE PLATE
7	A011110600 запросить цену →	RAIL
8		A011 A110 00 HOLDER ASSY C
9	0910362001 запросить цену →	STOP RING
10	A011360800 запросить цену →	GEAR 19T
11		A06X 010 Waste Toner Bottle B,H A
11		A06X 0Y0 Waste Toner Bottle C,D1,D3,J,K A

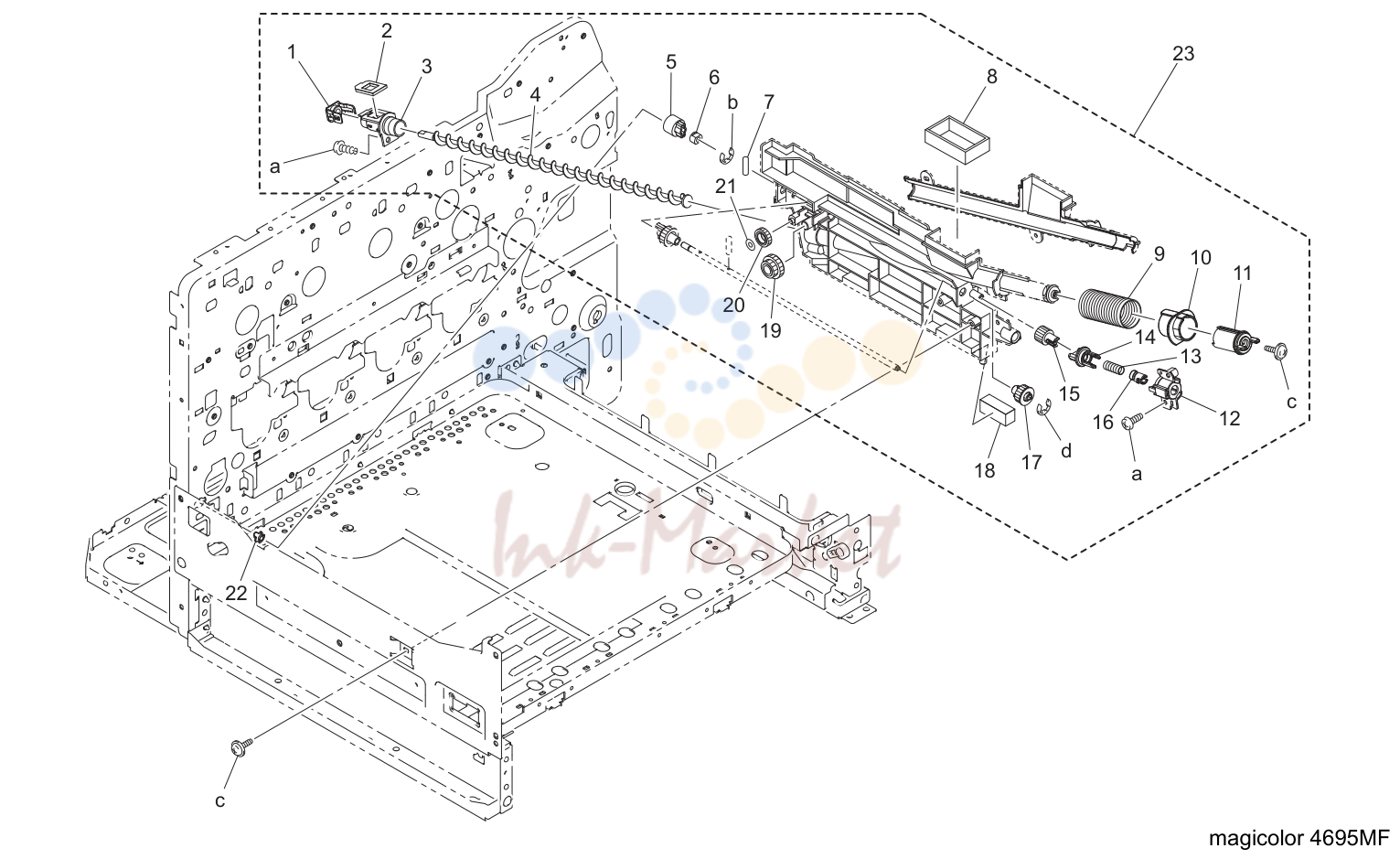

11. WASTE TONER TRANSPORT SECTION

№	Артикул	Описание
1	A011362201 запросить цену →	COVER
2	A011362600 запросить цену →	SEAL
3		A011 A361 00 BUSHING ASSY C 1 c-V153
4	A011361800 запросить цену →	SCREW
5	A011360300 запросить цену →	GEAR 16T
6	4004533901 запросить цену →	BUSHING
7	1067250101 запросить цену →	PIN
8	A011364201 запросить цену →	SEAL
9	A011362100 запросить цену →	PRESSURE SPRING
10	A011363400 запросить цену →	SHUTTER
11	A011363300 запросить цену →	SHUTTER
12	A011362700 запросить цену →	HOLDER
13	A011363100 запросить цену →	PRESSURE SPRING
14	A011362900 запросить цену →	JOINT
15	A011361100 запросить цену →	GEAR 14T
16	A011362800 запросить цену →	COUPLING
17	A011360400 запросить цену →	GEAR 16T
18	A011364800 запросить цену →	MEMBER
19	A011360600 запросить цену →	GEAR 16/20T
20	A011360700 запросить цену →	GEAR 17T
21	1372280802 запросить цену →	STOP RING
22	A00F364300 запросить цену →	Bushing
23		A011 R707 00 WASTE TONER DRAWING UP ASSY C

12. TRANSFER BELT UNIT

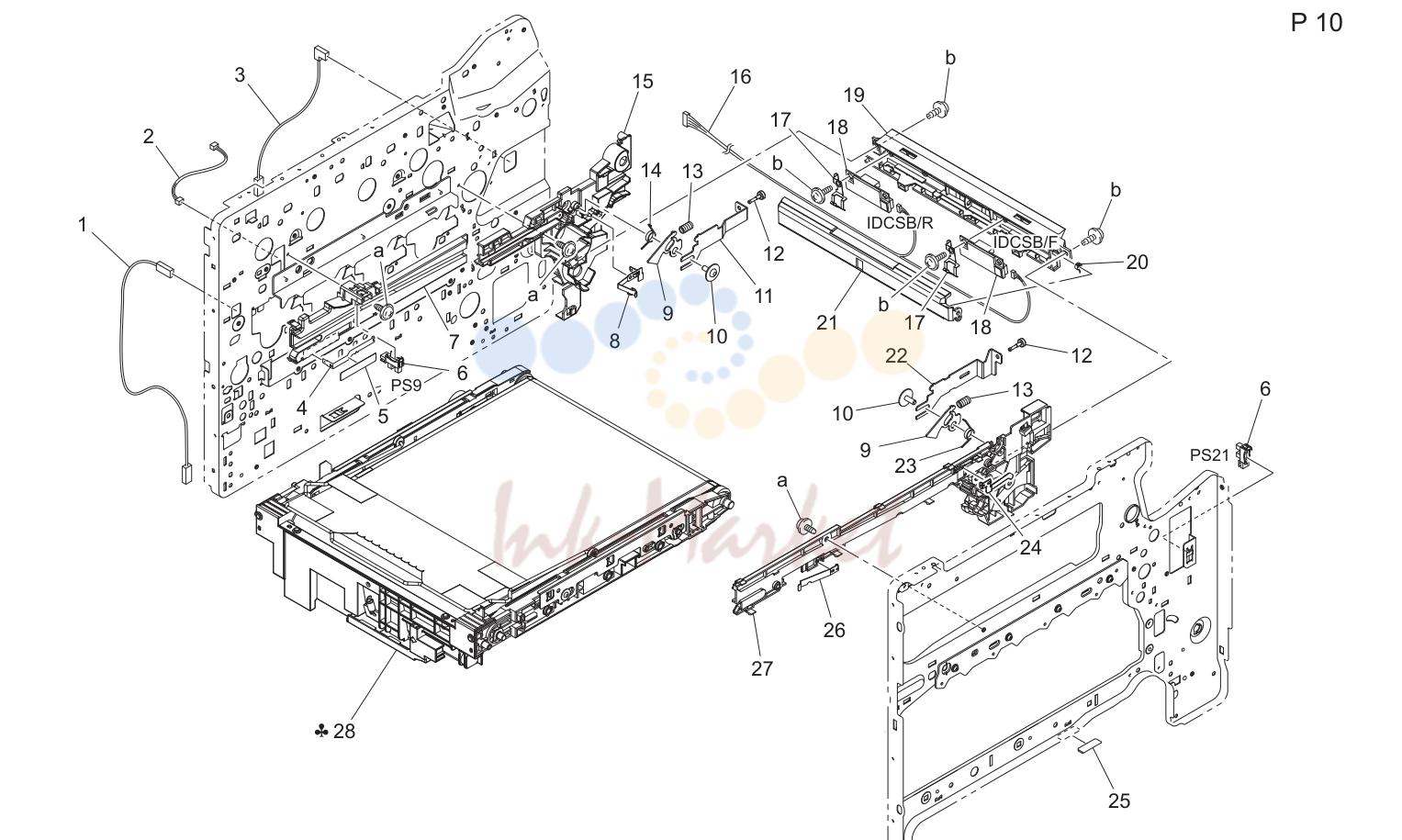

№	Артикул	Описание
1		A011 N10Q 00 WIRE HARNESS ASSY D 1 a-V137
2	4138684001 запросить цену →	WIRE HARNESS ASSY
3	4138683901 запросить цену →	WIRE HARNESS ASSY
4	4138221701 запросить цену →	CONTACT
5	4138211301 запросить цену →	GUIDE PLATE
6	9335130061 ✓ в наличии	PHOTO INTERRUPTER
7	4138201902 запросить цену →	RAIL
8	A00F143200 запросить цену →	Contact
9	4138202202 запросить цену →	STOP PLATE
10	4163529301 запросить цену →	SCREW
11	A00F108300 запросить цену →	Guide plate
12	4138209801 запросить цену →	SCREW
13	4138209401 запросить цену →	PRESSURE SPRING
14	4138209601 запросить цену →	TORSION SPRING
15	A00F108101 запросить цену →	Rail
16		A00F N10E 00 Sensor Wiring /2 D
17	A011700600 запросить цену →	EARTH GROUND
18		A011 M500 00 PHOTO SENSING ELEMENT B
19	A011700300 запросить цену →	GUIDE
20	4138355901 запросить цену →	TORSION SPRING
21	A00F703100 запросить цену →	Cover
22	A00F108200 запросить цену →	Guide plate
23	4138209502 запросить цену →	TORSION SPRING
24	4138203501 запросить цену →	CONTACT
25	A00F102400 запросить цену →	Guide
26	4138209901 запросить цену →	PLATE SPRING
27	A00F108001 запросить цену →	Rail
28		A06X 011 TRANSFER BELT UNIT B,H A
28		A06X 0Y1 TRANSFER BELT UNIT C,D1,D3,J,K A

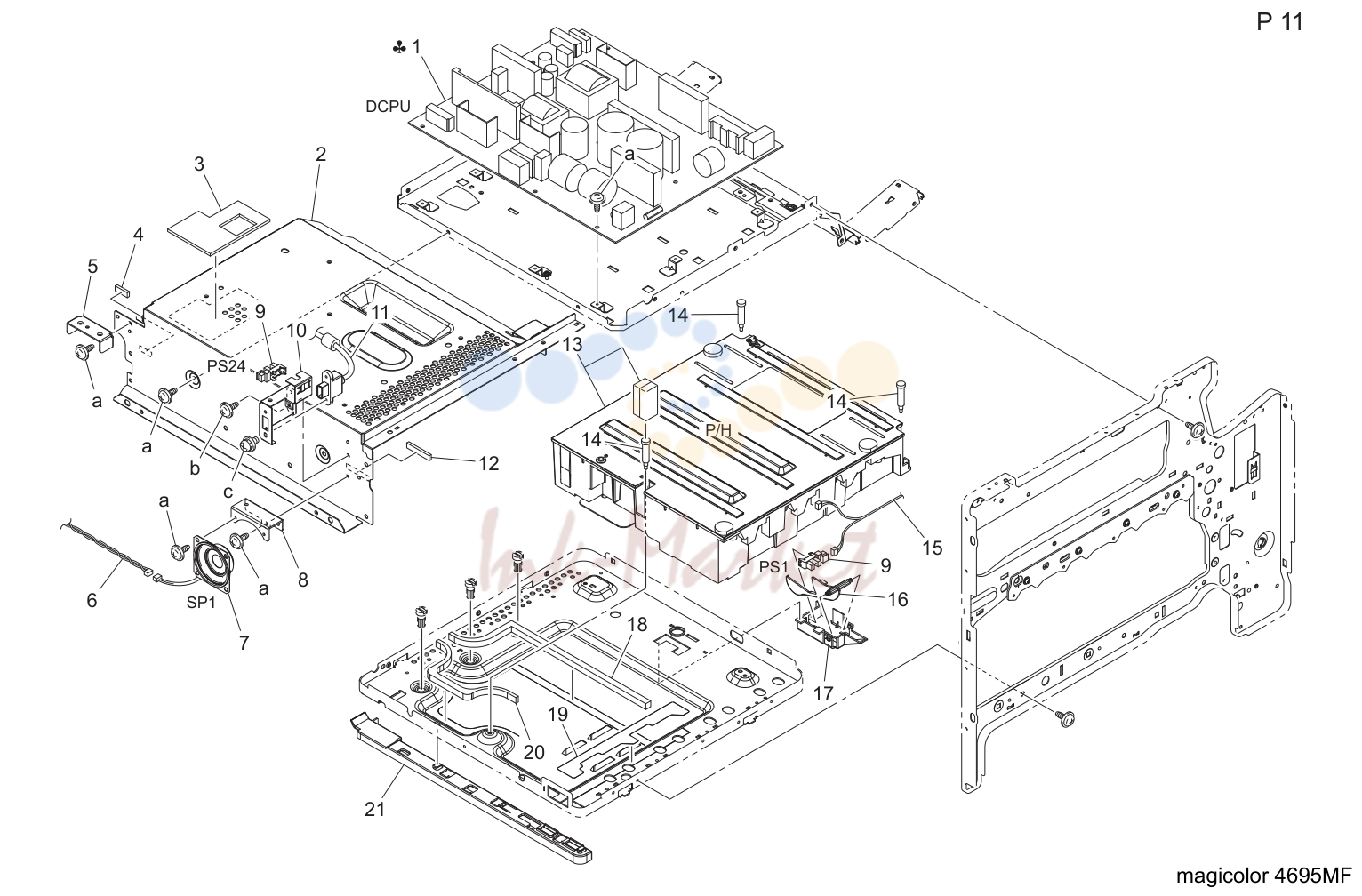

13. PRINT HEAD SECTION

№	Артикул	Описание
1		A0FD M400 00 Power supply /230V C,D1,D3,J,K I 1 a-V137
1		A0FD M401 00 Power supply /100V B,H I 1 b-V144
2	A0FD120001 запросить цену →	Reinforce Plate
3	A0FD120500 запросить цену →	Seal
4	A00F113800 запросить цену →	Seal
5	A0FD122600 запросить цену →	Reinforce plate
6		A0FD N108 01 Relay harness D
7	9373220011 запросить цену →	LOUDSPEAKER
8	A0FD152800 запросить цену →	Bracket
9	9335130061 ✓ в наличии	PHOTO INTERRUPTER
10	A0FD152701 запросить цену →	Bracket
11		A0FD N107 01 Relay harness D
12	A00F113700 запросить цену →	Seal
13		A00F R705 00 Print Head Assy I
14	4138210301 запросить цену →	SHOULDER SCREW
15		A00F N10K 00 Sensor Wiring /4 D
16	4138307201 запросить цену →	ACTUATOR
17	4138307102 запросить цену →	BRACKET
18	4138206401 запросить цену →	SEAL
19	A011111300 запросить цену →	SEAL
20	4138206301 запросить цену →	SEAL
21	A011130301 запросить цену →	COVER

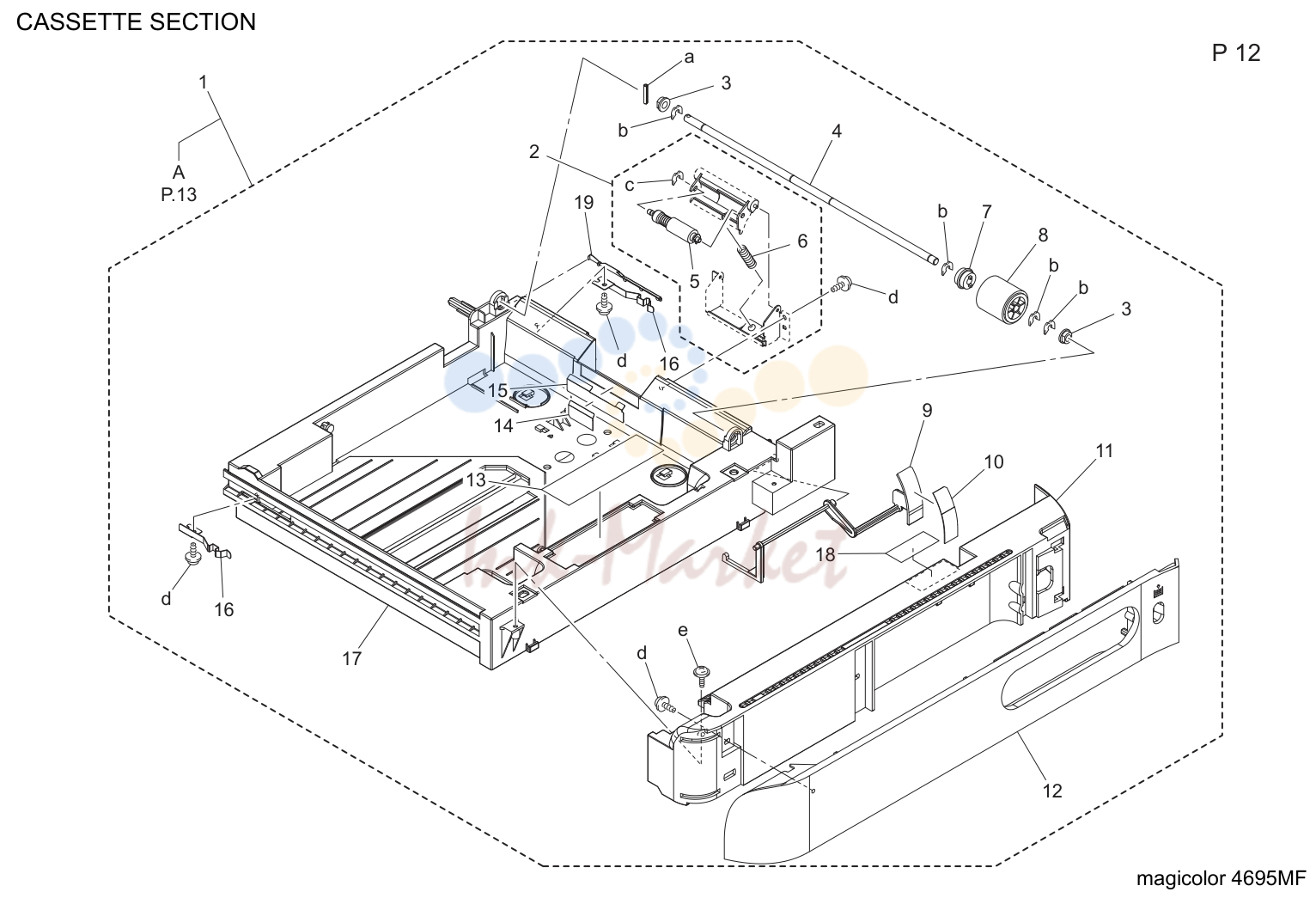

14. CASSETTE SECTION

№	Артикул	Описание
1		A0FD R700 00 250 Sheet Tray Assy S 1 a-V232
2		A011 R716 00 SEPARATION ROLLER ASSY C 1 b-V218
3	4131300301 запросить цену →	BUSHING
4	4138303101 запросить цену →	SHAFT
5	4034015101 ✓ в наличии	SEPARATION ROLLER
6	4138325401 запросить цену →	PRESSURE SPRING
7	4030303401 ✓ в наличии	CLUTCH
8	4138303202 ✓ в наличии	ROLLER
9	A00F628101 запросить цену →	Lever
10	A00F620601 запросить цену →	Label Paper Stack
11	A0FD620101 запросить цену →	Cover
12	A0FD620200 запросить цену →	Handle
13	A00F940400 запросить цену →	Label Paper Supply
14	4131305702 запросить цену →	GUIDE
15	4131305601 запросить цену →	GUIDE PLATE
16	A00F621402 запросить цену →	Plate Spring
17	A00F620101 запросить цену →	Cassette
18	4138731601 запросить цену →	LABEL
19	A00F621100 запросить цену →	Guide

15. CASSETTE SECTION

№	Артикул	Описание
1	A00F622301 запросить цену →	Guide
2	A00F622201 запросить цену →	Regulating plate
3	4138302701 запросить цену →	BRAKE
4	4138302901 запросить цену →	GUIDE
5	A00F622800 запросить цену →	Guide
6	A00F622101 запросить цену →	Regulating plate
7	A00F622600 запросить цену →	Lever
8	4011301101 запросить цену →	PRESSURE SPRING
9	4687328101 запросить цену →	FRICTION SHEET
10	A00F624101 запросить цену →	Lifting plate
11	A00F622700 запросить цену →	Stopper
12	4138309201 запросить цену →	GEAR 14T
13	4163529301 запросить цену →	SCREW
14	A00F624200 запросить цену →	Pressure spring
15	1164306201 запросить цену →	PRESSURE SPRING
16	A00F624300 запросить цену →	Lever
17	4138302601 запросить цену →	GUIDE
18	4021303601 запросить цену →	GUIDE
19		A00F R901 00 Regulating plate Assy C
20	A00F622500 запросить цену →	Set plate

16. VERTICAL CONVEYANCE SECTION

№	Артикул	Описание
1	A0FD160701 запросить цену →	Cover
2	A00F561100 запросить цену →	Regulating plate
3	4138320501 запросить цену →	LEVER
4	4120301901 запросить цену →	COLLAR
5	A00F561000 запросить цену →	Regulating plate
6	A00F560300 запросить цену →	Tray
7	4138325201 запросить цену →	TORSION SPRING
8	4138325301 запросить цену →	REINFORCE PLATE
9	A00F560201 запросить цену →	Tray
10	4131302702 запросить цену →	GEAR 14T
11	4138325501 запросить цену →	FRICTION SHEET
12	A00F565101 запросить цену →	Lifting plate
13	A00F711300 запросить цену →	Lever
14	A00F710600 запросить цену →	Lever
15	A00F711100 запросить цену →	Torsion spring
16	4131405201 запросить цену →	PRESSURE SPRING
17	A00F716600 запросить цену →	Earth ground
18	A00F710201 запросить цену →	Cover
19	A00F716500 запросить цену →	Pressure spring
20		A00F N114 03 Sensor Wiring /9 D
21	A00F710700 запросить цену →	Lever
22		A00F N115 01 Sensor Wiring /10 D
23	V818600015 запросить цену →	PLUG HOUSING
24	A00F717100 запросить цену →	Plate spring
25		9J06 M100 00 FAN MOTOR C
26	A00F710500 запросить цену →	Bracket
27	A0FD121900 запросить цену →	Guide
28	A0FD122102 запросить цену →	Holder
29	4138731601 запросить цену →	LABEL
30		A0FD R701 00 Vertical Transport Assy S

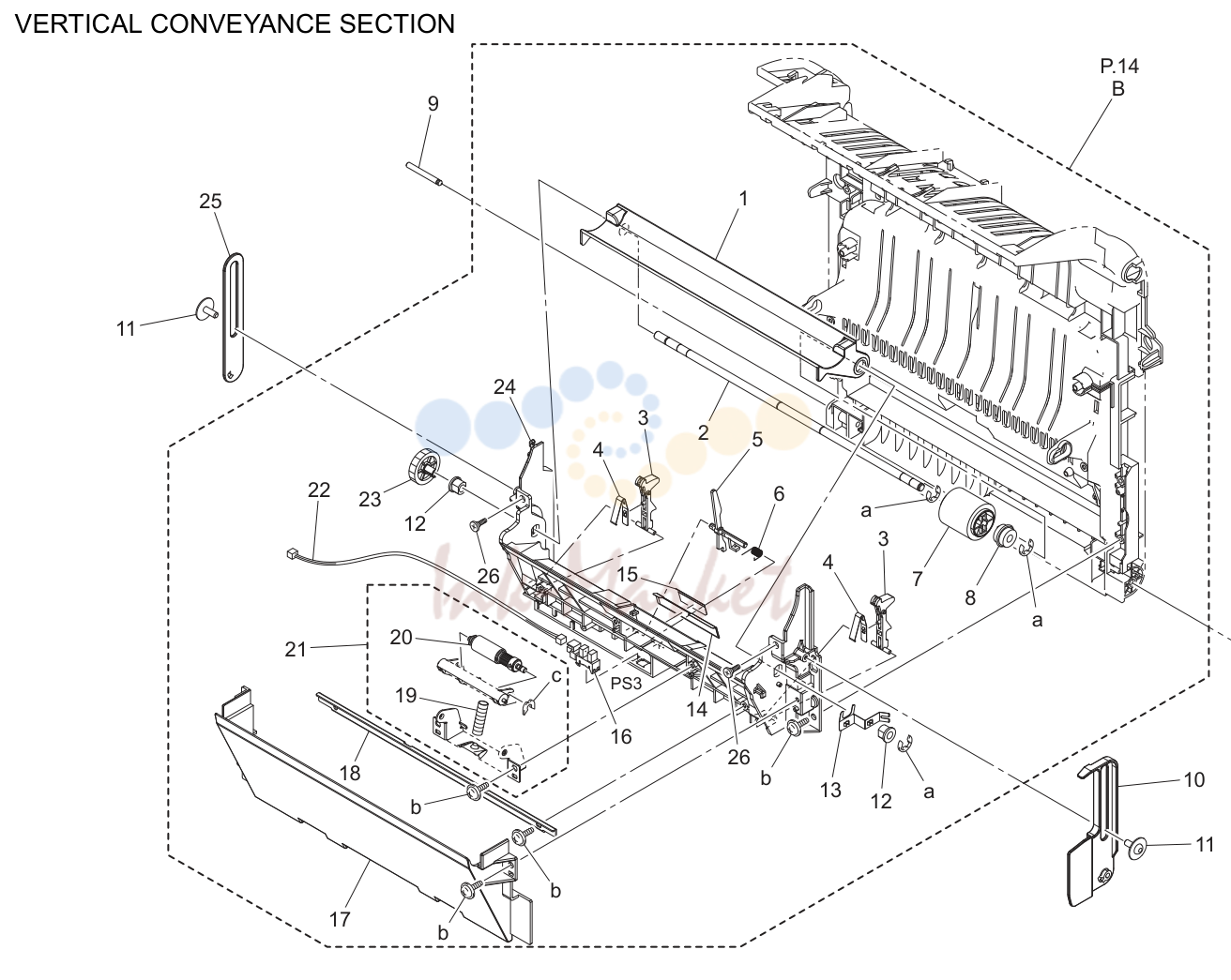

17. VERTICAL CONVEYANCE SECTION

№	Артикул	Описание
1	A00F563100 запросить цену →	Guide plate
2	4138323202 запросить цену →	SHAFT
3	4138323602 запросить цену →	STOPPER
4	4138323701 запросить цену →	PLATE SPRING
5	A00F563300 запросить цену →	Actuator
6	A00F563401 запросить цену →	Torsion spring
7	4138303202 ✓ в наличии	ROLLER
8	4030303401 ✓ в наличии	CLUTCH
9	4138351001 запросить цену →	SHAFT
10	A00F711601 запросить цену →	Stopper
11	4163529301 запросить цену →	SCREW
12	4138324401 запросить цену →	BUSHING
13	A00F564200 запросить цену →	Earth ground
14	4131305601 запросить цену →	GUIDE PLATE
15	4131305702 запросить цену →	GUIDE
16	9335130061 ✓ в наличии	PHOTO INTERRUPTER
17	A00F560401 запросить цену →	Guide
18	A00F560500 запросить цену →	Reinforce plate
19	4138325401 запросить цену →	PRESSURE SPRING
20	4034015101 ✓ в наличии	SEPARATION ROLLER
21		A011 R715 00 SEPARATION ROLLER ASSY C
22		A00F N10N 01 Sensor Wiring /7 D
23	4138324101 запросить цену →	GEAR 25T
24	A00F560103 запросить цену →	Frame
25	A00F711700 запросить цену →	Stopper
26	4131232001 запросить цену →	SHOULDER SCREW

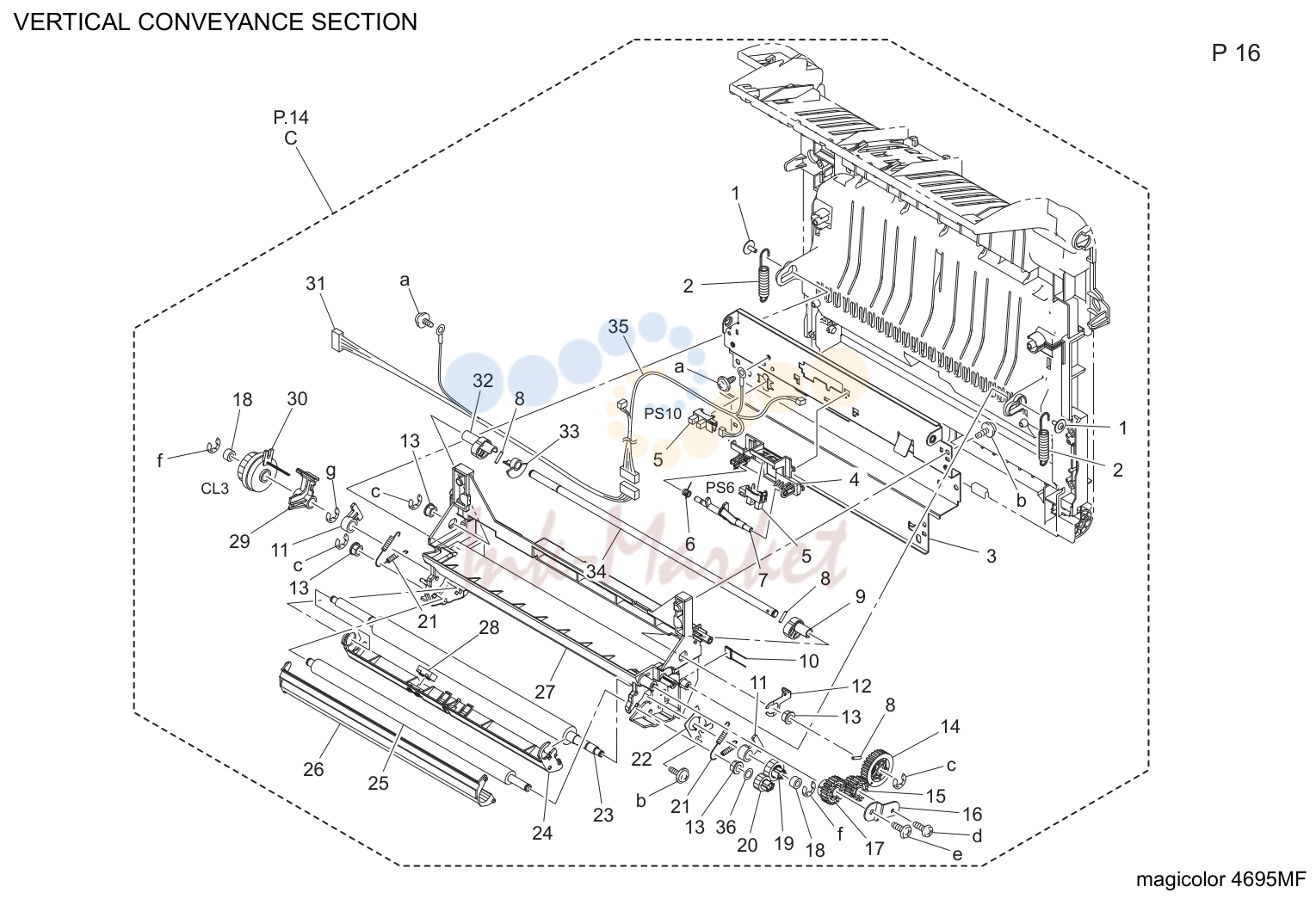

18. VERTICAL CONVEYANCE SECTION

№	Артикул	Описание
1	4163529301 запросить цену →	SCREW
2	A00F712000 запросить цену →	Tension spring
3	A00F700203 запросить цену →	Bracket
4	A00F700801 запросить цену →	Bracket
5	9335130061 ✓ в наличии	PHOTO INTERRUPTER
6	A00F700900 запросить цену →	Torsion spring
7	A00F700300 запросить цену →	Actuator
8	1144520001 запросить цену →	PIN
9	A00F702200 запросить цену →	Cam
10	V800500300 запросить цену →	FIXED POWER RESISTORS
11	4138352301 запросить цену →	BUSHING
12	A00F702101 запросить цену →	Earth ground
13	4138353202 ✓ в наличии	BUSHING
14	A00F701800 запросить цену →	Gear 28T
15	A00F701701 запросить цену →	Gear 15/20T
16	A00F702500 запросить цену →	Bracket
17	A00F701601 запросить цену →	Gear 21T
18	4138352802 запросить цену →	ROLL
19	4138352401 запросить цену →	GEAR 20T
20	4138352502 запросить цену →	GEAR 15T
21	4138353301 запросить цену →	TENSION SPRING
22	A00F702600 запросить цену →	Earth ground
23	4138352102 запросить цену →	ROLLER
24	4138352702 запросить цену →	GUIDE
25	4138352203 запросить цену →	ROLLER
26	A00F701201 запросить цену →	Guide plate
27	A00F701102 запросить цену →	Holder
28	9335191021 запросить цену →	SOLID STATE SWITCH
29	A011700100 запросить цену →	SPACER
30		A011 M200 00 CLUTCH C
31		A00F N10C 02 Conveyance Wiring /1 D
32	A00F701900 запросить цену →	Cam
33	A00F702300 запросить цену →	Shield plate
34	A00F702000 запросить цену →	Shaft
35		A00F N119 01 Conveyance Wiring /3 D
36	4138700100 запросить цену →	WASHER

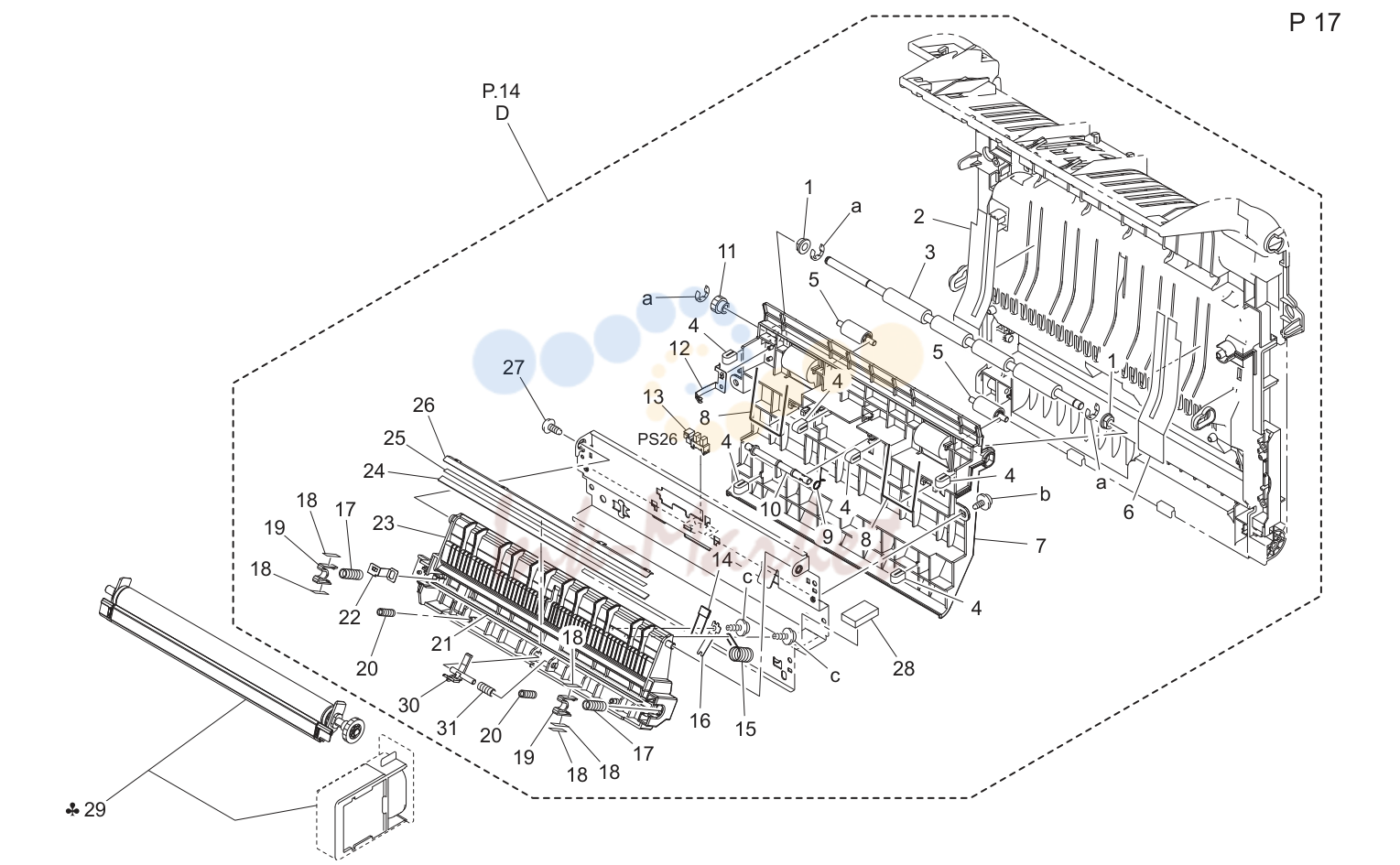

19. VERTICAL CONVEYANCE SECTION

№	Артикул	Описание
1	4131300301 запросить цену →	BUSHING
2	A00F712301 запросить цену →	Guide
3	A00F810200 запросить цену →	Roller
4	A00F113800 запросить цену →	Seal
5	4538373201 запросить цену →	ROLL
6	A00F712101 запросить цену →	Guide
7	A00F814102 запросить цену →	Holder
8	4538373401 запросить цену →	SPRING
9	A00F815201 запросить цену →	Torsion spring
10	A00F815100 запросить цену →	Actuator
11	A00F812400 запросить цену →	Gear 14T
12	A00F810600 запросить цену →	Plate spring
13	9335130061 ✓ в наличии	PHOTO INTERRUPTER
14	9455107601 запросить цену →	RESISTOR
15	A00F702900 запросить цену →	Pressure spring
16	A00F702700 запросить цену →	Plate spring
17	A00F700500 запросить цену →	Pressure spring
18	A00F701300 запросить цену →	Spacer
19	A00F701400 запросить цену →	Bushing
20	A00F510600 запросить цену →	Pressure spring
21	A00F702400 запросить цену →	Seal
22	A00F700600 запросить цену →	Contact
23	A00F700114 запросить цену →	Holder
24	A00F700701 запросить цену →	Neutralizing member
25	A00F702800 запросить цену →	Tape
26	A00F700400 запросить цену →	Plate spring
27	0957202601 запросить цену →	SCREW
28	A00F703000 запросить цену →	Brake
29		A06X 0Y4 Transfer Roller C,D1,D3,J,K A
29		A06X 014 Transfer Roller B,H A
30	A00F703200 запросить цену →	Claw
31	A00F703300 запросить цену →	Pressure Spring

20. SWITCH BACK SECTION

№	Артикул	Описание
1	A00F811401 запросить цену →	Housing
2	A00F813000 запросить цену →	Bushing
3		A00F M200 00 Clutch C 3 c-V153
4	A00F812800 запросить цену →	Shaft
5	A00F811800 запросить цену →	Gear 36/37T
6	A00F811900 запросить цену →	Gear 24T
7	A00F812100 запросить цену →	Gear 45/46T
8	A00F811700 запросить цену →	Gear 35T
9	A00F813300 запросить цену →	Bracket
10	A00F813200 запросить цену →	Bushing
11	4138256801 запросить цену →	PRESSURE SPRING
12	A00F812900 запросить цену →	Shaft
13	A00F812300 запросить цену →	Gear 20T
14	A00F810101 запросить цену →	Roller
15	A0FD814300 запросить цену →	Guide
16	A0FD816200 запросить цену →	Guide plate
17	A00F815700 запросить цену →	Guide
18	A0FD815200 запросить цену →	Guide
19	A00F814701 запросить цену →	Torsion spring
20	A0FD814602 запросить цену →	Guide
21	4139391001 запросить цену →	ROLL
22	A00F810300 запросить цену →	Spring
23	A0FD814401 запросить цену →	Holder
24	A00J899500 запросить цену →	Shoulder screw
25	A0FD815100 запросить цену →	Guide
26	A0FD814702 запросить цену →	Guide
27	A0FD814800 запросить цену →	Bracket
28	A00F811300 запросить цену →	Holder
29	A00F814500 запросить цену →	Lever
30		A00F R707 00 Gear Assy C
31	A00F813100 запросить цену →	Roll
32	A00F812000 запросить цену →	Gear 30T
33	A00F811100 запросить цену →	Bracket
34	A00F811600 запросить цену →	Gear 37/38T
35	A00F811200 запросить цену →	Holder

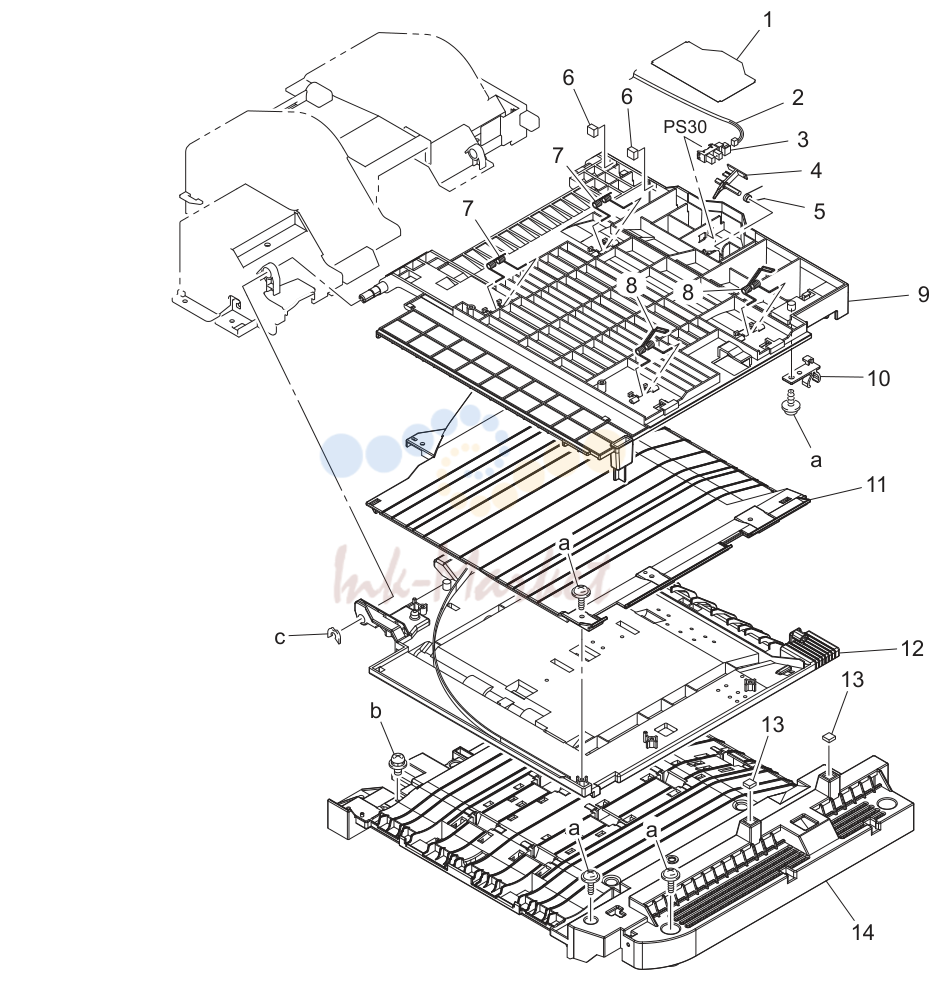

21. HORIZONTAL TRANSPORT UNIT

№	Артикул	Описание
1	A0FD894500 запросить цену →	Seal
2		A0FD N106 00 Sensor Wiring /15 D 1 b-V116
3	9335130061 ✓ в наличии	PHOTO INTERRUPTER
4	4138356101 запросить цену →	ACTUATOR
5	4138356201 запросить цену →	TORSION SPRING
6	A00F815300 запросить цену →	Cushion
7	A0FD894100 запросить цену →	Torsion spring
8	A0FD894401 запросить цену →	Torsion Spring
9	A0FD890702 запросить цену →	Guide
10	4002312303 запросить цену →	HOLDER
11	A0FD890600 запросить цену →	Guide
12	A0FD890501 запросить цену →	Guide
13	A0FD125400 запросить цену →	Cushion
14	A0FD890403 запросить цену →	Guide

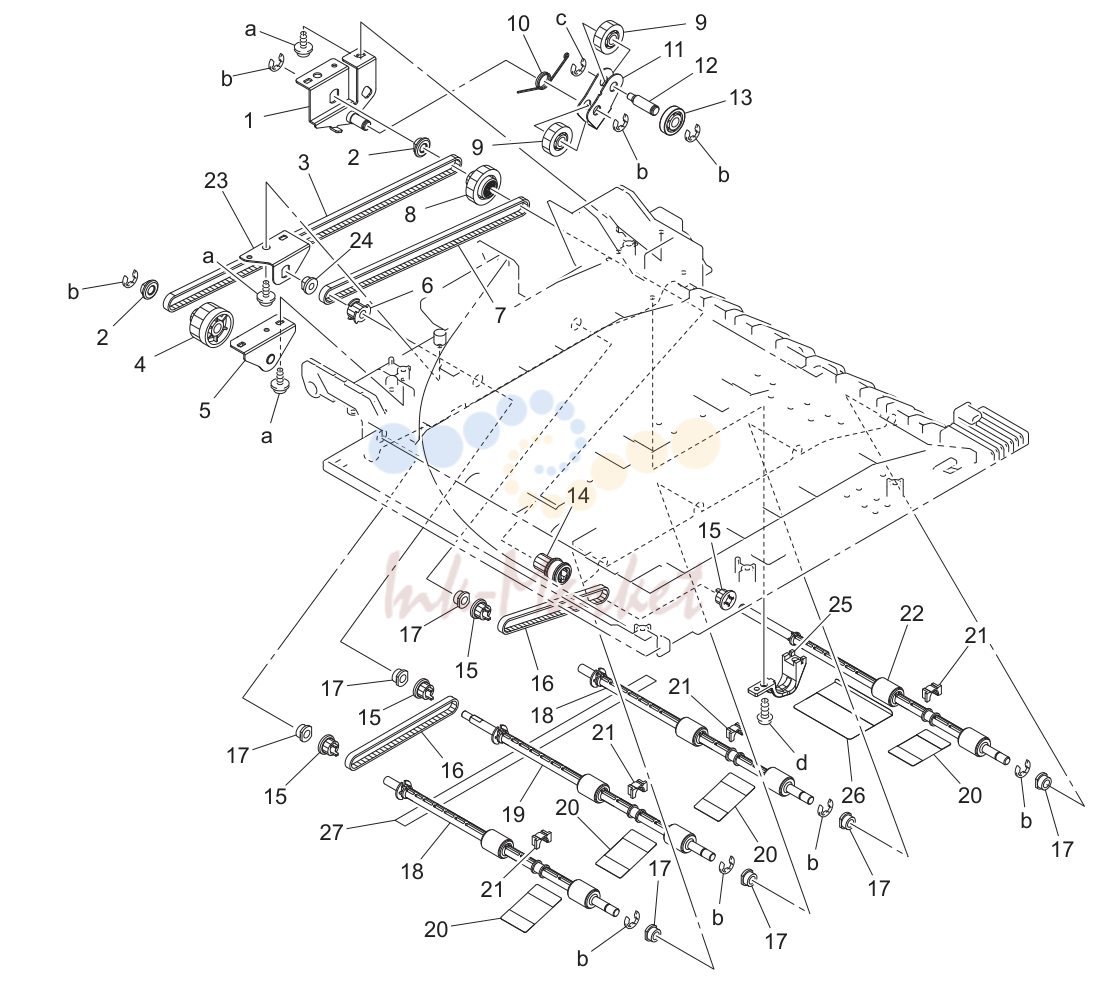

22. HORIZONTAL TRANSPORT UNIT

№	Артикул	Описание
1		A0FD G716 00 AXLE PLATE(LEVEL CONVEYANCE DRIVE2) D 1 a-V153
2	A0FD892200 запросить цену →	Bushing
3	A0FD893100 запросить цену →	Timing belt 500L
4	A0FD892600 запросить цену →	Gear 16/20T
5		A0FD G715 00 AXLE PLATE(LEVEL CONVEYANCE DRIVE1) D
6	A0FD892300 запросить цену →	Pulley 16T
7	A0FD893000 запросить цену →	Timing belt 354L
8	A0FD892000 запросить цену →	Gear 16/21T
9	A0FD890900 запросить цену →	Gear 17T
10	A0FD893500 запросить цену →	Torsion spring
11	A0FD891400 запросить цену →	Lever
12	A0FD891700 запросить цену →	Shaft
13	A0FD891800 запросить цену →	Ring
14	A0FD891901 запросить цену →	Pulley 16T
15	A0FD892500 запросить цену →	Pulley 15T
16	A0FD892900 запросить цену →	Timing belt 190L
17	A01F692700 запросить цену →	BUSHING
18	A0FD890200 запросить цену →	Roller
19	A0FD890301 запросить цену →	Roller
20	A0FD894000 запросить цену →	Guide
21	A01F692800 запросить цену →	BUSHING
22	A0FD890100 запросить цену →	Roller
23	A0FD894900 запросить цену →	Bracket
24	4643524401 запросить цену →	BUSHING
25	A0FD894800 запросить цену →	Bushing
26	A0FD897000 запросить цену →	Guide
27	A0FD897200 запросить цену →	Guide

23. HORIZONTAL TRANSPORT UNIT

№	Артикул	Описание
1	9335130061 ✓ в наличии	PHOTO INTERRUPTER
2	A0FD896001 запросить цену →	Cover
3	4138587901 запросить цену →	Gear 16T
4	1067250101 запросить цену →	PIN
5	1200312109 запросить цену →	BUSHING
6	A0FD890900 запросить цену →	Gear 17T
7	A0FD893600 запросить цену →	Shaft
8	A0FD893700 запросить цену →	Shaft
9	A0FD892700 запросить цену →	Gear 17/22T
10	A0FD893800 запросить цену →	Ring
11	A0FD893400 запросить цену →	Torsion spring
12	A0FD893900 запросить цену →	Lever
13	A0FD895202 запросить цену →	Guide
14	4138588201 запросить цену →	BUSHING
15	A0FD895100 запросить цену →	Roller
16	4138587501 запросить цену →	SHAFT
17	4138587304 запросить цену →	ROLL
18	A0FD895601 запросить цену →	Lever
19	A0FD896201 запросить цену →	Neutralizing Brush
20	A0FD896300 запросить цену →	Pressure spring
21	4138587602 запросить цену →	PLATE SPRING
22	A0FD895700 запросить цену →	Torsion spring
23	A0FD895500 запросить цену →	Lever
24	A0FD895800 запросить цену →	Bracket
25	A0FD894700 запросить цену →	Spring
26	A01F694800 запросить цену →	Roll
27	A0FD896400 запросить цену →	Tape

24. FUSING SECTION

№	Артикул	Описание
1	A0FD890900 запросить цену →	Gear 17T
2	A0FD891000 запросить цену →	Shaft
3	A0FD891500 запросить цену →	Ring
4	A0FD891300 запросить цену →	Lever
5	A0FD890800 запросить цену →	Gear 15/17T
6	A0FD891100 запросить цену →	Shaft
7	A0FD891800 запросить цену →	Ring
8	A0FD893400 запросить цену →	Torsion spring
9		A0FD G717 00 AXLE PLATE(LEVEL CONVEYANCE DRIVE3) D
10	A0FD120701 запросить цену →	Duct
11	A0FD120800 запросить цену →	Seal
12	A00F113100 запросить цену →	Seal
13	A00F113000 запросить цену →	Seal
14	A00F114100 запросить цену →	Seal
15	A00F114001 запросить цену →	Seal
16	A00F113200 запросить цену →	Seal
17		A06X 016 Fusing Unit 120V B,H A
17		A06X 0Y6 Fusing Unit 230V C,D1,D3,J,K A

Каталог очень большой (910 позиций). Показаны первые 24 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
