Konica Minolta MAGICOLOR 7300 — каталог запчастей со схемами

Содержание

• Housing
• Paper transport секция
• Перенос секция
• Рамаs (a)
• Рамаs (b)
• Рамаs (c)
• Drive секция (a)
• Drive секция (b)
• Electrical components
• Выход бумаги секция
• Multipurpose cassette
• Sw d

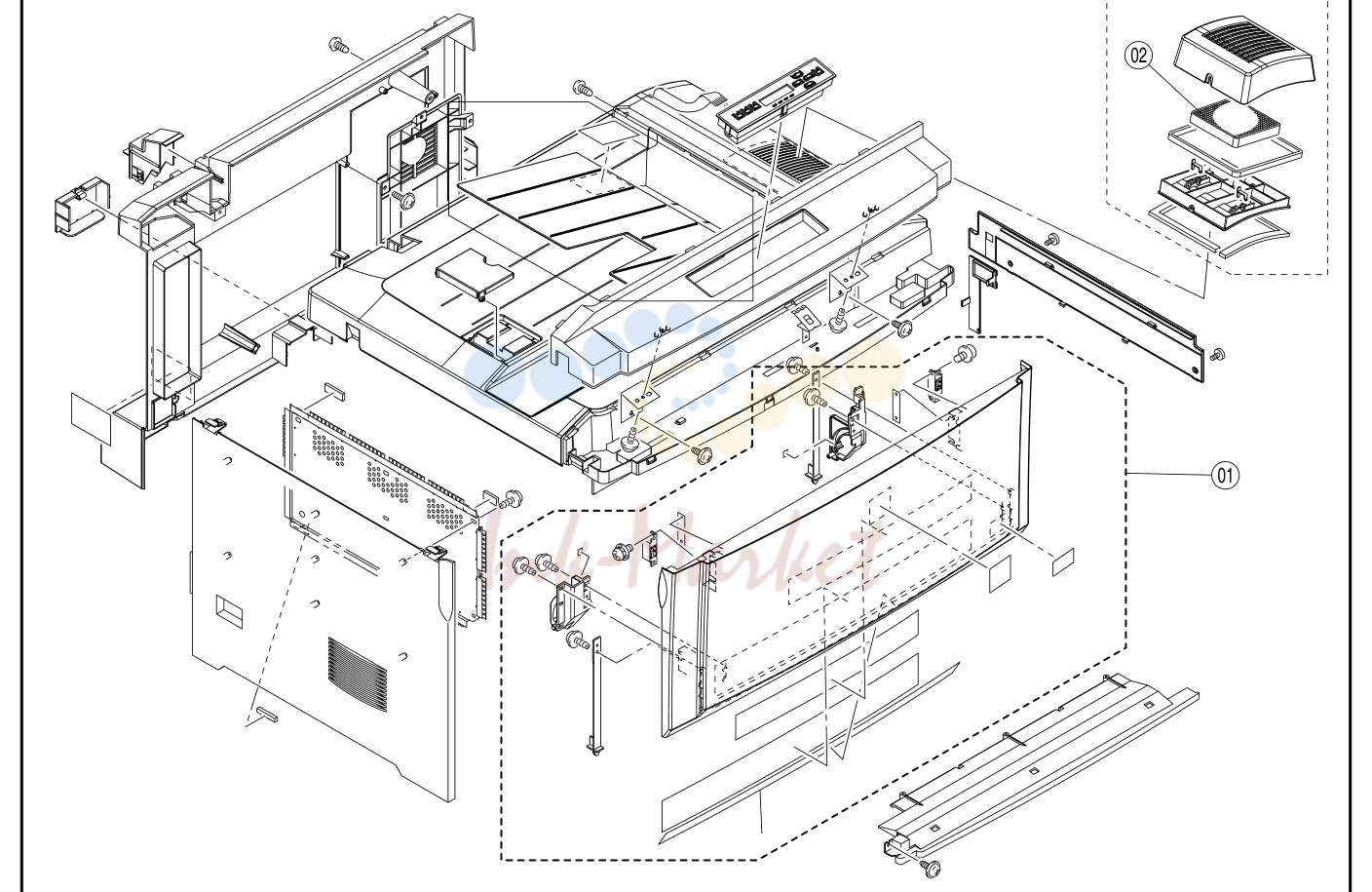

Housing

№	Артикул	Альт. артикул	Описание
01	4134-0401-02 запросить цену →		Передняя крышка в сборе
02	1165-2032-01 запросить цену →		Ozone filter

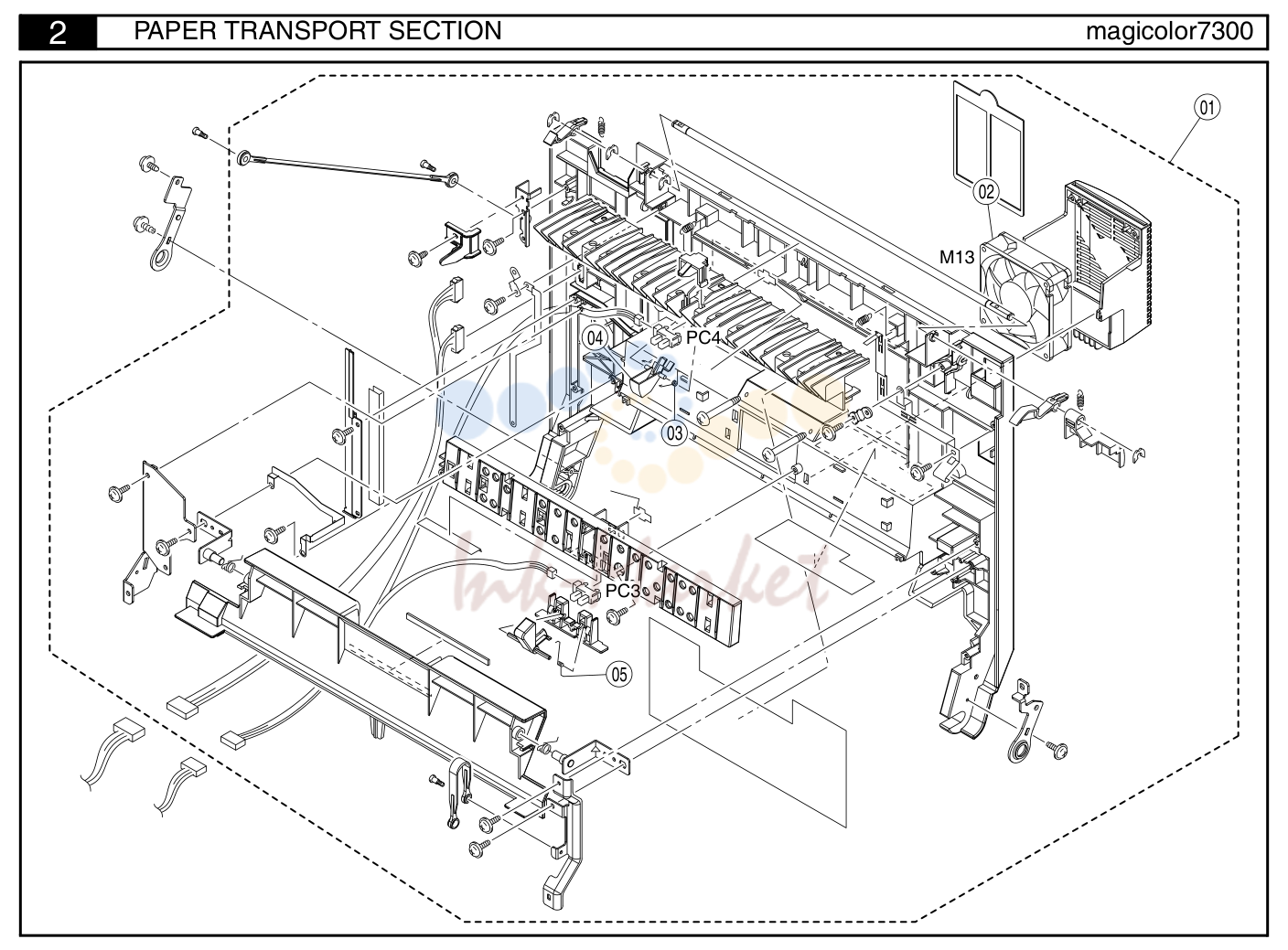

Paper transport секция

№	Артикул	Альт. артикул	Описание
01	4134-0324-01 запросить цену →		Vertical transport узел
02	4134-6114-01 запросить цену →		Вентилятор мотор suction (m13) rp
03	4134-3521-01 запросить цену →		Rp
04	4134-3518-01 запросить цену →		Rp
05	4134-3512-02 запросить цену →		Torsion пружина rp

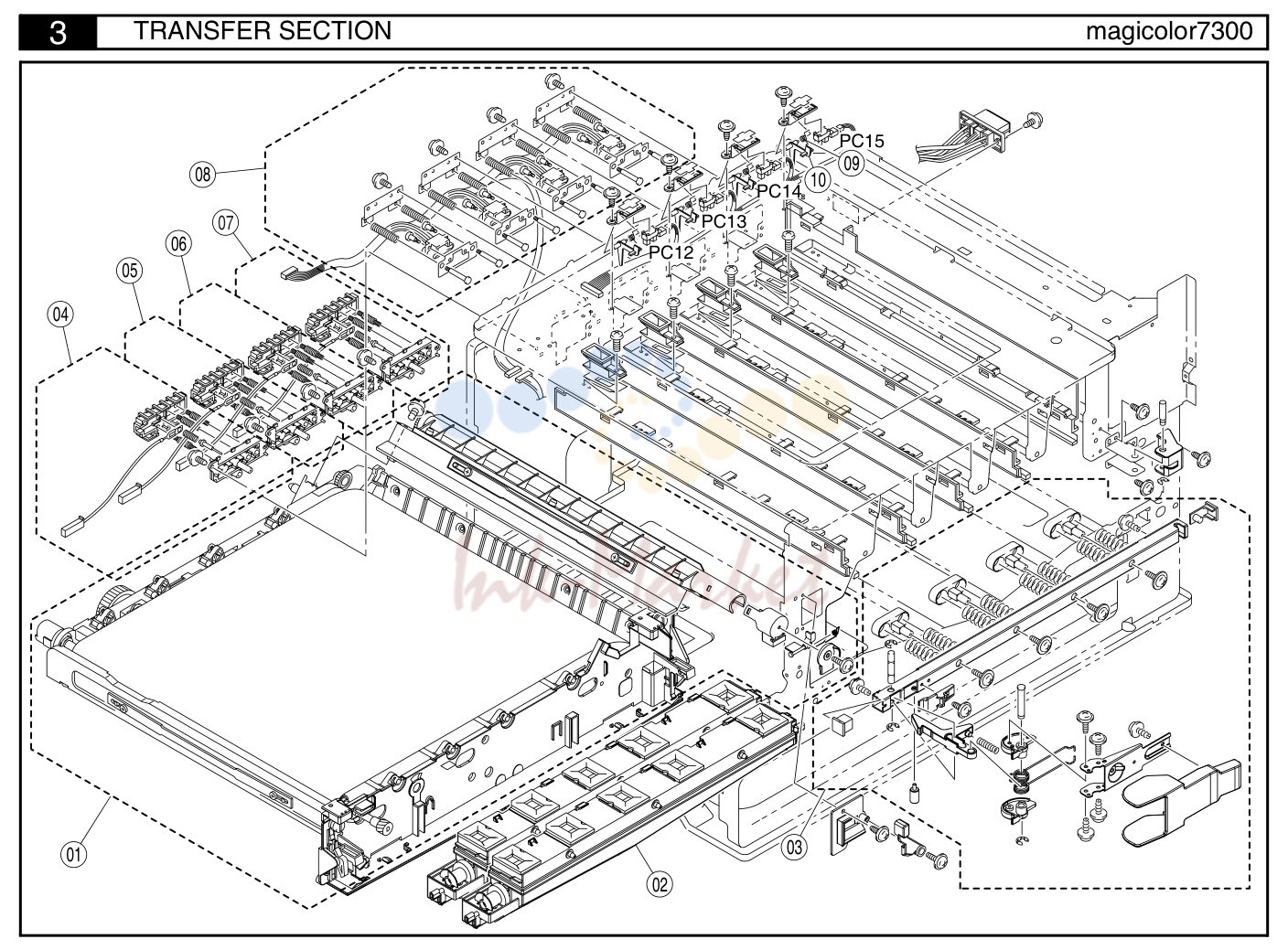

Перенос секция

№	Артикул	Альт. артикул	Описание
04	4134-0354-01 запросить цену →		Hv contact в сборе (k)
05	4134-0353-01 запросить цену →		Hv contact в сборе (c)
06	4134-0352-01 запросить цену →		Hv contact в сборе (m)
07	4134-0351-01 запросить цену →		Hv contact в сборе (y)
08	4134-0344-02 запросить цену →		Pu detect
09	4134-2076-02 запросить цену →		Torsion пружина rp
10	4134-2075-02 запросить цену →		Rp

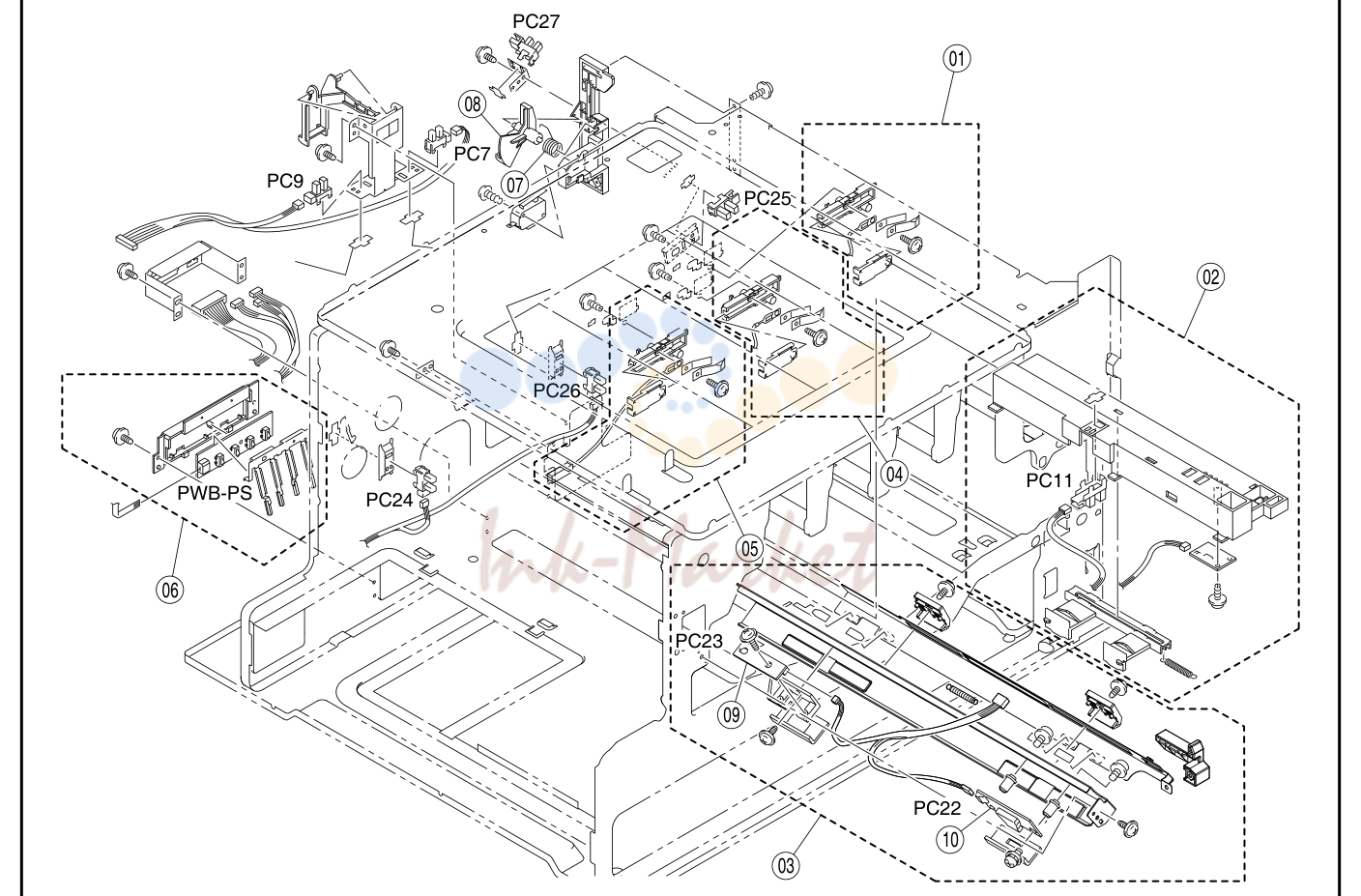

Рамаs (a)

№	Артикул	Альт. артикул	Описание
01	4134-0355-01 запросить цену →		Contact в сборе
02	4134-0342-02 запросить цену →		Size detect в сборе
04	4134-0357-01 запросить цену →		Contact в сборе
05	4134-0356-01 запросить цену →		Contact в сборе
06	4134-0416-01 запросить цену →		Size detect в сборе
07	4134-2066-03 запросить цену →		Torsion пружина rp
08	4134-2065-01 запросить цену →		Actuator rp
09	4134-6705-01 запросить цену →		Rp
10	9372-1000-22 запросить цену →		Rp

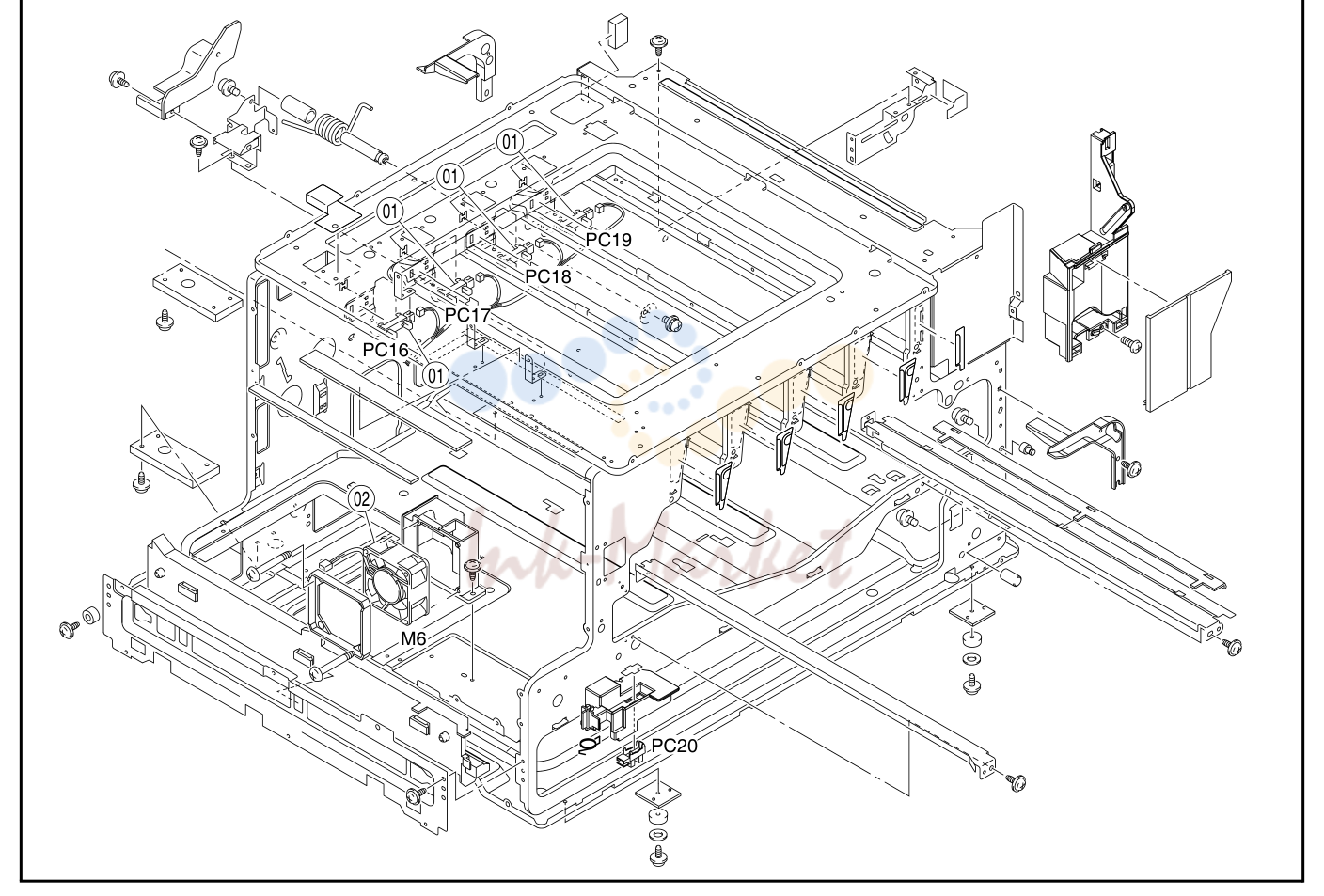

Рамаs (b)

№	Артикул	Альт. артикул	Описание
01	4134-0901-01 запросить цену →		Solid state выключатель в сборе (pc6-9) rp
02	4134-6112-02 запросить цену →		Вентилятор мотор pwr supply (m6) rp

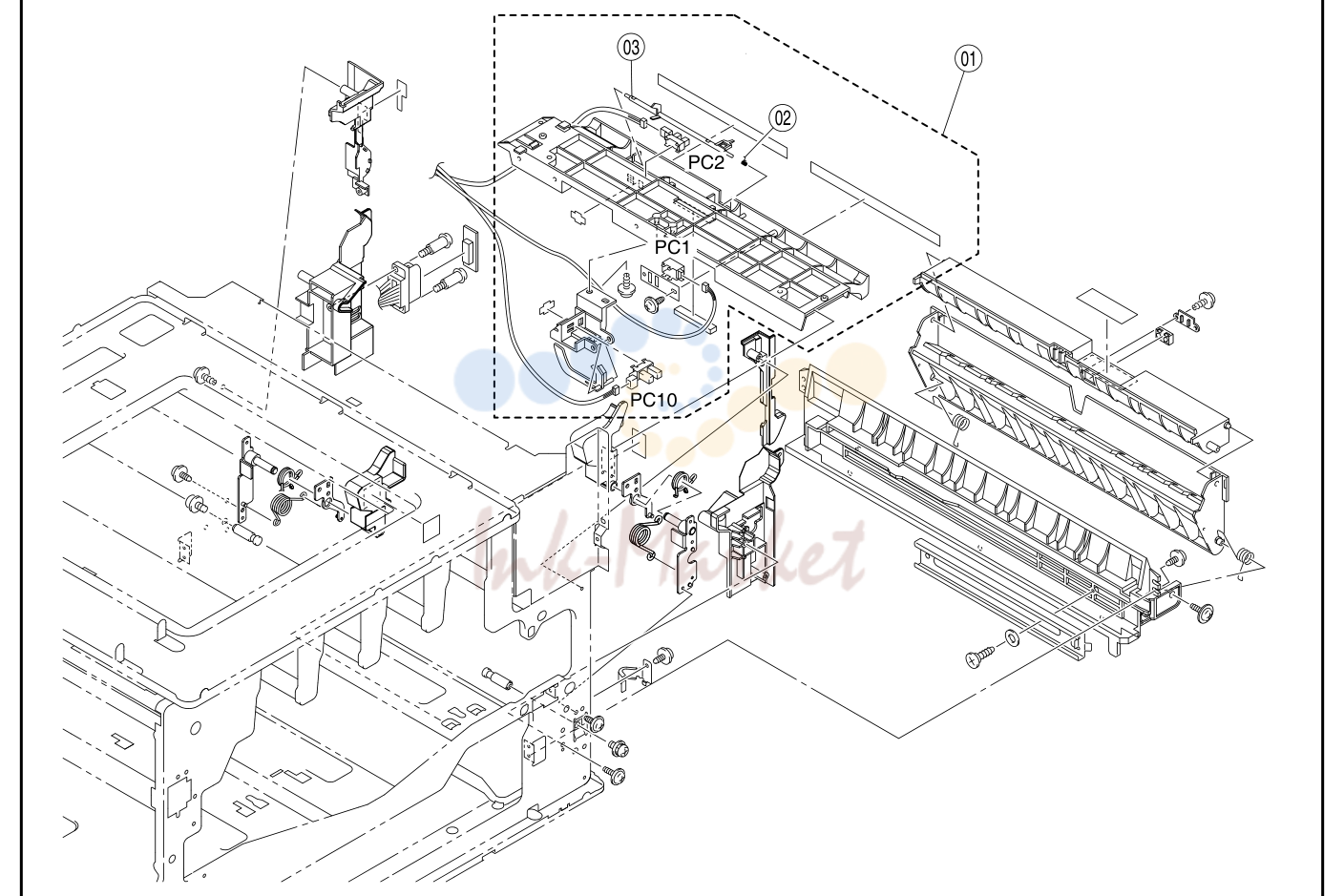

Рамаs (c)

№	Артикул	Альт. артикул	Описание
01	4134-0343-02 запросить цену →		Resist направляющая в сборе
02	4131-0902-01 запросить цену →		Photo interrupter (pc2,10) rp
03	4134-3543-02 запросить цену →		Rp
04	4134-3542-03 запросить цену →		Actuator

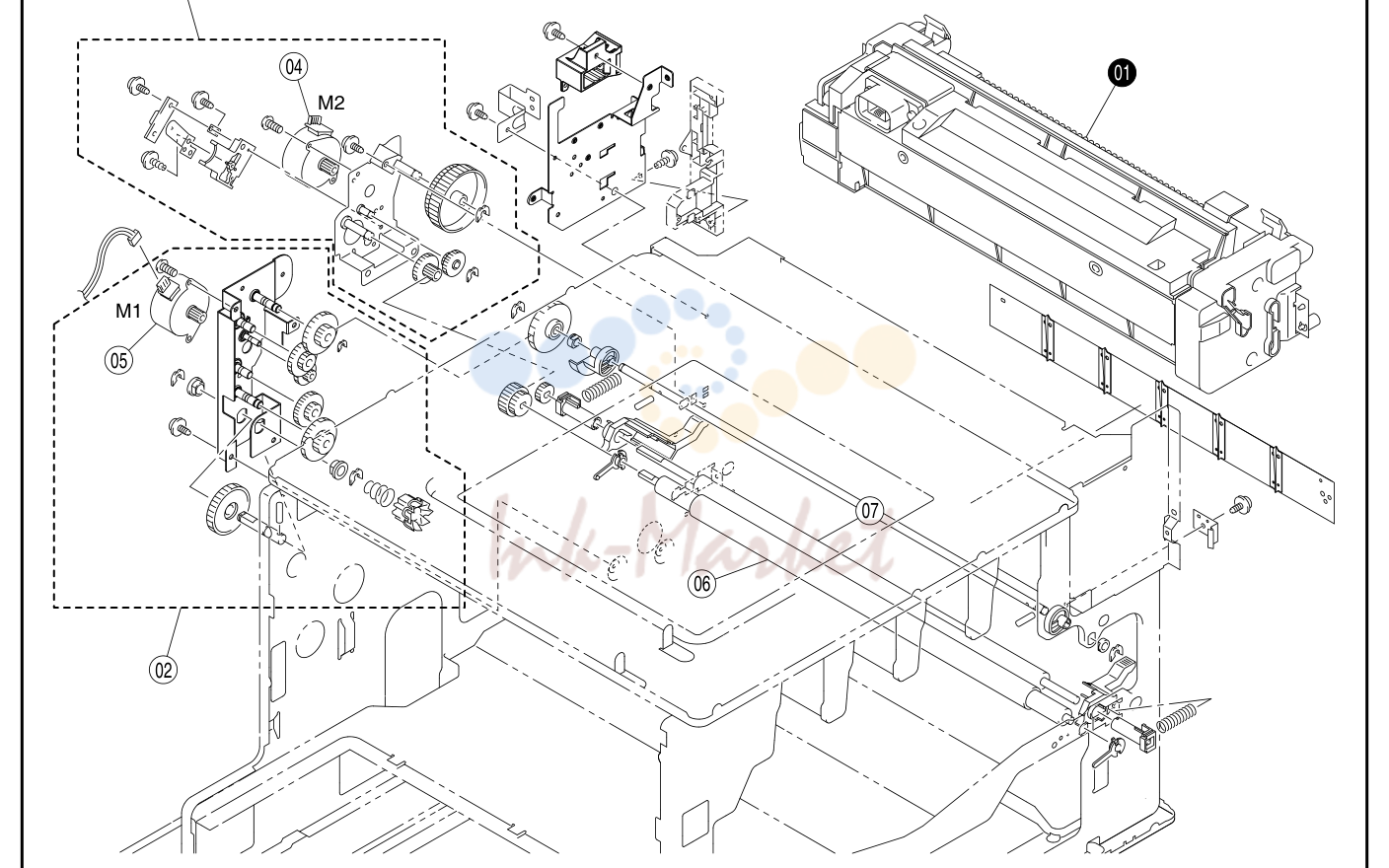

Drive секция (a)

№	Артикул	Альт. артикул	Описание
02	4134-0337-03 запросить цену →		Paper take-up drive в сборе
03	4134-0338-02 запросить цену →		Timing drive в сборе
04	4134-6104-01 запросить цену →		Rp
05	4134-6103-01 запросить цену →		Мотор take-up (m1)
06	4134-3501-01 запросить цену →		Ролик

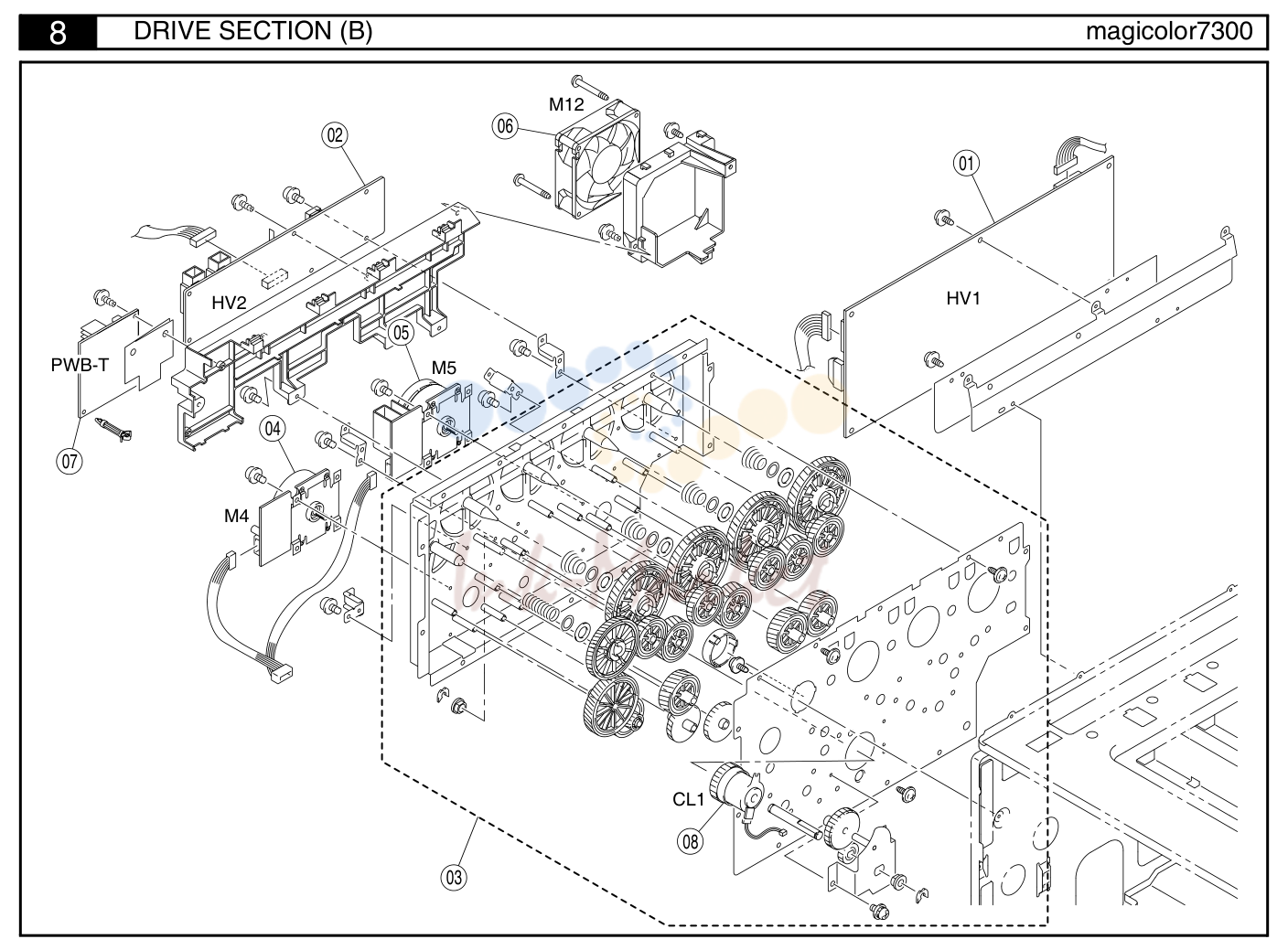

Drive секция (b)

№	Артикул	Альт. артикул	Описание
01	4134-6205-01 запросить цену →		Hv transformer (hv1) rp
02	4134-6206-01 запросить цену →		Hv transformer (hv2) rp
04	4134-6102-01 запросить цену →		Мотор p/u drive (m4) rp
05	4134-6101-01 запросить цену →		Мотор p/u drive (m5) rp
06	4134-6111-01 запросить цену →		Вентилятор мотор p/u cool (m12) rp
07	4134-0118-02 запросить цену →		Плата в сборе heater (плата-t) rp
08	4134-6210-01 запросить цену →		Муфта перенос (cl1) rp

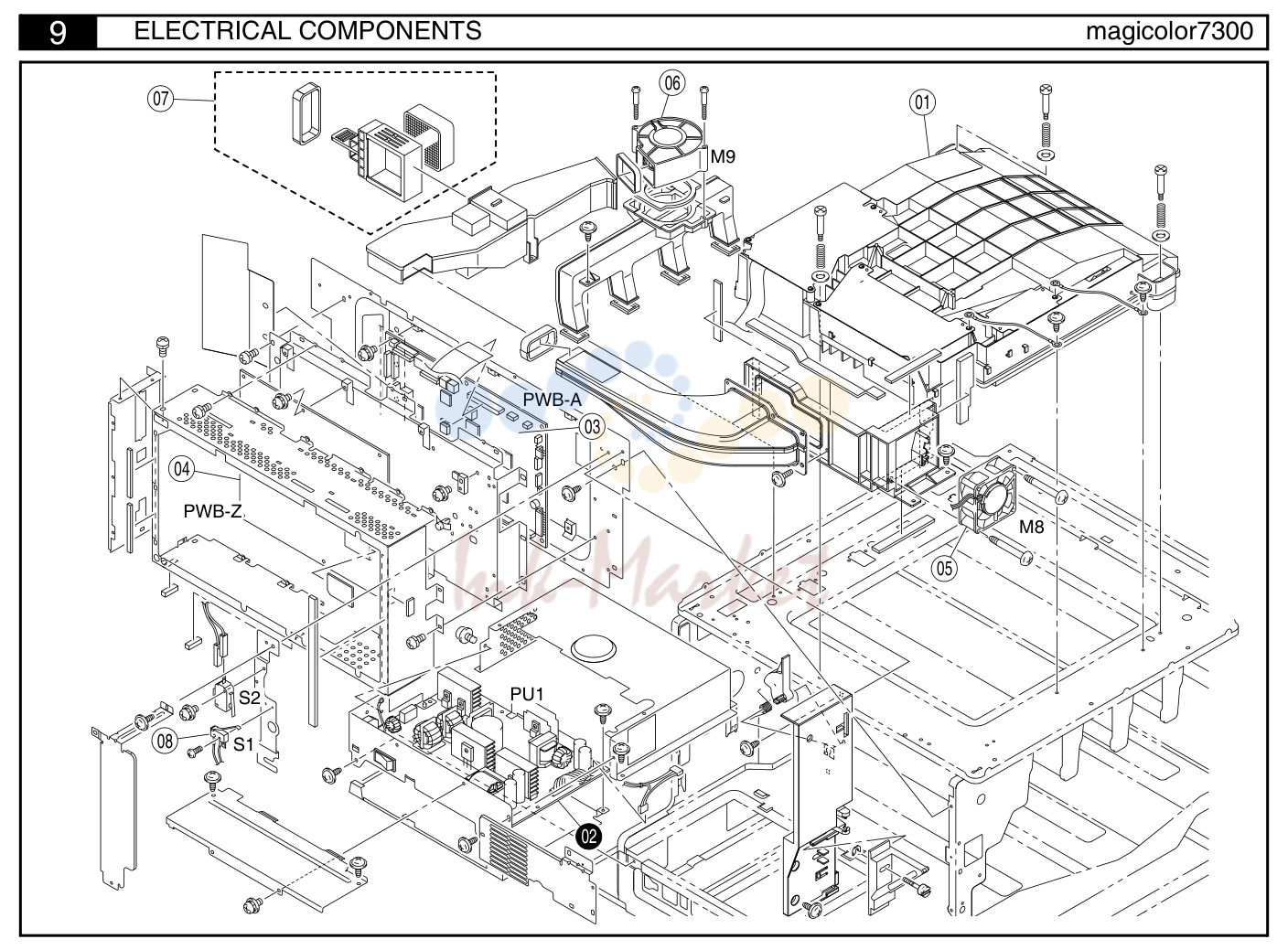

Electrical components

№	Артикул	Альт. артикул	Описание
01	4134-0752-01 запросить цену →		P/h в сборе rp
03	4134-0104-02 запросить цену →		Плата в сборе (плата-a) rp
04	4134-6062-01 запросить цену →		Rp
05	4134-6113-01 запросить цену →		Вентилятор мотор p/h cool (m8) rp
06	9313-1910-61 запросить цену →		Вентилятор мотор ozone вентилятор (m9)
07	4134-0417-01 запросить цену →		Ozone filter в сборе
08	4134-6860-02 запросить цену →		Wire жгут в сборе front door (s1) rp
02	4134-6203-02 запросить цену →		Power supply (220v) (pu1) rp
02	4134-6202-02 запросить цену →		Rp

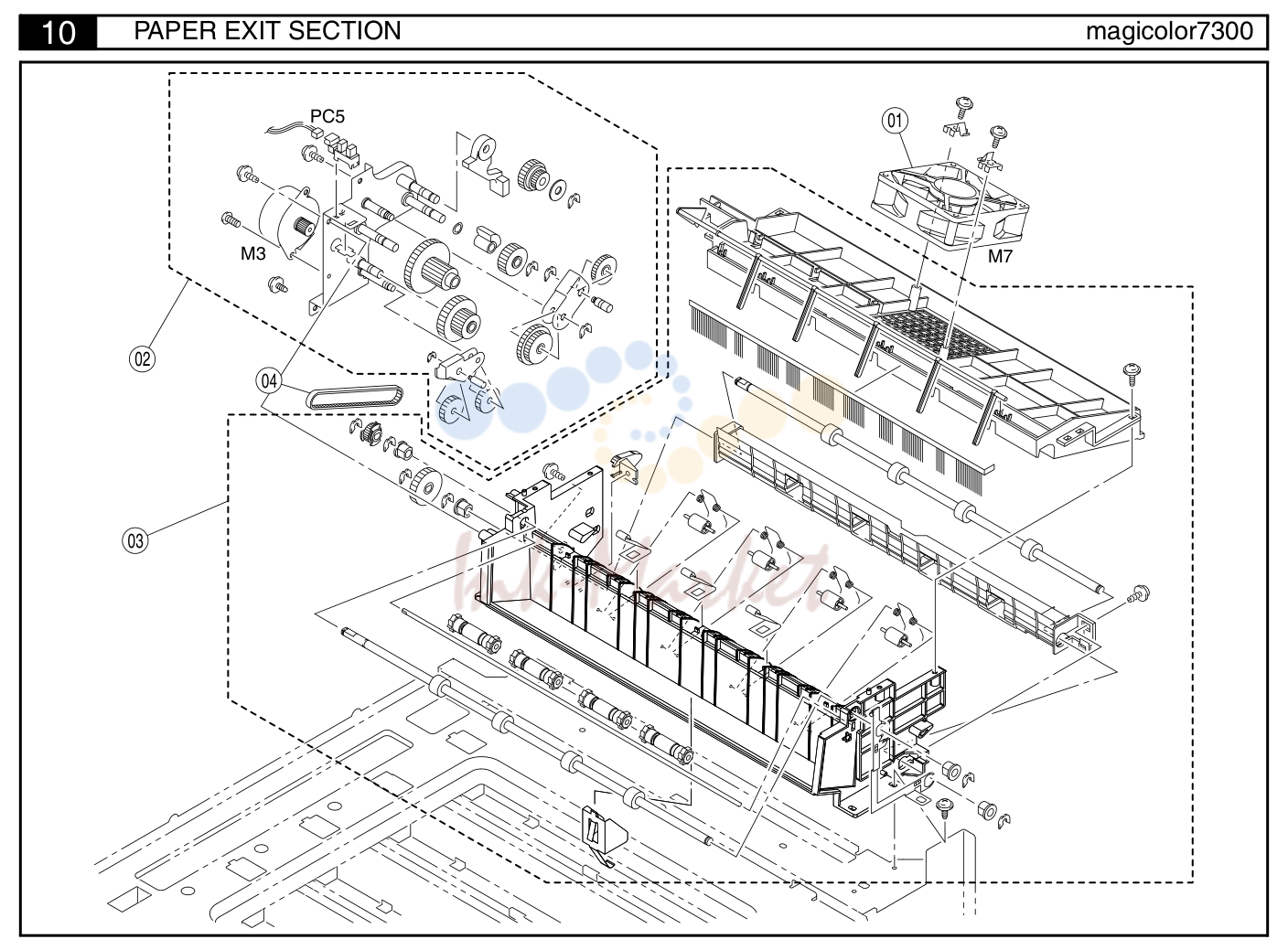

Выход бумаги секция

№	Артикул	Альт. артикул	Описание
01	4134-6111-01 запросить цену →		Вентилятор мотор печь (закрепление) вентилятор (m7) rp
02	4134-0339-03 запросить цену →		Выход бумаги drive в сборе
04	4134-5874-01 запросить цену →		Timing ремень

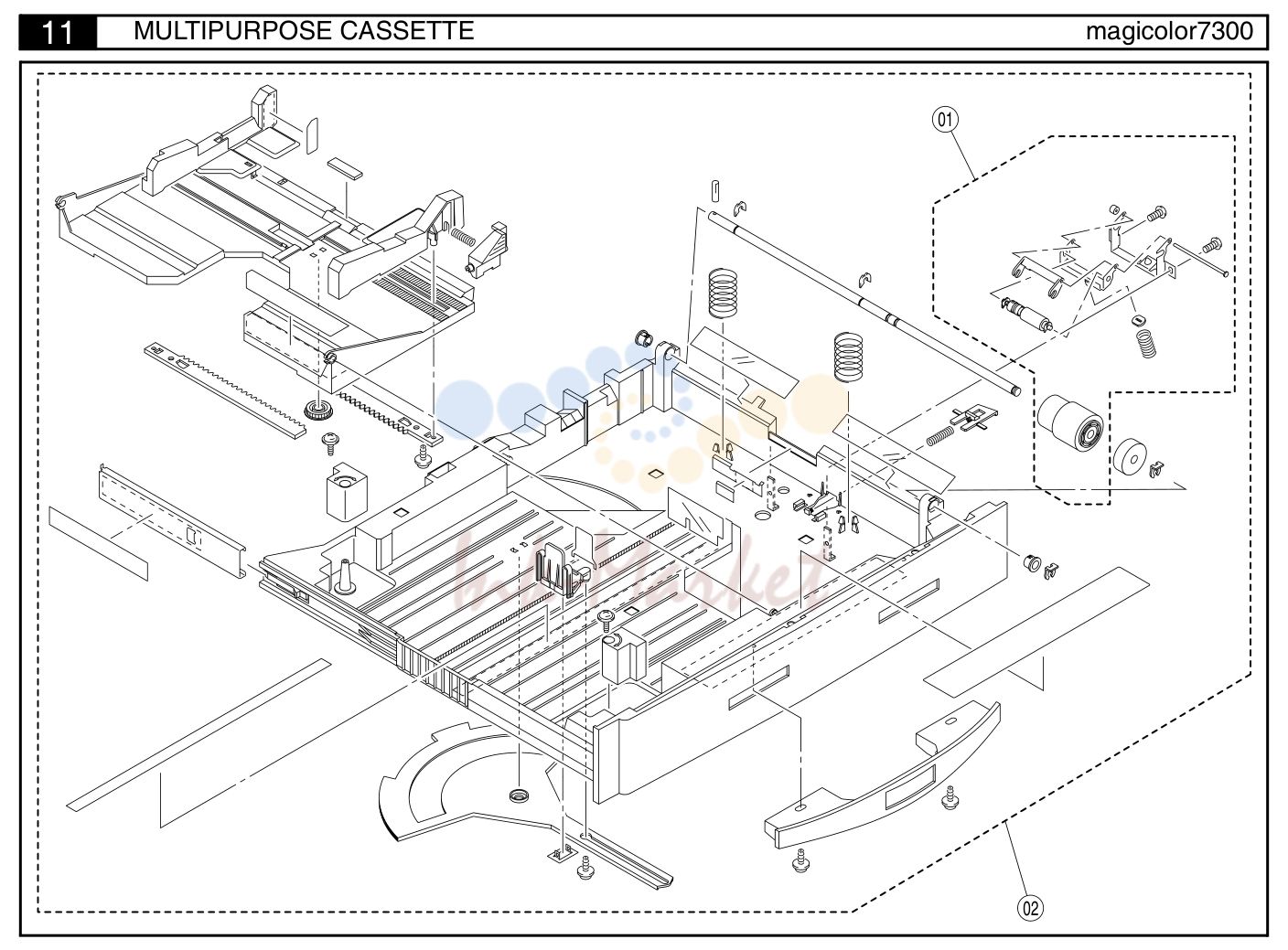

Multipurpose cassette

№	Артикул	Альт. артикул	Описание
02	4134-0363-05 запросить цену →		Cassette tray

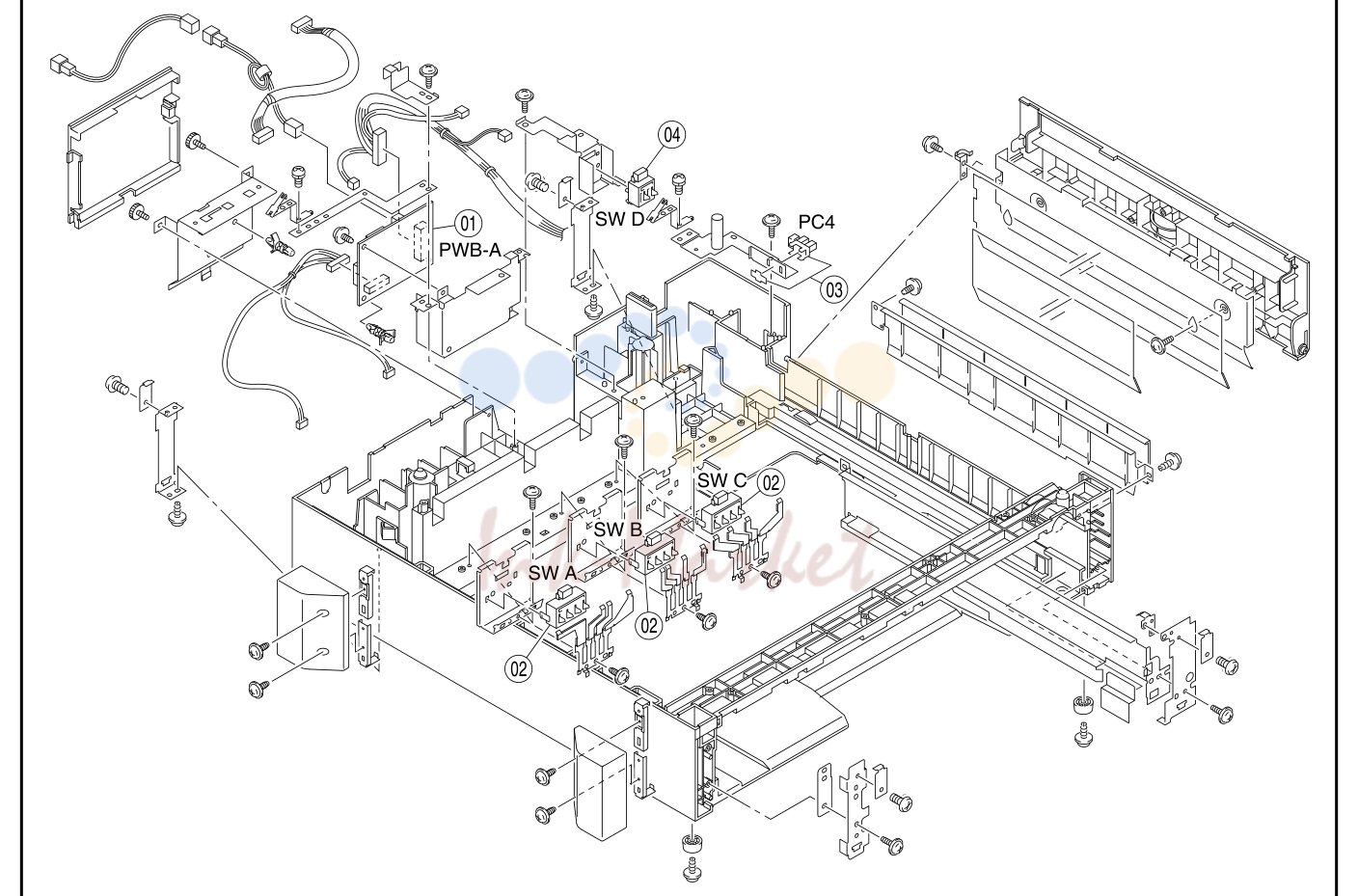

Sw d

№	Артикул	Альт. артикул	Описание
01	4658-0103-02 запросить цену →		Pwib в сборе control (плата-a) rp
02	9332-1000-11 запросить цену →		Pushbutton выключатель size (sw a-c) rp
03	4002-0902-01 запросить цену →		Rp
04	9332-1710-61 запросить цену →		Выключатель drawer (sw d) rp
