Konica Minolta magicolor 4750DN 4750EN — каталог запчастей со схемами

Содержание

• Внешние детали (P1)
• Power supply секция (P2)
• Тонер bottle drive секция (P3)
• Перенос ремень узел (P4)
• Перенос направляющая секция (P5)
• High voltage секция (P6)
• Print head секция (P7)
• Cassette секция (P8)
• Vertical conveyance секция (P9)
• Vertical conveyance секция (P10)
• Vertical conveyance секция (P11)
• Dup reverse drive секция (P12)
• Печь (закрепление) секция (P13)

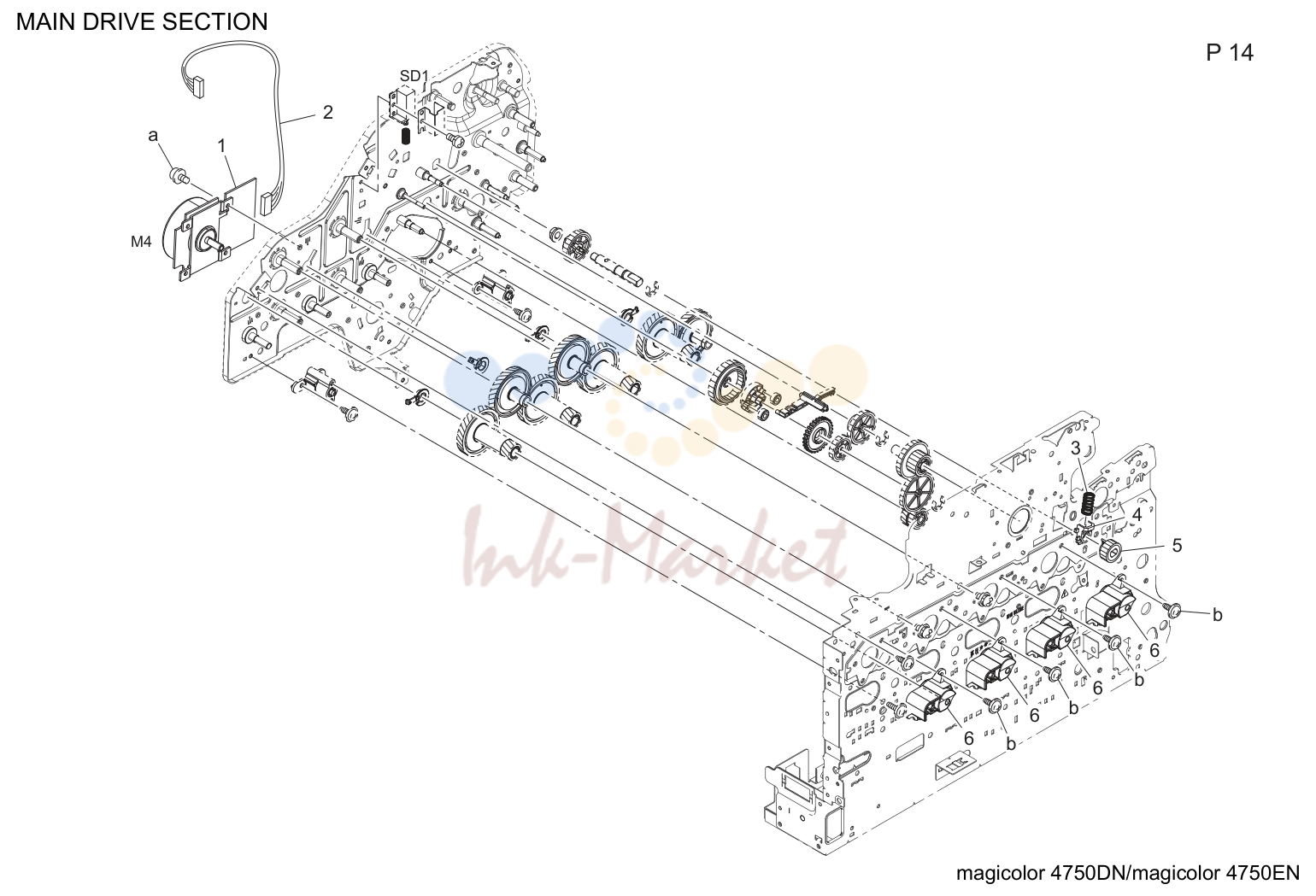

• Main drive секция (P14)

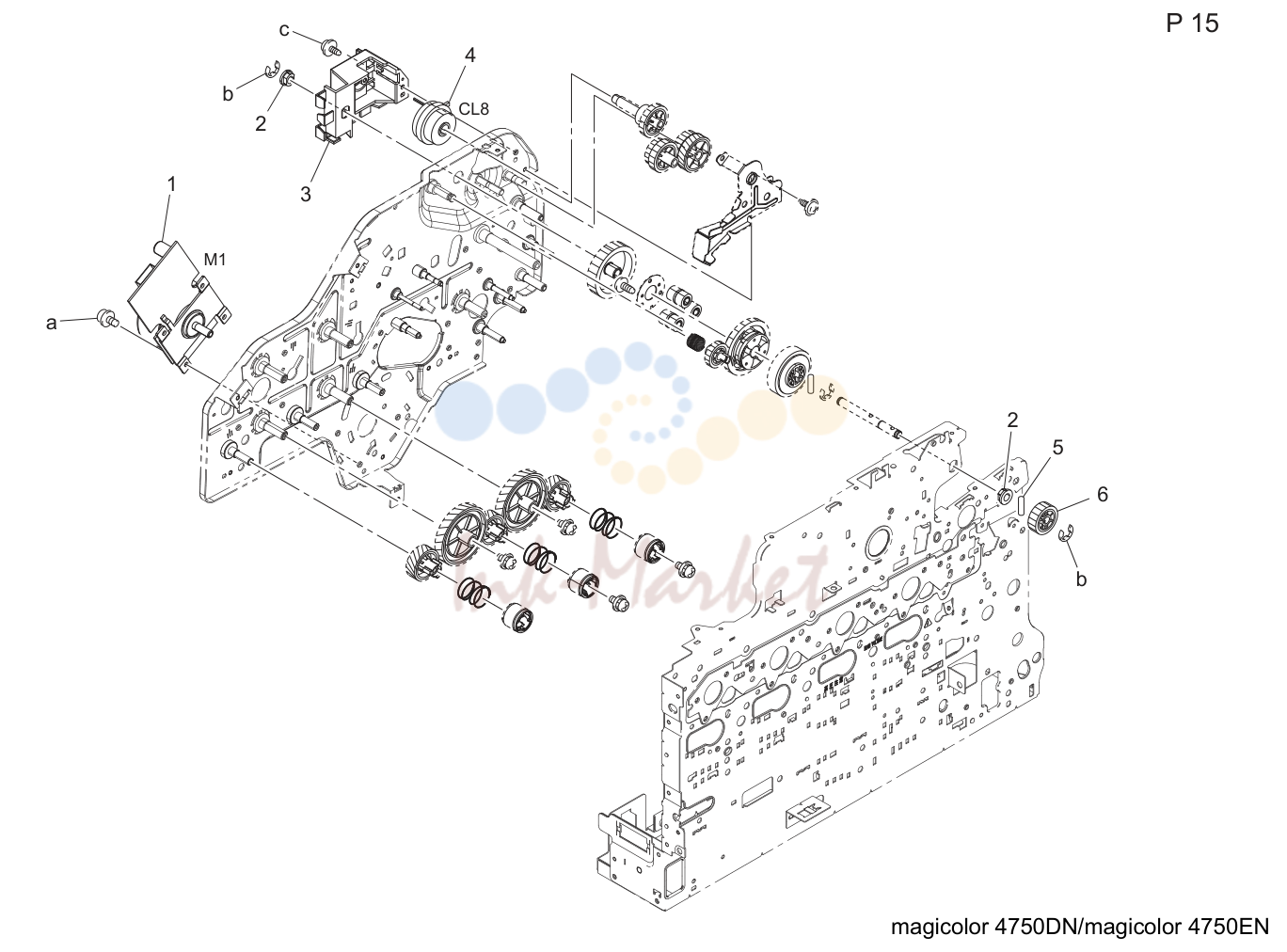

• Main drive секция (P15)

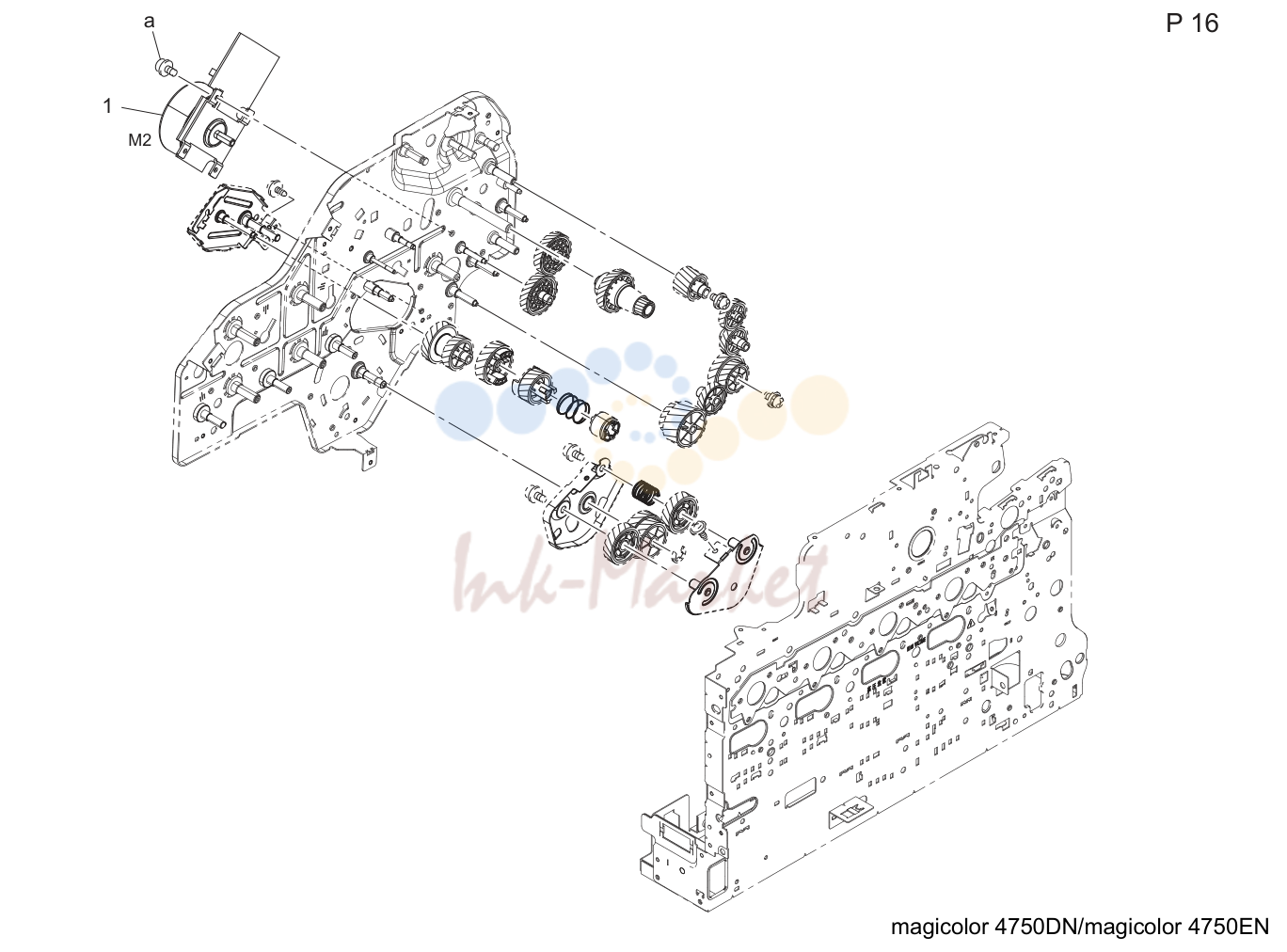

• Main drive секция (P16)

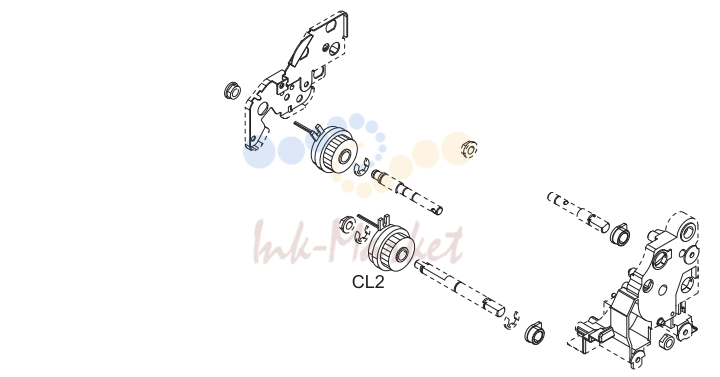

• Подача бумаги drive секция (P17)

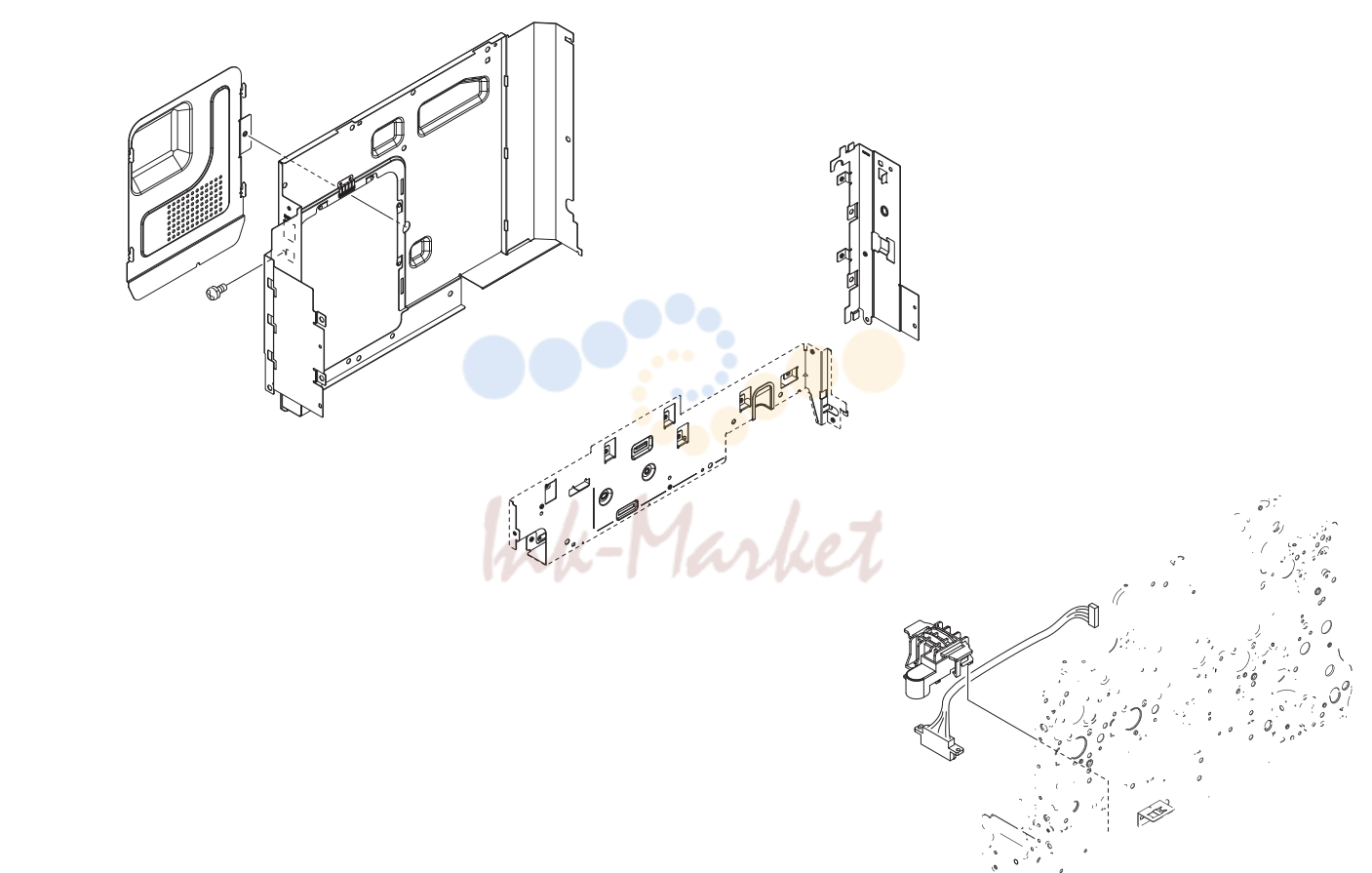

• Electrical components (P18)

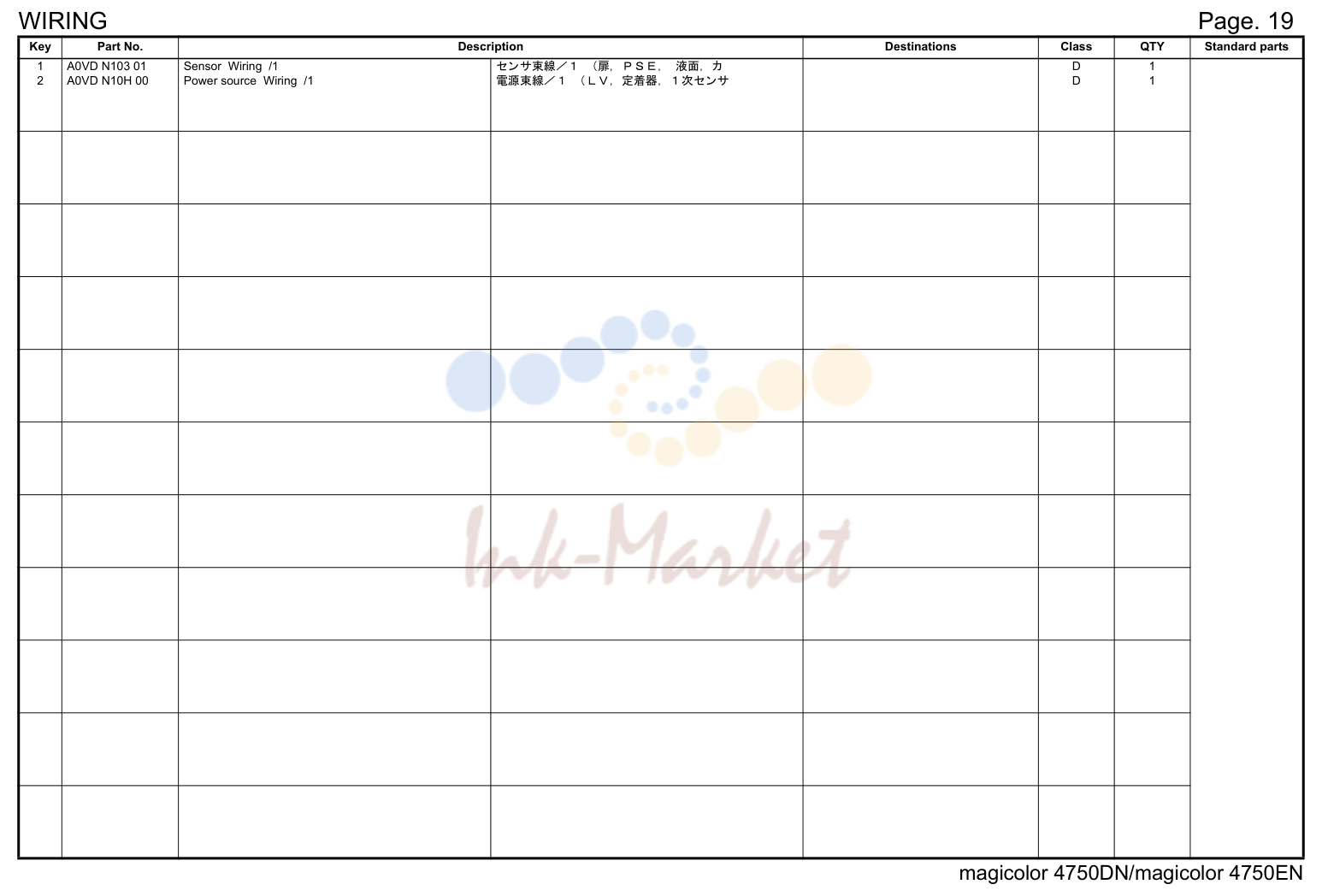

• Wiring

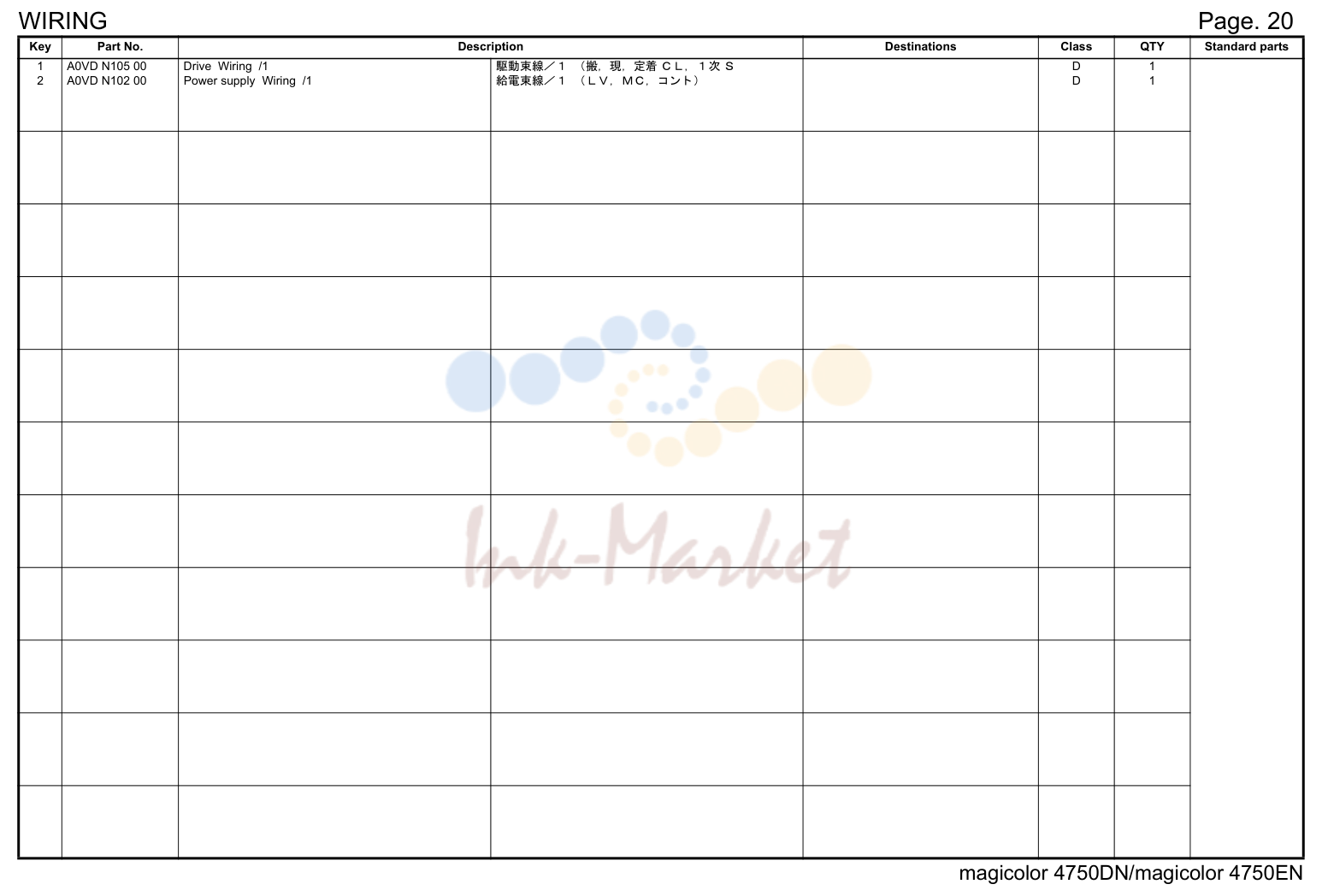

• Wiring

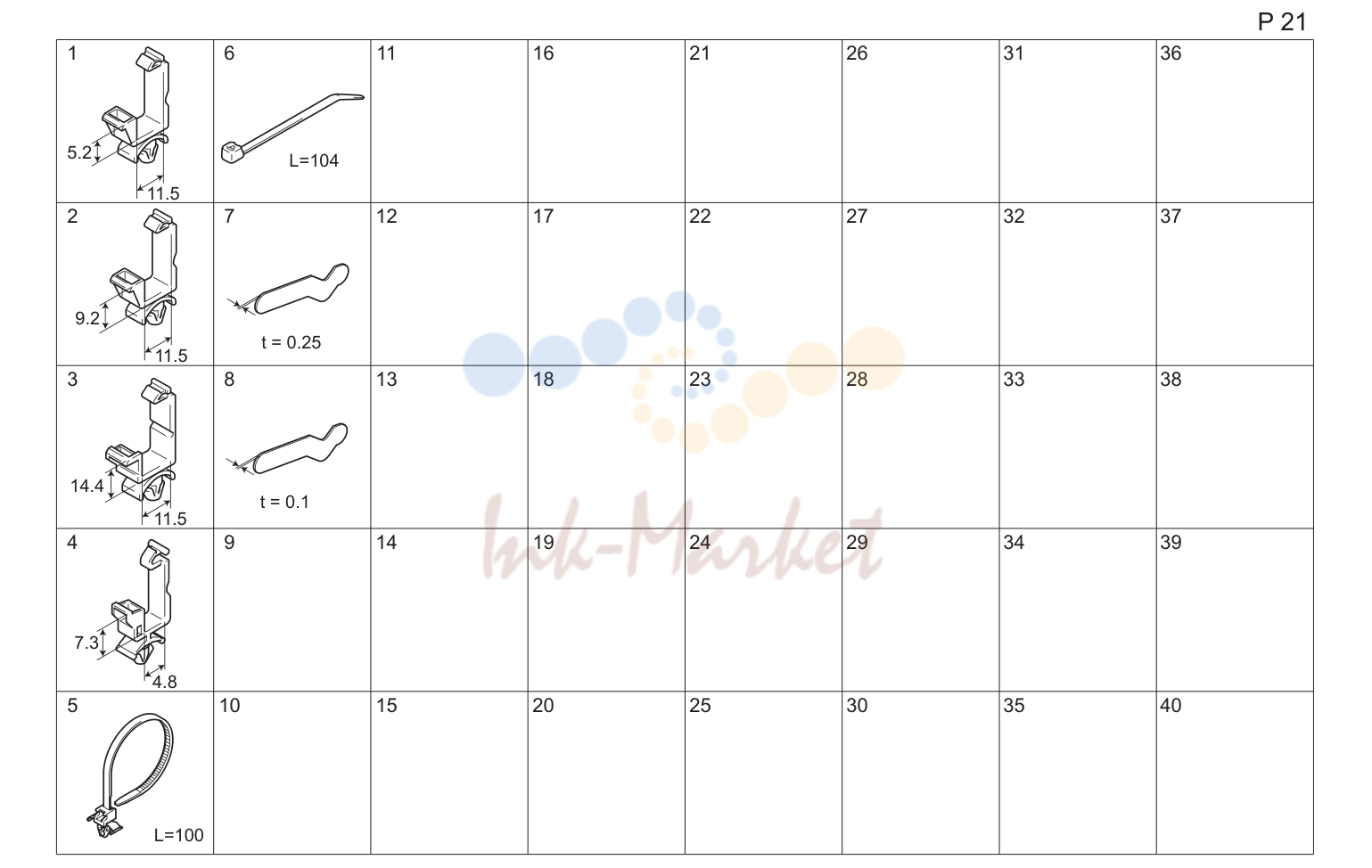

• Wiring accessories and jigs

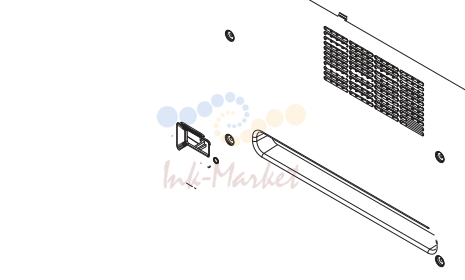

Внешние детали (P1)

№	Артикул	Альт. артикул	Описание
1	A0VD 1603 02 запросить цену →		Крышка /right rear
2	A0VD 1601 00 запросить цену →		Крышка /upper
3	A0VD 1612 01 запросить цену →		Tray
4	A0VD 1618 02 запросить цену →		Tray
5	A0VD 1620 00 запросить цену →		Tray
6	A0VD R719 00 запросить цену →		Панель управления в сборе
6	A0VD R722 00 запросить цену →		Панель управления в сборе
7	A0VD N120 00 запросить цену →		Operation wiring
8	A0VD 1605 02 запросить цену →		Крышка /right front
9	4030 7500 01 запросить цену →		Label logo mark
10	A0VD 9416 00 запросить цену →		Label logo mark
11	A0VD 9411 00 запросить цену →		Label magicolor 4750en
11	A0VD 9413 00 запросить цену →		Label magicolor 4750dn
12	A0VD 1604 05 запросить цену →		Крышка /front
13	A0VD 9401 02 запросить цену →		Sheet
13	A0VD 9402 01 запросить цену →		Sheet
13	A0VD 9403 01 запросить цену →		Sheet
13	A0VD 9404 00 запросить цену →		Sheet
13	A0VD 9405 00 запросить цену →		Sheet
14	A0VD 1602 01 запросить цену →		Крышка /left
15	A0VD 1607 00 запросить цену →		Крышка /upper
16	A011 9462 00 запросить цену →		Label emperon

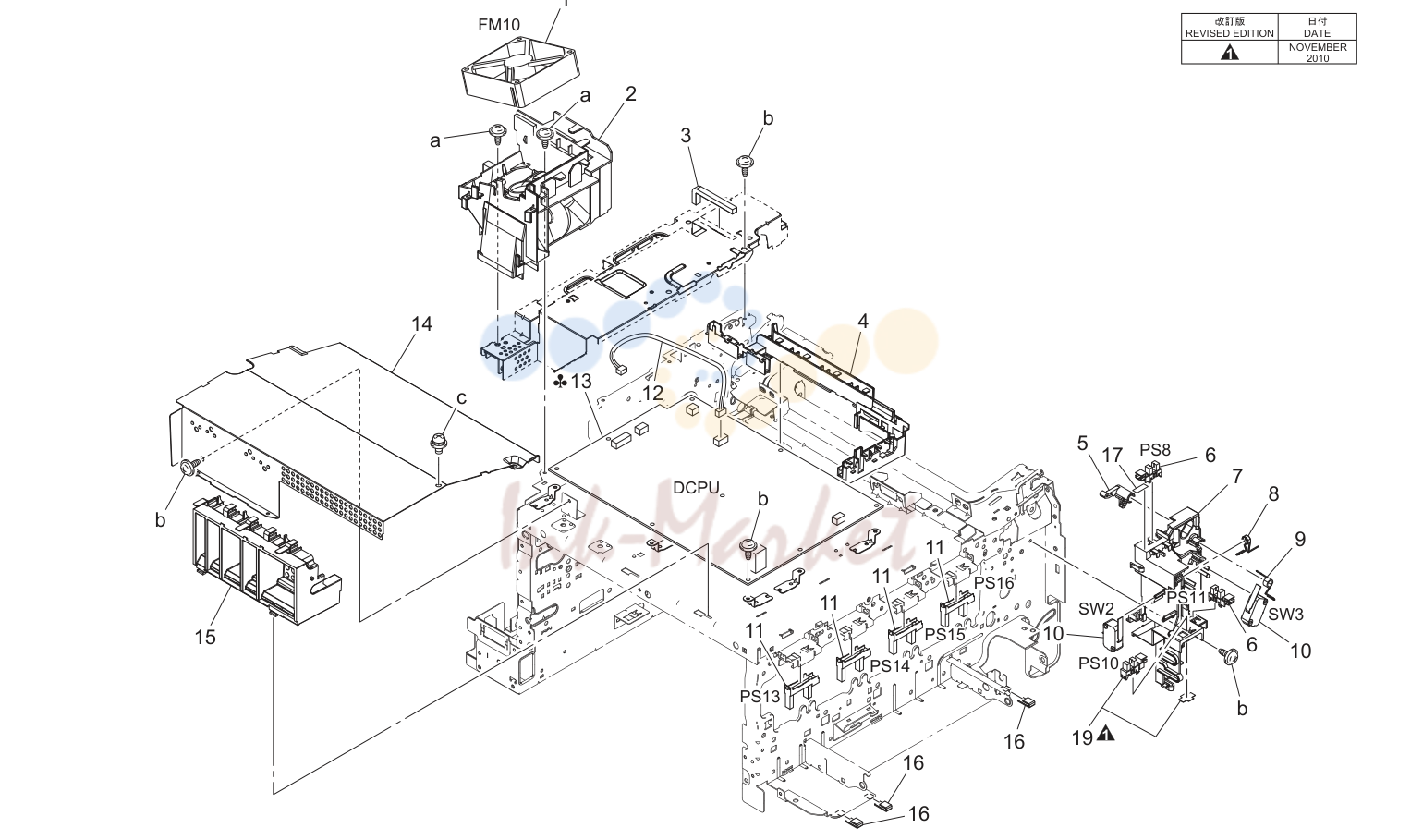

Power supply секция (P2)

№	Артикул	Альт. артикул	Описание
2	A0VD 1022 02 запросить цену →		Cooling воздуховод
3	A0VD 1372 00 запросить цену →		Уплотнитель
4	A0VD 1041 02 запросить цену →		Protection крышка
5	A0VD 1355 00 запросить цену →		Detecting part
6	A108 M501 00 запросить цену →		Photointerrupter
7	A0VD 1353 03 запросить цену →		Hold держатель
8	A0VD 1352 01 запросить цену →		Adjusting пружина
9	A0VD 1354 02 запросить цену →		Torsion coil пружина
11	A0VD M502 00 запросить цену →		Photointerrupter
12	A0VD N112 00 запросить цену →		Power supply wiring /2
13	A0VD M400 02 запросить цену →		Power supply
13	A0VD M401 03 запросить цену →		Power supply
14	A0VD 1331 02 запросить цену →		Shield рама
15	A0VD 1023 01 запросить цену →		Воздуховод
16	A121 1026 00 запросить цену →		Уплотнитель
17	A0VD 1397 00 запросить цену →		Уплотнитель
19	A108 R900 00 запросить цену →		Photo interrupter

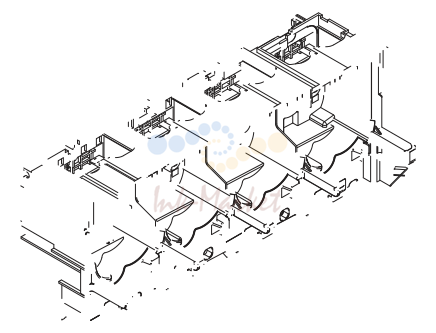

Тонер bottle drive секция (P3)

№	Артикул	Альт. артикул	Описание
1	A0VD 2364 00 запросить цену →		Шестерня 29t
2	A0VD 2366 01 запросить цену →		Шестерня 25t
3	A0VD 2369 02 запросить цену →		Drive держатель
4	A108 M501 00 запросить цену →		Photointerrupter
5	A0VD 2365 00 запросить цену →		Вал
6	A0VD R706 00 запросить цену →		Тонер bottle drive в сборе
7	A0VD M200 00 запросить цену →		Муфта
8	A0VD 2374 00 запросить цену →		Stopper
9	A0VD 2378 00 запросить цену →		Шестерня 20t
10	A0VD N121 00 запросить цену →		Relay жгут
11	4139 6056 03 запросить цену →		Плата в сборе
12	A0VD 1617 00 запросить цену →		Креплениеing пластина
14	A0VD 4910 00 запросить цену →		Label
15	A0VD 4911 00 запросить цену →		Label
16	A0VD 4912 00 запросить цену →		Label
17	A0VD 4913 00 запросить цену →		Label

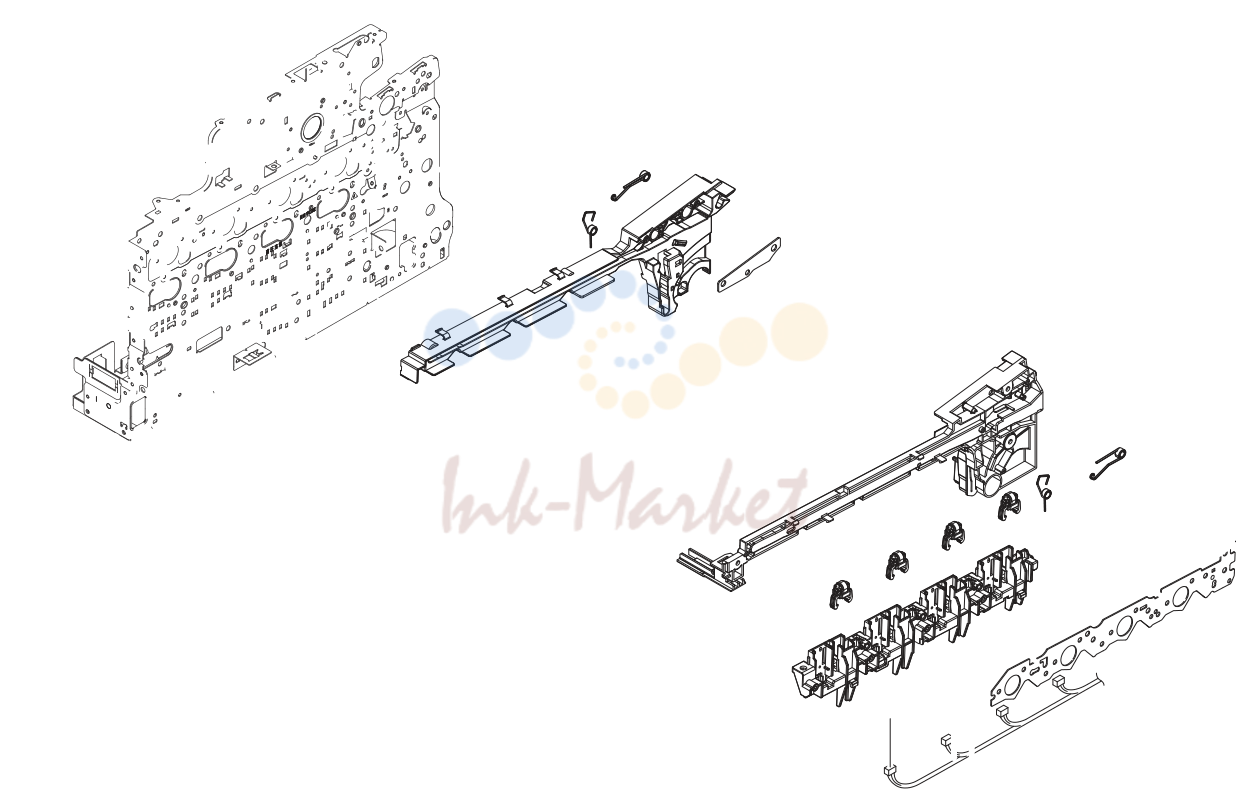

Перенос ремень узел (P4)

№	Артикул	Альт. артикул	Описание
1	A0VD 1117 00 запросить цену →		Держатель
2	A0VD 1116 00 запросить цену →		Compressing coil пружина
3	A0VD 1141 01 запросить цену →		Torsion coil пружина
4	A0VD 1105 00 запросить цену →		Torsion coil пружина /rear
6	A0VD 1101 04 запросить цену →		Rail /front
7	A0VD 1368 00 запросить цену →		Contact
8	A0VD 1104 00 запросить цену →		Torsion coil пружина /front
9	A0VD 1341 00 запросить цену →		Hold держатель /в сборе
10	A0VD 1111 02 запросить цену →		Rail
11	A0VD 1112 03 запросить цену →		Rail
12	A0VD N10A 00 запросить цену →		Photoconвоздуховодor wiring /1
13	A0VD 1114 02 запросить цену →		Держатель /front
14	A0VD 3623 00 запросить цену →		Shutter
15	A0VD 3622 01 запросить цену →		Уплотнитель
16	A0VD 3624 00 запросить цену →		Уплотнитель
17	A0VD 3625 00 запросить цену →		Pulling coil пружина
18	A0VD 1102 05 запросить цену →		Rail /rear
19	A0VD 1115 02 запросить цену →		Воздуховод
20	A0VD 1151 00 запросить цену →		Уплотнитель
21	A0VD 1153 01 запросить цену →		Уплотнитель
22	A0VD 1152 00 запросить цену →		Уплотнитель
23	A0VD 2147 00 запросить цену →		Креплениеing пластина
24	A0VD 3637 00 запросить цену →		Уплотнитель
25	A0VD 1154 00 запросить цену →		Уплотнитель
27	A0VD 1343 00 запросить цену →		Protection уплотнитель

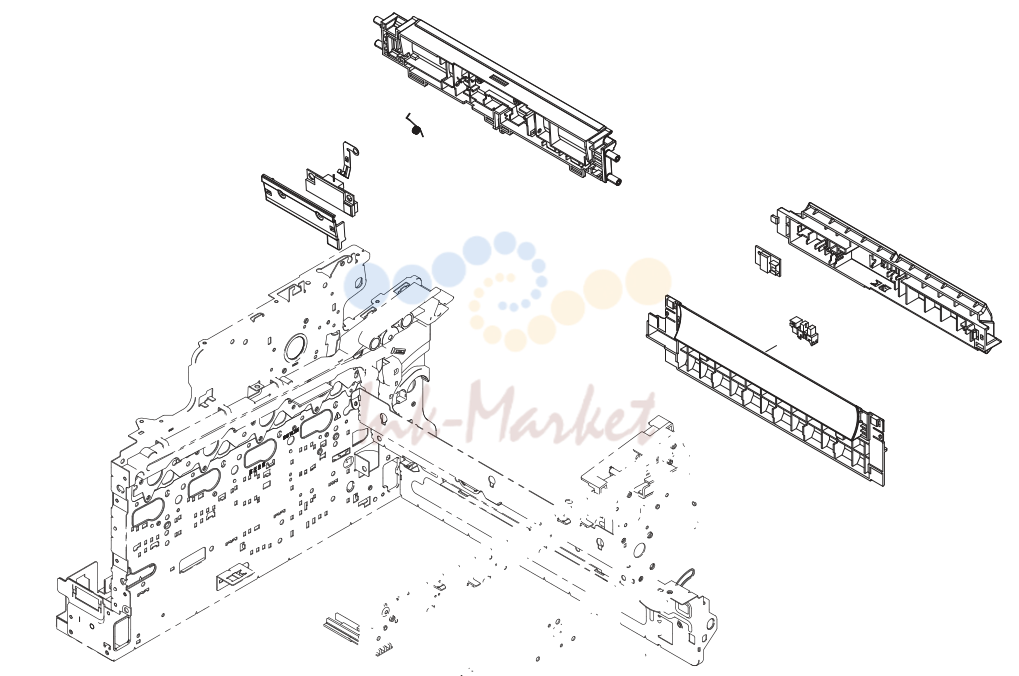

Перенос направляющая секция (P5)

№	Артикул	Альт. артикул	Описание
1	A0VD 7064 00 запросить цену →		Направляющая
2	A0VD 7063 00 запросить цену →		Contact
3	A0VD M500 00 запросить цену →		Photo sensing
4	A0VD 7065 00 запросить цену →		Держатель
5	A0VD N10D 00 запросить цену →		Датчик wiring /3
6	A0VD 7062 01 запросить цену →		Torsion coil пружина
7	A0VD 7061 01 запросить цену →		Крышка
8	A0VD N10C 00 запросить цену →		Датчик wiring /2
9	A0VD M501 00 запросить цену →		Humidity датчик
10	A0VD 7073 03 запросить цену →		Направляющая
11	A0VD 7072 00 запросить цену →		Torsion coil пружина
12	A0VD 7071 01 запросить цену →		Actuator
13	A108 M501 00 запросить цену →		Photointerrupter
14	A0VD 7075 01 запросить цену →		Направляющая

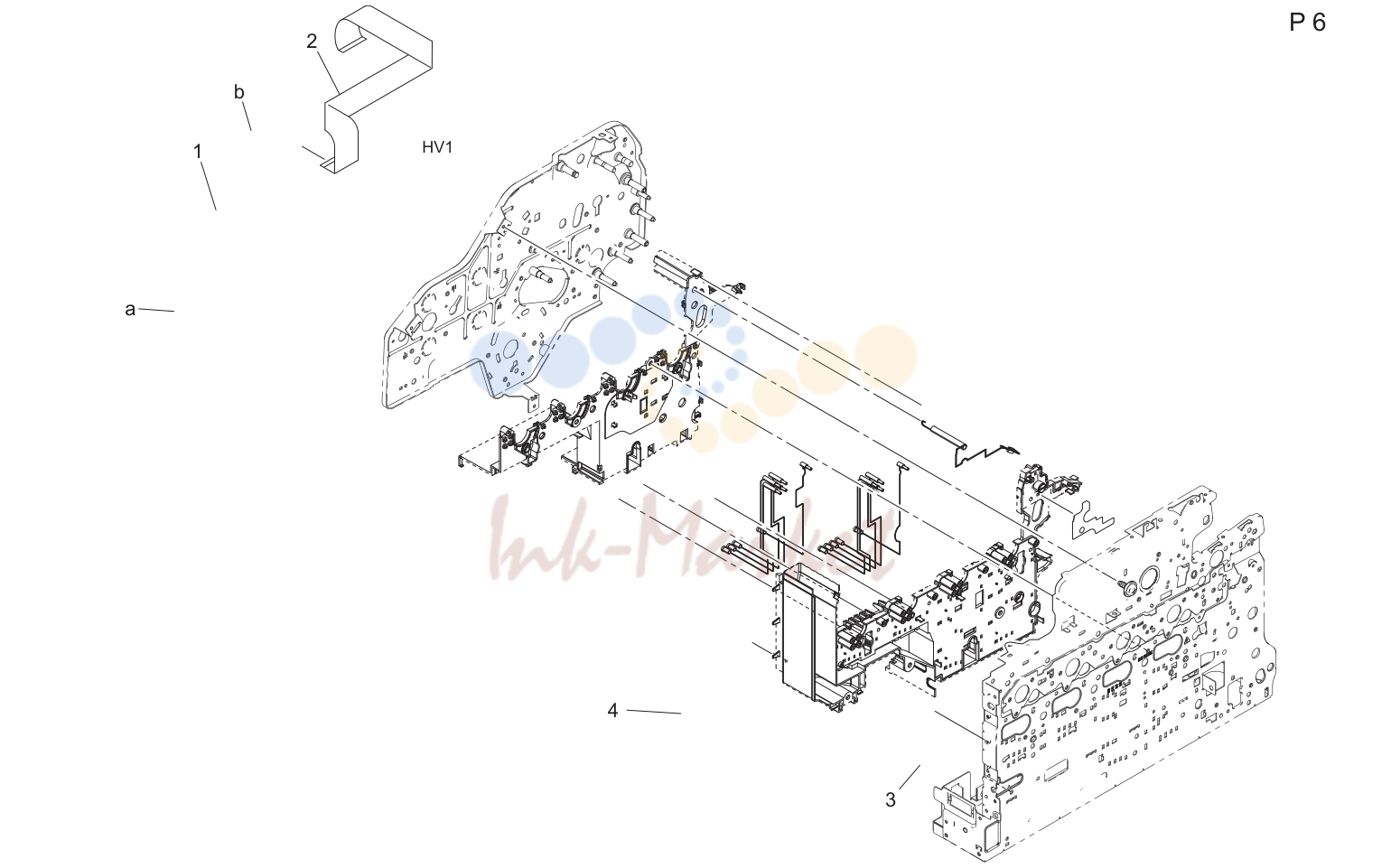

High voltage секция (P6)

№	Артикул	Альт. артикул	Описание
1	A0VD M404 02 запросить цену →		High voltage узел
2	A0VD N111 01 запросить цену →		Hv flatкабель
3	A0VD 1394 01 запросить цену →		Воздуховод /2
4	A0VD 1395 00 запросить цену →		Уплотнитель

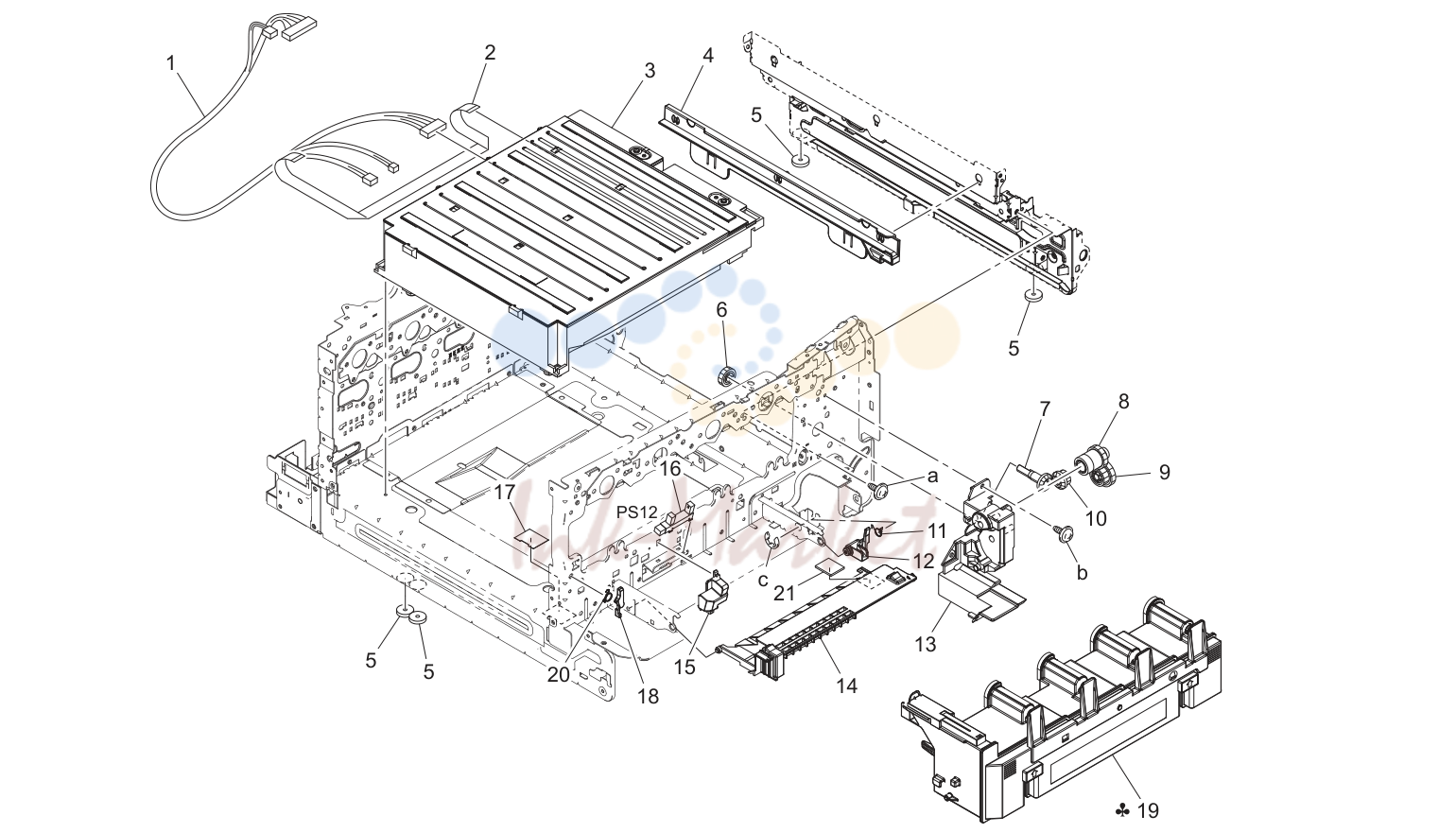

Print head секция (P7)

№	Артикул	Альт. артикул	Описание
1	A0VD N10P 00 запросить цену →		Ld wiring /1
2	A0VD N10S 01 запросить цену →		Ld flatкабель /1
3	A1AR R700 00 запросить цену →		Print head в сборе
4	A0VD 1113 02 запросить цену →		Rail
5	A0VD 1013 01 запросить цену →		Installing rubber foot
6	A0VD 2357 00 запросить цену →		Шестерня 16t
7	A0VD 2354 00 запросить цену →		Шестерня 16t
8	A0VD 2356 00 запросить цену →		Шестерня 16/26t
9	A0VD 2359 00 запросить цену →		Шестерня 22/30t
10	A0VD 2355 00 запросить цену →		Шестерня 16/16t
11	A0VD 3627 02 запросить цену →		Torsion coil пружина
12	A0VD 3626 02 запросить цену →		Рычаг
13	A0VD 2351 01 запросить цену →		Drive держатель
14	A0VD 1087 03 запросить цену →		Крышка
15	A0VD 1367 01 запросить цену →		Hold держатель
16	9335 1400 51 запросить цену →		Solid state выключатель
17	A0VD 1094 00 запросить цену →		Scatteringprevention уплотнитель
18	A0VD 1074 01 запросить цену →		Stopper
20	A0VD 1075 00 запросить цену →		Torsion coil пружина
21	A0VD 1090 01 запросить цену →		Spacer

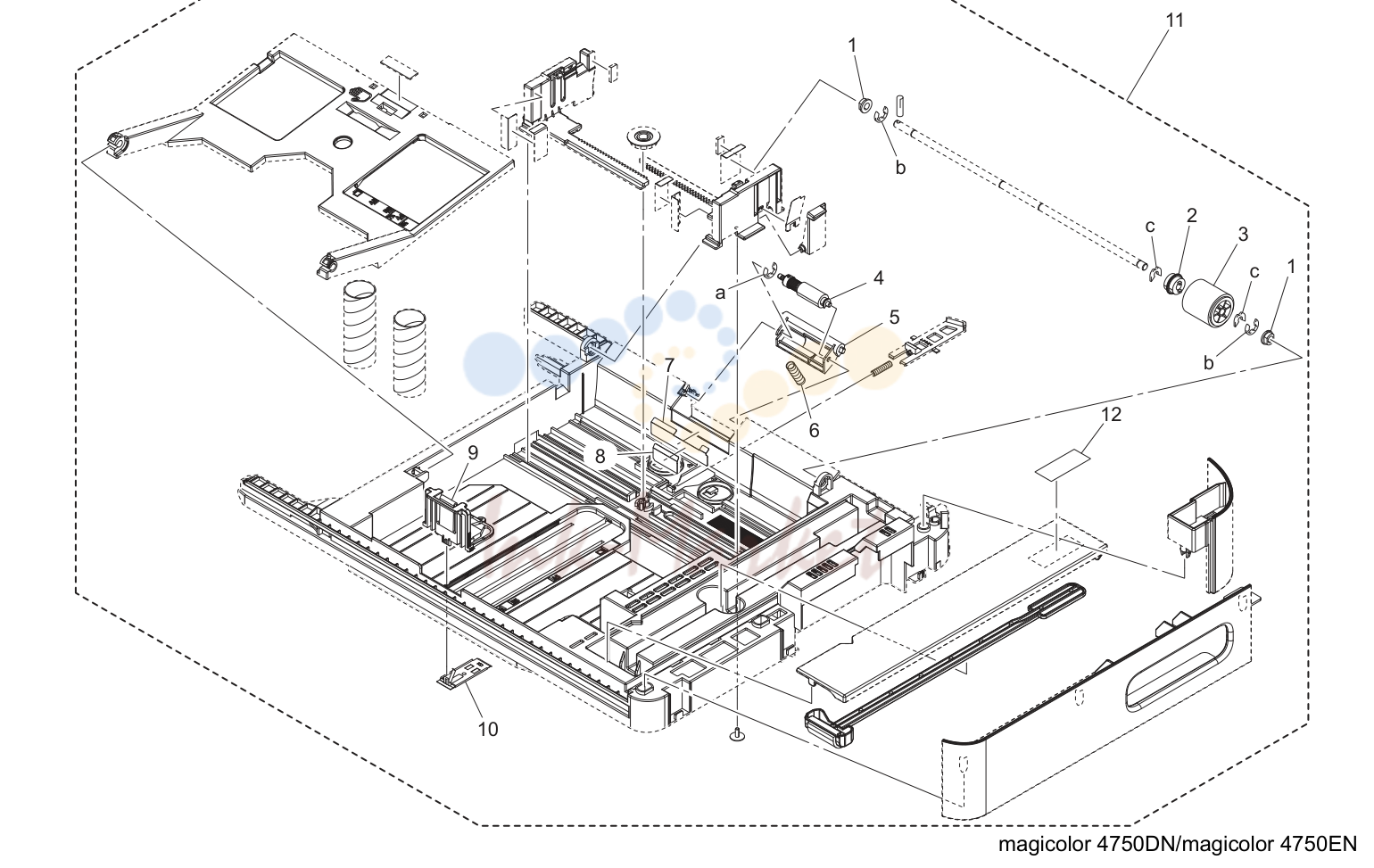

Cassette секция (P8)

№	Артикул	Альт. артикул	Описание
1	4131 3003 01 запросить цену →		Втулка
2	4030 3034 01 запросить цену →		Муфта
3	4138 3032 02 запросить цену →		Ролик
4	4658 0151 06 запросить цену →		Ролик в сборе
5	A0VD 6211 00 запросить цену →		Держатель
6	A0VD 6248 00 запросить цену →		Compressing coil пружина
7	4131 3056 01 запросить цену →		Направляющая пластина
8	4131 3057 02 запросить цену →		Направляющая
9	A0VD 6231 01 запросить цену →		Regulating пластина
10	A0VD 6232 00 запросить цену →		Креплениеing пластина
11	A0VD R708 00 запросить цену →		Cassette в сборе
12	4138 7316 01 запросить цену →		Label prohibition inkjet media

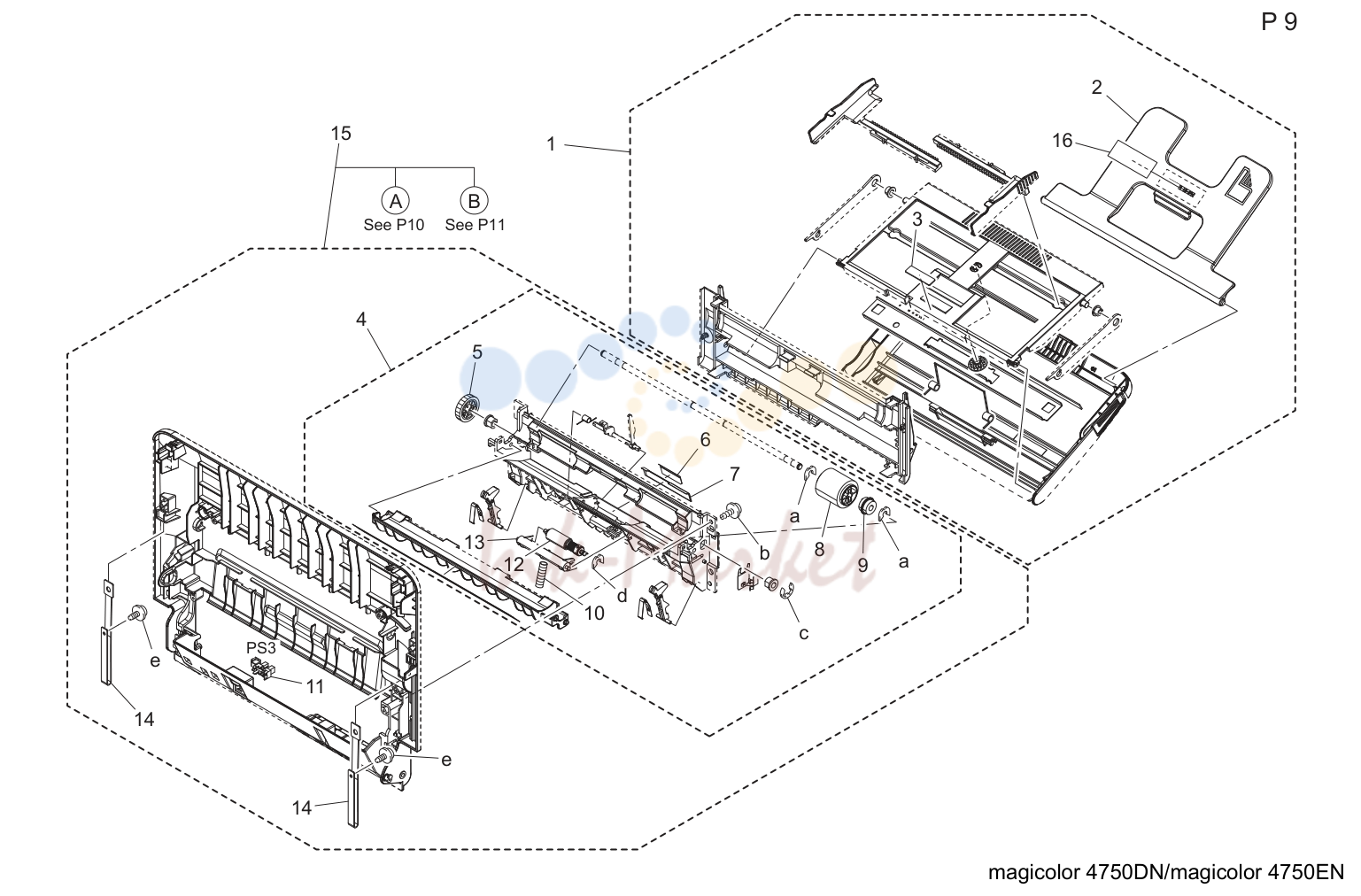

Vertical conveyance секция (P9)

№	Артикул	Альт. артикул	Описание
1	A0VD R716 00 запросить цену →		Manual feed tray узел
2	A0VD 5617 00 запросить цену →		Tray
3	4138 3255 01 запросить цену →		Friction sheet
4	A0VD R713 00 запросить цену →		Manual подача бумаги в сборе
5	A0VD 5613 01 запросить цену →		Шестерня 20t
6	A0VD 5618 00 запросить цену →		Направляющая
7	4131 3056 01 запросить цену →		Направляющая пластина
8	4138 3032 02 запросить цену →		Ролик
9	4030 3034 01 запросить цену →		Муфта
10	A0VD 6248 00 запросить цену →		Compressing coil пружина
11	A108 M501 00 запросить цену →		Photointerrupter
12	4658 0151 06 запросить цену →		Ролик в сборе
13	A0VD 6211 00 запросить цену →		Держатель
14	A0VD 1623 00 запросить цену →		Open/close stopper
15	A0VD R709 00 запросить цену →		Vertical conveyance в сборе
15	A0VD R710 00 запросить цену →		Vertical conveyance в сборе
16	4138 7316 01 запросить цену →		Label prohibition inkjet media

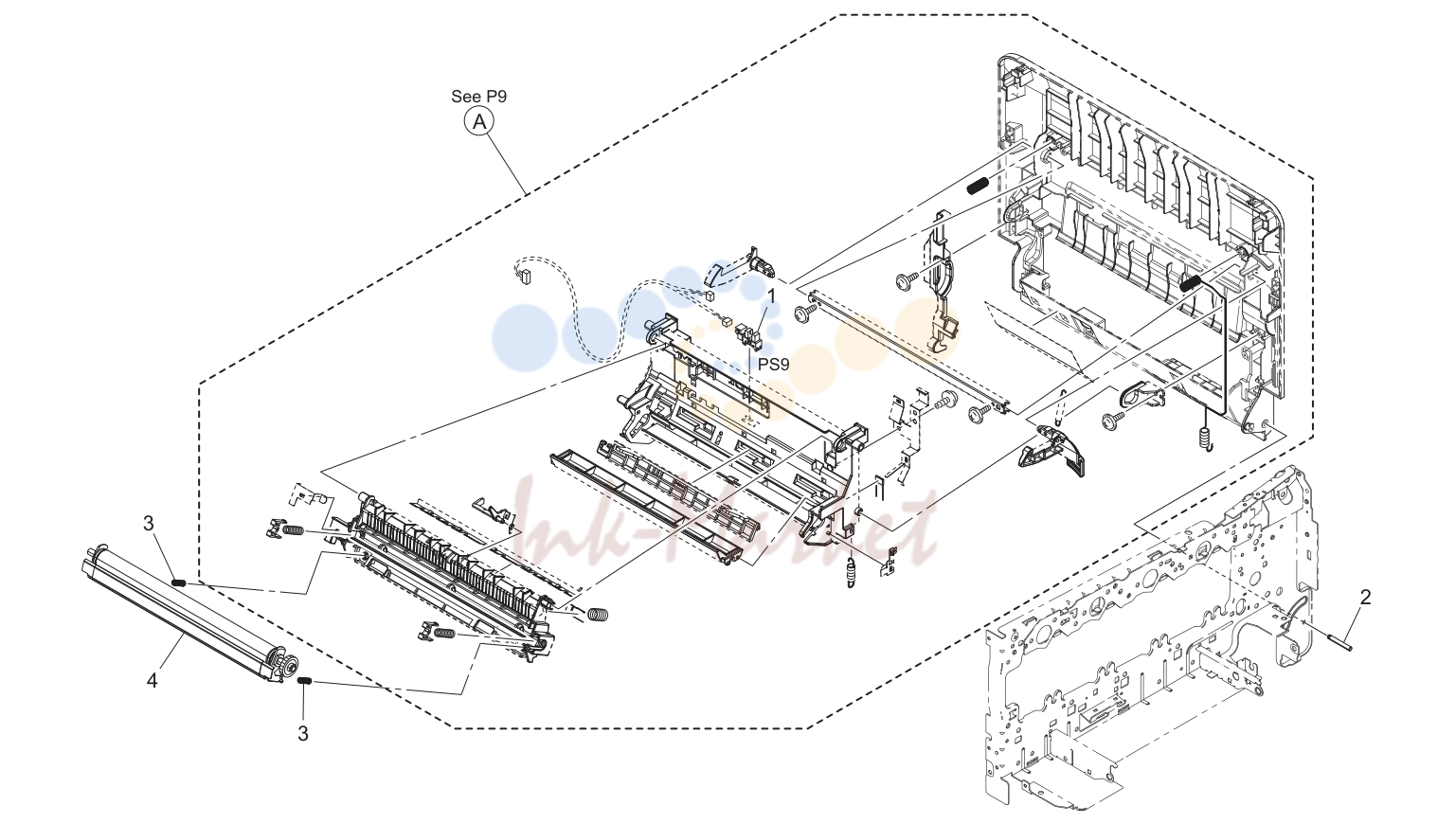

Vertical conveyance секция (P10)

№	Артикул	Альт. артикул	Описание
1	A108 M501 00 запросить цену →		Photointerrupter
2	A0VD 1621 01 запросить цену →		Вал
3	A0VD 7017 00 запросить цену →		Compressing пружина

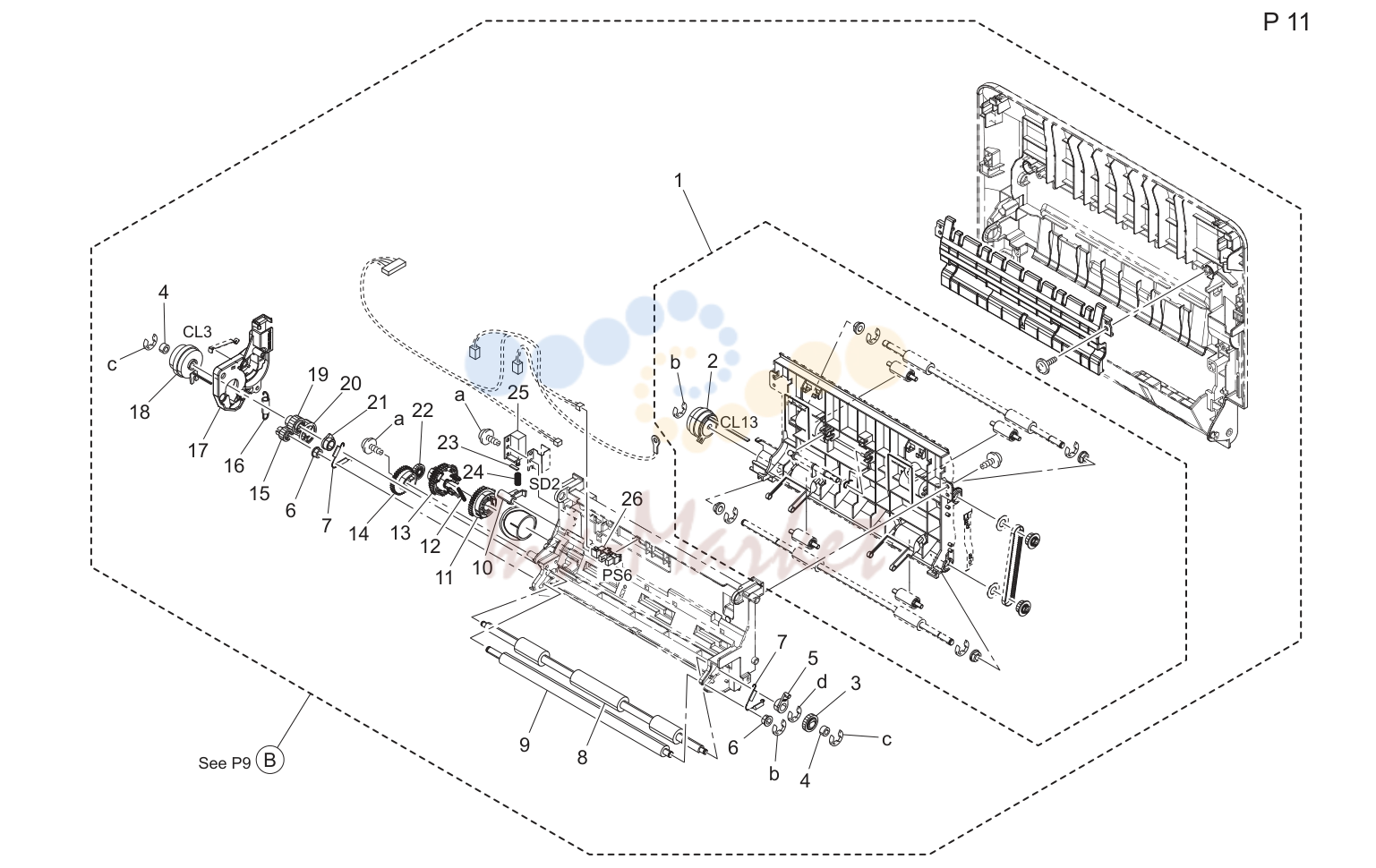

Vertical conveyance секция (P11)

№	Артикул	Альт. артикул	Описание
1	A0VD R717 00 запросить цену →		Dup transport в сборе
2	A0VD M202 01 запросить цену →		Муфта
3	A0VD 2353 01 запросить цену →		Шестерня 16t
4	4138 3528 02 запросить цену →		Roll
5	A0VD 7023 00 запросить цену →		Втулка
6	4138 3532 02 запросить цену →		Втулка
7	A0VD 7025 01 запросить цену →		Pulling coil пружина
8	A0VD 7021 01 запросить цену →		Ролик
9	A0VD 7029 02 запросить цену →		Ролик
10	A0VD 7047 00 запросить цену →		Рычаг
11	A0VD 7044 00 запросить цену →		Шестерня 32t
12	A034 5638 00 запросить цену →		Compressing пружина
13	A0VD 7043 00 запросить цену →		Шестерня 35/42t
14	A0VD 7051 01 запросить цену →		Шестерня 35t
15	A0VD 7030 01 запросить цену →		Шестерня 15t
16	A0VD 7037 00 запросить цену →		Pulling coil пружина
17	A0VD 7053 03 запросить цену →		Креплениеing пластина
18	A011 M200 00 запросить цену →		Муфта
19	A0VD 7035 01 запросить цену →		Шестерня 20t
20	A0VD 7049 00 запросить цену →		Шестерня 28t
21	A0VD 7024 00 запросить цену →		Втулка
22	A0VD 7052 00 запросить цену →		Шестерня 18t
23	A034 2140 00 запросить цену →		Уплотнитель
24	A034 2134 00 запросить цену →		Compressing пружина
25	A034 M200 00 запросить цену →		Paperfeed соленоид
26	A108 M501 00 запросить цену →		Photointerrupter

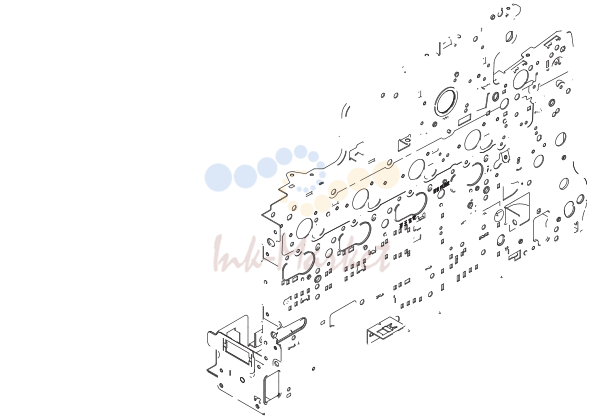

Dup reverse drive секция (P12)

№	Артикул	Альт. артикул	Описание
1	9313 1300 51 запросить цену →		Вентилятор мотор
2	A0VD 8228 00 запросить цену →		Шестерня 23t
3	A0VD 8227 00 запросить цену →		Шестерня 19t
4	A0VD 8231 00 запросить цену →		Шестерня 20t
5	A0VD 8234 00 запросить цену →		Torsion coil пружина
6	A0VD 8232 00 запросить цену →		Вал
7	A0VD 8224 00 запросить цену →		Шестерня 18t
8	A0VD M200 00 запросить цену →		Муфта
9	A0VD 8202 00 запросить цену →		Roll
10	A0VD 8201 03 запросить цену →		Reverse/exit ролик
11	A0VD 8256 00 запросить цену →		Направляющая
12	A0VD 8914 01 запросить цену →		Направляющая
13	A0VD 9005 03 запросить цену →		Выход бумаги держатель
13	A0VD 9055 03 запросить цену →		Выход бумаги держатель
14	A0VD 8908 00 запросить цену →		Шестерня 38/40t
15	A0VD 9006 00 запросить цену →		Side пластина
16	A0VD 9071 00 запросить цену →		Уплотнитель
17	A0VD R718 00 запросить цену →		Dup reverse drive в сборе
18	A0VD 8211 00 запросить цену →		Шестерня 14t
19	A0VD 8204 03 запросить цену →		Направляющая /upper
20	A0VD 8205 01 запросить цену →		Направляющая /lower
21	A0VD 8209 00 запросить цену →		Contact
22	A0VD 8208 00 запросить цену →		Torsion coil пружина
23	A0VD 8941 00 запросить цену →		Neutralizing brush

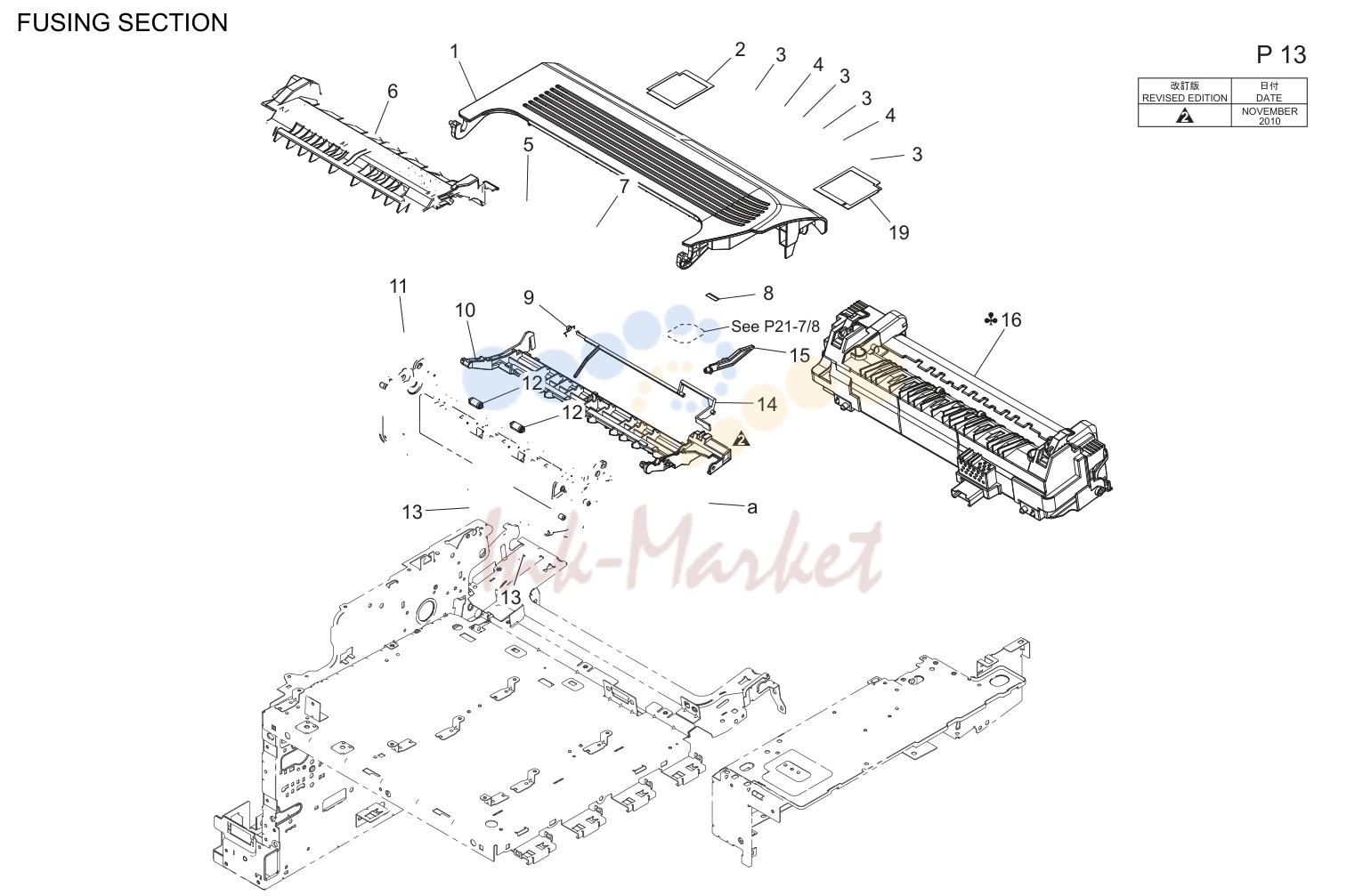

Печь (закрепление) секция (P13)

№	Артикул	Альт. артикул	Описание
1	A0VD 1613 03 запросить цену →		Крышка
2	A0VD 1645 00 запросить цену →		Filter
3	A0VD 1642 02 запросить цену →		Filter /b
4	A0VD 1641 02 запросить цену →		Filter /a
5	A0VD 9083 00 запросить цену →		Направляющая
6	A0VD 9082 00 запросить цену →		Направляющая
7	A0VD 9483 01 запросить цену →		Label caution /jam
8	A0VD 9491 00 запросить цену →		Label jam
9	A0VD 8924 00 запросить цену →		Torsion coil пружина
10	A0VD 9081 01 запросить цену →		Направляющая
11	A0VD 8901 02 запросить цену →		Выход бумаги ролик
12	A0VD 8903 01 запросить цену →		Выход бумаги roll
13	A0VD 8902 00 запросить цену →		Пружина
14	A0VD 9073 00 запросить цену →		Actuator
15	A0VD 9014 01 запросить цену →		Рычаг
19	A0VD 1644 00 запросить цену →		Filter

Main drive секция (P14)

№	Артикул	Альт. артикул	Описание
1	A0VD M100 00 запросить цену →		Brushless мотор
2	A0VD N106 00 запросить цену →		Drive wiring /2
3	A0VD 2203 00 запросить цену →		Compressing coil пружина
4	A0VD 2202 01 запросить цену →		Втулка
5	A0VD 2198 00 запросить цену →		Шестерня 20t
6	A0VD 2113 03 запросить цену →		Hold пластина

Main drive секция (P15)

№	Артикул	Альт. артикул	Описание
1	A0VD M102 00 запросить цену →		Brushless мотор
2	A00F 2139 00 запросить цену →		Bearing
3	A0VD 2485 01 запросить цену →		Креплениеing пластина /a
4	A011 M200 00 запросить цену →		Муфта
5	4036 3014 01 запросить цену →		Pin
6	A0VD 2183 01 запросить цену →		Шестерня 21t

Main drive секция (P16)

№	Артикул	Альт. артикул	Описание
1	A0VD M101 00 запросить цену →		Brushless мотор
1	A0VD M102 00 запросить цену →		Brushless мотор

Подача бумаги drive секция (P17)

№	Артикул	Альт. артикул	Описание
1	A0VD R700 11 запросить цену →		Подача бумаги drive в сборе
1	A0VD R701 11 запросить цену →		Подача бумаги drive в сборе
2	A02E M200 00 запросить цену →		Муфта
3	A0VD 2312 00 запросить цену →		Шестерня 22t
4	A0VD 2309 01 запросить цену →		Шестерня 25t
5	A0VD 2333 01 запросить цену →		Шестерня 20t
6	A108 M501 00 запросить цену →		Photointerrupter
7	A0VD 6241 00 запросить цену →		Рычаг
8	4002 3123 03 запросить цену →		Держатель
9	A0VD N10E 01 запросить цену →		Paperfeed wiring /1

Electrical components (P18)

№	Артикул	Альт. артикул	Описание
1	A0VD N302 00 запросить цену →		Power code
1	A0VD N301 00 запросить цену →		Power code
1	A0VD N300 00 запросить цену →		Power code
1	9381 4300 31 запросить цену →		Power cord
1	9381 4200 21 запросить цену →		Power cord
2	A0VD 1324 01 запросить цену →		Крышка
3	A0VD 1334 01 запросить цену →		Shield рама
4	A0VD N10T 01 запросить цену →		Contролик flatкабель /1
5	A0VD H011 06 запросить цену →		Плата в сборе (ps/pcl(jp))
5	A0VD H010 07 запросить цену →		Плата в сборе (mc/us)
5	A0VD R900 00 запросить цену →		Плата в сборе (mc/eu)
5	A0VD R901 00 запросить цену →		Плата в сборе (mc/ap)
5	A0VD R902 00 запросить цену →		Плата в сборе (mc/gc)
6	A0VD 1321 01 запросить цену →		Separating пластина
7	A0VD H001 1F запросить цену →		Плата-в сборе(плата-a в сборе)
8	A0VD 1328 02 запросить цену →		Креплениеing рама
9	A0VD 1392 01 запросить цену →		Insulating sheet /2
10	A0VD 1361 00 запросить цену →		Hold держатель
11	A0VD N10F 00 запросить цену →		Paperfeed wiring /2
12	A0VD N100 01 запросить цену →		Ac wiring /1
13	A0VD N10X 01 запросить цену →		Ac wiring /3
14	A034 M602 00 запросить цену →		Rocker выключатель

Wiring

№	Артикул	Альт. артикул	Описание
1	A0VD N103 01 запросить цену →		Датчик wiring /1
2	A0VD N10H 00 запросить цену →		Power source wiring /1

Wiring

№	Артикул	Альт. артикул	Описание
1	A0VD N105 00 запросить цену →		Drive wiring /1
2	A0VD N102 00 запросить цену →		Power supply wiring /1

Wiring accessories and jigs

№	Артикул	Альт. артикул	Описание
1	V500 0100 03 запросить цену →		Saddle
2	V500 0100 05 запросить цену →		Saddle
3	V500 0100 07 запросить цену →		Saddle
4	V500 0100 20 запросить цену →		Saddle
5	V501 0100 18 запросить цену →		Band
6	V501 0100 01 запросить цену →		Band
7	A0VD 9041 00 запросить цену →		Spacer t=0.25
8	A0VD 9042 00 запросить цену →		Spacer t=0.1
