Konica Minolta MAGICOLOR 2500W — каталог запчастей со схемами

Содержание

• Внешние детали (P1)
• Top крышка секция (P2)
• Main рама секция (P3)
• Left рама секция (P4)
• Right рама секция (P5)
• Right рама секция (P6)
• Right рама секция (P7)
• Печь (закрепление) drive секция (P8)
• Paper transport drive секция (P9)
• Rack drive секция (P10)
• Print head секция (P11)
• Перенос секция (P12)
• 2nd перенос секция (P13)
• Vertical transport секция (P14)

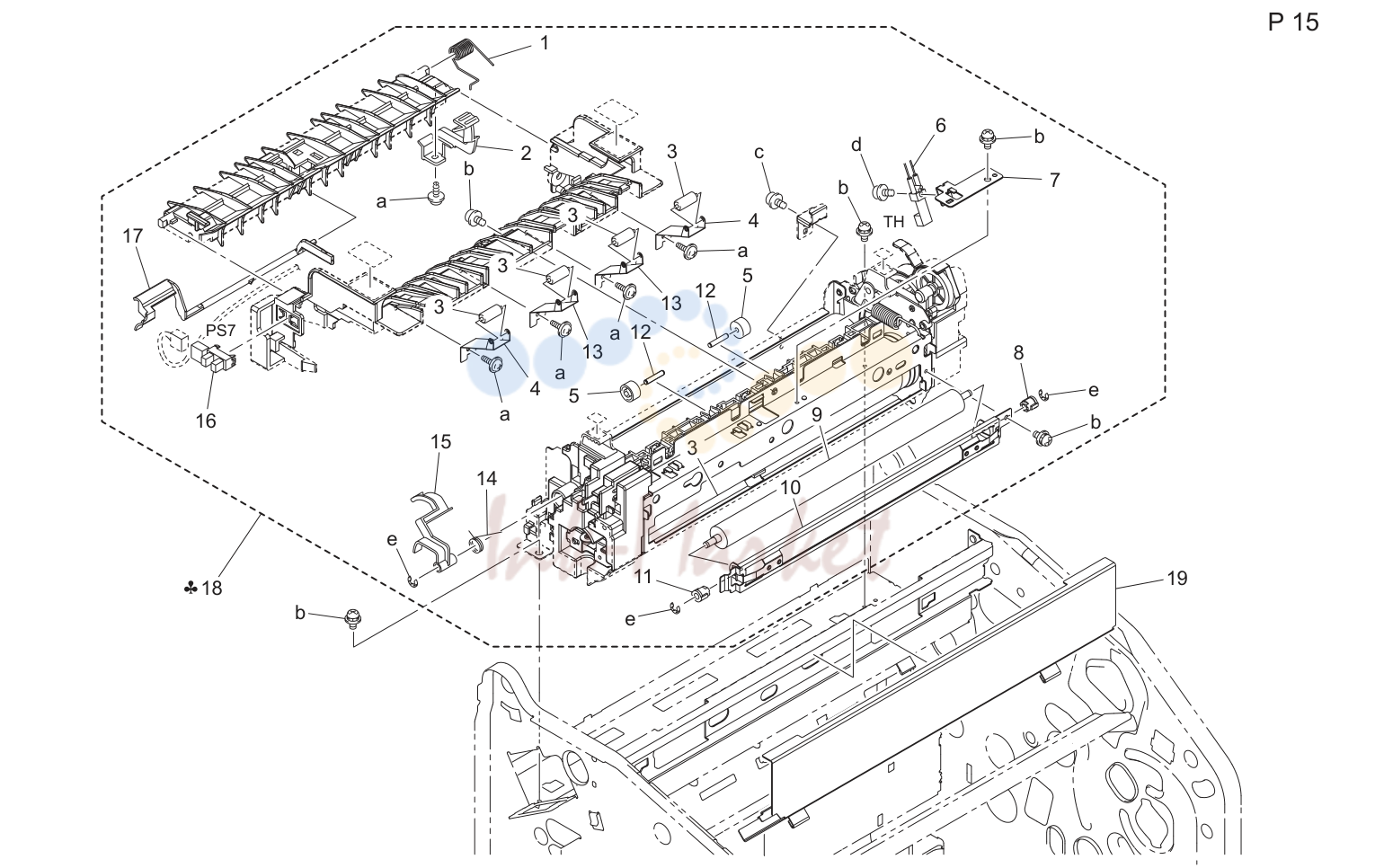

• Печь (закрепление) секция (P15)

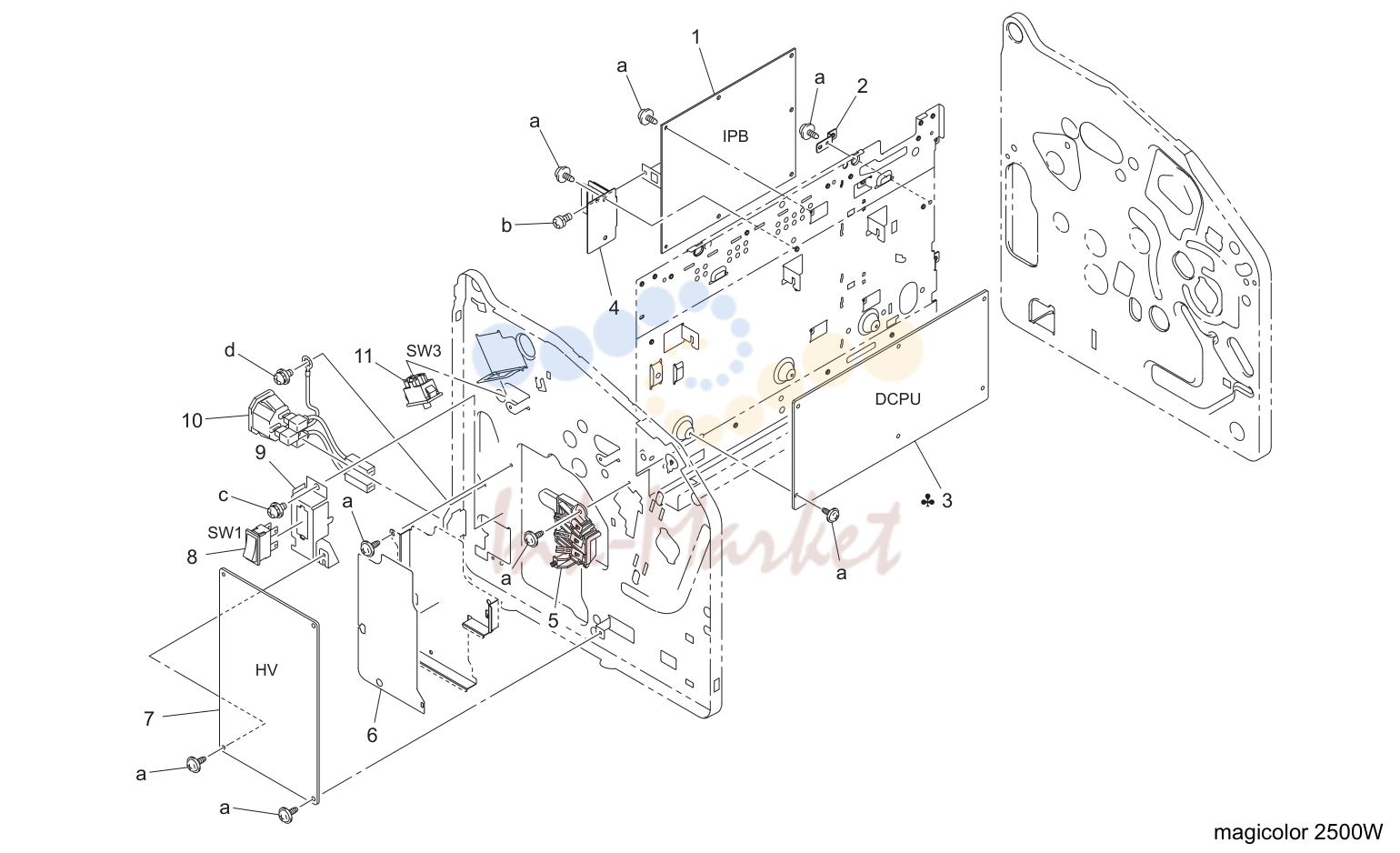

• Electrical components (P16)

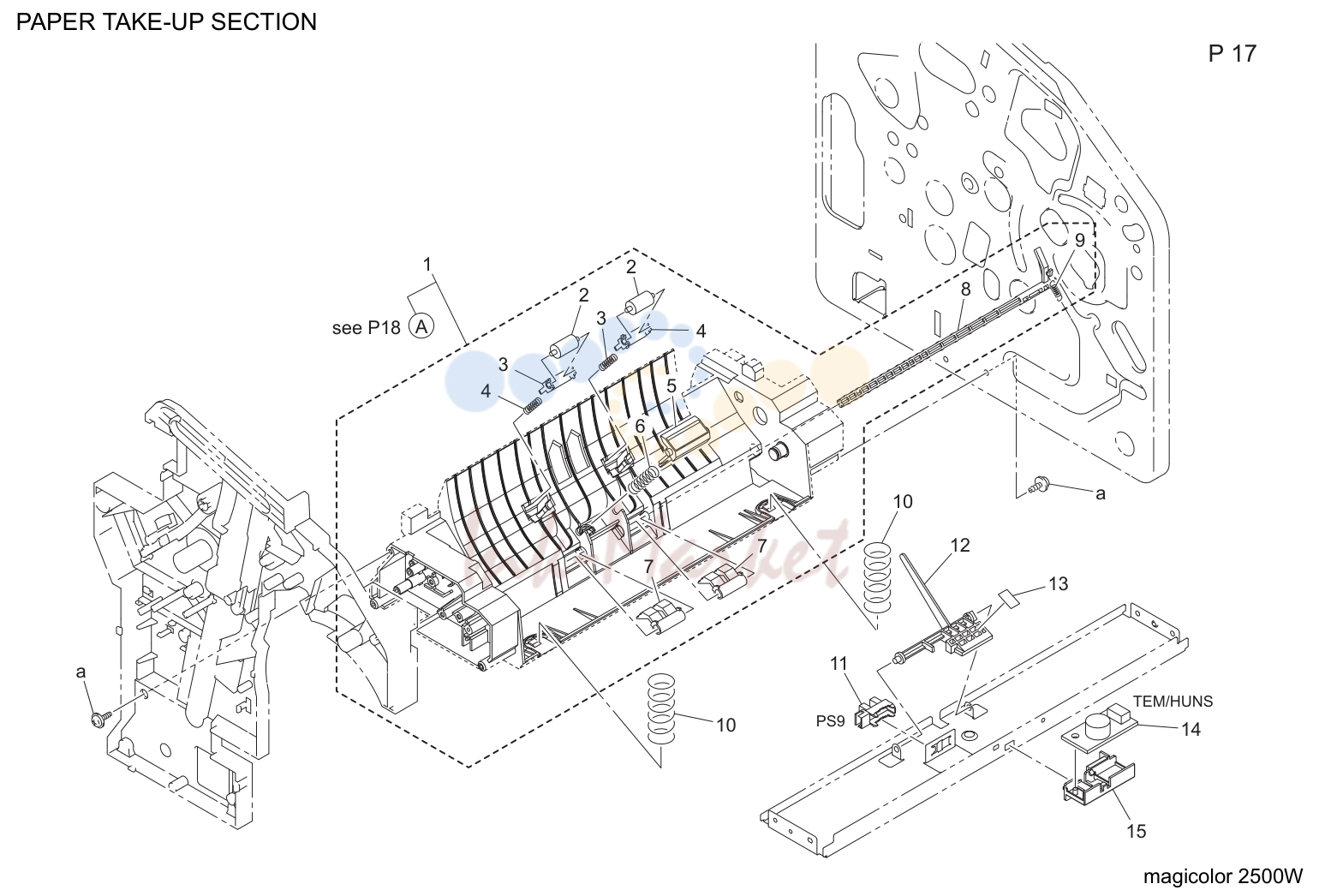

• Paper take-up секция (P17)

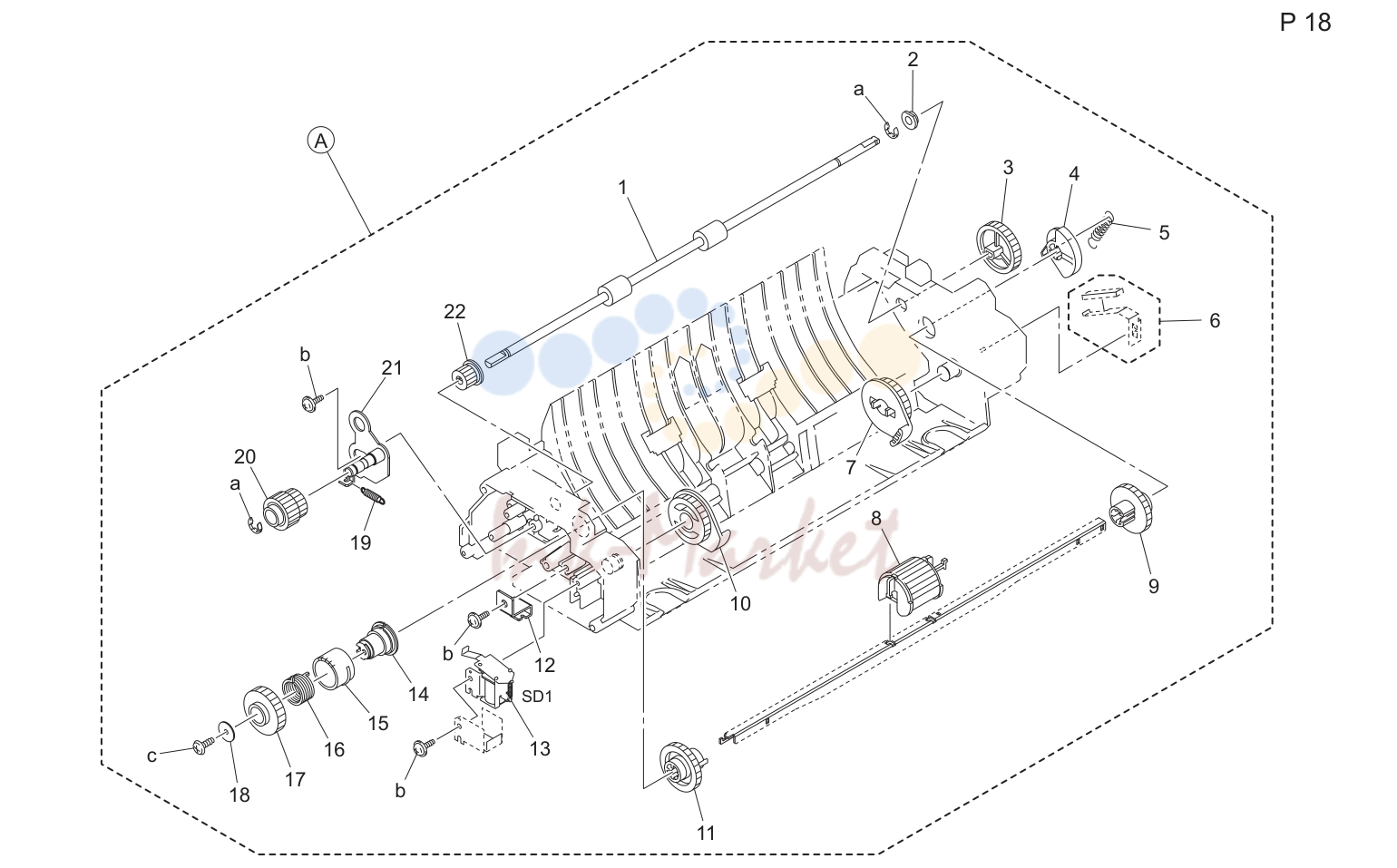

• Paper take-up секция (P18)

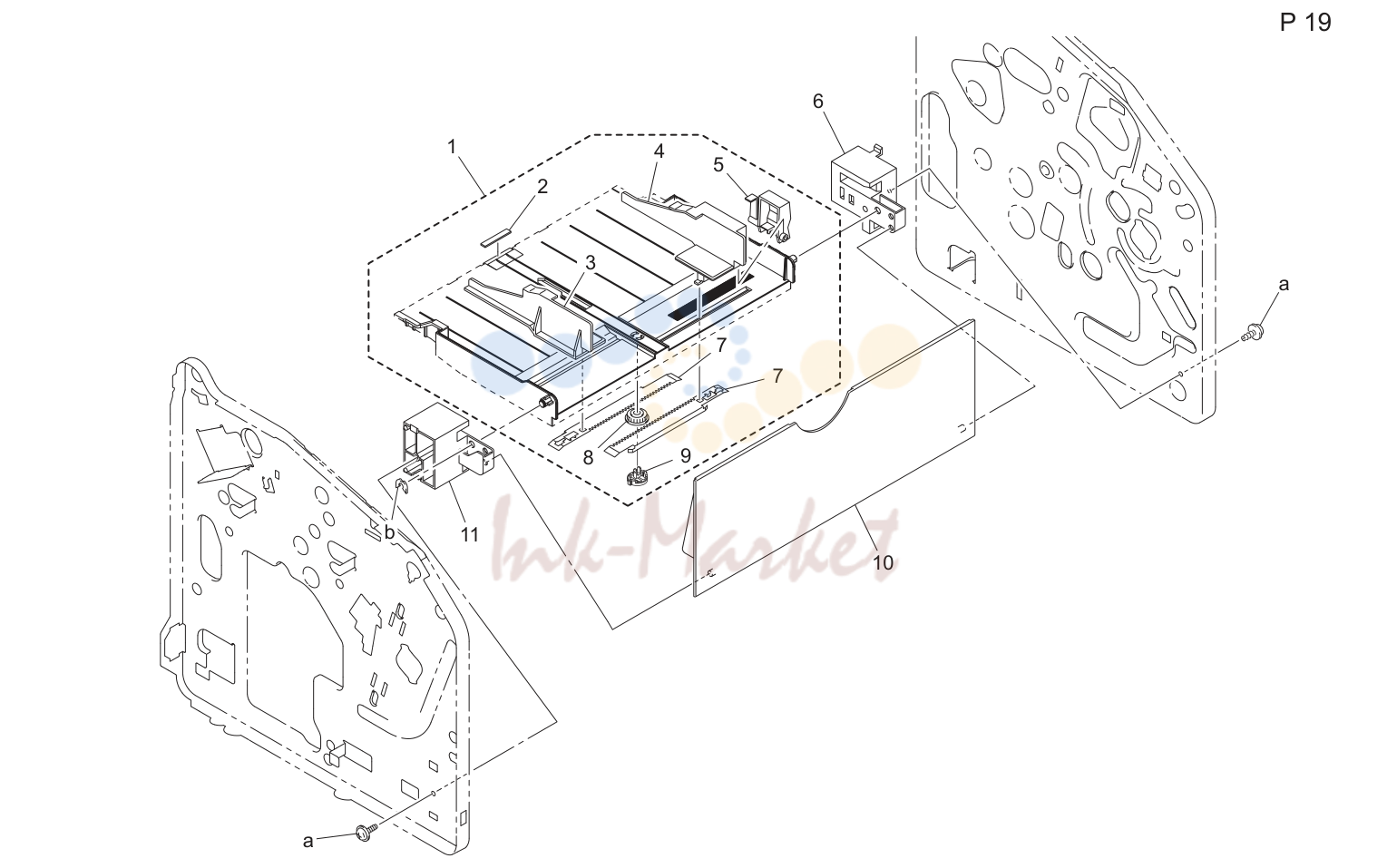

• Paper take-up секция (P19)

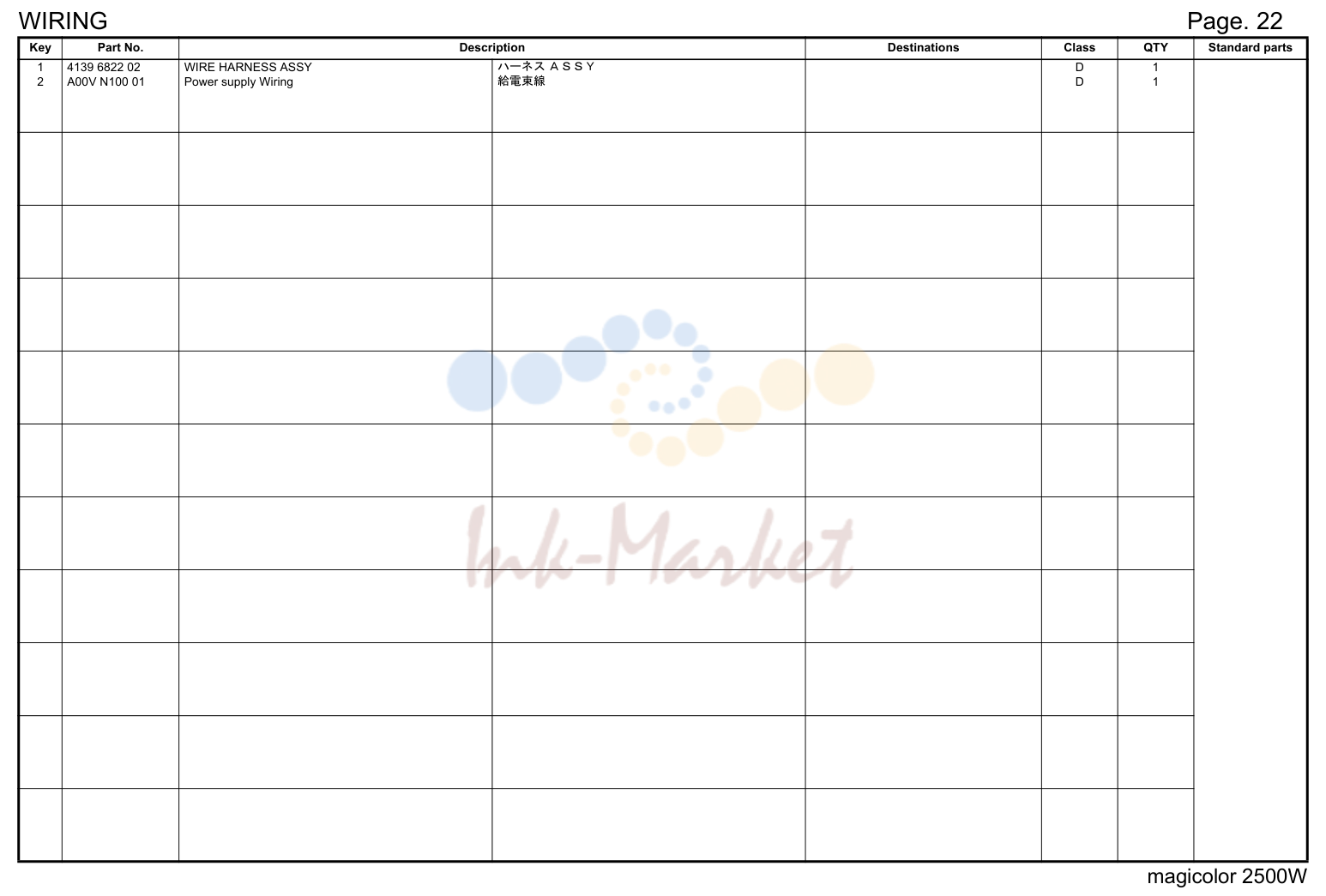

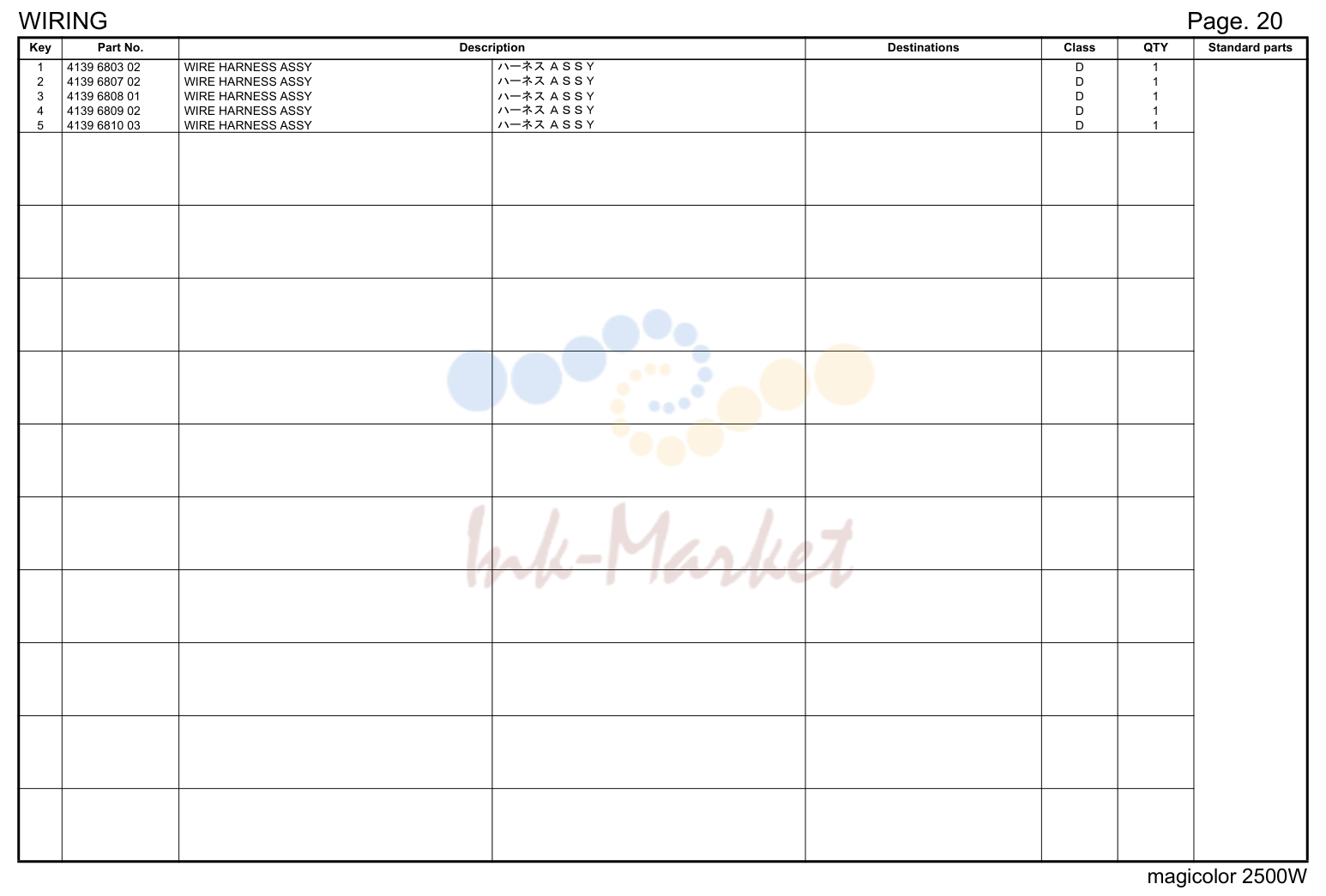

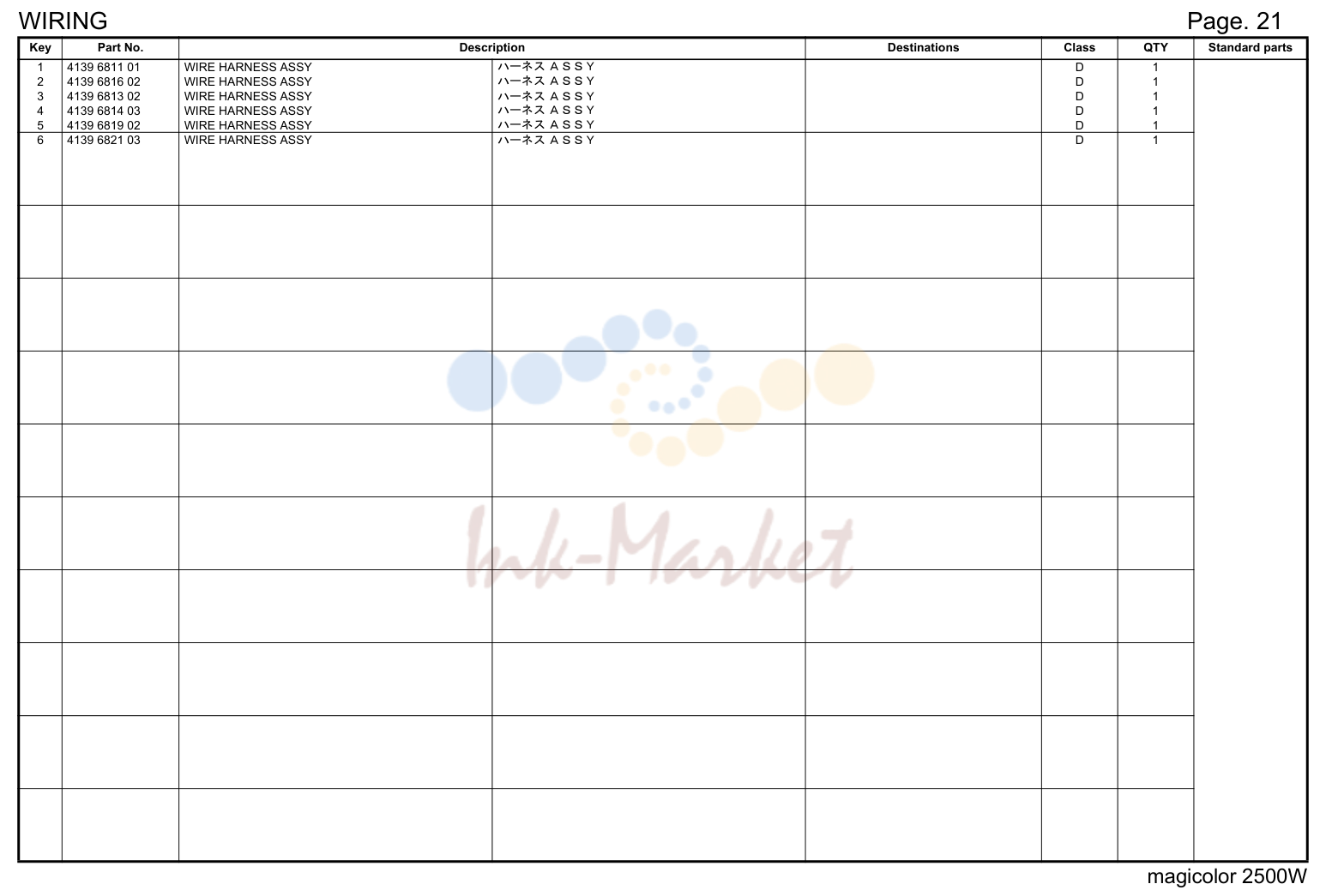

• Wiring
• Wiring
• Wiring

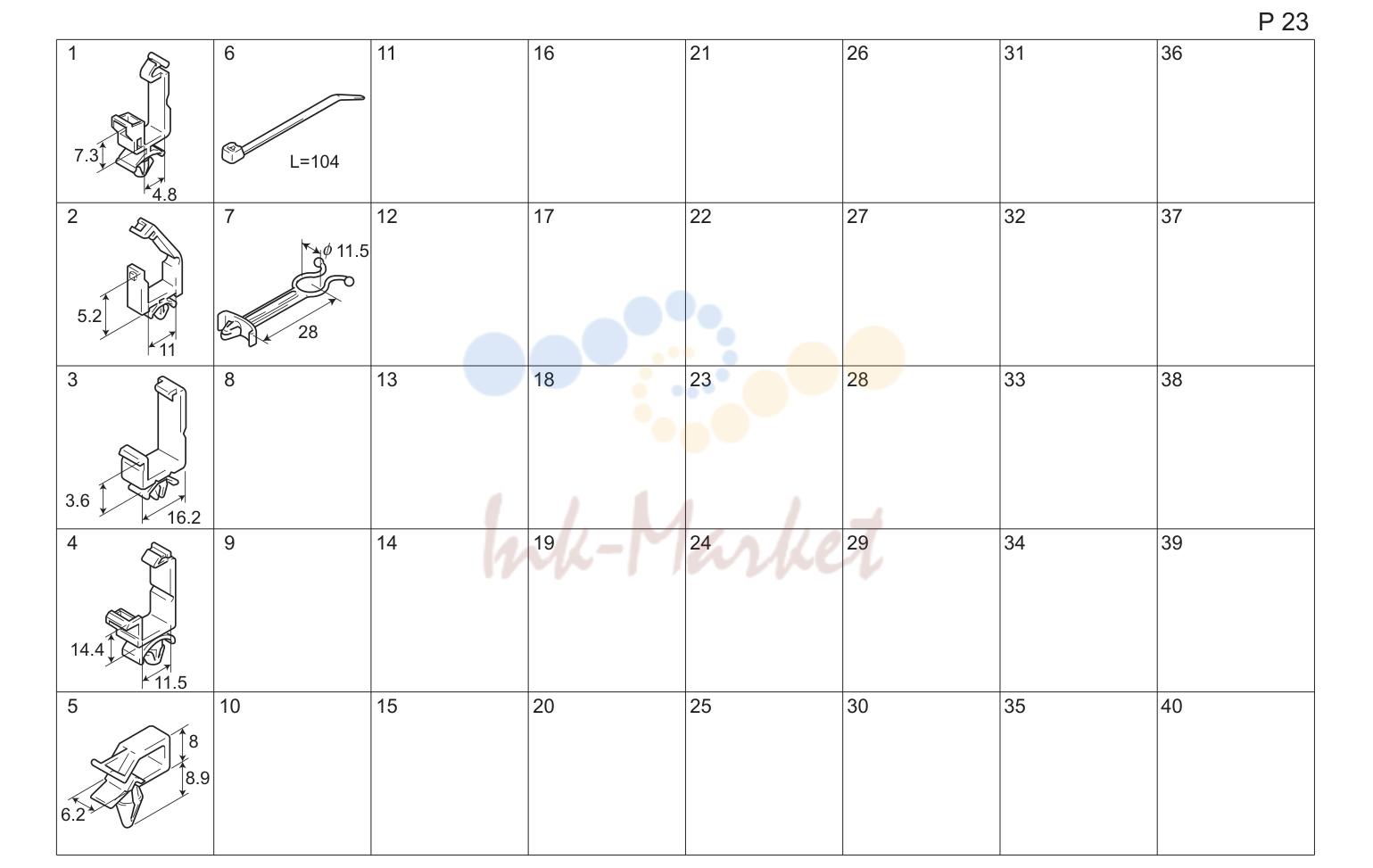

• Wiring accessories and jigs

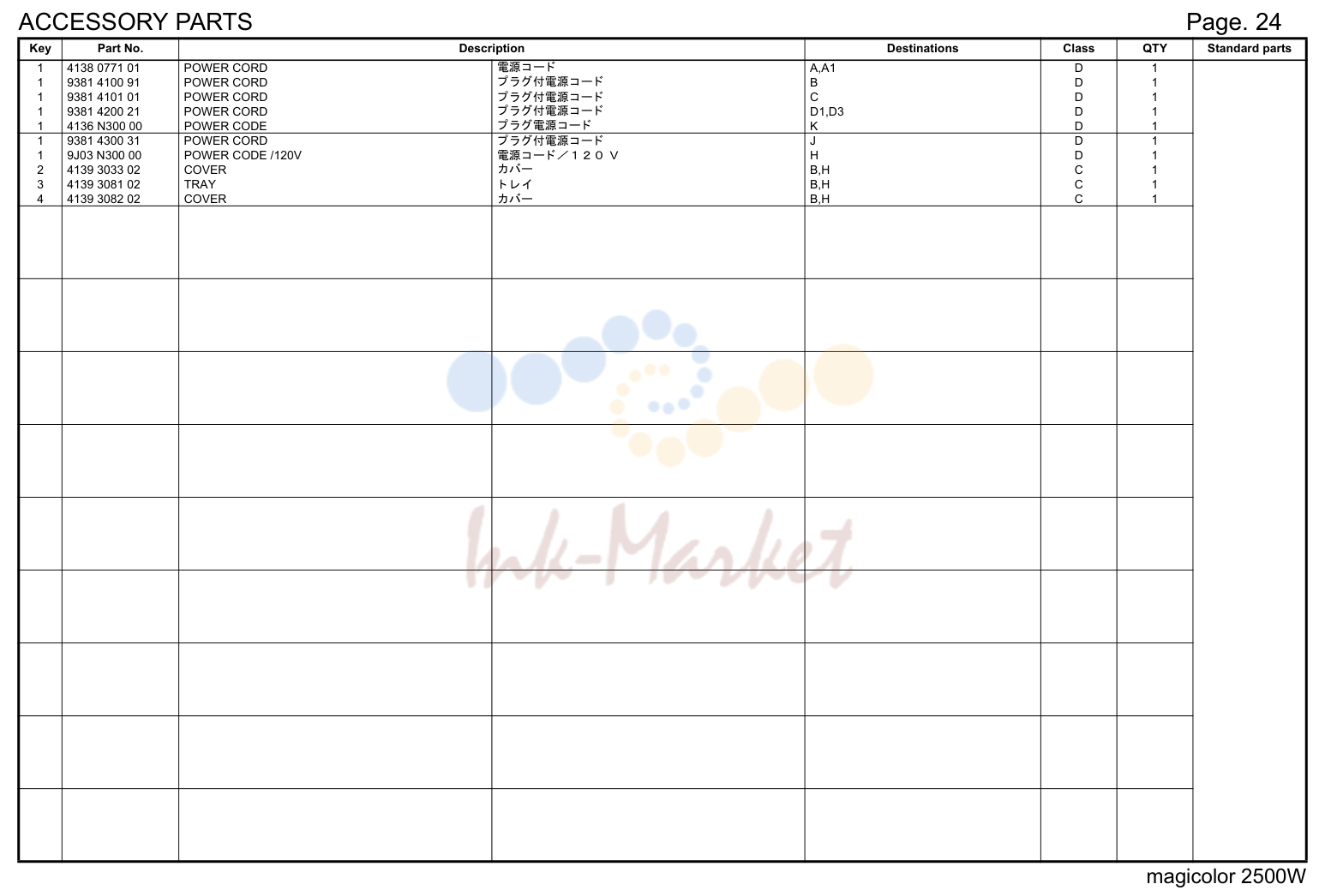

• Accessory детали

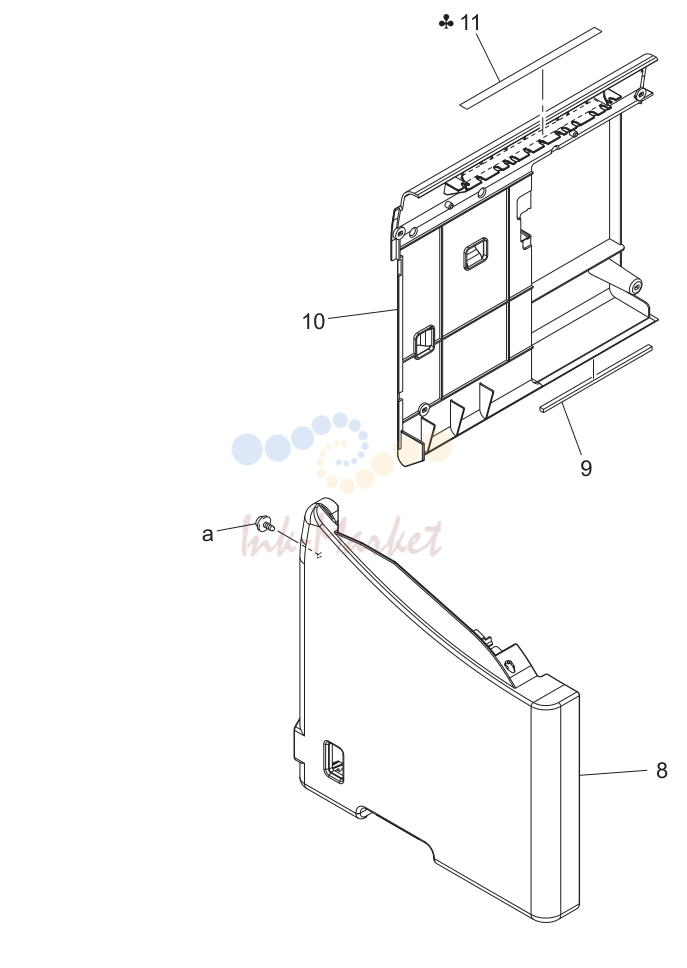

Внешние детали (P1)

№	Артикул	Альт. артикул	Описание
1	A00V 1052 02 запросить цену →		Правая крышка
2	A00V 4692 00 запросить цену →		Filter
3	4139 7411 01 запросить цену →		Instructions
4	4136 7500 01 запросить цену →		Label km
5	A00V 9400 00 запросить цену →		Label magicolor2500w
6	A00V R715 00 запросить цену →		Front верхняя крышка в сборе
7	A00V R718 00 запросить цену →		Front нижняя крышка в сборе
8	4139 1053 02 запросить цену →		Левая крышка
9	A00V 1274 00 запросить цену →		Уплотнитель
10	A00V 1055 02 запросить цену →		Задняя крышка
11	4139 5556 01 запросить цену →		Label caution
11	4139 5579 01 запросить цену →		Label caution
11	4139 5589 01 запросить цену →		Label caution
11	4139 5590 01 запросить цену →		Label caution

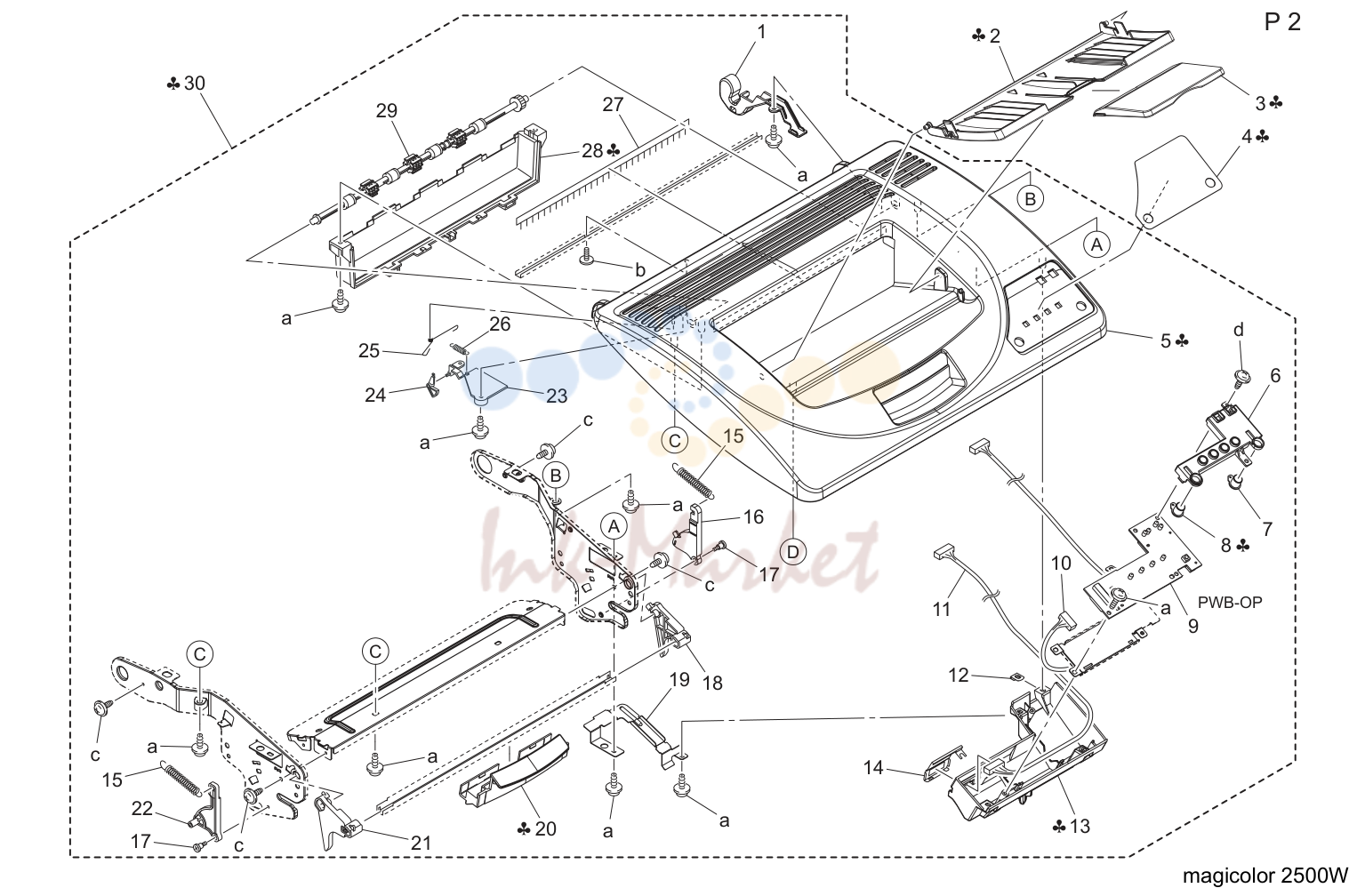

Top крышка секция (P2)

№	Артикул	Альт. артикул	Описание
1	4139 1010 01 запросить цену →		Крышка
2	A00V 1007 02 запросить цену →		Tray
2	A00V 1057 02 запросить цену →		Tray
3	4139 1011 02 запросить цену →		Tray
3	4139 1061 02 запросить цену →		Tray
4	A00V 1151 00 запросить цену →		Sheet
4	A00V 1161 00 запросить цену →		Sheet
4	A00V 1171 00 запросить цену →		Sheet
5	A00V 1051 00 запросить цену →		Top крышка
5	A00V 1081 00 запросить цену →		Top крышка
6	4139 1152 01 запросить цену →		Держатель
7	4139 1107 01 запросить цену →		Button
8	4139 1157 01 запросить цену →		Button
8	A00V 1157 00 запросить цену →		Button
9	4139 6053 02 запросить цену →		Плата в сборе
10	A00V N101 01 запросить цену →		Ope.узел wiring
11	4139 6818 02 запросить цену →		Wire жгут в сборе
12	4139 1108 02 запросить цену →		Earth ground
13	A00V 1154 02 запросить цену →		Крышка
13	A00V 1104 02 запросить цену →		Крышка
14	A00V 1015 00 запросить цену →		Earth ground
15	4139 2137 01 запросить цену →		Tension пружина
16	4139 2135 01 запросить цену →		Рычаг
17	4139 2138 01 запросить цену →		Shoulder screw
18	4139 2112 01 запросить цену →		Рычаг
19	4139 1006 01 запросить цену →		Крышка
20	A00V 2163 00 запросить цену →		Handle
20	A00V 2113 00 запросить цену →		Handle
21	4139 2111 01 запросить цену →		Рычаг
22	4139 2136 01 запросить цену →		Рычаг
23	4139 5593 02 запросить цену →		Держатель
24	4139 5594 01 запросить цену →		Рычаг
25	4139 3906 01 запросить цену →		Contact
26	4139 5595 01 запросить цену →		Tension пружина
27	A00V 4800 00 запросить цену →		Neutralizing brush
28	4139 3957 01 запросить цену →		Держатель
28	4139 3907 01 запросить цену →		Держатель
29	4139 3901 03 запросить цену →		Ролик
30	A00V R709 00 запросить цену →		Top крышка в сборе
30	A00V R712 00 запросить цену →		Top крышка в сборе

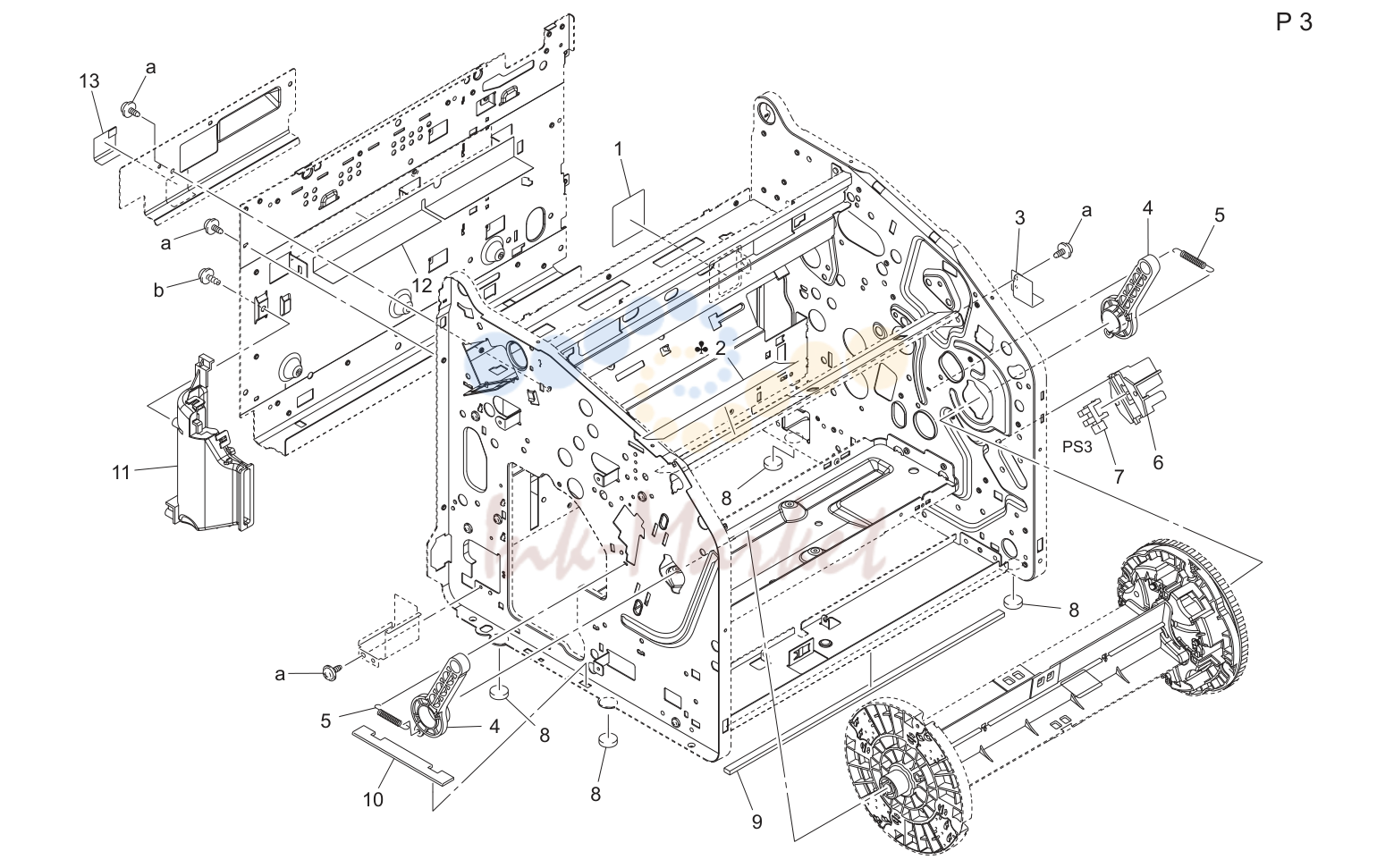

Main рама секция (P3)

№	Артикул	Альт. артикул	Описание
1	4139 4713 01 запросить цену →		Уплотнитель
2	4139 7331 01 запросить цену →		Label
2	4139 7332 01 запросить цену →		Label consumables reoder
2	4139 7333 01 запросить цену →		Label consumables reoder
2	4139 7334 01 запросить цену →		Label consumables reoder
2	4139 7335 01 запросить цену →		Label consumables reoder
2	4556 9423 00 запросить цену →		Label consumables reoder
3	4139 2325 01 запросить цену →		Крышка
4	4139 2704 01 запросить цену →		Рычаг
5	4139 2705 02 запросить цену →		Tension пружина
6	4139 2751 02 запросить цену →		Держатель
7	9335 1300 61 запросить цену →		Photo interrupter
8	4128 2019 01 запросить цену →		Rubber foot
9	A00V 1253 00 запросить цену →		Уплотнитель
10	4139 1064 01 запросить цену →		Крышка
11	4139 0156 01 запросить цену →		Воздуховод в сборе
12	A00V 4699 00 запросить цену →		Уплотнитель
13	4139 2336 02 запросить цену →		Уплотнитель

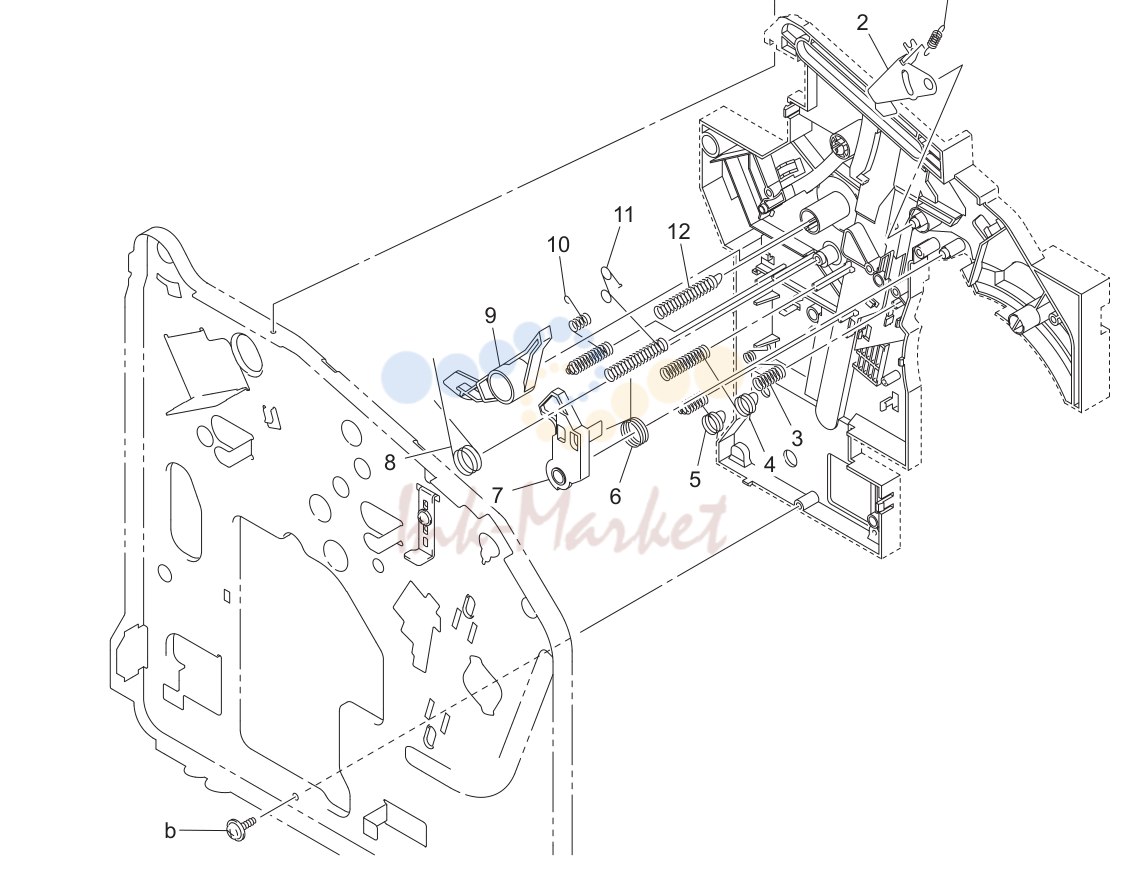

Left рама секция (P4)

№	Артикул	Альт. артикул	Описание
1	4139 2133 01 запросить цену →		Tension пружина
2	4139 2132 01 запросить цену →		Рычаг
3	4139 2583 01 запросить цену →		Earth ground
4	4139 2582 01 запросить цену →		Contact
5	4139 2581 02 запросить цену →		Contact
6	4139 2128 01 запросить цену →		Torsion пружина
7	4139 2126 02 запросить цену →		Pawl
8	4139 2124 01 запросить цену →		Torsion пружина
9	4139 2122 01 запросить цену →		Рычаг
10	4139 2588 01 запросить цену →		Contact
11	4139 2586 01 запросить цену →		Contact
12	4139 2587 02 запросить цену →		Contact

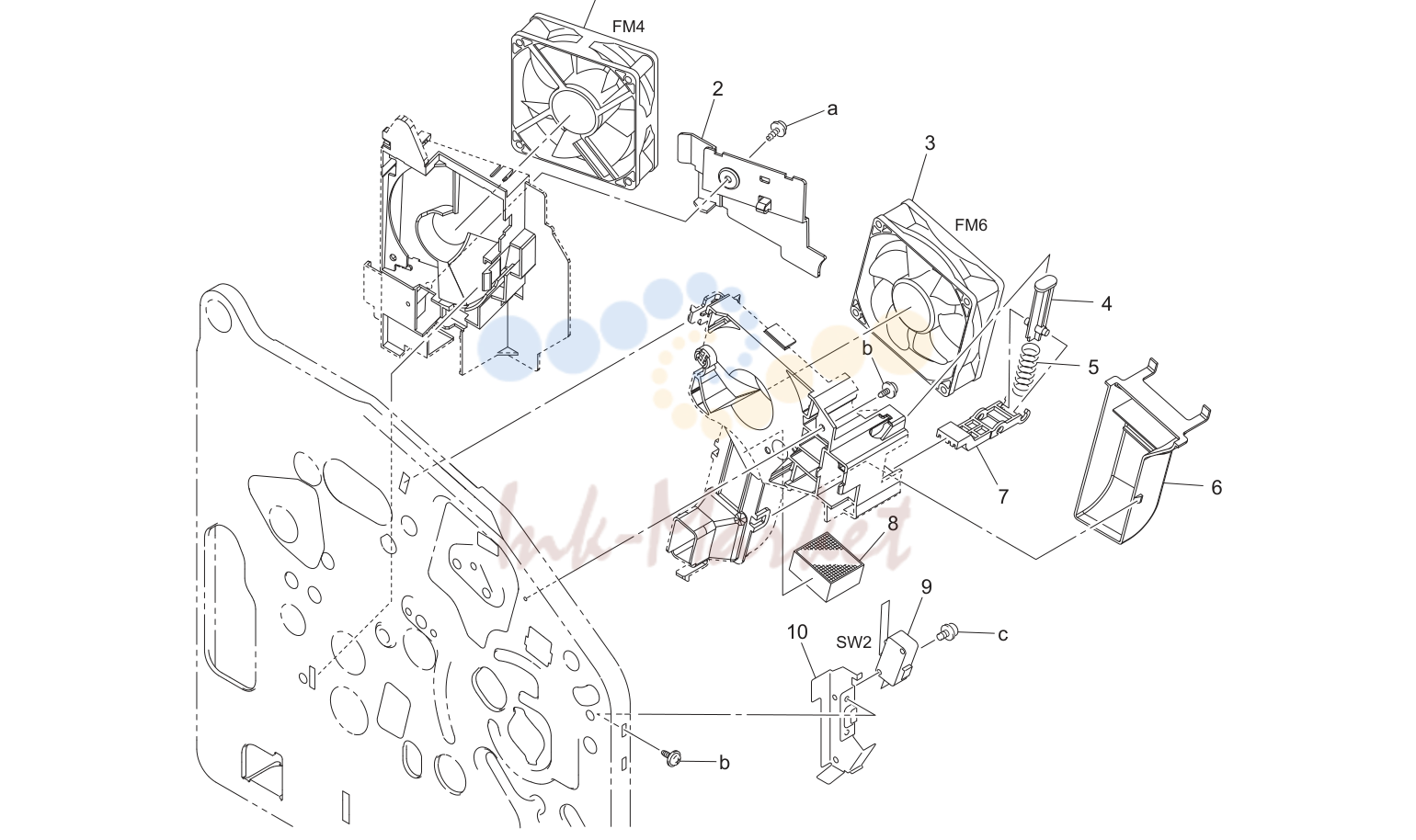

Right рама секция (P5)

№	Артикул	Альт. артикул	Описание
1	9313 1400 51 запросить цену →		Вентилятор мотор
2	4139 4694 01 запросить цену →		Крышка
3	9313 1400 11 запросить цену →		Вентилятор мотор
4	4139 2742 01 запросить цену →		Рычаг
5	4131 2984 01 запросить цену →		Pressure пружина
6	A00V 4671 01 запросить цену →		Воздуховод
7	4139 2741 02 запросить цену →		Pawl
8	A00V 4632 00 запросить цену →		Filter
9	9331 2200 21 запросить цену →		Micro-выключатель
10	4139 2317 01 запросить цену →		Кронштейн

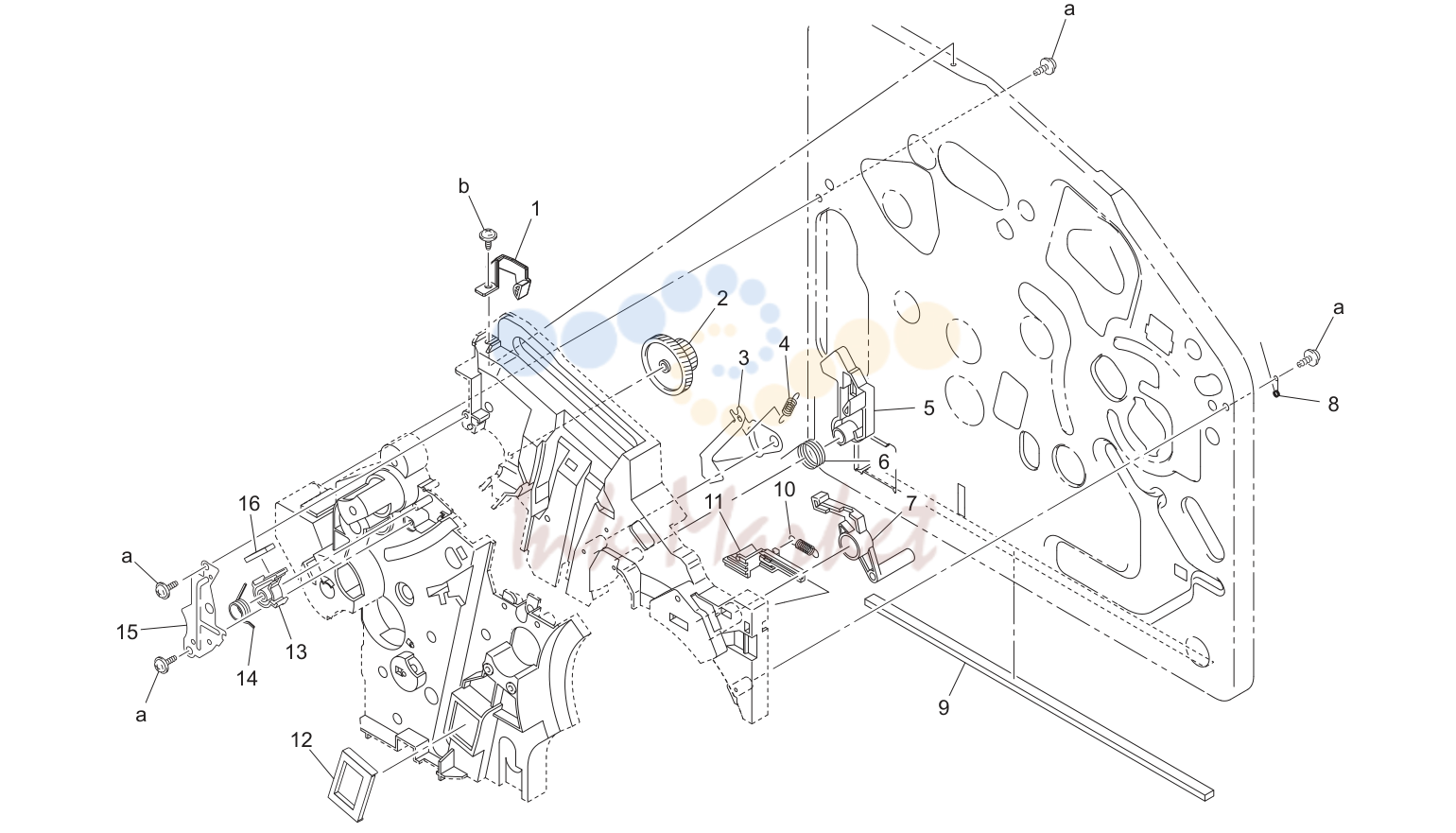

Right рама секция (P6)

№	Артикул	Альт. артикул	Описание
1	A00V 2144 00 запросить цену →		Держатель
2	4139 2553 01 запросить цену →		Шестерня 22/64t
3	4139 2131 01 запросить цену →		Рычаг
4	4139 2133 01 запросить цену →		Tension пружина
5	4139 2125 02 запросить цену →		Pawl
6	4139 2127 01 запросить цену →		Torsion пружина
7	4139 2306 02 запросить цену →		Рычаг
8	4139 2337 01 запросить цену →		Torsion пружина
9	A00V 1251 00 запросить цену →		Уплотнитель
10	4139 2307 02 запросить цену →		Tension пружина
11	4139 2318 02 запросить цену →		Рычаг
12	4139 4673 03 запросить цену →		Уплотнитель
13	4139 2566 02 запросить цену →		Держатель
14	4139 2565 02 запросить цену →		Torsion пружина
15	4139 2523 02 запросить цену →		Reinforce пластина
16	4136 3049 01 запросить цену →		Friction sheet

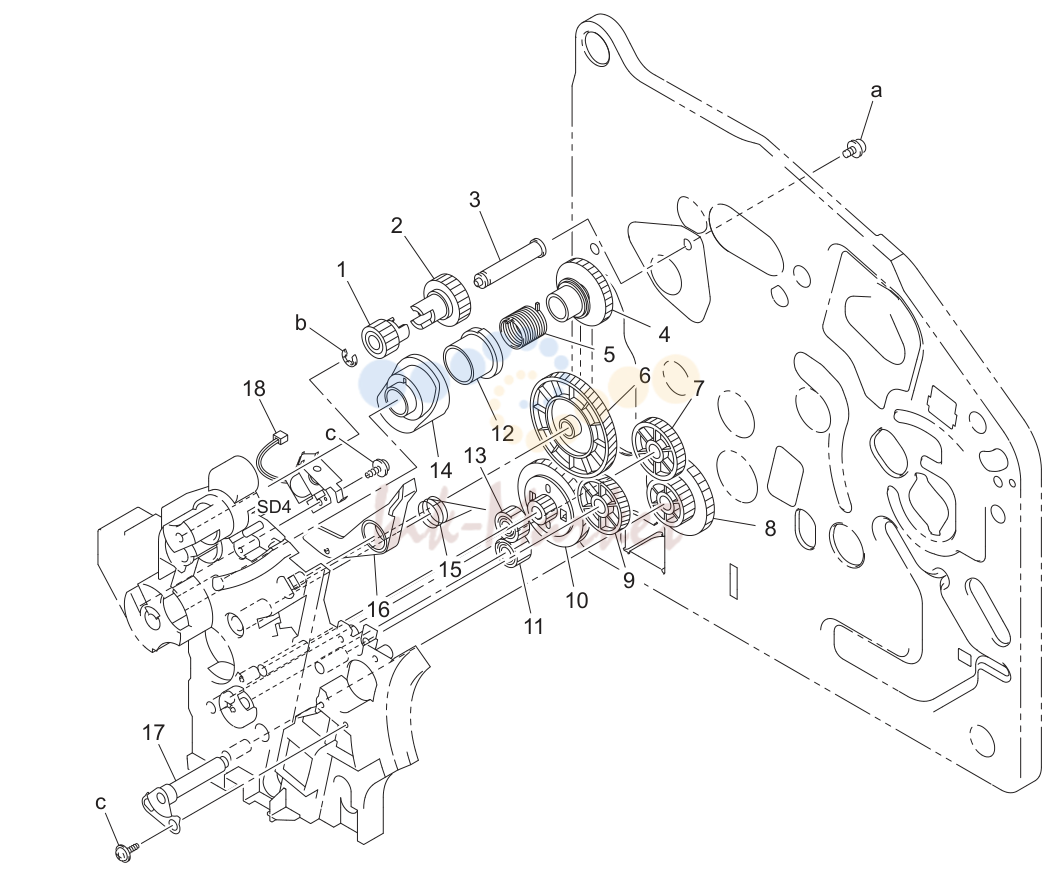

Right рама секция (P7)

№	Артикул	Альт. артикул	Описание
1	4139 2540 01 запросить цену →		Шестерня 16t
2	4139 2539 01 запросить цену →		Шестерня 19t
3	4139 2598 03 запросить цену →		Вал
4	4139 4106 24 запросить цену →		Барабан
5	4139 4104 03 запросить цену →		Torsion пружина
6	4139 2530 01 запросить цену →		Шестерня 108t
7	4139 2518 01 запросить цену →		Шестерня 31t
8	4139 2517 01 запросить цену →		Шестерня 25/42t
9	4139 2508 01 запросить цену →		Шестерня 60t
10	4139 2509 01 запросить цену →		Шестерня 15/90t
11	4139 2521 01 запросить цену →		Шестерня 19t
12	4139 4105 03 запросить цену →		Ratchet
13	4139 2520 01 запросить цену →		Шестерня 20t
14	4139 4103 13 запросить цену →		Cam
15	4139 2123 01 запросить цену →		Torsion пружина
16	4139 2121 01 запросить цену →		Рычаг
17	4139 0206 02 запросить цену →		Кронштейн в сборе
18	9321 2400 11 запросить цену →		Соленоид

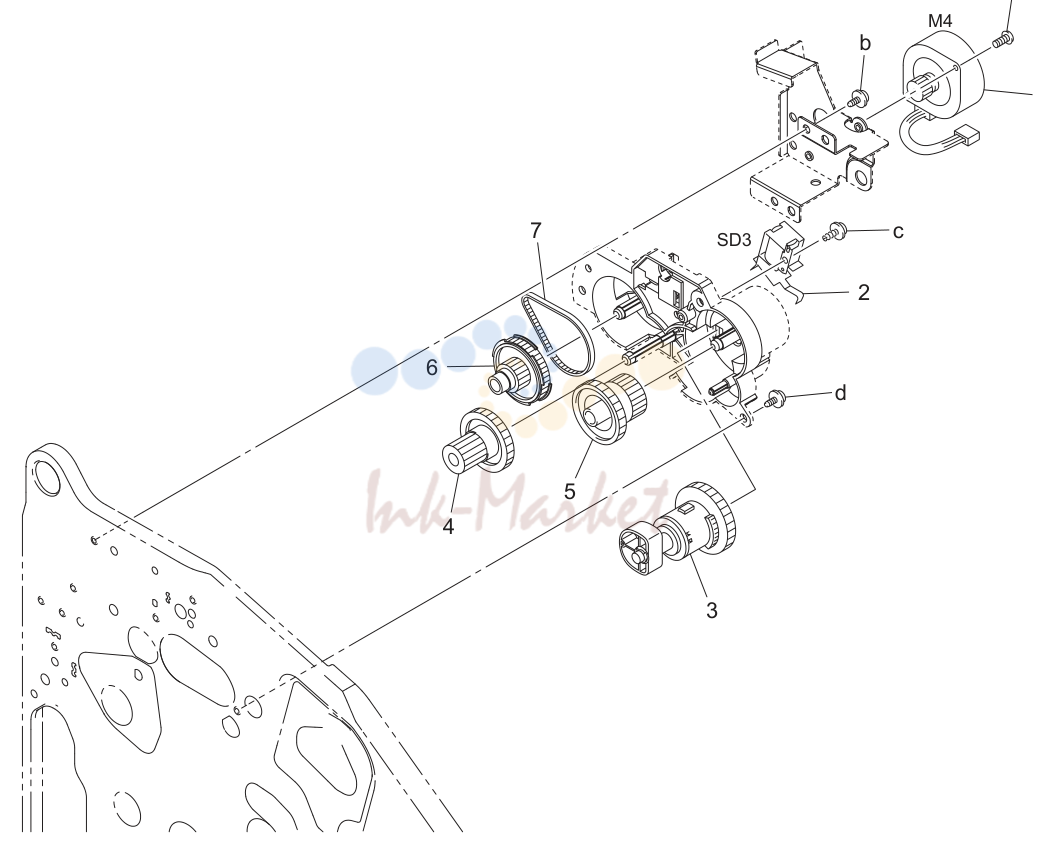

Печь (закрепление) drive секция (P8)

№	Артикул	Альт. артикул	Описание
1	A00V M100 00 запросить цену →		Stepping мотор
2	9321 2400 11 запросить цену →		Соленоид
3	A00V R721 00 запросить цену →		Cam в сборе
4	4139 2597 02 запросить цену →		Шестерня 14/32t
5	4139 2552 01 запросить цену →		Шестерня 27/40t
6	A00V 2596 00 запросить цену →		Шестерня 14/55t
7	A00V 2405 00 запросить цену →		Timing ремень 134l

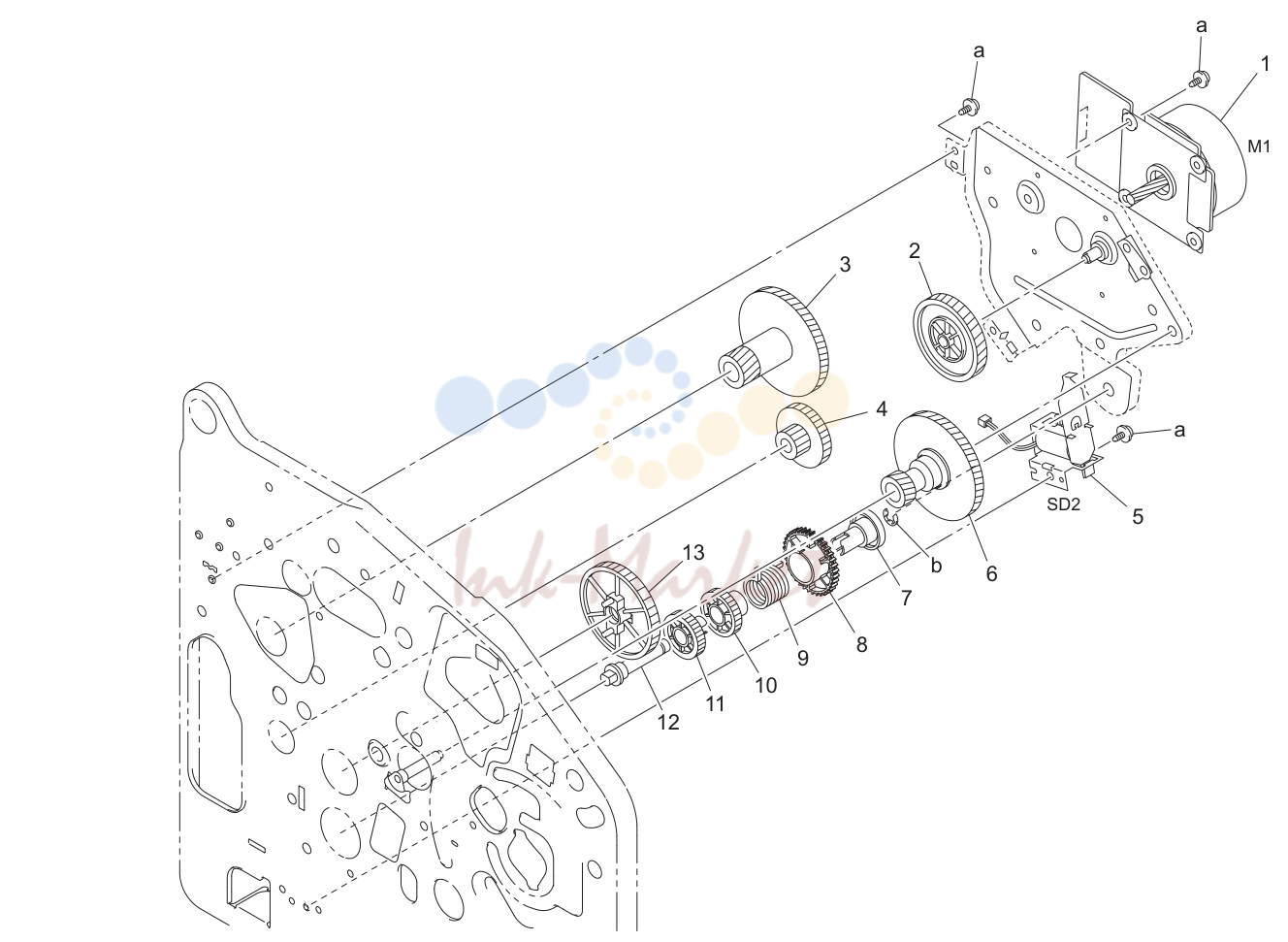

Paper transport drive секция (P9)

№	Артикул	Альт. артикул	Описание
1	9314 2400 11 запросить цену →		Мотор
2	4139 2505 01 запросить цену →		Шестерня 91t
3	4139 2506 01 запросить цену →		Шестерня 20/117t
4	4139 2519 01 запросить цену →		Шестерня 14/33t
5	A00V M200 00 запросить цену →		Flaper соленоид
6	4139 2504 01 запросить цену →		Шестерня 20/117t
7	4139 2512 01 запросить цену →		Барабан
8	A00V 2514 00 запросить цену →		Ratchet
9	4139 2513 01 запросить цену →		Torsion пружина
10	4139 2511 01 запросить цену →		Шестерня 24t
11	4139 2516 01 запросить цену →		Шестерня 24t
12	4139 2524 02 запросить цену →		Вал
13	4139 2510 01 запросить цену →		Шестерня 52t

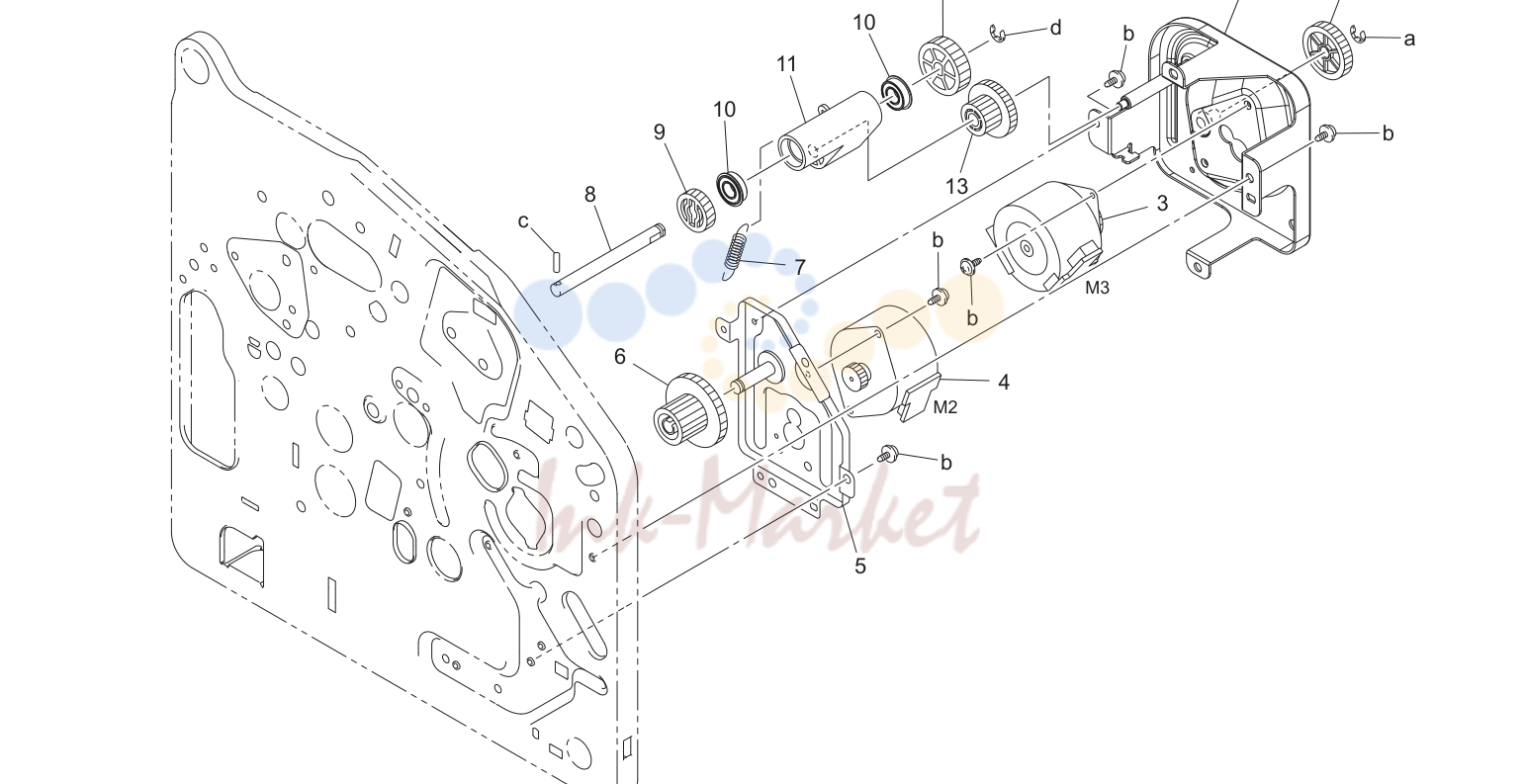

Rack drive секция (P10)

№	Артикул	Альт. артикул	Описание
1	A00V R717 00 запросить цену →		Кронштейн в сборе
2	A00V 2402 00 запросить цену →		Шестерня 35t
3	A00V M101 00 запросить цену →		Stepping мотор
4	9314 1400 11 запросить цену →		Мотор
5	4139 0201 02 запросить цену →		Кронштейн в сборе
6	4139 2622 01 запросить цену →		Шестерня 19/48t
7	4131 2621 01 запросить цену →		Tension пружина
8	4139 2603 02 запросить цену →		Вал
9	4139 2602 01 запросить цену →		Шестерня 24t
10	A00V 2406 00 запросить цену →		Ball bearing
11	4139 2604 01 запросить цену →		Рычаг
12	4139 2606 01 запросить цену →		Шестерня 35t
13	A00V 2607 00 запросить цену →		Шестерня 20/35t

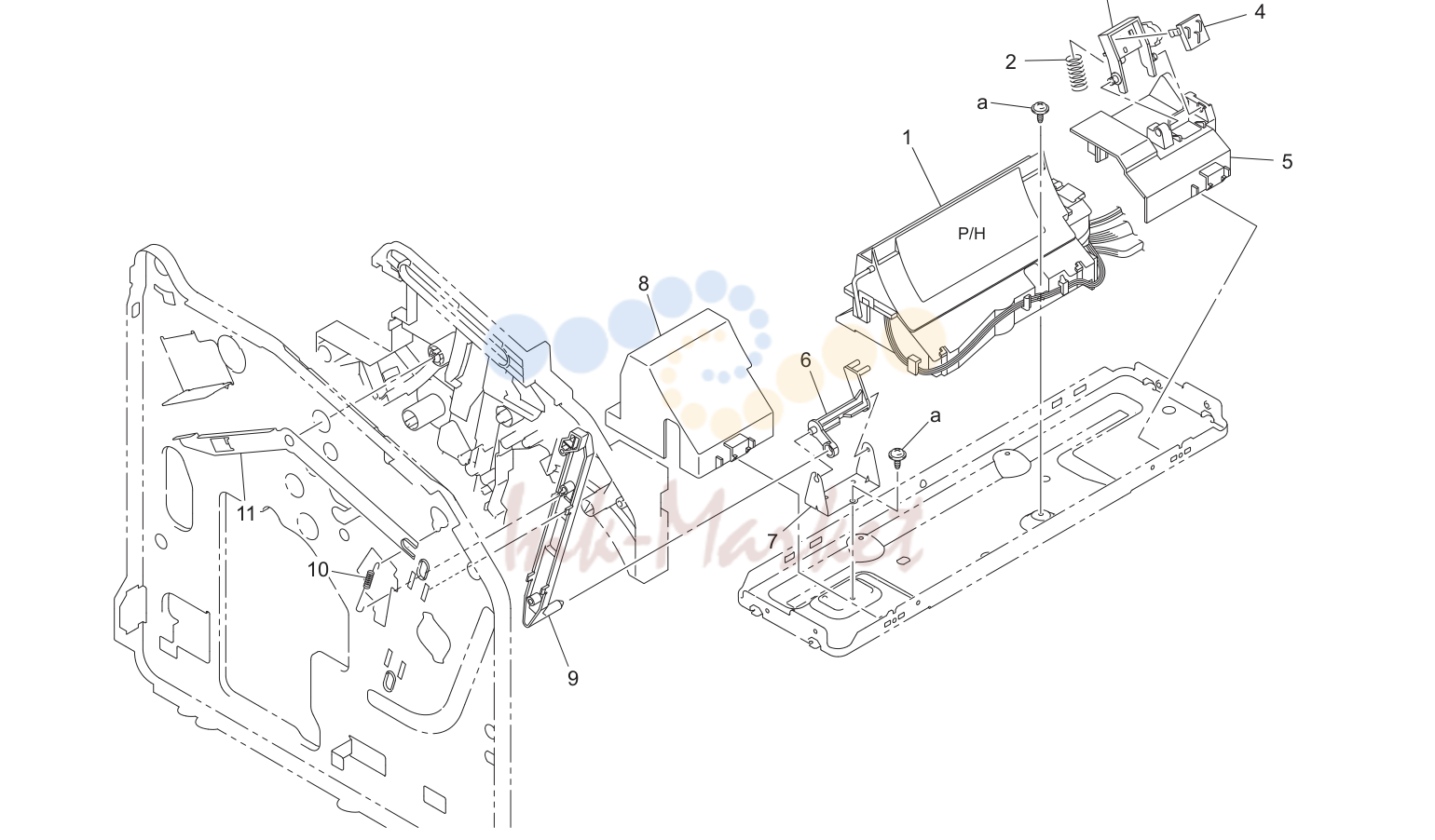

Print head секция (P11)

№	Артикул	Альт. артикул	Описание
2	4131 2984 01 запросить цену →		Pressure пружина
3	4139 2731 01 запросить цену →		Держатель
4	4139 6306 02 запросить цену →		Pushbutton выключатель
5	4139 2305 02 запросить цену →		Держатель
6	4139 2025 01 запросить цену →		Рычаг
7	4139 2027 01 запросить цену →		Кронштейн
8	4139 2026 01 запросить цену →		Крышка
9	4139 2024 01 запросить цену →		Рычаг
10	4139 2023 02 запросить цену →		Tension пружина
11	4139 2303 01 запросить цену →		Рычаг

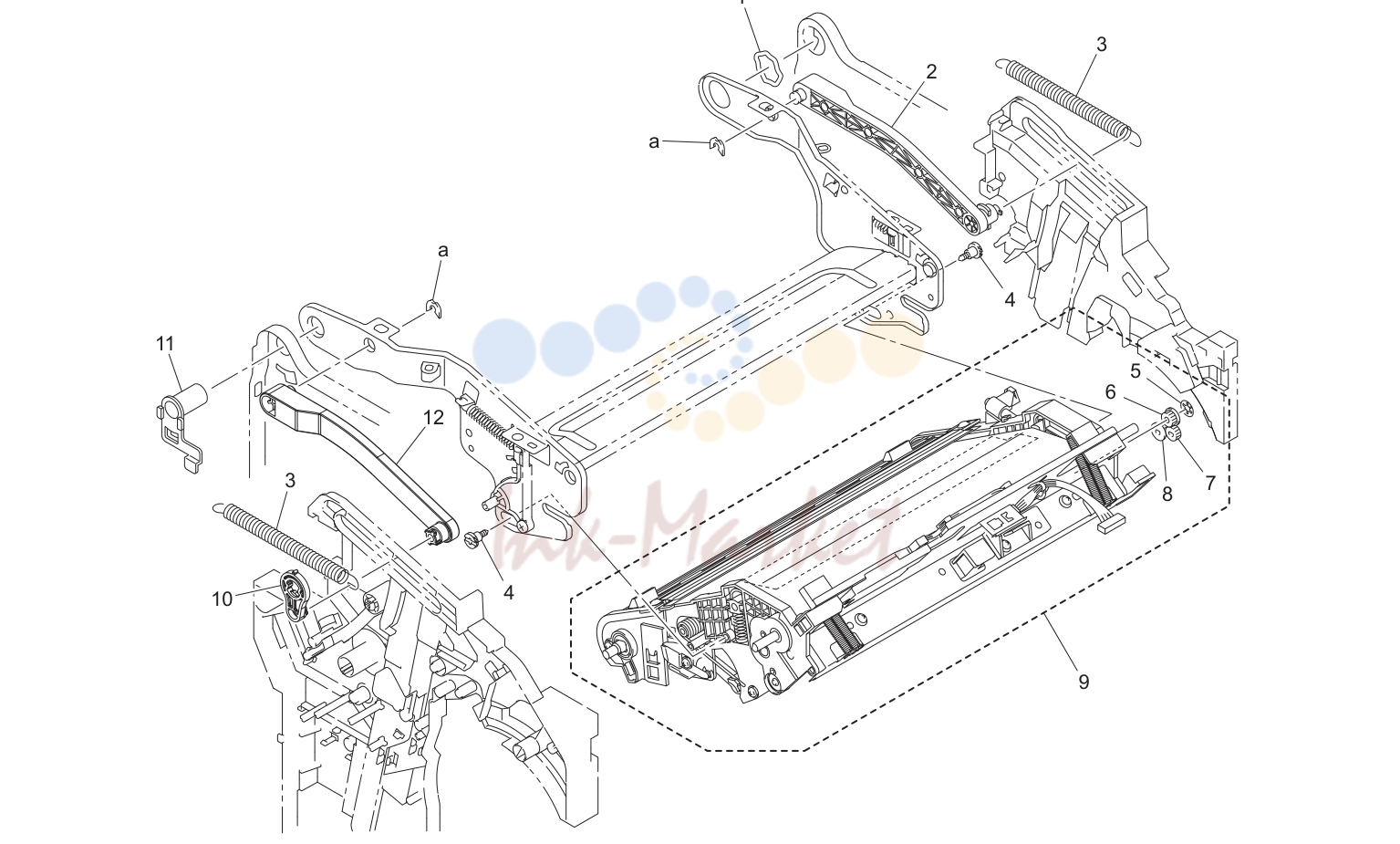

Перенос секция (P12)

№	Артикул	Альт. артикул	Описание
1	4139 1012 02 запросить цену →		Spacer
2	4139 2117 01 запросить цену →		Рычаг
3	4139 2116 01 запросить цену →		Tension пружина
4	4139 2105 01 запросить цену →		Shoulder screw
5	1075 1411 01 запросить цену →		Stopper ring
6	4139 4553 01 запросить цену →		Шестерня 19t
7	4139 4594 01 запросить цену →		Шестерня 28t
8	4139 4592 15 запросить цену →		Шестерня 20t
10	A00V 2143 00 запросить цену →		Держатель
11	4139 1008 01 запросить цену →		Держатель
12	4139 2118 02 запросить цену →		Рычаг

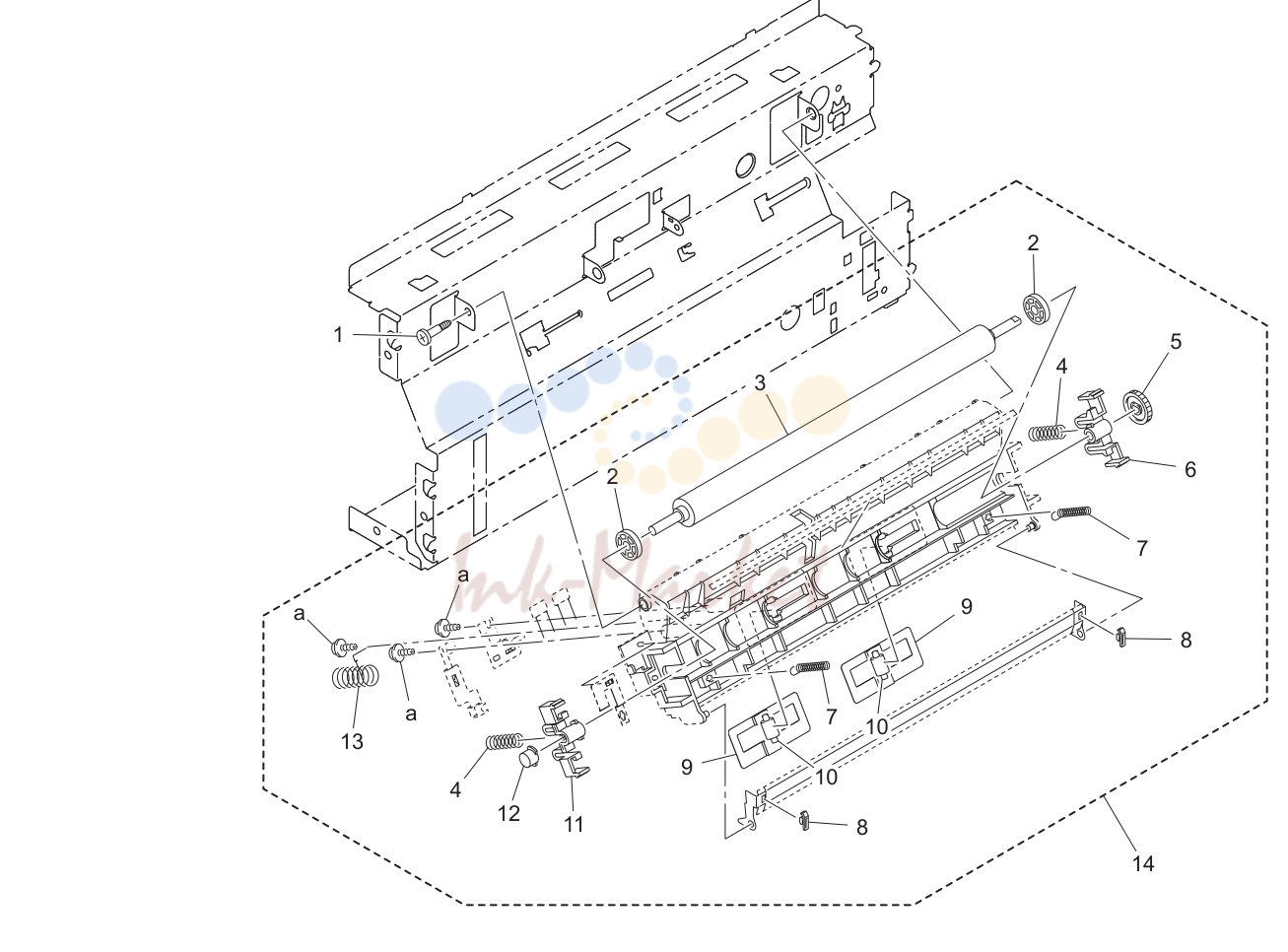

2nd перенос секция (P13)

№	Артикул	Альт. артикул	Описание
1	4131 3514 02 запросить цену →		Shoulder screw
2	4139 4005 01 запросить цену →		Collar
3	4139 4002 02 запросить цену →		Перенос ролик
4	4139 4003 02 запросить цену →		Pressure пружина
5	4139 4006 02 запросить цену →		Шестерня 16t
6	4139 4007 01 запросить цену →		Держатель
7	4139 4004 01 запросить цену →		Pressure пружина
8	4139 4009 01 запросить цену →		Spacer
9	A00V 5002 00 запросить цену →		Cushion
10	4139 4112 01 запросить цену →		Roll
11	4139 4008 01 запросить цену →		Держатель
12	4139 4122 01 запросить цену →		Conвоздуховодive member
13	4139 4019 02 запросить цену →		Pressure пружина
14	A00V R713 00 запросить цену →		2nd перенос в сборе

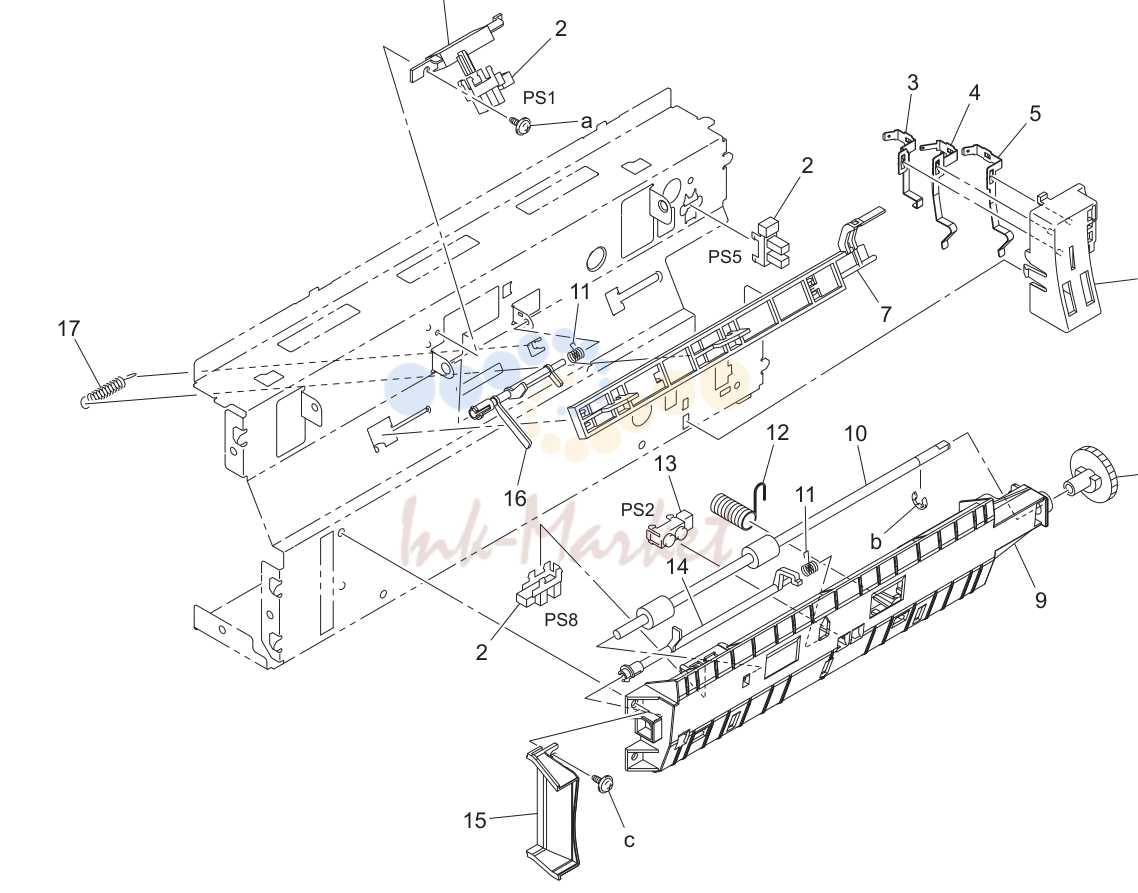

Vertical transport секция (P14)

№	Артикул	Альт. артикул	Описание
1	4139 3511 01 запросить цену →		Держатель
2	9335 1300 61 запросить цену →		Photo interrupter
3	4139 2041 02 запросить цену →		Contact
4	4139 2043 02 запросить цену →		Contact
5	4139 2042 02 запросить цену →		Contact
6	4139 2040 01 запросить цену →		Держатель
7	4139 4102 03 запросить цену →		Slider
8	4139 3507 01 запросить цену →		Шестерня 28t
9	4139 3502 02 запросить цену →		Направляющая
10	4139 3501 13 запросить цену →		Ролик
11	4139 3506 01 запросить цену →		Torsion пружина
12	4139 3514 01 запросить цену →		Earth ground
13	9335 1400 11 запросить цену →		Prism
14	4139 3512 03 запросить цену →		Actuator
15	4139 4700 01 запросить цену →		Воздуховод
16	4139 3505 02 запросить цену →		Actuator
17	4139 4113 01 запросить цену →		Tension пружина

Печь (закрепление) секция (P15)

№	Артикул	Альт. артикул	Описание
1	4139 5535 01 запросить цену →		Torsion пружина
2	4139 5557 02 запросить цену →		Рычаг
3	4139 3910 01 запросить цену →		Roll
4	4139 5586 02 запросить цену →		Пластина пружина
5	4139 5577 01 запросить цену →		Collar
6	4139 6701 03 запросить цену →		Thermistor
7	4139 5534 01 запросить цену →		Кронштейн
8	4139 5578 02 запросить цену →		Втулка
9	4139 5576 03 запросить цену →		Ролик
10	4139 5513 02 запросить цену →		Кронштейн
11	4139 5516 02 запросить цену →		Втулка
12	4036 2549 01 запросить цену →		Pin
13	4139 5558 02 запросить цену →		Пластина пружина
14	4139 5525 02 запросить цену →		Torsion пружина
15	4139 5524 03 запросить цену →		Рычаг
16	9335 1300 61 запросить цену →		Photo interrupter
17	4139 5518 12 запросить цену →		Actuator
18	A00V R701 00 запросить цену →		Печь (закрепление) узел 100v
18	A00V R702 00 запросить цену →		Печь (закрепление) узел 120v
18	A00V R722 00 запросить цену →		Печь (закрепление) узел 120v
18	A00V R703 00 запросить цену →		Печь (закрепление) узел 220-240v
18	A00V R723 00 запросить цену →		Печь (закрепление) узел 220 240v
19	A00V 3912 00 запросить цену →		Уплотнитель

Electrical components (P16)

№	Артикул	Альт. артикул	Описание
1	A00V H001 03 запросить цену →		Плата в сборе
2	A00V 1250 00 запросить цену →		Кронштейн
3	A00V M400 00 запросить цену →		Power supply /100v
3	A00V M401 00 запросить цену →		Power supply /230v
4	A00V 2322 00 запросить цену →		Кронштейн
6	4139 2326 02 запросить цену →		Shield
7	4139 6215 02 запросить цену →		Hv transformer
8	9332 5400 11 запросить цену →		Seesaw-выключатель
9	4139 2308 03 запросить цену →		Кронштейн
10	4139 6801 01 запросить цену →		Wire жгут в сборе
11	9332 1710 41 запросить цену →		Выключатель

Paper take-up секция (P17)

№	Артикул	Альт. артикул	Описание
1	A00V R708 00 запросить цену →		Paper take-up в сборе
2	4136 3006 01 запросить цену →		Roll
3	4136 3009 02 запросить цену →		Держатель
4	4136 3018 01 запросить цену →		Pressure пружина
5	4136 0151 02 запросить цену →		Friction sheet в сборе
6	A00V 5700 00 запросить цену →		Pressure пружина
7	4136 3022 01 запросить цену →		Stopper
8	4139 3053 02 запросить цену →		Рычаг
9	4136 3027 01 запросить цену →		Tension пружина
10	4139 3024 01 запросить цену →		Pressure пружина
11	9335 1300 61 запросить цену →		Photo interrupter
12	4131 3042 06 запросить цену →		Actuator
13	4139 3029 01 запросить цену →		Кронштейн
14	9372 5400 11 запросить цену →		Humidity convertion el.
15	4139 3028 02 запросить цену →		Держатель

Paper take-up секция (P18)

№	Артикул	Альт. артикул	Описание
1	4139 3002 02 запросить цену →		Ролик
2	4139 3003 01 запросить цену →		Втулка
3	4139 3011 02 запросить цену →		Шестерня 28t
4	4139 3052 03 запросить цену →		Cam
5	4136 3045 01 запросить цену →		Tension пружина
6	A00V R716 00 запросить цену →		Friction sheet в сборе
7	4136 3043 01 запросить цену →		Cam
8	4139 3062 01 запросить цену →		Ролик
9	4136 3047 01 запросить цену →		Шестерня 27t
10	4136 3044 01 запросить цену →		Cam
11	4136 3048 01 запросить цену →		Шестерня 27t
12	4139 3092 01 запросить цену →		Кронштейн
13	9321 2400 11 запросить цену →		Соленоид
14	4139 3018 03 запросить цену →		Барабан
15	4136 3038 01 запросить цену →		Ratchet
16	4136 3037 01 запросить цену →		Torsion пружина
17	4136 3035 01 запросить цену →		Шестерня 35t
18	4004 2222 01 запросить цену →		Washer
19	4139 3091 01 запросить цену →		Tension пружина
20	4139 3012 02 запросить цену →		Шестерня 21/25t
21	4139 0207 02 запросить цену →		Рычаг в сборе
22	4136 3014 02 запросить цену →		Шестерня 14t

Paper take-up секция (P19)

№	Артикул	Альт. артикул	Описание
2	4139 3027 01 запросить цену →		Friction sheet
3	4139 3042 02 запросить цену →		Regulating пластина
4	4139 3041 01 запросить цену →		Regulating пластина
5	4139 3043 01 запросить цену →		Рычаг
6	4139 3072 01 запросить цену →		Держатель
7	4136 3101 01 запросить цену →		Rack
8	4127 3104 01 запросить цену →		Шестерня 14t
9	A00V 3034 00 запросить цену →		Spacer
10	4139 3075 02 запросить цену →		Tray
11	4139 3073 01 запросить цену →		Держатель

Wiring

№	Артикул	Альт. артикул	Описание
1	4139 6803 02 запросить цену →		Wire жгут в сборе
2	4139 6807 02 запросить цену →		Wire жгут в сборе
3	4139 6808 01 запросить цену →		Wire жгут в сборе
4	4139 6809 02 запросить цену →		Wire жгут в сборе
5	4139 6810 03 запросить цену →		Wire жгут в сборе

Wiring

№	Артикул	Альт. артикул	Описание
1	4139 6811 01 запросить цену →		Wire жгут в сборе
2	4139 6816 02 запросить цену →		Wire жгут в сборе
3	4139 6813 02 запросить цену →		Wire жгут в сборе
4	4139 6814 03 запросить цену →		Wire жгут в сборе
5	4139 6819 02 запросить цену →		Wire жгут в сборе
6	4139 6821 03 запросить цену →		Wire жгут в сборе

Wiring

№	Артикул	Альт. артикул	Описание
1	4139 6822 02 запросить цену →		Wire жгут в сборе
2	A00V N100 01 запросить цену →		Power supply wiring

Wiring accessories and jigs

№	Артикул	Альт. артикул	Описание
1	9384 1100 91 запросить цену →		Wiring saddle
2	9384 1310 11 запросить цену →		Wiring saddle 5.2h
3	9384 1310 91 запросить цену →		Wiring saddle 18.5h
4	9384 1921 01 запросить цену →		Wiring saddle 14.4h
5	9384 1820 31 запросить цену →		Wiring saddle 8.0h
6	9384 1311 11 запросить цену →		Кабель tie 104l
7	9384 1911 11 запросить цену →		So clip

Accessory детали

№	Артикул	Альт. артикул	Описание
1	4138 0771 01 запросить цену →		Power cord
1	9381 4100 91 запросить цену →		Power cord
1	9381 4101 01 запросить цену →		Power cord
1	9381 4200 21 запросить цену →		Power cord
1	9381 4300 31 запросить цену →		Power cord
2	4139 3033 02 запросить цену →		Крышка
3	4139 3081 02 запросить цену →		Tray
4	4139 3082 02 запросить цену →		Крышка
