Konica Minolta Magicolor 2200 Series — каталог запчастей со схемами

Содержание

• Housing
• Выход бумаги секция
• Печь (закрепление) секция
• Electrical components
• Rail секция
• Детали manual
• Drive секция
• Рамаs

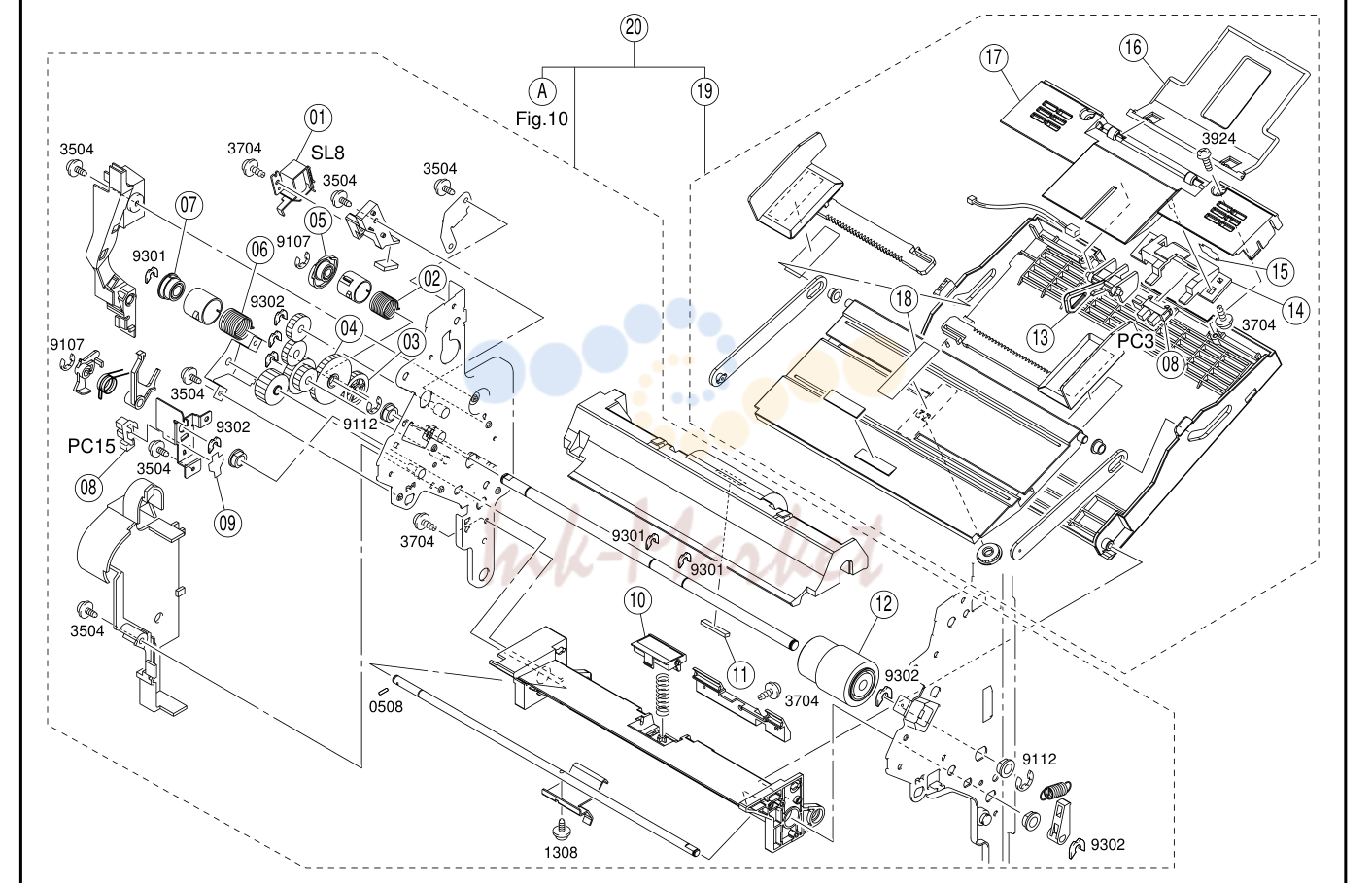

• Multiple tray секция

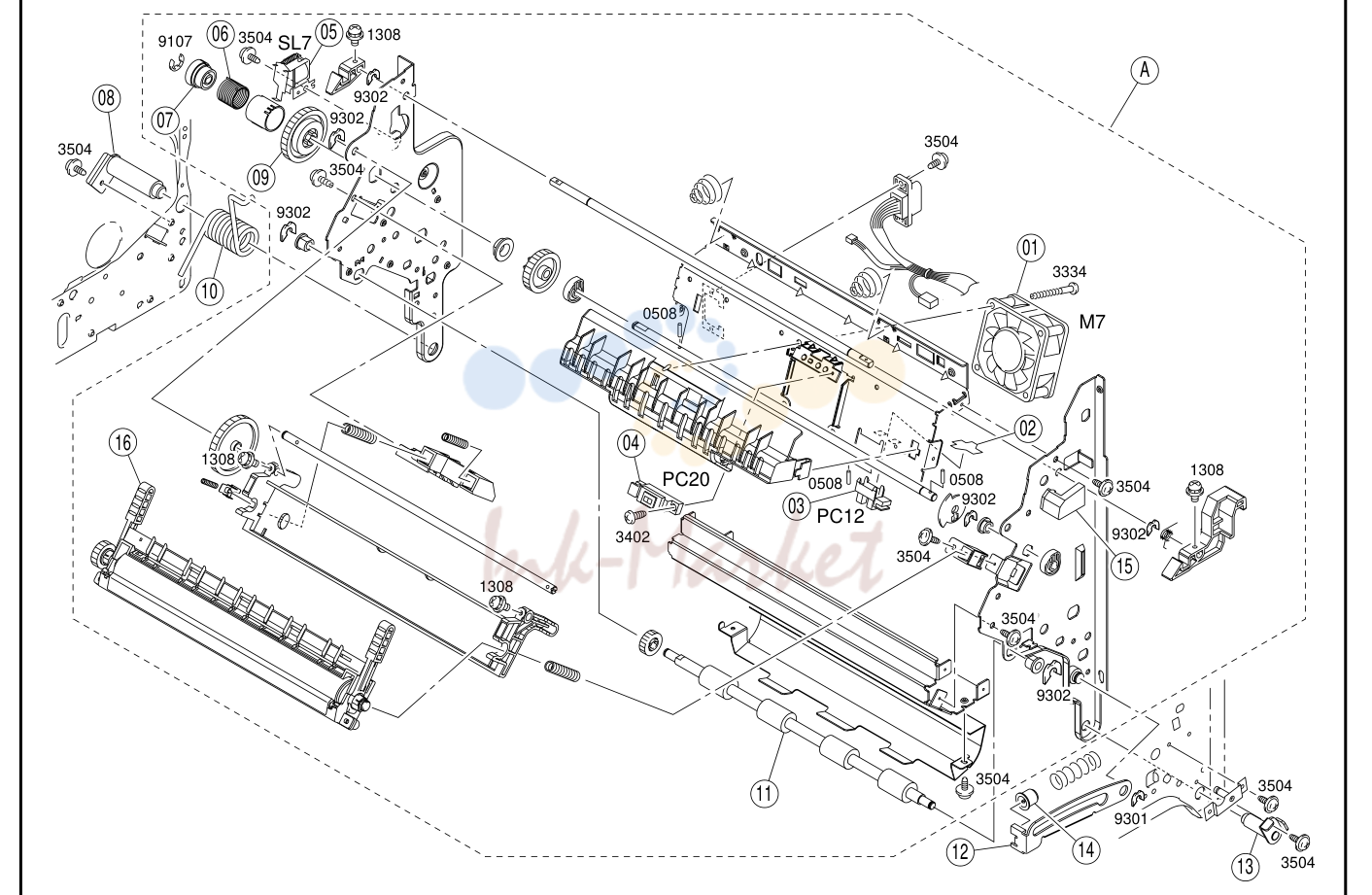

• Paper transport секция

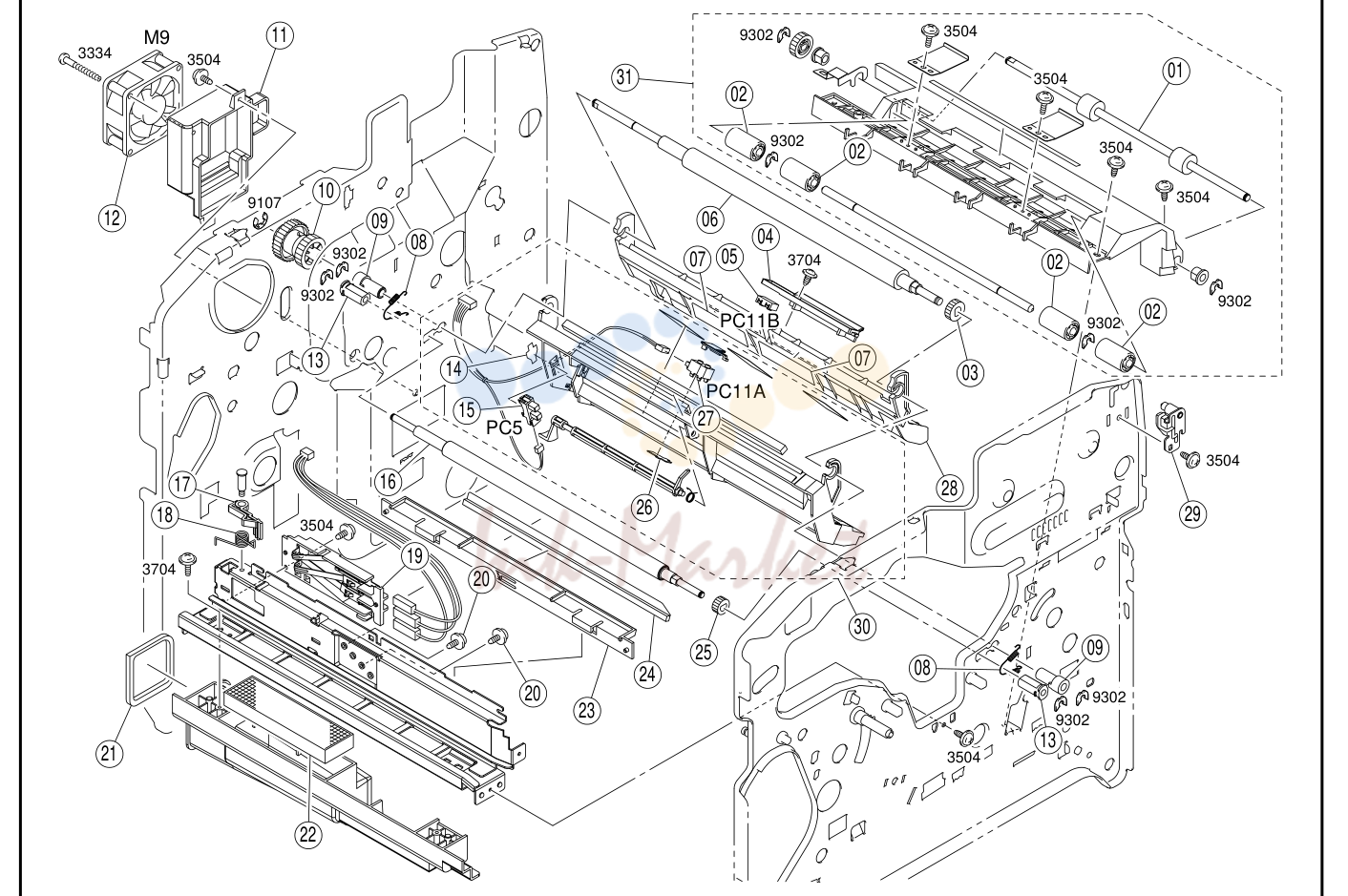

• Synchronize ролик секция

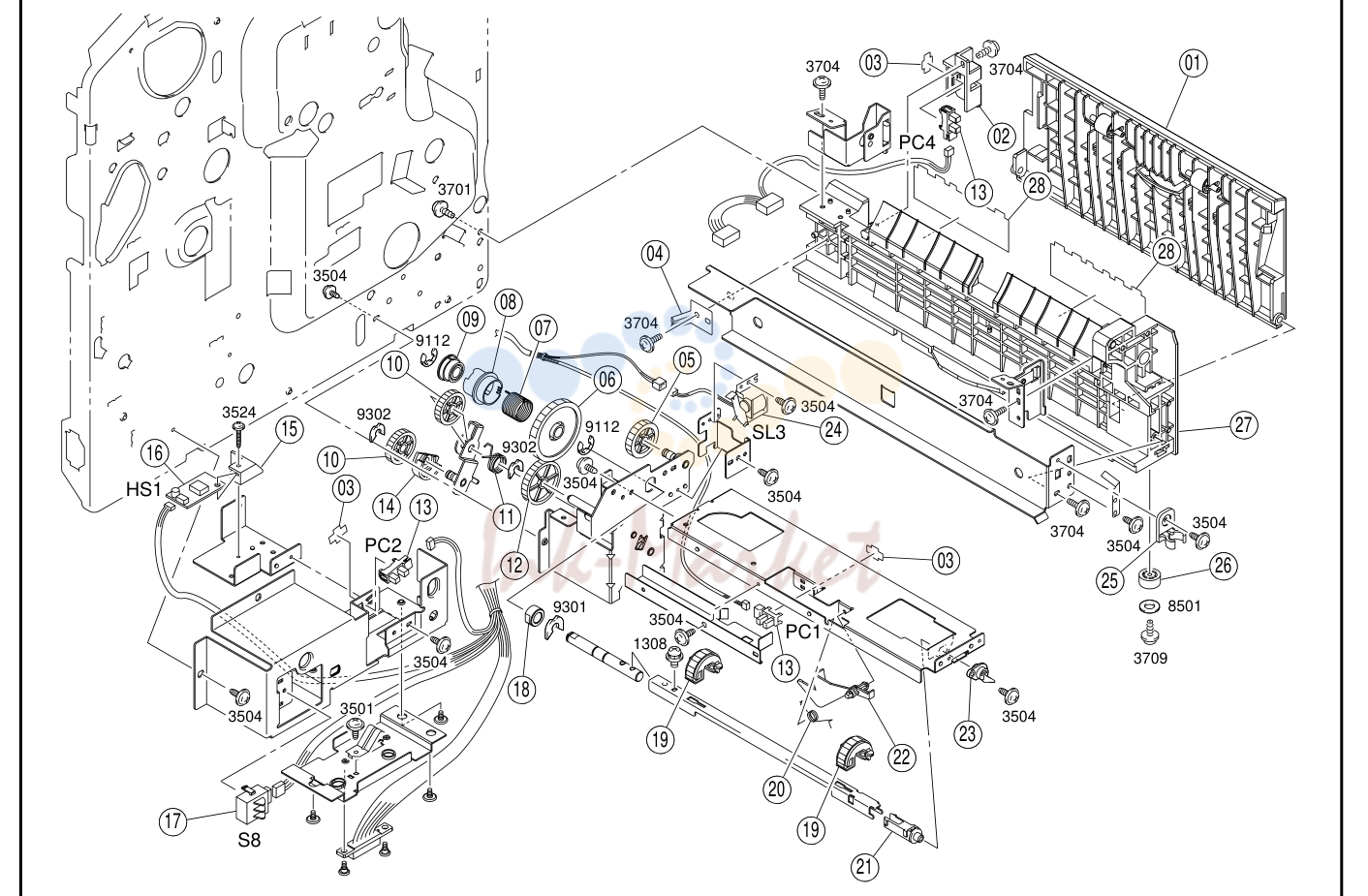

• Paper take-up секция

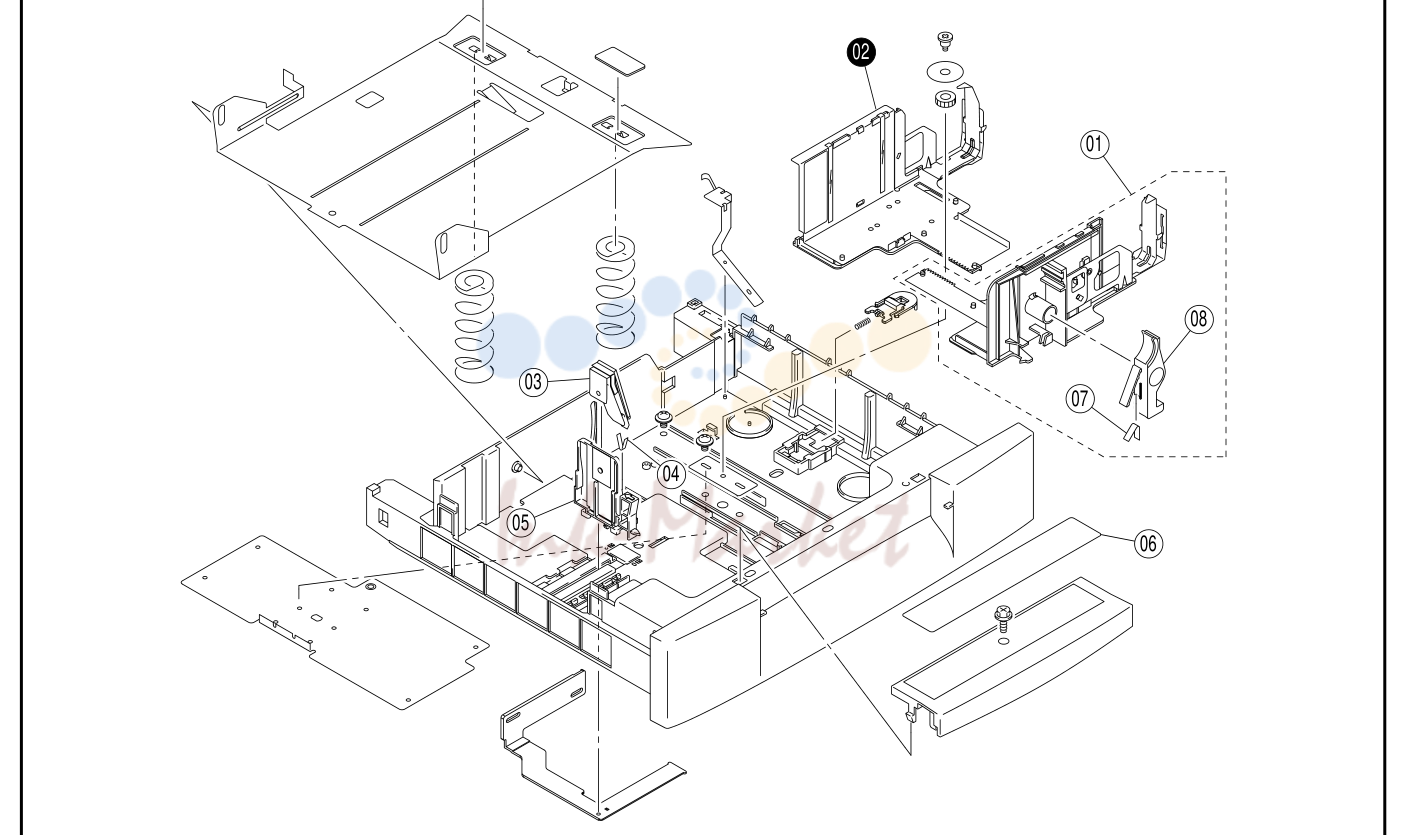

• Cassette узел

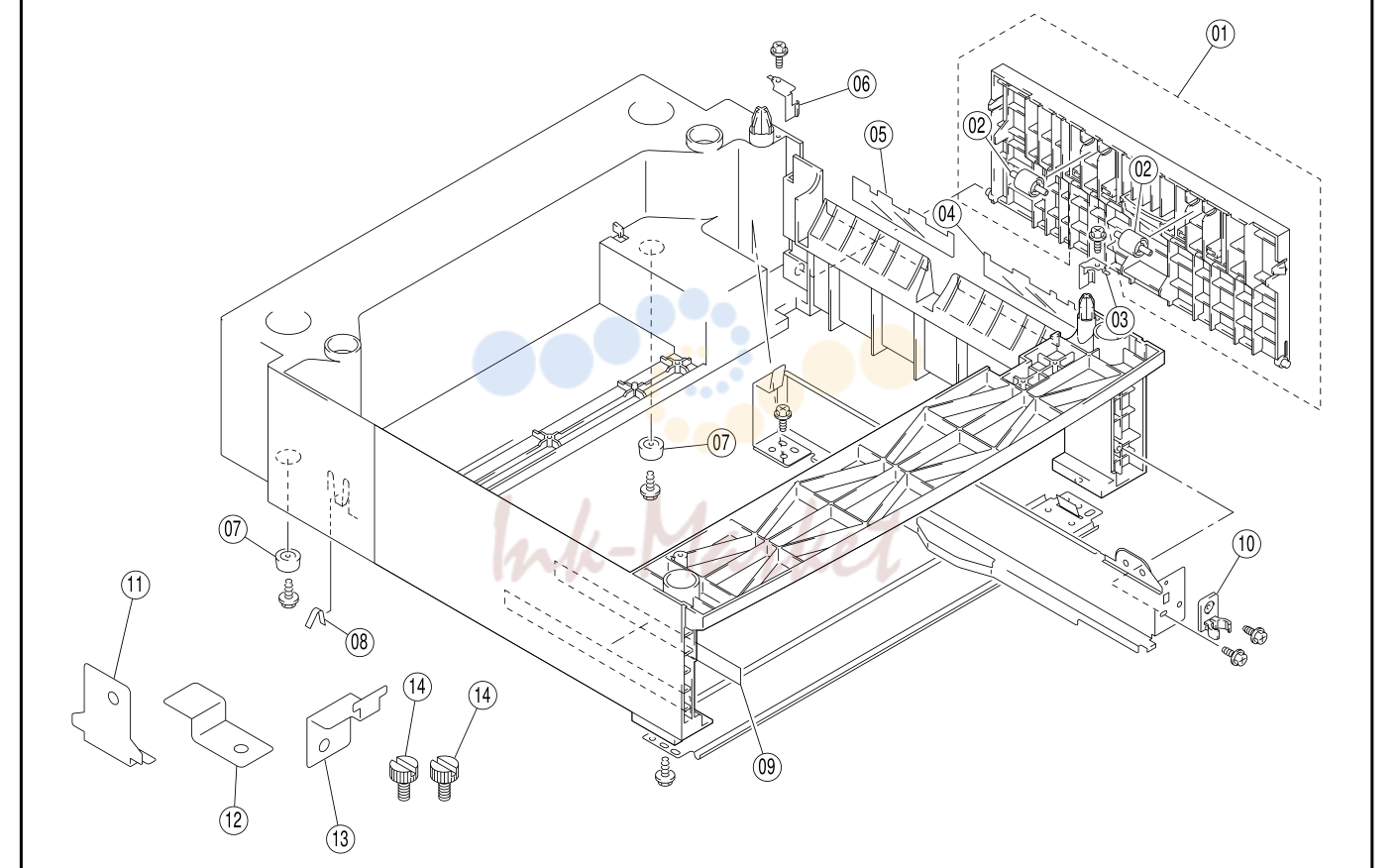

• Lower tray (a) (option)

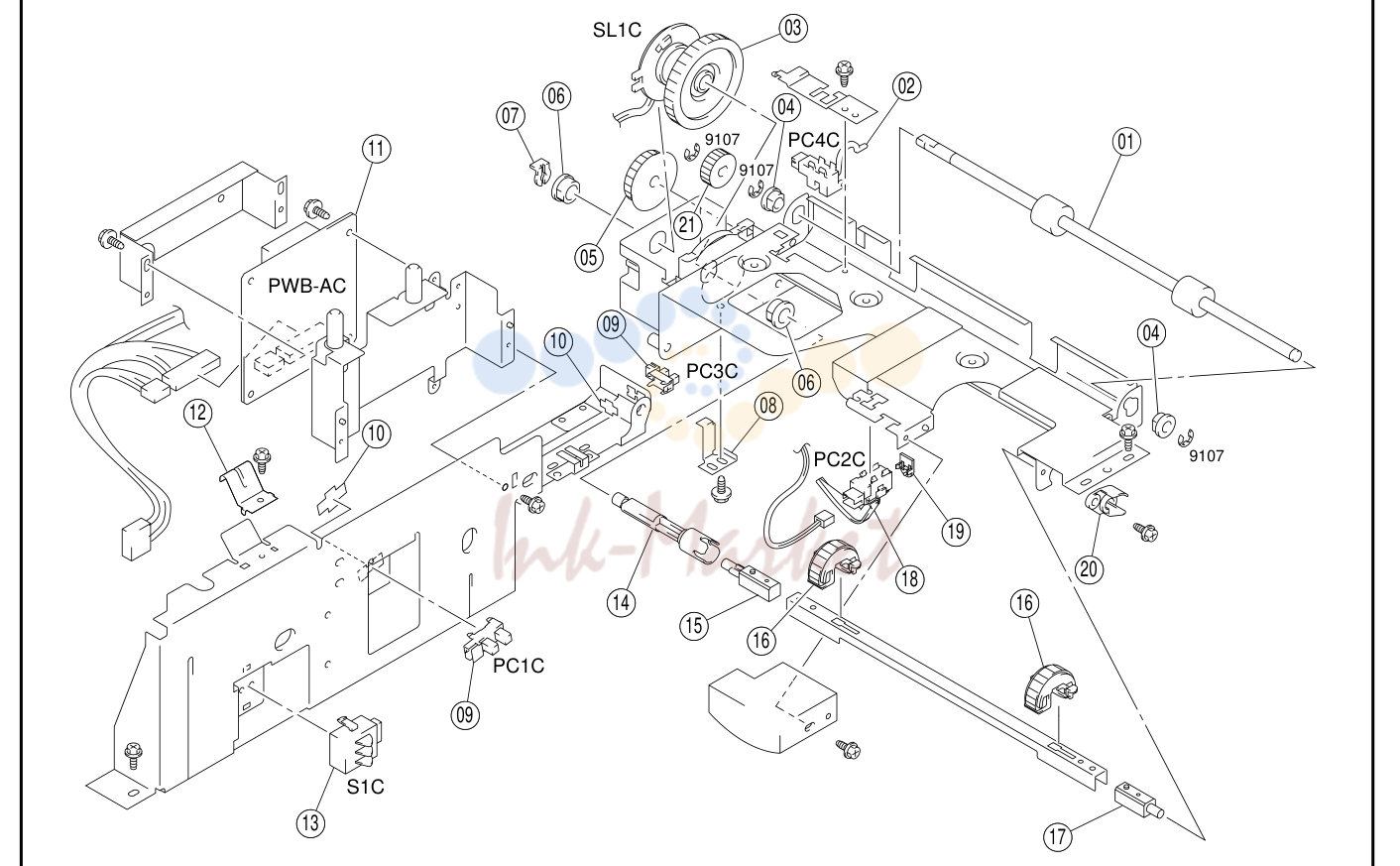

• Lower tray (b) (option)

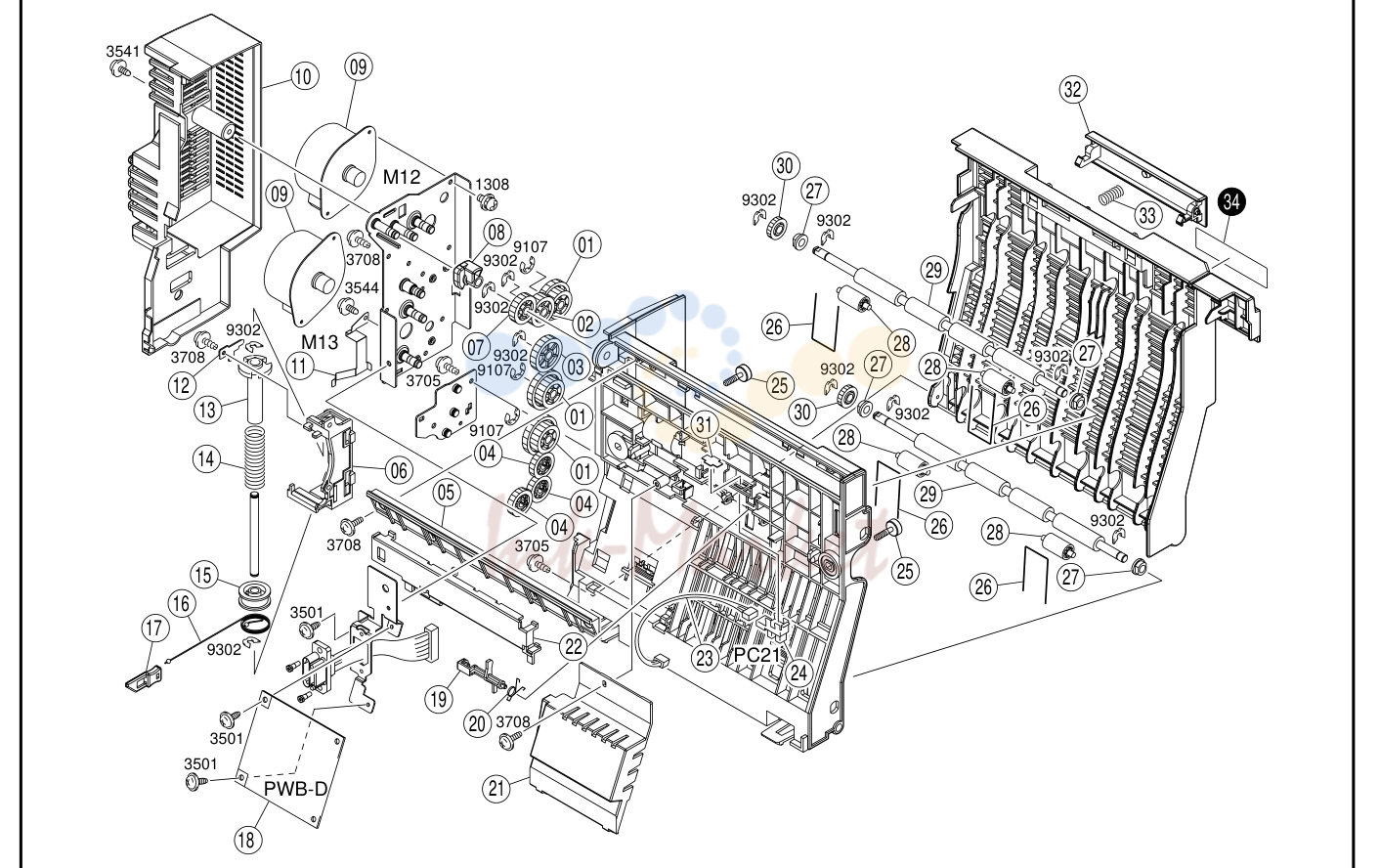

• Дуплекс (option)
• Детали manual
• Детали manual
• Детали manual

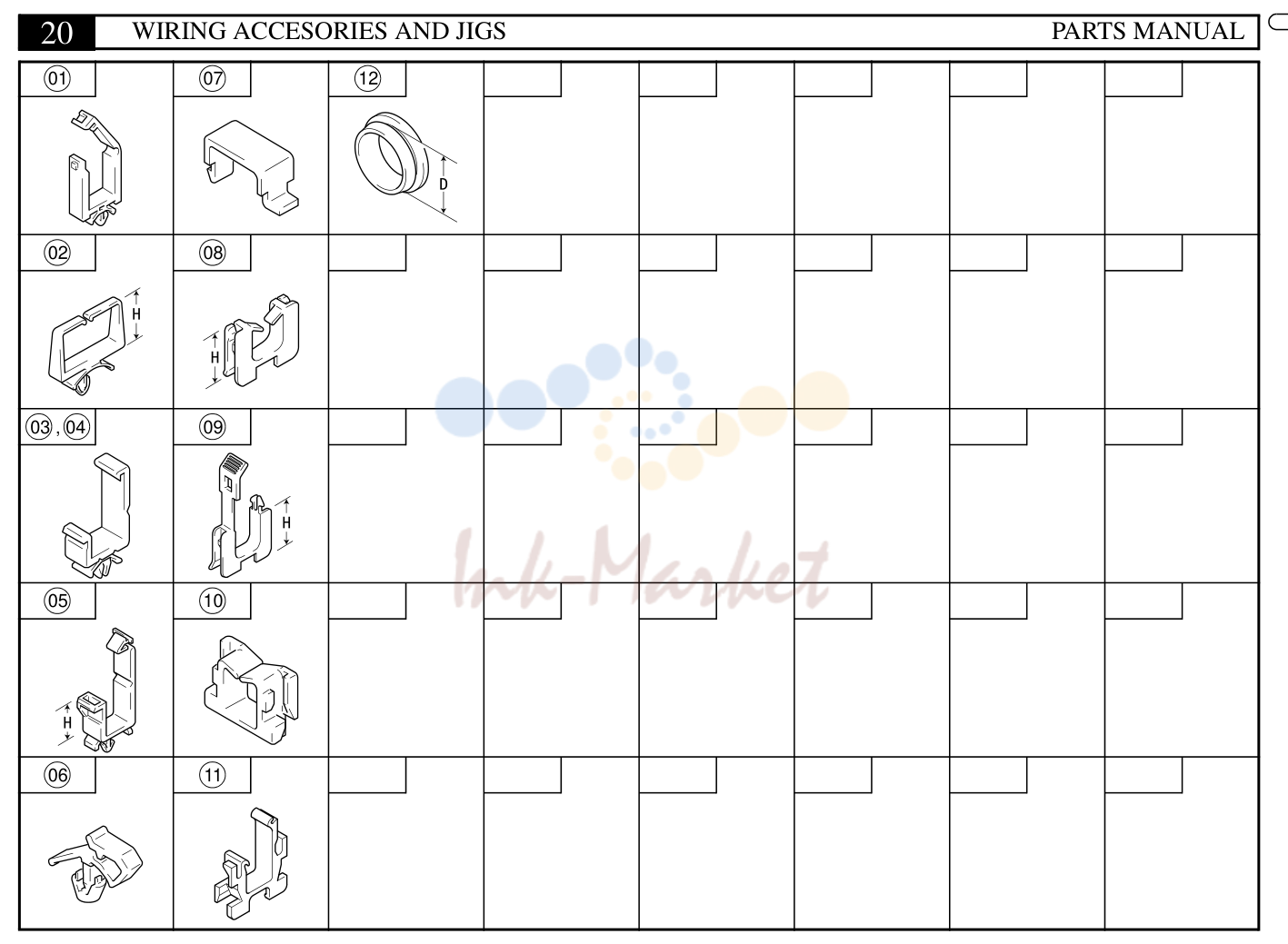

• Wiring accesories and jigs

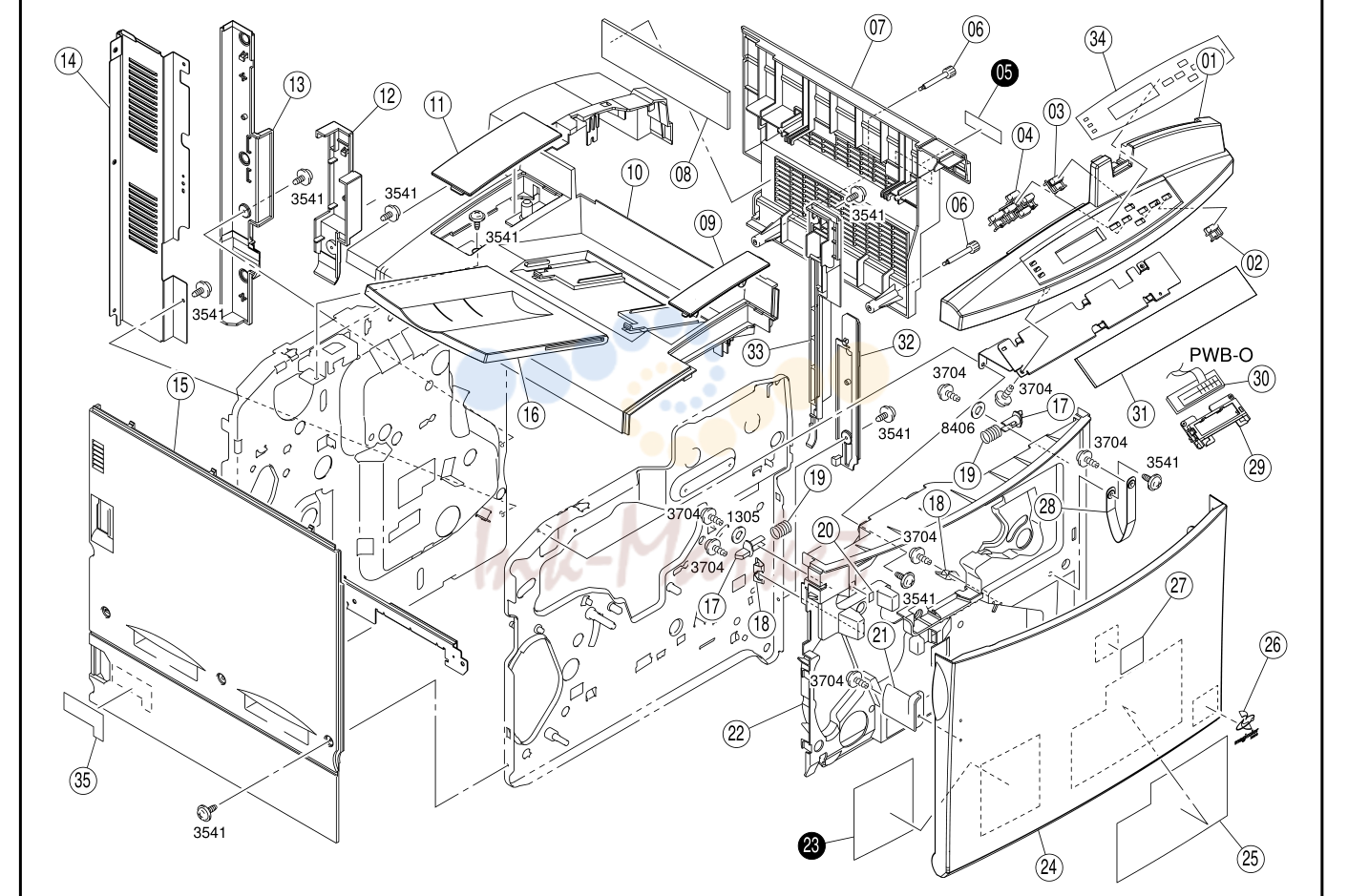

Housing

№	Артикул	Альт. артикул	Описание
01	4120-1101-14 запросить цену →		Крышка
20	4120-7433-02 запросить цену →		Label
02	4120-1106-14 запросить цену →		Button
21	4120-1004-02 запросить цену →		Set пластина
03	4120-1105-14 запросить цену →		Button
22	4120-1030-08 запросить цену →		Крышка
04	4120-1104-13 запросить цену →		Button
24	4120-1002-04 запросить цену →		Передняя крышка
06	4120-1025-01 запросить цену →		Screw
25	4120-7419-01 запросить цену →		Label
07	4120-1010-01 запросить цену →		Правая крышка
26	4120-7361-01 запросить цену →		Label
08	4120-1029-01 запросить цену →		Filter
27	4120-7362-01 запросить цену →		Label
09	4120-1018-01 запросить цену →		Крышка
28	4120-1014-02 запросить цену →		Band
10	4120-1001-07 запросить цену →		Top крышка
29	4120-1117-01 запросить цену →		Держатель
12	4120-1012-01 запросить цену →		Правая крышка
31	4120-6013-01 запросить цену →		Плата в сборе op панель (плата-o)
13	4120-1007-03 запросить цену →		Правая крышка
32	4120-1006-01 запросить цену →		Правая крышка
14	4120-1031-03 запросить цену →		Задняя крышка
33	4120-1011-03 запросить цену →		Правая крышка
15	4120-1003-03 запросить цену →		Левая крышка
34	4120-1107-02 запросить цену →		Панель sheet
16	4120-1009-02 запросить цену →		Tray
35	4144-7314-01 запросить цену →		Label
17	4120-1026-02 запросить цену →		Pawl
18	4120-1033-01 запросить цену →		Пластина пружина
19	4120-1027-02 запросить цену →		Pressure пружина
05	4120-7430-01 запросить цену →		Label
05	4120-7435-01 запросить цену →		Label
23	4120-7418-01 запросить цену →		Label
23	4120-7434-01 запросить цену →		Label

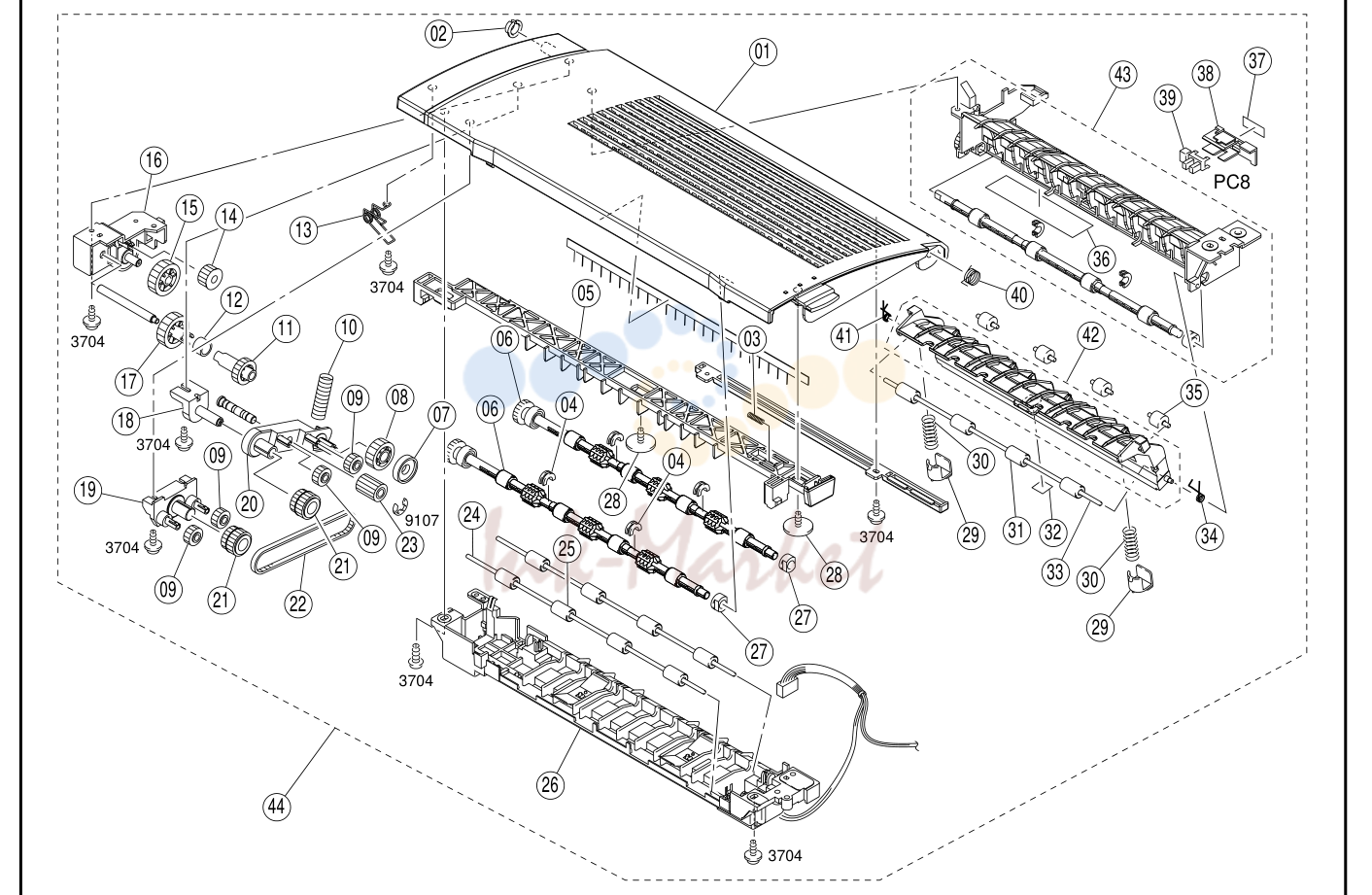

Выход бумаги секция

№	Артикул	Альт. артикул	Описание
01	4120-0761-01 запросить цену →		Крышка в сборе
23	4120-3919-01 запросить цену →		Шестерня
02	4120-3956-01 запросить цену →		Втулка
24	4120-3906-02 запросить цену →		Вал
03	4120-3926-01 запросить цену →		Pressure пружина
25	4120-3953-01 запросить цену →		Roll
04	4120-3946-01 запросить цену →		Втулка
26	4120-0754-01 запросить цену →		Направляющая в сборе
05	4120-3925-03 запросить цену →		Рычаг
27	4120-3911-01 запросить цену →		Втулка
06	4120-0758-01 запросить цену →		Ролик в сборе
28	1250-2301-01 запросить цену →		Screw
07	4120-3967-01 запросить цену →		Collar
29	4120-5617-01 запросить цену →		Держатель
08	4120-3964-01 запросить цену →		Шестерня
30	4120-5618-02 запросить цену →		Pressure пружина
09	4120-3915-01 запросить цену →		Шестерня
31	4120-3952-02 запросить цену →		Roll
11	4120-5607-01 запросить цену →		Шестерня
33	4120-5602-01 запросить цену →		Вал
12	4120-3968-01 запросить цену →		Collar
34	4120-5613-02 запросить цену →		Torsion пружина
13	4120-3944-03 запросить цену →		Torsion пружина
35	4120-3955-01 запросить цену →		Roll
14	4120-3942-02 запросить цену →		Шестерня
36	4120-7422-01 запросить цену →		Label
15	4120-3941-01 запросить цену →		Шестерня
37	4109-5530-01 запросить цену →		Stopper
16	4120-5610-01 запросить цену →		Держатель
38	4120-3961-04 запросить цену →		Кронштейн
17	4120-5608-01 запросить цену →		Шестерня
39	9335-1910-41 запросить цену →		Solid state выключатель выход бумаги (pc8)
18	4120-3913-01 запросить цену →		Держатель
40	4120-3963-01 запросить цену →		Torsion пружина
19	4120-3914-01 запросить цену →		Держатель
41	4120-5614-02 запросить цену →		Torsion пружина
20	4120-3912-02 запросить цену →		Рычаг
42	4120-0752-01 запросить цену →		Направляющая в сборе
21	4120-3917-01 запросить цену →		Pulley
43	4120-0757-01 запросить цену →		Направляющая в сборе
22	4120-3916-01 запросить цену →		Timing ремень
44	4120-0767-01 запросить цену →		Направляющая в сборе

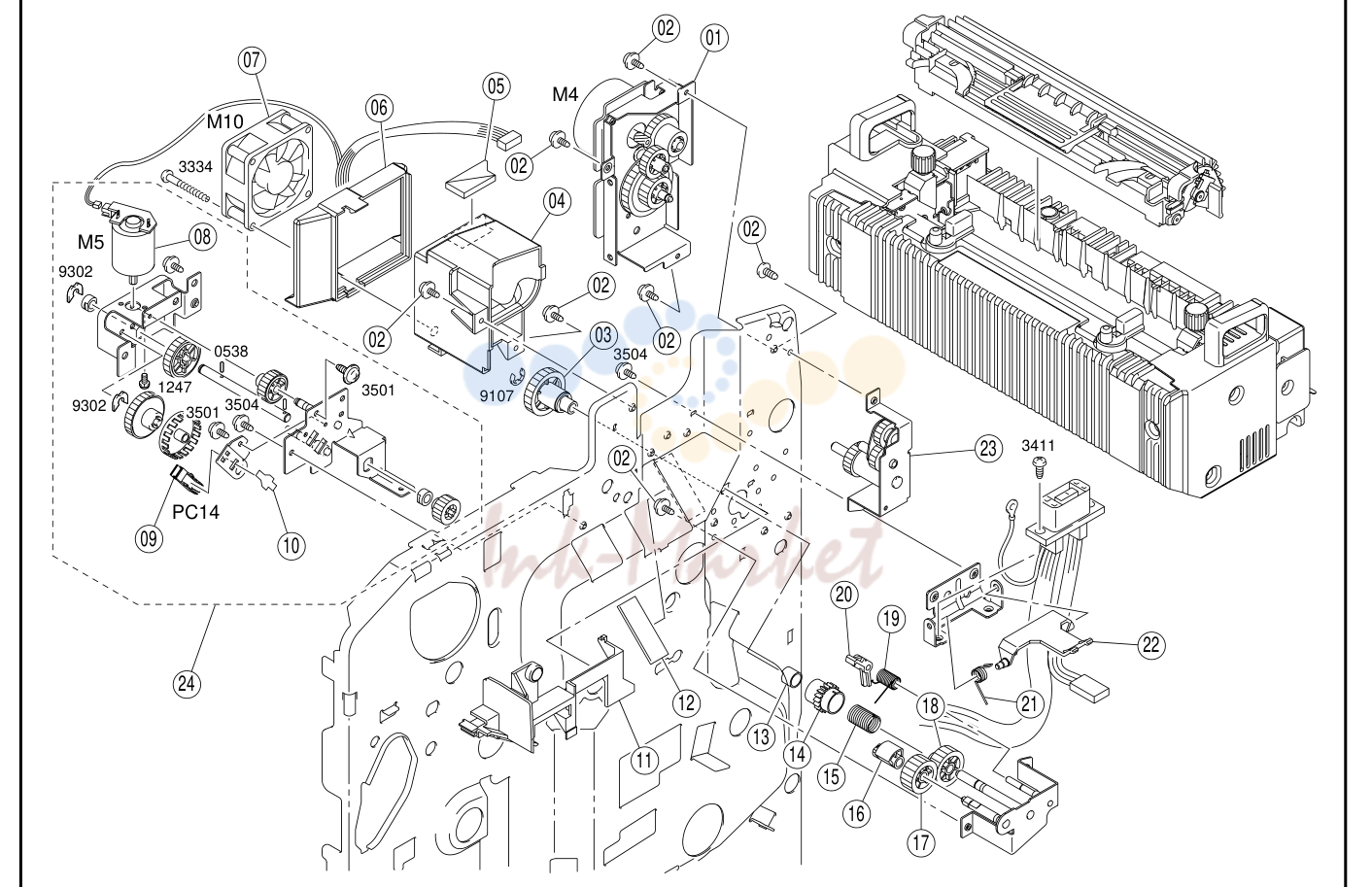

Печь (закрепление) секция

№	Артикул	Альт. артикул	Описание
01	4120-0446-02 запросить цену →		Печь (закрепление) узел drive в сборе печь (m4)
19	4120-5632-01 запросить цену →		Torsion пружина
02	4106-2063-01 запросить цену →		Screw
20	4120-5633-01 запросить цену →		Pawl
03	4120-5625-02 запросить цену →		Шестерня
21	4120-2319-02 запросить цену →		Torsion пружина
04	4120-2052-01 запросить цену →		Воздуховод
22	4120-2318-02 запросить цену →		Shutter
05	4120-2065-01 запросить цену →		Уплотнитель
23	4120-0452-03 запросить цену →		Stop пластина в сборе
06	4120-2057-01 запросить цену →		Воздуховод
24	4120-0437-02 запросить цену →		Печь (закрепление) узел drive в сборе
07	9313-1910-51 запросить цену →		Вентилятор мотор печь вентилятор (m10)
08	4120-0470-01 запросить цену →		Alienation мотор в сборе печь press (m5)
09	9335-1910-41 запросить цену →		Solid state выключатель release (pc14)
11	4120-2346-04 запросить цену →		Крышка
12	4120-2345-01 запросить цену →		Protection
13	4120-5646-03 запросить цену →		Collar
14	4120-5627-02 запросить цену →		Ratchet
15	4120-5628-03 запросить цену →		Torsion пружина rp
16	4120-5629-01 запросить цену →		Regulating пластина
17	4120-5639-01 запросить цену →		Шестерня
18	4120-5626-01 запросить цену →		Шестерня

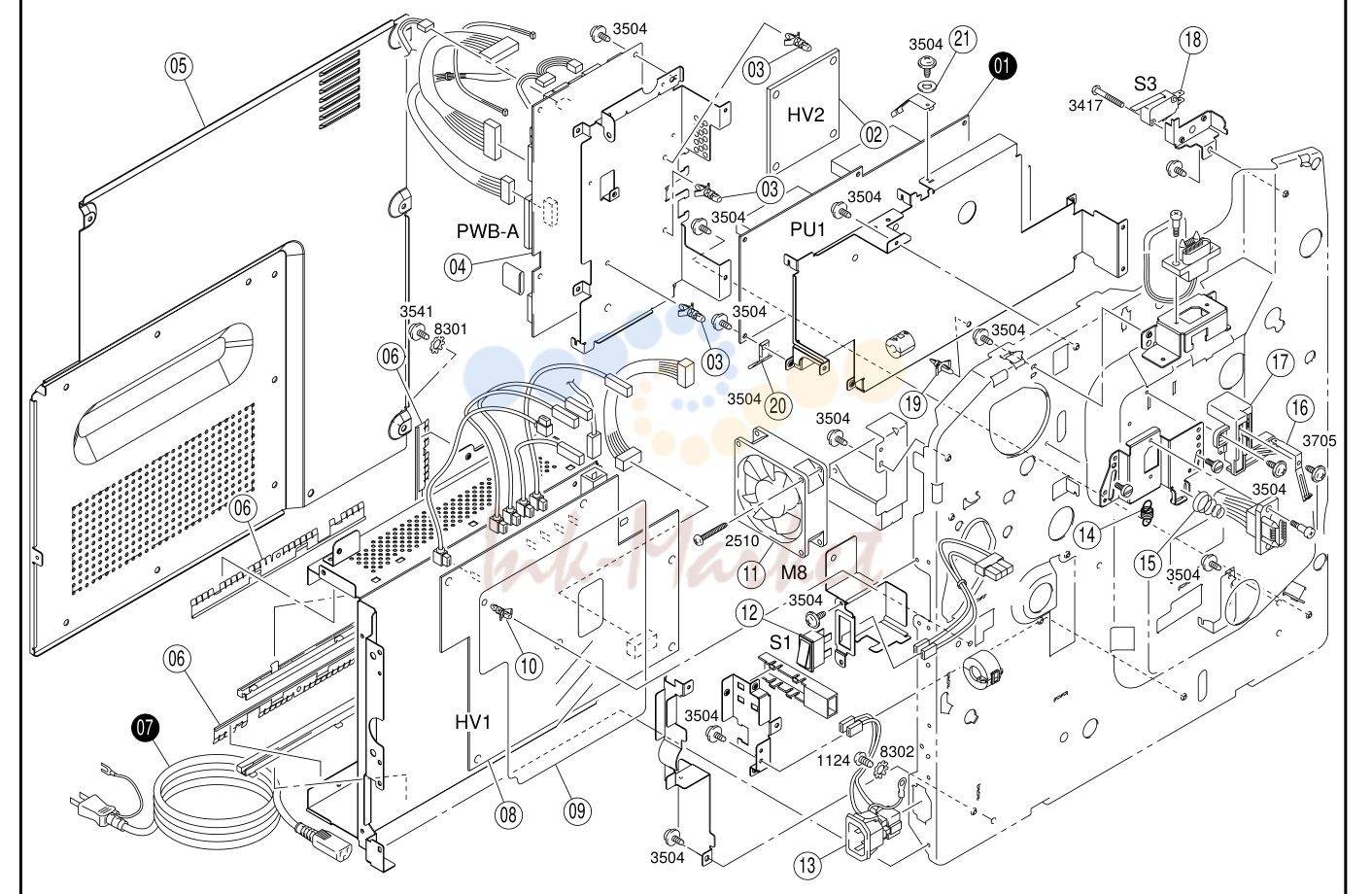

Electrical components

№	Артикул	Альт. артикул	Описание
02	4120-6211-02 запросить цену →		Hv transformer (hv2) rp
21	1200-1411-01 запросить цену →		Washer
03	9384-1010-31 запросить цену →		Плата support 11.11h
04	4120-0109-04 запросить цену →		Плата в сборе (плата-a) rp
05	4120-1008-14 запросить цену →		Задняя крышка
06	4120-2328-13 запросить цену →		Пластина пружина
08	4120-6210-04 запросить цену →		Hv transformer (hv1) rp
09	4120-2313-01 запросить цену →		Крышка
10	9384-1900-57 запросить цену →		Плата support 9.53h
11	9313-1910-71 запросить цену →		Вентилятор мотор power вентилятор (m8)
13	4120-6801-02 запросить цену →		Wire жгут в сборе
14	4120-4602-01 запросить цену →		Tension пружина
15	4120-4611-01 запросить цену →		Pressure пружина
16	4120-4604-02 запросить цену →		Contact
17	4120-0753-01 запросить цену →		Направляющая в сборе
18	9331-2710-11 запросить цену →		Microвыключатель interlock (s3)
19	9384-1900-56 запросить цену →		Плата support 6.35h
20	4120-2305-01 запросить цену →		Earth ground
01	4120-6201-05 запросить цену →		Power supply (pu1)
01	4120-6202-05 запросить цену →		Power supply (pu1)
07	9381-4910-61 запросить цену →		Power cord
07	9381-4910-91 запросить цену →		Power cord

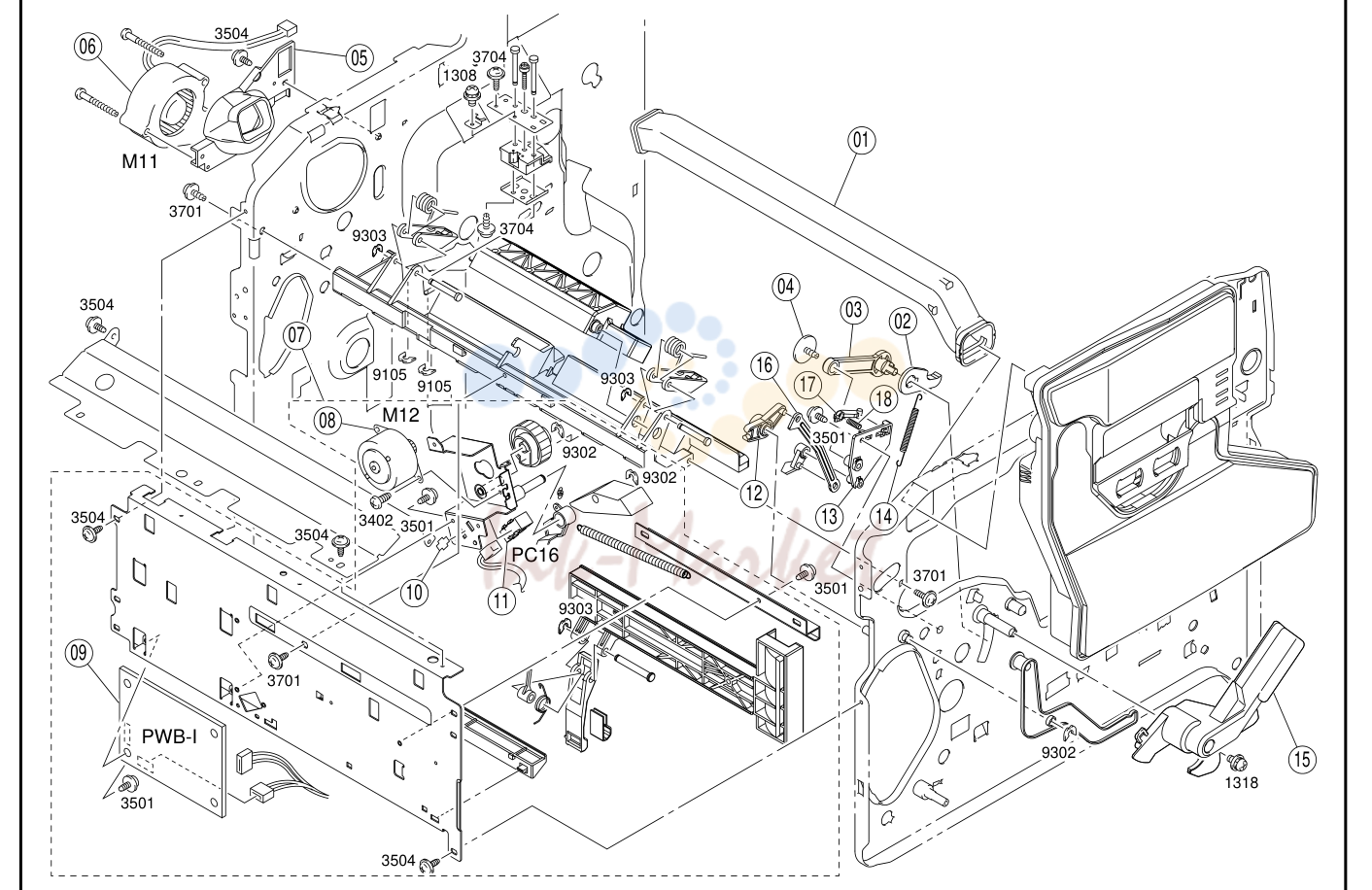

Rail секция

№	Артикул	Альт. артикул	Описание
01	4120-0774-01 запросить цену →		Воздуховод в сборе
02	4120-1214-01 запросить цену →		Рычаг
03	4120-1210-02 запросить цену →		Рычаг
04	1250-2301-01 запросить цену →		Screw
05	4120-4609-02 запросить цену →		Воздуховод
06	9313-1910-61 запросить цену →		Вентилятор мотор тонер vacu (m11)
07	4120-0361-03 запросить цену →		Рычаг в сборе
08	9314-1910-11 запросить цену →		Мотор cleaner (m12)
09	4120-0110-01 запросить цену →		Плата в сборе cleaner (плата-i) rp
11	9335-1910-41 запросить цену →		Solid state выключатель ремень clean (pc16)
12	4120-1225-01 запросить цену →		Рычаг
13	4120-2983-03 запросить цену →		Держатель
14	4120-1213-02 запросить цену →		Tension пружина
15	4120-0775-01 запросить цену →		Рычаг в сборе
16	4120-1229-01 запросить цену →		Рычаг
17	4120-2982-01 запросить цену →		Рычаг
18	4120-2984-01 запросить цену →		Pressure пружина

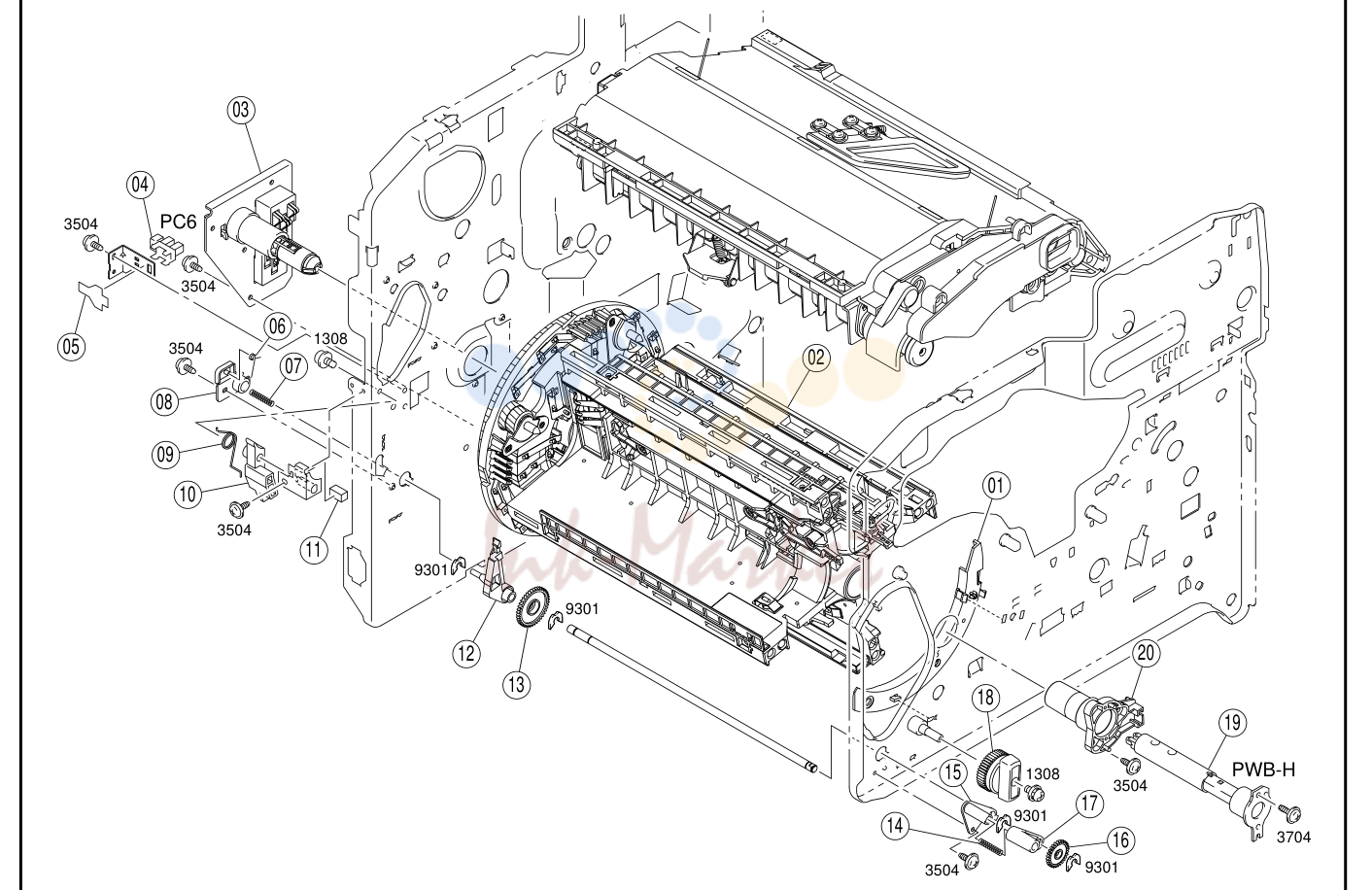

Детали manual

№	Артикул	Альт. артикул	Описание
01	4120-2981-03 запросить цену →		Направляющая
19	4120-0108-03 запросить цену →		Плата в сборе empty (плата-h) rp
02	4120-0760-01 запросить цену →		Rack в сборе
20	4120-2710-01 запросить цену →		Вал
03	4120-0425-03 запросить цену →		Axle пластина в сборе
04	9335-1910-41 запросить цену →		Solid state выключатель rack black (pc6)
05	1136-2131-03 запросить цену →		Stopper
06	4120-2859-02 запросить цену →		Torsion пружина
07	4120-2865-02 запросить цену →		Pressure пружина
08	4120-2867-02 запросить цену →		Втулка
09	4120-2808-01 запросить цену →		Torsion пружина
11	4120-2809-03 запросить цену →		Sound shield
12	4120-2862-03 запросить цену →		Рычаг
13	4120-2855-01 запросить цену →		Шестерня
14	4120-2858-01 запросить цену →		Pressure пружина
15	4120-2866-02 запросить цену →		Втулка
16	4120-2853-01 запросить цену →		Шестерня
17	4120-2864-02 запросить цену →		Рычаг
18	4120-0386-03 запросить цену →		Knob в сборе

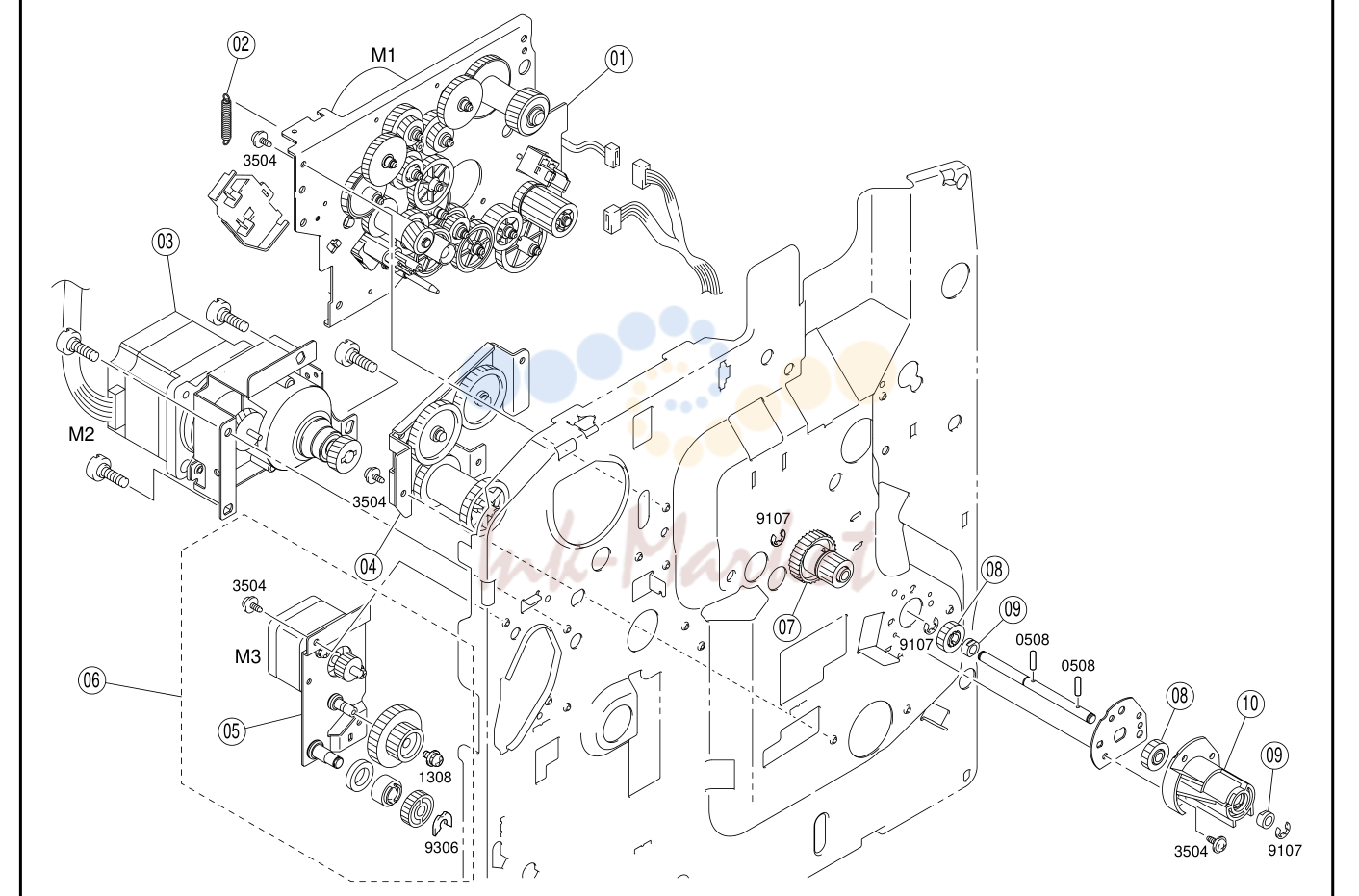

Drive секция

№	Артикул	Альт. артикул	Описание
01	4120-0152-03 запросить цену →		Driving в сборе transport (m1)
02	4120-2621-02 запросить цену →		Tension пружина
03	4120-0443-03 запросить цену →		Мотор в сборе девелопер (m2)
04	4120-0155-02 запросить цену →		Driving в сборе
05	4120-0755-01 запросить цену →		Мотор в сборе rack (m3)
06	4120-0440-02 запросить цену →		Мотор в сборе
07	4120-0154-03 запросить цену →		Муфта в сборе
08	4120-2554-01 запросить цену →		Шестерня
09	4120-2553-01 запросить цену →		Втулка

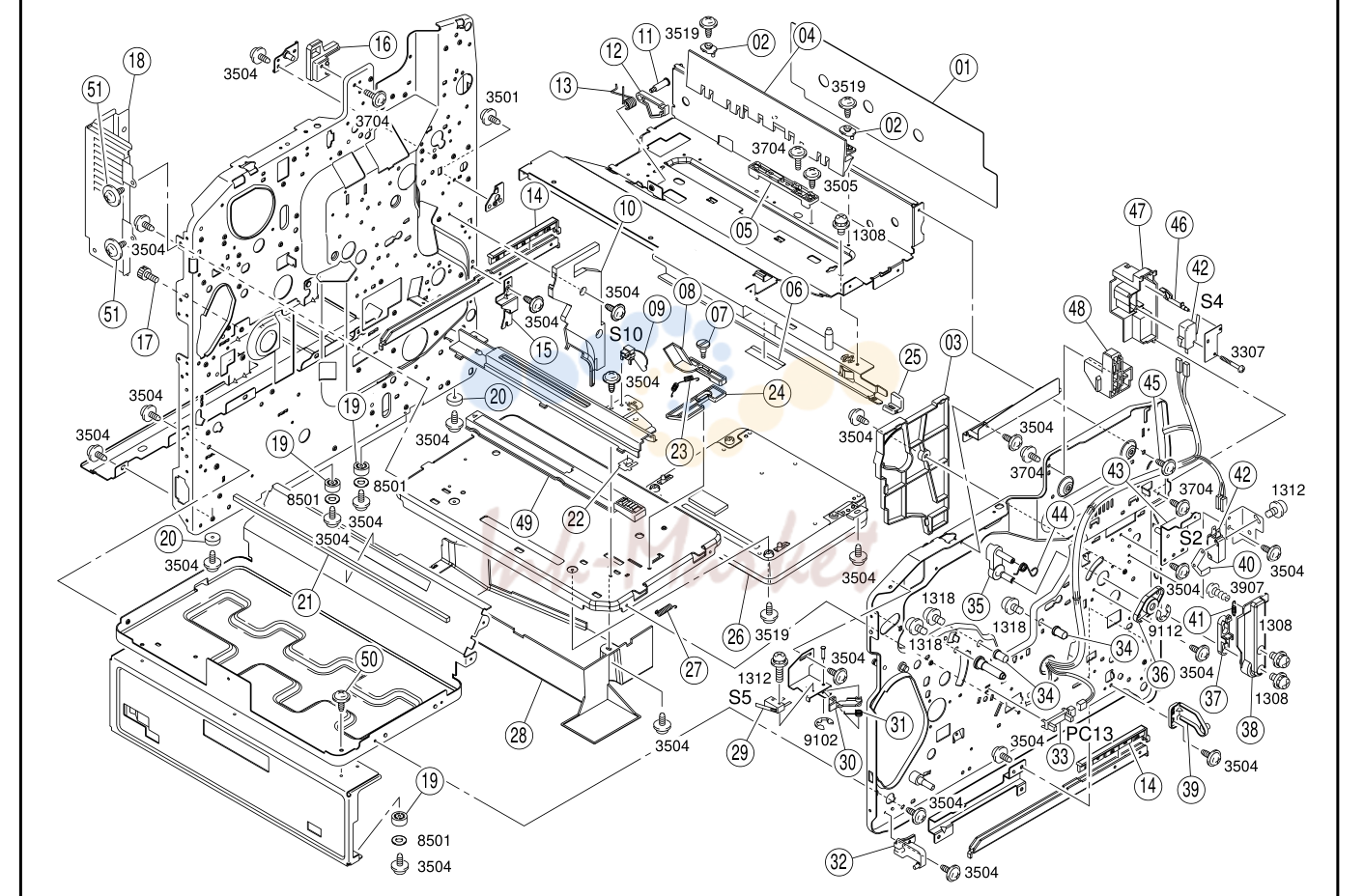

Рамаs

№	Артикул	Альт. артикул	Описание
01	4120-2058-03 запросить цену →		Protection
27	4120-2056-01 запросить цену →		Tension пружина
02	4120-5577-01 запросить цену →		Spacer
28	4120-2041-02 запросить цену →		Воздуховод
03	4120-3642-02 запросить цену →		Крышка
29	9331-2910-11 запросить цену →		Microвыключатель interlock (s5)
04	4120-5541-03 запросить цену →		Направляющая
30	4120-2338-02 запросить цену →		Рычаг
05	4120-0769-01 запросить цену →		Держатель в сборе
31	4120-2339-01 запросить цену →		Torsion пружина
06	4120-2060-02 запросить цену →		Shield пластина
32	4120-1016-04 запросить цену →		Hinge
07	4120-2059-01 запросить цену →		Shoulder screw
33	9335-1910-61 запросить цену →		Solid state выключатель тонер full (pc13)
08	4120-2053-03 запросить цену →		Рычаг
34	4120-2025-01 запросить цену →		Pin
09	9332-1910-21 запросить цену →		Push button выключатель waste тонер(s10)
35	4120-4062-02 запросить цену →		Рычаг
11	1100-1344-12 запросить цену →		Shoulder screw
37	4120-4065-01 запросить цену →		Рычаг
12	4120-4594-01 запросить цену →		Рычаг
38	4120-4061-02 запросить цену →		Рычаг
13	4120-4596-01 запросить цену →		Torsion пружина
39	4120-1015-04 запросить цену →		Hinge
14	4120-2037-02 запросить цену →		Cap
40	1076-1203-02 запросить цену →		Пластина nut
15	4120-2014-01 запросить цену →		Кронштейн
41	4120-4066-01 запросить цену →		Tension пружина
16	4120-3924-02 запросить цену →		Stopper
42	9331-2710-11 запросить цену →		Microвыключатель interlock (s2.4)
17	4142-3604-01 запросить цену →		Screw
43	4120-0223-01 запросить цену →		Calking в сборе
18	4120-1032-04 запросить цену →		Задняя крышка
44	4120-4064-01 запросить цену →		Torsion пружина
19	0996-3055-01 запросить цену →		Rubber foot
45	4106-2063-01 запросить цену →		Screw
20	4120-2063-01 запросить цену →		Collar
46	4120-2334-01 запросить цену →		Рычаг
21	4120-2047-01 запросить цену →		Уплотнитель
47	4120-2336-03 запросить цену →		Держатель
22	4120-4702-02 запросить цену →		Stopper
48	4120-3951-03 запросить цену →		Stopper
23	4120-2055-02 запросить цену →		Tension пружина
49	4120-0455-02 запросить цену →		Window в сборе rp
24	4120-2054-01 запросить цену →		Рычаг
50	4154-3804-01 запросить цену →		Screw
25	4120-2036-04 запросить цену →		Направляющая
51	1250-2301-01 запросить цену →		Screw
26	4120-0531-03 запросить цену →		Laser узел в сборе

Multiple tray секция

№	Артикул	Альт. артикул	Описание
01	9321-2000-21 запросить цену →		Соленоид take-up (sl8)
19	4120-0351-04 запросить цену →		Multiple tray в сборе
02	4120-3036-01 запросить цену →		Torsion пружина rp
20	4120-0766-01 запросить цену →		Side open в сборе
03	4120-3030-01 запросить цену →		Шестерня
04	4120-2531-01 запросить цену →		Шестерня
05	4120-3027-01 запросить цену →		Cam
06	0990-3016-01 запросить цену →		Муфта пружина rp
07	4120-3012-01 запросить цену →		Барабан
08	9335-1910-41 запросить цену →		Solid state выключатель (pc3.15)
09	1136-2131-03 запросить цену →		Stopper
10	4120-0756-01 запросить цену →		Rp
11	1164-3067-01 запросить цену →		Claning material
12	4120-3001-01 запросить цену →		Ролик rp
13	4120-3013-01 запросить цену →		Actuator
14	4120-3018-01 запросить цену →		Держатель
15	4470-4024-01 запросить цену →		Stopper
16	4120-3038-01 запросить цену →		Tray
17	4120-3032-03 запросить цену →		Крышка
18	4120-7480-01 запросить цену →		Label

Paper transport секция

№	Артикул	Альт. артикул	Описание
01	9313-1910-51 запросить цену →		Вентилятор мотор suction вентилятор (m7)
02	1136-2131-03 запросить цену →		Stopper
03	9335-1910-41 запросить цену →		Solid state выключатель ремень (pc12)
04	4120-0776-01 запросить цену →		Датчик в сборе middle pap (pc20)
05	9321-2000-21 запросить цену →		Соленоид перенос (sl7)
06	4120-4034-01 запросить цену →		Torsion пружина rp
07	4120-4038-02 запросить цену →		Барабан
08	4120-0220-01 запросить цену →		Calking в сборе
09	4120-4032-02 запросить цену →		Шестерня
11	4120-3046-01 запросить цену →		Ролик
12	4120-3614-03 запросить цену →		Рычаг
13	4120-0219-02 запросить цену →		Вал в сборе
14	4120-3637-01 запросить цену →		Держатель
15	4120-3555-01 запросить цену →		Воздуховод
16	4120-0356-05 запросить цену →		Перенос ролик в сборе rp

Synchronize ролик секция

№	Артикул	Альт. артикул	Описание
01	4120-3234-01 запросить цену →		Ролик
19	4120-0763-01 запросить цену →		Держатель в сборе
02	4120-3042-01 запросить цену →		Roll
20	4106-2063-01 запросить цену →		Screw
03	4120-3505-01 запросить цену →		Шестерня
21	4120-2048-01 запросить цену →		Уплотнитель
04	4120-3526-01 запросить цену →		Handle
22	4120-2045-02 запросить цену →		Filter rp
05	9335-1910-21 запросить цену →		Solid state выключатель ohp (pc11b)
23	4120-3518-04 запросить цену →		Направляющая
06	4120-3501-02 запросить цену →		Ролик
24	4120-3520-02 запросить цену →		Направляющая
07	4120-3525-01 запросить цену →		Направляющая
25	4120-3508-01 запросить цену →		Шестерня
08	4120-3506-01 запросить цену →		Tension пружина
26	4120-3515-01 запросить цену →		Stopper
09	4120-3509-01 запросить цену →		Втулка
27	9335-1910-11 запросить цену →		Solid state выключатель ohp (pc11a)
11	4120-2044-01 запросить цену →		Воздуховод
29	4120-0202-02 запросить цену →		Calking в сборе
12	9313-1910-51 запросить цену →		Вентилятор мотор ozone вентилятор (m9)
30	4120-0407-02 запросить цену →		Направляющая в сборе
13	4120-3503-02 запросить цену →		Втулка
31	4120-0416-03 запросить цену →		Направляющая в сборе
14	1136-2131-03 запросить цену →		Stopper
15	9335-1910-41 запросить цену →		Solid state выключатель timing rolle(pc5)
16	4120-3502-01 запросить цену →		Ролик
17	4120-2026-02 запросить цену →		Рычаг
18	4120-2027-01 запросить цену →		Torsion пружина

Paper take-up секция

№	Артикул	Альт. артикул	Описание
01	4120-0371-04 запросить цену →		Vertical transport в сборе
19	4142-0212-02 запросить цену →		Ролик в сборе rp
02	4120-3203-01 запросить цену →		Держатель
20	4120-3282-01 запросить цену →		Torsion пружина
03	4470-4024-01 запросить цену →		Stopper
21	4498-3334-01 запросить цену →		Вал
04	4120-3206-01 запросить цену →		Пластина пружина
22	4120-3281-01 запросить цену →		Actuator
05	4120-2570-01 запросить цену →		Шестерня
23	4120-3240-01 запросить цену →		Втулка
06	4120-3272-01 запросить цену →		Шестерня
24	9321-2910-21 запросить цену →		Соленоид take-up (sl3)
07	4120-3274-01 запросить цену →		Torsion пружина rp
25	4142-3116-01 запросить цену →		Направляющая
08	4120-3271-03 запросить цену →		Держатель
26	0996-3055-01 запросить цену →		Rubber foot
09	4120-3012-01 запросить цену →		Барабан
27	4120-3201-08 запросить цену →		Направляющая
11	4120-3266-02 запросить цену →		Torsion пружина
12	4120-3264-01 запросить цену →		Шестерня
13	9335-1910-41 запросить цену →		Solid state выключатель (pc1.2.4)
14	4120-3268-01 запросить цену →		Collar
15	4120-3255-02 запросить цену →		Держатель
16	9372-5910-11 запросить цену →		Humidity convertion el. humidity (hs1)
17	9332-3710-11 запросить цену →		Выключатель (detect) paper size (s8)
18	1200-3131-07 запросить цену →		Втулка

Cassette узел

№	Артикул	Альт. артикул	Описание
01	4120-0161-02 запросить цену →		Regulating пластина в сборе
03	4120-0166-01 запросить цену →		Regulating пластина в сборе
04	4120-3129-01 запросить цену →		Пластина пружина
05	4120-3110-04 запросить цену →		Regulating пластина
06	4120-7425-02 запросить цену →		Label
07	4120-3130-01 запросить цену →		Пластина пружина
08	4120-3118-03 запросить цену →		Рычаг
02	4120-0163-02 запросить цену →		Regulating пластина в сборе
02	4120-0164-02 запросить цену →		Regulating пластина в сборе

Lower tray (a) (option)

№	Артикул	Альт. артикул	Описание
01	4142-0151-01 запросить цену →		Направляющая в сборе
02	4142-3302-01 запросить цену →		Roll
03	4142-3115-03 запросить цену →		Пластина пружина
04	4142-3121-01 запросить цену →		Направляющая
05	4142-3122-01 запросить цену →		Направляющая
06	4142-3117-03 запросить цену →		Пластина пружина
07	0996-3055-01 запросить цену →		Rubber foot
08	4142-3131-01 запросить цену →		Пластина пружина
09	4142-3124-01 запросить цену →		Направляющая
11	4142-3601-02 запросить цену →		Coupling
12	4142-3602-02 запросить цену →		Coupling
13	4142-3603-02 запросить цену →		Coupling
14	4142-3604-01 запросить цену →		Screw

Lower tray (b) (option)

№	Артикул	Альт. артикул	Описание
01	4142-3210-02 запросить цену →		Ролик
19	4142-3227-01 запросить цену →		Держатель
02	4142-6304-01 запросить цену →		Solid state выключатель take-up (pc4c)
20	4142-3215-03 запросить цену →		Втулка
03	4142-6201-01 запросить цену →		Муфта take-up (sl1c)
21	4142-3211-01 запросить цену →		Шестерня
04	4142-3218-01 запросить цену →		Втулка
05	4142-3207-01 запросить цену →		Шестерня
06	4142-3216-01 запросить цену →		Втулка
07	4142-3217-01 запросить цену →		Stop ring
08	4142-3208-02 запросить цену →		Stopper
09	4142-6303-01 запросить цену →		Solid state выключатель empty (pc1c.3c)
11	4142-6001-01 запросить цену →		Плата в сборе (плата-ac) rp
12	4142-3105-01 запросить цену →		Пластина пружина
13	4142-6301-01 запросить цену →		Push button выключатель paper size (s1c)
14	4142-3213-01 запросить цену →		Вал
15	4142-3225-01 запросить цену →		Joint
16	4142-0212-02 запросить цену →		Ролик в сборе rp
17	4142-3226-01 запросить цену →		Joint
18	4142-6302-01 запросить цену →		Solid state выключатель empty (pc2c)

Дуплекс (option)

№	Артикул	Альт. артикул	Описание
01	4143-3741-01 запросить цену →		Шестерня
19	4143-3706-02 запросить цену →		Actuator
02	4143-3750-01 запросить цену →		Шестерня
20	4143-3707-02 запросить цену →		Torsion пружина
03	4143-3744-01 запросить цену →		Шестерня
21	4143-3713-02 запросить цену →		Крышка
04	4143-3743-01 запросить цену →		Шестерня
22	4143-3703-01 запросить цену →		Крышка
05	4143-3709-01 запросить цену →		Направляющая
23	4143-6802-01 запросить цену →		Wire жгут в сборе
06	4143-3760-02 запросить цену →		Держатель
24	9335-1910-41 запросить цену →		Solid state выключатель (pc21)
07	4143-3751-01 запросить цену →		Шестерня
25	4143-3708-02 запросить цену →		Shoulder screw
08	4143-3752-02 запросить цену →		Collar
26	4143-3721-01 запросить цену →		Пружина
09	9314-1910-32 запросить цену →		Мотор (m12.m13)
27	1274-2611-01 запросить цену →		Втулка
11	4143-3714-02 запросить цену →		Пластина пружина
29	4143-3722-01 запросить цену →		Ролик
12	4143-3765-01 запросить цену →		Кронштейн
30	4143-3723-01 запросить цену →		Шестерня
13	4143-3762-01 запросить цену →		Collar
31	4470-4024-01 запросить цену →		Stopper
14	4143-3766-01 запросить цену →		Torsion пружина
32	4143-3704-02 запросить цену →		Pawl
15	4143-3761-01 запросить цену →		Pulley
33	4143-3705-01 запросить цену →		Pressure пружина
16	4143-3764-01 запросить цену →		Wire
17	4143-3767-03 запросить цену →		Держатель
18	4143-0101-02 запросить цену →		Плата в сборе (плата-d)
34	4120-7430-01 запросить цену →		Label
34	4120-7435-01 запросить цену →		Label

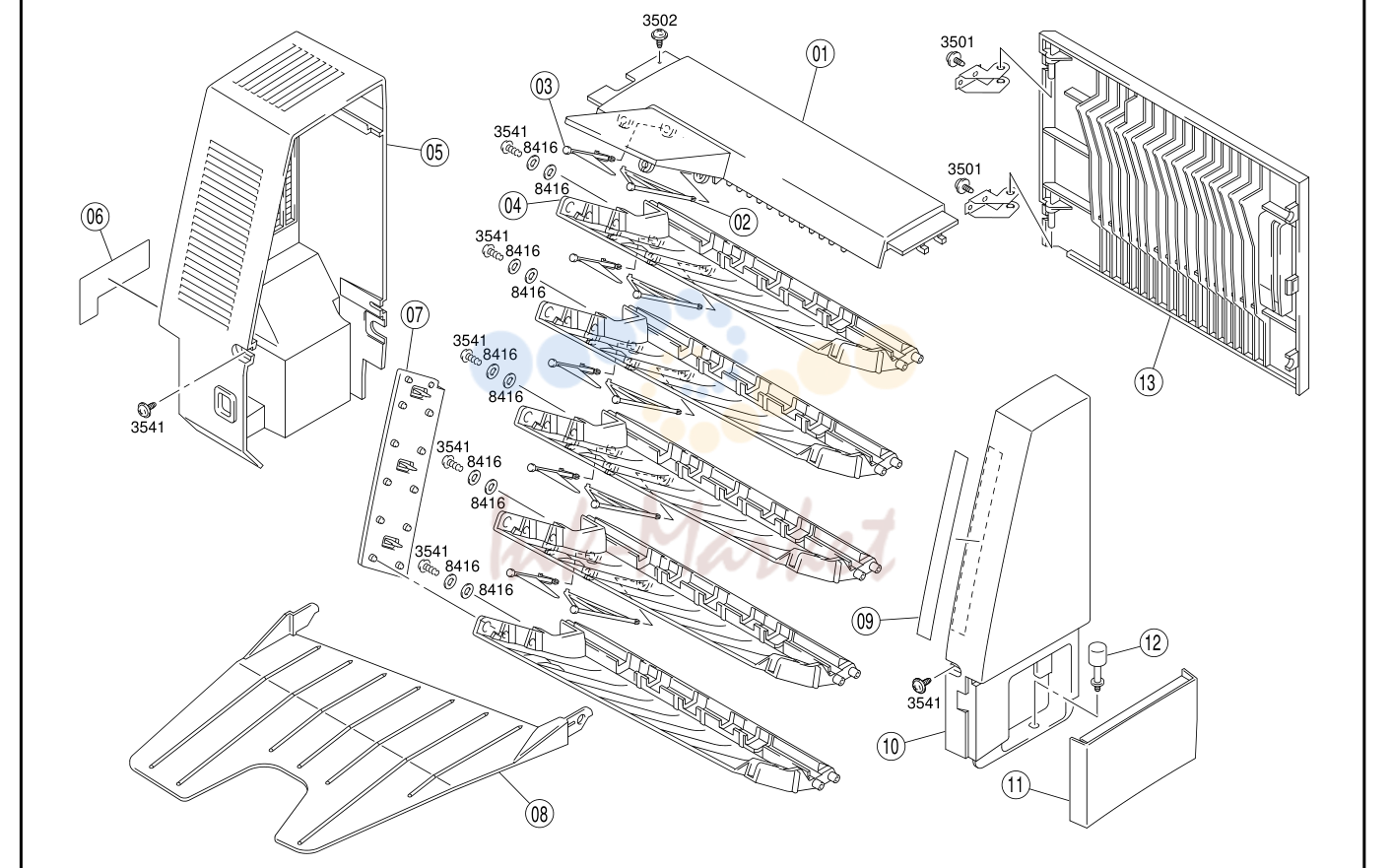

Детали manual

№	Артикул	Альт. артикул	Описание
01	4144-1403-02 запросить цену →		Top крышка
02	4144-4404-02 запросить цену →		Detecting пластина
03	4144-4403-03 запросить цену →		Detecting пластина
04	4144-4401-02 запросить цену →		Tray
05	4144-1402-01 запросить цену →		Задняя крышка
06	4144-7314-01 запросить цену →		Label
07	4144-4405-01 запросить цену →		Positioning пластина
08	4144-4402-01 запросить цену →		Tray
09	4144-7301-01 запросить цену →		Label
11	4144-1405-01 запросить цену →		Крышка
12	4144-2101-01 запросить цену →		Screw
13	4144-1404-02 запросить цену →		Door

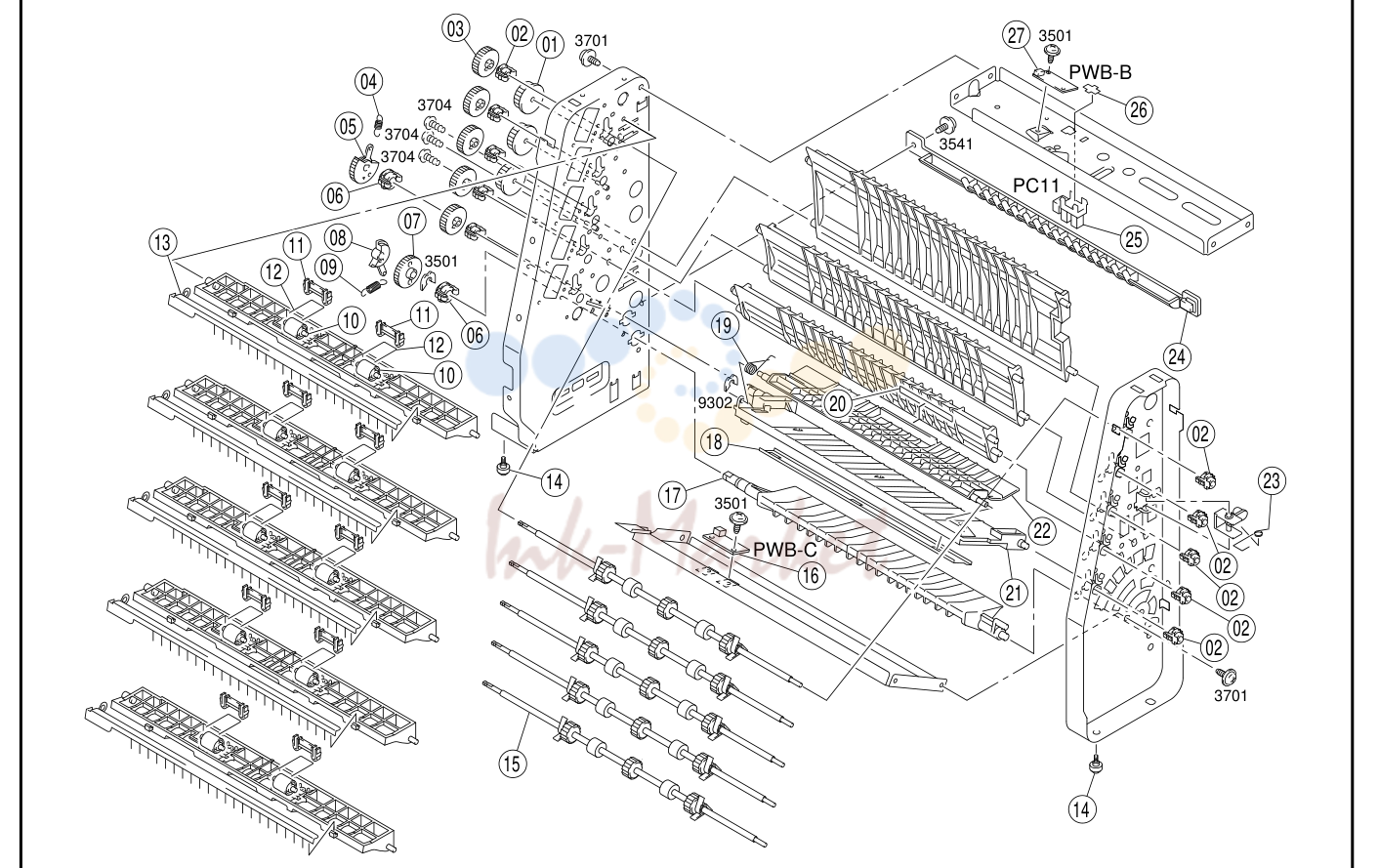

Детали manual

№	Артикул	Альт. артикул	Описание
01	4144-2416-01 запросить цену →		Шестерня
19	4144-3203-01 запросить цену →		Torsion пружина
02	4144-3412-01 запросить цену →		Втулка
20	4144-7315-01 запросить цену →		Label
03	4144-2415-01 запросить цену →		Шестерня
21	4144-3405-01 запросить цену →		Направляющая пластина
04	4144-3206-01 запросить цену →		Tension пружина
22	4144-3404-01 запросить цену →		Направляющая
05	4144-2403-02 запросить цену →		Шестерня
23	4144-1201-01 запросить цену →		Torsion пружина
06	4144-3413-01 запросить цену →		Втулка
24	4144-3402-01 запросить цену →		Направляющая
07	4144-2410-01 запросить цену →		Шестерня
25	4426-6303-01 запросить цену →		Photo interrupter (pc11)
08	4144-2411-02 запросить цену →		Cam
26	4470-4024-01 запросить цену →		Stopper
09	4144-2201-01 запросить цену →		Tension пружина
27	4491-0102-01 запросить цену →		Pw плата-b (плата-b)
11	4144-3410-01 запросить цену →		Member
12	4144-3204-01 запросить цену →		Пружина
13	4144-4501-01 запросить цену →		Neutralizing brush
14	4144-2112-01 запросить цену →		Shoulder screw
15	4144-3101-01 запросить цену →		Ролик
16	4144-0103-01 запросить цену →		Плата в сборе (плата-c)
17	4144-3401-01 запросить цену →		Направляющая
18	4144-3301-01 запросить цену →		Reinforce пластина

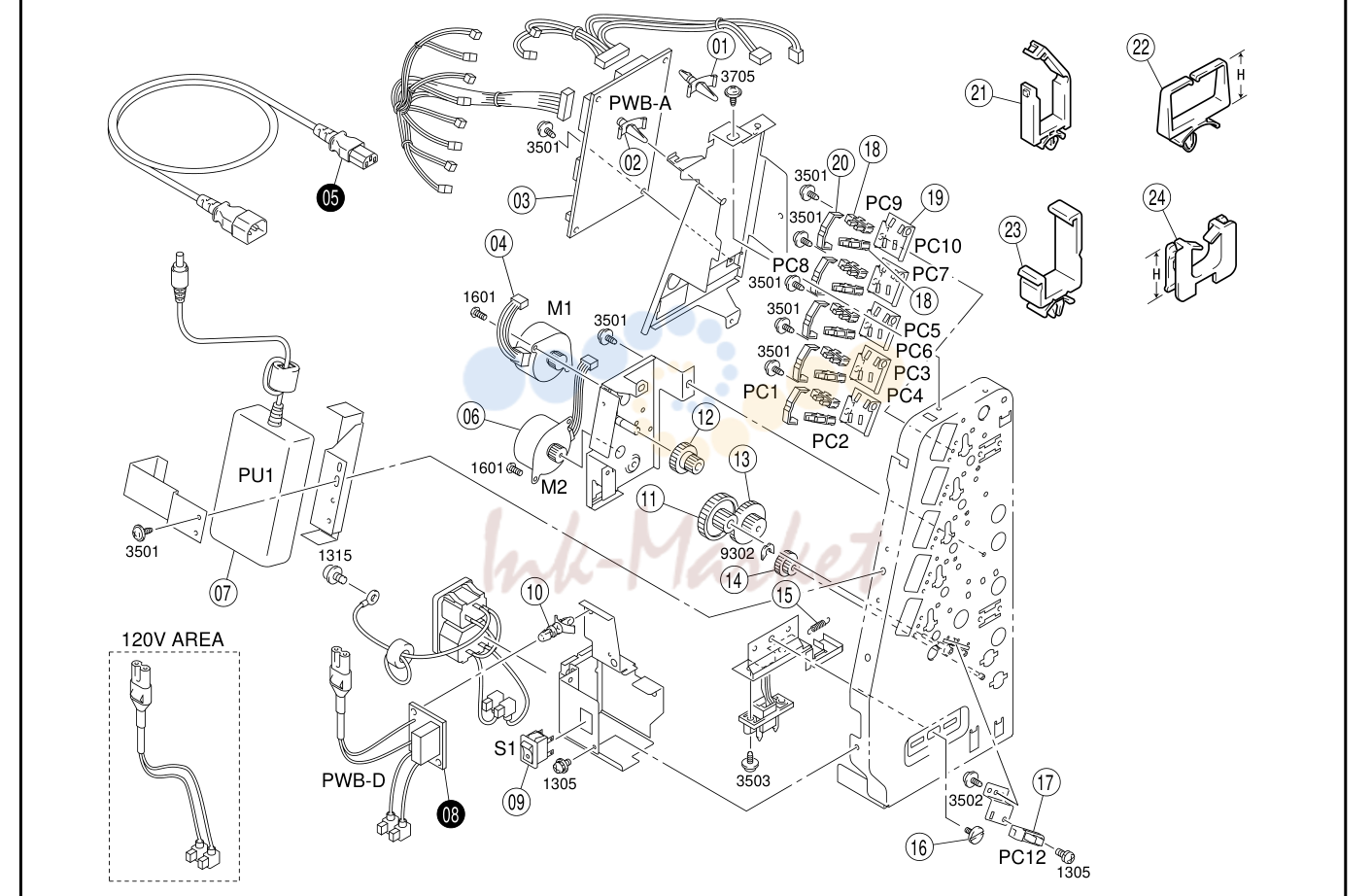

Детали manual

№	Артикул	Альт. артикул	Описание
01	9384-1900-56 запросить цену →		Плата support 6.35h
22	9384-1310-81 запросить цену →		Wiring saddle 6.4h
02	9384-1621-21 запросить цену →		Плата support 6.4h
23	9384-1310-91 запросить цену →		Wiring saddle 18.5h
03	4144-0101-02 запросить цену →		Плата в сборе (плата-a) rp
24	9384-2010-21 запросить цену →		Edge крышка 8.5h
04	9314-1910-11 запросить цену →		Мотор (m1)
06	9314-1910-21 запросить цену →		Мотор (m2)
07	4144-6051-01 запросить цену →		Узел детали (pu1)
09	9332-5910-11 запросить цену →		Seesaw-выключатель (s1)
11	4492-2407-01 запросить цену →		Шестерня 14/70t
12	4491-2403-01 запросить цену →		Шестерня 18/29t
14	4144-2406-01 запросить цену →		Шестерня
15	4144-3205-01 запросить цену →		Tension пружина
16	4144-2107-01 запросить цену →		Shoulder screw
17	9335-1310-41 запросить цену →		Photo interrupter (pc12)
18	9335-1510-11 запросить цену →		Photo interrupter (pc1-10)
19	4144-2319-02 запросить цену →		Кронштейн
20	4144-4406-01 запросить цену →		Member
21	9384-1310-11 запросить цену →		Wiring saddle 5.2h
05	4144-6751-01 запросить цену →		Power cord
05	4144-6753-01 запросить цену →		Power cord
05	4144-6755-01 запросить цену →		Power cord
08	4144-0102-01 запросить цену →		Плата в сборе
08	4144-0104-01 запросить цену →		Плата в сборе
10	9384-1900-57 запросить цену →		Плата support 9.53h

Wiring accesories and jigs

№	Артикул	Альт. артикул	Описание
01	9384-1310-11 запросить цену →		Wiring saddle 5.2h
02	9384-1310-81 запросить цену →		Wiring saddle 6.4h
03	9384-1310-91 запросить цену →		Wiring saddle 18.5h
04	9384-1311-01 запросить цену →		Wiring saddle 27h
05	9384-1921-31 запросить цену →		Wiring saddle 17.3h
06	4142-3801-01 запросить цену →		Cord clamp
07	1065-5872-01 запросить цену →		Cord clamp
08	9384-2010-21 запросить цену →		Edge крышка 8.5h
09	9384-2010-31 запросить цену →		Edge крышка 15.4h
11	9384-2710-42 запросить цену →		Edge крышка
12	0722-4913-01 запросить цену →		Collar 20d
