Konica Minolta Konica Minolta QMS magicolor 2300 — каталог запчастей со схемами

Содержание

• Housing
• Transport секция
• Drive секция (a)
• Drive секция (b)
• Electrical components
• Рамаs
• Paper transport секция
• Paper take-up секция
• Рамаs (option)
• Paper tray узел (option)
• Дуплекс узел (option)
• Index

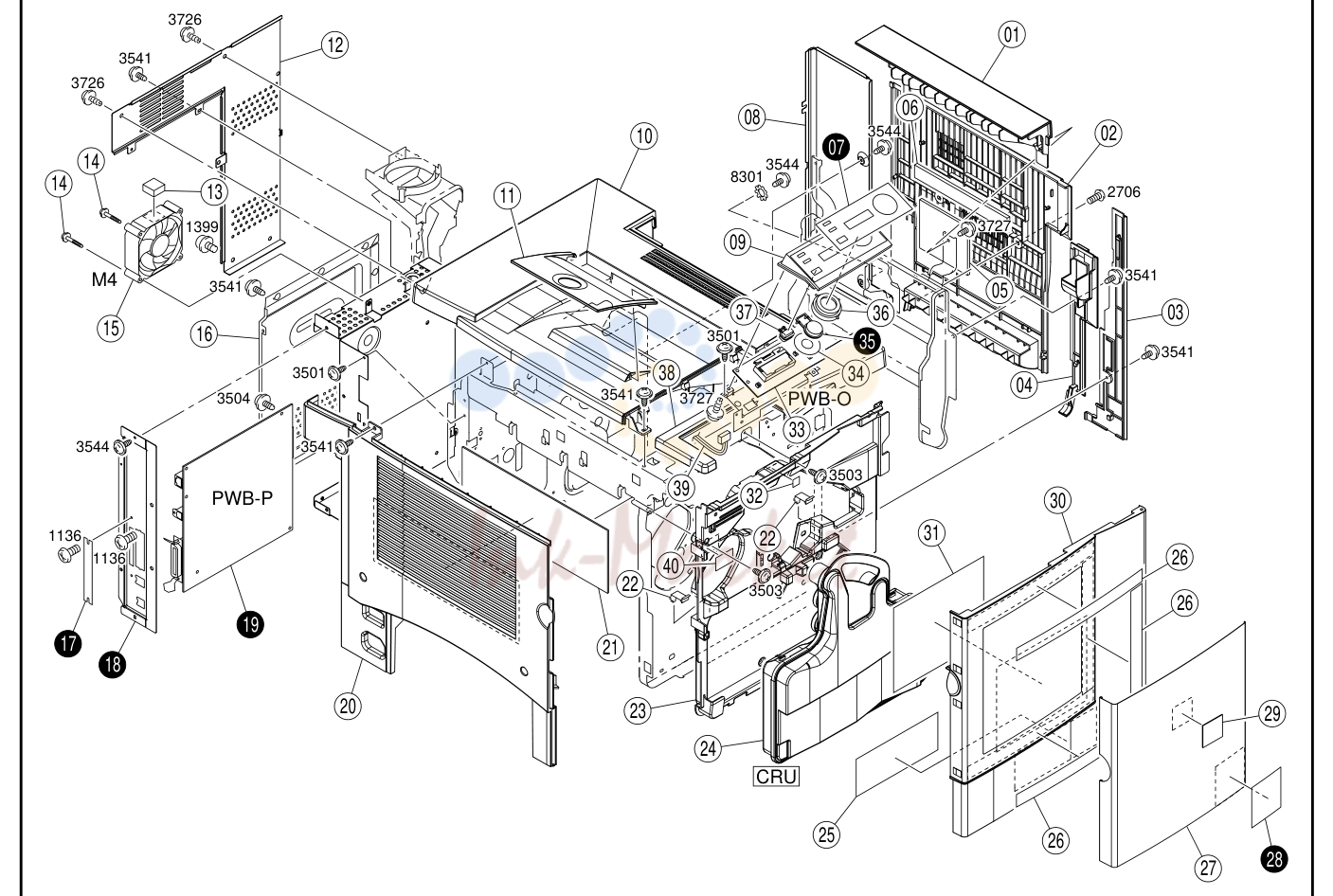

Housing

№	Артикул	Альт. артикул	Описание
33	4131-0105-03 запросить цену →		Rp
15	9313-1100-41 запросить цену →		Rp
19	4131-6006-04 запросить цену →		Rp
19	4131-6007-01 запросить цену →		Rp

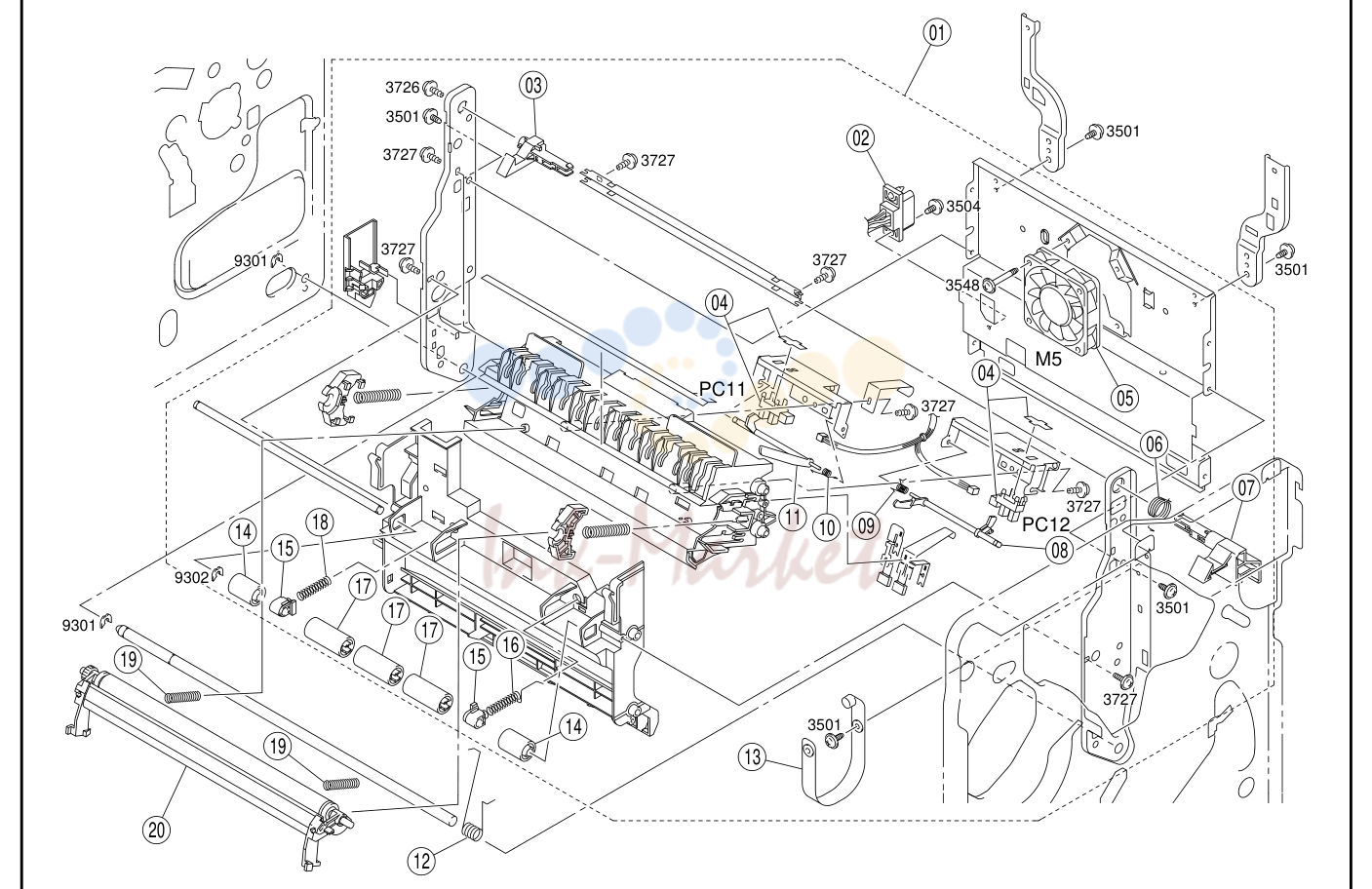

Transport секция

№	Артикул	Альт. артикул	Описание
01	4131-0365-06 запросить цену →		Rp
20	4131-0370-03 запросить цену →		Rp

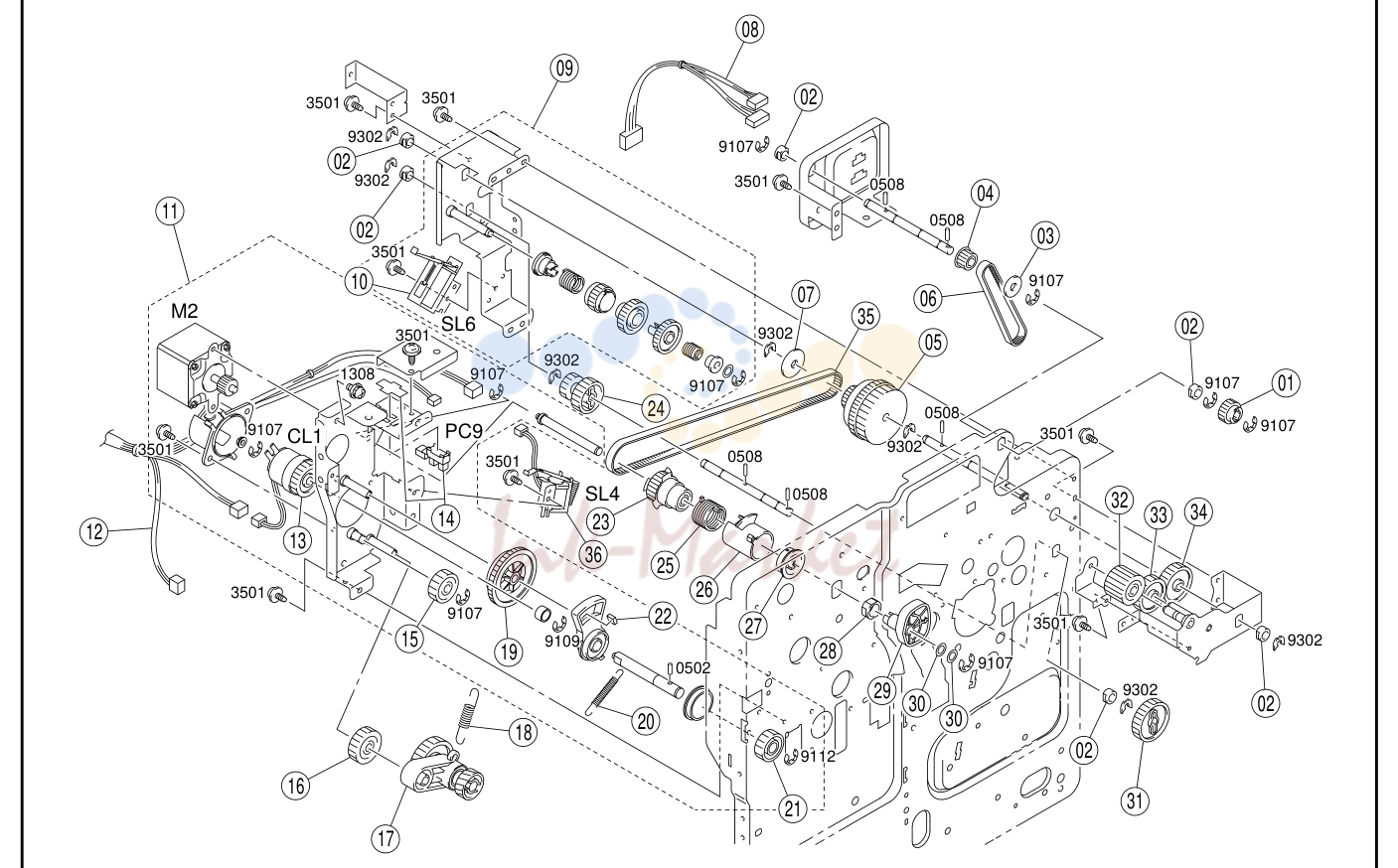

Drive секция (a)

№	Артикул	Альт. артикул	Описание
23	4131-2561-01 запросить цену →		Rp
25	4131-2564-02 запросить цену →		Rp
09	4131-0355-02 запросить цену →		Rp
27	4131-2592-14 запросить цену →		Rp
11	4131-0302-01 запросить цену →		Rp
36	9321-2100-41 запросить цену →		Rp

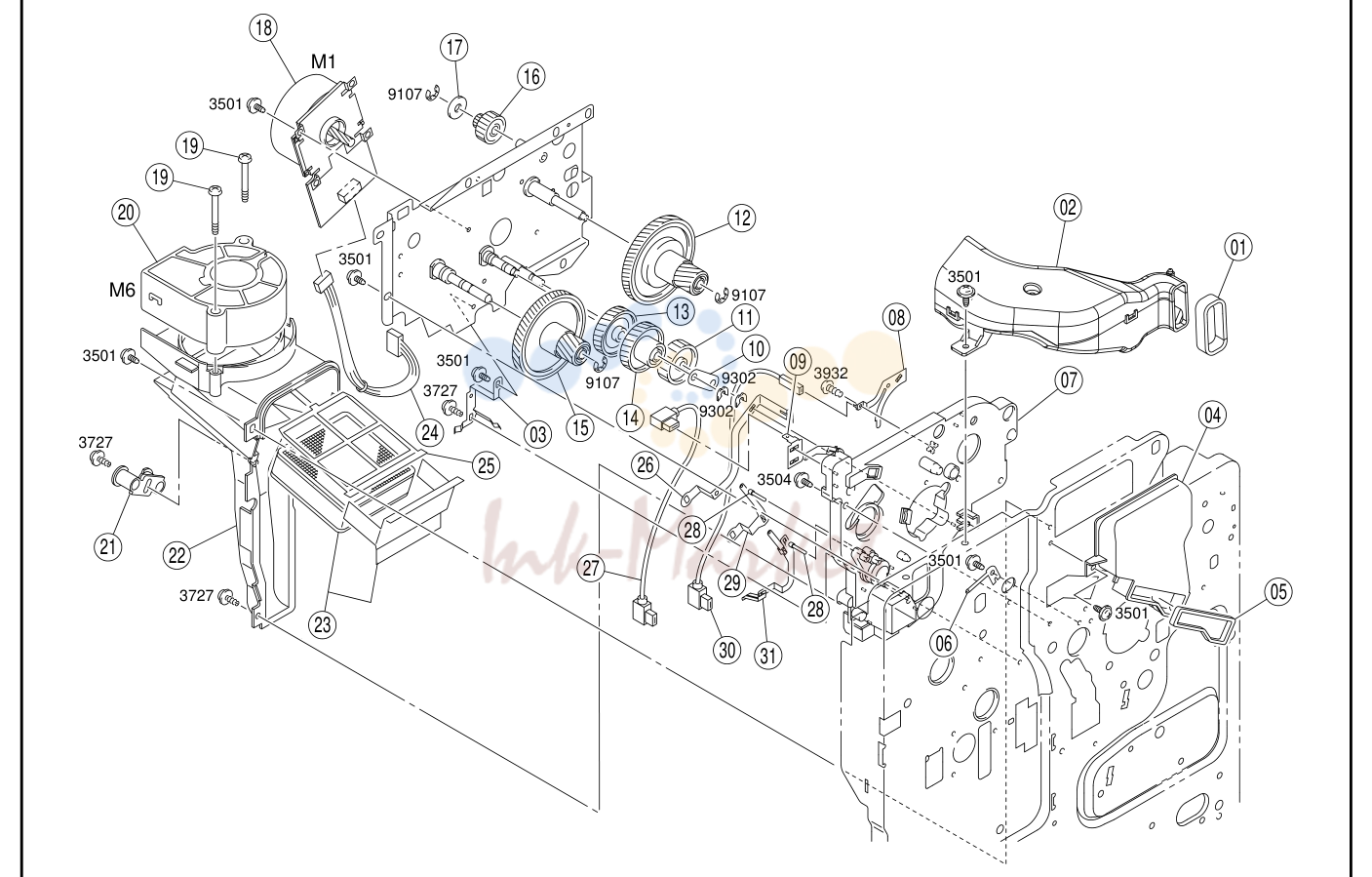

Drive секция (b)

№	Артикул	Альт. артикул	Описание
20	9313-1100-31 запросить цену →		Rp
23	4131-0906-01 запросить цену →		Rp
18	9314-2100-22 запросить цену →		Rp

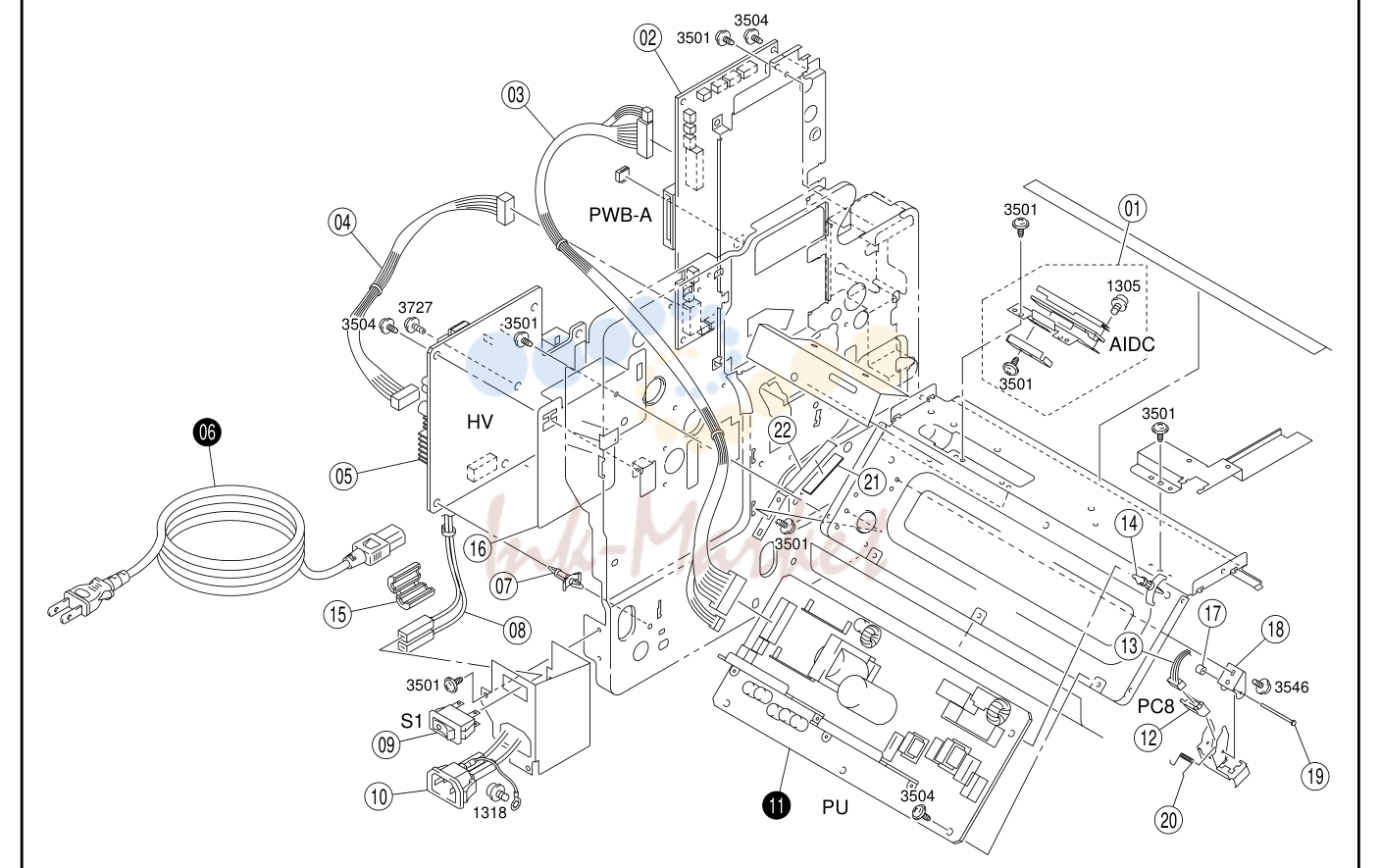

Electrical components

№	Артикул	Альт. артикул	Описание
01	4131-0399-01 запросить цену →		Rp
02	4131-0907-01 запросить цену →		Rp
05	4131-6211-05 запросить цену →		Rp
09	0993-6303-01 запросить цену →		Rp
12	9335-1100-21 запросить цену →		Rp
11	4131-6201-04 запросить цену →		Rp
11	4131-6202-04 запросить цену →		Rp

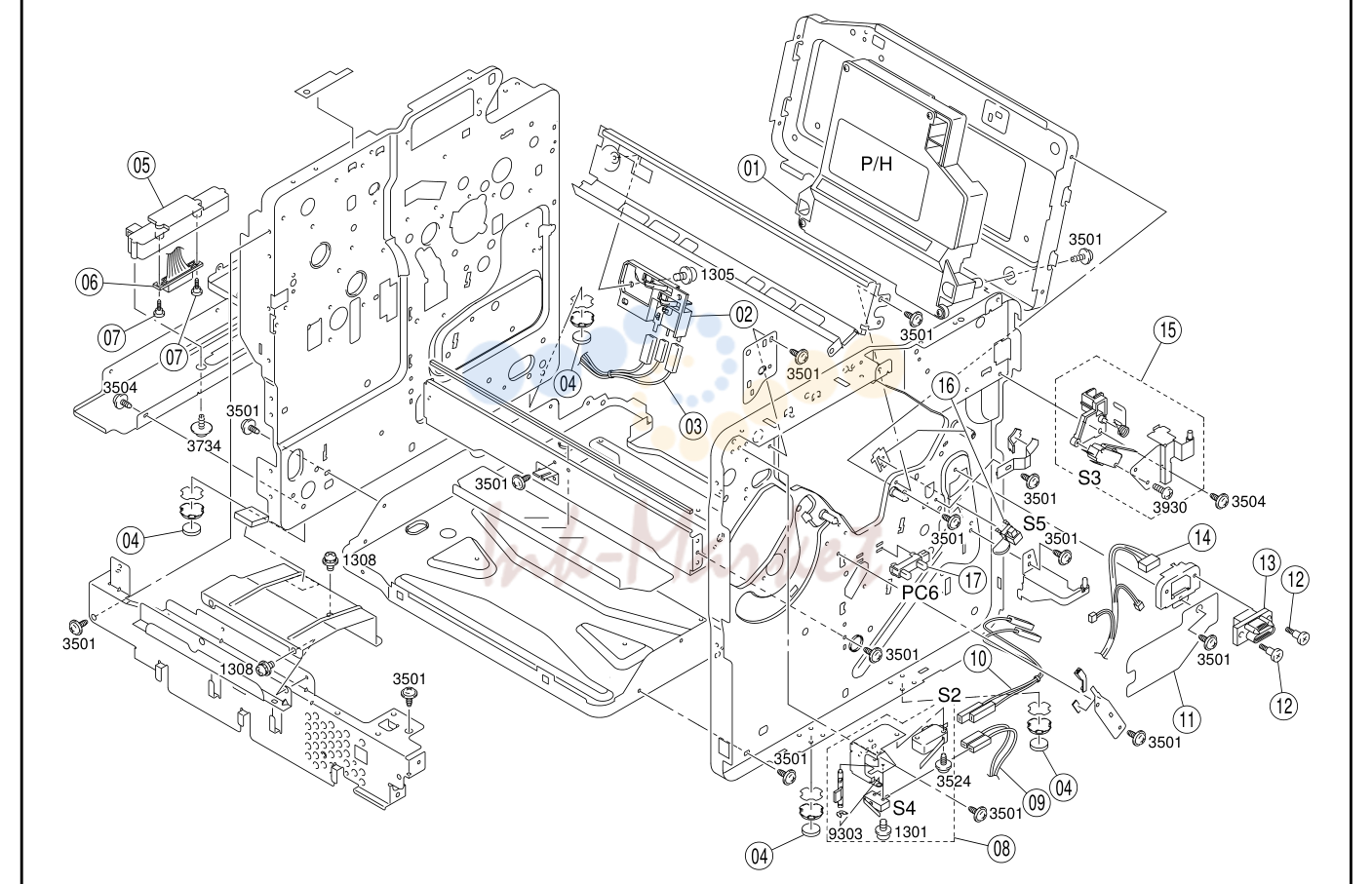

Рамаs

№	Артикул	Альт. артикул	Описание
01	4131-0531-02 запросить цену →		Rp
08	4131-0326-01 запросить цену →		Rp
15	4131-0350-02 запросить цену →		Rp
16	4131-0901-01 запросить цену →		Rp
17	9335-1910-61 запросить цену →		Rp

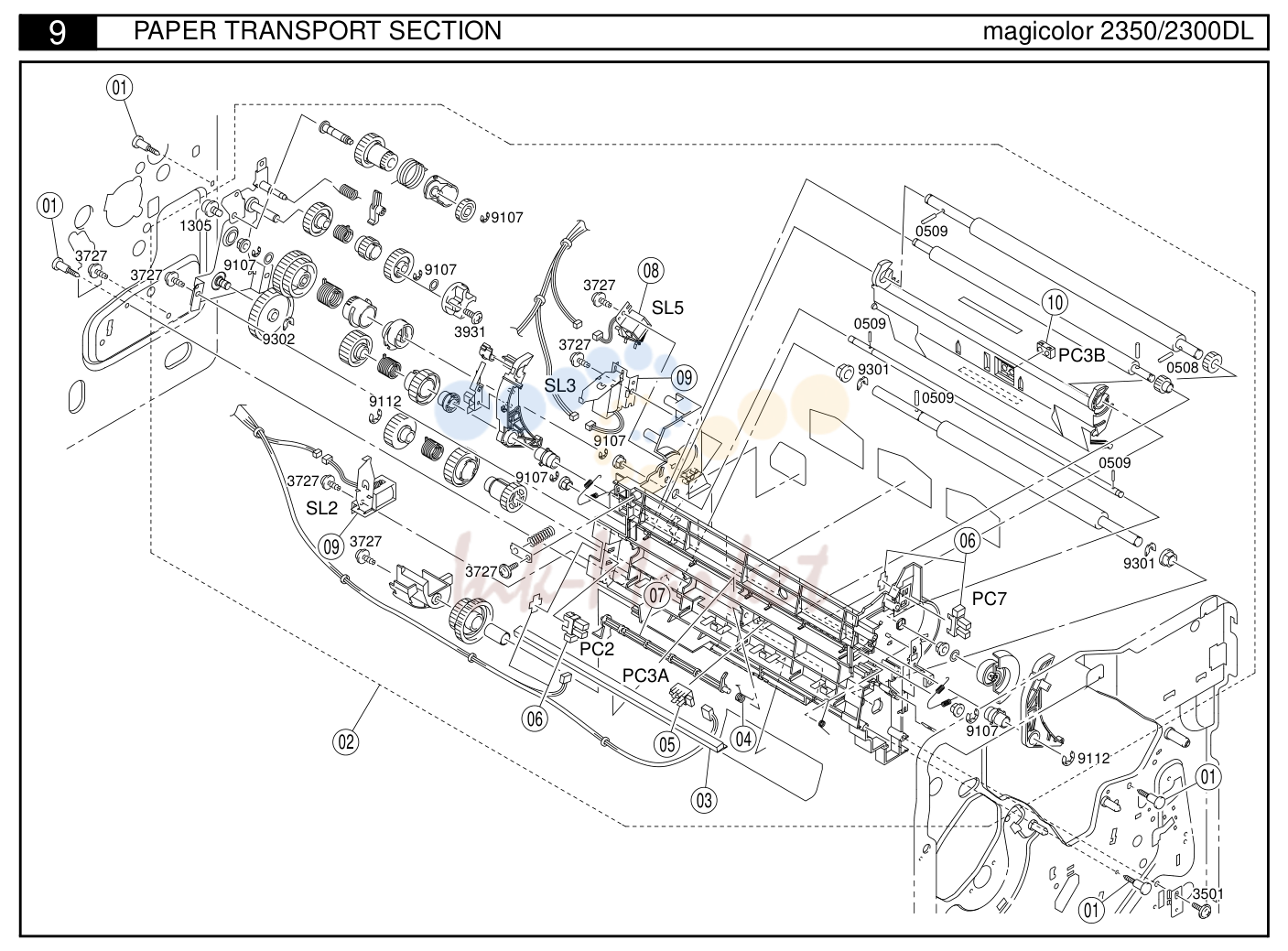

Paper transport секция

№	Артикул	Альт. артикул	Описание
02	4131-0360-04 запросить цену →		Transport узел rp
03	4131-3509-02 запросить цену →		Cleaning pad
04	4131-3512-01 запросить цену →		Torsion пружина
05	9335-1100-31 запросить цену →		Solid state выключатель ohp (pc3a)
09	9321-2100-51 запросить цену →		Соленоид (sl2.3)
10	9335-1910-21 запросить цену →		Solid state выключатель (pc3b)

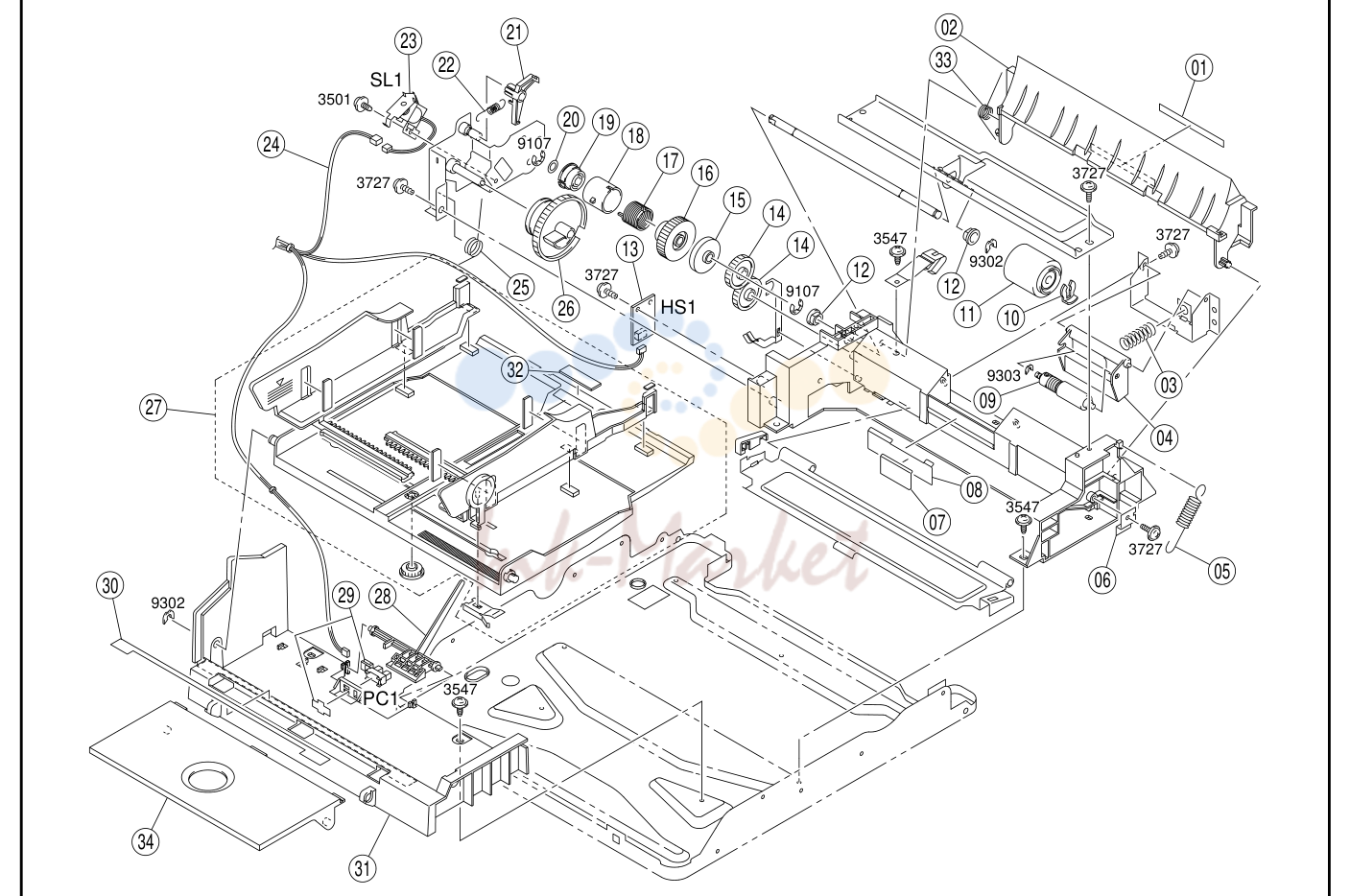

Paper take-up секция

№	Артикул	Альт. артикул	Описание
19	4131-3007-02 запросить цену →		Rp
23	9321-2100-41 запросить цену →		Rp
09	4658-0151-01 запросить цену →		Rp
11	4131-3001-01 запросить цену →		Rp
29	4131-0902-01 запросить цену →		Rp
16	4131-3004-02 запросить цену →		Rp
17	4131-3006-01 запросить цену →		Rp

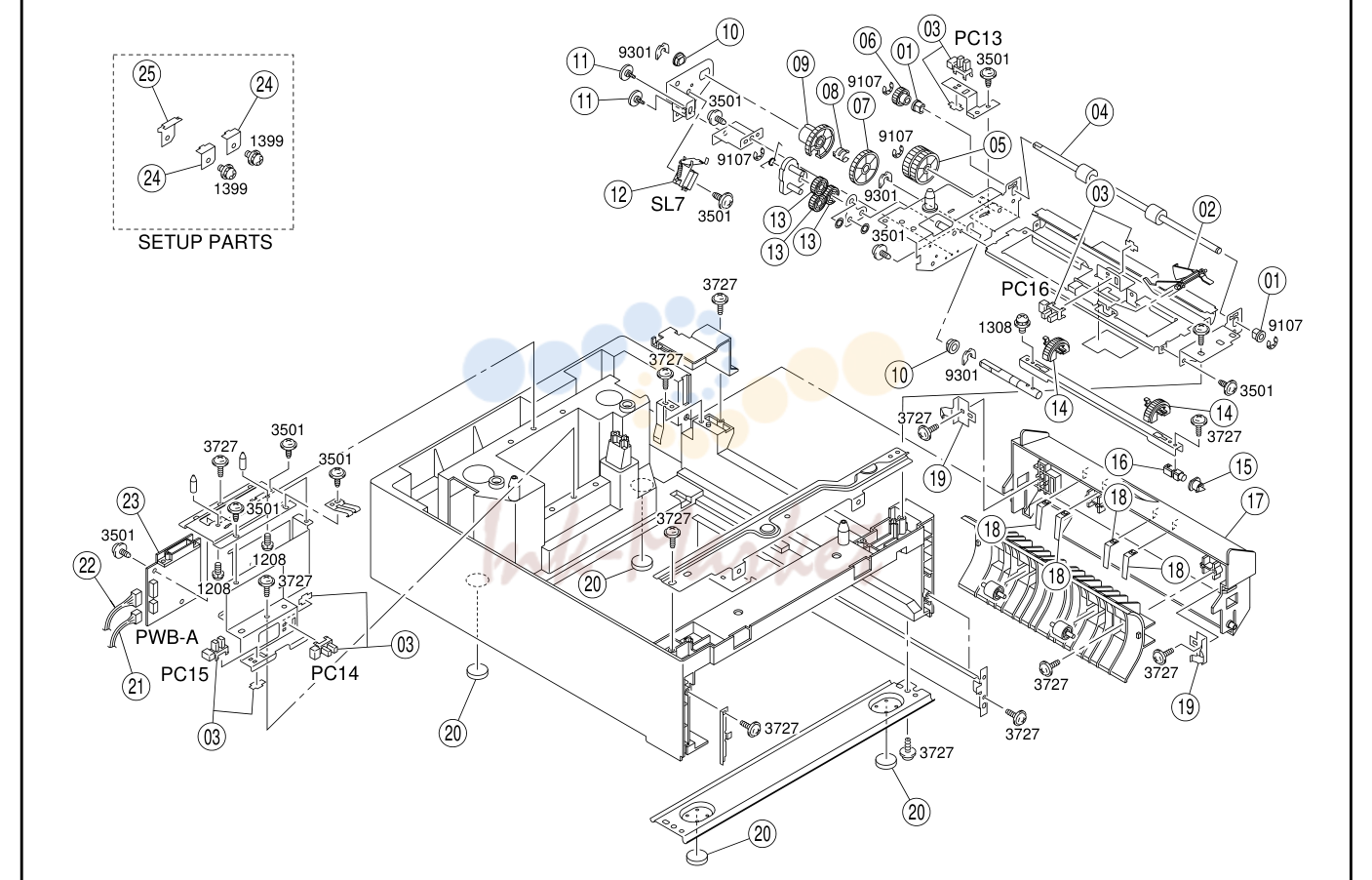

Рамаs (option)

№	Артикул	Альт. артикул	Описание
03	4131-0902-01 запросить цену →		Rp
23	4574-0101-01 запросить цену →		Rp
12	9321-2100-41 запросить цену →		Rp
14	4142-0212-02 запросить цену →		Rp

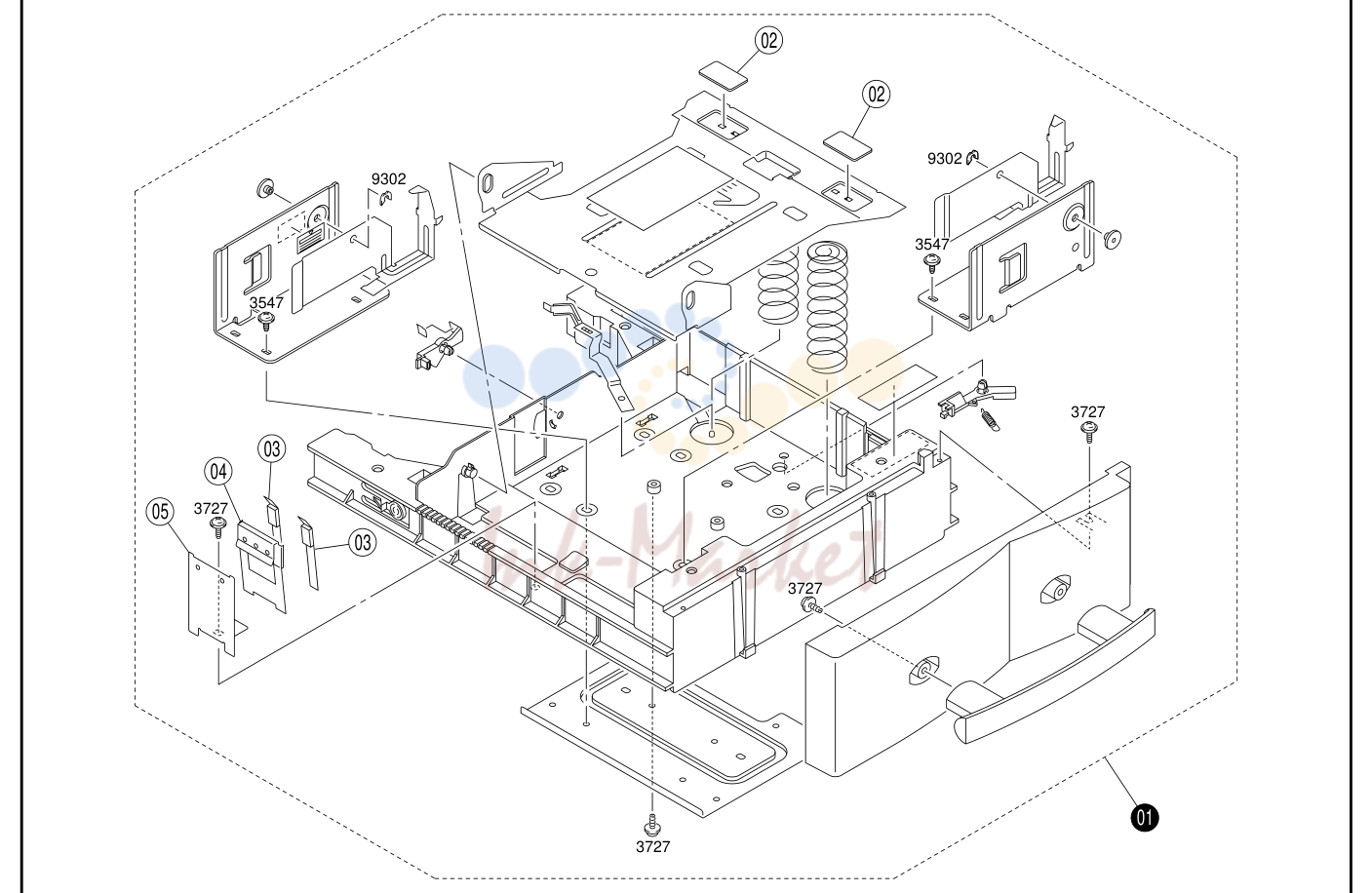

Paper tray узел (option)

№	Артикул	Альт. артикул	Описание
02	4120-3116-01 запросить цену →		Rp

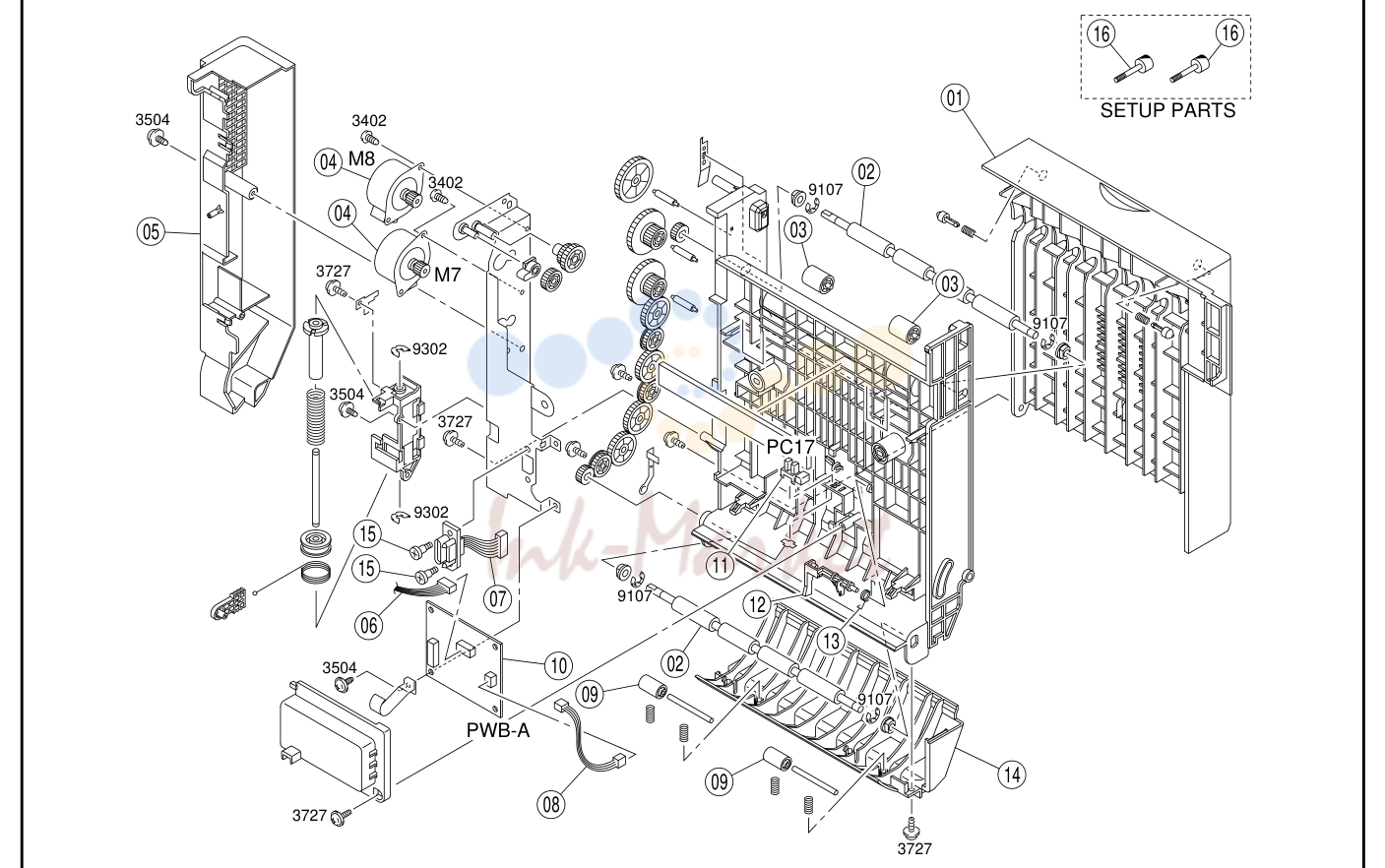

Дуплекс узел (option)

№	Артикул	Альт. артикул	Описание
04	9314-1200-11 запросить цену →		Rp
10	4575-0101-02 запросить цену →		Rp
11	4131-0902-01 запросить цену →		Rp

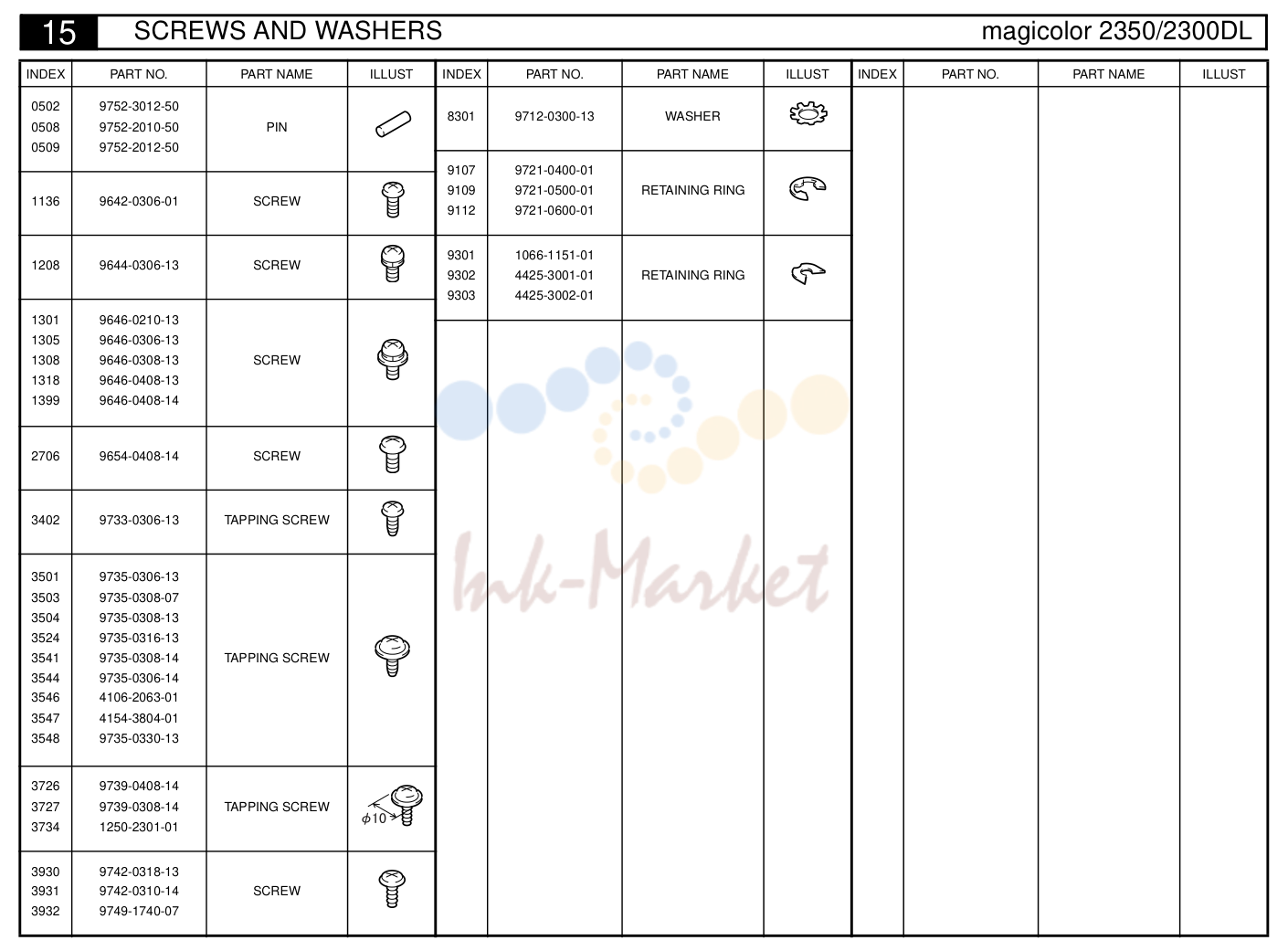

Index

№	Артикул	Альт. артикул	Описание
	9712-0300-13 запросить цену →		Washer
	9752-2010-50 запросить цену →		Pin
	9721-0500-01 запросить цену →		Retaining ring
	9642-0306-01 запросить цену →		Screw
	9644-0306-13 запросить цену →		Screw
	4425-3001-01 запросить цену →		Retaining ring
	9646-0308-13 запросить цену →		Screw
	9654-0408-14 запросить цену →		Screw
	9733-0306-13 запросить цену →		Tapping screw
	9735-0308-14 запросить цену →		Tapping screw
	9739-0308-14 запросить цену →		Tapping screw
	9742-0310-14 запросить цену →		Screw
