Konica Minolta Konica Minolta - Parts manual C350 — каталог запчастей со схемами

Содержание

• 1. Parts Catalog
• 2. 1 EXTERNAL PARTS C350/CF2203/8022 1
• 3. 2 CONTROL PANEL C350/CF2203/8022 3
• 4. 3 IR COVER C350/CF2203/8022 5
• 5. From FIG.15
• 6. 5 SCANNER DRIVE SECTION(B) C350/CF2203/8022 9
• 7. 6 OPTICAL SECTION C350/CF2203/8022 11
• 8. 7 IR FRAME C350/CF2203/8022 13
• 9. 8 MAIN FRAME C350/CF2203/8022 15
• 10. 9 ELECTRICAL COMPONENTS(A) C350/CF2203/8022 17

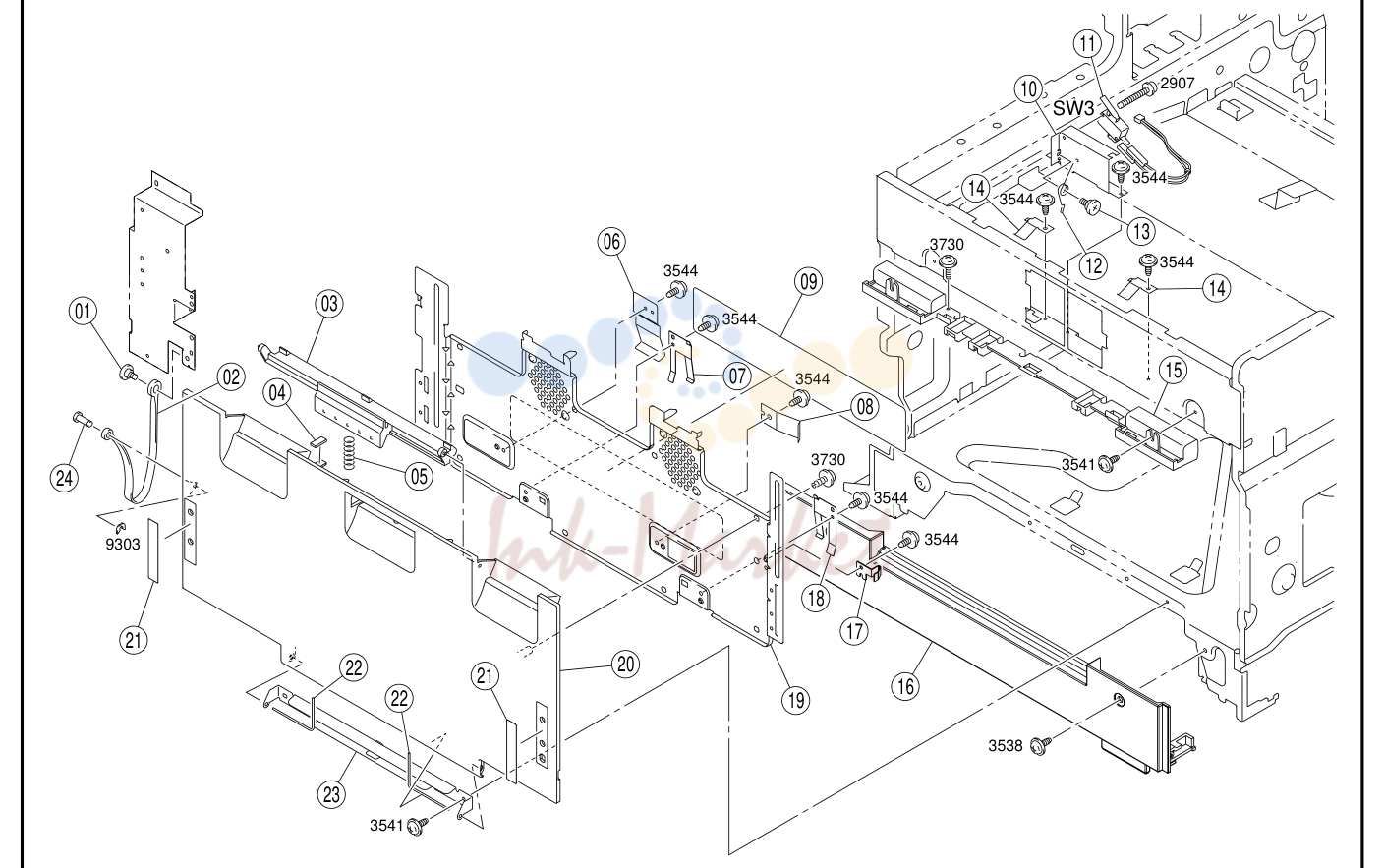

• 11. 10 LEFT SIDE DOOR C350/CF2203/8022 19

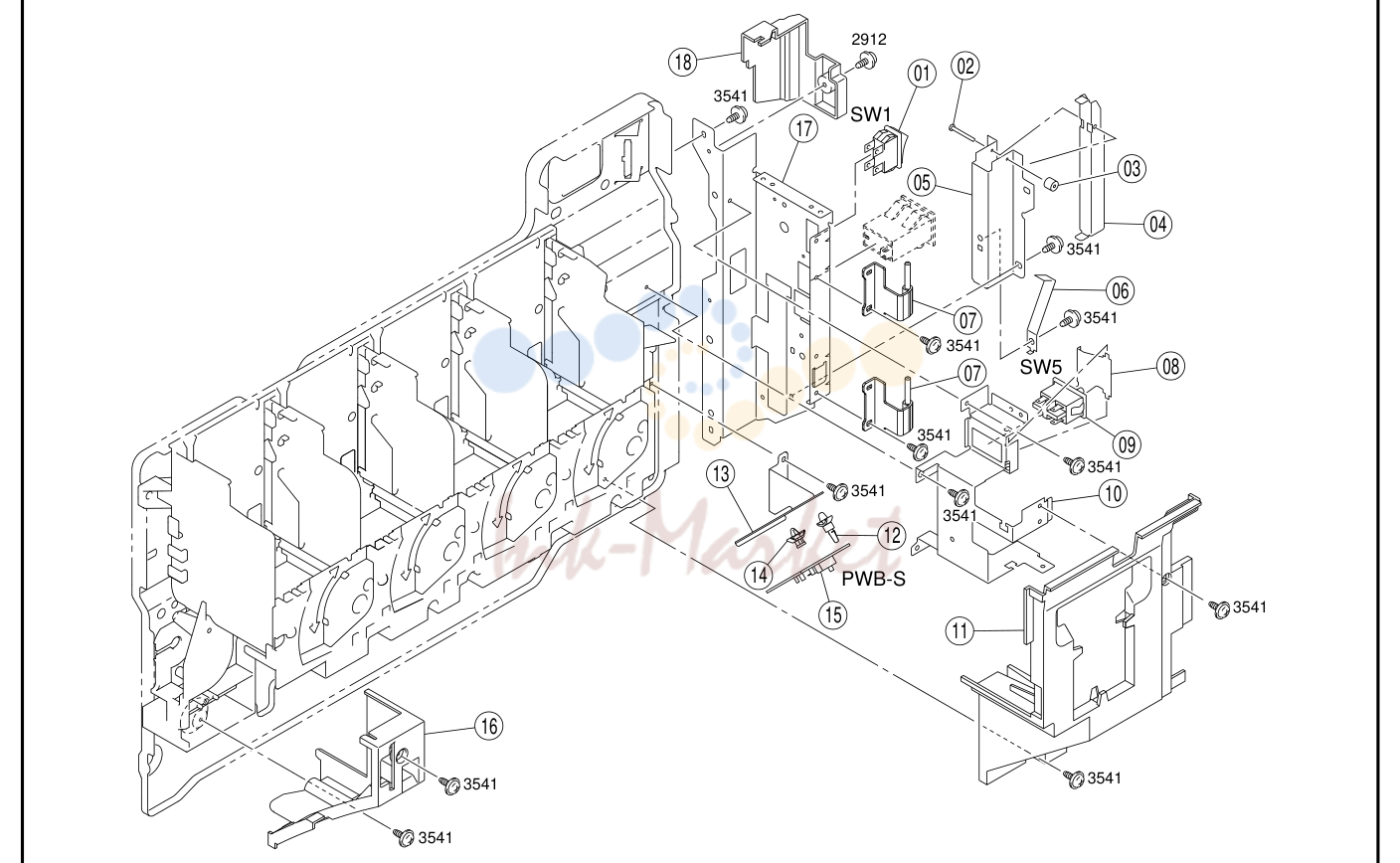

• 12. 11 MAIN SWITCH SECTION C350/CF2203/8022 21

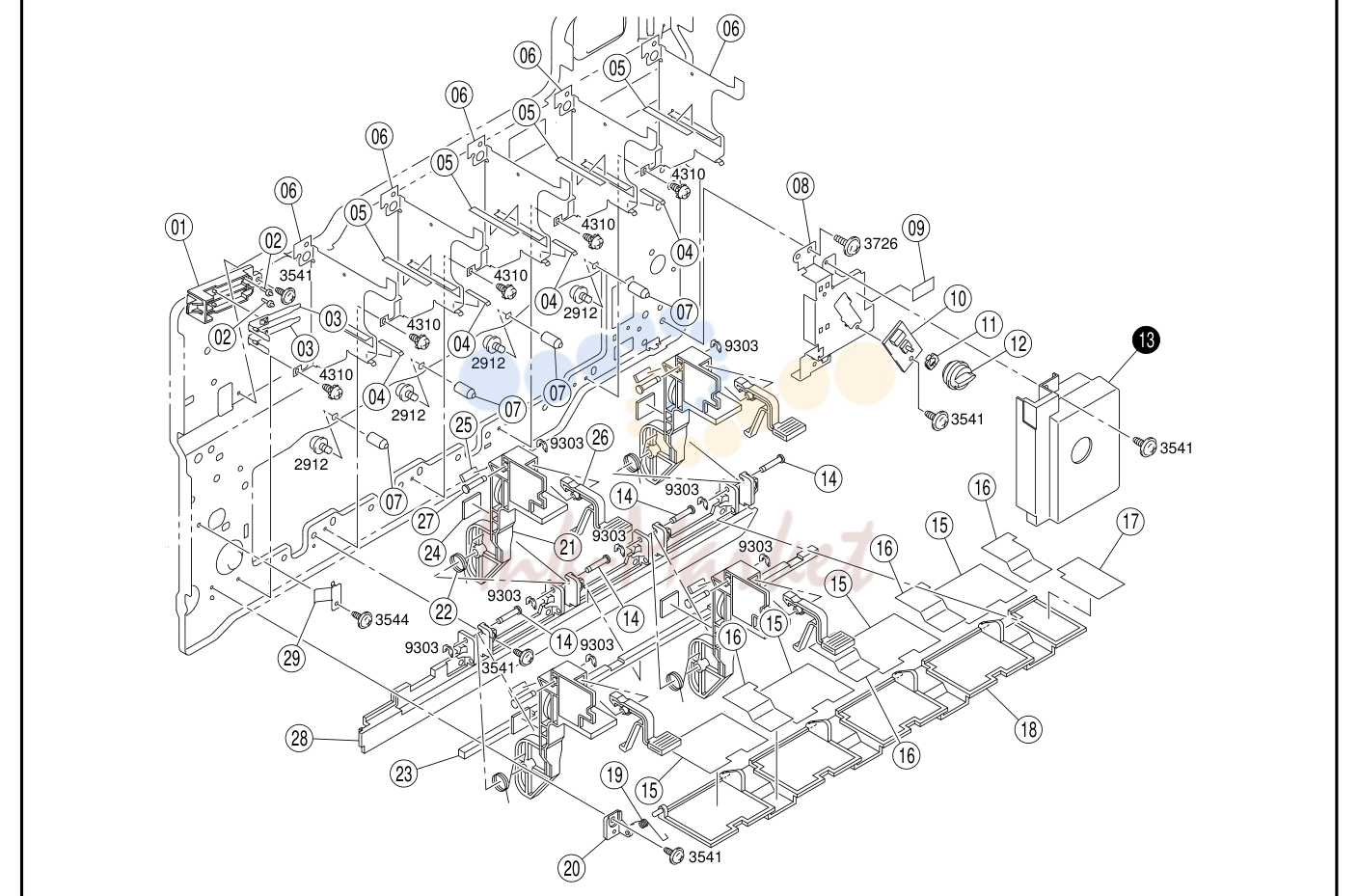

• 13. 12 PAPER SELECT SWITCH & LED LOCK C350/CF2203/8022 23

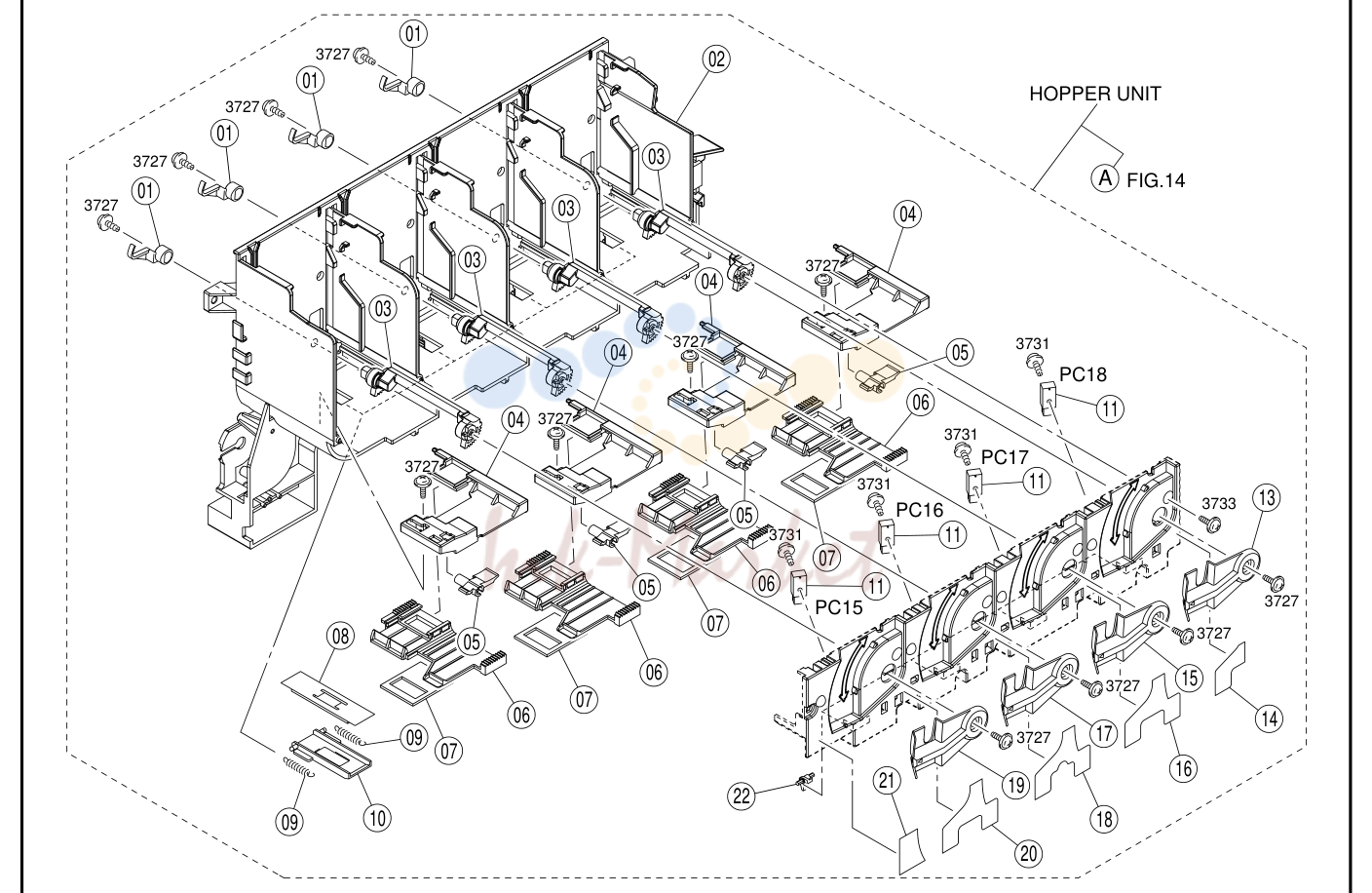

• 14. A FIG.14

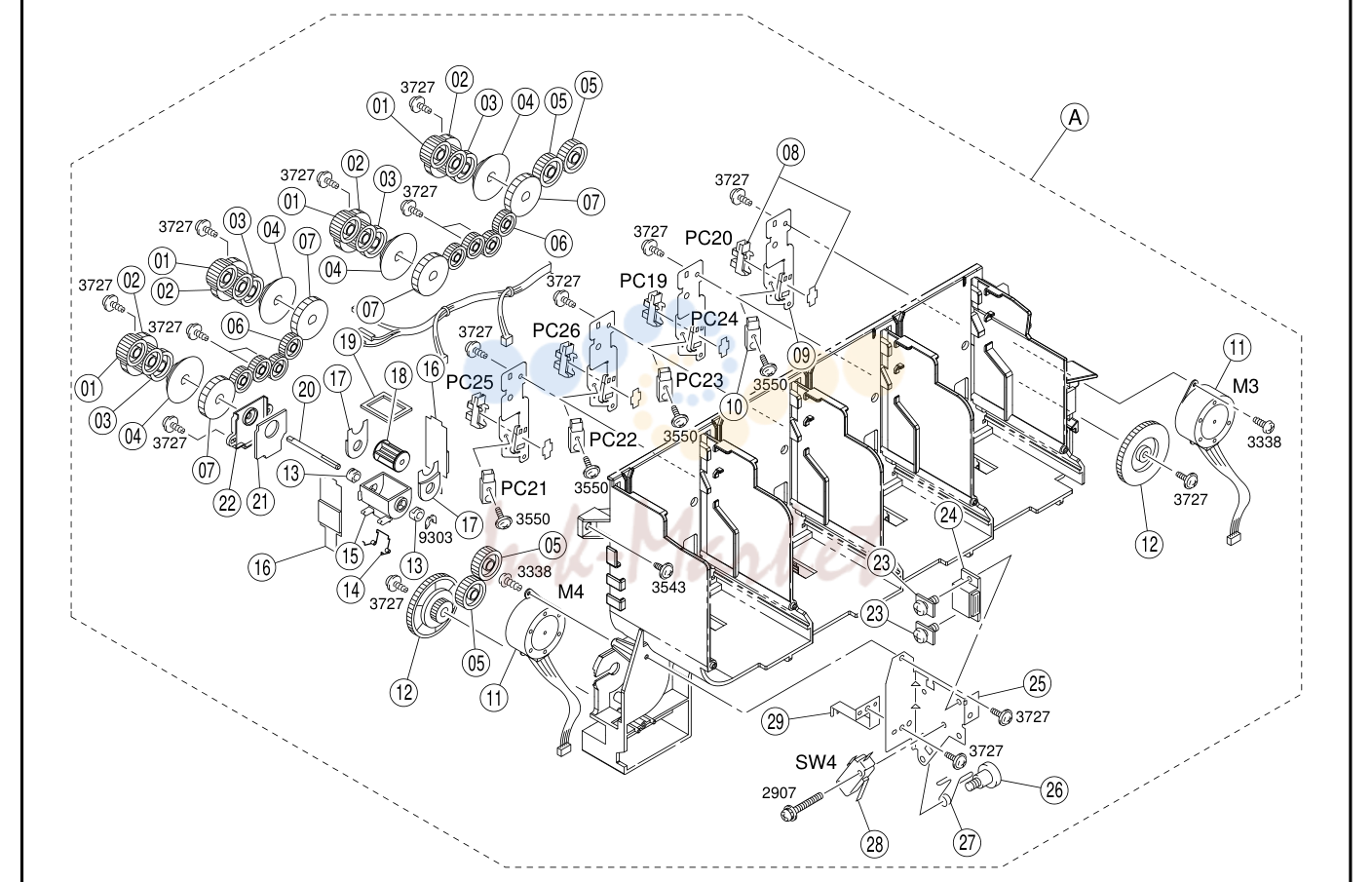

• 15. 14 HOPPER SECTION(B) C350/CF2203/8022 27

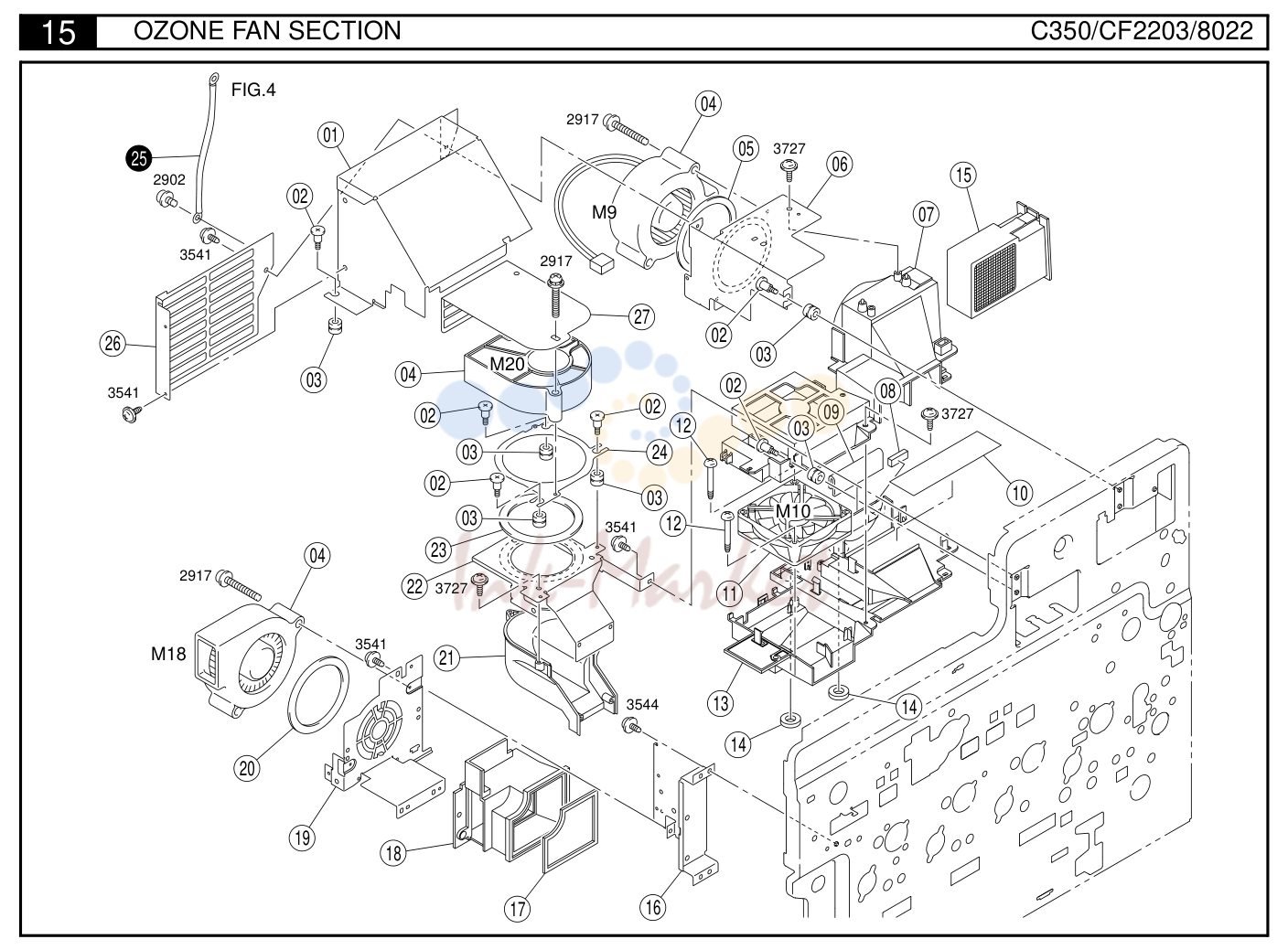

• Раздел 16

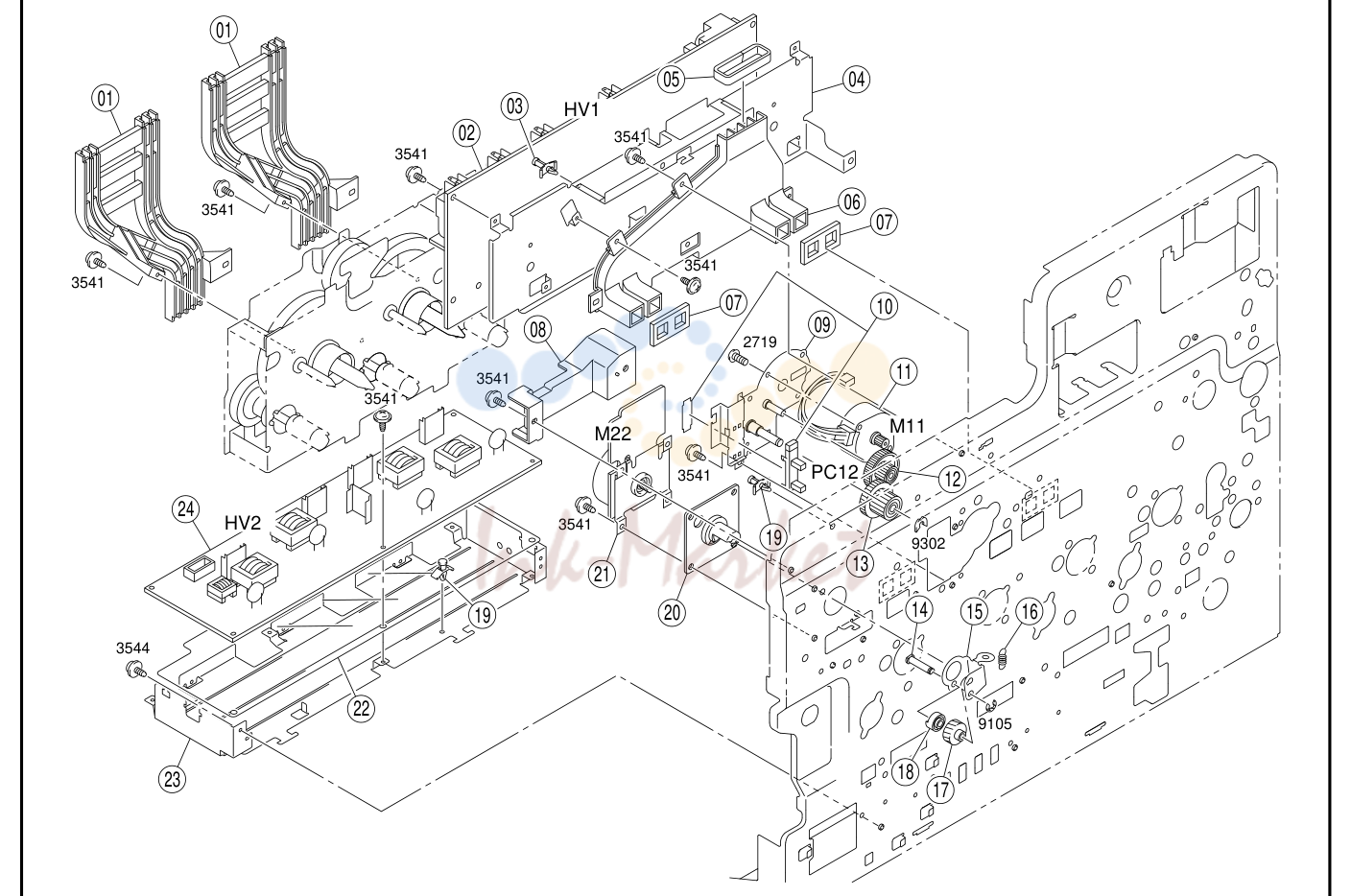

• 17. 16 PC DRIVE SECTION C350/CF2203/8022 31

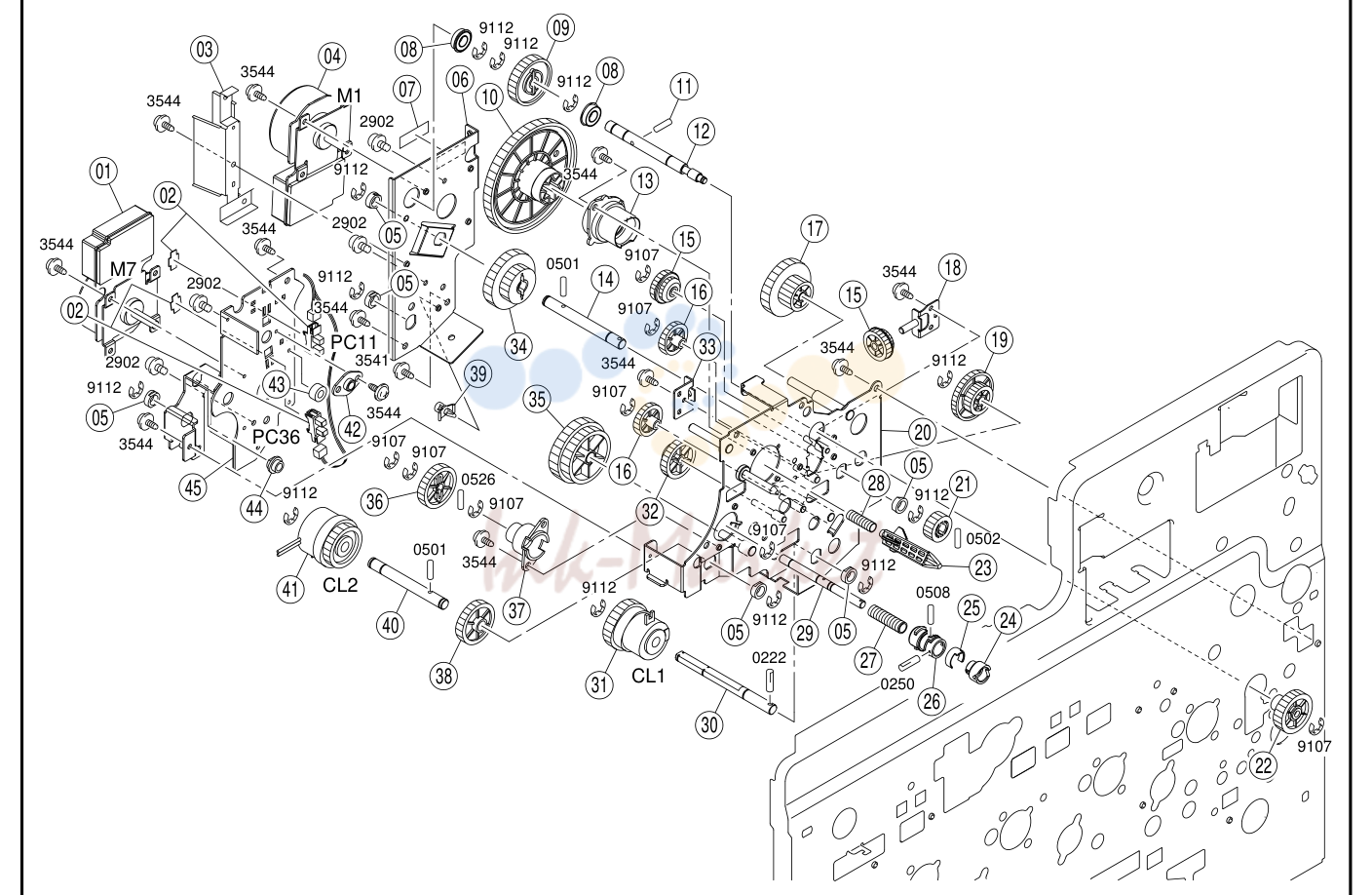

• 18. 17 DRIVE SECTION(A) C350/CF2203/8022 33

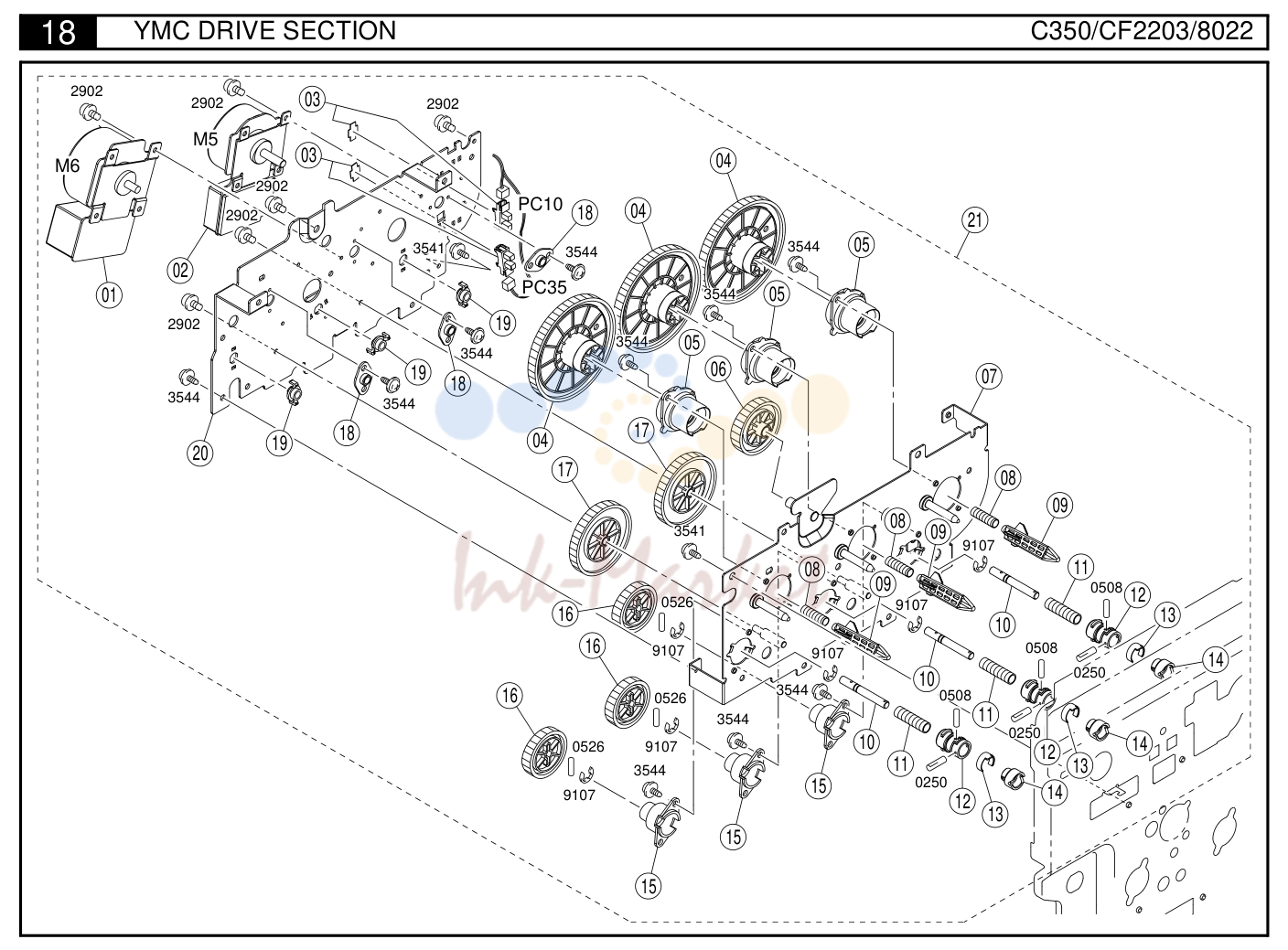

• 19. 18 YMC DRIVE SECTION C350/CF2203/8022 35

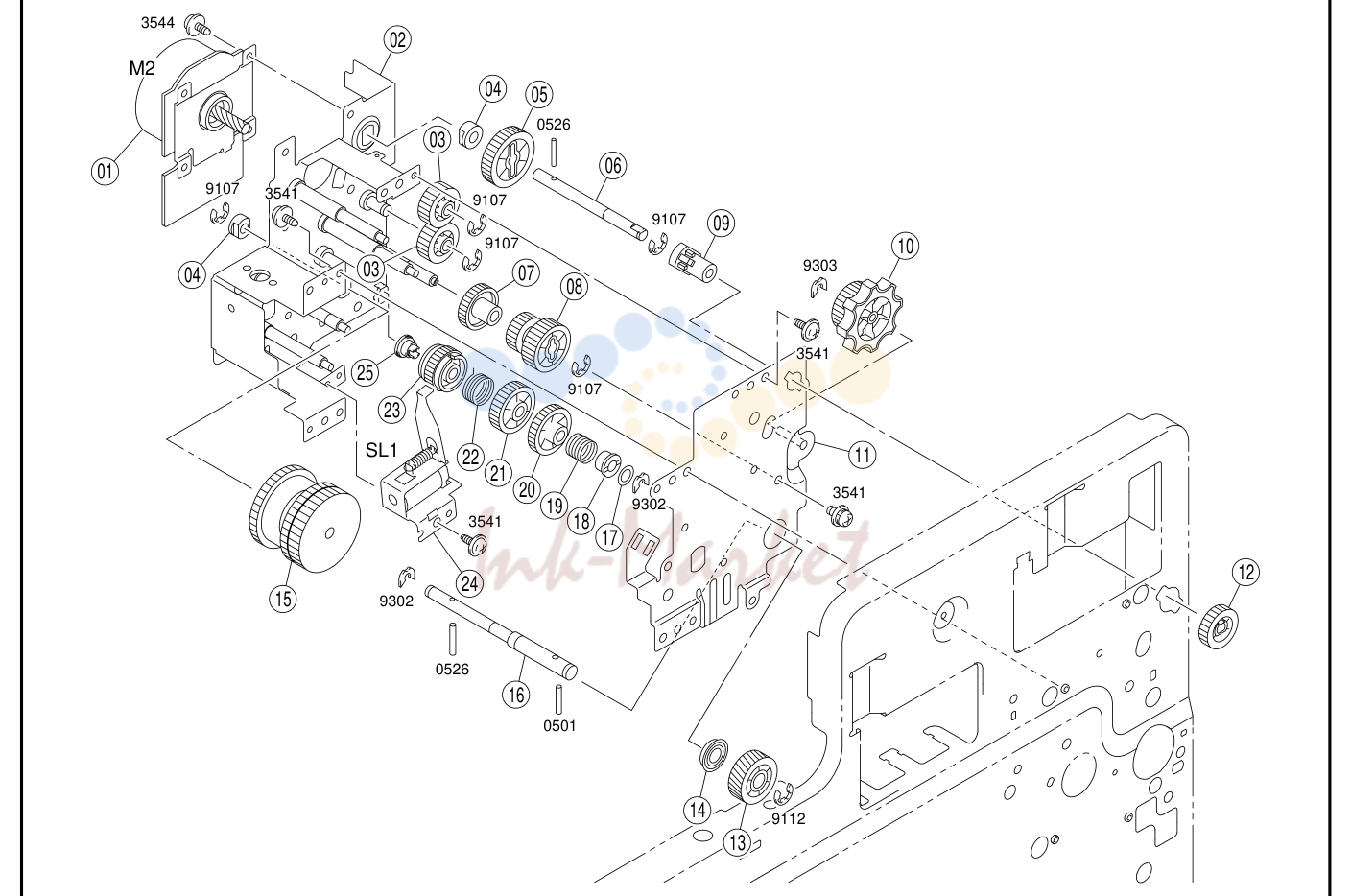

• 20. 19 FUSING DRIVE SECTION(A) C350/CF2203/8022 37

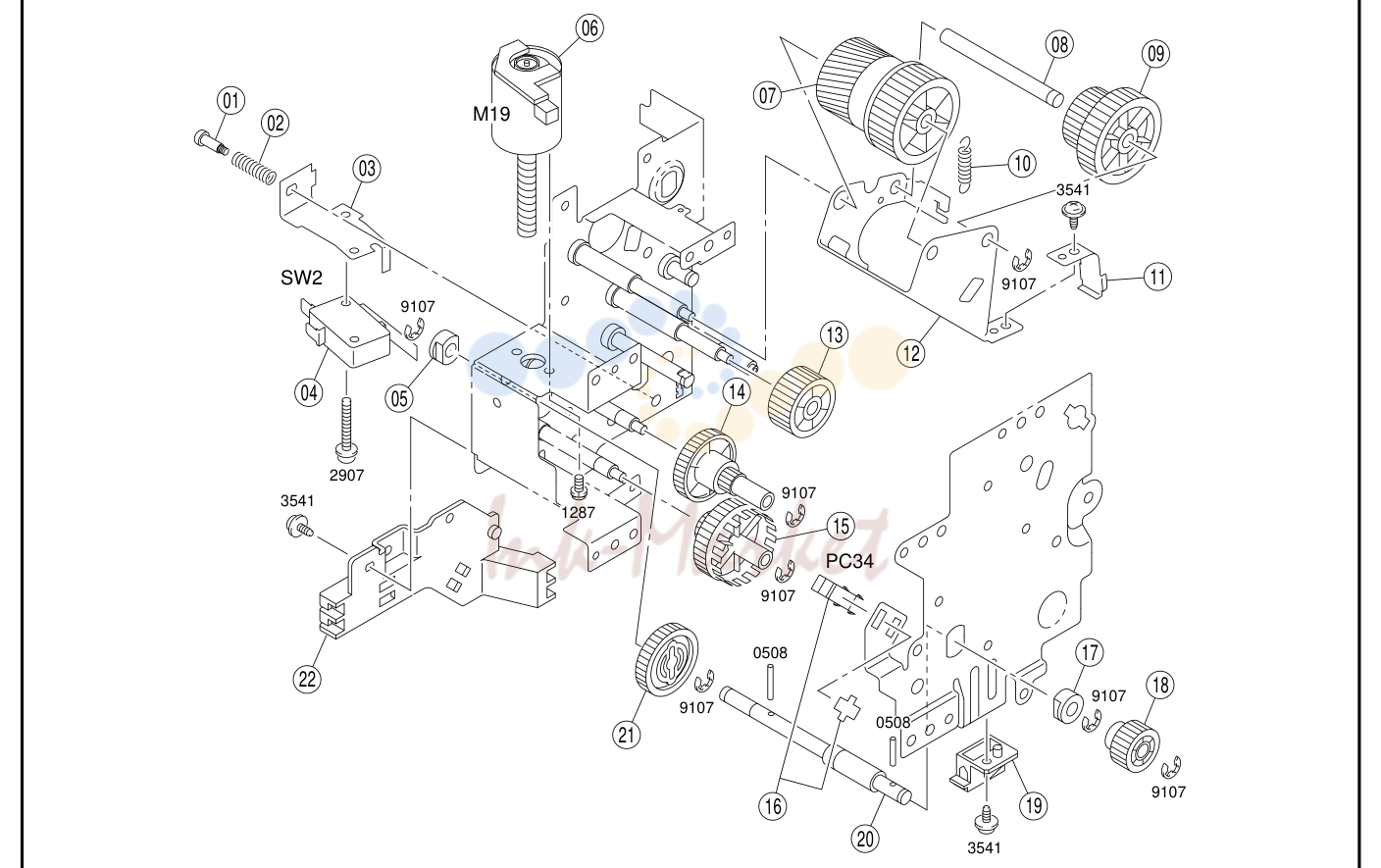

• 21. 20 FUSING DRIVE SECTION(B) C350/CF2203/8022 39

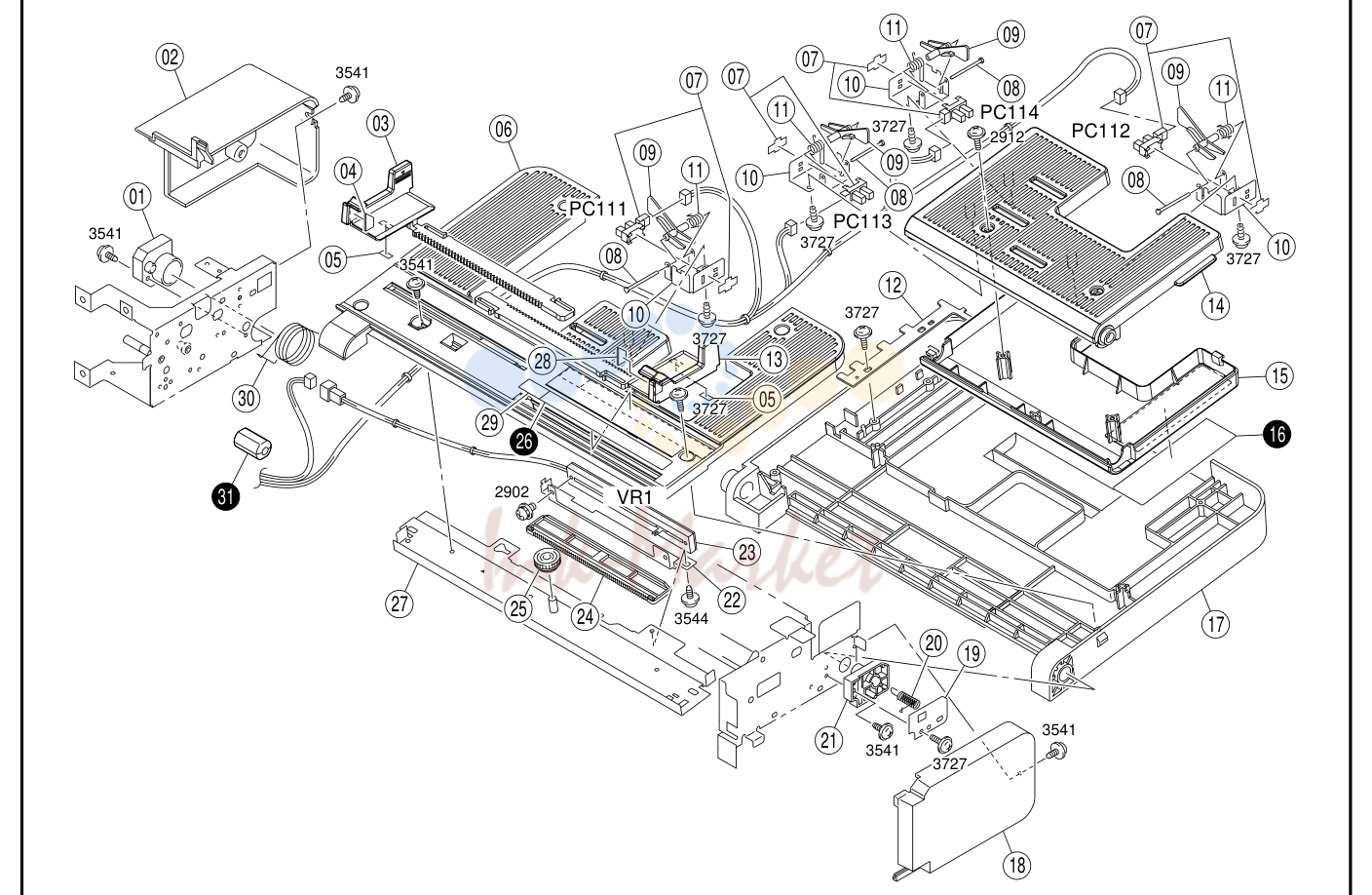

• 22. 21 MULTI MANUAL FEED SECTION(A) C350/CF2203/8022 41

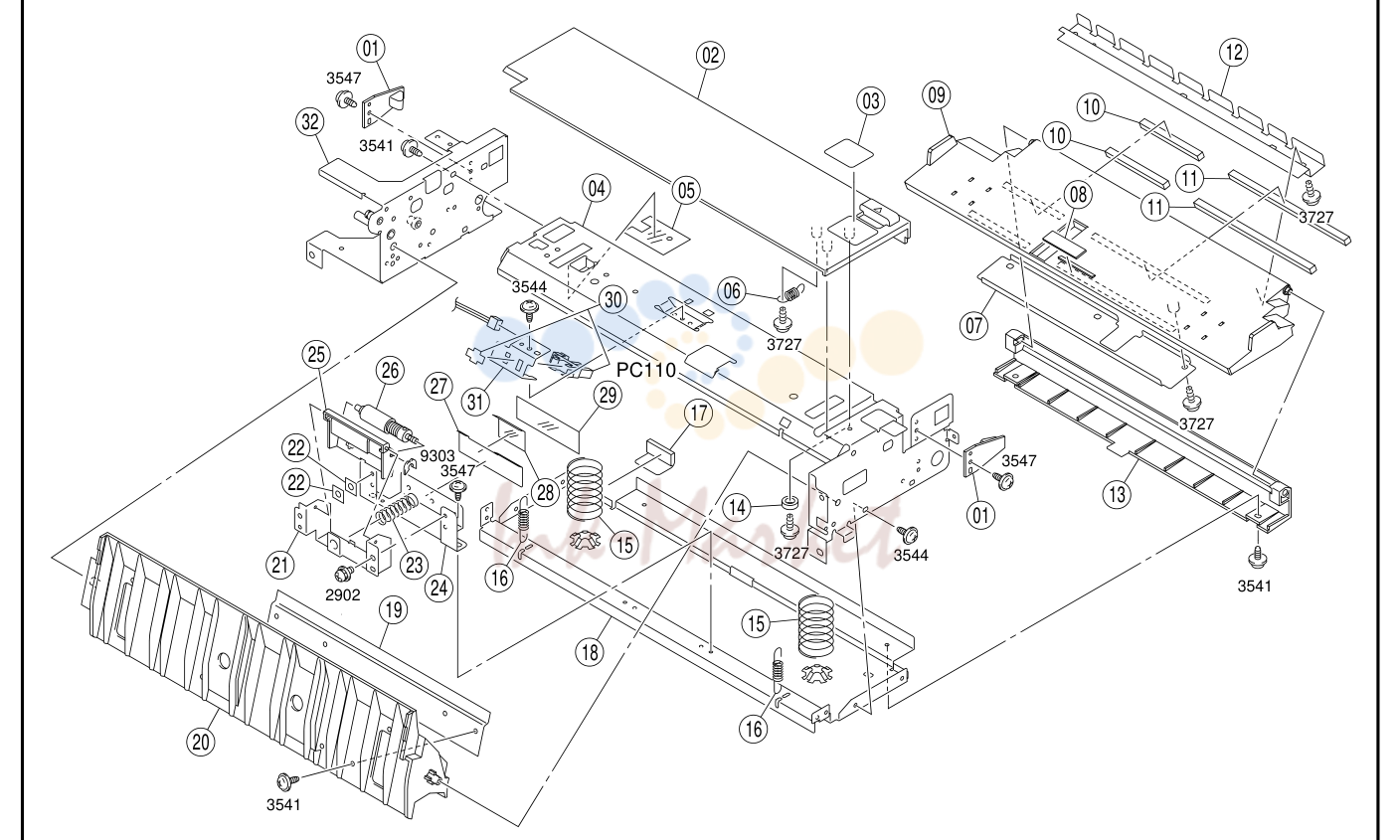

• 23. 22 MULTI MANUAL FEED SECTION(B) C350/CF2203/8022 43

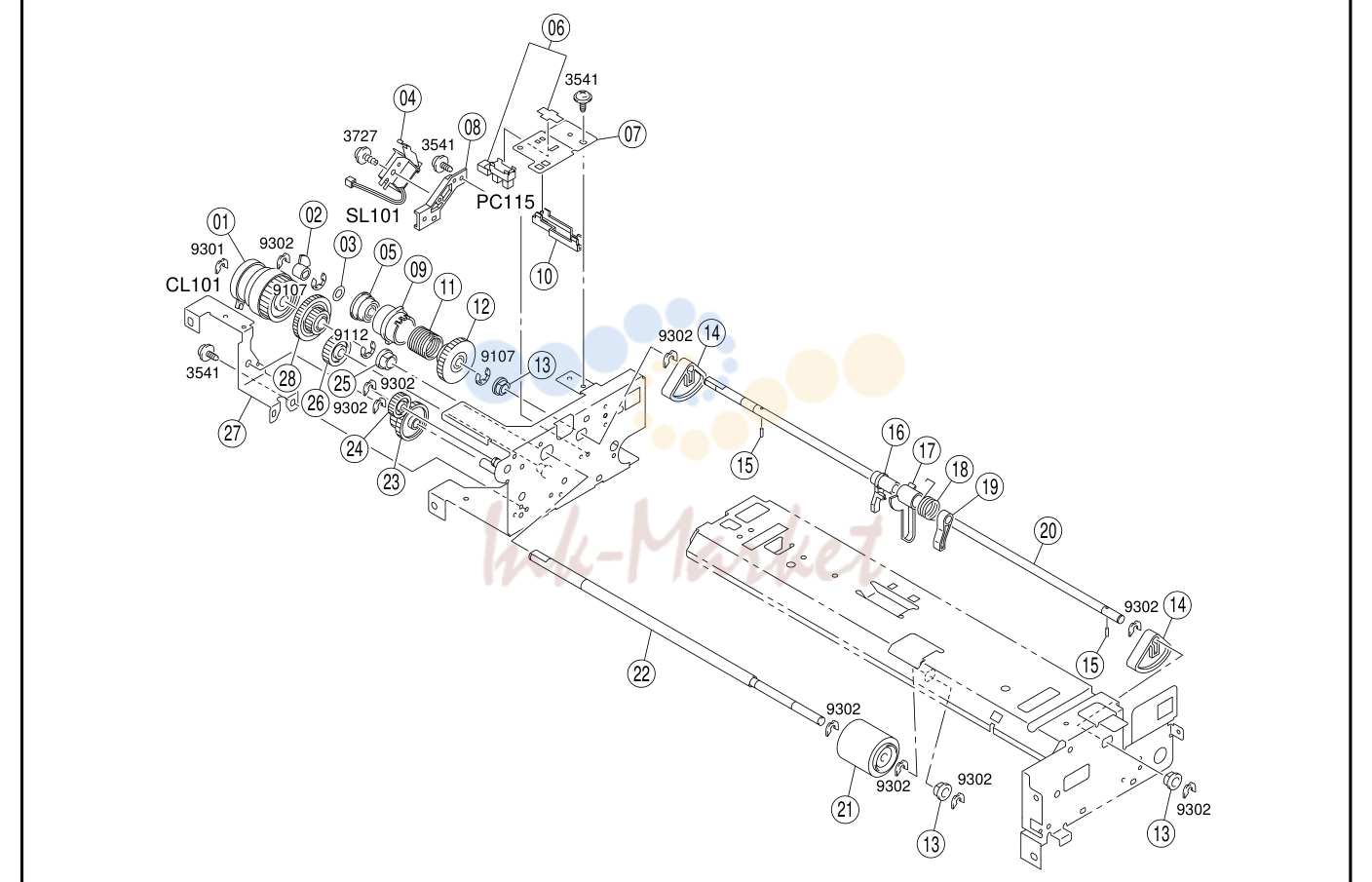

• 24. 23 MULTI MANUAL FEED SECTION(C) C350/CF2203/8022 45

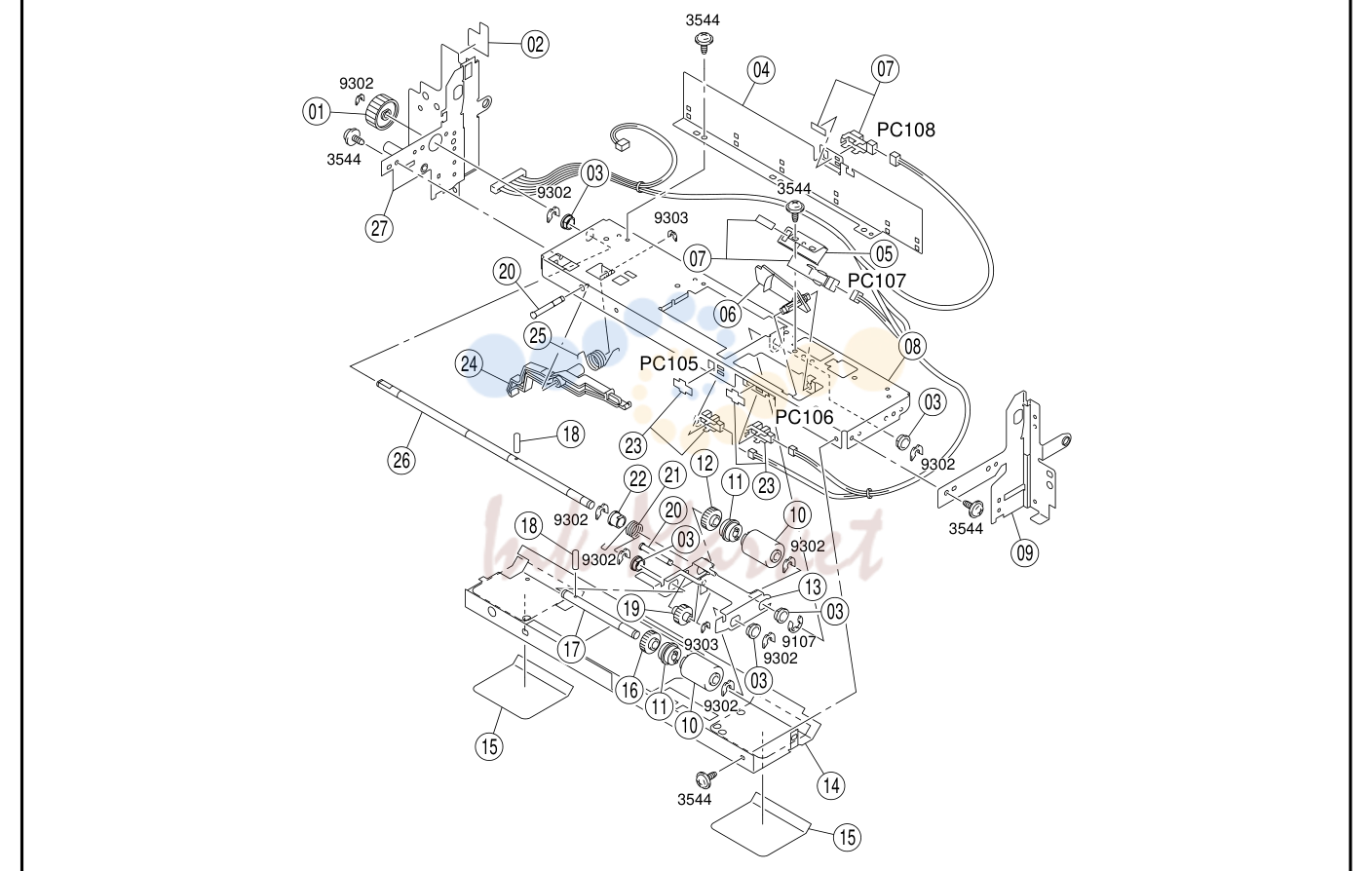

• 25. 24 PAPER TAKE-UP SECTION(A) C350/CF2203/8022 47

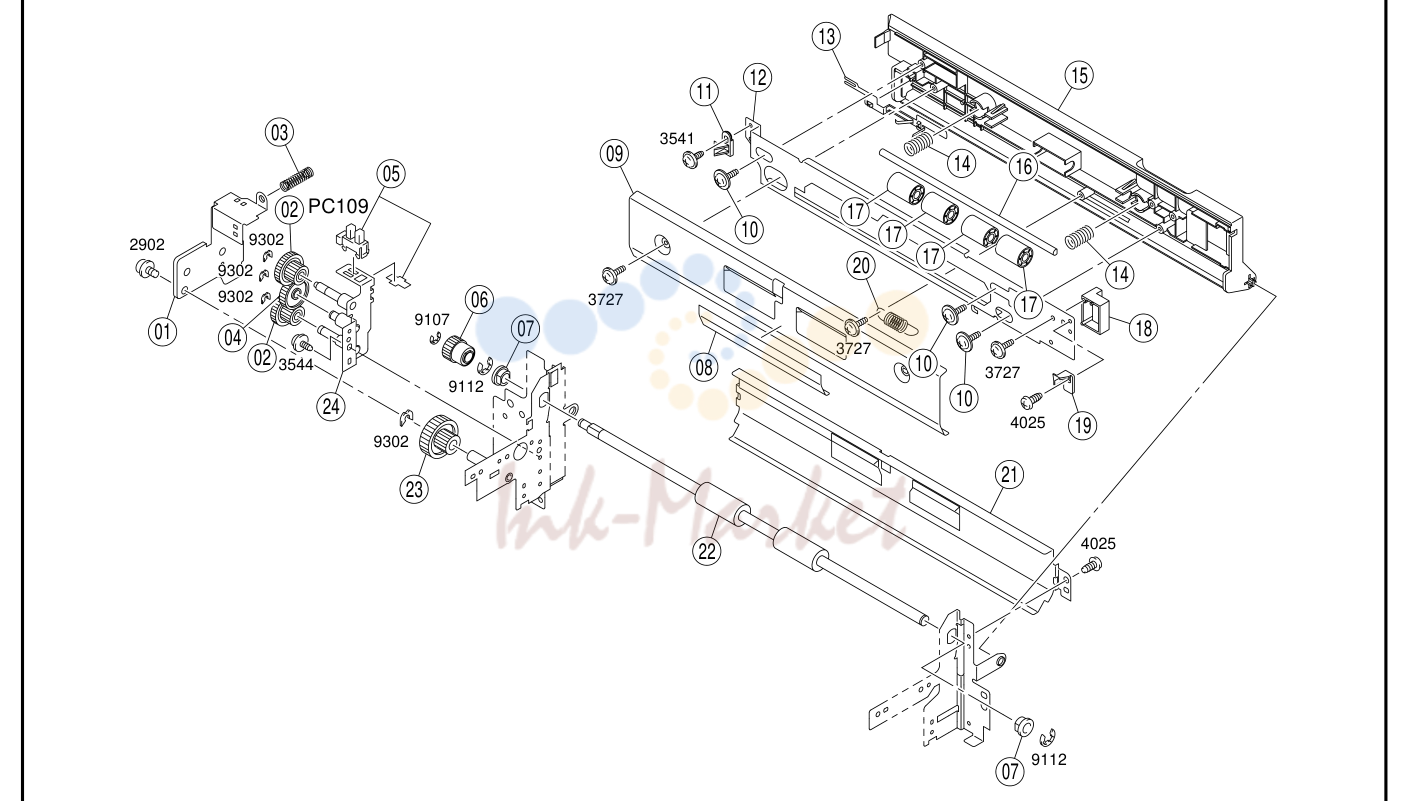

• 26. 25 PAPER TAKE-UP SECTION(B) C350/CF2203/8022 49

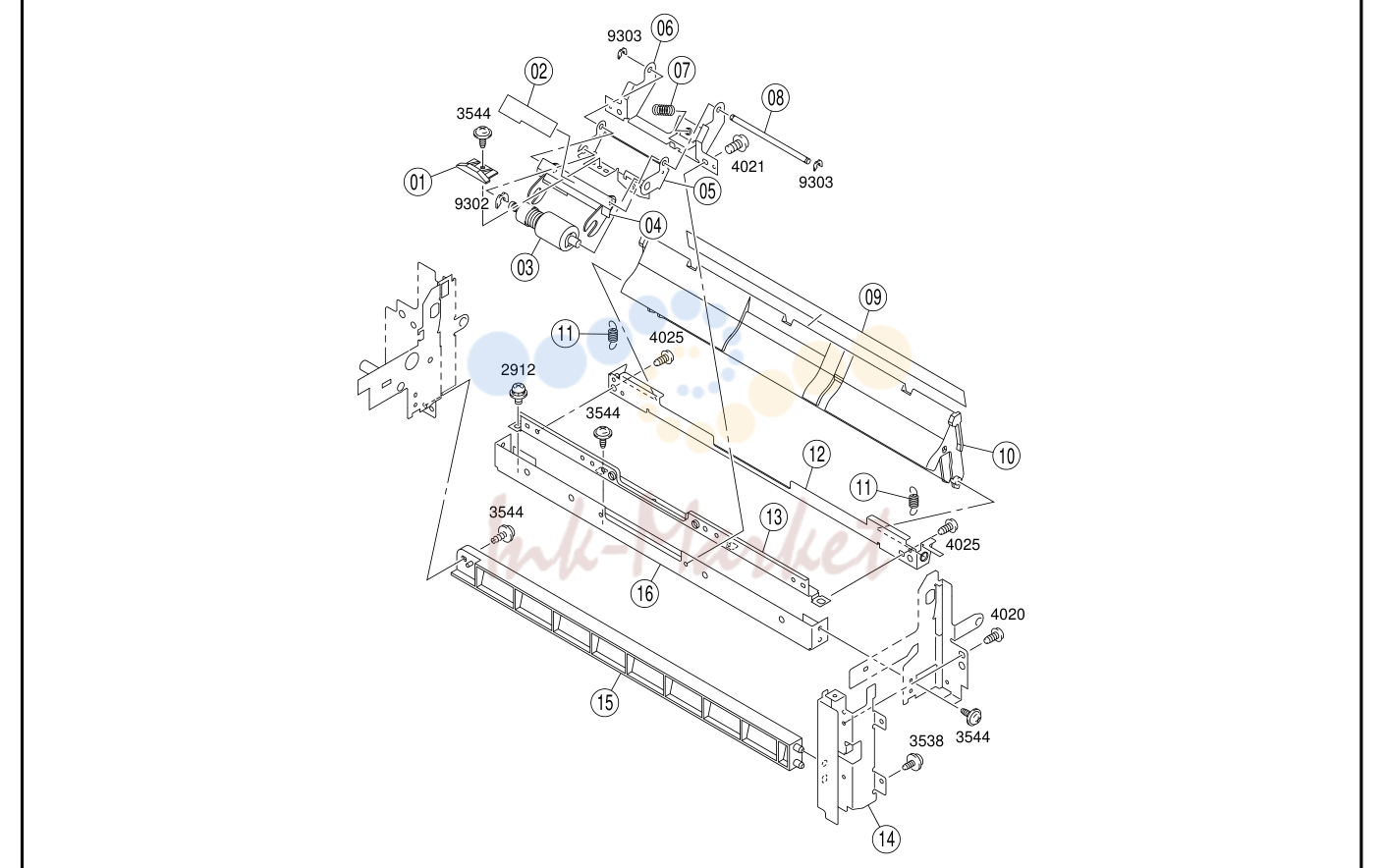

• 27. 26 PAPER TAKE-UP SECTION(C) C350/CF2203/8022 51

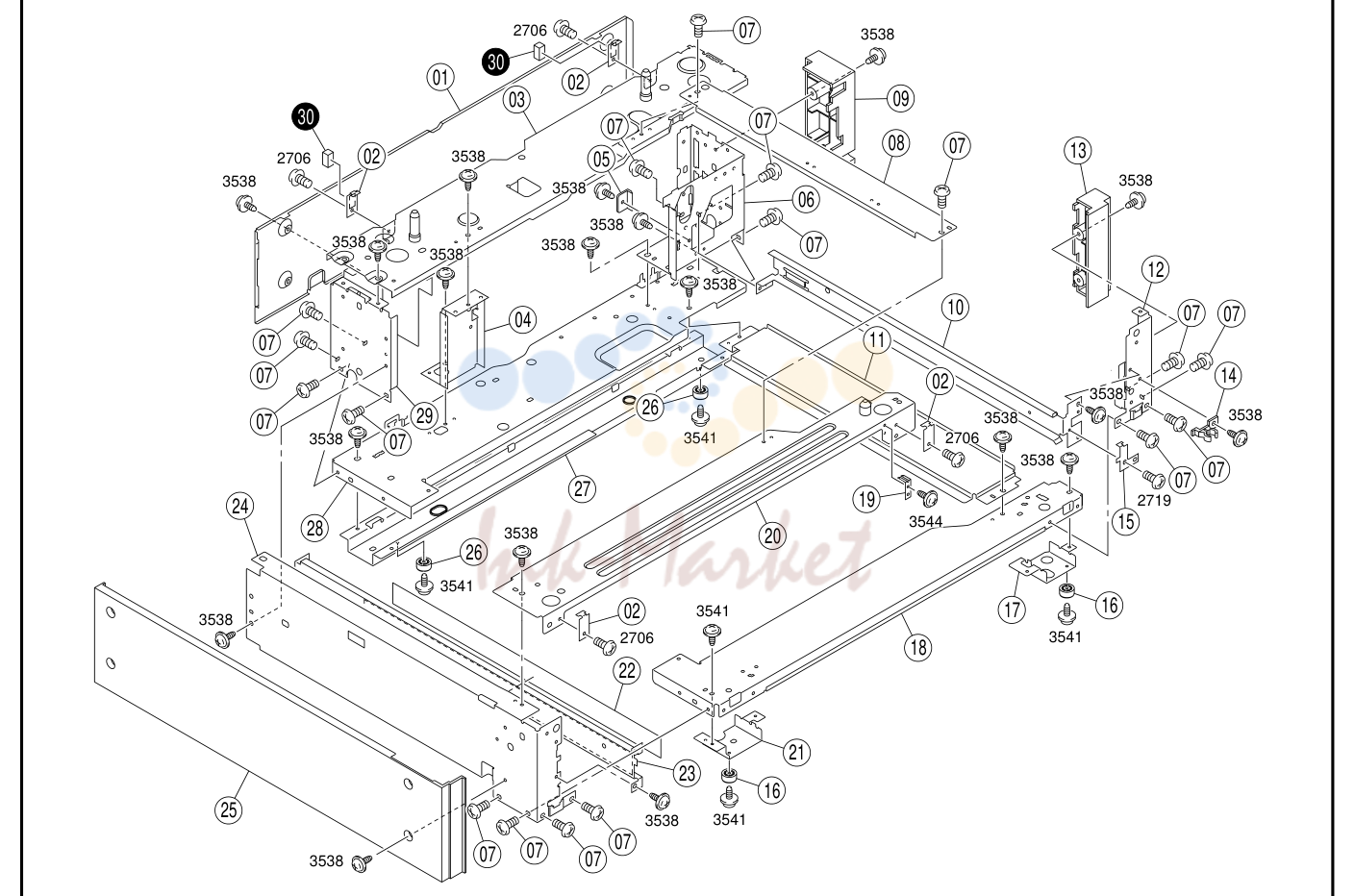

• 28. 27 CASSETTE FRAME C350/CF2203/8022 53
• 29. 28 DRIVE SECTION(B) C350/CF2203/8022 55
• 30. 29 FUSING SECTION C350/CF2203/8022 57
• 31. 30 PAPER DETECT SECTION(A) C350/CF2203/8022 59
• 32. 31 PAPER DETECT SECTION(B) C350/CF2203/8022 61
• 33. 32 TRANSFER SECTION C350/CF2203/8022 63
• 34. 33 TRANSFER FRAME C350/CF2203/8022 65
• 35. 34 TRANSFER BELT UNIT C350/CF2203/8022 67
• 36. 18 PWB-LED FIG.37
• 37. 36 LED UNIT(B) C350/CF2203/8022 71
• 38. 37 LED UNIT(C) C350/CF2203/8022 73
• 39. 38 FUSING COOL SECTION C350/CF2203/8022 75
• 40. 39 PAPER EXIT DRIVE SECTION C350/CF2203/8022 77
• Раздел 41
• 42. 41 PAPER TRANSPORT SECTION(B) C350/CF2203/8022 81
• 43. 42 PAPER TRANSPORT SECTION(C) C350/CF2203/8022 83
• 44. 43 PAPER TRANSPORT SECTION(D) C350/CF2203/8022 85
• 45. 44 PAPER TRANSPORT SECTION(E) C350/CF2203/8022 87
• 46. 45 PAPER TRANSPORT SECTION(F) C350/CF2203/8022 89
• Раздел 47
• 48. I FIG.48
• 49. 48 MULTIPURPOSE CASSETTE(B) C350/CF2203/8022 95
• 50. J FIG.50
• 51. 50 UNIVERSAL CASSETTE(B) C350/CF2203/8022 99
• 52. 51 ACCESSORY PARTS C350/CF2203/8022 101
• 53. 61 WIRING ACCESSORIES AND JIGS C350/CF2203/8022 121

1. Parts Catalog

№	Артикул	Альт. артикул	Описание
011			MINOLTA) 100V 50/60HZ METRIC 311 120-127V 60HZ INCH
211			MINOLTA) 220-240V 50/60HZ METRIC 312 110V 60HZ METRIC
212	220-240V запросить цену →		50/60HZ METRIC 313 110V 60HZ METRIC
213	220-240V запросить цену →		50/60HZ METRIC 314 120-127V 60HZ METRIC
215			BIA(A)/S.AFRICA/ 220-240V 50/60HZ METRIC 315 120-127V 60HZ METRIC

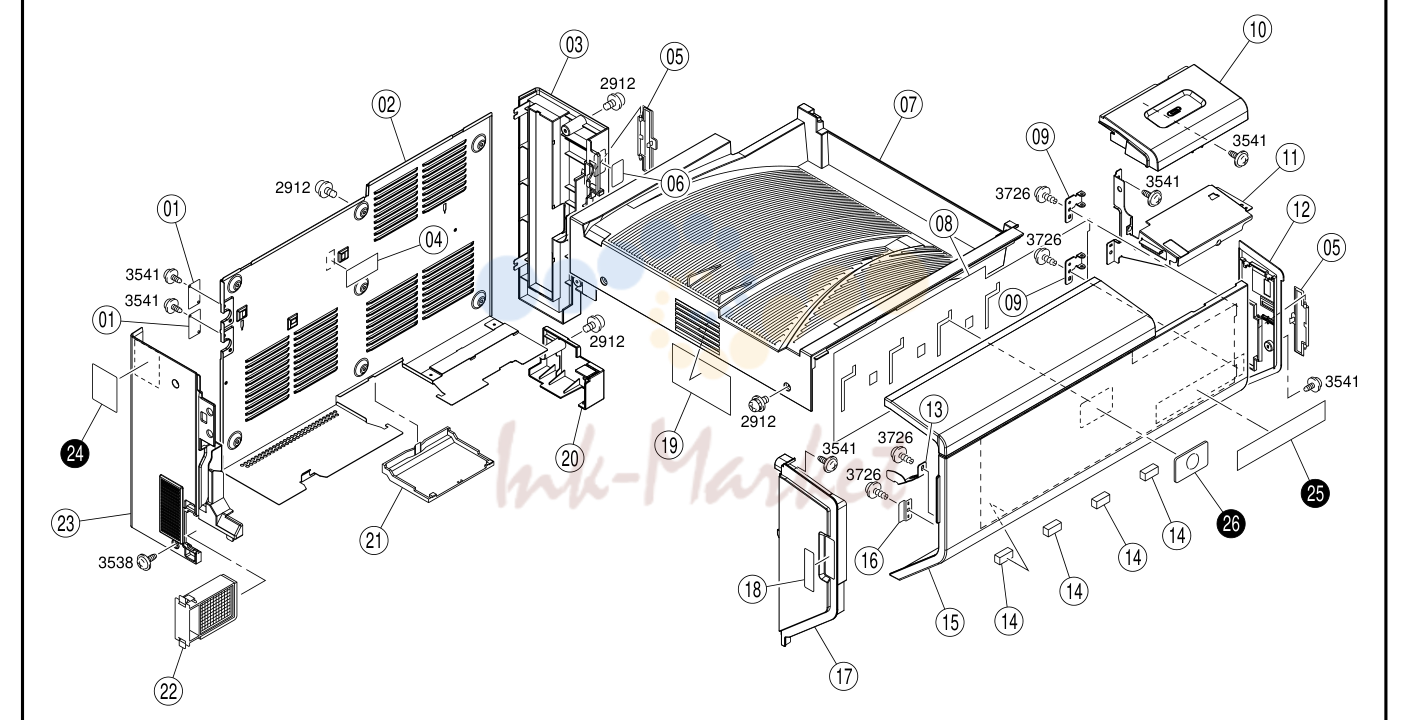

2. 1 EXTERNAL PARTS C350/CF2203/8022 1

№	Артикул	Альт. артикул	Описание
01	4036-1048-01 запросить цену →		COVER 2 19 4025-2285-02 FILTER
02	4036-1009-01 запросить цену →		COVER 1 20 4036-1033-01 COVER
03	4036-1008-02 запросить цену →		COVER 1 21 4036-1038-02 COVER
04	4025-1011-01 запросить цену →		NS FILM 1 22 4036-0447-01 OZONE FILTER OZONE (4049-611)
05	4036-1035-01 запросить цену →		LID 2 23 4036-1007-02 COVER
06	4036-7330-01 запросить цену →		LABEL M3
07	4036-1028-03 запросить цену →		COVER
08	4036-7302-01 запросить цену →		LABEL CLEANING
09	4036-1024-02 запросить цену →		HINGE
10	4036-1003-03 запросить цену →		COVER
11	4036-1034-01 запросить цену →		NS BRACKET
12	4036-1004-02 запросить цену →		COVER
13	4004-1031-03 запросить цену →		GUIDE PLATE
14	4025-1018-01 запросить цену →		SEAL
15	4036-1001-02 запросить цену →		FRONT COVER
16	4036-1026-01 запросить цену →		SUCTION PLATE
17	4036-1027-02 запросить цену →		COVER
18	4036-7340-02 запросить цену →		LABEL TONER SUPPLY
24	4034-7406-01 запросить цену →		LABEL EARTH CAUTION 1 211, 212, 213,
25	4036-7301-01 запросить цену →		LABEL CF2203
25	4036-7321-01 запросить цену →		LABEL bizhub C350 1 011, 211, 215,
26	4025-7510-01 запросить цену →		LABEL KONICA MINOLTA 1 011, 211, 215,
26	4028-7400-01 запросить цену →		LABEL MINOLTA

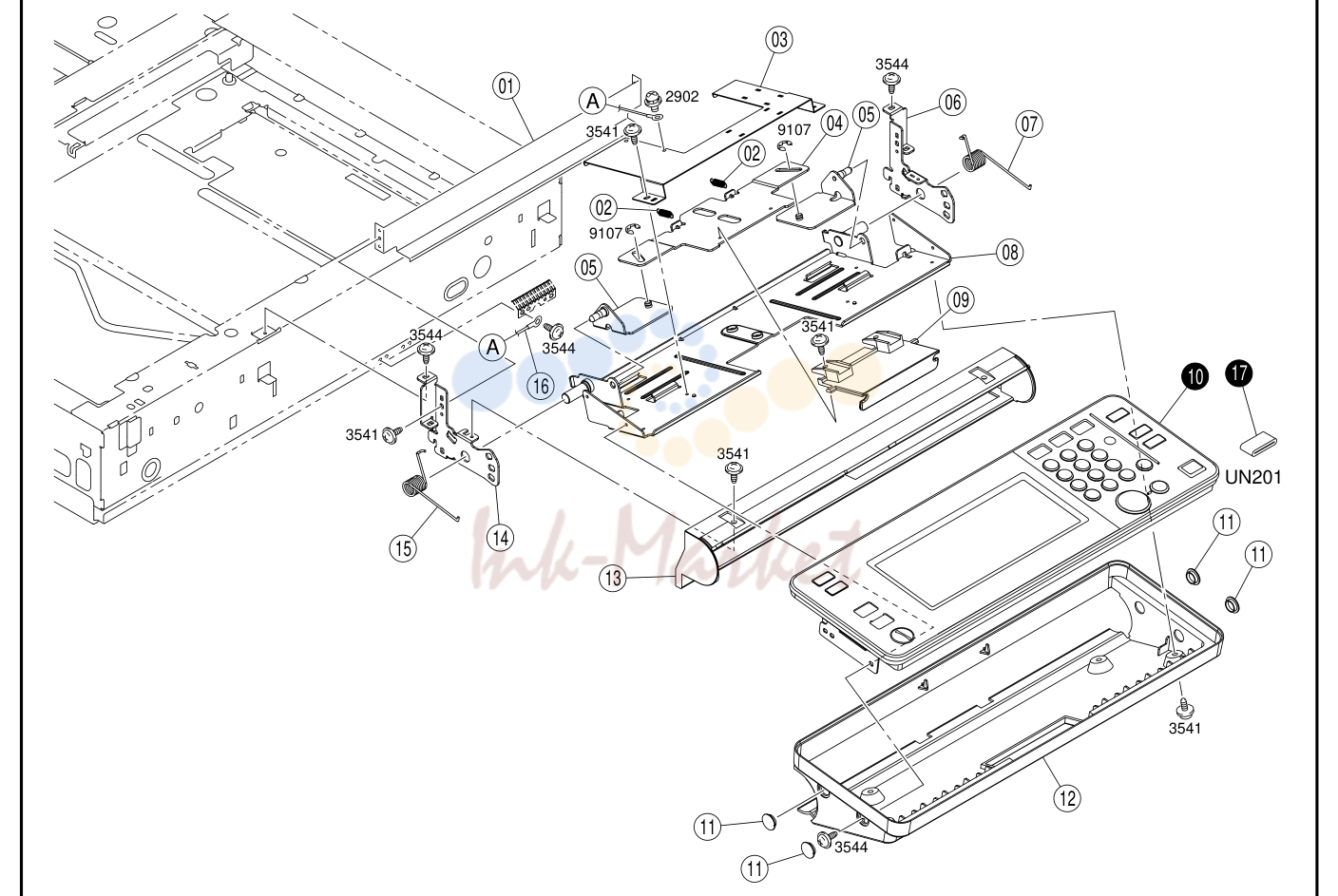

3. 2 CONTROL PANEL C350/CF2203/8022 3

№	Артикул	Альт. артикул	Описание
01	4036-1388-01 запросить цену →		NS BRACKET
02	4581-1389-01 запросить цену →		NS TENSION SPRING
03	4036-1387-02 запросить цену →		NS BRACKET
04	4036-1383-02 запросить цену →		NS COUPLING
05	4036-1390-01 запросить цену →		POSITIONING PLATE
06	4036-1386-02 запросить цену →		NS HOLD PLATE
07	4581-1382-01 запросить цену →		TORSION SPRING
08	4036-1385-01 запросить цену →		NS BRACKET
09	4036-1381-03 запросить цену →		LEVER
11	1171-1321-01 запросить цену →		CAP
12	4036-1398-03 запросить цену →		FRONT COVER PANEL-FNT
13	4036-1399-03 запросить цену →		COVER
14	4036-1380-02 запросить цену →		NS HOLD PLATE
15	4581-1379-01 запросить цену →		TORSION SPRING
16	4036-6862-01 запросить цену →		NS WIRE HARNESS ASSY
10	4036-6051-02 запросить цену →		CONTROL PANEL ASSY CONTROL (UN201)
10	4036-6052-02 запросить цену →		CONTROL PANEL ASSY CONTROL (UN201) 1 212, 213, 215, 311, 312, 313, 314,
10	4036-6053-02 запросить цену →		CONTROL PANEL ASSY CONTROL (UN201)
17	9326-1001-11 запросить цену →		FERRITE CORE 1 211, 212, 213, 215, 312,

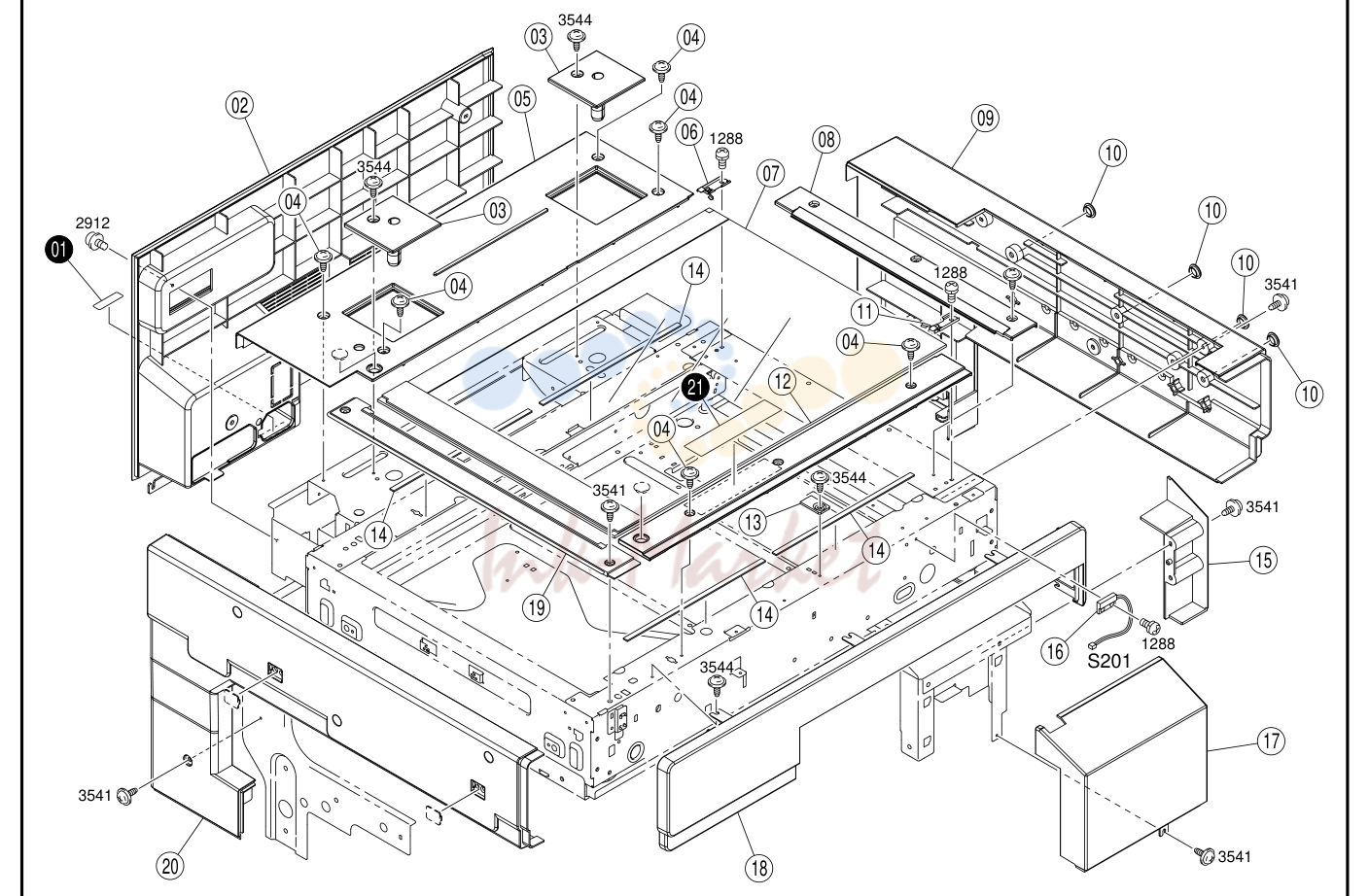

4. 3 IR COVER C350/CF2203/8022 5

№	Артикул	Альт. артикул	Описание
02	4036-1405-04 запросить цену →		COVER IR-RR LOWER 1 20 4036-1396-03 COVER IR-LT
03	4036-1397-01 запросить цену →		COVER
04	4036-1410-01 запросить цену →		SHOULDER SCREW
05	4036-1394-02 запросить цену →		COVER IR-RR UPPER
06	4581-1610-01 запросить цену →		SET PLATE
07	4036-0901-01 запросить цену →		ORIGINAL GLASS ASSY
08	4036-1611-01 запросить цену →		GUIDE
09	4036-1395-05 запросить цену →		COVER IR-RT
10	4030-1041-01 запросить цену →		CAP
11	4581-1605-03 запросить цену →		SET PLATE
12	4036-1392-02 запросить цену →		COVER IR-UPPER
13	4581-1318-01 запросить цену →		REGULATING PLATE
14	4036-1620-01 запросить цену →		SEAL
15	4036-1402-02 запросить цену →		COVER
16	9334-2610-11 запросить цену →		REED SWITCH 0 DETECT (S201)
17	4036-1393-02 запросить цену →		COVER IR-FNT SET
18	4036-1391-03 запросить цену →		COVER IR-FNT
19	4036-1404-03 запросить цену →		COVER
01	4036-7403-01 запросить цену →		LABEL OUTLET 1 011, 311, 312, 313, 314,
01	4036-7407-01 запросить цену →		LABEL OUTLET 1 211, 212, 213,
21	4036-7342-01 запросить цену →		LABEL RESTRICTION
21	4036-7343-01 запросить цену →		LABEL RESTRICTION

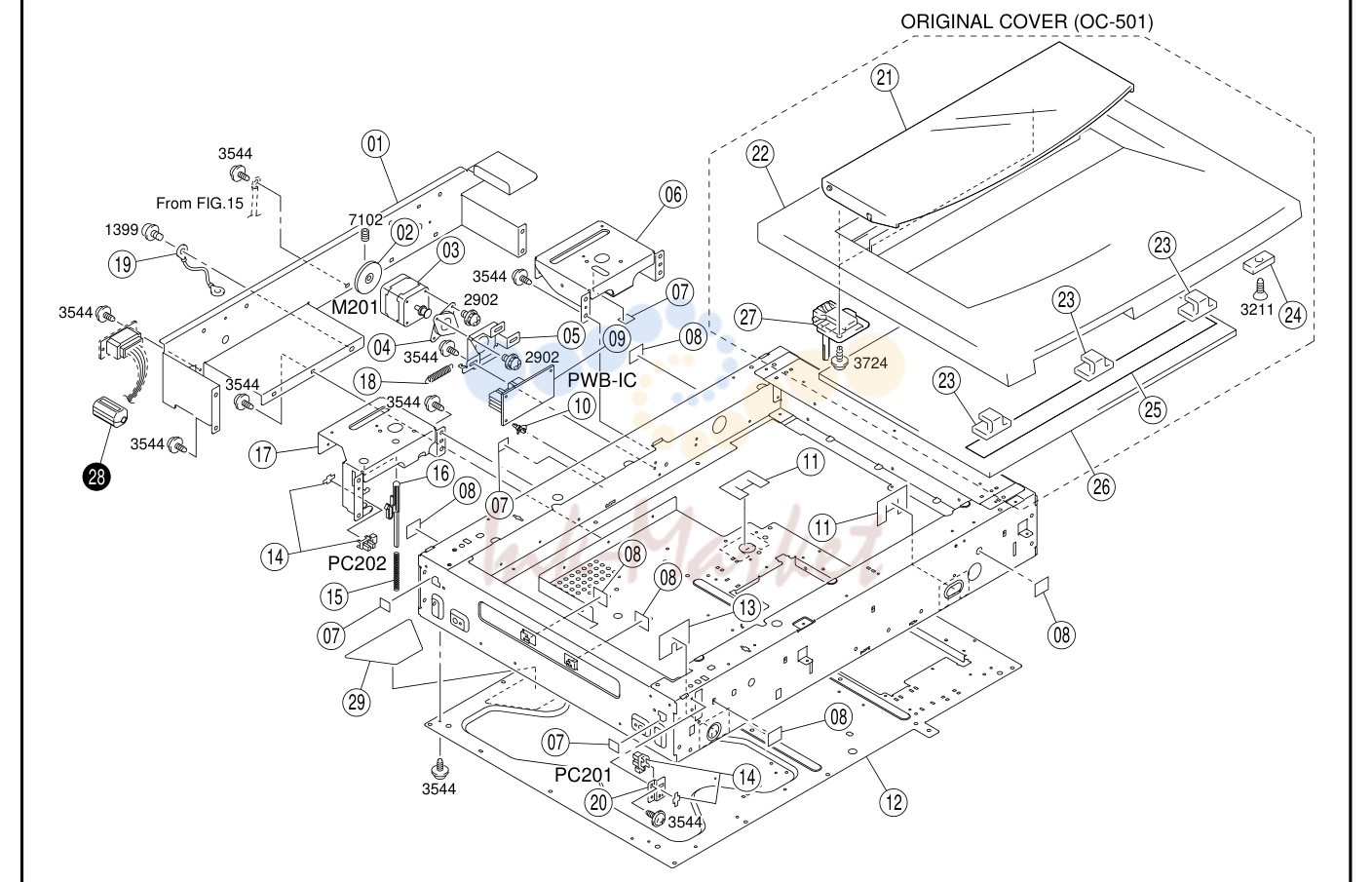

5. From FIG.15

№	Артикул	Альт. артикул	Описание
01	4036-1371-02 запросить цену →		NS REINFORCE PLATE 1 19 4036-6860-01 NS WIRE HARNESS ASSY
02	4581-1320-01 запросить цену →		NS DUMPER 1 20 4036-1328-01 NS BRACKET
03	9314-1100-81 запросить цену →		MOTOR SCANNER (M201) 1 21 1171-1126-01 ORIGINAL HOLDER
04	1156-1371-01 запросить цену →		RETAINING RING 1 22 1171-1125-02 COVER
05	4581-1457-01 запросить цену →		NS BRACKET 1 23 1139-1703-02 SLIDER
06	4036-1369-01 запросить цену →		NS FRAME 1 24 9326-2820-11 MAGNET
07	4581-1627-01 запросить цену →		NS SEAL 4 25 1139-1706-01 SEAL
08	4581-1625-01 запросить цену →		NS SEAL 6 26 1139-1704-14 PAD
09	4036-0115-01 запросить цену →		PWB ASSY SCAN. DR. (PWB-IC) RP 1 27 1139-1705-01 HINGE
10	9384-1900-57 запросить цену →		PWB SUPPORT 9.53H 4 29 4036-1630-01 SEAL
11	4036-1632-02 запросить цену →		SEAL
12	4036-1301-03 запросить цену →		NS FRAME
13	4036-1631-01 запросить цену →		SEAL
14	4002-0902-01 запросить цену →		PHOTO INTERRUPTER HOME (PC201.202)
15	4036-1720-01 запросить цену →		PRESSURE SPRING
16	4036-1721-01 запросить цену →		LEVER
17	4036-1370-01 запросить цену →		NS FRAME
18	4002-1458-01 запросить цену →		TENSION SPRING
28	9326-1810-21 запросить цену →		FERRITE CORE 1 211, 212, 213, 215, 312,

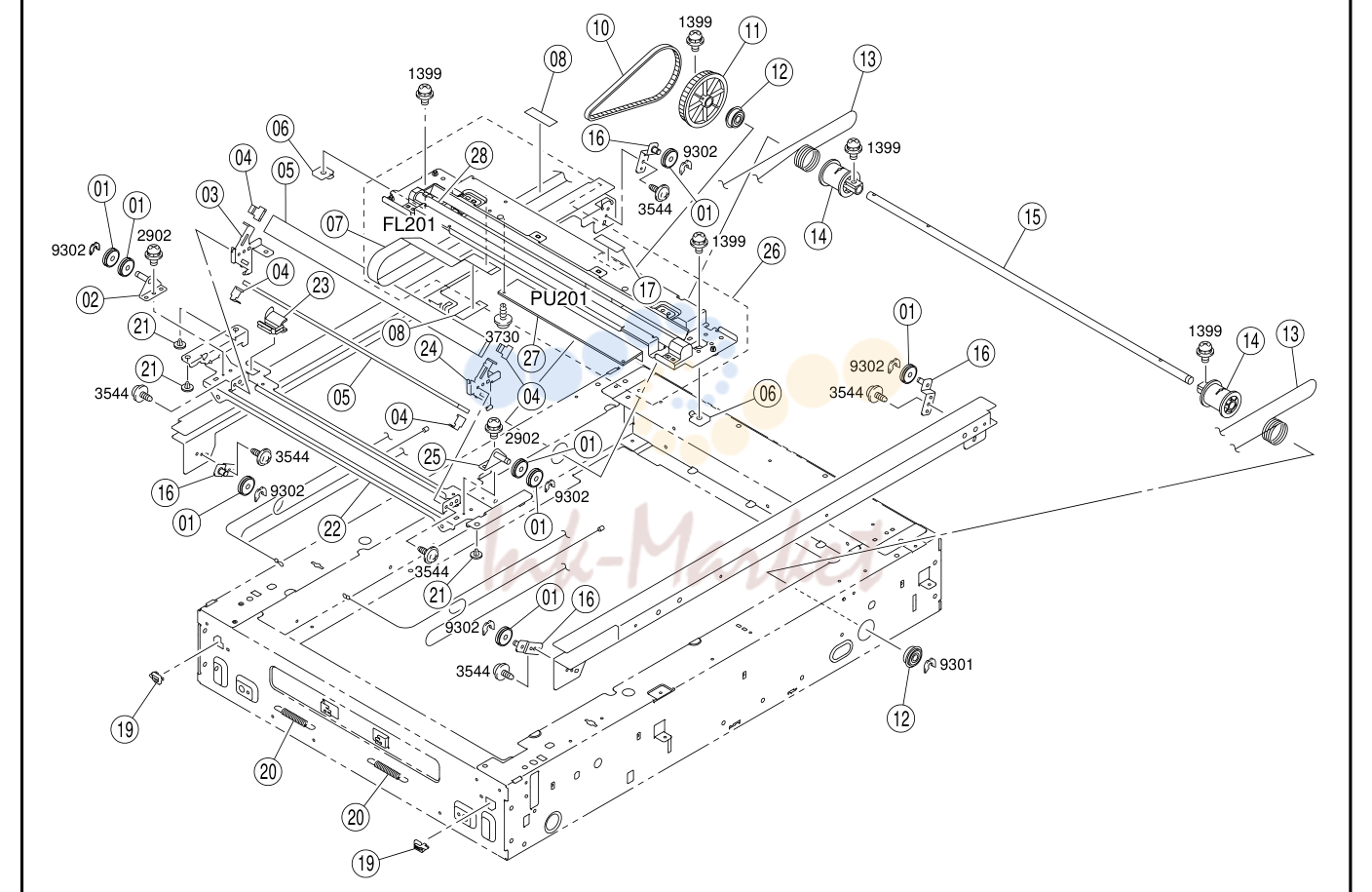

6. 5 SCANNER DRIVE SECTION(B) C350/CF2203/8022 9

№	Артикул	Альт. артикул	Описание
01	4005-1464-01 запросить цену →		PULLEY 8 21 4002-1480-01 BUSHING
02	4005-0203-01 запросить цену →		BRACKET ASSY 1 22 4581-1421-01 NS FRAME
03	4581-1428-01 запросить цену →		NS HOLD PLATE 1 23 4581-1429-01 GUIDE
04	4002-1423-01 запросить цену →		HOLDER 4 24 4581-1427-01 NS HOLD PLATE
05	4002-1422-02 запросить цену →		MIRROR 2 25 4036-1425-01 BRACKET
06	4581-3806-01 запросить цену →		SET PLATE 2 26 4036-0902-01 FIRST SLIDER ASSY RP
07	4036-6859-01 запросить цену →		NS WIRE HARNESS ASSY 1 27 9325-4300-12 INVERTOR INVERTER (PU201)
08	4036-3075-01 запросить цену →		TAPE 2 28 9351-3300-11 FLUORESCENT LAMP EXPOSURE (FL201)
10	4036-1454-01 запросить цену →		TIMING BELT L=236
11	4036-1453-01 запросить цену →		PULLEY Z=96
12	4002-1456-01 запросить цену →		BALL BEARING
13	4036-1451-02 запросить цену →		WIRE
14	4581-1452-01 запросить цену →		PULLEY
15	4581-1455-01 запросить цену →		NS SHAFT
16	4005-0201-01 запросить цену →		BRACKET ASSY
17	1129-7303-01 запросить цену →		LABEL HI-VOL CAUTION
19	1139-1612-01 запросить цену →		GUIDE
20	4581-1640-02 запросить цену →		SPRING

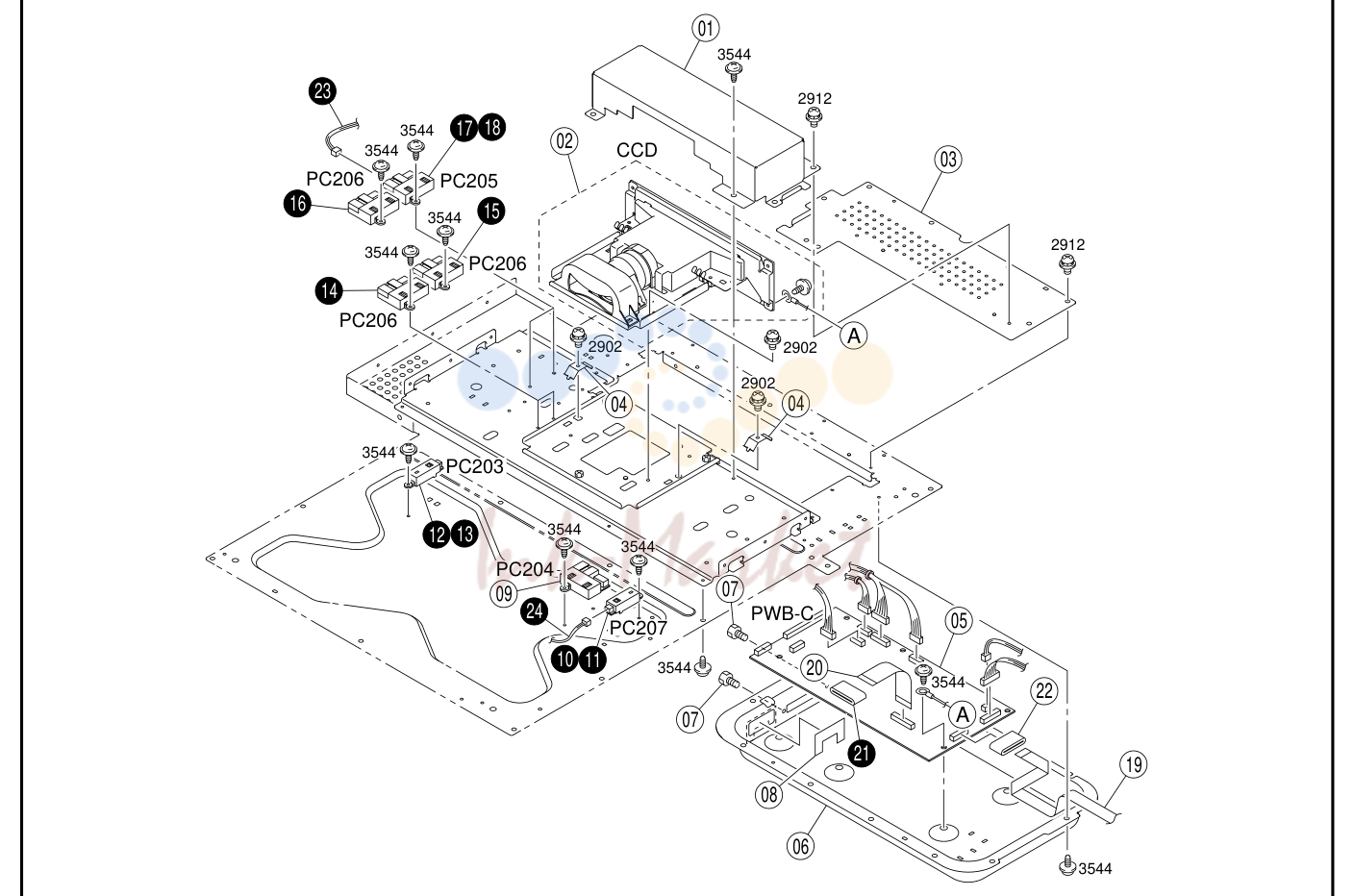

7. 6 OPTICAL SECTION C350/CF2203/8022 11

№	Артикул	Альт. артикул	Описание
01	4036-1582-01 запросить цену →		NS COVER
02	4036-0903-01 запросить цену →		CCD UNIT
03	4036-1366-01 запросить цену →		NS COVER
04	4581-1579-01 запросить цену →		NS PLATE SPRING
05	4036-0113-03 запросить цену →		PWB ASSY IMAGE (PWB-C) RP
06	4036-1374-02 запросить цену →		NS PLATE
07	4581-2269-02 запросить цену →		SHOULDER SCREW
08	4036-1633-01 запросить цену →		SEAL
09	9335-1300-41 запросить цену →		SOLID STATE SWITCH FD2 (PC204)
19	4036-6858-01 запросить цену →		WIRE HARNESS ASSY
20	4036-6857-01 запросить цену →		WIRE HARNESS ASSY
22	9326-1001-11 запросить цену →		FERRITE CORE
10	9335-1300-31 запросить цену →		SOLID STATE SWITCH CD2 (PC207) 1 212, 213, 215, 314,
11	9335-1300-31 запросить цену →		SOLID STATE SWITCH OP CD2 (PC207) 1 011, 211, 311, 312,
12	9335-1300-31 запросить цену →		SOLID STATE SWITCH FD1 (PC203) 1 011, 211, 212, 213, 215, 312, 313, 314,
13	9335-1300-31 запросить цену →		SOLID STATE SWITCH OP FD1 (PC203)
14	9335-1300-41 запросить цену →		SOLID STATE SWITCH CD1 (PC206) 1 011, 312,
15	9335-1300-41 запросить цену →		SOLID STATE SWITCH CD1 (PC206) 1 211, 311, 314,
16	9335-1300-41 запросить цену →		SOLID STATE SWITCH CD1 (PC206) 1 212, 213,
17	9335-1300-41 запросить цену →		SOLID STATE SWITCH FD3 (PC205) 1 212, 213, 215, 314,
18	9335-1300-41 запросить цену →		SOLID STATE SWITCH OP FD3 (PC205) 1 011, 211, 311, 312,
21	9326-1001-11 запросить цену →		FERRITE CORE 1 211, 212, 213, 215, 312,
23	4036-6855-01 запросить цену →		WIRE HARNESS ASSY OP FD3 FOR PC205 1 011, 211, 311, 312,
24	4036-6856-02 запросить цену →		WIRE HARNESS ASSY OP CD2 FOR PC207 1 011, 211, 311, 312,

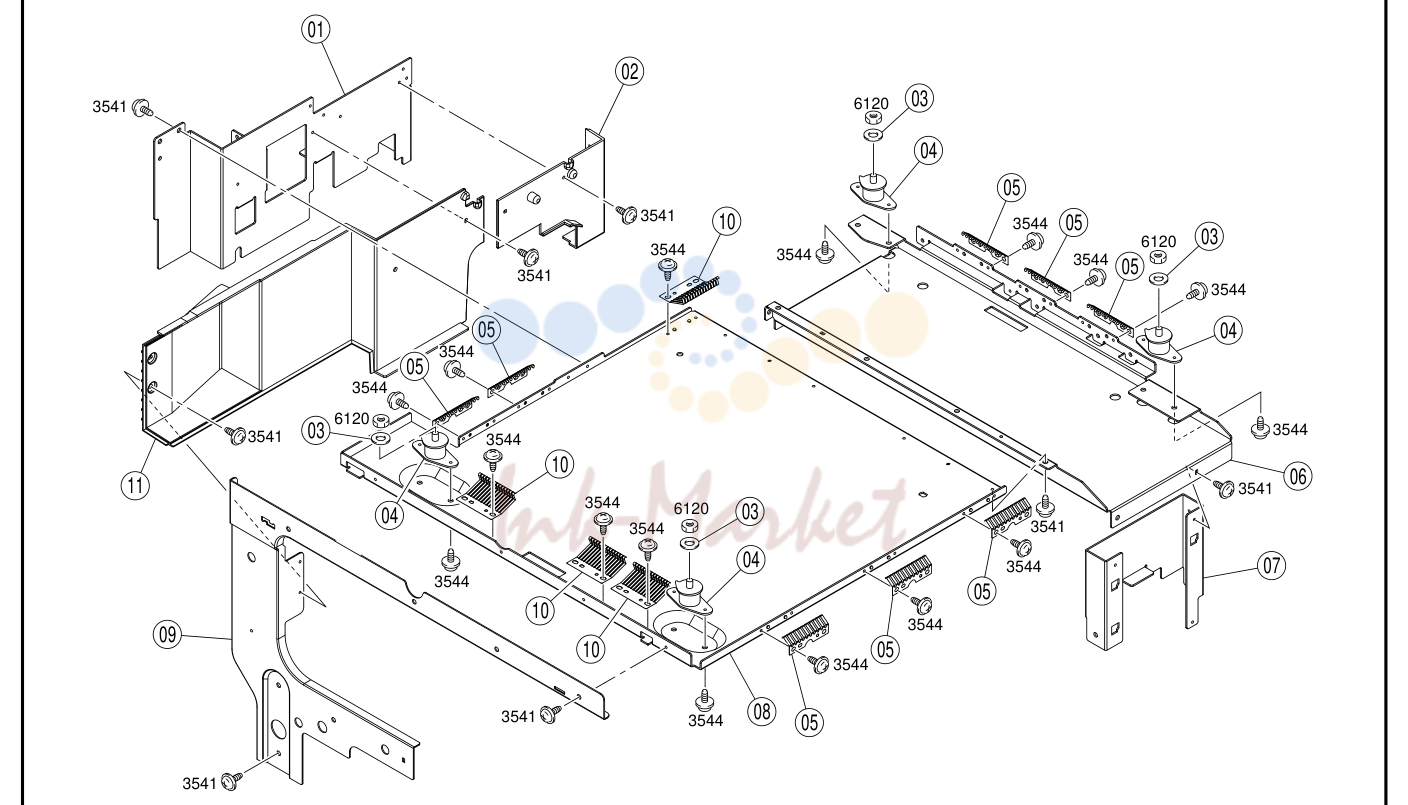

8. 7 IR FRAME C350/CF2203/8022 13

№	Артикул	Альт. артикул	Описание
01	4036-1501-02 запросить цену →		NS HOLD PLATE
02	4036-1403-01 запросить цену →		COVER
03	4036-1506-01 запросить цену →		SPACER
04	4036-1505-02 запросить цену →		CUSHION
05	4036-1509-01 запросить цену →		NS PLATE SPRING
06	4036-1503-02 запросить цену →		NS HOLD PLATE
07	4036-1500-01 запросить цену →		NS HOLD PLATE
08	4036-1504-02 запросить цену →		NS HOLD PLATE
09	4036-1502-01 запросить цену →		NS HOLD PLATE
10	4002-1591-01 запросить цену →		NS EARTH GROUND
11	4036-1406-02 запросить цену →		COVER

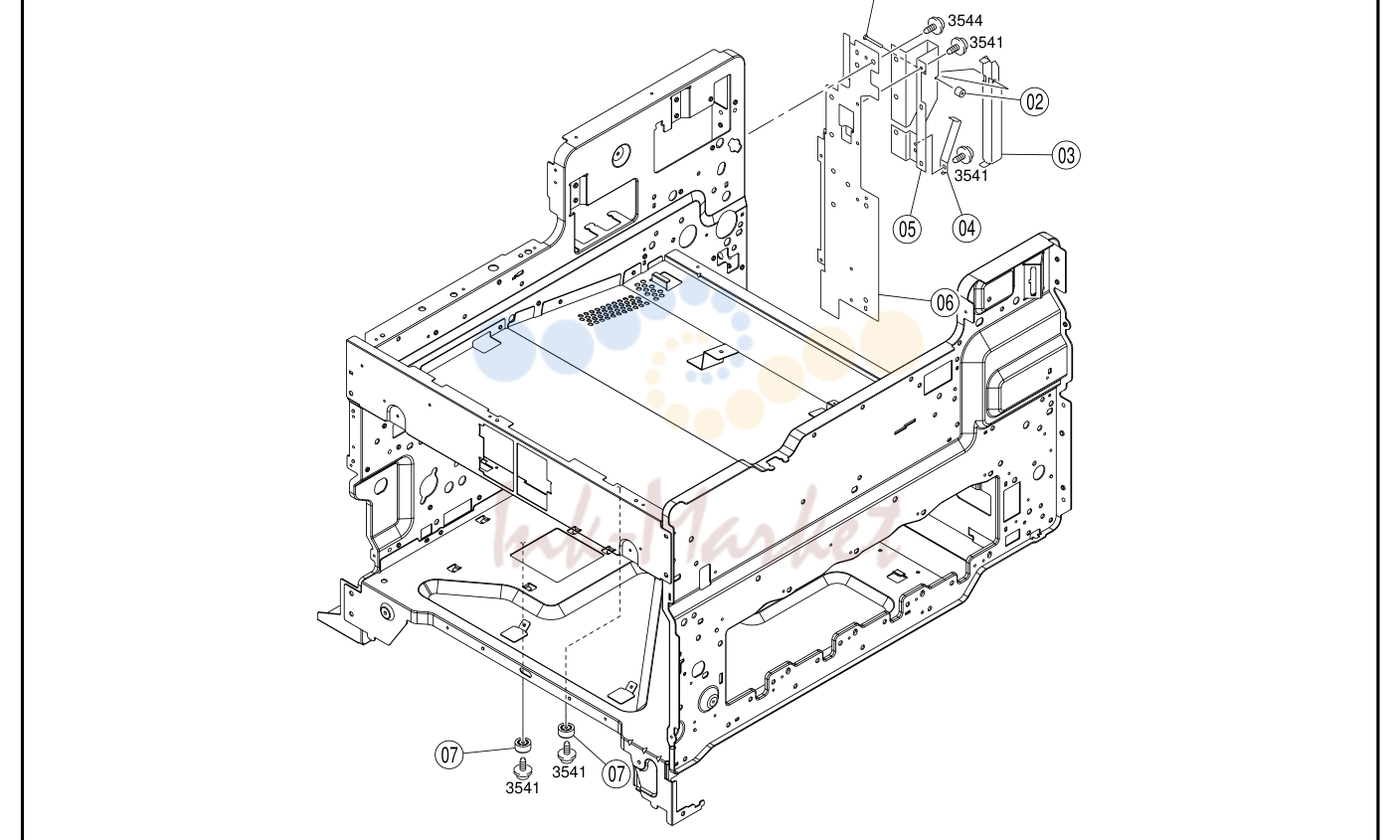

9. 8 MAIN FRAME C350/CF2203/8022 15

№	Артикул	Альт. артикул	Описание
01	1200-5211-05 запросить цену →		SHAFT
02	1200-2105-05 запросить цену →		COLLAR
03	4004-2025-01 запросить цену →		NS HANDLE
04	4004-2026-01 запросить цену →		NS PLATE SPRING
05	4036-2023-01 запросить цену →		NS BRACKET
06	4036-2204-02 запросить цену →		NS BRACKET
07	0996-3055-01 запросить цену →		RUBBER FOOT

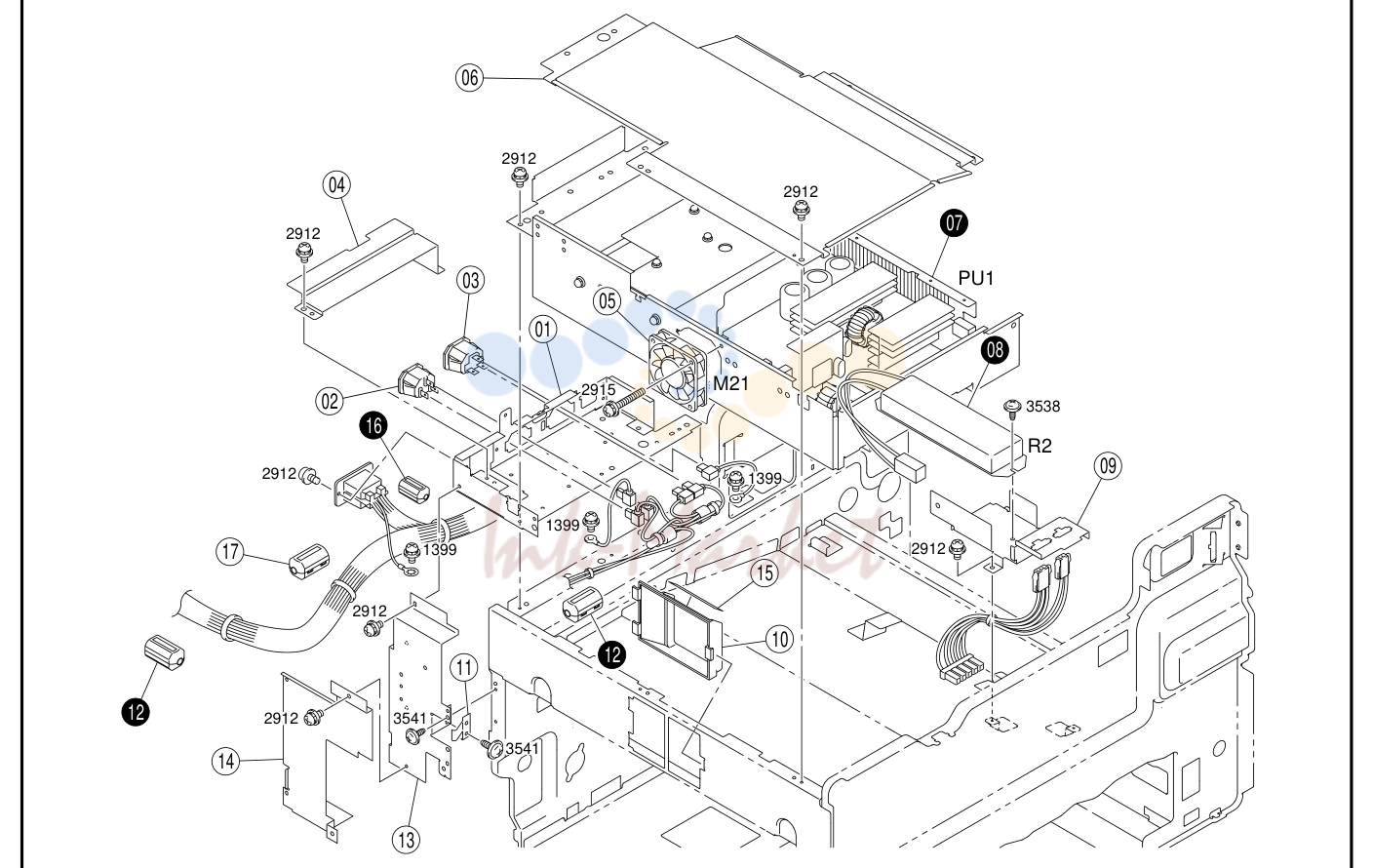

10. 9 ELECTRICAL COMPONENTS(A) C350/CF2203/8022 17

№	Артикул	Альт. артикул	Описание
01	4036-2231-01 запросить цену →		NS BRACKET
02	9383-2510-21 запросить цену →		HOLDER AC-INLET
03	9383-5000-11 запросить цену →		JACK OUTLET
04	4036-2208-01 запросить цену →		NS SHIELD
05	9313-1000-61 запросить цену →		FAN MOTOR PU COOL (M21)
06	4036-2211-01 запросить цену →		NS SHIELD
09	4036-2216-02 запросить цену →		NS BRACKET
10	4004-2257-01 запросить цену →		NS DUCT
11	4004-1069-02 запросить цену →		NS PLATE SPRING
13	4036-2205-01 запросить цену →		NS BRACKET
14	4036-2256-02 запросить цену →		NS SHIELD
15	4004-2258-01 запросить цену →		NS SEAL
17	9326-1810-21 запросить цену →		FERRITE CORE
07	4036-6203-02 запросить цену →		POWER SUPPLY DC P.S. (PU1) 1 011, 311, 312, 313, 314,
07	4036-6204-02 запросить цену →		POWER SUPPLY DC P.S. (PU1) 1 211, 212, 213,
08	9450-1806-01 запросить цену →		RESISTOR FLICKER (R2)
12	9326-1810-21 запросить цену →		FERRITE CORE 2 211, 212, 213, 215, 312,
16	9326-1200-61 запросить цену →		FERRITE CORE 1 211, 212, 213, 215, 312,

11. 10 LEFT SIDE DOOR C350/CF2203/8022 19

№	Артикул	Альт. артикул	Описание
01	4134-3579-03 запросить цену →		SHOULDER SCREW 1 19 4036-1010-02 NS REINFORCE PLATE
02	4036-1039-01 запросить цену →		STOPPER 1 20 4036-1005-03 COVER
03	4036-1013-01 запросить цену →		HANDLE 1 21 4036-1011-01 LABEL MASK
04	4025-1019-01 запросить цену →		NS CUSHION 1 22 4036-1042-01 PIN
05	4004-1014-01 запросить цену →		PRESSURE SPRING 1 23 4036-1015-01 NS BRACKET
06	4025-1012-01 запросить цену →		NS PLATE SPRING 1 24 4036-1040-01 PIN
07	4004-1066-03 запросить цену →		NS PLATE SPRING
08	4004-1012-02 запросить цену →		NS PLATE SPRING
09	4036-7303-01 запросить цену →		LABEL TONER B. REPLACE
10	4004-2255-02 запросить цену →		BRACKET
11	9331-2200-21 запросить цену →		MICRO-SWITCH LFT-DOOR (SW3)
12	4004-2239-03 запросить цену →		TORSION SPRING
13	4036-2257-01 запросить цену →		SHOULDER SCREW
14	4004-2254-01 запросить цену →		NS PLATE SPRING
15	4036-2024-01 запросить цену →		HANDLE
16	4036-2101-02 запросить цену →		NS RAIL LFT
17	4004-1072-01 запросить цену →		NS BRACKET
18	4004-1067-02 запросить цену →		NS PLATE SPRING

12. 11 MAIN SWITCH SECTION C350/CF2203/8022 21

№	Артикул	Альт. артикул	Описание
01	0990-6304-02 запросить цену →		SWITCH MAIN (SW1)
02	1200-5211-05 запросить цену →		SHAFT
03	1200-2105-05 запросить цену →		COLLAR
04	4004-2025-01 запросить цену →		NS HANDLE
05	4004-2021-03 запросить цену →		NS BRACKET
06	4004-2026-01 запросить цену →		NS PLATE SPRING
07	4036-1025-02 запросить цену →		HINGE
08	4036-2245-01 запросить цену →		NS LEVER
09	9332-1710-41 запросить цену →		SWITCH FUSING DOO (SW5)
10	4036-2214-01 запросить цену →		NS BRACKET
11	4036-1051-01 запросить цену →		COVER
12	9384-1900-56 запросить цену →		PWB SUPPORT 6.35H
13	4025-2276-01 запросить цену →		NS BRACKET
14	9384-1621-21 запросить цену →		PWB SUPPORT 6.4H
15	1155-0117-01 запросить цену →		PW BOARD-S TECH.REPA(PWB-S)
16	4036-1054-01 запросить цену →		COVER
17	4036-2212-01 запросить цену →		NS BRACKET
18	4036-1052-03 запросить цену →		COVER

13. 12 PAPER SELECT SWITCH & LED LOCK C350/CF2203/8022 23

№	Артикул	Альт. артикул	Описание
01	4036-4901-01 запросить цену →		GUIDE 1 20 4004-1823-01 HOLDER
02	4036-2311-01 запросить цену →		PIN 2 21 4036-1821-01 LEVER
03	4036-4551-01 запросить цену →		CONTACT 2 22 4004-1838-02 TORSION SPRING
04	4036-1847-02 запросить цену →		LABEL IU RAIL LFT 4 23 4004-1836-02 SEAL
05	4036-1846-01 запросить цену →		LABEL IU RAIL RT 4 24 4004-1842-01 CUSHION
06	4036-1845-02 запросить цену →		NS GUIDE PLATE 5 25 4004-1829-02 CUSHION
07	4036-2007-01 запросить цену →		PIN 4 26 4004-1826-03 PAWL
08	4036-3071-01 запросить цену →		NS BRACKET 1 27 4004-1805-01 NS SHAFT
09	4036-3075-01 запросить цену →		TAPE 1 28 4036-1837-01 COVER
10	4128-0105-01 запросить цену →		PWB ASSY P.DETECT (PWB-S) 1 29 4004-1071-01 NS PLATE SPRING
11	4108-3079-01 запросить цену →		HOLDER
12	4004-3073-02 запросить цену →		KNOB
14	4004-1822-01 запросить цену →		NS SHAFT
15	4004-1834-02 запросить цену →		SEAL
16	4004-1833-03 запросить цену →		SEAL
17	4004-1835-02 запросить цену →		SEAL
18	4004-1831-01 запросить цену →		PLATE
19	4004-1832-01 запросить цену →		TORSION SPRING
13	4036-3072-02 запросить цену →		COVER 1 211, 212, 213, 215, 311, 312, 313, 314,
13	4036-3074-02 запросить цену →		COVER

14. A FIG.14

№	Артикул	Альт. артикул	Описание
01	4025-5442-02 запросить цену →		NS LEVER 4 20 4036-7316-01 LABEL LOCK RELEASE Y
02	4036-5301-03 запросить цену →		HOUSING 1 21 4036-7315-01 LABEL LOCK RELEASE
03	4036-5414-01 запросить цену →		SHAFT 4 22 4036-5325-02 PAWL
04	4036-5413-01 запросить цену →		GUIDE
05	4036-5419-01 запросить цену →		LEVER
06	4036-5411-01 запросить цену →		SHUTTER
07	4025-5412-01 запросить цену →		NS SEAL
08	4036-5349-02 запросить цену →		SEAL
09	4036-5348-01 запросить цену →		TENSION SPRING
10	4036-5347-01 запросить цену →		SHUTTER
11	9335-1100-51 запросить цену →		SOLID STATE SWITCH NEAR EMP(PC15-18)
13	4025-5422-01 запросить цену →		LEVER
14	4036-7319-01 запросить цену →		LABEL LOCK RELEASE K
15	4025-5421-01 запросить цену →		LEVER
16	4036-7318-01 запросить цену →		LABEL LOCK RELEASE C
17	4025-5420-01 запросить цену →		LEVER
18	4036-7317-02 запросить цену →		LABEL LOCK RELEASE M
19	4025-5417-01 запросить цену →		LEVER

15. 14 HOPPER SECTION(B) C350/CF2203/8022 27

№	Артикул	Альт. артикул	Описание
01	4025-5363-01 запросить цену →		NS GEAR Z=16 4 19 4004-5337-01 NS SEAL
02	4025-5365-01 запросить цену →		NS GEAR Z=14/28 4 20 4025-5333-01 NS SHAFT
03	4025-5362-01 запросить цену →		NS GEAR Z=14/22 4 21 4025-5307-01 NS SEAL
04	4004-5354-01 запросить цену →		NS GEAR Z=19 4 22 4036-5302-01 COVER
05	4025-5352-01 запросить цену →		NS GEAR Z=30 4 23 4036-1032-01 SCREW
06	4004-5356-01 запросить цену →		NS GEAR Z=22 8 24 1500-2640-04 MAGNET CATCH
07	4004-5353-02 запросить цену →		NS GEAR Z=40 4 25 4004-1017-01 NS BRACKET
08	4002-0902-01 запросить цену →		PHOTO INTERRUPTER (PC19.20.25.26) 4 26 4036-2257-01 SHOULDER SCREW
09	4025-5441-02 запросить цену →		NS BRACKET 4 27 4004-1041-01 TORSION SPRING
10	9335-1100-41 запросить цену →		SOLID STATE SWITCH NEAR EMP(PC21-24) 4 28 9331-2200-21 MICRO-SWITCH FNT-DOOR (SW4)
11	9314-1300-21 запросить цену →		MOTOR TONER (M3.M4) 2 29 4004-1030-01 NS CONTACT
12	4025-5351-01 запросить цену →		GEAR Z=14/104
13	4004-5339-01 запросить цену →		NS BUSHING
14	4025-5332-01 запросить цену →		NS TORSION SPRING
15	4025-5331-01 запросить цену →		NS HOLDER
16	4025-5335-01 запросить цену →		NS SEAL
17	1144-5336-02 запросить цену →		SPONGE
18	4004-5338-01 запросить цену →		NS ROLLER

Раздел 16

№	Артикул	Альт. артикул	Описание
01	4036-2463-02 запросить цену →		NS BRACKET 1 19 4036-2146-02 NS BRACKET
02	4036-2487-01 запросить цену →		SHOULDER SCREW 6 20 4004-2148-01 SEAL
03	4025-2294-01 запросить цену →		NS BUSHING 6 21 4036-2483-01 DUCT
04	9313-1000-72 запросить цену →		FAN MOTOR OZON (M9.M18.M20) 3 22 4036-2484-01 NS BRACKET
05	4025-2465-01 запросить цену →		SEAL 1 23 4036-2485-01 SEAL
06	4036-2459-01 запросить цену →		NS BRACKET 1 24 4036-2486-01 NS BRACKET
07	4025-2452-03 запросить цену →		NS DUCT 1 26 4036-2489-01 NS REINFORCE PLATE
08	4036-2490-01 запросить цену →		CUSHION 1 27 4036-2488-01 NS COVER
09	4025-2466-01 запросить цену →		SEAL
10	4025-2458-01 запросить цену →		SEAL
11	9313-1300-12 запросить цену →		FAN MOTOR FUSING COOL (M10)
12	4120-4614-01 запросить цену →		SCREW
13	4025-2453-04 запросить цену →		NS DUCT
14	4025-2468-01 запросить цену →		SEAL
15	4053-0151-01 запросить цену →		HOLDER ASSY DEODORIZE FILTE RP
16	4004-2230-03 запросить цену →		NS BRACKET
17	4004-2142-01 запросить цену →		SEAL
18	4004-2141-01 запросить цену →		NS DUCT
25	9381-2400-31 запросить цену →		NS SHIELD WIRE 1 211, 212, 213, 215, 312,

17. 16 PC DRIVE SECTION C350/CF2203/8022 31

№	Артикул	Альт. артикул	Описание
01	4036-2238-01 запросить цену →		GUIDE 2 19 9384-1621-21 PWB SUPPORT 6.4H
02	4036-6201-02 запросить цену →		HV TRANSFORMER IMAGE. DRUM (HV1) 1 20 4036-2595-01 HOLDER
03	9384-1900-55 запросить цену →		PWB SUPPORT 9.53H 1 21 9314-2300-31 MOTOR CLEAN BRUSH(M22)
04	4036-2210-01 запросить цену →		NS BRACKET 1 22 4004-2253-02 NS INSULATING MEMBER
05	4036-2482-01 запросить цену →		SEAL 1 23 4004-2209-05 NS BRACKET
06	4036-2481-01 запросить цену →		DUCT 1 24 4036-6202-02 HV TRANSFORMER DEVELOP (HV2)
07	4036-2480-01 запросить цену →		SEAL
08	4036-2215-01 запросить цену →		GUIDE
09	4004-0207-01 запросить цену →		NS BRACKET ASSY
10	4004-0903-01 запросить цену →		PHOTO INTERRUPTER 1ST IMAGE (PC12)
11	9314-1100-71 запросить цену →		MOTOR 1ST IMAGE (M11)
12	4004-4533-01 запросить цену →		GEAR Z=18/62
13	4004-4532-01 запросить цену →		GEAR Z=18/38
14	4036-2599-01 запросить цену →		PIN
15	4036-2596-01 запросить цену →		NS BRACKET
16	4004-2582-01 запросить цену →		TENSION SPRING
17	4036-2597-01 запросить цену →		GEAR Z=32
18	4036-2598-01 запросить цену →		RING

18. 17 DRIVE SECTION(A) C350/CF2203/8022 33

№	Артикул	Альт. артикул	Описание
01	9314-2300-21 запросить цену →		MOTOR PC BLACK (M7) 1 24 4004-2509-01 JOINT
02	4002-0902-01 запросить цену →		PHOTO INTERRUPTER PC DRIVE (PC11.36) 2 25 4036-2775-01 CAP
03	4036-2237-01 запросить цену →		NS GUIDE 1 26 4036-2774-01 JOINT
04	9314-2300-31 запросить цену →		MOTOR MAIN (M1) 1 27 4004-2503-01 PRESSURE SPRING
05	1200-3131-08 запросить цену →		BUSHING 6 28 4036-2769-01 PRESSURE SPRING
06	4036-2511-01 запросить цену →		NS FRAME 1 29 4036-2520-01 NS SHAFT
07	1129-7303-01 запросить цену →		LABEL 1 30 4036-2531-01 NS SHAFT
08	1300-4342-07 запросить цену →		BALL BEARING 2 31 9322-1300-31 CLUTCH P.TAKE-UP (CL1)
09	4004-2540-01 запросить цену →		GEAR Z=88 1 32 4036-2544-01 GEAR Z=36
10	4036-2754-02 запросить цену →		GEAR Z=208 1 33 4036-2537-01 NS BRACKET
11	4004-2547-01 запросить цену →		PIN 1 34 4036-2513-01 GEAR Z=53
12	4036-2541-01 запросить цену →		NS SHAFT 1 35 4036-2517-01 GEAR Z=52
13	4036-2767-01 запросить цену →		BUSHING 1 36 4036-2519-01 GEAR Z=40
14	4036-2512-01 запросить цену →		NS SHAFT 1 37 4036-2752-01 HOLDER
15	4004-2545-01 запросить цену →		GEAR Z=18/30 2 38 4036-2521-01 GEAR Z=40
16	4036-2543-01 запросить цену →		GEAR Z=32 2 39 9384-1621-21 PWB SUPPORT 6.4H
17	4036-2538-01 запросить цену →		GEAR Z=80 1 40 4036-2764-01 NS SHAFT
18	4004-2546-01 запросить цену →		NS BRACKET 1 41 9322-1300-41 CLUTCH DEV.BLACK (CL2)
19	4036-2515-01 запросить цену →		GEAR Z=91 1 42 4036-2768-01 BUSHING
20	4036-0208-01 запросить цену →		NS BRACKET ASSY 1 43 1154-4670-01 CUSHION
21	4036-2514-01 запросить цену →		GEAR Z=19 1 44 4036-2762-01 BUSHING
22	4036-2542-01 запросить цену →		GEAR Z=13/39 1 45 4036-2772-01 NS BRACKET
23	4036-2766-02 запросить цену →		JOINT

19. 18 YMC DRIVE SECTION C350/CF2203/8022 35

№	Артикул	Альт. артикул	Описание
01	9314-2300-41 запросить цену →		MOTOR COLOR DEV. (M6) 1 19 4036-2753-01 BUSHING
02	9314-2300-21 запросить цену →		MOTOR PC YMC (M5) 1 20 4036-2757-01 NS FRAME
03	4002-0902-01 запросить цену →		PHOTO INTERRUPTER YMC DRIV (PC10.35) 2 21 4036-0315-02 YMC DRIVE ASSY YMC
04	4036-2754-02 запросить цену →		GEAR Z=208
05	4036-2767-01 запросить цену →		BUSHING
06	4036-2758-01 запросить цену →		GEAR Z=106
07	4036-0207-01 запросить цену →		NS BRACKET ASSY
08	4036-2769-01 запросить цену →		PRESSURE SPRING
09	4036-2766-02 запросить цену →		JOINT
10	4036-2751-01 запросить цену →		NS SHAFT
11	4004-2503-01 запросить цену →		PRESSURE SPRING
12	4036-2774-01 запросить цену →		JOINT
13	4036-2775-01 запросить цену →		CAP
14	4004-2509-01 запросить цену →		JOINT
15	4036-2752-01 запросить цену →		HOLDER
16	4036-2761-01 запросить цену →		GEAR Z=75
17	4036-2760-01 запросить цену →		GEAR Z=113
18	4036-2768-01 запросить цену →		BUSHING

20. 19 FUSING DRIVE SECTION(A) C350/CF2203/8022 37

№	Артикул	Альт. артикул	Описание
01	9314-2300-31 запросить цену →		MOTOR FUSING (M2) 1 19 4131-2591-01 TORSION SPRING RP
02	4036-0209-01 запросить цену →		NS BRACKET ASSY 1 20 4131-2577-01 GEAR Z=23
03	4036-2567-01 запросить цену →		GEAR Z=18 2 21 4131-2576-01 GEAR Z=23
04	1200-3120-02 запросить цену →		BUSHING 2 22 4131-2579-03 TORSION SPRING RP
05	4036-2561-01 запросить цену →		GEAR Z=29 1 23 4131-2578-01 RATCHET
06	4036-2563-01 запросить цену →		NS SHAFT 1 24 9321-2100-61 SOLENOID LOOP (SL1)
07	4036-2560-01 запросить цену →		GEAR Z=19 1 25 4131-2575-01 DRUM
08	4131-2571-01 запросить цену →		GEAR Z=17/23
09	4036-2565-01 запросить цену →		BUSHING
10	4036-2585-01 запросить цену →		KNOB
11	4036-0217-01 запросить цену →		NS BRACKET ASSY
12	4036-2564-01 запросить цену →		GEAR Z=26
13	4036-2555-01 запросить цену →		GEAR Z=23
14	1300-4342-07 запросить цену →		BALL BEARING
15	4036-0153-01 запросить цену →		DRIVING ASSY
16	4036-2559-01 запросить цену →		NS SHAFT
17	4131-4128-01 запросить цену →		WASHER
18	4131-2590-01 запросить цену →		DRUM

21. 20 FUSING DRIVE SECTION(B) C350/CF2203/8022 39

№	Артикул	Альт. артикул	Описание
01	4036-2258-01 запросить цену →		SHOULDER SCREW 1 19 4036-3517-01 NS GUIDE
02	4004-2248-02 запросить цену →		PRESSURE SPRING 1 20 4036-2574-01 NS SHAFT
03	4036-2241-01 запросить цену →		NS BRACKET 1 21 4004-2571-12 GEAR Z=40
04	9331-2200-21 запросить цену →		MICRO-SWITCH RT-DOOR (SW2) 1 22 4036-2252-01 GUIDE
05	1200-3120-03 запросить цену →		BUSHING
06	4025-0495-01 запросить цену →		MOTOR ASSY FUSING PRES (M19)
07	4036-2552-01 запросить цену →		GEAR Z=54
08	4036-2557-01 запросить цену →		NS SHAFT
09	4036-2553-01 запросить цену →		GEAR Z=34
10	4004-2582-01 запросить цену →		TENSION SPRING
11	4036-2583-01 запросить цену →		NS PLATE SPRING
12	4036-2581-01 запросить цену →		NS BRACKET
13	4036-2586-01 запросить цену →		GEAR Z=23
14	4004-2569-01 запросить цену →		GEAR Z=75/18
15	4004-2570-02 запросить цену →		DETECTING PLATE
16	4002-0902-01 запросить цену →		PHOTO INTERRUPTER ENCODER (PC34)
17	1200-3131-08 запросить цену →		BUSHING
18	4036-2577-01 запросить цену →		GEAR Z=13

22. 21 MULTI MANUAL FEED SECTION(A) C350/CF2203/8022 41

№	Артикул	Альт. артикул	Описание
01	4030-3472-01 запросить цену →		HOLDER 1 20 4030-3435-01 TORSION SPRING
02	4036-3856-02 запросить цену →		COVER RR 1 21 4030-3473-02 HOLDER
03	4030-3411-03 запросить цену →		REGULATING PLATE 1 22 4030-3455-02 NS BRACKET
04	4030-3487-01 запросить цену →		BRAKE 1 23 1075-0130-02 RESISTOR SIZE (VR1)
05	4131-4623-03 запросить цену →		CLEANING PAD 2 24 4030-3460-02 RACK
06	4030-3466-02 запросить цену →		COVER 1 25 4030-3412-01 GEAR Z=13/18
07	4131-0902-01 запросить цену →		PHOTO INTERRUPTER FD1-4SI (PC111-114) 4 27 4030-0216-03 NS BRACKET ASSY
08	1134-3042-01 запросить цену →		NS PIN 4 28 4030-3486-01 BRAKE
09	4030-3415-01 запросить цену →		ACTUATOR 4 29 4036-7341-01 LABEL MANUAL FEED
10	4030-3414-01 запросить цену →		NS BRACKET 4 30 4030-3436-01 TORSION SPRING
11	4030-3446-01 запросить цену →		TORSION SPRING
12	4030-3461-01 запросить цену →		NS MEMBER
13	4030-3410-03 запросить цену →		REGULATING PLATE
14	4030-3423-03 запросить цену →		TRAY
15	4030-3459-02 запросить цену →		COVER
17	4030-3408-03 запросить цену →		TRAY
18	4036-3860-02 запросить цену →		COVER FNT
19	4030-3437-01 запросить цену →		NS BRACKET
16	4030-7305-01 запросить цену →		LABEL CAUTION
16	4030-7309-02 запросить цену →		LABEL CAUTION 1 211, 212, 213, 215, 311, 312, 313, 314,
26	4036-7311-01 запросить цену →		SCALE
26	4036-7312-01 запросить цену →		SCALE 1 011, 211, 212, 213, 215, 312, 313, 314,
31	9326-1200-61 запросить цену →		FERRITE CORE 1 211, 212, 213, 215, 312,

23. 22 MULTI MANUAL FEED SECTION(B) C350/CF2203/8022 43

№	Артикул	Альт. артикул	Описание
01	4030-3430-01 запросить цену →		LEVER 2 19 4030-3427-01 NS REINFORCE PLATE
02	4036-3857-01 запросить цену →		COVER 1 20 4030-3401-13 HOLDER
03	4030-3754-01 запросить цену →		LABEL 1 21 4030-3404-01 NS BRACKET
04	4030-3432-04 запросить цену →		NS BRACKET 1 22 4030-3492-01 SPACER
05	4030-3447-01 запросить цену →		GUIDE 1 23 4030-3475-01 PRESSURE SPRING
06	4030-3438-01 запросить цену →		TENSION SPRING 1 24 4030-3474-01 NS BRACKET
07	4030-3456-01 запросить цену →		NS REINFORCE PLATE 1 25 4131-3053-02 HOLDER
08	4687-3281-01 запросить цену →		FRICTION SHEET 1 26 4658-0151-01 ROLLER ASSY M.FEED SEPARATO RP
09	4030-3409-14 запросить цену →		LIFTING PLATE 1 27 4030-3402-01 GUIDE PLATE
10	4030-3476-01 запросить цену →		SEAL 2 28 4030-3403-01 GUIDE
11	4030-3477-01 запросить цену →		SEAL 2 29 4030-3489-01 SEAL
12	4030-3484-01 запросить цену →		NS WEIGHT 1 30 4131-0902-01 PHOTO INTERRUPTER P.EMPTY (PC110)
13	4030-3425-01 запросить цену →		HOLDER 1 31 4030-3443-02 NS BRACKET
14	4030-3481-01 запросить цену →		COLLAR 2 32 4036-0240-01 NS FRAME ASSY
15	4030-3457-03 запросить цену →		PRESSURE SPRING
16	4030-3428-01 запросить цену →		TENSION SPRING
17	4030-3448-01 запросить цену →		CUSHION
18	4030-3424-01 запросить цену →		NS BRACKET

24. 23 MULTI MANUAL FEED SECTION(C) C350/CF2203/8022 45

№	Артикул	Альт. артикул	Описание
01	9322-1200-31 запросить цену →		CLUTCH MANUAL FE (CL101) 1 19 4030-3465-01 HOLDER
02	4030-3478-01 запросить цену →		SHIELD PLATE 1 20 4030-3416-01 NS SHAFT
03	4131-4128-01 запросить цену →		WASHER 1 21 4131-3001-01 ROLLER TAKE-UP RP
04	9321-2100-41 запросить цену →		SOLENOID PICK-UP (SL101) 1 22 4030-3434-01 SHAFT
05	4131-3007-02 запросить цену →		DRUM 1 23 4036-3855-01 GEAR Z=18
06	4131-0902-01 запросить цену →		PHOTO INTERRUPTER LIFT-UP (PC115) 1 24 4348-3032-01 GEAR Z=20
07	4030-3479-01 запросить цену →		NS BRACKET 1 25 4658-3517-01 BUSHING
08	4030-3422-01 запросить цену →		HOLDER 1 26 1300-3322-17 GEAR 20T Z=20
09	4030-3420-02 запросить цену →		RATCHET 1 27 4036-3853-01 NS BRACKET
10	4030-3429-02 запросить цену →		MEMBER 1 28 4030-3467-01 GEAR Z=16/30
11	4030-3419-01 запросить цену →		TORSION SPRING RP
12	4131-3004-02 запросить цену →		GEAR Z=30
13	1274-2611-01 запросить цену →		BUSHING
14	4030-3417-01 запросить цену →		CAM
15	1067-2502-01 запросить цену →		PIN
16	4030-3464-01 запросить цену →		HOLDER
17	4030-3444-01 запросить цену →		ACTUATOR
18	4030-3445-01 запросить цену →		TORSION SPRING

Каталог очень большой (965 позиций). Показаны первые 24 узлов со схемами; полный список доступен по запросу.
