Konica Minolta Konica Minolta - Parts manual bizhub C250 — каталог запчастей со схемами

Содержание

1. INFORMATION FOR PARTS GUIDE MANUAL
2. DIAGRAMS OF MAIN PARTS SECTION
3. EXTERNAL PARTS
4. CONTROL PANEL
5. IR COVER
6. SCANNER DRIVE SECTION
7. SCANNER DRIVE SECTION
8. OPTICAL SECTION
9. IR FRAME
10. MAIN FRAME
11. INNER COVER SECTION

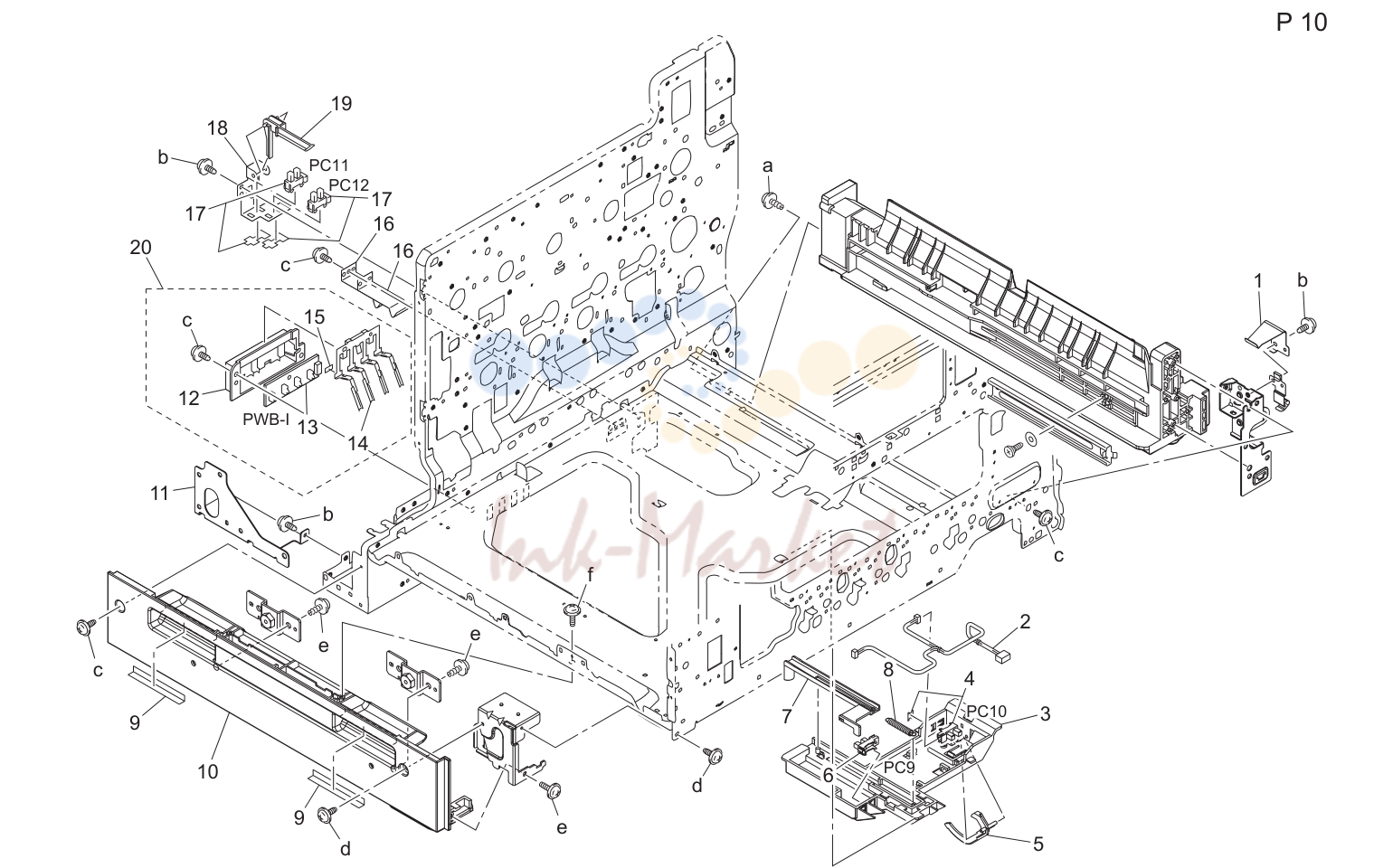

12. MPT PAPER TAKE-UP SECTION

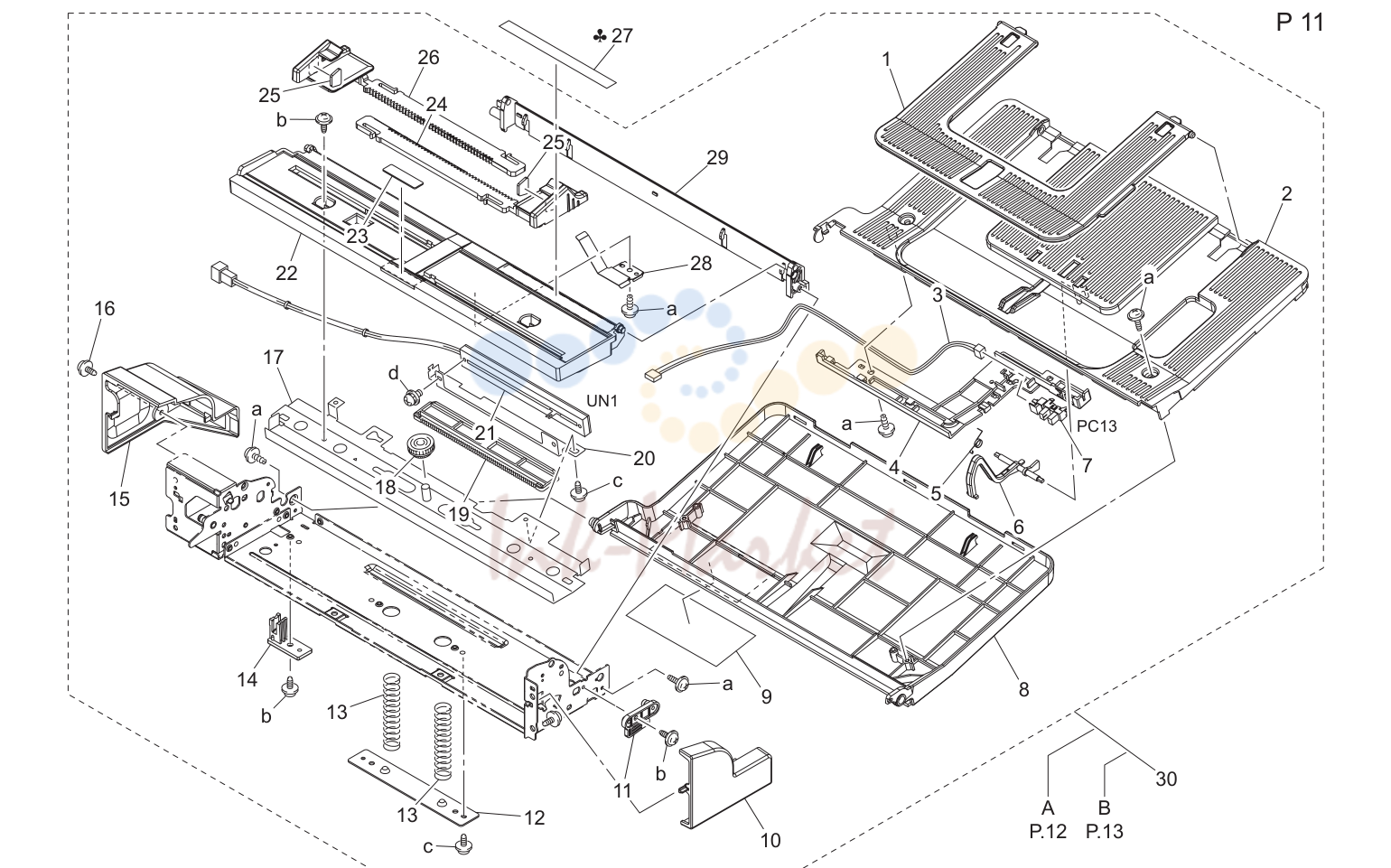

13. MANUAL FEED SECTION

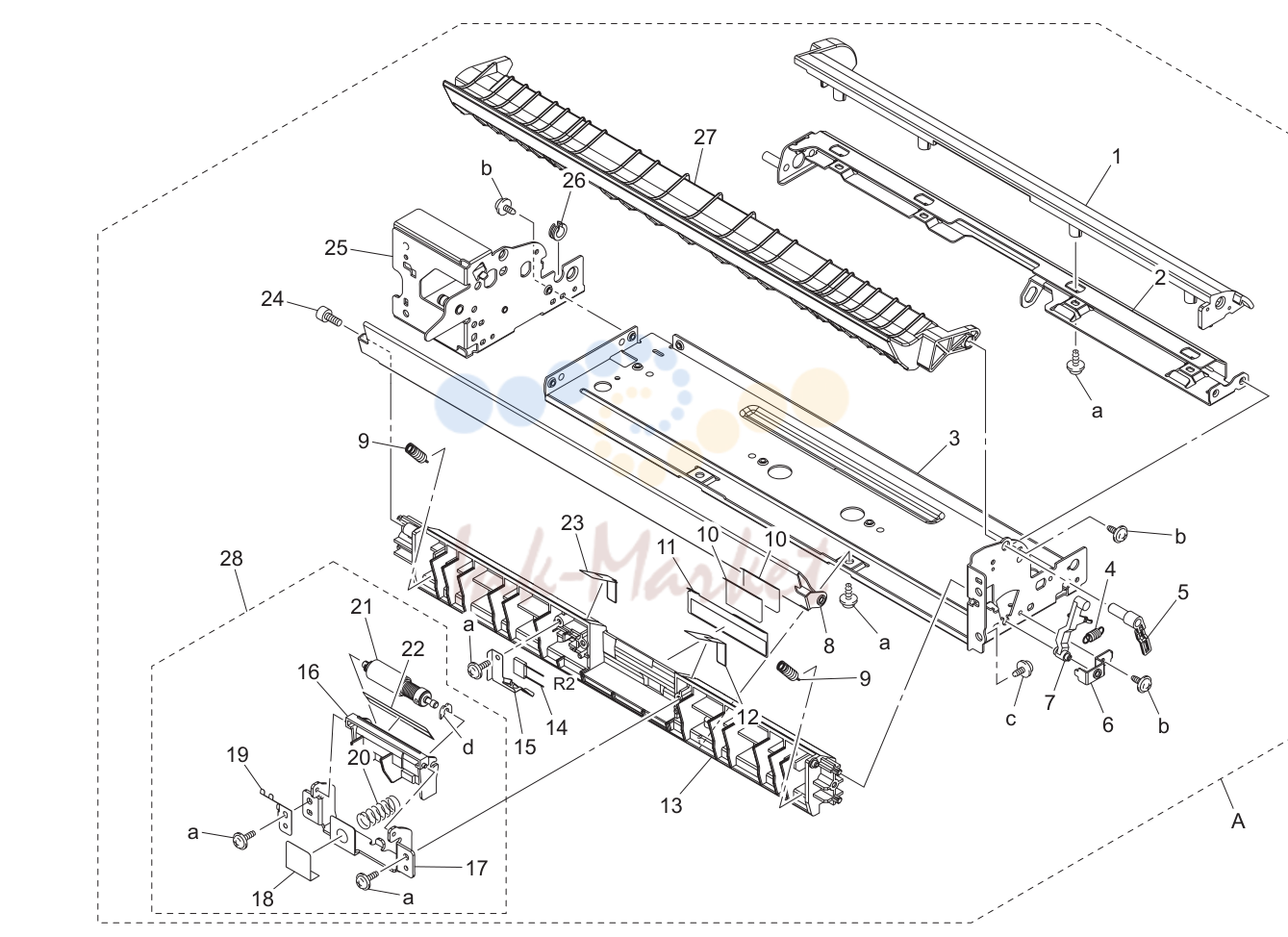

14. MANUAL FEED SECTION

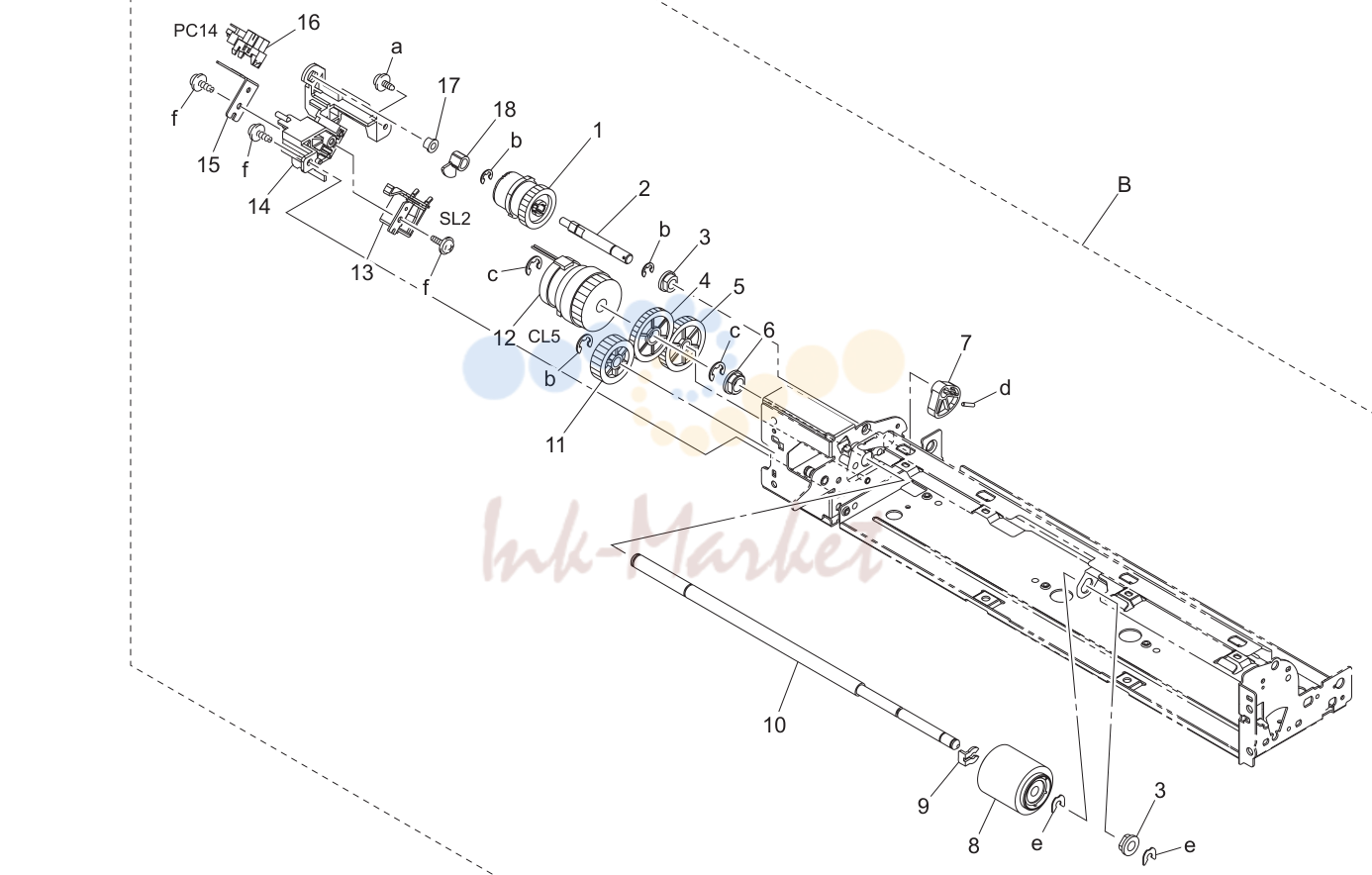

15. MANUAL FEED SECTION
16. P/H FRAME SECTION

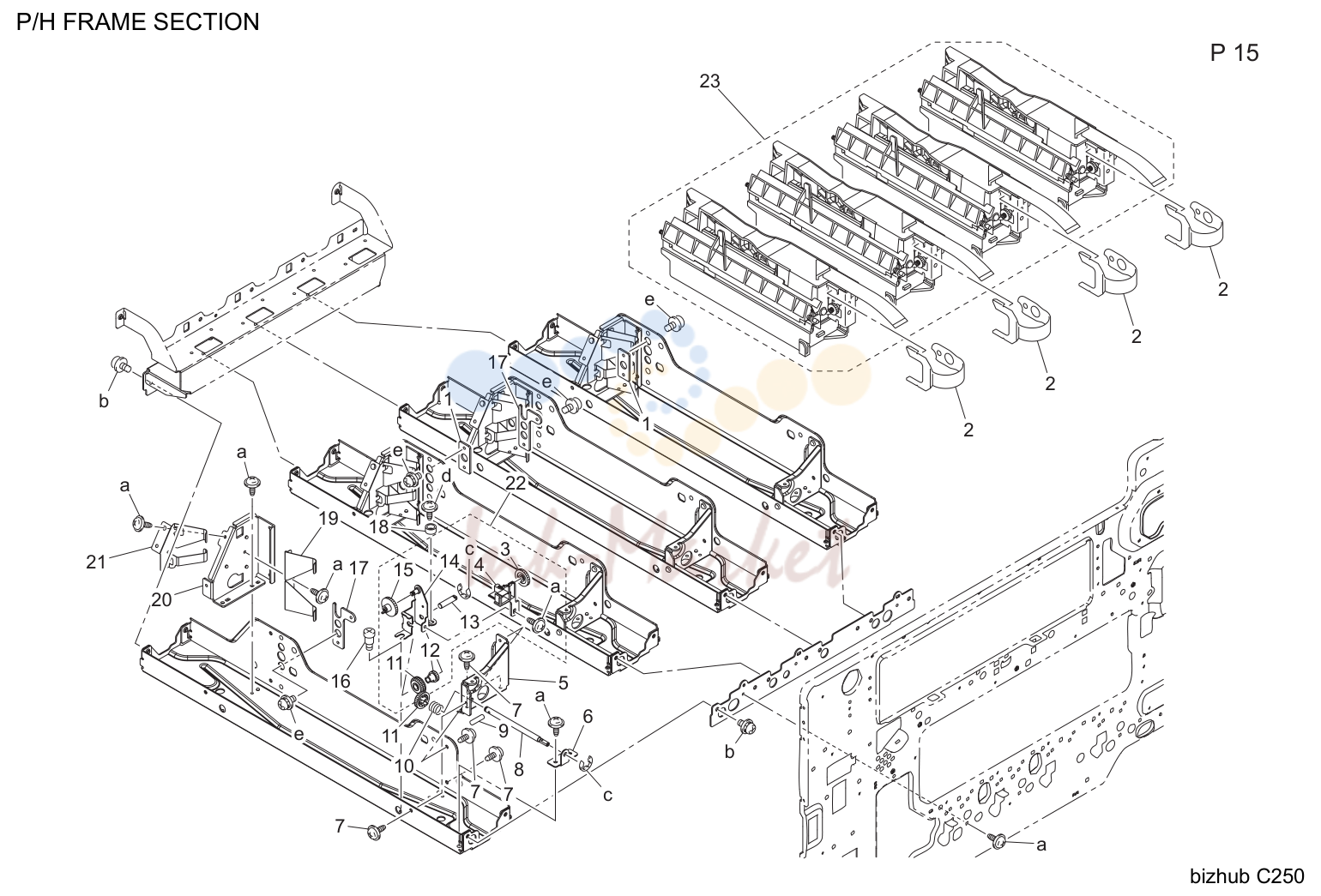

17. P/H FRAME SECTION

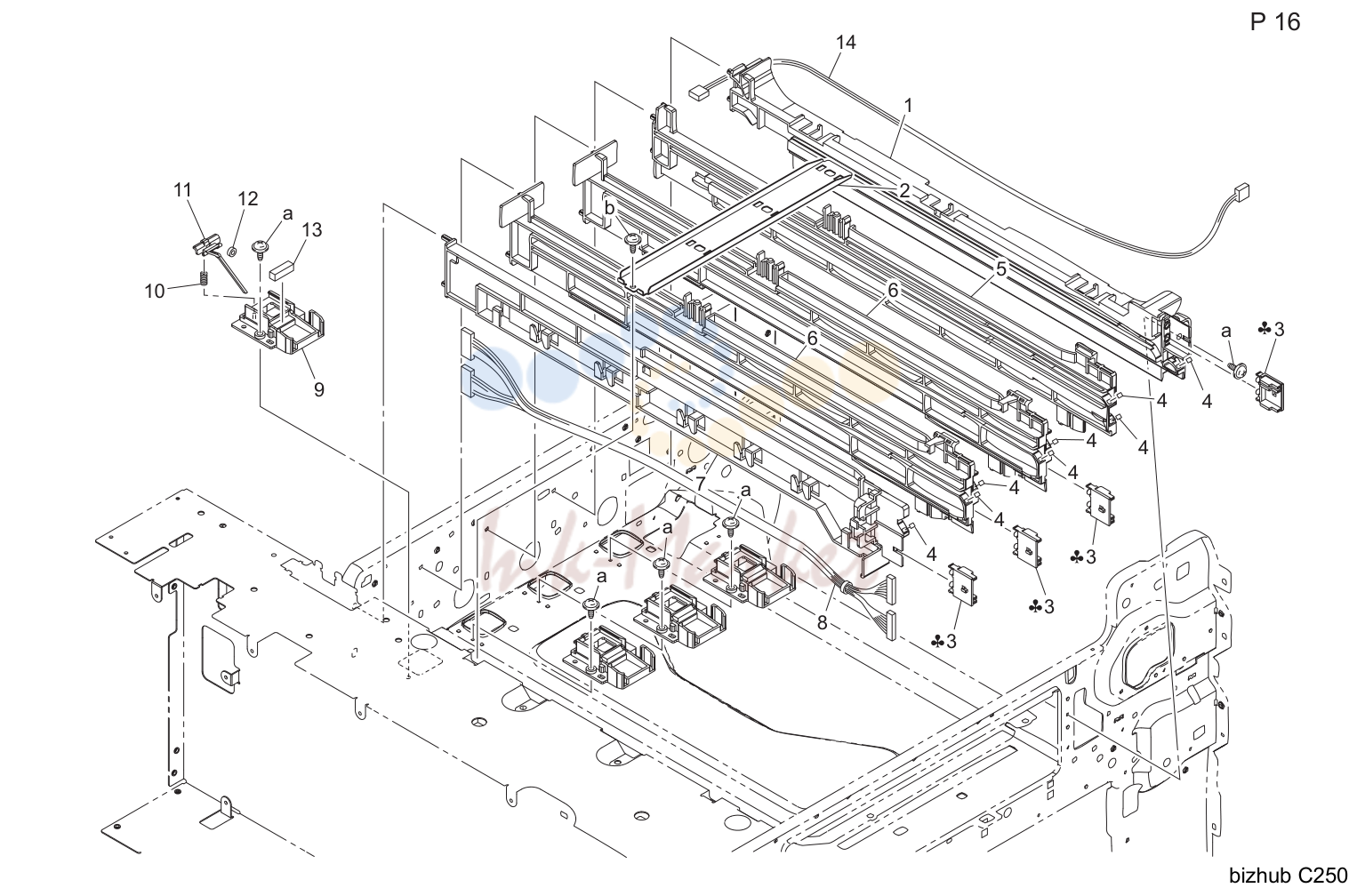

18. T/C RAIL SECTION
19. HOPPER DRIVE SECTION

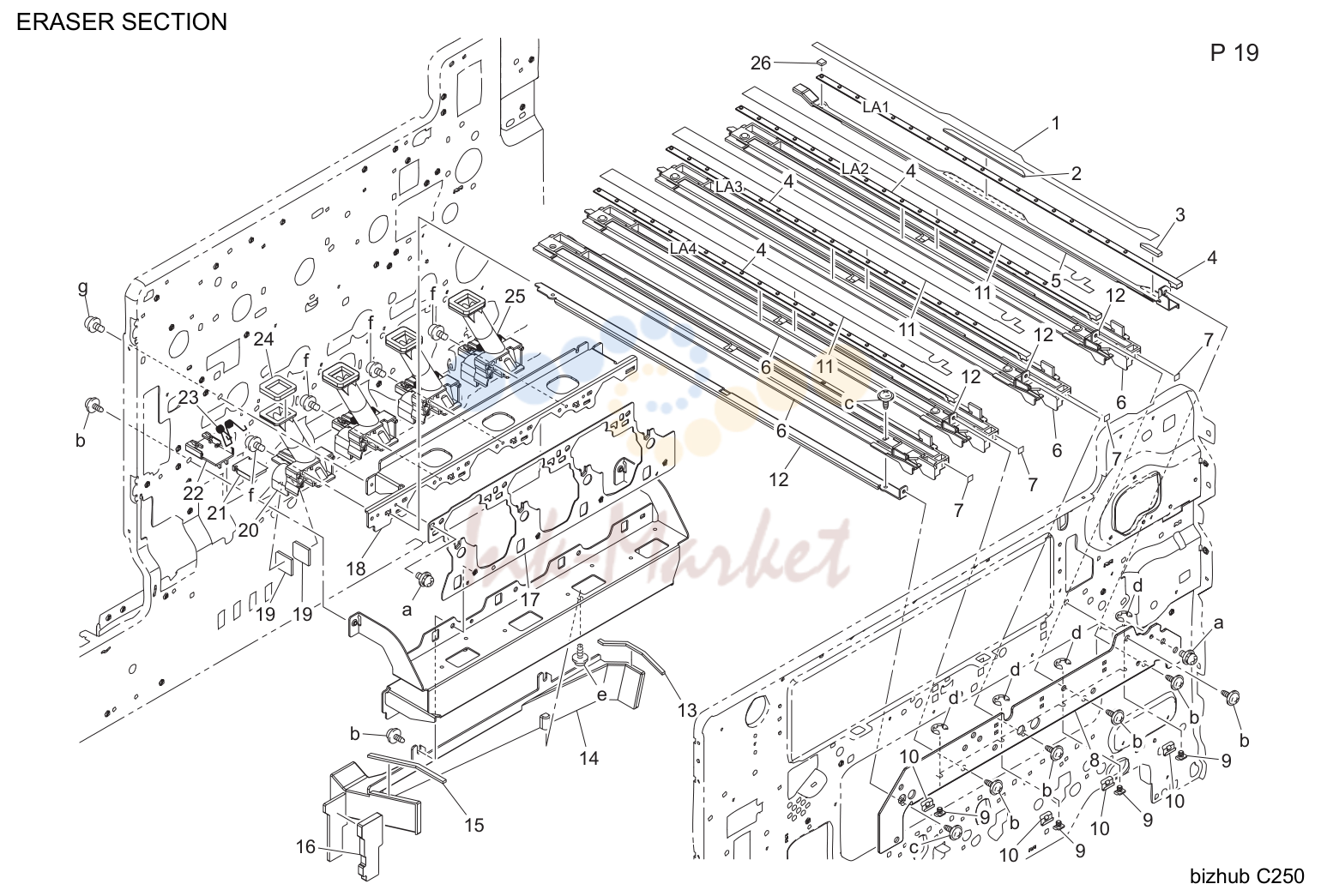

20. ERASER SECTION

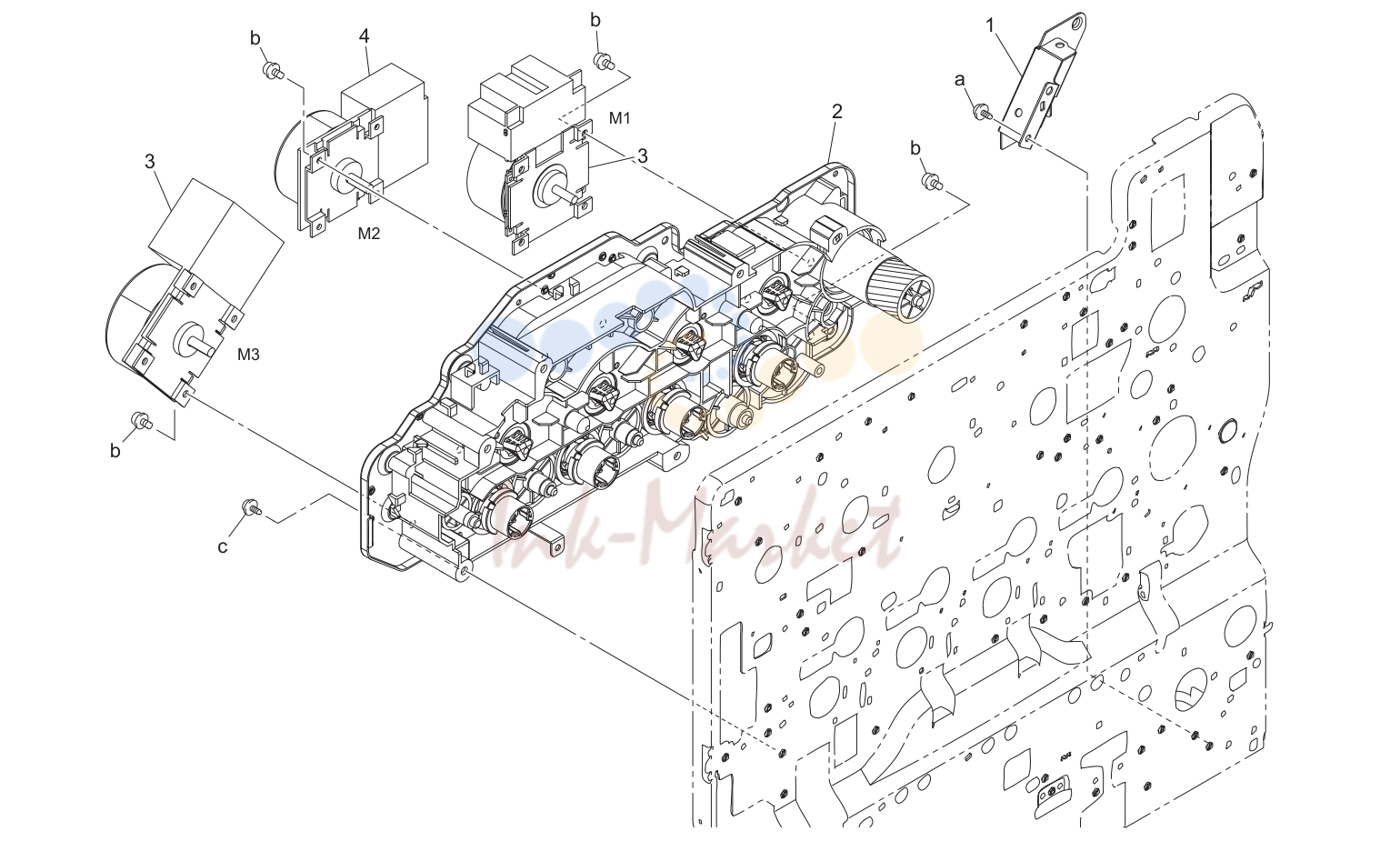

21. DEVELOPMENT DRIVE SECTION
22. TRANSFER BELT SECTION
23. PAPER TRANSPORT SECTION
24. TRANSFER SECTION
25. RIGHT DOOR SECTION
26. TRANSPORT DRIVE SECTION
27. WASTE TONER TRANSPORT SECTION
28. WASTE TONER BOX SECTION
29. FUSING SECTION
30. FUSING DRIVE SECTION
31. PAPER EXIT SECTION
32. PAPER EXIT DRIVE SECTION
33. REAR DUCT SECTION
34. POWER UNIT
35. ELECTRICAL COMPONENTS
36. MPT CASSETTE TRAY SECTION
37. MPT CASSETTE PAPER TAKE-UP SECTION
38. 2ND CASSETTE PAPER TAKE-UP SECTION
39. 2ND CASSETTE PAPER TAKE-UP SECTION
40. 2ND CASSETTE PAPER TAKE-UP SECTION
41. 2ND CASSETTE FRAME
42. 2ND CASSETTE DRIVE SECTION
43. 2ND CASSETTE
44. 2ND CASSETTE
45. WIRING ACCESSORIES AND JIGS
46. ACCESSORY PARTS
47. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL

№	Артикул	Альт. артикул	Описание
1			When you order, please check the proper figures beforehand that are on Our Parts Guide Manual, and order with the appropriate figures.
2			For screws, Nuts, Washers, retaining rings and Pins which are used in this model, one letter is shown on the Standard parts column of Parts list and
3			In order to maintain safety of the product, some specific parts composed of this product are set up as "essential safety parts".
4			The assigned parts number for the "essential safety parts" is indicated as "SP00-****".
5			means that there are exclusive parts for each destination.
6			Revision Mark
7			All rights reserved. (any reprints or quotations are prohibited.)
1			DIGITAL MFP COLOR bizhub C250
2			DOCUMENT FEEDER DF-601
3			OTHER OPTION OC-501
4			DUPLEX AD-503
5			OTHER OPTION MK-706
6			FAX CONTROLLER FK-502
7			PAPER FEEDER PC-103
8			PAPER FEEDER PC-203
9			PAPER FEEDER PC-403
10			SORTER/FINISHER FS-603
11			PUNCH UNIT PK-501/PK-4/PK131
12			SORTER/FINISHER FS-501
13			STACKER JS-601

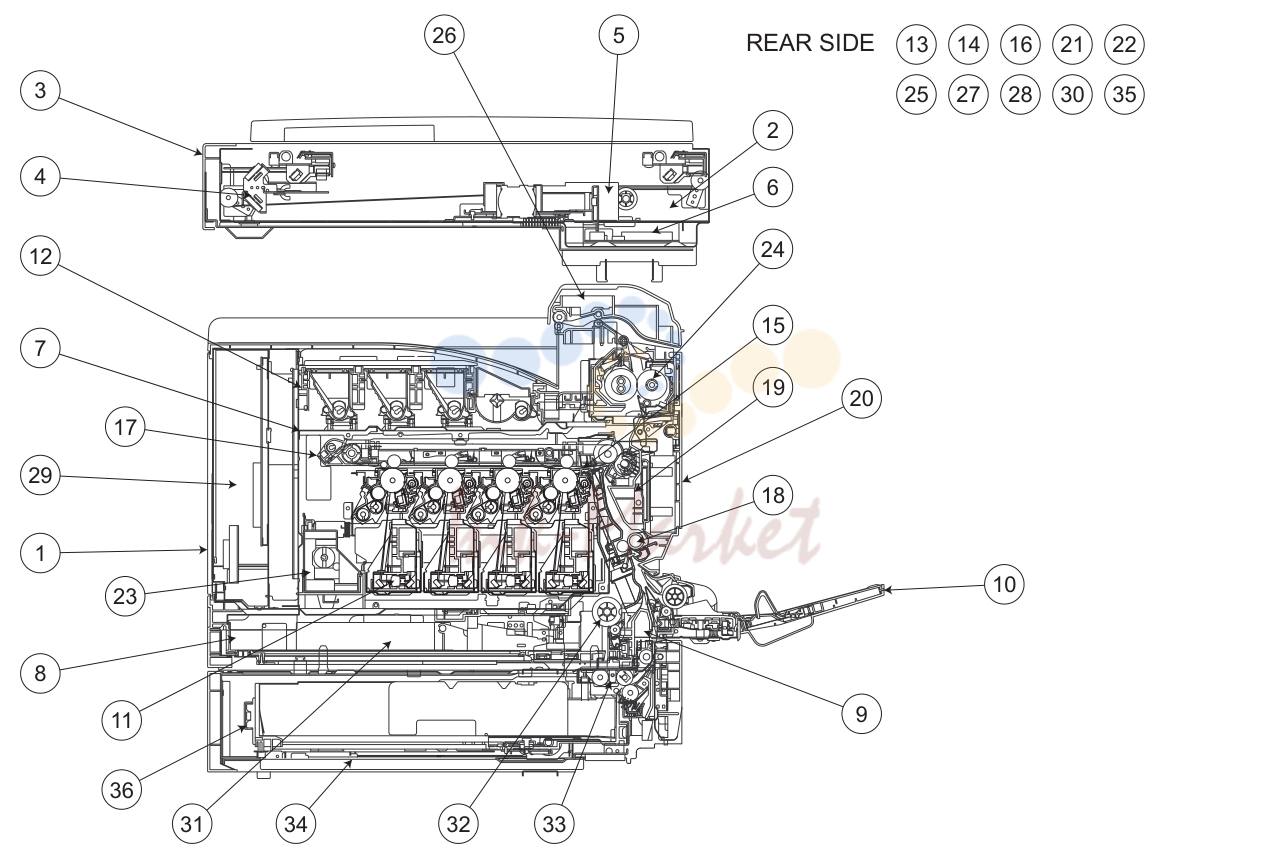

2. DIAGRAMS OF MAIN PARTS SECTION

№	Артикул	Альт. артикул	Описание
1			EXTERNAL PARTS P1
2			CONTROL PANEL P2
3			IR COVER P3
4			SCANNER DRIVE SECTION P4 P5
5			OPTICAL SECTION P6
6			IR FRAME P7
7			MAIN FRAME P8
8			INNER COVER SECTION P9
9			MPT PAPER TAKE-UP SECTION P10
10			MANUAL FEED SECTION P11 P12 P13
11			P/H FRAME SECTION P14 P15
12			T/C RAIL SECTION P16
13			HOPPER DRIVE SECTION P17
14			CONTACT SECTION P18
15			ERASER SECTION P19
16			DEVELOPMENT DRIVE SECTION P20
17			TRANSFER BELT SECTION P21
18			PAPER TRANSPORT SECTION P22
19			TRANSFER SECTION P23
20			RIGHT DOOR SECTION P24
21			TRANSPORT DRIVE SECTION P25
22			WASTE TONER TRANSPORT SECTION P26
23			WASTE TONER BOX SECTION P27
24			FUSING SECTION P28
25			FUSING DRIVE SECTION P29
26			PAPER EXIT SECTION P30
27			PAPER EXIT DRIVE SECTION P31
28			REAR DUCT SECTION P32
29			POWER UNIT P33
30			ELECTRICAL COMPONENTS P34
31			MPT CASSETTE TRAY SECTION P35
32			MPT CASSETTE PAPER TAKE-UP SECTION P36
33			2ND CASSETTE PAPER TAKE-UP SECTION P37 P38 P39
34			2ND CASSETTE FRAME P40
35			2ND CASSETTE DRIVE SECTION P41
36			2ND CASSETTE P42 P43
37			WIRING P44 P45 P46 P47
38			WIRING ACCESSORIES AND JIGS P48
39			ACCESSORY PARTS P49

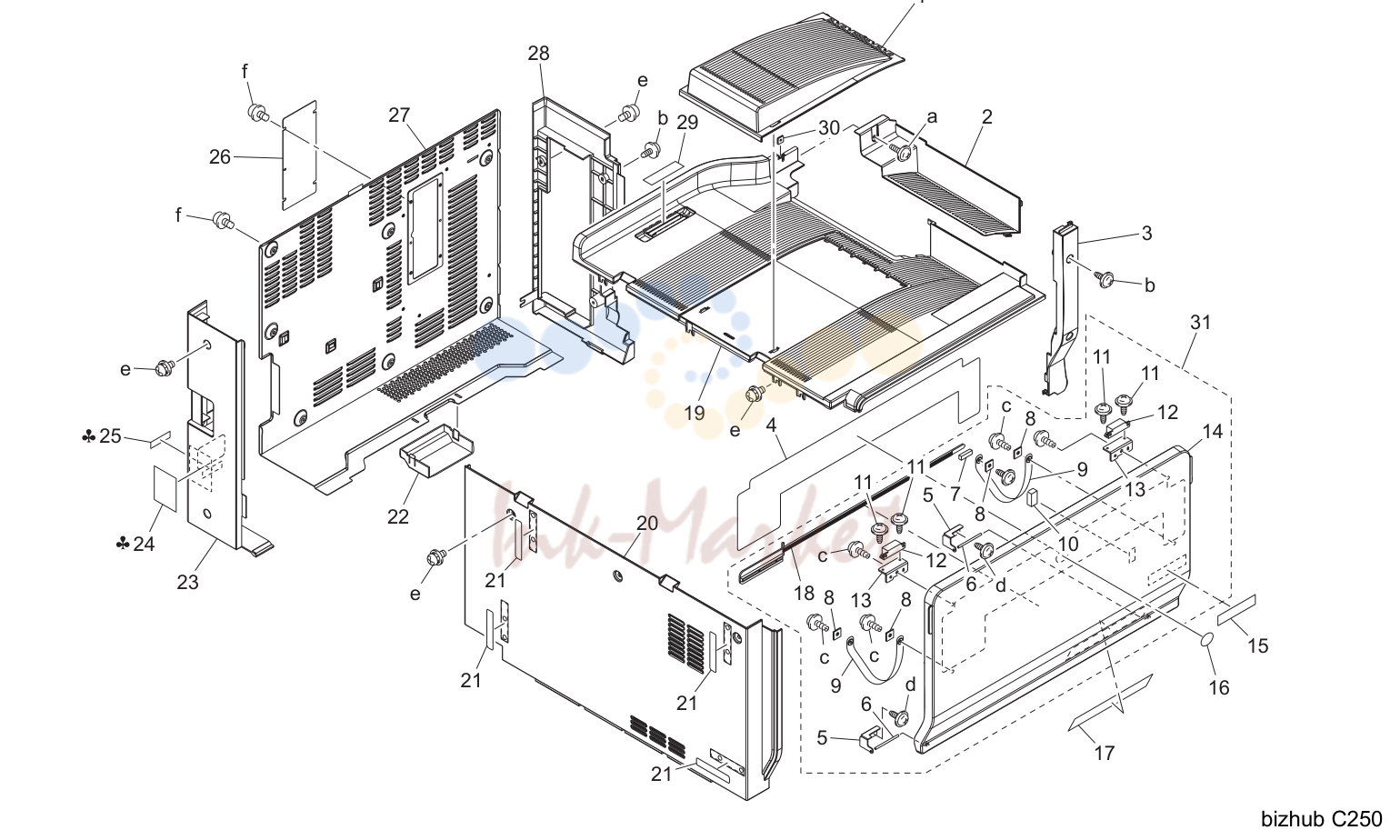

3. EXTERNAL PARTS

№	Артикул	Описание
1	4038102003 запросить цену →	TRAY TOP
2	4038103902 запросить цену →	TOP COVER LIGHT
3	4038100803 запросить цену →	RIGHT COVER
4	4038730103 запросить цену →	LABEL REMOVE
5	4038101001 запросить цену →	HINGE
6	1136101901 запросить цену →	SHAFT
7	4038208403 запросить цену →	CLEANING PAD
8	1053310301 запросить цену →	SET PLATE
9	4643102002 запросить цену →	BAND
10	4025101801 запросить цену →	SEAL
11	4038104901 запросить цену →	SCREW
12	4475260301 запросить цену →	MAGNET CATCH
13	4038104601 запросить цену →	BRACKET
14	4038102205 запросить цену →	FRONT DOOR
15	4038732601 запросить цену →	LABEL bizhub C250
16	4030750001 запросить цену →	LABEL LOGO MARK
17	4038731502 запросить цену →	LABEL CH CLEAN
18	4038208301 запросить цену →	CLANING MATERIAL
19	4038102105 запросить цену →	TOP COVER
20	4038102404 запросить цену →	LEFT COVER UPPER
21	4036101101 запросить цену →	LABEL HIDE
22	4038103501 запросить цену →	REAR COVER
23	4038102703 запросить цену →	LEFT COVER REAR
24	4037740601 запросить цену →	LABEL EARTH CAUTION
25	4038734101 запросить цену →	LABEL OUTLET
26	4037100601 запросить цену →	COVER
27	4038102304 запросить цену →	REAR COVER
28	4038102904 запросить цену →	RIGHT COVER REAR
29	4038104801 запросить цену →	SEAL
30	4036490901 запросить цену →	PLATE NUT
31	4038077500 запросить цену →	COVER ASSY S

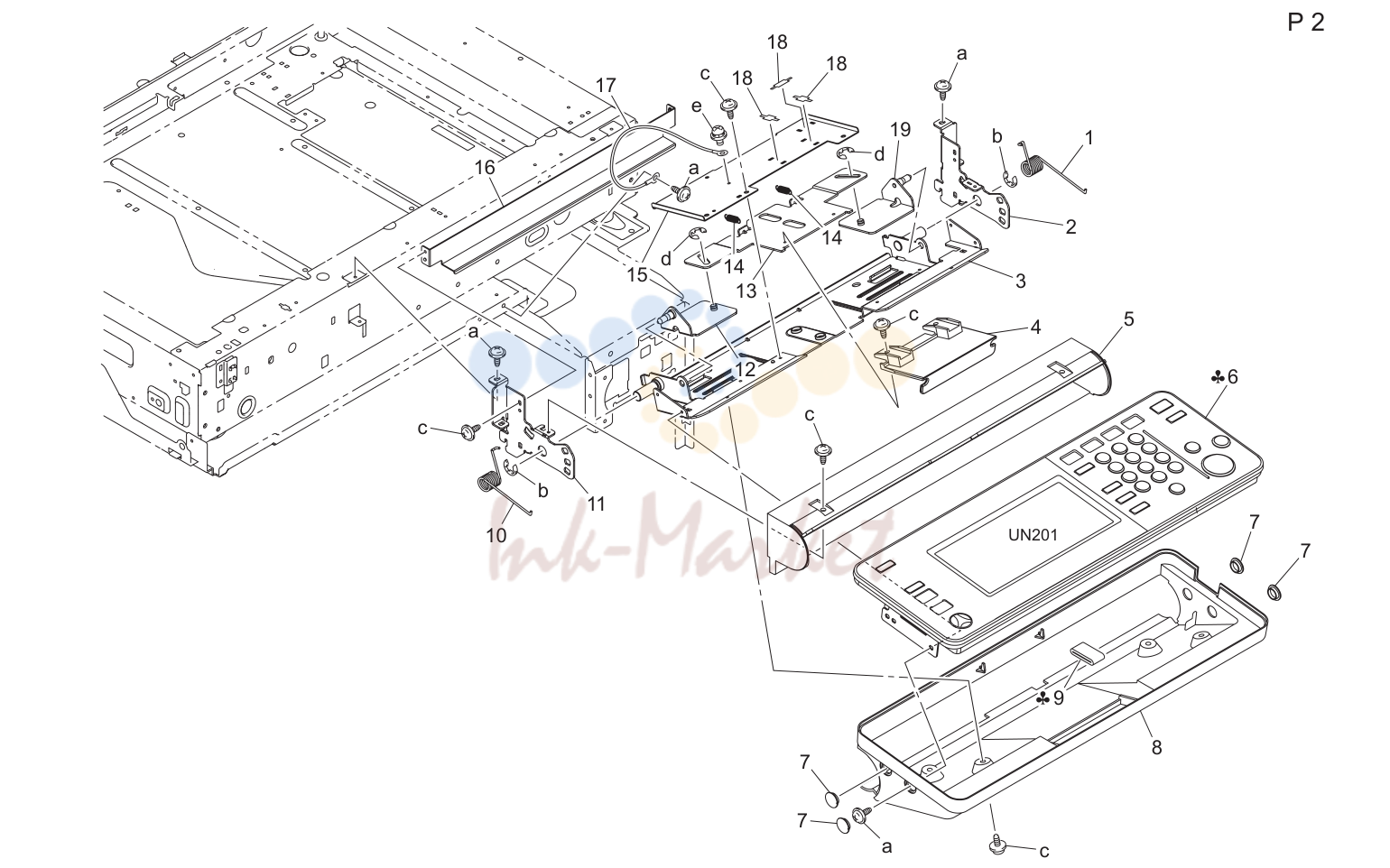

4. CONTROL PANEL

№	Артикул	Описание
1	4581138201 запросить цену →	TORSION SPRING
2	4038138601 запросить цену →	HOLD PLATE
3	4038138501 запросить цену →	BRACKET
4	4036138103 запросить цену →	LEVER
5	4038139902 запросить цену →	COVER
6	4038605802 запросить цену →	CONTROL PANEL ASSY
6	4038605902 запросить цену →	CONTROL PANEL ASSY
6	4038605202 запросить цену →	CONTROL PANEL ASSY
6	4038605302 запросить цену →	CONTROL PANEL ASSY
6	4038605102 запросить цену →	CONTROL PANEL ASSY
7	4038140602 запросить цену →	CAP
8	4038139801 запросить цену →	COVER
9	9326100111 запросить цену →	FERRITE CORE
10	4581137901 запросить цену →	TORSION SPRING
11	4038138001 запросить цену →	HOLD PLATE
12	4038139001 запросить цену →	POSITIONING PLATE
13	4038138301 запросить цену →	COUPLING
14	4581138901 запросить цену →	TENSION SPRING
15	4038138701 запросить цену →	BRACKET
16	4038138801 запросить цену →	BRACKET
17	4036686201 запросить цену →	WIRE HARNESS ASSY
18	4581131601 запросить цену →	SEAL
19	4038138401 запросить цену →	POSITIONING PLATE

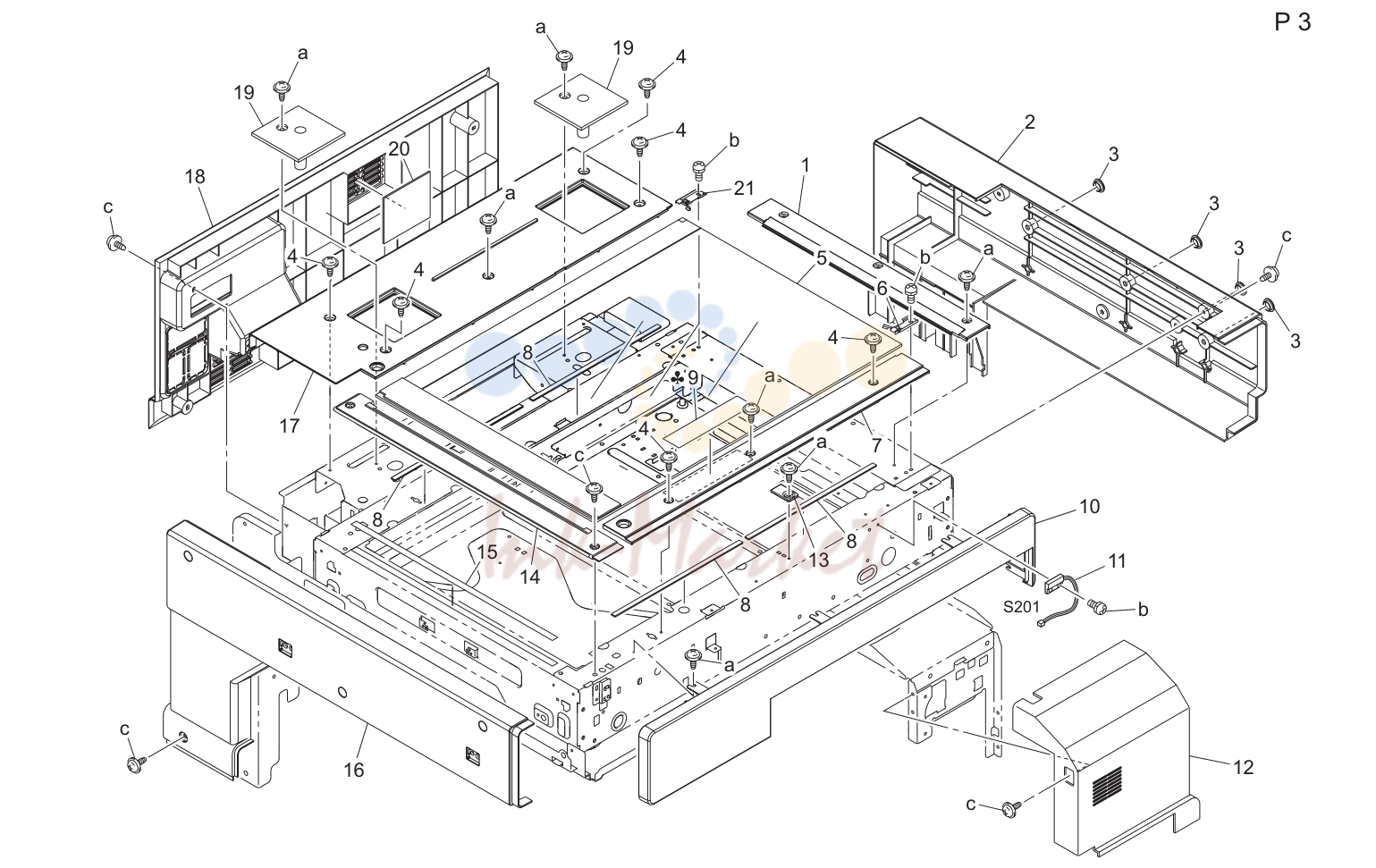

5. IR COVER

№	Артикул	Описание
1	4036161101 запросить цену →	GUIDE
2	4038139503 запросить цену →	RIGHT COVER IR
3	4038104102 запросить цену →	CAP
4	4036141001 запросить цену →	SHOULDER SCREW
5	4037075200 запросить цену →	ORIGINAL GLASS
6	4581160503 запросить цену →	SET PLATE
7	4036139202 запросить цену →	COVER
8	4036162001 запросить цену →	SEAL
9	4036734301 запросить цену →	LABEL REGAL RESTRICTION
9	4036734201 запросить цену →	LABEL REGAL RESTRICTION
10	4038139102 запросить цену →	FRONT COVER IR
11	9334261011 запросить цену →	REED SWITCH
12	4038139303 запросить цену →	FRONT COVER
13	4581131801 запросить цену →	REGULATING PLATE
14	4036140403 запросить цену →	COVER
15	4581162102 запросить цену →	SEAL
16	4038139601 запросить цену →	LEFT COVER IR
17	4036139402 запросить цену →	UPPER COVER IR
18	4038140505 запросить цену →	REAR COVER IR
19	4036139701 запросить цену →	COVER
20	4025228502 запросить цену →	FILTER
21	4581161001 запросить цену →	SET PLATE

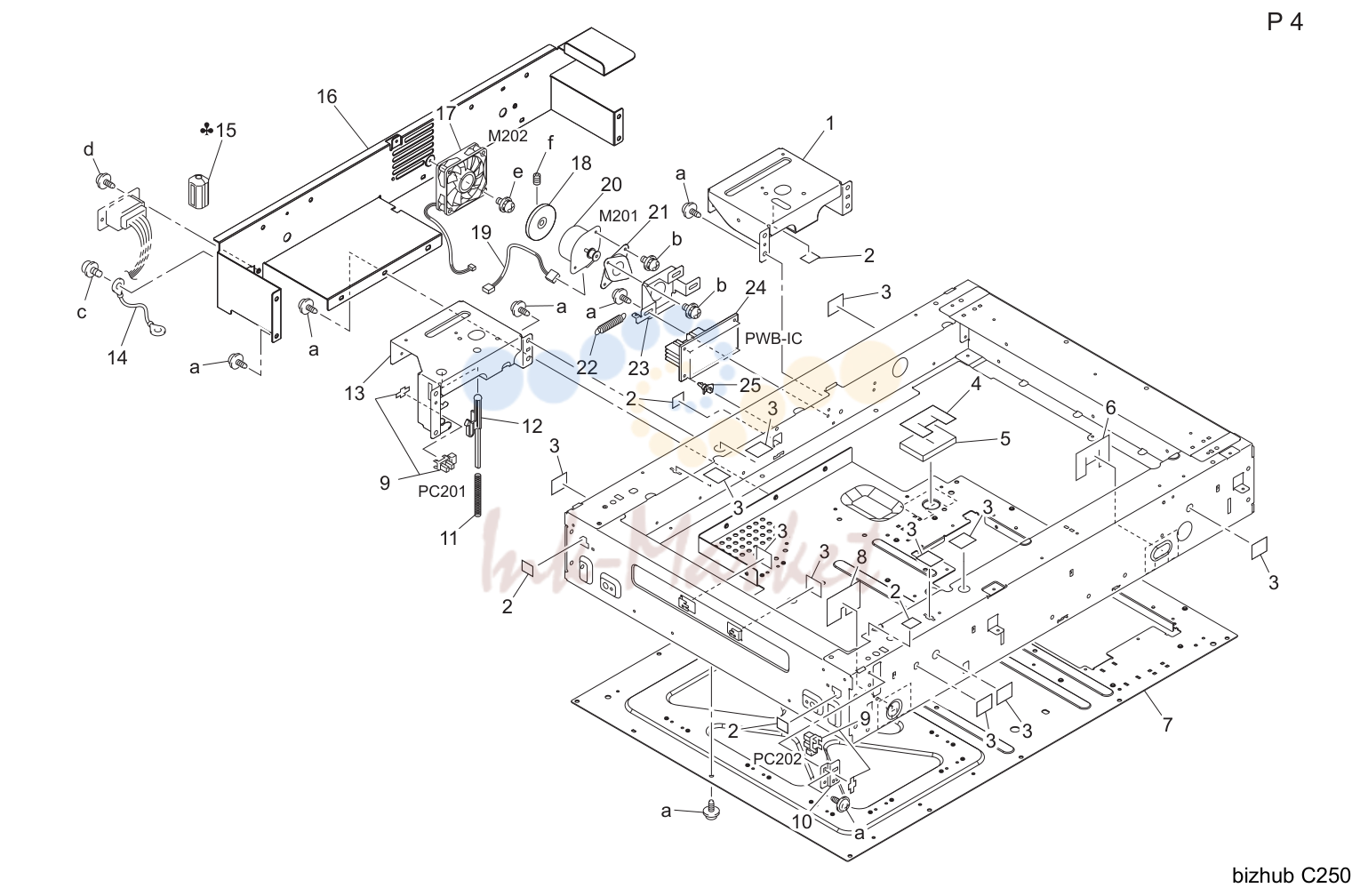

6. SCANNER DRIVE SECTION

№	Артикул	Описание
1	4036136901 запросить цену →	FRAME
2	4581162701 запросить цену →	SEAL
3	4581162501 запросить цену →	SEAL
4	4038151301 запросить цену →	SEAL
5	4038151201 запросить цену →	SEAL
6	4036163202 запросить цену →	SEAL
7	4038130101 запросить цену →	FRAME
8	4036163101 запросить цену →	SEAL
9	4037090301 запросить цену →	PHOTO INTERRUPTER
10	4036132801 запросить цену →	BRACKET
11	4036172001 запросить цену →	PRESSURE SPRING
12	4037172102 запросить цену →	LEVER
13	4036137001 запросить цену →	FRAME
14	4036686001 запросить цену →	WIRE HARNESS ASSY
15	9326181021 запросить цену →	FERRITE CORE
16	4036137104 запросить цену →	REINFORCE PLATE
17	9313130041 запросить цену →	FAN MOTOR
18	4005132001 запросить цену →	DUMPER
19	4038686301 запросить цену →	WIRE HARNESS ASSY
20	9314191081 запросить цену →	MOTOR
21	4002147101 запросить цену →	CUSHION
22	4002145801 запросить цену →	TENSION SPRING
23	4038145701 запросить цену →	BRACKET
24	4038011501 запросить цену →	PWB ASSY
25	9384190057 запросить цену →	PWB SUPPORT 9.53H

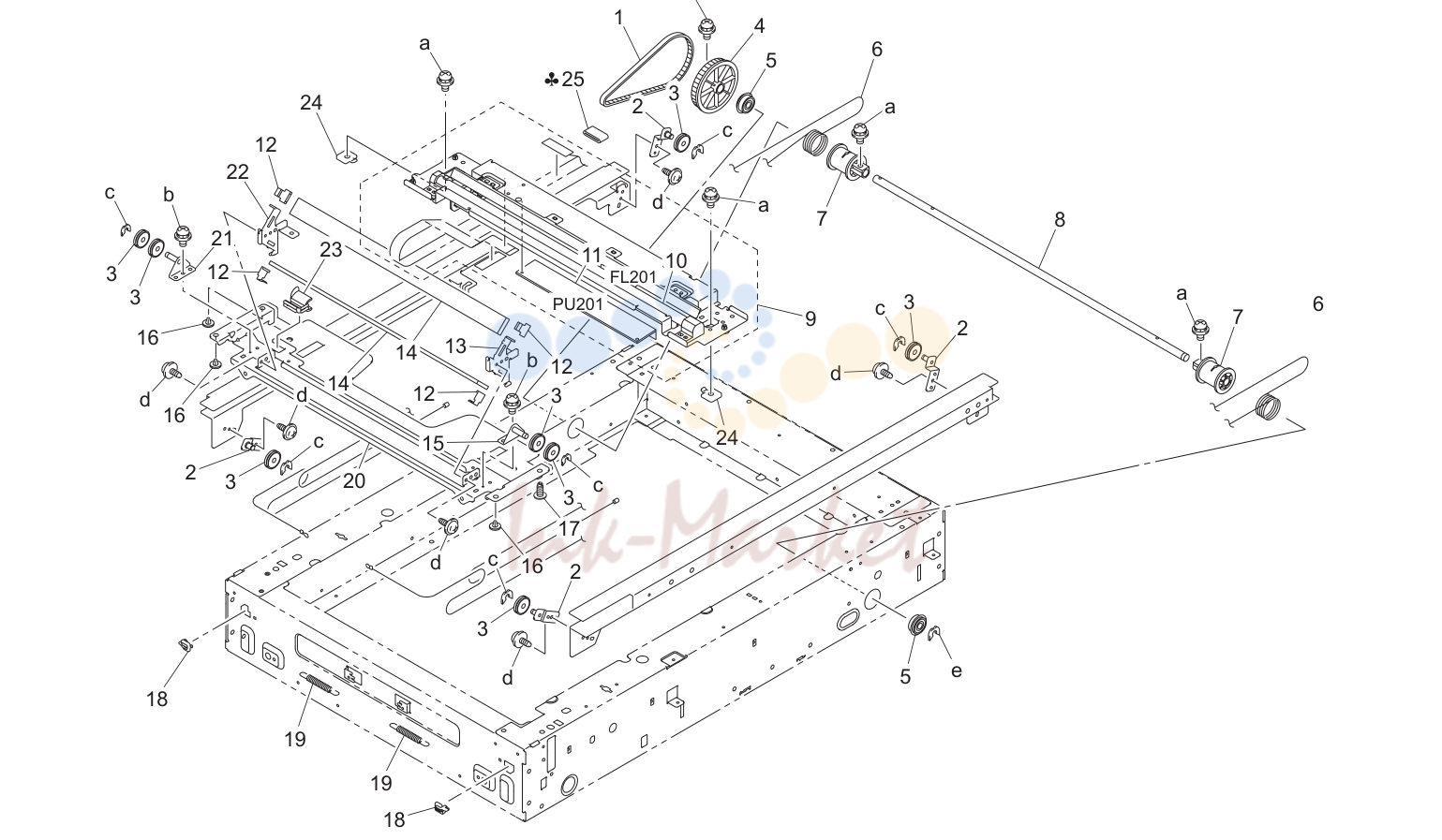

7. SCANNER DRIVE SECTION

№	Артикул	Описание
1	4038145401 запросить цену →	TIMING BELT 251L
2	4005020101 запросить цену →	BRACKET ASSY
3	4005146401 запросить цену →	PULLEY
4	4581145301 запросить цену →	PULLEY
5	4002145601 запросить цену →	BALL BEARING
6	4036145102 запросить цену →	WIRE
7	4581145201 запросить цену →	PULLEY
8	4581145501 запросить цену →	SHAFT
9	4038076800 запросить цену →	FIRST SLIDER ASSY
10	9351330011 запросить цену →	LAMP
11	9325440021 запросить цену →	INVERTOR
12	4002142301 запросить цену →	HOLDER
13	4581142701 запросить цену →	HOLD PLATE
14	4002142202 запросить цену →	MIRROR
15	4036142501 запросить цену →	BRACKET
16	4002148001 запросить цену →	BUSHING
17	4002148101 запросить цену →	BUSHING
18	1139161201 запросить цену →	GUIDE
19	4581164002 запросить цену →	SPRING
20	4038142102 запросить цену →	FRAME
21	4005020301 запросить цену →	BRACKET ASSY
22	4581142801 запросить цену →	HOLD PLATE
23	4581142901 запросить цену →	GUIDE
24	4581380601 запросить цену →	SET PLATE
25	9326100111 запросить цену →	FERRITE CORE

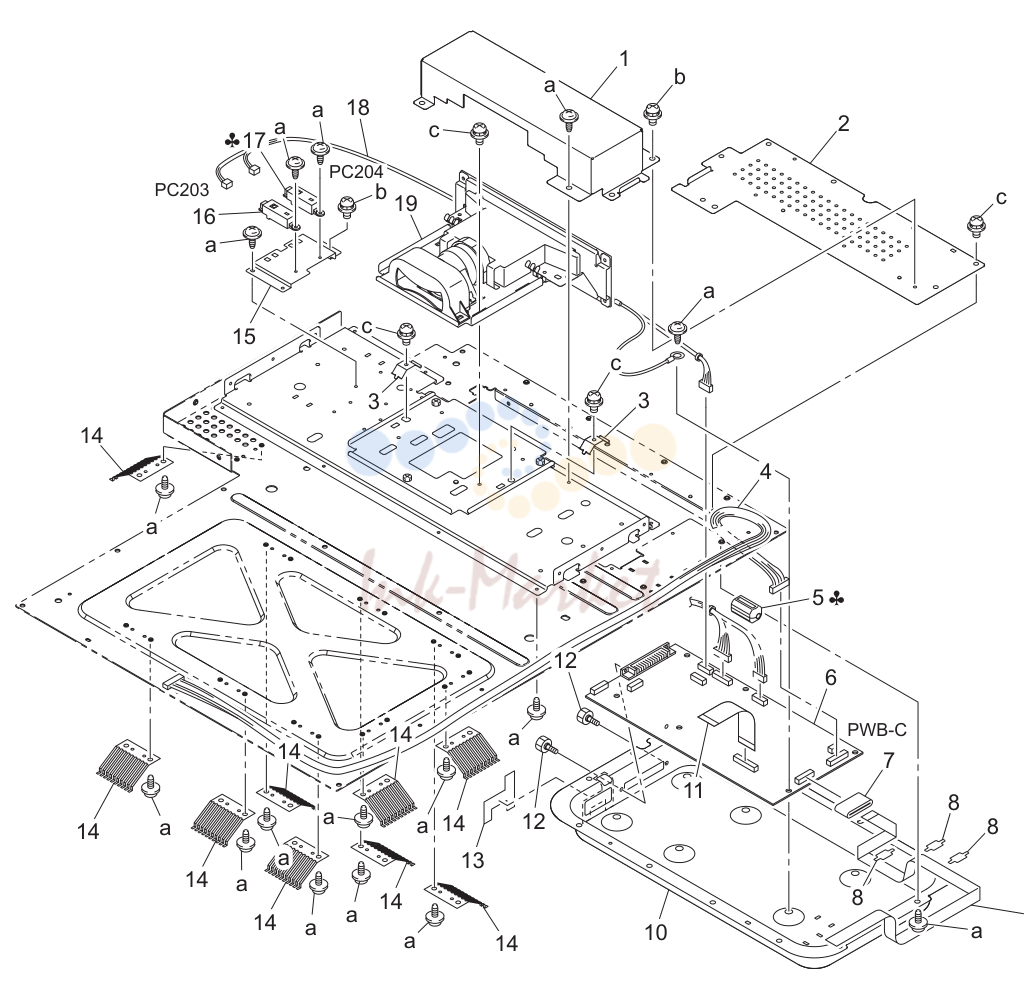

8. OPTICAL SECTION

№	Артикул	Описание
1	4036158201 запросить цену →	COVER
2	4036136601 запросить цену →	COVER
3	4581157901 запросить цену →	PLATE SPRING
4	4037685301 запросить цену →	WIRE HARNESS ASSY
5	9326120061 запросить цену →	FERRITE CORE
6	4038011303 запросить цену →	PWB-C
7	9326100111 запросить цену →	FERRITE CORE
8	4581131601 запросить цену →	SEAL
9	4038685801 запросить цену →	WIRE HARNESS ASSY
10	4036137402 запросить цену →	PLATE
11	4036685701 запросить цену →	WIRE HARNESS ASSY
12	4581226902 запросить цену →	SHOULDER SCREW
13	4036163301 запросить цену →	SEAL
14	4038151001 запросить цену →	PLATE SPRING
15	4037159001 запросить цену →	BRACKET
16	9335140081 запросить цену →	SOLID STATE SWITCH
17	9335140081 запросить цену →	SOLID STATE SWITCH
17	9335140081 запросить цену →	SOLID STATE SWITCH
18	4037685401 запросить цену →	WIRE HARNESS ASSY
19	4038076900 запросить цену →	LENS/CCD ASSY

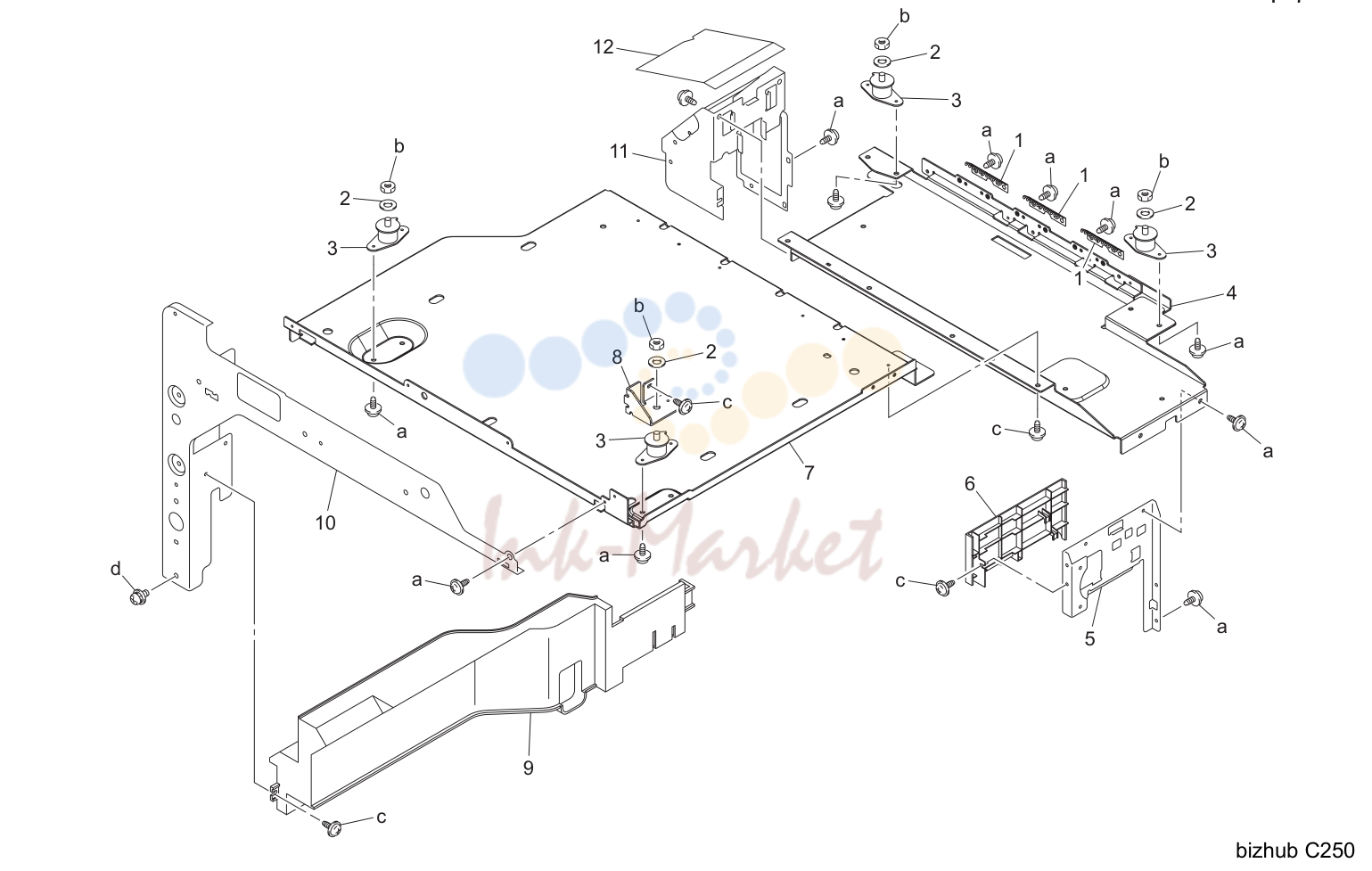

9. IR FRAME

№	Артикул	Описание
1	4036150901 запросить цену →	PLATE SPRING
2	4036150601 запросить цену →	SPACER
3	4038151501 запросить цену →	CUSHION
4	4038018001 запросить цену →	HOLD PLATE ASSY
5	4038150001 запросить цену →	HOLD PLATE
6	4038140201 запросить цену →	COVER
7	4038150402 запросить цену →	HOLD PLATE
8	4038150802 запросить цену →	BRACKET
9	4038140302 запросить цену →	COVER
10	4038150303 запросить цену →	HOLD PLATE
11	4038150102 запросить цену →	HOLD PLATE
12	4038151601 запросить цену →	SEAL

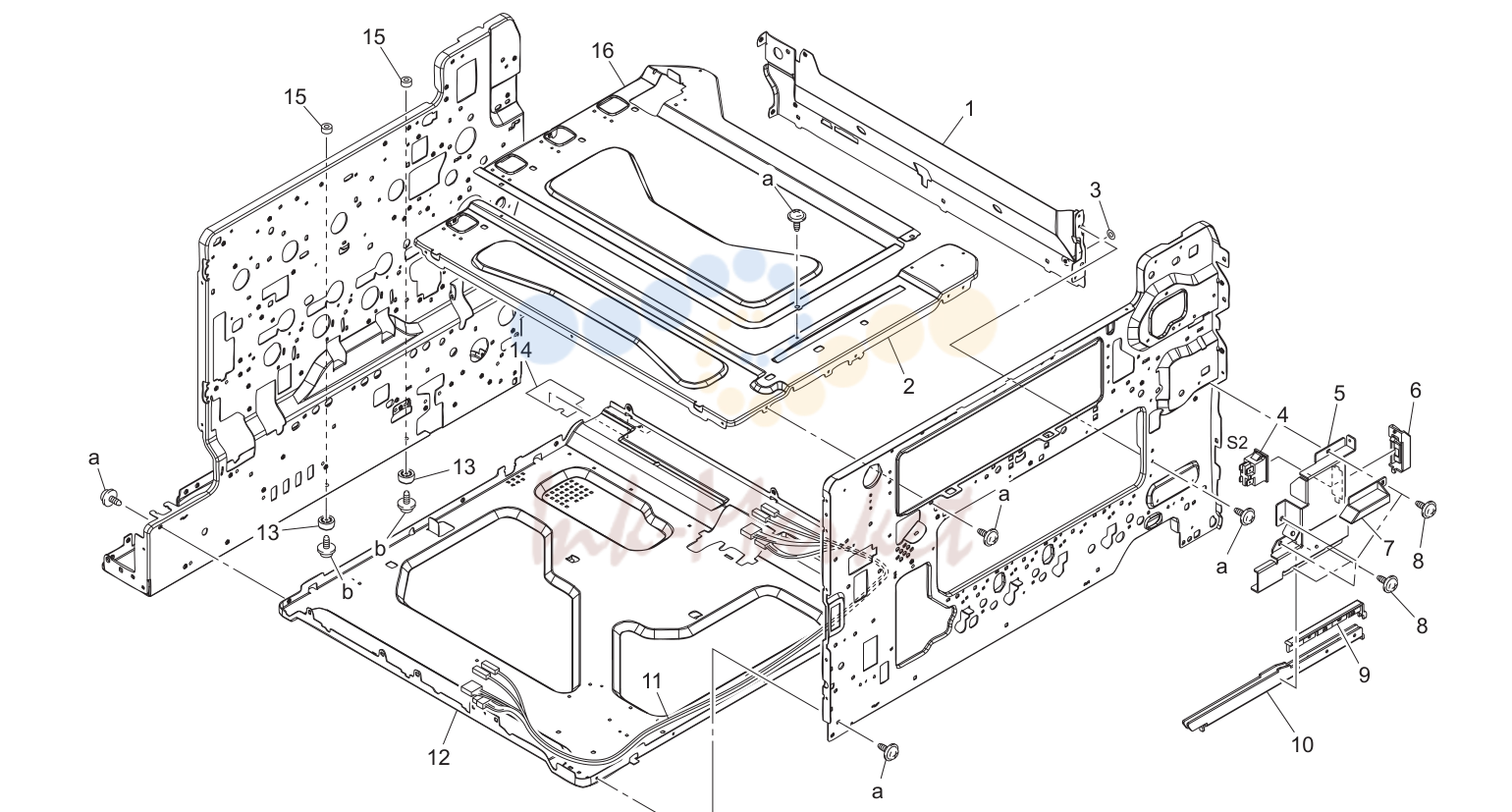

10. MAIN FRAME

№	Артикул	Описание
1	4038200604 запросить цену →	FRAME
2	4038209002 запросить цену →	BASE FRAME
3	4038359501 запросить цену →	SPACER
4	9332171041 запросить цену →	SWITCH
5	4038206504 запросить цену →	BRACKET
6	4128221501 запросить цену →	COVER
7	4038206601 запросить цену →	COVER
8	4154380401 запросить цену →	SCREW
9	4038203601 запросить цену →	CAP
10	4038207301 запросить цену →	REINFORCE PLATE
11	4038680903 запросить цену →	WIRE HARNESS ASSY
12	4038200406 запросить цену →	BASE FRAME
13	0996305501 запросить цену →	RUBBER FOOT
14	4038209702 запросить цену →	SEAL
15	1154467001 запросить цену →	PROTECTION
16	4038200302 запросить цену →	BASE FRAME

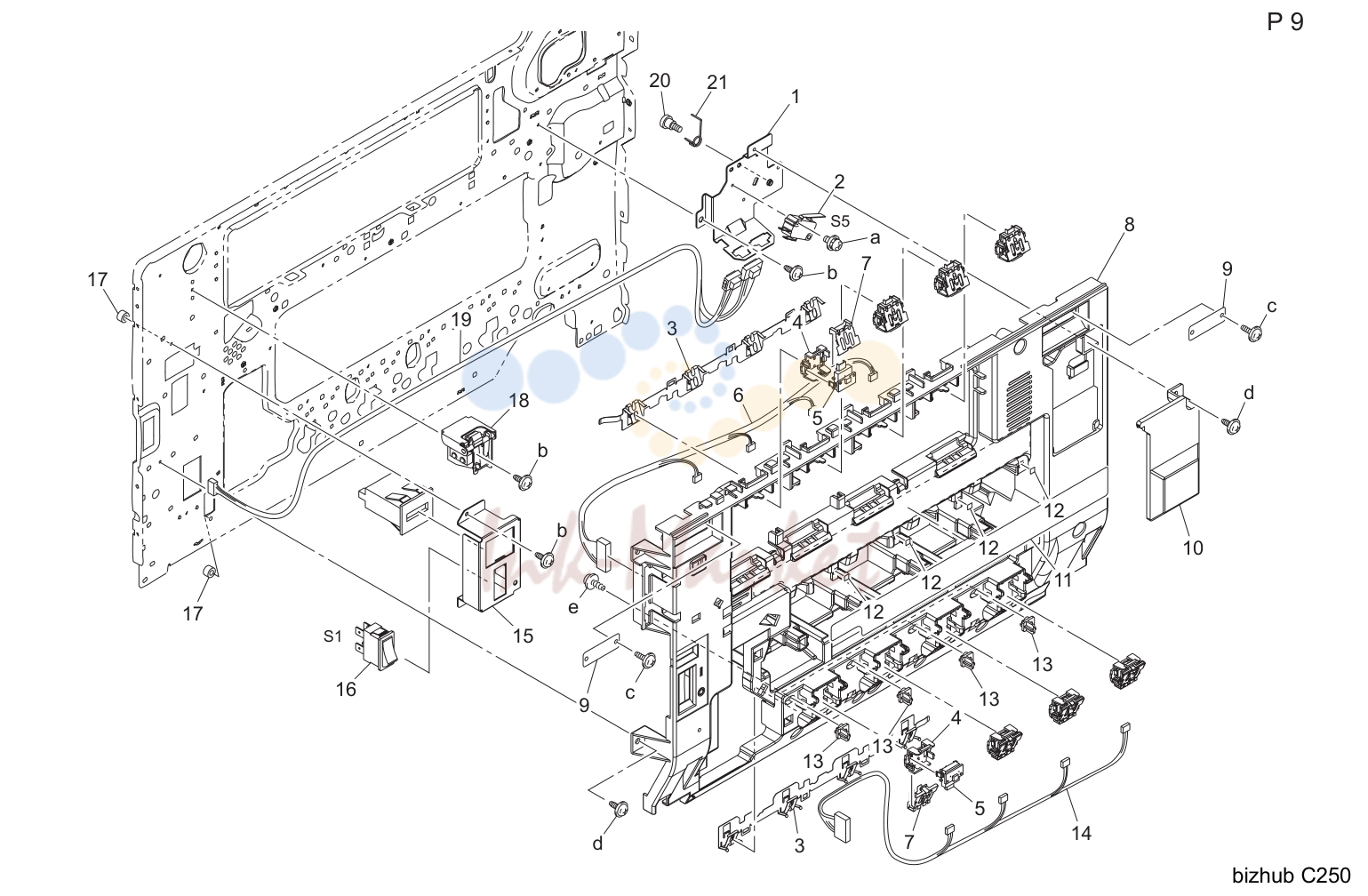

11. INNER COVER SECTION

№	Артикул	Описание
1	4038226503 запросить цену →	BRACKET
2	9331220021 ✓ в наличии	MICRO-SWITCH
3	4038228302 запросить цену →	PLATE SPRING
4	4038228103 запросить цену →	HOLDER
5	4136675101 запросить цену →	CONNECTOR PIN
6	4038681502 запросить цену →	WIRE HARNESS ASSY
7	4038228203 запросить цену →	PLATE SPRING
8	4038110106 запросить цену →	COVER
9	4038101401 запросить цену →	SUCTION PLATE
10	4038110202 запросить цену →	COVER
11	4038730801 запросить цену →	LABEL
12	4038730901 запросить цену →	LABEL
13	4038110501 запросить цену →	HOLDER
14	4038681601 запросить цену →	WIRE HARNESS ASSY
15	4038230501 запросить цену →	BRACKET
16	9332540011 запросить цену →	SEESAW-SWITCH
17	1154467001 запросить цену →	PROTECTION
18	4131032601 запросить цену →	FRONT COVER SW ASSY
19	4038681102 запросить цену →	WIRE HARNESS ASSY
20	4038228701 запросить цену →	SHOULDER SCREW
21	4038226601 запросить цену →	TORSION SPRING

12. MPT PAPER TAKE-UP SECTION

№	Артикул	Описание
1	4038354101 запросить цену →	PLATE SPRING
2	4038682901 запросить цену →	WIRE HARNESS ASSY
3	4004306206 запросить цену →	HOLDER
4	4038090201 запросить цену →	PHOTO INTERRUPTER
5	1164302701 ✓ в наличии	ACTUATOR
6	9335140061 запросить цену →	SOLID STATE SWITCH
7	4004306101 запросить цену →	ACTUATOR
8	4004306301 запросить цену →	TENSION SPRING
9	4038216201 запросить цену →	CUSHION
10	4038200802 запросить цену →	RAIL
11	4038240801 запросить цену →	REINFORCE PLATE
12	1164302202 запросить цену →	HOLDER
13	4037010401 запросить цену →	PWB-I
14	1164302003 запросить цену →	LEVER
15	4004305201 запросить цену →	SPACER
16	1164305401 запросить цену →	PLATE SPRING
17	4037090401 запросить цену →	PHOTO INTERRUPTER
18	4004301101 запросить цену →	BRACKET
19	4004301201 запросить цену →	LEVER
20	4038077200 запросить цену →	SIZE DETECTING PWB ASSY

13. MANUAL FEED SECTION

№	Артикул	Описание
1	4038320301 запросить цену →	TRAY
2	4038323501 запросить цену →	COVER
3	4038683403 запросить цену →	WIRE HARNESS ASSY
4	4038322901 запросить цену →	GUIDE
5	4038323401 запросить цену →	TORSION SPRING
6	4038323302 запросить цену →	ACTUATOR
7	9335130061 ✓ в наличии	PHOTO INTERRUPTER
8	4038320202 запросить цену →	TRAY
9	4038735401 запросить цену →	LABEL CAUTION
10	4038321202 запросить цену →	COVER
11	4038321501 запросить цену →	HOLD PLATE
12	4038325301 запросить цену →	HOLD PLATE
13	4038325201 запросить цену →	PRESSURE SPRING
14	4038325601 запросить цену →	GUIDE
15	4038321301 запросить цену →	COVER
16	4154380401 запросить цену →	SCREW
17	4038025203 запросить цену →	BRACKET ASSY
18	4030341201 запросить цену →	GEAR 13/18T
19	4030346002 запросить цену →	RACK
20	4038327201 запросить цену →	BRACKET
21	4038684501 запросить цену →	WIRE HARNESS ASSY
22	4038325102 запросить цену →	LIFTING PLATE
23	4687328101 запросить цену →	FRICTION SHEET
24	4038322203 запросить цену →	REGULATING PLATE
25	4038328601 запросить цену →	BRAKE
26	4038322103 запросить цену →	REGULATING PLATE
27	4038735201 запросить цену →	SCALE INCH
27	4038735101 запросить цену →	SCALE METRIC
28	4038325501 запросить цену →	BRAKE
29	4038321402 запросить цену →	HOLDER
30	4038076300 запросить цену →	MANUAL FEED TRAY UNIT S

14. MANUAL FEED SECTION

№	Артикул	Описание
1	4038320501 запросить цену →	COVER
2	4038320703 запросить цену →	BRACKET
3	4038320802 запросить цену →	FRAME
4	4038321701 запросить цену →	TENSION SPRING
5	4038321603 запросить цену →	LEVER
6	4038322001 запросить цену →	HOLD PLATE
7	4038321801 запросить цену →	LEVER
8	4038322803 запросить цену →	GUIDE
9	4038326301 запросить цену →	TENSION SPRING
10	4030340301 запросить цену →	GUIDE
11	4030340201 запросить цену →	GUIDE PLATE
12	4038326802 запросить цену →	GUIDE
13	4038320404 запросить цену →	GUIDE
14	9455807601 запросить цену →	RESISTOR
15	4038326601 запросить цену →	EARTH GROUND
16	4038326102 запросить цену →	HOLDER
17	4038326203 запросить цену →	BRACKET
18	4038327001 запросить цену →	GUIDE
19	4038326501 запросить цену →	EARTH GROUND
20	4030347501 запросить цену →	PRESSURE SPRING
21	4034015101 ✓ в наличии	SEPARATION ROLLER
22	4038326701 запросить цену →	GUIDE
23	4038326902 запросить цену →	GUIDE
24	4038328101 запросить цену →	SHOULDER SCREW
25	4038025103 запросить цену →	FRAME ASSY
26	1031440301 запросить цену →	RING
27	4038323102 запросить цену →	GUIDE
28	4038076500 запросить цену →	ROLLER ASSY S

15. MANUAL FEED SECTION

№	Артикул	Описание
1	4038326001 запросить цену →	CLUTCH ASSY
2	4038324001 запросить цену →	SHAFT
3	1274261101 запросить цену →	BUSHING
4	4038324601 запросить цену →	GEAR 30T
5	4038324701 запросить цену →	GEAR 30T
6	4131353202 запросить цену →	BUSHING
7	4038323601 запросить цену →	CAM
8	4131300101 ✓ в наличии	ROLLER
9	4142321701 запросить цену →	STOP RING
10	4038323201 запросить цену →	SHAFT
11	1075256501 запросить цену →	GEAR 25T
12	9322120031 запросить цену →	CLUTCH
13	9321240061 запросить цену →	SOLENOID
14	4038324402 запросить цену →	BRACKET
15	4038324902 запросить цену →	BRACKET
16	9335130061 ✓ в наличии	PHOTO INTERRUPTER
17	4004533901 запросить цену →	BUSHING
18	4038323701 запросить цену →	SHIELD PLATE

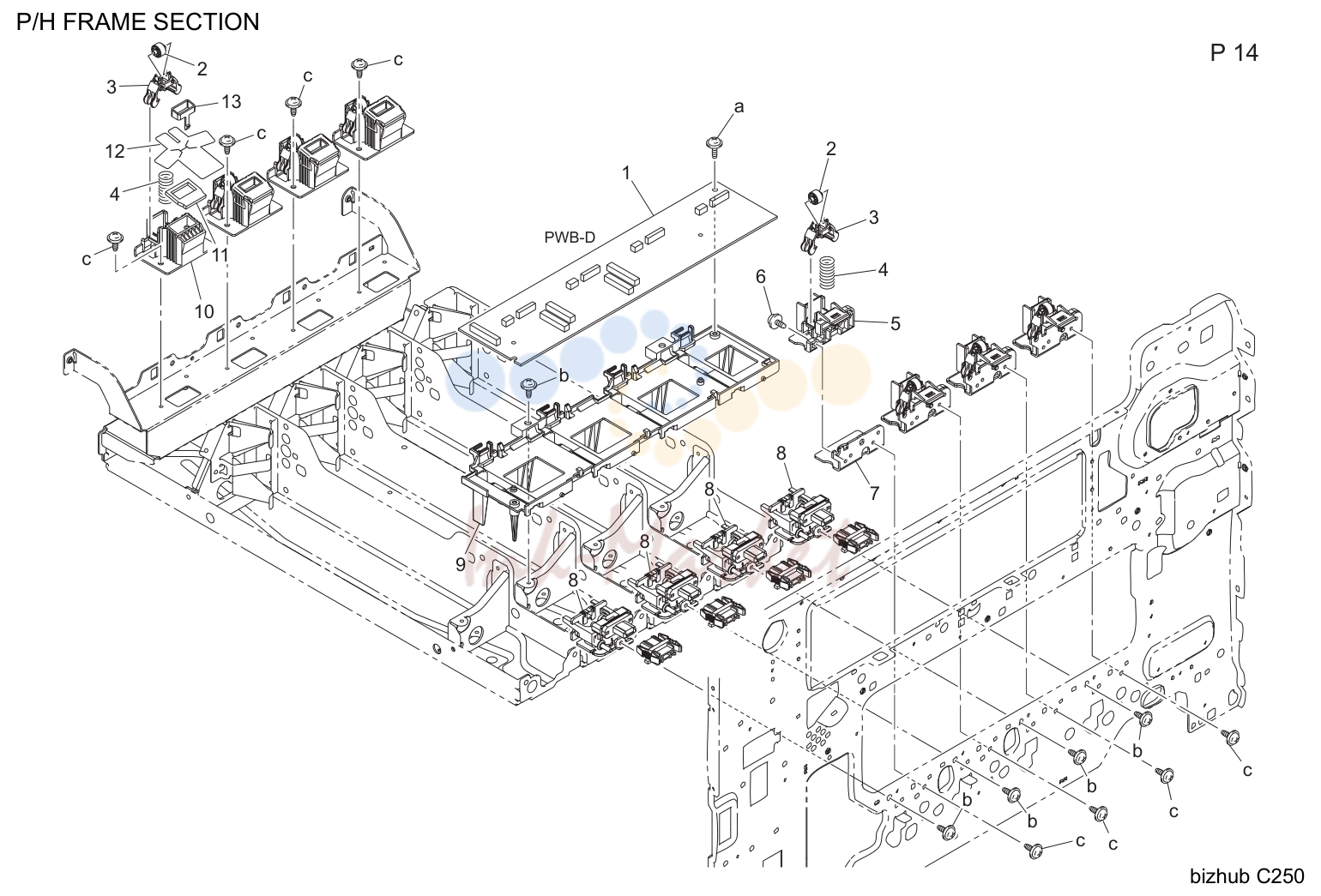

16. P/H FRAME SECTION

№	Артикул	Описание
1	4038010503 запросить цену →	PWB-D
2	4038209401 запросить цену →	ROLL
3	4038201602 запросить цену →	LIFTING PLATE
4	4038201701 запросить цену →	PRESSURE SPRING
5	4038201803 запросить цену →	HOLDER
6	4154380401 запросить цену →	SCREW
7	4038206101 запросить цену →	BRACKET
8	4038076600 запросить цену →	CONNECTOR ASSY
9	4038224902 запросить цену →	HOLDER
10	4038206002 запросить цену →	HOLDER
11	4038206701 запросить цену →	SEAL
12	4038205101 запросить цену →	SEAL
13	4038208601 запросить цену →	COLLAR

17. P/H FRAME SECTION

№	Артикул	Описание
1	4038209603 запросить цену →	BRACKET
2	4038190603 запросить цену →	PLATE SPRING
3	4038218901 запросить цену →	GEAR 27T
4	4038218704 запросить цену →	GUIDE
5	4038204402 запросить цену →	REINFORCE PLATE
6	4038219401 запросить цену →	BRACKET
7	4106206301 запросить цену →	SCREW
8	4038219303 запросить цену →	SHAFT
9	1067250101 запросить цену →	PIN
10	4038219601 запросить цену →	PRESSURE SPRING
11	4038219102 запросить цену →	GEAR 16T
12	4038219003 запросить цену →	GEAR 16T
13	4038219202 запросить цену →	SHAFT
14	4038021104 запросить цену →	BRACKET ASSY
15	4038218802 запросить цену →	GEAR 30T
16	4038218401 запросить цену →	SHOULDER SCREW
17	4038209503 запросить цену →	BRACKET
18	4038217901 запросить цену →	WASHER
19	4038204201 запросить цену →	SPRING
20	4038204303 запросить цену →	BRACKET
21	4038218001 запросить цену →	CONTACT
22	4038075800 запросить цену →	SKEW ADJUSTMENT ASSY S
23	4038077800 запросить цену →	PRINT HEAD UNIT

18. T/C RAIL SECTION

№	Артикул	Описание
1	4038201901 запросить цену →	RAIL
2	4038203802 запросить цену →	SET PLATE
3	4038217403 запросить цену →	PAWL
3	4038217502 запросить цену →	PAWL
3	4038217302 запросить цену →	PAWL
4	4038731601 запросить цену →	LABEL
5	4038202002 запросить цену →	RAIL
6	4038202103 запросить цену →	RAIL
7	4038202202 запросить цену →	RAIL
8	4038681301 запросить цену →	WIRE HARNESS ASSY
9	4038210703 запросить цену →	GUIDE
10	4038210901 запросить цену →	PRESSURE SPRING
11	4038210801 запросить цену →	STIRRING MEMBER
12	4038215001 запросить цену →	SEAL
13	4038211002 запросить цену →	SEAL
14	4038684001 запросить цену →	WIRE HARNESS ASSY

19. HOPPER DRIVE SECTION

№	Артикул	Описание
1	4038227501 запросить цену →	HOLDER
2	4038076000 запросить цену →	IU CONTACT PLATE ASSY
3	4038223302 запросить цену →	HOLDER
4	4154380401 запросить цену →	SCREW
5	4038231301 запросить цену →	HOLDER
6	4038220602 запросить цену →	HOLDER
7	4038227401 запросить цену →	HOLDER
8	4038225501 запросить цену →	COVER
9	4038222201 запросить цену →	CONTACT
10	4038227701 запросить цену →	CONTACT
11	4038227601 запросить цену →	CONTACT
12	4038222502 запросить цену →	CONTACT
13	4038223201 запросить цену →	COVER
14	4038620302 запросить цену →	HV TRANSFORMER

20. ERASER SECTION

№	Артикул	Описание
1	4038219902 запросить цену →	SHIELD PLATE
2	4038218201 запросить цену →	BRACKET
3	4038218101 запросить цену →	BRACKET
4	9353240011 запросить цену →	LED PILOT LAMP
5	4038201502 запросить цену →	BRACKET
6	4038201407 запросить цену →	RAIL
7	4038730901 запросить цену →	LABEL
8	4038201103 запросить цену →	BRACKET
9	4038206901 запросить цену →	SLIDER
10	4038207203 запросить цену →	PLATE SPRING
11	4038219802 запросить цену →	SHIELD PLATE
12	4038204001 запросить цену →	REINFORCE PLATE
13	4038205602 запросить цену →	SEAL
14	4038205202 запросить цену →	DUCT
15	4038205302 запросить цену →	SEAL
16	4038208102 запросить цену →	SEAL
17	4038209103 запросить цену →	REINFORCE PLATE
18	4038201203 запросить цену →	BRACKET
19	4038215102 запросить цену →	SEAL
20	4038210601 запросить цену →	PIPE
21	4038210402 запросить цену →	SEAL
22	4038210304 запросить цену →	SHUTTER
23	4038210503 запросить цену →	TORSION SPRING
24	4038210201 запросить цену →	SEAL
25	4038210101 запросить цену →	PIPE
26	4038218301 запросить цену →	BRACKET

21. DEVELOPMENT DRIVE SECTION

№	Артикул	Описание
1	4038351702 запросить цену →	REINFORCE PLATE
2	4038075700 запросить цену →	DRIVE ASSY
3	9314240041 запросить цену →	MOTOR
4	9314230061 запросить цену →	MOTOR

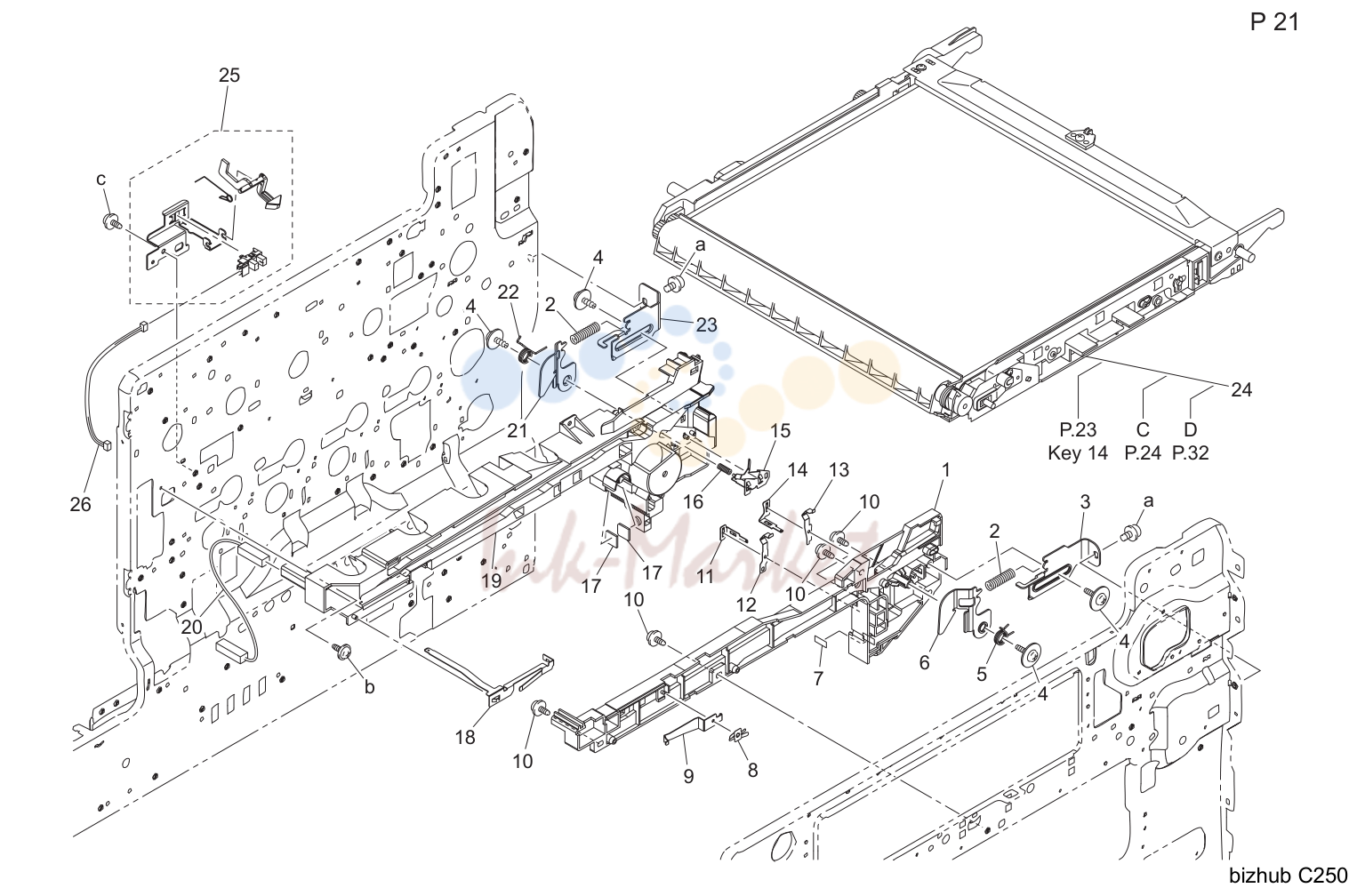

22. TRANSFER BELT SECTION

№	Артикул	Описание
1	4038202307 запросить цену →	RAIL
2	4038202901 запросить цену →	PRESSURE SPRING
3	4038204601 запросить цену →	LEVER
4	4163529301 запросить цену →	SCREW
5	4038204801 запросить цену →	TORSION SPRING
6	4038204702 запросить цену →	ARM
7	4038359401 запросить цену →	SPACER
8	4038208001 запросить цену →	CONTACT
9	4038204501 запросить цену →	PLATE SPRING
10	4154380401 запросить цену →	SCREW
11	4038207702 запросить цену →	CONTACT
12	4038215202 запросить цену →	CONTACT
13	4038215302 запросить цену →	CONTACT
14	4038207802 запросить цену →	CONTACT
15	4038220502 запросить цену →	CONTACT
16	4038220701 запросить цену →	PRESSURE SPRING
17	4038215102 запросить цену →	SEAL
18	4038221701 запросить цену →	CONTACT
19	4038202402 запросить цену →	RAIL
20	4038683601 запросить цену →	WIRE HARNESS ASSY
21	4038202701 запросить цену →	ARM
22	4038202801 запросить цену →	TORSION SPRING
23	4038202601 запросить цену →	LEVER
24	4038077700 запросить цену →	TRANSFER KIT
25	4038076100 запросить цену →	SWITCH ASSY
26	4038683501 запросить цену →	WIRE HARNESS ASSY

Каталог очень большой (1060 позиций). Показаны первые 22 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
