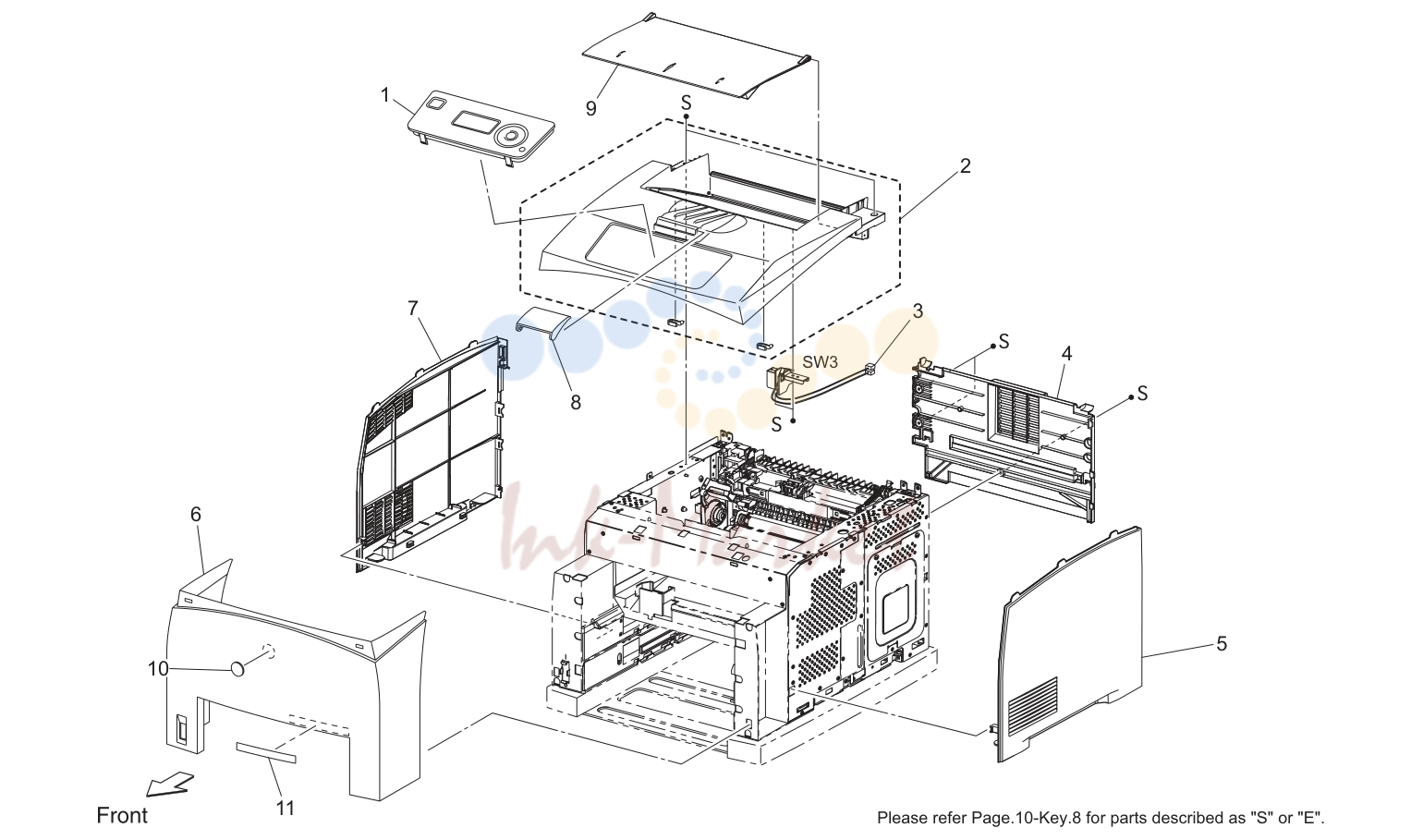

Внешние детали (P1)

№	Артикул	Альт. артикул	Описание
1	A0DX M71A 01 запросить цену →		Operation панель 34ppm
2	A0DX PP2X 01 запросить цену →		Комплект top крышка
3	A0DX PP0W 00 запросить цену →		Выключатель i/l в сборе
4	A0DX PP1N 00 запросить цену →		Крышка rear 34ppm
5	A0DX PP24 00 запросить цену →		Крышка right
6	A0DX PP2P 00 запросить цену →		Крышка front
7	A0DX PP23 00 запросить цену →		Крышка left
8	A0DX PP2Q 00 запросить цену →		Крышка stopper
9	A0DX PP21 00 запросить цену →		Крышка open
10	A00F 9420 00 запросить цену →		Label
11	A0DX 9401 00 запросить цену →		Label pagepro4650

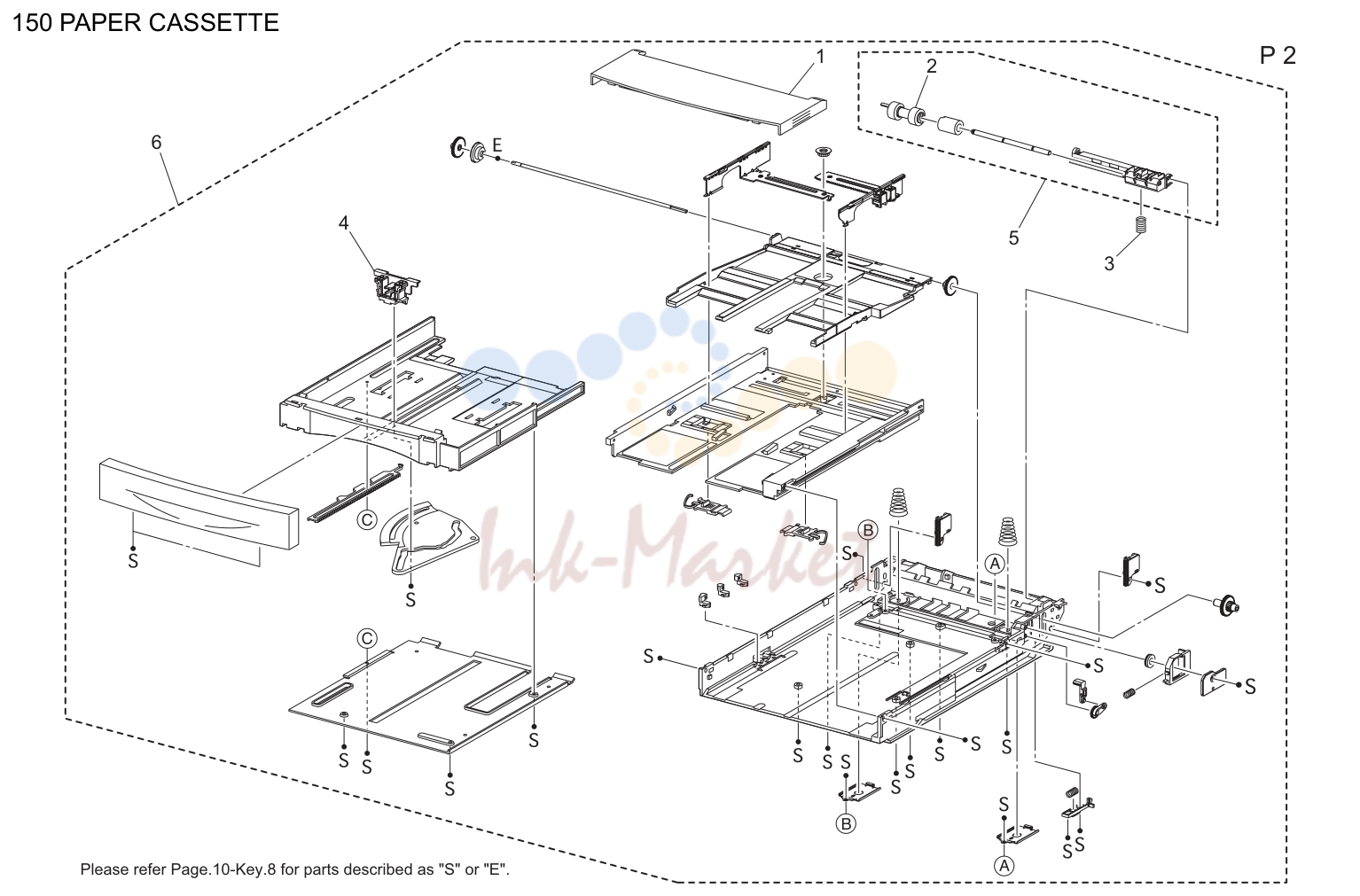

150 paper cassette (P2)

№	Артикул	Альт. артикул	Описание
1	A0DX PP20 00 запросить цену →		Крышка cst
2	A0DX PP1R 00 запросить цену →		Roll в сборе retard
3	A0DX PP2C 00 запросить цену →		Пружина retard
4	A0DX PP0A 00 запросить цену →		Направляющая end 150
5	A0DX PP01 00 запросить цену →		Держатель в сборе retard
6	A0DX PP0K 00 запросить цену →		150 paper cassette

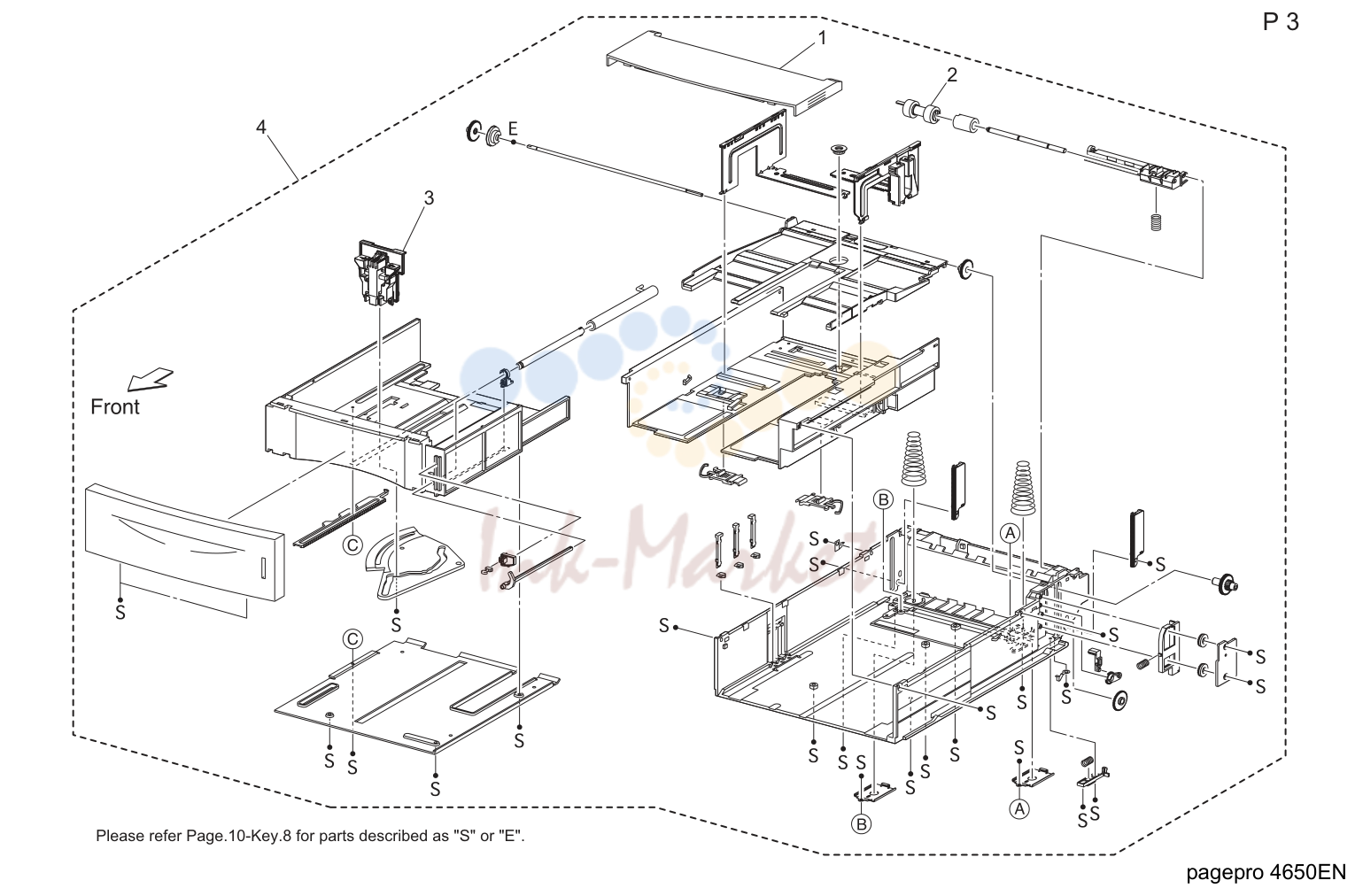

550 paper cassette (P3)

№	Артикул	Альт. артикул	Описание
1	A0DX PP20 00 запросить цену →		Крышка cst
2	A0DX PP1R 00 запросить цену →		Roll в сборе retard
3	A0DX PP09 00 запросить цену →		Направляющая end 550
4	A0DX PP0M 00 запросить цену →		550 paper cassette

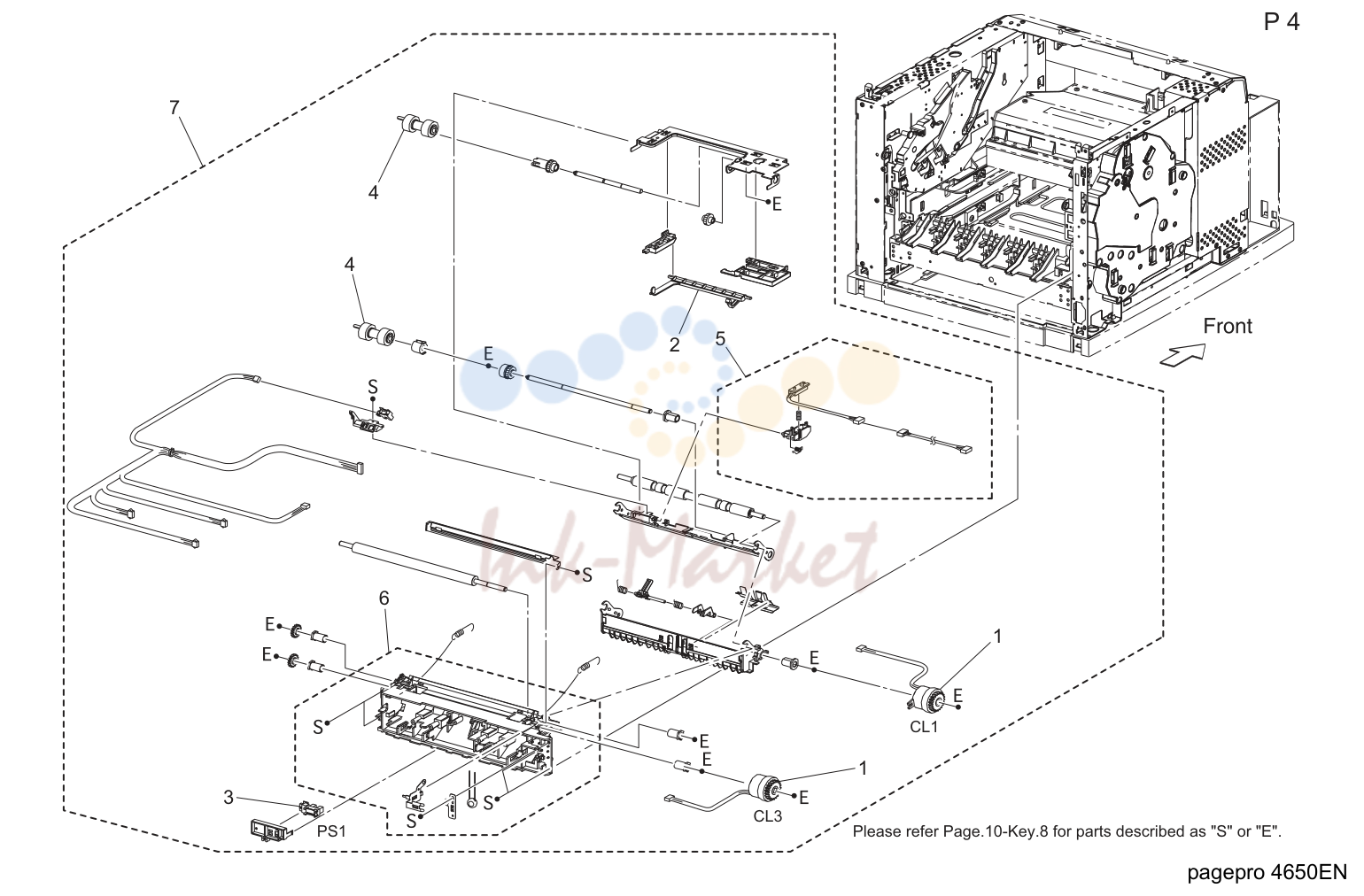

Подача бумаги секция (P4)

№	Артикул	Альт. артикул	Описание
1	A0DX PP11 00 запросить цену →		Муфта в сборе ph
2	A0DX PP10 00 запросить цену →		Actuator no paper
3	A0DX PP2H 00 запросить цену →		Датчик oct
4	A0DX PP1R 00 запросить цену →		Roll в сборе retard
5	A0DX PP1G 00 запросить цену →		Датчик тонер в сборе
6	A0DX PP2U 00 запросить цену →		Комплект chute regi
7	A0DX PP1Q 00 запросить цену →		150 feeder в сборе

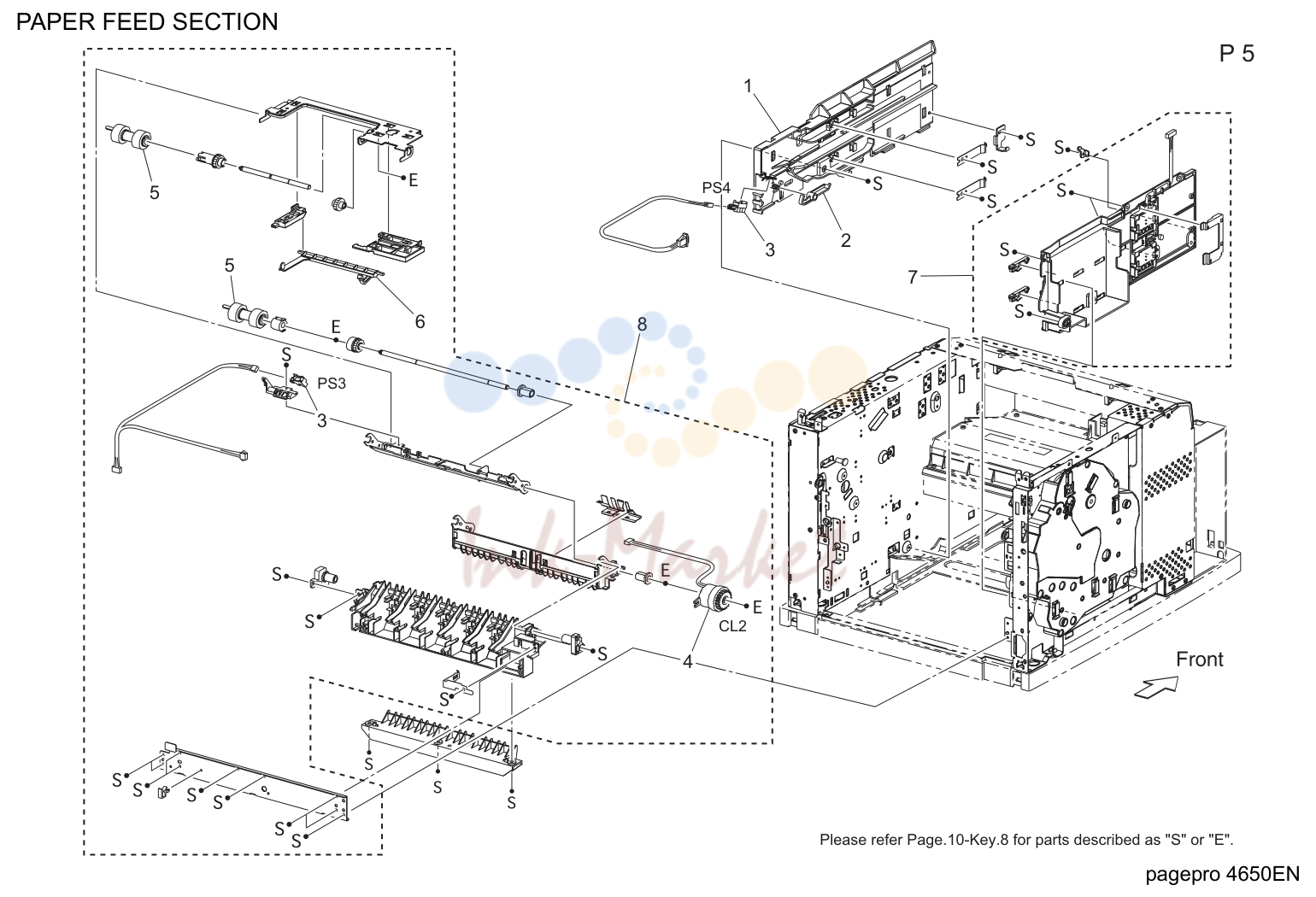

Подача бумаги секция (P5)

№	Артикул	Альт. артикул	Описание
1	A0DX PP06 00 запросить цену →		Направляющая tray right
2	A0DX PP0Y 00 запросить цену →		Actuator
3	A0DX PP2H 00 запросить цену →		Датчик oct
4	A0DX PP11 00 запросить цену →		Муфта в сборе ph
5	A0DX PP1R 00 запросить цену →		Roll в сборе retard
6	A0DX PP10 00 запросить цену →		Actuator no paper
7	A0DX PP07 00 запросить цену →		Направляющая tray left
8	A0DX PP03 00 запросить цену →		550 feeder в сборе

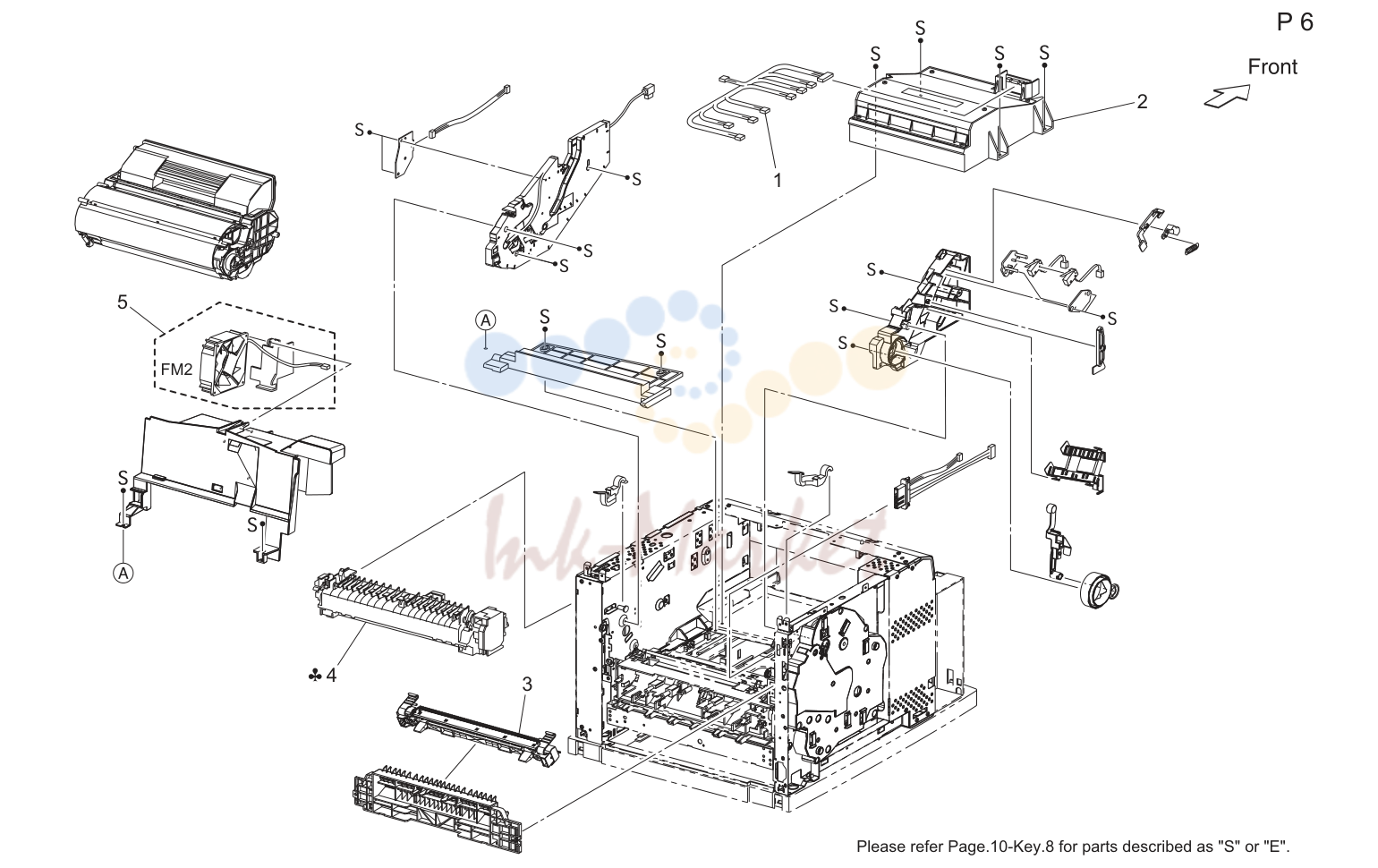

P/h печь (закрепление) секция (P6)

№	Артикул	Альт. артикул	Описание
1	A0DX PP2N 00 запросить цену →		Жгут в сборе ros 34ppm
2	A0DX PP0H 00 запросить цену →		Ros в сборе 34ppm
3	A0DX PP2A 00 запросить цену →		Btr в сборе
4	A0DX PP1S 00 запросить цену →		Печь в сборе 34ppm 110v
4	A0DX PP1T 00 запросить цену →		Печь в сборе 34ppm 220v
5	A0DX PP1C 00 запросить цену →		Вентилятор sub

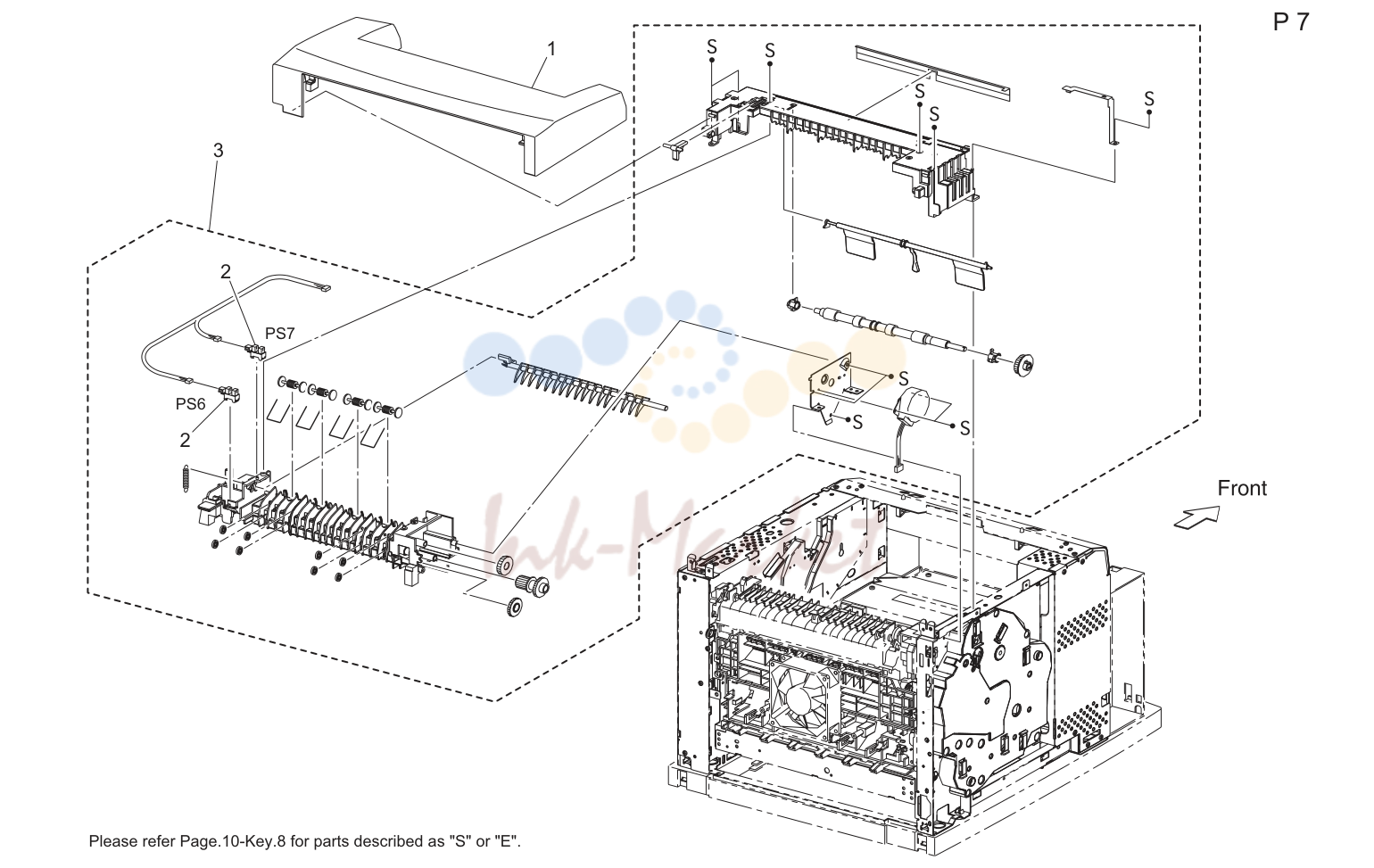

Выход бумаги секция (P7)

№	Артикул	Альт. артикул	Описание
1	A0DX PP2Y 00 запросить цену →		Крышка exit 500
2	A0DX PP2H 00 запросить цену →		Датчик oct
3	A0DX PP31 00 запросить цену →		500 exit в сборе

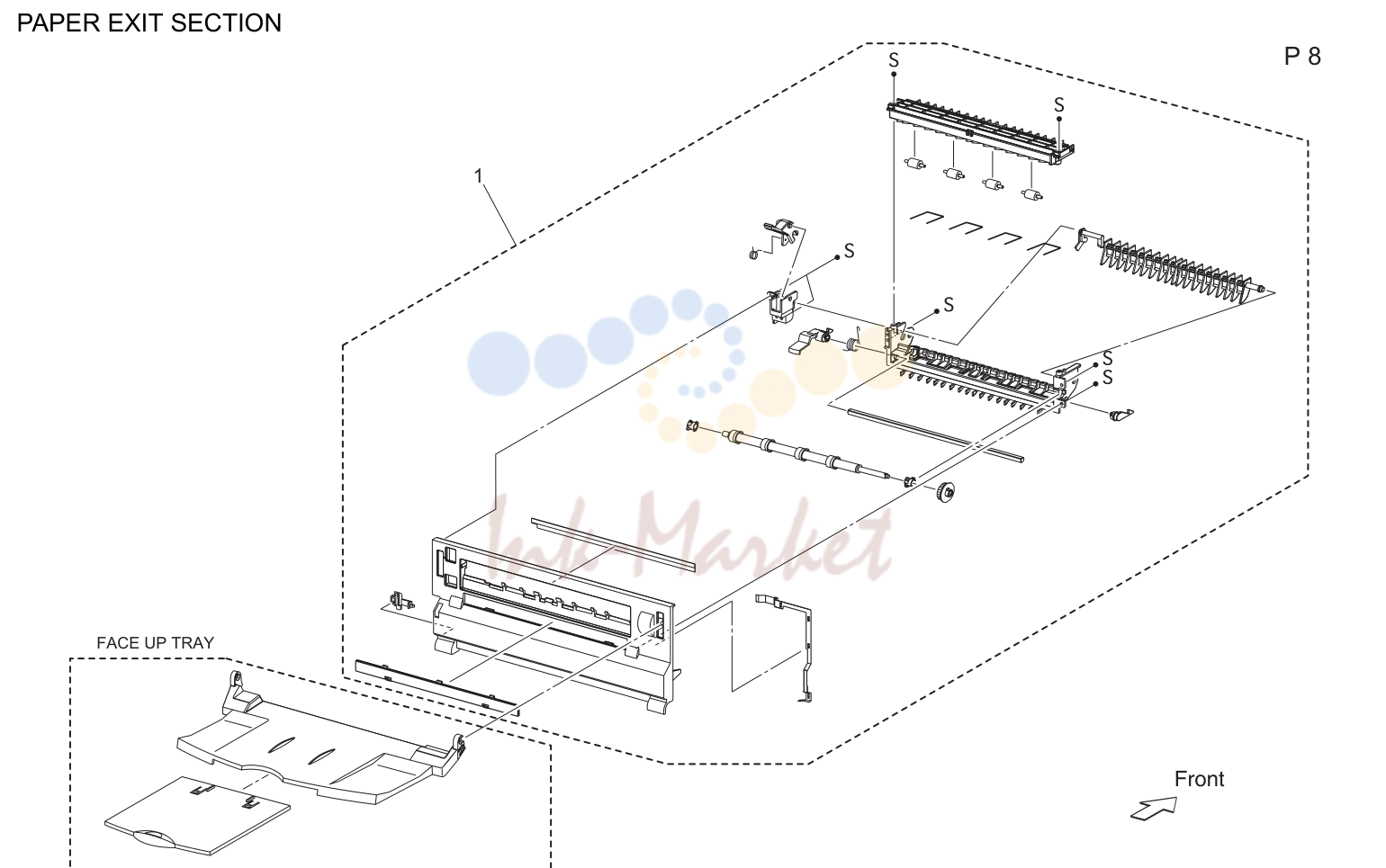

Выход бумаги секция (P8)

№	Артикул	Альт. артикул	Описание
1	A0DX PP0J 00 запросить цену →		Крышка rear 500 34ppm

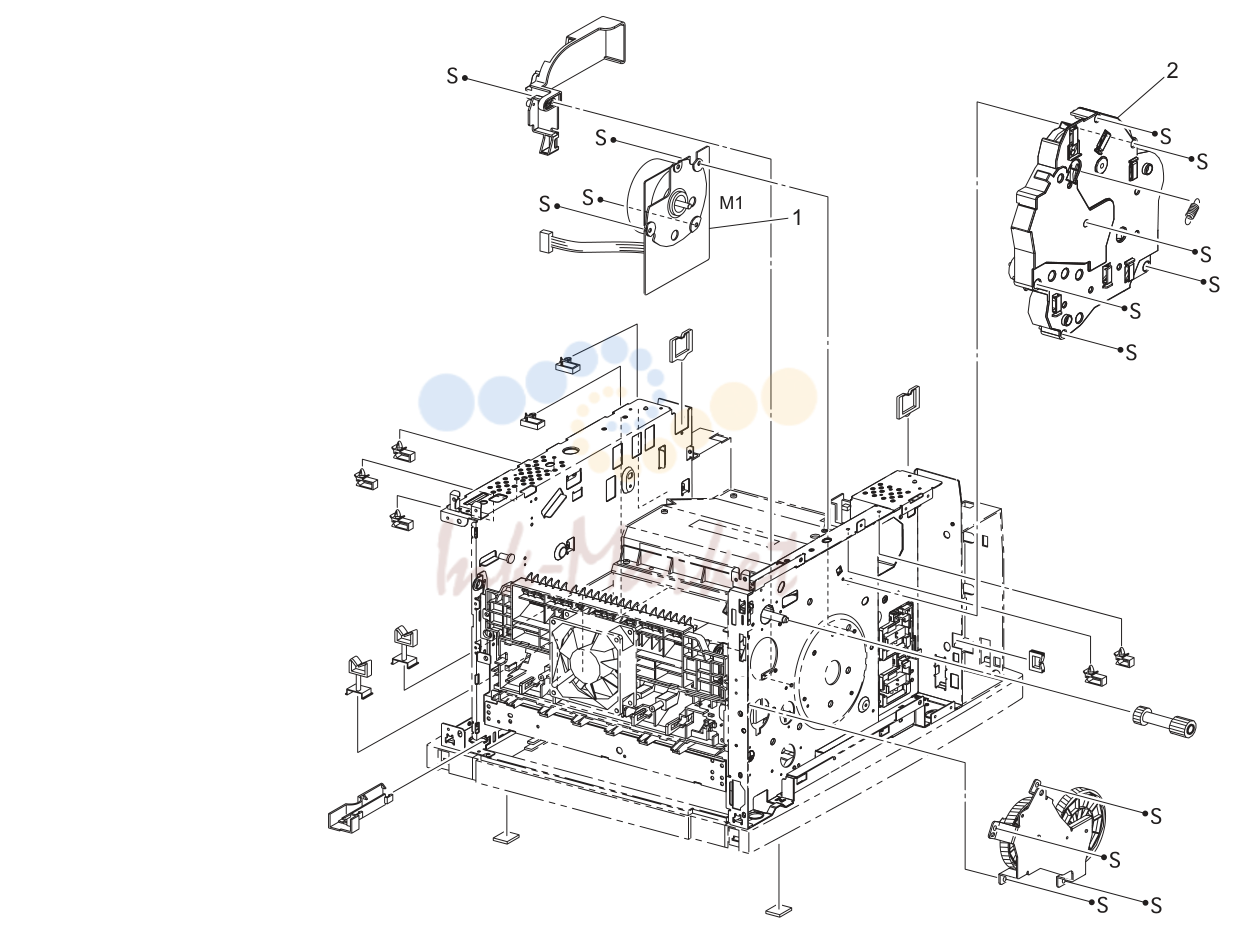

Drive секция (P9)

№	Артикул	Альт. артикул	Описание
1	A0DX PP19 00 запросить цену →		Main мотор 34ppm
2	A0DX PP1P 00 запросить цену →		Шестерня в сборе housing 34ppm

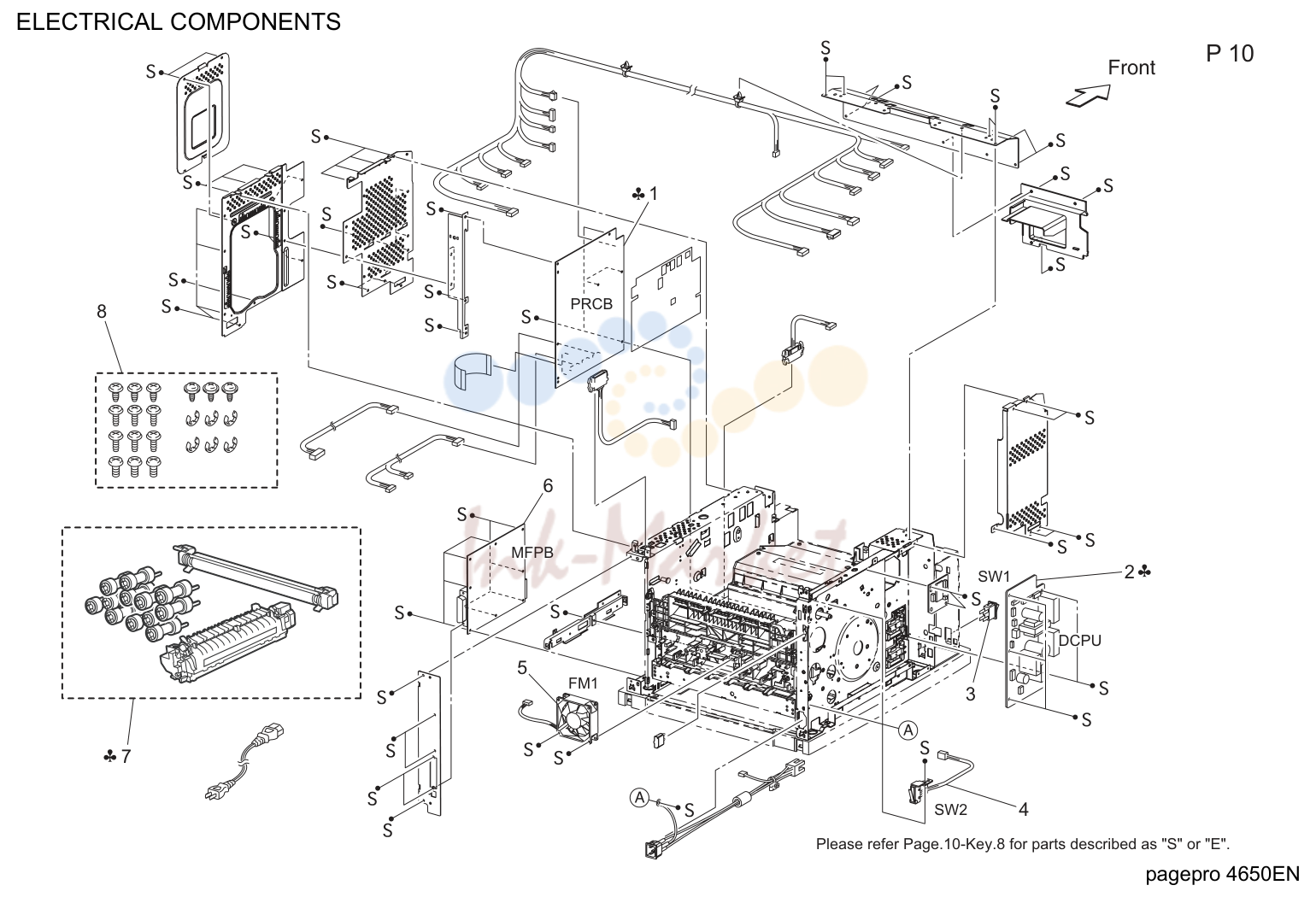

Electrical components (P10)

№	Артикул	Альт. артикул	Описание
1	A0DX PP2S 01 запросить цену →		Hvps/mcu 34ppm 1200dpi 110v
1	A0DX PP38 01 запросить цену →		Плата ess 34ppm
2	A0DX PP0N 00 запросить цену →		Lvps 110v
2	A0DX PP0P 01 запросить цену →		Lvps 220v
3	A0DX PP0T 00 запросить цену →		Power выключатель
4	A0DX PP0U 00 запросить цену →		Interlock s/w rear
5	A0DX PP15 00 запросить цену →		Вентилятор main
6	A0DX M710 05 запросить цену →		Contролик плата в сборе
8	A0DX PP33 00 запросить цену →		Комплект screw

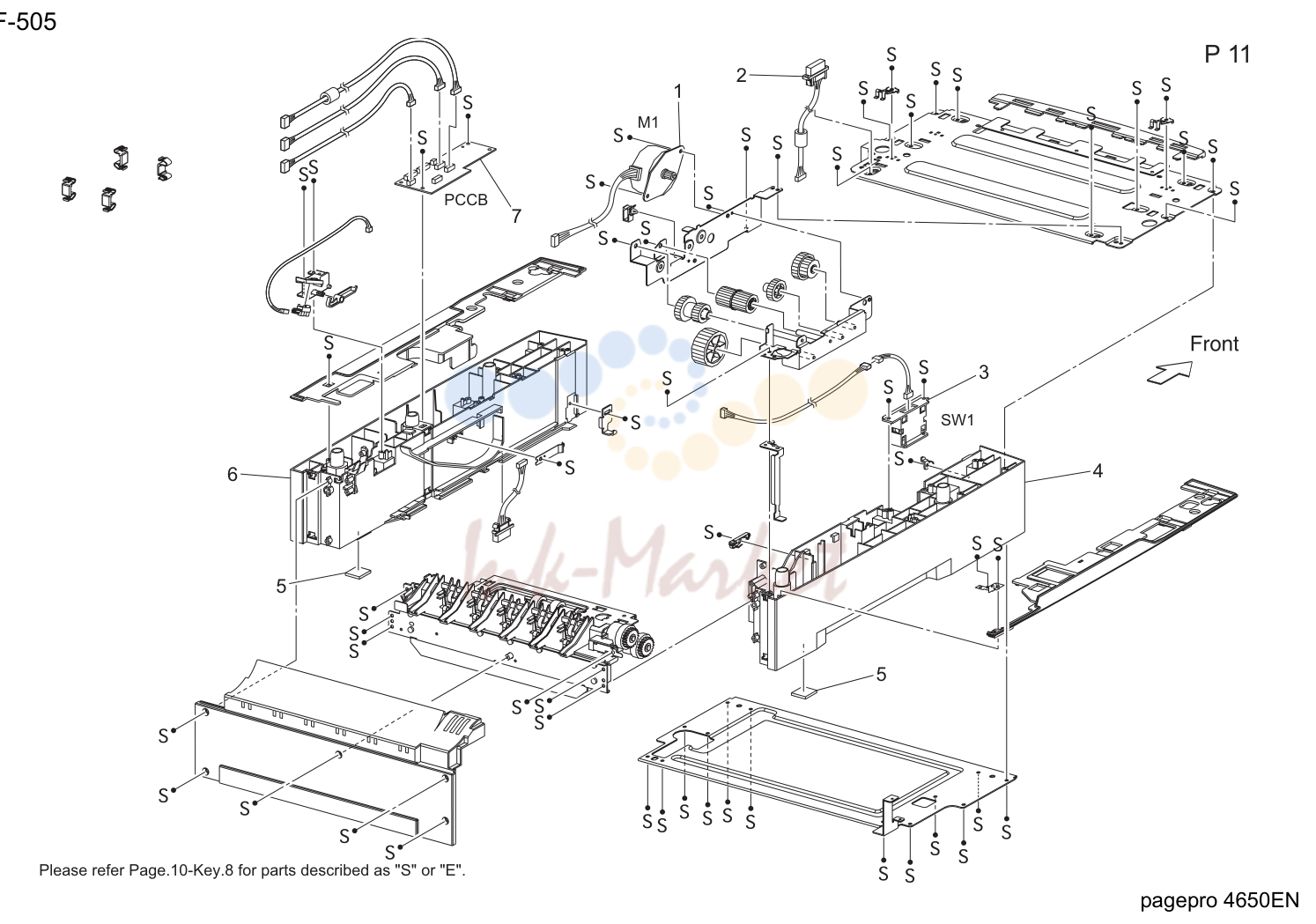

Pf-505 (P11)

№	Артикул	Альт. артикул	Описание
1	A0DX PP18 00 запросить цену →		Мотор feeder
2	A0DX PP2M 00 запросить цену →		Жгут в сборе fdr2
3	A0DX PP0V 00 запросить цену →		Opt в сборе size
4	A0DX PP2G 00 запросить цену →		Рама cvr l550
5	A0DX PP00 00 запросить цену →		Foot
6	A0DX PP25 00 запросить цену →		Рама cvr r550
7	A0DX PP1H 00 запросить цену →		Платаa feeder 550

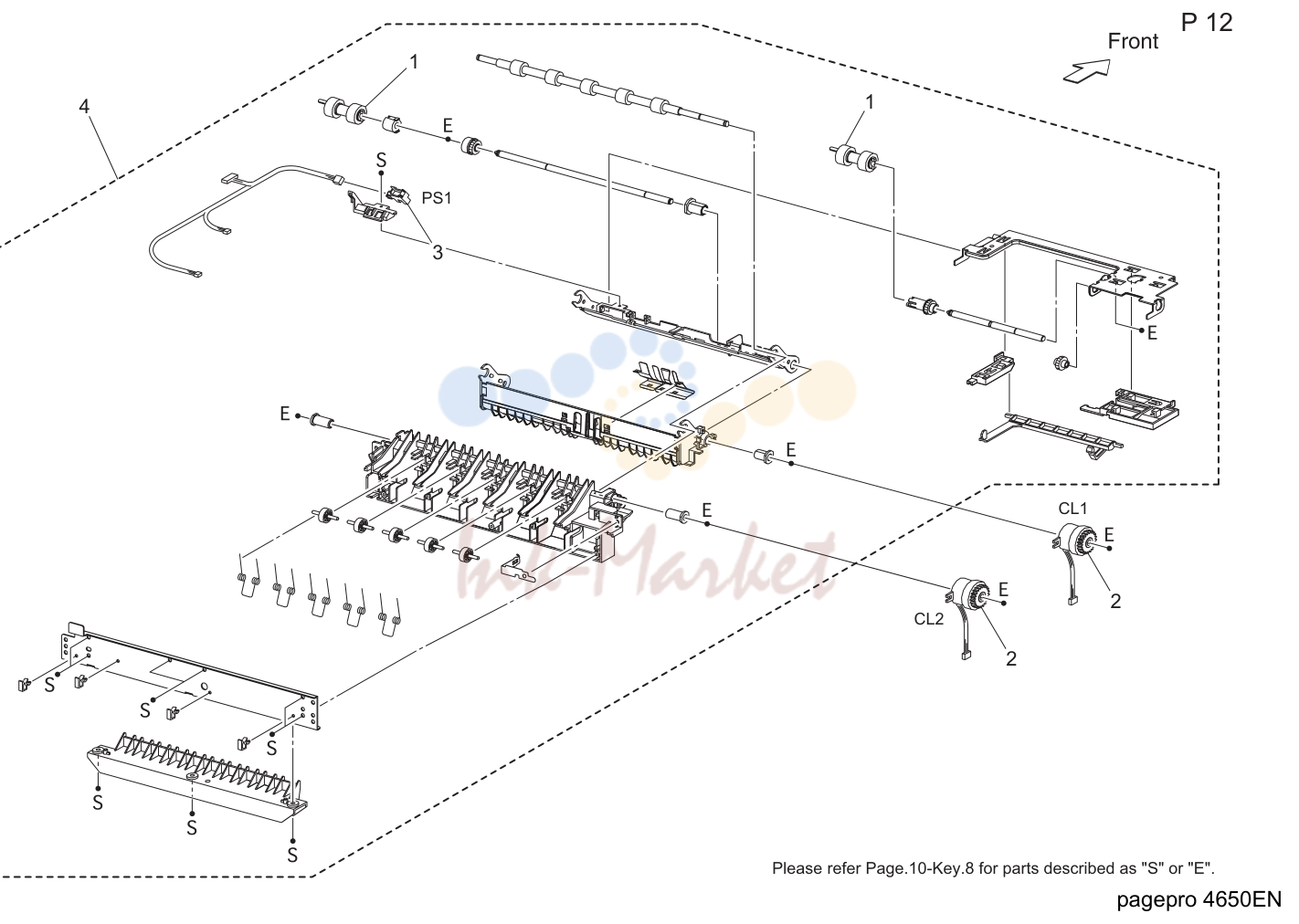

Pf-505 (P12)

№	Артикул	Альт. артикул	Описание
1	A0DX PP1R 00 запросить цену →		Roll в сборе retard
2	A0DX PP11 00 запросить цену →		Муфта в сборе ph
3	A0DX PP2H 00 запросить цену →		Датчик oct
4	A0DX PP02 00 запросить цену →		550 feeder option

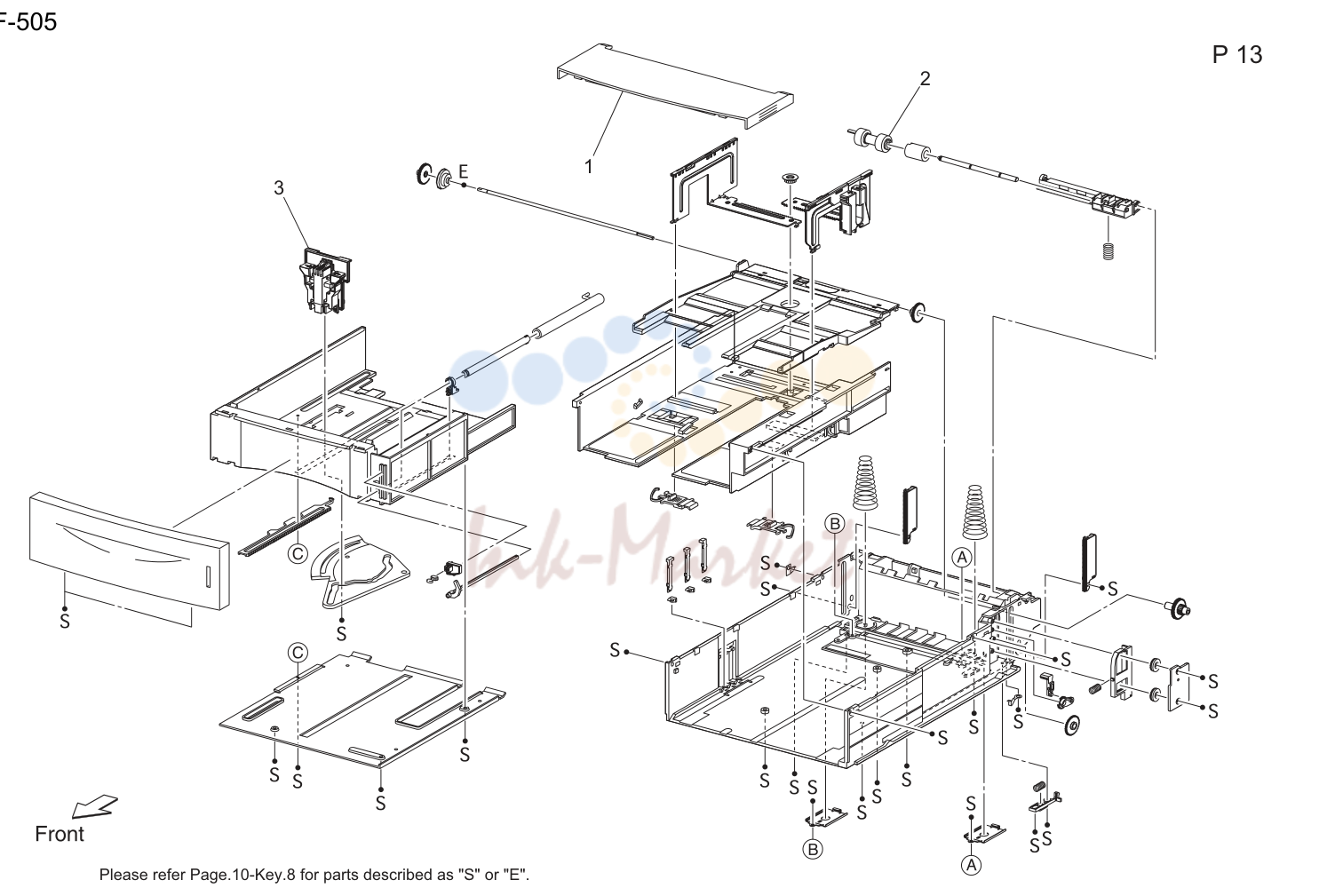

Pf-505 (P13)

№	Артикул	Альт. артикул	Описание
1	A0DX PP20 00 запросить цену →		Крышка cst
2	A0DX PP1R 00 запросить цену →		Roll в сборе retard
3	A0DX PP09 00 запросить цену →		Направляющая end 550

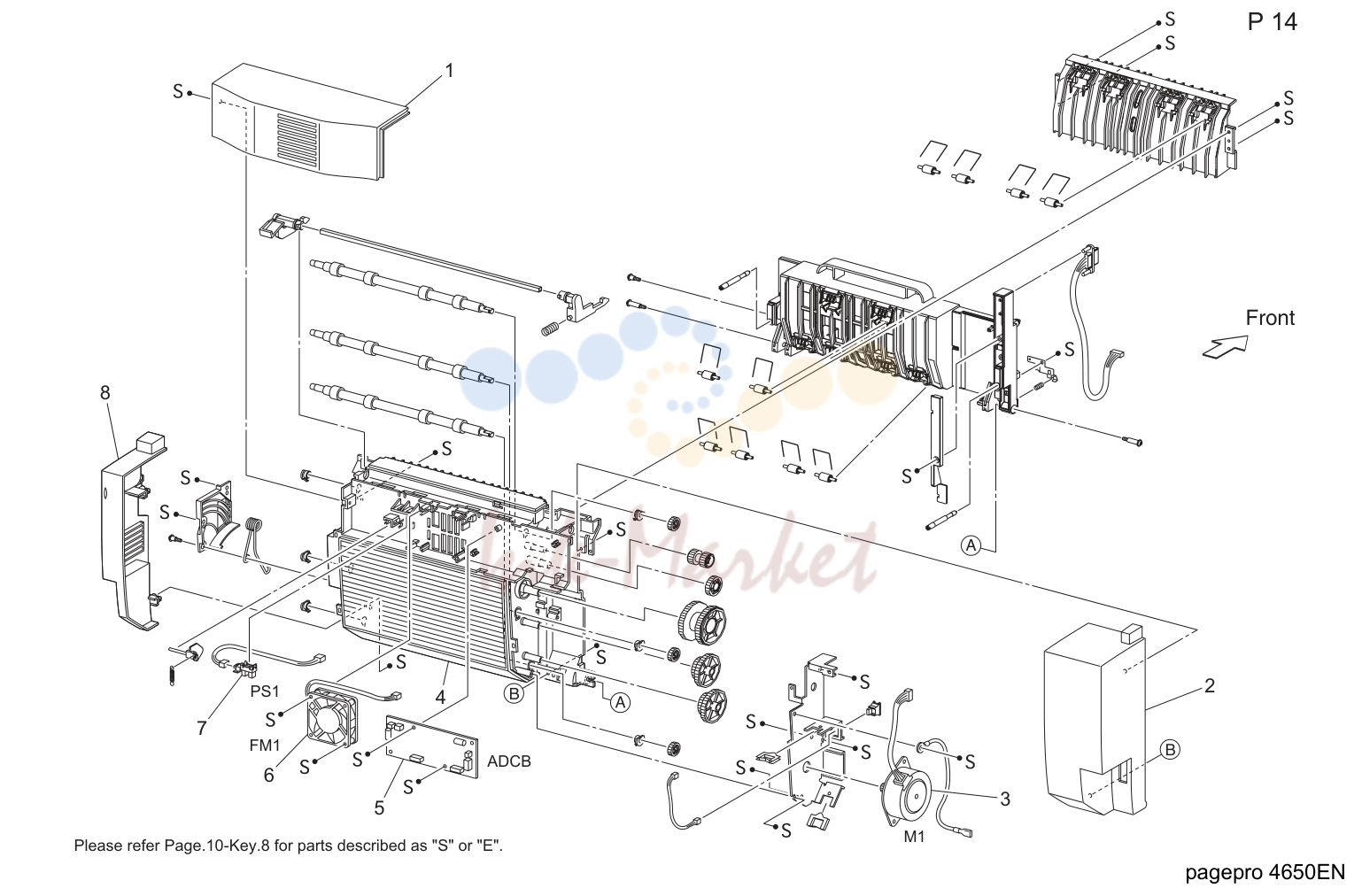

Ad-508 (P14)

№	Артикул	Альт. артикул	Описание
1	A0DX PP27 01 запросить цену →		Крышка top
2	A0DX PP28 01 запросить цену →		Крышка left
3	A0DX PP13 00 запросить цену →		Мотор дуплекс
4	A0DX PP26 01 запросить цену →		Крышка hsg dup
5	A0DX PP1K 00 запросить цену →		Платаa дуплекс
6	A0DX PP14 00 запросить цену →		Вентилятор дуплекс
7	A0DX PP1F 00 запросить цену →		Датчик dup
8	A0DX PP29 01 запросить цену →		Крышка right

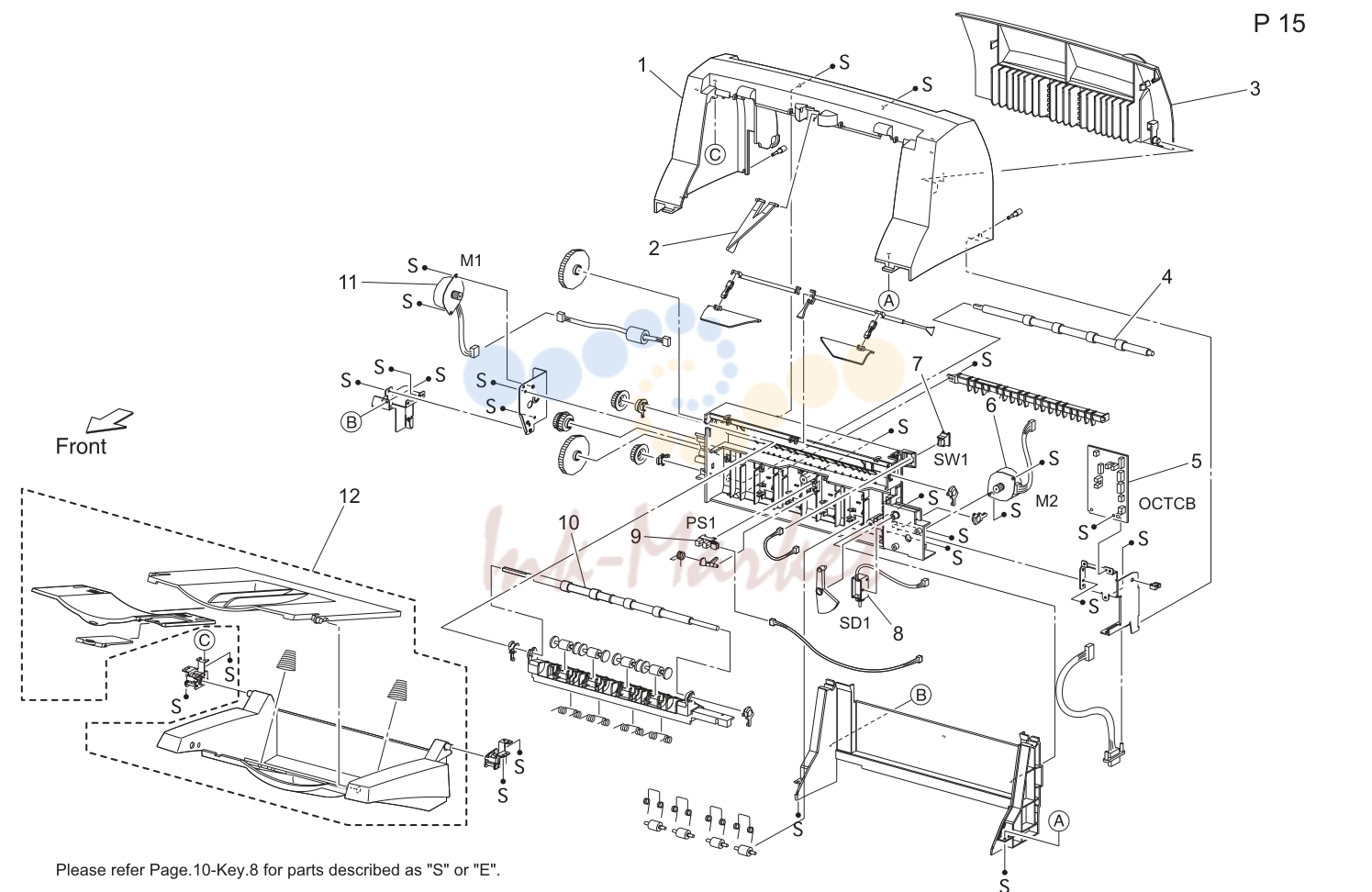

Sf-603 (P15)

№	Артикул	Альт. артикул	Описание
1	A0DX PP1M 01 запросить цену →		Крышка oct
2	A0DX PP08 00 запросить цену →		Weight
3	A0DX PP22 01 запросить цену →		Крышка rear
4	A0DX PP0F 00 запросить цену →		Roll oct lower
5	A0DX PP1J 00 запросить цену →		Платаa oct
6	A0DX PP1A 00 запросить цену →		Мотор в сборе offset
7	A0DX PP0S 00 запросить цену →		S/w задняя крышка
8	A0DX PP12 00 запросить цену →		Соленоид в сборе gate
9	A0DX PP2H 00 запросить цену →		Датчик oct
10	A0DX PP0E 00 запросить цену →		Roll oct upper
11	A0DX PP1B 00 запросить цену →		Мотор в сборе oct
12	A0DX PP0B 01 запросить цену →		Tray asst oct
