Konica Minolta Konica minolta bizhub 43 partlist — каталог запчастей со схемами

Содержание

• 1. PLANCHE 1 / FIGURE 1
• 2. PLANCHE 2 / FIGURE 2
• 3. PLANCHE 3 / FIGURE 3
• 4. PLANCHE 4 / FIGURE 4
• 5. PLANCHE 5 / FIGURE 5
• 6. PLANCHE 7 / FIGURE 7
• 7. PLANCHE 8 / FIGURE 8
• 8. PLANCHE 9 / FIGURE 9
• 9. PLANCHE 10 / FIGURE 10
• 10. PLANCHE 11 / FIGURE 11
• 11. PLANCHE 12 / FIGURE 12
• 12. PLANCHE 13 / FIGURE 13
• 13. PLANCHE 14 / FIGURE 14
• 14. PLANCHE 15 / FIGURE 15
• 15. PLANCHE 16 / FIGURE 16
• 16. PLANCHE 17 / FIGURE 17
• 17. PLANCHE 18 / FIGURE 18
• 18. PLANCHE 19 / FIGURE 19
• 19. PLANCHE 20 / FIGURE 20
• 20. PLANCHE 21 / FIGURE 21
• 21. PLANCHE 22 / FIGURE 22
• 22. PLANCHE 23 / FIGURE 23
• 23. PLANCHE 24 / FIGURE 24
• 24. PLANCHE 25 / FIGURE 25
• 25. PLANCHE 26 / FIGURE 26
• 26. PLANCHE 28 / FIGURE 28
• 27. PLANCHE 29 / FIGURE 29
• 28. PLANCHE 30 / FIGURE 30
• 29. PLANCHE 31 / FIGURE 31
• 30. PLANCHE 32 / FIGURE 32
• 31. PLANCHE 33 / FIGURE 33
• 32. PLANCHE 34 / FIGURE 34
• 33. PLANCHE 35 / FIGURE 35

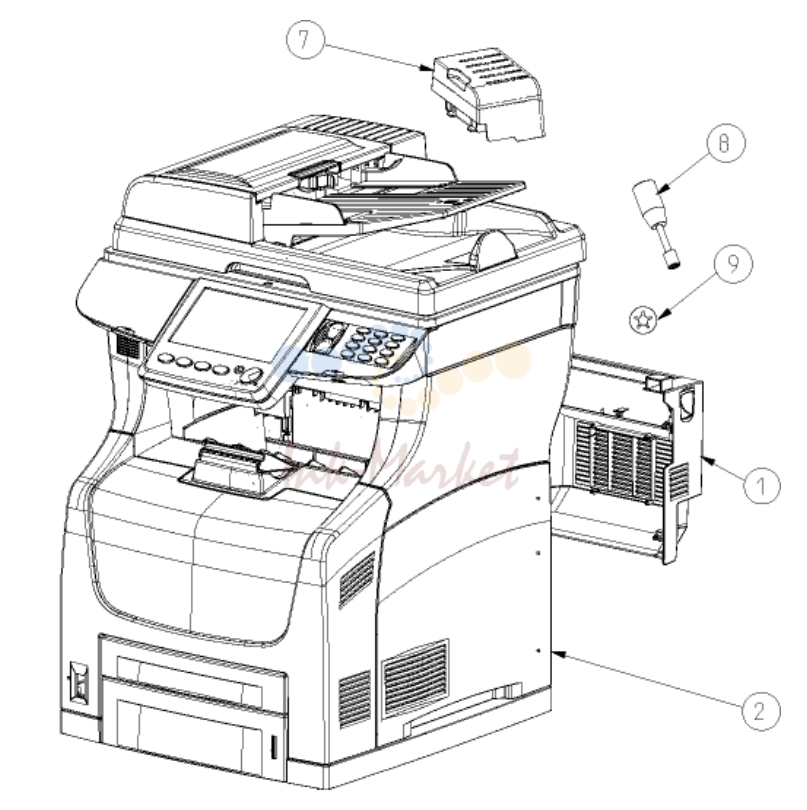

1. PLANCHE 1 / FIGURE 1

№	Артикул	Альт. артикул	Описание
1	253086918 запросить цену →		Duplex module
2	253074778 запросить цену →		Base HFFv2 asm
3	253087139 запросить цену →		Optional paper tray
4			See §2 Line cord
5			See §2 Power cord
6	253232817 запросить цену →		Memory extension HFXv2
7	253217550 запросить цену →		Zencube Diffuser HFx sunline
8	253235371 запросить цену →		Grip ring tool
9	186205664 запросить цену →		Grip ring DIAM11.5*DIAM4*0.2 THICK

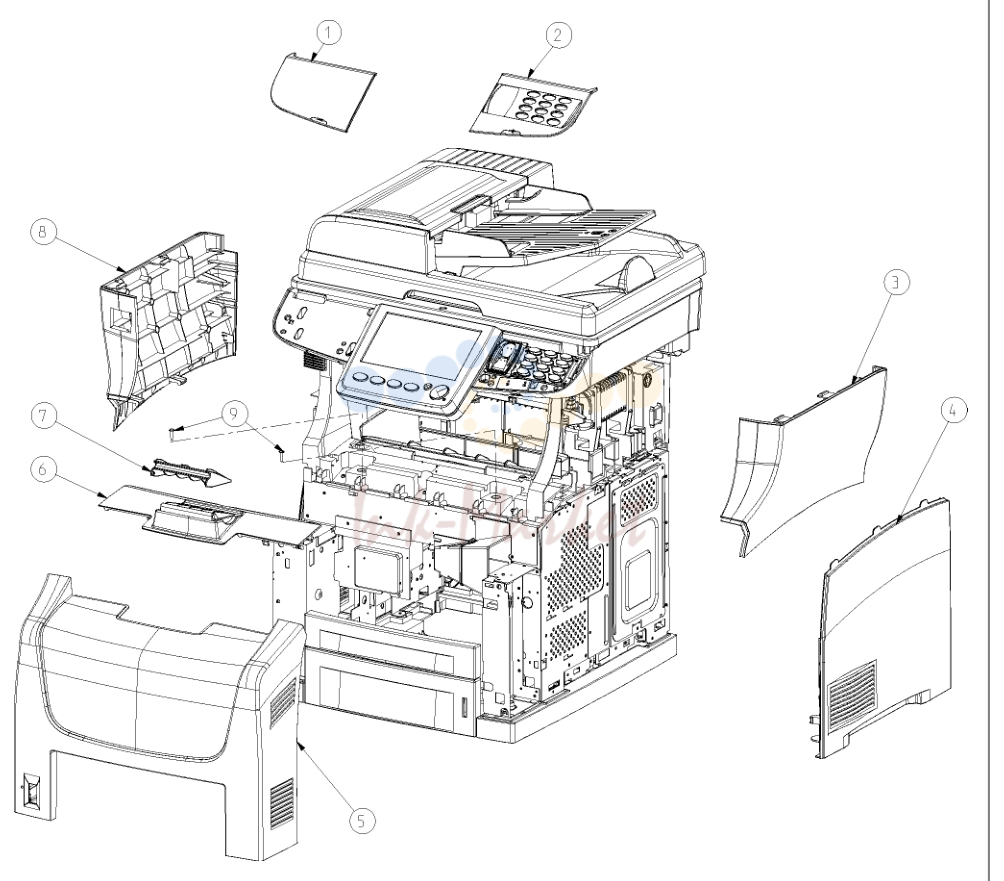

2. PLANCHE 2 / FIGURE 2

№	Артикул	Альт. артикул	Описание
1			See §2 Left front panel
2			See §2 Right front panel
3	253075126 запросить цену →		Side cover right injected
4	186138694 запросить цену →		Bottom right cover
5	253075134 запросить цену →		Front cover injected
6	253075147 запросить цену →		Top cover ASM
7	186138735 запросить цену →		Paper guide
8	253075113 запросить цену →		Side cover left injected
9	189976418 запросить цену →		Screw Plastic 3*16 washer TORX

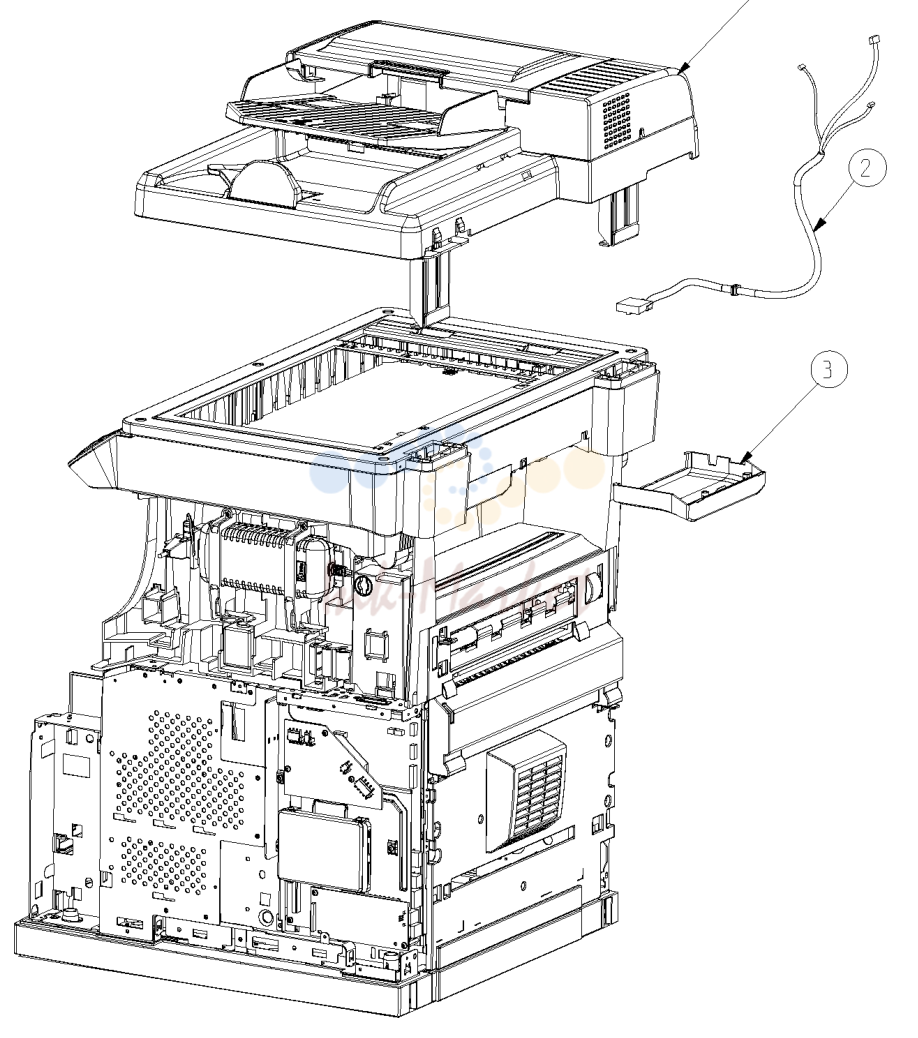

3. PLANCHE 3 / FIGURE 3

№	Артикул	Альт. артикул	Описание
1	253032671 запросить цену →		Flat scanner M&H ASM (see figure 18)
2	253075093 запросить цену →		Interco trap injected
3	253125968 запросить цену →	HFFv2	ADF in scanner cable not shielded

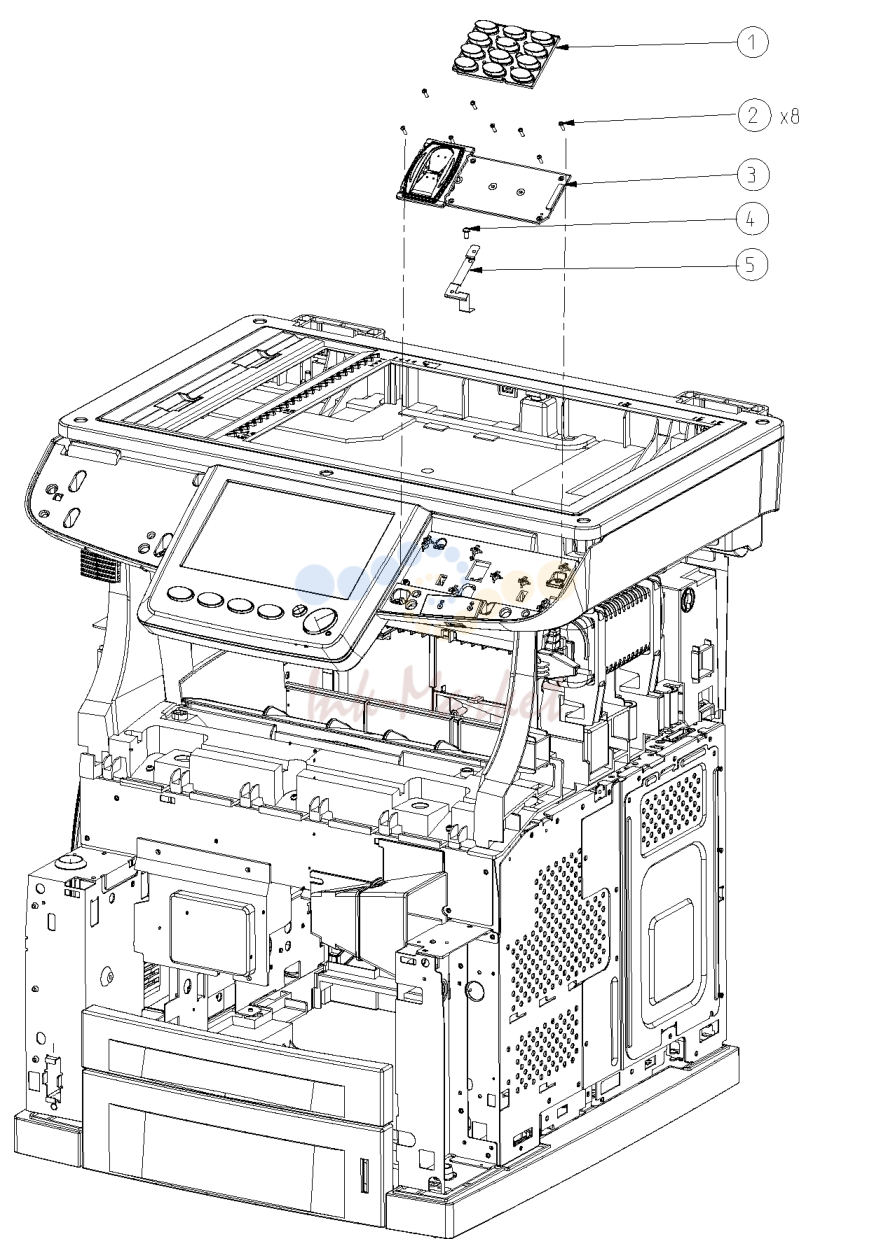

4. PLANCHE 4 / FIGURE 4

№	Артикул	Альт. артикул	Описание
1	253070155 запросить цену →	HFxv2	Keypad ASM
2	189976372 запросить цену →		Screw torx 2x7 for plastic
3			See §2 Keypad panel ASM
4	253074997 запросить цену →		Screw torx 3x6mm
5	253127433 запросить цену →		Ground spring keypad

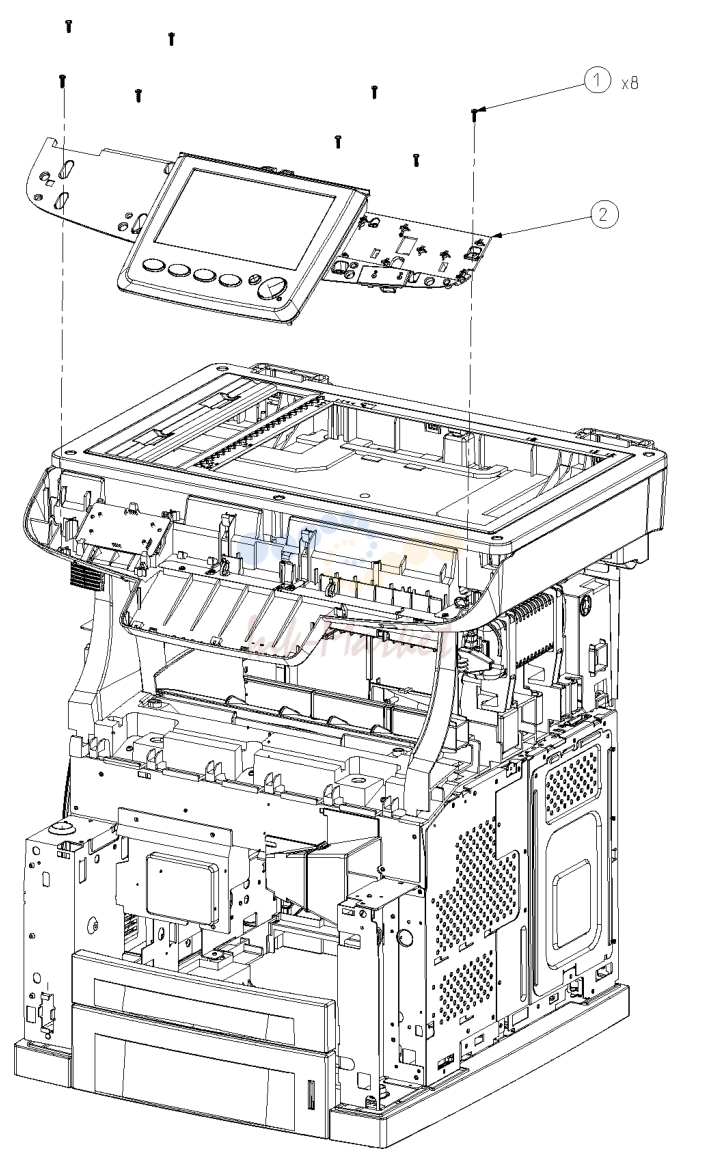

5. PLANCHE 5 / FIGURE 5

№	Артикул	Альт. артикул	Описание
1	253090748 запросить цену →		Screw torx 4*12mm
2	253033053 запросить цену →		Flatbed scanner H&M assy (see figure 23)
3	253096005 запросить цену →	HFFv2	Flatbed ground cable
4	189955232 запросить цену →		Flat cable

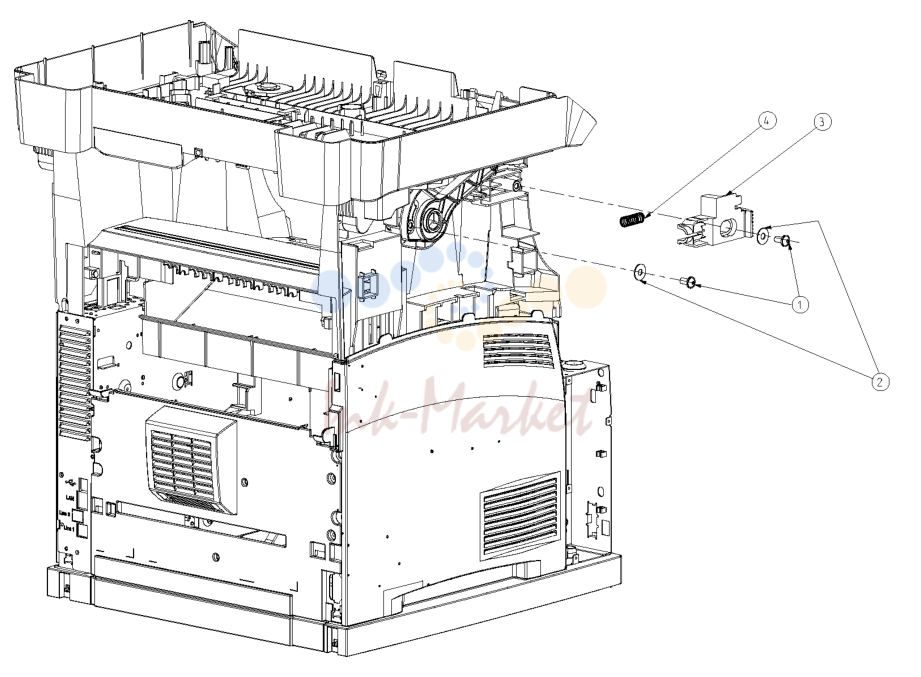

6. PLANCHE 7 / FIGURE 7

№	Артикул	Альт. артикул	Описание
1	253074864 запросить цену →		Screw torx 6*12mm
2	253074851 запросить цену →		Washer 6x12
3	253074822 запросить цену →		Open button injected
4	253074843 запросить цену →		Open button spring

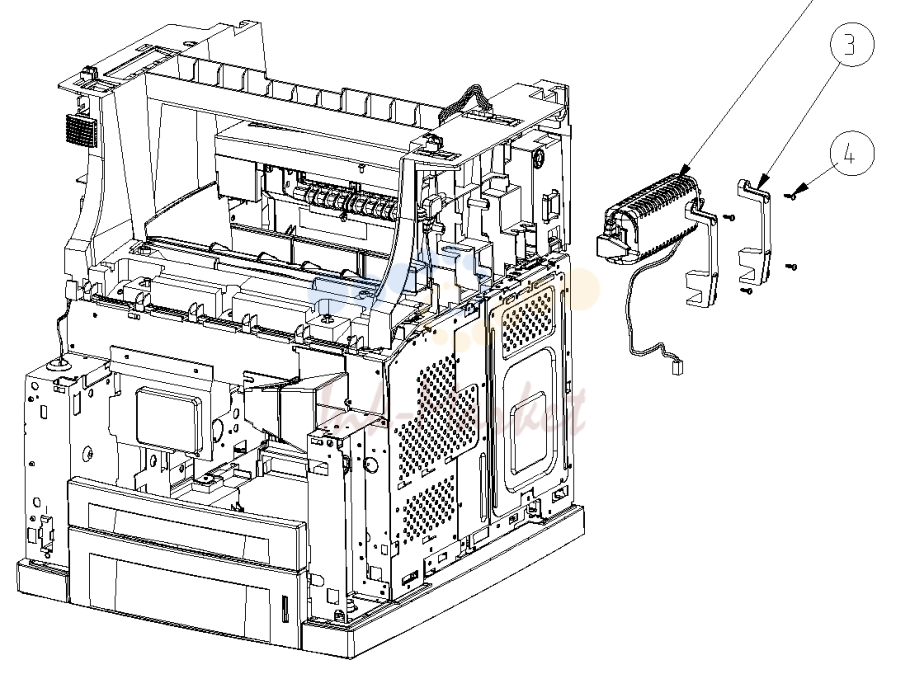

7. PLANCHE 8 / FIGURE 8

№	Артикул	Альт. артикул	Описание
1	253074893 запросить цену →		Scanner tray ASM
2	191031847 запросить цену →		BLOC.ALIM.SECTEUR 100-240V 24V/2A SP
3	253074872 запросить цену →		LVPS holder injected
4	253090735 запросить цену →		Screw torx 3x10mm

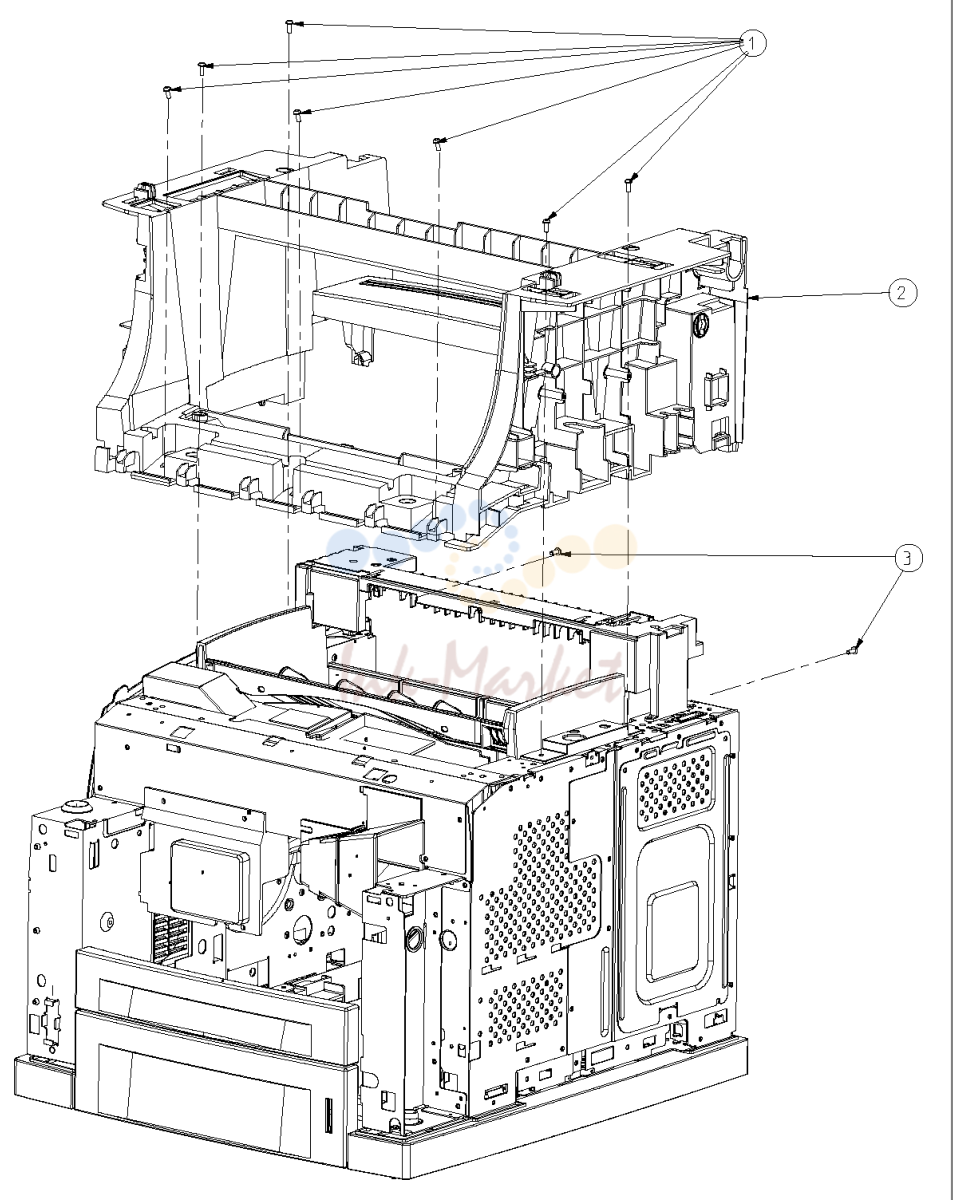

8. PLANCHE 9 / FIGURE 9

№	Артикул	Альт. артикул	Описание
1	253074819 запросить цену →		Screw torx M3*8mm for metal
2	253074801 запросить цену →		Interface injected
3	253123550 запросить цену →		Screw torx M4*10

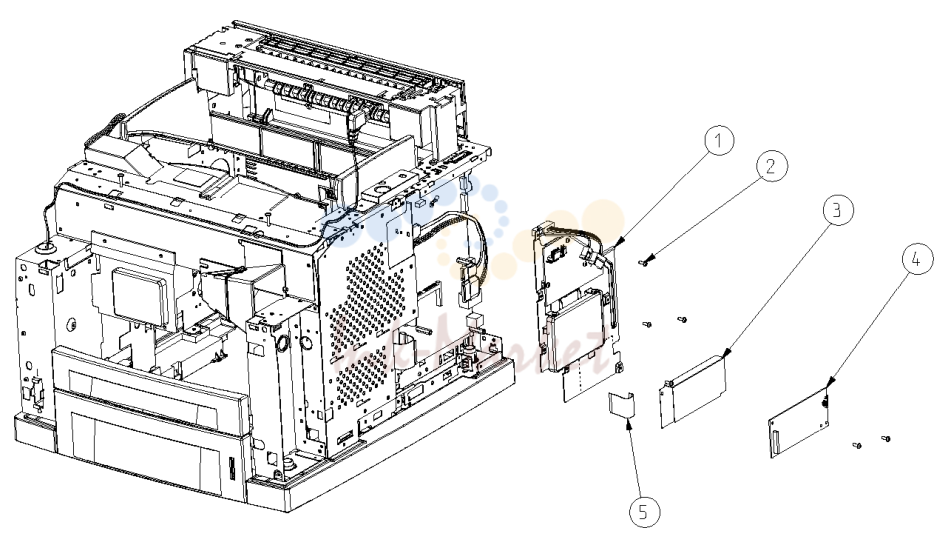

9. PLANCHE 10 / FIGURE 10

№	Артикул	Альт. артикул	Описание
1	253074799 запросить цену →		HDD support ASM
2	189976351 запросить цену →		Screw self tapping M3x5mm Torx
3	253169530 запросить цену →		Mylar protection
4	253052798 запросить цену →		ref card Mezz. Modem
5	253074629 запросить цену →		Mezz. Modem cord

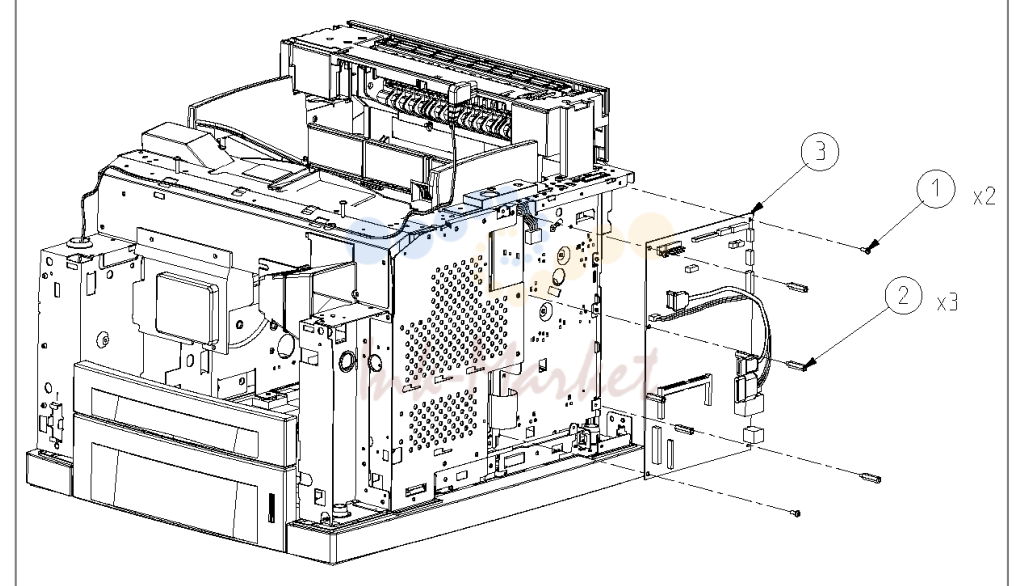

10. PLANCHE 11 / FIGURE 11

№	Артикул	Альт. артикул	Описание
1	189976351 запросить цену →		Screw self tapping M3x5mm Torx
2	253058120 запросить цену →		UC spacer
3			See §2 Main PCB board programmed HFFV2 (SAV)

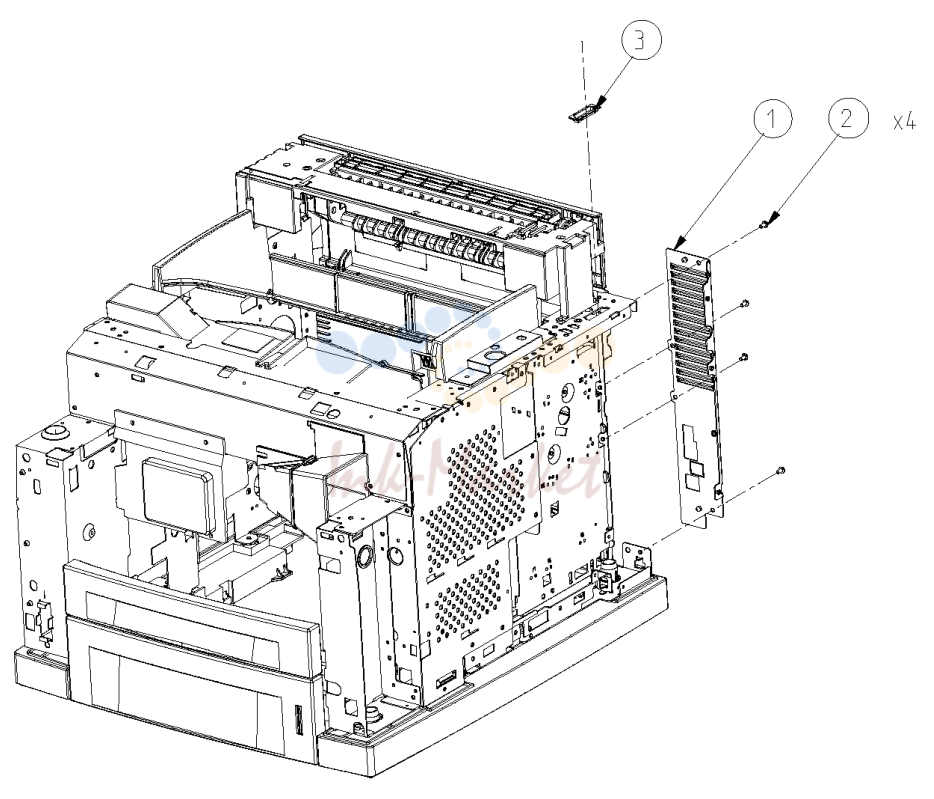

11. PLANCHE 12 / FIGURE 12

№	Артикул	Альт. артикул	Описание
1	253058414 запросить цену →		Rear plate
2	189976351 запросить цену →		Screw self tapping M3x5mm Torx
3	253100768 запросить цену →		Wire protection

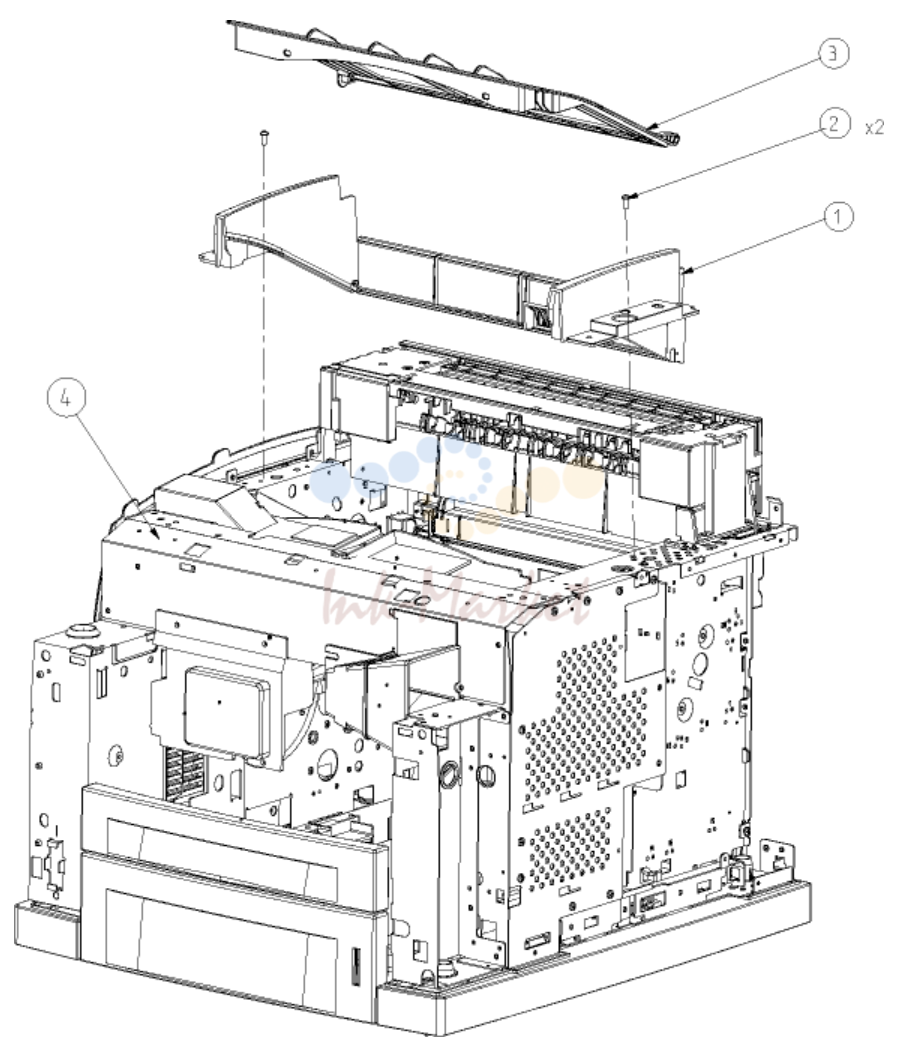

12. PLANCHE 13 / FIGURE 13

№	Артикул	Альт. артикул	Описание
1	253114796 запросить цену →		Trap holder Asm
2	253074819 запросить цену →		Screw torx M3*8mm for metal
3	186138649 запросить цену →		Trap
4			See §2 Printer HFFv2

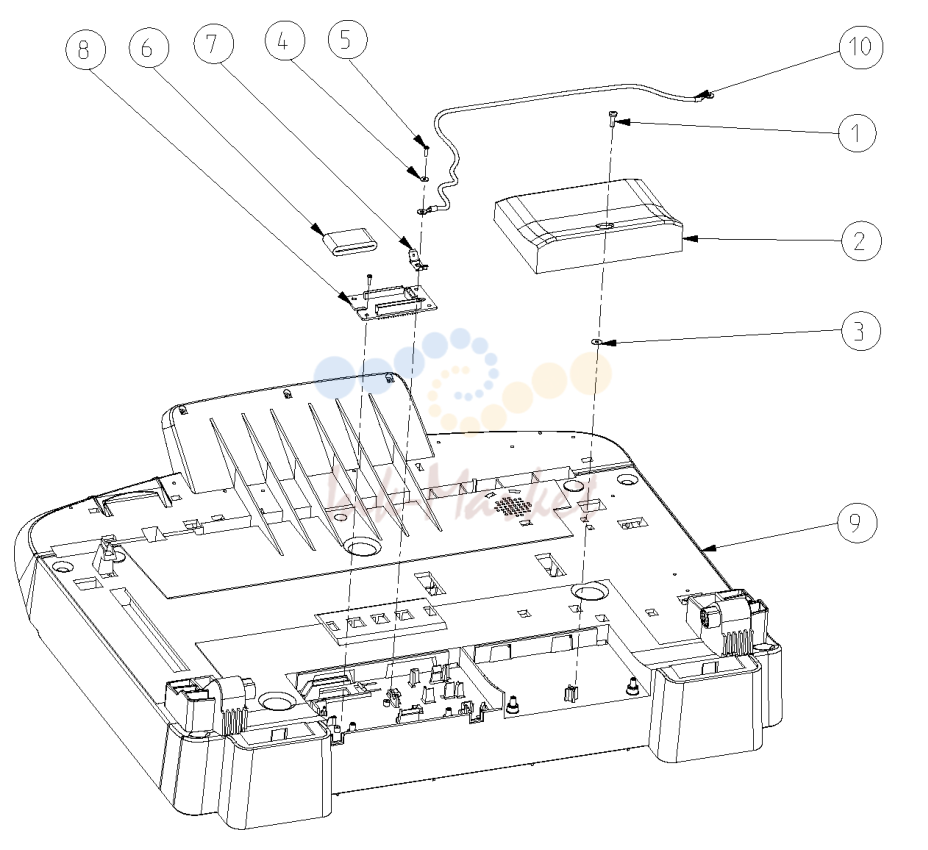

13. PLANCHE 14 / FIGURE 14

№	Артикул	Альт. артикул	Описание
1	253074997 запросить цену →		Screw torx 3x6mm
2	253075072 запросить цену →		Wifi-BT trap injected
3	253075085 запросить цену →		Washer plastic
4	253088194 запросить цену →		Washer D2D6
5	189976372 запросить цену →		Screw torx 2x7 for plastic
6	189976108 запросить цену →		Ferrite
7	186116833 запросить цену →		Faston receiver PC2L25035LR(KST)
8	253108540 запросить цену →		Ref Interco card
9	253074905 запросить цену →		Scanner tray injected
10	253084625 запросить цену →	HFFv2	ground plate to interconnect cable

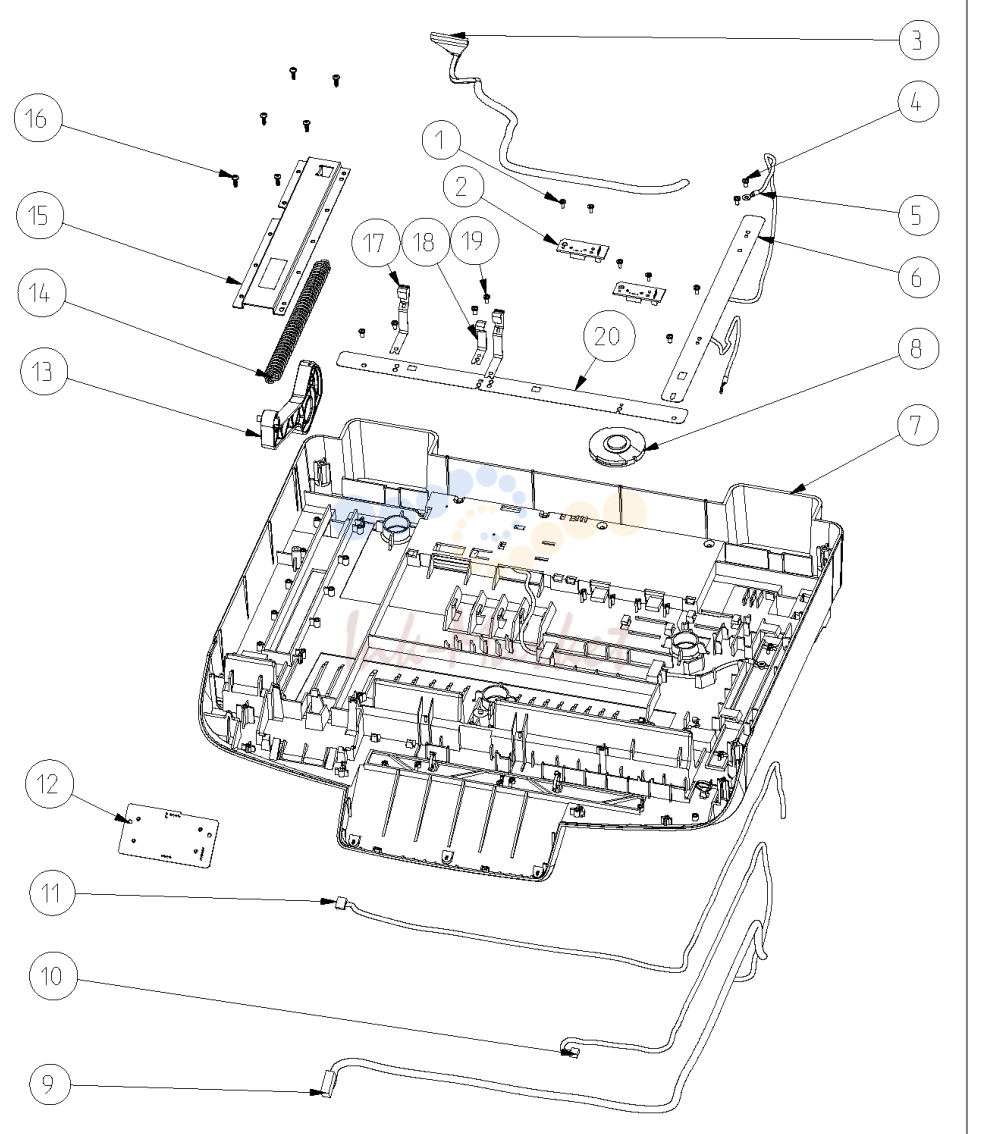

14. PLANCHE 15 / FIGURE 15

№	Артикул	Альт. артикул	Описание
1	186113907 запросить цену →	Screw2x6mm	washer6x0.5 torx
2	253093640 запросить цену →		USB Host Back
3	253083053 запросить цену →		Ground plate to printer ground cable
4	253074997 запросить цену →		Screw torx 3x6mm
5	253083053 запросить цену →	HFFv2	ground plate to printer cable
6	253074968 запросить цену →		Ground plate scanner tray
7	253074905 запросить цену →		Scanner tray injected
8	253083029 запросить цену →		HP HFF-V2
9	253066891 запросить цену →		Front panel cable
10	253074596 запросить цену →		USB front cable
11	253066911 запросить цену →		Cable Smartcart
12	253108579 запросить цену →		Ref smartcard
13	253074913 запросить цену →		Hinge injected
14	253074947 запросить цену →		Spring hinge
15	253074934 запросить цену →		Plate spring hinge
16	253090735 запросить цену →		Screw torx 3x10mm
17	253074976 запросить цену →		Ground spring LCD
18	253074989 запросить цену →		Ground spring front panel
19	253074997 запросить цену →		Screw torx 3x6mm
20	253074955 запросить цену →		Ground plate1

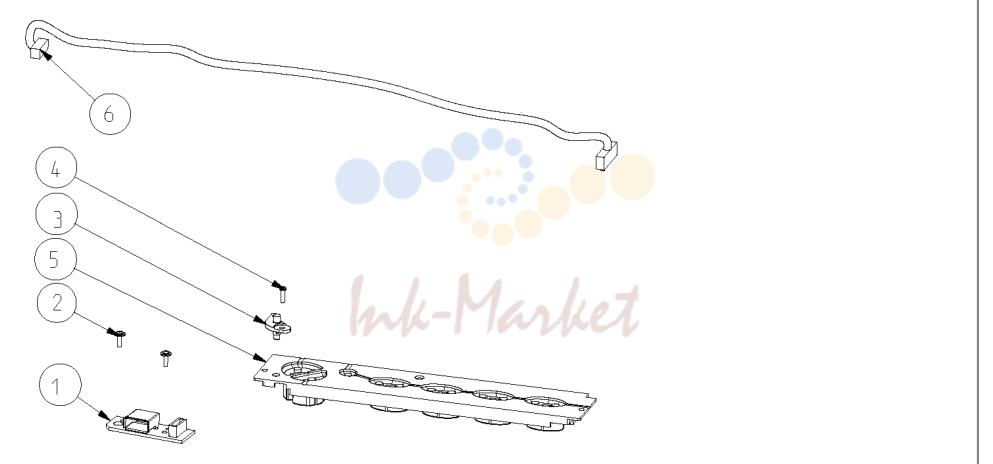

15. PLANCHE 16 / FIGURE 16

№	Артикул	Альт. артикул	Описание
1	253110384 запросить цену →		Ref USB Board
2	186113907 запросить цену →	Screw2x6mm	washer6x0.5 torx
3	253097114 запросить цену →		Light guide injected
4	189976372 запросить цену →		Screw torx 2x7 for plastic
5	253058266 запросить цену →		Keypad front panel HFF-V2
6	253066903 запросить цену →		Cable keypad

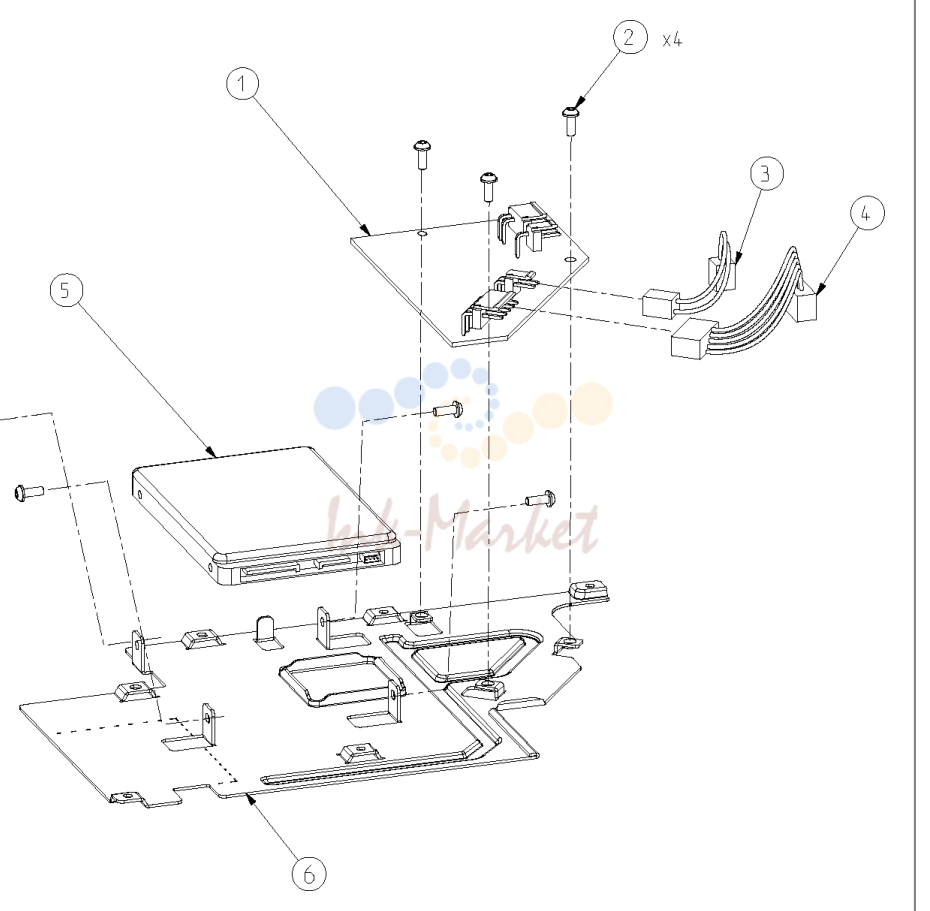

16. PLANCHE 17 / FIGURE 17

№	Артикул	Альт. артикул	Описание
1	253108582 запросить цену →		Ref card DC-DC
2	189976351 запросить цену →		Screw self tapping M3x5mm Torx
3	253083040 запросить цену →		DC-DC 2 Wires Cables
4	253083032 запросить цену →		DC-DC 5 Wires Cables
6	253058133 запросить цену →		HDD support

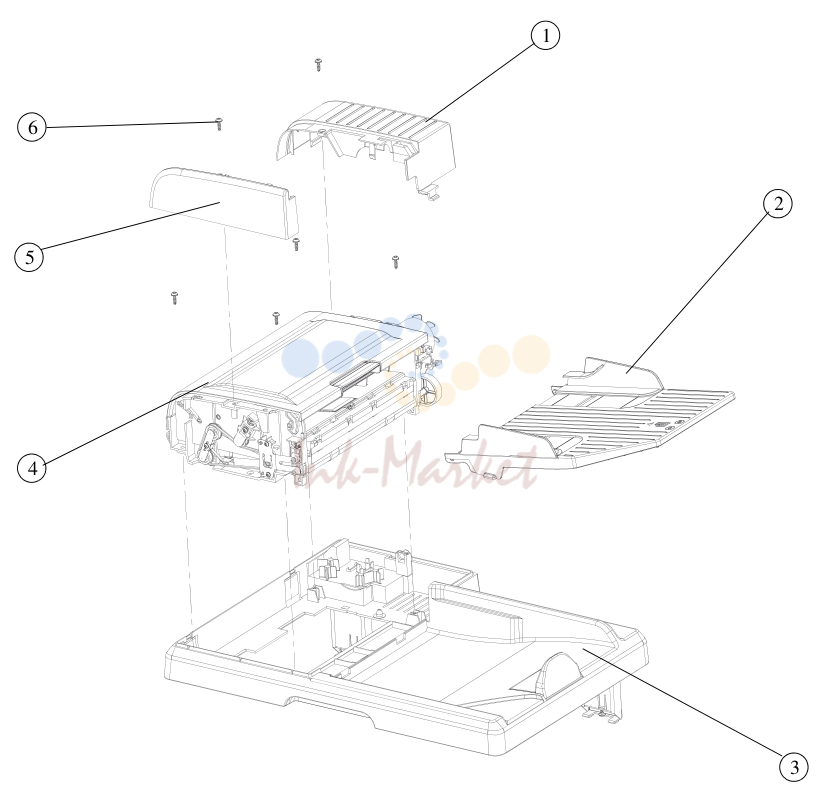

17. PLANCHE 18 / FIGURE 18

№	Артикул	Альт. артикул	Описание
1	253029950 запросить цену →		ADF right cover colored
2	253033029 запросить цену →		Input scanner assy
3	253032684 запросить цену →		FLAP scanner H&M equipped (see figure 19)
4	253063580 запросить цену →		ADF MH equipped (see figure 20)
5	253029968 запросить цену →		ADF left cover colored
6	253090748 запросить цену →		Screw plastic 4x12 torx

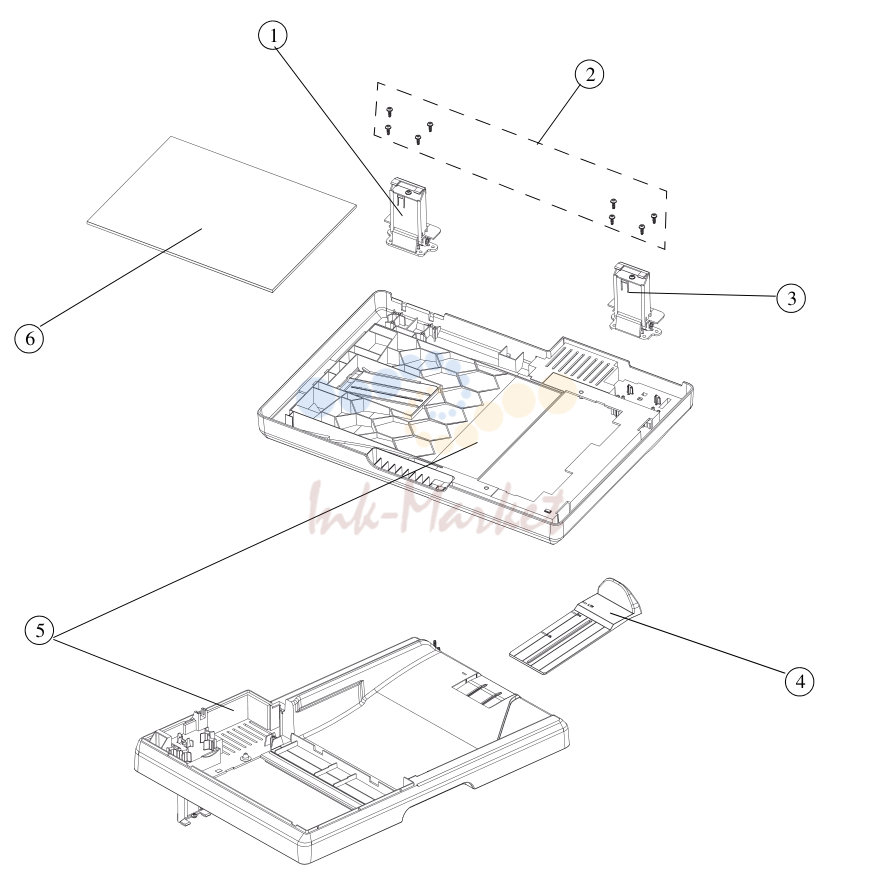

18. PLANCHE 19 / FIGURE 19

№	Артикул	Альт. артикул	Описание
1	253026582 запросить цену →		Right hinge assembly
2	253090748 запросить цену →		Screw plastic 4x12 torx
3	253026350 запросить цену →		Left hinge assembly
4	253029294 запросить цену →		Exit tray Makalu colored
5	253029252 запросить цену →		Flap Makalu colored
6	253057107 запросить цену →		Flap floam Makalu

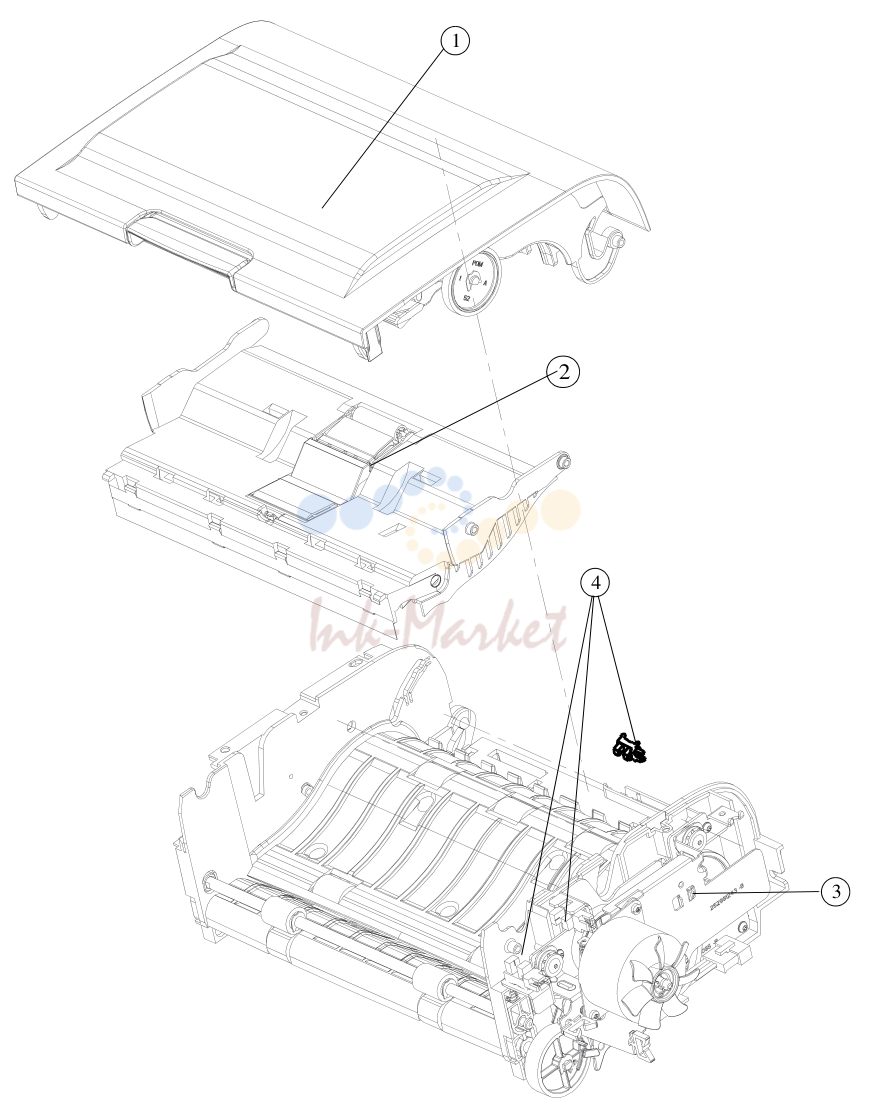

19. PLANCHE 20 / FIGURE 20

№	Артикул	Альт. артикул	Описание
1	253032811 запросить цену →		ADF cover M&H assy (see figure 21)
2	253032788 запросить цену →		Input paperway guide equipped (see figure 22)
3	253032725 запросить цену →		ADF M&H assembly
4	189978272 запросить цену →		Photointerrupter optic GP1S73 SP

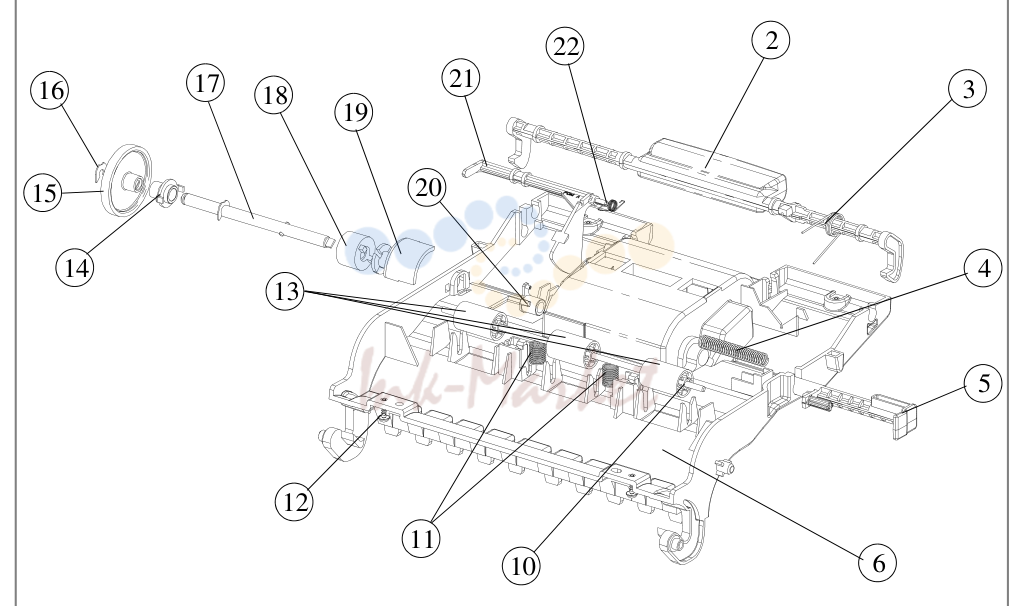

20. PLANCHE 21 / FIGURE 21

№	Артикул	Альт. артикул	Описание
1	253029570 запросить цену →		ADF cover M&H colored
2	253029591 запросить цену →		Hook lever colored
3	252988296 запросить цену →		Hook lever spring
4	252987968 запросить цену →		Lock bearing spring
5	253029632 запросить цену →		Lock bearing colored
6	253029588 запросить цену →		Outside paper guide colored
7	253032840 запросить цену →		Feeder roller module
8	253029629 запросить цену →		Feeder stopper right colored
9	253029611 запросить цену →		Feeder stopper left colored
10	252990410 запросить цену →		Counter roller 1 metal shaft
11	252990788 запросить цену →		Spring 3 N
12	253090735 запросить цену →		Screw plastic 3X10 torx
13	253029450 запросить цену →		Counter roller colored
14	253029674 запросить цену →		Feeder main bearing colored
15	253029661 запросить цену →		Gear chargeur 52 teeth colored
16	253008360 запросить цену →		Plastic E-ring
17	253032829 запросить цену →		Feeder main shaft assy
18	189955295 запросить цену →		Torque limiter 300GFCM
19	253029653 запросить цену →		Feeder frame latch colored
20	253029640 запросить цену →		Main bearing colored
21	253029608 запросить цену →		Paper detector colored
22	253056473 запросить цену →		Paper detector spring

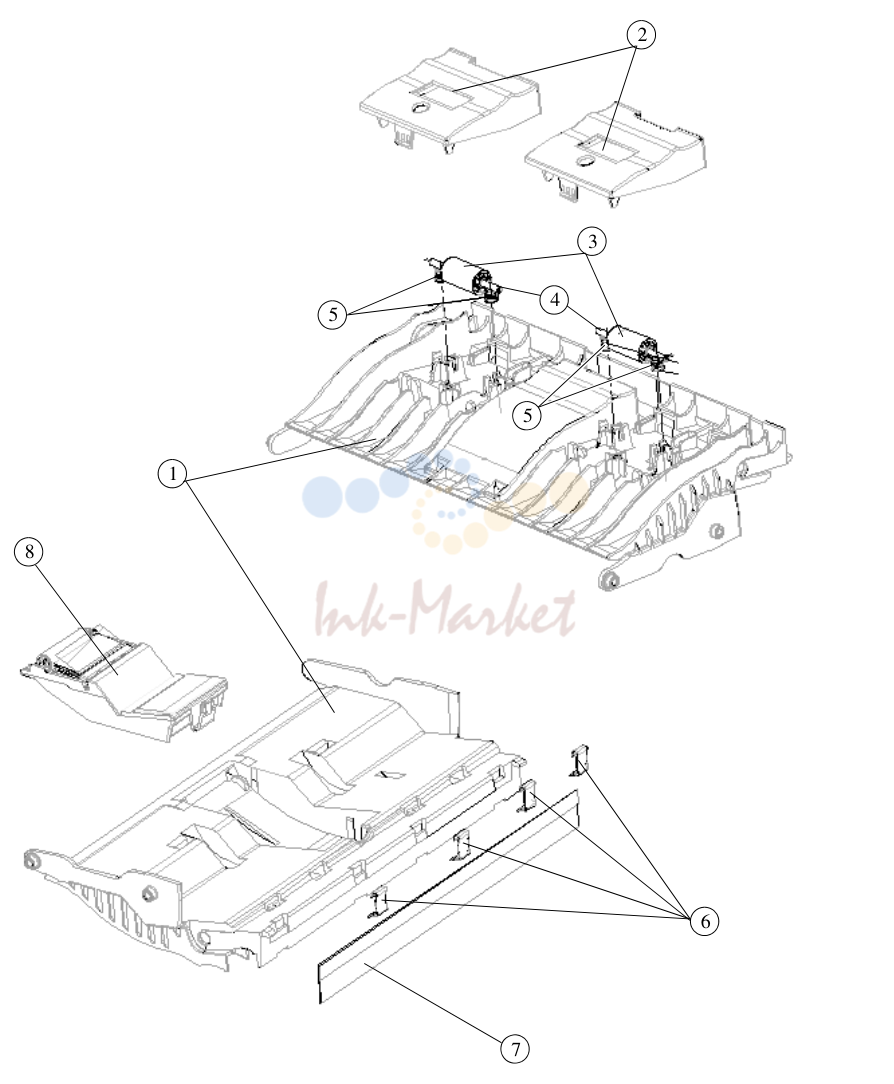

21. PLANCHE 22 / FIGURE 22

№	Артикул	Альт. артикул	Описание
1	253029504 запросить цену →		Input paperway guide colored
2	253029517 запросить цену →		Counter roller 3 sup.frame v 2 colored
3	253029538 запросить цену →		Counter roller 3 sup colored
4	252989805 запросить цену →		Counter roller shaft Makalu
5	252990770 запросить цену →		Spring 1,5 N
6	253052032 запросить цену →		Brush clip
7	253058055 запросить цену →		Makalu brush
8	253032796 запросить цену →		Feeder shoe assy

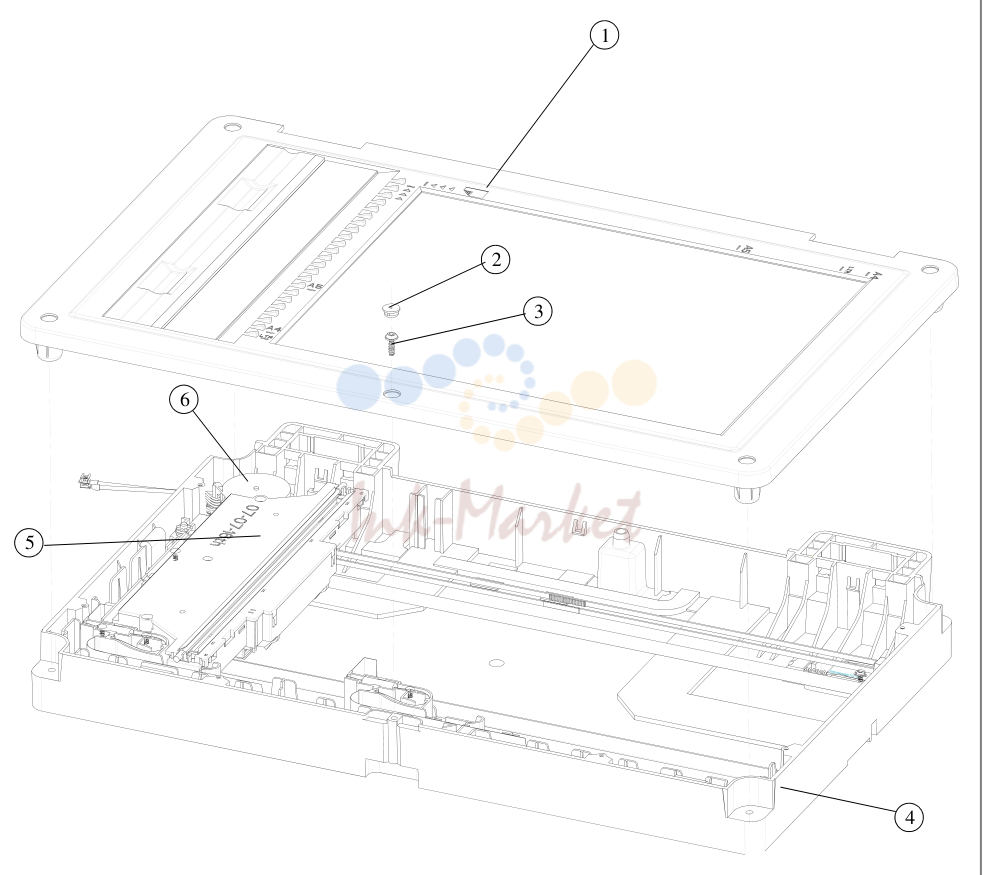

22. PLANCHE 23 / FIGURE 23

№	Артикул	Альт. артикул	Описание
1	253033186 запросить цену →		Upper cover flatbed Makalu assy
2	253033264 запросить цену →		Screw cover colored
3	253005658 запросить цену →		Screw torx 4x12 mm
4	253033040 запросить цену →		Bottom cover flatbed Makalu assy
5	253056431 запросить цену →		CCD BOX PRIMAX EQUIPED
6	253104927 запросить цену →		FLATBED MOTOR FDK -SMW35-EQUIPPED

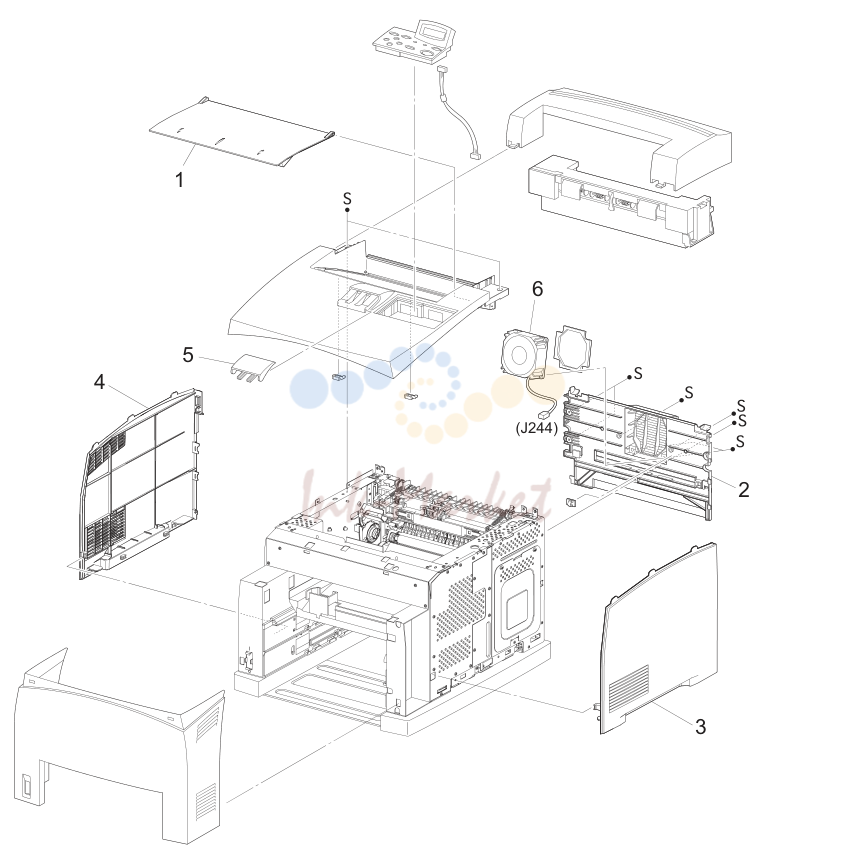

23. PLANCHE 24 / FIGURE 24

№	Артикул	Альт. артикул	Описание
1	186138649 запросить цену →	HFFV2	PRN COVER - KIT COVER OPEN SGM
2	186138652 запросить цену →	HFFV2	PRN COVER - COVER REAR 45PPM
3	186138694 запросить цену →	HFFV2	PRN COVER - COVER RIGHT J2
4	186138706 запросить цену →	HFFV2	PRN COVER - COVER LEFT J2
5	186138735 запросить цену →	HFFV2	PRN COVER - COVER STOPPER J2
6	186138673 запросить цену →	HFFV2	PRN COVER - FAN MAIN

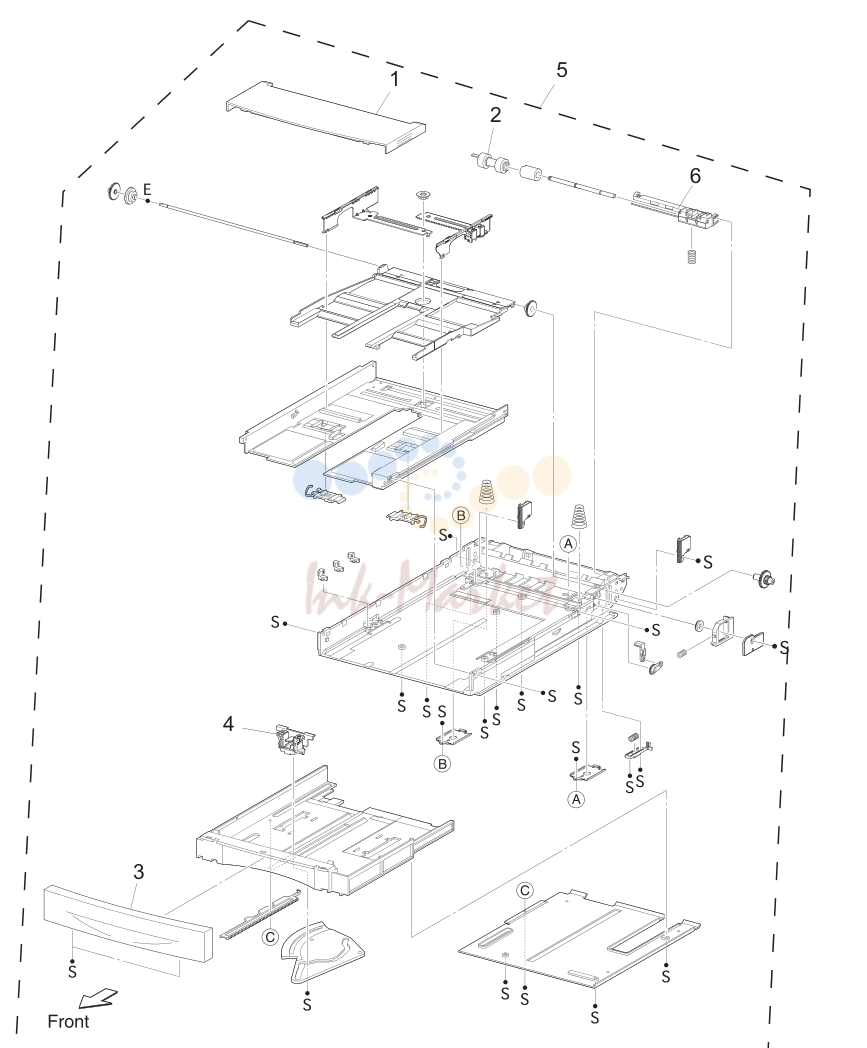

24. PLANCHE 25 / FIGURE 25

№	Артикул	Альт. артикул	Описание
1	186138769 запросить цену →	HFFV2	PRN CST 150 - COVER CST
4	186138818 запросить цену →	HFFV2	PRN CST 150 - GUIDE END
5	186138821 запросить цену →	HFFV2	PRN CST 150 - 150 PAPER CASSETTE
6	186138839 запросить цену →	HFFV2	PRN CST 150 - HOLDER ASSY RETARD

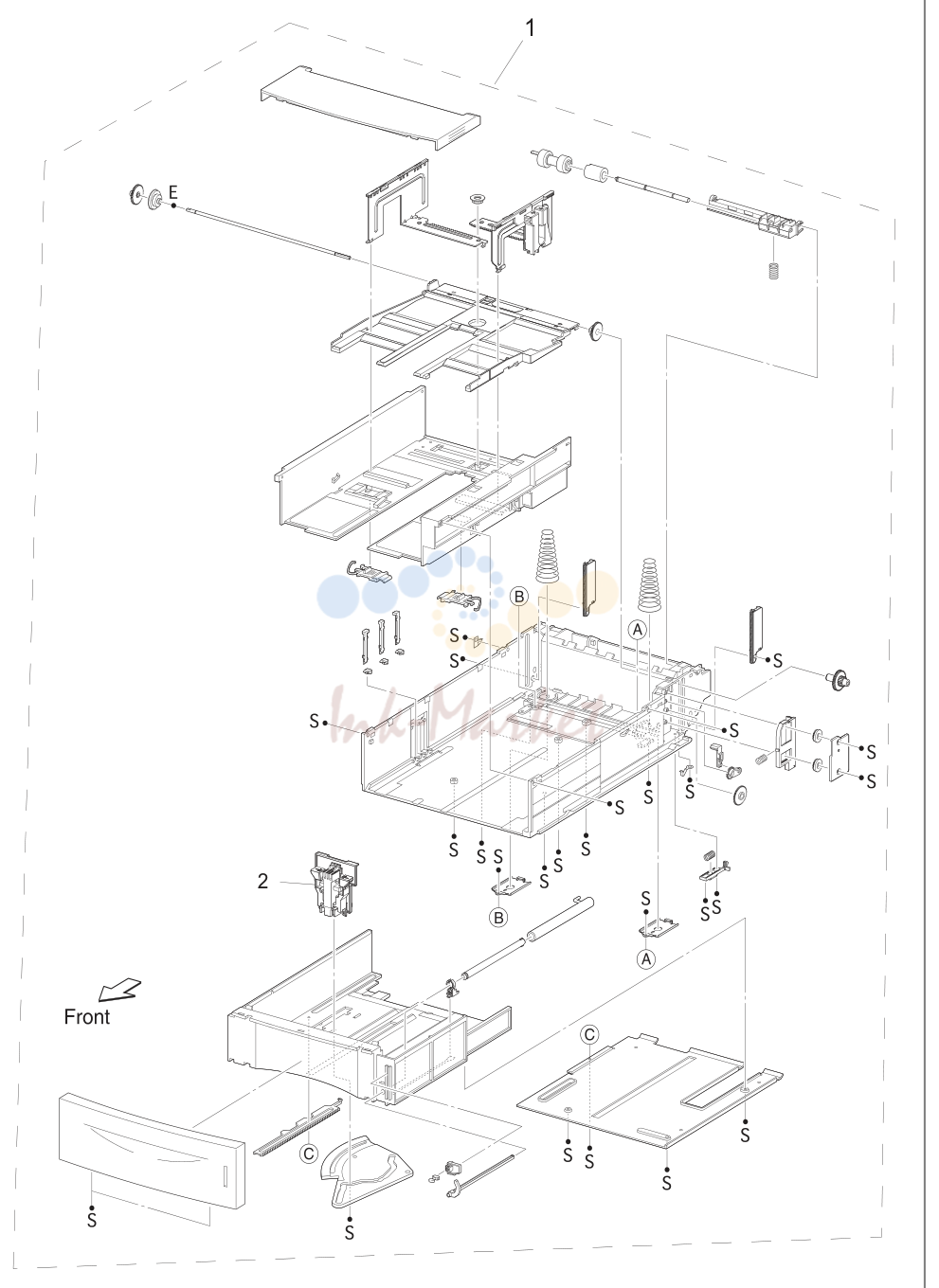

25. PLANCHE 26 / FIGURE 26

№	Артикул	Альт. артикул	Описание
1	186138863 запросить цену →	HFFV2	PRN FDR 150 - KIT 150 FDR ASSY J2
2	186138871 запросить цену →	HFFV2	PRN FDR 150 - ACTUATOR NO PAPER
3	186138884 запросить цену →	HFFV2	PRN FDR 150 - GEAR IDLER NUDGER
4	186138892 запросить цену →	HFFV2	PRN FDR 150 - GEAR NUDGER
5	186138904 запросить цену →	HFFV2	PRN FDR 150 - ROLL REGI RUBBER J2
6	186138917 запросить цену →	HFFV2	PRN FDR 150 - CLUTCH ASSY PH
7	186139021 запросить цену →	HFFV2	PRN FDR 150 - KIT CHUTE REGI
8	186138938 запросить цену →	HFFV2	PRN FDR 150 - SENSOR REGI
9	186138946 запросить цену →	HFFV2	PRN FDR 150 - SPRING REGI
10	186138959 запросить цену →	HFFV2	PRN FDR 150 - GEAR REGI RUBBER
11	186138970 запросить цену →	HFFV2	PRN FDR 150 - HARNESS ASSY TR
13	186139000 запросить цену →	HFFV2	PRN FDR 150 - CLUTCH 1 WAY FEED
14	186139013 запросить цену →	HFFV2	PRN FDR 150 - SENSOR TONER ASSY

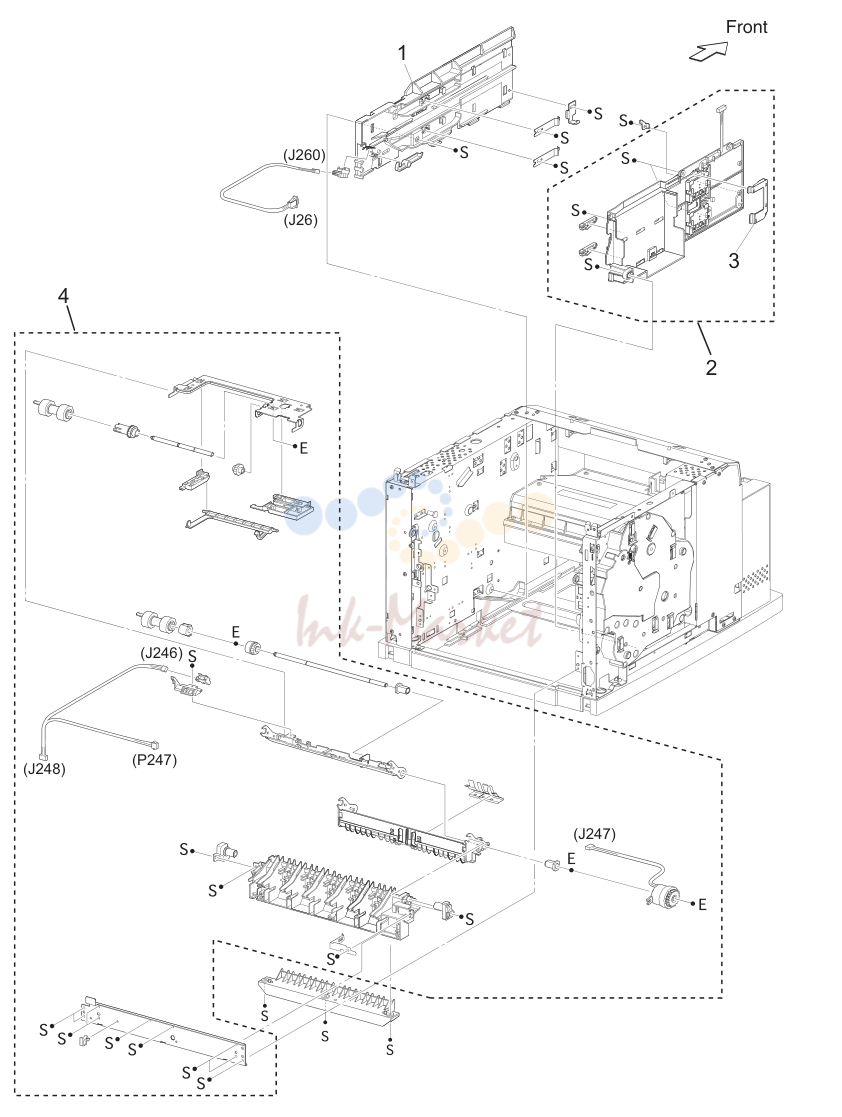

26. PLANCHE 28 / FIGURE 28

№	Артикул	Альт. артикул	Описание
1	186139034 запросить цену →	HFFV2	PRN CST FDR - GUIDE TRAY RIGHT
2	186139042 запросить цену →	HFFV2	PRN CST FDR - GUIDE TRAY LEFT
3	186139055 запросить цену →	HFFV2	PRN CST FDR - LOCK CST L
4	186139063 запросить цену →	HFFV2	PRN CST FDR - FEEDER2 ASSY 250-J2

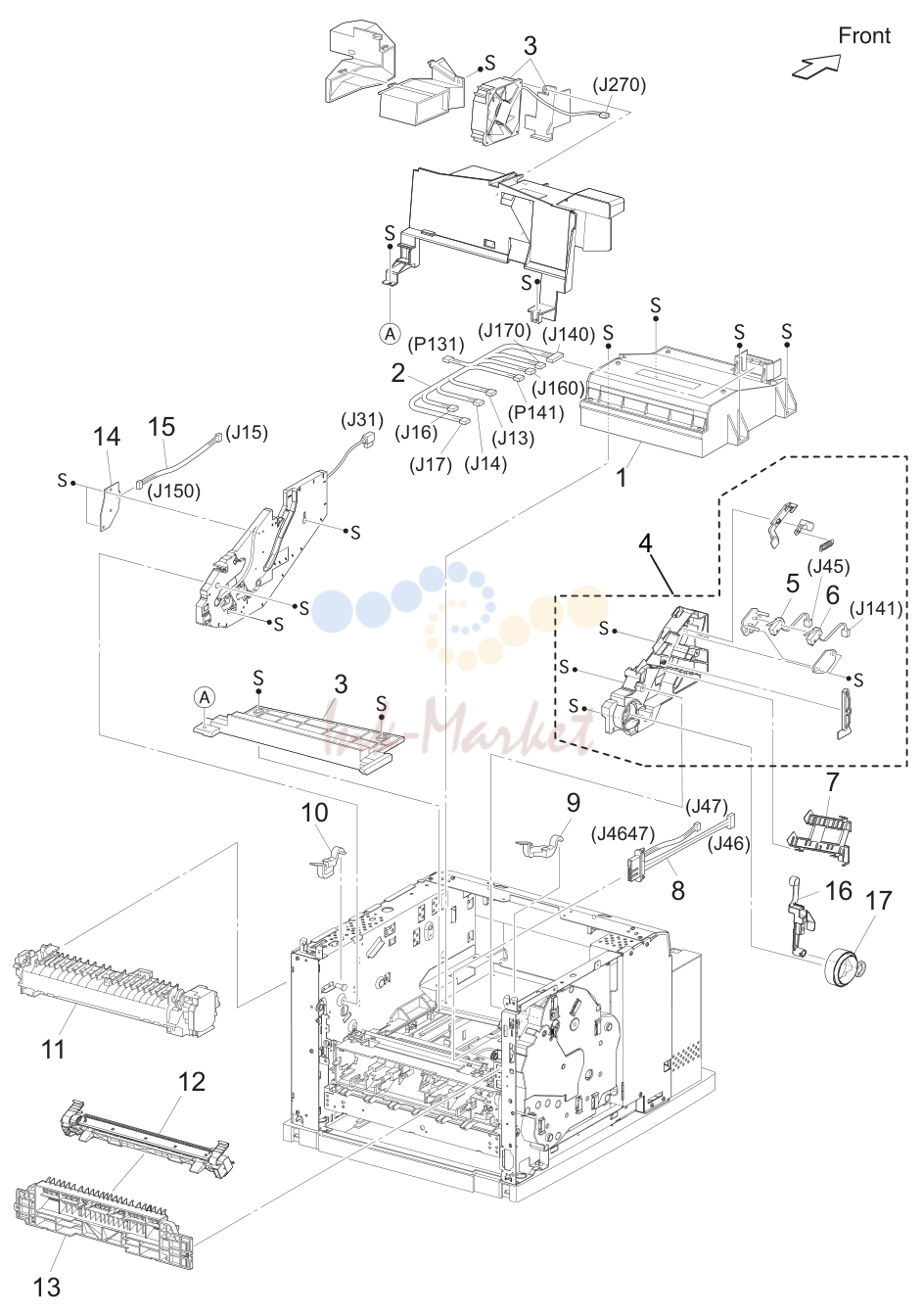

27. PLANCHE 29 / FIGURE 29

№	Артикул	Альт. артикул	Описание
1	186139076 запросить цену →	HFFV2	PRN TNR ZONE - ROS ASSY 45-1200
3	186139104 запросить цену →	HFFV2	PRN TNR ZONE - FAN SUB
7	186139167 запросить цену →	HFFV2	PRN TNR ZONE - COVER GUIDE CRU
8			See §2 HFFV2 PRN TNR ZONE - HRNS ASSY FSR
11			See §2 HFFV2 PRN TNR ZONE - FUSER ASSY J2
12	186139232 запросить цену →	HFFV2	PRN TNR ZONE - BTR ASSY J2
15	186139266 запросить цену →	HFFV2	PRN TNR ZONE - HARNESS ASSY ANT
16	186139274 запросить цену →	HFFV2	PRN TNR ZONE - LEVER LINK
17	186139287 запросить цену →	HFFV2	PRN TNR ZONE - LINK GEAR

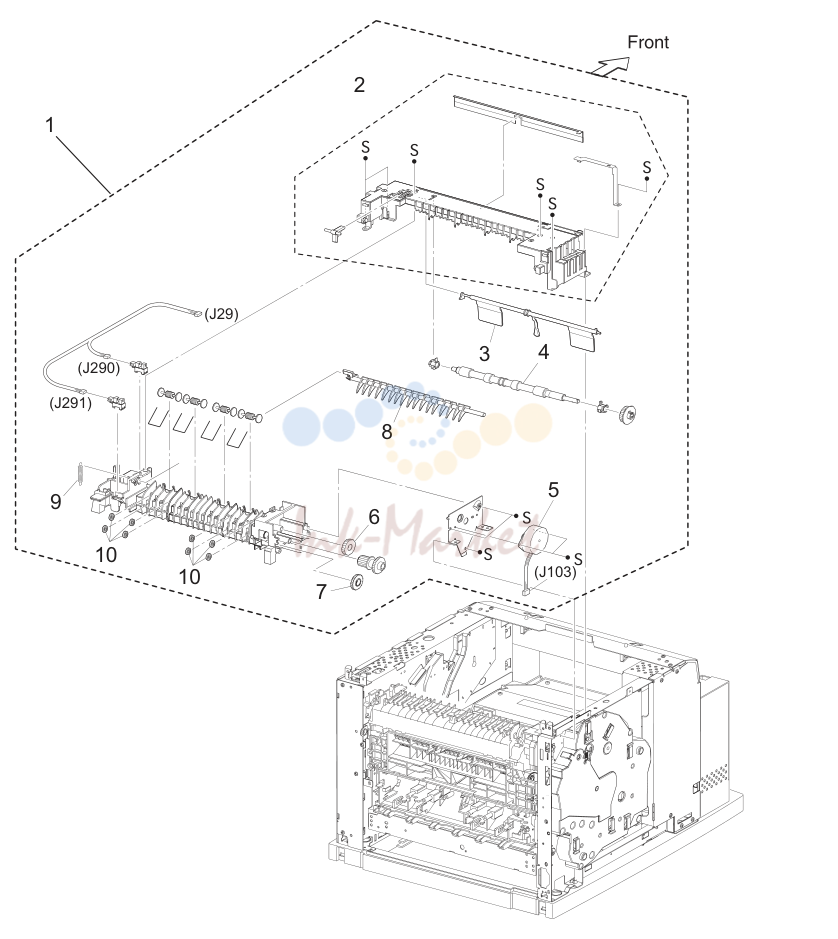

28. PLANCHE 30 / FIGURE 30

№	Артикул	Альт. артикул	Описание
1	186139295 запросить цену →	HFFV2	PRN PAP EXIT1 - 500 EXIT ASSY
2	186139401 запросить цену →	HFFV2	PRN PAP EXIT1 - KIT CHUTE UP
4	186139315 запросить цену →	HFFV2	PRN PAP EXIT1 - ROLL EXIT
6	186139336 запросить цену →	HFFV2	PRN PAP EXIT1 - GEAR 25-2
7	186139357 запросить цену →	HFFV2	PRN PAP EXIT1 - GEAR 25-1
8	186139360 запросить цену →	HFFV2	PRN PAP EXIT1 - GATE OCT EXIT
9	186139378 запросить цену →	HFFV2	PRN PAP EXIT1 - SPRING GATE OCT
10	186139399 запросить цену →	HFFV2	PRN PAP EXIT1 - ROLLER EXIT

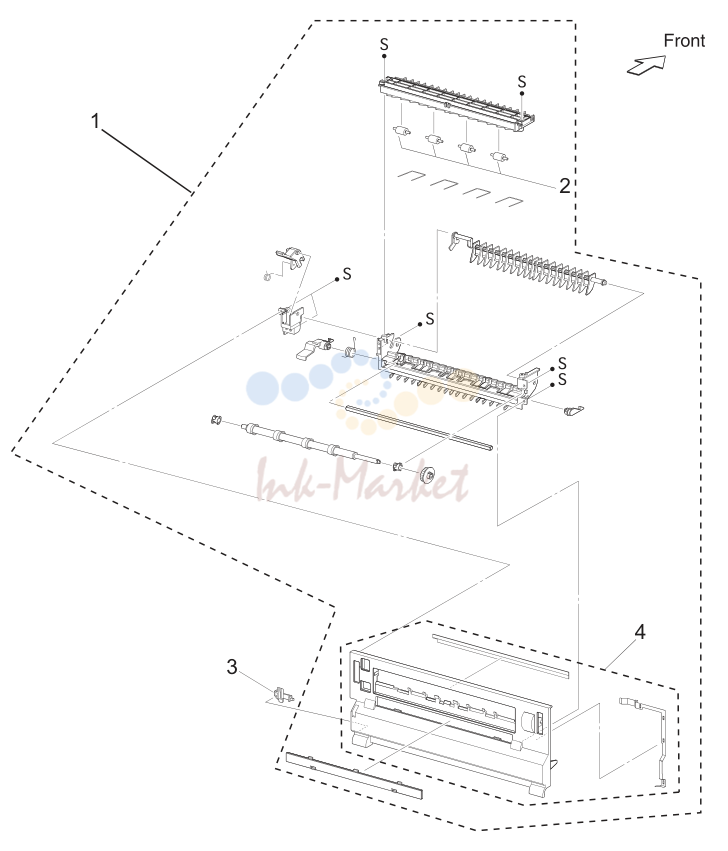

29. PLANCHE 31 / FIGURE 31

№	Артикул	Альт. артикул	Описание
1	186139422 запросить цену →	HFFV2	PRN PAP EXIT2 - ROLL PINCH FU
2	186143137 запросить цену →	HFFV2	PRN PAP EXIT2 - STOPPER FSR
3	186139435 запросить цену →	HFFV2	PRN PAP EXIT2 - COVER REAR 500 J2
4	186139443 запросить цену →	HFFV2	PRN PAP EXIT2 - KIT COV REAR

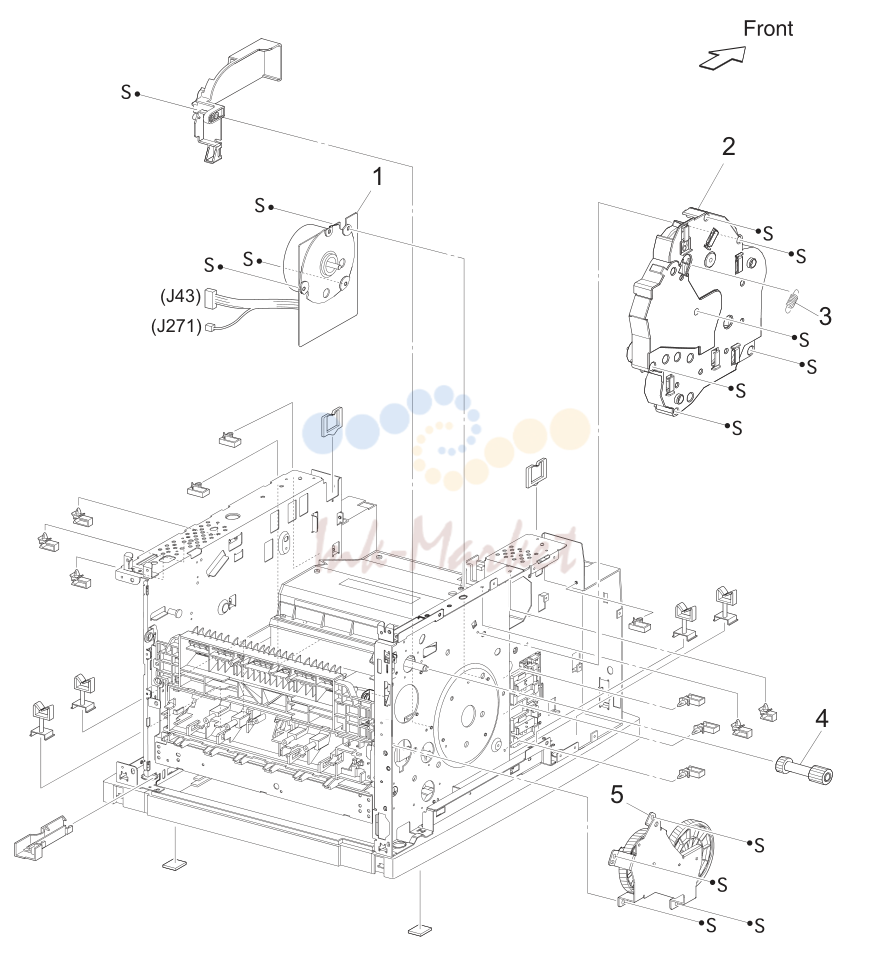

30. PLANCHE 32 / FIGURE 32

№	Артикул	Альт. артикул	Описание
1	186139456 запросить цену →	HFFV2	PRN FRM DRV - MAIN MOTOR (J2)
2	186139464 запросить цену →	HFFV2	PRN FRM DRV - GEAR ASSY HOUSING
3	186139477 запросить цену →	HFFV2	PRN FRM DRV - SPRING RELEASE
4	186139485 запросить цену →	HFFV2	PRN FRM DRV - GEAR
5	186139498 запросить цену →	HFFV2	PRN FRM DRV - GEAR ASSY PLATE

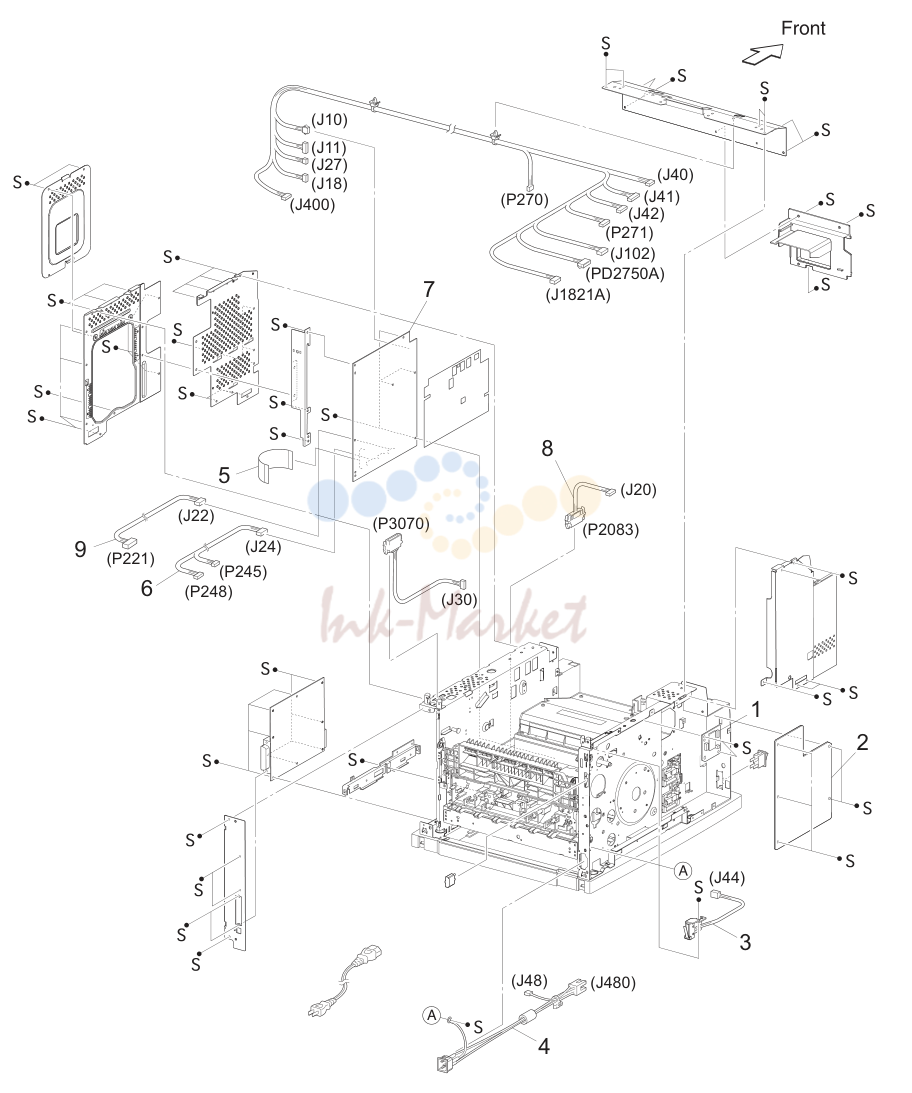

31. PLANCHE 33 / FIGURE 33

№	Артикул	Альт. артикул	Описание
1	186139505 запросить цену →	HFFV2	PRN ELEC - PWBA EXIT J2
2			See §2 HFFV2 PRN ELEC - PS LV J2
3	186139539 запросить цену →	HFFV2	PRN ELEC - SWITCH ASSY EXIT J2
4			See §2 HFFV2 PRN ELEC - HRNS ASSY AC SGM
5	186139571 запросить цену →	HFFV2	PRN ELEC - FFC ASSY ESS
6	186139592 запросить цену →	HFFV2	PRN ELEC - HARNESS ASSY CHUTE
7			See §2 HFFV2 PRN ELEC - HVPS/MCU J2
8	186143129 запросить цену →	HFFV2	PRN ELEC - HARNESS ASSY FEEDER
9	186139604 запросить цену →	HFFV2	PRN ELEC - HARNESS ASSY TONER

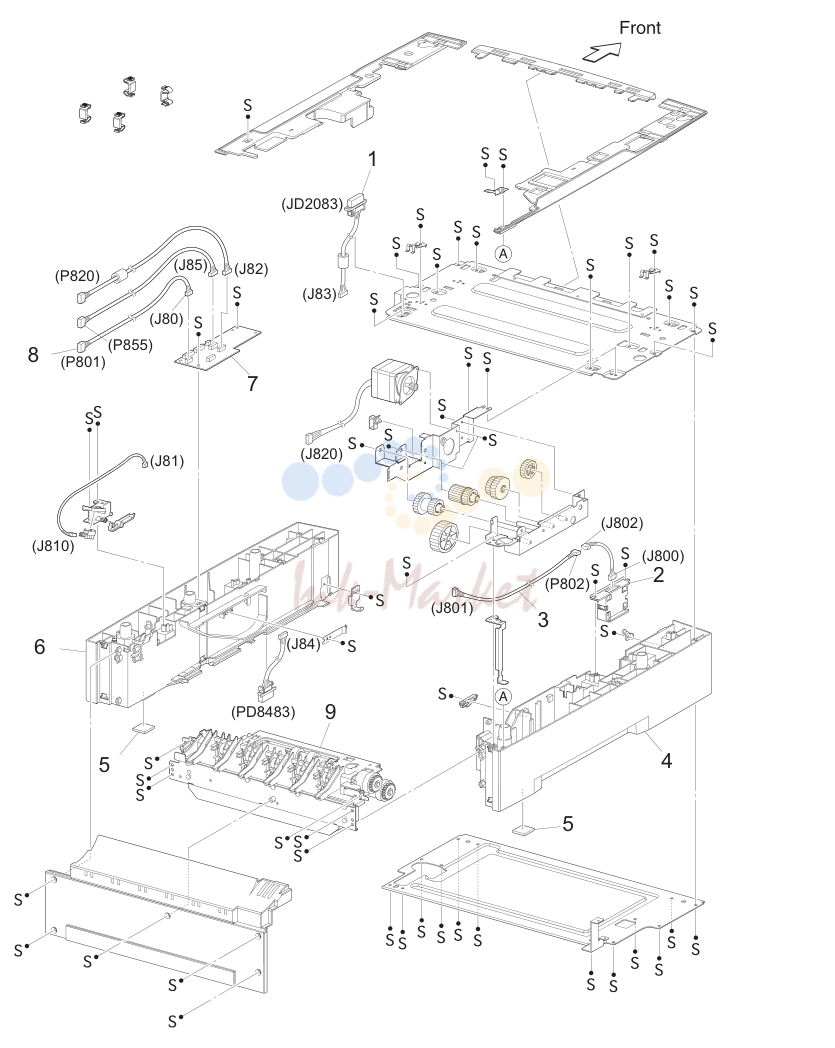

32. PLANCHE 34 / FIGURE 34

№	Артикул	Альт. артикул	Описание
1	186139612 запросить цену →	HFFV2	OPT FDR 550 - HARNESS ASSY FDR2
2	186139625 запросить цену →	HFFV2	OPT FDR 550 - OPT ASSY SIZE
3	186139633 запросить цену →	HFFV2	OPT FDR 550 - HRNS ASSY SIZE FDR1
4	186139646 запросить цену →	HFFV2	OPT FDR 550 - FRAME CVR L A4 (MAT)
5	186139654 запросить цену →	HFFV2	OPT FDR 550 - FOOT
6	186139667 запросить цену →	HFFV2	OPT FDR 550 - FRAME CVR R550 J2
7	186139675 запросить цену →	HFFV2	OPT FDR 550 - PWBA OPTFDR JIGEN2
8	186139688 запросить цену →	HFFV2	OPT FDR 550 - HRNS ASSY SIZE FDR2
9	186139696 запросить цену →	HFFV2	OPT FDR 550 - 550 FEEDER OPTION

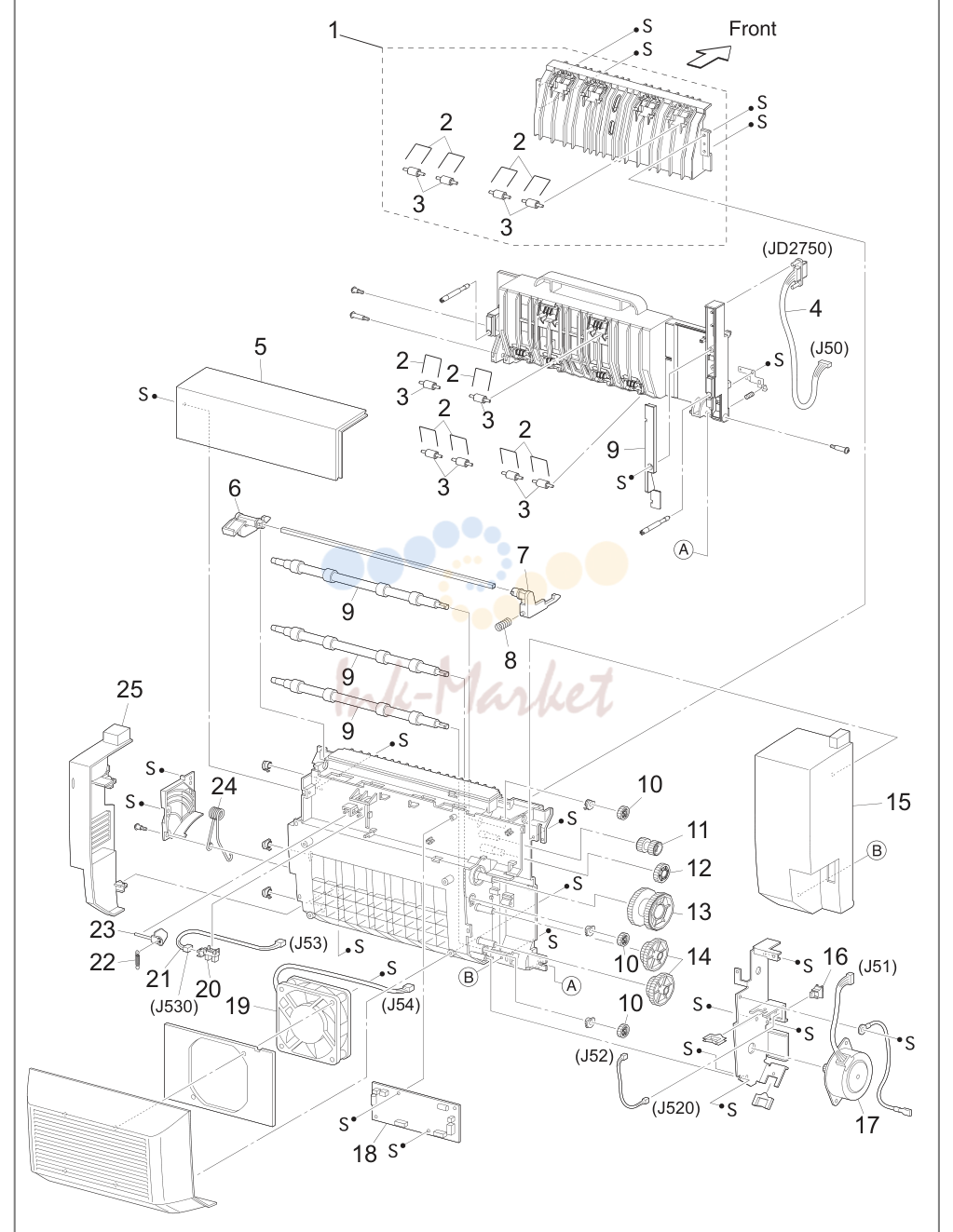

33. PLANCHE 35 / FIGURE 35

№	Артикул	Альт. артикул	Описание
1	186139708 запросить цену →	HFFV2	OPT DPLX - HSG UPPER ASSY 34PPM
2	186139716 запросить цену →	HFFV2	OPT DPLX - SPRING PINCH
3	186139729 запросить цену →	HFFV2	OPT DPLX - ROLL PINCH
5	186139740 запросить цену →	HFFV2	OPT DPLX - COVER TOP DUP J2 (SPEC)
7	186139761 запросить цену →	HFFV2	OPT DPLX - LEVER LATCH LEFT 34PPM
8	186139779 запросить цену →	HFFV2	OPT DPLX - SPRING LATCH
9	186139782 запросить цену →	HFFV2	OPT DPLX - ROLLER DUP
10	186139790 запросить цену →	HFFV2	OPT DPLX - GEAR ROLLER
11	186139802 запросить цену →	HFFV2	OPT DPLX - GEAR IDLE
12	186139815 запросить цену →	HFFV2	OPT DPLX - GEAR IDLE 47 34PPM
13	186139823 запросить цену →	HFFV2	OPT DPLX - GEAR IDLE 77 34PPM
14	186139836 запросить цену →	HFFV2	OPT DPLX - GEAR IDLE 57-37
14	186139844 запросить цену →	HFFV2	OPT DPLX - COVER LEFT
16	186139857 запросить цену →	HFFV2	OPT DPLX - SWITCH DUPLEX
17	186139878 запросить цену →	HFFV2	OPT DPLX - MOTOR DUPLEX
18	186139886 запросить цену →	HFFV2	OPT DPLX - PWBA DUPLEX J2
19	186139899 запросить цену →	HFFV2	OPT DPLX - FAN DUP J2
20	186139906 запросить цену →	HFFV2	OPT DPLX - SENSOR DUP
21	186139919 запросить цену →	HFFV2	OPT DPLX - HARNESS ASSY DUP SNR
22	186139927 запросить цену →	HFFV2	OPT DPLX - SPRING ACTUATOR
23	186139948 запросить цену →	HFFV2	OPT DPLX - ACTUATOR DUP 34PPM
24	186139951 запросить цену →	HFFV2	OPT DPLX - SPRING DAMPER 34PPM
25	186139969 запросить цену →	HFFV2	OPT DPLX - COVER RIGHT
