Konica Minolta bizhubC452PartsManual — каталог запчастей со схемами

Содержание

• 1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内
• 2. DIAGRAM OF MAIN PARTS SECTION
• 3. ADF EXTERNAL PARTS
• 4. ADF EXTERNAL PARTS
• 5. ADF PAPER FEED TRAY
• 6. ADF PAPER FEED SECTION

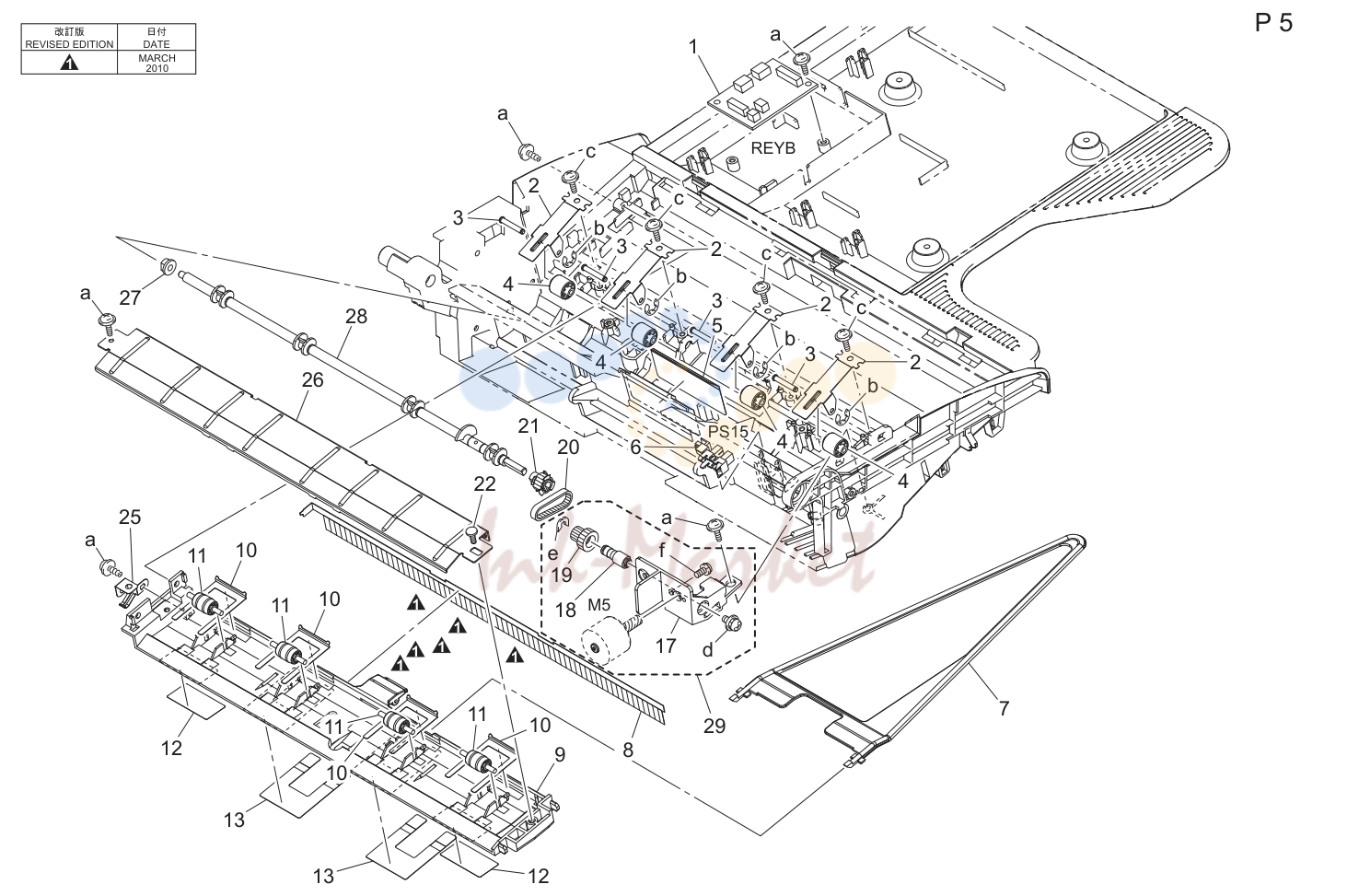

• 7. ADF CONVEYANCE SECTION

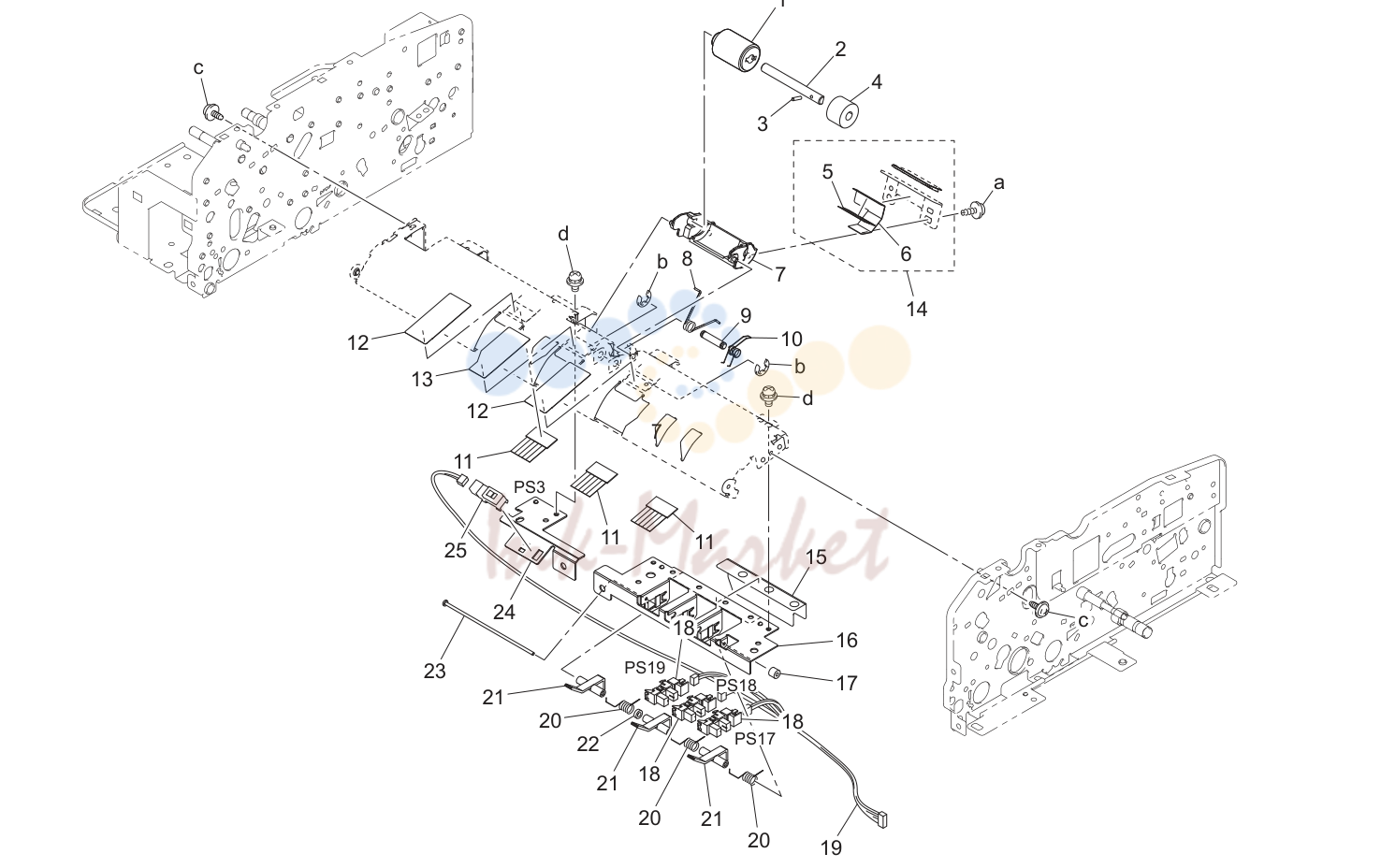

• 8. ADF CONVEYANCE SECTION

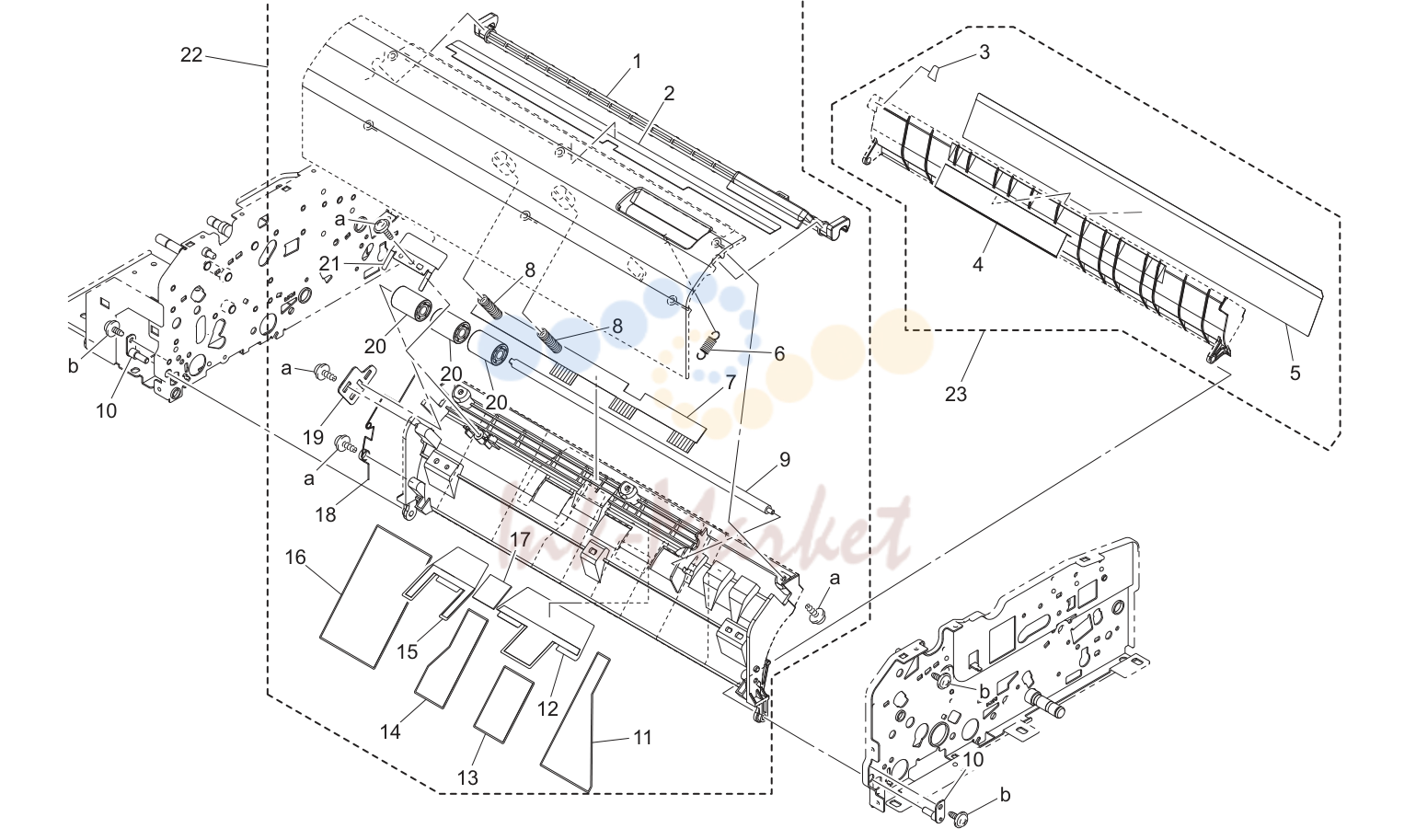

• 9. ADF CONVEYANCE SECTION

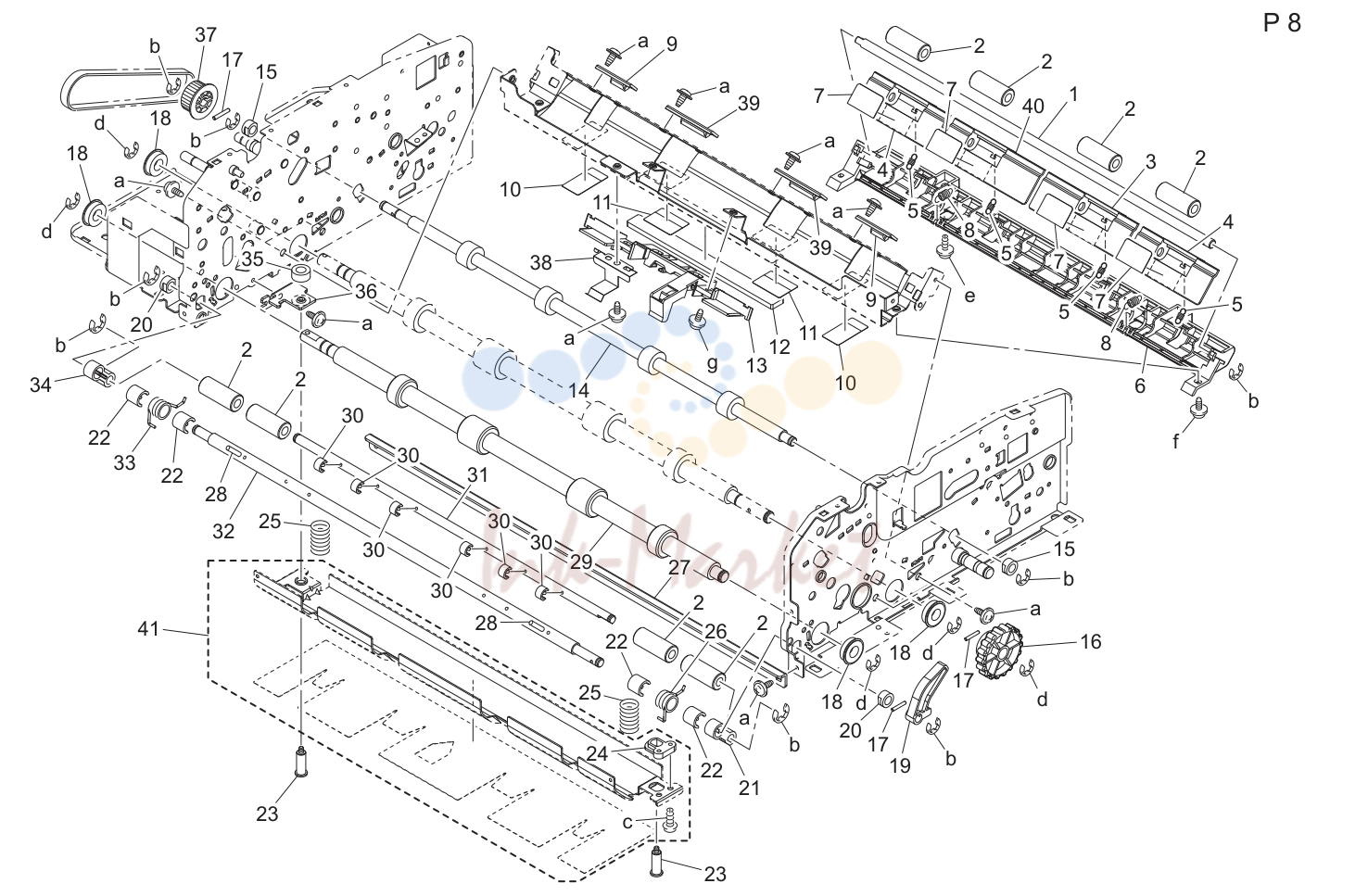

• 10. ADF CONVEYANCE SECTION

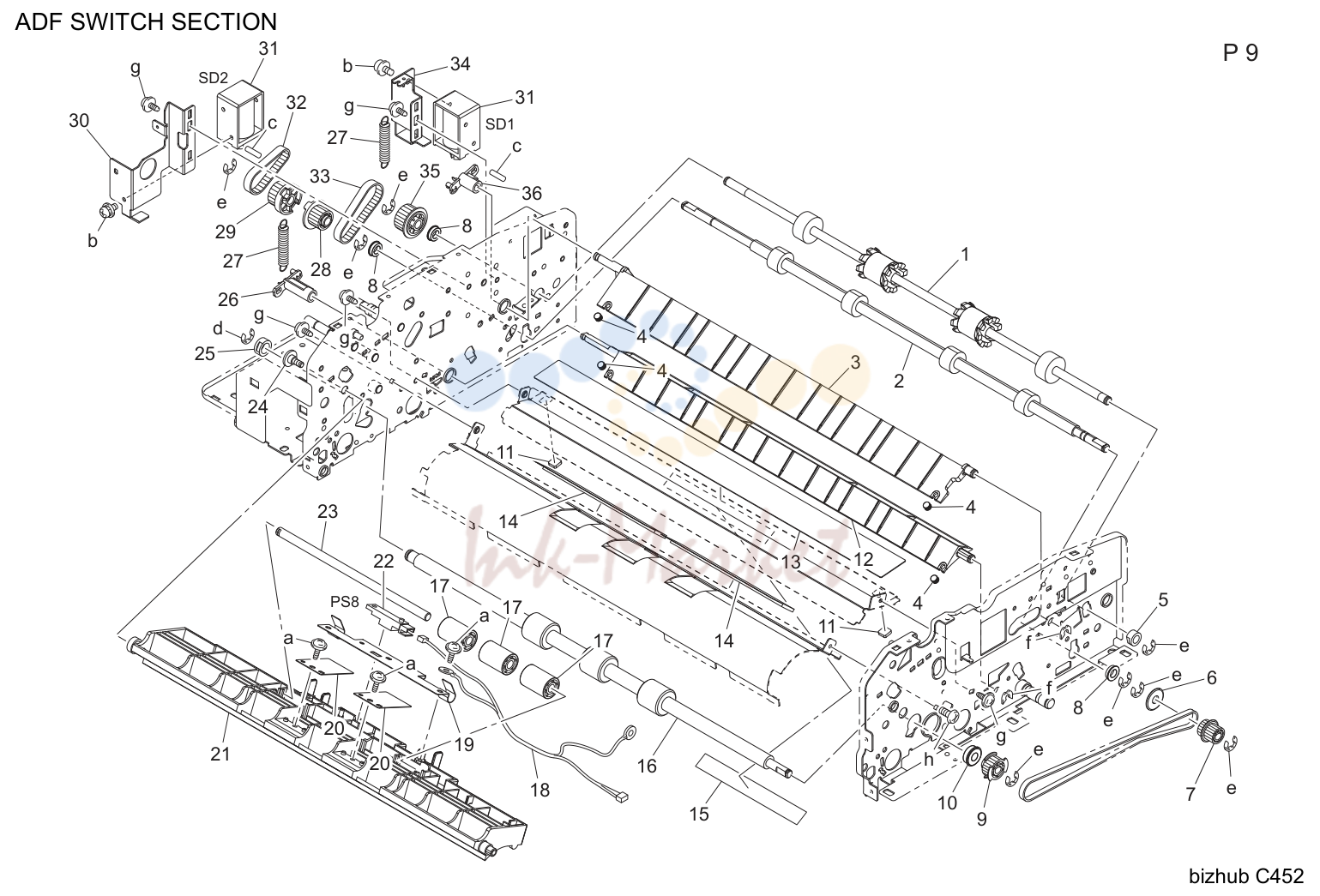

• 11. ADF SWITCH SECTION

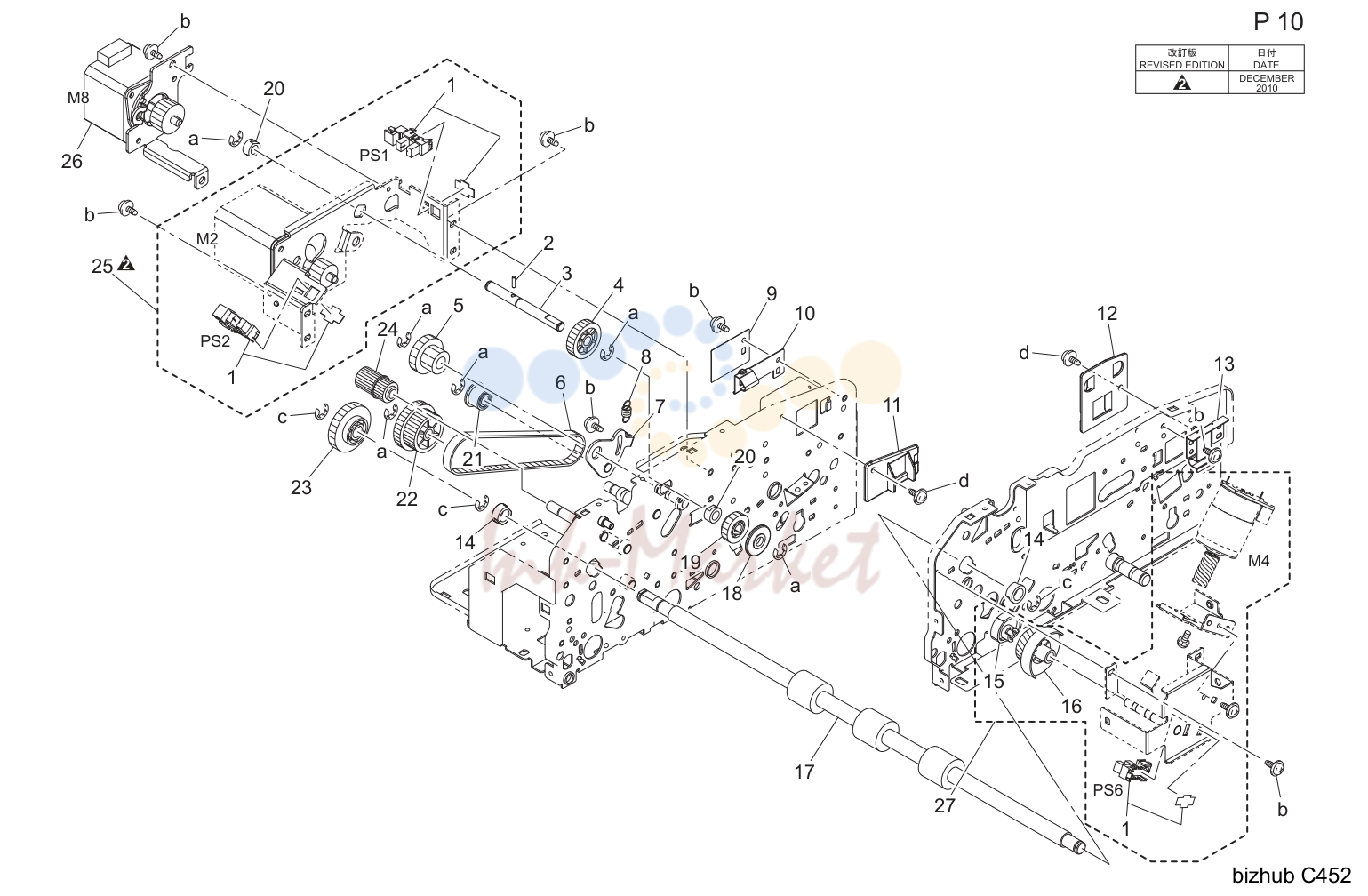

• 12. ADF DRIVE SECTION

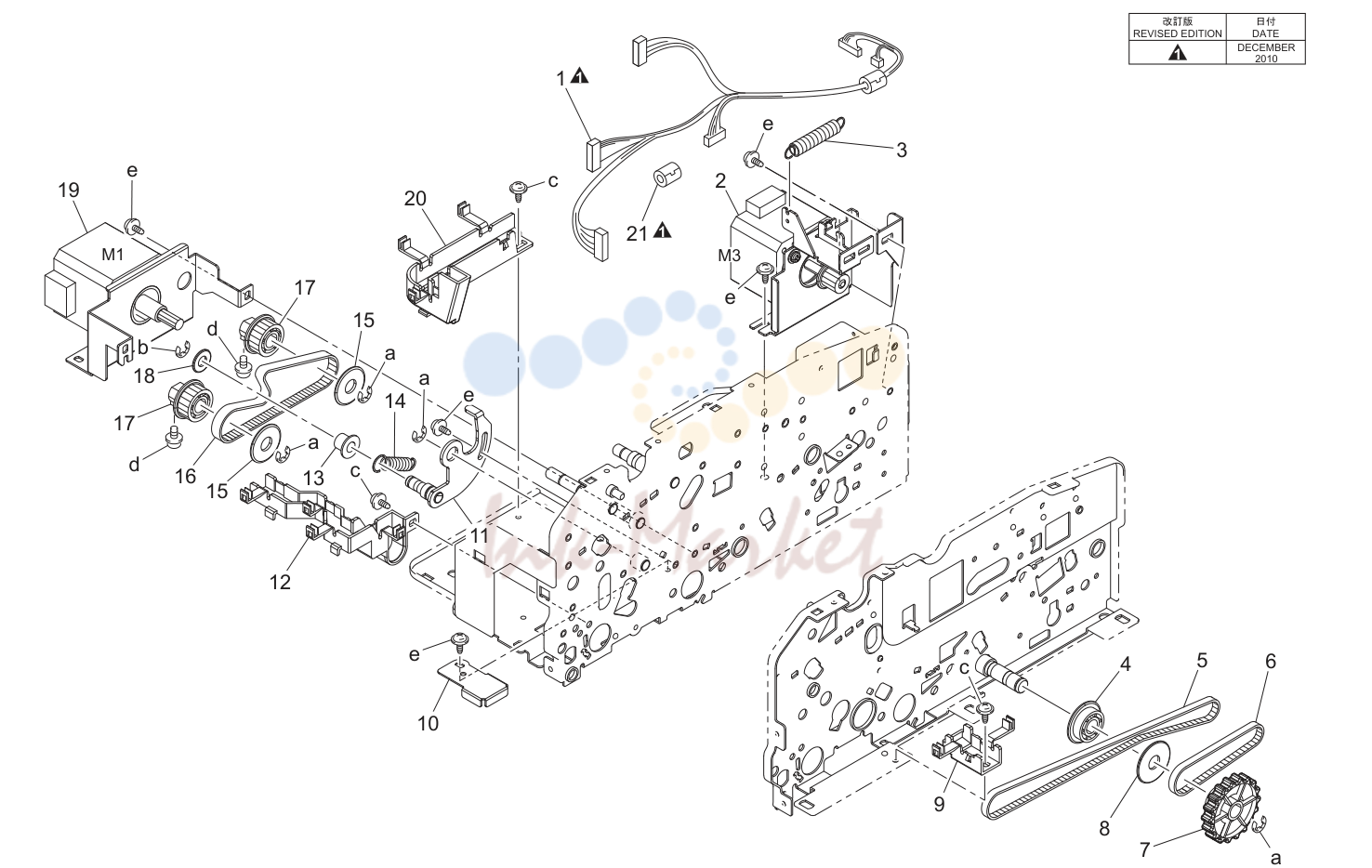

• 13. ADF DRIVE SECTION

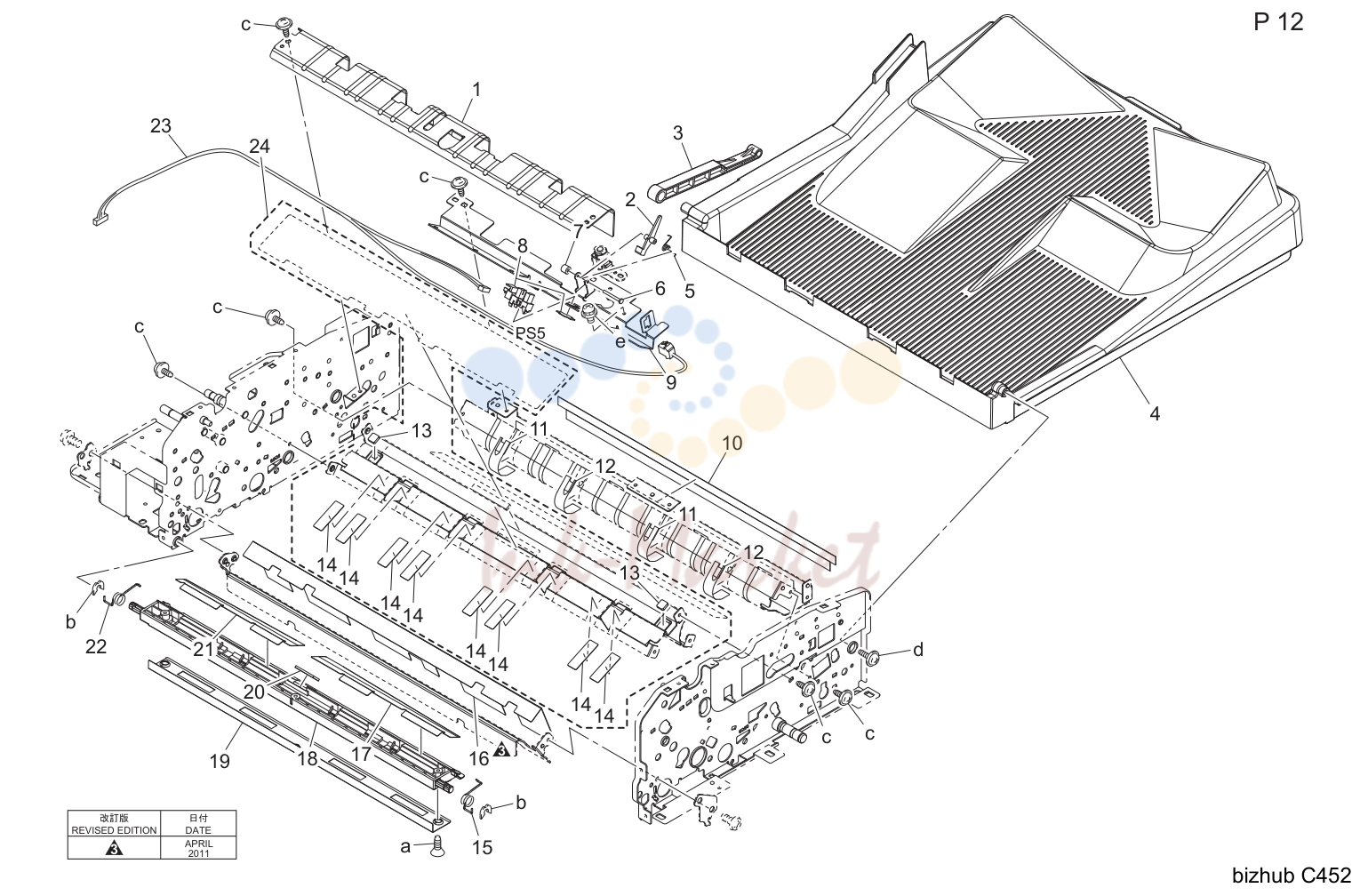

• 14. ADF PAPER EXIT SECTION

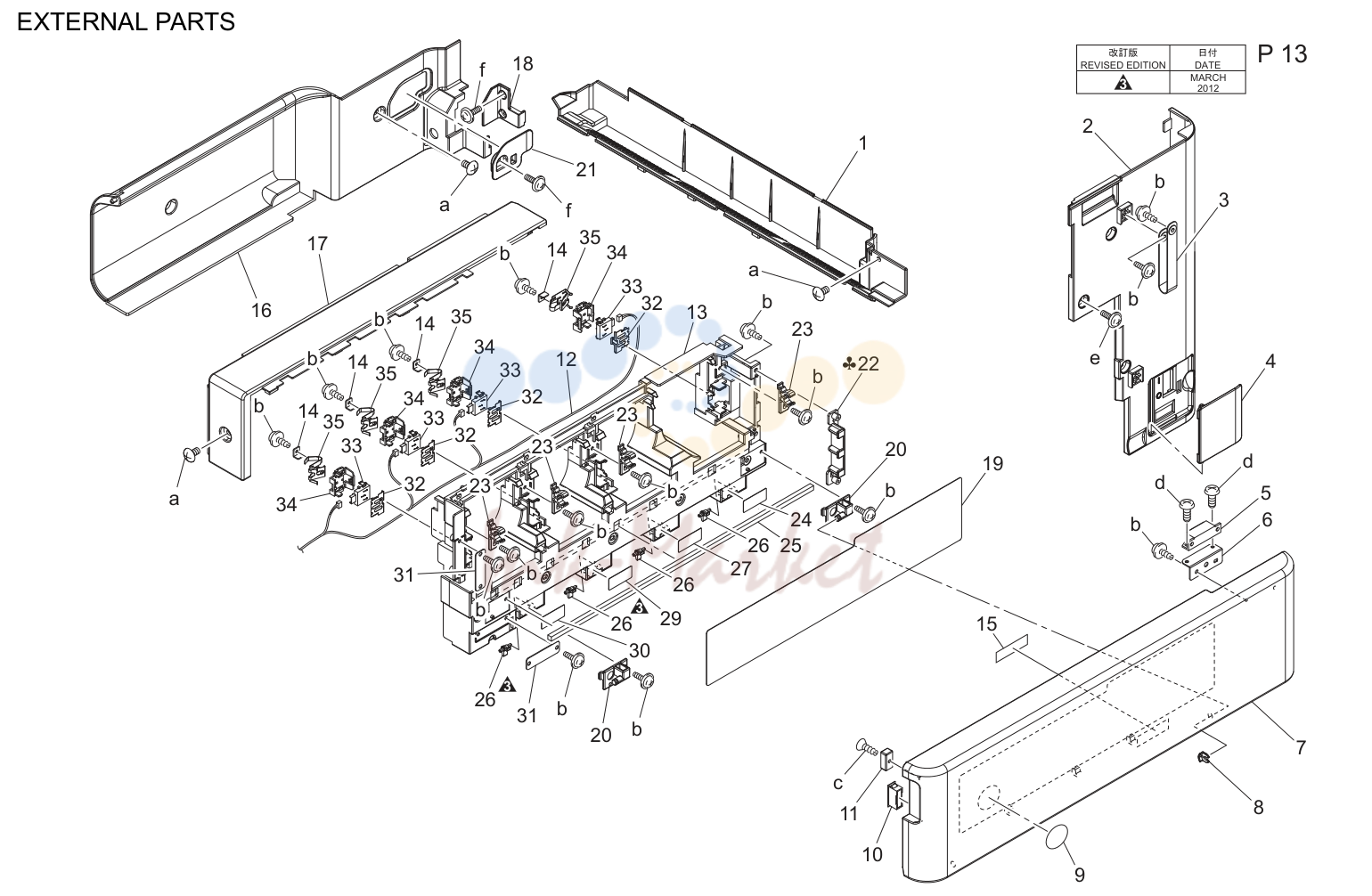

• 15. EXTERNAL PARTS

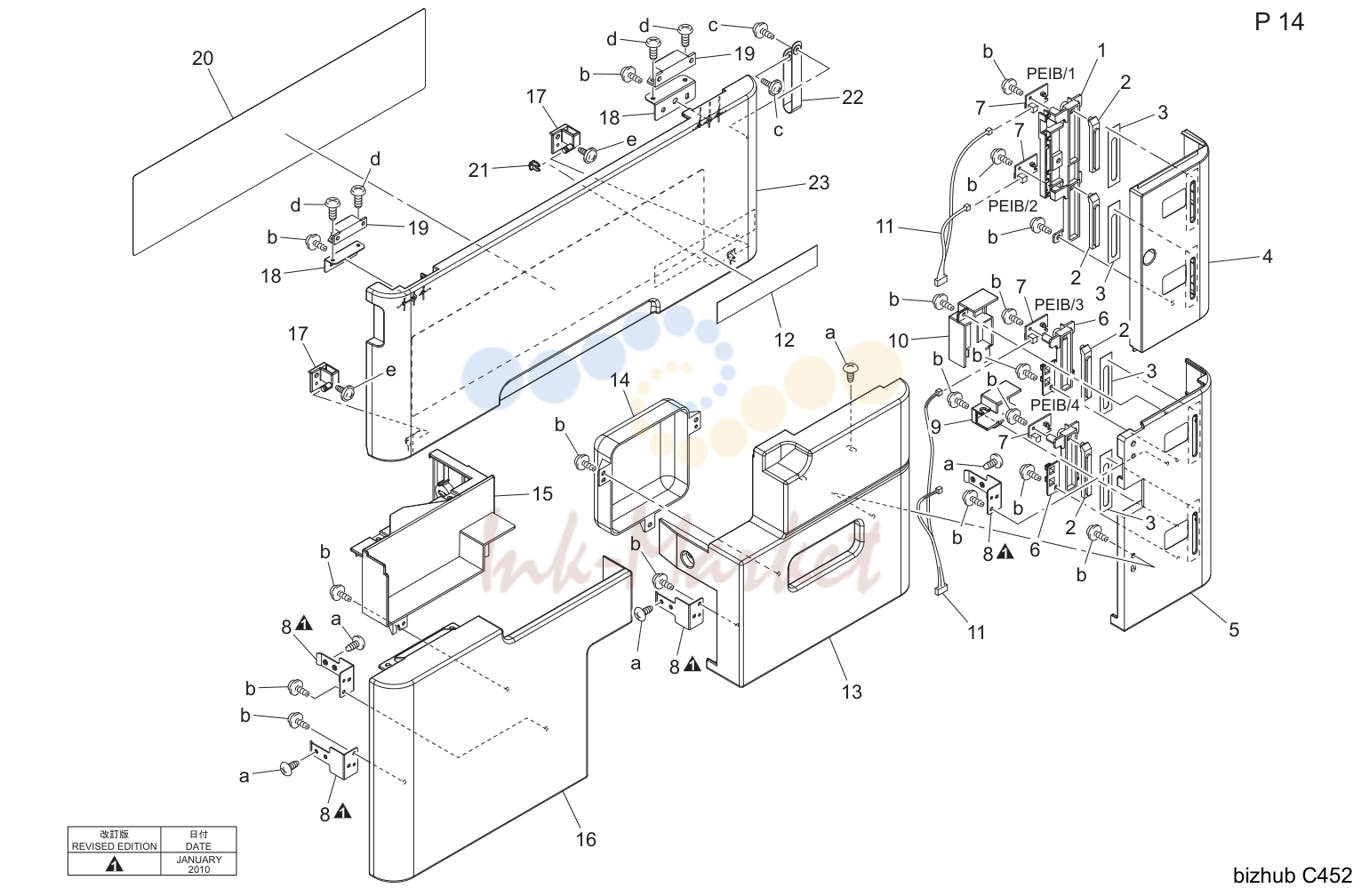

• 16. EXTERNAL PARTS

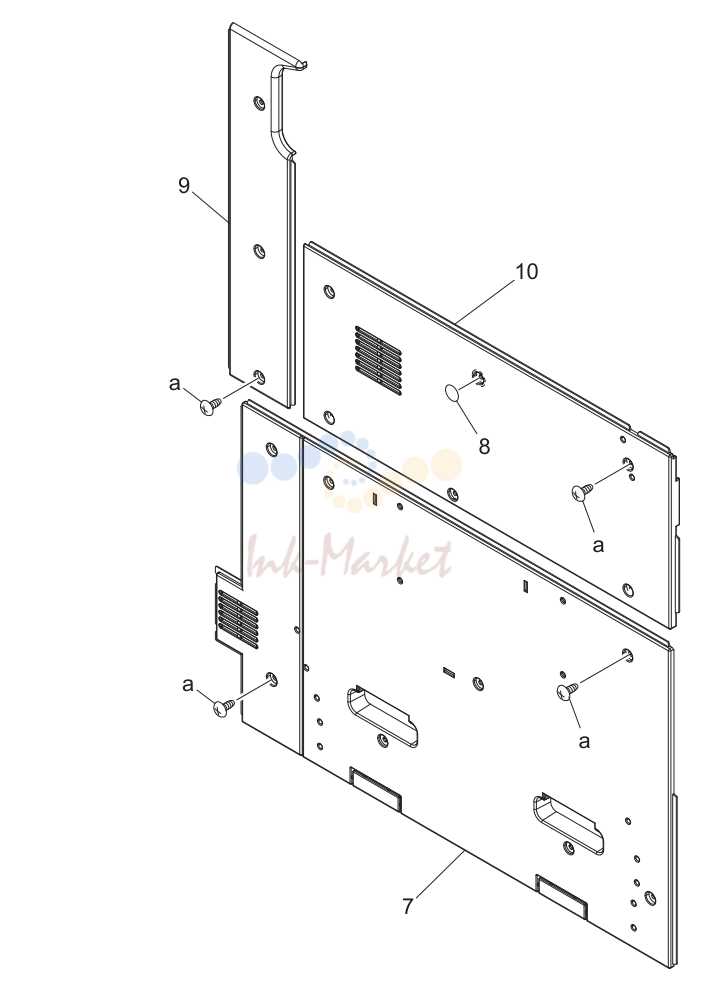

• 17. EXTERNAL PARTS

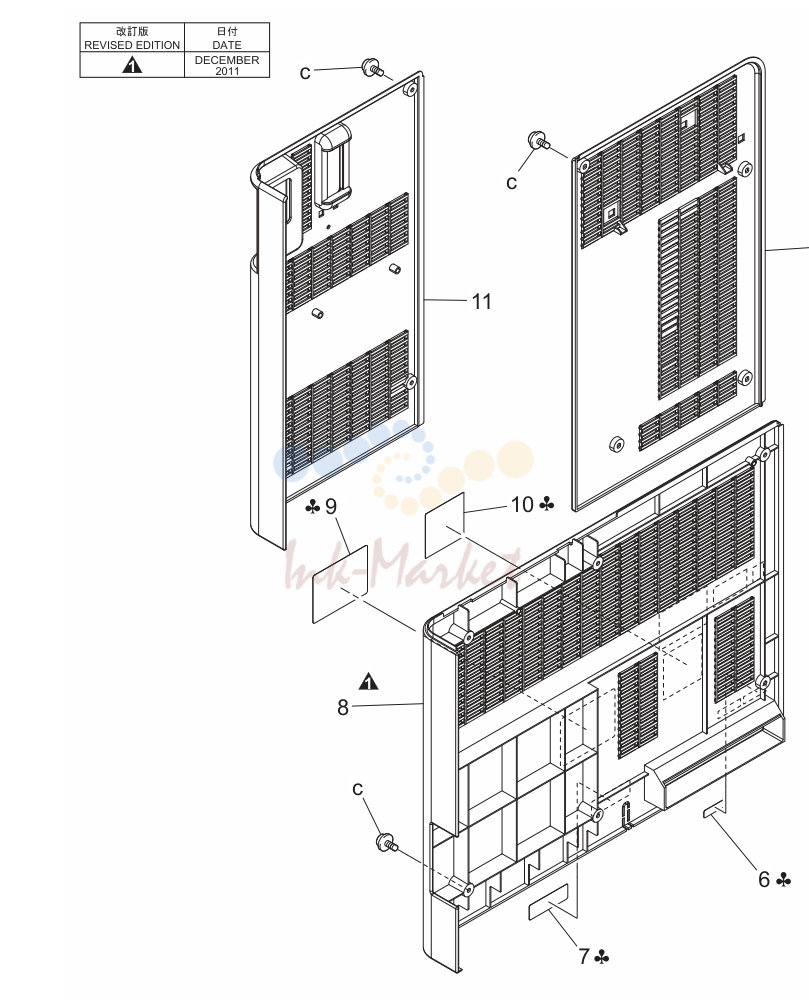

• 18. EXTERNAL PARTS

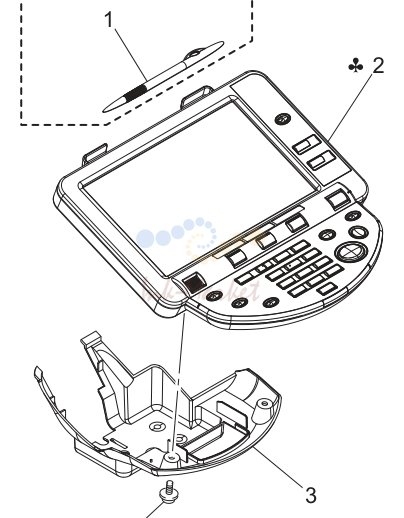

• 19. CONTROL PANEL

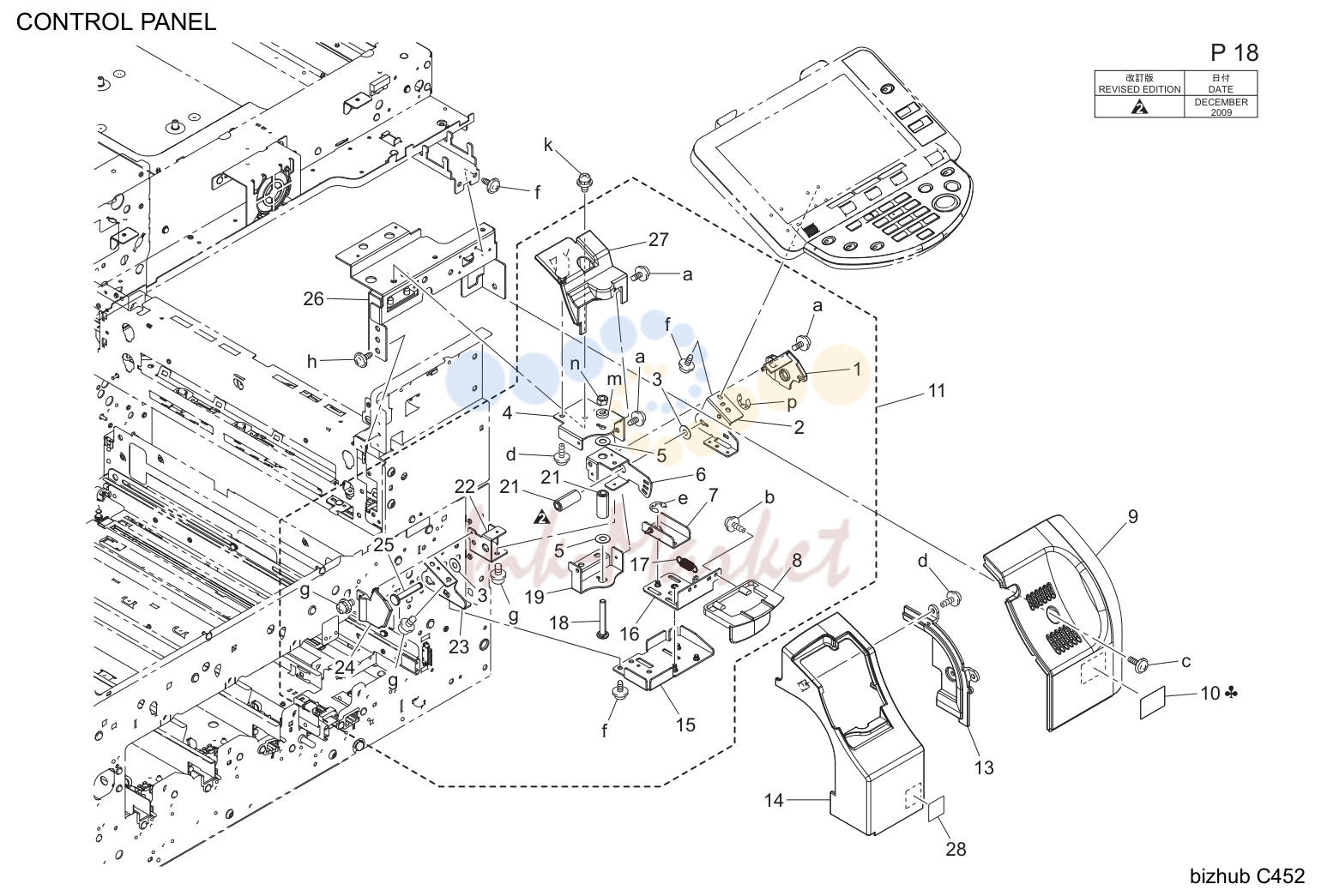

• 20. CONTROL PANEL
• 21. IR COVER
• 22. IR FRAME
• 23. SCANNER SECTION
• 24. SCANNER SECTION
• 25. CCD UNIT/SCANNER DRIVE
• 26. IR BOARD SECTION
• 27. PH UNIT
• 28. TONER RAIL
• 29. CONTACT SECTION
• 30. I/U LOCK LEVER
• 31. OZONE DUCT
• 32. TONER SUPPLY SECTION
• 33. TRANSFER UNIT
• 34. ERASE LAMP
• 35. TONER COLLECT SECTION
• 36. 1ST PAPER FEED
• 37. 1ST PAPER FEED
• 38. 2ND PAPER FEED
• 39. 2ND PAPER FEED
• 40. CASSETTE ASSY
• 41. CASSETTE ASSY
• 42. CASSETTE RAIL
• 43. SIZE DETECTING SECTION
• 44. 1000-SHEET PAPER FEED SECTION
• 45. 1000-SHEET PAPER FEED SECTION
• 46. LCC DRIVE
• 47. LEVEL CONVEYANCE SECTION
• 48. LEVEL CONVEYANCE SECTION
• 49. 1500-SHEET PAPER FEED SECTION
• 50. 1500-SHEET PAPER FEED SECTION
• 51. LCC CASSETTE RAIL
• 52. LCC LENGTH CONVEYANCE SECTION
• 53. 1000-SHEET TRAY
• 54. 1500-SHEET TRAY
• 55. CASSETTE TRAY
• 56. MANUAL FEED TRAY UNIT
• 57. MANUAL FEED TRAY UNIT
• 58. MANUAL FEED TRAY UNIT
• 59. MANUAL FEED TRAY UNIT
• 60. PAPER EXIT CONVEYANCE SECTION
• 61. PAPER EXIT CONVEYANCE SECTION
• 62. PAPER EXIT CONVEYANCE SECTION
• 63. ROTATION DETECTING SENSOR
• 64. FUSING SECTION
• 65. bizhub C452
• 66. 27 REVISED EDITION DATE
• 67. PAPER EXIT SECTION
• 68. REVERSAL UNIT
• 69. REVERSAL UNIT
• 70. MAIN DRIVE UNIT
• 71. FUSING DRIVE UNIT
• 72. BOTTLE DRIVE SECTION
• 73. EJECT DRIVE SECTION
• 74. MAIN FRAME
• 75. I/U FRAME SECTION
• 76. REAR FAN SECTION
• 77. REAR FAN SECTION
• 78. DOOR SAFE SWITCH
• 79. HIGH VOLTAGE UNIT
• 80. MAIN POWER SUPPLY UNIT
• 81. SHIELD BOX
• 82. SHIELD BOX
• 83. REAR ELECTRICAL SECTION
• 84. IH POWER SUPPLY
• 85. WIRING ACCESSORIES AND JIGS
• 86. WIRING ACCESSORIES AND JIGS
• 87. ACCESSORY PARTS
• 88. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内

№	Артикул	Альт. артикул	Описание
1			When you order, please check the proper figures beforehand that are on 1 部品発注の際には、 掲載されている部品番号の桁数を確認し、 掲載され
2			For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、 ナッ ト、 ワッシャー、 止め輪、 ピンな
3			In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、 製品に使用される特定の部品を 「重要保
4			The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品
5			means that there are exclusive parts for each destination. 味しています。
6			Revision Mark 6 改訂記号について
7			All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有 （無断転載及び無断引用の禁止）
1			DIGITAL MFP COLOR bizhub C452
2			FAX CONTROLLER FK-502
3			OTHER OPTION EK-604
4			OTHER OPTION EK-605
5			OTHER OPTION VI-505
6			OTHER OPTION MK-715
7			PAPER FEEDER LU-301
8			OTHER OPTION OT-503
9			PAPER FEEDER LU-204
10			OTHER OPTION IC-412
11			SORTER/FINISHER SD-509
12			SORTER/FINISHER FS-527
13			PUNCH UNIT PK-517
14			STACKER JS-603
15			OTHER OPTION MK-720
16			STACKER JS-504
17			PAPER FEEDER LU-301

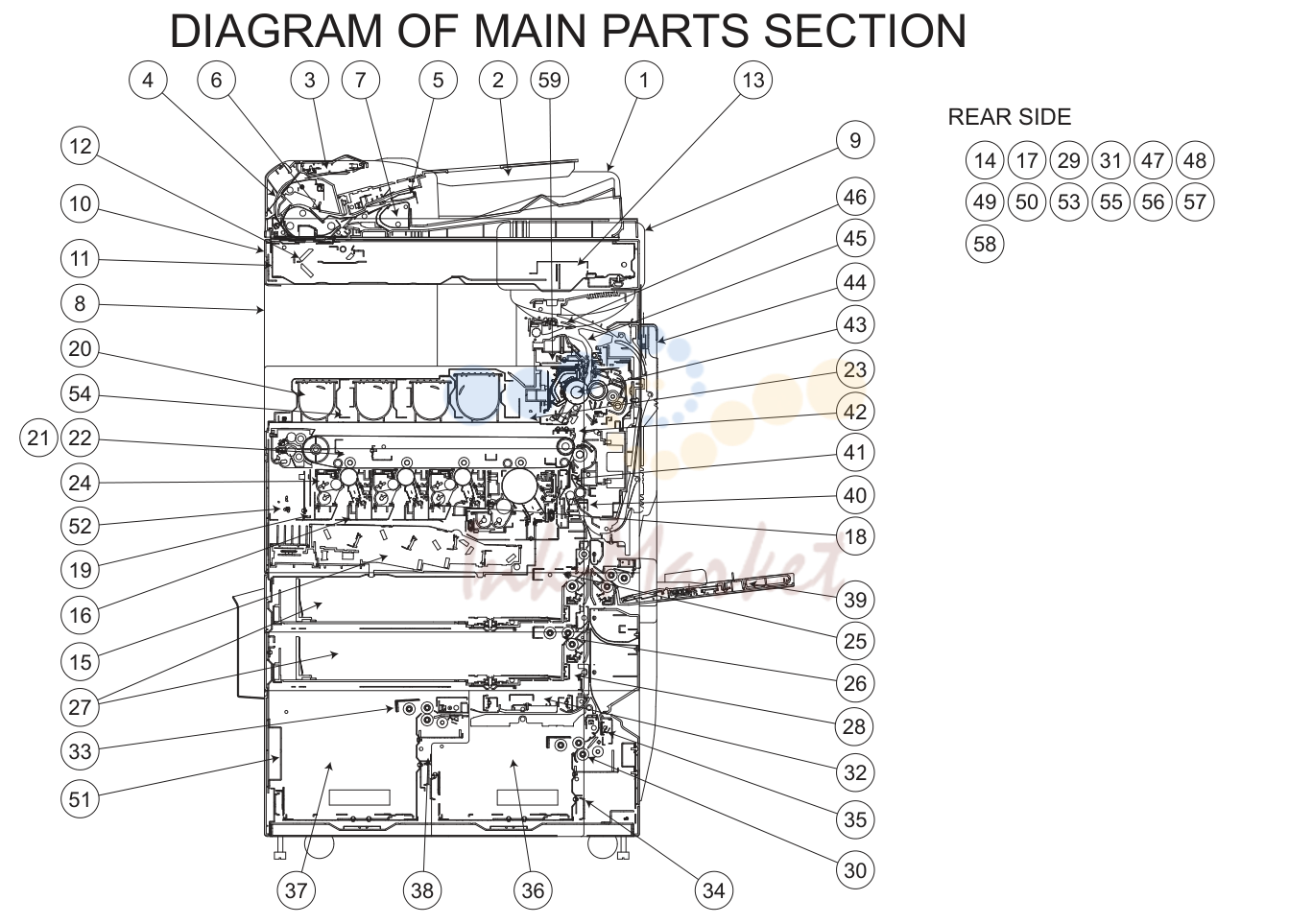

2. DIAGRAM OF MAIN PARTS SECTION

№	Артикул	Альт. артикул	Описание
1			ADF EXTERNAL PARTS ＡＤ Ｆ 外装部 P1 P2
2			ADF PAPER FEED TRAY ＡＤ Ｆ 給紙トレイ P3
3			ADF PAPER FEED SECTION ＡＤ Ｆ 給紙部 P4
4			ADF CONVEYANCE SECTION ＡＤ Ｆ 搬送部 P5 P6 P7 P8
5			ADF SWITCH SECTION ＡＤ Ｆ 切換部 P9
6			ADF DRIVE SECTION ＡＤ Ｆ 駆動部 P10 P11
7			ADF PAPER EXIT SECTION ＡＤ Ｆ 排紙部 P12
8			EXTERNAL PARTS 外装部 P13 P14 P15 P16
9			CONTROL PANEL 操作パネル P17 P18
10			IR COVER Ｉ Ｒ カバー P19
11			IR FRAME Ｉ Ｒ フレーム P20
12			SCANNER SECTION スキャナ P21 P22
13			CCD UNIT/SCANNER DRIVE ＣＣＤ ／スキャナ駆動 P23
14			IR BOARD SECTION Ｉ Ｒ 基板 P24
15			PH UNIT Ｐ ／ Ｈ P25
16			TONER RAIL トナーレール P26
17			CONTACT SECTION 接点 P27
18			I/U LOCK LEVER Ｉ ／ Ｕ ロックレバー P28
19			OZONE DUCT オゾン排気 P29
20			TONER SUPPLY SECTION トナー補給 P30 P31
21			TRANSFER UNIT 転写ベルト P32
22			TRANSFER RAIL SECTION 転写レール P33
23			ERASE LAMP イレーサランプ P34
24			TONER COLLECT SECTION トナー搬送 P35
25			1ST PAPER FEED １段目給紙 P36 P37
26			2ND PAPER FEED ２段目給紙 P38 P39
27			CASSETTE ASSY カセッ ト トレイ P40 P41
28			CASSETTE RAIL カセッ トレール P42
29			SIZE DETECTING SECTION 給紙サイズ検出 P43
30	1000-SHEET запросить цену →		PAPER FEED SECTION １ ０ ０ ０枚給紙 P44 P45
31			LCC DRIVE Ｌ ＣＣ 駆動 P46
32			LEVEL CONVEYANCE SECTION 水平搬送 P47 P48
33	1500-SHEET запросить цену →		PAPER FEED SECTION １ ５ ０ ０枚給紙 P49 P50
34			LCC CASSETTE RAIL Ｌ ＣＣ カセッ トレール P51
35			LCC LENGTH CONVEYANCE SECTION Ｌ ＣＣ 搬送部 P52
36	1000-SHEET запросить цену →		TRAY １ ０ ０ ０枚給紙トレイ P53
37	1500-SHEET запросить цену →		TRAY １ ５ ０ ０枚給紙トレイ P54
38			CASSETTE TRAY Ｌ ＣＣ カセッ ト トレイ P55
39			MANUAL FEED TRAY UNIT 手差し給紙 P56 P57 P58 P59
40			PAPER EXIT CONVEYANCE SECTION 排紙搬送 P60 P61 P62
41			REGISTRATION SENSOR 用紙検出 P63
42			ROTATION DETECTING SENSOR 回転検出 P64
43			FUSING SECTION 定着 P65
44			ADU ＡＤＵ P66 P67
45			PAPER EXIT SECTION 排紙 P68
46			REVERSAL UNIT 反転 P69 P70
47			MAIN DRIVE UNIT メイン駆動 P71
48			FUSING DRIVE UNIT 定着駆動 P72
49			BOTTLE DRIVE SECTION ボトル駆動 P73
50			EJECT DRIVE SECTION 排紙ベルト駆動 P74
51			MAIN FRAME フレーム P75
52			I/U FRAME SECTION Ｉ ／ Ｕ フレーム P76
53			REAR FAN SECTION 背面排気 P77 P78
54			DOOR SAFE SWITCH ドア安全スイッチ P79
55			HIGH VOLTAGE UNIT 高圧基板 P80
56			MAIN POWER SUPPLY UNIT 電源基板 P81
57			SHIELD BOX シールドボックス P82 P83 P84
58			REAR ELECTRICAL SECTION 背面電気部品 P85
59			IH POWER SUPPLY 電源基板 P86
60			WIRING 束線 P87 P88 P89 P90 P91 P92 P93
61			WIRING ACCESSORIES AND JIGS 配線部品・治具 P94 P95
62			ACCESSORY PARTS 同梱部品 P96

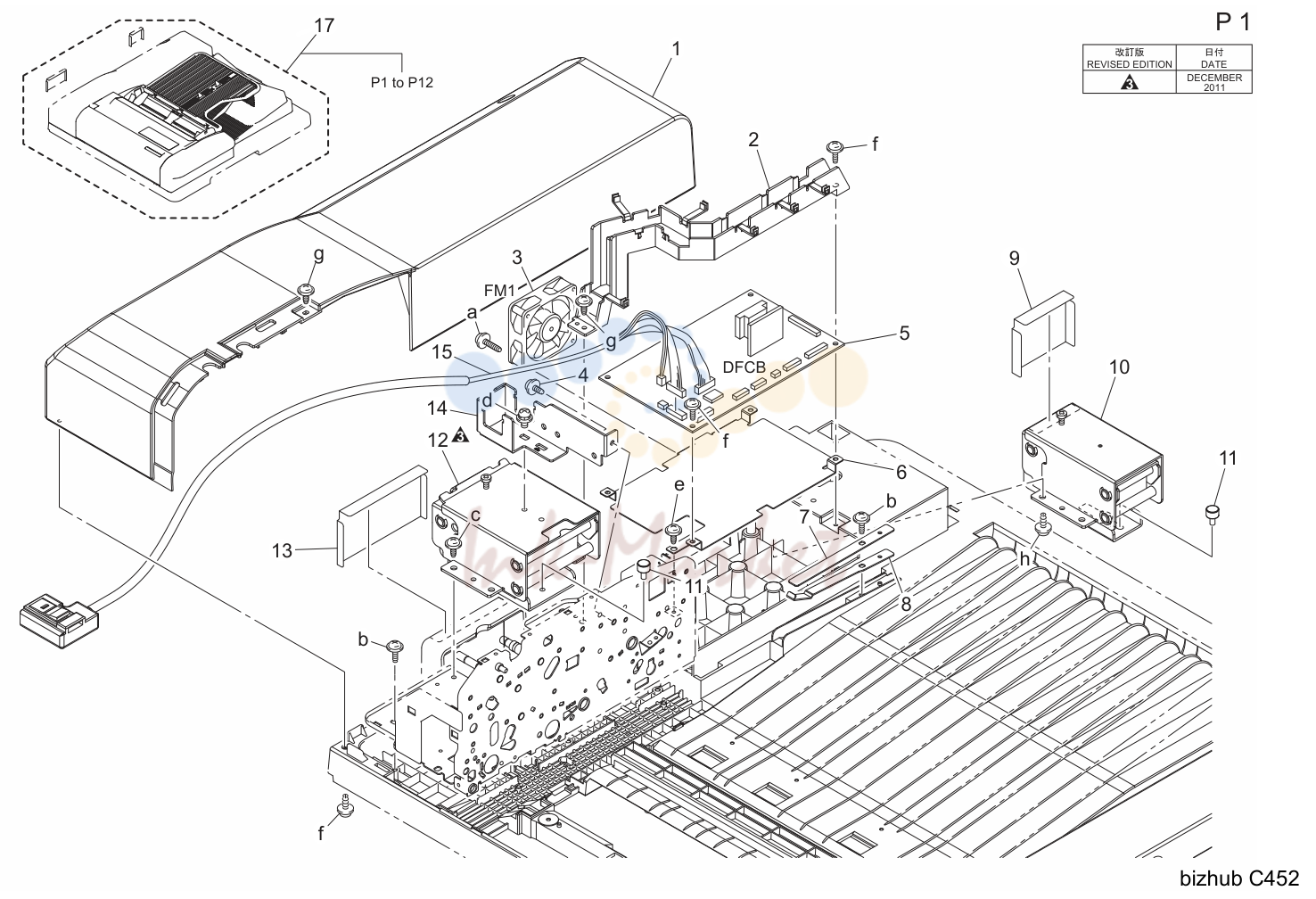

3. ADF EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A01H160201 запросить цену →		REAR COVER 後カバー C 1 a-V137032003
2	9J07200903 запросить цену →		GUIDE ガイド （ハーネス・後右） D 1 b-V153040803
3	9J07M10300 запросить цену →		Fun motor ファンモータ C 1 c-V137040803
4	4002258101 запросить цену →		SCREW ねじ C 1 e-V144030603
5	A0HTRA0101 запросить цену →		PWB Assembly (PWB-ADF ASSY) 基板ＡＳＳＹ （ＰＷＢーＡＤＦ ＡＳＳＹ） I 1 f-V153030803
6	9J07201403 запросить цену →		SHIELD シールド （基板下） D 1 g-V137030803
7	9J07492402 запросить цену →		PLATE SPRING 板ばね D 1 h-V153041003
8	9J07492302 запросить цену →		PLATE SPRING 板ばね （排紙トレイ） D
9	A01H100400 запросить цену →		GUIDE ガイド （右ヒンジ） C
10	A0HT100200Old запросить цену →		Hinge ヒンジ （右） C
10	A0HT100800 запросить цену →		Hinge ヒンジ （右） C
11	9J07210901 запросить цену →		SHOULDER SCREW 段ねじ C
12	A0HT100901 запросить цену →		Hinge ヒンジ （左） C
13	A01H100300 запросить цену →		GUIDE ガイド （左ヒンジ） C
14	A07H100700 запросить цену →		Reinforce plate 補強板 （ヒンジ） D
15	A0HTN10600 запросить цену →		ADF Wiring ＡＤＦ 束線 （本体接続部） D
17	A0HTR70011 запросить цену →		Donau DF unit 循環ＤＦ ユニット D

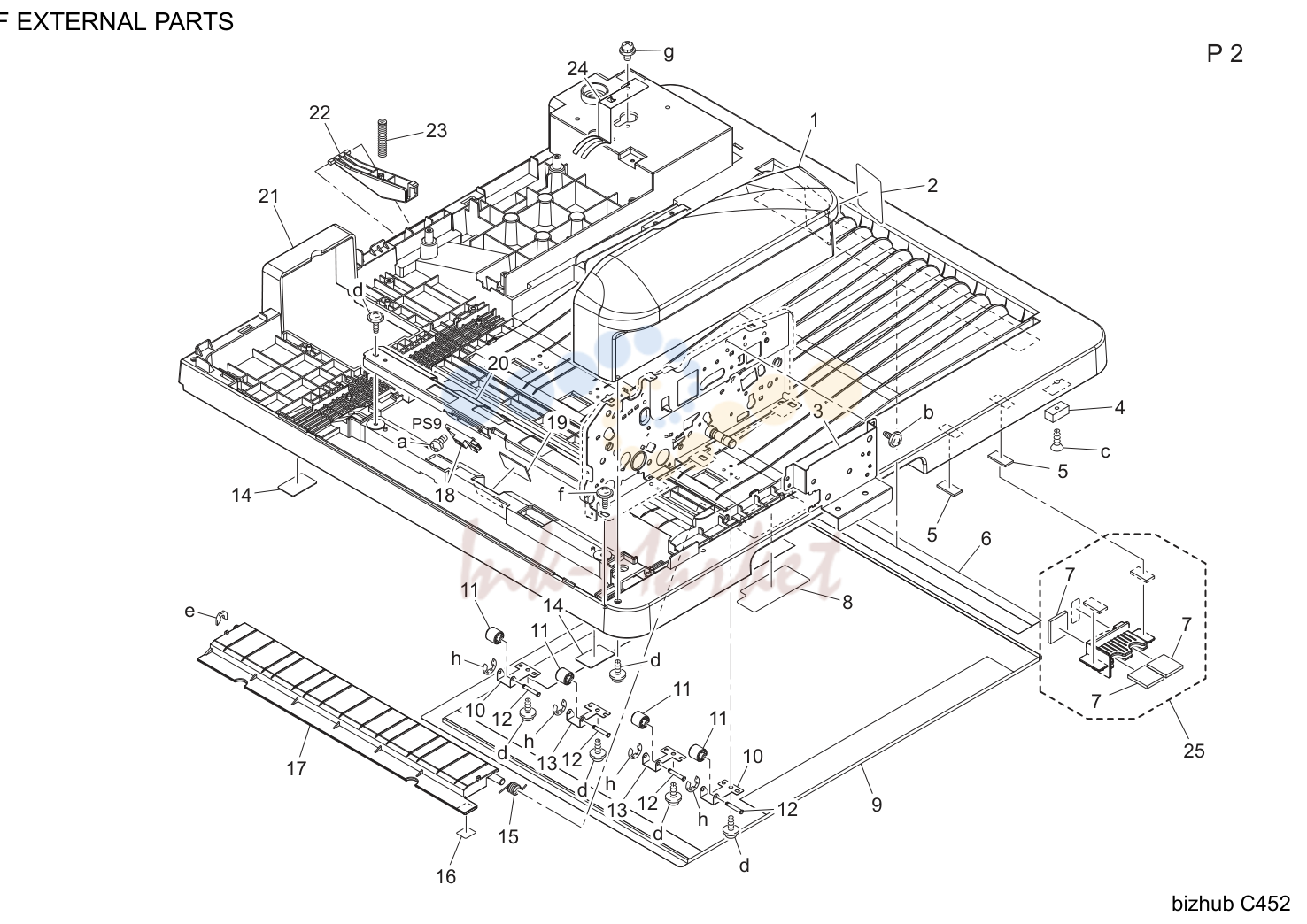

4. ADF EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A0HT160100 запросить цену →		Front Cover 前カバー C 1 a-V115030803
2	A01H940200 запросить цену →		LABEL INSERT ラベル 原稿挿入 C 1 b-V144030603
3	A0HT100700 запросить цену →		Mounting Plate 取付板 （ハーネス） D 1 c-V147031403
4	9J07160200 запросить цену →		MAGNET マグネット D 1 e-V218040086
5	A0HT940300 запросить цену →		Hold Sheet 保持シート （マジックテープ１） D 2 f-V153040803
6	9J07210501 запросить цену →		GUIDE ガイド C 1 g-V116030603
7	9J07211301 запросить цену →		CLEANING PAD クリーニングパッド C 3 h-V217020001
8	A01H940300 запросить цену →		LABEL JAM ラベル ＪＡＭ処理 C
9	9J07210402 запросить цену →		MAT マット （原稿押さえ） C
10	A01H810000 запросить цену →		PLATE SPRING 板ばね （第２反転） D
11	9J07480801 запросить цену →		ROLL ころ C
12	A01H810200 запросить цену →		SHAFT シャフト （ころ） D
13	A01H810100 запросить цену →		PLATE SPRING 板ばね （第２反転） D
14	A01H941100 запросить цену →		LABEL ラベル （目隠し） C
15	9J07480201 запросить цену →		TORSION SPRING ねじりコイルばね C
16	9J07940500 запросить цену →		LABEL OPEN ラベル （開閉取手２） C
17	9J07480101 запросить цену →		GUIDE ガイド C
18	9335191092 запросить цену →		SOLID STATE SWITCH 反射型フォトスイッチ B
19	A01H700700 запросить цену →		SHIELD PLATE 遮光材 （反転レジスト） C
20	A01H700300 запросить цену →		BRACKET 取付板 （読撮り前） D
21	A0HT100000 запросить цену →		Base Frame 台板 （ベース） D
22	9J07200702 запросить цену →		Lever レバー C
23	9J07200801 запросить цену →		PRESSURE SPRING 圧縮コイルばね C
24	9J07130000 запросить цену →		EARTH GROUND アース D
25	A0HTR70700 запросить цену →		Cleaning Material assy 清掃具Ａｓｓ ｙ C

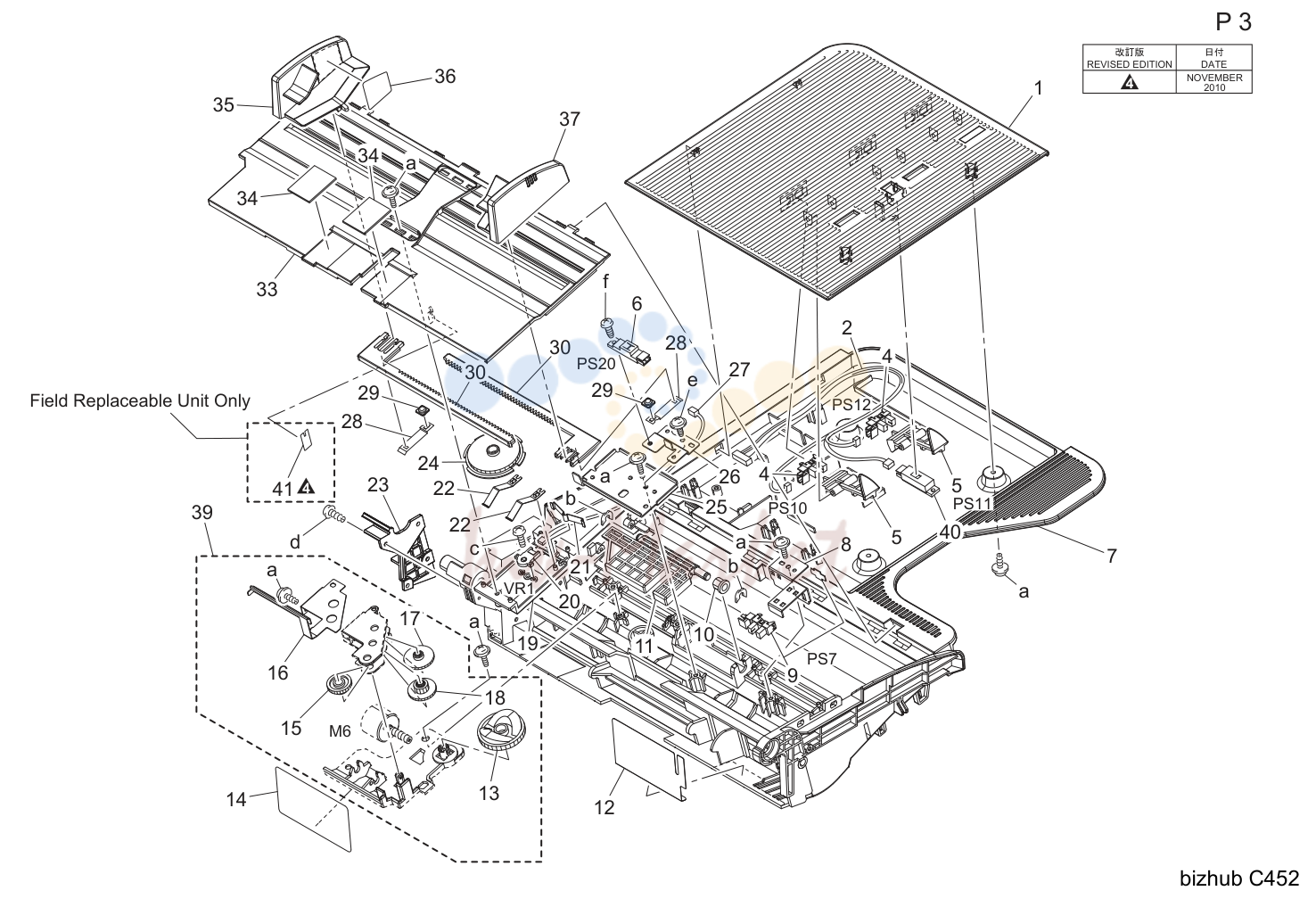

5. ADF PAPER FEED TRAY

№	Артикул	Альт. артикул	Описание
1	A01H560201Old запросить цену →		BRACKET 取付板 C 1 a-V153030803
1	A0HT560200 запросить цену →		Bracket 取付板 C 1 b-V218040086
2	A0HTN10200Old запросить цену →		ADF Wiring ＡＤＦ 束線 （原稿トレイ内センサ部） D 1 c-V166170504
2	A0HTN10201 запросить цену →		ADF Wiring ＡＤＦ 束線 （原稿トレイ内センサ部） D 1 e-V144030603
4	A108M50100 ✓ в наличии		Photointerrupter 透過型センサ B 2 f-V115030603
5	A01H560600 запросить цену →		ACTUATOR アクチュエータ （サイズ検出） C
6	9J07M50000 запросить цену →		PHOTOREFLECTOR 反射型センサ B
7	A01H560101 запросить цену →		Tray トレイ （給紙） C
8	9J07303301 запросить цену →		BRACKET 取付板 D
9	4037090601 запросить цену →		PHOTO INTERRUPTER フォトインタラプター B
10	4469346501 запросить цену →		BUSHING 軸受 C
11	A01H561800 запросить цену →		Lever レバー （リフトアップ） C
12	9J07303602 запросить цену →		GUIDE ガイド （マイラー） C
13	4641341702 запросить цену →		CAM カム C
14	9J07303701 запросить цену →		GUIDE ガイド C
15	4641341401 запросить цену →		GEAR 14/37T ギヤ １４／３７ Ｔ C
16	9J07320601 запросить цену →		PLATE SPRING 板ばね D
17	4641343601 запросить цену →		GEAR 30T ギヤ ３０ Ｔ C
18	4641341501 запросить цену →		GEAR 13/28T ギヤ １３／２８ Ｔ C
19	9J07310603 запросить цену →		BRACKET 取付板 （センサ） D
20	V801300006 запросить цену →		RESISTOR その他可変抵抗器 D
21	9J07310401 запросить цену →		STOPPER ストッパ C
22	9J07560000 запросить цену →		PLATE SPRING 板ばね D
23	A0HT560411 запросить цену →		Cover カバー （ハーネス） D
24	9J07310502 запросить цену →		GEAR 40T ギヤ ４０ Ｔ C
25	A0HT562000 запросить цену →		Reinforce Plate 補強板 D
26	A0HT562100 запросить цену →		Mounting Plate 取付板 （センサ） D
27	9J07680701 запросить цену →		WIRE HARNESS ASSY ハーネス ＡＳＳＹ D
28	A01H561100 запросить цену →		Plate spring 板ばね D
29	A01H561200 запросить цену →		GUIDE ガイド C
30	9J07310313 запросить цену →		Rack ラック C
33	A01H560713 запросить цену →		Lifting Plate 押上板 D
34	4641350301 запросить цену →		SEAL シール C
35	A01H560502 запросить цену →		Regulating Plate 規制板 （後） C
36	9J07940100 запросить цену →		LABEL MAX ラベル （ＭＡＸ 表示） C
37	A01H560402 запросить цену →		Regulating Plate 規制板 （前） C
39	A0HTR70500 запросить цену →		Lifting Motor assy リフトアップモータ Ａｓｓ ｙ C
40	A108M50000 запросить цену →		Photoreflector 反射型センサ B
41	A0HUP56000 запросить цену →		Seal シール C

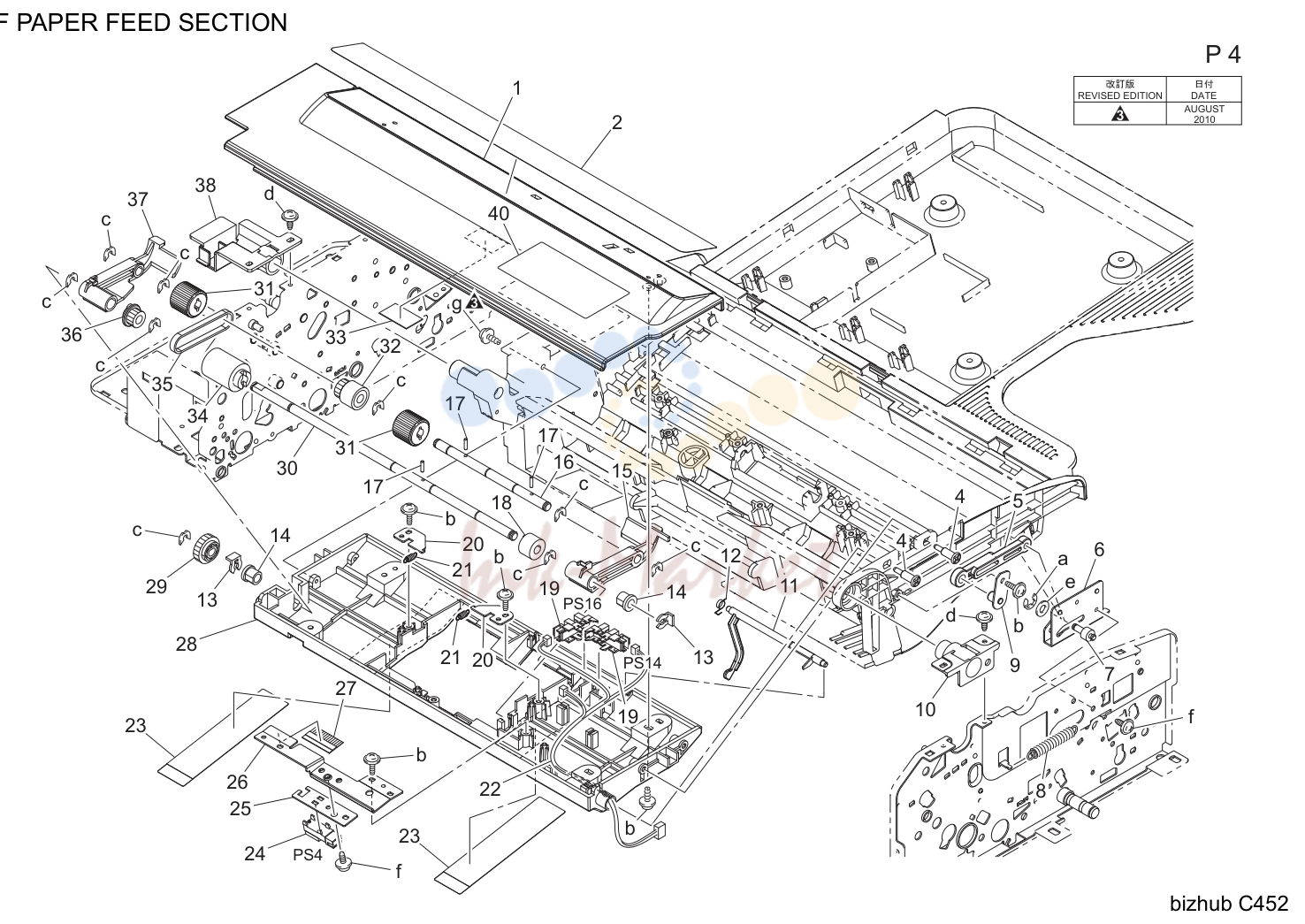

6. ADF PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
1	A0HT560813 запросить цену →		Cover Upper カバー （上） C 1 a-V217030001
2	A0HT940500 запросить цену →		Label Size ラベル （原稿サイズ） C 1 b-V153030803
4	4643300701 запросить цену →		SHOULDER SCREW 段ねじ C 2 c-V218040086
5	9J07301702 запросить цену →		ARM アーム C 1 e-V206040001
6	9J07302001 запросить цену →		BRACKET 取付板 D 1 f-V144030603
7	9J07301902 запросить цену →		SHAFT シャフト D 1 g-V153031003
8	9J07301601 запросить цену →		TENSION SPRING 引張コイルばね C
9	9J07R71000 запросить цену →		BRACKET ASSY 取付板ＡＳＳＹ D
10	9J07331801 запросить цену →		BRACKET 取付板 D
11	A0HT562300 запросить цену →		Lever レバー （エンプティ） C
12	A07H570700 запросить цену →		Torsion spring ねじりコイルばね （給紙エンプティ） C
13	1033440203 запросить цену →		STOPPER RING トメリング C
14	4469346501 запросить цену →		BUSHING 軸受 C
15	A07H570100 запросить цену →		Arm アーム （前） C
16	9J07330201 запросить цену →		SHAFT シャフト D
17	1067250101 запросить цену →		PIN ヒ゜ン C
18	A07H570500 ✓ в наличии		Clutch クラッチ C
19	A108M50100 ✓ в наличии		Photointerrupter 透過型センサ B
20	A07H570600 запросить цену →		Bracket 取付板 （ＳＰ） D
21	A07H570400 запросить цену →		Tension spring 引張コイルばね C
22	A0HTN10400 запросить цену →		ADF Wiring ＡＤＦ 束線 （ピックアップ内部） D
23	9J07332102 запросить цену →		GUIDE ガイド C
24	A03TM50000 ✓ в наличии		Photoreflector 反射型センサ I
25	A07H570200 запросить цену →		Bracket 取付板 （センサー） D
26	A07H570800 запросить цену →		Bracket 取付板 （ブラシ） D
27	A01H565100 запросить цену →		NEUTRALIZING BRUSH 除電ブラシ （給紙） D
28	A07H570001 запросить цену →		Guide ガイド （給紙上） C
29	9J07500201 запросить цену →		GEAR 17T ギヤ １７ Ｔ C
30	9J07330301 запросить цену →		SHAFT シャフト D
31	9J07330102 ✓ в наличии		Roller ローラ A
32	9J07330801 ✓ в наличии		PULLEY 21T プーリ ２１ Ｔ C
33	A0HT562200 запросить цену →		Light blocking Part 遮光材 D
34	A00J563600 ✓ в наличии		Roller ローラ A
35	4641351401 запросить цену →		TIMING BELT 122L タイミングベルト １２２ Ｌ C
36	9J07331901 запросить цену →		PULLEY 19T プーリ １９ Ｔ C
37	A07H570300 запросить цену →		Arm アーム （後） C
38	A0HT562800 запросить цену →		Holder ホルダ C
40	A01H940701 запросить цену →		LABEL JAM ラベル 給紙 ＪＡＭ処理 C

7. ADF CONVEYANCE SECTION

№	Артикул	Альт. артикул	Описание
1	9J07010201 запросить цену →		PWB Assy ＰＷＢ Ａｓ ｓ ｙ C 1 a-V153030803
2	A01H700400 запросить цену →		PLATE SPRING 板ばね D 4 b-V217020001
3	A01H810200 запросить цену →		SHAFT シャフト （ころ） D 4 c-V153030603
4	9J07480801 запросить цену →		ROLL ころ C 4 e-V218040086
5	9J07341102 запросить цену →		GUIDE ガイド （前さばき） D 1 f-V115260403
6	A108M50100 ✓ в наличии		Photointerrupter 透過型センサ B
7	A0HT890700 запросить цену →		Guide ガイド C
8	A108891300 запросить цену →		Neutralizing Brush 除電ブラシ C
9	A0HT890101 запросить цену →		Guide ガイド （排出上） C
10	A0HT890400 запросить цену →		Plate spring 板ばね C
11	9J07300801 запросить цену →		ROLL ころ C
12	9J07443801 запросить цену →		GUIDE ガイド C
13	A0HT891800 запросить цену →		Guide ガイド C
17	A0HT811100 запросить цену →		Holder ホルダ D
18	A0HT811700 запросить цену →		Shaft 軸 D
19	A0HT811200 запросить цену →		Pulley 15T プーリ （ギヤ） １５ Ｔ D
20	A0HT811400 запросить цену →		Timing belt 76L タイミングベルト （モータ） ７６ Ｌ D
21	A0HT811300 запросить цену →		Pulley 18T プーリ （離間軸） １８ Ｔ D
22	4349131101 запросить цену →		SHOULDER SCREW 段ねじ C
25	A0HT891400 запросить цену →		Ground Plate アース板 C
26	A0HT891700 запросить цену →		Guide ガイド C
27	1200320108 запросить цену →		BUSHING ジクウケ C
28	A0HT811500 запросить цену →		Shaft 軸 （カム） D
29	A0HTR70400 запросить цену →		Pressure/Release Motor assy 反転離間モータ Ａｓ ｓ ｙ C

8. ADF CONVEYANCE SECTION

№	Артикул	Альт. артикул	Описание
1	A108563900 ✓ в наличии		Roller ローラ A 1 a-V153030803
2	A0HT561202 запросить цену →		Shaft 軸 C 1 b-V217030001
3	1067250101 запросить цену →		PIN ヒ゜ン C 1 c-V144030603
4	A0HT561100 запросить цену →		Torque limiter トルクリミッタ B
5	A01H565100 запросить цену →		NEUTRALIZING BRUSH 除電ブラシ （給紙） D
6	A01H565500 запросить цену →		BRACKET 取付板 （前さばき） C
7	9J07340401 ✓ в наличии		HOLDER ホルダ C
8	9J07340501 запросить цену →		TORSION SPRING ねじりコイルばね C
9	9J07340801 запросить цену →		SHAFT シャフト D
10	A01H565400 запросить цену →		TORSION SPRING ねじりコイルばね C
11	A07H750200 запросить цену →		Neutralizing brush 除電ブラシ （レジストローラ） C
12	9J07401601 запросить цену →		GUIDE ガイド C
13	9J07401701 запросить цену →		GUIDE ガイド C
14	A01HR70411 ✓ в наличии		SEPARATOR PAD ASSY さばき材ＡＳＳＹ B
15	9J07401401 запросить цену →		GUIDE ガイド C
16	A07H750112 запросить цену →		Bracket 取付板 （混載） D
17	9J08210401 запросить цену →		COLLAR カラー C
18	A108M50100 ✓ в наличии		Photointerrupter 透過型センサ B
19	A0HTN10800 запросить цену →		ADF Wiring ＡＤＦ 束線 （レジスト内部） D
20	9J07400902 запросить цену →		TORSION SPRING ねじりコイルばね C
21	9J07400801 запросить цену →		LEVER レバー C
22	9J07160600 запросить цену →		WASHER ワッシャ C
23	9J07401201 запросить цену →		SHAFT シャフト D
24	A07H750312 запросить цену →		Bracket 取付板 （レジスト） D
25	9335140071 запросить цену →		SOLID STATE SWITCH 反射型フォトスイッチ B

9. ADF CONVEYANCE SECTION

№	Артикул	Альт. артикул	Описание
1	A01H700101 запросить цену →		LEVER レバー （開閉ロック） C 1 a-V153030803
2	9J07160302 запросить цену →		SEAL シール C 1 b-V144030603
3	9J07940400 запросить цену →		LABEL HANDLE ラベル （開閉取っ手） D
4	A0HT701200 запросить цену →		Guide ガイド （開閉シート） D
5	A0HT810200 запросить цену →		Guide ガイド C
6	9J07410701 запросить цену →		TENSION SPRING 引張コイルばね C
7	A0HT704000 запросить цену →		Neutralizing Brush 除電ブラシ （レジストコロ） D
8	9J07400401 запросить цену →		PRESSURE SPRING 圧縮コイルばね C
9	9J07400501 запросить цену →		SHAFT シャフト D
10	9J07R70900 запросить цену →		BRACKET ASSY 取付板ＡＳＳＹ D
11	A0HT700800 запросить цену →		Guide ガイド （低摺動１） D
12	A07H750400 ✓ в наличии		Guide ガイド （１） C
13	A0HT700900 запросить цену →		Guide ガイド （低摺動２） D
14	A0HT701000 запросить цену →		Guide ガイド （低摺動３） D
15	A07H750500 запросить цену →		Guide ガイド （２） C
16	A0HT701300 запросить цену →		Guide ガイド （低摺動４） D
17	9J07411601 запросить цену →		SHIELD PLATE 遮光材 C
18	A0HT704200 запросить цену →		Torsion Coil spring ねじりコイルばね D
19	9J07400601 запросить цену →		BRACKET 取付板 D
20	9J07810300 запросить цену →		ROLL ころ C
21	A0HT704100 запросить цену →		Plate spring 板ばね D
22	A0HTR70111 запросить цену →		Left Cover assy 左カバーＡＳＳＹ D
23	A0HTR70800 запросить цену →		Open/ciose Guide assy 開閉ガイド Ａｓ ｓ ｙ D

10. ADF CONVEYANCE SECTION

№	Артикул	Альт. артикул	Описание
1	9J07450202 запросить цену →		SHAFT シャフト D 1 a-V144030603
2	9J07430201 запросить цену →		ROLL ころ C 8 b-V217040001
3	9J07441201 запросить цену →		GUIDE ガイド C 1 c-V145030603
4	9J07441101 запросить цену →		GUIDE ガイド C 2 e-V153030803
5	9J07441701 запросить цену →		TENSION SPRING 引張コイルばね C 4 f-V137030803
6	9J07441001 запросить цену →		BRACKET 取付板 C 1 g-V116030803
7	9J07441502 запросить цену →		GUIDE ガイド （Ｒ ２上流マイラ中前） C
8	9J07450501 запросить цену →		TENSION SPRING 引張コイルばね C
9	9J07443501 запросить цену →		GUIDE ガイド D
10	A0HT260500 запросить цену →		Guide ガイド （Ｒ ２前フィルム小） D
11	A07H260600 запросить цену →		Guide ガイド （Ｒ ２前フィルム大） C
12	A0HT260400 запросить цену →		Guide ガイド （Ｒ ２前弾性） D
13	9J07443001 запросить цену →		HOLDER ホルダ D
14	9J07470101 запросить цену →		ROLLER ローラ C
15	4131253701 запросить цену →		BUSHING 軸受 C
16	A0HT220700 запросить цену →		Knob つまみ D
17	4131253602 запросить цену →		PIN ピン C
18	A00V240600 ✓ в наличии		BALL BEARING ボールベアリング C
19	9J07430801 запросить цену →		LEVER レバー C
20	1200312109 запросить цену →		BUSHING シ゛クウケ C
21	9J07430401 запросить цену →		ARM アーム C
22	9J07431401 запросить цену →		STOPPER ストッパ C
23	9J07444301 запросить цену →		SHOULDER SCREW 段ねじ C
24	9J07444101 запросить цену →		BUSHING 軸受 C
25	A07H260300 запросить цену →		Pressure spring 圧縮コイルばね C
26	9J07430501 запросить цену →		TORSION SPRING ねじりコイルばね C
27	9J07431601 запросить цену →		REINFORCE PLATE 補強板 D
28	1067250301 запросить цену →		PIN ヒ゜ン D
29	A0HT700400 запросить цену →		Roller ローラ （Ｒ １） C
30	9J07431502 запросить цену →		Stopper ストッパ C
31	9J07430301 запросить цену →		SHAFT シャフト D
32	9J07430701 запросить цену →		SHAFT シャフト D
33	9J07430601 запросить цену →		TORSION SPRING ねじりコイルばね C
34	9J07431201 запросить цену →		ARM アーム C
35	1154467001 запросить цену →		PROTECTION 保護材 C
36	9J07442702 запросить цену →		BRACKET 取付板 （段ねじ） D
37	9J07500901 запросить цену →		PULLEY 32T プーリ ３２ Ｔ C
38	A01H700500 запросить цену →		EARTH GROUND アース D
39	9J07443601 запросить цену →		GUIDE ガイド D
40	9J07441301 запросить цену →		GUIDE ガイド C
41	A07HR70511 ✓ в наличии		Guide Assy ガイド Ａｓｓ ｙ C

11. ADF SWITCH SECTION

№	Артикул	Альт. артикул	Описание
1	A0HT890201 запросить цену →		Roller ローラ （排紙） C 1 a-V153030803
2	A0HT705011 запросить цену →		Roller ローラ （第２反転） C 1 b-V116030603
3	9J07460101 запросить цену →		GUIDE ガイド C 1 c-V232301809
4	4643321501 запросить цену →		BUSHING ブッシュ C 4 e-V217040001
5	4131253701 запросить цену →		BUSHING 軸受 C 1 f-V218040086
6	A0HT221400 запросить цену →		Flange フランジ D 1 g-V144030603
7	A0HT220800 запросить цену →		Pulley 20T プーリ （Ｔ ２０） C 1 h-V143030603
8	A00J617800 ✓ в наличии		BALL BEARING ボールベアリング C
9	A0HT220400 запросить цену →		Pulley 25T プーリ （Ｔ ２５） C
10	A00J211200 запросить цену →		Ball Bearing ボールベアリング C
11	A0HT891200 запросить цену →		Cushion クッション D
12	9J07460202 запросить цену →		GUIDE ガイド （切換爪２） C
13	9J07470301 запросить цену →		GUIDE ガイド C
14	9J07471201 запросить цену →		GUIDE ガイド C
15	9J07160500 запросить цену →		CUSHION クッション C
16	A0HT810600 запросить цену →		Roller ローラ （反転レジスト） C
17	9J07810300 запросить цену →		ROLL ころ C
18	A0HTN10700 запросить цену →		ADF Wiring ＡＤＦ 束線 （反転レジストセンサ中継部） D
19	9J07470901 запросить цену →		PLATE SPRING 板ばね D
20	9J07470801 запросить цену →		PLATE SPRING 板ばね D
21	9J07470701 запросить цену →		GUIDE ガイド C
22	9335191052 запросить цену →		SOLID STATE SWITCH 反射型フォトスイッチ B
23	9J07400301 запросить цену →		SHAFT シャフト D
24	9J07810000 запросить цену →		SHOULDER SCREW 段ねじ （丸） C
25	4658351602 запросить цену →		Bushing 軸受 C
26	9J07460302 запросить цену →		Lever レバー （切換爪２） C
27	9J07460501 запросить цену →		TENSION SPRING 引張コイルばね C
28	A0HT220111 запросить цену →		Pulley 24T プーリ （Ｔ ２４） C
29	A0HT220200 запросить цену →		Pulley 29T プーリ （Ｔ ２９） C
30	9J07460802 запросить цену →		BRACKET 取付板 （ＳＬ ２） D
31	A0HTM20000 запросить цену →		Plunger solenoid プランジソレノイド C
32	A0HT221200 запросить цену →		Timing belt 100L タイミングベルト １００ Ｌ C
33	A0HT221300 запросить цену →		Timing belt 118L タイミングベルト １１８ Ｌ C
34	9J07460701 запросить цену →		BRACKET 取付板 D
35	A0HT220000 запросить цену →		Pulley 30T プーリ （Ｔ ３０） C
36	9J07460401 запросить цену →		LEVER レバー C

12. ADF DRIVE SECTION

№	Артикул	Альт. артикул	Описание
1	4037090601 запросить цену →		PHOTO INTERRUPTER フォトインタラプター B 3 a-V217040001
2	4131253602 запросить цену →		PIN ピン C 1 b-V144030603
3	A07H211700 запросить цену →		Shaft シャフト （給紙） D 1 c-V217060001
4	A07H212400 запросить цену →		Gear 28T ギヤ ２８ Ｔ C
5	A07H212600 запросить цену →		Gear 17/28T ギヤ １７／２８ Ｔ C
6	A07H211800 запросить цену →		Timing Belt 278L タイミングベルト ２７８ Ｌ C
7	A07HR71000 запросить цену →		Tension Plate Assy テンションかしめＡＳＳＹ D
8	A07H212100 запросить цену →		Tension spring 引張コイルばね （テンション） C
9	9J07303801 запросить цену →		BRACKET 取付板 D
10	9J07303201 запросить цену →		BRACKET 取付板 D
11	A0HT561700 запросить цену →		Holder /Rear ホルダ／後 （板ばね） D
12	A0HT561600 запросить цену →		Holder /Front ホルダ／前 （板ばね） D
13	9J07303101 запросить цену →		BRACKET 取付板 D
14	4658351602 запросить цену →		Bushing 軸受 C
15	9J07430901 запросить цену →		CAM カム C
16	9J07431101 запросить цену →		GEAR 26T ギヤ ２６ Ｔ C
17	A0HT700600 запросить цену →		Roller ローラ （レジスト） D
18	9J07502001 запросить цену →		COLLAR カラー C
19	9J07500201 запросить цену →		GEAR 17T ギヤ １７ Ｔ C
20	4131253701 запросить цену →		BUSHING 軸受 C
21	9J07501901 запросить цену →		ROLL ころ C
22	9J07501201 запросить цену →		GEAR 40/37T ギヤ ４０／３７ Ｔ C
23	A07H212500 запросить цену →		Gear 37T ギヤ ３７ Ｔ C
24	A07H212300 запросить цену →		Gear 15/15T ギヤ １５／１５ Ｔ C
25	A0HTR70600Old запросить цену →		Registration Lower Motor assy レジストモータ Ａｓ ｓ ｙ D
25	A0HTR71100 запросить цену →		Registration Lower Motor Assy レジストモータ ＡＳＳＹ D
26	A0HTR70300 запросить цену →		Paper Feed Motor assy 給紙モータ Ａｓ ｓ ｙ C
27	A0HTR71000 запросить цену →		Motor Assy 圧接離間モータ Ａｓ ｓ ｙ C

13. ADF DRIVE SECTION

№	Артикул	Альт. артикул	Описание
1	A0HTN10500Old запросить цену →		ADF Wiring ＡＤＦ 束線 （搬送モータ部） C 1 a-V217060001
1	A0HTN10502 запросить цену →		ADF Wiring ＡＤＦ 束線 （搬送モータ部） C 1 b-V217040001
2	A0HTR70900 запросить цену →		Paper Exit Motor assy 排紙モータ Ａｓ ｓ ｙ C 1 c-V137030803
3	A0HT221500 запросить цену →		Pulling Coil spring 引張りコイルばね D 1 e-V144030603
4	A0HT220900 запросить цену →		Roll ころ D
5	A0HT220500 запросить цену →		Timing belt 364L タイミングベルト ３６４ Ｌ C
6	A0HT221100 запросить цену →		Timing belt 150L タイミングベルト １５０ Ｌ C
7	A0HT220700 запросить цену →		Knob つまみ D
8	A0HT221000 запросить цену →		Flange フランジ （φ２４） D
9	9J07201102 запросить цену →		GUIDE ガイド （ハーネス・前） D
10	A01H100700 запросить цену →		COVER カバー D
11	A0P0R7A700 запросить цену →		Read Drive Tension Plate テンションカシメ （読取） Ａｓｓ ｙ D
12	9J07201002 запросить цену →		GUIDE ガイド （ハーネス・後左） D
13	A0HT210200 запросить цену →		Roller ローラ （テンション） D
14	9J07510601 запросить цену →		TENSION SPRING 引張コイルばね C
15	A0HT210700 запросить цену →		Flange フランジ （φ２２） D
16	A0HT210100 запросить цену →		Timing belt 219L タイミングベルト ２１９ Ｌ C
17	A0HT210500 запросить цену →		Pulley 40T プーリ （Ｔ ４０） C
18	A0HT210600 запросить цену →		Flange フランジ （Φ１３） D
19	A0HTR70200 запросить цену →		Read Motor assy 読取モータ Ａｓ ｓ ｙ C
20	A07H101000 запросить цену →		Guide ガイド （ハーネス 後） D
21	9326181051 запросить цену →		FERRITE CORE フェライトコア D

14. ADF PAPER EXIT SECTION

№	Артикул	Альт. артикул	Описание
1	9J07490401 запросить цену →		GUIDE ガイド C 1 a-V147030803
2	9J07491101 запросить цену →		LEVER レバー C 1 b-V218040086
3	9J07492102 запросить цену →		LEVER レバー （排紙トレイ） C 1 c-V144030603
4	A0HT890000 запросить цену →		Paper exit Tray 排紙トレイ C 1 e-V116030603
5	9J07491201 запросить цену →		TORSION SPRING ねじりコイルばね C
6	9J07890000 запросить цену →		SHAFT シャフト D
7	9J08210401 запросить цену →		COLLAR カラー C
8	4037090601 запросить цену →		PHOTO INTERRUPTER フォトインタラプター B
9	A0HT891900 запросить цену →		Bracket 取付板 D
10	A0HU705100 запросить цену →		Neutralizing Brush 除電ブラシ C
11	A01H810500 запросить цену →		GUIDE ガイド C
12	A01H810300 запросить цену →		GUIDE ガイド C
13	A0HT891200 запросить цену →		Cushion クッション D
14	A0HT706001 запросить цену →		Guide ガイド D
15	9J07420402 запросить цену →		TORSION SPRING ねじりコイルばね （前） C
16	9J07420602 запросить цену →		Guide ガイド C
17	9J07420301 запросить цену →		GUIDE ガイド C
18	9J07420203Old запросить цену →		GUIDE ガイド （読取前下） C
18	9J07420204 запросить цену →		Guide ガイド （読取前下） C
19	9J07420801 запросить цену →		COVER カバー D
20	9J07442001Old запросить цену →		SEAL シール C
20	A108713300 запросить цену →		Seal シール （読取前センサー） C
21	9J07420901 запросить цену →		GUIDE ガイド C
22	9J07420502 запросить цену →		TORSION SPRING ねじりコイルばね （後） C
23	A0HTN10900 запросить цену →		ADF Wiring ＡＤＦ 束線 （排紙部） C
24	A0HUR70200 запросить цену →		GUIDE ASSY 反転排出外側ガイド ＡＳＳＹ D

15. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A00J163503 запросить цену →		Paper exit Cover /Right 排紙カバー／右 C 1 a-V114040804
2	A00J160403 запросить цену →		Cover /Front カバー／前 （Ｉ ｎ ｆ ｏ ・上） C 1 b-V153030803
3	4120101402 запросить цену →		BAND バンド C 1 c-V147031403
4	A00J163601 запросить цену →		Cover 蓋 C 1 e-V153031003
5	4475260302 запросить цену →		MAGNET CATCH マグネットキャッチ D 1 f-V121030804
6	A00J166001 запросить цену →		Mounting Plate /D 取付板／Ｄ C
7	A00J160201 запросить цену →		Open/close Cover 開閉カバー／前 C
8	56AA40490 ✓ в наличии		SHAFT STOPPER 4 軸ストッパ ４ C
9	A00J945500 запросить цену →		Logo Mark ロゴマーク C
10	4030104002 запросить цену →		CATCH キャッチ D
11	9326282011 запросить цену →		MAGNET マク゛ネット D
12	A0P0N10G00 запросить цену →		Toner Wiring トナー束線 （Ｔ ／Ｂ接続部） D
13	A00J165103 запросить цену →		Cover /Inside カバー／内 D
14	A00J404700 запросить цену →		Spacer スペーサ C
15	A0P2948600 запросить цену →		Label Toner K ラベル （トナー表示Ｋ・ ＴＮ ４１３ Ｋ） C
16	A00J163401 запросить цену →		Paper exit Cover /Rear 排紙カバー／後 C
17	A00J160100 запросить цену →		Paper exit Cover /Front 排紙カバー／前 C
18	A00J166400 запросить цену →		Paper exit Cover /Right 排紙蓋／右 C
19	A00J940303 запросить цену →		Label TC Change ラベル ＴＣ交換 C
20	A00J164701 запросить цену →		Open/close Shaft 開閉軸 C
21	A00J166300 запросить цену →		Paper exit Cover /Rear 排紙蓋／後 C
22	A0P2407000 запросить цену →		Regulating Block /Black 規制ブロック／黒 （日本） A,A1 D
22	A0P2407100 запросить цену →		Regulating Block /Black 規制ブロック／黒 （北米） B,G2 D
22	A0P2407200 запросить цену →		Regulating Block /Black 規制ブロック／黒 （欧州） C,D1,D3,E,F1,F2,G1, D
23	A00J407500 запросить цену →		Holder ホルダ D
24	A00J940700 запросить цену →		Label K ラベル Ｋ C
25	A00J407400 запросить цену →		SEAL シール C
26	A0P0169600 запросить цену →		Claw /Black 爪／黒 C
27	A00J940600 запросить цену →		Label C ラベル Ｃ C
29	A00J940500 запросить цену →		Label M ラベル Ｍ C
30	A00J940400 запросить цену →		Label Y ラベル Ｙ C
31	4038101401 запросить цену →		SUCTION PLATE 吸着板 D
32	4038228203 запросить цену →		PLATE SPRING 板ばね C
33	4136675101 запросить цену →		CONNECTOR PIN 基板用コネクタポスト D
34	4038228104 запросить цену →		HOLDER ホルダ C
35	A00J404601 запросить цену →		Plate spring 板ばね C

16. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A00J168301 запросить цену →		Light blocking Cover 遮光カバー D 1 a-V114040804
2	A00J168102 запросить цену →		Lens /A レンズ／Ａ C 4 b-V153030803
3	A00J168801 запросить цену →		Light blocking Plate 遮光板 C 4 c-V153031003
4	A00J160801 запросить цену →		Cover Cassette /Right カバーカセット／右 C 1 e-V137040803
5	A00J161102 запросить цену →		Cover LCC Info カバー C
6	A00J168400 запросить цену →		Light blocking Cover 遮光カバー C
7	A00JH00D00 запросить цену →		PWB Assembly LED1 基板ＡＳＳＹ ＬＥＤ １ C
8	A00J164501 запросить цену →		Mounting Plate 取付板 D
9	A00J168600 запросить цену →		Cover カバー D
10	A00J168700 запросить цену →		Cover カバー D
11	A00JN10D00 запросить цену →		INDICATING RELAY HARNESS/1 表示中継束線／１ D
12	A0P2943300 запросить цену →		Label bizhub C452 ラベル （Ｂ Ｉ ＺＨＵＢＣ ４５２） C
13	A00J161001 запросить цену →		Cover LCC Right カバー C
14	A00J165000 запросить цену →		Cover LCC Right カバー C
15	A00J164903 запросить цену →		Cover LCC Left カバー C
16	A00J160901 запросить цену →		Cover LCC Left カバー C
17	A0P0162100 запросить цену →		Hinge ヒンジ （Ｉ Ｕ カバー） D
18	A0P0162600 запросить цену →		Mounting Plate /B 取付板／Ｂ （Ｍａｇ ・ Ｉ Ｕ） D
19	4425336601 запросить цену →		MAGNET CATCH マク゛ネットキャッチ D
20	A0P0944000 запросить цену →		Label IU Replace ラベル （Ｉ Ｕ交換） D
21	56AA40490 ✓ в наличии		SHAFT STOPPER 4 軸ストッパ ４ C
22	4120101402 запросить цену →		BAND バンド C
23	A0P0160301 запросить цену →		Open/close Cover /Front 開閉カバー／前 （Ｉ Ｕ） C

17. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A0P0165400 запросить цену →		Cover /Inside カバー／内 （縦搬送） D 1 a-V114040804
2	A0P0162702 запросить цену →		Cover /Right rear カバー／右後 （上） D 1 b-V121030803
3	A00J162802 запросить цену →		COVER /RIGHT REAR カバー／右後 C
4	A00J164201 запросить цену →		Cover 蓋 C
5	A00J162901 запросить цену →		Cover /Right front カバー／右前 C
6	A0P0161300 запросить цену →		Cover /Right カバー／右 （取手） D
7	A00J160605 запросить цену →		Cover /Left カバー／左 C
8	A0P0169800 запросить цену →		Label Blindfold ラベル （目隠し） D
9	A00J161400 запросить цену →		Cover /Left rear カバー／左後 C
10	A00J160501 запросить цену →		Cover /Left front カバー／左前 C

18. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A0P0161902 запросить цену →		Cover /Rear カバー／後 （Ｉ ／ Ｆ） D 1 a-V153030803
2	A0P0165601 запросить цену →		Cover 蓋 （Ｉ ／ Ｆ） C 1 b-V121030803
3	A0P0165701 запросить цену →		Cover 蓋 （ＬＣＯＮ） C 1 c-V121030804
4	A0P0162004 запросить цену →		Cover /Rear カバー／後 （ＬＣＯＮ） D
5	A0P0165301 запросить цену →		Cover 蓋 （Ｆ ｉ ｅ ｒ ｙ） C
6	A00J945400 запросить цену →		Label Dehumidifier SW. ラベル 除湿ヒータ ＳＷ A,A1,D1,D3,E,F1,F2, C
7	A00J945800 запросить цену →		Label Controller ラベル 外部コントローラー A,A1,H C
8	A00J161804 запросить цену →		Cover /Rear カバー／後 C
9	A00J945700 запросить цену →		Label Caution ラベル 注意 A,A1,H C
10	A00J945000 запросить цену →		Label Only connect ラベル アース注意 C,D1,D3,E,F2,G1,I,K C
11	A0P0161700 запросить цену →		Cover /Rear カバー／後 （上・右） D
12	A0P0161602 запросить цену →		Cover /Rear カバー／後 （上） D

19. CONTROL PANEL

№	Артикул	Альт. артикул	Описание
1	A0PD160200 запросить цену →		Pen ペン C 1 a-V121030803
2	A0P0M70503 запросить цену →		Panel assembly 操作パネルＡＳＳＹ （国内） A,A1 I
2	A0P0M70603 запросить цену →		Panel assembly 操作パネルＡＳＳＹ （北米） B,D1,D3,E,F1,F2,G1, I
2	A0P0M70703 запросить цену →		Panel assembly 操作パネルＡＳＳＹ （欧州） C I
2	A0P0M70802 запросить цену →		Panel assembly 操作パネルＡＳＳＹ （中国） J I
2	A0P0M70902 запросить цену →		Panel assembly 操作パネルＡＳＳＹ （台湾） H I
3	A0P0169400 запросить цену →		Cover Panel Lower カバー （パネル・下） C

Каталог очень большой (2590 позиций). Показаны первые 19 узлов со схемами; полный список доступен по запросу.
