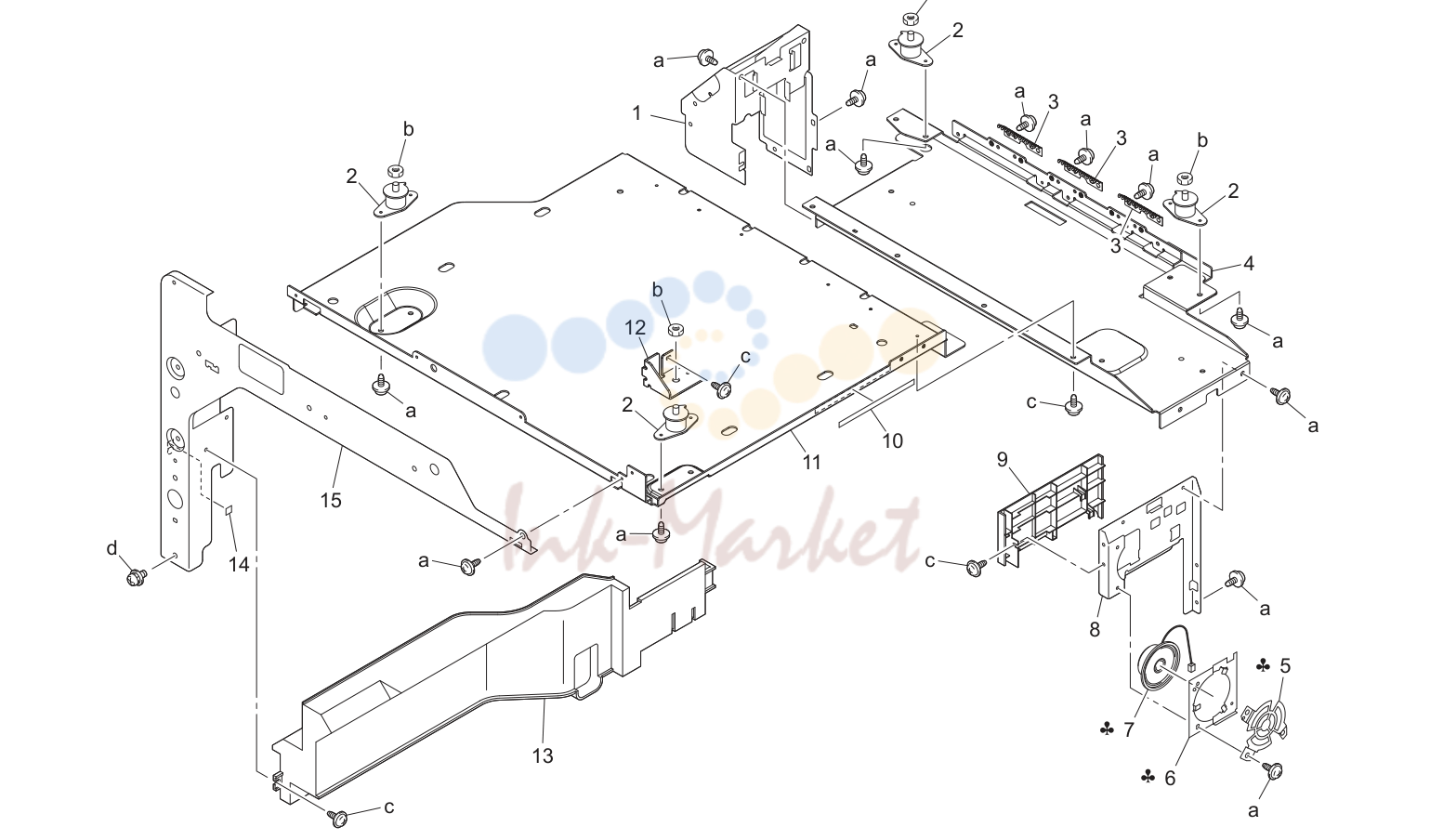

- 10. IR FRAME
- 11. MAIN FRAME
- 12. INNER COVER SECTION

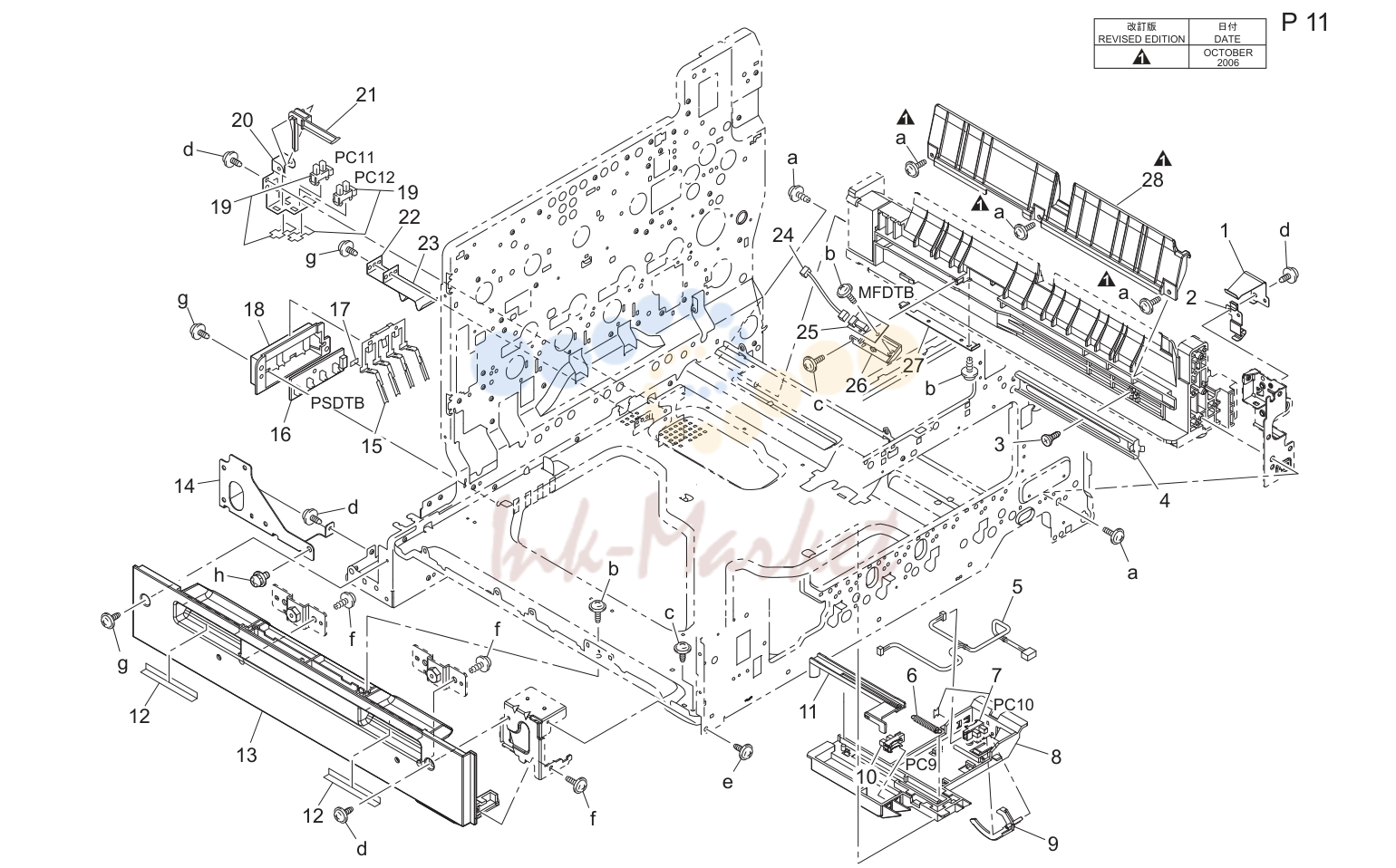

- 13. MPT PAPER TAKE-UP SECTION
- 14. MANUAL FEED SECTION
- 15. MANUAL FEED SECTION
- 16. MANUAL FEED SECTION

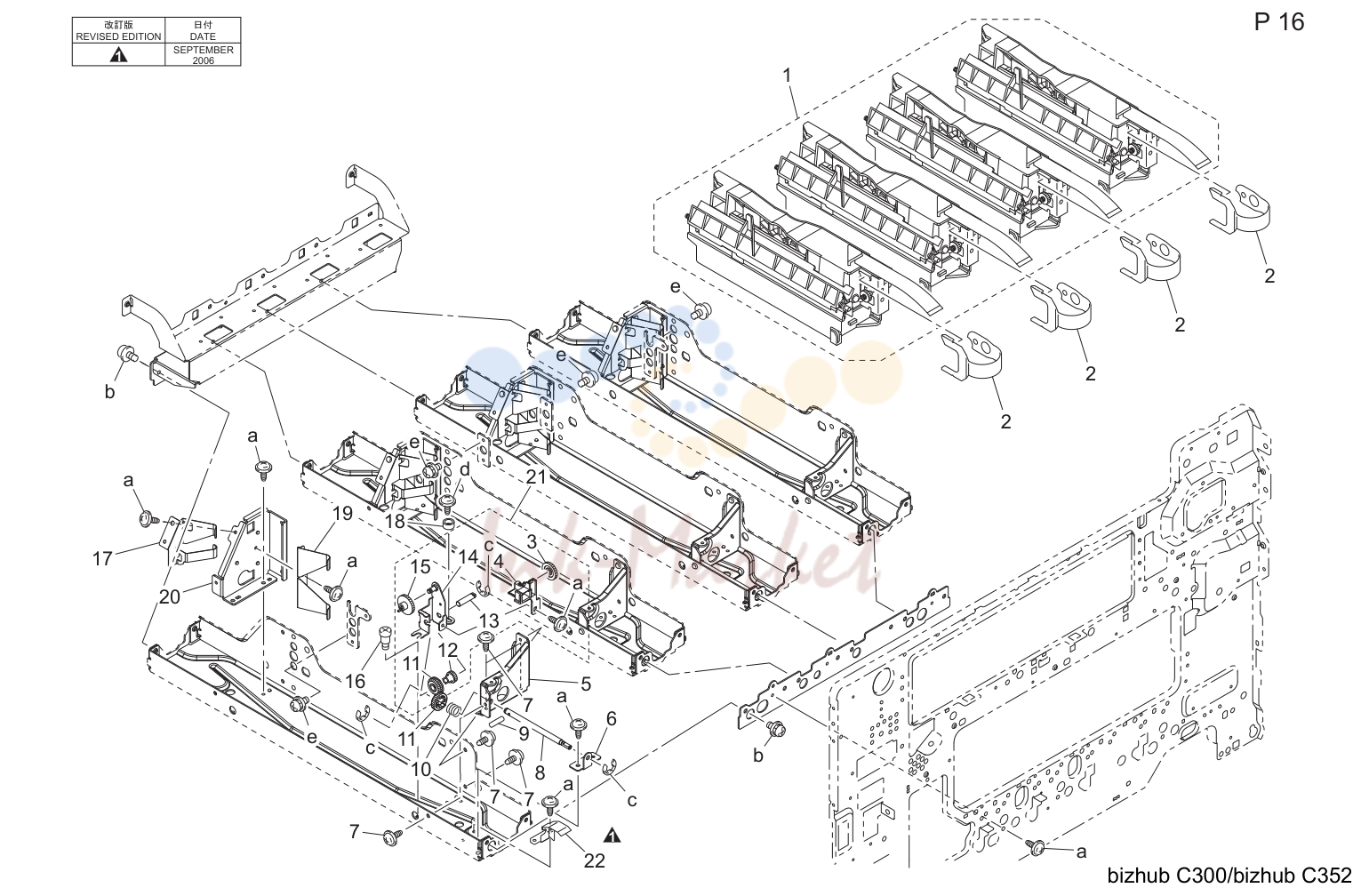

- 17. P/H FRAME SECTION
- 18. P/H FRAME SECTION

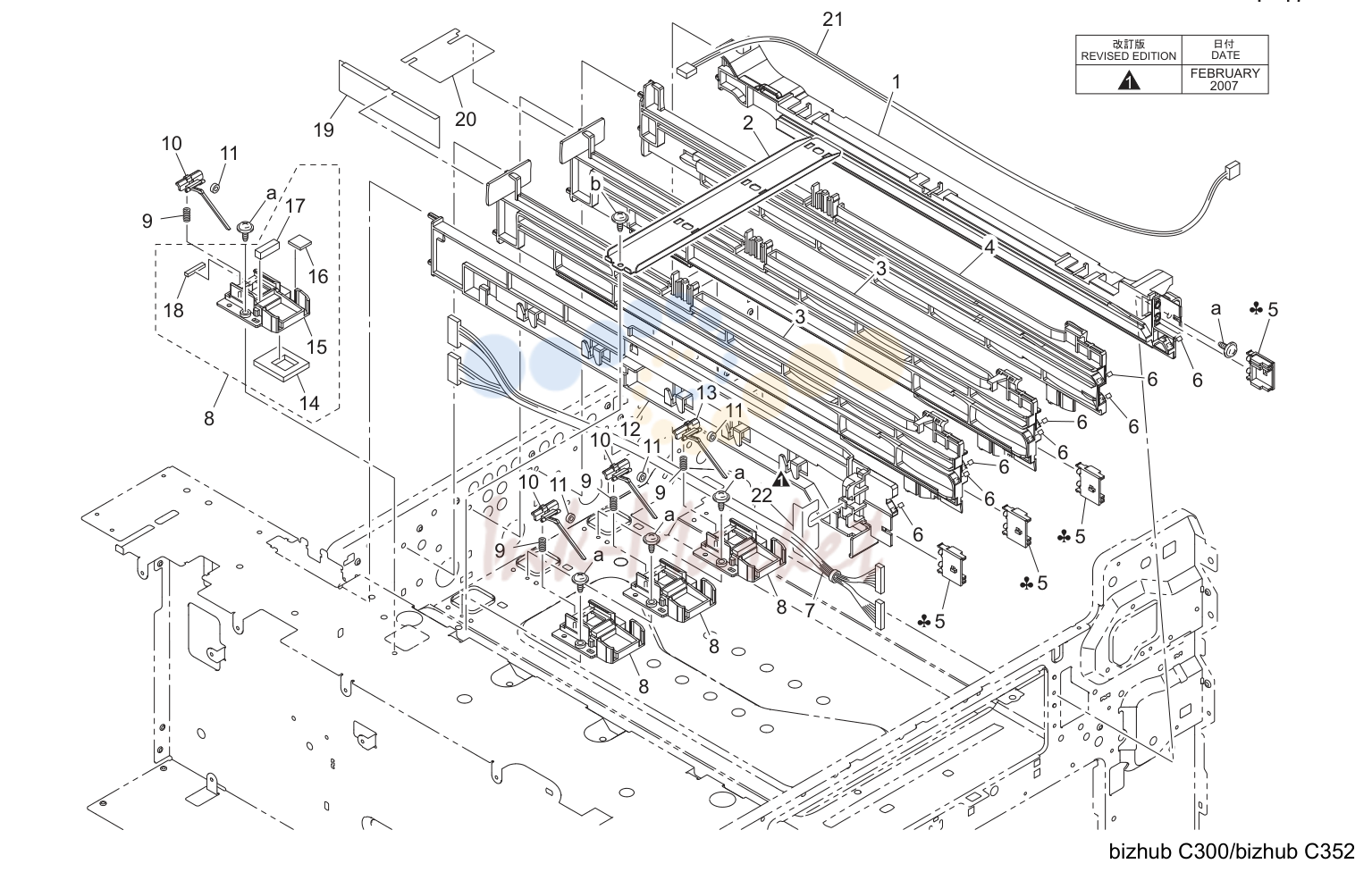

- 19. T/C RAIL SECTION

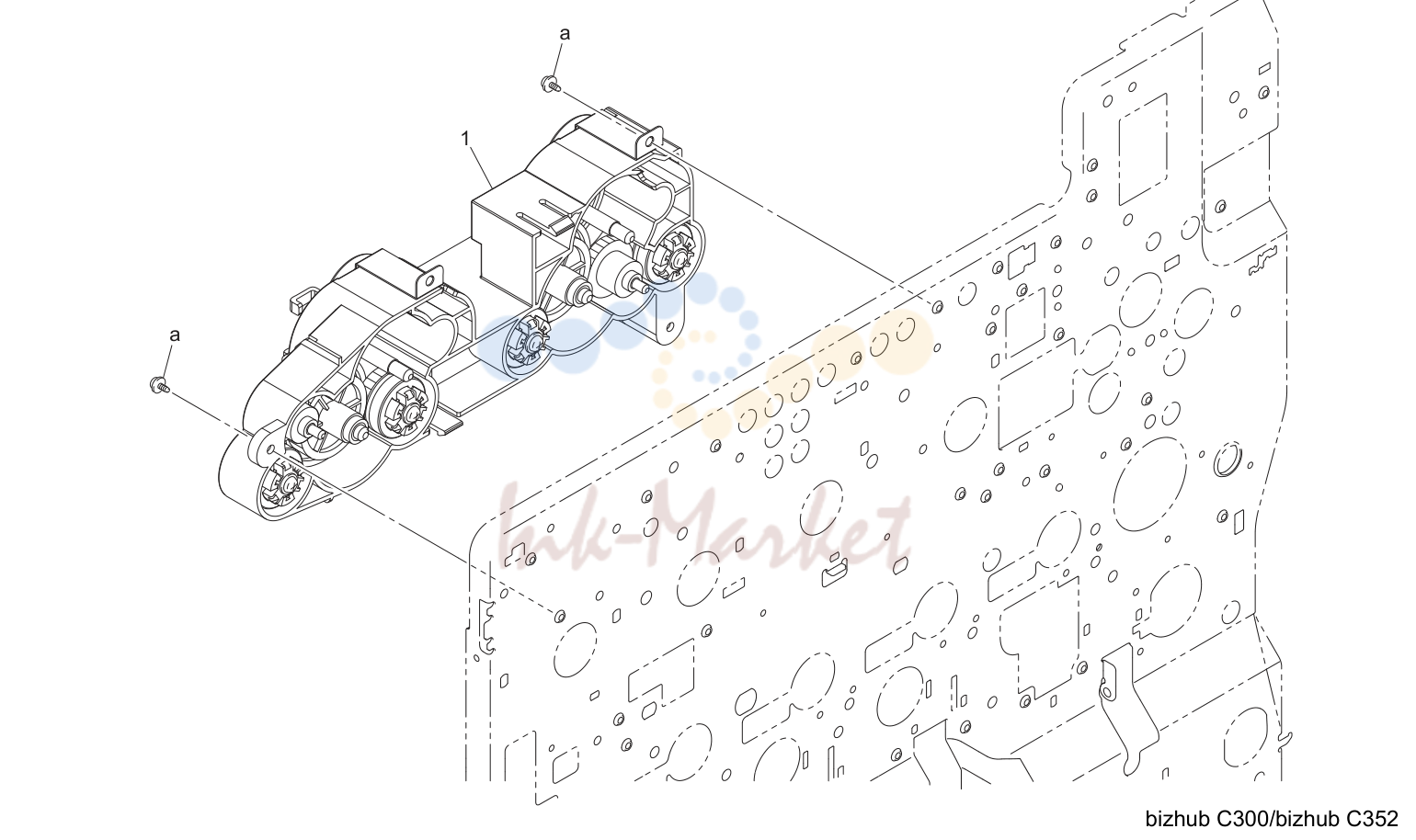

- 20. HOPPER DRIVE SECTION
- 21. TONER PIPE SECTION

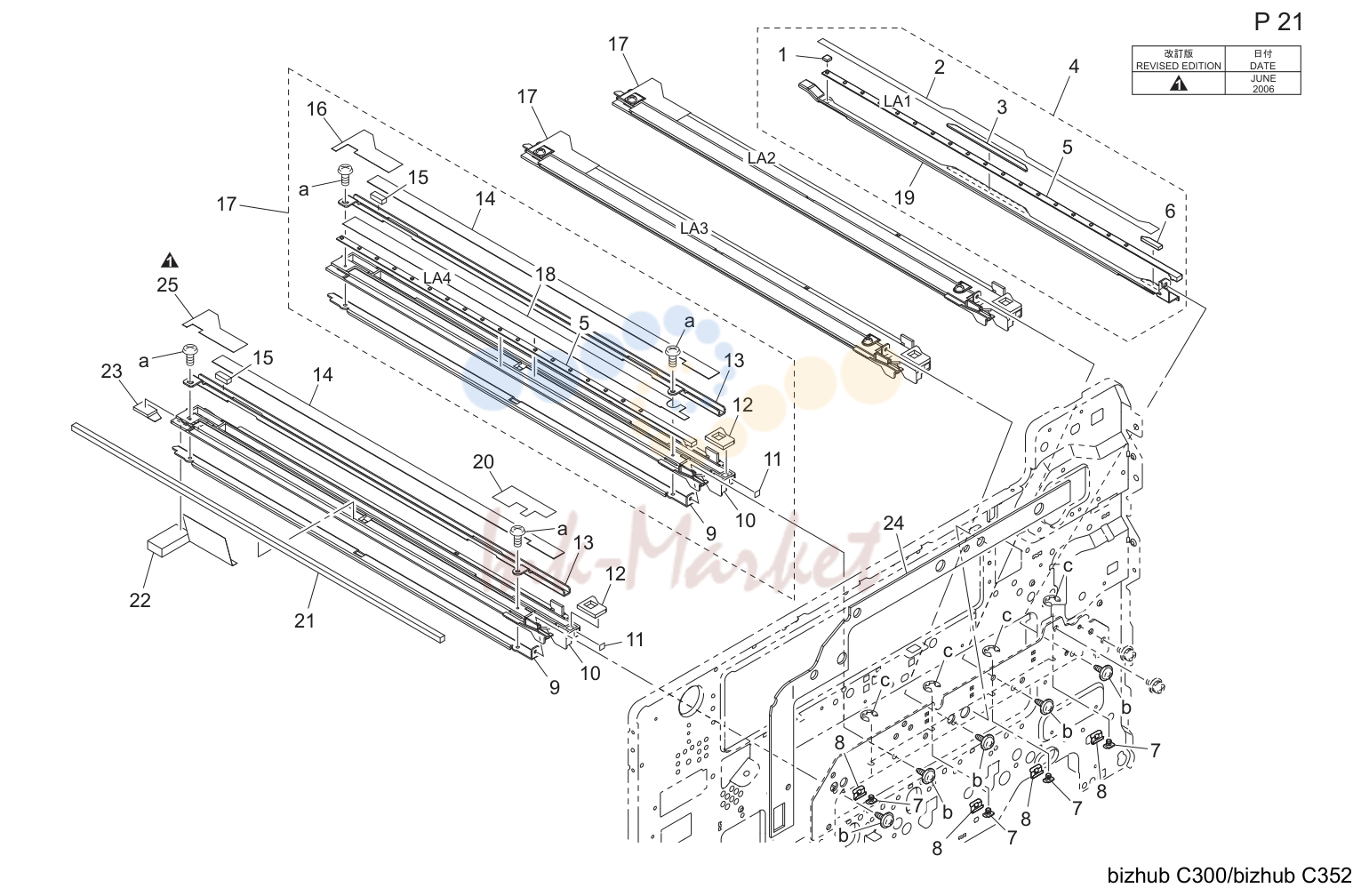

- 22. ERASER SECTION
- 23. DEVELOPMENT DRIVE SECTION
- 24. TRANSFER BELT SECTION
- 25. PAPER TRANSPORT SECTION
- 26. RIGHT DOOR SECTION
- 27. TRANSPORT DRIVE SECTION
- 28. WASTE TONER TRANSPORT SECTION
- 29. WASTE TONER BOX SECTION
- 30. FUSING SECTION
- 31. FUSING DRIVE SECTION
- 32. PAPER EXIT SECTION
- 33. PAPER EXIT DRIVE SECTION
- 34. REAR DUCT SECTION
- 35. POWER UNIT
- 36. MPT CASSETTE TRAY SECTION
- 37. MPT CASSETTE PAPER TAKE-UP SECTION
- 38. 2ND CASSETTE PAPER TAKE-UP SECTION
- 39. 2ND CASSETTE PAPER TAKE-UP SECTION
- 40. 2ND CASSETTE PAPER TAKE-UP SECTION
- 41. 2ND CASSETTE FRAME
- 42. 2ND CASSETTE
- 43. 2ND CASSETTE
- 44. DUPLEX UNIT
- 45. DUPLEX UNIT
- 46. DUPLEX UNIT
- 47. OPTION EQUIPMENT KIT
- 48. WIRING ACCESSORIES AND JIGS
- 49. ACCESSORY PARTS
- 50. MAINTENANCE LIST 1/1
1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | When you order, please check the proper figures beforehand that are on 1 部品発注の際には、 掲載されている部品番号の桁数を確認し、 掲載され | ||
| 2 | For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、 ナッ ト、 ワッシャー、 止め輪、 ピンな | ||
| 3 | In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、 製品に使用される特定の部品を 「重要保 | ||
| 4 | The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品 | ||
| 5 | means that there are exclusive parts for each destination. 味しています。 | ||
| 6 | Revision Mark 6 改訂記号について | ||
| 7 | All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有 （無断転載及び無断引用の禁止） | ||
| 1 | DIGITAL MFP COLOR bizhub C300/bizhub C352 | ||
| 2 | DOCUMENT FEEDER DF-608 | ||
| 3 | OTHER OPTION OC-501 | ||
| 4 | DUPLEX AD-503 | ||
| 5 | OTHER OPTION MK-706 | ||
| 6 | FAX CONTROLLER FK-502 | ||
| 7 | OTHER OPTION IC-406 | ||
| 8 | OTHER OPTION VI-503 | ||
| 9 | PAPER FEEDER PC-103 | ||
| 10 | PAPER FEEDER PC-203 | ||
| 11 | PAPER FEEDER PC-403 | ||
| 12 | PAPER FEEDER PC-103 | ||
| 13 | PAPER FEEDER PC-203 | ||
| 14 | PAPER FEEDER PC-403 | ||
| 15 | SORTER/FINISHER FS-514 | ||
| 16 | OTHER OPTION OT-601 | ||
| 17 | SORTER/FINISHER MT-501 | ||
| 18 | PUNCH UNIT PK-510 | ||
| 19 | SORTER/FINISHER SD-503 |

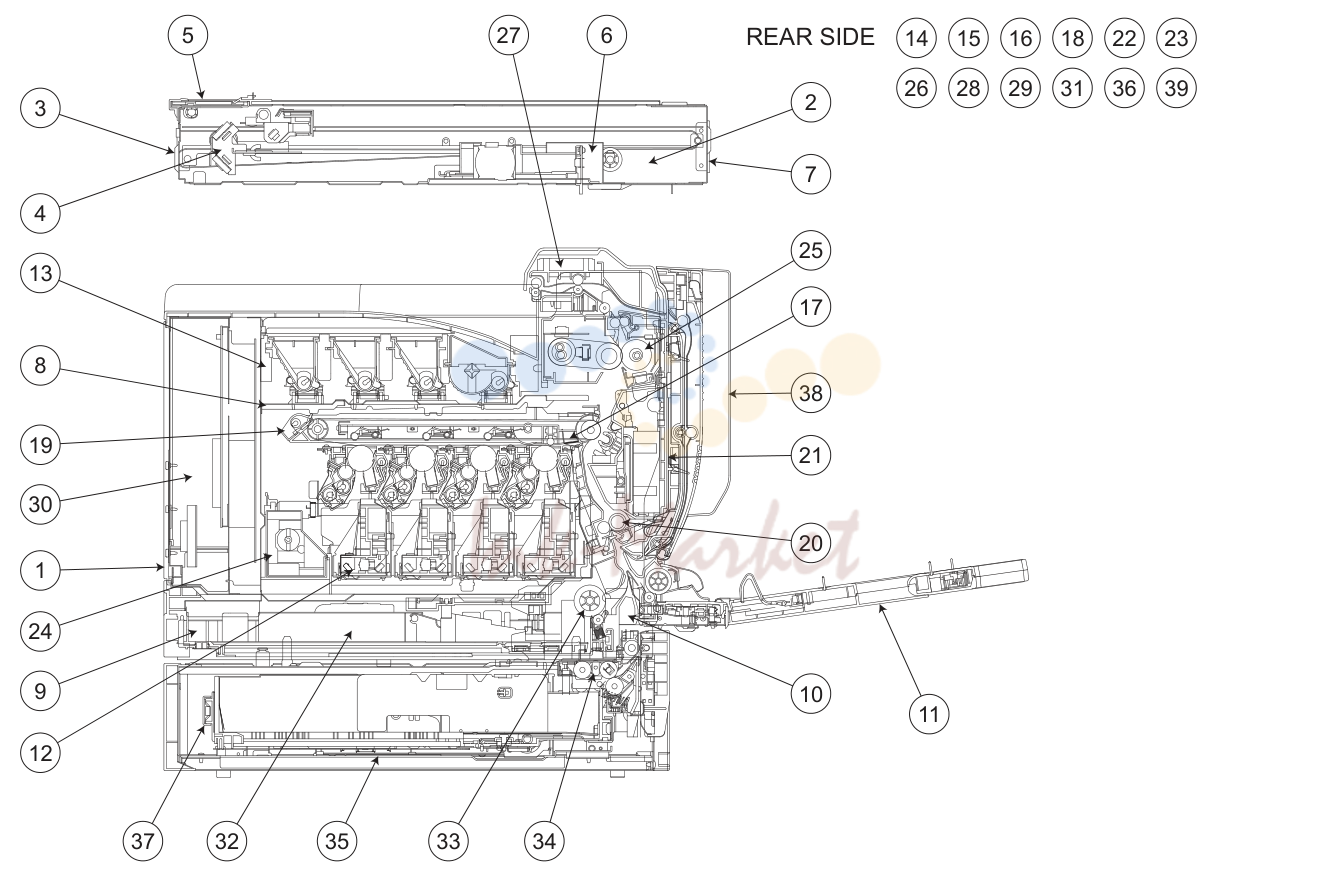

2. DIAGRAM OF MAIN PARTS SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | EXTERNAL PARTS 外装部 P1 | ||
| 2 | CONTROL PANEL 操作パネル P2 | ||
| 3 | IR COVER Ｉ Ｒ カバー P3 | ||
| 4 | SCANNER DRIVE SECTION スキャナ駆動 P4 P5 | ||
| 5 | GLASS MOVEMENT SECTION ガラス移動部 P6 | ||
| 6 | OPTICAL SECTION 光学部 P7 | ||
| 7 | IR FRAME Ｉ Ｒ フレーム P8 | ||
| 8 | MAIN FRAME メインフレーム P9 | ||
| 9 | INNER COVER SECTION 2 次カバー P10 | ||
| 10 | MPT PAPER TAKE-UP SECTION Ｍ Ｐ Ｔ 給紙部 P11 | ||
| 11 | MANUAL FEED SECTION 手差し給紙部 P12 P13 P14 | ||
| 12 | P/H FRAME SECTION Ｐ ／ Ｈ フレーム P15 P16 | ||
| 13 | T/C RAIL SECTION Ｔ ／ Ｃ レール P17 | ||
| 14 | HOPPER DRIVE SECTION ホッパー駆動部 P18 | ||
| 15 | CONTACT SECTION Ｉ Ｕ 接点部 P19 | ||
| 16 | TONER PIPE SECTION トナーパイプ部 P20 | ||
| 17 | ERASER SECTION イレーサ部 P21 | ||
| 18 | DEVELOPMENT DRIVE SECTION 現像駆動部 P22 | ||
| 19 | TRANSFER BELT SECTION 転写ベルトユニッ ト P23 | ||
| 20 | PAPER TRANSPORT SECTION 搬送部 P24 | ||
| 21 | RIGHT DOOR SECTION 右扉 P25 | ||
| 22 | TRANSPORT DRIVE SECTION 搬送駆動部 P26 | ||
| 23 | WASTE TONER TRANSPORT SECTION 廃トナー搬送部 P27 | ||
| 24 | WASTE TONER BOX SECTION 廃棄トナーボトル P28 | ||
| 25 | FUSING SECTION 定着部 P29 | ||
| 26 | FUSING DRIVE SECTION 定着駆動部 P30 | ||
| 27 | PAPER EXIT SECTION 排紙部 P31 | ||
| 28 | PAPER EXIT DRIVE SECTION 排紙駆動部 P32 | ||
| 29 | REAR DUCT SECTION 背面排気部 P33 | ||
| 30 | POWER UNIT 電源ユニッ ト P34 | ||
| 31 | ELECTRICAL COMPONENTS 電装部 P35 | ||
| 32 | MPT CASSETTE TRAY SECTION Ｍ Ｐ Ｔ トレイ P36 | ||
| 33 | MPT CASSETTE PAPER TAKE-UP SECTION Ｍ Ｐ Ｔ 給紙部 P37 | ||
| 34 | 2ND CASSETTE PAPER TAKE-UP SECTION ユニバーサルカセッ ト給紙部 P38 P39 P40 | ||
| 35 | 2ND CASSETTE FRAME ユニバーサルカセッ ト フレーム部 P41 | ||
| 36 | 2ND CASSETTE DRIVE SECTION ユニバーサルカセッ ト駆動部 P42 | ||
| 37 | 2ND CASSETTE ユニバーサルカセッ ト P43 P44 | ||
| 38 | DUPLEX UNIT 自動両面ユニッ ト P45 P46 P47 | ||
| 39 | OPTION EQUIPMENT KIT オプション搭載キッ ト P48 | ||
| 40 | WIRING 束線 P49 P50 P51 | ||
| 41 | WIRING ACCESSORIES AND JIGS 配線部品・治具 P52 | ||
| 42 | ACCESSORY PARTS 同梱部品 P53 |

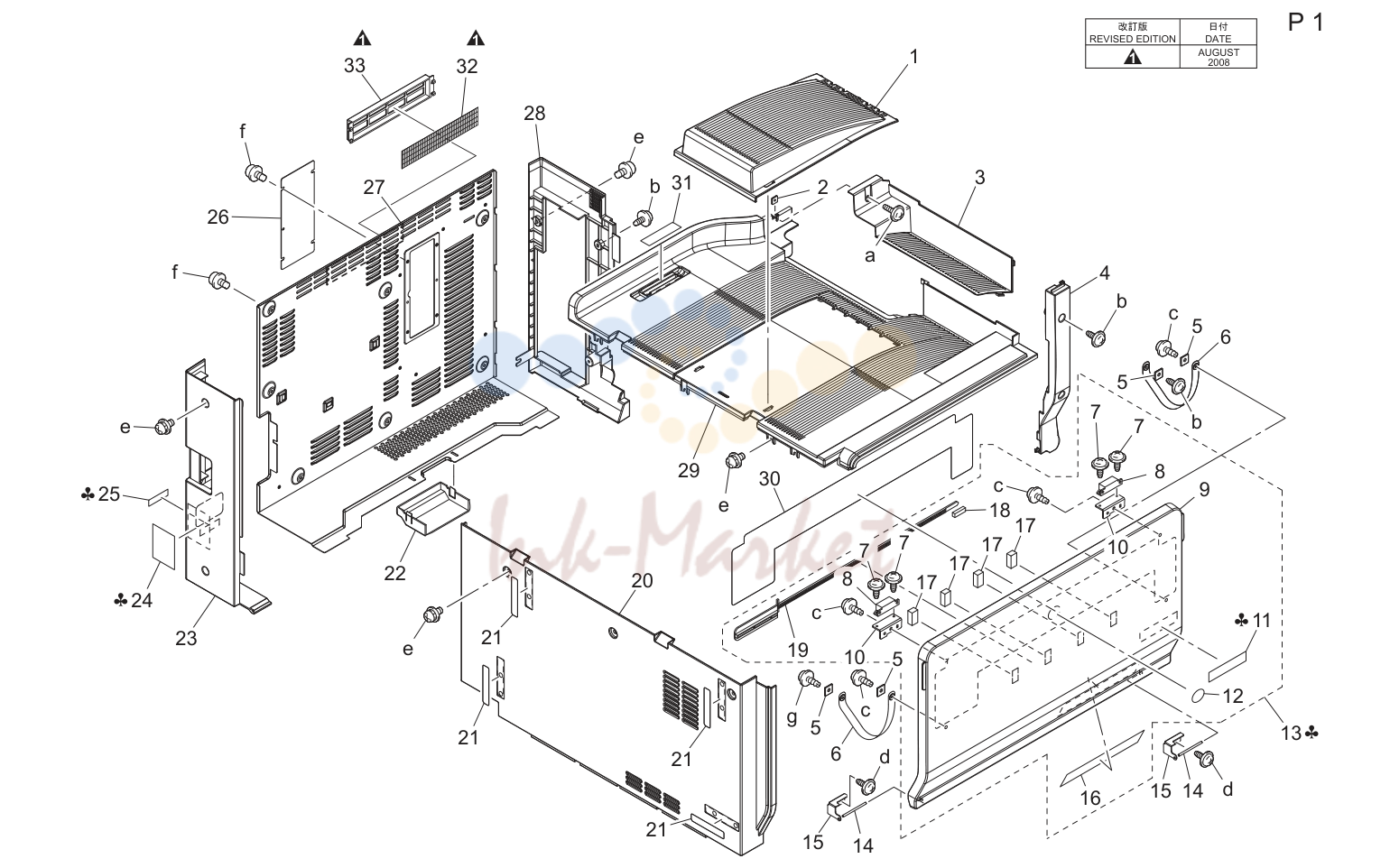

3. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038102003 запросить цену → | TRAY TOP | |
| 2 | 4036490901 запросить цену → | PLATE NUT | |
| 3 | 4038103902 запросить цену → | TOP COVER LIGHT | |
| 4 | 4038100803 запросить цену → | RIGHT COVER | |
| 5 | 1053310301 запросить цену → | SET PLATE | |
| 6 | 4643102003 запросить цену → | BAND | |
| 7 | 4038105101 запросить цену → | SCREW | |
| 8 | 4475260302 запросить цену → | MAGNET CATCH | |
| 9 | 4038102206 запросить цену → | FRONT DOOR | |
| 10 | 4038104601 запросить цену → | BRACKET | |
| 11 | 9J06732301 запросить цену → | LABEL bizhubC352 | |
| 11 | 9J06732501 запросить цену → | LABEL bizhubC300 | |
| 12 | 4030750001 запросить цену → | LABEL LOGO MARK | |
| 13 | 9J06 R782 00 FRONT COVER ASSY 前カバーＡＳＳＹ {bizhub C300} C | ||
| 13 | 9J06 R783 00 FRONT COVER ASSY 前カバーＡＳＳＹ {bizhub C352} C | ||
| 14 | 1136101903 запросить цену → | SHAFT | |
| 15 | 4038101001 запросить цену → | HINGE | |
| 16 | 4038731502 запросить цену → | LABEL CH CLEAN | |
| 17 | 4025101801 запросить цену → | SEAL | |
| 18 | 4038208406 запросить цену → | CLEANING PAD | |
| 19 | 4038208302 запросить цену → | CLANING MATERIAL | |
| 20 | 4038102404 запросить цену → | LEFT COVER UPPER | |
| 21 | 4036101101 запросить цену → | LABEL HIDE | |
| 22 | 4038103501 запросить цену → | REAR COVER | |
| 23 | 4038102704 запросить цену → | LEFT COVER | |
| 24 | 4037740601 запросить цену → | LABEL EARTH CAUTION | |
| 25 | 4037740301 запросить цену → | LABEL OUTLET | |
| 25 | 4037740301 запросить цену → | LABEL OUTLET | |
| 25 | 4037740701 запросить цену → | LABEL OUTLET | |
| 25 | 4038734101 запросить цену → | LABEL OUTLET | |
| 26 | 4037100601 запросить цену → | COVER | |
| 27 | 9J06102301 запросить цену → | REAR COVER | |
| 28 | 9J06102901 запросить цену → | RIGHT COVER | |
| 29 | 4038102105 запросить цену → | TOP COVER | |
| 30 | 4038730103 запросить цену → | LABEL REMOVE | |
| 31 | 4038104801 запросить цену → | SEAL | |
| 32 | 9J06 P005 00 Filter フィルタ C | ||
| 33 | 9J06 P004 00 Holder ホルダ （背面フィルター） C |

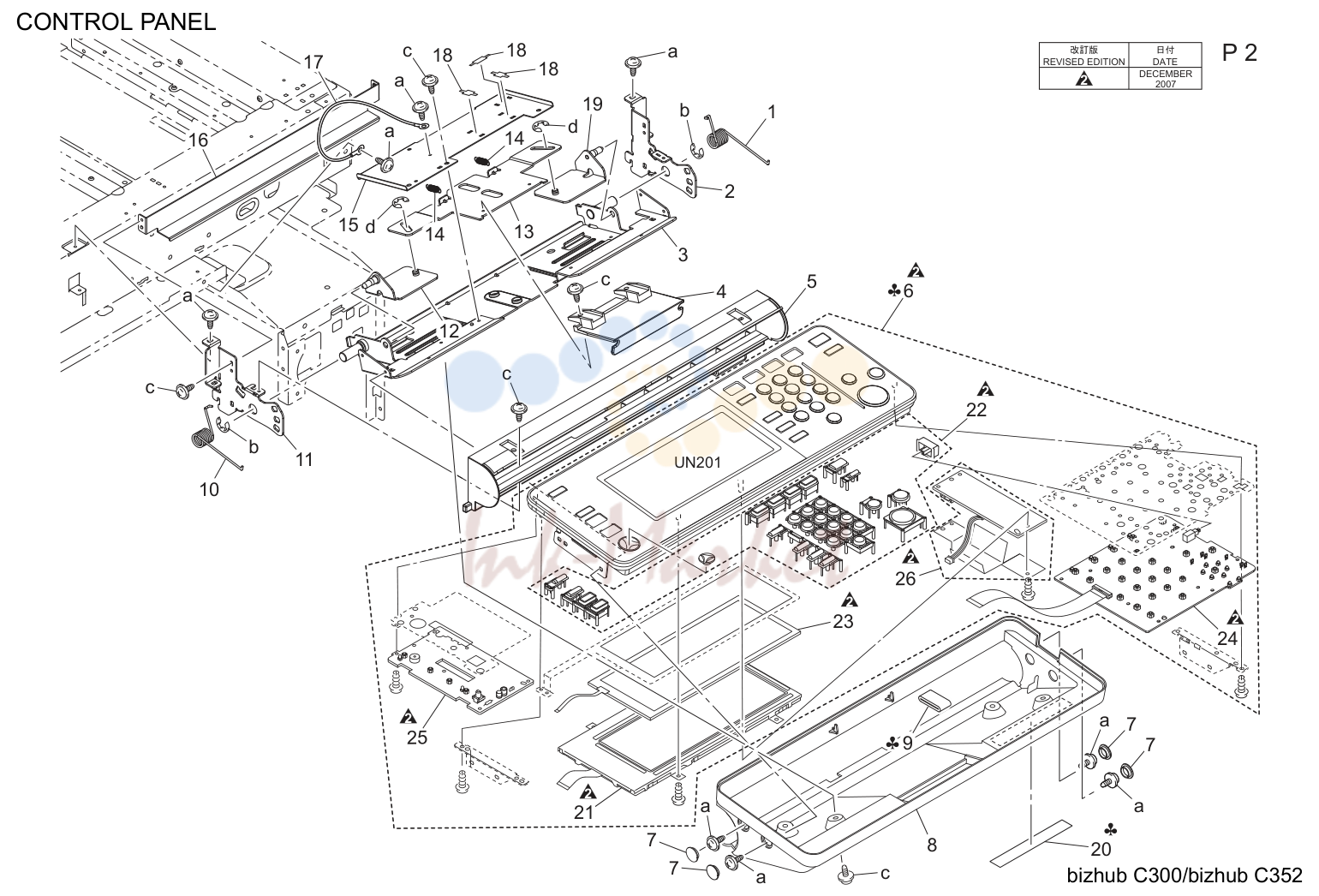

4. CONTROL PANEL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4581138201 запросить цену → | TORSION SPRING | |
| 2 | 4038138601 запросить цену → | HOLD PLATE | |
| 3 | 4038138501 запросить цену → | BRACKET | |
| 4 | 4036138103 запросить цену → | LEVER | |
| 5 | 9J06139901 запросить цену → | COVER | |
| 6 | 4038605104 запросить цену → | CONTROL PANEL ASSY | |
| 6 | 4038605207 запросить цену → | CONTROL PANEL ASSY | |
| 6 | 4038605207 запросить цену → | CONTROL PANEL ASSY | |
| 6 | 4038605304 запросить цену → | CONTROL PANEL ASSY | |
| 6 | 4038605804 запросить цену → | CONTROL PANEL ASSY | |
| 6 | 4038605904 запросить цену → | CONTROL PANEL ASSY | |
| 7 | 4038140602 запросить цену → | CAP | |
| 8 | 4038139801 запросить цену → | COVER | |
| 9 | 9326100111 запросить цену → | FERRITE CORE | |
| 9 | 9326100111 запросить цену → | FERRITE CORE | |
| 10 | 4581137901 запросить цену → | TORSION SPRING | |
| 11 | 4038138001 запросить цену → | HOLD PLATE | |
| 12 | 4038139001 запросить цену → | POSITIONING PLATE | |
| 13 | 4038138301 запросить цену → | COUPLING | |
| 14 | 4581138901 запросить цену → | TENSION SPRING | |
| 15 | 4038138701 запросить цену → | BRACKET | |
| 16 | 4038138801 запросить цену → | BRACKET | |
| 17 | 4036686201 запросить цену → | WIRE HARNESS ASSY | |
| 18 | 4581131601 запросить цену → | SEAL | |
| 19 | 4038138401 запросить цену → | POSITIONING PLATE | |
| 20 | A03U946500 запросить цену → | Regulating Label | |
| 21 | 4037780503 запросить цену → | LCD MODULE | |
| 22 | 4037780601 запросить цену → | KEY TOP | |
| 23 | 4037780701 запросить цену → | TOUCH PANEL | |
| 24 | 4037780801 запросить цену → | PWB1 ASSY | |
| 25 | 4037780901 запросить цену → | PWB2 ASSY | |
| 26 | 4036783601 запросить цену → | PWB3 ASSY |

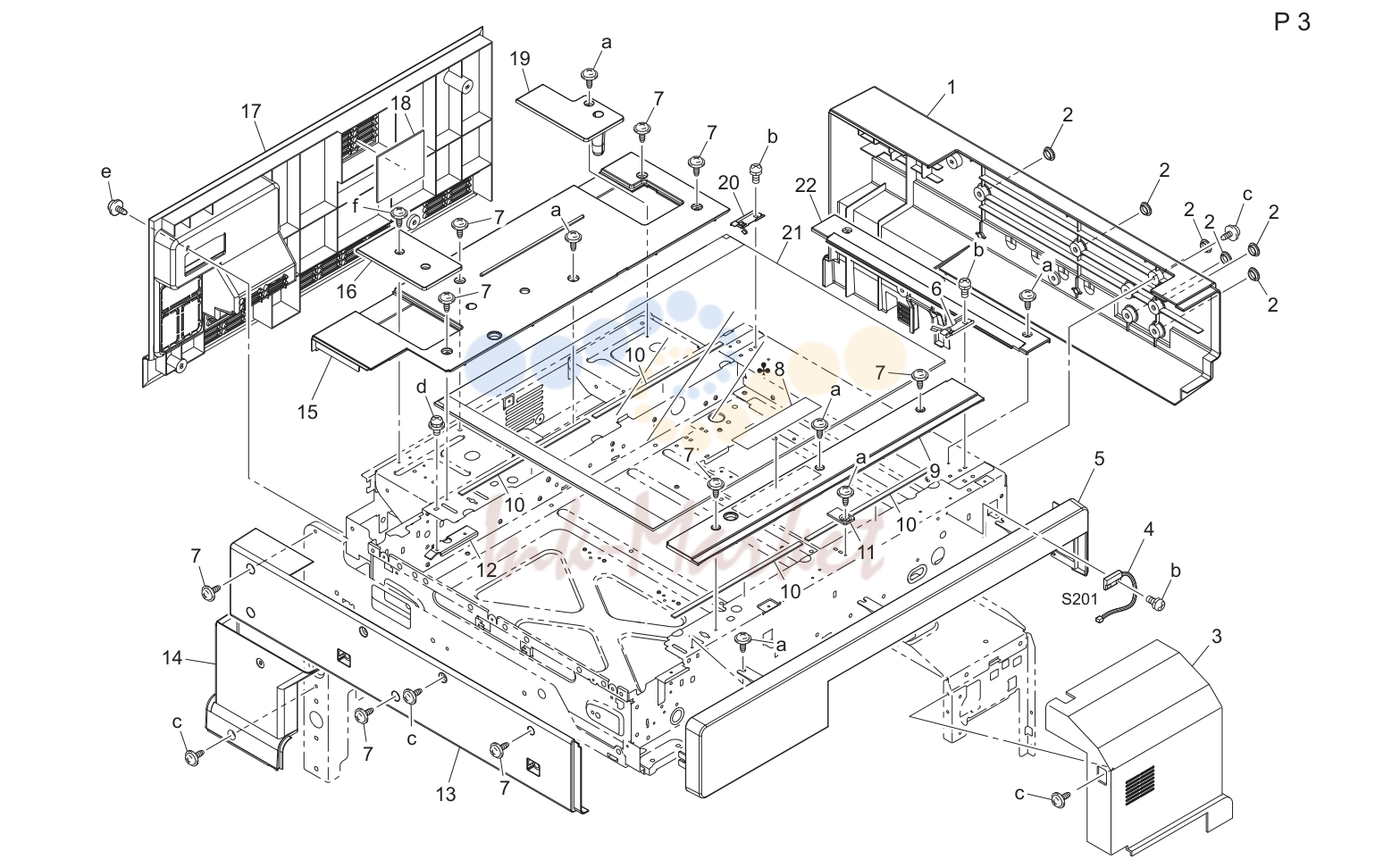

5. IR COVER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9J06139501 запросить цену → | RIGHT COVER IR | |
| 2 | 4038104102 запросить цену → | CAP | |
| 3 | 4038139303 запросить цену → | FRONT COVER | |
| 4 | 9334261012 запросить цену → | REED SWITCH | |
| 5 | 9J06139102 запросить цену → | FRONT COVER IR | |
| 6 | 4581160503 запросить цену → | SET PLATE | |
| 7 | 4036141001 запросить цену → | SHOULDER SCREW | |
| 8 | 4036734201 запросить цену → | LABEL REGAL RESTRICTION | |
| 8 | 4036734301 запросить цену → | LABEL REGAL RESTRICTION | |
| 9 | 9J06139202 запросить цену → | FRONT COVER IR | |
| 10 | 9J06162001 запросить цену → | SEAL | |
| 11 | 4581131801 запросить цену → | REGULATING PLATE | |
| 12 | 9J06137201 запросить цену → | REINFORCE PLATE | |
| 13 | 9J06141405 запросить цену → | LEFT UPPER COVER IR | |
| 14 | 9J06139601 запросить цену → | LEFT LOWER COVER IR | |
| 15 | 9J06139401 запросить цену → | REAR UPPER COVER IR | |
| 16 | 9J06141302 запросить цену → | COVER | |
| 17 | 4038140505 запросить цену → | REAR COVER IR | |
| 18 | 4025228502 запросить цену → | FILTER | |
| 19 | 9J06141201 запросить цену → | COVER | |
| 20 | 4581161001 запросить цену → | SET PLATE | |
| 21 | 9J06 R708 00 ORIGINAL GLASS ASSY 原稿ガラス ＡＳＳＹ C | ||
| 22 | 4036161101 запросить цену → | GUIDE |

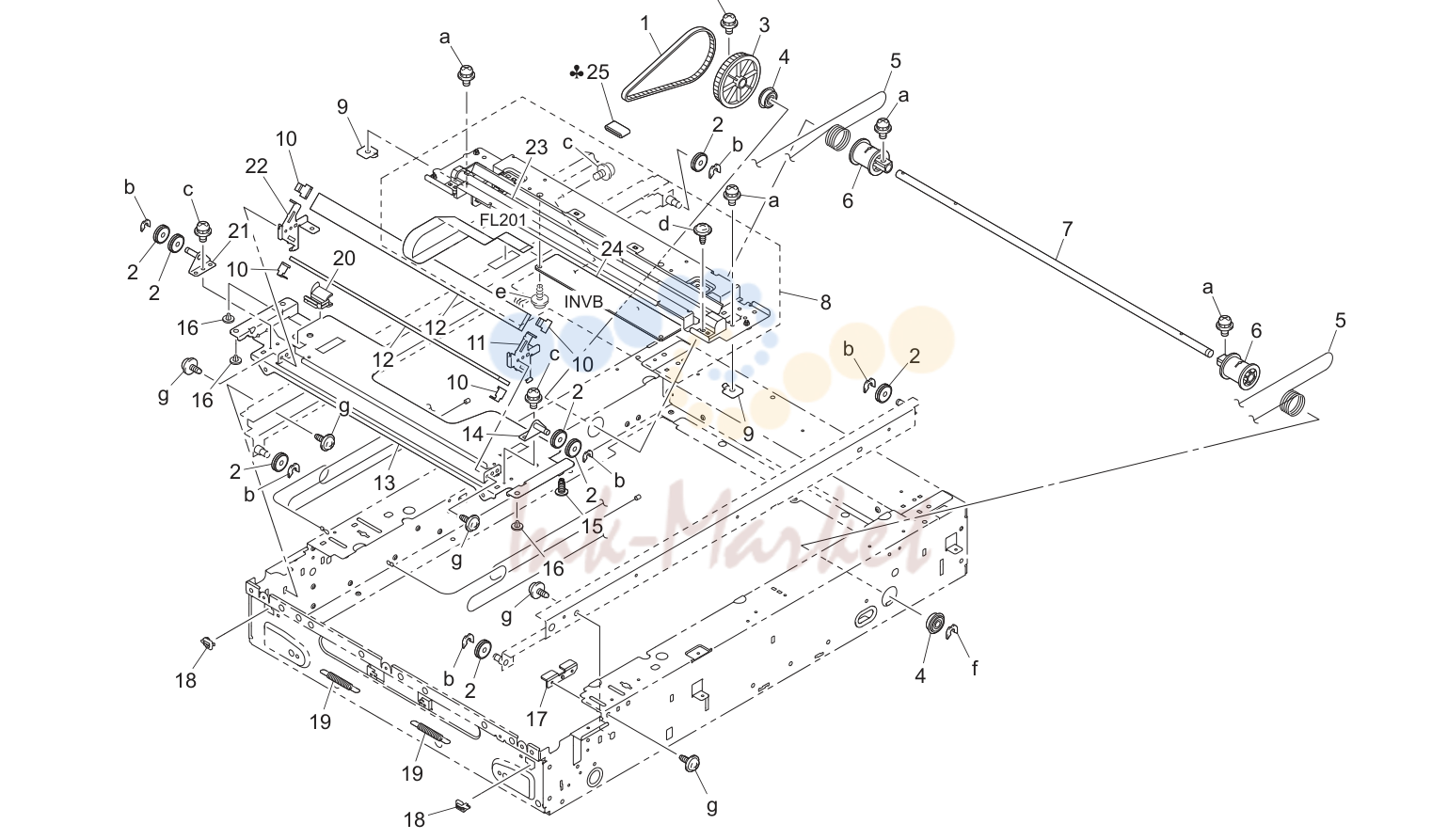

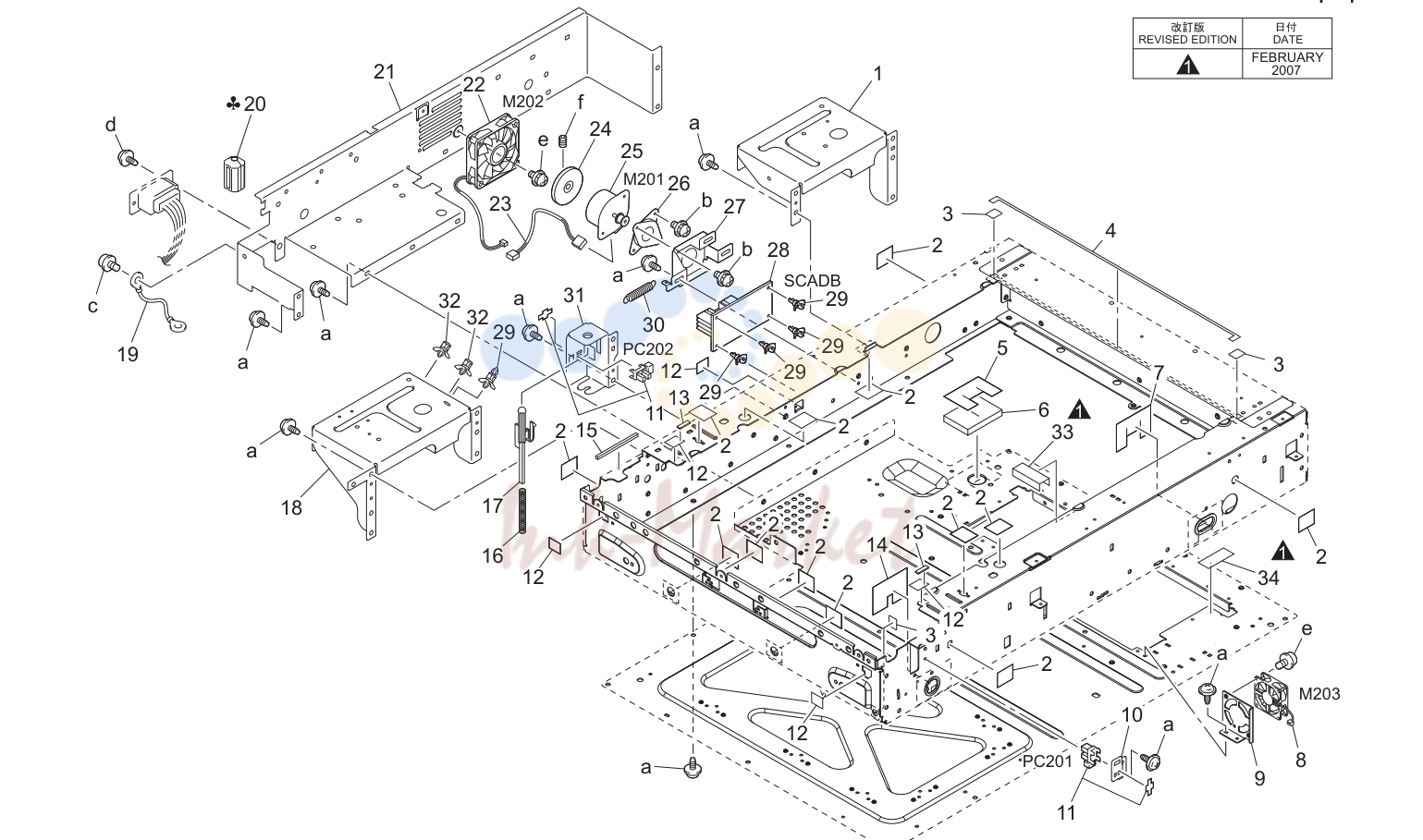

6. SCANNER DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9J06136901 запросить цену → | FRAME | |
| 2 | 4581162501 запросить цену → | SEAL | |
| 3 | 9J06163500 запросить цену → | SEAL | |
| 4 | 9J06163600 запросить цену → | SEAL | |
| 5 | 4038151301 запросить цену → | SEAL | |
| 6 | 4038151201 запросить цену → | SEAL | |
| 7 | 4036163202 запросить цену → | SEAL | |
| 8 | 9313150021 запросить цену → | FAN MOTOR | |
| 9 | 9J06159101 запросить цену → | BRACKET | |
| 10 | 9J06132801 запросить цену → | BRACKET | |
| 11 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 12 | 4581162701 запросить цену → | SEAL | |
| 13 | 9J06159800 запросить цену → | SEAL | |
| 14 | 4036163101 запросить цену → | SEAL | |
| 15 | 9J06133201 запросить цену → | SEAL | |
| 16 | 4036172001 запросить цену → | PRESSURE SPRING | |
| 17 | 9J06172101 запросить цену → | LEVER | |
| 18 | 9J06137002 запросить цену → | FRAME | |
| 19 | 4036686001 запросить цену → | WIRE HARNESS ASSY | |
| 20 | 9326181021 запросить цену → | FERRITE CORE | |
| 20 | 9326181021 запросить цену → | FERRITE CORE | |
| 21 | 9J06137101 запросить цену → | REINFORCE PLATE | |
| 22 | 9J06 M100 00 FAN MOTOR ファンモータ C | ||
| 23 | 4038686301 запросить цену → | WIRE HARNESS ASSY | |
| 24 | 4005132002 запросить цену → | DUMPER | |
| 25 | 9314191083 запросить цену → | MOTOR | |
| 26 | 9J06147101 запросить цену → | CUSHION | |
| 27 | 4038145701 запросить цену → | BRACKET | |
| 28 | 4038011501 запросить цену → | PWB ASSY | |
| 29 | 9384190057 запросить цену → | PWB SUPPORT 9.53H | |
| 30 | 9J06261100 запросить цену → | Tension spring | |
| 31 | 9J06172202 запросить цену → | BRACKET | |
| 32 | 9384190055 запросить цену → | PWB SUPPORT 9.53H | |
| 33 | 4038260100 запросить цену → | SEAL | |
| 34 | 4038260200 запросить цену → | SEAL |
7. SCANNER DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038145401 запросить цену → | TIMING BELT 251L | |
| 2 | 4005146401 запросить цену → | PULLEY | |
| 3 | 4581145301 запросить цену → | PULLEY 118T | |
| 4 | 4002145601 запросить цену → | BALL BEARING | |
| 5 | 9J06145101 запросить цену → | WIRE | |
| 6 | 4581145201 запросить цену → | PULLEY | |
| 7 | 4581145501 запросить цену → | SHAFT | |
| 8 | 9J06 R720 00 FIRST SLIDER ASSY 第１スライダーＡＳＳＹ I | ||
| 9 | 4581380601 запросить цену → | SET PLATE | |
| 10 | 4002142301 запросить цену → | HOLDER | |
| 11 | 4581142701 запросить цену → | HOLD PLATE | |
| 12 | 4002142202 запросить цену → | MIRROR | |
| 13 | 4038142102 запросить цену → | FRAME | |
| 14 | 4036142501 запросить цену → | BRACKET | |
| 15 | 4002148101 запросить цену → | BUSHING | |
| 16 | 4002148002 запросить цену → | Bushing | |
| 17 | 9J06137301 запросить цену → | REINFORCE PLATE | |
| 18 | 1139161201 запросить цену → | GUIDE | |
| 19 | 4581164002 запросить цену → | SPRING | |
| 20 | 4581142901 запросить цену → | GUIDE | |
| 21 | 4005020301 запросить цену → | BRACKET ASSY | |
| 22 | 4581142801 запросить цену → | HOLD PLATE | |
| 23 | 9351330011 запросить цену → | LAMP | |
| 24 | 9325440021 запросить цену → | INVERTOR | |
| 25 | 9326100111 запросить цену → | FERRITE CORE | |
| 25 | 9326100111 запросить цену → | FERRITE CORE |

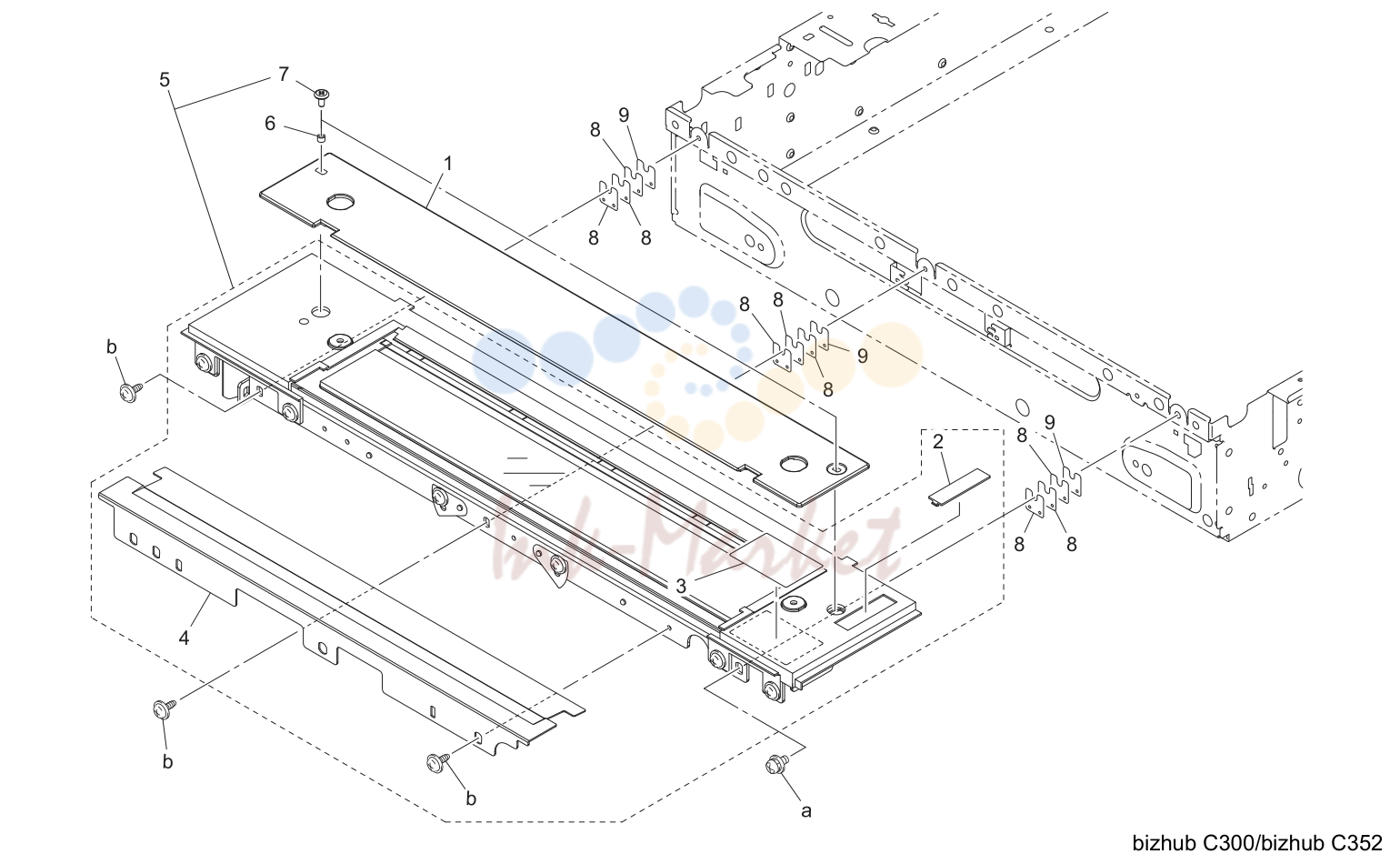

8. GLASS MOVEMENT SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9J06155303 запросить цену → | COVER | |
| 2 | 9J06155901 запросить цену → | COVER | |
| 3 | 9J06156801 запросить цену → | LABEL | |
| 4 | 9J06 R728 00 SHEET ASSY 段差シート ＡＳＳＹ C | ||
| 5 | 9J06 R702 00 GLASS MOVEMENT UNIT ガラス移動ユニット C | ||
| 6 | 9J06158900 запросить цену → | COLLAR | |
| 7 | 9J06156902 запросить цену → | SCREW | |
| 8 | 9J06159400 запросить цену → | SPACER(0.2) | |
| 9 | 9J06159300 запросить цену → | SPACER(0.1) |

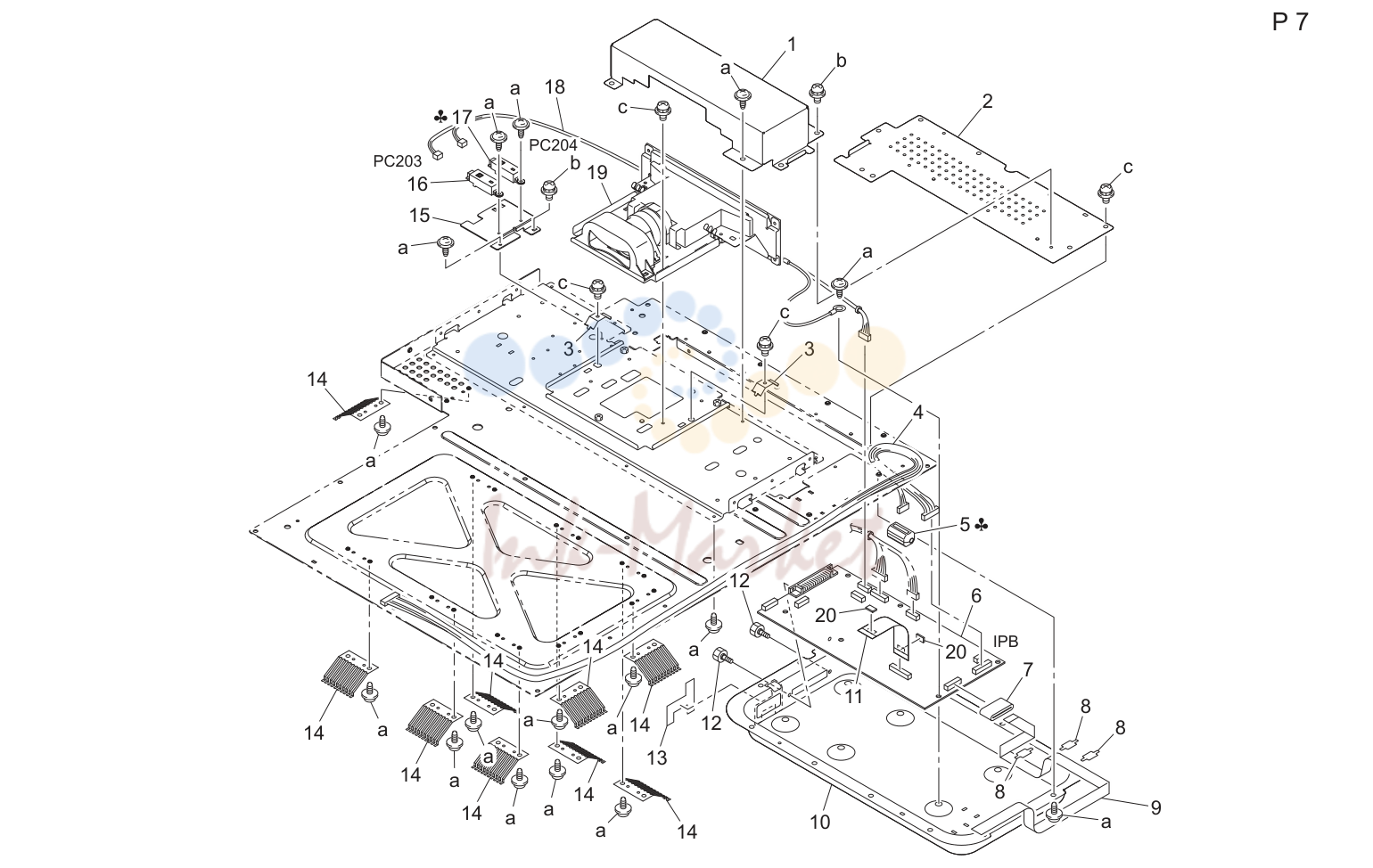

9. OPTICAL SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036158201 запросить цену → | COVER | |
| 2 | 4036136601 запросить цену → | COVER | |
| 3 | 4581157901 запросить цену → | PLATE SPRING | |
| 4 | 9J06681701 запросить цену → | WIRE HARNESS ASSY | |
| 5 | 9326120061 запросить цену → | FERRITE CORE | |
| 5 | 9326120061 запросить цену → | FERRITE CORE | |
| 6 | 9J06011303 запросить цену → | PWB ASSY | |
| 7 | 9326100111 запросить цену → | FERRITE CORE | |
| 8 | 4581131601 запросить цену → | SEAL | |
| 9 | 4038686401 запросить цену → | WIRE HARNESS ASSY | |
| 10 | 4036137402 запросить цену → | PLATE | |
| 11 | 4037681901 запросить цену → | WIRE HARNESS ASSY | |
| 12 | 4581226904 запросить цену → | SHOULDER SCREW | |
| 13 | 4036163301 запросить цену → | SEAL | |
| 14 | 4038151001 запросить цену → | PLATE SPRING | |
| 15 | 9J06159001 запросить цену → | BRACKET | |
| 16 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 17 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 17 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 17 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 18 | 4037685401 запросить цену → | WIRE HARNESS ASSY | |
| 19 | 9J06 R721 00 LENS/CCD ASSY レンズ・ＣＣＤ ＡＳＳＹ I | ||
| 20 | 4025217501 запросить цену → | CUSHION |
10. IR FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038150102 запросить цену → | HOLD PLATE | |
| 2 | 9J06151501 запросить цену → | CUSHION | |
| 3 | 4036150901 запросить цену → | PLATE SPRING | |
| 4 | 4038018001 запросить цену → | HOLD PLATE ASSY | |
| 5 | 4037153501 запросить цену → | BRACKET | |
| 5 | 4037153501 запросить цену → | BRACKET | |
| 6 | 4037153602 запросить цену → | BRACKET | |
| 6 | 4037153602 запросить цену → | BRACKET | |
| 7 | 4037672701 запросить цену → | LOUDSPEAKER | |
| 7 | 4037672701 запросить цену → | LOUDSPEAKER | |
| 8 | 4038150001 запросить цену → | HOLD PLATE | |
| 9 | 4038140201 запросить цену → | COVER | |
| 10 | 9J06159900 запросить цену → | SEAL | |
| 11 | 4038150402 запросить цену → | HOLD PLATE | |
| 12 | 4038150802 запросить цену → | BRACKET | |
| 13 | 4038140302 запросить цену → | COVER | |
| 14 | 4037700100 запросить цену → | SPACER | |
| 15 | 4038150304 запросить цену → | HOLD PLATE |

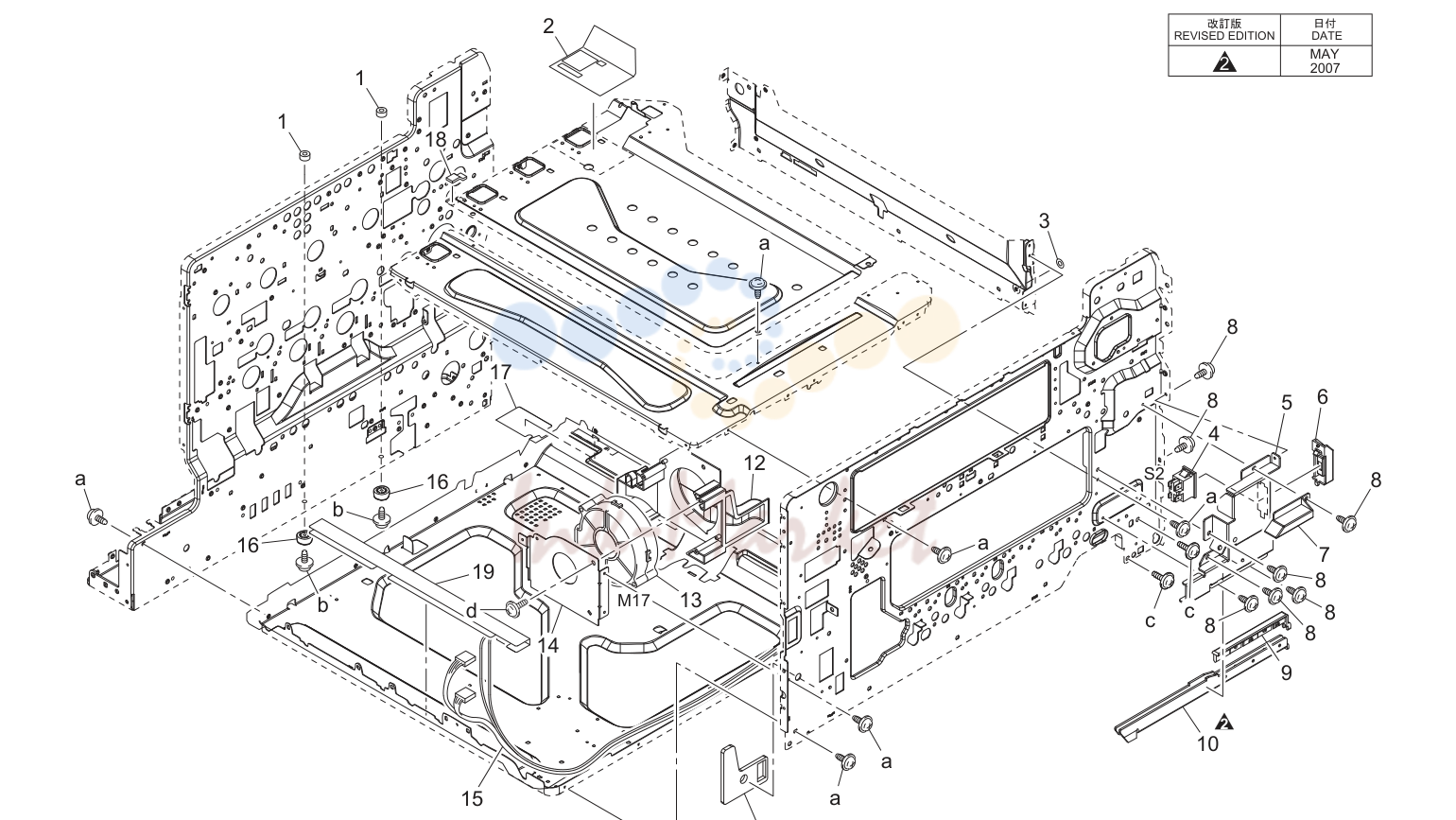

11. MAIN FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 1154467001 запросить цену → | PROTECTION | |
| 2 | 4039221001 запросить цену → | SEAL | |
| 3 | 4038359501 запросить цену → | SPACER | |
| 4 | 4038 M601 00 SWITCH 押釦スイッチ C | ||
| 5 | 4038206517 запросить цену → | BRACKET | |
| 6 | 4128221501 запросить цену → | COVER | |
| 7 | 4038206612 запросить цену → | COVER | |
| 8 | 4154380401 запросить цену → | SCREW | |
| 9 | 4038203601 запросить цену → | CAP | |
| 10 | 4038207302 запросить цену → | Reinforce plate | |
| 11 | 9J06245601 запросить цену → | SEAL | |
| 12 | 9J06245501 запросить цену → | DUCT | |
| 13 | 9313100072 запросить цену → | FAN MOTOR | |
| 14 | 9J06245701 запросить цену → | BRACKET | |
| 15 | 9J06680704 запросить цену → | WIRE HARNESS ASSY | |
| 16 | 0996305501 запросить цену → | RUBBER FOOT | |
| 17 | 4038209702 запросить цену → | SEAL | |
| 18 | 4039220901 запросить цену → | SEAL | |
| 19 | 4038131200 запросить цену → | SEAL |

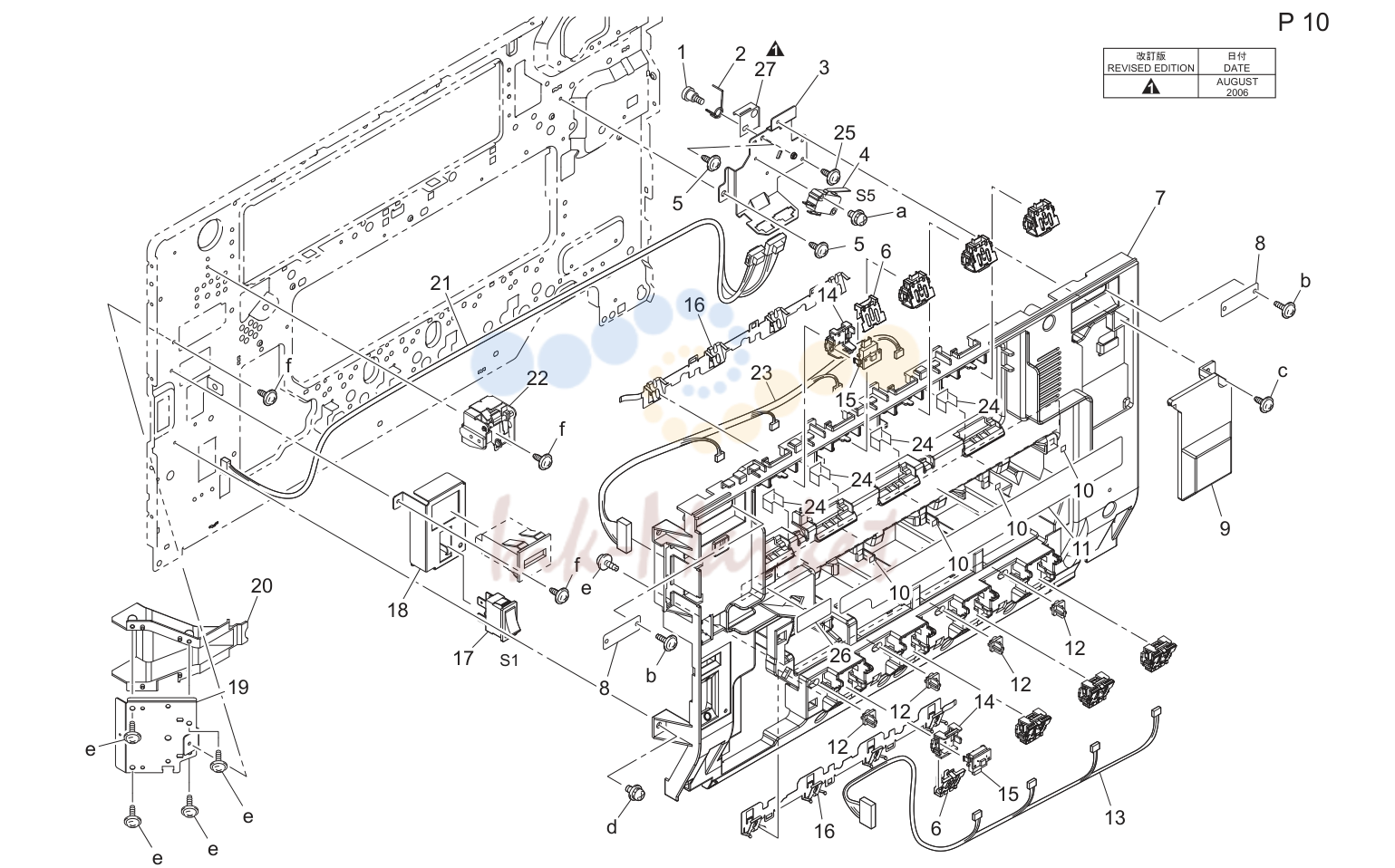

12. INNER COVER SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038228702 запросить цену → | SHOULDER SCREW | |
| 2 | 4038226601 запросить цену → | TORSION SPRING | |
| 3 | 4038226504 запросить цену → | BRACKET | |
| 4 | 9J06 M601 00 MICRO SWITCH マイクロスイッチ C 1 e-9739 | ||
| 5 | 4154380401 запросить цену → | SCREW | |
| 6 | 4038228203 запросить цену → | PLATE SPRING | |
| 7 | 9J06110105 запросить цену → | COVER | |
| 8 | 4038101401 запросить цену → | SUCTION PLATE | |
| 9 | 4038110202 запросить цену → | COVER | |
| 10 | 4038730901 запросить цену → | LABEL | |
| 11 | 4038730802 запросить цену → | LABEL TC IU | |
| 12 | 4038110501 запросить цену → | HOLDER | |
| 13 | 4038681601 запросить цену → | WIRE HARNESS ASSY | |
| 14 | 4038228104 запросить цену → | HOLDER | |
| 15 | 4136675101 запросить цену → | CONNECTOR PIN | |
| 16 | 4038228302 запросить цену → | PLATE SPRING | |
| 17 | 4038 M600 00 SEESAW-SWITCH 波形スイッチ C | ||
| 18 | 9J06230501 запросить цену → | BRACKET | |
| 19 | 9J06246701 запросить цену → | BRACKET | |
| 20 | 9J06246601 запросить цену → | DUCT | |
| 21 | 9J06 N106 00 WIRE HARNESS ASSY ハーネス ＡＳＳＹ D | ||
| 22 | 4038 R770 00 FRONT COVER SW ASSY 前扉ＳＷ ＡＳＳＹ C | ||
| 23 | 4038681502 запросить цену → | WIRE HARNESS ASSY | |
| 24 | 9J06246001 запросить цену → | COVER | |
| 25 | 4106206301 запросить цену → | SCREW | |
| 26 | 9J06101400 запросить цену → | SEAL | |
| 27 | 4038136000 запросить цену → | GUIDE |
13. MPT PAPER TAKE-UP SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038354101 запросить цену → | PLATE SPRING | |
| 2 | 4038209901 запросить цену → | CONTACT | |
| 3 | 1164305312 запросить цену → | SHOULDER SCREW | |
| 4 | 4004302901 запросить цену → | RAIL | |
| 5 | 4038682902 запросить цену → | WIRE HARNESS ASSY | |
| 6 | 4004306301 запросить цену → | TENSION SPRING | |
| 7 | 9J06 R901 00 PHOTO INTERUPPTER フォトインタラプタ B 1 h-9646 | ||
| 8 | 4004306206 запросить цену → | HOLDER | |
| 9 | 1164302701 ✓ в наличии | ACTUATOR | |
| 10 | 9335140061 запросить цену → | SOLID STATE SWITCH | |
| 11 | 4004306101 запросить цену → | ACTUATOR | |
| 12 | 4038216202 запросить цену → | CUSHION | |
| 13 | 4038200802 запросить цену → | RAIL | |
| 14 | 4038240801 запросить цену → | REINFORCE PLATE | |
| 15 | 1164302003 запросить цену → | LEVER | |
| 16 | 4037010401 запросить цену → | PWB ASSY | |
| 17 | 4004305201 запросить цену → | SPACER | |
| 18 | 1164302202 запросить цену → | HOLDER | |
| 19 | 4037090401 запросить цену → | PHOTO INTERRUPTER | |
| 20 | 4004301101 запросить цену → | BRACKET | |
| 21 | 4004301201 запросить цену → | LEVER | |
| 22 | 4038305401 запросить цену → | PLATE SPRING | |
| 23 | 1164305401 запросить цену → | PLATE SPRING | |
| 24 | 9J06681101 запросить цену → | WIRE HARNESS ASSY | |
| 25 | 4037010301 запросить цену → | PWB ASSY | |
| 26 | 1164208001 запросить цену → | HOLDER | |
| 27 | 9J06246401 запросить цену → | GUIDE | |
| 28 | 4038702100 запросить цену → | GUIDE |

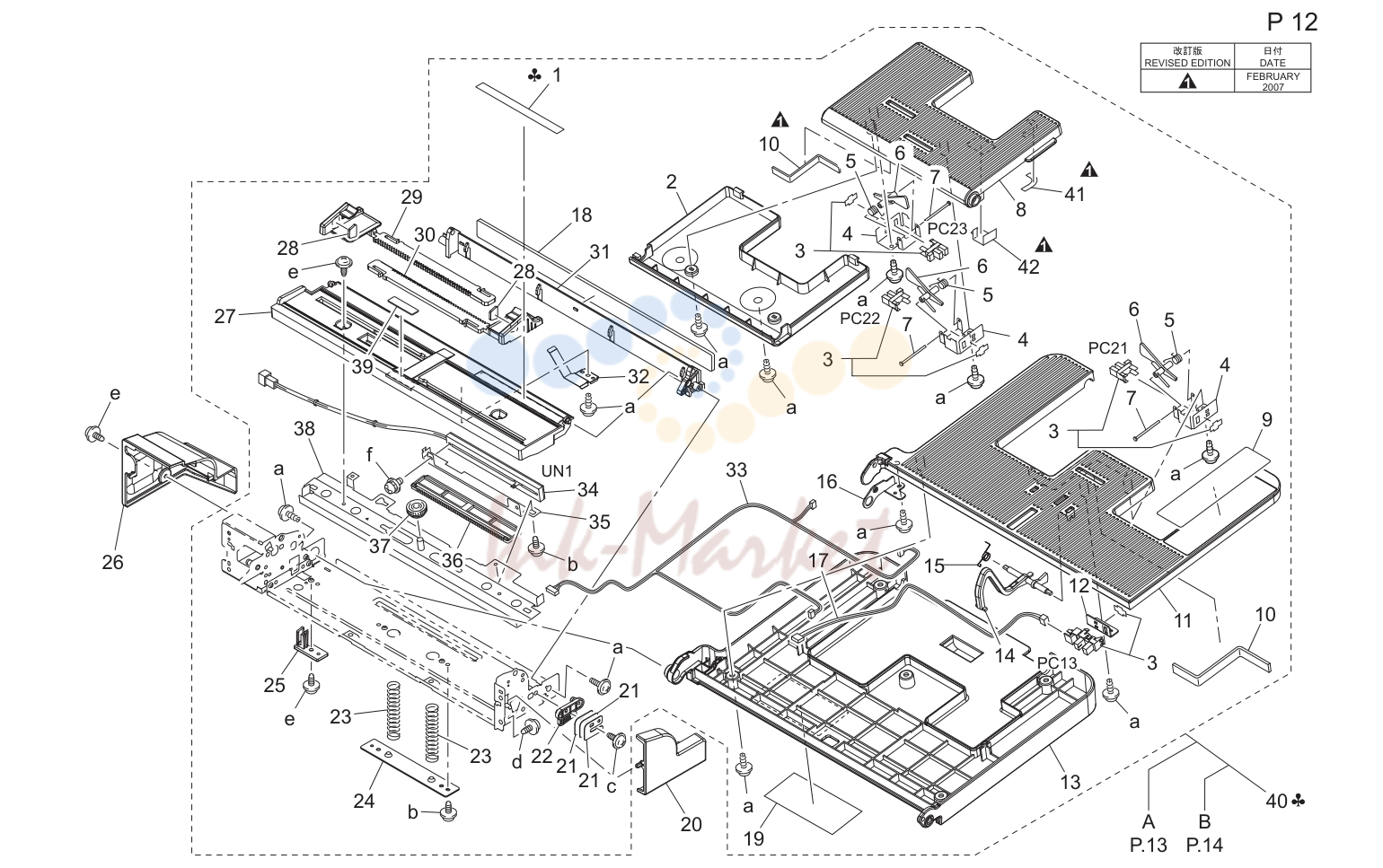

14. MANUAL FEED SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038735101 запросить цену → | SCALE METRIC | |
| 1 | 4038735101 запросить цену → | SCALE METRIC | |
| 1 | 4038735201 запросить цену → | SCALE INCH | |
| 2 | 9J06328201 запросить цену → | COVER | |
| 3 | 4037090601 запросить цену → | PHOTO INTERRUPTER | |
| 4 | 4030341401 запросить цену → | BRACKET | |
| 5 | 4030344601 запросить цену → | TORSION SPRING | |
| 6 | 4030341502 запросить цену → | ACTUATOR | |
| 7 | 1134304202 запросить цену → | SHAFT | |
| 8 | 9J06328102 запросить цену → | TRAY | |
| 9 | 9J06730301 запросить цену → | LABEL MANUAL FEED | |
| 10 | 9J06328700 запросить цену → | SEAL | |
| 11 | 9J06328403 запросить цену → | COVER | |
| 12 | 9J06323501 запросить цену → | BRACKET | |
| 13 | 9J06328304 запросить цену → | TRAY | |
| 14 | 4038323302 запросить цену → | ACTUATOR | |
| 15 | 4038323402 запросить цену → | TORSION SPRING | |
| 16 | 9J06328501 запросить цену → | BRACKET | |
| 17 | 9J06681301 запросить цену → | WIRE HARNESS ASSY | |
| 18 | 9J06621100 запросить цену → | CUSHION | |
| 19 | 9J06735401 запросить цену → | LABEL | |
| 20 | 4038321204 запросить цену → | COVER | |
| 21 | 9J06328602 запросить цену → | PLATE SPRING | |
| 22 | 9J06321502 запросить цену → | HOLD PLATE | |
| 23 | 4038325201 запросить цену → | PRESSURE SPRING | |
| 24 | 4038325301 запросить цену → | HOLD PLATE | |
| 25 | 9J06325601 запросить цену → | GUIDE | |
| 26 | 9J06321301 запросить цену → | COVER | |
| 27 | 9J06325104 запросить цену → | LIFTING PLATE | |
| 28 | 4038328601 запросить цену → | BRAKE | |
| 29 | 4038322203 запросить цену → | REGULATING PLATE | |
| 30 | 4038322103 запросить цену → | REGULATING PLATE | |
| 31 | 9J06321402 запросить цену → | HOLDER | |
| 32 | 4038325501 запросить цену → | BRAKE | |
| 33 | 9J06681001 запросить цену → | WIRE HARNESS ASSY | |
| 34 | 4037689901 запросить цену → | RESISTOR | |
| 35 | 4038327201 запросить цену → | BRACKET | |
| 36 | 4030346002 запросить цену → | RACK | |
| 37 | 4030341201 запросить цену → | GEAR 13/18T | |
| 38 | 4038025203 запросить цену → | BRACKET ASSY | |
| 39 | 4687328101 запросить цену → | FRICTION SHEET | |
| 40 | 9J06 R763 00 Old MANUAL FEED TRAY UNIT マルチ手差し A1,C,D1,D3,F2,G1,H, S | ||
| 40 | 9J06 R780 00 MANUAL FEED TRAY UNIT マルチ手差し A1,C,D1,D3,F2,G1,H, S | ||
| 40 | 9J06 R763 00 Old MANUAL FEED TRAY UNIT マルチ手差し F1{bizhub C352} S | ||
| 40 | 9J06 R780 00 MANUAL FEED TRAY UNIT マルチ手差し F1{bizhub C352} S | ||
| 40 | 9J06 R764 00 Old MANUAL FEED TRAY UNIT マルチ手差し B,G2 S | ||
| 40 | 9J06 R781 00 MANUAL FEED TRAY UNIT マルチ手差し B,G2 S | ||
| 41 | 4038560400 запросить цену → | SEAL | |
| 42 | 4038560600 запросить цену → | SEAL |

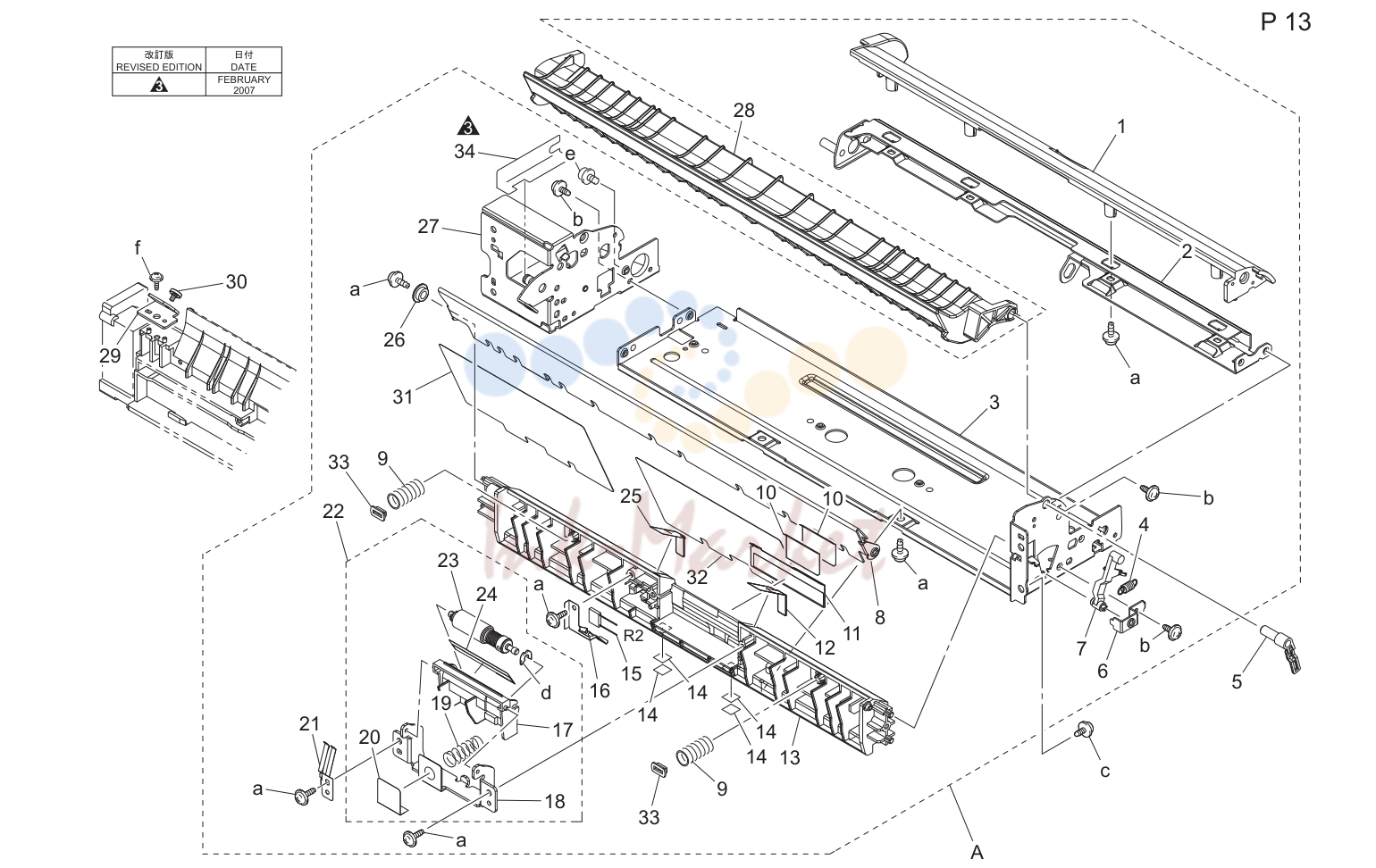

15. MANUAL FEED SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038320501 запросить цену → | Old COVER | |
| 1 | 4038566001 запросить цену → | COVER | |
| 2 | 4038320703 запросить цену → | BRACKET | |
| 3 | 9J06320802 запросить цену → | FRAME | |
| 4 | 4038321701 запросить цену → | TENSION SPRING | |
| 5 | 4038321603 запросить цену → | LEVER | |
| 6 | 4038322001 запросить цену → | HOLD PLATE | |
| 7 | 4038321801 запросить цену → | LEVER | |
| 8 | 4038322803 запросить цену → | Old GUIDE | |
| 8 | 4038565600 запросить цену → | GUIDE | |
| 9 | 4038326301 запросить цену → | Old TENSION SPRING | |
| 9 | 4038565800 запросить цену → | PRESSURE SPRING | |
| 10 | 4030340301 запросить цену → | GUIDE | |
| 11 | 4038565300 запросить цену → | GUIDE PLATE | |
| 12 | 4038326802 запросить цену → | GUIDE | |
| 13 | 4038320404 запросить цену → | Old GUIDE | |
| 13 | 4038320405 запросить цену → | GUIDE | |
| 14 | 4037700100 запросить цену → | SPACER | |
| 15 | 9455807601 запросить цену → | RESISTOR | |
| 16 | 4038326601 запросить цену → | EARTH GROUND | |
| 17 | 4038326102 запросить цену → | HOLDER | |
| 18 | 4038326203 запросить цену → | BRACKET | |
| 19 | 4030347501 запросить цену → | PRESSURE SPRING | |
| 20 | 4038327001 запросить цену → | GUIDE | |
| 21 | 4038326501 запросить цену → | Old EARTH GROUND | |
| 21 | 4038566200 запросить цену → | EARTH GROUND | |
| 22 | 9J06 R718 00 ROLLER ASSY マルチ手差しサバキローラーＡＳＳＹ C | ||
| 23 | 4034015101 ✓ в наличии | SEPARATION ROLLER | |
| 24 | 4038326701 запросить цену → | GUIDE | |
| 25 | 4038326902 запросить цену → | GUIDE | |
| 26 | 4038565100 запросить цену → | COLLAR | |
| 27 | 9J06020214 запросить цену → | FRAME ASSY | |
| 28 | 4038323102 запросить цену → | Old GUIDE | |
| 28 | 4038566100 запросить цену → | GUIDE | |
| 29 | 4038566600 запросить цену → | BRACKET | |
| 30 | 4038566700 запросить цену → | SHOULDER SCREW | |
| 31 | 4038565700 запросить цену → | GUIDE | |
| 32 | 4038566400 запросить цену → | GUIDE | |
| 33 | 4038566300 запросить цену → | HOLDER | |
| 34 | 4038560500 запросить цену → | SEAL |

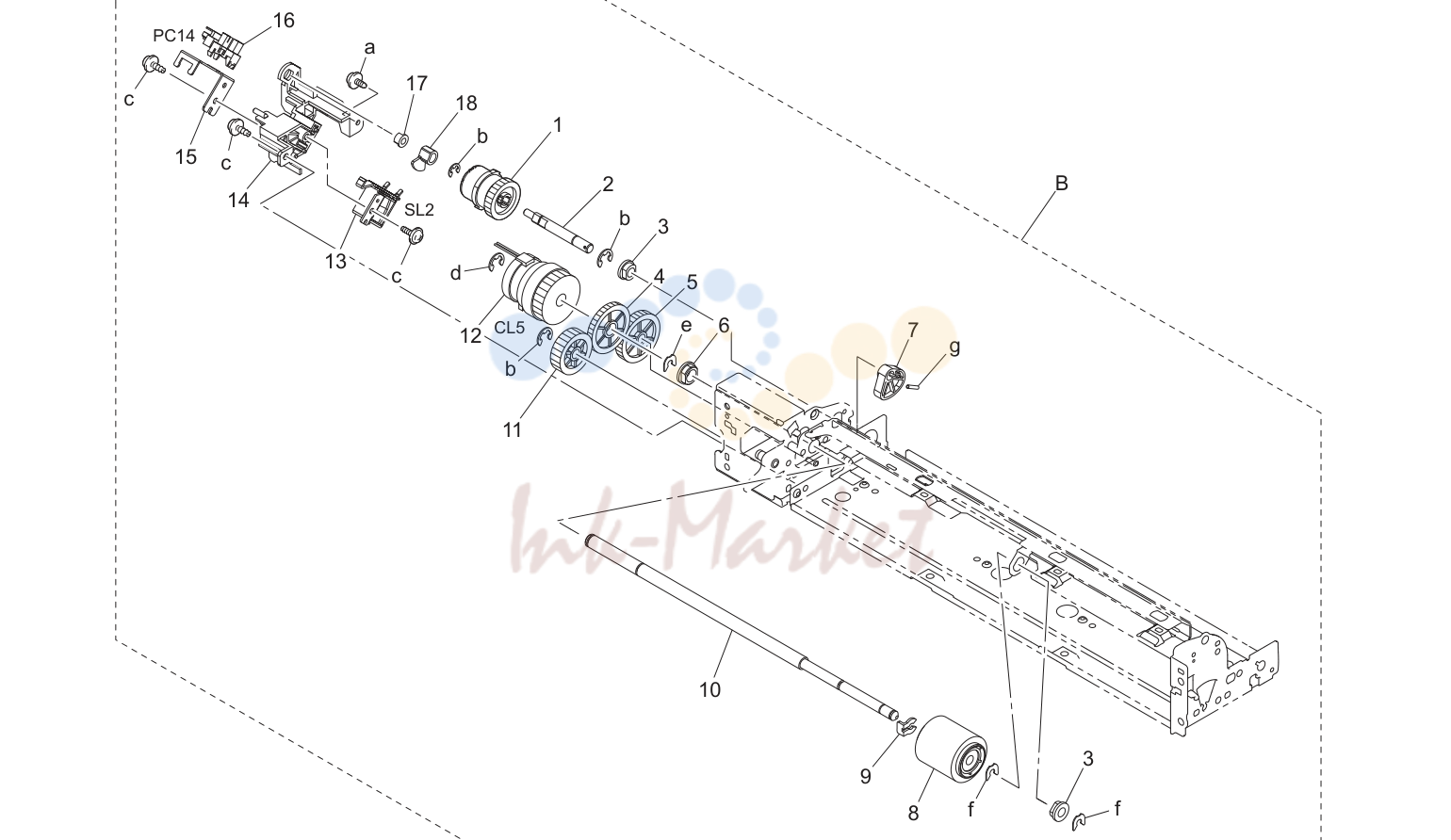

16. MANUAL FEED SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038326001 запросить цену → | CLUTCH ASSY | |
| 2 | 4038324001 запросить цену → | SHAFT | |
| 3 | 4030309301 запросить цену → | BUSHING | |
| 4 | 4038324601 запросить цену → | GEAR 30T | |
| 5 | 4038324701 запросить цену → | GEAR 30T | |
| 6 | 4131353202 запросить цену → | BUSHING | |
| 7 | 4038323601 запросить цену → | CAM | |
| 8 | 4131300101 ✓ в наличии | ROLLER | |
| 9 | 4142321701 запросить цену → | STOP RING | |
| 10 | 4038323201 запросить цену → | SHAFT | |
| 11 | 1075256501 запросить цену → | GEAR 25T | |
| 12 | 9J06 M201 00 CLUTCH クラッチ C | ||
| 13 | 9J06 M200 00 SOLENOID フラッパーソレノイド C | ||
| 14 | 4038324402 запросить цену → | BRACKET | |
| 15 | 9J06324901 запросить цену → | BRACKET | |
| 16 | 9335130061 ✓ в наличии | PHOTO INTERRUPTER | |
| 17 | 4004533901 запросить цену → | BUSHING | |
| 18 | 4038323701 запросить цену → | SHIELD PLATE |

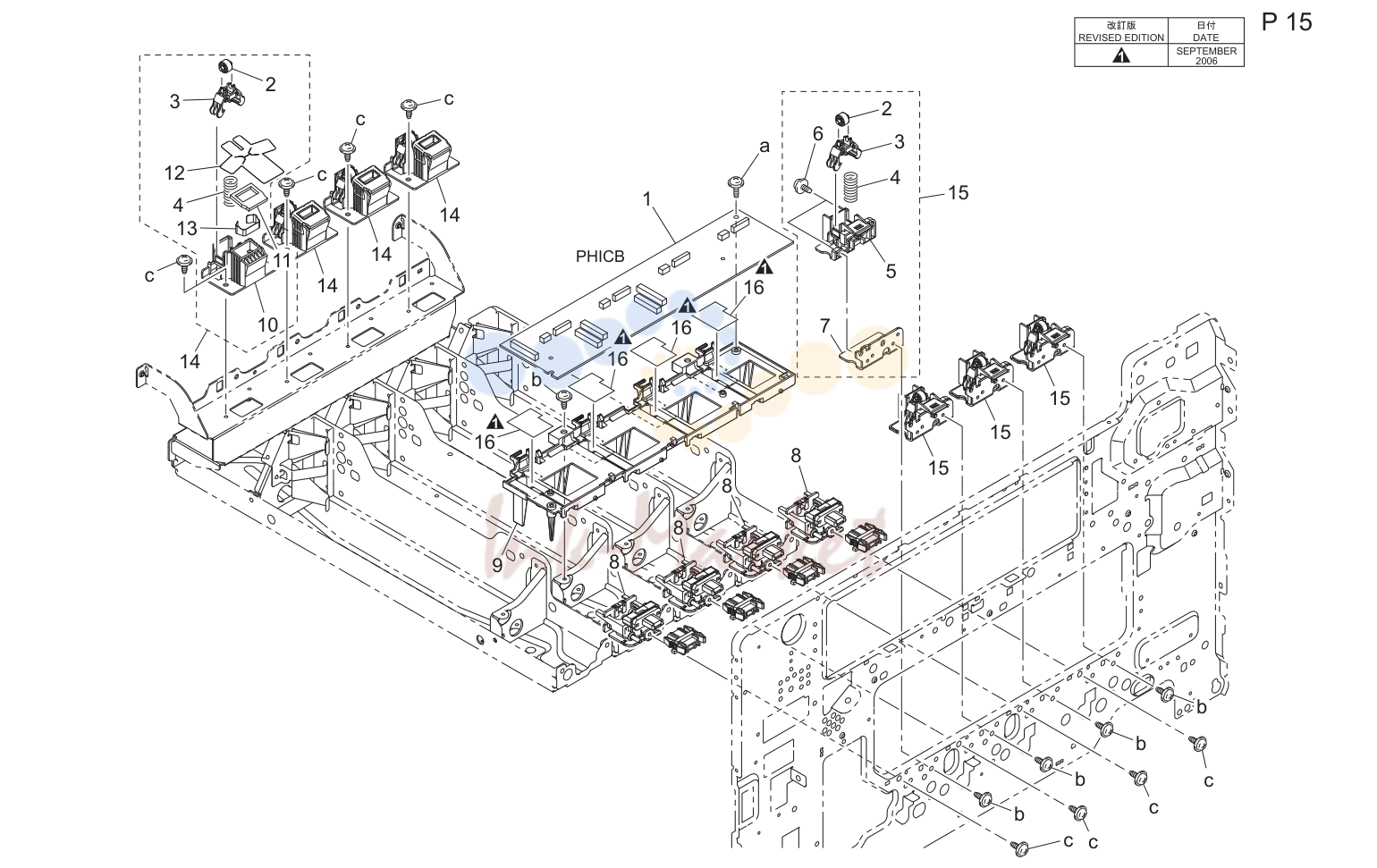

17. P/H FRAME SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4039 H011 00 PWB ASSY 基板ＡＳＳＹ I 1 a-9739 | ||
| 2 | 4038209401 запросить цену → | ROLL | |
| 3 | 4038201602 запросить цену → | LIFTING PLATE | |
| 4 | 4038201701 запросить цену → | PRESSURE SPRING | |
| 5 | 4038201803 запросить цену → | HOLDER | |
| 6 | 4154380401 запросить цену → | SCREW | |
| 7 | 4038206101 запросить цену → | BRACKET | |
| 8 | 9J06 R719 00 CONNECTOR ASSY ＡＴＤＣ ドロア ＡＳＳＹ C | ||
| 9 | 4038224902 запросить цену → | HOLDER | |
| 10 | 4038206002 запросить цену → | HOLDER | |
| 11 | 4038206701 запросить цену → | SEAL | |
| 12 | 4038205101 запросить цену → | SEAL | |
| 13 | 9J06208601 запросить цену → | PLATE SPRING | |
| 14 | 4038 R705 00 PU LIFT REAR ASSY ＰＵ押上 後ＡＳＳＹ C | ||
| 15 | 9J06 R730 00 PU LIFT FRONT ASSY ＰＵ押上 前ＡＳＳＹ C | ||
| 16 | 4038128100 запросить цену → | PORYESTER FILM |
18. P/H FRAME SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9J06 R727 00 PRINTER HEAD UNIT Ｐ／Ｈ I 1 a-9735 | ||
| 2 | 4038190604 запросить цену → | PLATE SPRING | |
| 3 | 4038218901 запросить цену → | GEAR 27T | |
| 4 | 4038218704 запросить цену → | GUIDE | |
| 5 | 4038204402 запросить цену → | REINFORCE PLATE | |
| 6 | 4038219401 запросить цену → | BRACKET | |
| 7 | 4106206301 запросить цену → | SCREW | |
| 8 | 4038219303 запросить цену → | SHAFT | |
| 9 | 1067250101 запросить цену → | PIN | |
| 10 | 4038219601 запросить цену → | PRESSURE SPRING | |
| 11 | 4038219102 запросить цену → | GEAR 16T | |
| 12 | 4038219003 запросить цену → | GEAR 16T | |
| 13 | 4038219202 запросить цену → | SHAFT | |
| 14 | 4038021104 запросить цену → | BRACKET ASSY | |
| 15 | 4038218802 запросить цену → | GEAR 30T | |
| 16 | 4038218401 запросить цену → | SHOULDER SCREW | |
| 17 | 4038218001 запросить цену → | CONTACT | |
| 18 | 4038217901 запросить цену → | WASHER | |
| 19 | 4038204201 запросить цену → | SPRING | |
| 20 | 4038204303 запросить цену → | BRACKET | |
| 21 | 9J06 R711 00 SKEW ADJUSTMENT ASSY スキュー調整ＡＳＳＹ S | ||
| 22 | 4038128000 запросить цену → | BRACKET |
19. T/C RAIL SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9J06201902 запросить цену → | RAIL | |
| 2 | 4038203802 запросить цену → | SET PLATE | |
| 3 | 4038202103 запросить цену → | RAIL | |
| 4 | 4038202002 запросить цену → | RAIL | |
| 5 | 4038217302 запросить цену → | PAWL | |
| 5 | 4038217403 запросить цену → | PAWL | |
| 5 | 4038217502 запросить цену → | PAWL | |
| 5 | 4038217502 запросить цену → | PAWL | |
| 6 | 4038731601 запросить цену → | LABEL | |
| 7 | 9J06 N100 00 WIRE HARNESSASSY ハーネス ＡＳＳＹ D | ||
| 8 | 4038 R706 00 GUIDE ASSY ガイド ＡＳＳＹ C | ||
| 9 | 4038210901 запросить цену → | PRESSURE SPRING | |
| 10 | 4038210801 запросить цену → | STIRRING MEMBER | |
| 11 | 4038215001 запросить цену → | SEAL | |
| 12 | 4038202202 запросить цену → | RAIL | |
| 13 | 4038127100 запросить цену → | LEVER | |
| 14 | 4038210201 запросить цену → | SEAL | |
| 15 | 4038210703 запросить цену → | GUIDE | |
| 16 | 4039220801 запросить цену → | SEAL | |
| 17 | 4038211003 запросить цену → | SEAL | |
| 18 | 9J06101300 запросить цену → | SEAL | |
| 19 | 9J06101100 запросить цену → | SEAL | |
| 20 | 9J06101200 запросить цену → | SEAL | |
| 21 | 4038684002 запросить цену → | WIRE HARNESS ASSY | |
| 22 | 4038131100 запросить цену → | SEAL |
20. HOPPER DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038227501 запросить цену → | HOLDER | |
| 2 | 9J06 R714 00 IU CONTACT PLATE ASSY Ｉ Ｕ接点 C 1 b-9735 | ||
| 3 | 4038223302 запросить цену → | HOLDER | |
| 4 | 4154380401 запросить цену → | SCREW | |
| 5 | 4038231301 запросить цену → | HOLDER | |
| 6 | 4038220602 запросить цену → | HOLDER | |
| 7 | 4038227403 запросить цену → | Holder | |
| 8 | 4038225501 запросить цену → | COVER | |
| 9 | 4038222201 запросить цену → | CONTACT | |
| 10 | 4038227701 запросить цену → | CONTACT | |
| 11 | 4038227601 запросить цену → | CONTACT | |
| 12 | 4038222502 запросить цену → | CONTACT | |
| 13 | 4038223201 запросить цену → | Old COVER | |
| 13 | 4038223213 запросить цену → | Cover | |
| 14 | 9J06620302 запросить цену → | HV UNIT | |
| 15 | 4038 R708 00 CONTACT B ASSY 接点 Ｂ ＡＳＳＹ C | ||
| 16 | 4038 R707 00 CONTACT ASSY 接点 ＡＳＳＹ C |

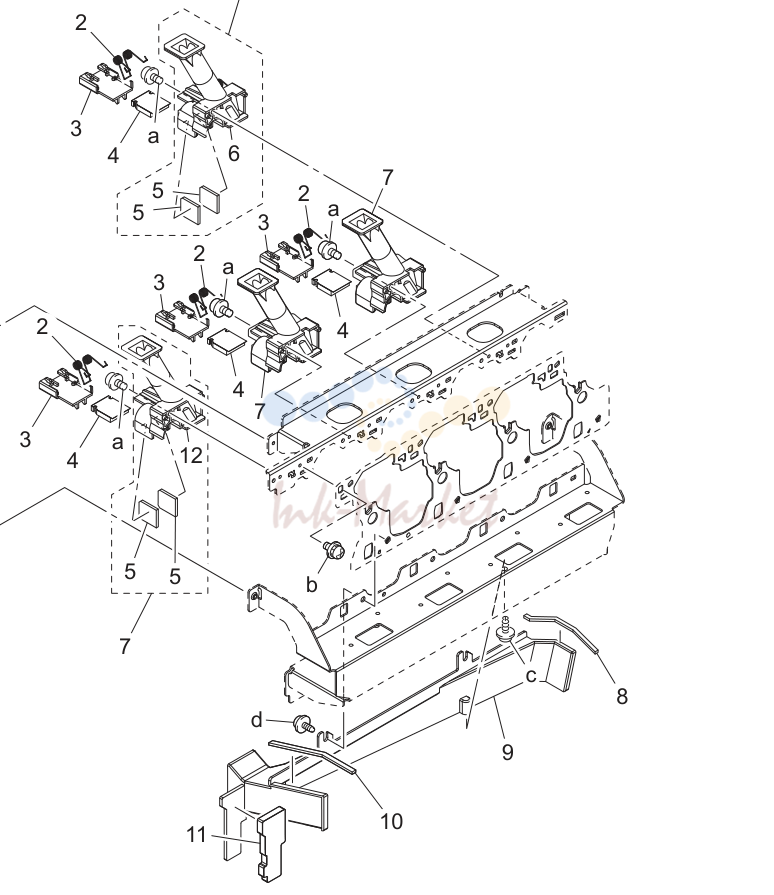

21. TONER PIPE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4038 R709 00 PIPE K ASSY パイプ Ｋ ＡＳＳＹ C 1 a-9646 | ||
| 2 | 4038210503 запросить цену → | TORSION SPRING | |
| 3 | 4038210304 запросить цену → | SHUTTER | |
| 4 | 4038210402 запросить цену → | SEAL | |
| 5 | 4038215102 запросить цену → | SEAL | |
| 6 | 4038210101 запросить цену → | PIPE | |
| 7 | 4038 R710 00 PIPE YMC ASSY パイプ ＹＭＣ ＡＳＳＹ C | ||
| 8 | 4038205602 запросить цену → | SEAL | |
| 9 | 4038205202 запросить цену → | DUCT | |
| 10 | 4038205302 запросить цену → | SEAL | |
| 11 | 4038208102 запросить цену → | SEAL | |
| 12 | 4038210601 запросить цену → | PIPE |
Каталог очень большой (1323 позиций). Показаны первые 21 узлов со схемами; полный список доступен по запросу.
