Konica Minolta bizhub423 363 283 223PartsManual — каталог запчастей со схемами

Содержание

• Внешние детали (P1)
• Внешние детали (P2)
• Крышка сканера (P3)
• Operation панель секция (P4)
• Ccd секция (P5)
• Сканер секция (P6)
• Сканер drive секция (P7)
• Print head/ power supply секция (P8)
• Ozone воздуховод/ вентилятор мотор секция (P9)

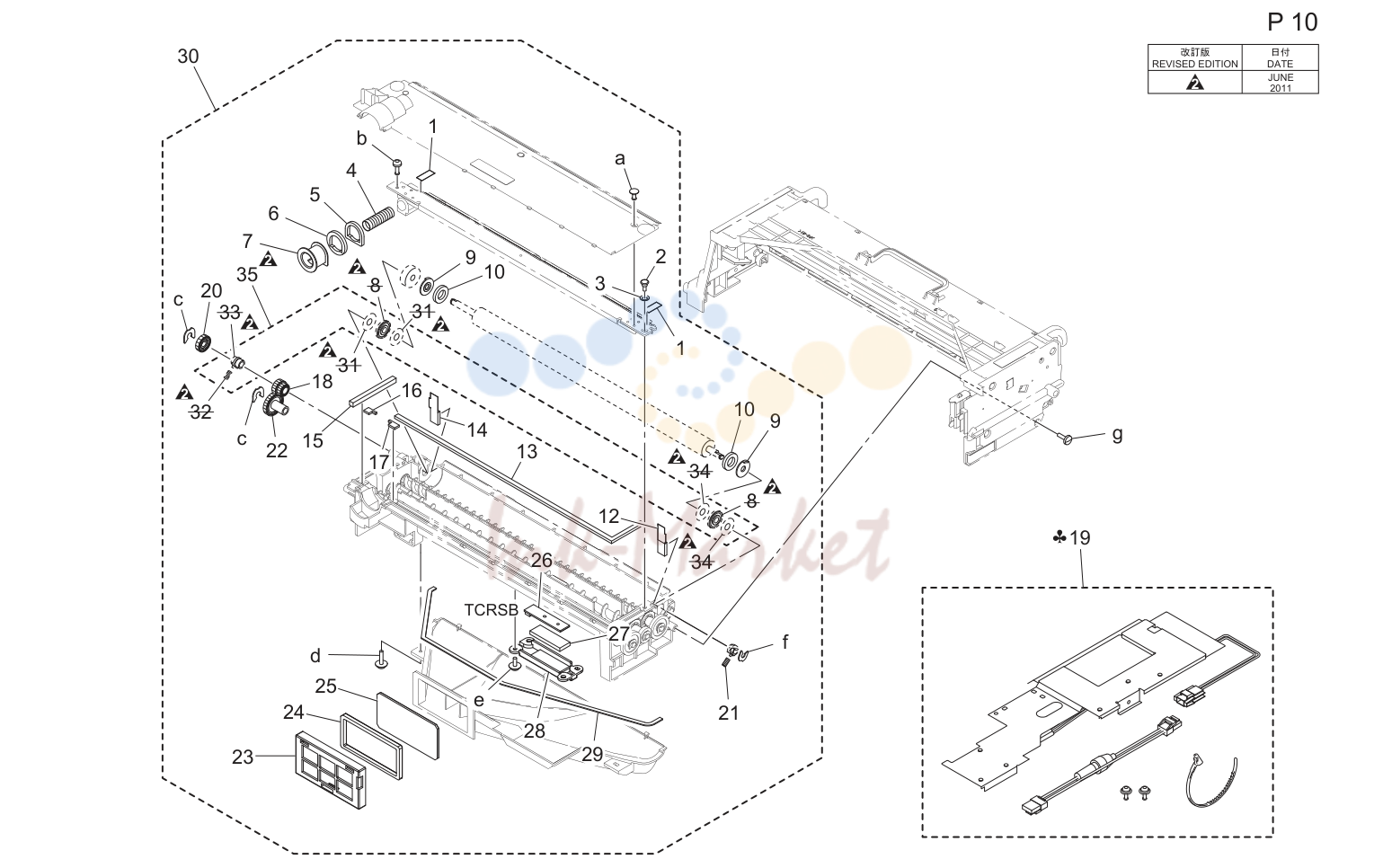

• Iu секция (P10)

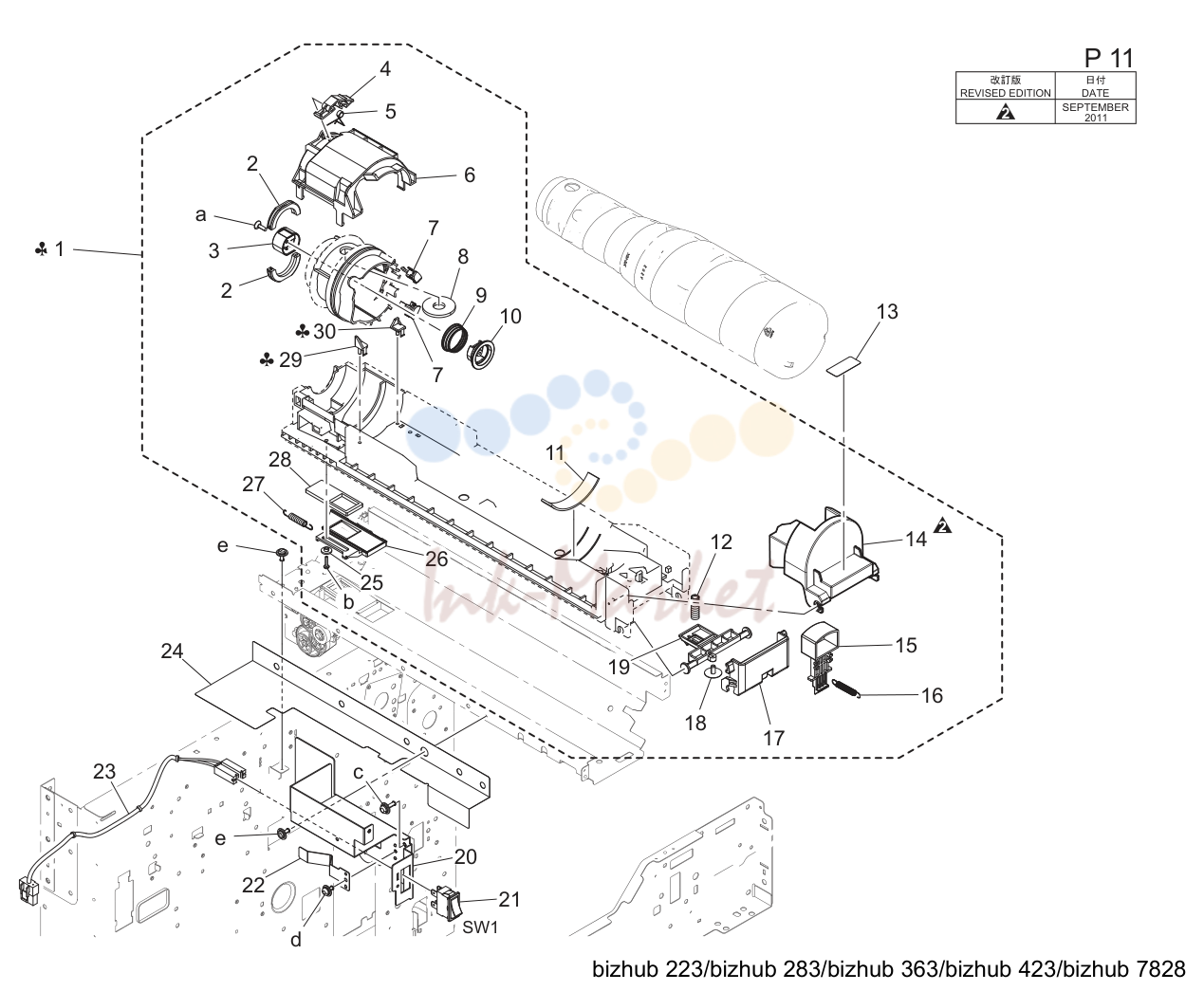

• Бункер секция (P11)

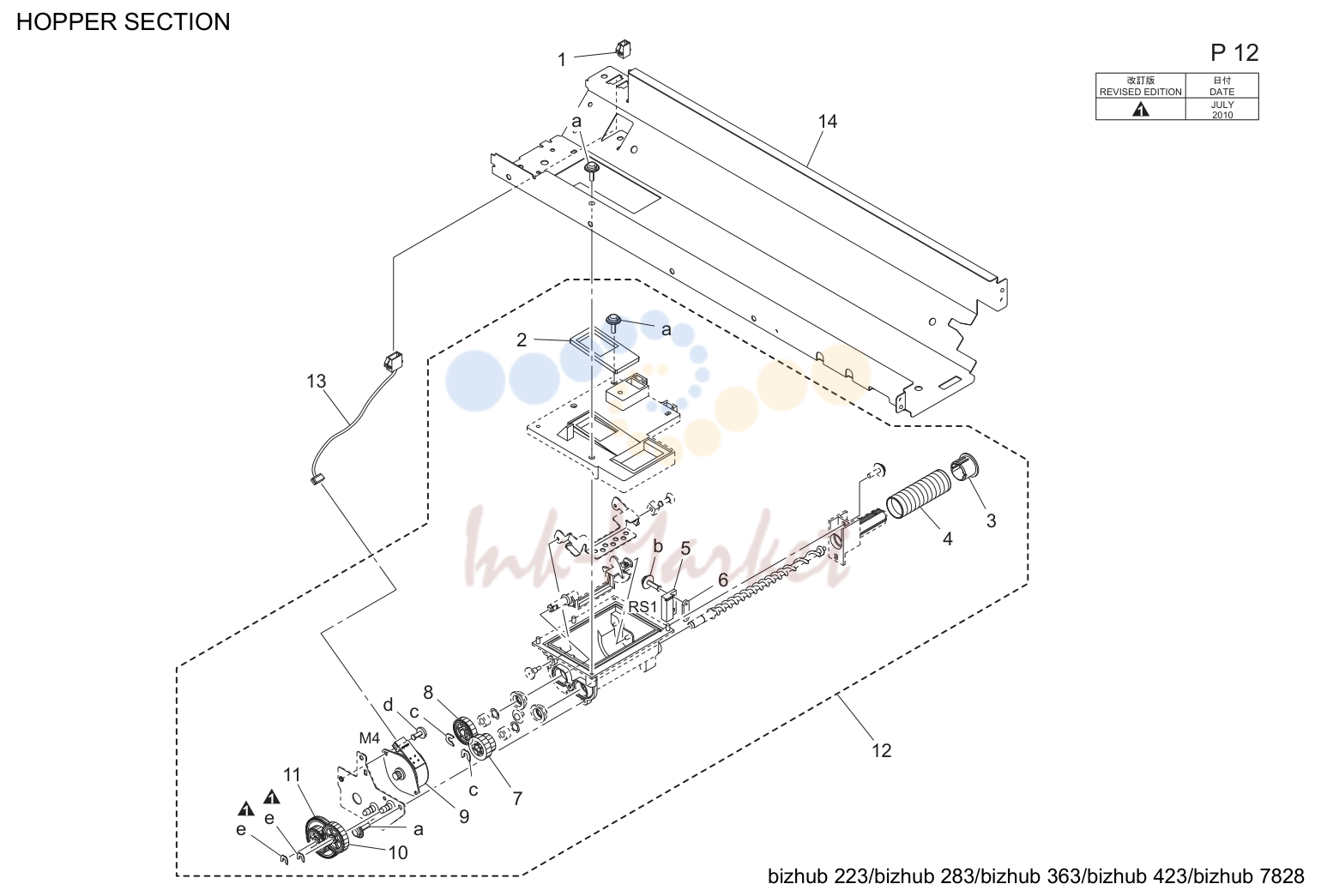

• Бункер секция (P12)

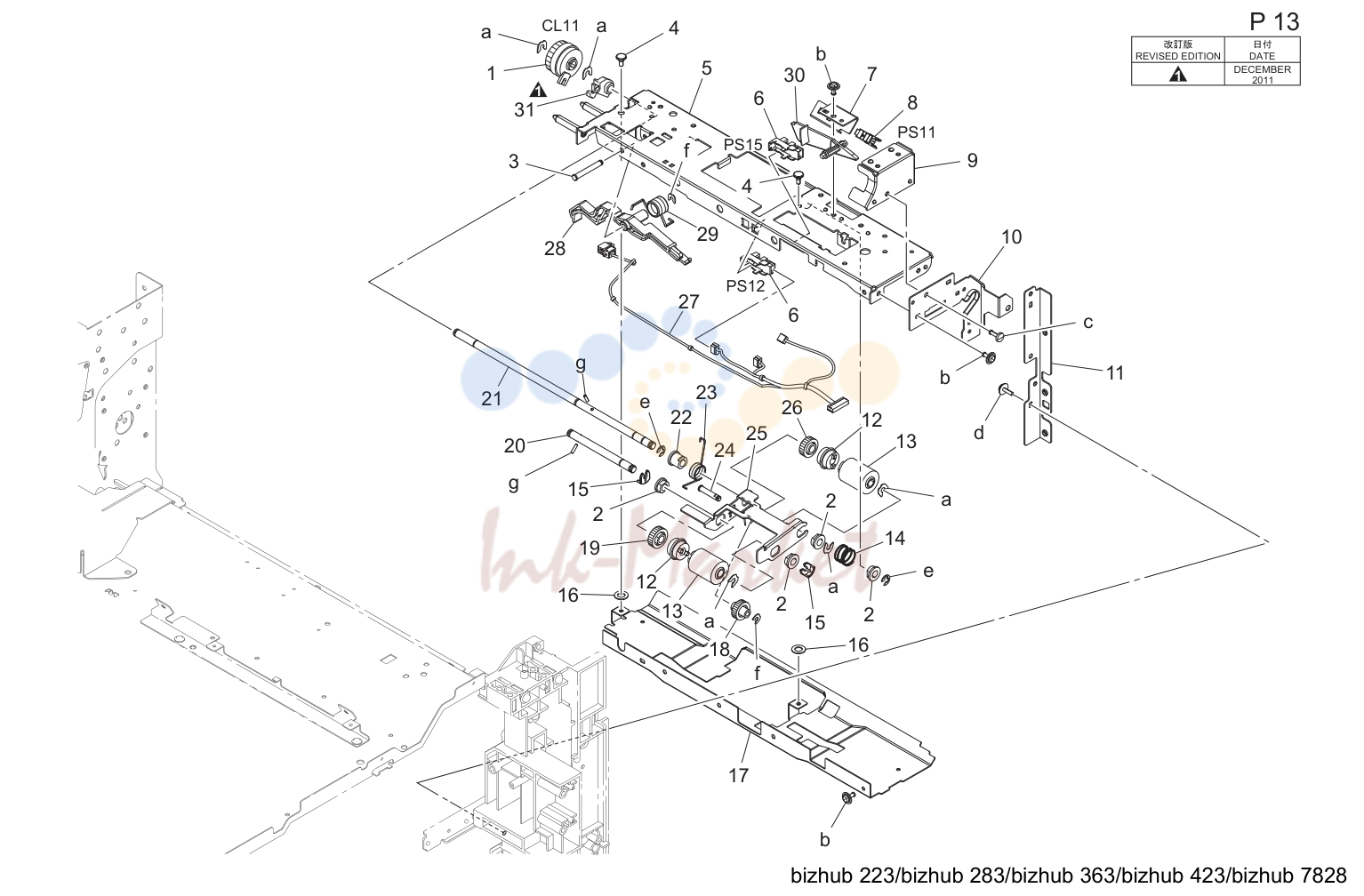

• 1st подача бумаги секция (P13)
• 1st подача бумаги секция (P14)

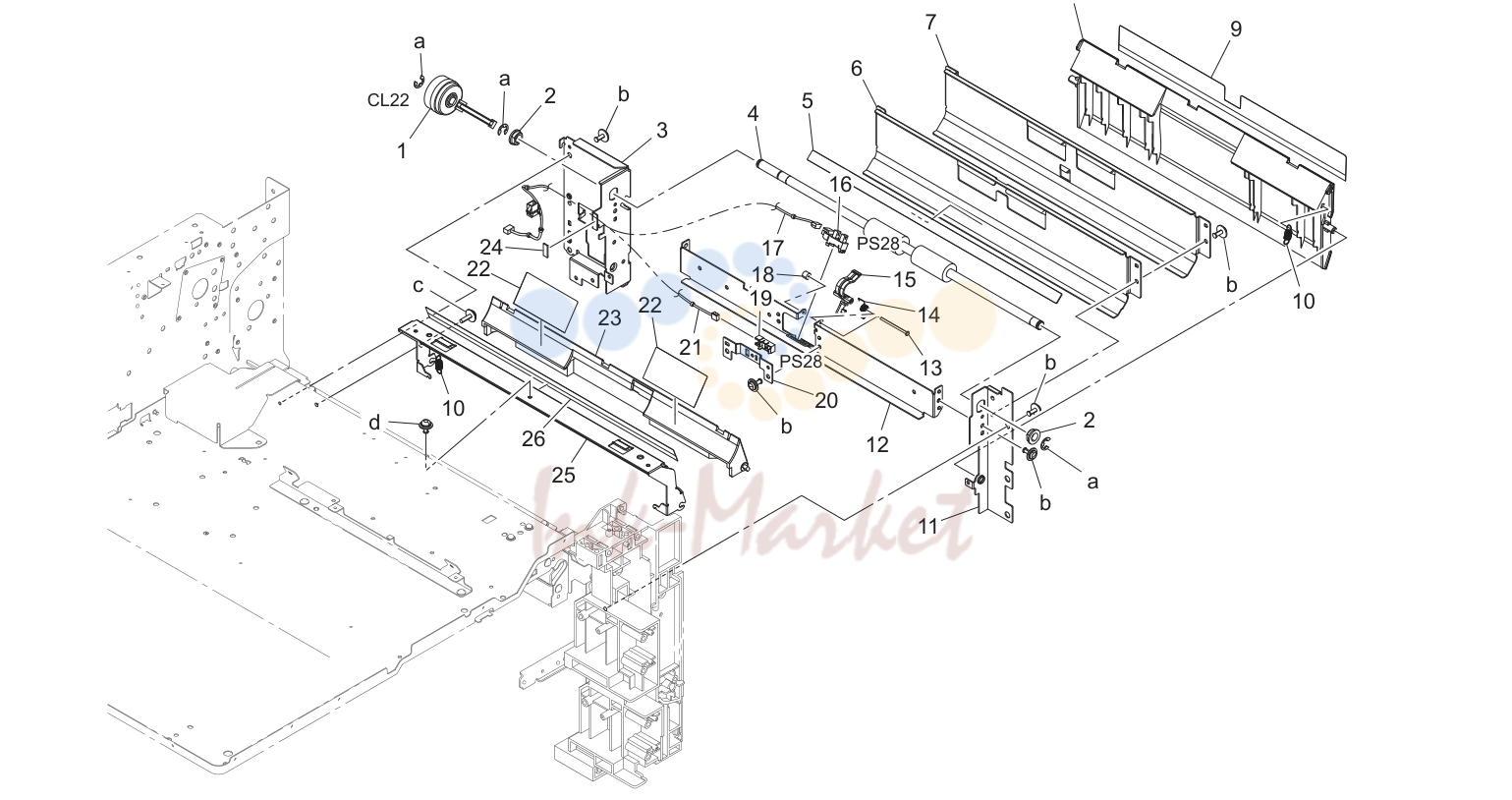

• 2nd подача бумаги секция (P15)

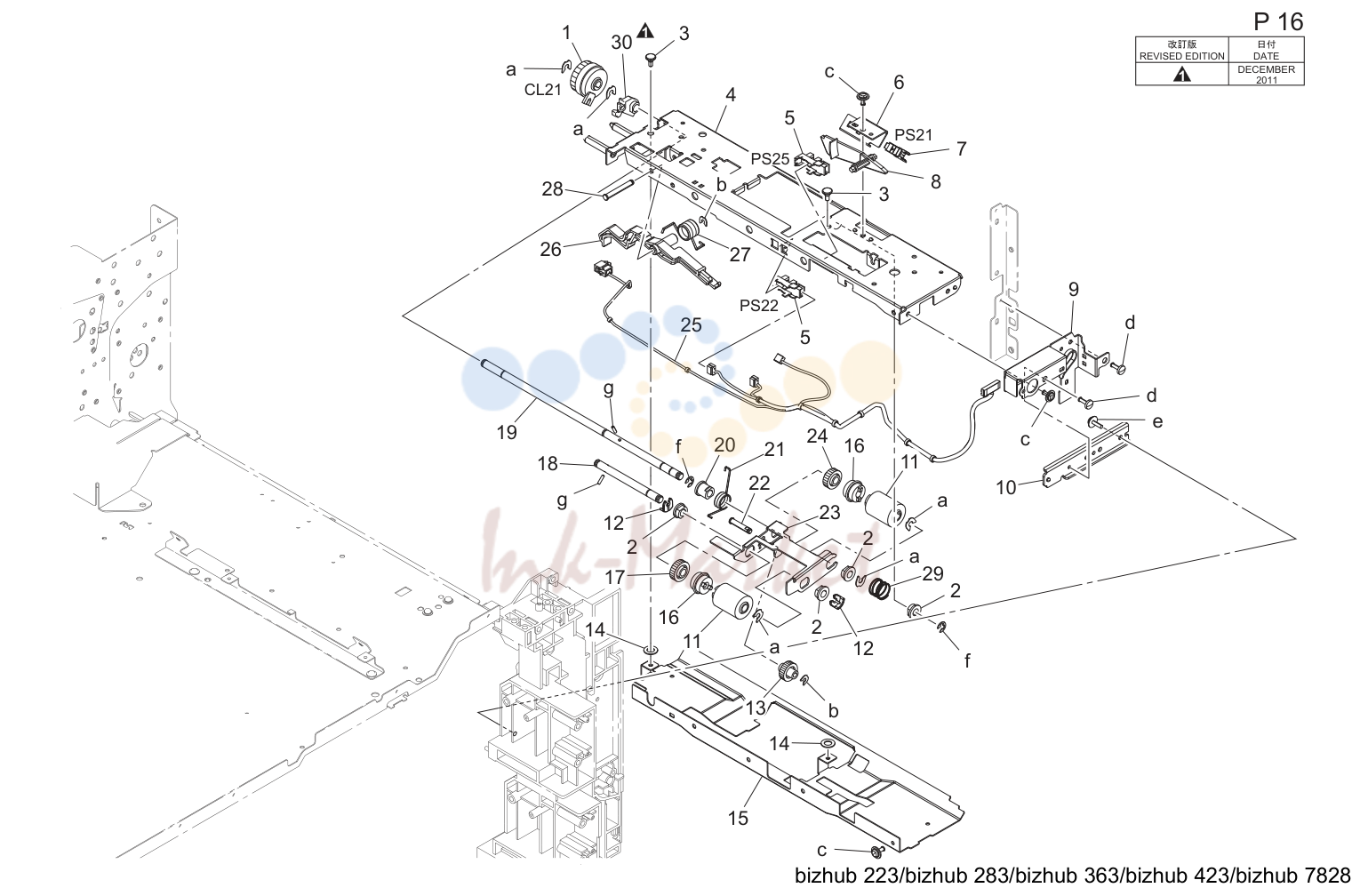

• 2nd подача бумаги секция (P16)

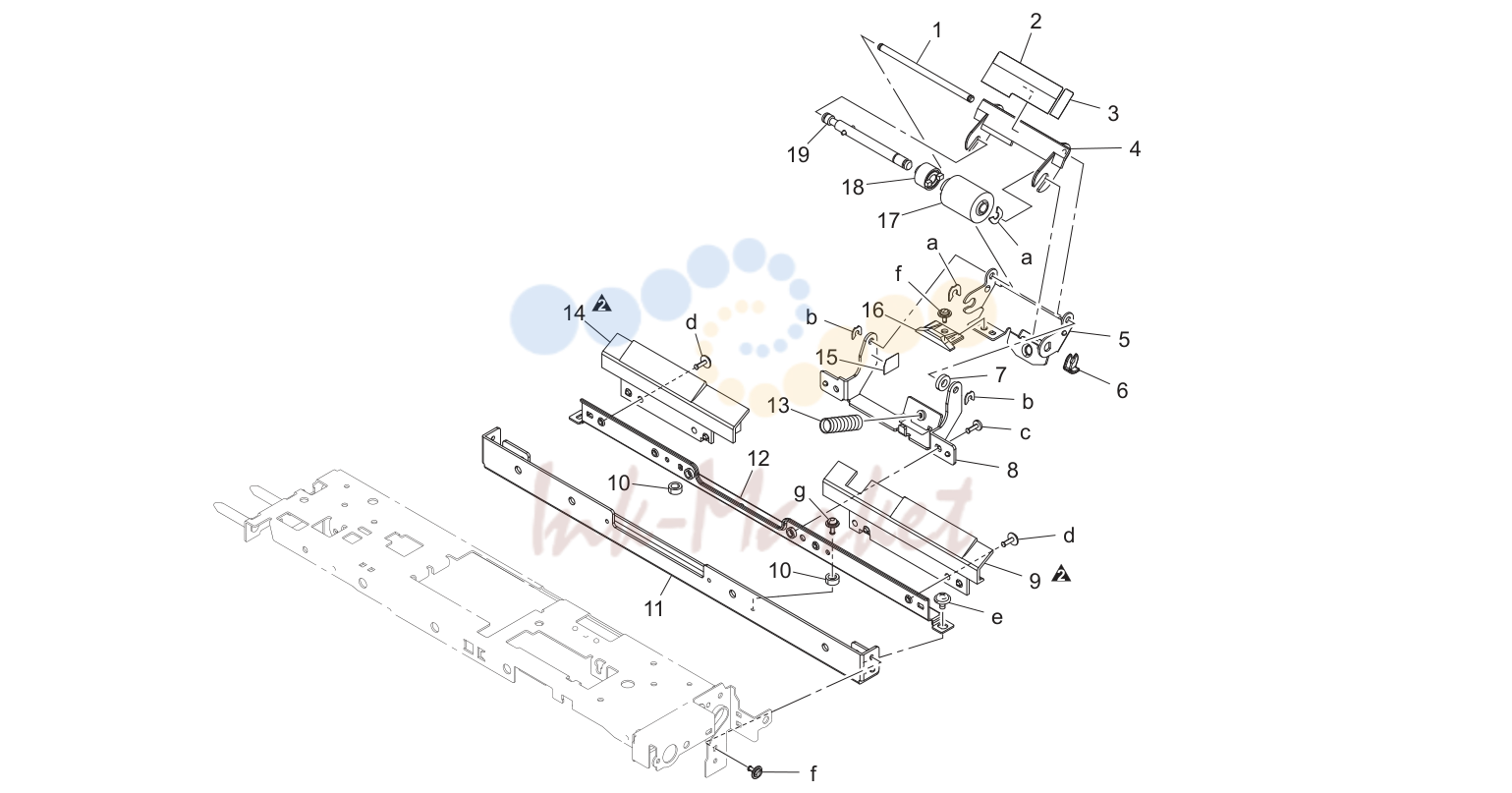

• 2nd подача бумаги секция (P17)

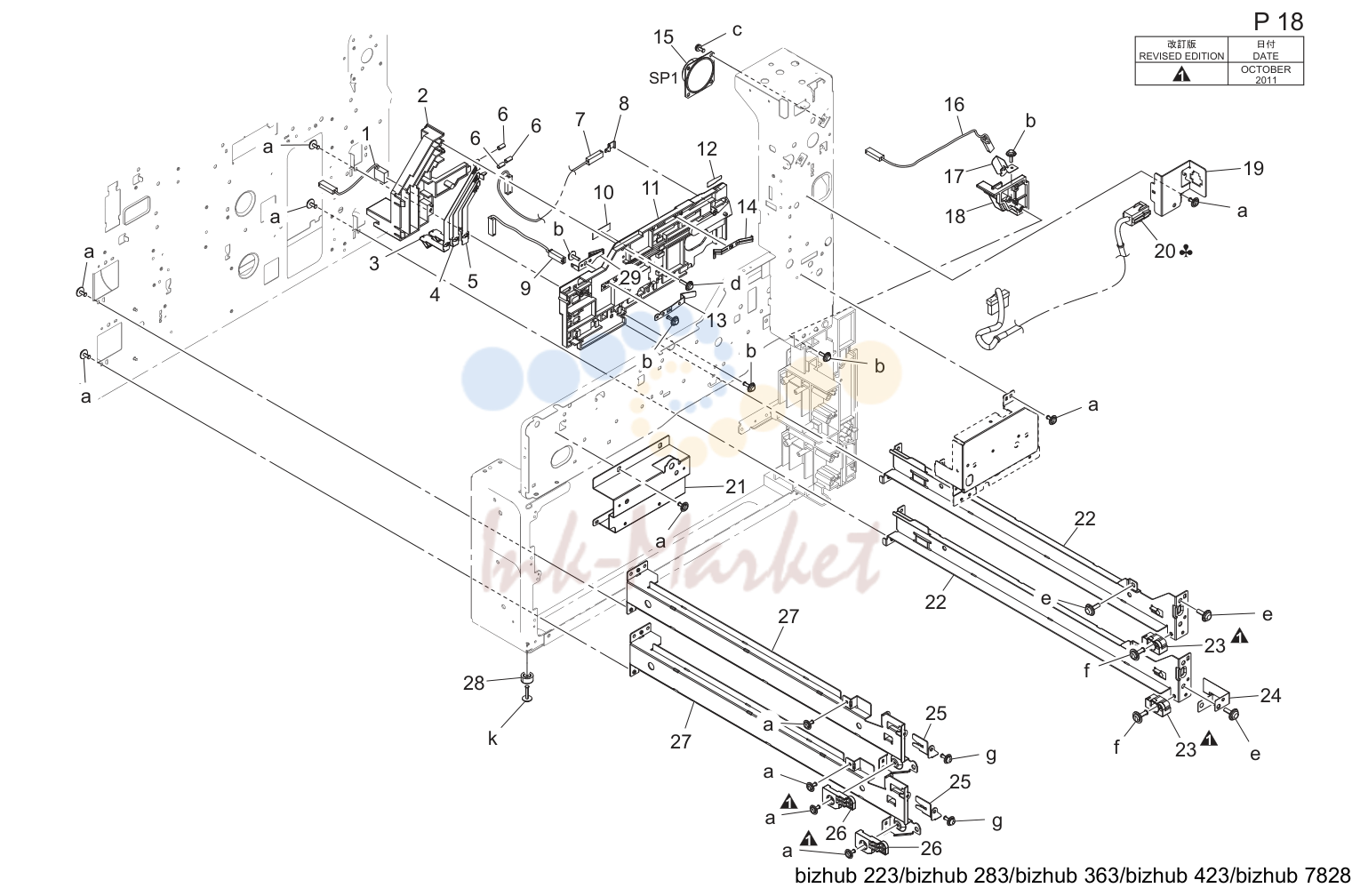

• Iu/ cassette rail секция (P18)

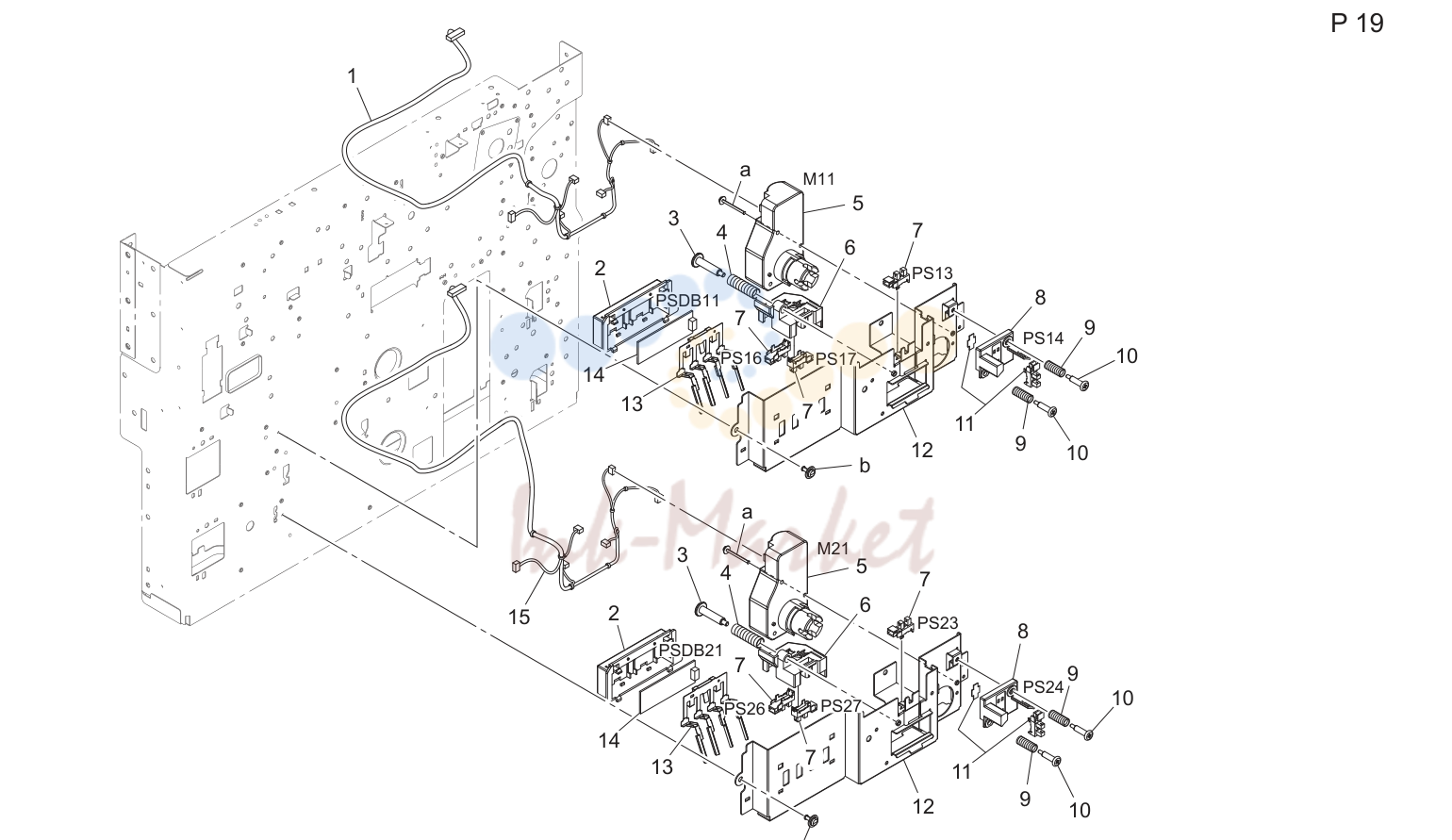

• Cassette size секция (P19)

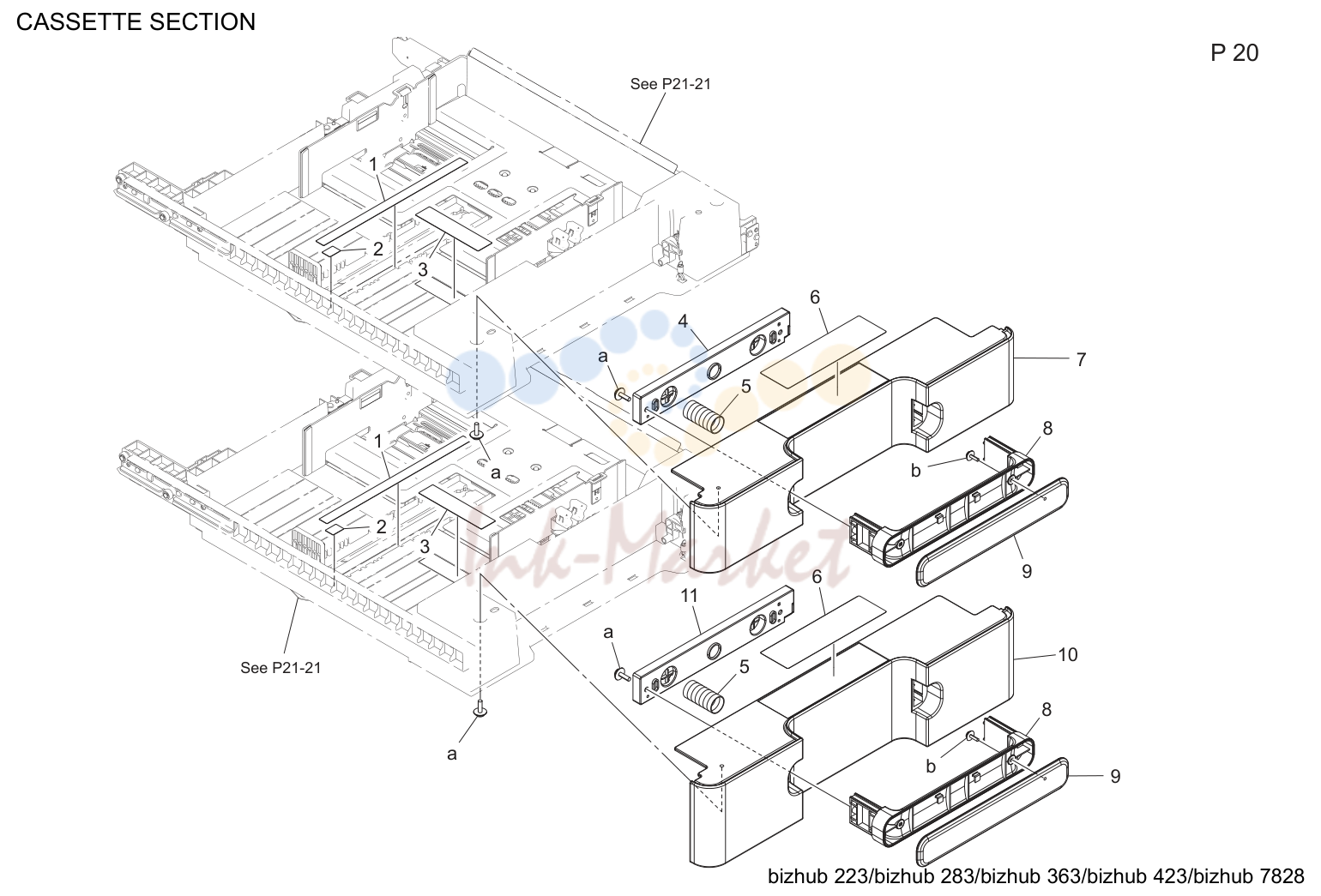

• Cassette секция (P20)

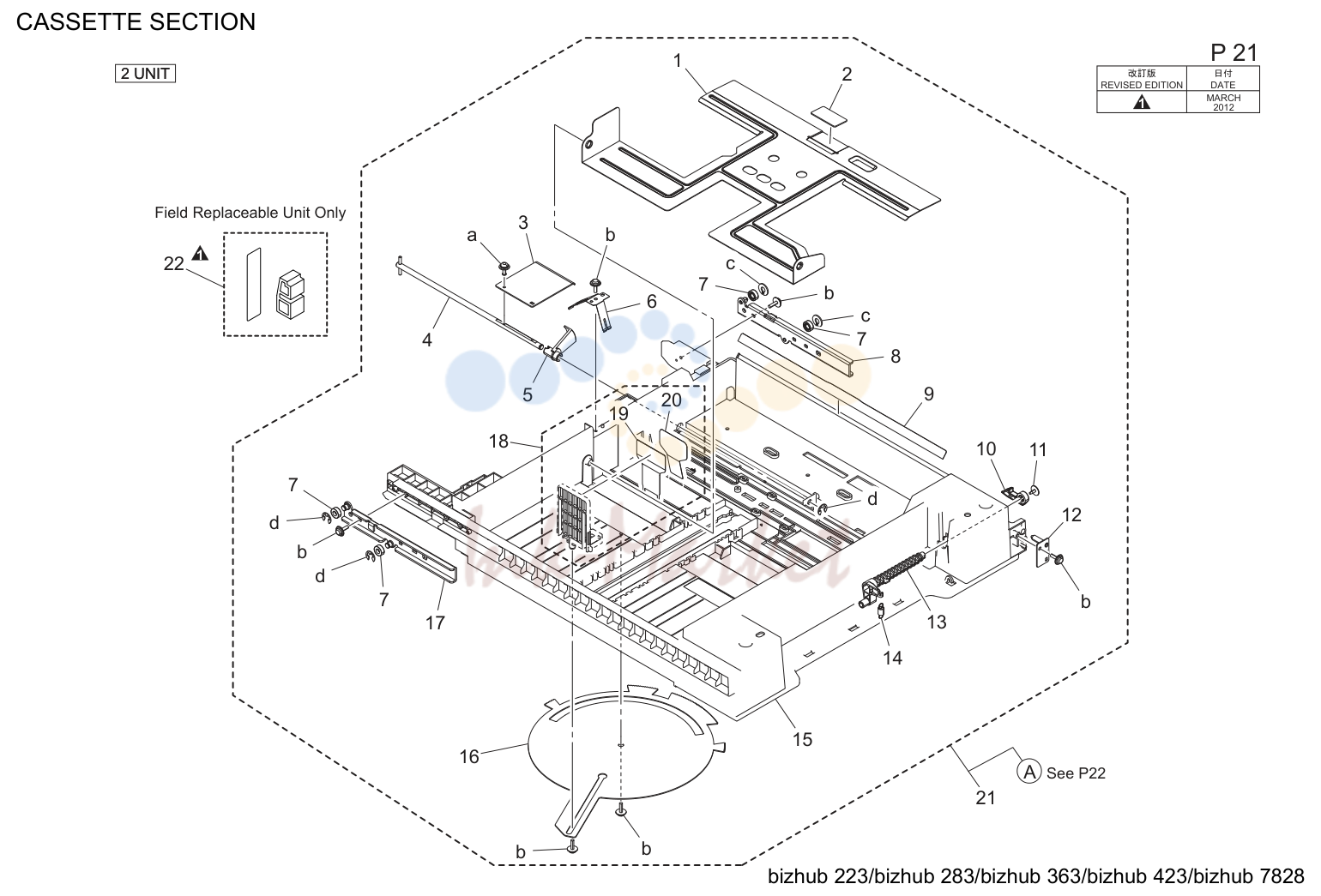

• Cassette секция (P21)

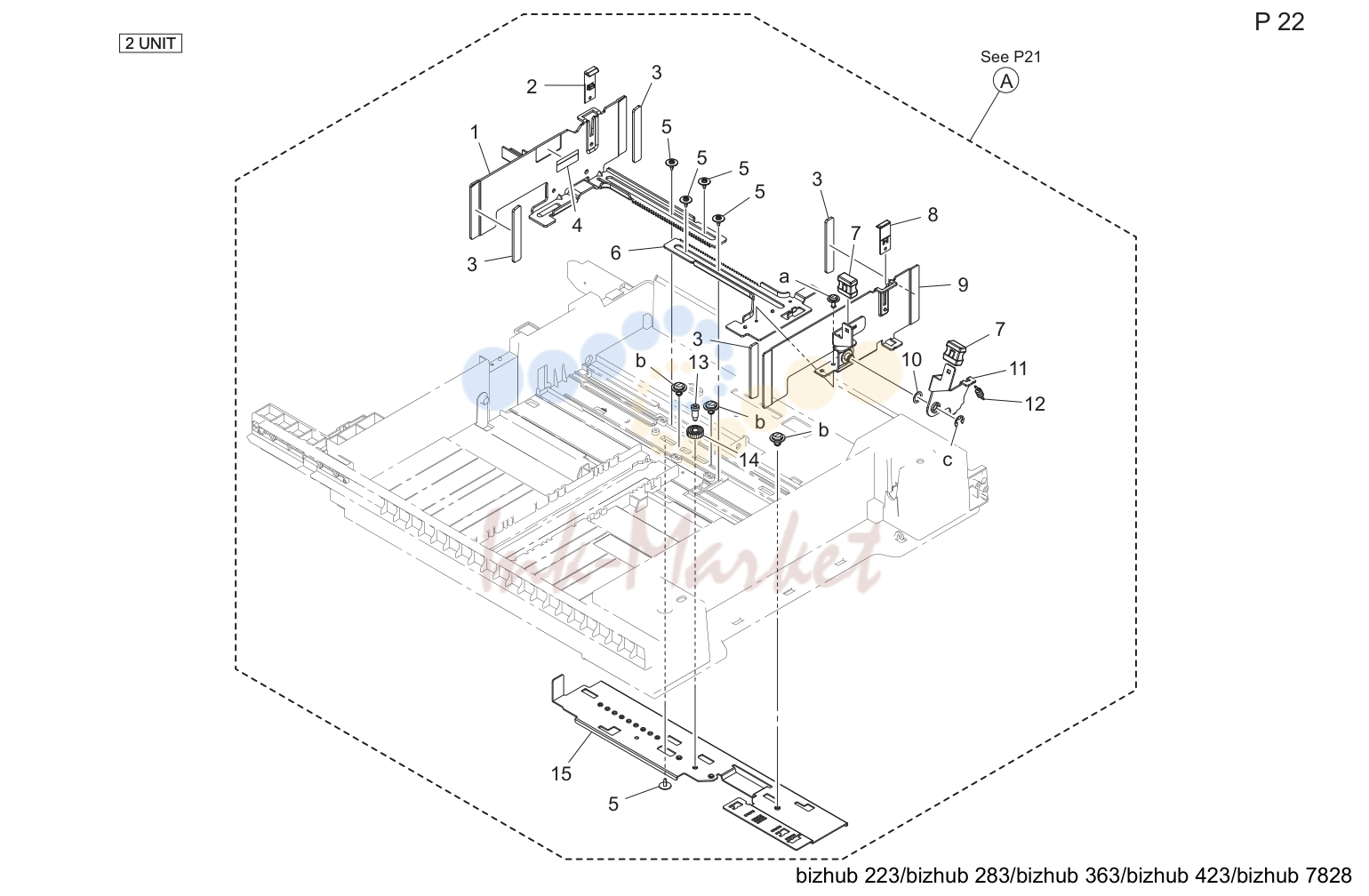

• Cassette секция (P22)

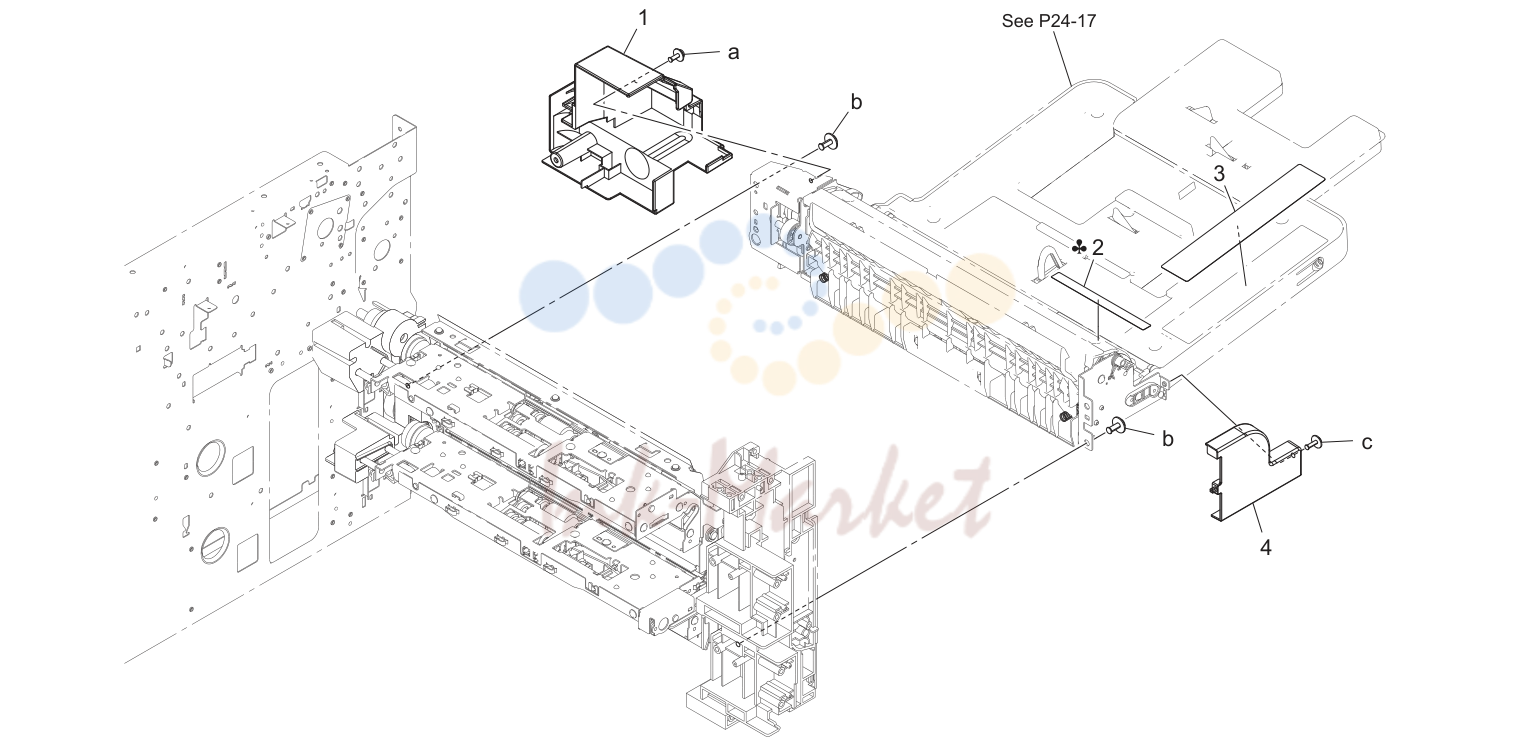

• Manual подача бумаги секция (P23)

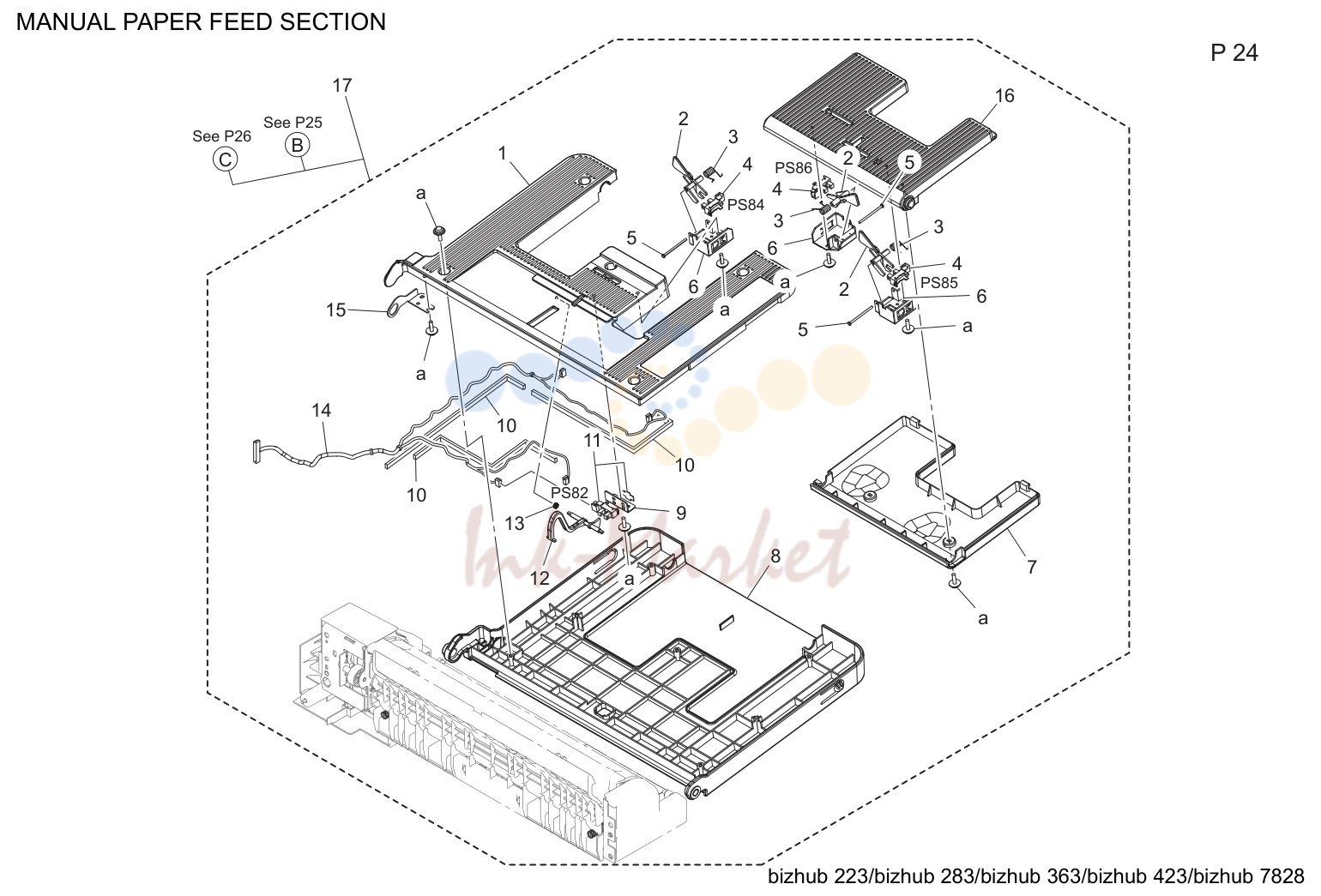

• Manual подача бумаги секция (P24)

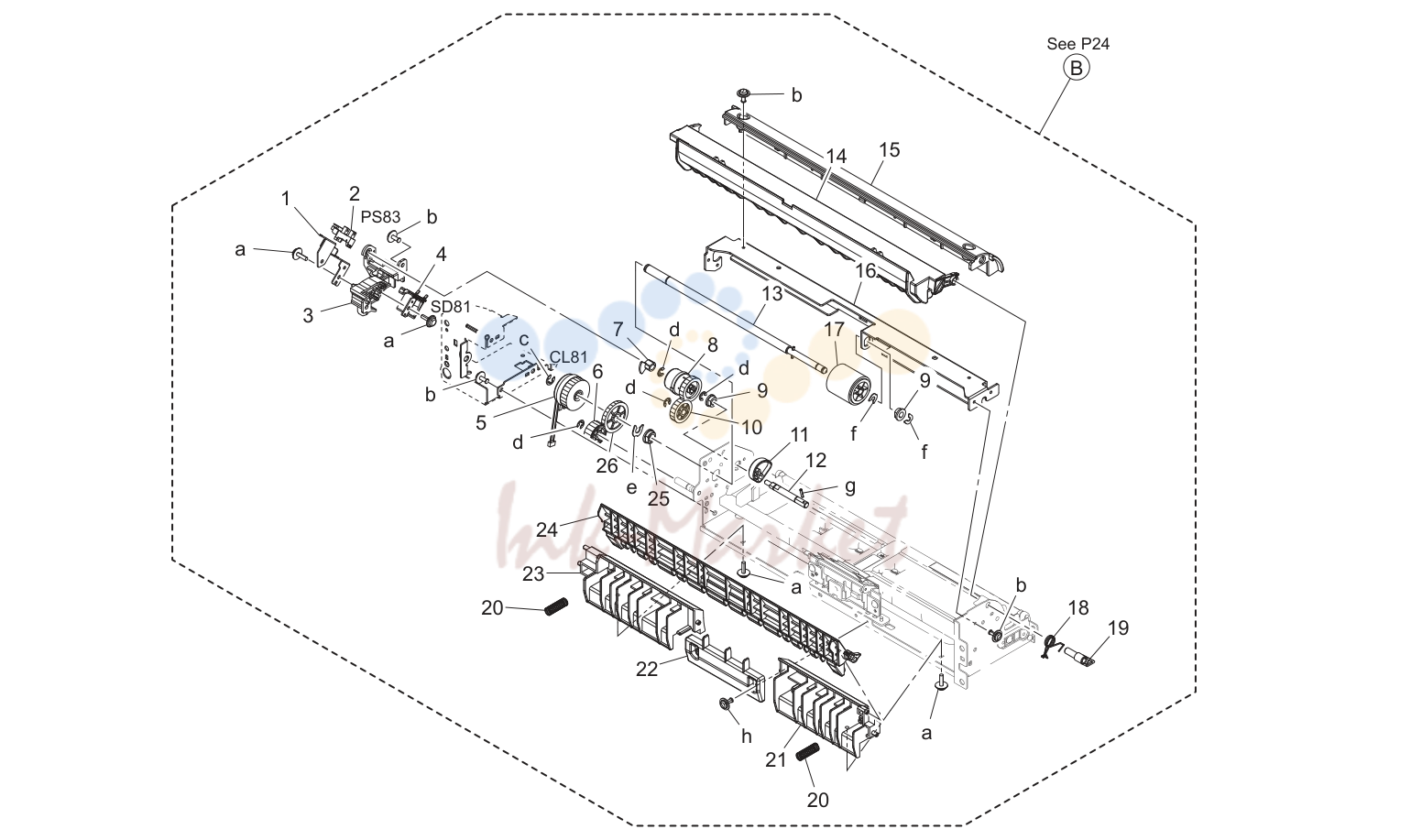

• Manual подача бумаги секция (P25)

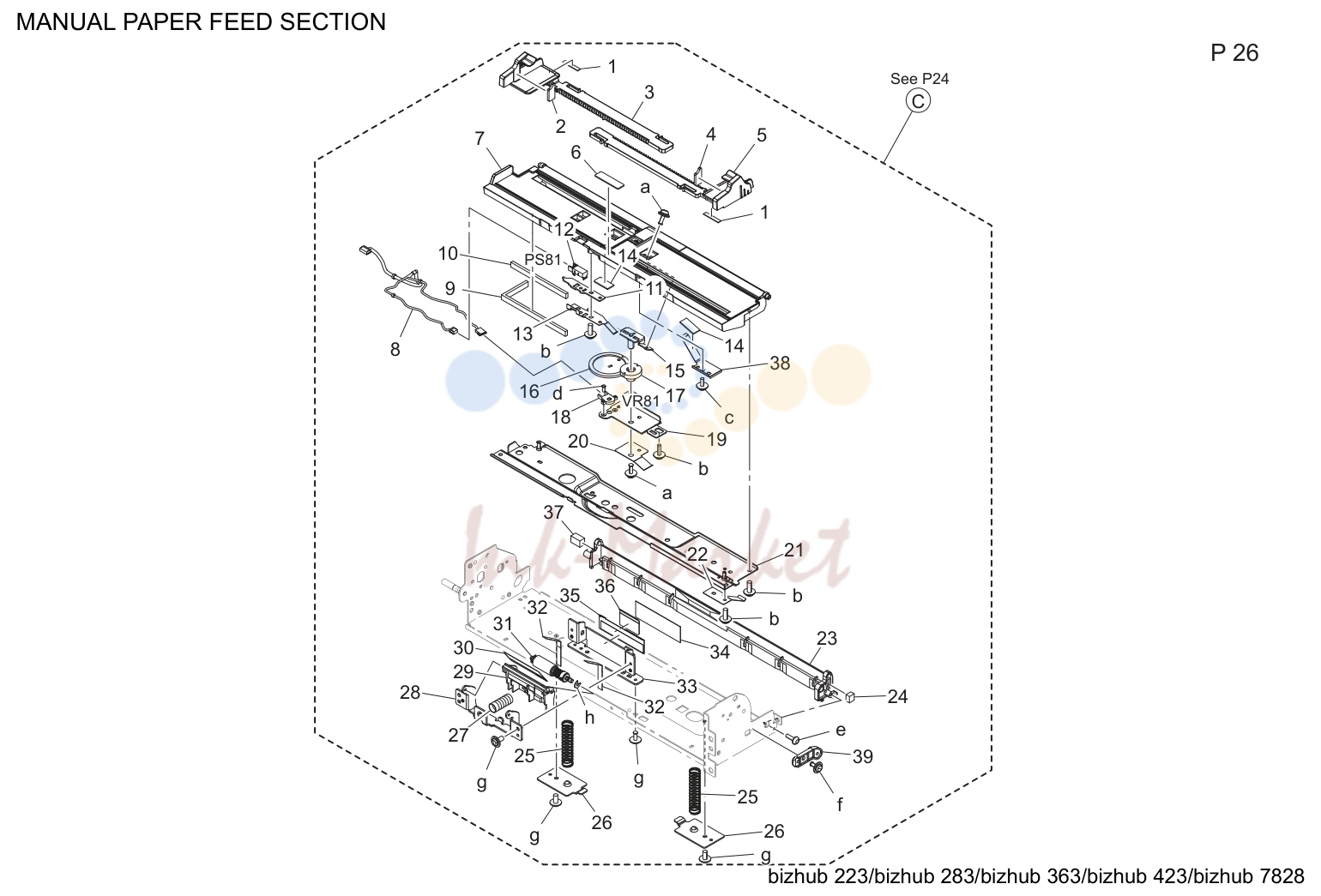

• Manual подача бумаги секция (P26)

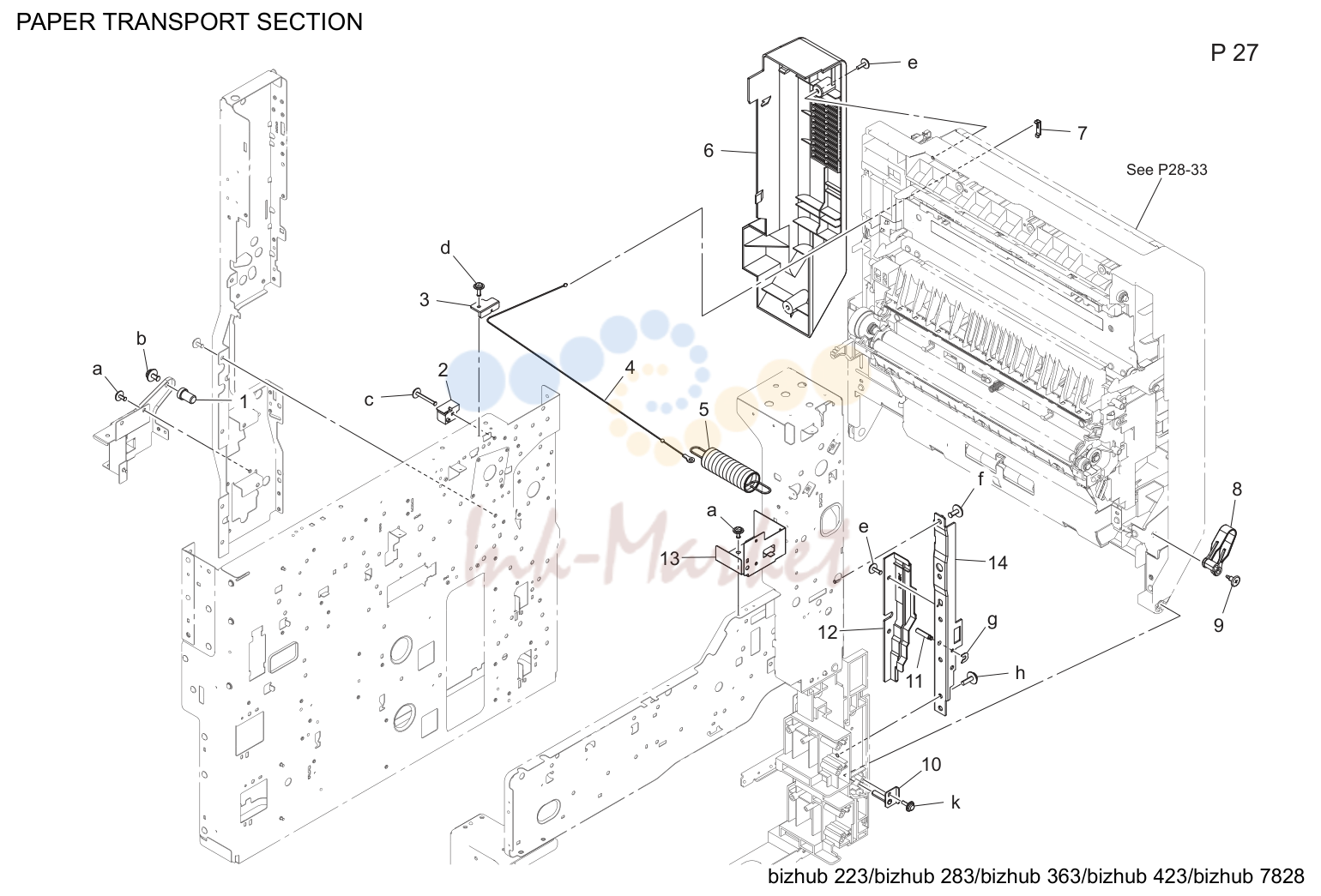

• Paper transport секция (P27)
• Paper transport секция (P28)
• Paper transport секция (P29)
• Paper transport секция (P30)
• Paper transport секция (P31)
• Печь (закрепление) секция (P32)
• Выход бумаги секция (P33)
• Выход бумаги секция (P34)
• Бункер/ подача бумаги drive секция (P35)
• Main drive секция (P36)
• Rear рама секция (P37)
• Electrical components (P38)
• Electrical components (P39)
• Wiring
• Wiring
• Wiring
• Wiring accessories and jigs
• Accessory детали (P44)

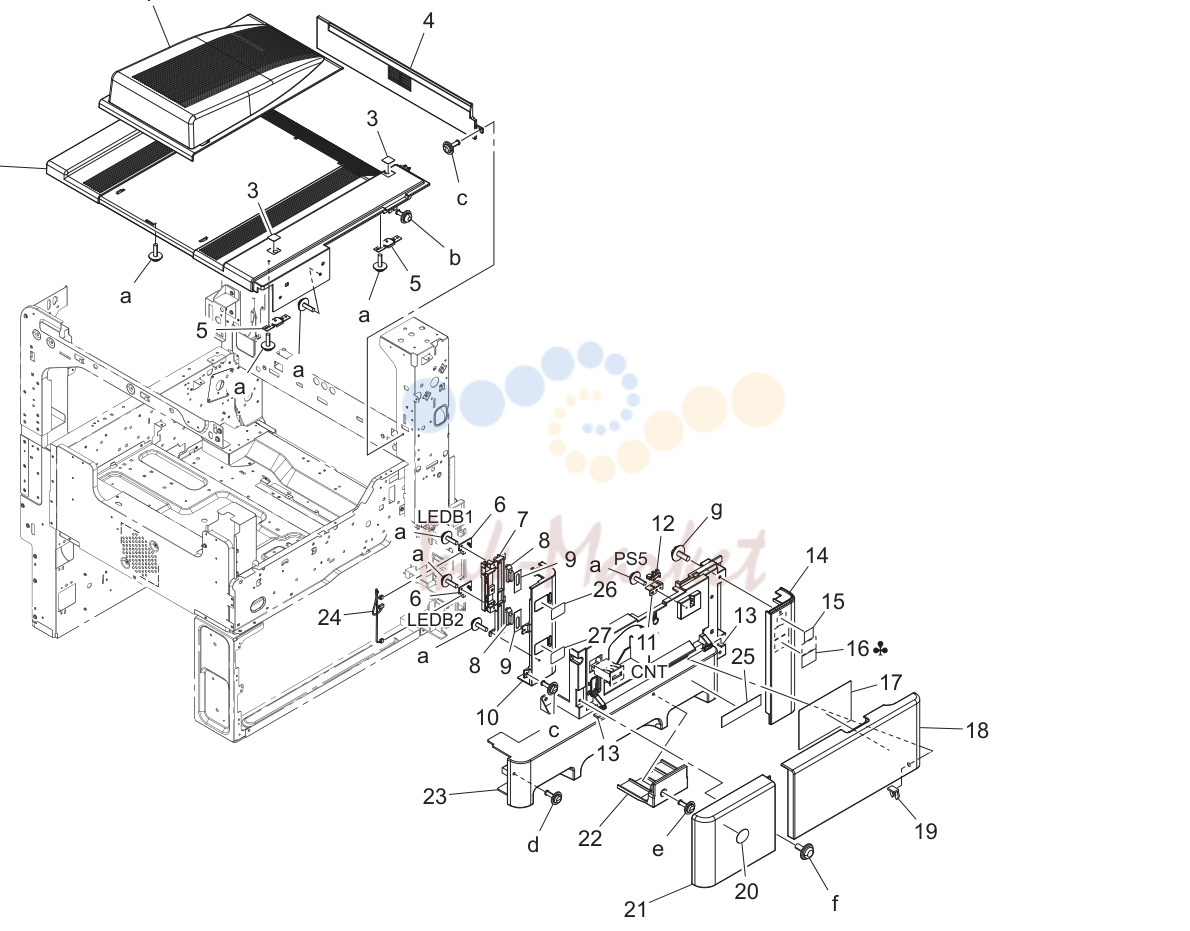

Внешние детали (P1)

№	Артикул	Альт. артикул	Описание
1	A0ED161002 запросить цену →		Tray
2	A1UD162001 запросить цену →		Крышка /upper
3	A02E941700 запросить цену →		Label jam/adu
4	A1UD161800 запросить цену →		Крышка
5	A1UD161500 запросить цену →		Креплениеing пластина
6	A00JH00D00 запросить цену →		Плата в сборе led1
7	A00J168301 запросить цену →		Light blocking крышка
8	A0ED162600 запросить цену →		Lens
9	A0ED162700 запросить цену →		Light blocking пластина
10	A1UD163002 запросить цену →		Крышка
11	J06323501 запросить цену →		Кронштейн
12	A108M50100 ✓ в наличии		Photointerrupter
13	A1UD106100 запросить цену →		Cushion
14	A1UD160901 запросить цену →		Крышка
15	A011946200 запросить цену →		Label emperon
16	A0ED946500 запросить цену →		Label
17	A1UD941300 запросить цену →		Label
18	A1UD160102 запросить цену →		Крышка /front
20	A00J945500 запросить цену →		Logo mark
21	A1UD160300 запросить цену →		Крышка /left front
22	A1UD160501 запросить цену →		Крышка /front
23	A1UD160202 запросить цену →		Крышка /front
24	A1UDN12601 запросить цену →		Indicating wiring
25	A1UG942200 запросить цену →		Label
25	A1UF942200 запросить цену →		Label
25	A1UE942200 запросить цену →		Label
25	A1UD942200 запросить цену →		Label
25	A1UF942500 запросить цену →		Label
26	A02E941800 запросить цену →		Label number 1
27	A02E941900 запросить цену →		Label number 2

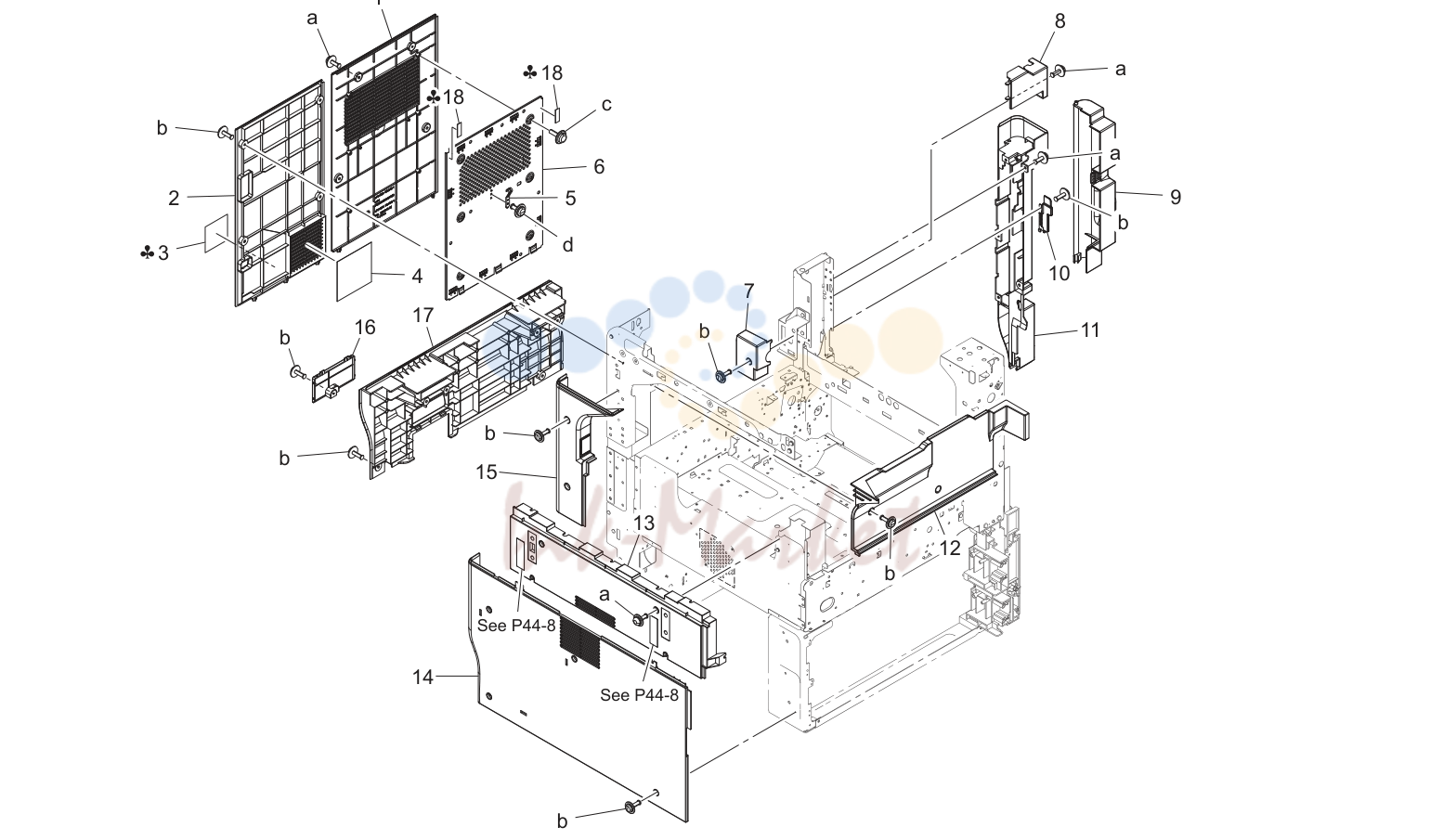

Внешние детали (P2)

№	Артикул	Альт. артикул	Описание
1	A1UD164101 запросить цену →		Крышка
2	A1UD164001 запросить цену →		Крышка
3	A00J945000 запросить цену →		Label only connect
4	A02E148400 запросить цену →		Filter
5	A1UD133400 запросить цену →		Пластина пружина
6	A1UD130301 запросить цену →		Shield крышка
7	A1UD161301 запросить цену →		Read крышка /rear
8	A1UD171301 запросить цену →		Read крышка
9	A1UD162600 запросить цену →		Крышка /right rear
10	A1UD162800 запросить цену →		Крышка
11	A1UD162502 запросить цену →		Крышка
12	A1UD161201 запросить цену →		Read крышка /rear
13	A1UD162202 запросить цену →		Tray /left
14	A1UD160701 запросить цену →		Крышка /left
15	A1UD160601 запросить цену →		Крышка /left
16	A1UD161101 запросить цену →		Крышка /rear
17	A1UD161001 запросить цену →		Крышка /rear
18	A1UDM90400 запросить цену →		Gasket

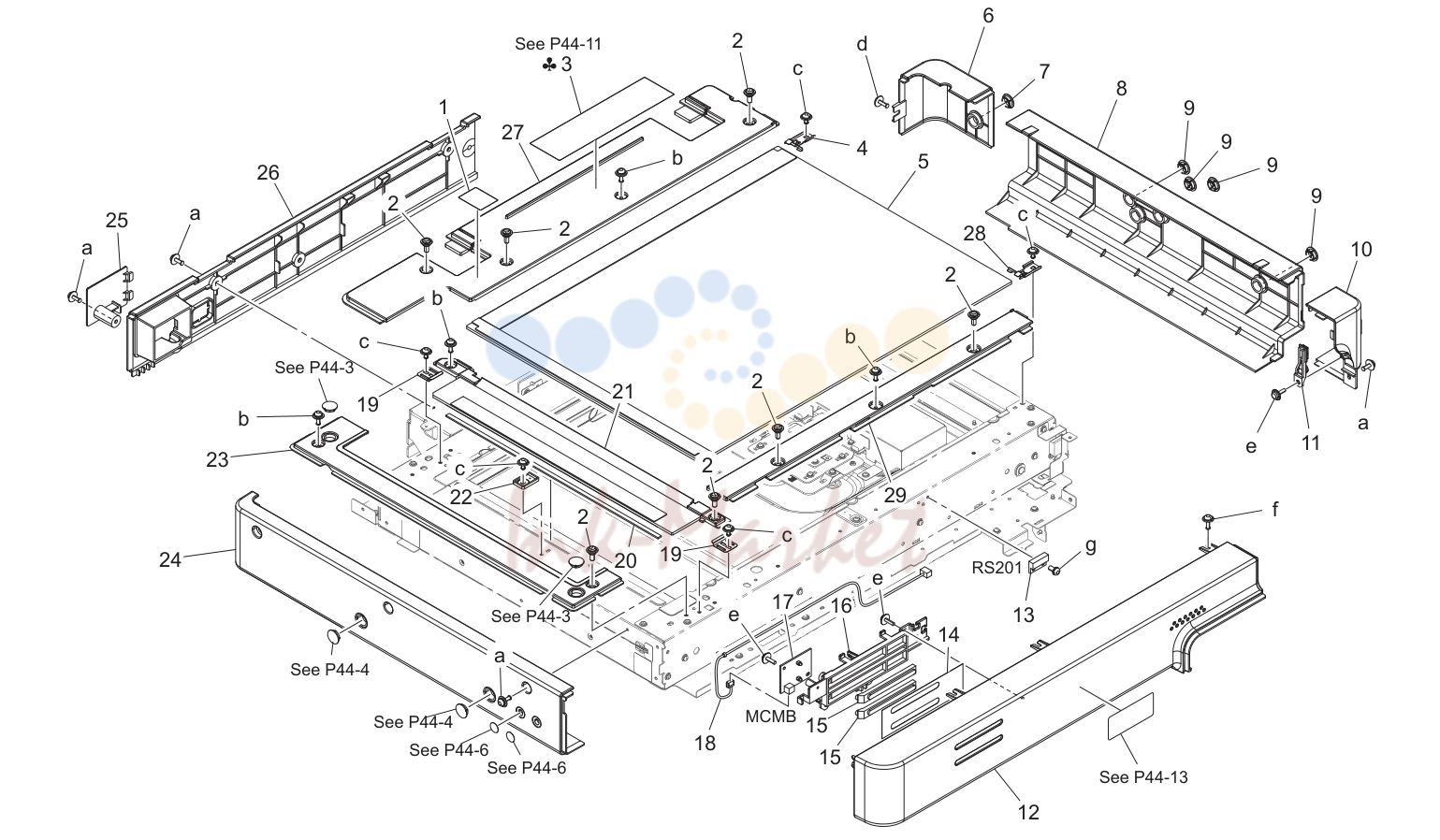

Крышка сканера (P3)

№	Артикул	Альт. артикул	Описание
1	A0ED940300 запросить цену →		Label print side
2	A00J169200 запросить цену →		Shoulder screw
3	A00J940200 запросить цену →		Label
3	A00J940100 запросить цену →		Label legal restiriction
4	A0ED268300 запросить цену →		Holding пластина
5	A0EDR72700 запросить цену →		Стекло оригинала в сборе
6	A1UD170500 запросить цену →		Read крышка /right rear
7	A02E167700 запросить цену →		Крышка
8	A1UD170400 запросить цену →		Read крышка /right
9	A00J169100 запросить цену →		Крышка
10	A1UD171101 запросить цену →		Read крышка
11	A1UD171500 запросить цену →		Read крышка
12	A0ED170100 запросить цену →		Read крышка /front
13	A1UDM50200 запросить цену →		Lead выключатель
14	A00J168902 запросить цену →		Light blocking пластина
15	A00J168202 запросить цену →		Lens /b
16	A00J168503 запросить цену →		Light blocking крышка /c
17	A00JH00E00 запросить цену →		Плата в сборе led2
18	A0EDN14500 запросить цену →		Сканер wiring /5
19	A0ED268800 запросить цену →		Holding пластина
20	A0ED268100 запросить цену →		Cushion
21	A1UDR70311 запросить цену →		Slit стекло в сборе
22	A0ED268700 запросить цену →		Regulating пластина
23	A0ED267500 запросить цену →		Крышка
24	A1UD170302 запросить цену →		Read крышка /left
25	A1UD171700 запросить цену →		Крышка /rear
26	A1UD170200 запросить цену →		Read крышка /rear
27	A1UD170700 запросить цену →		Read крышка
28	A0ED268200 запросить цену →		Holding пластина
29	A0ED170600 запросить цену →		Read крышка upper f

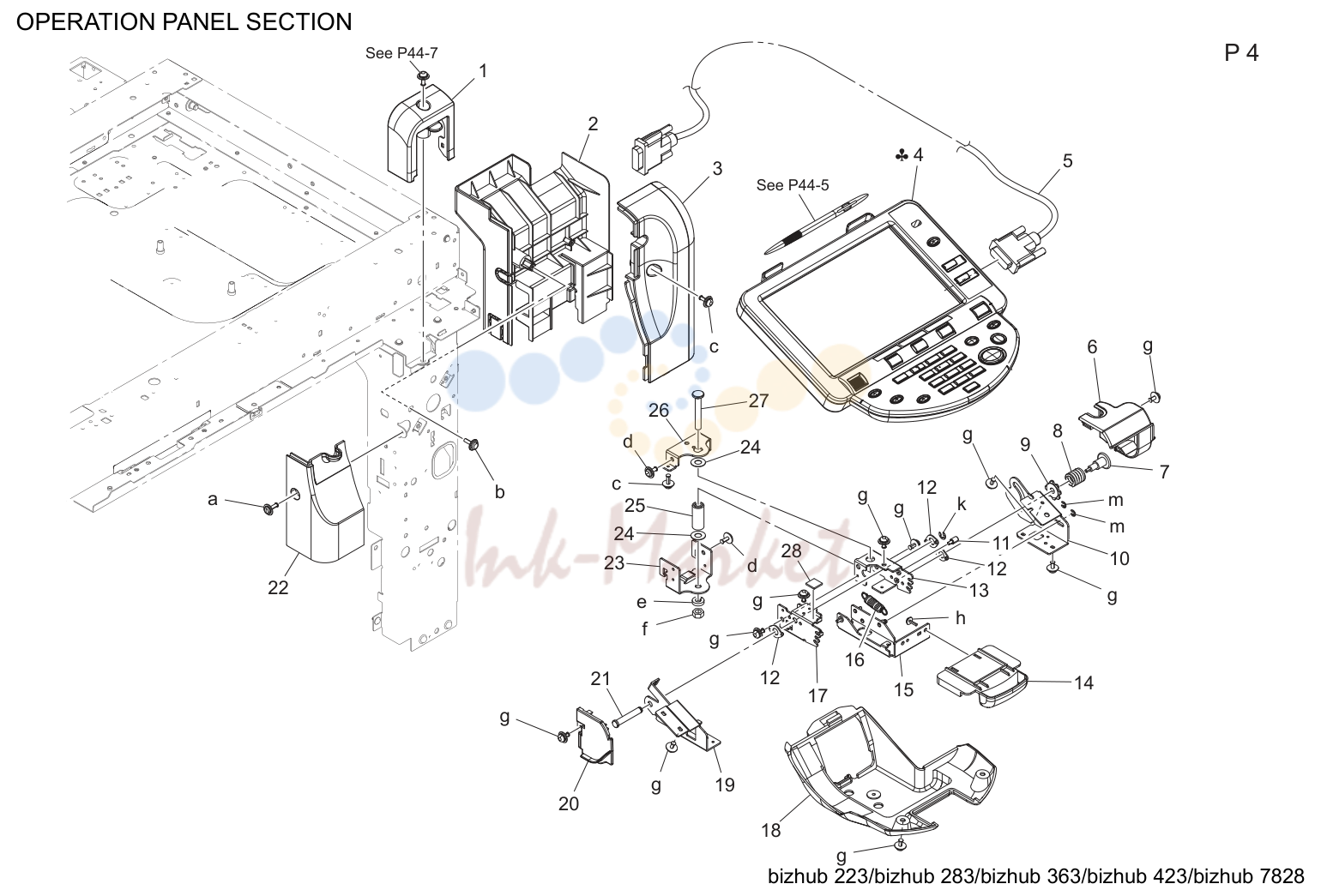

Operation панель секция (P4)

№	Артикул	Альт. артикул	Описание
1	A1UD171600 запросить цену →		Read крышка
2	A1UD171202 запросить цену →		Read крышка /inside
3	A1UD171400 запросить цену →		Read крышка
4	A0P0M70503 запросить цену →		Панель в сборе
4	A0P0M70603 запросить цену →		Панель в сборе
4	A0P0M70703 запросить цену →		Панель в сборе
4	A0P0M70802 запросить цену →		Панель в сборе
4	A0P0M70902 запросить цену →		Панель в сборе
5	A1UDN12D00 запросить цену →		Ope.узел кабель
6	A1UD167900 запросить цену →		Крышка
7	A1UD192200 запросить цену →		Shoulder screw /1
8	A1UD192700 запросить цену →		Compressing coil пружина
9	A1UD192000 запросить цену →		Washer
10	A1UD191500 запросить цену →		Креплениеing пластина
11	A1UD192400 запросить цену →		Shoulder screw /2
12	A1UD192900 запросить цену →		Washer
13	A1UD191400 запросить цену →		Рычаг
14	A1UD192500 запросить цену →		Handle
15	A1UD192300 запросить цену →		Рычаг
16	A0ED192600 запросить цену →		Pulling пружина
17	A1UD191300 запросить цену →		Рычаг
18	A1UD169400 запросить цену →		Крышка
19	A1UD191600 запросить цену →		Креплениеing пластина
20	A1UD168000 запросить цену →		Крышка
21	A1UD192800 запросить цену →		Support вал
22	A1UD171000 запросить цену →		Read крышка /right front
23	A1UD191200 запросить цену →		Креплениеing пластина
24	A00J191900 запросить цену →		Washer
25	A00J191700 запросить цену →		Collar
26	A1UD191100 запросить цену →		Креплениеing пластина
27	A00J191800 запросить цену →		Support screw
28	A1UD193000 запросить цену →		Stopper

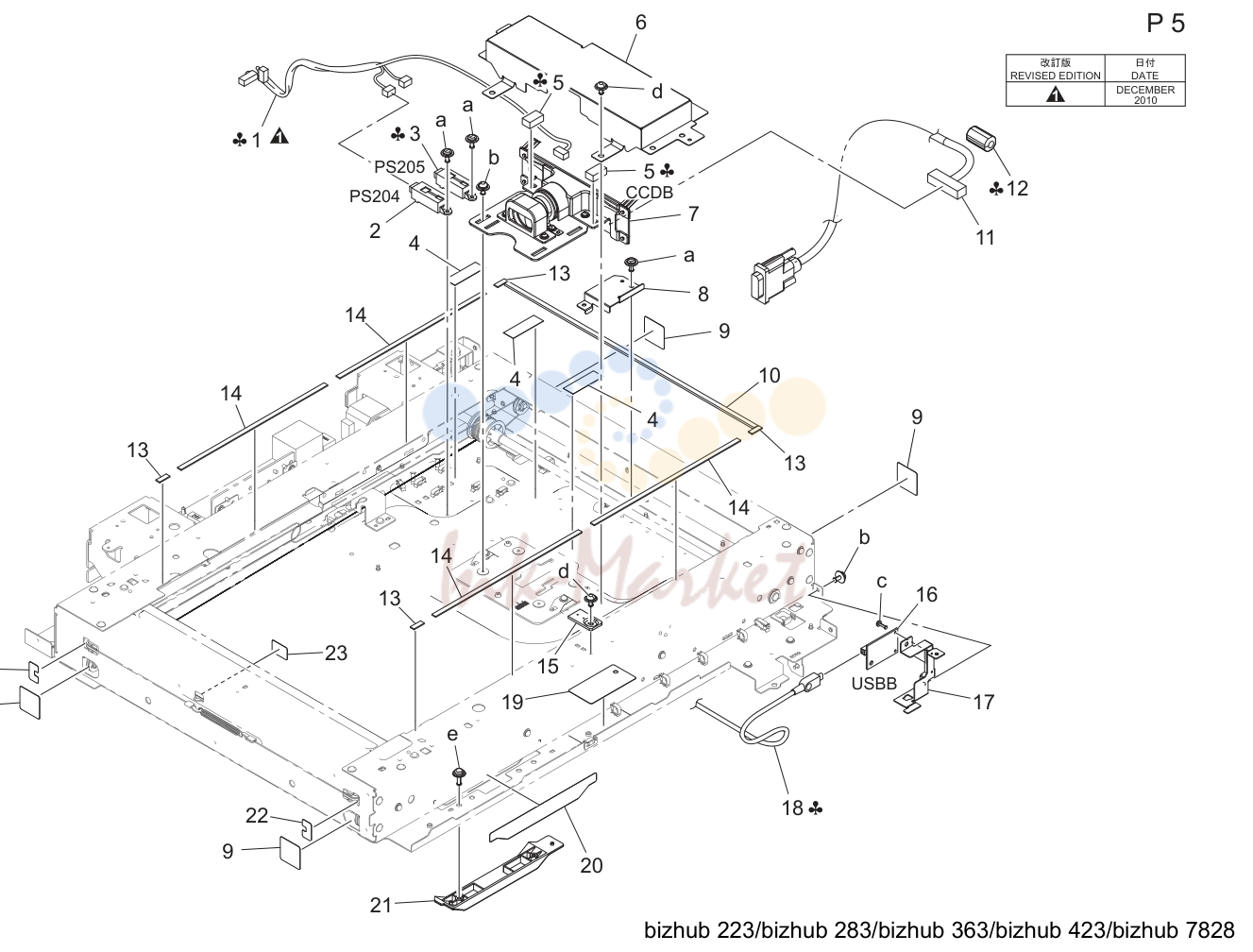

Ccd секция (P5)

№	Артикул	Альт. артикул	Описание
1	A1UDN10400 запросить цену →		Сканер wiring /4
1	A1UDN10902 запросить цену →		Сканер wiring /9
5	A1UDM90200 запросить цену →		Gasket
6	A1UD279000 запросить цену →		Креплениеing пластина /в сборе
7	A1UDR71700 запросить цену →		Ccd в сборе
8	A0ED281700 запросить цену →		Креплениеing пластина
9	A0ED262500 запросить цену →		Уплотнитель
10	A0ED267300 запросить цену →		Cushion
11	A1UDN10000 запросить цену →		Interface кабель
13	A0ED268500 запросить цену →		Уплотнитель
14	A0ED268400 запросить цену →		Уплотнитель
15	A00J265300 запросить цену →		Regulating пластина
16	A0P0H02500 запросить цену →		Плата в сборе(плата-ucn в сборе)
17	A1UD281800 запросить цену →		Креплениеing пластина
18	A1UDN14001 запросить цену →		Interface кабель
18	A1UDN14101 запросить цену →		Interface кабель
19	A0ED263200 запросить цену →		Уплотнитель
20	A0ED262400 запросить цену →		Уплотнитель
21	A0ED262300 запросить цену →		Крышка
22	A0ED262700 запросить цену →		Уплотнитель
23	A0ED262600 запросить цену →		Уплотнитель

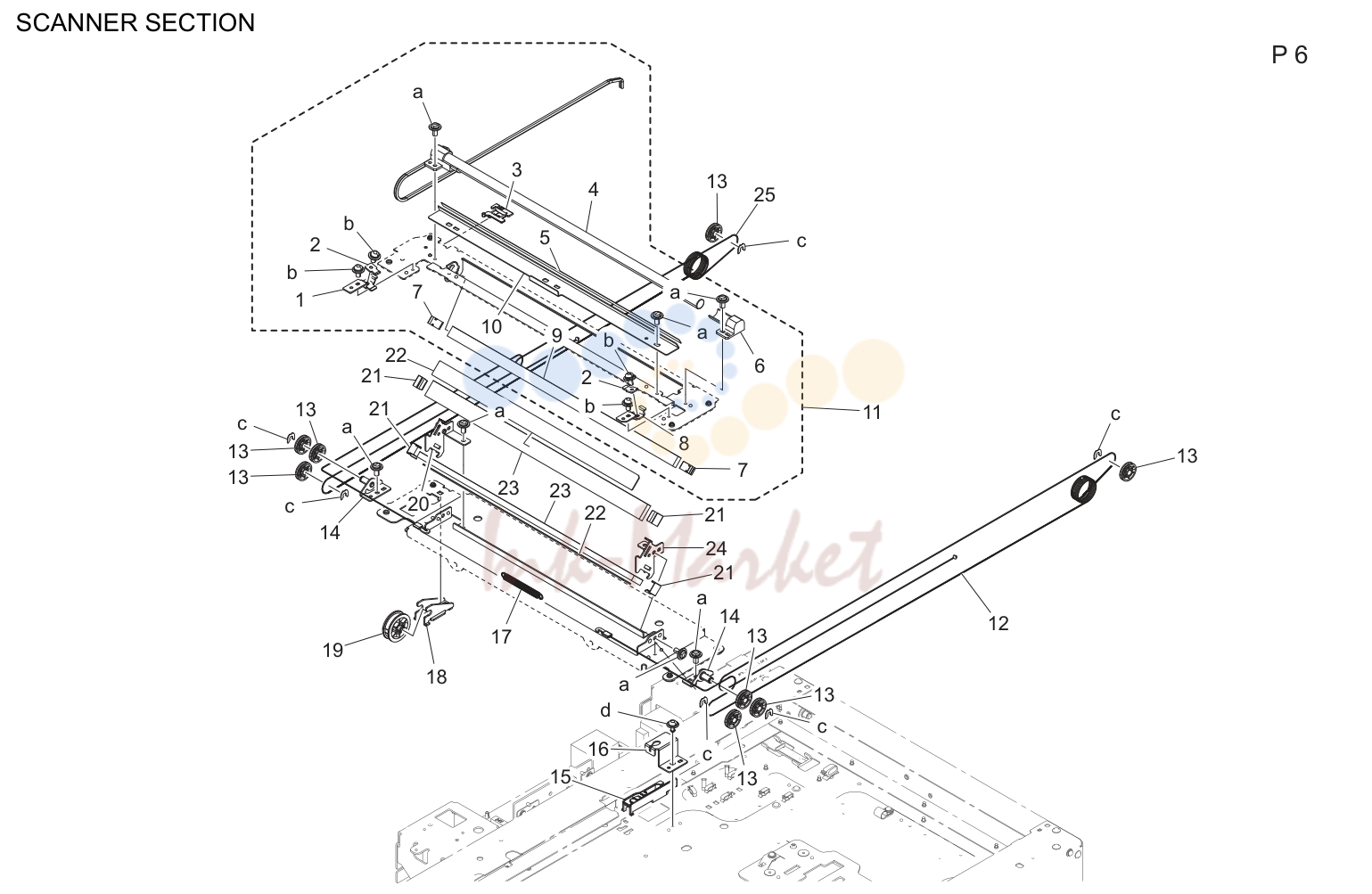

Сканер секция (P6)

№	Артикул	Альт. артикул	Описание
1	A0ED270700 запросить цену →		Креплениеing пластина
2	A0ED270900 запросить цену →		Pressing пластина
3	A0ED270600 запросить цену →		Направляющая
4	A0EDM31000 запросить цену →		Lamp
5	A02E270800 запросить цену →		Уплотнитель
6	A0ED270500 запросить цену →		Держатель
7	A0ED271300 запросить цену →		Пластина пружина
8	A0ED270800 запросить цену →		Креплениеing пластина
9	A0ED271200 запросить цену →		Mirror
10	A0ED270400 запросить цену →		Креплениеing пластина
11	A0EDR72800 запросить цену →		1st slider в сборе
12	A0ED275100 запросить цену →		Wire
13	A0ED273600 запросить цену →		Pulley
14	A0ED273700 запросить цену →		Креплениеing пластина
15	A0ED281200 запросить цену →		Направляющая
16	A0ED276200 запросить цену →		Креплениеing пластина
17	A0ED276301 запросить цену →		Pulling пружина
18	A0ED274000 запросить цену →		Направляющая part
19	A0ED273900 запросить цену →		Pulley
20	A0ED273400 запросить цену →		Креплениеing пластина
21	A0ED274400 запросить цену →		Пластина пружина
22	A0ED274200 запросить цену →		Vibrationproof пластина
23	A0ED274300 запросить цену →		Mirror
24	A0ED273300 запросить цену →		Креплениеing пластина
25	A0ED275200 запросить цену →		Wire

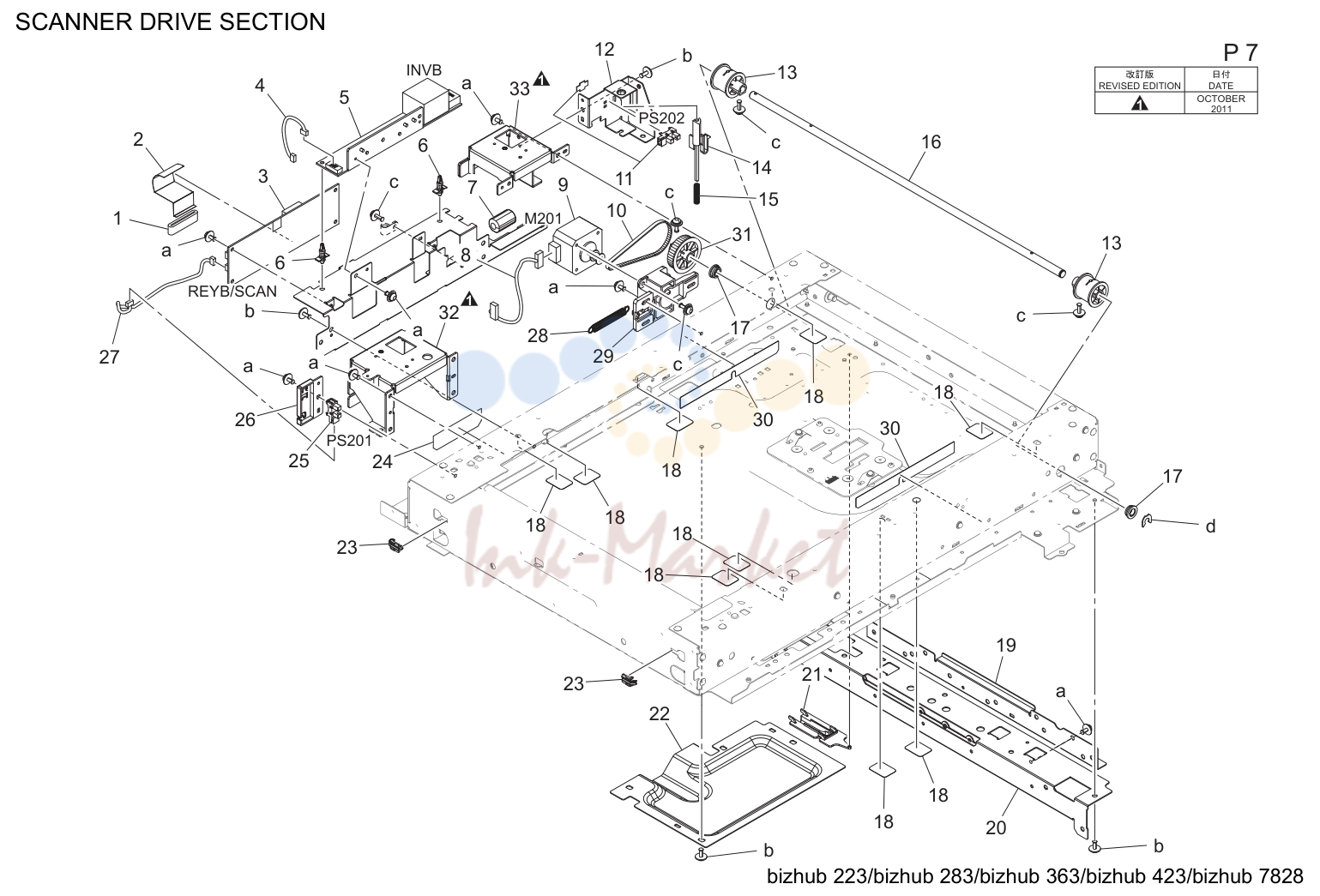

Сканер drive секция (P7)

№	Артикул	Альт. артикул	Описание
2	A1UDN10800 запросить цену →		Сканер wiring /8
3	A1UDH00100 запросить цену →		Плата в сборе(плата-if в сборе)
4	A1UDN10600 запросить цену →		Сканер wiring /6
5	A0EDM41000 запросить цену →		Inverter узел
6	V502010033 запросить цену →		Spacer
8	A1UDN10100 запросить цену →		Сканер wiring /1
9	A02EM10A00 запросить цену →		Stepping мотор
10	A0ED275600 запросить цену →		Ремень 210l
12	A1UD262800 запросить цену →		Креплениеing пластина
13	A0ED275302 запросить цену →		Pulley
14	A00J280200 запросить цену →		Рычаг
16	A0ED275400 запросить цену →		Вал
17	A1UD276500 запросить цену →		Втулка
19	A1UD262200 запросить цену →		Креплениеing пластина
20	A1UD265400 запросить цену →		Креплениеing пластина
21	A0ED281600 запросить цену →		Направляющая
22	A1UD261600 запросить цену →		Креплениеing пластина
23	A00J276300 запросить цену →		Направляющая part
24	A0ED263300 запросить цену →		Уплотнитель
26	A0ED262200 запросить цену →		Крышка
27	A1UDN10200 запросить цену →		Сканер wiring /2
28	A0ED275700 запросить цену →		Pulling пружина
29	A1UD276000 запросить цену →		Креплениеing пластина
30	A1UD263000 запросить цену →		Уплотнитель
31	A0ED275501 запросить цену →		Pulley 117t
32	A1UD261902 запросить цену →		Рама
33	A1UD262001 запросить цену →		Рама

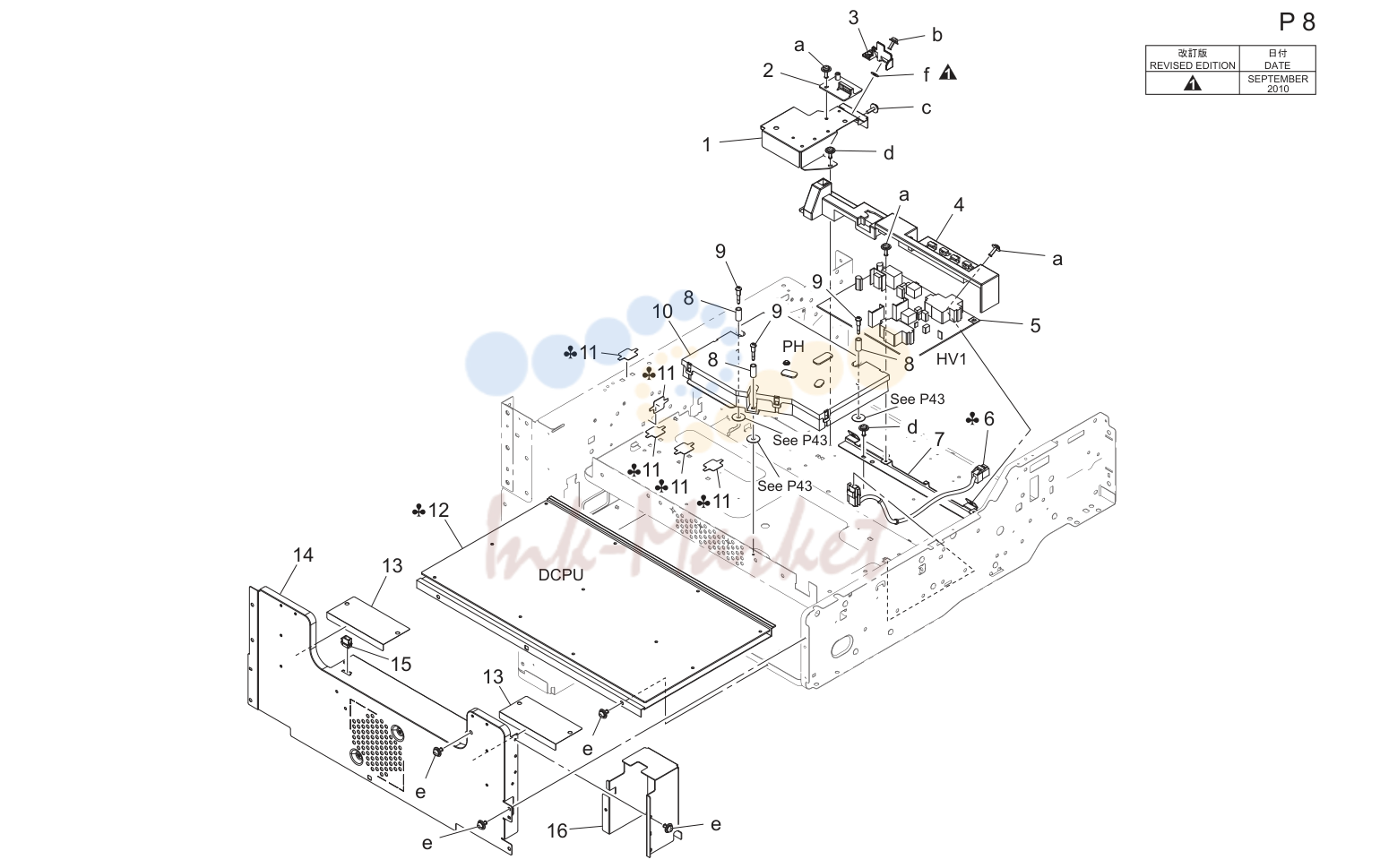

Print head/ power supply секция (P8)

№	Артикул	Альт. артикул	Описание
1	A1UD104001 запросить цену →		Креплениеing пластина
2	A1UD104101 запросить цену →		Держатель
3	A1UD104201 запросить цену →		Крышка
4	A1UD131000 запросить цену →		Крышка
5	A1UDM40301 запросить цену →		High voltage узел
6	A1UDN11600 запросить цену →		Heater relay жгут /1
10	A1UFR70300 запросить цену →		Print head в сборе
10	A1UDR71300 запросить цену →		Print head в сборе
11	A1UD104500 запросить цену →		Уплотнитель
12	A1UDM40002 запросить цену →		Power supply
12	A1UDM40102 запросить цену →		Power supply
12	A1UDM40202 запросить цену →		Power supply
13	A1UD102600 запросить цену →		Уплотнитель
14	A1UD100601 запросить цену →		Reinforce пластина
15	V651010002 запросить цену →		Connector
16	A1UD120601 запросить цену →		Reinforce пластина

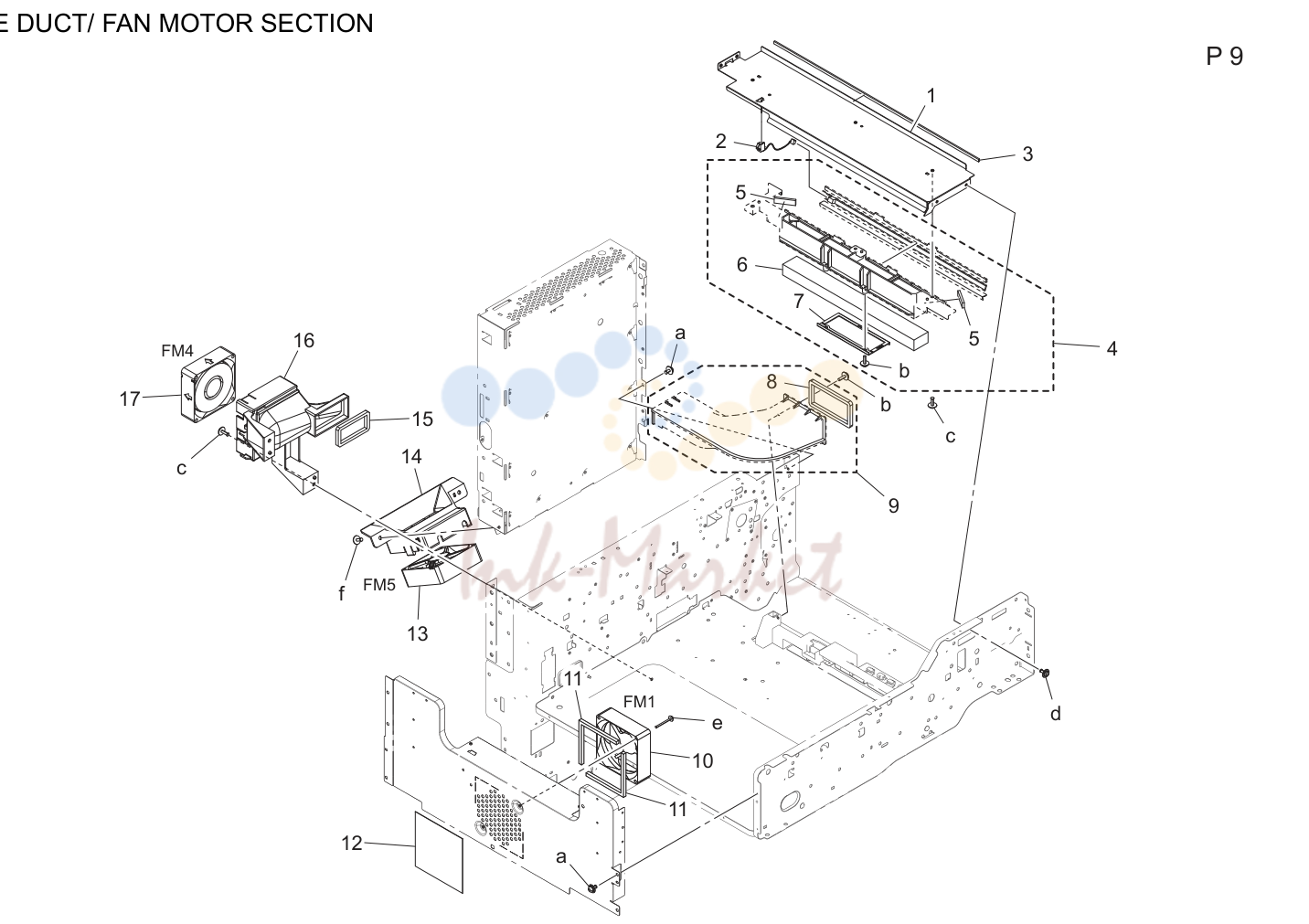

Ozone воздуховод/ вентилятор мотор секция (P9)

№	Артикул	Альт. артикул	Описание
1	A1UD135701 запросить цену →		Top пластина
2	A1UDN12A00 запросить цену →		Neutralizing wiring
3	A1UD136100 запросить цену →		Уплотнитель
4	A1UDR71811 запросить цену →		Ozone воздуховод в сборе
5	A1UD136400 запросить цену →		Уплотнитель
6	A1UD135100 ✓ в наличии		Filter
7	A1UD135301O запросить цену →		Holding пластина
7	A1UD135312 запросить цену →		Holding пластина
10	A1UDM10500 запросить цену →		Вентилятор мотор
11	A1UD130700 запросить цену →		Уплотнитель
12	A02E148400 запросить цену →		Filter
13	A0EDM10500 запросить цену →		Вентилятор мотор
14	A1UD131300 запросить цену →		Воздуховод
16	A1UD130900 запросить цену →		Воздуховод
17	J03M10000 запросить цену →		Вентилятор мотор

Iu секция (P10)

№	Артикул	Альт. артикул	Описание
18	A1UD371000 запросить цену →		Шестерня
19	A1UDR90000 запросить цену →		Панель heater комплект
20	A1UD370900 запросить цену →		Шестерня
25	A1UD370700 запросить цену →		Filter
26	A0TKH00200 запросить цену →		Плата в сборе(плата-tcr в сборе)
27	A1UD370601 запросить цену →		Уплотнитель
28	A1UD370500 запросить цену →		Держатель
30	A1UDR71111 запросить цену →		Проявка узел
35	A1UDR90100 ✓ в наличии		Ds roll комплект

Бункер секция (P11)

№	Артикул	Альт. артикул	Описание
1	A1UFR70000 запросить цену →		Бункер в сборе
1	A1UDR71400 запросить цену →		Бункер в сборе
1	A1UFR70100 запросить цену →		Бункер в сборе
1	A1UDR71500 запросить цену →		Бункер в сборе
1	A1UFR70200 запросить цену →		Бункер в сборе
1	A1UDR71600 запросить цену →		Бункер в сборе
3	A1UD410700 запросить цену →		Joint
9	A1UD411000 запросить цену →		Compressing coil пружина
10	A1UD410800 запросить цену →		Collar
11	A1UD410900 запросить цену →		Cushion
12	A1UD410300 запросить цену →		Compressing coil пружина
13	A1UF940600 запросить цену →		Label
13	A1UD940600 запросить цену →		Label
14	A1UD410101 запросить цену →		Stopper
16	A1UD410400 запросить цену →		Pulling coil пружина
17	A1UD410601 запросить цену →		Handle
19	A1UD410200 запросить цену →		Claw
20	A1UD102802 запросить цену →		Stopper
23	A1UDN11300 запросить цену →		Ac power source жгут
24	A1UD103401 запросить цену →		Light blocking sheet

Бункер секция (P12)

№	Артикул	Альт. артикул	Описание
1	V651010001 запросить цену →		Connector
5	A1UDM50200 запросить цену →		Lead выключатель
8	A1UD400801 запросить цену →		Тонер supply шестерня
9	A02EM10400 ✓ в наличии		Stepping мотор
10	A1UD400900 запросить цену →		Тонер supply шестерня
11	A1UD400700 запросить цену →		Тонер supply шестерня
12	A1UDR70411 запросить цену →		Sub бункер в сборе
13	A1UDN12500 запросить цену →		Supply drive жгут
14	A1UD102401 запросить цену →		Креплениеing пластина

1st подача бумаги секция (P13)

№	Артикул	Альт. артикул	Описание
1	A00FM20000 ✓ в наличии		Муфта
4	A1UD560600 запросить цену →		Shoulder screw
5	A1UD560102 запросить цену →		Рама
6	A108M50100 ✓ в наличии		Photointerrupter
7	A1UD564901 запросить цену →		Креплениеing пластина
8	A0EDM50100 запросить цену →		Photoreflector
9	A1UD104400 запросить цену →		Креплениеing пластина
10	A1UD564101 запросить цену →		Рама
11	A1UD101801 запросить цену →		Креплениеing пластина
12	A02E561100 ✓ в наличии		Муфта
13	A00J563600 ✓ в наличии		Ролик
14	A1UD560701 запросить цену →		Compressing coil пружина
16	A1UD560500 запросить цену →		Cushion
17	A1UD560200 запросить цену →		Направляющая пластина
20	A00J564000 запросить цену →		Вал /p
21	A1UD560401 ✓ в наличии		Вал
23	A00J560302 запросить цену →		Torsion пружина
25	A00J560100 запросить цену →		Подача бумаги держатель
27	A1UEN12700 запросить цену →		Paperfeed wiring /1
27	A1UDN12700 запросить цену →		Paperfeed wiring /1
28	A1UD561101 запросить цену →		Рычаг
29	A00J566801 запросить цену →		Torsion пружина
31	A1UD565500 запросить цену →		Подача бумаги втулка

1st подача бумаги секция (P14)

№	Артикул	Альт. артикул	Описание
5	A0ED563900 ✓ в наличии		Torque limiter
6	A00J563600 ✓ в наличии		Ролик
7	A00J564700 запросить цену →		Держатель /s
9	A1UD563100 запросить цену →		Cushion
10	A00J564600 запросить цену →		Креплениеing пластина /s
11	A1UD562600O запросить цену →		Направляющая
11	A1UD562611 запросить цену →		Направляющая
14	A1UD564600 запросить цену →		Reinforce пластина
18	A1UD563200 запросить цену →		Spacer
20	A3EW562700 запросить цену →		Направляющая
21	A0P0561600 запросить цену →		Torque limiter /s

2nd подача бумаги секция (P15)

№	Артикул	Альт. артикул	Описание
1	A1UDM20100 запросить цену →		Муфта
3	A1UD564401 запросить цену →		Рама
4	A1UD562100 запросить цену →		Ролик
5	A1UD561400 запросить цену →		Weight
7	A1UD561200 запросить цену →		Направляющая пластина
8	A1UD572400 запросить цену →		Направляющая
9	A1UD570500 запросить цену →		Направляющая
11	A1UD564300 запросить цену →		Рама
12	A1UD561801 запросить цену →		Креплениеing пластина
15	A1UD561600 запросить цену →		Conveyance actuator
16	A108M50100 ✓ в наличии		Photointerrupter
17	A1UEN12400 запросить цену →		Conveyance drive жгут /2
19	A0EDM50100 запросить цену →		Photoreflector
20	A1UD561900 запросить цену →		Креплениеing пластина
21	A1UDN12400 запросить цену →		Conveyance drive жгут /2
24	A1UD561500 запросить цену →		Cushion
25	A1UD570300 запросить цену →		Креплениеing пластина
26	A1UD570400 запросить цену →		Направляющая

2nd подача бумаги секция (P16)

№	Артикул	Альт. артикул	Описание
1	A00FM20000 ✓ в наличии		Муфта
3	A1UD560600 запросить цену →		Shoulder screw
4	A1UD565101 запросить цену →		Рама
5	A108M50100 ✓ в наличии		Photointerrupter
6	A1UD564901 запросить цену →		Креплениеing пластина
7	A0EDM50100 запросить цену →		Photoreflector
9	A1UD564200 запросить цену →		Рама
10	A1UD103300 запросить цену →		Креплениеing пластина
11	A00J563600 ✓ в наличии		Ролик
14	A1UD560500 запросить цену →		Cushion
15	A1UD560200 запросить цену →		Направляющая пластина
16	A02E561100 ✓ в наличии		Муфта
18	A00J564000 запросить цену →		Вал /p
19	A1UD560401 ✓ в наличии		Вал
21	A00J560302 запросить цену →		Torsion пружина
23	A00J560100 запросить цену →		Подача бумаги держатель
25	A1UEN12800 запросить цену →		Paperfeed wiring /2
25	A1UDN12800 запросить цену →		Paperfeed wiring /2
26	A1UD561101 запросить цену →		Рычаг
27	A00J566801 запросить цену →		Torsion пружина
29	A1UD560701 запросить цену →		Compressing coil пружина
30	A1UD565500 запросить цену →		Подача бумаги втулка

2nd подача бумаги секция (P17)

№	Артикул	Альт. артикул	Описание
5	A00J564700 запросить цену →		Держатель /s
7	A1UD563100 запросить цену →		Cushion
8	A00J564600 запросить цену →		Креплениеing пластина /s
9	A1UD562600O запросить цену →		Направляющая
9	A1UD562611 запросить цену →		Направляющая
14	A3EW562700 запросить цену →		Направляющая
15	A1UD563200 запросить цену →		Spacer
17	A00J563600 ✓ в наличии		Ролик
18	A0ED563900 ✓ в наличии		Torque limiter
19	A0P0561600 запросить цену →		Torque limiter /s

Iu/ cassette rail секция (P18)

№	Артикул	Альт. артикул	Описание
1	A1UDN12H00 запросить цену →		Chaging wiring
7	A1UDN12J00 запросить цену →		Separating wiring
9	A1UDN12G00 запросить цену →		Проявка wiring
16	A1UDN12F00 запросить цену →		Перенос wiring
18	A1UD105302 запросить цену →		Держатель
19	A1UD131400 запросить цену →		Креплениеing пластина
20	A1UDN11400 запросить цену →		Fixing relay жгут /100v
20	A1UDN11500 запросить цену →		Fixing relay жгут
21	A1UD132100 запросить цену →		Креплениеing пластина
22	A1UD100701 запросить цену →		Rail
23	A1UD102501 ✓ в наличии		Направляющая
24	A1UD105001 запросить цену →		Ground пластина
25	A1UD101600 запросить цену →		Stopper
26	A1UD106001 запросить цену →		Направляющая
27	A1UD100802 запросить цену →		Rail

Cassette size секция (P19)

№	Артикул	Альт. артикул	Описание
1	A1UDN12K01 запросить цену →		Paperfeed detection жгут /1
5	J06M10300 запросить цену →		Мотор
6	A0ED627500 запросить цену →		Держатель
7	A108M50100 ✓ в наличии		Photointerrupter
11	A108R90000 запросить цену →		Photo interrupter
12	A1UD634600 запросить цену →		Креплениеing пластина
15	A1UDN12M01 запросить цену →		Paperfeed detection жгут /2

Cassette секция (P20)

№	Артикул	Альт. артикул	Описание
1	A00J942202 запросить цену →		Label fd
2	A02E941300 запросить цену →		Label fd
3	A02E941500 запросить цену →		Label cd
4	A1UD625300 запросить цену →		Держатель
5	A0ED625400 запросить цену →		Compressing coil пружина
6	A0ED940100 запросить цену →		Label paper
7	A1UD625101 запросить цену →		Крышка
8	A0ED625201 запросить цену →		Handle
9	A0ED625000 запросить цену →		Крышка
10	A1UD635101 запросить цену →		Крышка
11	A0ED625301 запросить цену →		Держатель

Cassette секция (P21)

№	Артикул	Альт. артикул	Описание
1	A0ED620500 запросить цену →		Lifting пластина
4	A0ED631600 запросить цену →		Lifting вал
5	A0ED620701 запросить цену →		Actuator
6	A0ED622100 запросить цену →		Ground пластина
7	A0ED623400 запросить цену →		Roll
8	A0ED633100 запросить цену →		Reinforce пластина /right rear
9	A0ED620200 запросить цену →		Направляющая
10	A0ED625500 запросить цену →		Lock рычаг
12	A3EWF62200 запросить цену →		Caulking(креплениеing пластина cassette)
13	A0ED625700 запросить цену →		Release рычаг
14	A0ED635801 запросить цену →		Pulling coil пружина
15	A0ED620113 запросить цену →		Подача бумаги cassette
17	A0ED623200 запросить цену →		Reinforce пластина /left rear
18	A02ER73400 запросить цену →		Regulating пластина в сборе
20	A02E622300 запросить цену →		Направляющая пластина
21	A0EDF62303 запросить цену →		1st cassette
22	A1UDR90200 запросить цену →		Креплениеing part комплект

Cassette секция (P22)

№	Артикул	Альт. артикул	Описание
1	A0ED620901 запросить цену →		Regulating пластина /rear
2	A0ED621000 запросить цену →		Направляющая
3	A02E622700 запросить цену →		Cushion
6	A0ED621101 запросить цену →		Rack /front
9	A0EDF62100 запросить цену →		Caulking(regulating пластина/в сборе)
11	A0ED621300 запросить цену →		Рычаг
12	A0ED621400 запросить цену →		Pulling coil пружина
13	A0ED620601 запросить цену →		Shoulder screw
14	A02E622400 запросить цену →		Шестерня 14t
15	A0ED621901 запросить цену →		Креплениеing пластина

Manual подача бумаги секция (P23)

№	Артикул	Альт. артикул	Описание
1	A1UD590700 запросить цену →		Крышка
2	A02E940901 запросить цену →		Scale
2	A02E940800 запросить цену →		Scale
3	A0ED940200 запросить цену →		Bypass label
4	A1UD590600 запросить цену →		Крышка

Manual подача бумаги секция (P24)

№	Артикул	Альт. артикул	Описание
1	A0ED590900 запросить цену →		Крышка
2	A02E598400 запросить цену →		Actuator
4	A108M50100 ✓ в наличии		Photointerrupter
6	A0ED598700 запросить цену →		Держатель
7	A02E591801 запросить цену →		Крышка
8	A0ED590800 запросить цену →		Tray
9	J06323501 запросить цену →		Кронштейн
10	A1UD598600 запросить цену →		Уплотнитель
11	A108R90000 запросить цену →		Photo interrupter
12	A02E598200 запросить цену →		Actuator
14	A1UDN12B00 запросить цену →		Paperfeed detection жгут /3
15	A0ED591000 запросить цену →		Креплениеing пластина
16	A02E591100 запросить цену →		Tray
17	A1UDR70600 запросить цену →		Bypass tray в сборе

Manual подача бумаги секция (P25)

№	Артикул	Альт. артикул	Описание
1	A02E595600 запросить цену →		Кронштейн
2	A108M50100 ✓ в наличии		Photointerrupter
3	A02E595201 запросить цену →		Кронштейн
4	J06M20000 запросить цену →		Соленоид
5	A1UDM20100 запросить цену →		Муфта
6	A1UD595500 запросить цену →		Шестерня
8	A02E595100 запросить цену →		Муфта в сборе
10	A02E595400 запросить цену →		Шестерня 22t
11	A02E596002 запросить цену →		Cam
12	A02E595302 запросить цену →		Вал
13	A1UD595700 запросить цену →		Вал
14	A1UD594101 запросить цену →		Направляющая
15	A02E591200 запросить цену →		Крышка
16	A1UD591300 запросить цену →		Креплениеing пластина
17	A00F623200 запросить цену →		Ролик
18	A02E594500 запросить цену →		Torsion пружина
19	A02E594600 запросить цену →		Рычаг
20	A1UD595900 запросить цену →		Compressing coil пружина
21	A1UD590100 запросить цену →		Направляющая
22	A1UD591500 запросить цену →		Направляющая
23	A1UD590200 запросить цену →		Направляющая
24	A1UD594200 запросить цену →		Направляющая
26	A02E596100 запросить цену →		Шестерня 30t

Manual подача бумаги секция (P26)

№	Артикул	Альт. артикул	Описание
1	A02E593400 запросить цену →		Brake
2	A02E593300 запросить цену →		Brake
3	A02E592400 запросить цену →		Regulating пластина
4	A02E593200 запросить цену →		Brake
5	A02E592300 запросить цену →		Regulating пластина
7	A0ED592201 запросить цену →		Lifting пластина
8	A1UDN12C02 запросить цену →		Paperfeed detection жгут /4
9	A1UD599200 запросить цену →		Уплотнитель
10	A02E593700 запросить цену →		Уплотнитель
11	A0ED599100 запросить цену →		Креплениеing пластина
12	A0EDM50100 запросить цену →		Photoreflector
13	A0ED599000 запросить цену →		Ground пластина
14	A1UD598100 запросить цену →		Friction пластина
15	A02EG62100 запросить цену →		Caulking шестерня креплениеing пластина
16	A02E598300 запросить цену →		Шестерня 40t
17	A02E592100 запросить цену →		Шестерня 20t
18	A1UDM50100 запросить цену →		Vr
19	A02E598100 запросить цену →		Кронштейн
20	A02E593500 запросить цену →		Earth ground
21	A1UD592800 запросить цену →		Reinforce пластина
22	A0ED593600 запросить цену →		Ground пластина
23	A0ED590500 запросить цену →		Держатель
24	A0ED591900 запросить цену →		Cushion
25	A02E592501 запросить цену →		Pressure пружина
26	A02E592600 запросить цену →		Hold пластина
28	A02E597200 запросить цену →		Кронштейн
29	A0ED597100 запросить цену →		Держатель
30	A02E597600 запросить цену →		Направляющая
32	A0ED599300 запросить цену →		Направляющая
33	A02E597301 запросить цену →		Reinforce пластина
37	A0ED591700 запросить цену →		Cushion
38	A0ED593100 запросить цену →		Brake part
39	A0ED593900 запросить цену →		Hold пластина

Каталог очень большой (743 позиций). Показаны первые 26 узлов со схемами; полный список доступен по запросу.
