Konica Minolta bizhub4020PartsManual — каталог запчастей со схемами

Содержание

• Внешние детали/cassette секция (P1)
• Adf секция (P2)
• Operation панель секция (P3)
• Ph/печь (закрепление) секция (P4)
• Main power supply секция (P5)
• Reversal/main drive секция (P6)
• Accessory детали (P5)
• Maintenance комплект (P8)

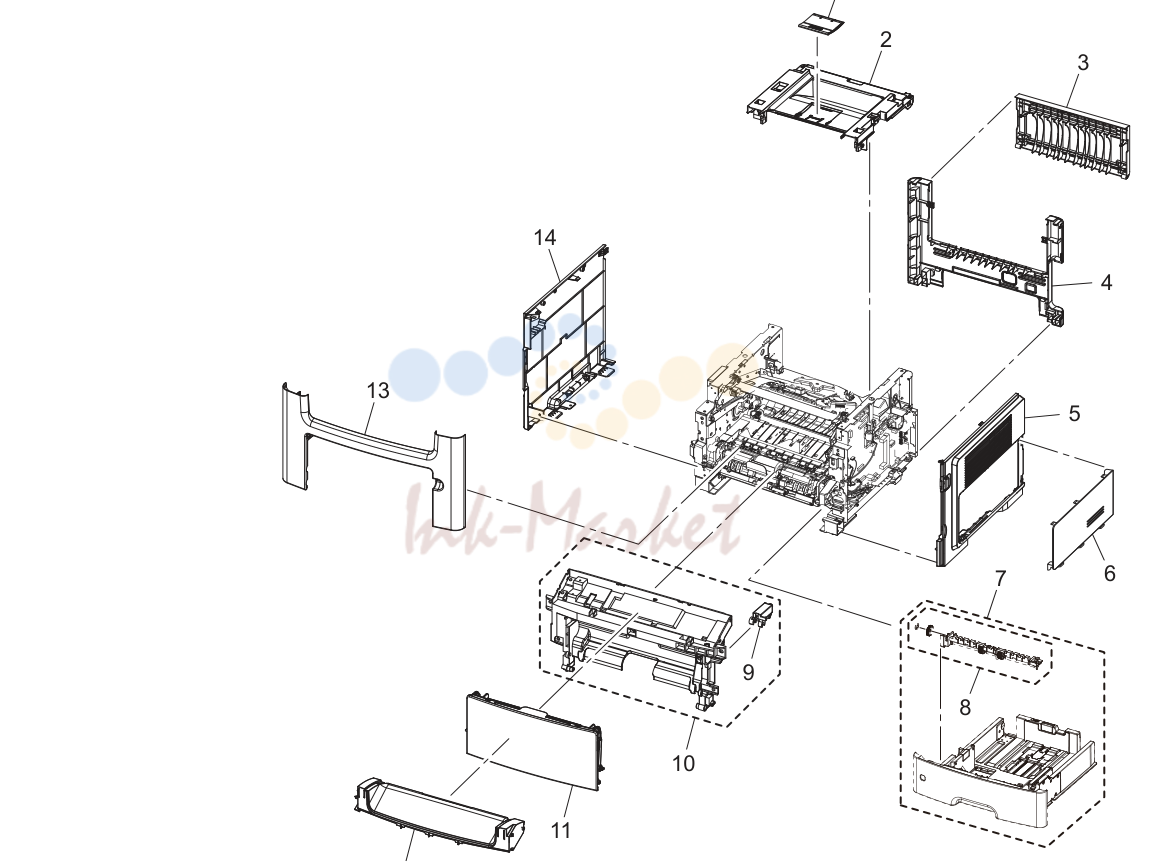

Внешние детали/cassette секция (P1)

№	Артикул	Альт. артикул	Описание
1	A6WDPP0E00 запросить цену →		Tray
2	A6WDPP0D00 запросить цену →		Крышка/upper
3	A6WDPP0H00 запросить цену →		Крышка
4	A6WDPP0A00 запросить цену →		Крышка/rear
5	A6WDPP0C00 запросить цену →		Крышка/right
6	A6WDPP0900 запросить цену →		Крышка
7	A63RPP0000 запросить цену →		Cassette в сборе/250 sheet
8	A63NPP1C00 запросить цену →		Separation ролик в сборе
9	A63NPP1H00 запросить цену →		Держатель
10	A63NPP0800 запросить цену →		Front направляющая в сборе
11	A63NPP0100 запросить цену →		Tray
12	A6WDPP0U00 запросить цену →		Крышка
13	A6WDPP0V00 запросить цену →		Крышка/front
14	A6WDPP0B00 запросить цену →		Крышка/left

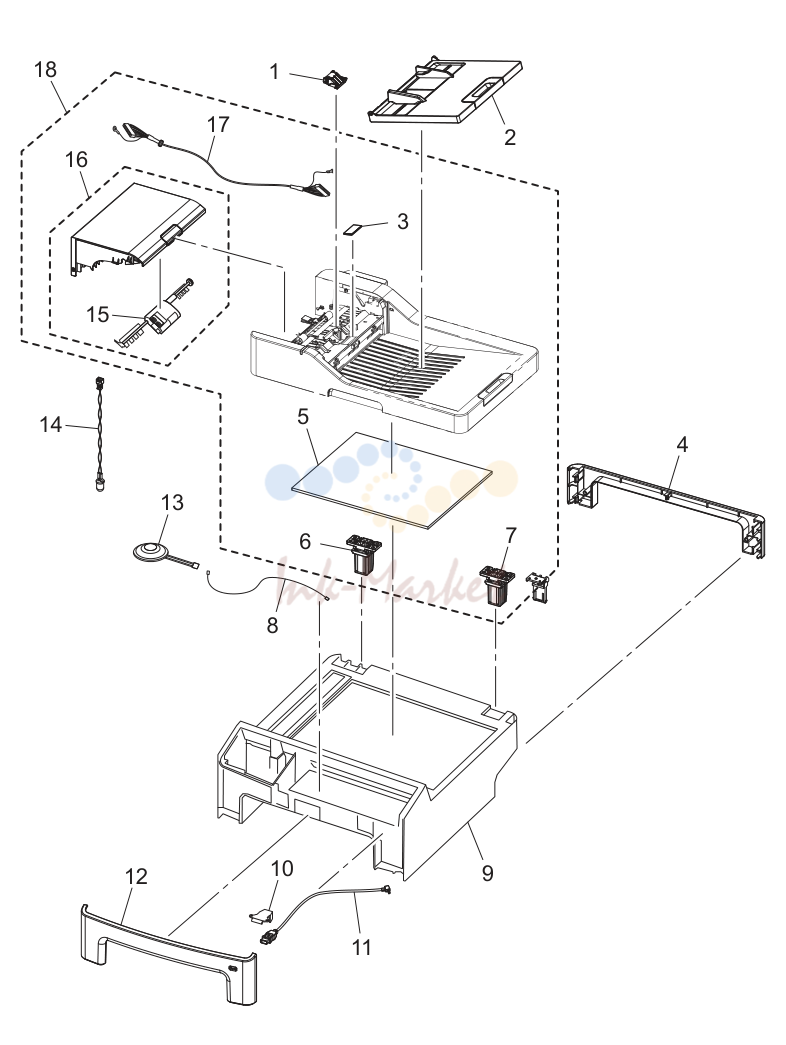

Adf секция (P2)

№	Артикул	Альт. артикул	Описание
1	A6WDPP1500 запросить цену →		Separator ролик
2	A6WDPP1A00 запросить цену →		Tray
3	A6WDPP1600 запросить цену →		Separating pad
4	A6WDPP0F00 запросить цену →		Крышка/rear
5	A6WDPP0000 запросить цену →		Pad
6	A6WDPP1900 запросить цену →		Hinge/left
7	A6WDPP0100 запросить цену →		Hinge/right
8	A6WDPP1400 запросить цену →		Жгут/speaker
9	A6WDPP0S00 запросить цену →		Сканер узел
10	A6WDPP0Y00 запросить цену →		Креплениеing пластина
11	A6WDPP0W00 запросить цену →		Usb кабель
12	A6WDPP0G00 запросить цену →		Крышка/front
13	A6WDPP1300 запросить цену →		Speaker
14	A6WDPP1000 запросить цену →		Жгут
15	A6WDPP0800 запросить цену →		Pick-up ролик в сборе
16	A6WDPP1C00 запросить цену →		Top крышка в сборе
17	A6WDPP1800 запросить цену →		Жгут
18	A6WDPP1B01 запросить цену →		Adf узел

Operation панель секция (P3)

№	Артикул	Альт. артикул	Описание
1	A6WDPP0T00 запросить цену →		Крышка
6	A6WDPP0X00 запросить цену →		Flatкабель
7	A6WDPP1H00 запросить цену →		Панель управления в сборе

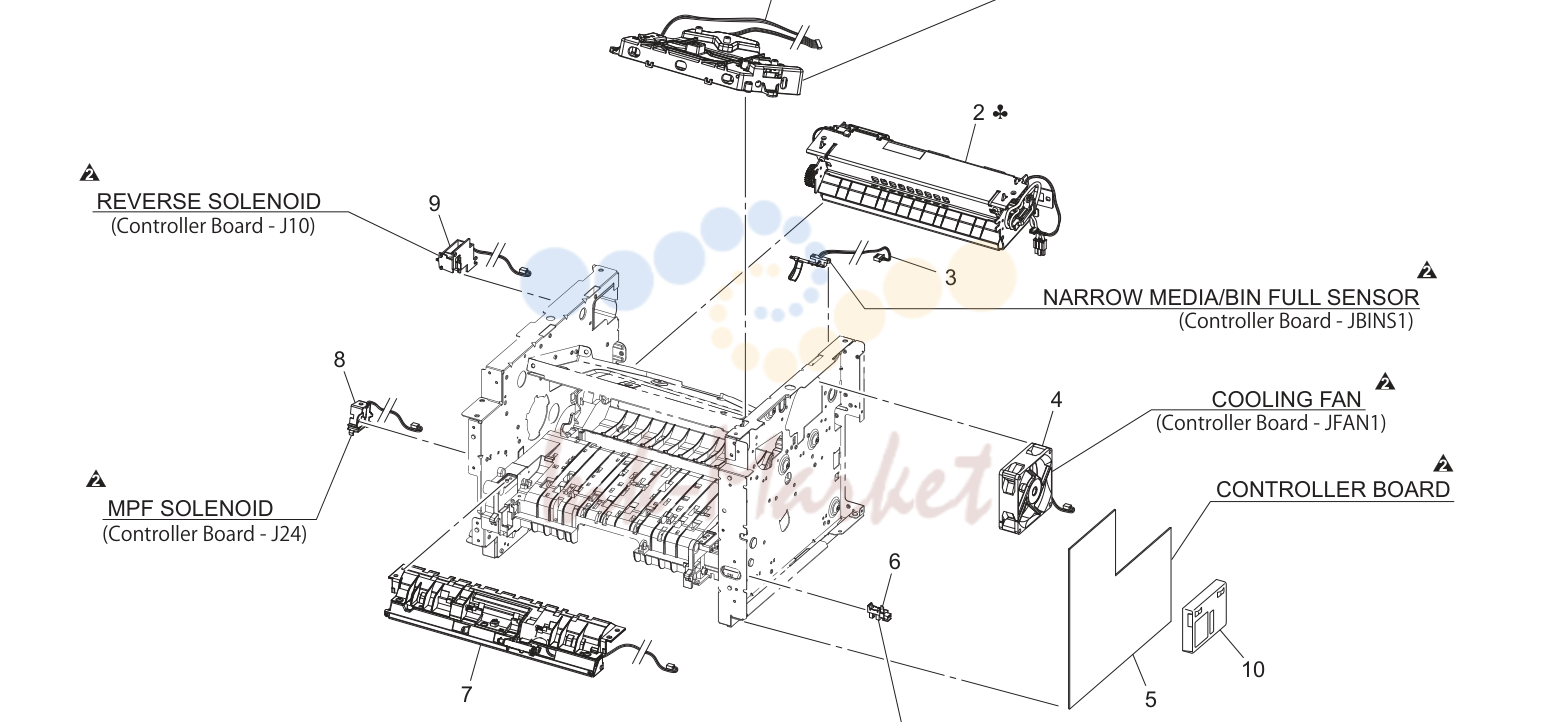

Ph/печь (закрепление) секция (P4)

№	Артикул	Альт. артикул	Описание
1	A63RPP0300O запросить цену →		Print head в сборе
1	A63NPP2U00 запросить цену →		Print head в сборе
2	A63NPP0N00 запросить цену →		Печь (закрепление) узел 110v
2	A63NPP0M00 ✓ в наличии		Печь (закрепление) узел 220v
3	A63NPP0H00 запросить цену →		Датчик
4	A63NPP0F00 запросить цену →		Вентилятор мотор
5	A6WDPP1201O запросить цену →		Плата в сборе
5	A6WDPP1G00 запросить цену →		Плата в сборе
6	A63NPP0W00 запросить цену →		Датчик
7	A63NPP0E00 запросить цену →		Направляющая в сборе
8	A63NPP0D00 запросить цену →		Соленоид комплект
9	A63NPP0C00 запросить цену →		Соленоид
10	A6WDPP1F00 запросить цену →		Fax плата

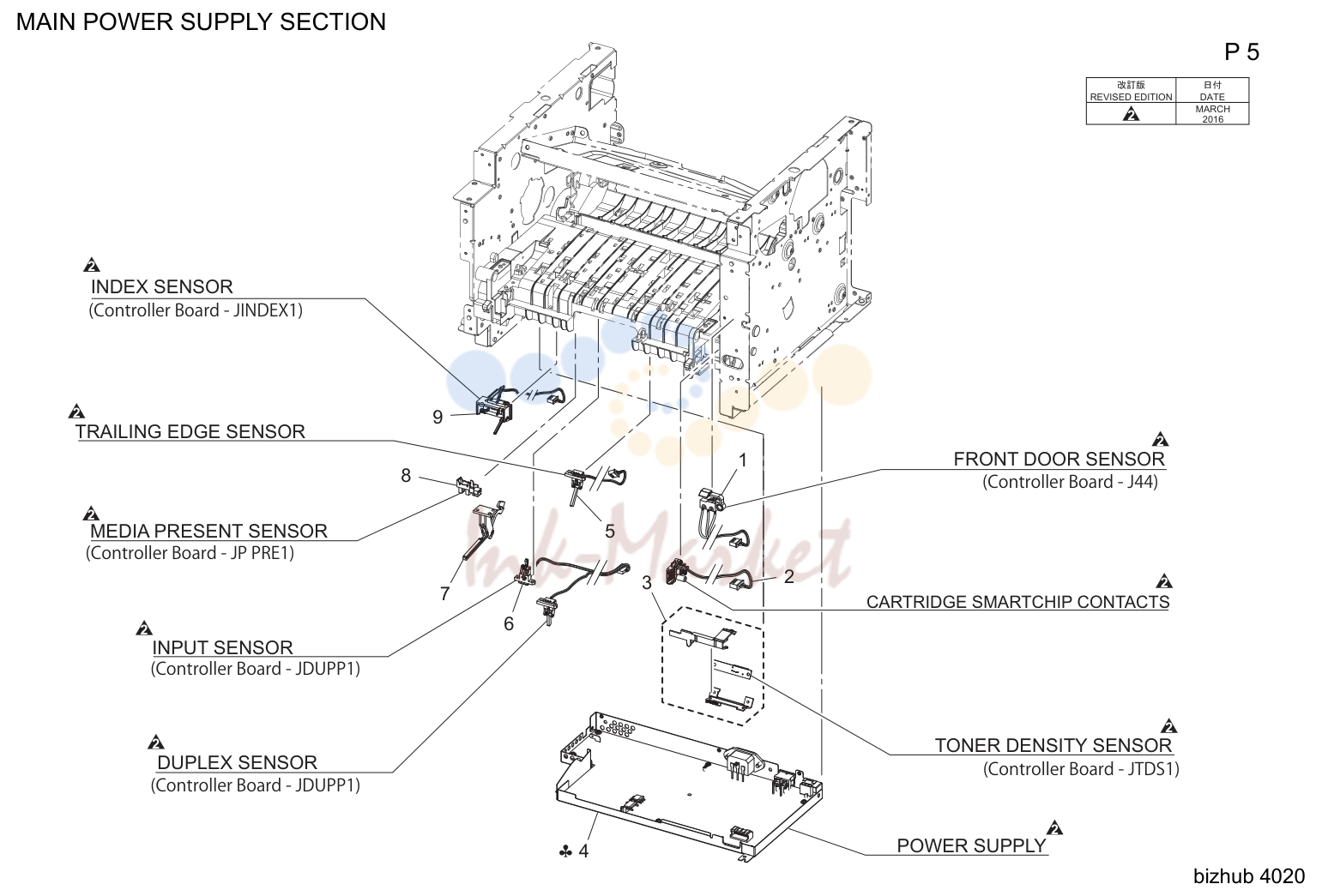

Main power supply секция (P5)

№	Артикул	Альт. артикул	Описание
1	A63NPP0P00 запросить цену →		Датчик
2	A63PPP0B00 запросить цену →		Contact/cartridge
3	A63NPP0Q00 запросить цену →		Датчик
4	A63NPP0V00 запросить цену →		Power supply в сборе 100v
4	A63NPP0U00 запросить цену →		Power supply в сборе 220v
5	A63NPP0R00 запросить цену →		Датчик
6	A63NPP0T00 запросить цену →		Датчик
7	A6WDPP0R00 запросить цену →		Actuator
8	A63NPP0W00 запросить цену →		Датчик
9	A63NPP0S00 запросить цену →		Датчик

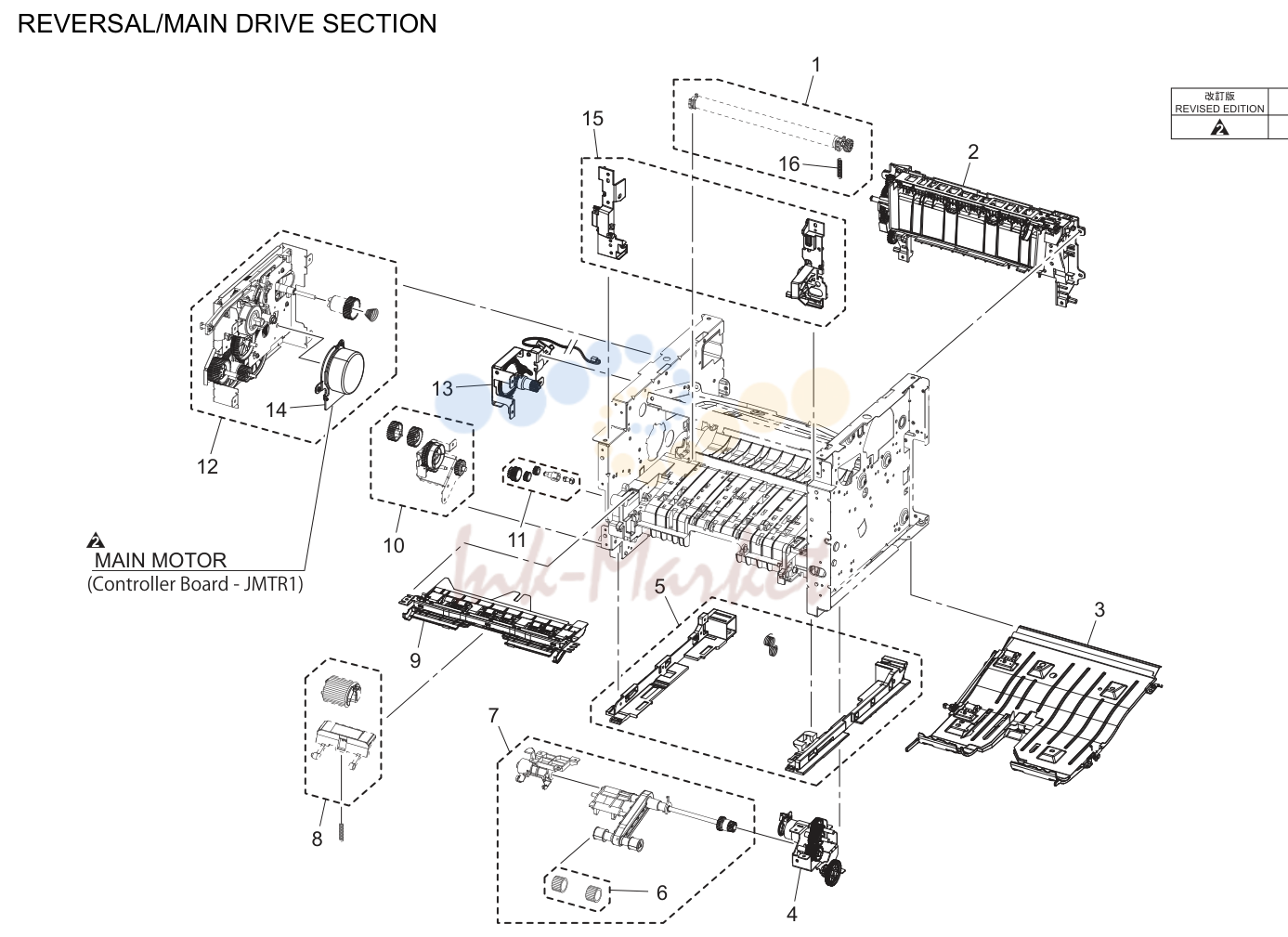

Reversal/main drive секция (P6)

№	Артикул	Альт. артикул	Описание
1	A63NPP0Y00 запросить цену →		Перенос ролик
2	A6WDPP0M00 ✓ в наличии		Reverse в сборе
3	A63NPP1500 запросить цену →		Дуплекс в сборе
4	A63NPP1800 запросить цену →		Acm drive в сборе
5	A6WDPP1D00 запросить цену →		Направляющая комплект
6	A63NPP1001 ✓ в наличии		Pick tire set(2 pcs/set)
7	A63NPP1601 запросить цену →		Acm в сборе
8	A63NPP1100 запросить цену →		Подача бумаги/separation pad комплект
9	A63NPP1200 запросить цену →		Направляющая в сборе
10	A6WDPP1E00 запросить цену →		Mpf drive в сборе
11	A63NPP1400 запросить цену →		Дуплекс шестерня в сборе
12	A63NPP1700 запросить цену →		Main drive в сборе
13	A63NPP1900 запросить цену →		Cartridge шестерня в сборе
14	A63NPP2B00 запросить цену →		Main drive мотор
15	A63NPP1N00 запросить цену →		Держатель комплект
16	A63NPP2A00 запросить цену →		Compressing пружина

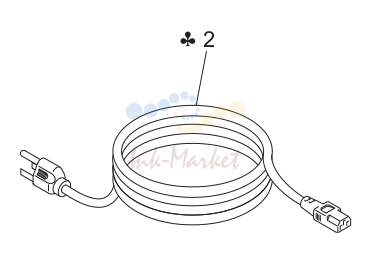

Accessory детали (P5)

№	Артикул	Альт. артикул	Описание
1	A63NPP1F00 запросить цену →		Screw комплект
2	A63NPP1P00 запросить цену →		Power cord
2	A63NPP1T00 запросить цену →		Power cord
2	A63NPP1U00 запросить цену →		Power cord
2	A63NPP1V00 запросить цену →		Power cord
2	A63NPP1W00 запросить цену →		Power cord
2	A63NPP1X00 запросить цену →		Power cord
2	A63NPP1Y00 запросить цену →		Power cord
2	A63NPP2000 запросить цену →		Power cord
2	A63NPP2100 запросить цену →		Power cord
2	A63NPP2200 запросить цену →		Power cord
2	A63NPP2300 запросить цену →		Power cord
2	A63NPP1R00 запросить цену →		Power cord
2	A2UPN30501 запросить цену →		Power code /230v
2	A2UPN30100 запросить цену →		Power code (220-240v)
2	A1UDN30200 запросить цену →		Power code /230v
2	A2UPN30700 запросить цену →		Power code (220-240v)
2	A2UPN30300 запросить цену →		Power code (220-240v)
2	A034N30300 запросить цену →		Power source cord
3	A0HFN12200 запросить цену →		Кабель

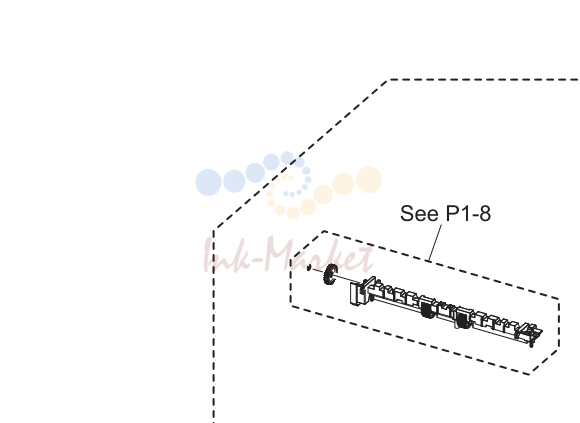

Maintenance комплект (P8)

№	Артикул	Альт. артикул	Описание
1	A6WDPP0N00 запросить цену →		Maintenance комплект (120v)
1	A6WDPP0P00 запросить цену →		Maintenance комплект (220-240v)
