Konica Minolta bizhub362 282 222PartsManual — каталог запчастей со схемами

Содержание

• Крышка сканера (P1)
• Внешние детали (P2)
• Панель управления (P3)
• Панель управления (P4)
• Оптический блок (сканер) (P5)
• Оптический блок (сканер) (P6)
• Оптический блок (сканер) (P7)
• Оптический блок (сканер) (P8)
• Power узел (P9)
• Рама секция (P10)

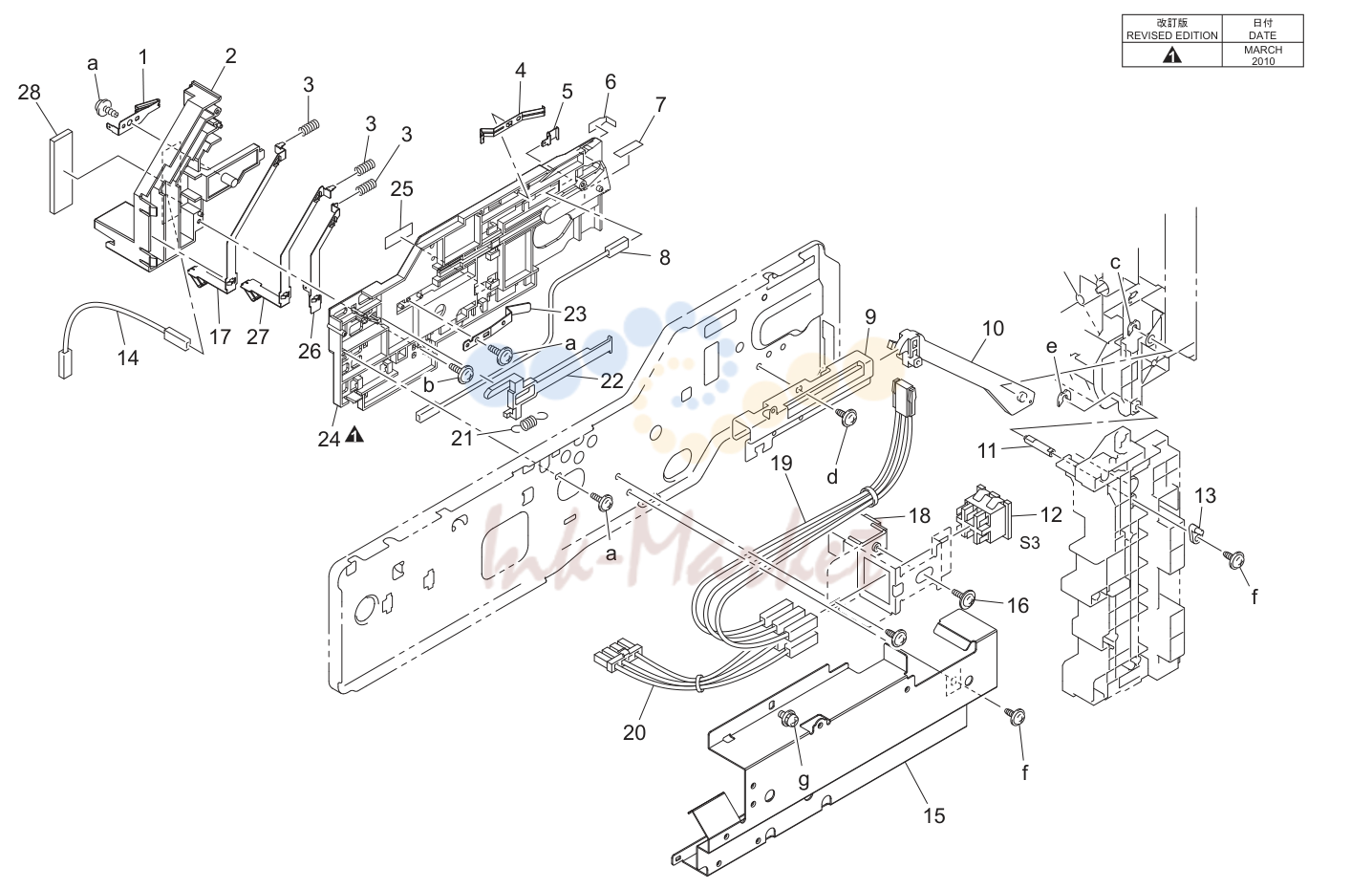

• Рама секция (P11)

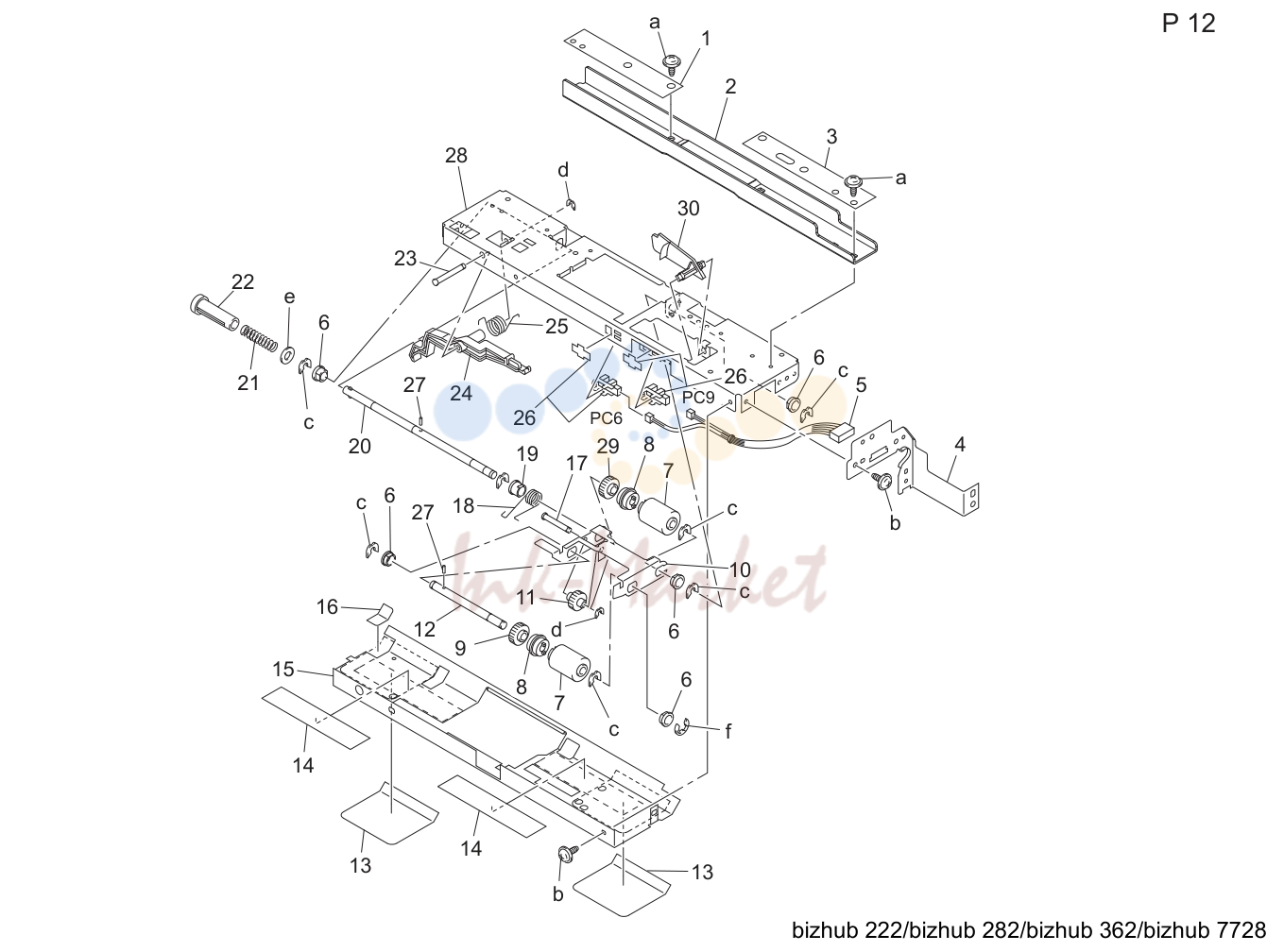

• Paper take-up секция (P12)

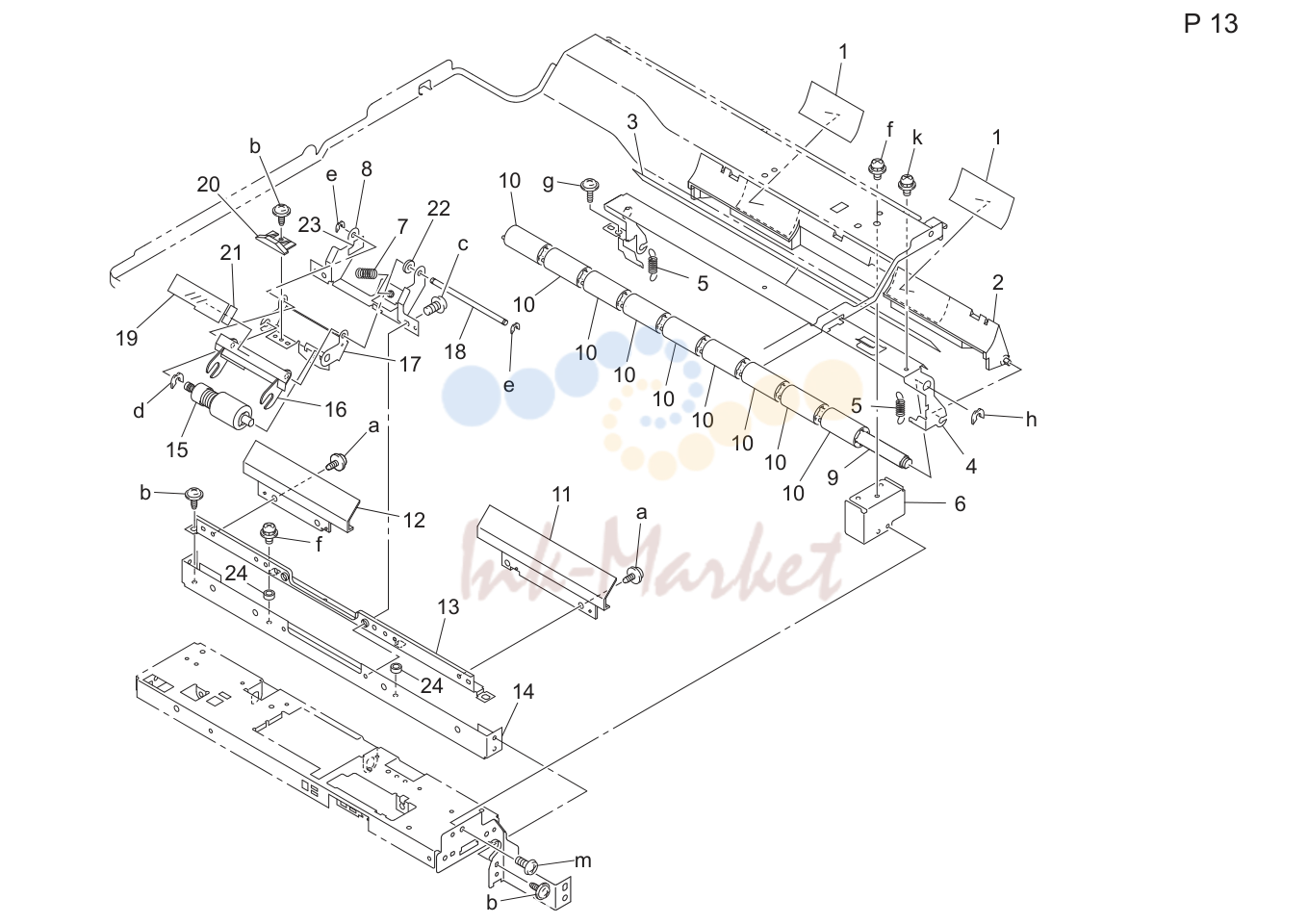

• Paper take-up секция (P13)

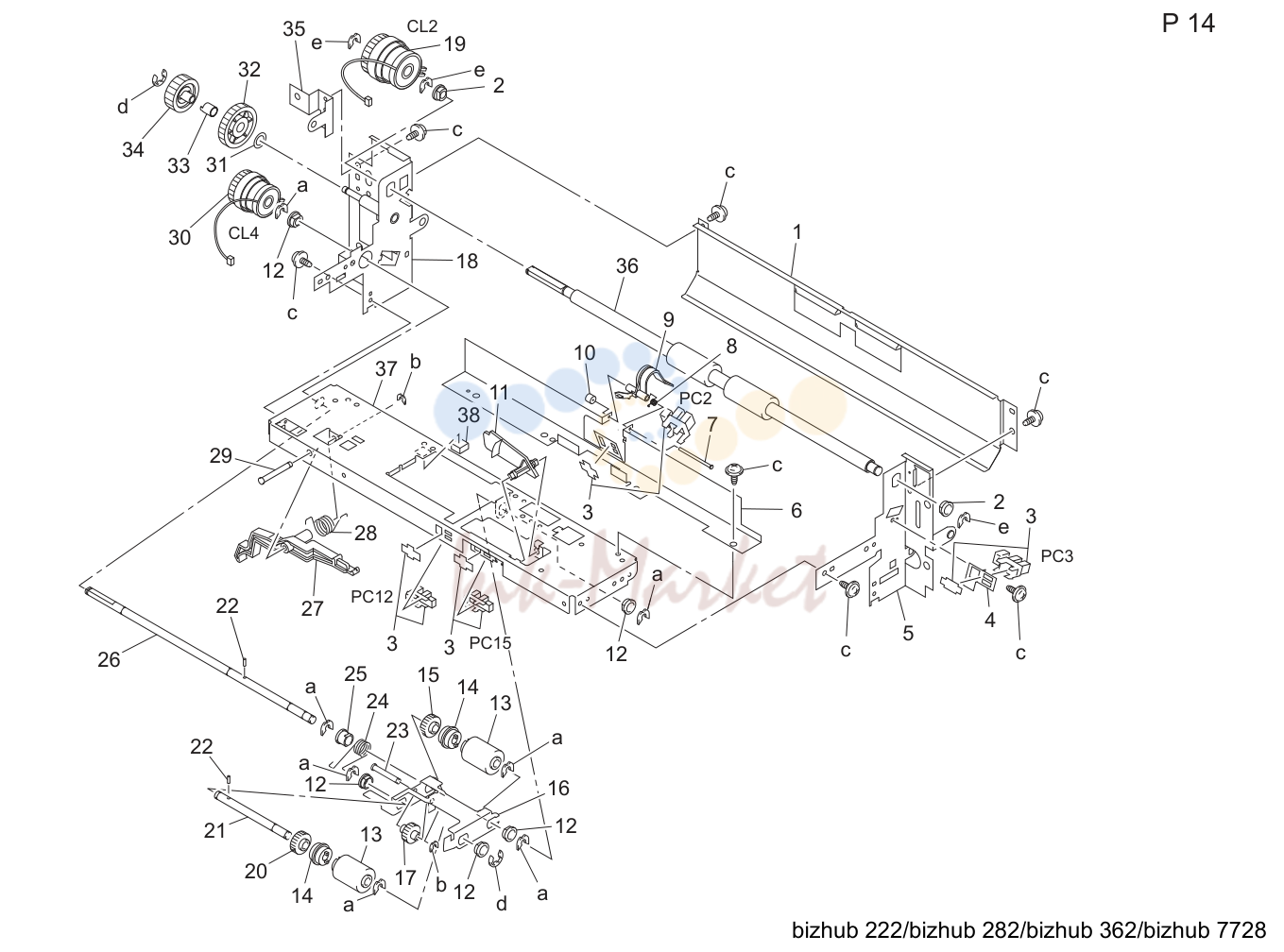

• Paper take-up секция (P14)

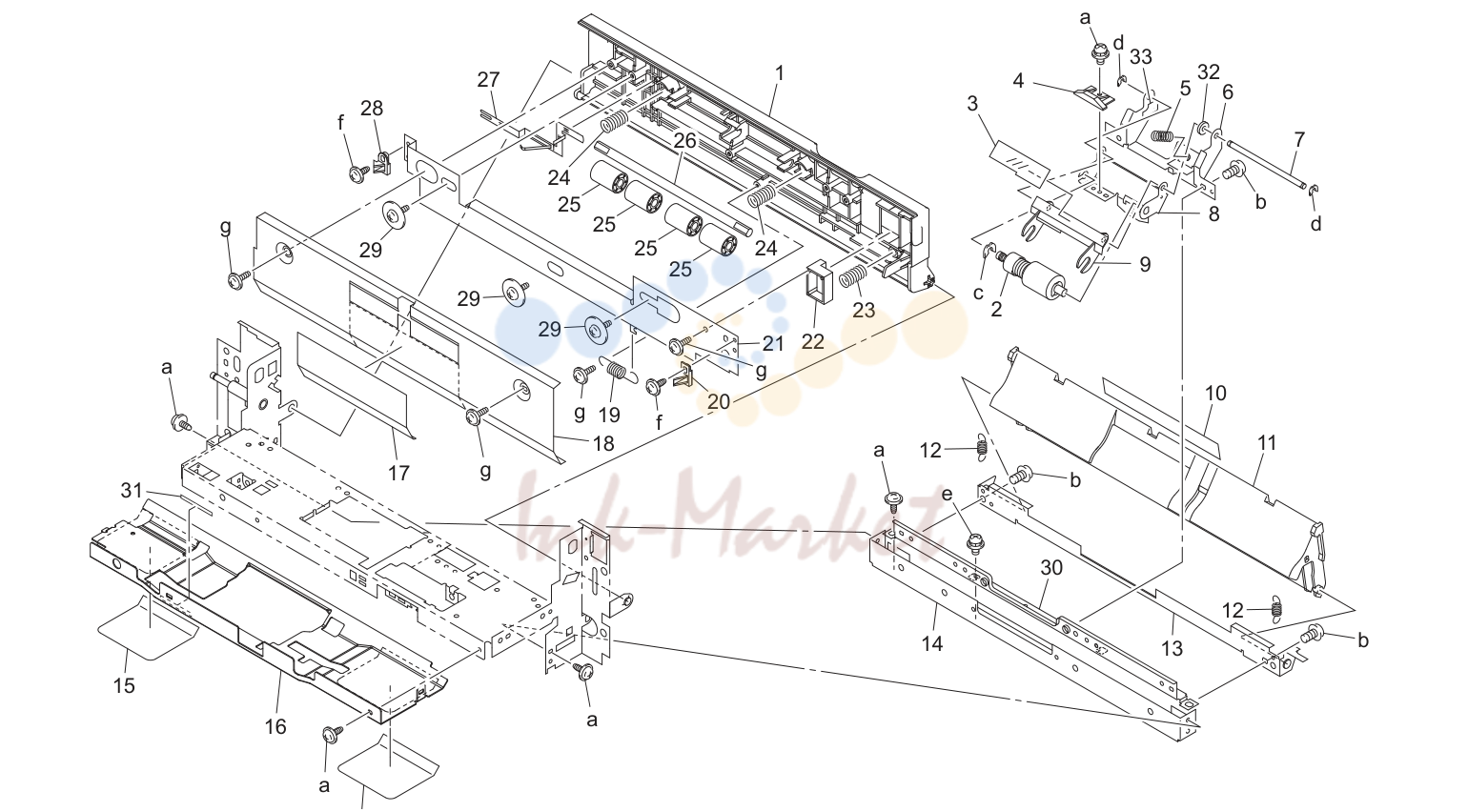

• Paper take-up секция (P15)

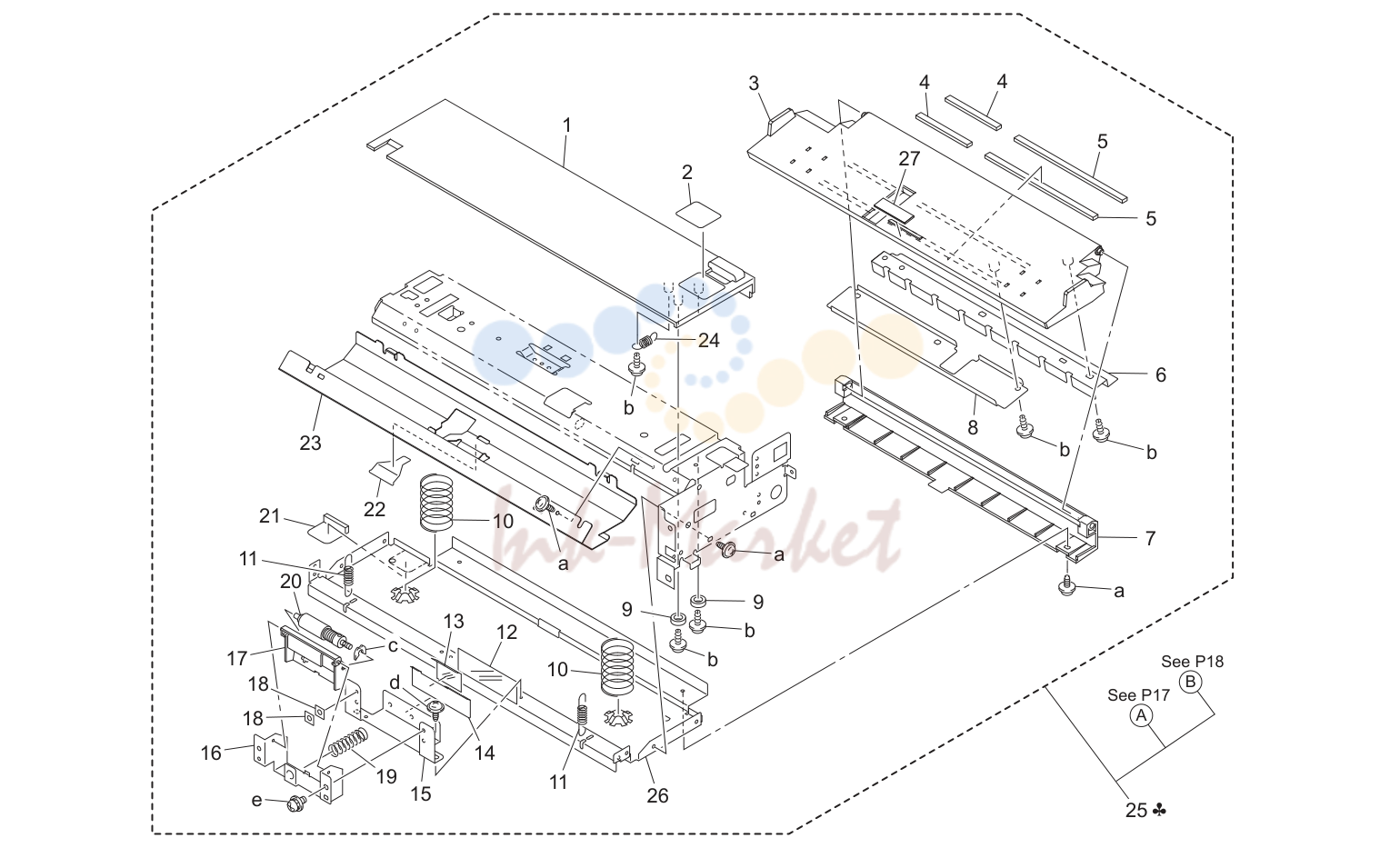

• Bypass секция (P16)

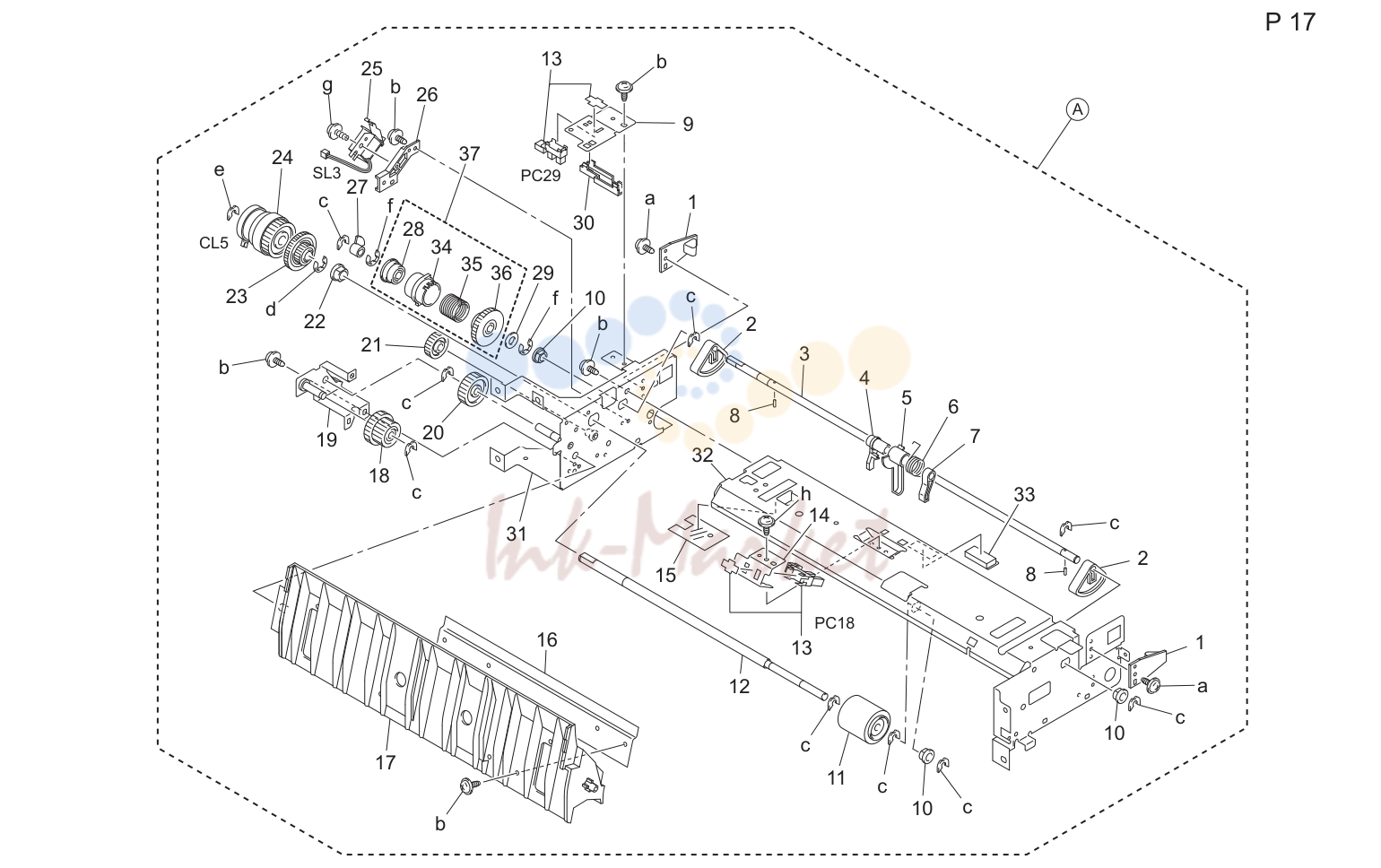

• Bypass секция (P17)

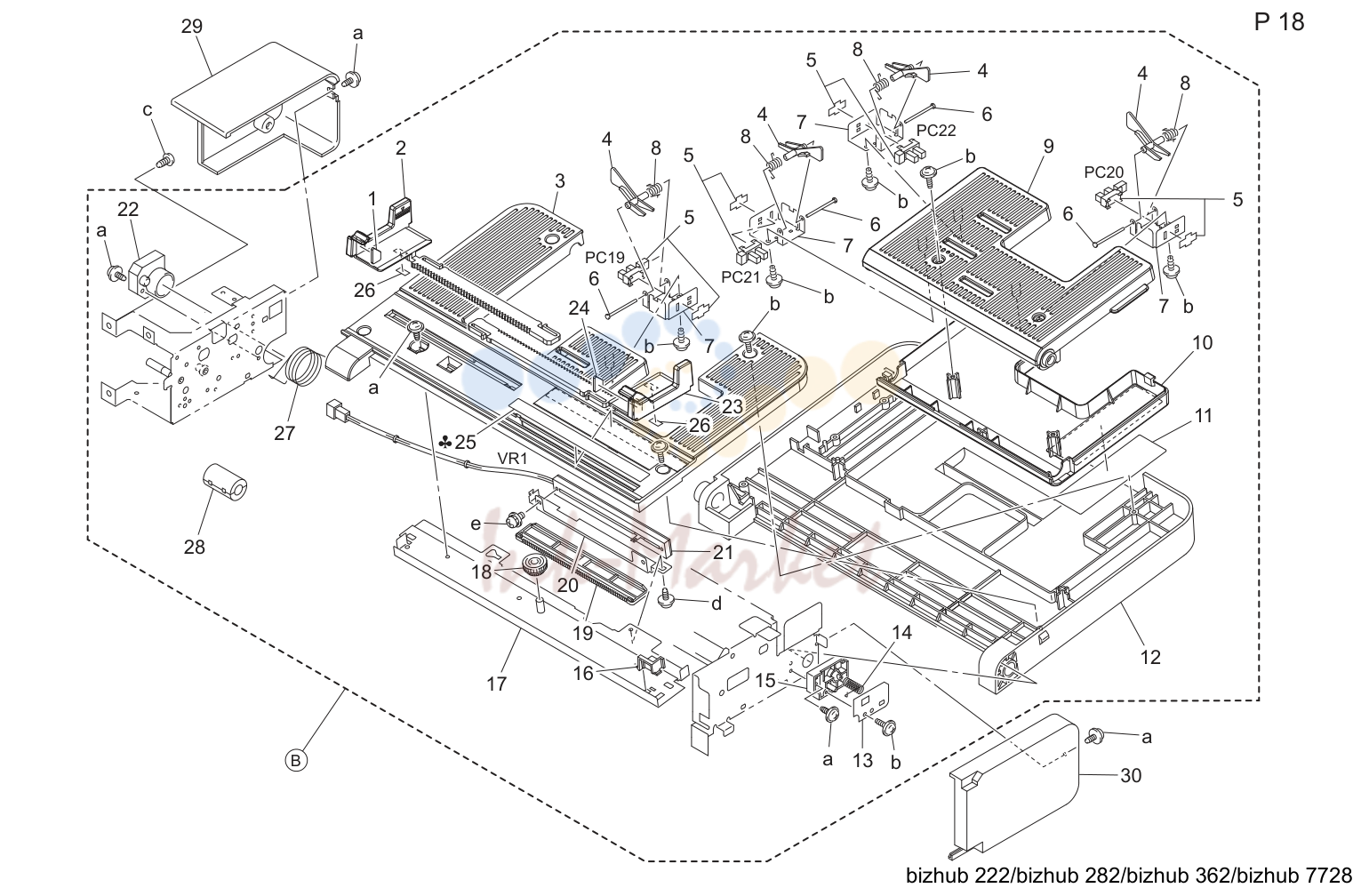

• Bypass секция (P18)

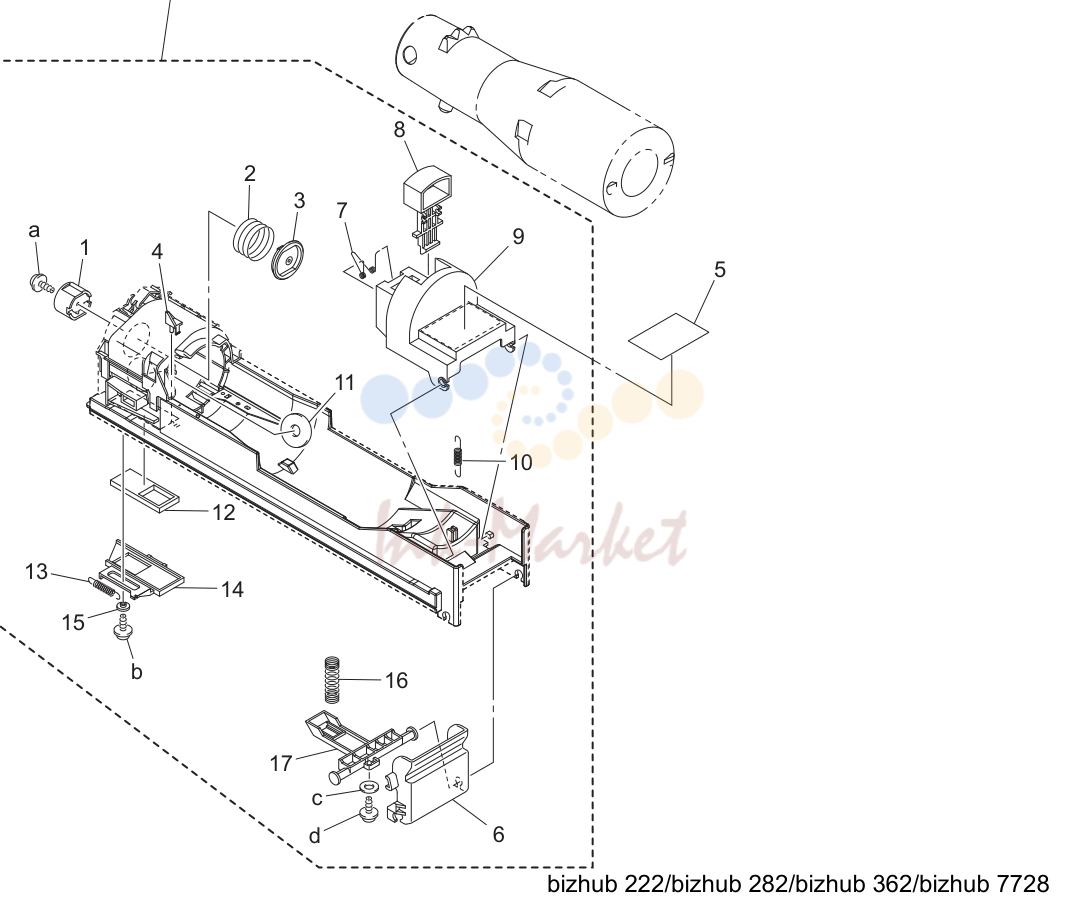

• Бункер секция (P19)

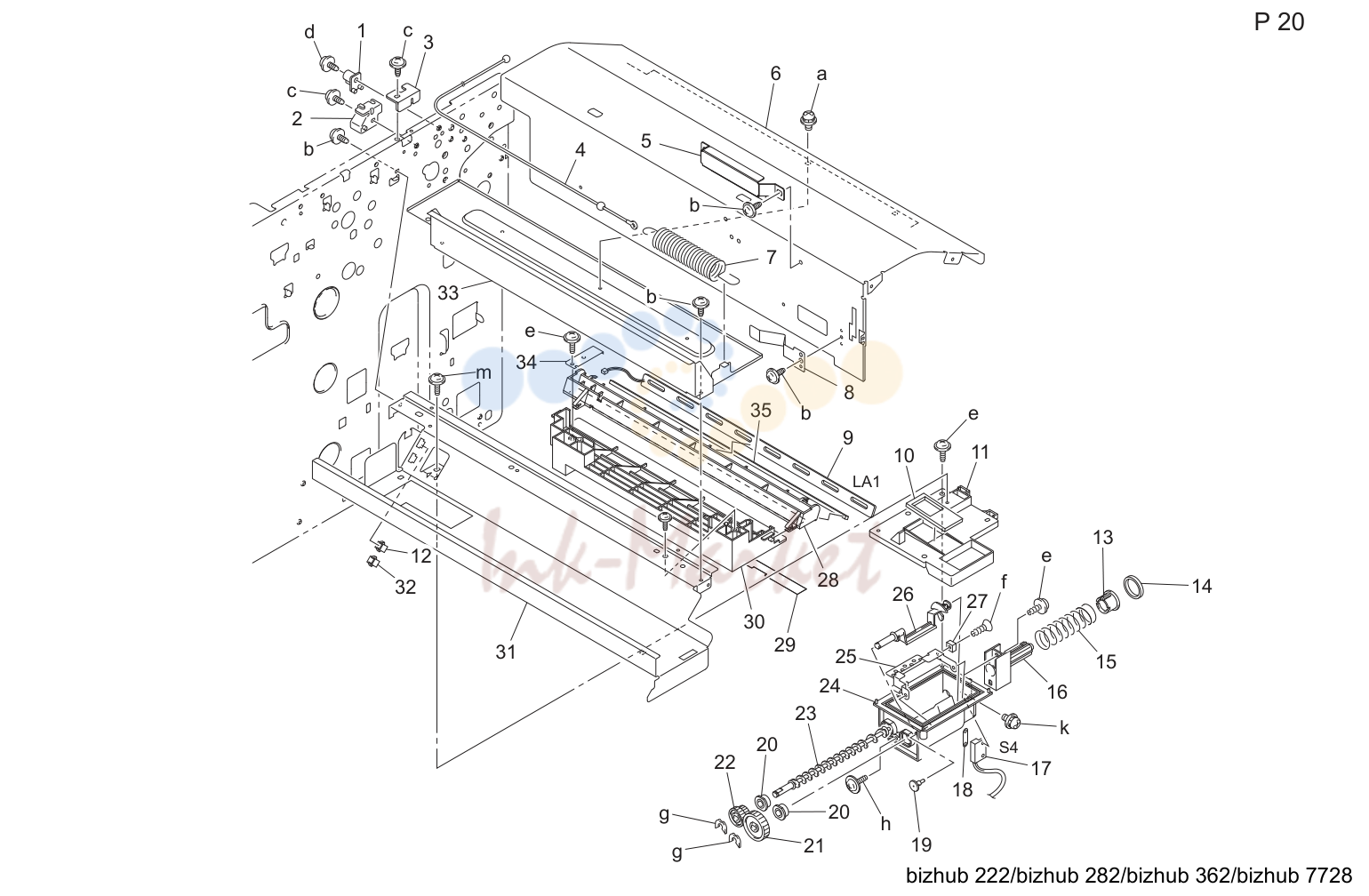

• Бункер секция (P20)
• Проявка узел (P21)
• Paper transport секция (P22)
• Paper transport секция (P23)
• Drive секция (P24)
• Drive секция (P25)
• Drive секция (P26)
• Печь (закрепление) секция (P27)
• Печь (закрепление) секция (P28)
• Electrical components (P29)
• Electrical components (P30)
• Cassette секция (P31)
• Turnover узел (P32)
• Дуплекс узел (P33)
• Дуплекс узел (P34)
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring accessories and jigs
• Accessory детали (P43)

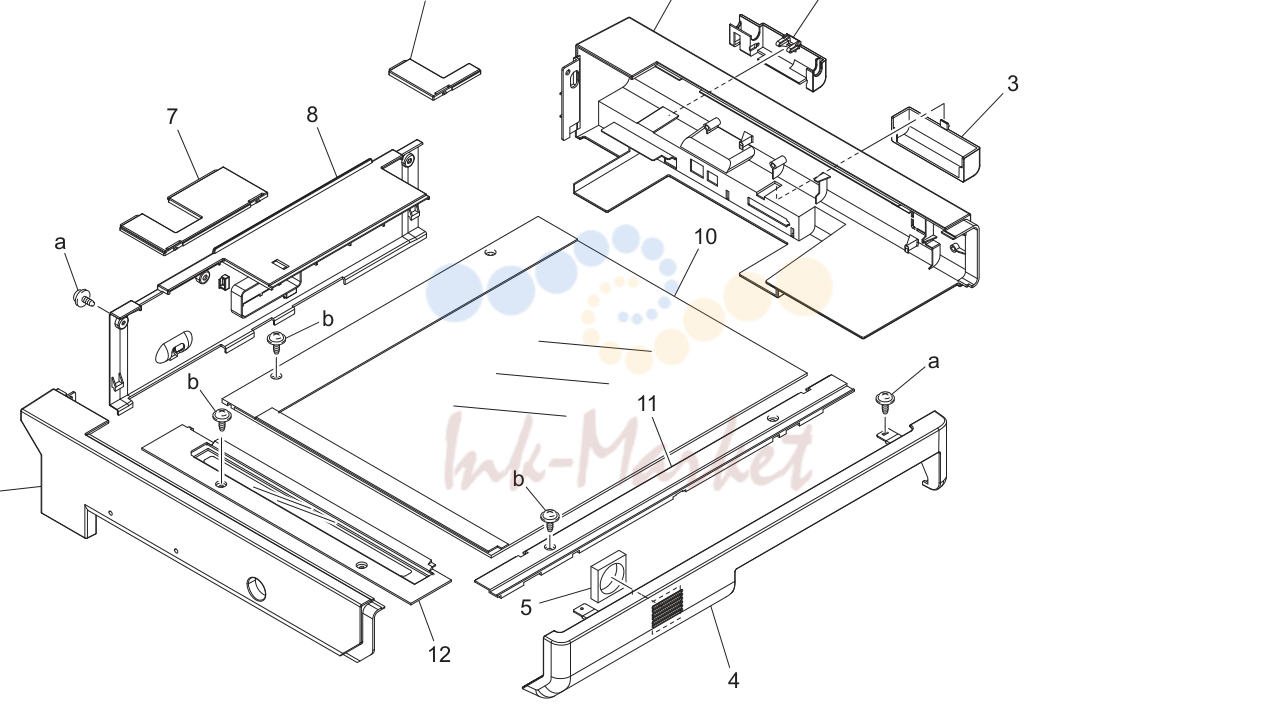

Крышка сканера (P1)

№	Артикул	Альт. артикул	Описание
1	A11U 1645 00 запросить цену →		Правая крышка
2	A11U 1649 00 запросить цену →		Крышка
3	A11U 1648 00 запросить цену →		Крышка
4	A11U 1641 00 запросить цену →		Передняя крышка
5	4030 1515 01 запросить цену →		Уплотнитель
6	A11U 1643 00 запросить цену →		Левая крышка
7	A11U 1646 00 запросить цену →		Крышка
8	A11U 1644 00 запросить цену →		Задняя крышка
9	A11U 1647 00 запросить цену →		Крышка
10	4551 3002 00 запросить цену →		Стекло оригинала в сборе
11	4551 3003 00 запросить цену →		Крышка
12	4551 3001 00 запросить цену →		Стекло оригинала в сборе

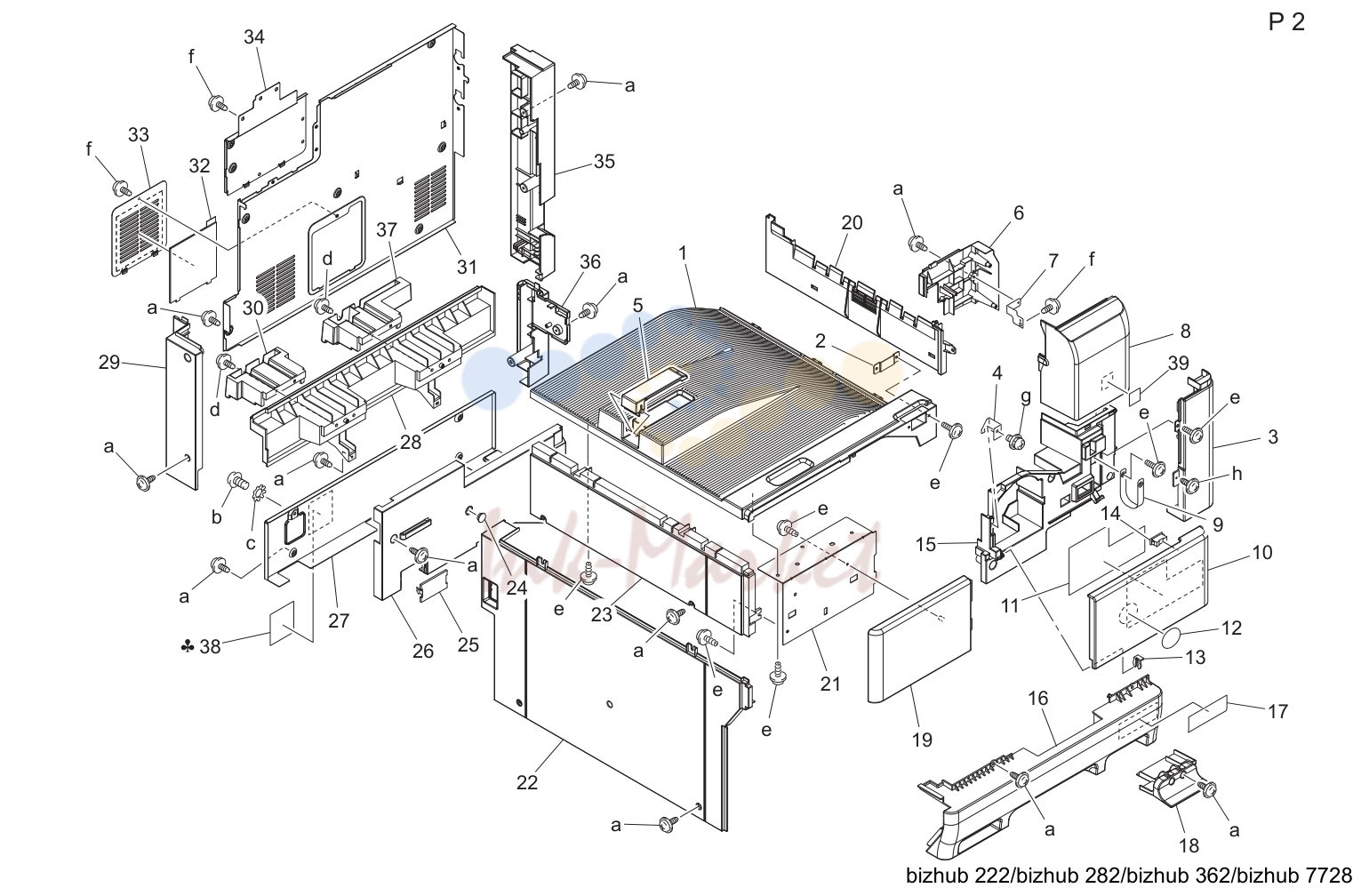

Внешние детали (P2)

№	Артикул	Альт. артикул	Описание
1	A11U 1620 00 запросить цену →		Tray
2	4030 1025 02 запросить цену →		Кронштейн
3	A11U 1609 00 запросить цену →		Крышка
4	4030 5397 01 запросить цену →		Stopper
5	A0RA 1727 00 запросить цену →		Regulating пластина
6	A11U 1616 00 запросить цену →		Крышка
7	4030 2311 01 запросить цену →		Кронштейн
8	A11U 1608 00 запросить цену →		Крышка
9	A11U 1660 00 запросить цену →		Band
10	A11U 1601 00 запросить цену →		Крышка
11	A11U 9413 00 запросить цену →		Label
12	A00J 9455 00 запросить цену →		Logo mark
13	1033 4402 03 запросить цену →		Stopper ring
14	4030 1040 02 запросить цену →		Catch
15	A11U 1604 00 запросить цену →		Крышка
16	A11U 1602 01 запросить цену →		Крышка
17	A11U 9422 00 запросить цену →		Label bizhub 362
17	A11V 9423 00 запросить цену →		Label bizhub 282
17	A11W 9424 00 запросить цену →		Label bizhub 222
17	A11V 9425 00 запросить цену →		Label bizhub 7728
18	A11U 1605 01 запросить цену →		Крышка
19	A11U 1603 00 запросить цену →		Передняя крышка
20	A11U 1618 00 запросить цену →		Крышка
21	4030 1023 02 запросить цену →		Tray
22	A11U 1607 00 запросить цену →		Левая крышка
23	A11U 1622 00 запросить цену →		Tray
24	A02E 1678 00 запросить цену →		Крышка
25	A11U 1626 00 запросить цену →		Крышка
26	A11U 1612 00 запросить цену →		Задняя крышка
27	4030 1011 02 запросить цену →		Задняя крышка
28	A11U 1610 00 запросить цену →		Задняя крышка
29	A11U 1606 00 запросить цену →		Левая крышка
30	A0R5 1762 00 запросить цену →		Handle
31	4040 1009 03 запросить цену →		Задняя крышка
32	4040 2093 01 запросить цену →		Тонер filter
33	4040 1029 01 запросить цену →		Задняя крышка
34	4040 1028 01 запросить цену →		Задняя крышка
35	A11U 1614 00 запросить цену →		Правая крышка
36	A0R5 1715 00 запросить цену →		Крышка
37	A11U 1613 00 запросить цену →		Handle
38	4037 7406 01 запросить цену →		Label earth caution
39	A011 9462 00 запросить цену →		Label emperon

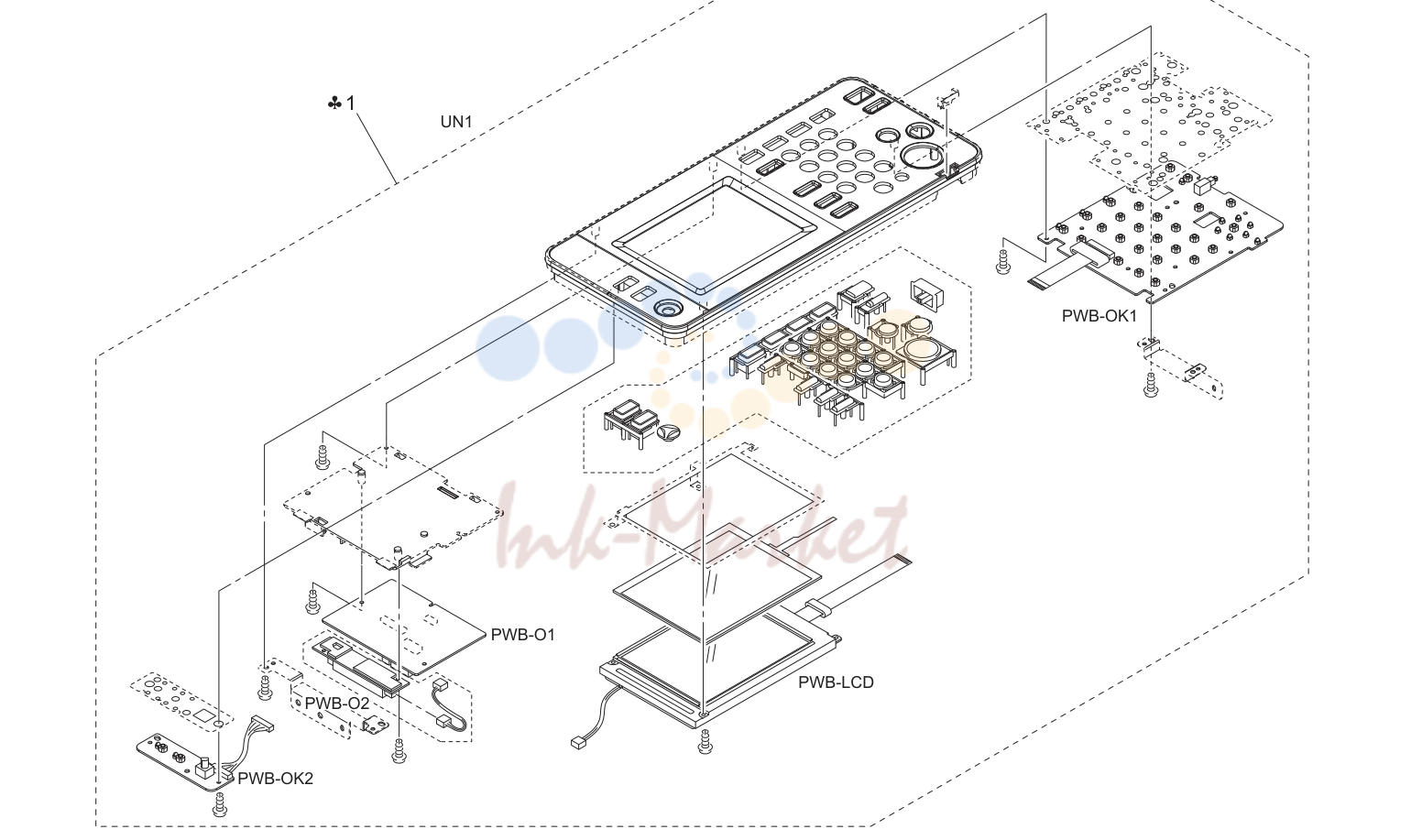

Панель управления (P3)

№	Артикул	Альт. артикул	Описание
1	A11U M701 00 запросить цену →		Панель в сборе
1	A11U M702 00 запросить цену →		Панель в сборе
1	A11U M703 00 запросить цену →		Панель в сборе
1	A11U M704 00 запросить цену →		Панель в сборе

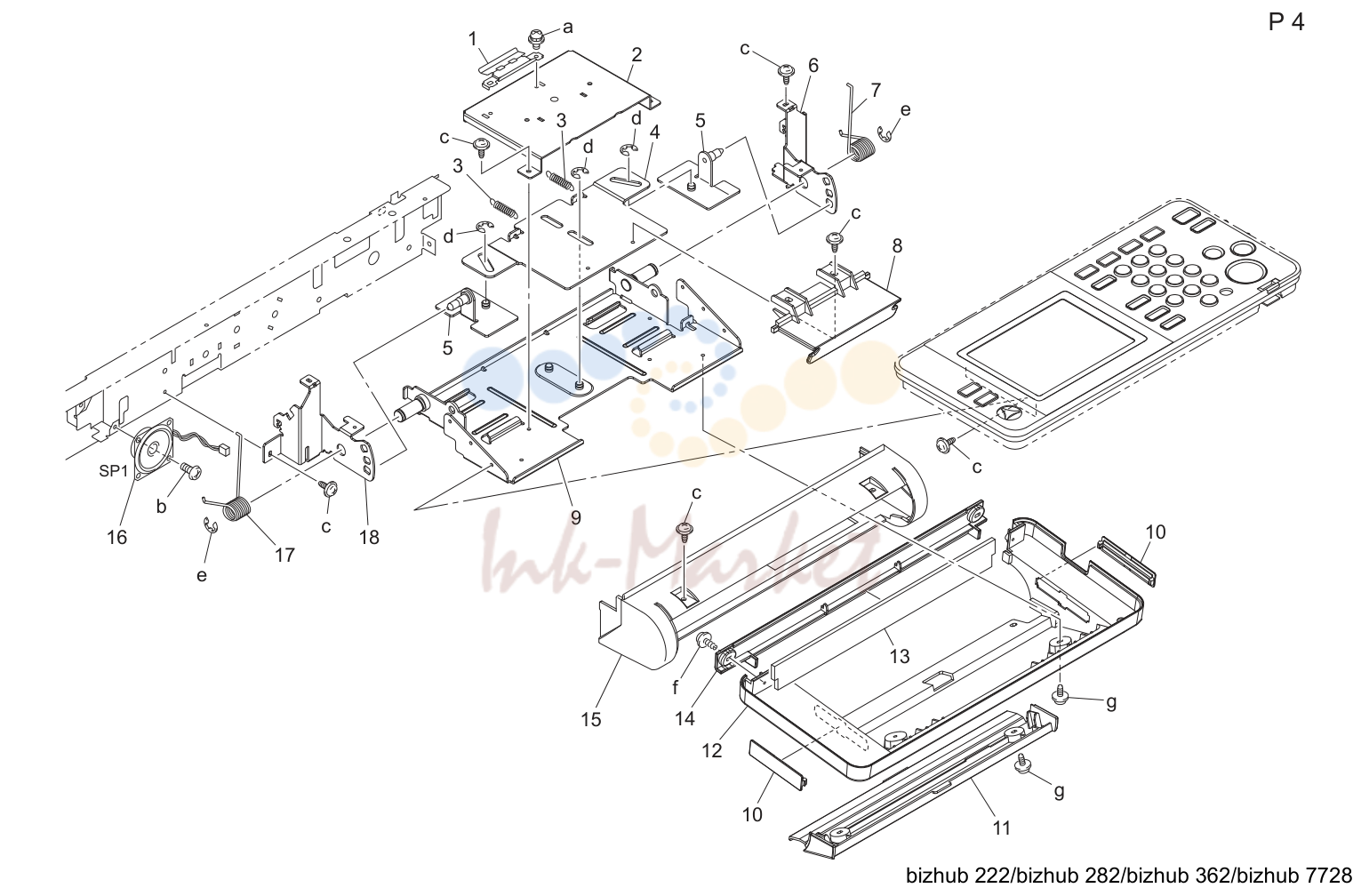

Панель управления (P4)

№	Артикул	Альт. артикул	Описание
1	4040 1391 01 запросить цену →		Пластина пружина
2	4030 1390 04 запросить цену →		Кронштейн
3	4581 1389 01 запросить цену →		Tension пружина
4	4030 1382 01 запросить цену →		Coupling
5	4030 1385 01 запросить цену →		Positioning пластина
6	4040 1384 01 запросить цену →		Hold пластина
7	4030 1387 01 запросить цену →		Torsion пружина
8	A11U 1925 00 запросить цену →		Рычаг
9	4030 1381 02 запросить цену →		Кронштейн
10	A11U 1635 00 запросить цену →		Крышка
11	A11U 1634 00 запросить цену →		Крышка
12	A11U 1631 00 запросить цену →		Крышка
13	4040 1055 01 запросить цену →		Уплотнитель
14	A11U 1633 00 запросить цену →		Крышка
15	A11U 1632 00 запросить цену →		Крышка
17	4030 1386 01 запросить цену →		Torsion пружина
18	4040 1383 01 запросить цену →		Hold пластина

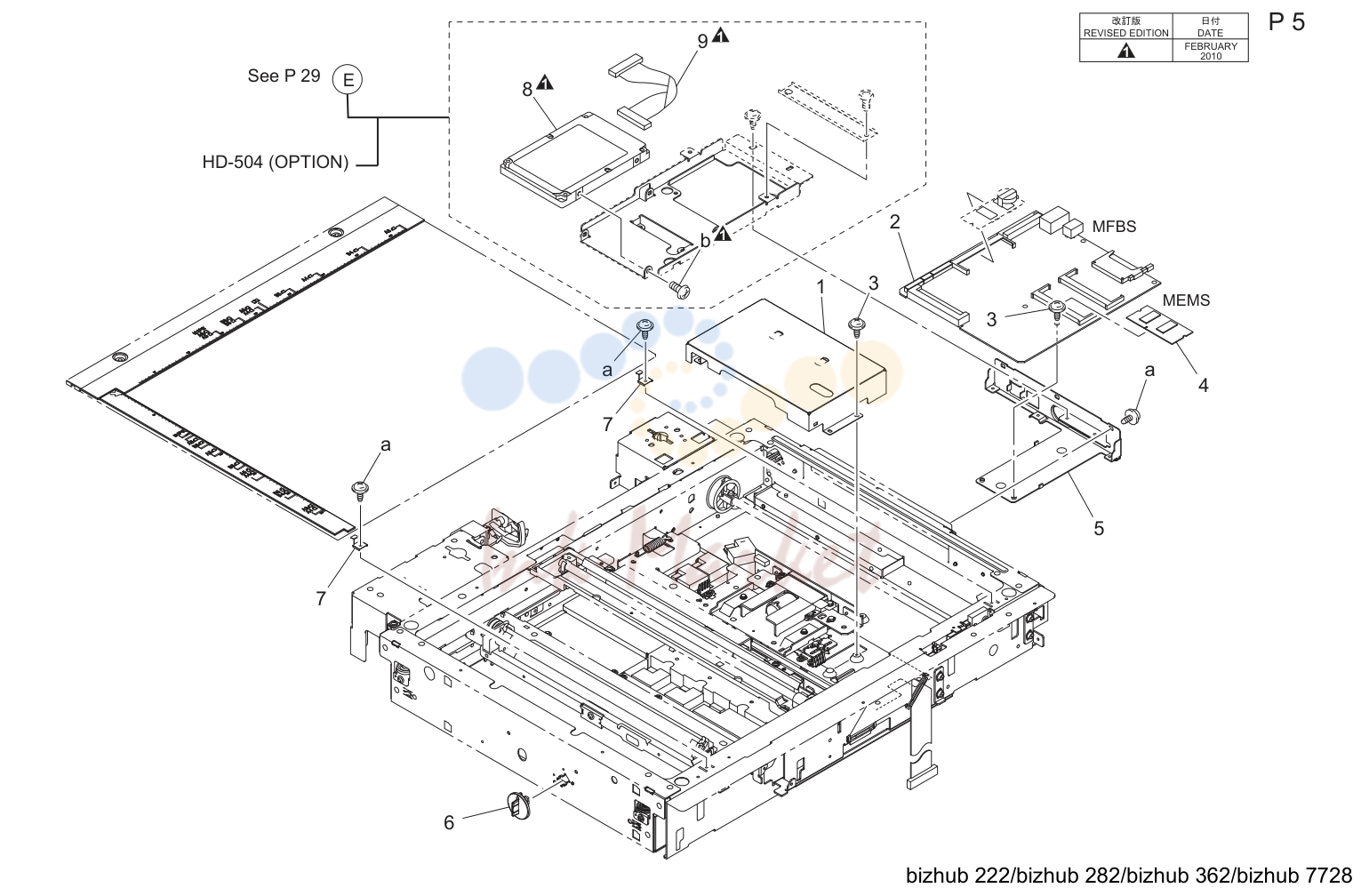

Оптический блок (сканер) (P5)

№	Артикул	Альт. артикул	Описание
1	4551 2019 01 запросить цену →		Shield
3	4551 2046 01 запросить цену →		Screw
4	4551 2039 01 запросить цену →		Mems
5	4551 2045 01 запросить цену →		Кронштейн
6	4551 2018 01 запросить цену →		Рычаг
7	4384 1006 01 запросить цену →		Пластина пружина
9	4040 6805 01 запросить цену →		Wire жгут в сборе

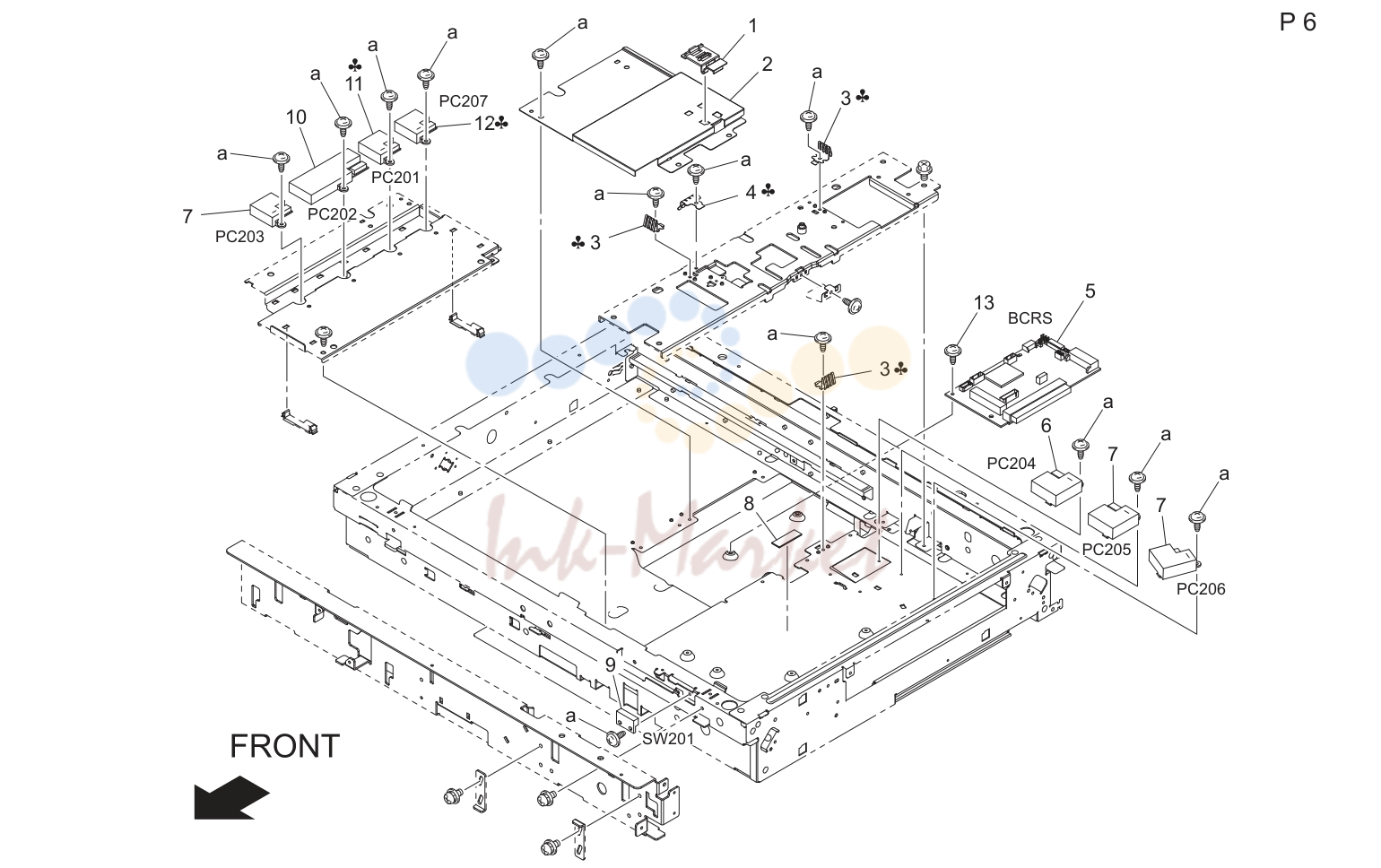

Оптический блок (сканер) (P6)

№	Артикул	Альт. артикул	Описание
1	4551 2025 01 запросить цену →		Держатель
2	4551 2020 01 запросить цену →		Shield
3	4551 2022 01 запросить цену →		Пластина пружина
4	4551 2030 01 запросить цену →		Пластина пружина
5	4551 2033 01 запросить цену →		Bcrs
5	4551 2034 01 запросить цену →		Bcrs
6	4384 1030 01 запросить цену →		Solid state выключатель
7	4384 1030 01 запросить цену →		Solid state выключатель
8	4551 2008 01 запросить цену →		Sheet
9	4551 2010 01 запросить цену →		Reed выключатель
10	4384 1031 01 запросить цену →		Solid state выключатель
11	4384 1030 01 запросить цену →		Solid state выключатель
12	4384 1030 01 запросить цену →		Solid state выключатель
12	4384 1030 01 запросить цену →		Solid state выключатель
13	4551 2046 01 запросить цену →		Screw

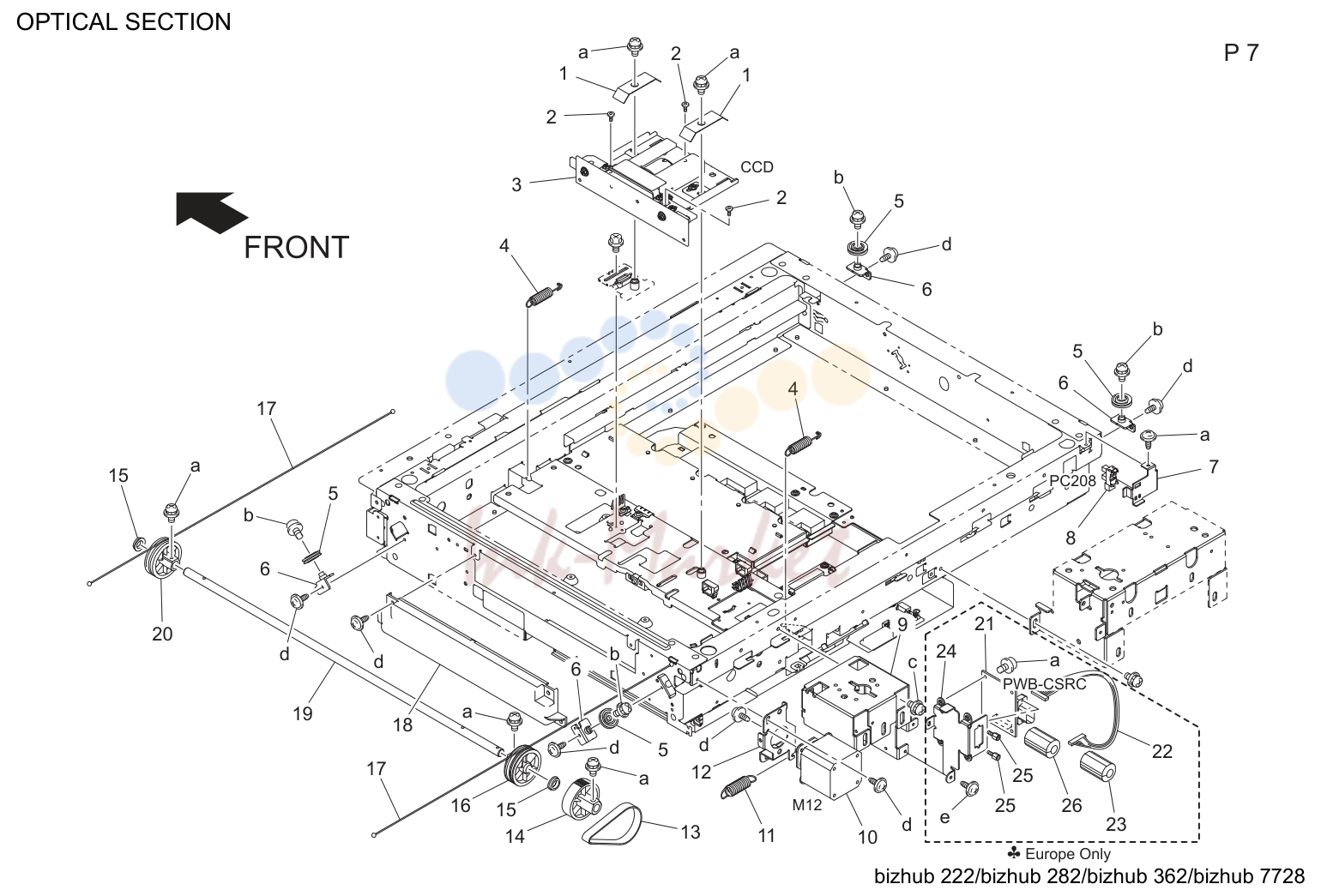

Оптический блок (сканер) (P7)

№	Артикул	Альт. артикул	Описание
1	4384 1063 01 запросить цену →		Пластина пружина
2	4384 1102 01 запросить цену →		Tapping screw
3	4551 2003 01 запросить цену →		Lens в сборе
4	4384 1022 01 запросить цену →		Tension пружина
5	4551 2014 01 запросить цену →		Pulley
6	4384 1068 01 запросить цену →		Pulley кронштейн( 1)
7	4384 1061 01 запросить цену →		Sns кронштейн
8	4551 2059 01 запросить цену →		Photo interrupter
9	4384 1058 01 запросить цену →		Hinge кронштейн(r )
10	4551 2013 01 запросить цену →		Мотор
11	4384 1023 01 запросить цену →		Tension пружина
12	4384 1070 01 запросить цену →		Мотор кронштейн
13	4384 1033 01 запросить цену →		Timing ремень
14	4384 1024 01 запросить цену →		Pulley
15	4384 1021 01 запросить цену →		Ball bearing
16	4384 1019 01 запросить цену →		Pulley
17	4551 2028 01 запросить цену →		Wire
18	4551 2027 01 запросить цену →		Крышка
19	4384 1046 01 запросить цену →		Вал
20	4384 1092 01 запросить цену →		Pulley
21	4040 0110 01 запросить цену →		Плата в сборе
22	4040 6832 02 запросить цену →		Wire жгут в сборе
23	9326 1910 31 запросить цену →		Ferrite core
24	4040 2130 01 запросить цену →		Кронштейн
25	4025 2283 01 запросить цену →		Screw
26	9326 1910 21 запросить цену →		Ferrite core

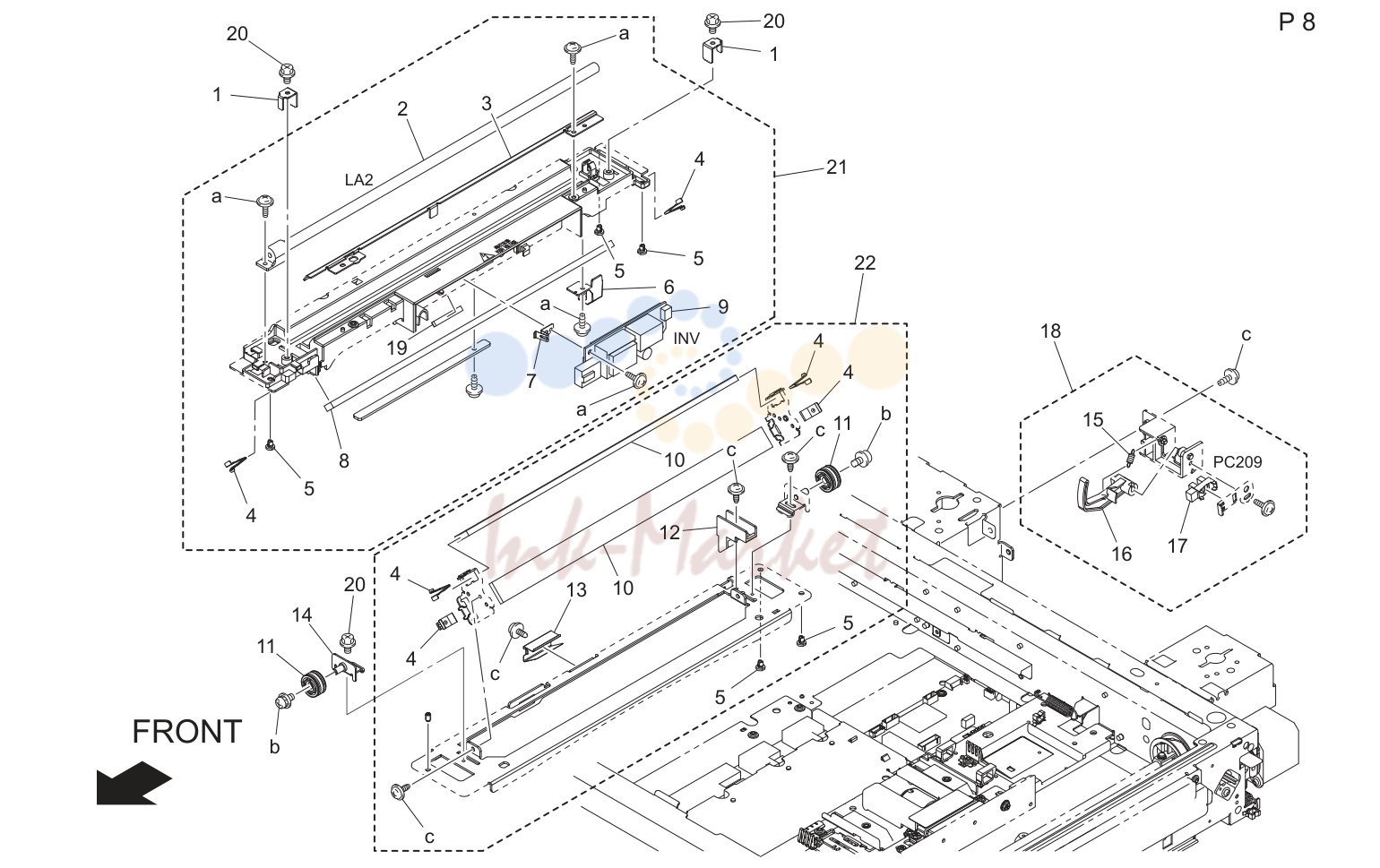

Оптический блок (сканер) (P8)

№	Артикул	Альт. артикул	Описание
1	4384 1062 01 запросить цену →		Wire кронштейн
2	4551 2004 01 запросить цену →		Xenon
3	4551 2023 01 запросить цену →		Reflector
4	4551 2029 01 запросить цену →		Пластина пружина
5	4551 2017 01 запросить цену →		Slider
6	4551 2026 01 запросить цену →		Ffc clamp
7	4551 2007 01 запросить цену →		Пластина пружина
8	4551 2005 01 запросить цену →		Mirror
9	4551 2012 01 запросить цену →		Плата в сборе
10	4551 2006 01 запросить цену →		Mirror
11	4551 2016 01 запросить цену →		Pulley
12	4551 2024 01 запросить цену →		Направляющая
13	4551 2015 01 запросить цену →		Пластина пружина
14	4551 2021 01 запросить цену →		Кронштейн
15	4384 1044 01 запросить цену →		Tension пружина
16	4384 1045 01 запросить цену →		Рычаг
17	4551 2059 01 запросить цену →		Photo interrupter
18	4384 1036 01 запросить цену →		Photo interrupter в сборе
19	4551 2009 01 запросить цену →		Cushion
20	4551 2047 01 запросить цену →		Screw
21	4551 2001 01 запросить цену →		Carriage 1 в сборе
22	4551 2002 01 запросить цену →		Carriage 2 в сборе

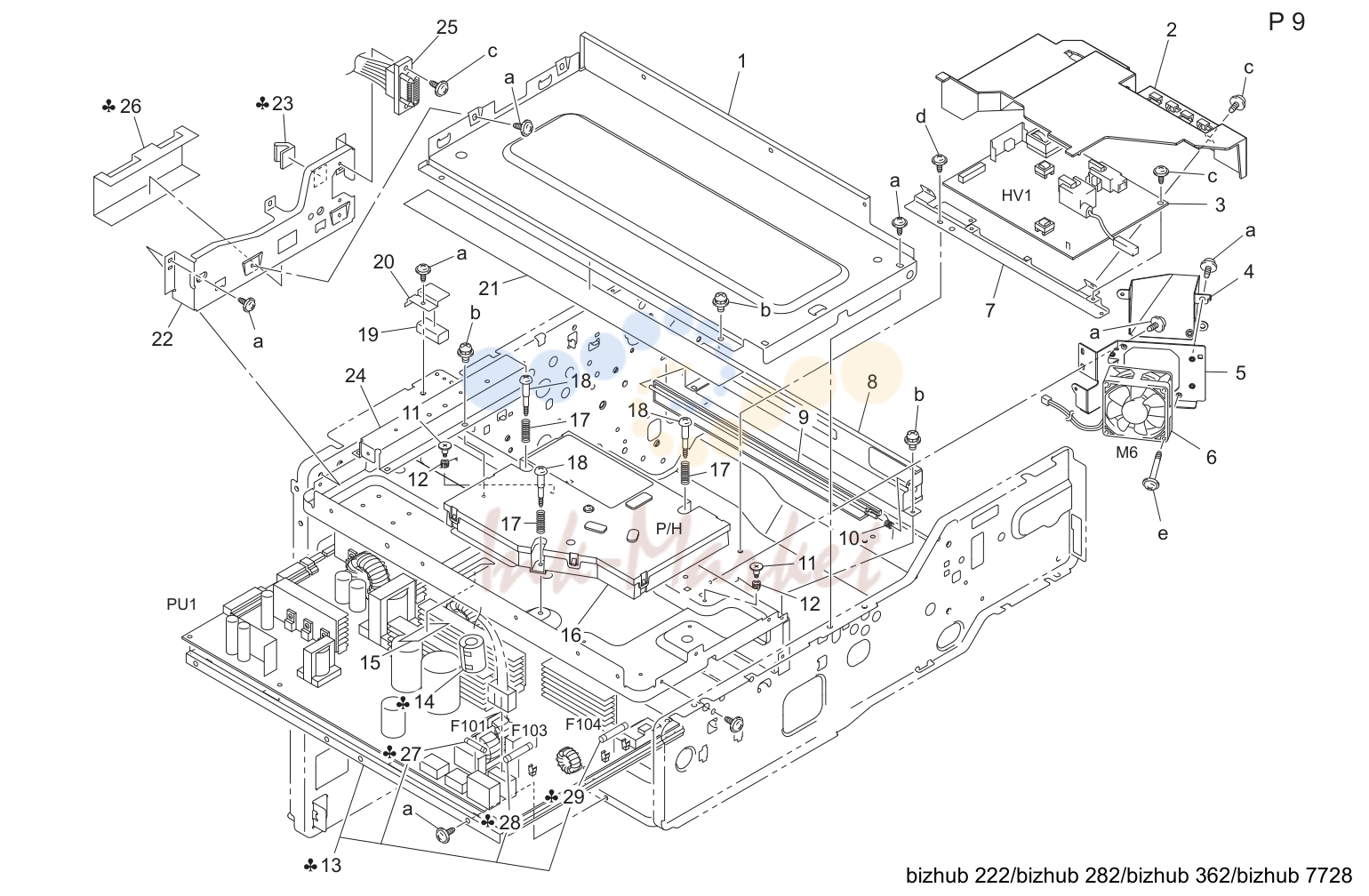

Power узел (P9)

№	Артикул	Альт. артикул	Описание
1	4030 2017 01 запросить цену →		Кронштейн
2	4040 2101 02 запросить цену →		Крышка
3	4040 6203 01 запросить цену →		Hv transformer
4	4040 2139 01 запросить цену →		Воздуховод
5	4040 2109 02 запросить цену →		Кронштейн
7	4030 2040 01 запросить цену →		Кронштейн
8	4030 2004 02 запросить цену →		Кронштейн
9	4030 2036 01 запросить цену →		Shutter
10	4011 2034 02 запросить цену →		Torsion пружина
11	4011 5925 02 запросить цену →		Shoulder screw
12	4030 2049 01 запросить цену →		Torsion пружина
13	4040 6201 01 запросить цену →		Power supply
13	4040 6202 02 запросить цену →		Power supply
14	0866 7801 01 запросить цену →		Ferrite core
15	4040 2064 01 запросить цену →		Направляющая
16	4040 0751 00 запросить цену →		P/h в сборе
16	4041 0751 00 запросить цену →		P/h в сборе
17	4128 1978 01 запросить цену →		Pressure пружина
18	4128 1979 01 запросить цену →		Shoulder screw
19	4030 6757 01 запросить цену →		Electrically conвоздуховодive material
20	4030 2119 01 запросить цену →		Shield
21	4040 1036 01 запросить цену →		Shield пластина
22	4030 2018 01 запросить цену →		Кронштейн
23	9384 4300 21 запросить цену →		Electrically conвоздуховодive material
24	4030 2034 01 запросить цену →		Reinforce пластина
25	4030 6816 01 запросить цену →		Wire жгут в сборе
26	4030 2120 01 запросить цену →		Направляющая
27	4040 7801 01 запросить цену →		Fuse
27	4040 7804 01 запросить цену →		Fuse
28	4040 7802 01 запросить цену →		Fuse
28	4040 7805 01 запросить цену →		Fuse
29	4040 7803 01 запросить цену →		Fuse
29	4040 7805 01 запросить цену →		Fuse

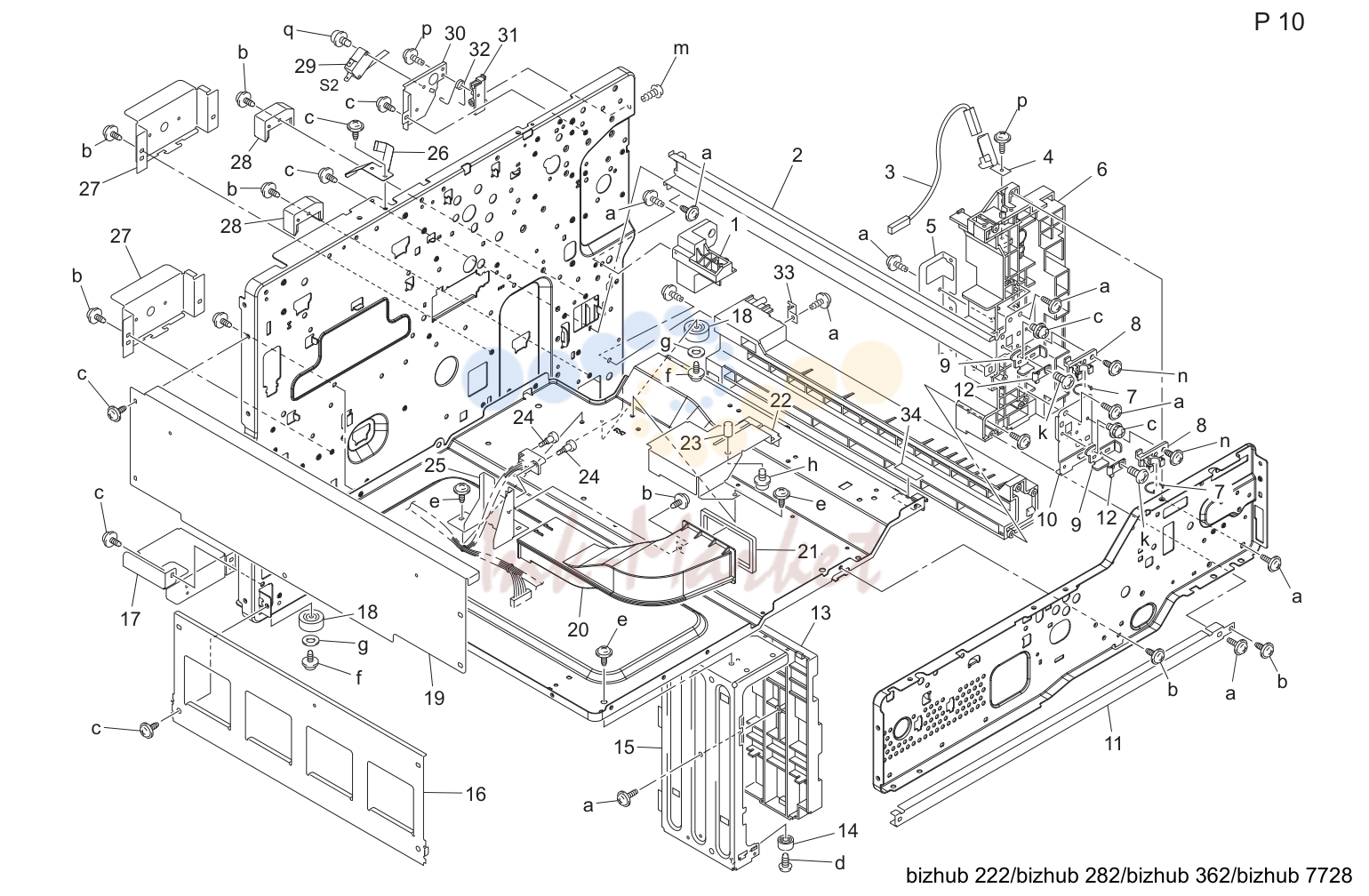

Рама секция (P10)

№	Артикул	Альт. артикул	Описание
1	A0R5 1137 00 запросить цену →		Держатель
2	4040 5602 00 запросить цену →		Rail
3	4030 6843 01 запросить цену →		Wire жгут в сборе
4	1164 2155 01 запросить цену →		Contact
5	4030 2010 01 запросить цену →		Кронштейн
6	A0R5 1126 00 запросить цену →		Support part
7	4348 6206 00 запросить цену →		Stop ring
8	4040 6205 00 запросить цену →		Держатель
9	4040 5601 00 запросить цену →		Stopper
10	4040 5603 00 запросить цену →		Кронштейн
11	4030 2007 01 запросить цену →		Reinforce пластина
12	4040 5600 00 запросить цену →		Направляющая
13	4030 2008 02 запросить цену →		Rail
14	4030 2081 01 запросить цену →		Spacer
15	4030 2005 02 запросить цену →		Reinforce пластина
16	4030 2006 01 запросить цену →		Reinforce пластина
17	4030 2042 02 запросить цену →		Кронштейн
18	4030 2080 01 запросить цену →		Rubber foot
19	4030 2016 01 запросить цену →		Reinforce пластина
20	4040 0163 01 запросить цену →		Воздуховод
21	4040 2094 01 запросить цену →		Уплотнитель
22	4030 2079 02 запросить цену →		Кронштейн
23	4040 2078 01 запросить цену →		Pin
24	1079 2219 01 запросить цену →		Shoulder screw
25	4030 2012 02 запросить цену →		Кронштейн
26	4030 2162 01 запросить цену →		Earth ground
27	4030 2062 01 запросить цену →		Кронштейн
28	4030 2009 01 запросить цену →		Направляющая
30	4030 2116 01 запросить цену →		Кронштейн
31	1164 2051 01 запросить цену →		Направляющая
32	4011 2037 01 запросить цену →		Torsion пружина
33	4030 2011 01 запросить цену →		Кронштейн
34	1129 7303 01 запросить цену →		Label hi-vol caution

Рама секция (P11)

№	Артикул	Альт. артикул	Описание
1	4030 2114 01 запросить цену →		Contact
2	4030 2102 01 запросить цену →		Держатель
3	4011 2134 01 запросить цену →		Pressure пружина
4	1165 2142 01 запросить цену →		Earth ground
5	1165 2153 01 запросить цену →		Contact
6	4011 2047 01 запросить цену →		Уплотнитель
7	4030 7316 01 запросить цену →		Label
8	4030 6844 01 запросить цену →		Wire жгут в сборе
9	1164 2310 01 запросить цену →		Направляющая пластина
10	1164 2316 01 запросить цену →		Рычаг
11	4011 2010 01 запросить цену →		Вал
13	1164 2007 12 запросить цену →		Joint
14	4030 6842 01 запросить цену →		Wire жгут в сборе
15	A11U 1323 01 запросить цену →		Кронштейн
16	4109 2003 01 запросить цену →		Shoulder screw
17	4030 2115 01 запросить цену →		Contact
18	4030 2118 01 запросить цену →		Рычаг
19	4040 6854 01 запросить цену →		Wire жгут в сборе
20	4040 6853 01 запросить цену →		Wire жгут в сборе
21	4011 2035 01 запросить цену →		Tension пружина
22	1165 2040 02 запросить цену →		Рычаг
23	1164 2021 02 запросить цену →		Пластина пружина
24	4030 2019 03 запросить цену →		Направляющая
25	1129 7303 01 запросить цену →		Label hi-vol caution
26	4030 2112 01 запросить цену →		Contact
27	4030 2113 01 запросить цену →		Contact
28	4040 2160 01 запросить цену →		Уплотнитель

Paper take-up секция (P12)

№	Артикул	Альт. артикул	Описание
1	4030 3087 01 запросить цену →		Reinforce пластина
2	4030 3084 01 запросить цену →		Reinforce пластина
3	4030 3086 01 запросить цену →		Reinforce пластина
4	4030 3041 02 запросить цену →		Рама
5	4030 6811 01 запросить цену →		Wire жгут в сборе
6	4131 3003 01 запросить цену →		Втулка
7	4030 3005 01 запросить цену →		Ролик
8	4030 3034 01 запросить цену →		Муфта
9	4425 3016 01 запросить цену →		Шестерня 32t
10	4030 3002 02 запросить цену →		Держатель
11	4030 3008 01 запросить цену →		Шестерня 29t
12	4030 3003 01 запросить цену →		Вал
13	A11U 5603 00 запросить цену →		Направляющая
14	4030 3088 01 запросить цену →		Weight
15	4030 3023 03 запросить цену →		Направляющая пластина
16	4030 3085 01 запросить цену →		Крышка
17	4040 3097 01 запросить цену →		Вал
18	4030 3030 01 запросить цену →		Torsion пружина
19	1065 3086 01 запросить цену →		Втулка
20	4030 3004 01 запросить цену →		Вал
21	A00J 5894 00 запросить цену →		Pressure пружина
22	1052 4412 01 запросить цену →		Joint
23	4040 3096 01 запросить цену →		Вал
24	4030 3011 03 запросить цену →		Рычаг
25	4030 3012 01 запросить цену →		Torsion пружина
26	4037 0906 01 запросить цену →		Photo interrupter
27	1067 2501 01 запросить цену →		Pin
28	4030 3001 03 запросить цену →		Рама
29	4425 3013 01 запросить цену →		Шестерня 30t
30	4030 3016 12 запросить цену →		Actuator

Paper take-up секция (P13)

№	Артикул	Альт. артикул	Описание
1	4030 3108 01 запросить цену →		Направляющая
2	4030 3032 03 запросить цену →		Направляющая
3	4030 3104 01 запросить цену →		Направляющая
4	4030 3103 02 запросить цену →		Кронштейн
5	4030 3125 01 запросить цену →		Tension пружина
6	4030 3044 01 запросить цену →		Кронштейн
7	4030 3017 03 запросить цену →		Pressure пружина
8	4030 3014 01 запросить цену →		Кронштейн
9	4030 3101 01 запросить цену →		Вал
10	4658 3513 01 запросить цену →		Ролик
11	4030 3026 02 запросить цену →		Направляющая
12	4030 3027 02 запросить цену →		Направляющая
13	4030 3037 01 запросить цену →		Reinforce пластина
14	4030 3025 05 запросить цену →		Кронштейн
15	4030 0151 01 запросить цену →		Separation ролик в сборе
16	4030 3077 01 запросить цену →		Направляющая
17	4030 3013 01 запросить цену →		Держатель
18	4030 3039 01 запросить цену →		Вал
19	4030 3079 01 запросить цену →		Направляющая
20	4030 3078 01 запросить цену →		Рычаг
21	4030 3080 01 запросить цену →		Направляющая
22	4040 5610 00 запросить цену →		Spacer
23	4040 5612 00 запросить цену →		Spacer

Paper take-up секция (P14)

№	Артикул	Альт. артикул	Описание
1	4030 3112 02 запросить цену →		Направляющая пластина
2	4131 3532 02 запросить цену →		Втулка
3	4037 0906 01 запросить цену →		Photo interrupter
4	4030 3128 01 запросить цену →		Кронштейн
5	4030 3042 02 запросить цену →		Рама
6	4030 3018 01 запросить цену →		Кронштейн
7	1200 5212 04 запросить цену →		Pin
8	4030 3031 01 запросить цену →		Torsion пружина
9	4030 3019 02 запросить цену →		Actuator
10	1134 3041 01 запросить цену →		Collar
11	4030 3016 12 запросить цену →		Actuator
12	4131 3003 01 запросить цену →		Втулка
13	4030 3005 01 запросить цену →		Ролик
14	4030 3034 01 запросить цену →		Муфта
15	4425 3013 01 запросить цену →		Шестерня 30t
16	4030 3002 02 запросить цену →		Держатель
17	4030 3008 01 запросить цену →		Шестерня 29t
20	4425 3016 01 запросить цену →		Шестерня 32t
21	4030 3003 01 запросить цену →		Вал
22	1067 2501 01 запросить цену →		Pin
23	4040 3097 01 запросить цену →		Вал
24	4030 3030 01 запросить цену →		Torsion пружина
25	1065 3086 01 запросить цену →		Втулка
26	4030 3022 01 запросить цену →		Вал
27	4030 3011 03 запросить цену →		Рычаг
28	4030 3012 01 запросить цену →		Torsion пружина
29	4040 3096 01 запросить цену →		Вал
30	9322 1500 12 запросить цену →		Муфта
31	4030 3092 01 запросить цену →		Washer
32	4030 3064 01 запросить цену →		Шестерня 33t
33	4030 3069 01 запросить цену →		Sleeve
34	4030 3068 01 запросить цену →		Шестерня 26t
35	4030 3063 01 запросить цену →		Кронштейн
36	4030 3021 01 запросить цену →		Ролик
37	4030 3010 04 запросить цену →		Рама

Paper take-up секция (P15)

№	Артикул	Альт. артикул	Описание
1	A0R5 5611 00 запросить цену →		Door
2	4030 0151 01 запросить цену →		Separation ролик в сборе
3	4030 3079 01 запросить цену →		Направляющая
4	4030 3078 01 запросить цену →		Рычаг
5	4030 3017 03 запросить цену →		Pressure пружина
6	4030 3014 01 запросить цену →		Кронштейн
7	4030 3039 01 запросить цену →		Вал
8	4030 3013 01 запросить цену →		Держатель
9	4030 3077 01 запросить цену →		Направляющая
10	4030 3105 01 запросить цену →		Направляющая
11	4030 3124 03 запросить цену →		Направляющая
12	4030 3125 01 запросить цену →		Tension пружина
13	4030 3129 03 запросить цену →		Кронштейн
14	4030 3025 05 запросить цену →		Кронштейн
15	A11U 5603 00 запросить цену →		Направляющая
16	4030 3095 01 запросить цену →		Направляющая пластина
17	4030 3107 01 запросить цену →		Направляющая
18	4030 3114 02 запросить цену →		Направляющая пластина
19	4030 3116 01 запросить цену →		Tension пружина
20	4030 3135 01 запросить цену →		Рычаг
21	4030 3117 02 запросить цену →		Кронштейн
22	A0R5 5630 00 запросить цену →		Handle
23	1149 3454 01 запросить цену →		Pressure пружина
24	4030 3123 01 запросить цену →		Pressure пружина
25	4030 3122 01 запросить цену →		Roll
26	4030 3121 01 запросить цену →		Вал
27	4030 3134 03 запросить цену →		Earth ground
28	4030 3115 01 запросить цену →		Рычаг
29	4163 5293 01 запросить цену →		Screw
30	4030 3037 01 запросить цену →		Reinforce пластина
32	4040 5610 00 запросить цену →		Spacer
33	4040 5612 00 запросить цену →		Spacer

Bypass секция (P16)

№	Артикул	Альт. артикул	Описание
1	A0R5 6042 00 запросить цену →		Крышка /upper
2	A0R5 9421 01 запросить цену →		Label
3	A0R5 6009 00 запросить цену →		Lifting пластина
4	4030 3476 01 запросить цену →		Уплотнитель
5	4030 3477 01 запросить цену →		Уплотнитель
6	4030 3484 01 запросить цену →		Weight
7	A0R5 6025 00 запросить цену →		Держатель
8	4030 3456 01 запросить цену →		Reinforce пластина
9	4030 3481 01 запросить цену →		Collar
10	4030 3457 03 запросить цену →		Pressure пружина
11	4030 3428 01 запросить цену →		Tension пружина
12	4030 3489 01 запросить цену →		Уплотнитель
13	4030 3403 01 запросить цену →		Направляющая
14	4030 3402 01 запросить цену →		Направляющая пластина
15	4030 3474 01 запросить цену →		Кронштейн
16	4030 3404 01 запросить цену →		Кронштейн
17	4131 3053 02 запросить цену →		Держатель
18	4030 3492 01 запросить цену →		Spacer
19	4030 3475 01 запросить цену →		Pressure пружина
20	4034 0151 01 запросить цену →		Separation ролик
21	4030 3448 01 запросить цену →		Cushion
22	4040 3495 01 запросить цену →		Направляющая
23	4040 3496 01 запросить цену →		Направляющая
24	4030 3438 01 запросить цену →		Tension пружина
25	A11U R701 00 запросить цену →		Manual feed tray узел
25	A11U R702 00 запросить цену →		Manual feed tray узел
26	4030 3424 01 запросить цену →		Кронштейн
27	4687 3281 01 запросить цену →		Friction sheet

Bypass секция (P17)

№	Артикул	Альт. артикул	Описание
1	4030 3430 01 запросить цену →		Рычаг
2	4030 3417 01 запросить цену →		Cam
3	4030 3416 02 запросить цену →		Вал
4	4030 3464 01 запросить цену →		Держатель
5	4030 3444 01 запросить цену →		Actuator
6	4030 3445 01 запросить цену →		Torsion пружина
7	4030 3465 01 запросить цену →		Держатель
8	1067 2502 01 запросить цену →		Pin
9	4030 3479 01 запросить цену →		Кронштейн
10	4030 3093 01 запросить цену →		Втулка
11	4131 3001 01 запросить цену →		Ролик
12	4030 3434 01 запросить цену →		Вал
13	4037 0906 01 запросить цену →		Photo interrupter
14	4040 3443 01 запросить цену →		Кронштейн
15	4030 3447 01 запросить цену →		Направляющая
16	4030 3427 01 запросить цену →		Reinforce пластина
17	4030 3401 13 запросить цену →		Держатель
18	4030 3441 01 запросить цену →		Шестерня 20/25t
20	1075 2565 01 запросить цену →		Шестерня 25t
21	1300 3322 17 запросить цену →		Шестерня 20t
22	4658 3517 01 запросить цену →		Втулка
23	4030 3467 01 запросить цену →		Шестерня 16/30t
26	4030 3422 01 запросить цену →		Держатель
27	4030 3478 02 запросить цену →		Shield пластина
28	4131 3007 02 запросить цену →		Барабан
29	4131 4128 01 запросить цену →		Washer
30	4030 3429 02 запросить цену →		Member
32	4030 3432 07 запросить цену →		Кронштейн
33	4040 3497 01 запросить цену →		Cushion
34	4030 3420 02 запросить цену →		Ratchet
35	4030 3419 01 запросить цену →		Torsion пружина
36	4131 3004 02 запросить цену →		Шестерня 30t

Bypass секция (P18)

№	Артикул	Альт. артикул	Описание
1	4030 3486 01 запросить цену →		Brake
2	A0R5 6011 00 запросить цену →		Regulating пластина
3	A0R5 6066 00 запросить цену →		Крышка
4	4030 3415 02 запросить цену →		Actuator
5	4037 0906 01 запросить цену →		Photo interrupter
6	1134 3042 02 запросить цену →		Вал
7	4030 3414 01 запросить цену →		Кронштейн
8	4030 3446 01 запросить цену →		Torsion пружина
9	A0R5 6023 00 запросить цену →		Tray
10	A0R5 6059 00 запросить цену →		Крышка
11	4030 7309 02 запросить цену →		Label tray caution
12	A0R5 6008 00 запросить цену →		Tray
13	4030 3437 01 запросить цену →		Кронштейн
14	4030 3435 01 запросить цену →		Torsion пружина
15	4030 3473 02 запросить цену →		Держатель
16	4030 3463 01 запросить цену →		Stopper
17	4030 0216 05 запросить цену →		Кронштейн в сборе
18	4030 3412 01 запросить цену →		Шестерня 13/18t
19	4030 3460 02 запросить цену →		Rack
20	4030 3455 02 запросить цену →		Кронштейн
21	4037 6899 01 запросить цену →		Resistor
22	4030 3472 01 запросить цену →		Держатель
23	A0R5 6010 00 запросить цену →		Regulating пластина
24	4030 3487 01 запросить цену →		Brake
25	4030 7307 02 запросить цену →		Scale metric
25	4030 7308 02 запросить цену →		Scale inch
26	4131 4623 04 запросить цену →		Cleaning pad
27	4030 3436 01 запросить цену →		Torsion пружина
28	9326 1910 31 запросить цену →		Ferrite core
29	A0R5 6026 00 запросить цену →		Крышка
30	A0R5 6108 01 запросить цену →		Крышка /front

Бункер секция (P19)

№	Артикул	Альт. артикул	Описание
1	4040 5317 01 запросить цену →		Joint
2	4040 5318 01 запросить цену →		Pressure пружина
3	4040 5319 01 запросить цену →		Collar
4	4040 5322 01 запросить цену →		Stopper
5	4040 7375 01 запросить цену →		Label тонер type
5	4041 7377 01 запросить цену →		Label тонер type
6	4030 5389 01 запросить цену →		Handle
7	4030 5394 01 запросить цену →		Torsion пружина
8	4030 5393 01 запросить цену →		Handle
9	4030 5391 01 запросить цену →		Stopper
10	4030 5392 01 запросить цену →		Tension пружина
11	1165 5327 03 запросить цену →		Уплотнитель
12	4030 5384 01 запросить цену →		Уплотнитель
13	4030 5386 01 запросить цену →		Tension пружина
14	4030 5383 02 запросить цену →		Shutter
15	4030 5398 01 запросить цену →		Collar
16	4030 5390 01 запросить цену →		Pressure пружина
17	4030 5395 01 запросить цену →		Pawl
18	4040 0769 00 запросить цену →		Бункер узел
18	4040 0772 00 запросить цену →		Бункер узел
18	4040 0773 00 запросить цену →		Бункер узел
18	4040 0775 00 запросить цену →		Бункер узел

Каталог очень большой (938 позиций). Показаны первые 19 узлов со схемами; полный список доступен по запросу.
