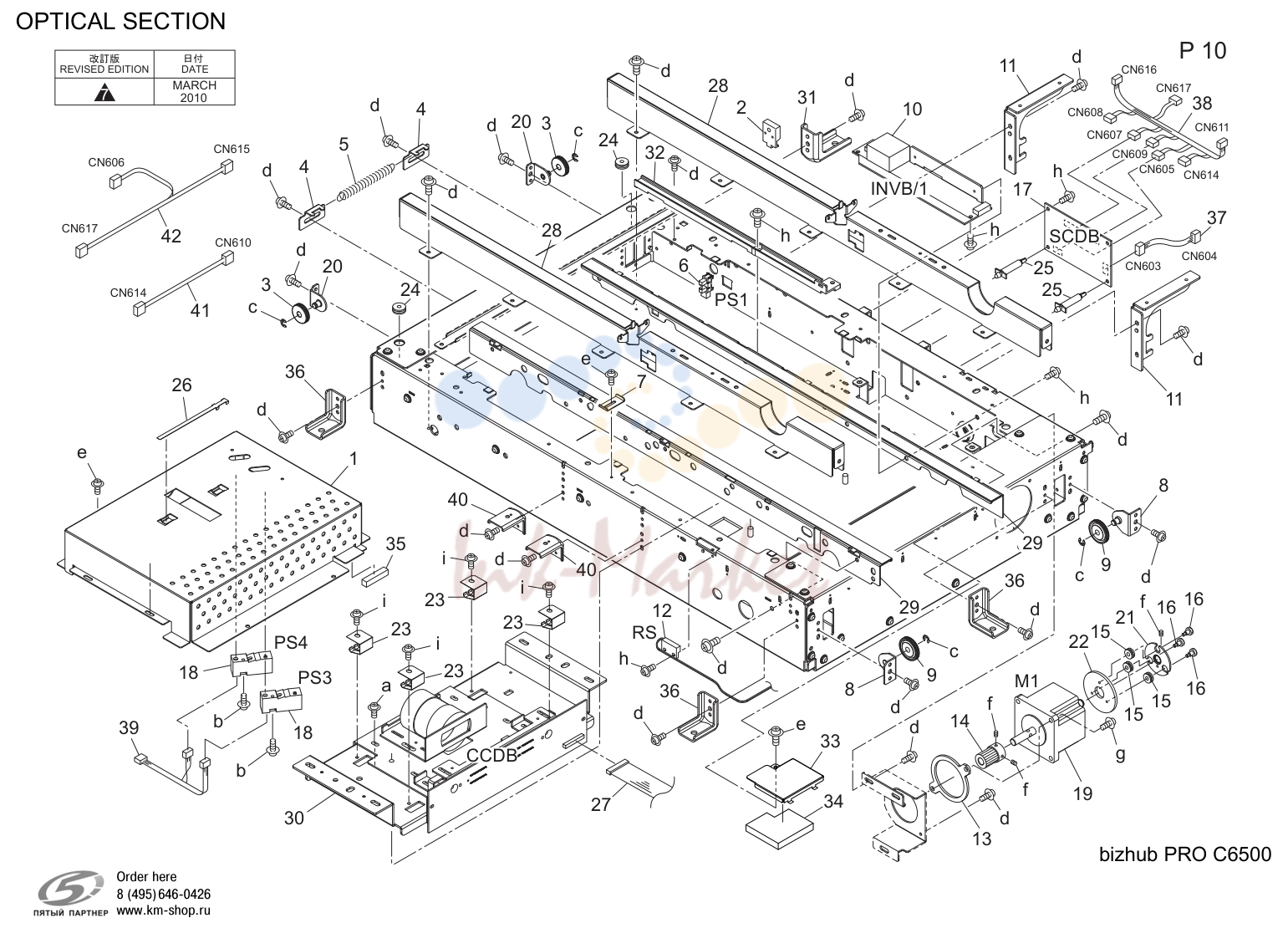

- Оптический блок (сканер) (P10)

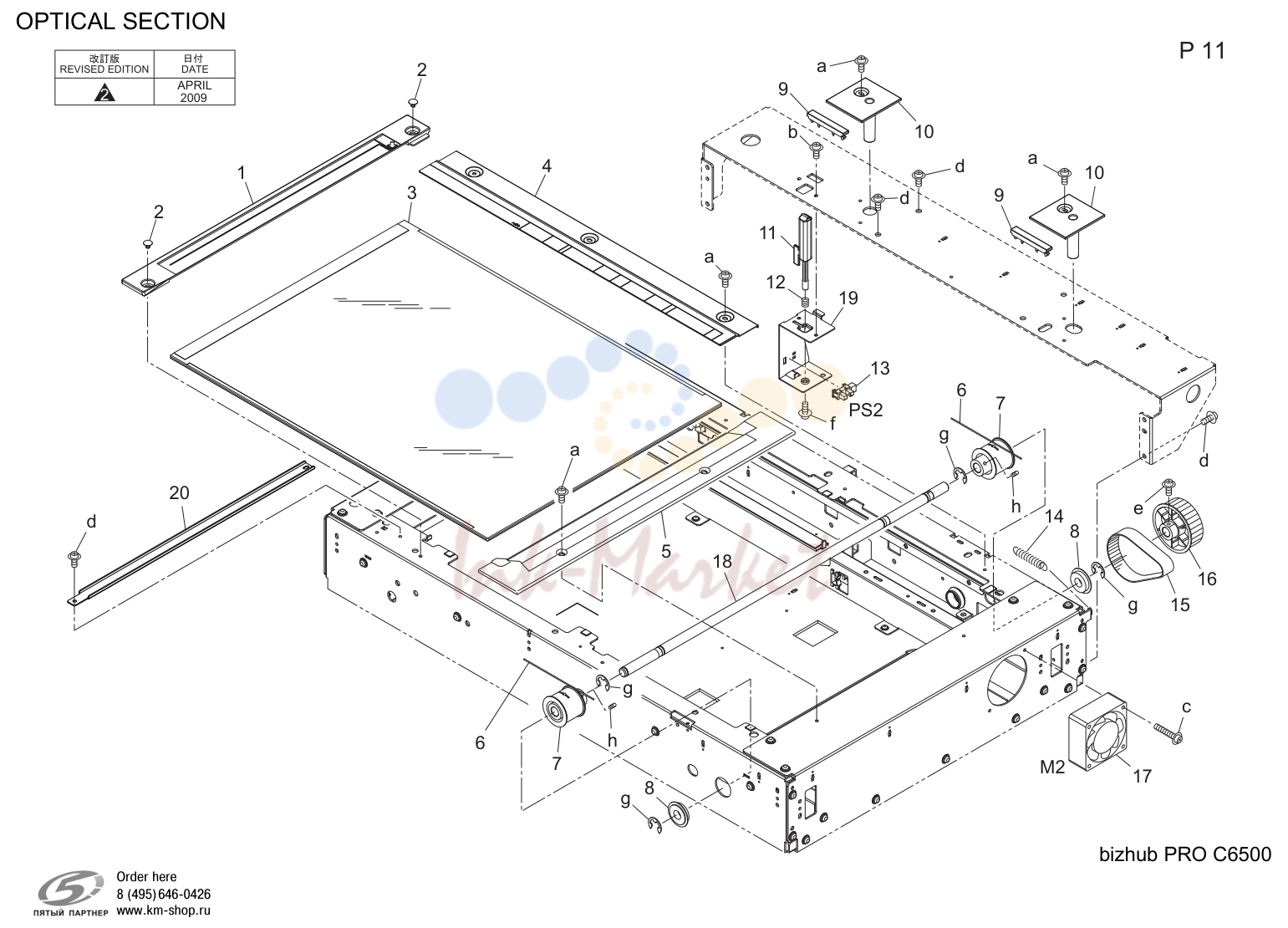

- Оптический блок (сканер) (P11)
- Оптический блок (сканер) (P12)

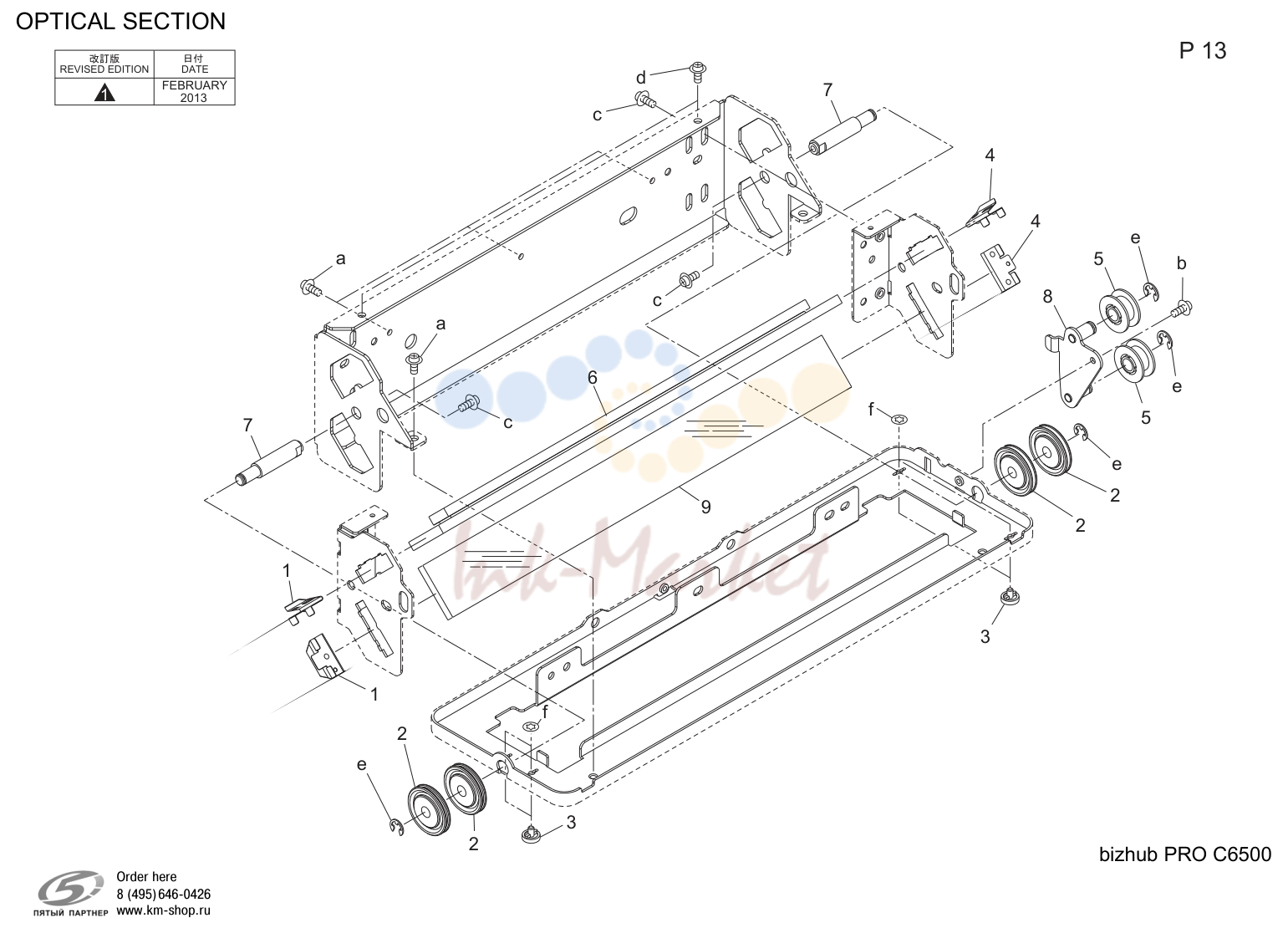

- Оптический блок (сканер) (P13)

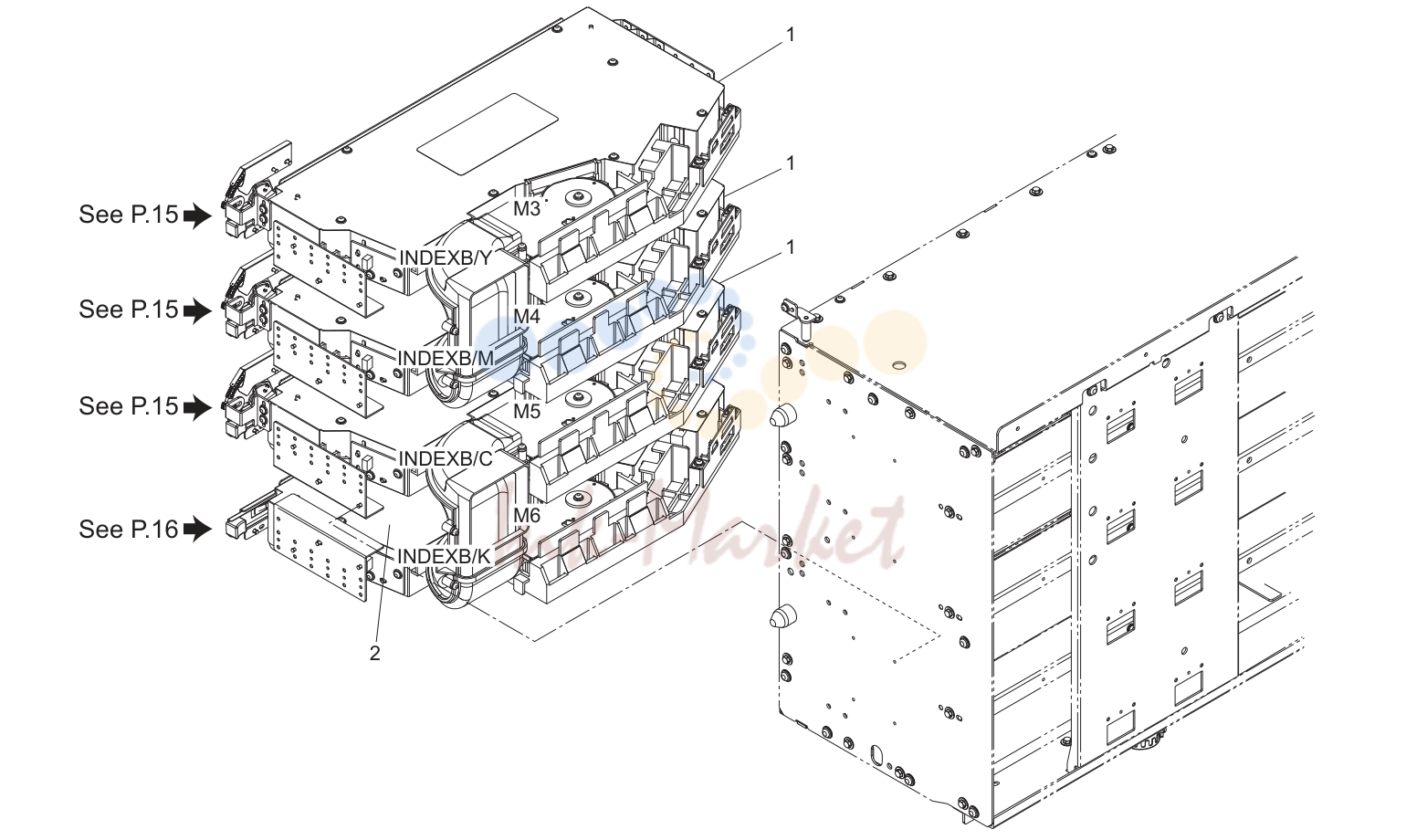

- Write секция (P14)
- Write секция (P15)
- Write секция (P16)

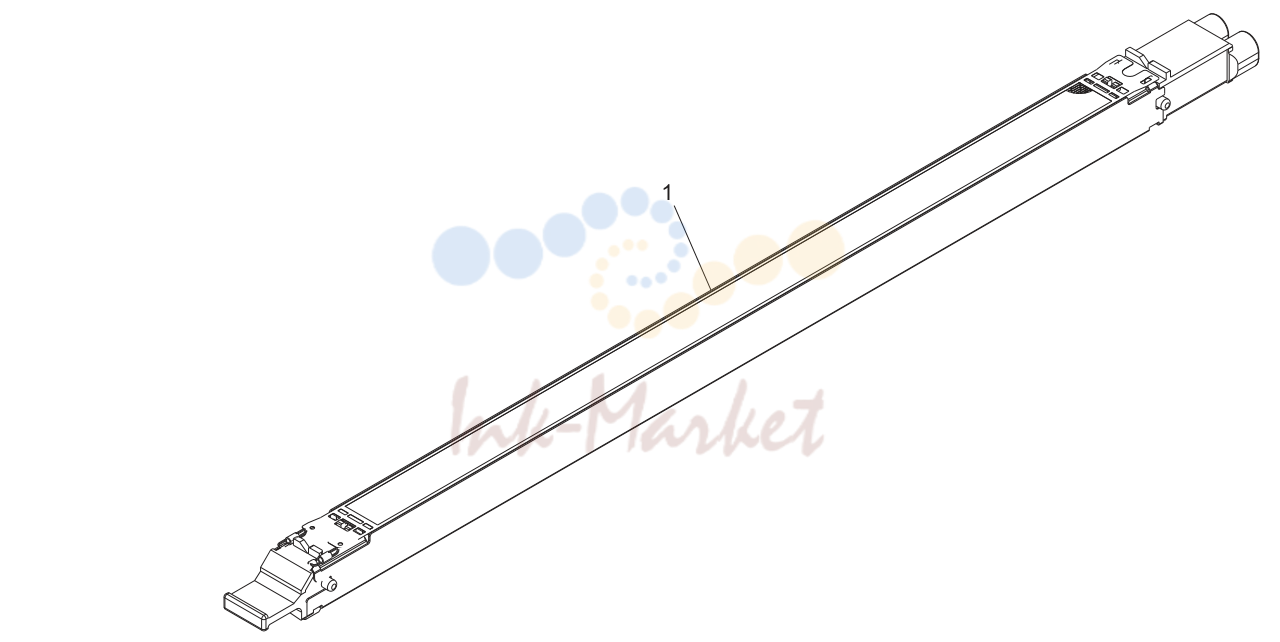

- Charge corona секция (P17)
- Photo conвоздуховодor секция (P18)

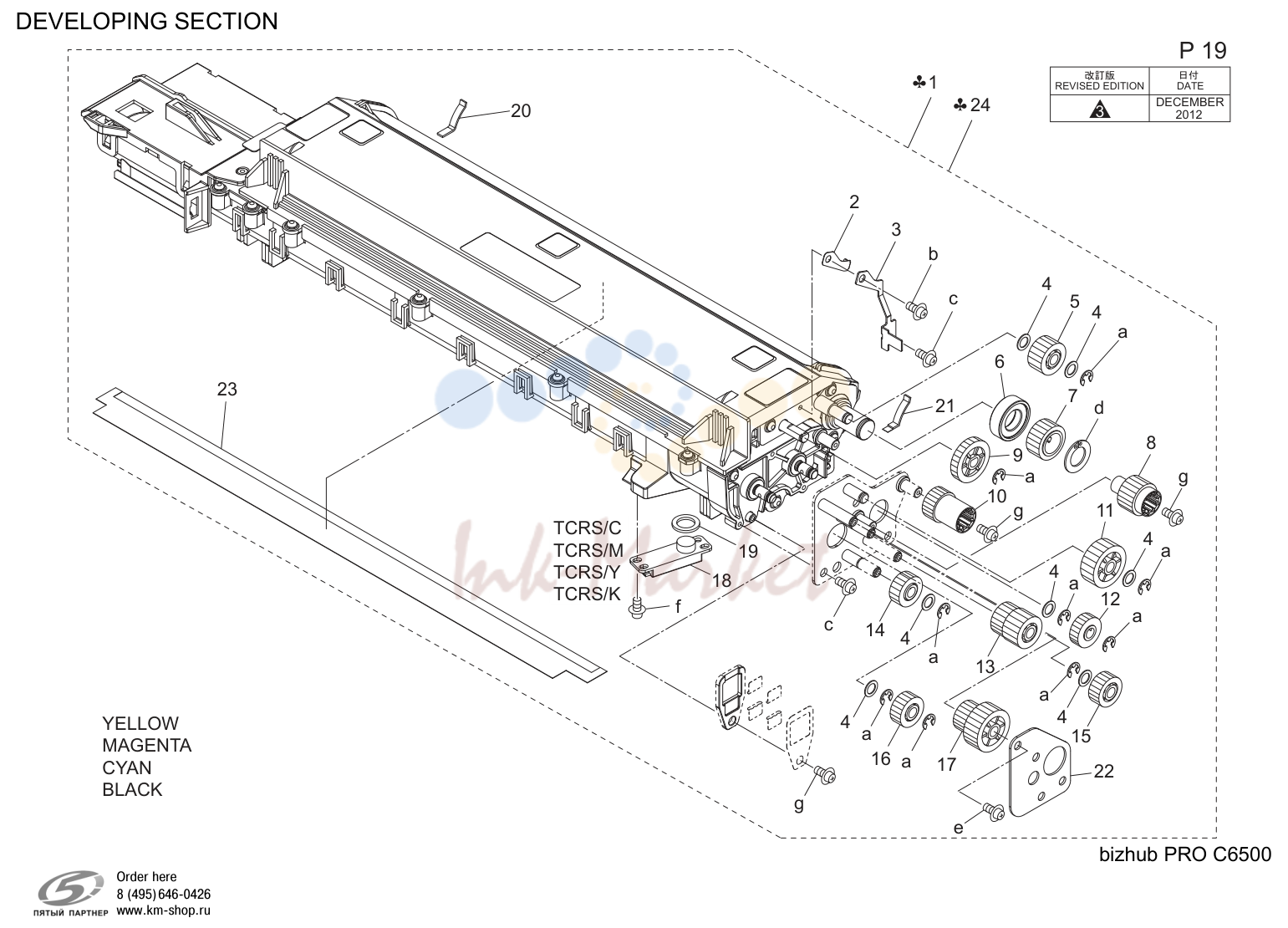

- Проявка секция (P19)

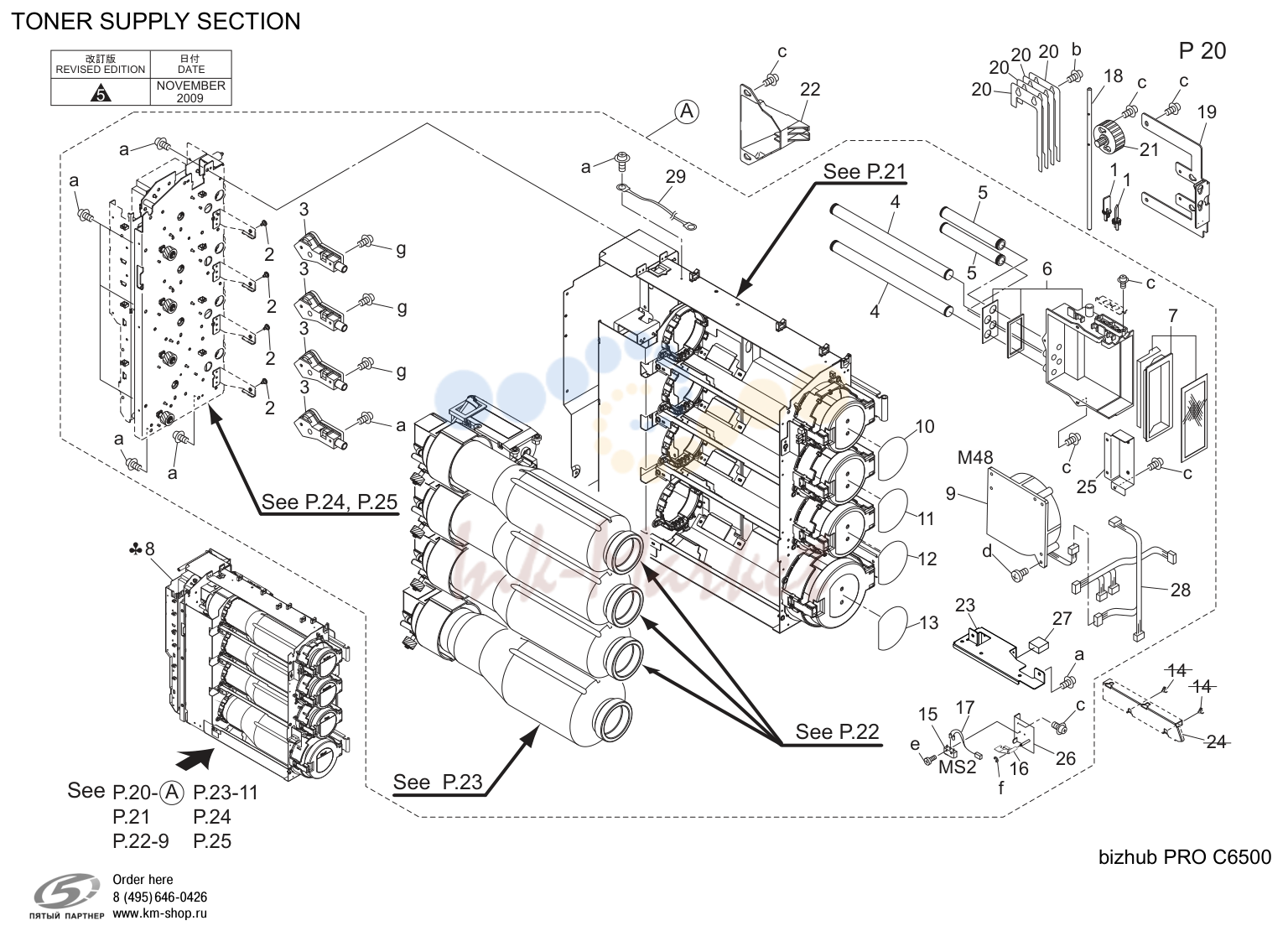

- Тонер supply секция (P20)
- Тонер supply секция (P21)
- Тонер supply секция (P22)

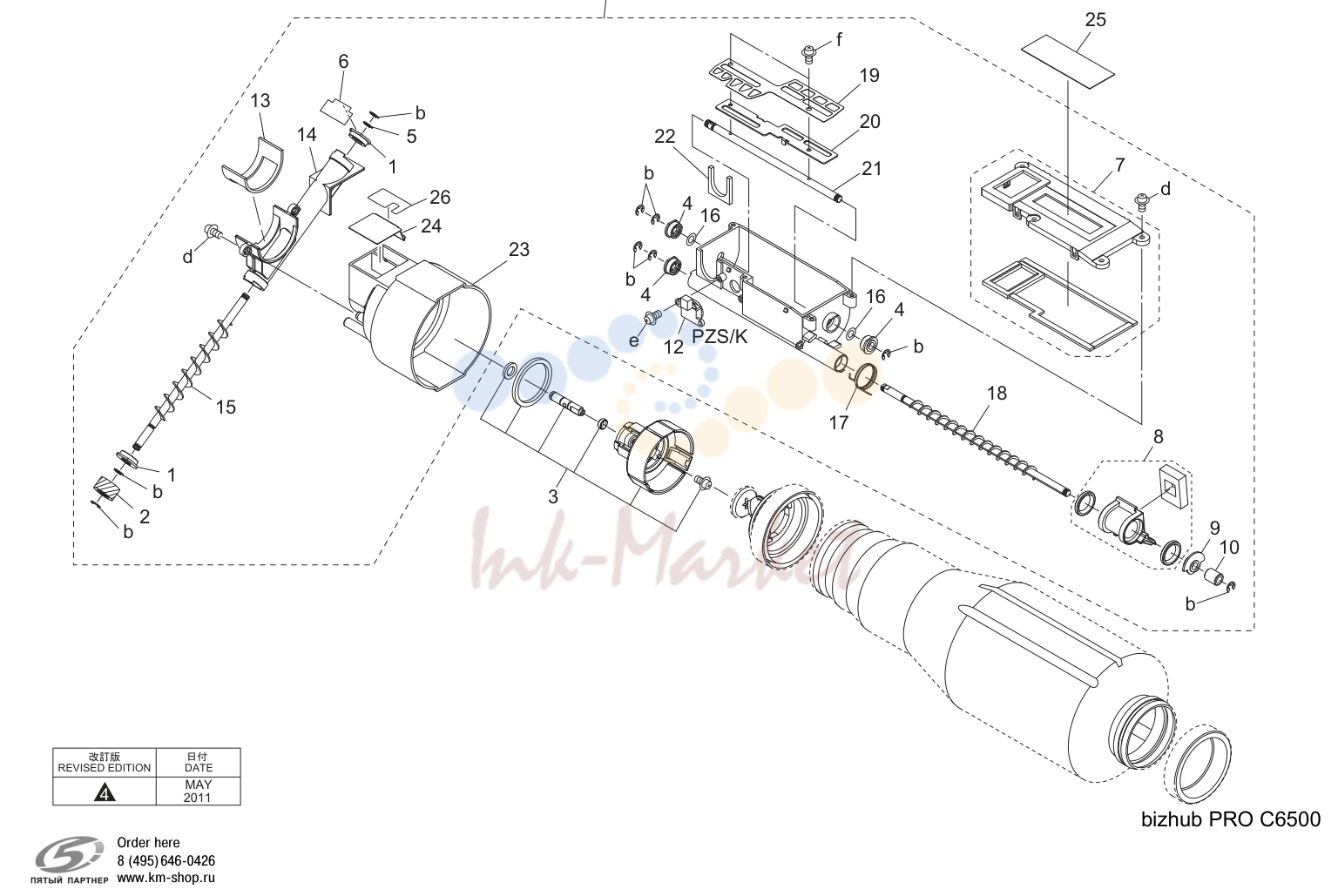

- Тонер supply секция (P23)

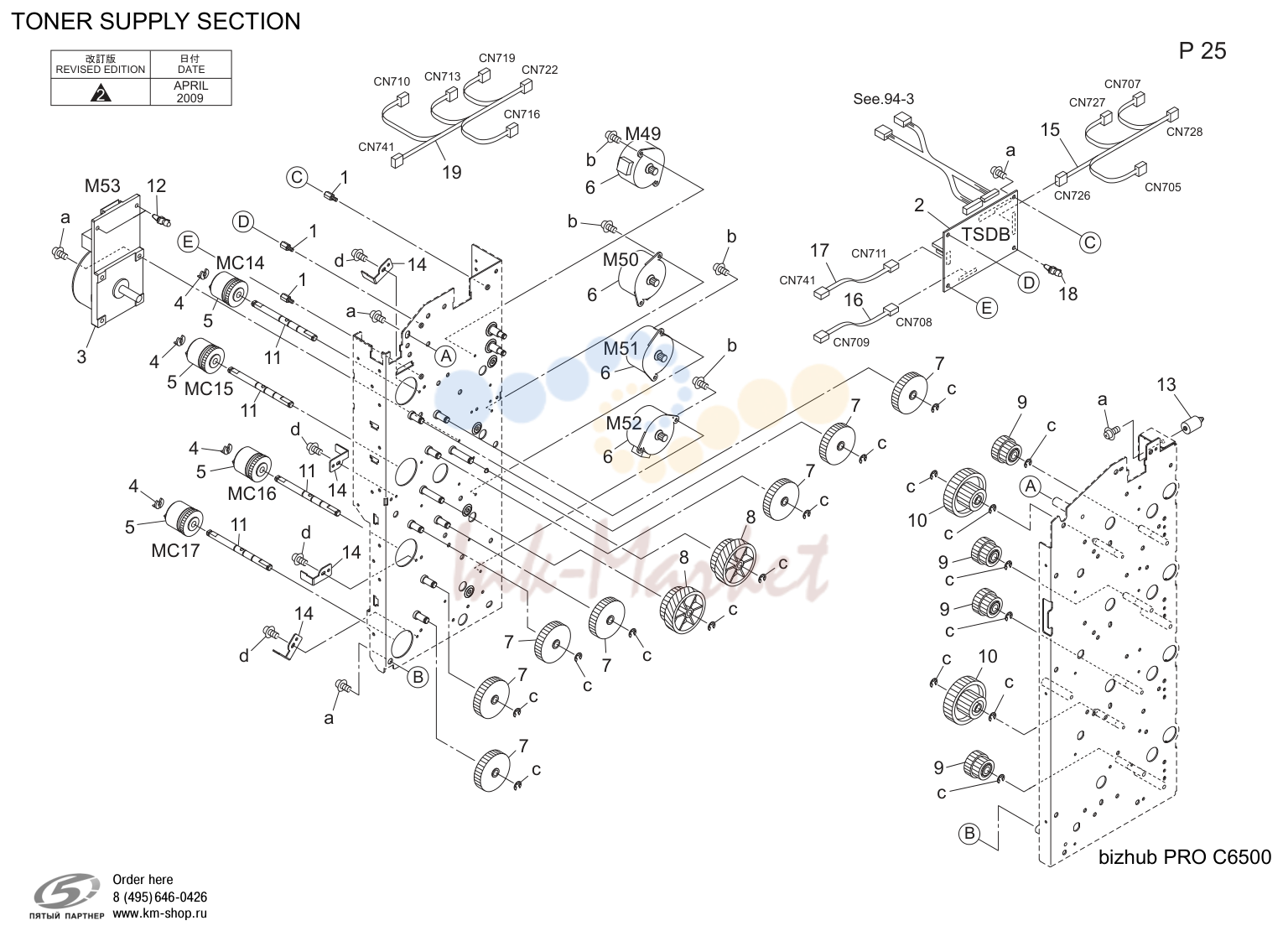

- Тонер supply секция (P25)

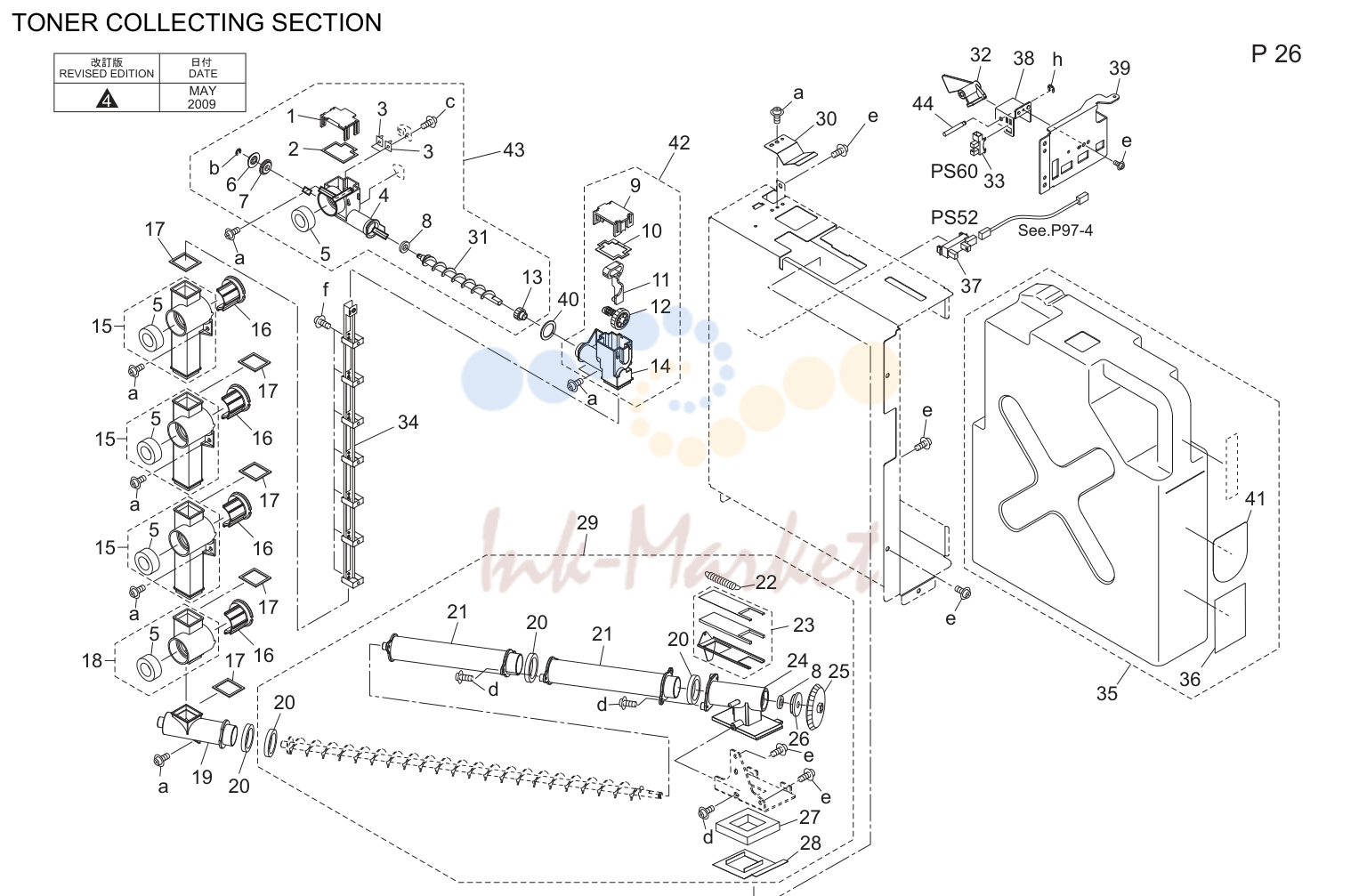

- Тонер collecting секция (P26)

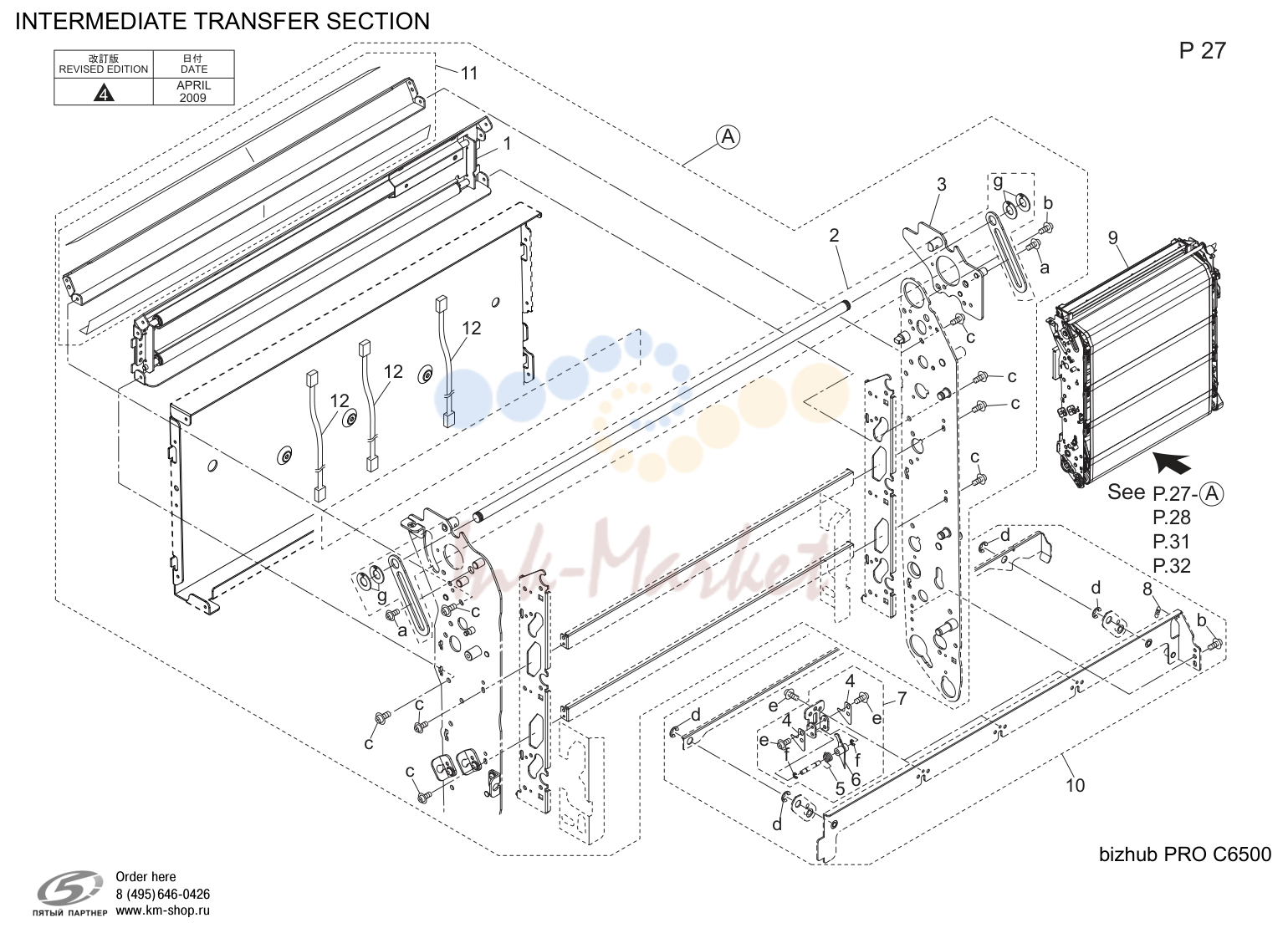

- Intermediate перенос секция (P27)

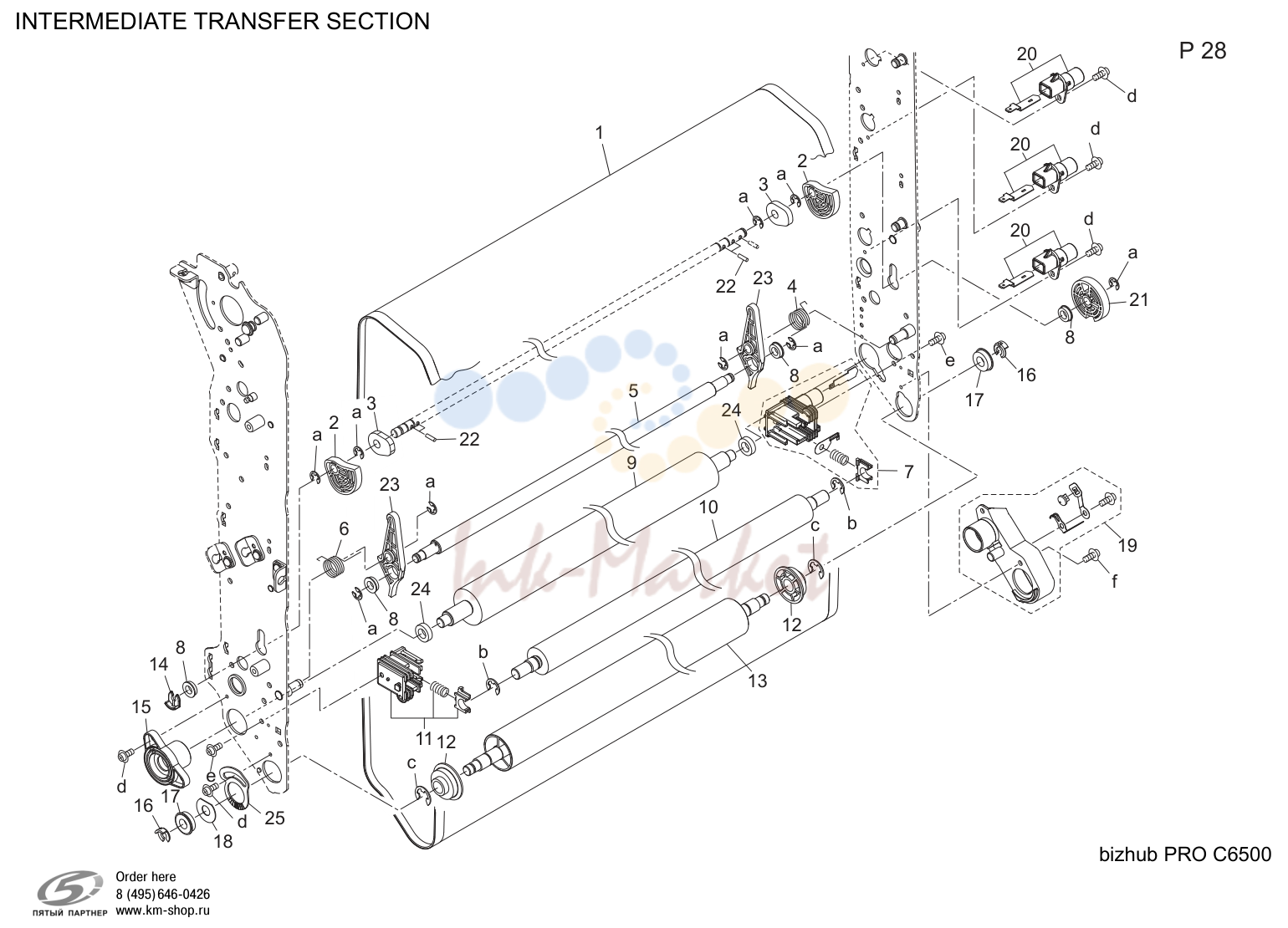

- Intermediate перенос секция (P28)

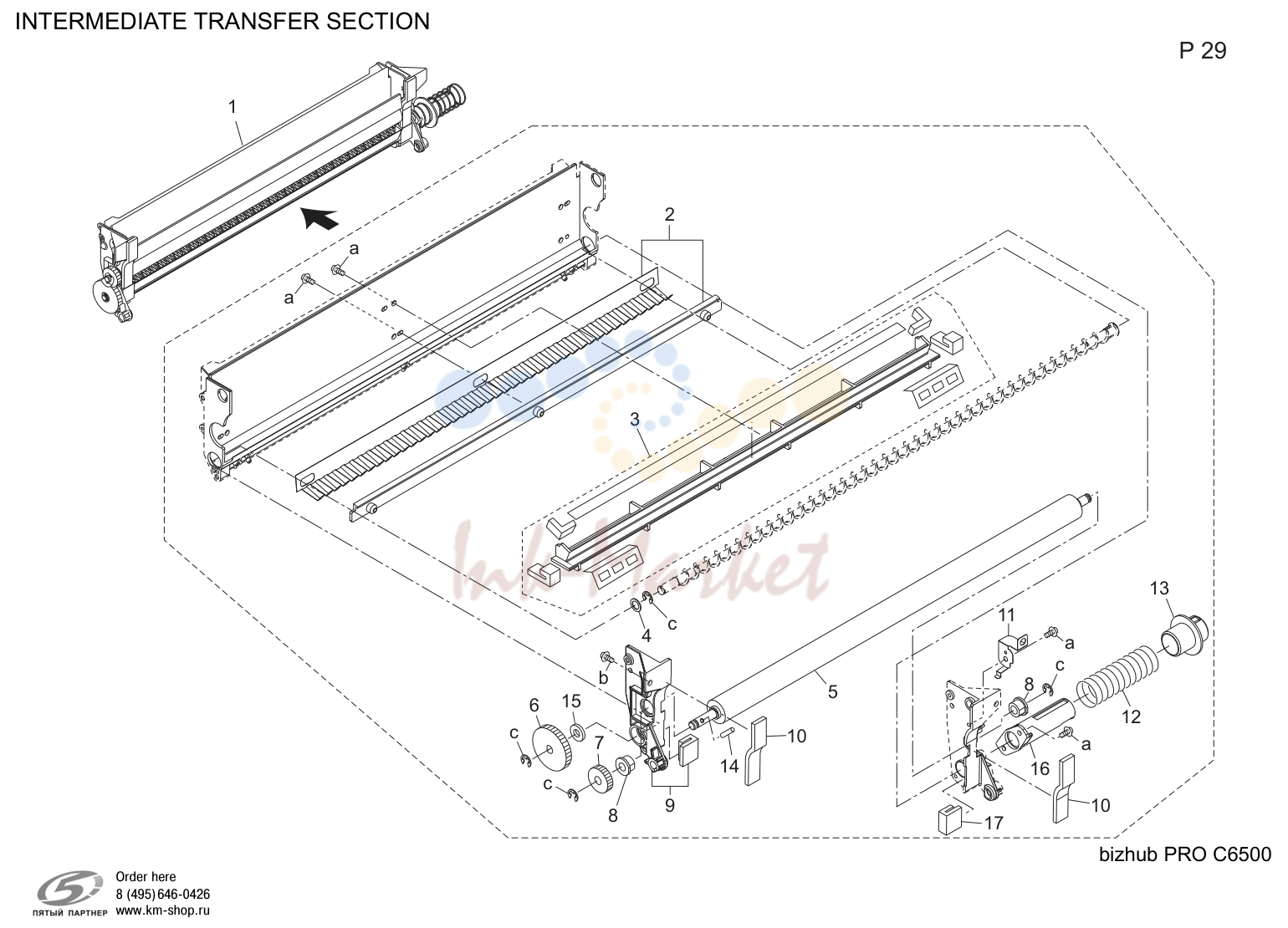

- Intermediate перенос секция (P29)

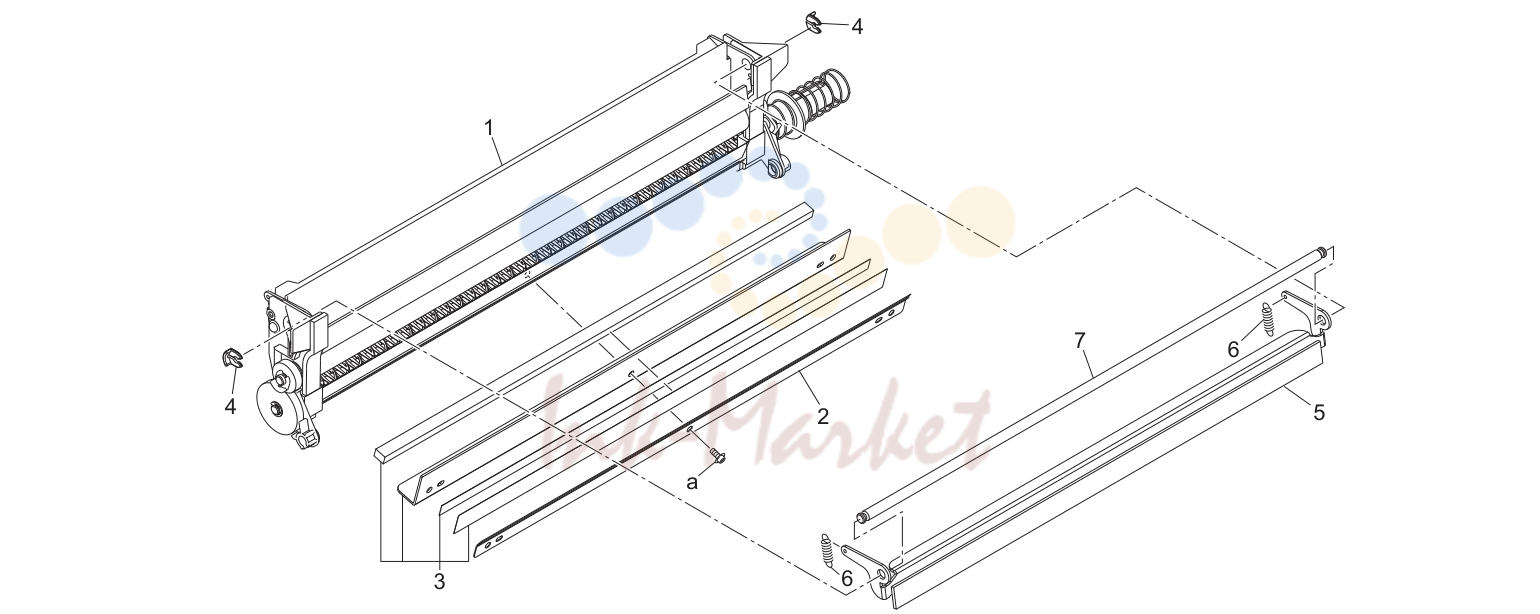

- Intermediate перенос секция (P30)
- Intermediate перенос секция (P31)

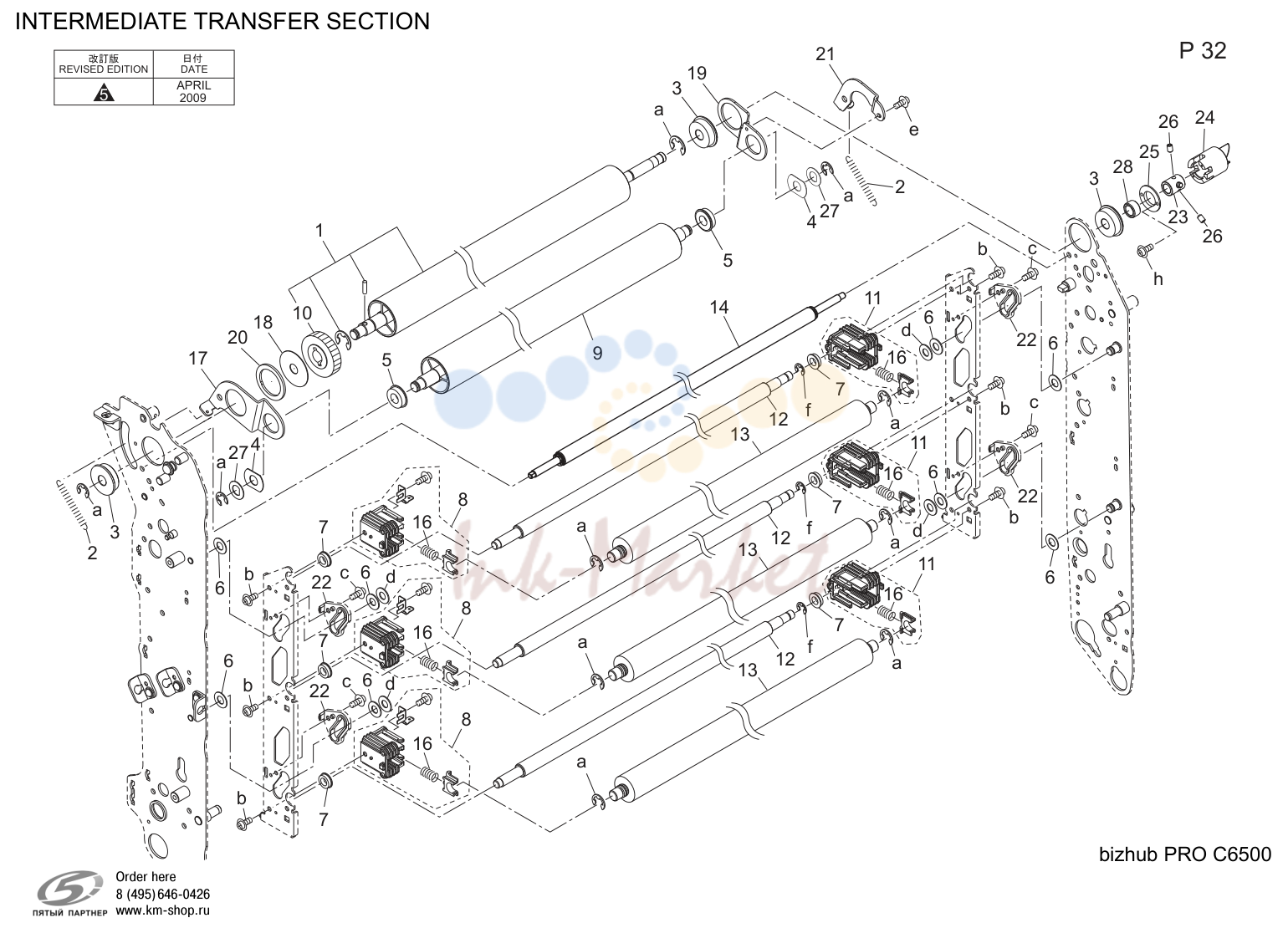

- Intermediate перенос секция (P32)
- Печь (закрепление) секция (P33)
- Печь (закрепление) секция (P34)

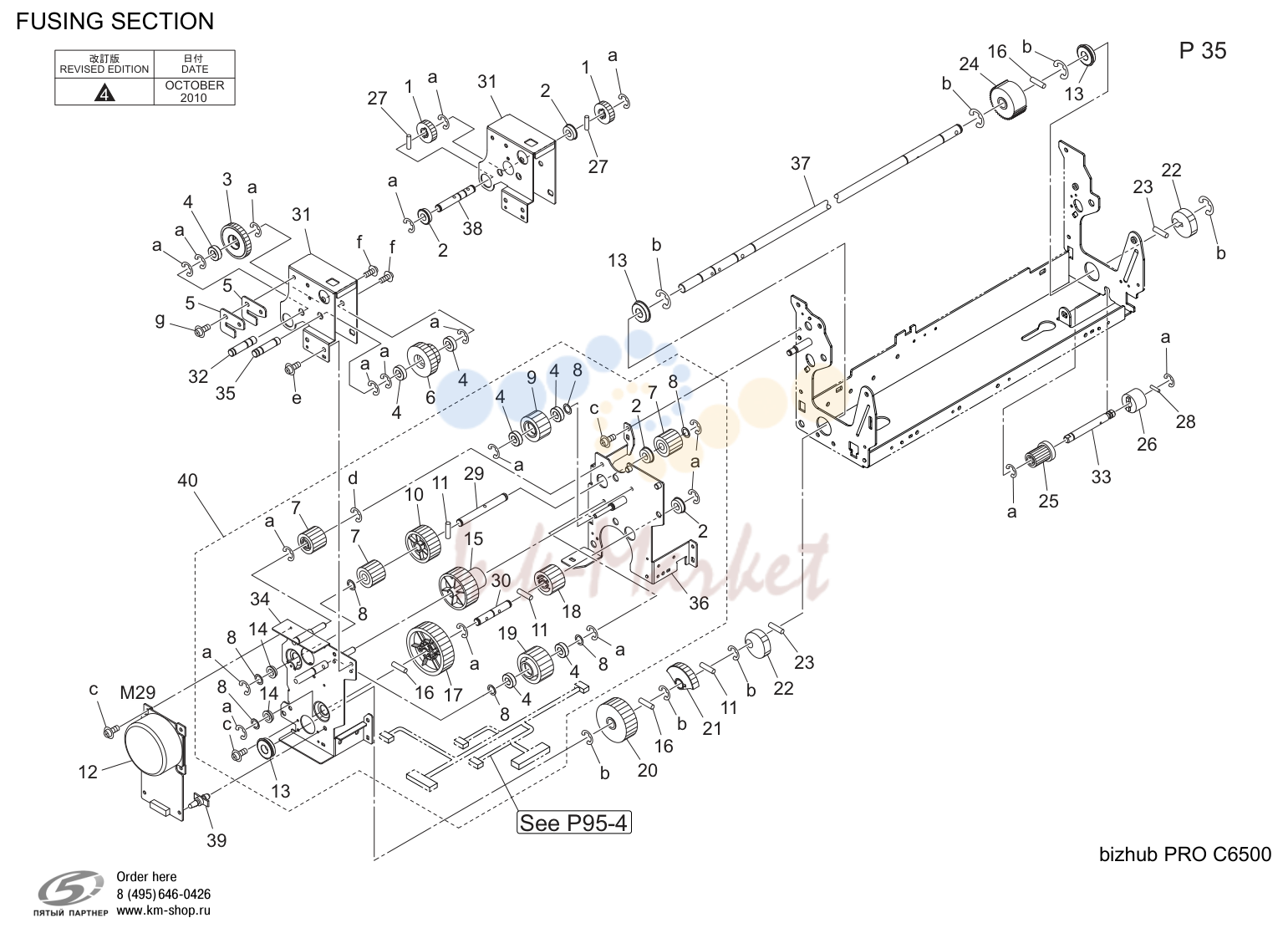

- Печь (закрепление) секция (P35)
- Печь (закрепление) секция (P36)
- Печь (закрепление) секция (P37)
- Печь (закрепление) секция (P38)
- Process carriage секция (P39)
- Process carriage секция (P40)
- Process carriage секция (P41)
- Process carriage секция (P42)
- Process carriage секция (P43)
- Secondary перенос секция (P44)
- Подача бумаги driving секция (P45)
- Подача бумаги секция (P46)
- Подача бумаги секция (P47)
- Cassette (P48)
- Cassette (P49)
- Cassette (P50)
- Cassette (P51)
- Bypass секция (P52)
- Bypass секция (P53)
- Bypass секция (P54)
- Bypass секция (P55)
- Registration секция (P56)
- Vertical conveyance секция (P57)
- Vertical conveyance секция (P58)
- Дуплекс секция (P59)
- Дуплекс секция (P60)
- Дуплекс секция (P61)
- Дуплекс секция (P62)
- Дуплекс секция (P63)
- Дуплекс секция (P64)
- Дуплекс секция (P65)
- Дуплекс секция (P66)
- Дуплекс секция (P67)
- Дуплекс секция (P68)
- Выход бумаги секция (P69)
- Выход бумаги секция (P70)
- Выход бумаги направляющая секция (P71)
- Выход бумаги направляющая секция (P72)
- Выход бумаги направляющая секция (P73)
- Drive секция (P74)
- Drive секция (P75)
- Drive секция (P76)
- Drive секция (P77)
- Drive секция (P78)
- Main рама (P79)
- Main рама (P80)
- Main рама (P81)
- Main рама (P82)
- Main рама (P83)
- Electrical components (P84)
- Electrical components (P85)
- Electrical components (P86)
- Wiring (P87)
- Wiring
- Wiring (P89)
- Wiring
- Wiring (P91)
- Wiring
- Wiring (P93)
- Wiring (P94)
- Wiring
- Wiring (P96)
- Wiring (P97)
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs (P101)
- Wiring accessories and jigs (P102)
- Accessory детали (P103)

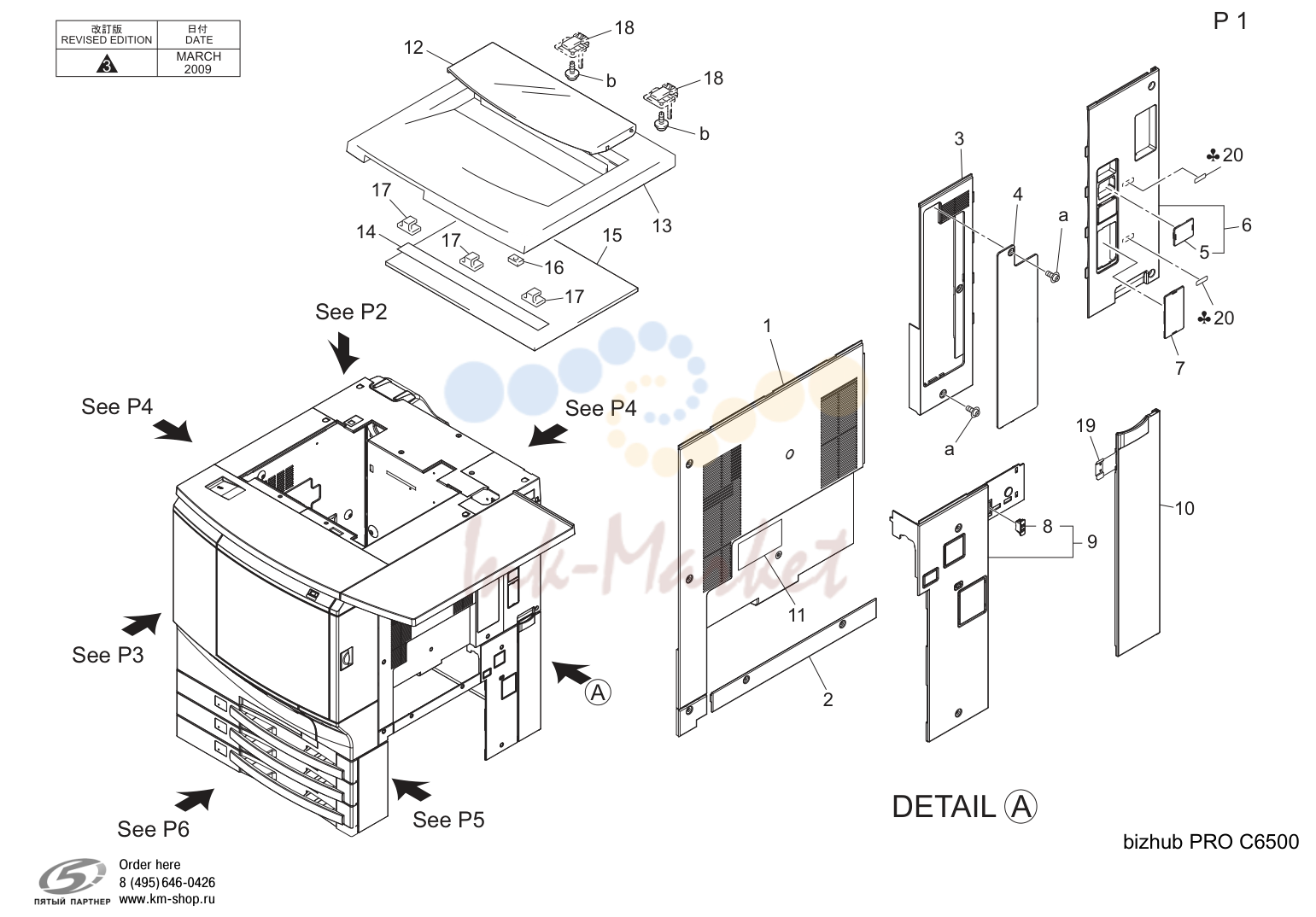

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R727 00 запросить цену → | Side крышка/1 в сборе | |
| 2 | A03U 1662 00 запросить цену → | Lct entrance крышка | |
| 3 | A03U 1628 02 запросить цену → | Ozone крышка /2 | |
| 4 | A03U 1627 03 запросить цену → | Ozone крышка /1 | |
| 5 | A03U 1625 00 запросить цену → | Крышка /a | |
| 6 | A03U R728 00 запросить цену → | Side крышка/2 в сборе | |
| 7 | A03U 1626 00 запросить цену → | Protection крышка /right | |
| 9 | A1DU R70B 00 запросить цену → | Side крышка /3в сборе | |
| 10 | A03U 1610 00 запросить цену → | Collection door | |
| 11 | A03U 9459 00 запросить цену → | Направляющая label /3 | |
| 12 | 4581 1603 01 запросить цену → | Держатель | |
| 13 | A042 1801 01 запросить цену → | Original крышка | |
| 14 | 1139 1706 01 запросить цену → | Уплотнитель | |
| 15 | 1139 1704 14 запросить цену → | Pad | |
| 16 | 9326 2820 11 запросить цену → | Magnet | |
| 17 | 1139 1703 02 запросить цену → | Slider | |
| 18 | 1171 1127 03 запросить цену → | Hinge | |
| 20 | A0E7 9467 00 запросить цену → | Caution label |

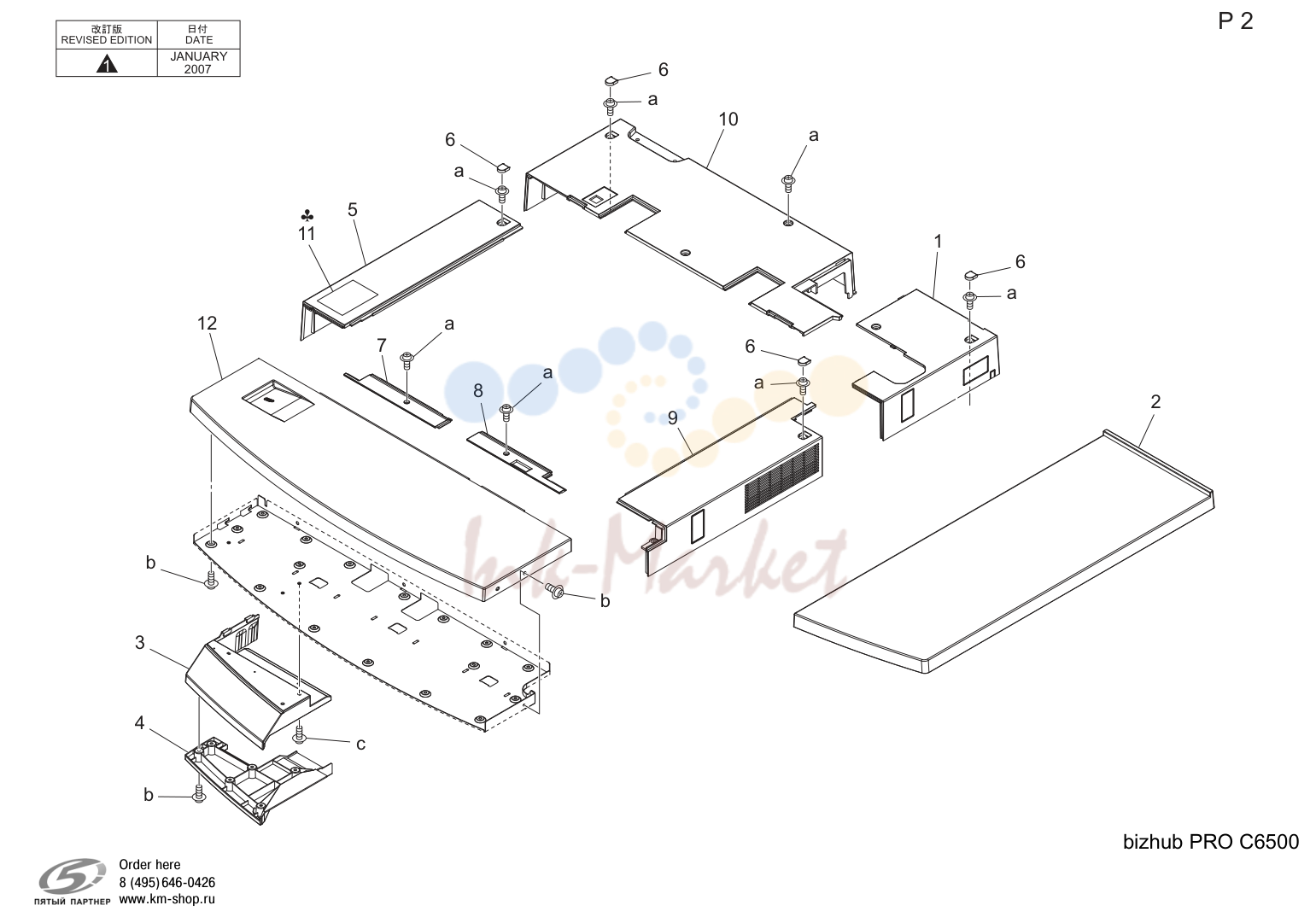

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1650 00 запросить цену → | Read крышка /right rear | |
| 2 | A03U R730 00 запросить цену → | Working table | |
| 3 | A03U 1671 01 запросить цену → | Передняя крышка /upper | |
| 4 | A03U 1673 00 запросить цену → | Передняя крышка /lower | |
| 5 | A03U 1616 00 запросить цену → | Read крышка /left | |
| 6 | A03U 1668 00 запросить цену → | Click крышка | |
| 7 | A03U 1619 00 запросить цену → | Read крышка /left front | |
| 8 | A03U 1624 00 запросить цену → | Read крышка /right front | |
| 9 | A03U 1615 00 запросить цену → | Read крышка /right | |
| 10 | A03U 1614 02 запросить цену → | Read крышка /rear | |
| 11 | A03U 9430 00 запросить цену → | Caution label /6 | |
| 12 | A03U 1613 02 запросить цену → | Read крышка /front |

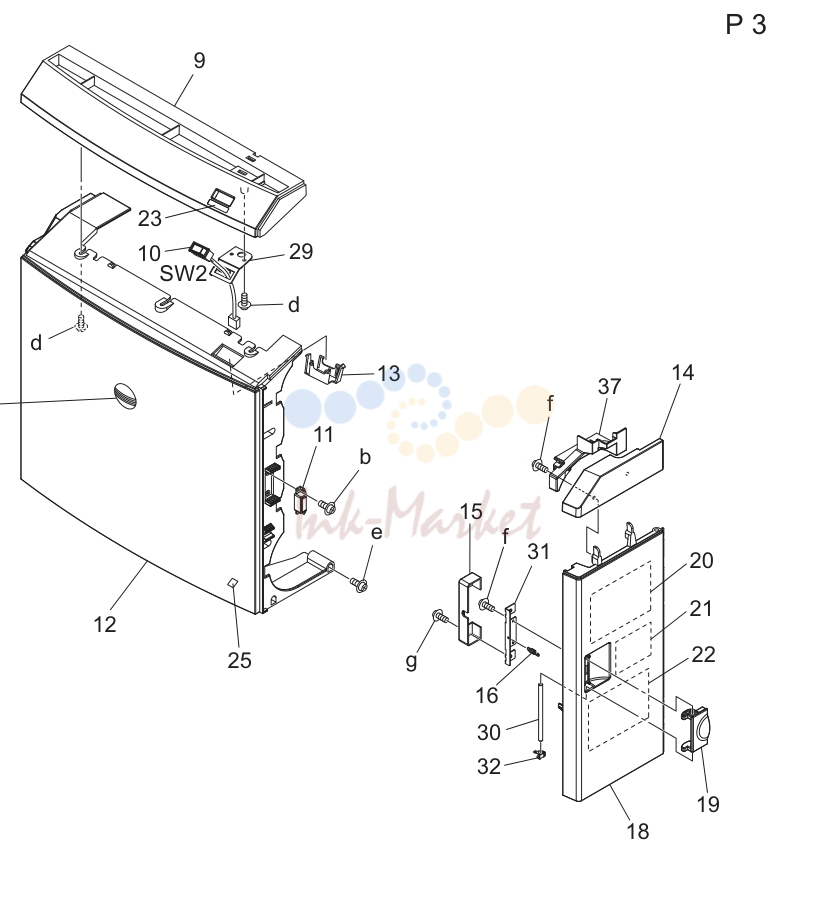

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1606 01 запросить цену → | Передняя крышка /left | |
| 3 | A03U 1658 01 запросить цену → | Front door auxiliary крышка | |
| 4 | A03U 1699 00 запросить цену → | Lock пластина | |
| 6 | A03U 1695 00 запросить цену → | Fixing cooling pad | |
| 7 | A03U 1696 00 запросить цену → | Adu cooling pad | |
| 8 | A03U 1694 01 запросить цену → | Front door cooling воздуховод | |
| 9 | A03U 1654 01 запросить цену → | Передняя крышка /2 | |
| 10 | A03U R738 00 запросить цену → | Выключатель s в сборе | |
| 12 | A03U 1604 02 запросить цену → | Передняя крышка /right | |
| 13 | A03U 1698 00 запросить цену → | Protection крышка | |
| 14 | A03U 1655 02 запросить цену → | Тонер supply крышка /2 | |
| 18 | A03U 1605 02 запросить цену → | Тонер supply крышка | |
| 19 | A03U 1660 00 запросить цену → | Тонер supply handle | |
| 20 | A03U 9449 00 запросить цену → | Тонер supply label /1 | |
| 21 | A03U 9450 00 запросить цену → | Тонер supply label /2 | |
| 22 | A03U 9451 00 запросить цену → | Тонер supply label /3 | |
| 23 | A03U 9463 01 запросить цену → | Input label | |
| 24 | A03U 1685 00 запросить цену → | Indicating пластина | |
| 25 | A03U 9422 01 запросить цену → | Indicating label /right | |
| 26 | A03U A171 01 запросить цену → | Mainbody hinge 2caulking | |
| 27 | A03U 1620 01 запросить цену → | Основной блок крышка hinge /1 | |
| 28 | A03U 1686 00 запросить цену → | Cassette protection sheet | |
| 29 | A03U 1693 00 запросить цену → | Power supply пластина | |
| 37 | A03U 1659 01 запросить цену → | Wiring крышка | |
| 38 | A03U 1678 00 запросить цену → | Front door reinforce пластина |

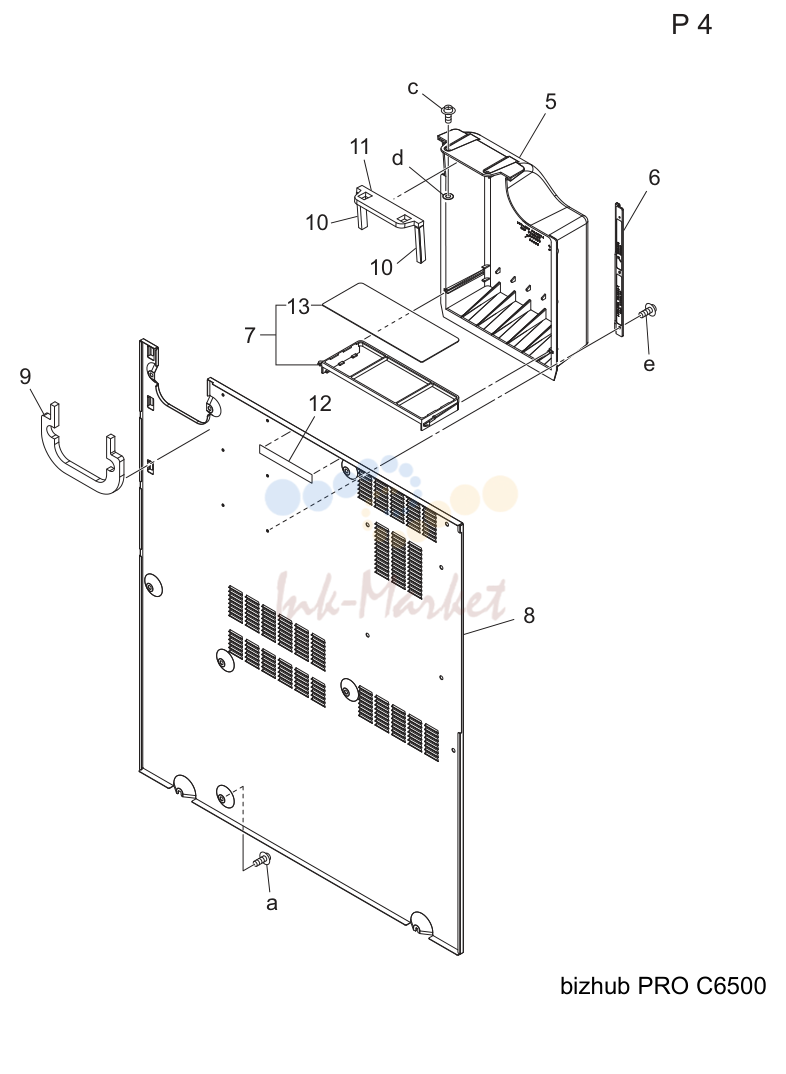

Внешние детали (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1623 01 запросить цену → | Выход бумаги крышка /2 | |
| 1 | V114 0414 16 запросить цену → | D-00za b000 1 | |
| 3 | A03U 1622 00 запросить цену → | Выход бумаги крышка /left | |
| 4 | A03U 1625 00 запросить цену → | Крышка /a | |
| 5 | A03U 1645 00 запросить цену → | Задняя крышка /2 | |
| 6 | A03U 1684 00 запросить цену → | Воздуховод креплениеing stay | |
| 7 | A1DU R707 11 запросить цену → | Dust proof firter /2 в сборе | |
| 8 | A03U 1607 00 запросить цену → | Задняя крышка |

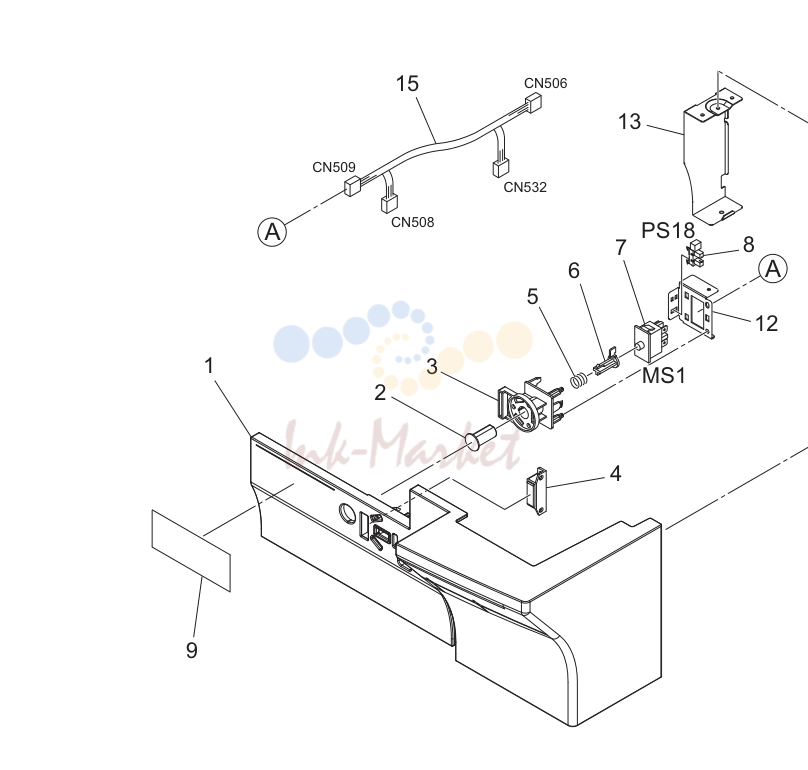

Внешние детали (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1601 00 запросить цену → | Adu крышка /right | |
| 9 | A03U 9442 00 запросить цену → | Processing label /1 | |
| 10 | A03U 9443 00 запросить цену → | Processing label /2 | |
| 11 | A03U 1630 11 запросить цену → | Подача бумаги крышка /right | |
| 14 | A03U 1697 00 запросить цену → | Крышка пластина |

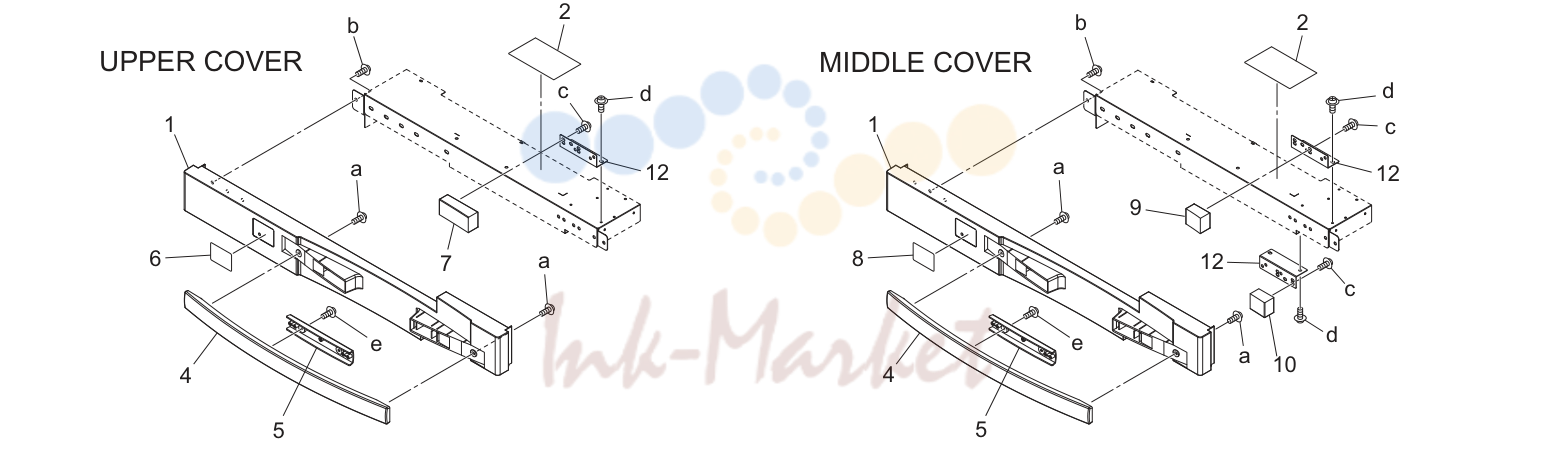

Внешние детали (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1740 12 запросить цену → | Подача бумаги крышка | |
| 2 | A03U 9444 01 запросить цену → | Operation label /2 | |
| 3 | A03U 9456 01 запросить цену → | Indicating label /3 | |
| 4 | A03U 1798 01 запросить цену → | Подача бумаги handle | |
| 5 | A03X 1702 01 запросить цену → | Подача бумаги handle /2 | |
| 6 | A03U 9454 01 запросить цену → | Indicating label /1 | |
| 7 | A03U 1788 00 запросить цену → | Подача бумаги крышка /b | |
| 8 | A03U 9455 01 запросить цену → | Indicating label /2 | |
| 9 | A03U 1787 00 запросить цену → | Подача бумаги крышка /a | |
| 10 | A03U 1791 00 запросить цену → | Подача бумаги крышка /c | |
| 11 | A03U 1796 00 запросить цену → | Подача бумаги крышка /d | |
| 12 | A03U 6206 00 запросить цену → | Креплениеing пластина |

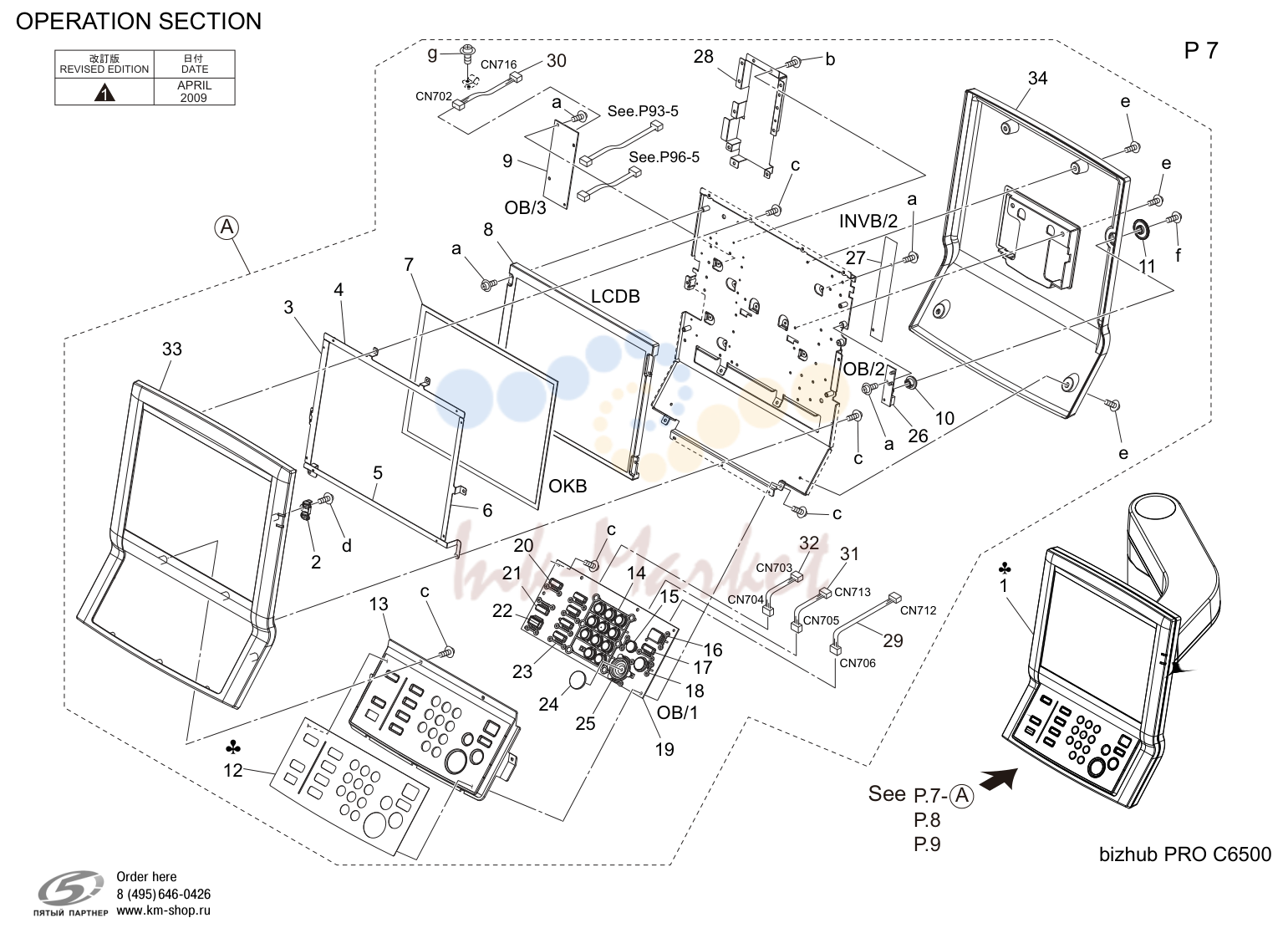

Operation секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R708 00 запросить цену → | Operation панель в сборе | |
| 1 | A03U R709 00 запросить цену → | Operation панель в сборе us | |
| 1 | A03U R710 00 запросить цену → | Operation панель в сборе eu | |
| 1 | A03U R762 00 запросить цену → | Operation панель в сборе taiwan | |
| 1 | A03U R761 00 запросить цену → | Operation панель в сборе china | |
| 1 | A03U R787 00 запросить цену → | Operation панель в сборе (ap) | |
| 2 | A03U 1926 00 запросить цену → | Indicating part | |
| 3 | A03U 1930 00 запросить цену → | Ground пластина /left | |
| 4 | A03U 1927 00 запросить цену → | Ground пластина /upper | |
| 5 | A03U 1928 00 запросить цену → | Ground пластина /lower | |
| 6 | A03U 1929 00 запросить цену → | Ground пластина /right | |
| 9 | A03U H110 00 запросить цену → | Operating плата в сборе | |
| 10 | A03U 1946 00 запросить цену → | Connecting knob | |
| 11 | A03U 1947 00 запросить цену → | Adjusting knob /a | |
| 12 | A03U 1950 00 запросить цену → | Operation sheet | |
| 12 | A03U 2050 00 запросить цену → | Operation sheet | |
| 12 | A03U 2052 00 запросить цену → | Operation sheet | |
| 12 | A03U 2051 00 запросить цену → | Operation sheet | |
| 13 | A03U 1903 00 запросить цену → | Positioning крышка /s | |
| 33 | A03U 1901 00 запросить цену → | Indicating крышка /front | |
| 34 | A03U 1902 01 запросить цену → | Indicating крышка /rear |

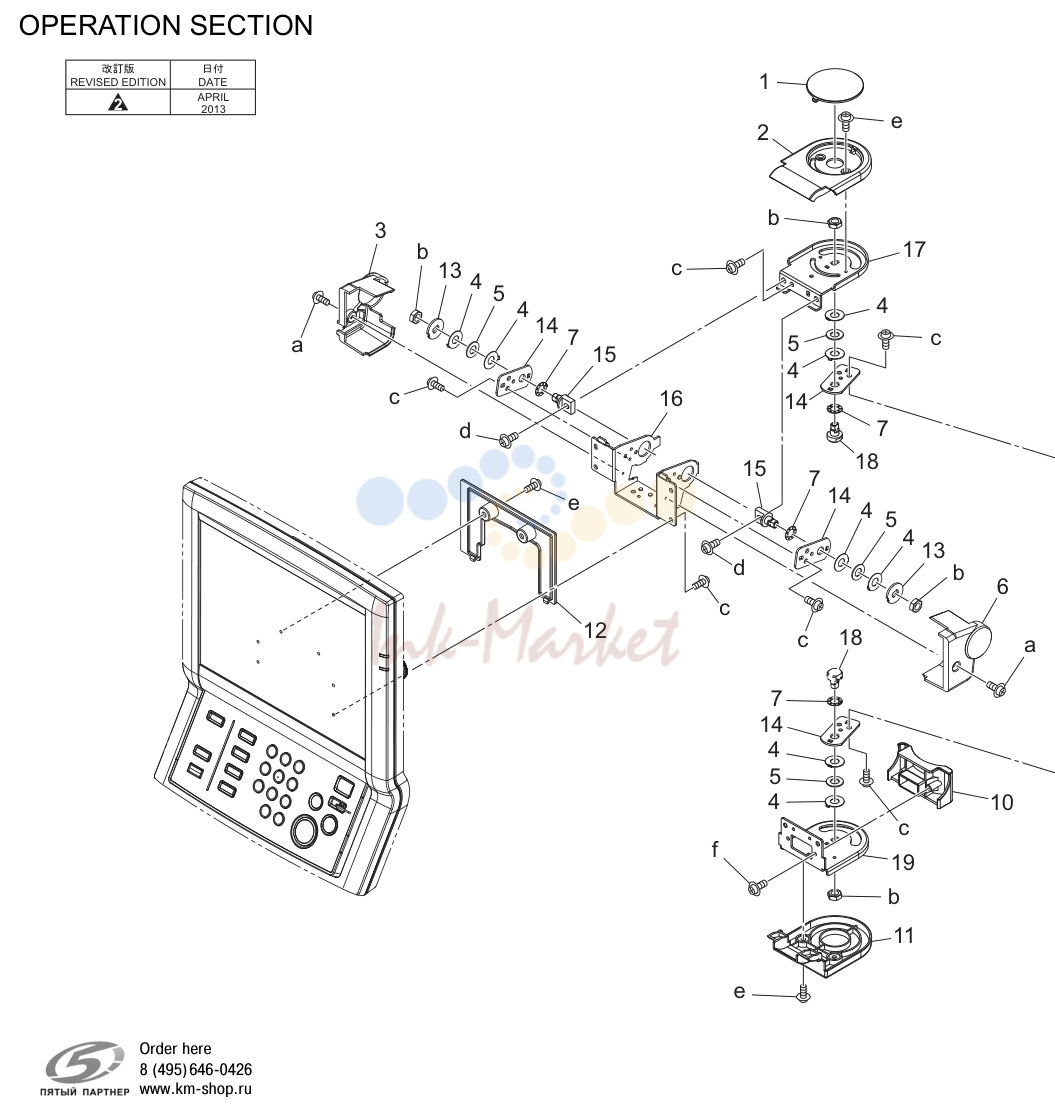

Operation секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1938 00 запросить цену → | Operation крышка /i | |
| 2 | A03U 1933 00 запросить цену → | Operation крышка /c | |
| 3 | A03U 1940 02 запросить цену → | Operation крышка /f | |
| 4 | A03U 1918 00 запросить цену → | Rotation spacer /1 | |
| 5 | A03U 1917 00 запросить цену → | Rotation пружина /t | |
| 6 | A03U 1941 02 запросить цену → | Operation крышка /g | |
| 7 | A03U 1919 00 запросить цену → | Rotation spacer /2 | |
| 8 | A03U 1937 00 запросить цену → | Swing крышка /upper | |
| 9 | A03U 1936 00 запросить цену → | Swing крышка /lower | |
| 10 | A03U 1934 00 запросить цену → | Operation крышка /e | |
| 11 | A03U 1935 00 запросить цену → | Operation крышка /d | |
| 12 | A03U 1945 00 запросить цену → | Operation крышка /h | |
| 13 | A03U 1920 00 запросить цену → | Fixing part /t | |
| 14 | A03U 1916 00 запросить цену → | Креплениеing пластина /t | |
| 15 | A03U 1921 00 запросить цену → | Fixing вал /u | |
| 16 | A03U 1909 00 запросить цену → | Ope. узел креплениеing stay /1 | |
| 17 | A03U 1914 00 запросить цену → | Support пластина /upper | |
| 18 | A03U 1922 00 запросить цену → | Rotation вал /t | |
| 19 | A03U 1915 00 запросить цену → | Support пластина /lower |

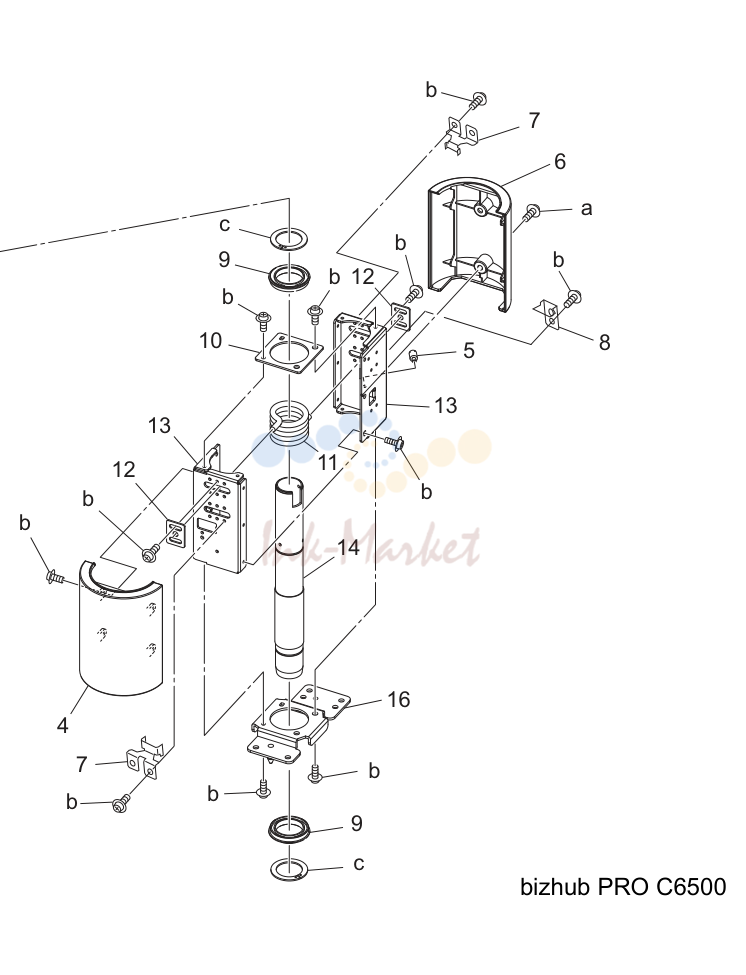

Operation секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1939 00 запросить цену → | Operation крышка /j | |
| 2 | A03U 1931 00 запросить цену → | Operation крышка /upper | |
| 3 | A03U 1932 00 запросить цену → | Operation крышка /lower | |
| 4 | A03U 1942 00 запросить цену → | Operation крышка /a | |
| 5 | A03U 1923 00 запросить цену → | Stopper screw /a | |
| 6 | A03U 1943 00 запросить цену → | Operation крышка /b | |
| 7 | A03U 1954 00 запросить цену → | Regulating part | |
| 8 | A03U 1955 00 запросить цену → | Rotation stopper | |
| 10 | A03U 1911 00 запросить цену → | Support пластина /3 | |
| 11 | A03U 1912 01 запросить цену → | Support пружина | |
| 12 | A03U 1953 02 запросить цену → | Regulating пластина | |
| 13 | A03U 1908 02 запросить цену → | Support пластина /2 | |
| 14 | A03U 1913 00 запросить цену → | Ope. узел support pipe | |
| 15 | A03U 1907 00 запросить цену → | Support пластина /1 | |
| 16 | A03U F191 00 запросить цену → | Основной блок attachment caulking | |
| 17 | A03U 1905 00 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 18 | A03U 1906 00 запросить цену → | Ope. узел креплениеing рычаг /upper |
Оптический блок (сканер) (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | A03U M405 00 запросить цену → | Lamp starter | |
| 13 | A03U 2602 00 запросить цену → | Vibrationproof rubber /m | |
| 26 | A03U 2663 00 запросить цену → | Ground пластина | |
| 27 | A03U N133 00 запросить цену → | Ccd wiring | |
| 28 | A1DU R72M 00 запросить цену → | Read rail/middle в сборе | |
| 29 | A1DU R72N 00 запросить цену → | Read rail в сборе | |
| 30 | A03U A290 12 запросить цену → | Ccd узел | |
| 40 | A03U 2662 01 запросить цену → | Read support part /1 |
Оптический блок (сканер) (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R725 00 запросить цену → | Original position пластина/left в сборе | |
| 4 | A03U R726 00 запросить цену → | Orijinal position пластина/rear в сборе | |
| 5 | A03U 1617 00 запросить цену → | Read крышка /middle | |
| 9 | A03U 1646 00 запросить цену → | Read auxiliary крышка | |
| 10 | A03U 1642 00 запросить цену → | Original крышка support part |

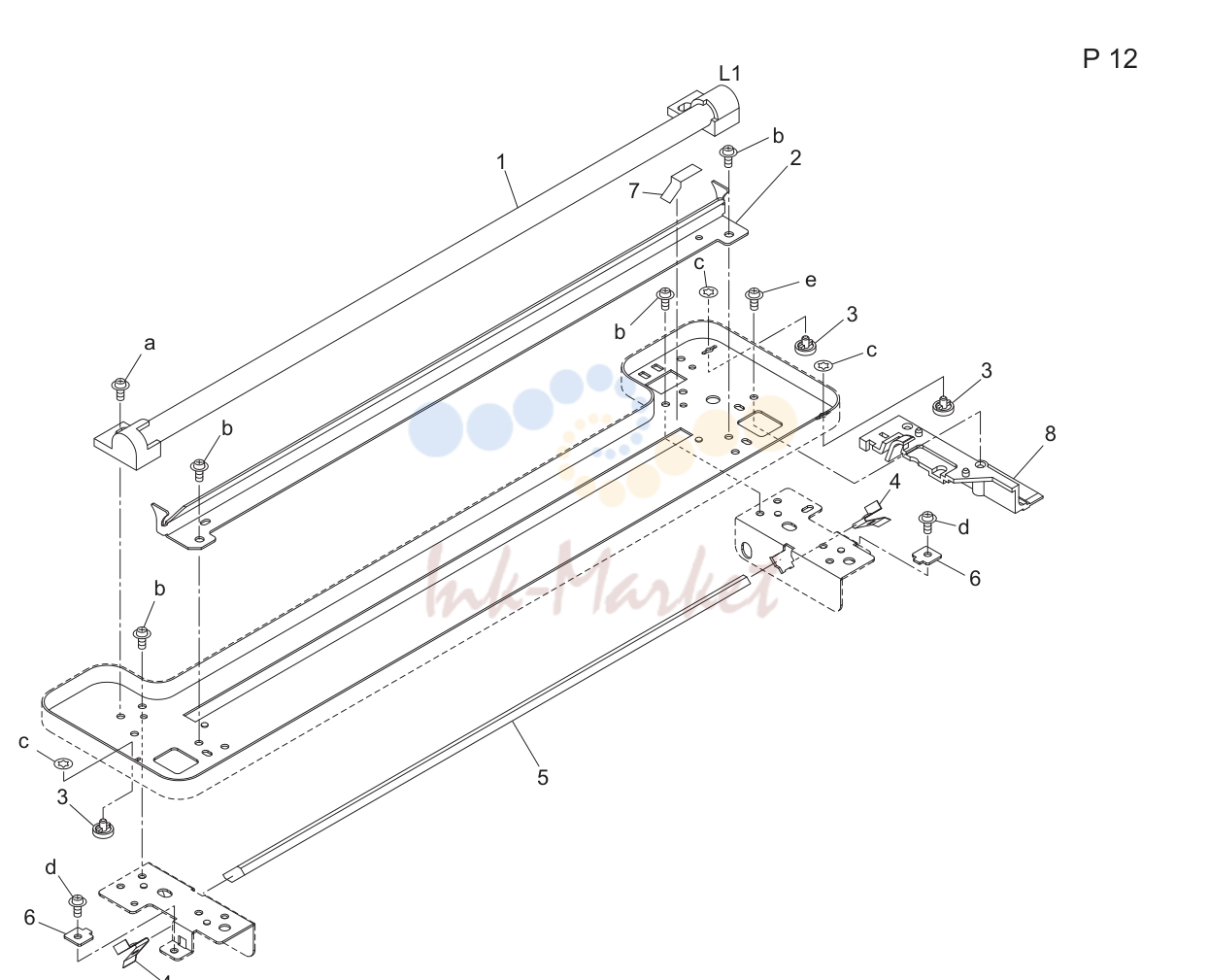

Оптический блок (сканер) (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U M301 01 запросить цену → | Exposure lamp | |
| 5 | A1DU R72P 00 запросить цену → | First-mirror в сборе | |
| 7 | A03U 2664 00 запросить цену → | Light blocking sheet |
Оптический блок (сканер) (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9 | A03U 2612 00 запросить цену → | Read mirror /3 |
Write секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R7A6 00 запросить цену → | Writing узел/c | |
| 2 | A03U R7A5 00 запросить цену → | Writing узел/k |

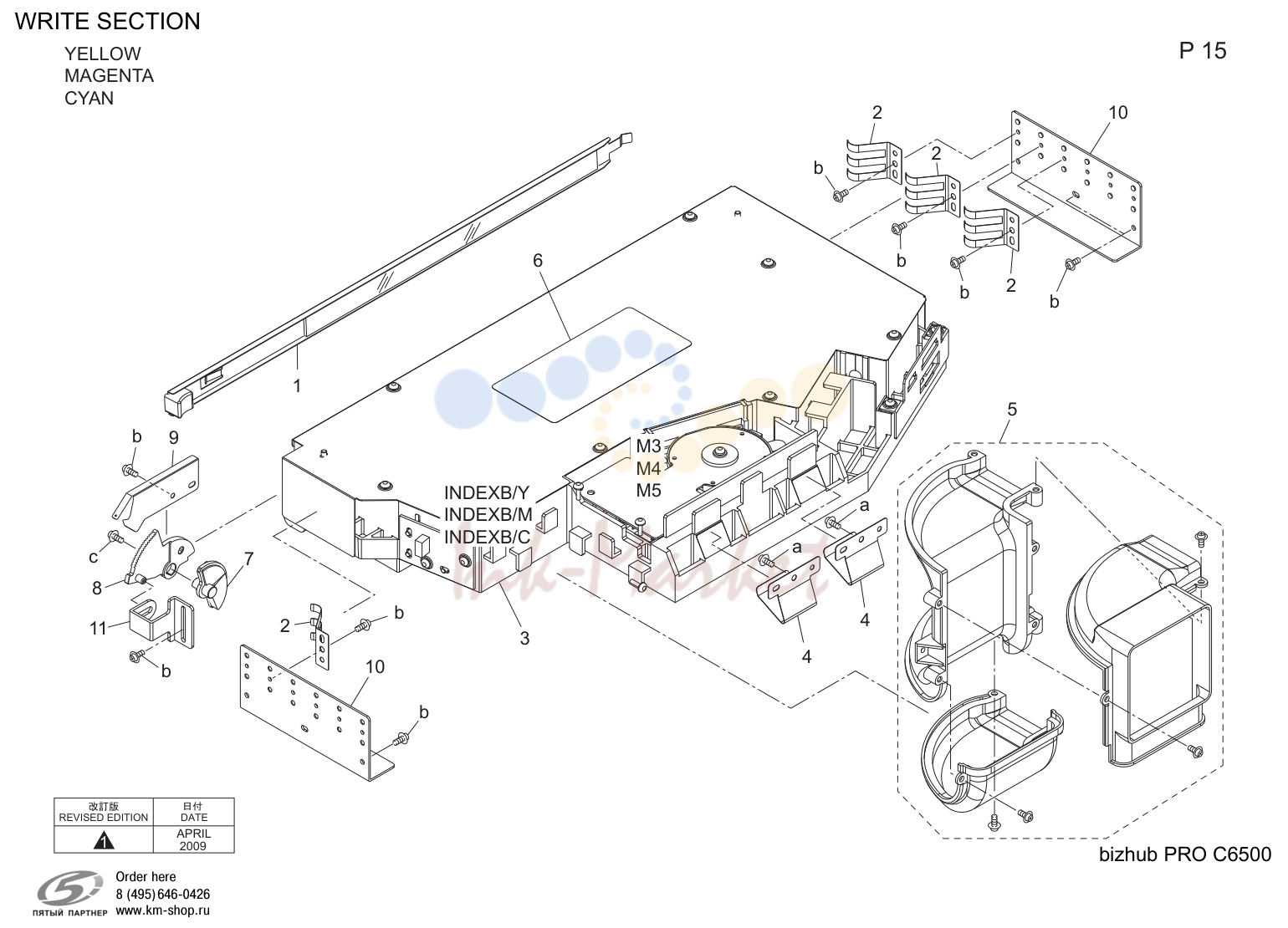

Write секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03U R7A6 00 запросить цену → | Writing узел/c | |
| 7 | A03U 1075 00 запросить цену → | Write adjusting cam |

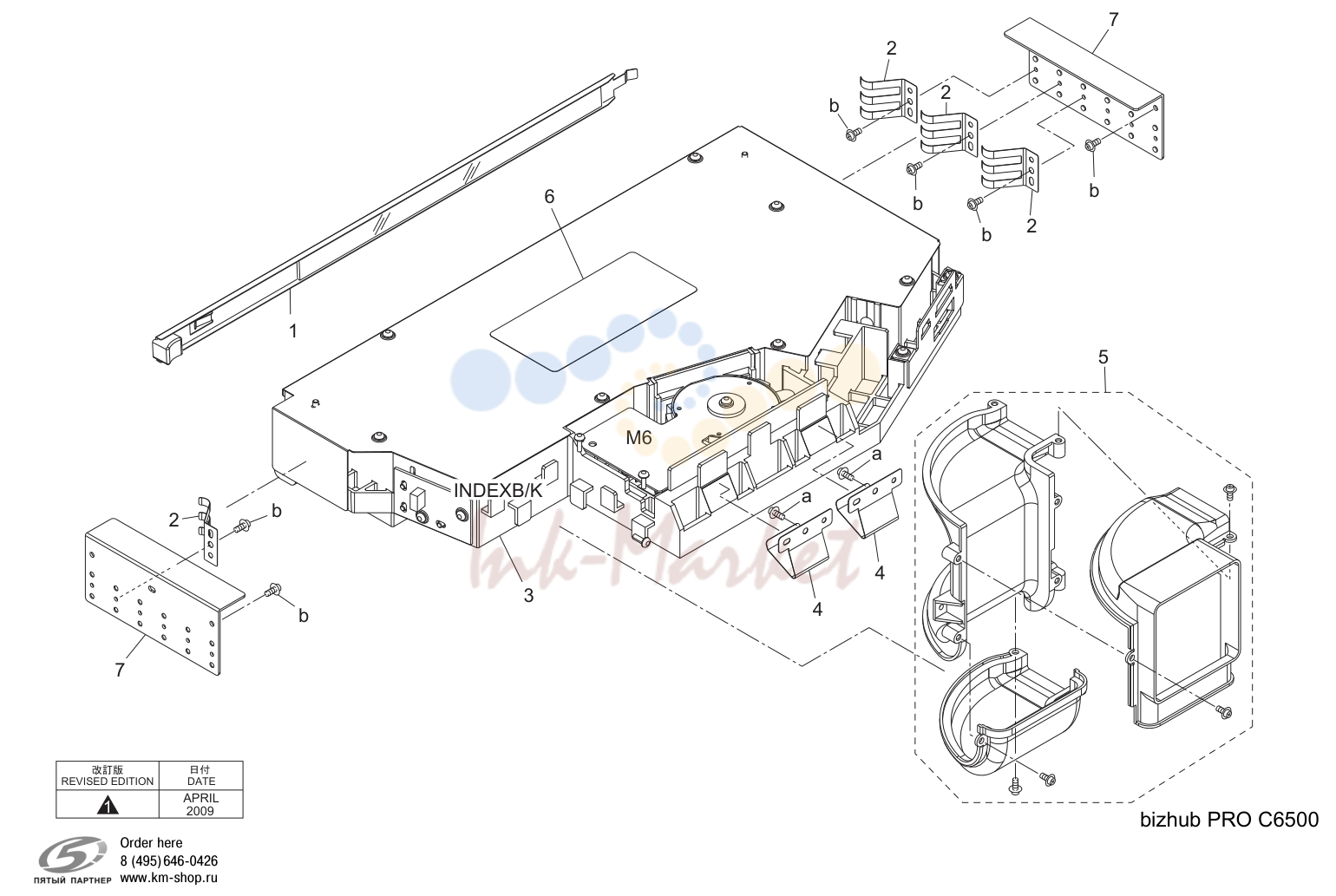

Write секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03U R7A5 00 запросить цену → | Writing узел/k |
Charge corona секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R703 00 запросить цену → | Charging узел |

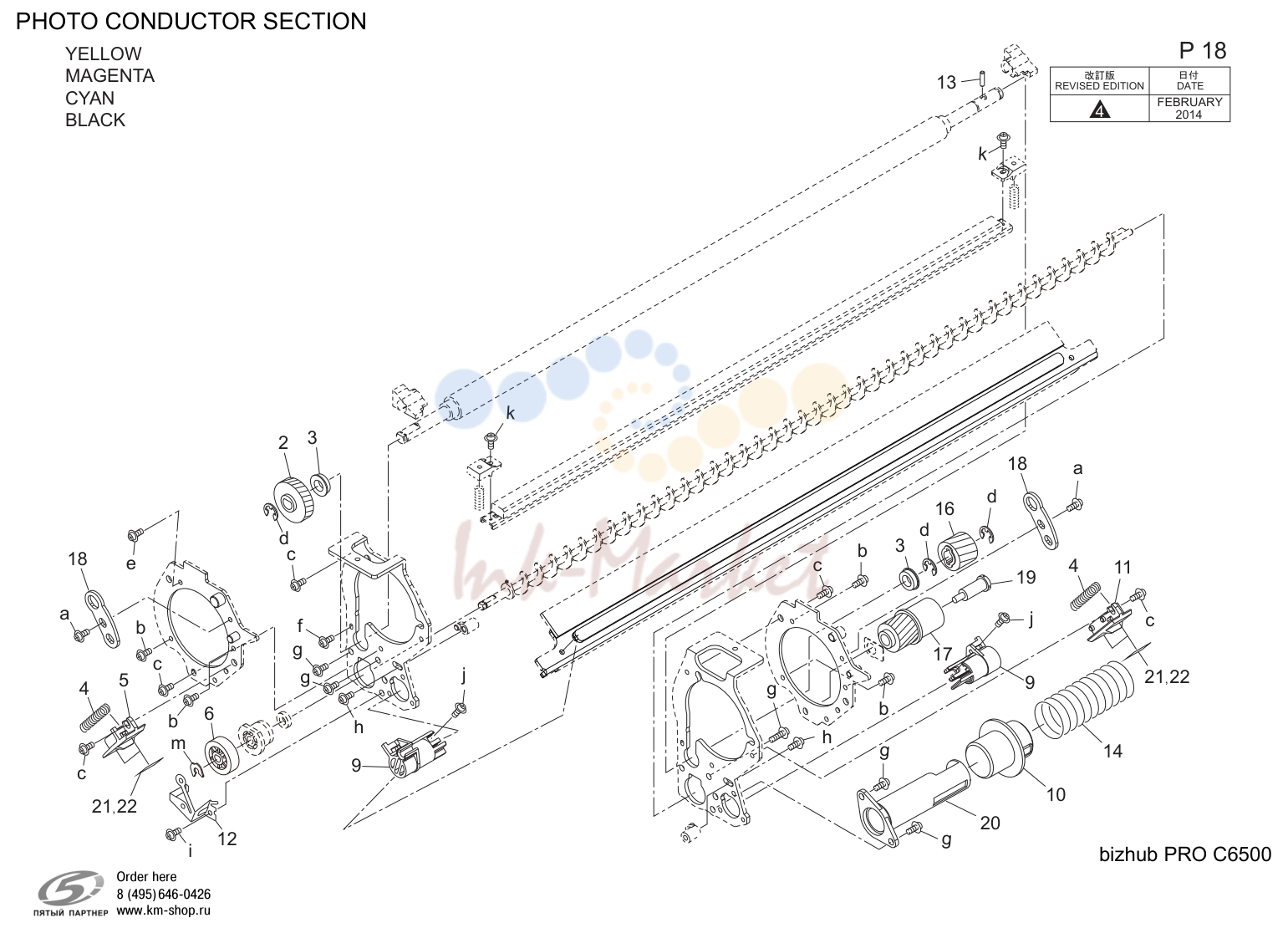

Photo conвоздуховодor секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J 6178 00 запросить цену → | Ball bearing | |
| 4 | A03U 3325 04 запросить цену → | Blade pressing пружина | |
| 9 | A03U 3312 00 запросить цену → | Support втулка | |
| 12 | A03U R732 00 запросить цену → | Барабан earth в сборе | |
| 16 | A03U 3399 00 запросить цену → | Cleaner driving шестерня 21t | |
| 17 | A03U 3346 00 запросить цену → | Coupling /a | |
| 21 | A03U P461 00 запросить цену → | Adjusting film /1 | |
| 22 | A03U P462 00 запросить цену → | Adjusting film /2 |
Проявка секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R706 22 запросить цену → | Проявка узел /c | |
| 1 | A03U R707 11 запросить цену → | Проявка узел /k | |
| 2 | A03U 3719 00 запросить цену → | Проявка power supply пластина /b | |
| 3 | A03U 3718 00 запросить цену → | Проявка power supply пластина | |
| 5 | A03U 3891 00 запросить цену → | Проявка шестерня /2 19t | |
| 6 | A03U 3760 00 запросить цену → | Bearing | |
| 7 | A03U 3890 00 запросить цену → | Проявка шестерня /1 22t | |
| 8 | A03U 3725 00 запросить цену → | Проявка coupling /right 17t | |
| 9 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 10 | A03U 3727 01 запросить цену → | Проявка coupling /left 19t | |
| 11 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 12 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 13 | A03U 3895 00 запросить цену → | Screw idling шестерня /1 17t 16t | |
| 14 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 15 | A03U 3897 01 запросить цену → | Screw idling шестерня /3 17t | |
| 16 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 17 | A03U 3898 00 запросить цену → | Screw idling шестерня /4 23t 15t | |
| 18 | A03U M508 01 запросить цену → | Тонер density датчик | |
| 20 | A03U 3758 00 запросить цену → | Scatter preventing pad /front | |
| 21 | A03U 3759 01 запросить цену → | Scatter preventing pad /rear | |
| 22 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 23 | A03U 3757 01 запросить цену → | Scatter preventing sheet | |
| 24 | A03U R7C7 00 запросить цену → | Проявка узел /c eco | |
| 24 | A03U R7C8 00 запросить цену → | Проявка узел /k eco |
Тонер supply секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1DU R710 00 запросить цену → | Charge suction в сборе | |
| 7 | A1DU R711 11 запросить цену → | Filter pressing в сборе | |
| 8 | A03U R713 00 запросить цену → | Тонер supply узел | |
| 8 | A03U R714 00 запросить цену → | Тонер supply узел us | |
| 8 | A03U R715 00 запросить цену → | Тонер supply узел eu | |
| 10 | A03U 9445 00 запросить цену → | Тонер supply label /y | |
| 11 | A03U 9446 00 запросить цену → | Тонер supply label /m | |
| 12 | A03U 9447 00 запросить цену → | Тонер supply label /c | |
| 13 | A03U 9448 00 запросить цену → | Тонер supply label /b | |
| 16 | A03U 4021 00 запросить цену → | Выключатель пластина | |
| 27 | A03U 4139 00 запросить цену → | Ground cushion |

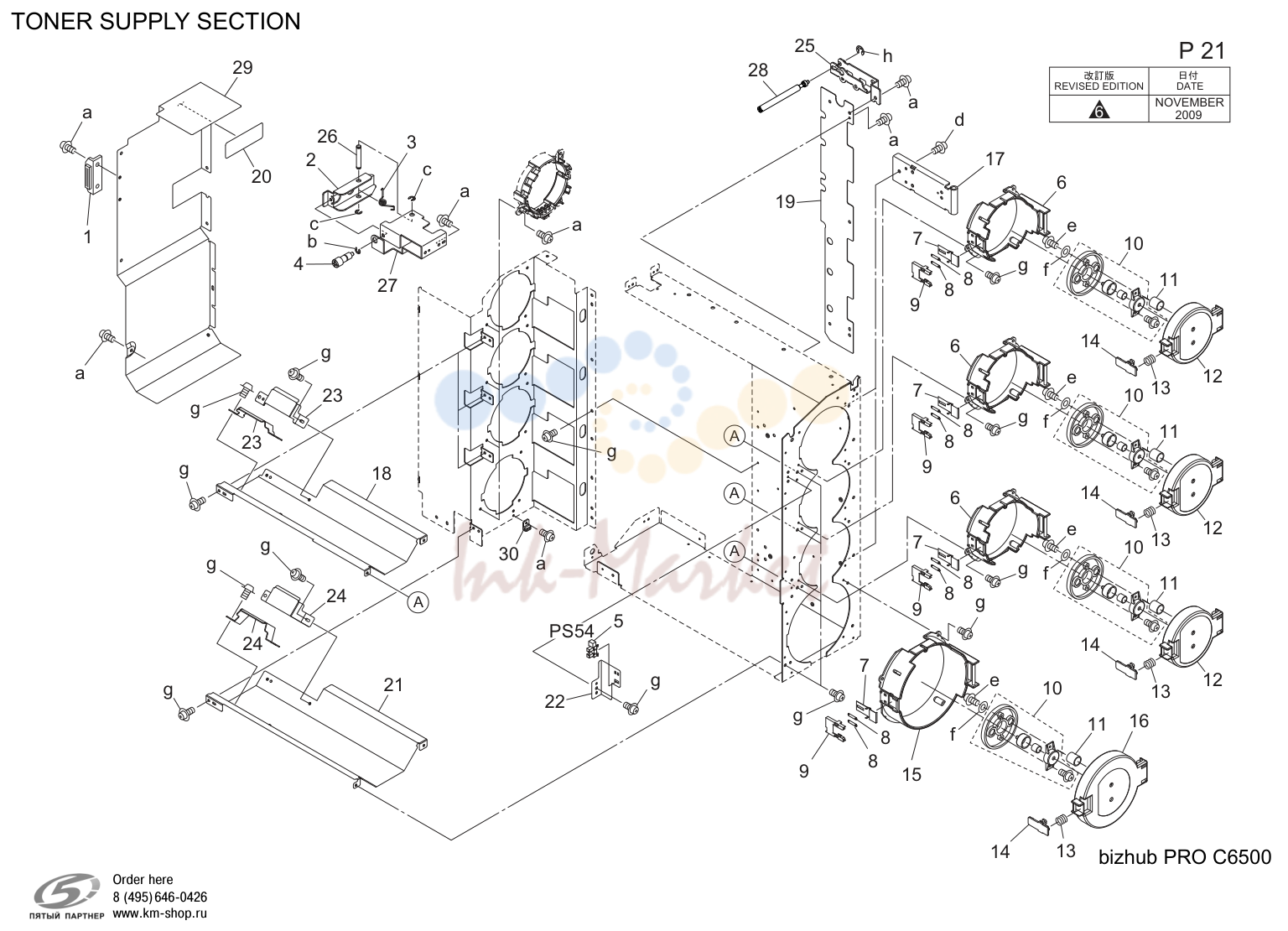

Тонер supply секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A03U 4033 00 запросить цену → | Fixing screw | |
| 6 | A03U 4039 00 запросить цену → | Направляющая part /b | |
| 10 | A1DU R70Y 00 запросить цену → | Pressing part в сборе | |
| 15 | A03U 4067 00 запросить цену → | Направляющая part /d | |
| 25 | A03U 4035 01 запросить цену → | Support пластина | |
| 28 | A03U 4041 01 запросить цену → | Fixing screw /upper |

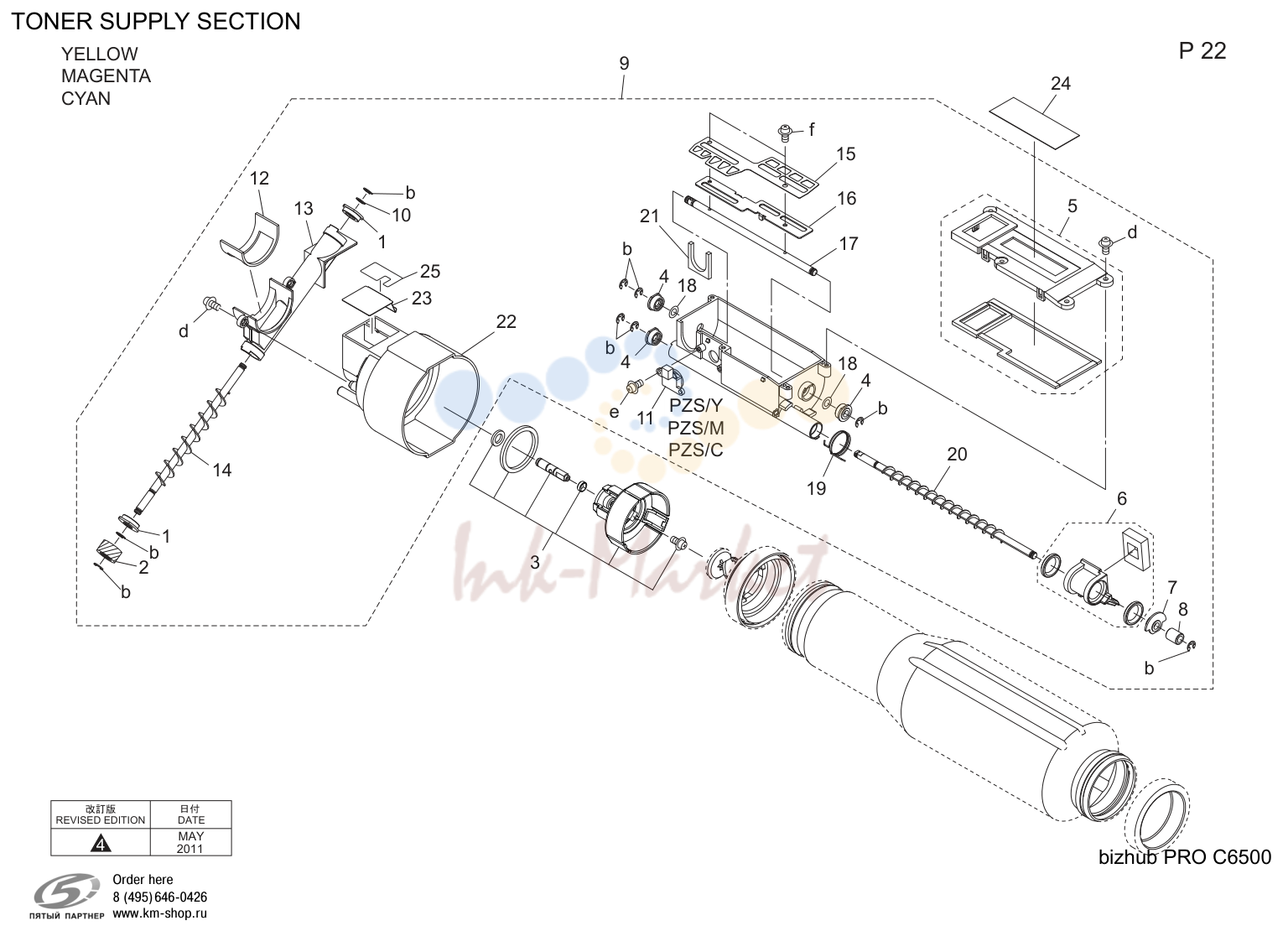

Тонер supply секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | A1DU R72U 00 запросить цену → | Тонер supply крышка/2 в сборе |
Тонер supply секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | A1DU R72U 00 запросить цену → | Тонер supply крышка/2 в сборе |
Тонер supply секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | A03U M104 00 запросить цену → | Pm stepping мотор /1 | |
| 9 | A03U 4599 00 запросить цену → | Тонер supply шестерня /c 24/33t | |
| 12 | V502 0100 48 запросить цену → | Locking cap spacer |
Тонер collecting секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23 | A1DU R72R 00 запросить цену → | Open/shut part/6 в сборе | |
| 35 | A1DU R70W 00 запросить цену → | Тонер collecting box в сборе | |
| 35 | A03U R702 00 запросить цену → | Тонер collecting box в сборе | |
| 36 | A03U 9426 01 запросить цену → | Caution label /2 | |
| 39 | A03U F367 00 запросить цену → | Тонер collecting hinge пластина | |
| 44 | A03U 3601 00 запросить цену → | Collection вал |
Intermediate перенос секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R7A3 00 запросить цену → | Креплениеing пластина в сборе | |
| 2 | A1DU R734 00 запросить цену → | Handle в сборе | |
| 9 | A03U R7A1 00 запросить цену → | Intermediate перенос в сборе | |
| 11 | A1DU R732 00 запросить цену → | Ремень support вал в сборе |
Intermediate перенос секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 5042 00 запросить цену → | Ремень 861l | |
| 4 | A03U 5112 00 запросить цену → | Pressing пружина /rear | |
| 6 | A03U 5102 00 запросить цену → | Pressing пружина /front | |
| 7 | A03U R745 00 запросить цену → | Power supply block/d в сборе | |
| 8 | A00J 6178 00 запросить цену → | Ball bearing | |
| 10 | A03U 5004 00 запросить цену → | Перенос ролик /k | |
| 11 | A03U R744 00 запросить цену → | Power supply block/b в сборе | |
| 13 | A03U 5009 00 запросить цену → | Idler ролик /2 | |
| 17 | A00V 2406 00 запросить цену → | Ball bearing | |
| 19 | A1DU R733 00 запросить цену → | High v powering rear в сборе | |
| 23 | A03U 5097 00 запросить цену → | Release рычаг | |
| 24 | A1RF 5173 00 запросить цену → | Bearing |
Intermediate перенос секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R748 00 запросить цену → | Ремень cleaner узел | |
| 3 | A03U R754 00 запросить цену → | Stopper пластина в сборе | |
| 5 | A03U 5529 00 запросить цену → | Auxiliary ролик | |
| 6 | A03U 5595 00 запросить цену → | Collection шестерня /lower 38t | |
| 7 | A03U 5594 00 запросить цену → | Collection шестерня /middle 20t | |
| 9 | A1DU R71E 00 запросить цену → | Cleaning front пластина в сборе |
Intermediate перенос секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R748 00 запросить цену → | Ремень cleaner узел | |
| 3 | A1DU R71C 00 запросить цену → | Sheet /1 в сборе | |
| 5 | A03U 5530 00 запросить цену → | Cleaning blade | |
| 6 | A03U 5554 00 запросить цену → | Cleaning пружина |

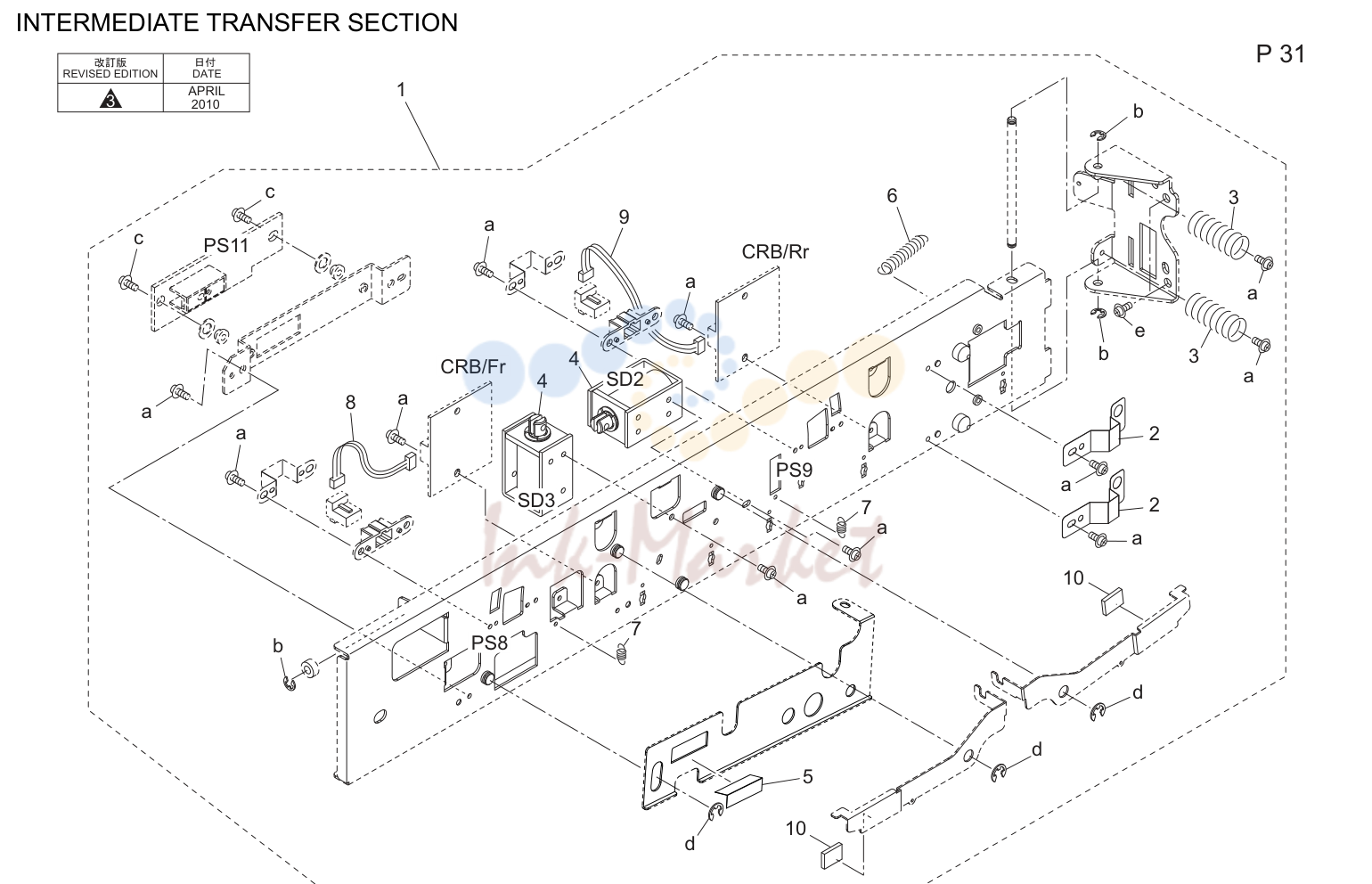

Intermediate перенос секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R7B4 00 запросить цену → | Color regist в сборе |
Intermediate перенос секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R733 00 запросить цену → | Driving ролик в сборе | |
| 5 | A00V 2406 00 запросить цену → | Ball bearing | |
| 7 | A00J 6178 00 запросить цену → | Ball bearing | |
| 8 | A03U R746 00 запросить цену → | Powersupply block/front в сборе | |
| 10 | A03U 5593 00 запросить цену → | Collection шестерня /upper 42t | |
| 11 | A03U R747 00 запросить цену → | Power supply block/rear в сборе | |
| 13 | A03U 5012 00 запросить цену → | Перенос ролик /c | |
| 14 | A03U B504 00 запросить цену → | Ролик /upper в сборе | |
| 16 | A03U 5071 00 запросить цену → | Power supply пружина | |
| 23 | A03U 5120 00 запросить цену → | Drive coupling /a | |
| 24 | A03U 5121 00 запросить цену → | Drive coupling /b | |
| 25 | A03U 5122 00 запросить цену → | Drive coupling /c | |
| 26 | A03U 5123 00 запросить цену → | Fixing screw | |
| 28 | A03U 5124 00 запросить цену → | Positioning sleeve |

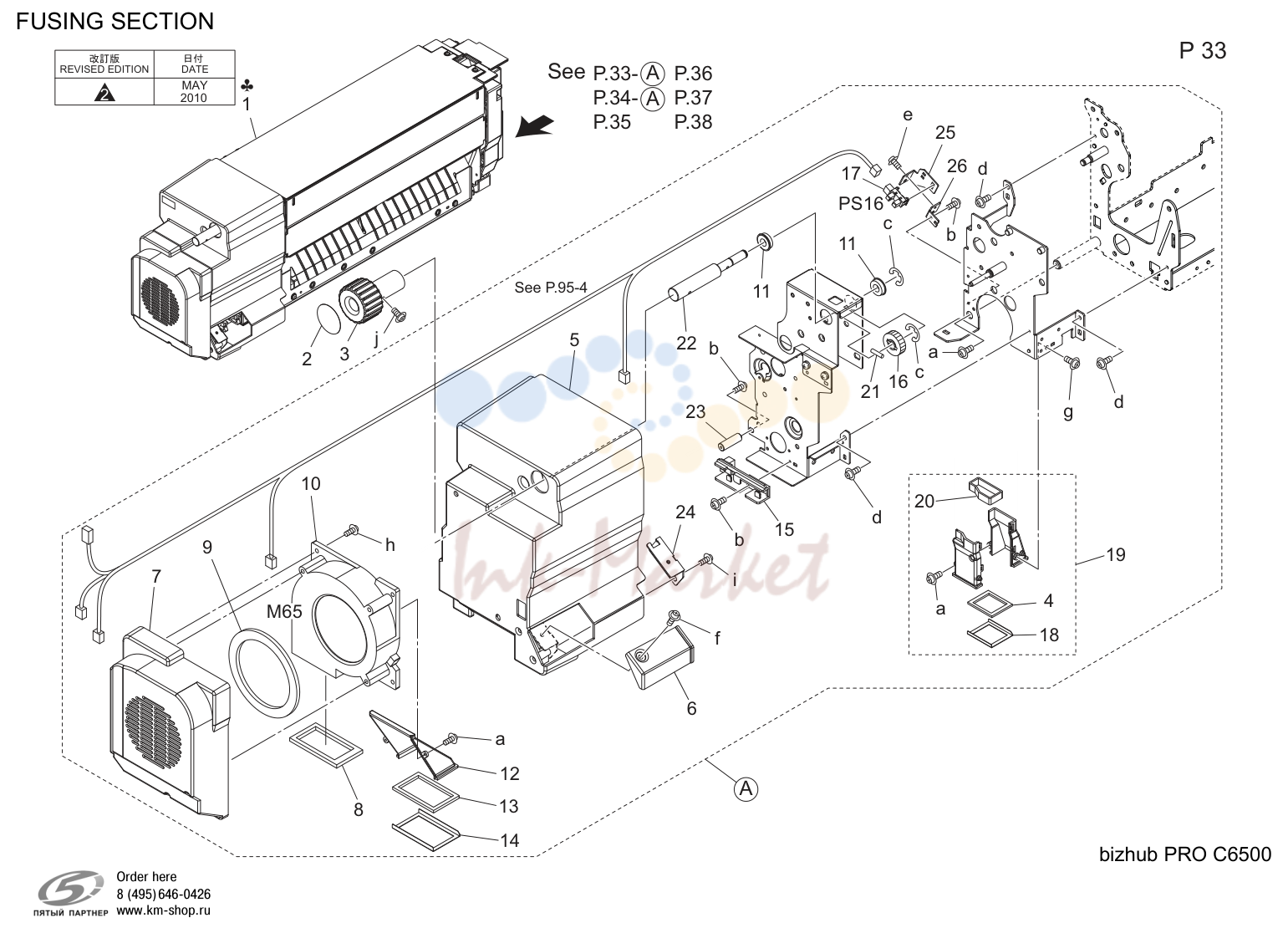

Печь (закрепление) секция (P33)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R7B6 11 запросить цену → | Fixing узел | |
| 1 | A03U R7B7 11 запросить цену → | Fixing узел us | |
| 1 | A03U R7B8 11 запросить цену → | Fixing узел eu | |
| 2 | A03U 9434 00 запросить цену → | Release label /4 | |
| 3 | A03U 7333 00 запросить цену → | Fixing выход бумаги knob | |
| 4 | A03U 7338 00 запросить цену → | Уплотнитель /2 | |
| 5 | A03U 7204 01 запросить цену → | Печь (закрепление) крышка /front | |
| 6 | A03U 7278 00 запросить цену → | Auxiliary крышка /e | |
| 7 | A03U 7282 00 запросить цену → | Suction крышка /1 | |
| 8 | A03U 7341 00 запросить цену → | Уплотнитель /4 | |
| 9 | A03U 7334 00 запросить цену → | Уплотнитель /5 | |
| 10 | A03U M153 00 запросить цену → | Fixing cooling вентилятор | |
| 11 | A00V 2406 00 запросить цену → | Ball bearing | |
| 12 | A03U 7330 00 запросить цену → | Вентилятор крышка крышка | |
| 13 | A03U 7336 00 запросить цену → | Уплотнитель /1 | |
| 14 | A03U 7337 00 запросить цену → | Уплотнительing пластина /1 | |
| 15 | A03U 7305 00 запросить цену → | Wiring направляющая пластина /front | |
| 18 | A03U 7339 00 запросить цену → | Уплотнительing пластина /2 | |
| 19 | A1DU R721 00 запросить цену → | Печь (закрепление) воздуховод / 2 | |
| 20 | A03U 7340 01 запросить цену → | Уплотнитель /3 | |
| 22 | A03U 7266 00 запросить цену → | Processing вал /a | |
| 24 | A03U 7274 00 запросить цену → | Креплениеing пластина /e | |
| 25 | A03U 7257 00 запросить цену → | Positioning пластина /a | |
| 26 | A03U 7265 00 запросить цену → | Support пластина /a |

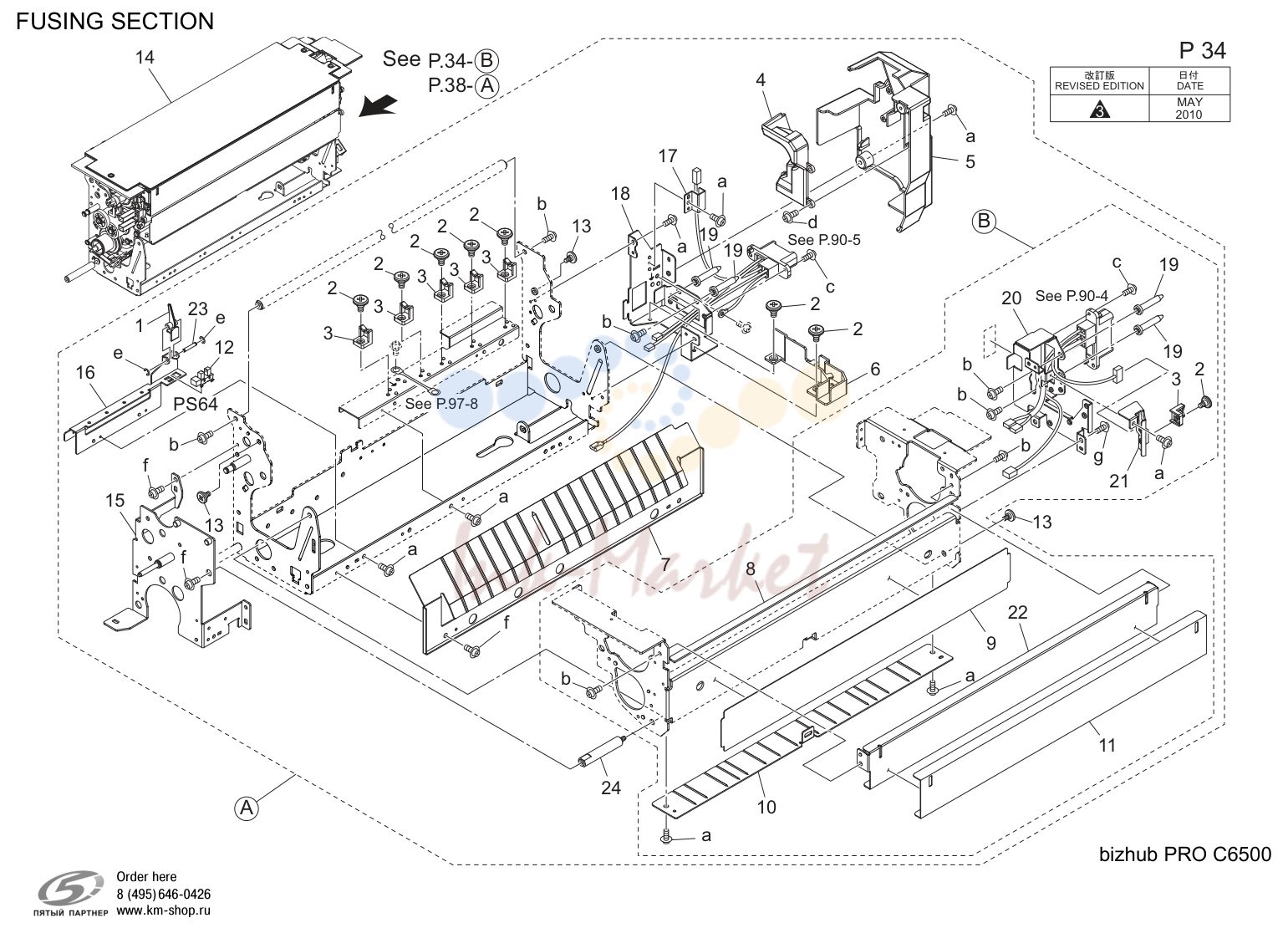

Печь (закрепление) секция (P34)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7308 00 запросить цену → | Entrance actuator /a | |
| 2 | A03U 7345 00 запросить цену → | Support screw /a | |
| 4 | A03U 7332 00 запросить цену → | Крышка воздуховод | |
| 5 | A03U 7211 01 запросить цену → | Печь (закрепление) крышка /rear | |
| 6 | A03U 7277 00 запросить цену → | Направляющая part | |
| 7 | A03U 7210 00 запросить цену → | Fixing entrance пластина /lower | |
| 8 | A03U 7317 00 запросить цену → | Печь (закрепление) уплотнитель | |
| 9 | A03U 7273 00 запросить цену → | Insulating sheet /c | |
| 10 | A03U 7245 00 запросить цену → | Entrance пластина /upper | |
| 11 | A03U 7272 00 запросить цену → | Insulating sheet /b | |
| 14 | A03U R755 00 запросить цену → | Fixing upper узел | |
| 15 | A03U A778 01 запросить цену → | Fixing drive панель a caulking | |
| 15 | A03U F778 00 запросить цену → | Fixing drive панель /a caulking | |
| 16 | A03U 7311 01 запросить цену → | Support пластина /b | |
| 18 | A03U 7269 00 запросить цену → | Power supply пластина /lower | |
| 19 | A03U 7242 00 запросить цену → | Positioning вал | |
| 20 | A03U 7228 00 запросить цену → | Power supply пластина /upper | |
| 21 | A03U 7253 00 запросить цену → | Terminal fixing пластина | |
| 22 | A03U 7214 00 запросить цену → | Печь (закрепление) stay /right | |
| 23 | A03U 7309 00 запросить цену → | Вал | |
| 24 | A03U 7248 00 запросить цену → | Fixing rotation вал |
Печь (закрепление) секция (P35)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | V217 0400 50 запросить цену → | E-00za a001 6 | |
| 2 | A00V 2406 00 запросить цену → | Ball bearing | |
| 4 | A1RF 8200 00 запросить цену → | Ball bearing | |
| 5 | A03U 7323 00 запросить цену → | Печь (закрепление) jig | |
| 6 | A03U 8097 00 запросить цену → | Jam processing шестерня /a 22/35t | |
| 7 | A03U 8093 11 запросить цену → | Fixing drive шестерня /m 22t | |
| 9 | A03U 8088 11 запросить цену → | Fixing drive шестерня /h 35t | |
| 10 | A03U 8087 00 запросить цену → | Fixing drive шестерня /g 45t | |
| 14 | A00J 6179 00 запросить цену → | Ball bearing | |
| 15 | A03U 8089 00 запросить цену → | Fixing drive шестерня /i 26/79t | |
| 17 | A03U 8091 00 запросить цену → | Fixing drive шестерня /k 55t | |
| 18 | A03U 8090 00 запросить цену → | Fixing drive шестерня /j 26t | |
| 19 | A03U 8094 00 запросить цену → | Fixing drive шестерня /n 34t | |
| 20 | A03U 8080 00 запросить цену → | Fixing rrelease шестерня /a 44t | |
| 21 | A03U 7244 00 запросить цену → | Release actuator /a | |
| 22 | A03U 7224 00 запросить цену → | Pressure cam | |
| 29 | A03U 7258 00 запросить цену → | Fixing drive вал /a | |
| 30 | A03U 7261 00 запросить цену → | Fixing driving вал /d | |
| 31 | A03U 7312 00 запросить цену → | Processing панель | |
| 32 | A03U 7324 00 запросить цену → | Processing вал /c | |
| 33 | A03U 7256 00 запросить цену → | Fixing regulating вал /a | |
| 34 | A03U R766 00 запросить цену → | Fixing drive панель b caulking | |
| 34 | A03U R795 00 запросить цену → | Fixing drive панель b caulking | |
| 35 | A03U 7335 00 запросить цену → | Processing вал /d | |
| 36 | A03U A778 01 запросить цену → | Fixing drive панель a caulking | |
| 36 | A03U F778 00 запросить цену → | Fixing drive панель /a caulking | |
| 37 | A03U 7223 00 запросить цену → | Release вал | |
| 38 | A03U 7289 00 запросить цену → | Processing вал /b | |
| 40 | A03U R793 00 запросить цену → | Fixing drive панель/в сборе |
Печь (закрепление) секция (P36)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7348 00 запросить цену → | Positioning пластина пружина /1 | |
| 2 | A03U 7349 00 запросить цену → | Positioning пластина | |
| 3 | A03U 7350 00 запросить цену → | Slide knob | |
| 4 | A03U 7276 00 запросить цену → | Fixing выход бумаги пластина /upper | |
| 5 | A50U 7615 00 запросить цену → | Fixing выход бумаги bearing | |
| 6 | A03U 7225 00 запросить цену → | Fixing выход бумаги ролик | |
| 7 | A03U 7356 00 запросить цену → | Выход бумаги пружина /2 | |
| 8 | A03U 7255 00 запросить цену → | Выход бумаги пружина /1 | |
| 9 | A03U 7281 00 запросить цену → | Insulating sheet /d | |
| 10 | A03U 7299 01 запросить цену → | Insulating sheet /e | |
| 11 | A03U 9436 00 запросить цену → | Release label /6 | |
| 13 | A03U 7233 01 запросить цену → | Open/close рычаг | |
| 14 | A03U 8096 00 запросить цену → | Fixing drive шестерня /p 20t | |
| 18 | A03U 7343 00 запросить цену → | Выход бумаги open /shut пружина /a | |
| 18 | A03U 7343 11 запросить цену → | Выход бумаги open/ shut пружина /a | |
| 19 | A03U 7344 00 запросить цену → | Выход бумаги open /shut пружина /b | |
| 19 | A03U 7344 11 запросить цену → | Выход бумаги open /shut пружина /b | |
| 20 | A03U 7209 00 запросить цену → | Fixing выход бумаги ролик | |
| 21 | A03U 8084 00 запросить цену → | Fixing drive шестерня /d 19t | |
| 23 | A03U 8083 00 запросить цену → | Fixing drive шестерня /c 20t | |
| 24 | A03U 7239 00 запросить цену → | Выход бумаги drive пластина | |
| 25 | A03U 8085 00 запросить цену → | Fixing drive шестерня /e 32t | |
| 31 | A03U 7353 00 запросить цену → | Holding пластина | |
| 32 | A03U 7354 00 запросить цену → | Slide пластина | |
| 33 | A03U 7355 00 запросить цену → | Release рычаг | |
| 34 | A03U 7352 00 запросить цену → | Pressing cam /2 | |
| 35 | A03U 7351 00 запросить цену → | Pressing cam /1 | |
| 36 | A03U 7267 00 запросить цену → | Выход бумаги fulcrum вал | |
| 36 | A03U 7267 11 запросить цену → | Выход бумаги fulcrum вал | |
| 37 | A03U 7208 00 запросить цену → | Fixing выход бумаги stay | |
| 42 | A03U 7280 00 запросить цену → | Выход бумаги вал | |
| 43 | A03U 7220 01 запросить цену → | Fixing выход бумаги пластина /lower | |
| 44 | A03U 7240 00 запросить цену → | Выход бумаги drive вал |
Печь (закрепление) секция (P37)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7275 00 запросить цену → | Wiring part /1 | |
| 2 | A03U 7331 00 запросить цену → | Креплениеing nut | |
| 3 | A03U 7345 00 запросить цену → | Support screw /a | |
| 4 | A03U 7288 00 запросить цену → | Печь (закрепление) воздуховод /4 | |
| 5 | A03U 7217 00 запросить цену → | Hold пластина /1 | |
| 6 | A03U 8081 00 запросить цену → | Fixing drive шестерня /a 38t | |
| 8 | A03U 7227 00 запросить цену → | Insulating sleeve /lower | |
| 9 | A03U 7203 00 запросить цену → | Печь (закрепление) ролик /lower | |
| 10 | A03U M32A 00 запросить цену → | Fixing lamp /lower | |
| 10 | A03U M32E 00 запросить цену → | Fixing lamp /lower | |
| 10 | A03U M32F 00 запросить цену → | Fixing lamp /lower | |
| 11 | A03U 7307 01 запросить цену → | Pressure пружина | |
| 12 | A03U 8082 01 запросить цену → | Fixing drive шестерня /b 28t | |
| 13 | A03U 7346 00 запросить цену → | Separating пружина /front | |
| 13 | A03U 7346 01 запросить цену → | Separating пружина /front | |
| 14 | A03U 7347 00 запросить цену → | Separating пружина /rear | |
| 14 | A03U 7347 01 запросить цену → | Separating пружина /rear | |
| 15 | A03U 7327 00 запросить цену → | Hold block /rear | |
| 16 | A03U 7329 00 запросить цену → | Крышка /5 | |
| 18 | A03U 7328 00 запросить цену → | Fixing воздуховод /5 | |
| 20 | A1DU R71W 00 запросить цену → | Креплениеing пластина / a | |
| 24 | A03U 7286 00 запросить цену → | Печь (закрепление) воздуховод /3 | |
| 25 | A03U 7287 00 запросить цену → | Крышка /3 | |
| 27 | A03U 7238 00 запросить цену → | Fixing pressure пластина /b | |
| 28 | A03U 8077 00 запросить цену → | Pressure bearing | |
| 29 | A03U F744 00 запросить цену → | Fixing pressure пластина /a caulking | |
| 30 | A03U 7318 00 запросить цену → | Regulating вал /front | |
| 31 | A03U 7237 00 запросить цену → | Support рычаг /front | |
| 32 | A03U 7234 00 запросить цену → | Fixing support вал /a | |
| 33 | A03U 7306 00 запросить цену → | Вал держатель вал | |
| 34 | A03U F742 00 запросить цену → | Рычаг /front caulking | |
| 35 | A03U 7222 00 запросить цену → | Fixing support вал /front | |
| 36 | A03U 7249 01 запросить цену → | Pressure вал | |
| 37 | A03U 7313 00 запросить цену → | Auxiliary пластина /front | |
| 38 | A03U 7314 00 запросить цену → | Auxiliary пластина /rear | |
| 39 | A03U 7301 00 запросить цену → | Fixing support вал /rear | |
| 40 | A03U 7310 00 запросить цену → | Separating пластина /lower | |
| 41 | A03U 7247 00 запросить цену → | Fixing выход бумаги пластина /b | |
| 42 | A03U 7315 00 запросить цену → | Выход бумаги regulating пластина | |
| 43 | A03U F743 00 запросить цену → | Рычаг /rear caulking | |
| 44 | A03U 7320 00 запросить цену → | Support рычаг /rear | |
| 45 | A03U 7322 00 запросить цену → | Fixing pressure пластина /d | |
| 46 | A03U F745 00 запросить цену → | Fixing pressure пластина /c caulking | |
| 47 | A03U 7319 00 запросить цену → | Regulating вал /rear | |
| 48 | A03U 7241 01 запросить цену → | Fuse креплениеing пластина /lower | |
| 49 | A03U 7212 01 запросить цену → | Fixing support stay /lower | |
| 50 | A03U 7236 00 запросить цену → | Wiring креплениеing пластина /front |
Каталог очень большой (1010 позиций). Показаны первые 36 узлов со схемами; полный список доступен по запросу.
