Содержание
- Внешние детали
- Внешние детали
- Внешние детали (P3)
- Внешние детали
- Внешние детали
- Внешние детали (P6)
- Operation секция (P7)
- Operation секция
- Operation секция

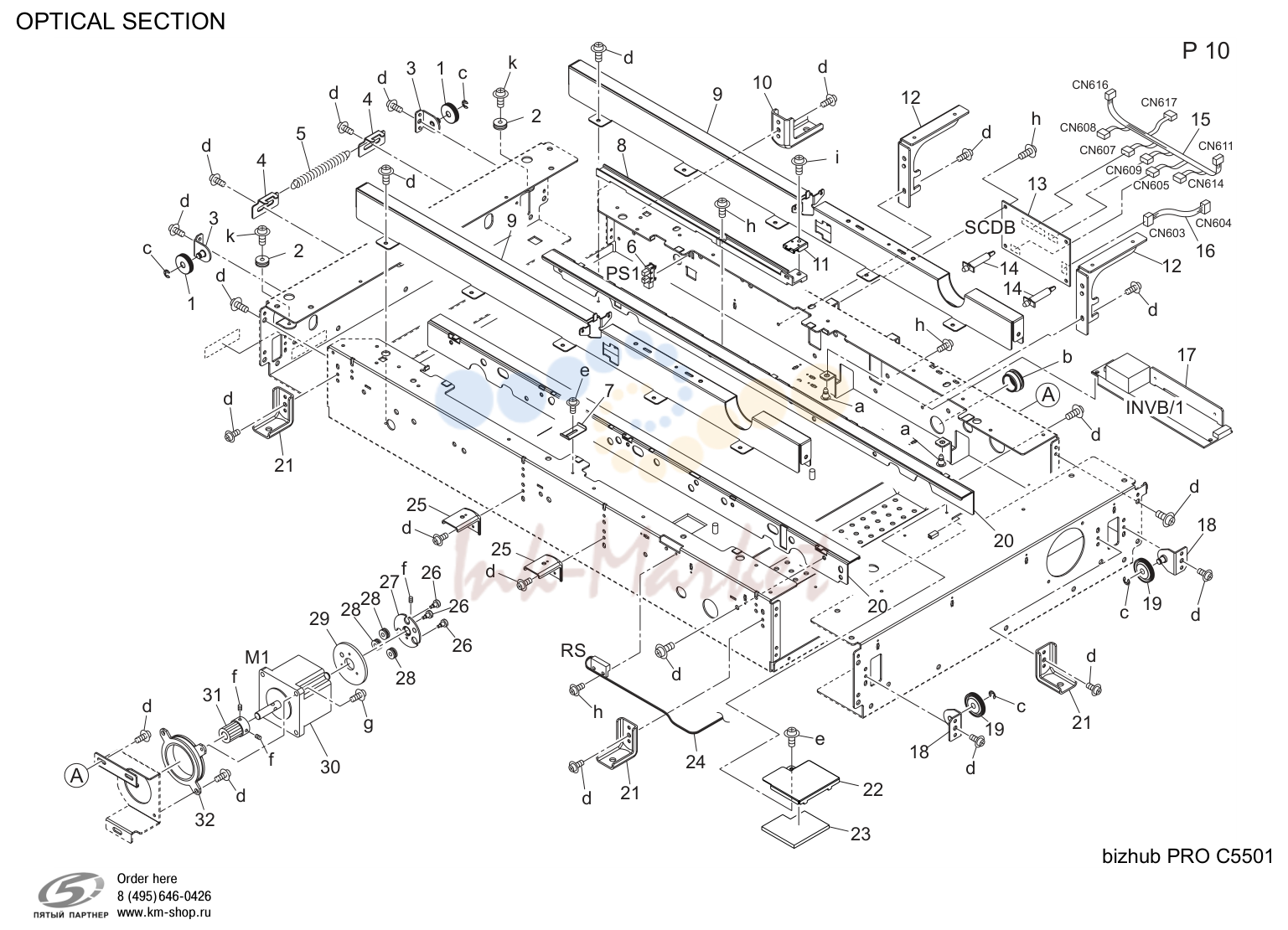

- Оптический блок (сканер) (P10)

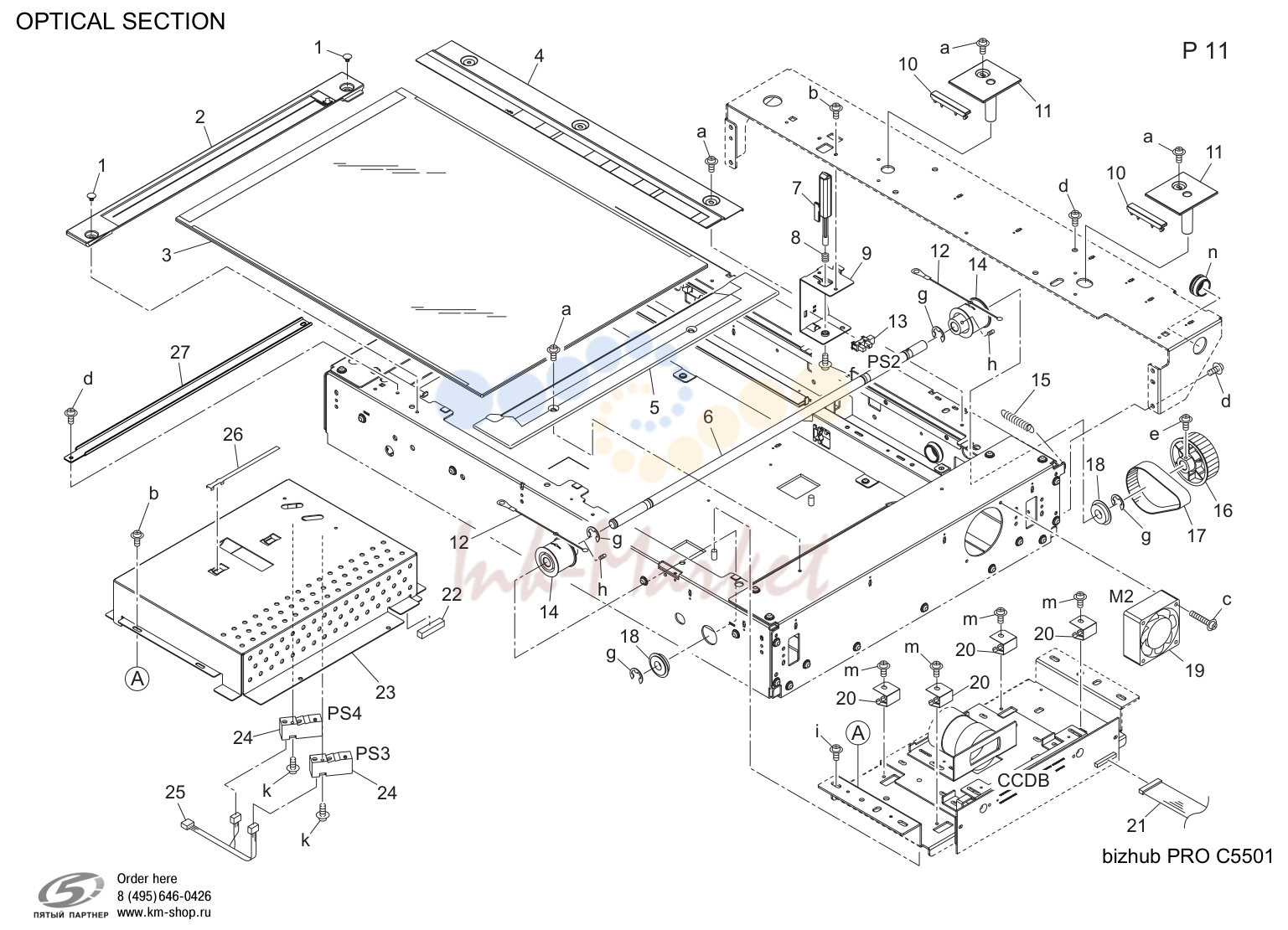

- Оптический блок (сканер) (P11)

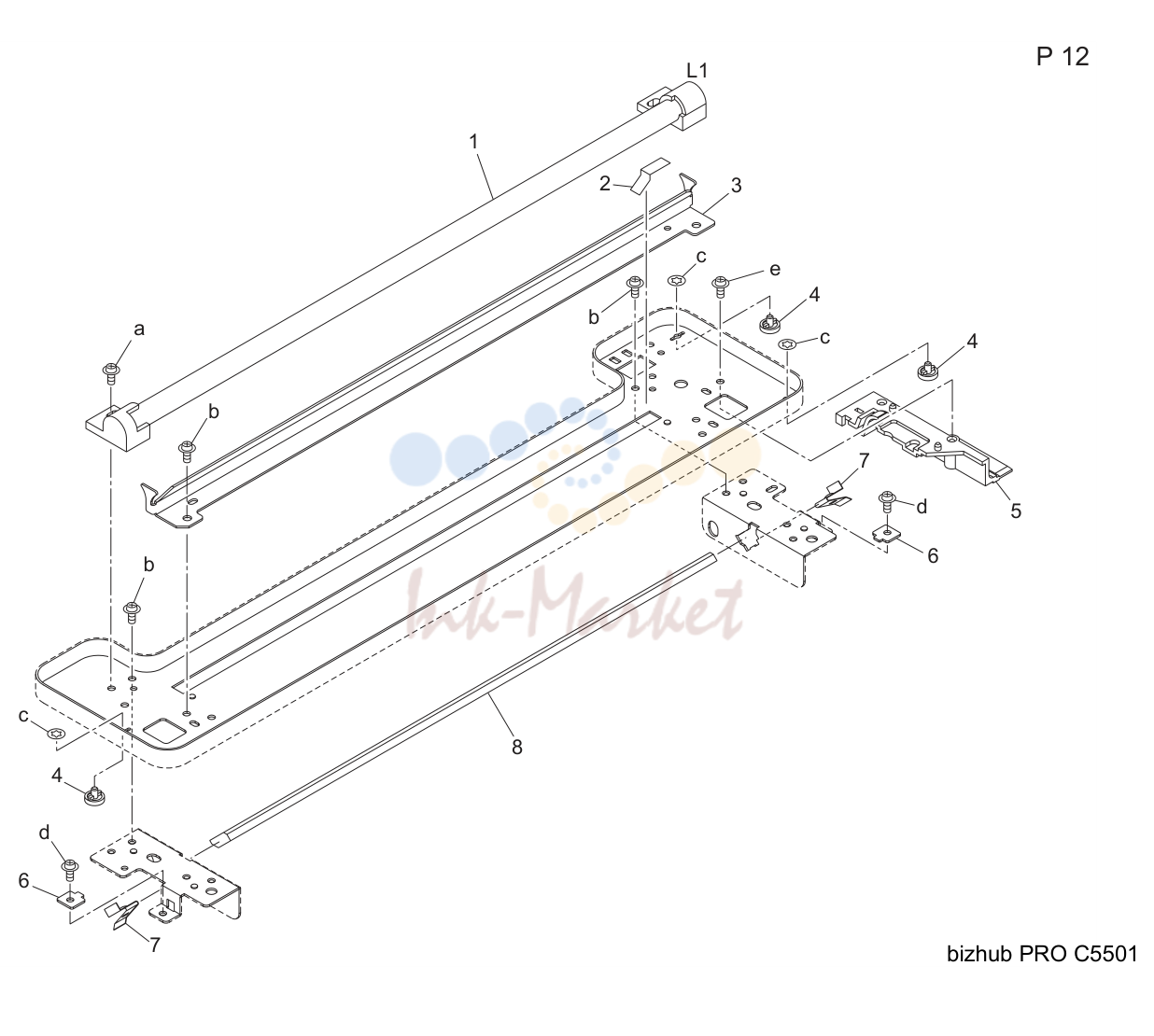

- Оптический блок (сканер) (P12)

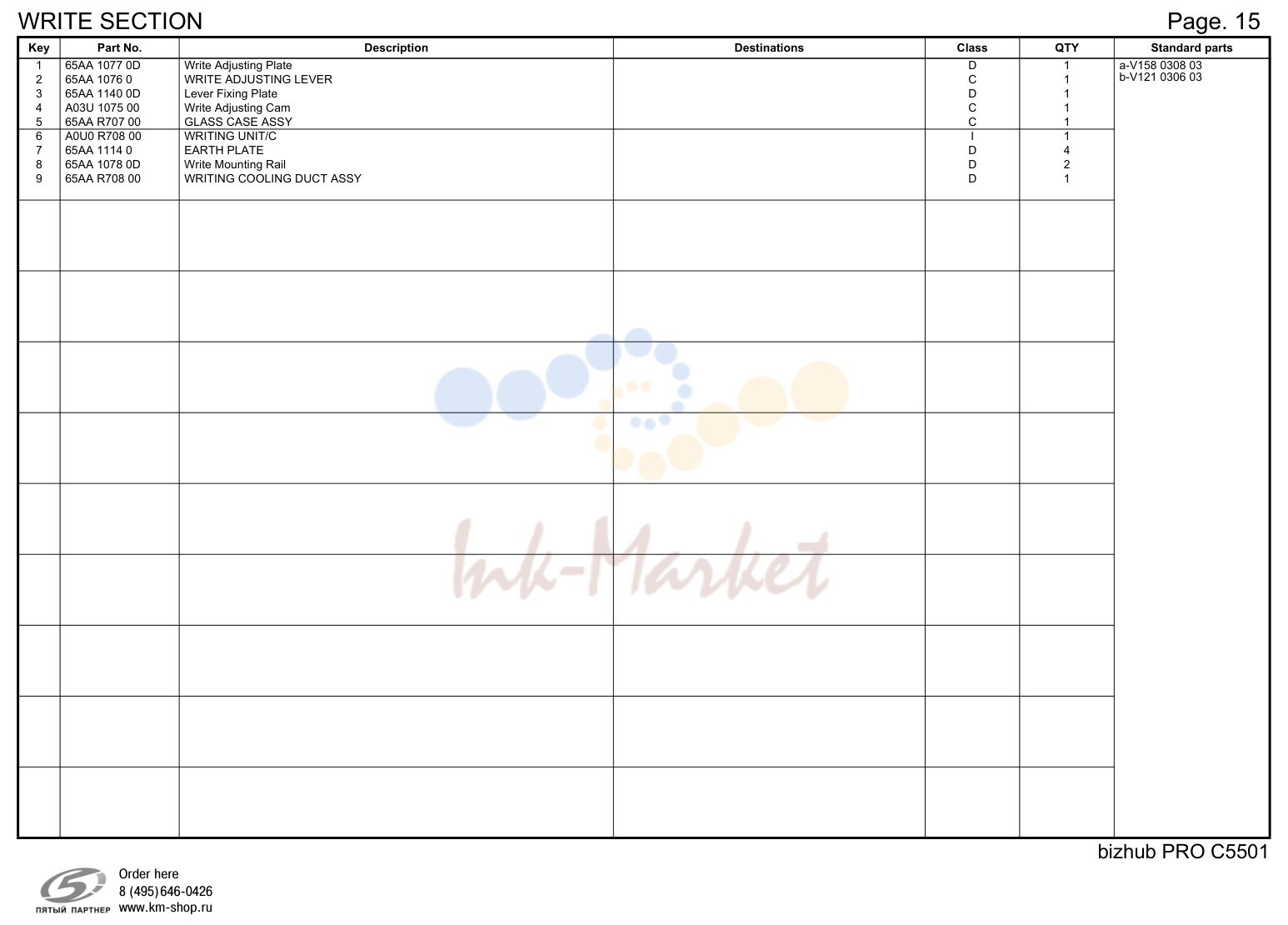

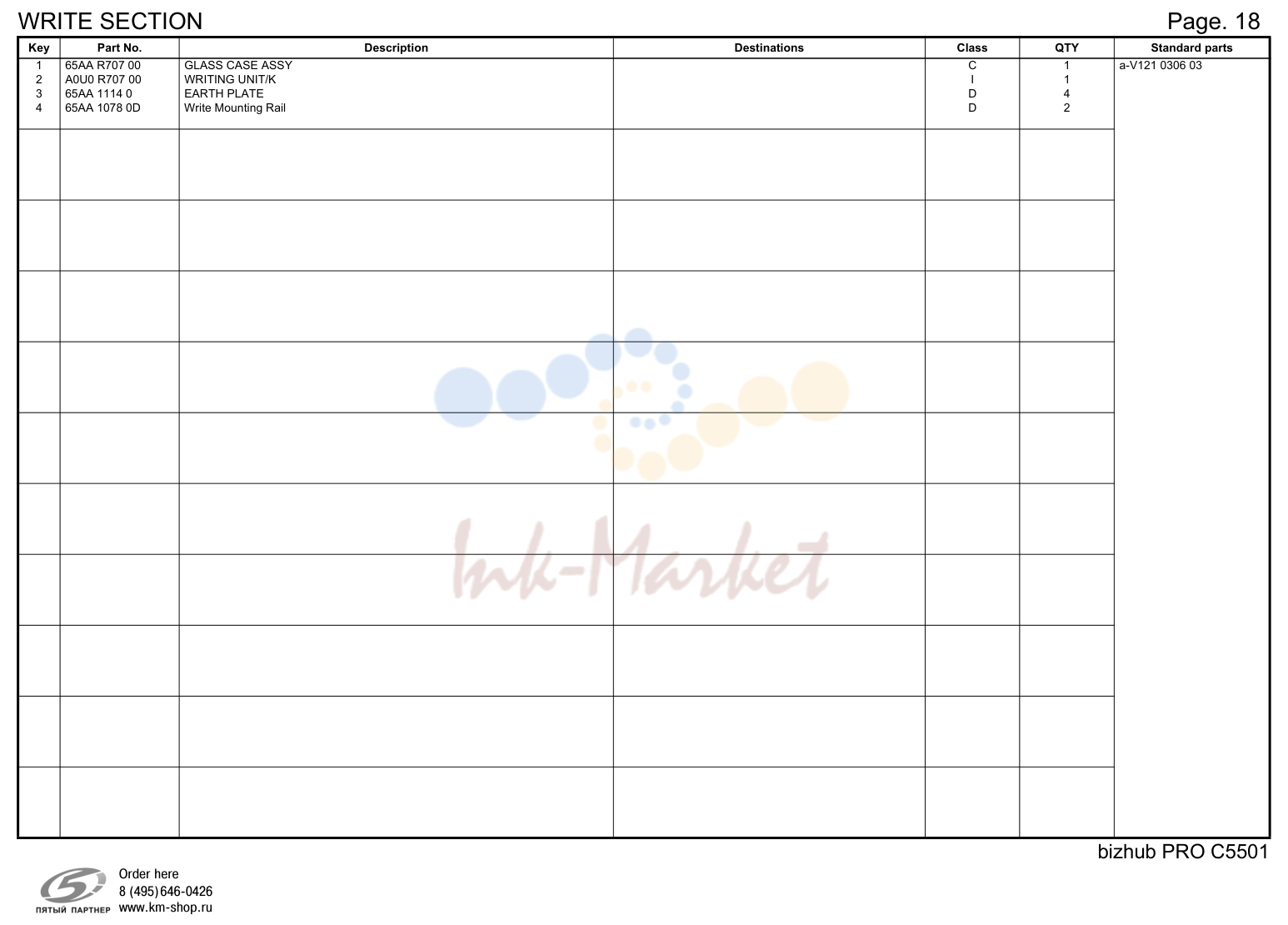

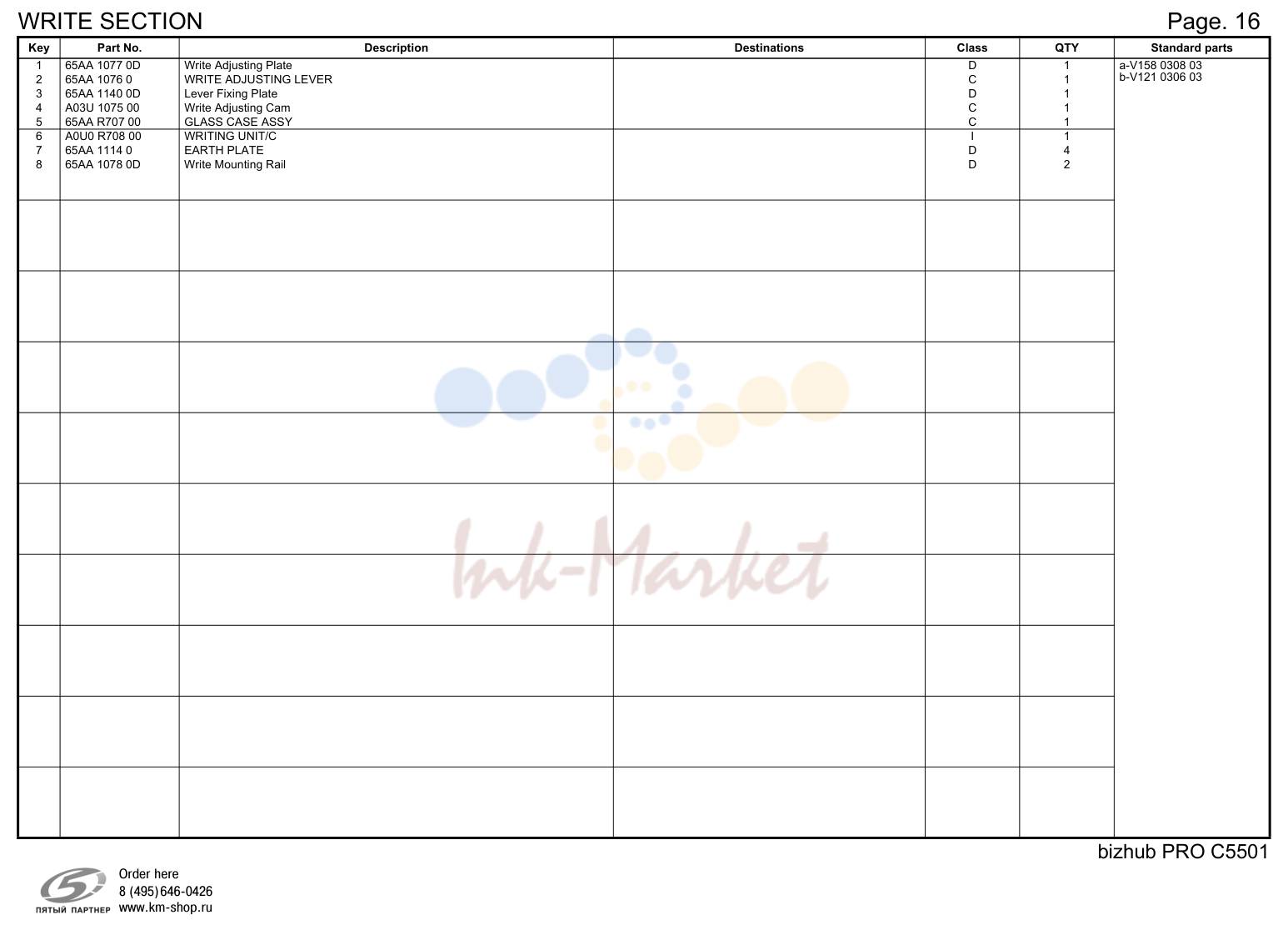

- Write секция
- Write секция
- Write секция
- Write секция

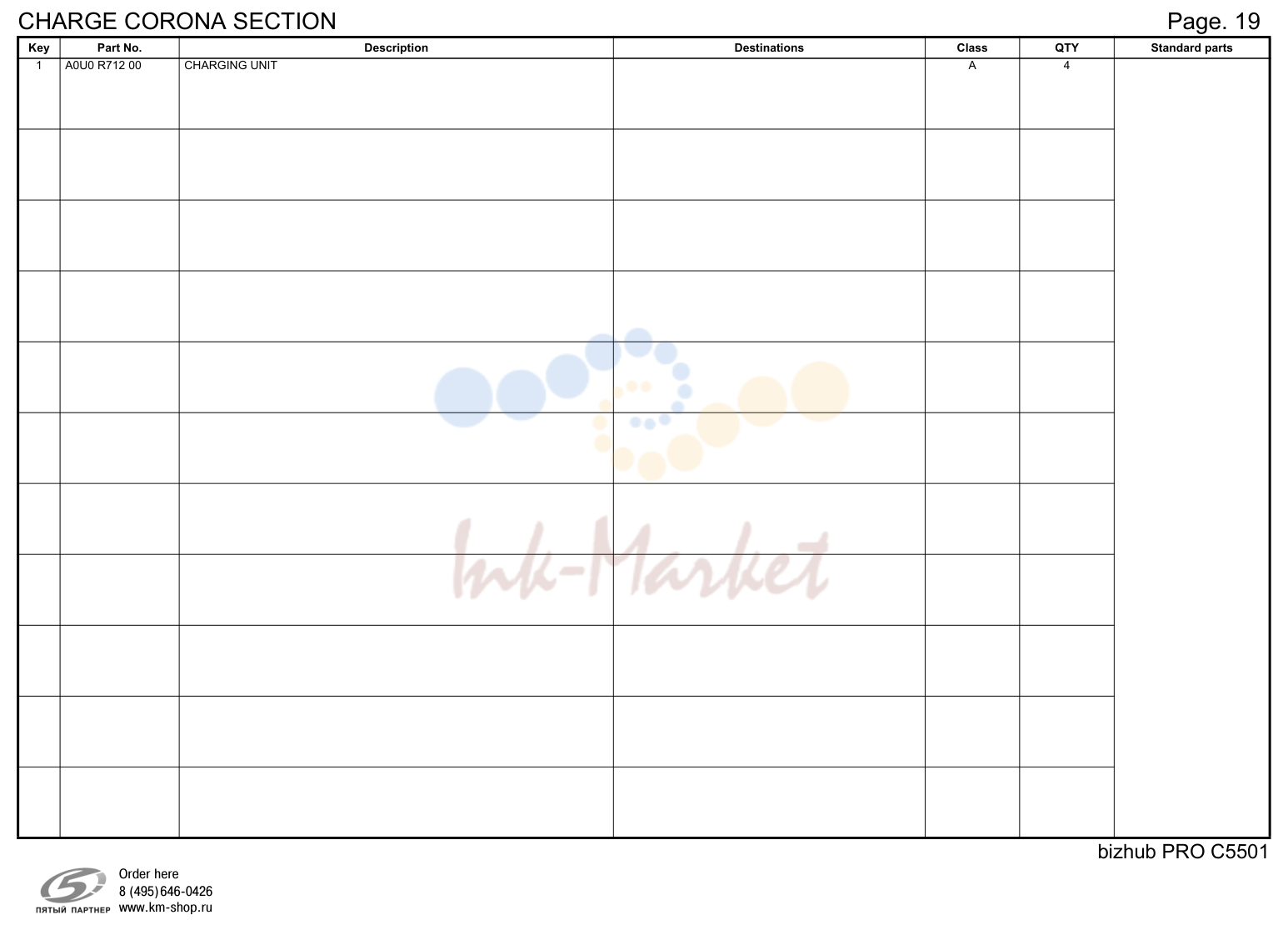

- Charge corona секция

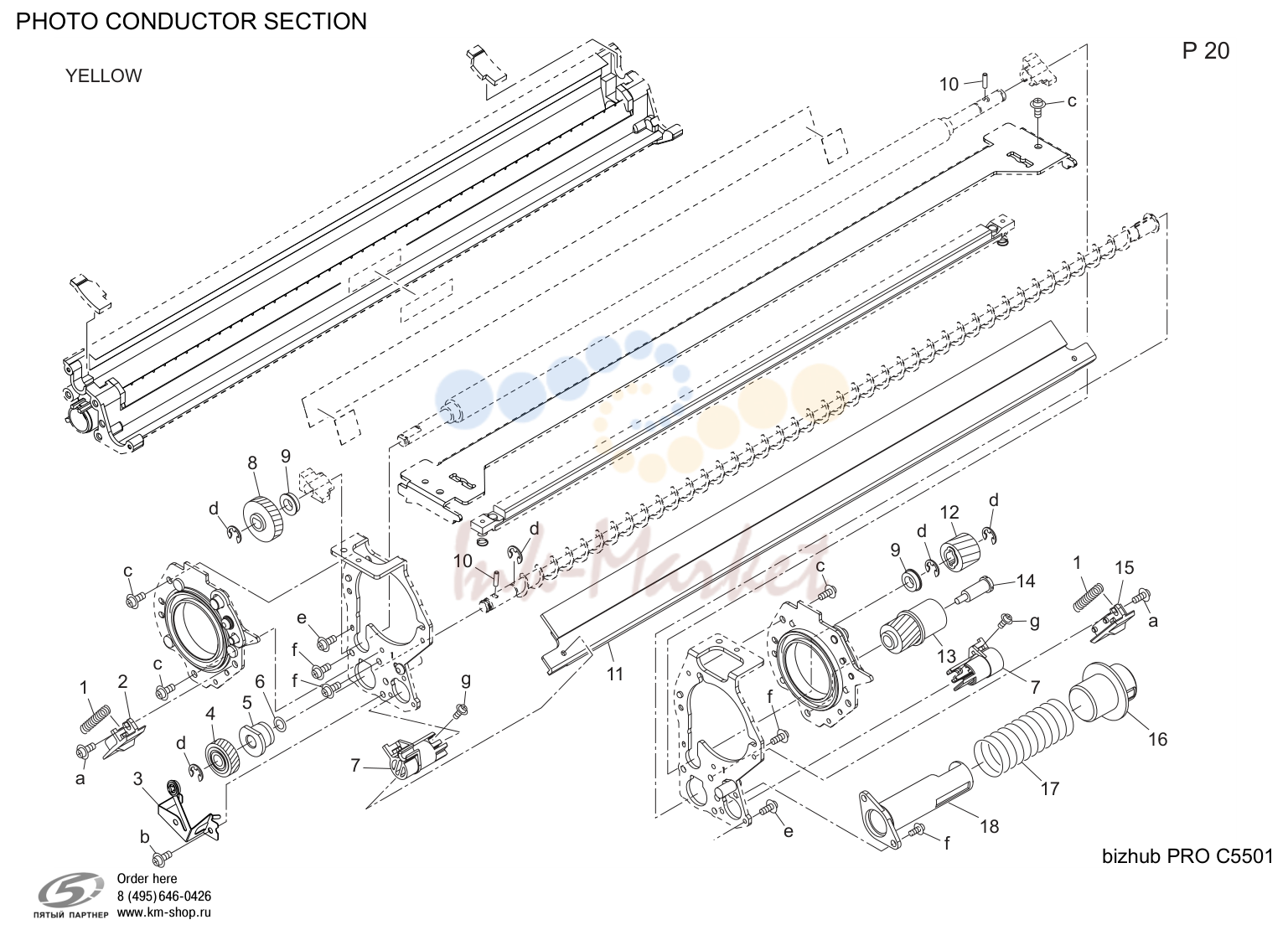

- Photo conвоздуховодor секция (P20)

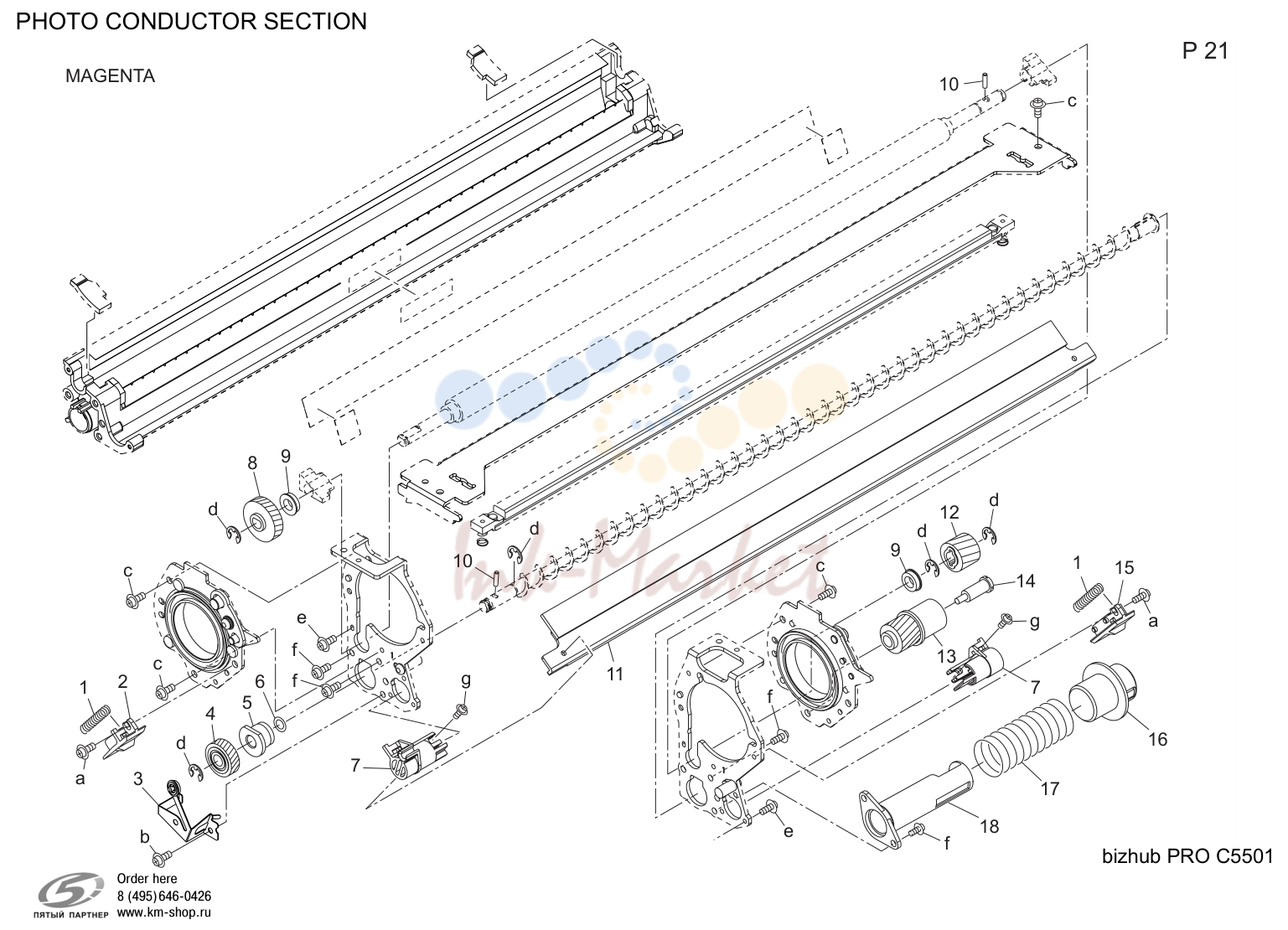

- Photo conвоздуховодor секция (P21)

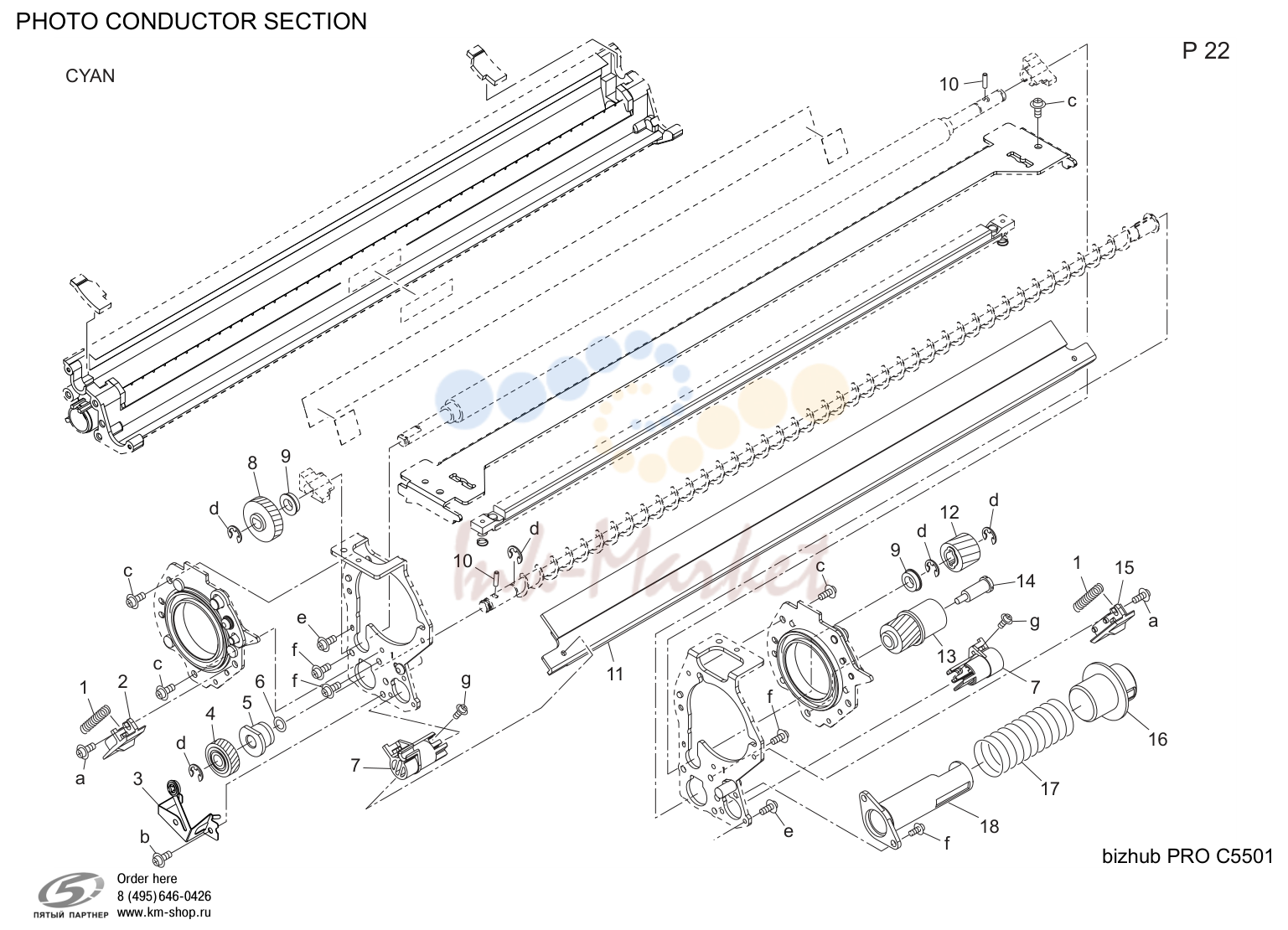

- Photo conвоздуховодor секция (P22)
- Photo conвоздуховодor секция (P23)

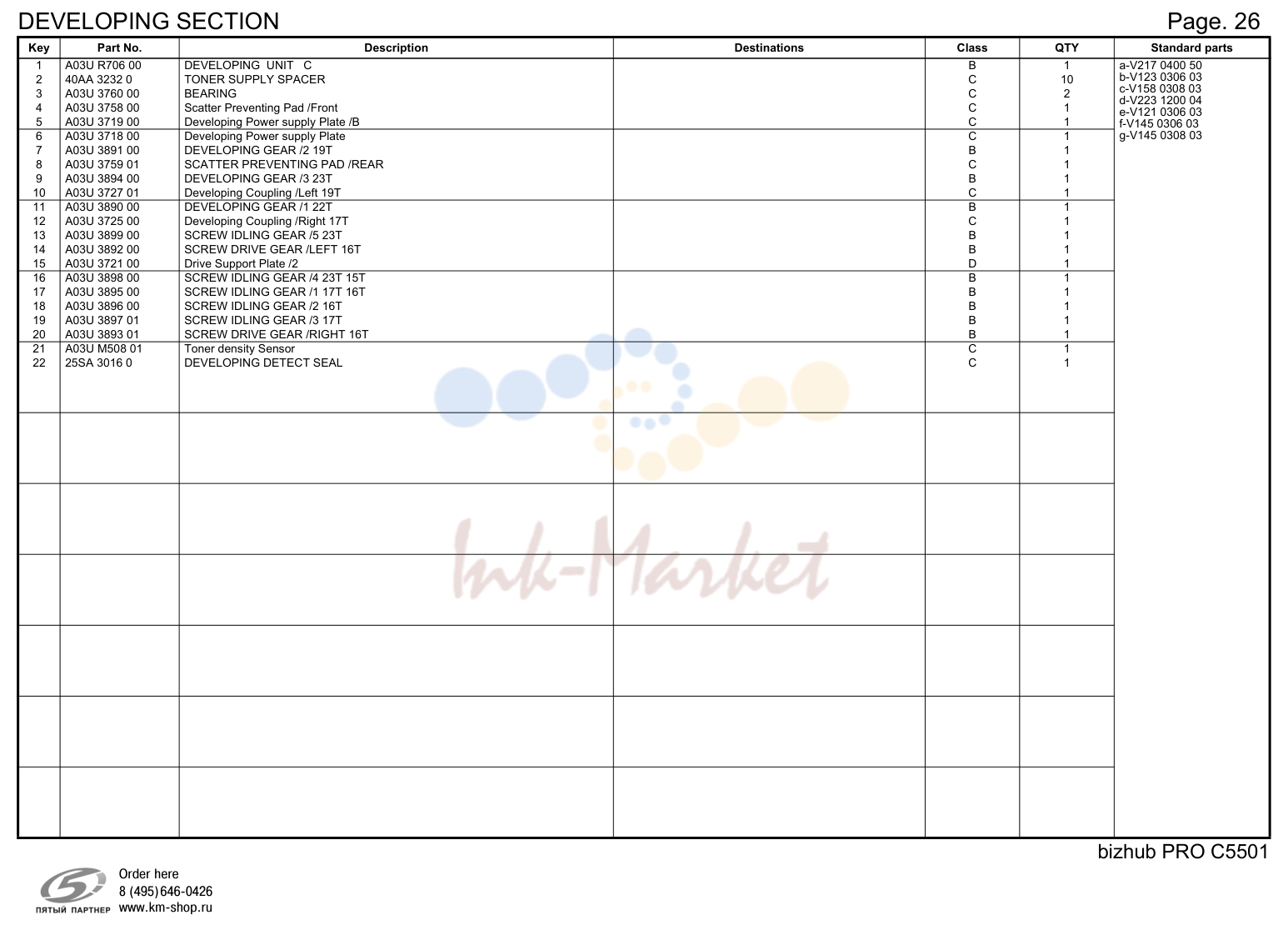

- Проявка секция
- Проявка секция
- Проявка секция
- Проявка секция

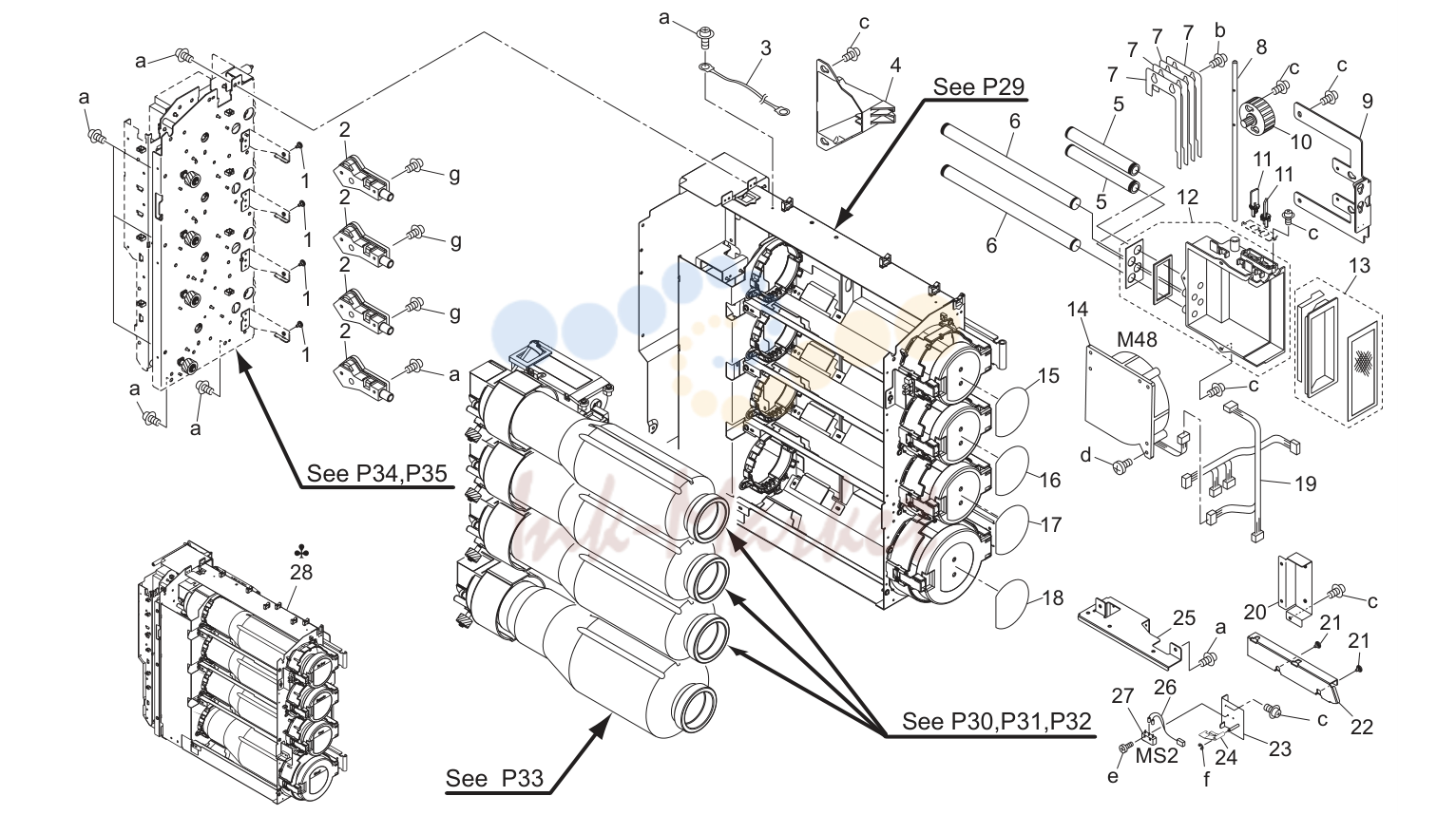

- Тонер supply секция (P28)

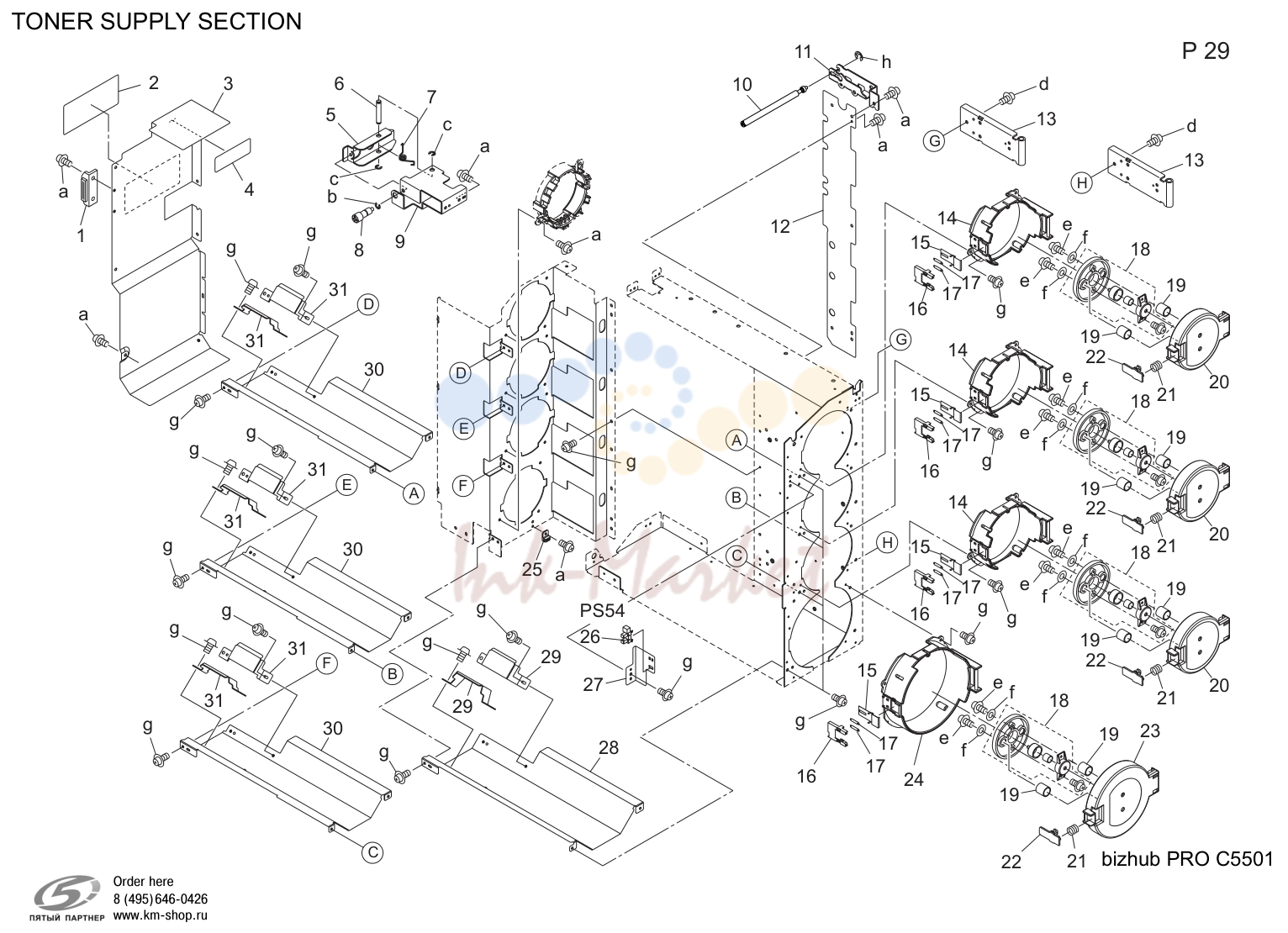

- Тонер supply секция (P29)

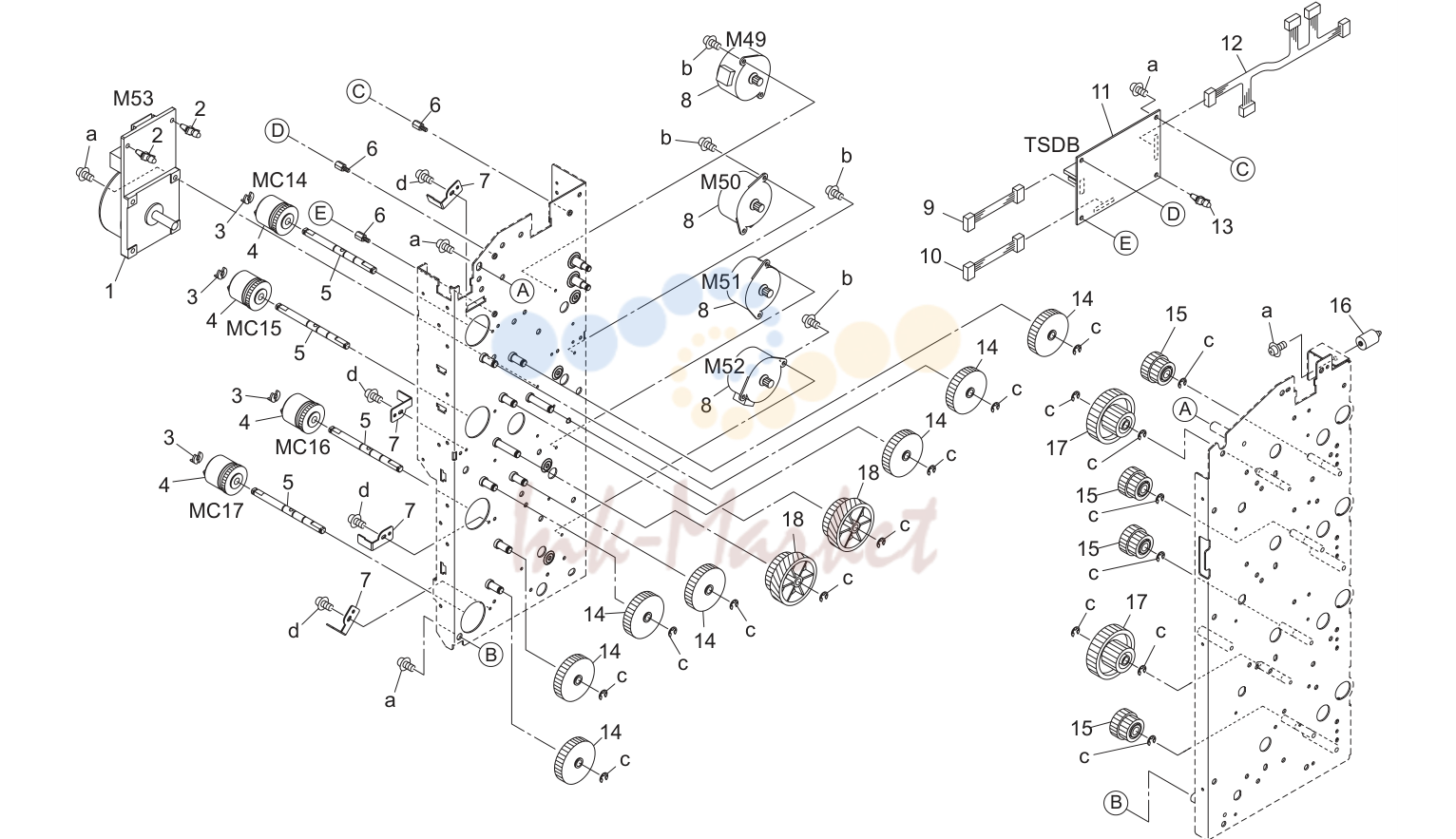

- Тонер supply секция (P35)

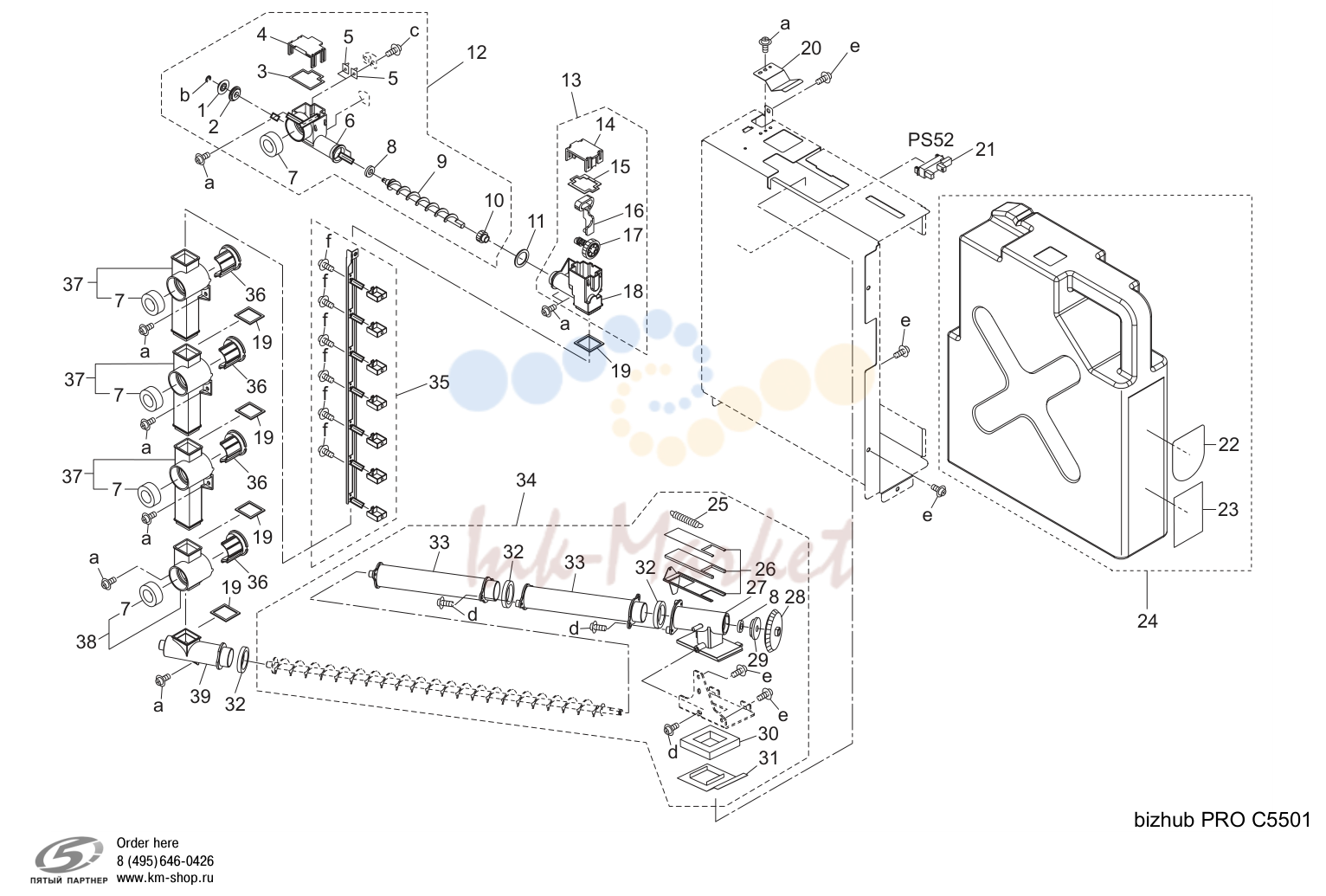

- Тонер collecting секция (P36)

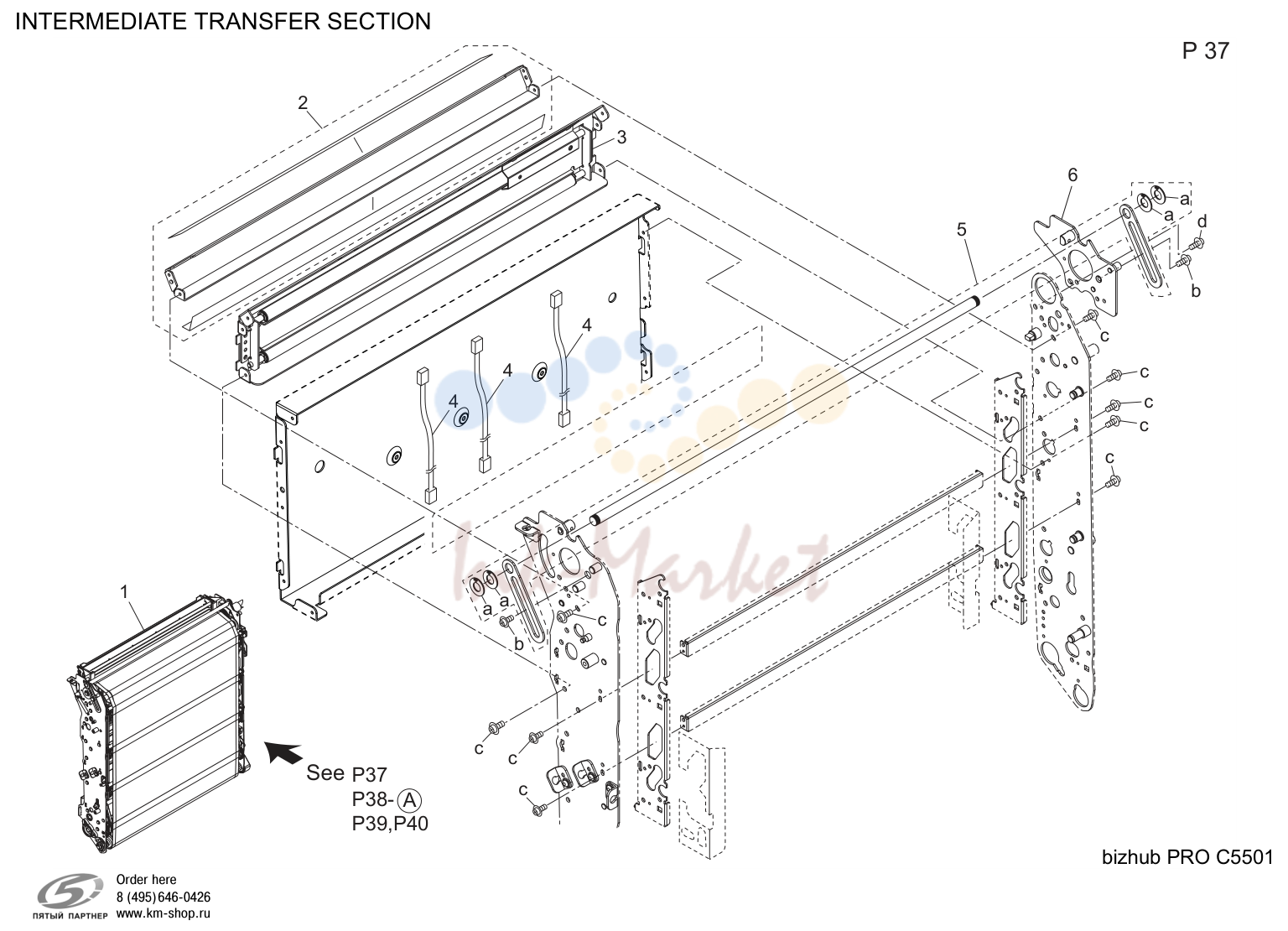

- Intermediate перенос секция (P37)

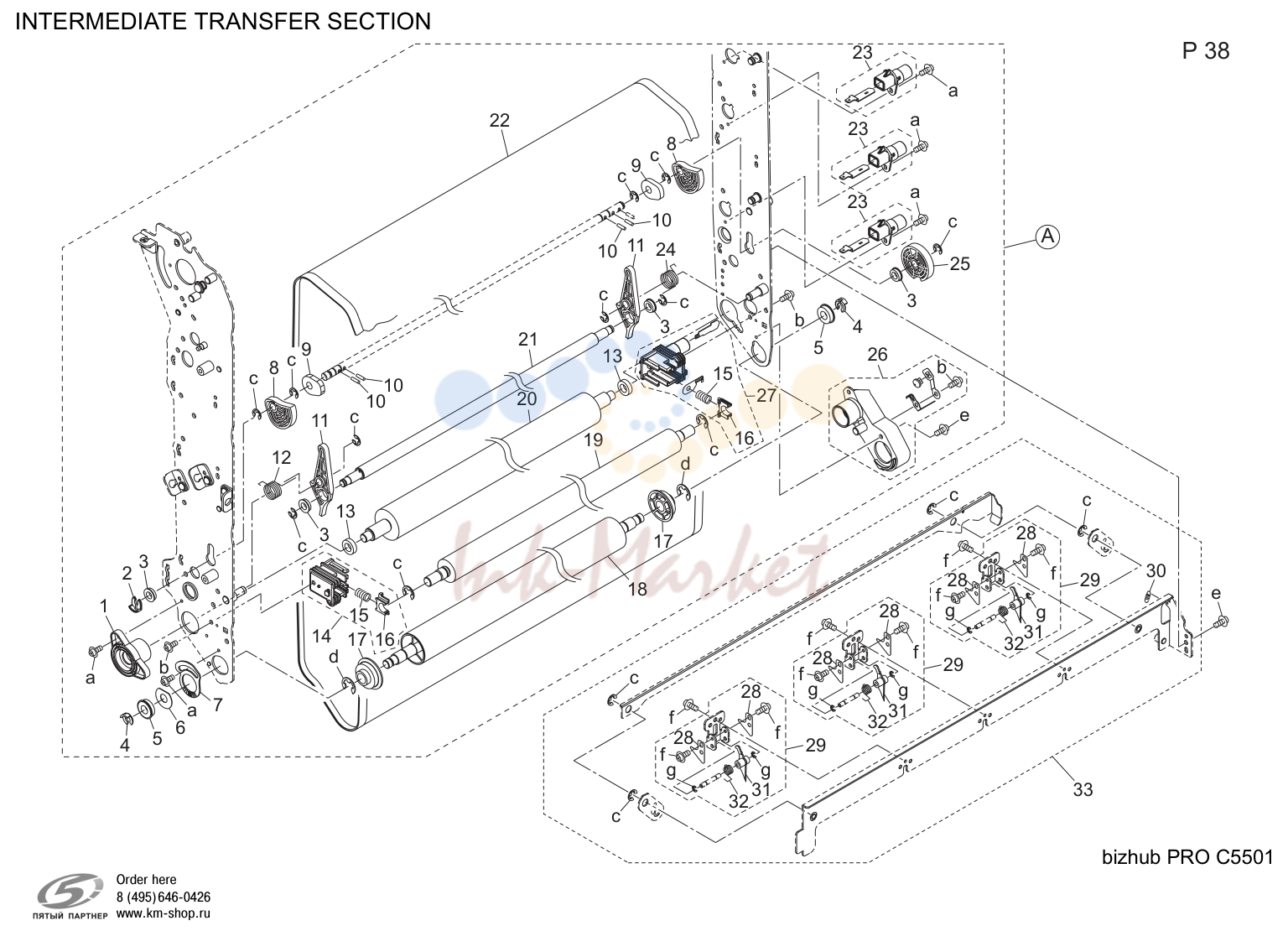

- Intermediate перенос секция (P38)

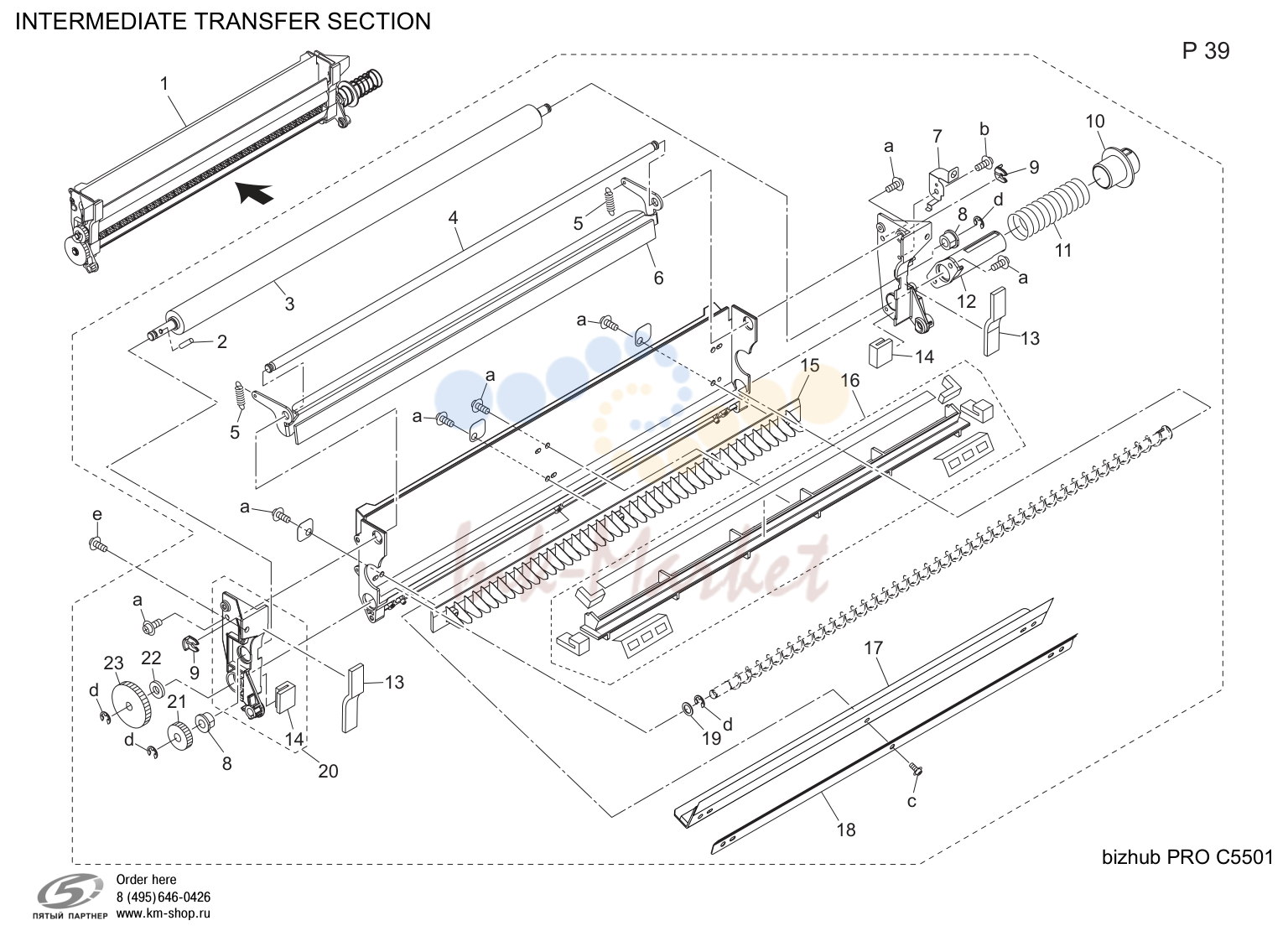

- Intermediate перенос секция (P39)

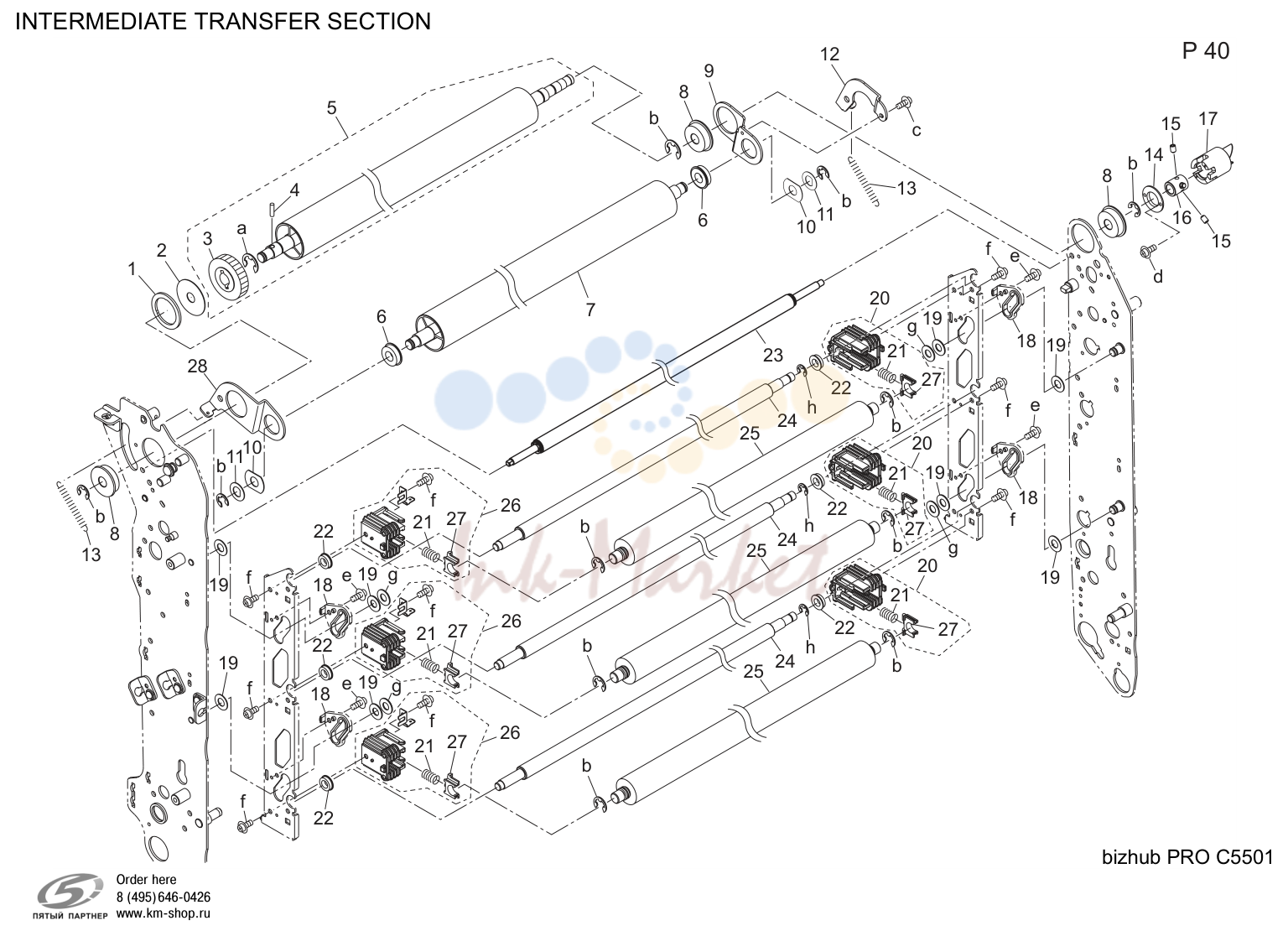

- Intermediate перенос секция (P40)

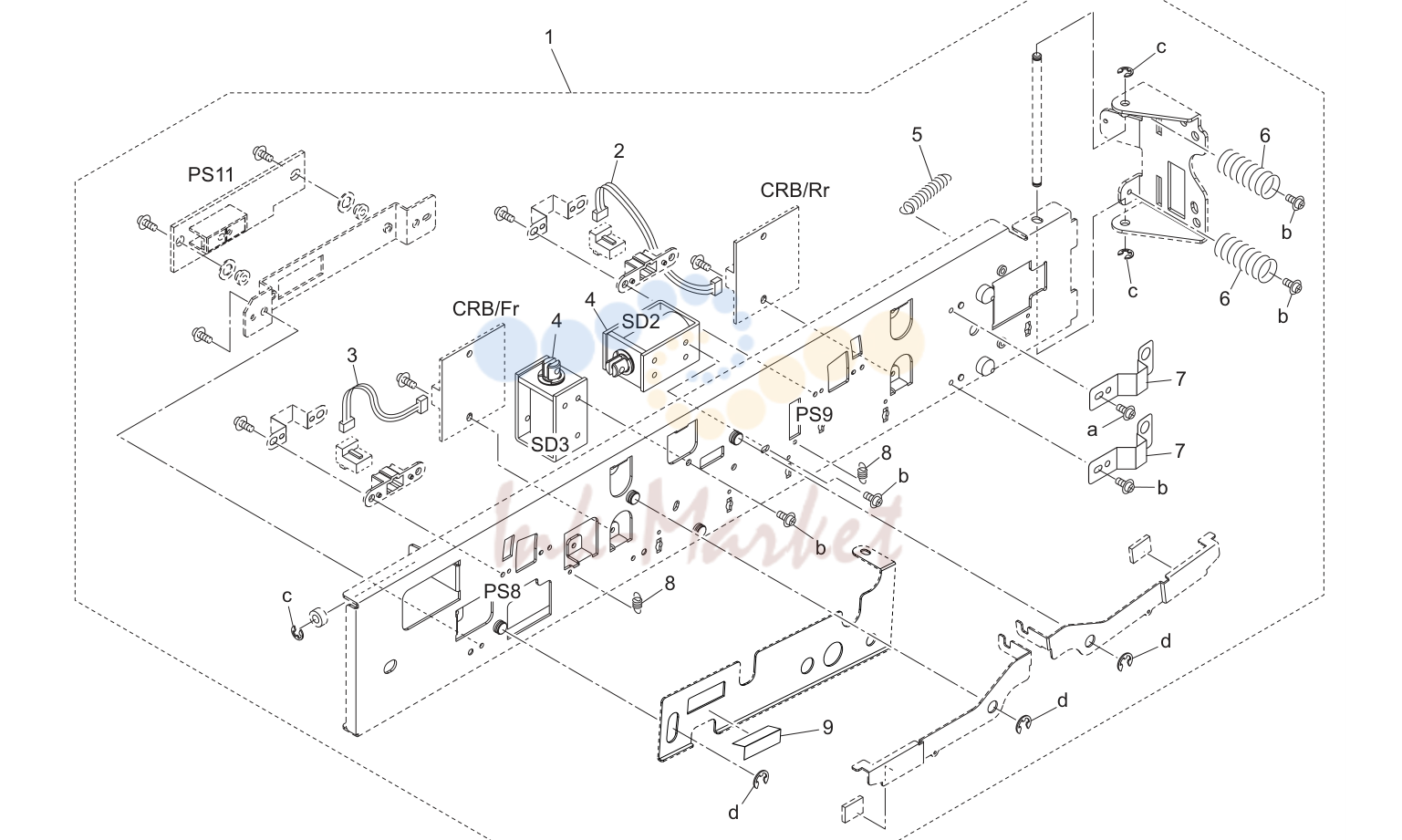

- Color resist секция (P41)

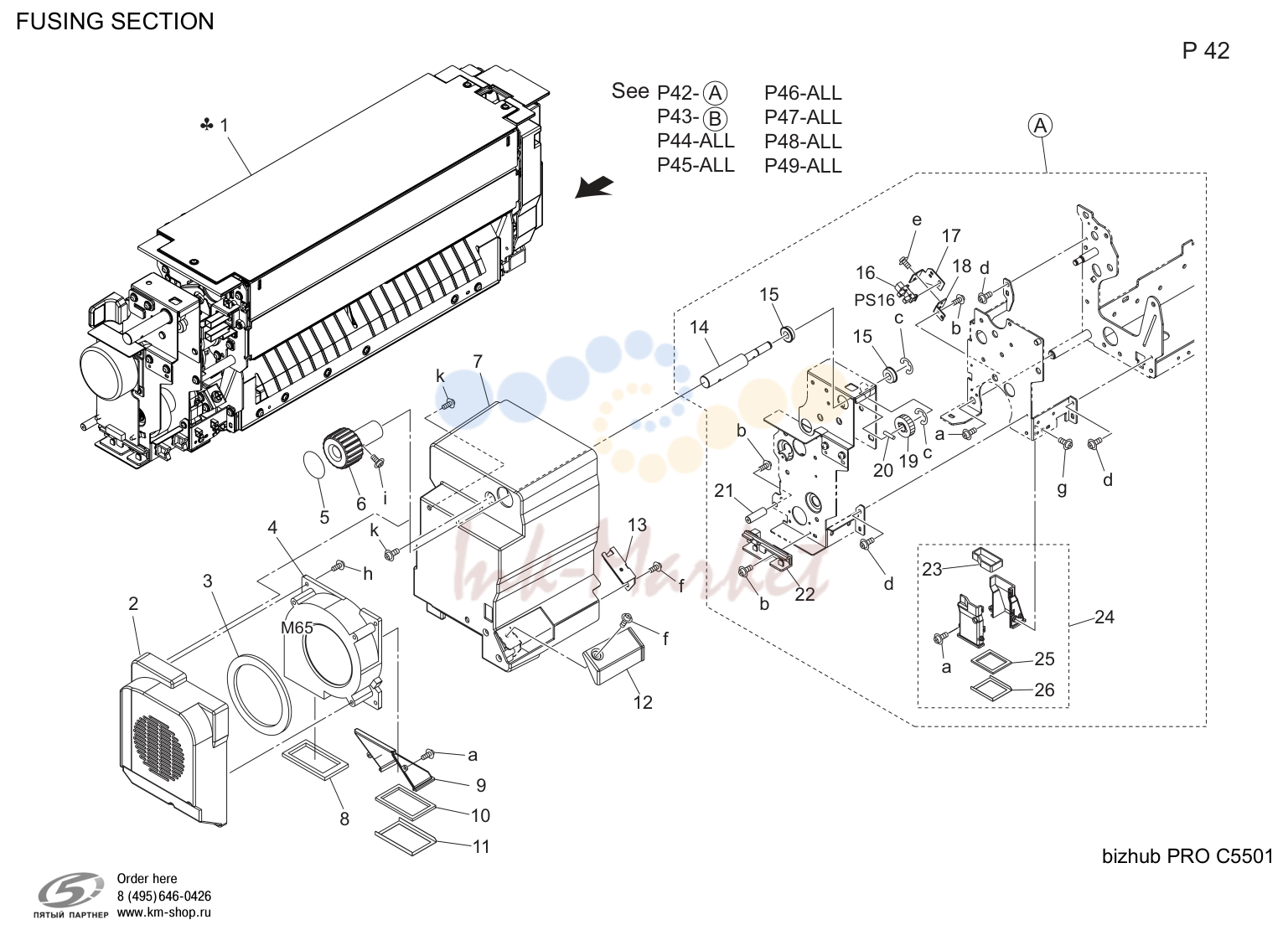

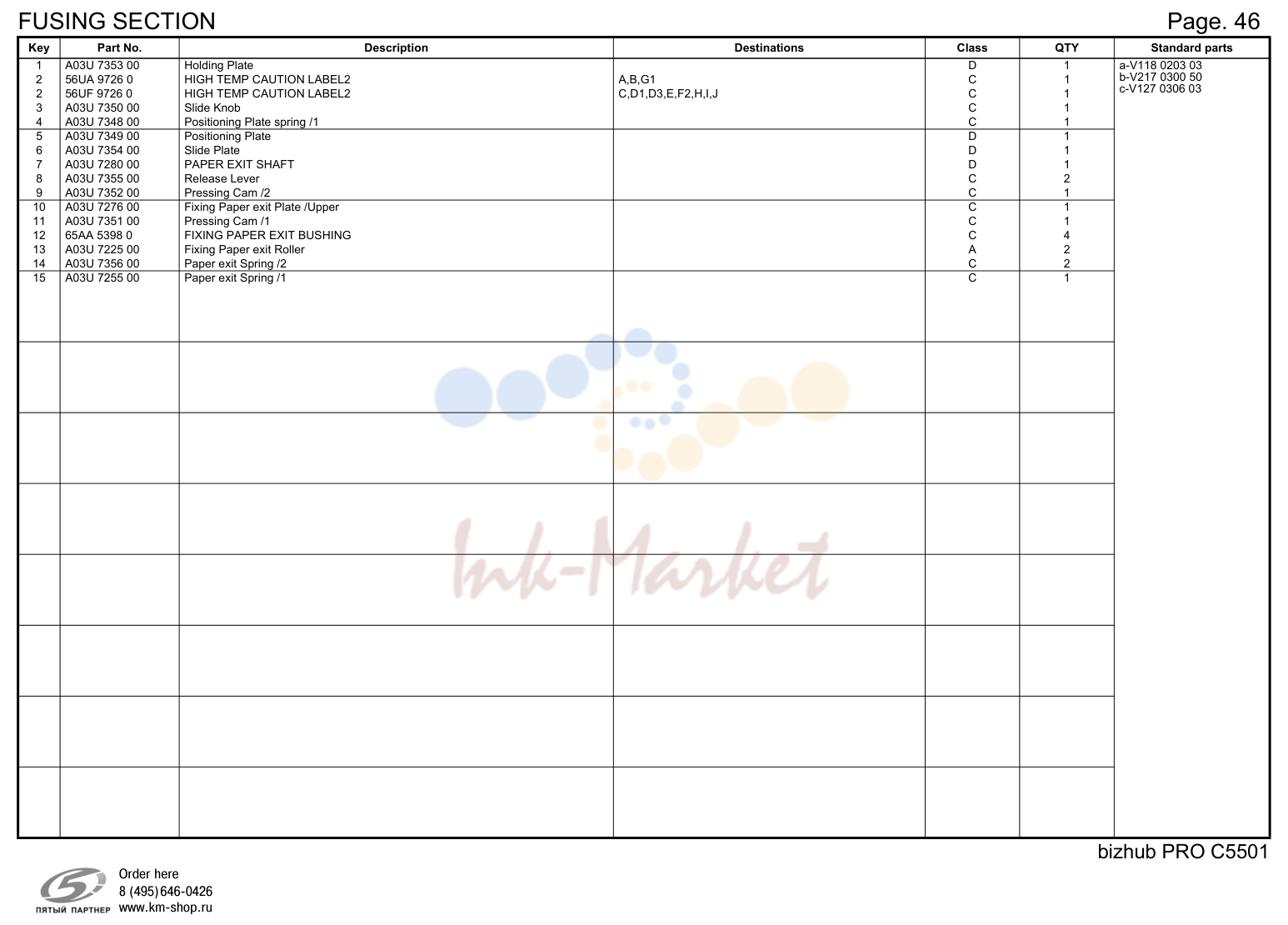

- Печь (закрепление) секция (P42)

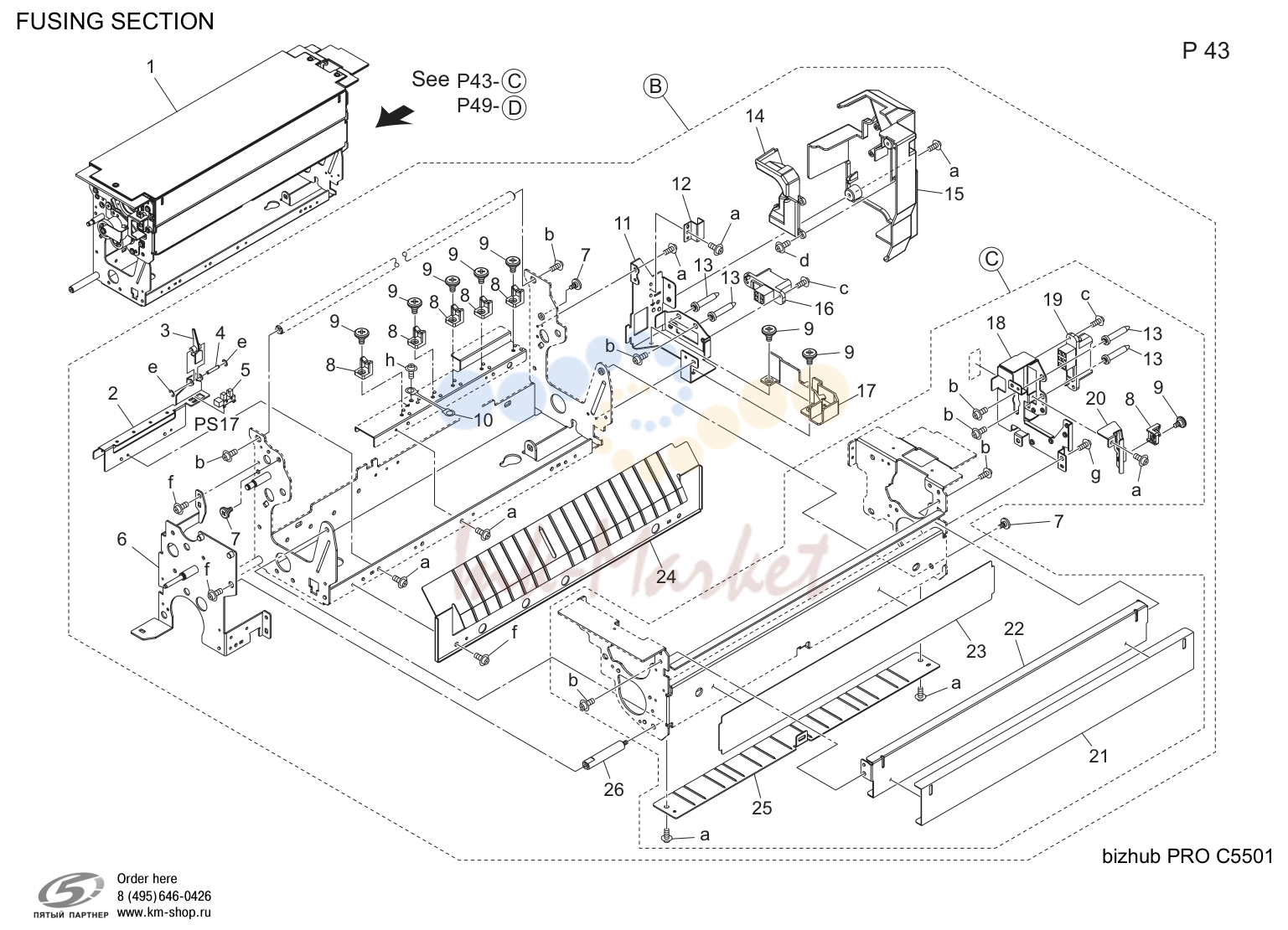

- Печь (закрепление) секция (P43)

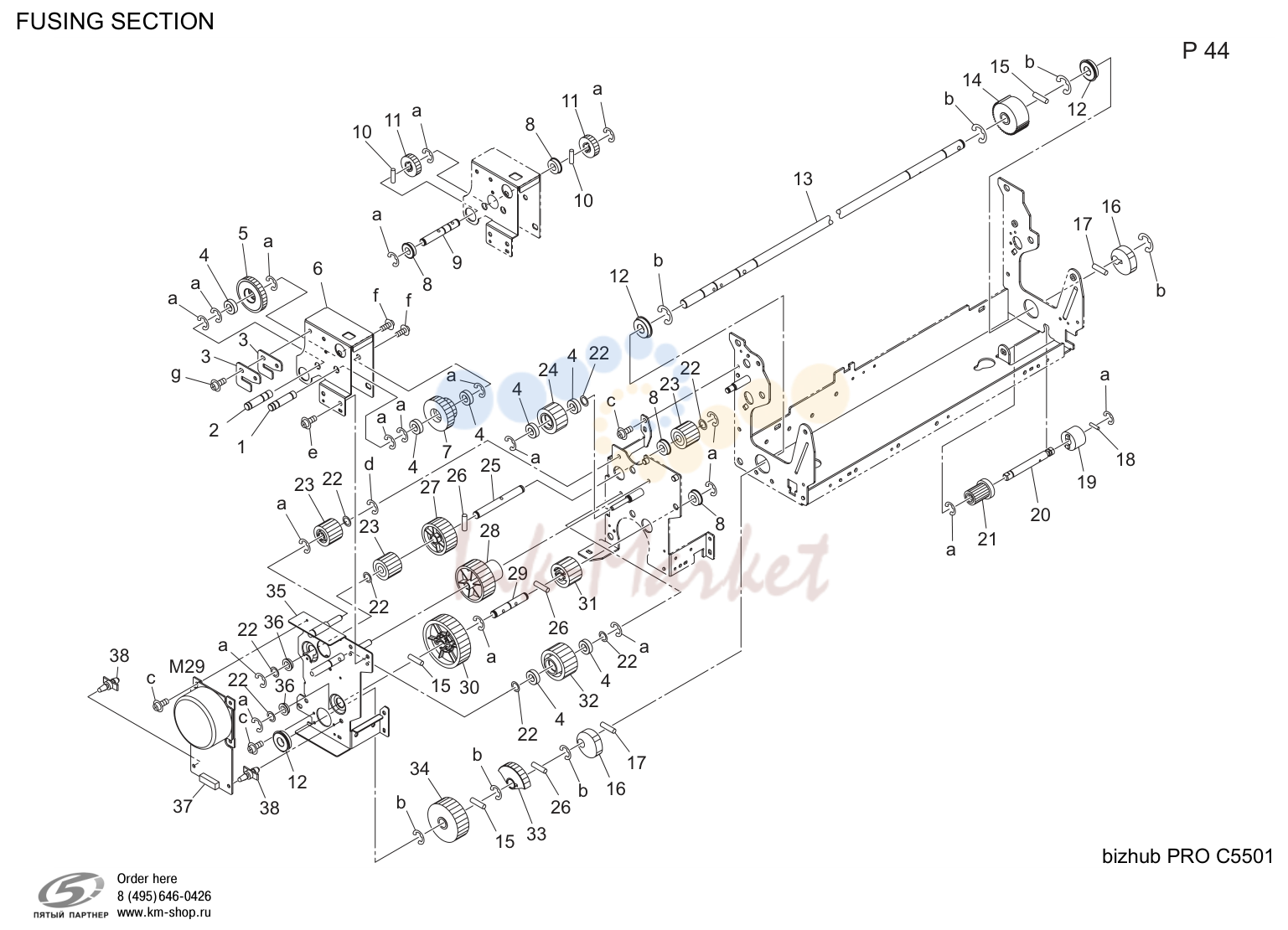

- Печь (закрепление) секция (P44)
- Печь (закрепление) секция
- Печь (закрепление) секция
- Печь (закрепление) секция (P47)
- Печь (закрепление) секция

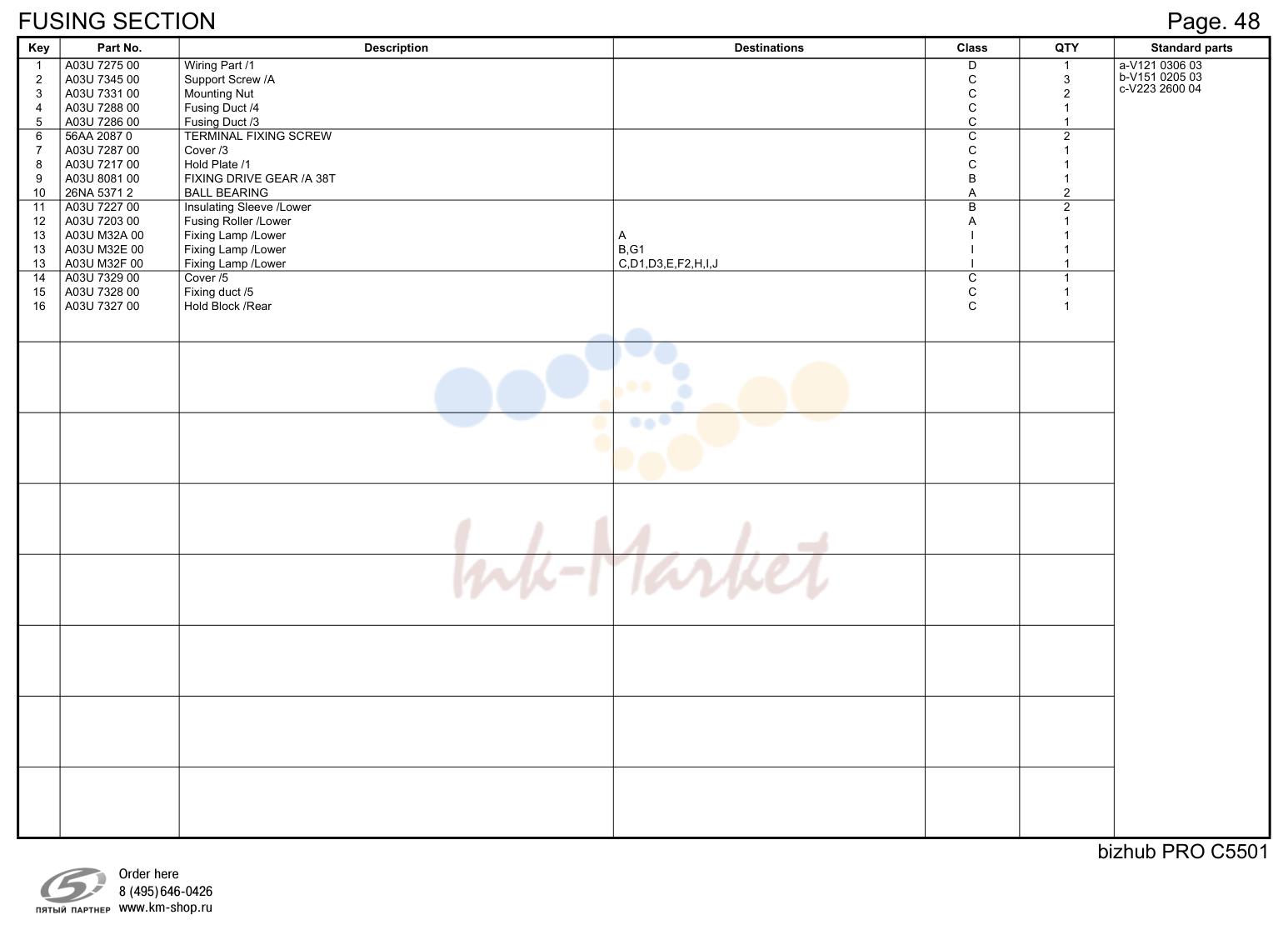

- Печь (закрепление) секция (P49)
- Process carriage секция (P50)
- Process carriage секция (P51)
- Process carriage секция (P52)
- Secondary перенос секция (P53)
- Подача бумаги driving секция (P54)
- Подача бумаги секция
- Подача бумаги секция (P56)
- Подача бумаги секция (P57)
- Подача бумаги секция
- Подача бумаги секция (P59)
- Подача бумаги секция (P60)
- Подача бумаги секция
- Подача бумаги секция (P62)
- Подача бумаги секция (P63)
- Cassette (P64)
- Cassette (P65)
- Cassette (P66)
- Cassette (P67)
- Cassette (P68)
- Cassette (P69)
- Cassette (P70)
- Cassette (P71)
- Cassette (P72)
- Bypass секция (P74)
- Bypass секция
- Registration секция (P77)
- Vertical conveyance секция
- Vertical conveyance секция
- Дуплекс секция (P80)
- Дуплекс секция (P81)
- Дуплекс секция (P82)
- Дуплекс секция (P83)
- Дуплекс секция
- Дуплекс секция (P85)
- Дуплекс секция (P86)
- Дуплекс секция (P87)
- Дуплекс секция (P88)
- Дуплекс секция
- Дуплекс секция (P90)
- Выход бумаги секция (P91)
- Выход бумаги секция (P92)
- Выход бумаги направляющая секция
- Выход бумаги направляющая секция (P94)
- Выход бумаги направляющая секция (P95)
- Выход бумаги направляющая секция
- Drive секция (P101)
- Drive секция
- Drive секция (P103)
- Drive секция (P104)
- Drive секция (P105)
- Drive секция (P106)
- Drive секция (P107)
- Main рама (P108)
- Main рама (P109)
- Main рама (P110)
- Main рама (P111)
- Main рама (P112)
- Electrical components (P113)
- Electrical components (P114)
- Electrical components
- Electrical components (P116)
- Wiring (P117)
- Wiring
- Wiring
- Wiring (P120)
- Wiring (P121)
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs (P130)
- Wiring accessories and jigs (P131)
- Accessory детали (P132)

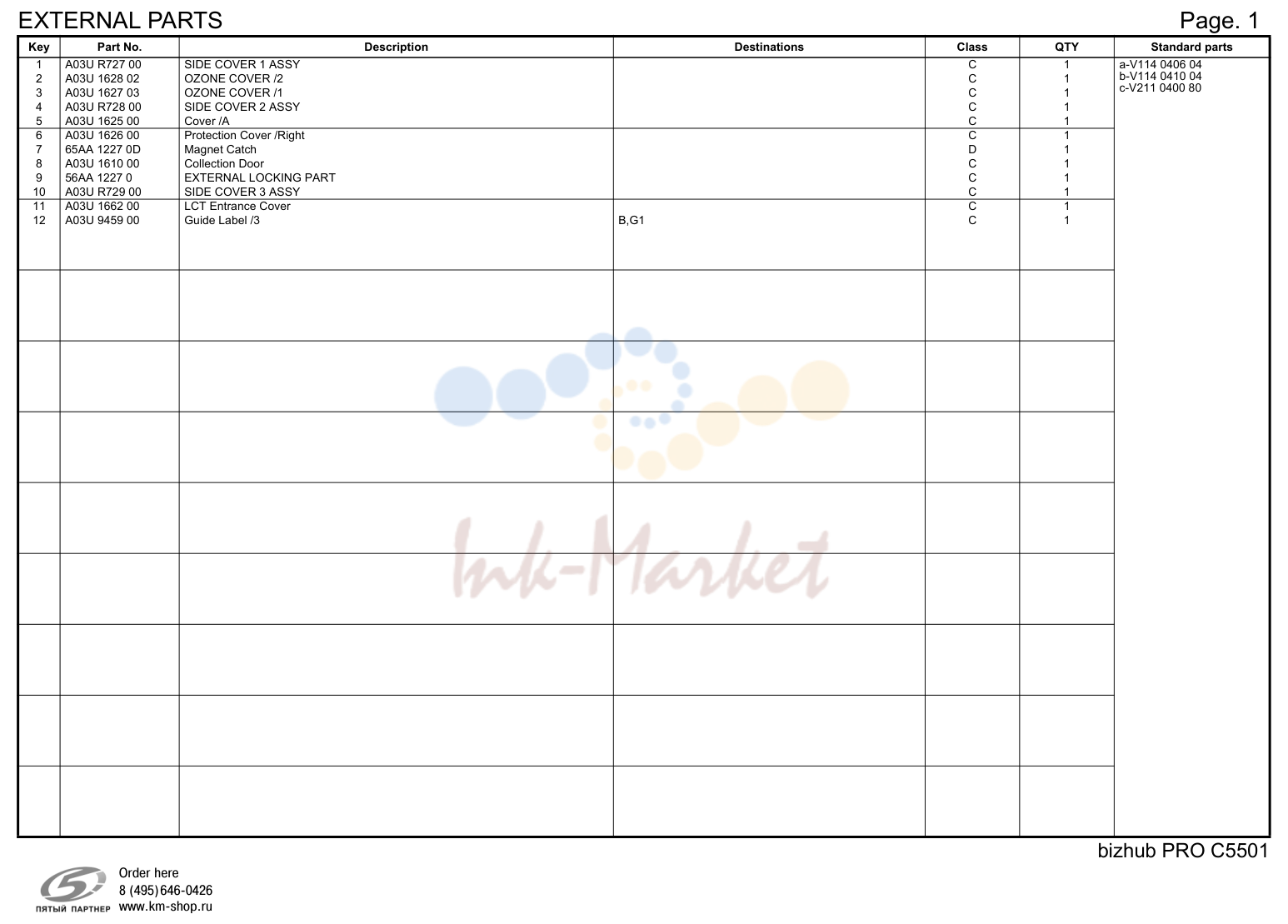

Внешние детали
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R727 00 запросить цену → | Side крышка 1 в сборе | |
| 2 | A03U 1628 02 запросить цену → | Ozone крышка /2 | |
| 3 | A03U 1627 03 запросить цену → | Ozone крышка /1 | |
| 4 | A03U R728 00 запросить цену → | Side крышка 2 в сборе | |
| 5 | A03U 1625 00 запросить цену → | Крышка /a | |
| 6 | A03U 1626 00 запросить цену → | Protection крышка /right | |
| 8 | A03U 1610 00 запросить цену → | Collection door | |
| 10 | A03U R729 00 запросить цену → | Side крышка 3 в сборе | |
| 11 | A03U 1662 00 запросить цену → | Lct entrance крышка | |
| 12 | A03U 9459 00 запросить цену → | Направляющая label /3 |

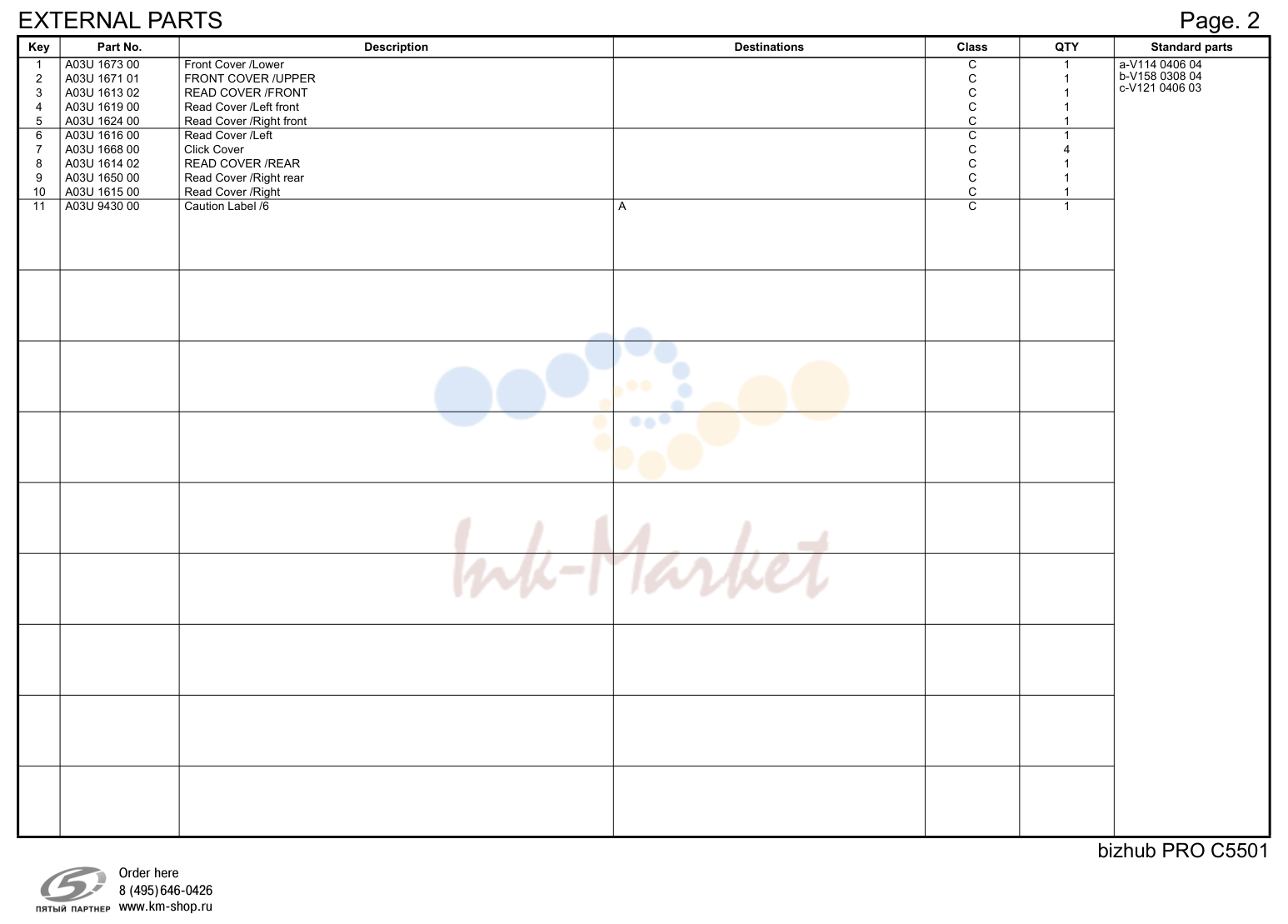

Внешние детали
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1673 00 запросить цену → | Передняя крышка /lower | |
| 2 | A03U 1671 01 запросить цену → | Передняя крышка /upper | |
| 3 | A03U 1613 02 запросить цену → | Read крышка /front | |
| 4 | A03U 1619 00 запросить цену → | Read крышка /left front | |
| 5 | A03U 1624 00 запросить цену → | Read крышка /right front | |
| 6 | A03U 1616 00 запросить цену → | Read крышка /left | |
| 7 | A03U 1668 00 запросить цену → | Click крышка | |
| 8 | A03U 1614 02 запросить цену → | Read крышка /rear | |
| 9 | A03U 1650 00 запросить цену → | Read крышка /right rear | |
| 10 | A03U 1615 00 запросить цену → | Read крышка /right | |
| 11 | A03U 9430 00 запросить цену → | Caution label /6 |

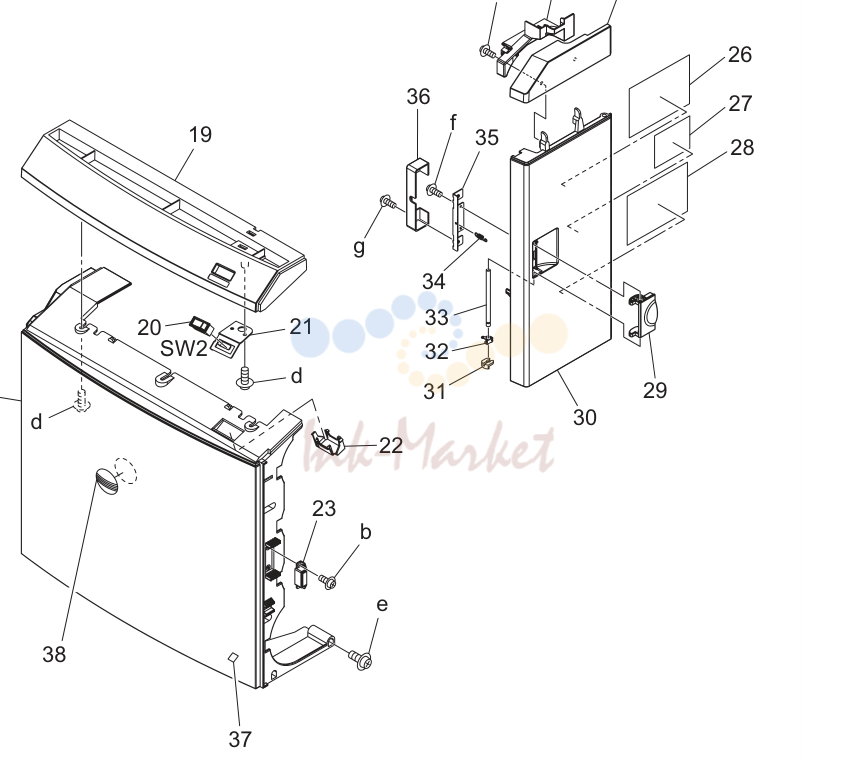

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A03U 1686 00 запросить цену → | Cassette protection sheet | |
| 5 | A03U 1620 01 запросить цену → | Основной блок крышка hinge /1 | |
| 6 | A03U 1606 01 запросить цену → | Передняя крышка /left | |
| 7 | A03U A171 01 запросить цену → | Mainbody hinge 2caulking | |
| 8 | A03U 1678 00 запросить цену → | Front door reinforce пластина | |
| 11 | A03U 1658 01 запросить цену → | Front door auxiliary крышка | |
| 13 | A03U 1699 00 запросить цену → | Lock пластина | |
| 15 | A03U 1694 01 запросить цену → | Front door cooling воздуховод | |
| 16 | A03U 1696 00 запросить цену → | Adu cooling pad | |
| 17 | A03U 1695 00 запросить цену → | Fixing cooling pad | |
| 18 | A0U1 1604 00 запросить цену → | Передняя крышка /right | |
| 19 | A03U 1654 01 запросить цену → | Передняя крышка /2 | |
| 20 | A03U R738 00 запросить цену → | Выключатель s в сборе | |
| 21 | A03U 1693 00 запросить цену → | Power supply пластина | |
| 22 | A03U 1698 00 запросить цену → | Protection крышка | |
| 24 | A03U 1659 01 запросить цену → | Wiring крышка | |
| 25 | A03U 1655 02 запросить цену → | Тонер supply крышка /2 | |
| 26 | A03U 9449 00 запросить цену → | Тонер supply label /1 | |
| 27 | A03U 9450 00 запросить цену → | Тонер supply label /2 | |
| 28 | A03U 9451 00 запросить цену → | Тонер supply label /3 | |
| 29 | A03U 1660 00 запросить цену → | Тонер supply handle | |
| 30 | A03U 1605 02 запросить цену → | Тонер supply крышка | |
| 37 | A03U 9422 01 запросить цену → | Indicating label /right | |
| 38 | A03U 1685 00 запросить цену → | Indicating пластина |

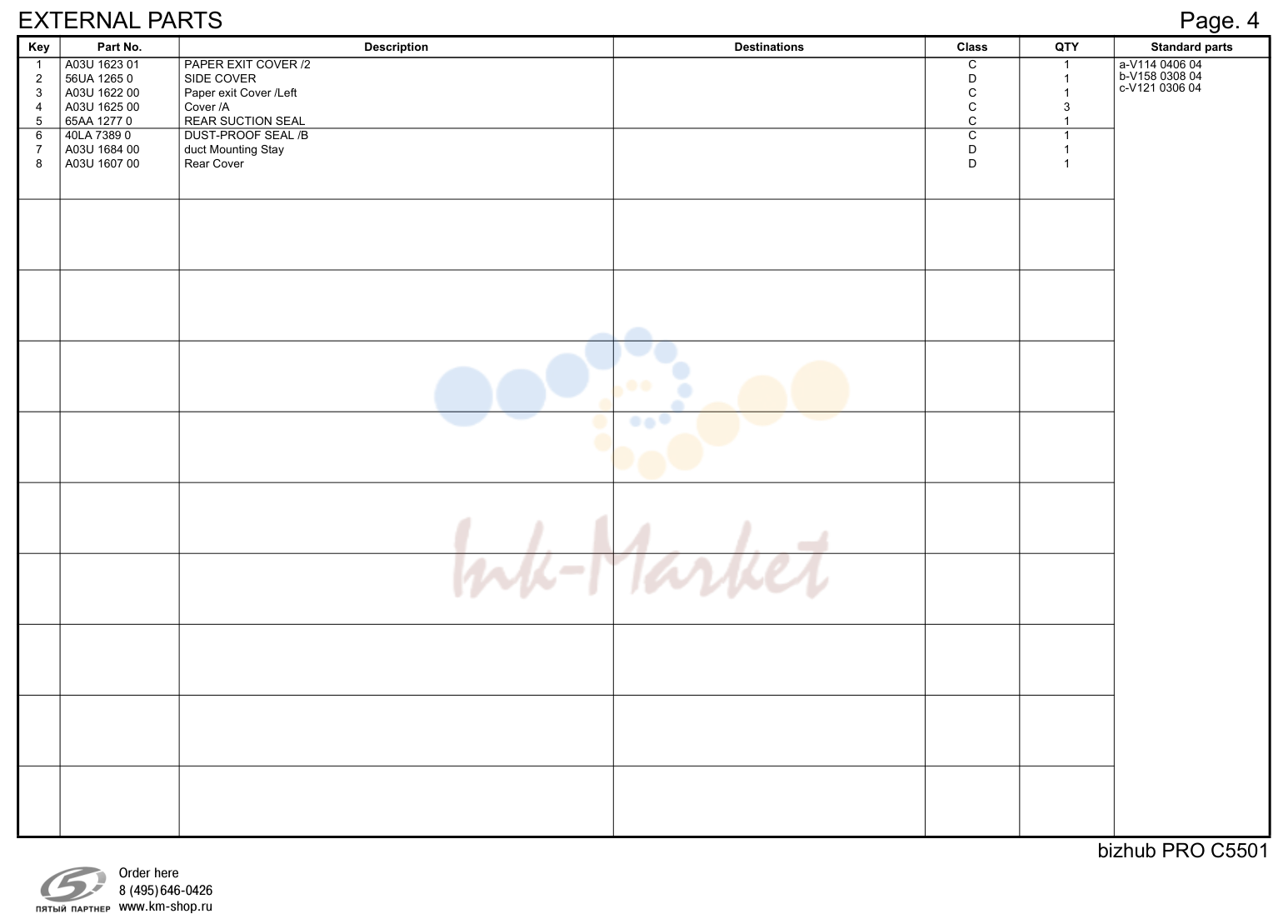

Внешние детали
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1623 01 запросить цену → | Выход бумаги крышка /2 | |
| 3 | A03U 1622 00 запросить цену → | Выход бумаги крышка /left | |
| 4 | A03U 1625 00 запросить цену → | Крышка /a | |
| 7 | A03U 1684 00 запросить цену → | Воздуховод креплениеing stay | |
| 8 | A03U 1607 00 запросить цену → | Задняя крышка |

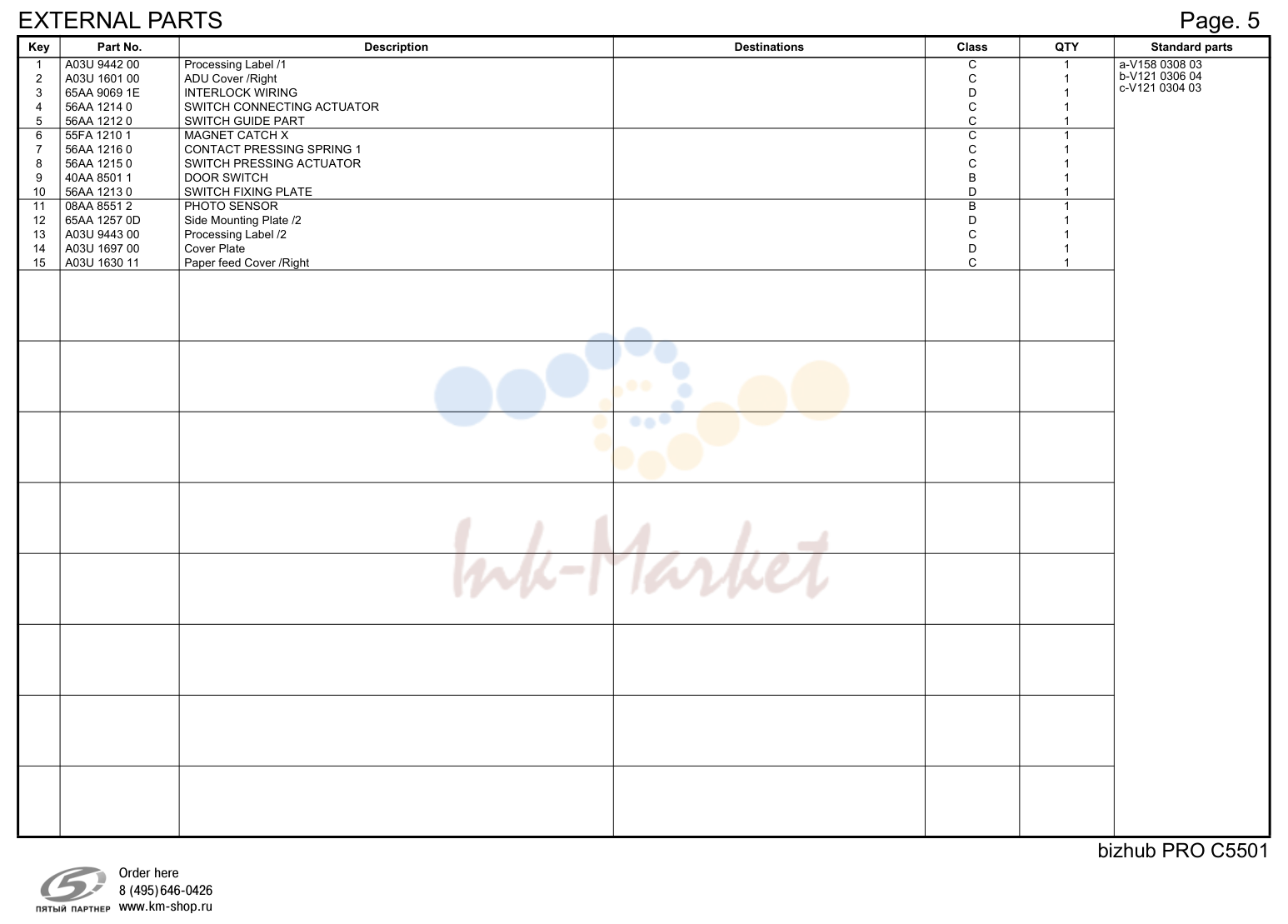

Внешние детали
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 9442 00 запросить цену → | Processing label /1 | |
| 2 | A03U 1601 00 запросить цену → | Adu крышка /right | |
| 13 | A03U 9443 00 запросить цену → | Processing label /2 | |
| 14 | A03U 1697 00 запросить цену → | Крышка пластина | |
| 15 | A03U 1630 11 запросить цену → | Подача бумаги крышка /right |

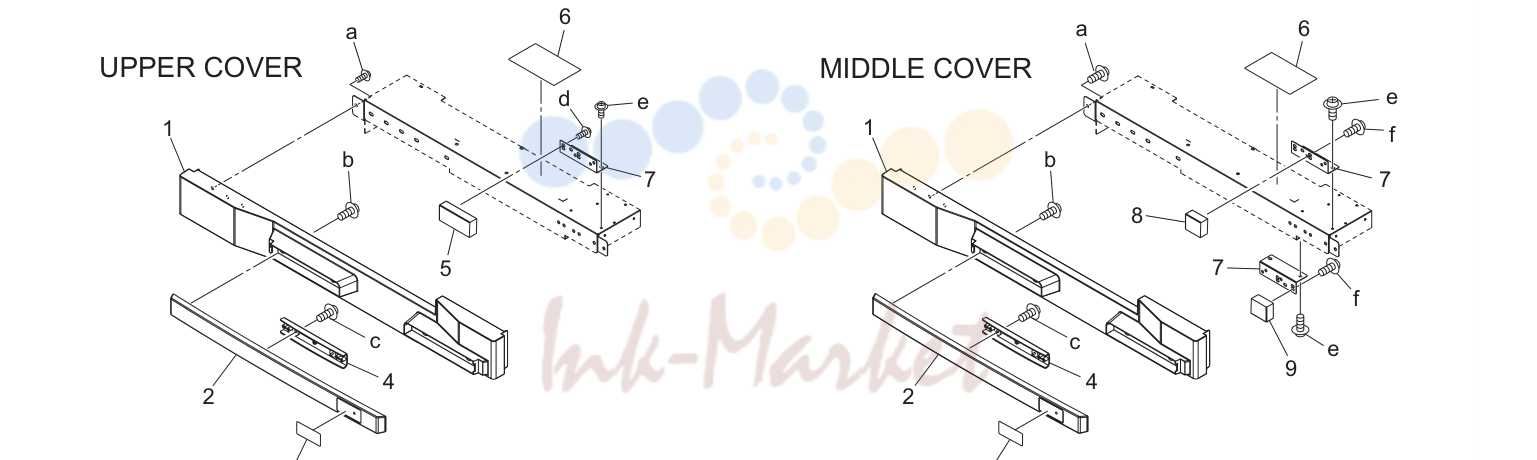

Внешние детали (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0U0 1740 00 запросить цену → | Подача бумаги крышка | |
| 2 | A0U0 1798 00 запросить цену → | Подача бумаги handle | |
| 3 | A0U0 9454 01 запросить цену → | Indicating label /1 | |
| 4 | A03X 1702 01 запросить цену → | Подача бумаги handle /2 | |
| 5 | A0U0 1788 00 запросить цену → | Подача бумаги крышка /b | |
| 6 | A03U 9444 00 запросить цену → | Operation label /2 | |
| 7 | A03U 6206 00 запросить цену → | Креплениеing пластина | |
| 8 | A0U0 1787 00 запросить цену → | Подача бумаги крышка /a | |
| 9 | A0U0 1791 00 запросить цену → | Подача бумаги крышка /c | |
| 10 | A0U0 9455 01 запросить цену → | Indicating label /2 | |
| 11 | A0U0 1796 01 запросить цену → | Подача бумаги крышка /d | |
| 12 | A0U0 9456 01 запросить цену → | Indicating label /3 |

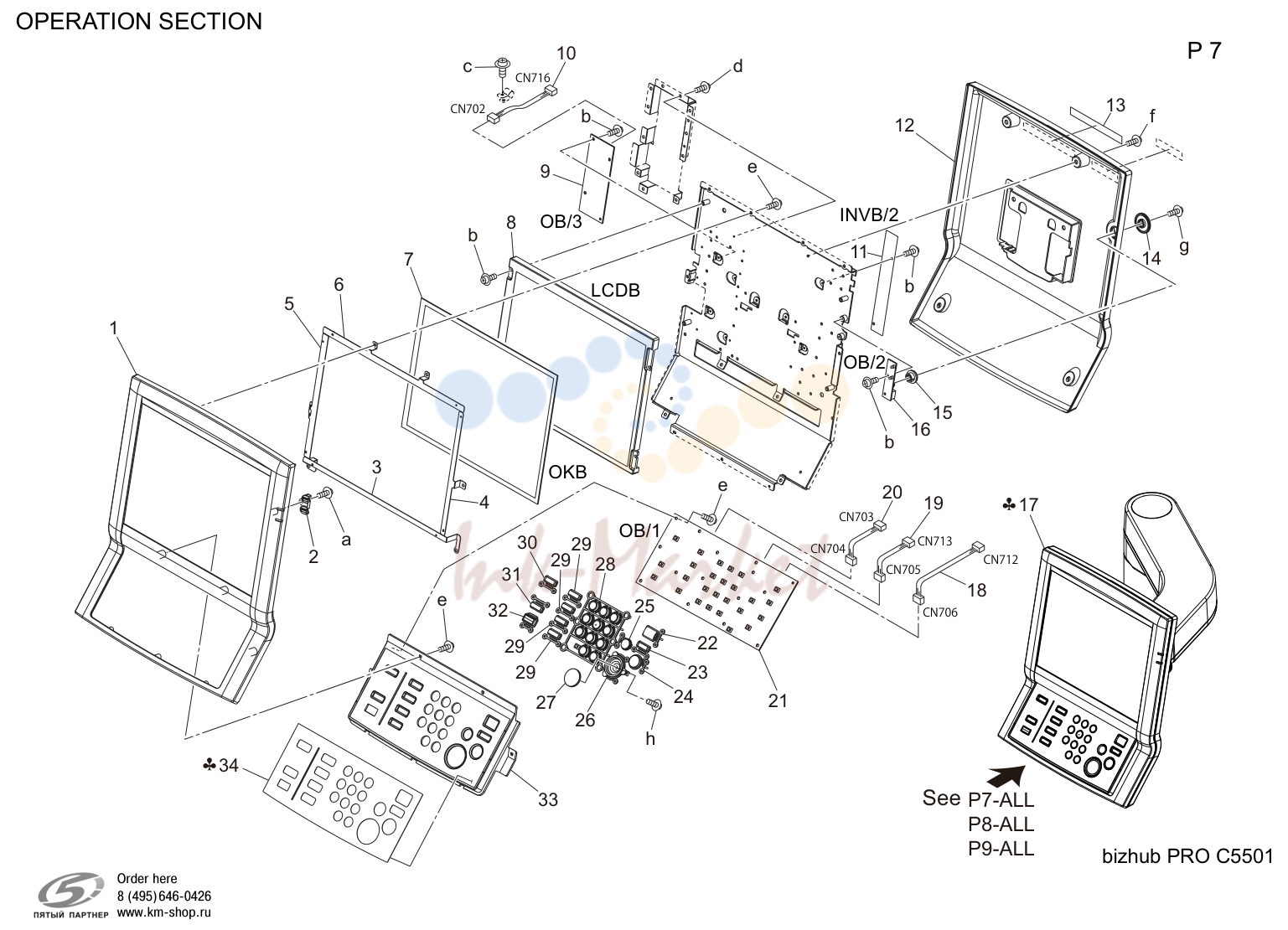

Operation секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1901 00 запросить цену → | Indicating крышка /front | |
| 2 | A03U 1926 00 запросить цену → | Indicating part | |
| 3 | A03U 1928 00 запросить цену → | Ground пластина /lower | |
| 4 | A03U 1929 00 запросить цену → | Ground пластина /right | |
| 5 | A03U 1930 00 запросить цену → | Ground пластина /left | |
| 6 | A03U 1927 00 запросить цену → | Ground пластина /upper | |
| 9 | A03U H110 00 запросить цену → | Operating плата в сборе | |
| 12 | A03U 1902 01 запросить цену → | Indicating крышка /rear | |
| 13 | A03U 9465 00 запросить цену → | Regulating label | |
| 14 | A03U 1947 00 запросить цену → | Adjusting knob /a | |
| 15 | A03U 1946 00 запросить цену → | Connecting knob | |
| 17 | A0U0 R700 00 запросить цену → | Operation панель в сборе | |
| 17 | A0U0 R701 00 запросить цену → | Operation панель в сборе(us) | |
| 17 | A0U0 R702 00 запросить цену → | Operation панель в сборе(eu) | |
| 17 | A0U0 R703 00 запросить цену → | Operation панель в сборе(chi) | |
| 17 | A0U0 R704 00 запросить цену → | Operation панель в сборе(ta) | |
| 17 | A0U0 R705 00 запросить цену → | Operation панель в сборе(ap) | |
| 21 | A0U0 H040 01 запросить цену → | Operation плата/1 в сборе | |
| 33 | A03U 1903 00 запросить цену → | Positioning крышка /s | |
| 34 | A03U 2050 00 запросить цену → | Operation sheet | |
| 34 | A03U 2051 00 запросить цену → | Operation sheet | |
| 34 | A03U 2052 00 запросить цену → | Operation sheet | |
| 34 | A0U0 1950 00 запросить цену → | Operation sheet | |
| 34 | A0U0 2053 01 запросить цену → | Operation sheet |
Operation секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1940 00 запросить цену → | Operation крышка /f | |
| 2 | A03U 1920 00 запросить цену → | Fixing part /t | |
| 3 | A03U 1918 00 запросить цену → | Rotation spacer /1 | |
| 4 | A03U 1917 00 запросить цену → | Rotation пружина /t | |
| 5 | A03U 1916 00 запросить цену → | Креплениеing пластина /t | |
| 6 | A03U 1919 00 запросить цену → | Rotation spacer /2 | |
| 7 | A03U 1921 00 запросить цену → | Fixing вал /u | |
| 8 | A03U 1945 00 запросить цену → | Operation крышка /h | |
| 9 | A03U 1909 00 запросить цену → | Ope. узел креплениеing stay /1 | |
| 10 | A03U 1938 00 запросить цену → | Operation крышка /i | |
| 11 | A03U 1933 00 запросить цену → | Operation крышка /c | |
| 12 | A03U 1914 00 запросить цену → | Support пластина /upper | |
| 13 | A03U 1922 00 запросить цену → | Rotation вал /t | |
| 14 | A03U 1941 00 запросить цену → | Operation крышка /g | |
| 15 | A03U 1937 00 запросить цену → | Swing крышка /upper | |
| 16 | A03U 1936 00 запросить цену → | Swing крышка /lower | |
| 17 | A03U 1934 00 запросить цену → | Operation крышка /e | |
| 18 | A03U 1915 00 запросить цену → | Support пластина /lower | |
| 19 | A03U 1935 00 запросить цену → | Operation крышка /d |

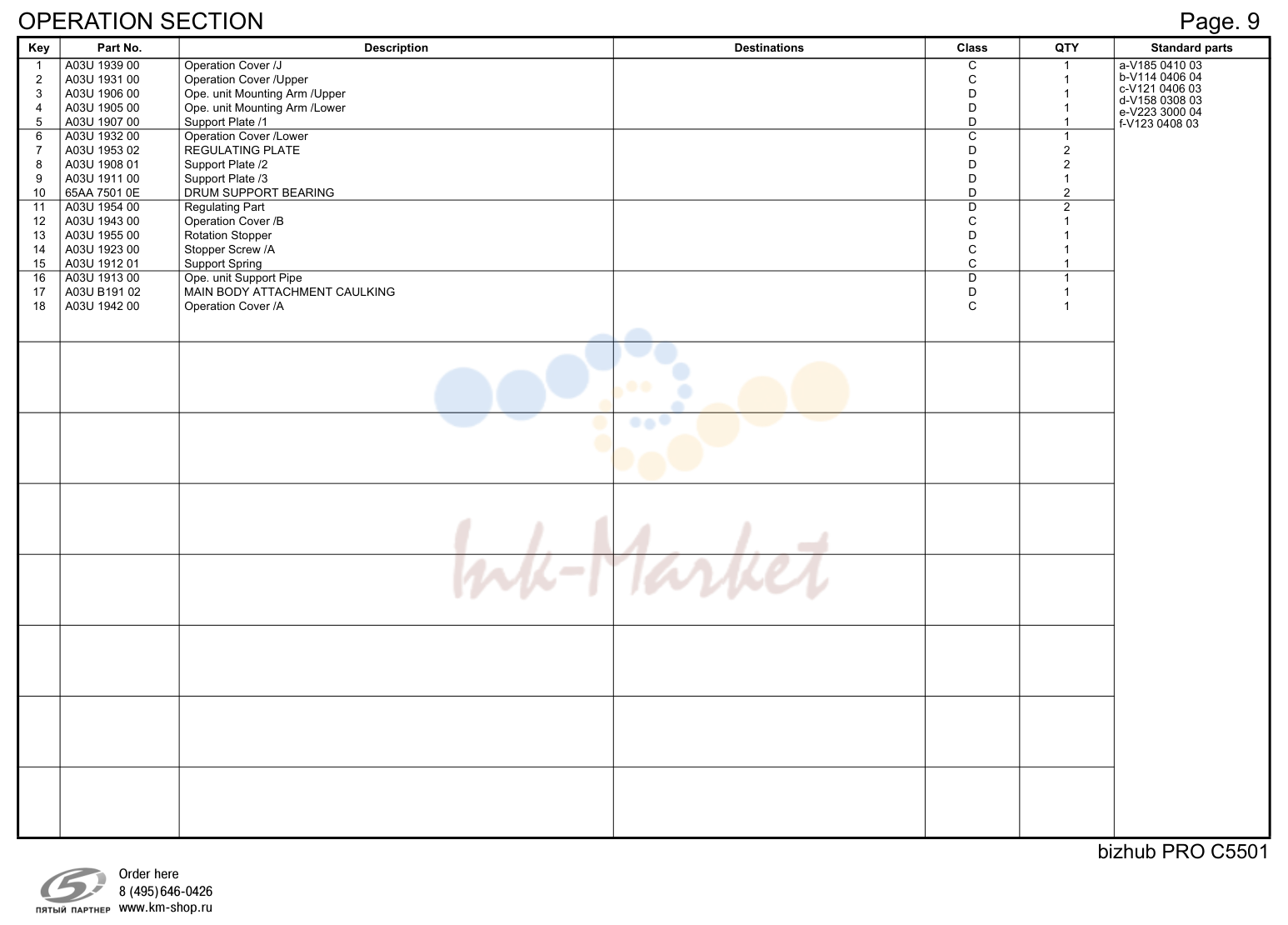

Operation секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1939 00 запросить цену → | Operation крышка /j | |
| 2 | A03U 1931 00 запросить цену → | Operation крышка /upper | |
| 3 | A03U 1906 00 запросить цену → | Ope. узел креплениеing рычаг /upper | |
| 4 | A03U 1905 00 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 5 | A03U 1907 00 запросить цену → | Support пластина /1 | |
| 6 | A03U 1932 00 запросить цену → | Operation крышка /lower | |
| 7 | A03U 1953 02 запросить цену → | Regulating пластина | |
| 8 | A03U 1908 01 запросить цену → | Support пластина /2 | |
| 9 | A03U 1911 00 запросить цену → | Support пластина /3 | |
| 11 | A03U 1954 00 запросить цену → | Regulating part | |
| 12 | A03U 1943 00 запросить цену → | Operation крышка /b | |
| 13 | A03U 1955 00 запросить цену → | Rotation stopper | |
| 14 | A03U 1923 00 запросить цену → | Stopper screw /a | |
| 15 | A03U 1912 01 запросить цену → | Support пружина | |
| 16 | A03U 1913 00 запросить цену → | Ope. узел support pipe | |
| 17 | A03U B191 02 запросить цену → | Основной блок attachment caulking | |
| 18 | A03U 1942 00 запросить цену → | Operation крышка /a |
Оптический блок (сканер) (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14 | V502 0100 19 запросить цену → | Support | |
| 17 | A03U M405 00 запросить цену → | Lamp starter | |
| 25 | A03U 2662 01 запросить цену → | Read support part /1 | |
| 32 | A03U 2602 00 запросить цену → | Vibrationproof rubber /m |
Оптический блок (сканер) (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0U0 R716 00 запросить цену → | Original position пластина /left в сборе | |
| 4 | A0U0 R717 00 запросить цену → | Original position пластина /rear в сборе | |
| 5 | A03U 1617 00 запросить цену → | Read крышка /middle | |
| 10 | A03U 1646 00 запросить цену → | Read auxiliary крышка | |
| 11 | A03U 1642 00 запросить цену → | Original крышка support part | |
| 21 | A03U N133 00 запросить цену → | Ccd wiring | |
| 26 | A03U 2663 00 запросить цену → | Ground пластина |
Оптический блок (сканер) (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U M301 01 запросить цену → | Exposure lamp | |
| 2 | A03U 2664 00 запросить цену → | Light blocking sheet |
Write секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A03U 1075 00 запросить цену → | Write adjusting cam | |
| 6 | A0U0 R708 00 запросить цену → | Writing узел/c |
Write секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A03U 1075 00 запросить цену → | Write adjusting cam | |
| 6 | A0U0 R708 00 запросить цену → | Writing узел/c |
Write секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A03U 1075 00 запросить цену → | Write adjusting cam | |
| 6 | A0U0 R708 00 запросить цену → | Writing узел/c |
Write секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0U0 R707 00 запросить цену → | Writing узел/k |
Charge corona секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0U0 R712 00 запросить цену → | Charging узел |
Photo conвоздуховодor секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3325 01 запросить цену → | Blade pressing пружина | |
| 3 | A03U R732 00 запросить цену → | Барабан earth в сборе | |
| 7 | A03U 3312 00 запросить цену → | Support втулка | |
| 11 | A03U 3303 00 запросить цену → | Барабан cleaning blade | |
| 12 | A03U 3399 00 запросить цену → | Cleaner driving шестерня 21t | |
| 13 | A03U 3346 00 запросить цену → | Coupling /a |
Photo conвоздуховодor секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3325 01 запросить цену → | Blade pressing пружина | |
| 3 | A03U R732 00 запросить цену → | Барабан earth в сборе | |
| 7 | A03U 3312 00 запросить цену → | Support втулка | |
| 11 | A03U 3303 00 запросить цену → | Барабан cleaning blade | |
| 12 | A03U 3399 00 запросить цену → | Cleaner driving шестерня 21t | |
| 13 | A03U 3346 00 запросить цену → | Coupling /a |
Photo conвоздуховодor секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3325 01 запросить цену → | Blade pressing пружина | |
| 3 | A03U R732 00 запросить цену → | Барабан earth в сборе | |
| 7 | A03U 3312 00 запросить цену → | Support втулка | |
| 11 | A03U 3303 00 запросить цену → | Барабан cleaning blade | |
| 12 | A03U 3399 00 запросить цену → | Cleaner driving шестерня 21t | |
| 13 | A03U 3346 00 запросить цену → | Coupling /a |
Photo conвоздуховодor секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3325 01 запросить цену → | Blade pressing пружина | |
| 3 | A03U R732 00 запросить цену → | Барабан earth в сборе | |
| 7 | A03U 3312 00 запросить цену → | Support втулка | |
| 11 | A03U 3303 00 запросить цену → | Барабан cleaning blade | |
| 12 | A03U 3399 00 запросить цену → | Cleaner driving шестерня 21t | |
| 13 | A03U 3346 00 запросить цену → | Coupling /a |
Проявка секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R706 00 запросить цену → | Проявка узел c | |
| 3 | A03U 3760 00 запросить цену → | Bearing | |
| 4 | A03U 3758 00 запросить цену → | Scatter preventing pad /front | |
| 5 | A03U 3719 00 запросить цену → | Проявка power supply пластина /b | |
| 6 | A03U 3718 00 запросить цену → | Проявка power supply пластина | |
| 7 | A03U 3891 00 запросить цену → | Проявка шестерня /2 19t | |
| 8 | A03U 3759 01 запросить цену → | Scatter preventing pad /rear | |
| 9 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 10 | A03U 3727 01 запросить цену → | Проявка coupling /left 19t | |
| 11 | A03U 3890 00 запросить цену → | Проявка шестерня /1 22t | |
| 12 | A03U 3725 00 запросить цену → | Проявка coupling /right 17t | |
| 13 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 14 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 15 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 16 | A03U 3898 00 запросить цену → | Screw idling шестерня /4 23t 15t | |
| 17 | A03U 3895 00 запросить цену → | Screw idling шестерня /1 17t 16t | |
| 18 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 19 | A03U 3897 01 запросить цену → | Screw idling шестерня /3 17t | |
| 20 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 21 | A03U M508 01 запросить цену → | Тонер density датчик |
Проявка секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R706 00 запросить цену → | Проявка узел c | |
| 3 | A03U 3760 00 запросить цену → | Bearing | |
| 4 | A03U 3758 00 запросить цену → | Scatter preventing pad /front | |
| 5 | A03U 3719 00 запросить цену → | Проявка power supply пластина /b | |
| 6 | A03U 3718 00 запросить цену → | Проявка power supply пластина | |
| 7 | A03U 3891 00 запросить цену → | Проявка шестерня /2 19t | |
| 8 | A03U 3759 01 запросить цену → | Scatter preventing pad /rear | |
| 9 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 10 | A03U 3727 01 запросить цену → | Проявка coupling /left 19t | |
| 11 | A03U 3890 00 запросить цену → | Проявка шестерня /1 22t | |
| 12 | A03U 3725 00 запросить цену → | Проявка coupling /right 17t | |
| 13 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 14 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 15 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 16 | A03U 3898 00 запросить цену → | Screw idling шестерня /4 23t 15t | |
| 17 | A03U 3895 00 запросить цену → | Screw idling шестерня /1 17t 16t | |
| 18 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 19 | A03U 3897 01 запросить цену → | Screw idling шестерня /3 17t | |
| 20 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 21 | A03U M508 01 запросить цену → | Тонер density датчик |
Проявка секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R706 00 запросить цену → | Проявка узел c | |
| 3 | A03U 3760 00 запросить цену → | Bearing | |
| 4 | A03U 3758 00 запросить цену → | Scatter preventing pad /front | |
| 5 | A03U 3719 00 запросить цену → | Проявка power supply пластина /b | |
| 6 | A03U 3718 00 запросить цену → | Проявка power supply пластина | |
| 7 | A03U 3891 00 запросить цену → | Проявка шестерня /2 19t | |
| 8 | A03U 3759 01 запросить цену → | Scatter preventing pad /rear | |
| 9 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 10 | A03U 3727 01 запросить цену → | Проявка coupling /left 19t | |
| 11 | A03U 3890 00 запросить цену → | Проявка шестерня /1 22t | |
| 12 | A03U 3725 00 запросить цену → | Проявка coupling /right 17t | |
| 13 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 14 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 15 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 16 | A03U 3898 00 запросить цену → | Screw idling шестерня /4 23t 15t | |
| 17 | A03U 3895 00 запросить цену → | Screw idling шестерня /1 17t 16t | |
| 18 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 19 | A03U 3897 01 запросить цену → | Screw idling шестерня /3 17t | |
| 20 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 21 | A03U M508 01 запросить цену → | Тонер density датчик |
Проявка секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R707 00 запросить цену → | Проявка узел k | |
| 3 | A03U 3760 00 запросить цену → | Bearing | |
| 4 | A03U 3758 00 запросить цену → | Scatter preventing pad /front | |
| 5 | A03U 3719 00 запросить цену → | Проявка power supply пластина /b | |
| 6 | A03U 3718 00 запросить цену → | Проявка power supply пластина | |
| 7 | A03U 3891 00 запросить цену → | Проявка шестерня /2 19t | |
| 8 | A03U 3759 01 запросить цену → | Scatter preventing pad /rear | |
| 9 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 10 | A03U 3727 01 запросить цену → | Проявка coupling /left 19t | |
| 11 | A03U 3890 00 запросить цену → | Проявка шестерня /1 22t | |
| 12 | A03U 3725 00 запросить цену → | Проявка coupling /right 17t | |
| 13 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 14 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 15 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 16 | A03U 3898 00 запросить цену → | Screw idling шестерня /4 23t 15t | |
| 17 | A03U 3895 00 запросить цену → | Screw idling шестерня /1 17t 16t | |
| 18 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 19 | A03U 3897 01 запросить цену → | Screw idling шестерня /3 17t | |
| 20 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 21 | A03U M508 01 запросить цену → | Тонер density датчик |
Тонер supply секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A03U R742 00 запросить цену → | Charge suction в сборе | |
| 15 | A0U0 9445 00 запросить цену → | Тонер supply label /y | |
| 16 | A0U0 9446 00 запросить цену → | Тонер supply label /m | |
| 17 | A0U0 9447 00 запросить цену → | Тонер supply label /c | |
| 18 | A0U0 9448 00 запросить цену → | Тонер supply label /b | |
| 24 | A03U 4021 00 запросить цену → | Выключатель пластина | |
| 28 | A0U0 R710 00 запросить цену → | Тонер supply узел | |
| 28 | A0U0 R711 00 запросить цену → | Тонер supply узел (us) | |
| 28 | A0U0 R713 00 запросить цену → | Тонер supply узел (eu) |
Тонер supply секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | A03U 4033 00 запросить цену → | Fixing screw | |
| 10 | A03U 4041 00 запросить цену → | Fixing screw /upper | |
| 11 | A03U 4035 01 запросить цену → | Support пластина | |
| 14 | A03U 4039 00 запросить цену → | Направляющая part /b | |
| 24 | A03U 4067 00 запросить цену → | Направляющая part /d |
Тонер supply секция (P35)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | V502 0100 14 запросить цену → | Support | |
| 8 | A03U M104 00 запросить цену → | Pm stepping мотор /1 | |
| 13 | V502 0100 21 запросить цену → | Spacer | |
| 15 | A03U 4599 00 запросить цену → | Тонер supply шестерня /c 24/33t |
Тонер collecting секция (P36)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 23 | A03U 9426 00 запросить цену → | Caution label /2 | |
| 24 | A03U R702 00 запросить цену → | Тонер collecting box в сборе |
Intermediate перенос секция (P37)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R7A1 00 запросить цену → | Intermediate перенос в сборе | |
| 3 | A03U R7A3 00 запросить цену → | Креплениеing пластина в сборе |
Intermediate перенос секция (P38)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11 | A03U 5097 00 запросить цену → | Release рычаг | |
| 12 | A03U 5102 00 запросить цену → | Pressing пружина /front | |
| 14 | A03U R744 00 запросить цену → | Power supply block b в сборе | |
| 15 | A03U 5071 00 запросить цену → | Power supply пружина | |
| 18 | A03U 5009 00 запросить цену → | Idler ролик /2 | |
| 19 | A03U 5004 00 запросить цену → | Перенос ролик /k | |
| 22 | A03U 5042 00 запросить цену → | Ремень 861l | |
| 24 | A03U 5112 00 запросить цену → | Pressing пружина /rear | |
| 27 | A03U R745 00 запросить цену → | Power supply block d в сборе |
Intermediate перенос секция (P39)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R748 00 запросить цену → | Ремень cleaner узел | |
| 3 | A03U 5529 00 запросить цену → | Auxiliary ролик | |
| 5 | A03U 5554 00 запросить цену → | Cleaning пружина | |
| 6 | A03U 5530 00 запросить цену → | Cleaning blade | |
| 16 | A03U R754 00 запросить цену → | Stopper пластина в сборе | |
| 21 | A03U 5594 00 запросить цену → | Collection шестерня /middle 20t | |
| 23 | A03U 5595 00 запросить цену → | Collection шестерня /lower 38t |
Intermediate перенос секция (P40)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03U 5593 00 запросить цену → | Collection шестерня /upper 42t | |
| 5 | A03U R733 00 запросить цену → | Driving ролик в сборе | |
| 14 | A03U 5122 00 запросить цену → | Drive coupling /c | |
| 15 | A03U 5123 00 запросить цену → | Fixing screw | |
| 16 | A03U 5120 00 запросить цену → | Drive coupling /a | |
| 17 | A03U 5121 00 запросить цену → | Drive coupling /b | |
| 20 | A03U R747 00 запросить цену → | Power supply block rear в сборе | |
| 21 | A03U 5071 00 запросить цену → | Power supply пружина | |
| 23 | A03U B504 00 запросить цену → | Ролик /upper в сборе | |
| 25 | A03U 5012 00 запросить цену → | Перенос ролик /c | |
| 26 | A03U R746 00 запросить цену → | Powersupply block front в сборе |
Color resist секция (P41)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R798 00 запросить цену → | Color regist в сборе |
Печь (закрепление) секция (P42)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R790 11 запросить цену → | Fixing узел | |
| 1 | A03U R791 11 запросить цену → | Fixing узел us | |
| 1 | A03U R792 11 запросить цену → | Fixing узел eu | |
| 2 | A03U 7282 00 запросить цену → | Suction крышка /1 | |
| 3 | A03U 7334 00 запросить цену → | Уплотнитель /5 | |
| 4 | A03U M153 00 запросить цену → | Fixing cooling вентилятор | |
| 5 | A03U 9434 00 запросить цену → | Release label /4 | |
| 6 | A03U 7333 00 запросить цену → | Fixing выход бумаги knob | |
| 7 | A03U 7204 01 запросить цену → | Печь (закрепление) крышка /front | |
| 8 | A03U 7341 00 запросить цену → | Уплотнитель /4 | |
| 9 | A03U 7330 00 запросить цену → | Вентилятор крышка крышка | |
| 10 | A03U 7336 00 запросить цену → | Уплотнитель /1 | |
| 11 | A03U 7337 00 запросить цену → | Уплотнительing пластина /1 | |
| 12 | A03U 7278 00 запросить цену → | Auxiliary крышка /e | |
| 13 | A03U 7274 00 запросить цену → | Креплениеing пластина /e | |
| 14 | A03U 7266 00 запросить цену → | Processing вал /a | |
| 17 | A03U 7257 00 запросить цену → | Positioning пластина /a | |
| 18 | A03U 7265 00 запросить цену → | Support пластина /a | |
| 22 | A03U 7305 00 запросить цену → | Wiring направляющая пластина /front | |
| 23 | A03U 7340 01 запросить цену → | Уплотнитель /3 | |
| 24 | A03U R753 00 запросить цену → | Fixing воздуховод 2 в сборе | |
| 25 | A03U 7338 00 запросить цену → | Уплотнитель /2 | |
| 26 | A03U 7339 00 запросить цену → | Уплотнительing пластина /2 |
Печь (закрепление) секция (P43)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U R755 00 запросить цену → | Fixing upper узел | |
| 2 | A03U 7311 00 запросить цену → | Support пластина /b | |
| 3 | A03U 7308 00 запросить цену → | Entrance actuator /a | |
| 4 | A03U 7309 00 запросить цену → | Вал | |
| 6 | A03U A778 10 запросить цену → | Fixing drive панель a caulking | |
| 9 | A03U 7345 00 запросить цену → | Support screw /a | |
| 10 | A03U N232 00 запросить цену → | Grounding wiring /f | |
| 11 | A03U 7269 00 запросить цену → | Power supply пластина /lower | |
| 13 | A03U 7242 00 запросить цену → | Positioning вал | |
| 14 | A03U 7332 00 запросить цену → | Крышка воздуховод | |
| 15 | A03U 7211 01 запросить цену → | Печь (закрепление) крышка /rear | |
| 16 | A03U N106 01 запросить цену → | Fixing power supply wiring /2 | |
| 17 | A03U 7277 00 запросить цену → | Направляющая part | |
| 18 | A03U 7228 00 запросить цену → | Power supply пластина /upper | |
| 19 | A03U N105 00 запросить цену → | Fixing power supply wiring /1 | |
| 20 | A03U 7253 00 запросить цену → | Terminal fixing пластина | |
| 21 | A03U 7272 00 запросить цену → | Insulating sheet /b | |
| 22 | A03U 7214 00 запросить цену → | Печь (закрепление) stay /right | |
| 23 | A03U 7273 00 запросить цену → | Insulating sheet /c | |
| 24 | A03U 7210 00 запросить цену → | Fixing entrance пластина /lower | |
| 25 | A03U 7245 00 запросить цену → | Entrance пластина /upper | |
| 26 | A03U 7248 00 запросить цену → | Fixing rotation вал |
Печь (закрепление) секция (P44)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7335 00 запросить цену → | Processing вал /d | |
| 2 | A03U 7324 00 запросить цену → | Processing вал /c | |
| 3 | A03U 7323 00 запросить цену → | Печь (закрепление) jig | |
| 6 | A03U 7312 00 запросить цену → | Processing панель | |
| 7 | A03U 8097 00 запросить цену → | Jam processing шестерня /a 22/35t | |
| 9 | A03U 7289 00 запросить цену → | Processing вал /b | |
| 13 | A03U 7223 00 запросить цену → | Release вал | |
| 16 | A03U 7224 00 запросить цену → | Pressure cam | |
| 20 | A03U 7256 00 запросить цену → | Fixing regulating вал /a | |
| 23 | A03U 8093 11 запросить цену → | Fixing drive шестерня /m 22t | |
| 24 | A03U 8088 11 запросить цену → | Fixing drive шестерня /h 35t | |
| 25 | A03U 7258 00 запросить цену → | Fixing drive вал /a | |
| 27 | A03U 8087 00 запросить цену → | Fixing drive шестерня /g 45t | |
| 28 | A03U 8089 00 запросить цену → | Fixing drive шестерня /i 26/79t | |
| 29 | A03U 7261 00 запросить цену → | Fixing driving вал /d | |
| 30 | A03U 8091 00 запросить цену → | Fixing drive шестерня /k 55t | |
| 31 | A03U 8090 00 запросить цену → | Fixing drive шестерня /j 26t | |
| 32 | A03U 8094 00 запросить цену → | Fixing drive шестерня /n 34t | |
| 33 | A03U 7244 00 запросить цену → | Release actuator /a | |
| 34 | A03U 8080 00 запросить цену → | Fixing release шестерня /a 44t | |
| 35 | A03U R795 00 запросить цену → | Fixing drive панель b caulking | |
| 38 | V502 0100 14 запросить цену → | Support |

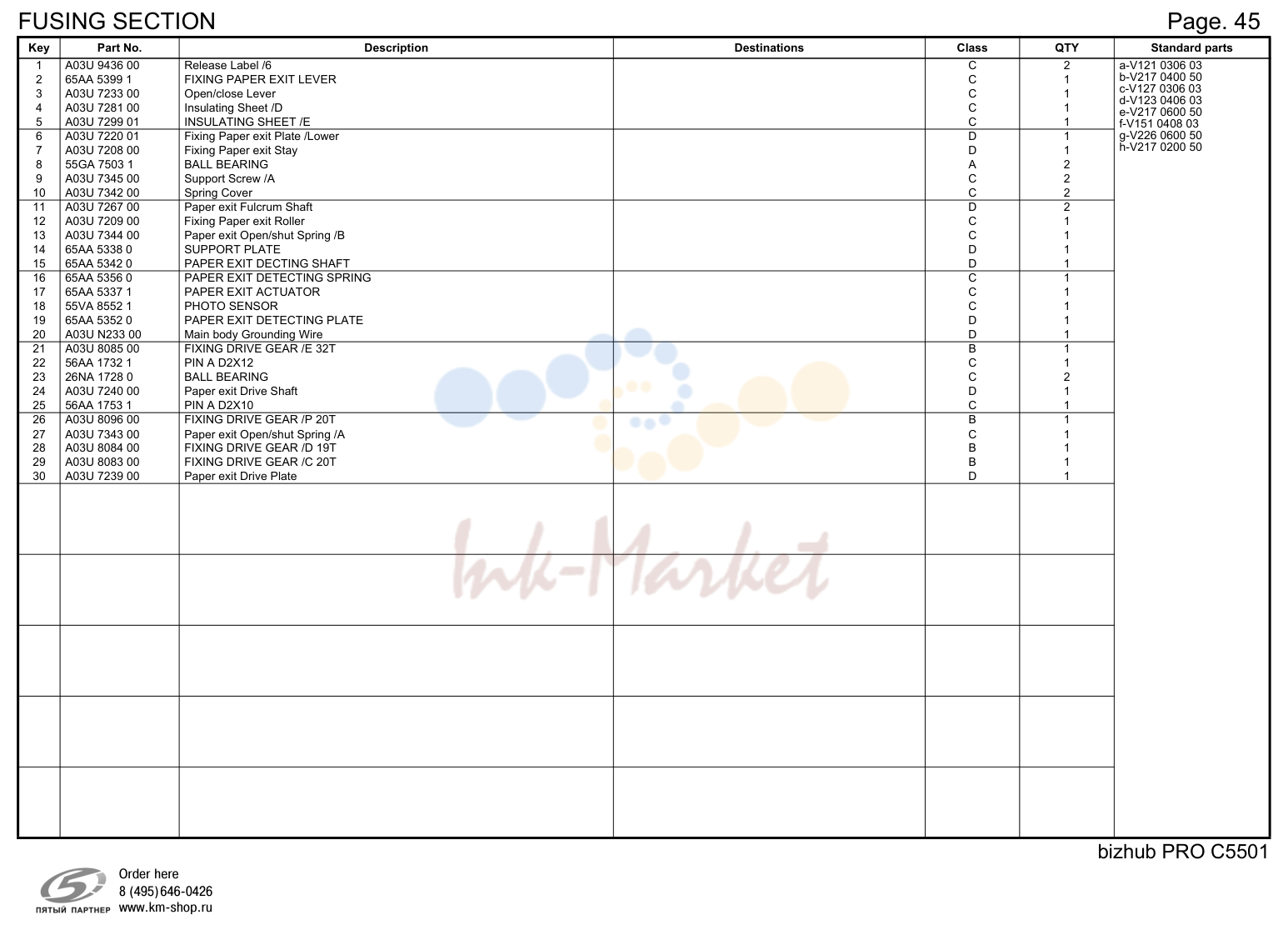

Печь (закрепление) секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 9436 00 запросить цену → | Release label /6 | |
| 3 | A03U 7233 00 запросить цену → | Open/close рычаг | |
| 4 | A03U 7281 00 запросить цену → | Insulating sheet /d | |
| 5 | A03U 7299 01 запросить цену → | Insulating sheet /e | |
| 6 | A03U 7220 01 запросить цену → | Fixing выход бумаги пластина /lower | |
| 7 | A03U 7208 00 запросить цену → | Fixing выход бумаги stay | |
| 9 | A03U 7345 00 запросить цену → | Support screw /a | |
| 10 | A03U 7342 00 запросить цену → | Пружина крышка | |
| 11 | A03U 7267 00 запросить цену → | Выход бумаги fulcrum вал | |
| 12 | A03U 7209 00 запросить цену → | Fixing выход бумаги ролик | |
| 13 | A03U 7344 00 запросить цену → | Выход бумаги open/shut пружина /b | |
| 20 | A03U N233 00 запросить цену → | Основной блок grounding wire | |
| 21 | A03U 8085 00 запросить цену → | Fixing drive шестерня /e 32t | |
| 24 | A03U 7240 00 запросить цену → | Выход бумаги drive вал | |
| 26 | A03U 8096 00 запросить цену → | Fixing drive шестерня /p 20t | |
| 27 | A03U 7343 00 запросить цену → | Выход бумаги open/shut пружина /a | |
| 28 | A03U 8084 00 запросить цену → | Fixing drive шестерня /d 19t | |
| 29 | A03U 8083 00 запросить цену → | Fixing drive шестерня /c 20t | |
| 30 | A03U 7239 00 запросить цену → | Выход бумаги drive пластина |
Печь (закрепление) секция
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7353 00 запросить цену → | Holding пластина | |
| 3 | A03U 7350 00 запросить цену → | Slide knob | |
| 4 | A03U 7348 00 запросить цену → | Positioning пластина пружина /1 | |
| 5 | A03U 7349 00 запросить цену → | Positioning пластина | |
| 6 | A03U 7354 00 запросить цену → | Slide пластина | |
| 7 | A03U 7280 00 запросить цену → | Выход бумаги вал | |
| 8 | A03U 7355 00 запросить цену → | Release рычаг | |
| 9 | A03U 7352 00 запросить цену → | Pressing cam /2 | |
| 10 | A03U 7276 00 запросить цену → | Fixing выход бумаги пластина /upper | |
| 11 | A03U 7351 00 запросить цену → | Pressing cam /1 | |
| 13 | A03U 7225 00 запросить цену → | Fixing выход бумаги ролик | |
| 14 | A03U 7356 00 запросить цену → | Выход бумаги пружина /2 | |
| 15 | A03U 7255 00 запросить цену → | Выход бумаги пружина /1 |
Печь (закрепление) секция (P47)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 8082 01 запросить цену → | Fixing drive шестерня /b 28t | |
| 2 | A03U 7346 01 запросить цену → | Separating пружина /front | |
| 3 | A03U 7357 00 запросить цену → | Holding side пластина | |
| 4 | A03U 7222 00 запросить цену → | Fixing support вал /front | |
| 5 | A03U 7234 00 запросить цену → | Fixing support вал /a | |
| 6 | A03U 7237 00 запросить цену → | Support рычаг /front | |
| 7 | A03U 8079 00 запросить цену → | Fixing pressing bearing | |
| 8 | A03U 7306 00 запросить цену → | Вал держатель вал | |
| 9 | A03U 7313 00 запросить цену → | Auxiliary пластина /front | |
| 10 | A03U 7249 01 запросить цену → | Pressure вал | |
| 11 | A03U 7307 01 запросить цену → | Pressure пружина | |
| 12 | A03U A742 01 запросить цену → | Рычаг/front caulking | |
| 13 | A03U 7318 00 запросить цену → | Regulating вал /front | |
| 14 | A03U 7236 00 запросить цену → | Wiring креплениеing пластина /front | |
| 15 | A03U 7238 00 запросить цену → | Fixing pressure пластина /b | |
| 16 | A03U 8077 00 запросить цену → | Pressure bearing | |
| 17 | A03U A744 01 запросить цену → | Fixing pressure пластина a caulking | |
| 18 | A03U N108 00 запросить цену → | Fixing power supply wiring /lower | |
| 19 | A03U 7315 00 запросить цену → | Выход бумаги regulating пластина | |
| 20 | A03U 7247 00 запросить цену → | Fixing выход бумаги пластина /b | |
| 21 | A03U 7316 00 запросить цену → | Fixing regulating вал | |
| 22 | A03U 7310 00 запросить цену → | Separating пластина /lower | |
| 23 | A03U 7347 01 запросить цену → | Separating пружина /rear | |
| 24 | A03U A743 01 запросить цену → | Рычаг/rear caulking | |
| 25 | A03U 7320 00 запросить цену → | Support рычаг /rear | |
| 26 | A03U 7301 00 запросить цену → | Fixing support вал /rear | |
| 27 | A03U 7314 00 запросить цену → | Auxiliary пластина /rear | |
| 28 | A03U 7322 00 запросить цену → | Fixing pressure пластина /d | |
| 29 | A03U 7319 00 запросить цену → | Regulating вал /rear | |
| 30 | A03U A745 01 запросить цену → | Fixing pressure пластина/c caulking | |
| 32 | A03U 7241 01 запросить цену → | Fuse креплениеing пластина /lower | |
| 33 | A03U R734 00 запросить цену → | Креплениеing пластина a в сборе | |
| 35 | A03U 7345 00 запросить цену → | Support screw /a | |
| 36 | A03U 7302 00 запросить цену → | Направляющая пластина /rear | |
| 39 | A03U 7212 01 запросить цену → | Fixing support stay /lower |
Каталог очень большой (1094 позиций). Показаны первые 40 узлов со схемами; полный список доступен по запросу.
