Konica Minolta bizhub PRO C5500 — каталог запчастей со схемами

Содержание

• Внешние детали (P1)
• Внешние детали
• Внешние детали (P3)
• Внешние детали (P4)
• Внешние детали (P5)
• Внешние детали (P6)
• Operation секция (P7)
• Operation секция
• Operation секция (P9)
• Оптический блок (сканер) (P10)
• Оптический блок (сканер) (P11)
• Оптический блок (сканер) (P12)
• Write секция
• Write секция (P15)
• Write секция
• Charge corona секция
• Photo conвоздуховодor секция (P18)

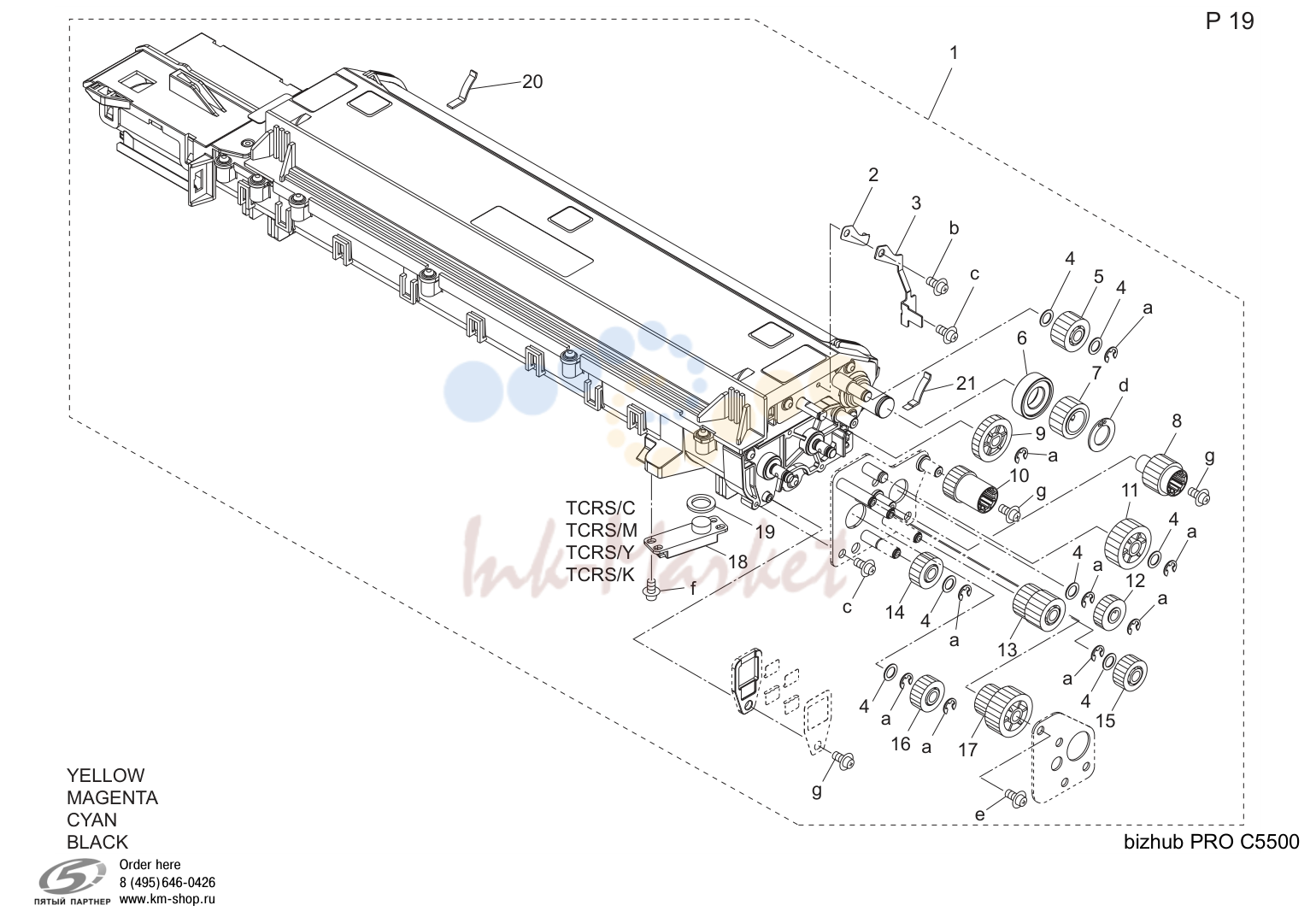

• Проявка секция (P19)

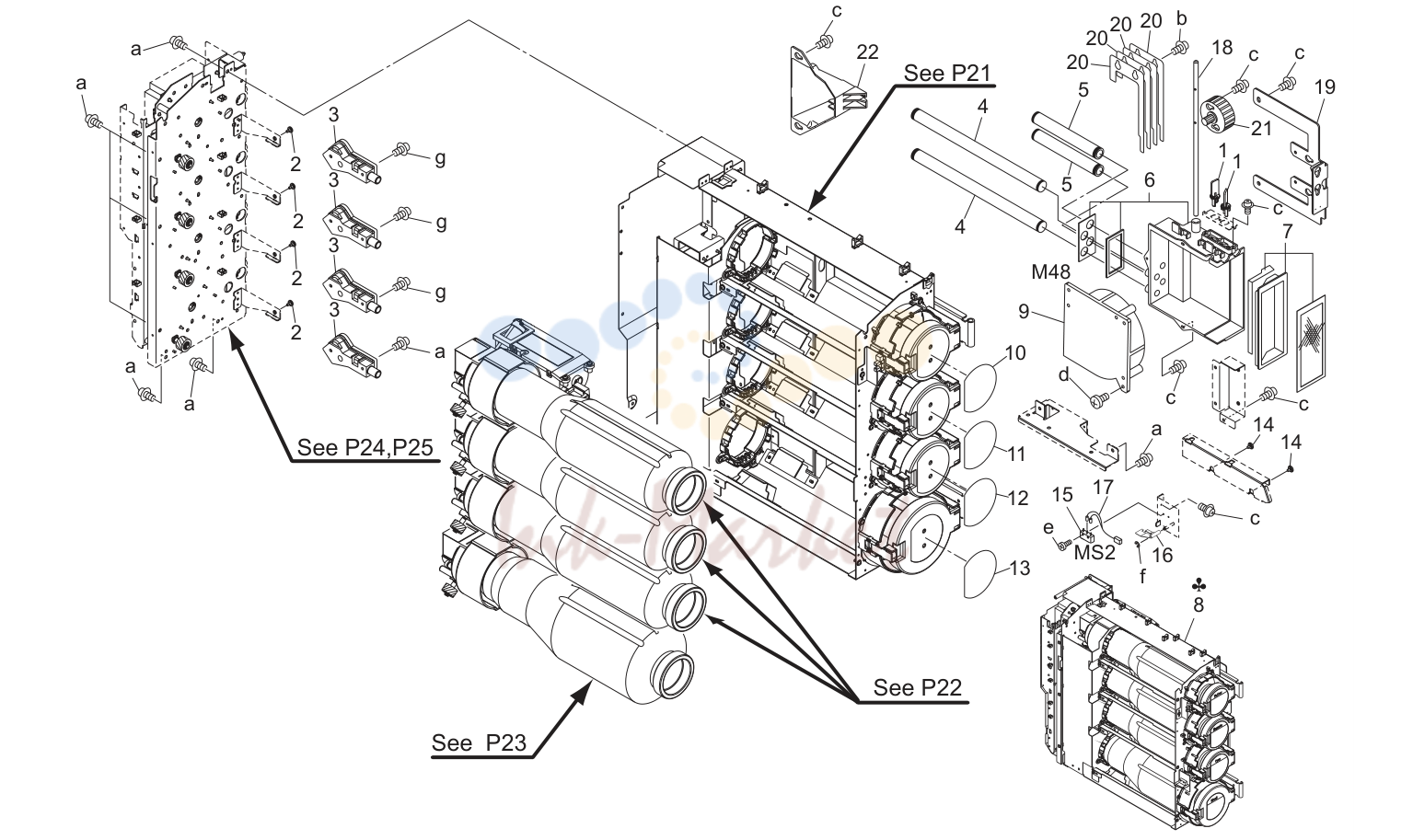

• Тонер supply секция (P20)

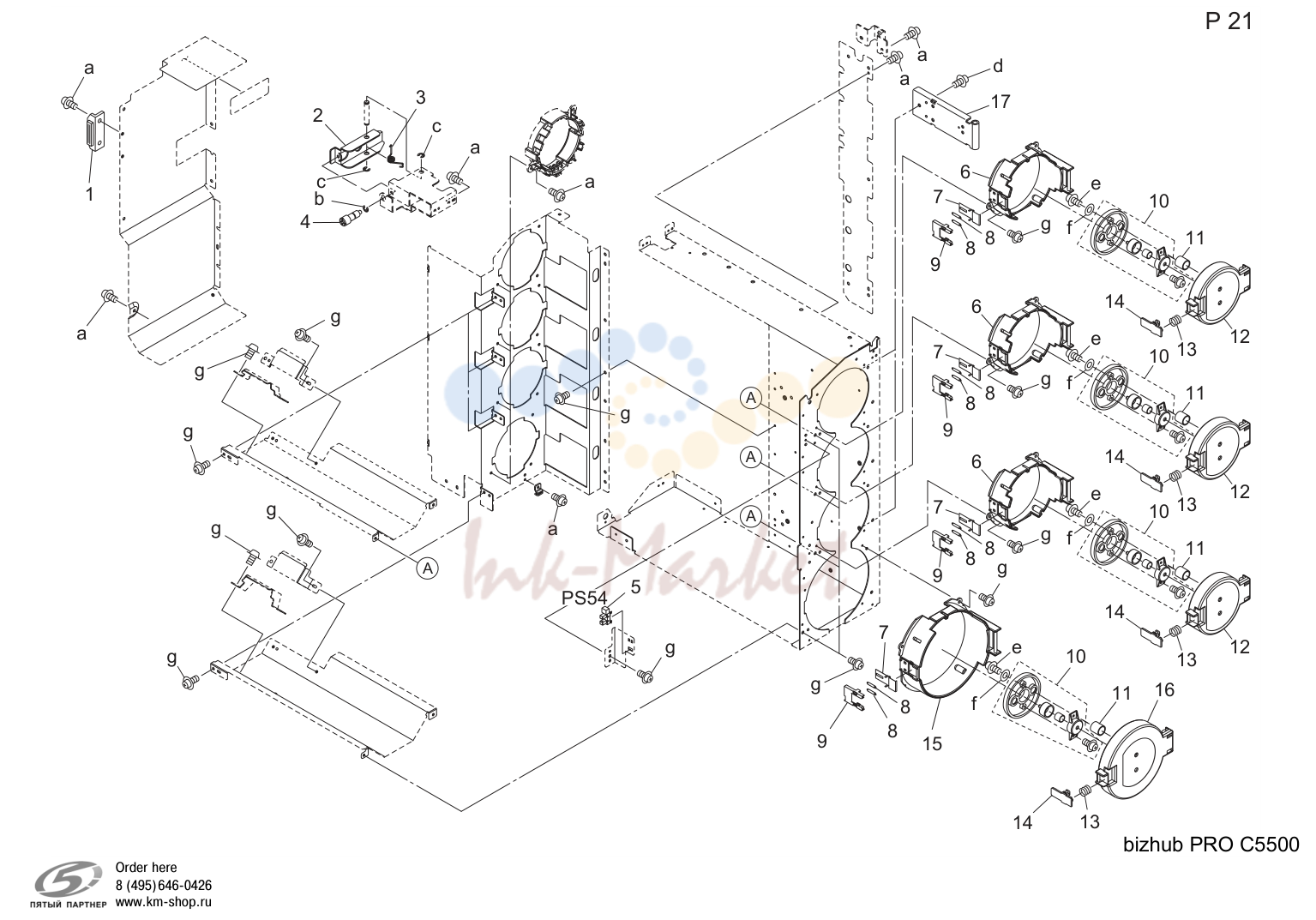

• Тонер supply секция (P21)

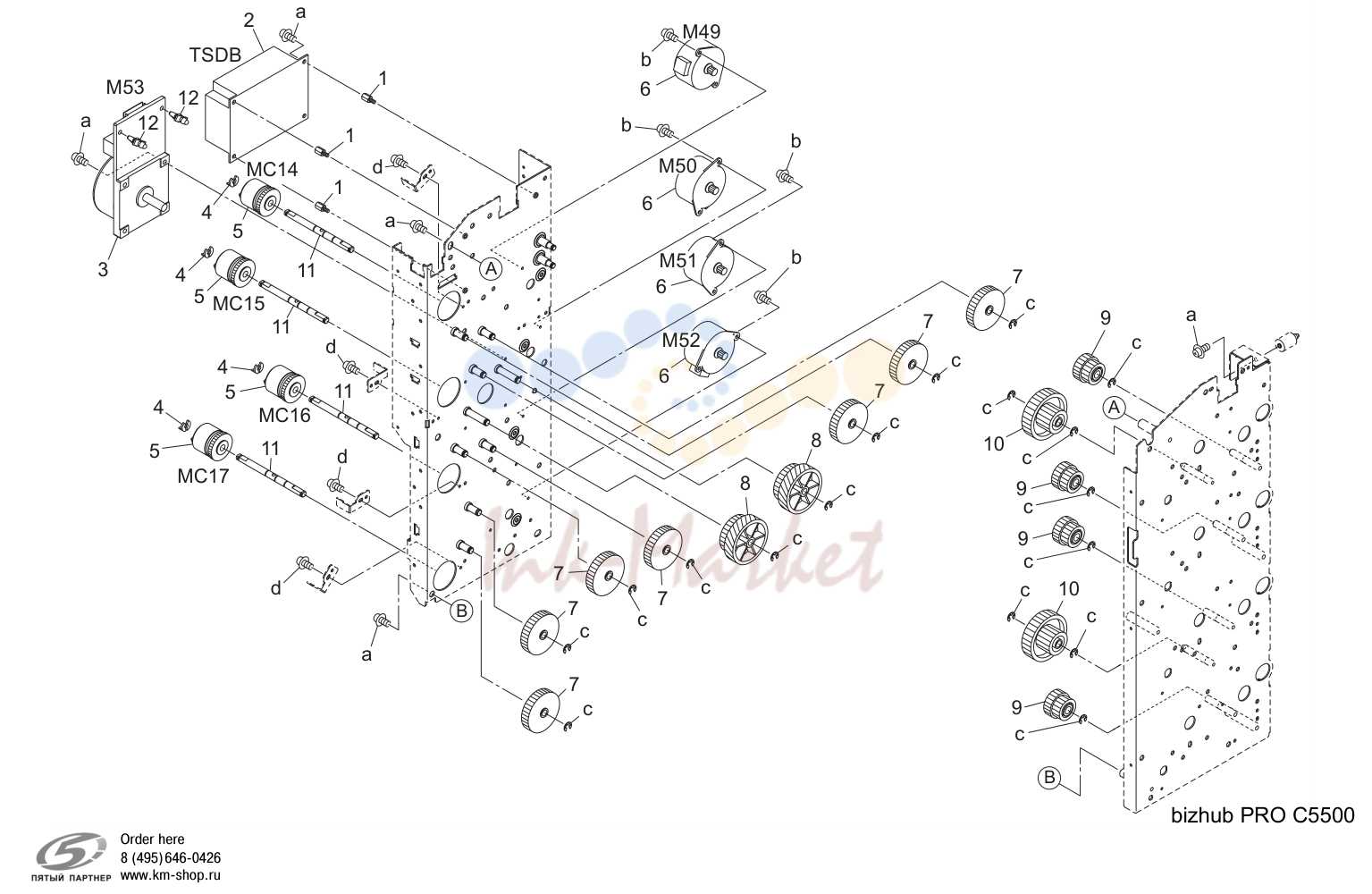

• Тонер supply секция (P25)

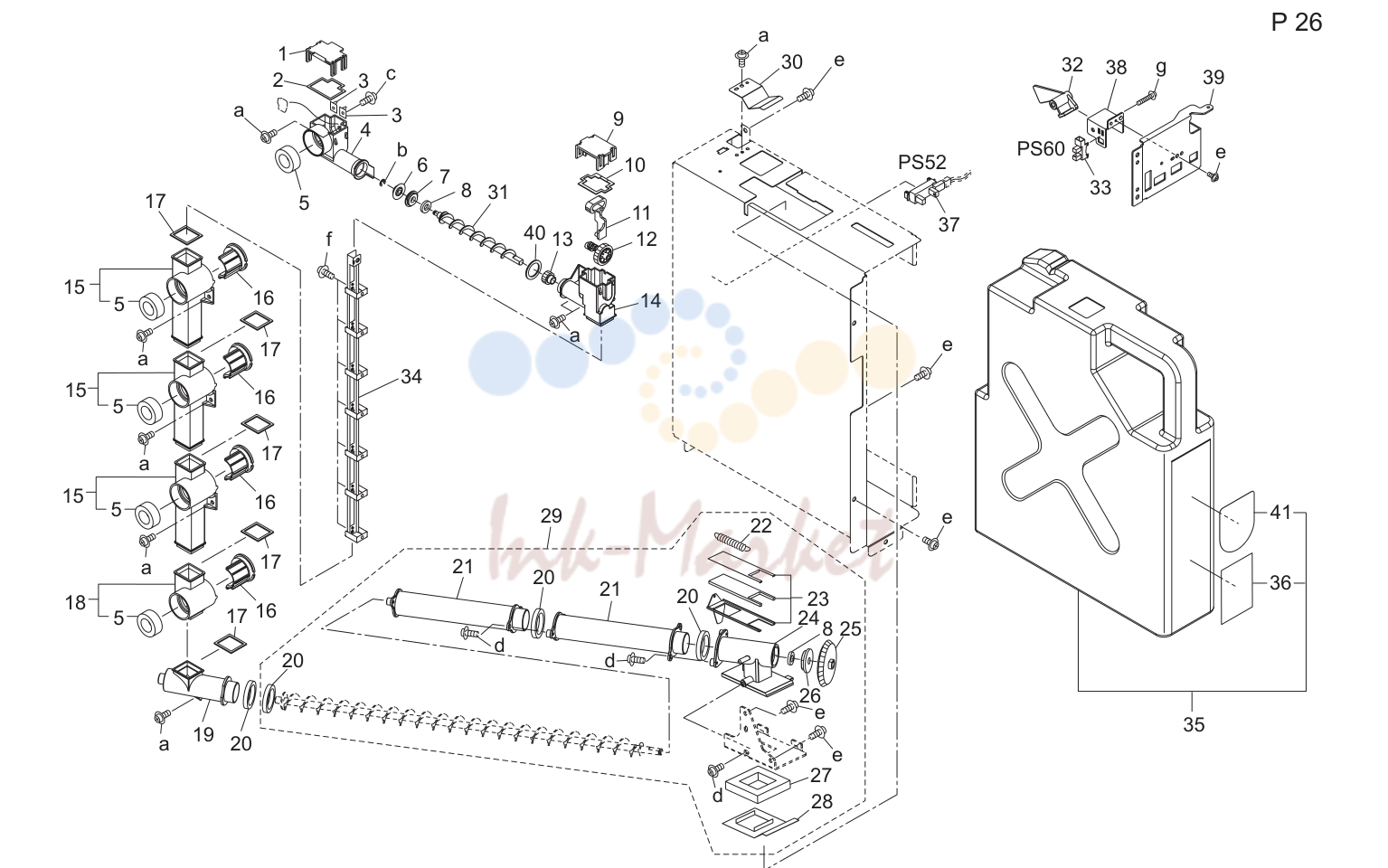

• Тонер collecting секция (P26)

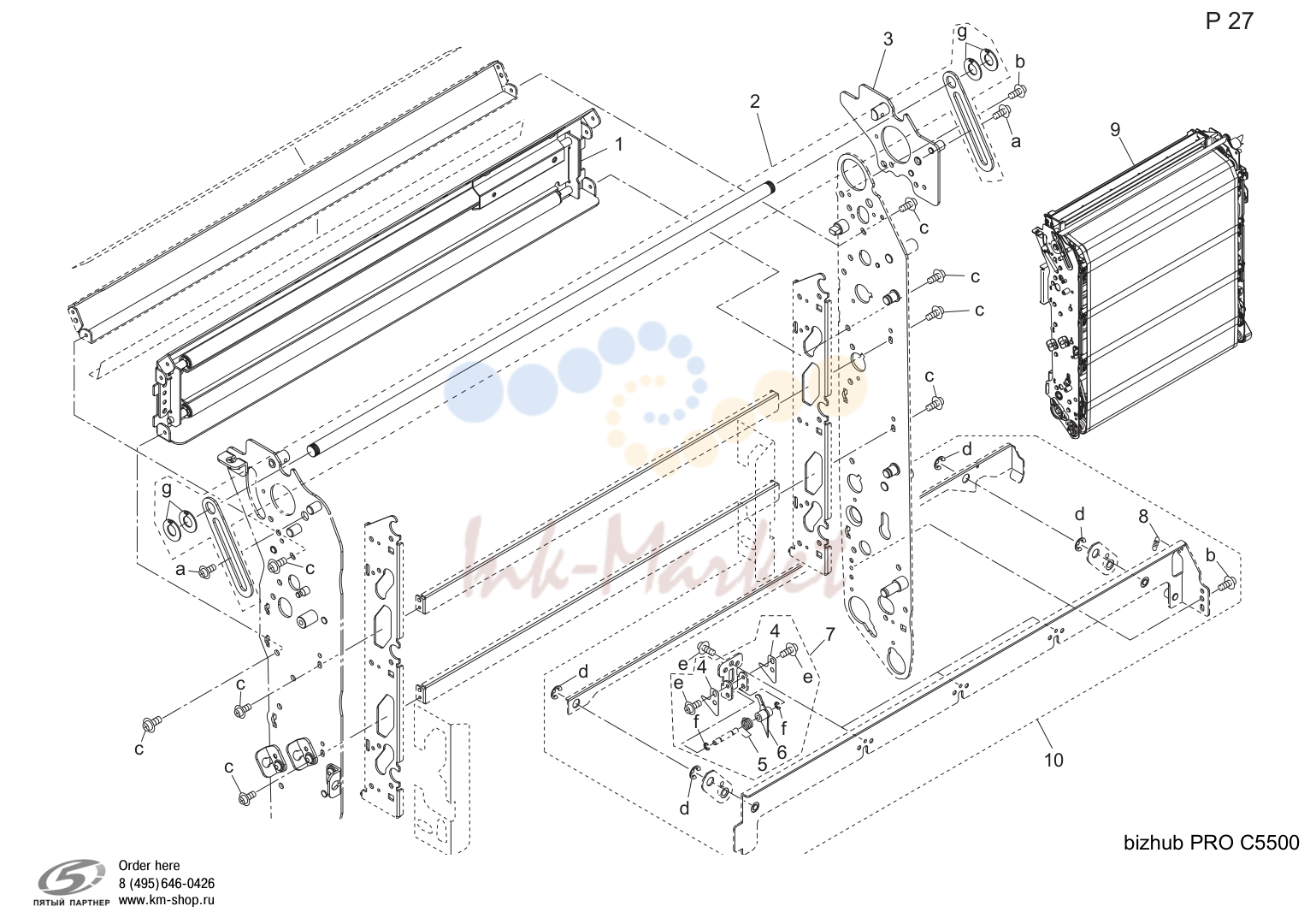

• Intermediate перенос секция (P27)

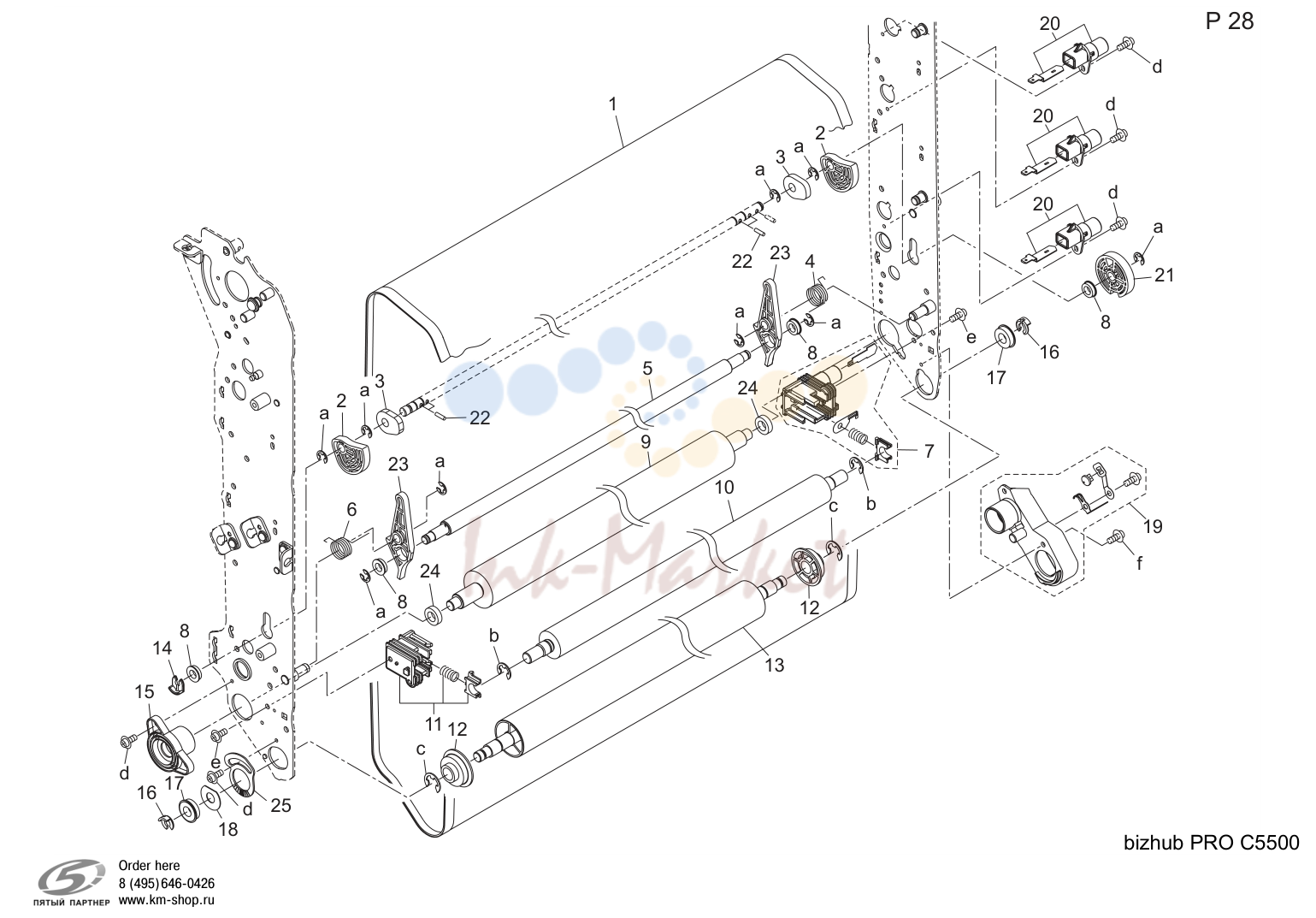

• Intermediate перенос секция (P28)
• Intermediate перенос секция (P29)

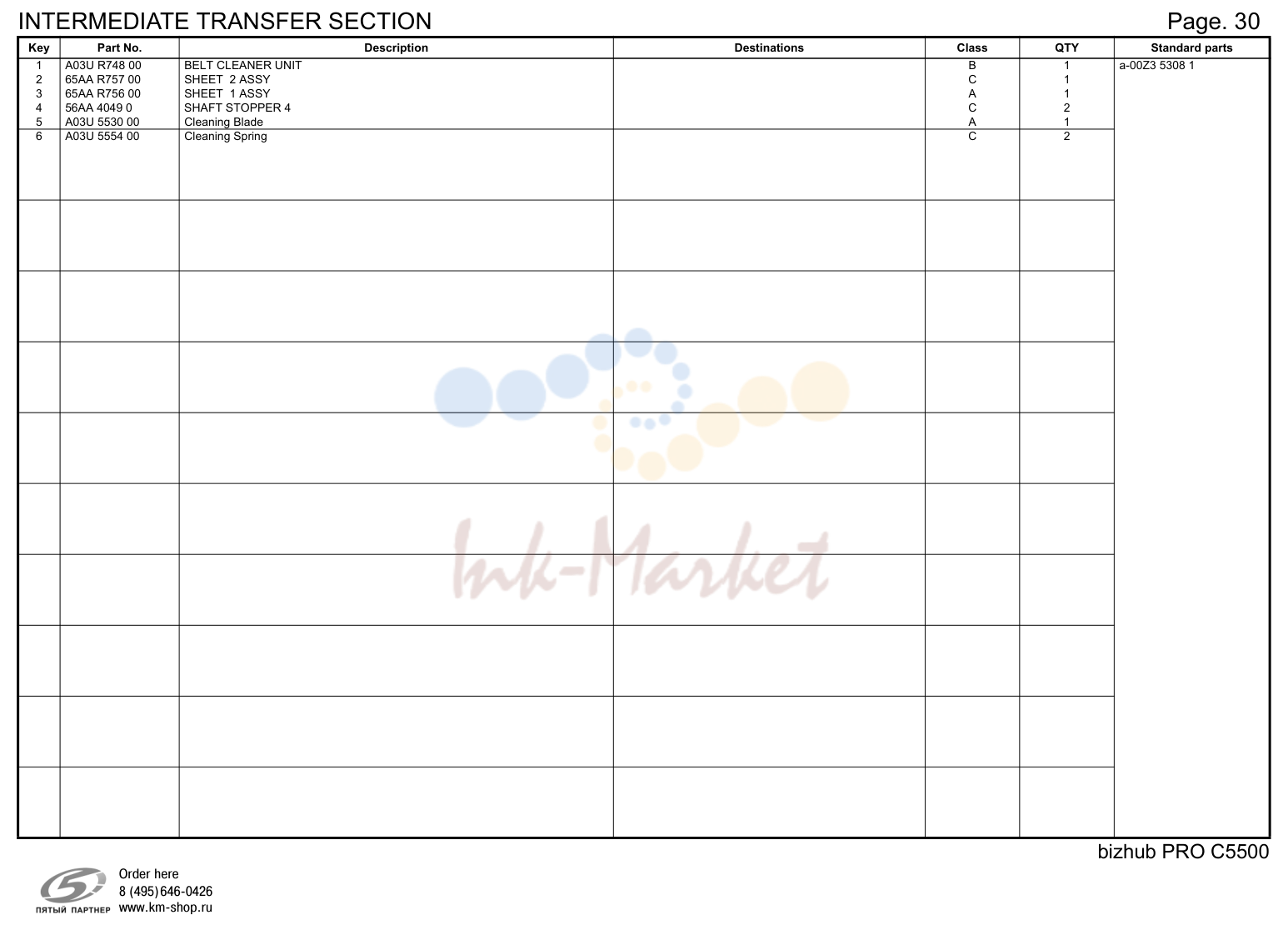

• Intermediate перенос секция

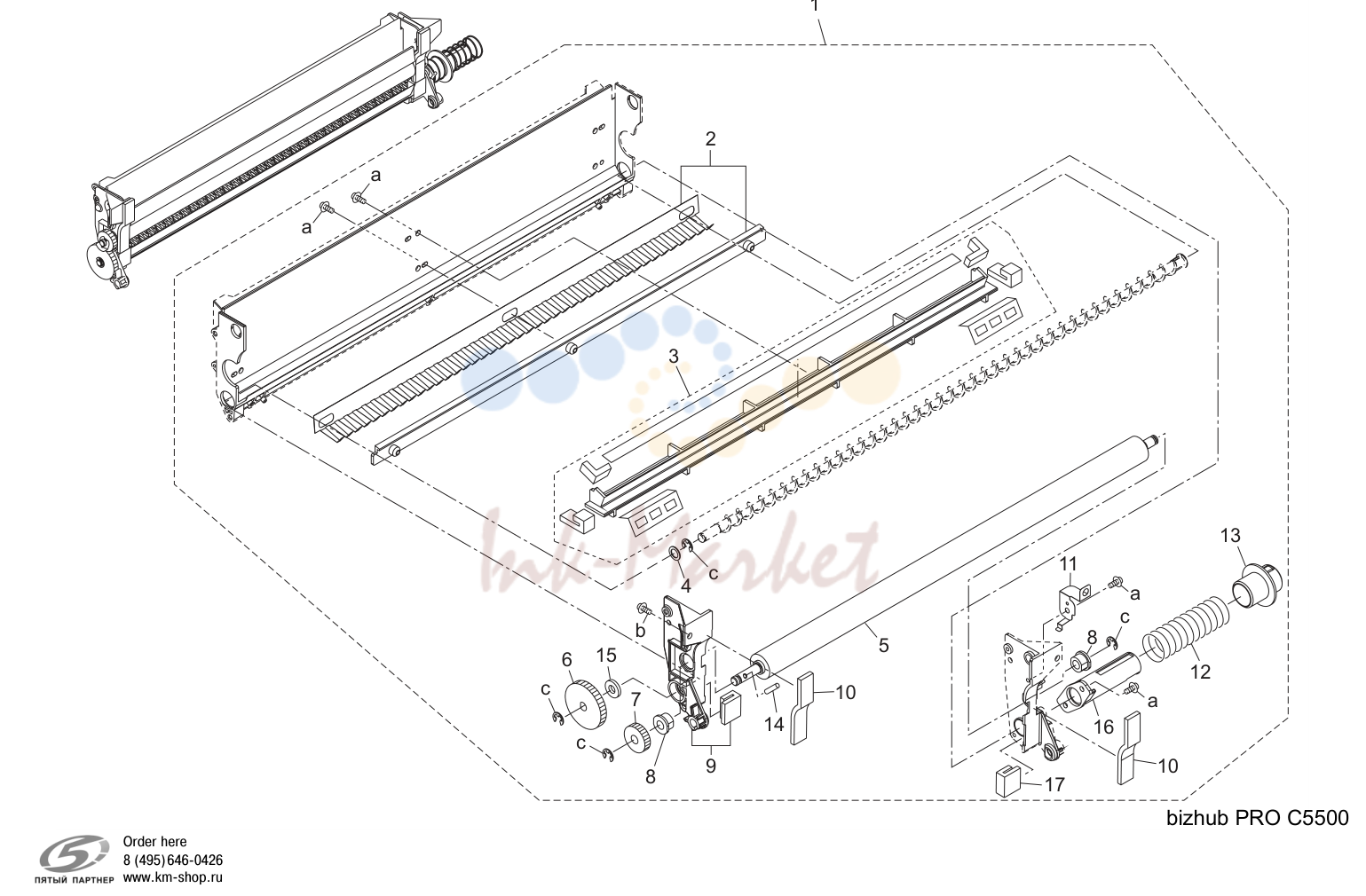

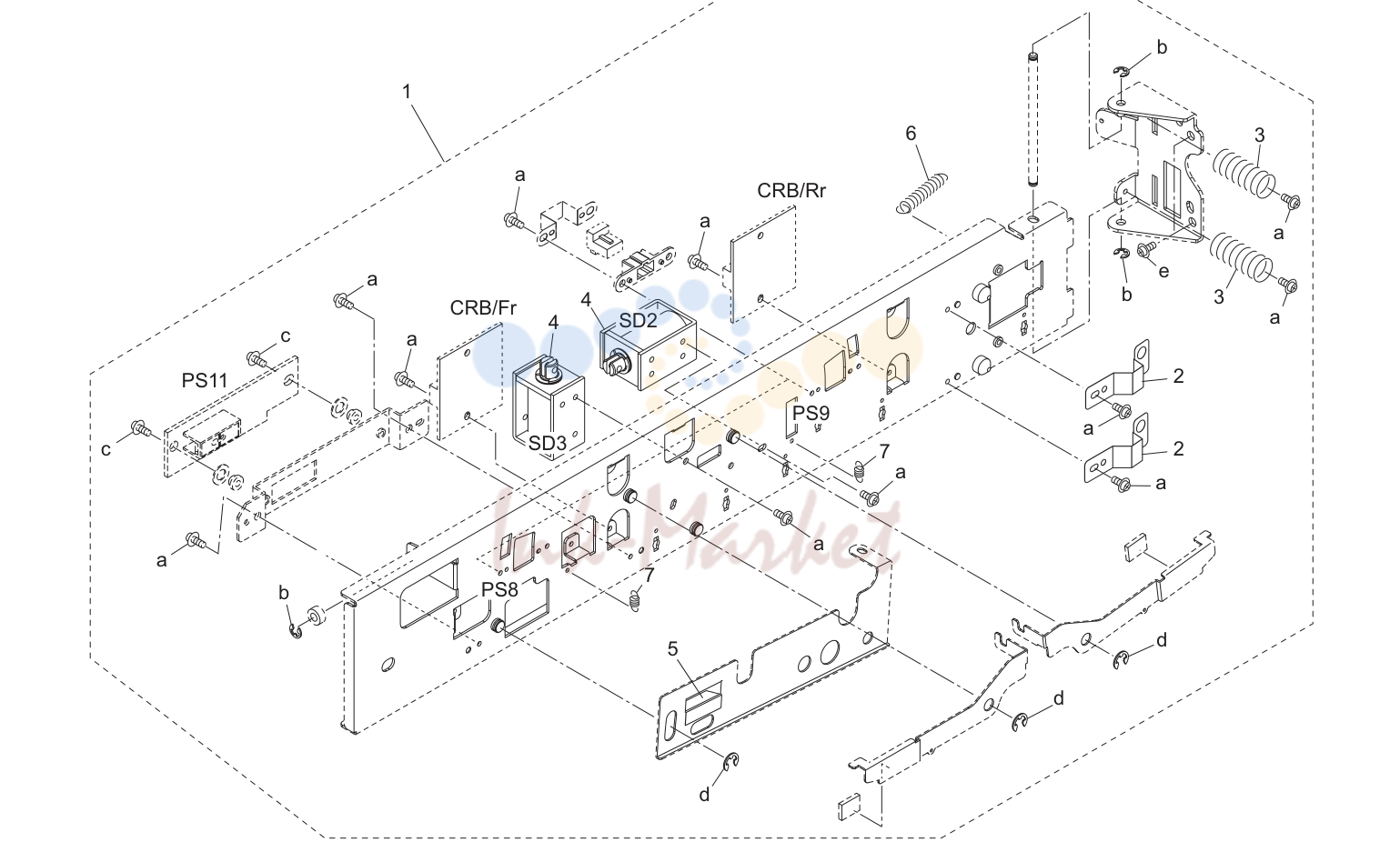

• Intermediate перенос секция (P31)

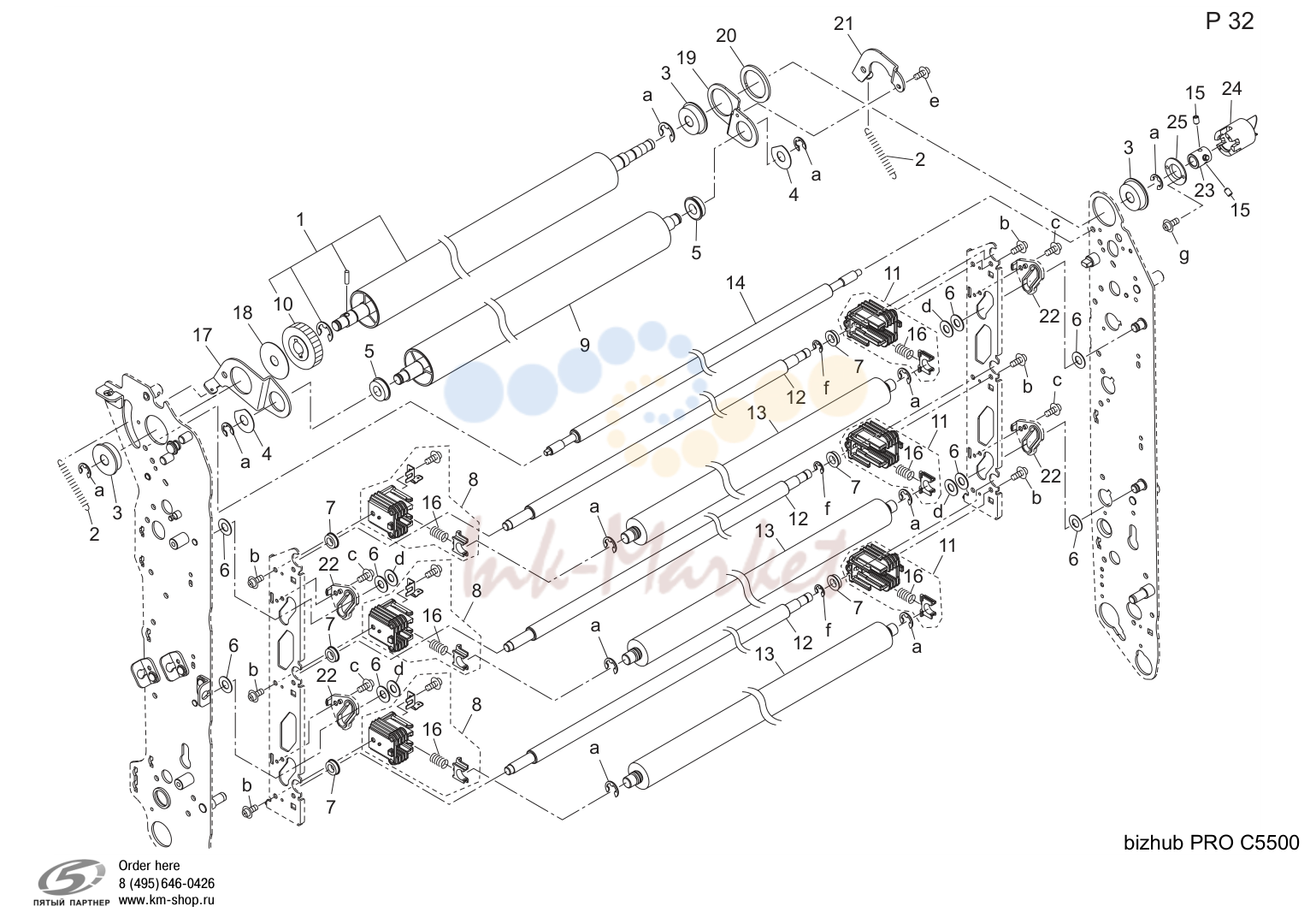

• Intermediate перенос секция (P32)

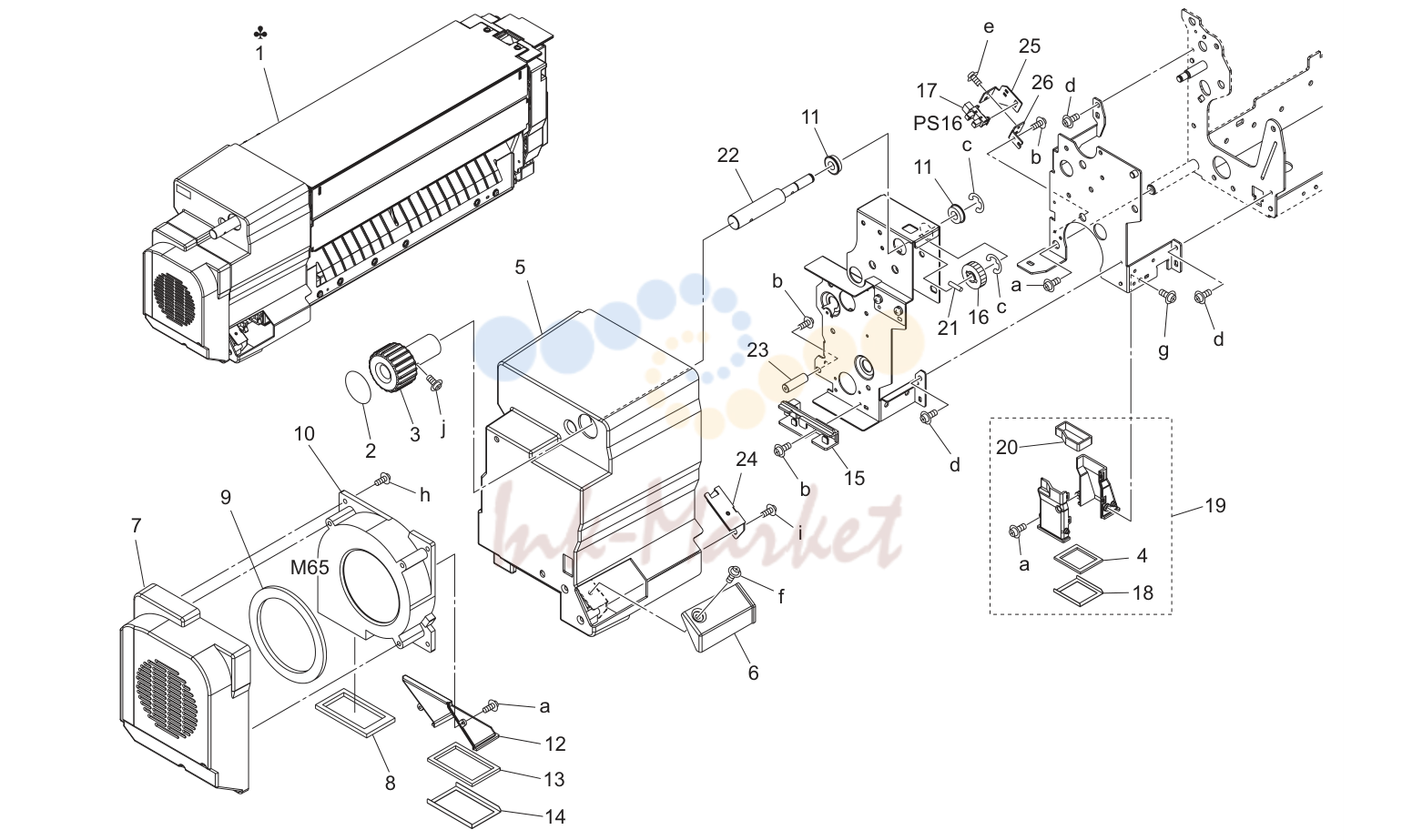

• Печь (закрепление) секция (P33)

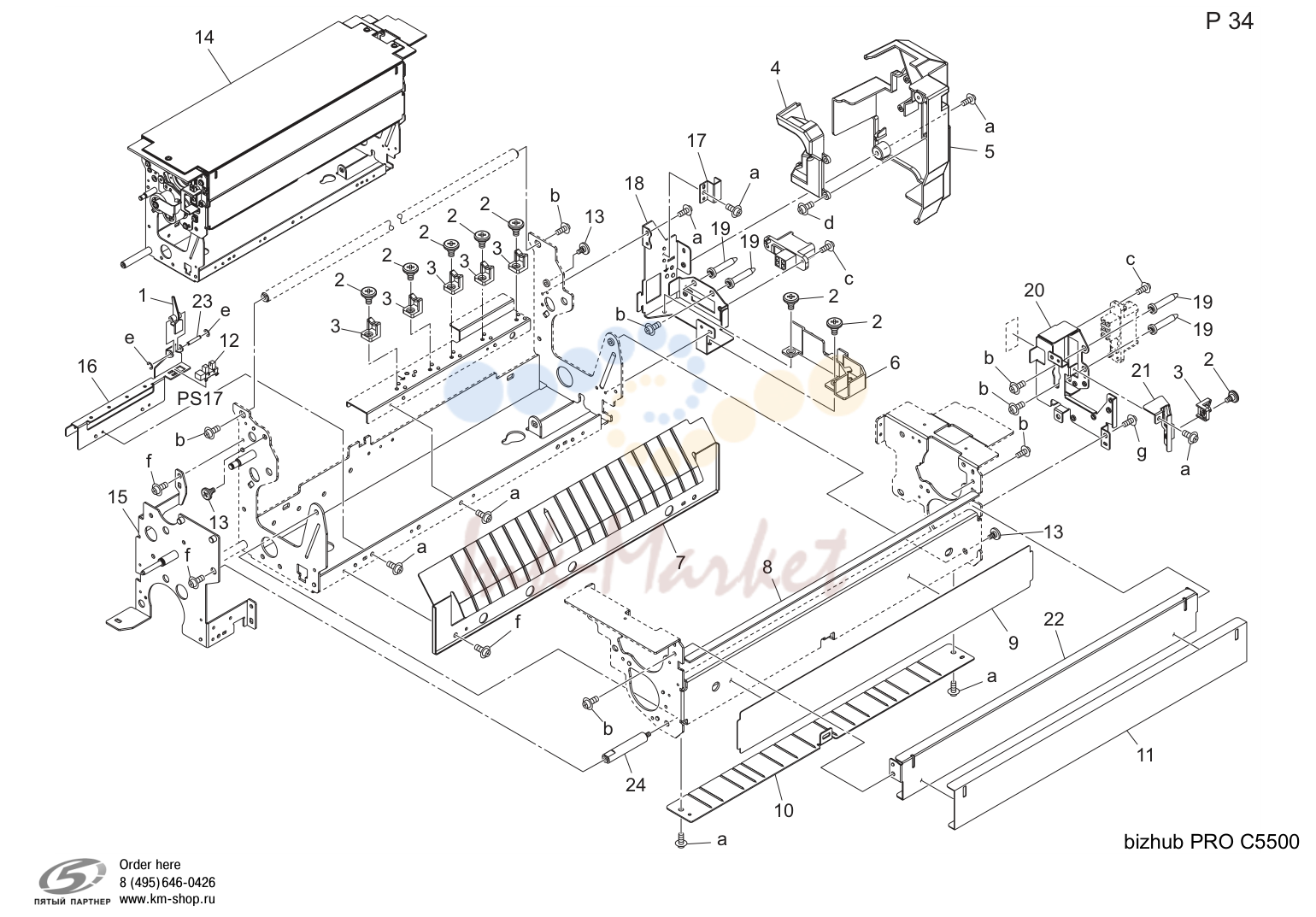

• Печь (закрепление) секция (P34)

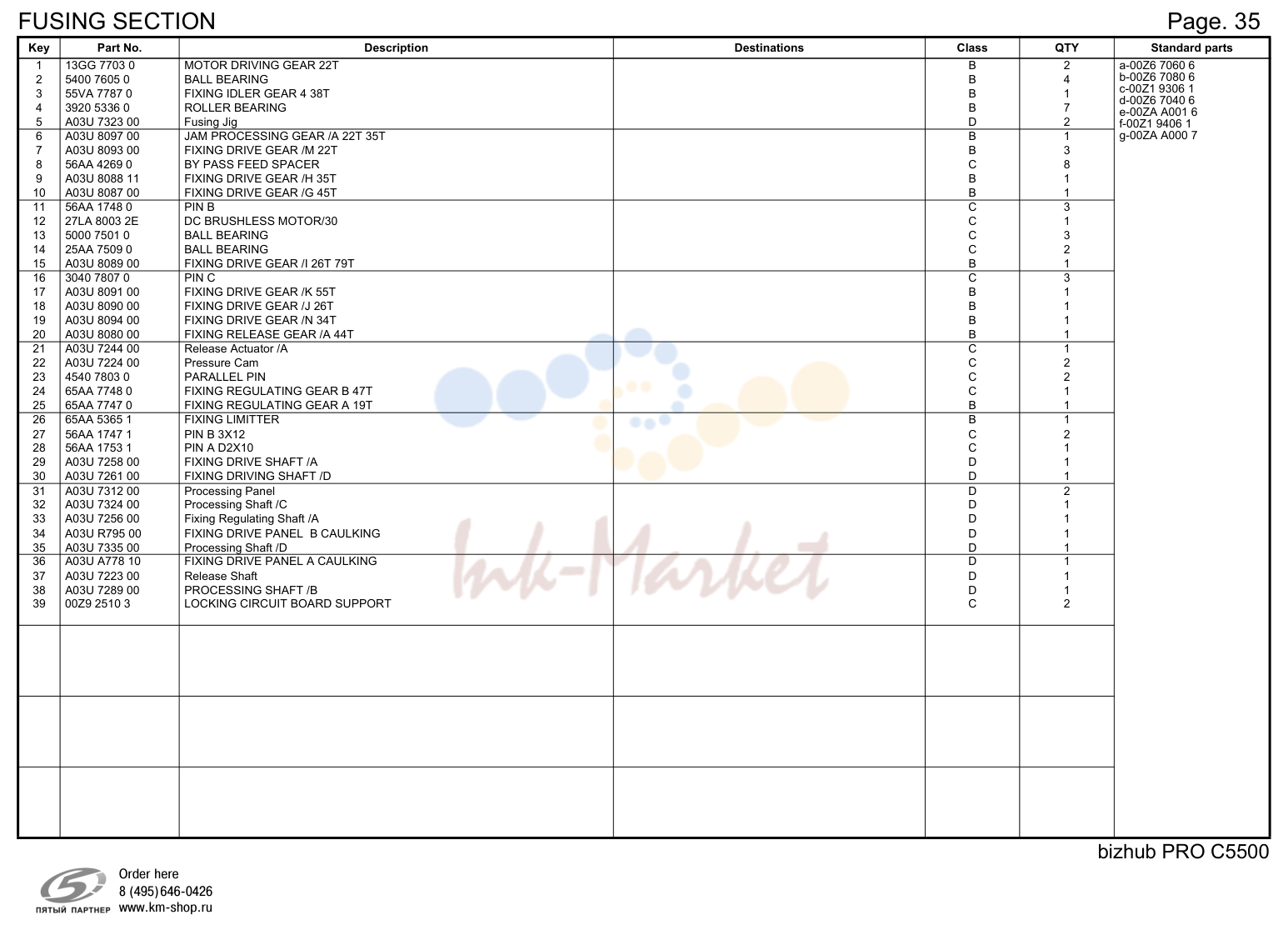

• Печь (закрепление) секция

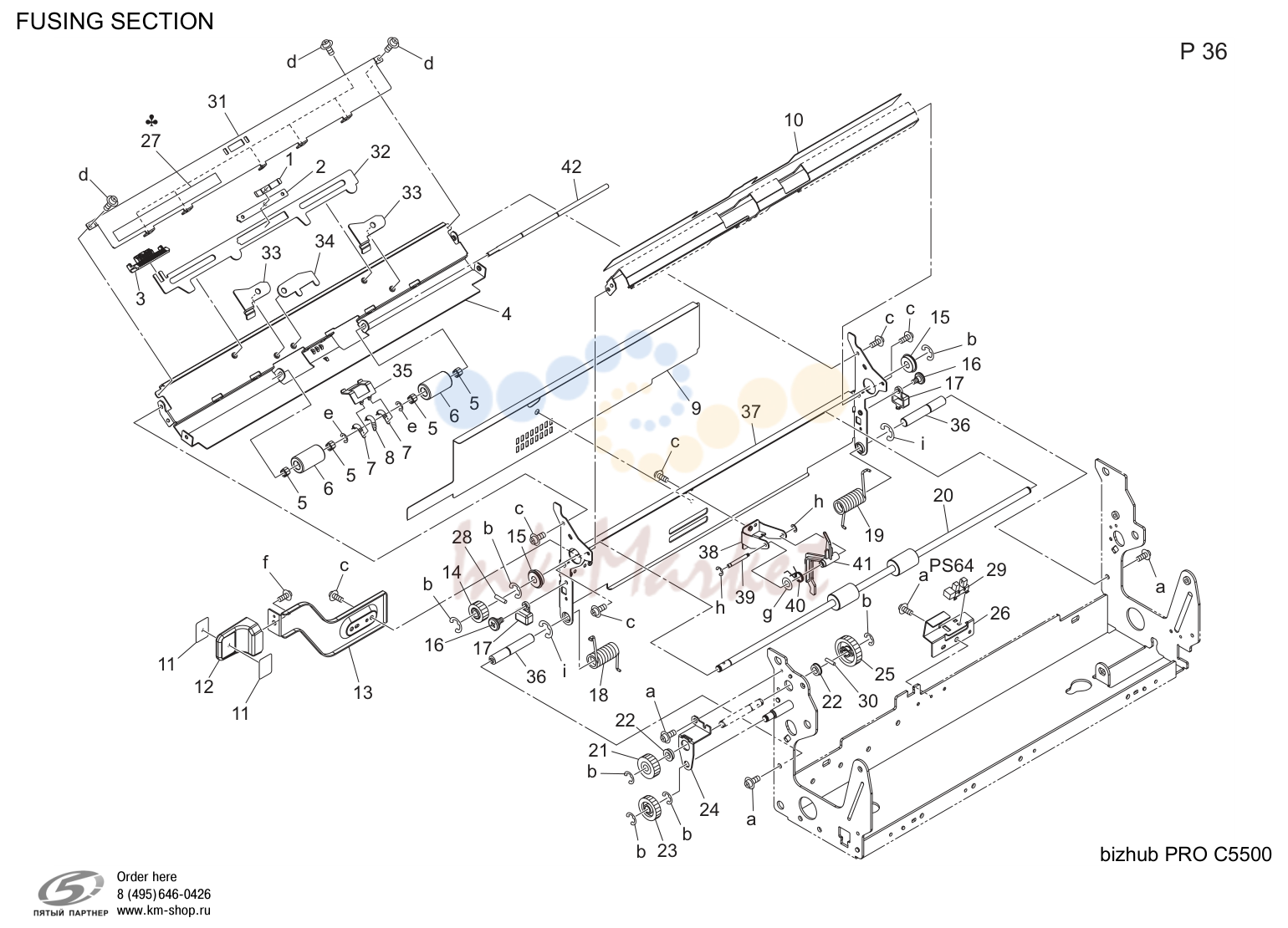

• Печь (закрепление) секция (P36)
• Печь (закрепление) секция (P37)

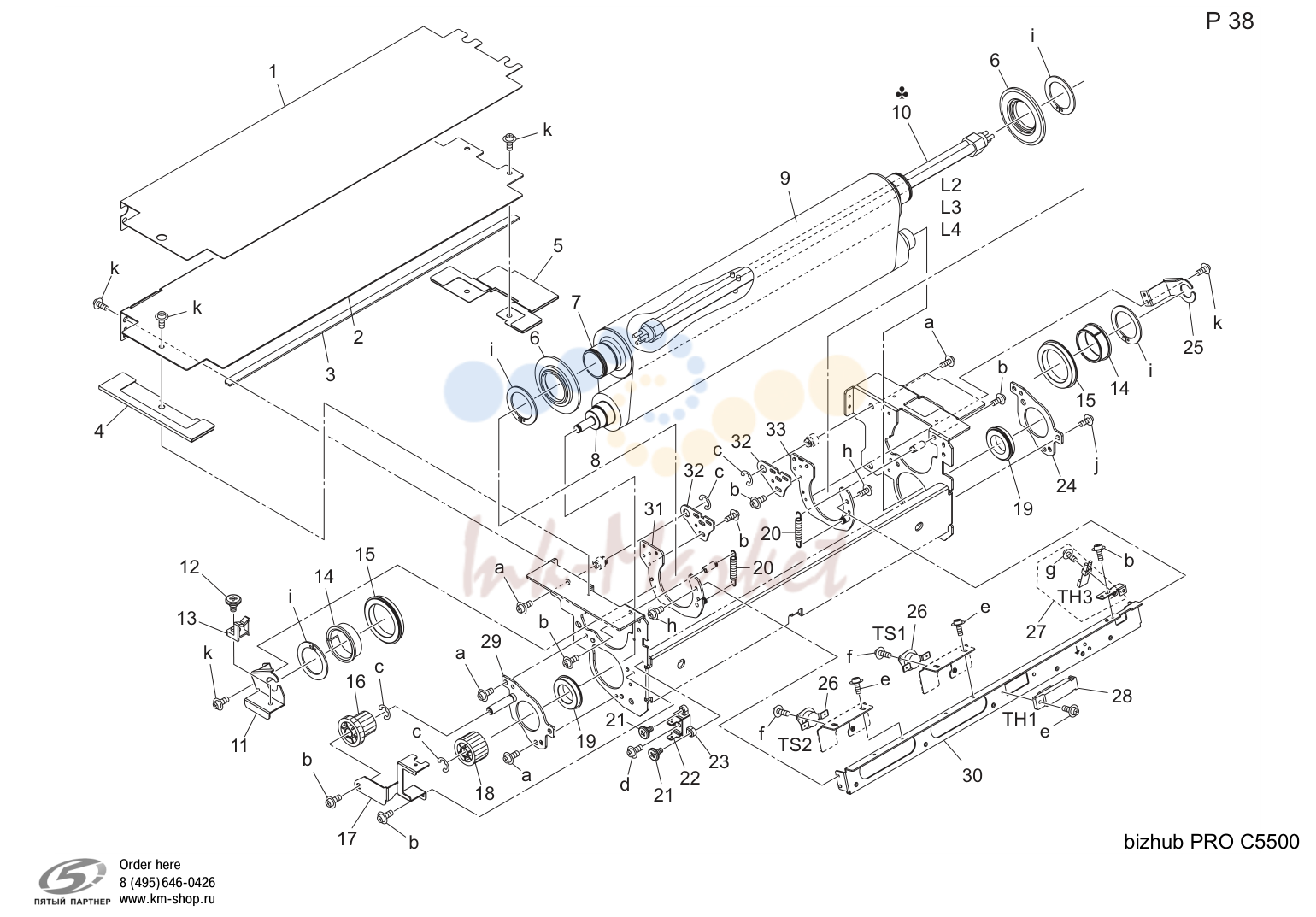

• Печь (закрепление) секция (P38)
• Process carriage секция (P39)

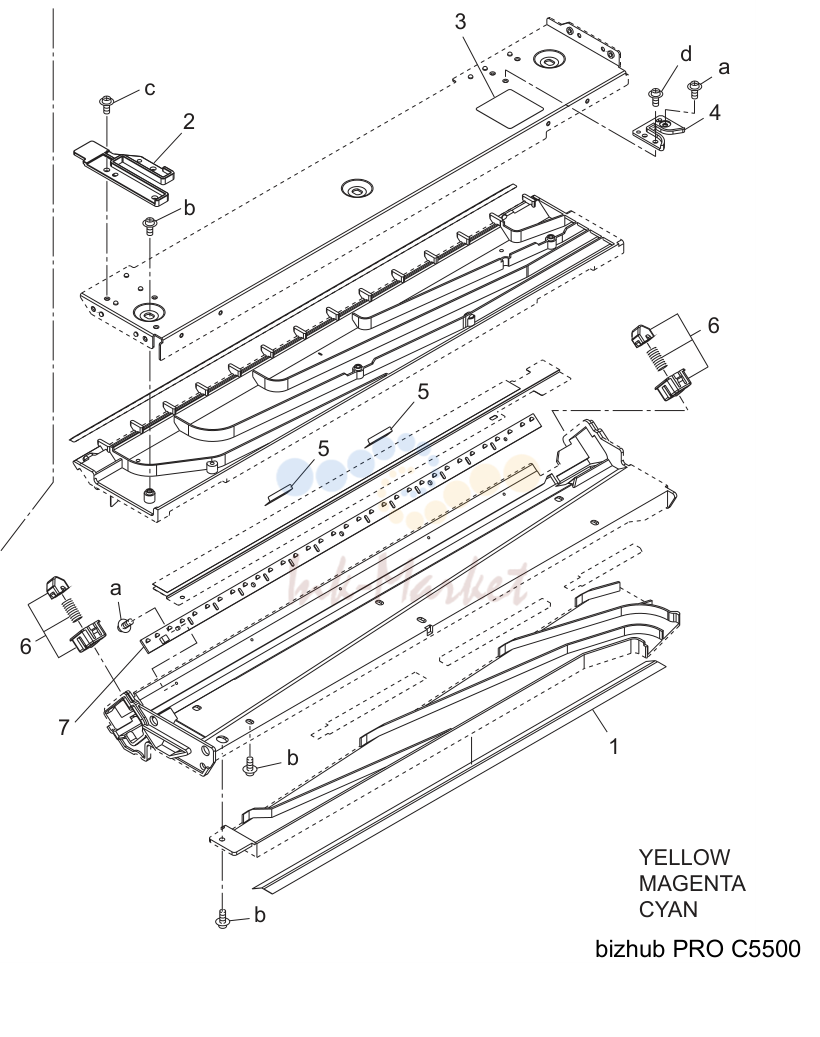

• Process carriage секция (P40)

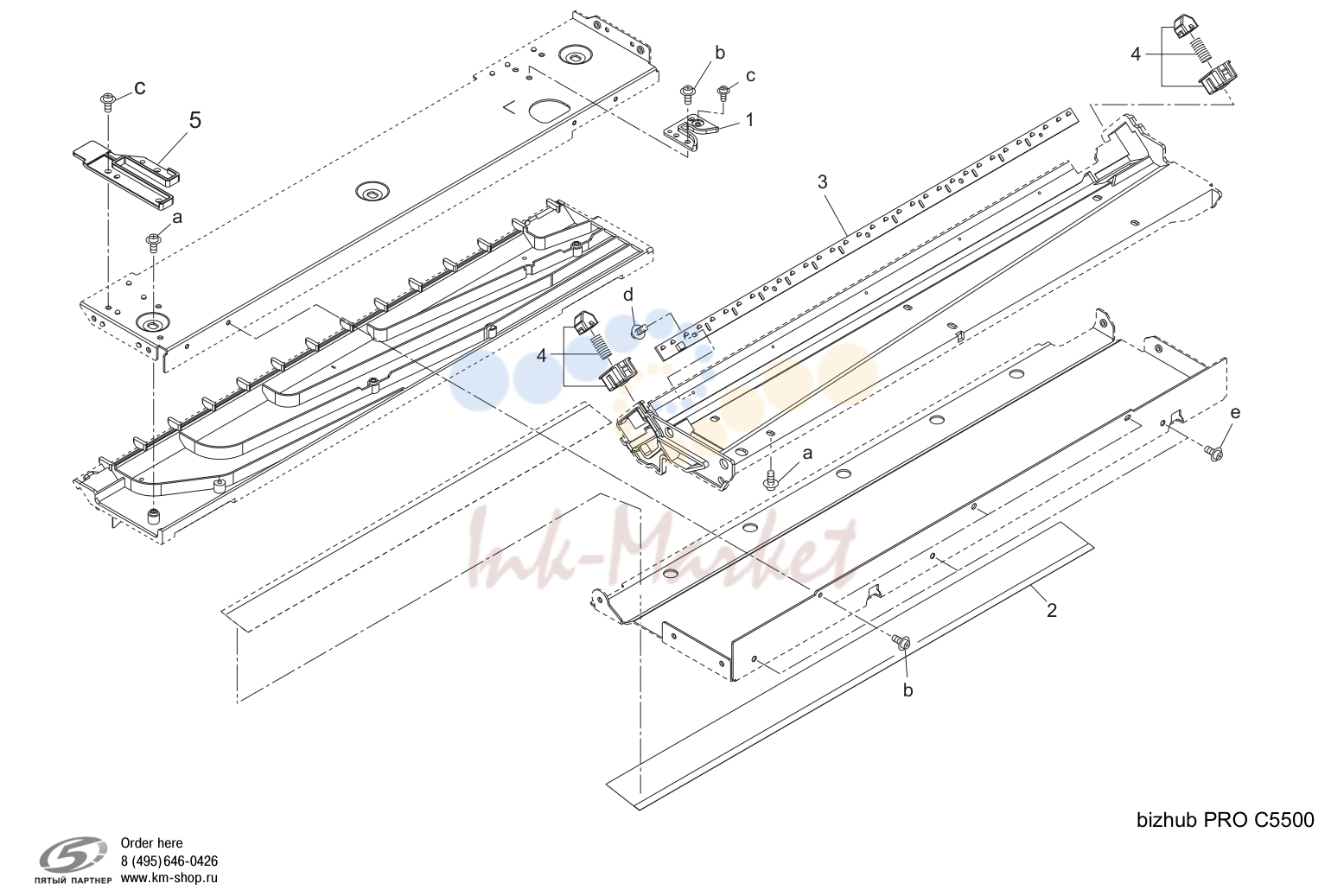

• Process carriage секция (P41)

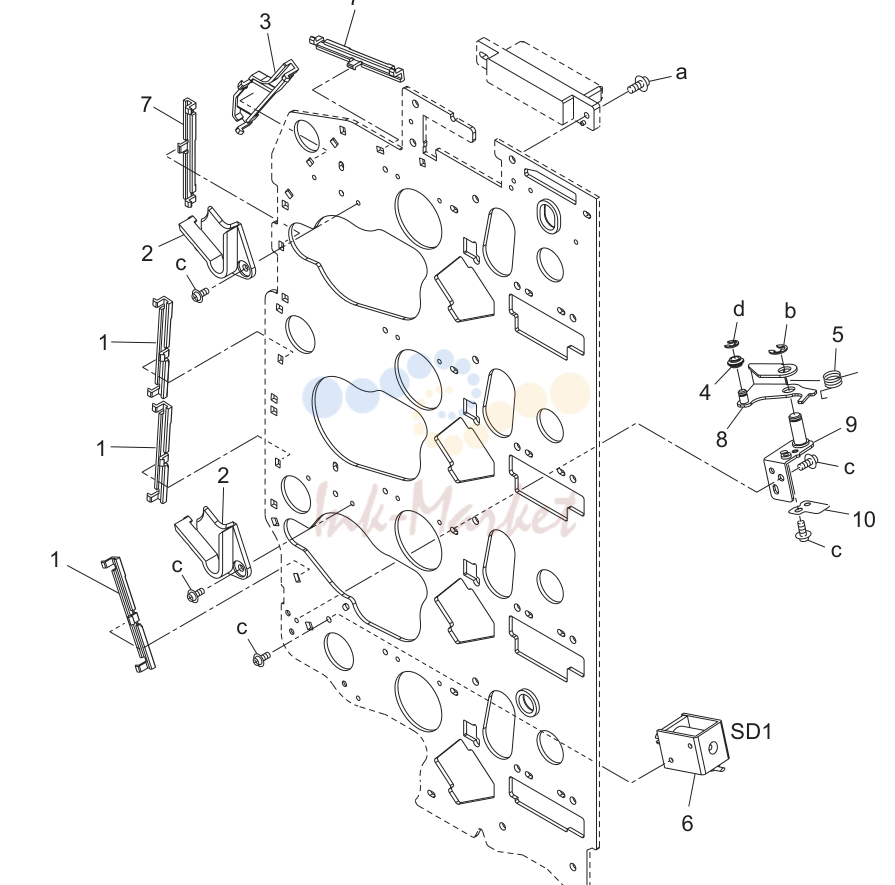

• Process carriage секция (P42)

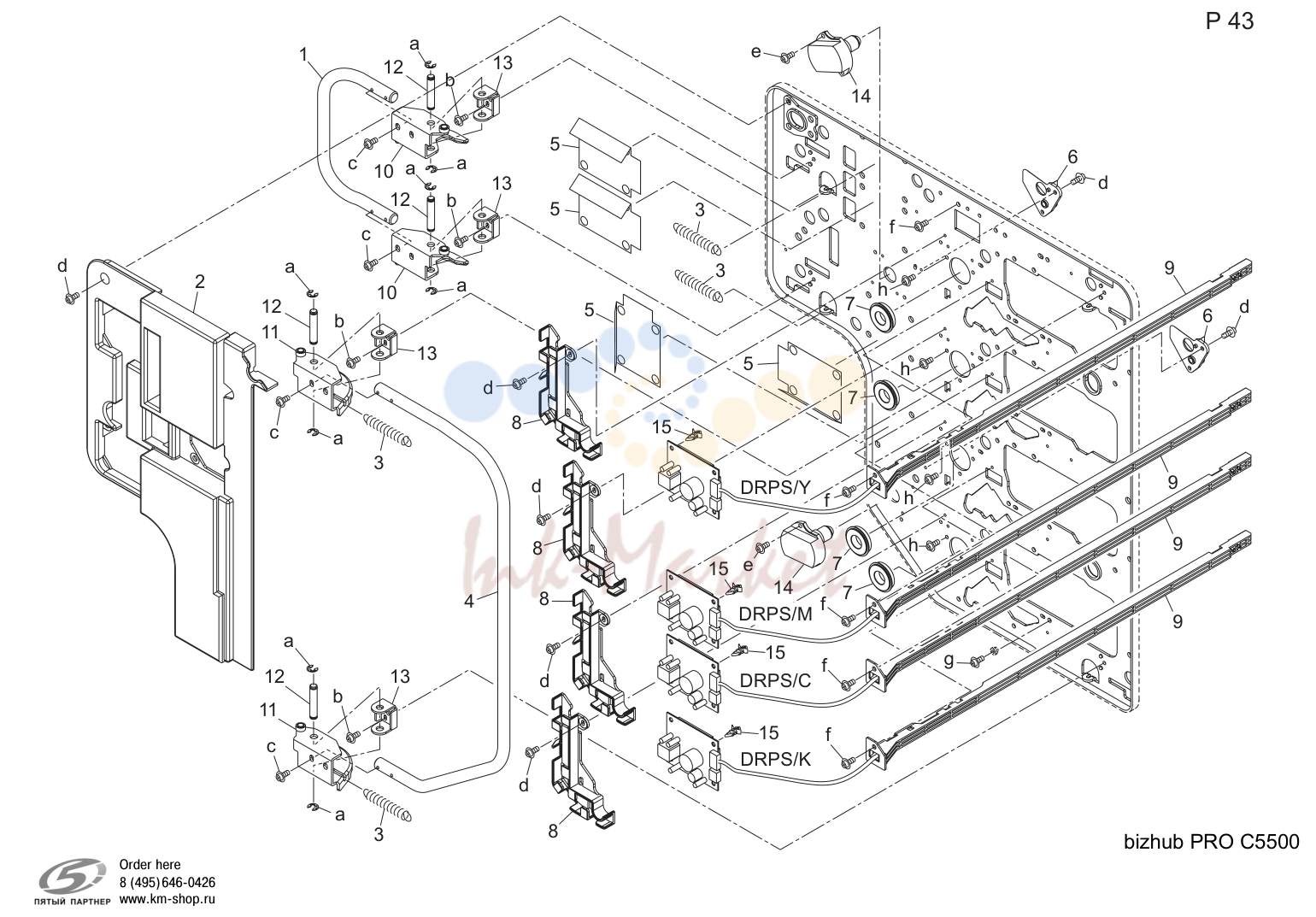

• Process carriage секция (P43)

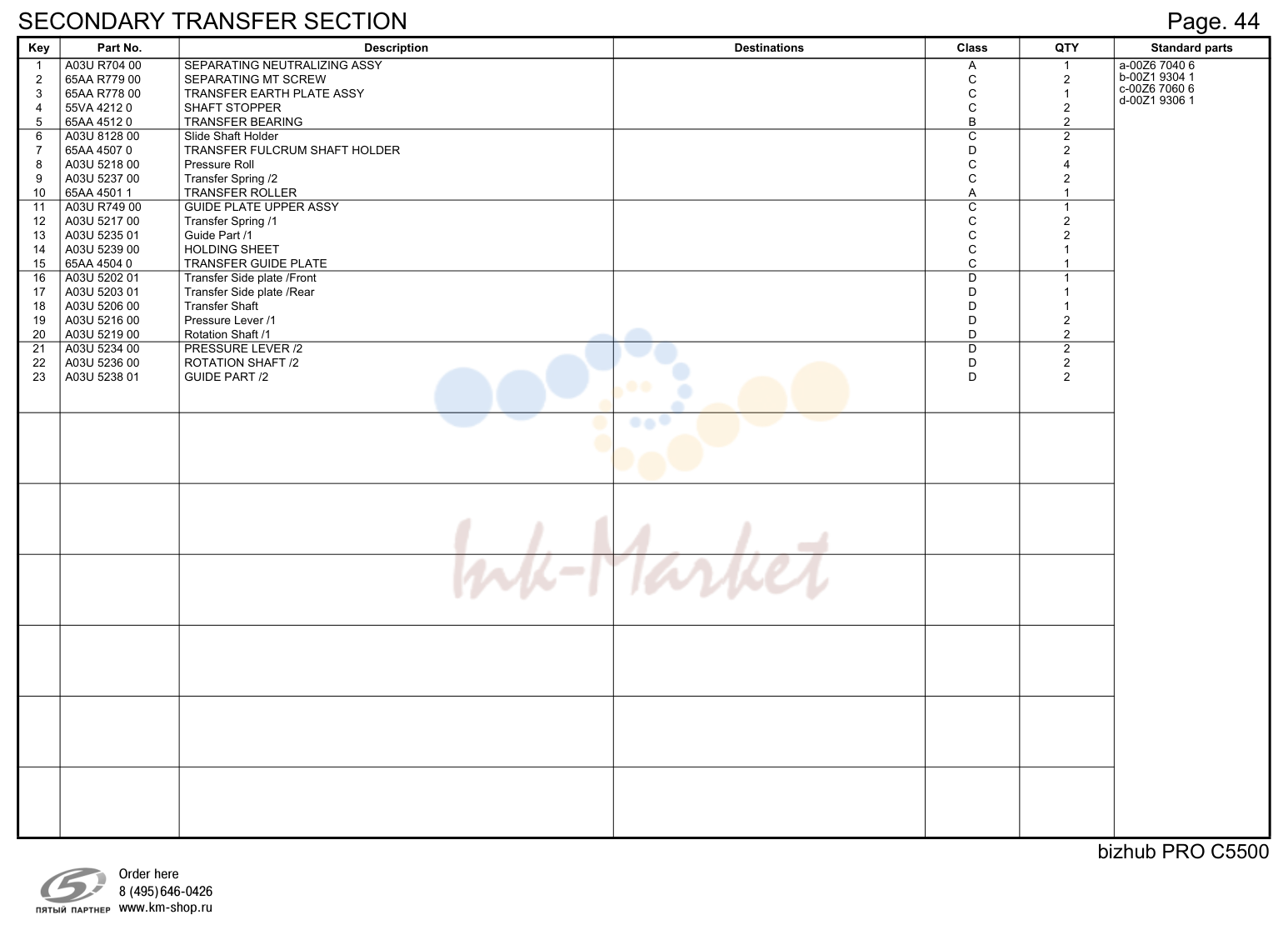

• Secondary перенос секция

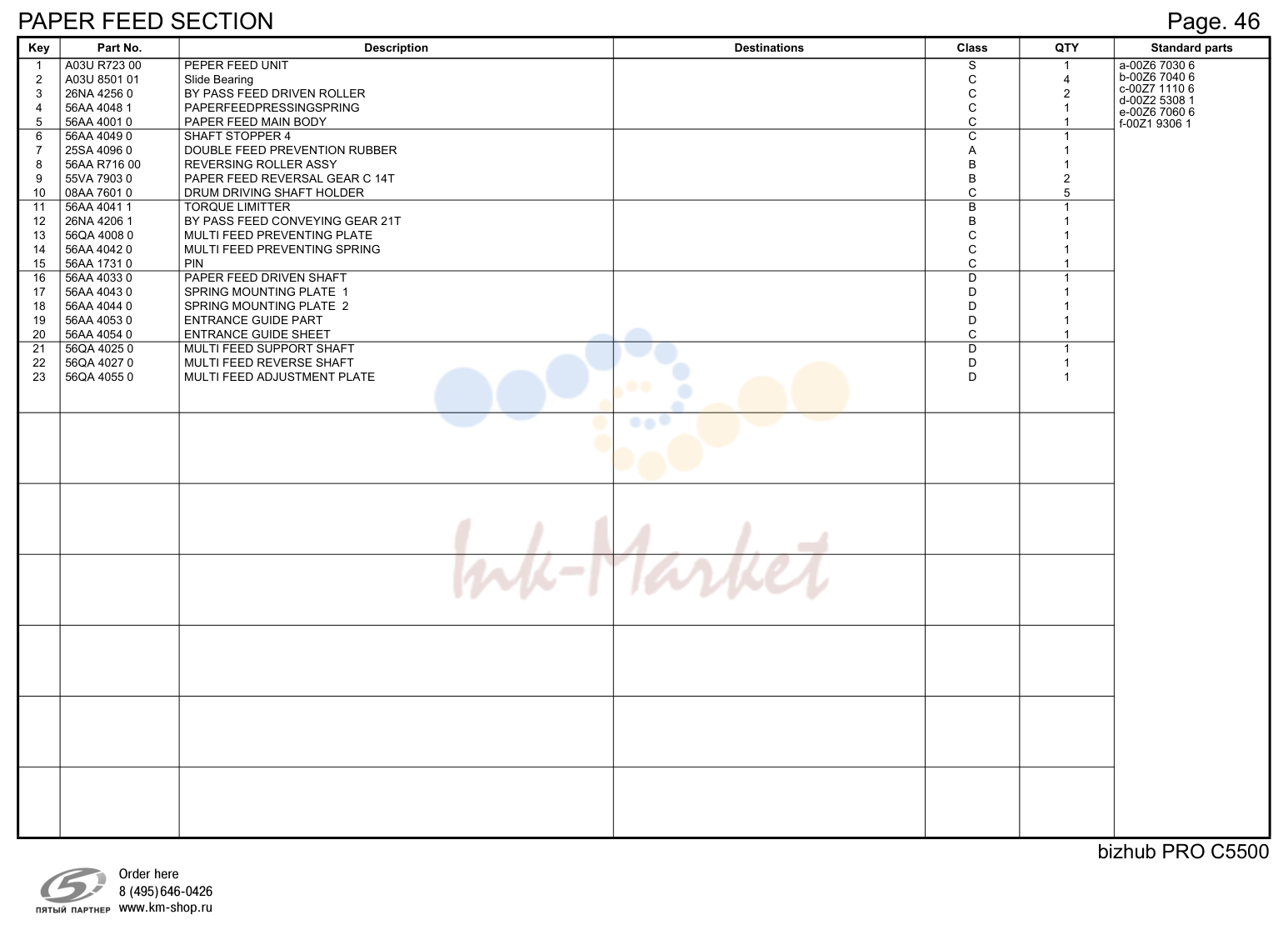

• Подача бумаги секция

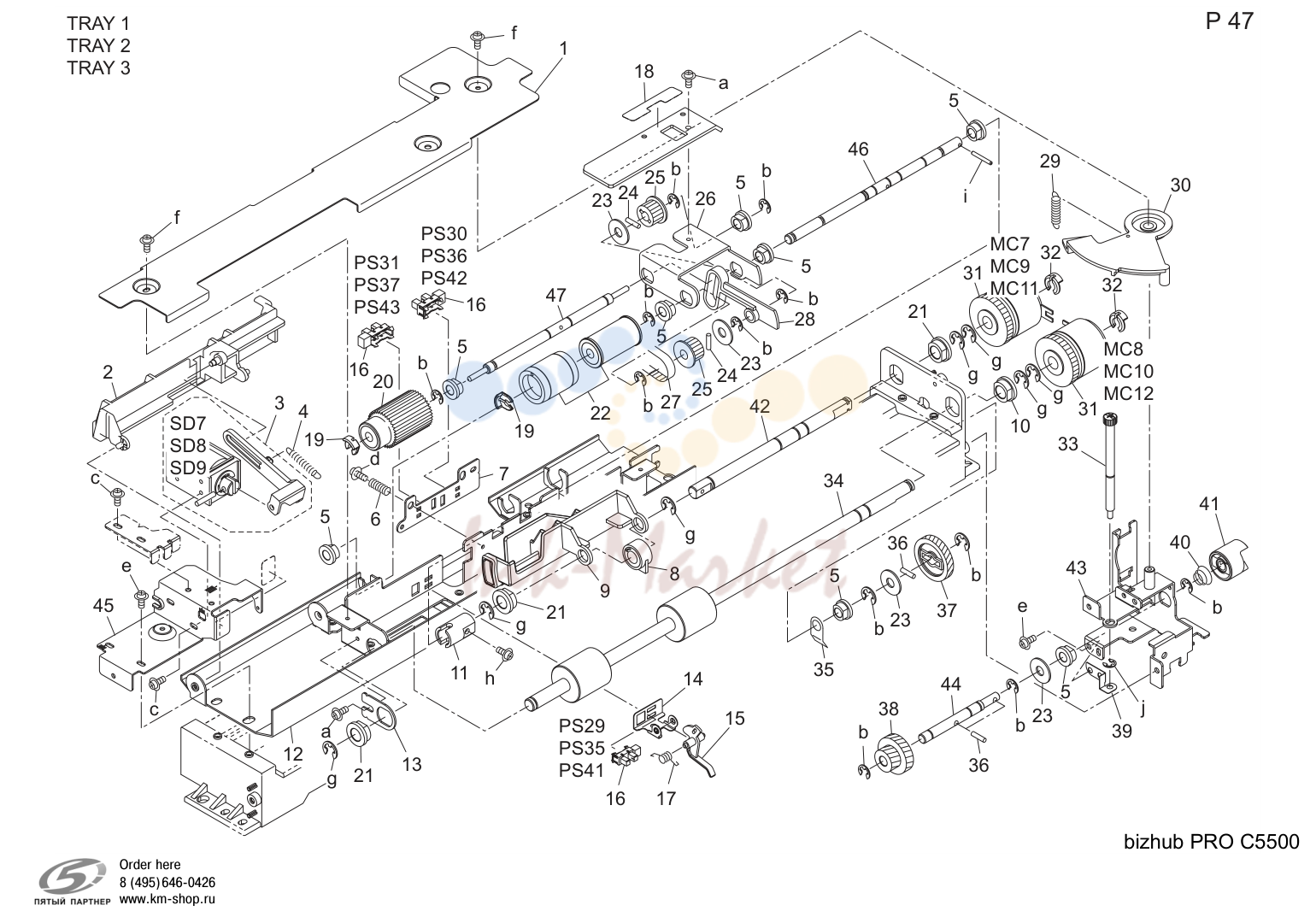

• Подача бумаги секция (P47)
• Cassette (P48)
• Cassette (P49)

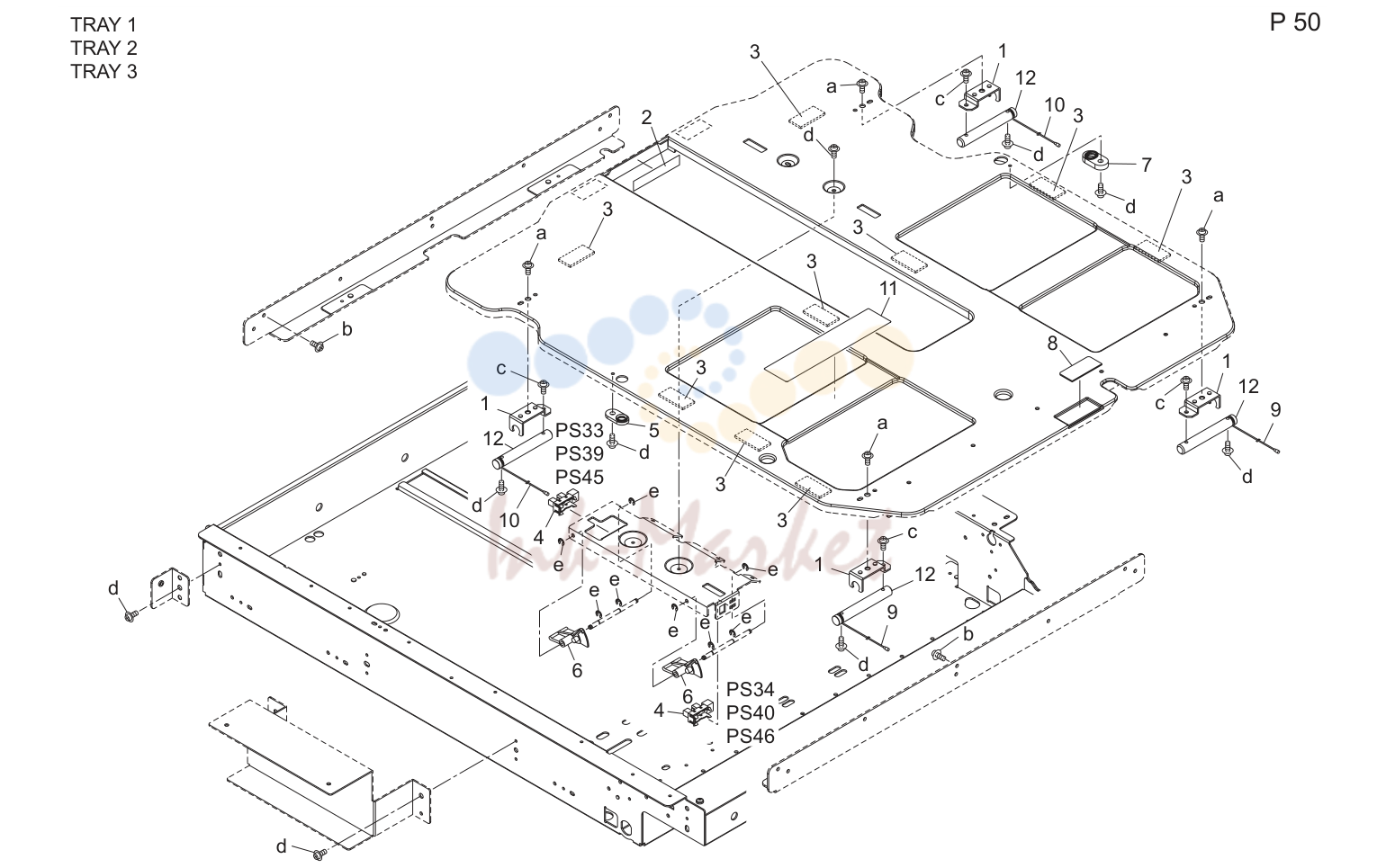

• Cassette (P50)

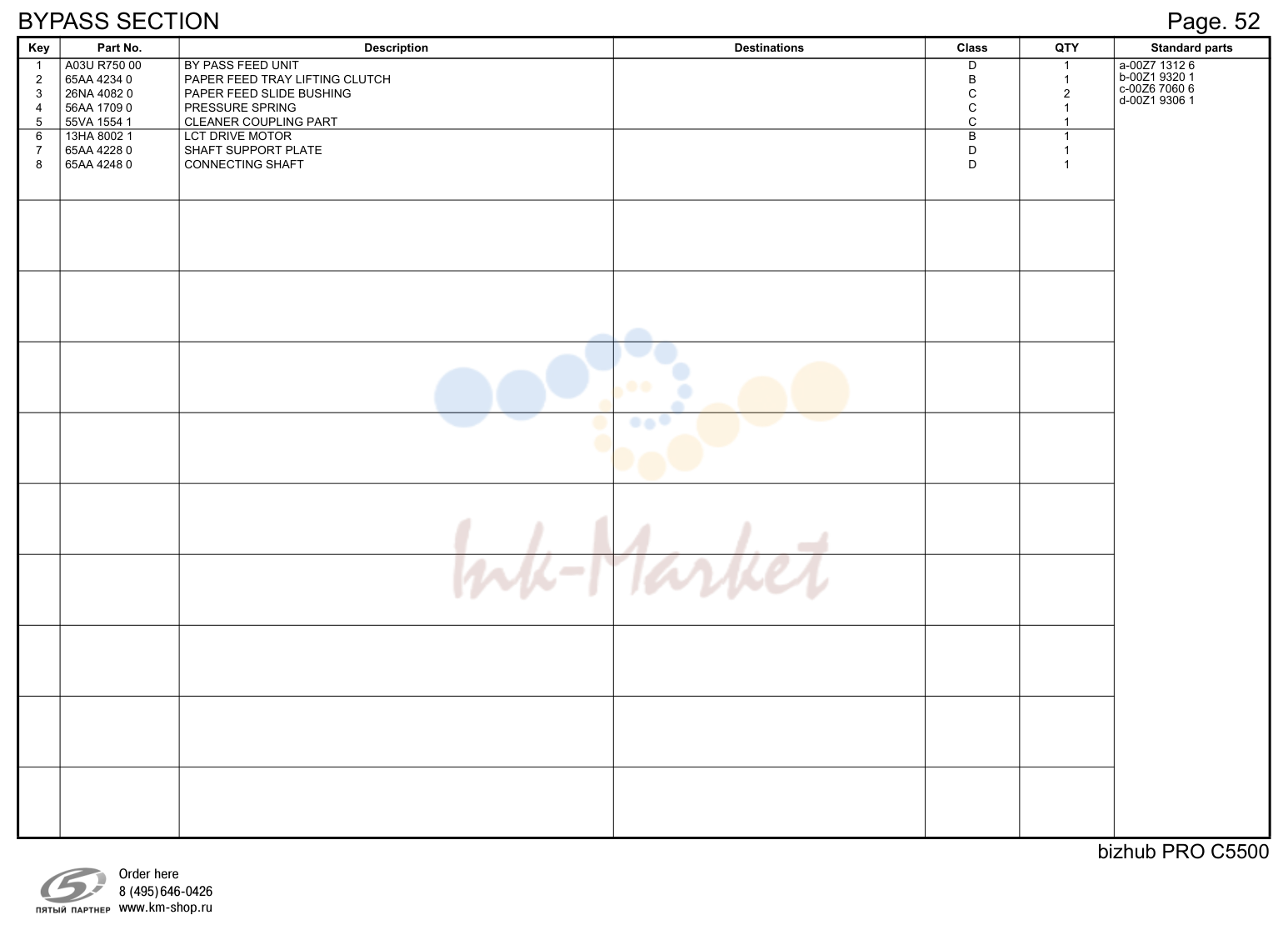

• Bypass секция

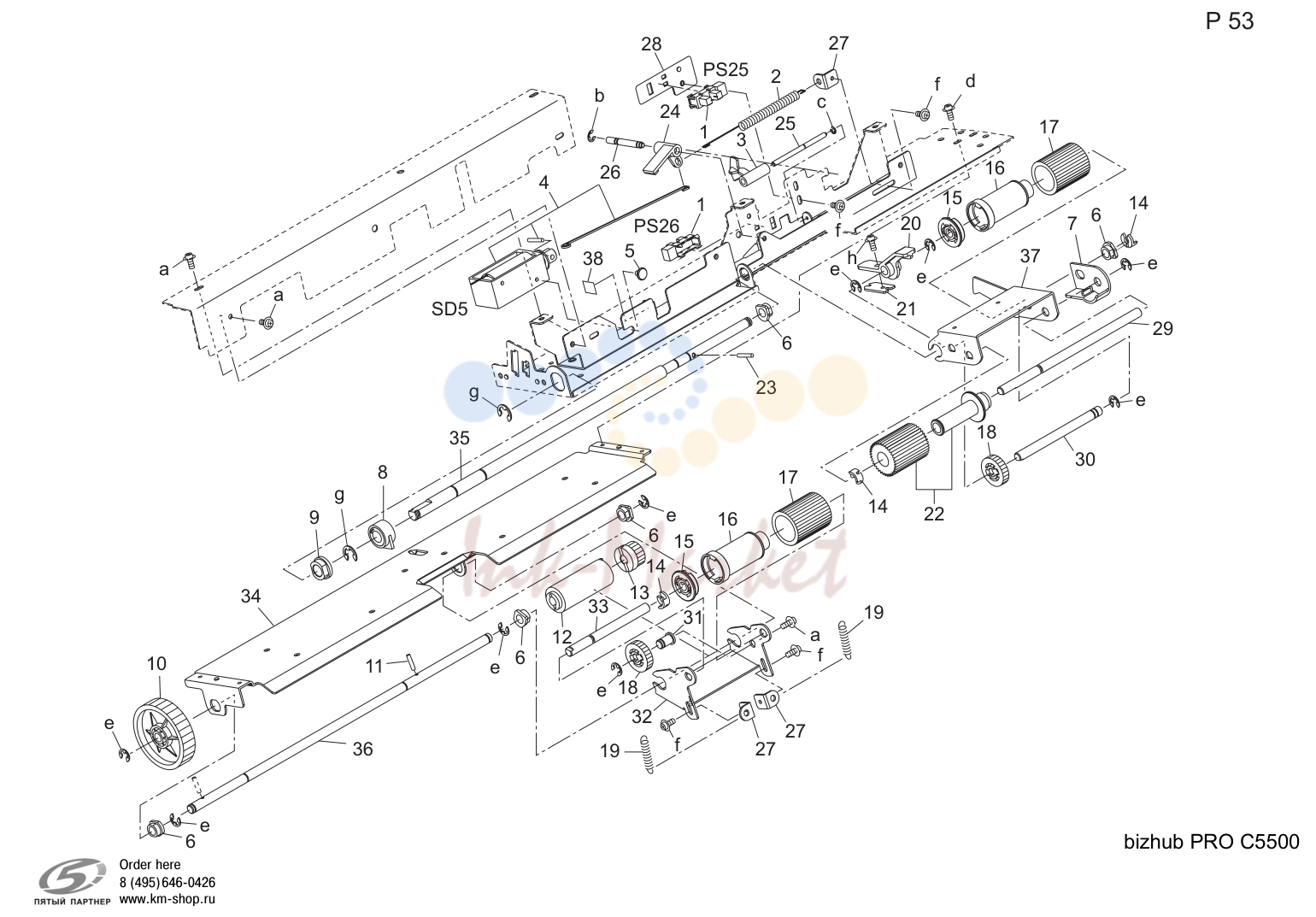

• Bypass секция (P53)
• Bypass секция (P55)
• Registration секция (P56)
• Vertical conveyance секция (P57)
• Vertical conveyance секция (P58)
• Дуплекс секция (P59)
• Дуплекс секция (P60)
• Дуплекс секция (P61)
• Дуплекс секция (P62)
• Дуплекс секция (P63)
• Дуплекс секция (P64)
• Дуплекс секция (P65)
• Дуплекс секция (P66)
• Дуплекс секция
• Дуплекс секция (P68)
• Выход бумаги секция (P69)
• Выход бумаги секция (P70)
• Выход бумаги направляющая секция (P71)
• Выход бумаги направляющая секция (P72)
• Выход бумаги направляющая секция (P73)
• Drive секция (P75)
• Drive секция (P76)
• Drive секция (P77)
• Drive секция (P78)
• Main рама (P79)
• Main рама (P80)
• Main рама (P81)
• Main рама (P82)
• Main рама (P83)
• Electrical components (P84)
• Electrical components (P85)
• Electrical components (P86)
• Wiring (P87)
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring (P94)
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring
• Wiring accessories and jigs (P108)
• Accessory детали

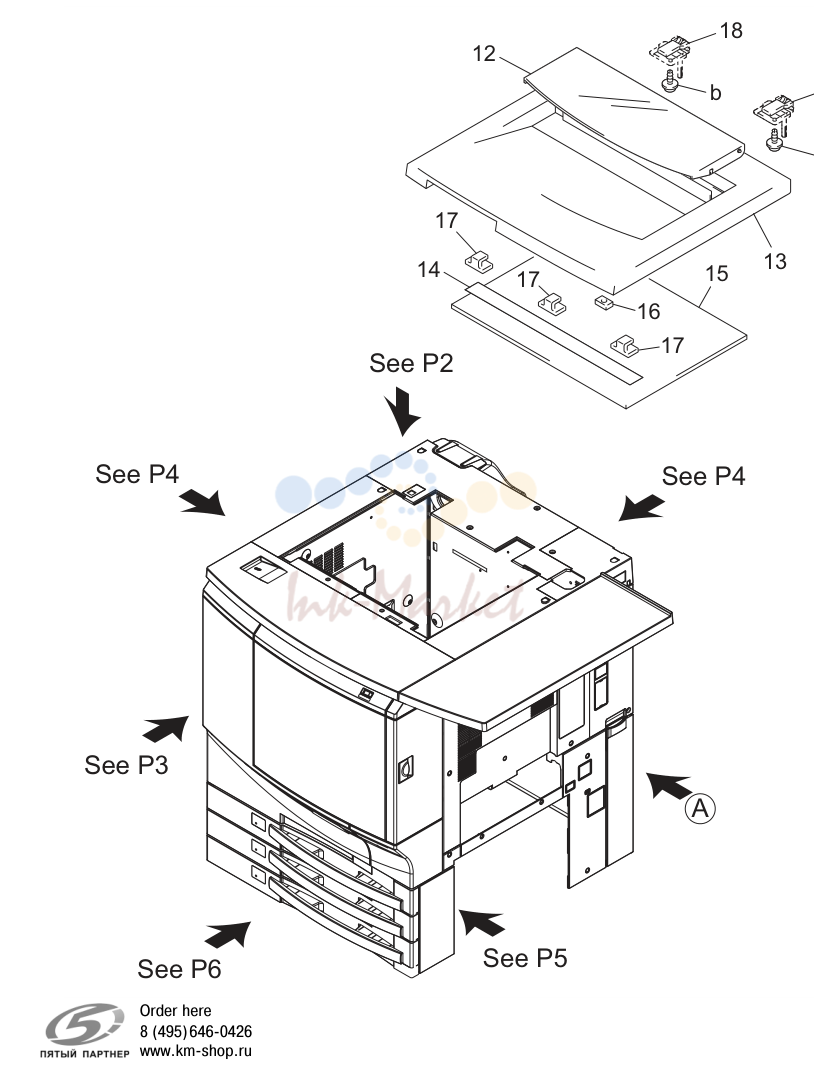

Внешние детали (P1)

№	Артикул	Альт. артикул	Описание
1	A03U R727 00 запросить цену →		Side крышка 1 в сборе
2	A03U 1662 00 запросить цену →		Lct entrance крышка
3	A03U 1628 02 запросить цену →		Ozone крышка /2
4	A03U 1627 03 запросить цену →		Ozone крышка /1
5	A03U 1625 00 запросить цену →		Крышка /a
6	A03U R728 00 запросить цену →		Side крышка 2 в сборе
7	A03U 1626 00 запросить цену →		Protection крышка /right
9	A03U R729 00 запросить цену →		Side крышка 3 в сборе
10	A03U 1610 00 запросить цену →		Collection door
11	A03U 9459 00 запросить цену →		Направляющая label /3
12	4581 1603 01 запросить цену →		Держатель
13	A042 1801 01 запросить цену →		Original крышка
14	1139 1706 01 запросить цену →		Уплотнитель
15	1139 1704 14 запросить цену →		Pad
16	9326 2820 11 запросить цену →		Magnet
17	1139 1703 02 запросить цену →		Slider
18	1171 1127 03 запросить цену →		Hinge

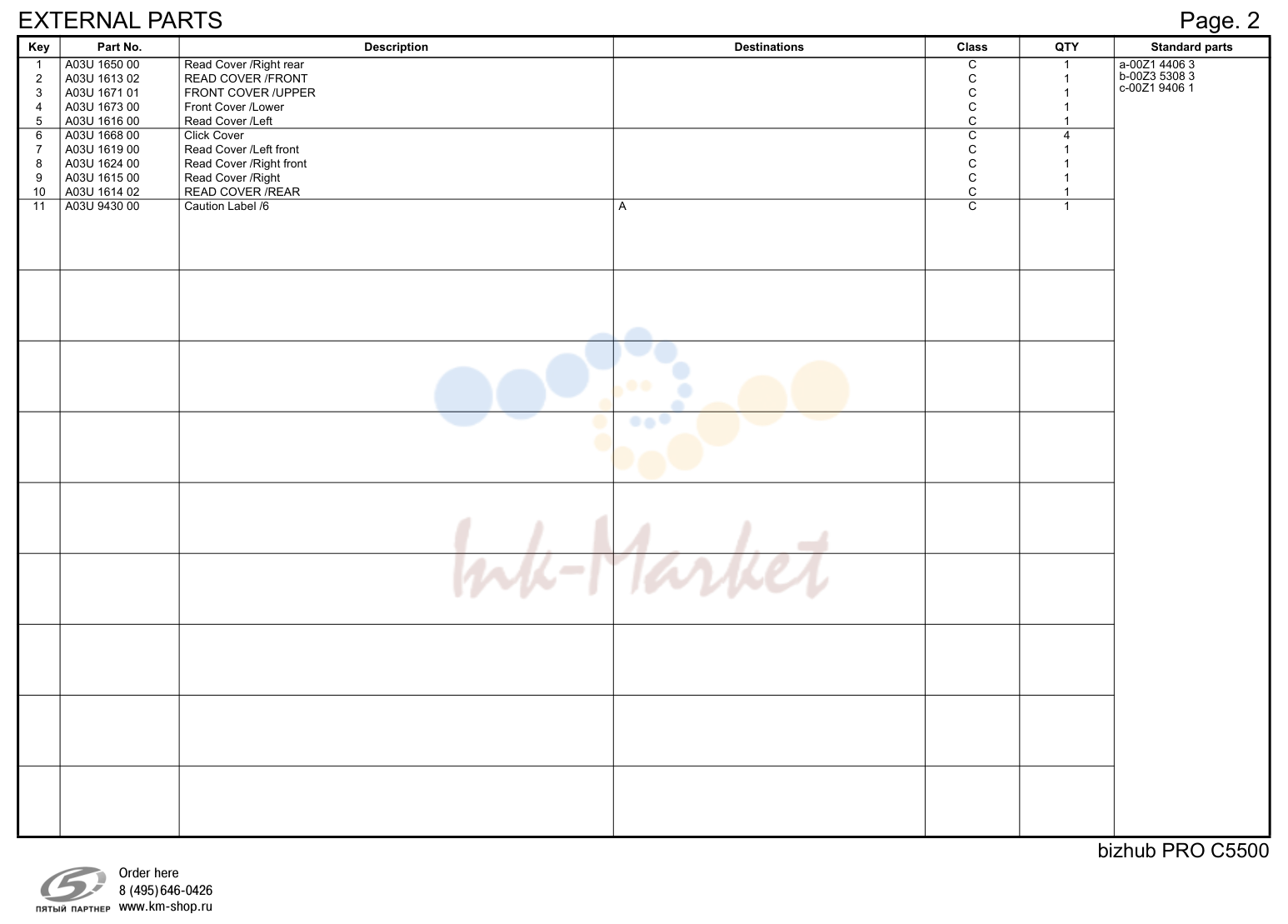

Внешние детали

№	Артикул	Альт. артикул	Описание
1	A03U 1650 00 запросить цену →		Read крышка /right rear
2	A03U 1613 02 запросить цену →		Read крышка /front
3	A03U 1671 01 запросить цену →		Передняя крышка /upper
4	A03U 1673 00 запросить цену →		Передняя крышка /lower
5	A03U 1616 00 запросить цену →		Read крышка /left
6	A03U 1668 00 запросить цену →		Click крышка
7	A03U 1619 00 запросить цену →		Read крышка /left front
8	A03U 1624 00 запросить цену →		Read крышка /right front
9	A03U 1615 00 запросить цену →		Read крышка /right
10	A03U 1614 02 запросить цену →		Read крышка /rear
11	A03U 9430 00 запросить цену →		Caution label /6

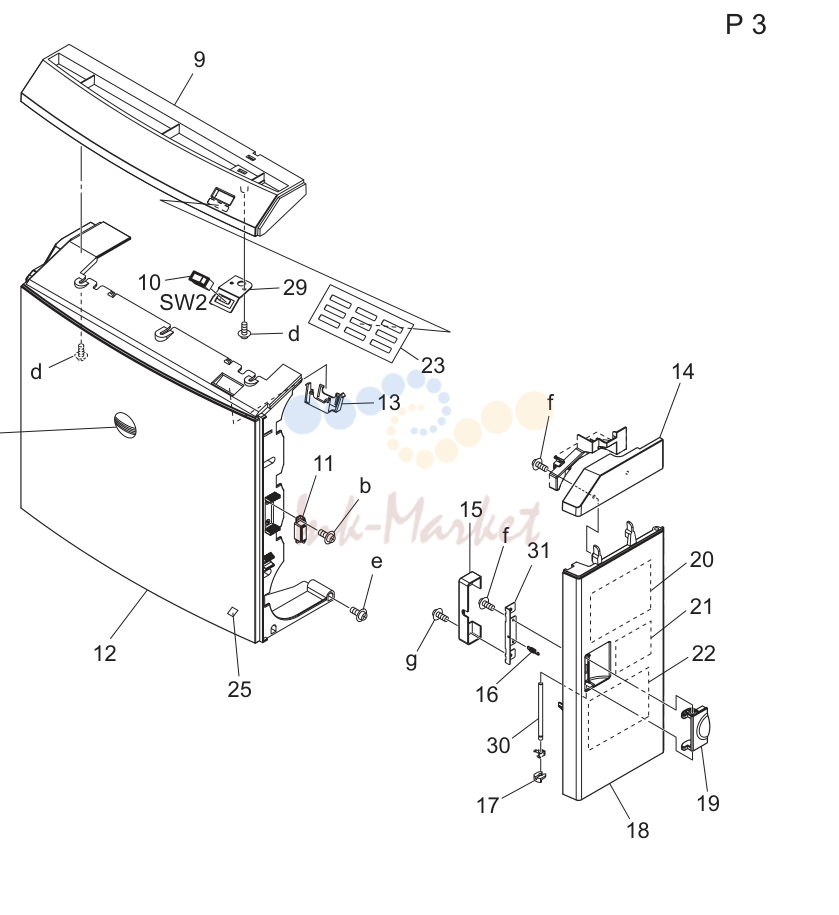

Внешние детали (P3)

№	Артикул	Альт. артикул	Описание
1	A03U 1606 01 запросить цену →		Передняя крышка /left
3	A03U 1658 01 запросить цену →		Front door auxiliary крышка
4	A03U 1699 00 запросить цену →		Lock пластина
6	A03U 1695 00 запросить цену →		Fixing cooling pad
7	A03U 1696 00 запросить цену →		Adu cooling pad
8	A03U 1694 01 запросить цену →		Front door cooling воздуховод
9	A03U 1654 01 запросить цену →		Передняя крышка /2
10	A03U R738 00 запросить цену →		Выключатель s в сборе
12	A0E7 1604 00 запросить цену →		Передняя крышка /right
13	A03U 1698 00 запросить цену →		Protection крышка
14	A03U 1655 02 запросить цену →		Тонер supply крышка /2
18	A03U 1605 02 запросить цену →		Тонер supply крышка
19	A03U 1660 00 запросить цену →		Тонер supply handle
20	A03U 9449 00 запросить цену →		Тонер supply label /1
21	A03U 9450 00 запросить цену →		Тонер supply label /2
22	A03U 9451 00 запросить цену →		Тонер supply label /3
23	A03U 9463 01 запросить цену →		Input label
24	A03U 1685 00 запросить цену →		Indicating пластина
25	A03U 9422 01 запросить цену →		Indicating label /right
26	A03U R777 00 запросить цену →		Mainbody hinge 2caulking
27	A03U 1620 01 запросить цену →		Основной блок крышка hinge /1
28	A03U 1686 00 запросить цену →		Cassette protection sheet
29	A03U 1693 00 запросить цену →		Power supply пластина

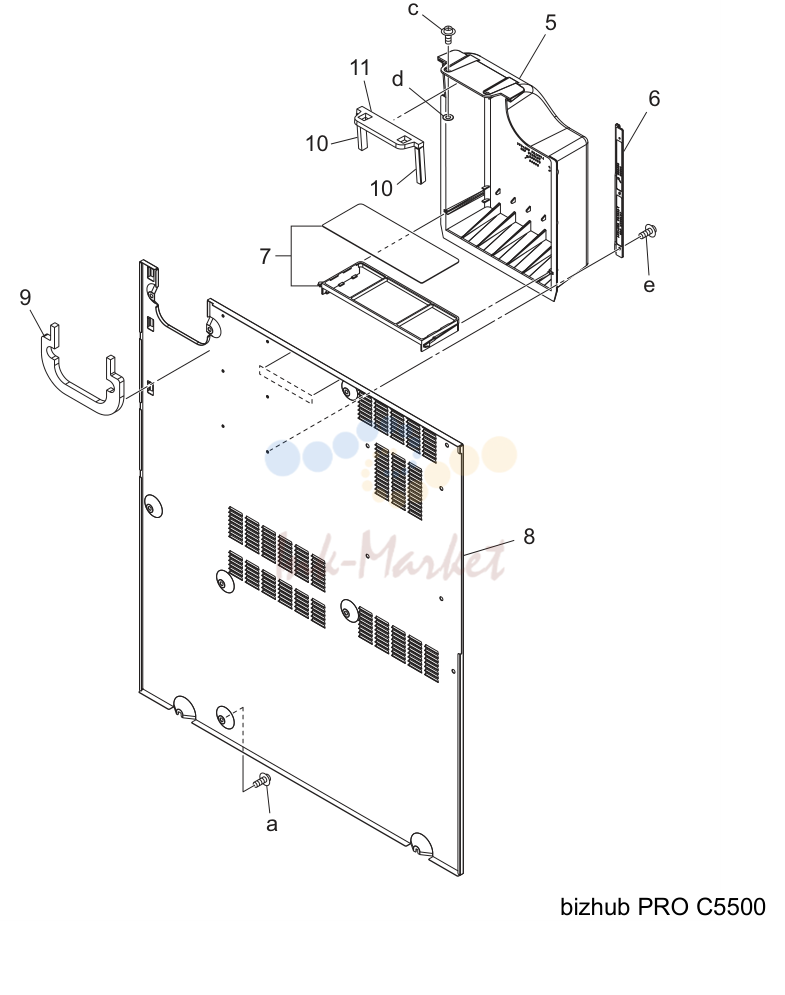

Внешние детали (P4)

№	Артикул	Альт. артикул	Описание
1	A03U 1623 01 запросить цену →		Выход бумаги крышка /2
3	A03U 1622 00 запросить цену →		Выход бумаги крышка /left
4	A03U 1625 00 запросить цену →		Крышка /a
5	A03U 1645 00 запросить цену →		Задняя крышка /2
6	A03U 1684 00 запросить цену →		Воздуховод креплениеing stay
8	A03U 1607 00 запросить цену →		Задняя крышка

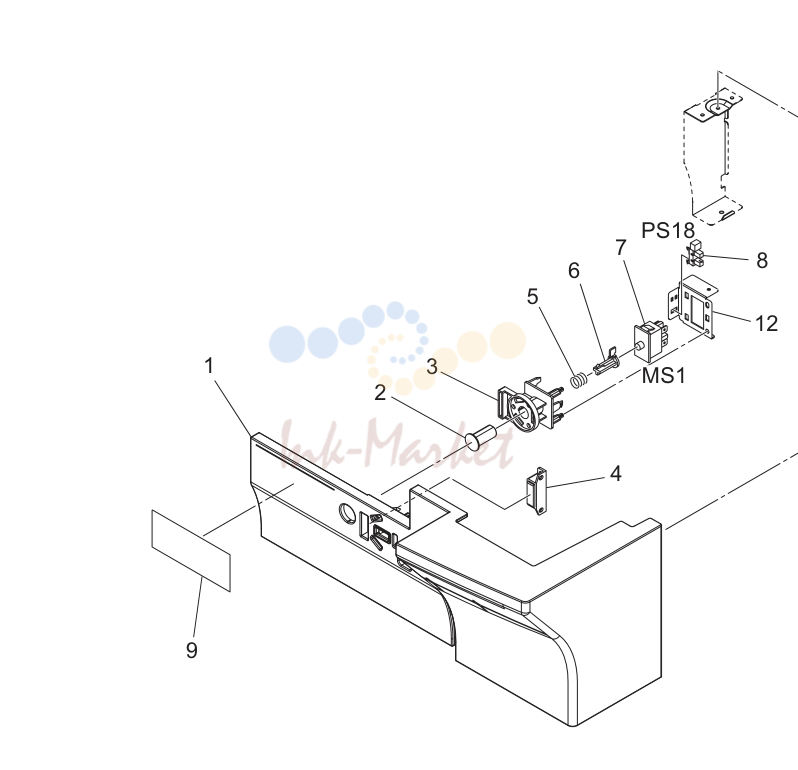

Внешние детали (P5)

№	Артикул	Альт. артикул	Описание
1	A03U 1601 00 запросить цену →		Adu крышка /right
9	A03U 9442 00 запросить цену →		Processing label /1
10	A03U 9443 00 запросить цену →		Processing label /2
11	A03U 1630 00 запросить цену →		Подача бумаги крышка /right

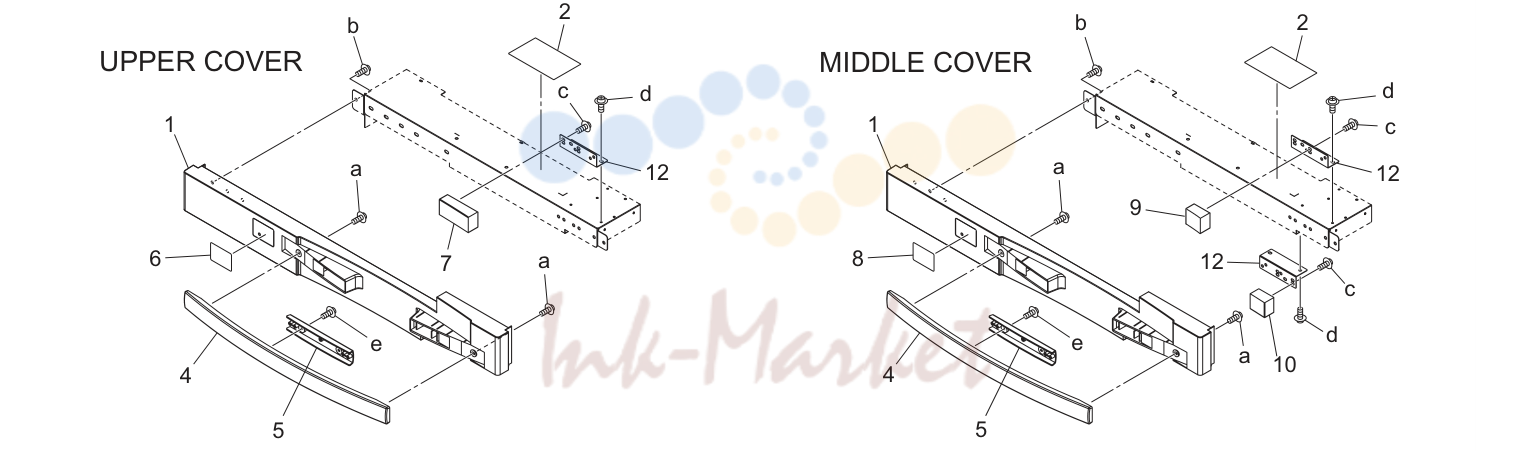

Внешние детали (P6)

№	Артикул	Альт. артикул	Описание
1	A03U 1740 00 запросить цену →		Подача бумаги крышка
2	A03U 9444 00 запросить цену →		Operation label /2
3	A03U 9456 01 запросить цену →		Indicating label /3
4	A03U 1798 01 запросить цену →		Подача бумаги handle
5	A03X 1702 01 запросить цену →		Подача бумаги handle /2
6	A03U 9454 01 запросить цену →		Indicating label /1
7	A03U 1788 00 запросить цену →		Подача бумаги крышка /b
8	A03U 9455 01 запросить цену →		Indicating label /2
9	A03U 1787 00 запросить цену →		Подача бумаги крышка /a
10	A03U 1791 00 запросить цену →		Подача бумаги крышка /c
11	A03U 1796 00 запросить цену →		Подача бумаги крышка /d
12	A03U 6206 00 запросить цену →		Креплениеing пластина

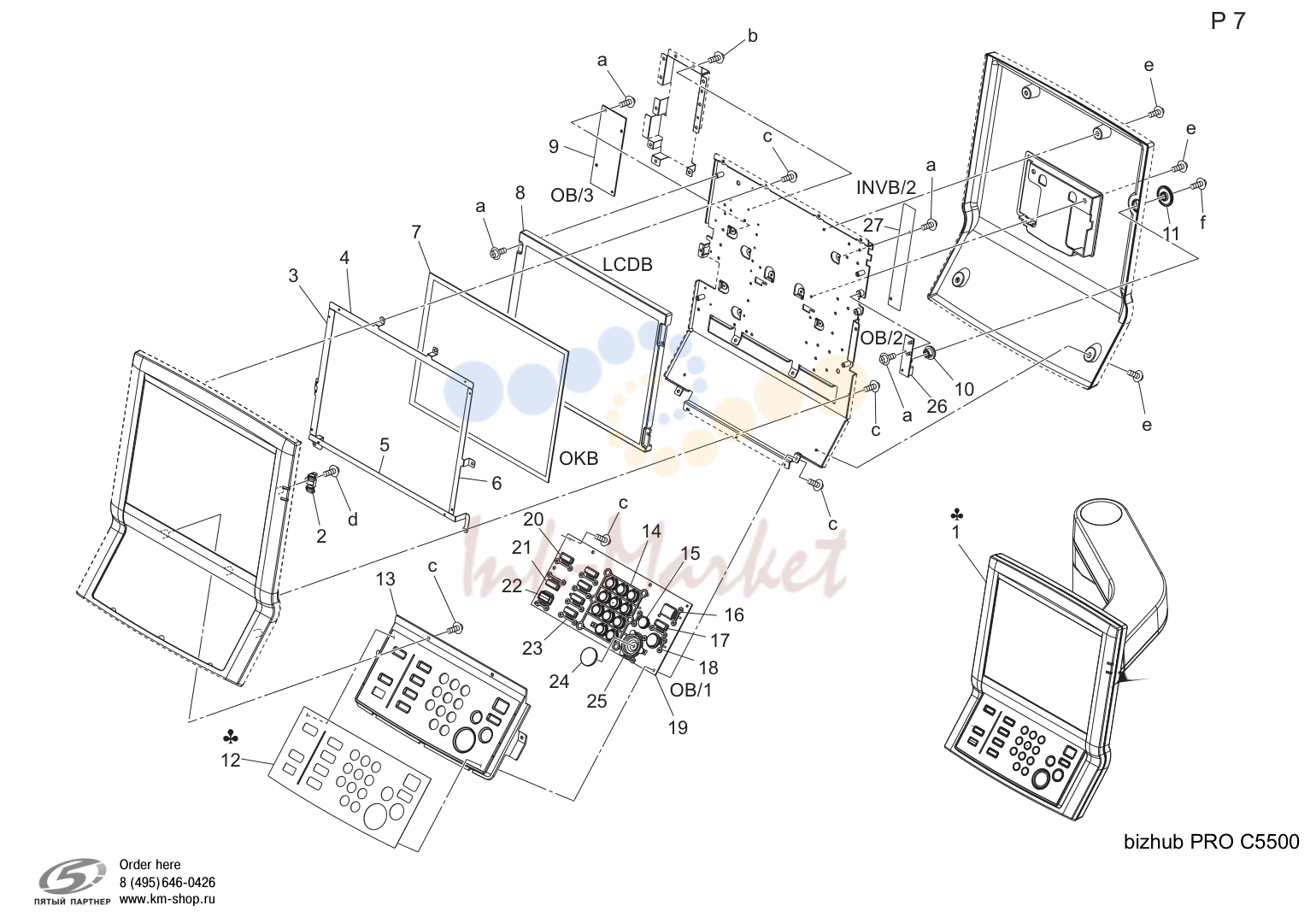

Operation секция (P7)

№	Артикул	Альт. артикул	Описание
1	A03U R708 00 запросить цену →		Operation панель в сборе
1	A03U R709 00 запросить цену →		Operation панель в сборе us
1	A03U R710 00 запросить цену →		Operation панель в сборе eu
1	A03U R762 00 запросить цену →		Operation панель в сборе taiwan
1	A03U R761 00 запросить цену →		Operation панель в сборе china
1	A03U R787 00 запросить цену →		Operation панель в сборе (ap)
2	A03U 1926 00 запросить цену →		Indicating part
3	A03U 1930 00 запросить цену →		Ground пластина /left
4	A03U 1927 00 запросить цену →		Ground пластина /upper
5	A03U 1928 00 запросить цену →		Ground пластина /lower
6	A03U 1929 00 запросить цену →		Ground пластина /right
9	A03U H110 00 запросить цену →		Operating плата в сборе
10	A03U 1946 00 запросить цену →		Connecting knob
11	A03U 1947 00 запросить цену →		Adjusting knob /a
12	A03U 1950 00 запросить цену →		Operation sheet
12	A03U 2050 00 запросить цену →		Operation sheet
12	A03U 2052 00 запросить цену →		Operation sheet
12	A03U 2051 00 запросить цену →		Operation sheet
13	A03U 1903 00 запросить цену →		Positioning крышка /s

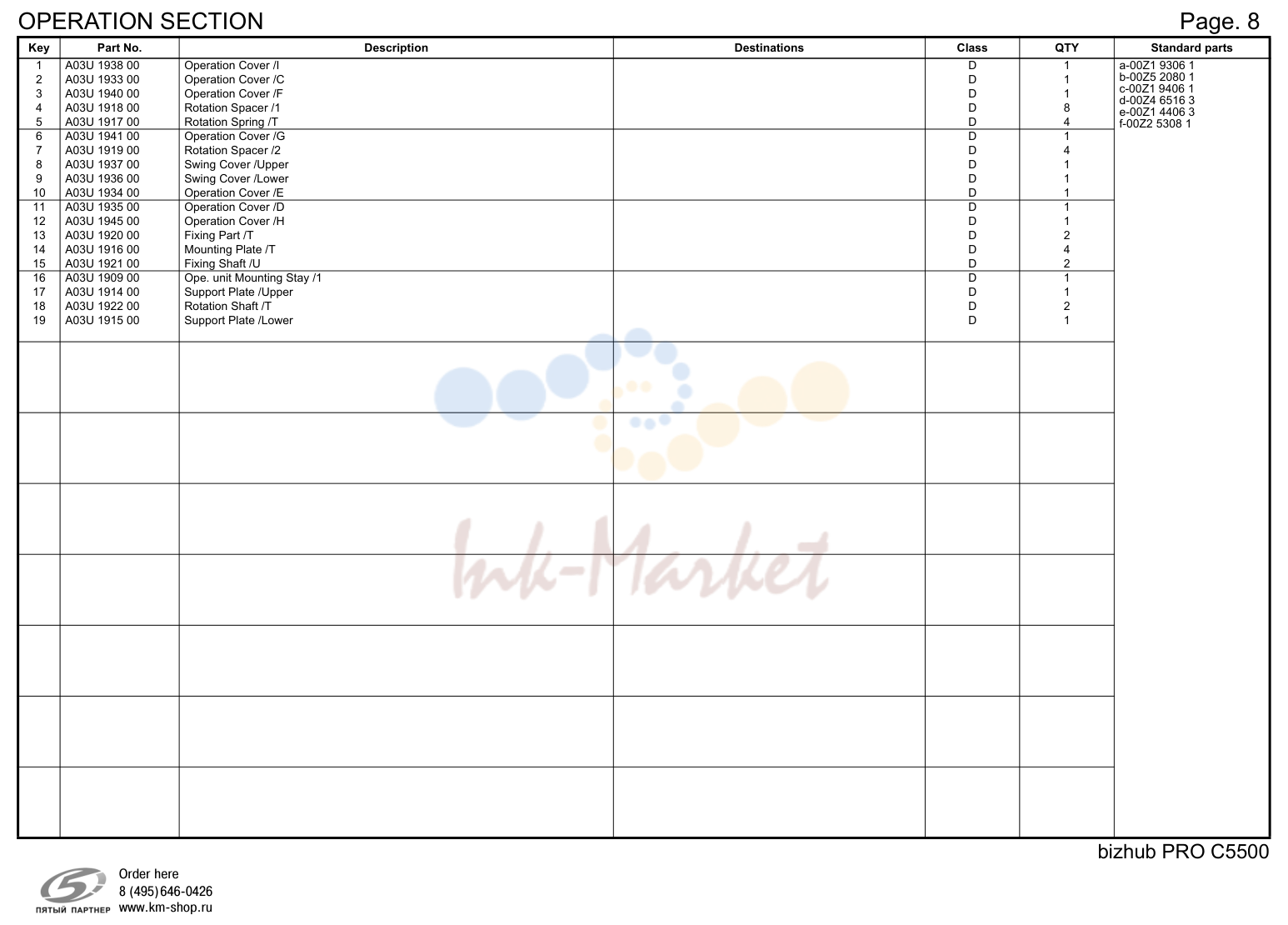

Operation секция

№	Артикул	Альт. артикул	Описание
1	A03U 1938 00 запросить цену →		Operation крышка /i
2	A03U 1933 00 запросить цену →		Operation крышка /c
3	A03U 1940 00 запросить цену →		Operation крышка /f
4	A03U 1918 00 запросить цену →		Rotation spacer /1
5	A03U 1917 00 запросить цену →		Rotation пружина /t
6	A03U 1941 00 запросить цену →		Operation крышка /g
7	A03U 1919 00 запросить цену →		Rotation spacer /2
8	A03U 1937 00 запросить цену →		Swing крышка /upper
9	A03U 1936 00 запросить цену →		Swing крышка /lower
10	A03U 1934 00 запросить цену →		Operation крышка /e
11	A03U 1935 00 запросить цену →		Operation крышка /d
12	A03U 1945 00 запросить цену →		Operation крышка /h
13	A03U 1920 00 запросить цену →		Fixing part /t
14	A03U 1916 00 запросить цену →		Креплениеing пластина /t
15	A03U 1921 00 запросить цену →		Fixing вал /u
16	A03U 1909 00 запросить цену →		Ope. узел креплениеing stay /1
17	A03U 1914 00 запросить цену →		Support пластина /upper
18	A03U 1922 00 запросить цену →		Rotation вал /t
19	A03U 1915 00 запросить цену →		Support пластина /lower

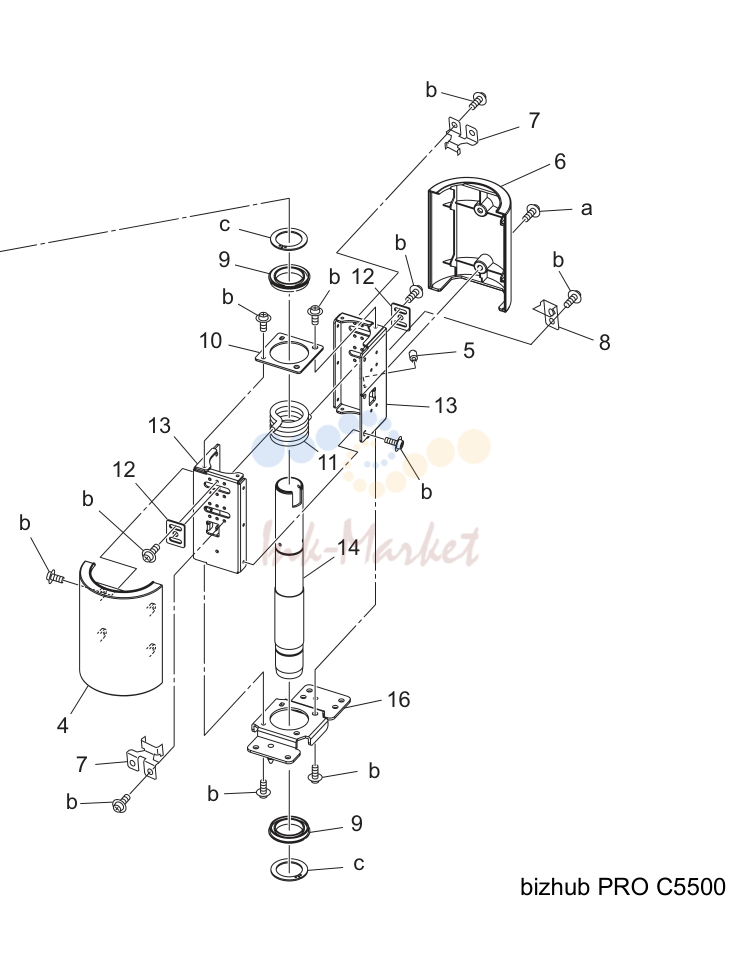

Operation секция (P9)

№	Артикул	Альт. артикул	Описание
1	A03U 1939 00 запросить цену →		Operation крышка /j
2	A03U 1931 00 запросить цену →		Operation крышка /upper
3	A03U 1932 00 запросить цену →		Operation крышка /lower
4	A03U 1942 00 запросить цену →		Operation крышка /a
5	A03U 1923 00 запросить цену →		Stopper screw /a
6	A03U 1943 00 запросить цену →		Operation крышка /b
7	A03U 1954 00 запросить цену →		Regulating part
8	A03U 1955 00 запросить цену →		Rotation stopper
10	A03U 1911 00 запросить цену →		Support пластина /3
11	A03U 1912 01 запросить цену →		Support пружина
12	A03U 1953 02 запросить цену →		Regulating пластина
13	A03U 1908 01 запросить цену →		Support пластина /2
14	A03U 1913 00 запросить цену →		Ope. узел support pipe
15	A03U 1907 00 запросить цену →		Support пластина /1
16	A03U R786 00 запросить цену →		Основной блок attachment caulking

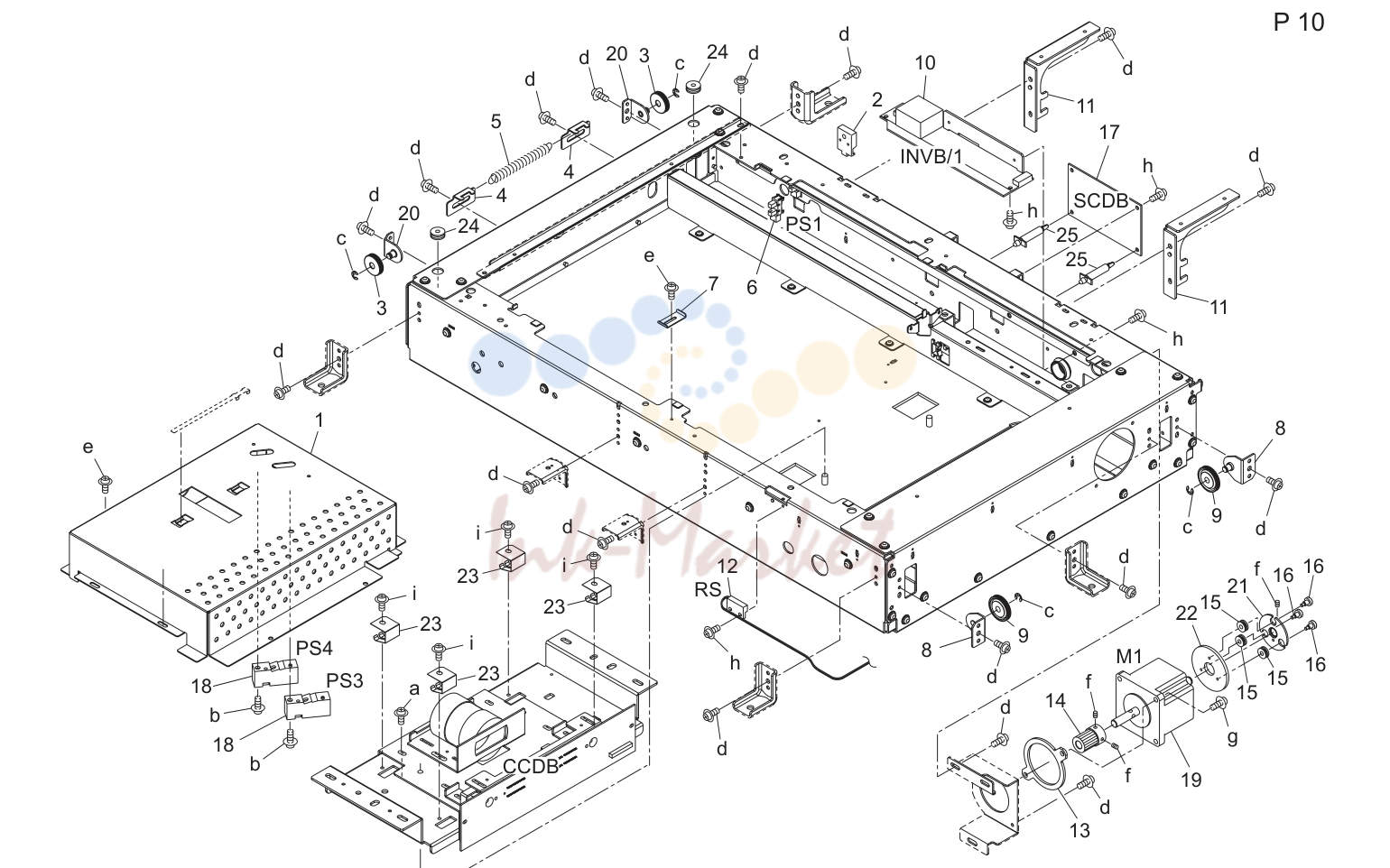

Оптический блок (сканер) (P10)

№	Артикул	Альт. артикул	Описание
10	A03U M405 00 запросить цену →		Lamp starter
13	A03U 2602 00 запросить цену →		Vibrationproof rubber /m

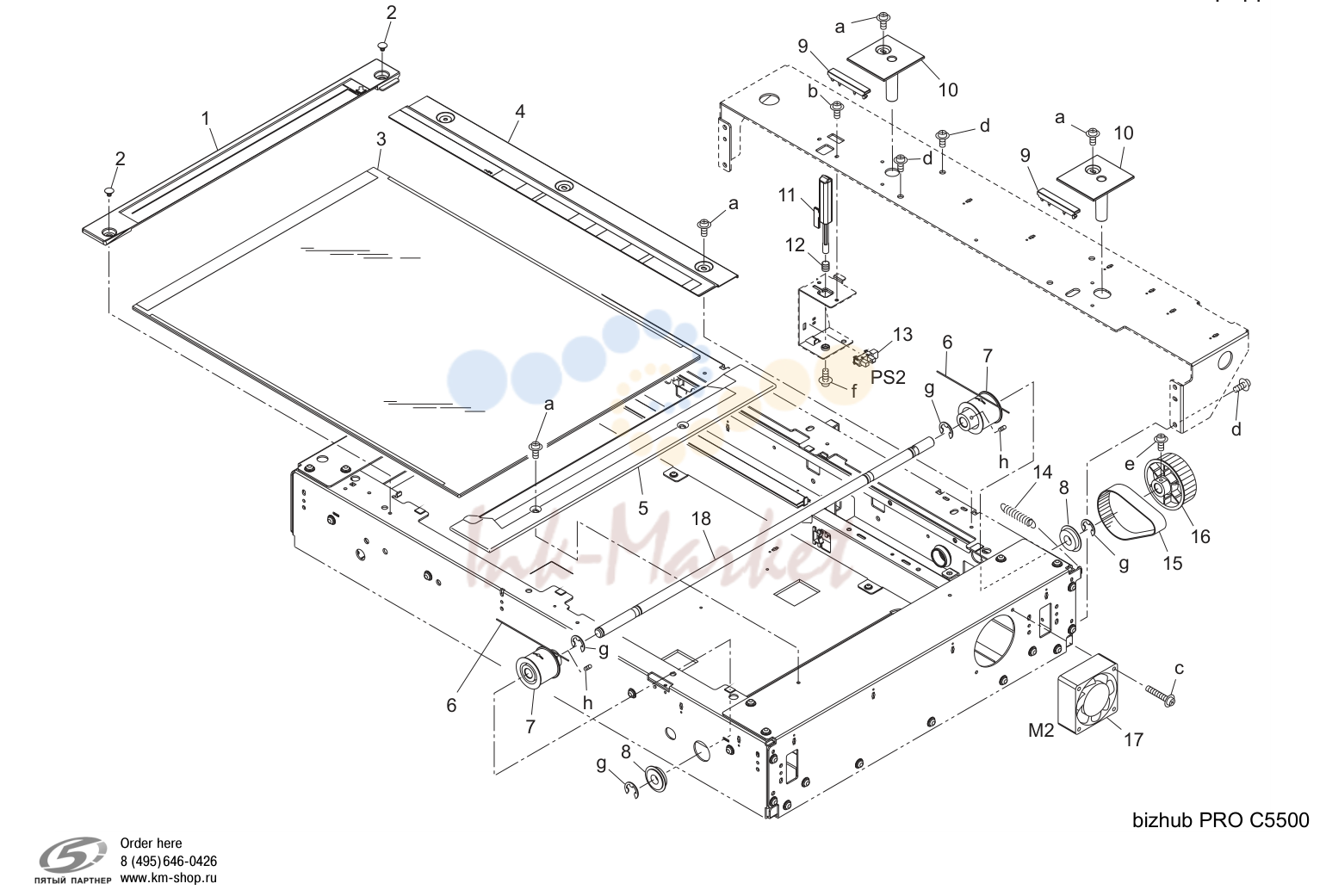

Оптический блок (сканер) (P11)

№	Артикул	Альт. артикул	Описание
1	A03U R725 00 запросить цену →		Original position пластина left в сборе
4	A03U R726 00 запросить цену →		Orijinal position пластина rear в сборе
5	A03U 1617 00 запросить цену →		Read крышка /middle
9	A03U 1646 00 запросить цену →		Read auxiliary крышка
10	A03U 1642 00 запросить цену →		Original крышка support part

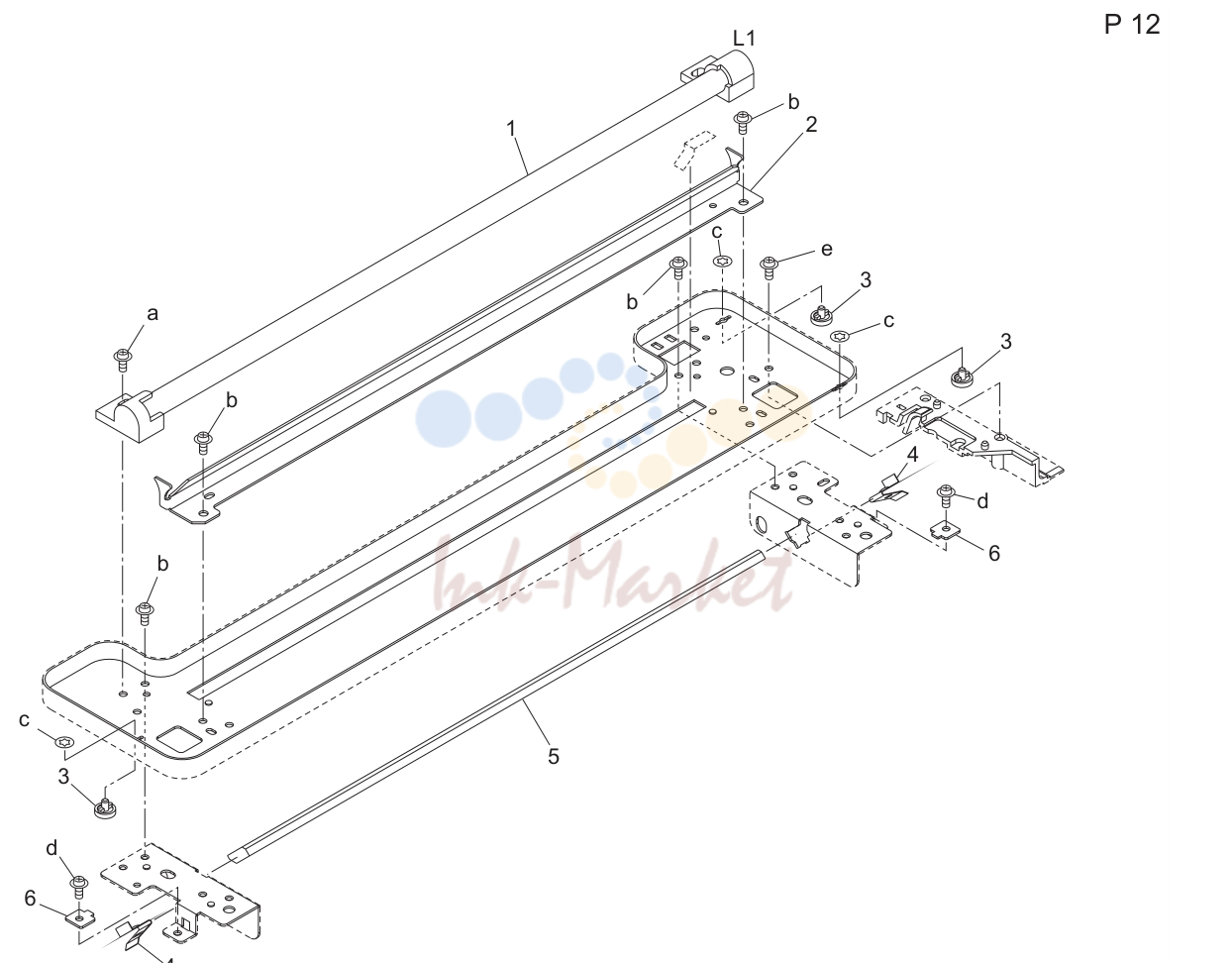

Оптический блок (сканер) (P12)

№	Артикул	Альт. артикул	Описание
1	A03U M301 01 запросить цену →		Exposure lamp

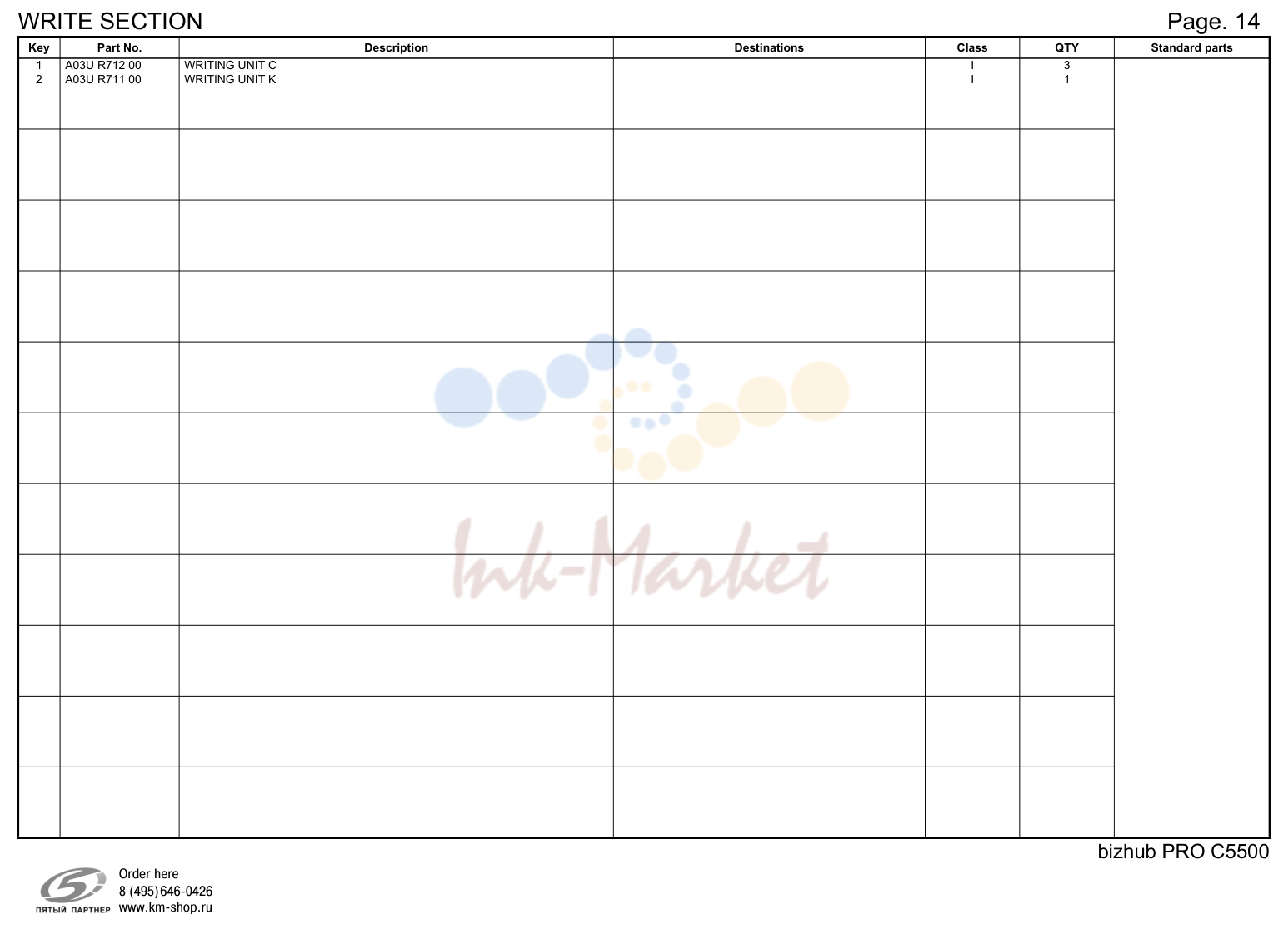

Write секция

№	Артикул	Альт. артикул	Описание
1	A03U R712 00 запросить цену →		Writing узел c
2	A03U R711 00 запросить цену →		Writing узел k

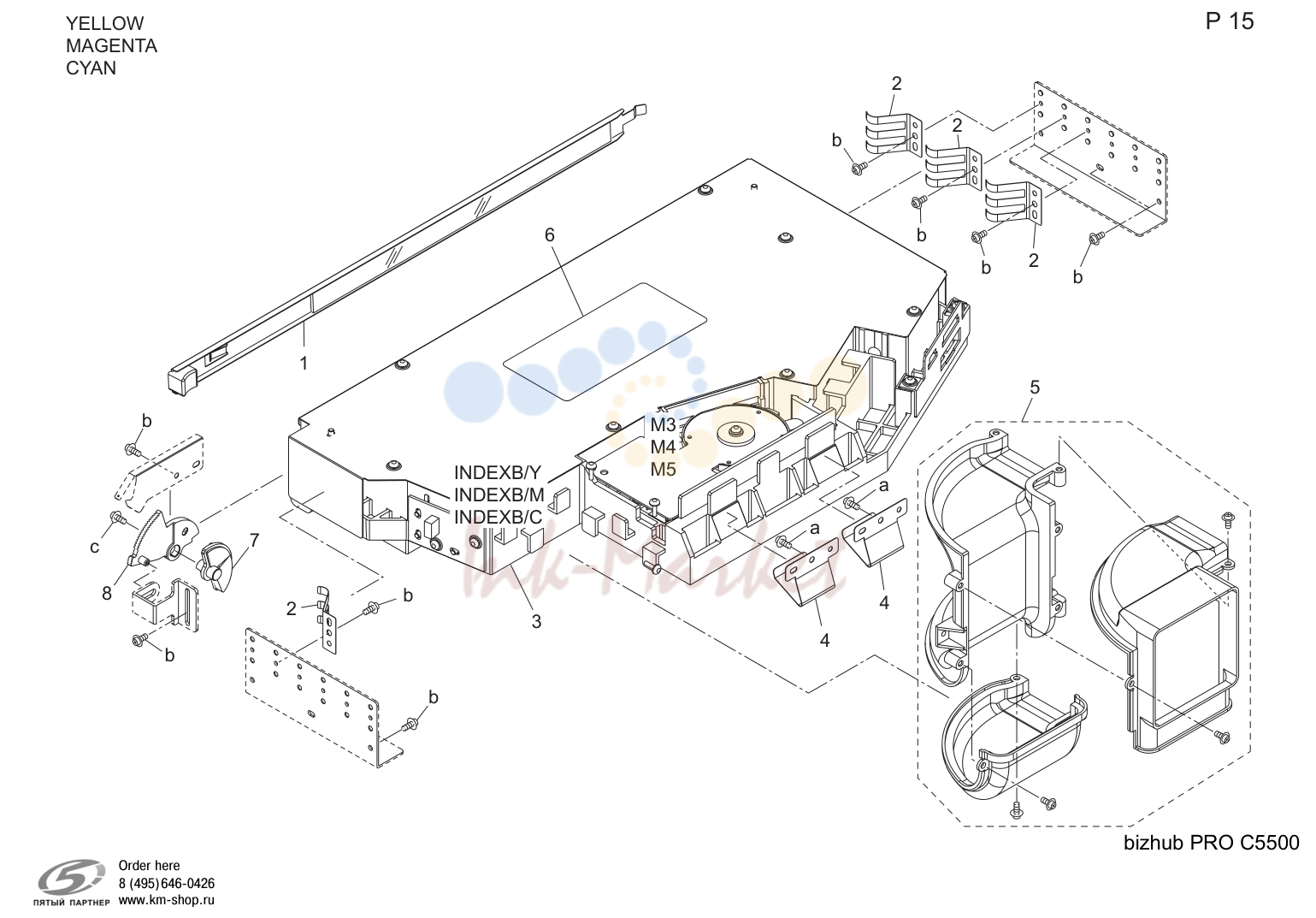

Write секция (P15)

№	Артикул	Альт. артикул	Описание
3	A03U R712 00 запросить цену →		Writing узел c
7	A03U 1075 00 запросить цену →		Write adjusting cam

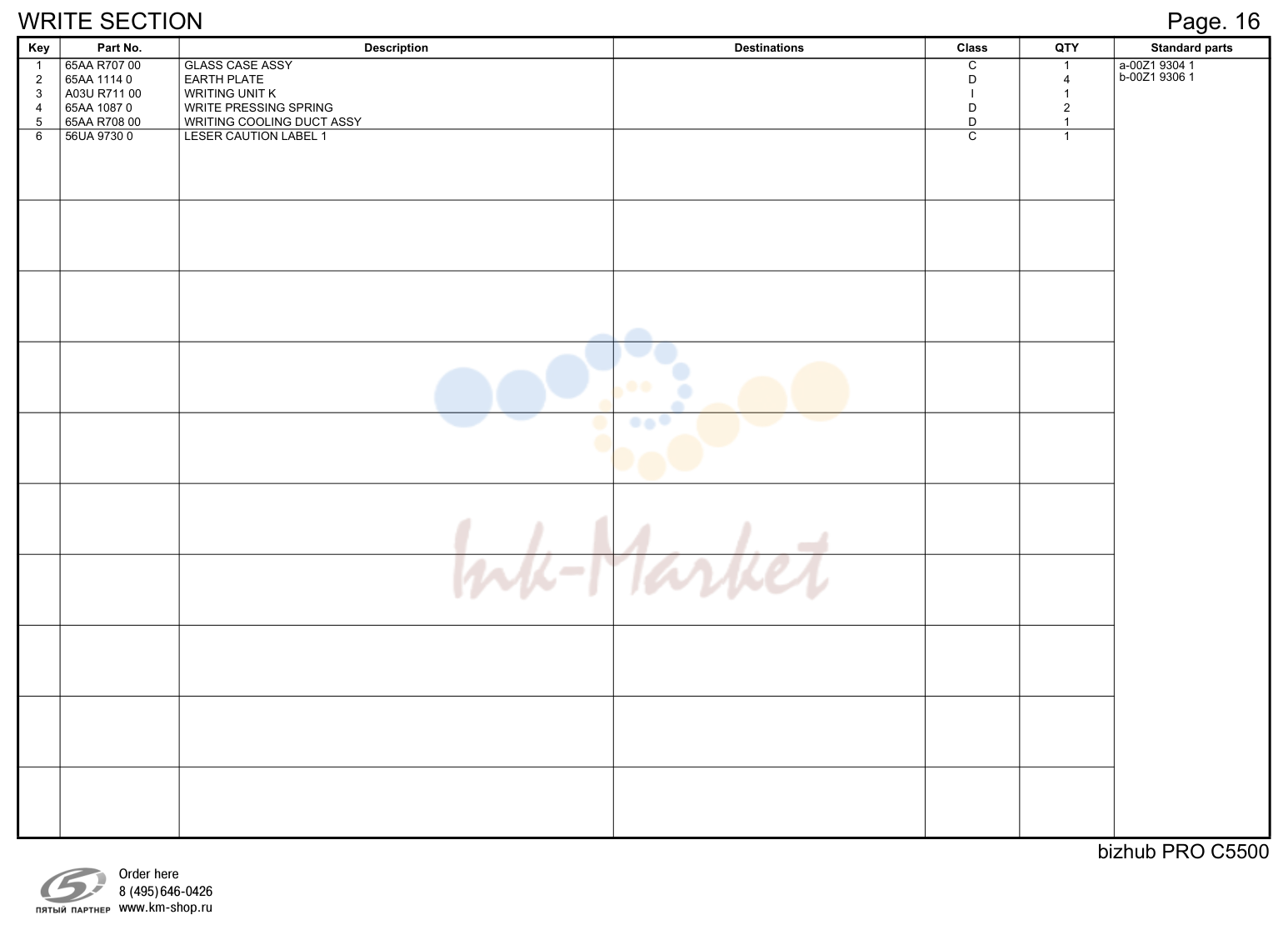

Write секция

№	Артикул	Альт. артикул	Описание
3	A03U R711 00 запросить цену →		Writing узел k

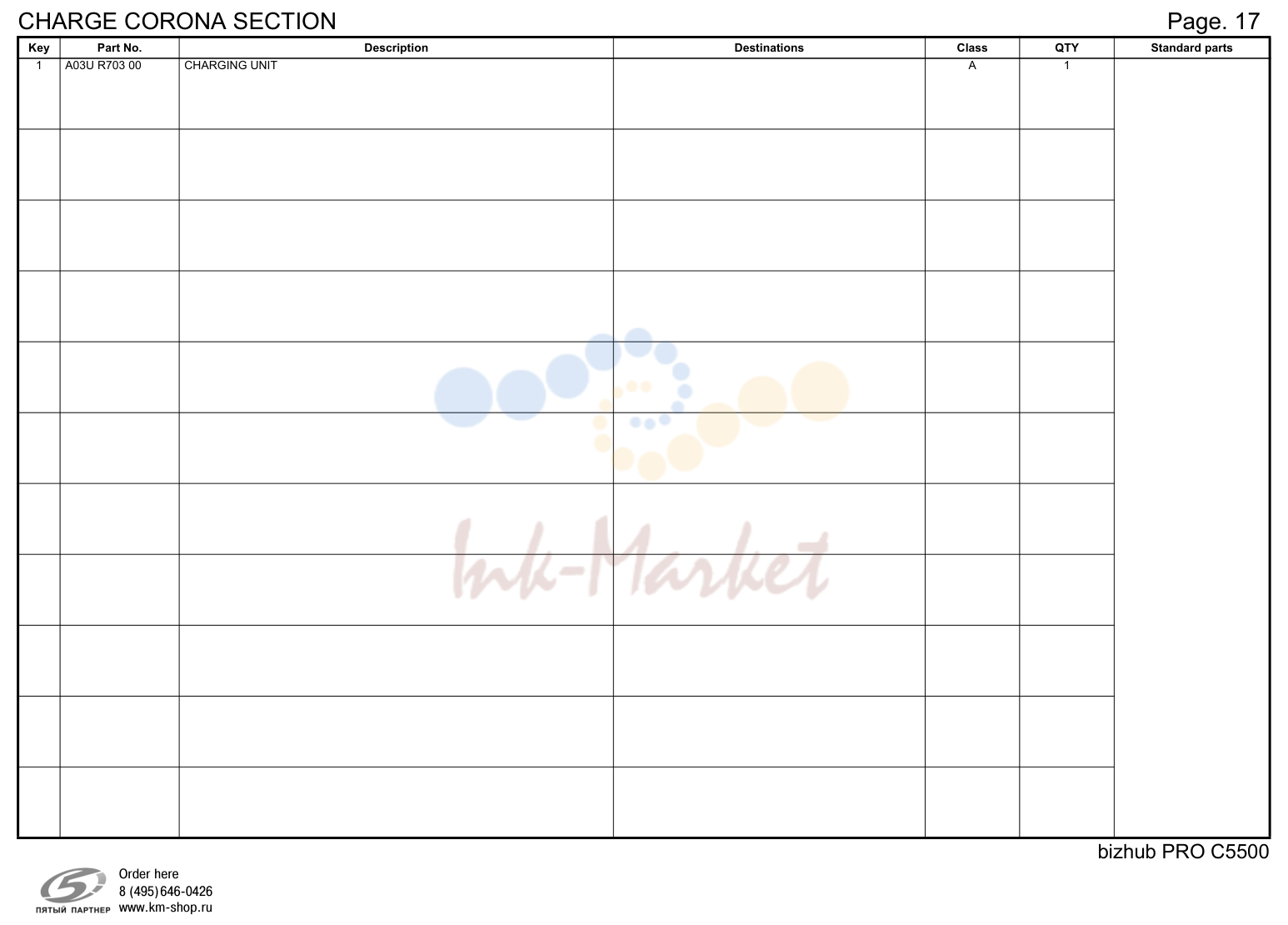

Charge corona секция

№	Артикул	Альт. артикул	Описание
1	A03U R703 00 запросить цену →		Charging узел

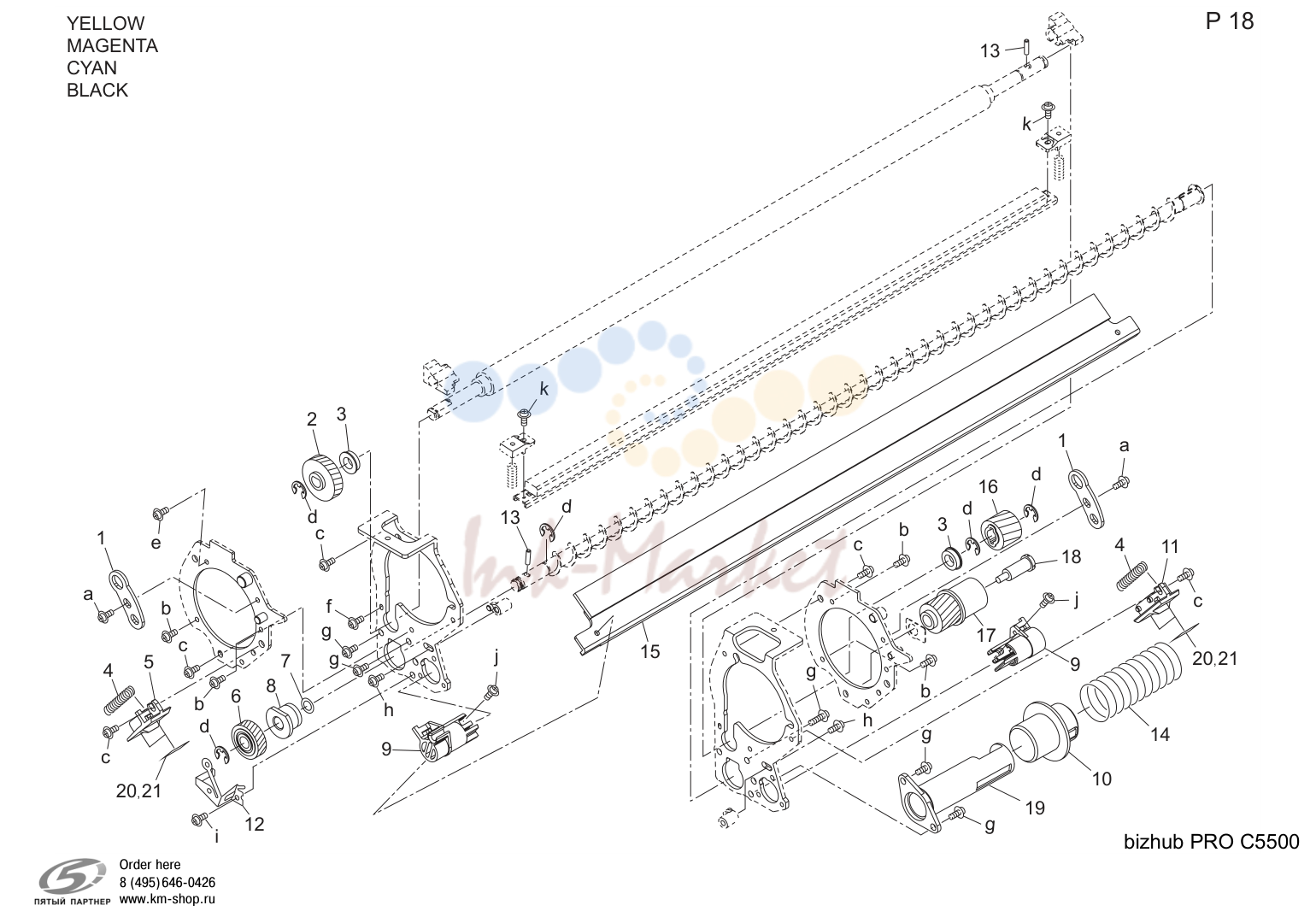

Photo conвоздуховодor секция (P18)

№	Артикул	Альт. артикул	Описание
4	A03U 3325 01 запросить цену →		Blade pressing пружина
9	A03U 3312 00 запросить цену →		Support bearing
12	A03U R732 00 запросить цену →		Барабан earth в сборе
15	A03U 3303 00 запросить цену →		Барабан cleaning blade
16	A03U 3399 00 запросить цену →		Cleaner driving шестерня 21t
17	A03U 3346 00 запросить цену →		Coupling /a
20	A03U P461 00 запросить цену →		Adjusting film /1
21	A03U P462 00 запросить цену →		Adjusting film /2

Проявка секция (P19)

№	Артикул	Альт. артикул	Описание
1	A03U R706 00 запросить цену →		Проявка узел c
1	A03U R707 00 запросить цену →		Проявка узел k
2	A03U 3719 00 запросить цену →		Проявка power supply пластина /b
3	A03U 3718 00 запросить цену →		Проявка power supply пластина
5	A03U 3891 00 запросить цену →		Проявка шестерня /2 19t
6	A03U 3760 00 запросить цену →		Bearing
7	A03U 3890 00 запросить цену →		Проявка шестерня /1 22t
8	A03U 3725 00 запросить цену →		Проявка coupling /right 17t
9	A03U 3894 00 запросить цену →		Проявка шестерня /3 23t
10	A03U 3727 01 запросить цену →		Проявка coupling /left 19t
11	A03U 3899 00 запросить цену →		Screw idling шестерня /5 23t
12	A03U 3892 00 запросить цену →		Screw drive шестерня /left 16t
13	A03U 3895 00 запросить цену →		Screw idling шестерня /1 17t 16t
14	A03U 3896 00 запросить цену →		Screw idling шестерня /2 16t
15	A03U 3897 01 запросить цену →		Screw idling шестерня /3 17t
16	A03U 3893 01 запросить цену →		Screw drive шестерня /right 16t
17	A03U 3898 00 запросить цену →		Screw idling шестерня /4 23t 15t
18	A03U M508 01 запросить цену →		Тонер density датчик
20	A03U 3758 00 запросить цену →		Scatter preventing pad /front
21	A03U 3759 01 запросить цену →		Scatter preventing pad /rear

Тонер supply секция (P20)

№	Артикул	Альт. артикул	Описание
3	A03U R742 00 запросить цену →		Charge suction в сборе
8	A03U R713 00 запросить цену →		Тонер supply узел
8	A03U R714 00 запросить цену →		Тонер supply узел us
8	A03U R715 00 запросить цену →		Тонер supply узел eu
10	A03U 9445 00 запросить цену →		Тонер supply label /y
11	A03U 9446 00 запросить цену →		Тонер supply label /m
12	A03U 9447 00 запросить цену →		Тонер supply label /c
13	A03U 9448 00 запросить цену →		Тонер supply label /b
16	A03U 4021 00 запросить цену →		Выключатель пластина

Тонер supply секция (P21)

№	Артикул	Альт. артикул	Описание
4	A03U 4033 00 запросить цену →		Fixing screw
6	A03U 4039 00 запросить цену →		Направляющая part /b
15	A03U 4067 00 запросить цену →		Направляющая part /d

Тонер supply секция (P25)

№	Артикул	Альт. артикул	Описание
6	A03U M104 00 запросить цену →		Pm stepping мотор /1
9	A03U 4599 00 запросить цену →		Тонер supply шестерня /c 33t 24t

Тонер collecting секция (P26)

№	Артикул	Альт. артикул	Описание
35	A03U R702 00 запросить цену →		Тонер collecting box в сборе
36	A03U 9426 00 запросить цену →		Caution label /2
39	A03U R799 00 запросить цену →		Тонер collecting hinge пластина

Intermediate перенос секция (P27)

№	Артикул	Альт. артикул	Описание
1	A03U R7A3 00 запросить цену →		Креплениеing пластина в сборе
9	A03U R7A1 00 запросить цену →		Intermediate перенос в сборе

Intermediate перенос секция (P28)

№	Артикул	Альт. артикул	Описание
1	A03U 5042 00 запросить цену →		Ремень 861l
4	A03U 5112 00 запросить цену →		Pressing пружина /rear
6	A03U 5102 00 запросить цену →		Pressing пружина /front
7	A03U R745 00 запросить цену →		Power supply block d в сборе
10	A03U 5004 00 запросить цену →		Перенос ролик /k
11	A03U R744 00 запросить цену →		Power supply block b в сборе
13	A03U 5009 00 запросить цену →		Idler ролик /2
23	A03U 5097 00 запросить цену →		Release рычаг

Intermediate перенос секция (P29)

№	Артикул	Альт. артикул	Описание
1	A03U R748 00 запросить цену →		Ремень cleaner узел
3	A03U R754 00 запросить цену →		Stopper пластина в сборе
5	A03U 5529 00 запросить цену →		Auxiliary ролик
6	A03U 5595 00 запросить цену →		Collection шестерня /lower 38t
7	A03U 5594 00 запросить цену →		Collection шестерня /middle 20t

Intermediate перенос секция

№	Артикул	Альт. артикул	Описание
1	A03U R748 00 запросить цену →		Ремень cleaner узел
5	A03U 5530 00 запросить цену →		Cleaning blade
6	A03U 5554 00 запросить цену →		Cleaning пружина

Intermediate перенос секция (P31)

№	Артикул	Альт. артикул	Описание
1	A03U R798 00 запросить цену →		Color regist в сборе

Intermediate перенос секция (P32)

№	Артикул	Альт. артикул	Описание
1	A03U R733 00 запросить цену →		Driving ролик в сборе
8	A03U R746 00 запросить цену →		Powersupply block front в сборе
10	A03U 5593 00 запросить цену →		Collection шестерня /upper 42t
11	A03U R747 00 запросить цену →		Power supply block rear в сборе
13	A03U 5012 00 запросить цену →		Перенос ролик /c
14	A03U R7A2 00 запросить цену →		Ролик/upper в сборе
15	A03U 5123 00 запросить цену →		Fixing screw
16	A03U 5071 00 запросить цену →		Power supply пружина
23	A03U 5120 00 запросить цену →		Drive coupling /a
24	A03U 5121 00 запросить цену →		Drive coupling /b
25	A03U 5122 00 запросить цену →		Drive coupling /c

Печь (закрепление) секция (P33)

№	Артикул	Альт. артикул	Описание
1	A03U R790 00 запросить цену →		Fixing узел
1	A03U R791 00 запросить цену →		Fixing узел us
1	A03U R792 00 запросить цену →		Fixing узел eu
2	A03U 9434 00 запросить цену →		Release label /4
3	A03U 7333 00 запросить цену →		Fixing выход бумаги knob
4	A03U 7338 00 запросить цену →		Уплотнитель /2
5	A03U 7204 01 запросить цену →		Печь (закрепление) крышка /front
6	A03U 7278 00 запросить цену →		Auxiliary крышка /e
7	A03U 7282 00 запросить цену →		Suction крышка /1
8	A03U 7341 00 запросить цену →		Уплотнитель /4
9	A03U 7334 00 запросить цену →		Уплотнитель /5
10	A03U M153 00 запросить цену →		Fixing cooling вентилятор
12	A03U 7330 00 запросить цену →		Вентилятор крышка крышка
13	A03U 7336 00 запросить цену →		Уплотнитель /1
14	A03U 7337 00 запросить цену →		Уплотнительing пластина /1
15	A03U 7305 00 запросить цену →		Wiring направляющая пластина /front
18	A03U 7339 00 запросить цену →		Уплотнительing пластина /2
19	A03U R753 00 запросить цену →		Fixing воздуховод 2 в сборе
20	A03U 7340 01 запросить цену →		Уплотнитель /3
22	A03U 7266 00 запросить цену →		Processing вал /a
24	A03U 7274 00 запросить цену →		Креплениеing пластина /e
25	A03U 7257 00 запросить цену →		Positioning пластина /a
26	A03U 7265 00 запросить цену →		Support пластина /a

Печь (закрепление) секция (P34)

№	Артикул	Альт. артикул	Описание
1	A03U 7308 00 запросить цену →		Entrance actuator /a
2	A03U 7345 00 запросить цену →		Support screw /a
4	A03U 7332 00 запросить цену →		Крышка воздуховод
5	A03U 7211 01 запросить цену →		Печь (закрепление) крышка /rear
6	A03U 7277 00 запросить цену →		Направляющая part
7	A03U 7210 00 запросить цену →		Fixing entrance пластина /lower
8	A03U 7317 00 запросить цену →		Печь (закрепление) уплотнитель
9	A03U 7273 00 запросить цену →		Insulating sheet /c
10	A03U 7245 00 запросить цену →		Entrance пластина /upper
11	A03U 7272 00 запросить цену →		Insulating sheet /b
14	A03U R755 00 запросить цену →		Fixing upper узел
15	A03U A778 10 запросить цену →		Fixing drive панель a caulking
16	A03U 7311 00 запросить цену →		Support пластина /b
18	A03U 7269 00 запросить цену →		Power supply пластина /lower
19	A03U 7242 00 запросить цену →		Positioning вал
20	A03U 7228 00 запросить цену →		Power supply пластина /upper
21	A03U 7253 00 запросить цену →		Terminal fixing пластина
22	A03U 7214 00 запросить цену →		Печь (закрепление) stay /right
23	A03U 7309 00 запросить цену →		Вал
24	A03U 7248 00 запросить цену →		Fixing rotation вал

Печь (закрепление) секция

№	Артикул	Альт. артикул	Описание
5	A03U 7323 00 запросить цену →		Печь (закрепление) jig
6	A03U 8097 00 запросить цену →		Jam processing шестерня /a 22t 35t
7	A03U 8093 00 запросить цену →		Fixing drive шестерня /m 22t
9	A03U 8088 11 запросить цену →		Fixing drive шестерня /h 35t
10	A03U 8087 00 запросить цену →		Fixing drive шестерня /g 45t
15	A03U 8089 00 запросить цену →		Fixing drive шестерня /i 26t 79t
17	A03U 8091 00 запросить цену →		Fixing drive шестерня /k 55t
18	A03U 8090 00 запросить цену →		Fixing drive шестерня /j 26t
19	A03U 8094 00 запросить цену →		Fixing drive шестерня /n 34t
20	A03U 8080 00 запросить цену →		Fixing release шестерня /a 44t
21	A03U 7244 00 запросить цену →		Release actuator /a
22	A03U 7224 00 запросить цену →		Pressure cam
29	A03U 7258 00 запросить цену →		Fixing drive вал /a
30	A03U 7261 00 запросить цену →		Fixing driving вал /d
31	A03U 7312 00 запросить цену →		Processing панель
32	A03U 7324 00 запросить цену →		Processing вал /c
33	A03U 7256 00 запросить цену →		Fixing regulating вал /a
34	A03U R795 00 запросить цену →		Fixing drive панель b caulking
35	A03U 7335 00 запросить цену →		Processing вал /d
36	A03U A778 10 запросить цену →		Fixing drive панель a caulking
37	A03U 7223 00 запросить цену →		Release вал
38	A03U 7289 00 запросить цену →		Processing вал /b

Печь (закрепление) секция (P36)

№	Артикул	Альт. артикул	Описание
1	A03U 7348 00 запросить цену →		Positioning пластина пружина /1
2	A03U 7349 00 запросить цену →		Positioning пластина
3	A03U 7350 00 запросить цену →		Slide knob
4	A03U 7276 00 запросить цену →		Fixing выход бумаги пластина /upper
6	A03U 7225 00 запросить цену →		Fixing выход бумаги ролик
7	A03U 7356 00 запросить цену →		Выход бумаги пружина /2
8	A03U 7255 00 запросить цену →		Выход бумаги пружина /1
9	A03U 7281 00 запросить цену →		Insulating sheet /d
10	A03U 7299 01 запросить цену →		Insulating sheet /e
11	A03U 9436 00 запросить цену →		Release label /6
13	A03U 7233 00 запросить цену →		Open/close рычаг
14	A03U 8096 00 запросить цену →		Fixing drive шестерня /p 20t
16	A03U 7345 00 запросить цену →		Support screw /a
17	A03U 7342 00 запросить цену →		Пружина крышка
18	A03U 7343 00 запросить цену →		Выход бумаги open/shut пружина /a
19	A03U 7344 00 запросить цену →		Выход бумаги open/shut пружина /b
20	A03U 7209 00 запросить цену →		Fixing выход бумаги ролик
21	A03U 8084 00 запросить цену →		Fixing drive шестерня /d 19t
23	A03U 8083 00 запросить цену →		Fixing drive шестерня /c 20t
24	A03U 7239 00 запросить цену →		Выход бумаги drive пластина
25	A03U 8085 00 запросить цену →		Fixing drive шестерня /e 32t
31	A03U 7353 00 запросить цену →		Holding пластина
32	A03U 7354 00 запросить цену →		Slide пластина
33	A03U 7355 00 запросить цену →		Release рычаг
34	A03U 7352 00 запросить цену →		Pressing cam /2
35	A03U 7351 00 запросить цену →		Pressing cam /1
36	A03U 7267 00 запросить цену →		Выход бумаги fulcrum вал
37	A03U 7208 00 запросить цену →		Fixing выход бумаги stay
42	A03U 7280 00 запросить цену →		Выход бумаги вал

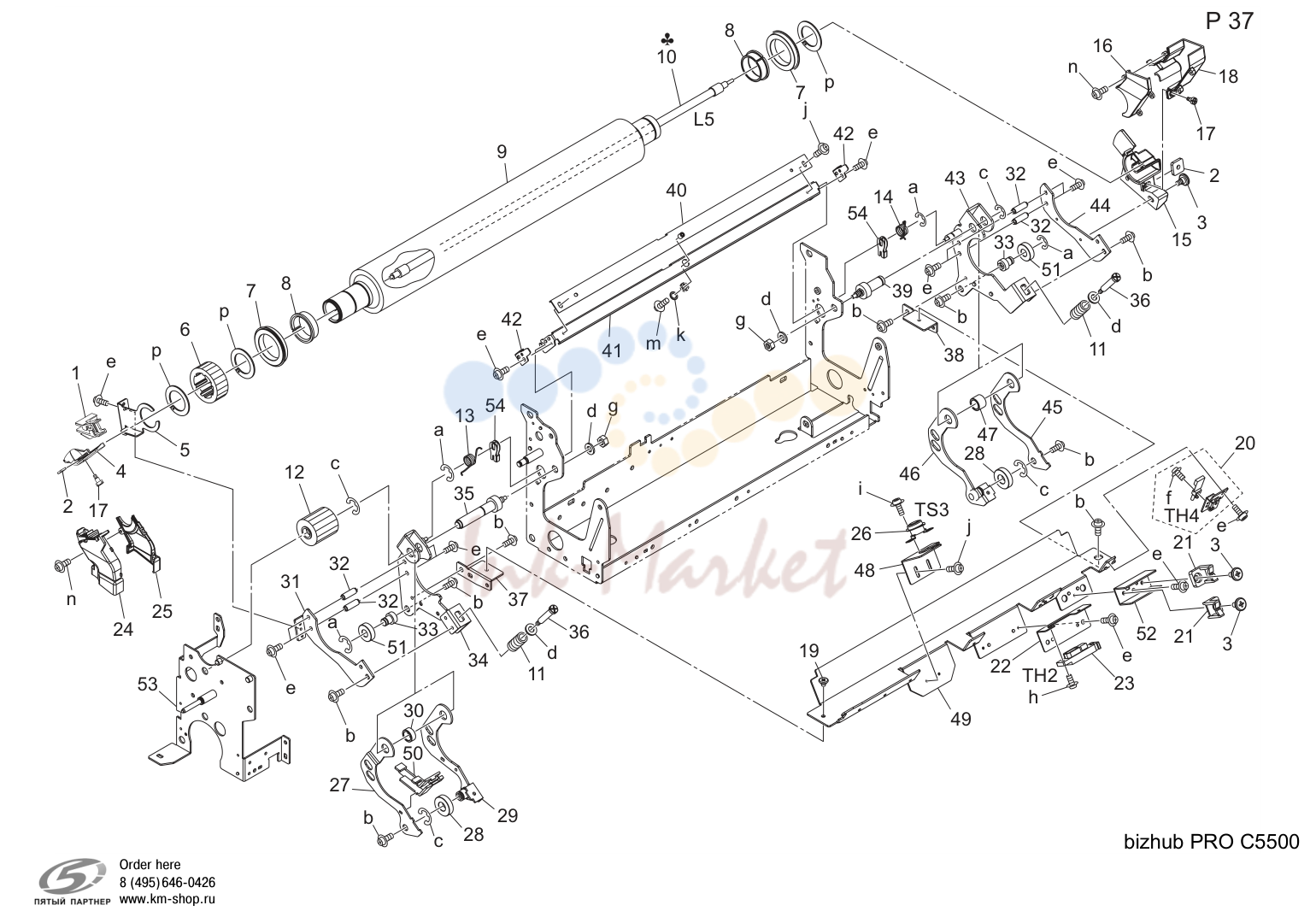

Печь (закрепление) секция (P37)

№	Артикул	Альт. артикул	Описание
1	A03U 7275 00 запросить цену →		Wiring part /1
2	A03U 7331 00 запросить цену →		Креплениеing nut
3	A03U 7345 00 запросить цену →		Support screw /a
4	A03U 7288 00 запросить цену →		Печь (закрепление) воздуховод /4
5	A03U 7217 00 запросить цену →		Hold пластина /1
6	A03U 8081 00 запросить цену →		Fixing drive шестерня /a 38t
8	A03U 7227 00 запросить цену →		Insulating sleeve /lower
9	A03U 7203 00 запросить цену →		Печь (закрепление) ролик /lower
10	A03U M32A 00 запросить цену →		Fixing lamp /lower
10	A03U M32E 00 запросить цену →		Fixing lamp /lower
10	A03U M32F 00 запросить цену →		Fixing lamp /lower
11	A03U 7307 01 запросить цену →		Pressure пружина
12	A03U 8082 00 запросить цену →		Fixing drive шестерня /b 28t
13	A03U 7346 01 запросить цену →		Separating пружина /front
14	A03U 7347 01 запросить цену →		Separating пружина /rear
15	A03U 7327 00 запросить цену →		Hold block /rear
16	A03U 7329 00 запросить цену →		Крышка /5
18	A03U 7328 00 запросить цену →		Fixing воздуховод /5
20	A03U R734 00 запросить цену →		Креплениеing пластина a в сборе
24	A03U 7286 00 запросить цену →		Печь (закрепление) воздуховод /3
25	A03U 7287 00 запросить цену →		Крышка /3
27	A03U 7238 00 запросить цену →		Fixing pressure пластина /b
28	A03U 8077 00 запросить цену →		Pressure bearing
29	A03U R769 00 запросить цену →		Fixing pressure пластина a caulking
30	A03U 7318 00 запросить цену →		Regulating вал /front
31	A03U 7237 00 запросить цену →		Support рычаг /front
32	A03U 7234 00 запросить цену →		Fixing support вал /a
33	A03U 7306 00 запросить цену →		Вал держатель вал
34	A03U R770 00 запросить цену →		Рычаг front caulking
35	A03U 7222 00 запросить цену →		Fixing support вал /front
36	A03U 7249 01 запросить цену →		Pressure вал
37	A03U 7313 00 запросить цену →		Auxiliary пластина /front
38	A03U 7314 00 запросить цену →		Auxiliary пластина /rear
39	A03U 7301 00 запросить цену →		Fixing support вал /rear
40	A03U 7310 00 запросить цену →		Separating пластина /lower
41	A03U 7247 00 запросить цену →		Fixing выход бумаги пластина /b
42	A03U 7315 00 запросить цену →		Выход бумаги regulating пластина
43	A03U R771 00 запросить цену →		Рычаг rear caulking
44	A03U 7320 00 запросить цену →		Support рычаг /rear
45	A03U 7322 00 запросить цену →		Fixing pressure пластина /d
46	A03U R772 00 запросить цену →		Fixing pressure пластина c caulking
47	A03U 7319 00 запросить цену →		Regulating вал /rear
48	A03U 7241 01 запросить цену →		Fuse креплениеing пластина /lower
49	A03U 7212 01 запросить цену →		Fixing support stay /lower
50	A03U 7236 00 запросить цену →		Wiring креплениеing пластина /front
51	A03U 8079 00 запросить цену →		Fixing pressing bearing
52	A03U 7302 00 запросить цену →		Направляющая пластина /rear
53	A03U A778 10 запросить цену →		Fixing drive панель a caulking

Печь (закрепление) секция (P38)

№	Артикул	Альт. артикул	Описание
1	A03U 7270 00 запросить цену →		Insulating sheet /a
2	A03U 7213 00 запросить цену →		Fixing top пластина
3	A03U 7317 00 запросить цену →		Печь (закрепление) уплотнитель
4	A03U 7303 00 запросить цену →		Insulating sheet /f
5	A03U 7304 00 запросить цену →		Insulating sheet /g
6	A03U 7250 00 запросить цену →		Ремень regulating sleeve
7	A03U 7201 00 запросить цену →		Печь (закрепление) ролик /1
8	A03U 7202 01 запросить цену →		Печь (закрепление) ролик /2
9	A03U 7205 01 запросить цену →		Печь (закрепление) ремень 251l
10	A03U M31A 00 запросить цену →		Fixing lamp /upper
10	A03U M31E 00 запросить цену →		Fixing lamp /upper
10	A03U M31F 00 запросить цену →		Fixing lamp /upper
11	A03U 7290 01 запросить цену →		Heater support пластина /front
12	A03U 7345 00 запросить цену →		Support screw /a
14	A03U 7295 00 запросить цену →		Insulating sleeve /upper
15	A03U 8078 00 запросить цену →		Печь (закрепление) bearing /upper
16	A03U 8086 00 запросить цену →		Fixing drive шестерня /f 20t 28t
17	A03U 7243 00 запросить цену →		Крышка пластина
18	A03U 8095 00 запросить цену →		Fixing drive шестерня /o 26t
20	A03U 7279 00 запросить цену →		Ремень tension пружина
22	A03U 7298 00 запросить цену →		Terminal пластина
24	A03U 7251 00 запросить цену →		Ролик креплениеing пластина
25	A03U 7291 01 запросить цену →		Heater support пластина /rear
27	A03U R735 00 запросить цену →		Stay b в сборе
29	A03U R773 00 запросить цену →		Ролик креплениеing пластина caulking
30	A03U 7229 01 запросить цену →		Stay
31	A03U R774 00 запросить цену →		Support рычаг front caulking
32	A03U 7232 00 запросить цену →		Support пластина
33	A03U R775 00 запросить цену →		Support рычаг rear caulking

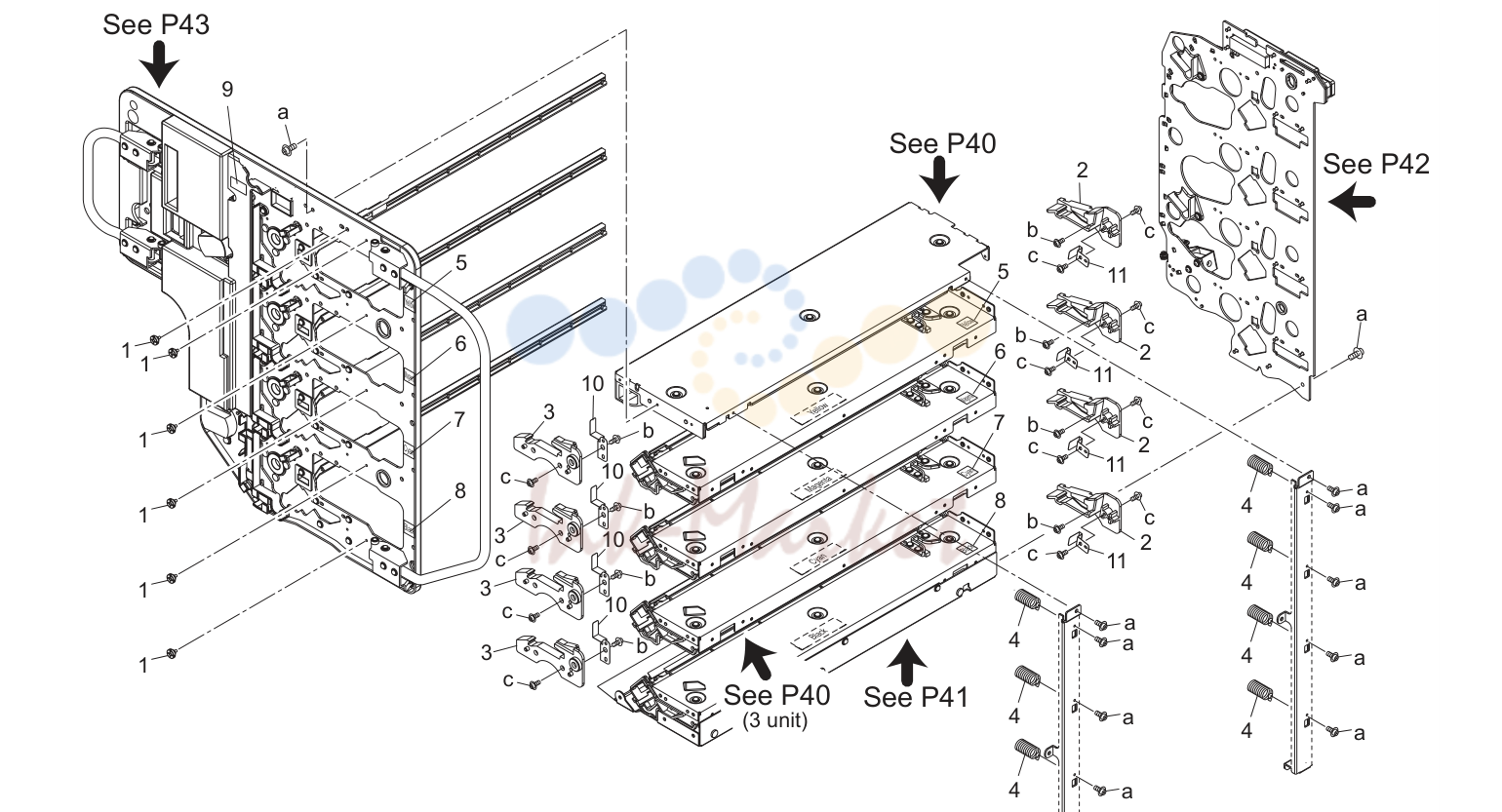

Process carriage секция (P39)

№	Артикул	Альт. артикул	Описание
2	A03U 3443 00 запросить цену →		Барабан креплениеing block /rear
3	A03U 3442 00 запросить цену →		Барабан креплениеing block /front
10	A03U 3495 00 запросить цену →		Пластина /1
11	A03U 3489 00 запросить цену →		Барабан holding пластина /rear

Process carriage секция (P40)

№	Артикул	Альт. артикул	Описание
1	A03U 3432 00 запросить цену →		Scatter preventing sheet
2	A03U 3498 00 запросить цену →		Направляющая block
3	A03U 3494 00 запросить цену →		Carriage suction уплотнитель
5	A03U 3499 00 запросить цену →		Dust-proof уплотнитель

Process carriage секция (P41)

№	Артикул	Альт. артикул	Описание
5	A03U 3498 00 запросить цену →		Направляющая block

Process carriage секция (P42)

№	Артикул	Альт. артикул	Описание
3	A03U 3473 00 запросить цену →		Wiring крышка
7	A03U 3474 00 запросить цену →		Wiring крышка

Process carriage секция (P43)

№	Артикул	Альт. артикул	Описание
9	A03U R736 00 запросить цену →		Hv detecting датчик в сборе

Secondary перенос секция

№	Артикул	Альт. артикул	Описание
1	A03U R704 00 запросить цену →		Separating neutralizing в сборе
6	A03U 8128 00 запросить цену →		Slide вал держатель
8	A03U 5218 00 запросить цену →		Pressure roll
9	A03U 5237 00 запросить цену →		Перенос пружина /2
11	A03U R749 00 запросить цену →		Направляющая пластина upper в сборе
12	A03U 5217 00 запросить цену →		Перенос пружина /1
13	A03U 5235 01 запросить цену →		Направляющая part /1
14	A03U 5239 00 запросить цену →		Holding sheet
16	A03U 5202 01 запросить цену →		Перенос side пластина /front
17	A03U 5203 01 запросить цену →		Перенос side пластина /rear
18	A03U 5206 00 запросить цену →		Перенос вал
19	A03U 5216 00 запросить цену →		Pressure рычаг /1
20	A03U 5219 00 запросить цену →		Rotation вал /1
21	A03U 5234 00 запросить цену →		Pressure рычаг /2
22	A03U 5236 00 запросить цену →		Rotation вал /2
23	A03U 5238 01 запросить цену →		Направляющая part /2

Подача бумаги секция

№	Артикул	Альт. артикул	Описание
1	A03U R723 00 запросить цену →		Peper feed узел
2	A03U 8501 01 запросить цену →		Slide bearing

Подача бумаги секция (P47)

№	Артикул	Альт. артикул	Описание
21	A03U 8128 00 запросить цену →		Slide вал держатель
42	A03U 5603 00 запросить цену →		Drive вал
46	A03U 5601 00 запросить цену →		Feeding вал
47	A03U 5602 00 запросить цену →		Swing вал

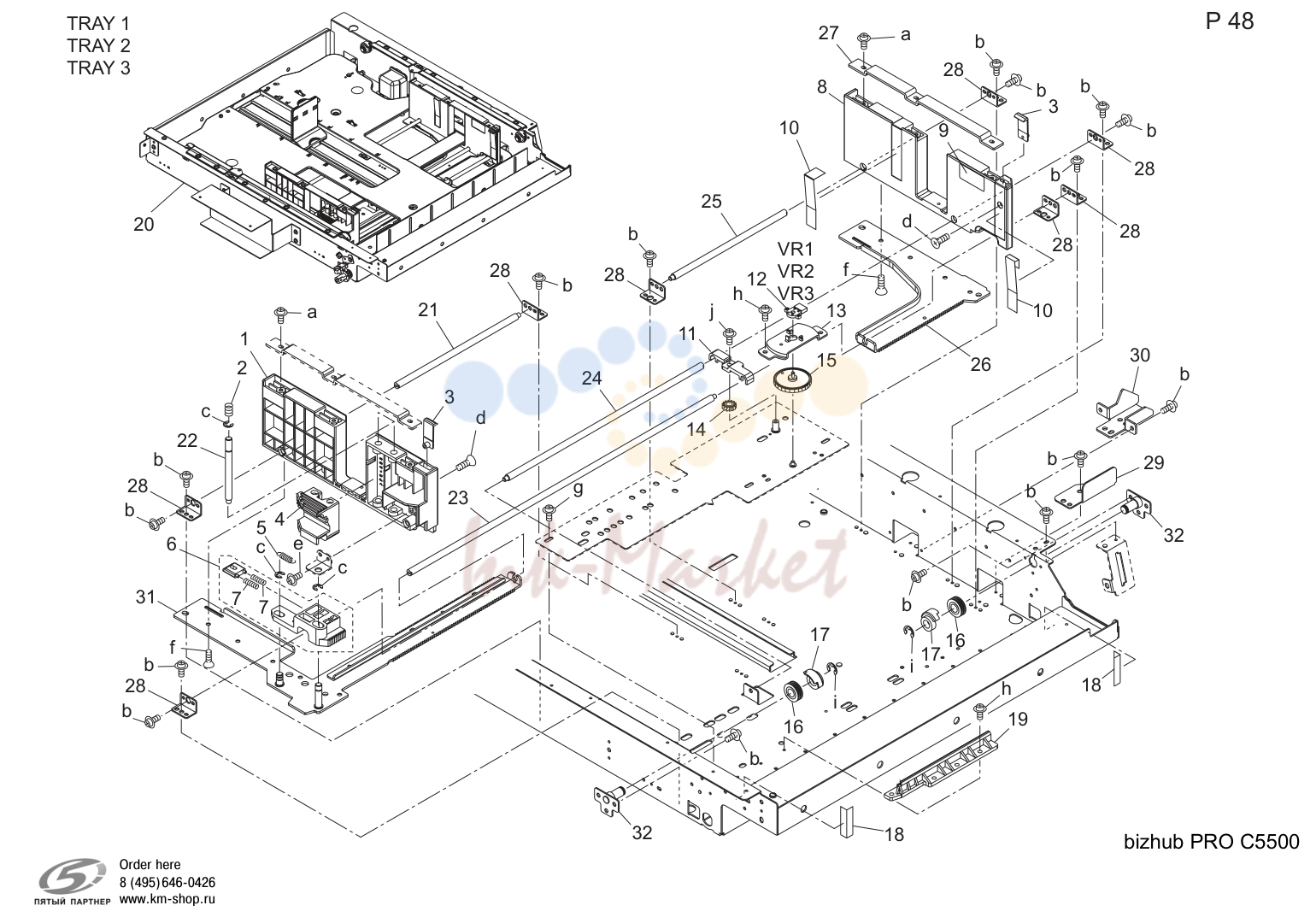

Cassette (P48)

№	Артикул	Альт. артикул	Описание
1	A03U 6210 00 запросить цену →		Направляющая пластина /front
8	A03U 6211 00 запросить цену →		Направляющая пластина /rear
9	A03U 9453 00 запросить цену →		Regulating label /1
14	A03U 6204 00 запросить цену →		Pinion 14t
20	A03U R724 00 запросить цену →		Cassette

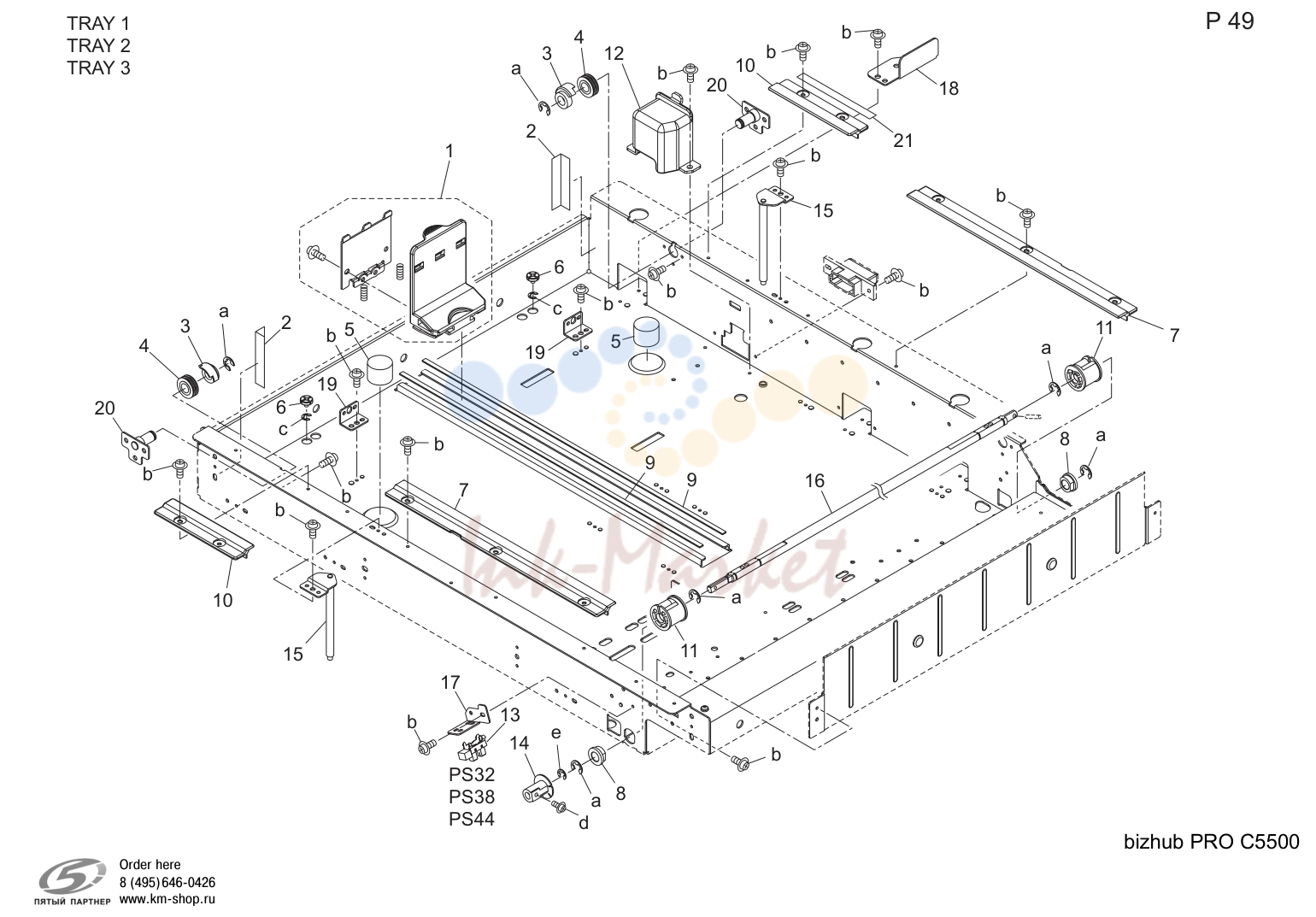

Cassette (P49)

№	Артикул	Альт. артикул	Описание
1	A03U R756 00 запросить цену →		Paper regulating пластина left в сборе
7	A03U 6213 00 запросить цену →		Auxiliary крышка /l
8	A03U 8128 00 запросить цену →		Slide вал держатель
10	A03U 6214 00 запросить цену →		Auxiliary крышка /s
12	A03U 6212 00 запросить цену →		Направляющая крышка

Cassette (P50)

№	Артикул	Альт. артикул	Описание
11	A03U 9452 00 запросить цену →		Подача бумаги label /1

Bypass секция

№	Артикул	Альт. артикул	Описание
1	A03U R750 00 запросить цену →		By pass feed узел

Каталог очень большой (810 позиций). Показаны первые 46 узлов со схемами; полный список доступен по запросу.
