Содержание

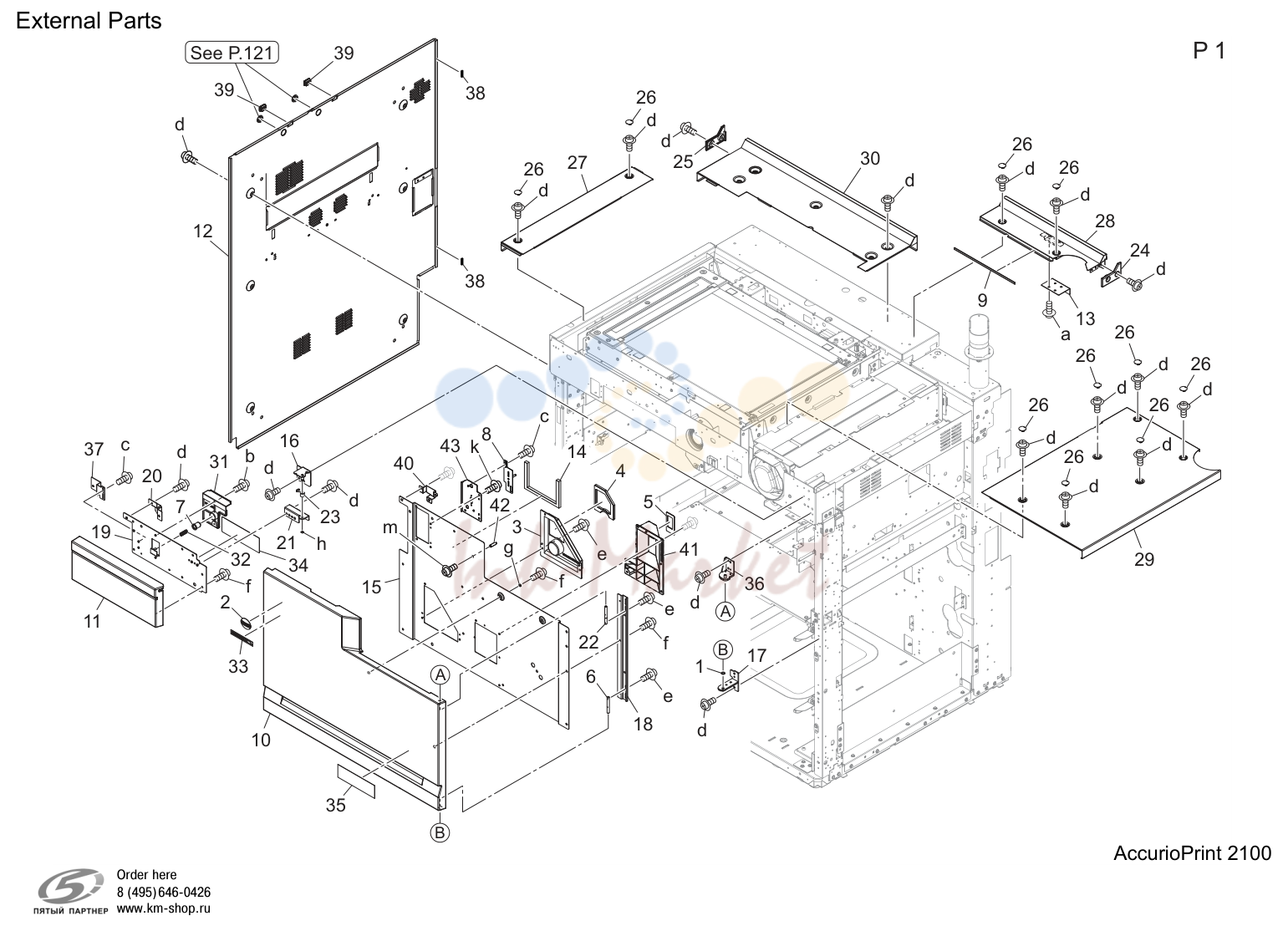

Внешние детали (P1)

Внешние детали (P1)

№АртикулАльт. артикулОписание
2A5AW162000 запросить цену →Indicating пластина
3A0G6162000 запросить цену →Воздуховод /left front
4A0G6162100 запросить цену →Уплотнительing cushion /left
5A0G6162200 запросить цену →Уплотнительing cushion /right
6A0Y5162000 запросить цену →Support вал
7A1RF441500 запросить цену →Pressing part /front
8ADF2167100 запросить цену →Detecting пластина /middle
9A4EUM92100 запросить цену →Gasket
10A799160101 запросить цену →Door /right
11A799160801 запросить цену →Крышка door
12A799161102 запросить цену →Крышка /left
13A799161700 запросить цену →Крышка
14A799162600 запросить цену →Уплотнительing part /upper
15A799163200 запросить цену →Reinforce door /right
16A799164400 запросить цену →Support hinge /upper
17A799164700 запросить цену →Support hinge /lower
18A799164901 запросить цену →Креплениеing hinge /2
19A799165601 запросить цену →Reinforce пластина
20A799165700 запросить цену →Stopper пластина
21A799165801 запросить цену →Крышка рычаг
22A799166800 запросить цену →Rotation вал
23A799167000 запросить цену →Тонер supply open/close пружина /a
24A799169701 запросить цену →Protection крышка /right
25A799169801 запросить цену →Protection крышка /left
26A799169901 запросить цену →Крышка
27A799170500 запросить цену →Read крышка /left
28A799170600 запросить цену →Крышка /rear
29A799170900 запросить цену →Read крышка /right
30A799171300 запросить цену →Read крышка /rear
31A799409400 запросить цену →Pressing part /rear
32A799409500 запросить цену →Lock пружина
33A9JT944200 запросить цену →Label /konica minolta
34A799947902 запросить цену →Operation label /f
35ADF2944100 запросить цену →Label /h
36A799R71E00 запросить цену →Support hinge /1 в сборе
37ADF2165900 запросить цену →Detecting пластина /right
38A4EUM91811 запросить цену →Gasket
39A799169600 запросить цену →Крышка part
40A0G6162400 запросить цену →Suction пластина
41A0G6162700 запросить цену →Воздуховод /right front
42A0G6168600 запросить цену →Ground вал
43A0G6167001 запросить цену →Ground пластина /1

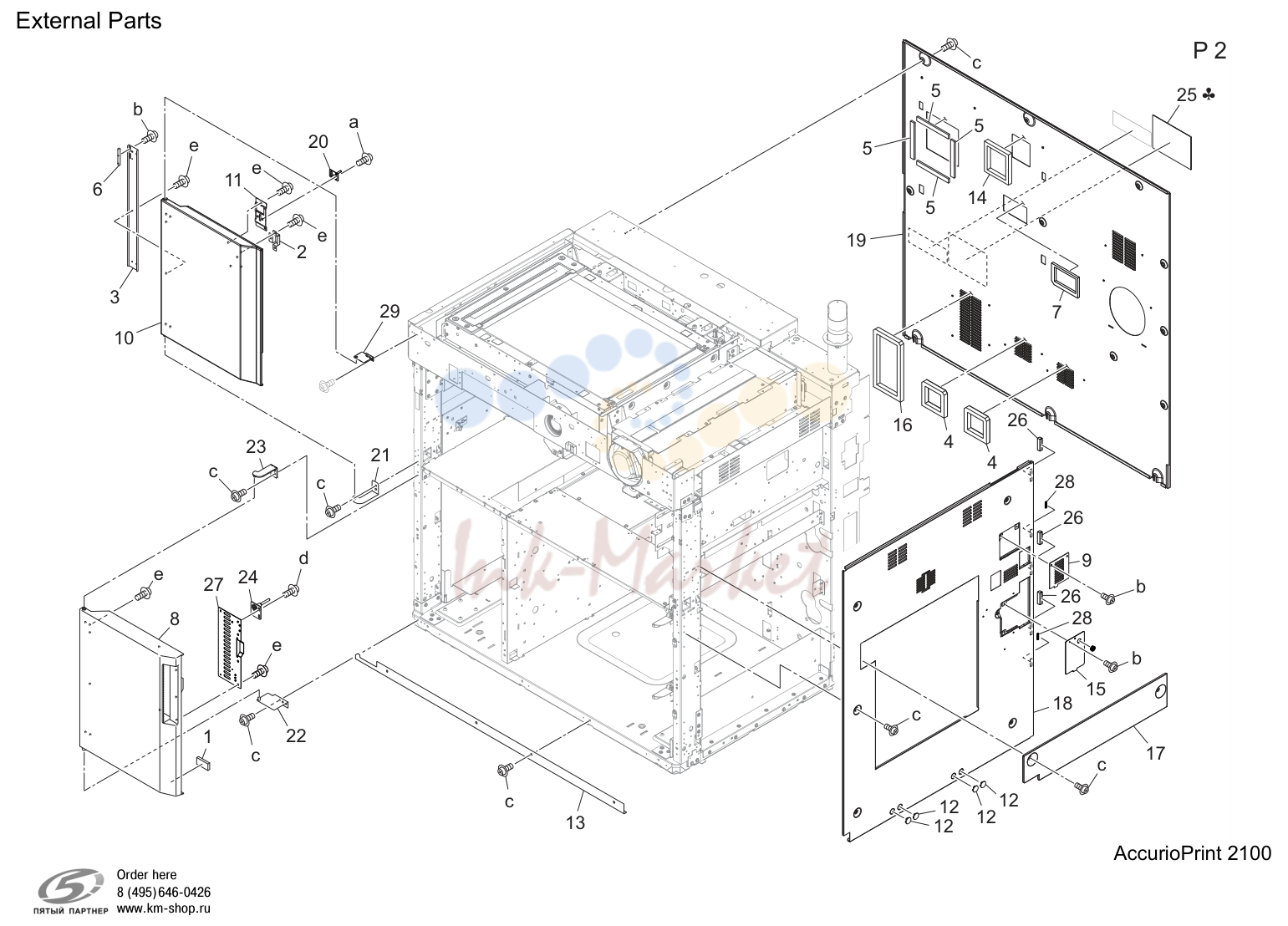

Внешние детали (P2)

Внешние детали (P2)

№АртикулАльт. артикулОписание
3A0G6163100 запросить цену →Reinforce пластина /left
4A0G6168500 запросить цену →Уплотнитель /6
5A0G6168700 запросить цену →Уплотнитель /12
6A0Y5162000 запросить цену →Support вал
7ADF2169000 запросить цену →Heat blocking уплотнитель /1
8A799160202 запросить цену →Collection door
9A799161800 запросить цену →Protection пластина
10A799163501 запросить цену →Door /left
11A799164100 запросить цену →Adjusting пластина /left
12A799164501 запросить цену →Auxiliary крышка /2
13A799164800 запросить цену →Крышка /lower
14A799166100 запросить цену →Heat blocking уплотнитель /2
15A799166501 запросить цену →Protection крышка
16A799168500 запросить цену →Уплотнитель /6
17A799169400 запросить цену →Подача бумаги крышка /right
18A799171001 запросить цену →Крышка /right
19A799171200 запросить цену →Крышка /rear
20ADF2163100 запросить цену →Detecting пластина /left
21A799R71200 запросить цену →Support hinge /3 caulking
22A799R71300 запросить цену →Support hinge /4 caulking
23A799R71400 запросить цену →Support hinge /5 caulking
24ADF2167000 запросить цену →Adjusting пластина /left
25A9JT942401 запросить цену →Caution label
26A7PUM92511 запросить цену →Gasket
27A0G6163602 запросить цену →Auxiliary крышка
28A4EUM91811 запросить цену →Gasket
29A0G6164101 запросить цену →Holding hinge /upper

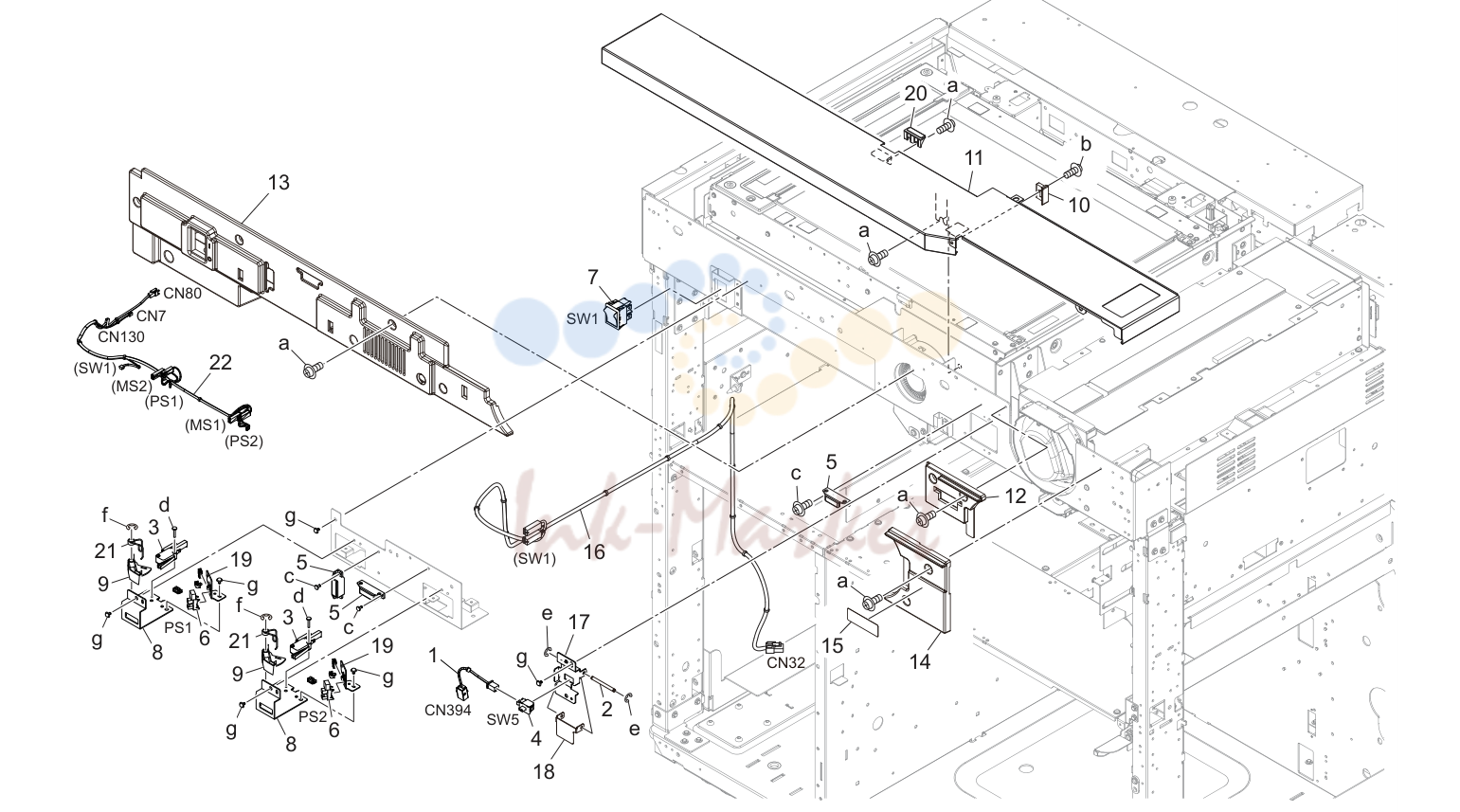

Внешние детали (P3)

Внешние детали (P3)

№АртикулАльт. артикулОписание
1ADF2N13200 запросить цену →Control signal жгут
2VA70110D запросить цену →Door detection вал
3J06M60100 запросить цену →Micro выключатель
4ADF2M60100 запросить цену →Push выключатель
5A0G6411200 запросить цену →Magnet /x
6A85CM55600 ✓ в наличииPhoto датчик
7A4EUM60000 запросить цену →Power source выключатель
8ADF2136500 запросить цену →Support пластина
9ADF2136600 запросить цену →Actuator
10A799160300 запросить цену →Auxiliary крышка
11ADF2160400 запросить цену →Крышка /front
12A799163600 запросить цену →Крышка /2
13A799163802 запросить цену →Крышка /left
14A799163900 запросить цену →Крышка /right
15A799947600 запросить цену →Тонер supply label
16A799N10500 запросить цену →Ac wiring /4
17ADF2131100 запросить цену →Креплениеing пластина
18A799132000 запросить цену →Detecting actuator
19ADF2136700 запросить цену →Креплениеing пластина
20A9JT166400 запросить цену →Auxiliary крышка /front
21ADF2136800 запросить цену →Датчик coil пружина
22ADF2N12300 запросить цену →Interlock detection жгут

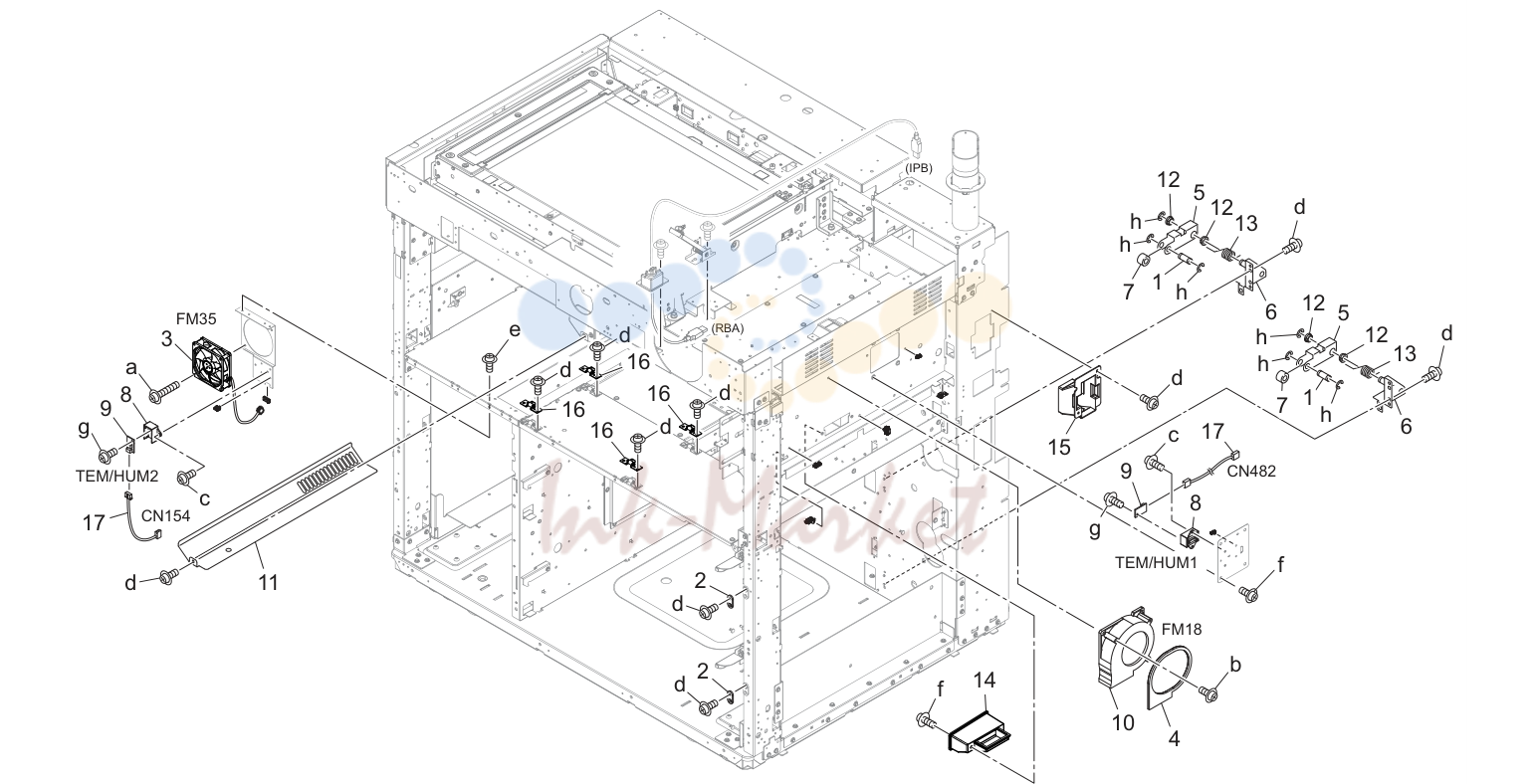

Main рама (P4)

Main рама (P4)

№АртикулАльт. артикулОписание
3AC57M15300 запросить цену →Cooling вентилятор
4A0G6113500 запросить цену →Cooling уплотнитель /middle
9A0P0M50400 ✓ в наличииHumidity датчик
10A0Y5M15101 ✓ в наличииSuction вентилятор мотор
11A4EU107000 запросить цену →Suction крышка
12A4EU560000 запросить цену →Drive втулка
13A4EU560200 запросить цену →Lock пружина
14A4EUR71700 запросить цену →Cooling воздуховод в сборе
15A799110500 запросить цену →Suction воздуховод /1
16A4EUR71M00 запросить цену →Bottom пластина lifting part в сборе
17A799N22100 запросить цену →Temperature detection жгут

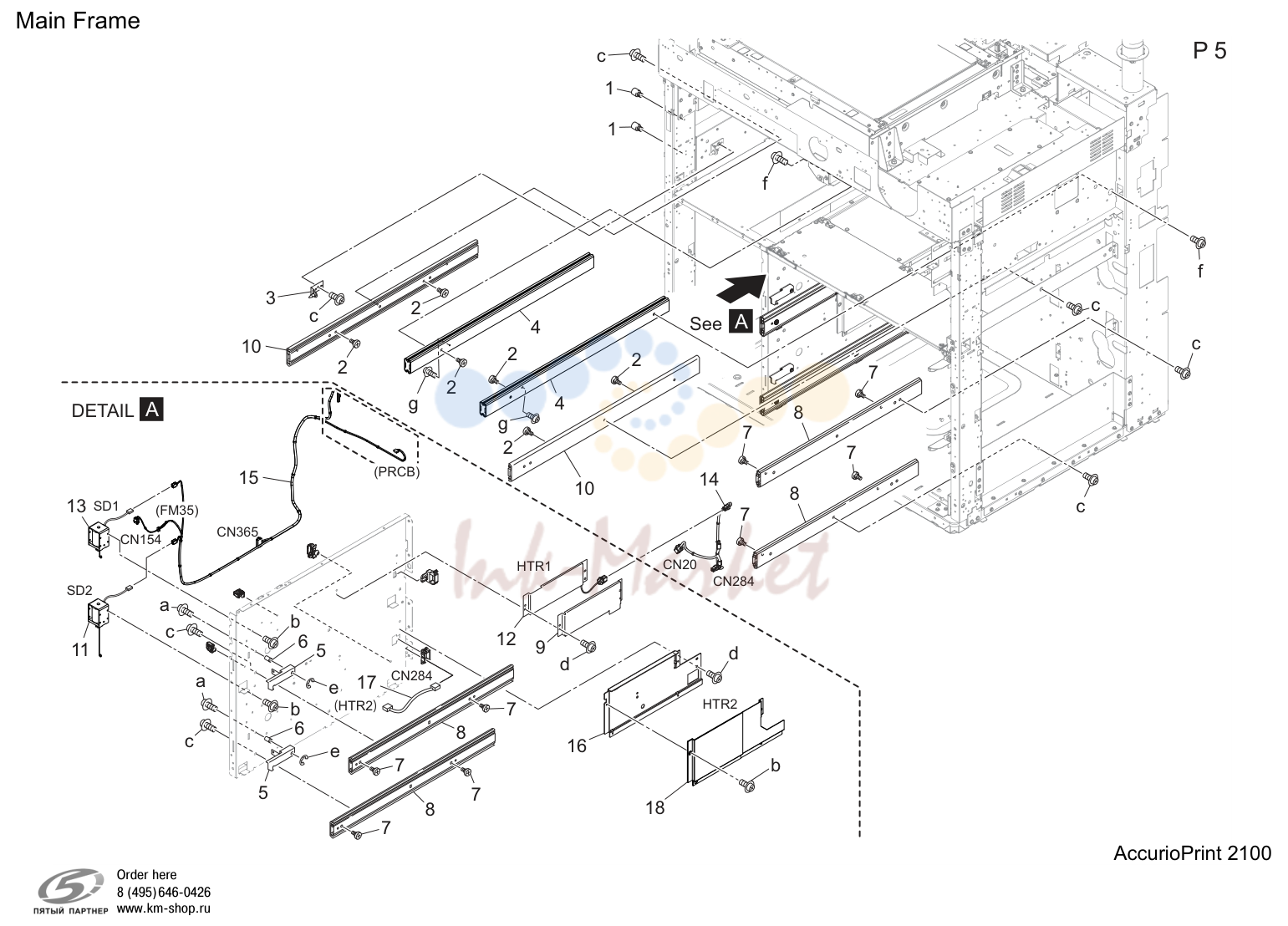

Main рама (P5)

Main рама (P5)

№АртикулАльт. артикулОписание
3UAR70500 запросить цену →Adu positioning пластина left
7A799117800 запросить цену →Positioning screw
8UA40450E запросить цену →Tray slide rail
9A0G6690300 запросить цену →Heater крышка
10A0G6812200 запросить цену →Slide rail /a
11ADF2R71700 запросить цену →Tray connecting соленоид
12A4EUR71A11 запросить цену →Heater креплениеing пластина в сборе
13ADF2R71800 запросить цену →Tray connecting соленоид/2 в сборе
14A799N11100 запросить цену →Heater relay жгут
15ADF2N13100 запросить цену →Тонер relay жгут /1
16A799690200 запросить цену →Креплениеing пластина
17A799N11400 запросить цену →Heater relay жгут /3
18A799R71S00 запросить цену →Heater в сборе / 40w

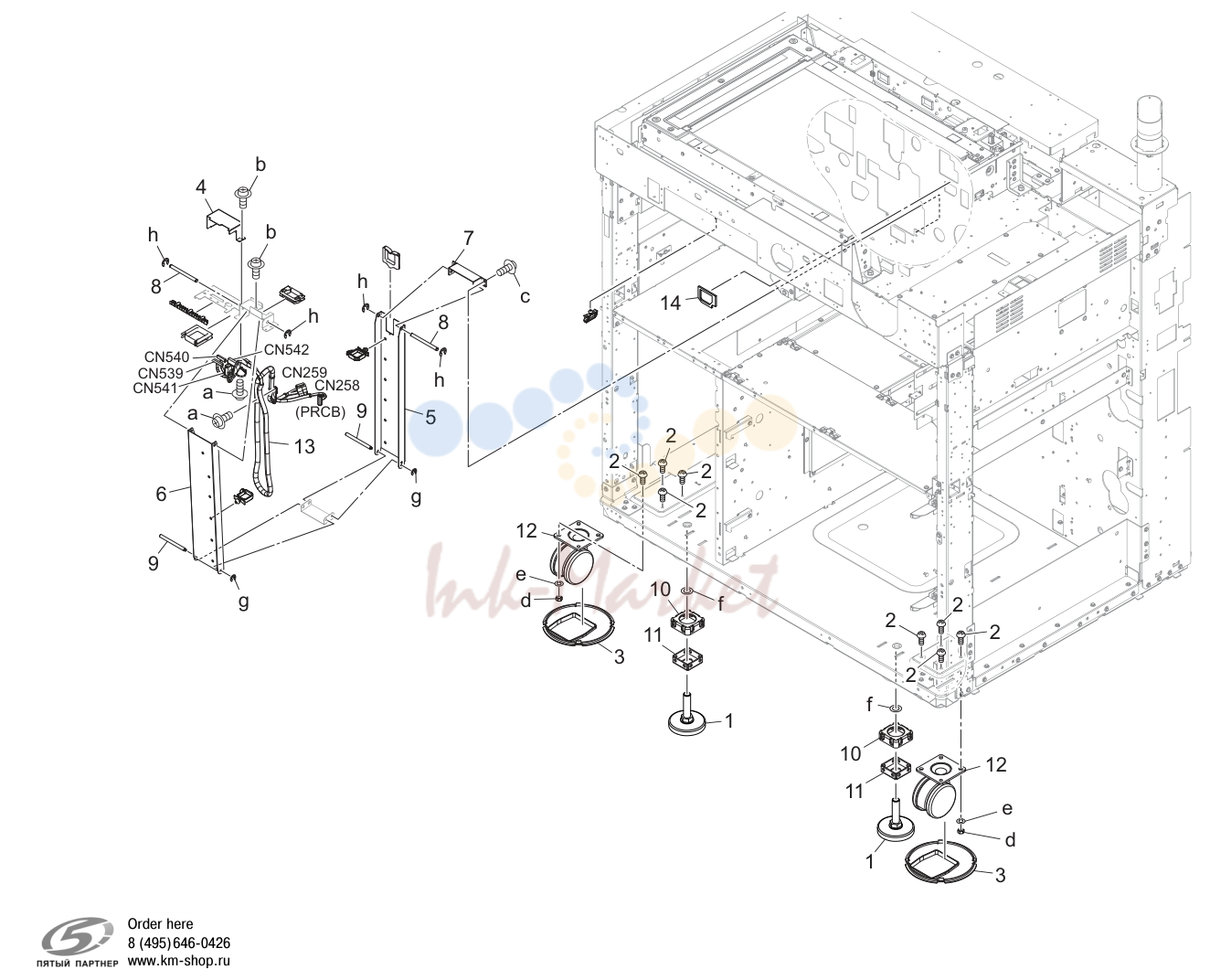

Main рама (P6)

Main рама (P6)

№АртикулАльт. артикулОписание
1A9JT100400 запросить цену →Fixing leg
3A0G6102500 запросить цену →Protection крышка
4A0G6816200 запросить цену →Power supply крышка
5A0G6819500 запросить цену →Power supply рычаг /m
6A0G6819600 запросить цену →Power supply рычаг /a
7A0G6819700 запросить цену →Power supply stay /m
8A0G6819800 запросить цену →Support вал /1
9A0G6819900 запросить цену →Support вал /2
10A0U4109000 запросить цену →Направляющая part
11A1RG101600 запросить цену →Adjusting пластина
12A4EU105100 запросить цену →Castor
13A799N12100 запросить цену →Adu relay жгут /5
14ADF2115400 запросить цену →Charging уплотнитель /7

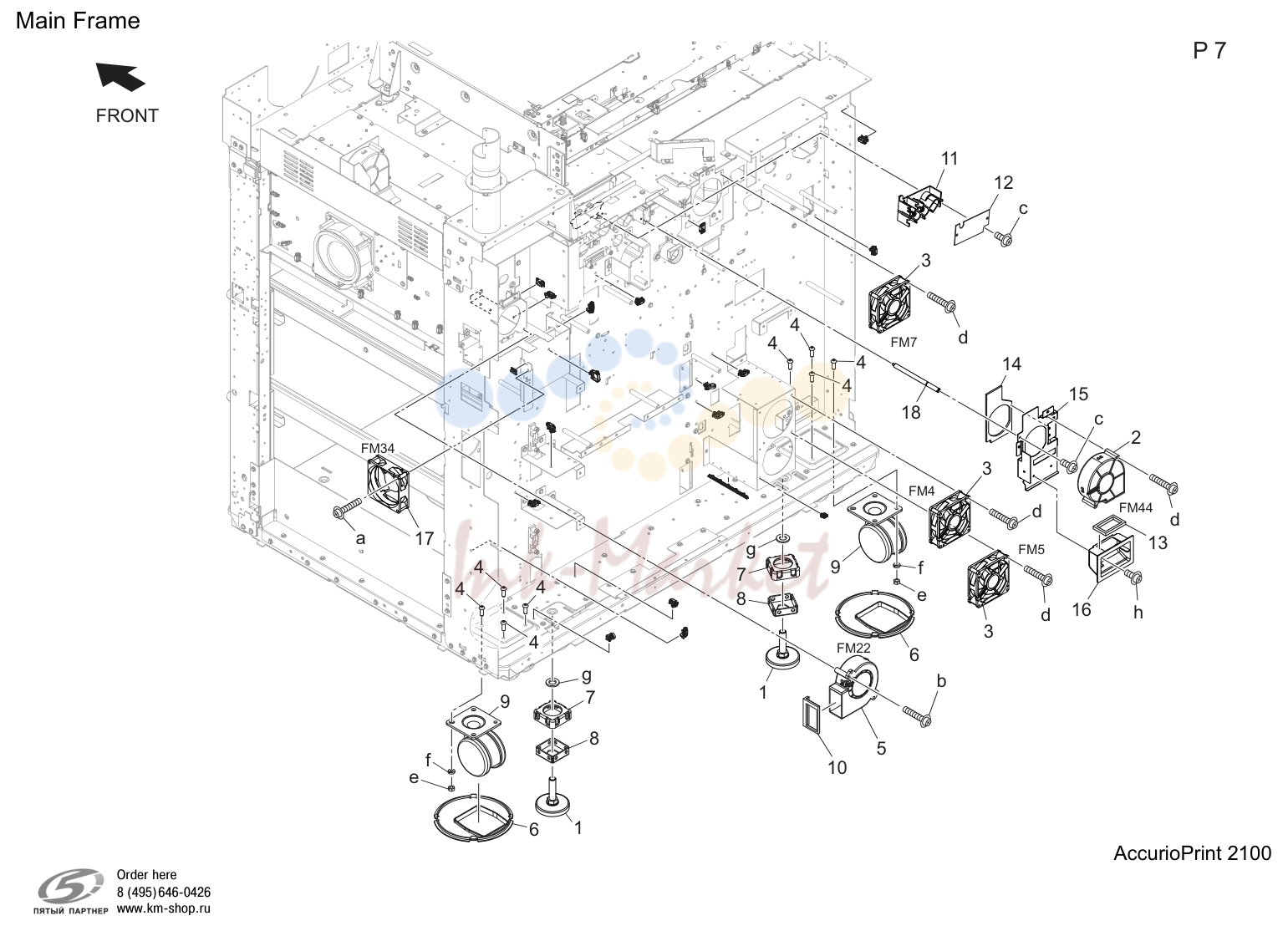

Main рама (P7)

Main рама (P7)

№АртикулАльт. артикулОписание
1A9JT100400 запросить цену →Fixing leg
2A93EM10600 запросить цену →Вентилятор мотор
3AC57M15300 запросить цену →Cooling вентилятор
5A03UM15802 запросить цену →Основной блок cooling вентилятор
6A0G6102500 запросить цену →Protection крышка
7A0U4109000 запросить цену →Направляющая part
8A1RG101600 запросить цену →Adjusting пластина
9A4EU105100 запросить цену →Castor
10A4EU118300 запросить цену →Charging уплотнитель /3
11A4EUR71N00 запросить цену →Chageg powering block
13ADF2114700 запросить цену →Cooling уплотнитель /2
14ADF2115800 запросить цену →Ozone уплотнитель
15ADF2119700 запросить цену →Ozone base рама /2
16ADF2119800 запросить цену →Ozone воздуховод /4
18ADF2119600 запросить цену →Hold leg /rear

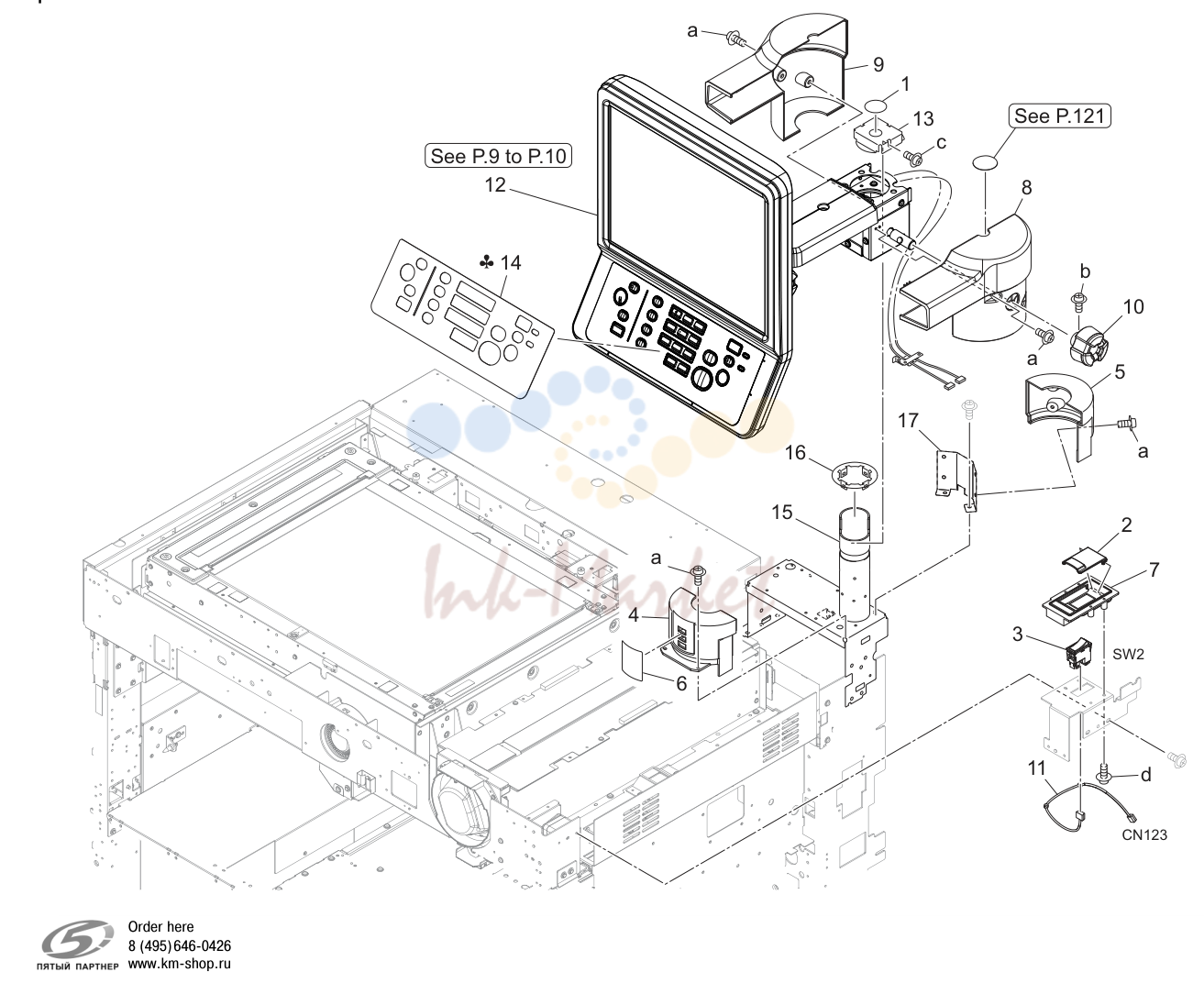

Operation панель секция (P8)

Operation панель секция (P8)

№АртикулАльт. артикулОписание
2A0G6168101 запросить цену →Protection крышка
3A5AWM60200 запросить цену →Power source выключатель
4A799161401 запросить цену →Крышка /front
5A799161501 запросить цену →Крышка /rear
6A799166200 запросить цену →Protection label
7A799168000 запросить цену →Operation casing
8A799190601 запросить цену →Support крышка /right
9A799190701 запросить цену →Support крышка /left
10A799190801 запросить цену →Fixing knob
11A799N11800 запросить цену →Power source detection жгут
12ADF2R70700 запросить цену →Operation узел
13A9JT195500 запросить цену →Positioning пластина /upper
14AC57195001 запросить цену →Operation sheet
14AC57205001 запросить цену →Operation sheet
14AC57205101 запросить цену →Operation sheet
15A0G6101701 запросить цену →Креплениеing pedestal
17A0G6161600 запросить цену →Fixing пластина

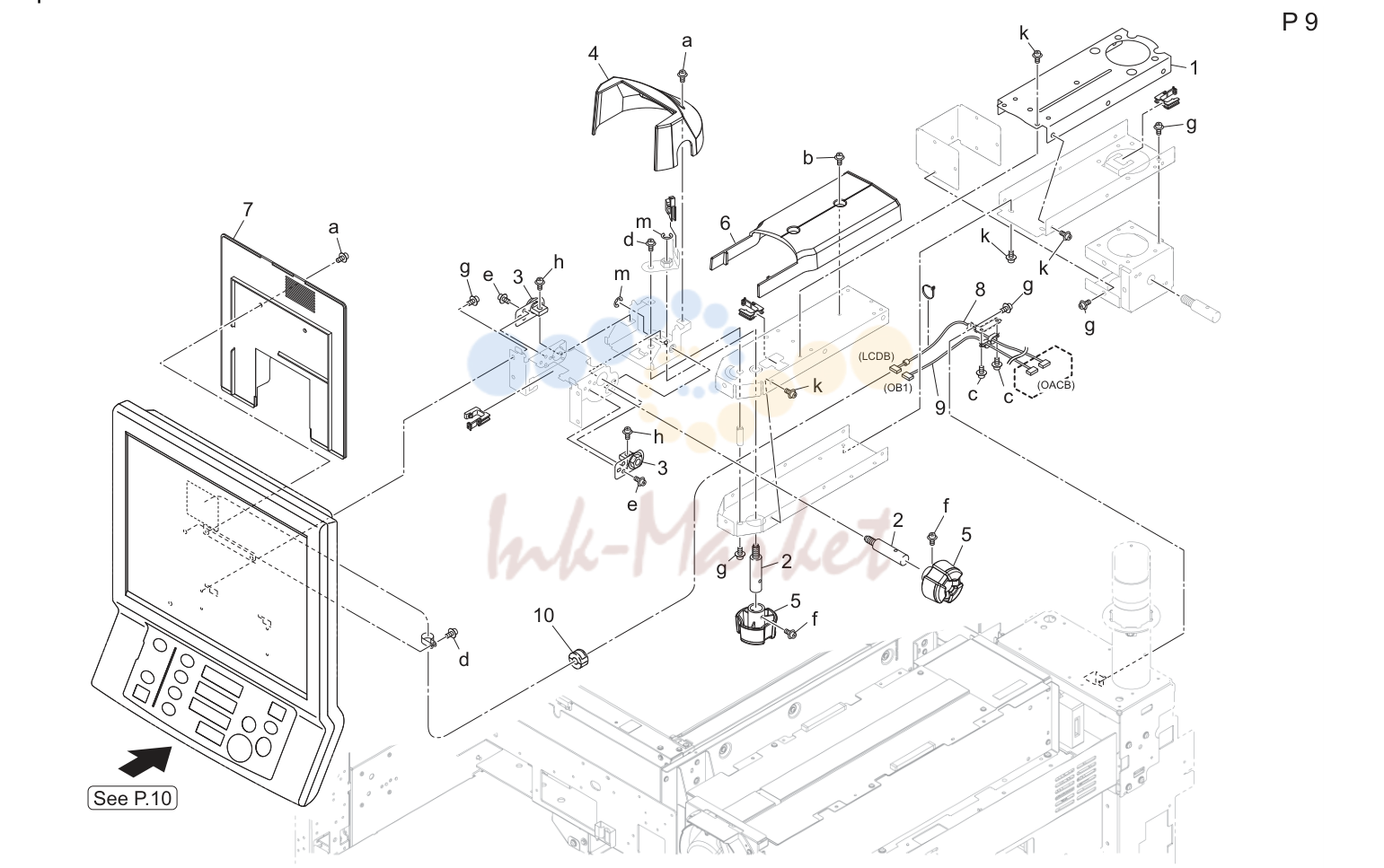

Operation панель секция (P9)

Operation панель секция (P9)

№АртикулАльт. артикулОписание
3A4EUR74J00 запросить цену →Verticaul rotary torque hinge
4A799190500 запросить цену →Rotation крышка
5A799190801 запросить цену →Fixing knob
6A799190900 запросить цену →Крышка /a
7A799197100 запросить цену →Swing крышка
8A799N18200 запросить цену →Ope.узел control жгут /1
9A799N18300 запросить цену →Ope.узел control жгут /2
10A0G6M93100 запросить цену →Ferritecore

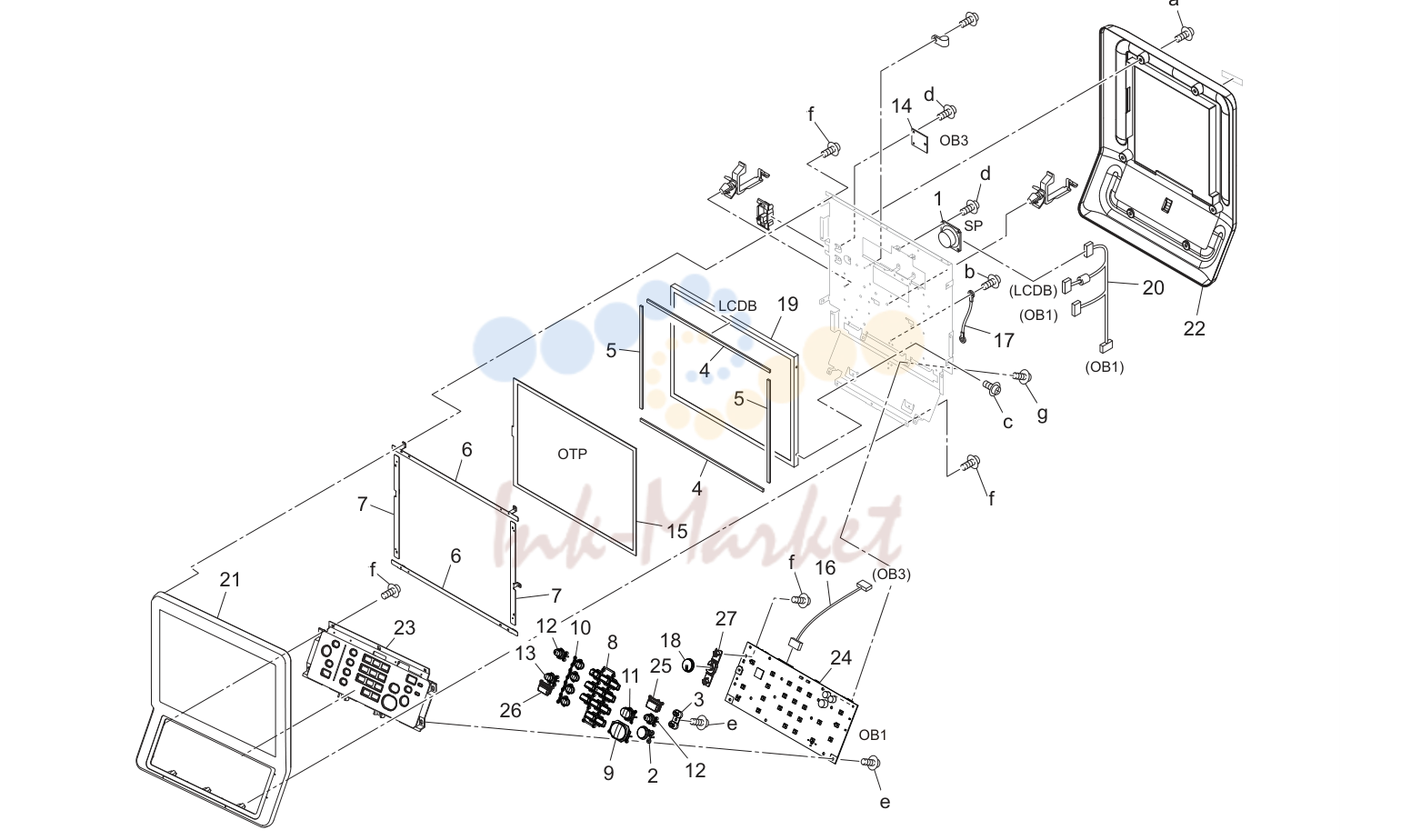

Operation панель секция (P10)

Operation панель секция (P10)

№АртикулАльт. артикулОписание
1A0P0M73100 запросить цену →Speaker
3AC57193600 запросить цену →Indicating part /1
4A0G6192400 запросить цену →Holding cushion /upper
5A0G6192500 запросить цену →Holding cushion /right
6A0G6192700 запросить цену →Ground пластина /1
7A0G6192900 запросить цену →Ground пластина /2
8AC57193100 запросить цену →Operation button /1
9AC57193200 запросить цену →Operation button /2
10AC57193400 запросить цену →Operation button /4
11AC57193500 запросить цену →Operation button /5
12AC57193800 запросить цену →Operation button /10
13AC57193900 запросить цену →Operation button /8
14A0G6H06000 запросить цену →Operation плата /3 в сборе
15A9VEM75500 запросить цену →Ope. узел touch панель
16A0G6N18400 запросить цену →Ope.узел control жгут /3
17A1RFN28300 запросить цену →Ope.узел wiring /1
18AC57194101 запросить цену →Operation knob /1
19ADF2M75800 запросить цену →Ope. узел lcd
20A4EUN28500 запросить цену →Ope.узел wiring /4
21AC57190102 запросить цену →Operation крышка /front
22AC57190201 запросить цену →Operation крышка /rear
23AC57190301 запросить цену →Operation casing /1
24A799H04001 запросить цену →Operation плата /1 в сборе
25A0G6193700 запросить цену →Operation button /7
26A0G6194000 запросить цену →Operation button /9
27A4EU194200 запросить цену →Fixing держатель

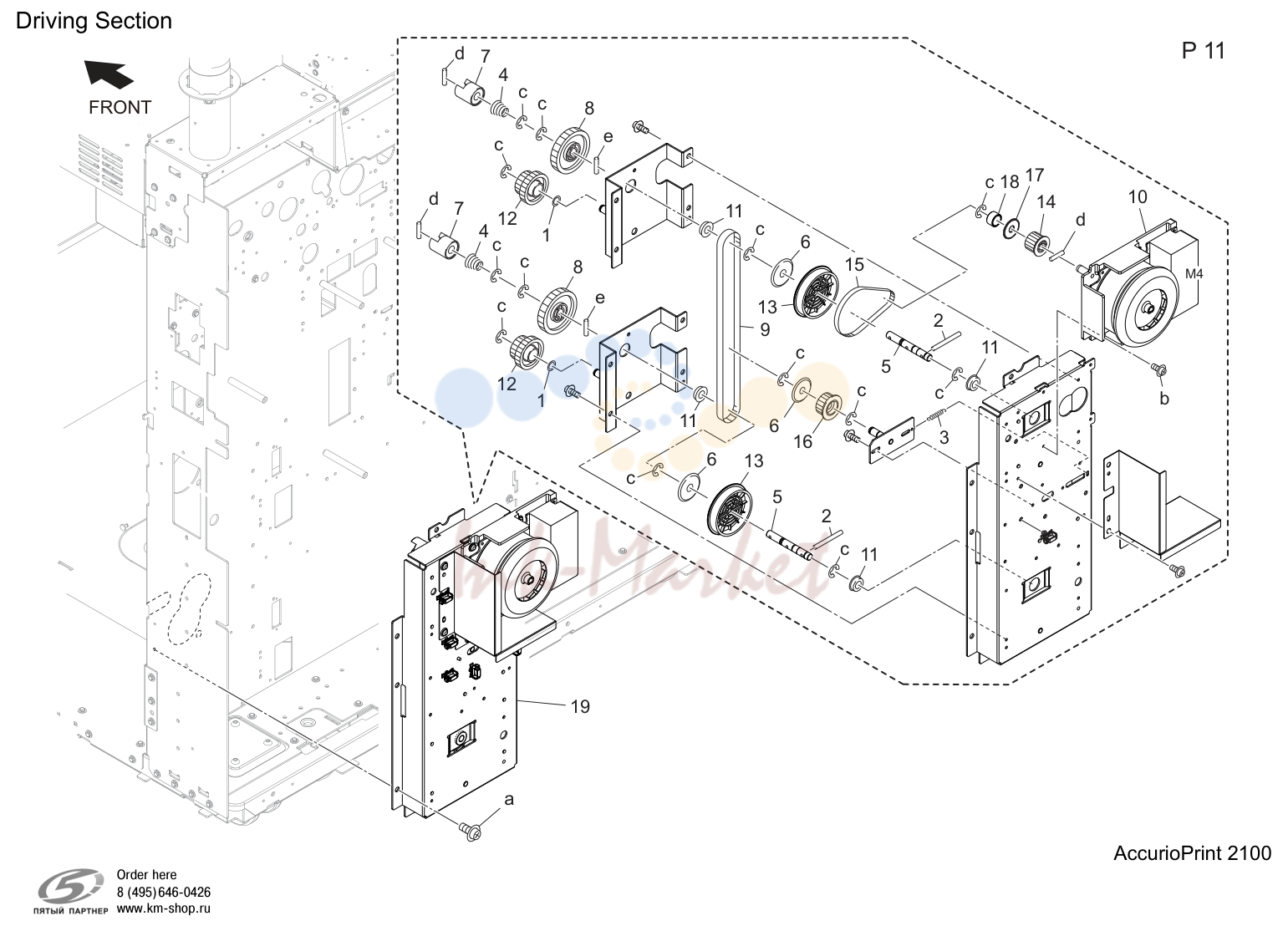

Driving секция (P11)

Driving секция (P11)

№АртикулАльт. артикулОписание
5A9JT239301 запросить цену →Drive вал
7UA15610E запросить цену →Подача бумаги drive coupling
8UA77040E запросить цену →Подача бумаги input шестерня 40t
10A0G6M10100 запросить цену →Dc brushless мотор /60
11A00V240600 ✓ в наличииBall bearing
12A0G6237100 запросить цену →Подача бумаги idling шестерня 25/32t
13A9JT239000 запросить цену →Подача бумаги pulley /m 26/60t
14A4EU239100 запросить цену →Drive pulley
15A4EU239200 запросить цену →Drive ремень 228l
16A4EUR72C00 запросить цену →Подача бумаги tension pulley в сборе
19ADF2R70900 запросить цену →Подача бумаги drive в сборе

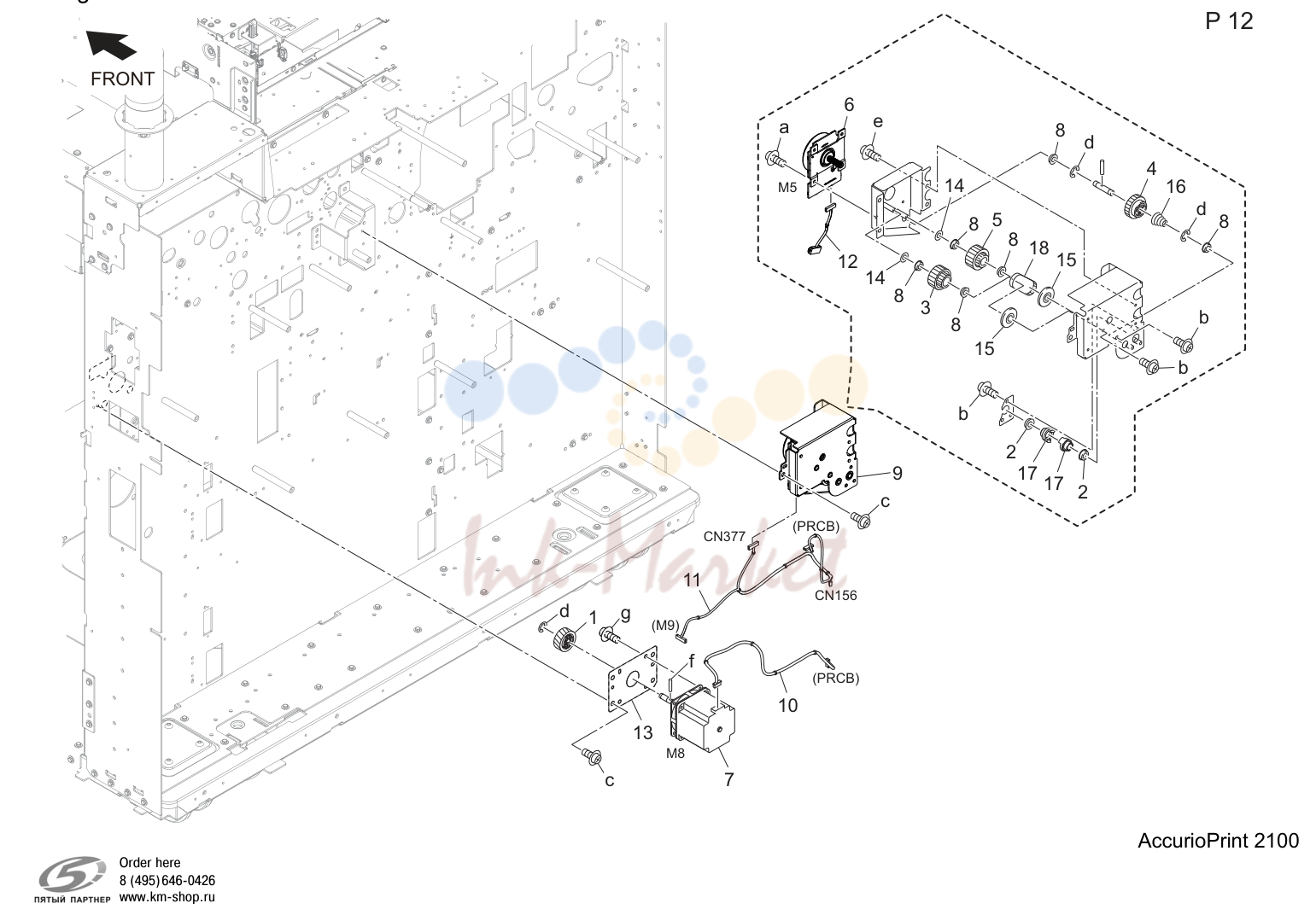

Driving секция (P12)

Driving секция (P12)

№АртикулАльт. артикулОписание
1UA77061E запросить цену →Выход бумаги drive шестерня 25t
2A00J617900 запросить цену →Ball bearing
3A0G6250500 запросить цену →Idling pulley /1
4A0G6250601 запросить цену →Slide шестерня 24t
5A0G6250700 запросить цену →Idling pulley /2
6A9JTM10200 запросить цену →Барабан мотор
7A1TVM10100 запросить цену →Stepping мотор /50
8A4EU252000 запросить цену →Drive ball bearing /6
9A9JTR71P00 запросить цену →Ремень cleaning driving в сборе
10A799N11700 запросить цену →Conveyance drive жгут /m
11ADF2N20000 запросить цену →Drive relay жгут /1
12A9JTN12900 запросить цену →Тонер relay жгут /1
15A0G6250800 запросить цену →Collar
16A0G6251200 запросить цену →Pressing пружина
17A0G6251301 запросить цену →Rotation part
18A4EU251000 запросить цену →Cleaning ремень /1 120l

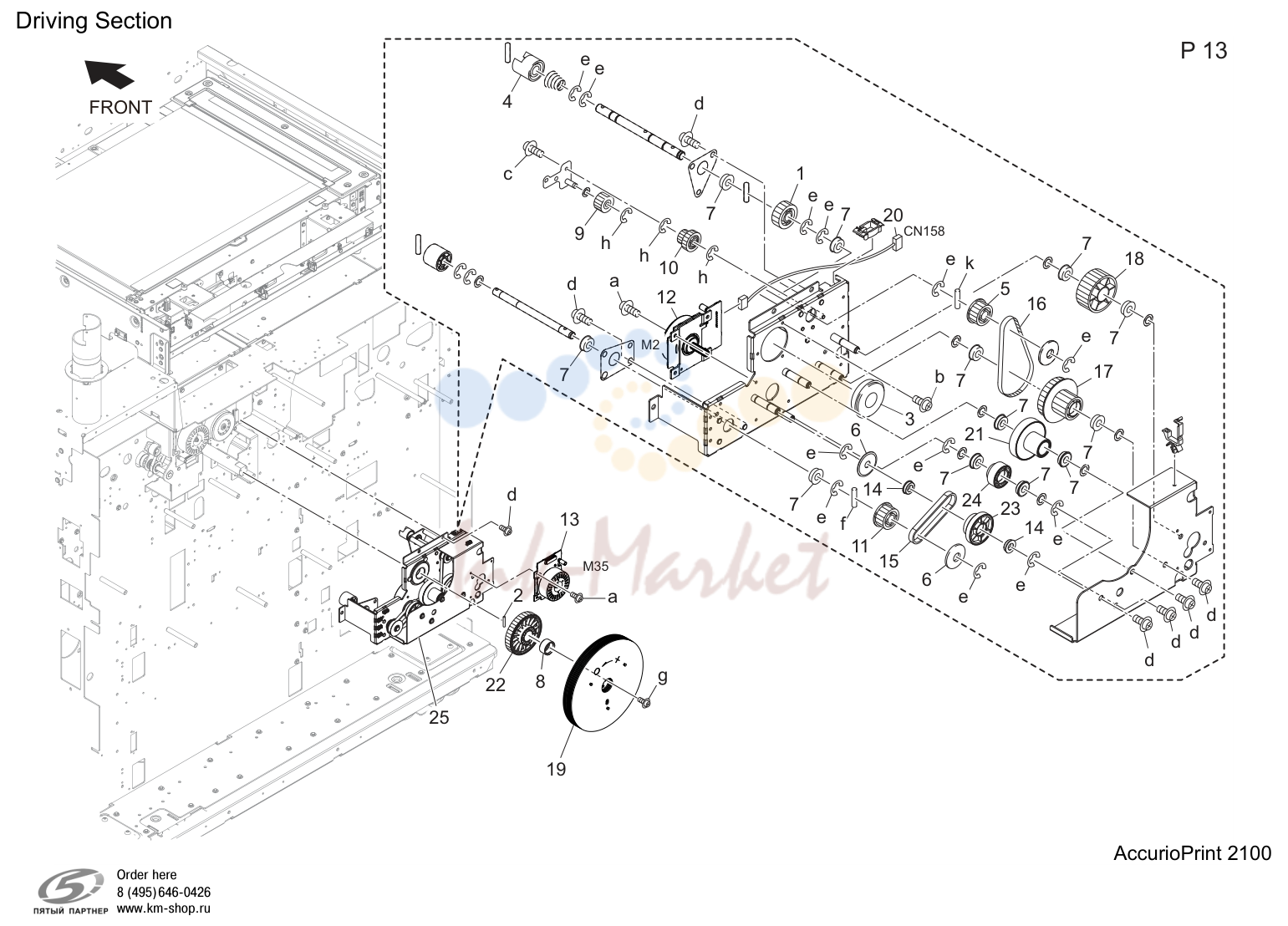

Driving секция (P13)

Driving секция (P13)

№АртикулАльт. артикулОписание
5GA76600E запросить цену →Cleaner driving pulley 21t
7A00V240600 ✓ в наличииBall bearing
8A0G6215500 запросить цену →Stopper part
9A0G6217500 запросить цену →Drive шестерня /7 20t
10A0G6217600 запросить цену →Drive шестерня /8 15/22t
11A0GC210401 ✓ в наличииDrive pulley 26t
12A9JTM10200 запросить цену →Барабан мотор
13A9JTM10300 запросить цену →Проявка screw мотор
14A1RF710900 запросить цену →Ball bearing /1
15A2Y1718500 запросить цену →Timing ремень/1 168l
16A4EU211300 запросить цену →Drive ремень /a 255l
17A4EU218000 ✓ в наличииIdling pulley /1
18A4EU218100 ✓ в наличииIdling шестерня 83t
19A4EUR74K00 запросить цену →Flywheel в сборе
20A4EUN12400 запросить цену →Photoconвоздуховодor drive жгут
21A799217100 запросить цену →Idling шестерня /1 24/87t
22A799217200 запросить цену →Drive шестерня 89t
23A799217400 запросить цену →Idling pulley /2
24A799217700 запросить цену →Idling шестерня /2 50t
25ADF2R70800 запросить цену →Барабан drive в сборе

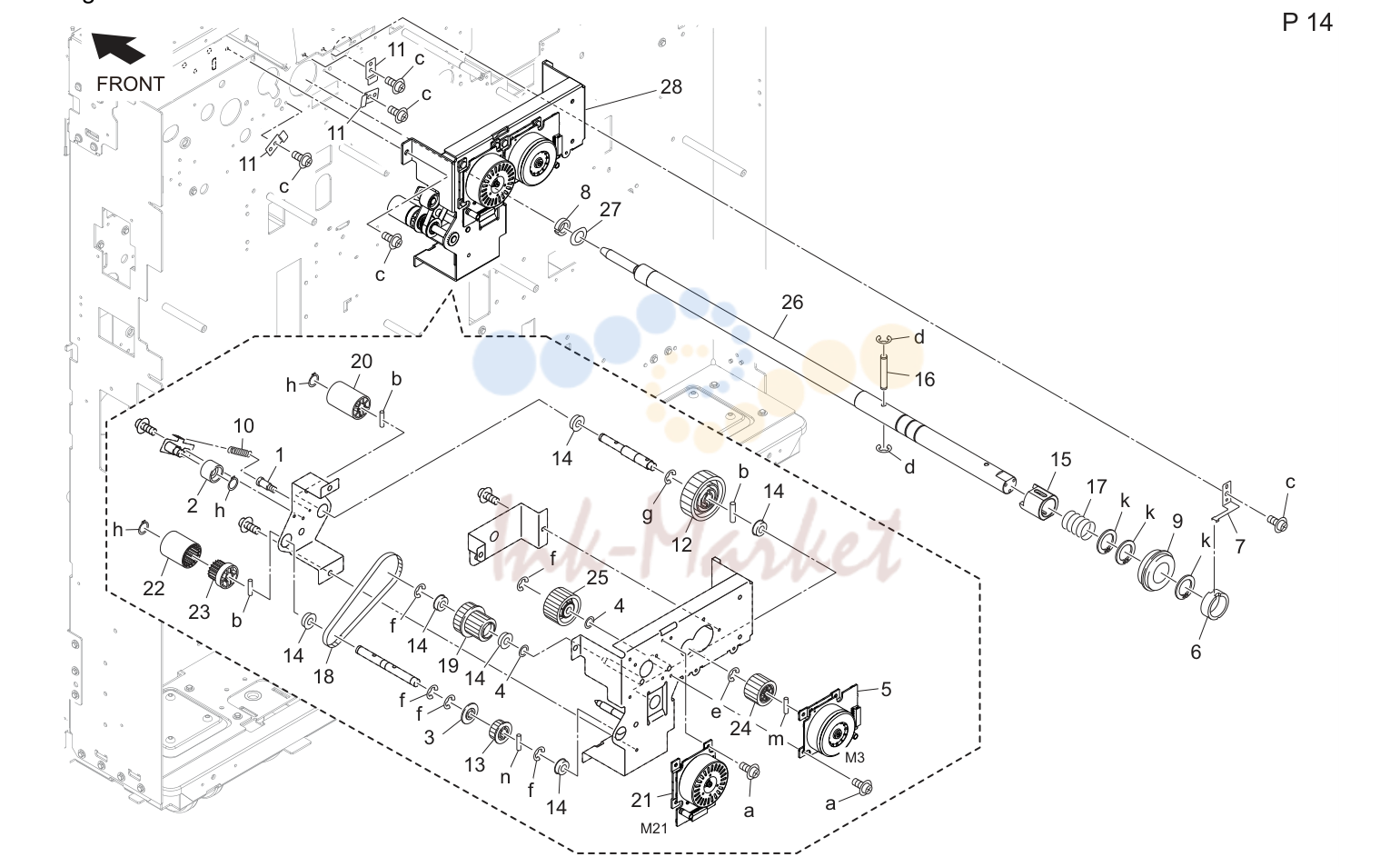

Driving секция (P14)

Driving секция (P14)

№АртикулАльт. артикулОписание
5A9JTM10400 запросить цену →Проявка мотор
13GA76600E запросить цену →Cleaner driving pulley 21t
14A00V240600 ✓ в наличииBall bearing
15A0G6215200 запросить цену →Coupling part
16A0G6215300 запросить цену →Coupling pin
17A0G6215400 запросить цену →Compressing пружина
18A0G6221100 запросить цену →Drive ремень 210l
19A0G6227300 запросить цену →Idling pulley /3
20A0G6227400 запросить цену →Coupling part /1
21A9JTM10300 запросить цену →Проявка screw мотор
22A0Y5227500 запросить цену →Coupling part
23A0Y5227600 запросить цену →Input coupling
24A4EU222000 запросить цену →Drive шестерня /12 26t
25A4EUR71S00 запросить цену →Проявка idling шестерня в сборе
26A799215101 запросить цену →Drive вал
27A799330000 ✓ в наличииFixing пружина
28A9JTR71900 запросить цену →Проявка driving узел

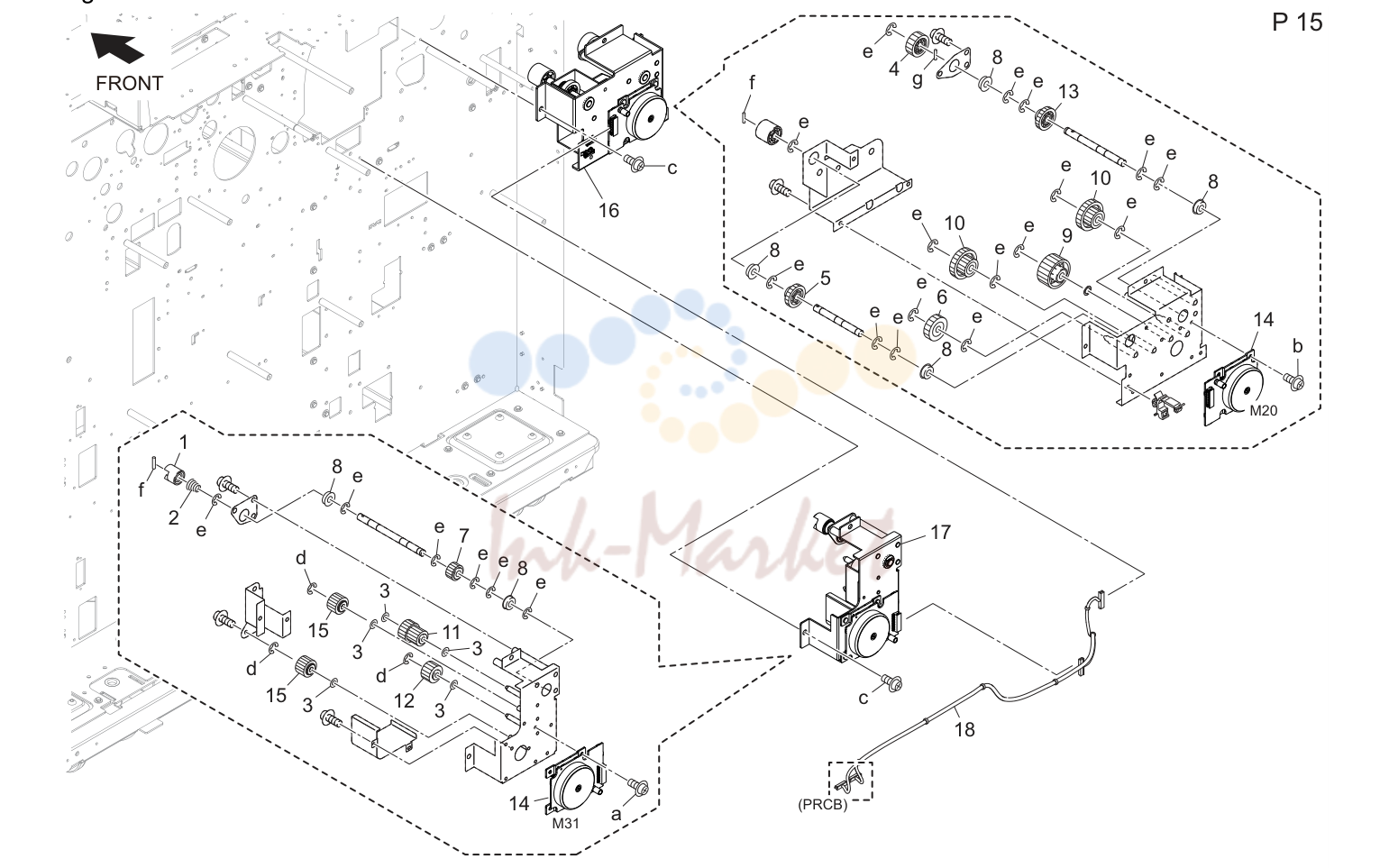

Driving секция (P15)

Driving секция (P15)

№АртикулАльт. артикулОписание
4UA77070F запросить цену →Выход бумаги input шестерня 25t
6A4EU247600 запросить цену →Idling шестерня /2 27t
8A00V240600 ✓ в наличииBall bearing
9A0G6247100 запросить цену →Idling шестерня /1 68t
10A0G6247200 запросить цену →Idling шестерня /2 34/40t
11A0G6247300 запросить цену →Idling шестерня 36/45t
12A0G6247400 запросить цену →Idling шестерня /2 40t
13A0G6247500 запросить цену →Выход бумаги шестерня /c 25t
14A9JTM10200 запросить цену →Барабан мотор
15A4EUR71Y00 запросить цену →Adu idling шестерня /1 в сборе
16A9JTR71B00 запросить цену →Выход бумаги driving узел
17ADF2R71000 запросить цену →Adu driving в сборе
18A799N18600 запросить цену →Conveyance drive жгут /2

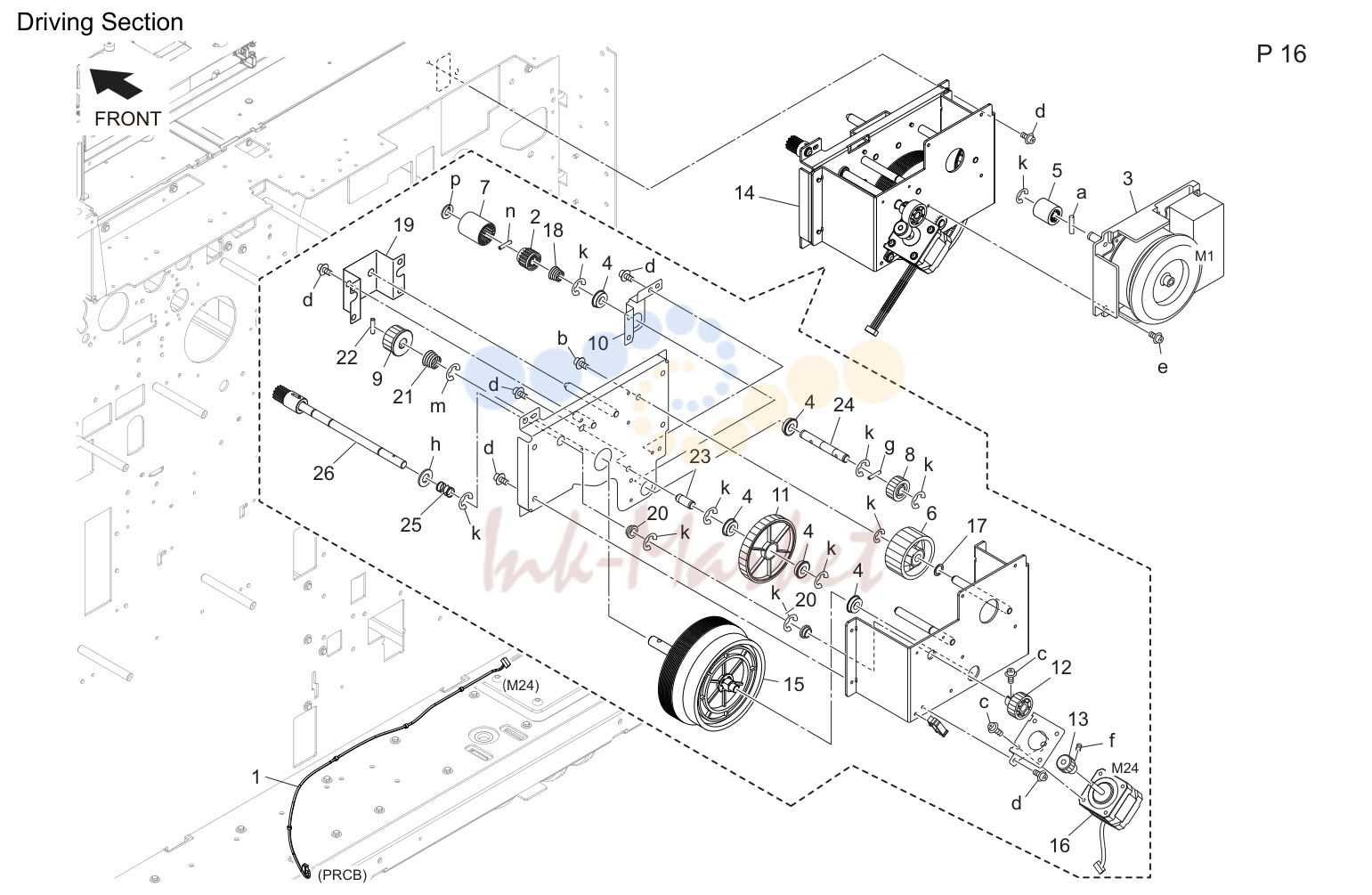

Driving секция (P16)

Driving секция (P16)

№АртикулАльт. артикулОписание
1A799N25100 запросить цену →Wiring /w
3A0G6M10100 запросить цену →Dc brushless мотор /60
4A00V240600 ✓ в наличииBall bearing
5A0G6237201 запросить цену →Шестерня 17t
6A0G6237300 запросить цену →Idling шестерня 42t
7A0Y5227500 запросить цену →Coupling part
8A1TT214301 запросить цену →Drive шестерня /30 21t
9A4EU230800 запросить цену →Печь (закрепление) шестерня /1 24t
10A4EU235000 запросить цену →Drive side пластина /2
11A4EU235200 запросить цену →Печь (закрепление) шестерня /3 68t
12A4EU238100 запросить цену →Drive шестерня /2 40t
13A4EU238200 запросить цену →Drive worm /1
14A4EUR71T11 ✓ в наличииFixing driving в сборе
15A4EUR71U00 ✓ в наличииFixing drive вал в сборе
16A4EUM10100 ✓ в наличииHb мотор /40
20A0G6739300 запросить цену →Operation втулка /front
21A4EU230900 запросить цену →Pressing пружина
22A4EU231000 запросить цену →Pin /a
23A4EU235400 запросить цену →Drive вал /2
24A4EU235500 запросить цену →Drive вал /3
25A4EU235700 запросить цену →Compressing пружина
26A4EUR71V00 запросить цену →Fixing drive idol вал в сборе

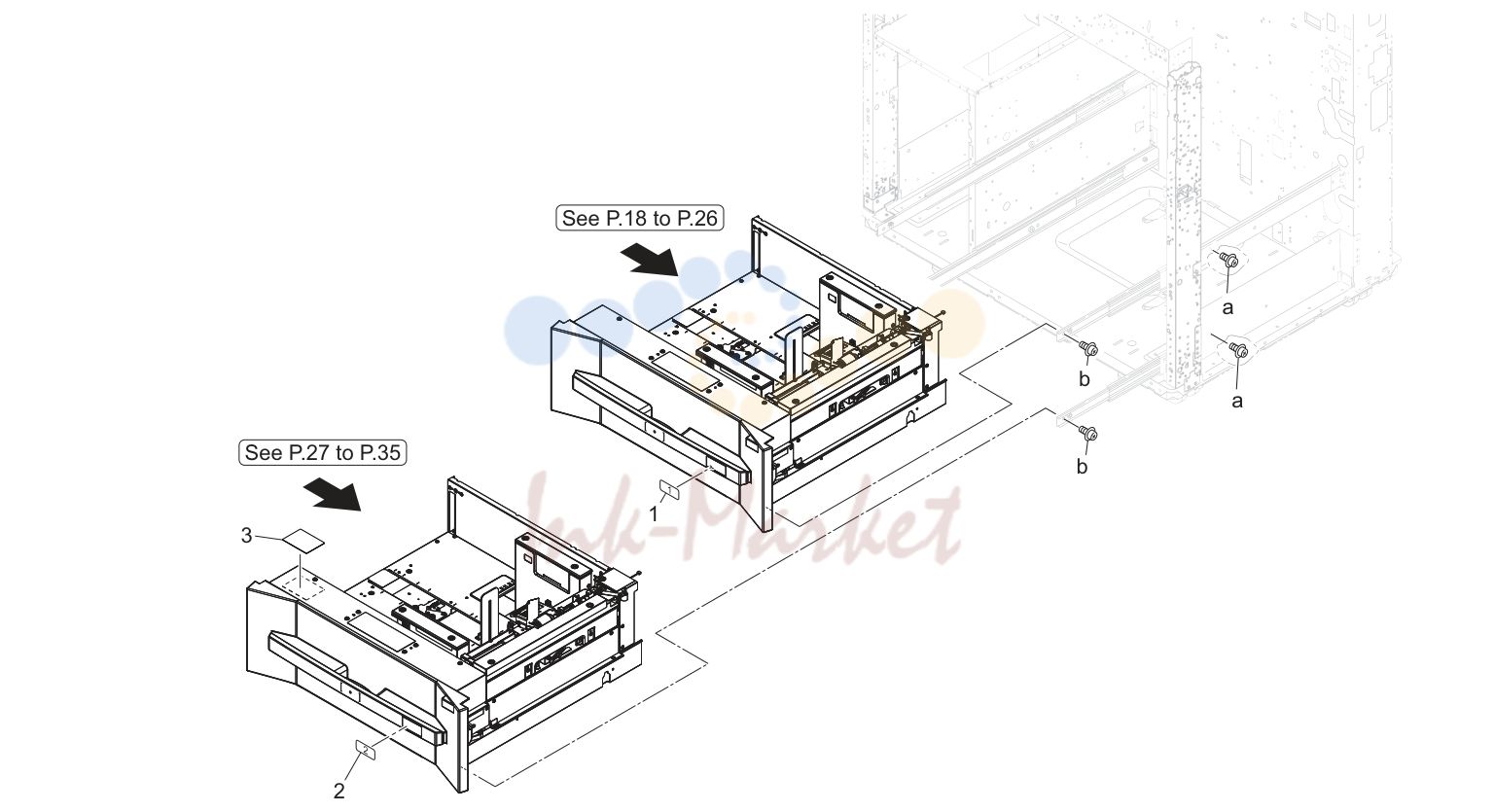

Tray (P17)

Tray (P17)

№АртикулАльт. артикулОписание
1A0U0945401 запросить цену →Indicating label /1
2A0U0945501 запросить цену →Indicating label /2
3A799942301 запросить цену →Caution label

Tray 1 (P18)

Tray 1 (P18)

№АртикулАльт. артикулОписание
1A4EU603600 запросить цену →Idling вал /b
2A4EU603400 запросить цену →Втулка
4A00J617800 ✓ в наличииBall bearing
5A4EU603500 запросить цену →Idling вал /a
6A4F3905000 запросить цену →Ball bearing
7A4EU606100 запросить цену →Up/down шестерня /b 14/55t
8A4EU603200 запросить цену →Шестерня 17t
9A4EU603100 запросить цену →Шестерня 15t
12A4EU603300 запросить цену →Шестерня 53t
14A0G6601900 запросить цену →Up/down dumper
15UA77650E запросить цену →Control шестерня 21t
16UA77640F запросить цену →Drive connecting шестерня/a 70t
18A0G6606500 запросить цену →Holding part
22A4EUR72Q11 запросить цену →Updown мотор

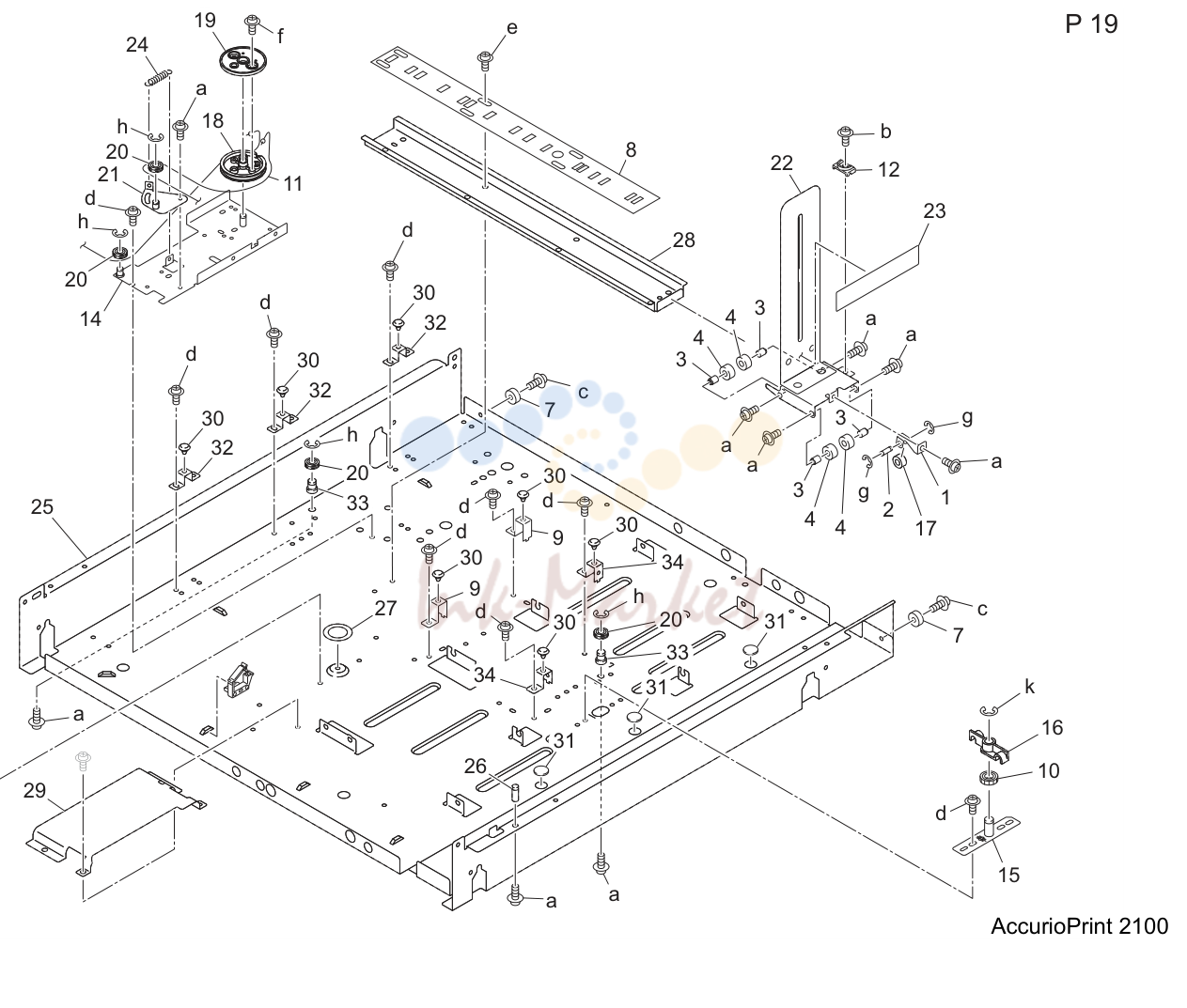

Tray 1 (P19)

Tray 1 (P19)

№АртикулАльт. артикулОписание
2VA40920D запросить цену →Support вал
3VA42330D запросить цену →Направляющая вал /e
7UA40511E запросить цену →Stopper rubber /c
8UA41120E запросить цену →Направляющая stopper
11A0G6601000 запросить цену →Detection wire
12A0G6615200 запросить цену →Holding part
13A1UDM50100 запросить цену →Volume
14A4EUR72U11 запросить цену →Detecting плата caulking
15A4EUR72V11 запросить цену →Adjusting пластина caulking
18A0G6600700 запросить цену →Pulley
19A0G6600800 запросить цену →Detecting шестерня 90t
20A0G6600900 запросить цену →Idling pulley /a
21A0G6601500 запросить цену →Tension рычаг
22A0G6615100 запросить цену →Направляющая part /rear
23A4EU943000 запросить цену →Operation label /h
24A55C601600 запросить цену →Tension пружина
25UA40011E запросить цену →Tray bottom пластина
33A0G6601300 запросить цену →Idling вал /2
34A0G6601700 запросить цену →Support pedestal

Tray 1 (P20)

Tray 1 (P20)

№АртикулАльт. артикулОписание
4A4EU602300 запросить цену →Направляющая вал /l
8A0G6620600 запросить цену →Holding пластина пружина /b
9A4EUR72S11 запросить цену →Подача бумаги tray крышка /b узел
10A4EUR72W11 запросить цену →Locking рычаг caulking
11A4EUR72X11 запросить цену →Rocking плата caulking
16A4EW613000 запросить цену →Auxiliary пластина /front
18A4EW610000 запросить цену →Направляющая крышка

Tray 1 (P21)

Tray 1 (P21)

№АртикулАльт. артикулОписание
3A4EU602300 запросить цену →Направляющая вал /l
6A0G6620500 запросить цену →Holding пластина пружина /a
7A4EUR72R11 запросить цену →Подача бумаги tray крышка /a узел
8A7W7943200 запросить цену →Направляющая label
13A4EW617500 запросить цену →Auxiliary пластина /r
15A4EW610000 запросить цену →Направляющая крышка

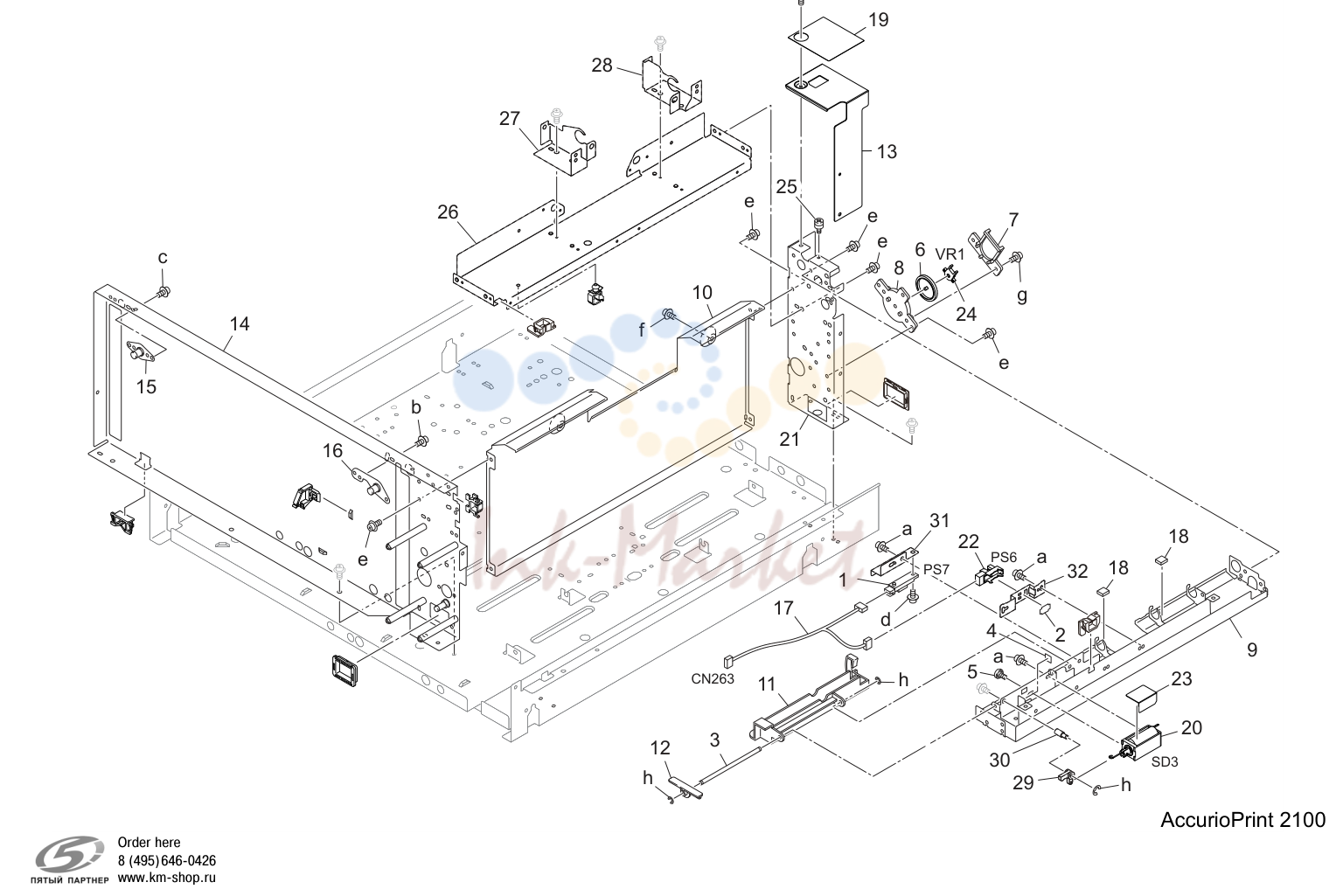

Tray 1 (P22)

Tray 1 (P22)

№АртикулАльт. артикулОписание
7AA41351E запросить цену →Detection плата
9UA40051G запросить цену →Подача бумаги направляющая пластина /upper
13ADF2626700 запросить цену →Крышка муфта
15UAR79500 запросить цену →Wire support пластина a
16UAR79700 запросить цену →Wire support пластина c
18A0G6561200 запросить цену →Stopper rubber
19ADF2626800 запросить цену →Protection sheet
20A4EUR72N11 запросить цену →Pick up соленоид pin в сборе
21ADF2F60800 запросить цену →Tray driveside направляющая caulking
22A85CM55600 ✓ в наличииPhoto датчик
23A9JT602000 запросить цену →Protection крышка /s
24A1UDM50100 запросить цену →Volume
26A0G6570101 запросить цену →Подача бумаги stay
27A0G6570600 запросить цену →Support пластина /a
28A0G6570700 запросить цену →Support пластина /b
32A0G6561300 запросить цену →Adjusting пластина

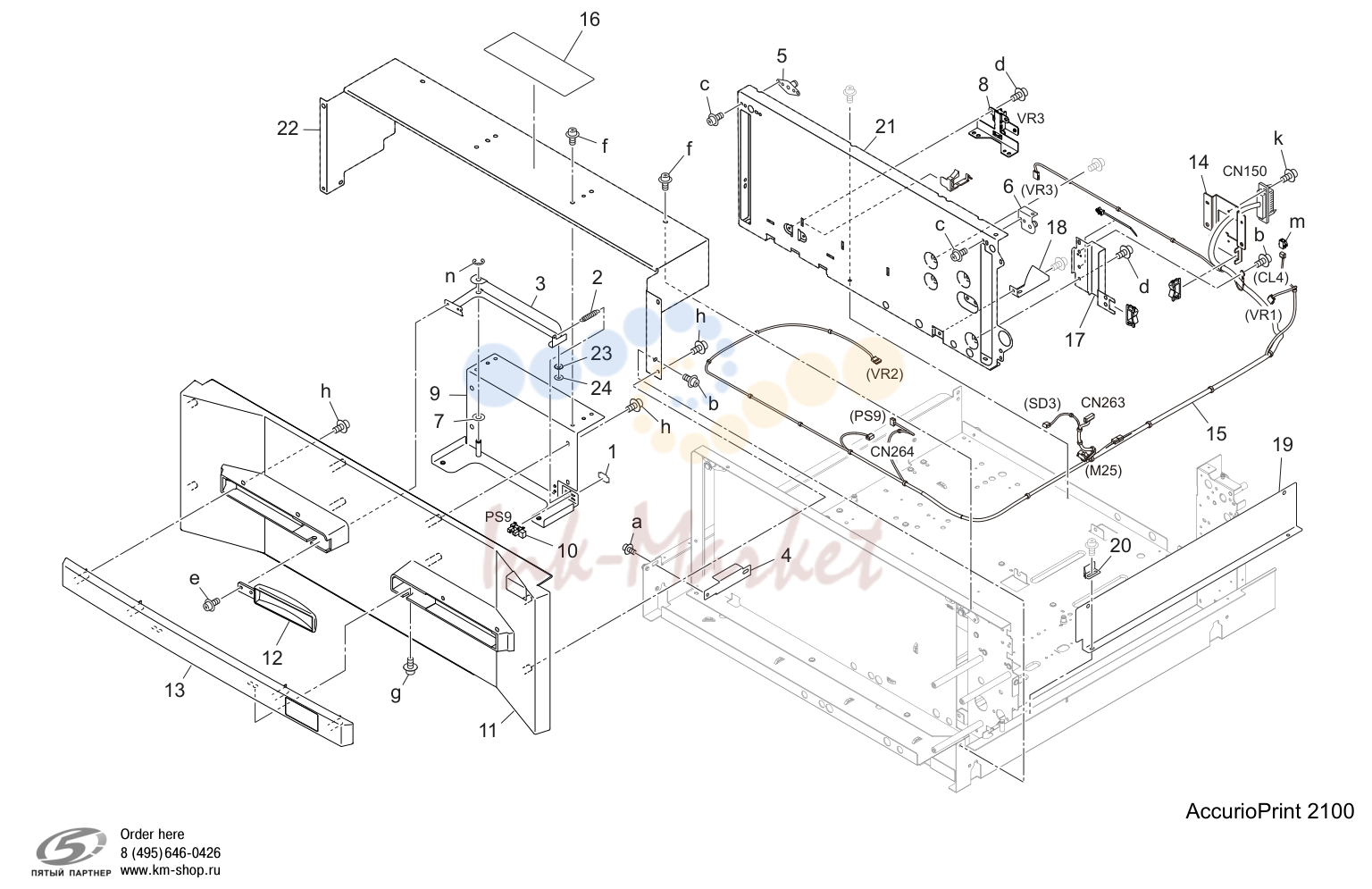

Tray 1 (P23)

Tray 1 (P23)

№АртикулАльт. артикулОписание
5UAR79500 запросить цену →Wire support пластина a
6UAR79600 запросить цену →Wire support пластина b
8A4EUR72M11 запросить цену →Датчик плата
9A4EUF60701 запросить цену →Рычаг креплениеing пластина caulking
10A85CM55500 запросить цену →Photo датчик
11A799165100 запросить цену →Подача бумаги крышка
12A799165300 запросить цену →Handle
13A799165400 запросить цену →Подача бумаги handle
14A799602000 запросить цену →Wiring пластина /t
15A799N13300 запросить цену →Paperfeed drive жгут
16ADF2947800 запросить цену →Operation label /e
20UA40580E запросить цену →Рычаг holding part
21UA40020E запросить цену →Side пластина /rear
22A0G6165200 запросить цену →Auxiliary крышка

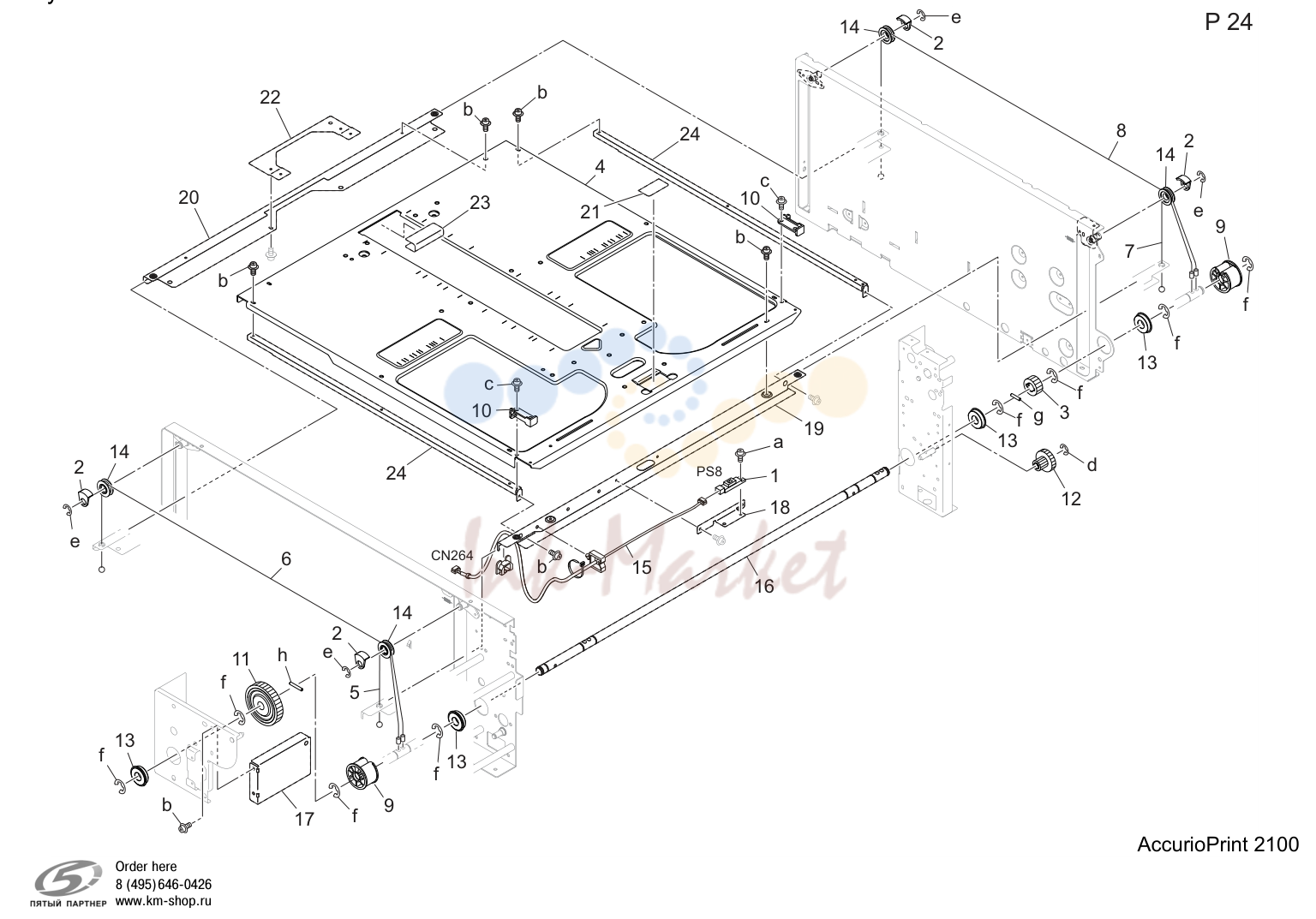

Tray 1 (P24)

Tray 1 (P24)

№АртикулАльт. артикулОписание
4UA41011E запросить цену →Подача бумаги up/down пластина /m
13A4EU265000 ✓ в наличииBall bearing
14A4EU620200 запросить цену →Ролик pulley ball bearing в сборе
15A799N13400 запросить цену →Paperfeed detection жгут
16A4EU602100 запросить цену →Drive вал
20UA41281E запросить цену →Up/down stay /b
22A0G6620300 запросить цену →Reinforce пластина /c
23A0G6620400 запросить цену →Protection sheet
24A4EU621100 запросить цену →Reinforce вал /l

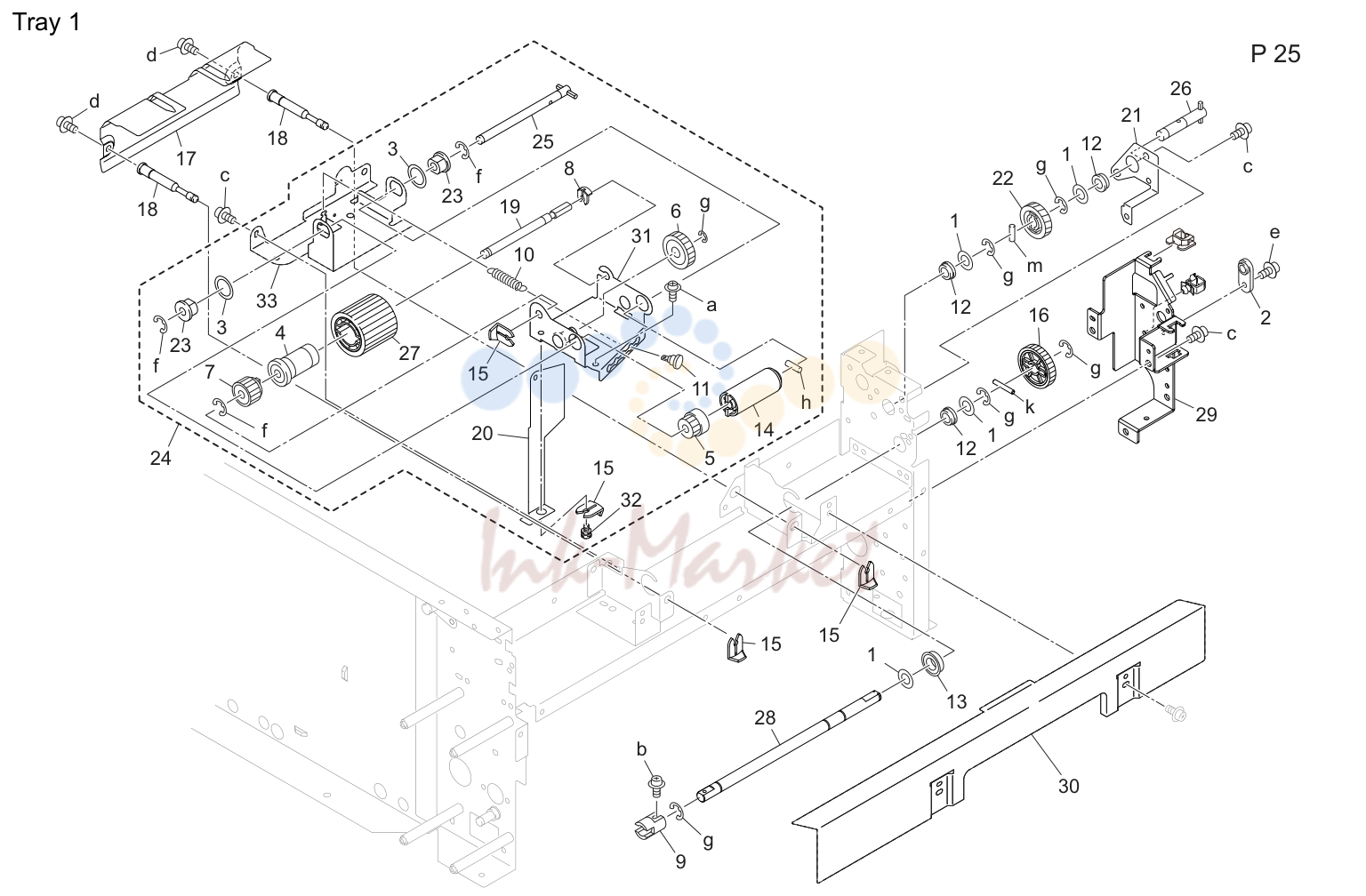

Tray 1 (P25)

Tray 1 (P25)

№АртикулАльт. артикулОписание
12A00J617900 запросить цену →Ball bearing
13A00V240600 ✓ в наличииBall bearing
14A03X565611 ✓ в наличииTorque limiter /a
15A0G6561000 запросить цену →Stopper /e
16A4EW570900 запросить цену →Reverse шестерня 30t
17A0G6570200 запросить цену →Направляющая пластина
18A0G6570500 запросить цену →Positioning вал /b
19A0G6571900 запросить цену →Reverse вал /2
20A0G6572000 запросить цену →Protection крышка
21A0G6602101 запросить цену →Idling панель
22A0G6602300 ✓ в наличииInput шестерня 25t
23A0Y5601600 запросить цену →Втулка/6
24A4EUR72H11 запросить цену →Separating узел
25A4EUR72J11 запросить цену →Revers вал/b
26A4EUR72K11 запросить цену →Подача бумаги input вал
27A4EUR71411 ✓ в наличииFeeding ролик узел/b
28A4EW570800 ✓ в наличииReverse вал
29ADF2621300 запросить цену →Positioning пластина /rear
30A0G6571600 запросить цену →Направляющая пластина /lower
31A0G6570400 запросить цену →Holding пластина /lower
32A0G6572100 запросить цену →Направляющая screw
33A0G6580100 запросить цену →Reverse рама /a

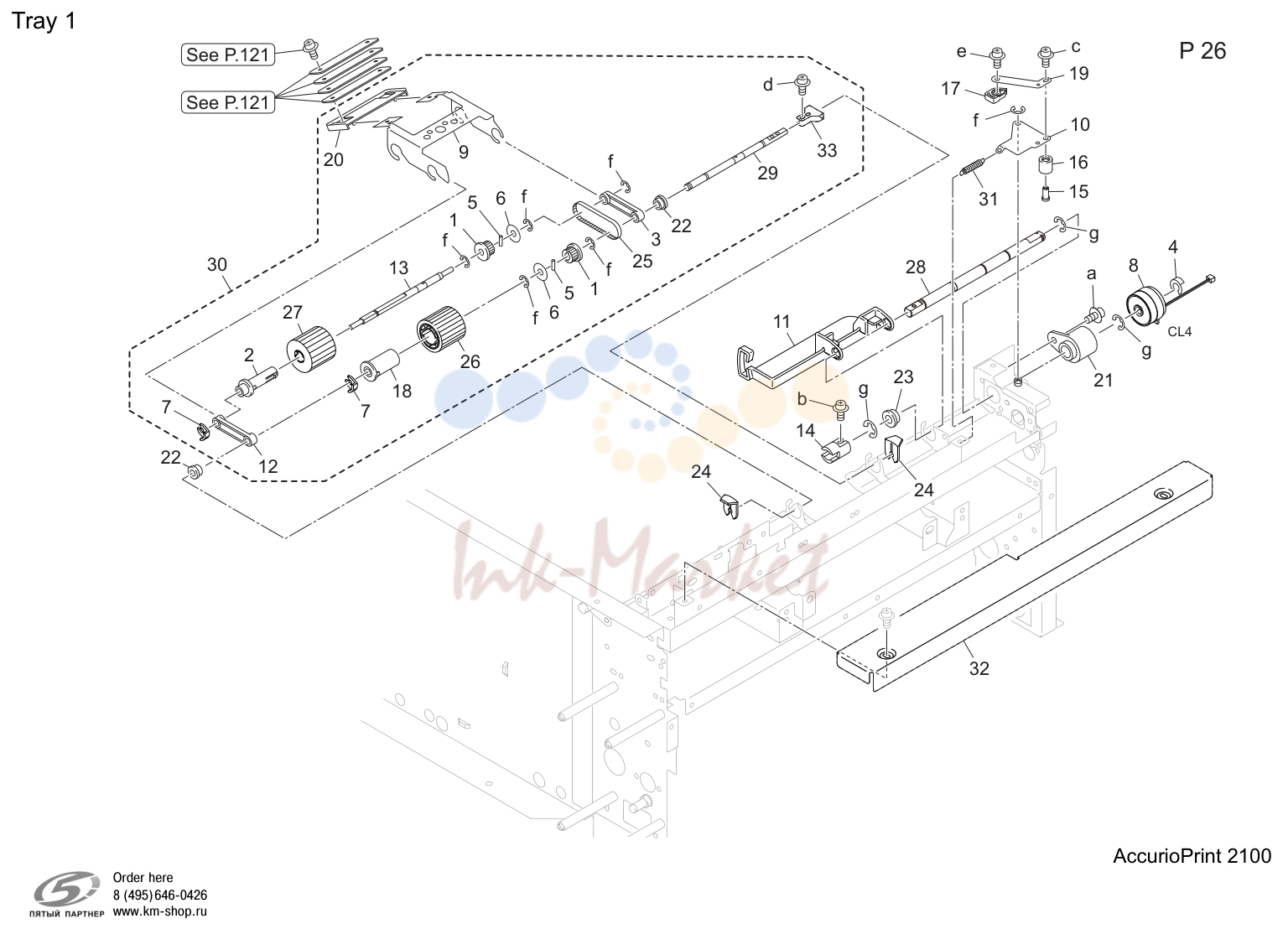

Tray 1 (P26)

Tray 1 (P26)

№АртикулАльт. артикулОписание
8AC57M20000 ✓ в наличииConveyance муфта
22A00J663200 запросить цену →Втулка
23A03U812800 ✓ в наличииSlide вал держатель
24A0G6561000 запросить цену →Stopper /e
25A4EU565600 запросить цену →Drive ремень 126l
26A4EUR71411 ✓ в наличииFeeding ролик узел/b
27A4EUR71511 ✓ в наличииFeeding ролик узел/a
28ADF2622100 запросить цену →Supply вал /upper
29A799623400 запросить цену →Подача бумаги вал /upper
30A799R70S11 запросить цену →Pickup узел

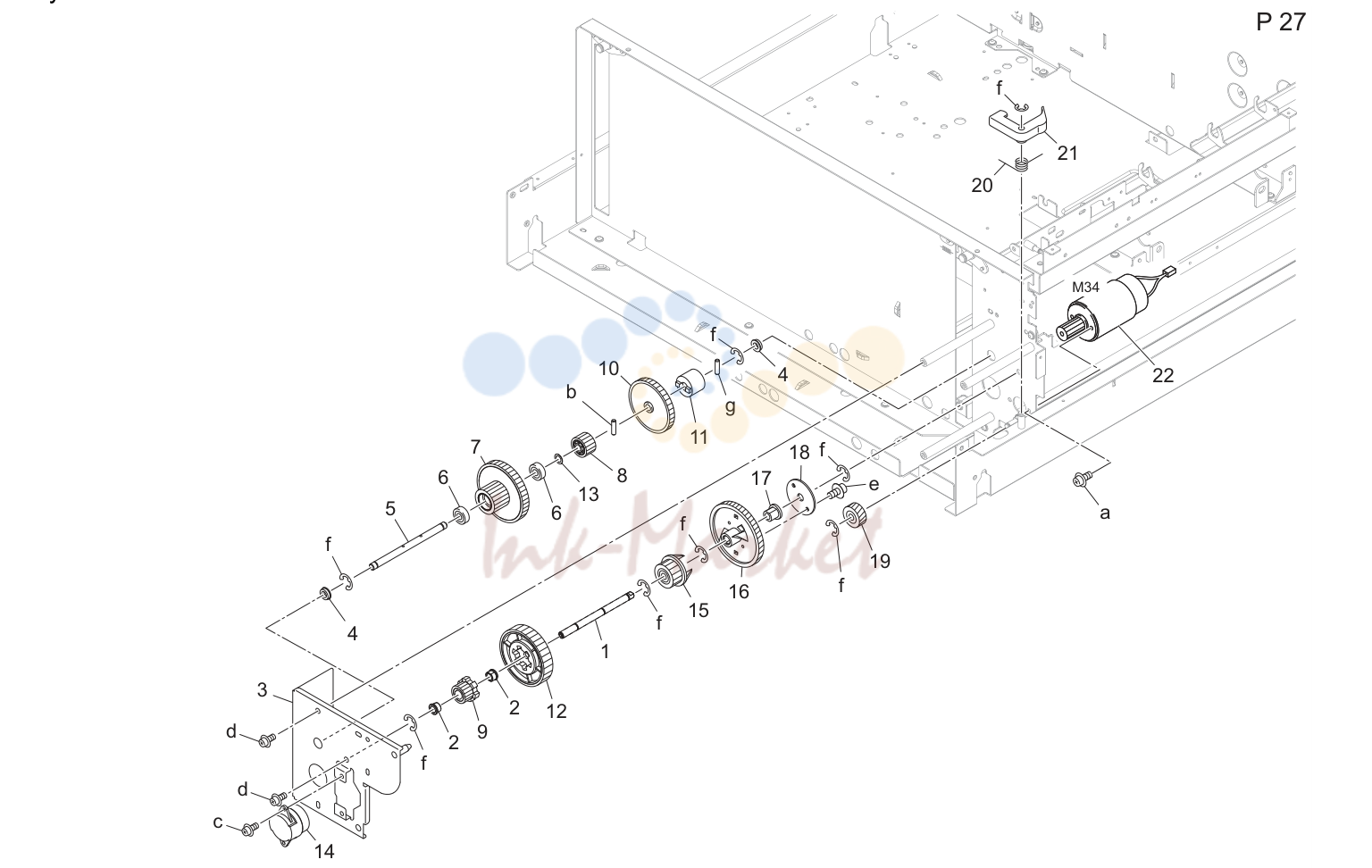

Tray 2 (P27)

Tray 2 (P27)

№АртикулАльт. артикулОписание
1A4EU603600 запросить цену →Idling вал /b
2A4EU603400 запросить цену →Втулка
4A00J617800 ✓ в наличииBall bearing
5A4EU603500 запросить цену →Idling вал /a
6A4F3905000 запросить цену →Ball bearing
7A4EU606100 запросить цену →Up/down шестерня /b 14/55t
8A4EU603200 запросить цену →Шестерня 17t
9A4EU603100 запросить цену →Шестерня 15t
12A4EU603300 запросить цену →Шестерня 53t
14A0G6601900 запросить цену →Up/down dumper
15UA77650E запросить цену →Control шестерня 21t
16UA77640F запросить цену →Drive connecting шестерня/a 70t
18A0G6606500 запросить цену →Holding part
22A4EUR72Q11 запросить цену →Updown мотор

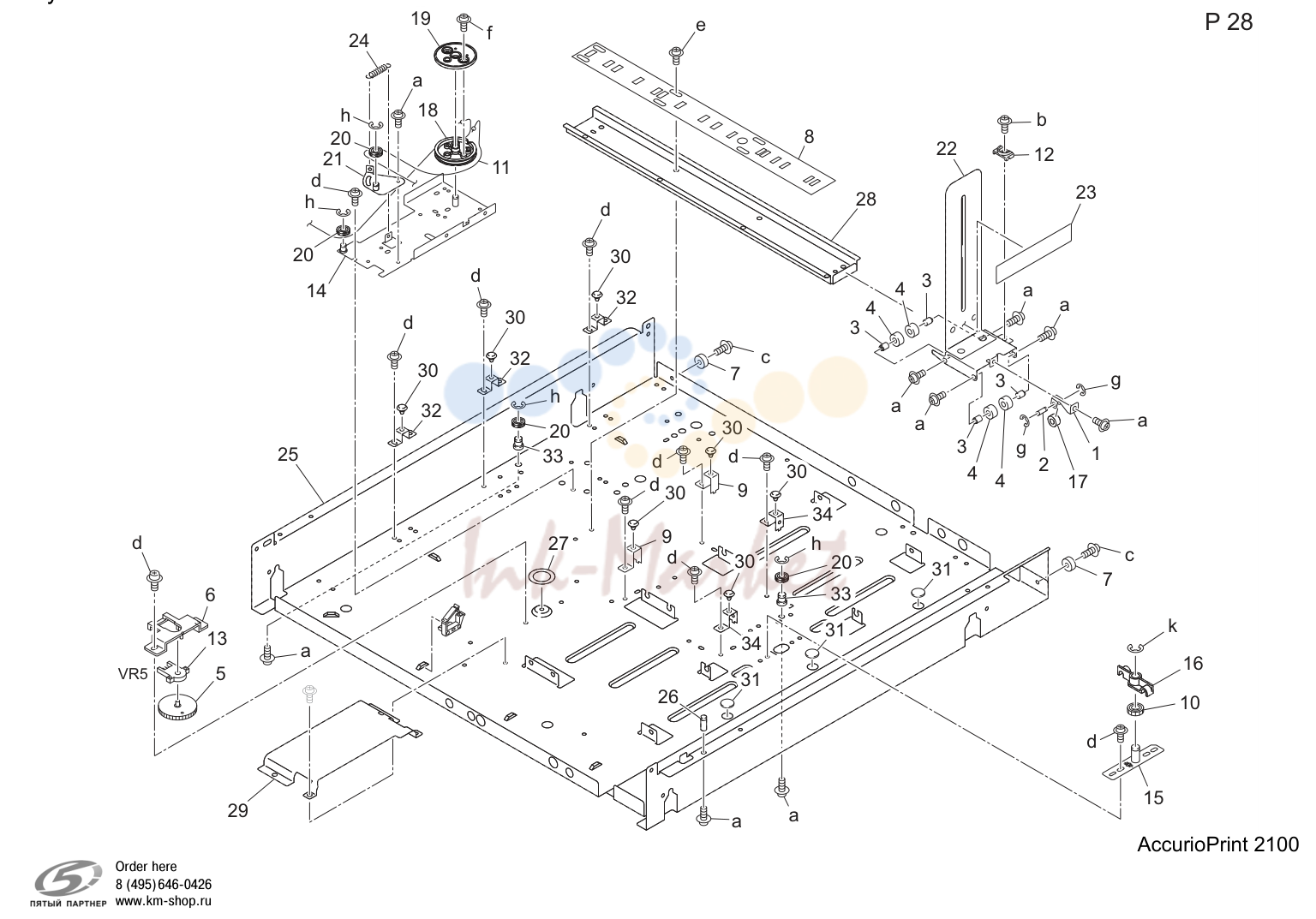

Tray 2 (P28)

Tray 2 (P28)

№АртикулАльт. артикулОписание
2VA40920D запросить цену →Support вал
3VA42330D запросить цену →Направляющая вал /e
7UA40511E запросить цену →Stopper rubber /c
8UA41120E запросить цену →Направляющая stopper
11A0G6601000 запросить цену →Detection wire
12A0G6615200 запросить цену →Holding part
13A1UDM50100 запросить цену →Volume
14A4EUR72U11 запросить цену →Detecting плата caulking
15A4EUR72V11 запросить цену →Adjusting пластина caulking
18A0G6600700 запросить цену →Pulley
19A0G6600800 запросить цену →Detecting шестерня 90t
20A0G6600900 запросить цену →Idling pulley /a
21A0G6601500 запросить цену →Tension рычаг
22A0G6615100 запросить цену →Направляющая part /rear
23A4EU943000 запросить цену →Operation label /h
24A55C601600 запросить цену →Tension пружина
25UA40011E запросить цену →Tray bottom пластина
33A0G6601300 запросить цену →Idling вал /2
34A0G6601700 запросить цену →Support pedestal

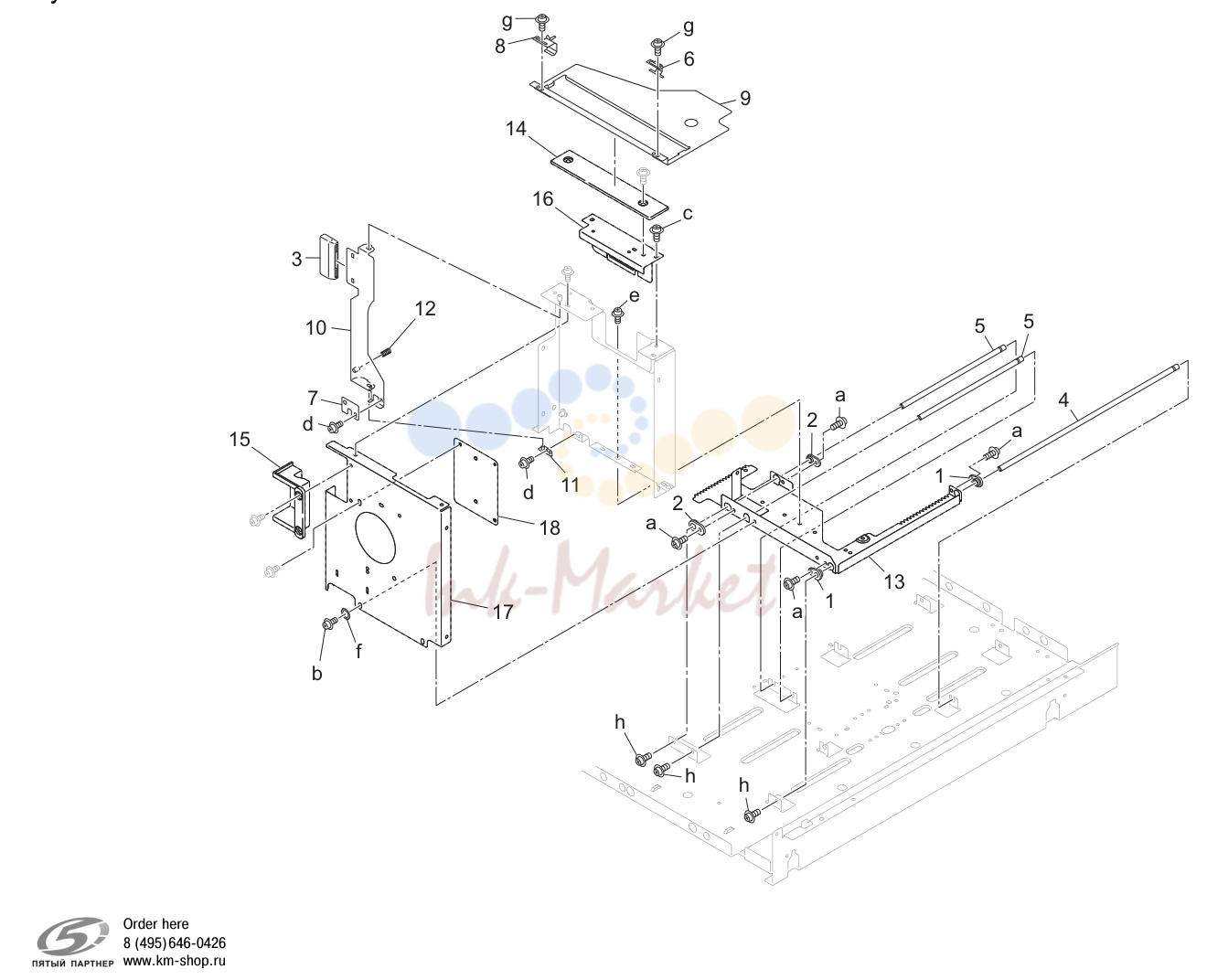

Tray 2 (P29)

Tray 2 (P29)

№АртикулАльт. артикулОписание
4A4EU602300 запросить цену →Направляющая вал /l
8A0G6620600 запросить цену →Holding пластина пружина /b
9A4EUR72S11 запросить цену →Подача бумаги tray крышка /b узел
10A4EUR72W11 запросить цену →Locking рычаг caulking
11A4EUR72X11 запросить цену →Rocking плата caulking
16A4EW613000 запросить цену →Auxiliary пластина /front
18A4EW610000 запросить цену →Направляющая крышка

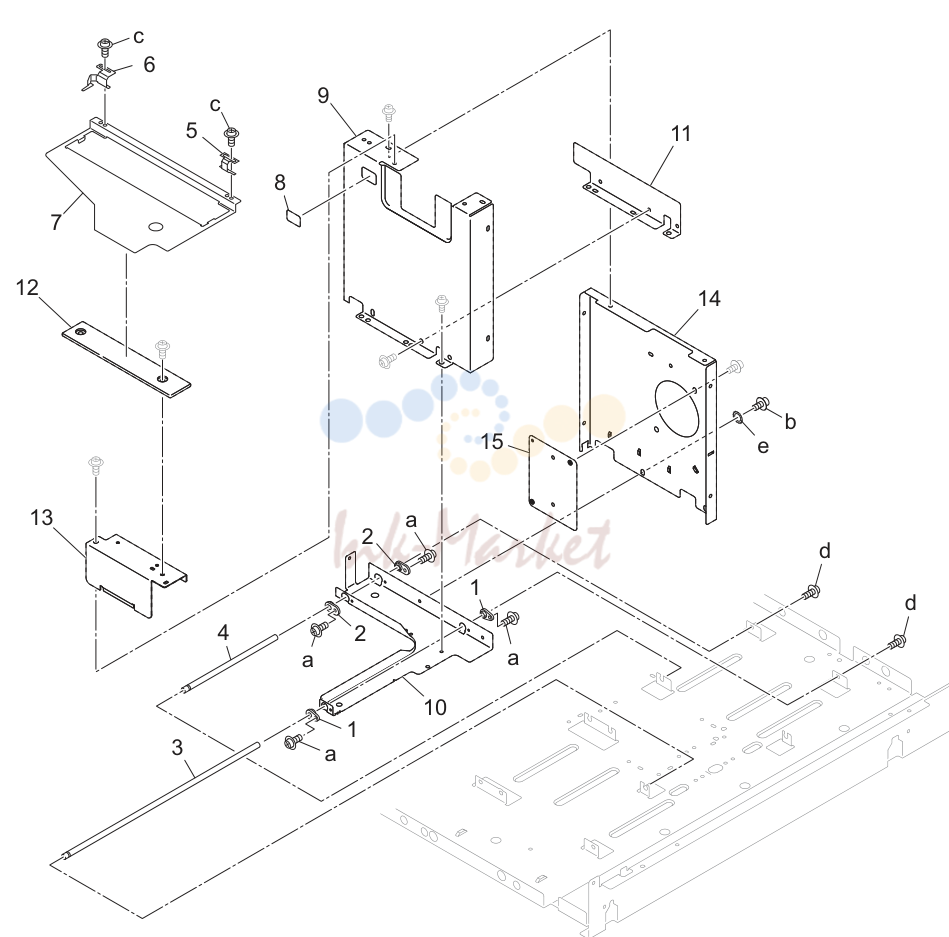

Tray 2 (P30)

Tray 2 (P30)

№АртикулАльт. артикулОписание
3A4EU602300 запросить цену →Направляющая вал /l
6A0G6620500 запросить цену →Holding пластина пружина /a
7A4EUR72R11 запросить цену →Подача бумаги tray крышка /a узел
8A7W7943200 запросить цену →Направляющая label
13A4EW617500 запросить цену →Auxiliary пластина /r
15A4EW610000 запросить цену →Направляющая крышка

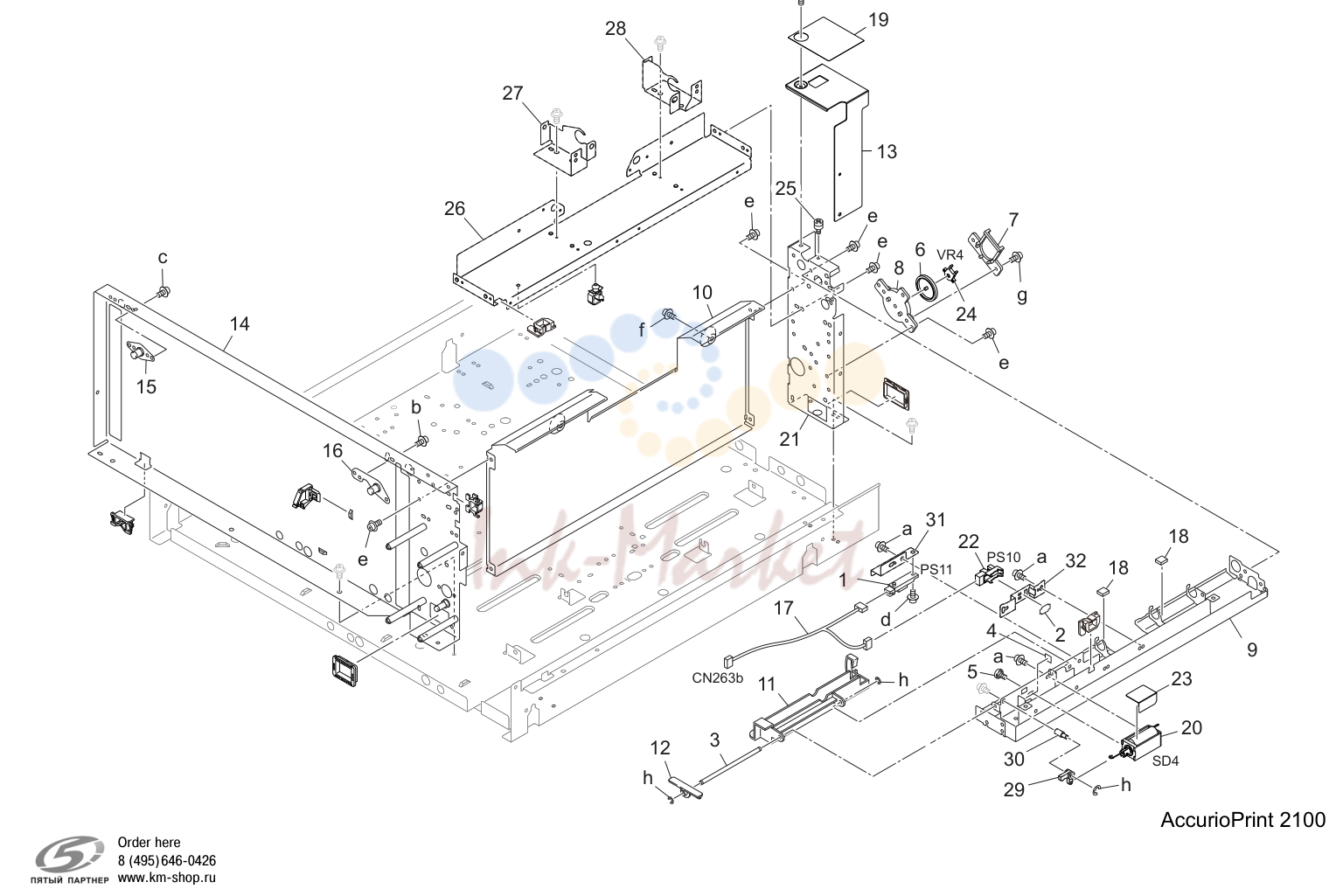

Tray 2 (P31)

Tray 2 (P31)

№АртикулАльт. артикулОписание
7AA41351E запросить цену →Detection плата
9UA40051G запросить цену →Подача бумаги направляющая пластина /upper
13ADF2626700 запросить цену →Крышка муфта
15UAR79500 запросить цену →Wire support пластина a
16UAR79700 запросить цену →Wire support пластина c
18A0G6561200 запросить цену →Stopper rubber
19ADF2626800 запросить цену →Protection sheet
20A4EUR72N11 запросить цену →Pick up соленоид pin в сборе
21ADF2F60800 запросить цену →Tray driveside направляющая caulking
22A85CM55600 ✓ в наличииPhoto датчик
23A9JT602000 запросить цену →Protection крышка /s
24A1UDM50100 запросить цену →Volume
26A0G6570101 запросить цену →Подача бумаги stay
27A0G6570600 запросить цену →Support пластина /a
28A0G6570700 запросить цену →Support пластина /b
32A0G6561300 запросить цену →Adjusting пластина

Каталог очень большой (1873 позиций). Показаны первые 31 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
