Содержание

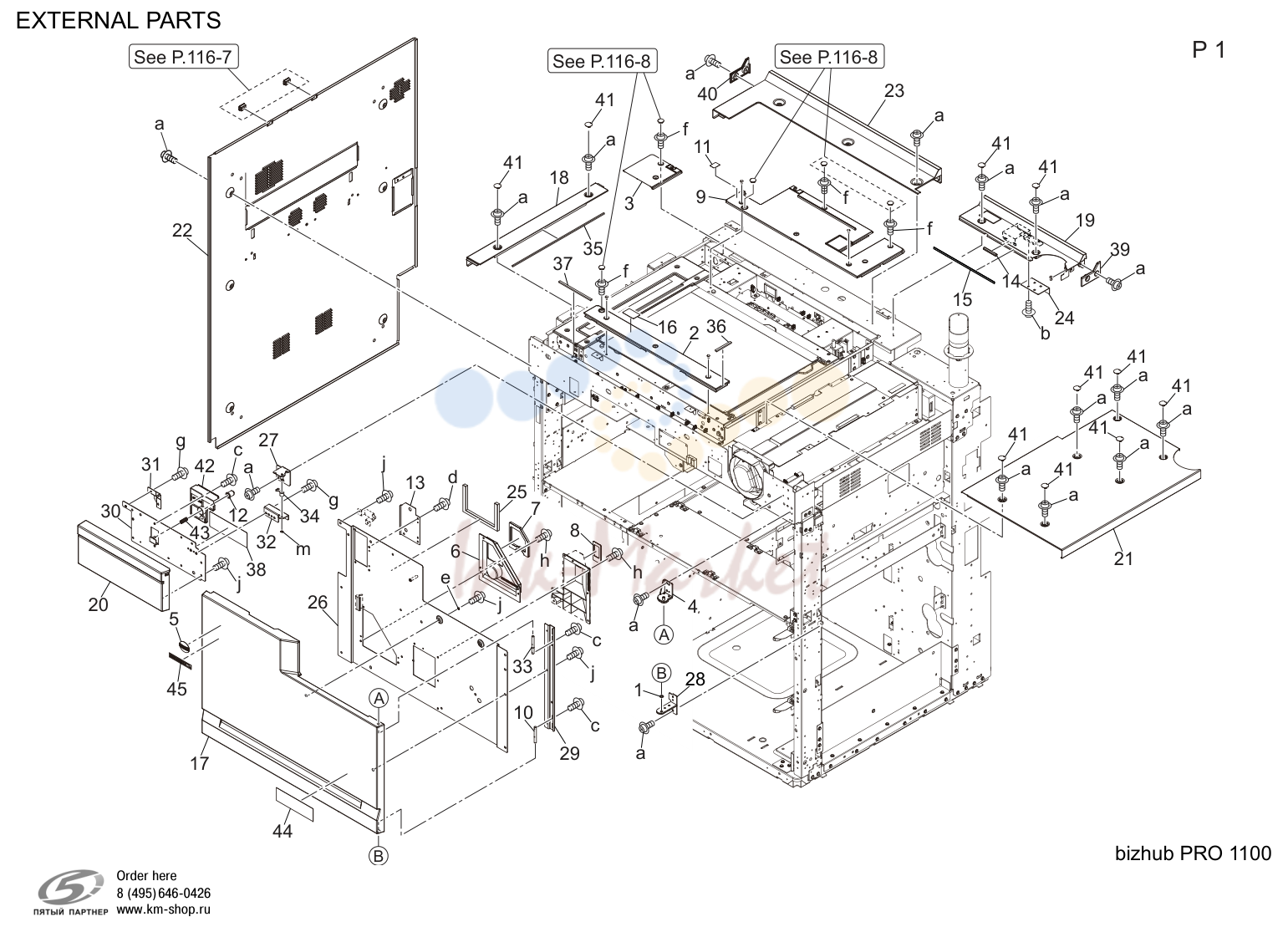

Внешние детали (P1)

Внешние детали (P1)

№АртикулАльт. артикулОписание
2A00J167104 запросить цену →Read крышка /upper
3A00J167812 запросить цену →Read крышка /upper
4A799R71E00 запросить цену →Support hinge /1 в сборе
5A03U168500 запросить цену →Indicating пластина
6A0G6162000 запросить цену →Воздуховод /left front
7A0G6162100 запросить цену →Уплотнительing cushion /left
8A0G6162200 запросить цену →Уплотнительing cushion /right
9A0P0167202 запросить цену →Read крышка /upper
10A0Y5162000 запросить цену →Support вал
11A161940602 запросить цену →Label
12A1RF441500 запросить цену →Pressing part /front
13A4EUR74E00 запросить цену →Ground пластина caulking
14A4EUM91300 запросить цену →Gasket
15A4EUM92100 запросить цену →Gasket
16A55D941100 запросить цену →Caution label
17A799160101 запросить цену →Door /right
18A799160501 запросить цену →Read крышка /left
19A799160600 запросить цену →Крышка /rear
20A799160800 запросить цену →Крышка door
21A799160900 запросить цену →Read крышка /right
22A799161101 запросить цену →Крышка /left
23A799161300 запросить цену →Read крышка /rear
24A799161700 запросить цену →Крышка
25A799162600 запросить цену →Уплотнительing part /upper
26A799163200 запросить цену →Reinforce door /right
27A799164400 запросить цену →Support hinge /upper
28A799164700 запросить цену →Support hinge /lower
29A799164901 запросить цену →Креплениеing hinge /2
30A799165600 запросить цену →Reinforce пластина
31A799165700 запросить цену →Stopper пластина
32A799165801 запросить цену →Крышка рычаг
33A799166800 запросить цену →Rotation вал
34A799167000 запросить цену →Тонер supply open/close пружина /a
35A799167300 запросить цену →Holding cushion
36A799168300 запросить цену →Auxiliary уплотнитель /1
37A799168400 запросить цену →Auxiliary уплотнитель /2
38A799947900 запросить цену →Operation label /f
39A799169701 запросить цену →Protection крышка /right
40A799169801 запросить цену →Protection крышка /left
41A799169901 запросить цену →Крышка
42A799409400 запросить цену →Pressing part /rear
43A799409500 запросить цену →Lock пружина
44A799944100 запросить цену →Label /h (pro 1100)
45A799944200 запросить цену →Label /k konica minolta

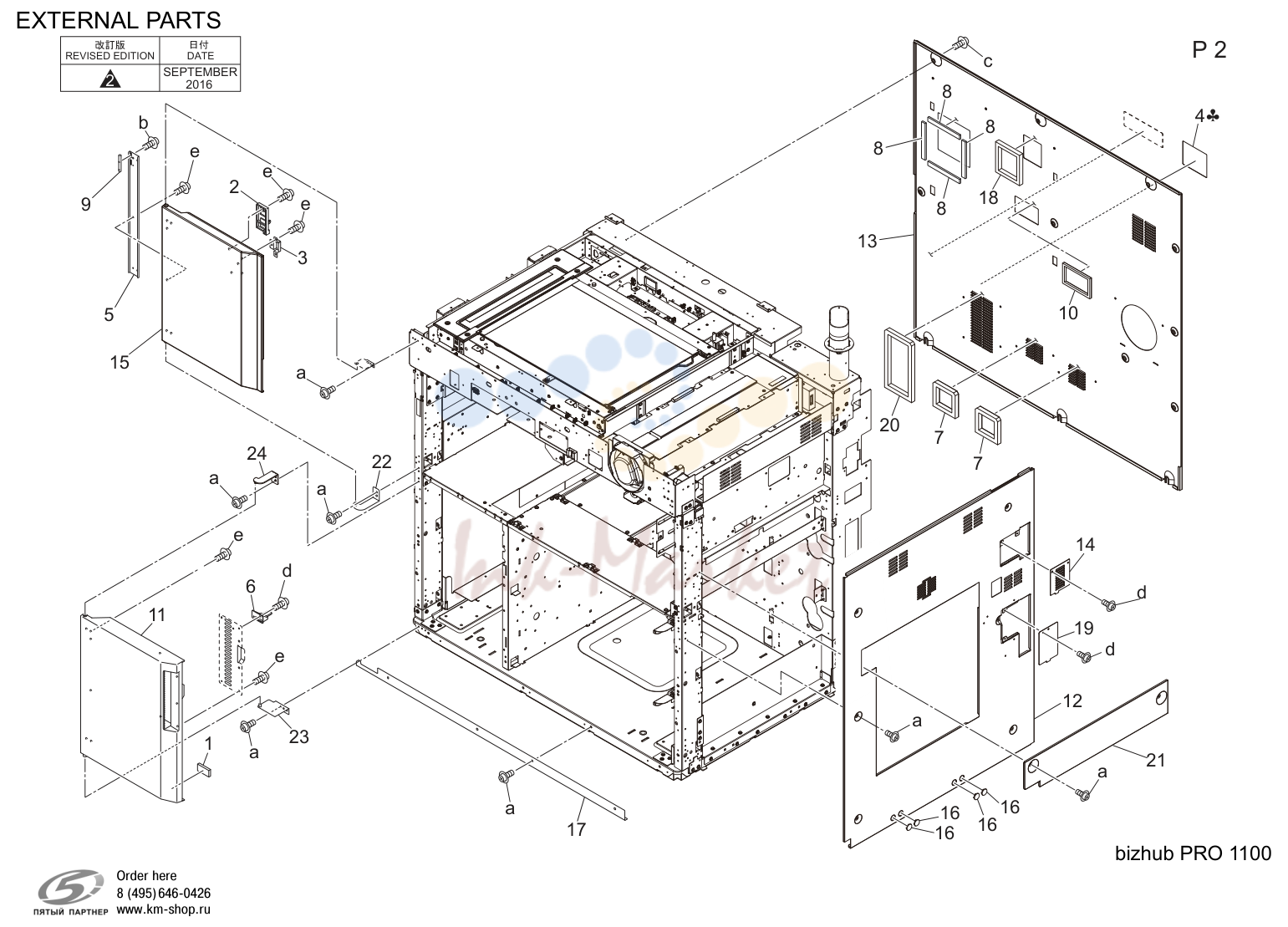

Внешние детали (P2)

Внешние детали (P2)

№АртикулАльт. артикулОписание
4UA97321G запросить цену →Caution label /a
5A0G6163100 запросить цену →Reinforce пластина /left
6A7W7163700 запросить цену →Open/close actuator
7A0G6168500 запросить цену →Уплотнитель /6
8A0G6168700 запросить цену →Уплотнитель /12
9A0Y5162000 запросить цену →Support вал
10A4EU166000 запросить цену →Heat blocking уплотнитель /1
11A799160202 запросить цену →Collection door
12A799161000 запросить цену →Крышка /right
13A799161201 запросить цену →Крышка /rear
14A799161800 запросить цену →Protection пластина
15A799163501 запросить цену →Door /left
16A799164501 запросить цену →Auxiliary крышка /2
17A799164800 запросить цену →Крышка /lower
18A799166100 запросить цену →Heat blocking уплотнитель /2
19A799166500 запросить цену →Protection крышка
20A799168500 запросить цену →Уплотнитель /6
21A799169400 запросить цену →Подача бумаги крышка /right
22A799R71200 запросить цену →Support hinge /3 caulking
23A799R71300 запросить цену →Support hinge /4 caulking
24A799R71400 запросить цену →Support hinge /5 caulking

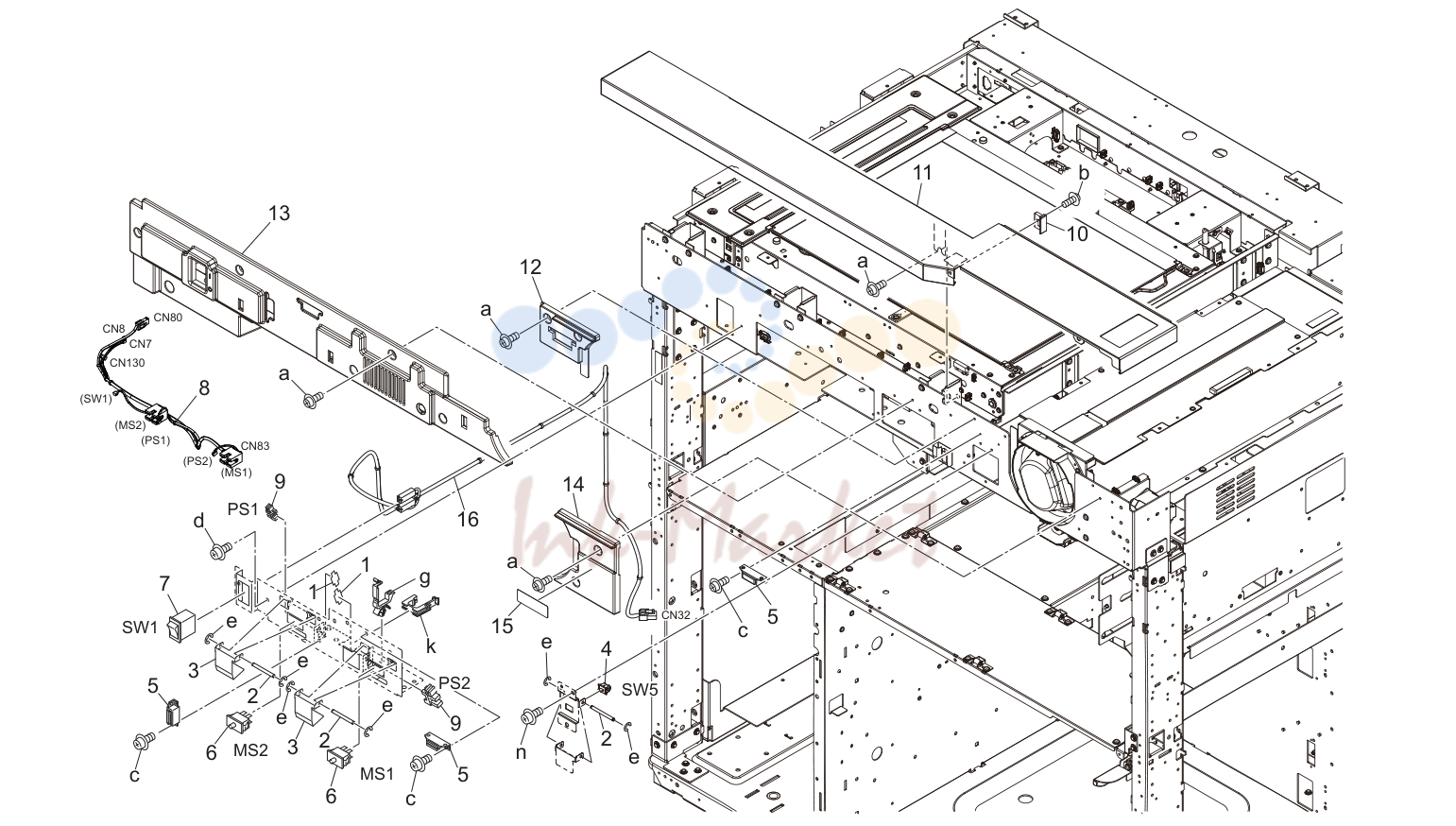

Внешние детали (P3)

Внешние детали (P3)

№АртикулАльт. артикулОписание
2VA70110D запросить цену →Door detection вал
5A0G6411200 запросить цену →Magnet /x
6A0G6M60300 запросить цену →Interlock выключатель
7A4EUM60000 запросить цену →Power source выключатель
8A4EUN12301 запросить цену →Interlock detection жгут
9A50UM55500 запросить цену →Photo датчик
10A799160300 запросить цену →Auxiliary крышка
11A799160400 запросить цену →Крышка /front
12A799163600 запросить цену →Крышка /2
13A799163800 запросить цену →Крышка /left
14A799163900 запросить цену →Крышка /right
15A799947600 запросить цену →Тонер supply label
16A799N10500 запросить цену →Ac wiring /4

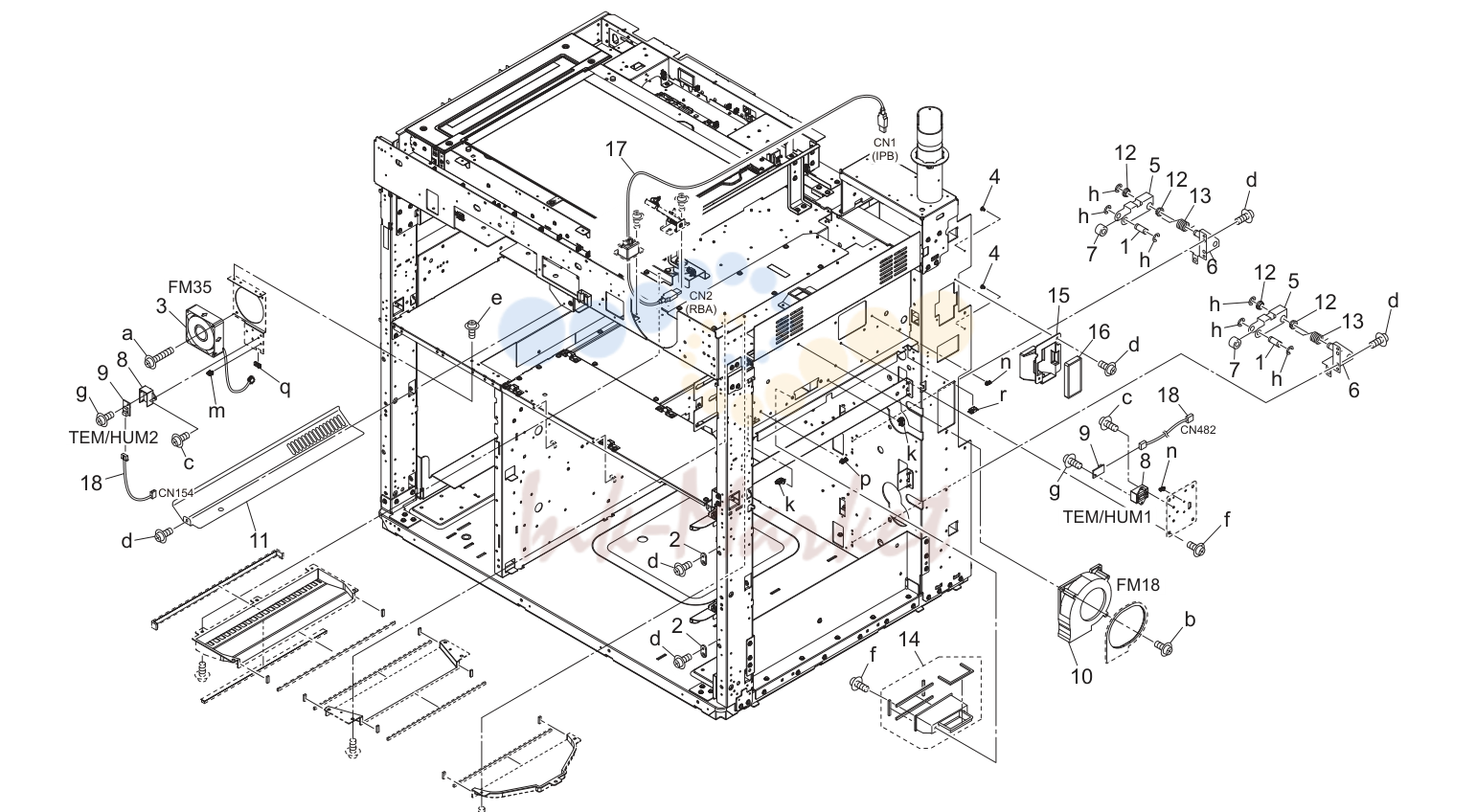

Main рама (P4)

Main рама (P4)

№АртикулАльт. артикулОписание
9A0P0M50400 ✓ в наличииHumidity датчик
10A0Y5M15101 ✓ в наличииSuction вентилятор мотор
11A4EU107000 запросить цену →Suction крышка
12A4EU560000 запросить цену →Drive втулка
13A4EU560200 запросить цену →Lock пружина
14A4EUR71700 запросить цену →Cooling воздуховод в сборе
15A799110500 запросить цену →Suction воздуховод /1
16A799112200 ✓ в наличииOzone filter /2
17A799N15000 ✓ в наличииRelay жгут /l
18A799N22100 запросить цену →Temperature detection жгут

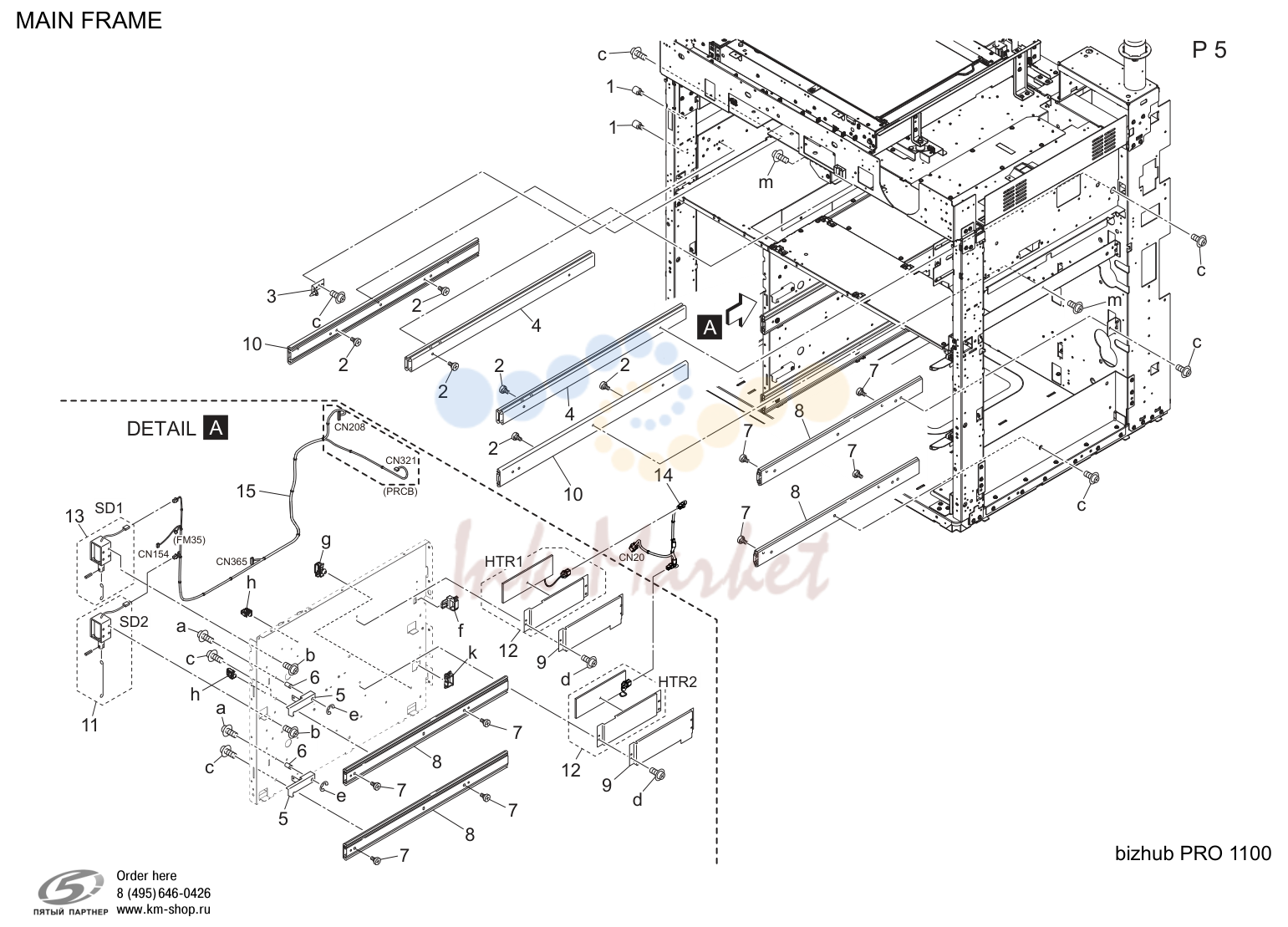

Main рама (P5)

Main рама (P5)

№АртикулАльт. артикулОписание
3UAR70500 запросить цену →Adu positioning пластина left
7A799117800 запросить цену →Positioning screw
8UA40450E запросить цену →Tray slide rail
9A0G6690300 запросить цену →Heater крышка
10A0G6812200 запросить цену →Slide rail /a
11A4EUR71900 запросить цену →Tray connecting соленоид
12A4EUR71A11 запросить цену →Heater креплениеing пластина в сборе
13A4EUR71B00 запросить цену →Tray connecting соленоид/2 в сборе
14A799N11100 запросить цену →Heater relay жгут
15A799N13100 запросить цену →Тонер relay жгут /1

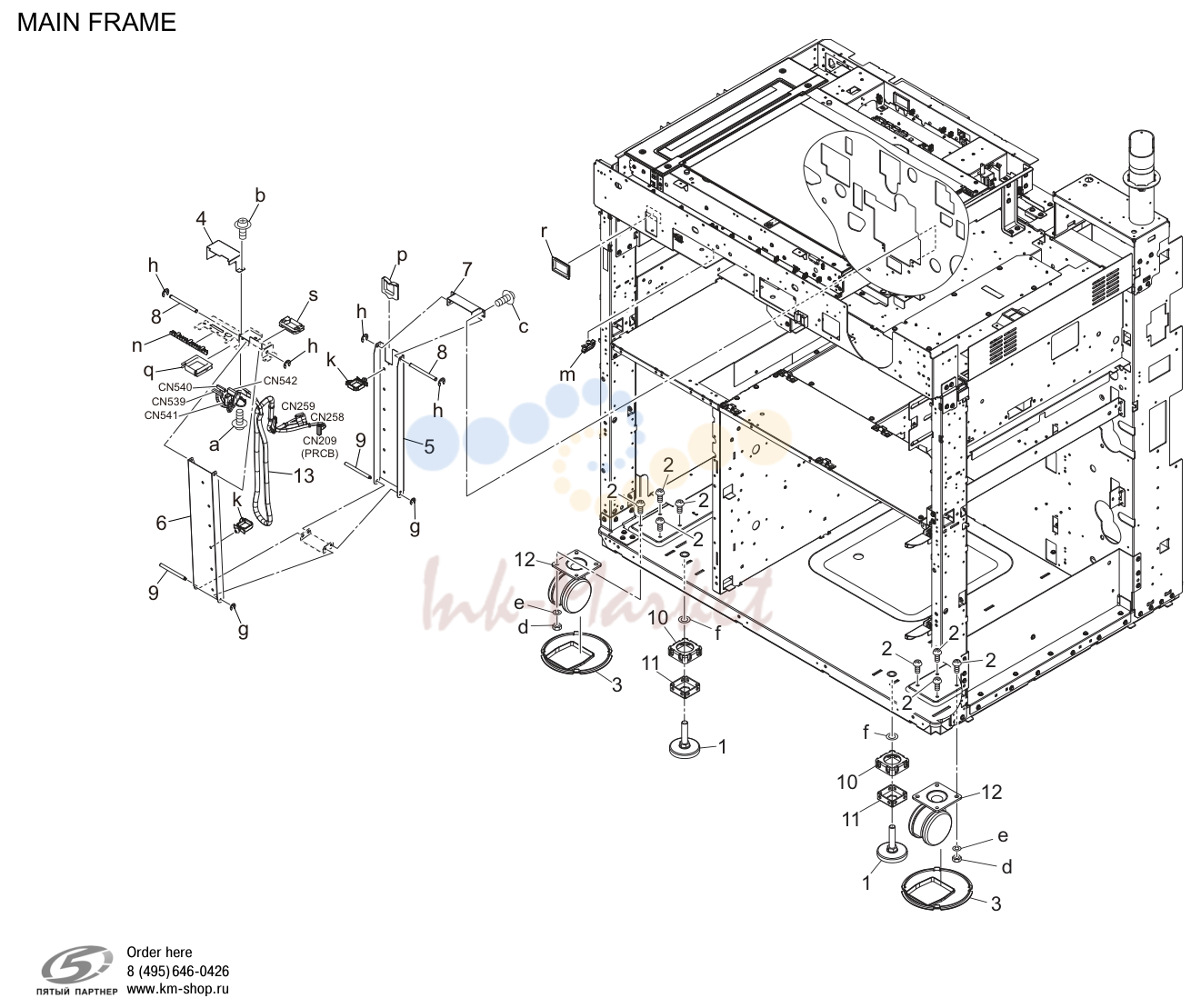

Main рама (P6)

Main рама (P6)

№АртикулАльт. артикулОписание
3A0G6102500 запросить цену →Protection крышка
4A0G6816200 запросить цену →Power supply крышка
5A0G6819500 запросить цену →Power supply рычаг /m
6A0G6819600 запросить цену →Power supply рычаг /a
7A0G6819700 запросить цену →Power supply stay /m
8A0G6819800 запросить цену →Support вал /1
9A0G6819900 запросить цену →Support вал /2
10A0U4109000 запросить цену →Направляющая part
11A1RG101600 запросить цену →Adjusting пластина
12A4EU105100 запросить цену →Castor
13A799N12100 запросить цену →Adu relay жгут /5

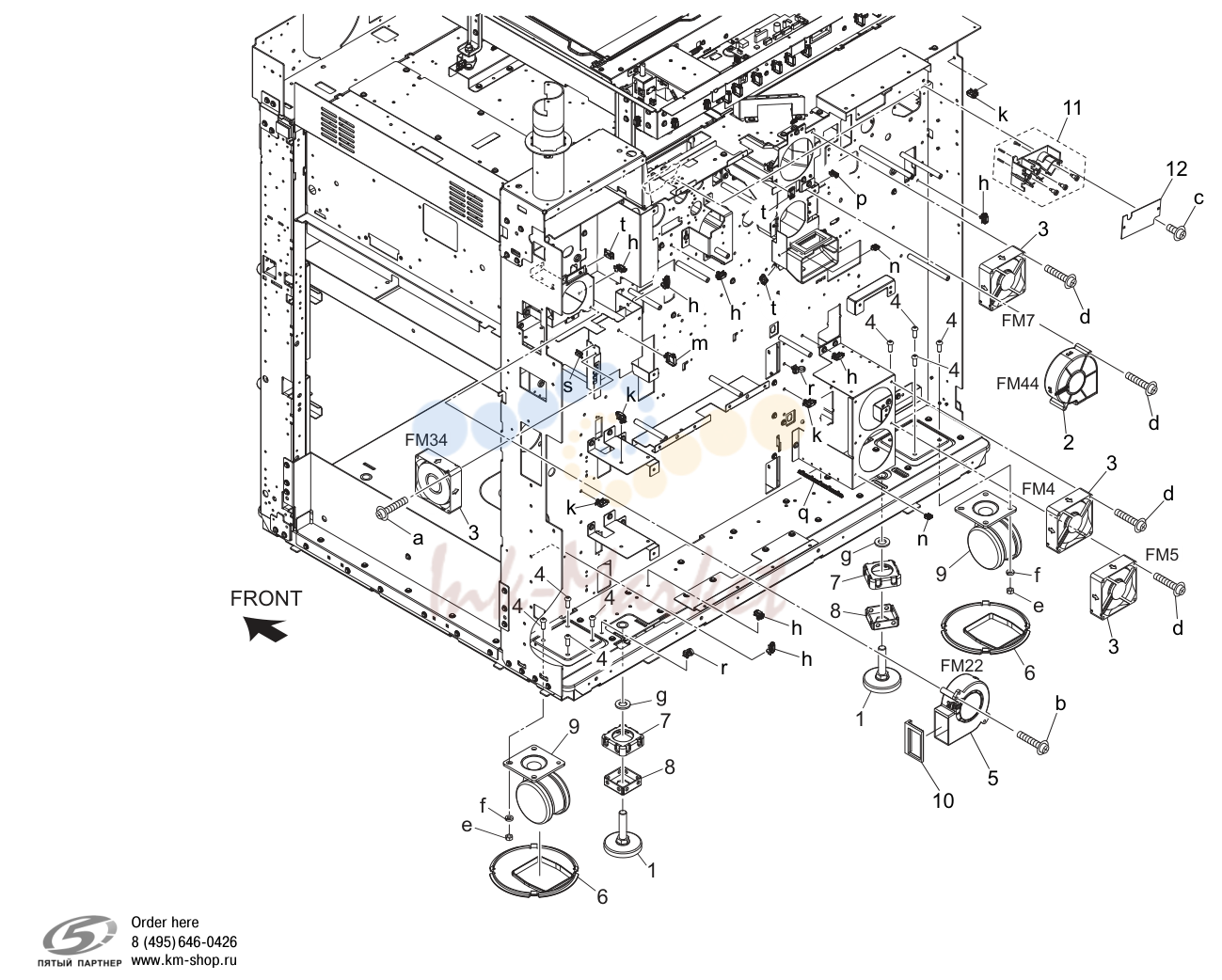

Main рама (P7)

Main рама (P7)

№АртикулАльт. артикулОписание
5A03UM15802 запросить цену →Основной блок cooling вентилятор
6A0G6102500 запросить цену →Protection крышка
7A0U4109000 запросить цену →Направляющая part
8A1RG101600 запросить цену →Adjusting пластина
9A4EU105100 запросить цену →Castor
10A4EU118300 запросить цену →Charging уплотнитель /3
11A4EUR71N00 запросить цену →Chageg powering block

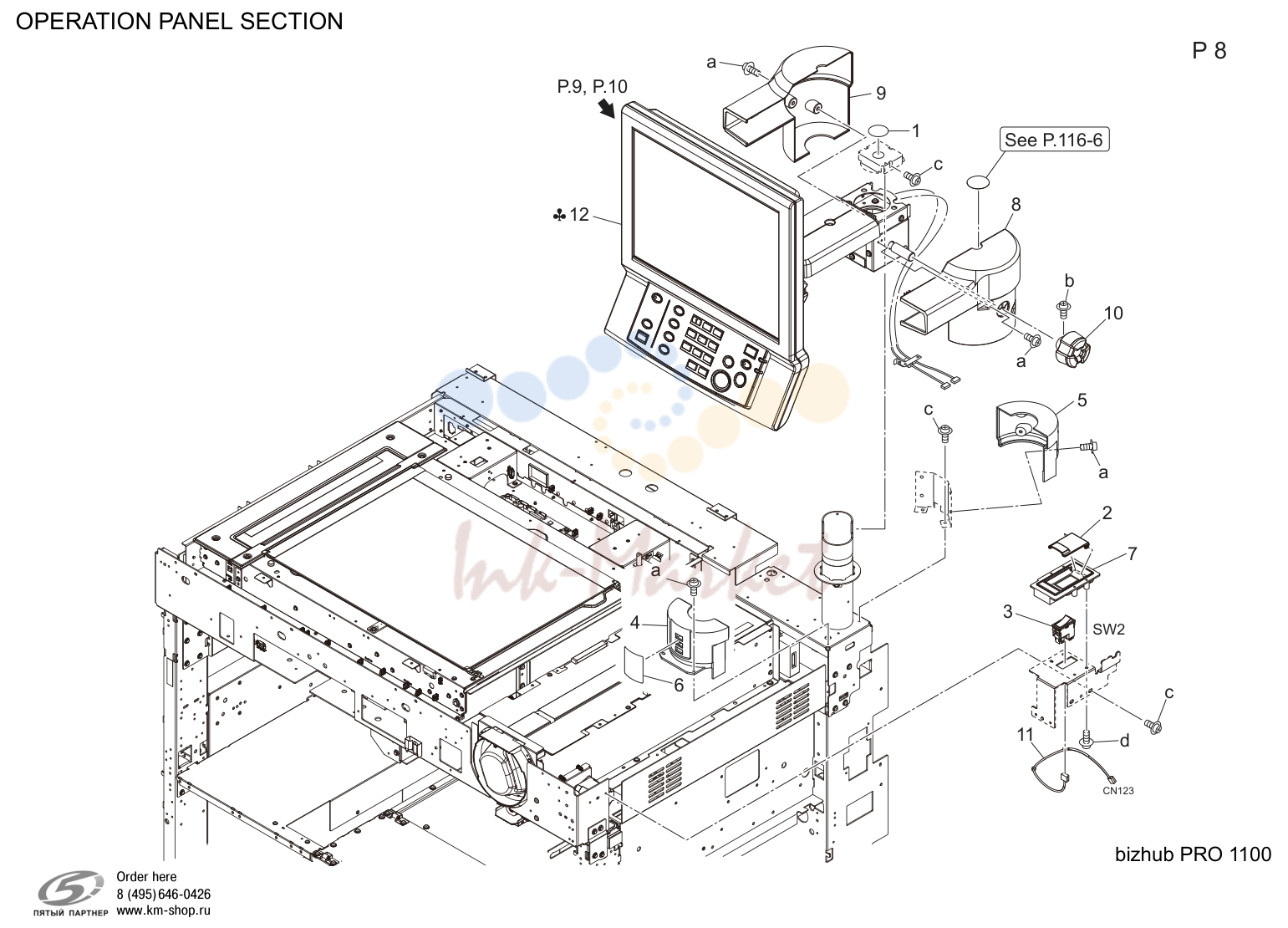

Operation панель секция (P8)

Operation панель секция (P8)

№АртикулАльт. артикулОписание
2A0G6168101 запросить цену →Protection крышка
3A5AWM60200 запросить цену →Power source выключатель
4A799161401 запросить цену →Крышка /front
5A799161501 запросить цену →Крышка /rear
6A799166200 запросить цену →Protection label
7A799168000 запросить цену →Operation casing
8A799190600 запросить цену →Support крышка /right
9A799190700 запросить цену →Support крышка /left
10A799190801 запросить цену →Fixing knob
11A799N11800 запросить цену →Power source detection жгут
12A799R70500 запросить цену →Operation узел
12A799R70600 запросить цену →Operation узел
12A799R70700 запросить цену →Operation узел
12A799R71M00 запросить цену →Operation узел
12A799R71K00 запросить цену →Operation узел
12A799R71J00 запросить цену →Operation узел

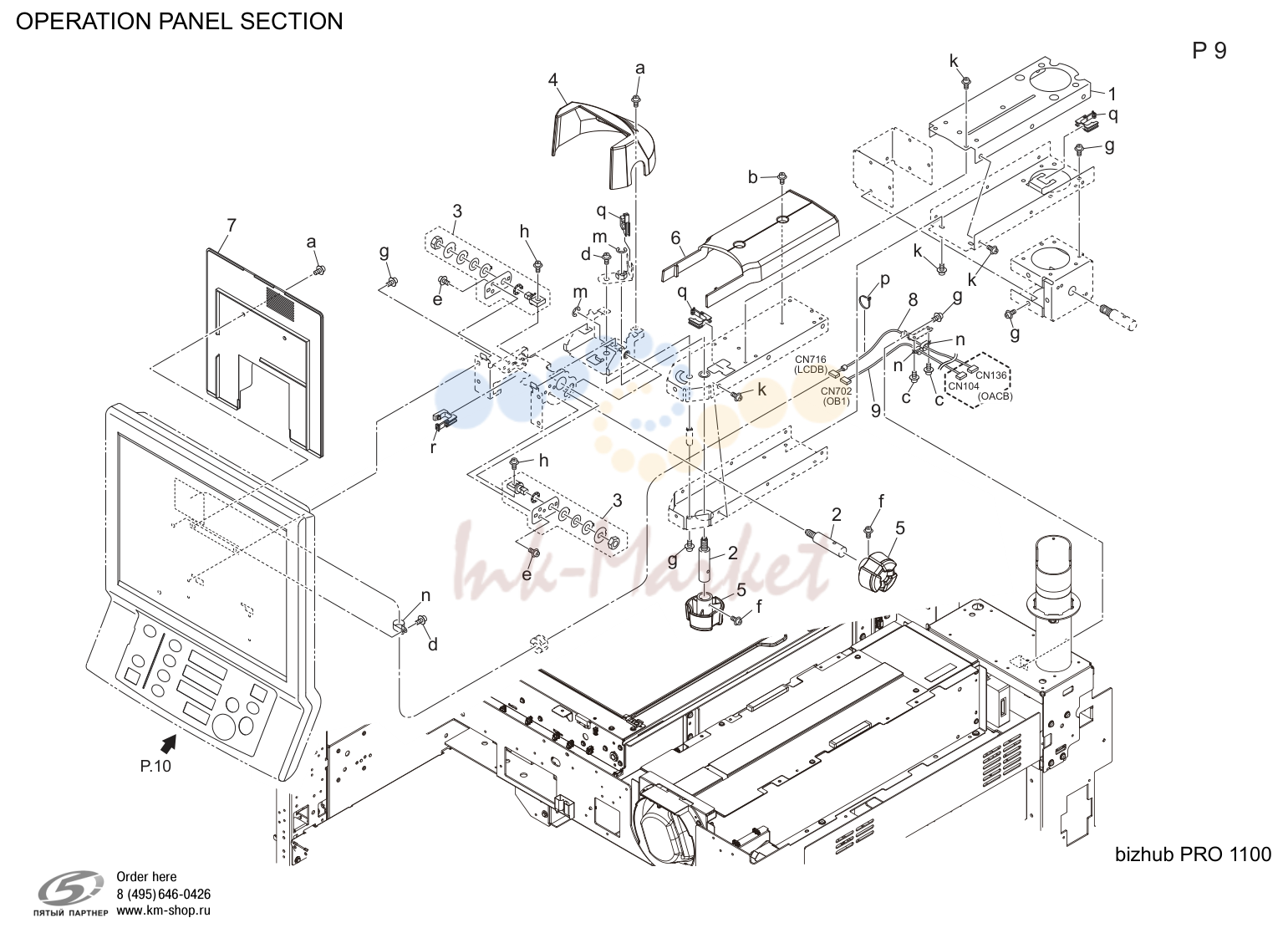

Operation панель секция (P9)

Operation панель секция (P9)

№АртикулАльт. артикулОписание
3A4EUR74J00 запросить цену →Verticaul rotary torque hinge
4A799190500 запросить цену →Rotation крышка
5A799190801 запросить цену →Fixing knob
6A799190900 запросить цену →Крышка /a
7A799197100 запросить цену →Swing крышка
8A799N18200 запросить цену →Ope.узел control жгут /1
9A799N18300 запросить цену →Ope.узел control жгут /2

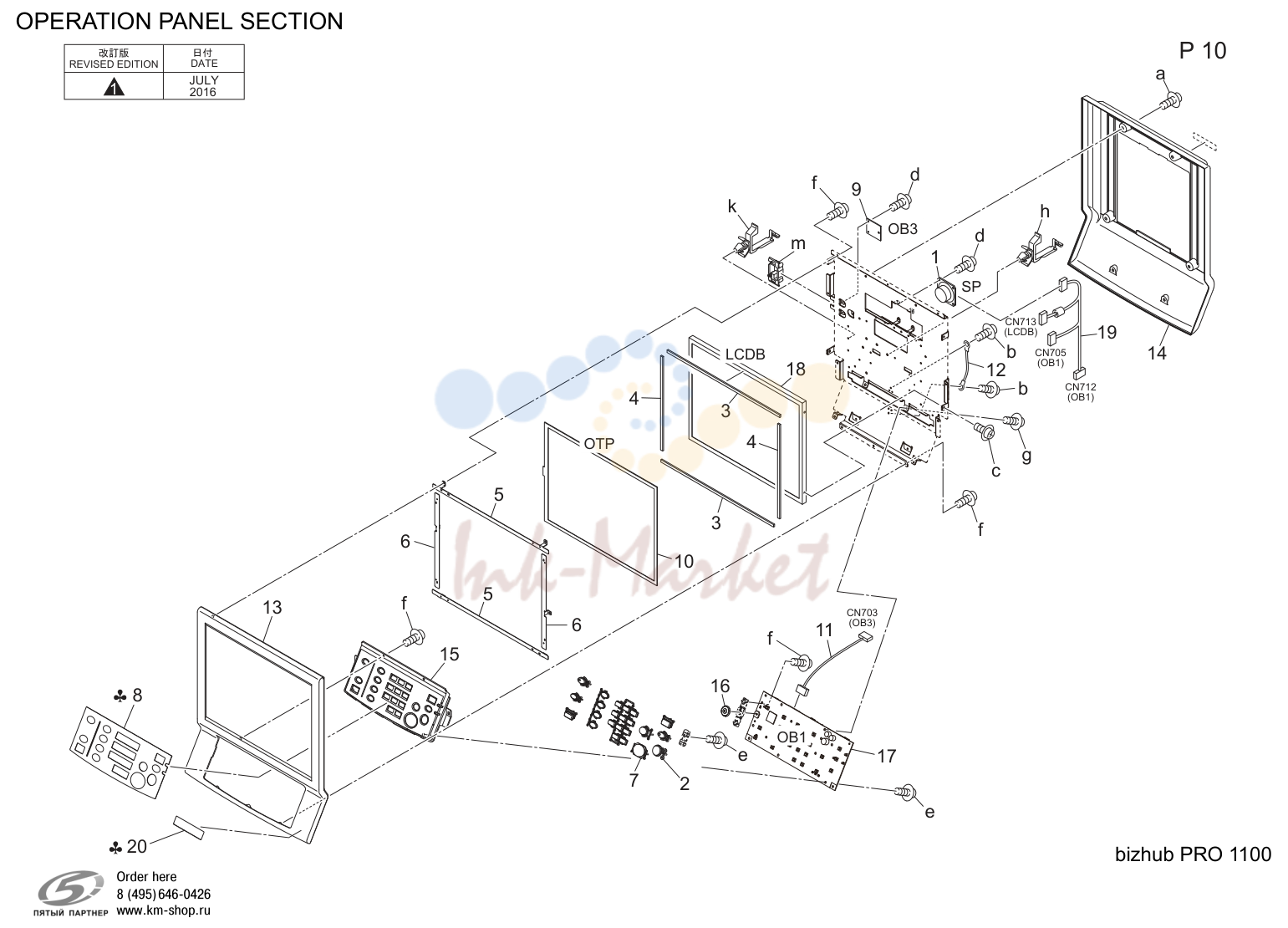

Operation панель секция (P10)

Operation панель секция (P10)

№АртикулАльт. артикулОписание
1A0P0M73100 запросить цену →Speaker
3A0G6192400 запросить цену →Holding cushion /upper
4A0G6192500 запросить цену →Holding cushion /right
5A0G6192700 запросить цену →Ground пластина /1
6A0G6192900 запросить цену →Ground пластина /2
7A0G6193200 запросить цену →Operation button /2
8A0G6195000 запросить цену →Operation sheet
8A0G6205000 запросить цену →Operation sheet
8A0G6205100 запросить цену →Operation sheet
8A0G6205200 запросить цену →Operation sheet
8A0G6205300 запросить цену →Operation sheet
9A0G6H06000 запросить цену →Operation плата /3 в сборе
10A0G6M75501 запросить цену →Ope.узел touch панель
11A0G6N18400 запросить цену →Ope.узел control жгут /3
12A1RFN28300 запросить цену →Ope.узел wiring /1
13A799190100 запросить цену →Operation крышка /front
14A799190200 запросить цену →Operation крышка /rear
15A799190301 запросить цену →Operation casing /1
16A799194101 запросить цену →Operation knob /1
17A799H04001 запросить цену →Operation плата /1 в сборе
18A799M75400 запросить цену →Ope.узел lcd
19A799N18101 запросить цену →Ope.узел wiring /s
20A799196000 запросить цену →Label

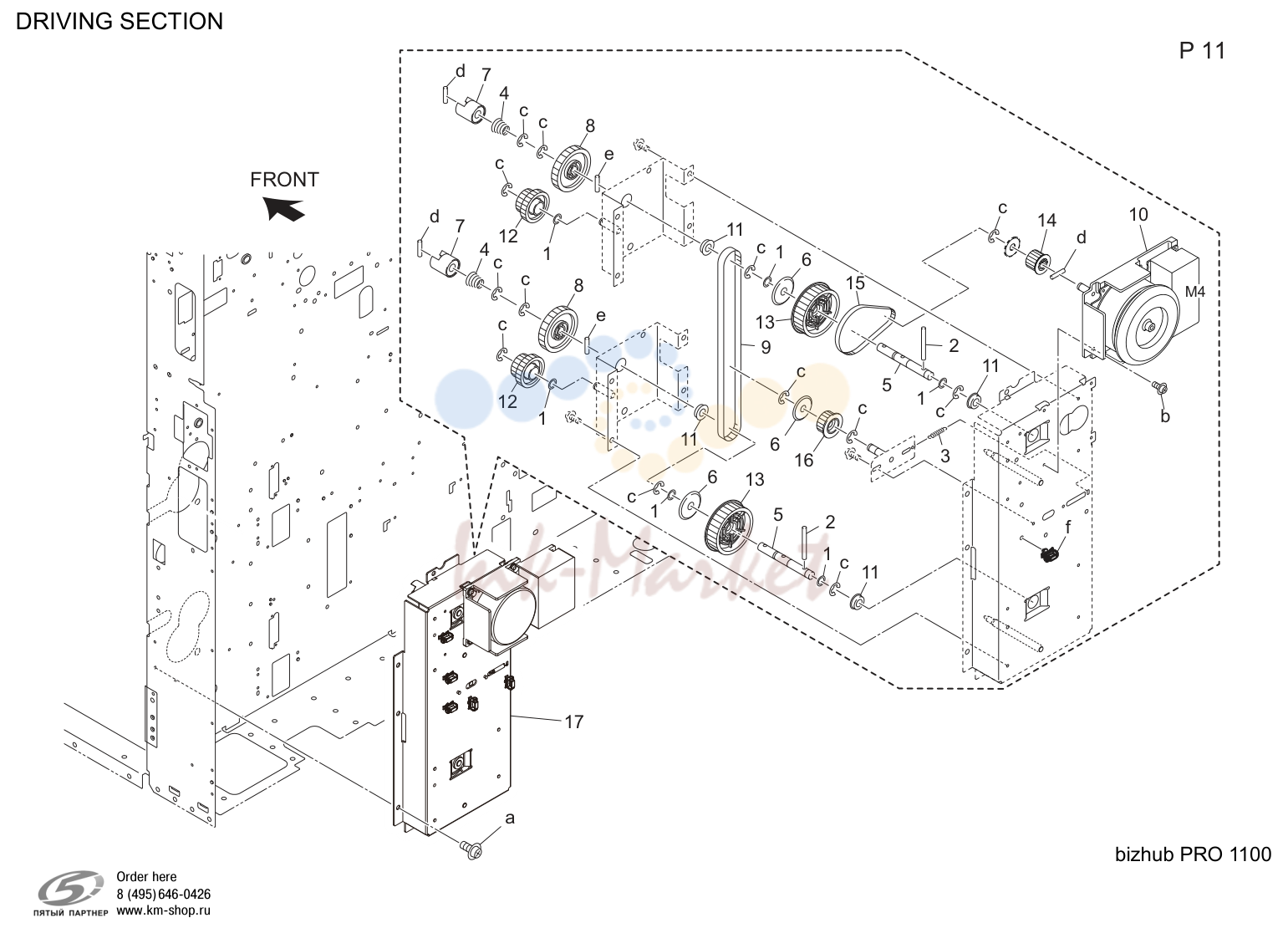

Driving секция (P11)

Driving секция (P11)

№АртикулАльт. артикулОписание
7UA15610E запросить цену →Подача бумаги drive coupling
8UA77040E запросить цену →Подача бумаги input шестерня 40t
11A00V240600 ✓ в наличииBall bearing
12A0G6237100 запросить цену →Подача бумаги idling шестерня 25/32t
13A4EU239000 запросить цену →Подача бумаги pulley
14A4EU239100 запросить цену →Drive pulley
15A4EU239200 запросить цену →Drive ремень 228l
16A4EUR72C00 запросить цену →Подача бумаги tension pulley в сборе
17A799R70A00 запросить цену →Подача бумаги driving в сборе

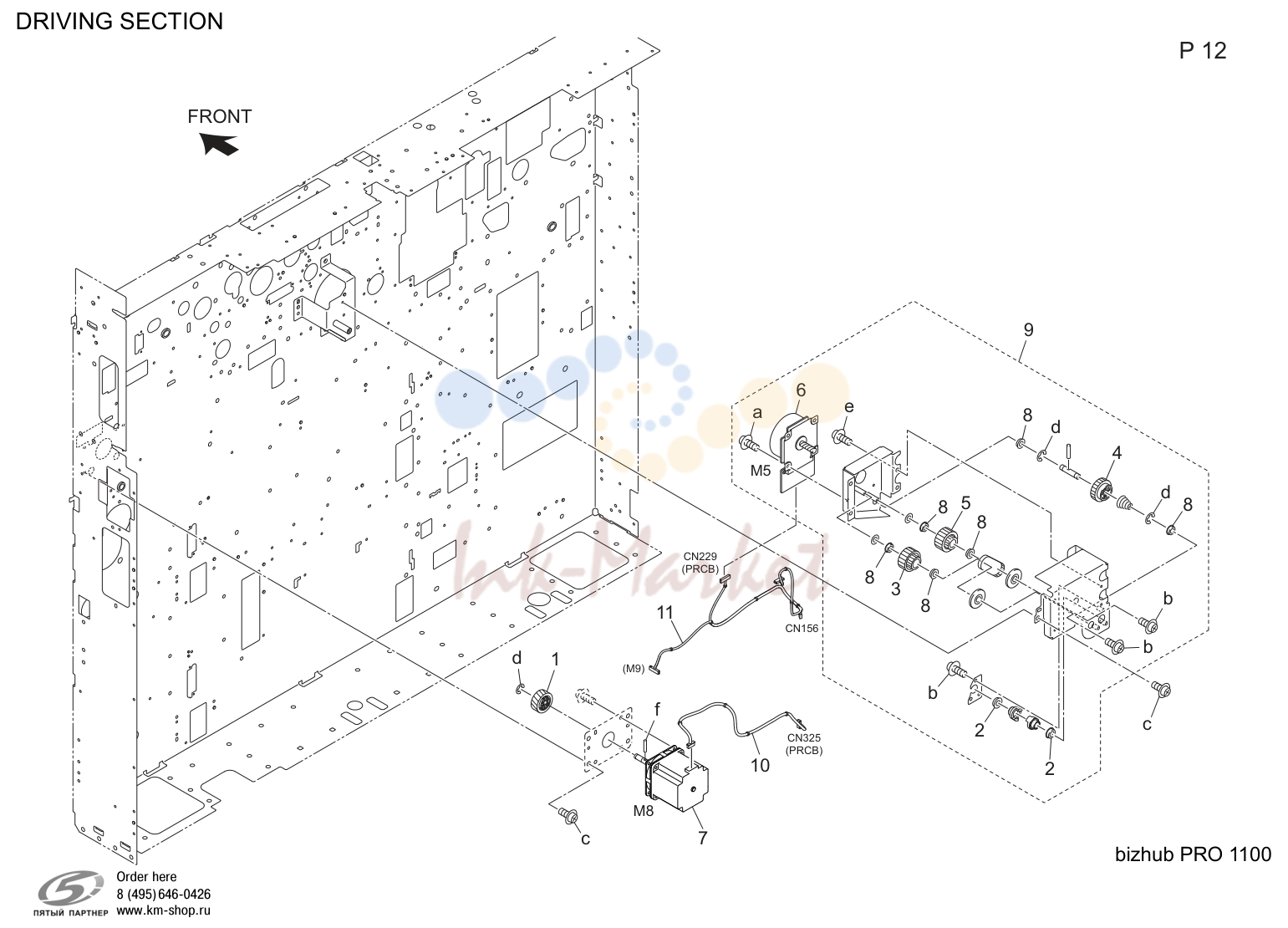

Driving секция (P12)

Driving секция (P12)

№АртикулАльт. артикулОписание
1UA77061E запросить цену →Выход бумаги drive шестерня 25t
2A00J617900 запросить цену →Ball bearing
3A0G6250500 запросить цену →Idling pulley /1
4A0G6250601 запросить цену →Slide шестерня 24t
5A0G6250700 запросить цену →Idling pulley /2
6A0PNM10200 ✓ в наличииDc brushless мотор /20
7A1TVM10100 запросить цену →Stepping мотор /50
8A4EU252000 запросить цену →Drive ball bearing /6
9A4EUR72000 запросить цену →Ремень cleaning driving в сборе
10A799N11700 запросить цену →Conveyance drive жгут /m
11A799N20000 запросить цену →Drive relay жгут /1

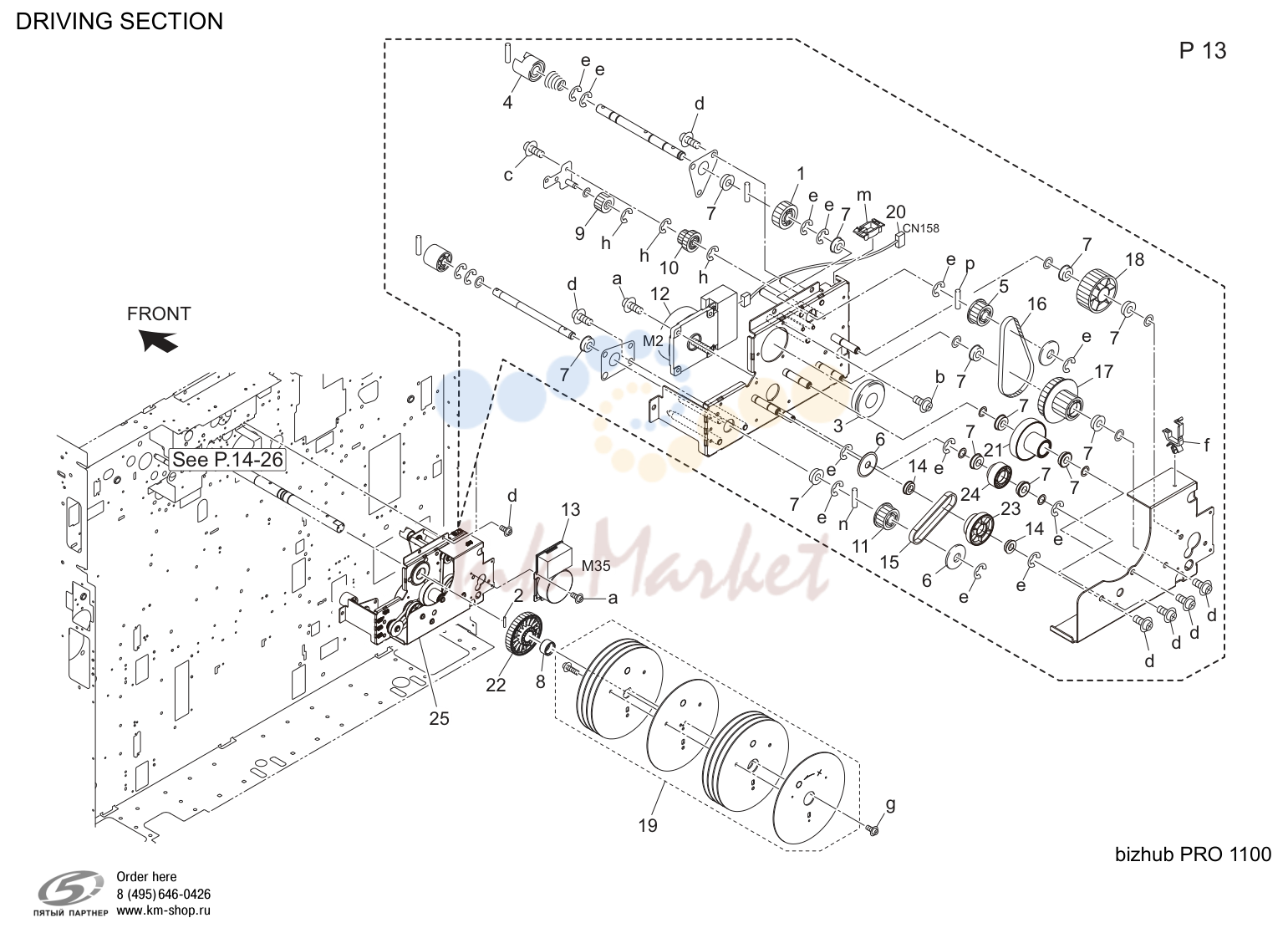

Driving секция (P13)

Driving секция (P13)

№АртикулАльт. артикулОписание
5GA76600E запросить цену →Cleaner driving pulley 21t
7A00V240600 ✓ в наличииBall bearing
8A0G6215500 запросить цену →Stopper part
9A0G6217500 запросить цену →Drive шестерня /7 20t
10A0G6217600 запросить цену →Drive шестерня /8 15/22t
11A0GC210401 ✓ в наличииDrive pulley 26t
12A0PNM10200 ✓ в наличииDc brushless мотор /20
13A0R5M10300 запросить цену →Dc brushless мотор /30
14A1RF710900 запросить цену →Ball bearing /1
15A2Y1718500 запросить цену →Timing ремень/1 168l
16A4EU211300 запросить цену →Drive ремень /a 255l
17A4EU218000 ✓ в наличииIdling pulley /1
18A4EU218100 ✓ в наличииIdling шестерня 83t
19A4EUR74K00 запросить цену →Flywheel в сборе
20A4EUN12400 запросить цену →Photoconвоздуховодor drive жгут
21A799217100 запросить цену →Idling шестерня /1 24/87t
22A799217200 запросить цену →Drive шестерня 89t
23A799217400 запросить цену →Idling pulley /2
24A799217700 запросить цену →Idling шестерня /2 50t
25A799R70800 запросить цену →Барабан driving в сборе

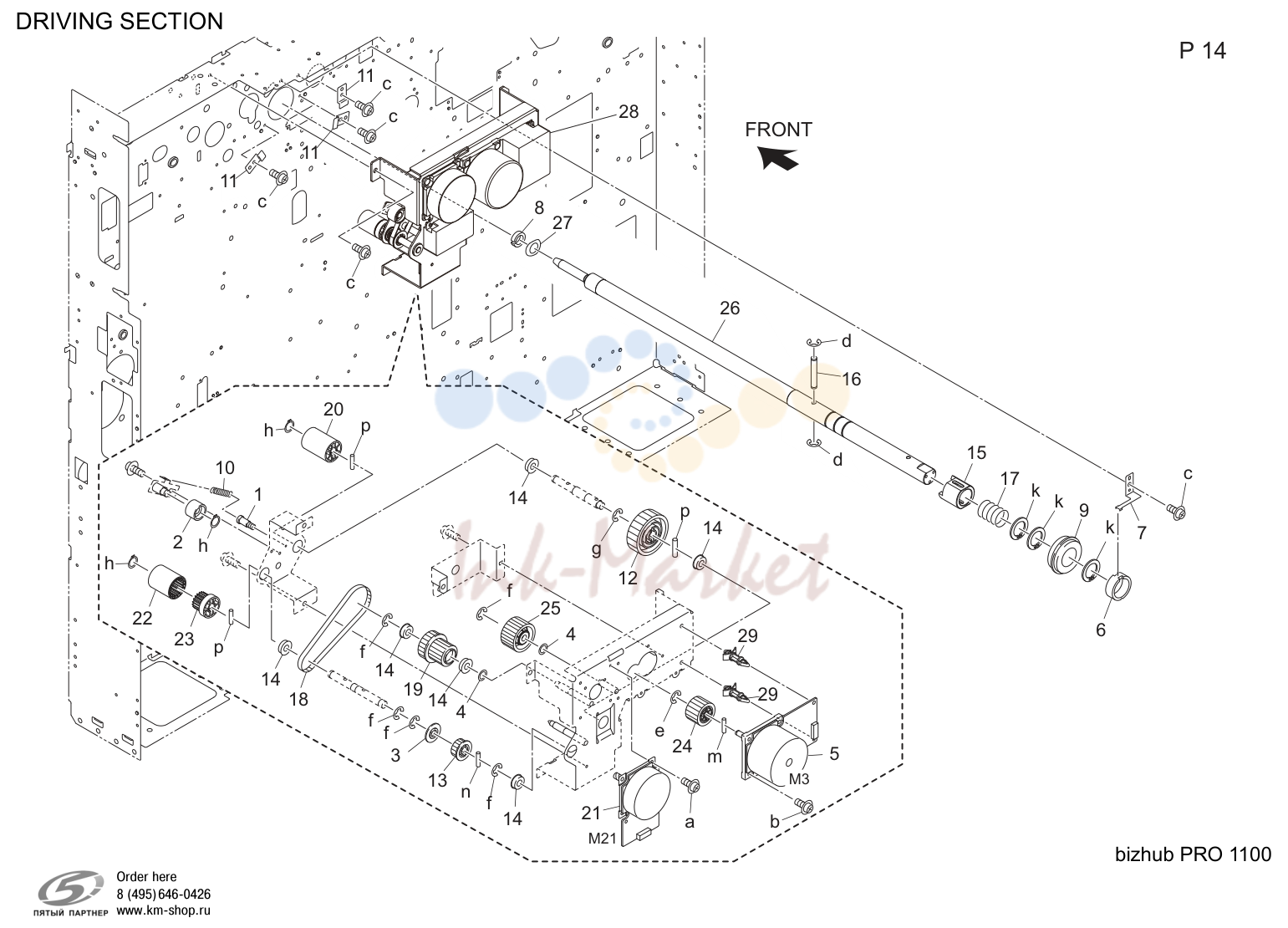

Driving секция (P14)

Driving секция (P14)

№АртикулАльт. артикулОписание
13GA76600E запросить цену →Cleaner driving pulley 21t
14A00V240600 ✓ в наличииBall bearing
15A0G6215200 запросить цену →Coupling part
16A0G6215300 запросить цену →Coupling pin
17A0G6215400 запросить цену →Compressing пружина
18A0G6221100 запросить цену →Drive ремень 210l
19A0G6227300 запросить цену →Idling pulley /3
20A0G6227400 запросить цену →Coupling part /1
21A0PNM10200 ✓ в наличииDc brushless мотор /20
22A0Y5227500 запросить цену →Coupling part
23A0Y5227600 запросить цену →Input coupling
24A4EU222000 запросить цену →Drive шестерня /12 26t
25A4EUR71S00 запросить цену →Проявка idling шестерня в сборе
26A799215101 запросить цену →Drive вал
27A799330000 ✓ в наличииFixing пружина
28A799R70900 запросить цену →Проявка driving в сборе
29V502010032 запросить цену →Circuit плата spacer

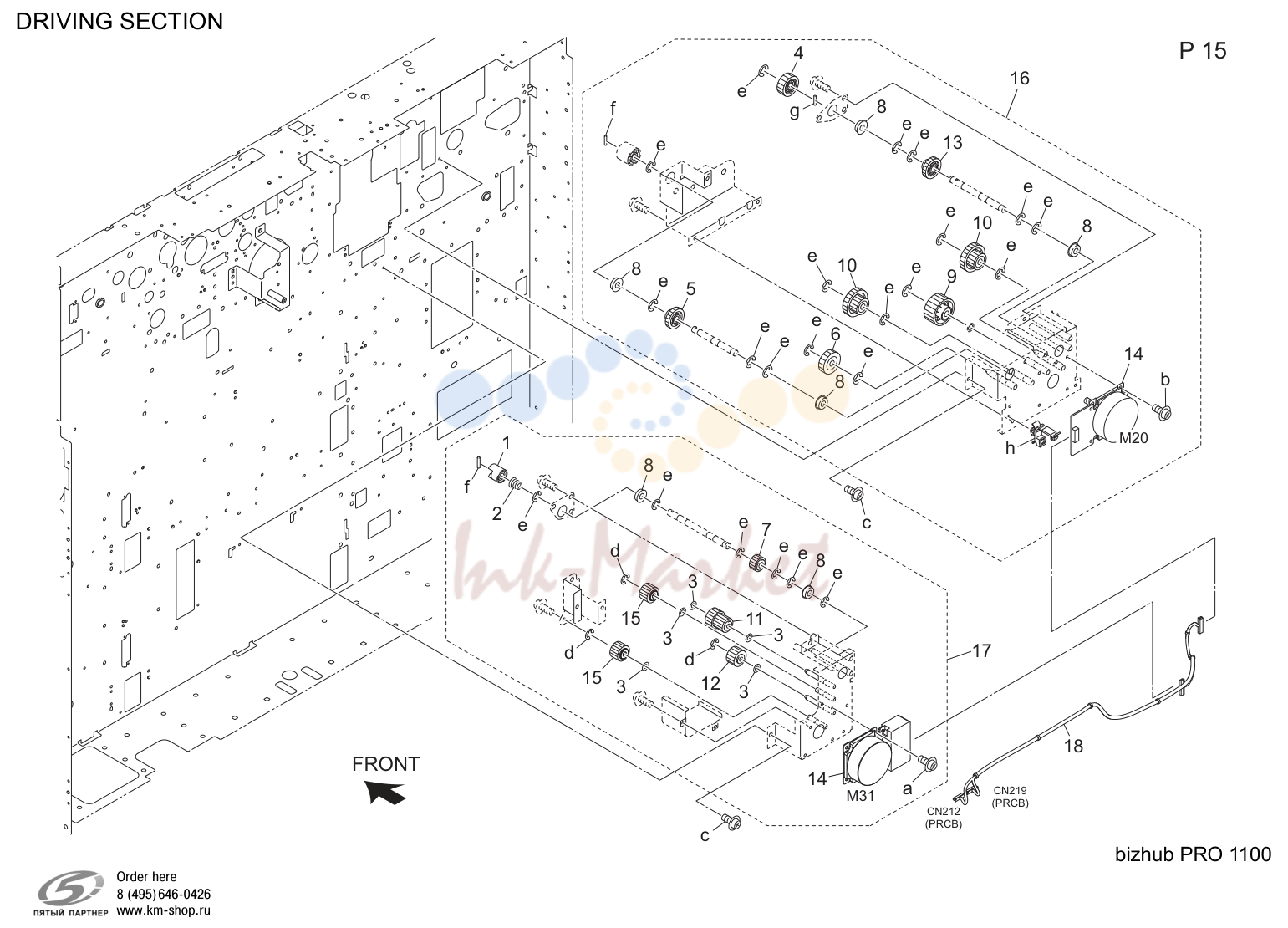

Driving секция (P15)

Driving секция (P15)

№АртикулАльт. артикулОписание
4UA77070F запросить цену →Выход бумаги input шестерня 25t
8A00V240600 ✓ в наличииBall bearing
9A0G6247100 запросить цену →Idling шестерня /1 68t
10A0G6247200 запросить цену →Idling шестерня /2 34/40t
11A0G6247300 запросить цену →Idling шестерня 36/45t
12A0G6247400 запросить цену →Idling шестерня /2 40t
13A0G6247500 запросить цену →Выход бумаги шестерня /c 25t
14A0PNM10200 ✓ в наличииDc brushless мотор /20
15A4EUR71Y00 запросить цену →Adu idling шестерня /1 в сборе
16A799R70B00 запросить цену →Выход бумаги driving в сборе
17A799R70C00 запросить цену →Adu driving в сборе
18A799N18600 запросить цену →Conveyance drive жгут /2

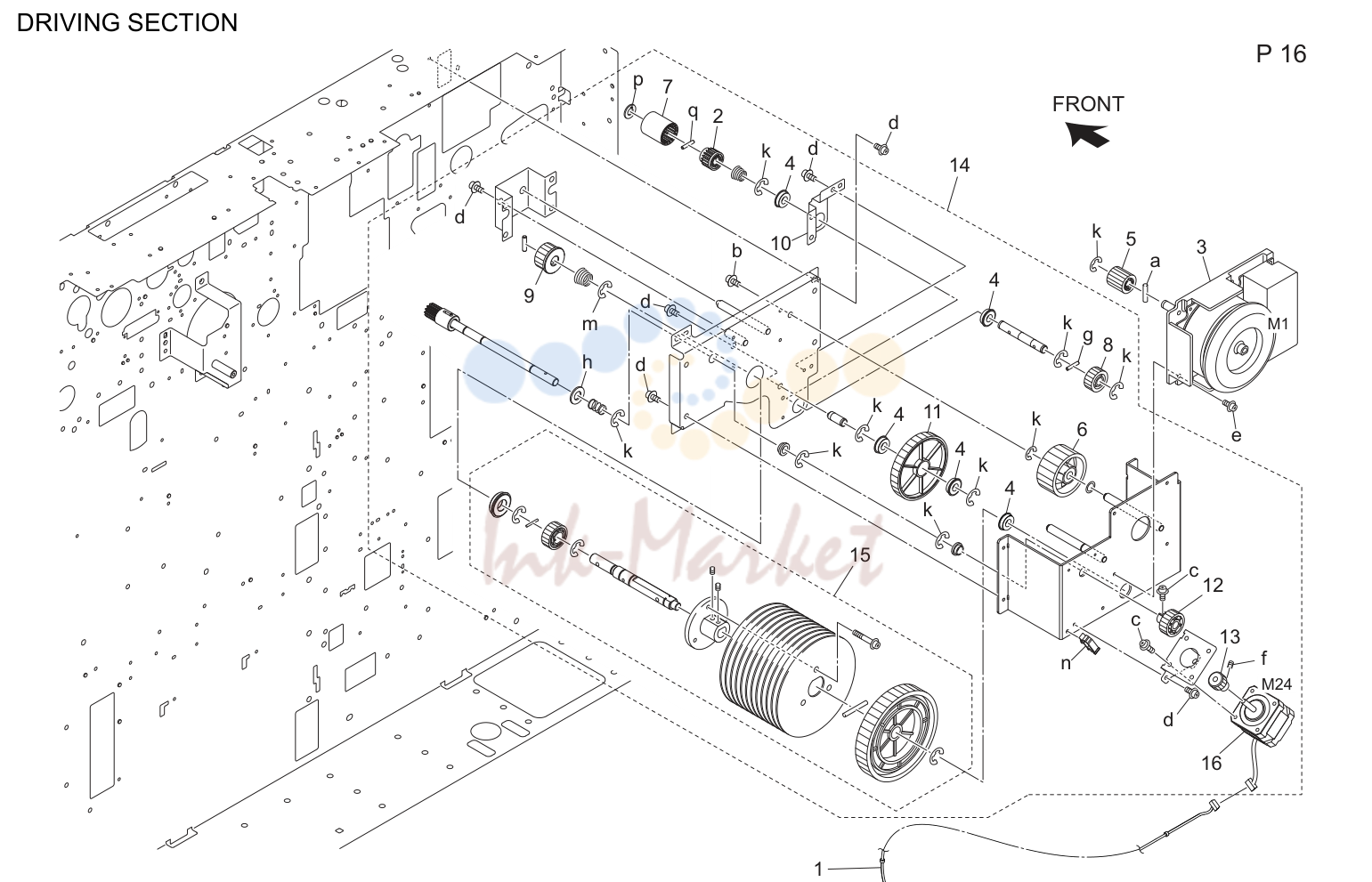

Driving секция (P16)

Driving секция (P16)

№АртикулАльт. артикулОписание
1A799N25100 запросить цену →Wiring /w
4A00V240600 ✓ в наличииBall bearing
5A0G6237201 запросить цену →Шестерня 17t
6A0G6237300 запросить цену →Idling шестерня 42t
7A0Y5227500 запросить цену →Coupling part
8A1TT214301 запросить цену →Drive шестерня /30 21t
9A4EU230800 запросить цену →Печь (закрепление) шестерня /1 24t
10A4EU235000 запросить цену →Drive side пластина /2
11A4EU235200 запросить цену →Печь (закрепление) шестерня /3 68t
12A4EU238100 запросить цену →Drive шестерня /2 40t
13A4EU238200 запросить цену →Drive worm /1
14A4EUR71T11 ✓ в наличииFixing driving в сборе
15A4EUR71U00 ✓ в наличииFixing drive вал в сборе
16A4EUM10100 ✓ в наличииHb мотор /40

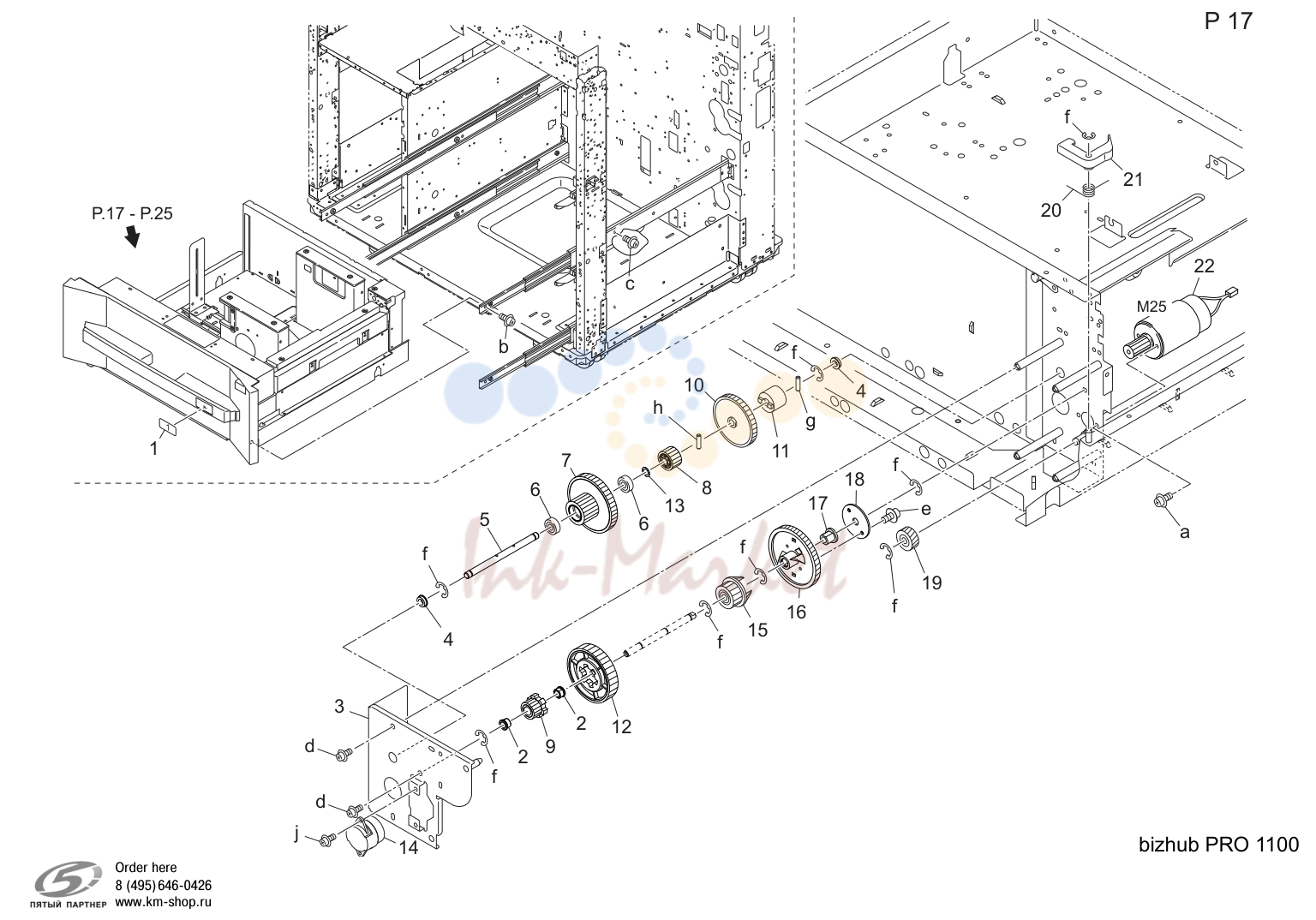

Tray 1 (P17)

Tray 1 (P17)

№АртикулАльт. артикулОписание
1A0U0945401 запросить цену →Indicating label /1
2A4EU603400 запросить цену →Втулка
4A00J617800 ✓ в наличииBall bearing
5A4EU603500 запросить цену →Idling вал /a
6A4F3905000 запросить цену →Ball bearing
7A4EU606100 запросить цену →Up/down шестерня /b 14/55t
8A4EU603200 запросить цену →Шестерня 17t
9A4EU603100 запросить цену →Шестерня 15t
12A4EU603300 запросить цену →Шестерня 53t
14A0G6601900 запросить цену →Up/down dumper
15UA77650E запросить цену →Control шестерня 21t
16UA77640F запросить цену →Drive connecting шестерня/a 70t
18A0G6606500 запросить цену →Holding part
22A4EUR72Q11 запросить цену →Updown мотор

Tray 1 (P18)

Tray 1 (P18)

№АртикулАльт. артикулОписание
2VA40920D запросить цену →Support вал
3VA42330D запросить цену →Направляющая вал /e
7UA40511E запросить цену →Stopper rubber /c
8UA41120E запросить цену →Направляющая stopper
11A0G6601000 запросить цену →Detection wire
12A0G6615200 запросить цену →Holding part
13A1UDM50100 запросить цену →Vr
14A4EUR72U11 запросить цену →Detecting плата caulking
15A4EUR72V11 запросить цену →Adjusting пластина caulking

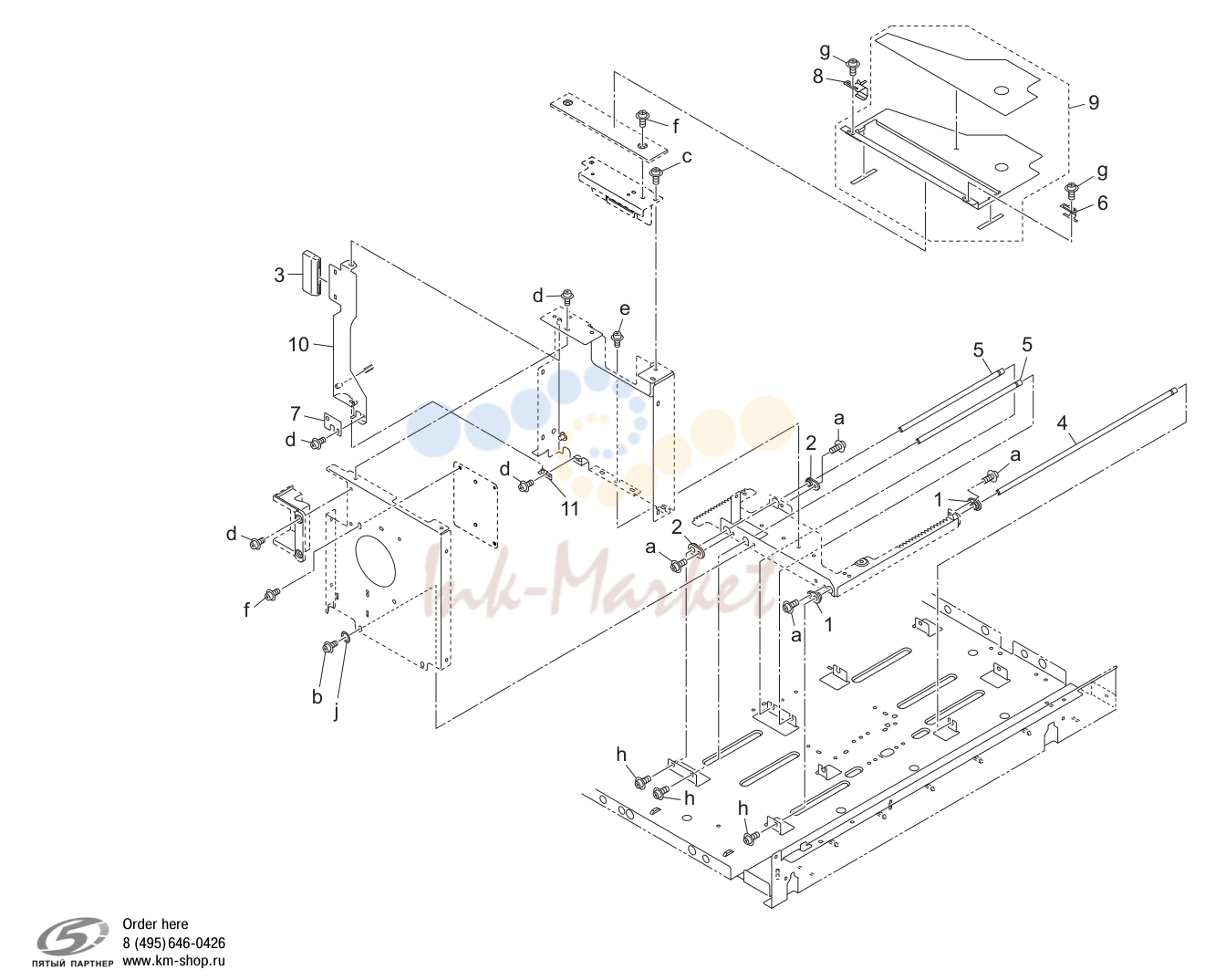

Tray 1 (P19)

Tray 1 (P19)

№АртикулАльт. артикулОписание
8A0G6620600 запросить цену →Holding пластина пружина /b
9A4EUR72S11 запросить цену →Подача бумаги tray крышка /b узел
10A4EUR72W11 запросить цену →Locking рычаг caulking
11A4EUR72X11 запросить цену →Rocking плата caulking

Tray 1 (P20)

Tray 1 (P20)

№АртикулАльт. артикулОписание
6A0G6620500 запросить цену →Holding пластина пружина /a
7A4EUR72R11 запросить цену →Подача бумаги tray крышка /a узел

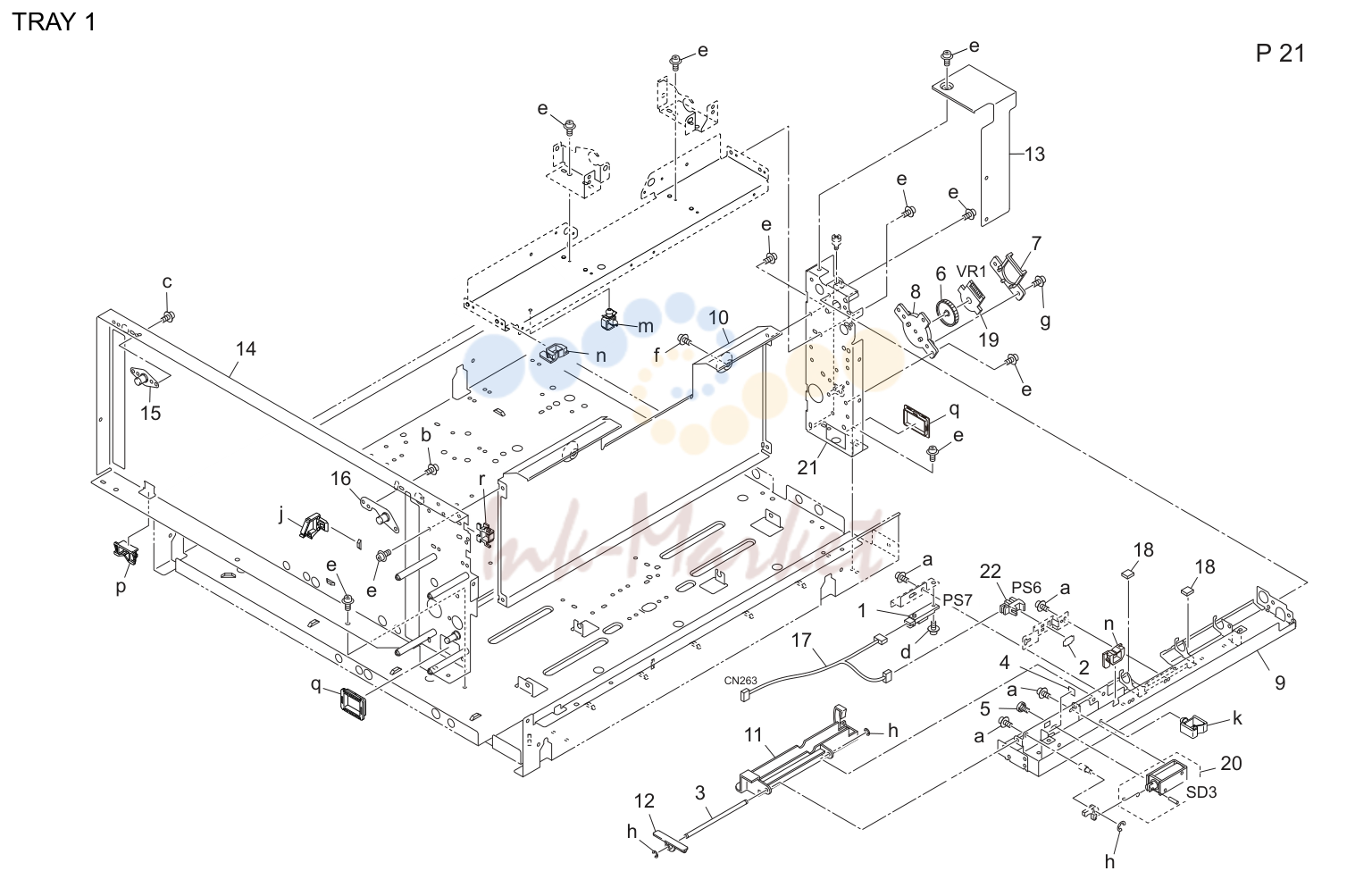

Tray 1 (P21)

Tray 1 (P21)

№АртикулАльт. артикулОписание
7AA41351E запросить цену →Detection плата
9UA40051G запросить цену →Подача бумаги направляющая пластина /upper
15UAR79500 запросить цену →Wire support пластина a
16UAR79700 запросить цену →Wire support пластина c
18A0G6561200 запросить цену →Stopper rubber
19A1UDM50100 запросить цену →Vr
20A4EUR72N11 запросить цену →Pick up соленоид pin в сборе
21A4EUR72T11 запросить цену →Tray driveside направляющая caulking
22A50UM55500 запросить цену →Photo датчик

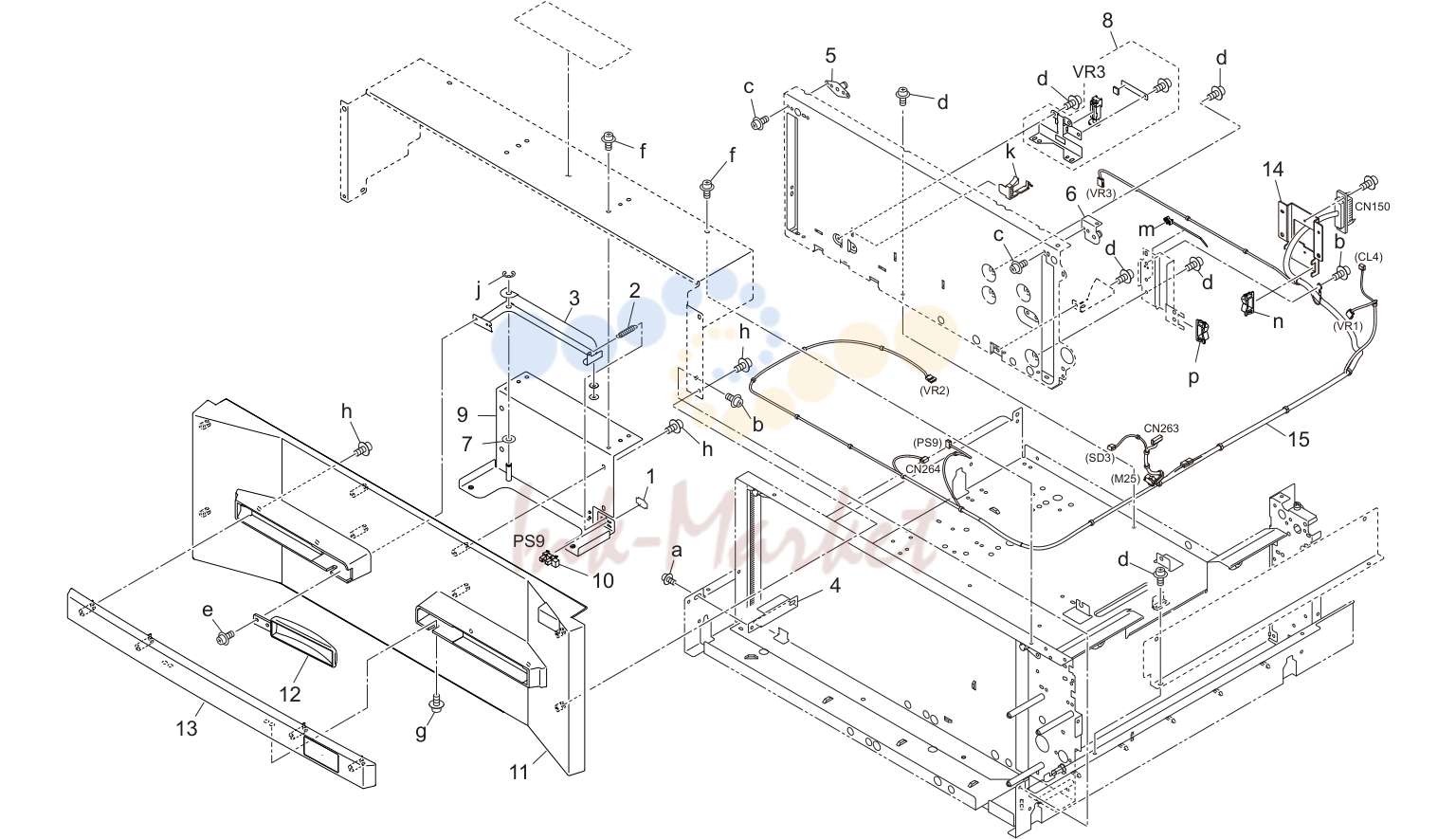

Tray 1 (P22)

Tray 1 (P22)

№АртикулАльт. артикулОписание
5UAR79500 запросить цену →Wire support пластина a
6UAR79600 запросить цену →Wire support пластина b
8A4EUR72M11 запросить цену →Датчик плата
9A4EUF60701 запросить цену →Рычаг креплениеing пластина caulking
10A50UM55500 запросить цену →Photo датчик
11A799165100 запросить цену →Подача бумаги крышка
12A799165300 запросить цену →Handle
13A799165400 запросить цену →Подача бумаги handle
14A799602000 запросить цену →Wiring пластина /t
15A799N13300 запросить цену →Paperfeed drive жгут

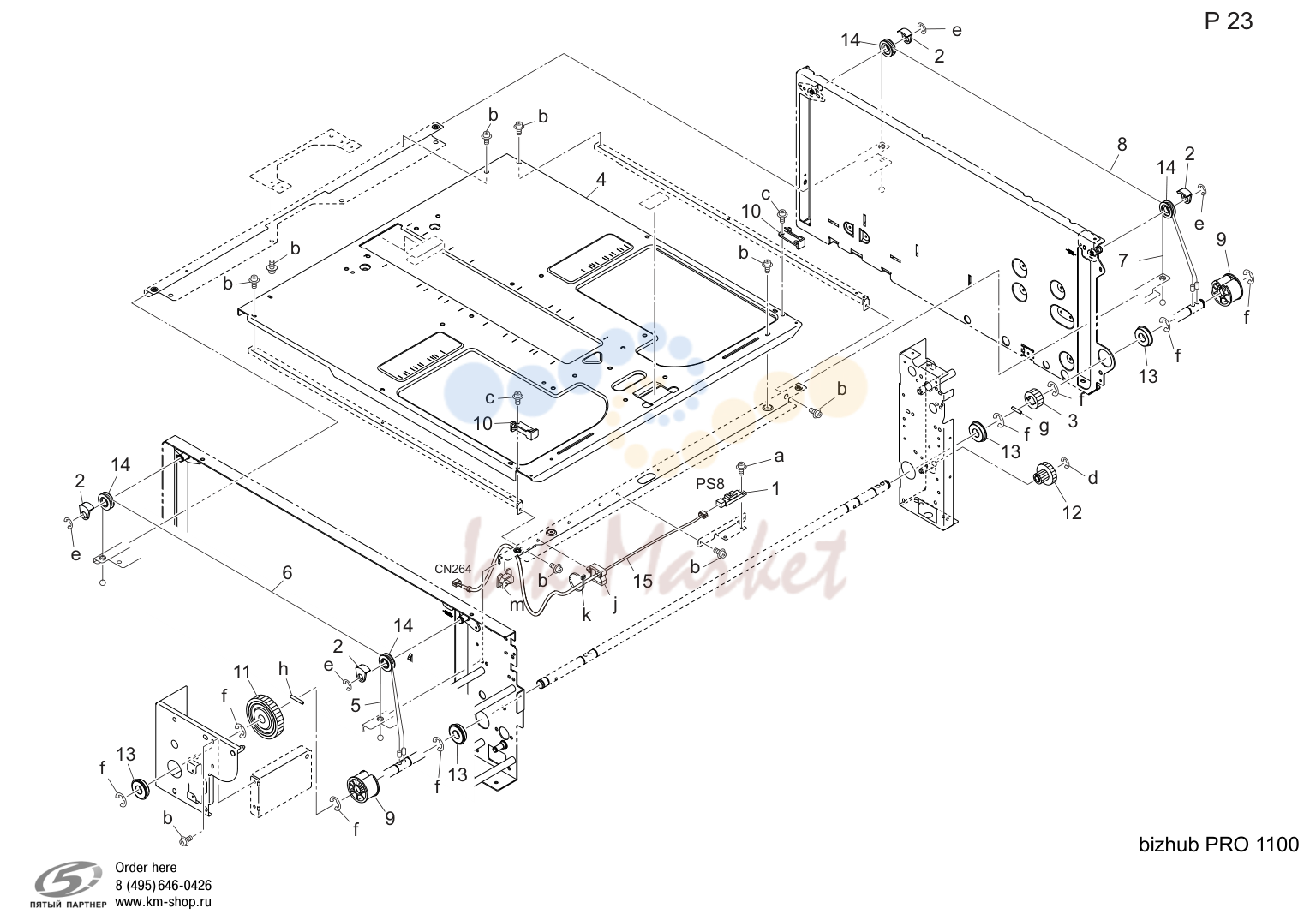

Tray 1 (P23)

Tray 1 (P23)

№АртикулАльт. артикулОписание
4UA41011E запросить цену →Подача бумаги up/down пластина /m
13A4EU265000 ✓ в наличииBall bearing
14A4EU620200 запросить цену →Ролик pulley ball bearing в сборе
15A799N13400 запросить цену →Paperfeed detection жгут

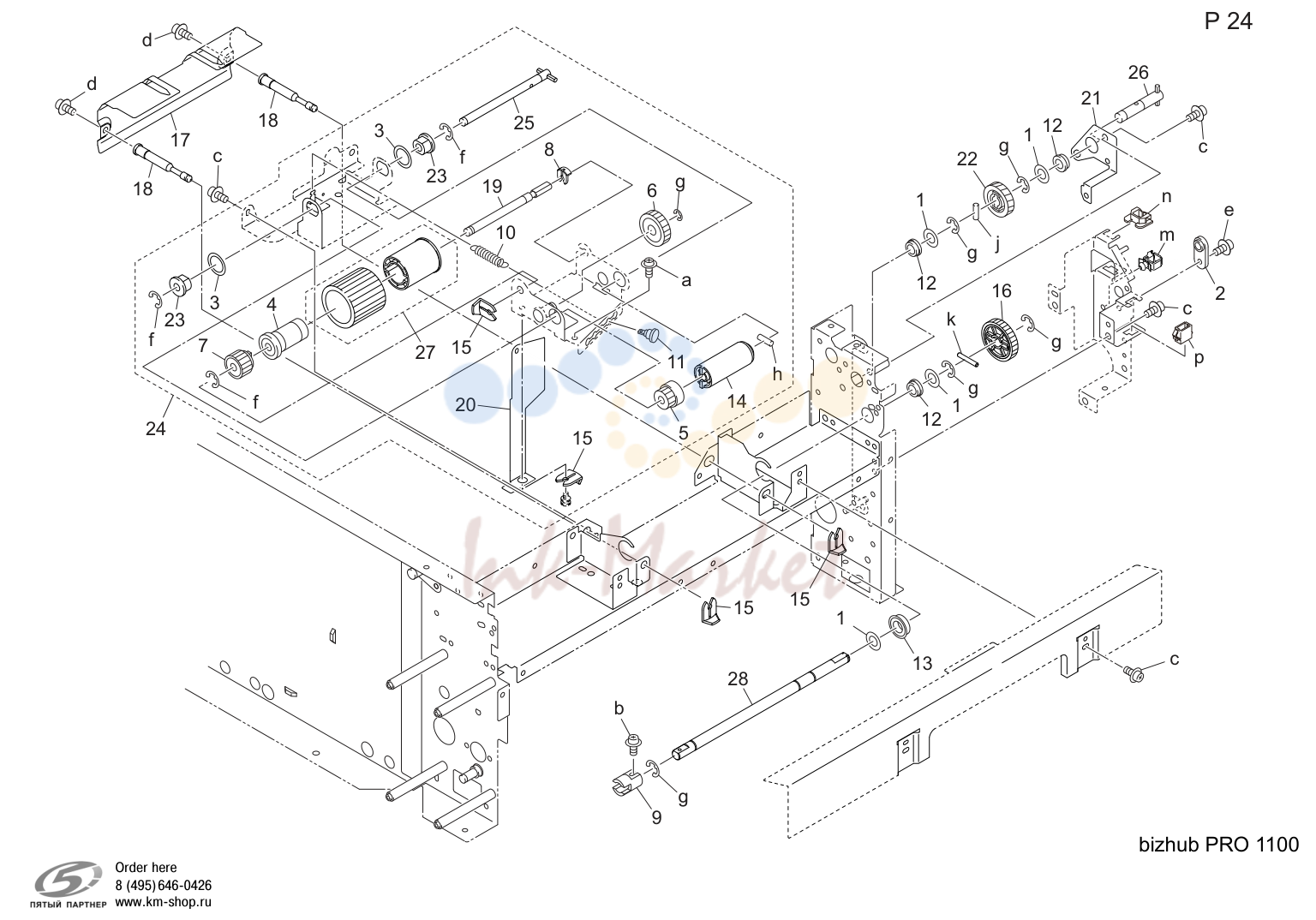

Tray 1 (P24)

Tray 1 (P24)

№АртикулАльт. артикулОписание
12A00J617900 запросить цену →Ball bearing
13A00V240600 ✓ в наличииBall bearing
14A03X565611 ✓ в наличииTorque limiter /a
15A0G6561000 запросить цену →Stopper /e
16A4EW570900 запросить цену →Reverse шестерня 30t
17A0G6570200 запросить цену →Направляющая пластина
18A0G6570500 запросить цену →Positioning вал /b
19A0G6571900 запросить цену →Reverse вал /2
20A0G6572000 запросить цену →Protection крышка
21A0G6602100 запросить цену →Idling панель
22A0G6602300 ✓ в наличииInput шестерня 25t
23A0Y5601600 запросить цену →Втулка/6
24A4EUR72H11 запросить цену →Separating узел
25A4EUR72J11 запросить цену →Revers вал/b
26A4EUR72K11 запросить цену →Подача бумаги input вал
27A4EUR71411 ✓ в наличииFeeding ролик узел/b
28A4EW570800 ✓ в наличииReverse вал

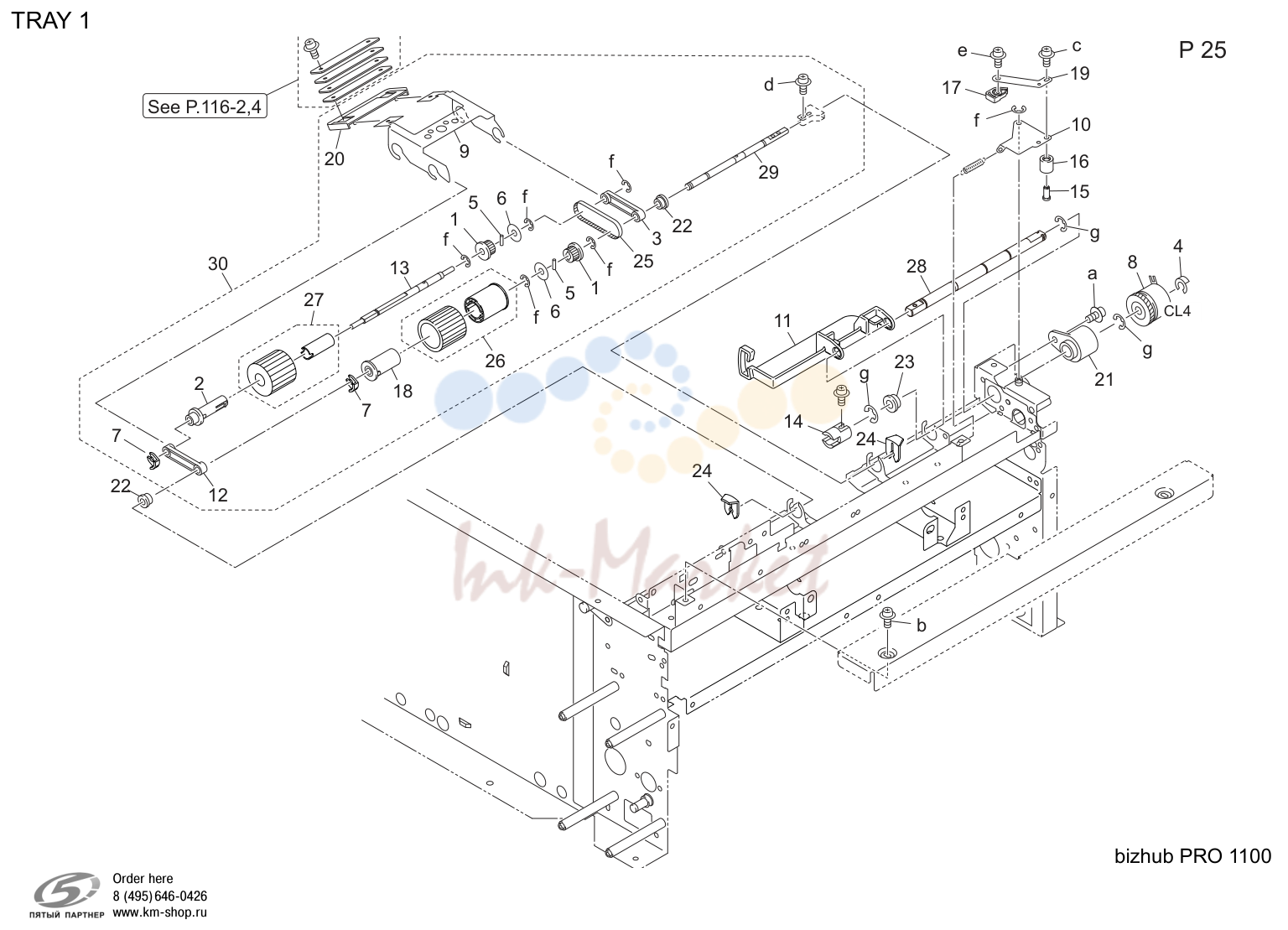

Tray 1 (P25)

Tray 1 (P25)

№АртикулАльт. артикулОписание
22A00J663200 запросить цену →Втулка
23A03U812800 ✓ в наличииSlide вал держатель
24A0G6561000 запросить цену →Stopper /e
25A4EU565600 запросить цену →Drive ремень 126l
26A4EUR71411 ✓ в наличииFeeding ролик узел/b
27A4EUR71511 ✓ в наличииFeeding ролик узел/a
28A799622100 запросить цену →Supply вал /upper
29A799623400 запросить цену →Подача бумаги вал /upper
30A799R70S11 запросить цену →Pickup узел

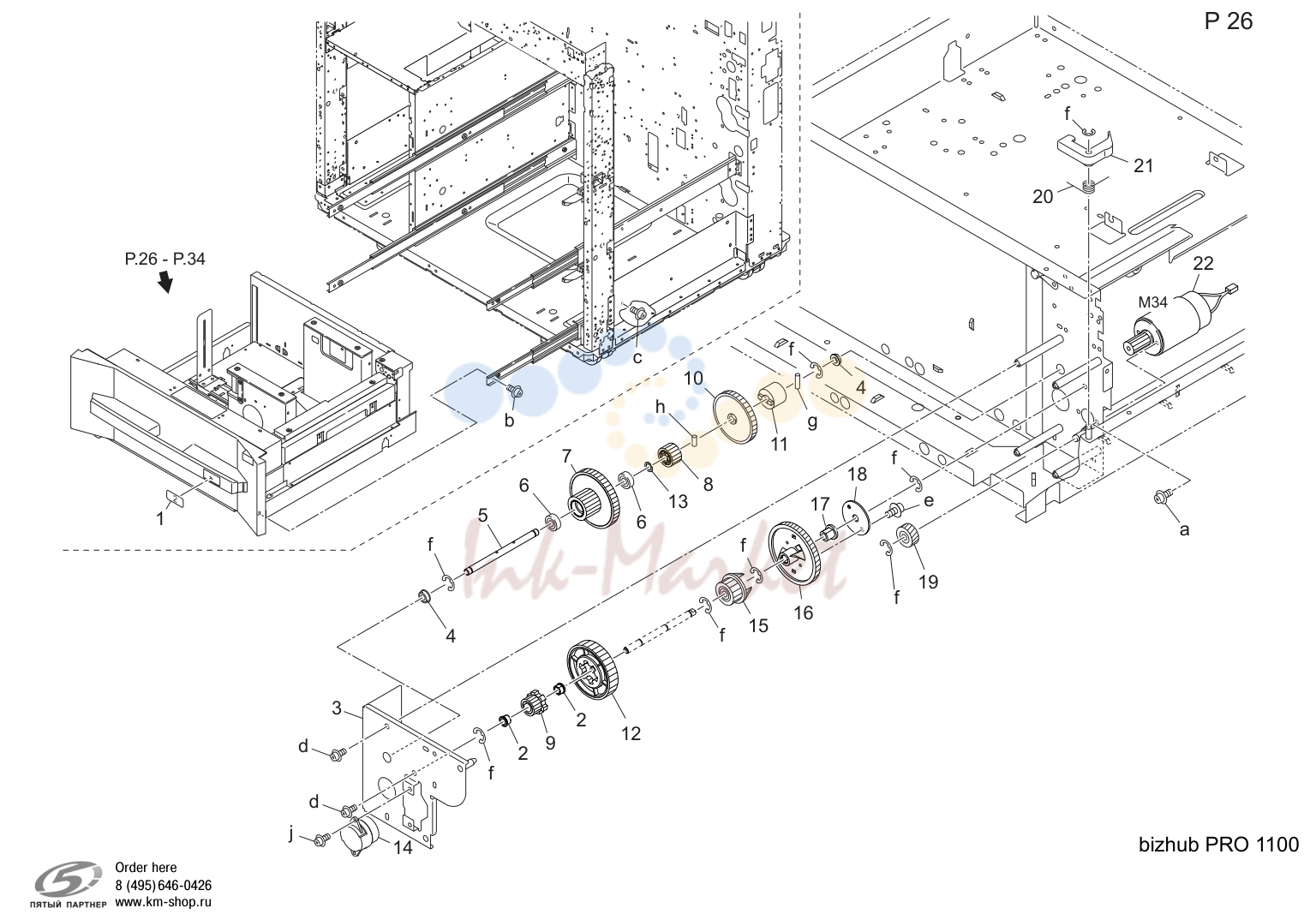

Tray 2 (P26)

Tray 2 (P26)

№АртикулАльт. артикулОписание
1A0U0945501 запросить цену →Indicating label /2
2A4EU603400 запросить цену →Втулка
4A00J617800 ✓ в наличииBall bearing
5A4EU603500 запросить цену →Idling вал /a
6A4F3905000 запросить цену →Ball bearing
7A4EU606100 запросить цену →Up/down шестерня /b 14/55t
8A4EU603200 запросить цену →Шестерня 17t
9A4EU603100 запросить цену →Шестерня 15t
12A4EU603300 запросить цену →Шестерня 53t
14A0G6601900 запросить цену →Up/down dumper
15UA77650E запросить цену →Control шестерня 21t
16UA77640F запросить цену →Drive connecting шестерня/a 70t
18A0G6606500 запросить цену →Holding part
22A4EUR72Q11 запросить цену →Updown мотор

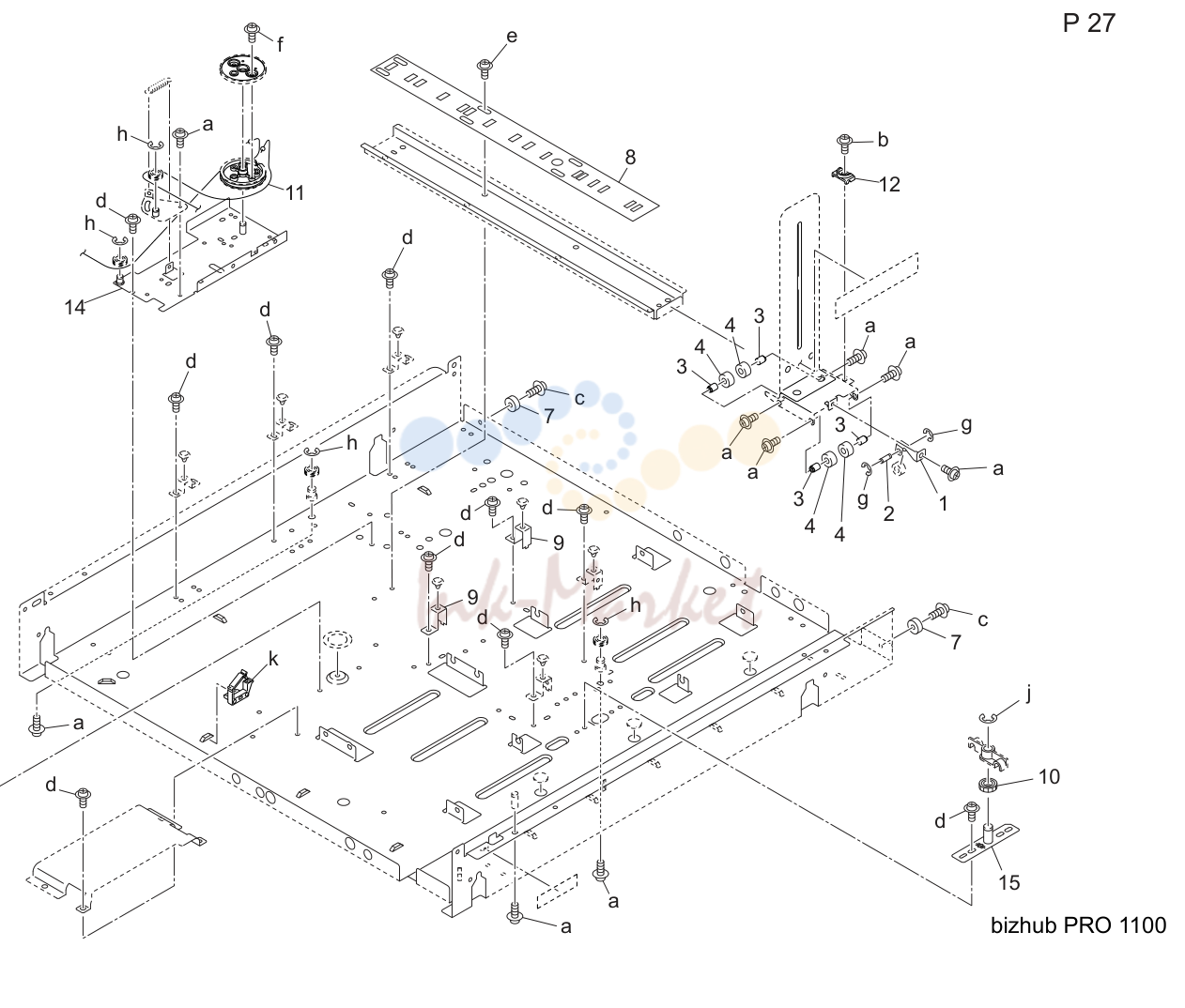

Tray 2 (P27)

Tray 2 (P27)

№АртикулАльт. артикулОписание
2VA40920D запросить цену →Support вал
3VA42330D запросить цену →Направляющая вал /e
7UA40511E запросить цену →Stopper rubber /c
8UA41120E запросить цену →Направляющая stopper
11A0G6601000 запросить цену →Detection wire
12A0G6615200 запросить цену →Holding part
13A1UDM50100 запросить цену →Vr
14A4EUR72U11 запросить цену →Detecting плата caulking
15A4EUR72V11 запросить цену →Adjusting пластина caulking

Tray 2 (P28)

Tray 2 (P28)

№АртикулАльт. артикулОписание
8A0G6620600 запросить цену →Holding пластина пружина /b
9A4EUR72S11 запросить цену →Подача бумаги tray крышка /b узел
10A4EUR72W11 запросить цену →Locking рычаг caulking
11A4EUR72X11 запросить цену →Rocking плата caulking

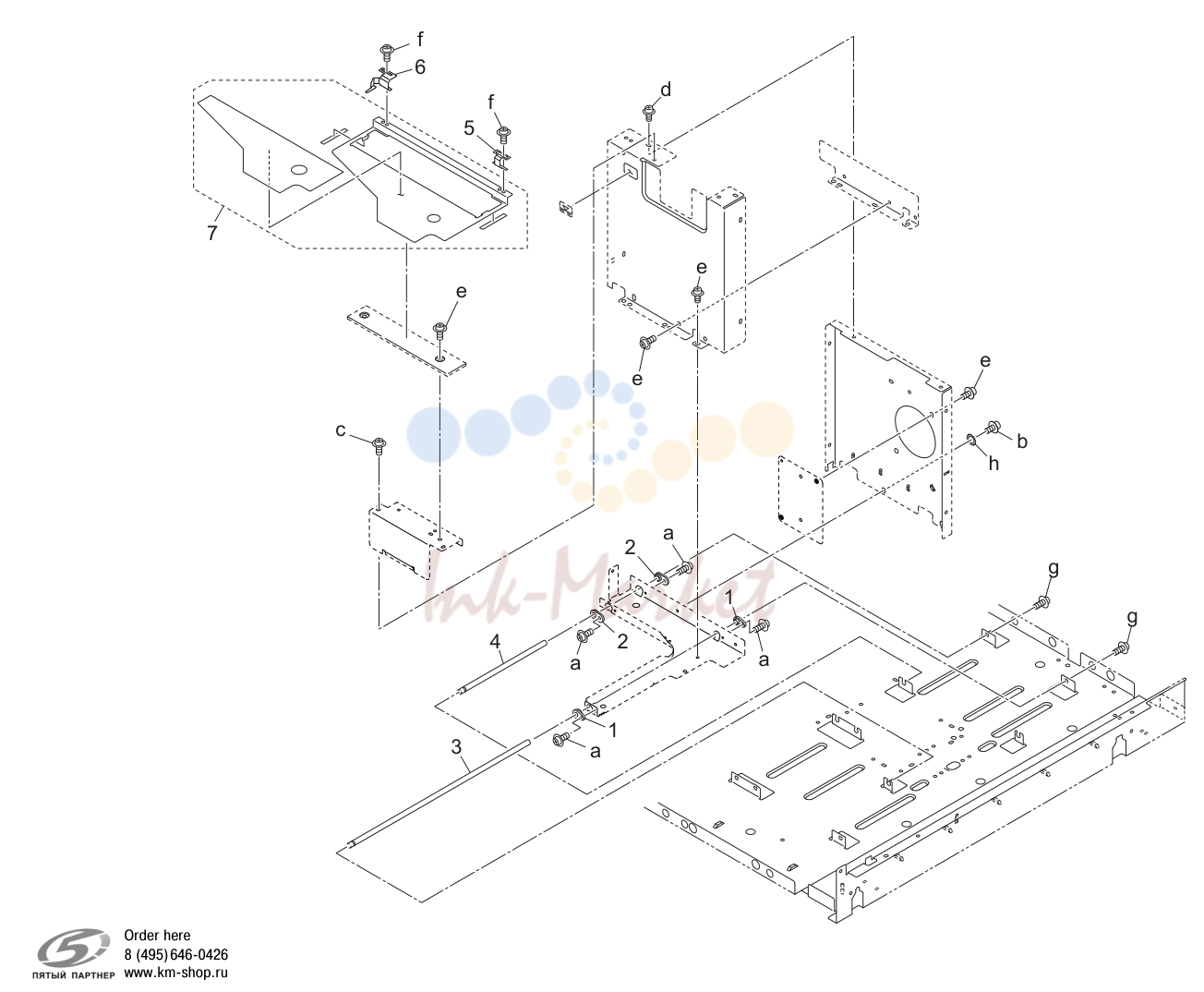

Tray 2 (P29)

Tray 2 (P29)

№АртикулАльт. артикулОписание
6A0G6620500 запросить цену →Holding пластина пружина /a
7A4EUR72R11 запросить цену →Подача бумаги tray крышка /a узел

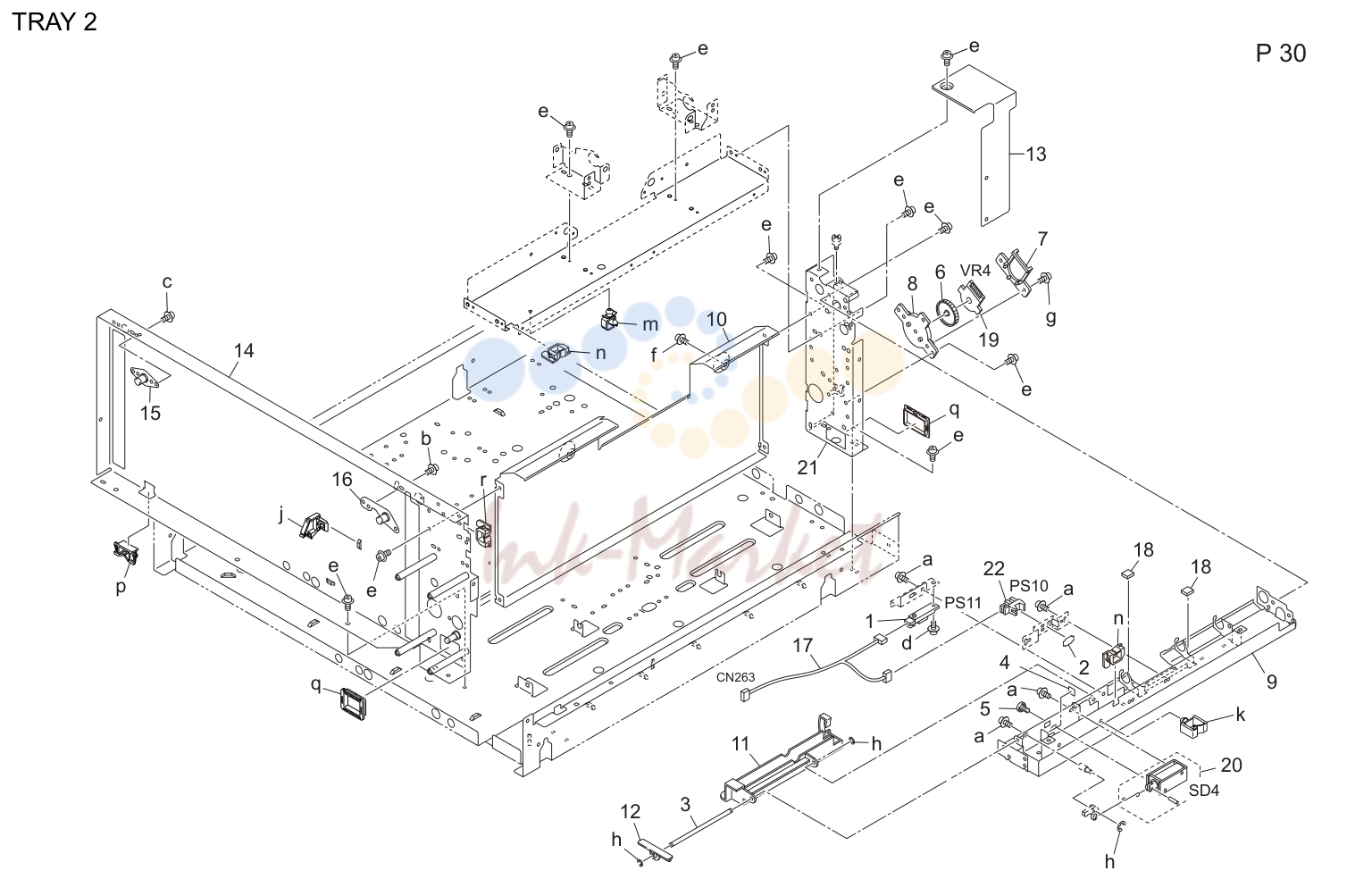

Tray 2 (P30)

Tray 2 (P30)

№АртикулАльт. артикулОписание
7AA41351E запросить цену →Detection плата
9UA40051G запросить цену →Подача бумаги направляющая пластина /upper
15UAR79500 запросить цену →Wire support пластина a
16UAR79700 запросить цену →Wire support пластина c
18A0G6561200 запросить цену →Stopper rubber
19A1UDM50100 запросить цену →Vr
20A4EUR72N11 запросить цену →Pick up соленоид pin в сборе
21A4EUR72T11 запросить цену →Tray driveside направляющая caulking
22A50UM55500 запросить цену →Photo датчик

Tray 2 (P31)

Tray 2 (P31)

№АртикулАльт. артикулОписание
5UAR79500 запросить цену →Wire support пластина a
6UAR79600 запросить цену →Wire support пластина b
8A4EUR72M11 запросить цену →Датчик плата
9A4EUF60701 запросить цену →Рычаг креплениеing пластина caulking
10A50UM55500 запросить цену →Photo датчик
11A799165100 запросить цену →Подача бумаги крышка
12A799165300 запросить цену →Handle
13A799165400 запросить цену →Подача бумаги handle
14A799602000 запросить цену →Wiring пластина /t
15A799N13300 запросить цену →Paperfeed drive жгут

Tray 2 (P32)

Tray 2 (P32)

№АртикулАльт. артикулОписание
4UA41011E запросить цену →Подача бумаги up/down пластина /m
13A4EU265000 ✓ в наличииBall bearing
14A4EU620200 запросить цену →Ролик pulley ball bearing в сборе
15A799N13400 запросить цену →Paperfeed detection жгут

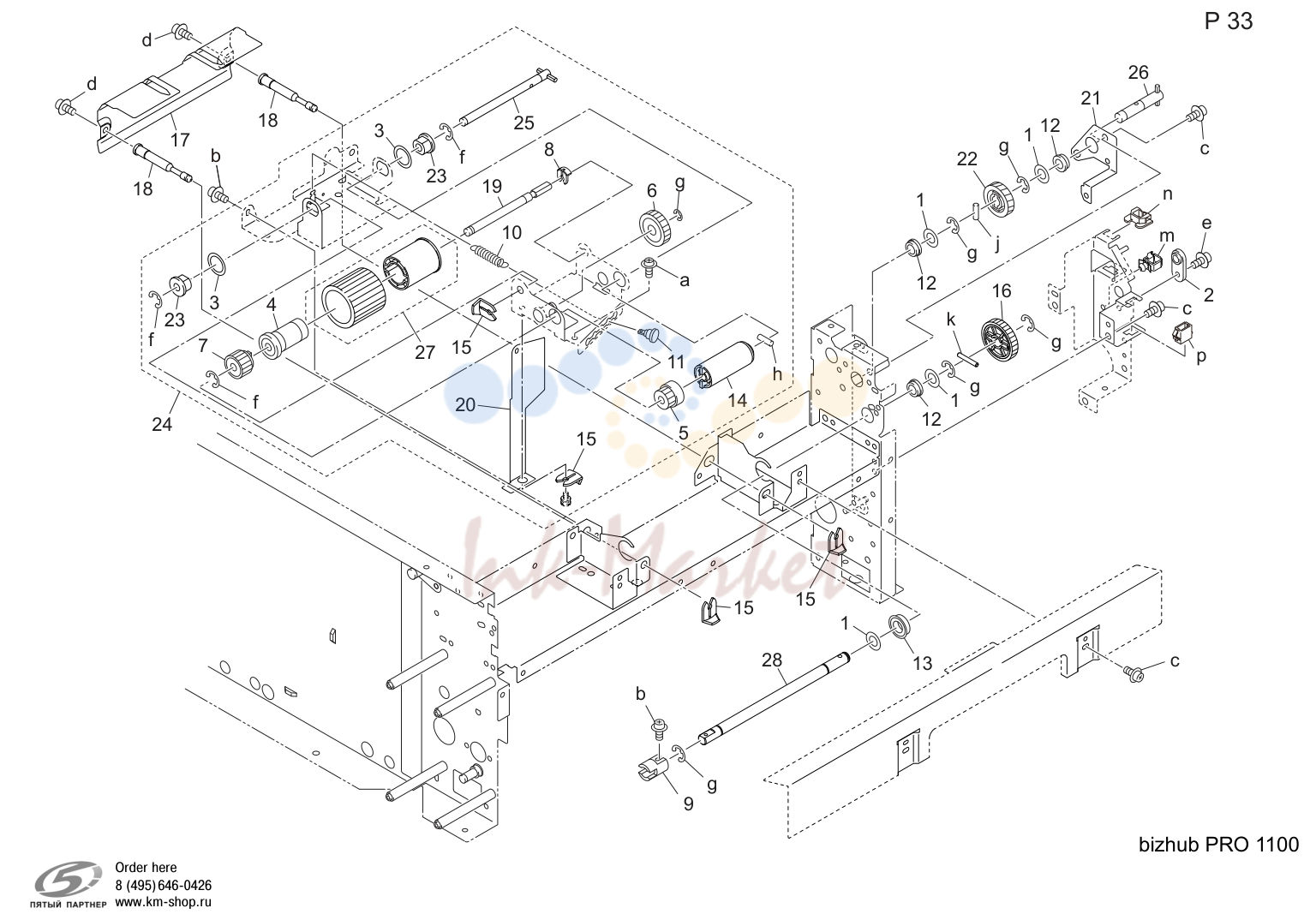

Tray 2 (P33)

Tray 2 (P33)

№АртикулАльт. артикулОписание
12A00J617900 запросить цену →Ball bearing
13A00V240600 ✓ в наличииBall bearing
14A03X565611 ✓ в наличииTorque limiter /a
15A0G6561000 запросить цену →Stopper /e
16A4EW570900 запросить цену →Reverse шестерня 30t
17A0G6570200 запросить цену →Направляющая пластина
18A0G6570500 запросить цену →Positioning вал /b
19A0G6571900 запросить цену →Reverse вал /2
20A0G6572000 запросить цену →Protection крышка
21A0G6602100 запросить цену →Idling панель
22A0G6602300 ✓ в наличииInput шестерня 25t
23A0Y5601600 запросить цену →Втулка/6
24A4EUR72H11 запросить цену →Separating узел
25A4EUR72J11 запросить цену →Revers вал/b
26A4EUR72K11 запросить цену →Подача бумаги input вал
27A4EUR71411 ✓ в наличииFeeding ролик узел/b
28A4EW570800 ✓ в наличииReverse вал

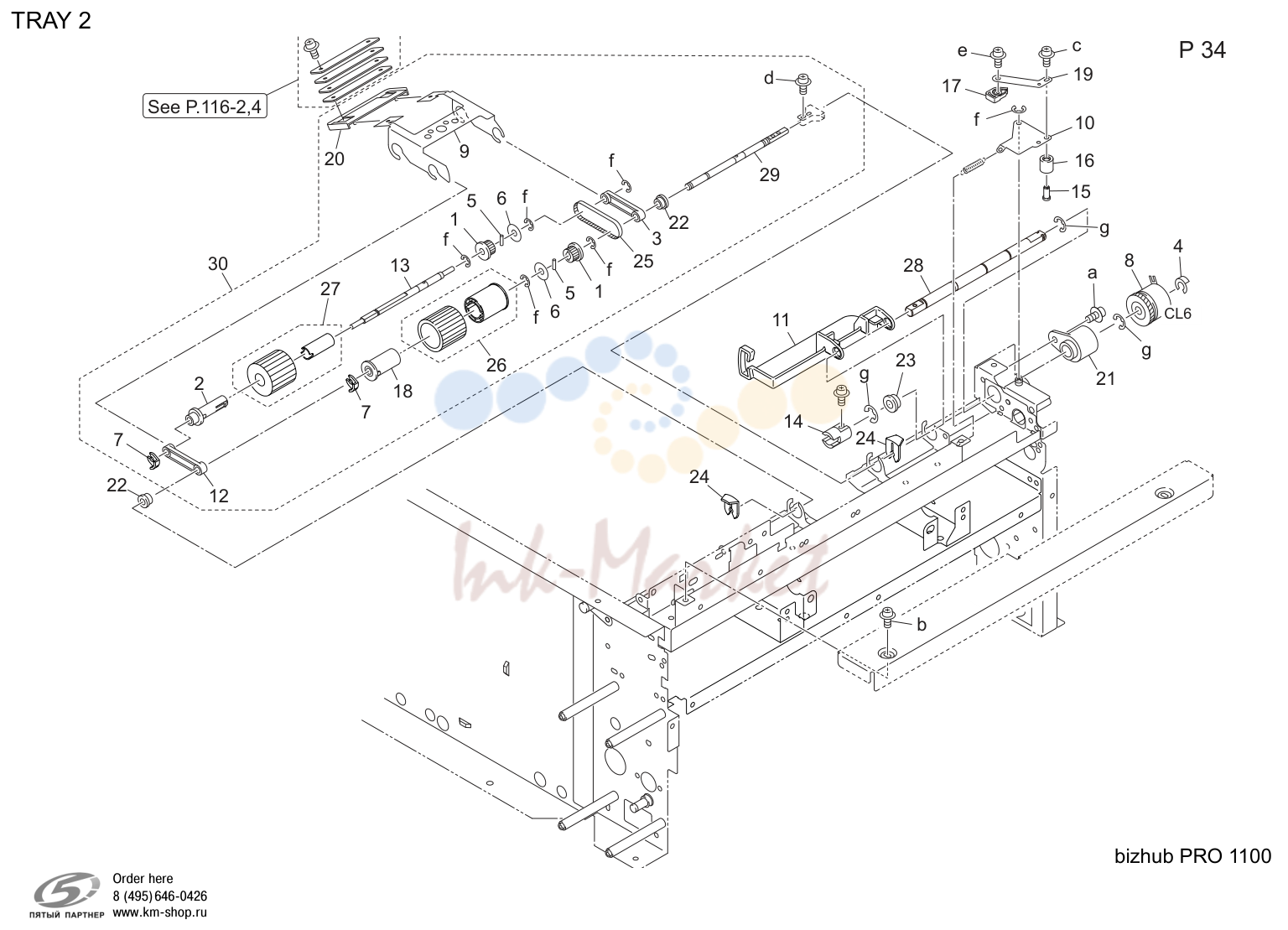

Tray 2 (P34)

Tray 2 (P34)

№АртикулАльт. артикулОписание
22A00J663200 запросить цену →Втулка
23A03U812800 ✓ в наличииSlide вал держатель
24A0G6561000 запросить цену →Stopper /e
25A4EU565600 запросить цену →Drive ремень 126l
26A4EUR71411 ✓ в наличииFeeding ролик узел/b
27A4EUR71511 ✓ в наличииFeeding ролик узел/a
28A799622100 запросить цену →Supply вал /upper
29A799623400 запросить цену →Подача бумаги вал /upper
30A799R70S11 запросить цену →Pickup узел

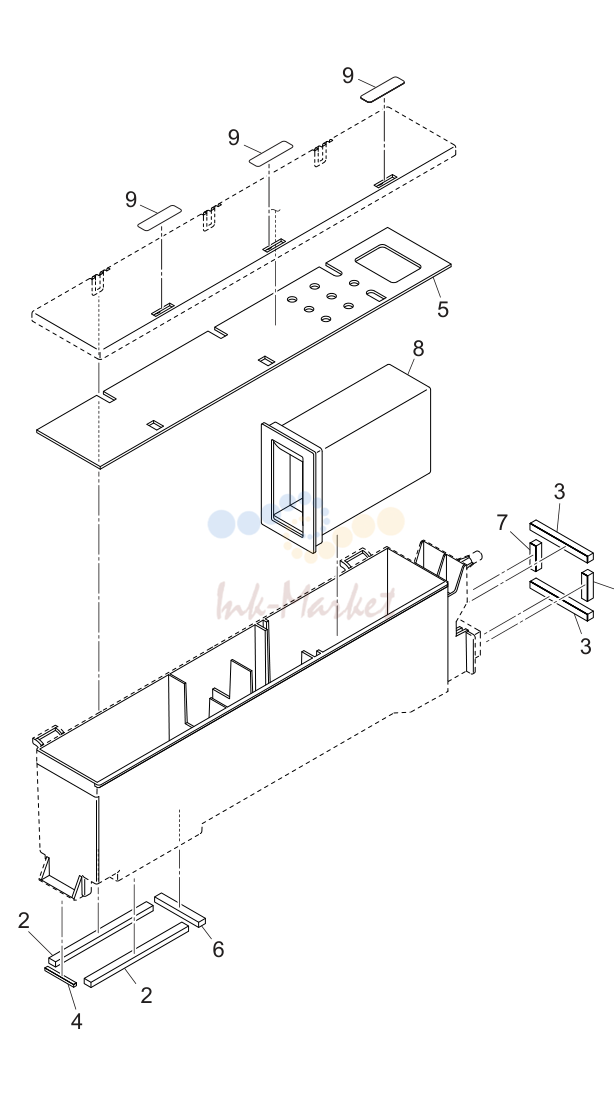

Проявка suction (P35)

Проявка suction (P35)

№АртикулАльт. артикулОписание
1A4EUR70411 запросить цену →Проявка suction в сборе
3A4EU394600 запросить цену →Stopper pad /1
4A0G6394400 запросить цену →Suction pad /h
5A4EU392600 запросить цену →Suction pad
7A4EU394700 запросить цену →Stopper pad /2
8A4EU390800 ✓ в наличииSuction filter
9A0G6950701 запросить цену →Set label /7

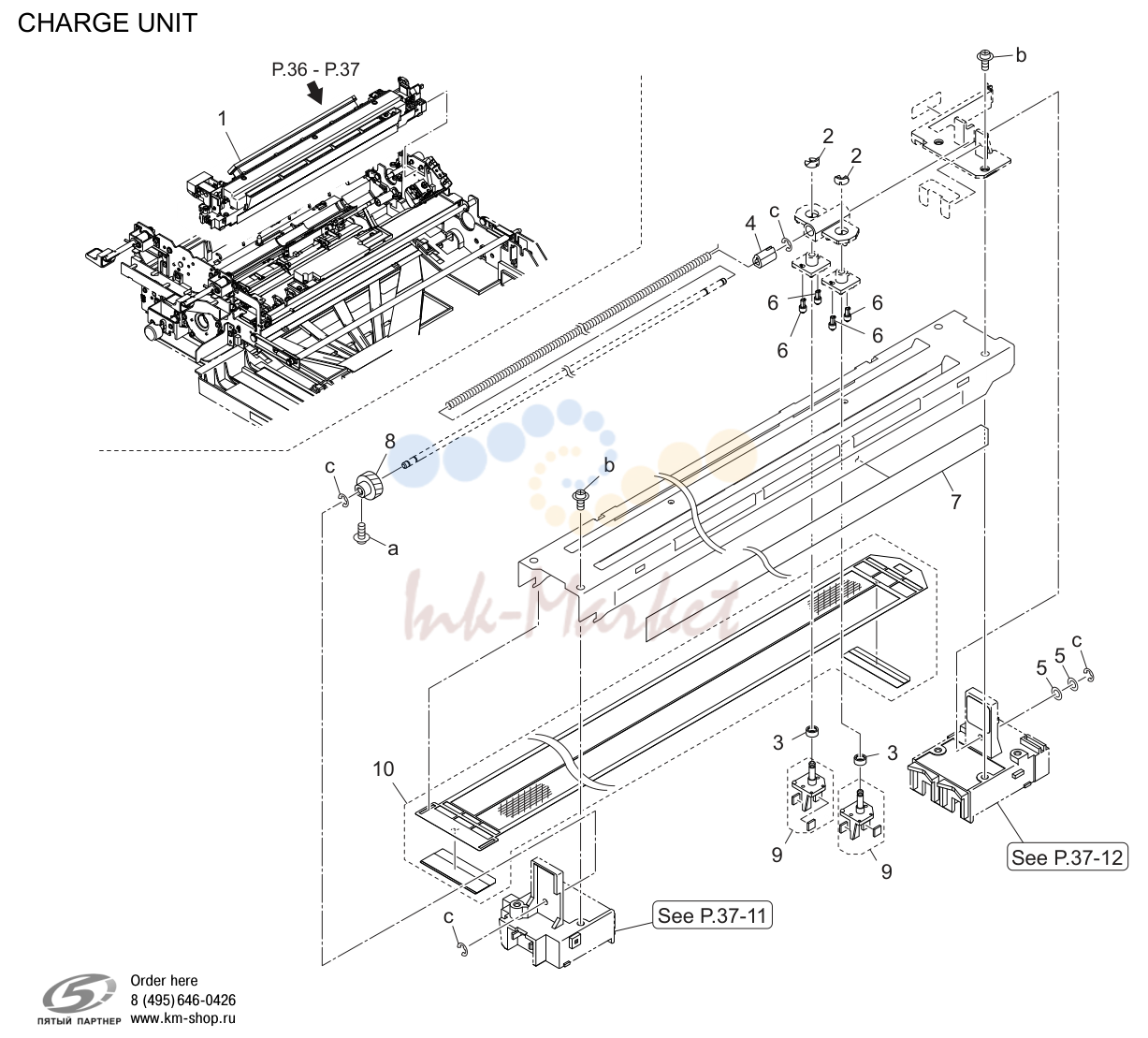

Charge узел (P36)

Charge узел (P36)

№АртикулАльт. артикулОписание
1A799R70R11 ✓ в наличииCharge узел
6A0G6463200 запросить цену →Направляющая roll
7A4EU463000 запросить цену →Scatteringprevention sheet /t
8A4EU464200 запросить цену →Charging шестерня 33t
9A4EUR70800 ✓ в наличииCharge cleaner в сборе
10A4EUR70900 ✓ в наличииCharge пластина в сборе

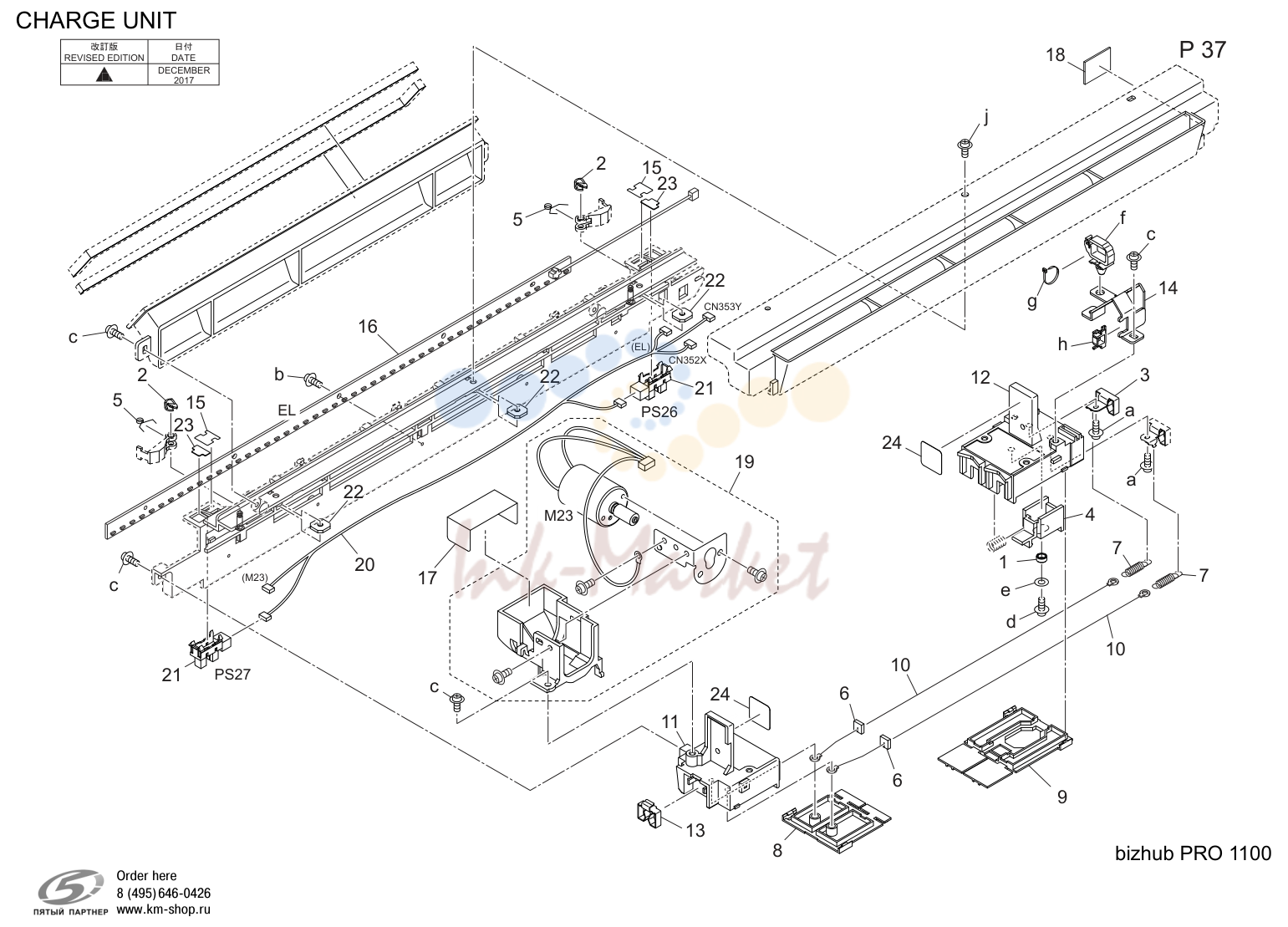

Charge узел (P37)

Charge узел (P37)

№АртикулАльт. артикулОписание
11A0G6460101 запросить цену →Charging block /front
12A0G6460201 запросить цену →Charging block /rear
13A0G6460600 запросить цену →Fixing пружина /front
14A0G6462901 запросить цену →Charging держатель
15A0G6463500 запросить цену →Fixing sheet
16A0Y5M30800 запросить цену →Pcl
17A4EU465000 запросить цену →Drive sheet
18A4EU992600 запросить цену →Preventing sheet
19A4EUR75J00 запросить цену →Charge clener мотор в сборе
20A4EUN14304 запросить цену →Chaging relay жгут
21A50UM55500 запросить цену →Photo датчик
22A0G6525600 запросить цену →Креплениеing пластина
23A799463500 запросить цену →Fixing sheet
24A0G6951101 запросить цену →Set label /11

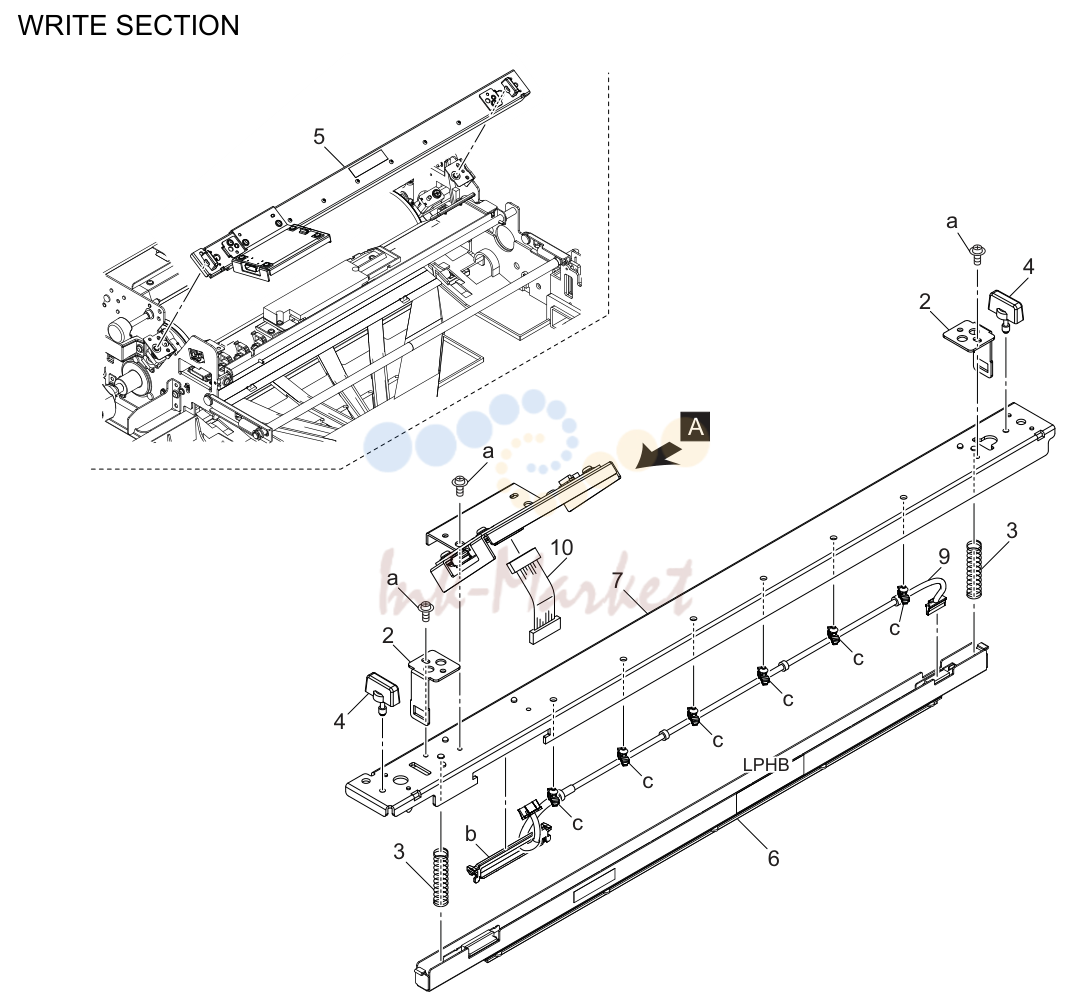

Write секция (P38)

Write секция (P38)

№АртикулАльт. артикулОписание
1A799300900 запросить цену →Hold пластина
2A799301001 запросить цену →Hold пластина
3A799301100 запросить цену →Pressing пружина
4A799301200 запросить цену →Lock screw
5A799R71D00 запросить цену →Lph support stay узел
6A799R70D00 запросить цену →Lph в сборе
7A799R71700 запросить цену →Support stay caulking
8A799H31001 запросить цену →Relay плата /a в сборе
9A799N15100 запросить цену →Power source wiring /l
10A799N15200 запросить цену →Control жгут /l

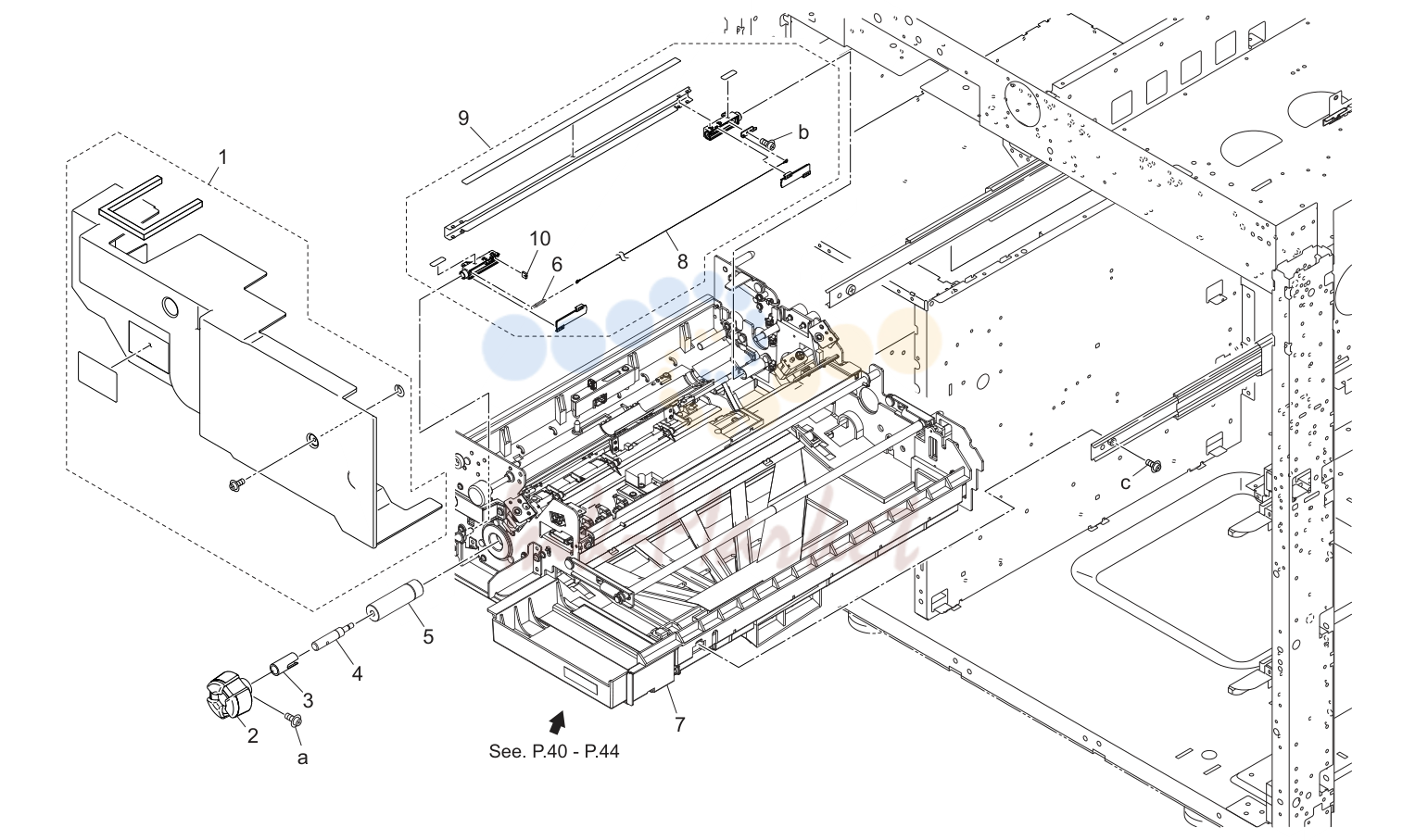

Барабан cartridge узел (P39)

Барабан cartridge узел (P39)

№АртикулАльт. артикулОписание
1A4EUR75U11 запросить цену →Барабан protect крышка в сборе
2A0G6344501 запросить цену →Fixing knob
3A0G6333700 запросить цену →Regulating collar
4A799330900 запросить цену →Fixing screw
5A799333800 запросить цену →Fixing coupling
7A799R70E11 запросить цену →Барабан cartridge в сборе
8A0G6470800 ✓ в наличииDischarge wire
9A4EUR75K00 ✓ в наличииPcc в сборе

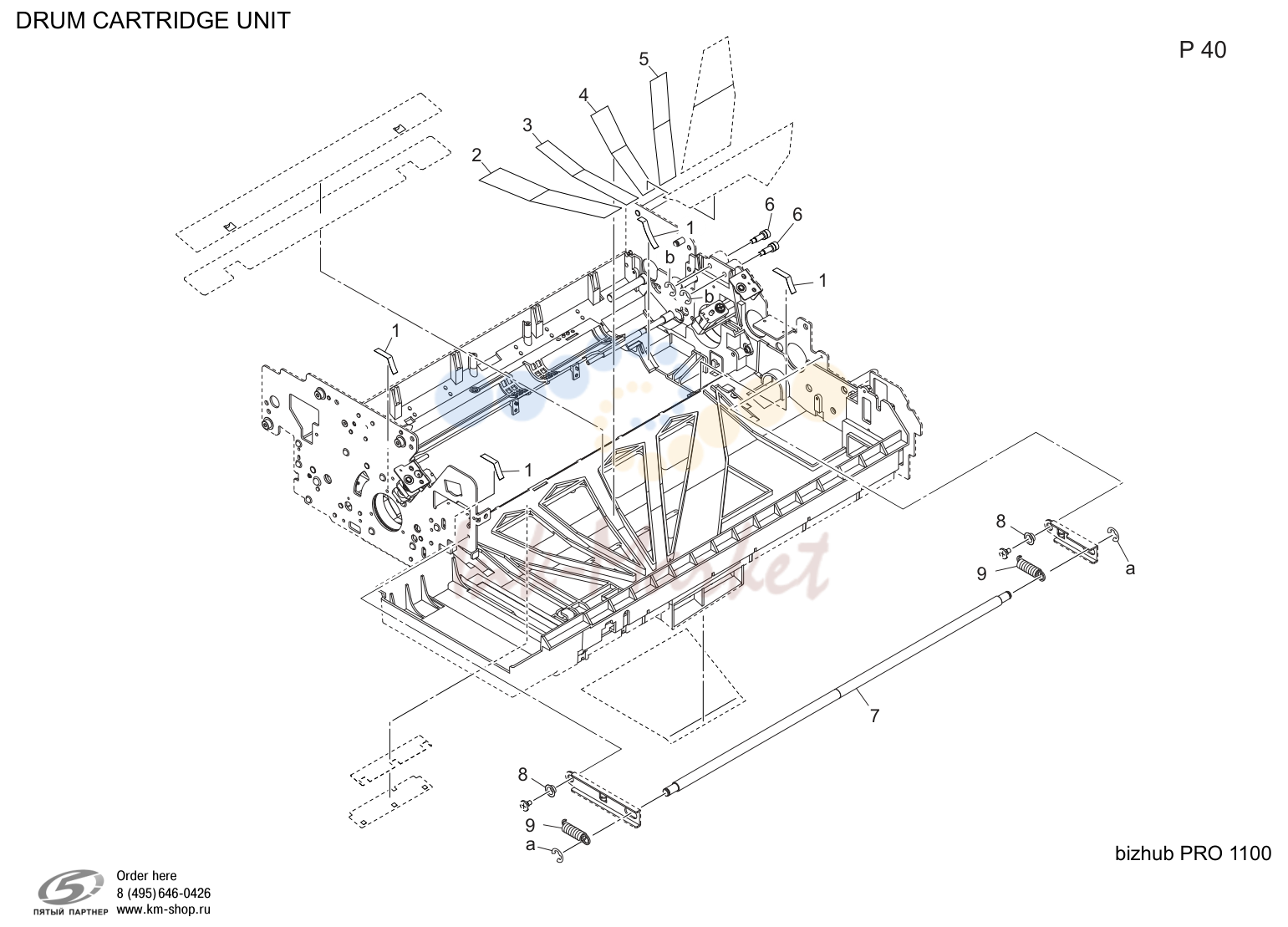

Барабан cartridge узел (P40)

Барабан cartridge узел (P40)

№АртикулАльт. артикулОписание
1A0G6332600 запросить цену →Protection уплотнитель /2
7A799332100 запросить цену →Pressing вал
9A799345000 запросить цену →Pressing пружина

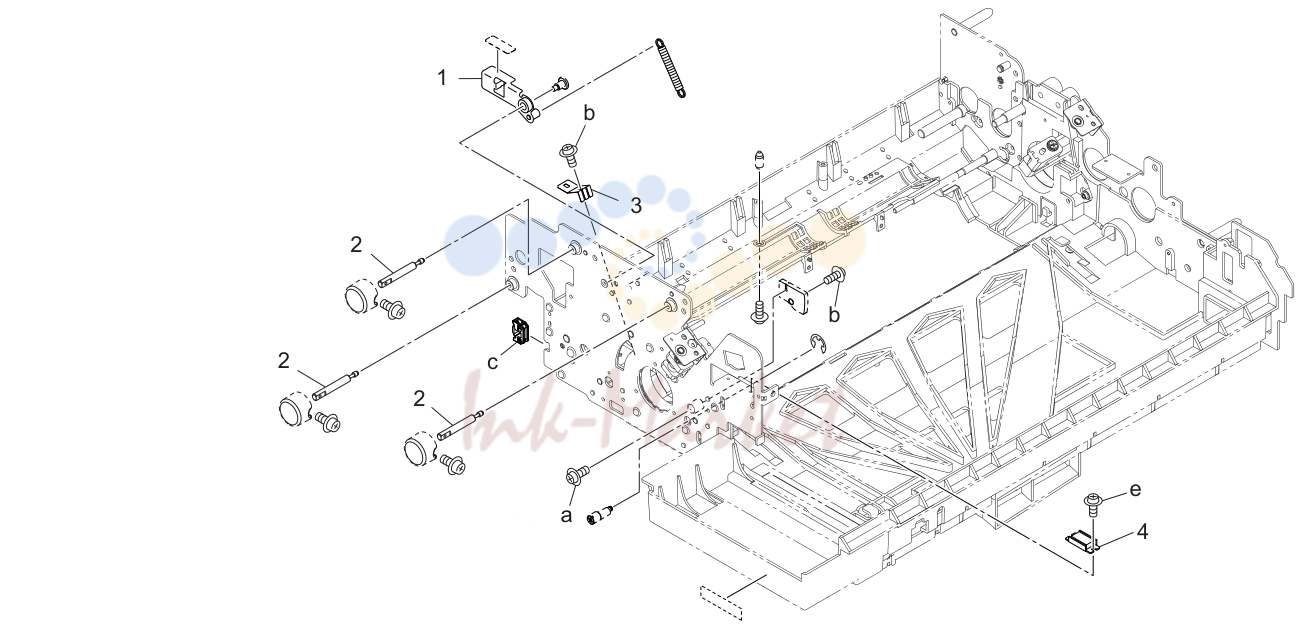

Барабан cartridge узел (P41)

Барабан cartridge узел (P41)

№АртикулАльт. артикулОписание
1A4EUF33301 запросить цену →Clener рычаг/f caulking
2A799341600 запросить цену →Fixing screw
3A4EU346800 запросить цену →Contact

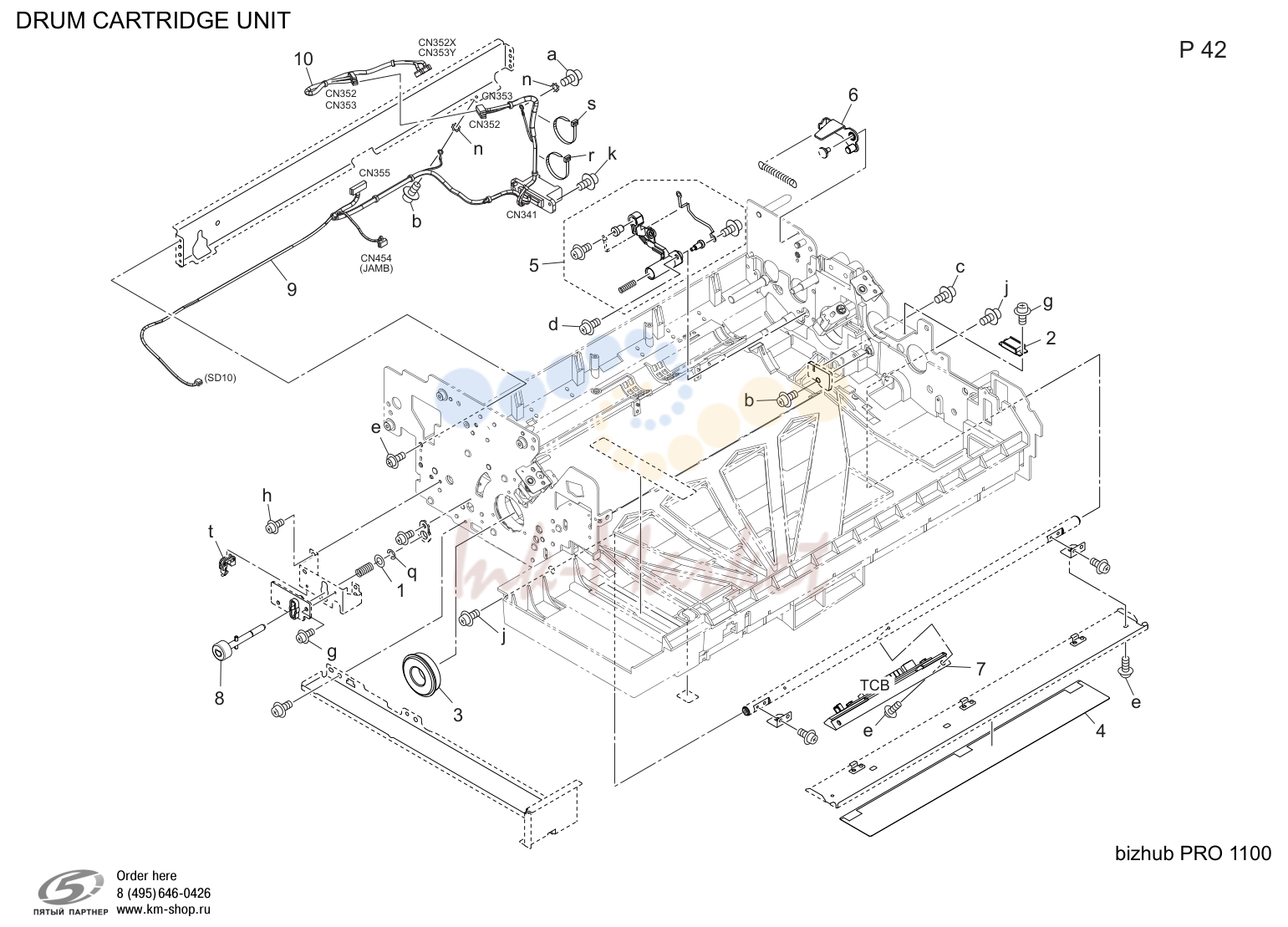

Барабан cartridge узел (P42)

Барабан cartridge узел (P42)

№АртикулАльт. артикулОписание
4A0G6331301 запросить цену →Направляющая sheet
5A4EUR75C00 запросить цену →Power block в сборе
6A4EUF33900 запросить цену →Clener rock рычаг/r caulking
7A799R70F11 запросить цену →Тонер control плата в сборе
8A799R71100 запросить цену →Lock axis в сборе
9A799N14100 запросить цену →Photoconвоздуховодor wiring /1
10A0G6N22500 запросить цену →Photoconвоздуховодor relay жгут /4

Каталог очень большой (1370 позиций). Показаны первые 42 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
