Содержание

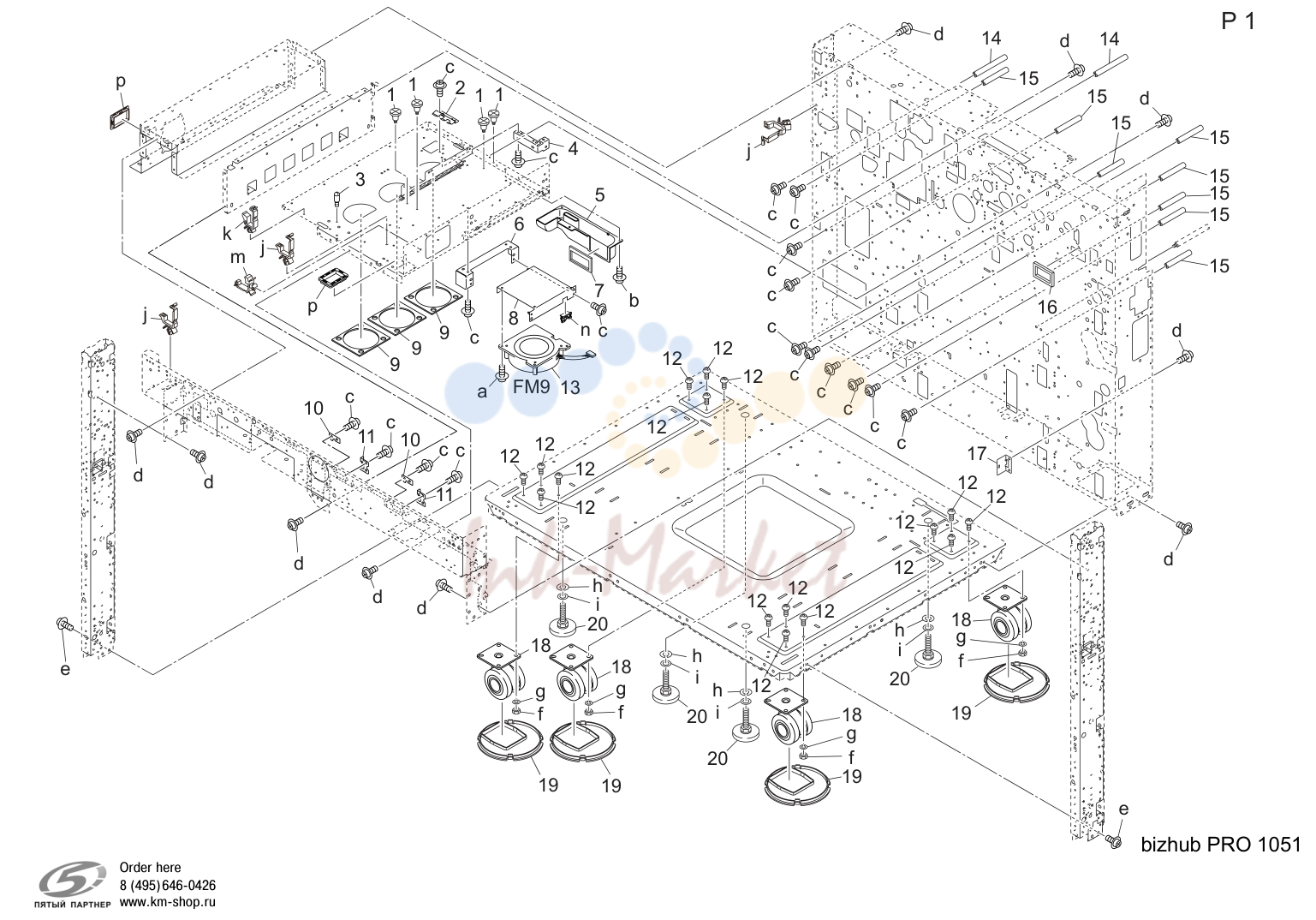

Main рама (P1)

Main рама (P1)

№АртикулАльт. артикулОписание
2A0G6 1184 00 запросить цену →Holding пластина пружина
3A0G6 1183 00 запросить цену →Base вал /f
4A0G6 1164 00 запросить цену →Receiving пластина /l
5A0G6 1165 00 запросить цену →Suction воздуховод /upper
6A0G6 1166 00 запросить цену →Receiving пластина /r
7A0G6 1175 00 запросить цену →Suction уплотнитель /upper
8A0G6 1167 00 запросить цену →Креплениеing пластина /f
9A0G6 1182 00 запросить цену →Shield packing
10A0G6 1163 00 запросить цену →Lock пластина /left
11A0G6 1162 00 запросить цену →Lock пластина /right
13A0Y5 M151 00 запросить цену →Suction вентилятор мотор
16A0G6 1124 00 запросить цену →Suction уплотнитель /1
18A0G6 1051 00 запросить цену →Castor
19A0G6 1025 00 запросить цену →Protection крышка

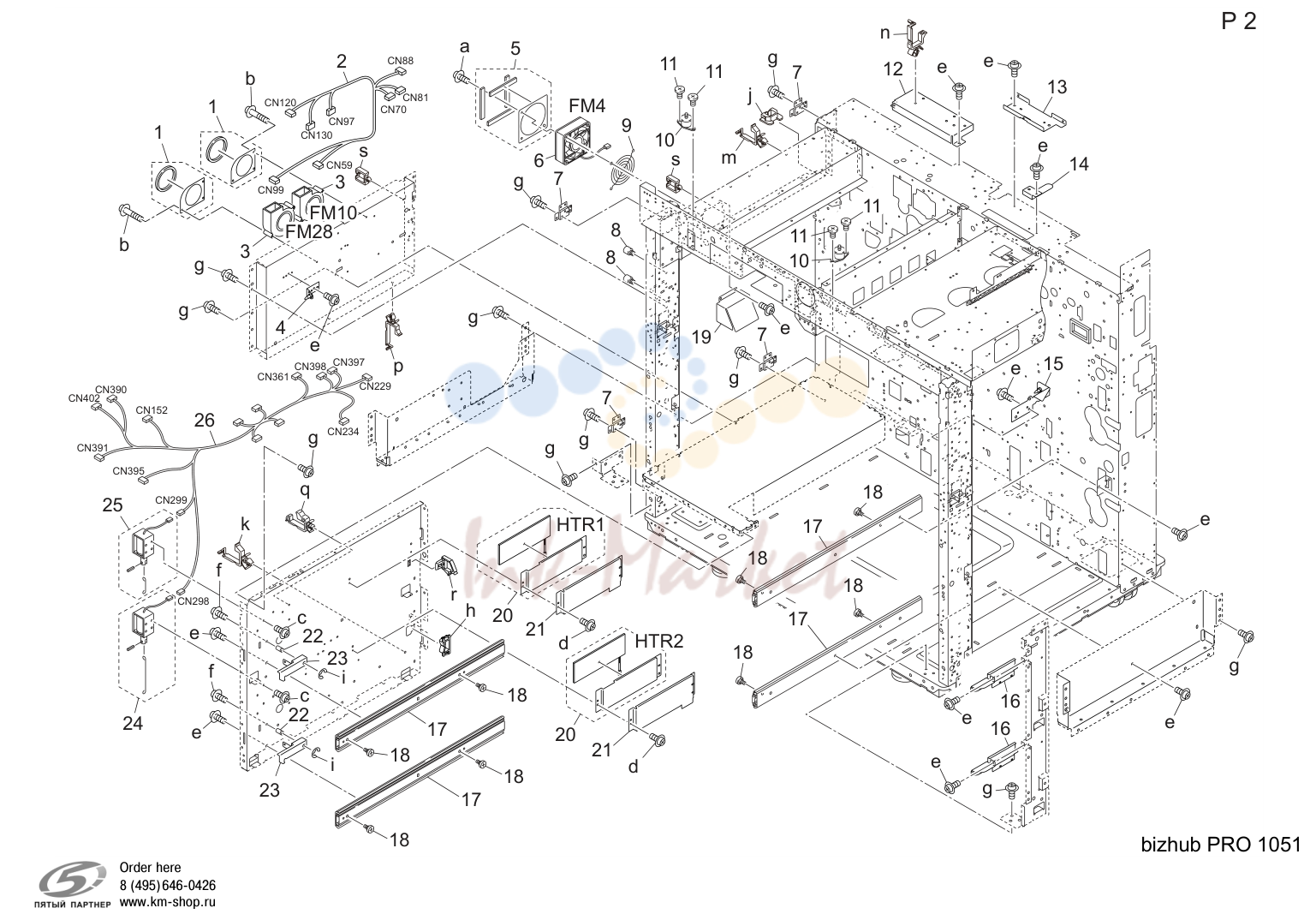

Main рама (P2)

Main рама (P2)

№АртикулАльт. артикулОписание
2A0G6 N126 00 запросить цену →Cooling wiring /2
39313 1100 33 запросить цену →Вентилятор мотор
11A03U 2636 01 запросить цену →Optical screw
12A0G6 1129 01 запросить цену →Lifting pedestal
14A0G6 1157 00 запросить цену →Hold пластина /s
20A0G6 R780 00 запросить цену →Heater креплениеing пластина в сборе
21A0G6 6903 00 запросить цену →Heater крышка
24A0G6 R779 00 запросить цену →Tray connecting соленоид
26A0G6 N131 00 запросить цену →Тонер relay жгут /2

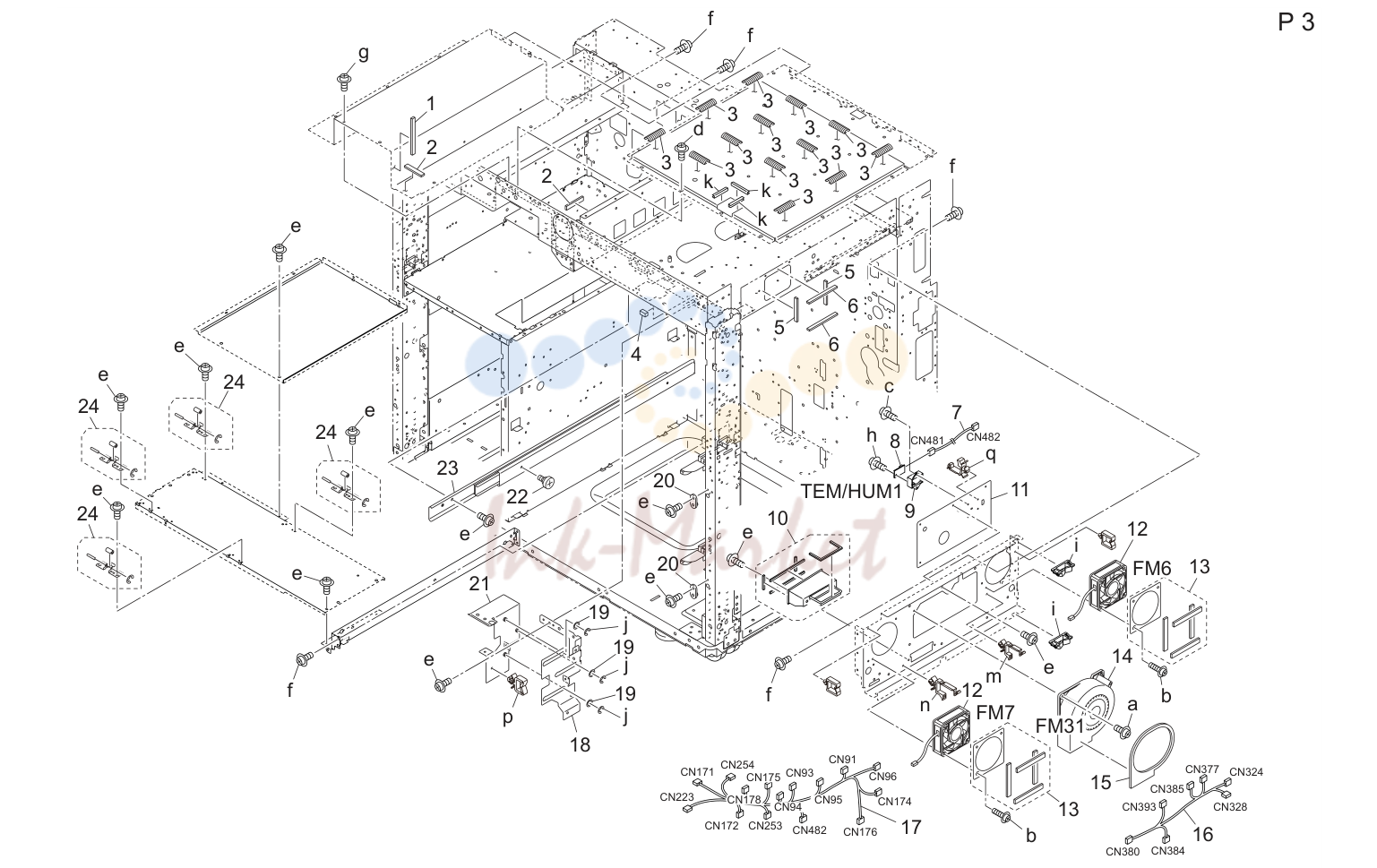

Main рама (P3)

Main рама (P3)

№АртикулАльт. артикулОписание
2A0G6 M924 00 запросить цену →Gasket /n
4A0G6 M925 00 запросить цену →Gasket /o
5A0G6 1689 00 запросить цену →Уплотнительing cushion /2
6A0G6 1688 00 запросить цену →Уплотнительing cushion /1
7A0G6 N221 00 запросить цену →Temperature detection жгут
10A0G6 R778 00 запросить цену →Cooling воздуховод в сборе
11A0G6 1060 00 запросить цену →Крышка пластина /right
14A0Y5 M151 00 запросить цену →Suction вентилятор мотор
15A0G6 1135 00 запросить цену →Cooling уплотнитель /middle
16A0G6 N129 00 запросить цену →Тонер relay жгут /1
17A0G6 N128 00 запросить цену →Cooling wiring /1
18A0G6 4005 00 запросить цену →Fixing hinge
21A0G6 R741 00 запросить цену →Slide hinge

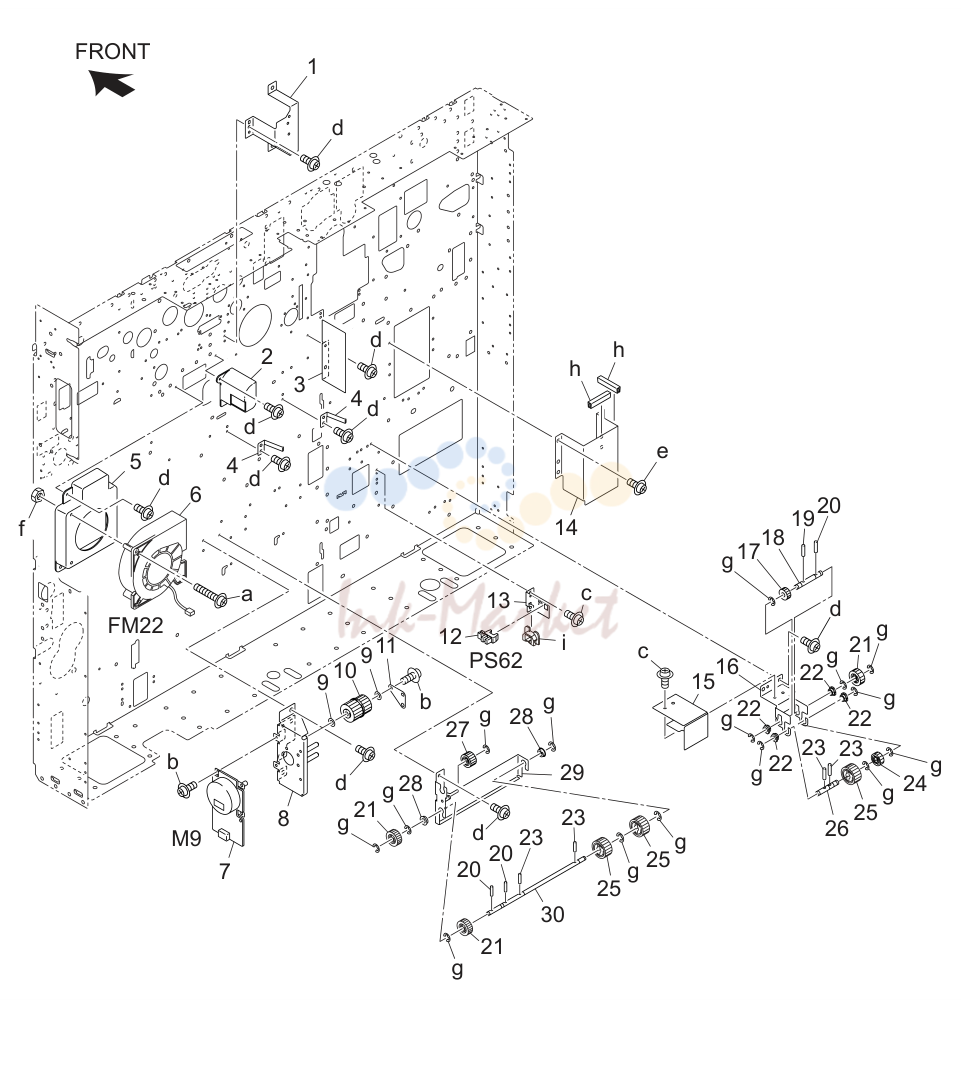

Main рама (P4)

Main рама (P4)

№АртикулАльт. артикулОписание
1A0G6 1143 00 запросить цену →Lifting пластина /middle
2A0G6 1115 00 запросить цену →Cooling воздуховод /d
3A0G6 1116 00 запросить цену →Heat blocking пластина
4A0G6 3538 00 запросить цену →Ground пластина /p
5A0G6 1114 00 запросить цену →Cooling воздуховод /a
6A0Y5 M151 00 запросить цену →Suction вентилятор мотор
7A011 M100 00 запросить цену →Brushless мотор
8A0G6 R740 00 запросить цену →Тонер collection панель в сборе
10A0G6 2571 00 запросить цену →Idling шестерня 23/48t
11A0G6 2533 00 запросить цену →Reinforce пластина
13A0G6 3551 00 запросить цену →Плата /4
15A0G6 3612 00 запросить цену →Drive крышка
16A0G6 3611 00 запросить цену →Drive пластина /1
17A0G6 3679 00 запросить цену →Drive шестерня /9 16t
18A0G6 3629 00 запросить цену →Drive вал /1
21A0G6 3674 00 запросить цену →Drive шестерня /4 19t
24A0G6 3675 00 запросить цену →Drive шестерня /5 18t
26A0G6 3630 00 запросить цену →Drive вал /2
27A0G6 2175 00 запросить цену →Drive шестерня /7 20t
29A0G6 3650 00 запросить цену →Drive плата /1
30A0G6 3670 00 запросить цену →Drive вал /3

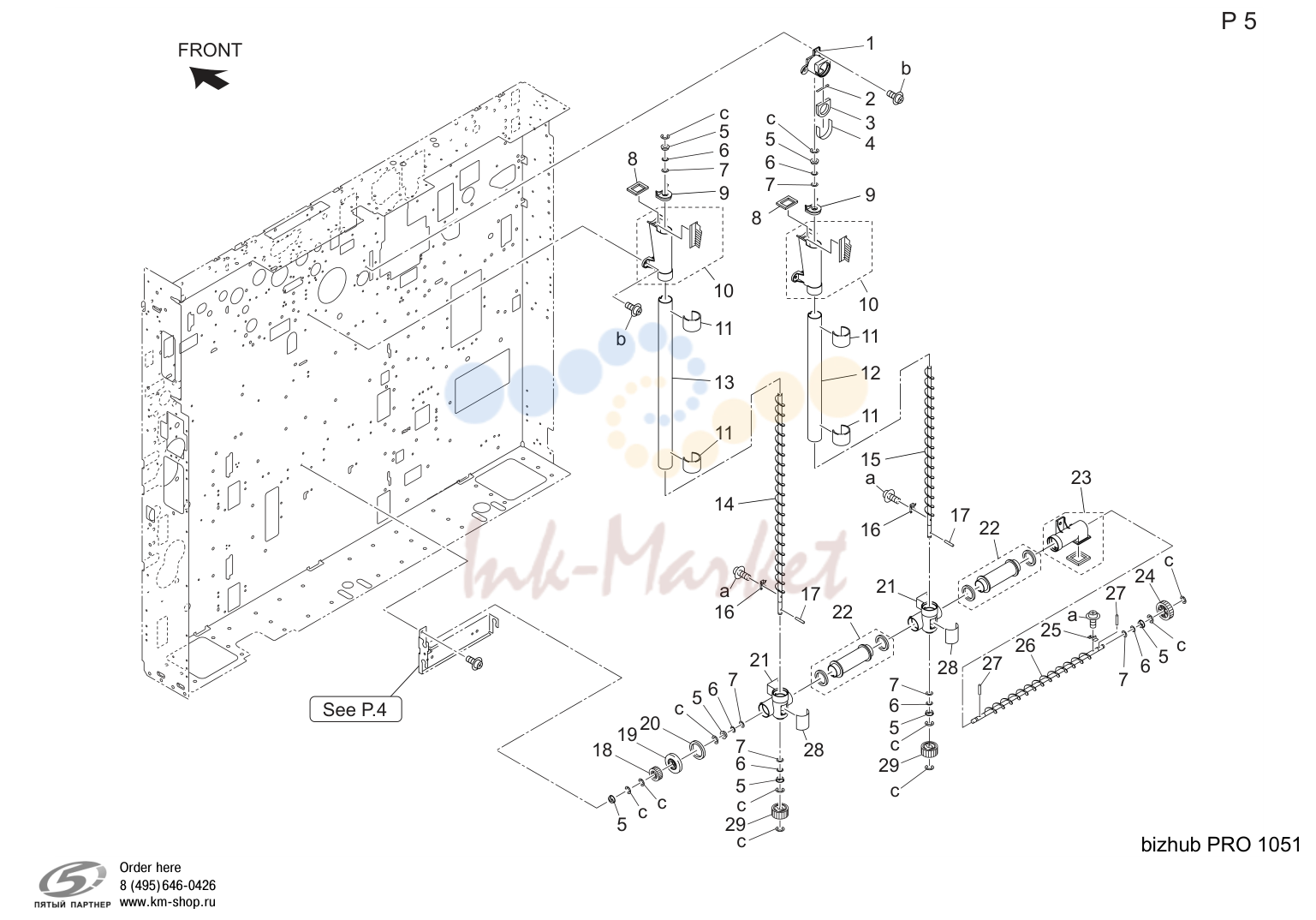

Main рама (P5)

Main рама (P5)

№АртикулАльт. артикулОписание
1A0G6 3648 00 запросить цену →Connecting block /c
2A0G6 3547 00 запросить цену →Дуплекс tape /t
3A0G6 3531 00 запросить цену →Перенос уплотнитель /1
4A0G6 3542 00 запросить цену →Dust-proof sheet /b
7A0G6 3550 00 запросить цену →Scatteringprevention felt
8A0G6 3682 00 запросить цену →Connecting уплотнитель /2
9A0G6 3562 00 запросить цену →Connecting block /3
10A0G6 R7C3 00 запросить цену →Connecting block /1 в сборе
11A0G6 3543 01 запросить цену →Connecting уплотнитель /6
12A0G6 3645 00 запросить цену →Connecting pipe /2
13A0G6 3644 00 запросить цену →Connecting pipe /1
14A0G6 3640 01 запросить цену →Collection screw /3
15A0G6 3641 01 запросить цену →Collection screw /4
16A0G6 3680 01 запросить цену →Agitating пластина
18A0G6 3674 00 запросить цену →Drive шестерня /4 19t
19A0G6 3649 00 запросить цену →Positioning крышка
20A0G6 3687 00 запросить цену →Connecting уплотнитель /4
21A0G6 3643 00 запросить цену →Connecting block /2
22A0G6 R7C2 00 запросить цену →Connecting pipe /3 в сборе
23A0G6 R7C1 00 запросить цену →Connecting pipe /4 в сборе
24A0G6 3673 00 запросить цену →Drive шестерня /3 24t
26A0G6 3608 00 запросить цену →Collection screw /1
28A0G6 3686 00 запросить цену →Dust-proof sheet /a

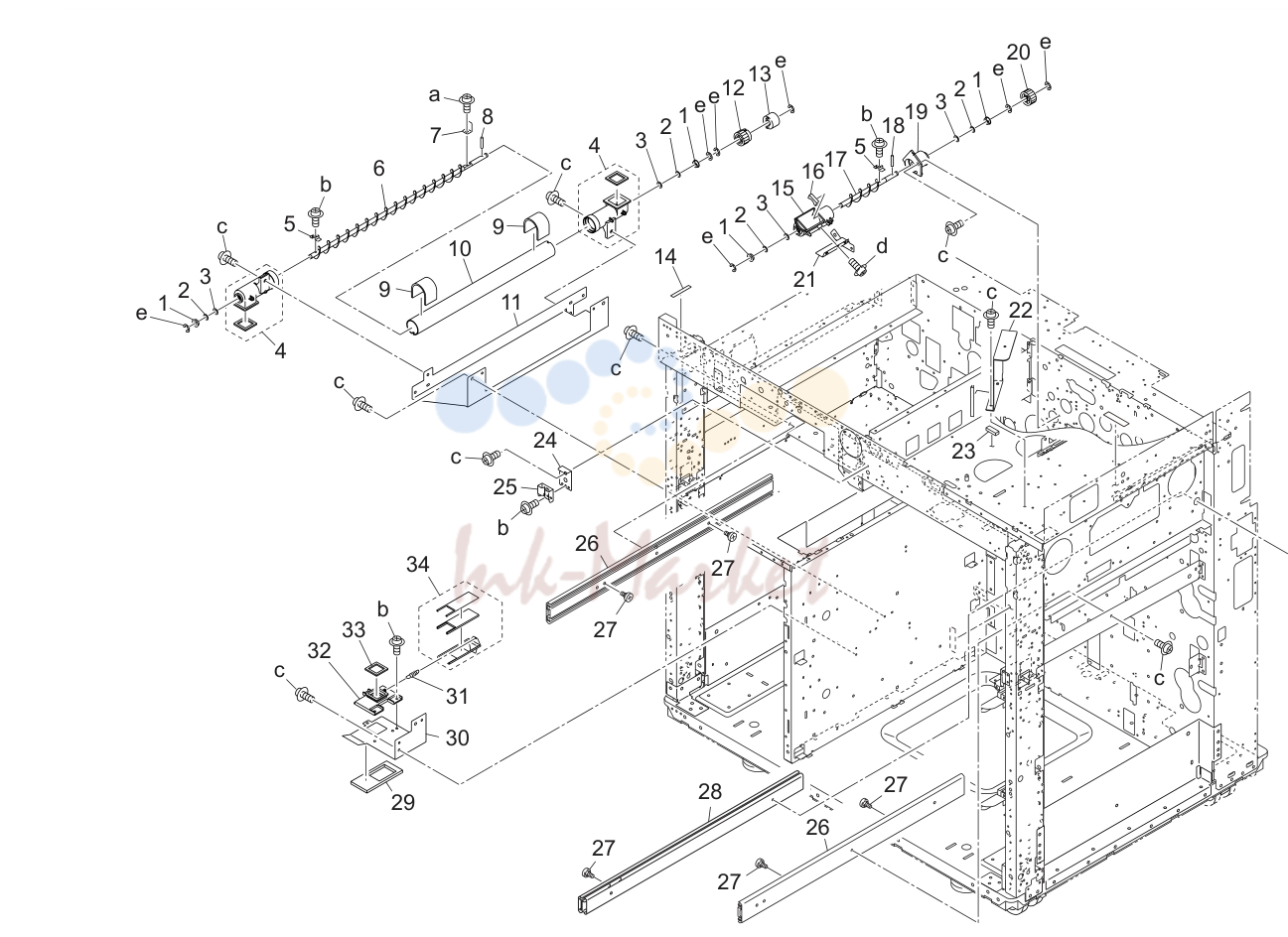

Main рама (P6)

Main рама (P6)

№АртикулАльт. артикулОписание
3A0G6 3550 00 запросить цену →Scatteringprevention felt
4A0G6 R7C1 00 запросить цену →Connecting pipe /4 в сборе
6A0G6 3609 00 запросить цену →Collection screw /2
9A0G6 3543 01 запросить цену →Connecting уплотнитель /6
10A0G6 3509 00 запросить цену →Connecting pipe /7
11A0G6 3610 00 запросить цену →Positioning пластина
12A0G6 3575 00 запросить цену →Connecting шестерня 15t
13A0G6 3576 00 запросить цену →Torque limiter
15A0G6 3367 01 запросить цену →Connecting pipe /5
16A0G6 3371 00 запросить цену →Cleaning уплотнитель /2
17A0G6 3363 00 запросить цену →Cleaning screw /a
19A0G6 3368 01 запросить цену →Connecting pipe /6
20A0G6 3369 00 запросить цену →Cleaning шестерня /2 20t
21A0G6 3370 01 запросить цену →Reinforce пластина
24A0G6 1155 00 запросить цену →Ground пластина /1
25A0G6 1156 00 запросить цену →Ground пластина /2
26A0G6 8122 00 запросить цену →Slide rail /a
29A0G6 3523 00 запросить цену →Slide уплотнитель
30A0G6 3633 01 запросить цену →Slide плата
31A0G6 3636 00 запросить цену →Slide пружина
32A0G6 3635 00 запросить цену →Slide joint
33A0G6 3688 00 запросить цену →Connecting уплотнитель /5
34A0G6 R7C5 00 запросить цену →Shutter в сборе

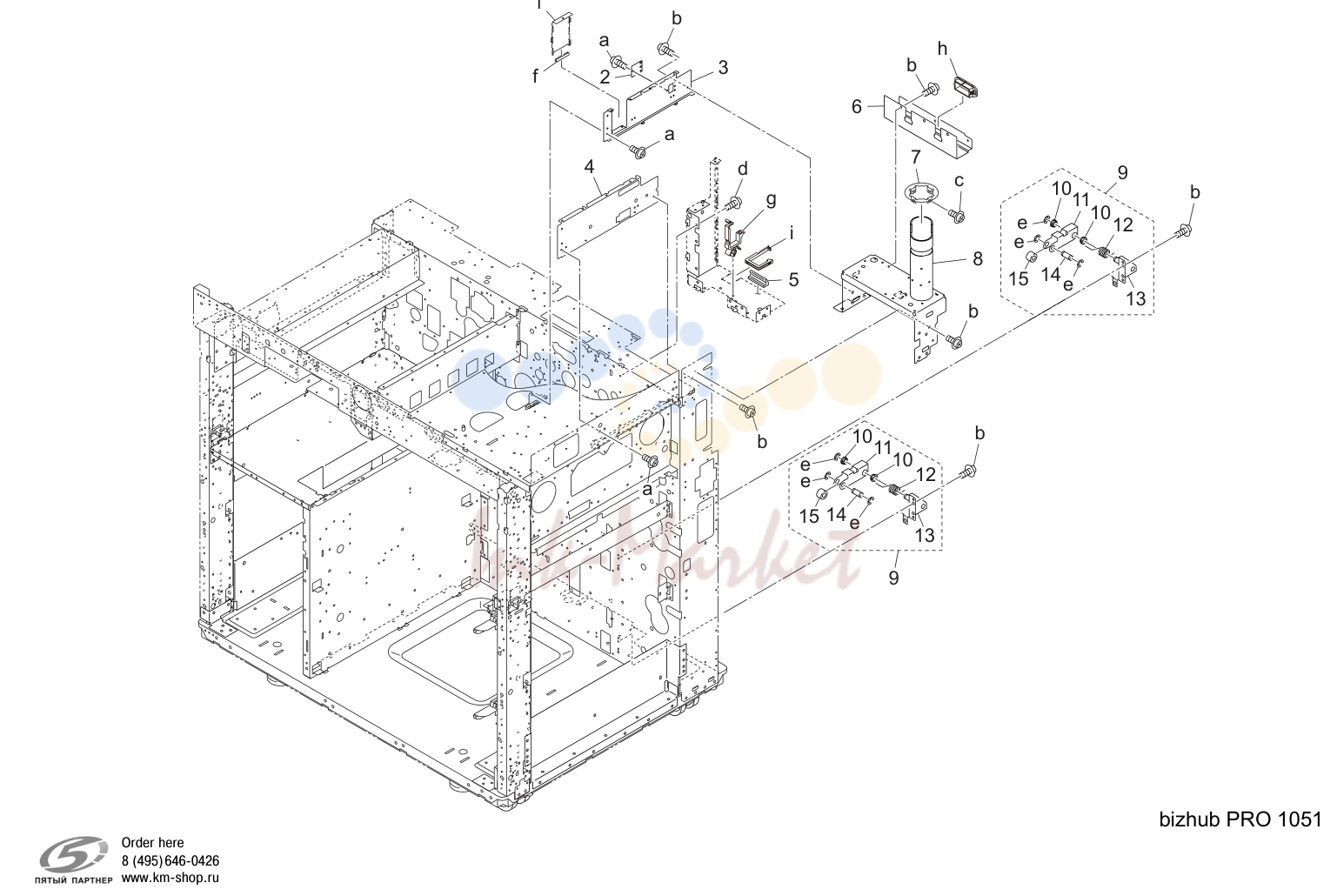

Main рама (P7)

Main рама (P7)

№АртикулАльт. артикулОписание
2A0G6 1319 00 запросить цену →Shield пластина
3A0G6 1315 00 запросить цену →Support rail /g
6A0G6 1356 00 запросить цену →Protection крышка /rear
8A0G6 1017 01 запросить цену →Креплениеing pedestal

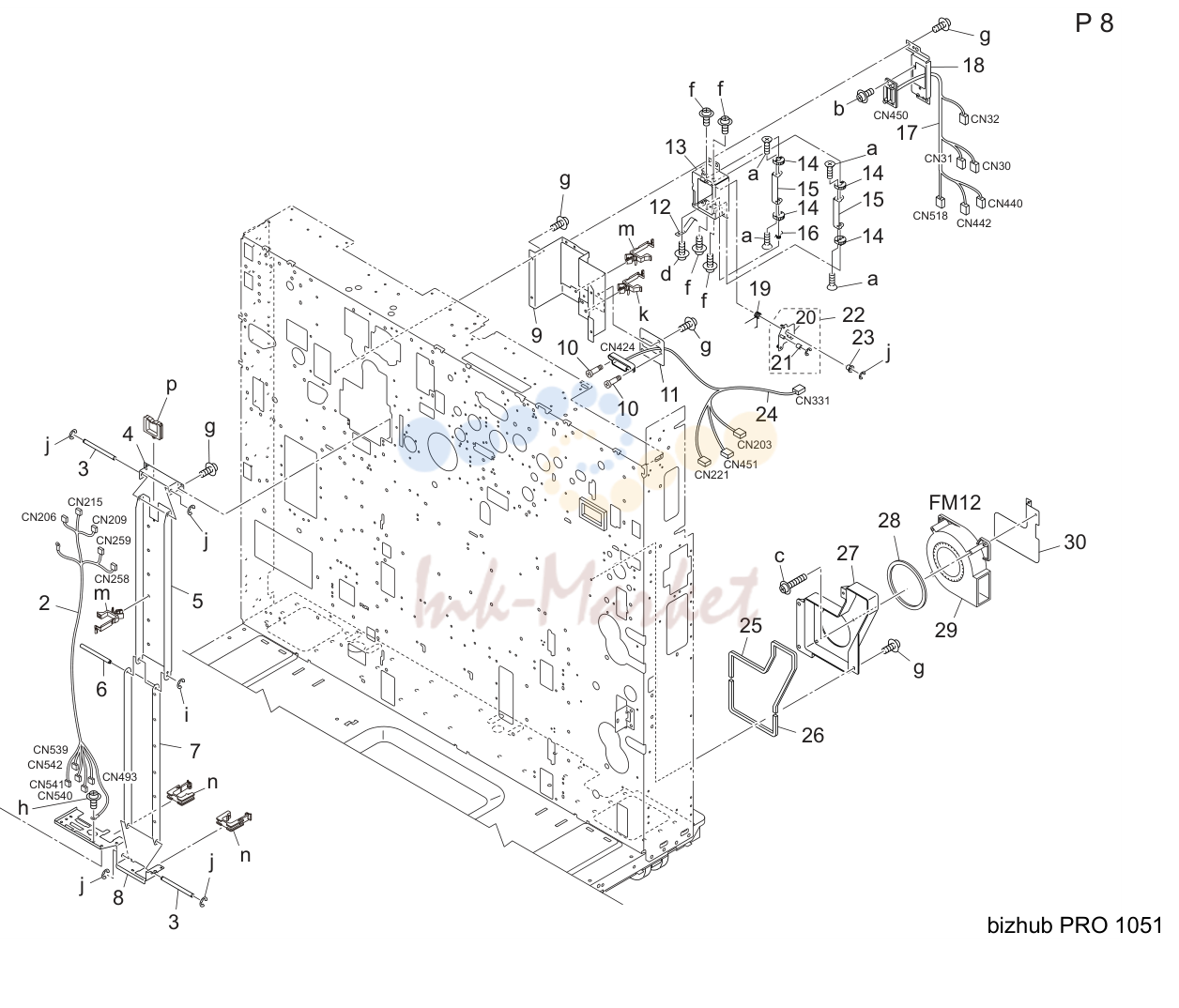

Main рама (P8)

Main рама (P8)

№АртикулАльт. артикулОписание
1A0G6 8162 00 запросить цену →Power supply крышка
2A0G6 N121 00 запросить цену →Adu relay жгут /5
3A0G6 8198 00 запросить цену →Support вал /1
4A0G6 8197 00 запросить цену →Power supply stay /m
5A0G6 8195 00 запросить цену →Power supply рычаг /m
6A0G6 8199 00 запросить цену →Support вал /2
7A0G6 8196 00 запросить цену →Power supply рычаг /a
8A0G6 8161 00 запросить цену →Power supply stay /a
9A0G6 1309 12 запросить цену →Power supply пластина /lower
11A0G6 1307 11 запросить цену →Power supply пластина /t
17A0G6 N103 01 запросить цену →Fixing power source жгут
24A0G6 N114 01 запросить цену →Fixing control жгут
25A0G6 1176 00 запросить цену →Suction уплотнитель /a
26A0G6 1177 00 запросить цену →Suction уплотнитель /b
27A0G6 1104 00 запросить цену →Suction воздуховод /1
28A0G6 1178 00 запросить цену →Suction уплотнитель /c
29A0Y5 M151 00 запросить цену →Suction вентилятор мотор
30A0G6 1108 00 запросить цену →Suction пластина /b

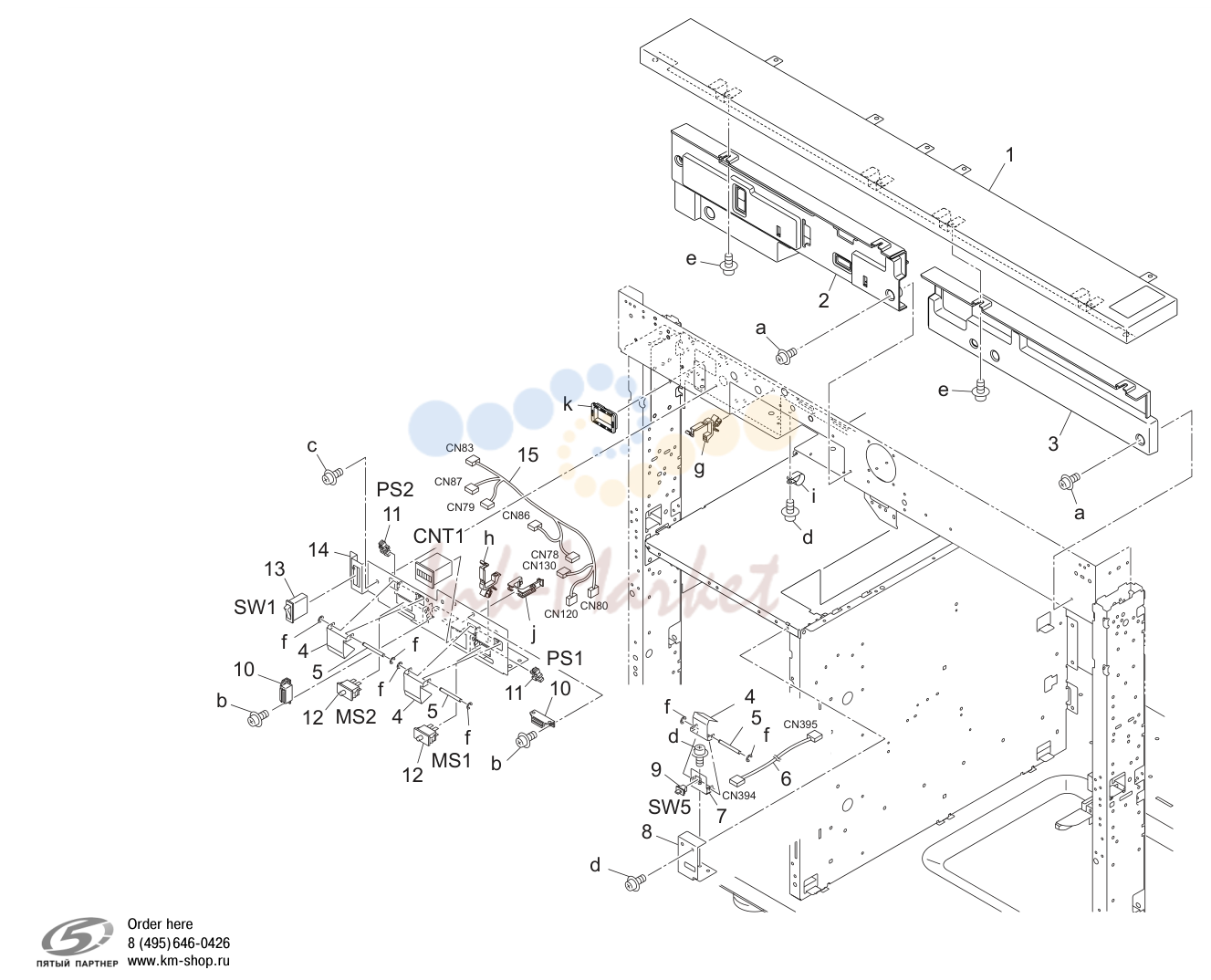

Внешние детали (P9)

Внешние детали (P9)

№АртикулАльт. артикулОписание
1A0G6 1604 00 запросить цену →Передняя крышка
2A0G6 1638 02 запросить цену →Крышка /left
3A0G6 1639 00 запросить цену →Крышка /right
10A0G6 4112 00 запросить цену →Magnet /x
12A0G6 M603 00 запросить цену →Interlock выключатель
14A0G6 1312 00 запросить цену →Wiring пластина /front
15A0G6 N123 00 запросить цену →Interlock detection жгут

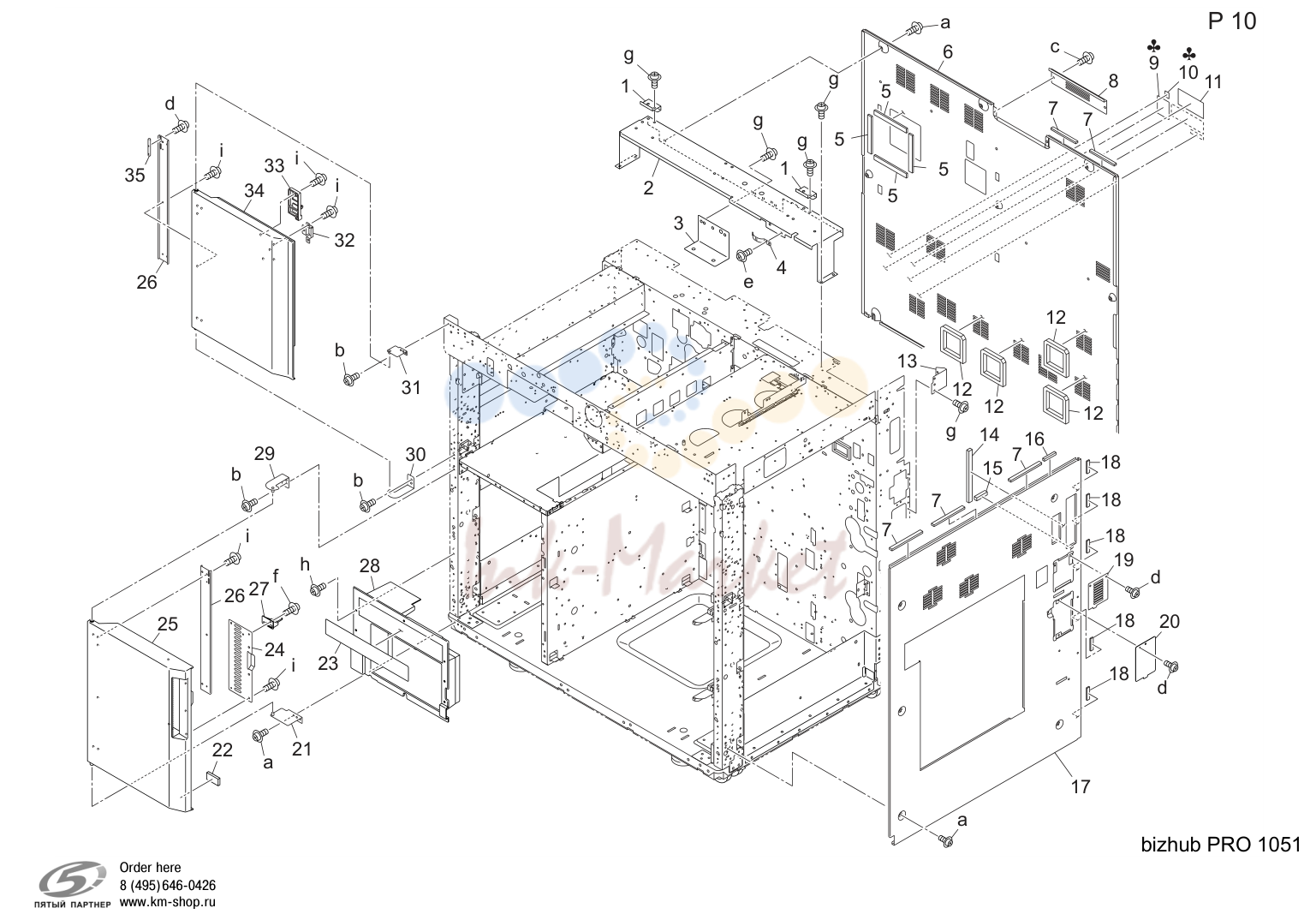

Внешние детали (P10)

Внешние детали (P10)

№АртикулАльт. артикулОписание
2A0G6 1643 00 запросить цену →Креплениеing пластина /3
5A0G6 1687 00 запросить цену →Уплотнитель /12
6A0G6 1612 00 запросить цену →Крышка /rear
7A0G6 M917 00 запросить цену →Gasket /g
8A0G6 1694 00 запросить цену →Filter крышка
11A0G6 9429 00 запросить цену →Caution label /e
12A0G6 1685 00 запросить цену →Уплотнитель /6
16A0G6 M913 00 запросить цену →Gasket /c
17A0G6 1610 00 запросить цену →Side крышка /right
18A0G6 M920 00 запросить цену →Gasket /j
20A0G6 1665 00 запросить цену →Protection крышка
21A0G6 R774 00 запросить цену →Front door hinge в сборе /2
23A0G6 9474 00 запросить цену →Operation label /b
24A0G6 1636 00 запросить цену →Auxiliary крышка
25A0G6 1602 02 запросить цену →Тонер supply door
26A0G6 1631 00 запросить цену →Reinforce пластина /left
27A0G6 1637 00 запросить цену →Open/close actuator
28A0G6 3560 01 запросить цену →Protection крышка /1
29A0G6 R775 00 запросить цену →Front door hinge в сборе /3
30A0G6 R773 00 запросить цену →Front door hinge в сборе /1
31A0G6 1641 00 запросить цену →Holding hinge /upper
34A0G6 1635 00 запросить цену →Door /left
35A0Y5 1620 00 запросить цену →Support вал

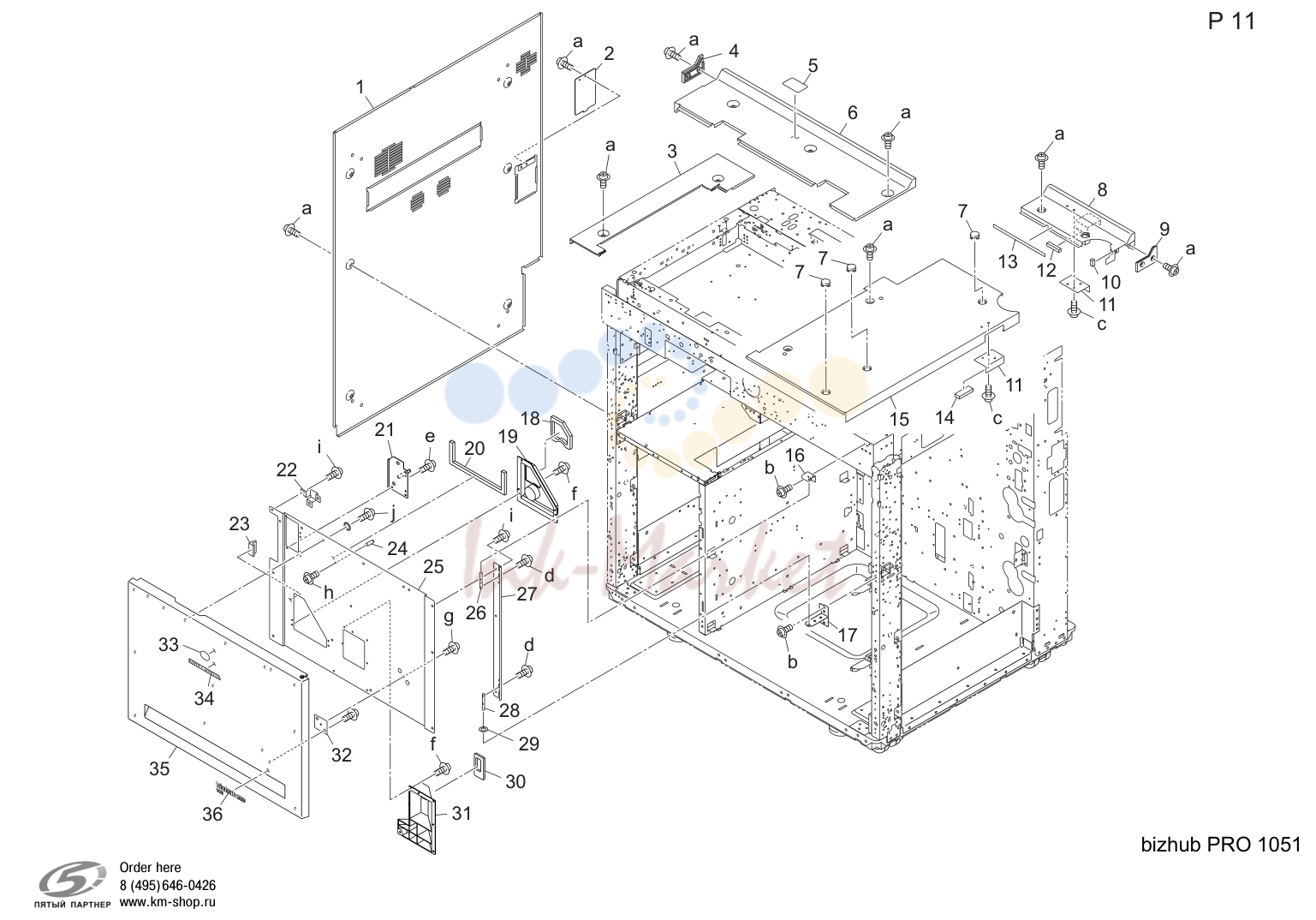

Внешние детали (P11)

Внешние детали (P11)

№АртикулАльт. артикулОписание
1A0G6 1611 01 запросить цену →Крышка /left
2A0G6 1665 00 запросить цену →Protection крышка
5A0Y5 9421 00 запросить цену →Caution label /upper
8A0G6 1606 02 запросить цену →Ope. узел крышка /rear
10A0G6 M914 00 запросить цену →Gasket /d
12A0G6 M913 00 запросить цену →Gasket /c
13A0G6 M921 00 запросить цену →Gasket /k
14A0G6 M915 00 запросить цену →Gasket /e
15A0G6 1609 00 запросить цену →Read крышка /right
18A0G6 1621 00 запросить цену →Уплотнительing cushion /left
19A0G6 1620 00 запросить цену →Воздуховод /left front
20A0G6 1626 00 запросить цену →Уплотнительing part /upper
21A0G6 R7D1 00 запросить цену →Ground пластина в сборе
22A0G6 1624 00 запросить цену →Suction пластина
24A0G6 1686 00 запросить цену →Ground вал
25A0G6 1632 01 запросить цену →Reinforce door /right
28A0Y5 1620 00 запросить цену →Support вал
30A0G6 1622 00 запросить цену →Уплотнительing cushion /right
31A0G6 1627 00 запросить цену →Воздуховод /right front
33A03U 1685 00 запросить цену →Indicating пластина
34A0Y5 9442 00 запросить цену →Label /k
35A0G6 1601 00 запросить цену →Door /right
36A0G9 9441 00 запросить цену →Label /h

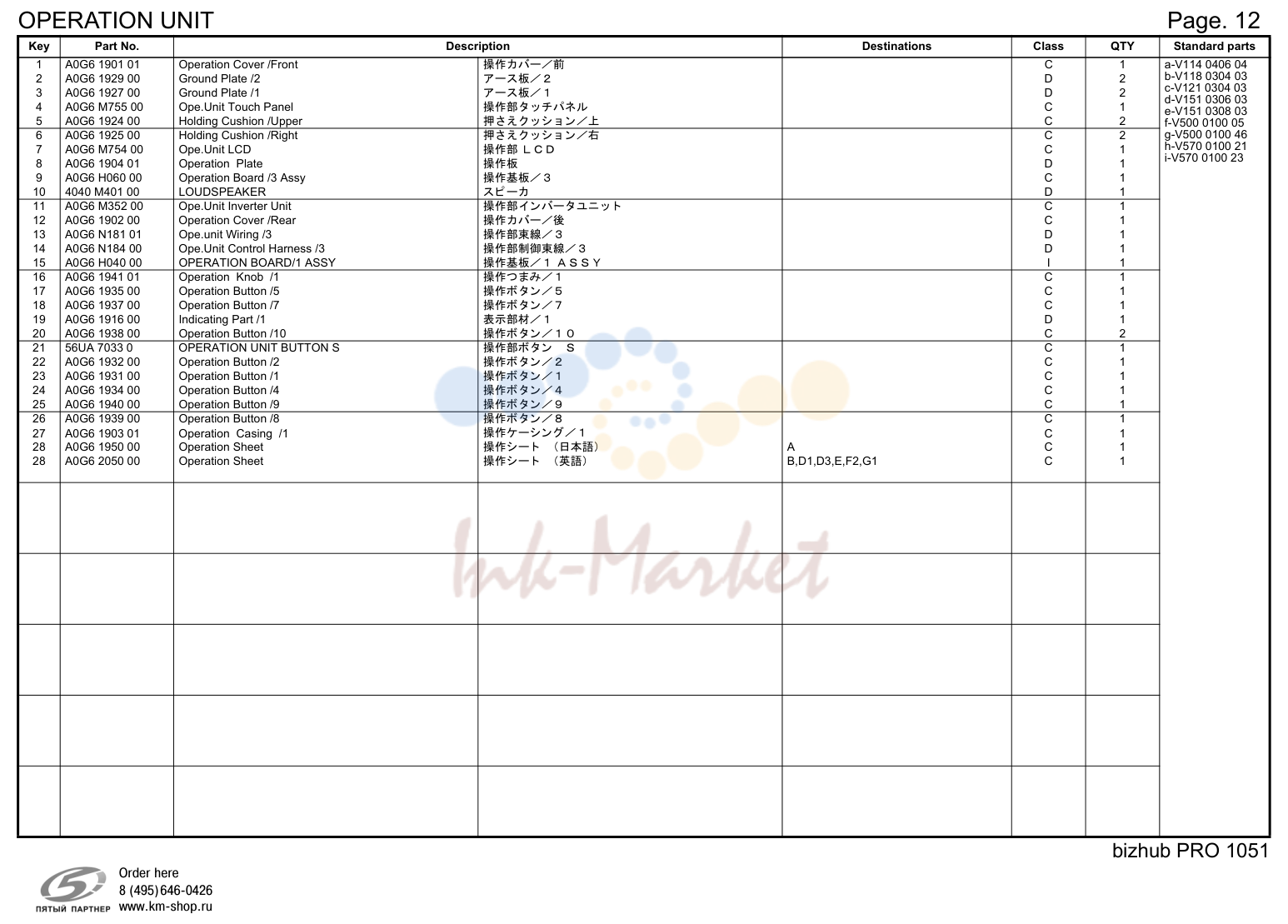

Operation узел

Operation узел

№АртикулАльт. артикулОписание
1A0G6 1901 01 запросить цену →Operation крышка /front
2A0G6 1929 00 запросить цену →Ground пластина /2
3A0G6 1927 00 запросить цену →Ground пластина /1
4A0G6 M755 00 запросить цену →Ope.узел touch панель
5A0G6 1924 00 запросить цену →Holding cushion /upper
6A0G6 1925 00 запросить цену →Holding cushion /right
7A0G6 M754 00 запросить цену →Ope.узел lcd
8A0G6 1904 01 запросить цену →Operation пластина
9A0G6 H060 00 запросить цену →Operation плата /3 в сборе
11A0G6 M352 00 запросить цену →Ope.узел inverter узел
12A0G6 1902 00 запросить цену →Operation крышка /rear
13A0G6 N181 01 запросить цену →Ope.узел wiring /3
14A0G6 N184 00 запросить цену →Ope.узел control жгут /3
15A0G6 H040 00 запросить цену →Operation плата/1 в сборе
16A0G6 1941 01 запросить цену →Operation knob /1
17A0G6 1935 00 запросить цену →Operation button /5
18A0G6 1937 00 запросить цену →Operation button /7
19A0G6 1916 00 запросить цену →Indicating part /1
20A0G6 1938 00 запросить цену →Operation button /10
22A0G6 1932 00 запросить цену →Operation button /2
23A0G6 1931 00 запросить цену →Operation button /1
24A0G6 1934 00 запросить цену →Operation button /4
25A0G6 1940 00 запросить цену →Operation button /9
26A0G6 1939 00 запросить цену →Operation button /8
27A0G6 1903 01 запросить цену →Operation casing /1
28A0G6 1950 00 запросить цену →Operation sheet
28A0G6 2050 00 запросить цену →Operation sheet

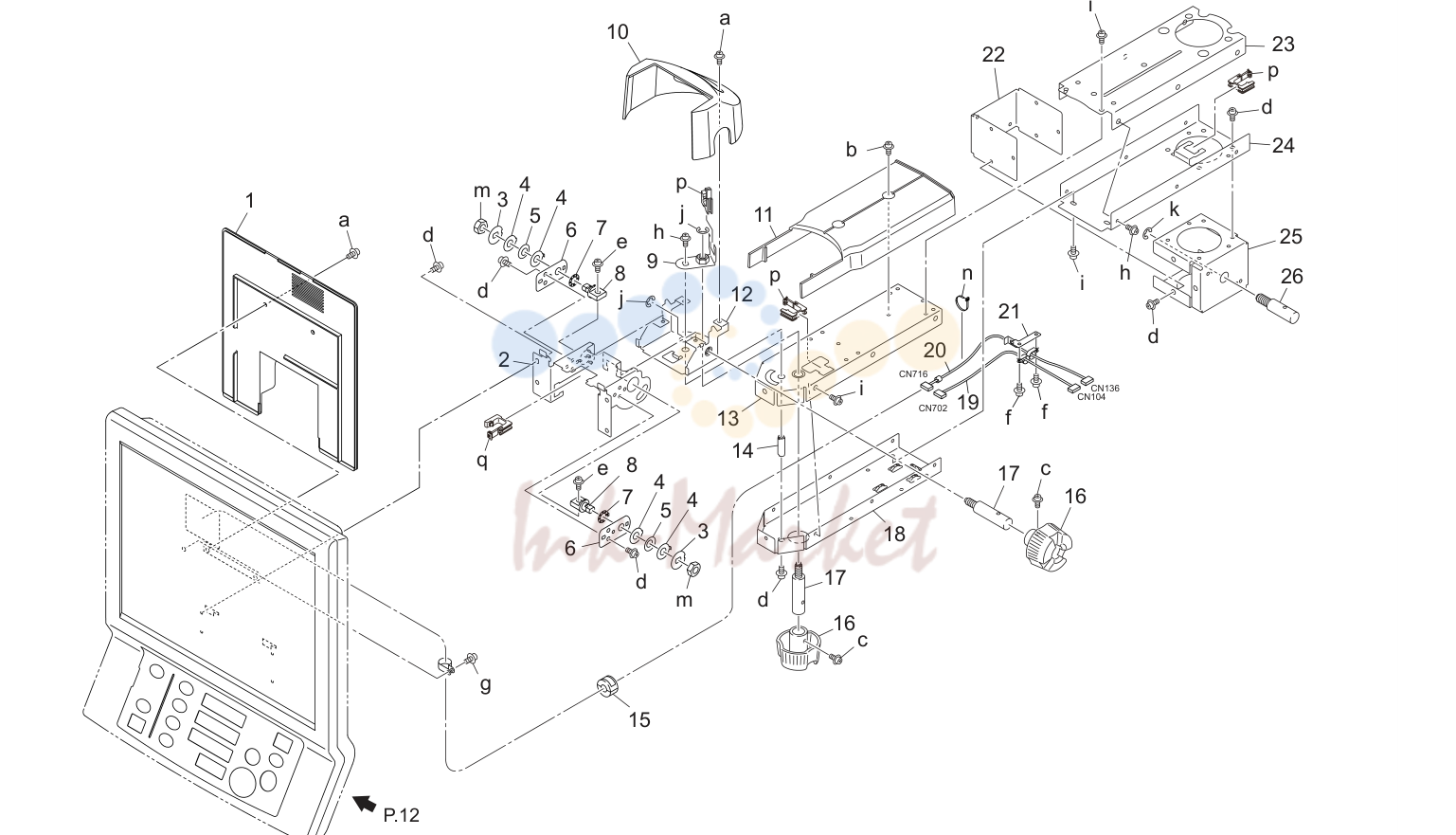

Operation узел (P13)

Operation узел (P13)

№АртикулАльт. артикулОписание
1A0G6 1971 01 запросить цену →Swing крышка
2A0Y5 1964 00 запросить цену →Fixing stay /1
3A03U 1920 00 запросить цену →Fixing part /t
4A03U 1918 00 запросить цену →Rotation spacer /1
5A03U 1917 00 запросить цену →Rotation пружина /t
6A03U 1916 00 запросить цену →Креплениеing пластина /t
7A03U 1919 00 запросить цену →Rotation spacer /2
8A03U 1921 00 запросить цену →Fixing вал /u
12A0Y5 1963 00 запросить цену →Operation stay /lower
15A0G6 M931 00 запросить цену →Ferritecore
19A0G6 N183 00 запросить цену →Ope.узел control жгут /2
20A0G6 N182 01 запросить цену →Ope.узел control жгут /1
21A0G6 1364 00 запросить цену →Ope.узел ground пластина

Operation узел (P14)

Operation узел (P14)

№АртикулАльт. артикулОписание
1A0G6 R715 00 запросить цену →Ope.узел
1A0G6 R716 00 запросить цену →Ope.узел (us)
1A0G6 R717 00 запросить цену →Ope.узел (eu)
8A0G6 1615 00 запросить цену →Крышка /rear
9A0G6 1616 00 запросить цену →Fixing пластина
10A0G6 N154 03 запросить цену →Relay жгут /u
11A0G6 1313 00 запросить цену →Креплениеing пластина /u
12A0G6 H320 00 запросить цену →Relay плата /u в сборе
13A0G6 1614 01 запросить цену →Крышка /front
14A0G6 N152 01 запросить цену →Power source relay жгут /l
15A0G6 R772 00 запросить цену →Power supply панель в сборе
16A0G6 M926 00 запросить цену →Gasket /p
17A0G6 M918 00 запросить цену →Gasket /h
18A0G6 H310 02 запросить цену →Relay плата /a в сборе
19A0G6 1681 01 запросить цену →Protection крышка
20A0G6 1680 00 запросить цену →Operation casing
21A0Y5 M601 00 запросить цену →Power source выключатель
22A0G6 1332 01 запросить цену →Operation пластина
23A0Y5 N135 00 запросить цену →Power source wiring
24A0G6 N118 01 запросить цену →Power source detection жгут
25A03U 9465 00 запросить цену →Regulating label

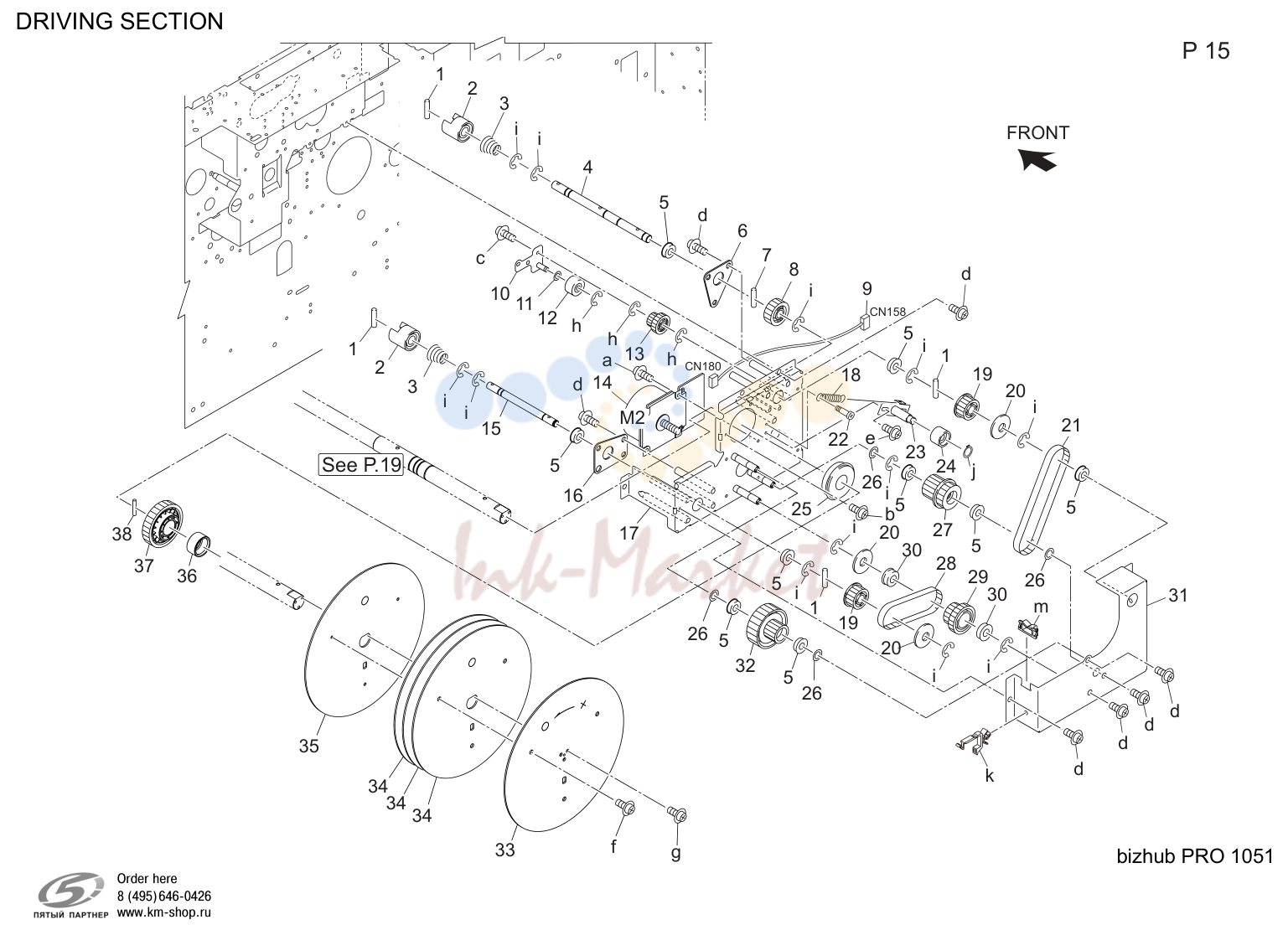

Driving секция (P15)

Driving секция (P15)

№АртикулАльт. артикулОписание
4A0G6 2110 00 запросить цену →Drive вал /1
6A0G6 2104 00 запросить цену →Support пластина
9A0G6 N124 00 запросить цену →Photoconвоздуховодor drive жгут
10A0G6 R742 00 запросить цену →Drive connecting панель в сборе
12A0G6 2175 00 запросить цену →Drive шестерня /7 20t
13A0G6 2176 00 запросить цену →Drive шестерня /8 15/22t
14A0R5 M103 00 запросить цену →Dc brushless мотор /30
15A0G6 2109 00 запросить цену →Drive вал /2
16A0G6 2116 00 запросить цену →Support пластина
17A0G6 R744 00 запросить цену →Барабан панель в сборе
21A0G6 2113 00 запросить цену →Drive ремень /a 264l
23A0G6 R743 00 запросить цену →Барабан ремень tension пластина в сборе
27A0G6 2177 00 запросить цену →Idling pulley /1
28A0G6 2114 00 запросить цену →Drive ремень /b 186l
29A0G6 2174 00 запросить цену →Idling pulley /2
31A0G6 2115 00 запросить цену →Reinforce панель
32A0G6 2171 00 запросить цену →Idling шестерня 24/89t
33A0G6 2121 00 запросить цену →Rotation пластина /1
34A0G6 2122 00 запросить цену →Rotary пластина /2
35A0G6 2123 00 запросить цену →Rotation пластина /3
36A0G6 2155 00 запросить цену →Stopper part
37A0G6 2172 00 запросить цену →Drive шестерня 67t

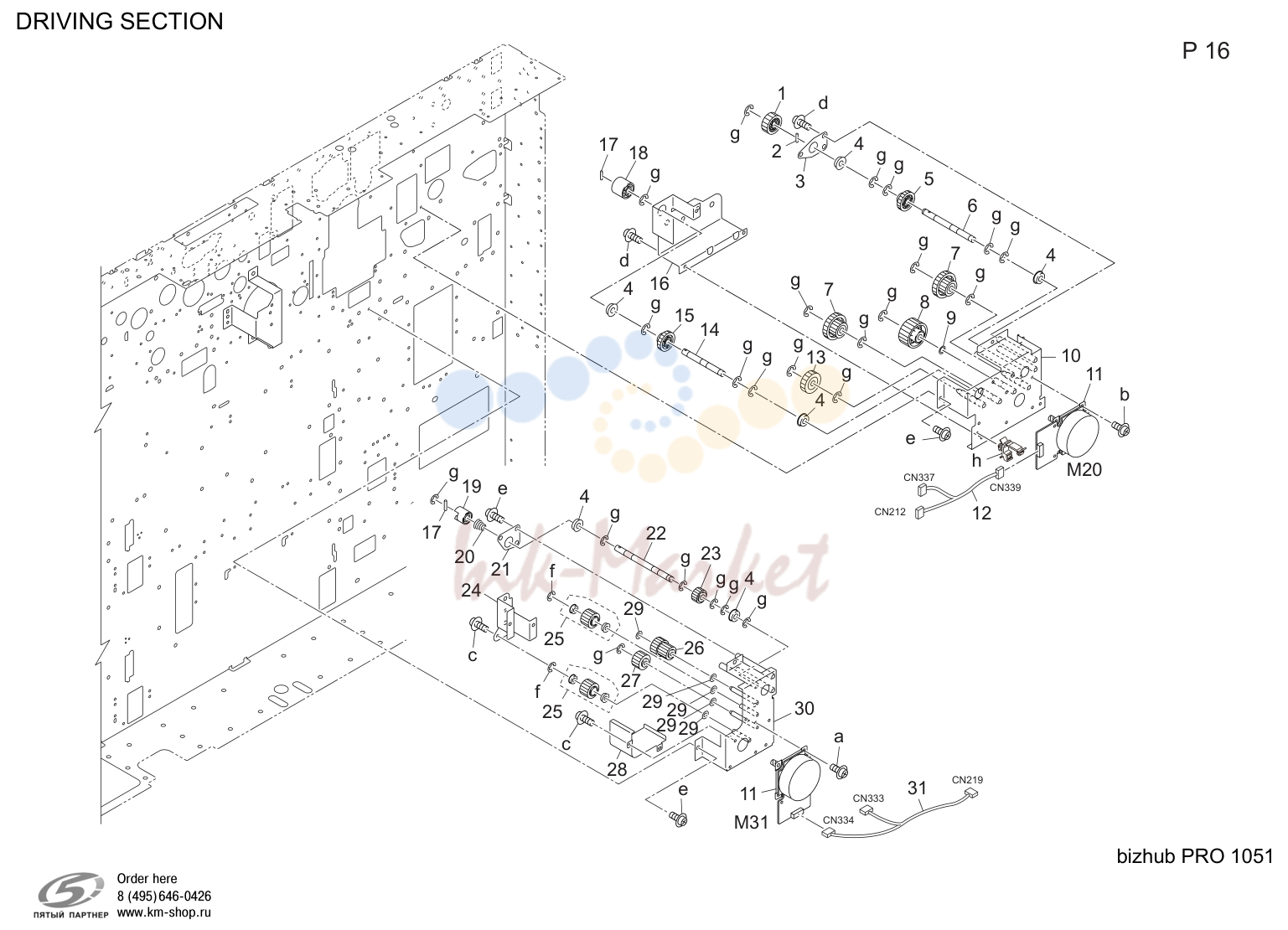

Driving секция (P16)

Driving секция (P16)

№АртикулАльт. артикулОписание
3A0G6 2403 00 запросить цену →Support пластина
5A0G6 2475 00 запросить цену →Выход бумаги шестерня /c 25t
6A0G6 2408 00 запросить цену →Выход бумаги вал
7A0G6 2472 00 запросить цену →Idling шестерня /2 34/40t
8A0G6 2471 00 запросить цену →Idling шестерня /1 68t
10A0G6 R751 00 запросить цену →Выход бумаги drive панель в сборе
11A0PN M102 00 запросить цену →Dc brushless мотор /20
12A0G6 N185 00 запросить цену →Conveyance drive жгут /1
14A0G6 2409 00 запросить цену →Conveyance вал
16A0G6 2402 00 запросить цену →Drive пластина /2
21A0G6 2433 01 запросить цену →Support пластина
22A0G6 2435 00 запросить цену →Input вал
24A0G6 2432 00 запросить цену →Drive пластина /2
26A0G6 2473 00 запросить цену →Idling шестерня 36/45t
27A0G6 2474 00 запросить цену →Idling шестерня /2 40t
28A0G6 2437 00 запросить цену →Protection крышка
30A0G6 R752 00 запросить цену →Adu drive панель в сборе
31A0G6 N186 00 запросить цену →Conveyance drive жгут /2

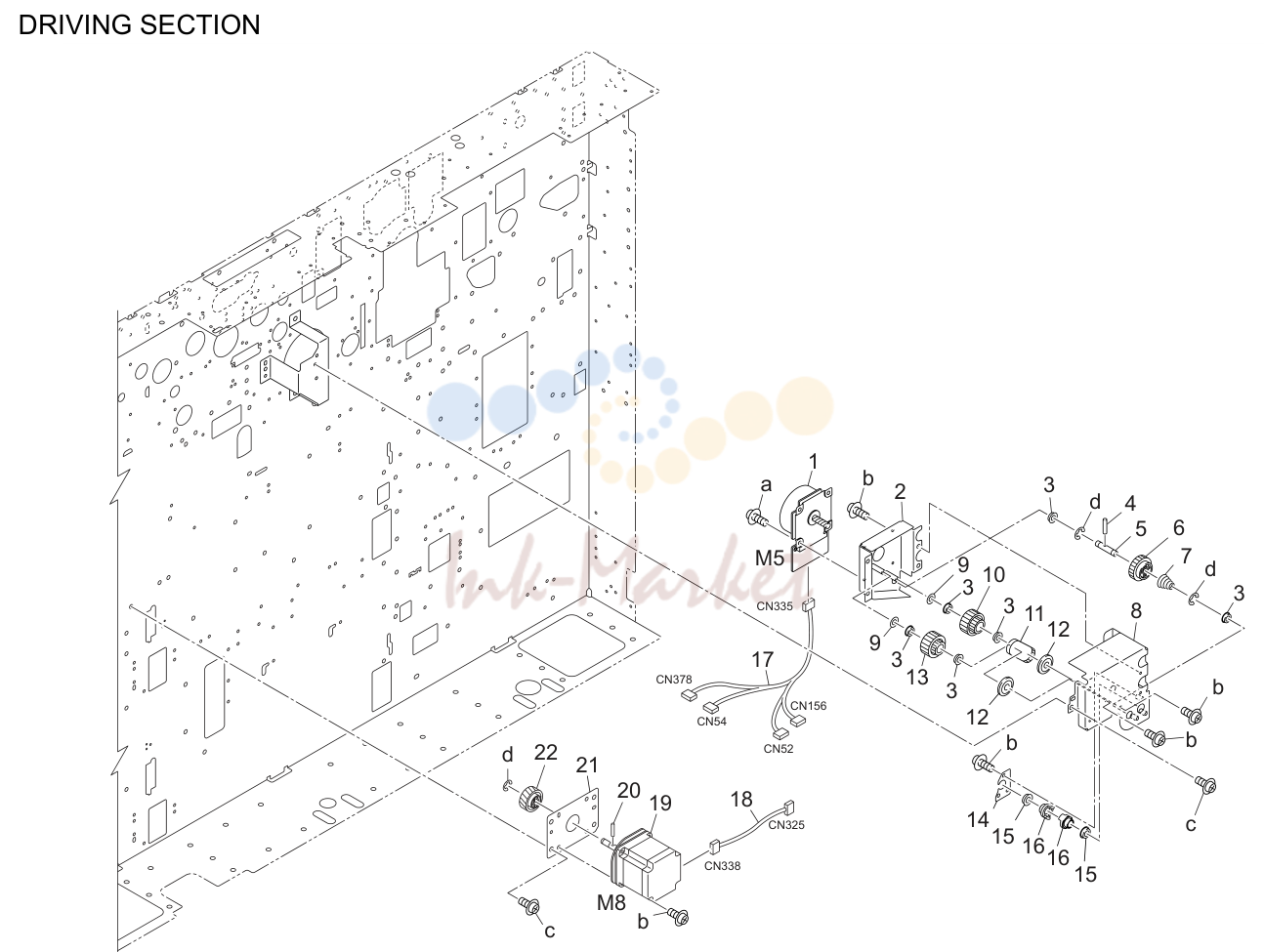

Driving секция (P17)

Driving секция (P17)

№АртикулАльт. артикулОписание
1A0PN M102 00 запросить цену →Dc brushless мотор /20
2A0G6 R754 00 запросить цену →Ремень cleaning панель в сборе /2
5A0G6 2509 00 запросить цену →Input вал
6A0G6 2506 01 запросить цену →Slide шестерня 24t
7A0G6 2512 00 запросить цену →Pressing пружина
8A0G6 R753 00 запросить цену →Ремень cleaning панель в сборе /1
10A0G6 2505 00 запросить цену →Idling pulley /1
11A0G6 2510 00 запросить цену →Cleaning ремень /1 120l
12A0G6 2508 00 запросить цену →Collar
13A0G6 2507 00 запросить цену →Idling pulley /2
14A0G6 2514 00 запросить цену →Positioning пластина
16A0G6 2513 01 запросить цену →Rotation part
17A0G6 N200 00 запросить цену →Drive relay жгут /1

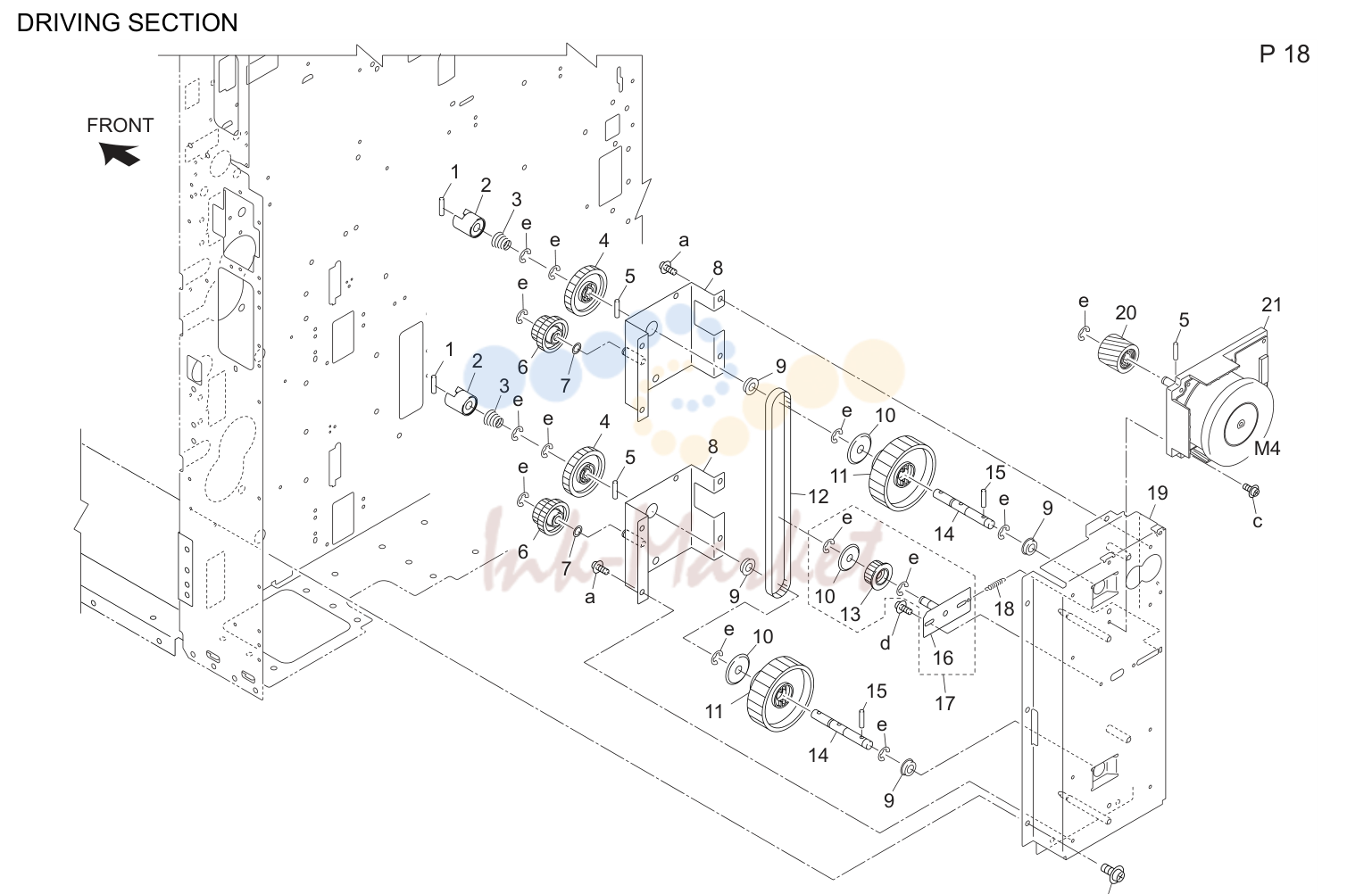

Driving секция (P18)

Driving секция (P18)

№АртикулАльт. артикулОписание
6A0G6 2371 00 запросить цену →Подача бумаги idling шестерня 25/32t
8A0G6 R750 00 запросить цену →Подача бумаги reinforce панель в сборе
19A0G6 R749 00 запросить цену →Подача бумаги drive панель в сборе
21A0G6 M101 00 запросить цену →Dc brushless мотор /60

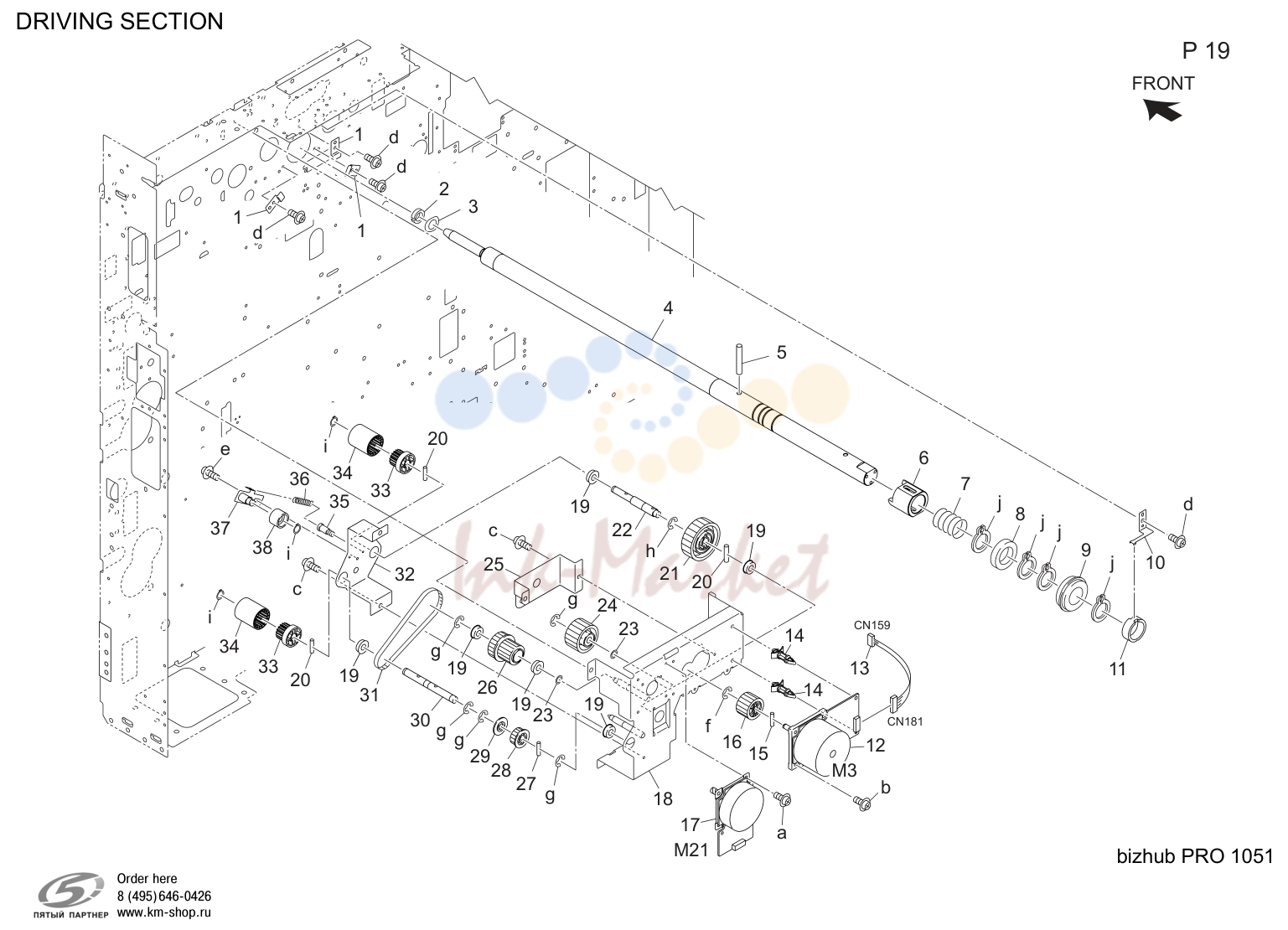

Driving секция (P19)

Driving секция (P19)

№АртикулАльт. артикулОписание
4A0G6 2151 00 запросить цену →Rotation вал /d
5A0G6 2153 00 запросить цену →Coupling pin
6A0G6 2152 00 запросить цену →Coupling part
7A0G6 2154 00 запросить цену →Compressing пружина
13A0G6 N176 00 запросить цену →Проявка drive жгут /1
14V502 0100 15 запросить цену →Support
16A0G6 2271 00 запросить цену →Drive шестерня /2 26t
17A0PN M102 00 запросить цену →Dc brushless мотор /20
18A0G6 R746 00 запросить цену →Проявка панель в сборе
22A0G6 2205 00 запросить цену →Drive вал /3
25A0G6 2207 00 запросить цену →Fixing пластина
26A0G6 2273 00 запросить цену →Idling pulley /3
30A0G6 2206 00 запросить цену →Drive вал /4
31A0G6 2211 00 запросить цену →Drive ремень 210l
32A0G6 2208 00 запросить цену →Fixing пластина /2
33A0Y5 2276 00 запросить цену →Input coupling
34A0Y5 2275 00 запросить цену →Coupling part
37A0G6 R745 00 запросить цену →Development ремень tension пластина в сборе

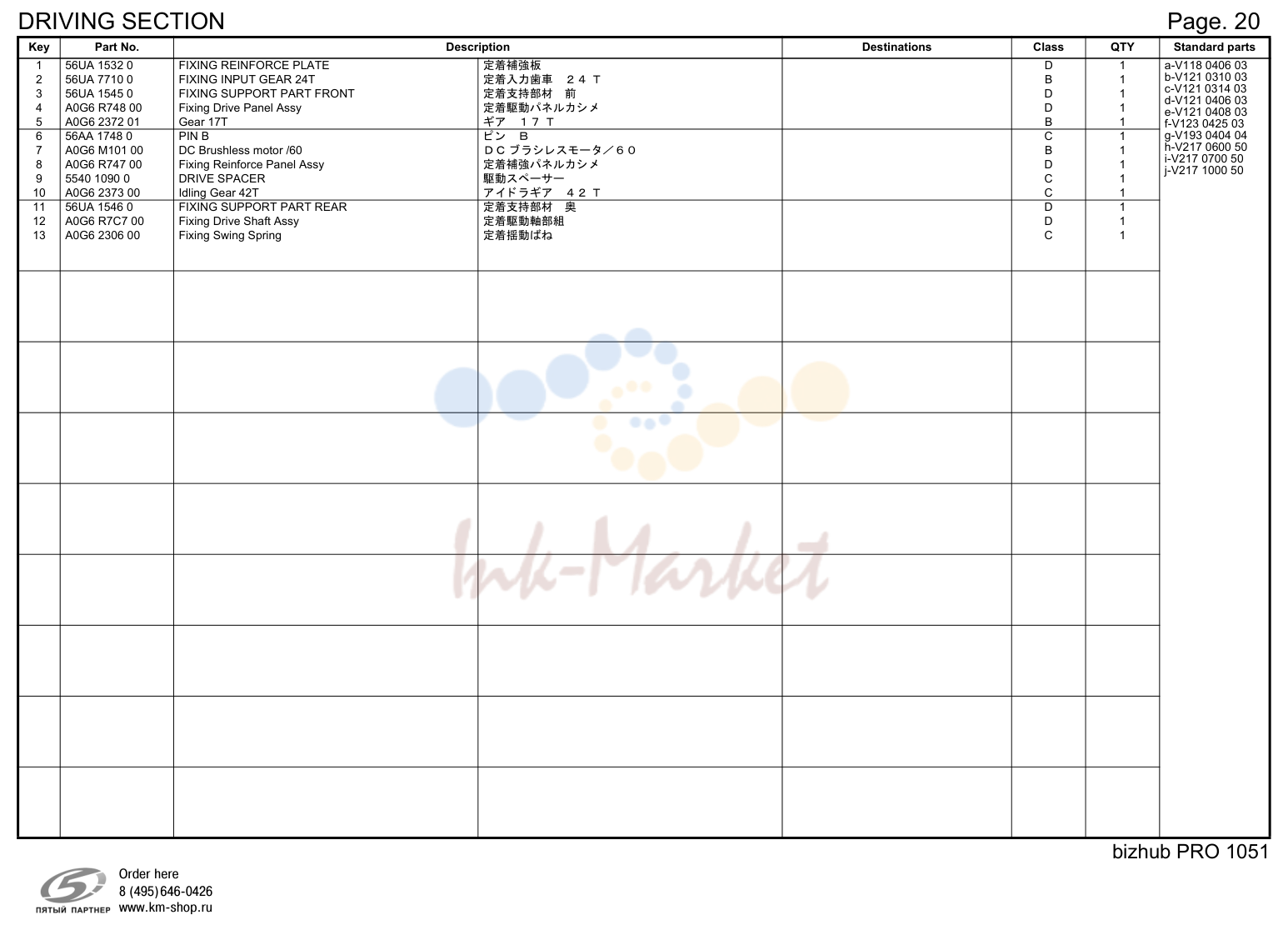

Driving секция

Driving секция

№АртикулАльт. артикулОписание
4A0G6 R748 00 запросить цену →Fixing drive панель в сборе
5A0G6 2372 01 запросить цену →Шестерня 17t
7A0G6 M101 00 запросить цену →Dc brushless мотор /60
8A0G6 R747 00 запросить цену →Fixing reinforce панель в сборе
10A0G6 2373 00 запросить цену →Idling шестерня 42t
12A0G6 R7C7 00 запросить цену →Fixing drive вал в сборе
13A0G6 2306 00 запросить цену →Fixing swing пружина

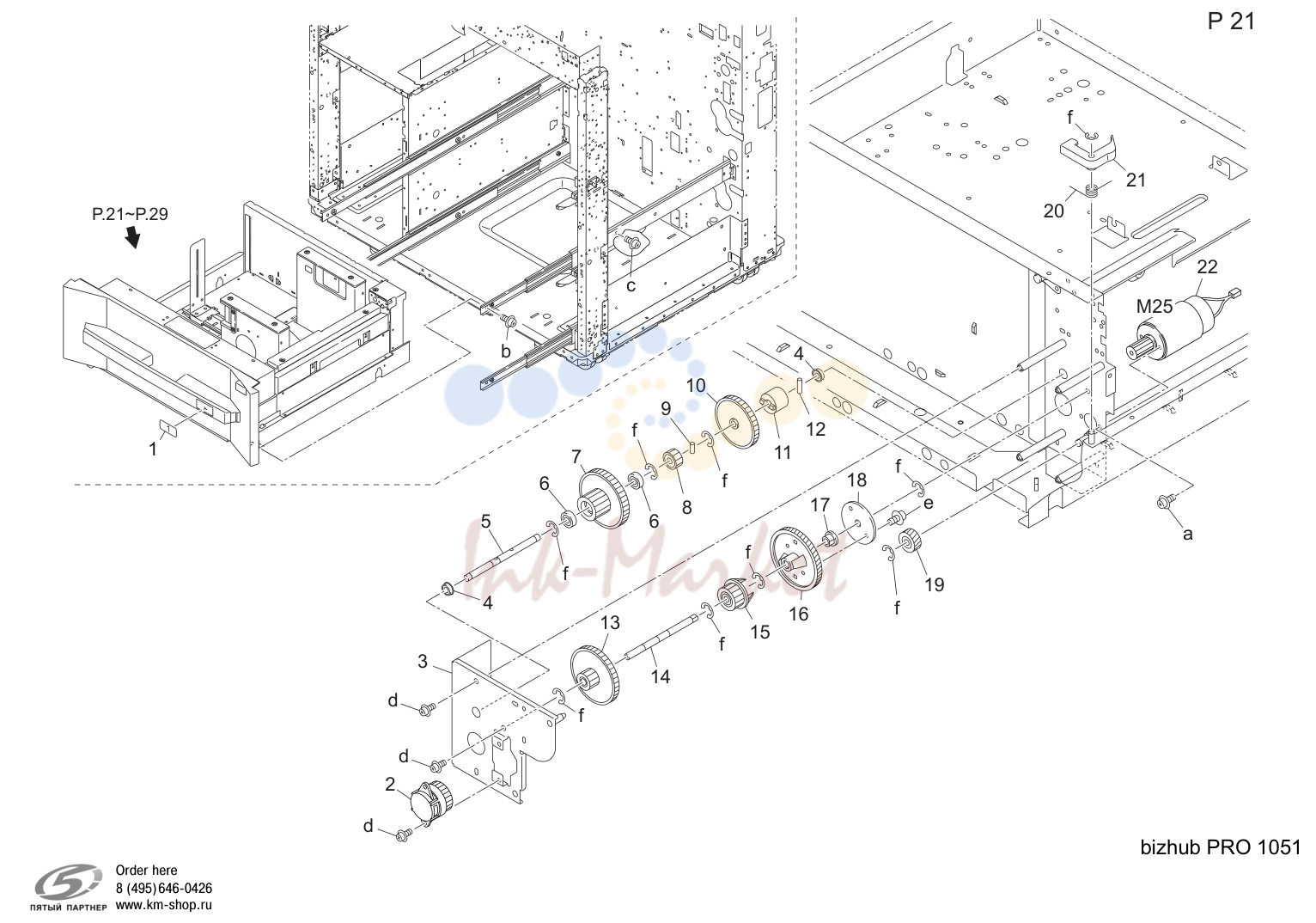

Tray 1 (P21)

Tray 1 (P21)

№АртикулАльт. артикулОписание
1A0U0 9454 01 запросить цену →Indicating label /1
2A0G6 6019 00 запросить цену →Up/down dumper
8A0G6 6032 00 запросить цену →Up/down шестерня /b 17t
13A0G6 6031 00 запросить цену →Up/down шестерня /a 15/53t
18A0G6 6065 00 запросить цену →Holding part
22A0G6 R784 00 запросить цену →Updown мотор

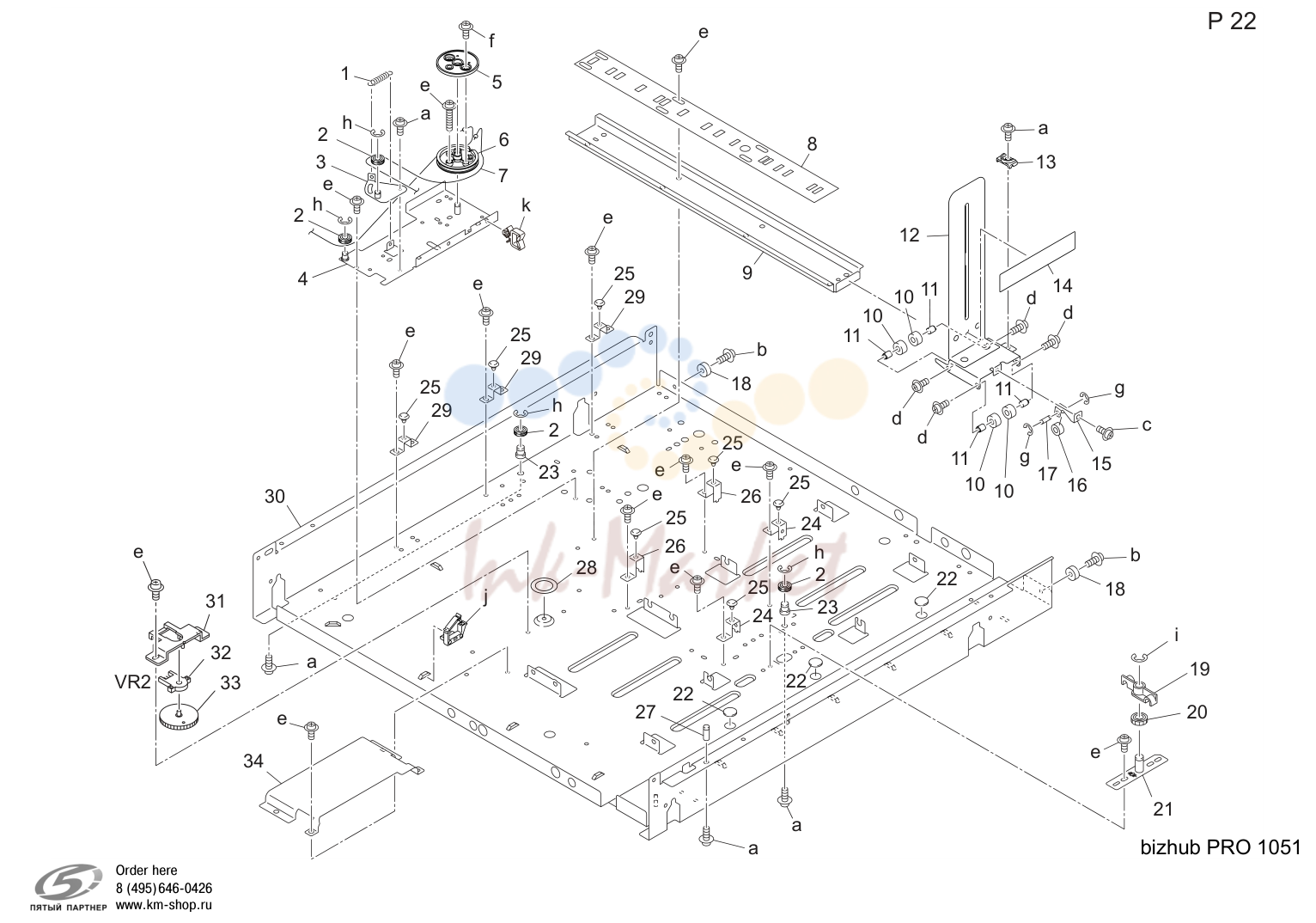

Tray 1 (P22)

Tray 1 (P22)

№АртикулАльт. артикулОписание
1A0G6 6016 00 запросить цену →Tension пружина
2A0G6 6009 00 запросить цену →Idling pulley /a
3A0G6 6015 00 запросить цену →Tension рычаг
4A0G6 R762 00 запросить цену →Detection boad
5A0G6 6008 00 запросить цену →Detecting шестерня 90t
6A0G6 6007 00 запросить цену →Pulley
7A0G6 6010 00 запросить цену →Detection wire
12A0G6 6151 00 запросить цену →Направляющая part /rear
13A0G6 6152 00 запросить цену →Holding part
23A0G6 6013 00 запросить цену →Idling вал /2
24A0G6 6017 00 запросить цену →Support pedestal

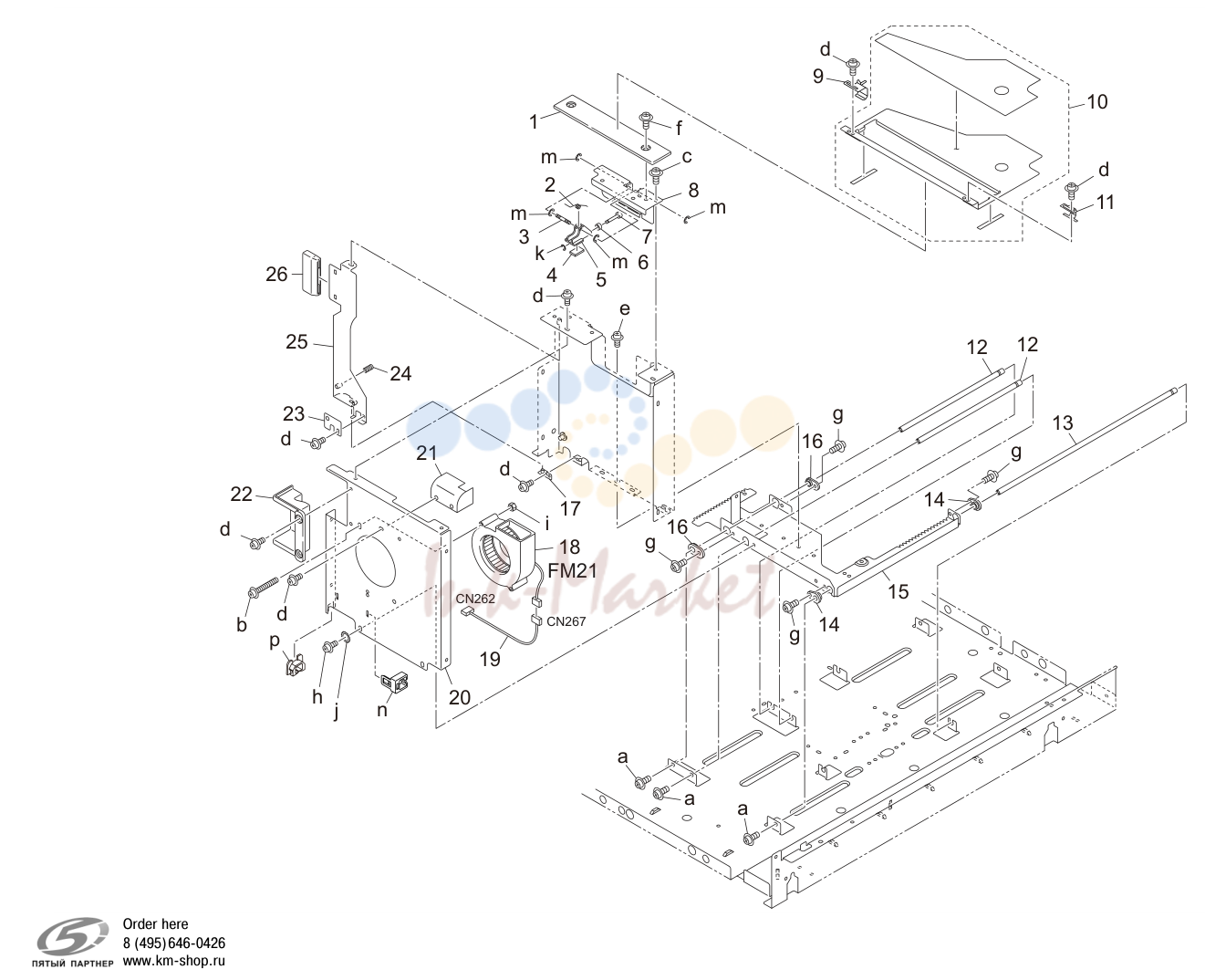

Tray 1 (P23)

Tray 1 (P23)

№АртикулАльт. артикулОписание
9A0G6 6206 00 запросить цену →Holding пластина пружина /b
189313 1000 72 запросить цену →Вентилятор мотор

Tray 1 (P24)

Tray 1 (P24)

№АртикулАльт. артикулОписание
1A0G6 6205 00 запросить цену →Holding пластина пружина /a
89313 1000 72 запросить цену →Вентилятор мотор

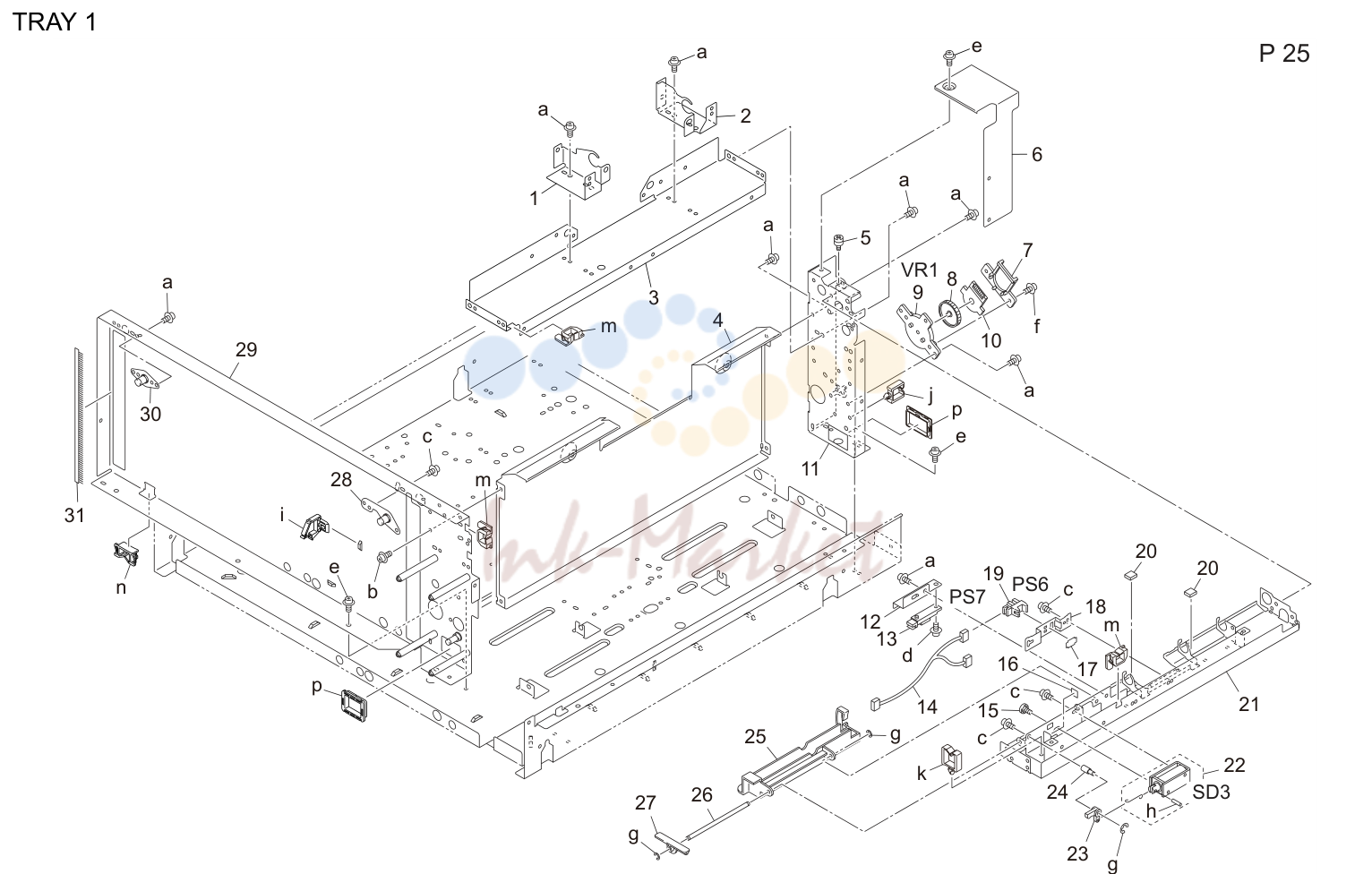

Tray 1 (P25)

Tray 1 (P25)

№АртикулАльт. артикулОписание
1A0G6 5706 00 запросить цену →Support пластина /a
2A0G6 5707 00 запросить цену →Support пластина /b
3A0G6 5701 00 запросить цену →Подача бумаги stay
11A0G6 R761 00 запросить цену →Tray driveside направляющая
174470 4024 01 запросить цену →Stopper
18A0G6 5613 00 запросить цену →Adjusting пластина
20A0G6 5612 00 запросить цену →Stopper rubber
31A0G6 6024 00 запросить цену →Neutralizing brush

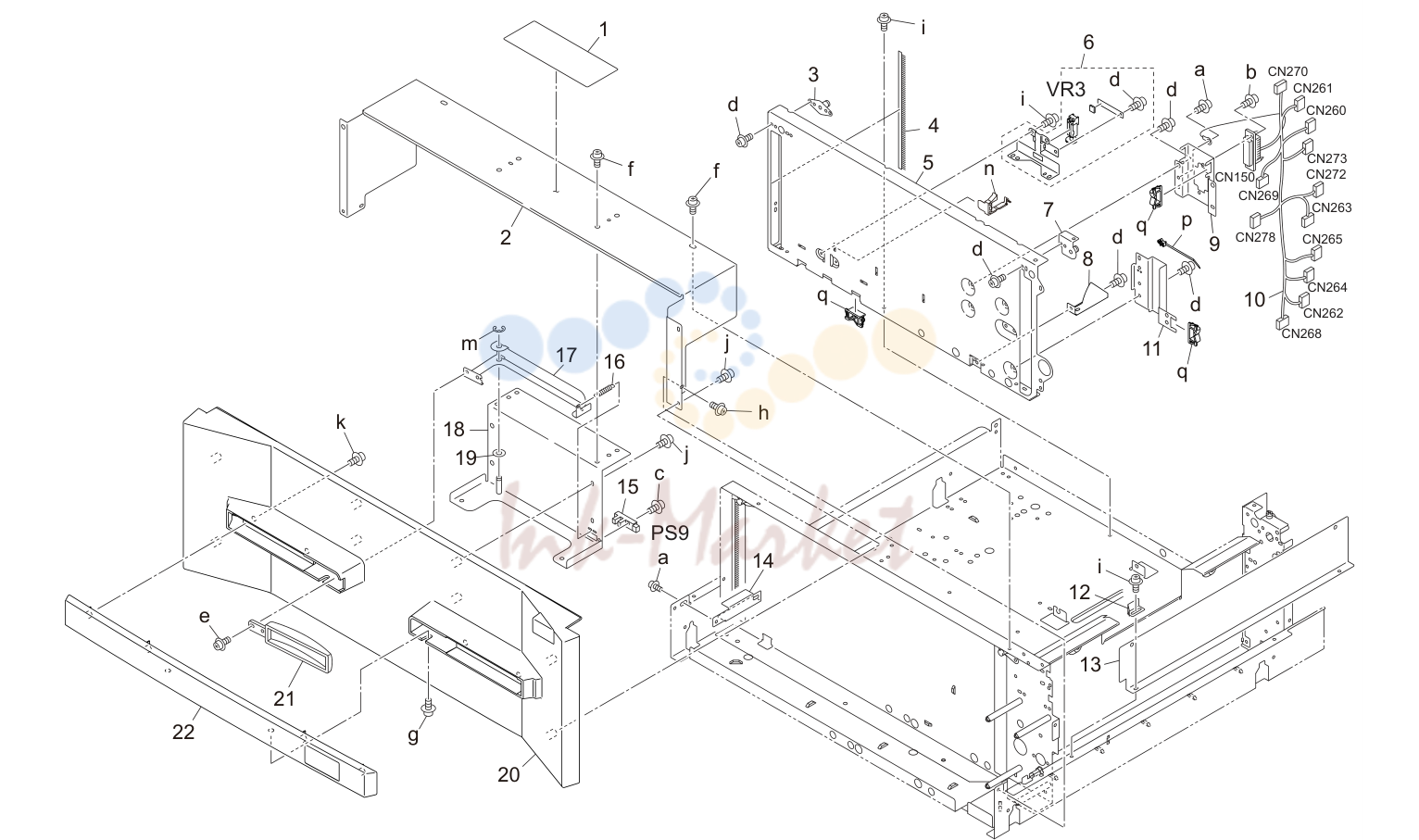

Tray 1 (P26)

Tray 1 (P26)

№АртикулАльт. артикулОписание
1A0G6 9478 00 запросить цену →Operation label /e
2A0G6 1652 00 запросить цену →Auxiliary крышка
4A0G6 6024 00 запросить цену →Neutralizing brush
6A0G6 R7A9 00 запросить цену →Плата
10A0G6 N133 00 запросить цену →Paperfeed wiring /2
20A0G6 1651 00 запросить цену →Подача бумаги крышка
22A0G6 1654 00 запросить цену →Подача бумаги handle

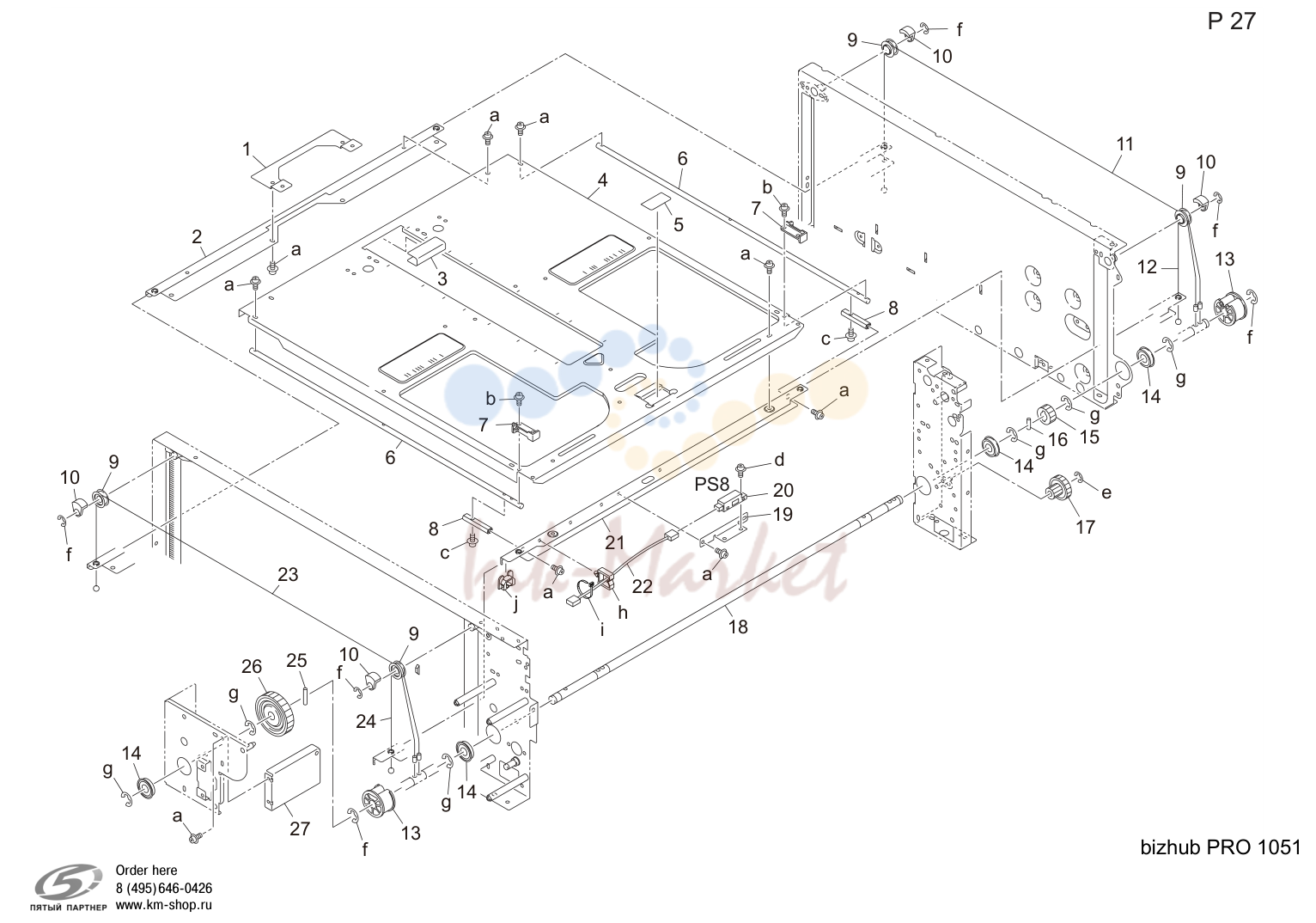

Tray 1 (P27)

Tray 1 (P27)

№АртикулАльт. артикулОписание
1A0G6 6203 00 запросить цену →Reinforce пластина /c
3A0G6 6204 00 запросить цену →Protection sheet
6A0G6 6211 00 запросить цену →Reinforce вал /l

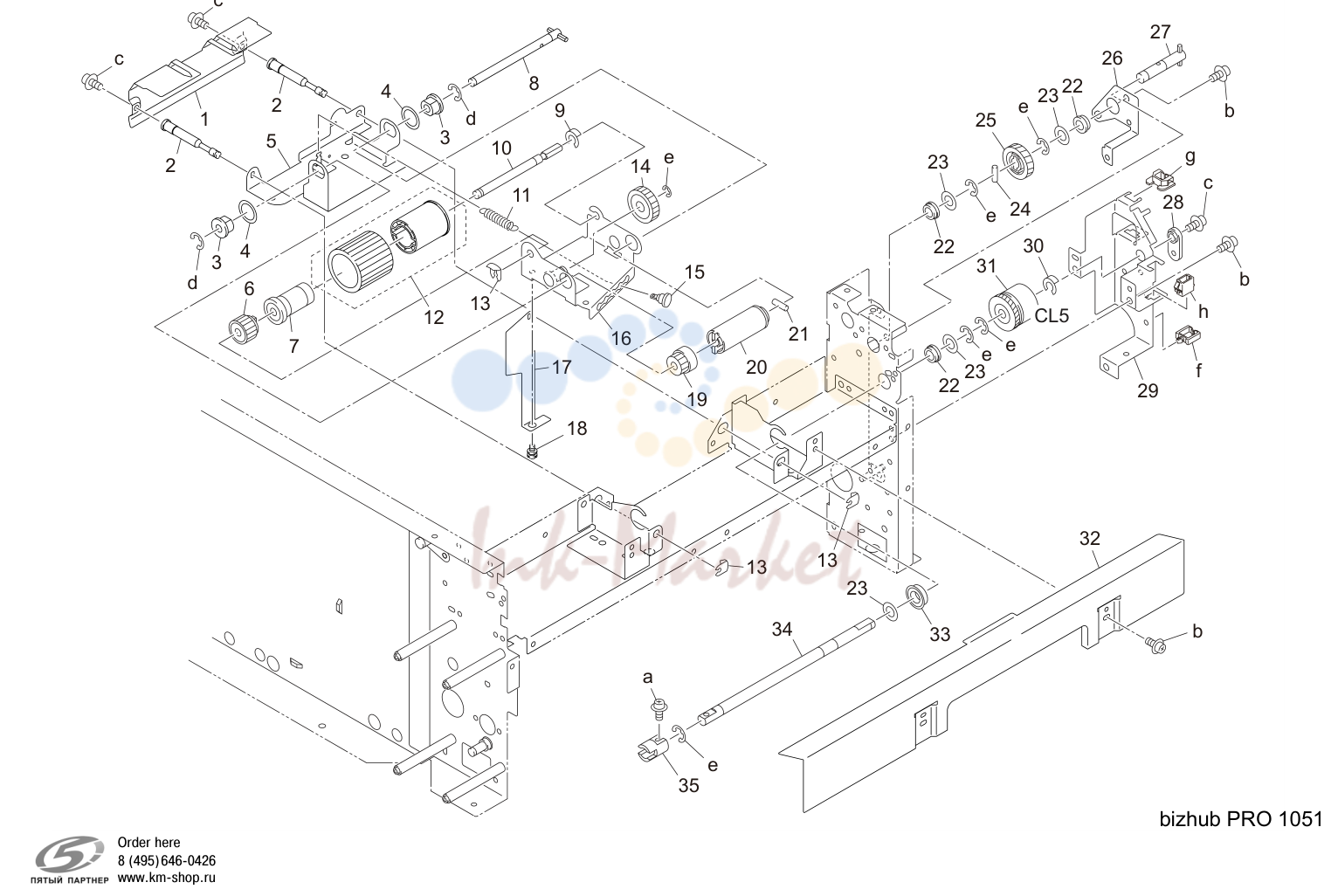

Tray 1 (P28)

Tray 1 (P28)

№АртикулАльт. артикулОписание
1A0G6 5702 00 запросить цену →Направляющая пластина
2A0G6 5705 00 запросить цену →Positioning вал /b
3A0Y5 6016 00 запросить цену →Втулка/6
5A0G6 5704 00 запросить цену →Holding пластина /lower
8A0G6 R783 00 запросить цену →Revers вал /b
10A0G6 5719 00 запросить цену →Reverse вал /2
13A0G6 5610 00 запросить цену →Stopper /e
16A0G6 R760 00 запросить цену →Reverse рама /a рычаг
17A0G6 5720 00 запросить цену →Protection крышка
18A0G6 5721 00 запросить цену →Направляющая screw
20A0G6 5725 00 запросить цену →Torque limiter /a
25A0G6 6023 00 запросить цену →Input шестерня 25t
26A0G6 6021 00 запросить цену →Idling панель
27A0G6 R739 00 запросить цену →Подача бумаги input вал pin в сборе
32A0G6 5716 00 запросить цену →Направляющая пластина /lower
34A0G6 5708 00 запросить цену →Reverse вал

Tray 1 (P29)

Tray 1 (P29)

№АртикулАльт. артикулОписание
31A0G6 5610 00 запросить цену →Stopper /e

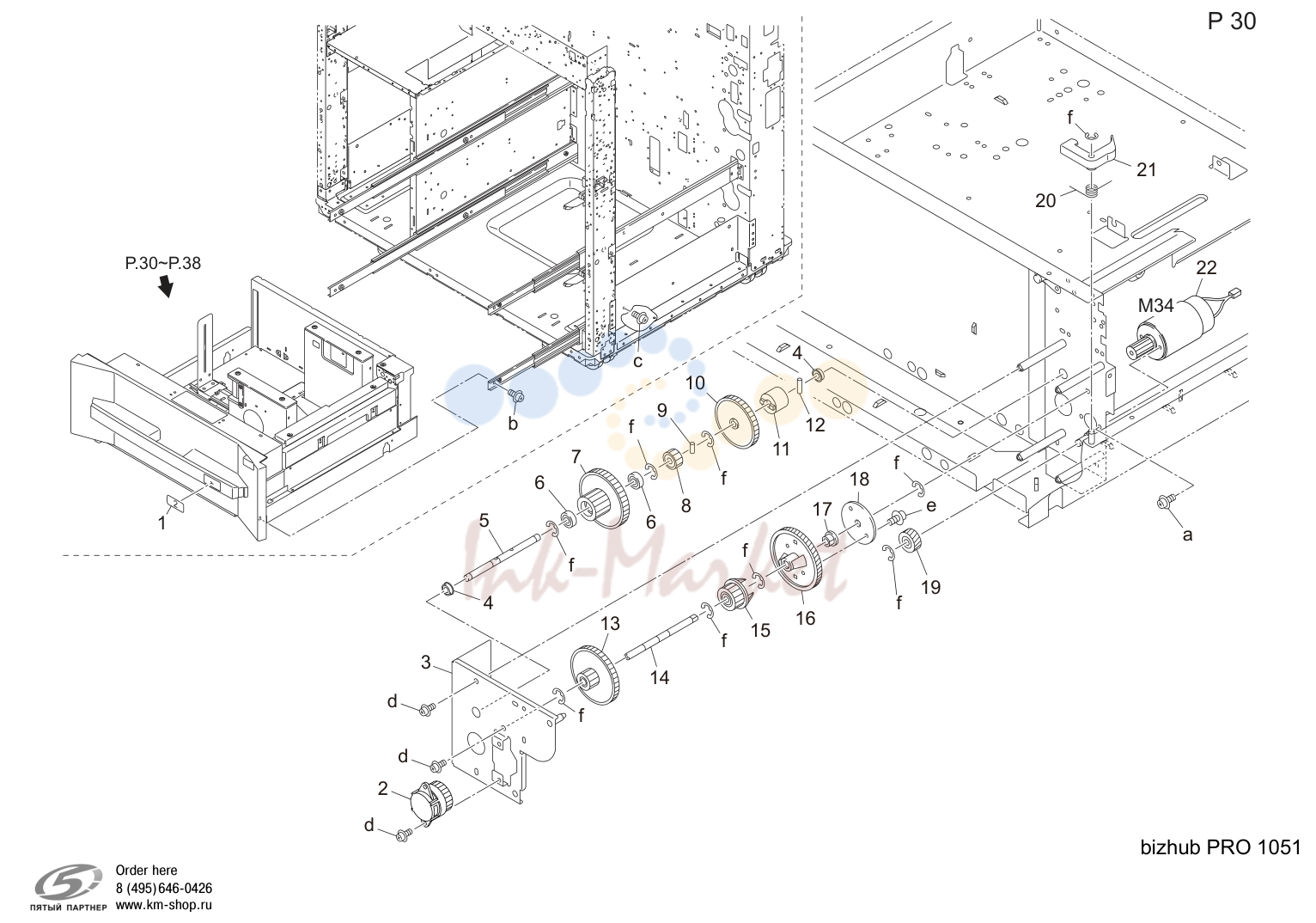

Tray 2 (P30)

Tray 2 (P30)

№АртикулАльт. артикулОписание
1A0U0 9455 01 запросить цену →Indicating label /2
2A0G6 6019 00 запросить цену →Up/down dumper
8A0G6 6032 00 запросить цену →Up/down шестерня /b 17t
13A0G6 6031 00 запросить цену →Up/down шестерня /a 15/53t
18A0G6 6065 00 запросить цену →Holding part
22A0G6 R784 00 запросить цену →Updown мотор

Tray 2 (P31)

Tray 2 (P31)

№АртикулАльт. артикулОписание
1A0G6 6016 00 запросить цену →Tension пружина
2A0G6 6009 00 запросить цену →Idling pulley /a
3A0G6 6015 00 запросить цену →Tension рычаг
4A0G6 R762 00 запросить цену →Detection boad
5A0G6 6008 00 запросить цену →Detecting шестерня 90t
6A0G6 6007 00 запросить цену →Pulley
7A0G6 6010 00 запросить цену →Detection wire
12A0G6 6151 00 запросить цену →Направляющая part /rear
13A0G6 6152 00 запросить цену →Holding part
23A0G6 6013 00 запросить цену →Idling вал /2
24A0G6 6017 00 запросить цену →Support pedestal

Tray 2 (P32)

Tray 2 (P32)

№АртикулАльт. артикулОписание
9A0G6 6206 00 запросить цену →Holding пластина пружина /b
189313 1000 72 запросить цену →Вентилятор мотор

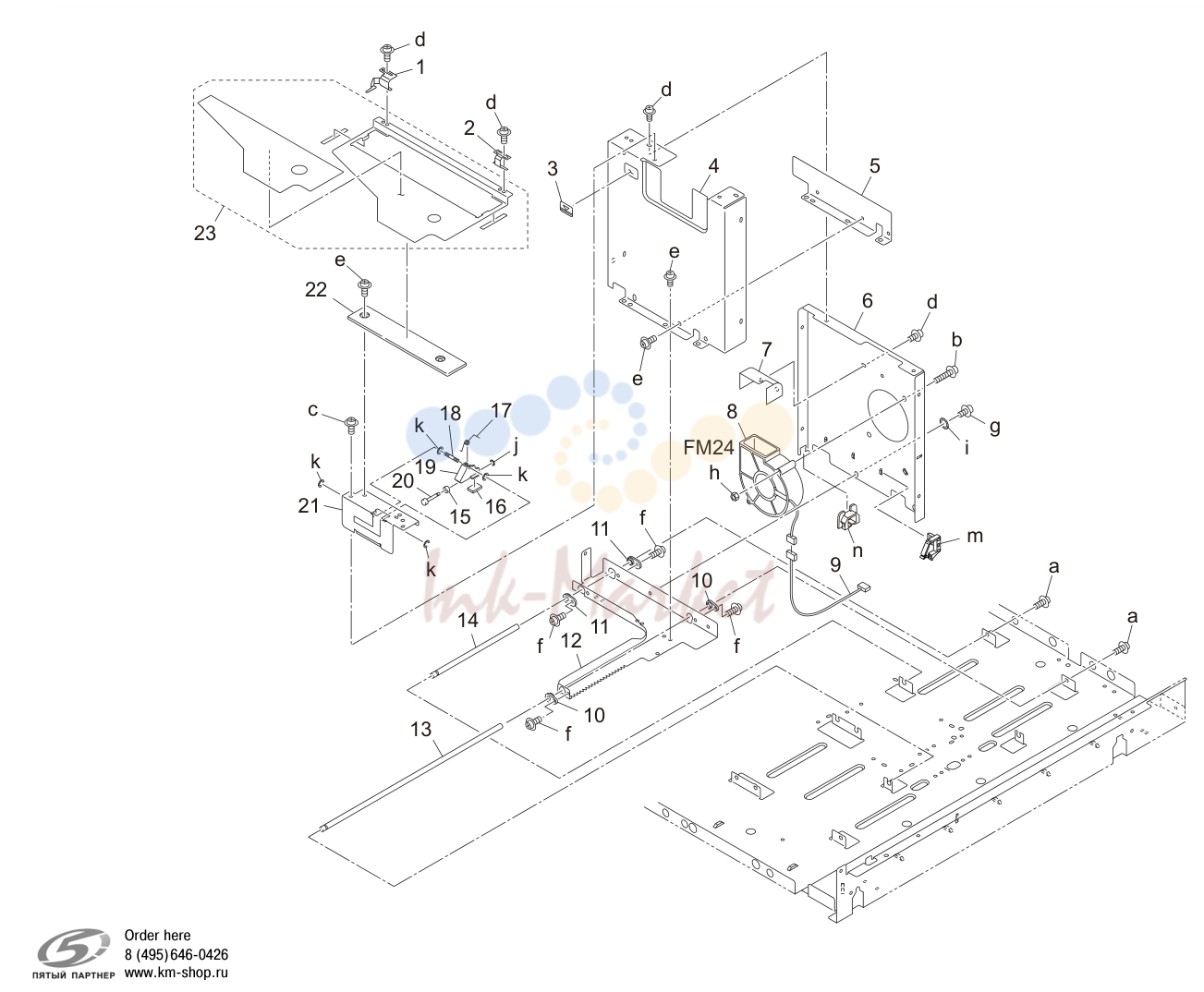

Tray 2 (P33)

Tray 2 (P33)

№АртикулАльт. артикулОписание
1A0G6 6205 00 запросить цену →Holding пластина пружина /a
89313 1000 72 запросить цену →Вентилятор мотор

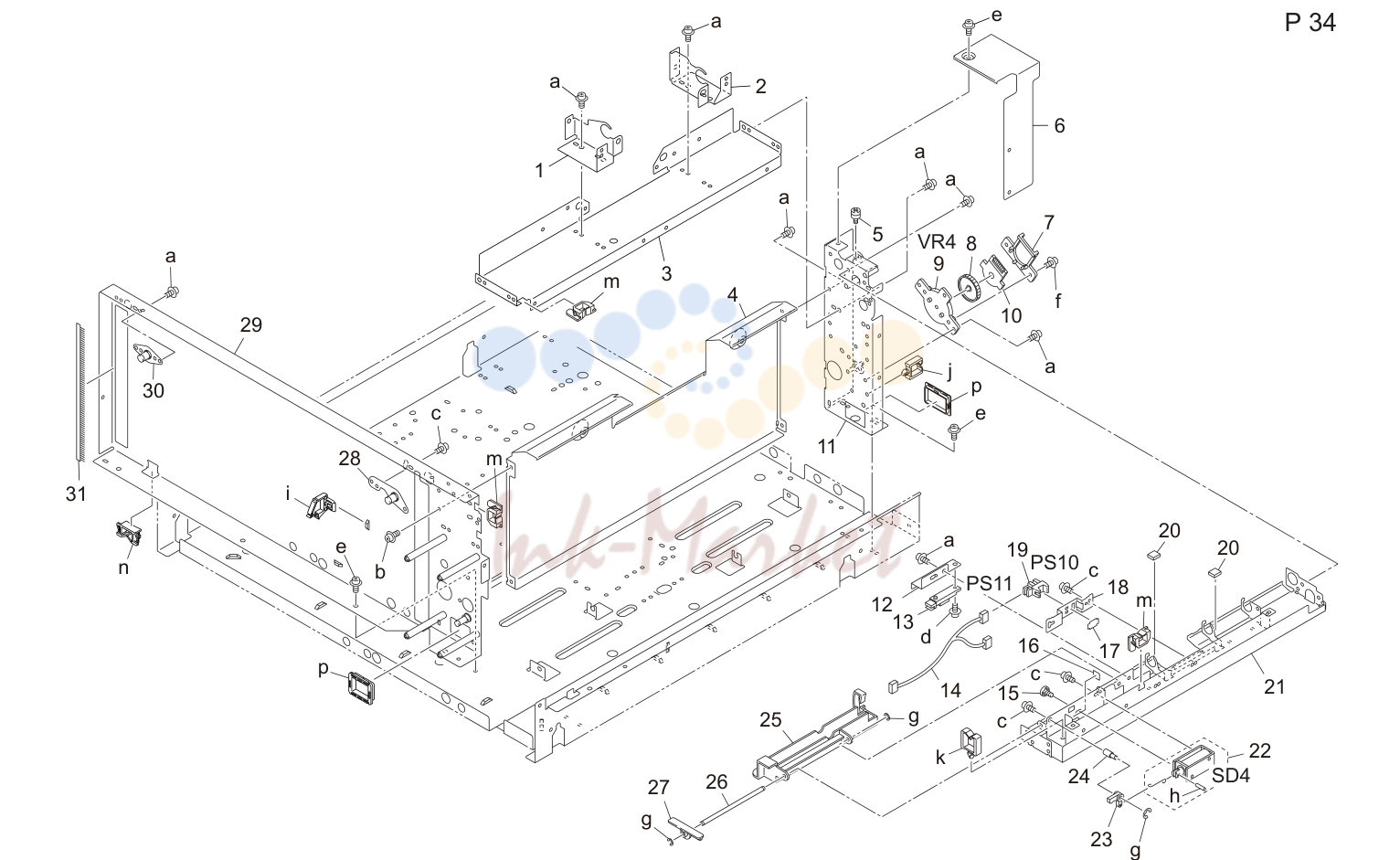

Tray 2 (P34)

Tray 2 (P34)

№АртикулАльт. артикулОписание
1A0G6 5706 00 запросить цену →Support пластина /a
2A0G6 5707 00 запросить цену →Support пластина /b
3A0G6 5701 00 запросить цену →Подача бумаги stay
11A0G6 R761 00 запросить цену →Tray driveside направляющая
174470 4024 01 запросить цену →Stopper
18A0G6 5613 00 запросить цену →Adjusting пластина
20A0G6 5612 00 запросить цену →Stopper rubber
31A0G6 6024 00 запросить цену →Neutralizing brush

Tray 2 (P35)

Tray 2 (P35)

№АртикулАльт. артикулОписание
1A0G6 9478 00 запросить цену →Operation label /e
2A0G6 1652 00 запросить цену →Auxiliary крышка
4A0G6 6024 00 запросить цену →Neutralizing brush
6A0G6 R7A9 00 запросить цену →Плата
10A0G6 N133 00 запросить цену →Paperfeed wiring /2
20A0G6 1651 00 запросить цену →Подача бумаги крышка
22A0G6 1654 00 запросить цену →Подача бумаги handle

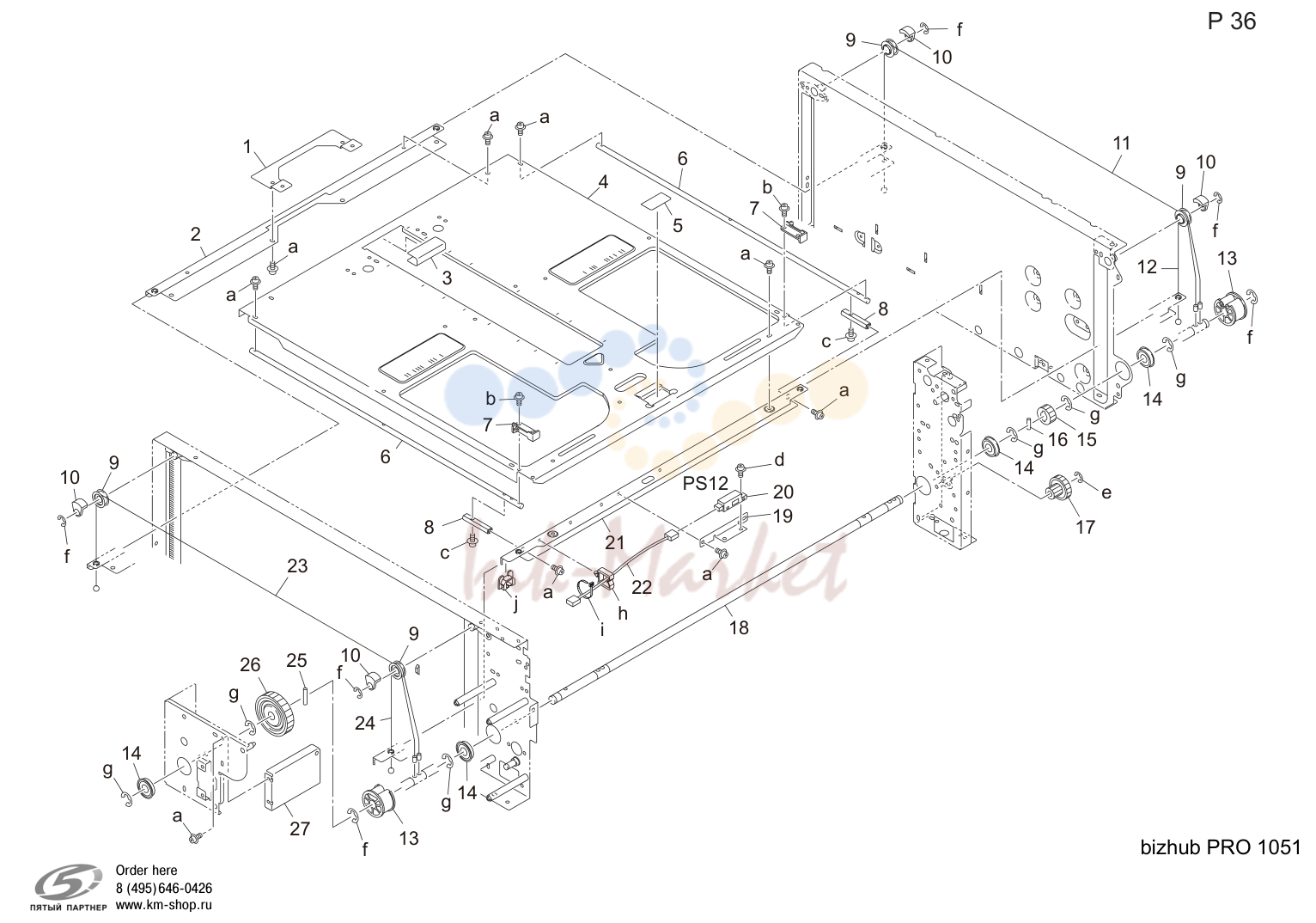

Tray 2 (P36)

Tray 2 (P36)

№АртикулАльт. артикулОписание
1A0G6 6203 00 запросить цену →Reinforce пластина /c
3A0G6 6204 00 запросить цену →Protection sheet
6A0G6 6211 00 запросить цену →Reinforce вал /l

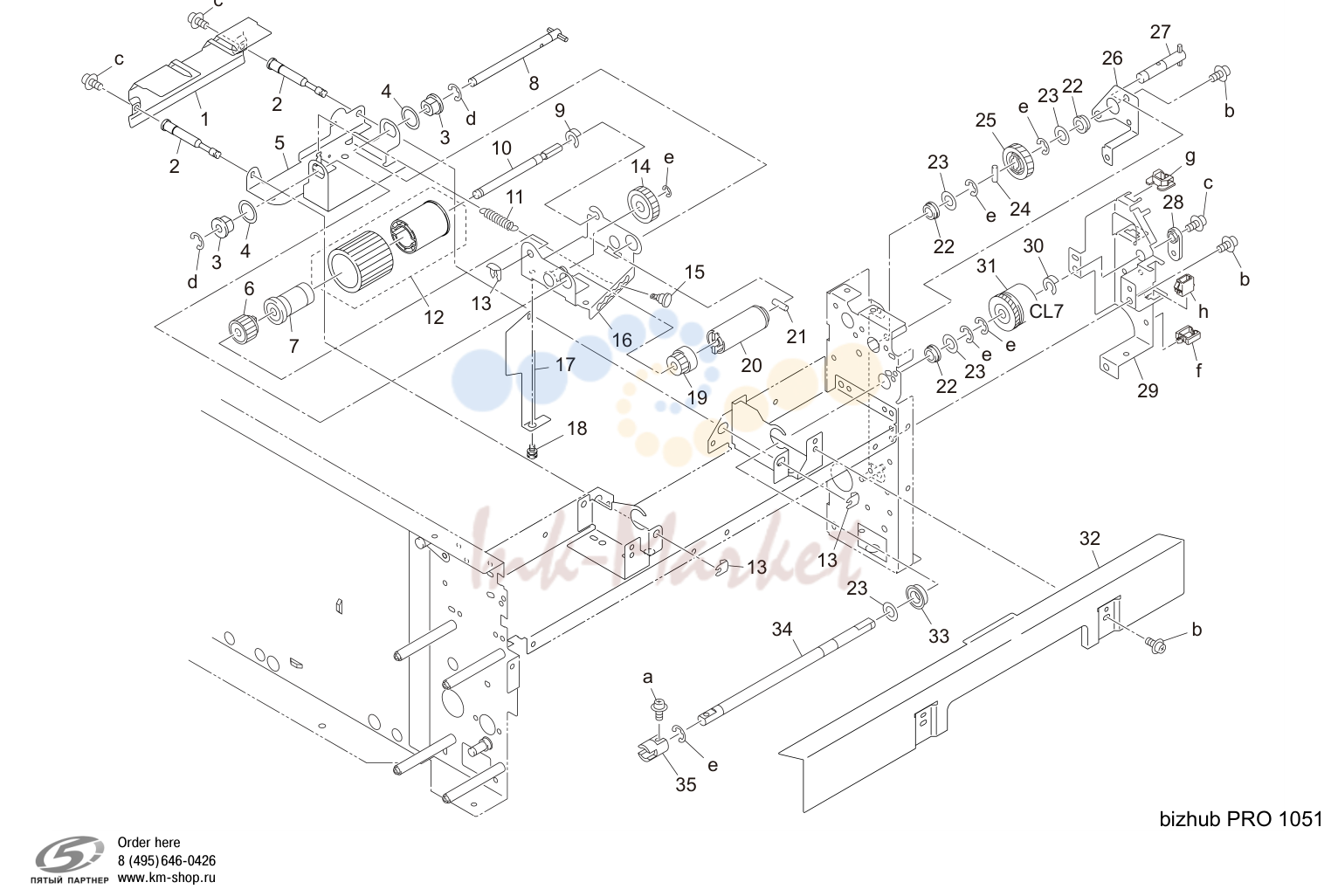

Tray 2 (P37)

Tray 2 (P37)

№АртикулАльт. артикулОписание
1A0G6 5702 00 запросить цену →Направляющая пластина
2A0G6 5705 00 запросить цену →Positioning вал /b
3A0Y5 6016 00 запросить цену →Втулка/6
5A0G6 5704 00 запросить цену →Holding пластина /lower
8A0G6 R783 00 запросить цену →Revers вал /b
10A0G6 5719 00 запросить цену →Reverse вал /2
13A0G6 5610 00 запросить цену →Stopper /e
16A0G6 R760 00 запросить цену →Reverse рама /a рычаг
17A0G6 5720 00 запросить цену →Protection крышка
18A0G6 5721 00 запросить цену →Направляющая screw
20A0G6 5725 00 запросить цену →Torque limiter /a
25A0G6 6023 00 запросить цену →Input шестерня 25t
26A0G6 6021 00 запросить цену →Idling панель
27A0G6 R739 00 запросить цену →Подача бумаги input вал pin в сборе
32A0G6 5716 00 запросить цену →Направляющая пластина /lower
34A0G6 5708 00 запросить цену →Reverse вал

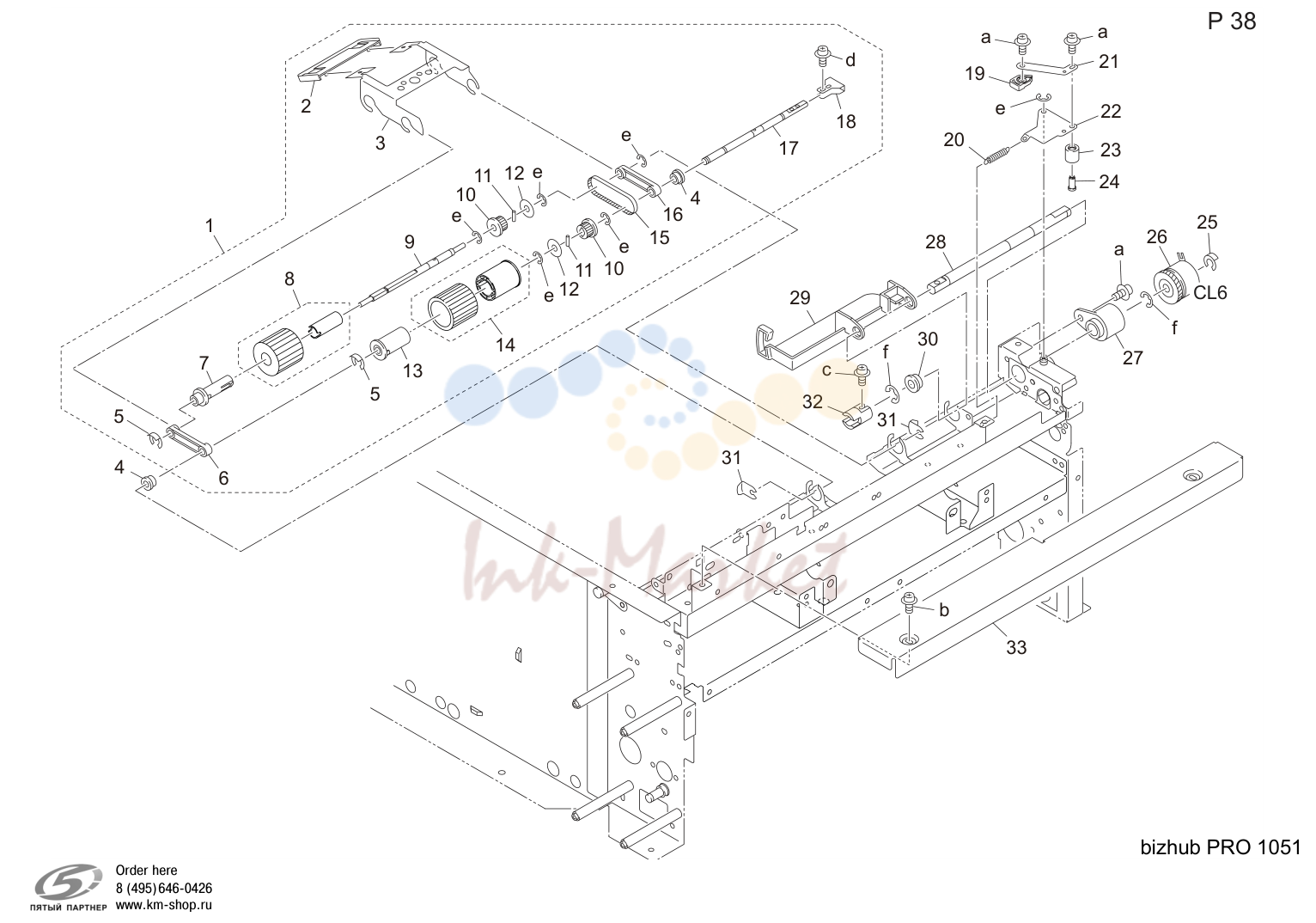

Tray 2 (P38)

Tray 2 (P38)

№АртикулАльт. артикулОписание
31A0G6 5610 00 запросить цену →Stopper /e

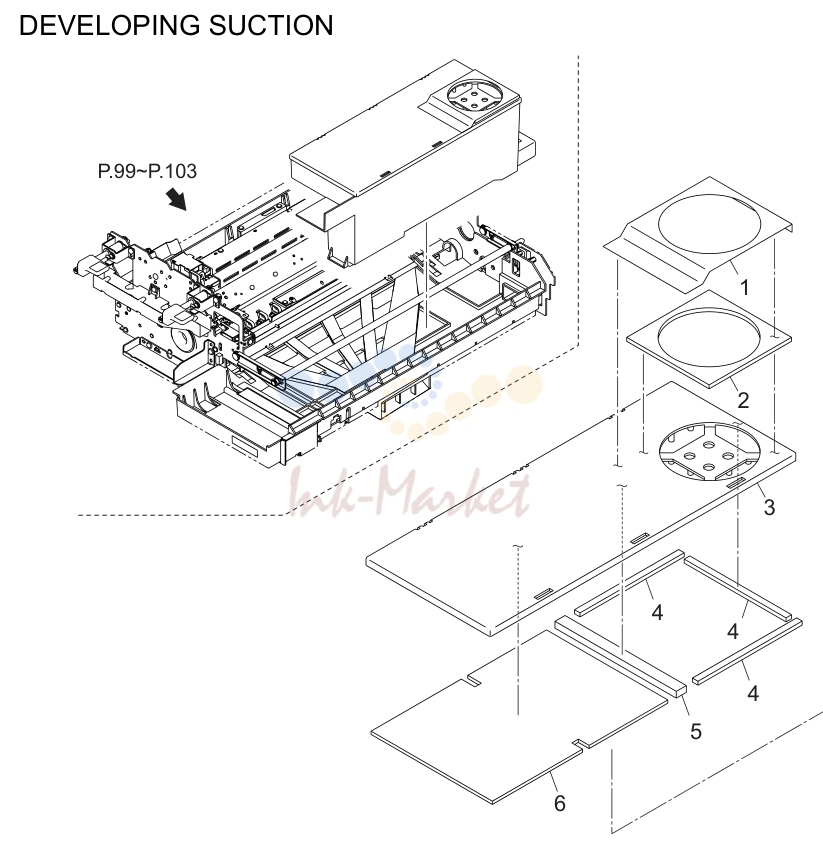

Проявка suction (P39)

Проявка suction (P39)

№АртикулАльт. артикулОписание
1A0G6 3932 00 запросить цену →Suction sheet
2A0G6 3931 00 запросить цену →Suction pad /f
3A0G6 3913 01 запросить цену →Suction крышка /1
4A0G6 3946 00 запросить цену →Suction pad /j
5A0G6 3942 00 запросить цену →Suction pad /b
6A0G6 3926 00 запросить цену →Suction pad /a
7A0G6 3909 00 запросить цену →Suction filter /upper
8A0G6 3910 02 запросить цену →Suction box /upper
9A0G6 3947 00 запросить цену →Suction pad /k
10A0G6 3948 00 запросить цену →Suction pad /l
11A0G6 3908 00 запросить цену →Suction filter /lower
12A0G6 3943 00 запросить цену →Stopper pad
13A0G6 3901 01 запросить цену →Suction box
15A0G6 3945 00 запросить цену →Suction pad /i
16A0G6 3944 00 запросить цену →Suction pad /h

Каталог очень большой (1377 позиций). Показаны первые 39 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
