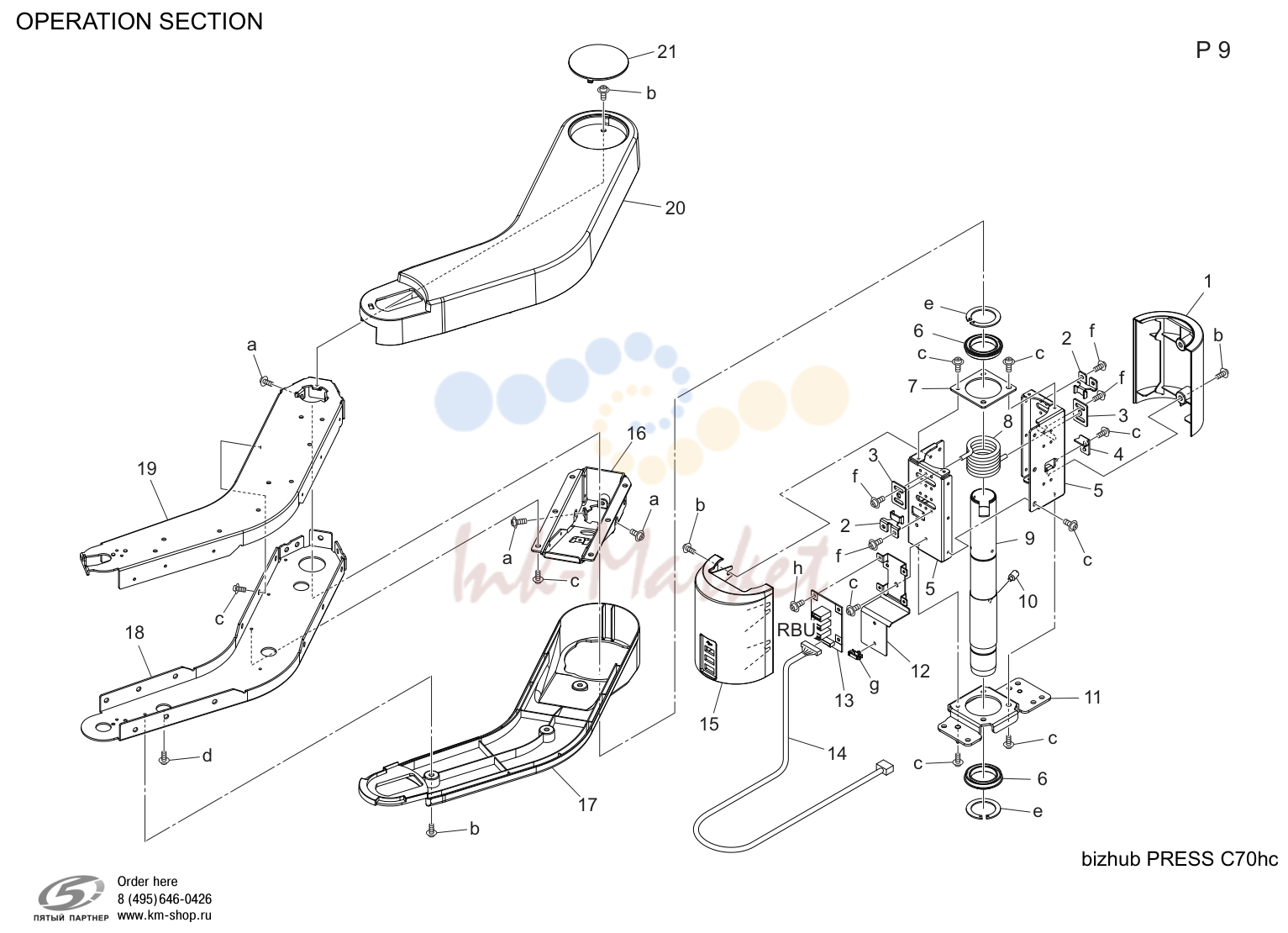

- Operation секция (P9)

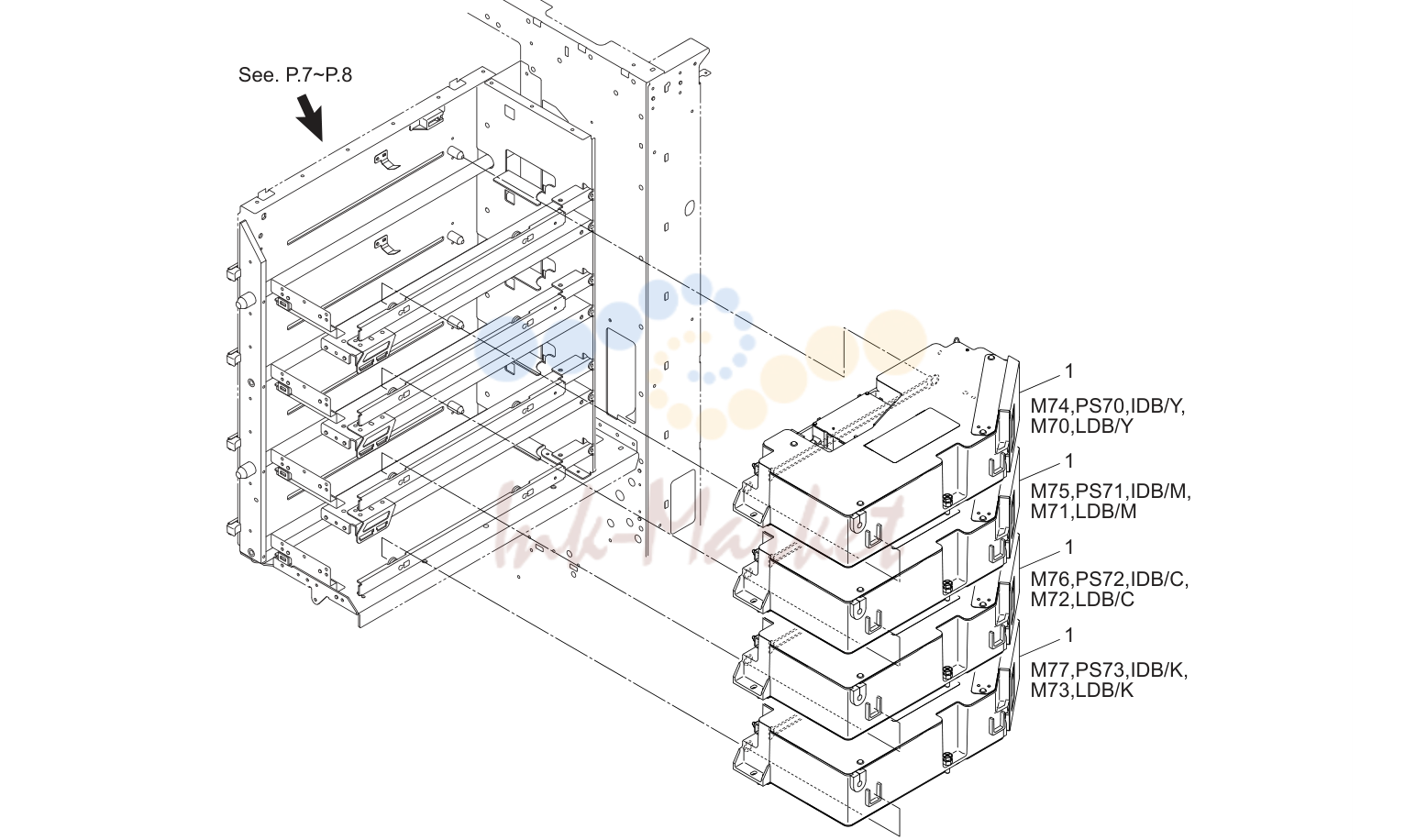

- Write секция (P10)

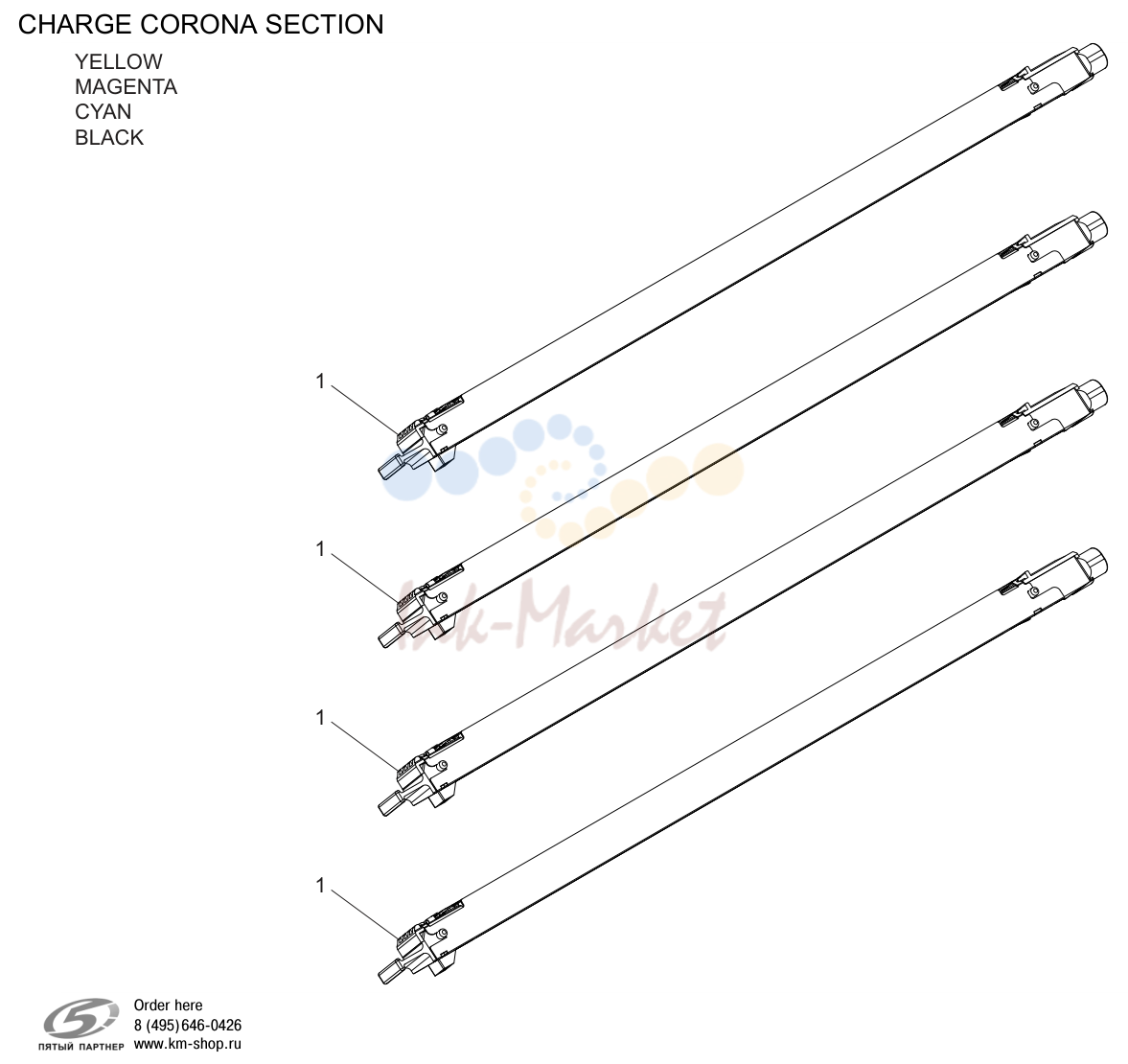

- Charge corona секция (P11)
- Photo conвоздуховодor секция (P12)

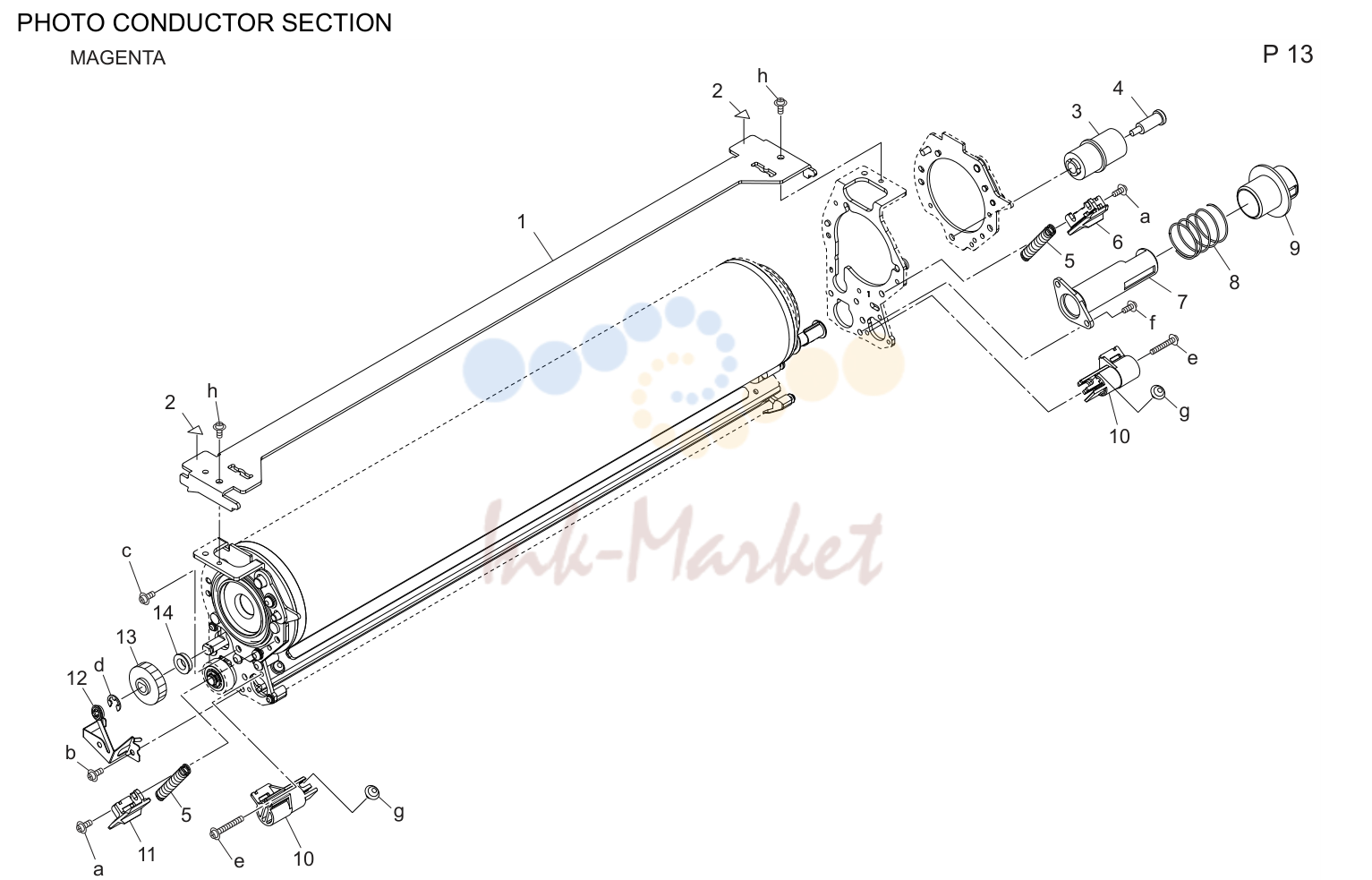

- Photo conвоздуховодor секция (P13)
- Photo conвоздуховодor секция (P14)

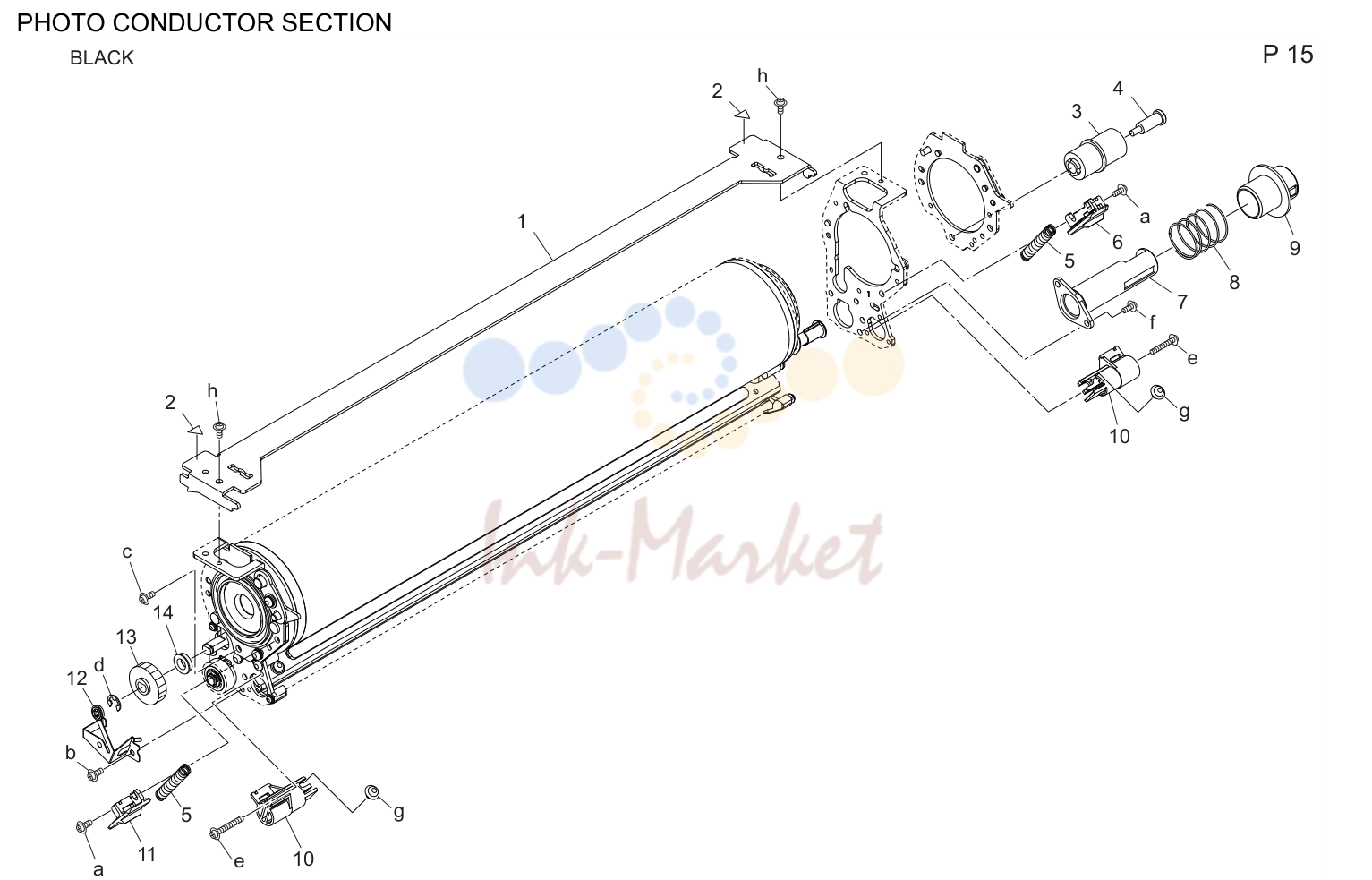

- Photo conвоздуховодor секция (P15)

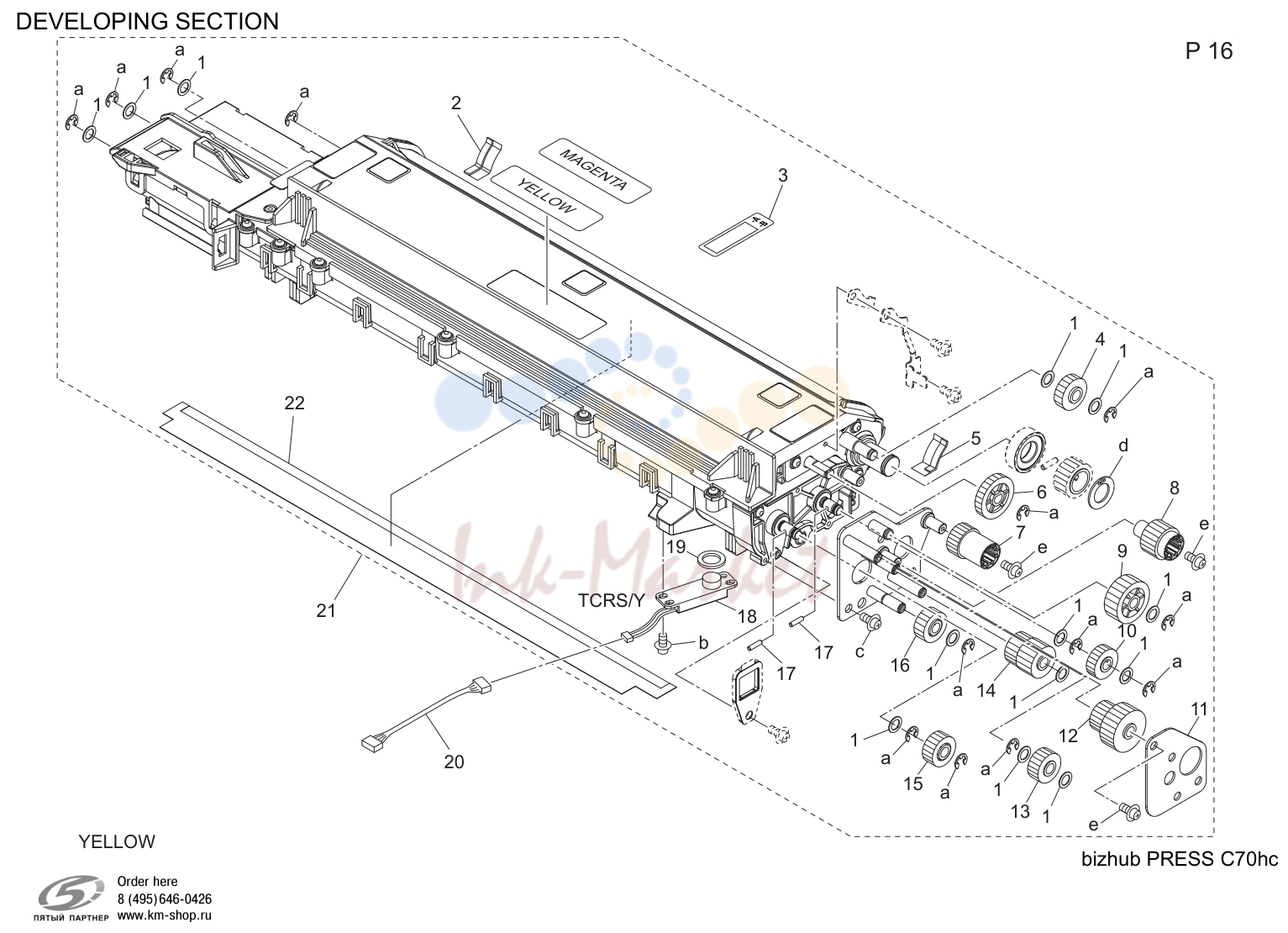

- Проявка секция (P16)
- Проявка секция (P17)

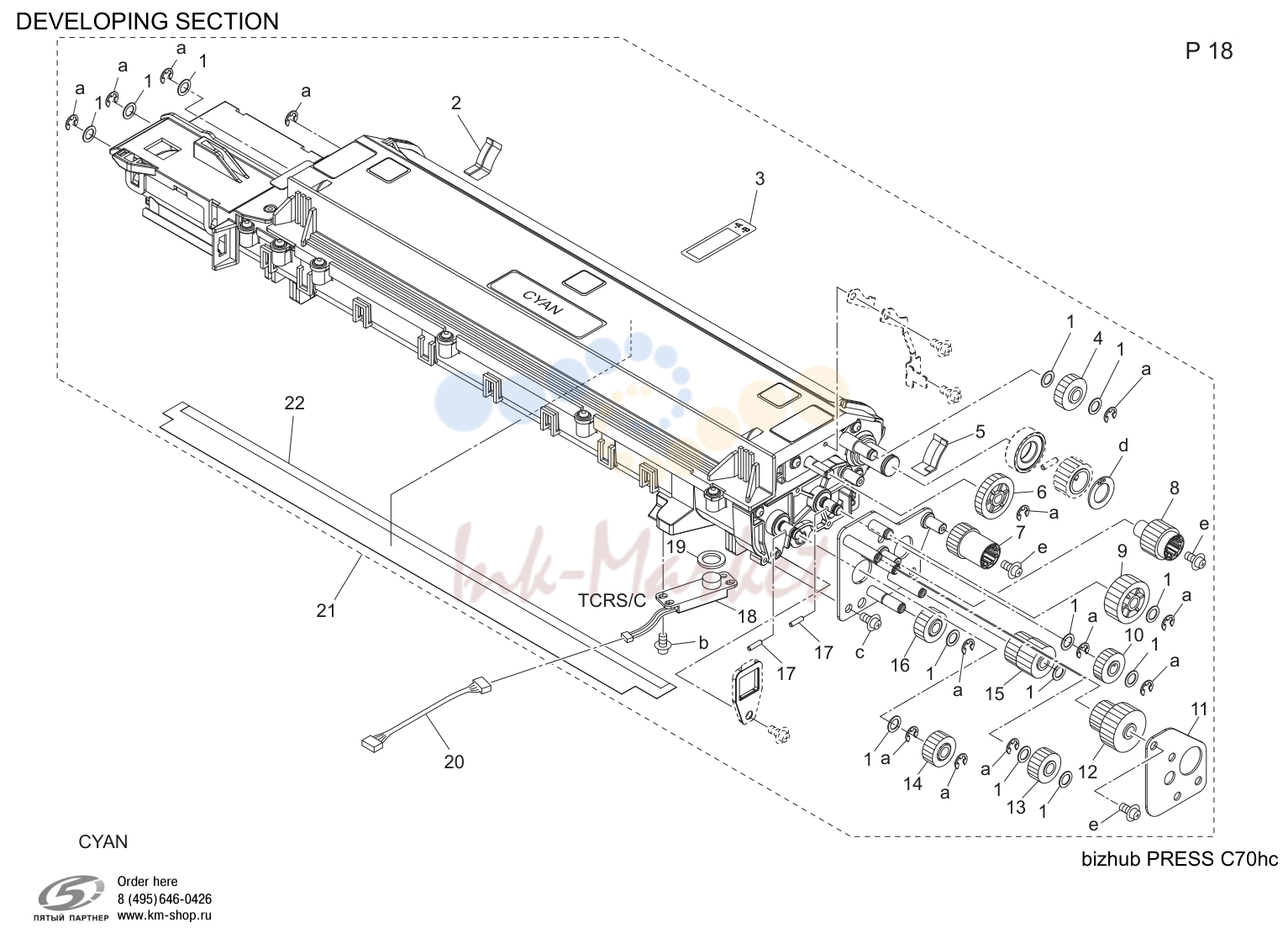

- Проявка секция (P18)

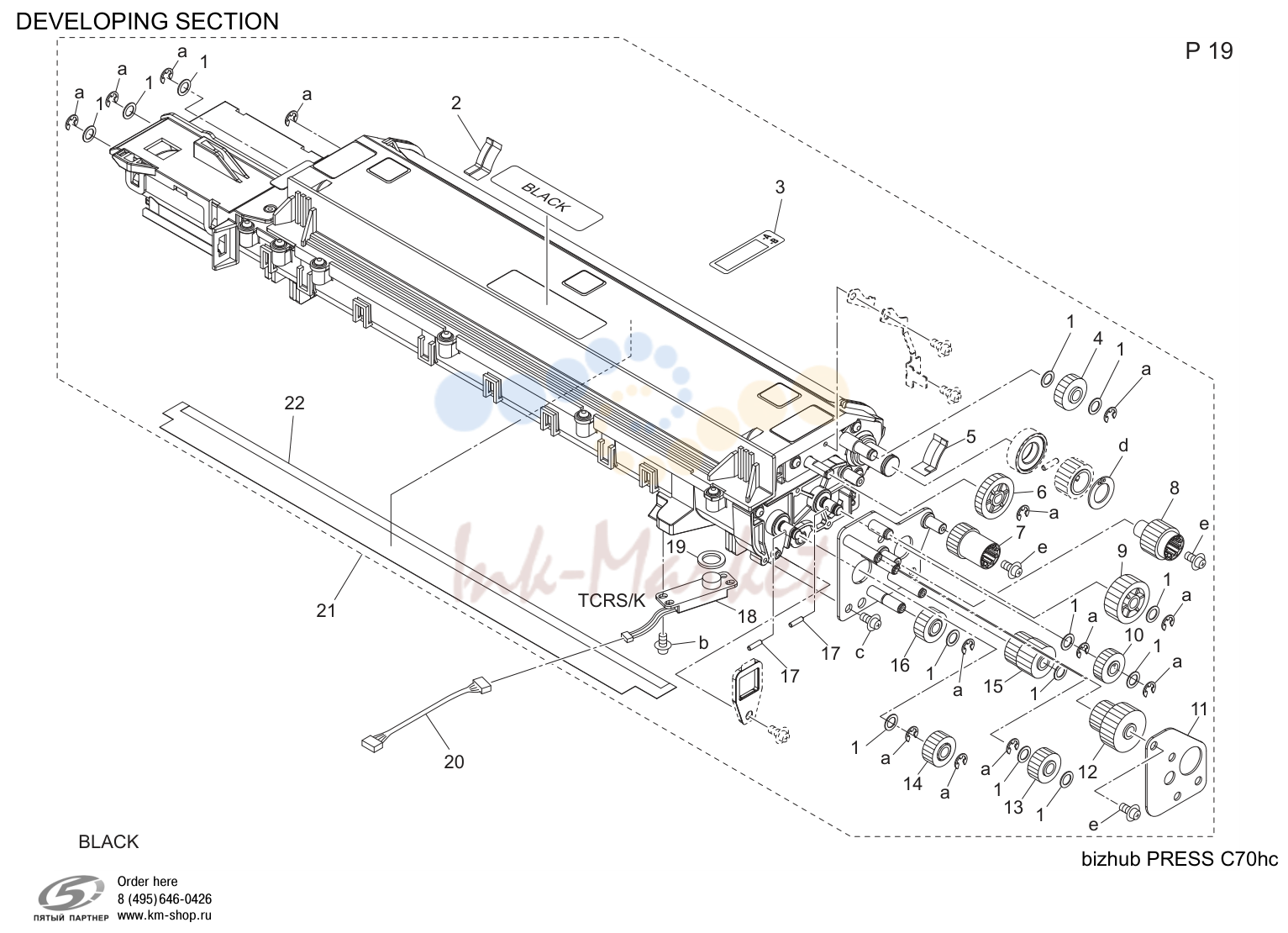

- Проявка секция (P19)

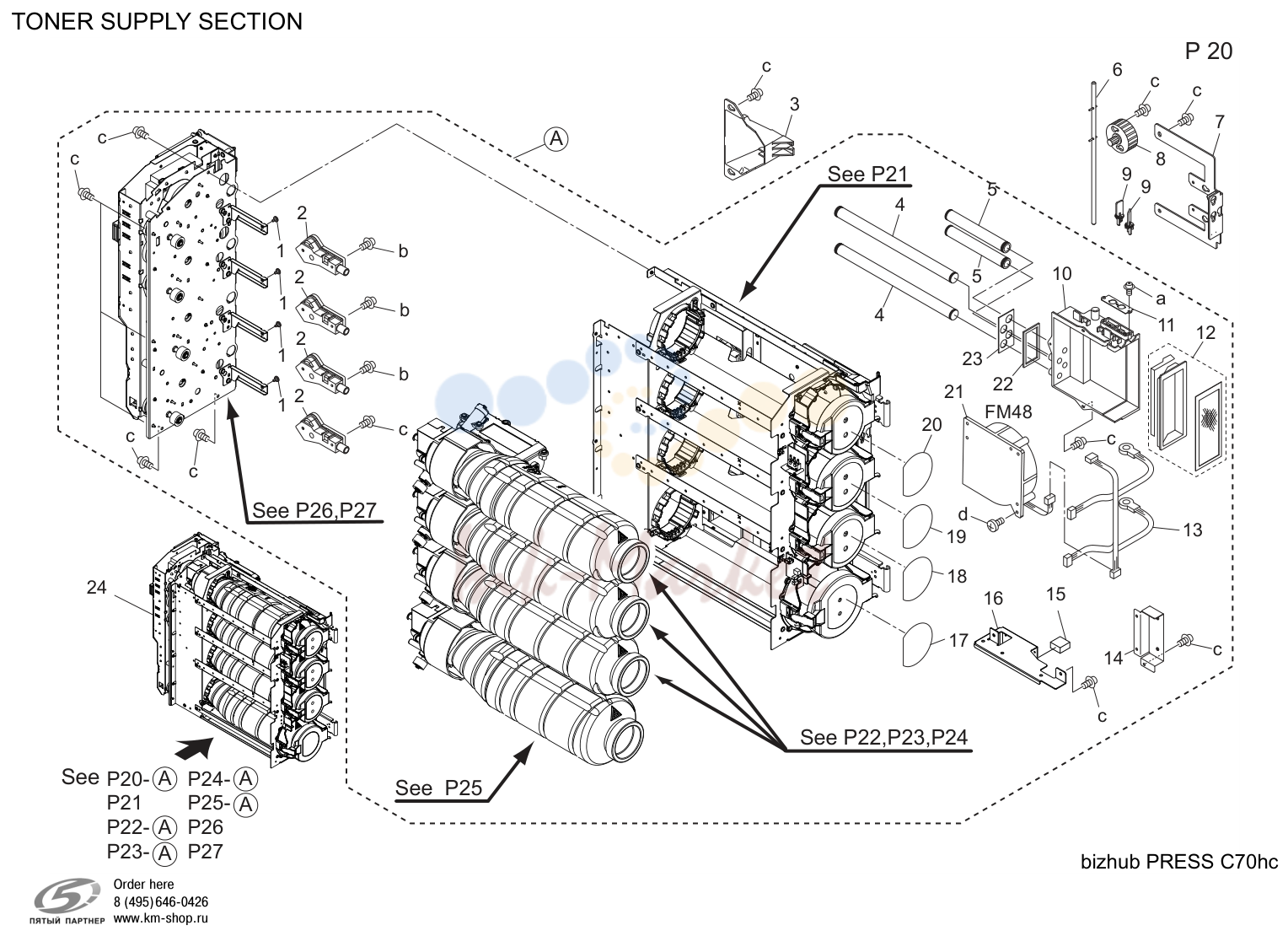

- Тонер supply секция (P20)

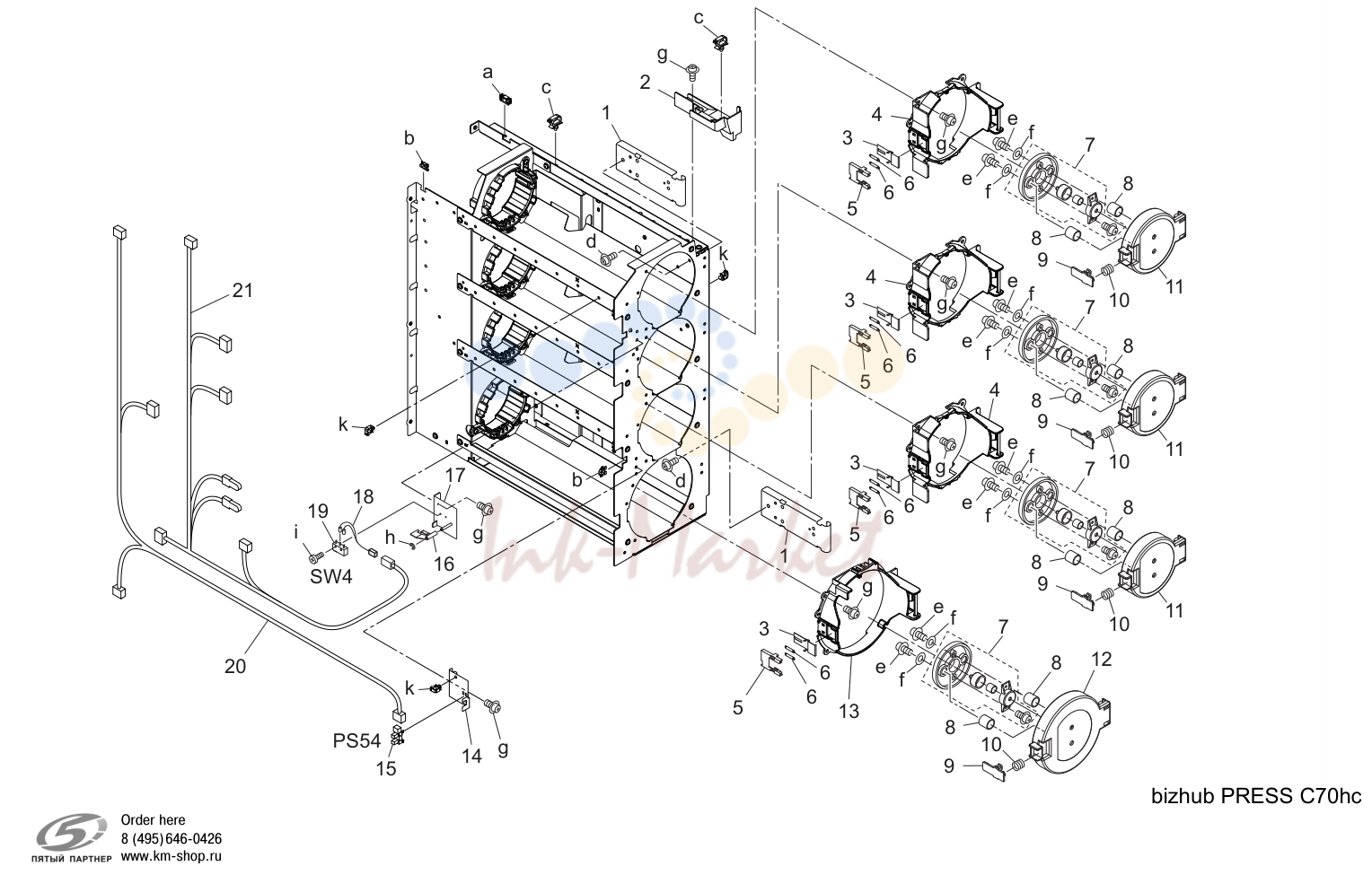

- Тонер supply секция (P21)

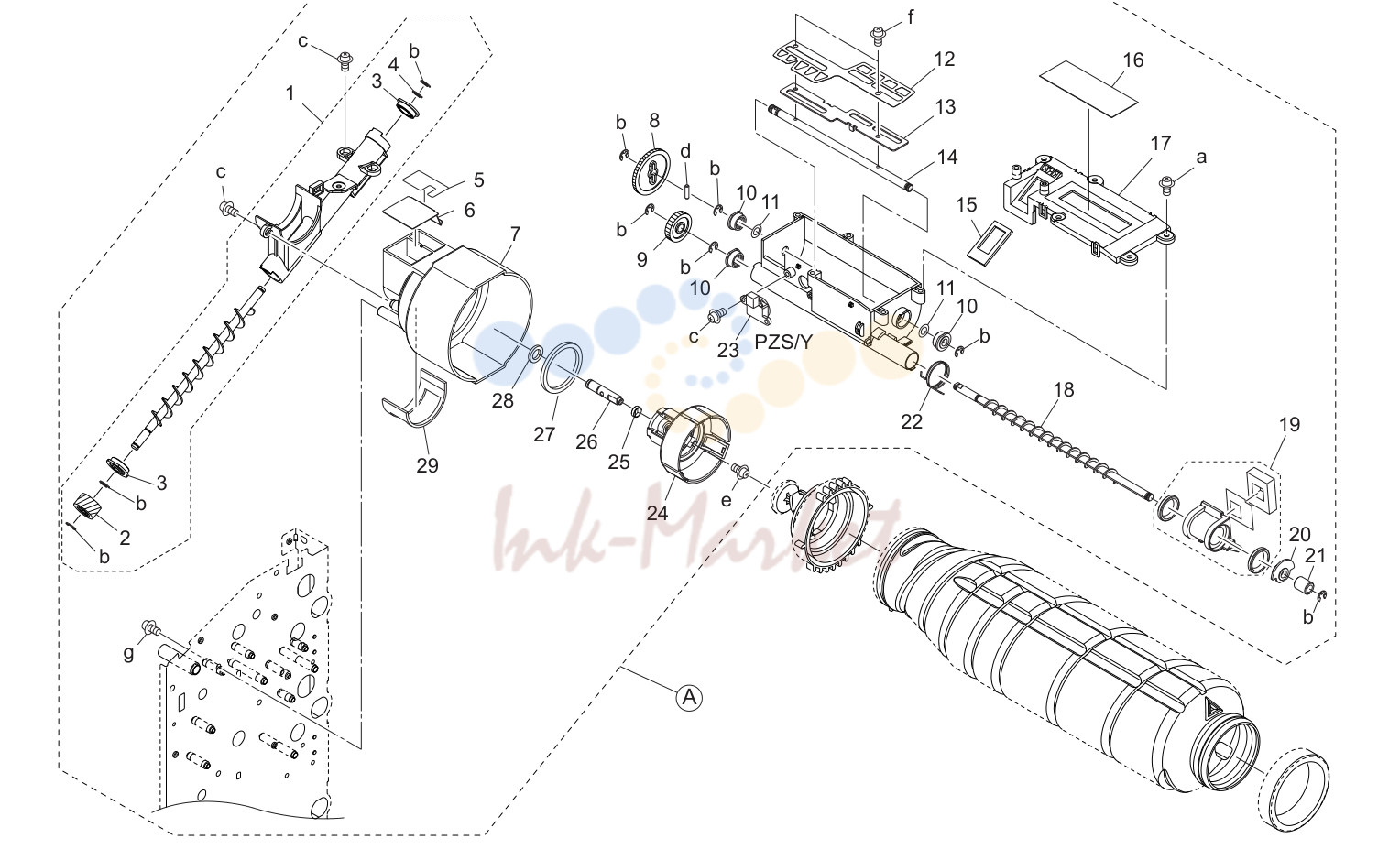

- Тонер supply секция (P22)

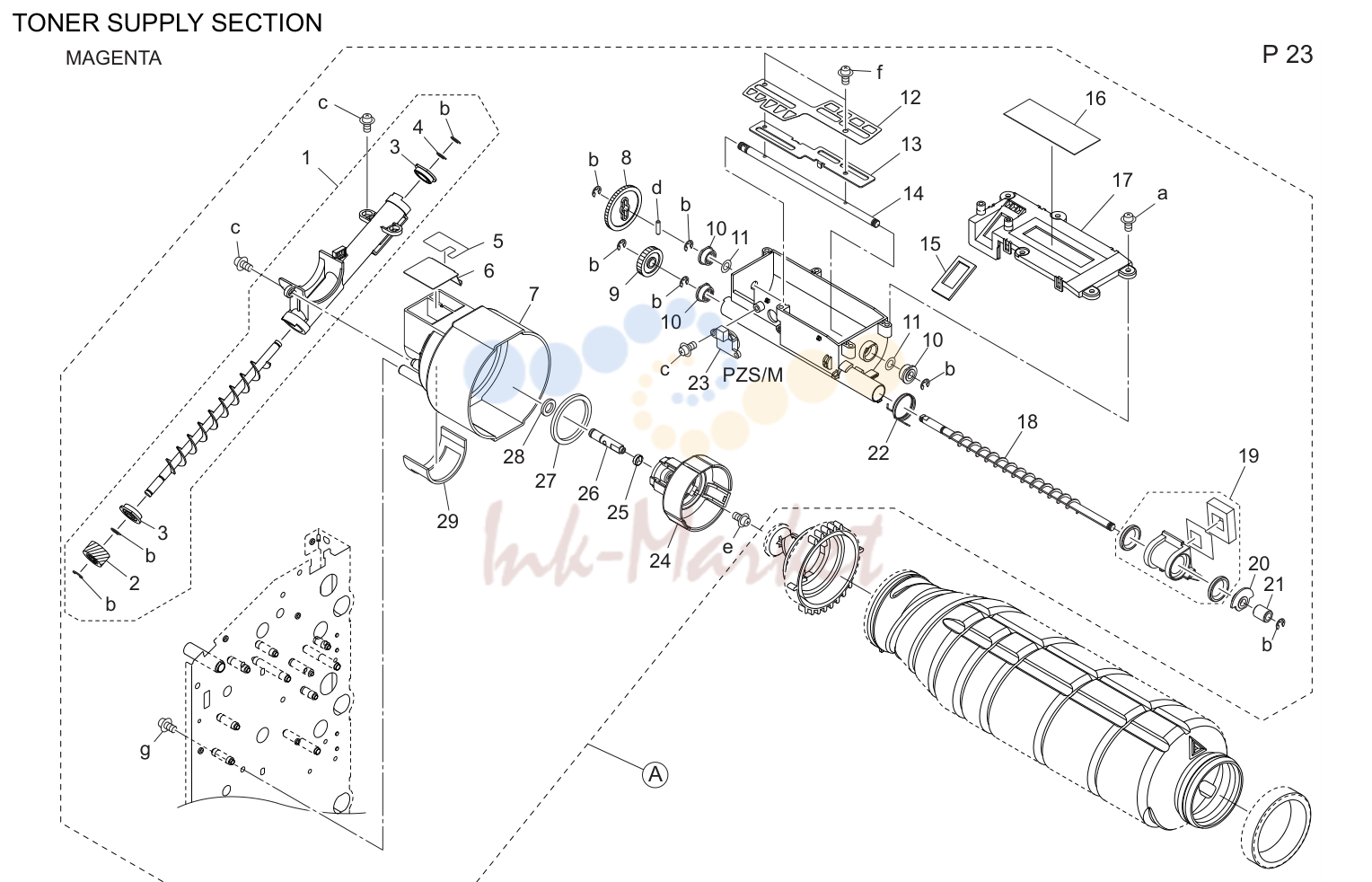

- Тонер supply секция (P23)

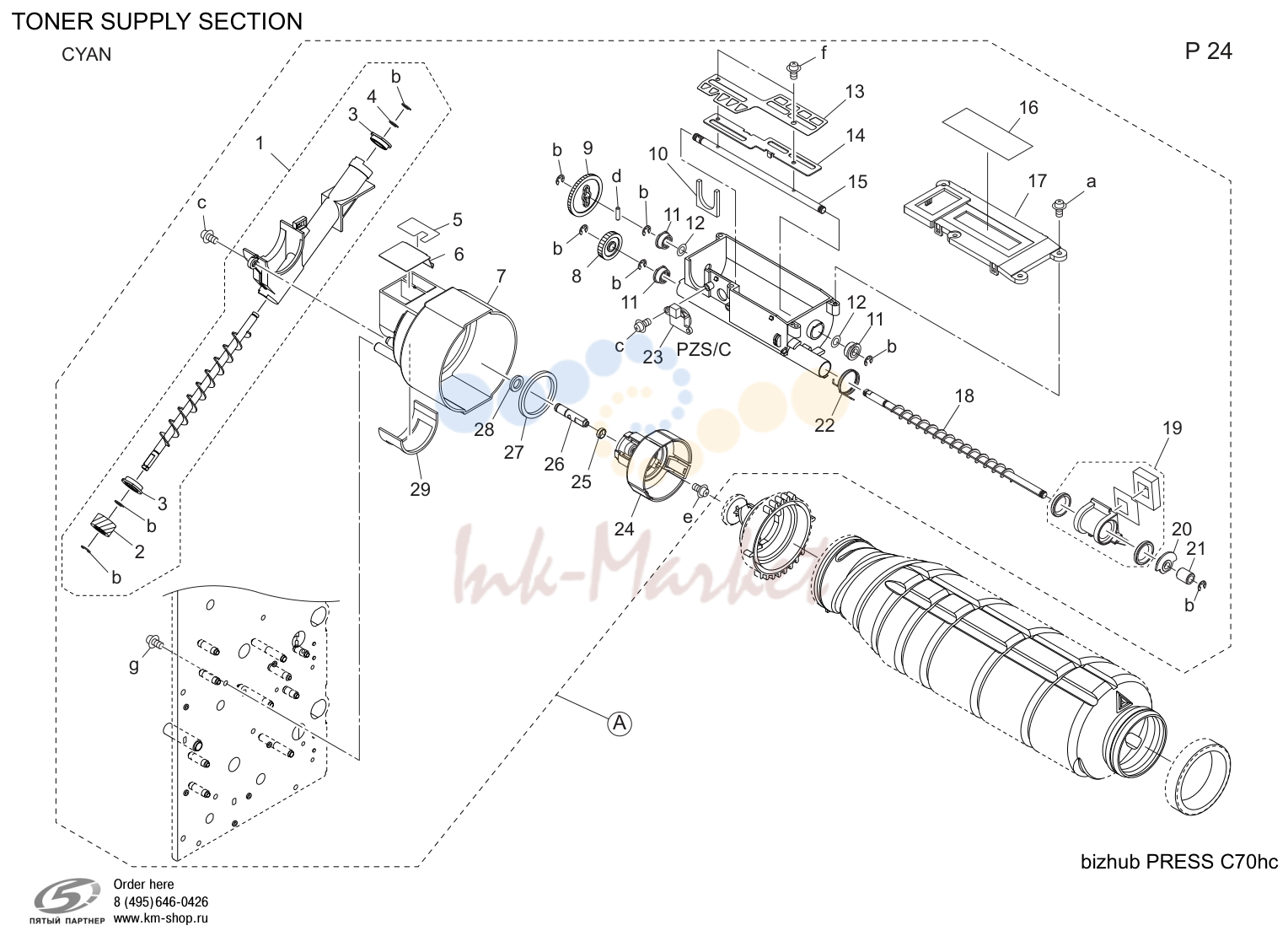

- Тонер supply секция (P24)

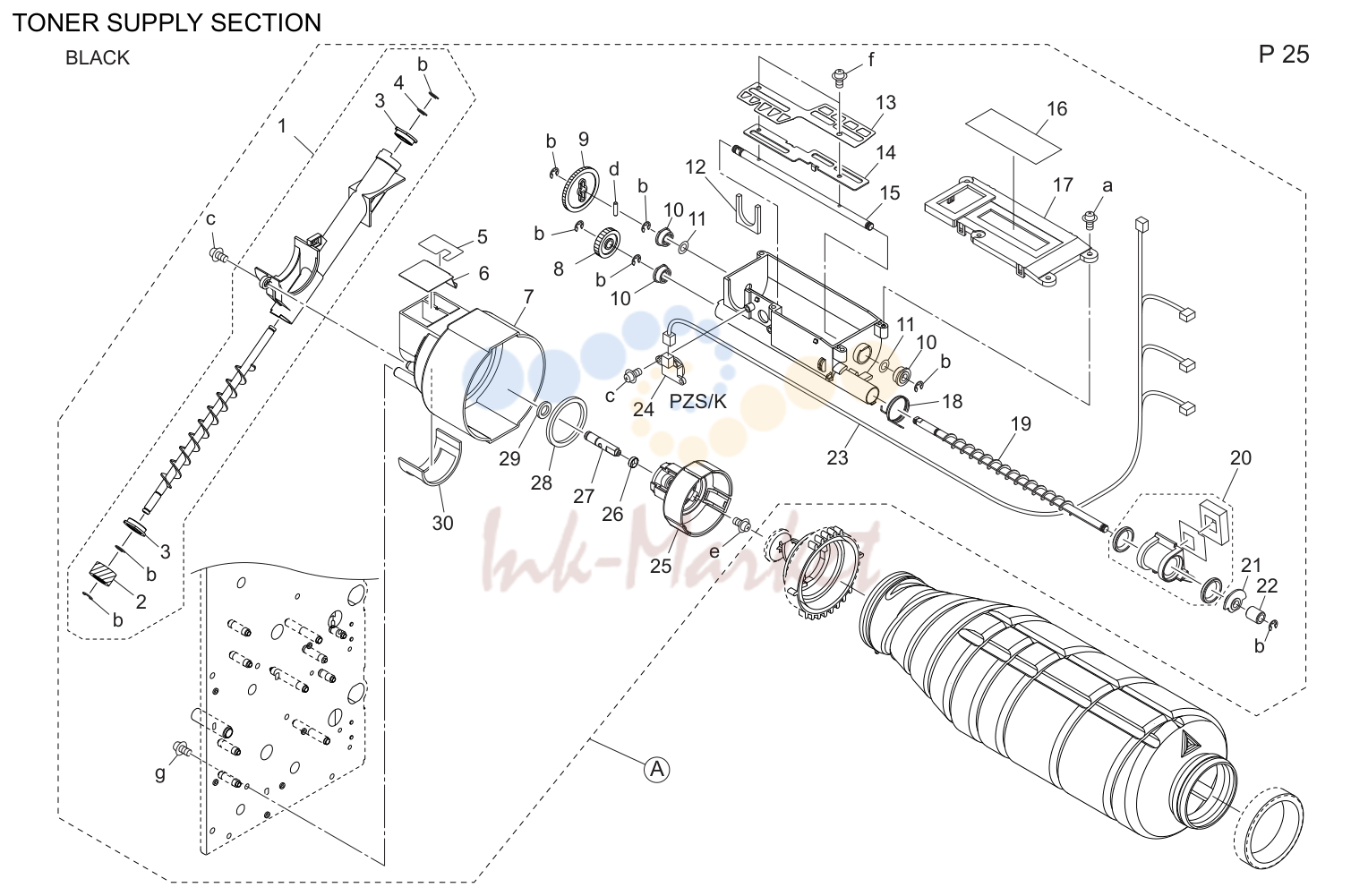

- Тонер supply секция (P25)

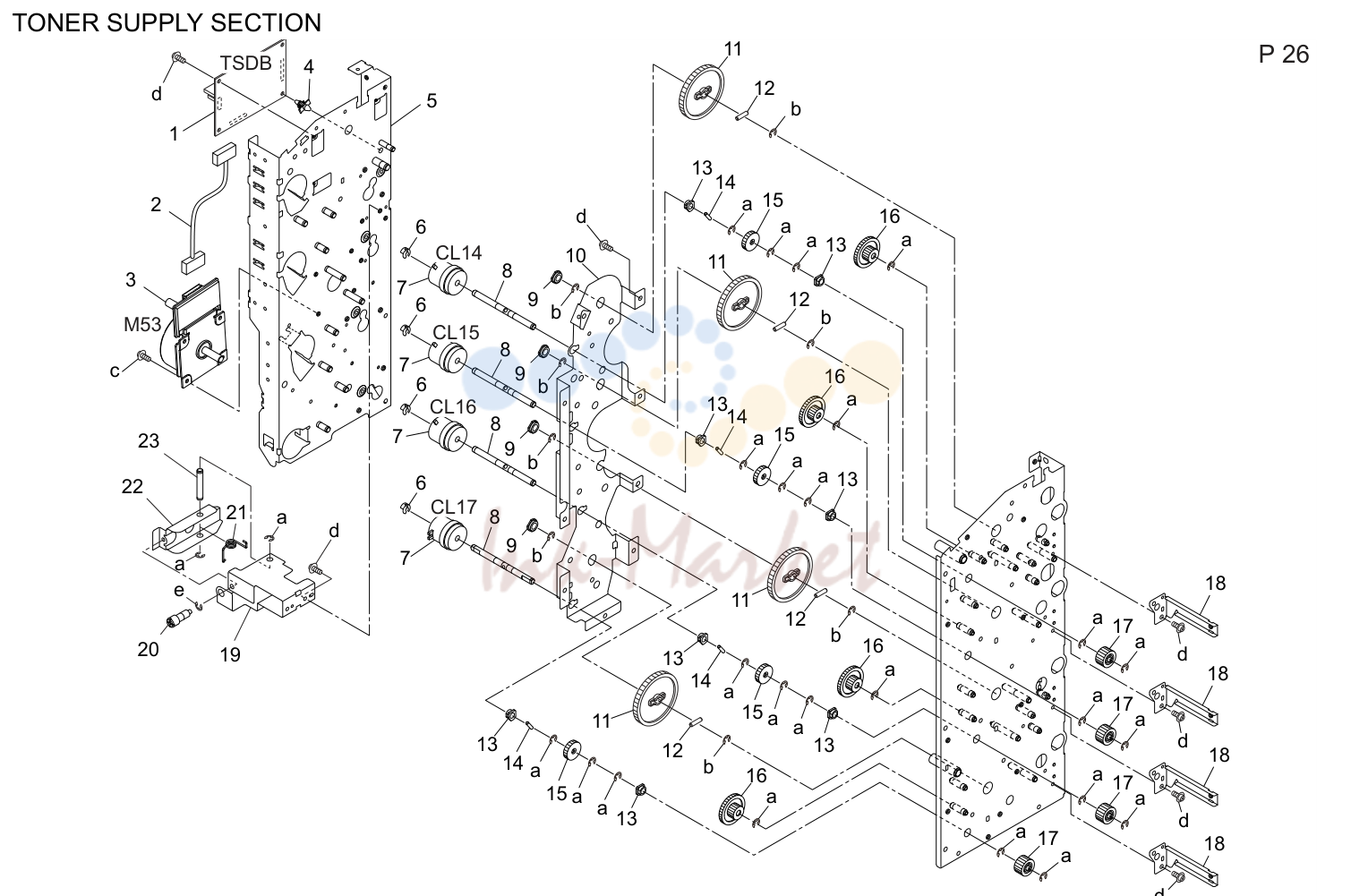

- Тонер supply секция (P26)

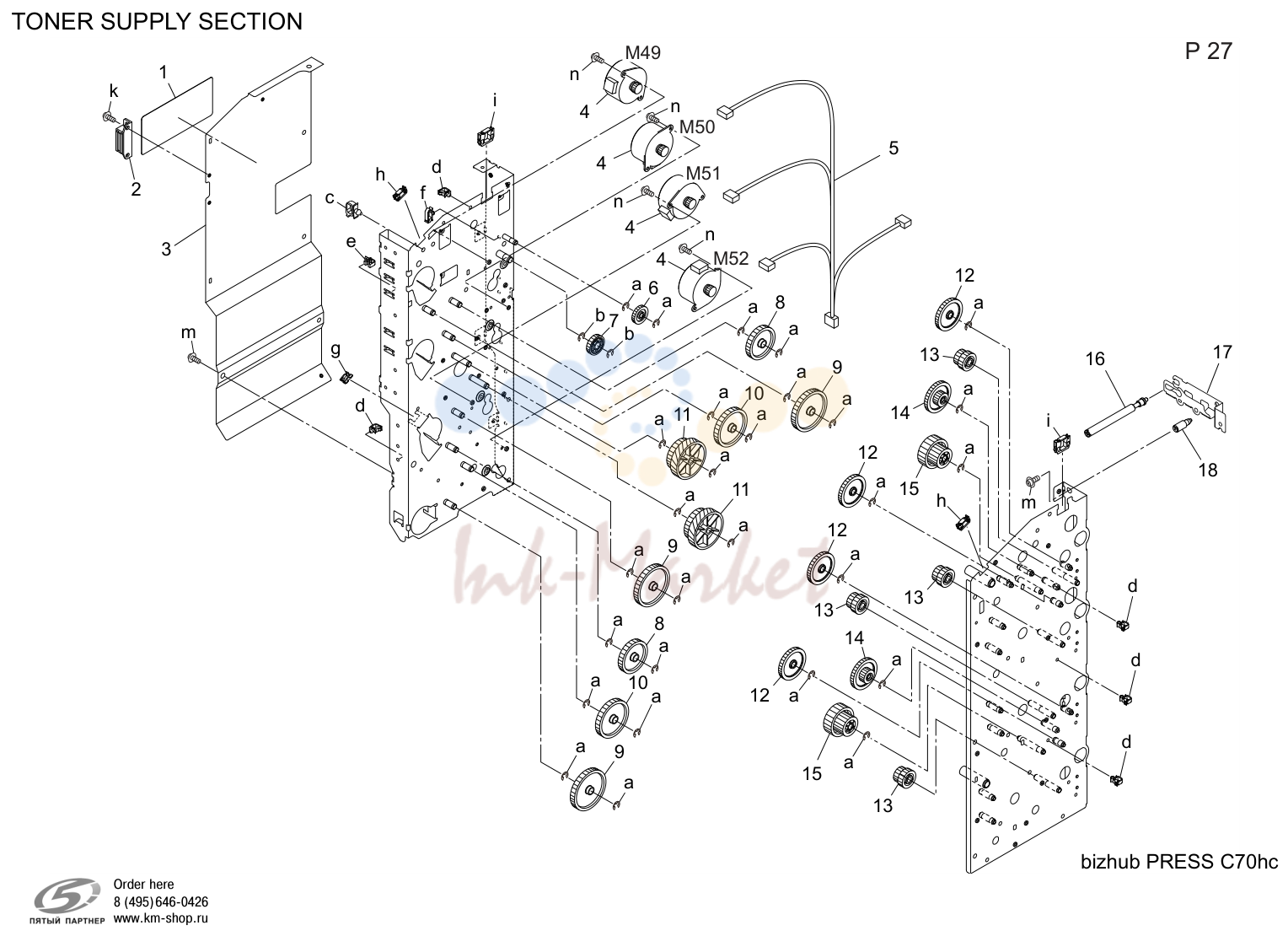

- Тонер supply секция (P27)

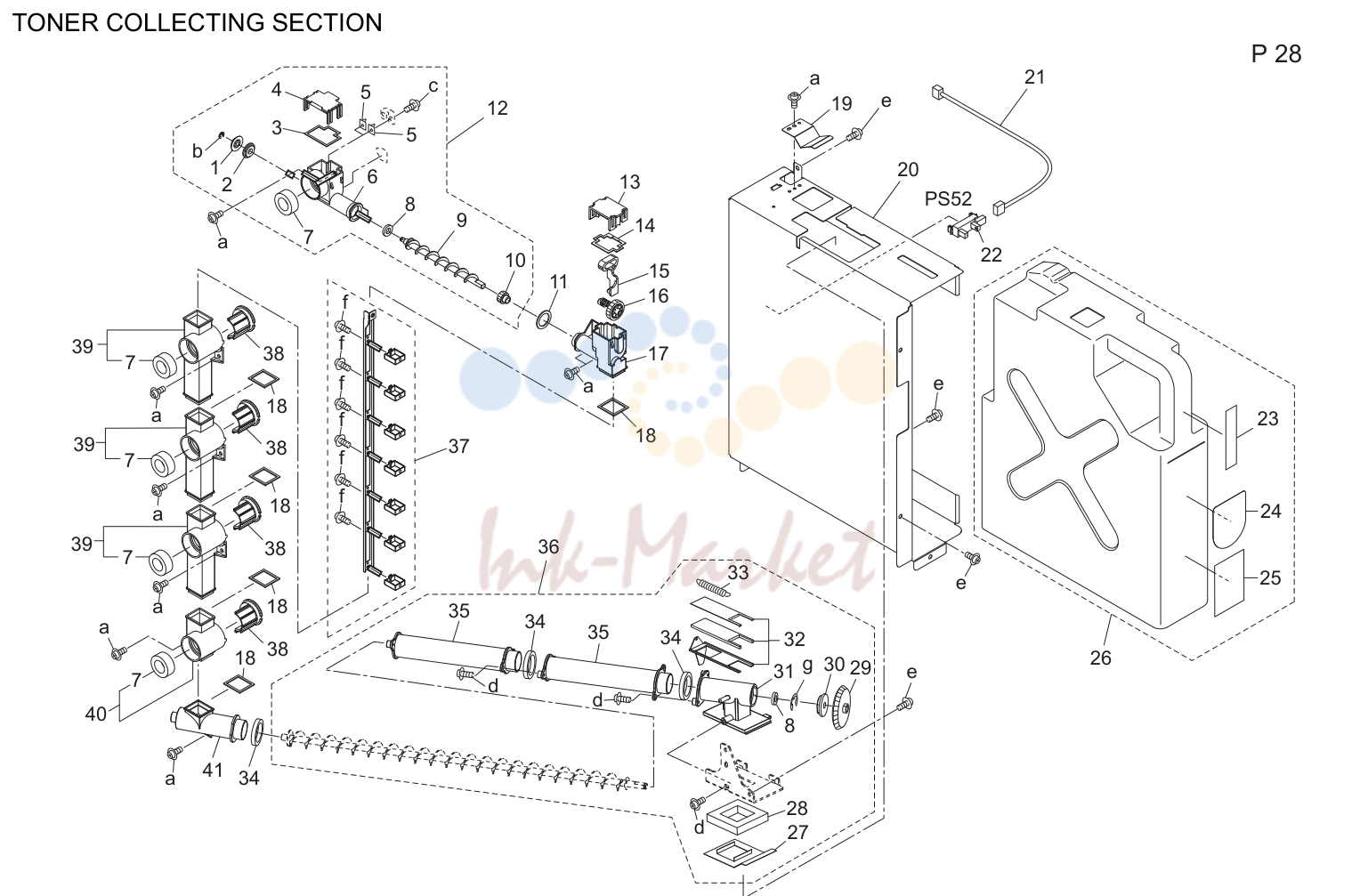

- Тонер collecting секция (P28)

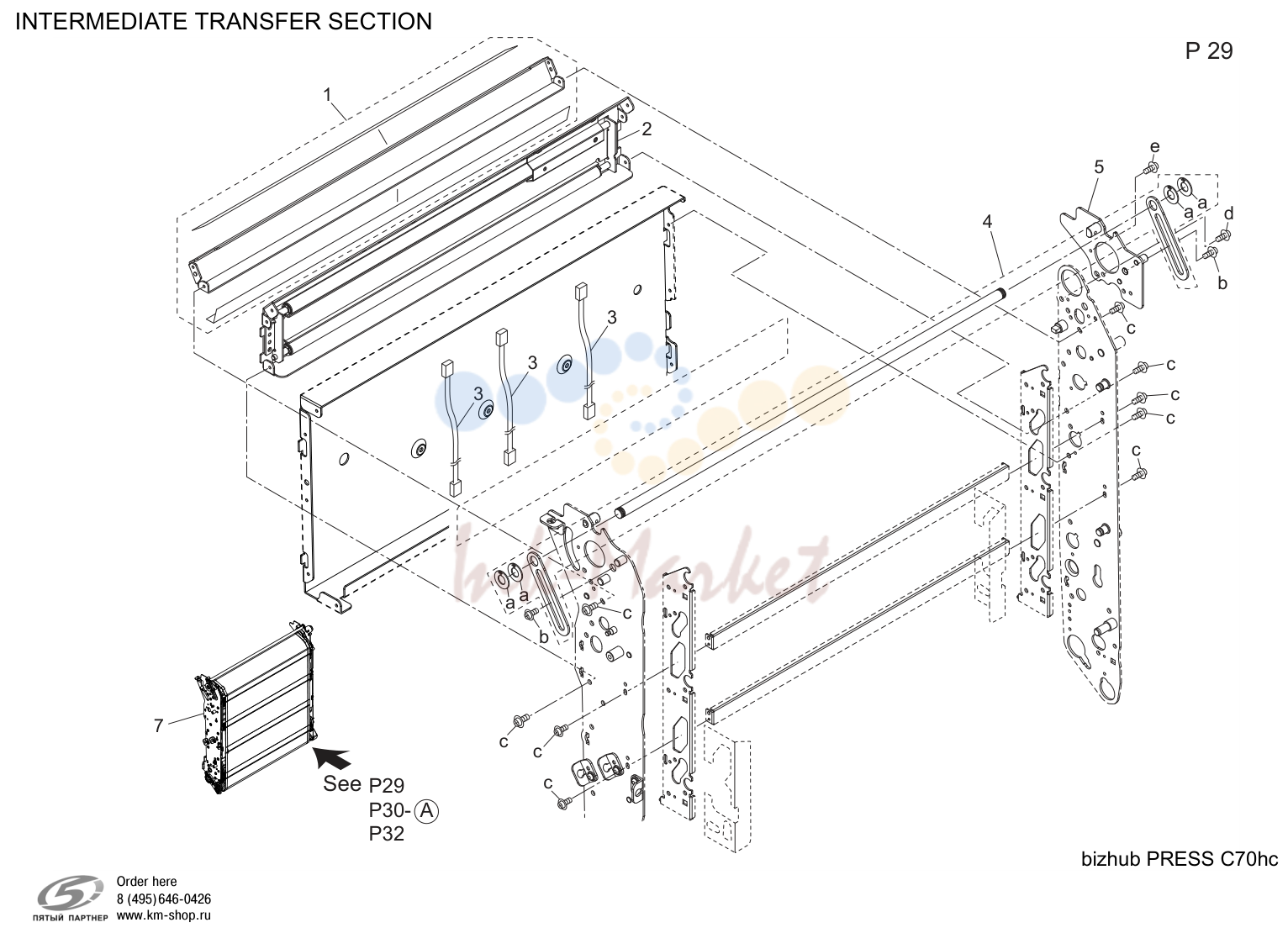

- Intermediate перенос секция (P29)

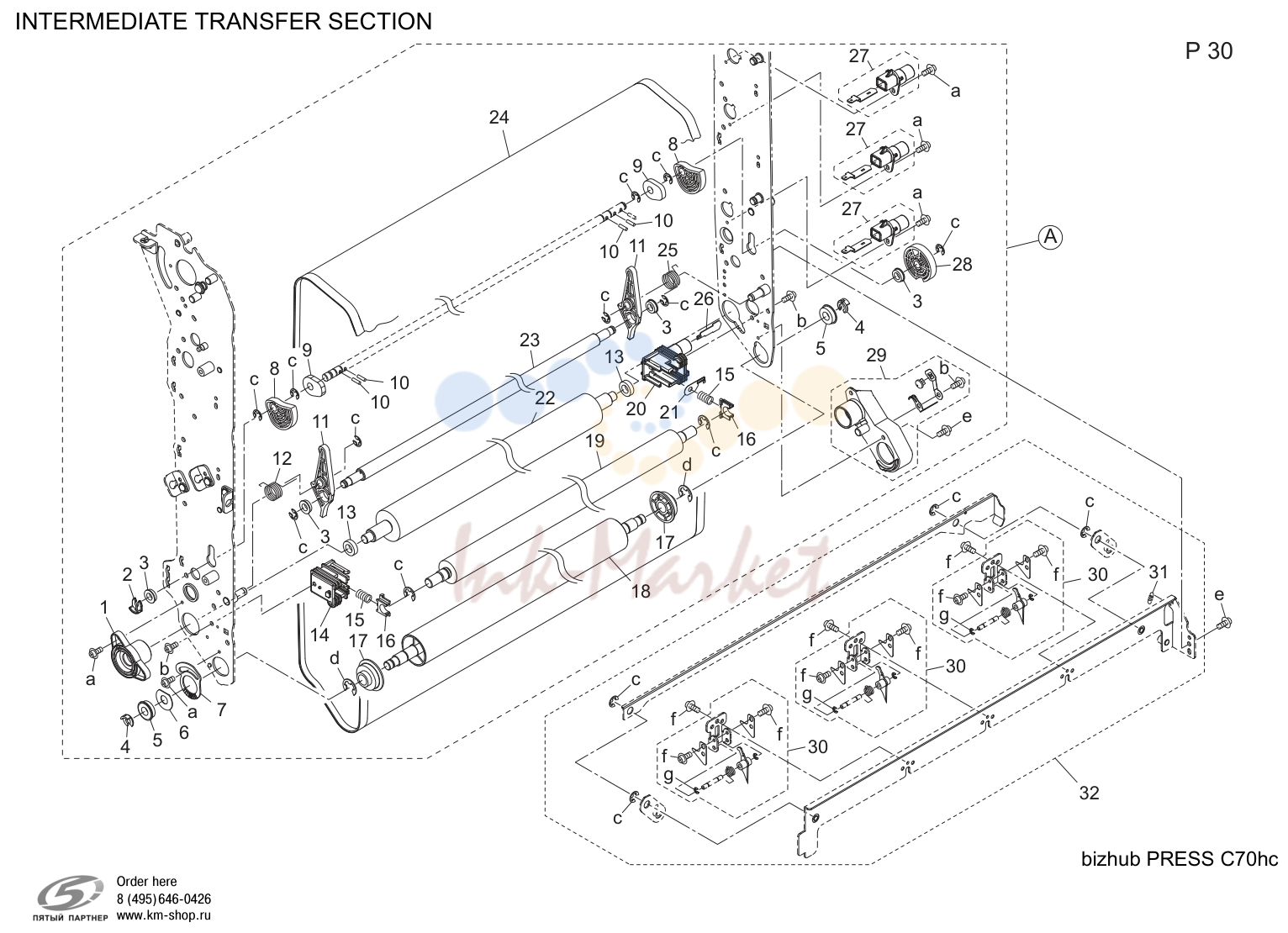

- Intermediate перенос секция (P30)

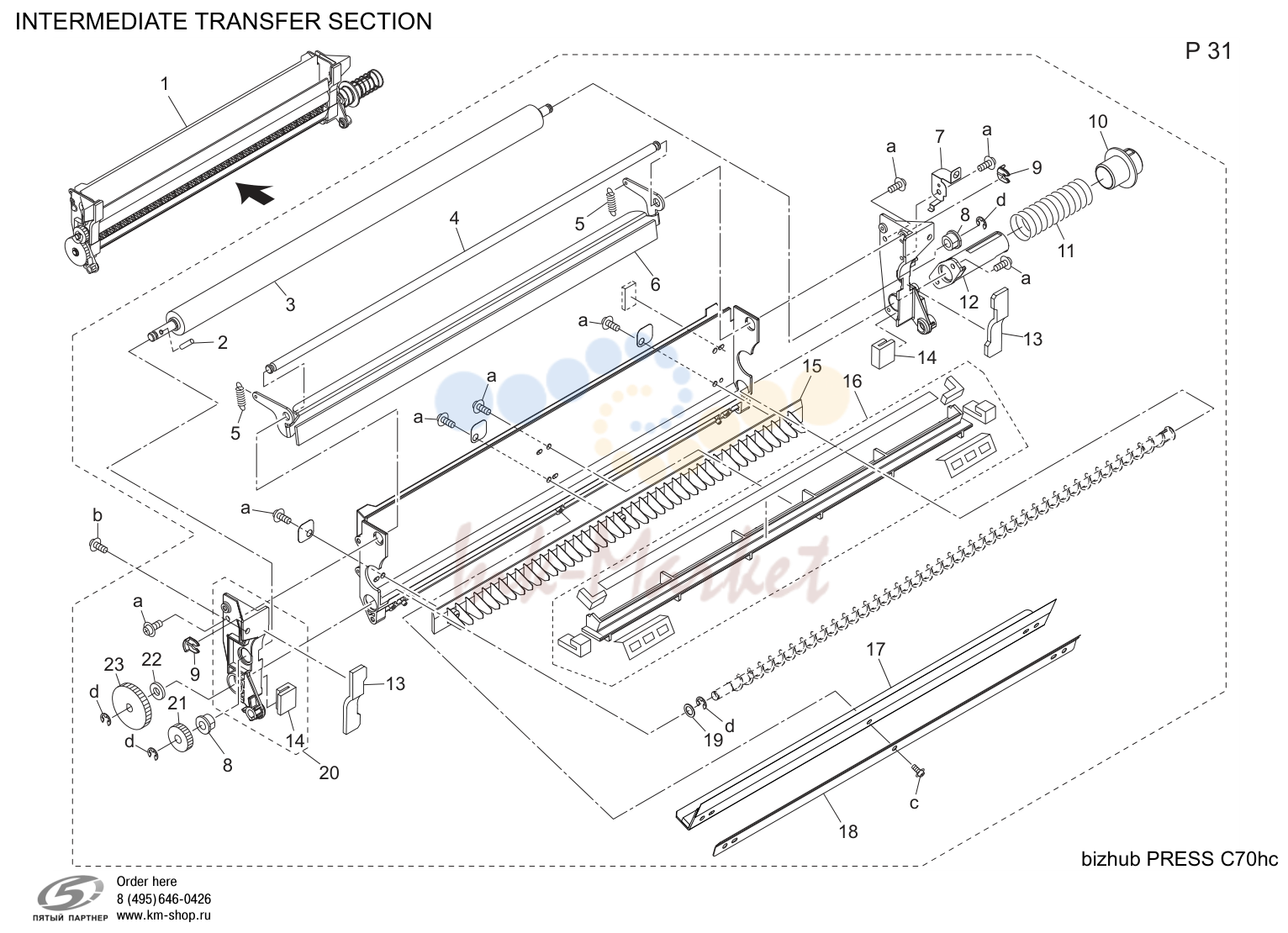

- Intermediate перенос секция (P31)

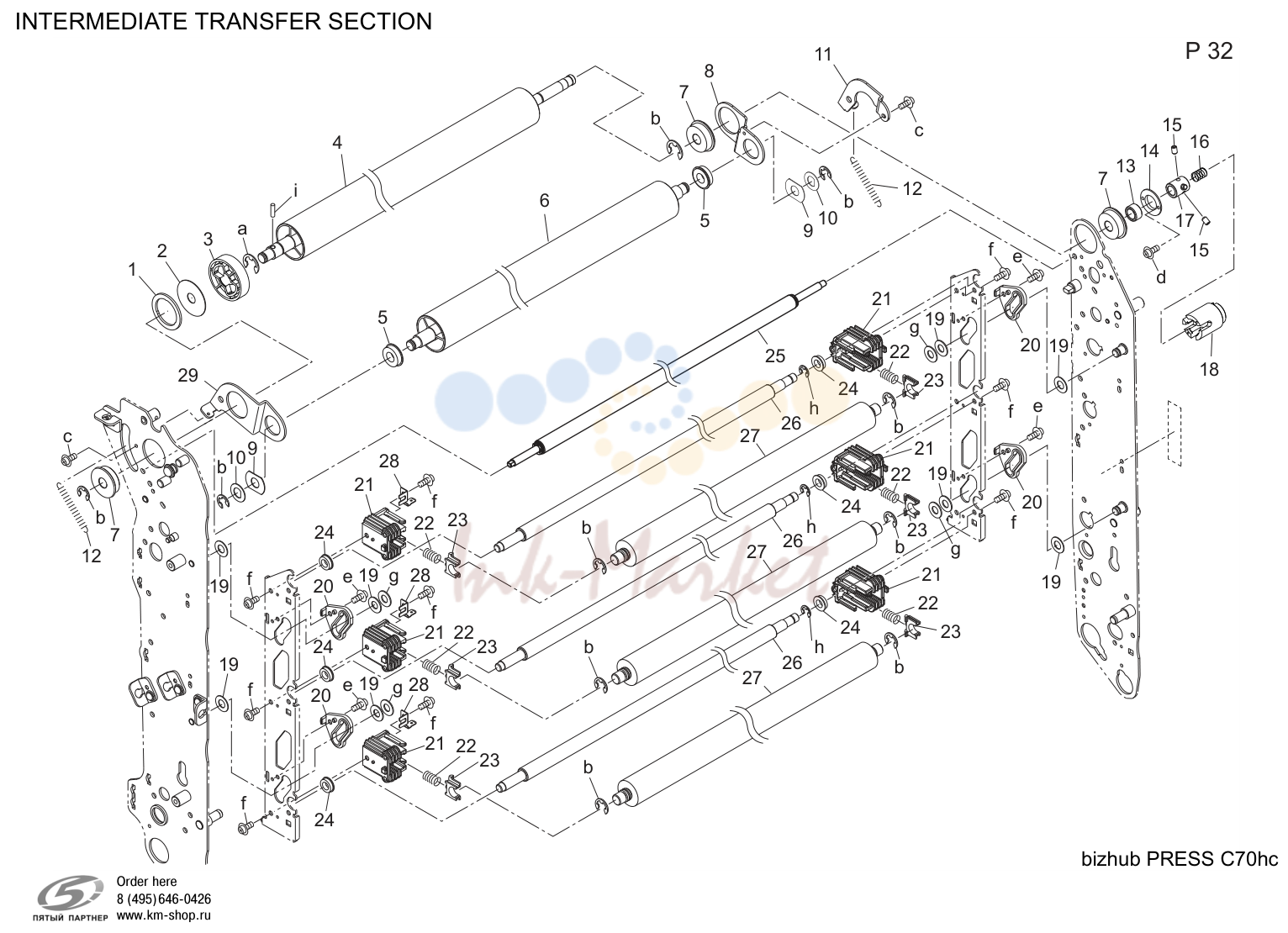

- Intermediate перенос секция (P32)

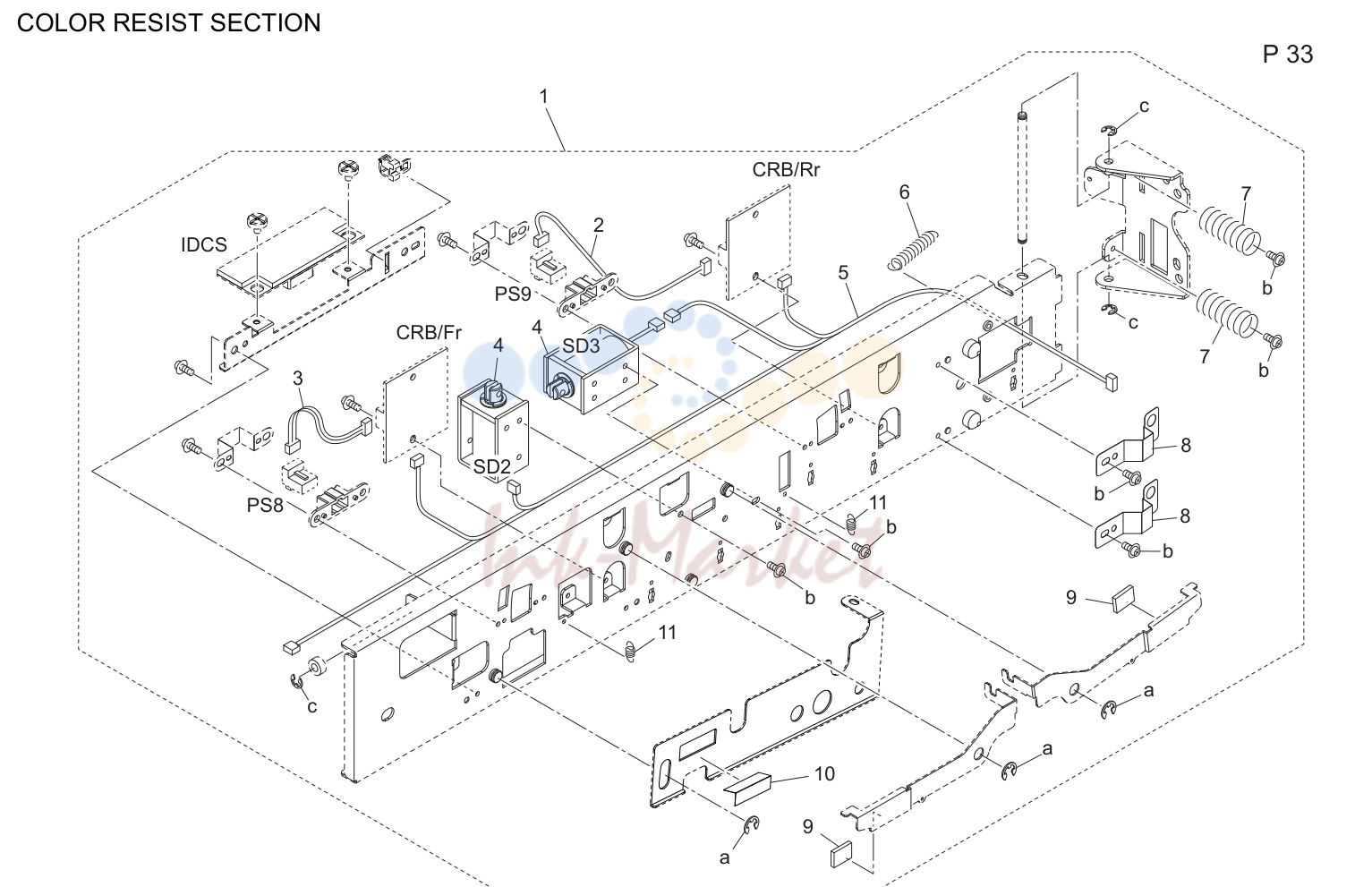

- Color resist секция (P33)

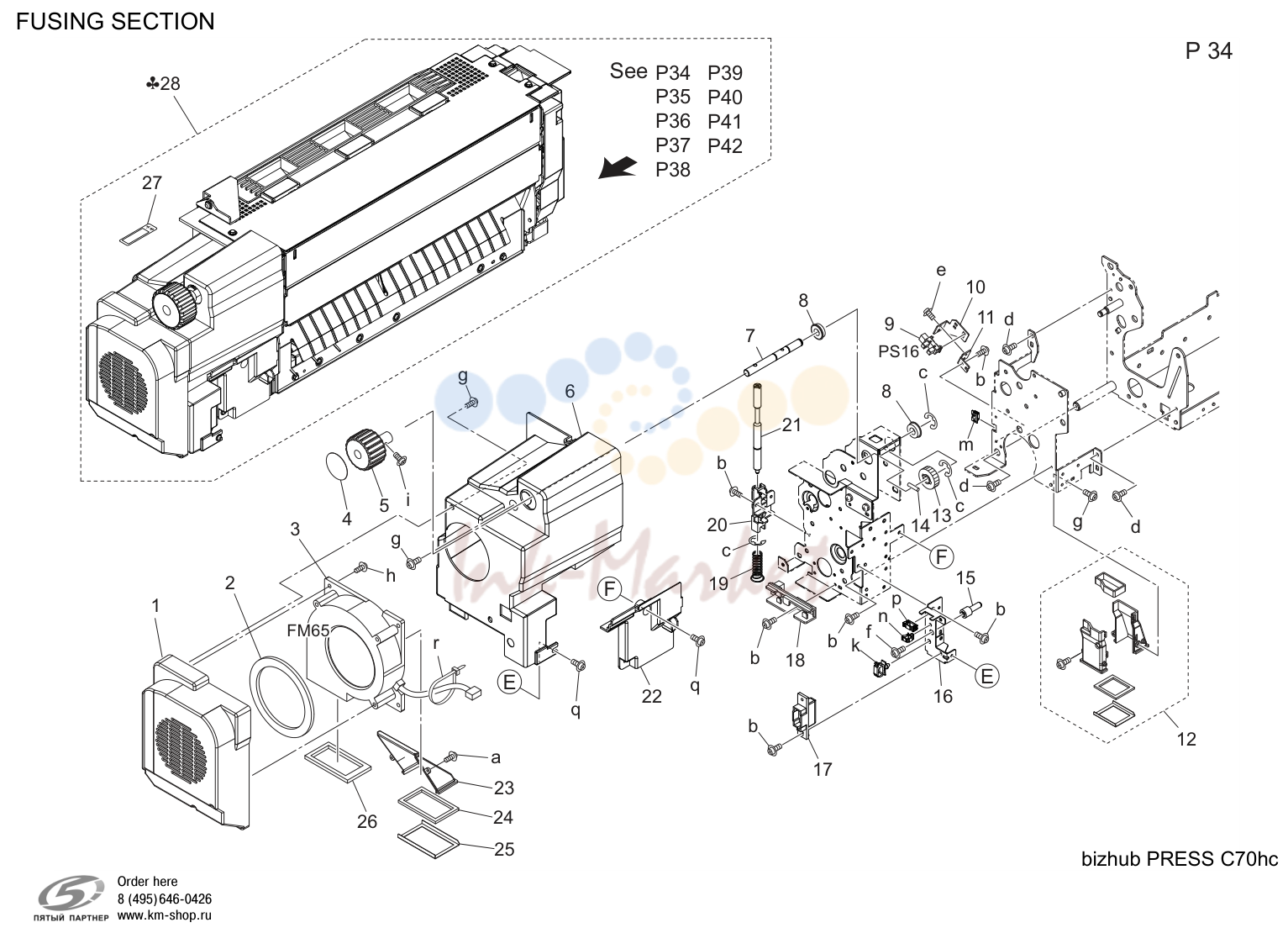

- Печь (закрепление) секция (P34)

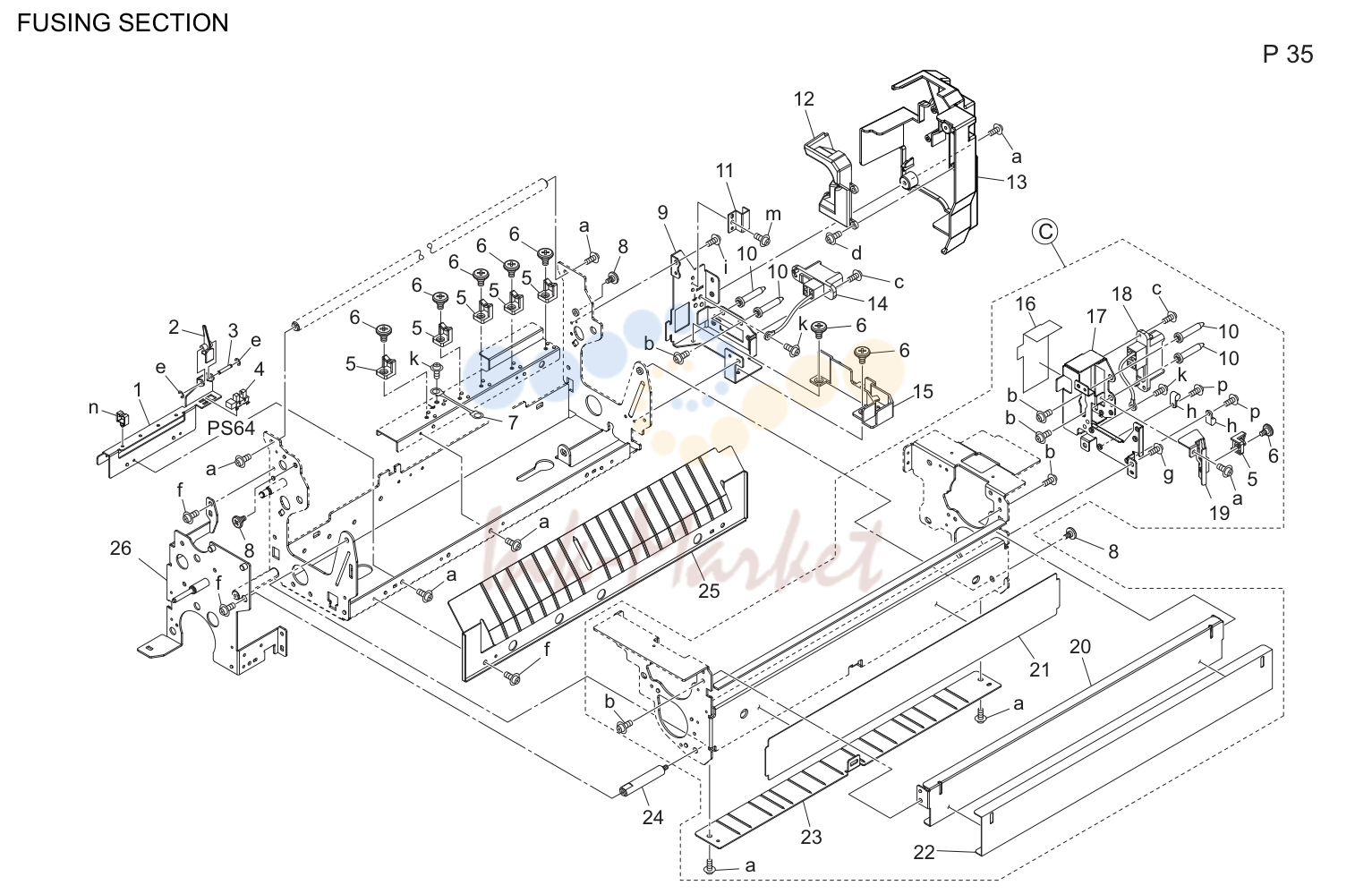

- Печь (закрепление) секция (P35)

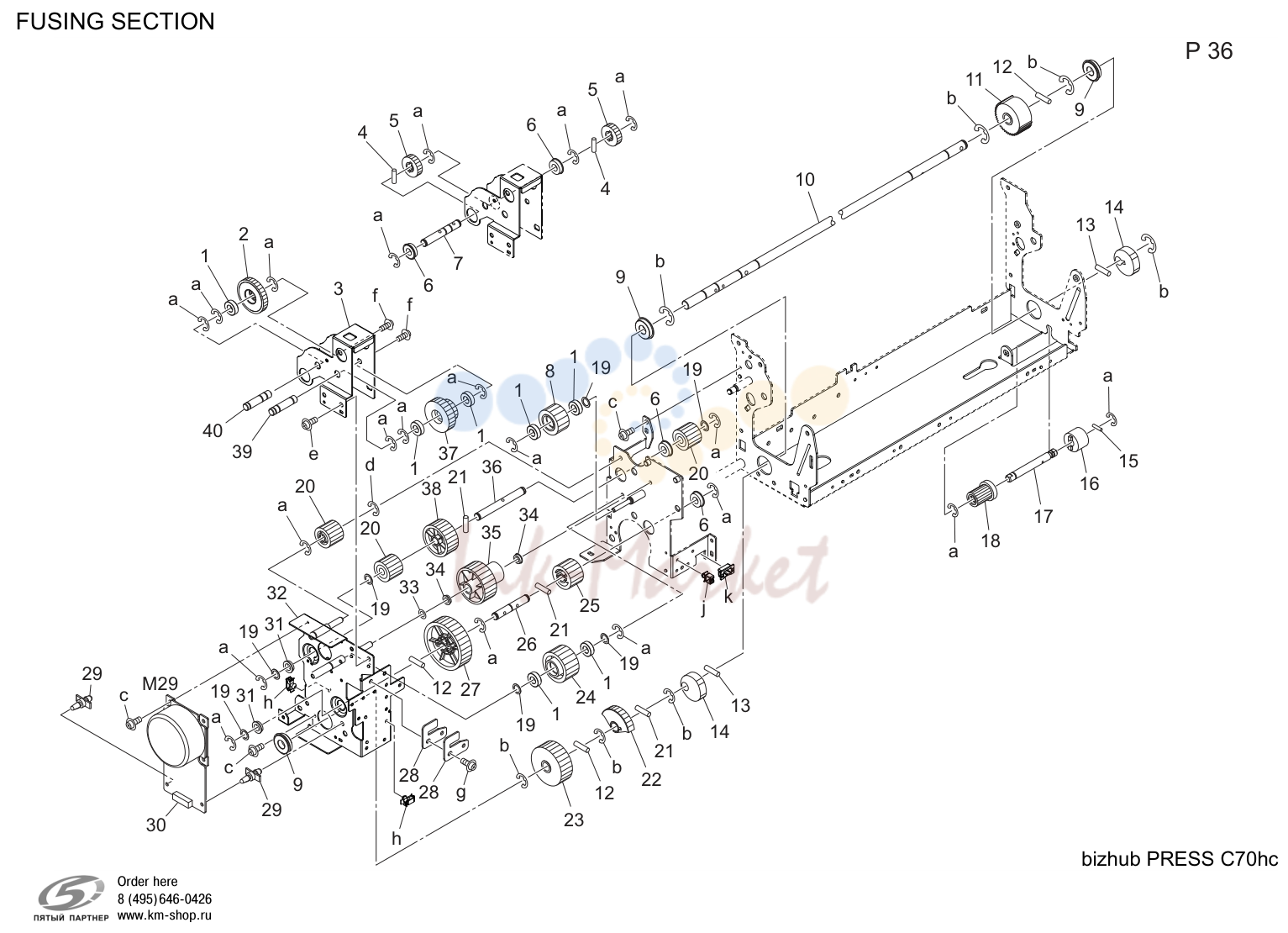

- Печь (закрепление) секция (P36)
- Печь (закрепление) секция (P37)
- Печь (закрепление) секция (P38)
- Печь (закрепление) секция (P39)
- Печь (закрепление) секция (P40)
- Печь (закрепление) секция (P41)
- Печь (закрепление) секция (P42)
- Process carriage секция (P43)
- Process carriage секция (P44)
- Process carriage секция (P45)
- Secondary перенос секция (P46)
- Подача бумаги driving секция (P47)
- Подача бумаги секция : upper (P48)
- Подача бумаги секция : upper (P49)
- Подача бумаги секция : upper (P50)
- Подача бумаги секция : middle (P51)
- Подача бумаги секция : middle (P52)
- Подача бумаги секция : middle (P53)
- Подача бумаги секция : lower (P54)
- Подача бумаги секция : lower (P55)
- Подача бумаги секция : lower (P56)
- Cassette : upper (P57)
- Cassette : upper (P58)
- Cassette : upper (P59)
- Cassette : middle (P60)
- Cassette : middle (P61)
- Cassette : middle (P62)
- Cassette : lower (P63)
- Cassette : lower (P64)
- Cassette : lower (P65)
- Cassette driving секция (P66)
- Дуплекс секция : registration (P67)
- Дуплекс секция : vertical conveyance (P68)
- Дуплекс секция : vertical conveyance (P69)
- Дуплекс секция (P70)
- Дуплекс секция (P71)
- Дуплекс секция (P72)
- Дуплекс секция (P73)
- Дуплекс секция (P74)
- Дуплекс секция (P75)
- Дуплекс секция (P76)
- Дуплекс секция (P77)
- Дуплекс секция (P78)
- Дуплекс секция (P79)
- Выход бумаги секция (P80)
- Выход бумаги секция (P81)
- Дуплекс секция : выход бумаги направляющая (P82)
- Дуплекс секция : выход бумаги направляющая (P83)
- Дуплекс секция : выход бумаги направляющая (P84)
- Дуплекс секция : выход бумаги направляющая (P85)
- Drive секция (P86)
- Drive секция (P87)
- Drive секция (P88)
- Drive секция (P89)
- Drive секция (P90)
- Drive секция (P91)
- Drive секция (P92)
- Drive секция (P93)
- Drive секция (P94)
- Drive секция (P95)
- Drive секция (P96)
- Main рама (P97)
- Main рама (P98)
- Main рама (P99)
- Main рама (P100)
- Main рама (P101)
- Main рама (P102)
- Main рама (P103)
- Main рама (P104)
- Main рама (P105)
- Main рама (P106)
- Electrical components (P107)
- Electrical components (P108)
- Electrical components (P109)
- Electrical components (P110)
- Wiring (P111)
- Wiring (P112)
- Wiring
- Wiring
- Wiring accessories (P115)
- Wiring accessories (P116)
- Jig and material (P117)
- Accessory детали (P119)

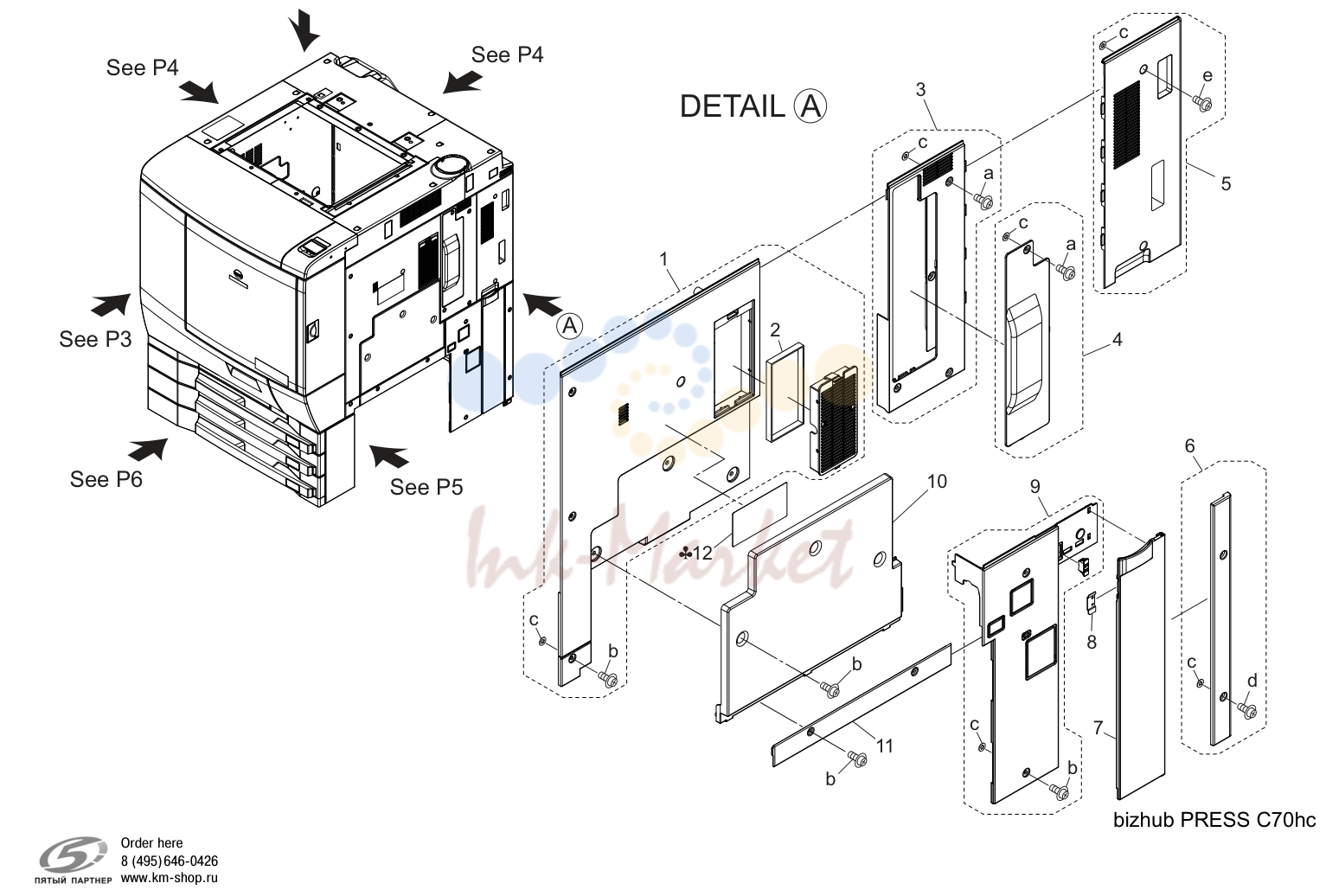

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R709 00 запросить цену → | Side крышка /1в сборе | |
| 2 | A1DU 1230 01 запросить цену → | Cooling filter /right | |
| 3 | A1DU R70D 00 запросить цену → | Крышка part /2 в сборе | |
| 4 | A1DU R70C 00 запросить цену → | Suction крышка в сборе | |
| 5 | A1DU R70A 00 запросить цену → | Side крышка /2в сборе | |
| 6 | A1DU R708 00 запросить цену → | Крышка part/4в сборе | |
| 7 | A03U 1610 00 запросить цену → | Collection door | |
| 9 | A1DU R70B 00 запросить цену → | Side крышка /3в сборе | |
| 10 | A1DU 1635 00 запросить цену → | Bypass крышка | |
| 11 | A1DU 1662 00 запросить цену → | Protection крышка | |
| 12 | A1DU 9459 00 запросить цену → | Подача бумаги label /3 |

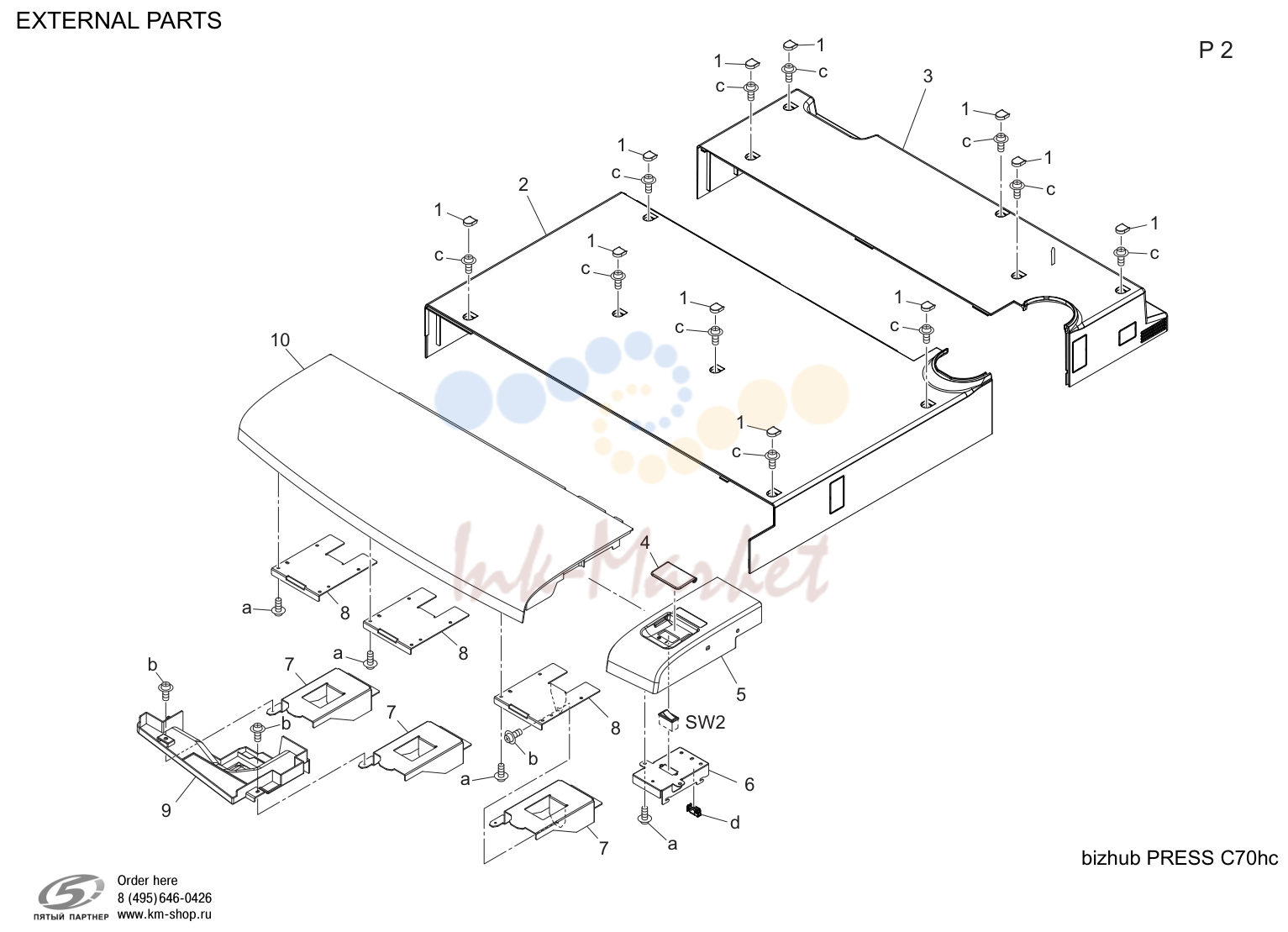

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF 1688 00 запросить цену → | Click крышка | |
| 2 | A204 1602 03 запросить цену → | Read крышка /middle | |
| 3 | A204 1614 01 запросить цену → | Read крышка /rear | |
| 4 | A1DU 1634 02 запросить цену → | Protection крышка | |
| 5 | A1DU 1633 00 запросить цену → | Крышка /right | |
| 6 | A1DU 1156 00 запросить цену → | Fixing пластина /s | |
| 7 | A1DU 1638 00 запросить цену → | Hold stay /left | |
| 8 | A1DU 1637 00 запросить цену → | Креплениеing пластина /upper | |
| 9 | A1DU 1639 00 запросить цену → | Креплениеing крышка /lower | |
| 10 | A1DU 1613 02 запросить цену → | Крышка /upper |

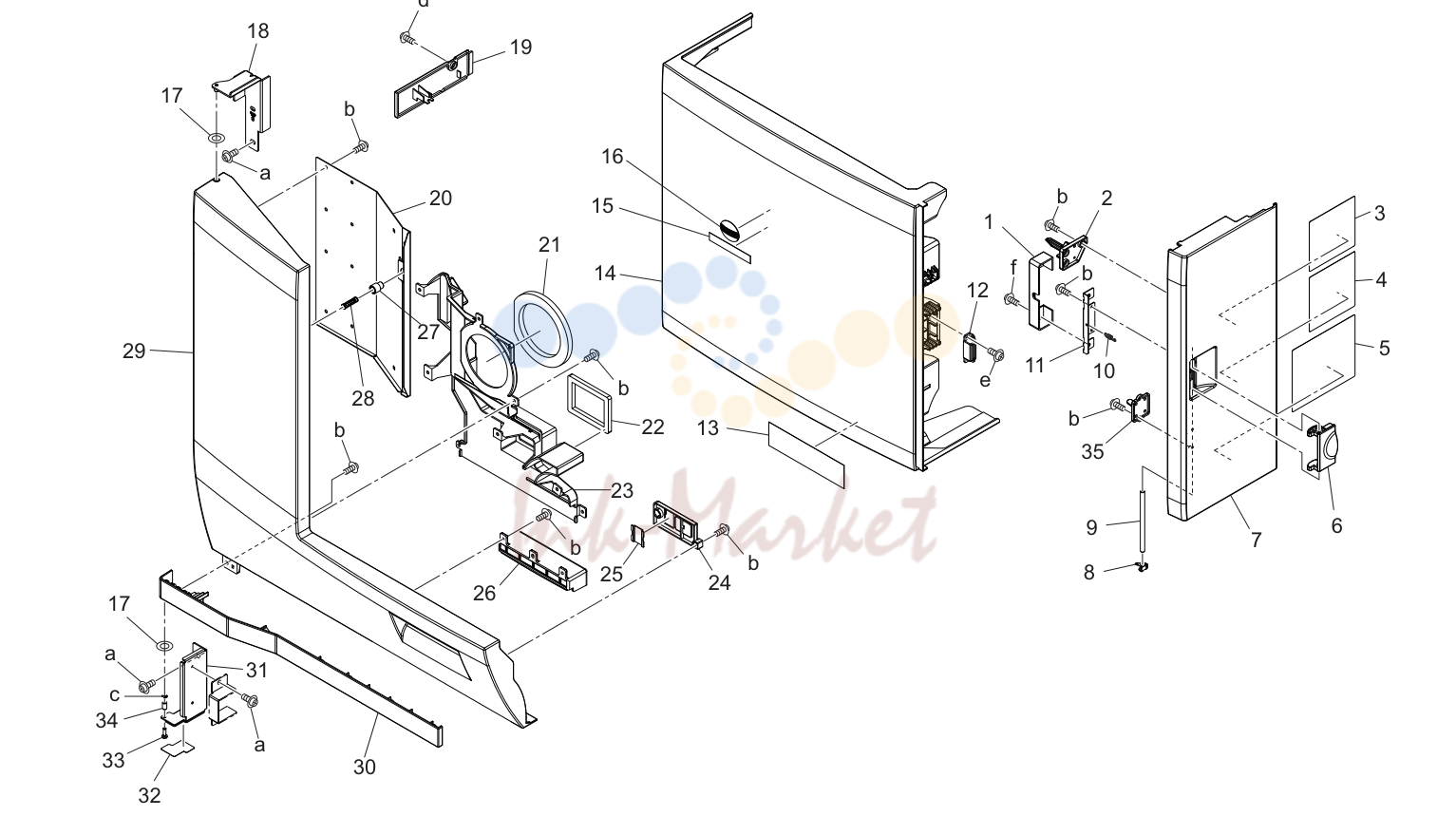

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 1641 01 запросить цену → | Detecting part | |
| 3 | A1DU 9449 00 запросить цену → | Тонер supply label /1 | |
| 4 | A1DU 9450 00 запросить цену → | Тонер supply label /2 | |
| 5 | A1DU 9451 00 запросить цену → | Тонер supply label /3 | |
| 6 | A03U 1660 00 запросить цену → | Тонер supply handle | |
| 7 | A1DU 1605 01 запросить цену → | Тонер supply крышка /right | |
| 13 | A205 9470 00 запросить цену → | Indicating label c70hc | |
| 14 | A1DU 1604 03 запросить цену → | Тонер supply крышка /front | |
| 15 | A1RF 9429 00 запросить цену → | Indicating пластина | |
| 16 | A03U 1685 00 запросить цену → | Indicating пластина | |
| 18 | A1DU R73U 00 запросить цену → | Основной блок hinge/2 caulking | |
| 19 | A1DU 1636 01 запросить цену → | Крышка /left front | |
| 20 | A03U 1678 00 запросить цену → | Front door reinforce пластина | |
| 21 | A1DU 1695 00 запросить цену → | Cooling pad /1 | |
| 22 | A1DU 1696 00 запросить цену → | Cooling pad /2 | |
| 23 | A1DU 1694 00 запросить цену → | Cooling воздуховод /front | |
| 24 | A1DU 1656 00 запросить цену → | Lock крышка | |
| 26 | A03U 1658 01 запросить цену → | Front door auxiliary крышка | |
| 29 | A1DU 1606 00 запросить цену → | Крышка /left | |
| 30 | A1DU 1632 00 запросить цену → | Door /lower | |
| 31 | A03U 1620 01 запросить цену → | Основной блок крышка hinge /1 | |
| 32 | A03U 1686 00 запросить цену → | Cassette protection sheet | |
| 35 | A1DU 1644 00 запросить цену → | Actuator |

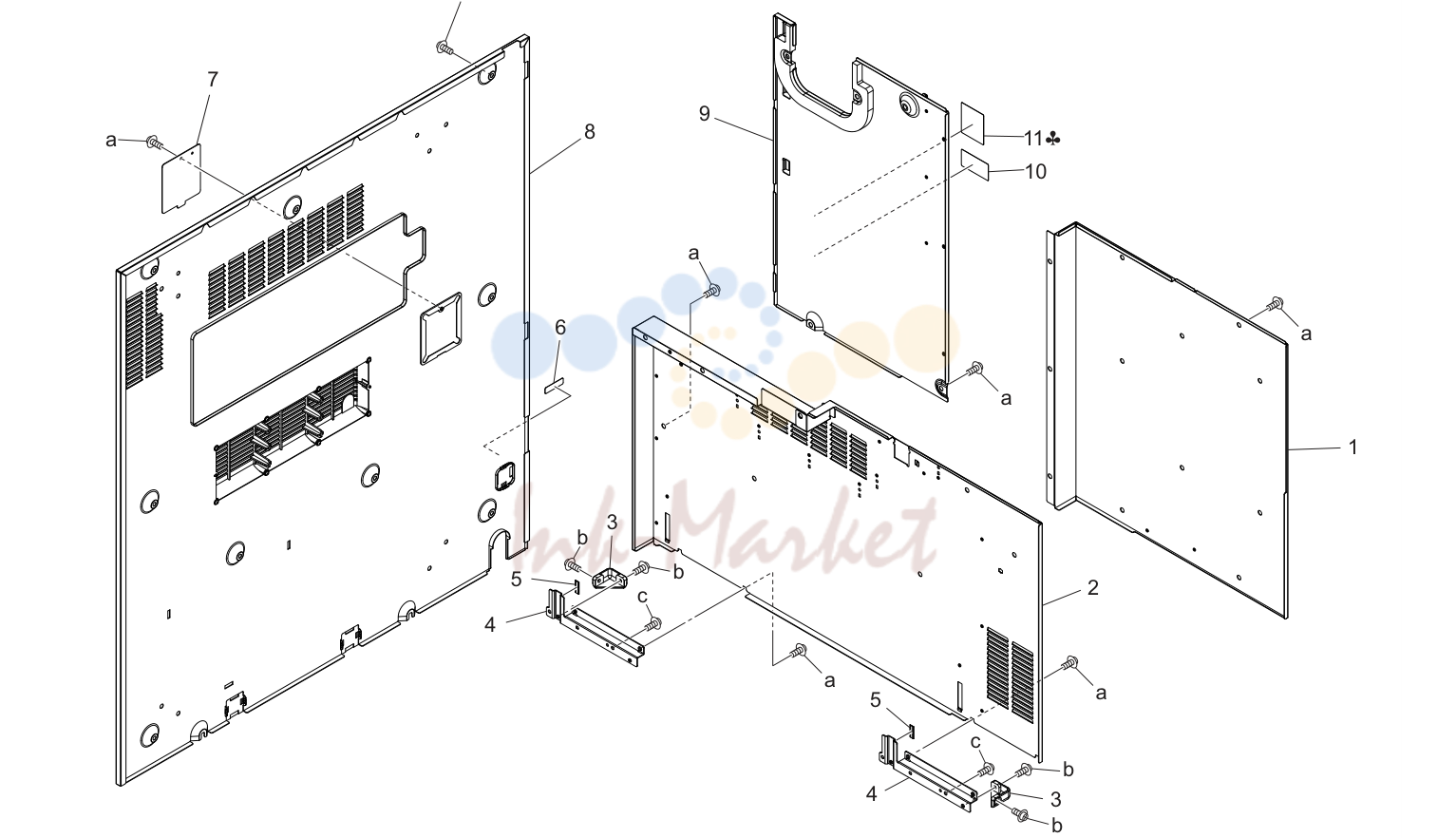

Внешние детали (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU 1608 01 запросить цену → | Protection крышка /2 | |
| 2 | A1DU R705 00 запросить цену → | Задняя крышка | |
| 3 | A1DU 1663 00 запросить цену → | Protection part | |
| 4 | A1DU 1640 00 запросить цену → | Креплениеing пластина | |
| 5 | A1RF M903 00 запросить цену → | Gasket /3 | |
| 6 | A00J 9454 00 запросить цену → | Label dehumidifier sw. | |
| 7 | A1DU 1665 00 запросить цену → | Protection крышка /left | |
| 8 | A1DU R706 00 запросить цену → | Eject крышка в сборе | |
| 9 | A1DU R70E 00 запросить цену → | Задняя крышка/1в сборе |

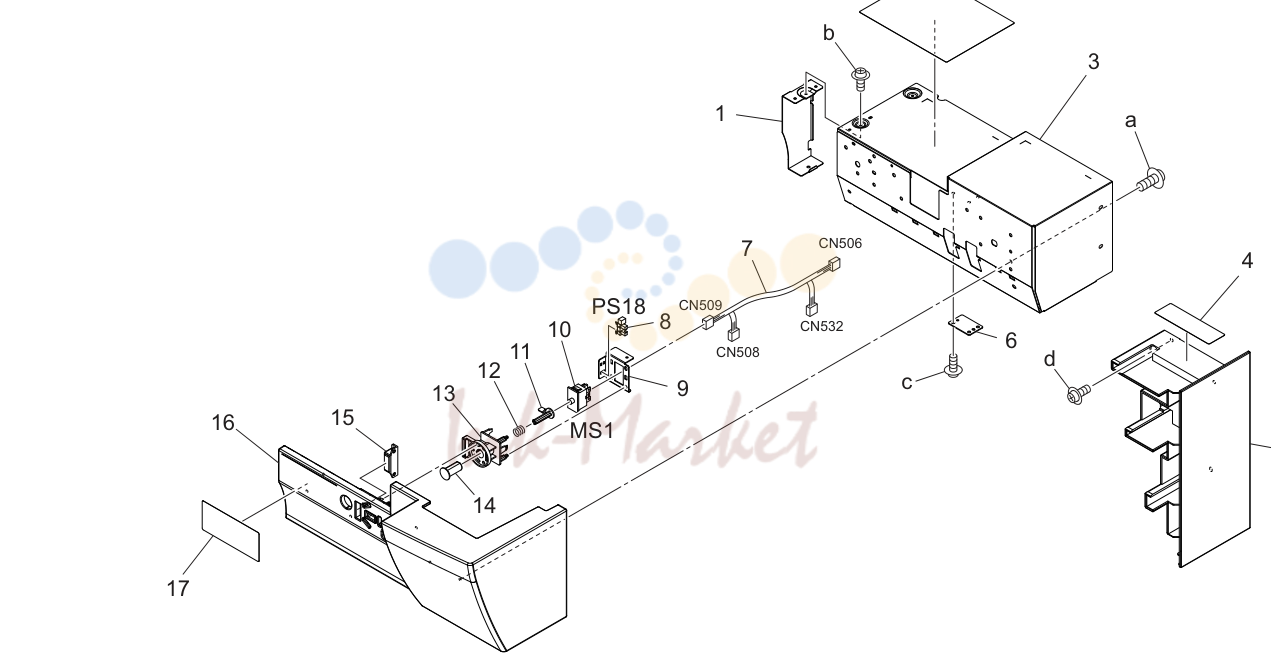

Внешние детали (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 9443 00 запросить цену → | Processing label /2 | |
| 4 | A1DU 9430 00 запросить цену → | Caution label | |
| 5 | A03U 1630 11 запросить цену → | Подача бумаги крышка /right | |
| 6 | A03U 1697 00 запросить цену → | Крышка пластина | |
| 16 | A1DU 1601 02 запросить цену → | Крышка /right front | |
| 17 | A03U 9442 00 запросить цену → | Processing label /1 |

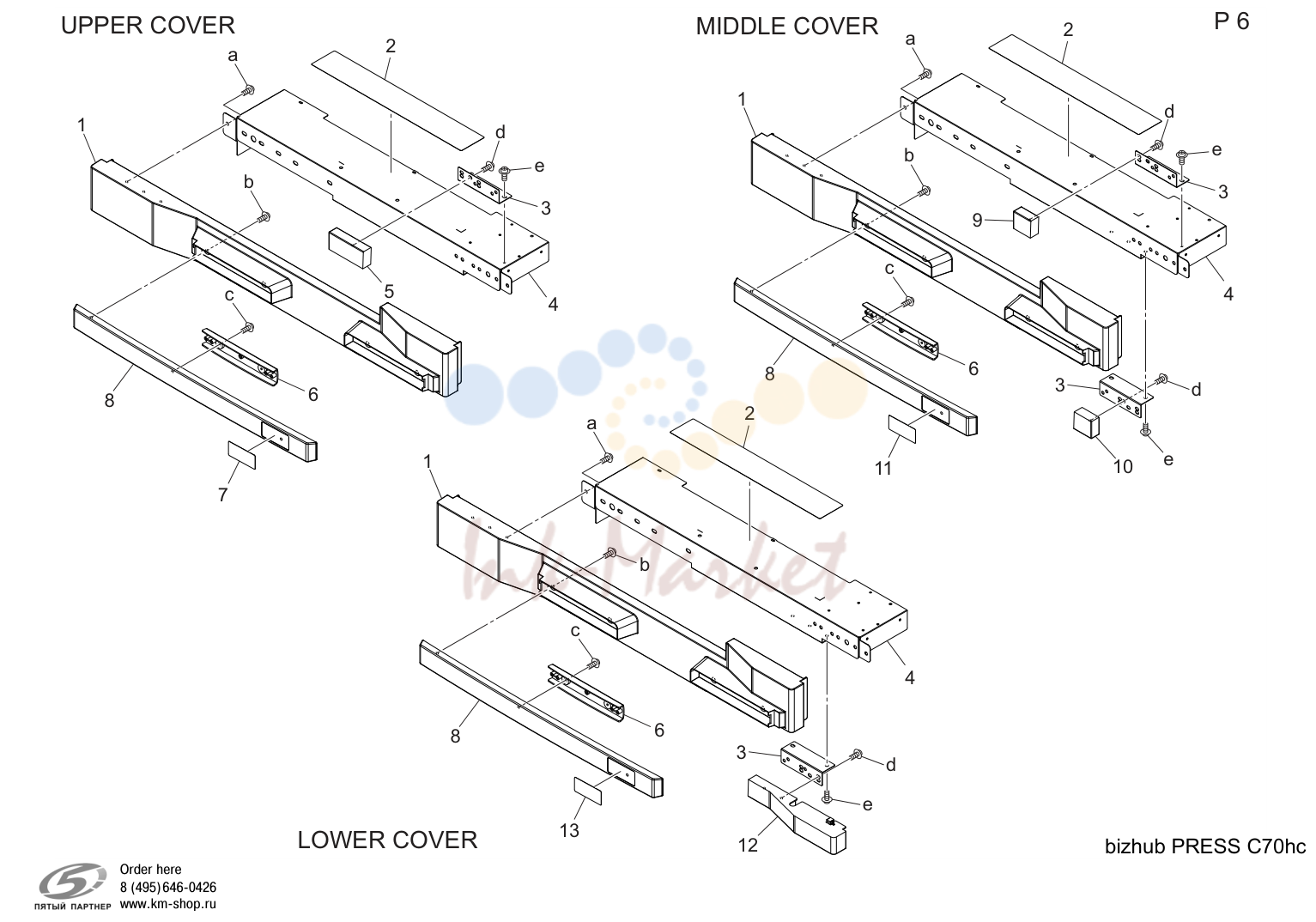

Внешние детали (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0U0 1740 00 запросить цену → | Подача бумаги крышка | |
| 2 | A1RF 9442 00 запросить цену → | Operation label /1 | |
| 3 | A03U 6206 00 запросить цену → | Креплениеing пластина | |
| 4 | A03U 6205 03 запросить цену → | Support крышка | |
| 5 | A0U0 1788 00 запросить цену → | Подача бумаги крышка /b | |
| 6 | A03X 1702 01 запросить цену → | Подача бумаги handle /2 | |
| 7 | A0U0 9454 01 запросить цену → | Indicating label /1 | |
| 8 | A0U0 1798 00 запросить цену → | Подача бумаги handle | |
| 9 | A0U0 1787 00 запросить цену → | Подача бумаги крышка /a | |
| 10 | A0U0 1791 00 запросить цену → | Подача бумаги крышка /c | |
| 11 | A0U0 9455 01 запросить цену → | Indicating label /2 | |
| 12 | A0U0 1796 01 запросить цену → | Подача бумаги крышка /d | |
| 13 | A0U0 9456 01 запросить цену → | Indicating label /3 |

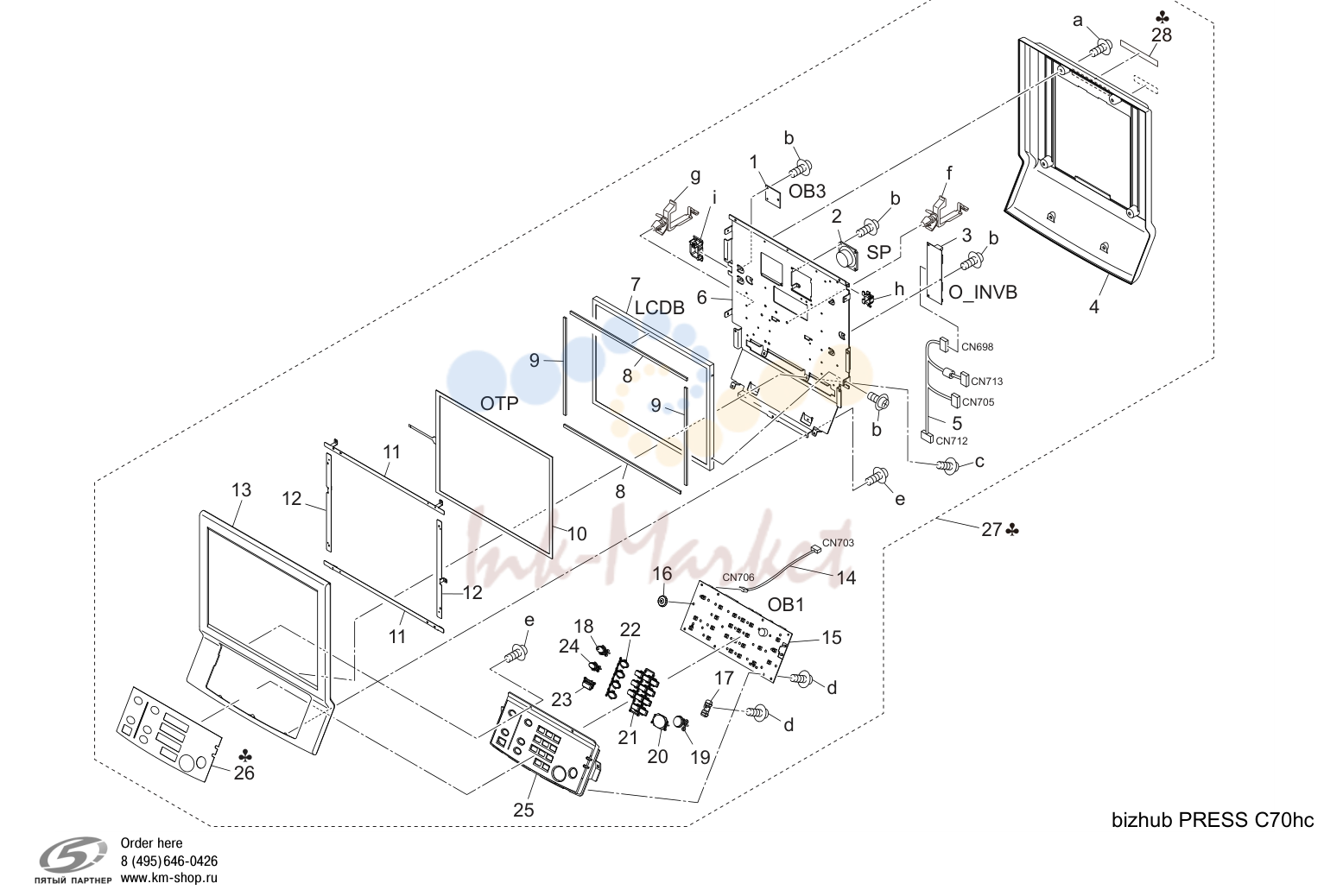

Operation секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0G6 H060 00 запросить цену → | Operation плата /3 в сборе | |
| 3 | A0G6 M352 00 запросить цену → | Ope.узел inverter узел | |
| 4 | A0G6 1902 00 запросить цену → | Operation крышка /rear | |
| 5 | A0G6 N181 01 запросить цену → | Ope.узел wiring /3 | |
| 6 | A0G6 1904 03 запросить цену → | Operation пластина | |
| 7 | A0G6 M754 00 запросить цену → | Ope.узел lcd | |
| 8 | A0G6 1924 00 запросить цену → | Holding cushion /upper | |
| 9 | A0G6 1925 00 запросить цену → | Holding cushion /right | |
| 10 | A1RF M755 00 запросить цену → | Ope.узел touch панель | |
| 11 | A0G6 1927 00 запросить цену → | Ground пластина /1 | |
| 12 | A0G6 1929 00 запросить цену → | Ground пластина /2 | |
| 13 | A0G6 1901 01 запросить цену → | Operation крышка /front | |
| 14 | A0G6 N184 00 запросить цену → | Ope.узел control жгут /3 | |
| 15 | A0G6 H040 00 запросить цену → | Operation плата/1 в сборе | |
| 16 | A0G6 1941 01 запросить цену → | Operation knob /1 | |
| 17 | A0G6 1916 00 запросить цену → | Indicating part /1 | |
| 18 | A0G6 1938 00 запросить цену → | Operation button /10 | |
| 20 | A0G6 1932 00 запросить цену → | Operation button /2 | |
| 21 | A0G6 1931 00 запросить цену → | Operation button /1 | |
| 22 | A0G6 1934 00 запросить цену → | Operation button /4 | |
| 23 | A0G6 1940 00 запросить цену → | Operation button /9 | |
| 24 | A0G6 1939 00 запросить цену → | Operation button /8 | |
| 25 | A0GA 1903 01 запросить цену → | Operation casing /1 | |
| 26 | A0GA 1950 00 запросить цену → | Operation sheet | |
| 26 | A0GA 2050 00 запросить цену → | Operation sheet | |
| 27 | A204 R700 00 запросить цену → | Operation узел(jp) | |
| 27 | A204 R701 00 запросить цену → | Operation узел(us) | |
| 27 | A204 R702 00 запросить цену → | Operation узел(eu) | |
| 27 | A205 R703 00 запросить цену → | Operation узел(ap) | |
| 28 | A03U 9465 00 запросить цену → | Regulating label |

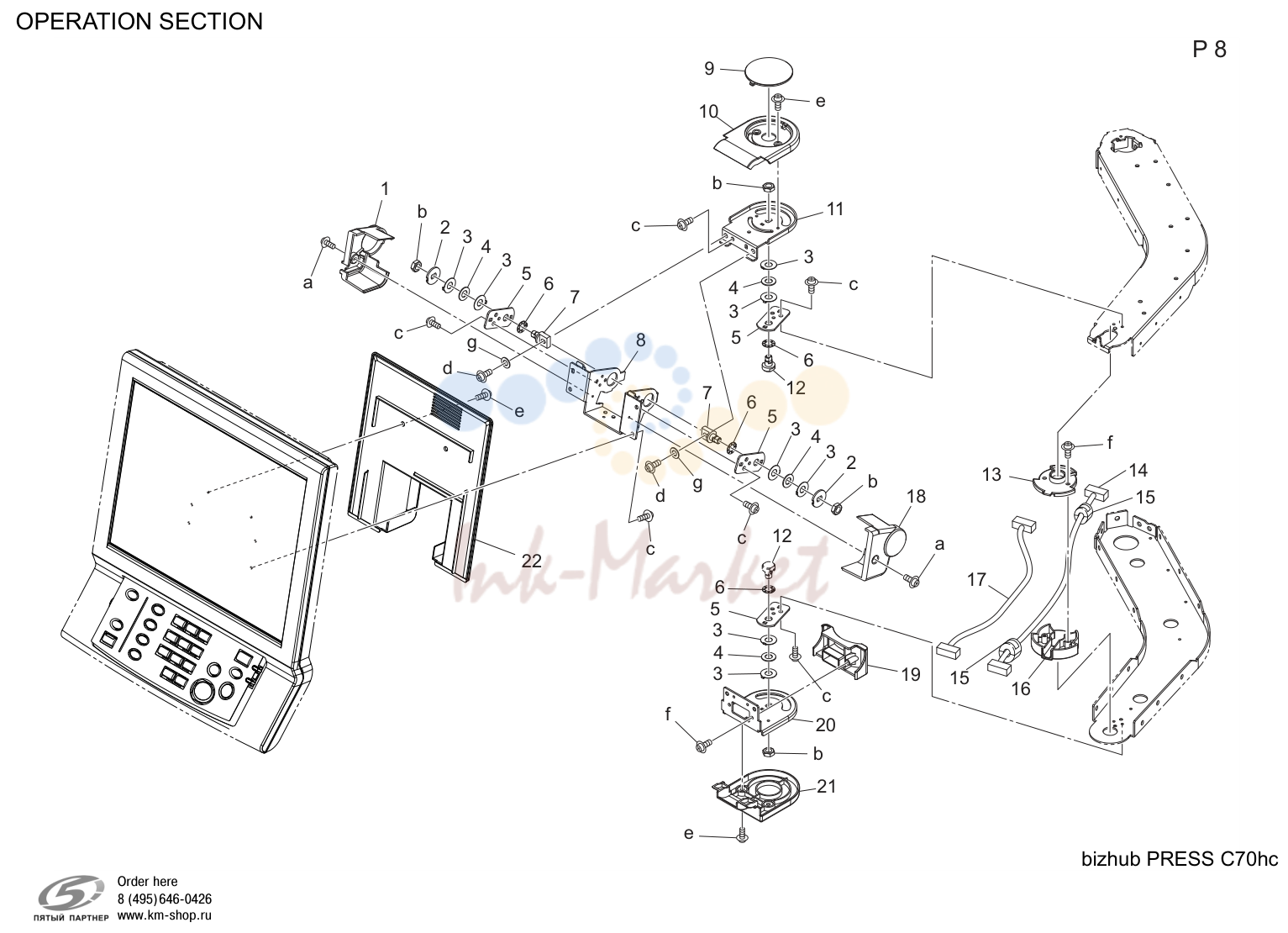

Operation секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 1940 01 запросить цену → | Operation крышка /f | |
| 2 | A03U 1920 00 запросить цену → | Fixing part /t | |
| 3 | A03U 1918 00 запросить цену → | Rotation spacer /1 | |
| 4 | A03U 1917 00 запросить цену → | Rotation пружина /t | |
| 5 | A03U 1916 00 запросить цену → | Креплениеing пластина /t | |
| 6 | A03U 1919 00 запросить цену → | Rotation spacer /2 | |
| 7 | A03U 1921 00 запросить цену → | Fixing вал /u | |
| 8 | A03U 1909 00 запросить цену → | Ope. узел креплениеing stay /1 | |
| 9 | A03U 1938 00 запросить цену → | Operation крышка /i | |
| 10 | A03U 1933 00 запросить цену → | Operation крышка /c | |
| 11 | A03U 1914 00 запросить цену → | Support пластина /upper | |
| 12 | A03U 1922 00 запросить цену → | Rotation вал /t | |
| 13 | A03U 1937 00 запросить цену → | Swing крышка /upper | |
| 14 | A1DU N281 00 запросить цену → | Ope.узел control жгут /1 | |
| 15 | A0G6 M931 00 запросить цену → | Ferritecore | |
| 16 | A03U 1936 00 запросить цену → | Swing крышка /lower | |
| 17 | A1DU N282 00 запросить цену → | Ope.узел control жгут /2 | |
| 18 | A03U 1941 01 запросить цену → | Operation крышка /g | |
| 19 | A03U 1934 00 запросить цену → | Operation крышка /e | |
| 20 | A03U 1915 00 запросить цену → | Support пластина /lower | |
| 21 | A03U 1935 00 запросить цену → | Operation крышка /d | |
| 22 | A1DU 1971 00 запросить цену → | Operation крышка /r |
Operation секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU 1943 00 запросить цену → | Operation крышка /b | |
| 2 | A03U 1954 00 запросить цену → | Regulating part | |
| 3 | A03U 1953 02 запросить цену → | Regulating пластина | |
| 4 | A03U 1955 00 запросить цену → | Rotation stopper | |
| 5 | A03U 1908 02 запросить цену → | Support пластина /2 | |
| 7 | A03U 1911 00 запросить цену → | Support пластина /3 | |
| 8 | A03U 1912 01 запросить цену → | Support пружина | |
| 9 | A03U 1913 00 запросить цену → | Ope. узел support pipe | |
| 10 | A03U 1923 00 запросить цену → | Stopper screw /a | |
| 11 | A03U F191 00 запросить цену → | Основной блок attachment caulking | |
| 12 | A1DU 1901 00 запросить цену → | Installing пластина | |
| 13 | A1DU H110 00 запросить цену → | Relay плата/u в сборе | |
| 14 | A1DU N290 01 запросить цену → | Relay wiring /u | |
| 15 | A1DU 1942 00 запросить цену → | Operation крышка /a | |
| 16 | A03U 1907 00 запросить цену → | Support пластина /1 | |
| 17 | A03U 1932 00 запросить цену → | Operation крышка /lower | |
| 18 | A03U 1905 00 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 19 | A03U 1906 00 запросить цену → | Ope. узел креплениеing рычаг /upper | |
| 20 | A03U 1931 00 запросить цену → | Operation крышка /upper | |
| 21 | A03U 1939 00 запросить цену → | Operation крышка /j |
Write секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R70U 00 запросить цену → | Ph узел |
Charge corona секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R713 00 запросить цену → | Charging узел |
Photo conвоздуховодor секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3302 02 запросить цену → | Барабан stay /upper | |
| 2 | A1RF 9451 00 запросить цену → | Replacement label /1 | |
| 3 | A03U 3346 00 запросить цену → | Coupling /a | |
| 5 | A1DU 3325 00 запросить цену → | Pressing пружина | |
| 6 | A1DU 3352 00 запросить цену → | Insulating part /rear | |
| 10 | A1DU 3312 00 запросить цену → | Support part | |
| 11 | A1DU 3351 00 запросить цену → | Insulating part /front | |
| 12 | A1DU R72Q 00 запросить цену → | Барабан ground | |
| 14 | A00J 6178 00 запросить цену → | Ball bearing |
Photo conвоздуховодor секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3302 02 запросить цену → | Барабан stay /upper | |
| 2 | A1RF 9451 00 запросить цену → | Replacement label /1 | |
| 3 | A03U 3346 00 запросить цену → | Coupling /a | |
| 5 | A1DU 3325 00 запросить цену → | Pressing пружина | |
| 6 | A1DU 3352 00 запросить цену → | Insulating part /rear | |
| 10 | A1DU 3312 00 запросить цену → | Support part | |
| 11 | A1DU 3351 00 запросить цену → | Insulating part /front | |
| 12 | A1DU R72Q 00 запросить цену → | Барабан ground | |
| 14 | A00J 6178 00 запросить цену → | Ball bearing |
Photo conвоздуховодor секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3302 02 запросить цену → | Барабан stay /upper | |
| 2 | A1RF 9451 00 запросить цену → | Replacement label /1 | |
| 3 | A03U 3346 00 запросить цену → | Coupling /a | |
| 5 | A1DU 3325 00 запросить цену → | Pressing пружина | |
| 6 | A1DU 3352 00 запросить цену → | Insulating part /rear | |
| 10 | A1DU 3312 00 запросить цену → | Support part | |
| 11 | A1DU 3351 00 запросить цену → | Insulating part /front | |
| 12 | A1DU R72Q 00 запросить цену → | Барабан ground | |
| 14 | A00J 6178 00 запросить цену → | Ball bearing |
Photo conвоздуховодor секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 3302 02 запросить цену → | Барабан stay /upper | |
| 2 | A1RF 9451 00 запросить цену → | Replacement label /1 | |
| 3 | A03U 3346 00 запросить цену → | Coupling /a | |
| 5 | A1DU 3325 00 запросить цену → | Pressing пружина | |
| 6 | A1DU 3352 00 запросить цену → | Insulating part /rear | |
| 10 | A1DU 3312 00 запросить цену → | Support part | |
| 11 | A1DU 3351 00 запросить цену → | Insulating part /front | |
| 12 | A1DU R72Q 00 запросить цену → | Барабан ground | |
| 14 | A00J 6178 00 запросить цену → | Ball bearing |
Проявка секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 3801 00 запросить цену → | Preventing pad /front | |
| 3 | A1RF 9455 01 запросить цену → | Replacement label /5 | |
| 4 | A1DU 3891 01 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU 3803 00 запросить цену → | Preventing pad /rear | |
| 6 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU 3727 00 запросить цену → | Coupling /left | |
| 8 | A1DU 3725 00 запросить цену → | Coupling /right | |
| 9 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU 3898 00 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU 3897 02 запросить цену → | Idling шестерня /3 13t | |
| 14 | A1DU 3895 01 запросить цену → | Idling шестерня /1 13/16t | |
| 15 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 16 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DU M508 00 запросить цену → | Тонер датчик | |
| 20 | A1DU N114 00 запросить цену → | Relay жгут /4 | |
| 21 | A1DU R70X 44 запросить цену → | Девелопер узел / c | |
| 22 | A03U 3757 01 запросить цену → | Scatter preventing sheet |
Проявка секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 3801 00 запросить цену → | Preventing pad /front | |
| 3 | A1RF 9455 01 запросить цену → | Replacement label /5 | |
| 4 | A1DU 3891 01 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU 3803 00 запросить цену → | Preventing pad /rear | |
| 6 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU 3727 00 запросить цену → | Coupling /left | |
| 8 | A1DU 3725 00 запросить цену → | Coupling /right | |
| 9 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU 3898 00 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU 3897 02 запросить цену → | Idling шестерня /3 13t | |
| 14 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 15 | A1DU 3895 01 запросить цену → | Idling шестерня /1 13/16t | |
| 16 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DU M508 00 запросить цену → | Тонер датчик | |
| 20 | A1DU N114 00 запросить цену → | Relay жгут /4 | |
| 21 | A1DU R70X 44 запросить цену → | Девелопер узел / c | |
| 22 | A03U 3757 01 запросить цену → | Scatter preventing sheet |
Проявка секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 3801 00 запросить цену → | Preventing pad /front | |
| 3 | A1RF 9455 01 запросить цену → | Replacement label /5 | |
| 4 | A1DU 3891 01 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU 3803 00 запросить цену → | Preventing pad /rear | |
| 6 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU 3727 00 запросить цену → | Coupling /left | |
| 8 | A1DU 3725 00 запросить цену → | Coupling /right | |
| 9 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU 3898 00 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU 3897 02 запросить цену → | Idling шестерня /3 13t | |
| 14 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 15 | A1DU 3895 01 запросить цену → | Idling шестерня /1 13/16t | |
| 16 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DU M508 00 запросить цену → | Тонер датчик | |
| 20 | A1DU N114 00 запросить цену → | Relay жгут /4 | |
| 21 | A1DU R74K 22 запросить цену → | Девелопер узел / cyan | |
| 22 | A03U 3757 01 запросить цену → | Scatter preventing sheet |
Проявка секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 3801 00 запросить цену → | Preventing pad /front | |
| 3 | A1RF 9455 01 запросить цену → | Replacement label /5 | |
| 4 | A1DU 3891 01 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU 3803 00 запросить цену → | Preventing pad /rear | |
| 6 | A03U 3894 00 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU 3727 00 запросить цену → | Coupling /left | |
| 8 | A1DU 3725 00 запросить цену → | Coupling /right | |
| 9 | A03U 3899 00 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U 3892 00 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U 3721 00 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU 3898 00 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU 3897 02 запросить цену → | Idling шестерня /3 13t | |
| 14 | A03U 3893 01 запросить цену → | Screw drive шестерня /right 16t | |
| 15 | A1DU 3895 01 запросить цену → | Idling шестерня /1 13/16t | |
| 16 | A03U 3896 00 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DU M508 00 запросить цену → | Тонер датчик | |
| 20 | A1DU N114 00 запросить цену → | Relay жгут /4 | |
| 21 | A1DU R72S 11 запросить цену → | Девелопер узел / k | |
| 22 | A03U 3757 01 запросить цену → | Scatter preventing sheet |
Тонер supply секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU R710 00 запросить цену → | Charge suction в сборе | |
| 3 | A1DU R73J 00 запросить цену → | Проявка supply в сборе | |
| 6 | A1DU R717 00 запросить цену → | Support вал | |
| 9 | A1DU R712 00 запросить цену → | Chaging cleaning part в сборе | |
| 12 | A1DU R711 00 запросить цену → | Filter pressing в сборе | |
| 13 | A1DU N143 00 запросить цену → | Тонер relay жгут /2 | |
| 15 | A03U 4139 00 запросить цену → | Ground cushion | |
| 17 | A205 9448 00 запросить цену → | Тонер supply label /k | |
| 18 | A205 9447 00 запросить цену → | Тонер supply label /c | |
| 19 | A205 9446 00 запросить цену → | Тонер supply label /m | |
| 20 | A205 9445 00 запросить цену → | Тонер supply label /y | |
| 24 | A205 R700 00 запросить цену → | Тонер supply узел pv(jp) | |
| 24 | A205 R701 00 запросить цену → | Тонер supply узел pv(us) | |
| 24 | A205 R702 00 запросить цену → | Тонер supply узел pv(eu) |
Тонер supply секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU 4013 00 запросить цену → | Направляющая part /upper | |
| 4 | A205 4001 00 запросить цену → | Направляющая part /color | |
| 7 | A1DU R70Y 00 запросить цену → | Pressing part в сборе | |
| 11 | A1DU 4042 00 запросить цену → | Pressing pedestal /color | |
| 12 | A1DU 4068 00 запросить цену → | Pressing pedestal /black | |
| 13 | A205 4067 01 запросить цену → | Направляющая part /black | |
| 14 | A1DU 4026 00 запросить цену → | Креплениеing пластина /1 | |
| 16 | A03U 4021 00 запросить цену → | Выключатель пластина | |
| 20 | A1DU N147 00 запросить цену → | Тонер drive жгут /4 | |
| 21 | A1DU N145 00 запросить цену → | Тонер drive жгут /2 |
Тонер supply секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R72V 00 запросить цену → | Тонер pipe /y в сборе | |
| 15 | A1DU 4018 00 запросить цену → | Тонер supply уплотнитель /1 | |
| 17 | A1DU R72T 00 запросить цену → | Тонер supply крышка/1 в сборе | |
| 19 | A1DU R730 00 запросить цену → | Тонер supply rotary в сборе | |
| 25 | A1RF 4082 01 запросить цену → | Направляющая collar | |
| 26 | A1DU 4096 00 запросить цену → | Тонер supply holding вал |
Тонер supply секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R72W 00 запросить цену → | Тонер pipe /m в сборе | |
| 15 | A1DU 4018 00 запросить цену → | Тонер supply уплотнитель /1 | |
| 17 | A1DU R72T 00 запросить цену → | Тонер supply крышка/1 в сборе | |
| 19 | A1DU R730 00 запросить цену → | Тонер supply rotary в сборе | |
| 25 | A1RF 4082 01 запросить цену → | Направляющая collar | |
| 26 | A1DU 4096 00 запросить цену → | Тонер supply holding вал |
Тонер supply секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R72X 00 запросить цену → | Тонер pipe /c в сборе | |
| 17 | A1DU R72U 00 запросить цену → | Тонер supply крышка/2 в сборе | |
| 19 | A1DU R730 00 запросить цену → | Тонер supply rotary в сборе | |
| 25 | A1RF 4082 01 запросить цену → | Направляющая collar | |
| 26 | A1DU 4096 00 запросить цену → | Тонер supply holding вал |
Тонер supply секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R72Y 00 запросить цену → | Тонер pipe /k в сборе | |
| 17 | A1DU R72U 00 запросить цену → | Тонер supply крышка/2 в сборе | |
| 20 | A1DU R730 00 запросить цену → | Тонер supply rotary в сборе | |
| 23 | A1DU N142 01 запросить цену → | Тонер relay жгут /3 | |
| 26 | A1RF 4082 01 запросить цену → | Направляющая collar | |
| 27 | A1DU 4096 00 запросить цену → | Тонер supply holding вал |
Тонер supply секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU N146 00 запросить цену → | Тонер drive жгут /3 | |
| 3 | A0R5 M103 00 запросить цену → | Dc brushless мотор /30 | |
| 4 | V502 0100 44 запросить цену → | Pcb support | |
| 5 | A1DU F401 00 запросить цену → | Caulking b | |
| 8 | A1DU 4027 00 запросить цену → | Вал /g | |
| 10 | A1DU 4060 00 запросить цену → | Drive пластина /4 | |
| 18 | A1DU 4098 00 запросить цену → | Regulating пластина /rear | |
| 20 | A03U 4033 00 запросить цену → | Fixing screw |
Тонер supply секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1DU 4017 00 запросить цену → | Drive крышка | |
| 4 | A03U M104 00 запросить цену → | Pm stepping мотор /1 | |
| 5 | A1DU N144 00 запросить цену → | Тонер drive жгут /1 | |
| 7 | A0VT 8149 00 запросить цену → | Шестерня 26t | |
| 8 | A1DU 4204 00 запросить цену → | Тонер supply шестерня /4 49t | |
| 9 | A1DU 4206 00 запросить цену → | Тонер supply шестерня /6 62t | |
| 10 | A1DU 4207 00 запросить цену → | Тонер supply шестерня /7 57t | |
| 11 | A1DU 4203 00 запросить цену → | Тонер supply шестерня /3 46/82t | |
| 12 | A1DU 4202 00 запросить цену → | Тонер supply шестерня /2 35t | |
| 13 | A03U 4599 00 запросить цену → | Тонер supply шестерня /c 24/33t | |
| 15 | A1DU 4205 00 запросить цену → | Тонер supply шестерня /5 44t | |
| 16 | A1DU 4041 00 запросить цену → | Fixing screw /upper | |
| 17 | A1DU 4035 00 запросить цену → | Support пластина | |
| 18 | A1DU 4045 00 запросить цену → | Positioning вал |
Тонер collecting секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12 | A1DU R728 00 запросить цену → | Collect pipe/6 в сборе | |
| 23 | A03U 9467 00 запросить цену → | Collection label /2 | |
| 25 | A03U 9426 01 запросить цену → | Caution label /2 | |
| 26 | A03U R702 00 запросить цену → | Тонер collecting box в сборе | |
| 32 | A1DU R72R 00 запросить цену → | Open/shut part/6 в сборе | |
| 36 | A1DU R70V 00 запросить цену → | Тонер collecting узел | |
| 37 | A1DU R729 00 запросить цену → | Тонер rock пластина в сборе | |
| 39 | A1DU R72B 00 запросить цену → | Collect pipe/3 в сборе | |
| 40 | A1DU R72A 00 запросить цену → | Collect pipe в сборе |
Intermediate перенос секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R732 00 запросить цену → | Ремень support вал в сборе | |
| 2 | A1DU R731 00 запросить цену → | Креплениеing пластина в сборе | |
| 4 | A1DU R734 00 запросить цену → | Handle в сборе | |
| 7 | A1DU R714 33 запросить цену → | Intermediate перенос в сборе |
Intermediate перенос секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J 6178 00 запросить цену → | Ball bearing | |
| 5 | A00V 2406 00 запросить цену → | Ball bearing | |
| 11 | A03U 5097 00 запросить цену → | Release рычаг | |
| 12 | A03U 5102 00 запросить цену → | Pressing пружина /front | |
| 13 | A1RF 5173 00 запросить цену → | Bearing | |
| 15 | A03U 5071 00 запросить цену → | Power supply пружина | |
| 18 | A03U 5009 00 запросить цену → | Idler ролик /2 | |
| 19 | A03U 5004 00 запросить цену → | Перенос ролик /k | |
| 24 | A03U 5042 00 запросить цену → | Ремень 861l | |
| 25 | A03U 5112 00 запросить цену → | Pressing пружина /rear | |
| 27 | A1DU R735 00 запросить цену → | Power supply block / a в сборе | |
| 29 | A1DU R733 00 запросить цену → | High v powering rear в сборе | |
| 30 | A1DU R719 00 запросить цену → | Separation claw в сборе | |
| 32 | A1DU R718 00 запросить цену → | Separation claw узел |
Intermediate перенос секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R71B 00 запросить цену → | Ремень cleaner узел | |
| 3 | A03U 5529 00 запросить цену → | Auxiliary ролик | |
| 5 | A03U 5554 00 запросить цену → | Cleaning пружина | |
| 6 | A03U 5530 00 запросить цену → | Cleaning blade | |
| 13 | A1DU 5502 00 запросить цену → | Scatter preventing pad /3 | |
| 15 | A1DU R71F 00 запросить цену → | Support пластина в сборе | |
| 16 | A1DU R71G 00 запросить цену → | Stopper пластина в сборе | |
| 17 | A1DU R71C 00 запросить цену → | Sheet /1 в сборе | |
| 18 | A1DU R71D 00 запросить цену → | Sheet /2 в сборе | |
| 20 | A1DU R71E 00 запросить цену → | Cleaning front пластина в сборе | |
| 21 | A03U 5594 00 запросить цену → | Collection шестерня /middle 20t | |
| 23 | A03U 5595 00 запросить цену → | Collection шестерня /lower 38t |
Intermediate перенос секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1DU 5593 00 запросить цену → | Collection шестерня /upper 42t | |
| 4 | A03U 5008 00 запросить цену → | Drive ролик | |
| 5 | A00V 2406 00 запросить цену → | Ball bearing | |
| 11 | A1DU R744 00 запросить цену → | Tension пластина/ rear caulking | |
| 13 | A03U 5124 00 запросить цену → | Positioning sleeve | |
| 14 | A03U 5122 00 запросить цену → | Drive coupling /c | |
| 15 | A03U 5123 00 запросить цену → | Fixing screw | |
| 16 | A1DU 5199 00 запросить цену → | Пружина | |
| 17 | A03U 5120 00 запросить цену → | Drive coupling /a | |
| 18 | A1DU 5121 00 запросить цену → | Drive coupling /b | |
| 22 | A03U 5071 00 запросить цену → | Power supply пружина | |
| 24 | A00J 6178 00 запросить цену → | Ball bearing | |
| 25 | A03U B504 00 запросить цену → | Ролик /upper в сборе | |
| 27 | A03U 5012 00 запросить цену → | Перенос ролик /c |
Color resist секция (P33)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU R715 00 запросить цену → | Color regist в сборе | |
| 4 | A1DU R716 00 запросить цену → | Соленоид в сборе | |
| 5 | A1DU N170 00 запросить цену → | Relay жгут /5 |
Печь (закрепление) секция (P34)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7282 00 запросить цену → | Suction крышка /1 | |
| 2 | A03U 7334 00 запросить цену → | Уплотнитель /5 | |
| 3 | A03U M153 00 запросить цену → | Fixing cooling вентилятор | |
| 4 | A1RF 9434 00 запросить цену → | Release label /4 | |
| 6 | A1DU 7204 01 запросить цену → | Печь (закрепление) крышка /front | |
| 7 | A1DU 7266 01 запросить цену → | Processing вал /a | |
| 8 | A00V 2406 00 запросить цену → | Ball bearing | |
| 10 | A03U 7257 00 запросить цену → | Positioning пластина /a | |
| 11 | A03U 7265 00 запросить цену → | Support пластина /a | |
| 12 | A1DU R721 00 запросить цену → | Печь (закрепление) воздуховод / 2 | |
| 15 | A1DU 7362 00 запросить цену → | Positioning вал | |
| 16 | A1DU 7361 00 запросить цену → | Креплениеing пластина | |
| 17 | A1DU N150 01 запросить цену → | Fixing drive жгут /2 | |
| 18 | A03U 7305 00 запросить цену → | Wiring направляющая пластина /front | |
| 19 | A1DU 7365 00 запросить цену → | Lifting пружина /2 | |
| 20 | A1DU 7363 00 запросить цену → | Fixing pedestal /a | |
| 21 | A1DU 7364 00 запросить цену → | Fixing вал | |
| 22 | A1DU 7278 00 запросить цену → | Auxiliary крышка | |
| 23 | A03U 7330 00 запросить цену → | Вентилятор крышка крышка | |
| 24 | A03U 7336 00 запросить цену → | Уплотнитель /1 | |
| 25 | A03U 7337 00 запросить цену → | Уплотнительing пластина /1 | |
| 26 | A03U 7341 00 запросить цену → | Уплотнитель /4 | |
| 27 | A1RF 9455 01 запросить цену → | Replacement label /5 | |
| 28 | A1DU R71T 22 запросить цену → | Печь (закрепление) узел (jp) | |
| 28 | A1DU R71U 22 запросить цену → | Печь (закрепление) узел (us) | |
| 28 | A1DU R71V 22 запросить цену → | Печь (закрепление) узел (eu) |
Печь (закрепление) секция (P35)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U 7311 01 запросить цену → | Support пластина /b | |
| 2 | A03U 7308 00 запросить цену → | Entrance actuator /a | |
| 3 | A03U 7309 00 запросить цену → | Вал | |
| 4 | A1RF M510 00 запросить цену → | Photointerrupter /h | |
| 6 | A03U 7345 00 запросить цену → | Support screw /a | |
| 7 | A03U N232 00 запросить цену → | Grounding wiring /f | |
| 9 | A03U 7269 00 запросить цену → | Power supply пластина /lower | |
| 10 | A03U 7242 00 запросить цену → | Positioning вал | |
| 12 | A03U 7332 00 запросить цену → | Крышка воздуховод | |
| 13 | A1DU 7211 00 запросить цену → | Печь (закрепление) крышка /rear | |
| 14 | A1DU N106 02 запросить цену → | Fixing wiring /2 | |
| 15 | A03U 7277 00 запросить цену → | Направляющая part | |
| 16 | A1DU 7368 00 запросить цену → | Insulating sheet /a | |
| 17 | A1DU 7228 11 запросить цену → | Power supply пластина /upper | |
| 18 | A1DU N105 02 запросить цену → | Fixing wiring /1 | |
| 19 | A03U 7253 00 запросить цену → | Terminal fixing пластина | |
| 20 | A03U 7214 00 запросить цену → | Печь (закрепление) stay /right | |
| 21 | A03U 7273 00 запросить цену → | Insulating sheet /c | |
| 22 | A03U 7272 00 запросить цену → | Insulating sheet /b | |
| 23 | A03U 7245 00 запросить цену → | Entrance пластина /upper | |
| 24 | A03U 7248 00 запросить цену → | Fixing rotation вал | |
| 25 | A03U 7210 00 запросить цену → | Fixing entrance пластина /lower | |
| 26 | A03U F778 00 запросить цену → | Fixing drive панель /a caulking |
Каталог очень большой (1334 позиций). Показаны первые 35 узлов со схемами; полный список доступен по запросу.
