Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Внешние детали (P3)
- Внешние детали (P4)
- Внешние детали (P5)
- Внешние детали (P6)
- Operation секция (P7)
- Operation секция (P8)

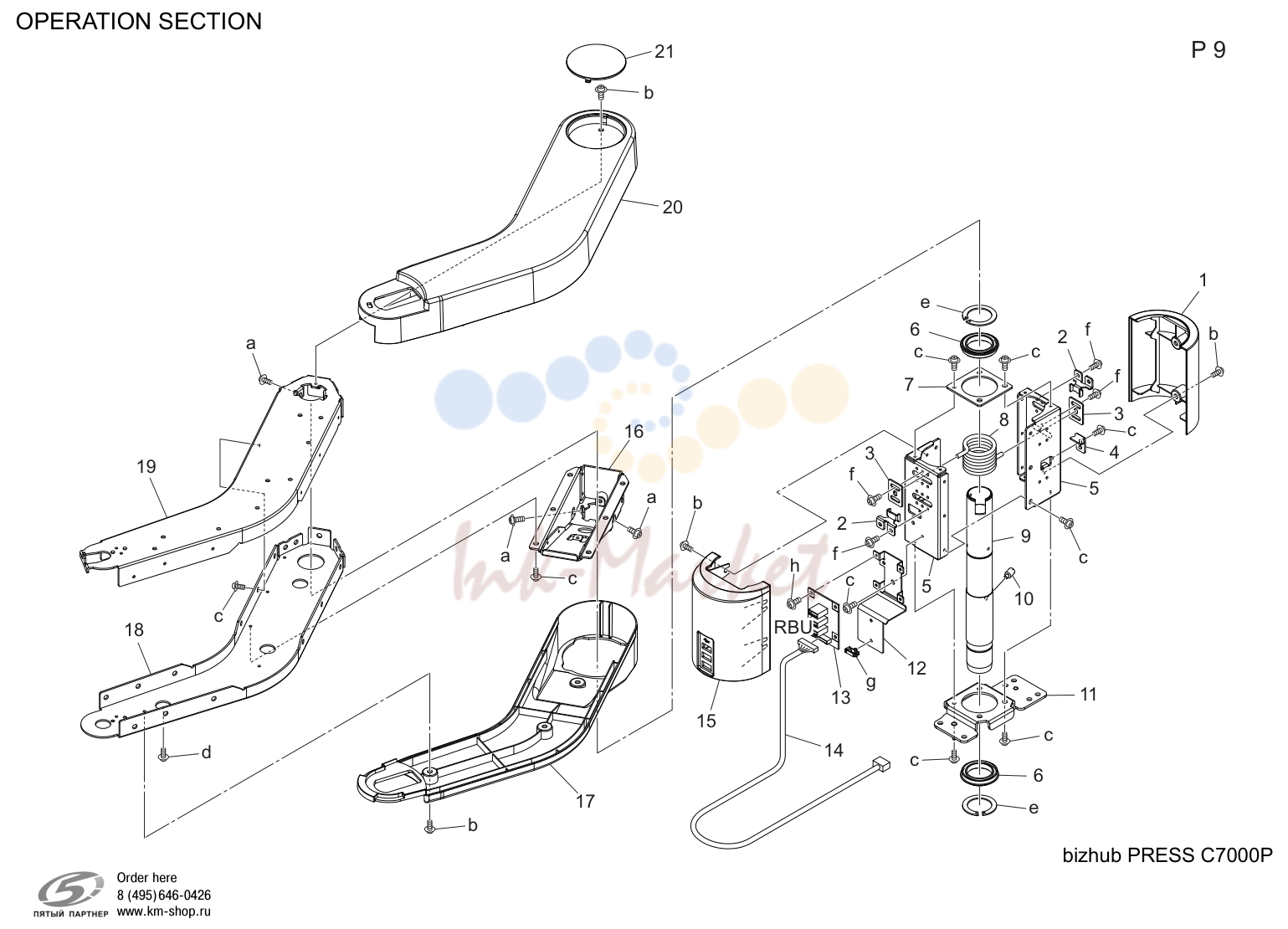

- Operation секция (P9)

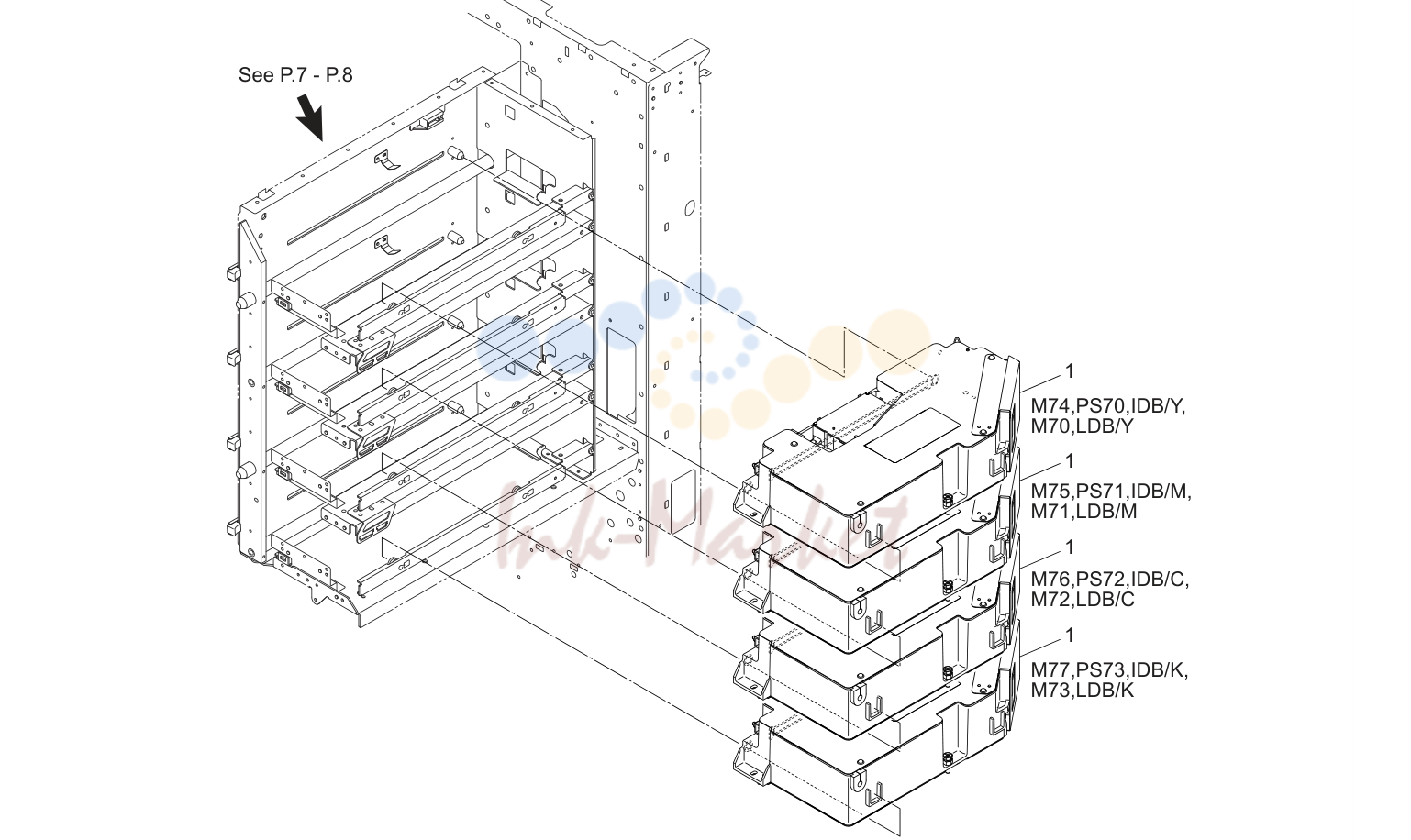

- Write секция (P10)

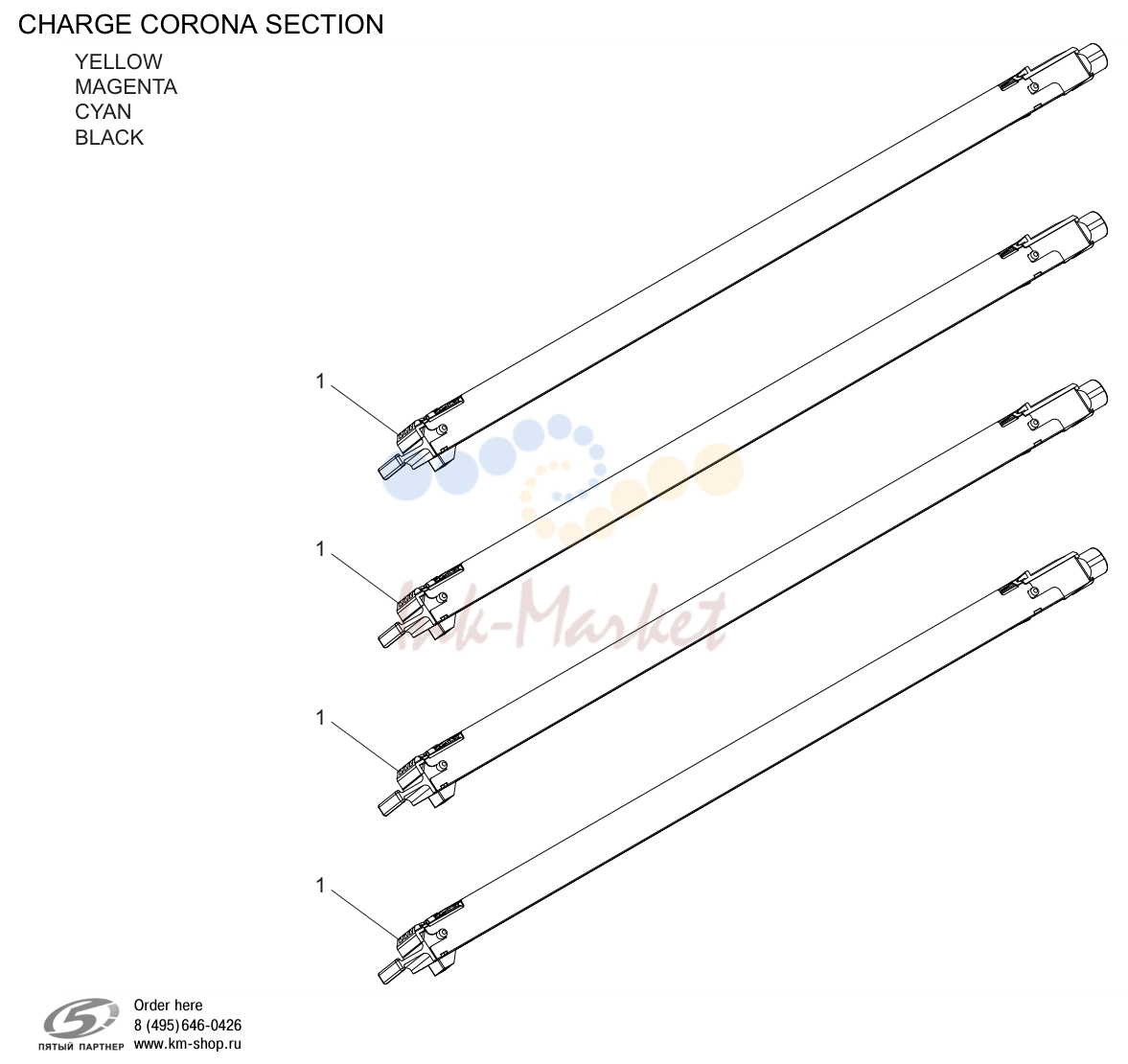

- Charge corona секция (P11)

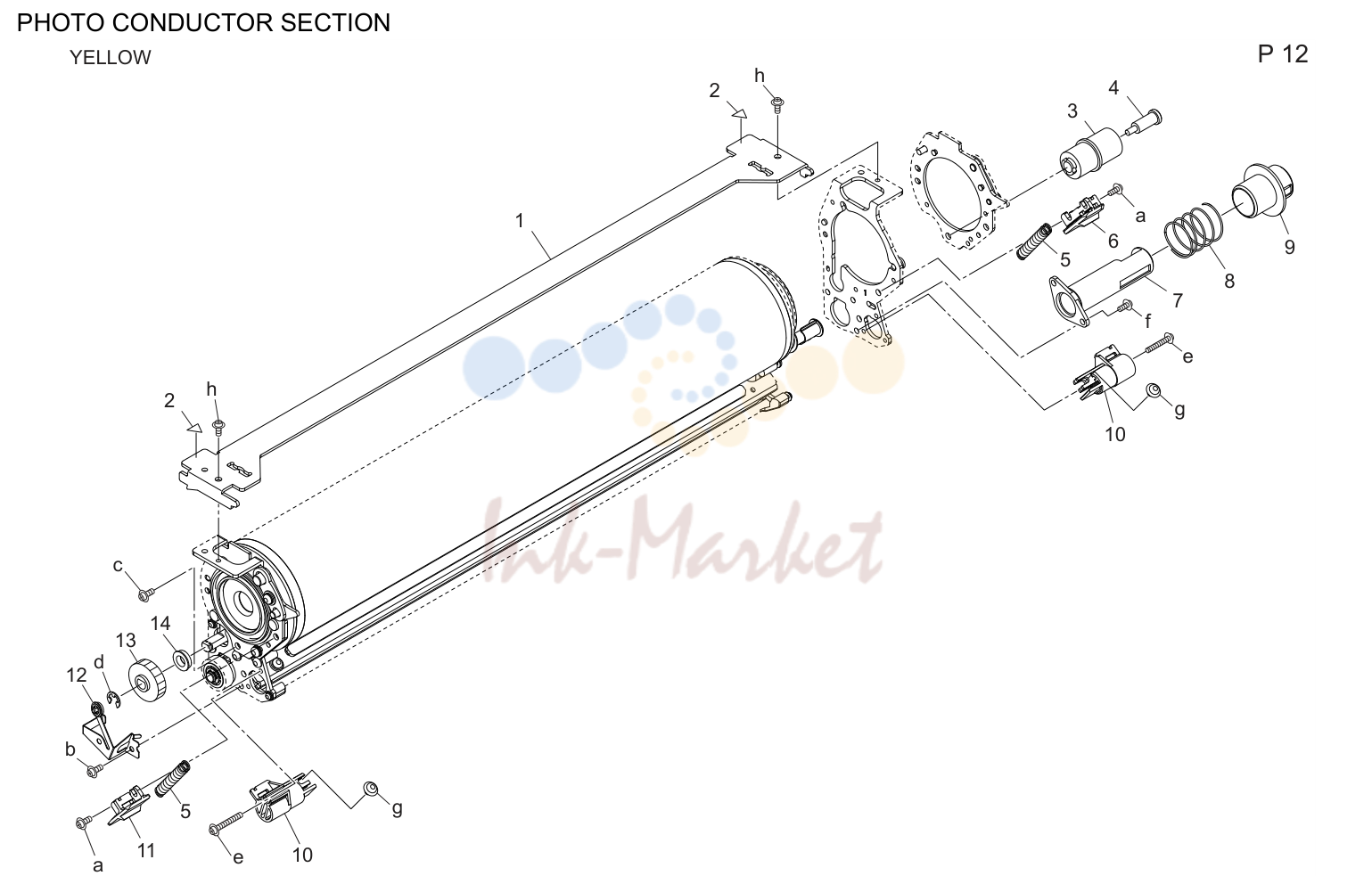

- Photo conвоздуховодor секция (P12)

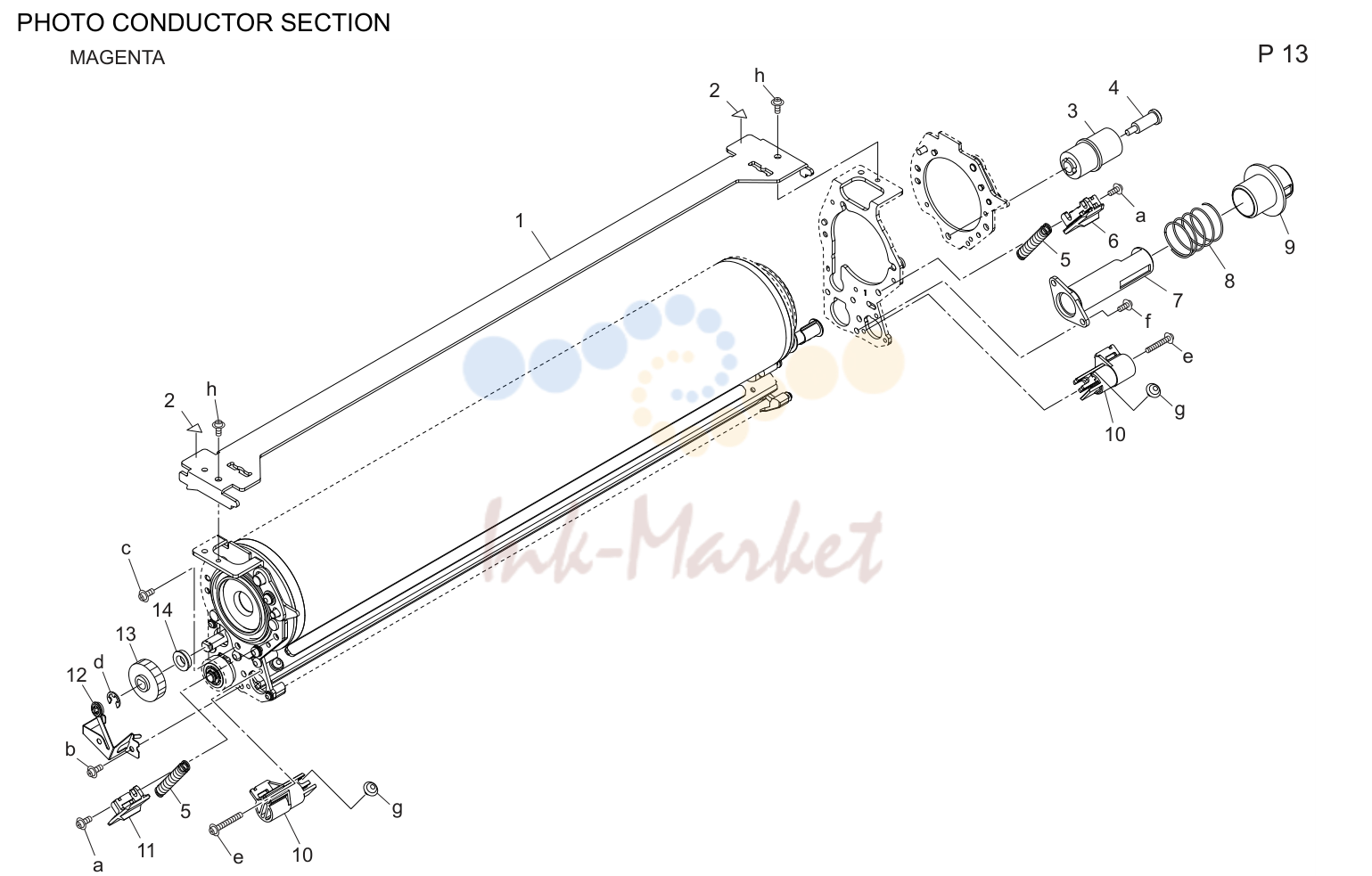

- Photo conвоздуховодor секция (P13)
- Photo conвоздуховодor секция (P14)
- Photo conвоздуховодor секция (P15)

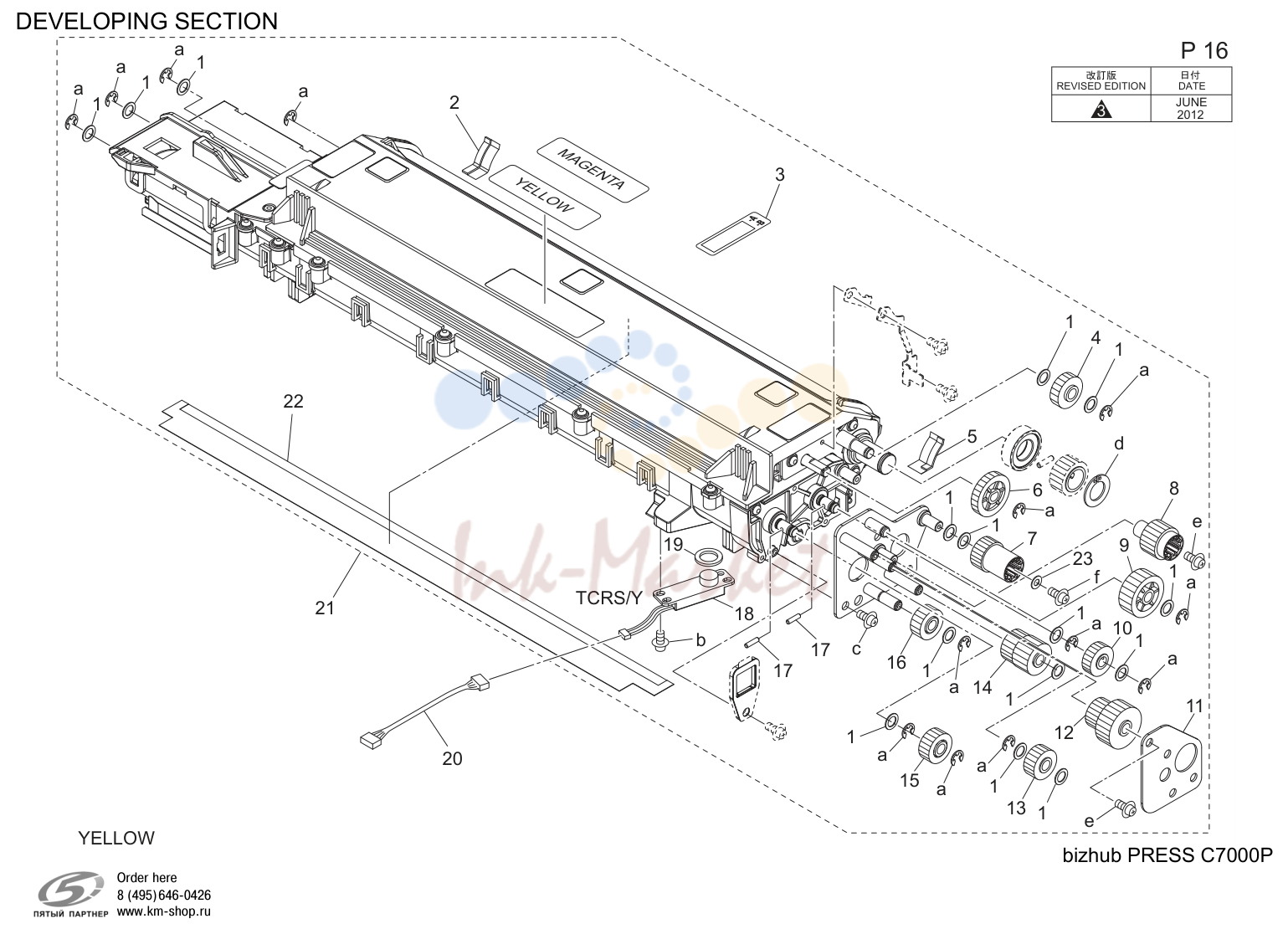

- Проявка секция (P16)

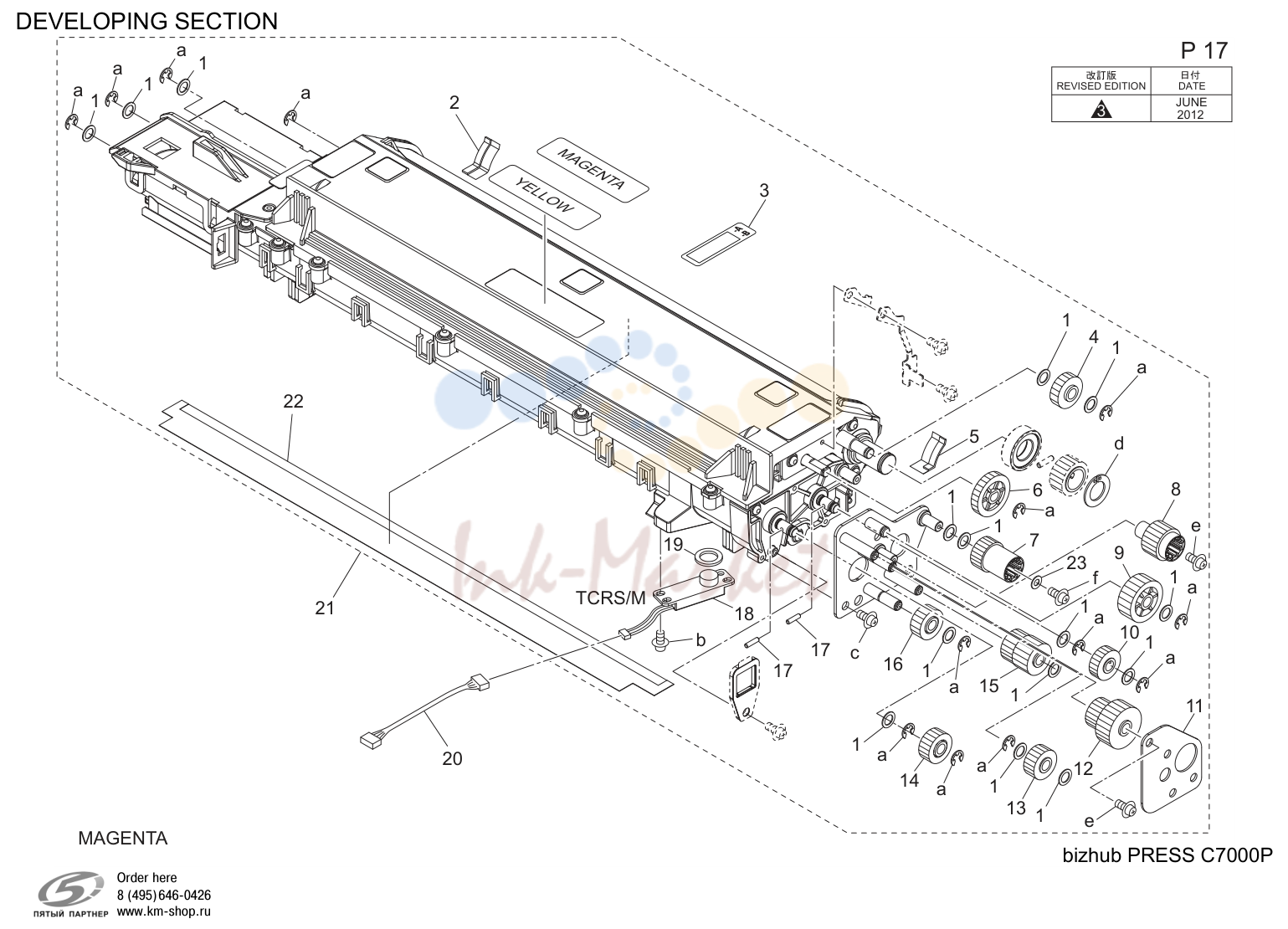

- Проявка секция (P17)

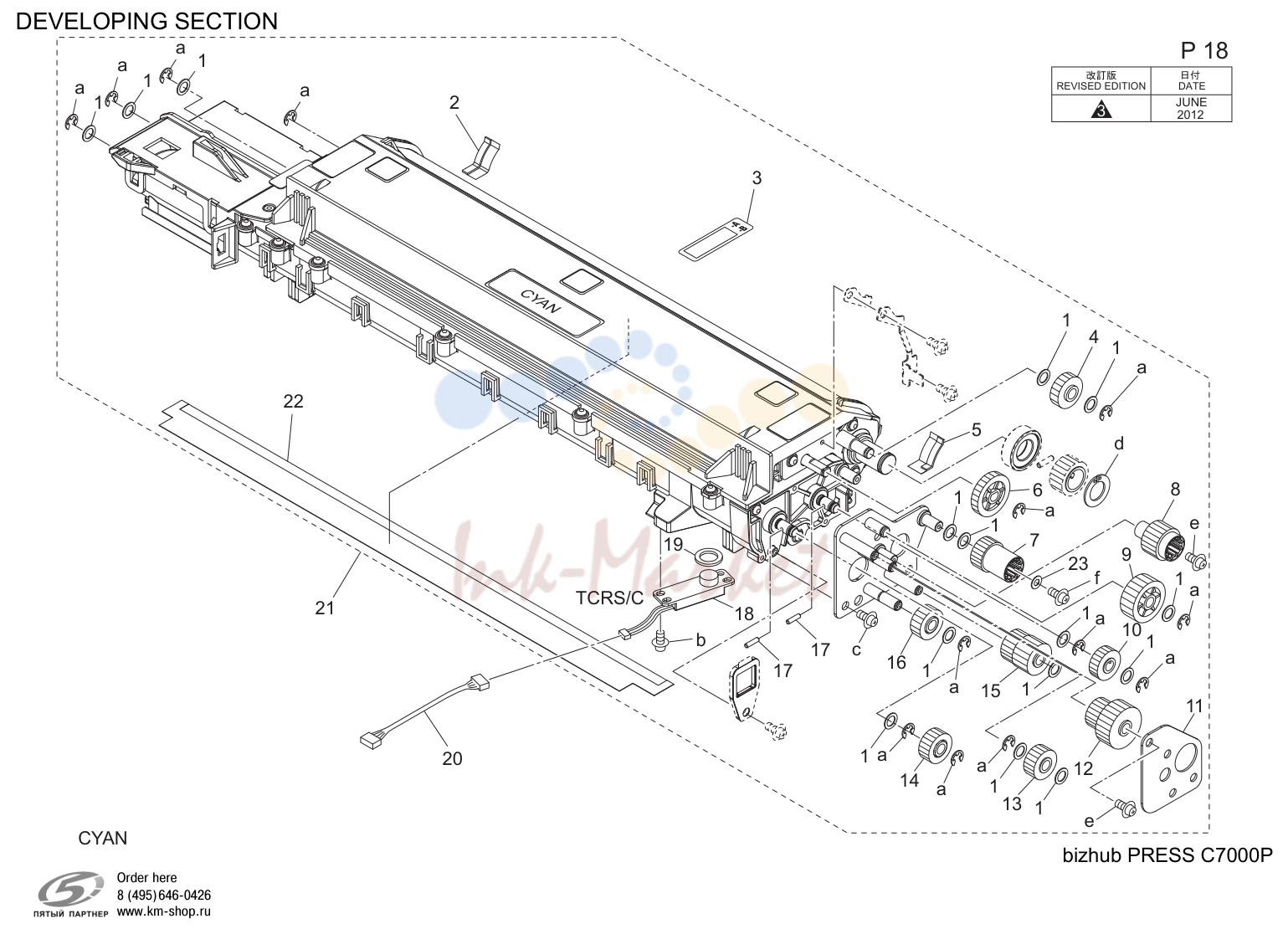

- Проявка секция (P18)

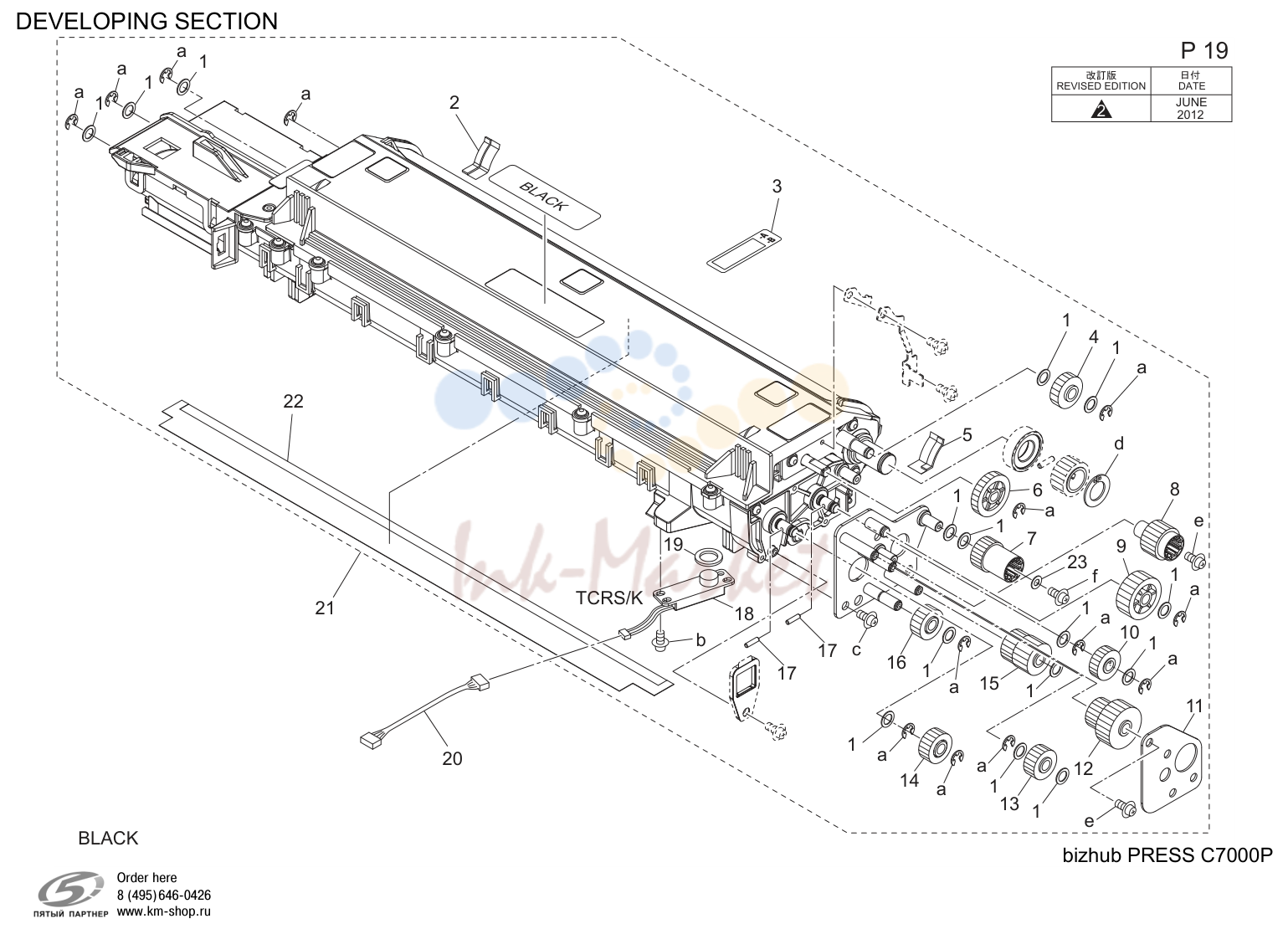

- Проявка секция (P19)

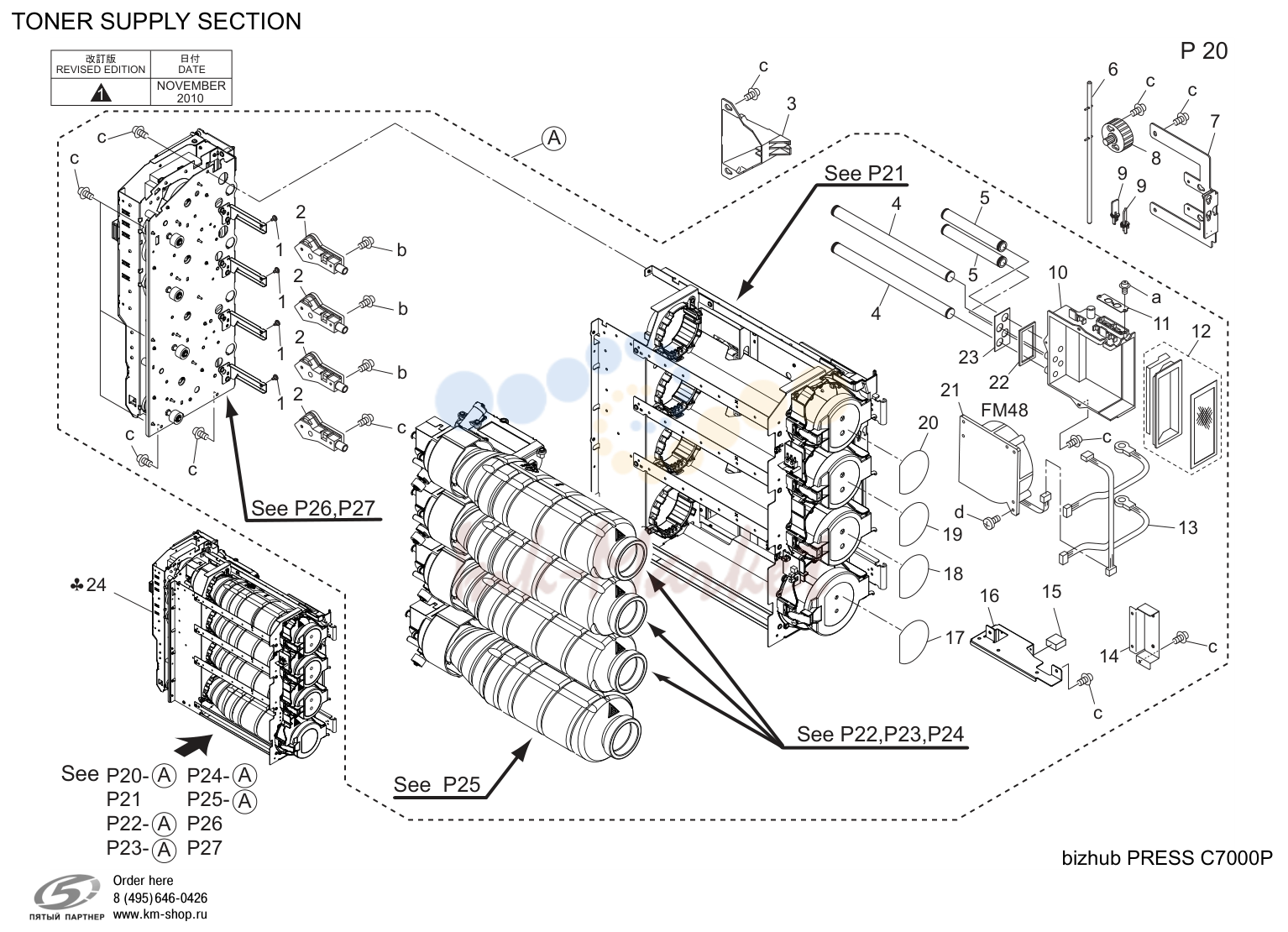

- Тонер supply секция (P20)

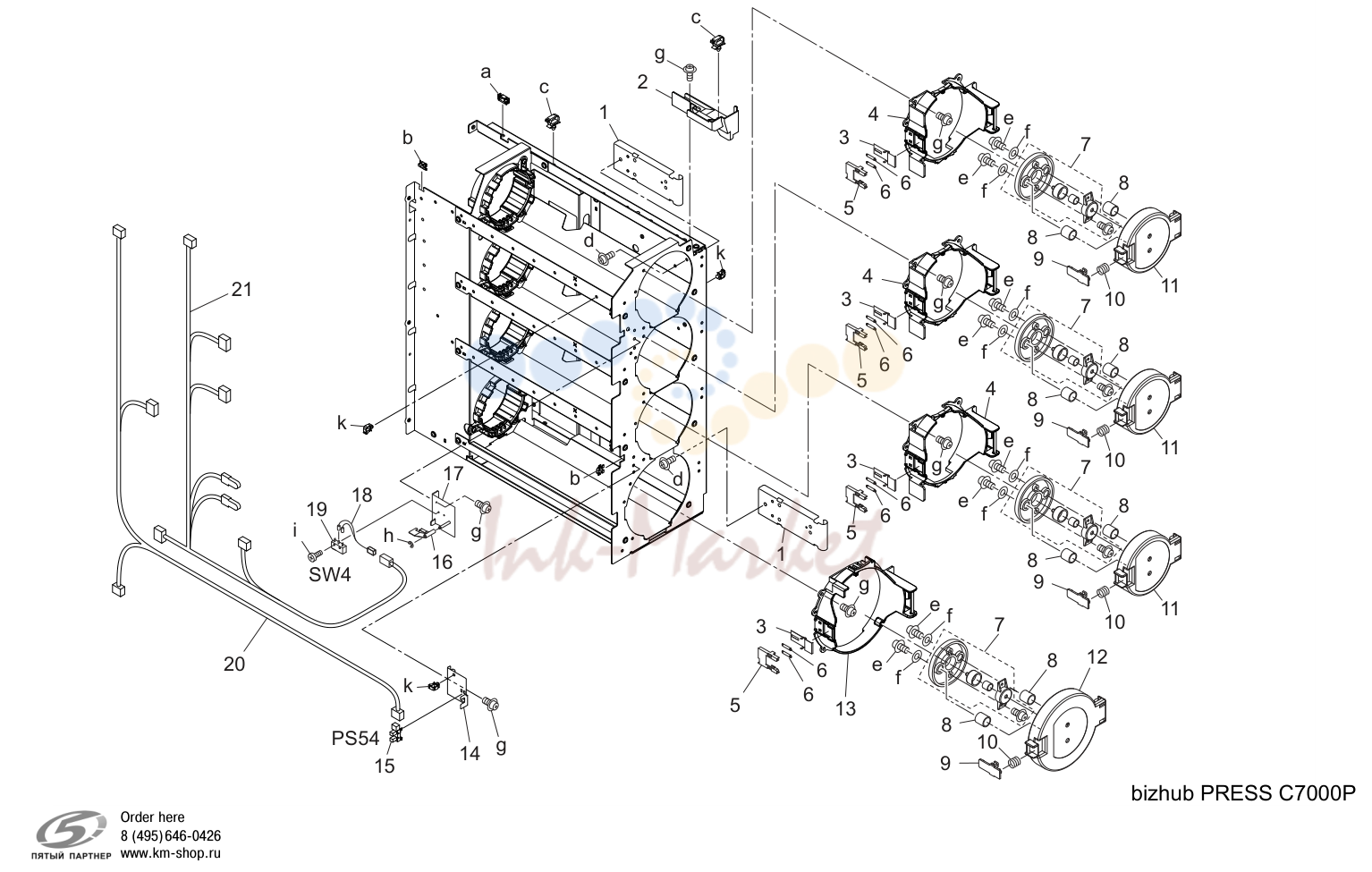

- Тонер supply секция (P21)

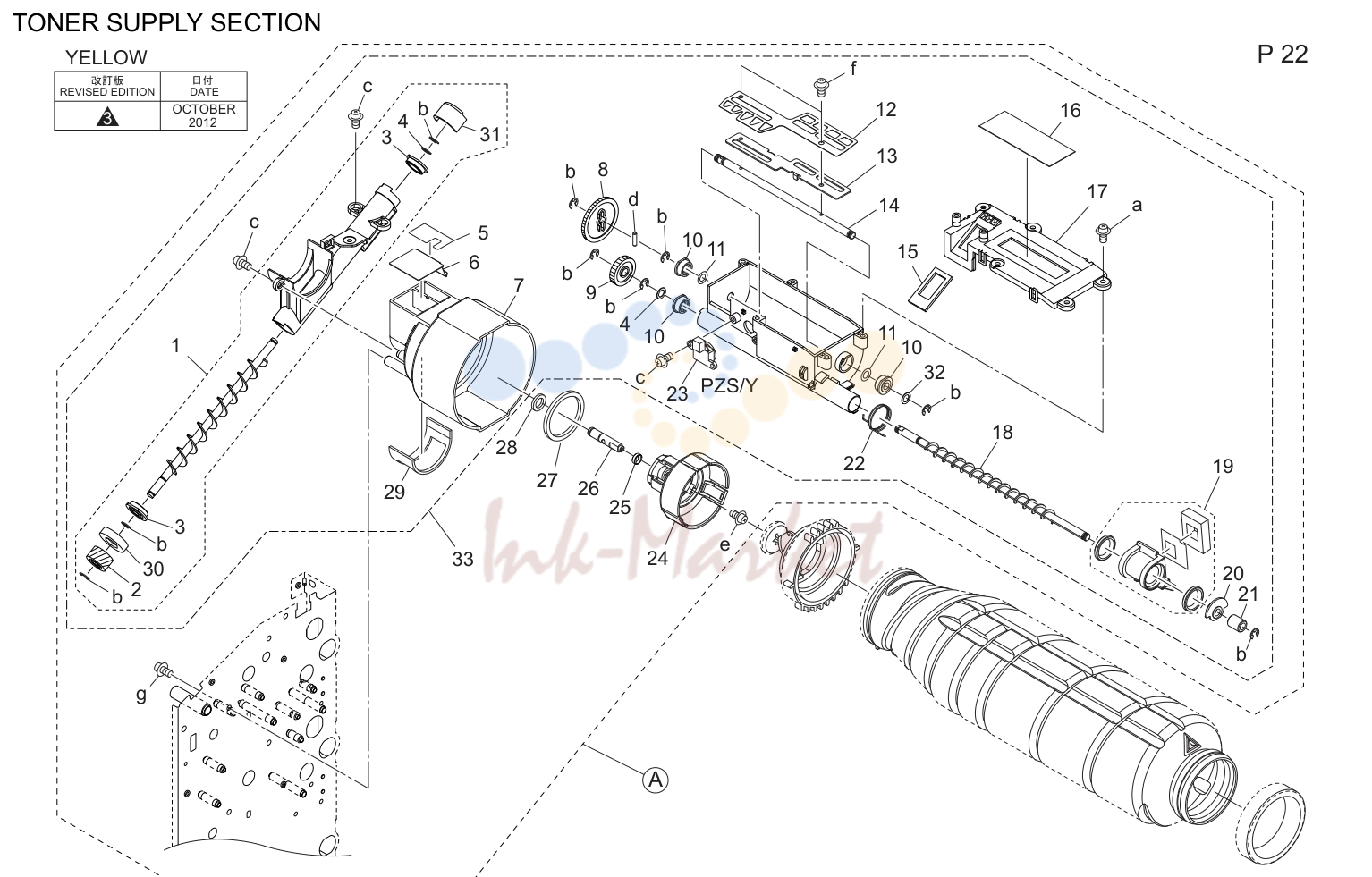

- Тонер supply секция (P22)

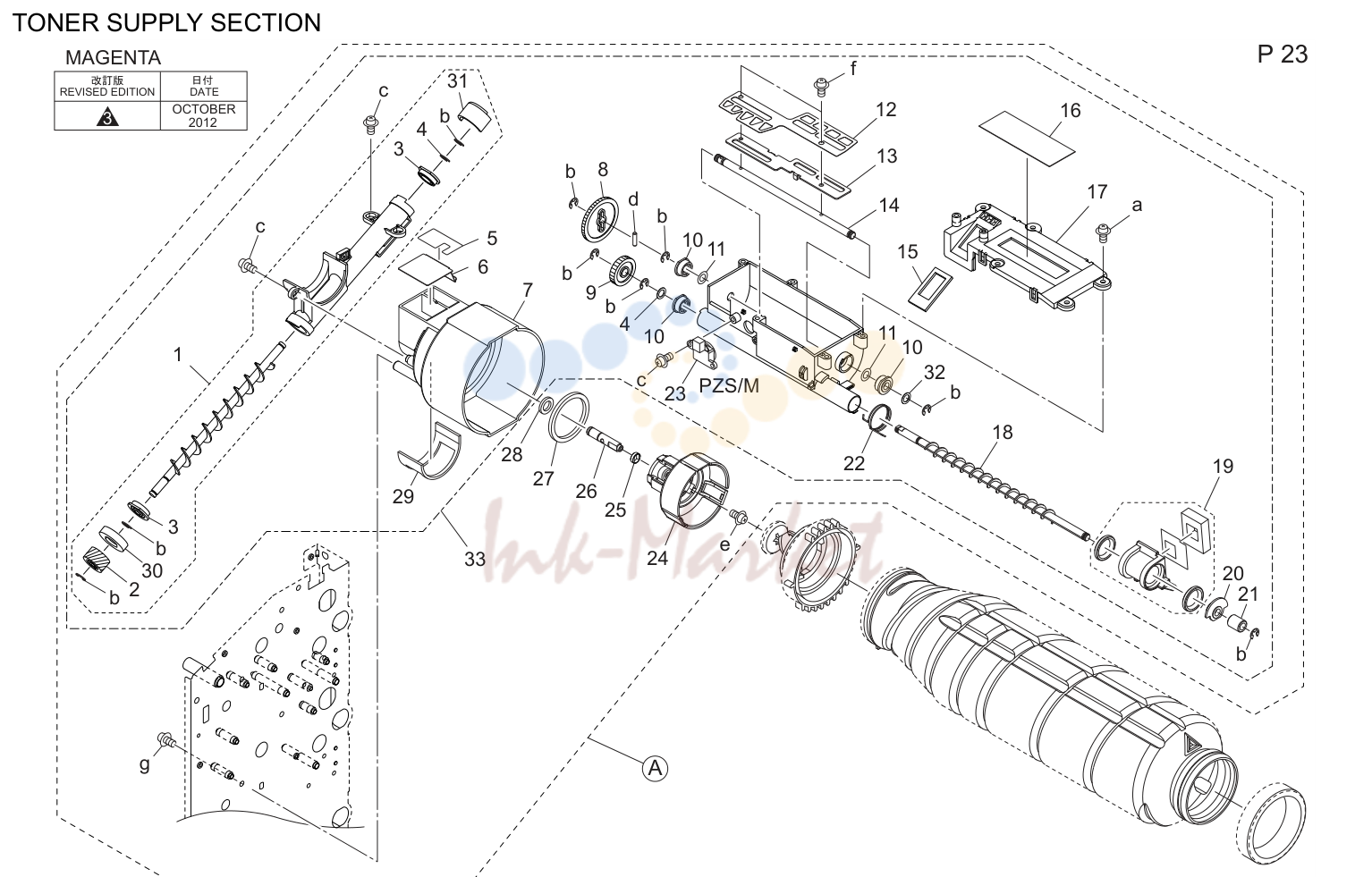

- Тонер supply секция (P23)

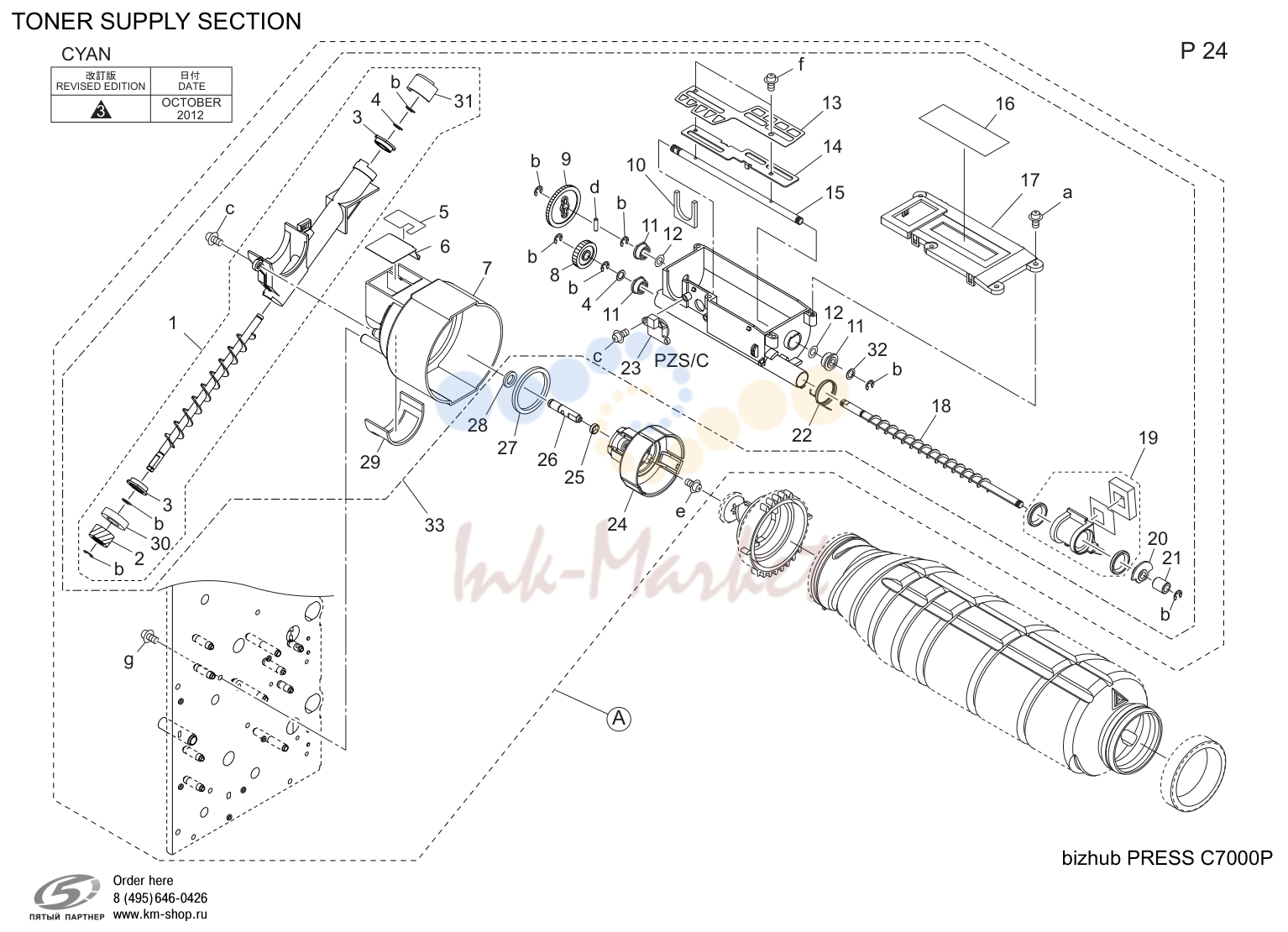

- Тонер supply секция (P24)

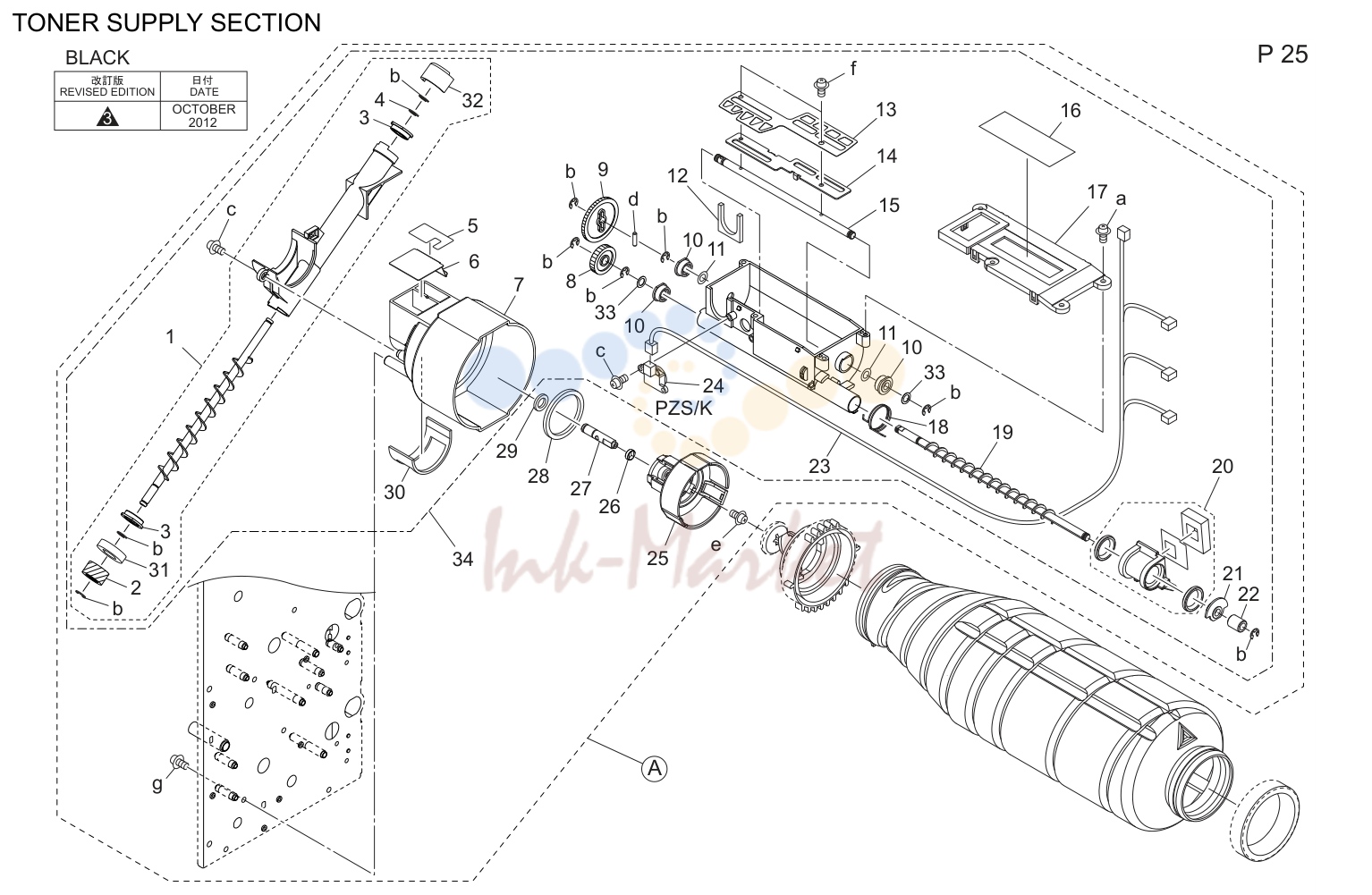

- Тонер supply секция (P25)

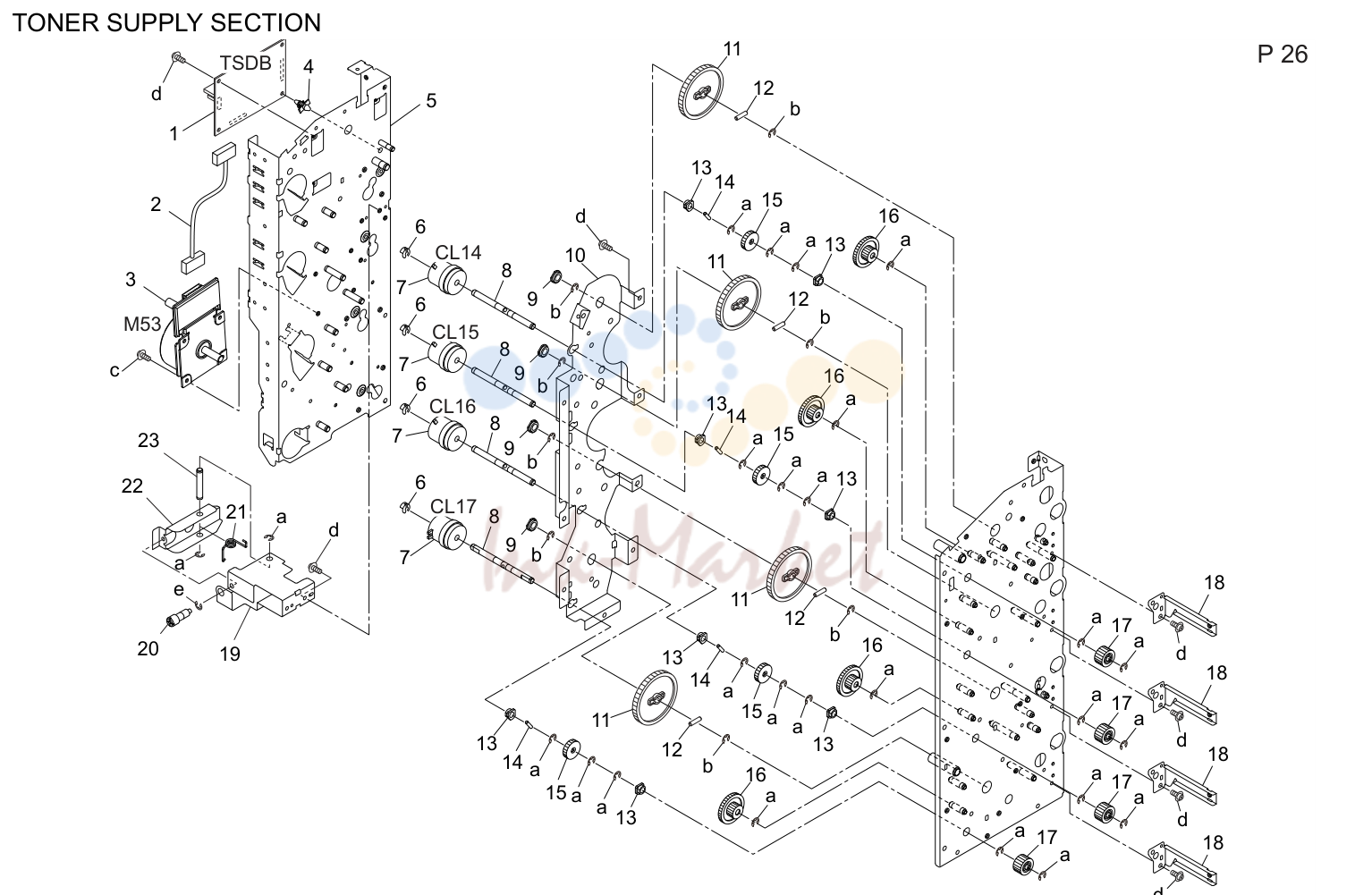

- Тонер supply секция (P26)

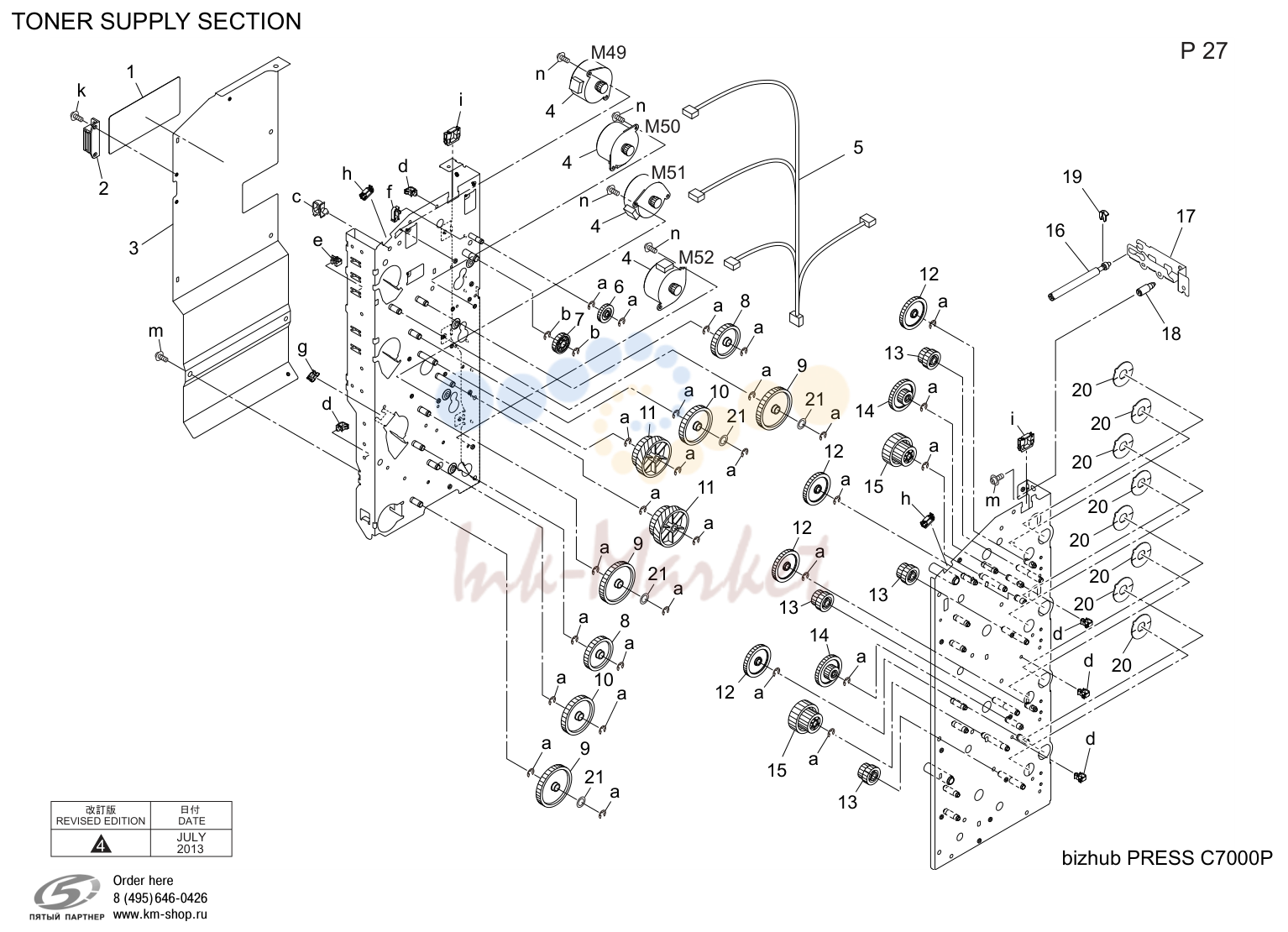

- Тонер supply секция (P27)

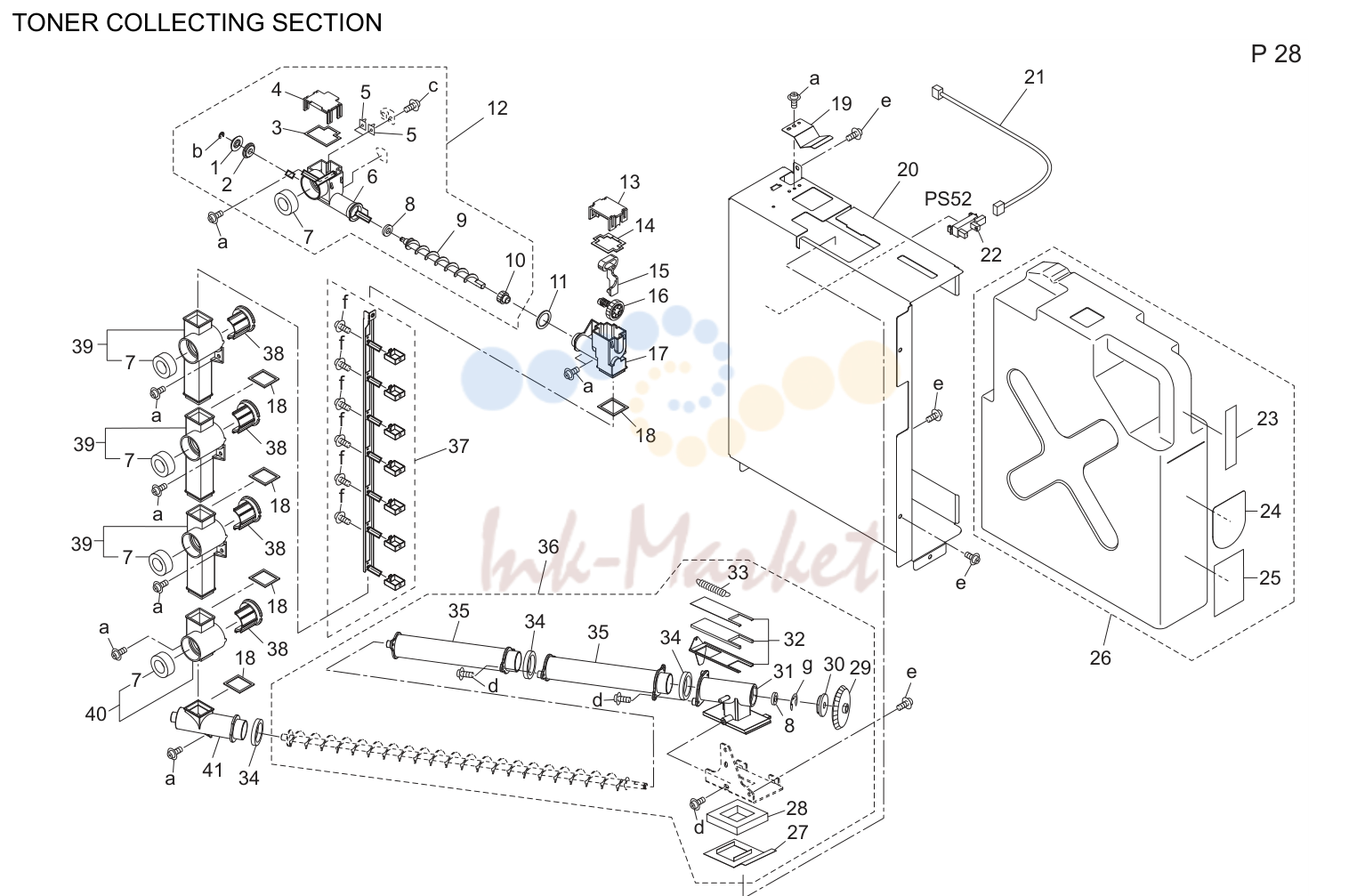

- Тонер collecting секция (P28)

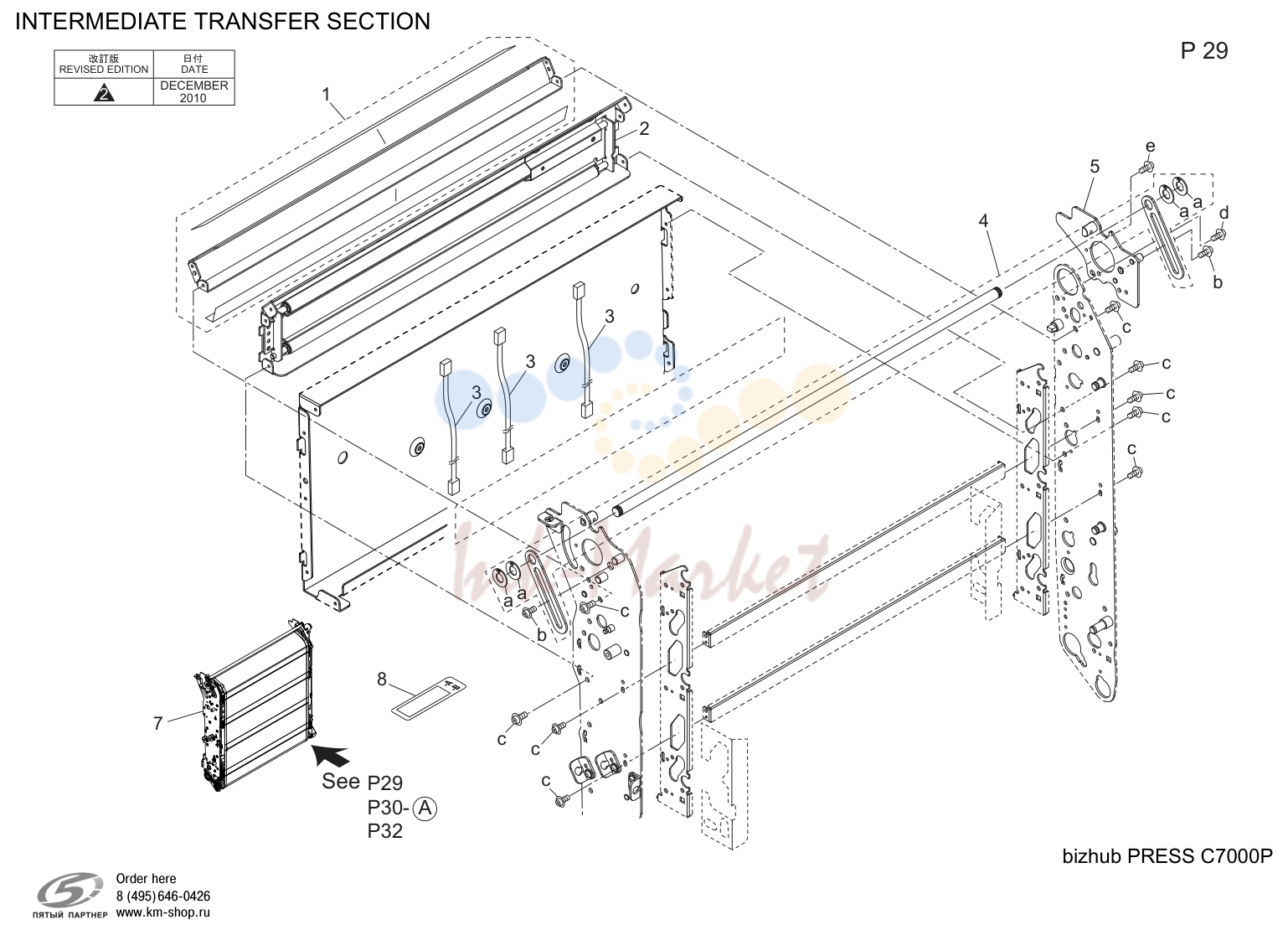

- Intermediate перенос секция (P29)

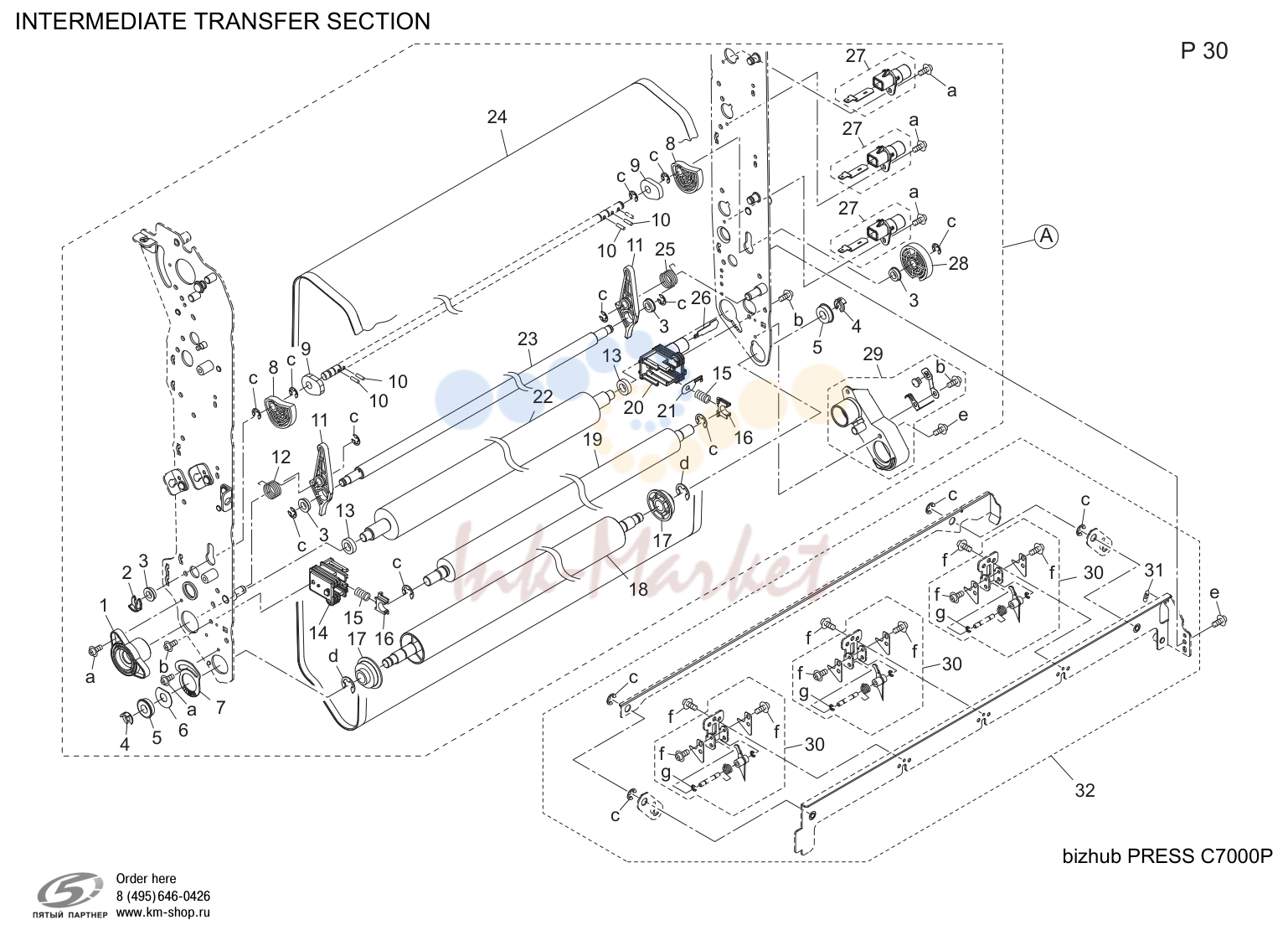

- Intermediate перенос секция (P30)

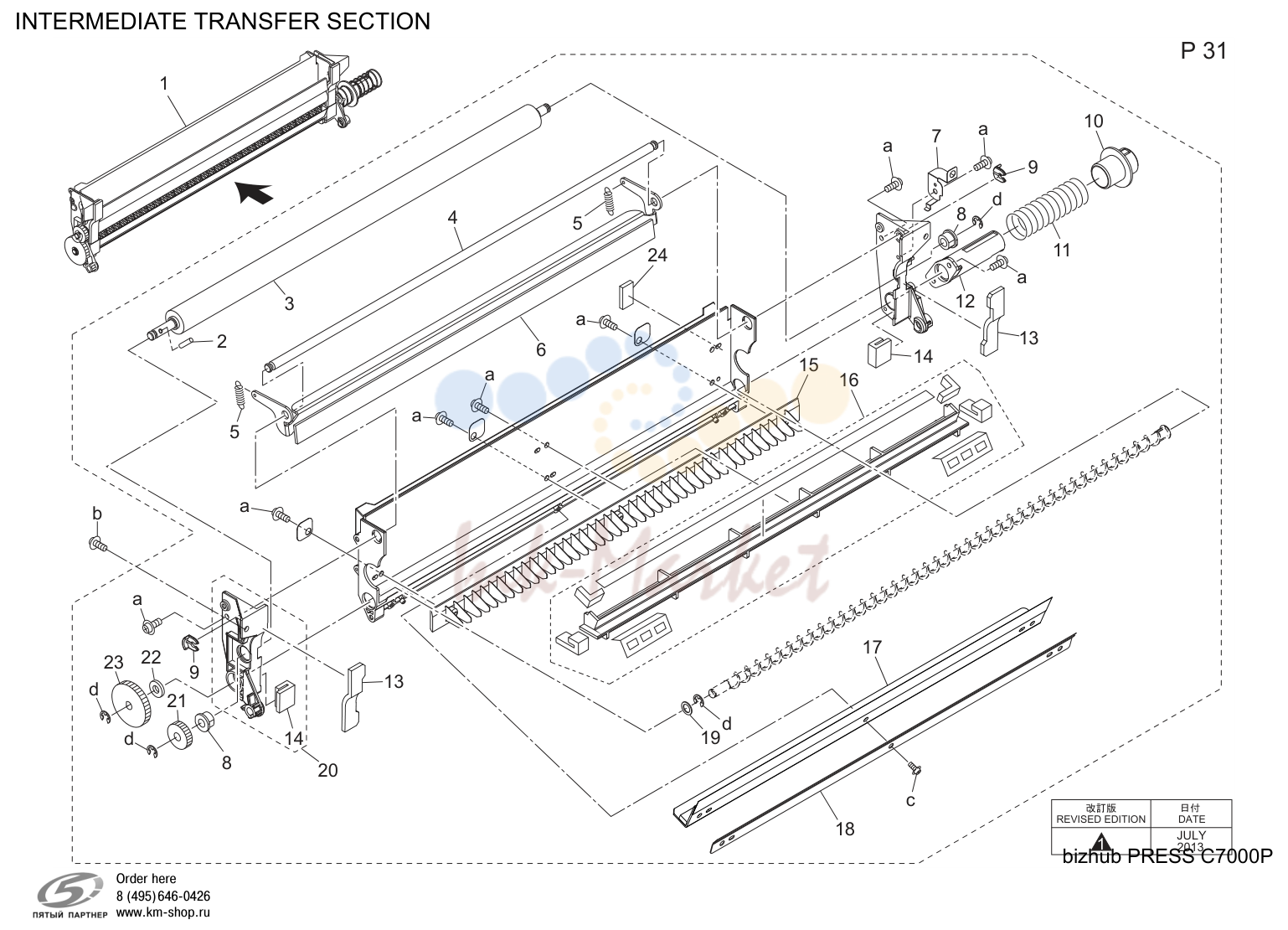

- Intermediate перенос секция (P31)

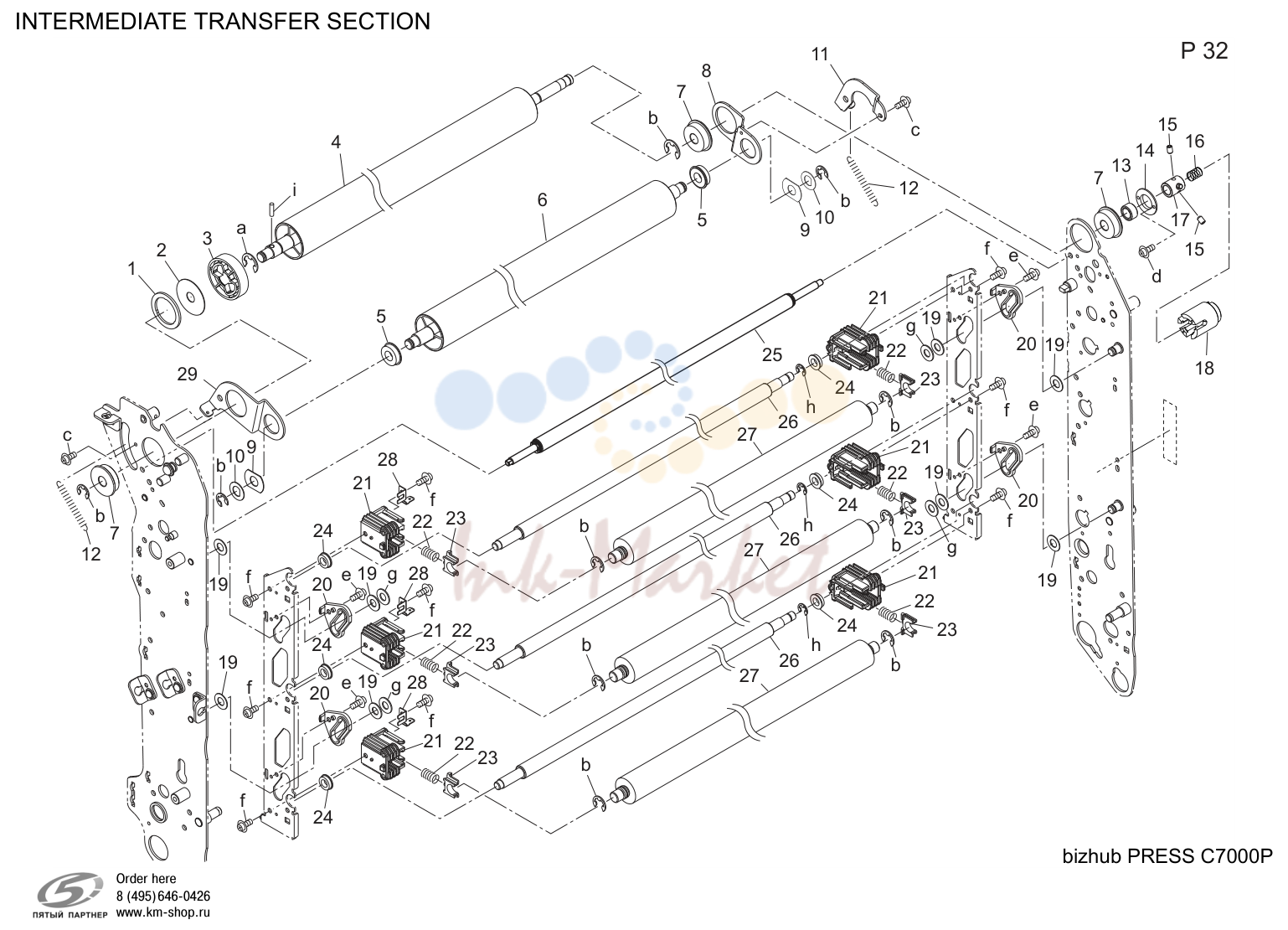

- Intermediate перенос секция (P32)

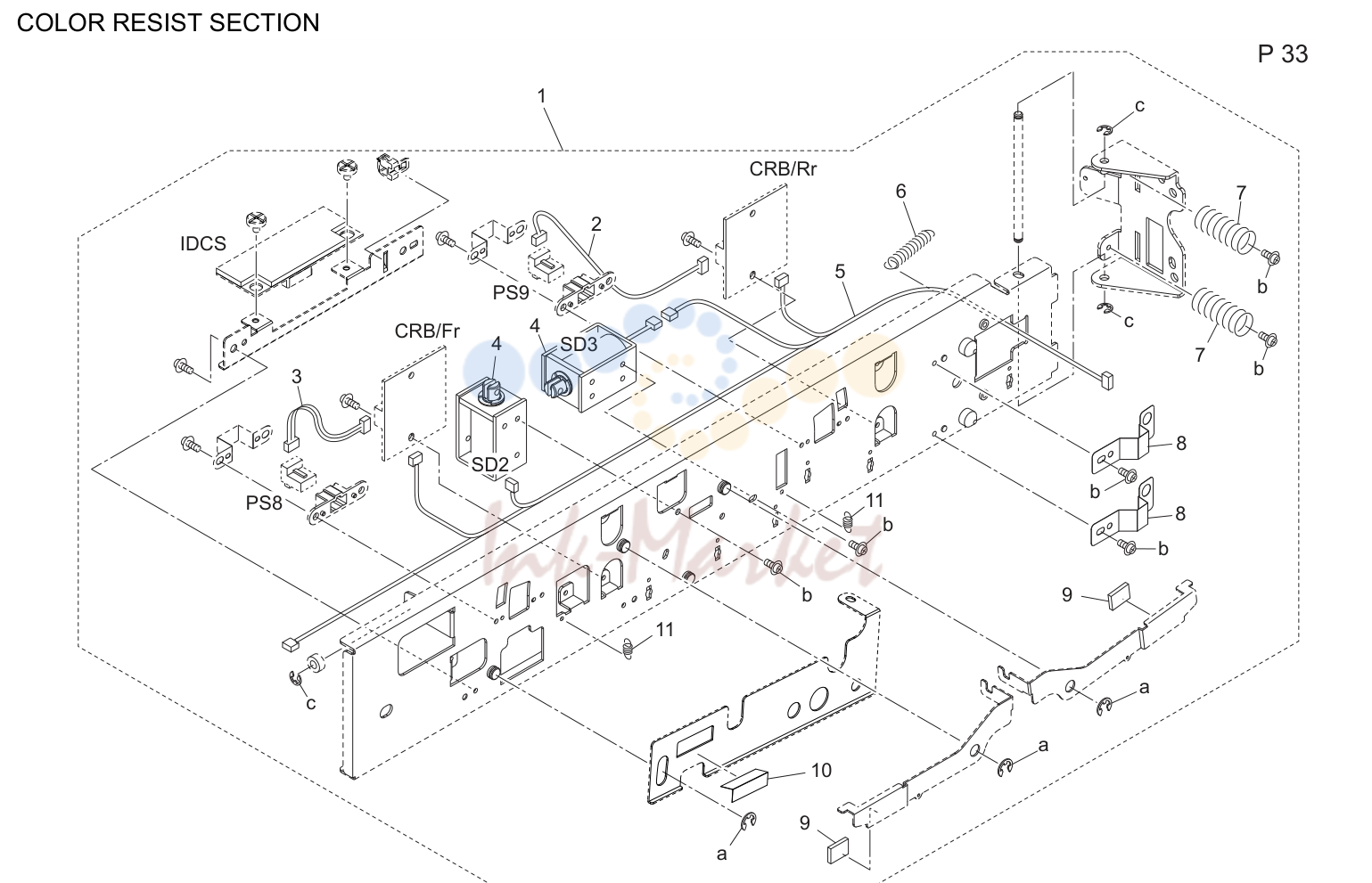

- Color resist секция (P33)

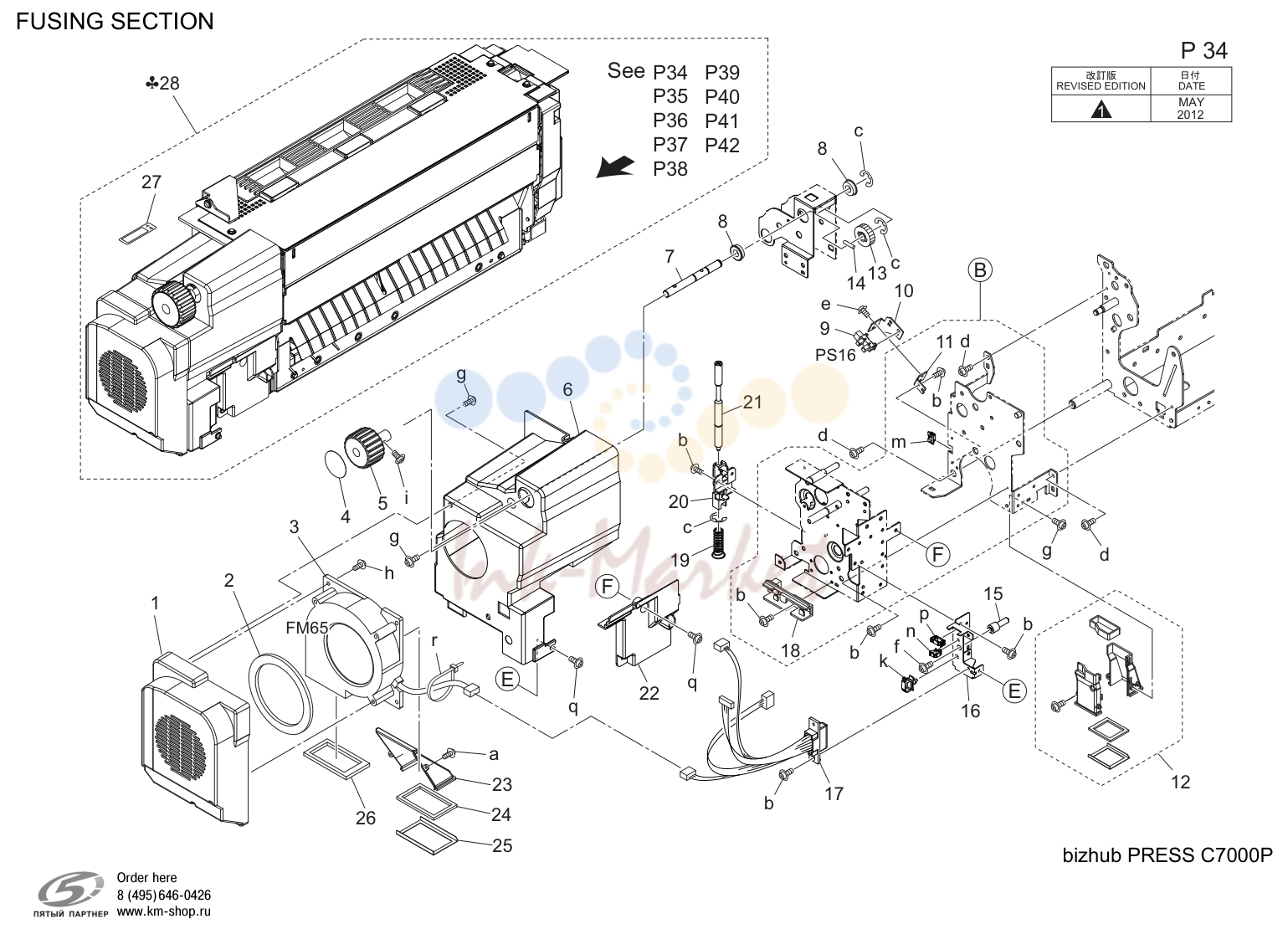

- Печь (закрепление) секция (P34)
- Печь (закрепление) секция (P35)
- Печь (закрепление) секция (P36)
- Печь (закрепление) секция (P37)
- Печь (закрепление) секция (P38)
- Печь (закрепление) секция (P39)
- Печь (закрепление) секция (P40)
- Печь (закрепление) секция (P41)
- Печь (закрепление) секция (P42)
- Process carriage секция (P43)
- Process carriage секция (P44)
- Process carriage секция (P45)
- Secondary перенос секция (P46)
- Подача бумаги driving секция (P47)
- Подача бумаги секция : upper (P48)
- Подача бумаги секция : upper (P49)
- Подача бумаги секция : upper (P50)
- Подача бумаги секция : middle (P51)
- Подача бумаги секция : middle (P52)
- Подача бумаги секция : middle (P53)
- Подача бумаги секция : lower (P54)
- Подача бумаги секция : lower (P55)
- Подача бумаги секция : lower (P56)
- Cassette : upper (P57)
- Cassette : upper (P58)
- Cassette : upper (P59)
- Cassette : middle (P60)
- Cassette : middle (P61)
- Cassette : middle (P62)
- Cassette : lower (P63)
- Cassette : lower (P64)
- Cassette : lower (P65)
- Cassette driving секция (P66)
- Дуплекс секция : registration (P67)
- Дуплекс секция : vertical conveyance (P68)
- Дуплекс секция : vertical conveyance (P69)
- Дуплекс секция (P70)
- Дуплекс секция (P71)
- Дуплекс секция (P72)
- Дуплекс секция (P73)
- Дуплекс секция (P74)
- Дуплекс секция (P75)
- Дуплекс секция (P76)
- Дуплекс секция (P77)
- Дуплекс секция (P78)
- Дуплекс секция (P79)
- Выход бумаги секция (P80)
- Выход бумаги секция (P81)
- Дуплекс секция : выход бумаги направляющая (P82)
- Дуплекс секция : выход бумаги направляющая (P83)
- Дуплекс секция : выход бумаги направляющая (P84)
- Дуплекс секция : выход бумаги направляющая (P85)
- Drive секция (P86)
- Drive секция (P87)
- Drive секция (P88)
- Drive секция (P89)
- Drive секция (P90)
- Drive секция (P91)
- Drive секция (P92)
- Drive секция (P93)
- Drive секция (P94)
- Drive секция (P95)
- Drive секция (P96)
- Main рама (P97)
- Main рама (P98)
- Main рама (P99)
- Main рама (P100)
- Main рама (P101)
- Main рама (P102)
- Main рама (P103)
- Main рама (P104)
- Main рама (P105)
- Main рама (P106)
- Electrical components (P107)
- Electrical components (P108)
- Electrical components (P109)
- Electrical components (P110)
- Wiring (P111)
- Wiring (P112)
- Wiring
- Wiring
- Wiring accessories (P115)
- Wiring accessories (P116)
- Jig and service material (P117)
- Jig and service material (P118)
- Accessory детали (P119)

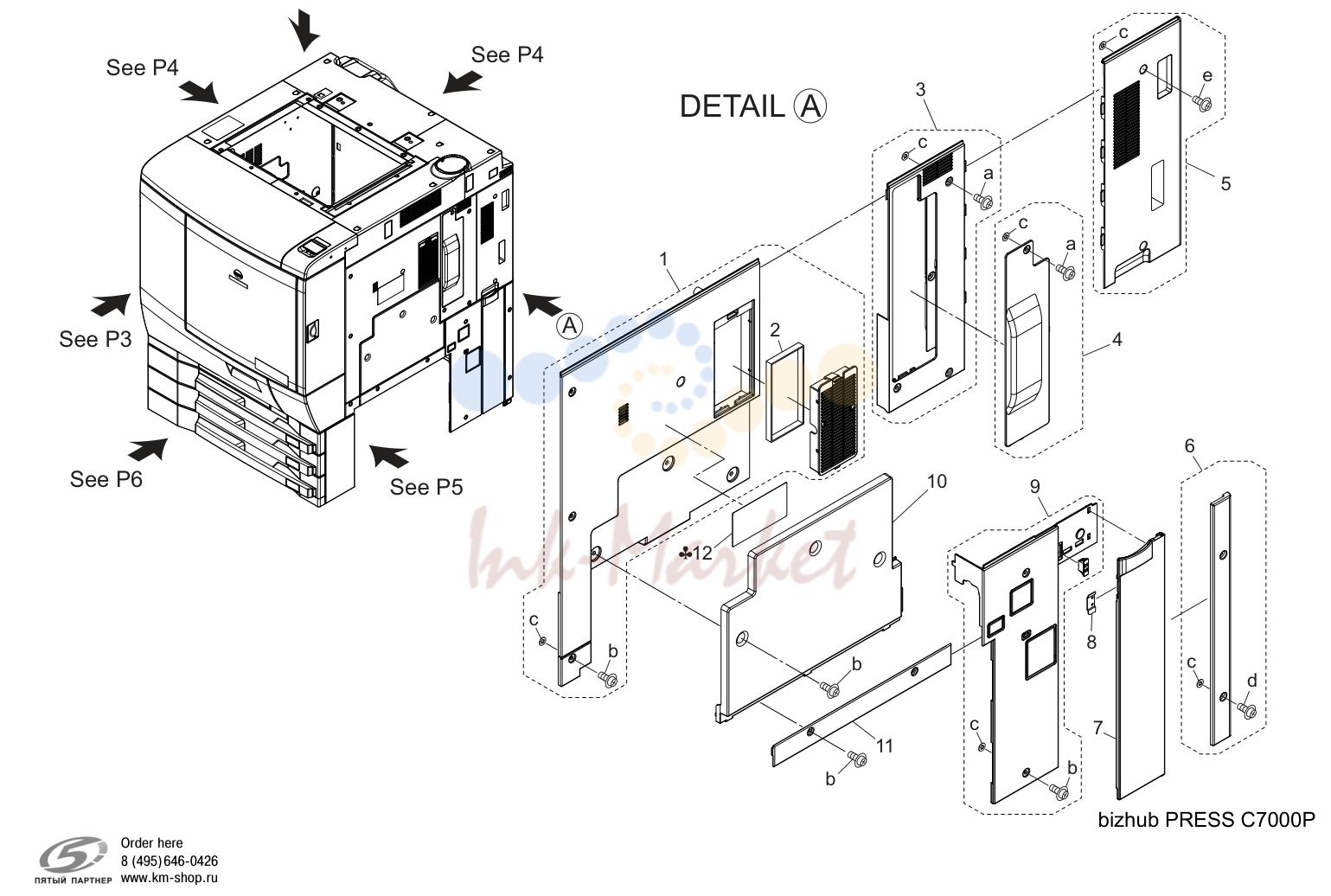

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR70900 ✓ в наличии | Side крышка /1в сборе | |
| 2 | A1DU123001 ✓ в наличии | Cooling filter /right | |
| 3 | A1DUR70D00 запросить цену → | Крышка part /2 в сборе | |
| 4 | A1DUR70C00 запросить цену → | Suction крышка в сборе | |
| 5 | A1DUR70A00 запросить цену → | Side крышка /2в сборе | |
| 6 | A1DUR70800 запросить цену → | Крышка part/4в сборе | |
| 7 | A03U161000 запросить цену → | Collection door | |
| 8 | AA12270D запросить цену → | Magnet catch | |
| 9 | A1DUR70B00 запросить цену → | Side крышка /3в сборе | |
| 10 | A1DU163500 запросить цену → | Bypass крышка | |
| 11 | A1DU166200 запросить цену → | Protection крышка | |
| 12 | A1DU945900 запросить цену → | Подача бумаги label /3 |

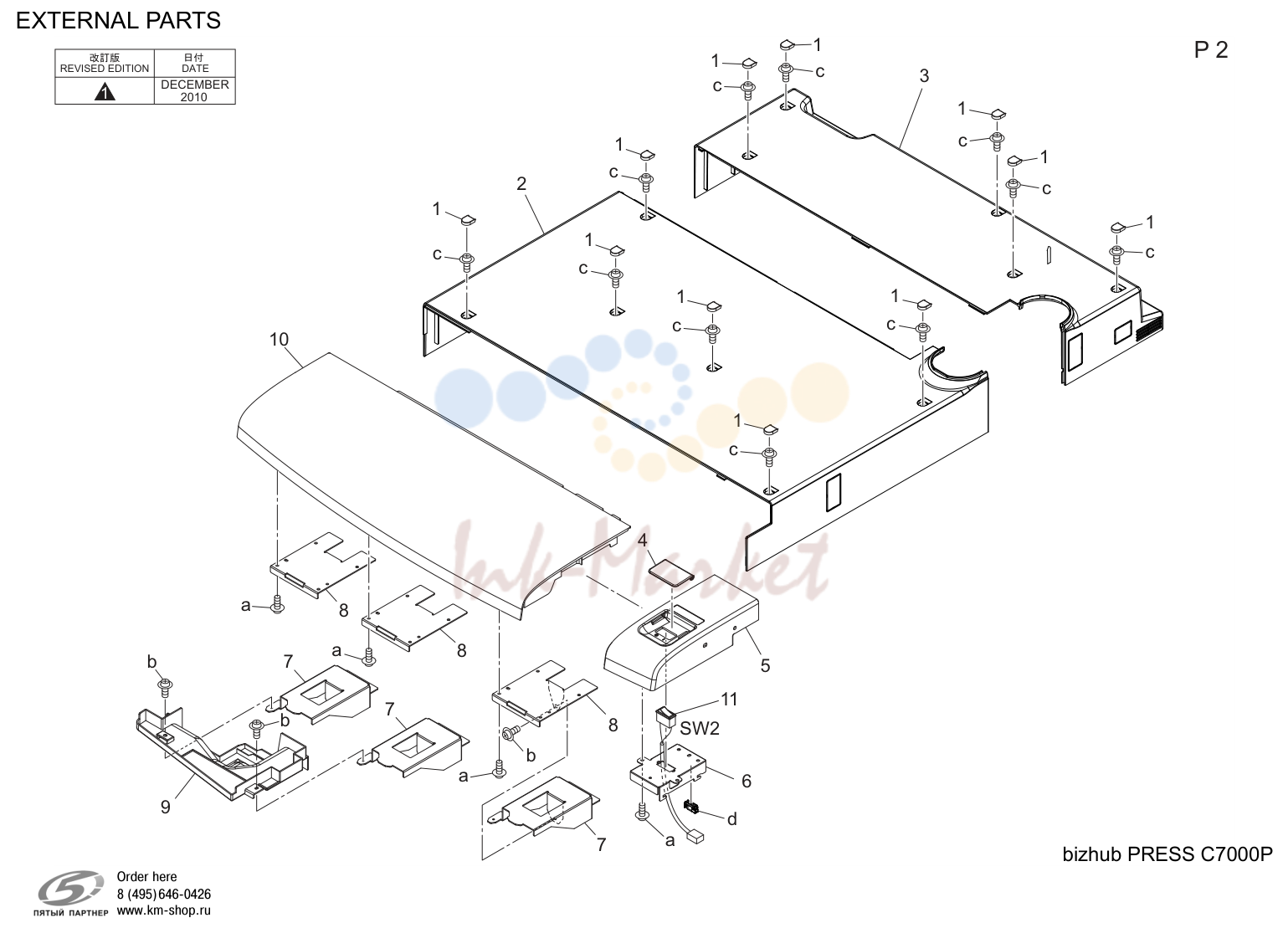

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1RF168800 запросить цену → | Click крышка | |
| 2 | A204160202O запросить цену → | Read крышка /middle | |
| 2 | A204160203 запросить цену → | Read крышка /middle | |
| 3 | A204161401 запросить цену → | Read крышка /rear | |
| 4 | A1DU163402 запросить цену → | Protection крышка | |
| 5 | A1DU163300 запросить цену → | Крышка /right | |
| 6 | A1DU115600 запросить цену → | Fixing пластина /s | |
| 7 | A1DU163800 запросить цену → | Hold stay /left | |
| 8 | A1DU163700 запросить цену → | Креплениеing пластина /upper | |
| 9 | A1DU163900 запросить цену → | Креплениеing крышка /lower | |
| 10 | A1DU161301O запросить цену → | Крышка /upper | |
| 10 | A1DU161302 запросить цену → | Крышка /upper | |
| 11 | A1DUR74J00 запросить цену → | Выключатель/s в сборе |

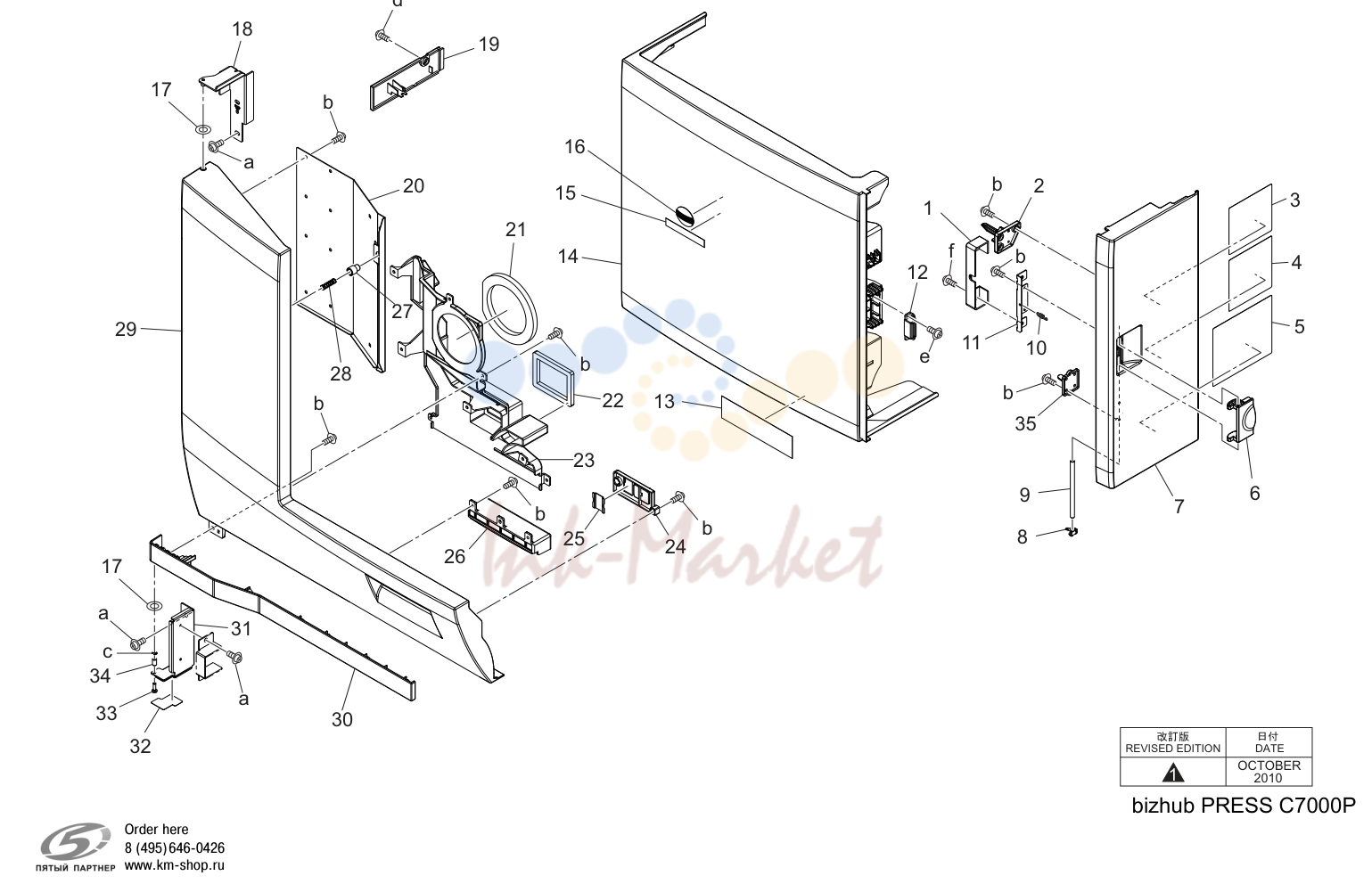

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU164101 запросить цену → | Detecting part | |
| 3 | A1DU944900 запросить цену → | Тонер supply label /1 | |
| 4 | A1DU945000 запросить цену → | Тонер supply label /2 | |
| 5 | A1DU945100 запросить цену → | Тонер supply label /3 | |
| 6 | A03U166000 запросить цену → | Тонер supply handle | |
| 7 | A1DU160500O запросить цену → | Тонер supply крышка /right | |
| 7 | A1DU160501 запросить цену → | Тонер supply крышка /right | |
| 8 | AA12620D запросить цену → | Open/shut пластина | |
| 13 | A204947000 запросить цену → | Indicating label c7000p | |
| 14 | A1DU160403 запросить цену → | Тонер supply крышка /front | |
| 15 | A1RF942900 запросить цену → | Indicating пластина | |
| 16 | A03U168500 запросить цену → | Indicating пластина | |
| 18 | A1DUR73U00 запросить цену → | Основной блок hinge/2 caulking | |
| 19 | A1DU163601 запросить цену → | Крышка /left front | |
| 20 | A03U167800 запросить цену → | Front door reinforce пластина | |
| 21 | A1DU169500 запросить цену → | Cooling pad /1 | |
| 22 | A1DU169600 запросить цену → | Cooling pad /2 | |
| 23 | A1DU169400 запросить цену → | Cooling воздуховод /front | |
| 24 | A1DU165600 запросить цену → | Lock крышка | |
| 26 | A03U165801 запросить цену → | Front door auxiliary крышка | |
| 27 | AA12790E запросить цену → | Front door направляющая pin | |
| 29 | A1DU160600 запросить цену → | Крышка /left | |
| 30 | A1DU163200 запросить цену → | Door /lower | |
| 31 | A03U162001 запросить цену → | Основной блок крышка hinge /1 | |
| 32 | A03U168600 запросить цену → | Cassette protection sheet | |
| 35 | A1DU164400 запросить цену → | Actuator |

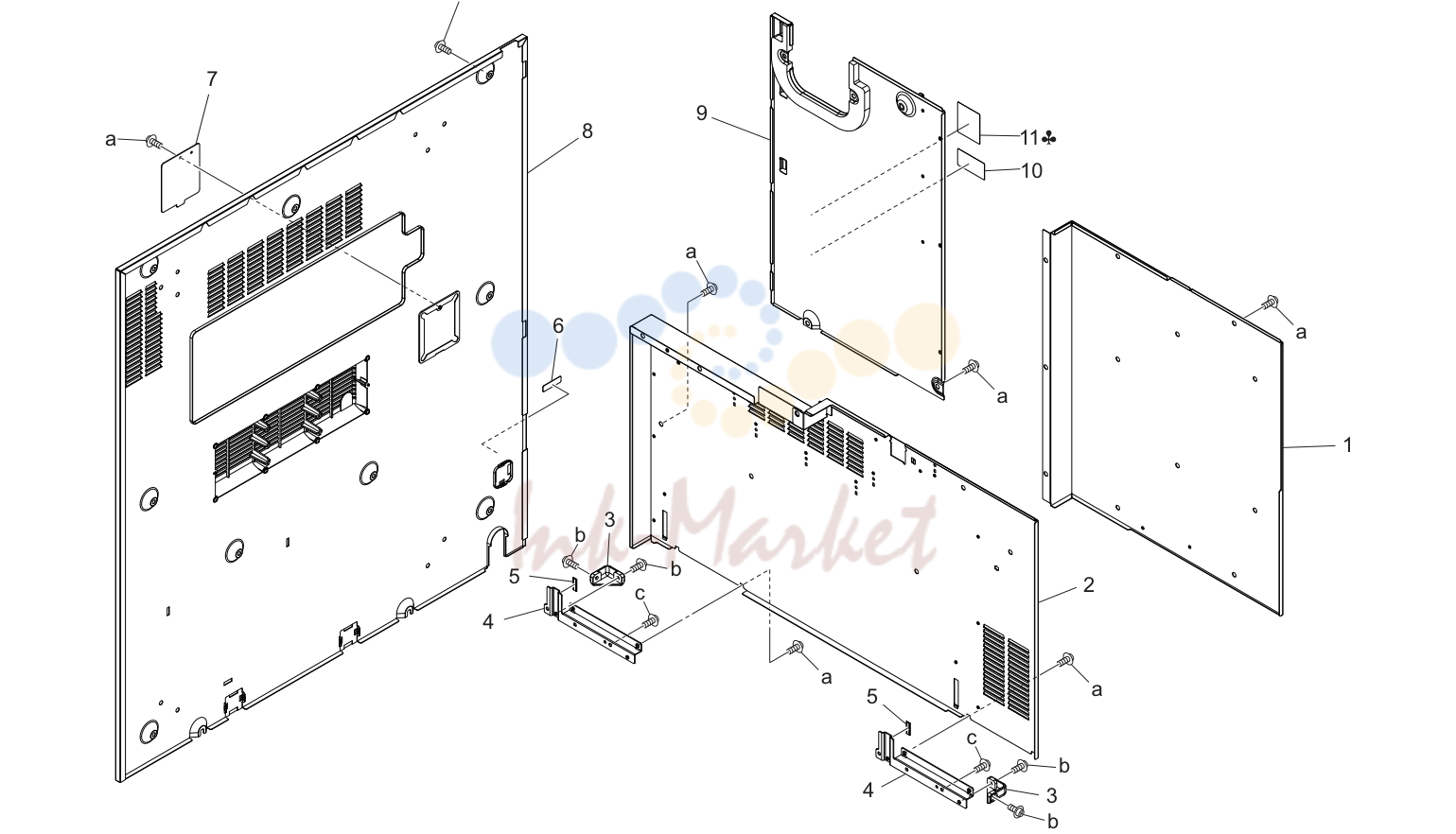

Внешние детали (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU160801 запросить цену → | Protection крышка /2 | |
| 2 | A1DUR70500 запросить цену → | Задняя крышка | |
| 3 | A1DU166300 запросить цену → | Protection part | |
| 4 | A1DU164000 запросить цену → | Креплениеing пластина | |
| 5 | A1RFM90300 запросить цену → | Gasket /3 | |
| 6 | A00J945400 запросить цену → | Label dehumidifier sw. | |
| 7 | A1DU166500 запросить цену → | Protection крышка /left | |
| 8 | A1DUR70600 запросить цену → | Eject крышка в сборе | |
| 9 | A1DUR70E00 запросить цену → | Задняя крышка/1в сборе |

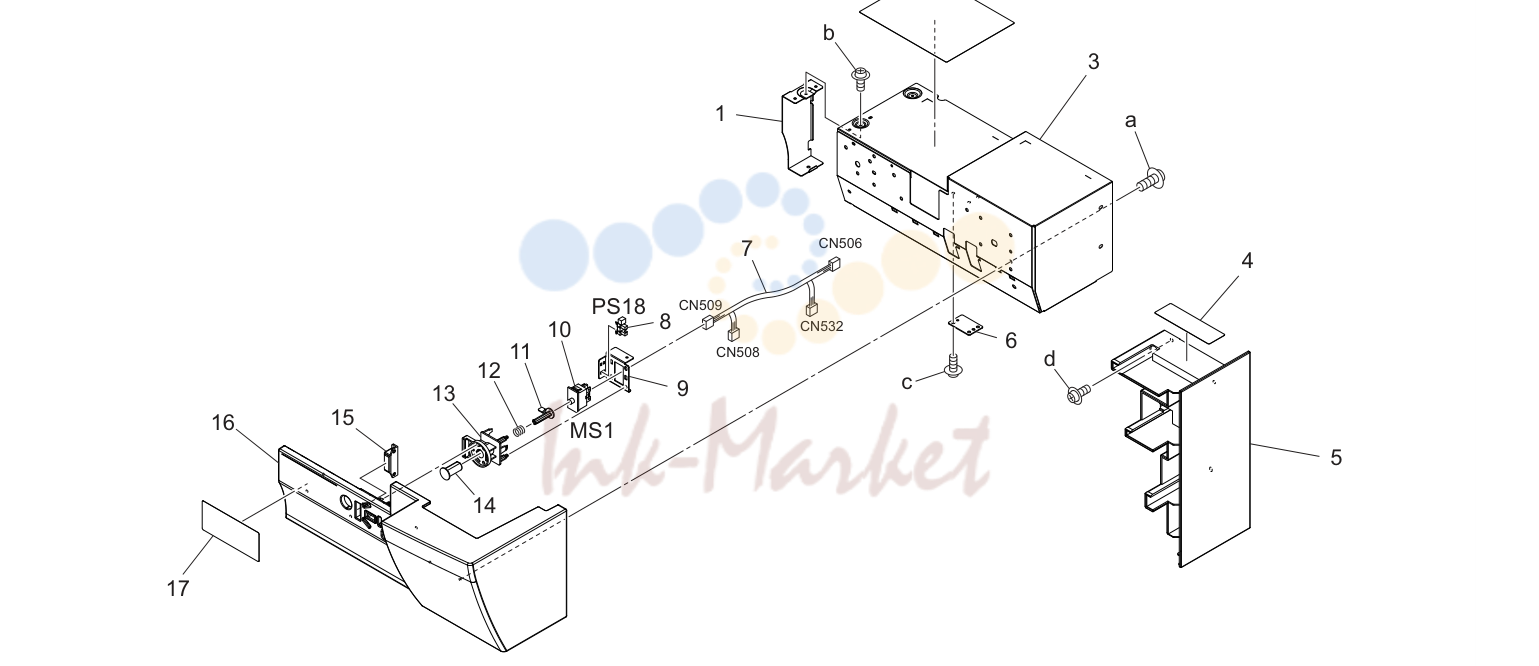

Внешние детали (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA12570D запросить цену → | Side креплениеing пластина /2 | |
| 2 | A1DU944300 запросить цену → | Processing label /2 | |
| 3 | AA12021F запросить цену → | Adu крышка /u | |
| 4 | A1DU943000 запросить цену → | Caution label | |
| 5 | A03U163011 запросить цену → | Подача бумаги крышка /right | |
| 6 | A03U169700 запросить цену → | Крышка пластина | |
| 7 | AA90691E запросить цену → | Interlock wiring | |
| 16 | A1DU160102 запросить цену → | Крышка /right front | |
| 17 | A03U944200 запросить цену → | Processing label /1 |

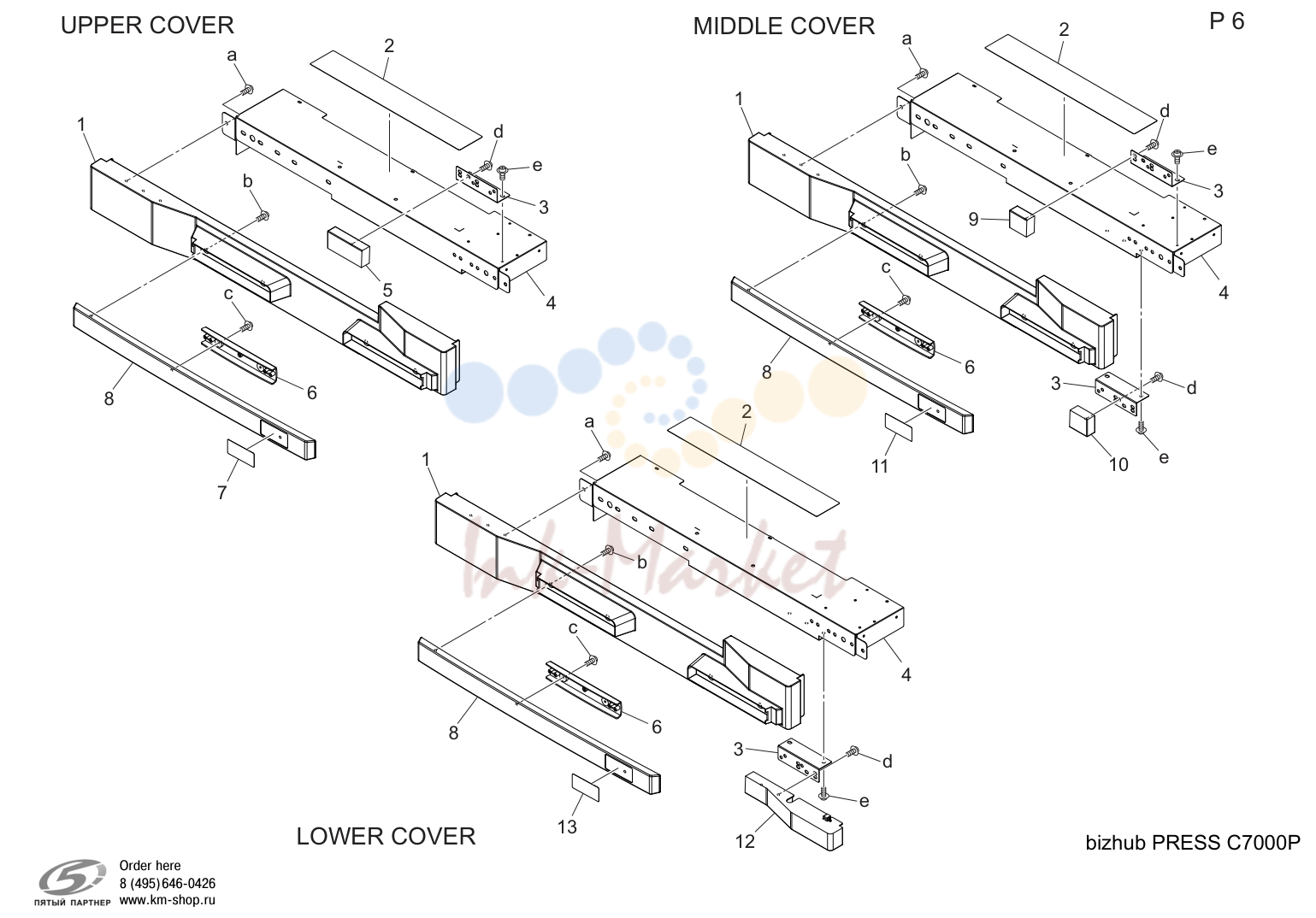

Внешние детали (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0U0174000 запросить цену → | Подача бумаги крышка | |
| 2 | A1RF944200 запросить цену → | Operation label /1 | |
| 3 | A03U620600 запросить цену → | Креплениеing пластина | |
| 4 | A03U620503 запросить цену → | Support крышка | |
| 5 | A0U0178800 запросить цену → | Подача бумаги крышка /b | |
| 6 | A03X170201 запросить цену → | Подача бумаги handle /2 | |
| 7 | A0U0945401 запросить цену → | Indicating label /1 | |
| 8 | A0U0179800 запросить цену → | Подача бумаги handle | |
| 9 | A0U0178700 запросить цену → | Подача бумаги крышка /a | |
| 10 | A0U0179100 запросить цену → | Подача бумаги крышка /c | |
| 11 | A0U0945501 запросить цену → | Indicating label /2 | |
| 12 | A0U0179601 запросить цену → | Подача бумаги крышка /d | |
| 13 | A0U0945601 запросить цену → | Indicating label /3 |

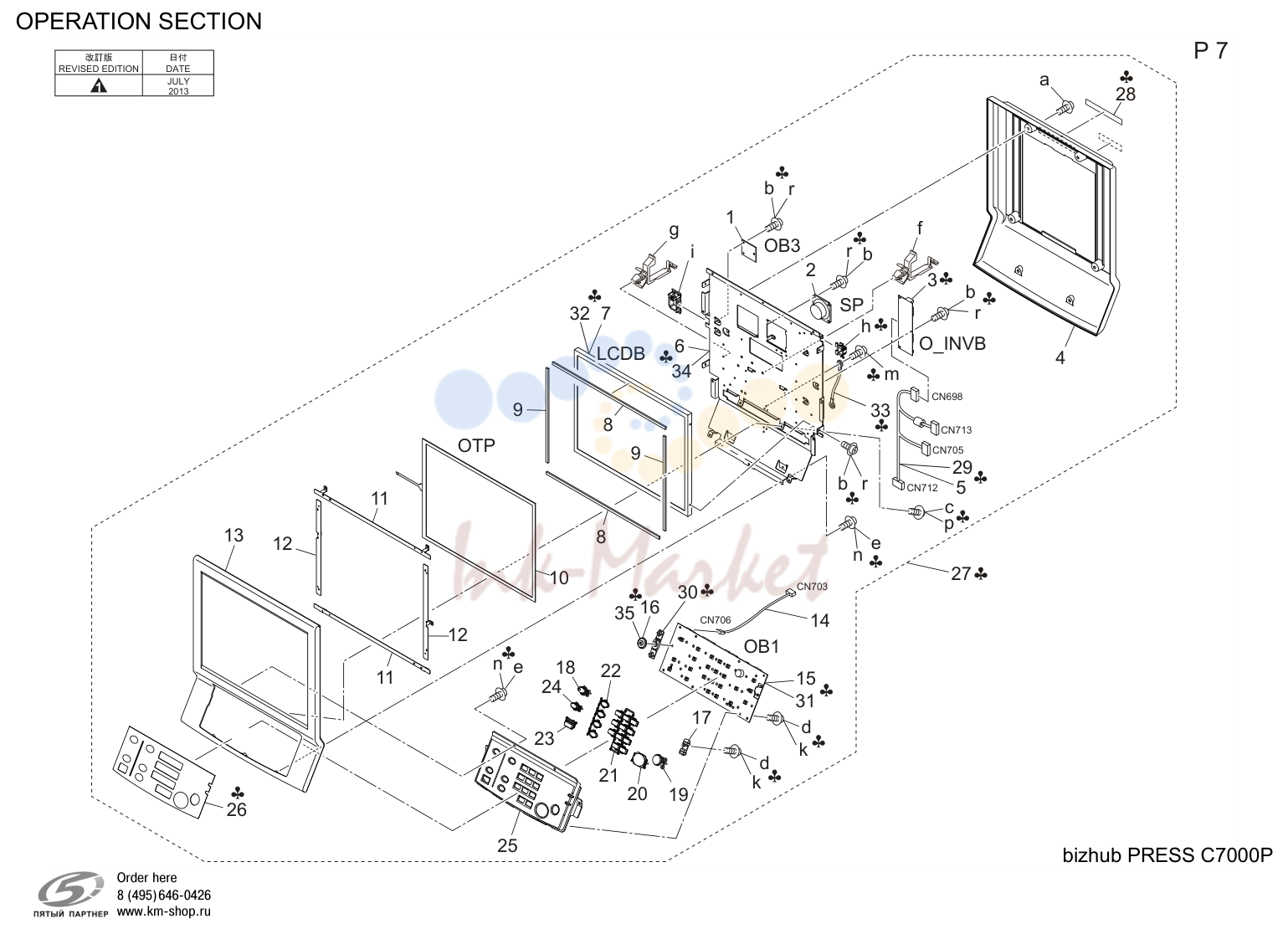

Operation секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 3 | A0G6M35200 запросить цену → | Ope.узел inverter узел | |
| 4 | A0G6190200 запросить цену → | Operation крышка /rear | |
| 5 | A0G6N18101 запросить цену → | Ope.узел wiring /3 | |
| 6 | A0G6190403 запросить цену → | Operation пластина | |
| 7 | A0G6M75400 запросить цену → | Ope.узел lcd | |
| 8 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 9 | A0G6192500 запросить цену → | Holding cushion /right | |
| 10 | A0G6M75501 запросить цену → | Ope.узел touch панель | |
| 11 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 12 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 13 | A0G6190101 запросить цену → | Operation крышка /front | |
| 14 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 15 | A0G6H04000 запросить цену → | Operation плата/1 в сборе | |
| 16 | A0G6194101 запросить цену → | Operation knob /1 | |
| 17 | A0G6191600 запросить цену → | Indicating part /1 | |
| 18 | A0G6193800 запросить цену → | Operation button /10 | |
| 20 | A0G6193200 запросить цену → | Operation button /2 | |
| 21 | A0G6193100 запросить цену → | Operation button /1 | |
| 22 | A0G6193400 запросить цену → | Operation button /4 | |
| 23 | A0G6194000 запросить цену → | Operation button /9 | |
| 24 | A0G6193900 запросить цену → | Operation button /8 | |
| 25 | A0GA190301 запросить цену → | Operation casing /1 | |
| 26 | A0GA195000 запросить цену → | Operation sheet | |
| 26 | A0GA205000 запросить цену → | Operation sheet | |
| 27 | A204R70000 запросить цену → | Operation узел(jp) | |
| 27 | A204R70100 запросить цену → | Operation узел(us) | |
| 27 | A204R70200 запросить цену → | Operation узел(eu) | |
| 28 | A03U946500 запросить цену → | Regulating label | |
| 29 | A4EUN18100 запросить цену → | Ope.узел wiring /3 | |
| 30 | A4EU194200 запросить цену → | Fixing держатель | |
| 31 | A4EUH04001 запросить цену → | Operation плата /1 в сборе | |
| 32 | A4EUM75400 запросить цену → | Ope.узел lcd | |
| 33 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 34 | A4EU190401 запросить цену → | Operation пластина | |
| 35 | A4EU194100 запросить цену → | Operation knob /1 |

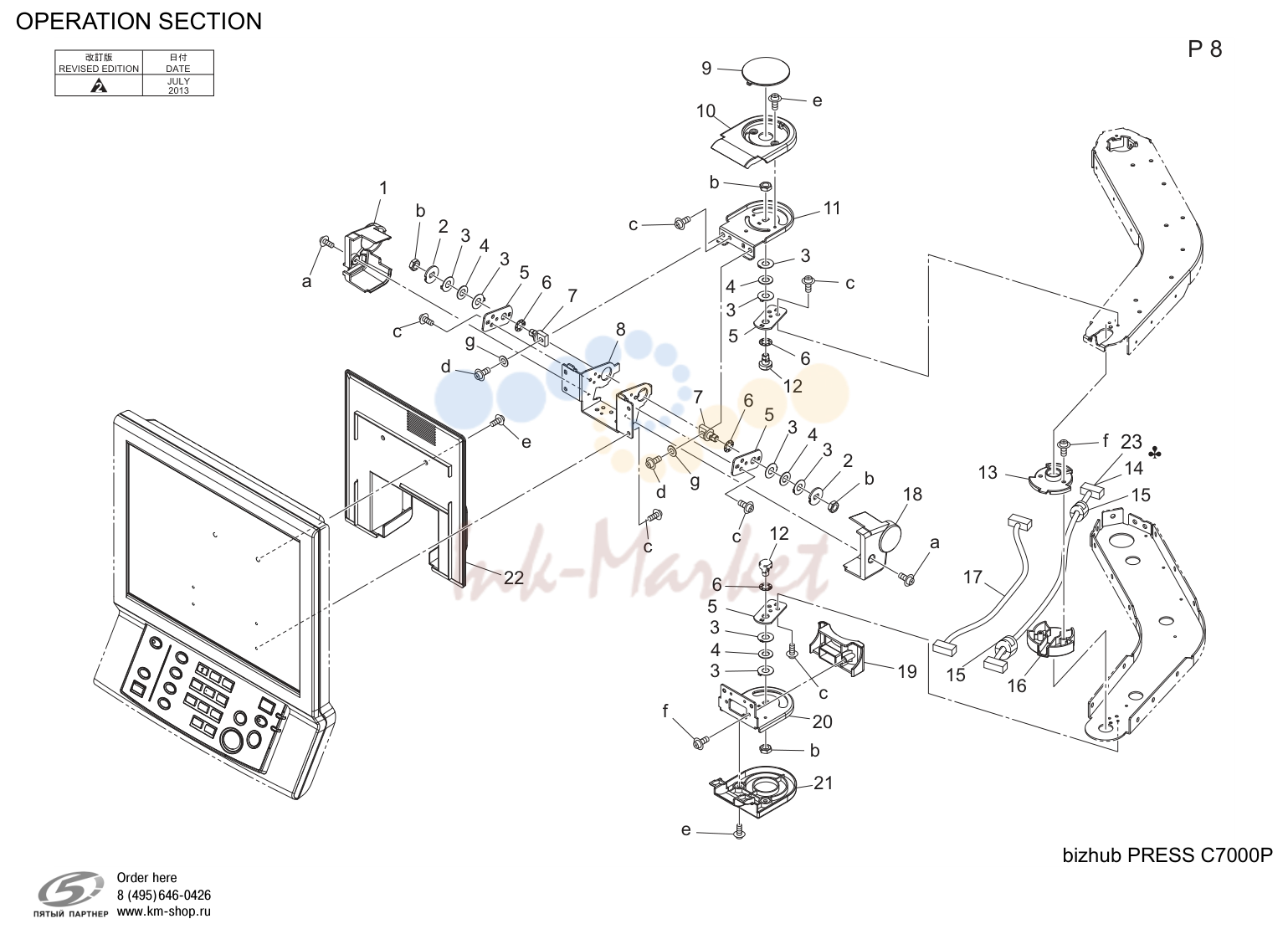

Operation секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U194002 запросить цену → | Operation крышка /f | |
| 2 | A03U192000 запросить цену → | Fixing part /t | |
| 3 | A03U191800 запросить цену → | Rotation spacer /1 | |
| 4 | A03U191700 запросить цену → | Rotation пружина /t | |
| 5 | A03U191600 запросить цену → | Креплениеing пластина /t | |
| 6 | A03U191900 запросить цену → | Rotation spacer /2 | |
| 7 | A03U192100 запросить цену → | Fixing вал /u | |
| 8 | A03U190900 запросить цену → | Ope. узел креплениеing stay /1 | |
| 9 | A03U193800 запросить цену → | Operation крышка /i | |
| 10 | A03U193300 запросить цену → | Operation крышка /c | |
| 11 | A03U191400 запросить цену → | Support пластина /upper | |
| 12 | A03U192200 запросить цену → | Rotation вал /t | |
| 13 | A03U193700 запросить цену → | Swing крышка /upper | |
| 14 | A1DUN28100 запросить цену → | Ope.узел control жгут /1 | |
| 15 | A0G6M93100 запросить цену → | Ferritecore | |
| 16 | A03U193600 запросить цену → | Swing крышка /lower | |
| 17 | A1DUN28200 запросить цену → | Ope.узел control жгут /2 | |
| 18 | A03U194102 запросить цену → | Operation крышка /g | |
| 19 | A03U193400 запросить цену → | Operation крышка /e | |
| 20 | A03U191500 запросить цену → | Support пластина /lower | |
| 21 | A03U193500 запросить цену → | Operation крышка /d | |
| 22 | A1DU197100 запросить цену → | Operation крышка /r | |
| 23 | A1DUN28300 запросить цену → | Ope.узел control жгут /3 |
Operation секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DU194300 запросить цену → | Operation крышка /b | |
| 2 | A03U195400 запросить цену → | Regulating part | |
| 3 | A03U195302 запросить цену → | Regulating пластина | |
| 4 | A03U195500 запросить цену → | Rotation stopper | |
| 5 | A03U190802 запросить цену → | Support пластина /2 | |
| 6 | AA75010E запросить цену → | Барабан support bearing | |
| 7 | A03U191100 запросить цену → | Support пластина /3 | |
| 8 | A03U191201 запросить цену → | Support пружина | |
| 9 | A03U191300 запросить цену → | Ope. узел support pipe | |
| 10 | A03U192300 запросить цену → | Stopper screw /a | |
| 11 | A03UF19100 запросить цену → | Основной блок attachment caulking | |
| 12 | A1DU190100 запросить цену → | Installing пластина | |
| 13 | A1DUH11000 запросить цену → | Relay плата/u в сборе | |
| 14 | A1DUN29001 запросить цену → | Relay wiring /u | |
| 15 | A1DU194200 запросить цену → | Operation крышка /a | |
| 16 | A03U190700 запросить цену → | Support пластина /1 | |
| 17 | A03U193200 запросить цену → | Operation крышка /lower | |
| 18 | A03U190500 запросить цену → | Ope. узел креплениеing рычаг /lower | |
| 19 | A03U190600 запросить цену → | Ope. узел креплениеing рычаг /upper | |
| 20 | A03U193100 запросить цену → | Operation крышка /upper | |
| 21 | A03U193900 запросить цену → | Operation крышка /j |
Write секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR70U00 запросить цену → | Ph узел |
Charge corona секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR71300 ✓ в наличии | Charging узел |
Photo conвоздуховодor секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U330203 запросить цену → | Барабан stay /upper | |
| 2 | A1RF945100 запросить цену → | Replacement label /1 | |
| 3 | A03U334600 запросить цену → | Coupling /a | |
| 5 | A1DU332500 запросить цену → | Pressing пружина | |
| 6 | A1DU335200 запросить цену → | Insulating part /rear | |
| 10 | A1DU331200 запросить цену → | Support part | |
| 11 | A1DU335100 запросить цену → | Insulating part /front | |
| 12 | A1DUR72Q00 запросить цену → | Барабан ground | |
| 14 | A00J617800 ✓ в наличии | Ball bearing |
Photo conвоздуховодor секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U330203 запросить цену → | Барабан stay /upper | |
| 2 | A1RF945100 запросить цену → | Replacement label /1 | |
| 3 | A03U334600 запросить цену → | Coupling /a | |
| 5 | A1DU332500 запросить цену → | Pressing пружина | |
| 6 | A1DU335200 запросить цену → | Insulating part /rear | |
| 10 | A1DU331200 запросить цену → | Support part | |
| 11 | A1DU335100 запросить цену → | Insulating part /front | |
| 12 | A1DUR72Q00 запросить цену → | Барабан ground | |
| 14 | A00J617800 ✓ в наличии | Ball bearing |
Photo conвоздуховодor секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U330203 запросить цену → | Барабан stay /upper | |
| 2 | A1RF945100 запросить цену → | Replacement label /1 | |
| 3 | A03U334600 запросить цену → | Coupling /a | |
| 5 | A1DU332500 запросить цену → | Pressing пружина | |
| 6 | A1DU335200 запросить цену → | Insulating part /rear | |
| 10 | A1DU331200 запросить цену → | Support part | |
| 11 | A1DU335100 запросить цену → | Insulating part /front | |
| 12 | A1DUR72Q00 запросить цену → | Барабан ground | |
| 14 | A00J617800 ✓ в наличии | Ball bearing |
Photo conвоздуховодor секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A03U330203 запросить цену → | Барабан stay /upper | |
| 2 | A1RF945100 запросить цену → | Replacement label /1 | |
| 3 | A03U334600 запросить цену → | Coupling /a | |
| 5 | A1DU332500 запросить цену → | Pressing пружина | |
| 6 | A1DU335200 запросить цену → | Insulating part /rear | |
| 10 | A1DU331200 запросить цену → | Support part | |
| 11 | A1DU335100 запросить цену → | Insulating part /front | |
| 12 | A1DUR72Q00 запросить цену → | Барабан ground | |
| 14 | A00J617800 ✓ в наличии | Ball bearing |
Проявка секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU380100 запросить цену → | Preventing pad /front | |
| 3 | A1RF945501 запросить цену → | Replacement label /5 | |
| 4 | A1DU389101 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU380300 запросить цену → | Preventing pad /rear | |
| 6 | A03U389400 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU372700 запросить цену → | Coupling /left | |
| 8 | A1DU372500 запросить цену → | Coupling /right | |
| 9 | A03U389900 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U389200 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U372100 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU389800 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU389702 запросить цену → | Idling шестерня /3 13t | |
| 14 | A1DU389501 запросить цену → | Idling шестерня /1 13/16t | |
| 15 | A03U389301 запросить цену → | Screw drive шестерня /right 16t | |
| 16 | A03U389600 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DUM50800 запросить цену → | Тонер датчик | |
| 20 | A1DUN11400 запросить цену → | Relay жгут /4 | |
| 21 | A1DUR70X66 запросить цену → | Девелопер узел / c | |
| 22 | A03U375701 запросить цену → | Scatter preventing sheet |
Проявка секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU380100 запросить цену → | Preventing pad /front | |
| 3 | A1RF945501 запросить цену → | Replacement label /5 | |
| 4 | A1DU389101 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU380300 запросить цену → | Preventing pad /rear | |
| 6 | A03U389400 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU372700 запросить цену → | Coupling /left | |
| 8 | A1DU372500 запросить цену → | Coupling /right | |
| 9 | A03U389900 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U389200 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U372100 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU389800 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU389702 запросить цену → | Idling шестерня /3 13t | |
| 14 | A03U389301 запросить цену → | Screw drive шестерня /right 16t | |
| 15 | A1DU389501 запросить цену → | Idling шестерня /1 13/16t | |
| 16 | A03U389600 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DUM50800 запросить цену → | Тонер датчик | |
| 20 | A1DUN11400 запросить цену → | Relay жгут /4 | |
| 21 | A1DUR70X66 запросить цену → | Девелопер узел / c | |
| 22 | A03U375701 запросить цену → | Scatter preventing sheet |
Проявка секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU380100 запросить цену → | Preventing pad /front | |
| 3 | A1RF945501 запросить цену → | Replacement label /5 | |
| 4 | A1DU389101 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU380300 запросить цену → | Preventing pad /rear | |
| 6 | A03U389400 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU372700 запросить цену → | Coupling /left | |
| 8 | A1DU372500 запросить цену → | Coupling /right | |
| 9 | A03U389900 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U389200 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U372100 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU389800 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU389702 запросить цену → | Idling шестерня /3 13t | |
| 14 | A03U389301 запросить цену → | Screw drive шестерня /right 16t | |
| 15 | A1DU389501 запросить цену → | Idling шестерня /1 13/16t | |
| 16 | A03U389600 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DUM50800 запросить цену → | Тонер датчик | |
| 20 | A1DUN11400 запросить цену → | Relay жгут /4 | |
| 21 | A1DUR74K44 запросить цену → | Девелопер узел / cyan | |
| 22 | A03U375701 запросить цену → | Scatter preventing sheet |
Проявка секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DU380100 запросить цену → | Preventing pad /front | |
| 3 | A1RF945501 запросить цену → | Replacement label /5 | |
| 4 | A1DU389101 запросить цену → | Проявка шестерня /2 16t | |
| 5 | A1DU380300 запросить цену → | Preventing pad /rear | |
| 6 | A03U389400 запросить цену → | Проявка шестерня /3 23t | |
| 7 | A1DU372700 запросить цену → | Coupling /left | |
| 8 | A1DU372500 запросить цену → | Coupling /right | |
| 9 | A03U389900 запросить цену → | Screw idling шестерня /5 23t | |
| 10 | A03U389200 запросить цену → | Screw drive шестерня /left 16t | |
| 11 | A03U372100 запросить цену → | Drive support пластина /2 | |
| 12 | A1DU389800 запросить цену → | Idling шестерня /4 15/17t | |
| 13 | A1DU389702 запросить цену → | Idling шестерня /3 13t | |
| 14 | A03U389301 запросить цену → | Screw drive шестерня /right 16t | |
| 15 | A1DU389501 запросить цену → | Idling шестерня /1 13/16t | |
| 16 | A03U389600 запросить цену → | Screw idling шестерня /2 16t | |
| 18 | A1DUM50800 запросить цену → | Тонер датчик | |
| 20 | A1DUN11400 запросить цену → | Relay жгут /4 | |
| 21 | A1DUR72S33 запросить цену → | Девелопер узел / k | |
| 22 | A03U375701 запросить цену → | Scatter preventing sheet |
Тонер supply секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DUR71000 ✓ в наличии | Charge suction в сборе | |
| 3 | A1DUR73J00 запросить цену → | Проявка supply в сборе | |
| 6 | A1DUR71700 запросить цену → | Support вал | |
| 9 | A1DUR71200 ✓ в наличии | Chaging cleaning part в сборе | |
| 10 | AA33020E запросить цену → | Charge suction крышка | |
| 11 | AA33310F запросить цену → | Креплениеing пластина /2 | |
| 12 | A1DUR71100 запросить цену → | Filter pressing в сборе | |
| 13 | A1DUN14300 запросить цену → | Тонер relay жгут /2 | |
| 14 | AA33231D запросить цену → | Креплениеing пластина /1 | |
| 15 | A03U413900 запросить цену → | Ground cushion | |
| 16 | AA33070E запросить цену → | Воздуховод креплениеing пластина | |
| 17 | A1DU944800 запросить цену → | Тонер supply label /k | |
| 18 | A1DU944700 запросить цену → | Тонер supply label /c | |
| 19 | A1DU944600 запросить цену → | Тонер supply label /m | |
| 20 | A1DU944500 запросить цену → | Тонер supply label /y | |
| 24 | A1DUR74B11 запросить цену → | Тонер supply узел(jp) | |
| 24 | A1DUR74D11 запросить цену → | Тонер supply узел(eu) | |
| 24 | A1DUR74C11 запросить цену → | Тонер supply узел(us) |
Тонер supply секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AA32160D запросить цену → | Тонер supply hinge | |
| 2 | A1DU401300 запросить цену → | Направляющая part /upper | |
| 4 | A1DU400100 запросить цену → | Направляющая part /color | |
| 7 | A1DUR70Y00 запросить цену → | Pressing part в сборе | |
| 11 | A1DU404200 запросить цену → | Pressing pedestal /color | |
| 12 | A1DU406800 запросить цену → | Pressing pedestal /black | |
| 13 | A1DU406701 запросить цену → | Направляющая part /black | |
| 14 | A1DU402600 запросить цену → | Креплениеing пластина /1 | |
| 16 | A03U402100 запросить цену → | Выключатель пластина | |
| 20 | A1DUN14700 запросить цену → | Тонер drive жгут /4 | |
| 21 | A1DUN14500 запросить цену → | Тонер drive жгут /2 |
Тонер supply секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR72V00 запросить цену → | Тонер pipe /y в сборе | |
| 15 | A1DU401800 запросить цену → | Тонер supply уплотнитель /1 | |
| 17 | A1DUR72T00 запросить цену → | Тонер supply крышка/1 в сборе | |
| 19 | A1DUR73000 запросить цену → | Тонер supply rotary в сборе | |
| 24 | AA32620H запросить цену → | Тонер supply holding основной блок | |
| 25 | A1RF408201 запросить цену → | Направляющая collar | |
| 26 | A1DU409600 запросить цену → | Тонер supply holding вал | |
| 30 | A1DU413702 запросить цену → | Тонер supply уплотнительing part | |
| 32 | AA98020D запросить цену → | Выход бумаги spacer | |
| 33 | A1DUR74X00 запросить цену → | Тонер supply /y |
Тонер supply секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR72W00 запросить цену → | Тонер pipe /m в сборе | |
| 15 | A1DU401800 запросить цену → | Тонер supply уплотнитель /1 | |
| 17 | A1DUR72T00 запросить цену → | Тонер supply крышка/1 в сборе | |
| 19 | A1DUR73000 запросить цену → | Тонер supply rotary в сборе | |
| 24 | AA32620H запросить цену → | Тонер supply holding основной блок | |
| 25 | A1RF408201 запросить цену → | Направляющая collar | |
| 26 | A1DU409600 запросить цену → | Тонер supply holding вал | |
| 30 | A1DU413702 запросить цену → | Тонер supply уплотнительing part | |
| 32 | AA98020D запросить цену → | Выход бумаги spacer | |
| 33 | A1DUR74Y00 запросить цену → | Тонер supply /m |
Тонер supply секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR72X00 запросить цену → | Тонер pipe /c в сборе | |
| 17 | A1DUR72U00 запросить цену → | Тонер supply крышка/2 в сборе | |
| 19 | A1DUR73000 запросить цену → | Тонер supply rotary в сборе | |
| 24 | AA32620H запросить цену → | Тонер supply holding основной блок | |
| 25 | A1RF408201 запросить цену → | Направляющая collar | |
| 26 | A1DU409600 запросить цену → | Тонер supply holding вал | |
| 30 | A1DU413702 запросить цену → | Тонер supply уплотнительing part | |
| 32 | AA98020D запросить цену → | Выход бумаги spacer | |
| 33 | A1DUR75000 запросить цену → | Тонер supply /c |
Тонер supply секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR72Y00 запросить цену → | Тонер pipe /k в сборе | |
| 17 | A1DUR72U00 запросить цену → | Тонер supply крышка/2 в сборе | |
| 20 | A1DUR73000 запросить цену → | Тонер supply rotary в сборе | |
| 23 | A1DUN14201 запросить цену → | Тонер relay жгут /3 | |
| 25 | AA32620H запросить цену → | Тонер supply holding основной блок | |
| 26 | A1RF408201 запросить цену → | Направляющая collar | |
| 27 | A1DU409600 запросить цену → | Тонер supply holding вал | |
| 31 | A1DU413702 запросить цену → | Тонер supply уплотнительing part | |
| 33 | AA98020D запросить цену → | Выход бумаги spacer | |
| 34 | A1DUR75100 запросить цену → | Тонер supply /k |
Тонер supply секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A1DUN14600 запросить цену → | Тонер drive жгут /3 | |
| 3 | A0R5M10300 запросить цену → | Dc brushless мотор /30 | |
| 4 | V502010044 запросить цену → | Pcb support | |
| 5 | A1DUF40100 запросить цену → | Caulking b | |
| 7 | J07M20100 запросить цену → | Муфта | |
| 8 | A1DU402700 запросить цену → | Вал /g | |
| 10 | A1DU406000 запросить цену → | Drive пластина /4 | |
| 18 | A1DU409800 запросить цену → | Regulating пластина /rear | |
| 19 | AA32720D запросить цену → | Locking пластина /a | |
| 20 | A03U403300 запросить цену → | Fixing screw | |
| 23 | AA32700D запросить цену → | Тонер supply fulcrum вал |
Тонер supply секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1DU401700 запросить цену → | Drive крышка | |
| 4 | A03UM10400 запросить цену → | Pm stepping мотор /1 | |
| 5 | A1DUN14400 запросить цену → | Тонер drive жгут /1 | |
| 7 | A0VT814900 запросить цену → | Шестерня 26t | |
| 8 | A1DU420400 запросить цену → | Тонер supply шестерня /4 49t | |
| 9 | A1DU420600 запросить цену → | Тонер supply шестерня /6 62t | |
| 10 | A1DU420700 запросить цену → | Тонер supply шестерня /7 57t | |
| 11 | A1DU420300 запросить цену → | Тонер supply шестерня /3 46/82t | |
| 12 | A1DU420200 запросить цену → | Тонер supply шестерня /2 35t | |
| 13 | A03U459900 запросить цену → | Тонер supply шестерня /c 24/33t | |
| 15 | A1DU420500 запросить цену → | Тонер supply шестерня /5 44t | |
| 16 | A1DU404100O запросить цену → | Fixing screw /upper | |
| 16 | A1DU404101 запросить цену → | Fixing screw /upper | |
| 17 | A1DU403500 запросить цену → | Support пластина | |
| 18 | A1DU404500 запросить цену → | Positioning вал | |
| 20 | A1DU413800 запросить цену → | Уплотнительing part /2 |
Тонер collecting секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12 | A1DUR72800 запросить цену → | Collect pipe/6 в сборе | |
| 20 | AA24260E запросить цену → | Collecting крышка | |
| 21 | AA90920E запросить цену → | Тонер detection wiring /2 | |
| 23 | A03U946700 запросить цену → | Collection label /2 | |
| 25 | A03U942601 запросить цену → | Caution label /2 | |
| 26 | A03UR70200 ✓ в наличии | Тонер collecting box в сборе | |
| 32 | A1DUR72R00 запросить цену → | Open/shut part/6 в сборе | |
| 36 | A1DUR70V00 запросить цену → | Тонер collecting узел | |
| 37 | A1DUR72900 запросить цену → | Тонер rock пластина в сборе | |
| 39 | A1DUR72B00 запросить цену → | Collect pipe/3 в сборе | |
| 40 | A1DUR72A00 запросить цену → | Collect pipe в сборе |
Intermediate перенос секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR73200 запросить цену → | Ремень support вал в сборе | |
| 2 | A1DUR73100 запросить цену → | Креплениеing пластина в сборе | |
| 4 | A1DUR73400 запросить цену → | Handle в сборе | |
| 5 | AAR74300 запросить цену → | Cleaning fixing пластина caulking | |
| 7 | A1DUR71444 ✓ в наличии | Intermediate перенос в сборе | |
| 8 | A1RF945501 запросить цену → | Replacement label /5 |
Intermediate перенос секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A00J617800 ✓ в наличии | Ball bearing | |
| 5 | A00V240600 ✓ в наличии | Ball bearing | |
| 11 | A03U509700 запросить цену → | Release рычаг | |
| 12 | A03U510200 запросить цену → | Pressing пружина /front | |
| 13 | A1RF517300 ✓ в наличии | Bearing | |
| 14 | AA26050D запросить цену → | High voltage powering block /b | |
| 15 | A03U507100 запросить цену → | Power supply пружина | |
| 18 | A03U500900 ✓ в наличии | Idler ролик /2 | |
| 19 | A03U500400 ✓ в наличии | Перенос ролик /k | |
| 20 | AA26950D запросить цену → | High voltage powering block /d | |
| 21 | AA26810D запросить цену → | Перенос powering пластина /l | |
| 23 | AA26141F запросить цену → | Перенос pressure ролик /k | |
| 24 | A1DU504200 запросить цену → | Перенос ремень 862l | |
| 25 | A03U511200 запросить цену → | Pressing пружина /rear | |
| 26 | AA26690D запросить цену → | Перенос powering пластина /k | |
| 27 | A1DUR73500 запросить цену → | Power supply block / a в сборе | |
| 29 | A1DUR73300 запросить цену → | High v powering rear в сборе | |
| 30 | A1DUR71900 ✓ в наличии | Separation claw в сборе | |
| 32 | A1DUR71800 ✓ в наличии | Separation claw узел |
Intermediate перенос секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR71B00 ✓ в наличии | Ремень cleaner узел | |
| 3 | A03U552900 запросить цену → | Auxiliary ролик | |
| 4 | AA27090D запросить цену → | Blade fulcrum вал | |
| 5 | A03U555400 запросить цену → | Cleaning пружина | |
| 6 | A03U553000 ✓ в наличии | Cleaning blade | |
| 13 | A1DU550200 ✓ в наличии | Scatter preventing pad /3 | |
| 15 | A1DUR71F00 запросить цену → | Support пластина в сборе | |
| 16 | A1DUR71G00 запросить цену → | Stopper пластина в сборе | |
| 17 | A1DUR71C00 ✓ в наличии | Sheet /1 в сборе | |
| 18 | A1DUR71D00 ✓ в наличии | Sheet /2 в сборе | |
| 20 | A1DUR71E00 запросить цену → | Cleaning front пластина в сборе | |
| 21 | A03U559400 запросить цену → | Collection шестерня /middle 20t | |
| 23 | A03U559500 запросить цену → | Collection шестерня /lower 38t | |
| 24 | AA20940D запросить цену → | Тонер dust-proof уплотнитель /d |
Intermediate перенос секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A1DU559300 запросить цену → | Collection шестерня /upper 42t | |
| 4 | A03U500800 ✓ в наличии | Drive ролик | |
| 5 | A00V240600 ✓ в наличии | Ball bearing | |
| 6 | AA26100E запросить цену → | Tension ролик | |
| 8 | AA26250E запросить цену → | Пластина /rear | |
| 10 | AA272100 запросить цену → | Spacer /t | |
| 11 | A1DUR74400 запросить цену → | Tension пластина/ rear caulking | |
| 13 | A03U512400 ✓ в наличии | Positioning sleeve | |
| 14 | A03U512200 запросить цену → | Drive coupling /c | |
| 15 | A03U512300 запросить цену → | Fixing screw | |
| 16 | A1DU519900 запросить цену → | Пружина | |
| 17 | A03U512000 запросить цену → | Drive coupling /a | |
| 18 | A1DU512100 запросить цену → | Drive coupling /b | |
| 21 | AA26900D запросить цену → | High voltage powering block /c | |
| 22 | A03U507100 запросить цену → | Power supply пружина | |
| 24 | A00J617800 ✓ в наличии | Ball bearing | |
| 25 | A03UB50400 запросить цену → | Ролик /upper в сборе | |
| 26 | AA26131F запросить цену → | Перенос pressure ролик /y | |
| 27 | A03U501200 ✓ в наличии | Перенос ролик /c | |
| 28 | AA26560D запросить цену → | Перенос powering пластина /front | |
| 29 | AA26270E запросить цену → | Tension пластина /front |
Color resist секция (P33)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1DUR71500 запросить цену → | Color regist в сборе | |
| 4 | A1DUR71600 ✓ в наличии | Соленоид в сборе | |
| 5 | A1DUN17000 запросить цену → | Relay жгут /5 |
Каталог очень большой (1543 позиций). Показаны первые 33 узлов со схемами; полный список доступен по запросу.
