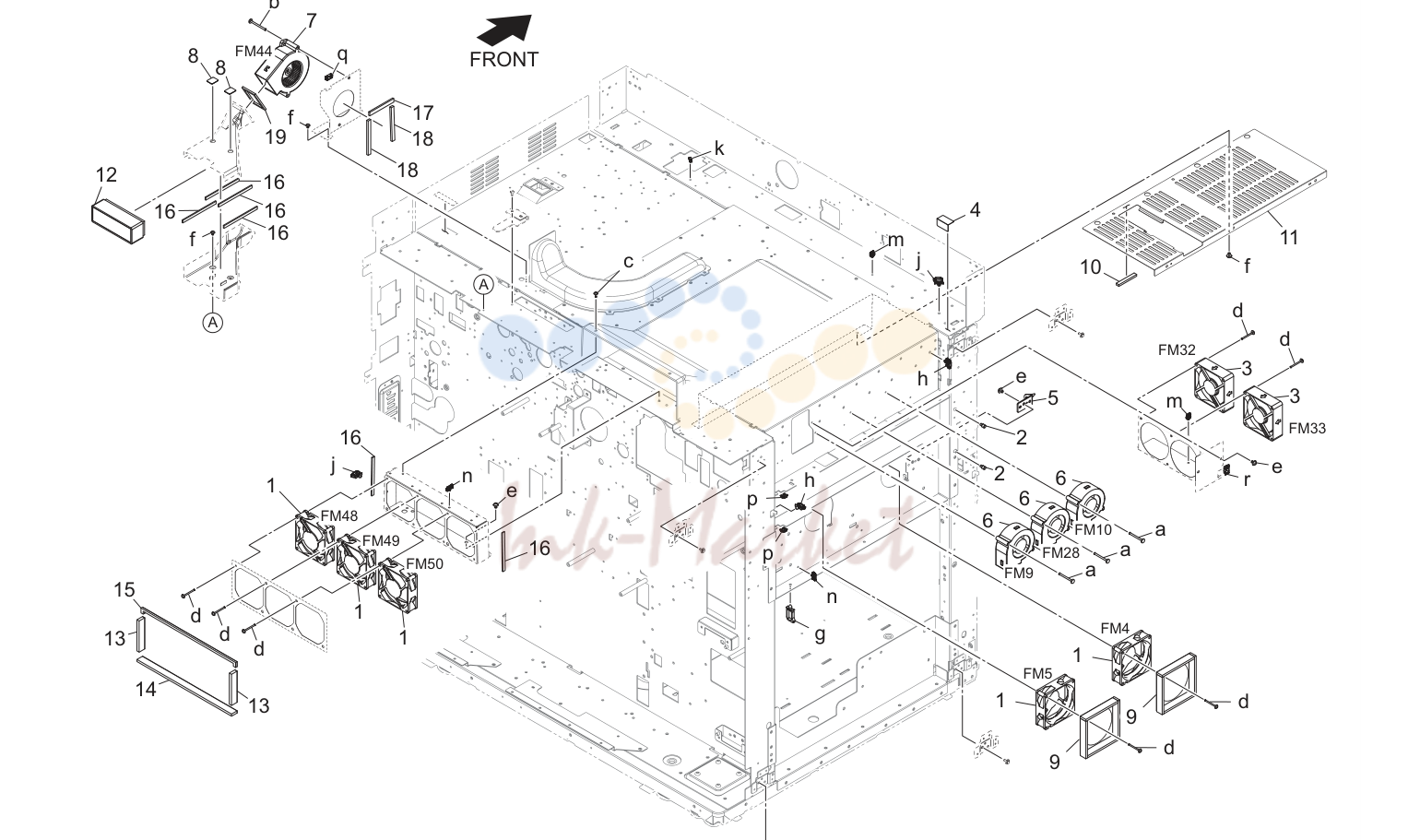

- Main рама секция (P9)

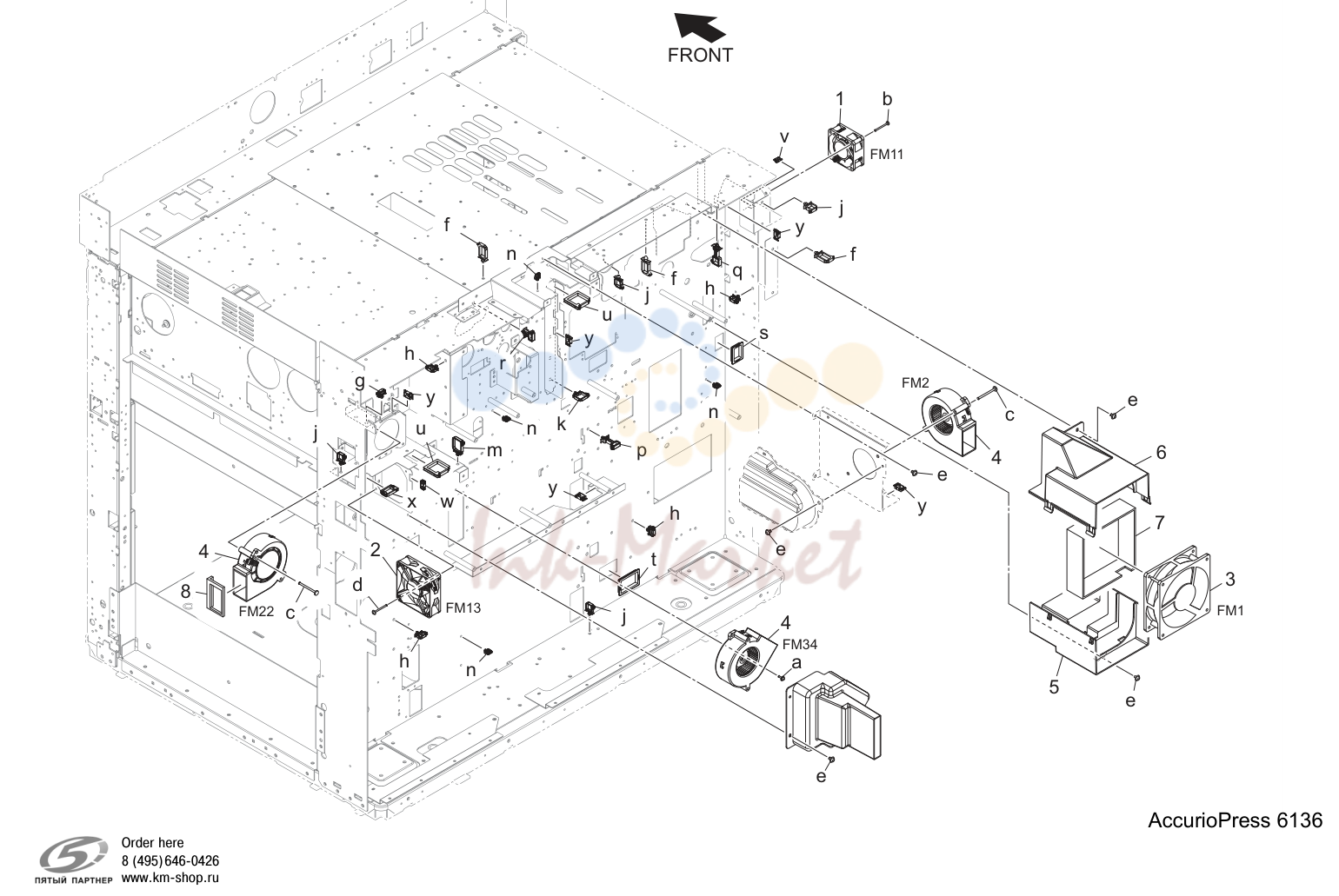

- Main рама секция (P10)

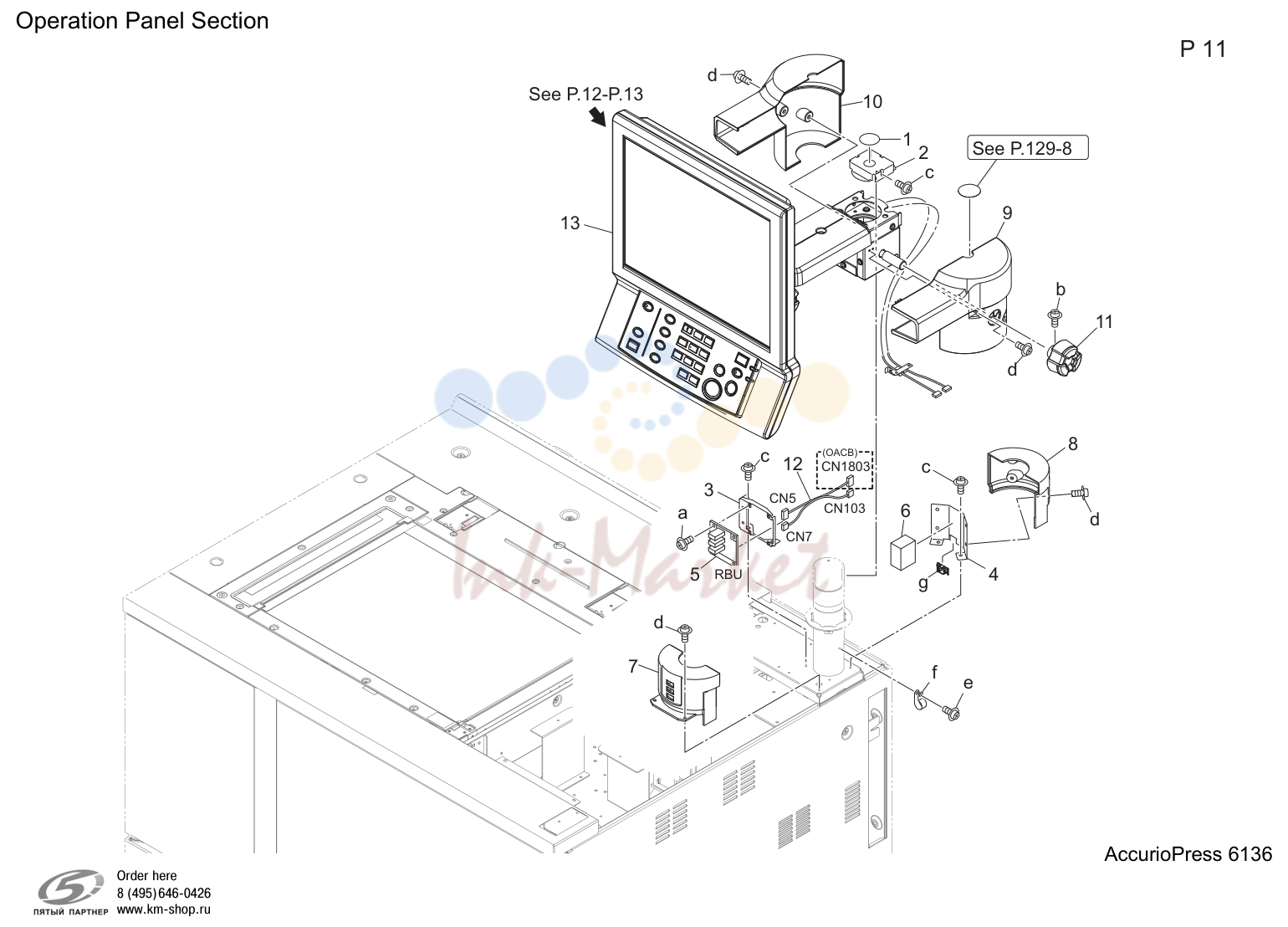

- Operation панель секция (P11)

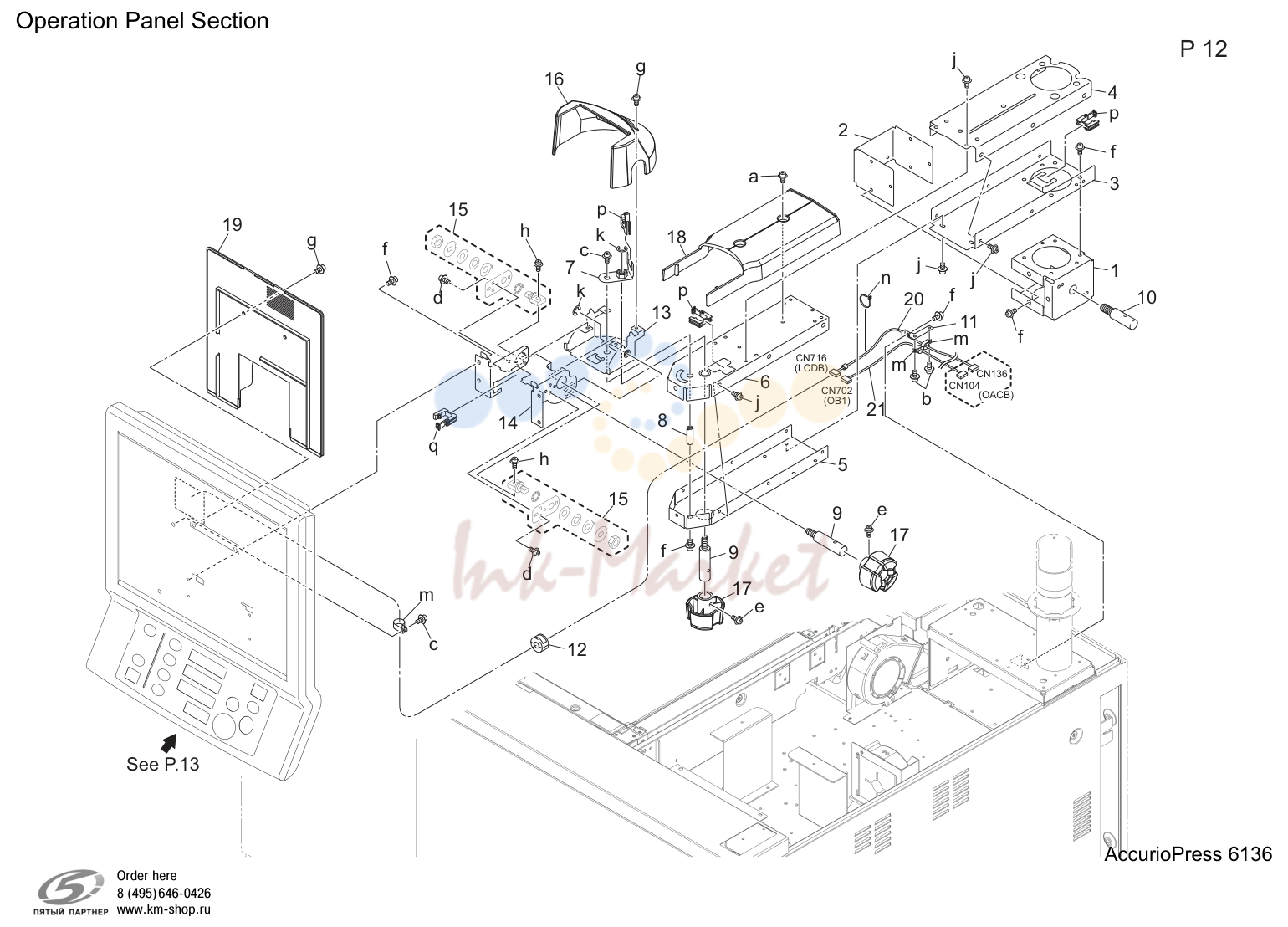

- Operation панель секция (P12)

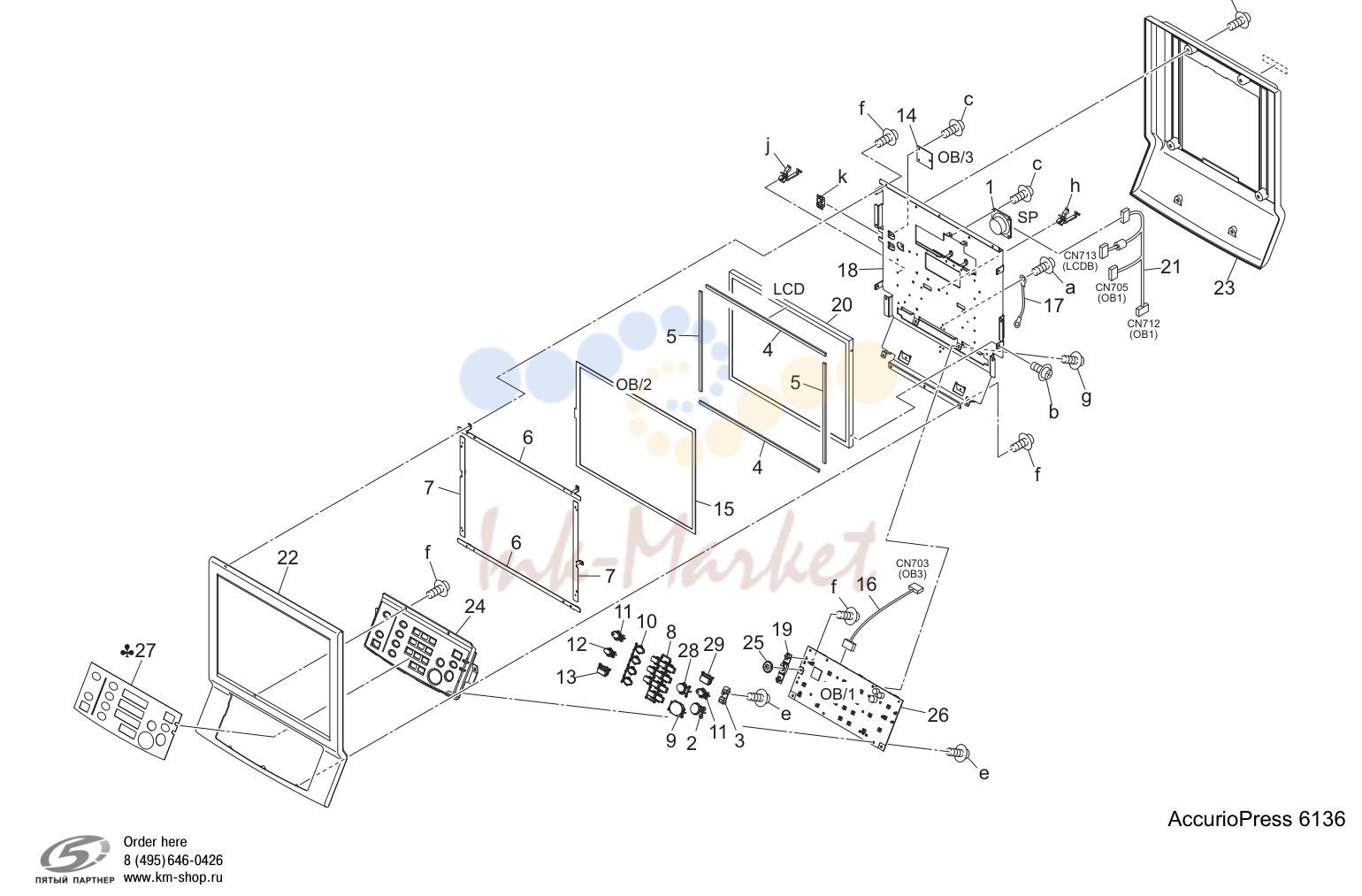

- Operation панель секция (P13)

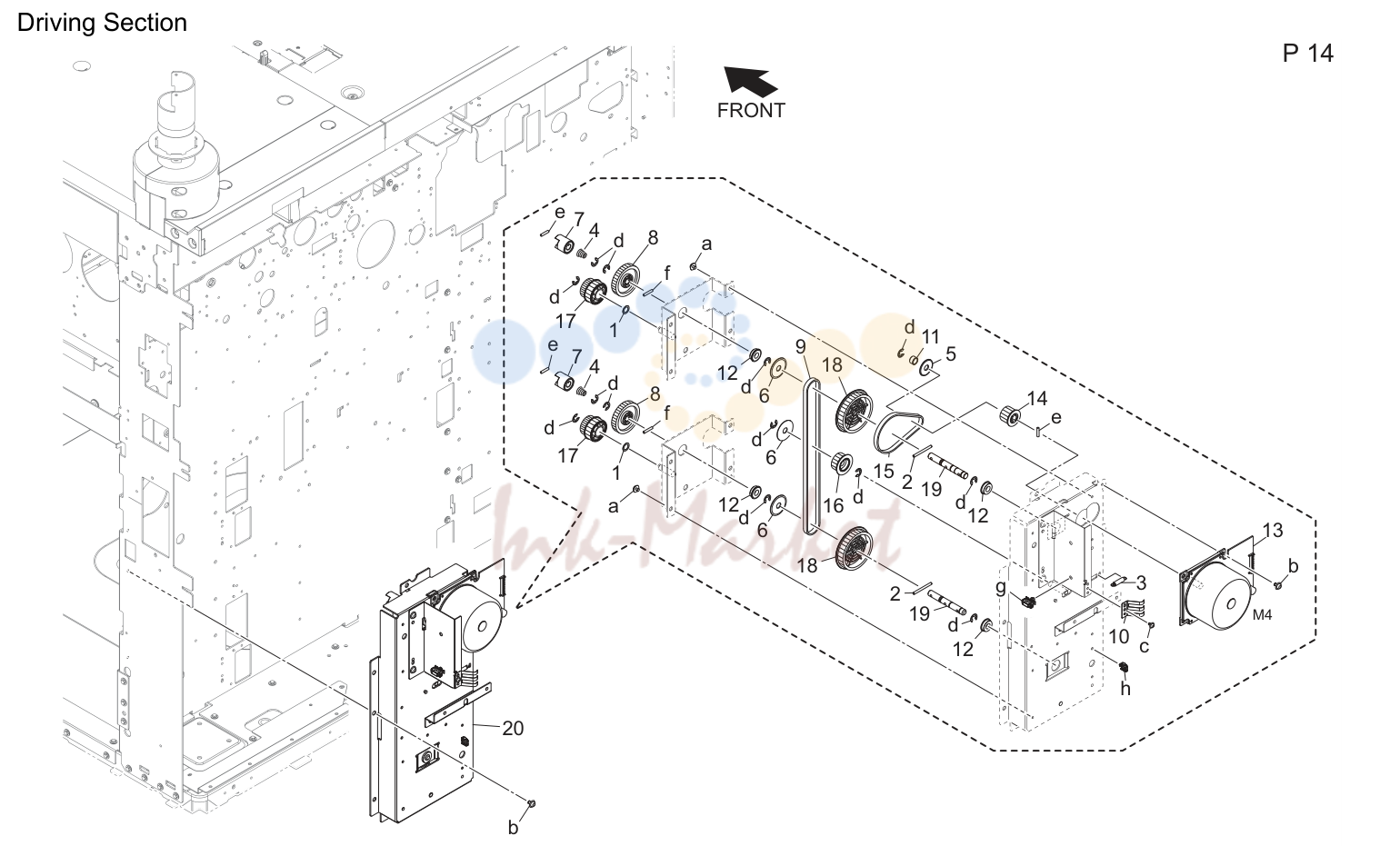

- Driving секция (P14)

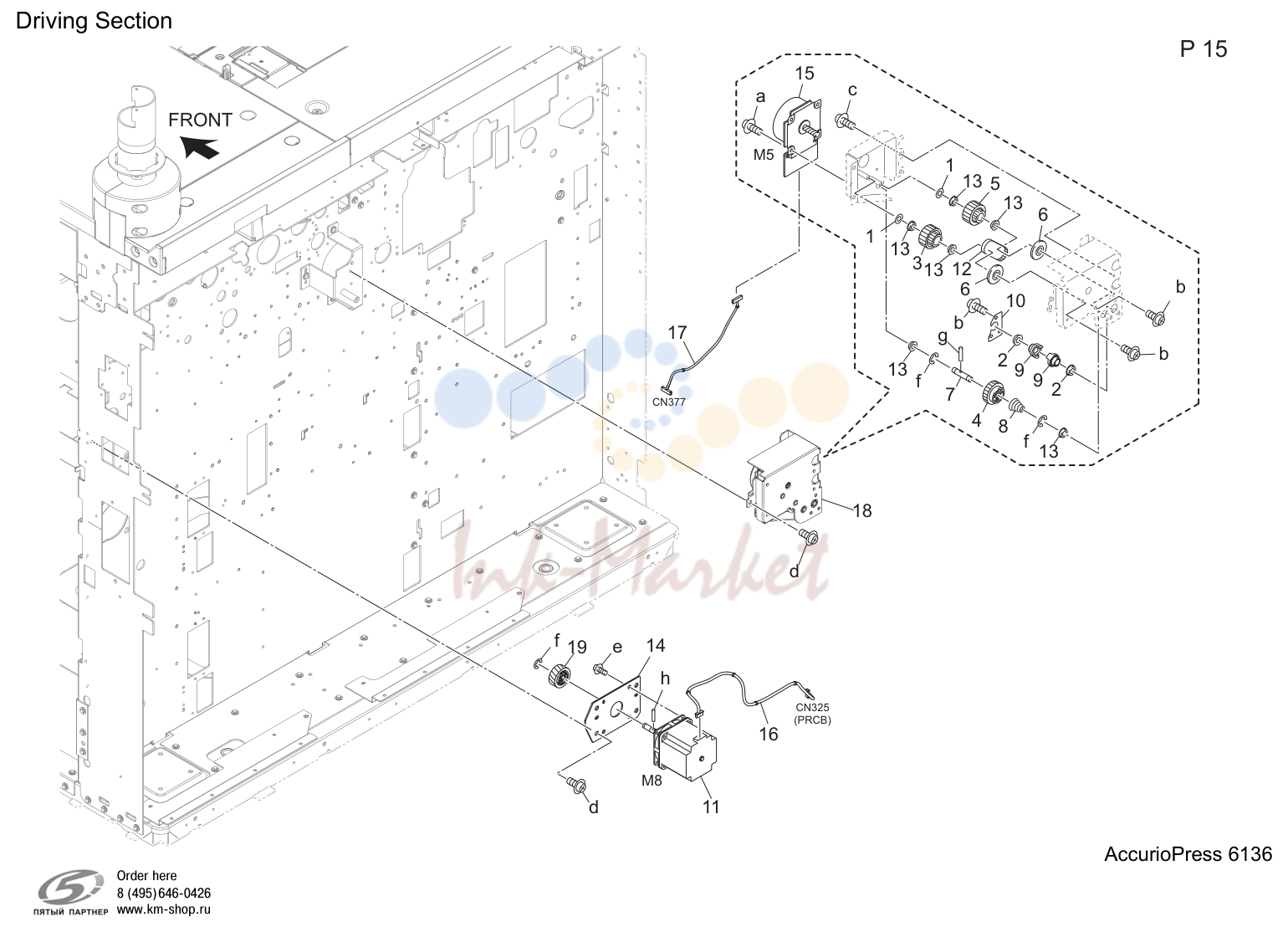

- Driving секция (P15)

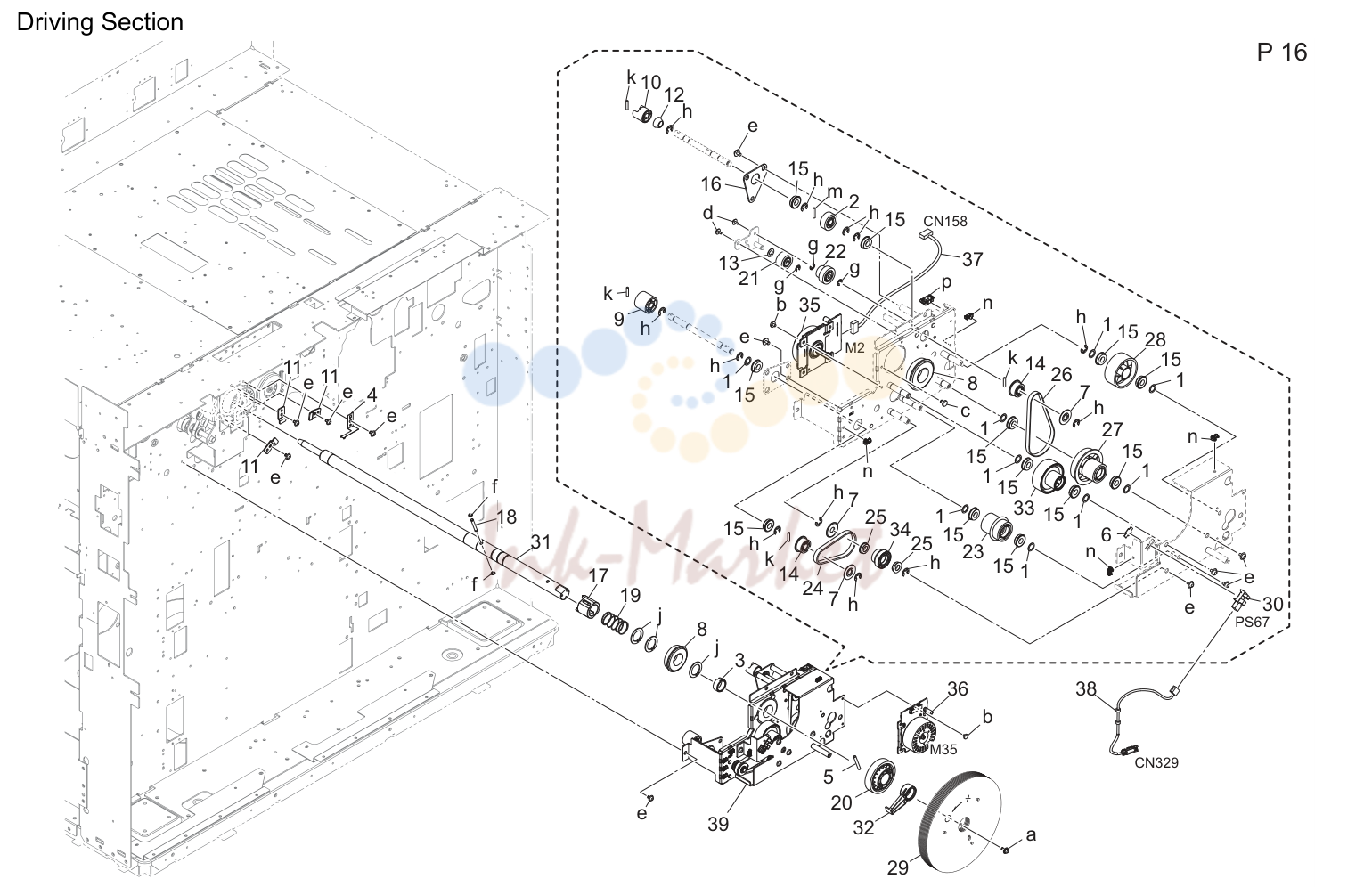

- Driving секция (P16)

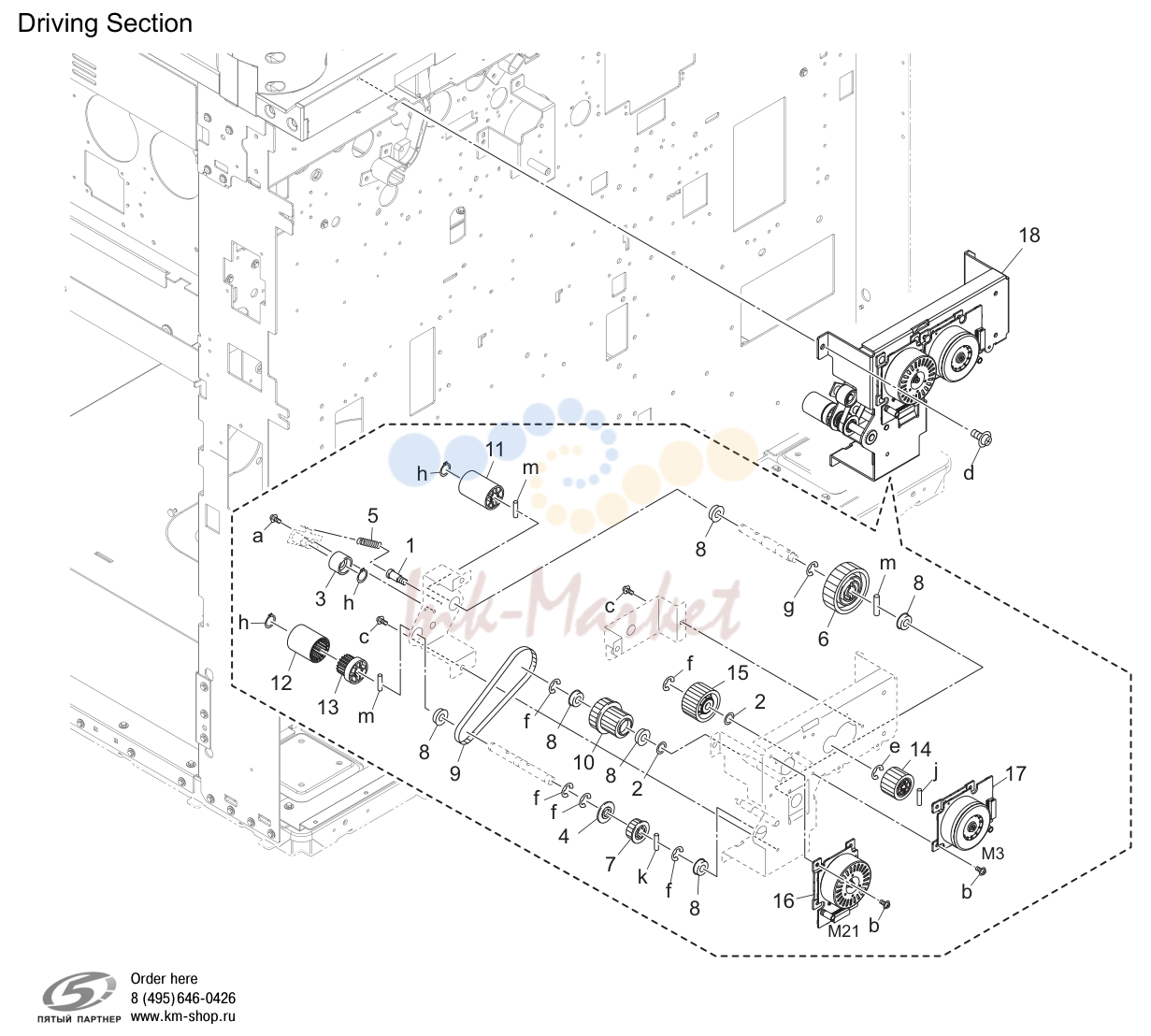

- Driving секция (P17)

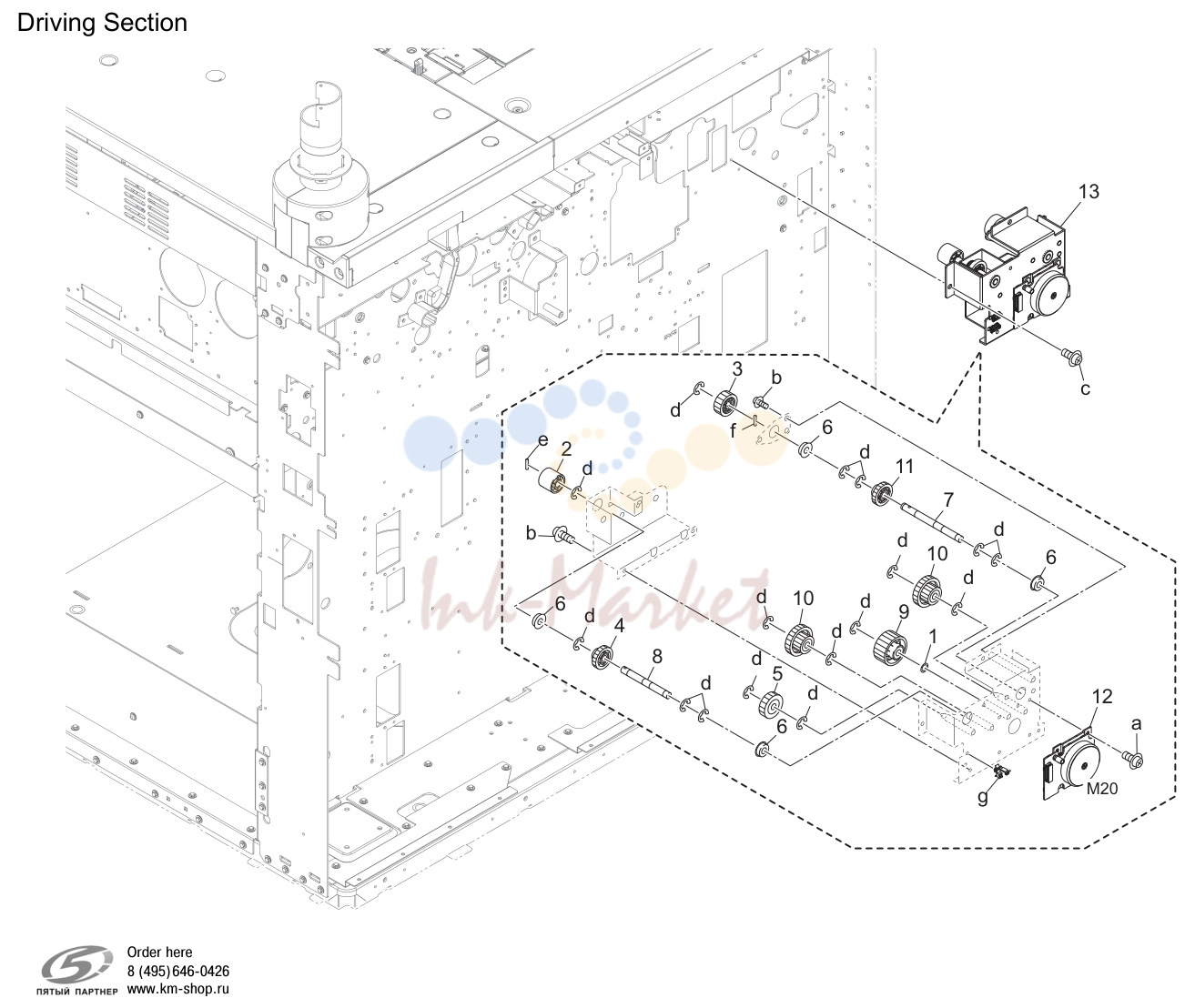

- Driving секция (P18)

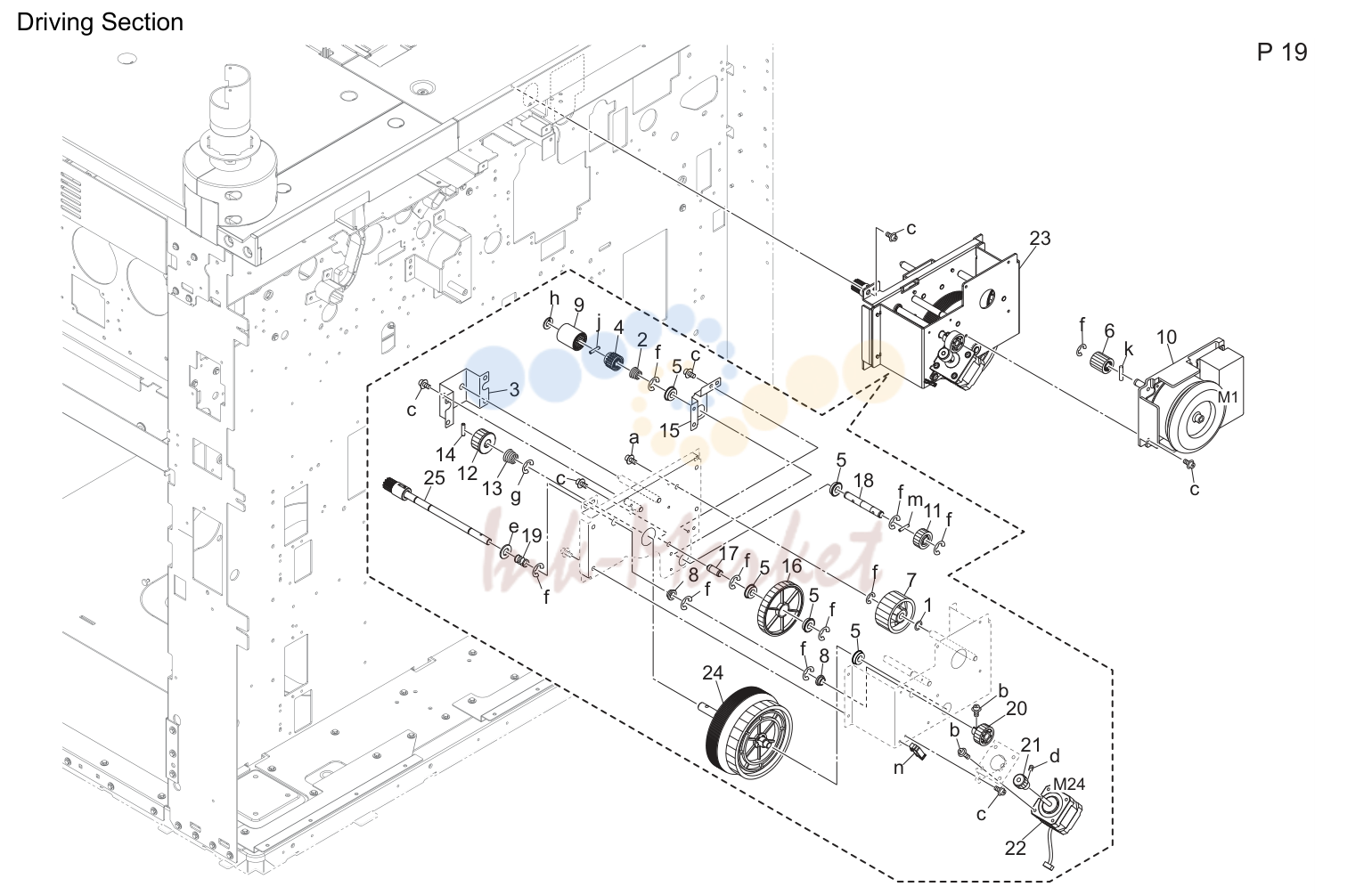

- Driving секция (P19)

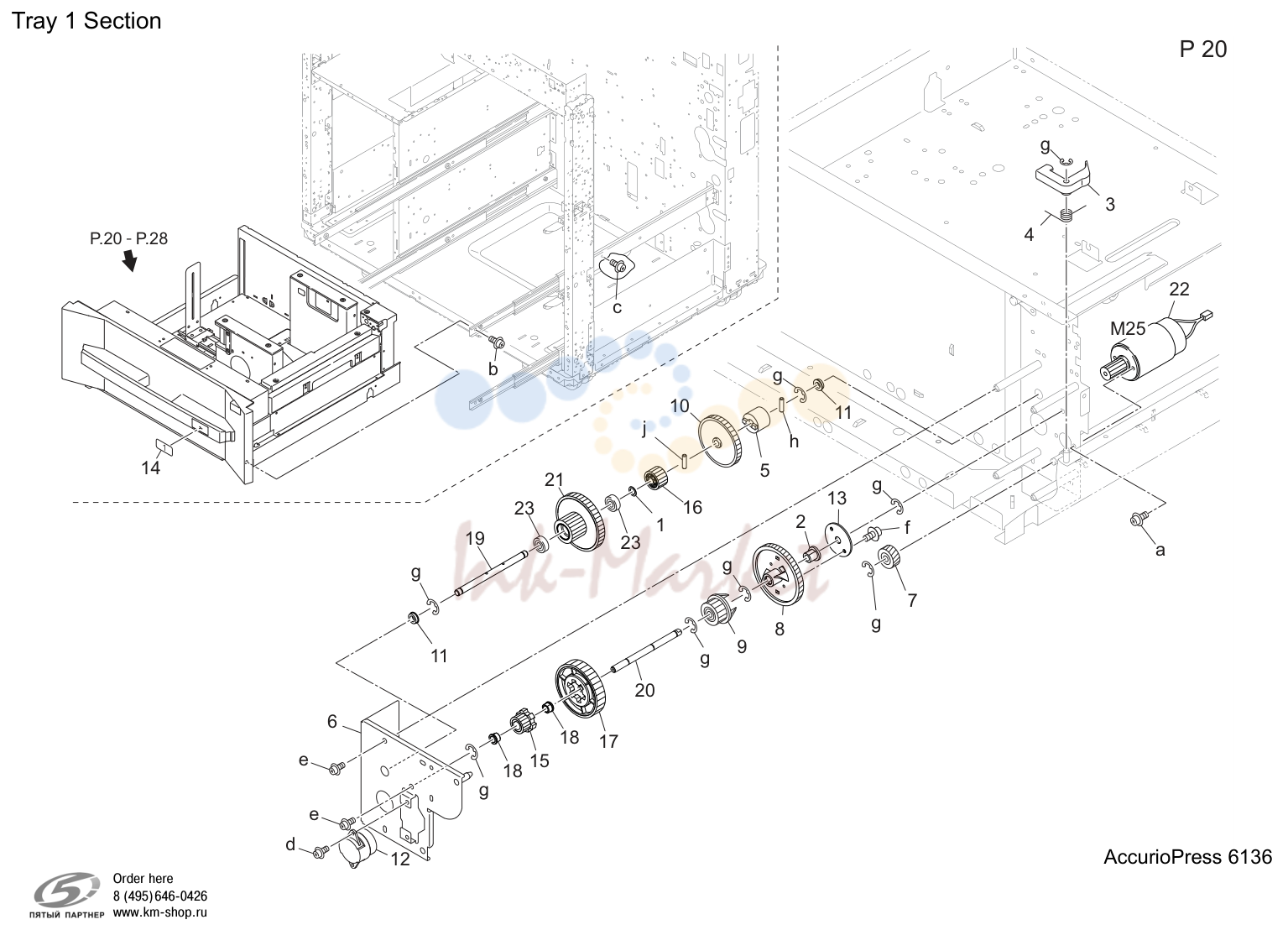

- Tray 1 секция (P20)

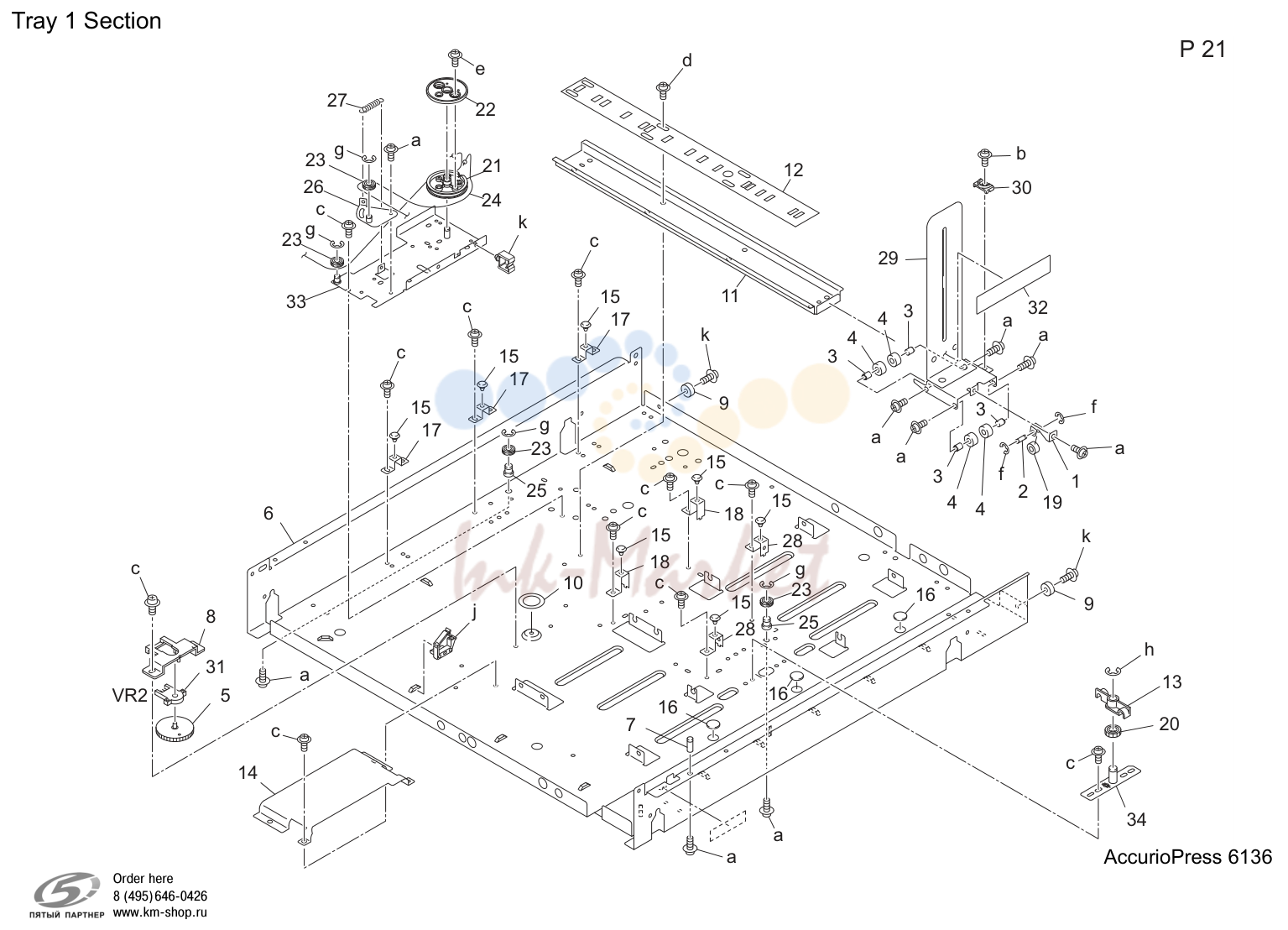

- Tray 1 секция (P21)

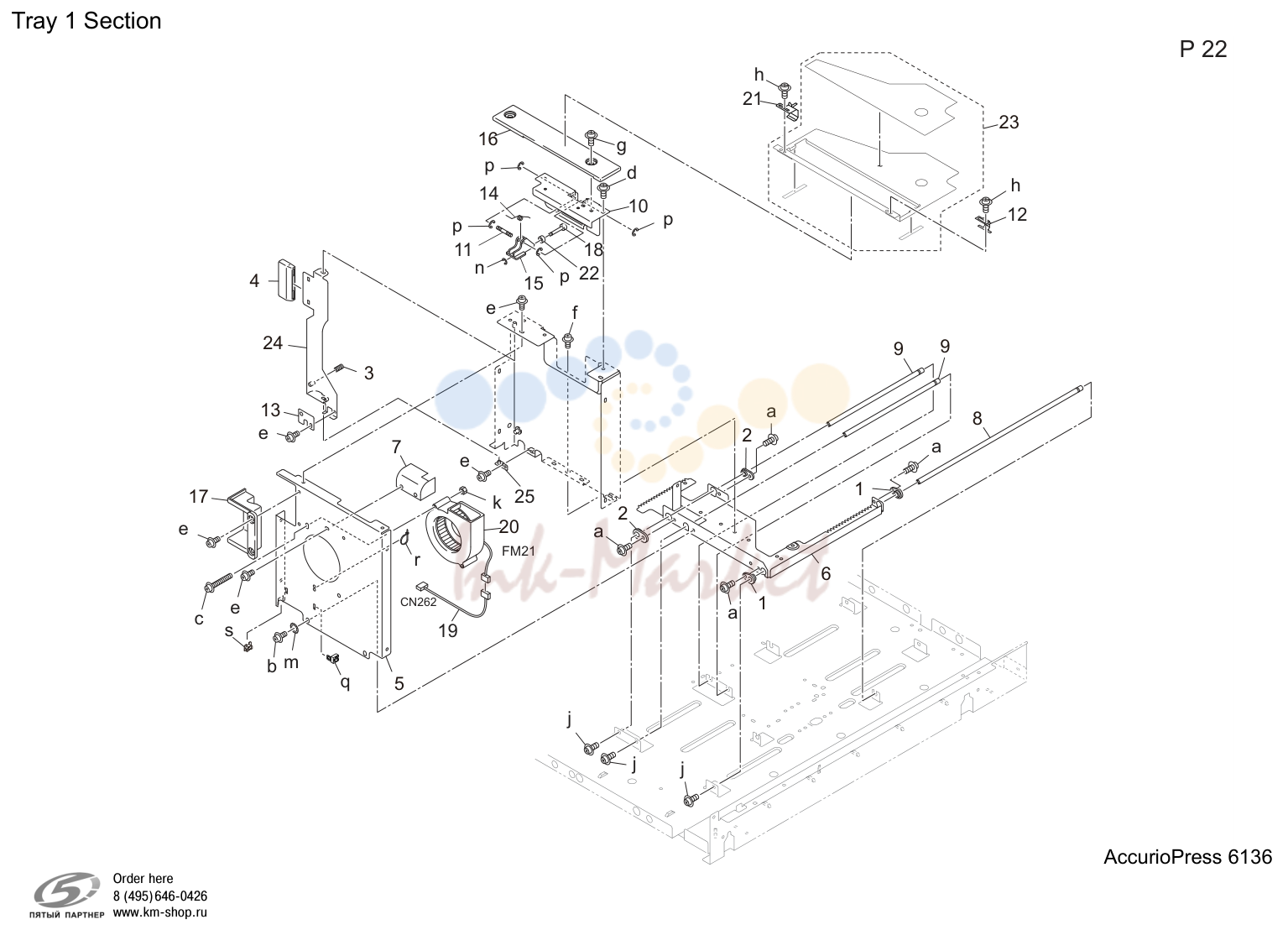

- Tray 1 секция (P22)
- Tray 1 секция (P23)

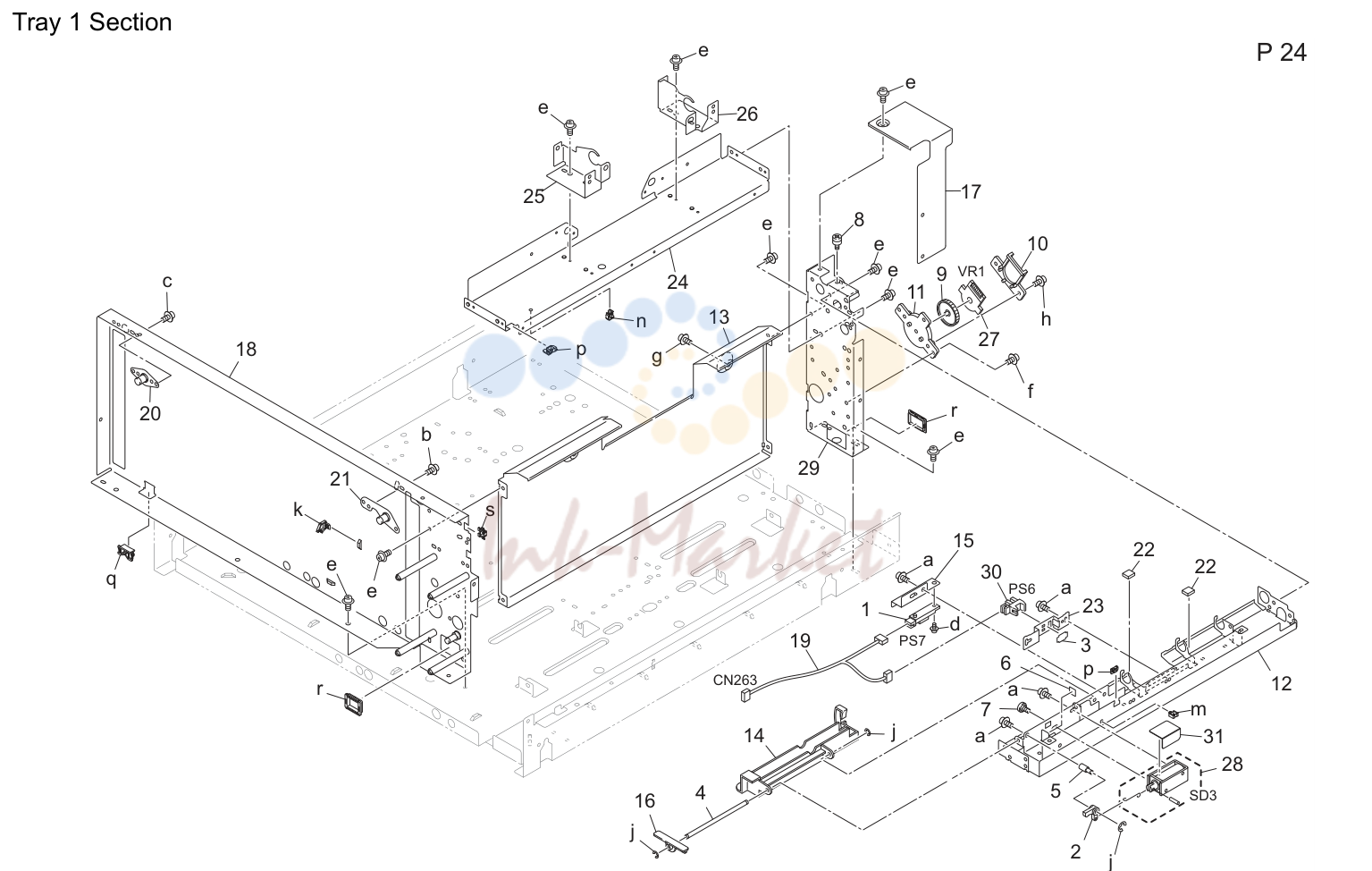

- Tray 1 секция (P24)

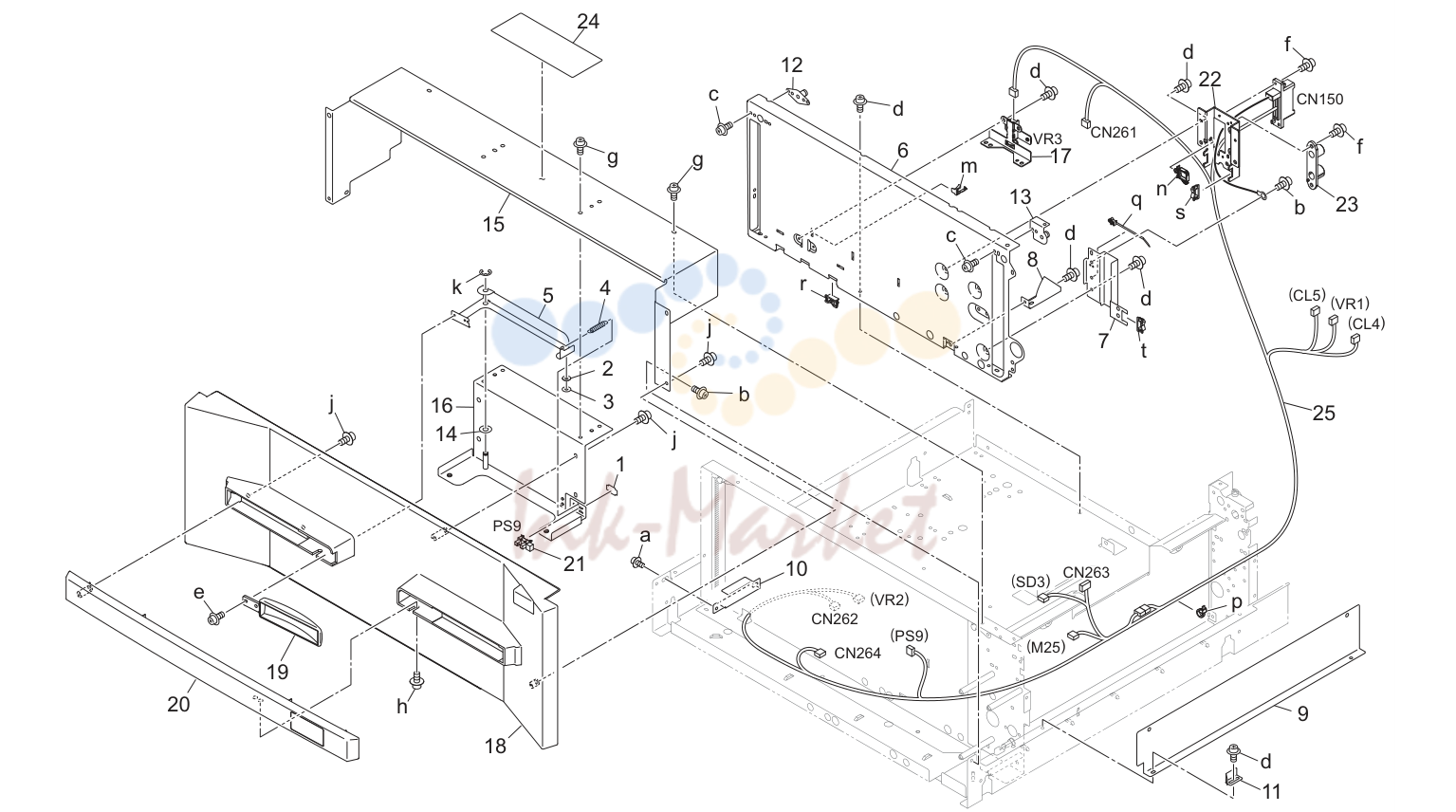

- Tray 1 секция (P25)

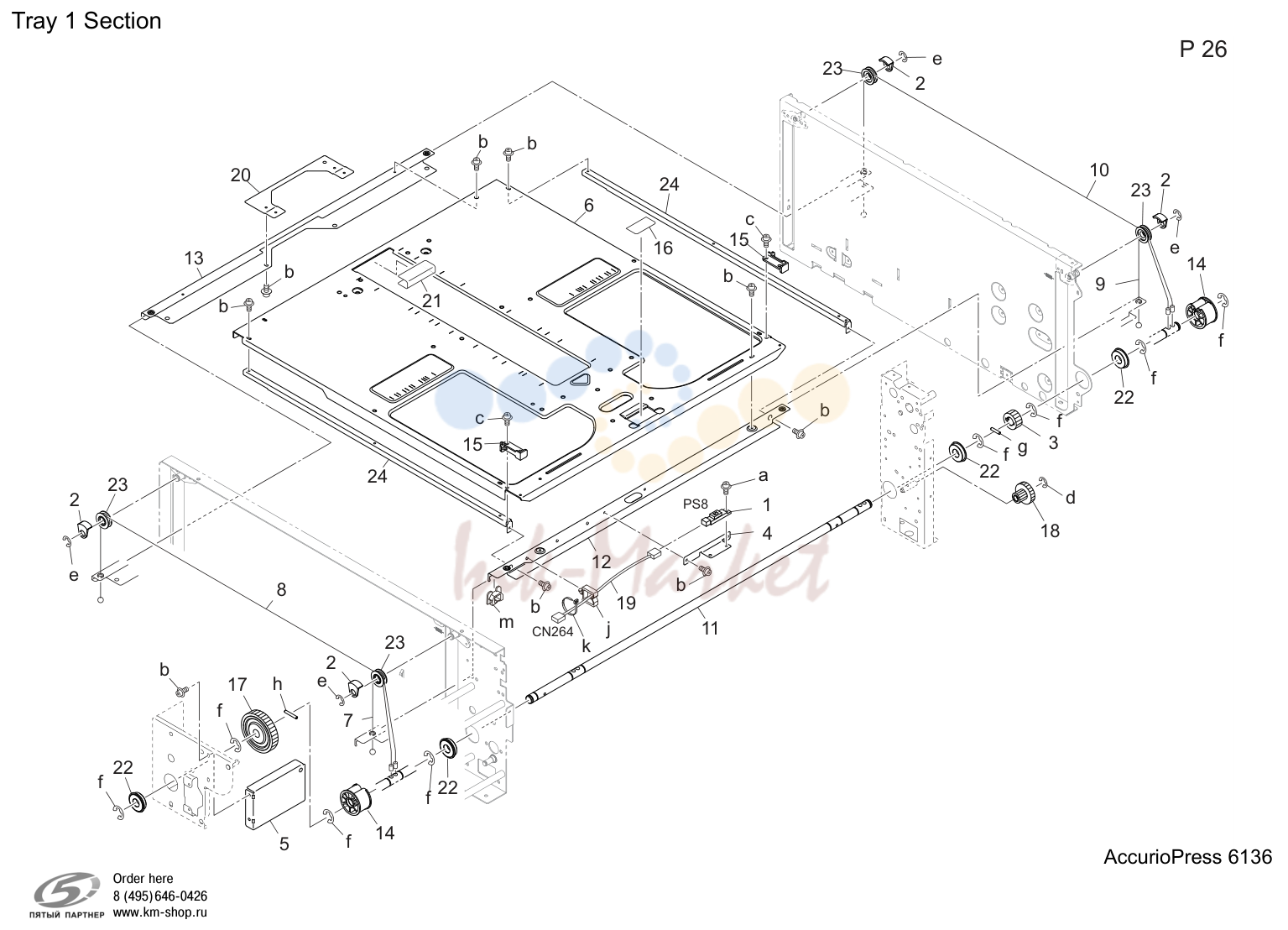

- Tray 1 секция (P26)

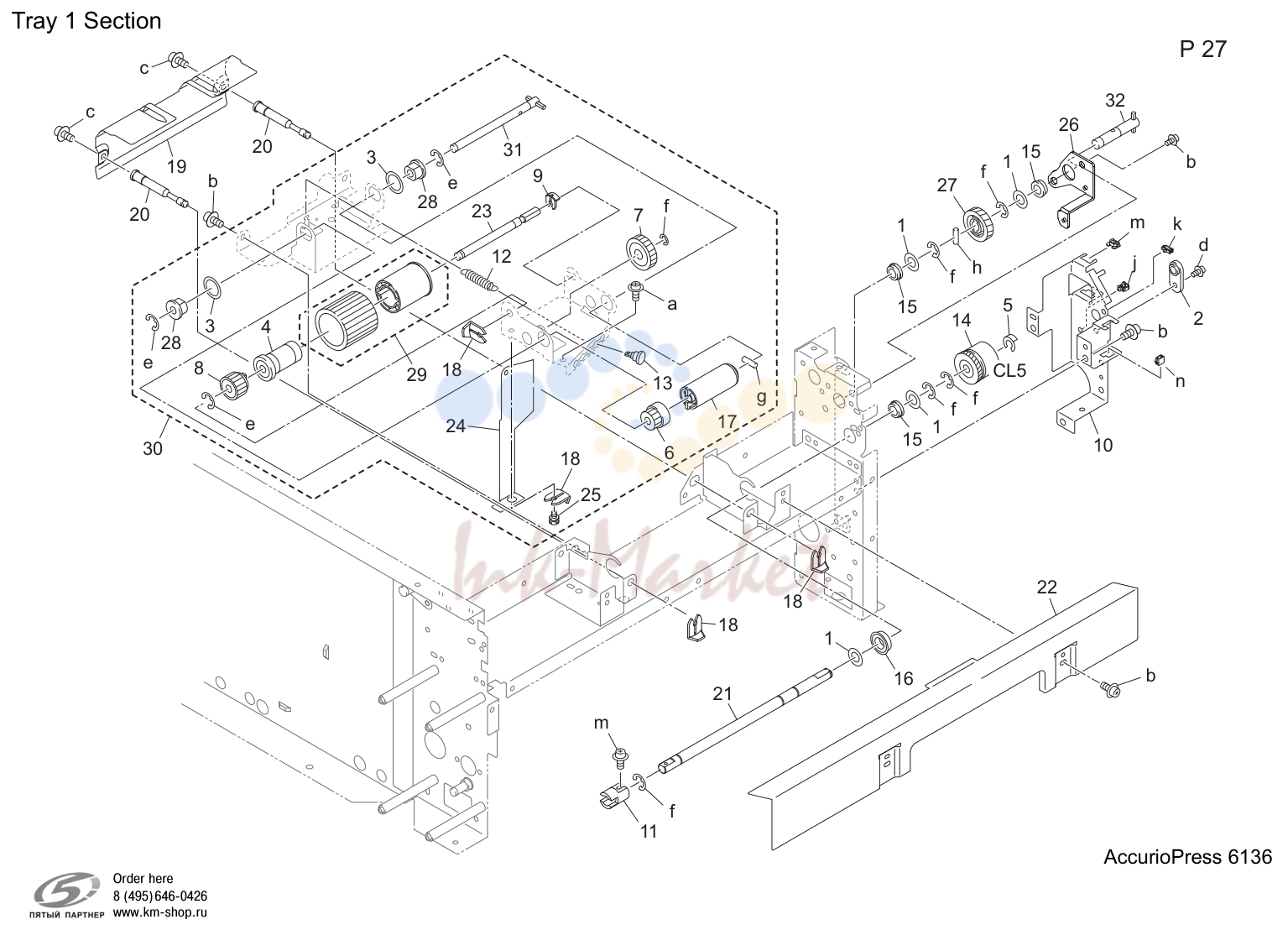

- Tray 1 секция (P27)

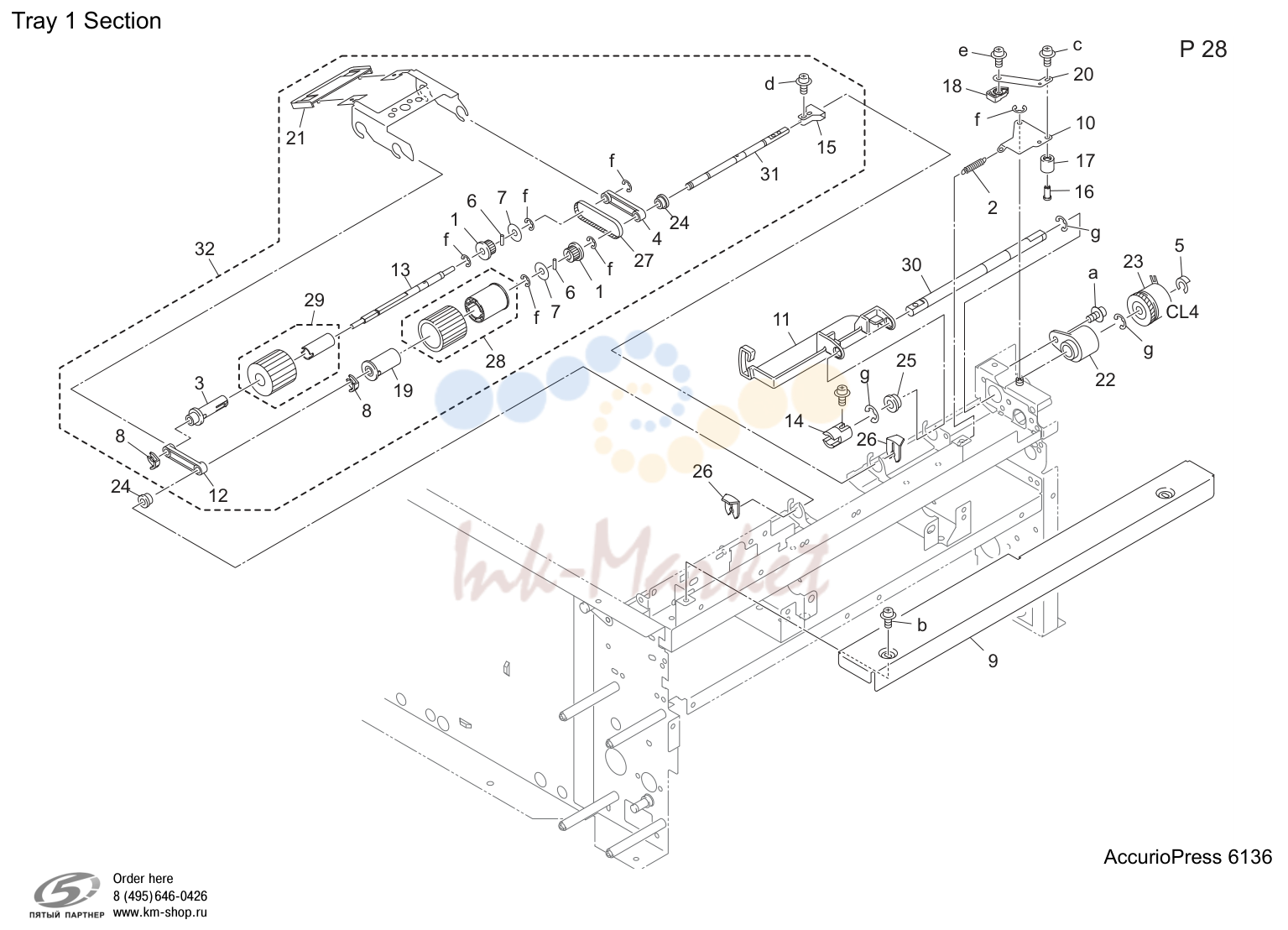

- Tray 1 секция (P28)
- Tray 2 секция (P29)

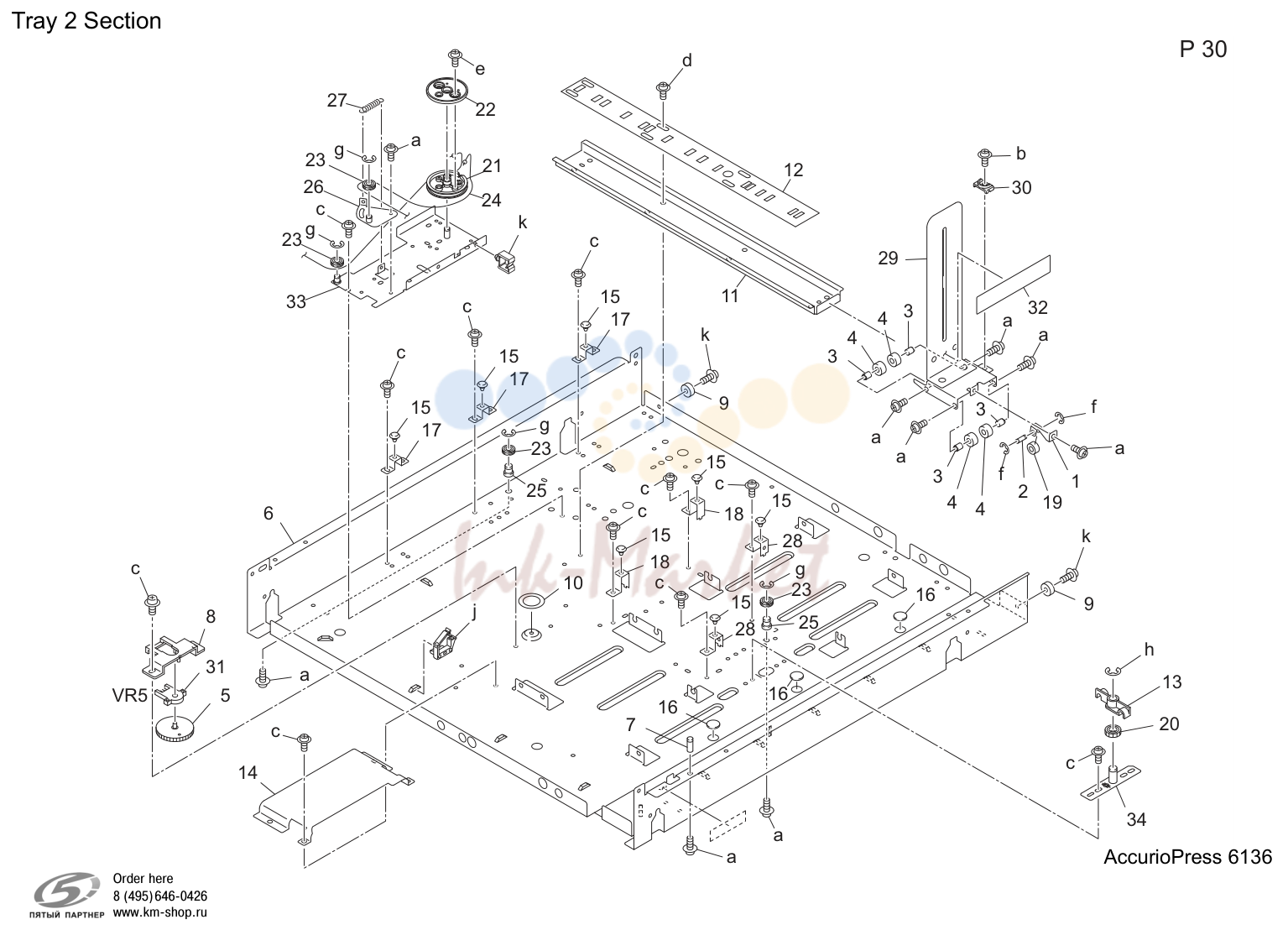

- Tray 2 секция (P30)

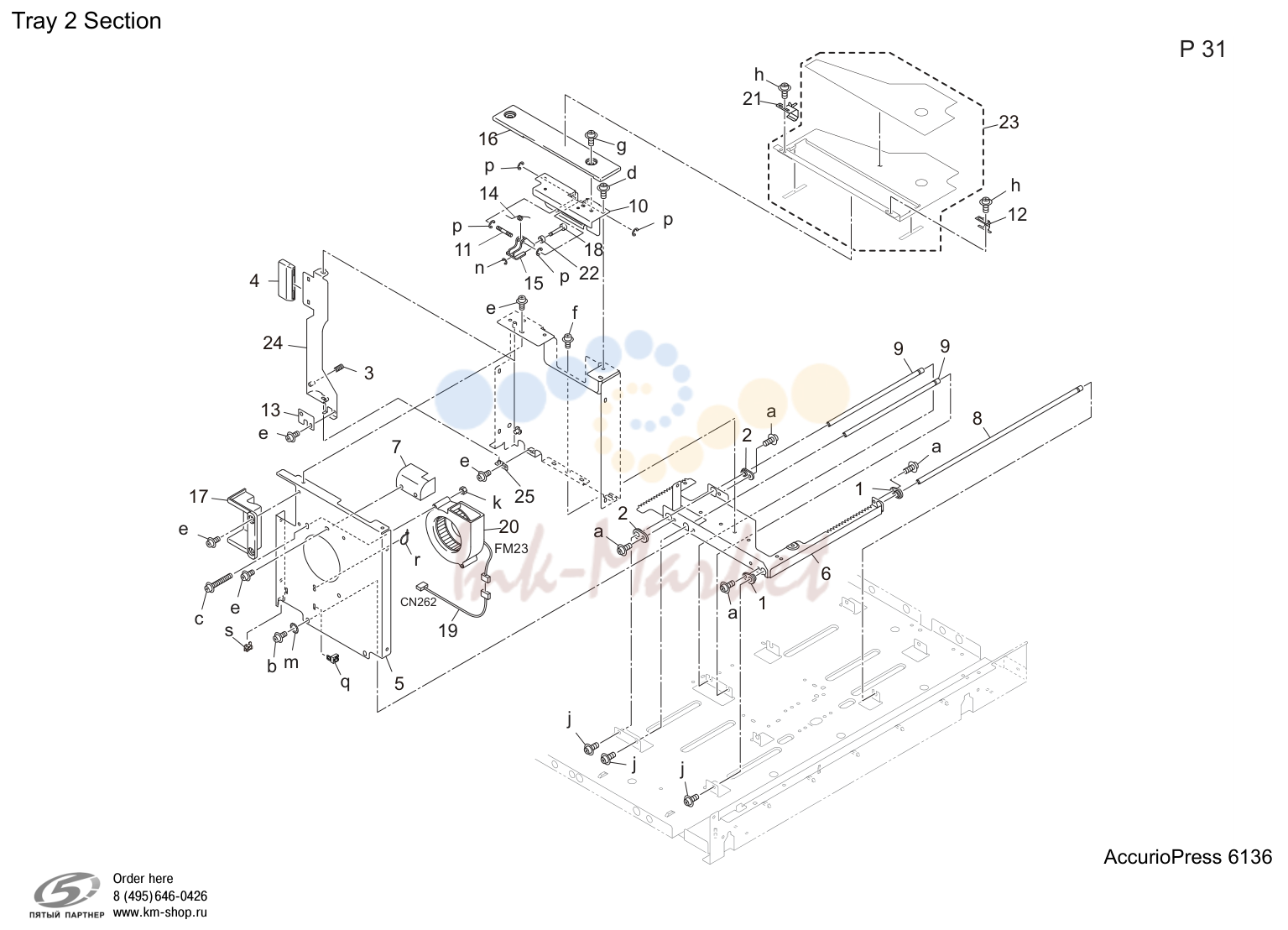

- Tray 2 секция (P31)

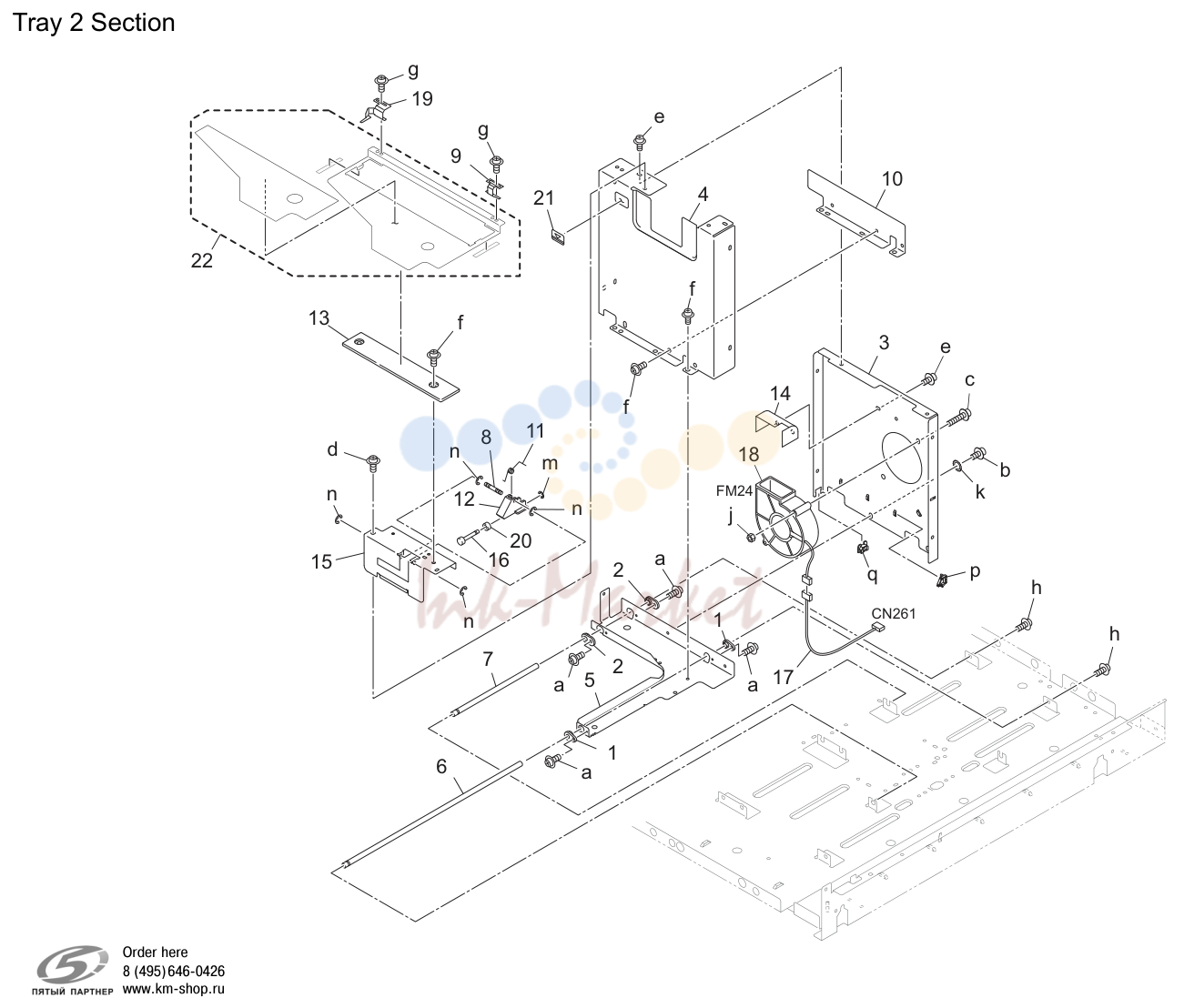

- Tray 2 секция (P32)
- Tray 2 секция (P33)
- Tray 2 секция (P34)
- Tray 2 секция (P35)
- Tray 2 секция (P36)
- Tray 2 секция (P37)
- Проявка секция (P38)
- Charge узел секция (P39)
- Charge узел секция (P40)
- Write секция (P41)
- Барабан cartridge секция (P42)
- Барабан cartridge секция (P43)
- Барабан cartridge секция (P44)
- Барабан cartridge секция (P45)
- Барабан cartridge секция (P46)
- Барабан cartridge секция (P47)
- Барабан cleaning узел секция (P48)
- Барабан cleaning узел секция (P49)
- Барабан cleaning узел секция (P50)
- Барабан cleaning узел секция (P51)
- Проявка секция (P52)
- Проявка секция (P53)
- Тонер supply protection узел (P54)
- Тонер supply protection узел (P55)
- Тонер supply protection узел (P56)
- Тонер supply protection узел (P57)
- Тонер supply основной блок upper узел (P58)
- Тонер supply основной блок upper узел (P59)
- Тонер conveyance основной блок узел (P60)
- Тонер pump узел (P61)
- Тонер collection секция (P62)
- Тонер collection секция (P63)
- Vertical conveyance узел (P64)
- Vertical conveyance узел (P65)
- Vertical conveyance узел (P66)
- Vertical conveyance узел (P67)
- Vertical conveyance узел (P68)
- Adu (P69)
- Adu (P70)
- Adu (P71)
- Adu (P72)
- Adu (P73)
- Adu (P74)
- Adu (P75)
- Adu (P76)
- Adu (P77)
- Adu (P78)
- Adu (P79)
- Adu (P80)
- Adu перенос pressure узел (P81)
- Adu перенос pressure узел (P82)
- Adu ремень cleaner узел (P83)
- Adu ремень cleaner узел (P84)
- Adu decurler узел (P85)
- Adu decurler узел (P86)
- Adu decurler узел (P87)
- Adu decurler узел (P88)
- Adu decurler узел (P89)
- Adu decurler узел (P90)
- Adu regist узел (P91)
- Adu regist узел (P92)
- Перенос ремень узел (P93)
- Перенос ремень узел (P94)
- Основной блок выход бумаги узел (P95)
- Печь (закрепление) секция (P96)
- Печь (закрепление) секция (P97)
- Печь (закрепление) секция (P98)
- Печь (закрепление) секция (P99)
- Печь (закрепление) секция (P100)
- Печь (закрепление) секция (P101)
- Печь (закрепление) секция (P102)
- Electric детали (P103)
- Electric детали (P104)
- Electric детали (P105)
- Df (P106)
- Df (P107)
- Df (P108)
- Df (P109)
- Df (P110)
- Df (P111)
- Df (P112)
- Df (P113)
- Df (P114)
- Df (P115)
- Df (P116)
- Df (P117)
- Df (P118)
- Df (P119)
- Сканер секция (P120)
- Сканер секция (P121)
- Сканер секция (P122)
- Сканер секция (P123)
- Wiring (P124)
- Wiring (P125)
- Wiring (P126)
- Service tool (P127)
- Accessory детали (P128)
- Accessory детали (P129)

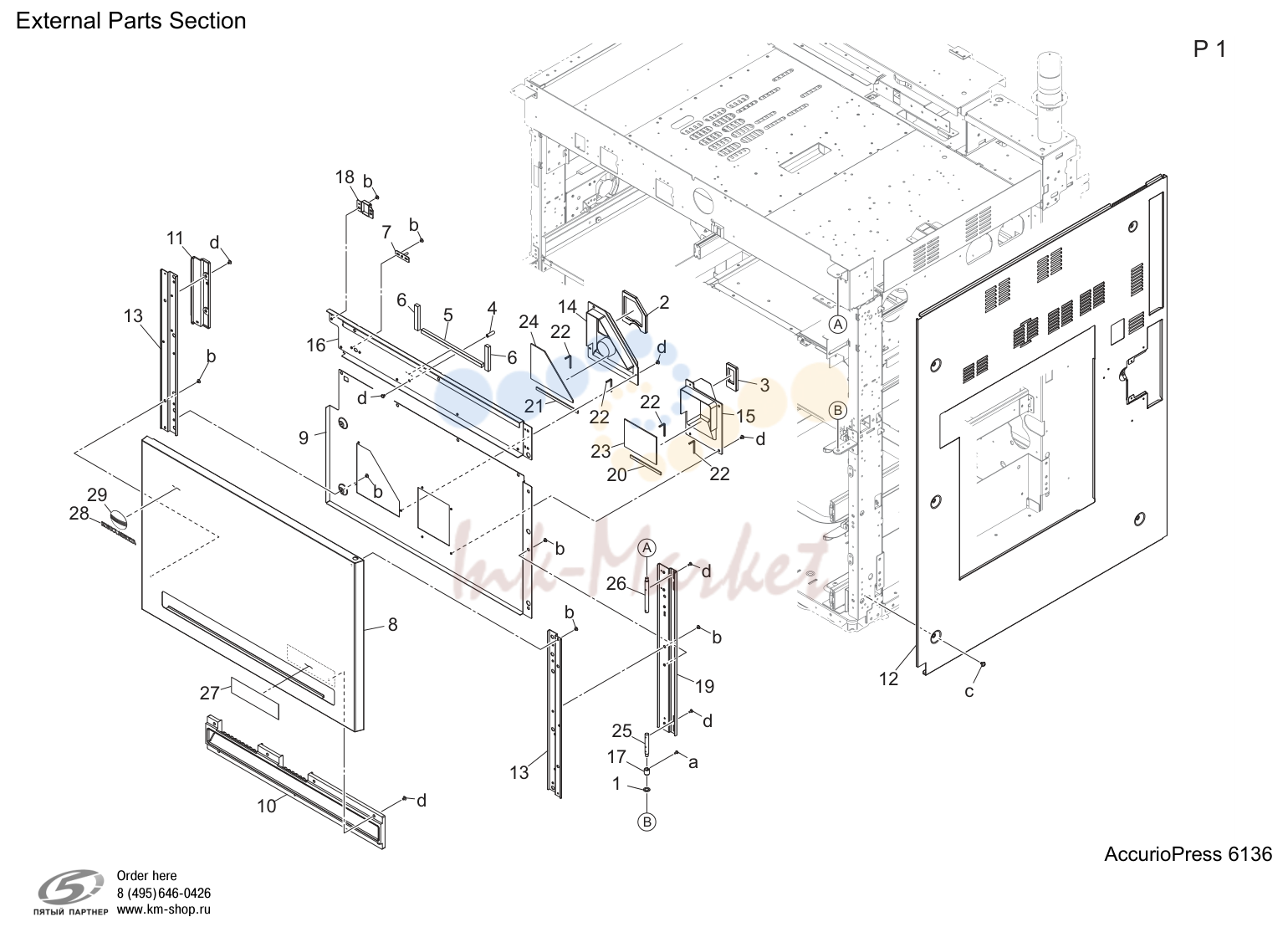

Внешние детали секция (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0G6162100 запросить цену → | Уплотнительing cushion /left | |
| 3 | A0G6162200 запросить цену → | Уплотнительing cushion /right | |
| 4 | A0G6168600 запросить цену → | Ground вал | |
| 5 | A4EU162800 запросить цену → | Уплотнительing part /a | |
| 6 | A4EU162900 запросить цену → | Уплотнительing part /b | |
| 7 | A9JTR72600 запросить цену → | Adjusting пластина/right caulking | |
| 8 | A9JT160102 запросить цену → | Door /right | |
| 9 | A9JT160300 запросить цену → | Креплениеing пластина /right | |
| 10 | A9JT160700 запросить цену → | Cooling воздуховод /front | |
| 11 | A9JT160800 запросить цену → | Крышка handle /right | |
| 12 | A9JT161000 запросить цену → | Крышка /right | |
| 13 | A9JT161600 запросить цену → | Reinforce stay /right | |
| 14 | A9JT162000 запросить цену → | Cooling воздуховод /2 | |
| 15 | A9JT162700 запросить цену → | Cooling воздуховод /1 | |
| 16 | A9JT163200 запросить цену → | Reinforce пластина /upper | |
| 17 | A9JT163300 запросить цену → | Support втулка /right | |
| 18 | A9JT163600 запросить цену → | Suction base рама | |
| 19 | A9JT164901 запросить цену → | Reinforce пластина /right | |
| 20 | A9JT165500 запросить цену → | Cooling уплотнитель /1 | |
| 21 | A9JT165600 запросить цену → | Cooling уплотнитель /2 | |
| 22 | A9JT165700 запросить цену → | Cooling уплотнитель /3 | |
| 23 | A9JT165900 запросить цену → | Cooling уплотнитель /4 | |
| 24 | A9JT166100 запросить цену → | Cooling уплотнитель /5 | |
| 25 | A9JT167401 запросить цену → | Креплениеing вал /lower | |
| 26 | A9JT167500 запросить цену → | Креплениеing вал /upper | |
| 27 | A9JT944100 запросить цену → | Label /h (accurio press 6136) | |
| 28 | A9JT944200 запросить цену → | Label /konica minolta | |
| 29 | A5AW162000 запросить цену → | Indicating пластина |

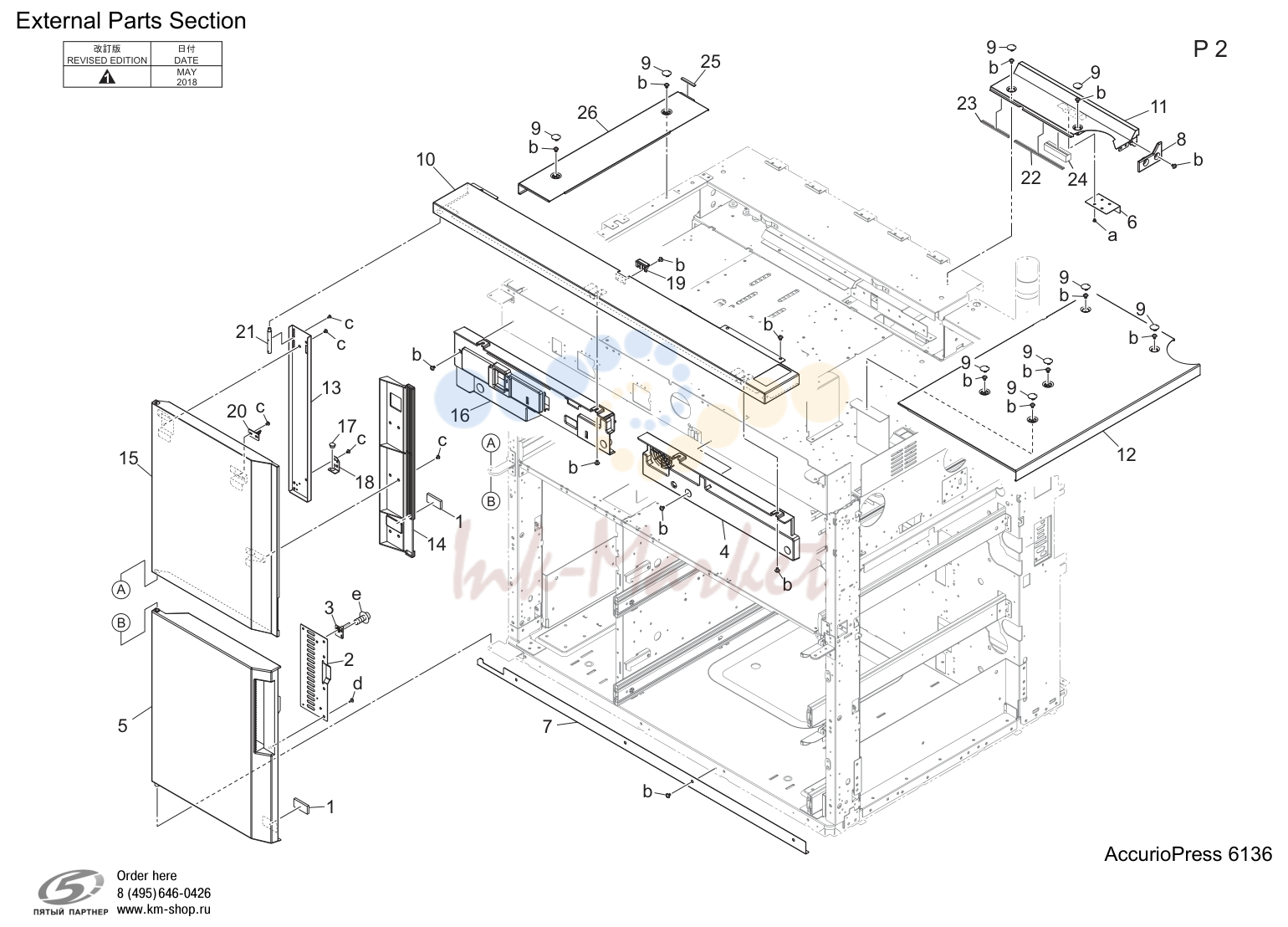

Внешние детали секция (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0G6163602 запросить цену → | Auxiliary крышка | |
| 3 | A0G6163700O запросить цену → | Open/close actuator | |
| 3 | A9JT167000 запросить цену → | Adjusting пластина /left | |
| 4 | A0G6163911 запросить цену → | Крышка /right | |
| 5 | A799160202 запросить цену → | Collection door | |
| 6 | A799161700 запросить цену → | Крышка | |
| 7 | A799164800 запросить цену → | Крышка /lower | |
| 8 | A799169701 запросить цену → | Protection крышка /right | |
| 9 | A799169901 запросить цену → | Крышка | |
| 10 | A9JT160400 запросить цену → | Крышка | |
| 11 | A9JT160600 запросить цену → | Крышка /rear | |
| 12 | A9JT160900 запросить цену → | Read крышка /right | |
| 13 | A9JT163100 запросить цену → | Reinforce пластина /left | |
| 14 | A9JT163401 запросить цену → | Крышка handle /left | |
| 15 | A9JT163502 запросить цену → | Door /left | |
| 16 | A9JT163800 запросить цену → | Крышка /left | |
| 17 | A9JT165100 запросить цену → | Support втулка /left | |
| 18 | A9JT165301 запросить цену → | Support пластина | |
| 19 | A9JT166400 запросить цену → | Auxiliary крышка /front | |
| 20 | A9JT167200 запросить цену → | Lock claw /left | |
| 21 | A9JT167301 запросить цену → | Креплениеing вал /upper | |
| 22 | A9JTM90300 запросить цену → | Gasket /3 | |
| 23 | A9JTM90400 запросить цену → | Gasket /4 | |
| 24 | A9JTM90511 запросить цену → | Gasket /5 | |
| 25 | A799409600 запросить цену → | Тонер supply уплотнитель /h | |
| 26 | A9JT160500 запросить цену → | Read крышка /left |

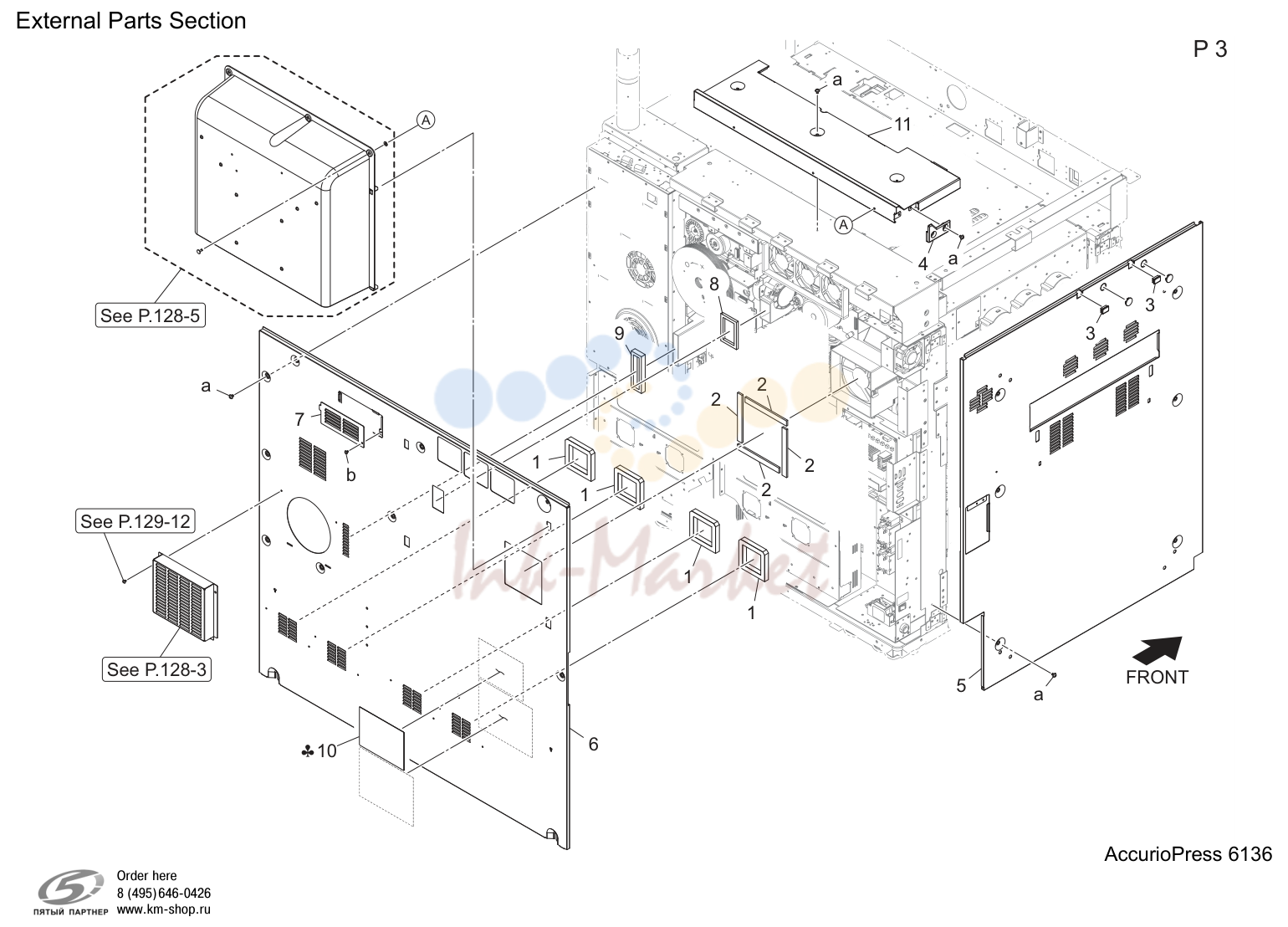

Внешние детали секция (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0G6168500 запросить цену → | Уплотнитель /6 | |
| 2 | A0G6168700 запросить цену → | Уплотнитель /12 | |
| 3 | A799169600 запросить цену → | Крышка part | |
| 4 | A799169801 запросить цену → | Protection крышка /left | |
| 5 | A9JT161100 запросить цену → | Крышка /left | |
| 6 | A9JT161200 запросить цену → | Крышка /rear | |
| 7 | A9JT162300 запросить цену → | Protection пластина | |
| 8 | A9JT166000 запросить цену → | Cooling уплотнитель /1 | |
| 9 | A9JT166300 запросить цену → | Cooling уплотнитель /2 | |
| 10 | A9JT942401 запросить цену → | Caution label | |
| 11 | A9JT161300 запросить цену → | Read крышка /rear |

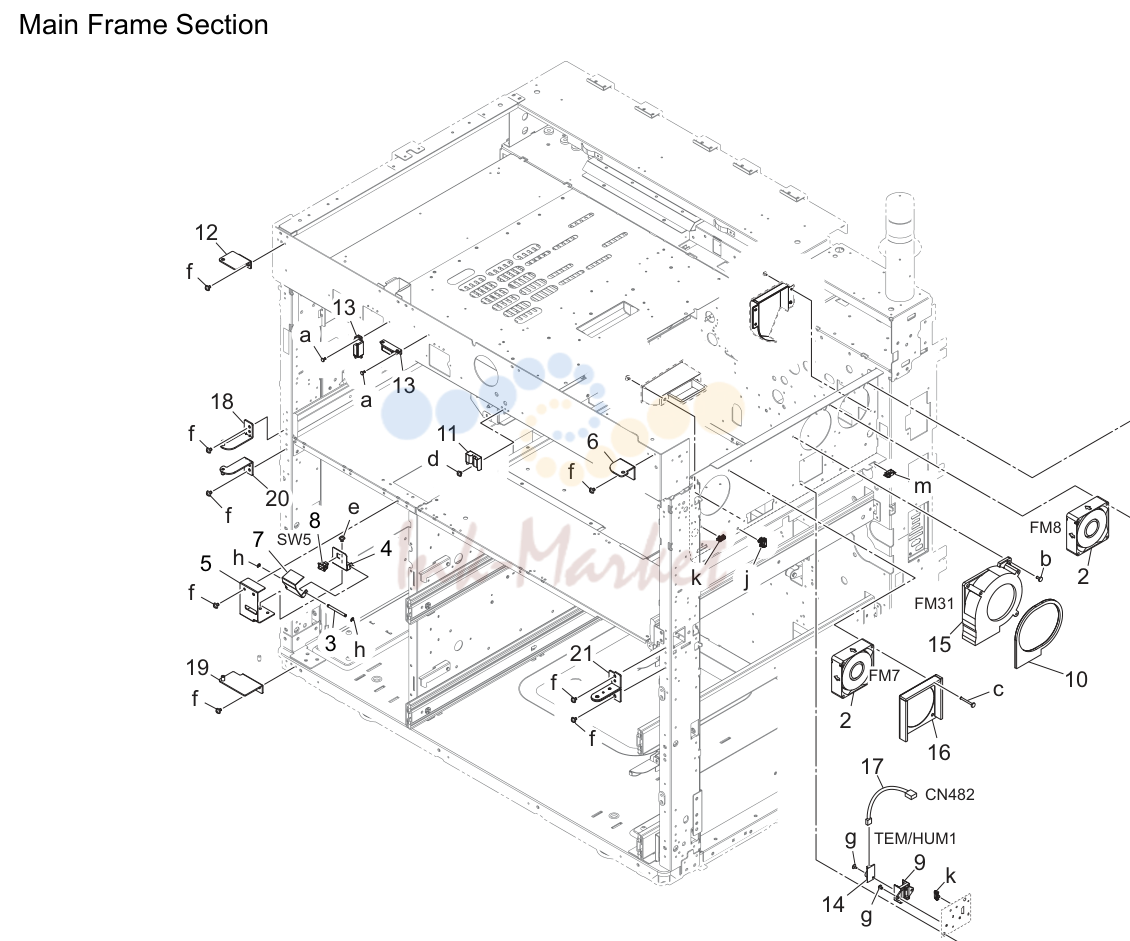

Main рама секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | VA70110D запросить цену → | Door detection вал | |
| 5 | UA12210E запросить цену → | Выключатель креплениеing пластина /2 | |
| 10 | A0G6113500 запросить цену → | Cooling уплотнитель /middle | |
| 11 | A0G6115600 запросить цену → | Ground пластина /2 | |
| 12 | A0G6164101 запросить цену → | Holding hinge /upper | |
| 13 | A0G6411200 запросить цену → | Magnet /x | |
| 14 | A0P0M50400 ✓ в наличии | Humidity датчик | |
| 15 | A0Y5M15101 ✓ в наличии | Suction вентилятор мотор | |
| 16 | A4EUR71800 запросить цену → | Вентилятор уплотнительing part/2 в сборе | |
| 17 | A799N22100 запросить цену → | Temperature detection жгут | |
| 18 | A799R71200 запросить цену → | Support hinge /3 caulking | |
| 19 | A799R71300 запросить цену → | Support hinge /4 caulking | |
| 20 | A799R71400 запросить цену → | Support hinge /5 caulking | |
| 21 | A9JT162900 запросить цену → | Support hinge |

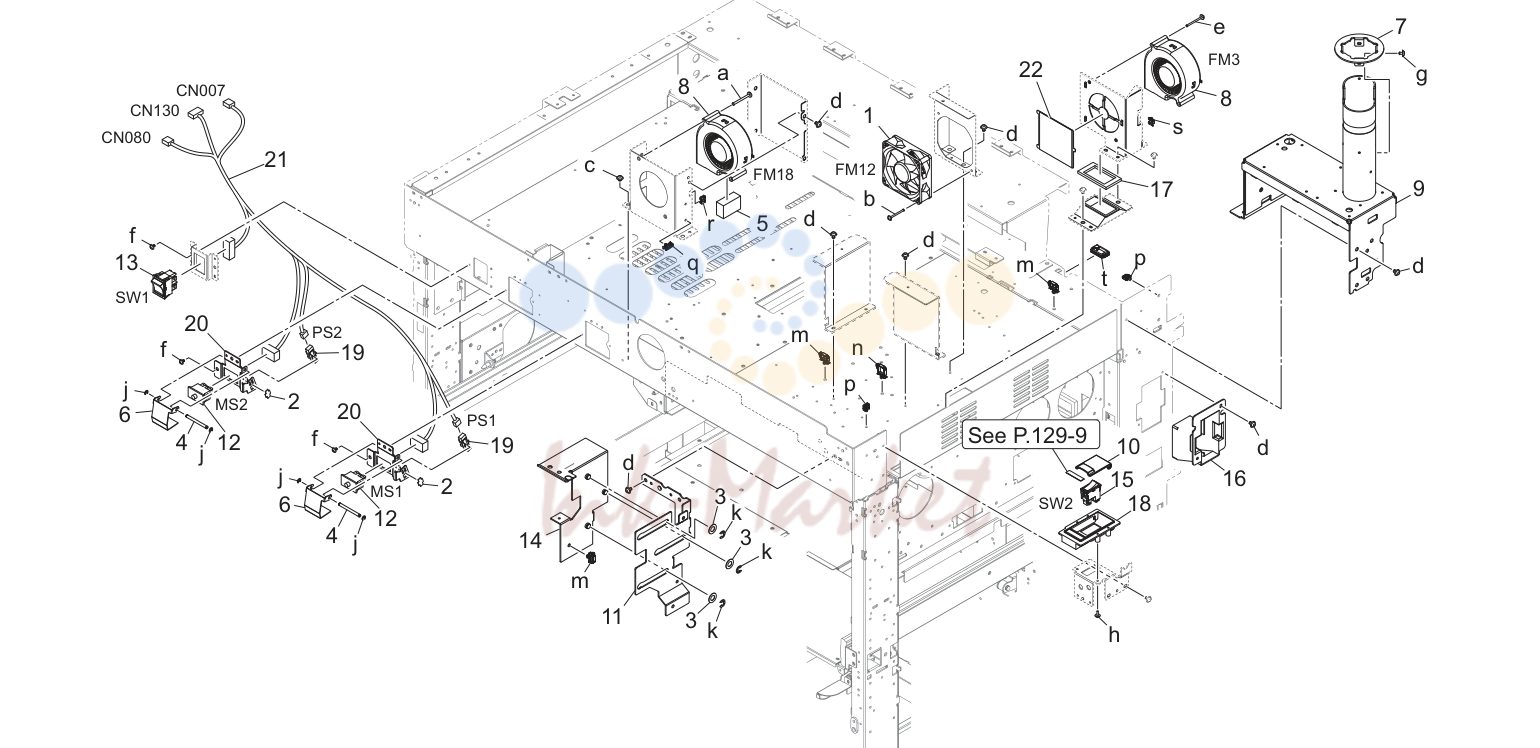

Main рама секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | VA70110D запросить цену → | Door detection вал | |
| 9 | A0G6101701 запросить цену → | Креплениеing pedestal | |
| 10 | A0G6168101 запросить цену → | Protection крышка | |
| 11 | A0G6400502 запросить цену → | Fixing hinge | |
| 12 | A0G6M60300O запросить цену → | Interlock выключатель | |
| 12 | A9JTM60300 запросить цену → | Interlock выключатель | |
| 13 | A4EUM60000 запросить цену → | Power source выключатель | |
| 14 | A4EUR71J00 запросить цену → | Slide hinge caulking | |
| 15 | A5AWM60200 запросить цену → | Power source выключатель | |
| 16 | A799110500 запросить цену → | Suction воздуховод /1 | |
| 17 | A799113700 запросить цену → | Cooling уплотнитель /1 | |
| 18 | A799168000 запросить цену → | Operation casing | |
| 19 | A85CM55600 ✓ в наличии | Photo датчик | |
| 20 | A9JT131200 запросить цену → | Hold пластина | |
| 21 | A9JTN12311 запросить цену → | Interlock detection жгут | |
| 22 | A9JTR72700 ✓ в наличии | Charging filter |

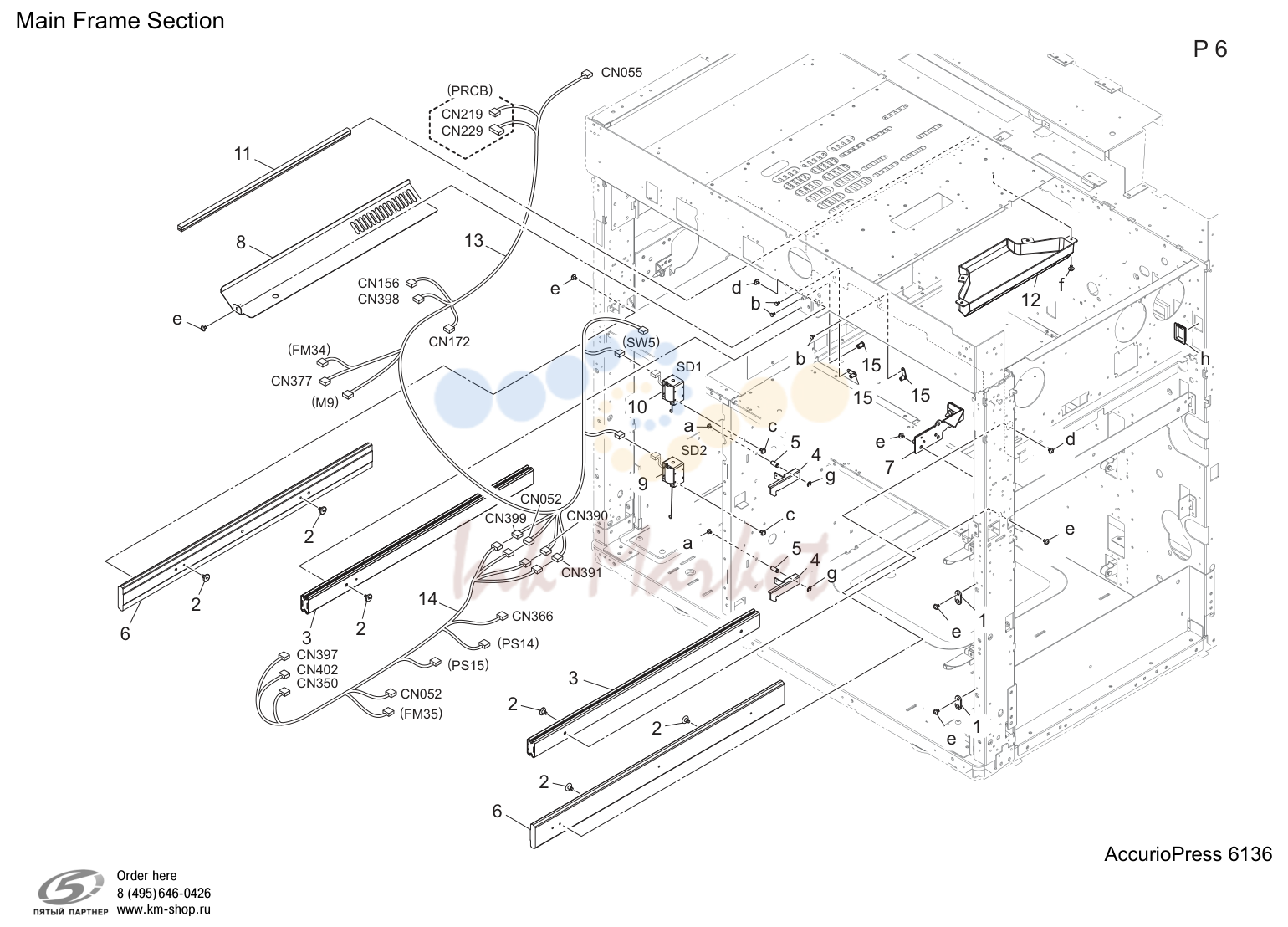

Main рама секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | A0G6812200 запросить цену → | Slide rail /a | |
| 7 | A4EU104000 запросить цену → | Adu positioning пластина /right | |
| 8 | A4EU107000 запросить цену → | Suction крышка | |
| 9 | A4EUR71900 запросить цену → | Tray connecting соленоид | |
| 10 | A4EUR71B00 запросить цену → | Tray connecting соленоид/2 в сборе | |
| 11 | A9JT109500 запросить цену → | Scatter partition /t | |
| 12 | A9JT118900 запросить цену → | Ozone воздуховод /a | |
| 13 | A9JTN13100 запросить цену → | Тонер relay жгут /2 | |
| 14 | A9JTN14601 запросить цену → | Тонер relay жгут | |
| 15 | A9JTR72500 запросить цену → | Fixing пластина caulking |

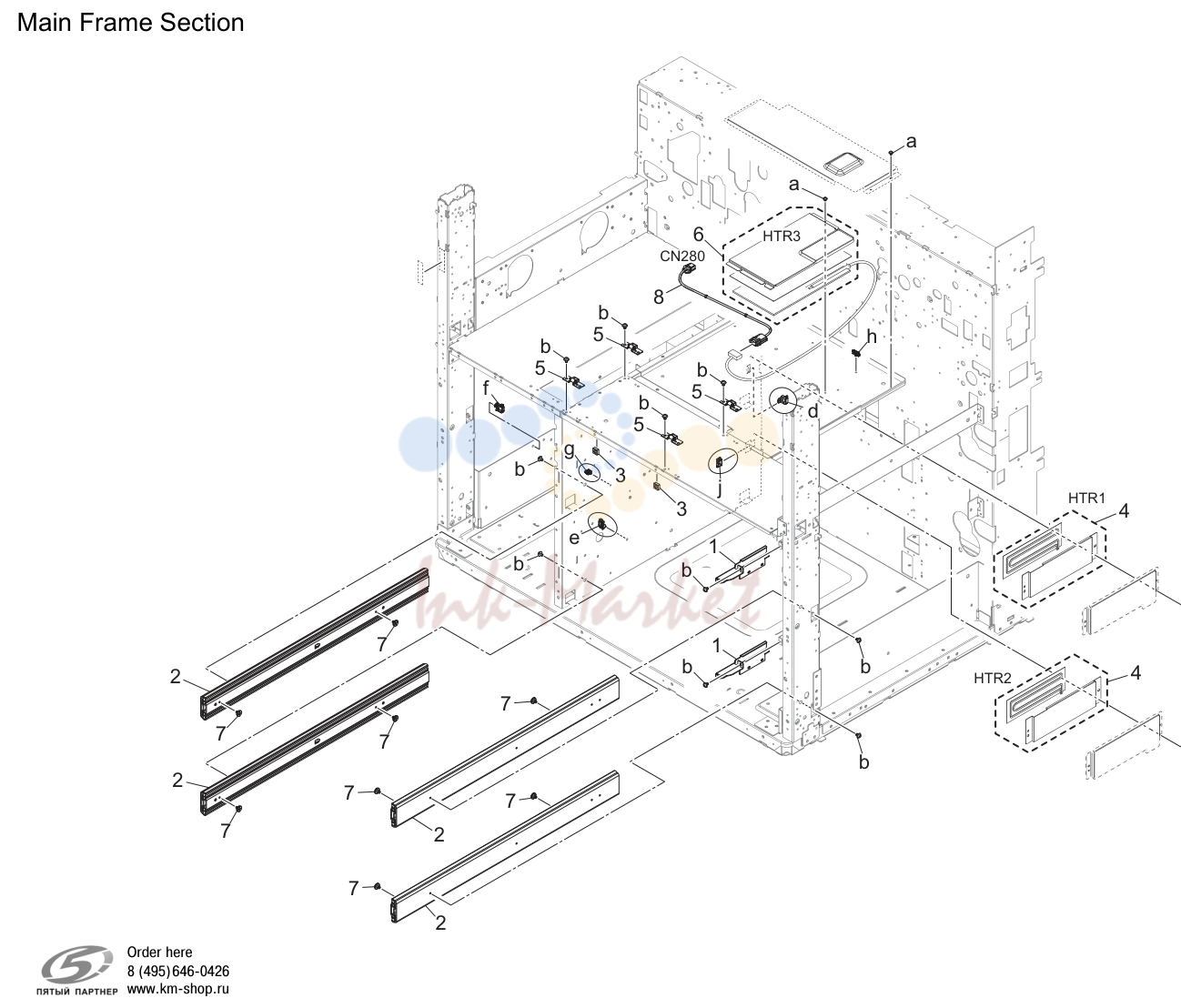

Main рама секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | UA40450E запросить цену → | Tray slide rail | |
| 4 | A4EUR71A11 запросить цену → | Heater креплениеing пластина в сборе | |
| 5 | A4EUR71M00 запросить цену → | Bottom пластина lifting part в сборе | |
| 6 | A55CR70400 запросить цену → | Internal heater в сборе | |
| 7 | A799117800 запросить цену → | Positioning screw | |
| 8 | A9JTN11400 запросить цену → | Heater relay жгут /2 |

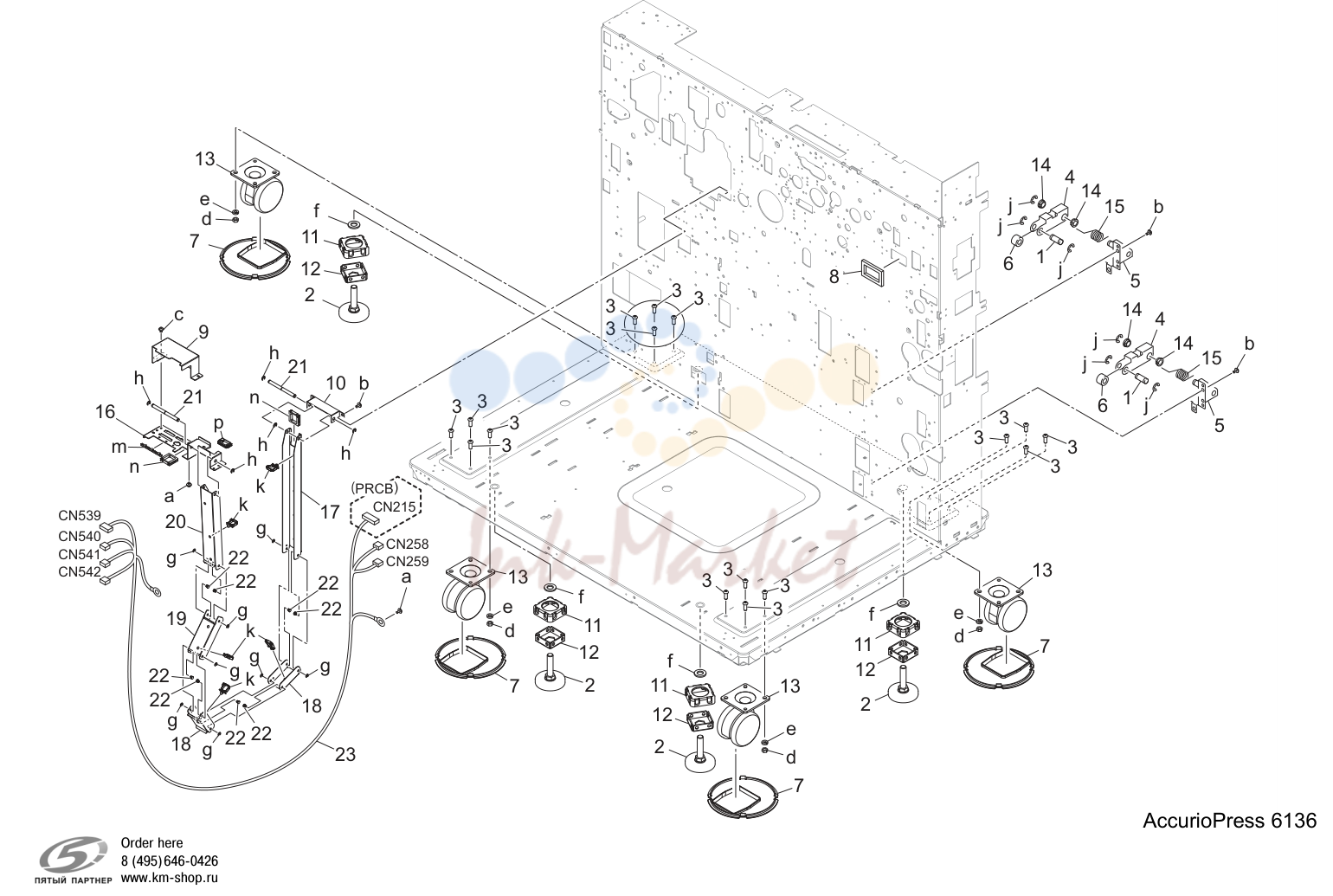

Main рама секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A9JT100400 запросить цену → | Fixing leg | |
| 7 | A0G6102500 запросить цену → | Protection крышка | |
| 8 | A0G6112400 запросить цену → | Suction уплотнитель /1 | |
| 9 | A0G6816200 запросить цену → | Power supply крышка | |
| 10 | A0G6819700 запросить цену → | Power supply stay /m | |
| 11 | A0U4109000 запросить цену → | Направляющая part | |
| 12 | A1RG101600 запросить цену → | Adjusting пластина | |
| 13 | A4EU105100 запросить цену → | Castor | |
| 14 | A4EU560000 запросить цену → | Drive втулка | |
| 15 | A4EU560200 запросить цену → | Lock пружина | |
| 16 | A799816100 запросить цену → | Power supply stay /a | |
| 17 | A9JT819000 запросить цену → | Power supply рычаг /1 | |
| 18 | A9JT819100 запросить цену → | Power supply рычаг /2 | |
| 19 | A9JT819200 запросить цену → | Power supply рычаг /3 | |
| 20 | A9JT819300 запросить цену → | Power supply рычаг /4 | |
| 21 | A9JT819600 запросить цену → | Support вал /1 | |
| 22 | A9JT819700 запросить цену → | Support вал /2 | |
| 23 | A9JTN12100 запросить цену → | Adu relay жгут /5 |
Main рама секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | UA10420E запросить цену → | Wiring protection sheet /1 | |
| 5 | UAR70500 запросить цену → | Adu positioning пластина left | |
| 7 | A03UM15802 запросить цену → | Основной блок cooling вентилятор | |
| 8 | A0G6835500 запросить цену → | Уплотнитель /w | |
| 9 | A4EUR72A00 запросить цену → | Вентилятор уплотнительing part/1 в сборе | |
| 10 | A799168300 запросить цену → | Auxiliary уплотнитель /1 | |
| 11 | A9JT105001 запросить цену → | Heat blocking partition /left | |
| 12 | A9JT112200 ✓ в наличии | Ozone filter/2 | |
| 13 | A9JT113400 запросить цену → | Heat blocking уплотнитель /1 | |
| 14 | A9JT113500 запросить цену → | Heat blocking уплотнитель /2 | |
| 15 | A9JT113600 запросить цену → | Heat blocking уплотнитель /3 | |
| 16 | A9JT114300 запросить цену → | Charging уплотнитель /a | |
| 17 | A9JT117300 запросить цену → | Charging уплотнитель /a | |
| 18 | A9JT117400 запросить цену → | Charging уплотнитель /b | |
| 19 | A9JT117500 запросить цену → | Charging уплотнитель /c |
Main рама секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A03UM15201 запросить цену → | Основной блок вентилятор мотор | |
| 4 | A03UM15802 запросить цену → | Основной блок cooling вентилятор | |
| 5 | A4EU110200 запросить цену → | Heat sink воздуховод outside | |
| 6 | A4EU111900 запросить цену → | Heat sink воздуховод /upper | |
| 7 | A4EU112000 запросить цену → | Heat sink уплотнитель | |
| 8 | A4EU118300 запросить цену → | Charging уплотнитель /3 |
Operation панель секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | VA70550O запросить цену → | Ope узел positioning пластина /u | |
| 2 | A9JT195500 запросить цену → | Positioning пластина /upper | |
| 3 | A0G6131300 запросить цену → | Креплениеing пластина /u | |
| 4 | A0G6161600 запросить цену → | Fixing пластина | |
| 5 | A0G6H32000 запросить цену → | Relay плата /u в сборе | |
| 6 | A4EUM92800 запросить цену → | Gasket | |
| 7 | A799161401 запросить цену → | Крышка /front | |
| 8 | A799161501 запросить цену → | Крышка /rear | |
| 9 | A799190600O запросить цену → | Support крышка /right | |
| 9 | A799190601 запросить цену → | Support крышка /right | |
| 10 | A799190700O запросить цену → | Support крышка /left | |
| 10 | A799190701 запросить цену → | Support крышка /left | |
| 11 | A799190801 запросить цену → | Fixing knob | |
| 12 | A9JTN15401 запросить цену → | Relay wiring /u | |
| 13 | A9JTR71N00 запросить цену → | Ope. узел |
Operation панель секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | UA70610E запросить цену → | Ope. узел slide рычаг /lower | |
| 6 | UA70620E запросить цену → | Ope. узел slide рычаг /upper | |
| 11 | A0G6136400 запросить цену → | Ope.узел ground пластина | |
| 12 | A0G6M93100 запросить цену → | Ferritecore | |
| 13 | A0Y5196300 запросить цену → | Operation stay /lower | |
| 14 | A0Y5196400 запросить цену → | Fixing stay /1 | |
| 15 | A4EUR74J00 запросить цену → | Verticaul rotary torque hinge | |
| 16 | A799190500 запросить цену → | Rotation крышка | |
| 17 | A799190801 запросить цену → | Fixing knob | |
| 18 | A799190900 запросить цену → | Крышка /a | |
| 19 | A799197100 запросить цену → | Swing крышка | |
| 20 | A9JTN18200 запросить цену → | Ope.узел control жгут /1 | |
| 21 | A9JTN18300 запросить цену → | Ope.узел control жгут /2 |
Operation панель секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0P0M73100 запросить цену → | Speaker | |
| 3 | A0G6191600 запросить цену → | Indicating part /1 | |
| 4 | A0G6192400 запросить цену → | Holding cushion /upper | |
| 5 | A0G6192500 запросить цену → | Holding cushion /right | |
| 6 | A0G6192700 запросить цену → | Ground пластина /1 | |
| 7 | A0G6192900 запросить цену → | Ground пластина /2 | |
| 8 | A0G6193100 запросить цену → | Operation button /1 | |
| 9 | A0G6193200 запросить цену → | Operation button /2 | |
| 10 | A0G6193400 запросить цену → | Operation button /4 | |
| 11 | A0G6193800 запросить цену → | Operation button /10 | |
| 12 | A0G6193900 запросить цену → | Operation button /8 | |
| 13 | A0G6194000 запросить цену → | Operation button /9 | |
| 14 | A0G6H06000 запросить цену → | Operation плата /3 в сборе | |
| 15 | A9VEM75500 запросить цену → | Ope. узел touch панель | |
| 16 | A0G6N18400 запросить цену → | Ope.узел control жгут /3 | |
| 17 | A1RFN28300 запросить цену → | Ope.узел wiring /1 | |
| 18 | A4EU190413 запросить цену → | Operation пластина | |
| 19 | A4EU194200 запросить цену → | Fixing держатель | |
| 20 | ADF2M75800 запросить цену → | Ope. узел lcd | |
| 21 | A4EUN28500 запросить цену → | Ope.узел wiring /4 | |
| 22 | A799190100 запросить цену → | Operation крышка /front | |
| 23 | A799190200 запросить цену → | Operation крышка /rear | |
| 24 | A799190301 запросить цену → | Operation casing /1 | |
| 25 | A799194101 запросить цену → | Operation knob /1 | |
| 26 | A799H04001 запросить цену → | Operation плата /1 в сборе | |
| 27 | A0G6195000 запросить цену → | Operation sheet | |
| 27 | A0G6205000 запросить цену → | Operation sheet | |
| 27 | A0G6205300 запросить цену → | Operation sheet | |
| 27 | A0G6205200 запросить цену → | Operation sheet | |
| 27 | A0G6205100 запросить цену → | Operation sheet | |
| 28 | A0G6193500 запросить цену → | Operation button /5 | |
| 29 | A0G6193700 запросить цену → | Operation button /7 |
Driving секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | UA15610E запросить цену → | Подача бумаги drive coupling | |
| 8 | UA77040E запросить цену → | Подача бумаги input шестерня 40t | |
| 12 | A00V240600 ✓ в наличии | Ball bearing | |
| 13 | A1RFM10600 запросить цену → | Dc brushless мотор /8 | |
| 14 | A4EU239100 запросить цену → | Drive pulley | |
| 15 | A4EU239200 запросить цену → | Drive ремень 228l | |
| 16 | A4EUR72C00 запросить цену → | Подача бумаги tension pulley в сборе | |
| 17 | A9JT237100 запросить цену → | Idling шестерня 27/25t | |
| 18 | A9JT239000 запросить цену → | Подача бумаги pulley /m 26/60t | |
| 19 | A9JT239301 запросить цену → | Drive вал | |
| 20 | A9JTR71A00 запросить цену → | Подача бумаги driving узел |
Driving секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A00J617900 запросить цену → | Ball bearing | |
| 3 | A0G6250500 запросить цену → | Idling pulley /1 | |
| 4 | A0G6250601 запросить цену → | Slide шестерня 24t | |
| 5 | A0G6250700 запросить цену → | Idling pulley /2 | |
| 6 | A0G6250800 запросить цену → | Collar | |
| 7 | A0G6250900 запросить цену → | Input вал | |
| 8 | A0G6251200 запросить цену → | Pressing пружина | |
| 9 | A0G6251301 запросить цену → | Rotation part | |
| 10 | A0G6251400 запросить цену → | Positioning пластина | |
| 11 | A1TVM10100 запросить цену → | Stepping мотор /50 | |
| 12 | A4EU251000 запросить цену → | Cleaning ремень /1 120l | |
| 13 | A4EU252000 запросить цену → | Drive ball bearing /6 | |
| 14 | A9JT257100 запросить цену → | Drive панель | |
| 15 | A9JTM10200 запросить цену → | Барабан мотор | |
| 16 | A9JTN11700 запросить цену → | Conveyance drive жгут /m | |
| 17 | A9JTN12900 запросить цену → | Тонер relay жгут /1 | |
| 18 | A9JTR71P00 запросить цену → | Ремень cleaning driving в сборе | |
| 19 | A9JX214100 запросить цену → | Drive шестерня 25t |
Driving секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14 | GA76600E запросить цену → | Cleaner driving pulley 21t | |
| 15 | A00V240600 ✓ в наличии | Ball bearing | |
| 16 | A0G6210400 запросить цену → | Support пластина | |
| 17 | A0G6215200 запросить цену → | Coupling part | |
| 18 | A0G6215300 запросить цену → | Coupling pin | |
| 19 | A0G6215400 запросить цену → | Compressing пружина | |
| 20 | A0G6217200 запросить цену → | Drive шестерня 67t | |
| 21 | A0G6217500 запросить цену → | Drive шестерня /7 20t | |
| 22 | A0G6217600 запросить цену → | Drive шестерня /8 15/22t | |
| 23 | A0G6217700 запросить цену → | Idling pulley /1 | |
| 24 | A0G6369500 запросить цену → | Swing ремень 186l | |
| 25 | A1RF710900 запросить цену → | Ball bearing /1 | |
| 26 | A4EU211300 запросить цену → | Drive ремень /a 255l | |
| 27 | A4EU218000 ✓ в наличии | Idling pulley /1 | |
| 28 | A4EU218100 ✓ в наличии | Idling шестерня 83t | |
| 29 | A4EUR74K00 запросить цену → | Flywheel в сборе | |
| 30 | A85CM55600 ✓ в наличии | Photo датчик | |
| 31 | A9JT215100 запросить цену → | Rotation вал /d | |
| 32 | A9JT215500 запросить цену → | Actuator | |
| 33 | A9JT217100 ✓ в наличии | Idling шестерня /1 24/83t | |
| 34 | A9JT217400 запросить цену → | Idling pulley /2 21t | |
| 35 | A9JTM10200 запросить цену → | Барабан мотор | |
| 36 | A9JTM10300 запросить цену → | Проявка screw мотор | |
| 37 | A9JTN12400 запросить цену → | Photoconвоздуховодor drive жгут | |
| 38 | A9JTN12500 запросить цену → | Photoconвоздуховодor relay жгут /5 | |
| 39 | A9JTR71800 запросить цену → | Барабан driving узел |
Driving секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | GA76600E запросить цену → | Cleaner driving pulley 21t | |
| 8 | A00V240600 ✓ в наличии | Ball bearing | |
| 9 | A0G6221100 запросить цену → | Drive ремень 210l | |
| 10 | A0G6227300 запросить цену → | Idling pulley /3 | |
| 11 | A0G6227400 запросить цену → | Coupling part /1 | |
| 12 | A0Y5227500 запросить цену → | Coupling part | |
| 13 | A0Y5227600 запросить цену → | Input coupling | |
| 14 | A4EU222000 запросить цену → | Drive шестерня /12 26t | |
| 15 | A4EUR71S00 запросить цену → | Проявка idling шестерня в сборе | |
| 16 | A9JTM10300 запросить цену → | Проявка screw мотор | |
| 17 | A9JTM10400 запросить цену → | Проявка мотор | |
| 18 | A9JTR71900 запросить цену → | Проявка driving узел |
Driving секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | UA77070F запросить цену → | Выход бумаги input шестерня 25t | |
| 5 | A4EU247600 запросить цену → | Idling шестерня /2 27t | |
| 6 | A00V240600 ✓ в наличии | Ball bearing | |
| 7 | A0G6240800 запросить цену → | Выход бумаги вал | |
| 8 | A0G6240900 запросить цену → | Conveyance вал | |
| 9 | A0G6247100 запросить цену → | Idling шестерня /1 68t | |
| 10 | A0G6247200 запросить цену → | Idling шестерня /2 34/40t | |
| 11 | A0G6247500 запросить цену → | Выход бумаги шестерня /c 25t | |
| 12 | A9JTM10200 запросить цену → | Барабан мотор | |
| 13 | A9JTR71B00 запросить цену → | Выход бумаги driving узел |
Driving секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | A00V240600 ✓ в наличии | Ball bearing | |
| 6 | A0G6237201 запросить цену → | Шестерня 17t | |
| 7 | A0G6237300 запросить цену → | Idling шестерня 42t | |
| 8 | A0G6739300 запросить цену → | Operation втулка /front | |
| 9 | A0Y5227500 запросить цену → | Coupling part | |
| 10 | A1RFM10600 запросить цену → | Dc brushless мотор /8 | |
| 11 | A1TT214301 запросить цену → | Drive шестерня /30 21t | |
| 12 | A4EU230800 запросить цену → | Печь (закрепление) шестерня /1 24t | |
| 13 | A4EU230900 запросить цену → | Pressing пружина | |
| 14 | A4EU231000 запросить цену → | Pin /a | |
| 15 | A4EU235000 запросить цену → | Drive side пластина /2 | |
| 16 | A4EU235200 запросить цену → | Печь (закрепление) шестерня /3 68t | |
| 17 | A4EU235400 запросить цену → | Drive вал /2 | |
| 18 | A4EU235500 запросить цену → | Drive вал /3 | |
| 19 | A4EU235700 запросить цену → | Compressing пружина | |
| 20 | A4EU238100 запросить цену → | Drive шестерня /2 40t | |
| 21 | A4EU238200 запросить цену → | Drive worm /1 | |
| 22 | A4EUM10100 ✓ в наличии | Hb мотор /40 | |
| 23 | A4EUR71T11 ✓ в наличии | Fixing driving в сборе | |
| 24 | A4EUR71U00 ✓ в наличии | Fixing drive вал в сборе | |
| 25 | A4EUR71V00 запросить цену → | Fixing drive idol вал в сборе |
Tray 1 секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | UA77640F запросить цену → | Drive connecting шестерня/a 70t | |
| 9 | UA77650E запросить цену → | Control шестерня 21t | |
| 11 | A00J617800 ✓ в наличии | Ball bearing | |
| 12 | A0G6601900 запросить цену → | Up/down dumper | |
| 13 | A0G6606500 запросить цену → | Holding part | |
| 14 | A0U0945401 запросить цену → | Indicating label /1 | |
| 15 | A4EU603100 запросить цену → | Шестерня 15t | |
| 16 | A4EU603200 запросить цену → | Шестерня 17t | |
| 17 | A4EU603300 запросить цену → | Шестерня 53t | |
| 18 | A4EU603400 запросить цену → | Втулка | |
| 19 | A4EU603500 запросить цену → | Idling вал /a | |
| 20 | A4EU603600 запросить цену → | Idling вал /b | |
| 21 | A4EU606100 запросить цену → | Up/down шестерня /b 14/55t | |
| 22 | A4EUR72Q11 запросить цену → | Updown мотор | |
| 23 | A4F3905000 запросить цену → | Ball bearing |
Tray 1 секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | VA40920D запросить цену → | Support вал | |
| 3 | VA42330D запросить цену → | Направляющая вал /e | |
| 6 | UA40011E запросить цену → | Tray bottom пластина | |
| 9 | UA40511E запросить цену → | Stopper rubber /c | |
| 12 | UA41120E запросить цену → | Направляющая stopper | |
| 21 | A0G6600700 запросить цену → | Pulley | |
| 22 | A0G6600800 запросить цену → | Detecting шестерня 90t | |
| 23 | A0G6600900 запросить цену → | Idling pulley /a | |
| 24 | A0G6601000 запросить цену → | Detection wire | |
| 25 | A0G6601300 запросить цену → | Idling вал /2 | |
| 26 | A0G6601500 запросить цену → | Tension рычаг | |
| 27 | A55C601600 запросить цену → | Tension пружина | |
| 28 | A0G6601700 запросить цену → | Support pedestal | |
| 29 | A0G6615100 запросить цену → | Направляющая part /rear | |
| 30 | A0G6615200 запросить цену → | Holding part | |
| 31 | A1UDM50100 запросить цену → | Volume | |
| 32 | A4EU943000 запросить цену → | Operation label /h | |
| 33 | A4EUR72U11 запросить цену → | Detecting плата caulking | |
| 34 | A4EUR72V11 запросить цену → | Adjusting пластина caulking |
Tray 1 секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | A4EU602300 запросить цену → | Направляющая вал /l | |
| 21 | A0G6620600 запросить цену → | Holding пластина пружина /b | |
| 22 | A4EU620100 запросить цену → | Втулка /a | |
| 23 | A4EUR72S11 запросить цену → | Подача бумаги tray крышка /b узел | |
| 24 | A4EUR72W11 запросить цену → | Locking рычаг caulking | |
| 25 | A4EUR72X11 запросить цену → | Rocking плата caulking |
Tray 1 секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | A4EU602300 запросить цену → | Направляющая вал /l | |
| 19 | A0G6620500 запросить цену → | Holding пластина пружина /a | |
| 20 | A4EU620100 запросить цену → | Втулка /a | |
| 21 | A4EU943200 запросить цену → | Направляющая label | |
| 22 | A4EUR72R11 запросить цену → | Подача бумаги tray крышка /a узел |
Tray 1 секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | AA41351E запросить цену → | Detection плата | |
| 12 | UA40051G запросить цену → | Подача бумаги направляющая пластина /upper | |
| 20 | UAR79500 запросить цену → | Wire support пластина a | |
| 21 | UAR79700 запросить цену → | Wire support пластина c | |
| 22 | A0G6561200 запросить цену → | Stopper rubber | |
| 23 | A0G6561300 запросить цену → | Adjusting пластина | |
| 24 | A0G6570101 запросить цену → | Подача бумаги stay | |
| 25 | A0G6570600 запросить цену → | Support пластина /a | |
| 26 | A0G6570700 запросить цену → | Support пластина /b | |
| 27 | A1UDM50100 запросить цену → | Volume | |
| 28 | A4EUR72N11 запросить цену → | Pick up соленоид pin в сборе | |
| 29 | A4EUR72T23 запросить цену → | Tray driveside направляющая caulking | |
| 30 | A85CM55600 ✓ в наличии | Photo датчик | |
| 31 | A9JT602000 запросить цену → | Protection крышка /s |
Tray 1 секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | UA40020E запросить цену → | Side пластина /rear | |
| 11 | UA40580E запросить цену → | Рычаг holding part | |
| 12 | UAR79500 запросить цену → | Wire support пластина a | |
| 13 | UAR79600 запросить цену → | Wire support пластина b | |
| 15 | A0G6165200 запросить цену → | Auxiliary крышка | |
| 16 | A4EUF60701 запросить цену → | Рычаг креплениеing пластина caulking | |
| 17 | A4EUR72M11 запросить цену → | Датчик плата | |
| 18 | A799165100 запросить цену → | Подача бумаги крышка | |
| 19 | A799165300 запросить цену → | Handle | |
| 20 | A799165400 запросить цену → | Подача бумаги handle | |
| 21 | A85CM55500 запросить цену → | Photo датчик | |
| 22 | A9JT601500 запросить цену → | Power supply держатель /m | |
| 23 | A9JT601900 запросить цену → | Positioning sleeve | |
| 24 | A9JT947800 запросить цену → | Operation label /e | |
| 25 | A9JTN13301 запросить цену → | Paperfeed wiring /2 |
Tray 1 секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | UA41011E запросить цену → | Подача бумаги up/down пластина /m | |
| 11 | A4EU602100 запросить цену → | Drive вал | |
| 13 | UA41281E запросить цену → | Up/down stay /b | |
| 20 | A0G6620300 запросить цену → | Reinforce пластина /c | |
| 21 | A0G6620400 запросить цену → | Protection sheet | |
| 22 | A4EU265000 ✓ в наличии | Ball bearing | |
| 23 | A4EU620200 запросить цену → | Ролик pulley ball bearing в сборе | |
| 24 | A4EU621100 запросить цену → | Reinforce вал /l |
Tray 1 секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | UA40130E запросить цену → | Positioning пластина /rear | |
| 15 | A00J617900 запросить цену → | Ball bearing | |
| 16 | A00V240600 ✓ в наличии | Ball bearing | |
| 17 | A03X565611 ✓ в наличии | Torque limiter /a | |
| 18 | A0G6561000 запросить цену → | Stopper /e | |
| 19 | A0G6570200 запросить цену → | Направляющая пластина | |
| 20 | A0G6570500 запросить цену → | Positioning вал /b | |
| 21 | A0G6570800 запросить цену → | Reverse вал | |
| 22 | A0G6571600 запросить цену → | Направляющая пластина /lower | |
| 23 | A0G6571900 запросить цену → | Reverse вал /2 | |
| 24 | A0G6572000 запросить цену → | Protection крышка | |
| 25 | A0G6572100 запросить цену → | Направляющая screw | |
| 26 | A0G6602101 запросить цену → | Idling панель | |
| 27 | A0G6602300 ✓ в наличии | Input шестерня 25t | |
| 28 | A0Y5601600 запросить цену → | Втулка/6 | |
| 29 | A4EUR71411 ✓ в наличии | Feeding ролик узел/b | |
| 30 | A4EUR72H11 запросить цену → | Separating узел | |
| 31 | A4EUR72J11 запросить цену → | Revers вал/b | |
| 32 | A4EUR72K11 запросить цену → | Подача бумаги input вал |
Tray 1 секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24 | A00J663200 запросить цену → | Втулка | |
| 25 | A03U812800 ✓ в наличии | Slide вал держатель | |
| 26 | A0G6561000 запросить цену → | Stopper /e | |
| 27 | A4EU565600 запросить цену → | Drive ремень 126l | |
| 28 | A4EUR71411 ✓ в наличии | Feeding ролик узел/b | |
| 29 | A4EUR71511 ✓ в наличии | Feeding ролик узел/a | |
| 30 | A799622100 запросить цену → | Supply вал /upper | |
| 31 | A799623400 запросить цену → | Подача бумаги вал /upper | |
| 32 | A799R70S11 запросить цену → | Pickup узел |
Tray 2 секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | UA77640F запросить цену → | Drive connecting шестерня/a 70t | |
| 9 | UA77650E запросить цену → | Control шестерня 21t | |
| 11 | A00J617800 ✓ в наличии | Ball bearing | |
| 12 | A0G6601900 запросить цену → | Up/down dumper | |
| 13 | A0G6606500 запросить цену → | Holding part | |
| 14 | A0U0945501 запросить цену → | Indicating label /2 | |
| 15 | A4EU603100 запросить цену → | Шестерня 15t | |
| 16 | A4EU603200 запросить цену → | Шестерня 17t | |
| 17 | A4EU603300 запросить цену → | Шестерня 53t | |
| 18 | A4EU603400 запросить цену → | Втулка | |
| 19 | A4EU603500 запросить цену → | Idling вал /a | |
| 20 | A4EU603600 запросить цену → | Idling вал /b | |
| 21 | A4EU606100 запросить цену → | Up/down шестерня /b 14/55t | |
| 22 | A4EUR72Q11 запросить цену → | Updown мотор | |
| 23 | A4F3905000 запросить цену → | Ball bearing |
Tray 2 секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | VA40920D запросить цену → | Support вал | |
| 3 | VA42330D запросить цену → | Направляющая вал /e | |
| 6 | UA40011E запросить цену → | Tray bottom пластина | |
| 9 | UA40511E запросить цену → | Stopper rubber /c | |
| 12 | UA41120E запросить цену → | Направляющая stopper | |
| 21 | A0G6600700 запросить цену → | Pulley | |
| 22 | A0G6600800 запросить цену → | Detecting шестерня 90t | |
| 23 | A0G6600900 запросить цену → | Idling pulley /a | |
| 24 | A0G6601000 запросить цену → | Detection wire | |
| 25 | A0G6601300 запросить цену → | Idling вал /2 | |
| 26 | A0G6601500 запросить цену → | Tension рычаг | |
| 27 | A55C601600 запросить цену → | Tension пружина | |
| 28 | A0G6601700 запросить цену → | Support pedestal | |
| 29 | A0G6615100 запросить цену → | Направляющая part /rear | |
| 30 | A0G6615200 запросить цену → | Holding part | |
| 31 | A1UDM50100 запросить цену → | Volume | |
| 32 | A4EU943000 запросить цену → | Operation label /h | |
| 33 | A4EUR72U11 запросить цену → | Detecting плата caulking | |
| 34 | A4EUR72V11 запросить цену → | Adjusting пластина caulking |
Tray 2 секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | A4EU602300 запросить цену → | Направляющая вал /l | |
| 21 | A0G6620600 запросить цену → | Holding пластина пружина /b | |
| 22 | A4EU620100 запросить цену → | Втулка /a | |
| 23 | A4EUR72S11 запросить цену → | Подача бумаги tray крышка /b узел | |
| 24 | A4EUR72W11 запросить цену → | Locking рычаг caulking | |
| 25 | A4EUR72X11 запросить цену → | Rocking плата caulking |
Tray 2 секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | A4EU602300 запросить цену → | Направляющая вал /l | |
| 19 | A0G6620500 запросить цену → | Holding пластина пружина /a | |
| 20 | A4EU620100 запросить цену → | Втулка /a | |
| 21 | A4EU943200 запросить цену → | Направляющая label | |
| 22 | A4EUR72R11 запросить цену → | Подача бумаги tray крышка /a узел |
Каталог очень большой (2107 позиций). Показаны первые 32 узлов со схемами; полный список доступен по запросу.
