Содержание

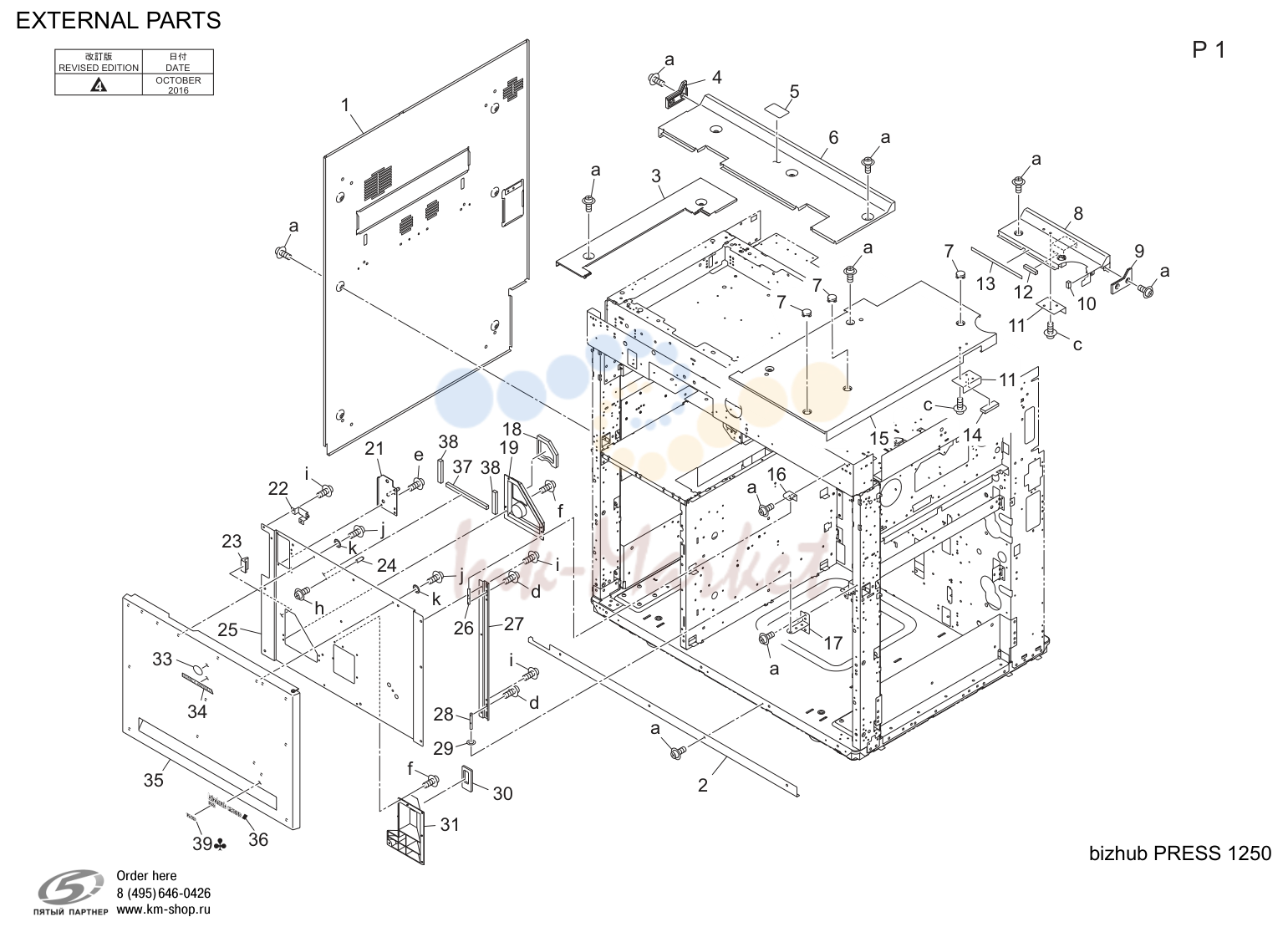

Внешние детали (P1)

Внешние детали (P1)

№АртикулАльт. артикулОписание
1A4EU161101 запросить цену →Крышка /left
2A0G6164800 запросить цену →Крышка /lower
3A4EU160500 запросить цену →Read крышка /left
5A0Y5942100 запросить цену →Caution label /upper
6A4EU161301 запросить цену →Read крышка /rear
8A0G6160602 запросить цену →Ope. узел крышка /rear
10A4EUM91400 запросить цену →Gasket
12A4EUM91300 запросить цену →Gasket
13A4EUM92100 запросить цену →Gasket
14A4EUM91500 запросить цену →Gasket
15A0G6160900 запросить цену →Read крышка /right
18A0G6162100 запросить цену →Уплотнительing cushion /left
19A0G6162000 запросить цену →Воздуховод /left front
21A4EUR74E00 запросить цену →Ground пластина caulking
22A0G6162400 запросить цену →Suction пластина
24A0G6168600 запросить цену →Ground вал
25A0G6163201 запросить цену →Reinforce door /right
26A799166800 запросить цену →Rotation вал
28A0Y5162000 запросить цену →Support вал
30A0G6162200 запросить цену →Уплотнительing cushion /right
31A0G6162700 запросить цену →Воздуховод /right front
33A03U168500 запросить цену →Indicating пластина
34A4EU944200 запросить цену →Label /k konica minolta
35A4EU160100 запросить цену →Door /right
36A4EU944100 запросить цену →Label /h (press 1250)
37A4EU162800 запросить цену →Уплотнительing part /a
38A4EU162900 запросить цену →Уплотнительing part /b
39A4EU944300 запросить цену →Label /i (1250e)

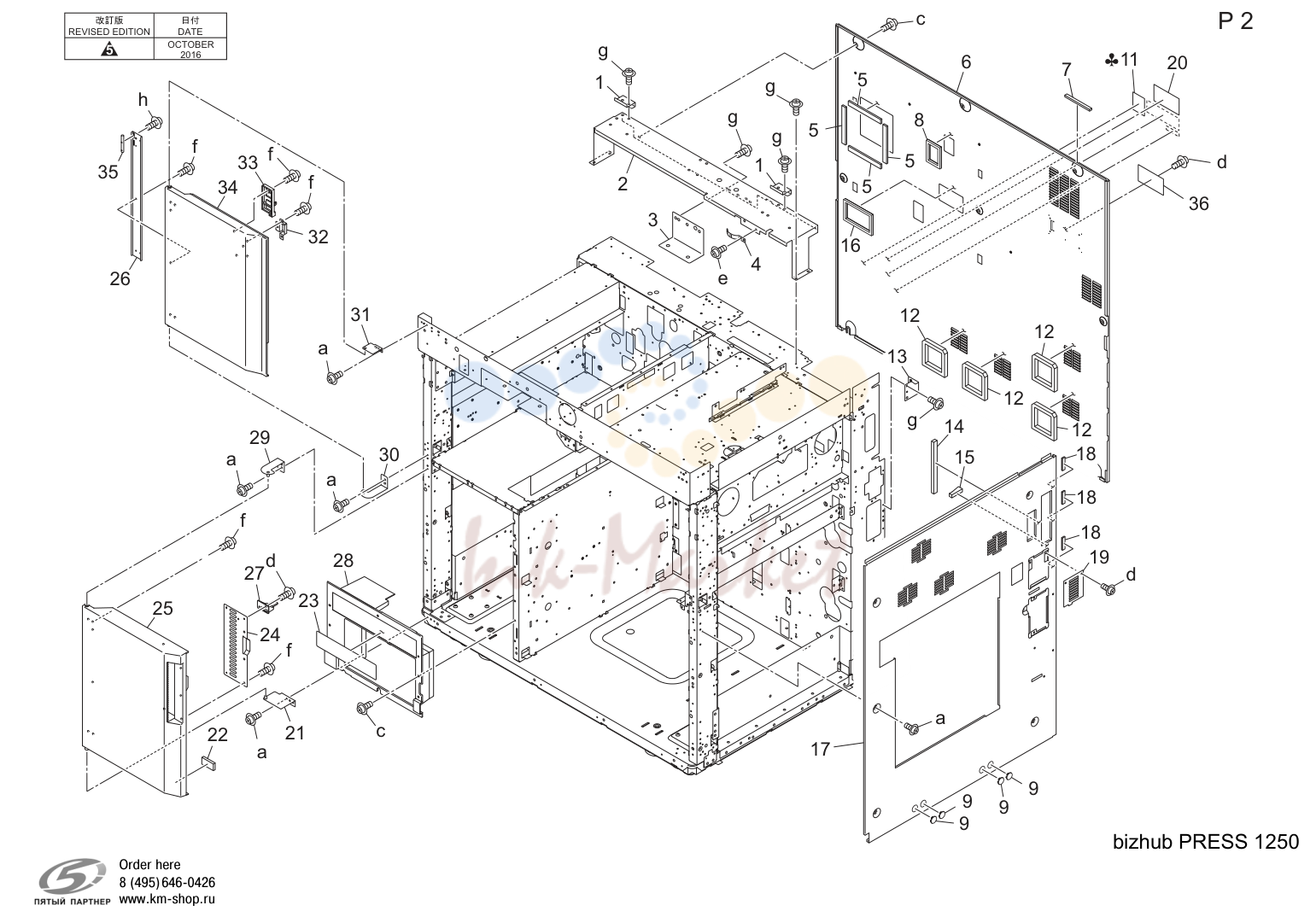

Внешние детали (P2)

Внешние детали (P2)

№АртикулАльт. артикулОписание
2A4EU164300 запросить цену →Креплениеing пластина /3
3UA12710E запросить цену →External reinforce пластина /2
4SA66840D запросить цену →Write крышка пружина
5A0G6168700 запросить цену →Уплотнитель /12
6A4EU161201O запросить цену →Крышка /rear
6A4EU161212 запросить цену →Крышка /rear
7A4EUM91700 запросить цену →Gasket
8A4EU166100 запросить цену →Heat blocking уплотнитель /2
9A4EU164500 запросить цену →Auxiliary крышка /2
11UA97321G запросить цену →Caution label /a
12A0G6168500 запросить цену →Уплотнитель /6
13A4EU160300 запросить цену →Креплениеing пластина /2
14A4EUM96700 запросить цену →Gasket
15A4EU160700 запросить цену →Protection cushion /1
16A4EU166000 запросить цену →Heat blocking уплотнитель /1
17A4EU161000 запросить цену →Крышка /right
18A4EUM92000 запросить цену →Gasket
19A4EU161800 запросить цену →Protection пластина
20A0G6942901 запросить цену →Caution label /e
21A4EUR75100 запросить цену →Front door hinge caulking/2
23A0G6947411 запросить цену →Operation label /b
24A0G6163601 запросить цену →Auxiliary крышка
25A4EU160201 запросить цену →Тонер supply door
26A0G6163100 запросить цену →Reinforce пластина /left
27A0G6163700 запросить цену →Open/close actuator
28A0G6356001 запросить цену →Protection крышка /1
29A4EUR75200 запросить цену →Front door hinge caulking/3
30A4EUR75000 запросить цену →Front door hinge caulking/1
31A0G6164101 запросить цену →Holding hinge /upper
34A4EU163500 запросить цену →Door /left
35A0Y5162000 запросить цену →Support вал
36A4EU161400 запросить цену →Крышка

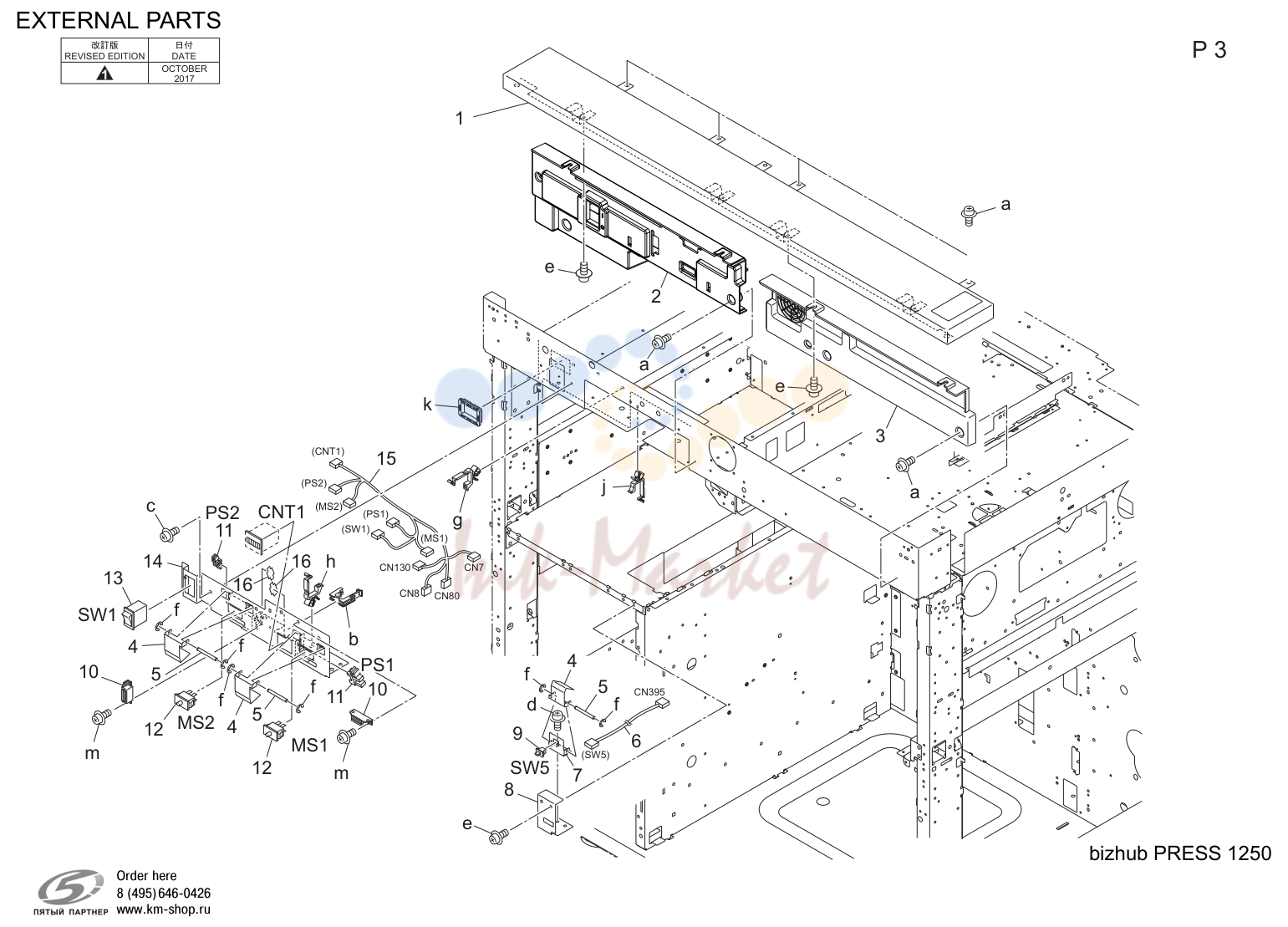

Внешние детали (P3)

Внешние детали (P3)

№АртикулАльт. артикулОписание
1A0G6160400O запросить цену →Передняя крышка
1A0G6160412 запросить цену →Передняя крышка
2A0G6163813O запросить цену →Крышка /left
2A0G6163814 запросить цену →Крышка /left
3A0G6163911 запросить цену →Крышка /right
5VA70110D запросить цену →Door detection вал
8UA12210E запросить цену →Выключатель креплениеing пластина /2
10A0G6411200 запросить цену →Magnet /x
11A50UM55500 запросить цену →Photo датчик
12A0G6M60300 запросить цену →Interlock выключатель
13A4EUM60000 запросить цену →Power source выключатель
14A4EU131201 запросить цену →Wiring пластина /front
15A4EUN12301 запросить цену →Interlock detection жгут

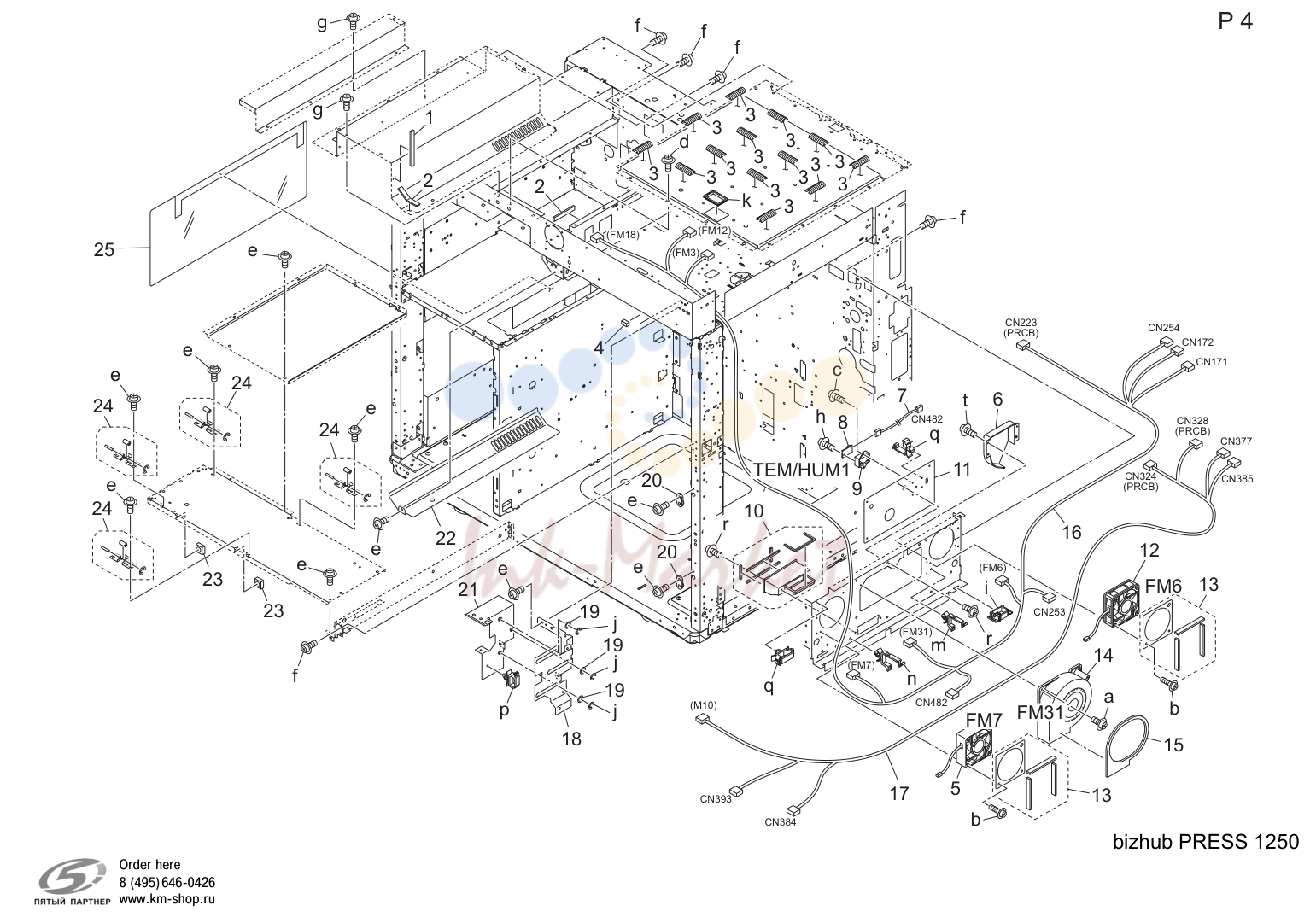

Main рама (P4)

Main рама (P4)

№АртикулАльт. артикулОписание
1A4EUM96200 запросить цену →Gasket
2A4EUM92400 запросить цену →Gasket
3A4EUR71K00 запросить цену →Earth пружина в сборе
4A4EUM92500 запросить цену →Gasket
6A4EU118501 запросить цену →Cooling воздуховод /right rear
7A4EUN22100 запросить цену →Temperature detection жгут
10A4EUR71700 запросить цену →Cooling воздуховод в сборе
11A0G6106000 запросить цену →Крышка пластина /right
13A4EUR71800 запросить цену →Вентилятор уплотнительing part/2 в сборе
14A0Y5M15101 ✓ в наличииSuction вентилятор мотор
15A0G6113500 запросить цену →Cooling уплотнитель /middle
16A4EUN12800 запросить цену →Cooling wiring /1
17A4EUN12900 запросить цену →Тонер relay жгут /1
18A0G6400502 запросить цену →Fixing hinge
21A4EUR71J00 запросить цену →Slide hinge caulking
22A4EU107000 запросить цену →Suction крышка
24A4EUR71M00 запросить цену →Bottom пластина lifting part в сборе
25A0G6119000 запросить цену →Scatteringprevention sheet

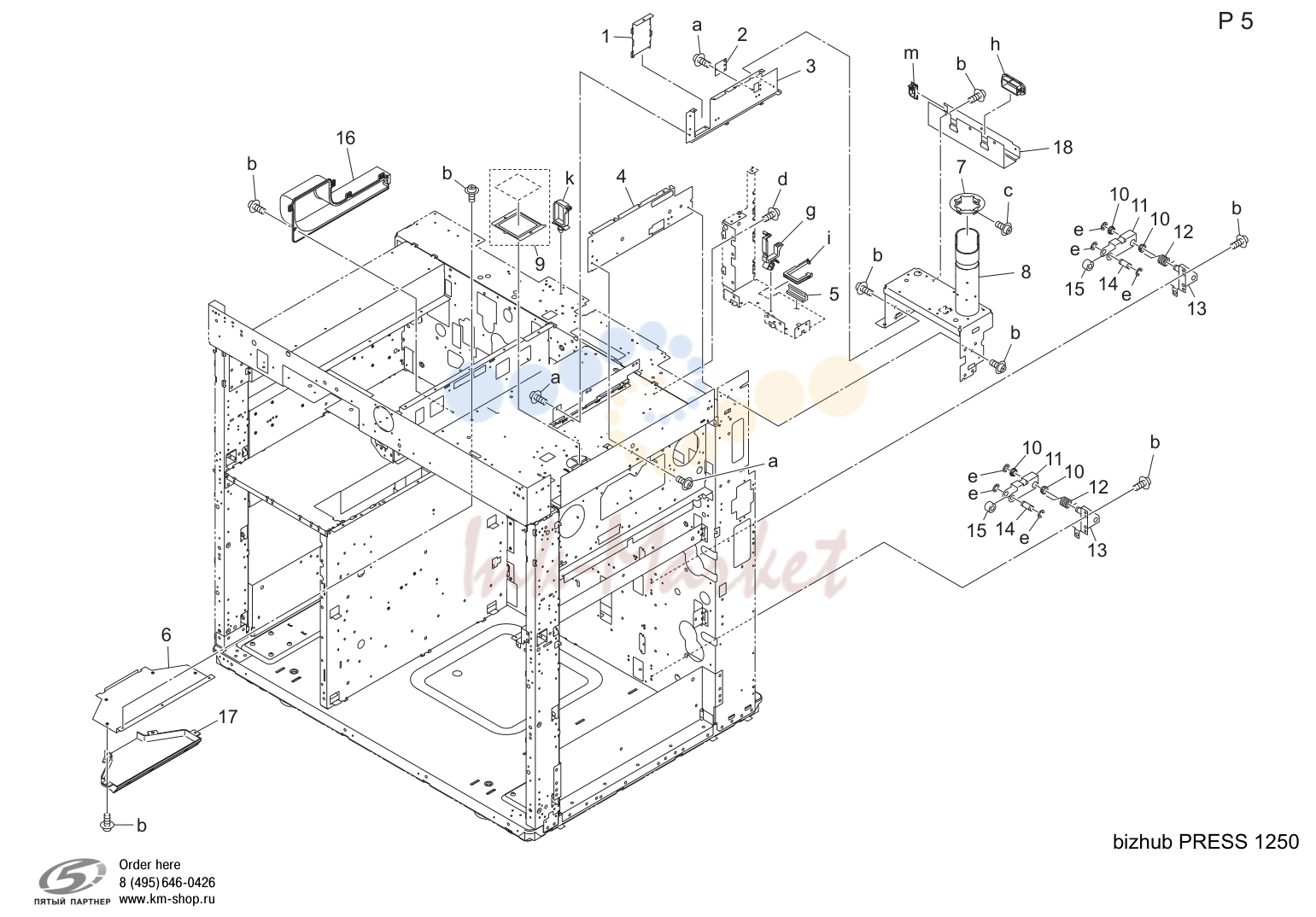

Main рама (P5)

Main рама (P5)

№АртикулАльт. артикулОписание
2A0G6131900 запросить цену →Shield пластина
3A0G6131500 запросить цену →Support rail /g
6A4EU119200 запросить цену →Ozone base рама /1
8A0G6101701 запросить цену →Креплениеing pedestal
9A4EUR90000 ✓ в наличииCharging filter комплект
10A4EU560000 запросить цену →Drive втулка
12A4EU560200 запросить цену →Lock пружина
16A4EU117900 запросить цену →Ozone воздуховод /1
17A4EU118900 запросить цену →Ozone воздуховод /2
18A4EU135601 запросить цену →Protection крышка /rear

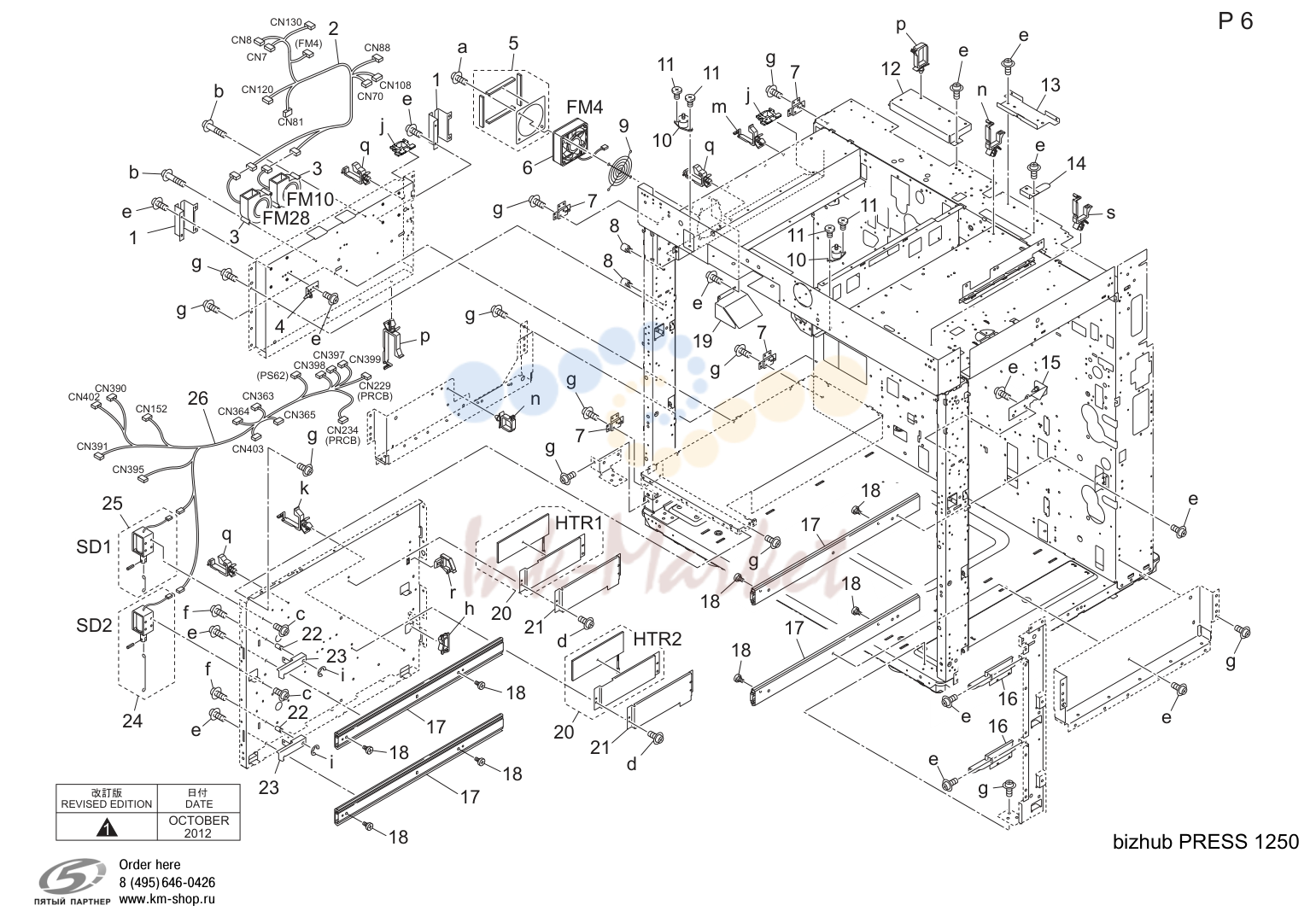

Main рама (P6)

Main рама (P6)

№АртикулАльт. артикулОписание
1A4EU106000 запросить цену →Выход бумаги base рама
2A4EUN12600 запросить цену →Cooling wiring /2
4UAR70500 запросить цену →Adu positioning пластина left
5A4EUR72A00 запросить цену →Вентилятор уплотнительing part/1 в сборе
9A4EU120100 запросить цену →Protection крышка
11A03U263601 запросить цену →Optical screw
12A0G6112901 запросить цену →Lifting pedestal
14A0G6115700 запросить цену →Hold пластина /s
15A4EU104000 запросить цену →Adu positioning пластина /right
17UA40450E запросить цену →Tray slide rail
18A799117800 запросить цену →Positioning screw
20A4EUR71A00O запросить цену →Heater креплениеing пластина в сборе
20A4EUR71A11 запросить цену →Heater креплениеing пластина в сборе
21A0G6690300 запросить цену →Heater крышка
24A4EUR71900 запросить цену →Tray connecting соленоид
25A4EUR71B00 запросить цену →Tray connecting соленоид/2 в сборе
26A4EUN13100 запросить цену →Тонер relay жгут /2

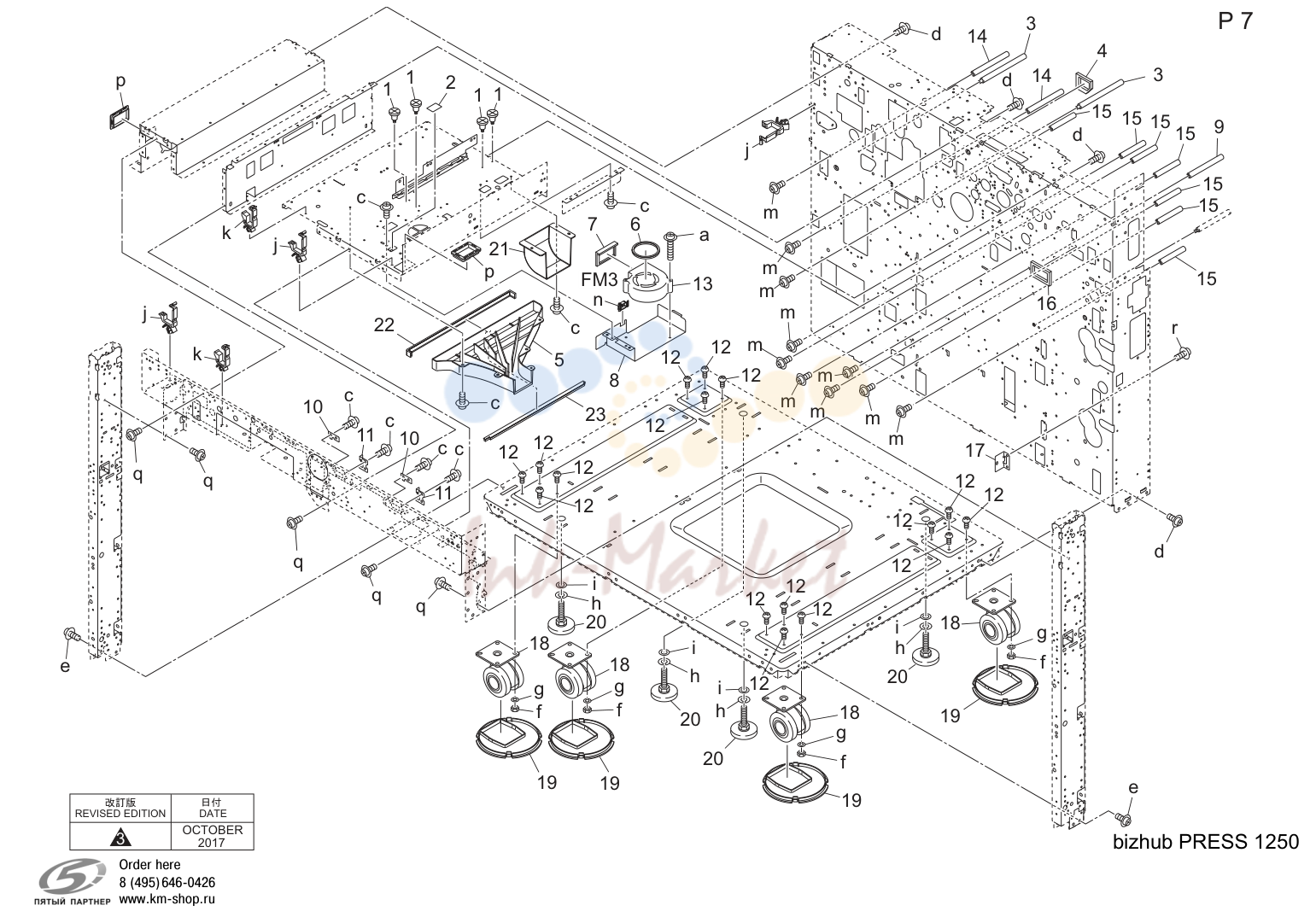

Main рама (P7)

Main рама (P7)

№АртикулАльт. артикулОписание
1A0P0144300 запросить цену →Shoulder screw
3A4EU119600 запросить цену →Hold leg /rear
4A4EU119400 запросить цену →Charging уплотнитель /6
5A4EU116100 запросить цену →Cooling воздуховод /2
6A4EU118200 запросить цену →Charging уплотнитель /2
7A4EU118300 запросить цену →Charging уплотнитель /3
8A4EU116000 запросить цену →Fixing пластина /1
9A4EU119100 запросить цену →Hold leg
10A0G6116300 запросить цену →Lock пластина /left
11A0G6116200 запросить цену →Lock пластина /right
13A03UM15802 запросить цену →Основной блок cooling вентилятор
16A0G6112400 запросить цену →Suction уплотнитель /1
17UA10370E запросить цену →Основной блок auxiliary пластина /a
18A4EU105100 запросить цену →Castor
19A0G6102500 запросить цену →Protection крышка
21A4EU114000 запросить цену →Cooling воздуховод /3
22A4EU114111 запросить цену →Charging уплотнитель /3
23A4EU114211 запросить цену →Charging уплотнитель /4

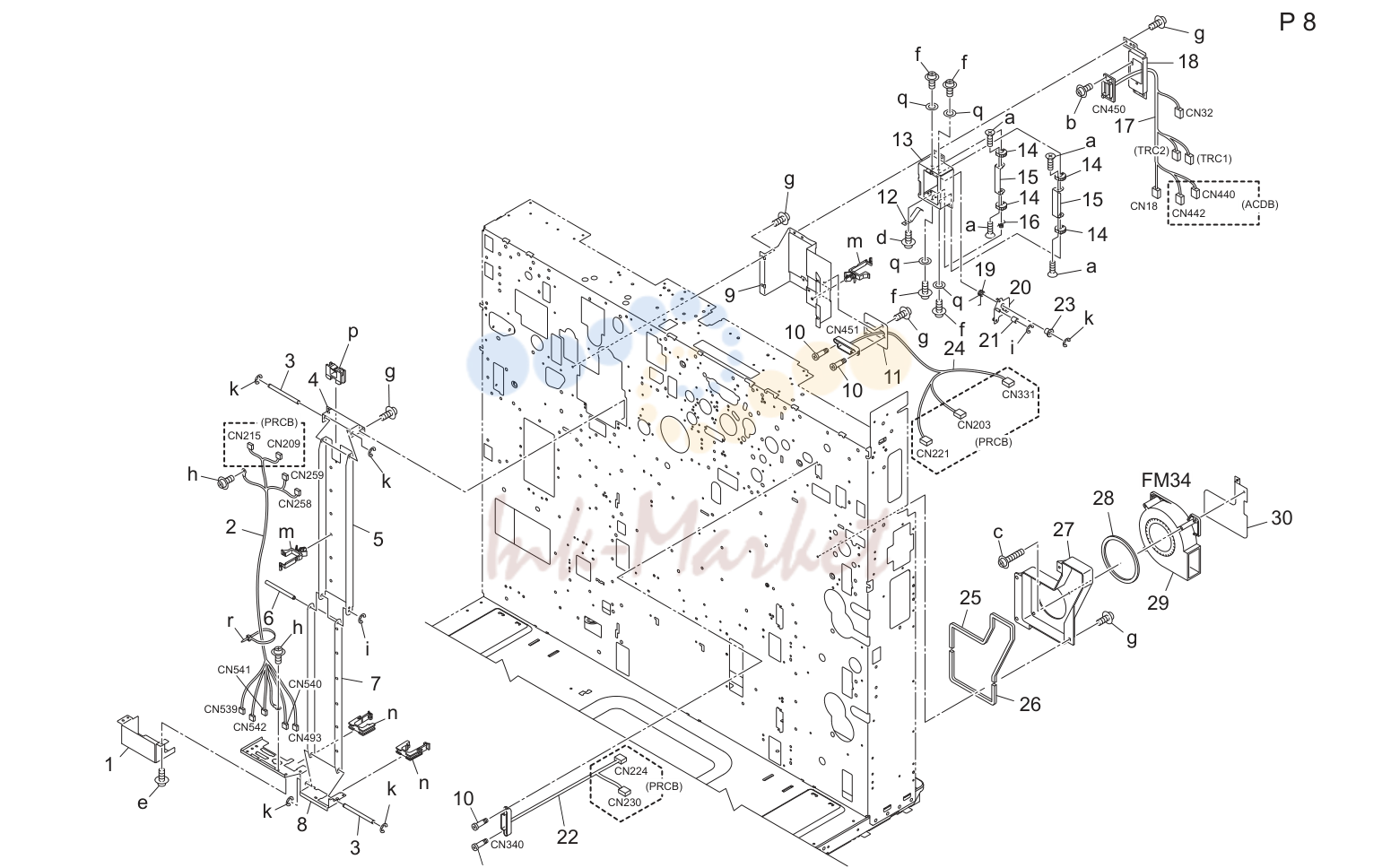

Main рама (P8)

Main рама (P8)

№АртикулАльт. артикулОписание
1A0G6816200 запросить цену →Power supply крышка
2A4EUN12101 запросить цену →Adu relay жгут /5
3A0G6819800 запросить цену →Support вал /1
4A0G6819700 запросить цену →Power supply stay /m
5A0G6819500 запросить цену →Power supply рычаг /m
6A0G6819900 запросить цену →Support вал /2
7A0G6819600 запросить цену →Power supply рычаг /a
8A0G6816100 запросить цену →Power supply stay /a
9A4EU130900 запросить цену →Power supply пластина /lower
11A0G6130711 запросить цену →Power supply пластина /t
17A4EUN10300 запросить цену →Fixing power source жгут
22A4EUN11900 запросить цену →Photoconвоздуховодor relay жгут /2
24A4EUN11400 запросить цену →Fixing control жгут
25A0G6117600 запросить цену →Suction уплотнитель /a
26A0G6117700 запросить цену →Suction уплотнитель /b
27A0G6110400 запросить цену →Suction воздуховод /1
28A0G6117800 запросить цену →Suction уплотнитель /c
29A0Y5M15101 ✓ в наличииSuction вентилятор мотор
30A0G6110800 запросить цену →Suction пластина /b

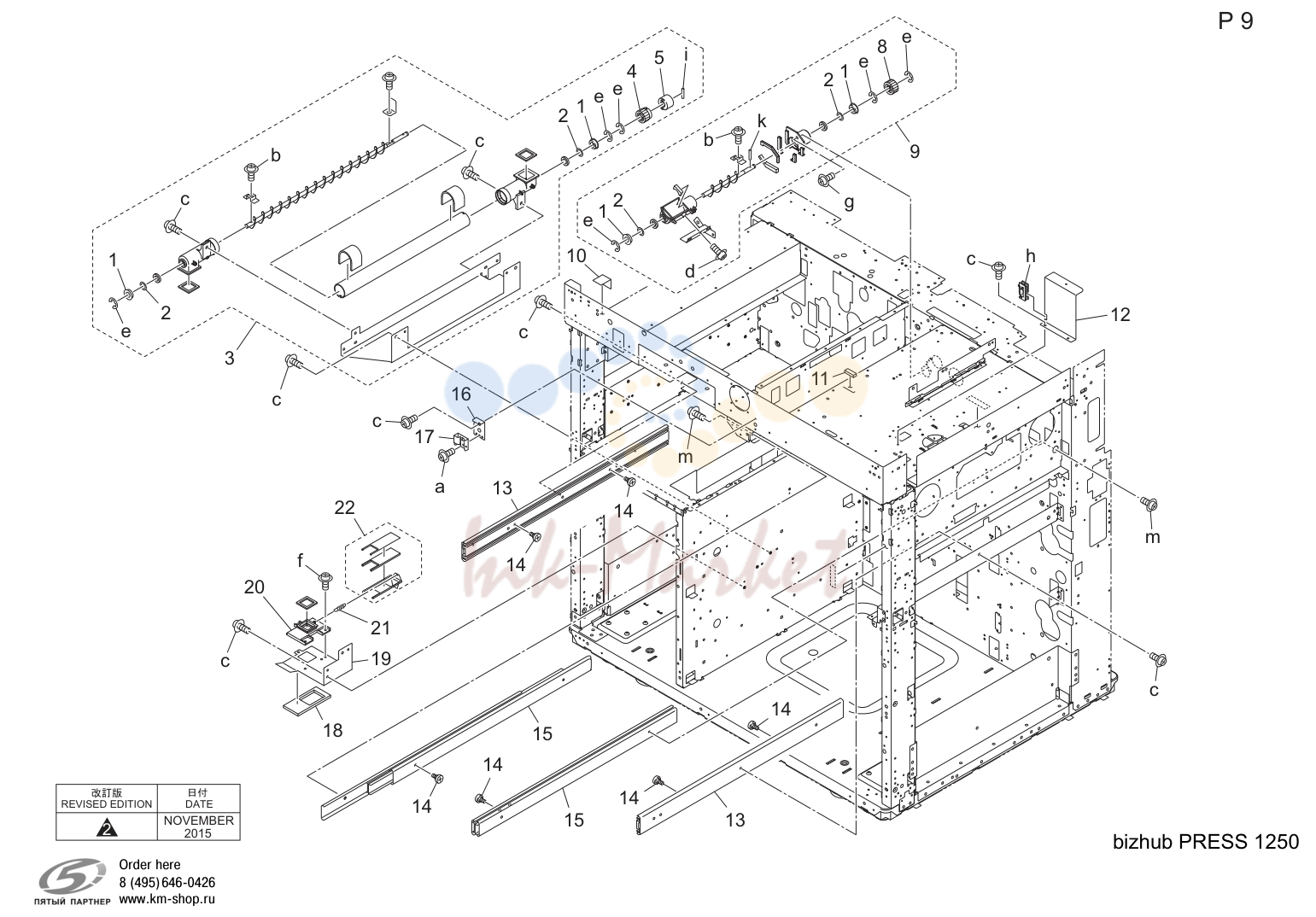

Main рама (P9)

Main рама (P9)

№АртикулАльт. артикулОписание
1A00J617800 ✓ в наличииBall bearing
3A4EUR71H00 запросить цену →Horizontal conveyance/2 в сборе
4A0G6357500 запросить цену →Connecting шестерня 15t
5A1RF723901 запросить цену →Torque limiter
8A0G6336900 запросить цену →Cleaning шестерня /2 20t
9A4EUR71D00 запросить цену →Connecting pipe/5 в сборе
10UA10420E запросить цену →Wiring protection sheet /1
11A4EUM96000 запросить цену →Gasket
12UA12131E запросить цену →External reinforce пластина
13A0G6812200 запросить цену →Slide rail /a
16A0G6115500 запросить цену →Ground пластина /1
17A0G6115600 запросить цену →Ground пластина /2
18A0G6352300 запросить цену →Slide уплотнитель
19A0G6363301 запросить цену →Slide плата
20A0G6363500 запросить цену →Slide joint
21A0G6363600 запросить цену →Slide пружина
22A4EUR71G00 запросить цену →Shutter в сборе

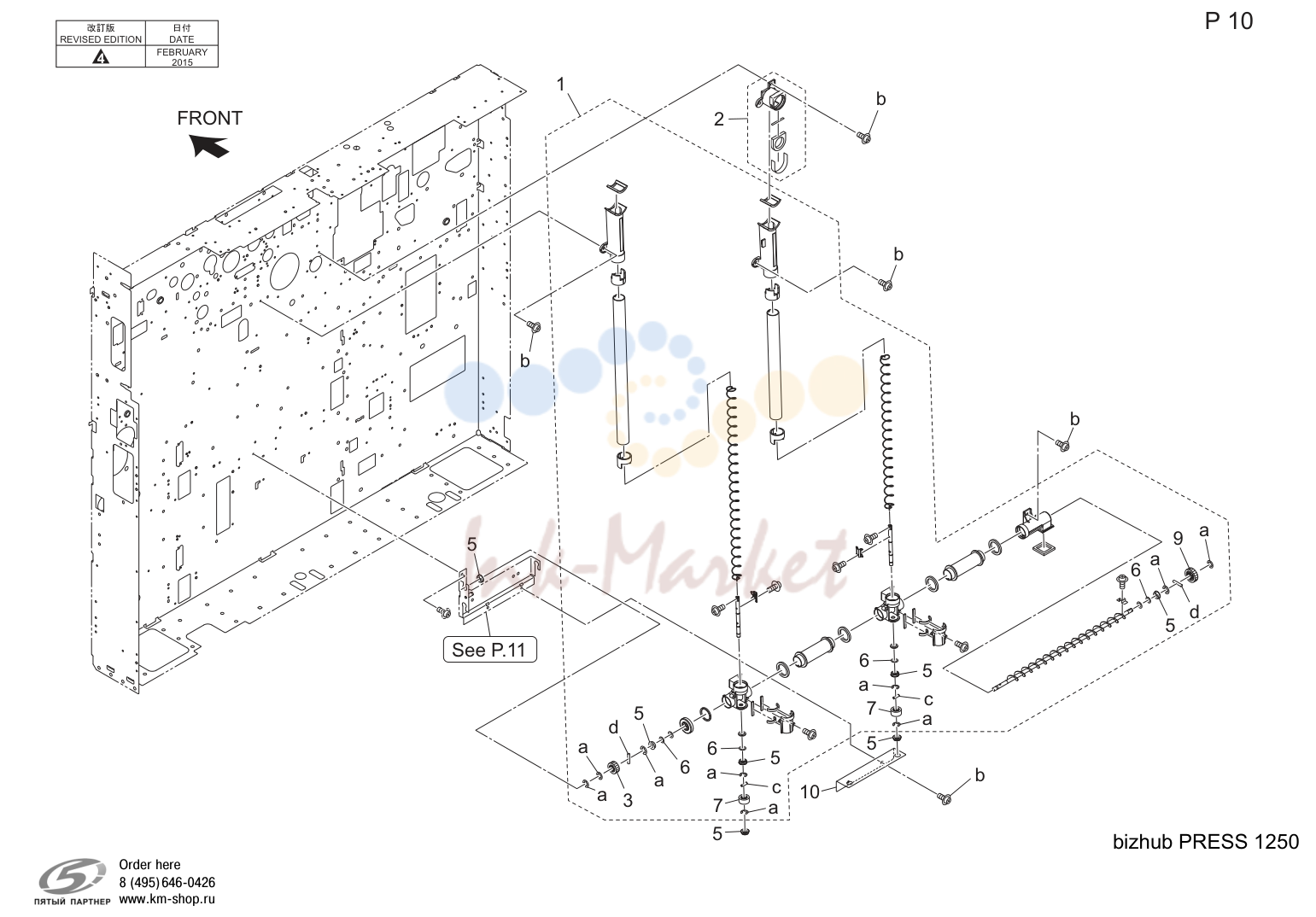

Main рама (P10)

Main рама (P10)

№АртикулАльт. артикулОписание
1A4EUR71E00O запросить цену →Vertical conveyance/1 в сборе
1A4EUR71E11 запросить цену →Vertical conveyance/1 в сборе
2A4EUR71F00 запросить цену →Connecting block/c в сборе
3A0G6367400 запросить цену →Drive шестерня /4 19t
5A00J617800 ✓ в наличииBall bearing
9A0G6367300 запросить цену →Drive шестерня /3 24t
10A4EU362200 запросить цену →Positioning base рама

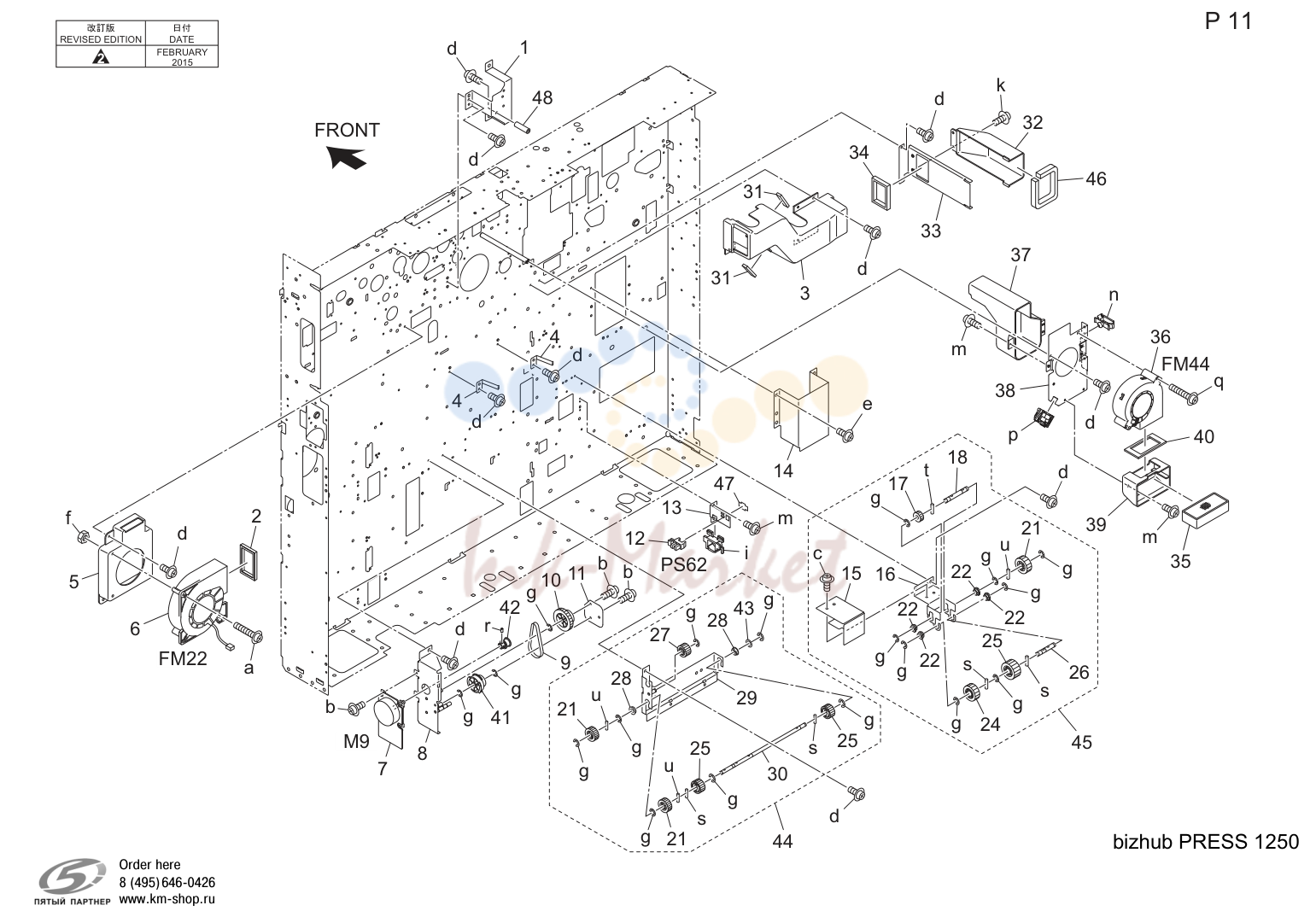

Main рама (P11)

Main рама (P11)

№АртикулАльт. артикулОписание
1A0G6114301 запросить цену →Lifting пластина /middle
2A4EU117101 запросить цену →Collection уплотнитель /2
3A4EU109800 запросить цену →Collection воздуховод /left
4A0G6353800 запросить цену →Ground пластина /p
5A0G6111401 запросить цену →Cooling воздуховод /a
6A0Y5M15101 ✓ в наличииSuction вентилятор мотор
7A0WJM10000 запросить цену →Brushless мотор
8A4EUR71C00 запросить цену →Тонер collection панель caulking
9A0HR223700 запросить цену →Timing ремень 168l
10A4EU258300 запросить цену →Collection шестерня 23/40t
11A4EU258200 запросить цену →Receiving пластина
12A50UM55500 запросить цену →Photo датчик
13A0G6355100 запросить цену →Плата /4
15A0G6361200 запросить цену →Drive крышка
16A0G6361100 запросить цену →Drive пластина /1
17A0G6367900 запросить цену →Drive шестерня /9 16t
18A0G6362900 запросить цену →Drive вал /1
21A0G6367400 запросить цену →Drive шестерня /4 19t
24A0G6367500 запросить цену →Drive шестерня /5 18t
26A0G6363000 запросить цену →Drive вал /2
27A0G6217500 запросить цену →Drive шестерня /7 20t
28A00J617800 ✓ в наличииBall bearing
29A0G6365000O запросить цену →Drive плата /1
29A4EU365000 запросить цену →Drive плата /1
30A0G6367000 запросить цену →Drive вал /3
31A4EU109900 запросить цену →Collection уплотнитель /rear
32A4EU109600 запросить цену →Collection воздуховод /right
33A4EU109700 запросить цену →Collection воздуховод /middle
34A4EU117002 запросить цену →Collection уплотнитель /1
36A03UM15802 запросить цену →Основной блок cooling вентилятор
37A4EU119500 запросить цену →Ozone воздуховод /3
38A4EU119700 запросить цену →Ozone base рама /2
39A4EU119800 запросить цену →Ozone воздуховод /4
40A4EU119900 запросить цену →Charging уплотнитель /7
41A4EU258600 запросить цену →Collection pulley
42A4EU258500 запросить цену →Drive pulley
44A4EUR76G00O запросить цену →Drive плата/1 в сборе
44A4EUR76G11 запросить цену →Drive плата/1 в сборе
45A4EUR76H00 запросить цену →Drive пластина/1 в сборе
46A4EU117200 запросить цену →Collection уплотнитель /3
48A4EU112501 запросить цену →Reinforce stake

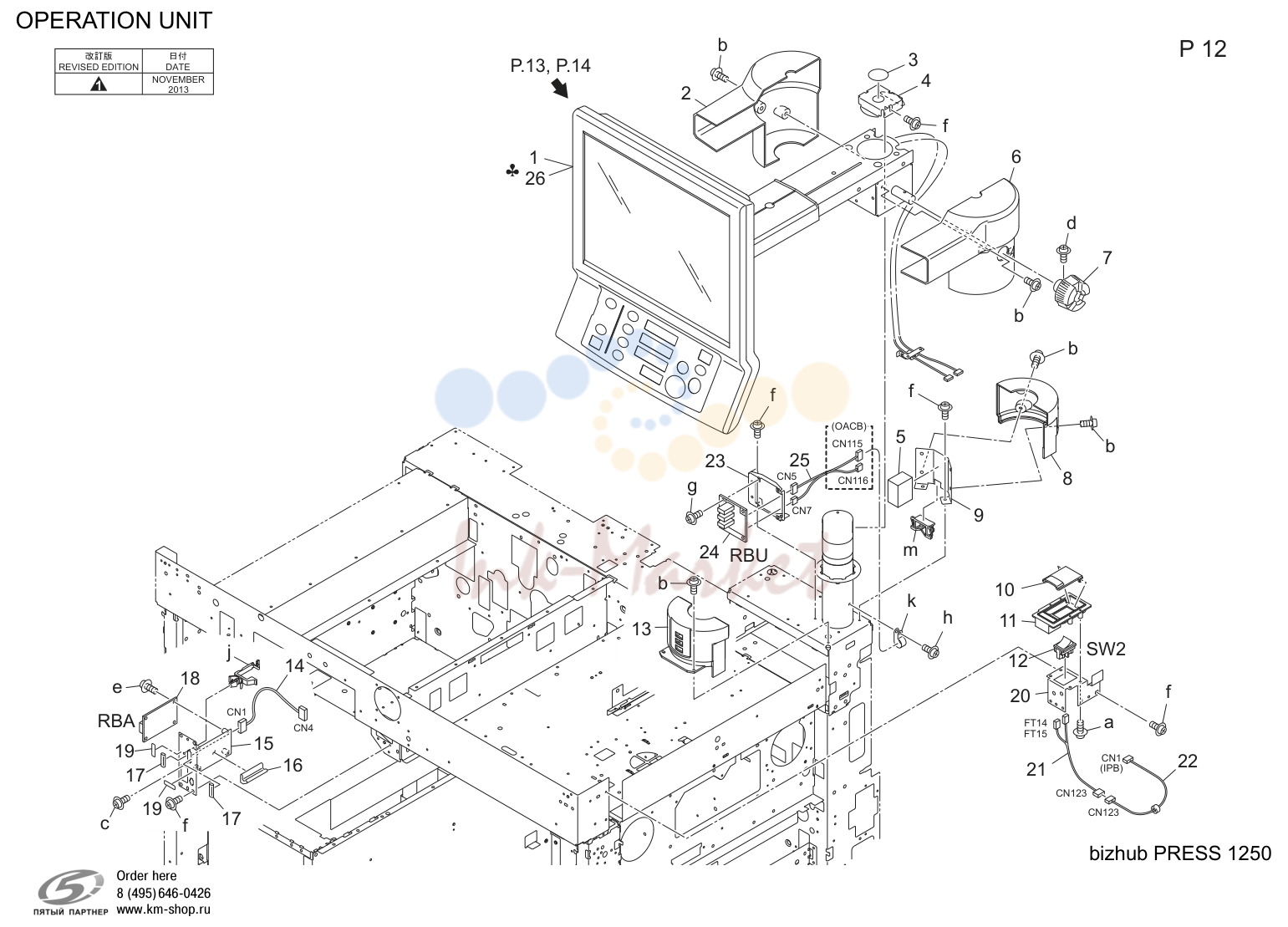

Operation узел (P12)

Operation узел (P12)

№АртикулАльт. артикулОписание
1A4EUR74F11 запросить цену →Operation узел(japan)
1A4EUR74H11 запросить цену →Operation узел(eu)
1A4EUR76R00 запросить цену →Operation узел (china)
5A4EUM92800 запросить цену →Gasket
8A0G6161502 запросить цену →Крышка /rear
9A0G6161600 запросить цену →Fixing пластина
10A0G6168101 запросить цену →Protection крышка
11A0G6168000 запросить цену →Operation casing
12A0Y5M60100 запросить цену →Power source выключатель
13A0G6161403 запросить цену →Крышка /front
14A0G6N15201 запросить цену →Power source relay жгут /l
15A4EUR74D00 запросить цену →Power supply панель caulking
16A0G6M92600 запросить цену →Gasket /p
17A4EUM91800 запросить цену →Gasket
18A4EUH31001 запросить цену →Relay плата /a в сборе
19A0G6950501 запросить цену →Set label /5
20A0G6133201 запросить цену →Operation пластина
21A0Y5N13500 запросить цену →Power source wiring
22A4EUN11801 запросить цену →Power source detection жгут
23A0G6131300 запросить цену →Креплениеing пластина /u
24A0G6H32000 запросить цену →Relay плата /u в сборе
25A0G6N15404 запросить цену →Relay жгут /u
26A4EUR76X00 запросить цену →Operation узел
26A4EUR76Y00 запросить цену →Operation узел
26A4EUR77000 запросить цену →Operation узел
26A4EUR77100 запросить цену →Operation узел

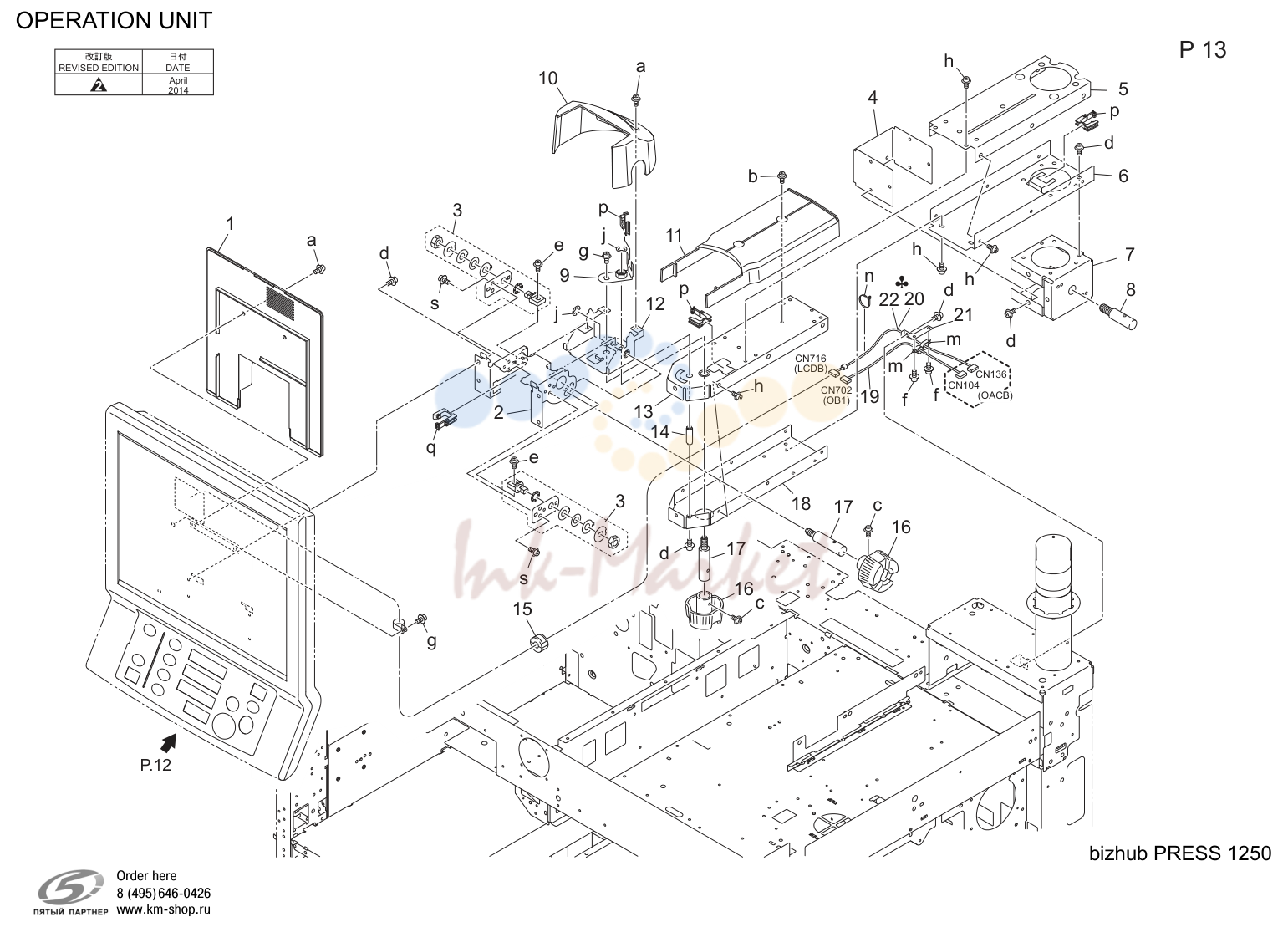

Operation узел (P13)

Operation узел (P13)

№АртикулАльт. артикулОписание
1A0G6197101 запросить цену →Swing крышка
2A0Y5196400 запросить цену →Fixing stay /1
3A4EUR74J00 запросить цену →Verticaul rotary torque hinge
11UA70790G запросить цену →Крышка /a
12A0Y5196300 запросить цену →Operation stay /lower
13UA70620E запросить цену →Ope. узел slide рычаг /upper
15A0G6M93100 запросить цену →Ferritecore
18UA70610E запросить цену →Ope. узел slide рычаг /lower
19A0G6N18300 запросить цену →Ope.узел control жгут /2
20A0G6N18201 запросить цену →Ope.узел control жгут /1
21A0G6136400 запросить цену →Ope.узел ground пластина
22A4EUN18900 запросить цену →Ope.узел control жгут /3

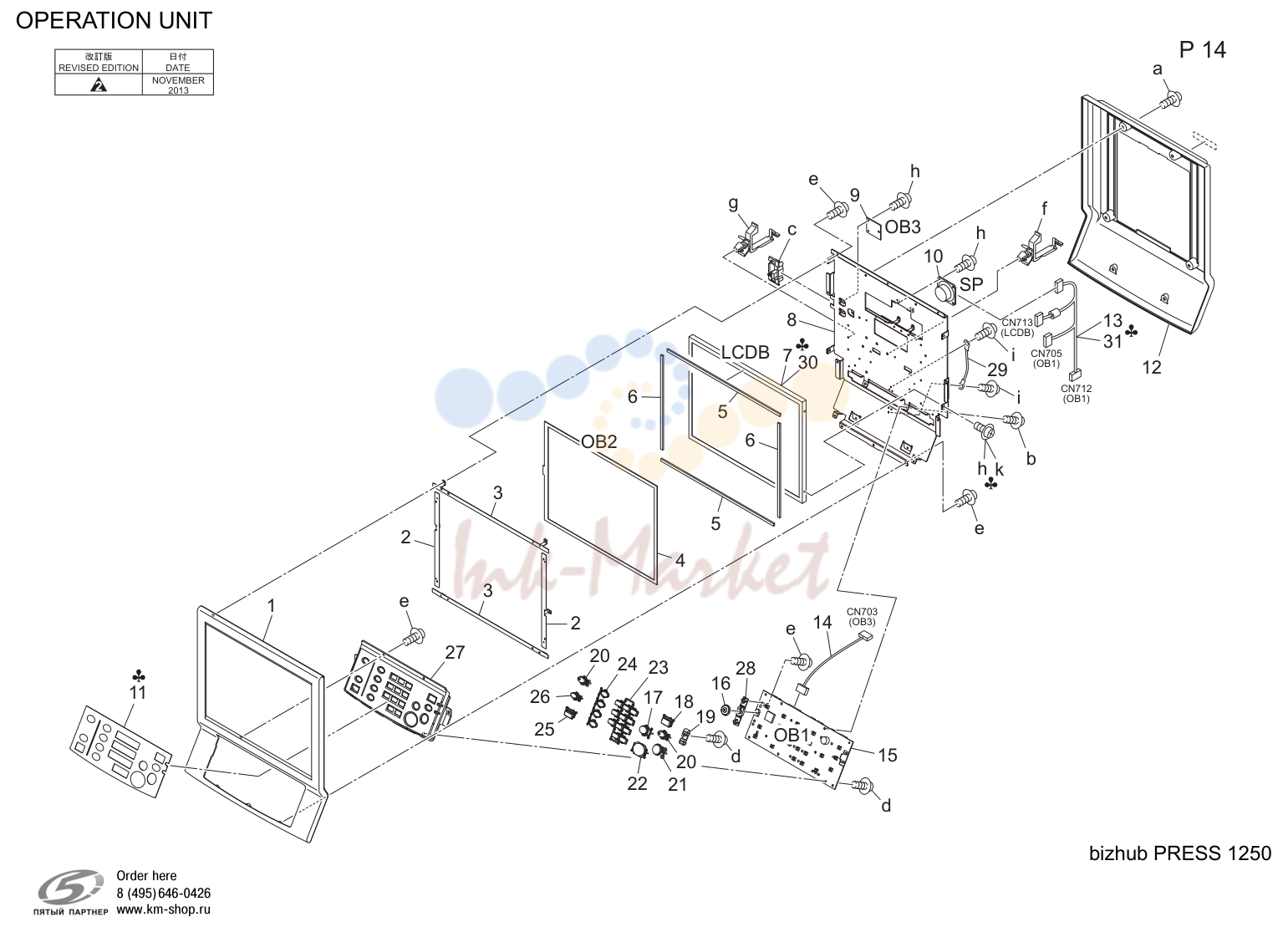

Operation узел (P14)

Operation узел (P14)

№АртикулАльт. артикулОписание
1A0G6190101 запросить цену →Operation крышка /front
2A0G6192900 запросить цену →Ground пластина /2
3A0G6192700 запросить цену →Ground пластина /1
4A0G6M75501 запросить цену →Ope.узел touch панель
5A0G6192400 запросить цену →Holding cushion /upper
6A0G6192500 запросить цену →Holding cushion /right
7A4EUM75400 запросить цену →Ope.узел lcd
8A4EU190413 запросить цену →Operation пластина
9A0G6H06000 запросить цену →Operation плата /3 в сборе
10A0P0M73100 запросить цену →Speaker
11A0G6195000 запросить цену →Operation sheet
11A0G6205000 запросить цену →Operation sheet
11A0G6205100 запросить цену →Operation sheet
11A0G6205300 запросить цену →Operation sheet
11A0G6205200 запросить цену →Operation sheet
12A0G6190200 запросить цену →Operation крышка /rear
13A4EUN18100 запросить цену →Ope.узел wiring /3
14A0G6N18400 запросить цену →Ope.узел control жгут /3
15A4EUH04001 запросить цену →Operation плата /1 в сборе
16A4EU194100 запросить цену →Operation knob /1
17A0G6193500 запросить цену →Operation button /5
18A0G6193700 запросить цену →Operation button /7
19A0G6191600 запросить цену →Indicating part /1
20A0G6193800 запросить цену →Operation button /10
22A0G6193200 запросить цену →Operation button /2
23A0G6193100 запросить цену →Operation button /1
24A0G6193400 запросить цену →Operation button /4
25A0G6194000 запросить цену →Operation button /9
26A0G6193900 запросить цену →Operation button /8
27A0G6190301 запросить цену →Operation casing /1
28A4EU194200 запросить цену →Fixing держатель
29A1RFN28300 запросить цену →Ope.узел wiring /1
30A4EUM75800 запросить цену →Ope.узел lcd
31A4EUN28500 запросить цену →Ope.узел wiring /4

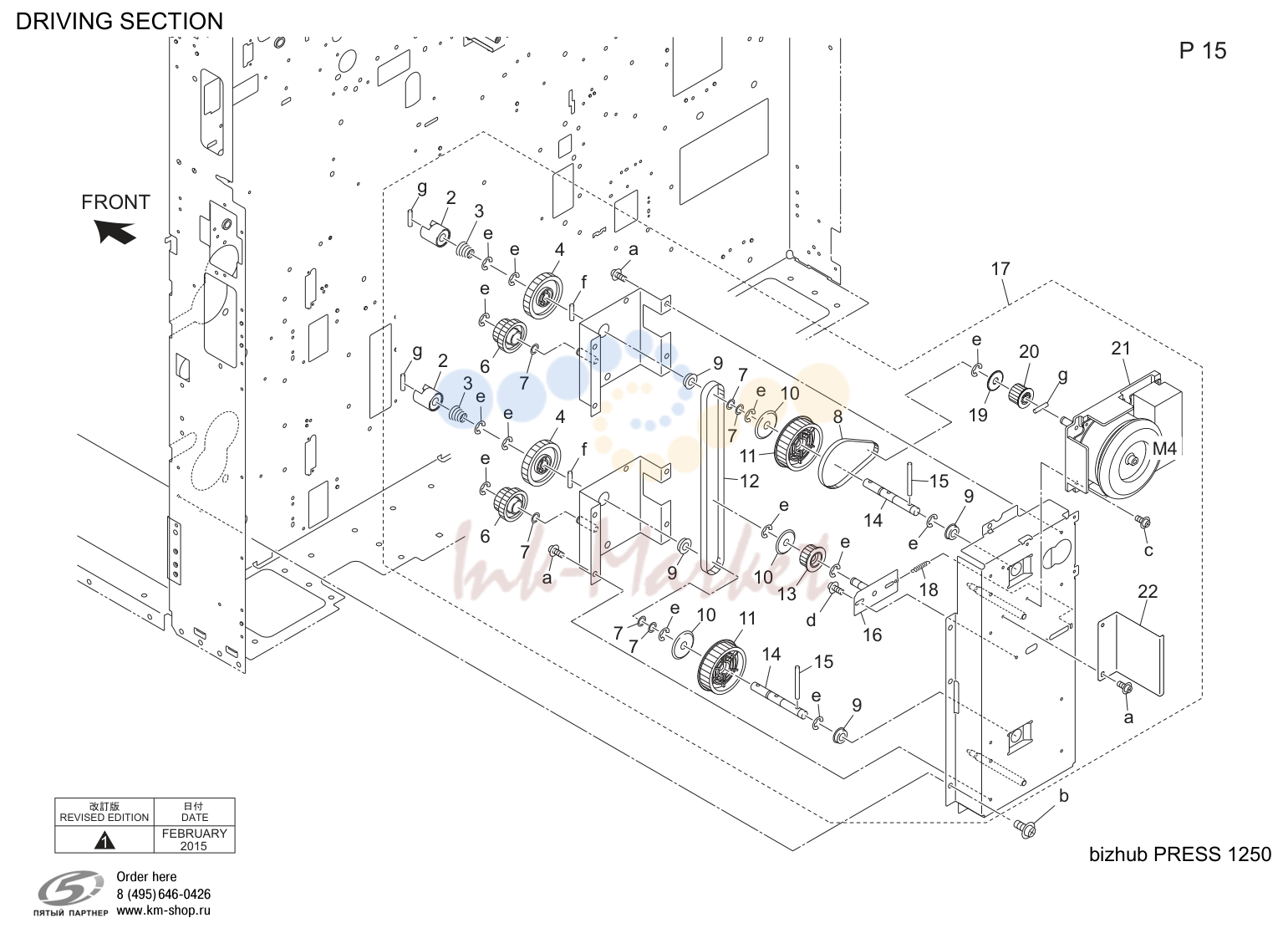

Driving секция (P15)

Driving секция (P15)

№АртикулАльт. артикулОписание
2UA15610E запросить цену →Подача бумаги drive coupling
4UA77040E запросить цену →Подача бумаги input шестерня 40t
6A0G6237100 запросить цену →Подача бумаги idling шестерня 25/32t
8A4EU239200 запросить цену →Drive ремень 228l
9A00V240600 ✓ в наличииBall bearing
11A4EU239000 запросить цену →Подача бумаги pulley
13A4EUR72C00 запросить цену →Подача бумаги tension pulley в сборе
17A4EUR76200 запросить цену →Подача бумаги driving в сборе
20A4EU239100 запросить цену →Drive pulley
21A0G6M10100 запросить цену →Dc brushless мотор /60
22A4EU233600 запросить цену →Protection пластина

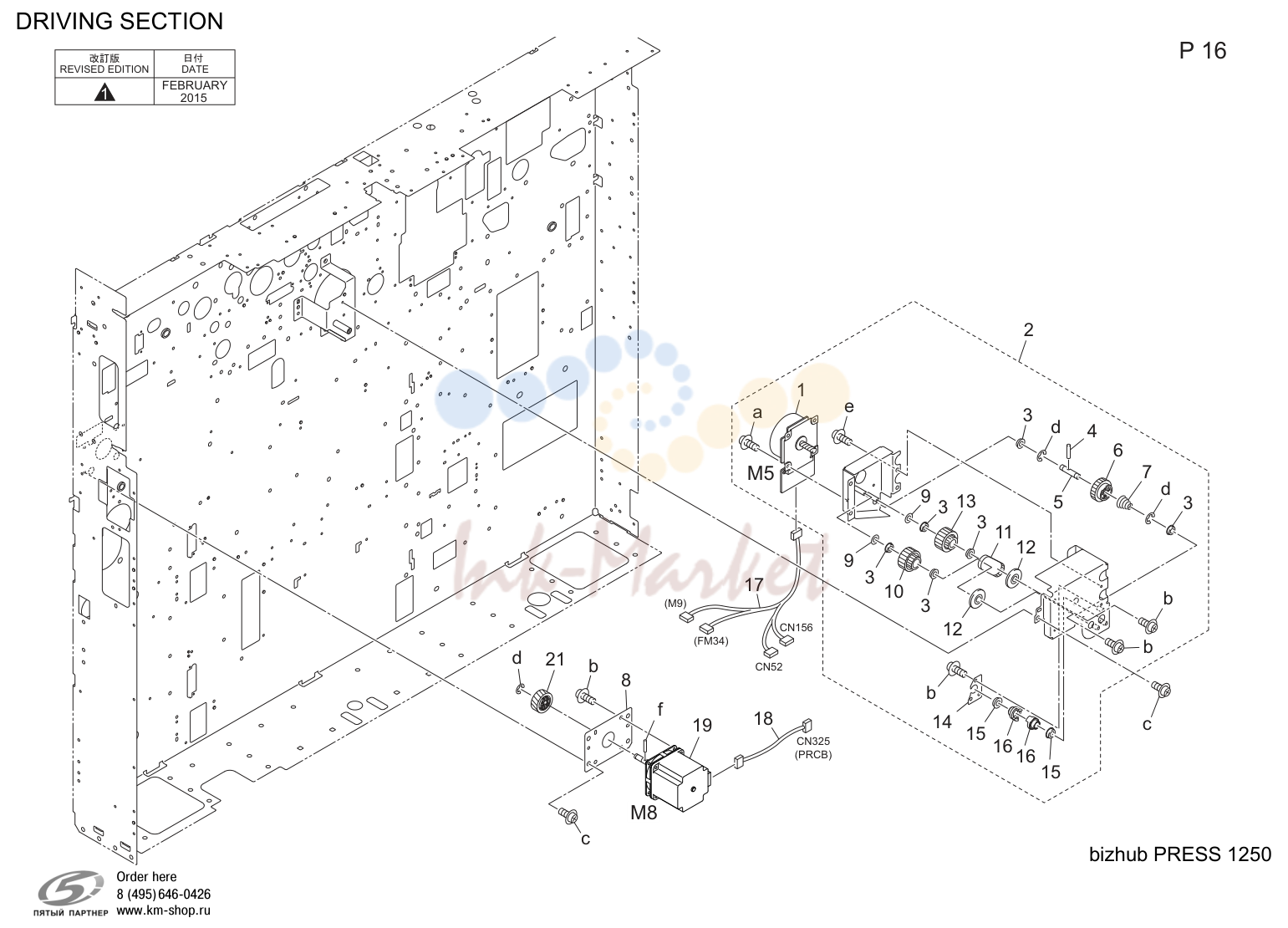

Driving секция (P16)

Driving секция (P16)

№АртикулАльт. артикулОписание
1A0PNM10200 ✓ в наличииDc brushless мотор /20
2A4EUR72000 запросить цену →Ремень cleaning driving в сборе
3A4EU252000 запросить цену →Drive ball bearing /6
5A0G6250900 запросить цену →Input вал
6A0G6250601 запросить цену →Slide шестерня 24t
7A0G6251200 запросить цену →Pressing пружина
10A0G6250500 запросить цену →Idling pulley /1
11A4EU251000 запросить цену →Cleaning ремень /1 120l
12A0G6250800 запросить цену →Collar
13A0G6250700 запросить цену →Idling pulley /2
14A0G6251400 запросить цену →Positioning пластина
15A00J617900 запросить цену →Ball bearing
16A0G6251301 запросить цену →Rotation part
17A4EUN20000 запросить цену →Drive relay жгут /1
19A1TVM10100 запросить цену →Stepping мотор /50
21UA77061E запросить цену →Выход бумаги drive шестерня 25t

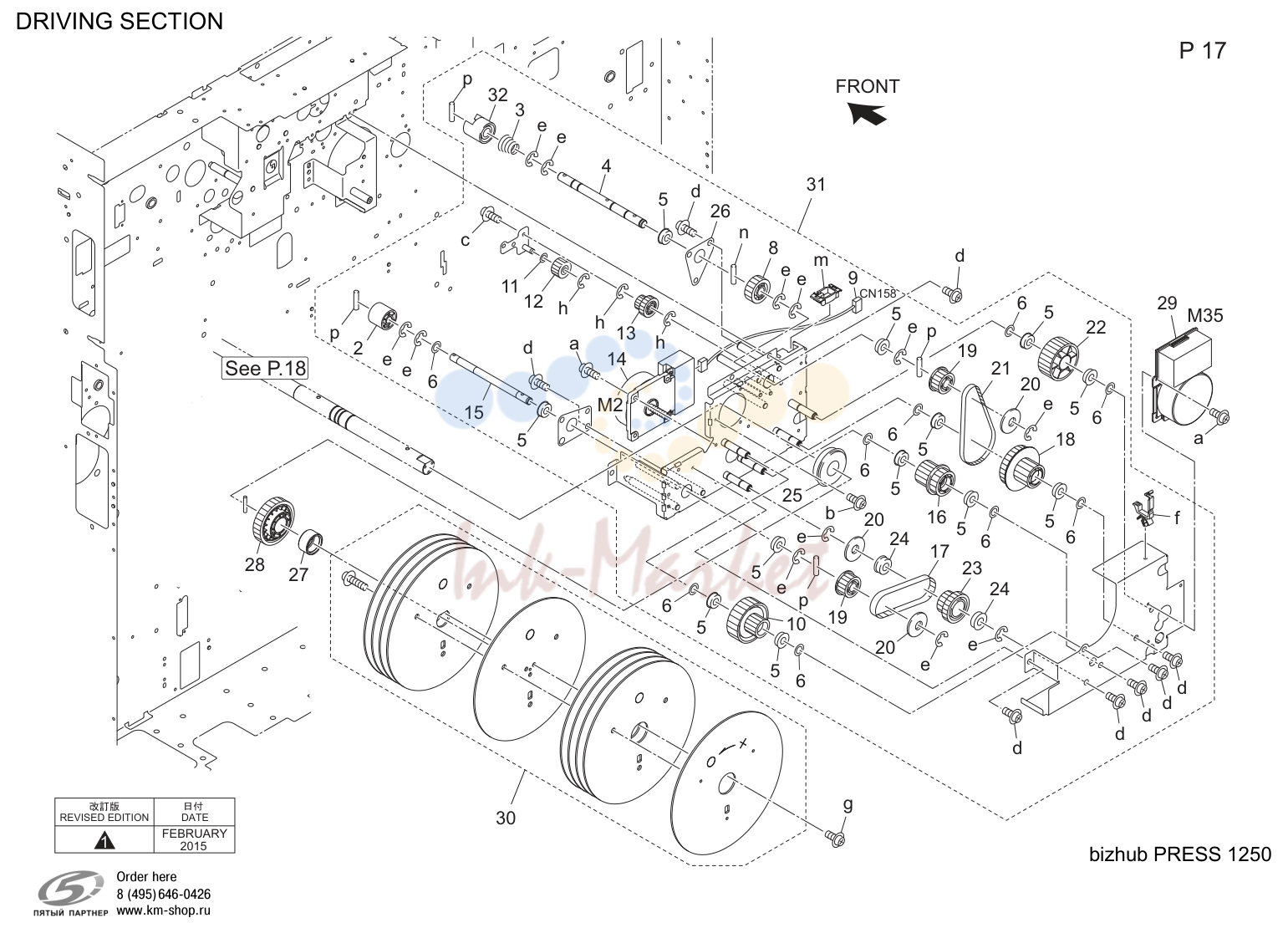

Driving секция (P17)

Driving секция (P17)

№АртикулАльт. артикулОписание
4A4EU211000 запросить цену →Drive вал /1
5A00V240600 ✓ в наличииBall bearing
9A4EUN12400 запросить цену →Photoconвоздуховодor drive жгут
10A0G6217100 запросить цену →Idling шестерня 24/89t
12A0G6217500 запросить цену →Drive шестерня /7 20t
13A0G6217600 запросить цену →Drive шестерня /8 15/22t
14A0PNM10200 ✓ в наличииDc brushless мотор /20
15A4EU210900 запросить цену →Drive вал /2
16A0G6217700 запросить цену →Idling pulley /1
17A0G6369500 запросить цену →Swing ремень 186l
18A4EU218000 ✓ в наличииIdling pulley /1
19GA76600E запросить цену →Cleaner driving pulley 21t
21A4EU211300 запросить цену →Drive ремень /a 255l
22A4EU218100 ✓ в наличииIdling шестерня 83t
23A0G6217400 запросить цену →Idling pulley /2
24A1RF710900 запросить цену →Ball bearing /1
26A0G6210400 запросить цену →Support пластина
27A0G6215500 запросить цену →Stopper part
28A0G6217200 запросить цену →Drive шестерня 67t
29A0R5M10300 запросить цену →Dc brushless мотор /30
30A4EUR74K00 запросить цену →Flywheel в сборе
31A4EUR71Q00 запросить цену →Барабан driving в сборе

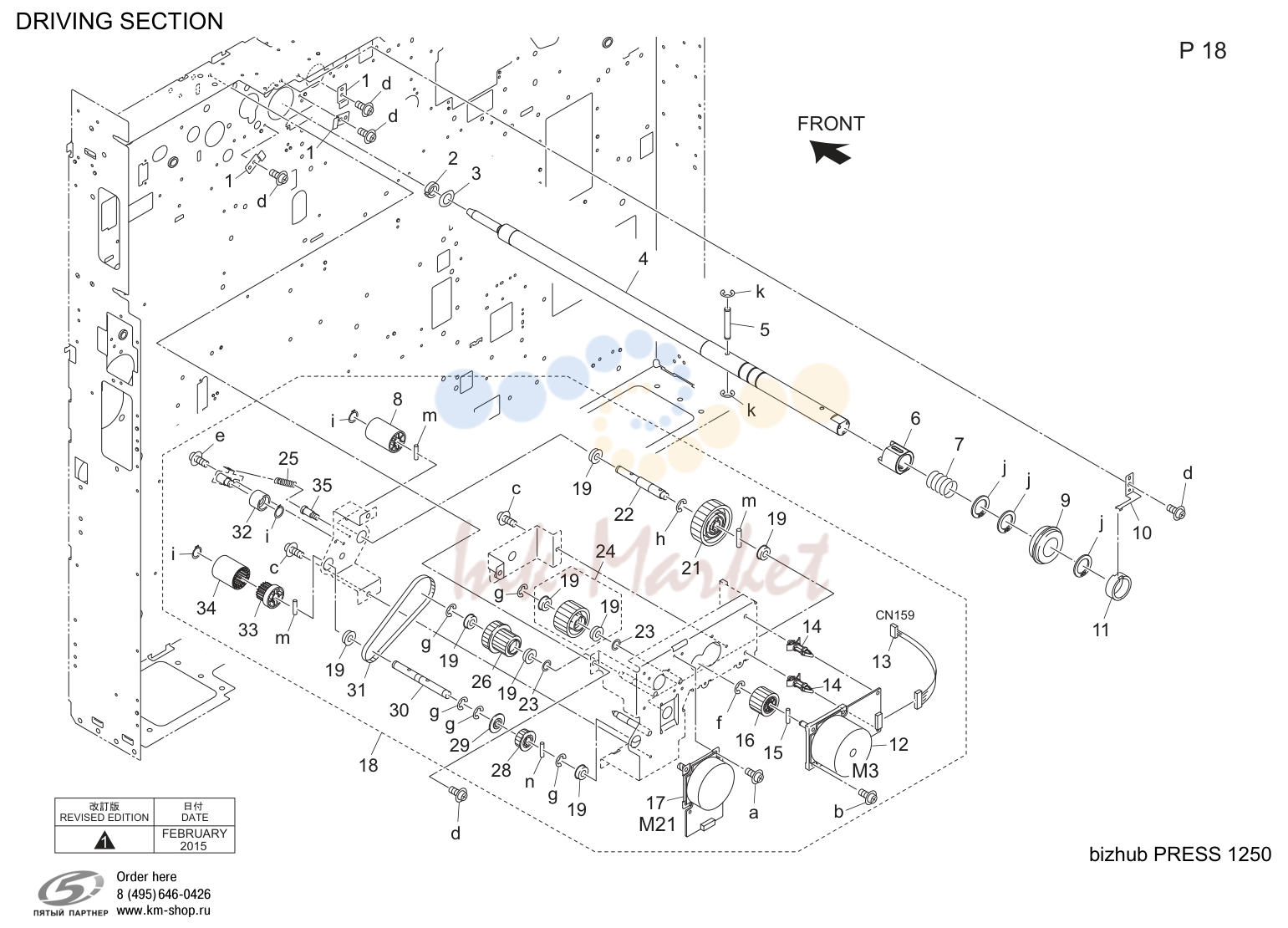

Driving секция (P18)

Driving секция (P18)

№АртикулАльт. артикулОписание
4A4EU215101 запросить цену →Rotation вал /d
5A0G6215300 запросить цену →Coupling pin
6A0G6215200 запросить цену →Coupling part
7A0G6215400 запросить цену →Compressing пружина
8A0G6227400 запросить цену →Coupling part /1
13A4EUN17600 запросить цену →Проявка drive жгут /1
14V502010032 запросить цену →Circuit плата spacer
15V234201850 запросить цену →Pin
16A4EU222000 запросить цену →Drive шестерня /12 26t
17A0PNM10200 ✓ в наличииDc brushless мотор /20
18A4EUR71R00 запросить цену →Проявка driving в сборе
19A00V240600 ✓ в наличииBall bearing
22A0G6220500 запросить цену →Drive вал /3
24A4EUR71S00 запросить цену →Проявка idling шестерня в сборе
26A0G6227300 запросить цену →Idling pulley /3
28GA76600E запросить цену →Cleaner driving pulley 21t
30A0G6220600 запросить цену →Drive вал /4
31A0G6221100 запросить цену →Drive ремень 210l
33A0Y5227600 запросить цену →Input coupling
34A0Y5227500 запросить цену →Coupling part

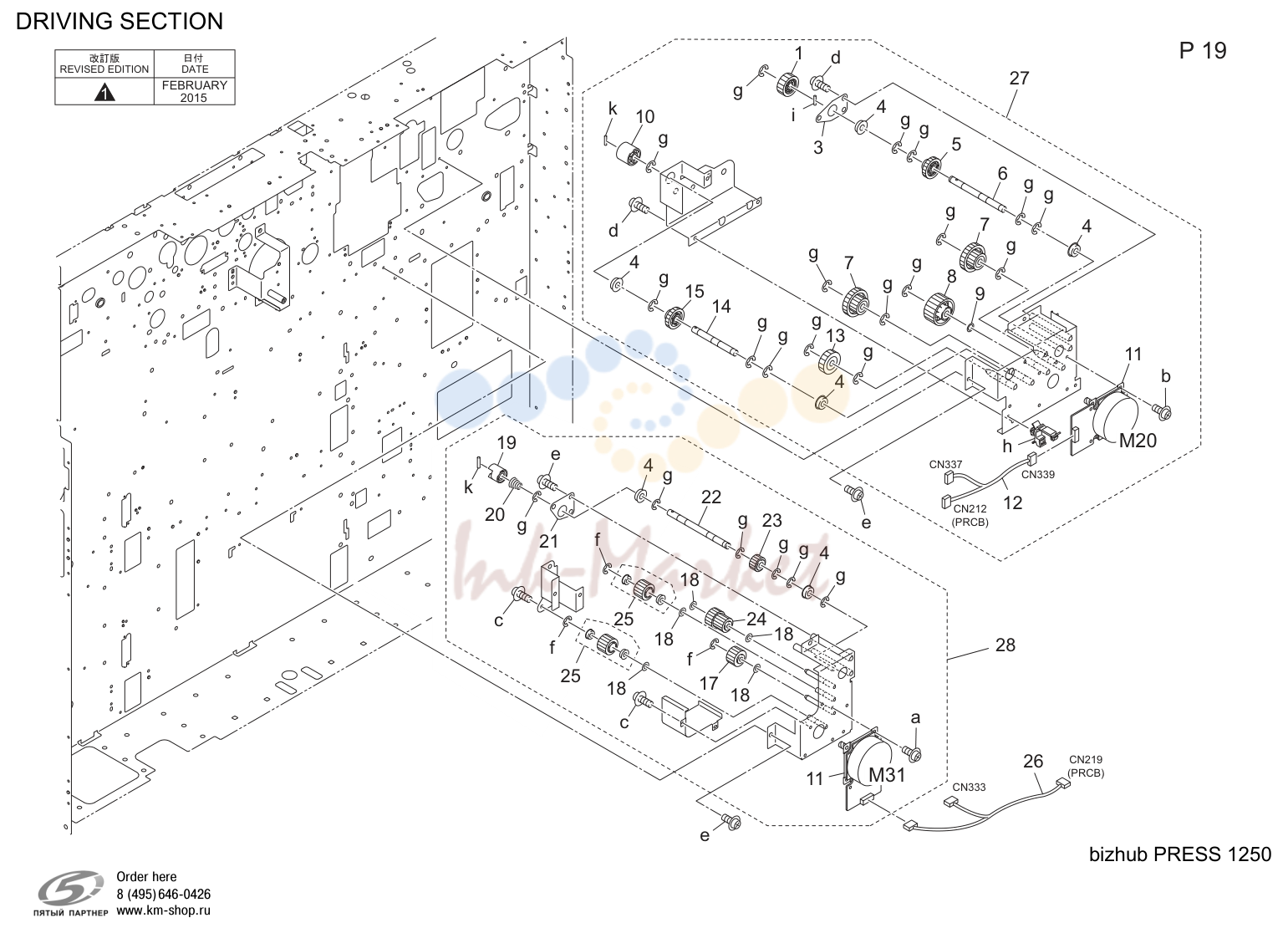

Driving секция (P19)

Driving секция (P19)

№АртикулАльт. артикулОписание
1UA77070F запросить цену →Выход бумаги input шестерня 25t
3A0G6240300 запросить цену →Support пластина
4A00V240600 ✓ в наличииBall bearing
5A0G6247500 запросить цену →Выход бумаги шестерня /c 25t
6A0G6240800 запросить цену →Выход бумаги вал
7A0G6247200 запросить цену →Idling шестерня /2 34/40t
8A0G6247100 запросить цену →Idling шестерня /1 68t
11A0PNM10200 ✓ в наличииDc brushless мотор /20
12A4EUN18500 запросить цену →Conveyance drive жгут /1
13A4EU247600 запросить цену →Idling шестерня /2 27t
14A0G6240900 запросить цену →Conveyance вал
17A0G6247400 запросить цену →Idling шестерня /2 40t
21A0G6243301 запросить цену →Support пластина
22A0G6243500 запросить цену →Input вал
24A0G6247300 запросить цену →Idling шестерня 36/45t
25A4EUR71Y00 запросить цену →Adu idling шестерня /1 в сборе
26A4EUN18600 запросить цену →Conveyance drive жгут /2
27A4EUR71W00 запросить цену →Выход бумаги driving в сборе
28A4EUR71X00 запросить цену →Adu driving в сборе

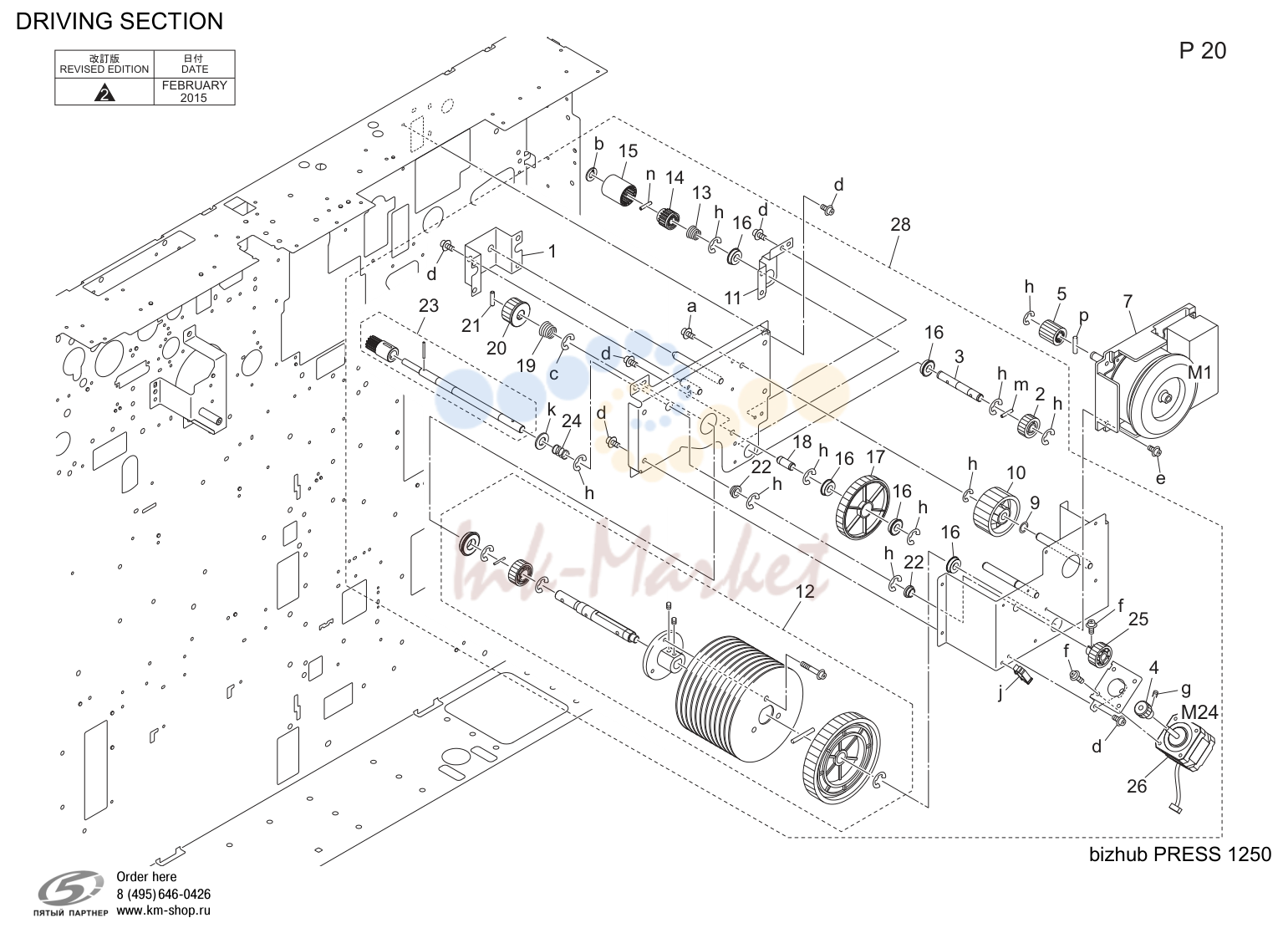

Driving секция (P20)

Driving секция (P20)

№АртикулАльт. артикулОписание
2A1TT214301 запросить цену →Drive шестерня /30 21t
3A4EU235500 запросить цену →Drive вал /3
4A4EU238200 запросить цену →Drive worm /1
5A0G6237201 запросить цену →Шестерня 17t
7A0G6M10100 запросить цену →Dc brushless мотор /60
10A0G6237300 запросить цену →Idling шестерня 42t
11A4EU235000 запросить цену →Drive side пластина /2
12A4EUR71U00 ✓ в наличииFixing drive вал в сборе
15A0Y5227500 запросить цену →Coupling part
16A00V240600 ✓ в наличииBall bearing
17A4EU235200 запросить цену →Печь (закрепление) шестерня /3 68t
18A4EU235400 запросить цену →Drive вал /2
19A4EU230900 запросить цену →Pressing пружина
20A4EU230800 запросить цену →Печь (закрепление) шестерня /1 24t
21A4EU231000 запросить цену →Pin /a
22A0G6739300 запросить цену →Operation втулка /front
23A4EUR71V00 запросить цену →Fixing drive idol вал в сборе
24A4EU235700 запросить цену →Compressing пружина
25A4EU238100 запросить цену →Drive шестерня /2 40t
26A4EUM10100 ✓ в наличииHb мотор /40
28A4EUR71T11 ✓ в наличииFixing driving в сборе

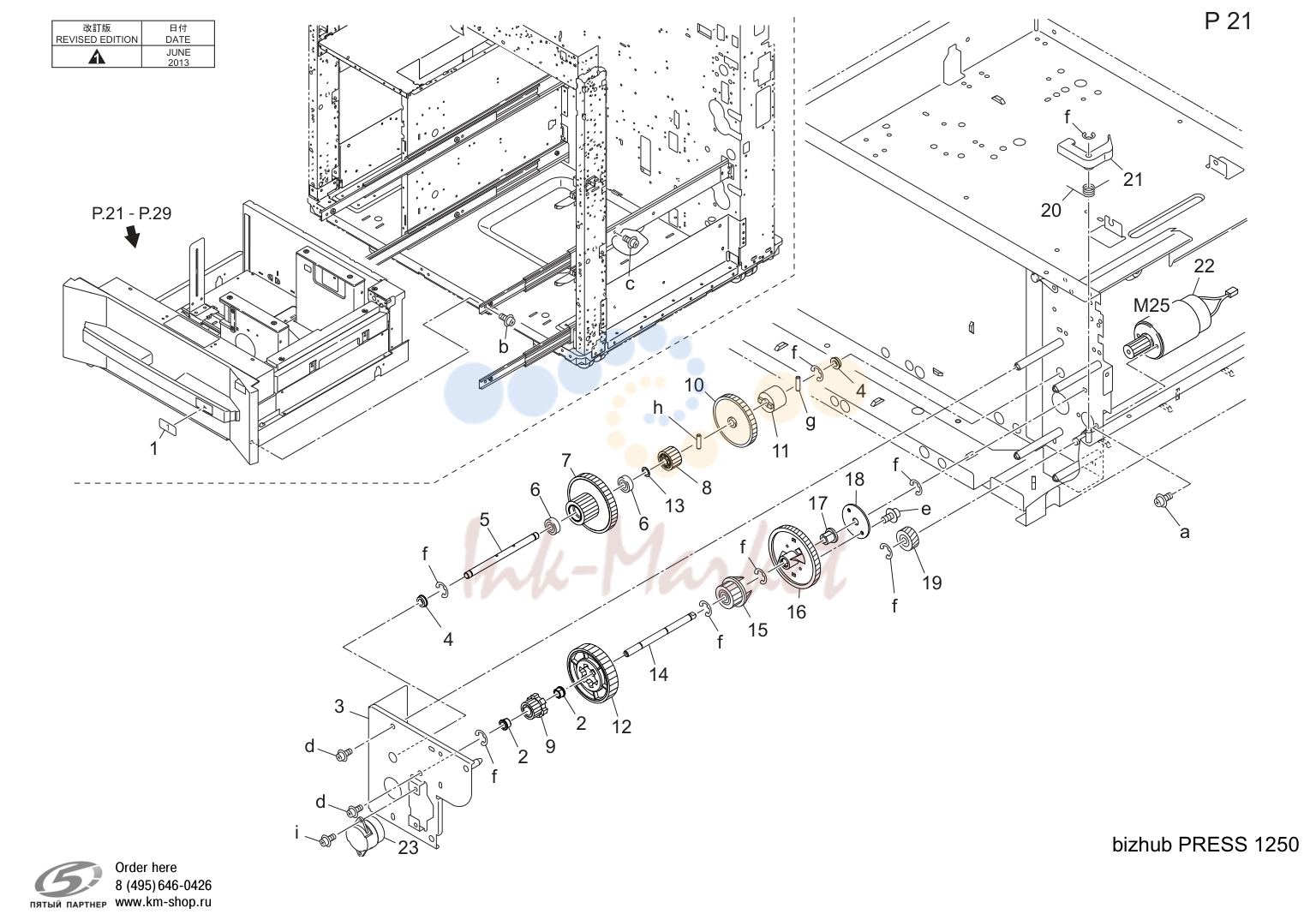

Tray 1 (P21)

Tray 1 (P21)

№АртикулАльт. артикулОписание
1A0U0945401 запросить цену →Indicating label /1
2A4EU603400 запросить цену →Втулка
4A00J617800 ✓ в наличииBall bearing
5A4EU603500 запросить цену →Idling вал /a
6A4F3905000 запросить цену →Ball bearing
7A4EU606100 запросить цену →Up/down шестерня /b 14/55t
8A4EU603200 запросить цену →Шестерня 17t
9A4EU603100 запросить цену →Шестерня 15t
12A4EU603300 запросить цену →Шестерня 53t
14A4EU603600 запросить цену →Idling вал /b
15UA77650E запросить цену →Control шестерня 21t
16UA77640F запросить цену →Drive connecting шестерня/a 70t
18A0G6606500 запросить цену →Holding part
22A4EUR72Q11 запросить цену →Updown мотор
23A0G6601900 запросить цену →Up/down dumper

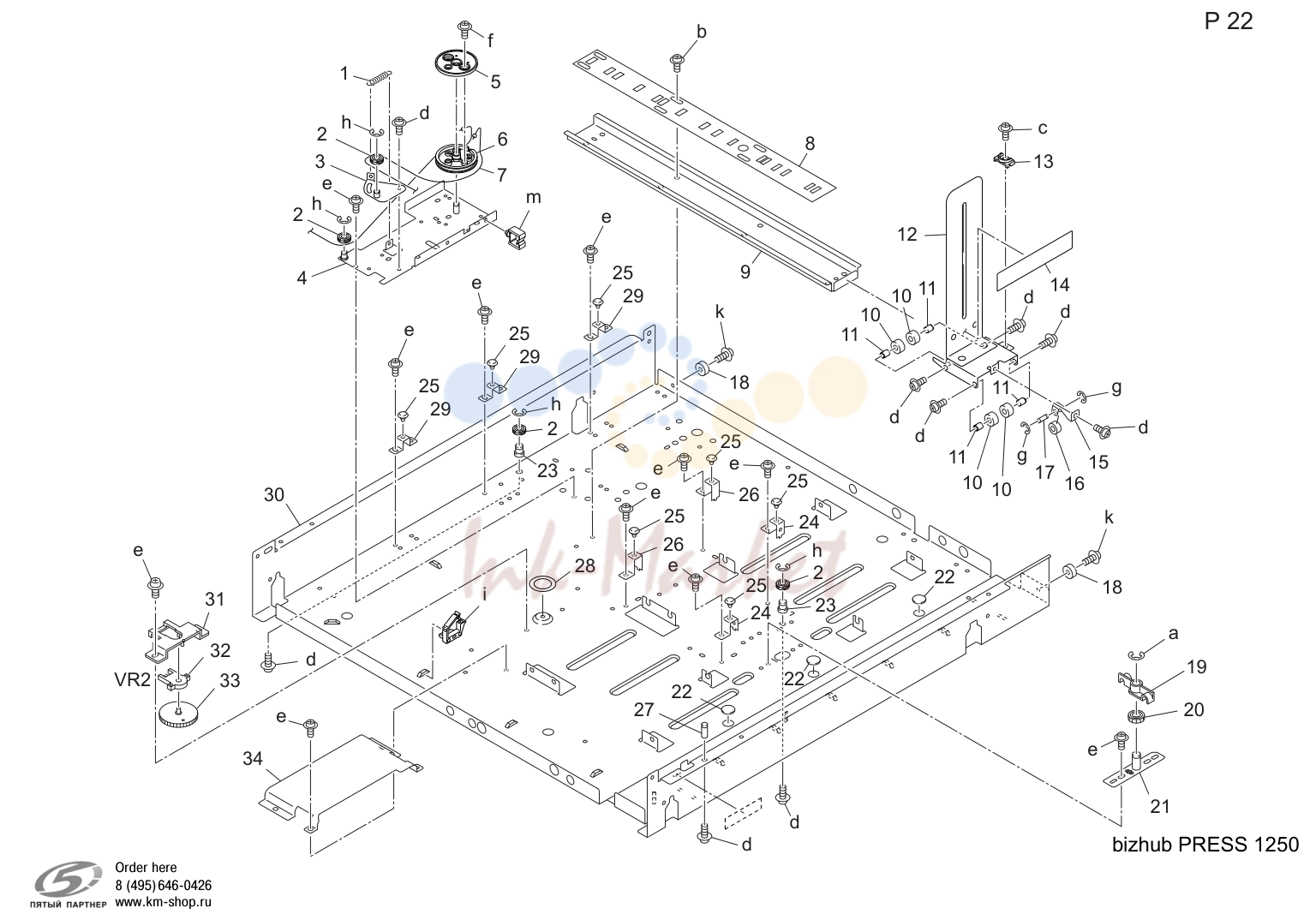

Tray 1 (P22)

Tray 1 (P22)

№АртикулАльт. артикулОписание
1A0G6601600 запросить цену →Tension пружина
2A0G6600900 запросить цену →Idling pulley /a
3A0G6601500 запросить цену →Tension рычаг
4A4EUR72U11 запросить цену →Detecting плата caulking
5A0G6600800 запросить цену →Detecting шестерня 90t
6A0G6600700 запросить цену →Pulley
7A0G6601000 запросить цену →Detection wire
8UA41120E запросить цену →Направляющая stopper
11VA42330D запросить цену →Направляющая вал /e
12A0G6615100 запросить цену →Направляющая part /rear
13A0G6615200 запросить цену →Holding part
14A4EU943000 запросить цену →Operation label /h
17VA40920D запросить цену →Support вал
18UA40511E запросить цену →Stopper rubber /c
21A4EUR72V11 запросить цену →Adjusting пластина caulking
23A0G6601300 запросить цену →Idling вал /2
24A0G6601700 запросить цену →Support pedestal
30UA40011E запросить цену →Tray bottom пластина
32A1UDM50100 запросить цену →Vr

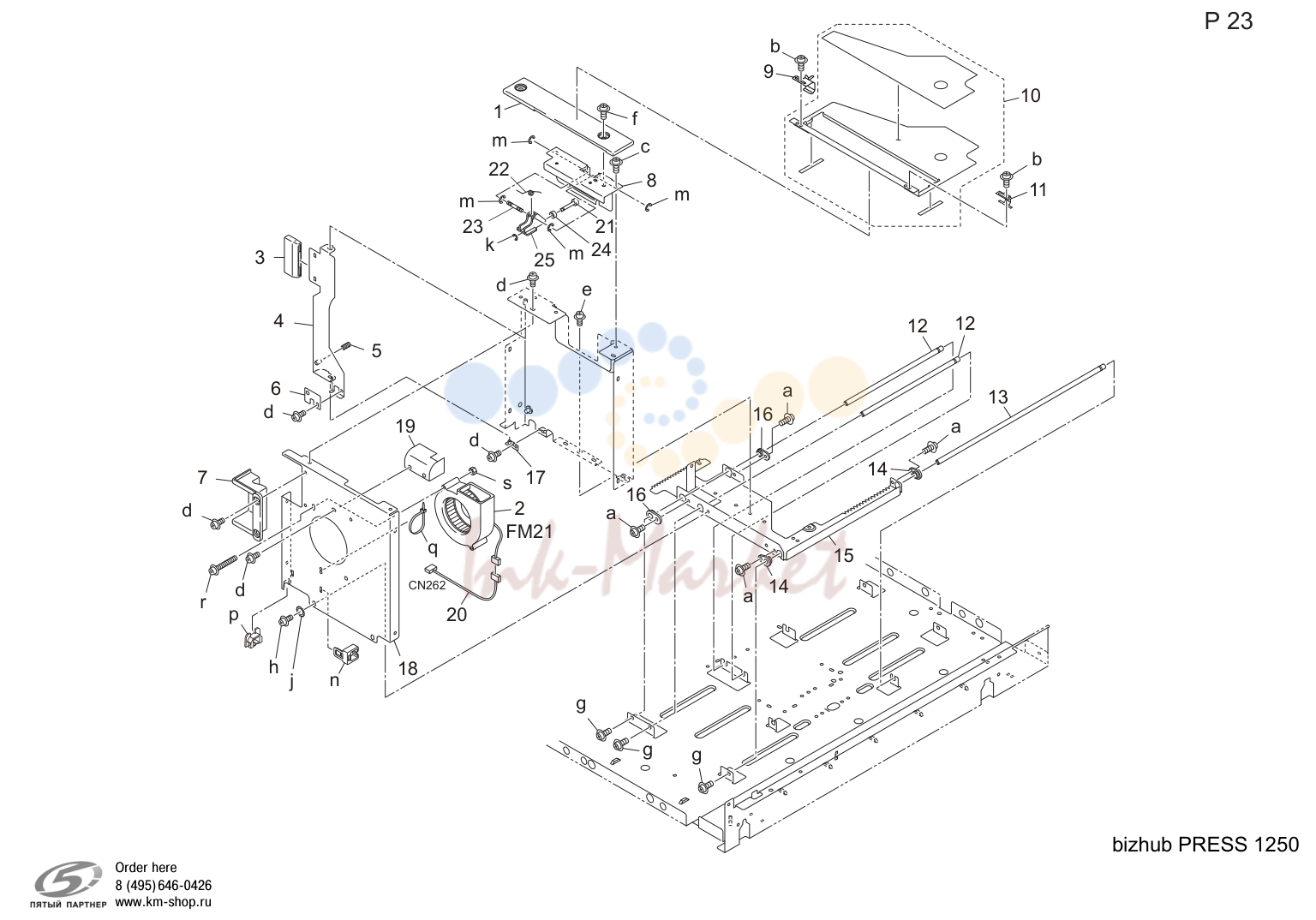

Tray 1 (P23)

Tray 1 (P23)

№АртикулАльт. артикулОписание
4A4EUR72W11 запросить цену →Locking рычаг caulking
9A0G6620600 запросить цену →Holding пластина пружина /b
10A4EUR72S11 запросить цену →Подача бумаги tray крышка /b узел
13A4EU602300 запросить цену →Направляющая вал /l
17A4EUR72X11 запросить цену →Rocking плата caulking
24A4EU620100 запросить цену →Втулка /a

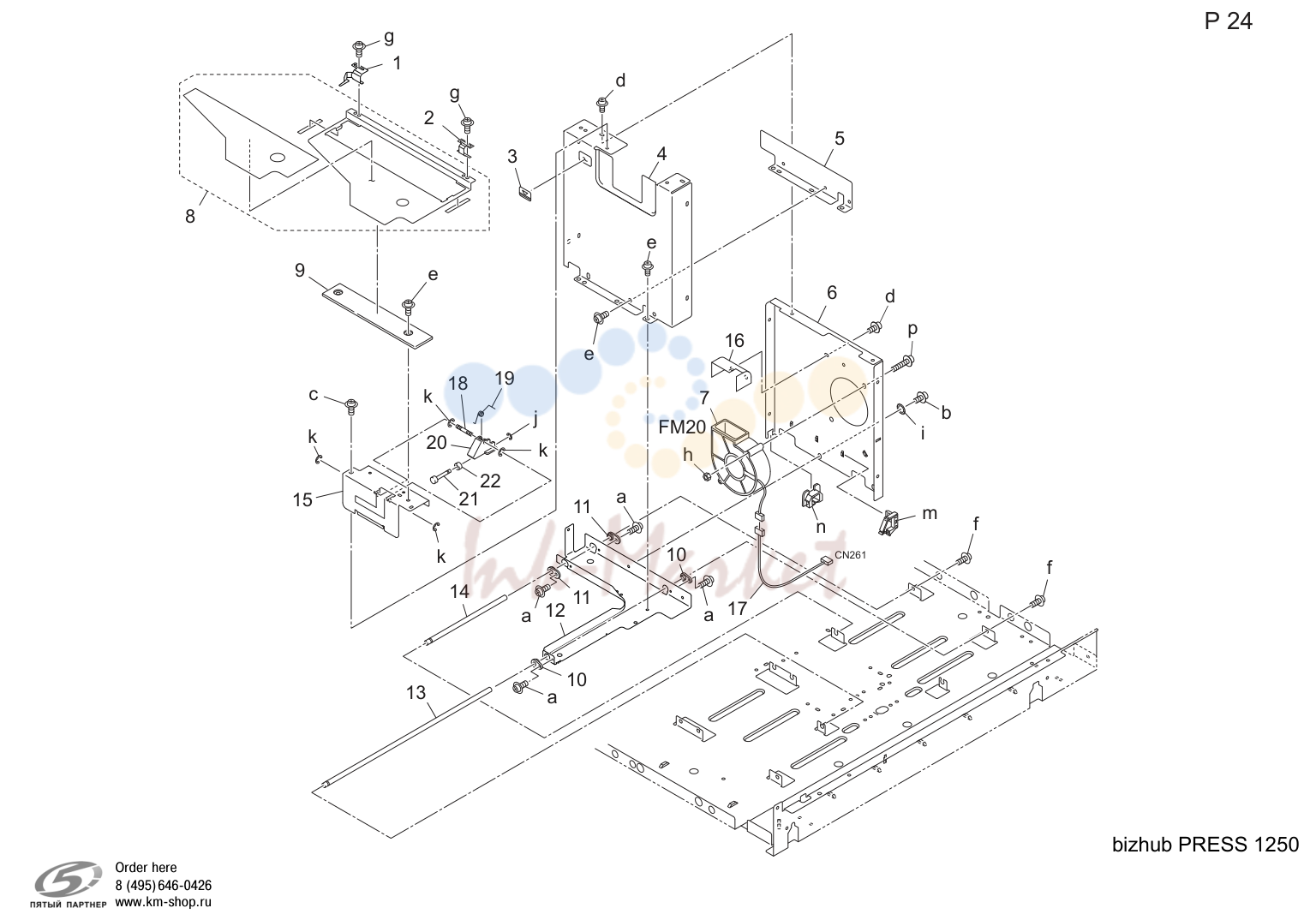

Tray 1 (P24)

Tray 1 (P24)

№АртикулАльт. артикулОписание
1A0G6620500 запросить цену →Holding пластина пружина /a
3A4EU943200 запросить цену →Направляющая label
8A4EUR72R11 запросить цену →Подача бумаги tray крышка /a узел
13A4EU602300 запросить цену →Направляющая вал /l
22A4EU620100 запросить цену →Втулка /a

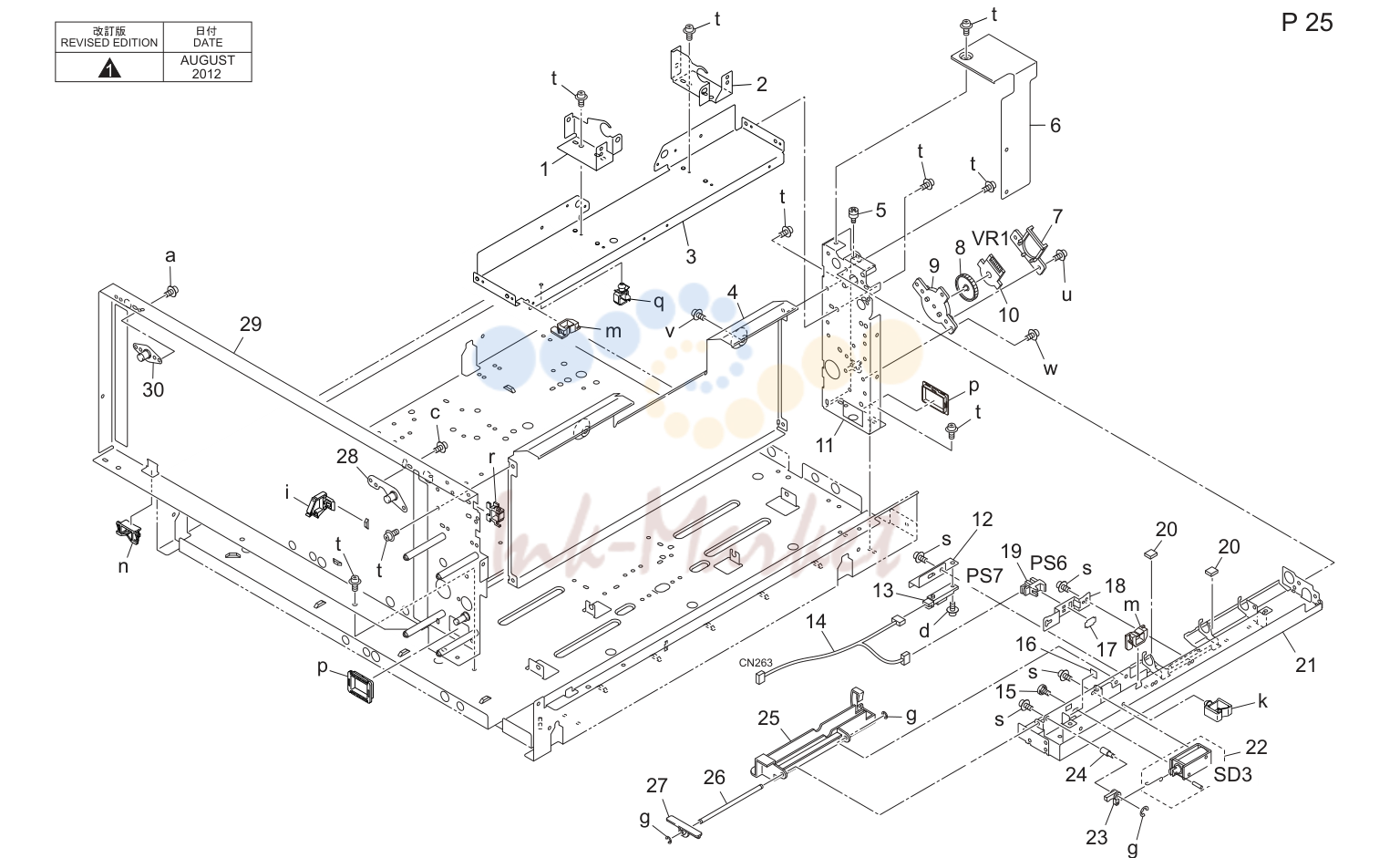

Tray 1 (P25)

Tray 1 (P25)

№АртикулАльт. артикулОписание
1A0G6570600 запросить цену →Support пластина /a
2A0G6570700 запросить цену →Support пластина /b
3A0G6570101 запросить цену →Подача бумаги stay
7AA41351E запросить цену →Detection плата
10A1UDM50100 запросить цену →Vr
11A4EUR72T11 запросить цену →Tray driveside направляющая caulking
18A0G6561300 запросить цену →Adjusting пластина
19A50UM55500 запросить цену →Photo датчик
20A0G6561200 запросить цену →Stopper rubber
21UA40051G запросить цену →Подача бумаги направляющая пластина /upper
22A4EUR72N11 запросить цену →Pick up соленоид pin в сборе
28UAR79700 запросить цену →Wire support пластина c
30UAR79500 запросить цену →Wire support пластина a

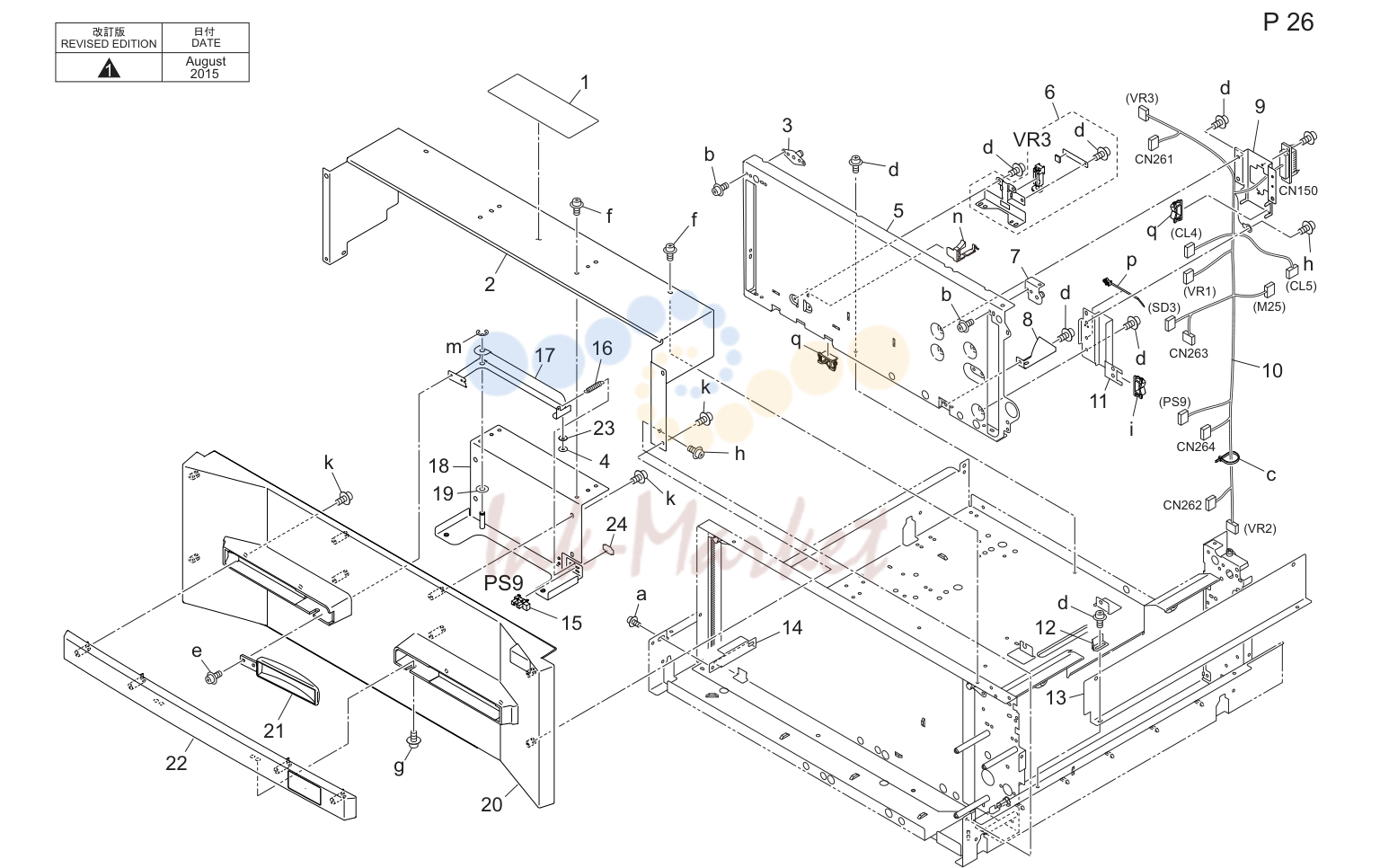

Tray 1 (P26)

Tray 1 (P26)

№АртикулАльт. артикулОписание
1A0G6947803 запросить цену →Operation label /e
2A0G6165200 запросить цену →Auxiliary крышка
3UAR79500 запросить цену →Wire support пластина a
5UA40020E запросить цену →Side пластина /rear
6A4EUR72M11 запросить цену →Датчик плата
7UAR79600 запросить цену →Wire support пластина b
10A0G6N13300 запросить цену →Paperfeed wiring /2
12UA40580E запросить цену →Рычаг holding part
18A4EUF60701 запросить цену →Рычаг креплениеing пластина caulking
20A4EU165100 запросить цену →Подача бумаги крышка
22A0G6165400 запросить цену →Подача бумаги handle

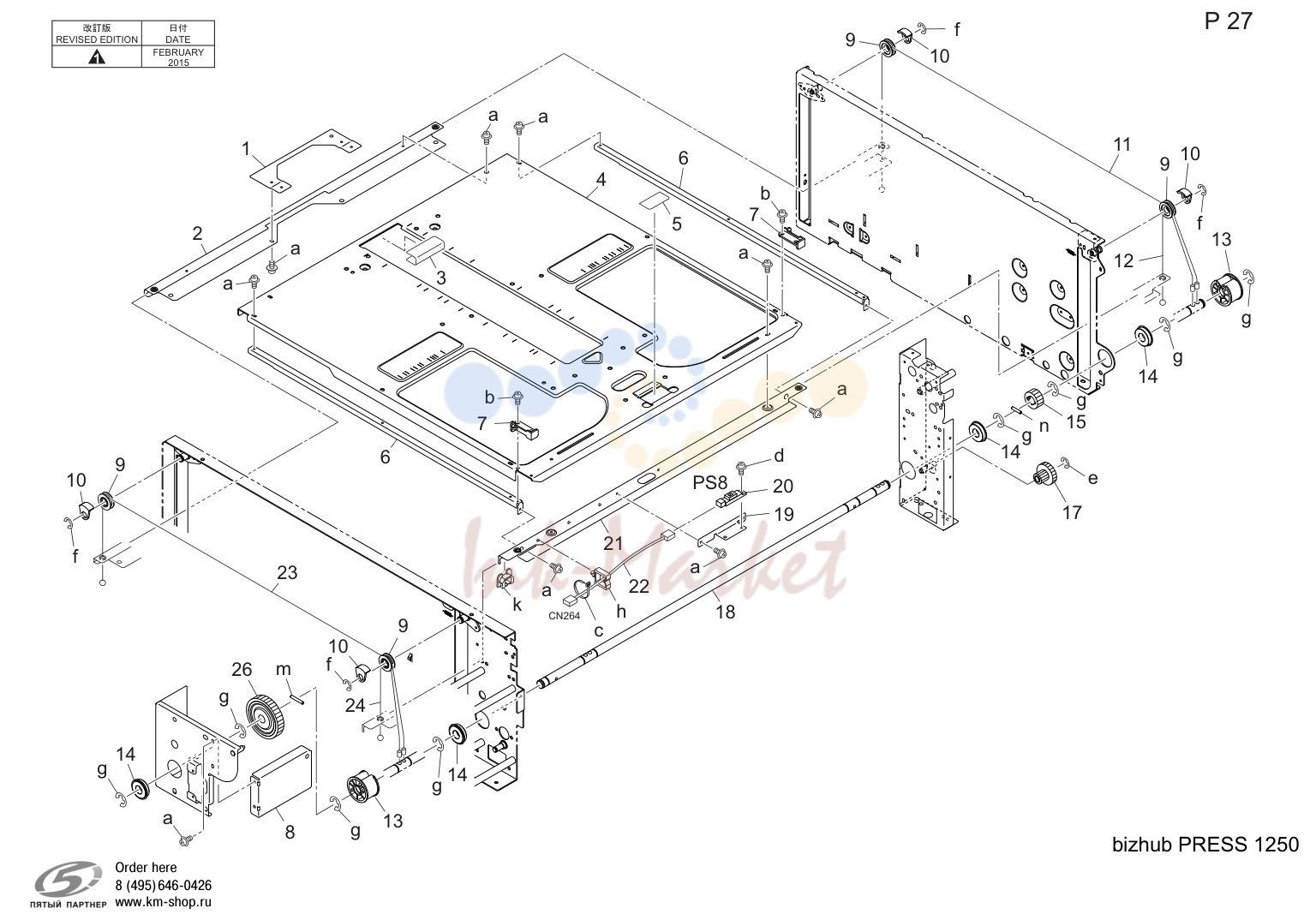

Tray 1 (P27)

Tray 1 (P27)

№АртикулАльт. артикулОписание
1A0G6620300 запросить цену →Reinforce пластина /c
2UA41281E запросить цену →Up/down stay /b
3A0G6620400 запросить цену →Protection sheet
4UA41011E запросить цену →Подача бумаги up/down пластина /m
6A4EU621100 запросить цену →Reinforce вал /l
9A4EU620200 запросить цену →Ролик pulley ball bearing в сборе
14A4EU265000 ✓ в наличииBall bearing
18A4EU602100 запросить цену →Drive вал

Каталог очень большой (1816 позиций). Показаны первые 27 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
