Содержание
- 1. INFORMATION FOR PARTS GUIDE MANUAL
- 2. DIAGRAM OF MAIN PARTS SECTION
- 3. EXTERNAL PARTS
- 4. EXTERNAL PARTS
- 5. EXTERNAL PARTS
- 6. EXTERNAL PARTS
- 7. CONTROL PANEL
- 8. CONTROL PANEL

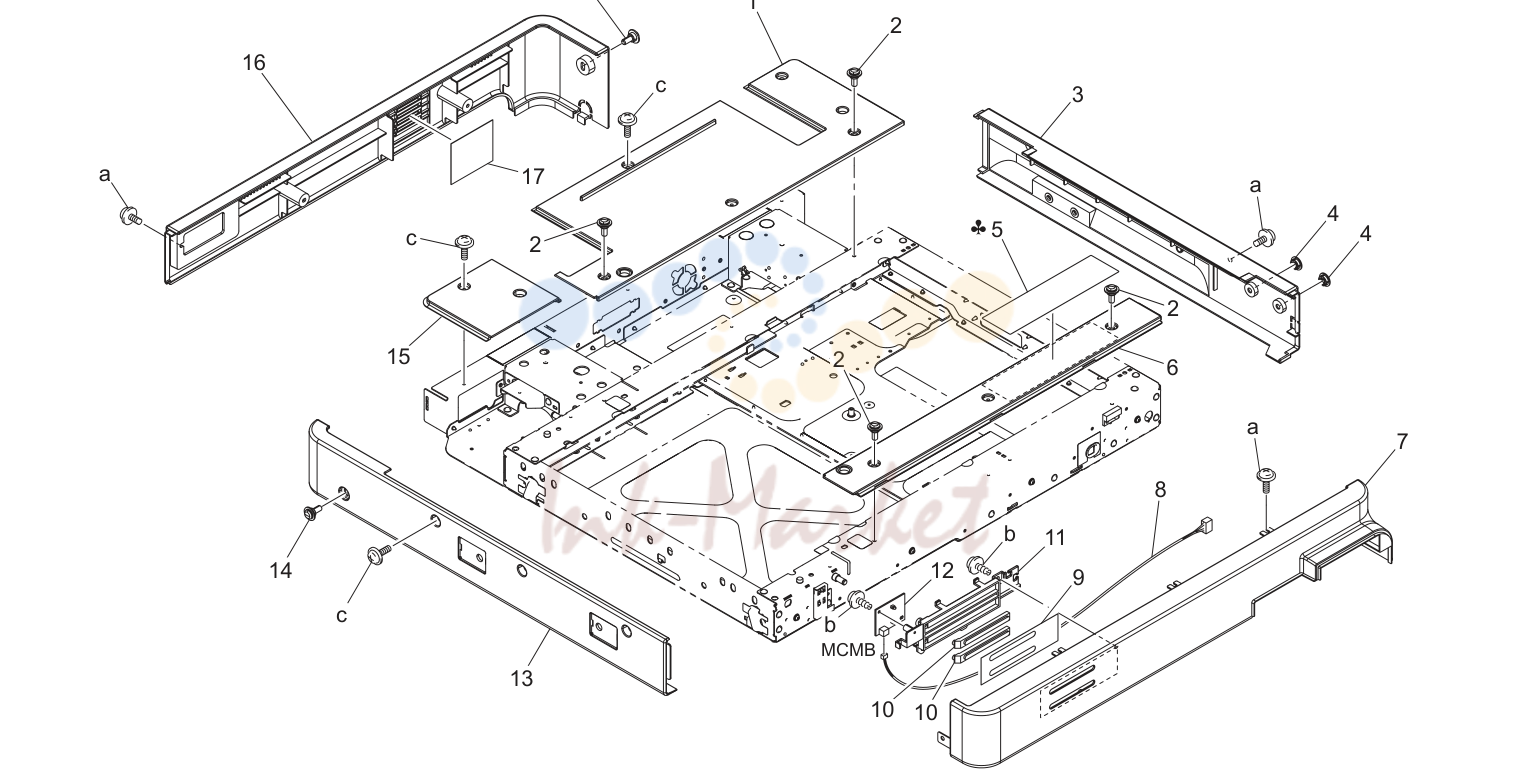

- 9. IR COVER

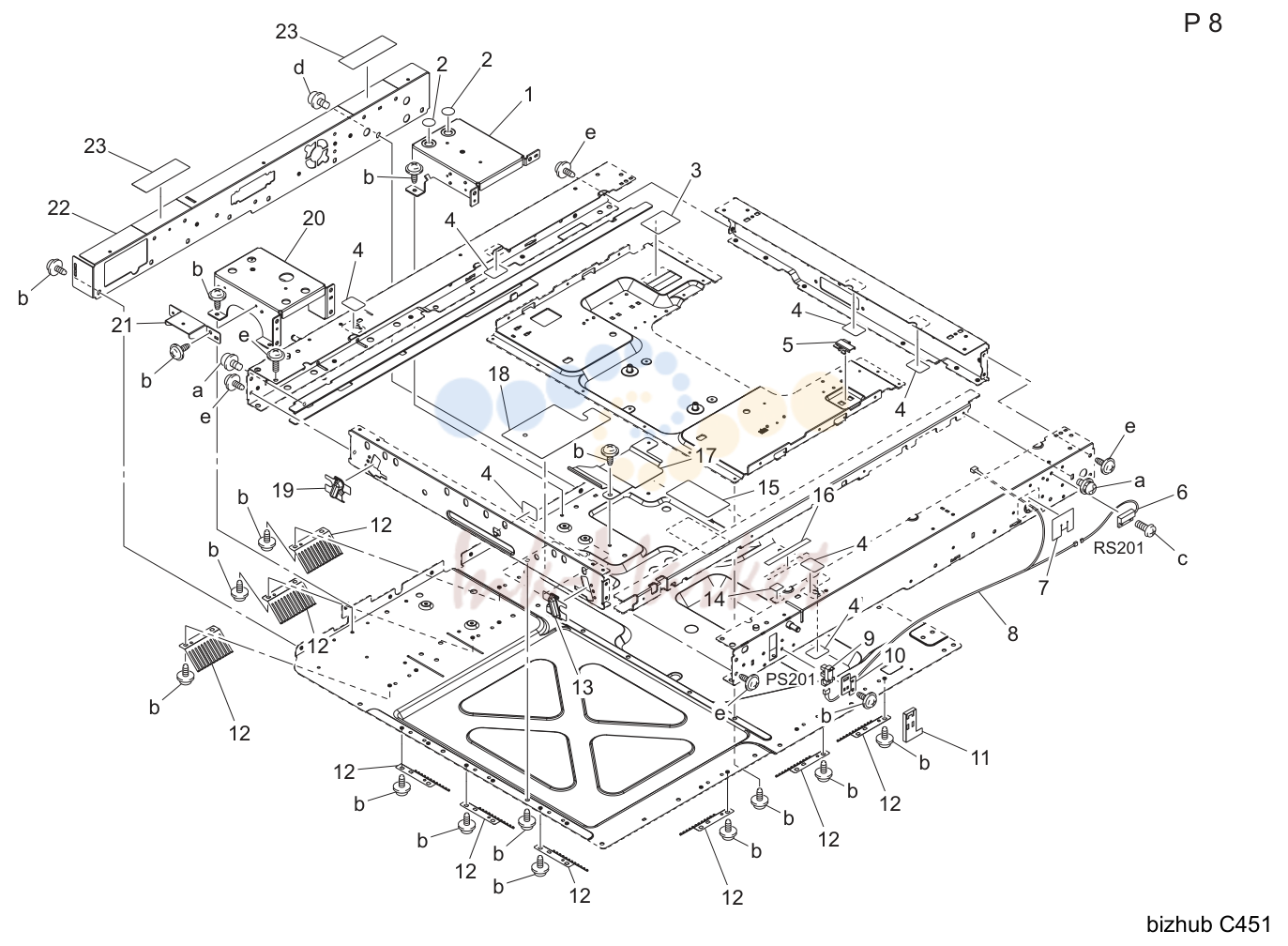

- 10. IR FRAME

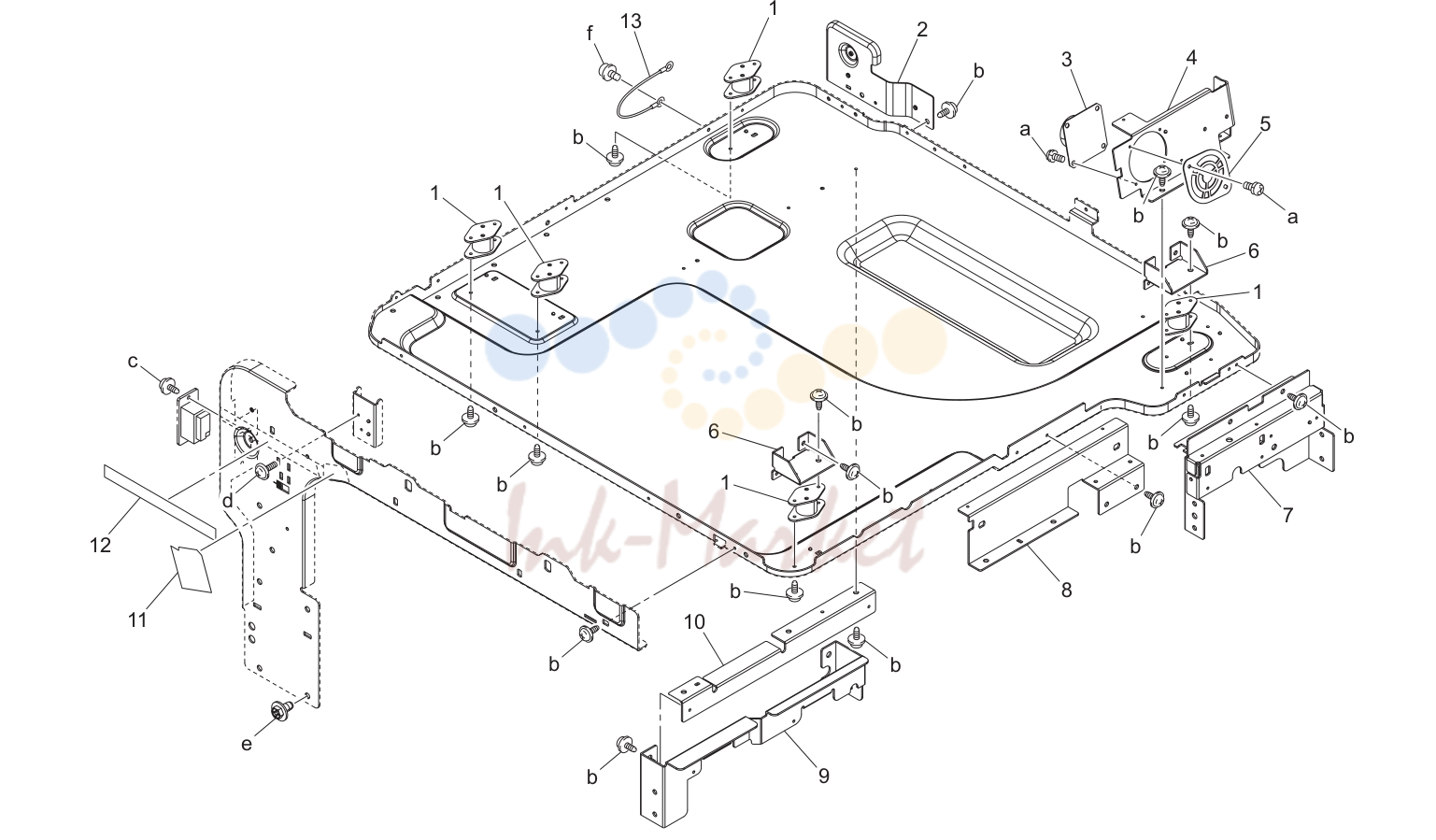

- 11. IR FRAME

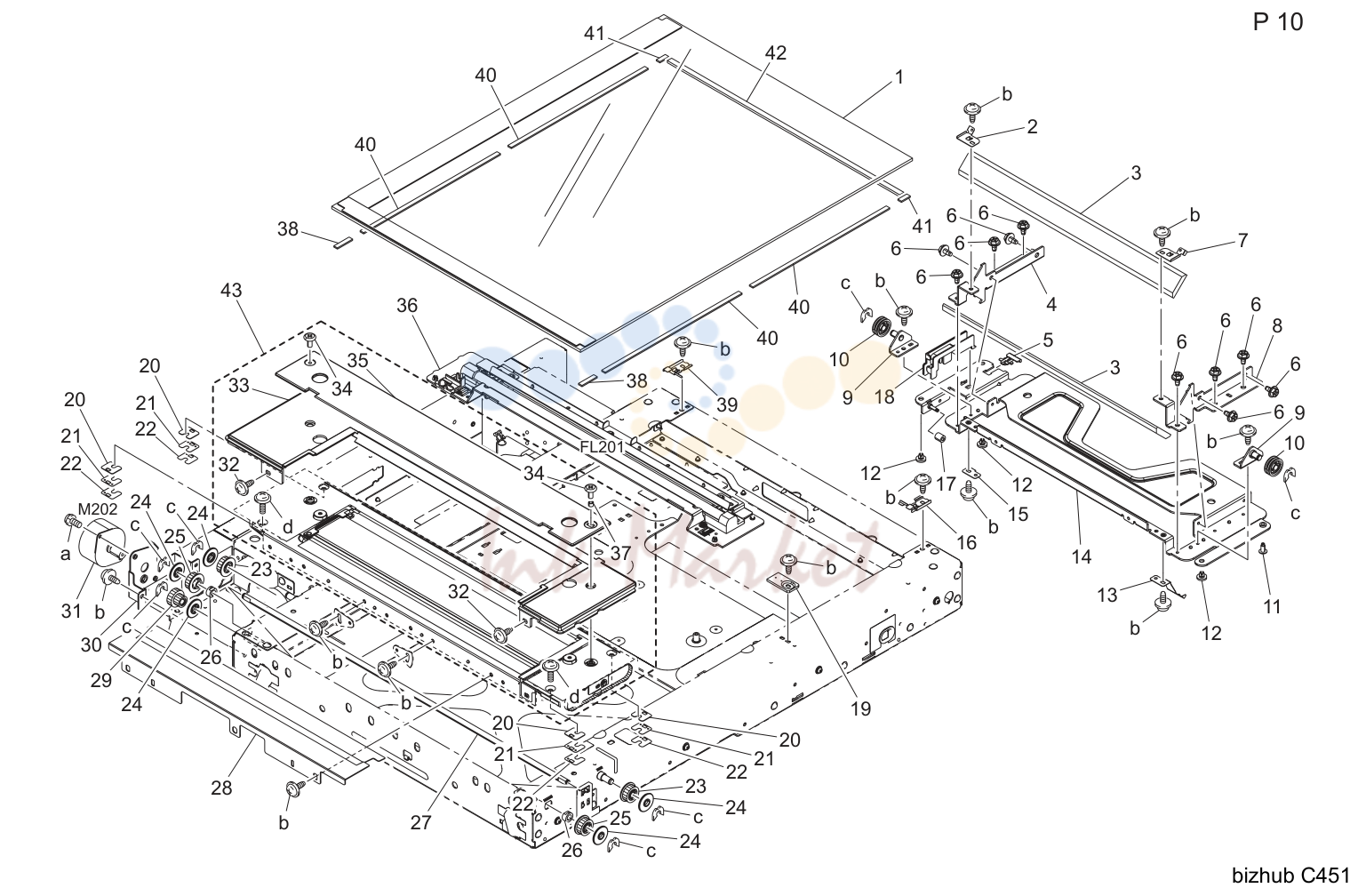

- 12. SCANNER SECTION

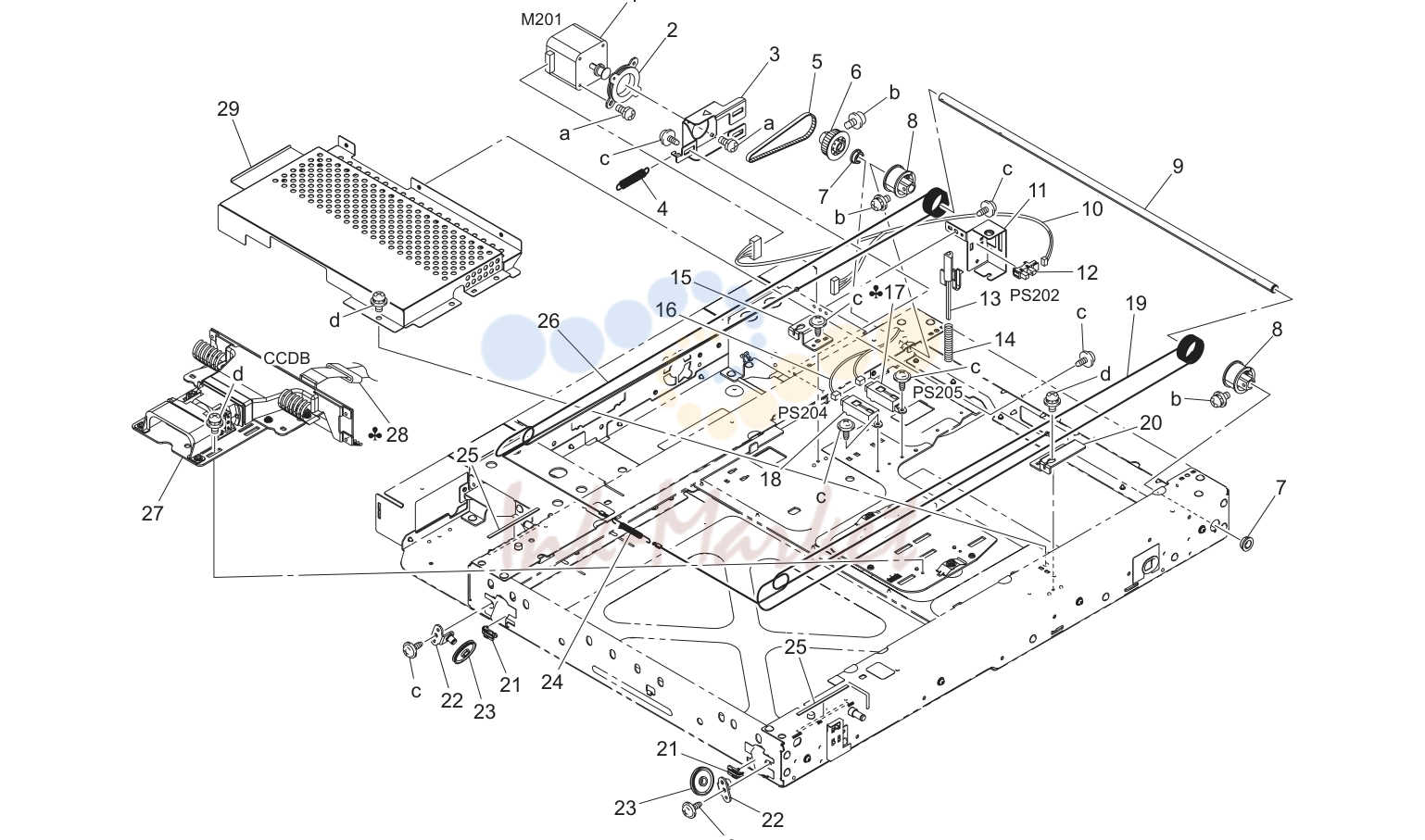

- 13. CCD UNIT/SCANNER DRIVE

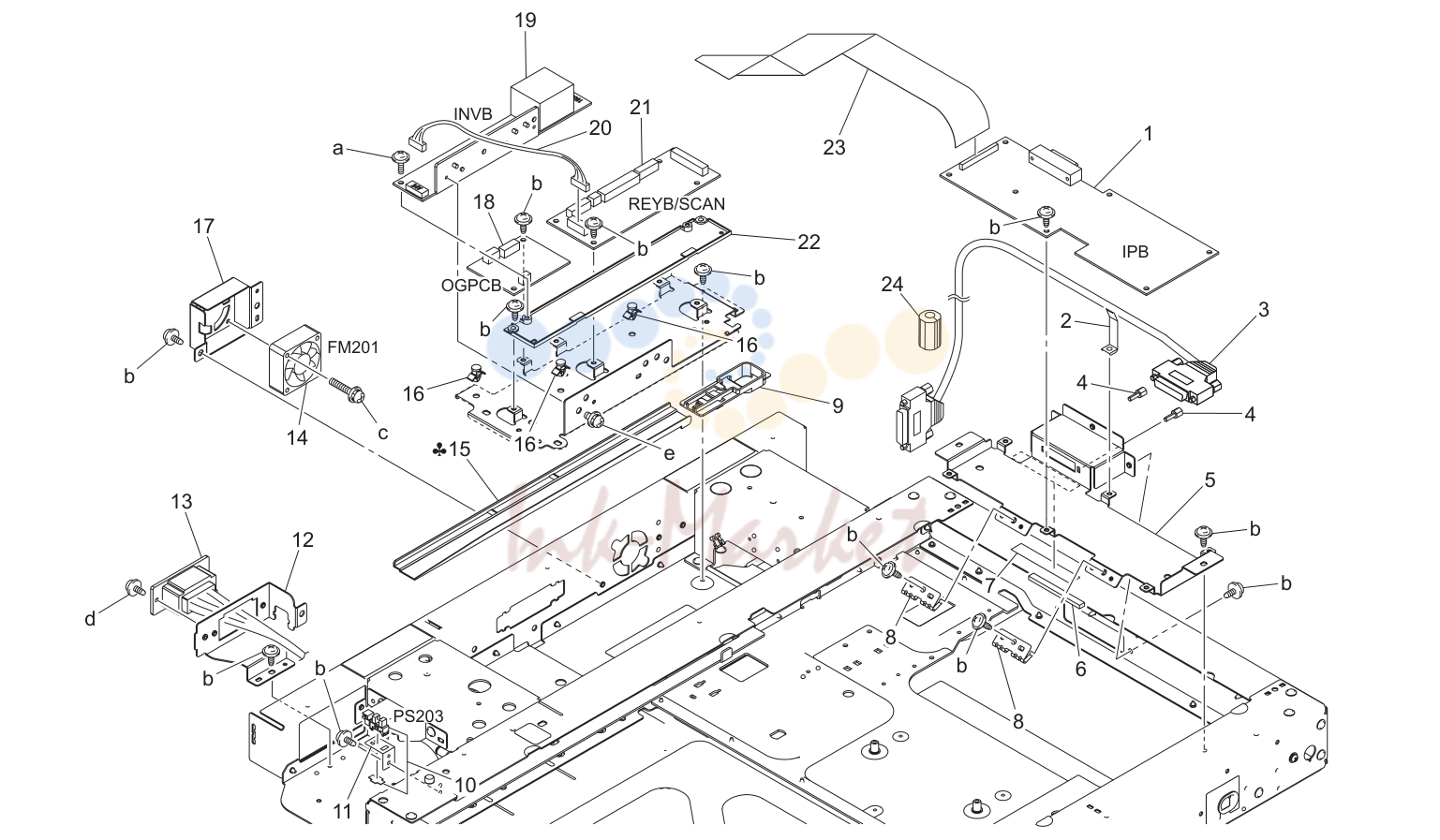

- 14. IR BOARD SECTION

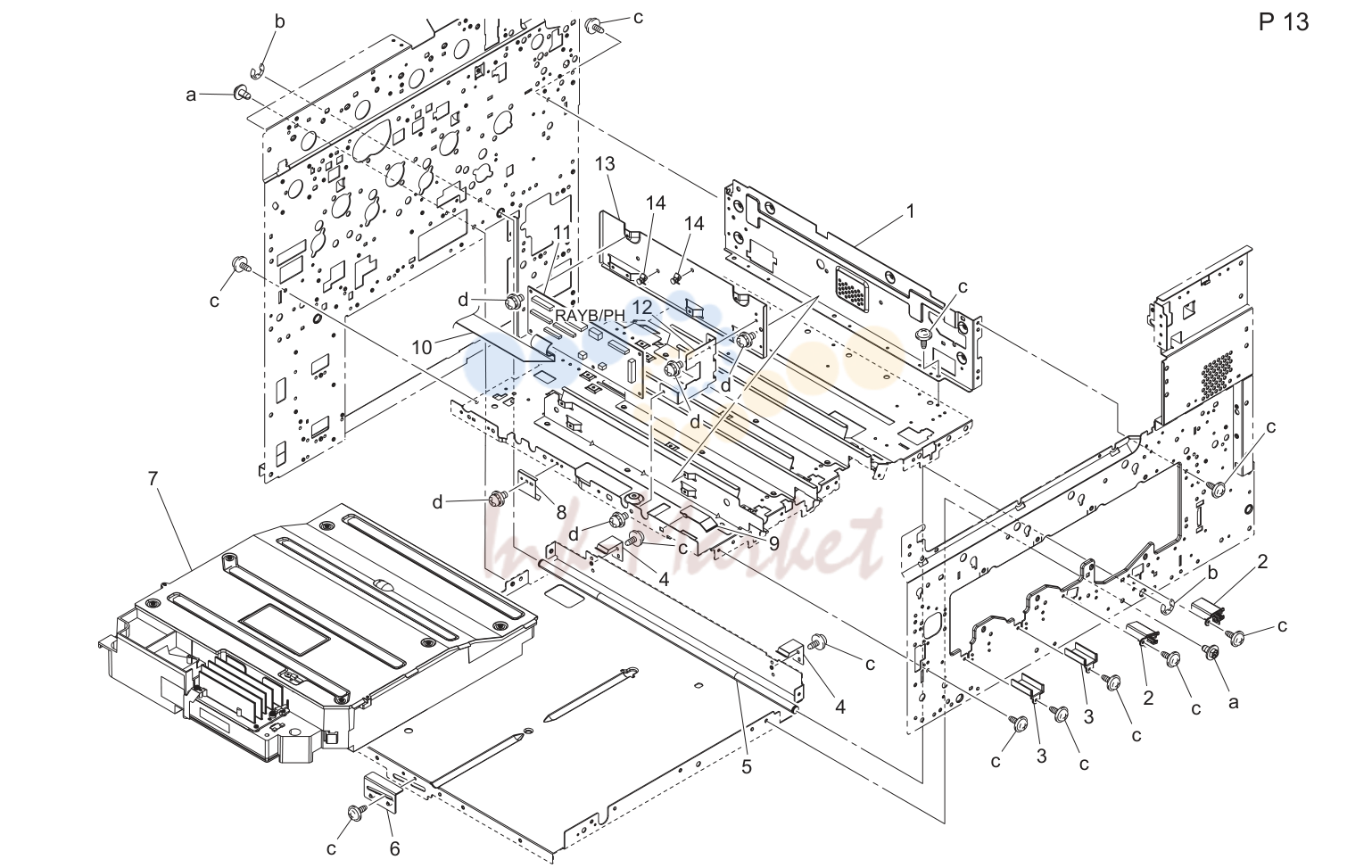

- 15. PH UNIT

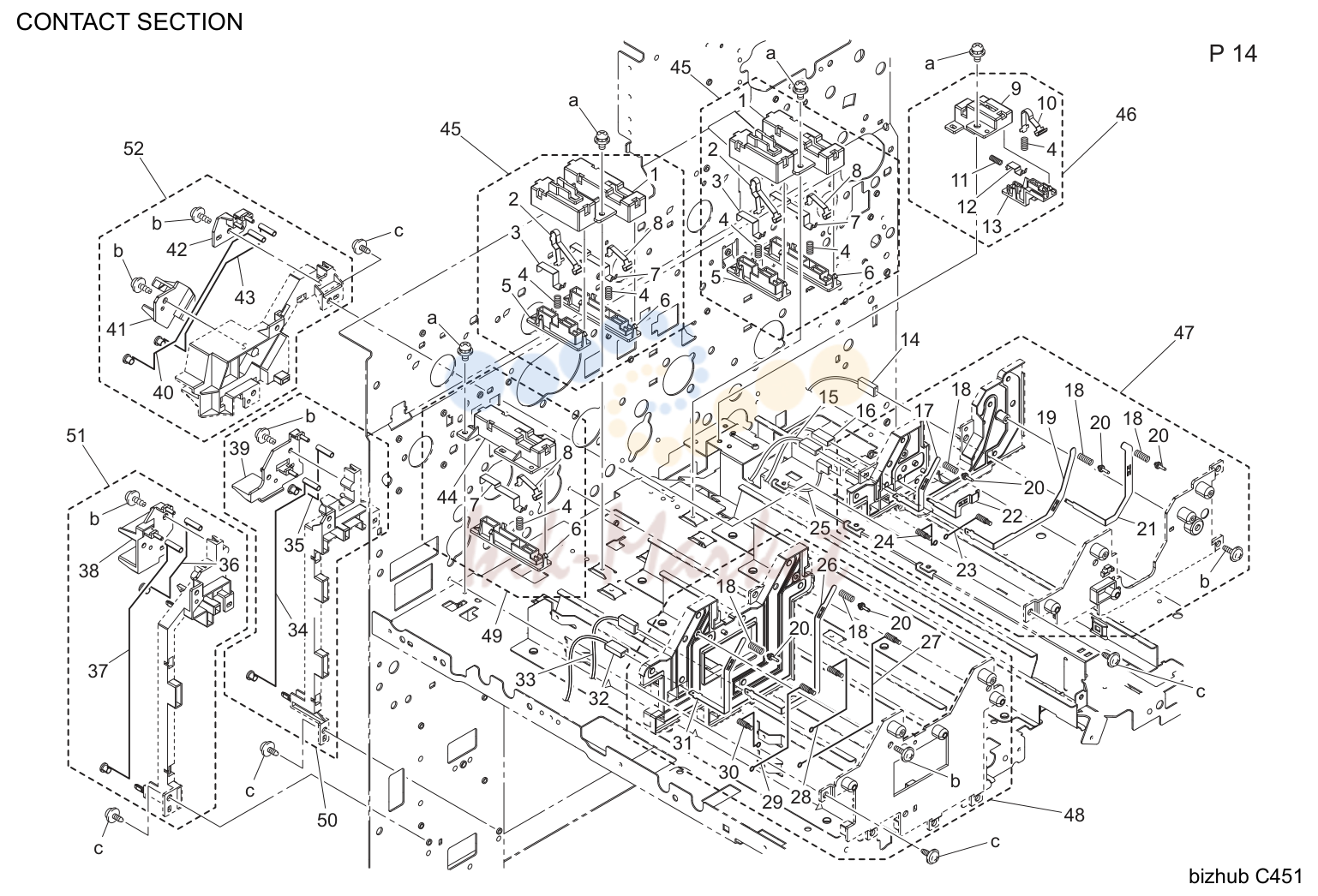

- 16. CONTACT SECTION
- 17. I/U LOCK LEVER

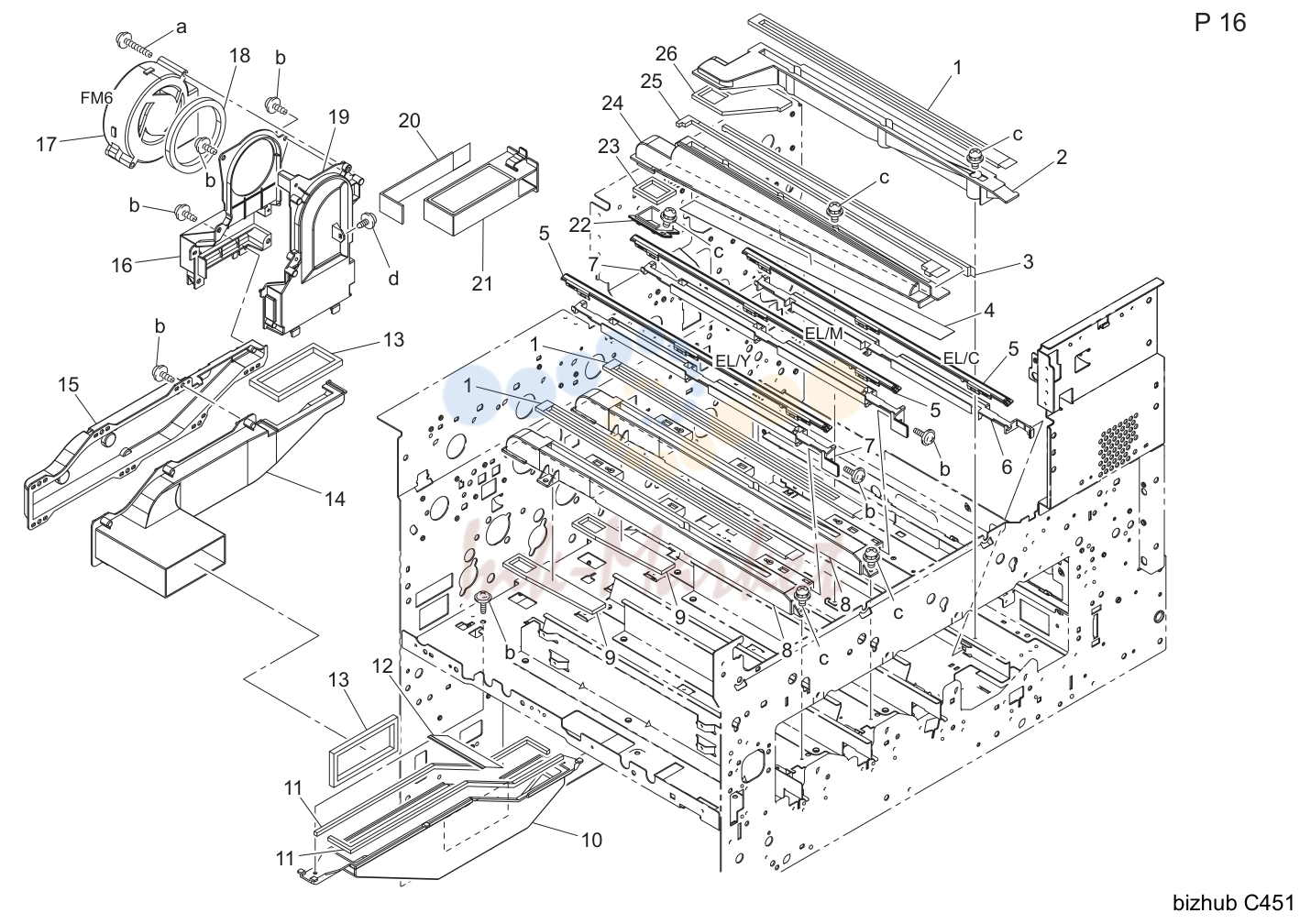

- 18. OZONE DUCT
- 19. TONER SUPPLY SECTION

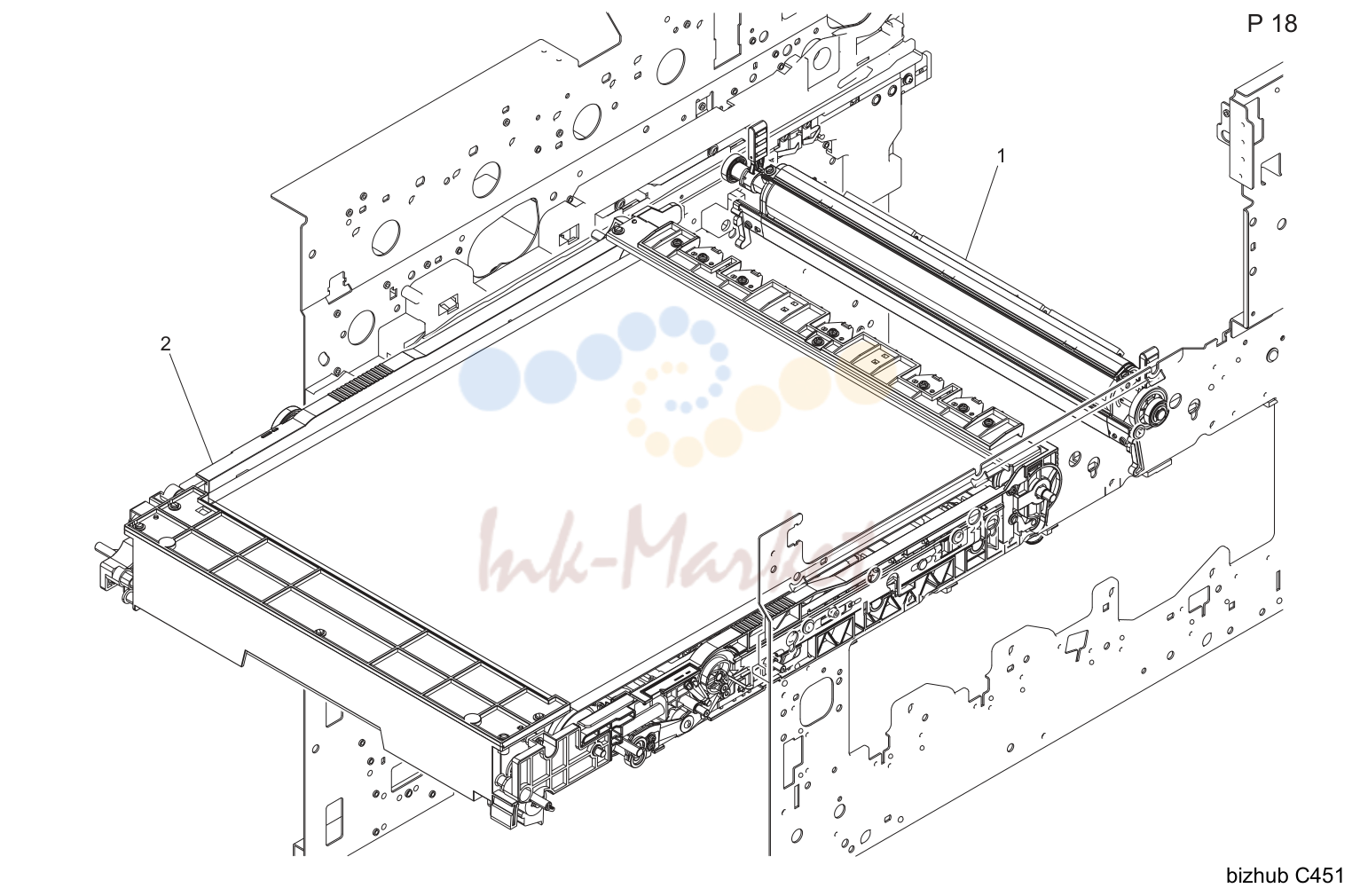

- 20. TRANSFER UNIT

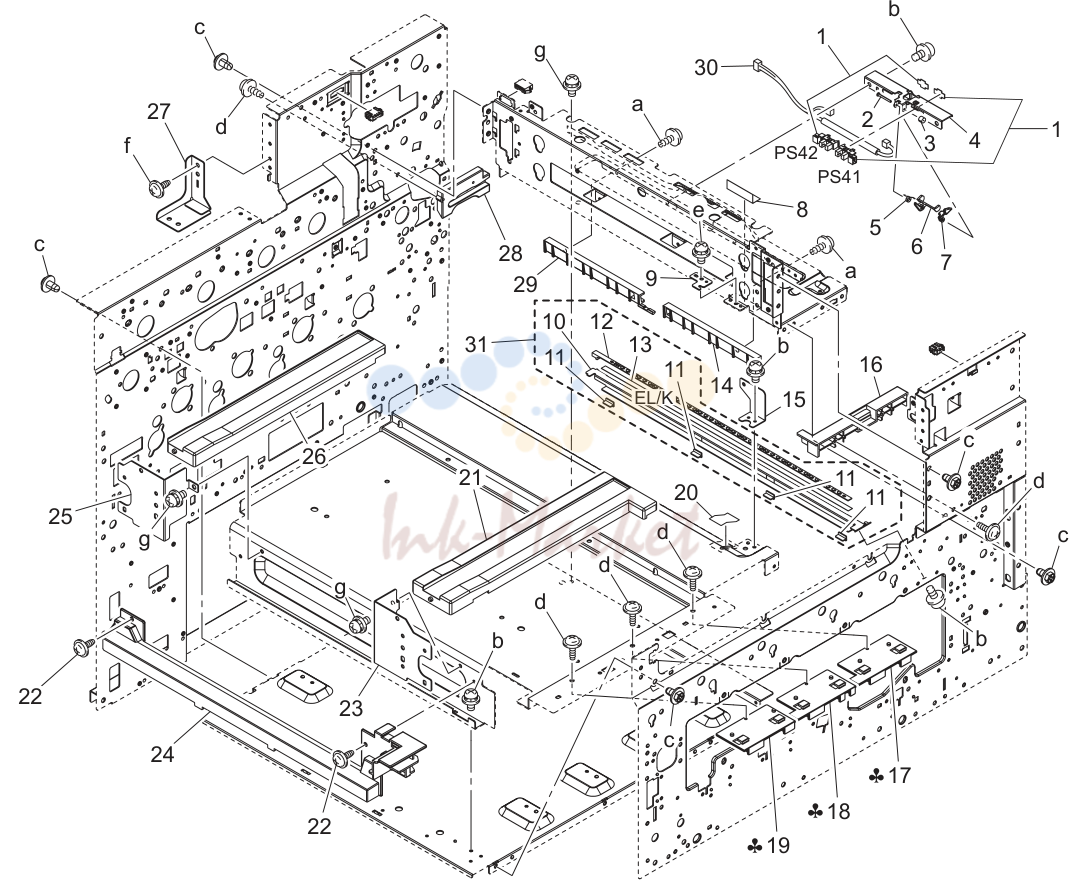

- 21. ERASE LAMP

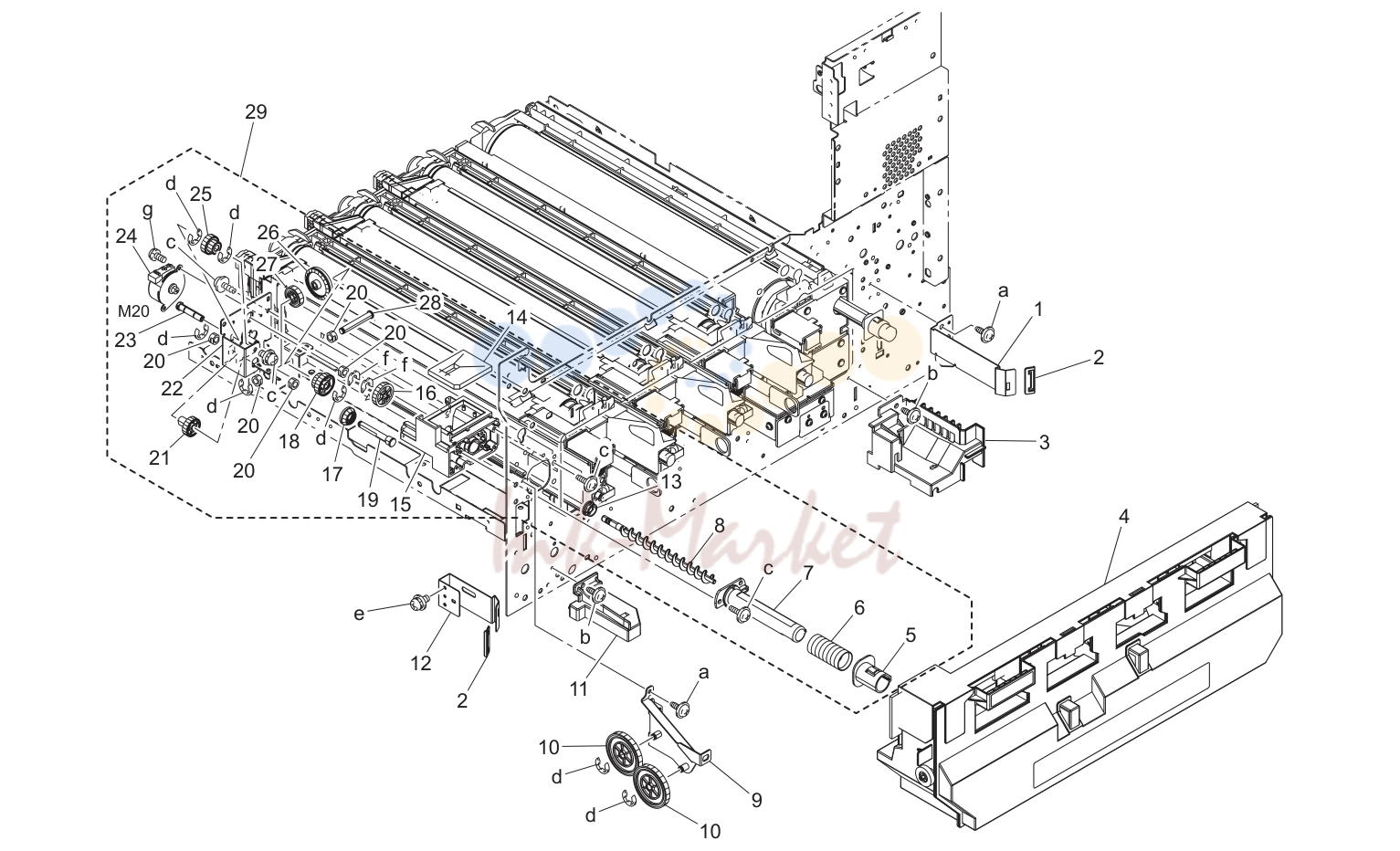

- 22. TONER COLLECT SECTION
- 23. 1ST PAPER FEED
- 24. 1ST PAPER FEED
- 25. 2ND PAPER FEED
- 26. 2ND PAPER FEED
- 27. CASSETTE ASSY
- 28. CASSETTE ASSY
- 29. CASSETTE RAIL
- 30. SIZE DETECTING SECTION
- 31. 1000-SHEET PAPER FEED SECTION
- 32. 1000-SHEET PAPER FEED SECTION
- 33. LCC DRIVE
- 34. LEVEL CONVEYANCE SECTION
- 35. LEVEL CONVEYANCE SECTION
- 36. 1500-SHEET PAPER FEED SECTION
- 37. 1500-SHEET PAPER FEED SECTION
- 38. LCC CASSETTE RAIL
- 39. LCC LENGTH CONVEYANCE SECTION
- 40. 1000-SHEET TRAY
- 41. 1500-SHEET TRAY
- 42. CASSETTE TRAY
- 43. MANUAL FEED TRAY UNIT
- 44. MANUAL FEED TRAY UNIT
- 45. MANUAL FEED TRAY UNIT
- 46. MANUAL FEED TRAY UNIT
- 47. PAPER EXIT CONVEYANCE SECTION
- 48. PAPER EXIT CONVEYANCE SECTION
- 49. PAPER EXIT CONVEYANCE SECTION
- 50. REGISTRATION SENSOR
- 51. ROTATION DETECTING SENSOR
- 52. FUSING SECTION
- 53. bizhub C451
- 54. bizhub C451
- 55. PAPER EXIT SECTION
- 56. REVERSAL UNIT
- 57. REVERSAL UNIT
- 58. MAIN DRIVE UNIT
- 59. FUSING DRIVE UNIT
- 60. BOTTLE DRIVE SECTION
- 61. EJECT DRIVE SECTION
- 62. MAIN FRAME
- 63. I/U FRAME SECTION
- 64. REAR FAN SECTION
- 65. REAR FAN SECTION
- 66. DOOR SAFE SWITCH
- 67. HIGH VOLTAGE UNIT
- 68. MAIN POWER SUPPLY UNIT
- 69. SHIELD BOX
- 70. SHIELD BOX
- 71. REAR ELECTRICAL SECTION
- 72. IH POWER SUPPLY
- 73. WIRING
- 74. WIRING ACCESSORIES AND JIGS
- 75. ACCESSORY PARTS
- 76. MAINTENANCE LIST 1/1
1. INFORMATION FOR PARTS GUIDE MANUAL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | When you order, please check the proper figures beforehand that are on Our Parts Guide Manual, and order with the appropriate figures. | ||
| 2 | For screws, Nuts, Washers, retaining rings and Pins which are used in this model, one letter is shown on the Standard parts column of Parts list and | ||
| 3 | In order to maintain safety of the product, some specific parts composed of this product are set up as "essential safety parts". | ||
| 4 | The assigned parts number for the "essential safety parts" is indicated as "SP00-****". | ||
| 5 | means that there are exclusive parts for each destination. | ||
| 6 | Revision Mark | ||
| 7 | All rights reserved. (any reprints or quotations are prohibited.) | ||
| 1 | DIGITAL MFP COLOR bizhub C451 | ||
| 2 | DOCUMENT FEEDER DF-611 | ||
| 3 | FAX CONTROLLER FK-502 | ||
| 4 | OTHER OPTION EK-602 | ||
| 5 | PAPER FEEDER LU-301 | ||
| 6 | SORTER/FINISHER FS-519 | ||
| 7 | OTHER OPTION OT-602 | ||
| 8 | SORTER/FINISHER MT-502 | ||
| 9 | SORTER/FINISHER SD-505 | ||
| 10 | PUNCH UNIT PK-510 | ||
| 11 | OTHER OPTION OT-503 |

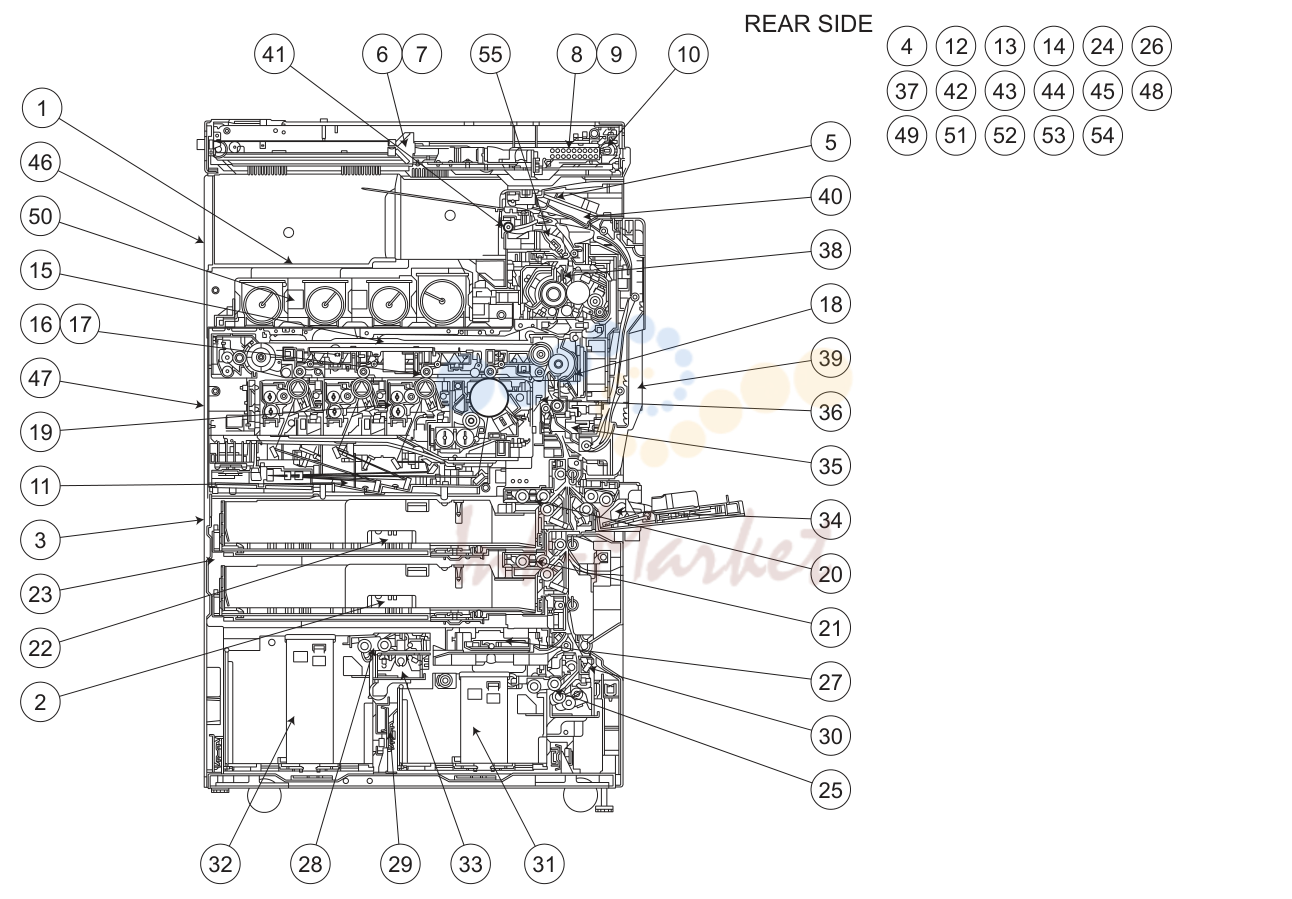

2. DIAGRAM OF MAIN PARTS SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | EXTERNAL PARTS P1 | ||
| 2 | EXTERNAL PARTS P2 | ||
| 3 | EXTERNAL PARTS P3 | ||
| 4 | EXTERNAL PARTS P4 | ||
| 5 | CONTROL PANEL P5 P6 | ||
| 6 | IR COVER P7 | ||
| 7 | IR FRAME P8 P9 | ||
| 8 | SCANNER SECTION P10 | ||
| 9 | CCD UNIT/SCANNER DRIVE P11 | ||
| 10 | IR BOARD SECTION P12 | ||
| 11 | PH UNIT P13 | ||
| 12 | CONTACT SECTION P14 | ||
| 13 | I/U LOCK LEVER P15 | ||
| 14 | OZONE DUCT P16 | ||
| 15 | TONER SUPPLY SECTION P17 | ||
| 16 | TRANSFER UNIT P18 | ||
| 17 | TRANSFER RAIL SECTION P19 | ||
| 18 | ERASE LAMP P20 | ||
| 19 | TONER COLLECT SECTION P21 | ||
| 20 | 1ST PAPER FEED P22 P23 | ||
| 21 | 2ND PAPER FEED P24 P25 | ||
| 22 | CASSETTE ASSY P26 P27 | ||
| 23 | CASSETTE RAIL P28 | ||
| 24 | SIZE DETECTING SECTION P29 | ||
| 25 | 1000-SHEET запросить цену → | PAPER FEED SECTION P30 P31 | |
| 26 | LCC DRIVE P32 | ||
| 27 | LEVEL CONVEYANCE SECTION P33 P34 | ||
| 28 | 1500-SHEET запросить цену → | PAPER FEED SECTION P35 P36 | |
| 29 | LCC CASSETTE RAIL P37 | ||
| 30 | LCC LENGTH CONVEYANCE SECTION P38 | ||
| 31 | 1000-SHEET запросить цену → | TRAY P39 | |
| 32 | 1500-SHEET запросить цену → | TRAY P40 | |
| 33 | CASSETTE TRAY P41 | ||
| 34 | MANUAL FEED TRAY UNIT P42 P43 P44 P45 | ||
| 35 | PAPER EXIT CONVEYANCE SECTION P46 P47 P48 | ||
| 36 | REGISTRATION SENSOR P49 | ||
| 37 | ROTATION DETECTING SENSOR P50 | ||
| 38 | FUSING SECTION P51 | ||
| 39 | ADU P52 P53 | ||
| 40 | PAPER EXIT SECTION P54 | ||
| 41 | REVERSAL UNIT P55 P56 | ||
| 42 | MAIN DRIVE UNIT P57 | ||
| 43 | FUSING DRIVE UNIT P58 | ||
| 44 | BOTTLE DRIVE SECTION P59 | ||
| 45 | EJECT DRIVE SECTION P60 | ||
| 46 | MAIN FRAME P61 | ||
| 47 | I/U FRAME SECTION P62 | ||
| 48 | REAR FAN SECTION P63 | ||
| 49 | REAR FAN SECTION P64 | ||
| 50 | DOOR SAFE SWITCH P65 | ||
| 51 | HIGH VOLTAGE UNIT P66 | ||
| 52 | MAIN POWER SUPPLY UNIT P67 | ||
| 53 | SHIELD BOX P68 P69 | ||
| 54 | REAR ELECTRICAL SECTION P70 | ||
| 55 | IH POWER SUPPLY P71 | ||
| 56 | WIRING P72 P73 P74 | ||
| 57 | WIRING ACCESSORIES AND JIGS P75 | ||
| 58 | ACCESSORY PARTS P76 |

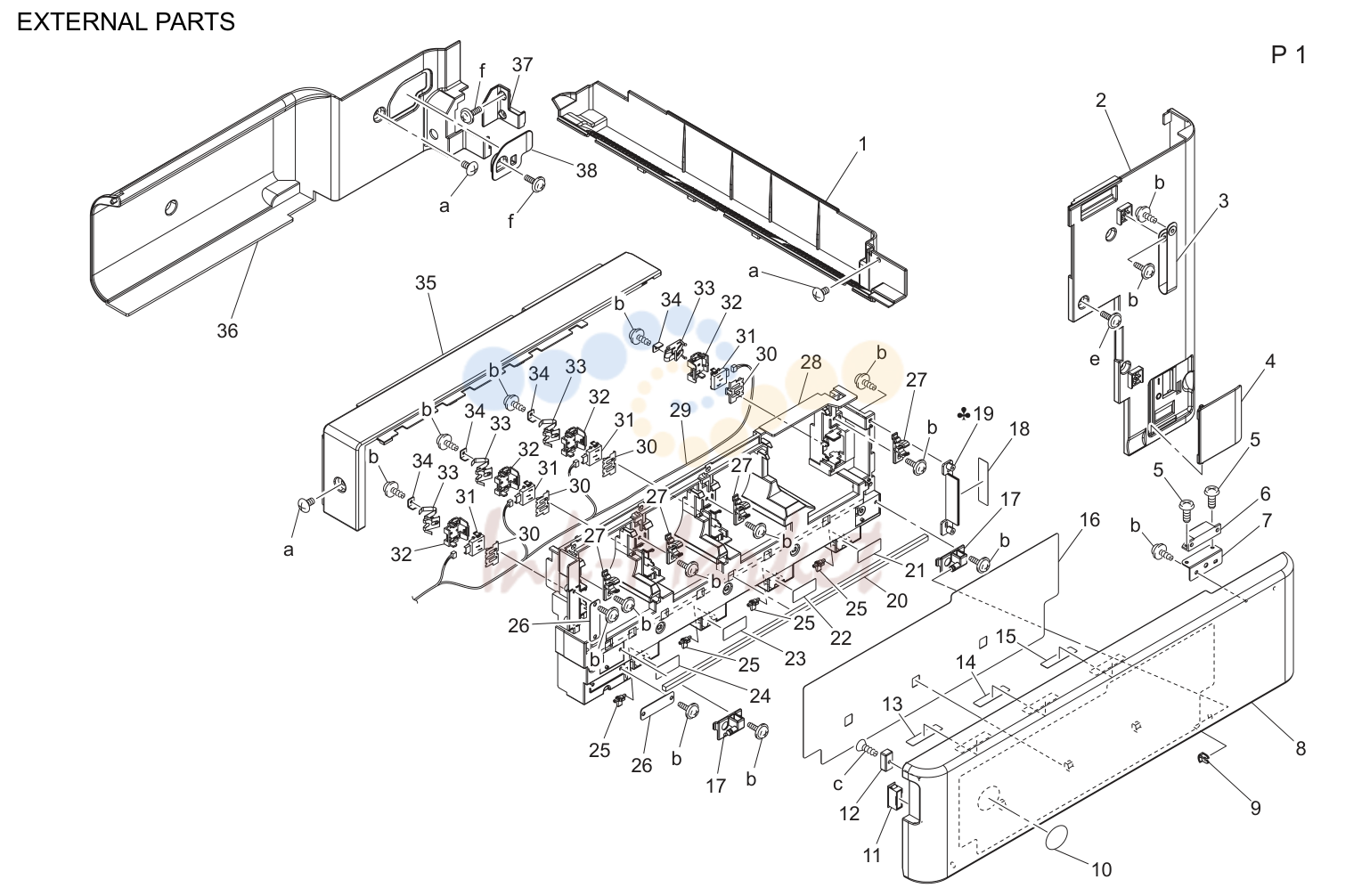

3. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J163502 запросить цену → | Paper exit Cover /Right | |
| 2 | A00J160402 запросить цену → | Cover /Front | |
| 3 | 4120101402 запросить цену → | BAND | |
| 4 | A00J163601 запросить цену → | Cover | |
| 5 | 4038105101 запросить цену → | SCREW | |
| 6 | 4425336601 запросить цену → | MAGNET CATCH | |
| 7 | A00J166001 запросить цену → | Mounting Plate /D | |
| 8 | A00J160201 запросить цену → | Open/close Cover | |
| 9 | 56AA40490 ✓ в наличии | SHAFT STOPPER 4 | |
| 10 | A00J945500 запросить цену → | Logo Mark | |
| 11 | 4030104002 запросить цену → | CATCH | |
| 12 | 9326282011 запросить цену → | MAGNET | |
| 13 | A00J940801 запросить цену → | Label Y | |
| 14 | A00J940901 запросить цену → | Label M | |
| 15 | A00J941001 запросить цену → | Label | |
| 16 | A00J940303 запросить цену → | Label TC Change | |
| 17 | A00J164700 запросить цену → | Open/close Shaft | |
| 18 | A00J941101 запросить цену → | Label | |
| 19 | A00K407001 запросить цену → | REGULATING BLOCK /BLACK | |
| 19 | A00K407101 запросить цену → | REGULATING BLOCK /BLACK | |
| 19 | A00K407201 запросить цену → | REGULATING BLOCK /BLACK | |
| 20 | A00J407400 запросить цену → | SEAL | |
| 21 | A00J940700 запросить цену → | Label | |
| 22 | A00J940600 запросить цену → | Label | |
| 23 | A00J940500 запросить цену → | Label M | |
| 24 | A00J940400 запросить цену → | Label Y | |
| 25 | 4036532502 запросить цену → | PAWL | |
| 26 | 4038101401 запросить цену → | SUCTION PLATE | |
| 27 | A00J407500 запросить цену → | Holder | |
| 28 | A00J165103 запросить цену → | Cover /Inside | |
| 29 | A00J N10G 01 Toner Relay harness /2 D | ||
| 30 | 4038228203 запросить цену → | PLATE SPRING | |
| 31 | 4136675101 запросить цену → | CONNECTOR PIN | |
| 32 | 4038228104 запросить цену → | HOLDER | |
| 33 | A00J404601 запросить цену → | Plate spring | |
| 34 | A00J404700 запросить цену → | Spacer | |
| 35 | A00J160100 запросить цену → | Paper exit Cover /Front | |
| 36 | A00J163401 запросить цену → | Paper exit Cover /Rear | |
| 37 | A00J166400 запросить цену → | Paper exit Cover /Right | |
| 38 | A00J166300 запросить цену → | Paper exit Cover /Rear |

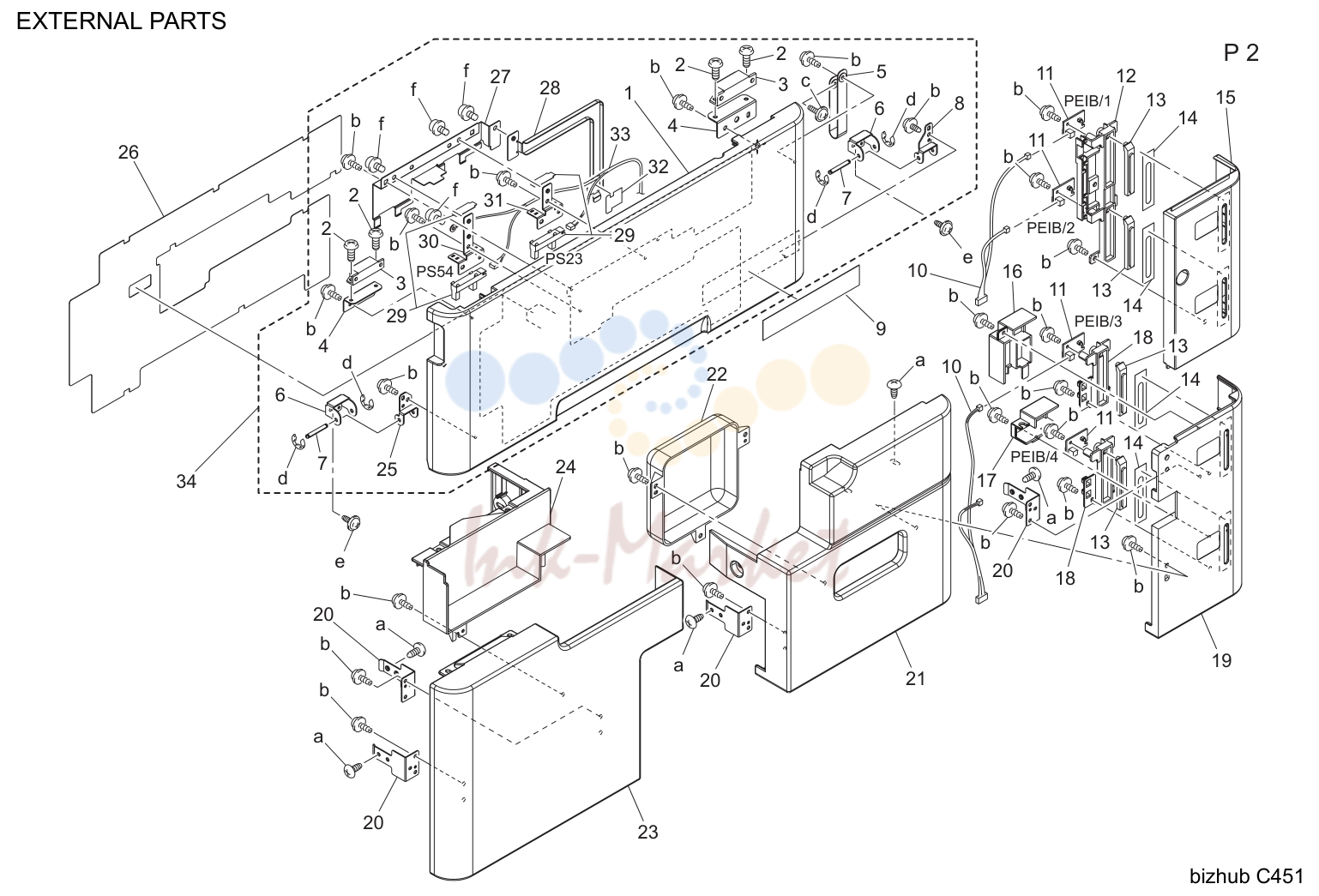

4. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J160301 запросить цену → | Open/close Cover /Front | |
| 2 | 4038105101 запросить цену → | SCREW | |
| 3 | 4425336601 запросить цену → | MAGNET CATCH | |
| 4 | A00J162600 запросить цену → | Mounting Plate /B | |
| 5 | 4120101402 запросить цену → | BAND | |
| 6 | A00J162100 запросить цену → | Hinge | |
| 7 | A00J162300 запросить цену → | Open/close Shaft | |
| 8 | A00J162400 запросить цену → | Hinge /Right | |
| 9 | A00K943300 запросить цену → | Label bizhub C451 | |
| 10 | A00J N10D 00 INDICATING RELAY HARNESS/1 D | ||
| 11 | A00J H00D 00 PWB Assembly LED1 C | ||
| 12 | A00J168300 запросить цену → | Light blocking Cover | |
| 13 | A00J168102 запросить цену → | Lens /A | |
| 14 | A00J168801 запросить цену → | Light blocking Plate | |
| 15 | A00J160801 запросить цену → | Cover Cassette /Right | |
| 16 | A00J168700 запросить цену → | Cover | |
| 17 | A00J168600 запросить цену → | Cover | |
| 18 | A00J168400 запросить цену → | Light blocking Cover | |
| 19 | A00J161102 запросить цену → | Cover LCC Info | |
| 20 | A00J164500 запросить цену → | Mounting Plate | |
| 21 | A00J161000 запросить цену → | Cover LCC Right | |
| 22 | A00J165000 запросить цену → | Cover LCC Right | |
| 23 | A00J160900 запросить цену → | Cover LCC Left | |
| 24 | A00J164902 запросить цену → | Cover LCC Left | |
| 25 | A00J162200 запросить цену → | Hinge /Left | |
| 26 | A00J944003 запросить цену → | Label IU Change | |
| 27 | A00J164100 запросить цену → | Cover | |
| 28 | A00J164001 запросить цену → | Cover | |
| 29 | 4037090101 запросить цену → | PHOTO INTERRUPTER | |
| 30 | A00J162500 запросить цену → | Mounting Plate /A | |
| 31 | A00J164800 запросить цену → | Mounting Plate /C | |
| 32 | A00J167000 запросить цену → | PROTECTION SEAL | |
| 33 | A00J N124 02 Toner Relay harness /5 D | ||
| 34 | A00J R727 00 FRONT COVER ASSY C |

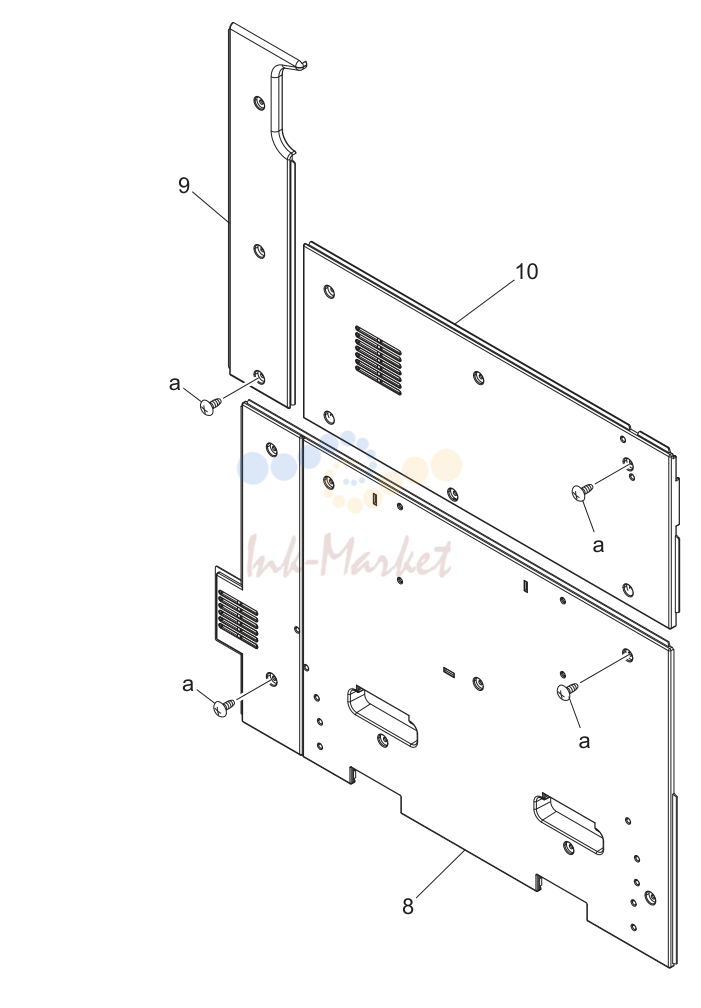

5. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J165400 запросить цену → | Cover /Inside | |
| 2 | A00J162702 запросить цену → | Cover /Right rear | |
| 3 | A00J162802 запросить цену → | COVER /RIGHT REAR | |
| 4 | A00J164200 запросить цену → | Cover | |
| 5 | A00J164300 запросить цену → | Cover | |
| 6 | A00J162901 запросить цену → | Cover /Right front | |
| 7 | A00J161301 запросить цену → | Cover Handle /Right | |
| 8 | A00J160603 запросить цену → | Cover /Left | |
| 9 | A00J161400 запросить цену → | Cover /Left rear | |
| 10 | A00J160500 запросить цену → | Cover /Left front |

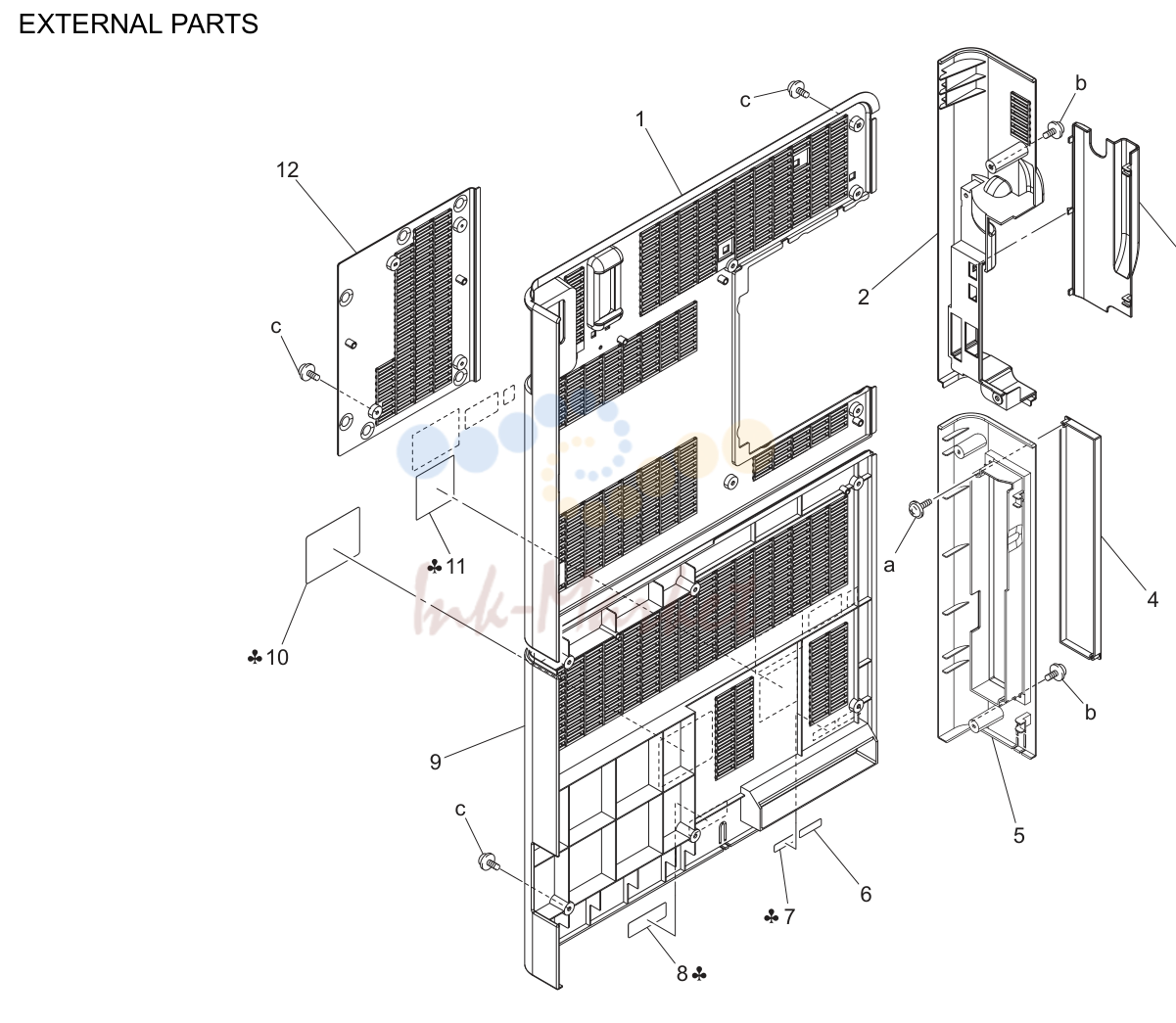

6. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J161604 запросить цену → | Cover /Rear | |
| 2 | A00J161903 запросить цену → | Cover/Rear | |
| 3 | A00J165602 запросить цену → | Cover | |
| 4 | A00J165700 запросить цену → | Cover | |
| 5 | A00J162002 запросить цену → | Cover /Rear | |
| 6 | A00J945400 запросить цену → | Label Dehumidifier SW. | |
| 7 | A00J945201 запросить цену → | Label 220-240V 0.65A | |
| 7 | A00J945301 запросить цену → | Label 100-127V 1.3A | |
| 8 | A00J945800 запросить цену → | Label Controller | |
| 9 | A00J161801 запросить цену → | Cover /Rear | |
| 10 | A00J945700 запросить цену → | Label Caution | |
| 11 | A00J945000 запросить цену → | Label Only connect | |
| 12 | A00J164400 запросить цену → | Cover |

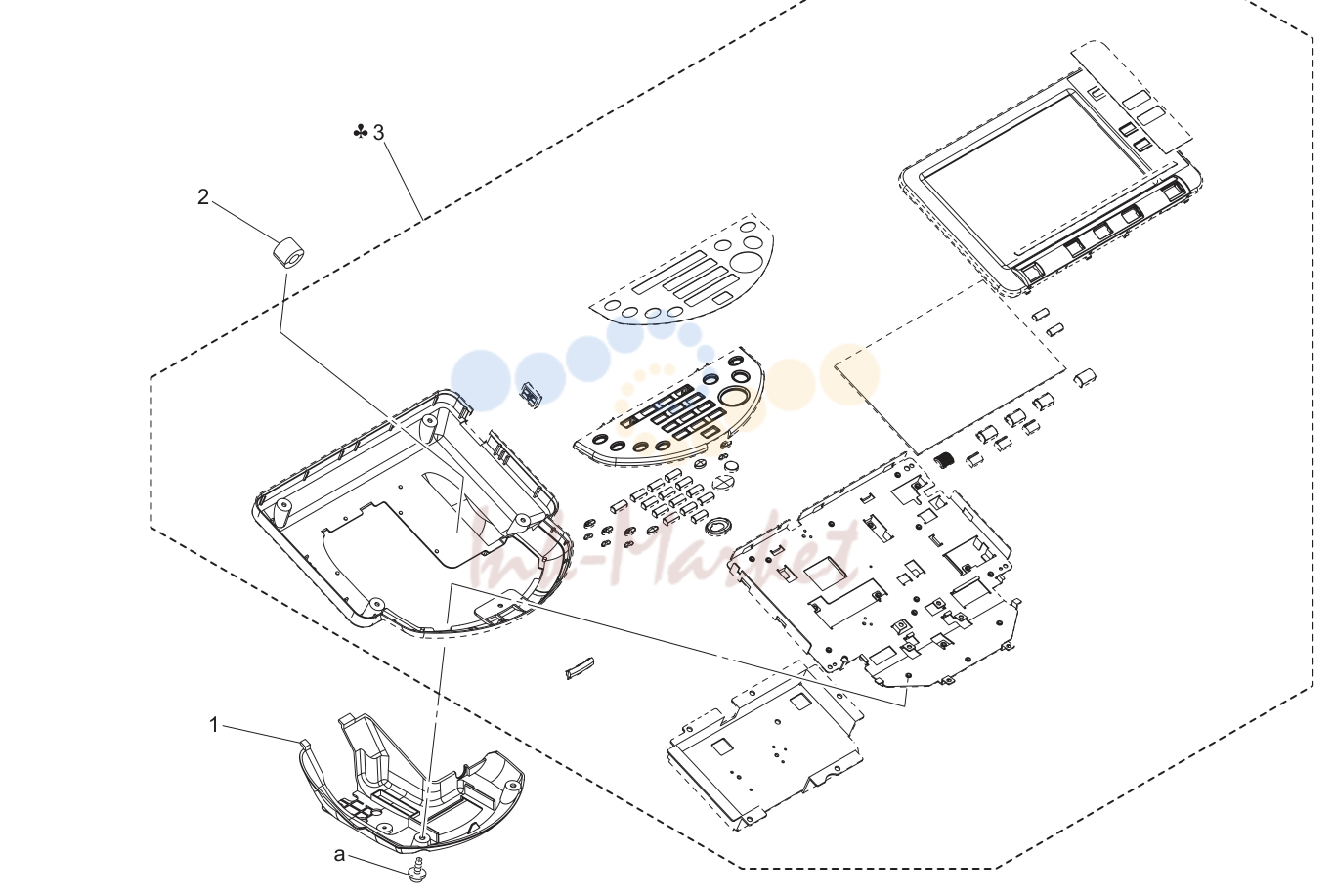

7. CONTROL PANEL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J169403 запросить цену → | Cover Panel Lower | |
| 2 | 9326181051 запросить цену → | FERRITE CORE | |
| 3 | A00J M700 03 Panel assembly A,A1 I | ||
| 3 | A00J M701 03 Panel assembly B,D1,D3,F1,F2,G1,G2,I,K I | ||
| 3 | A00J M702 03 Panel assembly C I | ||
| 3 | A00J M703 01 Panel assembly J I |

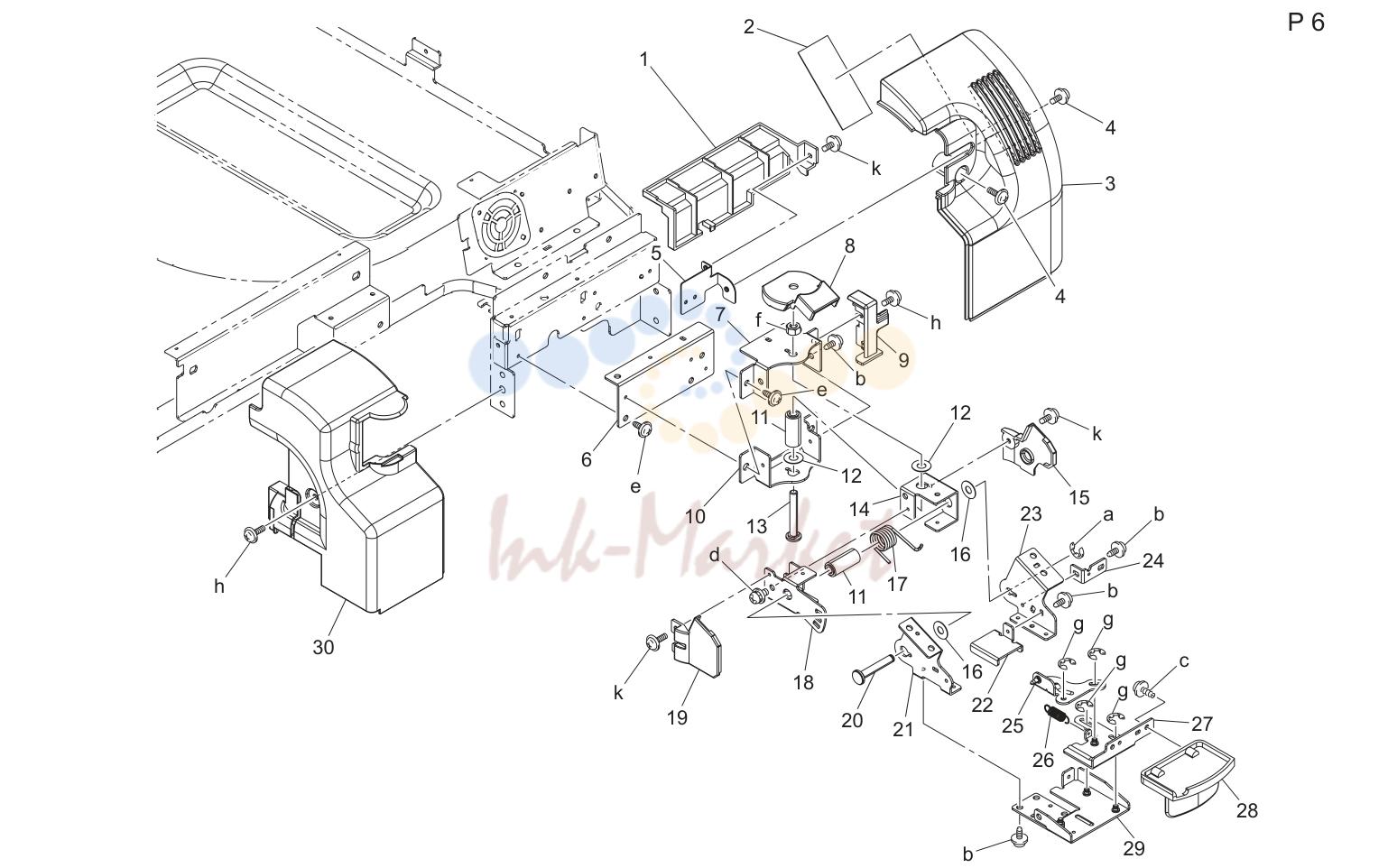

8. CONTROL PANEL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J167601 запросить цену → | Read Cover /Front | |
| 2 | A00J166500 запросить цену → | Filter | |
| 3 | A00J167402 запросить цену → | Read Cover /Front | |
| 4 | 4154380401 запросить цену → | SCREW | |
| 5 | A00J169001 запросить цену → | Mounting Plate | |
| 6 | A00J192000 запросить цену → | Mounting Plate | |
| 7 | A00J191100 запросить цену → | Mounting Plate | |
| 8 | A00J167700 запросить цену → | Cover | |
| 9 | A00J169502 запросить цену → | Cover | |
| 10 | A00J191200 запросить цену → | Mounting Plate | |
| 11 | A00J191700 запросить цену → | Collar | |
| 12 | A00J191900 запросить цену → | Washer | |
| 13 | A00J191800 запросить цену → | Support Screw | |
| 14 | A00J191400 запросить цену → | Arm | |
| 15 | A00J167900 запросить цену → | Cover | |
| 16 | A00J192900 запросить цену → | Washer | |
| 17 | A00J192700 запросить цену → | Torsion Spring | |
| 18 | A00J191300 запросить цену → | Arm | |
| 19 | A00J168000 запросить цену → | Cover | |
| 20 | A00J192800 запросить цену → | Support Shaft | |
| 21 | A00J191600 запросить цену → | Mounting Plate | |
| 22 | A00J193001 запросить цену → | REINFORCE PLATE | |
| 23 | A00J191501 запросить цену → | Mounting Plate | |
| 24 | A00J192400 запросить цену → | Mounting Plate | |
| 25 | A00J192201 запросить цену → | Lever | |
| 26 | A00J192600 запросить цену → | Pulling Spring | |
| 27 | A00J192301 запросить цену → | Lever | |
| 28 | A00J192500 запросить цену → | Handle | |
| 29 | A00J192101 запросить цену → | Mounting Plate | |
| 30 | A00J167501 запросить цену → | Read Cover /Front |
9. IR COVER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J167202 запросить цену → | Read Cover /Upper | |
| 2 | A00J169200 запросить цену → | Shoulder screw | |
| 3 | A00J163302 запросить цену → | Read Cover /Right | |
| 4 | A00J169100 запросить цену → | Cover | |
| 5 | A00J940100 запросить цену → | Label Legal Restiriction | |
| 5 | A00J940200 запросить цену → | Label | |
| 6 | A00J167102 запросить цену → | Read Cover /Upper | |
| 7 | A00J163002 запросить цену → | Read Cover /Front | |
| 8 | A00J N11H 01 Indicating Relay Harness /3 D | ||
| 9 | A00J168902 запросить цену → | Light blocking Plate | |
| 10 | A00J168202 запросить цену → | Lens /B | |
| 11 | A00J168502 запросить цену → | Light blocking Cover /C | |
| 12 | A00J H00E 00 PWB Assembly LED2 I | ||
| 13 | A00J163203 запросить цену → | Read Cover /Left | |
| 14 | A00J169300 запросить цену → | Shoulder screw | |
| 15 | A00J167800 запросить цену → | Read Cover /Upper | |
| 16 | A00J163102 запросить цену → | Read Cover /Rear | |
| 17 | 4025228502 запросить цену → | FILTER |
10. IR FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J262000 запросить цену → | Frame | |
| 2 | A00J262600 запросить цену → | Seal | |
| 3 | A00J262500 запросить цену → | Protection Seal | |
| 4 | 4581162501 запросить цену → | SEAL | |
| 5 | A00J264400 запросить цену → | Holder | |
| 6 | 9334261012 запросить цену → | REED SWITCH | |
| 7 | A00J262800 запросить цену → | Seal | |
| 8 | A00J N143 00 SCANNER WIRING/3 D | ||
| 9 | 9335140061 запросить цену → | SOLID STATE SWITCH | |
| 10 | A00J262200 запросить цену → | Mounting Plate | |
| 11 | A00J264700 запросить цену → | Seal | |
| 12 | A00J262300 запросить цену → | Plate spring | |
| 13 | A00J262901 запросить цену → | Seal | |
| 14 | 9J06163500 запросить цену → | SEAL | |
| 15 | A00J262400 запросить цену → | Protection Seal | |
| 16 | A00J264800 запросить цену → | Tape | |
| 17 | A00J264201 запросить цену → | Mounting Plate | |
| 18 | A00J264600 запросить цену → | Seal | |
| 19 | A00J263001 запросить цену → | Seal | |
| 20 | A00J261901 запросить цену → | Frame | |
| 21 | A00J264100 запросить цену → | Mounting Plate | |
| 22 | A00J262103 запросить цену → | Frame | |
| 23 | A00J166700 запросить цену → | Seal |
11. IR FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J263700 запросить цену → | Vibrationproof Rubber | |
| 2 | A00J263901 запросить цену → | MOUNTING PLATE | |
| 3 | 9373220011 запросить цену → | LOUDSPEAKER | |
| 4 | A00J263802 запросить цену → | Mounting Plate | |
| 5 | A00J264500 запросить цену → | Electrostaticproof Plate | |
| 6 | A00J263600 запросить цену → | Mounting Plate | |
| 7 | A00J263204 запросить цену → | FRAME | |
| 8 | A00J264001 запросить цену → | Mounting Plate | |
| 9 | A00J263301 запросить цену → | Frame | |
| 10 | A00J263400 запросить цену → | Mounting Plate /Right rear | |
| 11 | A00J166800 запросить цену → | Seal | |
| 12 | A00J166600 запросить цену → | Seal | |
| 13 | A00J N148 00 Scanner Wiring /8 D |
12. SCANNER SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J R708 00 ORIGINAL GLASS ASSY C 1 a-V115 | ||
| 2 | A00J273601 запросить цену → | Holding Plate spring | |
| 3 | A00J273201 запросить цену → | Mirror | |
| 4 | A00J273401 запросить цену → | Mounting Plate | |
| 5 | A00J274300 запросить цену → | Cover | |
| 6 | A00J274401 запросить цену → | Screw | |
| 7 | A00J273501 запросить цену → | Plate spring | |
| 8 | A00J273301 запросить цену → | Mounting Plate | |
| 9 | A00J274201 запросить цену → | Mounting Plate | |
| 10 | A00J273900 запросить цену → | Pulley | |
| 11 | 4002148101 запросить цену → | BUSHING | |
| 12 | 4002148001 запросить цену → | BUSHING | |
| 13 | A00J273701 запросить цену → | Holding Plate spring | |
| 14 | A00J273101 запросить цену → | Frame | |
| 15 | A00J273801 запросить цену → | Holding Plate spring | |
| 16 | A00J265100 запросить цену → | Holding Plate | |
| 17 | A00J274000 запросить цену → | Pulley | |
| 18 | A00J274100 запросить цену → | Guide Part | |
| 19 | A00J265300 запросить цену → | Regulating Plate | |
| 20 | A00J290300 запросить цену → | Spacer | |
| 21 | A00J290800 запросить цену → | Spacer t0.2 | |
| 22 | A00J290900 запросить цену → | Spacer t0.1 | |
| 23 | A00J288800 запросить цену → | Pulley 37T | |
| 24 | A00J290600 запросить цену → | Flange | |
| 25 | A00J288600 запросить цену → | Pulley 37T | |
| 26 | 1200312109 запросить цену → | BUSHING | |
| 27 | A00J288400 запросить цену → | Shaft | |
| 28 | A00J R707 00 SHEET ASSY C | ||
| 29 | A00J288700 запросить цену → | Pulley 26/34T | |
| 30 | A00J289701 запросить цену → | Mounting Plate | |
| 31 | A00J M12B 01 Stepping motor C | ||
| 32 | 4036141001 запросить цену → | SHOULDER SCREW | |
| 33 | A00J288203 запросить цену → | Cover | |
| 34 | A00J290700 запросить цену → | Screw | |
| 35 | A00J289200 запросить цену → | Cover | |
| 36 | A00J R709 00 FIRST SLIDER ASSY C | ||
| 37 | 9J06158900 запросить цену → | COLLAR | |
| 38 | A00J265800 запросить цену → | Seal | |
| 39 | A00J265200 запросить цену → | Holding Plate | |
| 40 | 9J06162001 запросить цену → | SEAL | |
| 41 | A00J265500 запросить цену → | Seal | |
| 42 | A00J265400 запросить цену → | Seal | |
| 43 | A00J R706 00 GLASS MOVEMENT UNIT C |
13. CCD UNIT/SCANNER DRIVE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J M12A 00 Stepping motor C 1 a-V115 | ||
| 2 | A00J276700 запросить цену → | Vibrationproof Rubber | |
| 3 | A00J276600 запросить цену → | Mounting Plate | |
| 4 | 4002145801 запросить цену → | TENSION SPRING | |
| 5 | A00J275600 запросить цену → | Belt 200L | |
| 6 | A00J275500 запросить цену → | Pulley 84T | |
| 7 | A00J276200 запросить цену → | Bearing | |
| 8 | A00J275300 запросить цену → | Pulley | |
| 9 | A00J275400 запросить цену → | Shaft | |
| 10 | A00J N142 01 Scanner Wiring /2 D | ||
| 11 | A00J280100 запросить цену → | Mounting Plate | |
| 12 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 13 | A00J280200 запросить цену → | Lever | |
| 14 | 4036172001 запросить цену → | PRESSURE SPRING | |
| 15 | A00J276100 запросить цену → | Mounting Plate | |
| 16 | A00J N144 01 Scanner Wiring /4 D | ||
| 17 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 18 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 19 | A00J275100 запросить цену → | Wire /Front | |
| 20 | A00J276000 запросить цену → | Mounting Plate | |
| 21 | A00J276300 запросить цену → | Guide Part | |
| 22 | A00J275901 запросить цену → | Mounting Plate | |
| 23 | A00J275800 запросить цену → | Pulley | |
| 24 | A00J276800 запросить цену → | Pulling Spring | |
| 25 | A00J290500 запросить цену → | Seal | |
| 26 | A00J275200 запросить цену → | Wire /Rear | |
| 27 | A00J R705 00 LENS CCD ASSY I | ||
| 28 | 9326120021 запросить цену → | FERRITE CORE | |
| 29 | A00J278501 запросить цену → | Cover |
14. IR BOARD SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J H011 00 PWB Assembly C I 1 a-V153 | ||
| 2 | A00J282000 запросить цену → | Ground Plate | |
| 3 | A00J N140 01 INTERFACE CABLE D 1 c-V116 | ||
| 4 | A00J139600 запросить цену → | Screw | |
| 5 | A00J281400 запросить цену → | Mounting Plate | |
| 6 | A00J M901 00 Gasket C | ||
| 7 | A00J282100 запросить цену → | Tape | |
| 8 | A00J281900 запросить цену → | Ground Plate | |
| 9 | A00J281200 запросить цену → | Guide Part | |
| 10 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 11 | A00J288900 запросить цену → | Mounting Plate | |
| 12 | A00J281802 запросить цену → | Mounting Plate | |
| 13 | A00J N141 01 Scanner Wiring /1 D | ||
| 14 | 9313150021 запросить цену → | FAN MOTOR | |
| 15 | A00J281300 запросить цену → | Guide Part | |
| 15 | A00J281300 запросить цену → | Guide Part | |
| 16 | V502010041 запросить цену → | BUSHING | |
| 17 | A00J281500 запросить цену → | Mounting Plate | |
| 18 | 9J07010402 запросить цену → | PWB-ID | |
| 19 | A00J M410 00 Inverter unit I | ||
| 20 | A00J N147 00 SCANNER WIRING/7 D | ||
| 21 | A00J H00A 02 PWB Assembly IF I | ||
| 22 | 4036135304 запросить цену → | INSULATING MEMBER | |
| 23 | A00J N146 00 SCANNER WIRING/6 D | ||
| 24 | 9326191021 запросить цену → | FERRITE CORE |
15. PH UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J101201 запросить цену → | Support Plate | |
| 2 | A00J105601 запросить цену → | Guide Post | |
| 3 | A00J105700 запросить цену → | Guide Post | |
| 4 | A00J103600 запросить цену → | Plate spring /Right | |
| 5 | A00J102301 запросить цену → | Shaft | |
| 6 | A00J R7A0 00 POSITIONING PLATE / PH D | ||
| 7 | A00J R741 00 P/H ASSY I | ||
| 8 | A00J103700 запросить цену → | Plate spring /Left | |
| 9 | A00J135900 запросить цену → | Holder | |
| 10 | A00J N12G 02 Control Relay harness /2 D | ||
| 11 | A00J H003 00 PWB Assembly J I | ||
| 12 | A00J137500 запросить цену → | Mounting Plate | |
| 13 | A00J137400 запросить цену → | Mounting Plate | |
| 14 | V502010026 запросить цену → | SUPPORT |
16. CONTACT SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J112900 запросить цену → | Cover | |
| 2 | A00J111300 запросить цену → | Contact /Front | |
| 3 | A00J111600 запросить цену → | Contact /Middle | |
| 4 | A00J115900 запросить цену → | Compressing Spring | |
| 5 | A00J112300 запросить цену → | Holder | |
| 6 | A00J112200 запросить цену → | Holder /Color | |
| 7 | A00J110900 запросить цену → | Developing Contact /Middle | |
| 8 | A00J110800 запросить цену → | Developing Contact /Front | |
| 9 | A00J113000 запросить цену → | Cover /Cyan | |
| 10 | A00J111400 запросить цену → | Contact /Cyan | |
| 11 | A00J119400 запросить цену → | Compressing Spring /Cyan | |
| 12 | A00J111700 запросить цену → | Contact /Cyan | |
| 13 | A00J112400 запросить цену → | Holder /Cyan | |
| 14 | A00J N137 00 CHANGING WIRING/2 D | ||
| 15 | A00J N132 00 Chaging Wiring /C D | ||
| 16 | A00J N136 00 CHANGING WIRING D | ||
| 17 | A00J115500 запросить цену → | Charging Contact /Cyan | |
| 18 | 4004231701 запросить цену → | PRESSURE SPRING | |
| 19 | A00J115600 запросить цену → | Charging Contact /B | |
| 20 | 4036231101 запросить цену → | PIN | |
| 21 | A00J112100 запросить цену → | Contact /B | |
| 22 | A00J112000 запросить цену → | Contact /Cyan | |
| 23 | A00J118800 запросить цену → | Developing Contact /B | |
| 24 | A00J118700 запросить цену → | Developing Contact /Cyan | |
| 25 | A00J N133 00 Chaging Wiring /K D | ||
| 26 | A00J116800 запросить цену → | Charging Contact /Magenta | |
| 27 | A00J117400 запросить цену → | Contact /Magenta | |
| 28 | A00J117300 запросить цену → | Developing Contact /Magenta | |
| 29 | A00J117200 запросить цену → | Contact /Yellow | |
| 30 | A00J117100 запросить цену → | Developing Contact /Yellow | |
| 31 | A00J115400 запросить цену → | Charging Contact /Yellow | |
| 32 | A00J N131 00 Chaging Wiring /M D | ||
| 33 | A00J N130 00 Chaging Wiring /Y D | ||
| 34 | A00J118300 запросить цену → | Contact /Magenta | |
| 35 | A00J118100 запросить цену → | Developing Contact /Magenta | |
| 36 | A00J118000 запросить цену → | Developing Contact /Yellow | |
| 37 | A00J118200 запросить цену → | Contact /Yellow | |
| 38 | A00J118400 запросить цену → | Cover /Yellow | |
| 39 | A00J118500 запросить цену → | Cover /Magenta | |
| 40 | A00J118900 запросить цену → | Developing Contact /Cyan | |
| 41 | A00J119300 запросить цену → | Guide Cover | |
| 42 | A00J119200 запросить цену → | Cover /B | |
| 43 | A00J119000 запросить цену → | Developing Contact /B | |
| 44 | A00J112800 запросить цену → | COVER /YELLOW | |
| 45 | A00J R733 00 TERMINAL 2 ASSY C | ||
| 46 | A00J R732 00 TERMINAL 1 ASSY C | ||
| 47 | A00J R736 00 TERMINAL 5 ASSY C | ||
| 48 | A00J R735 00 TERMINAL 4 ASSY C | ||
| 49 | A00J R734 00 TERMINAL 3 ASSY C | ||
| 50 | A00J R739 00 TERMINAL M ASSY C | ||
| 51 | A00J R738 00 TERMINAL Y ASSY C | ||
| 52 | A00J R740 00 TERMINAL CK ASSY C |

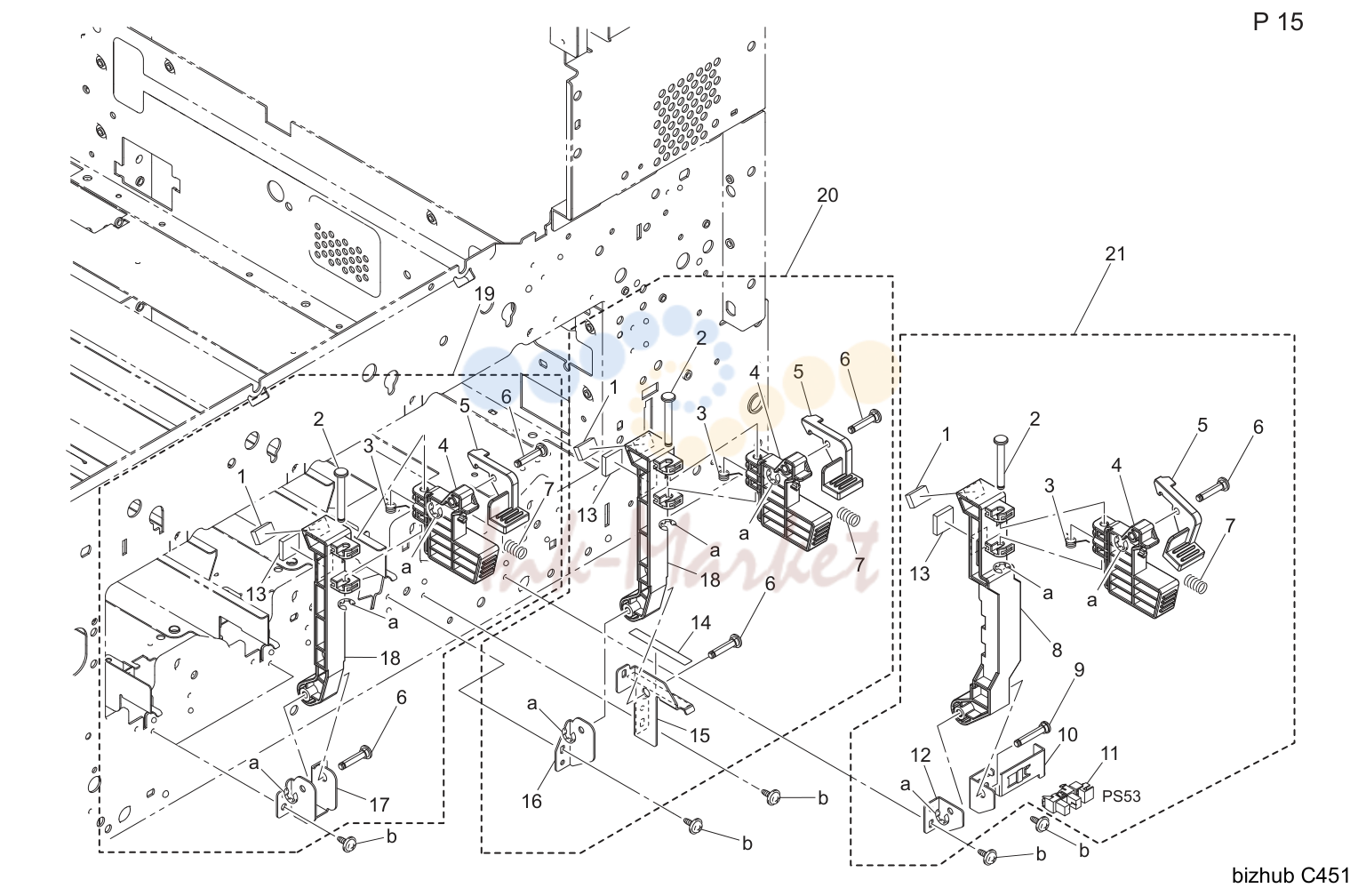

17. I/U LOCK LEVER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4004182902 запросить цену → | CUSHION | |
| 2 | A00J121000 запросить цену → | Swing Shaft | |
| 3 | A00J121400 запросить цену → | Torsion Spring | |
| 4 | A00J120900 запросить цену → | Knob | |
| 5 | A00J120200 запросить цену → | Claw | |
| 6 | A00J120300 запросить цену → | Support Shaft | |
| 7 | A00J121500 запросить цену → | Compressing Spring | |
| 8 | A00J121100 запросить цену → | Lever /Black | |
| 9 | A00J120400 запросить цену → | Support Shaft /Black | |
| 10 | A00J120800 запросить цену → | Mounting Plate /Black | |
| 11 | 9335130061 ✓ в наличии | PHOTO INTERRUPTER | |
| 12 | A00J120700 запросить цену → | Mounting Plate /Black | |
| 13 | A00J121200 запросить цену → | Cushion /Lower | |
| 14 | A00J941300 запросить цену → | Label | |
| 15 | A00J121300 запросить цену → | Mounting Plate /Cyan | |
| 16 | A00J120500 запросить цену → | Mounting Plate /Left | |
| 17 | A00J120600 запросить цену → | Mounting Plate /Right | |
| 18 | A00J120100 запросить цену → | Lever /Color | |
| 19 | A00J R701 00 IU-YM LOCK LEVER C | ||
| 20 | A00J R702 00 IU-C LOCK LEVER C | ||
| 21 | A00J R703 00 IU-BK LOCK LEVER C |
18. OZONE DUCT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J114600 запросить цену → | Seal | |
| 2 | A00J113600 запросить цену → | Ozone Duct /B | |
| 3 | A00J114400 запросить цену → | Seal /A | |
| 4 | A00J114300 запросить цену → | Seal /Cyan | |
| 5 | 4037606101 запросить цену → | ERASE ASSY | |
| 6 | A00J119600 запросить цену → | Positioning Holder /Cyan | |
| 7 | A00J119500 запросить цену → | Positioning Holder /Yellow | |
| 8 | A00J113400 запросить цену → | Ozone Duct | |
| 9 | A00J114700 запросить цену → | Seal | |
| 10 | A00J113800 запросить цену → | Ozone Duct /Inside | |
| 11 | A00J116200 запросить цену → | Seal /Upper | |
| 12 | A00J116100 запросить цену → | Seal /Lower | |
| 13 | A00J115000 запросить цену → | Seal /Inside | |
| 14 | A00J116400 запросить цену → | Ozone Duct /Front | |
| 15 | A00J116301 запросить цену → | Ozone Duct /Rear | |
| 16 | A00J119700 запросить цену → | Ozone Duct /A | |
| 17 | 9313140041 запросить цену → | FAN MOTOR | |
| 18 | 4036248501 запросить цену → | SEAL | |
| 19 | A00J119802 запросить цену → | OZONE DUCT /B | |
| 20 | A00J116500 запросить цену → | Seal | |
| 21 | A00J R731 00 OZONE FILTER C | ||
| 22 | A00J117000 запросить цену → | Duct /Cyan | |
| 23 | A00J114800 запросить цену → | Seal /Cyan | |
| 24 | A00J113500 запросить цену → | Ozone Duct /Cyan | |
| 25 | A00J114500 запросить цену → | Seal /B | |
| 26 | A00J114900 запросить цену → | Seal /B |

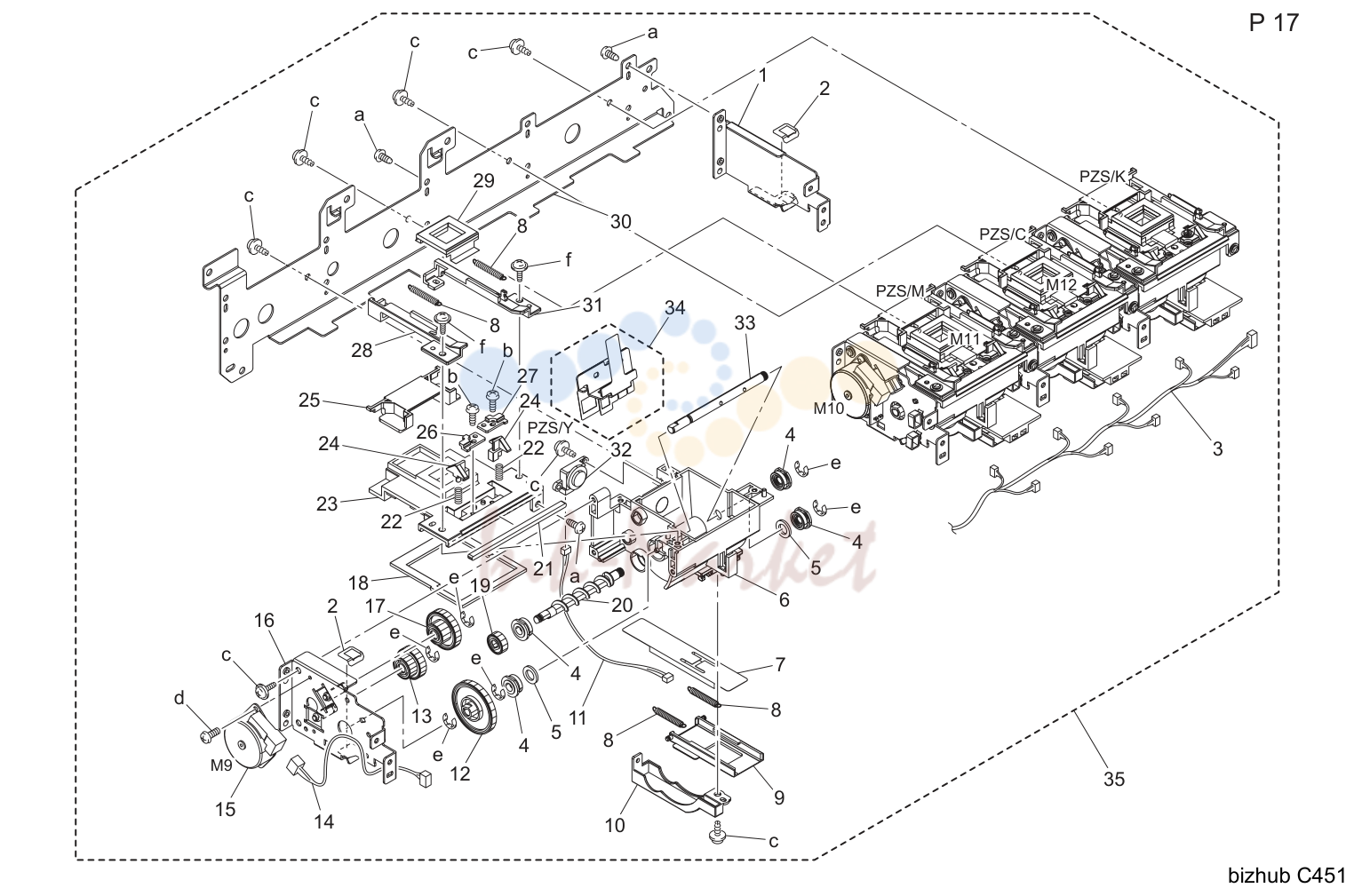

19. TONER SUPPLY SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J406600 запросить цену → | Panel /P | |
| 2 | A00J405200 запросить цену → | Seal | |
| 3 | A00J N123 00 TONER RELAY HARNESS/4 D 1 c-V153 | ||
| 4 | 65AA32501 запросить цену → | SCREW BEARING | |
| 5 | A00J402300 запросить цену → | Seal | |
| 6 | A00J400101 запросить цену → | Supply Casing | |
| 7 | 4036534903 запросить цену → | SEAL | |
| 8 | 4036534801 запросить цену → | TENSION SPRING | |
| 9 | 4036534702 запросить цену → | SHUTTER | |
| 10 | A00J405400 запросить цену → | Cover /Lower | |
| 11 | A00J N121 00 TONER RELAY HARNESS/3 D | ||
| 12 | A00J401700 запросить цену → | Gear 45T | |
| 13 | A00J401800 запросить цену → | Gear 38/35T | |
| 14 | A00J N12K 01 Toner Relay Harness /8 D | ||
| 15 | A00J M121 00 Stepping motor C | ||
| 16 | A00J R7A1 00 DRIVEPANEL/H D | ||
| 17 | A00J401900 запросить цену → | Gear 17/44T | |
| 18 | A00J402200 запросить цену → | Seal /A | |
| 19 | A00J401600 запросить цену → | Gear 22T | |
| 20 | A00J400500 запросить цену → | Supply Roller | |
| 21 | A00J407300 запросить цену → | SEAL | |
| 22 | A00J401401 запросить цену → | Spring /A | |
| 23 | A00J400300 запросить цену → | Cover /Upper | |
| 24 | A00J401200 запросить цену → | Regulating Claw | |
| 25 | A00J400401 запросить цену → | Shutter /H | |
| 26 | A00J406801 запросить цену → | Receiving Block /Left | |
| 27 | A00J406901 запросить цену → | Receiving Block /Right | |
| 28 | A00J405600 запросить цену → | Guide Cover /Left | |
| 29 | A00J400900 запросить цену → | Seal /S | |
| 30 | A00J402500 запросить цену → | Mounting Plate /T | |
| 31 | A00J405500 запросить цену → | Guide Cover /Right | |
| 32 | 40AA88031 запросить цену → | LEVEL DETECTION SENSOR | |
| 33 | A00J400600 запросить цену → | Agitating Shaft | |
| 34 | A00J R744 00 AGITAING PANEL C | ||
| 35 | A00J R711 00 HOPPER UNIT C |
20. TRANSFER UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00J523301 запросить цену → | Holding Plate | |
| 2 | A00J R7A2 00 PLATE / REAR D 1 b-V116 | ||
| 3 | A00J N12M 03 Sensor Relay harness /6 D 1 c-V153 | ||
| 4 | A00J R7A3 00 LOCK PLATE / REAR D 1 e-V137 | ||
| 5 | A00J523200 запросить цену → | Connecting Plate | |
| 6 | A00J N13C 00 Transfer Wiring D 1 g-V153 | ||
| 7 | A00J N13D 00 Separating Wiring /E D 1 h-V153 | ||
| 8 | A00J R7A4 00 SLIDE PLATE / REAR D | ||
| 9 | A00J524402 запросить цену → | Cover /4 | |
| 10 | 4036231101 запросить цену → | PIN | |
| 11 | A00J520300 запросить цену → | Contact /Black | |
| 12 | A00J522700 запросить цену → | Contact /Cyan | |
| 13 | A00J522600 запросить цену → | Contact /Black | |
| 14 | A00J522300 запросить цену → | Contact | |
| 15 | A00J522500 запросить цену → | Contact | |
| 16 | A00J522400 запросить цену → | Contact | |
| 17 | A00J522200 запросить цену → | Contact | |
| 18 | A00J520102 запросить цену → | Transfer Rail /Front | |
| 19 | A00J521601 запросить цену → | Plate spring /1 | |
| 20 | A00J R7A5 00 LOCK PLATE / FRONT D | ||
| 21 | A00J524001 запросить цену → | Holding Plate | |
| 22 | A00J R7A6 00 PLATE / FRONT D | ||
| 23 | A00J523900 запросить цену → | Connecting Plate | |
| 24 | A00J R7A7 00 SLIDE PLATE / FRONT D | ||
| 25 | A00J521701 запросить цену → | Plate spring /2 | |
| 26 | A00J520400 запросить цену → | Contact /Cyan | |
| 27 | A00J520600 запросить цену → | Contact /Yellow | |
| 28 | A00J520203 запросить цену → | Transfer Rail /Rear | |
| 29 | A00J520800 запросить цену → | Contact | |
| 30 | A00J520900 запросить цену → | Contact | |
| 31 | A00J N13E 00 SEPARATING WIRING/1 D | ||
| 32 | A00J N13F 00 SEPARATING WIRING/2 D | ||
| 33 | A00J524300 запросить цену → | Cover /3 | |
| 34 | A00J520500 запросить цену → | Contact /Magenta | |
| 35 | A00J524201 запросить цену → | Cover /2 | |
| 36 | A00J R900 00 PHOTO INTERRUPTER B | ||
| 37 | A00J N10M 00 SENSOR RELAY HARNESS/8 D | ||
| 38 | A00J N10E 01 Sensor Relay Harness /1 D | ||
| 39 | A00J524101 запросить цену → | Cover /1 |
21. ERASE LAMP
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4037090601 запросить цену → | PHOTO INTERRUPTER | |
| 2 | 9J07890000 запросить цену → | SHAFT | |
| 3 | 1134304101 запросить цену → | COLLAR | |
| 4 | A00J103902 запросить цену → | Sensor Holder | |
| 5 | A00J103401 запросить цену → | Torsion Spring | |
| 6 | A00J104002 запросить цену → | Actuator | |
| 7 | A00J107500 запросить цену → | Actuator | |
| 8 | A00J107300 запросить цену → | Film | |
| 9 | A00J104700 запросить цену → | Mounting Plate | |
| 10 | A00J145000 запросить цену → | Mounting Plate | |
| 11 | A00J145101 запросить цену → | Mounting Plate | |
| 12 | A00J M303 01 LED array I | ||
| 13 | A00J145200 запросить цену → | Light blocking Part | |
| 14 | A00J102801 запросить цену → | Guide Plate /Front | |
| 15 | A00J107001 запросить цену → | Mounting Plate | |
| 16 | A00J102500 запросить цену → | Guide Plate /Front | |
| 17 | A00J404901 запросить цену → | Regulating Block /Cyan | |
| 17 | A00J406001 запросить цену → | Regulating Block /Cyan | |
| 17 | A00J406301 запросить цену → | Regulating Block /Cyan | |
| 18 | A00J405001 запросить цену → | Regulating Block /Magenta | |
| 18 | A00J406101 запросить цену → | Regulating Block /Magenta | |
| 18 | A00J406401 запросить цену → | Regulating Block /Magenta | |
| 19 | A00J405101 запросить цену → | Regulating Block /Yellow | |
| 19 | A00J406201 запросить цену → | Regulating Block /Yellow | |
| 19 | A00J406501 запросить цену → | Regulating Block /Yellow | |
| 20 | A00J107401 запросить цену → | Sheet | |
| 21 | A00K106601 запросить цену → | RAIL /FRONT | |
| 22 | 4154380401 запросить цену → | SCREW | |
| 23 | A00K106801 запросить цену → | Mounting Plate /Front | |
| 24 | A00J137103 запросить цену → | Cover | |
| 25 | A00K106901 запросить цену → | Mounting Plate /Rear | |
| 26 | A00K106700 запросить цену → | RAIL /REAR | |
| 27 | A00J107100 запросить цену → | Reinforce Plate | |
| 28 | A00J102600 запросить цену → | Guide Plate /Rear | |
| 29 | A00J102901 запросить цену → | Guide Plate /Rear | |
| 30 | A00J N12H 01 Sensor Relay harness /5 D | ||
| 31 | A00J R737 00 ERASER LAMP ASSY C |
Каталог очень большой (2097 позиций). Показаны первые 21 узлов со схемами; полный список доступен по запросу.
