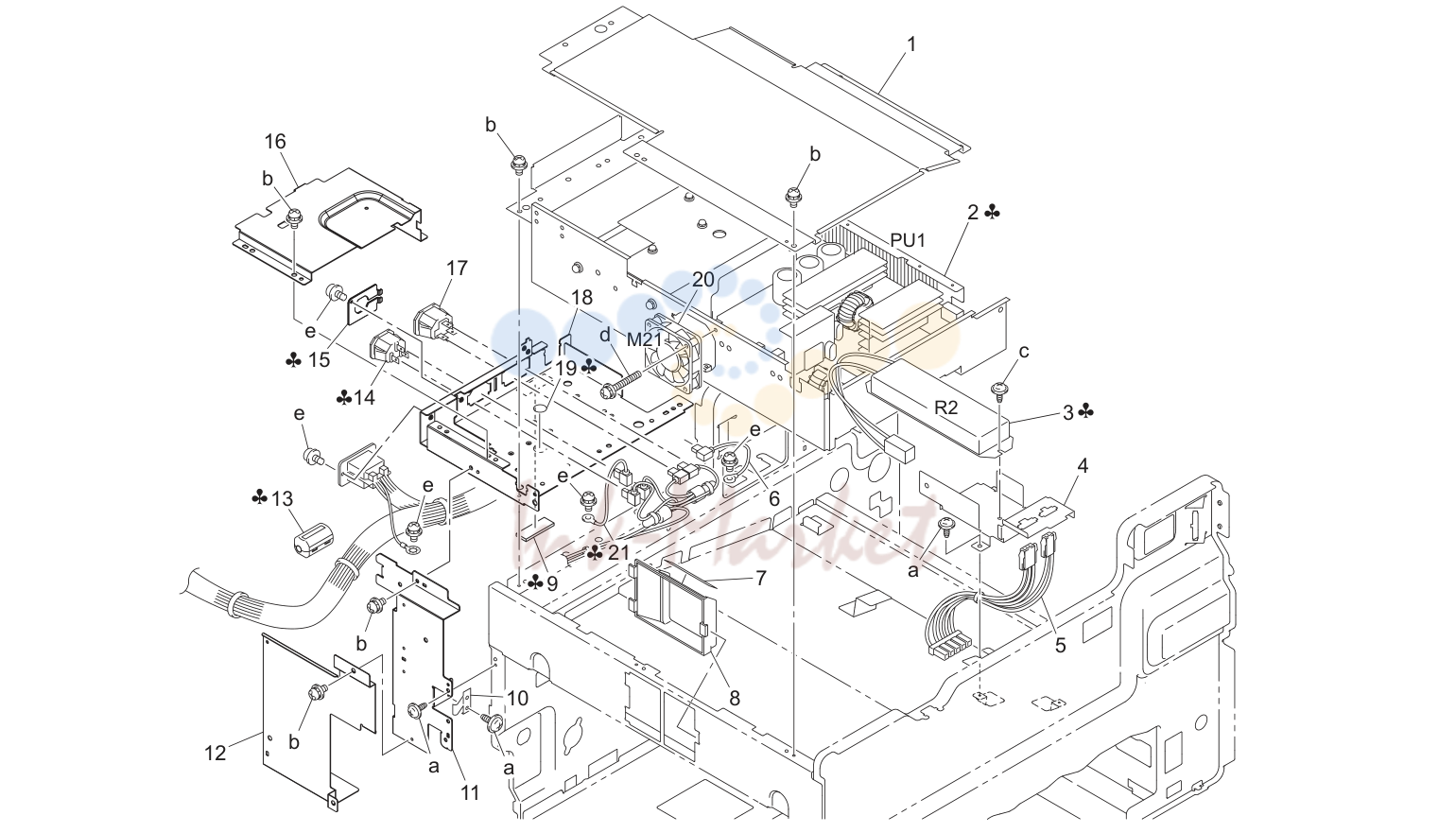

- 11. POWER UNIT
- 12. LEFT SIDE DOOR
- 13. MAIN SWITCH SECTION
- 14. PAPER SELECT SWITCH & LED LOCK

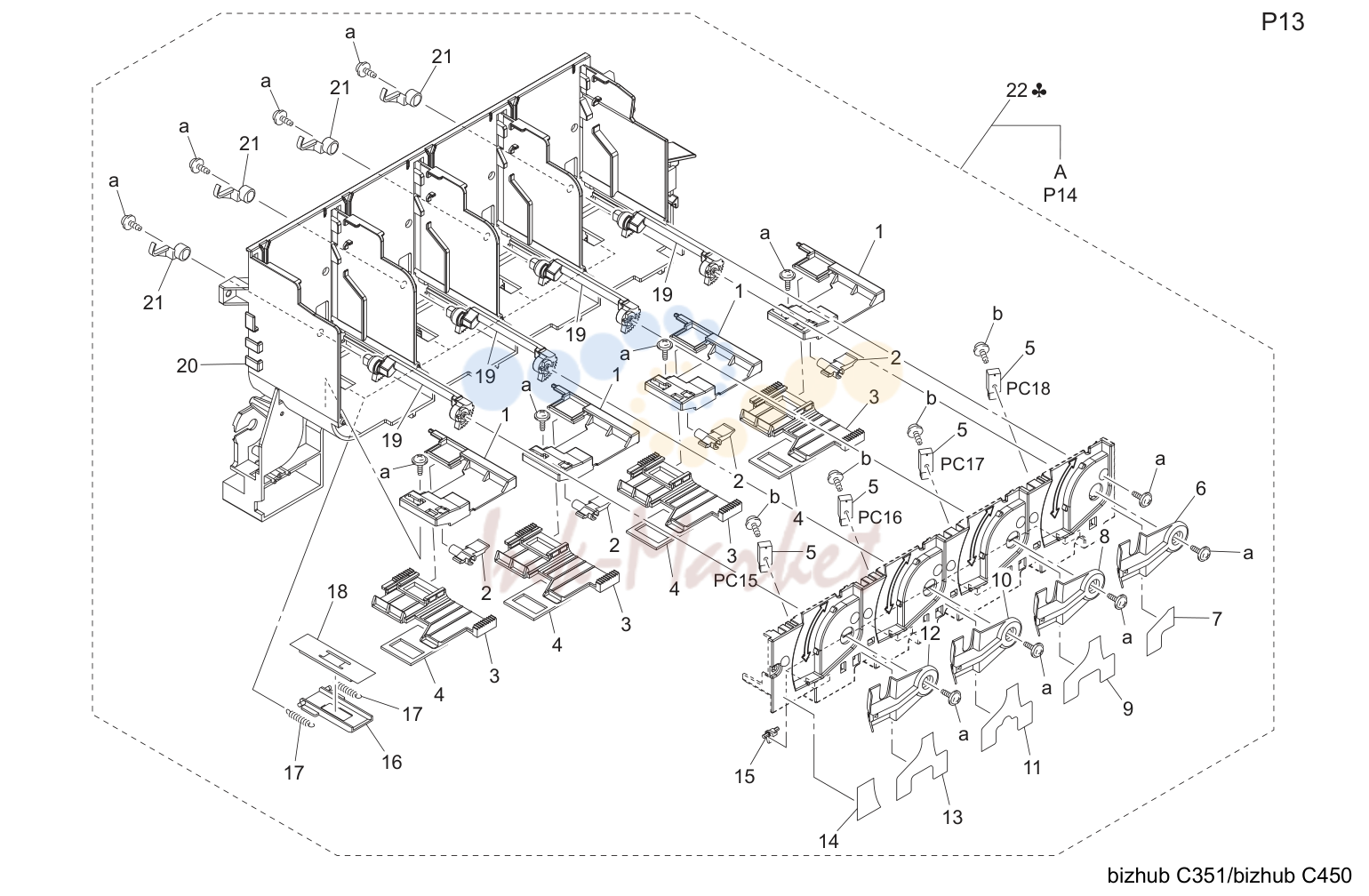

- 15. HOPPER SECTION

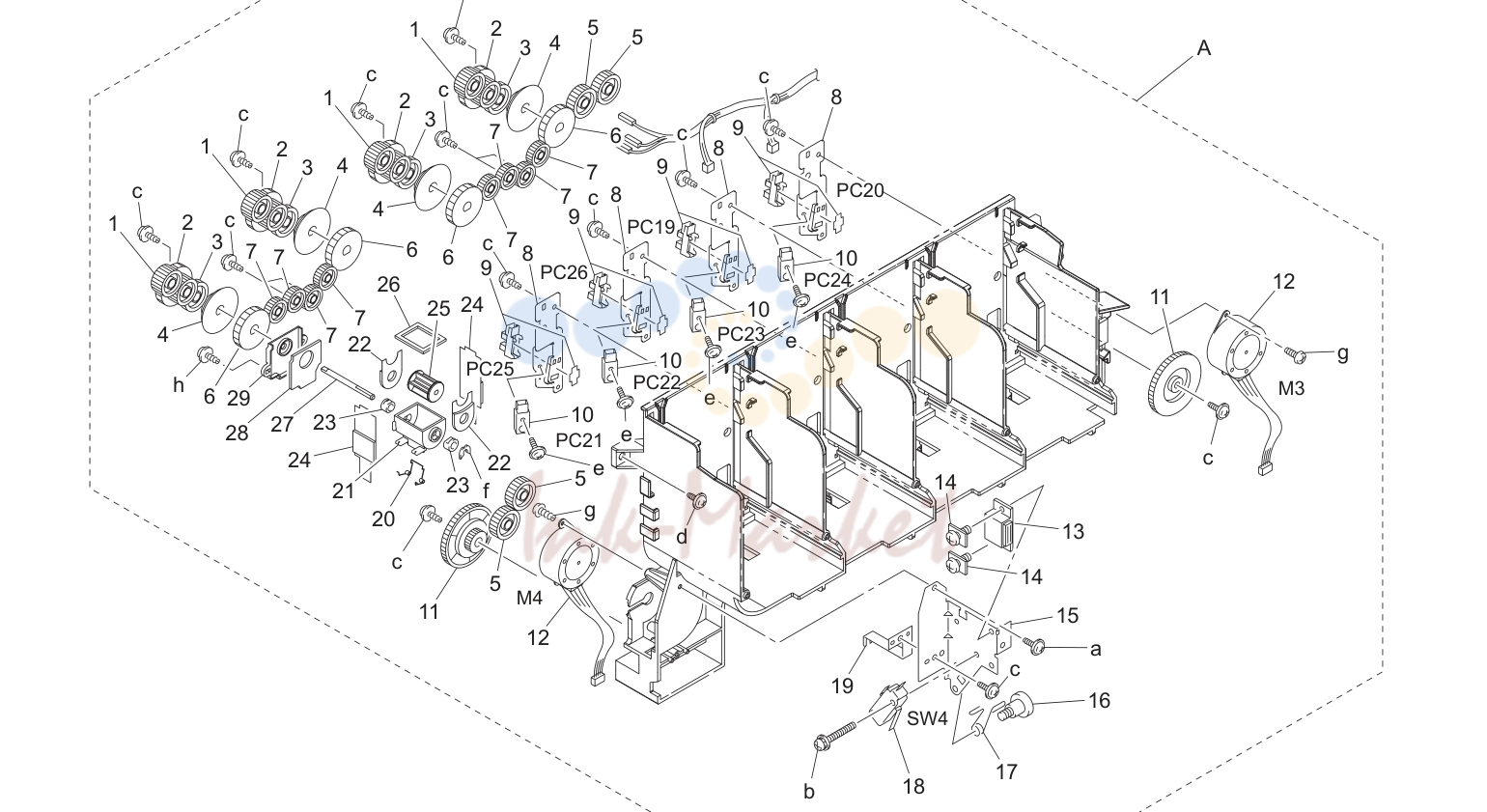

- 16. HOPPER SECTION

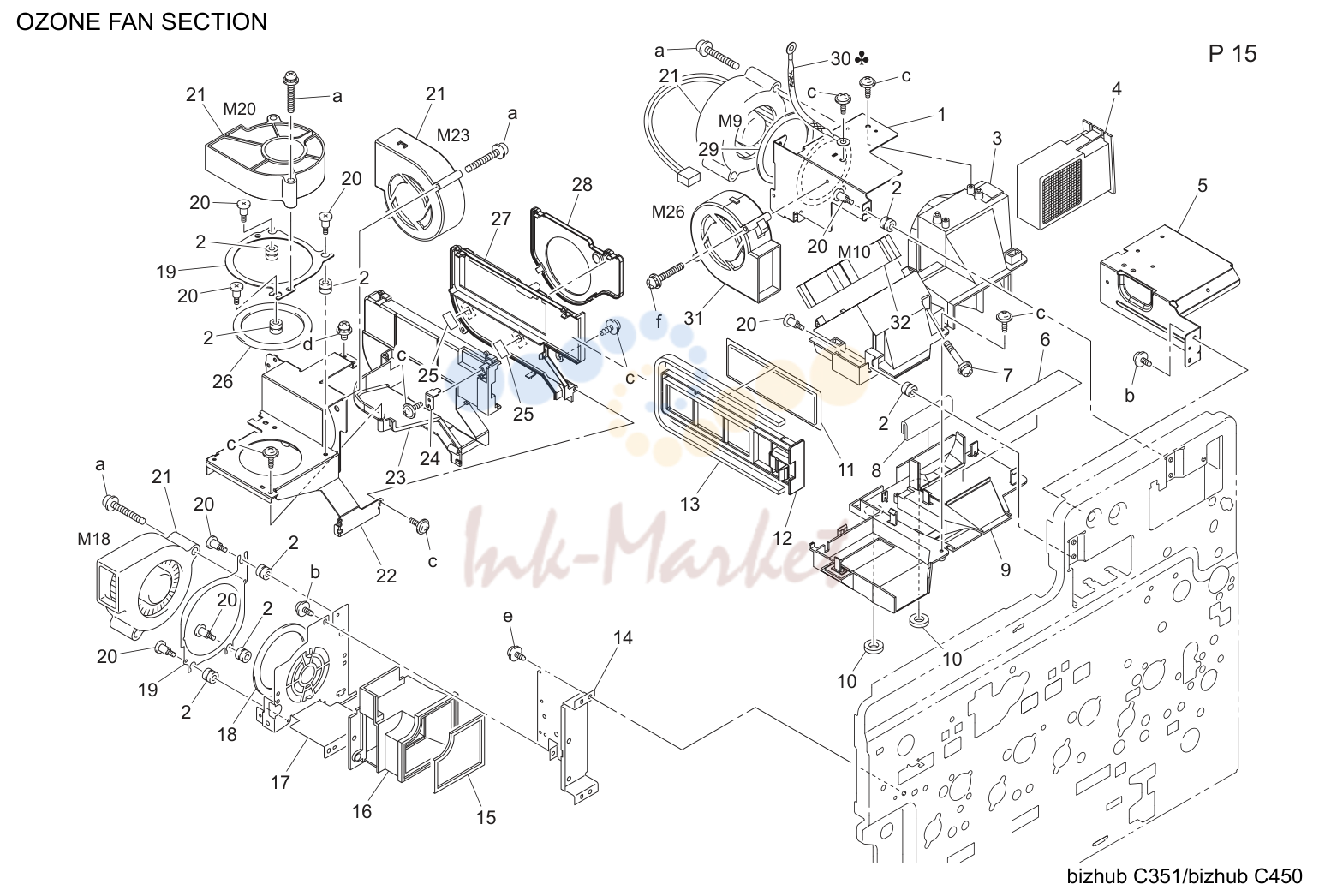

- 17. OZONE FAN SECTION
- 18. PC DRIVE SECTION

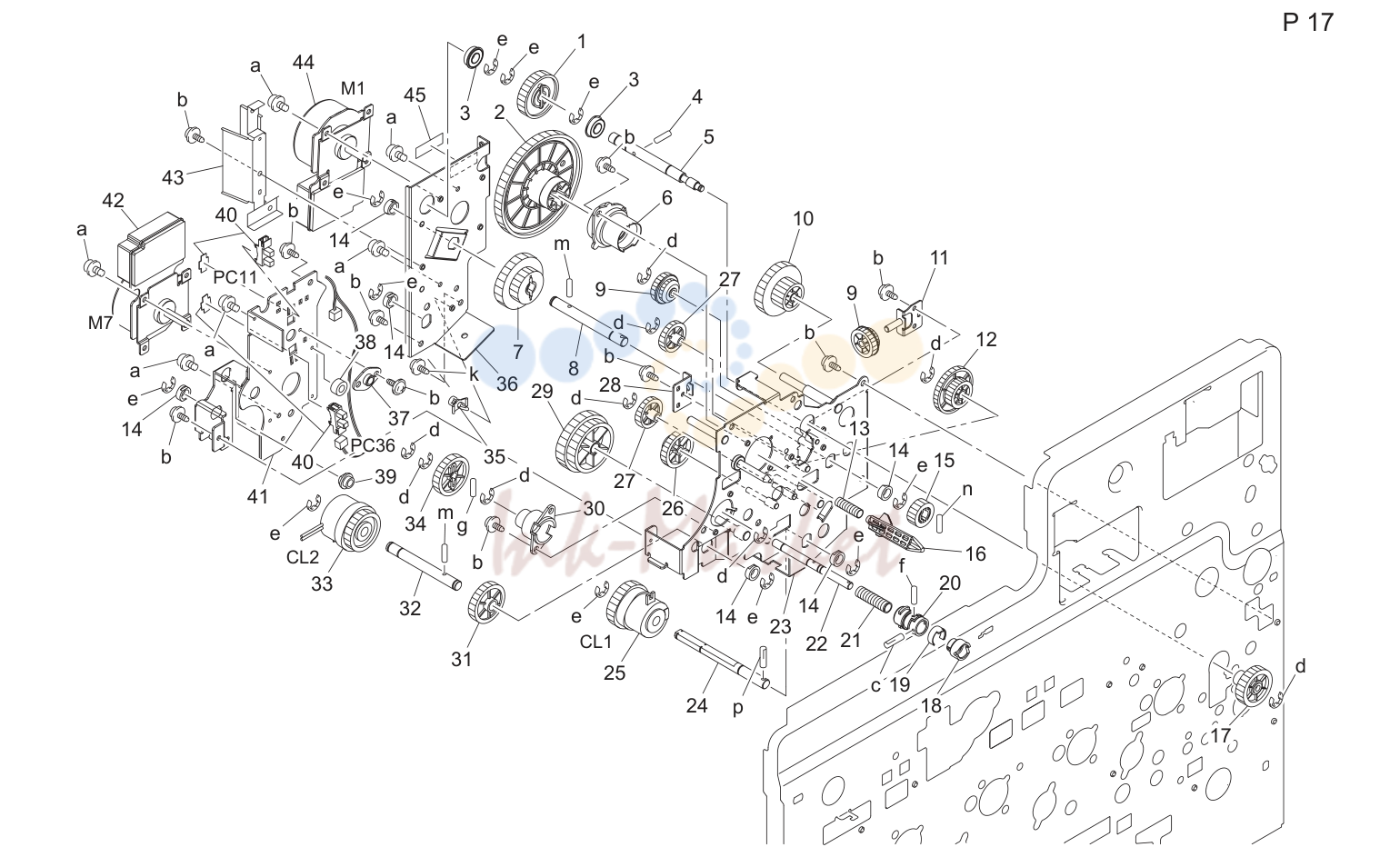

- 19. DRIVE SECTION

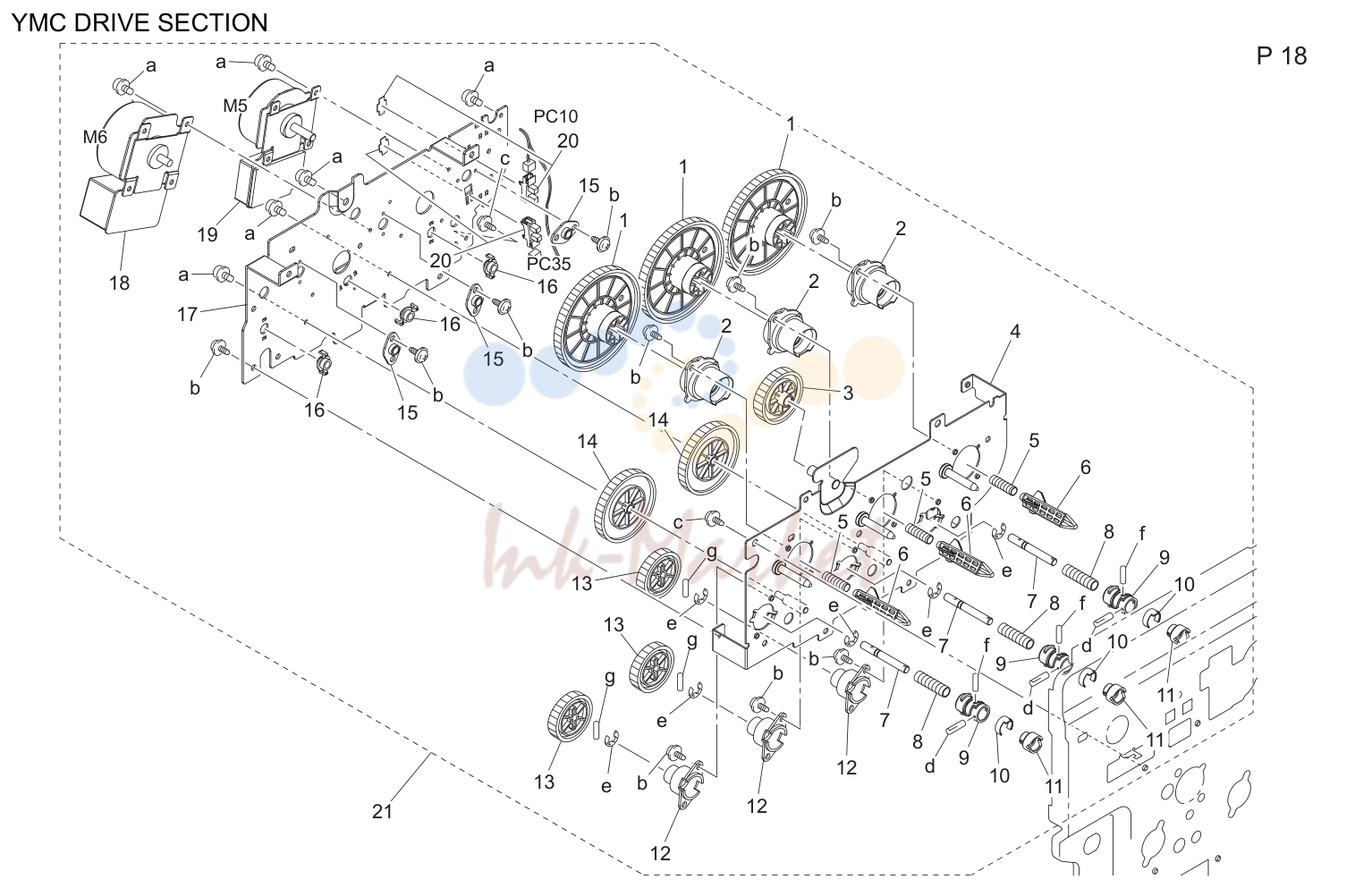

- 20. YMC DRIVE SECTION

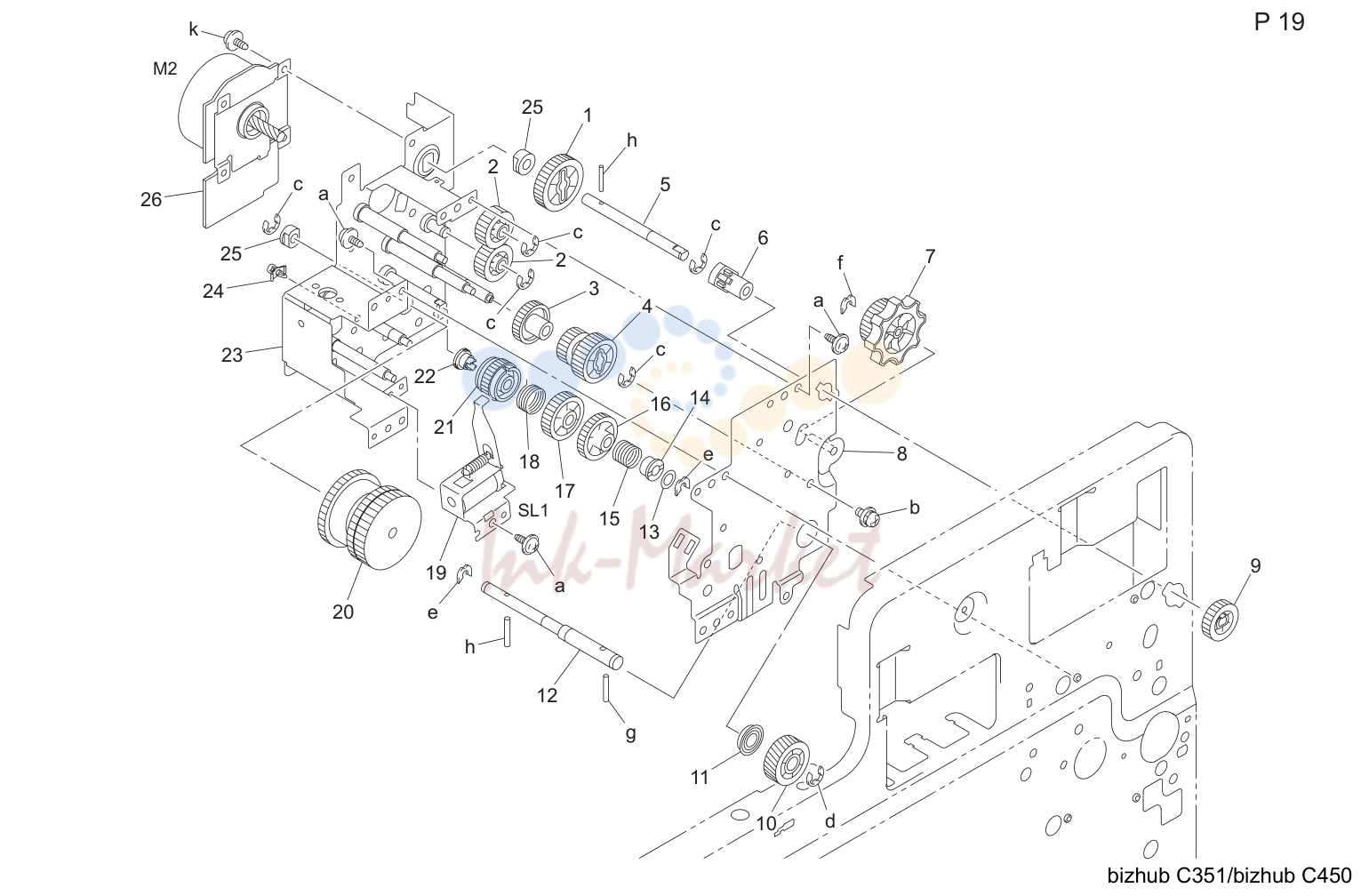

- 21. FUSING DRIVE SECTION

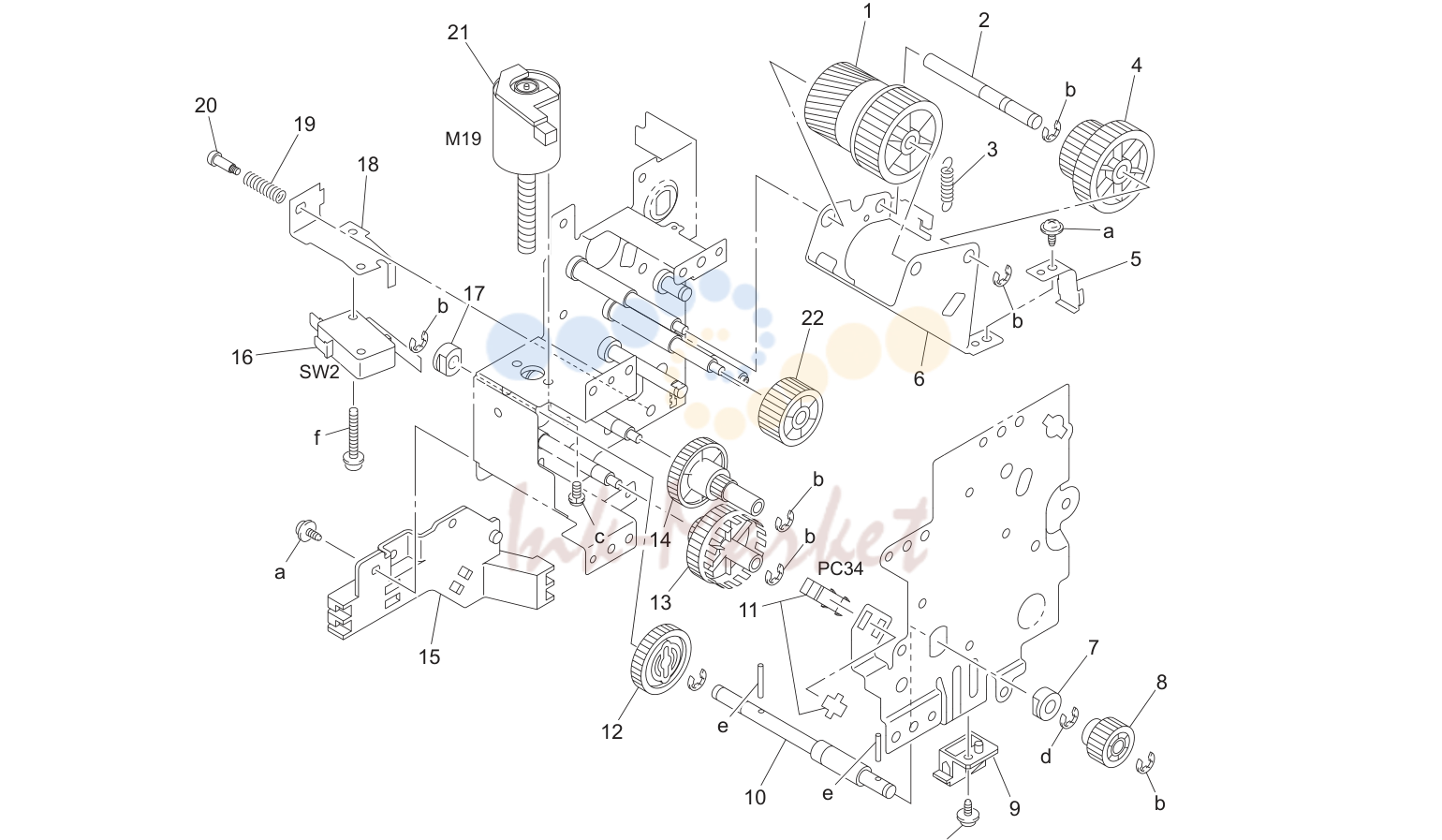

- 22. FUSING DRIVE SECTION

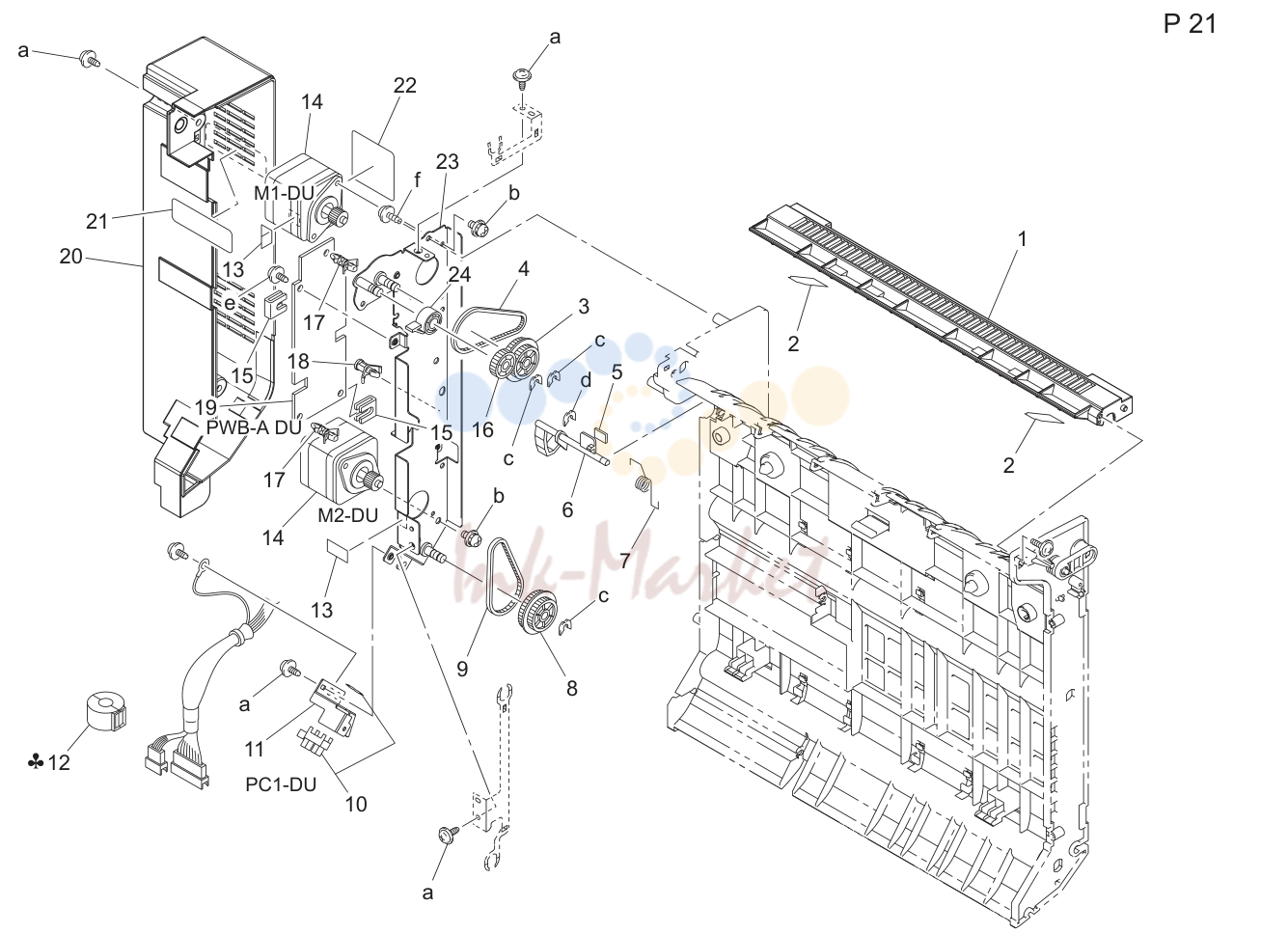

- 23. DUPLEX UNIT
- 24. DUPLEX UNIT
- 25. MULTI MANUAL FEED SECTION
- 26. MULTI MANUAL FEED SECTION
- 27. MULTI MANUAL FEED SECTION
- 28. PAPER TAKE-UP SECTION
- 29. PAPER TAKE-UP SECTION
- 30. PAPER TAKE-UP SECTION
- 31. CASSETTE FRAME
- 32. CASSETTE DRIVE SECTION
- 33. FUSING SECTION
- 34. PAPER DETECT SECTION
- 35. PAPER DETECT SECTION
- 36. TRANSFER SECTION
- 37. TRANSFER FRAME
- 38. TRANSFER BELT UNIT
- 39. LED UNIT
- 40. LED UNIT
- 41. LED UNIT
- 42. FUSING COOL SECTION
- 43. PAPER EXIT DRIVE SECTION
- 44. PAPER TRANSPORT SECTION
- 45. PAPER TRANSPORT SECTION
- 46. PAPER TRANSPORT SECTION
- 47. PAPER TRANSPORT SECTION
- 48. PAPER TRANSPORT SECTION
- 49. PAPER TRANSPORT SECTION
- 50. MULTIPURPOSE CASSETTE
- 51. MULTIPURPOSE CASSETTE
- 52. UNIVERSAL CASSETTE
- 53. UNIVERSAL CASSETTE
- 54. WIRING
- 55. WIRING ACCESSORIES AND JIGS
- 56. ACCESSORY PARTS
- 57. MAINTENANCE LIST 1/1
1. INFORMATION FOR PARTS GUIDE MANUAL パーツガイ ドマニュアルのご案内
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | When you order, please check the proper figures beforehand that are on 1 部品発注の際には、 掲載されている部品番号の桁数を確認し、 掲載され | ||
| 2 | For screws, Nuts, Washers, retaining rings and Pins which are used in this 2 この製品に使用されているネジ、 ナッ ト、 ワッシャー、 止め輪、 ピンな | ||
| 3 | In order to maintain safety of the product, some specific parts composed 3 製品の安全性を維持する為に、 製品に使用される特定の部品を 「重要保 | ||
| 4 | The assigned parts number for the "essential safety parts" is indicated as 4 重要保安部品の部品番号は、"SP00-****" と記載されていますので、部品 | ||
| 5 | means that there are exclusive parts for each destination. 味しています。 | ||
| 6 | Revision Mark 6 改訂記号について | ||
| 7 | All rights reserved. (any reprints or quotations are prohibited.) 7 版権所有 （無断転載及び無断引用の禁止） | ||
| 1 | DIGITAL MFP COLOR bizhub C351/bizhub C450 | ||
| 2 | DOCUMENT FEEDER DF-601 | ||
| 3 | SORTER/FINISHER FS-603 | ||
| 4 | PUNCH UNIT PK-501/PK-4/PK131 | ||
| 5 | SORTER/FINISHER FS-507 | ||
| 6 | STACKER JS-601 | ||
| 7 | PAPER FEEDER PC-102 | ||
| 8 | PAPER FEEDER PC-202 | ||
| 9 | PAPER FEEDER PC-402 | ||
| 10 | FAX CONTROLLER FK-502 |

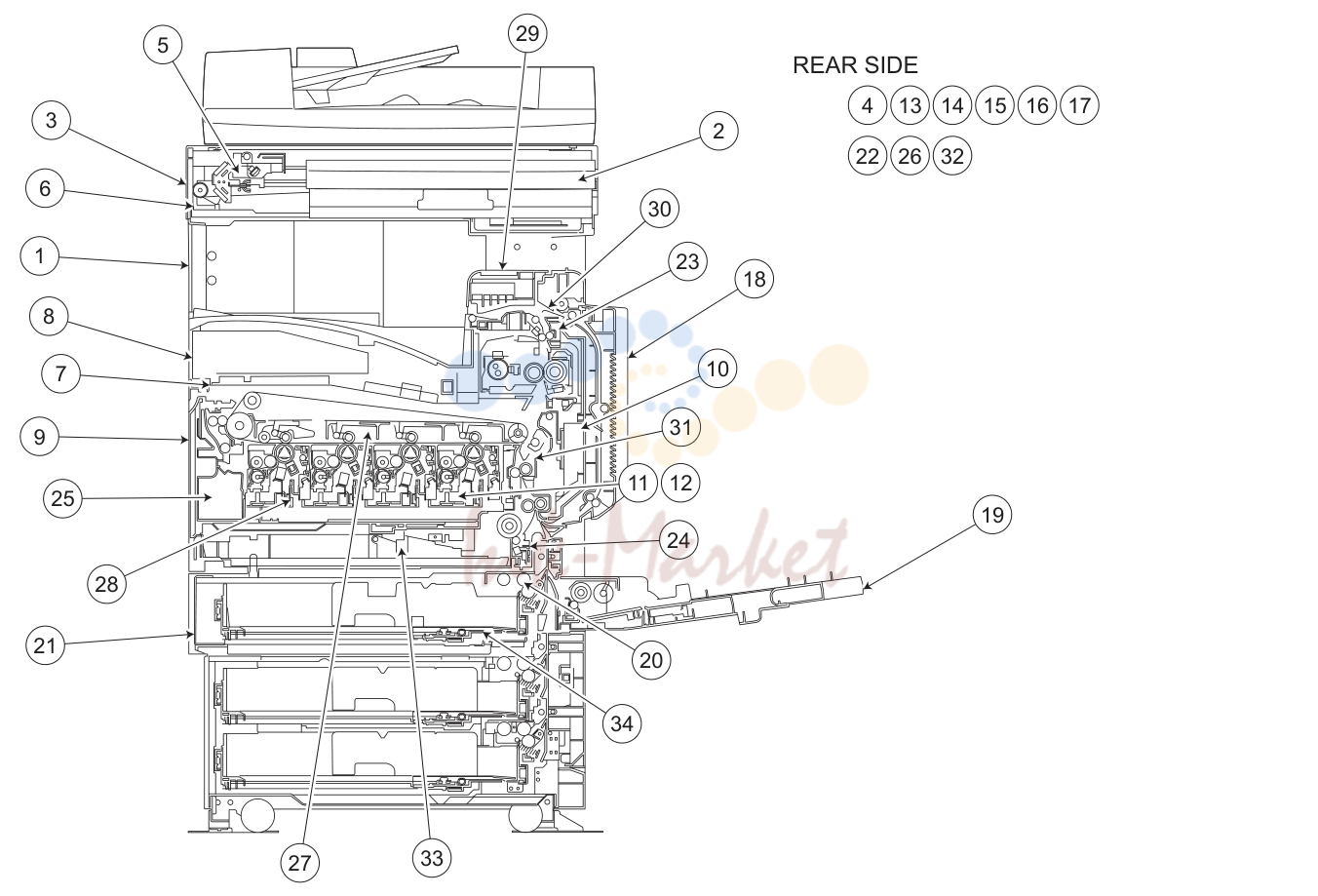

2. DIAGRAMS OF MAIN PARTS SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | EXTERNAL PARTS 外装 P1 | ||
| 2 | CONTROL PANEL 操作パネル P2 | ||
| 3 | IR COVER Ｉ Ｒ カバー P3 | ||
| 4 | SCANNER DRIVE SECTION スキャナ駆動 P4 P5 | ||
| 5 | OPTICAL SECTION 光学部 P6 | ||

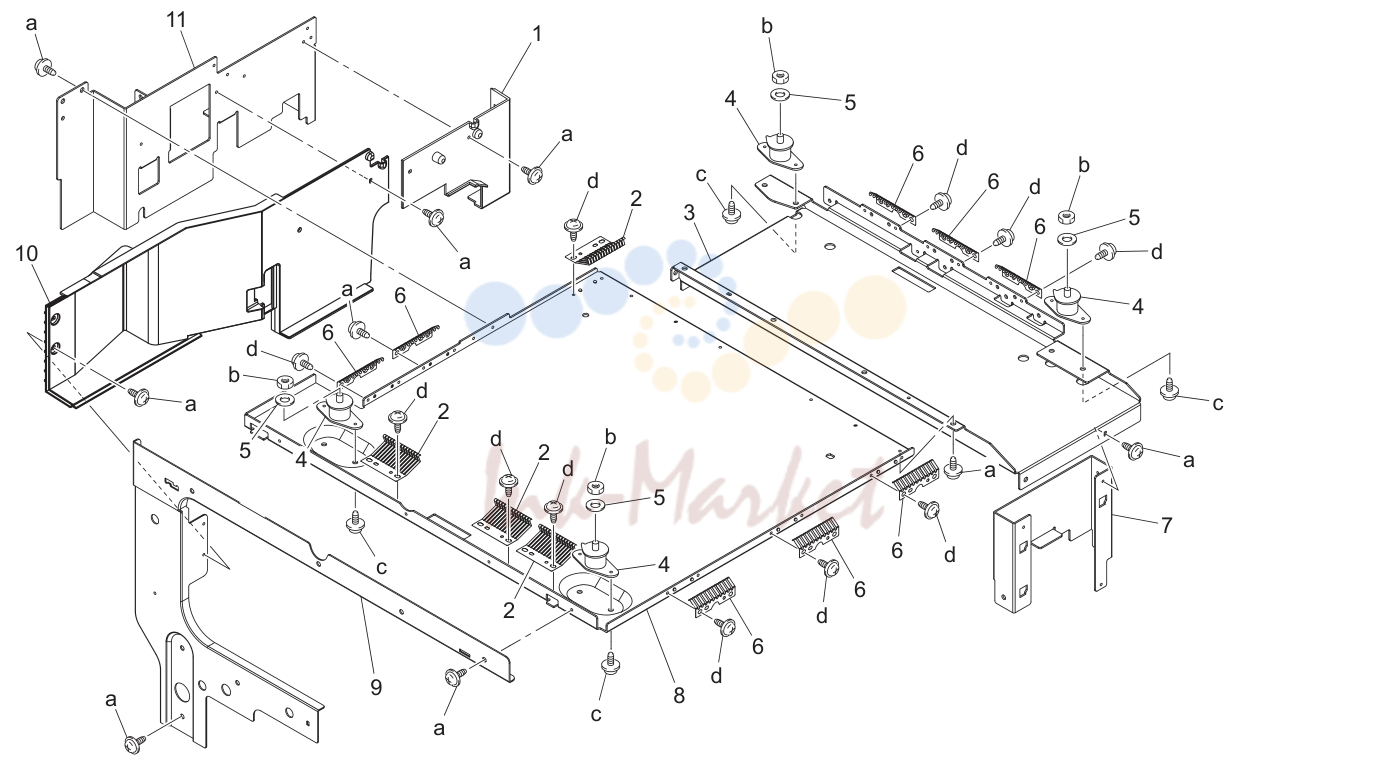

| 6 | IR FRAME Ｉ Ｒ フレーム P7 | ||

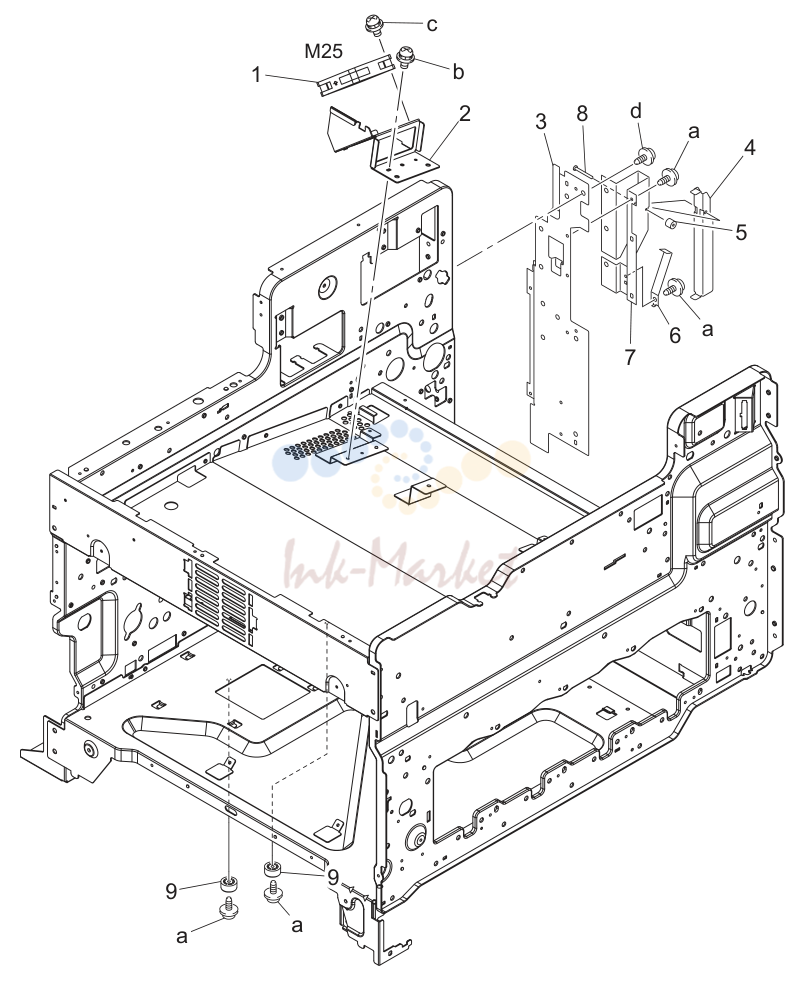

| 7 | MAIN FRAME メインフレーム P8 | ||
| 8 | POWER UNIT 電源ユニッ ト P9 | ||

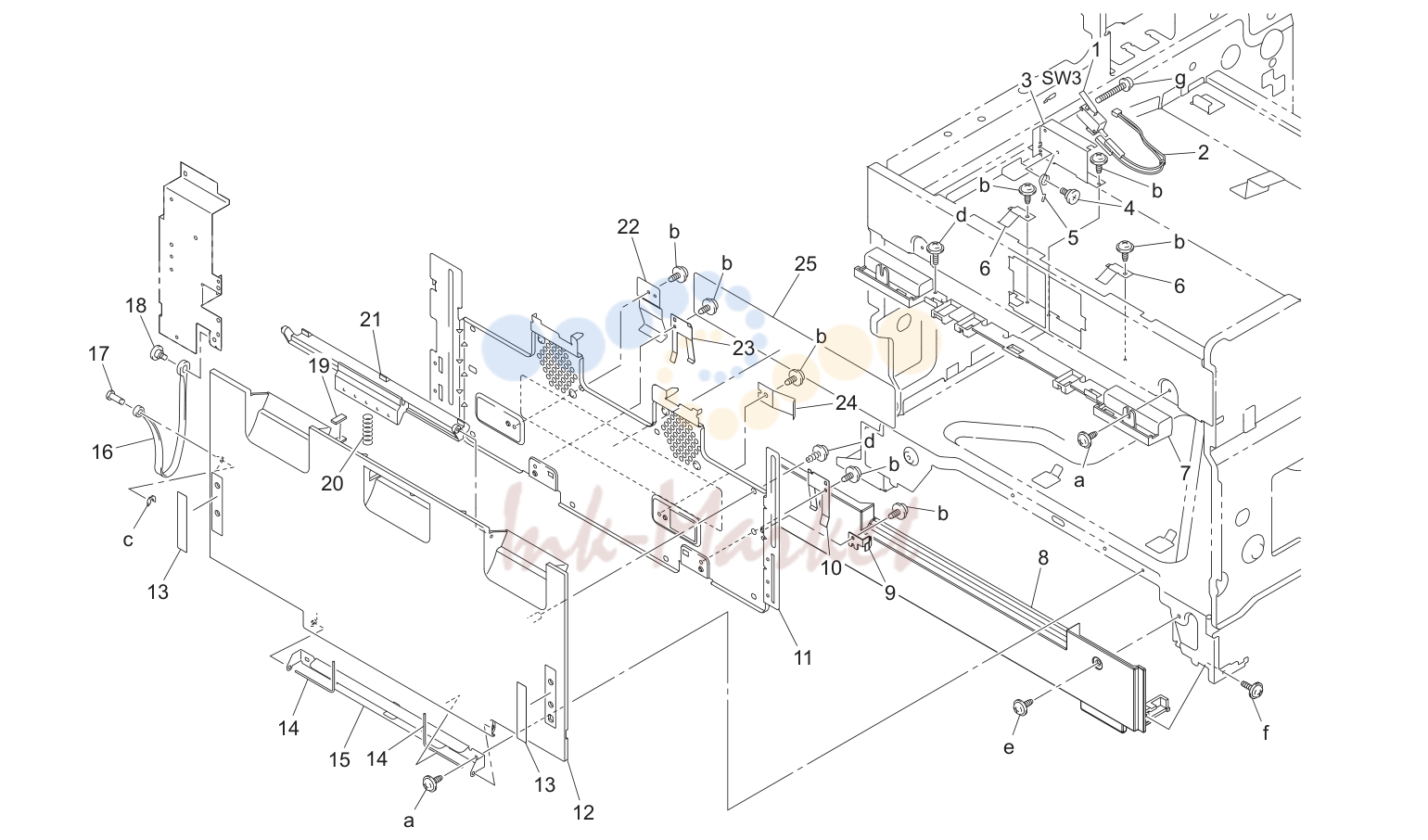

| 9 | LEFT SIDE DOOR 右側扉 P10 | ||

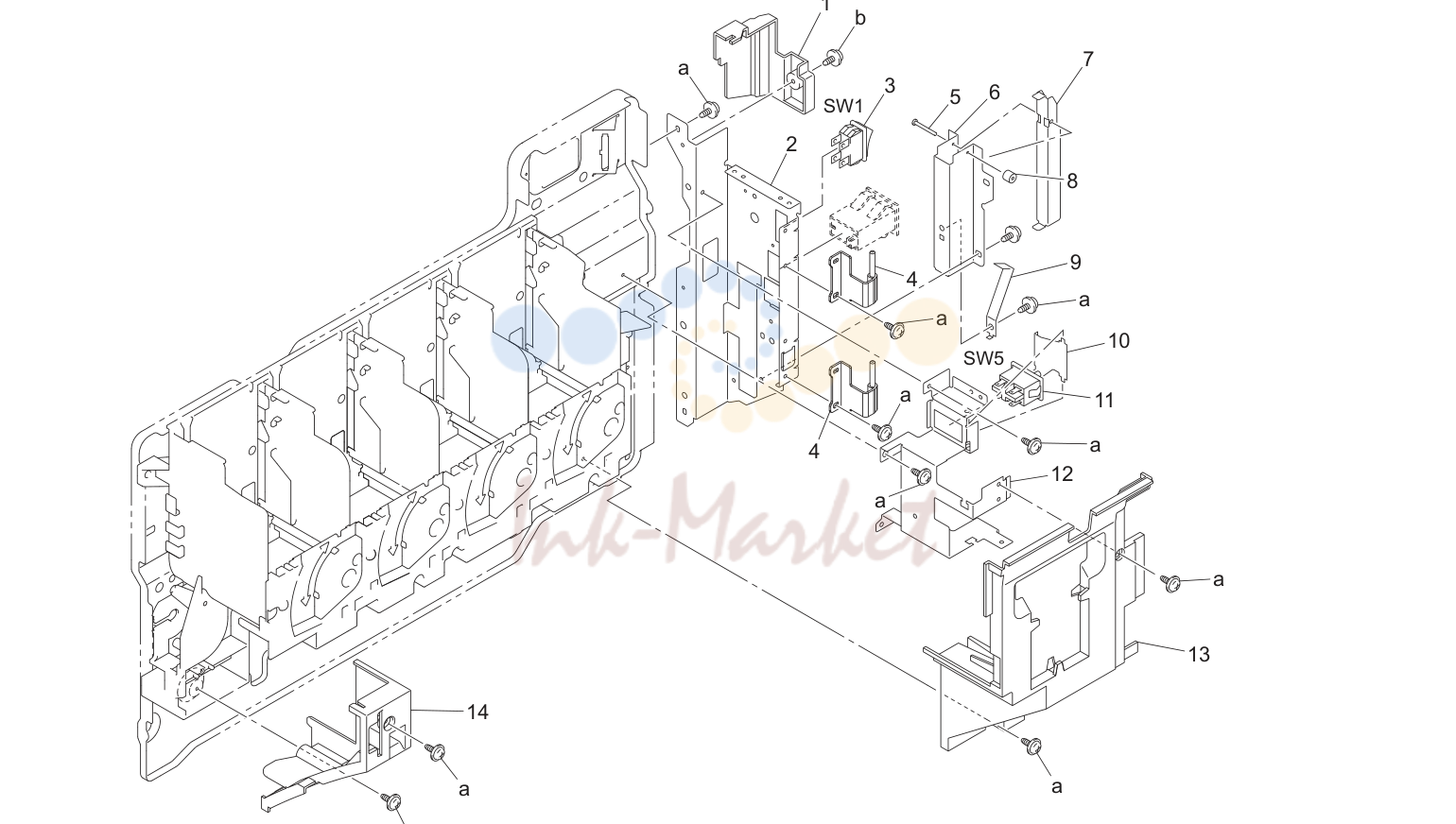

| 10 | MAIN SWITCH SECTION メインスイッチ P11 | ||

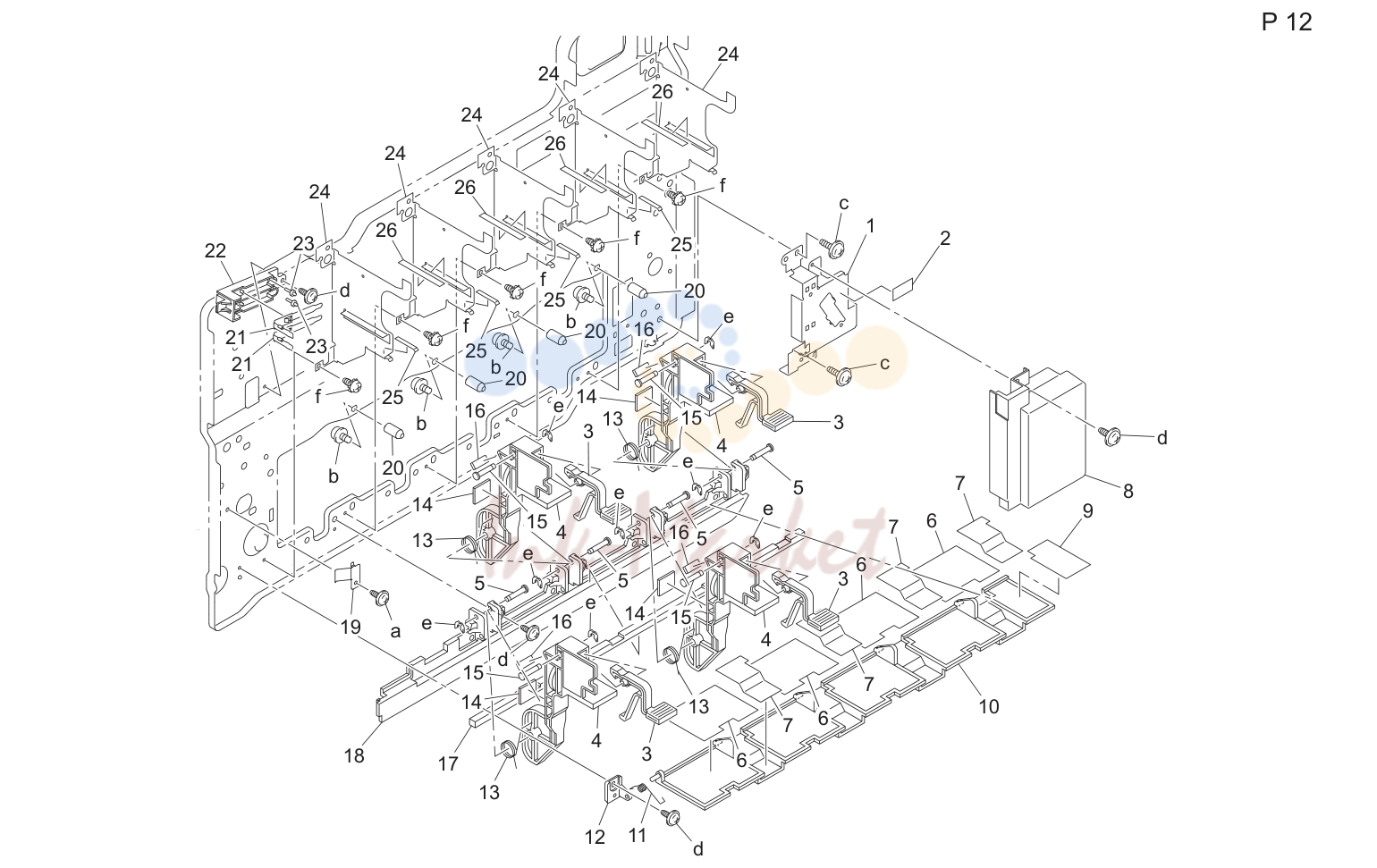

| 11 | PAPER SELECT SWITCH & LED LOCK Ｌ ＥＤ ロック P12 | ||
| 12 | HOPPER SECTION ホッパー P13 P14 | ||
| 13 | OZONE FAN SECTION オゾンファン P15 | ||

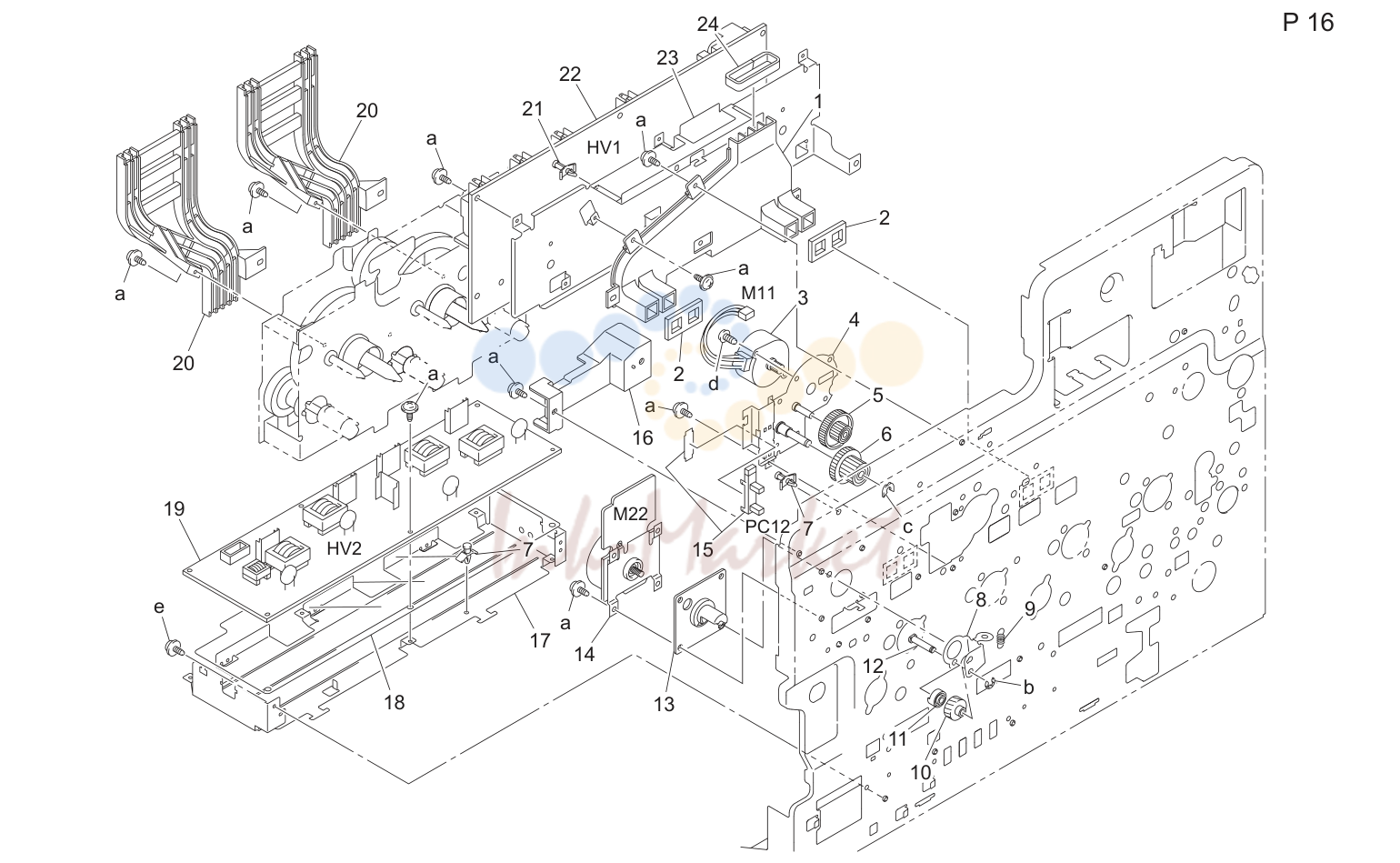

| 14 | PC DRIVE SECTION ＰＣ 駆動 P16 | ||
| 15 | DRIVE SECTION 駆動 P17 | ||
| 16 | YMC DRIVE SECTION ＹＭＣ 駆動 P18 | ||
| 17 | FUSING DRIVE SECTION 定着駆動 P19 P20 | ||
| 18 | DUPLEX UNIT 両面ユニッ ト P21 P22 | ||
| 19 | MULTI MANUAL FEED SECTION 手差し給紙 P23 P24 P25 | ||
| 20 | PAPER TAKE-UP SECTION 給紙 P26 P27 P28 | ||
| 21 | CASSETTE FRAME カセッ トフレーム P29 | ||
| 22 | CASSETTE DRIVE SECTION カセッ ト駆動 P30 | ||
| 23 | FUSING SECTION 定着 P31 | ||
| 24 | PAPER DETECT SECTION 給紙検出 P32 P33 | ||
| 25 | TRANSFER SECTION トナー搬送 P34 | ||
| 26 | TRANSFER FRAME 搬送フレーム P35 | ||
| 27 | TRANSFER BELT UNIT 転写ベルトユニッ ト P36 | ||
| 28 | LED UNIT Ｌ ＥＤ ユニッ ト P37 P38 P39 | ||
| 29 | FUSING COOL SECTION 定着排気 P40 | ||
| 30 | PAPER EXIT DRIVE SECTION 排紙駆動 P41 | ||
| 31 | PAPER TRANSPORT SECTION 転写・搬送 P42 P43 P44 P45 P46 P47 | ||
| 32 | ELECTRICAL COMPONENTS 電装 P48 | ||
| 33 | MULTIPURPOSE CASSETTE マルチパーパスカセッ ト P49 P50 | ||
| 34 | UNIVERSAL CASSETTE ユニバーサルカセッ ト P51 P52 | ||
| 35 | WIRING 束線 P53 P54 P55 P56 P57 | ||
| 36 | WIRING ACCESSORIES AND JIGS 配線部品・治具 P58 | ||
| 37 | ACCESSORY PARTS 同梱部品 P59 |

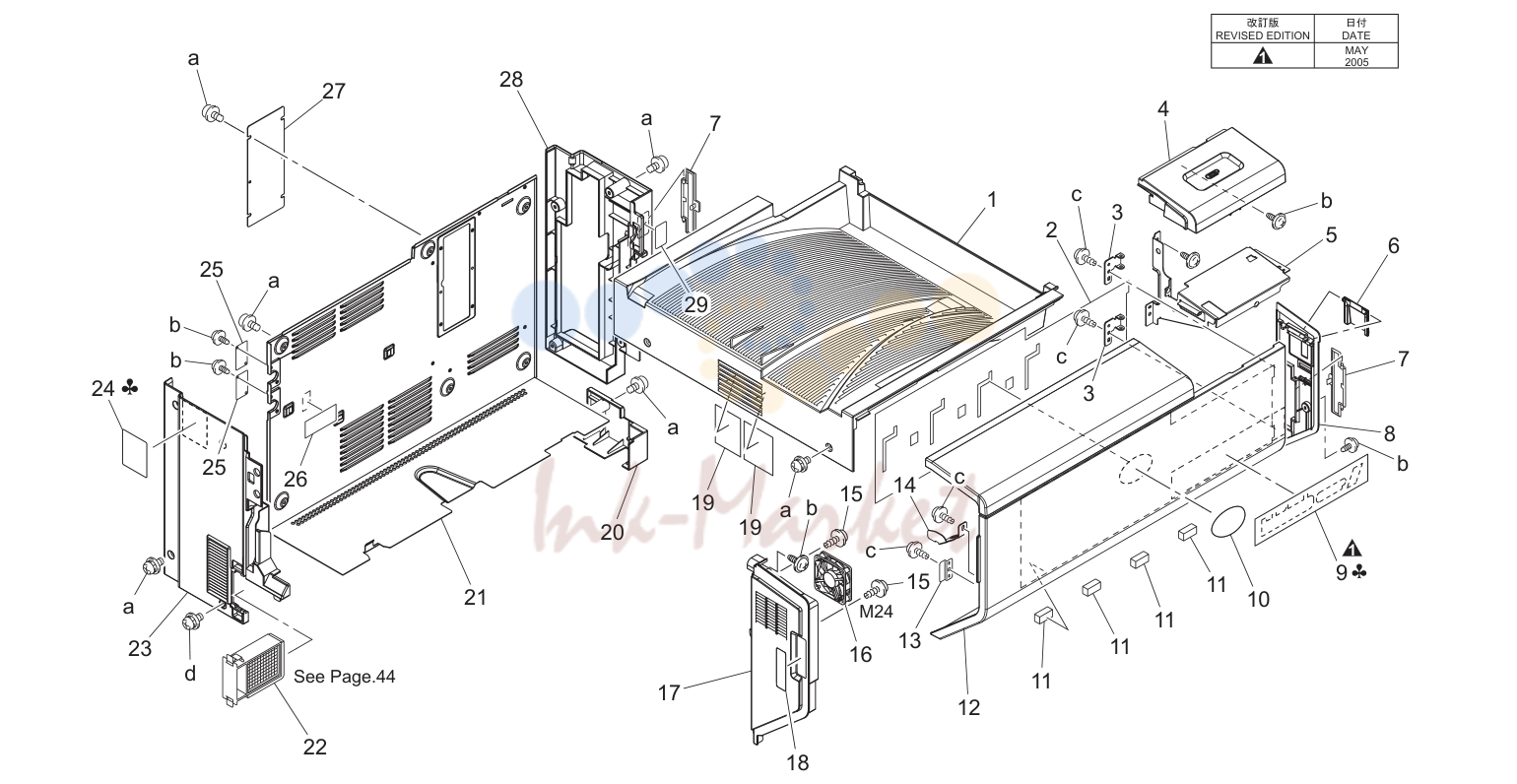

3. EXTERNAL PARTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036102803 запросить цену → | TOP COVER | |
| 2 | 4036730201 запросить цену → | LABEL TC.IC CLEAN | |
| 3 | 4036102402 запросить цену → | HINGE | |
| 4 | 4036100303 запросить цену → | UPPER COVER | |
| 5 | 4036103402 запросить цену → | BRACKET | |
| 6 | 4037100204 запросить цену → | COVER | |
| 7 | 4036103501 запросить цену → | LID | |
| 8 | 4037100404 запросить цену → | RIGHT COVER | |
| 9 | 4037732101 запросить цену → | LABEL bizhub C450 | |
| 9 | 4037732201 запросить цену → | LABEL bizhub C351 | |
| 10 | 4030750001 запросить цену → | LABEL LOGO MARK | |
| 11 | 4025101801 запросить цену → | SEAL | |
| 12 | 4037100101 запросить цену → | FRONT COVER | |
| 13 | 4036102601 запросить цену → | SUCTION PLATE | |
| 14 | 4004103103 запросить цену → | GUIDE PLATE | |
| 15 | 4036596601 запросить цену → | SCREW | |
| 16 | 9313130041 запросить цену → | FAN MOTOR | |
| 17 | 4037102702 запросить цену → | LEFT COVER | |
| 18 | 4036734002 запросить цену → | LABEL TONER | |
| 19 | 4025228502 запросить цену → | FILTER | |
| 20 | 4036103301 запросить цену → | RIGHT COVER LOWER | |
| 21 | 4037100903 запросить цену → | REAR COVER | |
| 22 | 1483075700 запросить цену → | OZONE FILTER | |
| 23 | 4037100702 запросить цену → | LEFT COVER REAR | |
| 24 | 4037740601 запросить цену → | LABEL EARTH CAUTION | |
| 25 | 4036104801 запросить цену → | COVER | |
| 26 | 4025101101 запросить цену → | FILM | |
| 27 | 4037100601 запросить цену → | COVER | |
| 28 | 4037100802 запросить цену → | RIGHT COVER REAR | |
| 29 | 4036733001 запросить цену → | LABEL M3 |

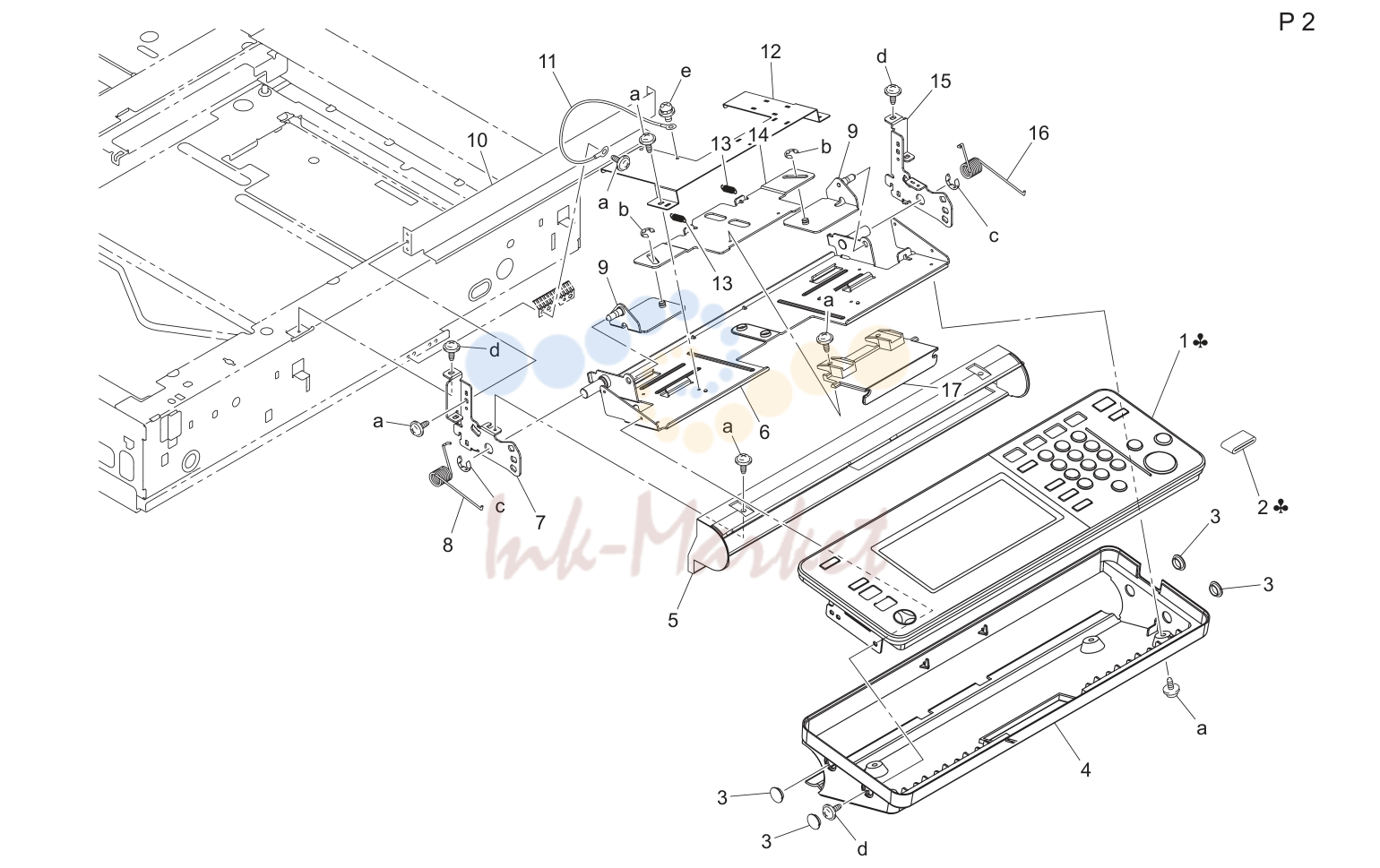

4. CONTROL PANEL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4037605103 запросить цену → | CONTROL PANEL ASSY | |
| 1 | 4037605203 запросить цену → | CONTROL PANEL ASSY | |
| 1 | 4037605303 запросить цену → | CONTROL PANEL ASSY | |
| 1 | 4037605801 запросить цену → | CONTROL PANEL ASSY | |
| 1 | 4037605901 запросить цену → | CONTROL PANEL ASSY | |
| 2 | 9326100111 запросить цену → | FERRITE CORE | |
| 3 | 1171132101 запросить цену → | CAP | |
| 4 | 4037139801 запросить цену → | COVER PANEL LOWER | |
| 5 | 4036139903 запросить цену → | COVER | |
| 6 | 4036138501 запросить цену → | BRACKET | |
| 7 | 4036138002 запросить цену → | HOLD PLATE | |
| 8 | 4581137901 запросить цену → | TORSION SPRING | |
| 9 | 4036139001 запросить цену → | POSITIONING PLATE | |
| 10 | 4036138801 запросить цену → | BRACKET | |
| 11 | 4036686201 запросить цену → | WIRE HARNESS ASSY | |
| 12 | 4036138702 запросить цену → | BRACKET | |
| 13 | 4581138901 запросить цену → | TENSION SPRING | |
| 14 | 4036138302 запросить цену → | COUPLING | |
| 15 | 4036138602 запросить цену → | HOLD PLATE | |
| 16 | 4581138201 запросить цену → | TORSION SPRING | |
| 17 | 4036138103 запросить цену → | LEVER |

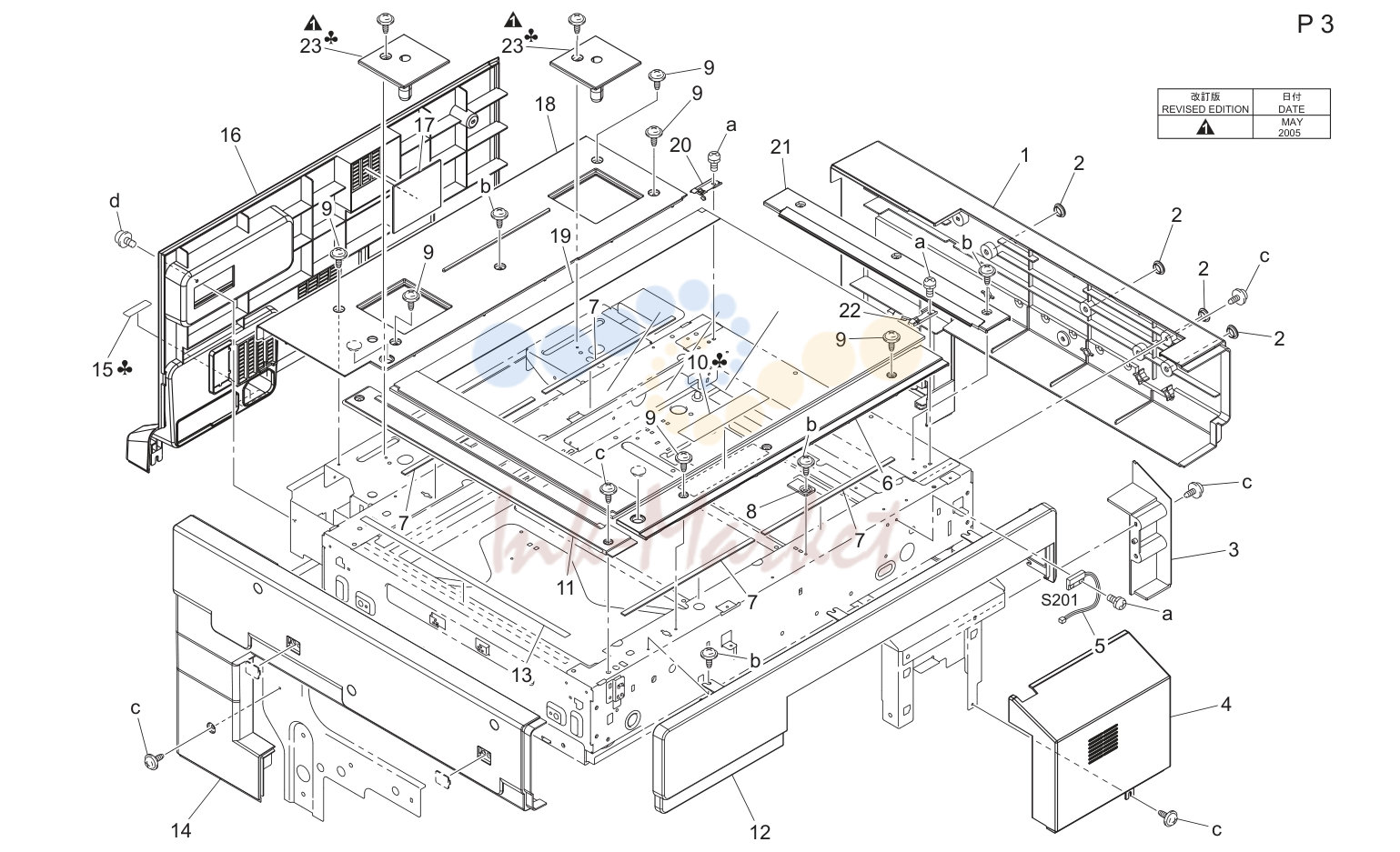

5. IR COVER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036139507 запросить цену → | COVER | |
| 2 | 4030104101 запросить цену → | CAP | |
| 3 | 4036140202 запросить цену → | INNER COVER | |
| 4 | 4037139301 запросить цену → | HOLD COVER | |
| 5 | 9334261011 запросить цену → | REED SWITCH | |
| 6 | 4036139202 запросить цену → | COVER | |
| 7 | 4036162001 запросить цену → | SEAL | |
| 8 | 4581131801 запросить цену → | REGULATING PLATE | |
| 9 | 4036141001 запросить цену → | SHOULDER SCREW | |
| 10 | 4036734201 запросить цену → | LABEL | |
| 10 | 4036734301 запросить цену → | LABEL DON | |
| 11 | 4036140403 запросить цену → | COVER | |
| 12 | 4036139103 запросить цену → | FRONT COVER IR | |
| 13 | 4581162102 запросить цену → | SEAL | |
| 14 | 4036139603 запросить цену → | LEFT COVER IR | |
| 15 | 4037740301 запросить цену → | LABEL GROUND | |
| 15 | 4037740701 запросить цену → | LABEL OUTLET | |
| 16 | 4037140502 запросить цену → | COVER | |
| 17 | 4025228502 запросить цену → | FILTER | |
| 18 | 4036139402 запросить цену → | UPPER COVER IR | |
| 19 | 4037075200 запросить цену → | ORIGINAL GLASS | |
| 20 | 4581161001 запросить цену → | SET PLATE | |
| 21 | 4036161101 запросить цену → | GUIDE | |
| 22 | 4581160503 запросить цену → | SET PLATE | |
| 23 | 4036139701 запросить цену → | COVER |

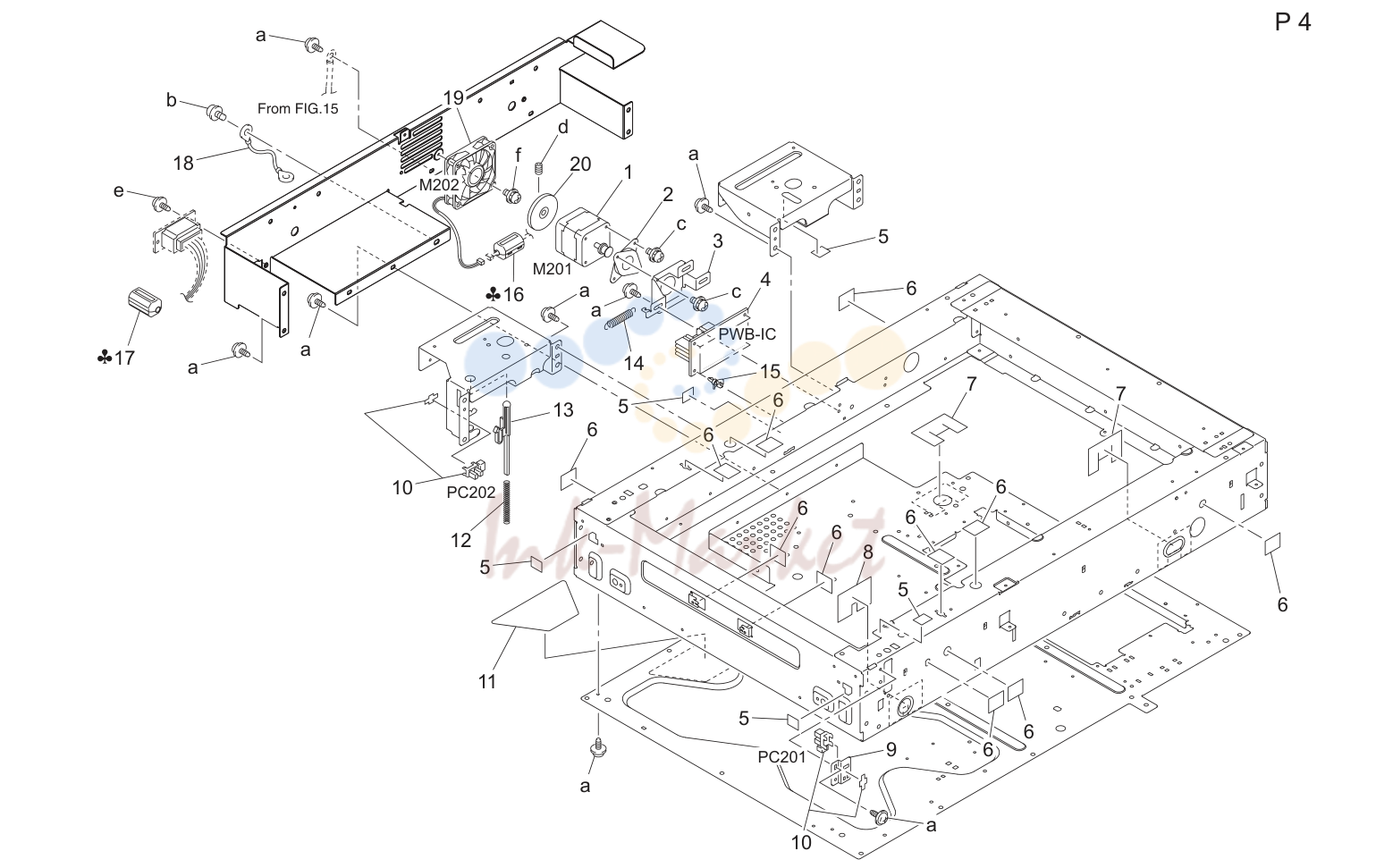

6. SCANNER DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9314110081 запросить цену → | MOTOR | |
| 2 | 1156137101 запросить цену → | RETAINING RING | |
| 3 | 4581145701 запросить цену → | BRACKET | |
| 4 | 4037011502 запросить цену → | PWB-IC | |
| 5 | 4581162701 запросить цену → | SEAL | |
| 6 | 4581162501 запросить цену → | SEAL | |
| 7 | 4036163202 запросить цену → | SEAL | |
| 8 | 4036163101 запросить цену → | SEAL | |
| 9 | 4036132801 запросить цену → | BRACKET | |
| 10 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 11 | 4036163001 запросить цену → | SEAL | |
| 12 | 4036172001 запросить цену → | PRESSURE SPRING | |
| 13 | 4037172102 запросить цену → | LEVER | |
| 14 | 4002145801 запросить цену → | TENSION SPRING | |
| 15 | 9384190057 запросить цену → | PWB SUPPORT 9.53H | |
| 16 | 9326120061 запросить цену → | FERRITE CORE | |
| 17 | 9326181021 запросить цену → | FERRITE CORE | |
| 18 | 4036686001 запросить цену → | WIRE HARNESS ASSY | |
| 19 | 9313130041 запросить цену → | FAN MOTOR | |
| 20 | 4581132001 запросить цену → | DUMPER |

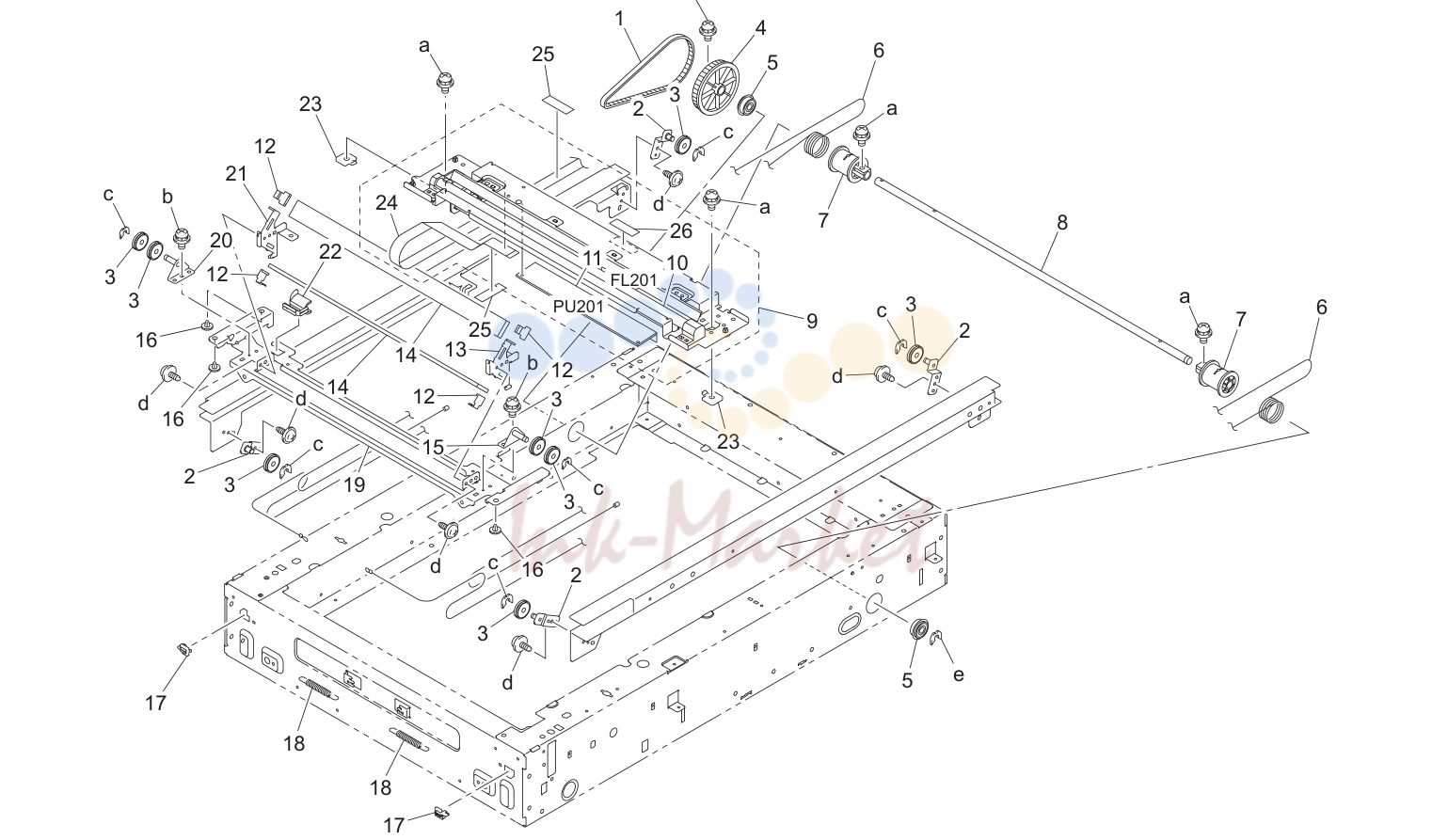

7. SCANNER DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036145401 запросить цену → | TIMING BELT 236L | |
| 2 | 4005020101 запросить цену → | BRACKET ASSY | |
| 3 | 4005146401 запросить цену → | PULLEY | |
| 4 | 4036145301 запросить цену → | PULLEY 96T | |
| 5 | 4002145601 запросить цену → | BALL BEARING | |
| 6 | 4036145102 запросить цену → | WIRE | |
| 7 | 4581145201 запросить цену → | PULLEY | |
| 8 | 4581145501 запросить цену → | SHAFT | |
| 9 | 4037075500 запросить цену → | FIRST SLIDER ASSY | |
| 10 | 9351330011 запросить цену → | LAMP | |
| 11 | 9325440021 запросить цену → | INVERTOR | |
| 12 | 4002142301 запросить цену → | HOLDER | |
| 13 | 4581142701 запросить цену → | HOLD PLATE | |
| 14 | 4002142202 запросить цену → | MIRROR | |
| 15 | 4036142501 запросить цену → | BRACKET | |
| 16 | 4002148001 запросить цену → | BUSHING | |
| 17 | 1139161201 запросить цену → | GUIDE | |
| 18 | 4581164002 запросить цену → | SPRING | |
| 19 | 4581142101 запросить цену → | FRAME | |
| 20 | 4005020301 запросить цену → | BRACKET ASSY | |
| 21 | 4581142801 запросить цену → | HOLD PLATE | |
| 22 | 4581142901 запросить цену → | GUIDE | |
| 23 | 4581380601 запросить цену → | SET PLATE | |
| 24 | 4036685901 запросить цену → | WIRE HARNESS ASSY | |
| 25 | 4036307501 запросить цену → | TAPE | |
| 26 | 1129730301 запросить цену → | LABEL HI-VOL CAUTION |

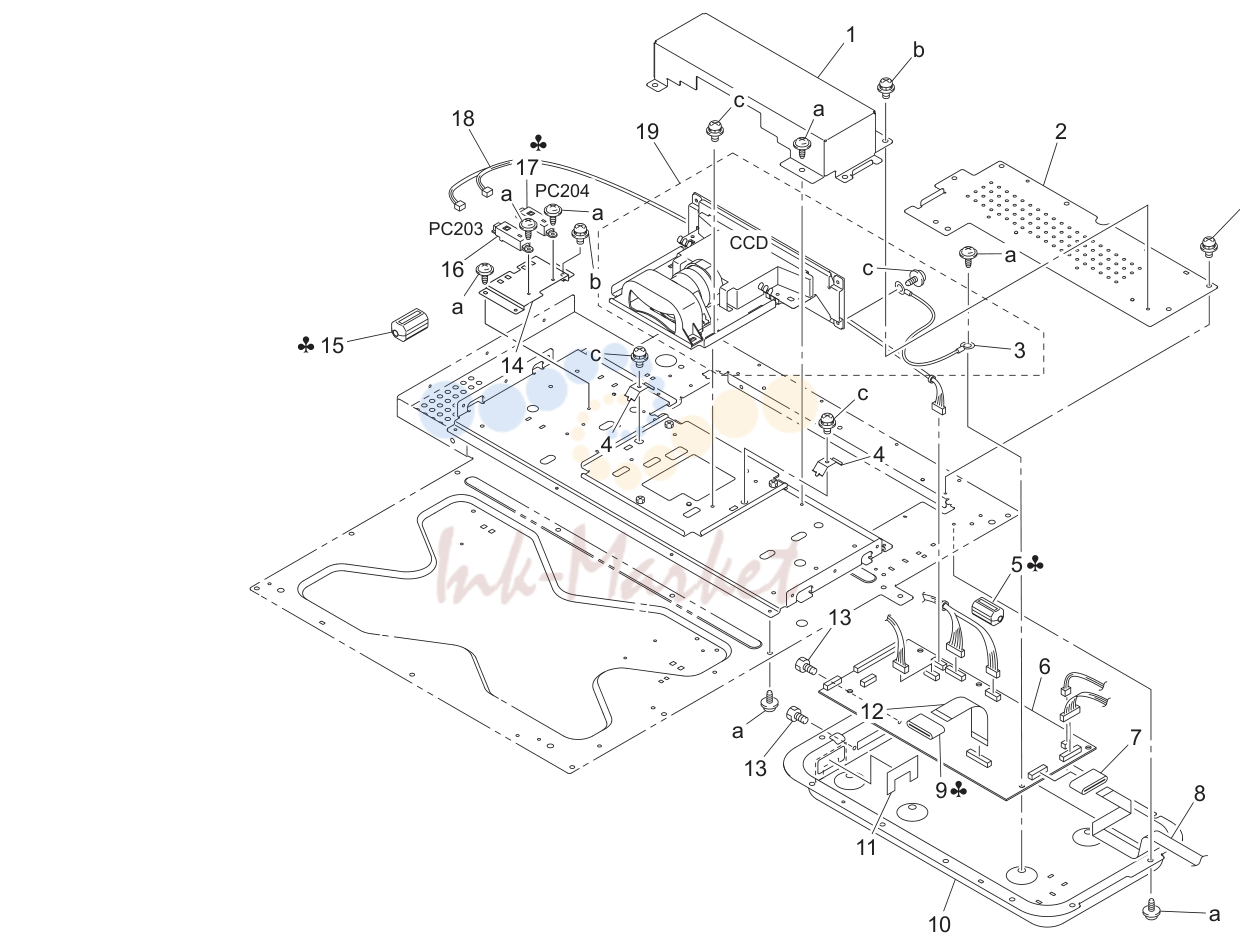

8. OPTICAL SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036158201 запросить цену → | COVER | |
| 2 | 4036136601 запросить цену → | COVER | |
| 3 | 4036686201 запросить цену → | WIRE HARNESS ASSY | |
| 4 | 4581157901 запросить цену → | PLATE SPRING | |
| 5 | 9326120061 запросить цену → | FERRITE CORE | |
| 6 | 4037011301 запросить цену → | PWB-C | |
| 7 | 9326100111 запросить цену → | FERRITE CORE | |
| 8 | 4036685801 запросить цену → | WIRE HARNESS ASSY | |
| 9 | 9326100111 запросить цену → | FERRITE CORE | |
| 10 | 4036137402 запросить цену → | PLATE | |
| 11 | 4036163301 запросить цену → | SEAL | |
| 12 | 4036685701 запросить цену → | WIRE HARNESS ASSY | |
| 13 | 4581226902 запросить цену → | SHOULDER SCREW | |
| 14 | 4037159001 запросить цену → | BRACKET | |
| 15 | 9326181021 запросить цену → | FERRITE CORE | |
| 16 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 17 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 17 | 9335140081 запросить цену → | SOLID STATE SWITCH | |
| 18 | 4037685401 запросить цену → | WIRE HARNESS ASSY | |
| 19 | 4037075400 запросить цену → | CCD UNIT |
9. IR FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036140301 запросить цену → | COVER | |
| 2 | 4002159101 запросить цену → | EARTH GROUND | |
| 3 | 4036150302 запросить цену → | HOLD PLATE | |
| 4 | 4036150502 запросить цену → | CUSHION | |
| 5 | 4036150601 запросить цену → | SPACER | |
| 6 | 4036150901 запросить цену → | PLATE SPRING | |
| 7 | 4036150002 запросить цену → | HOLD PLATE | |
| 8 | 4036150402 запросить цену → | HOLD PLATE | |
| 9 | 4036150202 запросить цену → | HOLD PLATE | |
| 10 | 4037140602 запросить цену → | INNER COVER | |
| 11 | 4036150103 запросить цену → | HOLD PLATE |
10. MAIN FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9313130041 запросить цену → | FAN MOTOR | |
| 2 | 4037245403 запросить цену → | BRACKET | |
| 3 | 4036220404 запросить цену → | BRACKET | |
| 4 | 4004202501 запросить цену → | HANDLE | |
| 5 | 1200210505 запросить цену → | COLLAR | |
| 6 | 4004202601 запросить цену → | PLATE SPRING | |
| 7 | 4036202301 запросить цену → | BRACKET | |
| 8 | 1200521105 запросить цену → | SHAFT | |
| 9 | 0996305501 запросить цену → | RUBBER FOOT |
11. POWER UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036221103 запросить цену → | SHIELD | |
| 2 | 4037621102 запросить цену → | POWER SUPPLY | |
| 2 | 4037621202 запросить цену → | POWER SUPPLY | |
| 3 | 9450180601 запросить цену → | RESISTOR | |
| 4 | 4036221602 запросить цену → | BRACKET | |
| 5 | 4036682702 запросить цену → | WIRE HARNESS ASSY | |
| 6 | 4025680501 запросить цену → | WIRE HARNESS ASSY | |
| 7 | 4004225801 запросить цену → | SEAL | |
| 8 | 4004225701 запросить цену → | DUCT | |
| 9 | 4037675101 запросить цену → | ELECTRICALLY CONDUCTIVE MATERIAL | |
| 10 | 4004106902 запросить цену → | PLATE SPRING | |
| 11 | 4037220501 запросить цену → | BRACKET | |
| 12 | 4037225601 запросить цену → | SHIELD | |
| 13 | 9326181021 запросить цену → | FERRITE CORE | |
| 14 | 9383251021 запросить цену → | HOLDER | |
| 15 | 4037223901 запросить цену → | BRACKET | |
| 16 | 4037220802 запросить цену → | SHIELD | |
| 17 | 9383500011 запросить цену → | JACK | |
| 18 | 4037223102 запросить цену → | BRACKET | |
| 19 | 1500232002 запросить цену → | LABEL EARTH | |
| 20 | 9313100061 запросить цену → | FAN MOTOR | |
| 21 | 4025680501 запросить цену → | WIRE HARNESS ASSY |
12. LEFT SIDE DOOR
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 9331220021 ✓ в наличии | MICRO-SWITCH | |
| 2 | 4025681401 запросить цену → | WIRE HARNESS ASSY | |
| 3 | 4004225502 запросить цену → | BRACKET | |
| 4 | 4036225701 запросить цену → | SHOULDER SCREW | |
| 5 | 4004223903 запросить цену → | TORSION SPRING | |
| 6 | 4004225401 запросить цену → | PLATE SPRING | |
| 7 | 4036202401 запросить цену → | HANDLE | |
| 8 | 4036210102 запросить цену → | RAIL | |
| 9 | 4004107201 запросить цену → | BRACKET | |
| 10 | 4004106702 запросить цену → | PLATE SPRING | |
| 11 | 4036101002 запросить цену → | REINFORCE PLATE | |
| 12 | 4036100503 запросить цену → | COVER | |
| 13 | 4036101101 запросить цену → | LABEL HIDE | |
| 14 | 4036104201 запросить цену → | PIN | |
| 15 | 4036101501 запросить цену → | BRACKET | |
| 16 | 4036103901 запросить цену → | STOPPER | |
| 17 | 4036104001 запросить цену → | PIN | |
| 18 | 4134357903 запросить цену → | SHOULDER SCREW | |
| 19 | 4025101901 запросить цену → | CUSHION | |
| 20 | 4004101401 запросить цену → | PRESSURE SPRING | |
| 21 | 4036101301 запросить цену → | HANDLE | |
| 22 | 4025101201 запросить цену → | PLATE SPRING | |
| 23 | 4004106603 запросить цену → | PLATE SPRING | |
| 24 | 4004101202 запросить цену → | PLATE SPRING | |
| 25 | 4036730301 запросить цену → | LABEL TONER BOX |
13. MAIN SWITCH SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036105203 запросить цену → | COVER | |
| 2 | 4036221202 запросить цену → | BRACKET | |
| 3 | 0990630402 запросить цену → | SWITCH | |
| 4 | 4036102502 запросить цену → | HINGE | |
| 5 | 1200521105 запросить цену → | SHAFT | |
| 6 | 4004202103 запросить цену → | BRACKET | |
| 7 | 4004202501 запросить цену → | HANDLE | |
| 8 | 1200210505 запросить цену → | COLLAR | |
| 9 | 4004202601 запросить цену → | PLATE SPRING | |
| 10 | 4036224501 запросить цену → | LEVER | |
| 11 | 9332171041 запросить цену → | SWITCH | |
| 12 | 4036221402 запросить цену → | BRACKET | |
| 13 | 4036105101 запросить цену → | COVER | |
| 14 | 4036105401 запросить цену → | COVER |
14. PAPER SELECT SWITCH & LED LOCK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036307101 запросить цену → | BRACKET | |
| 2 | 4036307501 запросить цену → | TAPE | |
| 3 | 4004182603 запросить цену → | PAWL | |
| 4 | 4036182101 запросить цену → | LEVER | |
| 5 | 4004182201 запросить цену → | SHAFT | |
| 6 | 4004183402 запросить цену → | SEAL | |
| 7 | 4004183303 запросить цену → | SEAL | |
| 8 | 4037307201 запросить цену → | COVER | |
| 9 | 4004183502 запросить цену → | SEAL | |
| 10 | 4004183101 запросить цену → | PLATE | |
| 11 | 4004183201 запросить цену → | TORSION SPRING | |
| 12 | 4004182301 запросить цену → | HOLDER | |
| 13 | 4004183802 запросить цену → | TORSION SPRING | |
| 14 | 4004184201 запросить цену → | CUSHION | |
| 15 | 4004180501 запросить цену → | SHAFT | |
| 16 | 4004182902 запросить цену → | CUSHION | |
| 17 | 4004183602 запросить цену → | SEAL | |
| 18 | 4036183701 запросить цену → | COVER | |
| 19 | 4004107101 запросить цену → | PLATE SPRING | |
| 20 | 4036200701 запросить цену → | PIN | |
| 21 | 4036455101 запросить цену → | CONTACT | |
| 22 | 4036490101 запросить цену → | GUIDE | |
| 23 | 4036231101 запросить цену → | PIN | |
| 24 | 4036184502 запросить цену → | GUIDE PLATE | |
| 25 | 4036184702 запросить цену → | LABEL | |
| 26 | 4036184601 запросить цену → | LABEL |
15. HOPPER SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036541301 запросить цену → | GUIDE | |
| 2 | 4036541901 запросить цену → | LEVER | |
| 3 | 4036541101 запросить цену → | SHUTTER | |
| 4 | 4025541201 запросить цену → | SEAL | |
| 5 | 9335140121 запросить цену → | SOLID STATE SWITCH | |
| 6 | 4025542201 запросить цену → | LEVER | |
| 7 | 4036731901 запросить цену → | LABEL IU BLACK | |
| 8 | 4025542101 запросить цену → | LEVER | |
| 9 | 4036731801 запросить цену → | LABEL IU CYAN | |
| 10 | 4025542001 запросить цену → | LEVER | |
| 11 | 4036731702 запросить цену → | LABEL IU MAGENTA | |
| 12 | 4025541701 запросить цену → | LEVER | |
| 13 | 4036731601 запросить цену → | LABEL IU YELLOW | |
| 14 | 4036731501 запросить цену → | LABEL LOCK RELEASE | |
| 15 | 4036532502 запросить цену → | PAWL | |
| 16 | 4036534701 запросить цену → | SHUTTER | |
| 17 | 4036534801 запросить цену → | TENSION SPRING | |
| 18 | 4036534902 запросить цену → | SEAL | |
| 19 | 4036541401 запросить цену → | SHAFT | |
| 20 | 4036530103 запросить цену → | HOUSING | |
| 21 | 4025544202 запросить цену → | LEVER | |
| 22 | 4037075800 запросить цену → | HOPPER | |
| 22 | 4037075900 запросить цену → | HOPPER | |
| 22 | 4037076000 запросить цену → | HOPPER |
16. HOPPER SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4025536301 запросить цену → | GEAR 16T | |
| 2 | 4025536501 запросить цену → | GEAR 14/28T | |
| 3 | 4025536201 запросить цену → | GEAR 14/22T | |
| 4 | 4004535401 запросить цену → | GEAR 19T | |
| 5 | 4025535201 запросить цену → | GEAR 30T | |
| 6 | 4004535302 запросить цену → | GEAR 40T | |
| 7 | 4004535601 запросить цену → | GEAR 22T | |
| 8 | 4025544102 запросить цену → | BRACKET | |
| 9 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 10 | 9335140101 запросить цену → | SOLID STATE SWITCH | |
| 11 | 4025535101 запросить цену → | GEAR 14/104T | |
| 12 | 9314130021 запросить цену → | MOTOR | |
| 13 | 1500264004 запросить цену → | MAGNET CATCH | |
| 14 | 4036103201 запросить цену → | SCREW | |
| 15 | 4004101701 запросить цену → | BRACKET | |
| 16 | 4036225701 запросить цену → | SHOULDER SCREW | |
| 17 | 4004104101 запросить цену → | TORSION SPRING | |
| 18 | 9331220021 ✓ в наличии | MICRO-SWITCH | |
| 19 | 4004103001 запросить цену → | CONTACT | |
| 20 | 4025533201 запросить цену → | TORSION SPRING | |
| 21 | 4025533101 запросить цену → | HOLDER | |
| 22 | 1144533602 запросить цену → | SEAL | |
| 23 | 4004533901 запросить цену → | BUSHING | |
| 24 | 4025533501 запросить цену → | SEAL | |
| 25 | 4004533801 запросить цену → | ROLLER | |
| 26 | 4004533701 запросить цену → | SEAL | |
| 27 | 4025533301 запросить цену → | SHAFT | |
| 28 | 4025530701 запросить цену → | SEAL | |
| 29 | 4036530201 запросить цену → | COVER |
17. OZONE FAN SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036245902 запросить цену → | BRACKET | |
| 2 | 4025229401 запросить цену → | BUSHING | |
| 3 | 4037245202 запросить цену → | DUCT | |
| 4 | 4053015101 запросить цену → | DEODORANT FILTER | |
| 5 | 4037246302 запросить цену → | BRACKET | |
| 6 | 4025245801 запросить цену → | SEAL | |
| 7 | 4120461401 запросить цену → | SCREW | |
| 8 | 4025246601 запросить цену → | SEAL | |
| 9 | 4037245303 запросить цену → | DUCT | |
| 10 | 4025246801 запросить цену → | SEAL | |
| 11 | 4037249101 запросить цену → | DUST FILTER | |
| 12 | 4037249002 запросить цену → | HOLDER | |
| 13 | 4037249302 запросить цену → | SEAL | |
| 14 | 4004223003 запросить цену → | BRACKET | |
| 15 | 4004214201 запросить цену → | SEAL | |
| 16 | 4004214101 запросить цену → | DUCT | |
| 17 | 4036214602 запросить цену → | BRACKET | |
| 18 | 4004214801 запросить цену → | SEAL | |
| 19 | 4037248601 запросить цену → | BRACKET | |
| 20 | 4036248701 запросить цену → | SHOULDER SCREW | |
| 21 | 9313100072 запросить цену → | FAN MOTOR | |
| 22 | 4037248401 запросить цену → | BRACKET | |
| 23 | 4037248304 запросить цену → | DUCT | |
| 24 | 4037249401 запросить цену → | GUIDE | |
| 25 | 4037249201 запросить цену → | FILM | |
| 26 | 4036248501 запросить цену → | SEAL | |
| 27 | 4037248803 запросить цену → | DUCT | |
| 28 | 4037248902 запросить цену → | DUCT | |
| 29 | 4025246501 запросить цену → | SEAL | |
| 30 | 4037681201 запросить цену → | WIRE HARNESS ASSY | |
| 31 | 9313140041 запросить цену → | FAN MOTOR | |
| 32 | 9313130012 запросить цену → | FAN MOTOR |
18. PC DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036248101 запросить цену → | DUCT | |
| 2 | 4036248001 запросить цену → | SEAL | |
| 3 | 9314110071 запросить цену → | MOTOR | |
| 4 | 4004020701 запросить цену → | BRACKET ASSY | |
| 5 | 4004453301 запросить цену → | GEAR 18/62T | |
| 6 | 4004453201 запросить цену → | GEAR 18/38T | |
| 7 | 9384162121 запросить цену → | PWB SUPPORT 6.4H | |
| 8 | 4036259601 запросить цену → | BRACKET | |
| 9 | 4004258201 запросить цену → | TENSION SPRING | |
| 10 | 4036259701 запросить цену → | GEAR 32T | |
| 11 | 4036259801 запросить цену → | RING | |
| 12 | 4036259901 запросить цену → | PIN | |
| 13 | 4036259501 запросить цену → | HOLDER | |
| 14 | 9314230031 запросить цену → | MOTOR | |
| 15 | 4037090101 запросить цену → | PHOTO INTERRUPTER | |
| 16 | 4036221501 запросить цену → | GUIDE | |
| 17 | 4004220905 запросить цену → | BRACKET | |
| 18 | 4004225302 запросить цену → | INSULATING MEMBER | |
| 19 | 4037620201 запросить цену → | HV TRANSFORMER | |
| 20 | 4036223801 запросить цену → | GUIDE | |
| 21 | 9384190055 запросить цену → | PWB SUPPORT 9.53H | |
| 22 | 4037620101 запросить цену → | HV TRANSFORMER | |
| 23 | 4036221001 запросить цену → | BRACKET | |
| 24 | 4036248201 запросить цену → | SEAL |
19. DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4004254001 запросить цену → | GEAR 88T | |
| 2 | 4036275402 запросить цену → | GEAR 208T | |
| 3 | 1300434207 запросить цену → | BALL BEARING | |
| 4 | 4004254701 запросить цену → | PIN | |
| 5 | 4036254101 запросить цену → | SHAFT | |
| 6 | 4036276701 запросить цену → | BUSHING | |
| 7 | 4036251301 запросить цену → | GEAR 53/83T | |
| 8 | 4036251201 запросить цену → | SHAFT | |
| 9 | 4004254501 запросить цену → | GEAR 18/30T | |
| 10 | 4036253801 запросить цену → | GEAR 44/80T | |
| 11 | 4004254601 запросить цену → | BRACKET | |
| 12 | 4036251501 запросить цену → | GEAR 27/91T | |
| 13 | 4036276901 запросить цену → | PRESSURE SPRING | |
| 14 | 1200313108 запросить цену → | BUSHING | |
| 15 | 4036251401 запросить цену → | GEAR 19T | |
| 16 | 4036276602 запросить цену → | JOINT | |
| 17 | 4037254201 запросить цену → | GEAR | |
| 18 | 4004250901 запросить цену → | JOINT | |
| 19 | 4036277501 запросить цену → | CAP | |
| 20 | 4036277401 запросить цену → | JOINT | |
| 21 | 4004250301 запросить цену → | PRESSURE SPRING | |
| 22 | 4036252001 запросить цену → | SHAFT | |
| 23 | 4036020801 запросить цену → | BRACKET ASSY | |
| 24 | 4036253101 запросить цену → | SHAFT | |
| 25 | 9322130031 запросить цену → | CLUTCH | |
| 26 | 4036254401 запросить цену → | GEAR 21/36T | |
| 27 | 4036254301 запросить цену → | GEAR 32T | |
| 28 | 4036253701 запросить цену → | BRACKET | |
| 29 | 4036251701 запросить цену → | GEAR 52/114T | |
| 30 | 4036275201 запросить цену → | HOLDER | |
| 31 | 4036252101 запросить цену → | GEAR 40T | |
| 32 | 4036276401 запросить цену → | SHAFT | |
| 33 | 9322130041 запросить цену → | CLUTCH | |
| 34 | 4036251901 запросить цену → | GEAR 40T | |
| 35 | 9384162121 запросить цену → | PWB SUPPORT 6.4H | |
| 36 | 4036251101 запросить цену → | FRAME | |
| 37 | 4036276801 запросить цену → | BUSHING | |
| 38 | 1154467001 запросить цену → | PROTECTION | |
| 39 | 4036276201 запросить цену → | BUSHING | |
| 40 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 41 | 4036277202 запросить цену → | BRACKET | |
| 42 | 9314240021 запросить цену → | MOTOR | |
| 43 | 4036223701 запросить цену → | GUIDE | |
| 44 | 9314230031 запросить цену → | MOTOR | |
| 45 | 1129730301 запросить цену → | LABEL HI-VOL CAUTION |
20. YMC DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036275402 запросить цену → | GEAR 208T | |
| 2 | 4036276701 запросить цену → | BUSHING | |
| 3 | 4036275801 запросить цену → | GEAR 106T | |
| 4 | 4036020701 запросить цену → | BRACKET ASSY | |
| 5 | 4036276901 запросить цену → | PRESSURE SPRING | |
| 6 | 4036276602 запросить цену → | JOINT | |
| 7 | 4036275101 запросить цену → | SHAFT | |
| 8 | 4004250301 запросить цену → | PRESSURE SPRING | |
| 9 | 4036277401 запросить цену → | JOINT | |
| 10 | 4036277501 запросить цену → | CAP | |
| 11 | 4004250901 запросить цену → | JOINT | |
| 12 | 4036275201 запросить цену → | HOLDER | |
| 13 | 4036276101 запросить цену → | GEAR 75T | |
| 14 | 4036276001 запросить цену → | GEAR 113T | |
| 15 | 4036276801 запросить цену → | BUSHING | |
| 16 | 4036275301 запросить цену → | BUSHING | |
| 17 | 4036275701 запросить цену → | FRAME | |
| 18 | 9314230041 запросить цену → | MOTOR | |
| 19 | 9314230021 запросить цену → | MOTOR | |
| 20 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 21 | 1483075100 запросить цену → | YMC DRIVE ASSY |
21. FUSING DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036256101 запросить цену → | GEAR 29T | |
| 2 | 4036256701 запросить цену → | GEAR 18T | |
| 3 | 4036256001 запросить цену → | GEAR 19T | |
| 4 | 4131257101 запросить цену → | GEAR 17/23T | |
| 5 | 4036256301 запросить цену → | SHAFT | |
| 6 | 4036256501 запросить цену → | BUSHING | |
| 7 | 4036258501 запросить цену → | KNOB | |
| 8 | 4036021701 запросить цену → | BRACKET ASSY | |
| 9 | 4036256401 запросить цену → | GEAR 26T | |
| 10 | 4036255501 запросить цену → | GEAR 23T | |
| 11 | 1300434207 запросить цену → | BALL BEARING | |
| 12 | 4036255901 запросить цену → | SHAFT | |
| 13 | 1200134205 запросить цену → | WASHER | |
| 14 | 4131259001 запросить цену → | DRUM | |
| 15 | 4131259101 запросить цену → | TORSION SPRING | |
| 16 | 4131257701 запросить цену → | GEAR 23T | |
| 17 | 4131257601 запросить цену → | GEAR 23T | |
| 18 | 4131257903 запросить цену → | TORSION SPRING | |
| 19 | 9321240051 запросить цену → | SOLENOID | |
| 20 | 4036015301 запросить цену → | DRIVING ASSY | |
| 21 | 4131257801 запросить цену → | RATCHET | |
| 22 | 4131257501 запросить цену → | DRUM | |
| 23 | 4036020901 запросить цену → | BRACKET ASSY | |
| 24 | 9384162121 запросить цену → | PWB SUPPORT 6.4H | |
| 25 | 1200312002 запросить цену → | BUSHING | |
| 26 | 9314230031 запросить цену → | MOTOR |
22. FUSING DRIVE SECTION
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4036255201 запросить цену → | GEAR 33/54T | |
| 2 | 4036255701 запросить цену → | SHAFT | |
| 3 | 4004258201 запросить цену → | TENSION SPRING | |
| 4 | 4036255301 запросить цену → | GEAR 20/34T | |
| 5 | 4036258301 запросить цену → | PLATE SPRING | |
| 6 | 4036258101 запросить цену → | BRACKET | |
| 7 | 1200313108 запросить цену → | BUSHING | |
| 8 | 4036257701 запросить цену → | GEAR 13T | |
| 9 | 4036351701 запросить цену → | GUIDE | |
| 10 | 4036257401 запросить цену → | SHAFT | |
| 11 | 4037090301 запросить цену → | PHOTO INTERRUPTER | |
| 12 | 4004257112 запросить цену → | GEAR 40T | |
| 13 | 4004257002 запросить цену → | DETECTING PLATE | |
| 14 | 4004256901 запросить цену → | GEAR 18/75T | |
| 15 | 4036225201 запросить цену → | GUIDE | |
| 16 | 9331220021 ✓ в наличии | MICRO-SWITCH | |
| 17 | 1200312003 запросить цену → | BUSHING | |
| 18 | 4036224101 запросить цену → | BRACKET | |
| 19 | 4004224802 запросить цену → | PRESSURE SPRING | |
| 20 | 4036225801 запросить цену → | SHOULDER SCREW | |
| 21 | 4037076800 запросить цену → | MOTOR ASSY | |
| 22 | 4036258601 запросить цену → | GEAR 23T |
23. DUPLEX UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 4535370503 запросить цену → | COVER | |
| 2 | 4535375201 запросить цену → | SLIDER | |
| 3 |
