Konica Minolta bizhub C360 / C280 / C220 — каталог запчастей со схемами

Инструкция по ремонту Konica Minolta bizhub C360 — все главы →

Инструкция по ремонту Konica Minolta bizhub C280 — все главы →

Содержание

• 1. INFORMATION FOR PARTS GUIDE MANUAL
• 2. DIAGRAM OF MAIN PARTS SECTION
• 3. EXTERNAL PARTS
• 4. EXTERNAL PARTS
• 5. EXTERNAL PARTS
• 6. IR COVER
• 7. CONTROL PANEL
• 8. CCD UNIT/ SCANNER SECTION
• 9. SCANNER DRIVE SECTION

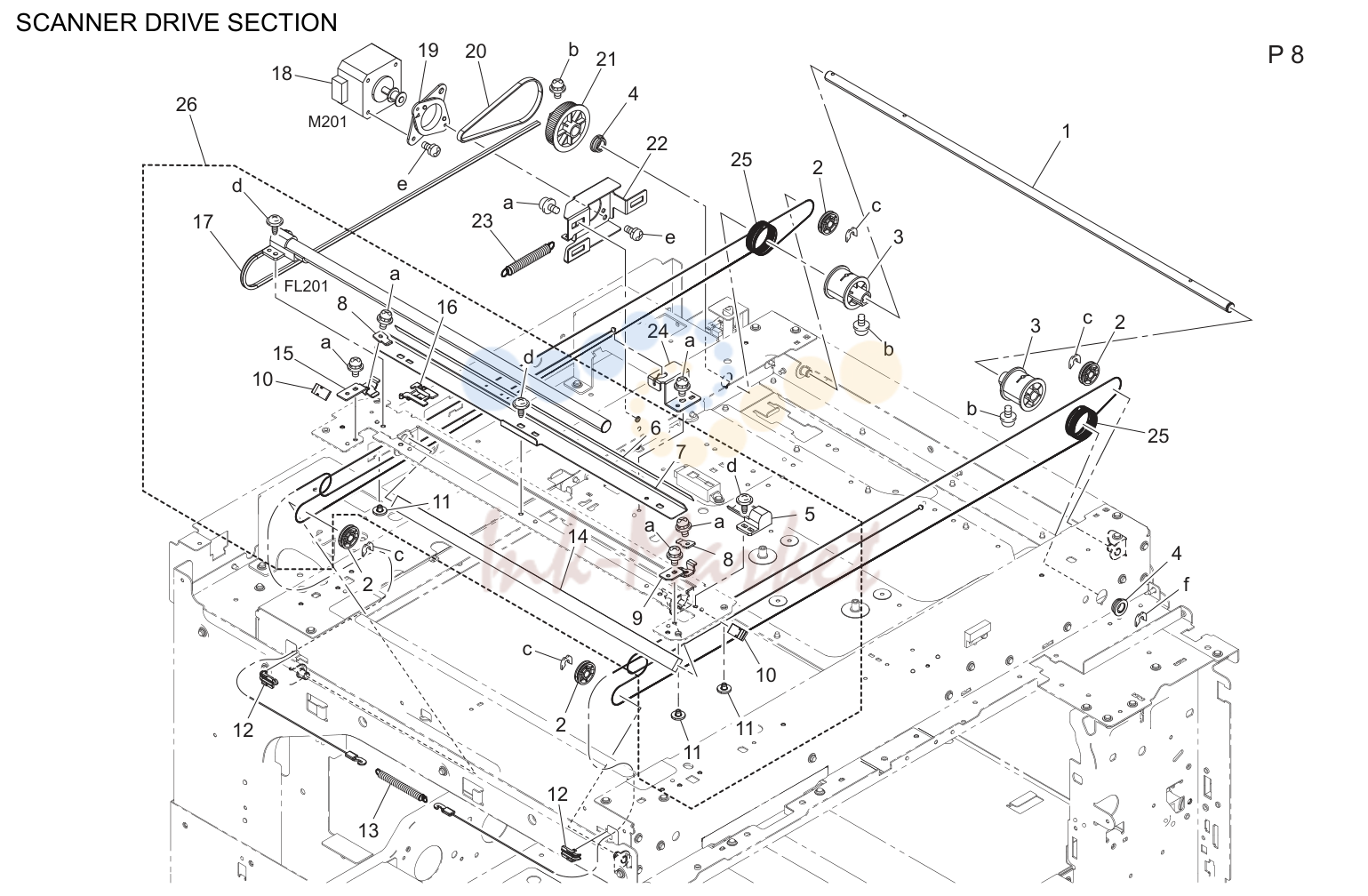

• 10. SCANNER DRIVE SECTION

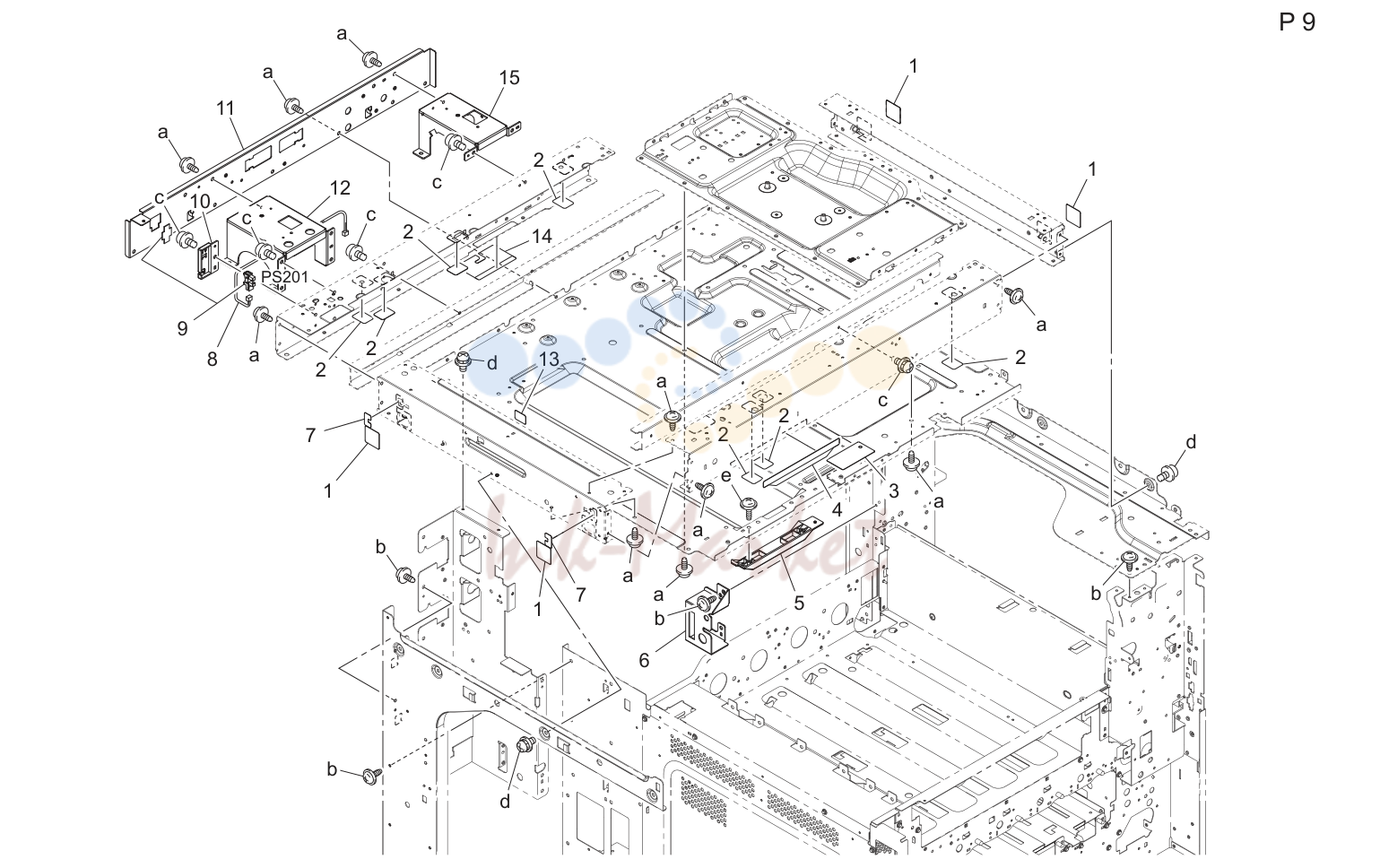

• 11. IR FRAME

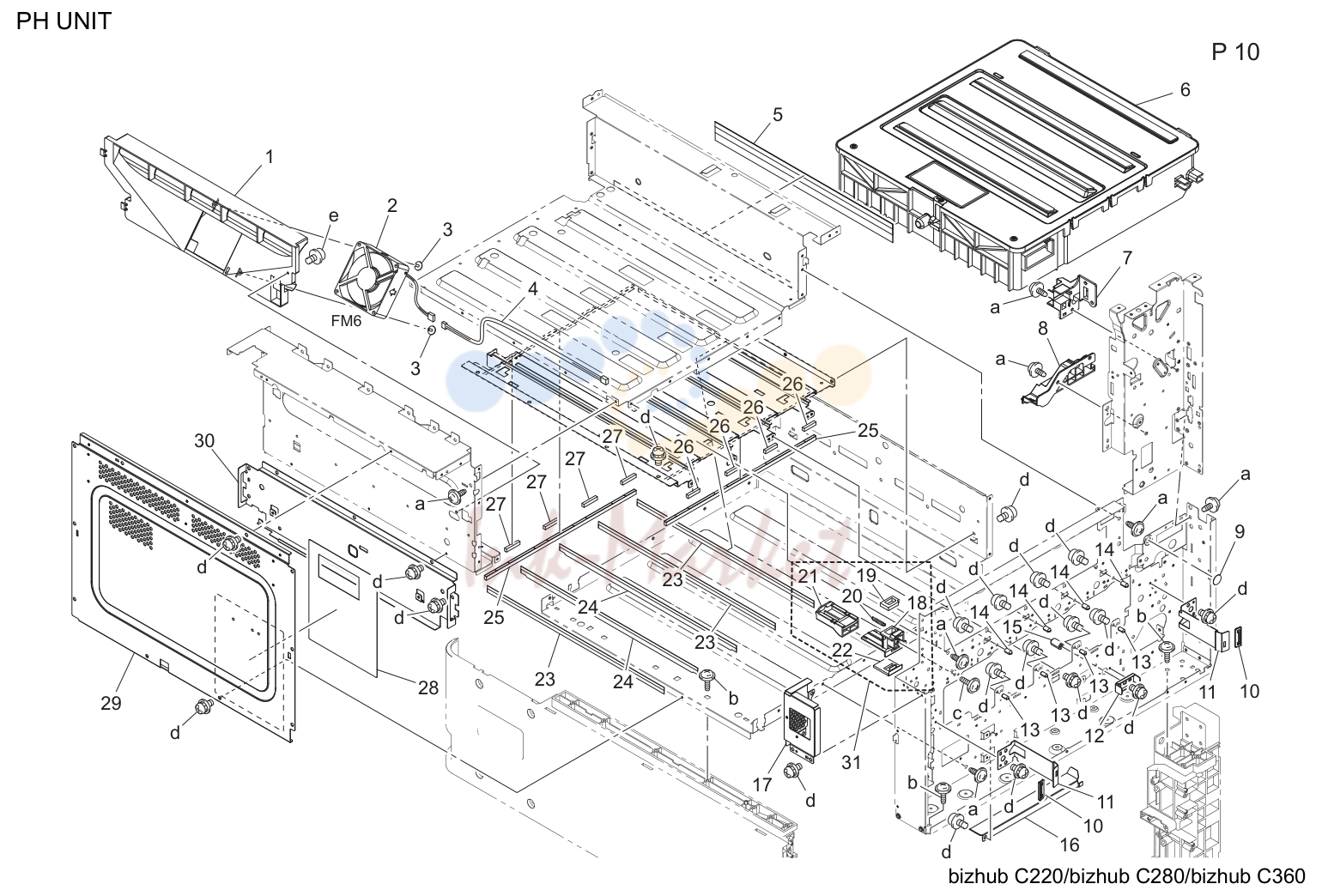

• 12. PH UNIT

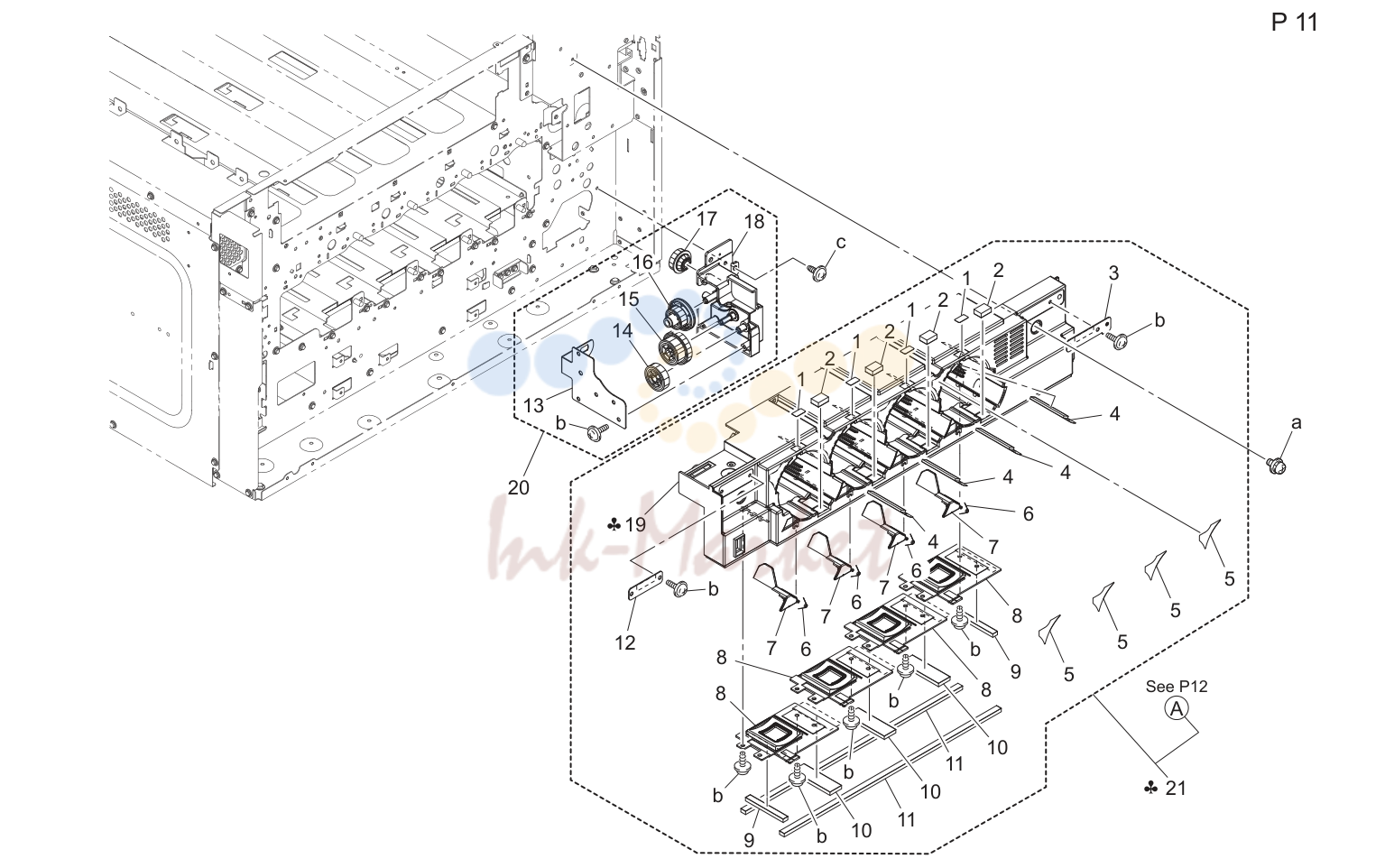

• 13. TONER SUPPLY SECTION

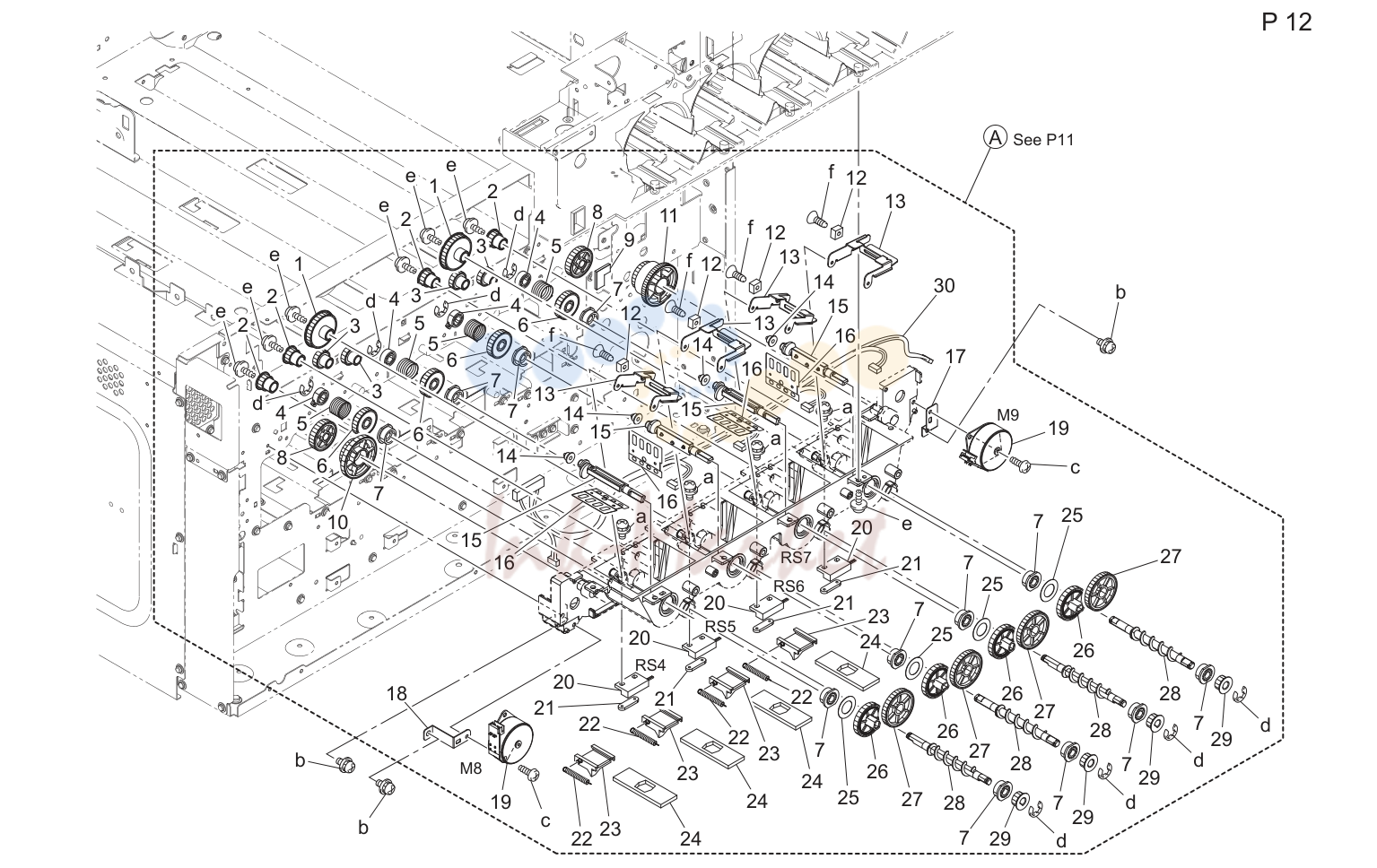

• 14. TONER SUPPLY SECTION

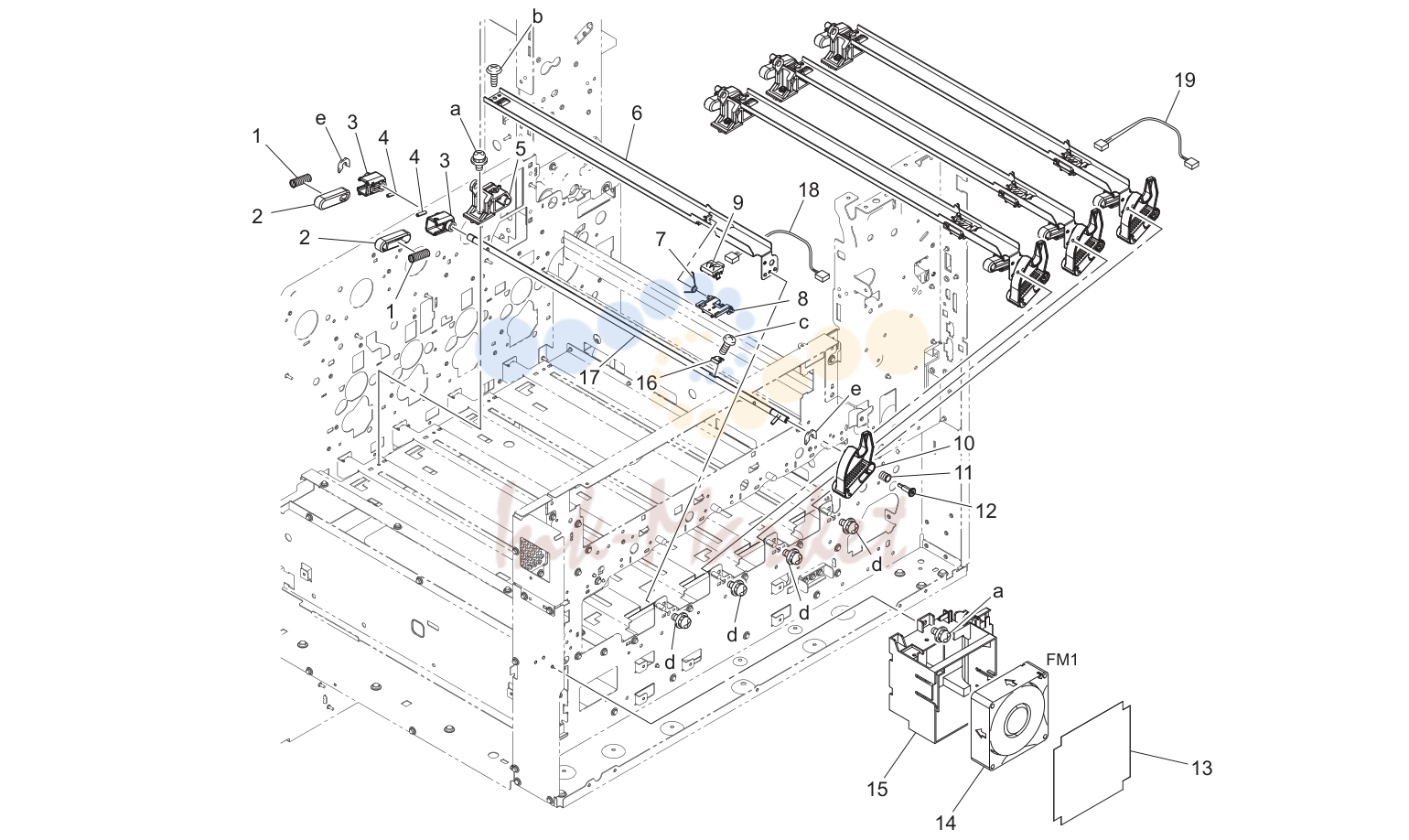

• 15. D/C RAIL SECTION

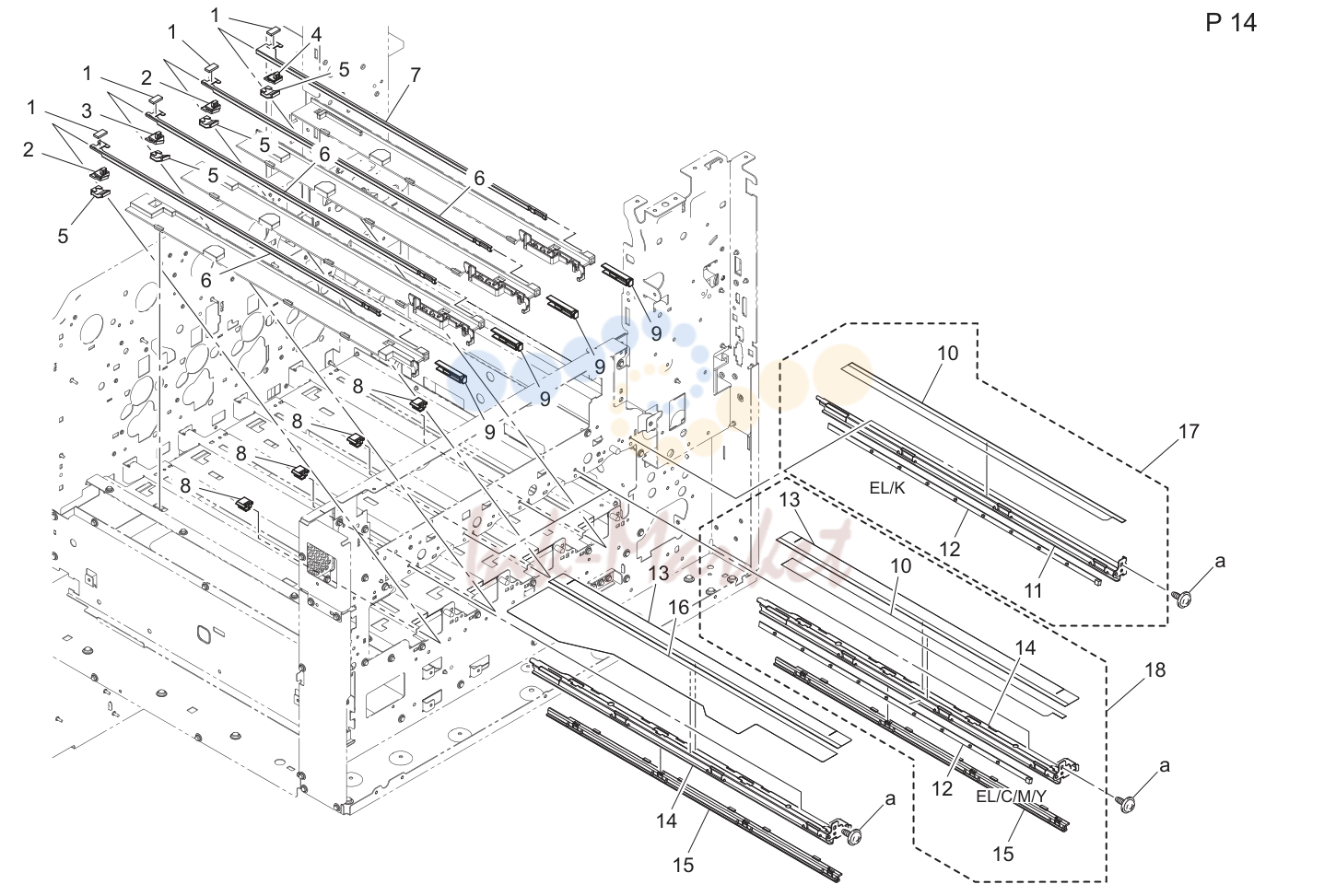

• 16. ERASE LAMP SECTION

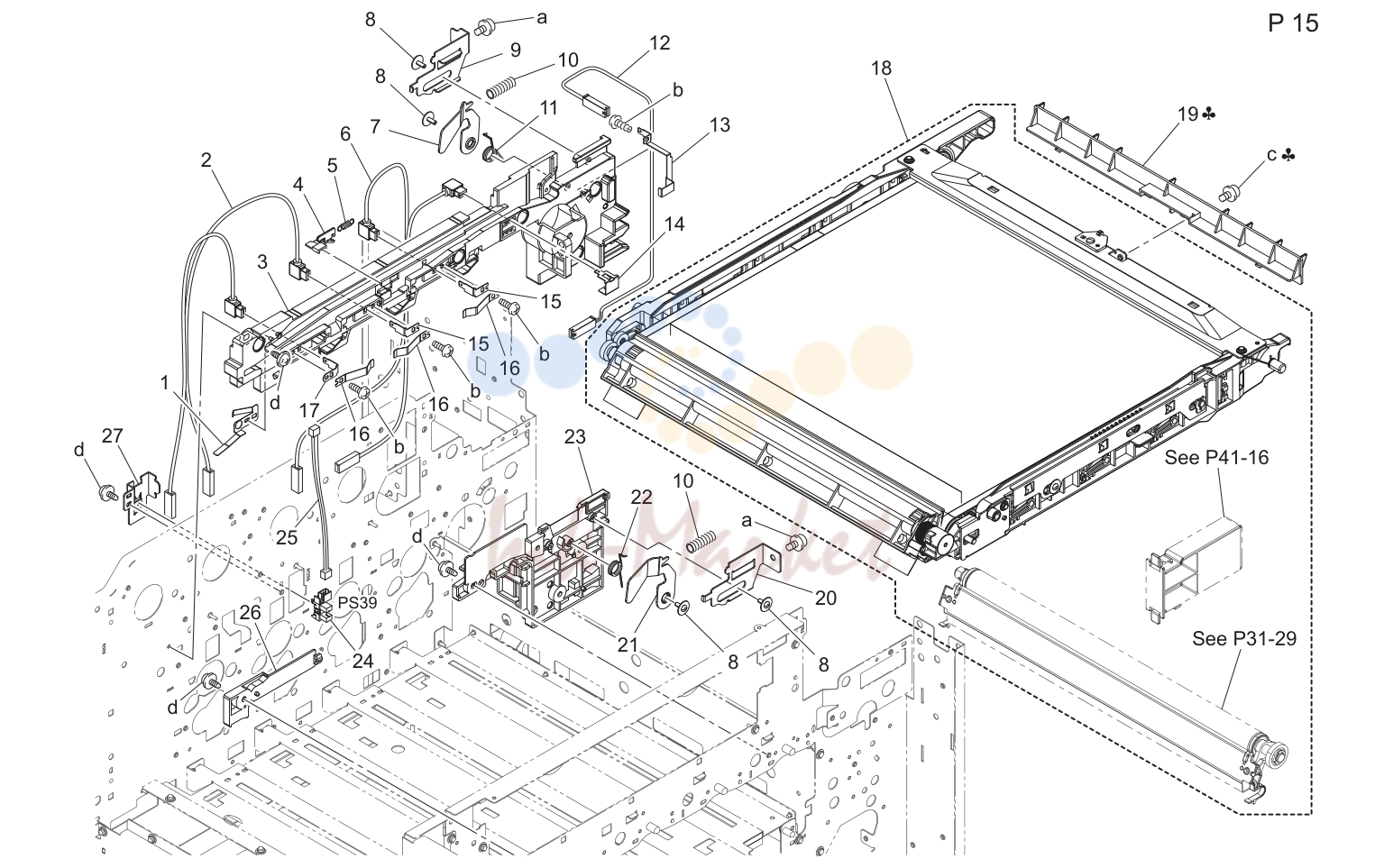

• 17. TRANSFER BELT UNIT

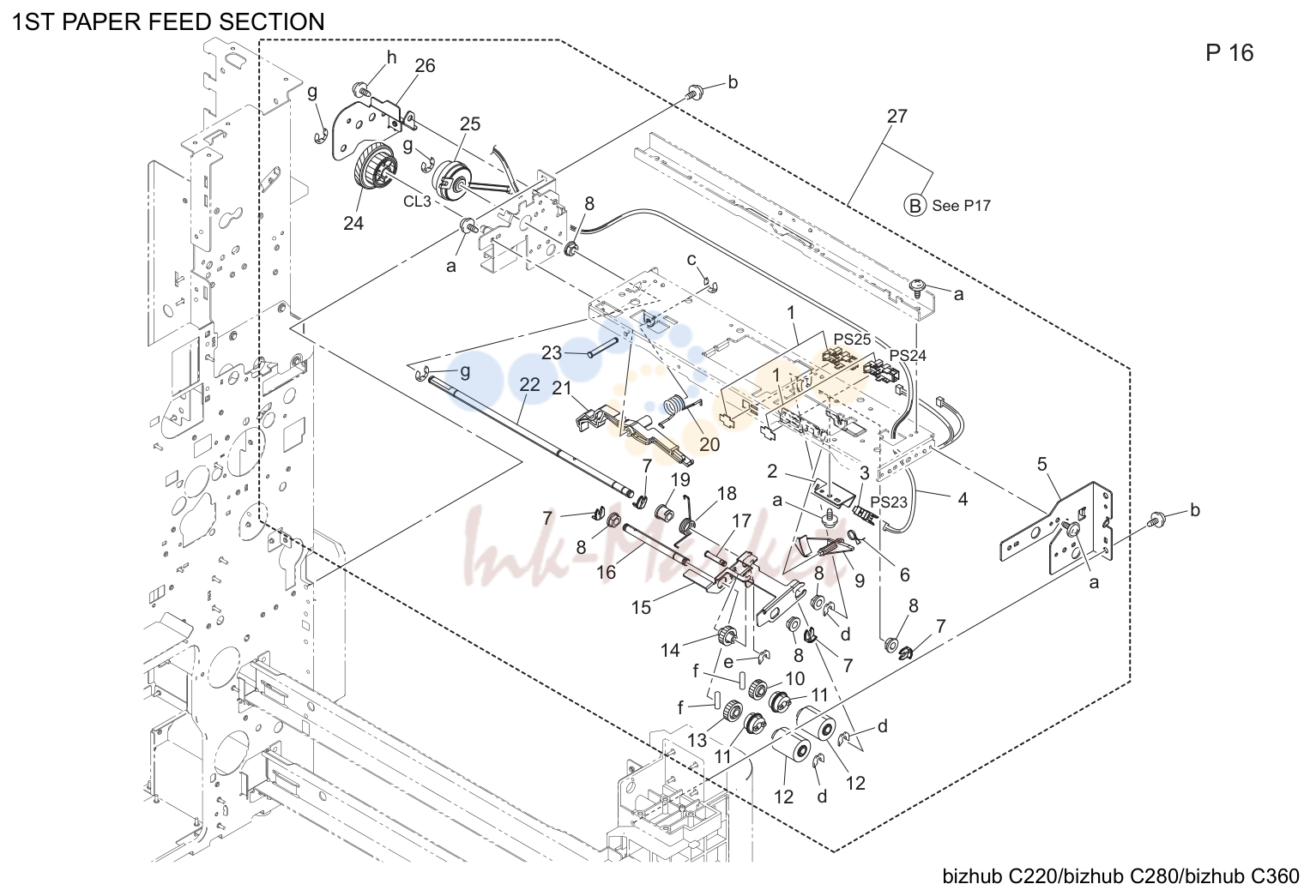

• 18. 1ST PAPER FEED SECTION

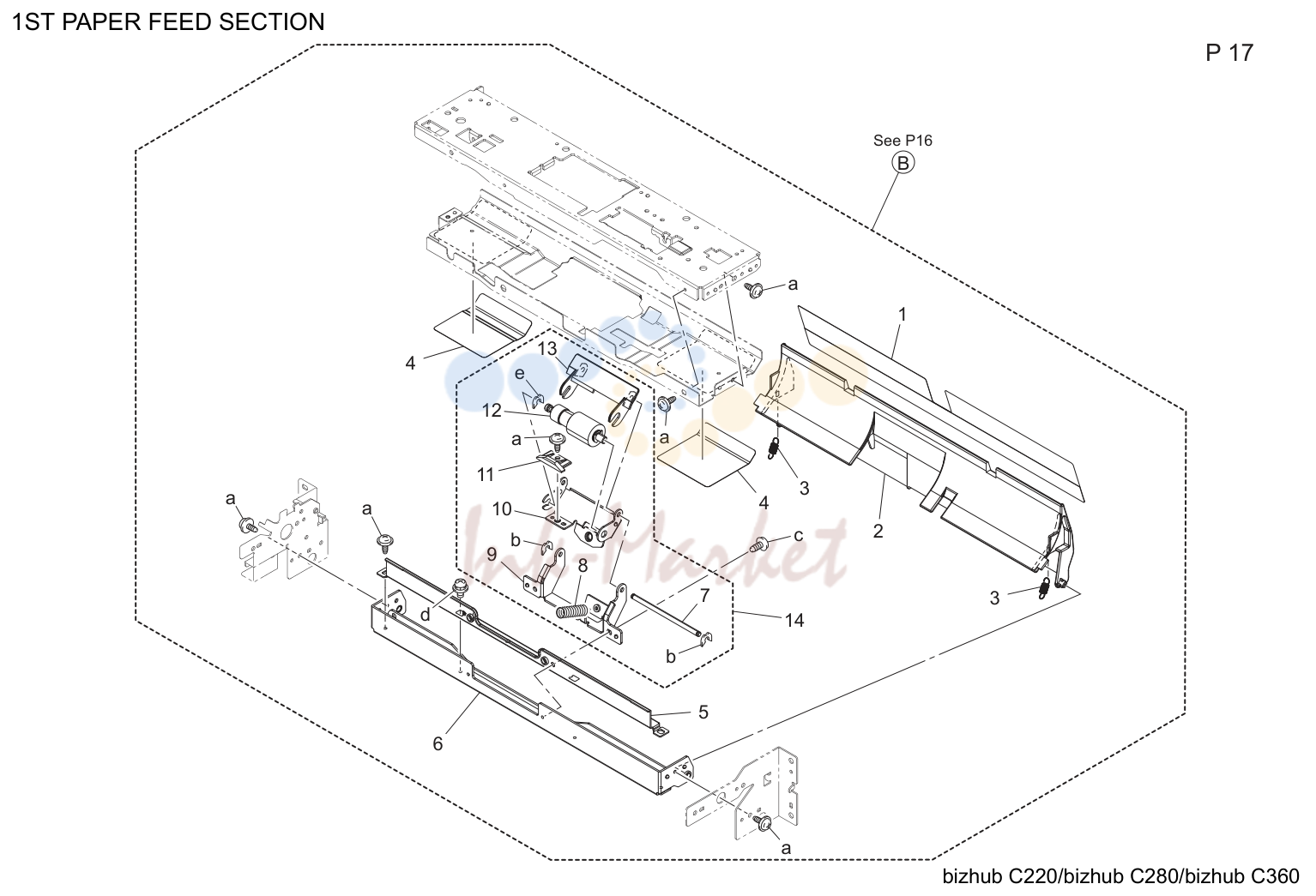

• 19. 1ST PAPER FEED SECTION

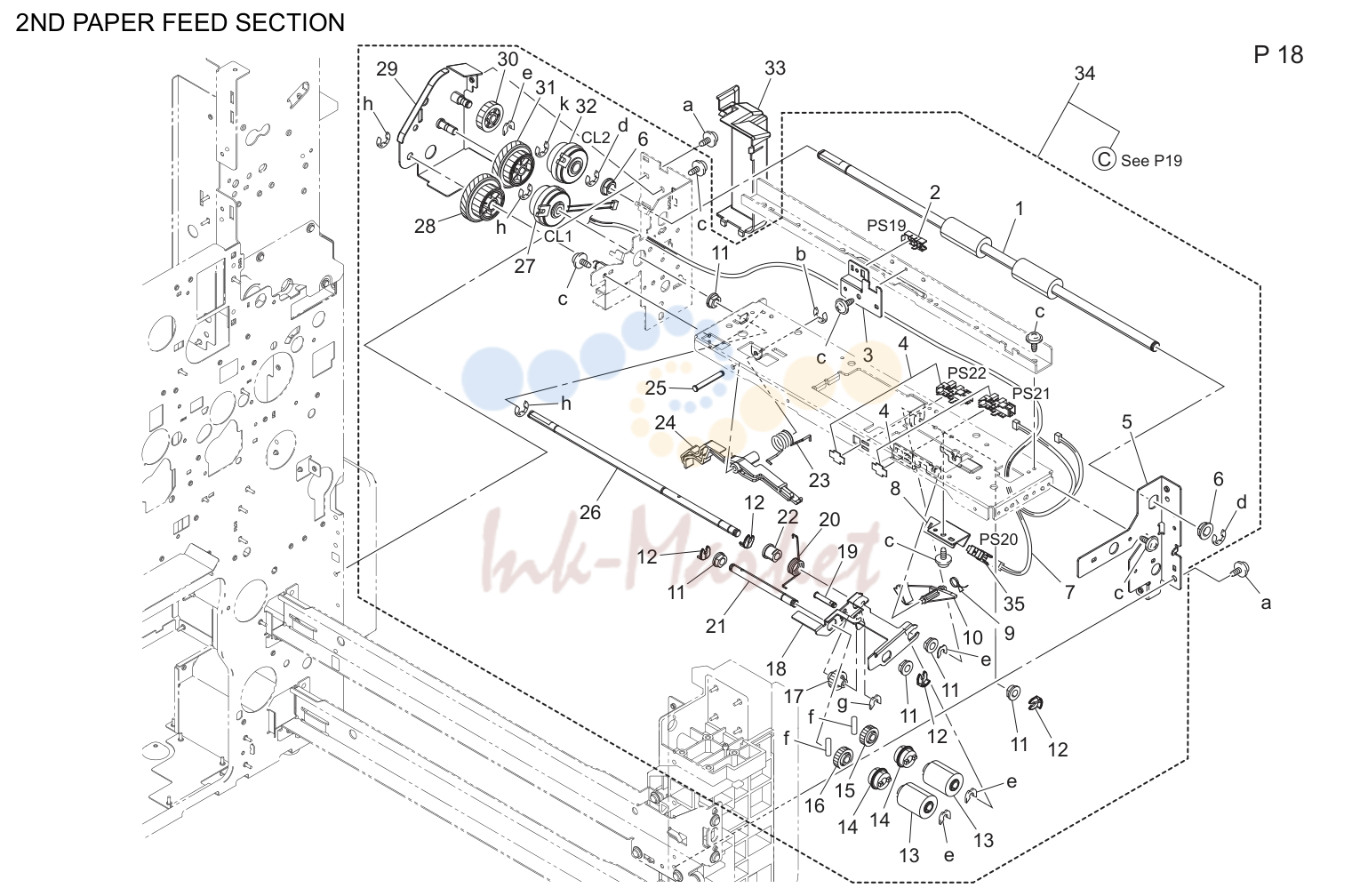

• 20. 2ND PAPER FEED SECTION

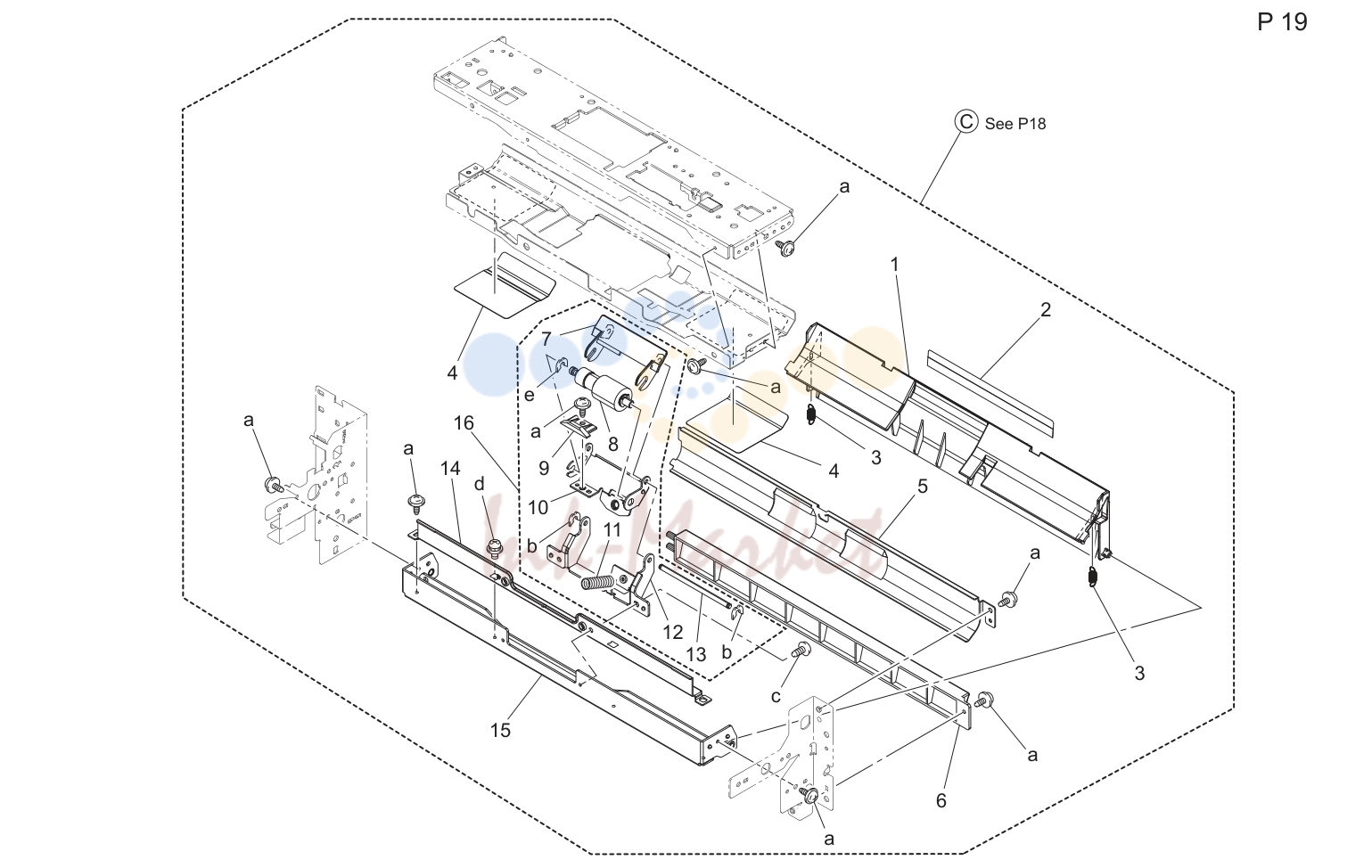

• 21. 2ND PAPER FEED SECTION

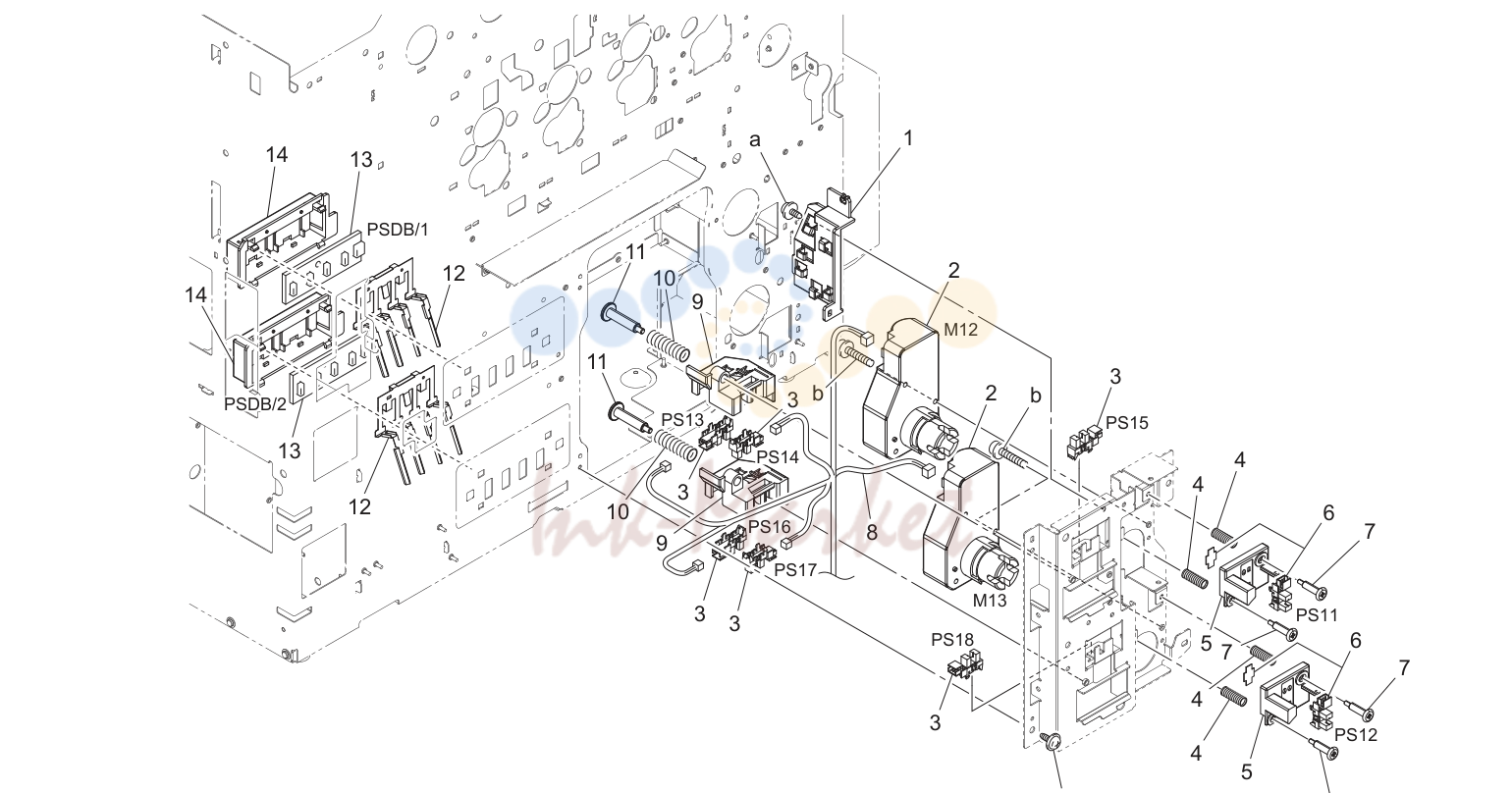

• 22. PAPER FEED DRIVE

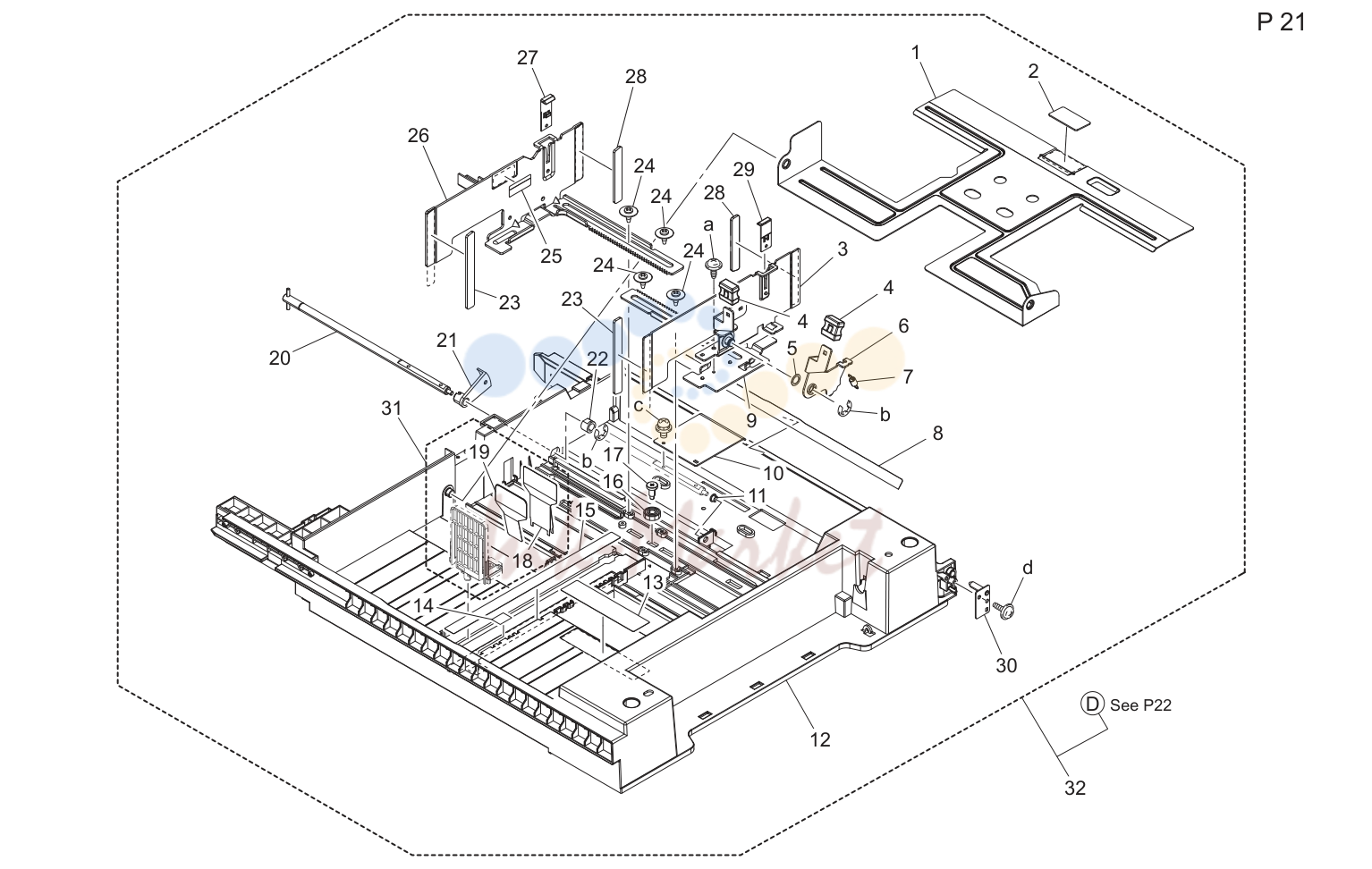

• 23. 1ST CASSETTE SECTION
• 24. 1ST CASSETTE SECTION
• 25. 2ND CASSETTE SECTION
• 26. 2ND CASSETTE SECTION
• 27. VERTICAL CONVEYANCE DOOR SECTION
• 28. VERTICAL CONVEYANCE DOOR SECTION
• 29. VERTICAL CONVEYANCE DOOR SECTION
• 30. VERTICAL CONVEYANCE DOOR SECTION
• 31. MANUAL FEED TRAY UNIT
• 32. MANUAL FEED TRAY UNIT
• 33. VERTICAL CONVEYANCE SECTION
• 34. VERTICAL CONVEYANCE SECTION
• 35. VERTICAL CONVEYANCE SECTION
• 36. FUSING SECTION/ WASTE TONER BOX
• 37. PAPER EXIT SECTION
• 38. MAIN DRIVE SECTION
• 39. FUSING DRIVE SECTION
• 40. BOTTLE DRIVE SECTION
• 41. CASSETTE RAIL SECTION
• 42. MAIN POWER SUPPLY UNIT
• 43. HIGH VOLTAGE UNIT
• 44. REAR FAN SECTION
• 45. SHIELD BOX
• 46. WIRING ACCESSORIES AND JIGS
• 47. MAINTENANCE LIST 1/1

1. INFORMATION FOR PARTS GUIDE MANUAL

№	Артикул	Альт. артикул	Описание
1			When you order, please check the proper figures beforehand that are on Our Parts Guide Manual, and order with the appropriate figures.
2			For screws, Nuts, Washers, retaining rings and Pins which are used in this model, one letter is shown on the Standard parts column of Parts list and
3			In order to maintain safety of the product, some specific parts composed of this product are set up as "essential safety parts".
4			The assigned parts number for the "essential safety parts" is indicated as "SP00-****".
5			means that there are exclusive parts for each destination.
6			Revision Mark
7			All rights reserved. (any reprints or quotations are prohibited.)
1			DIGITAL MFP COLOR bizhub C220/bizhub C280/bizhub C360
2			DOCUMENT FEEDER DF-617
3			OTHER OPTION OC-509
4			OTHER OPTION MK-713
5			FAX CONTROLLER FK-502
6			OTHER OPTION EK-604
7			FAX CONTROLLER FK-502
8			OTHER OPTION EK-605
9			OTHER OPTION VI-505
10			OTHER OPTION IC-412
11			PAPER FEEDER PC-107
12			PAPER FEEDER PC-207
13			PAPER FEEDER PC-408
14			OTHER OPTION HT-507
15			SORTER/FINISHER FS-527
16			SORTER/FINISHER SD-509
17			PUNCH UNIT PK-517
18			STACKER JS-603
19			SORTER/FINISHER FS-529
20			STACKER JS-505
21			OTHER OPTION MK-720

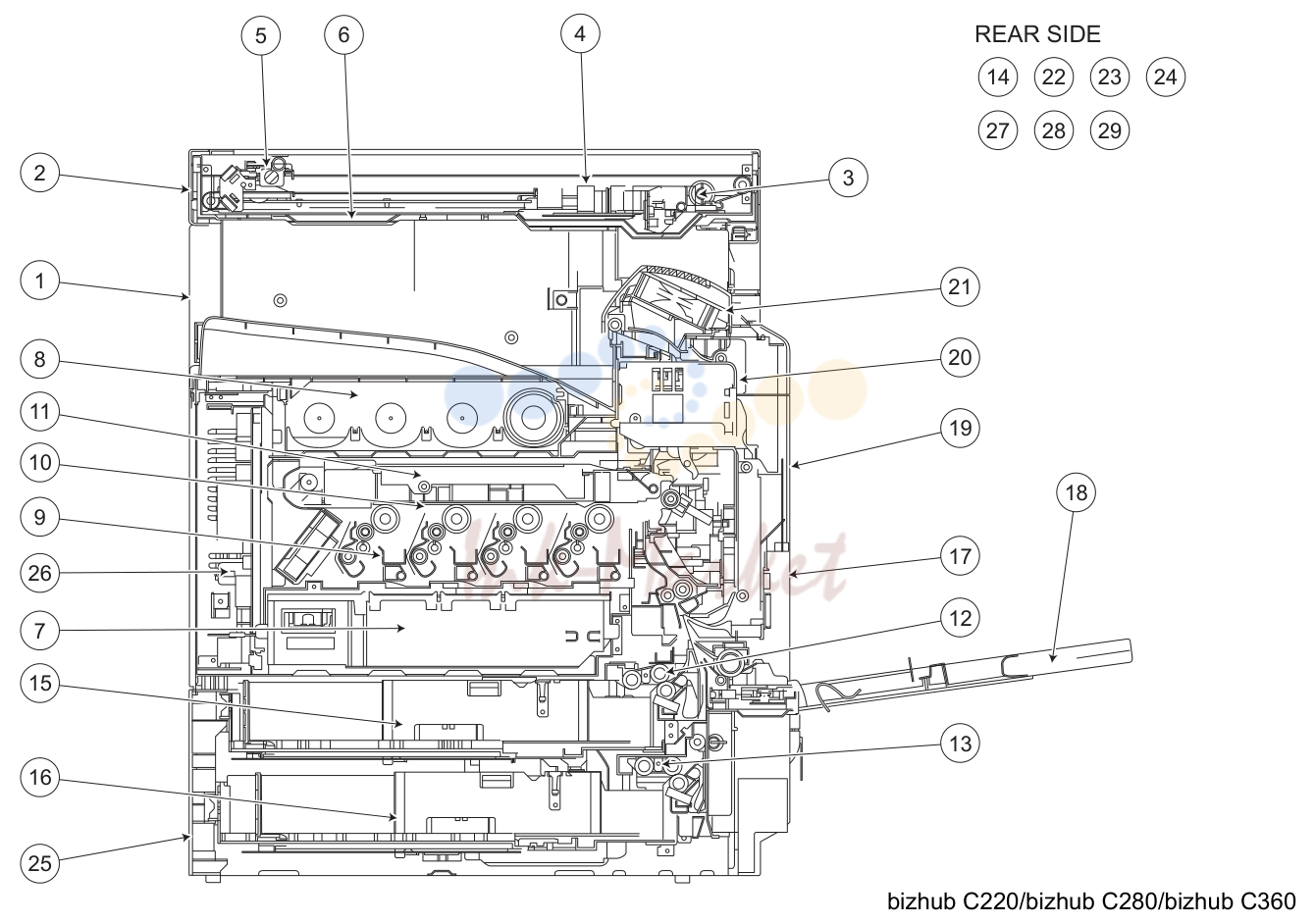

2. DIAGRAM OF MAIN PARTS SECTION

№	Артикул	Альт. артикул	Описание
1			EXTERNAL PARTS P1 P2 P3
2			IR COVER P4
3			CONTROL PANEL P5
4			CCD UNIT/ SCANNER SECTION P6
5			SCANNER DRIVE SECTION P7 P8
6			IR FRAME P9
7			PH UNIT P10
8			TONER SUPPLY SECTION P11 P12
9			D/C RAIL SECTION P13
10			ERASE LAMP SECTION P14
11			TRANSFER BELT UNIT P15
12			1ST PAPER FEED SECTION P16 P17
13			2ND PAPER FEED SECTION P18 P19
14			PAPER FEED DRIVE P20
15			1ST CASSETTE SECTION P21 P22
16			2ND CASSETTE SECTION P23 P24
17			VERTICAL CONVEYANCE DOOR SECTION P25 P26 P27 P28
18			MANUAL FEED TRAY UNIT P29 P30
19			VERTICAL CONVEYANCE SECTION P31 P32 P33
20			FUSING SECTION/ WASTE TONER BOX P34
21			PAPER EXIT SECTION P35
22			MAIN DRIVE SECTION P36
23			FUSING DRIVE SECTION P37
24			BOTTLE DRIVE SECTION P38
25			CASSETTE RAIL SECTION P39
26			MAIN POWER SUPPLY UNIT P40
27			HIGH VOLTAGE UNIT P41
28			REAR FAN SECTION P42
29			SHIELD BOX P43
30			WIRING P44 P45 P46 P47
31			WIRING ACCESSORIES AND JIGS P48
32			ACCESSORY PARTS P49

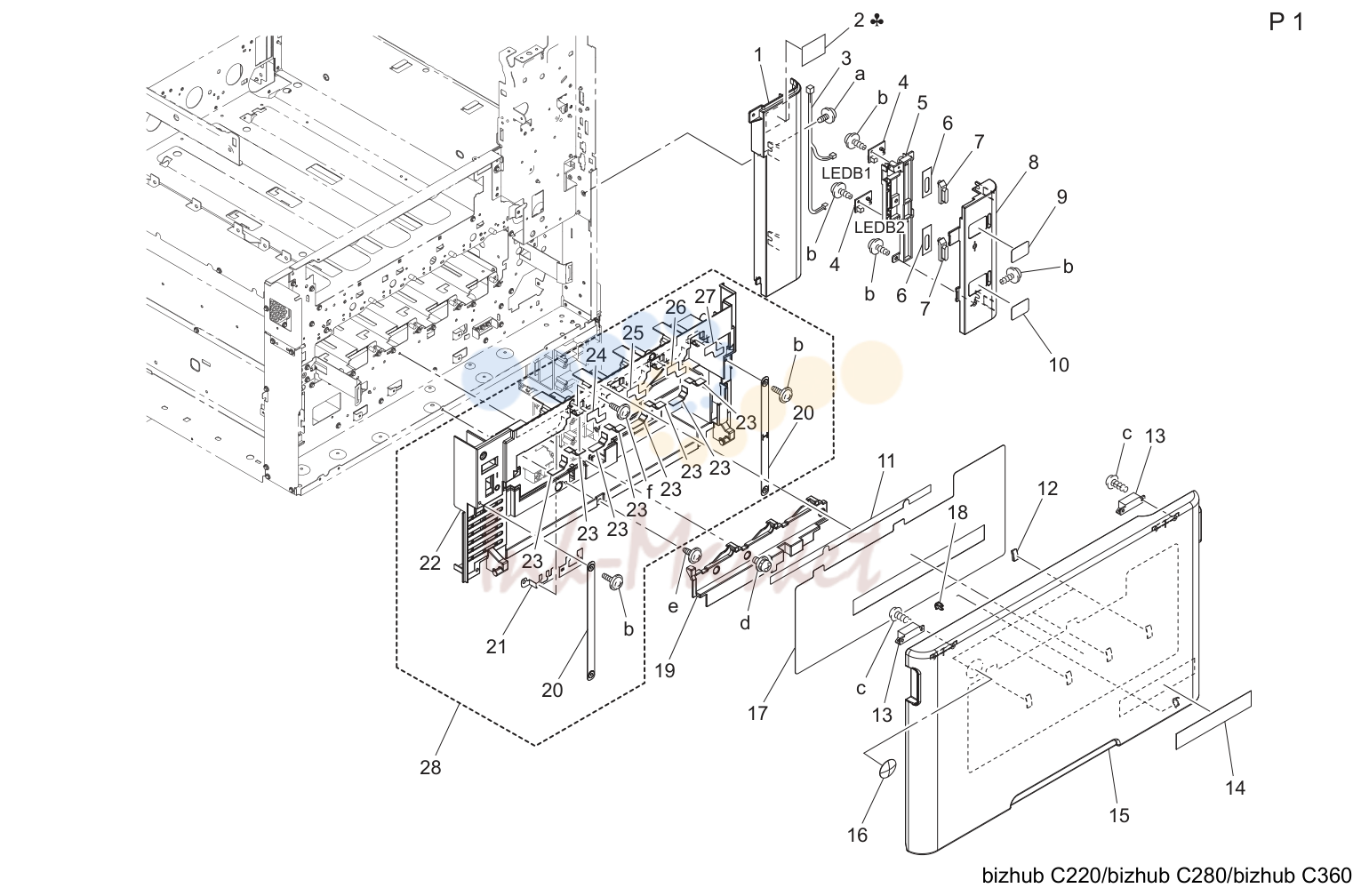

3. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A0ED160300 запросить цену →		Cover
2	A0ED946500 запросить цену →		Label
3			A0ED N10C 00 Indicating Wiring D 1 c-V149
4			A00J H00D 00 PWB Assembly LED1 C 2 e-V137
5	A00J168300 запросить цену →		Light blocking Cover
6	A0ED162700 запросить цену →		Light blocking Plate
7	A0ED162600 запросить цену →		Lens
8	A0ED160400 запросить цену →		Cover
9	A02E941800 запросить цену →		Label Number 1
10	A02E941900 запросить цену →		Label Number 2
11	A0ED940800 запросить цену →		Label Toner 3 {bizhub C360}
11	A0ED940900 запросить цену →		Label Toner 3 {bizhub C280/C220}
12	A0ED163200 запросить цену →		Cushion
13	4475260302 запросить цену →		MAGNET CATCH
14	A0ED941800 запросить цену →		Label bizhub C360 {bizhub C360}
14	A0ED941900 запросить цену →		Label bizhub C280 {bizhub C280}
14	A0ED942000 запросить цену →		Label bizhub C220 {bizhub C220}
15	A0ED160201 запросить цену →		Open/close Cover /Front
16	A00J945500 запросить цену →		Logo Mark
17	A0ED940502 запросить цену →		Label Replace
18	56AA40490 ✓ в наличии		SHAFT STOPPER 4
19	A0ED361801 запросить цену →		Cover
20	A0ED162401 запросить цену →		Band
21	A0ED167500 запросить цену →		Contact
22	A0ED167301 запросить цену →		Cover
23	A0ED167400 запросить цену →		Protection Part
24	A0ED941100 запросить цену →		Label DR Y
25	A0ED941200 запросить цену →		Label DR M
26	A0ED941300 запросить цену →		Label DR
27	A0ED941400 запросить цену →		Label DR
28			A0ED F164 02 Cover (2nd Front) S

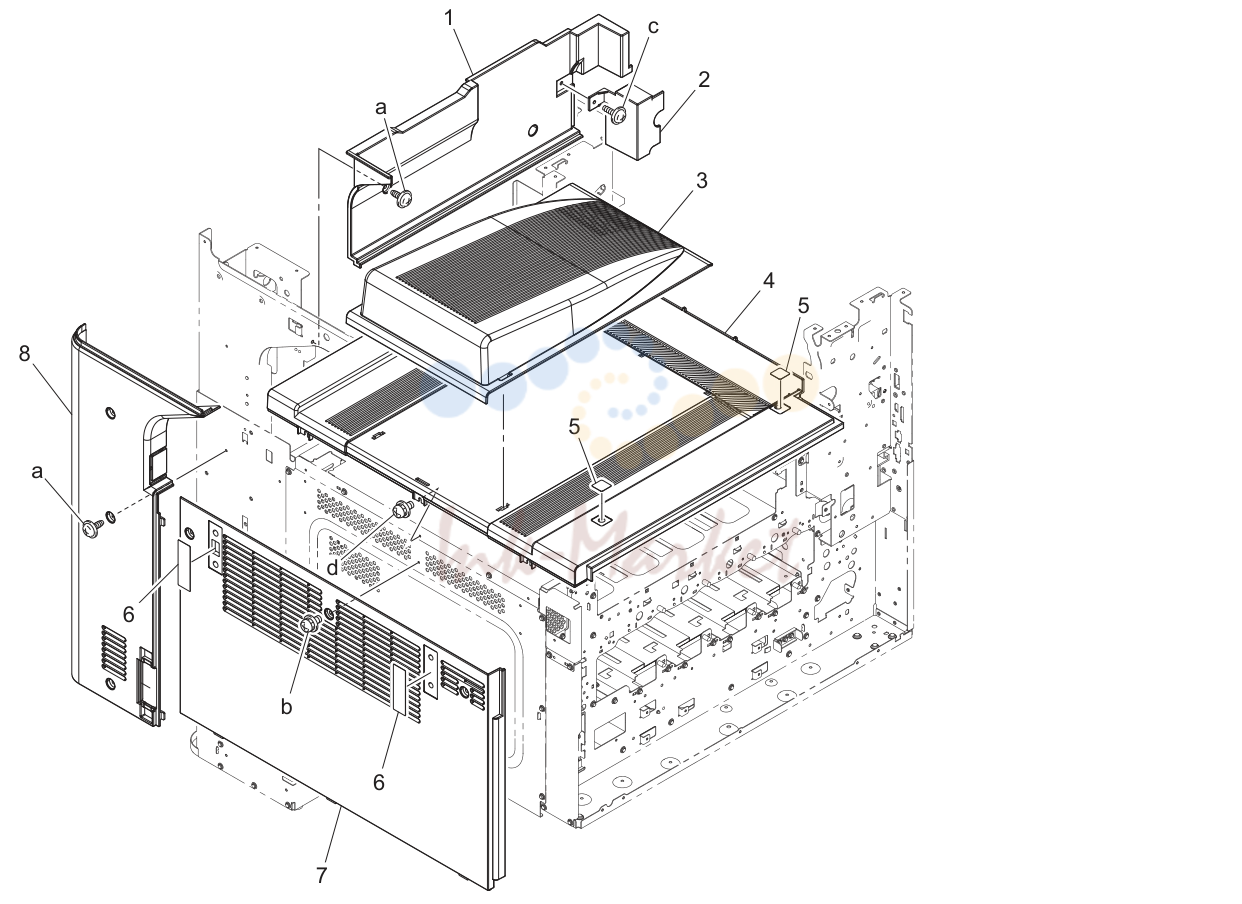

4. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A0ED162200 запросить цену →		Read Cover /Rear
2	A0ED162800 запросить цену →		Read Cover /Rear
3	A0ED161001 запросить цену →		Tray
4	A0ED160100 запросить цену →		Cover /Upper
5	A0ED163000 запросить цену →		Seal
6	A02E161600 запросить цену →		Seal
7	A0ED160700 запросить цену →		Cover /Left
8	A0ED160800 запросить цену →		Cover /Left

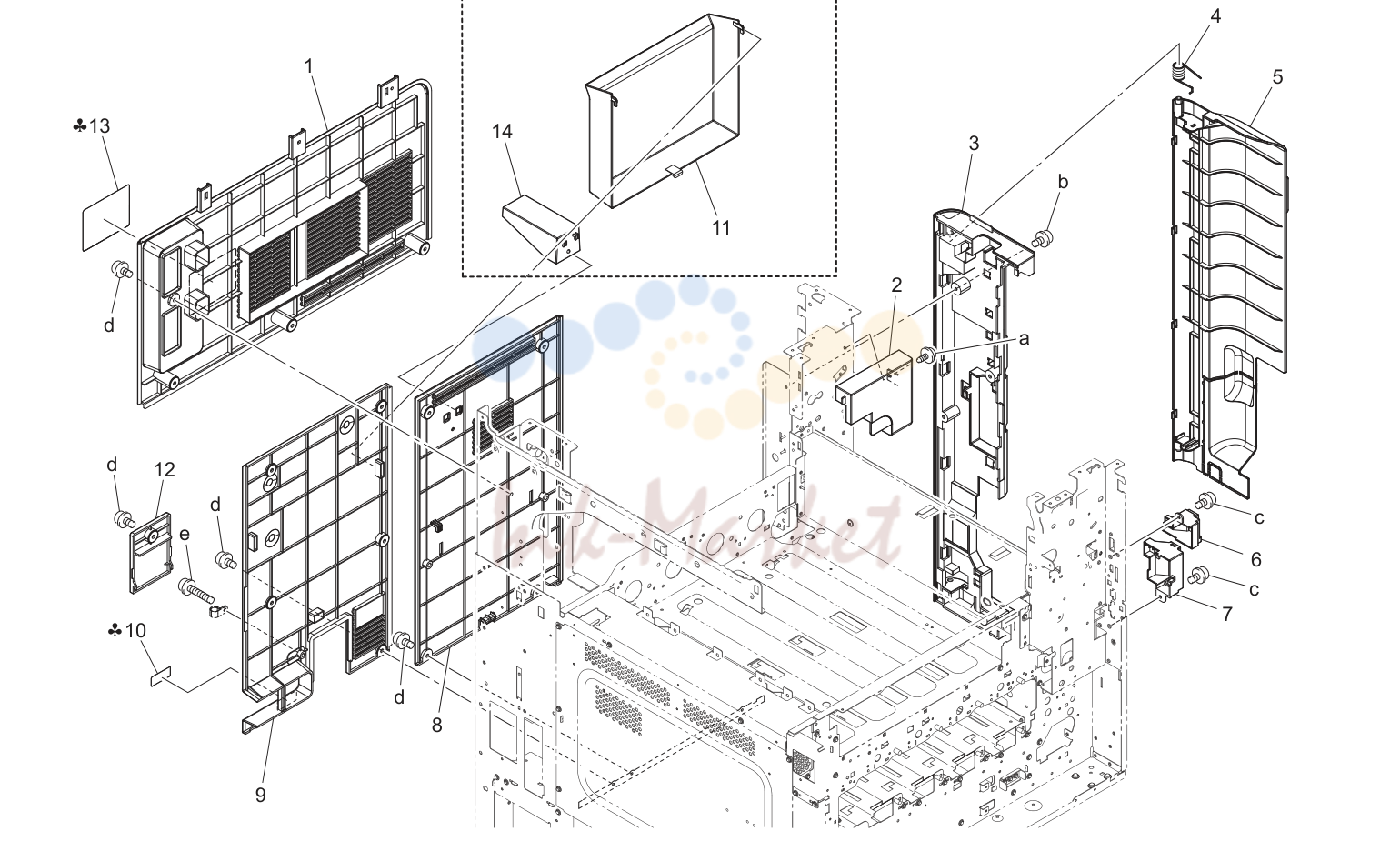

5. EXTERNAL PARTS

№	Артикул	Альт. артикул	Описание
1	A0ED162100 запросить цену →		Cover Rear Upper
2	A0ED162300 запросить цену →		Read Cover
3	A0ED161801 запросить цену →		Cover Right Rear
4	A0ED161702 запросить цену →		Torsion Coil spring
5	A0ED160903 запросить цену →		Cover Right Open
6	A0ED162901 запросить цену →		Cover
7	A0ED161201 запросить цену →		Cover
8	A0ED160601 запросить цену →		Cover Rear R
9	A0ED160500 запросить цену →		Cover Rear L
10	A00J945201 запросить цену →		Label 220-240V 0.65A
10	A02E149900 запросить цену →		Label
11	A0ED166200 запросить цену →		Holder
12	A0ED162500 запросить цену →		Cover
13	A00J945000 запросить цену →		Label Only connect
13	A00J945700 запросить цену →		Label Caution
14	A0ED166100 запросить цену →		Installing Spacer

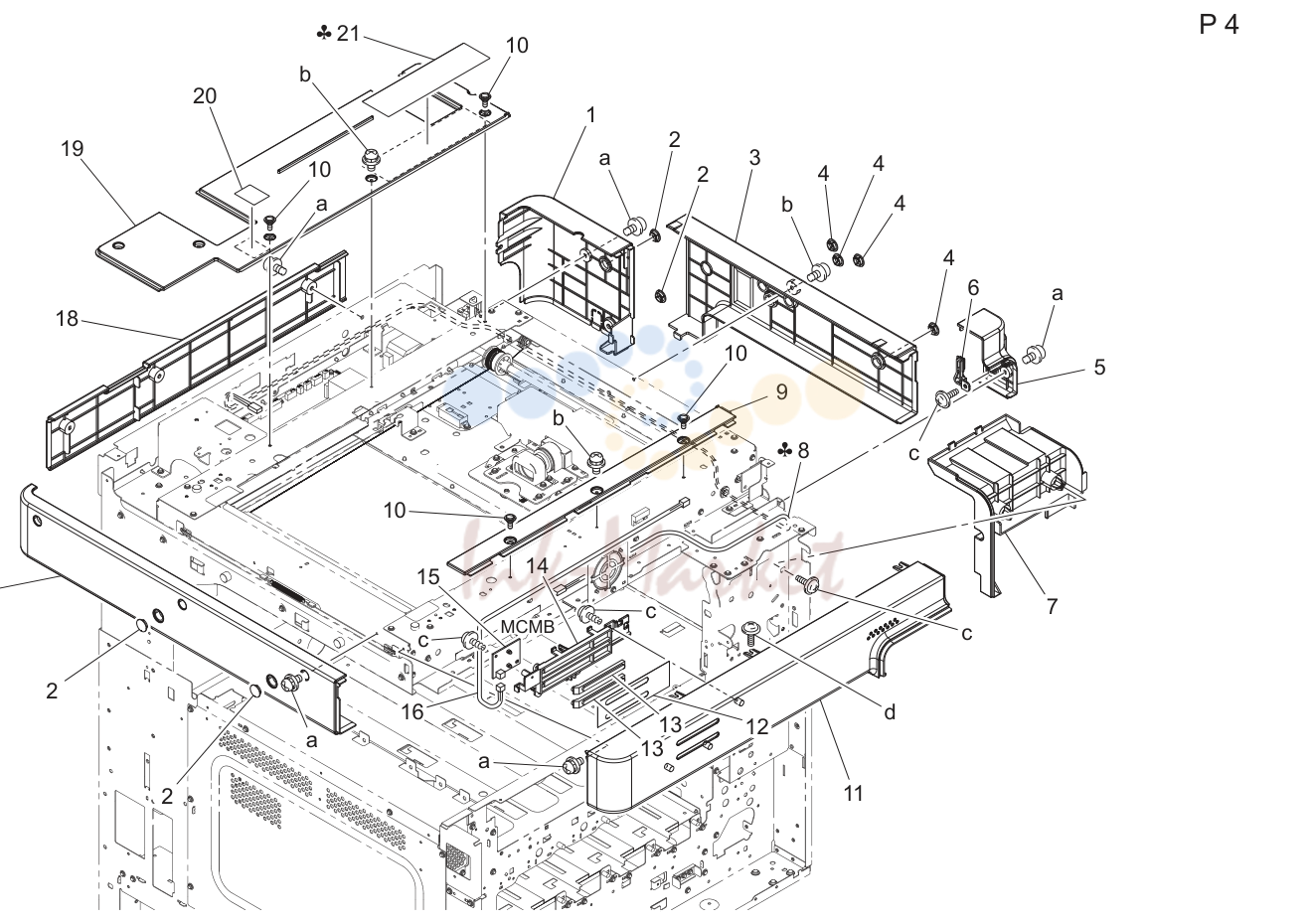

6. IR COVER

№	Артикул	Альт. артикул	Описание
1	A0ED170500 запросить цену →		Read Cover /Right rear
2	A02E167700 запросить цену →		Cover
3	A0ED170401 запросить цену →		Read Cover /Right
4	A00J169100 запросить цену →		Cover
5	A0ED171100 запросить цену →		Read Cover
6	A0ED171500 запросить цену →		Read Cover
7	A0ED171200 запросить цену →		Read Cover
8			A0ED N147 00 Scanner Wiring /7 A,A1 D
9	A0ED170600 запросить цену →		Read Cover Upper
10	A00J169200 запросить цену →		Shoulder screw
11	A0ED170100 запросить цену →		Read Cover /Front
12	A00J168902 запросить цену →		Light blocking Plate
13	A00J168202 запросить цену →		Lens /B
14	A00J168502 запросить цену →		Light blocking Cover /C
15			A00J H00E 00 PWB Assembly LED2 I
16			A0ED N145 00 Scanner Wiring /5 D
17	A0ED170300 запросить цену →		Read Cover /Left
18	A0ED170200 запросить цену →		Read Cover /Rear
19	A0ED170700 запросить цену →		Read Cover Upper R
20	A0ED940300 запросить цену →		Label Print Side
21	A00J940100 запросить цену →		Label Legal Restiriction
21	A00J940200 запросить цену →		Label
21	A00J940100 запросить цену →		Label Legal Restiriction

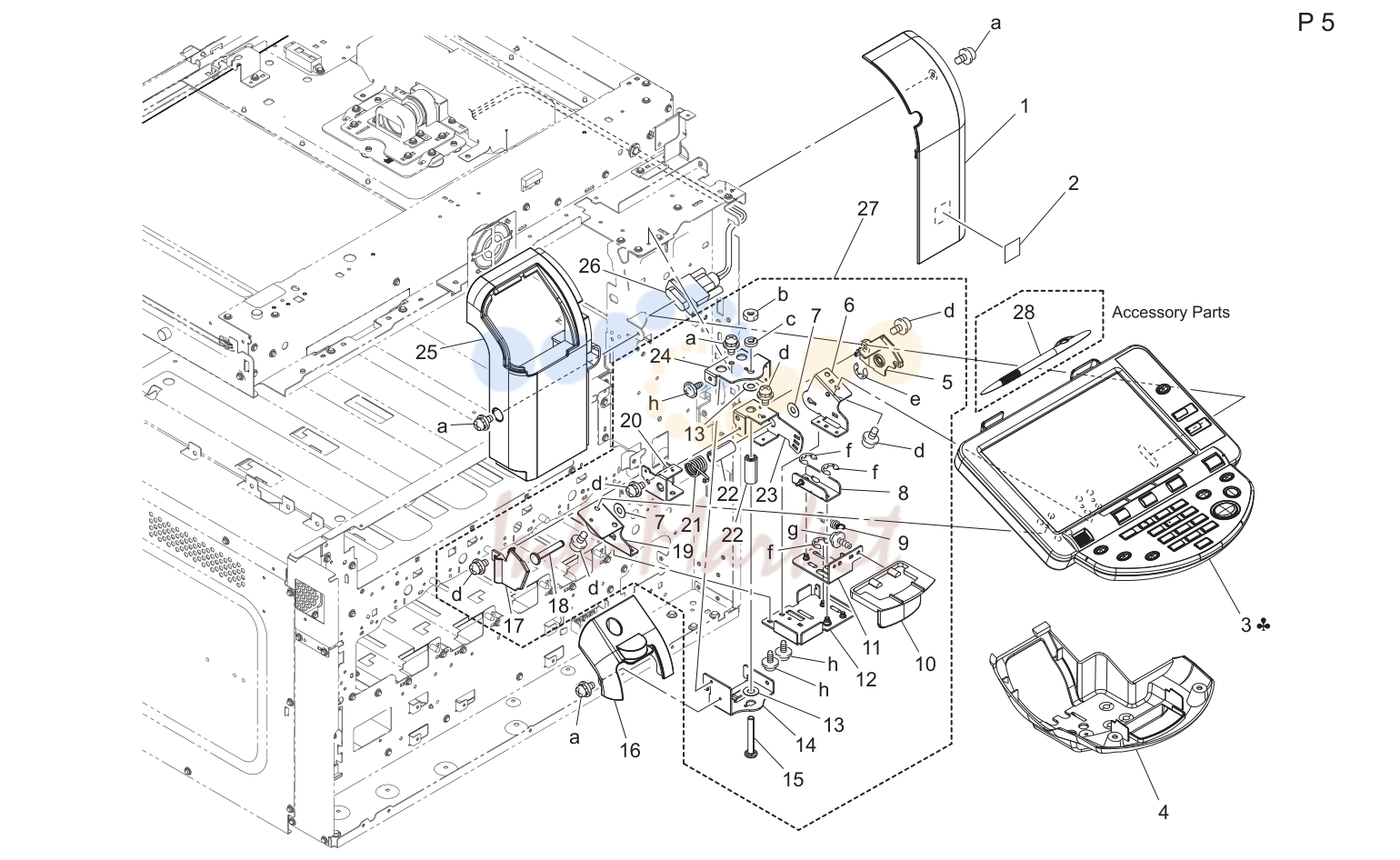

7. CONTROL PANEL

№	Артикул	Альт. артикул	Описание
1	A0ED171401 запросить цену →		Read Cover
2	A011946200 запросить цену →		Label Emperon
3			A0P0 M705 01 Panel assembly A,A1 I 1 c-V205
3			A0P0 M706 01 Panel assembly B,D1,D3,E,F1,F2,G1,G2,I,K I 1 e-V217
3			A0P0 M707 01 Panel assembly C I 1 f-V217
3			A0P0 M708 00 Panel assembly J I 1 g-V153
3			A0P0 M709 00 Panel assembly H I 1 h-V137
4	A0ED169400 запросить цену →		Cover
5	A0P0167900 запросить цену →		Cover
6	A0ED191500 запросить цену →		Mounting Plate
7	A00J192900 запросить цену →		Washer
8	A0ED192200 запросить цену →		Lever
9	A0ED192600 запросить цену →		Pulling Spring
10	A0ED192501 запросить цену →		Handle
11	A0ED192300 запросить цену →		Lever
12	A0ED192100 запросить цену →		Mounting Plate
13	A00J191900 запросить цену →		Washer
14	A0ED191200 запросить цену →		Mounting Plate
15	A00J191800 запросить цену →		Support Screw
16	A0ED171600 запросить цену →		Read Cover
17	A0P0168000 запросить цену →		Cover
18	A00J192800 запросить цену →		Support Shaft
19	A0ED191600 запросить цену →		Mounting Plate
20	A0P0191300 запросить цену →		Arm
21	A0P0192701 запросить цену →		Torsion Spring
22	A00J191700 запросить цену →		Collar
23	A0P0191400 запросить цену →		Arm
24	A0ED191100 запросить цену →		Mounting Plate
25	A0ED171001 запросить цену →		Read Cover /Right front
26			A0ED N11B 01 Ope.unit Cable C
27			A0ED R702 00 Mounting Plate (Control Panel) Assy C
28	A0PD160200 запросить цену →		Pen

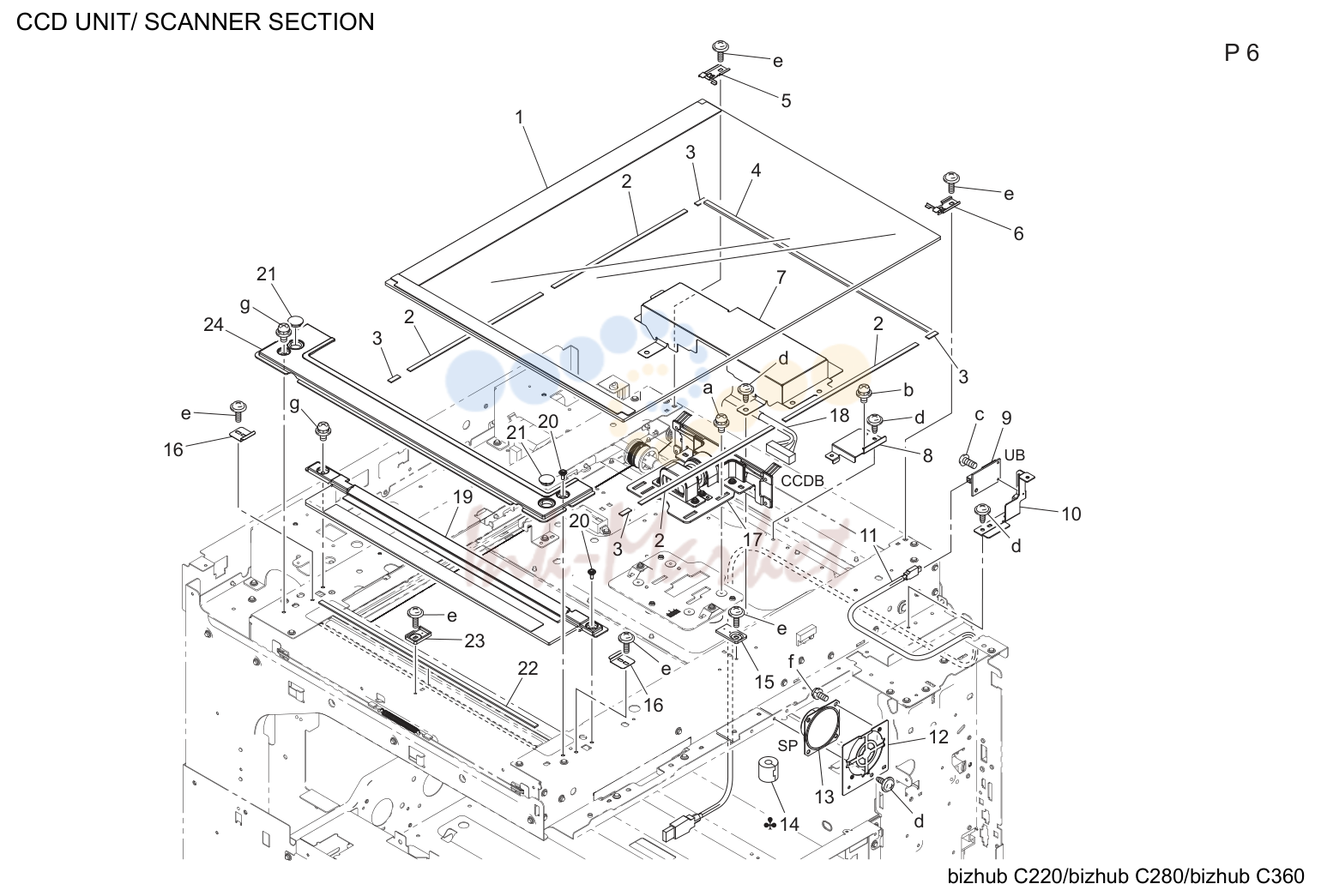

8. CCD UNIT/ SCANNER SECTION

№	Артикул	Альт. артикул	Описание
1			A0ED R727 00 Original Glass Assy C 1 a-V116
2	A0ED268400 запросить цену →		Seal
3	A0ED268500 запросить цену →		Seal
4	A0ED267300 запросить цену →		Cushion
5	A0ED268300 запросить цену →		Holding Plate
6	A0ED268200 запросить цену →		Holding Plate
7	A0ED278600 запросить цену →		Cover
8	A0ED281700 запросить цену →		Mounting Plate
9			A0P0 H025 00 PWB assembly(PWB-UCN ASSY) D
10	A0ED281800 запросить цену →		Mounting Plate
11			A0P0 N153 00 Cable C
12	A0ED281900 запросить цену →		Mounting Plate
13			4040 M401 00 LOUDSPEAKER D
14	9326181051 запросить цену →		FERRITE CORE
15	A00J265300 запросить цену →		Regulating Plate
16	A0ED268800 запросить цену →		Holding Plate
17			A0ED R725 00 CCD Lens I
18			A0ED N140 00 Interface Cable C
19			A0ED R726 00 Slit Glass Assy C
20	A00J169200 запросить цену →		Shoulder screw
21	A00J169100 запросить цену →		Cover
22	A0ED268100 запросить цену →		Cushion
23	A0ED268700 запросить цену →		Regulating Plate
24	A0ED267500 запросить цену →		Cover

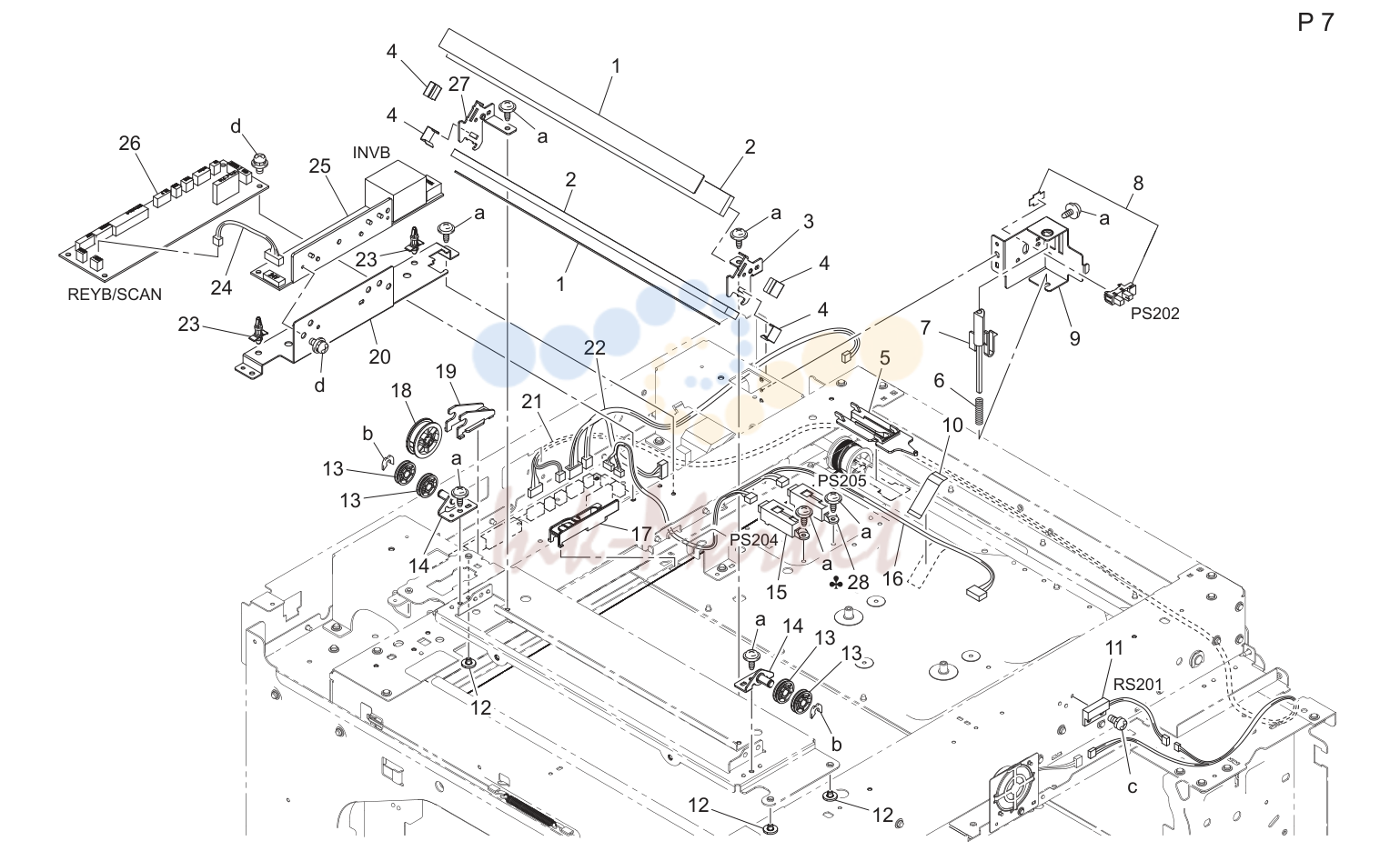

9. SCANNER DRIVE SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED274200 запросить цену →		Vibrationproof Plate
2	A0ED273200 запросить цену →		Mirror
3	A0ED273300 запросить цену →		Mounting Plate
4	A0ED274100 запросить цену →		Plate spring
5	A0ED281600 запросить цену →		Guide
6	4036172001 запросить цену →		PRESSURE SPRING
7	A00J280200 запросить цену →		Lever
8	4037090301 запросить цену →		PHOTO INTERRUPTER
9	A0ED280100 запросить цену →		Mounting Plate
10	4036307501 запросить цену →		TAPE
11	9334261012 запросить цену →		REED SWITCH
12	A0ED271000 запросить цену →		Bushing
13	A0ED273600 запросить цену →		Pulley
14	A0ED273700 запросить цену →		Mounting Plate
15	9335140081 запросить цену →		SOLID STATE SWITCH
16			A0ED N144 00 Scanner Wiring /4 D
17	A0ED281200 запросить цену →		Guide
18	A0ED273900 запросить цену →		Pulley
19	A0ED274000 запросить цену →		Guide Part
20	A0ED281100 запросить цену →		Mounting Plate
21			A0ED N143 01 Scanner Wiring /3 D
22			A0ED N141 00 Scanner Wiring /1 D
23	V502010033 запросить цену →		spacer
24			A0ED N146 00 Scanner Wiring /6 D
25			A0ED M410 00 Inverter unit I
26			A0ED H01A 01 PWB Assembly (PWB-IF ASSY) I
27	A0ED273400 запросить цену →		Mounting Plate
28	9335140081 запросить цену →		SOLID STATE SWITCH

10. SCANNER DRIVE SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED275400 запросить цену →		Shaft
2	A0ED273600 запросить цену →		Pulley
3	A0ED275301 запросить цену →		Pulley
4	A0ED276500 запросить цену →		Bearing
5	A0ED270500 запросить цену →		Holder
6	A02E270800 запросить цену →		Seal
7	A0ED270400 запросить цену →		Mounting Plate
8	A0ED270900 запросить цену →		Pressing Plate
9	A0ED270800 запросить цену →		Mounting Plate
10	A0ED270300 запросить цену →		Plate spring
11	A0ED271000 запросить цену →		Bushing
12	A00J276300 запросить цену →		Guide Part
13	A0ED276301 запросить цену →		Pulling Spring
14	A0ED270200 запросить цену →		Mirror
15	A0ED270700 запросить цену →		Mounting Plate
16	A0ED270600 запросить цену →		Guide
17			A0ED M310 00 Lamp C
18			A02E M10A 00 Stepping motor C
19	A0P0276700 запросить цену →		Vibrationproof Rubber
20	A0ED275600 запросить цену →		Belt 210L
21	A0ED275501 запросить цену →		Pulley 117T
22	A0ED276000 запросить цену →		Mounting Plate
23	A0ED275700 запросить цену →		Pulling Spring
24	A0ED276200 запросить цену →		Mounting Plate
25	A0ED275100 запросить цену →		Wire
26			A0ED R728 00 1st Slider Assy I

11. IR FRAME

№	Артикул	Альт. артикул	Описание
1	A0ED262500 запросить цену →		Seal
2	4581162501 запросить цену →		SEAL
3	A0ED263200 запросить цену →		Seal
4	A0ED262400 запросить цену →		Seal
5	A0ED262300 запросить цену →		Cover
6	A0ED266200 запросить цену →		Mounting Plate
7	A0ED262700 запросить цену →		Seal
8			A0ED N142 00 Scanner Wiring /2 D
9	4037090301 запросить цену →		PHOTO INTERRUPTER
10	A0ED262200 запросить цену →		Cover
11	A0ED262100 запросить цену →		Frame
12	A0ED261900 запросить цену →		Frame
13	A0ED262600 запросить цену →		Seal
14	A0ED263000 запросить цену →		Seal
15	A0ED262000 запросить цену →		Frame

12. PH UNIT

№	Артикул	Альт. артикул	Описание
1	A0ED142000 запросить цену →		Duct
2			9J03 M100 00 FAN MOTOR B 1 b-V153
3	4163529301 запросить цену →		SCREW
4			A0ED N10J 00 Cooling Wiring /2 D 1 e-V116
5	A0ED108100 запросить цену →		Seal
6			A0ED R708 00 Print Head Assy(Amur1/2) {bizhub C360/C280} I
6			A0ED R709 00 Print Head Assy(Amur3) {bizhub C220} I
7	A0ED102800 запросить цену →		Holder
8	A0ED102600 запросить цену →		Guide
9	A0ED145900 запросить цену →		Seal
10	A00J365001 запросить цену →		Knob
11	A0ED360301 запросить цену →		Fixing Plate
12	A0ED102200 запросить цену →		Positioning Plate
13	A0ED103201 запросить цену →		Pin
14	A0ED103100 запросить цену →		Pin
15	A0ED102100 запросить цену →		Pin
16	A0ED107600 запросить цену →		Rail
17	A0ED107400 запросить цену →		Reinforce Plate
18	A0ED363000 запросить цену →		Pipe
19	A0ED363400 запросить цену →		Seal
20	A0ED363200 запросить цену →		Pulling Coil spring
21	A0ED363100 запросить цену →		Shutter
22	A0ED363300 запросить цену →		Seal
23	A0ED108700 запросить цену →		Seal
24	A0ED108800 запросить цену →		Seal
25	A0ED108400 запросить цену →		Seal
26	A0ED108500 запросить цену →		Seal
27	A0ED108600 запросить цену →		Seal
28	A0ED109300 запросить цену →		Seal
29	A0ED101200 запросить цену →		Cover
30	A0ED101100 запросить цену →		Mounting Plate
31			A0ED F360 00 Waste Toner Pipe C

13. TONER SUPPLY SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED940700 запросить цену →		Label Toner 2
2	A0ED405601 запросить цену →		Seal
3	A0ED405700 запросить цену →		Suction Plate
4	A0ED405501 запросить цену →		Spacer
5	A0ED940600 запросить цену →		Label Toner 1
6	A0ED405400 запросить цену →		Torsion Coil spring
7	A0ED405300 запросить цену →		Detecting Plate
8	A0ED405101 запросить цену →		Cover
9	A0ED402601 запросить цену →		Seal
10	A0ED400901 запросить цену →		Seal
11	A0ED400801 запросить цену →		Seal
12	4038101401 запросить цену →		SUCTION PLATE
13	A0ED245200 запросить цену →		Hold Plate
14	A0ED257900 запросить цену →		Gear 16T
15	A0ED245400 запросить цену →		Gear 32/16T
16	A0ED245100 запросить цену →		Gear 40/20T
17	A0ED245000 запросить цену →		Gear 20/20T
18	A0ED258601 запросить цену →		Holder
19	A0ED405000 запросить цену →		Cover
19	A0ED406000 запросить цену →		Cover
19	A0ED406100 запросить цену →		Cover
19	A0ED406200 запросить цену →		Cover
19	A0ED406300 запросить цену →		Cover
19	A0ED406400 запросить цену →		Cover
19	A0ED406500 запросить цену →		Cover
19	A0ED406600 запросить цену →		Cover
20			A0ED R707 00 Waste Toner Drive Assy S
21			A0ED R710 00 Sub Hopper Assy(Amur1JP) A,A1,{bizhub C360} S
21			A0ED R711 00 Sub Hopper Assy(Amur1US) B,F1,G2,{bizhub C360} S
21			A0ED R712 00 Sub Hopper Assy(Amur1EU) C,{bizhub C360} S
21			A0ED R713 00 Sub Hopper Assy(Amur2/3JP) A,A1,{bizhub C280/C220} S
21			A0ED R714 00 Sub Hopper Assy(Amur2/3US) B,G2,{bizhub C280/C220} S
21			A0ED R715 00 Sub Hopper Assy(Amur2/3EU) C,{bizhub C280/220} S
21			A0ED R737 00 Sub Hopper Assy(Amur1 other) D1,D3,E,F2,G1,H,I,J,K,{bizh S
21			A0ED R739 00 Sub Hopper(Amur2/3 Others) D1,D3,E,F1,F2,G1,H,I,J,K,{b S

14. TONER SUPPLY SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED402100 запросить цену →		Gear 47T
2	A0ED401900 запросить цену →		Gear 19T
3	A0ED402000 запросить цену →		Gear 23T
4	A0ED401600 запросить цену →		Guide
5	4038541101 запросить цену →		SPRING
6	A0ED401500 запросить цену →		Gear 36T
7	4163510201 запросить цену →		BUSHING
8	A0ED401800 запросить цену →		Gear 40T
9	A0ED402801 запросить цену →		Seal
10	A0ED402500 запросить цену →		Gear 37/37T
11	A0ED401700 запросить цену →		Gear 37/88T
12	9326290006 запросить цену →		MAGNET
13	A0ED400500 запросить цену →		Detecting Plate
14	A0ED400600 запросить цену →		Pin
15	A0ED400300 запросить цену →		Agitating Shaft
16	A0ED400400 запросить цену →		Agitating Part
17	A0ED402400 запросить цену →		Ground Plate
18	A0ED402300 запросить цену →		Ground Plate
19			A02E M104 00 Stepping motor C
20	9334271011 запросить цену →		SWITCH
21	4011533901 запросить цену →		PLATE NUT
22	4036534801 запросить цену →		TENSION SPRING
23	A0ED401000 запросить цену →		Shutter
24	A0ED401101 запросить цену →		Seal
25	A0ED400700 запросить цену →		Seal
26	A0ED401300 запросить цену →		Gear 33T
27	A0ED401400 запросить цену →		Gear 20/51T
28	A0ED400201 запросить цену →		Supply Roller
29	A0ED401200 запросить цену →		Gear 17T
30			A0ED N108 01 Toner Drive harness D

15. D/C RAIL SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED103700 запросить цену →		Compressing Coil spring
2	A0ED103600 запросить цену →		Slide Lever
3	A0ED105000 запросить цену →		Holder
4	9752301250 запросить цену →		PIN V 8 e-V217
5	A0ED106000 запросить цену →		Support Holder
6	A0ED100600 запросить цену →		Rail
7	A0ED105700 запросить цену →		Torsion Coil spring
8	A0ED104801 запросить цену →		Holder
9			A0ED M600 01 Relay Connector C
10	A0ED103400 запросить цену →		Lever
11	A0ED105200 запросить цену →		Compressing Coil spring
12	A0ED105300 запросить цену →		Shoulder screw
13	A0ED140900 запросить цену →		Filter
14			9J03 M100 00 FAN MOTOR B
15	A0ED141000 запросить цену →		Duct
16	A0ED105800 запросить цену →		Lever
17	A0ED103300 запросить цену →		Shaft
18			A0ED N10P 01 Photoconductor Wiring /C D
19			A0ED N117 00 Photoconductor Wiring /K D

16. ERASE LAMP SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED109001 запросить цену →		Seal
2	A0ED106700 запросить цену →		Holder
3	A0ED106800 запросить цену →		Holder
4	A0ED106900 запросить цену →		Holder
5	A0ED107000 запросить цену →		Pad
6	A0ED107100 запросить цену →		Stay
7	A0ED107200 запросить цену →		Stay
8	A0ED108300 запросить цену →		Holder
9	A0ED108200 запросить цену →		Knob
10	A0ED105500 запросить цену →		Light blocking Part
11	A0ED104301 запросить цену →		Rail
12			A0ED M304 00 Neutralizing LED array D
13	A0ED107300 запросить цену →		Seal
14	A0ED100501 запросить цену →		Rail
15	A0ED105400 запросить цену →		Rail
16	A0ED108900 запросить цену →		Seal
17			A0ED R700 00 Eraser (Black) Assy C
18			A0ED R701 00 Eraser (YMC) Assy C

17. TRANSFER BELT UNIT

№	Артикул	Альт. артикул	Описание
1	A0ED112000 запросить цену →		Contact
2			A0ED N10U 01 Transfer Wiring /Y D 1 b-V145
3	A0ED110200 запросить цену →		Rail
4	A0ED110800 запросить цену →		Detecting Plate
5	A0ED110900 запросить цену →		Pulling Coil spring
6			A0ED N10W 01 Transfer Wiring /K D
7	A0ED110600 запросить цену →		Arm /Rear
8	4163529301 запросить цену →		SCREW
9	A0ED110700 запросить цену →		Lever /Rear
10	A0ED111000 запросить цену →		Compressing Coil spring
11	A0ED111200 запросить цену →		Torsion Coil spring /R
12			A0ED N10X 00 Transfer Wiring /2 D
13	A0ED111900 запросить цену →		Contact
14	A0ED111400 запросить цену →		Contact /K
15	A0ED111700 запросить цену →		Contact
16	A0ED111500 запросить цену →		Contact /Color
17	A0ED111800 запросить цену →		Contact
18			A0ED R716 00 Intermediate Image Transfer Kit A
19	A0ED508400 запросить цену →		Guide
20	A0ED110500 запросить цену →		Lever /Front
21	A0ED110400 запросить цену →		Arm /Front
22	A0ED111100 запросить цену →		Torsion Coil spring /F
23	A0ED110100 запросить цену →		Rail
24	9335130061 ✓ в наличии		PHOTO INTERRUPTER
25			A0ED N10B 01 Connecting Detection harness D
26	A0ED110300 запросить цену →		Rail
27	A0ED112100 запросить цену →		Mounting Plate

18. 1ST PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
1	4037090601 запросить цену →		PHOTO INTERRUPTER
2	A0ED560900 запросить цену →		Mounting Plate {bizhub C360/C280}
3			A0ED M501 00 Photoreflector {bizhub C360/C280} I 1 c-V217
4			A0ED N10F 00 Paperfeed Wiring /1 {bizhub C360/C280} D 1 e-V218
4			A0ED N11D 00 Paperfeed Wiring /1 {bizhub C220} D 1 f-V237
5	A0ED560100 запросить цену →		Frame /Front
6	A02E561200 запросить цену →		Torsion spring
7	56AA40490 ✓ в наличии		SHAFT STOPPER 4
8	4131300301 запросить цену →		BUSHING
9	4030301612 запросить цену →		ACTUATOR
10	4425301301 ✓ в наличии		GEAR 30T
11	A02E561100 ✓ в наличии		Clutch
12	A00J563600 ✓ в наличии		Roller
13	4425301601 ✓ в наличии		GEAR 32T
14	4030300801 запросить цену →		GEAR 29T
15	A00J560100 запросить цену →		Paper feed Holder
16	A00J564000 запросить цену →		Shaft /P
17	4040309701 запросить цену →		SHAFT
18	A00J560302 запросить цену →		Torsion Spring
19	1065308601 запросить цену →		BUSHING
20	A00J566801 запросить цену →		Torsion Spring
21	A02E561300 запросить цену →		Lever
22	A0ED560500 запросить цену →		Shaft
23	A02E560800 запросить цену →		Shaft
24	A0ED566100 запросить цену →		Gear 26/36T
25			A02E M202 00 Clutch C
26	A0ED565100 запросить цену →		Mounting Plate
27			A0ED R731 00 Paper Feed Assy (1st) {bizhub C360/C280} S
27			A0ED R732 00 Paper Feed Assy (1st)3 {bizhub C220} S

19. 1ST PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED568500 запросить цену →		Guide
2	A0ED568400 запросить цену →		Guide Plate
3	4030312501 запросить цену →		TENSION SPRING
4	A0ED561200 запросить цену →		Guide
5	A02E561000 запросить цену →		Reinforce plate
6	A0ED563800 запросить цену →		Mounting Plate
7	4030303901 запросить цену →		SHAFT
8	4030301703 запросить цену →		PRESSURE SPRING
9	4030301401 запросить цену →		BRACKET
10	4030301301 запросить цену →		HOLDER
11	4030307801 запросить цену →		LEVER
12			A02E F566 00 Separation Roller Assy A
13	A02E563600 запросить цену →		Guide
14			A02E R729 00 Separation Roller Assy C

20. 2ND PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED578100 запросить цену →		Drive Roller
2			A0ED M501 00 Photoreflector I 1 b-V217
3	A0ED571100 запросить цену →		Mounting Plate
4	4037090601 запросить цену →		PHOTO INTERRUPTER
5	A0ED570100 запросить цену →		Frame /Front
6	4131353202 запросить цену →		BUSHING
7			A0ED N10G 01 Paperfeed Wiring /2 {bizhub C360/C280} D 1 h-V217
7			A0ED N11E 01 Paperfeed Wiring /2 {bizhub C220} D
8	A0ED560900 запросить цену →		Mounting Plate {bizhub C360/C280}
9	A02E561200 запросить цену →		Torsion spring
10	4030301612 запросить цену →		ACTUATOR
11	4131300301 запросить цену →		BUSHING
12	56AA40490 ✓ в наличии		SHAFT STOPPER 4
13	A00J563600 ✓ в наличии		Roller
14	A02E561100 ✓ в наличии		Clutch
15	4425301301 ✓ в наличии		GEAR 30T
16	4425301601 ✓ в наличии		GEAR 32T
17	4030300801 запросить цену →		GEAR 29T
18	A00J560100 запросить цену →		Paper feed Holder
19	4040309701 запросить цену →		SHAFT
20	A00J560302 запросить цену →		Torsion Spring
21	A00J564000 запросить цену →		Shaft /P
22	1065308601 запросить цену →		BUSHING
23	A00J566801 запросить цену →		Torsion Spring
24	A02E561300 запросить цену →		Lever
25	A02E560800 запросить цену →		Shaft
26	A0ED560500 запросить цену →		Shaft
27			A02E M202 00 Clutch C
28	A0ED566100 запросить цену →		Gear 26/36T
29			A0ED G571 00 Caulking (Mounting Plate Drive Reinfor D
30	A02E595400 запросить цену →		Gear 22T
31	A0ED566200 запросить цену →		Gear 26/35T
32			A02E M200 00 Clutch C
33	A0ED579000 запросить цену →		Cover
34			A0ED R733 00 Paper Feed Assy (2nd) {bizhub C360/C280} S
34			A0ED R734 00 Paper Feed Assy (2nd)3 {bizhub C220} S
35			A0ED M501 00 Photoreflector {bizhub C360/C280} I

21. 2ND PAPER FEED SECTION

№	Артикул	Альт. артикул	Описание
1	A0ED578400 запросить цену →		Guide Plate
2	A0ED578500 запросить цену →		Guide
3	4030312501 запросить цену →		TENSION SPRING
4	A0ED561200 запросить цену →		Guide
5	A0ED578200 запросить цену →		Guide Plate
6	A02E584300 запросить цену →		Guide plate
7	A02E563600 запросить цену →		Guide
8			A02E F566 00 Separation Roller Assy A
9	4030307801 запросить цену →		LEVER
10	4030301301 запросить цену →		HOLDER
11	4030301703 запросить цену →		PRESSURE SPRING
12	4030301401 запросить цену →		BRACKET
13	4030303901 запросить цену →		SHAFT
14	A02E561000 запросить цену →		Reinforce plate
15	A0ED563800 запросить цену →		Mounting Plate
16			A02E R729 00 Separation Roller Assy C

22. PAPER FEED DRIVE

№	Артикул	Альт. артикул	Описание
1	A0ED627700 запросить цену →		Guide
2			9J06 M103 00 MOTOR B 2 b-V116
3	9335130061 ✓ в наличии		PHOTO INTERRUPTER
4	A0ED627600 запросить цену →		Compressing Coil spring
5	4030308301 запросить цену →		HOLDER
6	4037090601 запросить цену →		PHOTO INTERRUPTER
7	4030322402 запросить цену →		SHOULDER SCREW
8			A0ED N10E 00 Paperfeed Wiring /Rear D
9	A0ED627500 запросить цену →		Holder
10	4002311001 запросить цену →		PRESSURE SPRING
11	4002313101 запросить цену →		SHOULDER SCREW
12	4030309101 запросить цену →		LEVER
13	4037010401 запросить цену →		PWB ASSY
14	4011301201 запросить цену →		HOLDER

23. 1ST CASSETTE SECTION

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

№	Артикул	Альт. артикул	Описание
1	A0ED620500 запросить цену →		Lifting Plate
2	4030322601 запросить цену →		FRICTION SHEET
3			A0ED F621 00 Caulking(Regulating Plate/ASSY) C 1 c-V116
4	4037320401 запросить цену →		KNOB
5	4011302101 запросить цену →		WASHER
6	A0ED621300 запросить цену →		Lever
7	A0ED621400 запросить цену →		Pulling Coil spring
8	A0ED620200 запросить цену →		Guide
9	A0ED621101 запросить цену →		Rack /Front
10	4030320601 запросить цену →		LEVER
11	0992301401 запросить цену →		BUSHING
12	A0ED620102 запросить цену →		Paper feed Cassette
13	A02E941500 запросить цену →		Label Cd
14	A02E941300 запросить цену →		Label Fd
15	A00J942202 запросить цену →		Label FD
16	A02E622400 запросить цену →		Gear 14T
17	A0ED620601 запросить цену →		Shoulder screw
18	4030322812 запросить цену →		GUIDE
19	A02E622300 запросить цену →		Guide plate
20	A0ED621600 запросить цену →		Shaft
21	4030320701 запросить цену →		ACTUATOR
22	A0ED620400 запросить цену →		Bushing
23	A02E623300 запросить цену →		Cushion
24	4163529301 запросить цену →		SCREW
25	4002730601 запросить цену →		LABEL CARRYING CAPACITY
26	A0ED620901 запросить цену →		Regulating Plate /Rear
27	A0ED621000 запросить цену →		Guide
28	A02E622700 запросить цену →		Cushion
29	4537331701 запросить цену →		GUIDE
30			A0ED F622 00 Caulking(Mounting Plate cassette) C
31
