Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Inner крышка секция (P3)
- Operation панель секция (P4)
- Сканер секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Ph узел/high voltage секция (P8)
- Тонер supply секция (P9)
- Тонер supply секция (P10)
- Тонер supply секция (P11)
- Тонер supply секция (P12)
- Waste тонер box секция (P13)
- Dv lock рычаг секция (P14)

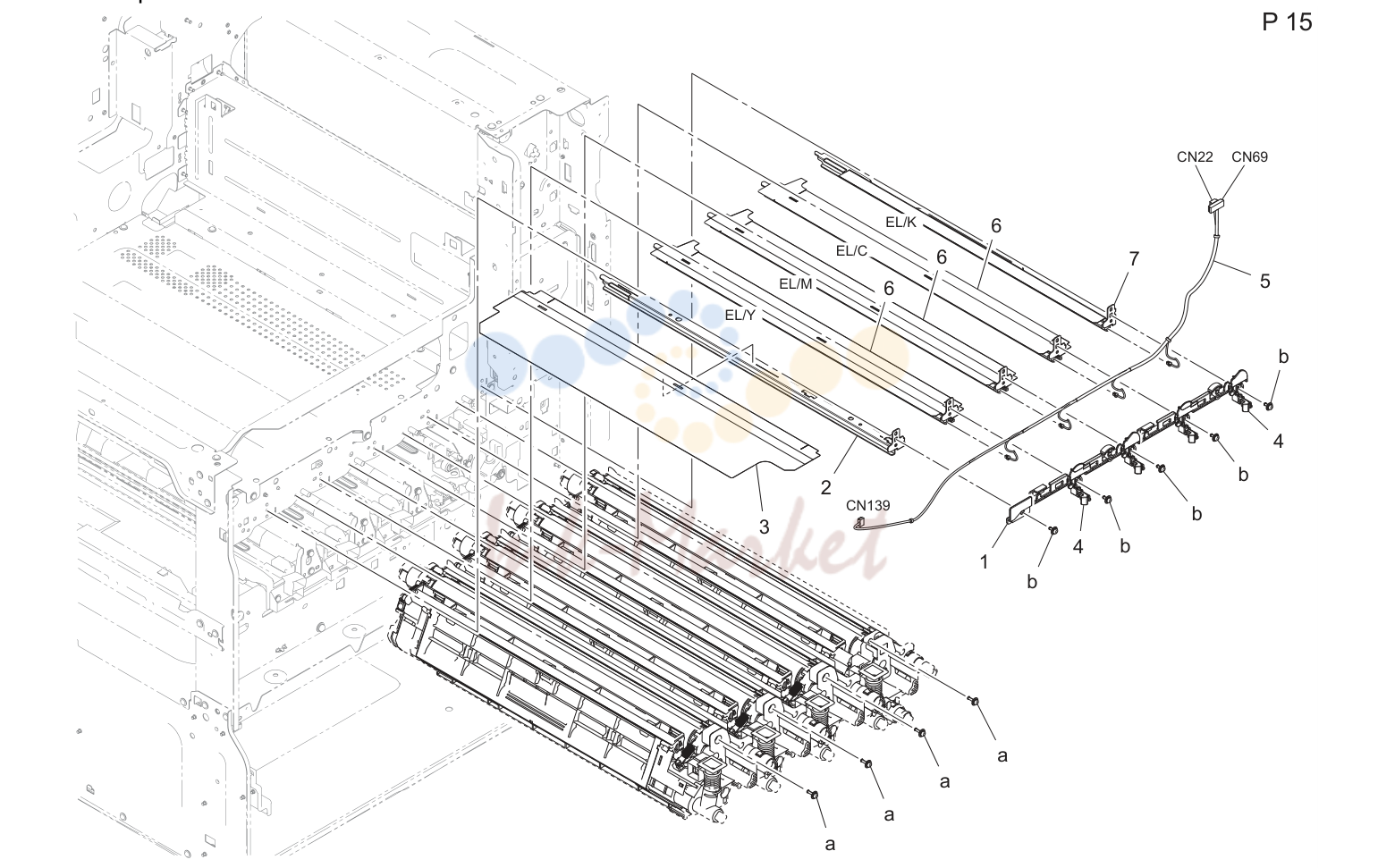

- Erase lamp секция (P15)

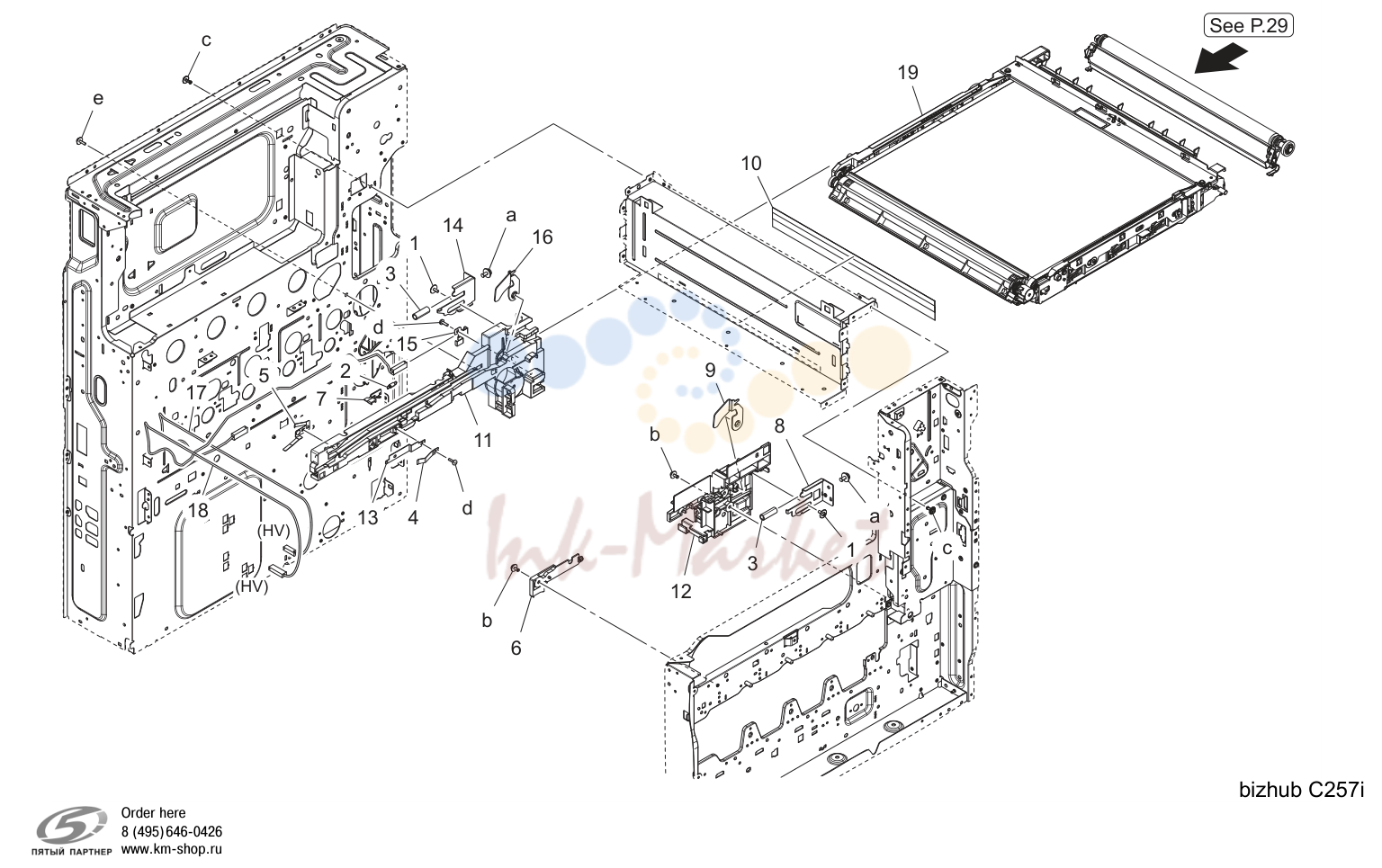

- Перенос секция (P16)

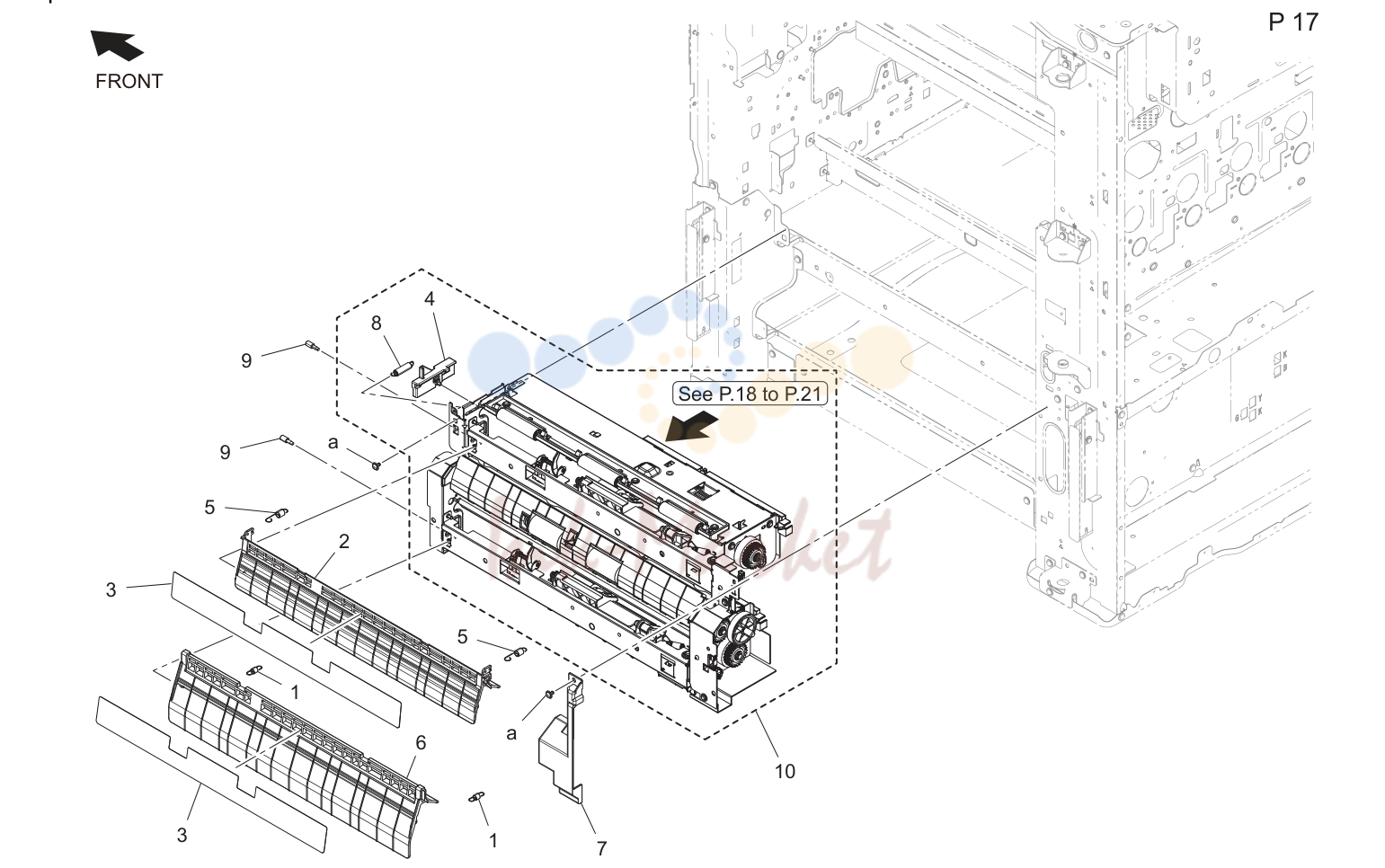

- Подача бумаги секция (P17)

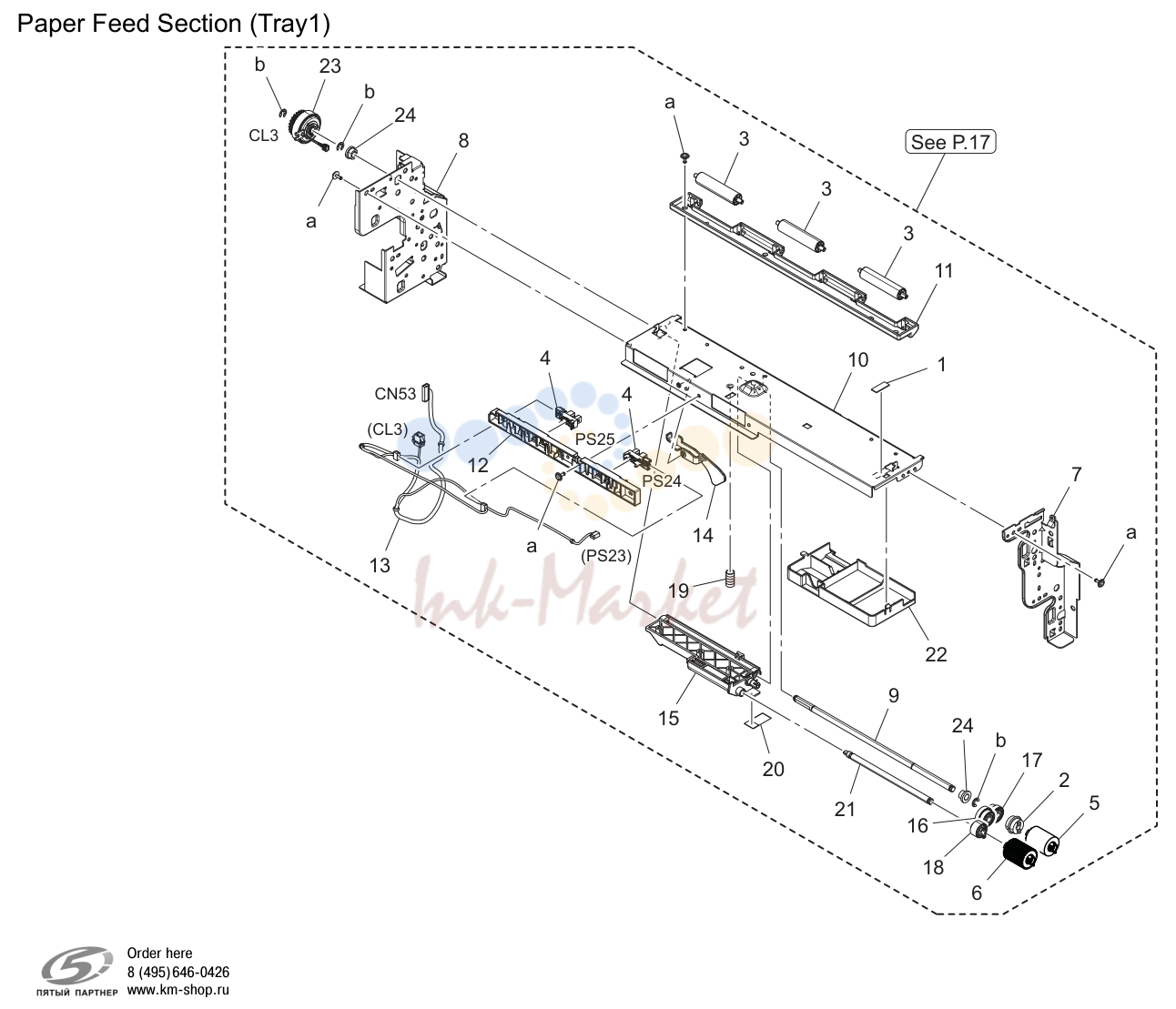

- Подача бумаги секция (tray1) (P18)

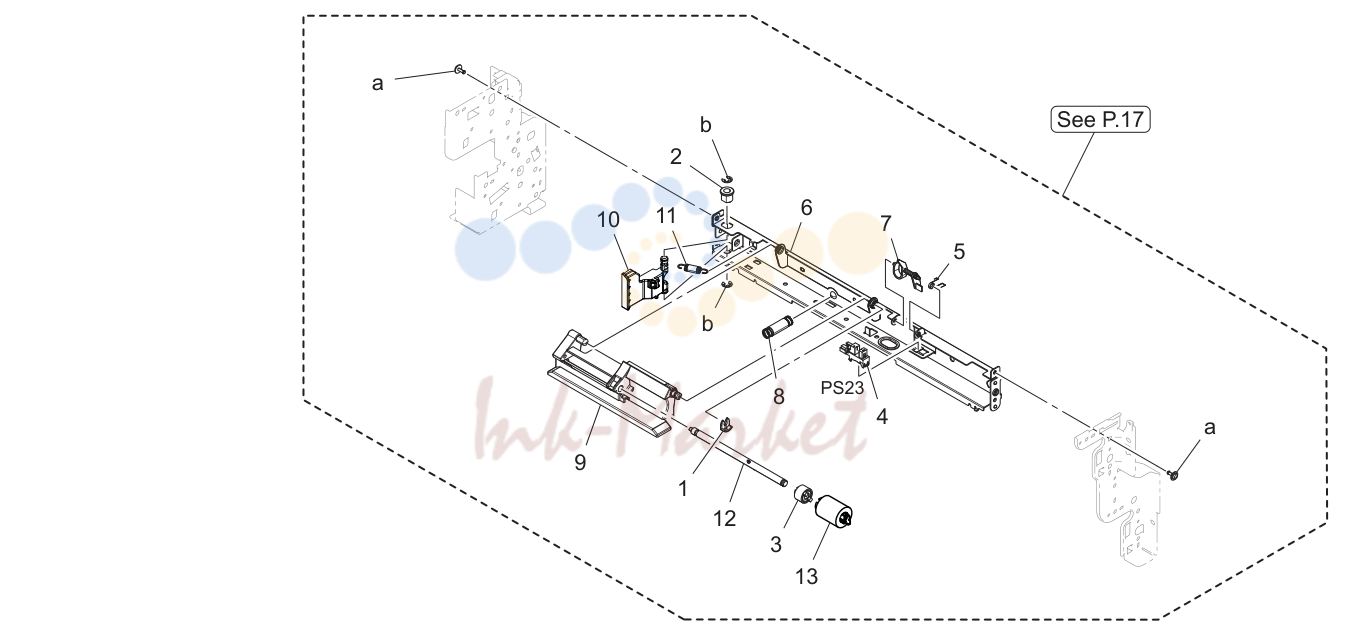

- Подача бумаги секция (tray1) (P19)

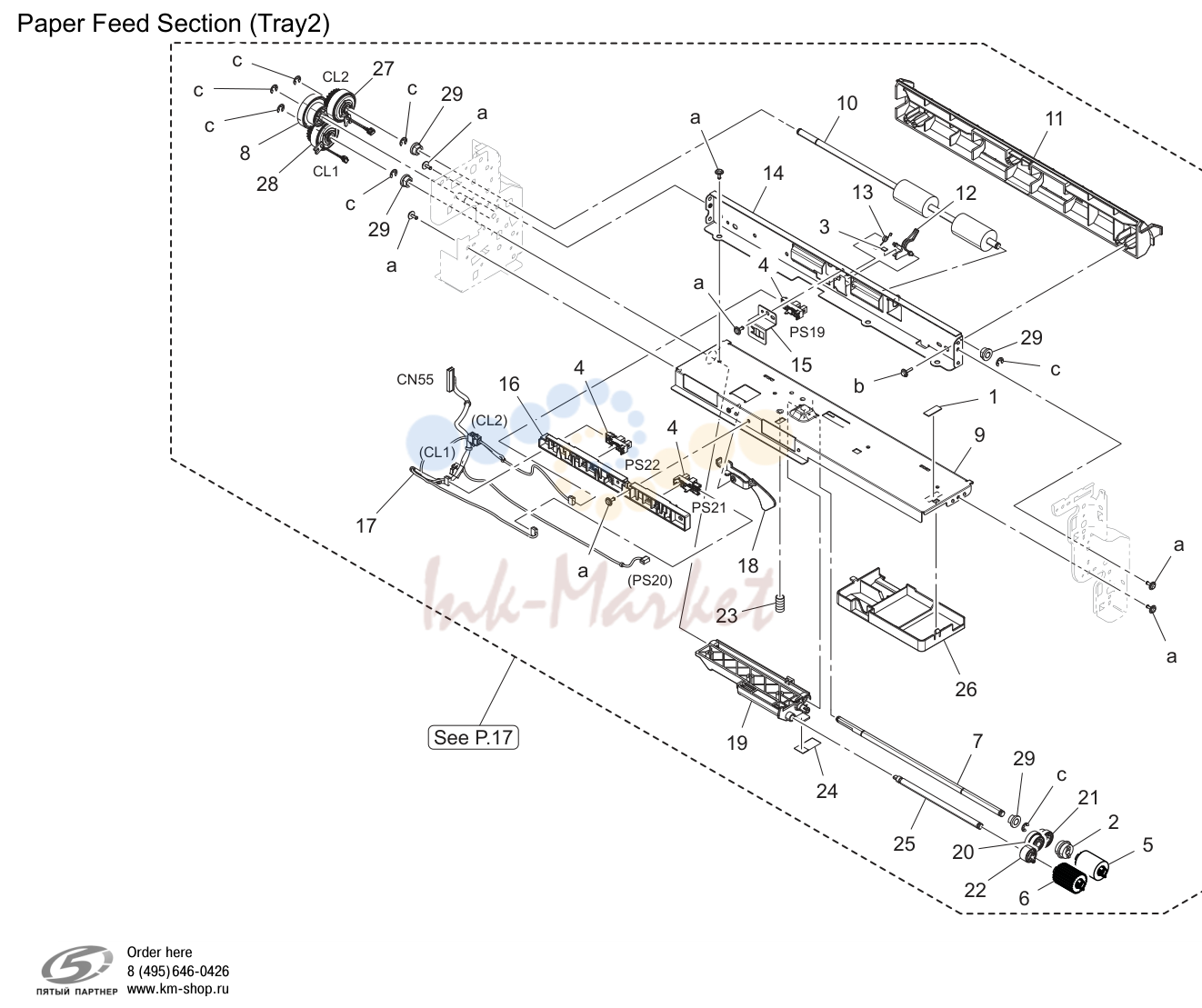

- Подача бумаги секция (tray2) (P20)

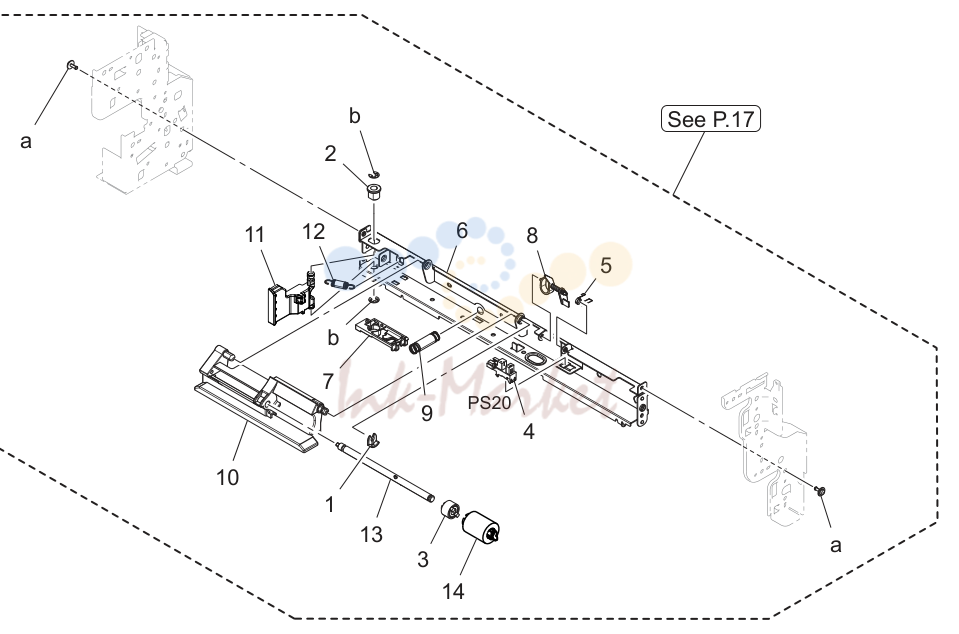

- Подача бумаги секция (tray2) (P21)

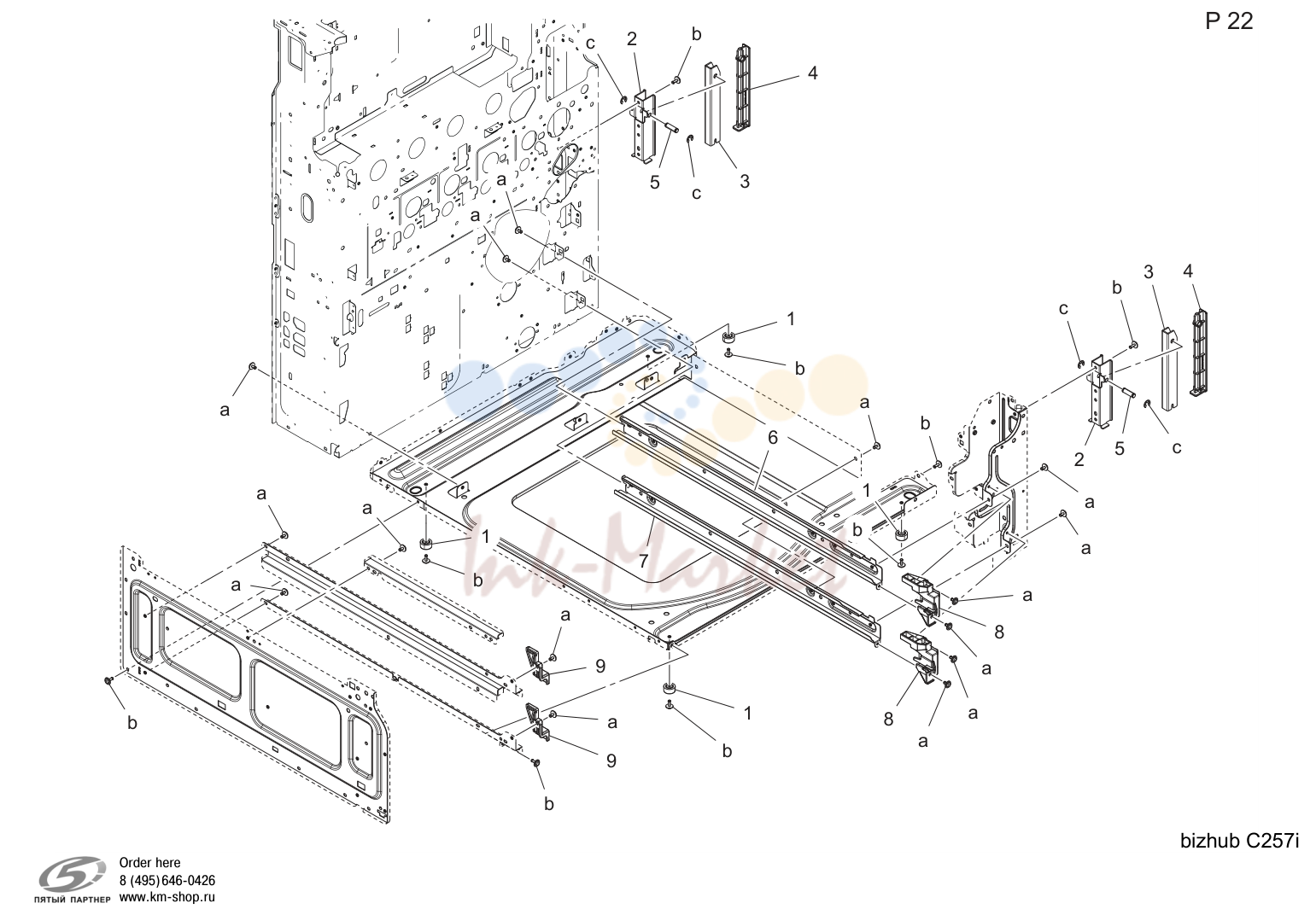

- Cassette rail секция (P22)

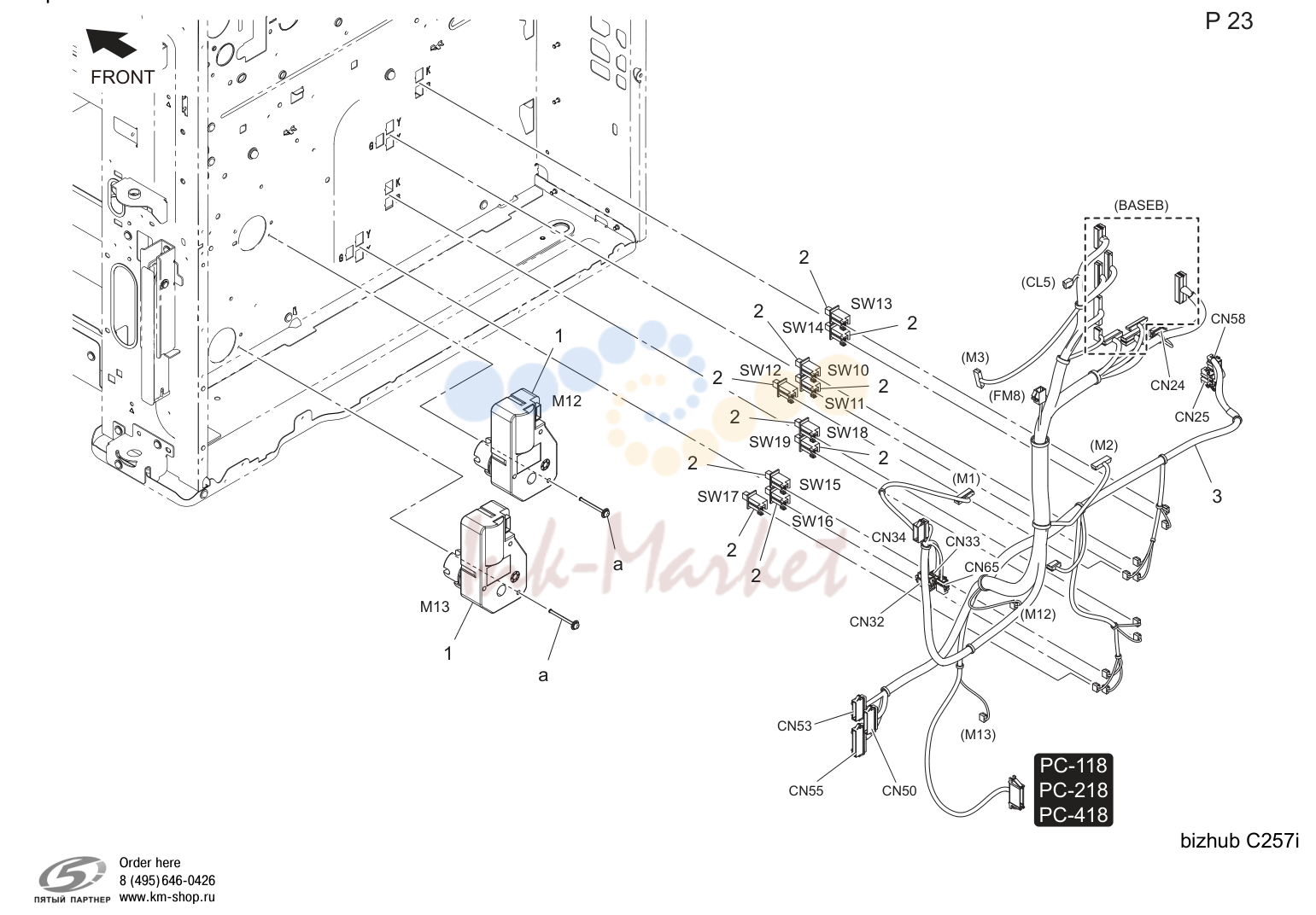

- Paper size detection секция (P23)

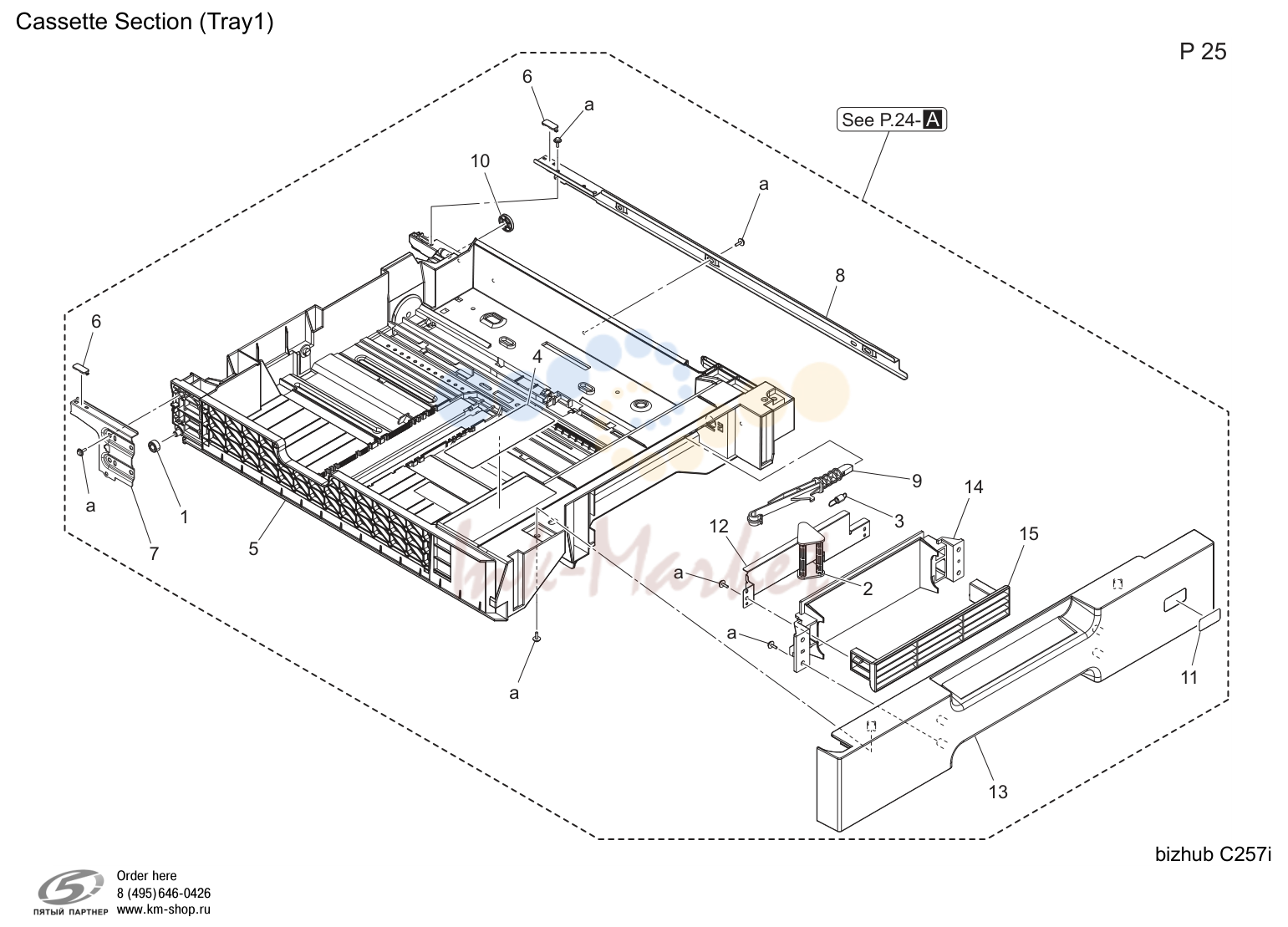

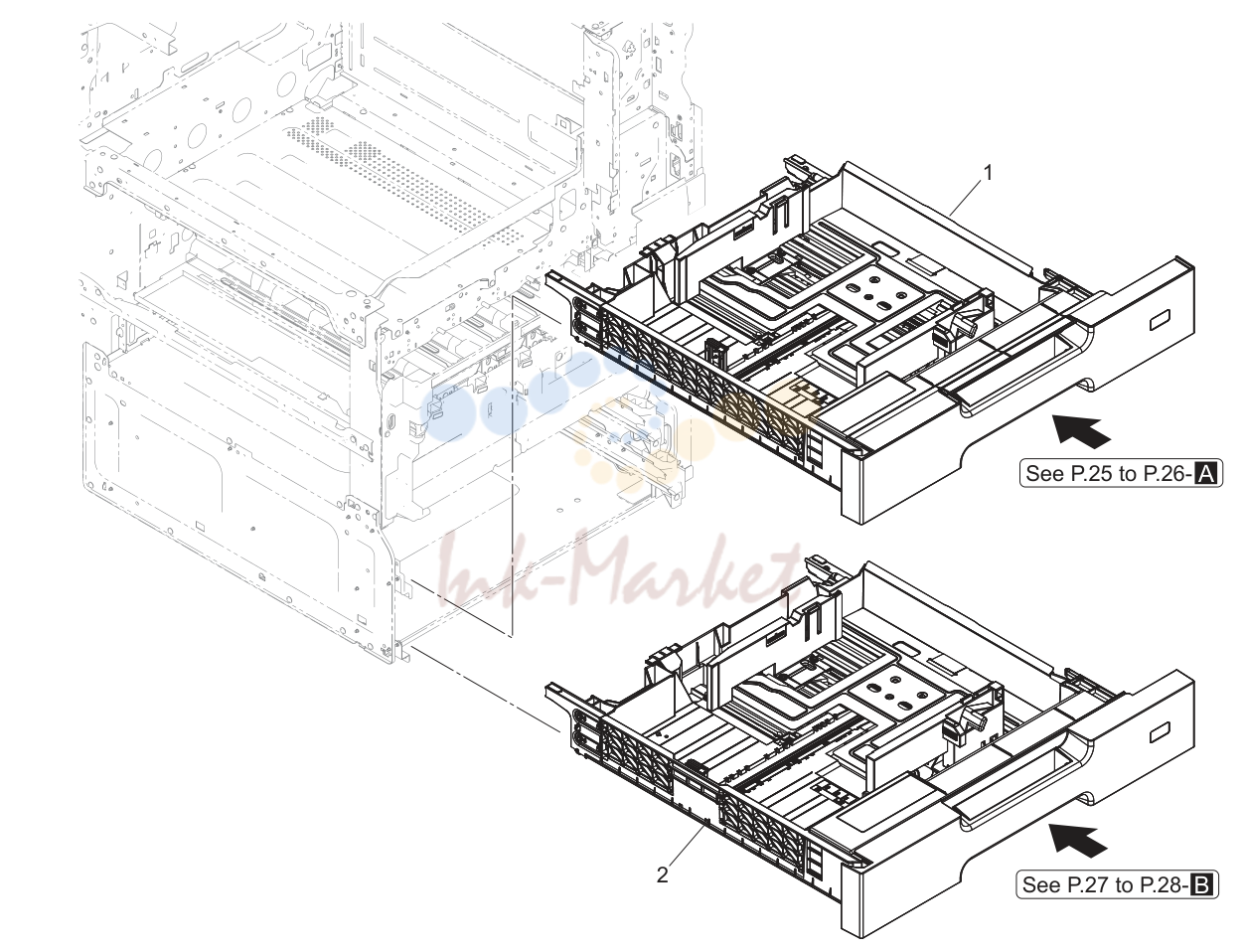

- Cassette секция (P24)

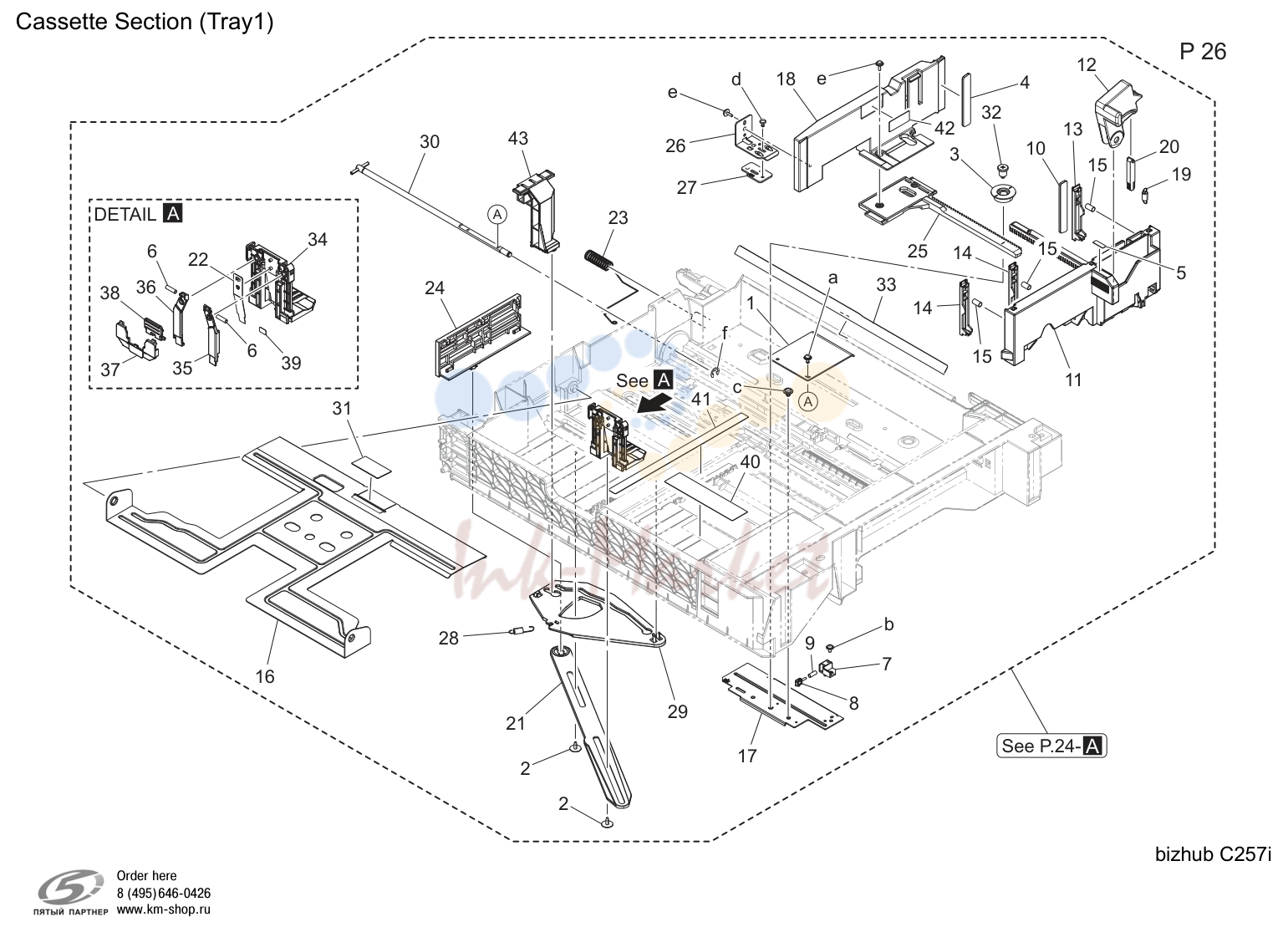

- Cassette секция (tray1) (P25)
- Cassette секция (tray1) (P26)

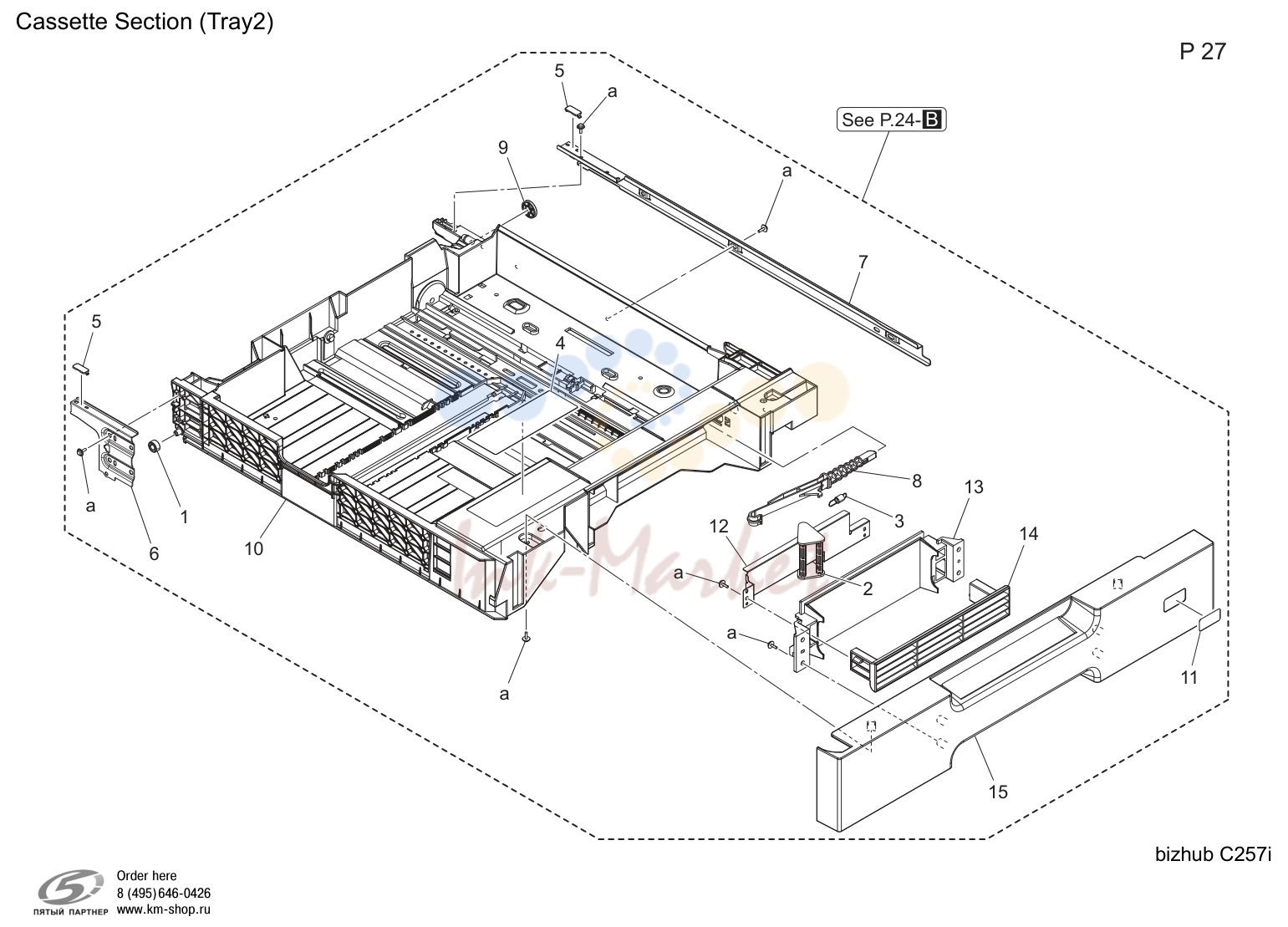

- Cassette секция (tray2) (P27)

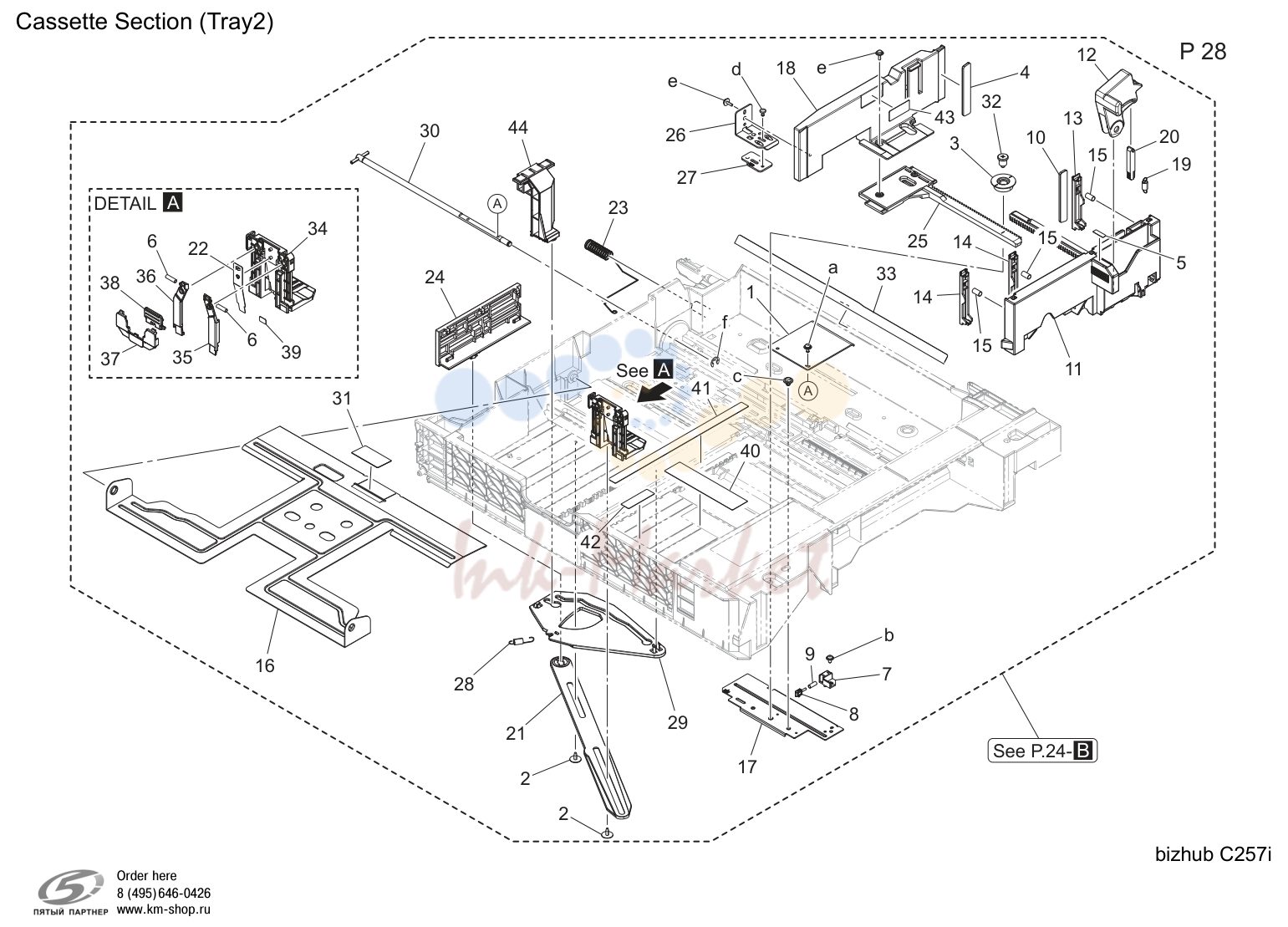

- Cassette секция (tray2) (P28)

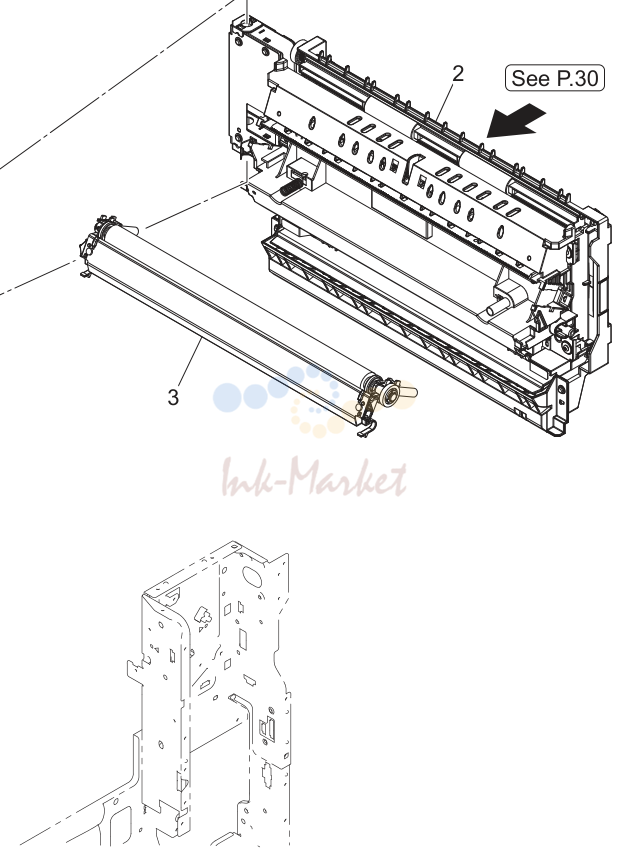

- Vertical conveyance секция (P29)

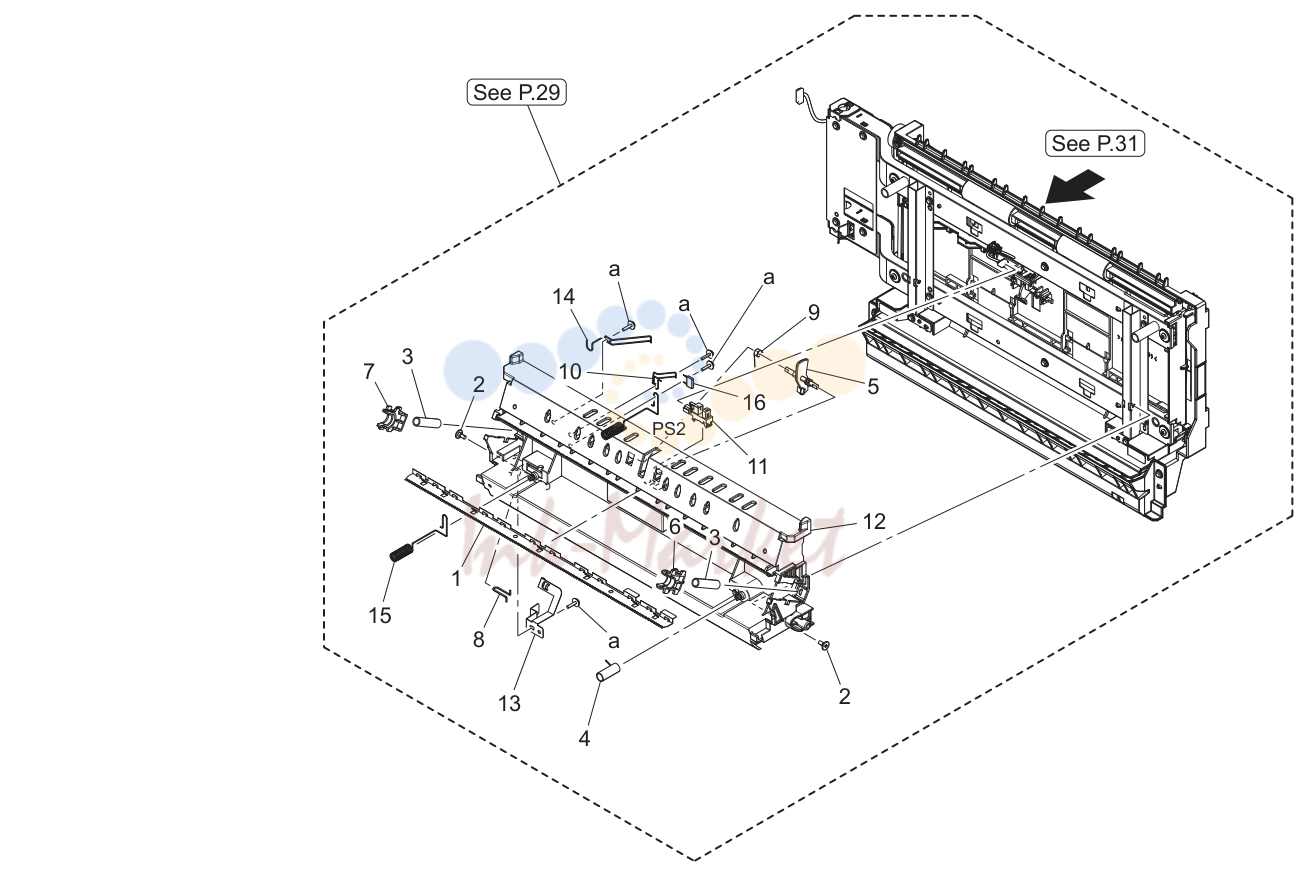

- Vertical conveyance секция (P30)

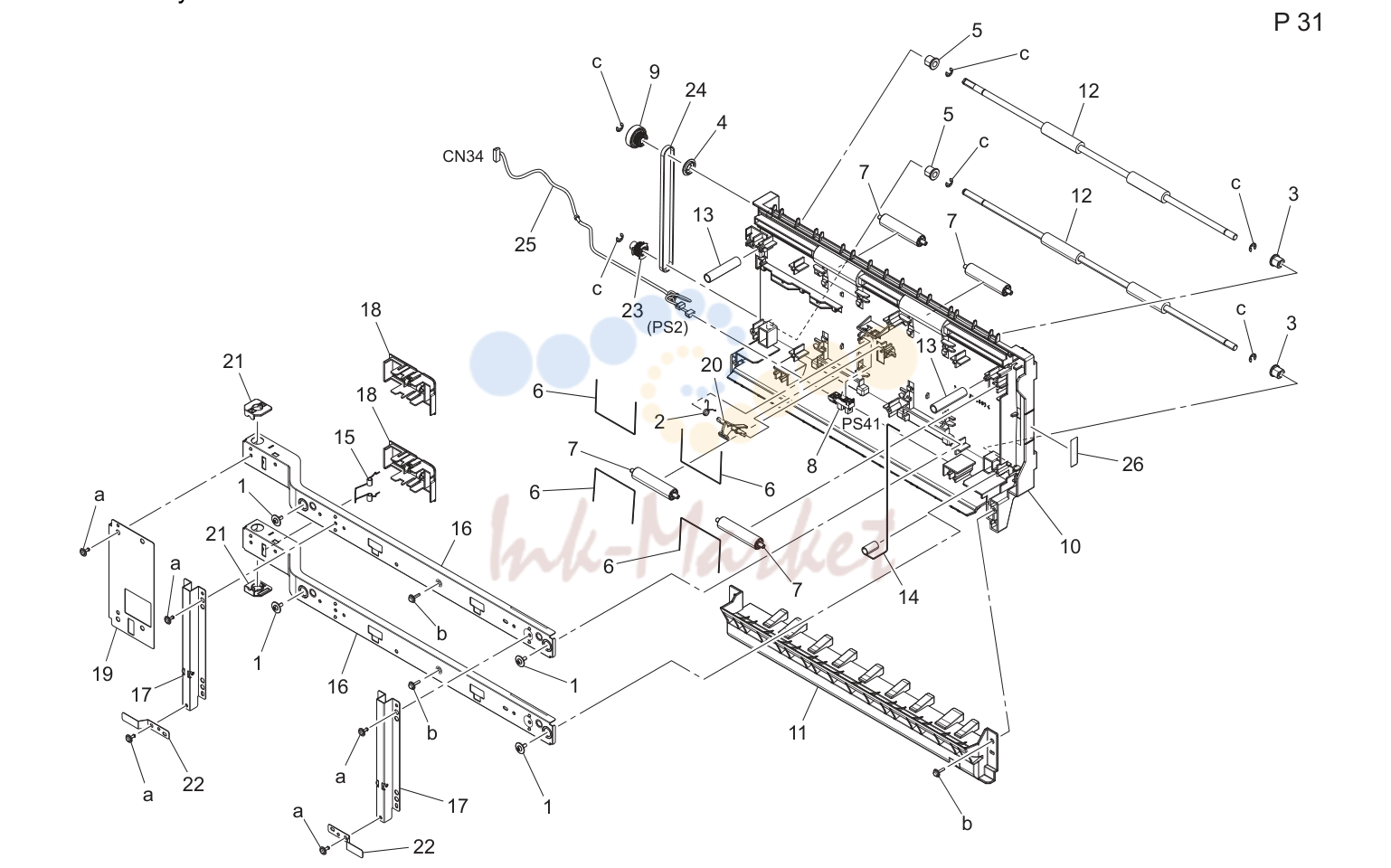

- Vertical conveyance секция (P31)

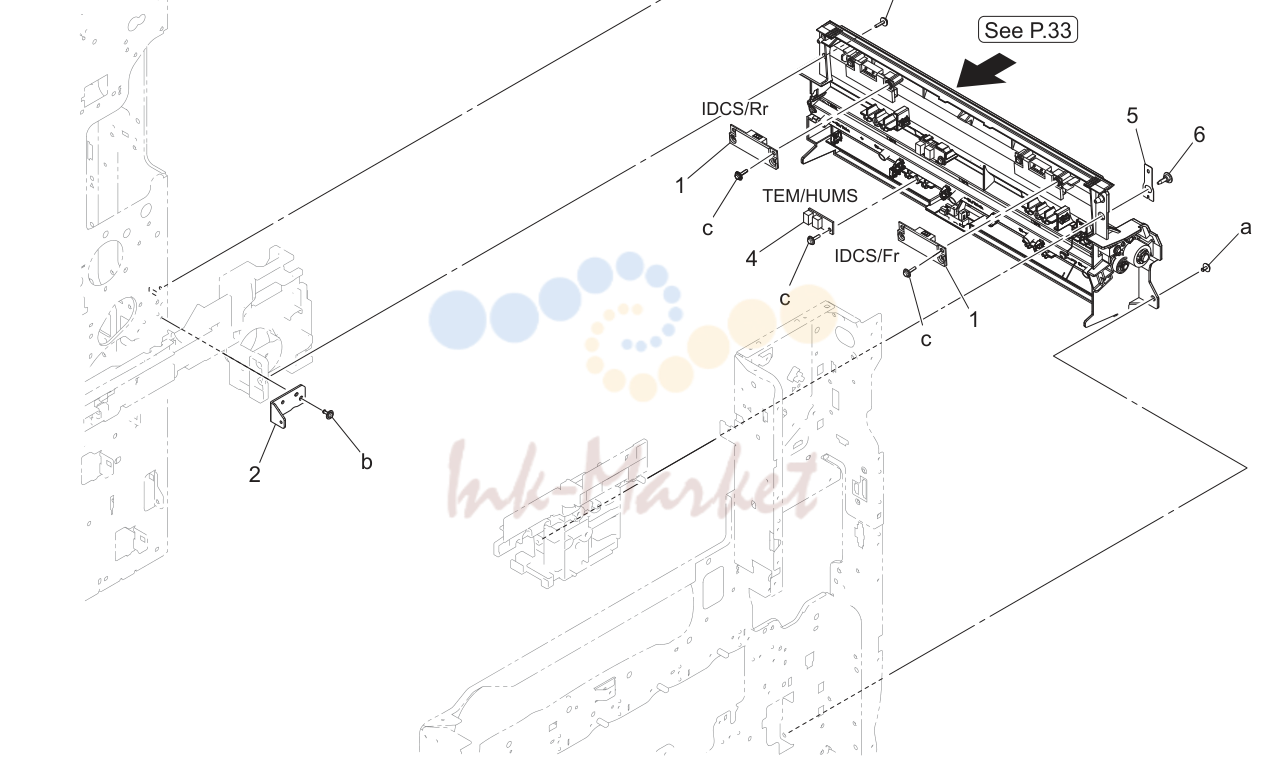

- Conveyance секция (P32)

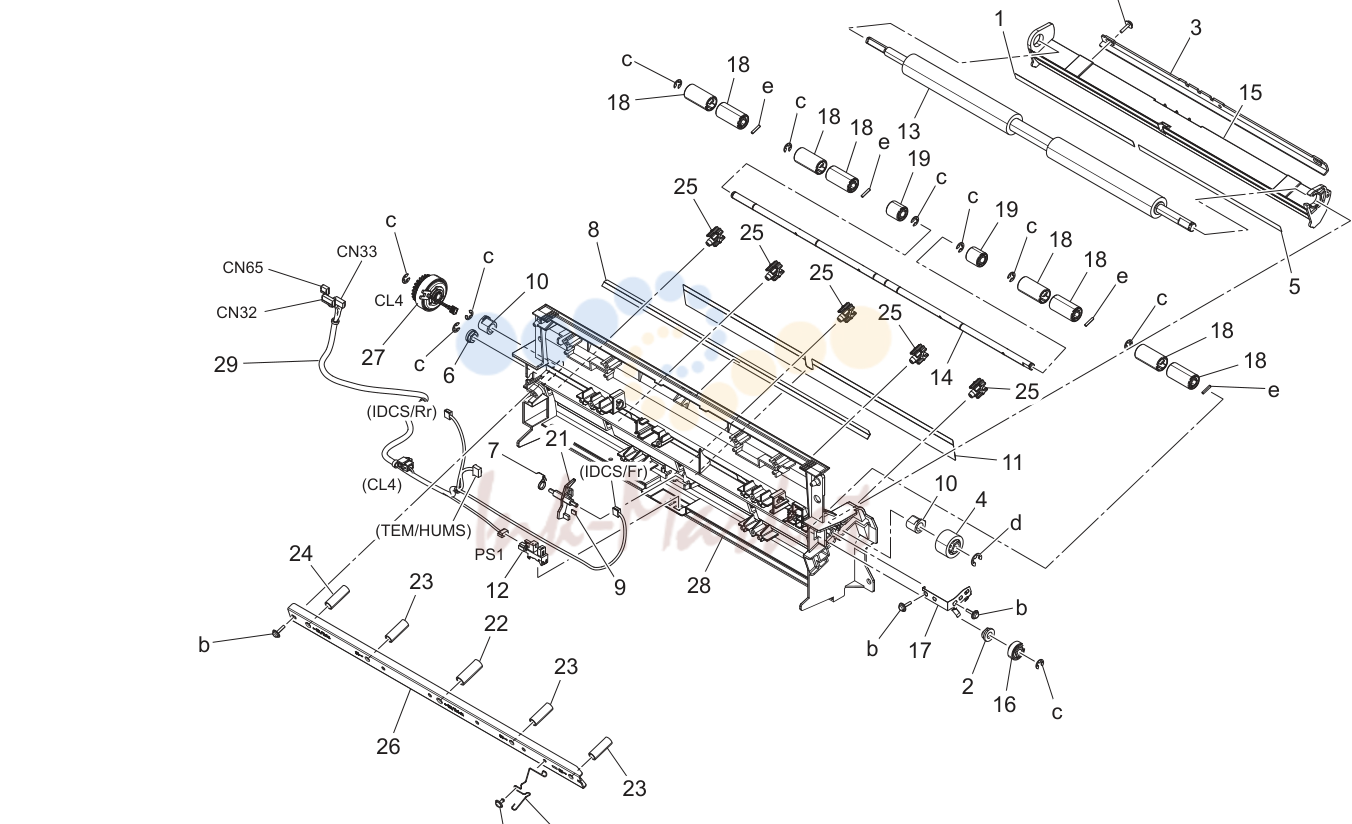

- Conveyance секция (P33)

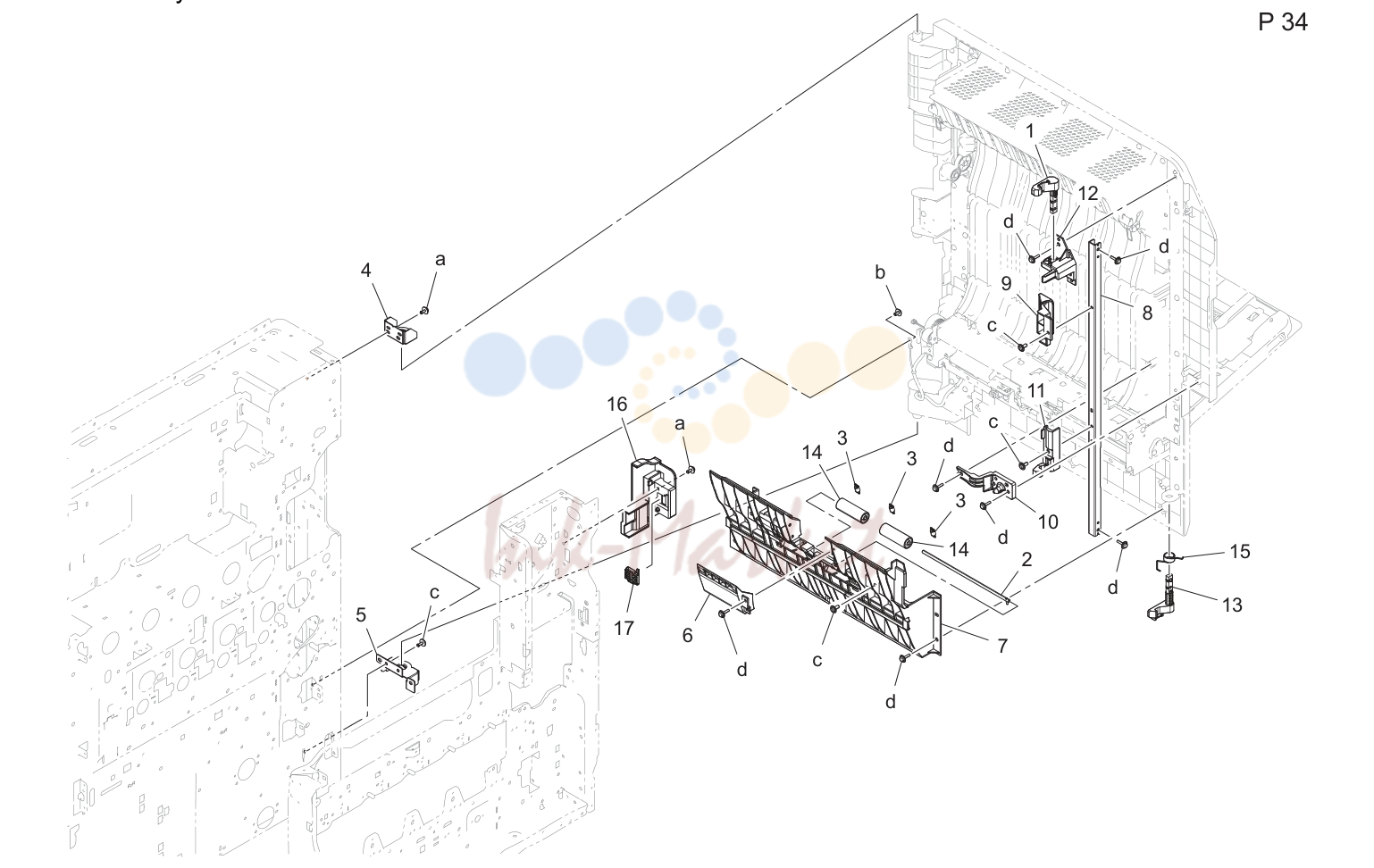

- Vertical conveyance door секция (P34)
- Manual bypass tray секция (P35)
- Manual bypass tray секция (P36)
- Manual bypass tray секция (P37)
- Reversal секция (P38)
- Reversal секция (P39)
- Печь (закрепление) секция (P40)
- Выход бумаги секция (P41)
- Выход бумаги секция (P42)
- Drive секция (P43)
- Drive секция (P44)
- Drive секция (P45)
- Ozone воздуховод секция (P46)
- Main power supply секция (P47)
- Electrical components (P48)
- Electrical components (P49)
- Wiring (P50)
- Wiring accessories and jigs
- Accessory детали (P52)

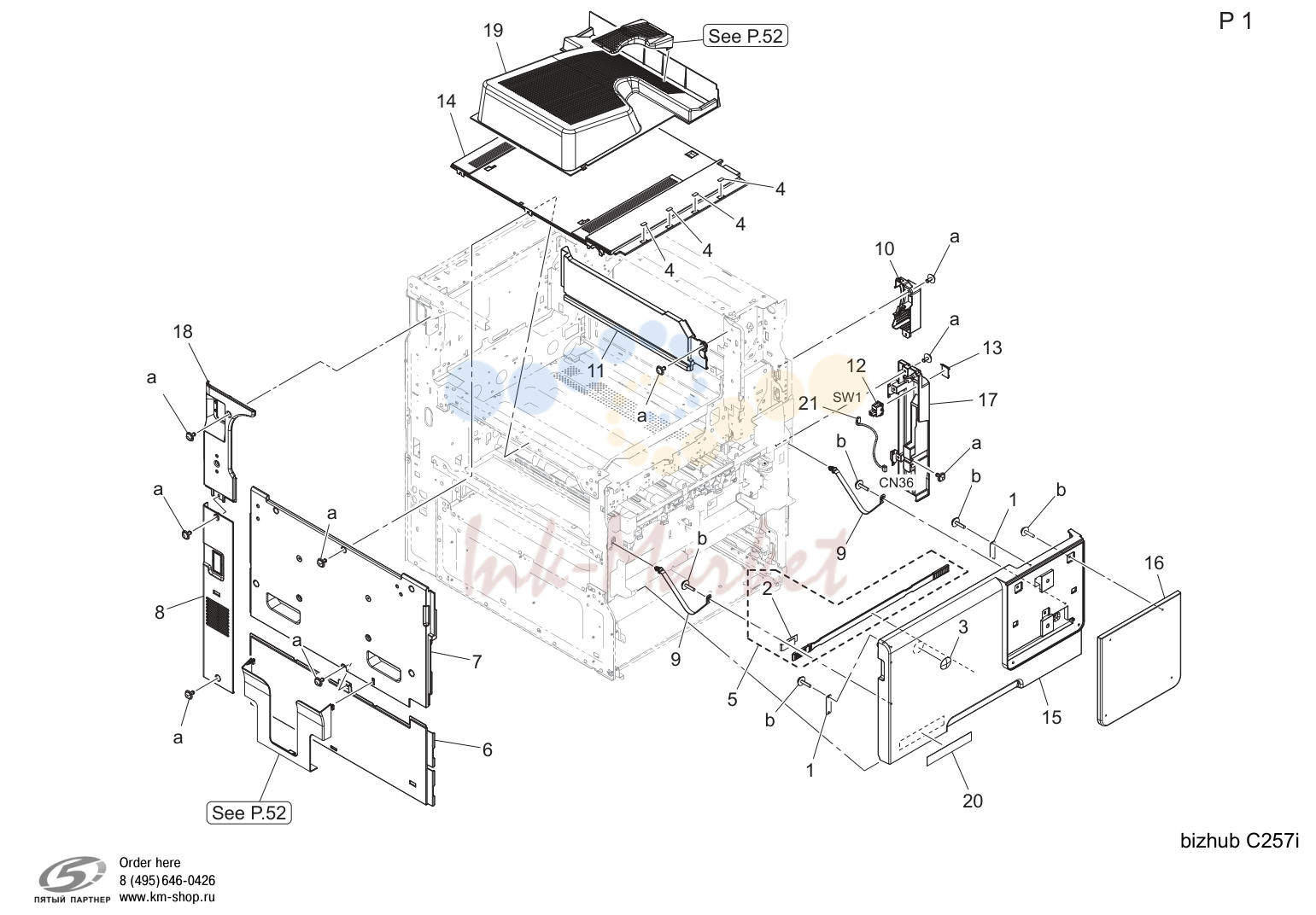

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A00J106202 ✓ в наличии | Cleaning pad | |
| 3 | A00J945500 запросить цену → | Logo mark | |
| 4 | A0ED940700 запросить цену → | Label тонер 2 | |
| 5 | A5C1R71600 запросить цену → | Cleaning material | |
| 6 | A797160600 запросить цену → | Крышка /left | |
| 7 | A797160701 запросить цену → | Крышка /left front | |
| 8 | A797161801 запросить цену → | Крышка /left rear | |
| 9 | A797162000 запросить цену → | Band | |
| 10 | A797162500 запросить цену → | Крышка | |
| 11 | A797164200 запросить цену → | Выход бумаги крышка | |
| 12 | A93EM60000 запросить цену → | Rocker выключатель | |
| 13 | AA2J160511 запросить цену → | Крышка | |
| 14 | ACM1160100 запросить цену → | Крышка /upper | |
| 15 | ACM1PP0300 запросить цену → | Крышка/ front | |
| 16 | ACM1PP0400 запросить цену → | Крышка/ front | |
| 17 | ACM1PP0500 запросить цену → | Крышка | |
| 18 | ACM1PP0600 запросить цену → | Крышка | |
| 19 | ACM1161000 запросить цену → | Выход бумаги tray | |
| 20 | ACM1PP2900 запросить цену → | Label bizhub c257i | |
| 21 | ACM1PP6200 запросить цену → | Dc выключатель relay wiring |

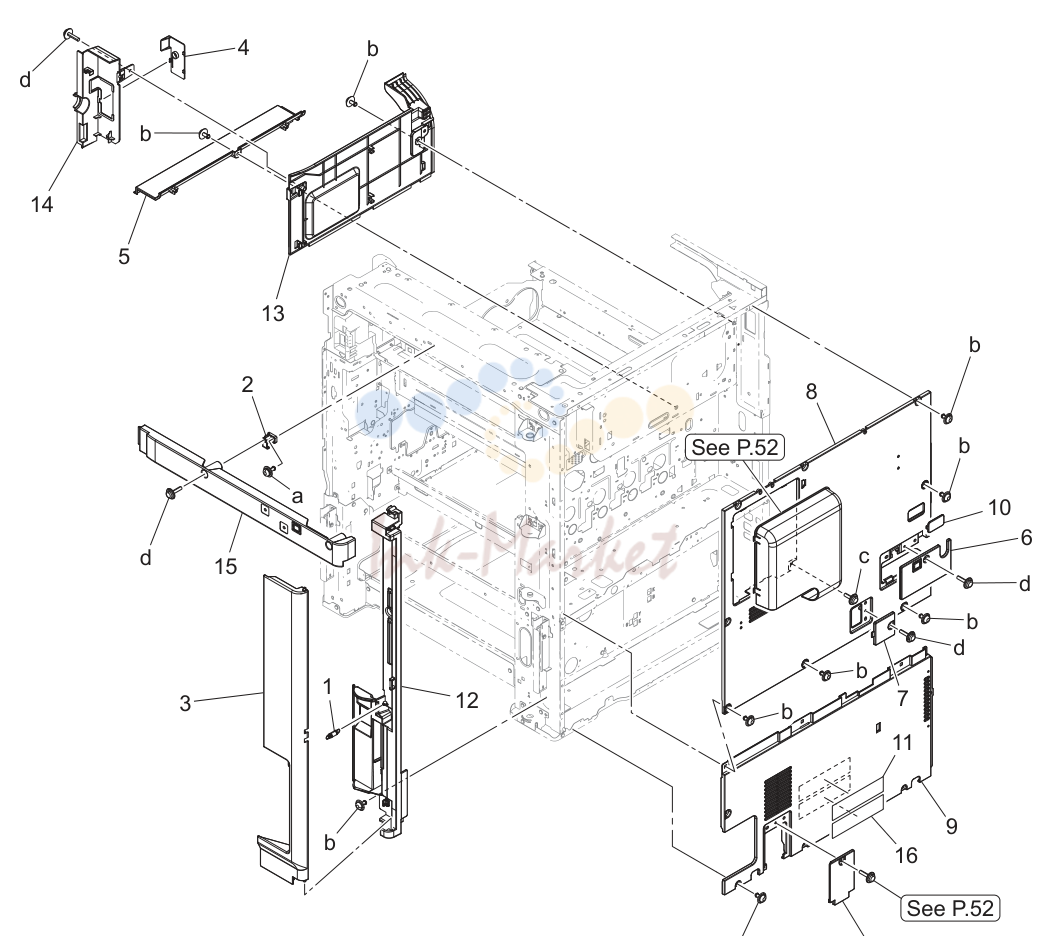

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A161163900 запросить цену → | Pulling coil пружина | |
| 2 | A797138500 запросить цену → | Креплениеing пластина | |
| 3 | A797160500 запросить цену → | Крышка /right rear | |
| 4 | A797161300 запросить цену → | Крышка | |
| 5 | A797163000 запросить цену → | Крышка | |
| 6 | A797163301 запросить цену → | Крышка | |
| 7 | A797164700 запросить цену → | Крышка /rear | |
| 8 | A797166104 запросить цену → | Крышка /rear | |
| 9 | A797166201 запросить цену → | Крышка /rear | |
| 10 | A797166400 запросить цену → | Крышка | |
| 11 | AA7N945700 запросить цену → | Label | |
| 12 | ACM1PP0700 запросить цену → | Крышка | |
| 13 | ACM1PP0800 запросить цену → | Крышка | |
| 14 | ACM1PP0900 запросить цену → | Крышка | |
| 15 | ACM1PP1400 запросить цену → | Крышка | |
| 16 | A7PU941701 запросить цену → | Label caution |

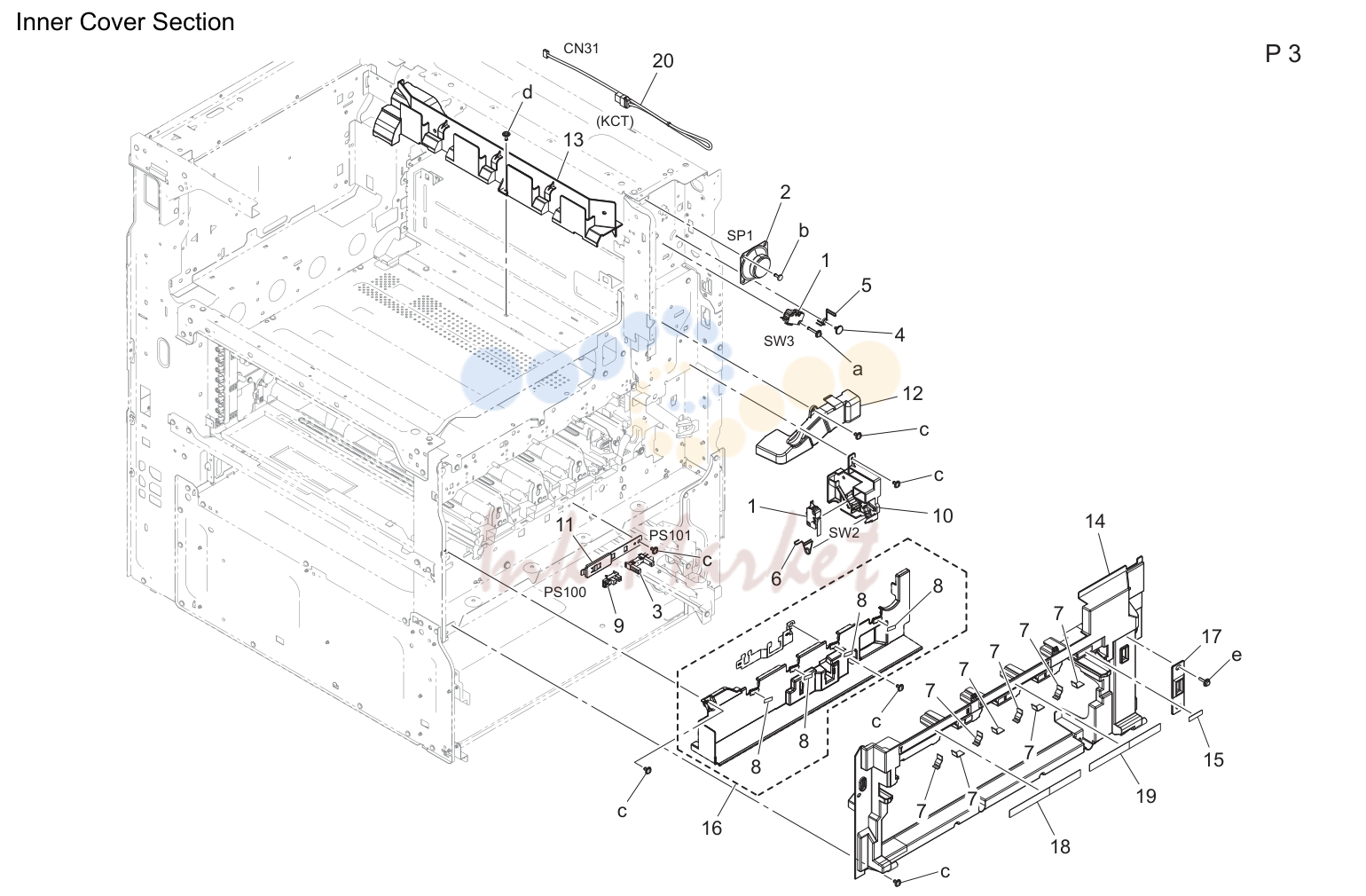

Inner крышка секция (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | J06M60100 запросить цену → | Micro выключатель | |
| 2 | A0P0M73100 запросить цену → | Speaker | |
| 3 | A0VDM50200 запросить цену → | Photointerrupter | |
| 4 | A161137100 запросить цену → | Shoulder screw | |
| 5 | A161151200 запросить цену → | Torsion coil пружина | |
| 6 | A161151300 запросить цену → | Torsion coil пружина | |
| 7 | A161165300 запросить цену → | Protection part | |
| 8 | A161943000 запросить цену → | Label | |
| 9 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 10 | A797132302 запросить цену → | Держатель | |
| 11 | A797134600 запросить цену → | Креплениеing пластина | |
| 12 | A797134800 запросить цену → | Крышка | |
| 13 | A797151000 запросить цену → | Воздуховод | |
| 14 | A797165113 запросить цену → | Крышка /front | |
| 15 | A797942500 запросить цену → | Label/ k | |
| 16 | A797R71011 запросить цену → | 2nd передняя крышка/ lower в сборе | |
| 17 | A92T176101 запросить цену → | Крышка /front | |
| 18 | ACM1PP3200 запросить цену → | Label | |
| 19 | ACM1PP3500 запросить цену → | Label | |
| 20 | ACM1PP5500 запросить цену → | Relay wiring/ key counter |

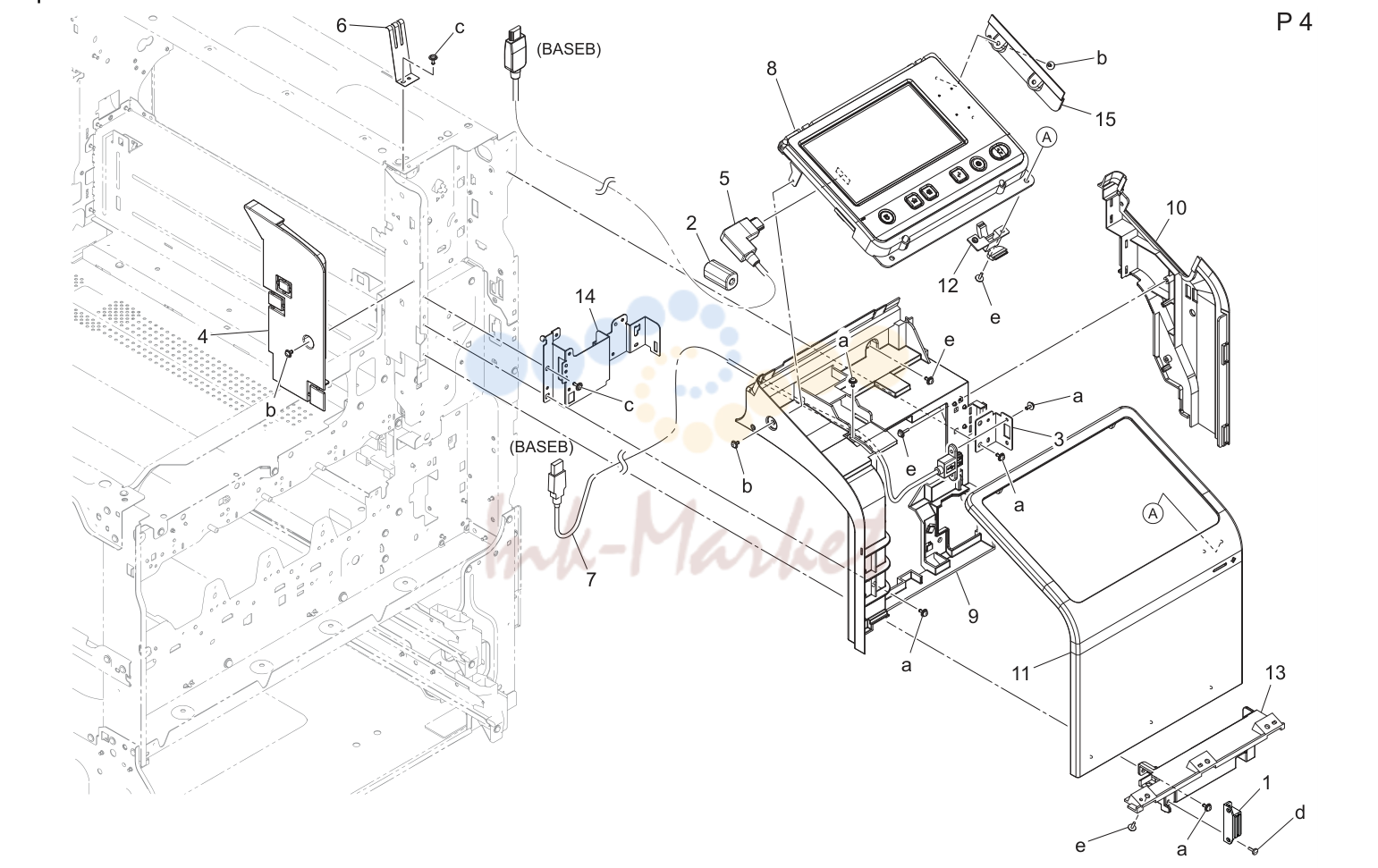

Operation панель секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A3EWM90300 запросить цену → | Ferritecore | |
| 3 | A797134501 запросить цену → | Креплениеing пластина | |
| 4 | A797161600 запросить цену → | Крышка /left | |
| 5 | A797N15600 запросить цену → | Interface кабель | |
| 6 | A7AH134600 запросить цену → | Ground пластина | |
| 7 | A90GN15300 запросить цену → | Interface кабель | |
| 8 | ACM1M70200 запросить цену → | Панель в сборе | |
| 9 | ACM1PP1000 запросить цену → | Крышка | |
| 10 | ACM1PP1100 запросить цену → | Крышка | |
| 11 | ACM1PP1200 запросить цену → | Крышка | |
| 12 | ACM1PP1300 запросить цену → | Indicating part | |
| 13 | ACM1PP1500 запросить цену → | Держатель | |
| 14 | ACM1PP1600 запросить цену → | Креплениеing пластина | |
| 15 | ACM1PP1800 запросить цену → | Креплениеing пластина |

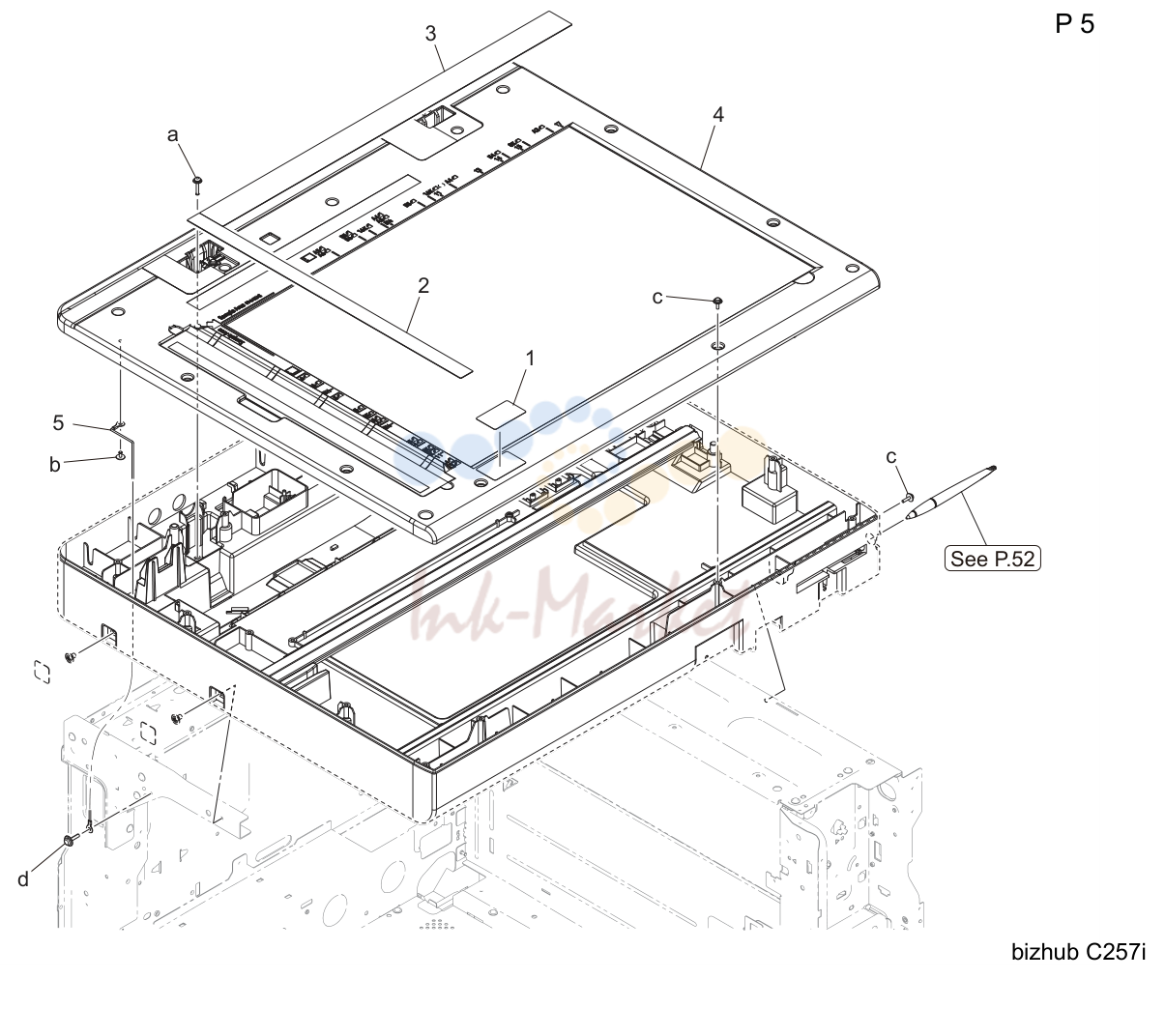

Сканер секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A55D941100 запросить цену → | Caution label | |
| 2 | ACM1PP4000 запросить цену → | Label scale fd | |
| 3 | ACM1PP4100 запросить цену → | Label scale cd | |
| 4 | ACM1PP7400 запросить цену → | Крышка сканера /upper в сборе | |
| 5 | ACM1PP6500 запросить цену → | Ground wiring |

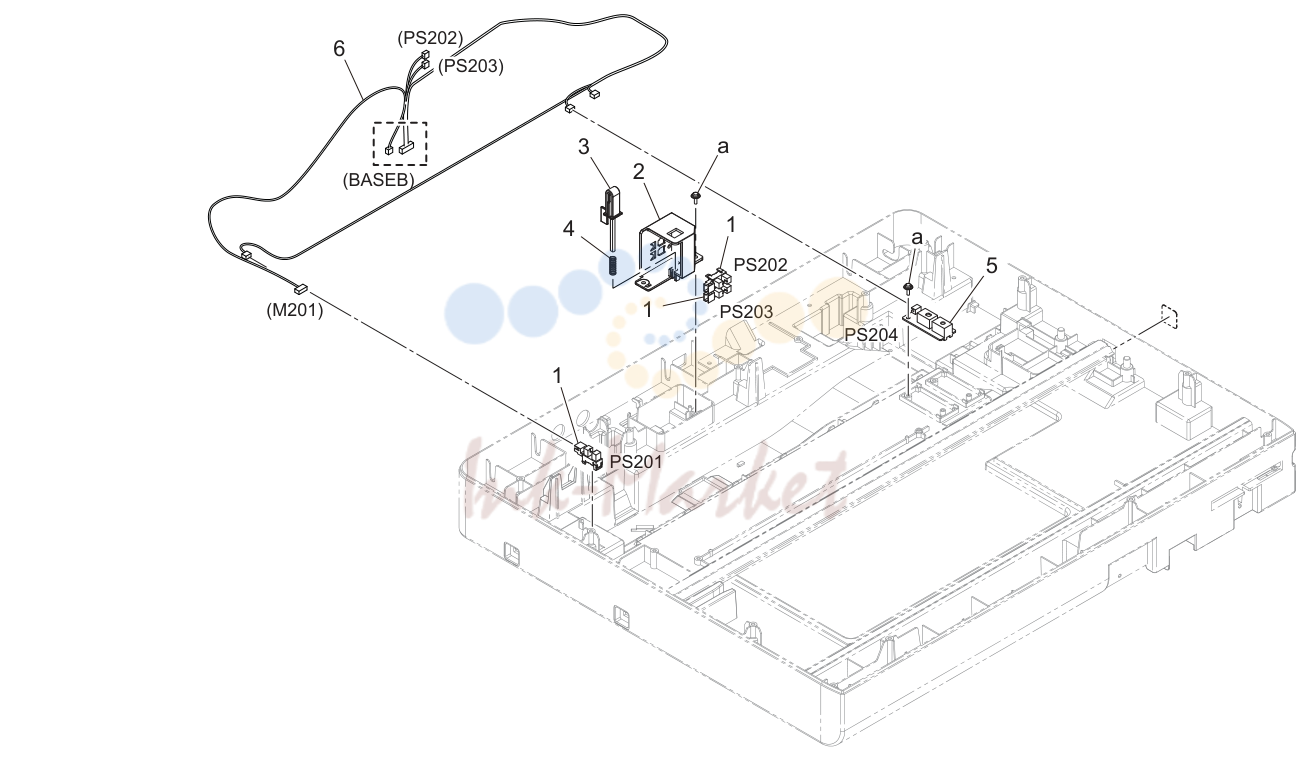

Сканер секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 2 | A6U9PP1S00 запросить цену → | Держатель | |
| 3 | A6U9PP1T00 запросить цену → | Рычаг | |
| 4 | A6U9PP2100 запросить цену → | Pressure coil пружина | |
| 5 | A6U9PP2900 запросить цену → | Aps photoreflector | |
| 6 | ACM1PP6400 запросить цену → | Сканер wiring |

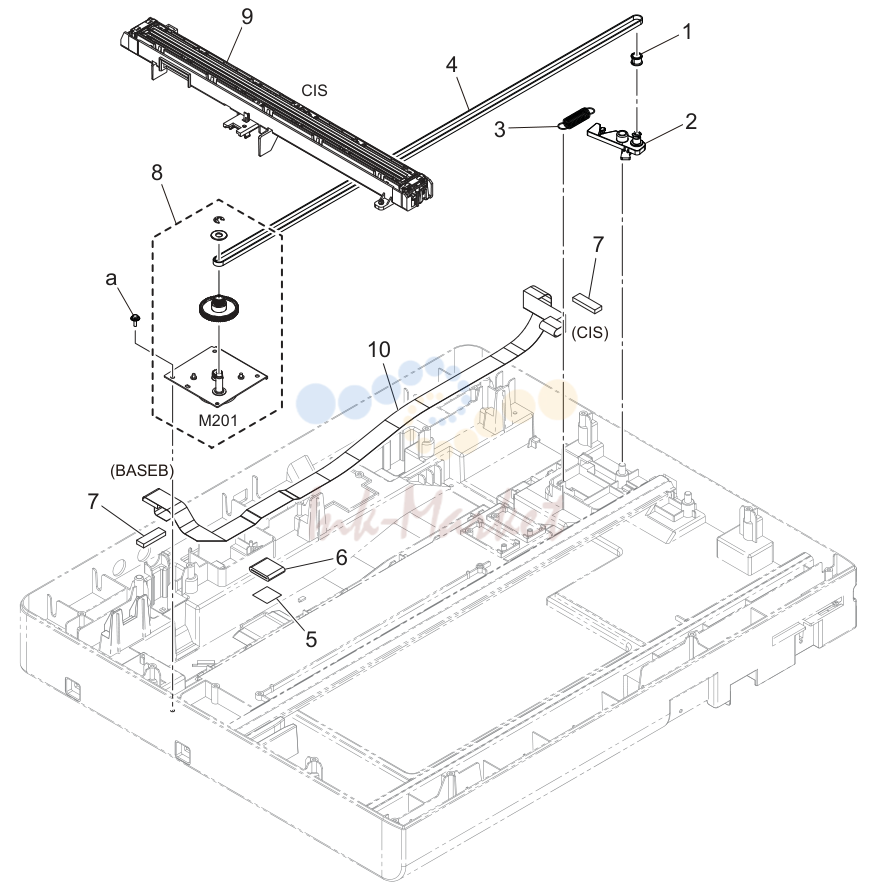

Сканер секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A6U9PP1Q00 запросить цену → | Collar | |
| 2 | A6U9PP1R01 запросить цену → | Держатель | |
| 3 | A6U9PP1Y00 запросить цену → | Pulling coil пружина | |
| 4 | A6U9PP2300 запросить цену → | Timing ремень 1072l | |
| 5 | A6U9PP2700 запросить цену → | Уплотнитель | |
| 6 | A6U9PP6400 запросить цену → | Ferrite core | |
| 7 | A7AHM90000 запросить цену → | Connector | |
| 8 | A90GPP0700 запросить цену → | Мотор в сборе | |
| 9 | ACM1PP7200 запросить цену → | Cis в сборе | |
| 10 | ACM1PP6300 запросить цену → | Flatкабель/ cis |

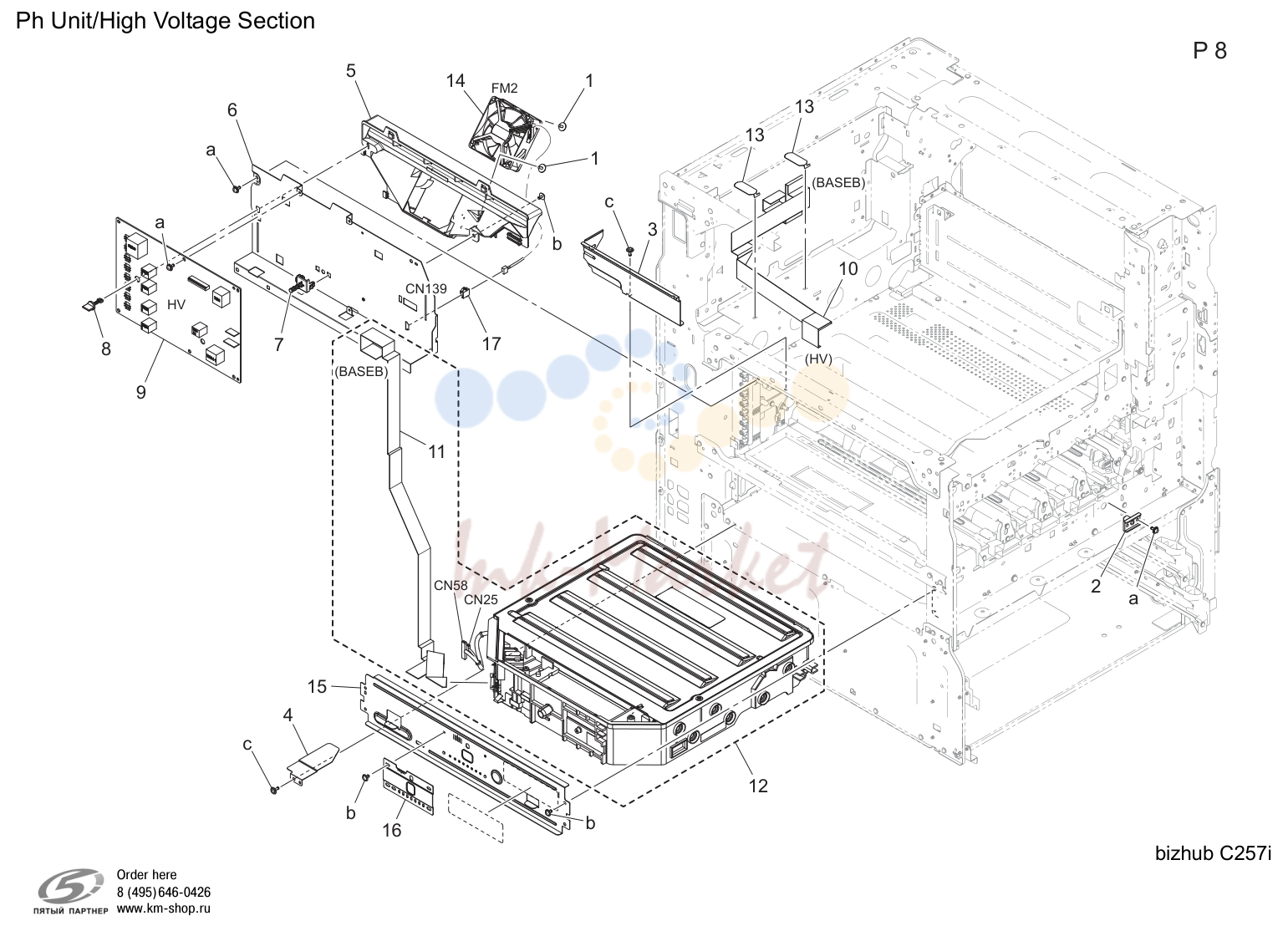

Ph узел/high voltage секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A161105400 запросить цену → | Positioning пластина | |
| 3 | A797134000 запросить цену → | Protection крышка | |
| 4 | A797138100 запросить цену → | Держатель | |
| 5 | A797151102 запросить цену → | Воздуховод | |
| 6 | A797151201 запросить цену → | Креплениеing пластина | |
| 7 | A797151400 запросить цену → | Крышка post | |
| 8 | A797151500 запросить цену → | Stopper вал | |
| 9 | A797M40601 запросить цену → | High voltage узел | |
| 10 | A797N12001 запросить цену → | Flatкабель | |
| 11 | A797N12100 запросить цену → | Flatкабель | |
| 12 | A8WVR70000 ✓ в наличии | Print head в сборе | |
| 13 | A90G138200 запросить цену → | Fixing пластина | |
| 14 | A93EM10000 ✓ в наличии | Вентилятор мотор | |
| 15 | ACM1102200 запросить цену → | Креплениеing пластина | |
| 16 | ACM1105300 запросить цену → | Adjusting пластина | |
| 17 | V651010002 запросить цену → | Connector |
Тонер supply секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | ACM1405200 запросить цену → | Крышка | |
| 3 | ACM1PP7500 запросить цену → | Sub бункер в сборе |

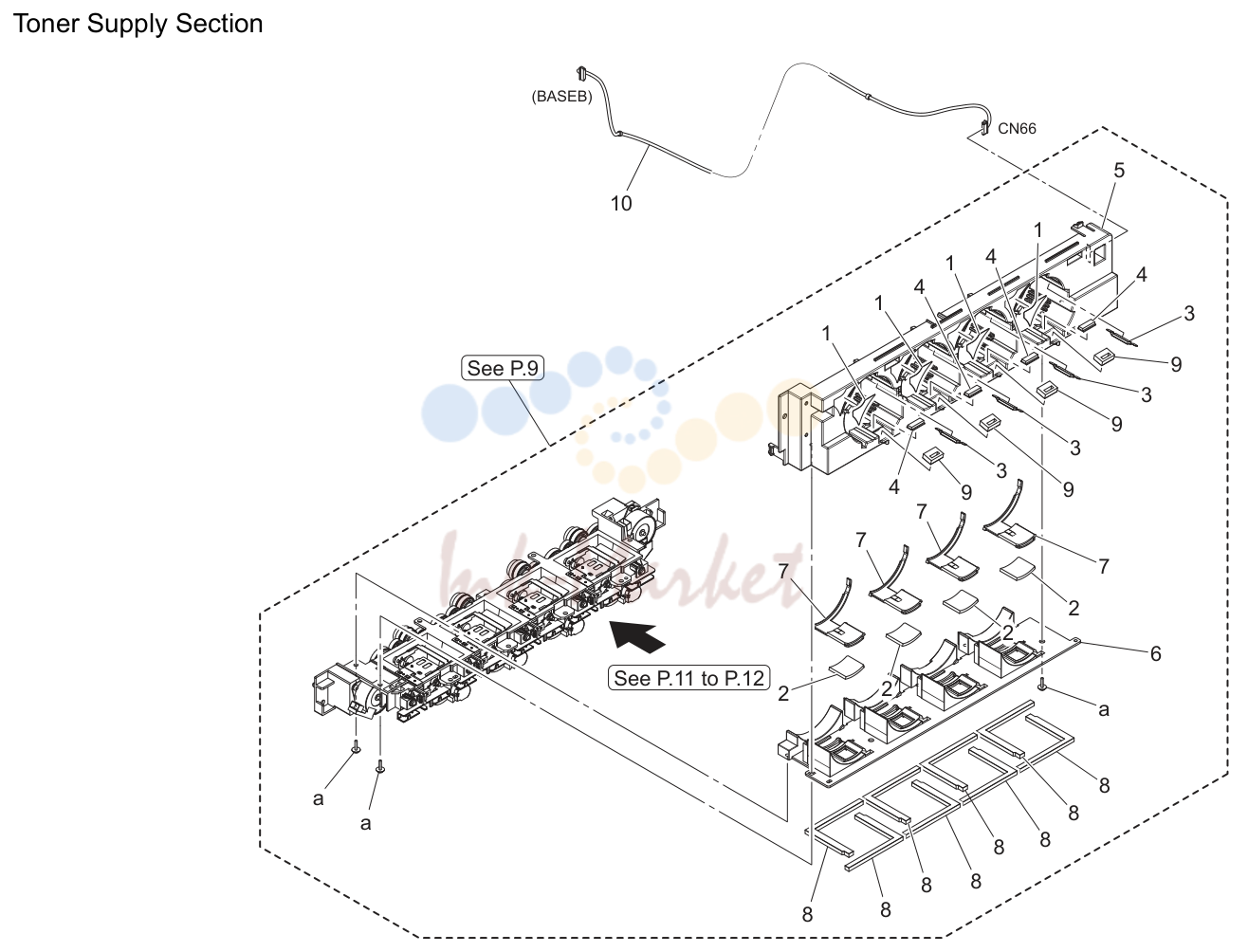

Тонер supply секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED940600 запросить цену → | Label тонер 1 | |
| 2 | A161402502 запросить цену → | Уплотнитель | |
| 3 | A161403901 запросить цену → | Spacer | |
| 4 | A161404001 запросить цену → | Уплотнитель /1 | |
| 5 | A797402503 запросить цену → | Крышка | |
| 6 | A797402700 запросить цену → | Крышка | |
| 7 | A797402800 запросить цену → | Shutter | |
| 8 | A797403300 запросить цену → | Уплотнитель | |
| 9 | A797404000 запросить цену → | Уплотнитель | |
| 10 | ACM1PP5600 запросить цену → | Тонер drive wiring |

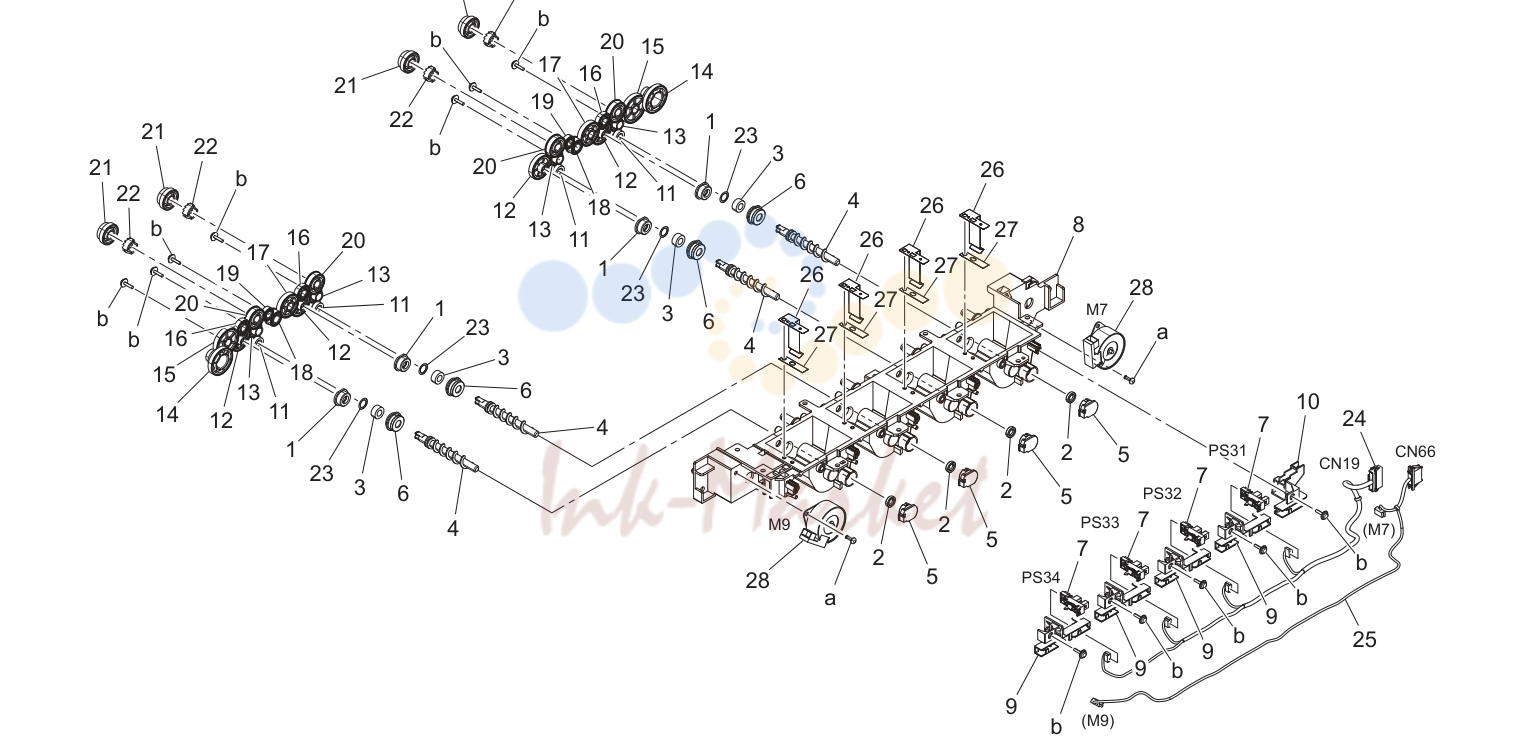

Тонер supply секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | A161400100 запросить цену → | Screw | |
| 5 | A161403000 ✓ в наличии | Втулка | |
| 6 | A161403101 запросить цену → | Держатель | |
| 7 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 8 | A797400001 запросить цену → | Casing | |
| 9 | A797400700 запросить цену → | Креплениеing пластина | |
| 10 | A797400900 запросить цену → | Держатель | |
| 11 | A797401000 запросить цену → | Шестерня 18t | |
| 12 | A797401100 запросить цену → | Шестерня 36t | |
| 13 | A797401200 запросить цену → | Шестерня 24t | |
| 14 | A797401300 запросить цену → | Шестерня 17/65t | |
| 15 | A797401400 запросить цену → | Шестерня 44t | |
| 16 | A797401500 запросить цену → | Шестерня 24t | |
| 17 | A797401600 запросить цену → | Шестерня 37t | |
| 18 | A797401700 запросить цену → | Шестерня 22t | |
| 19 | A797401800 запросить цену → | Шестерня 19t | |
| 20 | A797402000 запросить цену → | Шестерня 31t | |
| 21 | A797402100 запросить цену → | Шестерня 30t | |
| 22 | A797402200 запросить цену → | Coupling | |
| 23 | A797402300 запросить цену → | Spacer | |
| 24 | A797N10E00 запросить цену → | Тонер detection жгут | |
| 25 | A797N10Y00 запросить цену → | Тонер drive жгут /2 | |
| 26 | A7PU407001 запросить цену → | Agitating part | |
| 27 | A7PU407100 запросить цену → | Дуплекс tape | |
| 28 | A7PUM10700 запросить цену → | Stepping мотор |

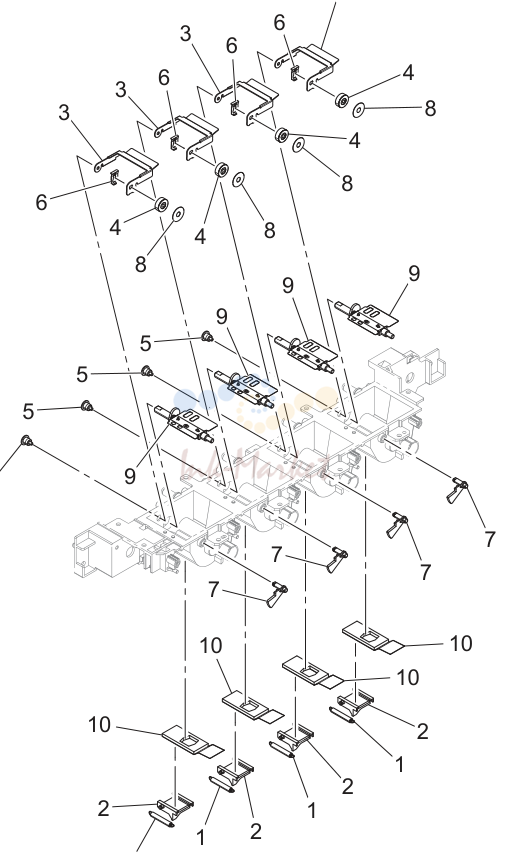

Тонер supply секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0ED401000 запросить цену → | Shutter | |
| 3 | A161400401 запросить цену → | Detecting пластина | |
| 4 | A161400601 запросить цену → | Detecting уплотнитель | |
| 5 | A161400800 запросить цену → | Pin | |
| 6 | A161404200 запросить цену → | Fixing пластина | |
| 7 | A161404300 запросить цену → | Detecting actuator | |
| 8 | A5C1404600 запросить цену → | Washer | |
| 9 | A5C1F42000 запросить цену → | Agitating вал | |
| 10 | A90G403200 запросить цену → | Уплотнитель |

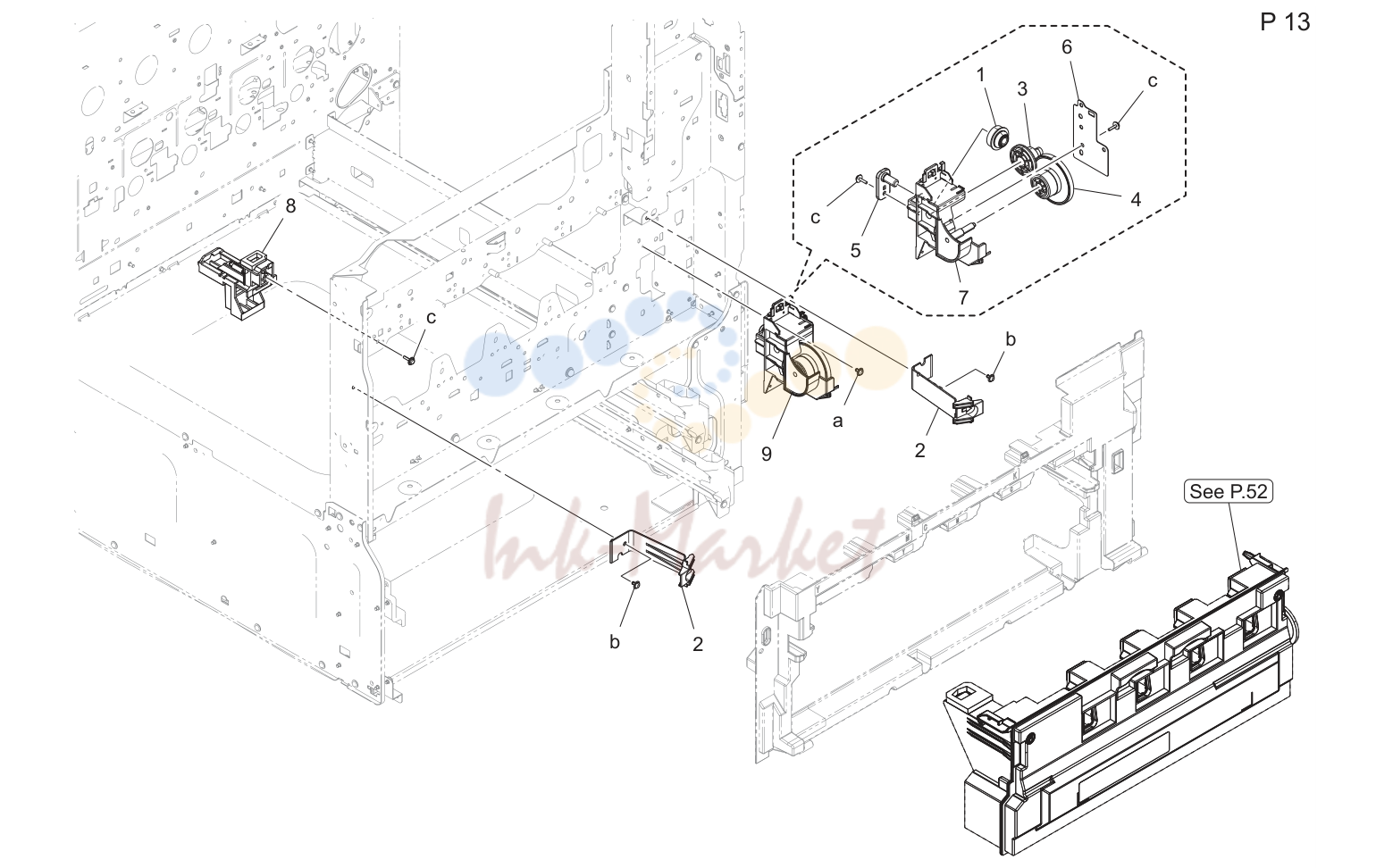

Waste тонер box секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED245000 запросить цену → | Шестерня 20/20t | |
| 2 | A161165700 запросить цену → | Fixing claw | |
| 3 | A161245100 запросить цену → | Шестерня 16/40t | |
| 4 | A161245400 запросить цену → | Шестерня 16/51t | |
| 5 | A797245300 запросить цену → | Вал | |
| 6 | A797245500 запросить цену → | Hold пластина | |
| 7 | A797258601 запросить цену → | Держатель | |
| 8 | A797F36500 запросить цену → | Waste тонер pipe в сборе | |
| 9 | A797F24001 запросить цену → | Waste тонер drive в сборе |

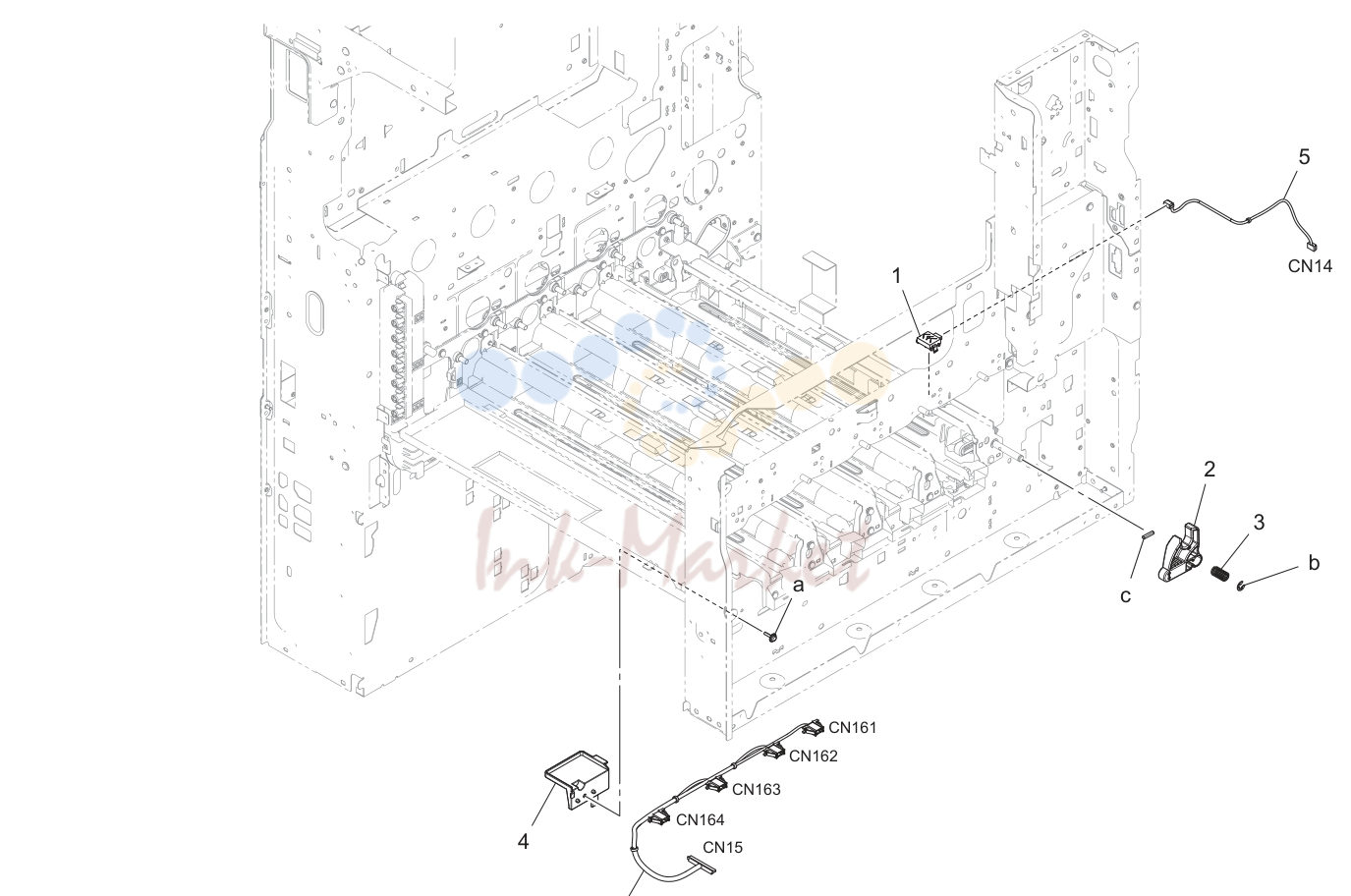

Dv lock рычаг секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0EDM60001 ✓ в наличии | Relay connector | |
| 2 | A161116202 запросить цену → | Release рычаг | |
| 3 | A161119500 запросить цену → | Compressing coil пружина | |
| 4 | A797115400 запросить цену → | Держатель | |
| 5 | A797N10F00 запросить цену → | Photoconвоздуховодor detection жгут | |
| 6 | A797N11600 запросить цену → | Проявка relay жгут |
Erase lamp секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A161138500 запросить цену → | Направляющая | |
| 2 | A797105600 запросить цену → | Rail | |
| 3 | A797105700 запросить цену → | Уплотнитель | |
| 4 | A797134701 запросить цену → | Держатель | |
| 5 | A797N11500 запросить цену → | Relay wiring /2 | |
| 6 | A797R70411 запросить цену → | Erase/ ymc в сборе | |
| 7 | A797R70511 запросить цену → | Erase/ k в сборе |
Перенос секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0ED110900 запросить цену → | Pulling coil пружина | |
| 3 | A0ED111000 запросить цену → | Compressing coil пружина | |
| 4 | A0ED111500 запросить цену → | Contact /color | |
| 5 | A0ED112000 запросить цену → | Contact | |
| 6 | A161110300 запросить цену → | Rail | |
| 7 | A161110500 запросить цену → | Detecting пластина | |
| 8 | A161112500 запросить цену → | Рычаг /front | |
| 9 | A5C1112800 запросить цену → | Рычаг /front | |
| 10 | A797102701 запросить цену → | Уплотнитель | |
| 11 | A797110101 запросить цену → | Rail | |
| 12 | A797110200 запросить цену → | Rail | |
| 13 | A797111700 запросить цену → | Contact | |
| 14 | A797112100 запросить цену → | Рычаг /rear | |
| 15 | A797112300 запросить цену → | Contact | |
| 16 | A797112900 запросить цену → | Рычаг /rear | |
| 17 | A797N10V00 запросить цену → | Перенос wiring /1 | |
| 18 | A797N10W00 запросить цену → | Перенос wiring /2 | |
| 19 | ACM1PP6600 ✓ в наличии | Image перенос ремень узел |
Подача бумаги секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A797568300 запросить цену → | Pulling coil пружина | |
| 2 | A797568400 запросить цену → | Подача бумаги направляющая/ 1st | |
| 3 | A797568500 запросить цену → | Направляющая | |
| 4 | A797568800 запросить цену → | Open/close рычаг | |
| 5 | A797568900 запросить цену → | Pulling coil пружина | |
| 6 | A797578401 запросить цену → | Подача бумаги направляющая/ 2nd | |
| 7 | A797579000 запросить цену → | Крышка | |
| 8 | A7AH568900 запросить цену → | Pulling coil пружина | |
| 9 | A7AH569400 запросить цену → | Shoulder screw | |
| 10 | ACM1PP7600 запросить цену → | Подача бумаги в сборе |
Подача бумаги секция (tray1) (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A02E561100 ✓ в наличии | Муфта | |
| 3 | A161825700 запросить цену → | Idler ролик /a | |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 5 | A64J564101 ✓ в наличии | Подача бумаги ролик | |
| 6 | A64J564201 ✓ в наличии | Подача бумаги ролик | |
| 7 | A797560101 запросить цену → | Рама /front | |
| 8 | A797560201 запросить цену → | Рама /rear | |
| 9 | A797560500 запросить цену → | Подача бумаги вал | |
| 10 | A797565211 запросить цену → | Подача бумаги рама | |
| 11 | A797566012 запросить цену → | Креплениеing пластина | |
| 12 | A797579600 запросить цену → | Направляющая | |
| 13 | A797N10P01 запросить цену → | Paperfeed detection жгут | |
| 14 | A7AH561601 запросить цену → | Detecting рычаг | |
| 15 | A7AH562100 запросить цену → | Conveyance направляющая /4 | |
| 16 | A7AH562300 ✓ в наличии | Idling шестерня | |
| 17 | A7AH562400 запросить цену → | Подача бумаги шестерня | |
| 18 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t | |
| 19 | A7AH562801 запросить цену → | Compressing coil пружина | |
| 20 | A7AH562900 запросить цену → | Protection sheet | |
| 21 | A7AH563400 запросить цену → | Support вал | |
| 22 | A7AH565702 запросить цену → | Conveyance направляющая | |
| 23 | A7AHM20501 ✓ в наличии | Муфта | |
| 24 | A7PU663200 запросить цену → | Втулка |
Подача бумаги секция (tray1) (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A02E815200 запросить цену → | Втулка | |
| 3 | A0ED563900 ✓ в наличии | Torque limiter | |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 5 | A797560701 запросить цену → | Torsion coil пружина | |
| 6 | A797563900 запросить цену → | Рама | |
| 7 | A7AH560800 запросить цену → | Actuator | |
| 8 | A7AH561300 запросить цену → | Compressing coil пружина | |
| 9 | A7AH563101 запросить цену → | Держатель | |
| 10 | A7AH564112 запросить цену → | Release рычаг | |
| 11 | A7AH564401 запросить цену → | Pulling coil пружина | |
| 12 | A7AH565000 запросить цену → | Support вал | |
| 13 | AA2J560000 ✓ в наличии | Подача бумаги ролик |
Подача бумаги секция (tray2) (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A02E561100 ✓ в наличии | Муфта | |
| 3 | A161702101 запросить цену → | Cushion /c | |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 5 | A64J564101 ✓ в наличии | Подача бумаги ролик | |
| 6 | A64J564201 ✓ в наличии | Подача бумаги ролик | |
| 7 | A797560600 запросить цену → | Подача бумаги вал | |
| 8 | A797563700 запросить цену → | Шестерня 20/32t | |
| 9 | A797565300 запросить цену → | Подача бумаги рама | |
| 10 | A797578100 ✓ в наличии | Drive ролик | |
| 11 | A797578200 запросить цену → | Conveyance направляющая | |
| 12 | A797578600 запросить цену → | Actuator | |
| 13 | A797578800 запросить цену → | Torsion coil пружина | |
| 14 | A797579100 запросить цену → | Креплениеing пластина | |
| 15 | A797579300 запросить цену → | Креплениеing пластина | |
| 16 | A797579600 запросить цену → | Направляющая | |
| 17 | A797N10Q02 запросить цену → | Paperfeed detection жгут | |
| 18 | A7AH561601 запросить цену → | Detecting рычаг | |
| 19 | A7AH562100 запросить цену → | Conveyance направляющая /4 | |
| 20 | A7AH562300 ✓ в наличии | Idling шестерня | |
| 21 | A7AH562400 запросить цену → | Подача бумаги шестерня | |
| 22 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t | |
| 23 | A7AH562801 запросить цену → | Compressing coil пружина | |
| 24 | A7AH562900 запросить цену → | Protection sheet | |
| 25 | A7AH563400 запросить цену → | Support вал | |
| 26 | A7AH565702 запросить цену → | Conveyance направляющая | |
| 27 | A7AHM20401 запросить цену → | Муфта | |
| 28 | A7AHM20501 ✓ в наличии | Муфта | |
| 29 | A7PU663200 запросить цену → | Втулка |
Подача бумаги секция (tray2) (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A02E815200 запросить цену → | Втулка | |
| 3 | A0ED563900 ✓ в наличии | Torque limiter | |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 5 | A797560701 запросить цену → | Torsion coil пружина | |
| 6 | A797563900 запросить цену → | Рама | |
| 7 | A797569100 запросить цену → | Направляющая | |
| 8 | A7AH560800 запросить цену → | Actuator | |
| 9 | A7AH561300 запросить цену → | Compressing coil пружина | |
| 10 | A7AH563101 запросить цену → | Держатель | |
| 11 | A7AH564112 запросить цену → | Release рычаг | |
| 12 | A7AH564401 запросить цену → | Pulling coil пружина | |
| 13 | A7AH565000 запросить цену → | Support вал | |
| 14 | AA2J560000 ✓ в наличии | Подача бумаги ролик |
Cassette rail секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A797101600 запросить цену → | Креплениеing пластина | |
| 3 | A797101700 запросить цену → | Рычаг | |
| 4 | A797101800 запросить цену → | Крышка | |
| 5 | A797101900 запросить цену → | Вал | |
| 6 | A797102901 запросить цену → | Rail | |
| 7 | A797103001 запросить цену → | Rail | |
| 8 | A7AH120102 запросить цену → | Stopper | |
| 9 | A7AH121301 запросить цену → | Stopper |
Paper size detection секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | J06M10300 запросить цену → | Мотор | |
| 2 | A797M60100 запросить цену → | Выключатель | |
| 3 | ACM1PP4800 запросить цену → | Основной блок wiring/ lower |
Cassette секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | ACM1PP7800 запросить цену → | 1st cassette в сборе (w) | |
| 2 | ACM1PP8100 запросить цену → | 2nd cassette в сборе (w) |
Cassette секция (tray1) (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A161623400 запросить цену → | Roll | |
| 2 | A161626602 запросить цену → | Рычаг | |
| 3 | A161626800 запросить цену → | Pulling coil пружина | |
| 4 | ACM1PP3000 запросить цену → | Label | |
| 5 | A7AH620200 запросить цену → | Cassette : 1st : подача бумаги | |
| 6 | A7AH622901 запросить цену → | Slide part | |
| 7 | A7AH623201 запросить цену → | Rail /left | |
| 8 | A7AH623400 запросить цену → | Rail | |
| 9 | A7AH624100 запросить цену → | Рычаг | |
| 10 | A7AH629901 запросить цену → | Roll | |
| 11 | A7AH941101 запросить цену → | Label 1 | |
| 12 | ACM1PP2300 запросить цену → | Держатель | |
| 13 | ACM1PP2400 запросить цену → | Крышка/ upper | |
| 14 | ACM1PP2500 запросить цену → | Handle | |
| 15 | ACM1PP2600 запросить цену → | Handle |
Cassette секция (tray1) (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A161620701 запросить цену → | Шестерня | |
| 4 | A161624100 запросить цену → | Cushion | |
| 5 | A161943000 запросить цену → | Label | |
| 6 | A795565500 запросить цену → | Compressing пружина | |
| 7 | A795565700 запросить цену → | Держатель | |
| 8 | A795565800 запросить цену → | Рычаг | |
| 9 | A795565900 запросить цену → | Compressing пружина | |
| 10 | A795566000 запросить цену → | Cushion | |
| 11 | A795620800 запросить цену → | Regulating пластина | |
| 12 | A795621301 запросить цену → | Operation рычаг | |
| 13 | A795622500 запросить цену → | Auxiliary направляющая /1 | |
| 14 | A795622600 запросить цену → | Auxiliary направляющая /2 | |
| 15 | A795622700 запросить цену → | Compressing пружина | |
| 16 | A7AH620400 запросить цену → | Lifting пластина | |
| 17 | A7AH620500 запросить цену → | Adjusting пластина : side fence : cass | |
| 18 | A7AH620913 запросить цену → | Regulating пластина /rear | |
| 19 | A7AH621000 запросить цену → | Pulling coil пружина | |
| 20 | A7AH621200 запросить цену → | Lock рычаг | |
| 21 | A7AH621401 запросить цену → | Рычаг | |
| 22 | A7AH621801 запросить цену → | Пластина пружина | |
| 23 | A7AH622100 запросить цену → | Ground пружина | |
| 24 | A7AH622201 запросить цену → | Detecting пластина | |
| 25 | A7AH622401 запросить цену → | Regulating пластина /rear | |
| 26 | A7AH622600 запросить цену → | Креплениеing пластина | |
| 27 | A7AH622700 запросить цену → | Adjusting пластина | |
| 28 | A7AH623700 запросить цену → | Pulling coil пружина | |
| 29 | A7AH624500 запросить цену → | Рычаг : paper size : cd dir : casse | |
| 30 | A7AH624600 запросить цену → | Вал :lifting :bottom пластина :в сборе | |
| 31 | A7AH627000 запросить цену → | Separating sheet | |
| 32 | A7AH628200 запросить цену → | Shoulder screw | |
| 33 | A7AH629600 запросить цену → | Направляющая | |
| 34 | A7AH635000 запросить цену → | Base : end fence : cassette | |
| 35 | A7AH635100 запросить цену → | Stopper : end fence : front | |
| 36 | A7AH635200 запросить цену → | Stopper : end fence : rear | |
| 37 | A7AH635300 запросить цену → | Крышка : end fence : cassette | |
| 38 | A7AH635400 запросить цену → | Рычаг : end fence : cassette | |
| 39 | A7AH941300 запросить цену → | Label position | |
| 40 | A7AH943401 запросить цену → | Label | |
| 41 | A7AH943501 запросить цену → | Label | |
| 42 | AA2J943701 запросить цену → | Label | |
| 43 | ACM1PP2200 запросить цену → | Рычаг |
Cassette секция (tray2) (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A161623400 запросить цену → | Roll | |
| 2 | A161626602 запросить цену → | Рычаг | |
| 3 | A161626800 запросить цену → | Pulling coil пружина | |
| 4 | ACM1PP3000 запросить цену → | Label | |
| 5 | A7AH622901 запросить цену → | Slide part | |
| 6 | A7AH623201 запросить цену → | Rail /left | |
| 7 | A7AH623400 запросить цену → | Rail | |
| 8 | A7AH624200 запросить цену → | Рычаг | |
| 9 | A7AH629901 запросить цену → | Roll | |
| 10 | A7AH630200 запросить цену → | Cassette : 2nd : подача бумаги | |
| 11 | A7AH941201 запросить цену → | Label 2 | |
| 12 | ACM1PP2300 запросить цену → | Держатель | |
| 13 | ACM1PP2500 запросить цену → | Handle | |
| 14 | ACM1PP2600 запросить цену → | Handle | |
| 15 | ACM1PP2700 запросить цену → | Крышка/ lower |
Cassette секция (tray2) (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A161620701 запросить цену → | Шестерня | |
| 4 | A161624100 запросить цену → | Cushion | |
| 5 | A161943000 запросить цену → | Label | |
| 6 | A795565500 запросить цену → | Compressing пружина | |
| 7 | A795565700 запросить цену → | Держатель | |
| 8 | A795565800 запросить цену → | Рычаг | |
| 9 | A795565900 запросить цену → | Compressing пружина | |
| 10 | A795566000 запросить цену → | Cushion | |
| 11 | A795620800 запросить цену → | Regulating пластина | |
| 12 | A795621301 запросить цену → | Operation рычаг | |
| 13 | A795622500 запросить цену → | Auxiliary направляющая /1 | |
| 14 | A795622600 запросить цену → | Auxiliary направляющая /2 | |
| 15 | A795622700 запросить цену → | Compressing пружина | |
| 16 | A7AH620400 запросить цену → | Lifting пластина | |
| 17 | A7AH620500 запросить цену → | Adjusting пластина : side fence : cass | |
| 18 | A7AH620913 запросить цену → | Regulating пластина /rear | |
| 19 | A7AH621000 запросить цену → | Pulling coil пружина | |
| 20 | A7AH621200 запросить цену → | Lock рычаг | |
| 21 | A7AH621401 запросить цену → | Рычаг | |
| 22 | A7AH621801 запросить цену → | Пластина пружина | |
| 23 | A7AH622100 запросить цену → | Ground пружина | |
| 24 | A7AH622201 запросить цену → | Detecting пластина | |
| 25 | A7AH622401 запросить цену → | Regulating пластина /rear | |
| 26 | A7AH622600 запросить цену → | Креплениеing пластина | |
| 27 | A7AH622700 запросить цену → | Adjusting пластина | |
| 28 | A7AH623700 запросить цену → | Pulling coil пружина | |
| 29 | A7AH624500 запросить цену → | Рычаг : paper size : cd dir : casse | |
| 30 | A7AH624600 запросить цену → | Вал :lifting :bottom пластина :в сборе | |
| 31 | A7AH627000 запросить цену → | Separating sheet | |
| 32 | A7AH628200 запросить цену → | Shoulder screw | |
| 33 | A7AH629600 запросить цену → | Направляющая | |
| 34 | A7AH635000 запросить цену → | Base : end fence : cassette | |
| 35 | A7AH635100 запросить цену → | Stopper : end fence : front | |
| 36 | A7AH635200 запросить цену → | Stopper : end fence : rear | |
| 37 | A7AH635300 запросить цену → | Крышка : end fence : cassette | |
| 38 | A7AH635400 запросить цену → | Рычаг : end fence : cassette | |
| 39 | A7AH941300 запросить цену → | Label position | |
| 40 | A7AH943401 запросить цену → | Label | |
| 41 | A7AH943501 запросить цену → | Label | |
| 42 | A7AH943602 запросить цену → | Label | |
| 43 | AA2J943701 запросить цену → | Label | |
| 44 | ACM1PP2200 запросить цену → | Рычаг |
Vertical conveyance секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A797108300 запросить цену → | Adjusting пластина | |
| 2 | A797F71003 запросить цену → | Vertical transport в сборе | |
| 3 | A161R71433 ✓ в наличии | 2nd image перенос rollor в сборе |
Vertical conveyance секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | A0ED551000 запросить цену → | Compressing coil пружина /2 | |
| 4 | A0ED551100 запросить цену → | Compressing coil пружина | |
| 5 | A0ED703800 ✓ в наличии | Actuator | |
| 6 | A161550700 запросить цену → | Перенос держатель /2 | |
| 7 | A161551500 запросить цену → | Перенос держатель /2 | |
| 8 | A161712401 запросить цену → | Ground пружина /a | |
| 9 | A161712700 запросить цену → | Пружина /c | |
| 10 | A5C1711000 запросить цену → | Ground пружина /b | |
| 11 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 12 | A797710100 запросить цену → | Держатель /a | |
| 13 | A797710900 запросить цену → | Ground пластина /a | |
| 14 | A797711100 запросить цену → | Ground contact /c | |
| 15 | A797712500 запросить цену → | Ground пружина /c | |
| 16 | V800500300 запросить цену → | Fixed power resistors |
Vertical conveyance секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A02E813100 запросить цену → | Torsion пружина | |
| 3 | A02E815200 запросить цену → | Втулка | |
| 4 | A0ED811900 запросить цену → | Collar | |
| 5 | A161713100 запросить цену → | Втулка /1 | |
| 6 | A161714600 запросить цену → | Conveyance пружина /b | |
| 7 | A161825700 запросить цену → | Idler ролик /a | |
| 8 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 9 | A797709100 запросить цену → | Шестерня 20t | |
| 10 | A797710201 запросить цену → | Направляющая пластина /a | |
| 11 | A797710300 запросить цену → | Направляющая пластина /b | |
| 12 | A797710500 запросить цену → | Ролик /a | |
| 13 | A797711200 запросить цену → | Pressing пружина | |
| 14 | A797712000 запросить цену → | Ground пластина /d | |
| 15 | A797712900 запросить цену → | Ground пружина /d | |
| 16 | A797715300 запросить цену → | Hold пластина | |
| 17 | A797715400 запросить цену → | Креплениеing пластина /front | |
| 18 | A797715700 запросить цену → | Крышка | |
| 19 | A797715800 запросить цену → | Креплениеing пластина | |
| 20 | A797716000 запросить цену → | Actuator | |
| 21 | A797716100 запросить цену → | Collar | |
| 22 | A797716200 запросить цену → | Пластина пружина | |
| 23 | A797716300 запросить цену → | Pulley 22t | |
| 24 | A797719000 запросить цену → | Drive ремень /a | |
| 25 | A797N10K00 запросить цену → | Conveyance wiring /2 | |
| 26 | AA2J946400 запросить цену → | Label |
Conveyance секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A161M50300 запросить цену → | Photo sensing | |
| 2 | A797102400 запросить цену → | Креплениеing пластина | |
| 3 | A797701200 запросить цену → | Крышка | |
| 4 | A7AHM50400 запросить цену → | Humidity датчик | |
| 5 | A7PU701100 запросить цену → | Пластина пружина | |
| 6 | A7PU701200 запросить цену → | Shoulder screw |
Conveyance секция (P33)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A02E596300 запросить цену → | Втулка | |
| 3 | A02E712902 запросить цену → | Reinforce пластина | |
| 4 | A0ED700300 ✓ в наличии | Шестерня 20t | |
| 5 | A0ED700600 запросить цену → | Направляющая sheet | |
| 6 | A161210200 запросить цену → | Втулка | |
| 7 | A161701100 запросить цену → | Пружина /a | |
| 8 | A161701301 запросить цену → | Направляющая sheet /a | |
| 9 | A161702101 запросить цену → | Cushion /c | |
| 10 | A161702200 ✓ в наличии | Втулка | |
| 11 | A5C1701400 запросить цену → | Направляющая sheet /b | |
| 12 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 13 | A797700200 ✓ в наличии | Ролик | |
| 14 | A797700502 запросить цену → | Вал | |
| 15 | A797700601 запросить цену → | Направляющая пластина /middle | |
| 16 | A797700700 запросить цену → | Шестерня 14t | |
| 17 | A797700801 запросить цену → | Ground пружина /d | |
| 18 | A797701000 ✓ в наличии | Roll | |
| 19 | A797701500 запросить цену → | Roll | |
| 20 | A797701601 запросить цену → | Torsion coil пружина | |
| 21 | A797701700 ✓ в наличии | Actuator /t | |
| 22 | A797702000 запросить цену → | Pressing пружина /a | |
| 23 | A797702500 запросить цену → | Pressing пружина /b | |
| 24 | A797702600 запросить цену → | Pressing пружина /c | |
| 25 | A797702701 запросить цену → | Втулка | |
| 26 | A797703001 запросить цену → | Креплениеing пластина | |
| 27 | A7AHM20401 запросить цену → | Муфта | |
| 28 | A90G700100 запросить цену → | Направляющая пластина /inside | |
| 29 | A90GPP3200 запросить цену → | Жгут /conveyance 1 |
Каталог очень большой (766 позиций). Показаны первые 33 узлов со схемами; полный список доступен по запросу.
